Vodorovná vyvrtávačka

Název produktu Inv. č. Výrobce Rok výroby Parametry
DIXI 75 CNC

DIXI 75 CNC

241076 Dixi 1968 Řídící systém Heidenhain: TNC 620
Pracovní průměr vřetena: 75 mm
Pojezd osy X: 740 mm
Pojezd osy Y: 600 mm
Otáčky vřetene: 0 - 1600 /min.
Chlazení středem: ne
W 100 A

W 100 A

231964 TOS Varnsdorf 1969 Pracovní průměr vřetena: 100 mm
Pojezd osy X: 1600 mm
Pojezd osy Y: 1120 mm
Otáčky vřetene: 0 - 1120 /min.
Chlazení středem: ne
Výsuv vřetene (W): 900 mm
WRF 130 CNC

WRF 130 CNC

231250 Fermat 2008 Řídící systém Heidenhain: TNC 530
Pracovní průměr vřetena: 130 mm
Pojezd osy X: 8000 mm
Pojezd osy Y: 3000 mm
Otáčky vřetene: 10 - 3000 /min.
Výsuv vřetene (W): 730 mm
W 100 A

W 100 A

191457 TOS Varnsdorf Pracovní průměr vřetena: 100 mm
Pojezd osy X: 1600 mm
Pojezd osy Y: 1120 mm
Otáčky vřetene: 7 - 1120 /min.
Chlazení středem: ne
Výsuv vřetene (W): 900 mm

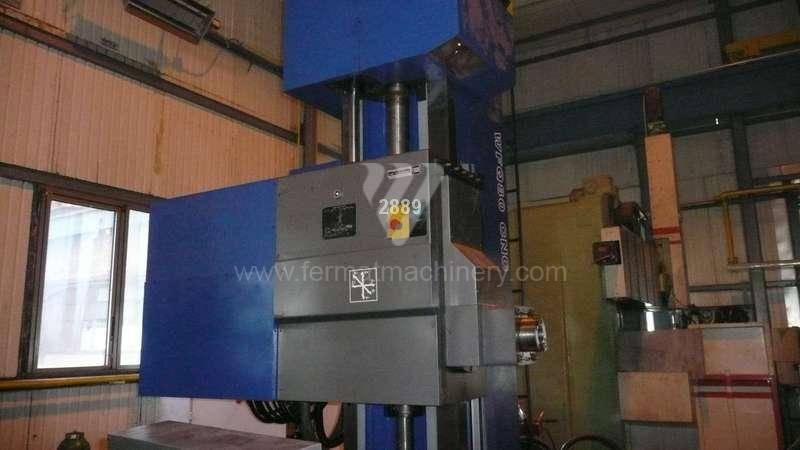

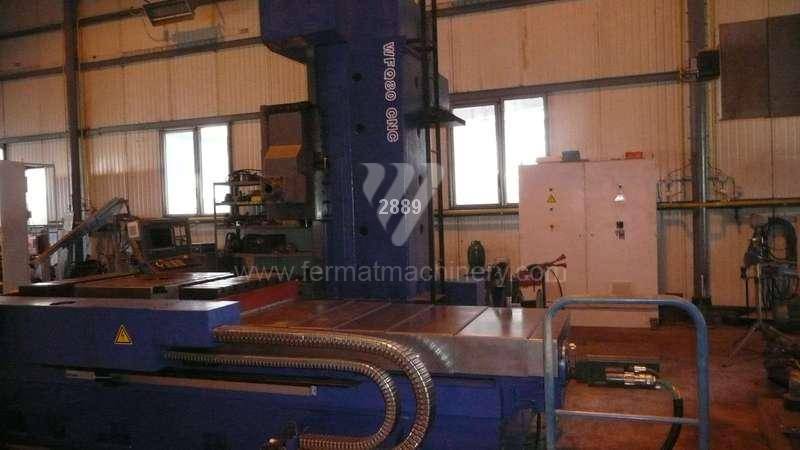

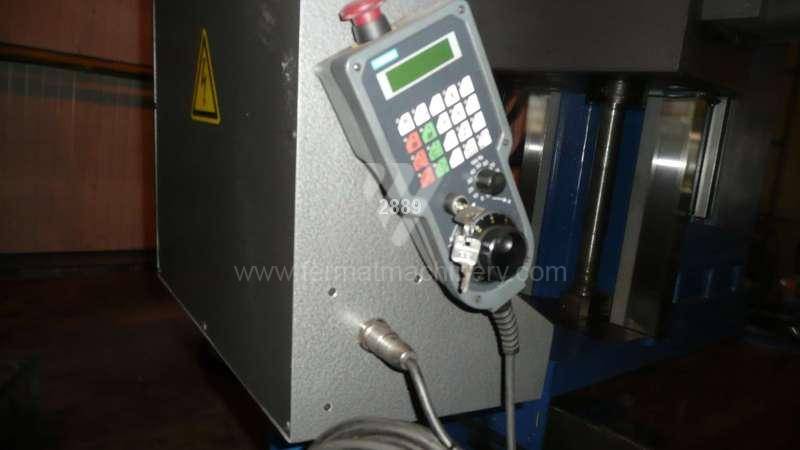

WFQ 80 NCA

WFQ 80 NCA

091466 TOS Varnsdorf 1988 Pracovní průměr vřetena: 80 mm
Pojezd osy X: 1600 mm
Pojezd osy Y: 1000 mm
Pojezd osy Z: - mm
Výsuv vřetene (W): 950 mm
Otáčky vřetene: 14 - 2240 /min.
40T

40T

182013 Lucas 2018 Řídící systém Fanuc: 0i-MF
Pracovní průměr vřetena: 130 mm
Pojezd osy X: 3657 mm
Pojezd osy Y: 3048 mm
Otáčky vřetene: 10 - 3000 /min.
Chlazení středem: ano
WFC 10 CNC

WFC 10 CNC

231853 Fermat 2014 Řídící systém Heidenhain: TNC 530
Pracovní průměr vřetena: 110 mm
Pojezd osy X: 2000 mm
Pojezd osy Y: 2000 mm
Otáčky vřetene: 10 - 3000 /min.
Chlazení středem: ano
W 100 A

W 100 A

231864 TOS Varnsdorf 1998 Pracovní průměr vřetena: 100 mm
Pojezd osy X: 1600 mm
Pojezd osy Y: 1120 mm
Otáčky vřetene: 0 - 1120 /min.
Chlazení středem: ne
Výsuv vřetene (W): 900 mm
Microcut HBM-4

Microcut HBM-4

221640 Buffalo Machinery 2017 Řídící systém Fanuc: 31i - B
Pracovní průměr vřetena: 110 mm
Pojezd osy X: 2200 mm
Pojezd osy Y: 1600 mm
Otáčky vřetene: 35 - 3000 /min.
Chlazení středem: ano
AFP 180

AFP 180

221138 Titan 2009 Řídící systém Fanuc: Fanuc 32i
Pracovní průměr vřetena: 180 mm
Pojezd osy X: 9130 mm
Pojezd osy Y: 3980 mm
Pracovní posuv osy Z: 1900 mm/min
Osa W: 1200 mm
AFP 180

AFP 180

241054 MITSUBISHI ELECTRIC Řídící systém Siemens: Sinumerik 840 D
Pracovní průměr vřetena: 180 mm
Pojezd osy X: 13 000 mm
Pojezd osy Y: 4 500 mm
Otáčky vřetene: 2 - 420 /min.
Výsuv vřetene (W): 1 350 mm
BFK 160

BFK 160

201580 UNION 1980 Pracovní průměr vřetena: 160 mm
Pojezd osy X: 3000 mm
Pojezd osy Y: 2700 mm
Otáčky vřetene: - /min.
Chlazení středem:
Výsuv vřetene (W): 300 mm

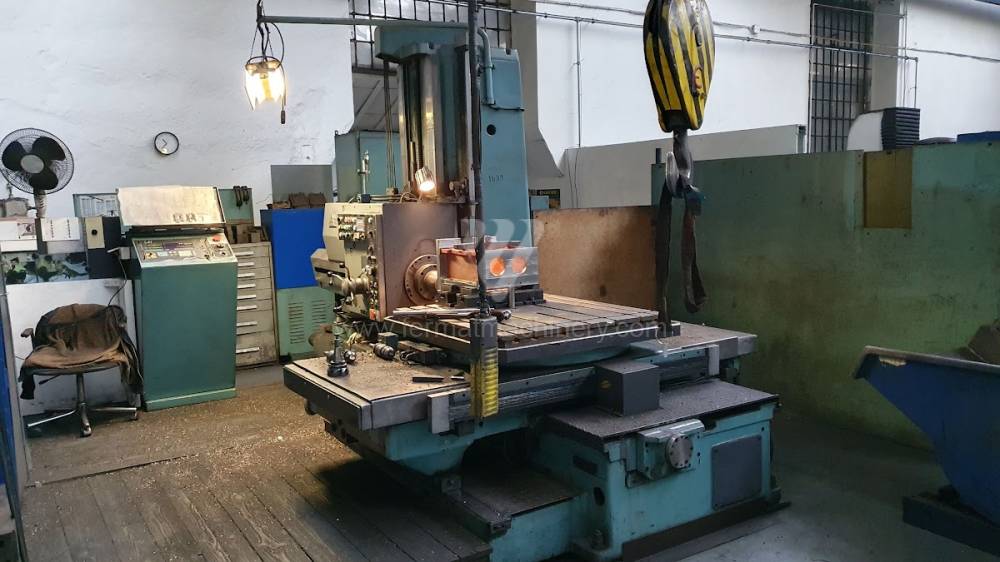

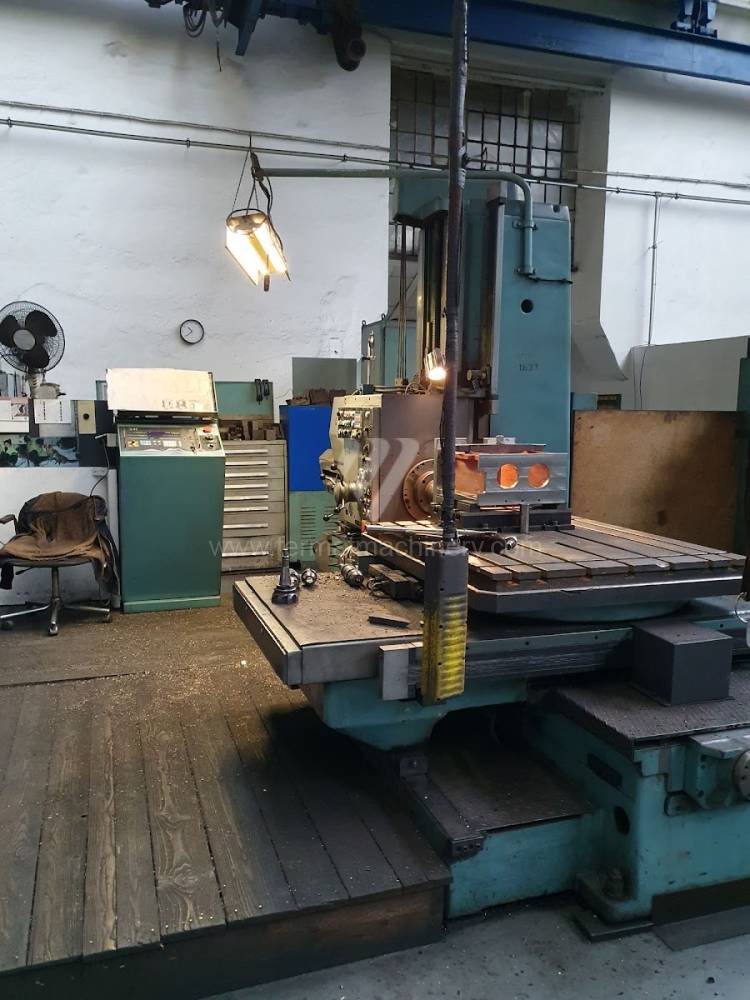

WHN 9 B

WHN 9 B

231135 TOS Varnsdorf 1981 Pracovní průměr vřetena: 90 mm
Pojezd osy X: 1250 mm
Pojezd osy Y: 900 mm
Otáčky vřetene: 0 - 1120 /min.
Chlazení středem: ne
Výsuv vřetene (W): 680 mm
DBM 100 N

DBM 100 N

231421 DEFUM 1999 Řídící systém Fanuc: 16-M
Pracovní průměr vřetena: 100 mm
Pojezd osy X: 1830 mm
Pojezd osy Y: 1500 mm
Otáčky vřetene: 5 - 2000 /min.
Chlazení středem: ne
WF 13 R

WF 13 R

231958 Fermat 2014 Řídící systém Heidenhain: TNC 530
Pracovní průměr vřetena: 130 mm
Pojezd osy X: 12000 mm
Pojezd osy Y: 3500 mm
Otáčky vřetene: 10 - 3000 /min.
Výsuv vřetene (W): 730 mm

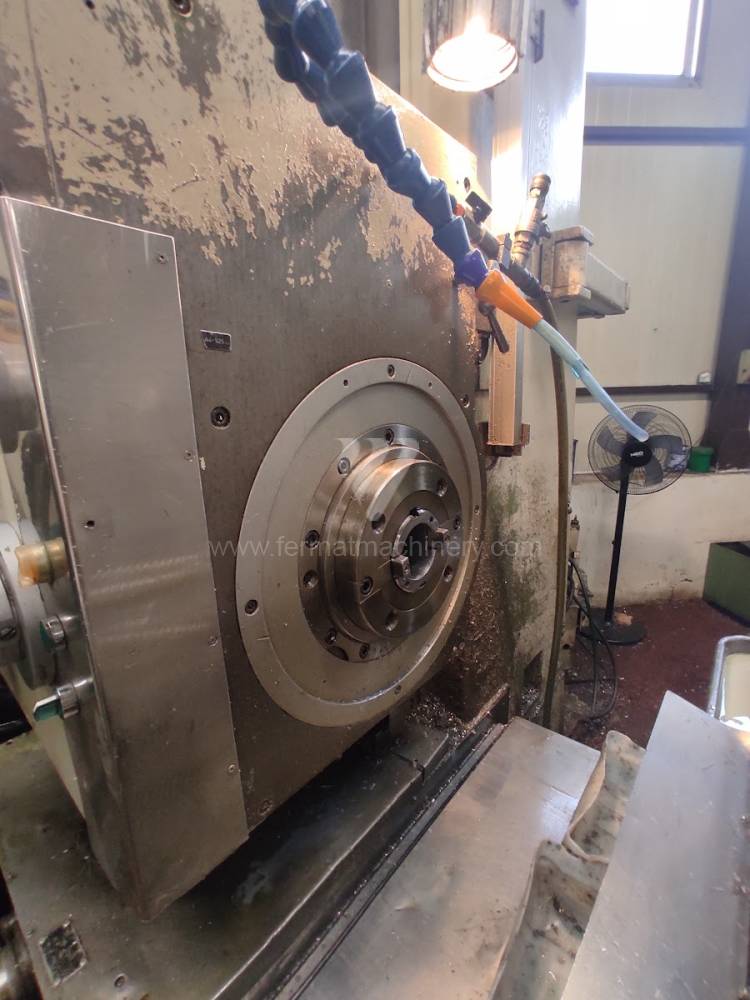

BFT 90/3

BFT 90/3

241213 UNION 1981 Řídící systém Heidenhain:
Pracovní průměr vřetena: 90 mm
Pojezd osy X: 1600 mm
Pojezd osy Y: 1210 mm
Otáčky vřetene: 4 - 1600 /min.
Chlazení středem:
WHN 11

WHN 11

241261 TOS Varnsdorf 1977 Pracovní průměr vřetena: 110 mm
Pojezd osy X: 1600 mm
Pojezd osy Y: 1250 mm
Otáčky vřetene: 7 - 900 /min.
Chlazení středem: ne
Výsuv vřetene (W): 630 mm
WHQ 13 CNC

WHQ 13 CNC

241188 TOS Varnsdorf 2006 Řídící systém Heidenhain: TNC 530
Pracovní průměr vřetena: 130 mm
Pojezd osy X: 3500 mm
Pojezd osy Y: 2500 mm
Otáčky vřetene: 1 - 3000 /min.
Chlazení středem: ano

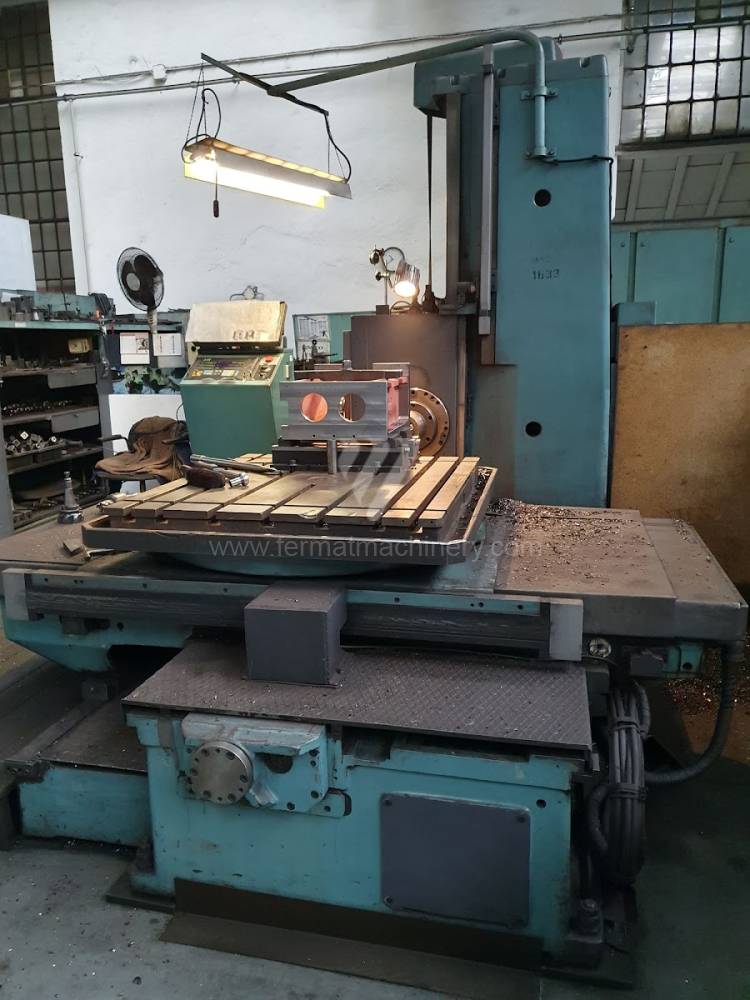

WHN 9 B

WHN 9 B

231773 TOS Varnsdorf 1975 Pracovní průměr vřetena: 90 mm
Pojezd osy X: 1250 mm
Pojezd osy Y: 900 (1120) mm
Otáčky vřetene: 1120 - /min.
Chlazení středem: ne
Výsuv vřetene (W): 680 mm
WHN 13 P CNC

WHN 13 P CNC

191459 TOS Varnsdorf 2024 Řídící systém Heidenhain: TNC 640
Pracovní průměr vřetena: 130 mm
Pojezd osy X: 3500 mm
Pojezd osy Y: 2000 mm
Otáčky vřetene: 10 - 3000 /min.
Chlazení středem: ano

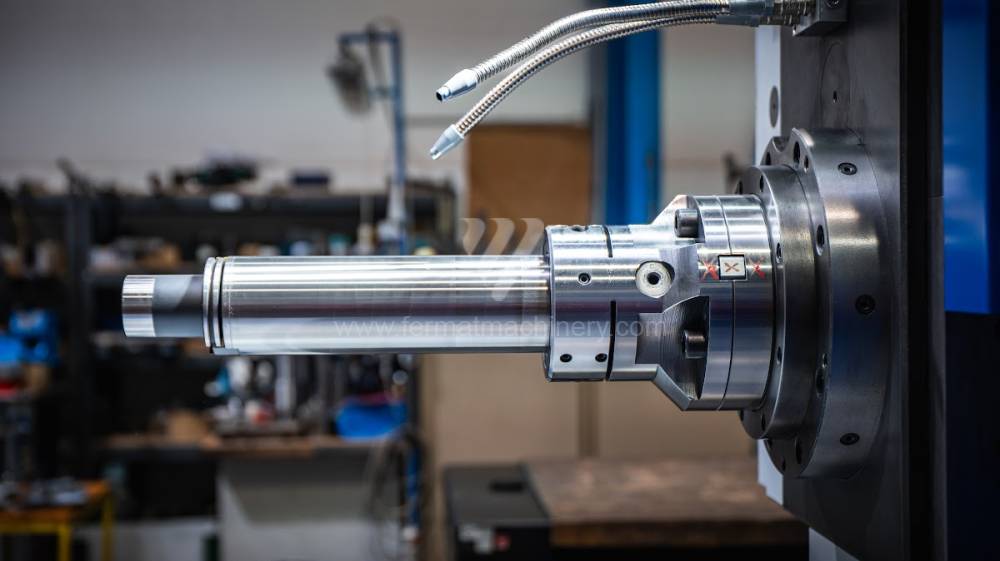

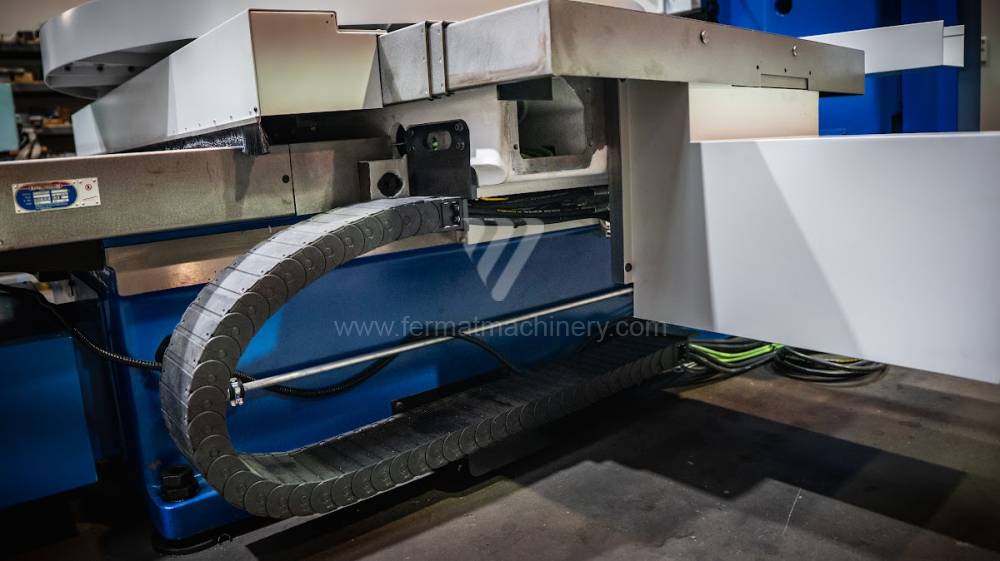

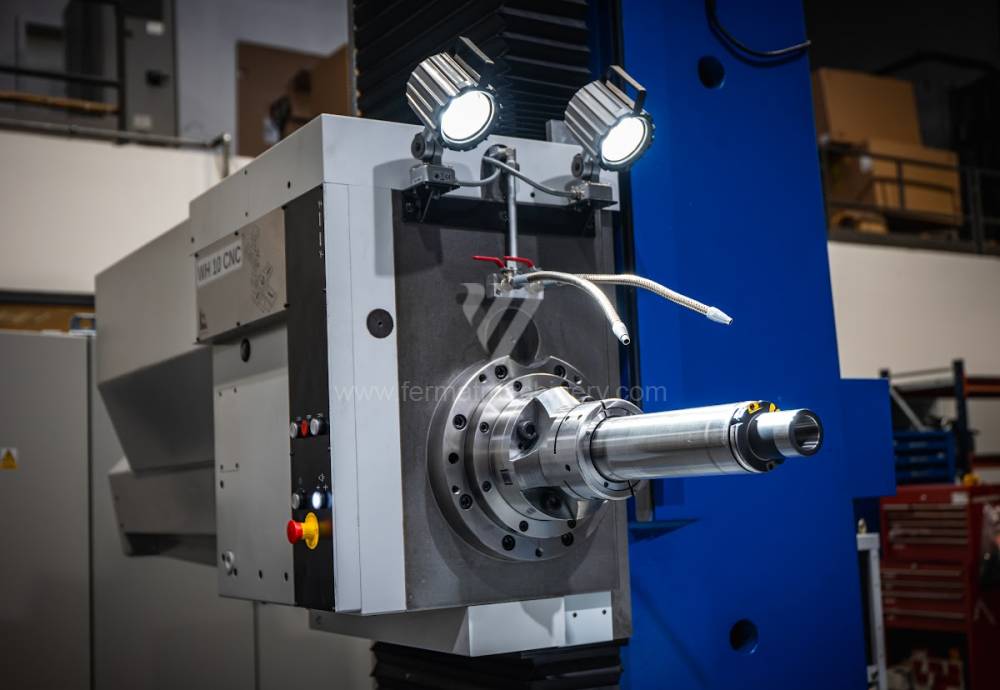

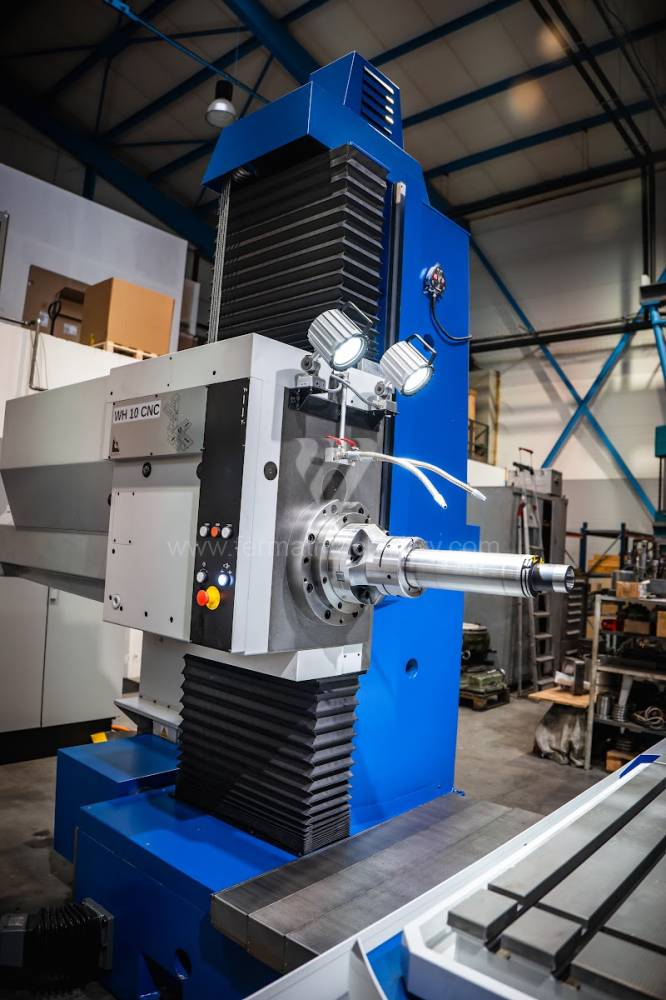

WH 10 CNC

WH 10 CNC

171452 TOS Varnsdorf Řídící systém Heidenhain: TNC 530
Pracovní průměr vřetena: 100 mm
Pojezd osy X: 1250 mm
Pojezd osy Y: 1100 mm
Otáčky vřetene: 10 - 1200 /min.
Chlazení středem: ne
PC W 200 HA

PC W 200 HA

211378 ŠKODA MACHINE TOOL a.s. 1987 Pracovní průměr vřetena: 200 mm
Pojezd osy X: 5000 mm
Pojezd osy Y: 4000 mm
Otáčky vřetene: 0 - 630 /min.
Výsuv vřetene (W): 2 000 mm
Chlazení středem: ne
WHQ 13.8 CNC

WHQ 13.8 CNC

211827 TOS Varnsdorf 1989 Řídící systém ECS:
Pracovní průměr vřetena: 130 mm
Pojezd osy X: 3500 mm
Pojezd osy Y: 2000 mm
Otáčky vřetene: 0 - 1200 /min.
Chlazení středem: ne
WHQ 13.8

WHQ 13.8

241075 TOS Varnsdorf 2013 Řídící systém Siemens: Sinumerik 840D Sl
Pracovní průměr vřetena: 130 mm
Pojezd osy X: 4000 mm
Pojezd osy Y: 2500 mm
Otáčky vřetene: 0 - 3000 /min.
Chlazení středem: ne
WHN 13 CNC

WHN 13 CNC

241129 TOS Varnsdorf 1991 Řídící systém NCT:
Pracovní průměr vřetena: 130 mm
Pojezd osy X: 3500 mm
Pojezd osy Y: 2000 mm
Otáčky vřetene: 1 - 900 /min.
Chlazení středem: ne
123

Horizontální (vodorovné) vyvrtávačky jsou univerzální stroje používající se k obrábění složitých výrobků. Využívají se pro kusovou i malosériovou výrobu. Na jedno upnutí obrobku je možno provádět operace až z pěti stran, a to buď současně nebo postupně. Pro horizontální vyvrtávačky je k dispozici velké množství příslušenství běžného i speciálního. To činí z vyvrtávaček stroje vhodné nejen pro vyvrtávání, ale i pro vrtání, soustružení, frézování, vystružování, zahlubování apod.

Horizontální vyvrtávačky dělíme na stolové, křížové, deskové a souřadnicové, dále také podle typu řízení na konvenční a CNC řízené.

Stolové vyvrtávačky

Stolové vyvrtávačky jsou vybaveny pojízdným stolem, který se pohybuje v jedné nebo dvou osách. Podle toho dále dělíme vyvrtávačky na křížovou konstrukci nebo T-konstrukci. Stůl je obvykle otočný (osa B), což umožňuje obrábět na jedno upnutí čtyři strany obrobku. Pokud je však stroj vybaven úhlovou hlavou (osy A a C) a obrobek nepřesahuje rozměry stroje, lze na jedno upnutí obrábět z pěti stran. Vyvrtávačky se od stolových frézek odlišují zejména výsuvným vřetenem (osa W). Vyšší řady maji navíc často i výsuvný vřeteník (osa V).


Křížová konstrukce

Křížovou konstrukci mají zpravidla kompaktní stroje s nosností stolu do 5 tun, kde se stůl pohybuje ve dvou vzájemně kolmých osách (X,Z). Tyto stroje bývají lehčí a méně náročné na stavbu základu, omezeny jsou však nejen pojezdy, ale i možnostmi stojanu a vřeteníku. Průměr vyvrtávacího vřetena je zde obvykle od 75 do 125 mm.


T-konstrukce

V případě T-konstrukce se jedná o tužší stroje s nosností stolu do 25 tun a delšími posuvy os, přičemž stůl se pohybuje pouze v příčné ose k vřeteni (X), zatímco v podélné ose (Z) směrem ke stolu se pohybuje stojan. Průměr vyvrtávacího vřetena je vzhledem k těžším a objemnějším obrobkům obvykle od 100 do 160 mm.


Deskové vyvrtávačky

Pro obrábění největších obrobků se využívají deskové vyvrtávačky. V případě těchto strojů se vřeteník posouvá po svislém vedení stojanu, který se pohybuje po loži kolmo k ose vřetena. Obrobek je upnut nepohyblivě na litinovou desku opatřenou T-drážkami. Je-li zařízení vybaveno navíc otočným stolem nebo otočným stolem pohyblivým ve směru osy vřetena, dochází ke zvýšení počtu řízených os. Takovéto vyvrtávačky jsou vyráběny pro průměry vyvrtávacích vřeten 130-315 mm

Souřadnicové vyvrtávačky

Pro obrábění přesných otvorů se používají tzv. souřadnicové vyvrtávačky.

Konstrukce je ovlivněna zejména požadavky na velmi vysokou přesnost hlavních i posuvových pohybů, dobrou dynamickou a co nejlepší teplotní stabilitu. Základní typy konstrukce jsou dva: jednostojanová vyvrtávačka s vodorovnou nebo svislou osou vřetena (pro menší velikosti obrobků, které jsou upnuty na křížový stůl) a vyvrtávačka dvoustojanová s jedním nebo více svislými vřeteníky. Obrobek je upnut na podélný stůl, který je umístěn mezi dvěma stojany, po nichž se pohybuje příčník nesoucí pracovní vřeteník. K odměřování se obvykle používá optický systém, u moderních strojů je běžné použití CNC řídicího systému.

Všechny typy horizontálních vyvrtávaček mohou být buď konvenční, nebo CNC řízené. Mezi nejpoužívanější výrobce řídících CNC systému patří Heidenhain, Siemens, Fanuc, Fagor….

Součástí horizontálních vyvrtávaček může být rovněž automatická výměna nástrojů, která je určena zejména ke skladování nástrojových jednotek, manipulaci s nimi a jejich polohování, aniž by se jí přímo účastnil lidský faktor.

Mezi nejznámější výrobce horizontálních vyvrtávaček patří firmy jako FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN a další.
