Wytaczarka
TOP oferta
1234 Spis Kratka
W 100 A
WRF 130 CNC
W 100 A
W 100 A
WFQ 80 NCA
WHN 13.8 CNC
40T
WFC 10 CNC
WHQ 13 CNC
Microcut HBM-4
WH 10 NC
AFP 180
AFP 180
WHN 110 Q
BFK 160
WHN 13.8
WHN 9 B
DBM 100 N
BFT 90/3
WH 10 CNC
WHN 11
WHN 9 B
WHN 13 P CNC
WH 10 CNC
BFT 130/6
1234Wytaczarka

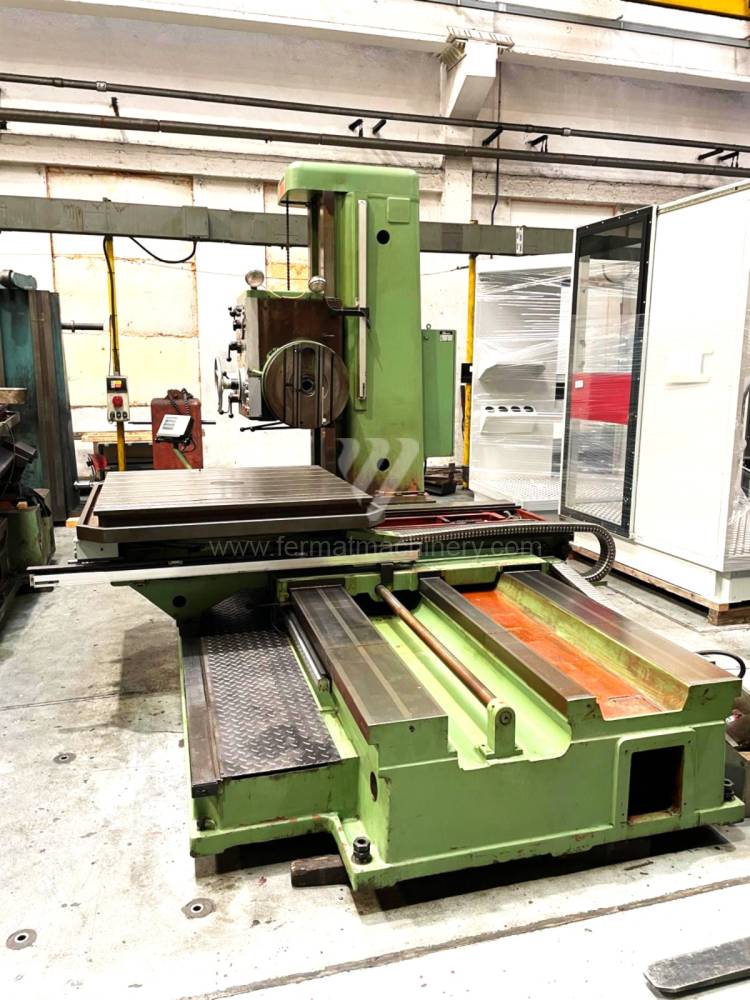

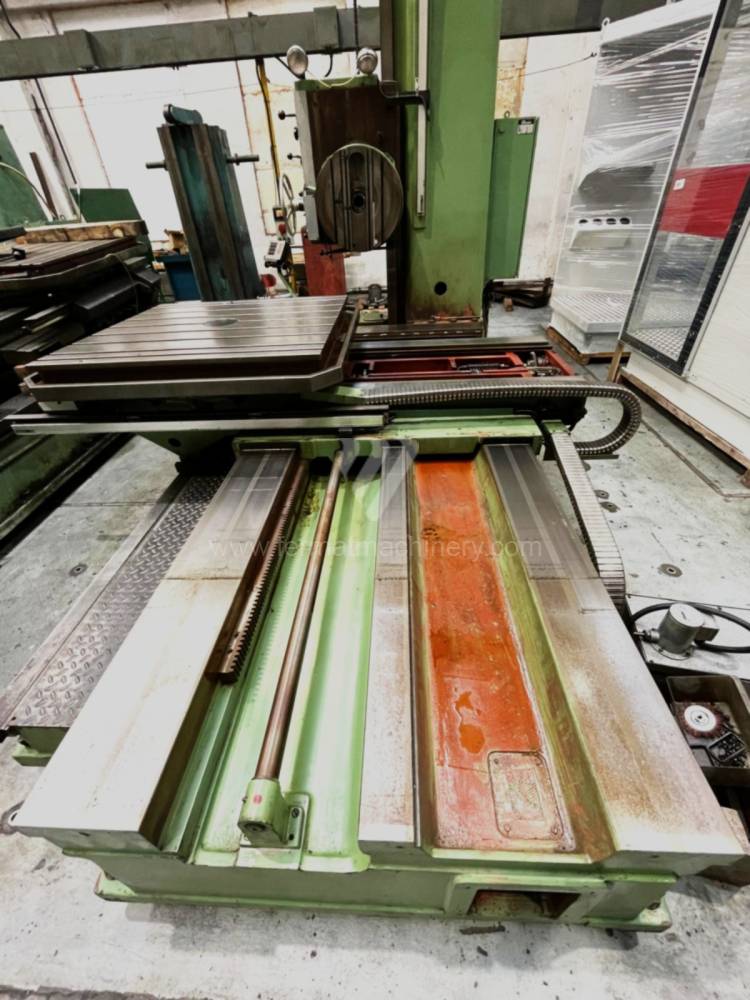

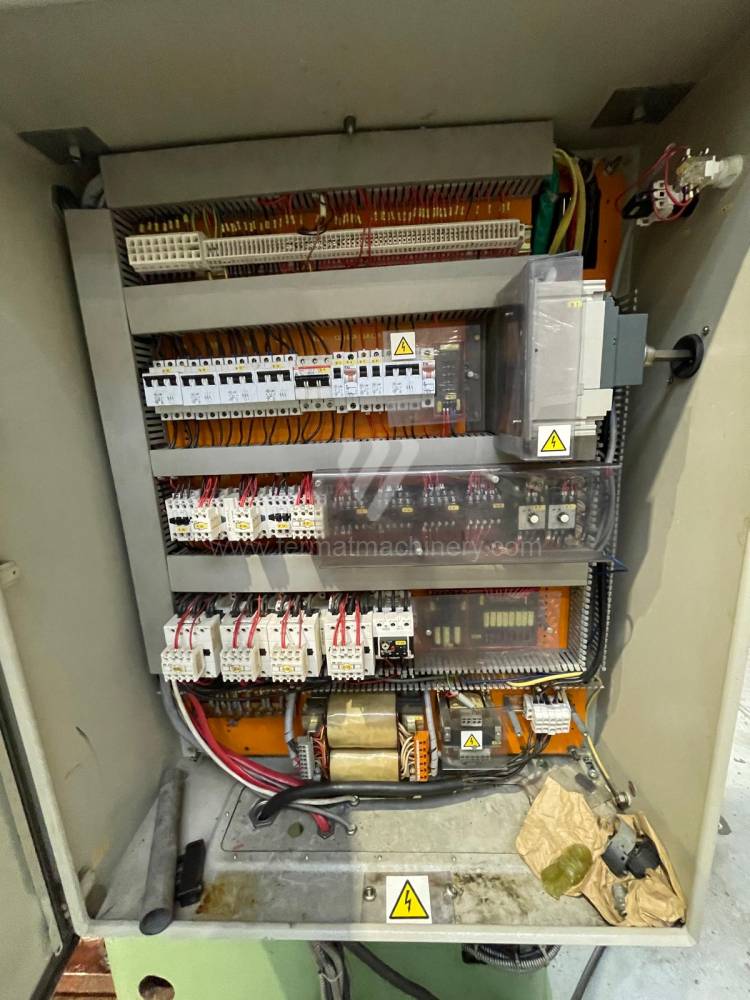

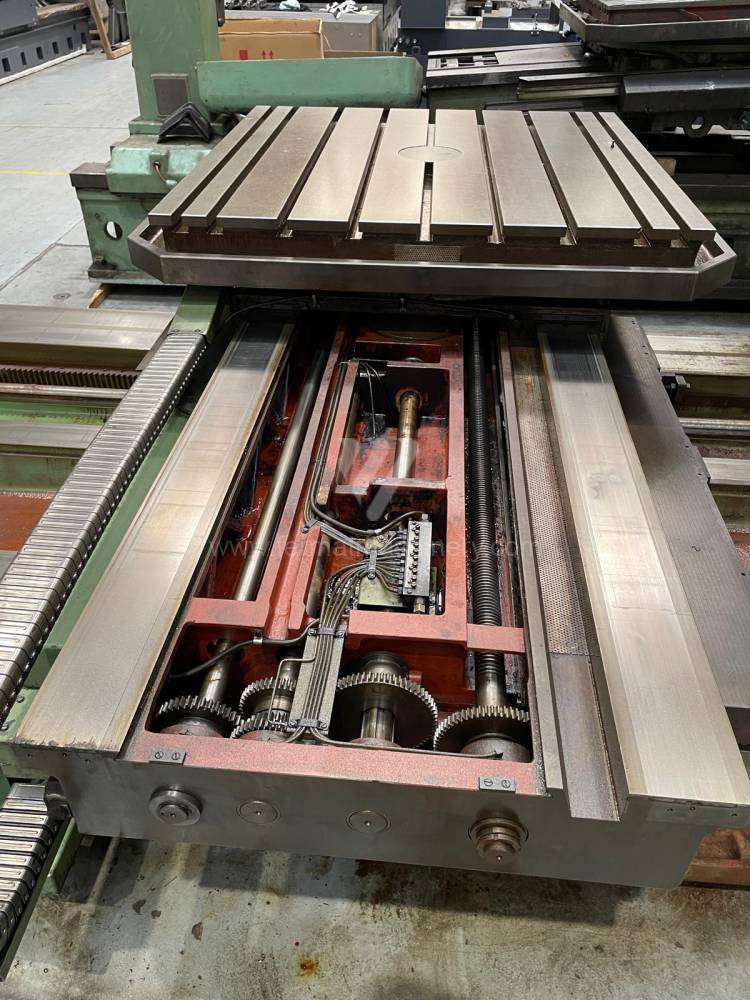

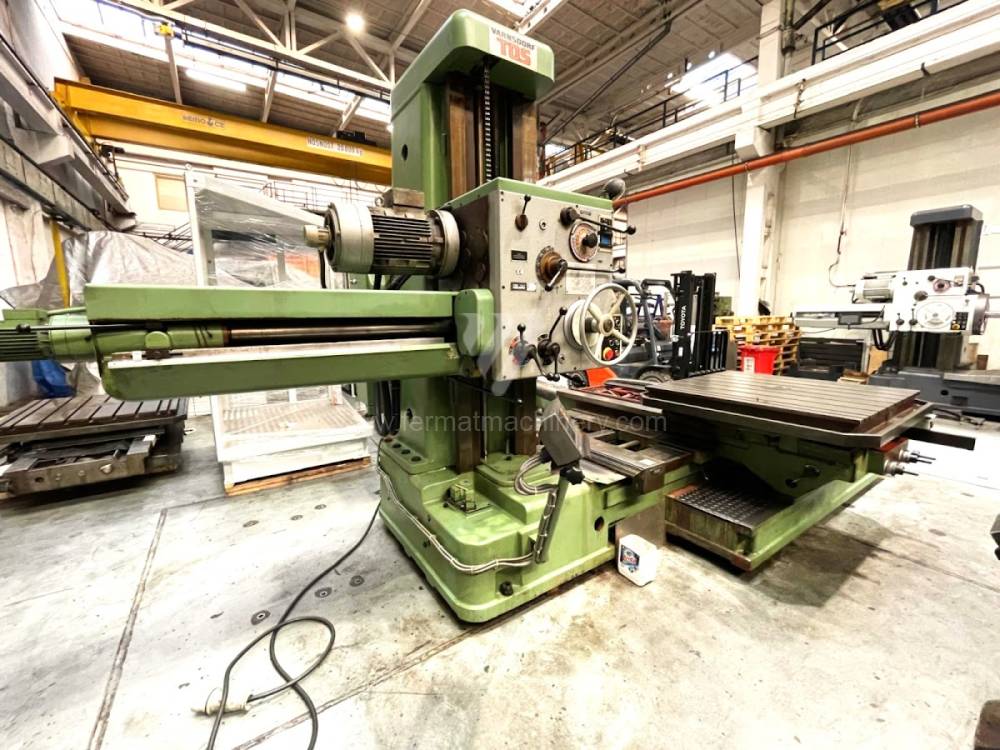

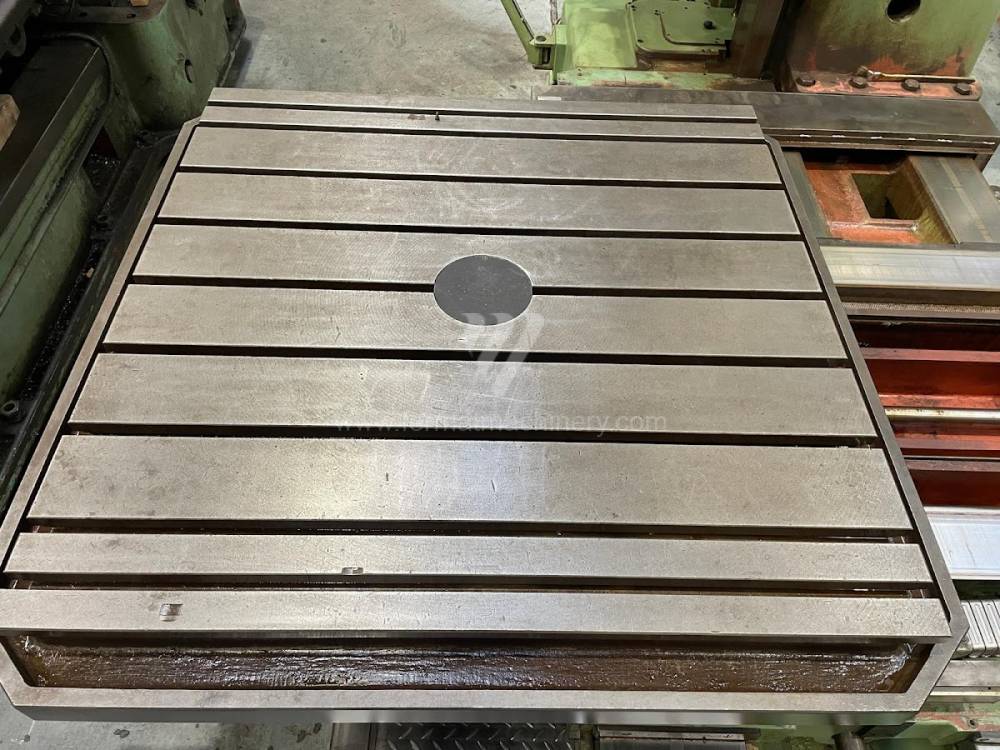

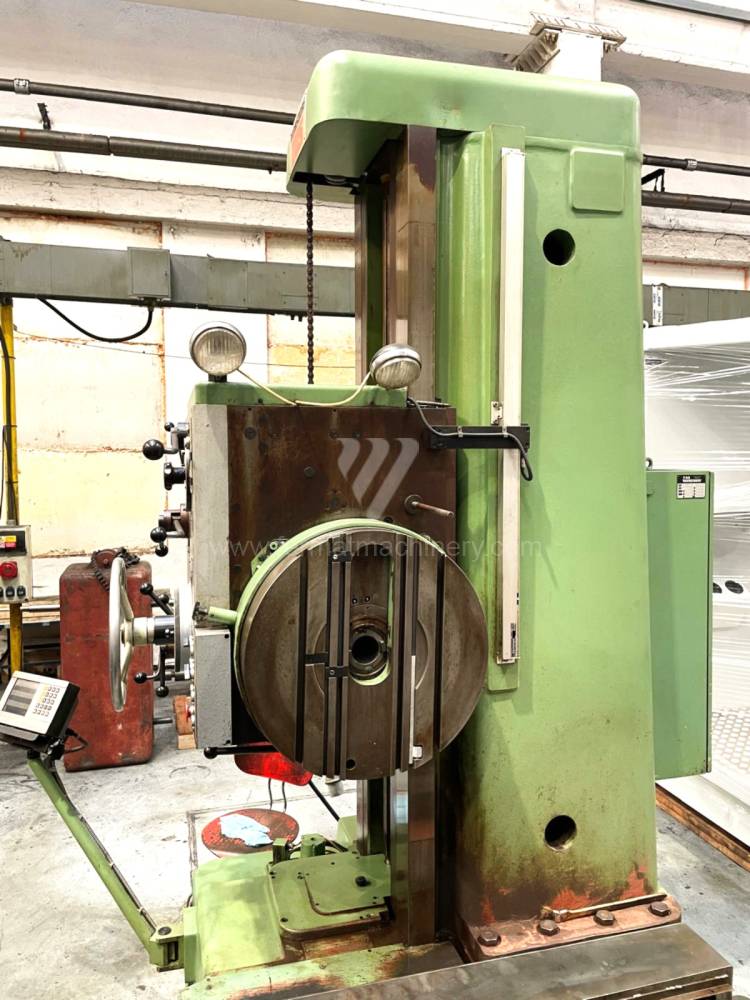

W 100 A
TOS Varnsdorf
Nr inw.: 231964
Rok produkcji:2004
Średnica wrzeciona roboczego: 100 mm
Przejazd osi X: 1600 mm
Przejazd osi Y: 1120 mm
Obroty wrzeciona: 0 - 1120 /min.
Chłodzenie przez wrzeciono: nie
Wysuw wrzeciona (W): 900 mm

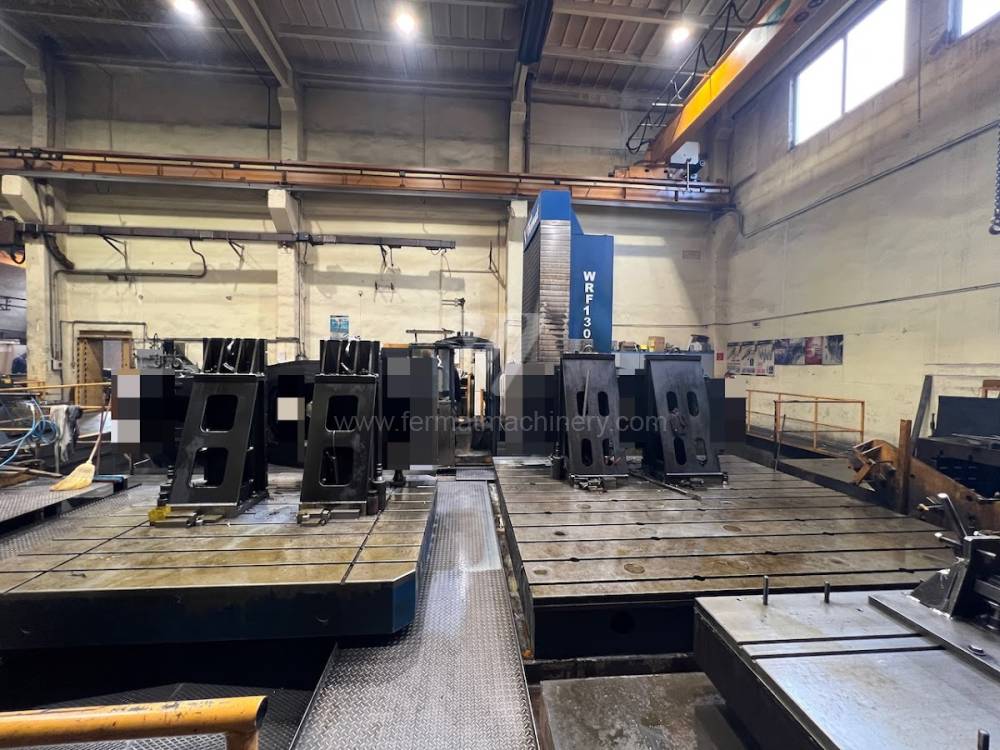

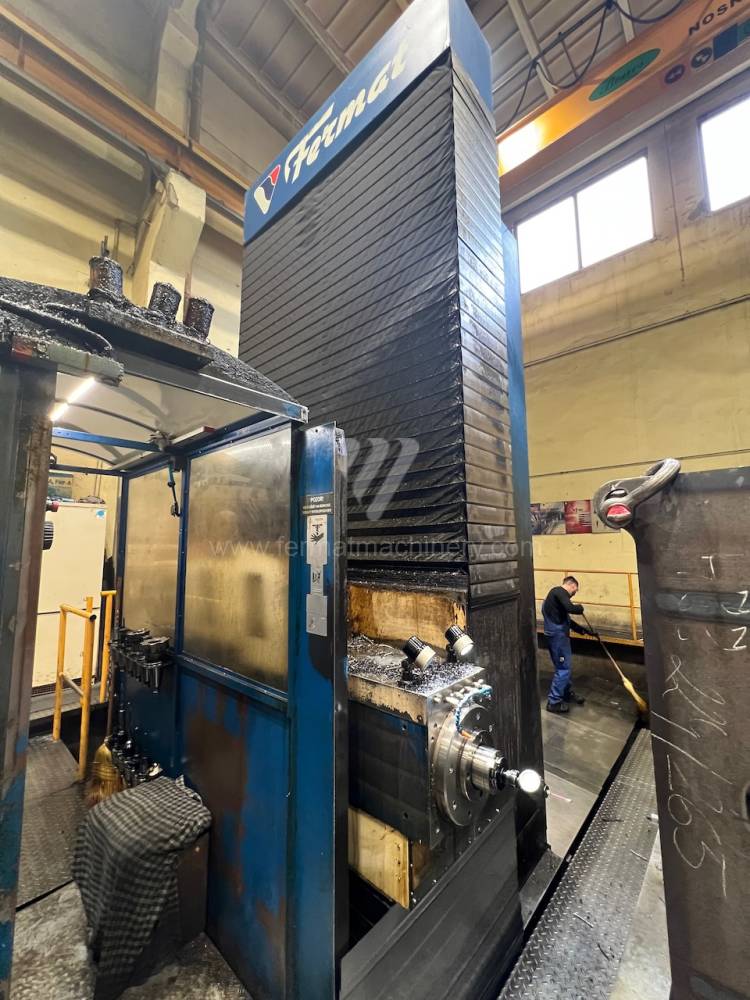

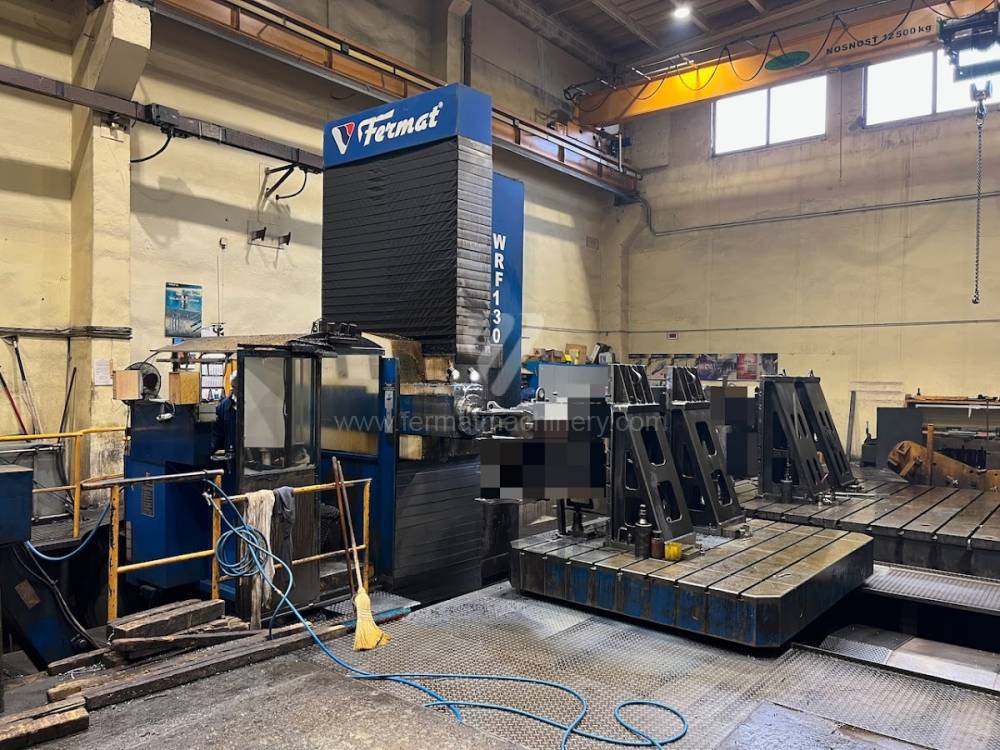

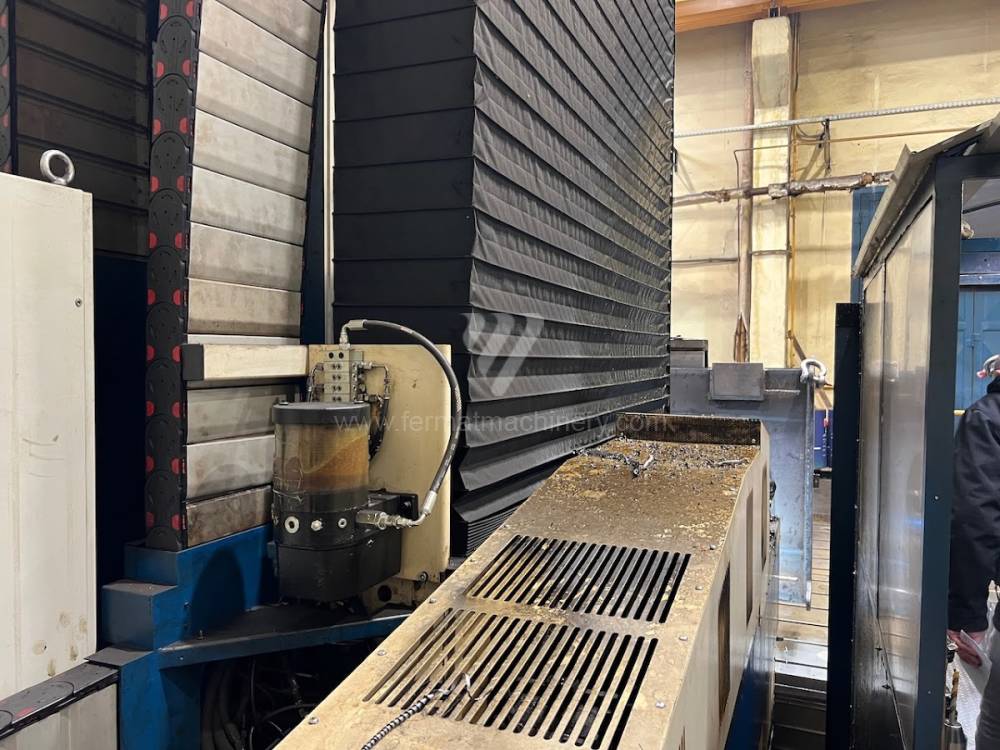

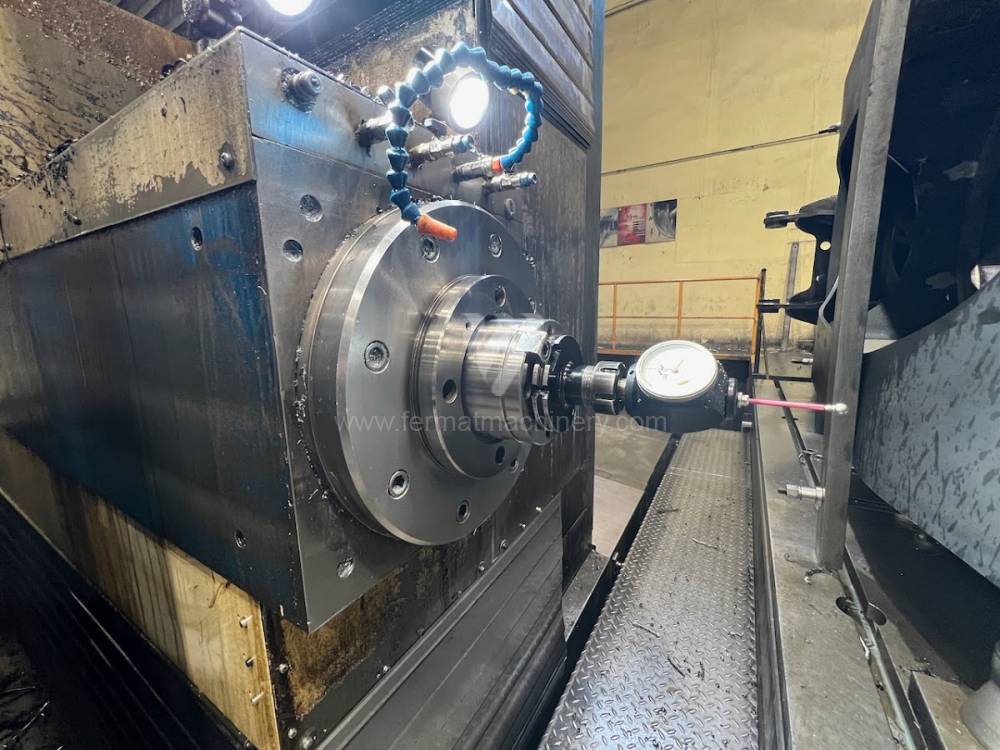

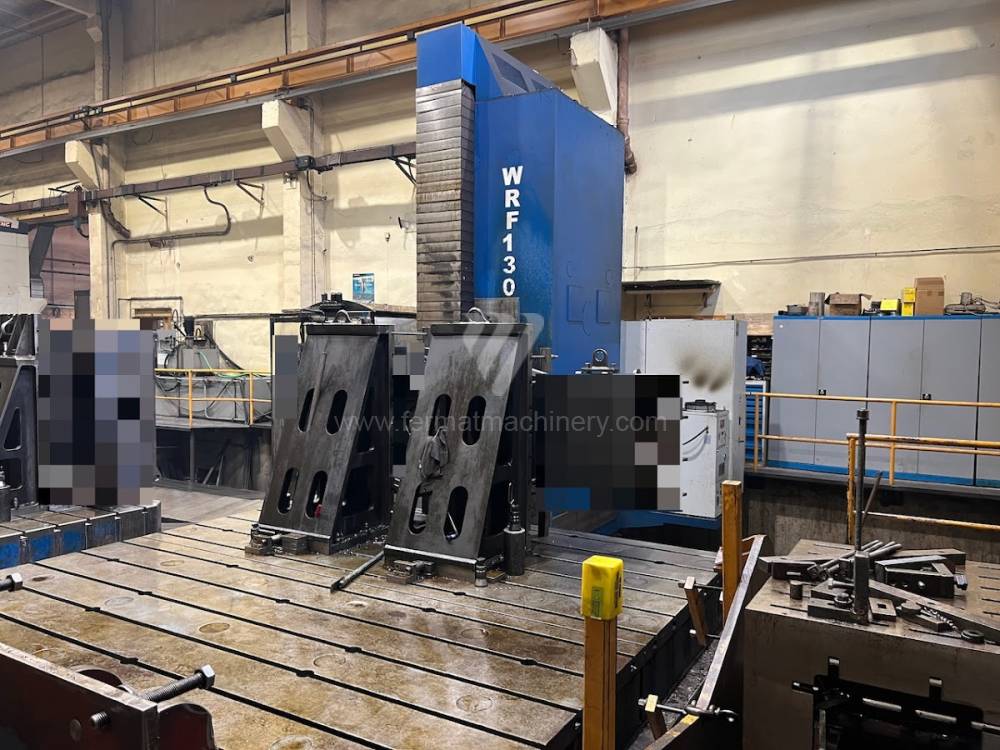

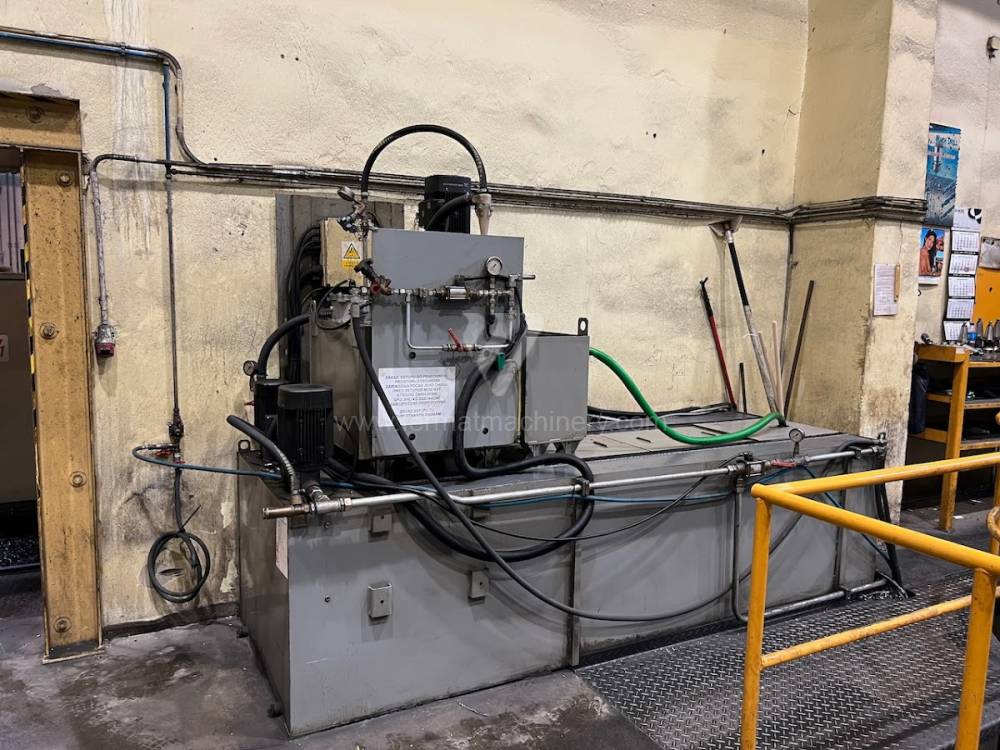

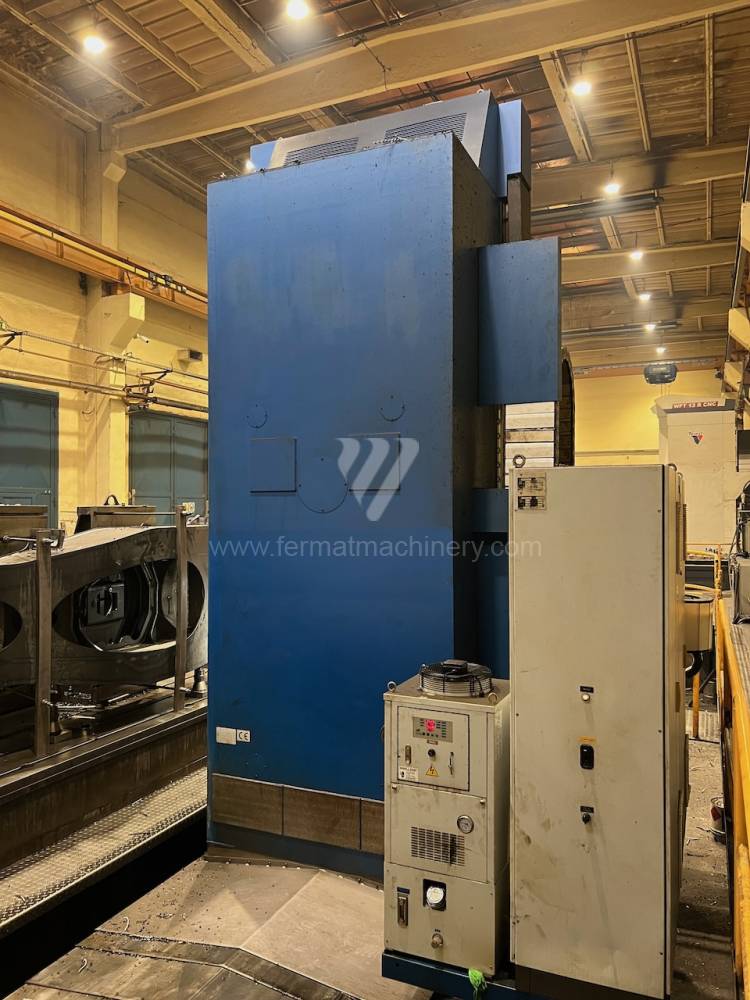

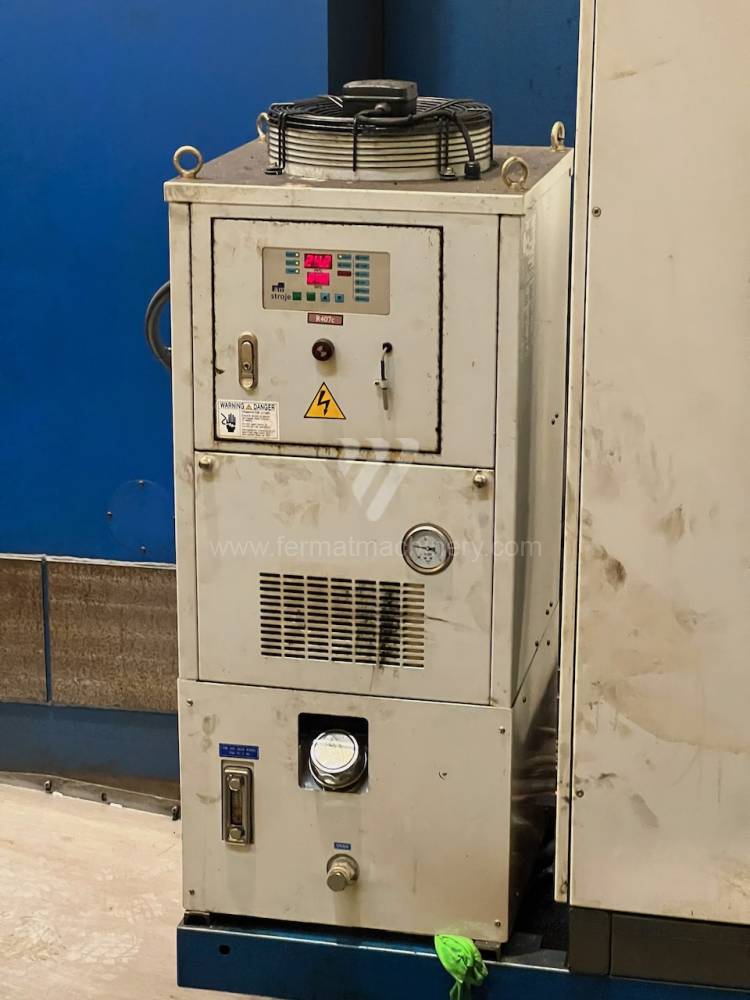

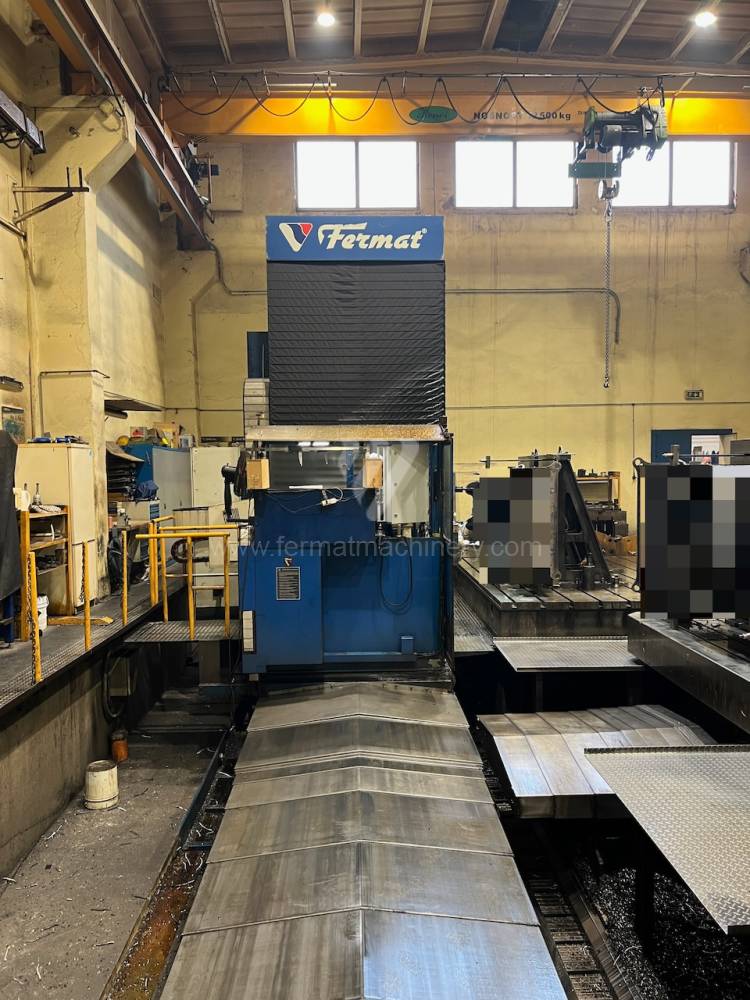

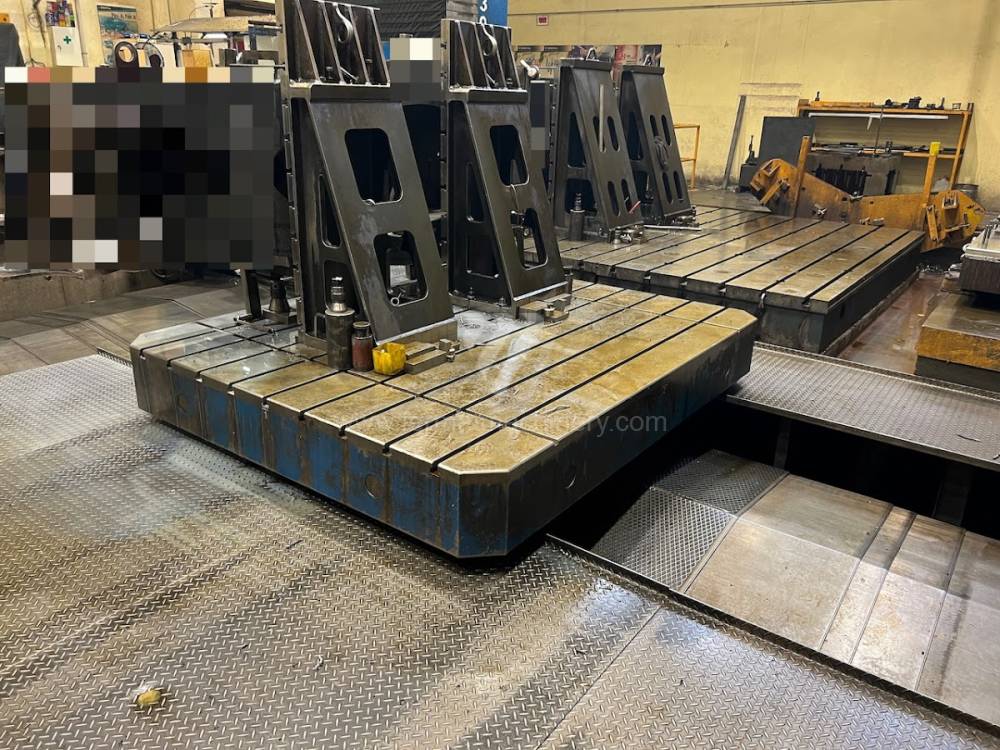

WRF 130 CNC
Fermat
Nr inw.: 231250
Rok produkcji:2008

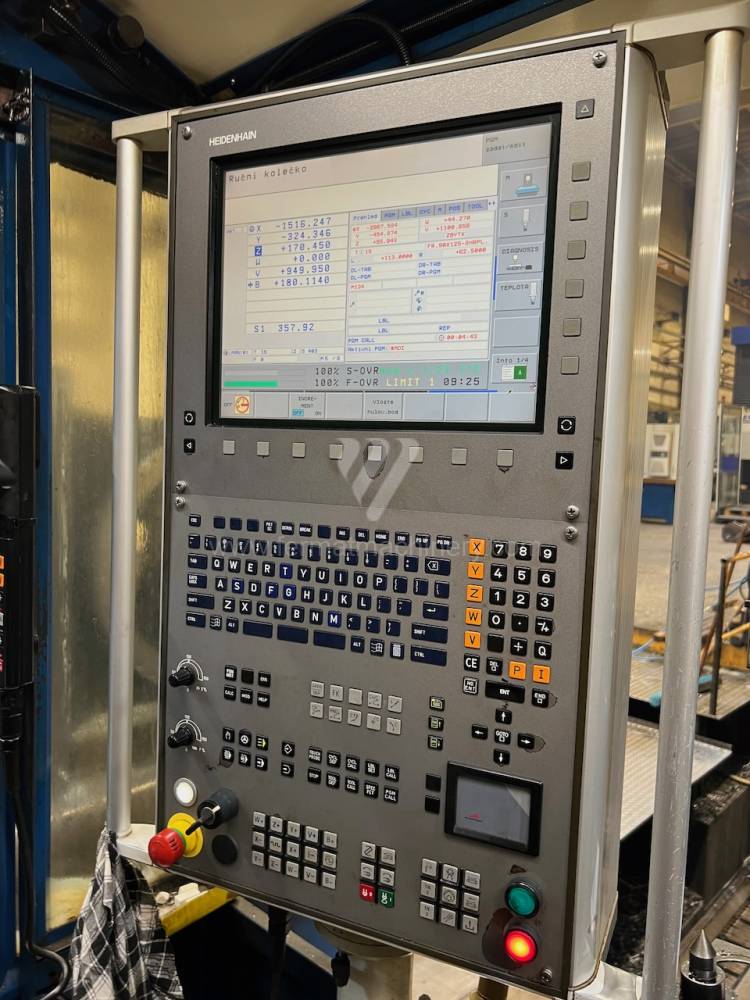

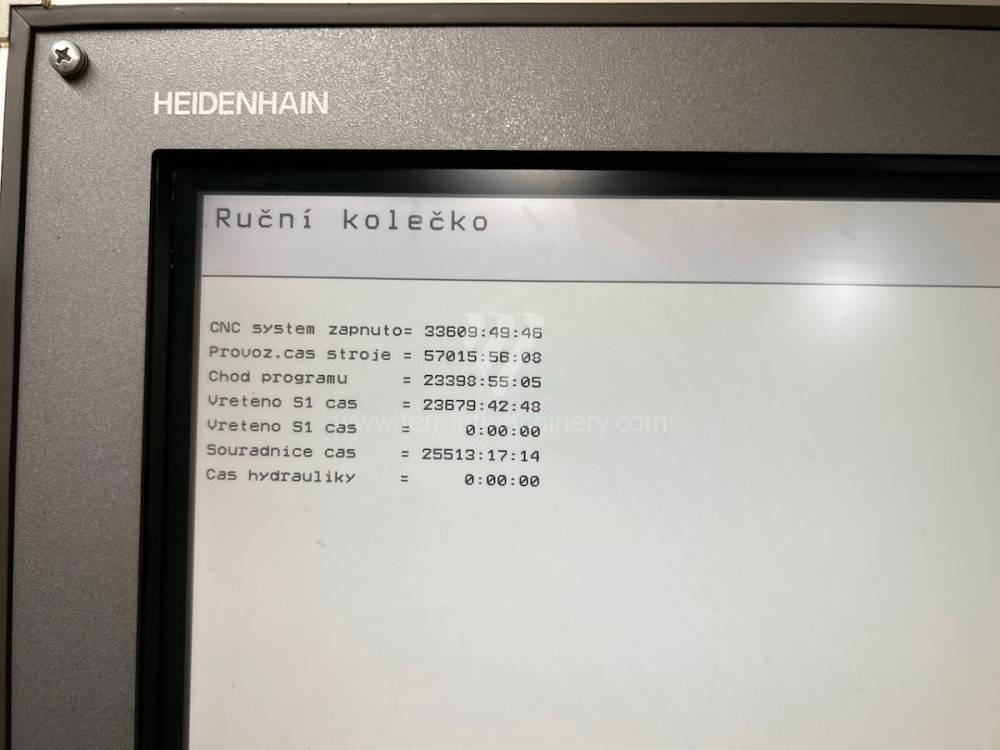

System sterowania Heidenhain: TNC 530
Średnica wrzeciona roboczego: 130 mm
Przejazd osi X: 8000 mm
Przejazd osi Y: 3000 mm
Obroty wrzeciona: 10 - 3000 /min.
Wysuw wrzeciona (W): 730 mm
W 100 A
TOS Varnsdorf
Nr inw.: 231648
Rok produkcji:1990
Średnica wrzeciona roboczego: 100 mm
Przejazd osi X: 1600 mm
Przejazd osi Y: 1120 mm
Obroty wrzeciona: 0 - 1120 /min.
Chłodzenie przez wrzeciono: nie
Wysuw wrzeciona (W): 900 mm
W 100 A
TOS Varnsdorf
Nr inw.: 191457
Średnica wrzeciona roboczego: 100 mm
Przejazd osi X: 1600 mm
Przejazd osi Y: 1120 mm
Obroty wrzeciona: 7 - 1120 /min.
Chłodzenie przez wrzeciono: nie
Wysuw wrzeciona (W): 900 mm

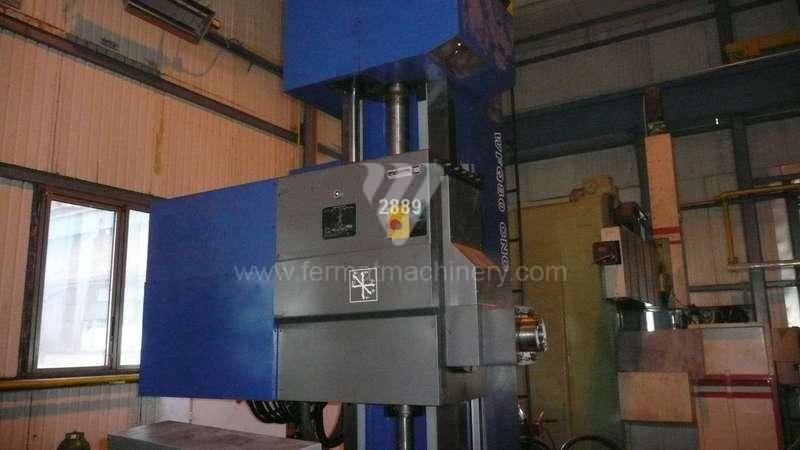

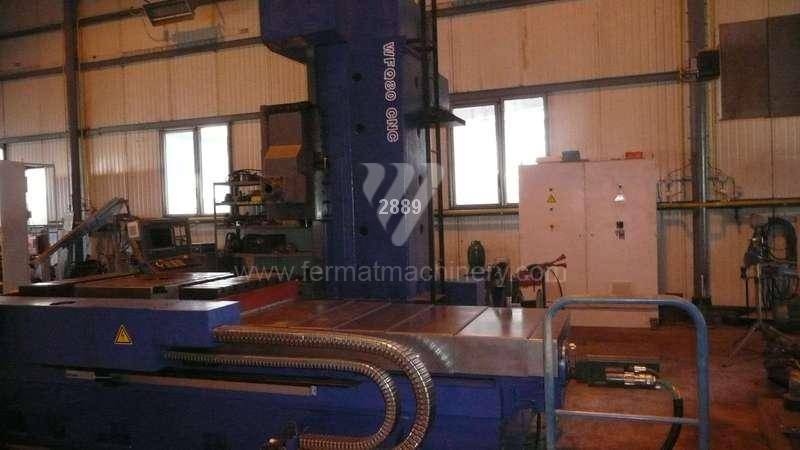

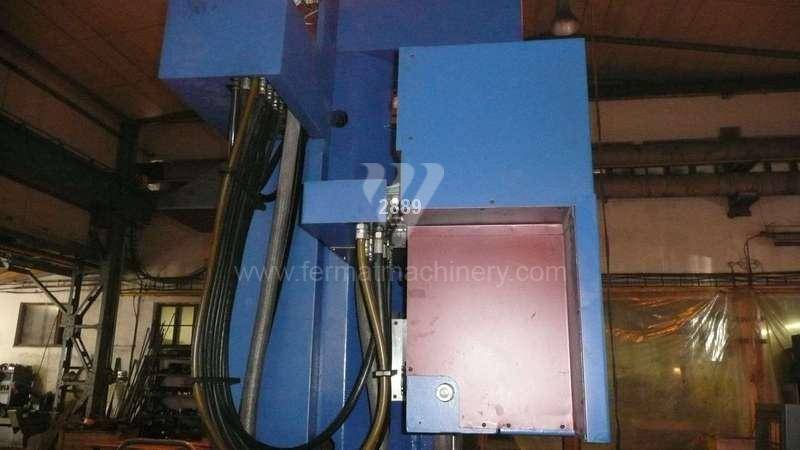

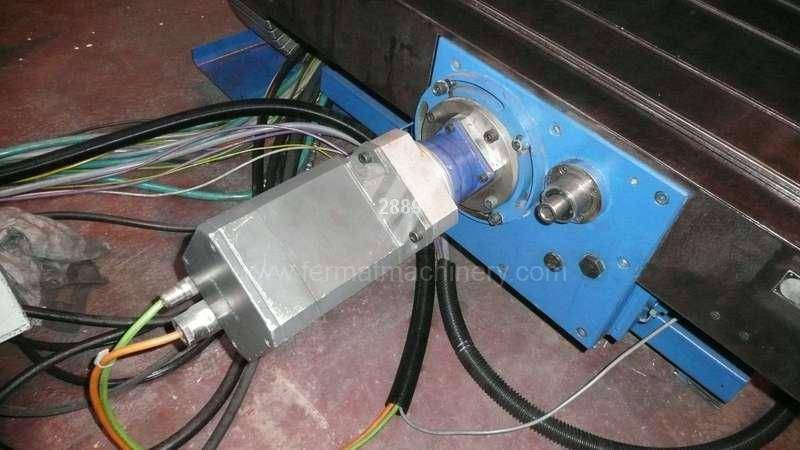

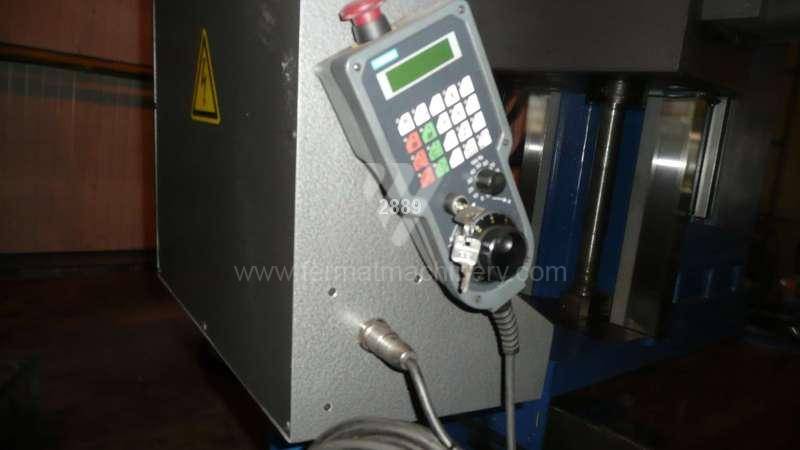

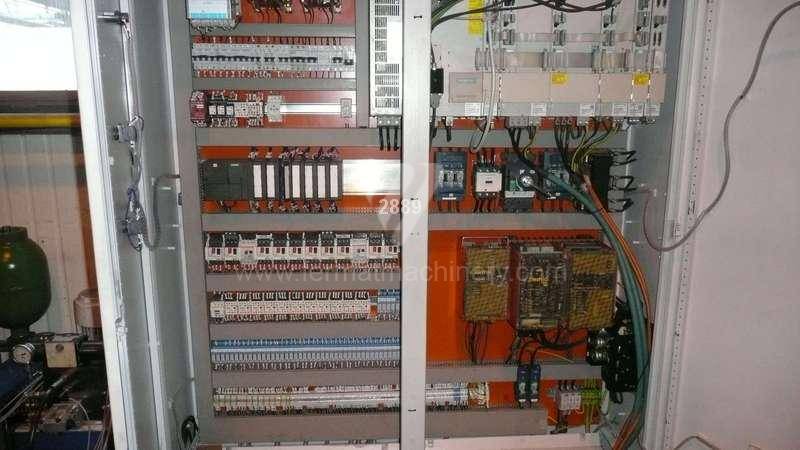

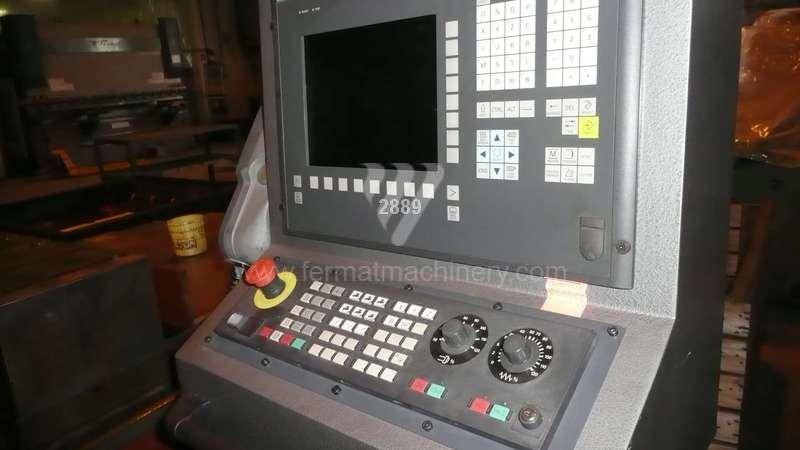

WFQ 80 NCA
TOS Varnsdorf
Nr inw.: 091466
Rok produkcji:1988
Średnica wrzeciona roboczego: 80 mm
Przejazd osi X: 1600 mm
Przejazd osi Y: 1000 mm
Przejazd osi Z: - mm
Wysuw wrzeciona (W): 950 mm
Obroty wrzeciona: 14 - 2240 /min.
WHN 13.8 CNC
TOS Varnsdorf
Nr inw.: 241160
Rok produkcji:2000
System sterowania Heidenhain: TNC 426
Średnica wrzeciona roboczego: 130 mm
Przejazd osi X: 3500 mm
Przejazd osi Y: 2500 mm
Obroty wrzeciona: 10 - 2500 /min.
Chłodzenie przez wrzeciono: nie
40T
Lucas
Nr inw.: 182013
Rok produkcji:2018
System sterowania Fanuc: 0i-MF
Średnica wrzeciona roboczego: 130 mm
Przejazd osi X: 3657 mm
Przejazd osi Y: 3048 mm
Obroty wrzeciona: 10 - 3000 /min.
Chłodzenie przez wrzeciono: tak
WFC 10 CNC
Fermat
Nr inw.: 231853
Rok produkcji:2014
System sterowania Heidenhain: TNC 530
Średnica wrzeciona roboczego: 110 mm
Przejazd osi X: 2000 mm
Przejazd osi Y: 2000 mm
Obroty wrzeciona: 10 - 3000 /min.
Chłodzenie przez wrzeciono: tak
WHQ 13 CNC
TOS Varnsdorf
Nr inw.: 241332
Rok produkcji:2008
System sterowania Heidenhain: TNC 530
Średnica wrzeciona roboczego: 130 mm
Przejazd osi X: 3500 mm
Przejazd osi Y: 3000 mm
Obroty wrzeciona: 1 - 3000 /min.
Chłodzenie przez wrzeciono: nie
Microcut HBM-4
Buffalo Machinery
Nr inw.: 221640
Rok produkcji:2017
System sterowania Fanuc: 31i - B
Średnica wrzeciona roboczego: 110 mm
Przejazd osi X: 2200 mm
Przejazd osi Y: 1600 mm
Obroty wrzeciona: 35 - 3000 /min.
Chłodzenie przez wrzeciono: tak
WH 10 NC
TOS Varnsdorf
Nr inw.: 241423
Rok produkcji:1987
Średnica wrzeciona roboczego: 100 mm
Przejazd osi X: 1130 mm
Przejazd osi Y: 1250 mm
Obroty wrzeciona: 16 - 1500 /min.
Chłodzenie przez wrzeciono: nie
Wysuw wrzeciona (W): 650 mm
AFP 180
Titan
Nr inw.: 221138
Rok produkcji:2009
System sterowania Fanuc: Fanuc 32i
Średnica wrzeciona roboczego: 180 mm
Przejazd osi X: 9130 mm
Przejazd osi Y: 3980 mm
Przesuw roboczy osi Z: 1900 mm/min
Oś W: 1200 mm
AFP 180
MITSUBISHI ELECTRIC
Nr inw.: 241054
System sterowania Siemens: Sinumerik 840 D
Średnica wrzeciona roboczego: 180 mm
Przejazd osi X: 13 000 mm
Przejazd osi Y: 4 500 mm
Obroty wrzeciona: 2 - 420 /min.
Wysuw wrzeciona (W): 1 350 mm
WHN 110 Q
TOS Varnsdorf
Nr inw.: 241727
Rok produkcji:1999
System sterowania Heidenhain: TNC 426
Średnica wrzeciona roboczego: 110 mm
Przejazd osi X: 2000 mm
Przejazd osi Y: 1400 mm
Obroty wrzeciona: 0 - 2000 /min.
Chłodzenie przez wrzeciono: nie
BFK 160
UNION
Nr inw.: 201580
Rok produkcji:1980
Średnica wrzeciona roboczego: 160 mm
Przejazd osi X: 3000 mm
Przejazd osi Y: 2700 mm
Obroty wrzeciona: - /min.
Chłodzenie przez wrzeciono:
Wysuw wrzeciona (W): 300 mm
WHN 13.8
TOS Varnsdorf
Nr inw.: 241361
Rok produkcji:2012
System sterowania Heidenhain: TNC 530
Średnica wrzeciona roboczego: 130 mm
Przejazd osi X: 3500 mm
Przejazd osi Y: 3000 mm
Obroty wrzeciona: 0 - 3000 /min.
Chłodzenie przez wrzeciono: tak

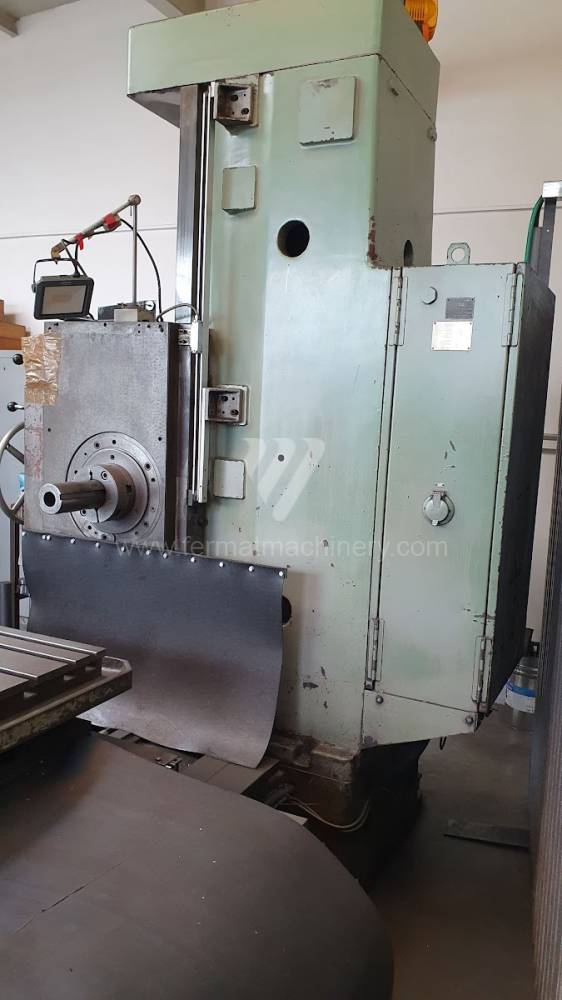

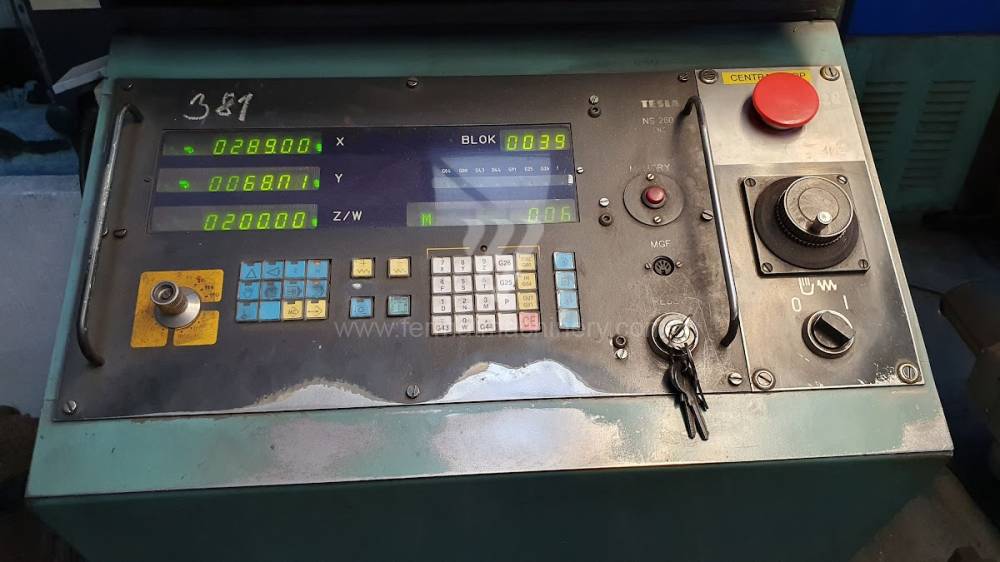

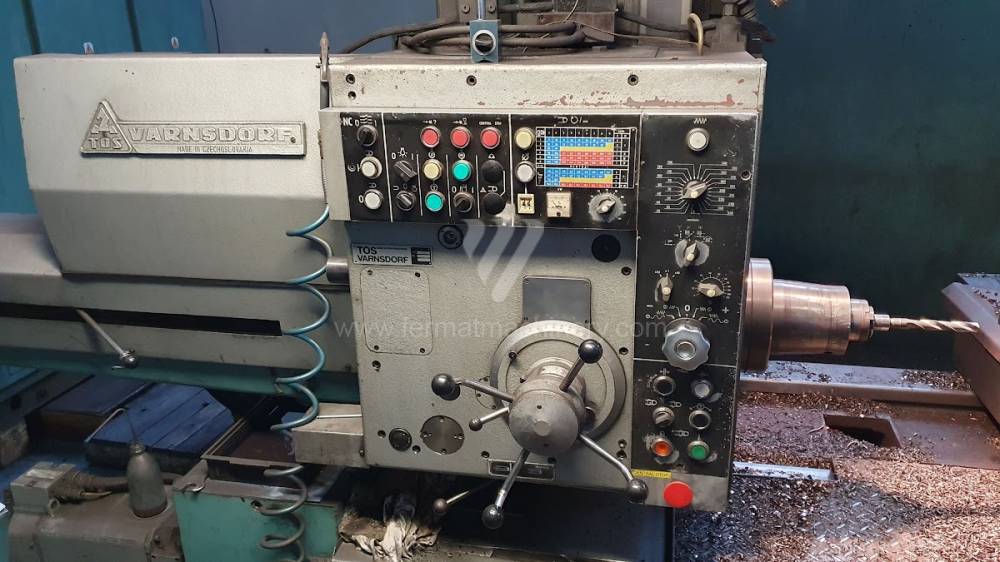

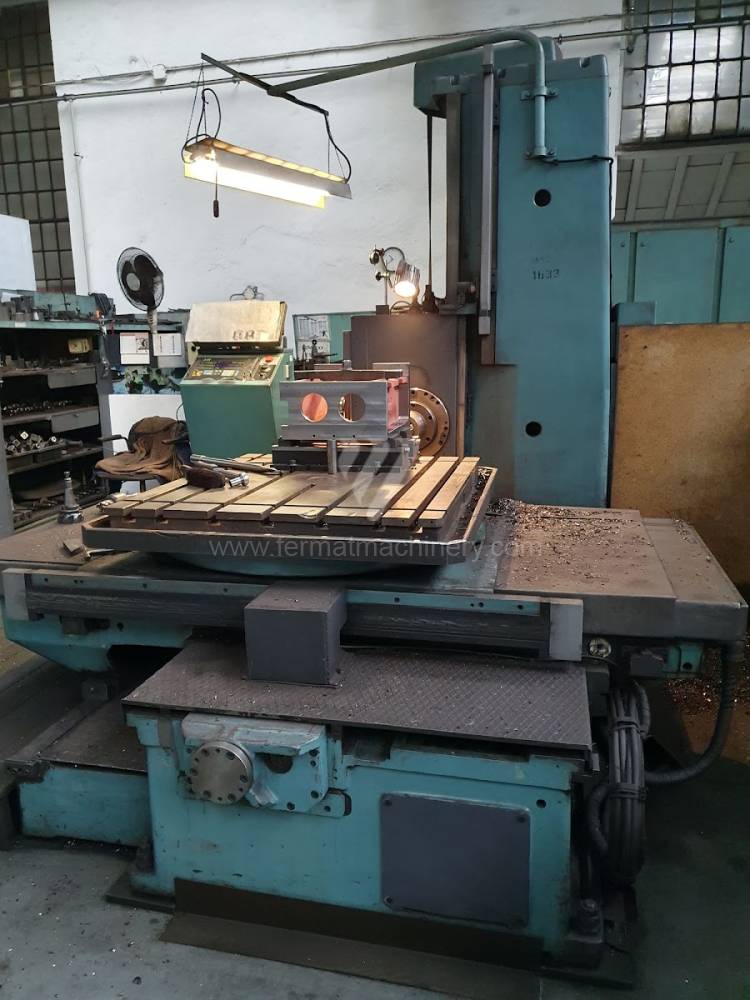

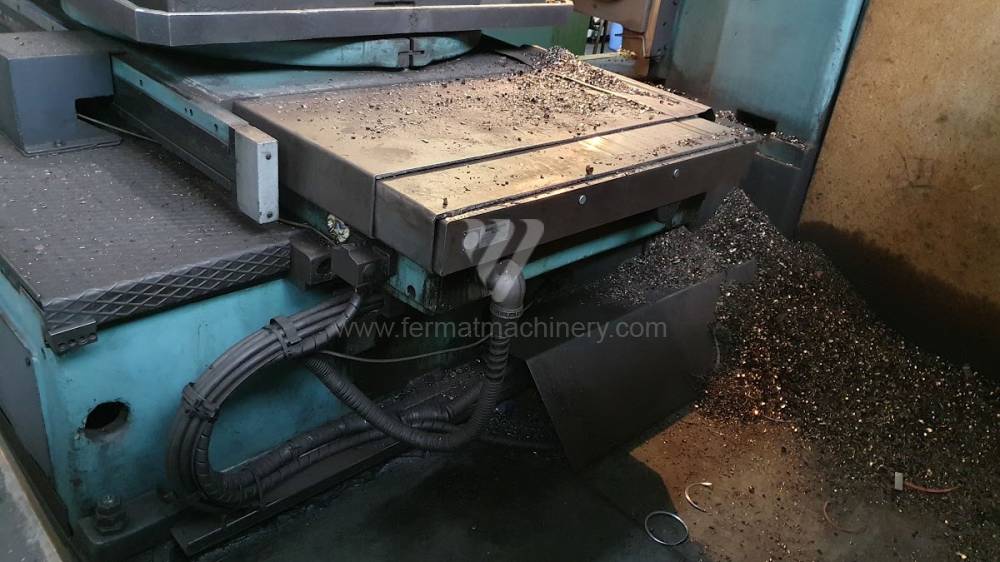

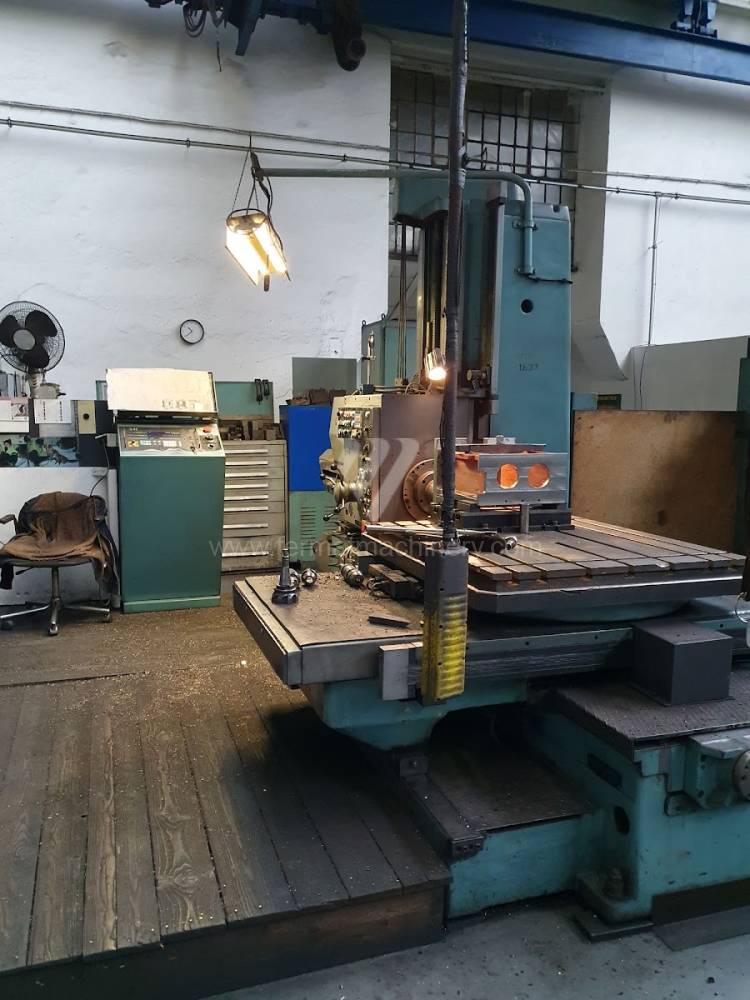

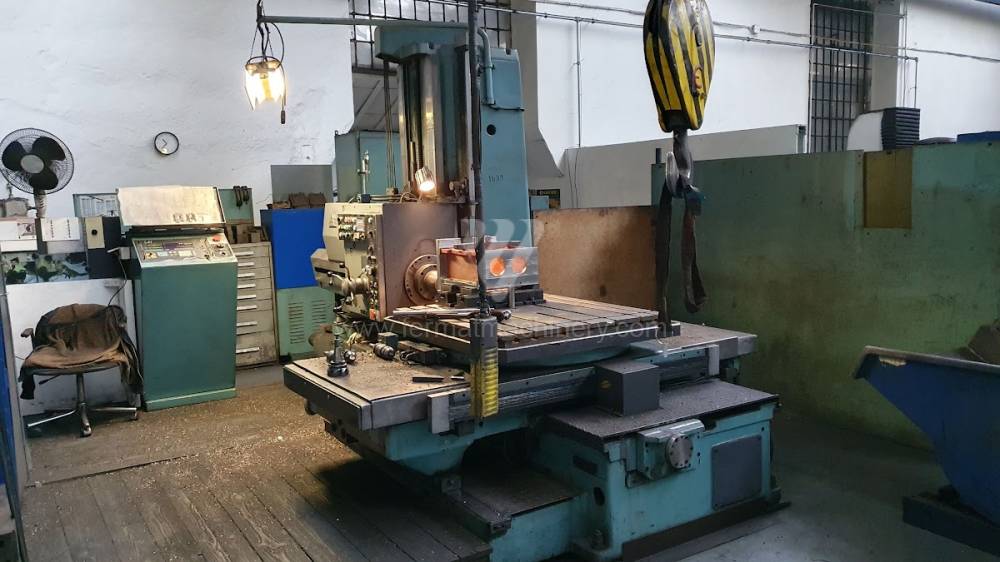

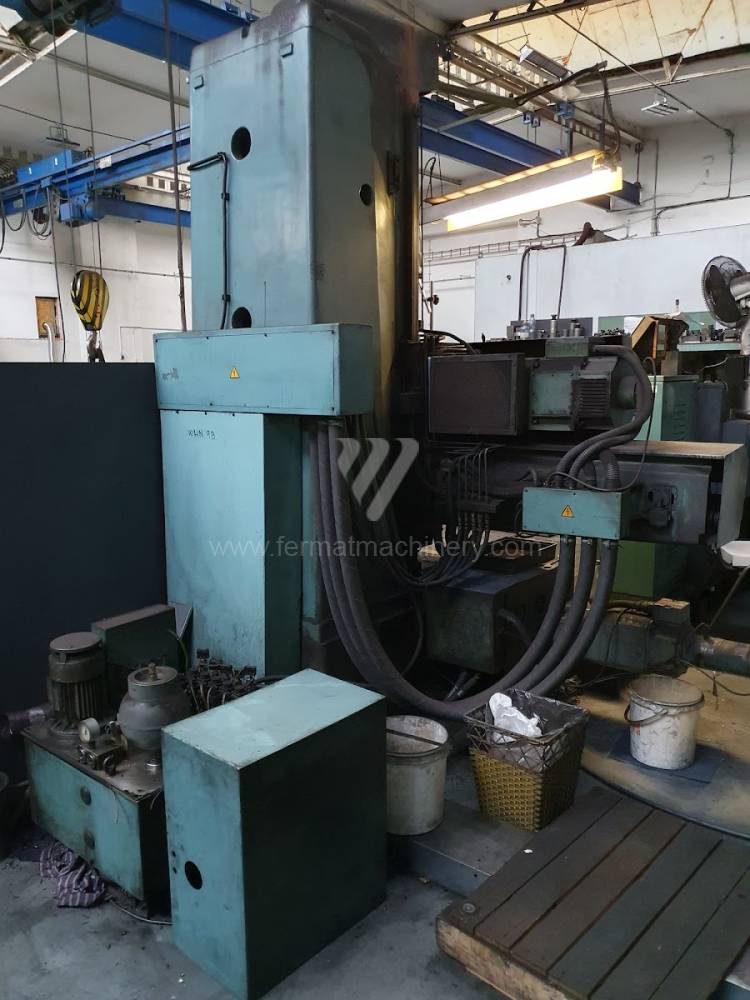

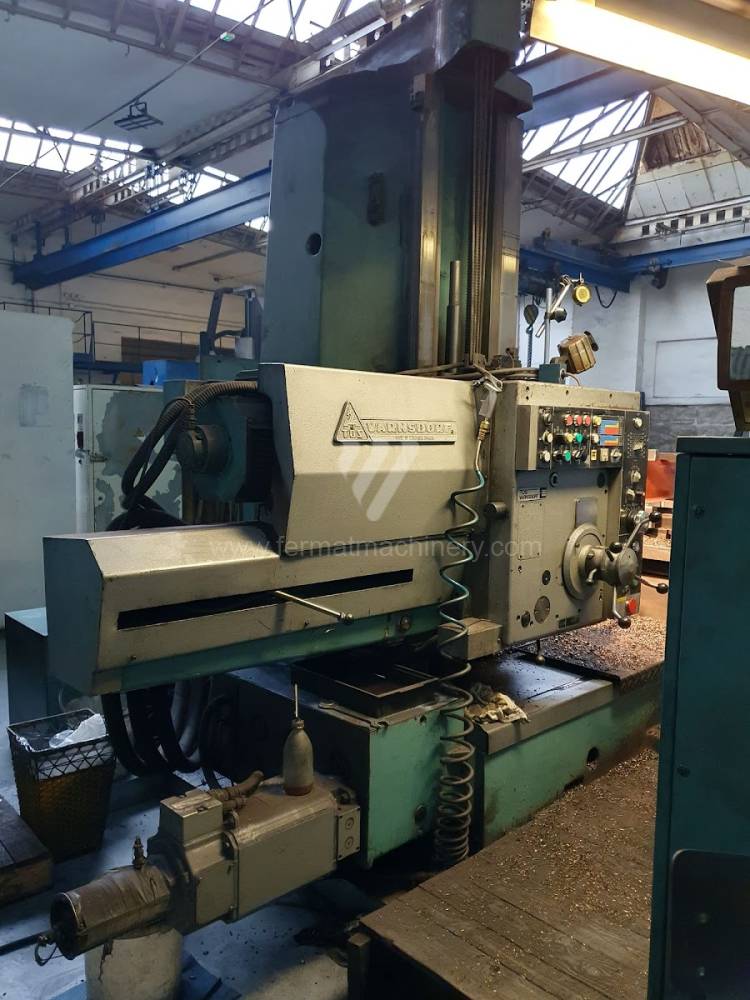

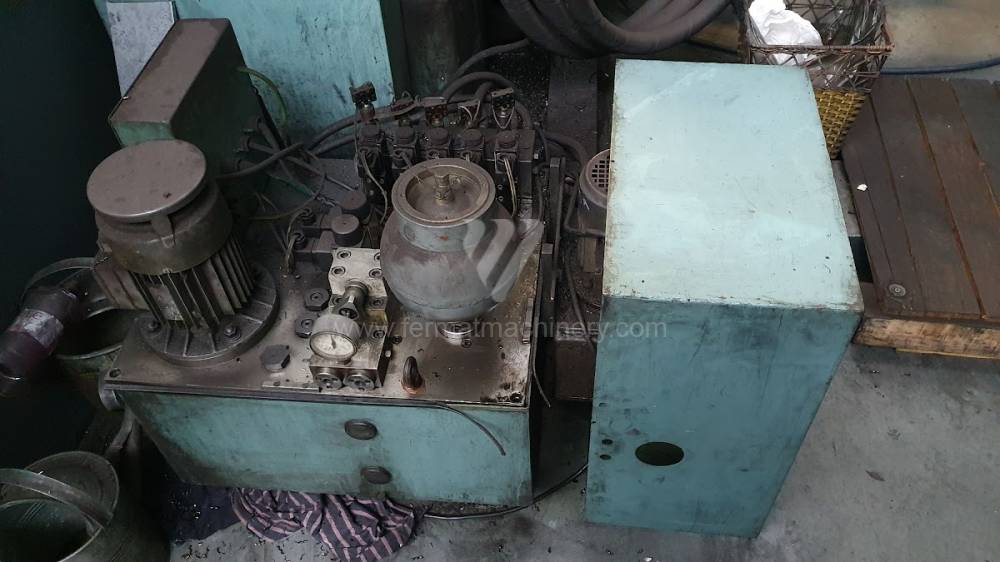

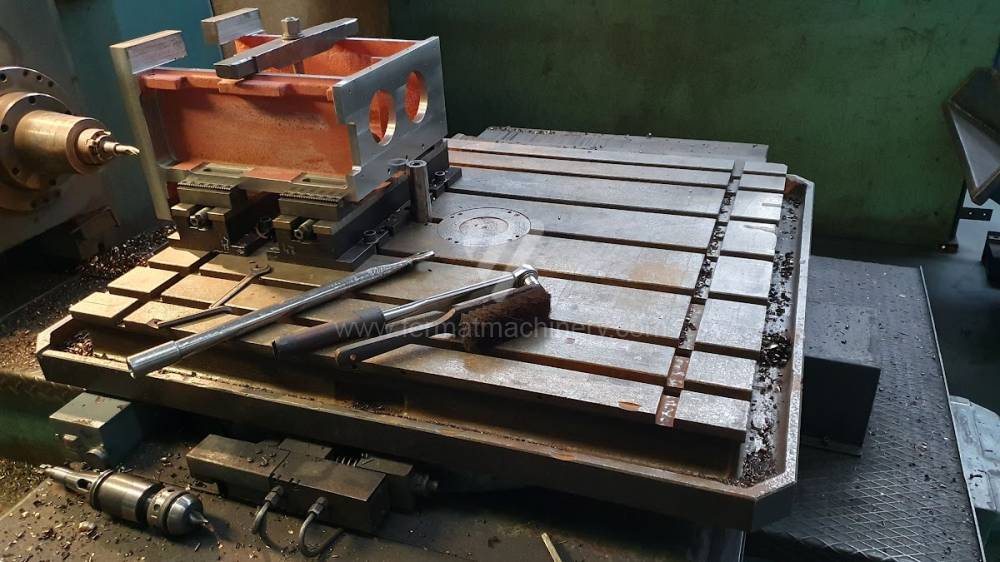

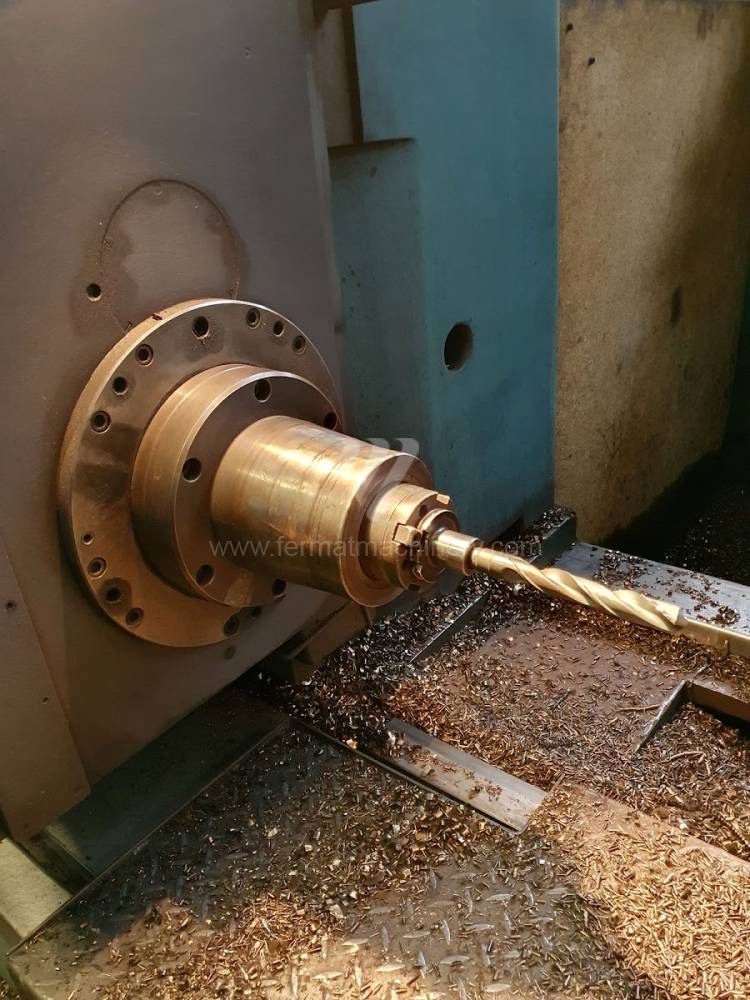

WHN 9 B
TOS Varnsdorf
Nr inw.: 231135
Rok produkcji:1981
Średnica wrzeciona roboczego: 90 mm
Przejazd osi X: 1250 mm
Przejazd osi Y: 900 mm
Obroty wrzeciona: 0 - 1120 /min.
Chłodzenie przez wrzeciono: nie
Wysuw wrzeciona (W): 680 mm
DBM 100 N
DEFUM
Nr inw.: 231421
Rok produkcji:1999
System sterowania Fanuc: 16-M
Średnica wrzeciona roboczego: 100 mm
Przejazd osi X: 1830 mm
Przejazd osi Y: 1500 mm
Obroty wrzeciona: 5 - 2000 /min.
Chłodzenie przez wrzeciono: nie
BFT 90/3
UNION
Nr inw.: 241213
Rok produkcji:1981
System sterowania Heidenhain:
Średnica wrzeciona roboczego: 90 mm
Przejazd osi X: 1600 mm
Przejazd osi Y: 1210 mm
Obroty wrzeciona: 4 - 1600 /min.
Chłodzenie przez wrzeciono:
WH 10 CNC
TOS Varnsdorf
Nr inw.: 241726
Rok produkcji:2014
System sterowania Heidenhain: TNC 530
Średnica wrzeciona roboczego: 100 mm
Przejazd osi X: 1250 mm
Przejazd osi Y: 1120 mm
Obroty wrzeciona: 16 - 2500 /min.
Chłodzenie przez wrzeciono: nie
WHN 11
TOS Varnsdorf
Nr inw.: 241261
Rok produkcji:1977
Średnica wrzeciona roboczego: 110 mm
Przejazd osi X: 1600 mm
Przejazd osi Y: 1250 mm
Obroty wrzeciona: 7 - 900 /min.
Chłodzenie przez wrzeciono: nie
Wysuw wrzeciona (W): 630 mm
WHN 9 B
TOS Varnsdorf
Nr inw.: 231773
Rok produkcji:1975
Średnica wrzeciona roboczego: 90 mm
Przejazd osi X: 1250 mm
Przejazd osi Y: 900 (1120) mm
Obroty wrzeciona: 1120 - /min.
Chłodzenie przez wrzeciono: nie
Wysuw wrzeciona (W): 680 mm
WHN 13 P CNC
TOS Varnsdorf
Nr inw.: 191459
Rok produkcji:2024
System sterowania Heidenhain: TNC 640
Średnica wrzeciona roboczego: 130 mm
Przejazd osi X: 3500 mm
Przejazd osi Y: 2000 mm
Obroty wrzeciona: 10 - 3000 /min.
Chłodzenie przez wrzeciono: tak
WH 10 CNC
TOS Varnsdorf
Nr inw.: 171452
System sterowania Heidenhain: TNC 530
Średnica wrzeciona roboczego: 100 mm
Przejazd osi X: 1250 mm
Przejazd osi Y: 1100 mm
Obroty wrzeciona: 10 - 1200 /min.
Chłodzenie przez wrzeciono: nie

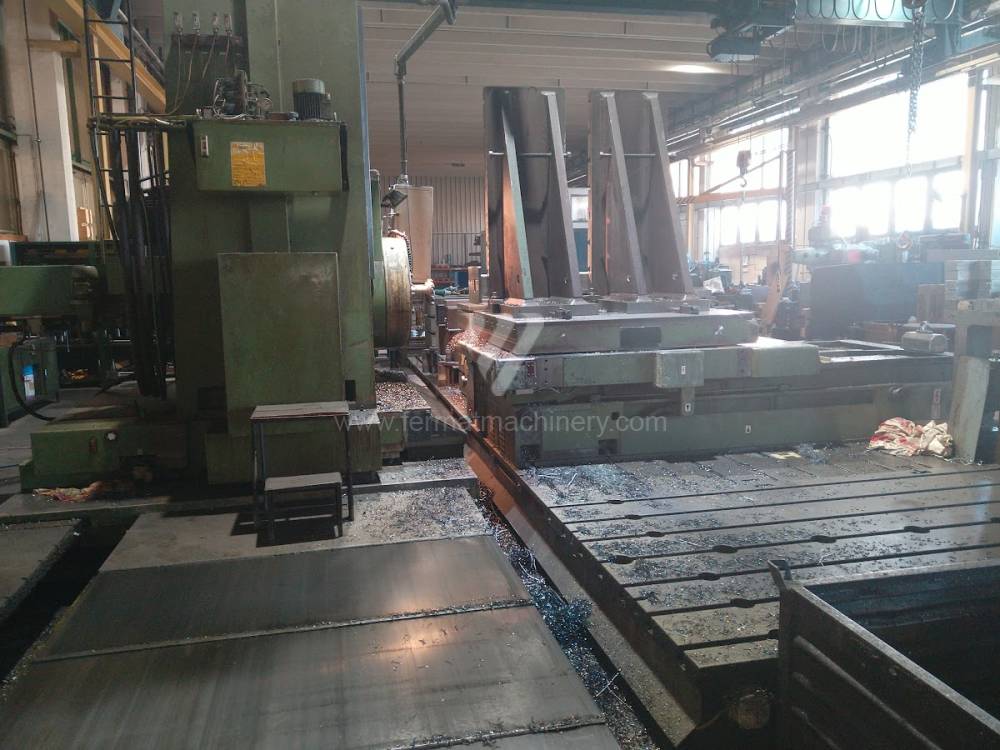

BFT 130/6
UNION
Nr inw.: 241781
Rok produkcji:1985
Średnica wrzeciona roboczego: 130 mm
Przejazd osi X: 2785 mm
Przejazd osi Y: 2520 mm
Obroty wrzeciona: 722 - 1455 /min.
Chłodzenie przez wrzeciono: nie
Wysuw wrzeciona (W): 900 mm
Wytaczarki poziome to uniwersalne maszyny służące do obróbki skomplikowanych detali. Stosowane są do produkcji jednostkowej i małoseryjnej. W przypadku jednego zamocowania przedmiotu obrabianego operacje można wykonywać nawet z pięciu stron, jednocześnie lub sekwencyjnie. Do wytaczarek poziomych dostępna jest duża liczba standardowych i specjalnych akcesoriów. Dzięki temu wytaczarki nadają się nie tylko do wytaczania, ale także do wiercenia, toczenia, frezowania, rozwiercania, pogłębiania itp.
Wytaczarki poziome dzielimy na stołowe, płytowe i współrzędnościowe, a także ze względu na rodzaj sterowania na konwencjonalne i sterowane CNC.

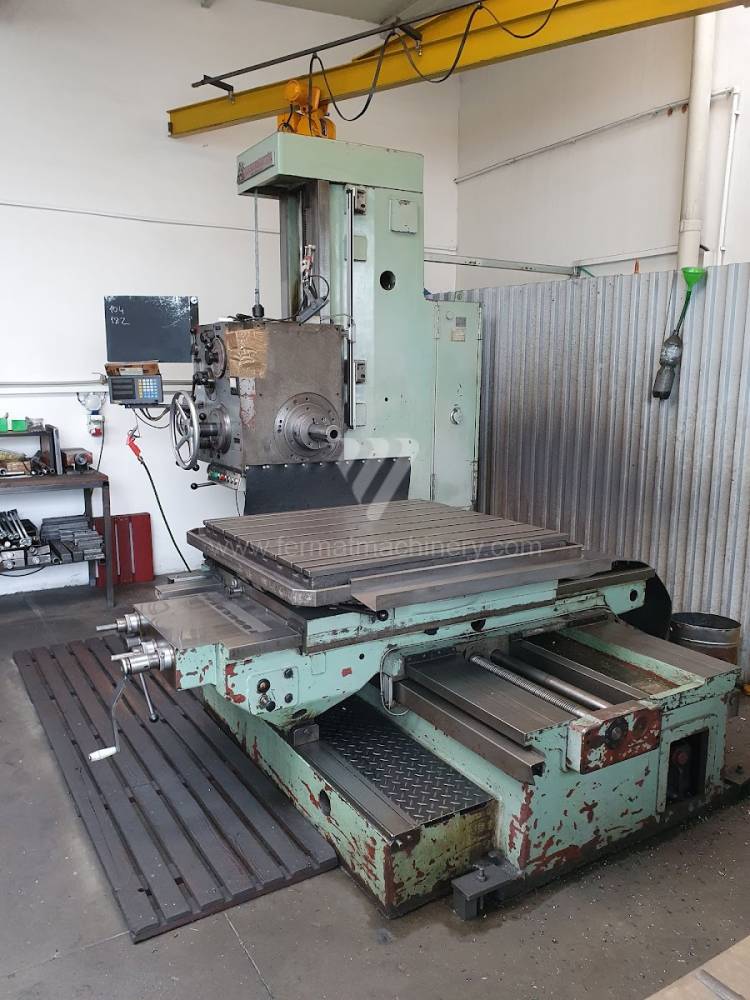

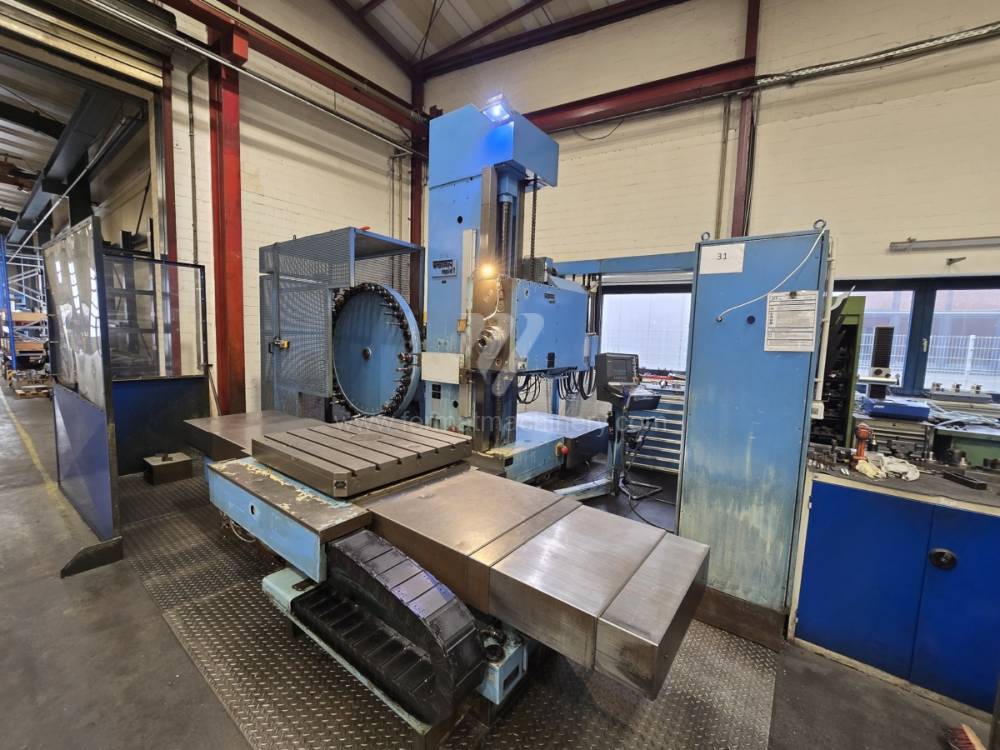

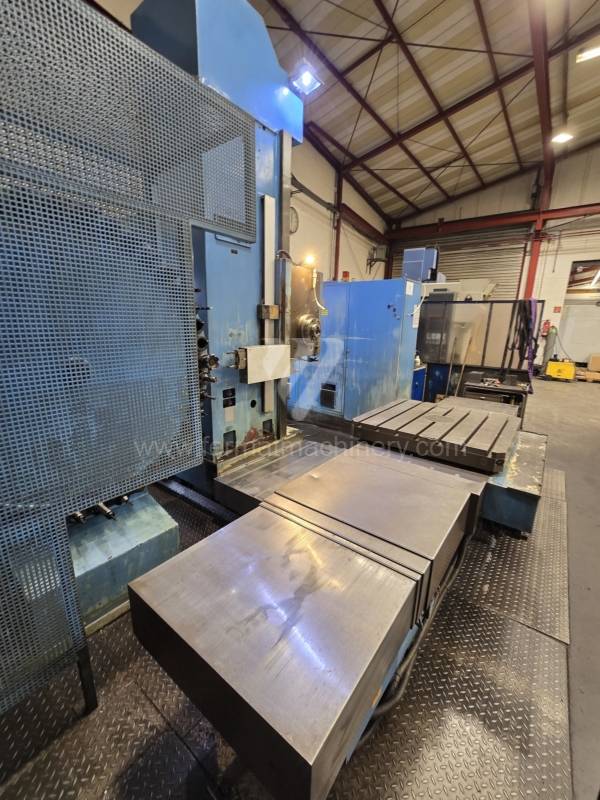

Wytaczarki stołowe

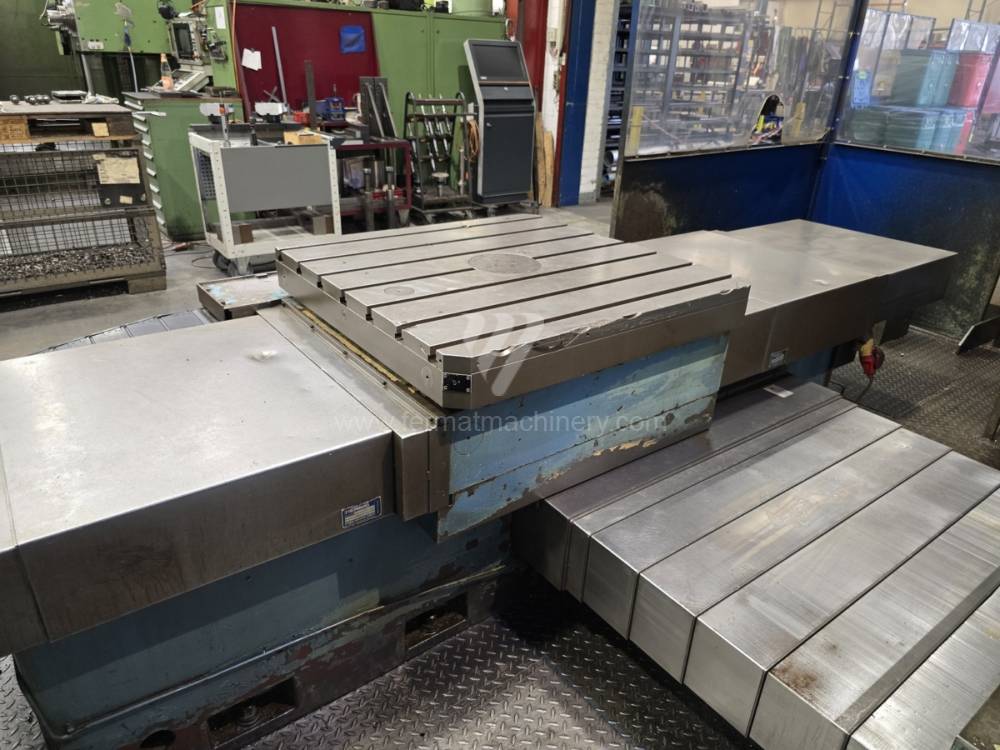

Wytaczarki stołowe wyposażone są w ruchomy stół, który porusza się w jednej lub dwóch osiach. W związku z tym dalej dzielimy wytaczarki na konstrukcję krzyżową lub konstrukcję typu T. Stół z reguły jest obrotowy (oś B), co pozwala na obróbkę czterech stron przedmiotu w jednym mocowaniu. Jeśli jednak maszyna jest wyposażona w głowicę kątową (osie A i C) i obrabiany przedmiot nie przekracza wymiarów maszyny, można obrobić pięć boków w jednym mocowaniu. Wytaczarki różnią się od frezarek stołowych przede wszystkim wysuwanym wrzecionem (oś W). Wyższe serie ponadto mają często wysuwany wrzeciennik (oś V).
Konstrukcja krzyżowa
Maszyny kompaktowe o udźwigu stołu do 5 ton mają najczęściej konstrukcję krzyżową, gdzie stół porusza się w dwóch wzajemnie prostopadłych osiach (X, Z). Maszyny te są zwykle lżejsze i mniej wymagające pod względem budowy fundamentu, ale są ograniczone nie tylko przesuwem, ale także opcjami kolumny i wrzeciennika. Średnica wrzeciona wytaczarskiego wynosi tutaj zwykle od 75 do 125 mm.
Konstrukcja typu T
W przypadku konstrukcji typu T są to maszyny sztywniejsze o udźwigu stołu do 25 ton i dłuższych przesuwach osiowych, przy czym stół porusza się tylko w osi poprzecznej do wrzeciona (X), natomiast kolumna porusza się w kierunku wzdłużnym (oś Z) w kierunku stołu. Średnica wrzeciona wynosi zwykle od 100 do 160 mm ze względu na cięższe i większe detale.

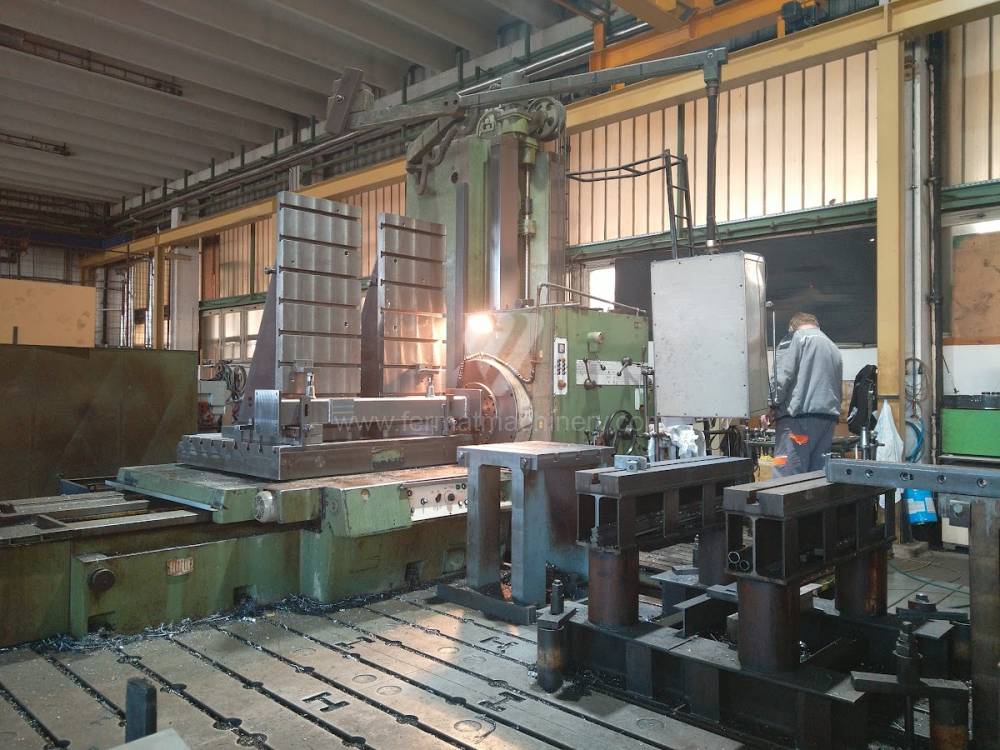

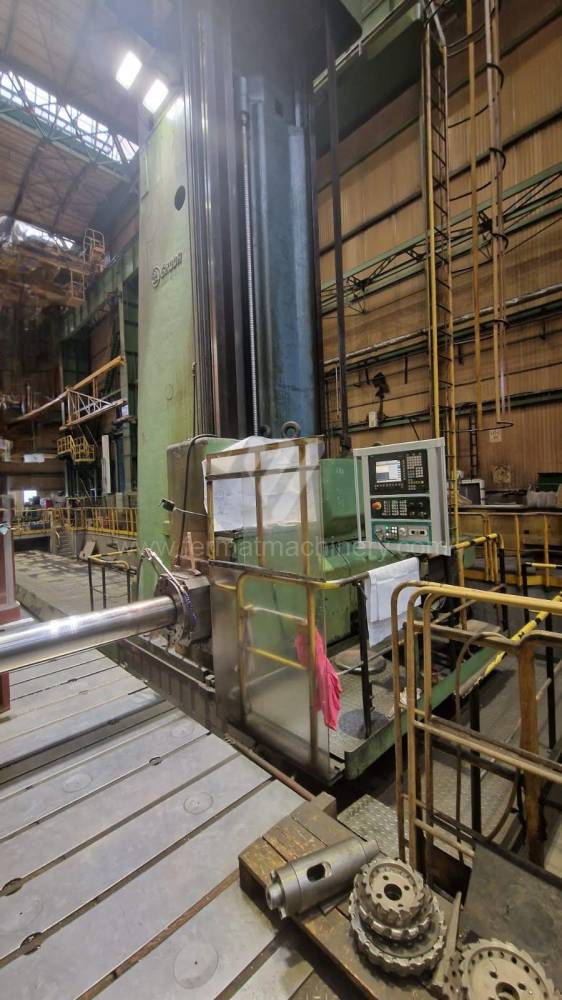

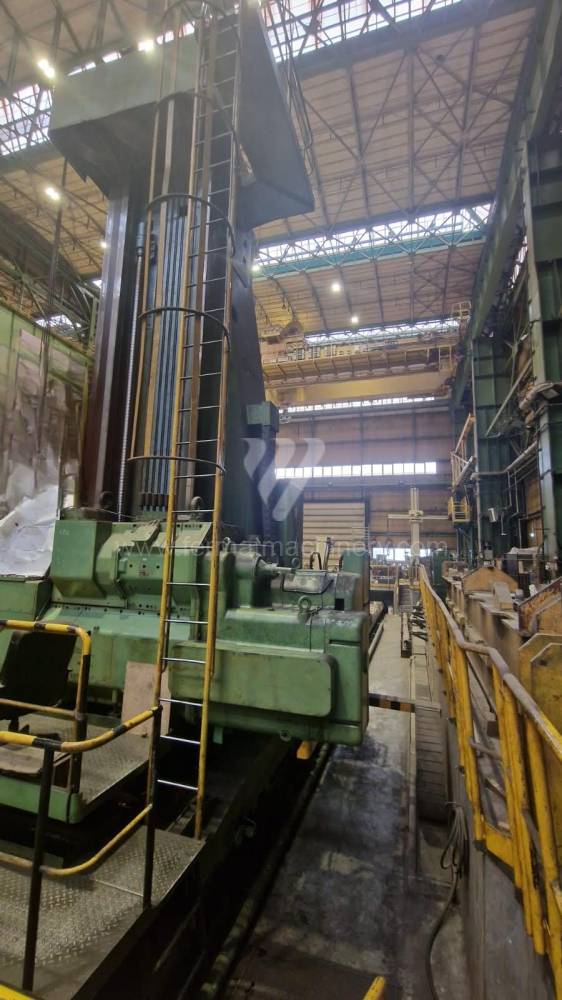

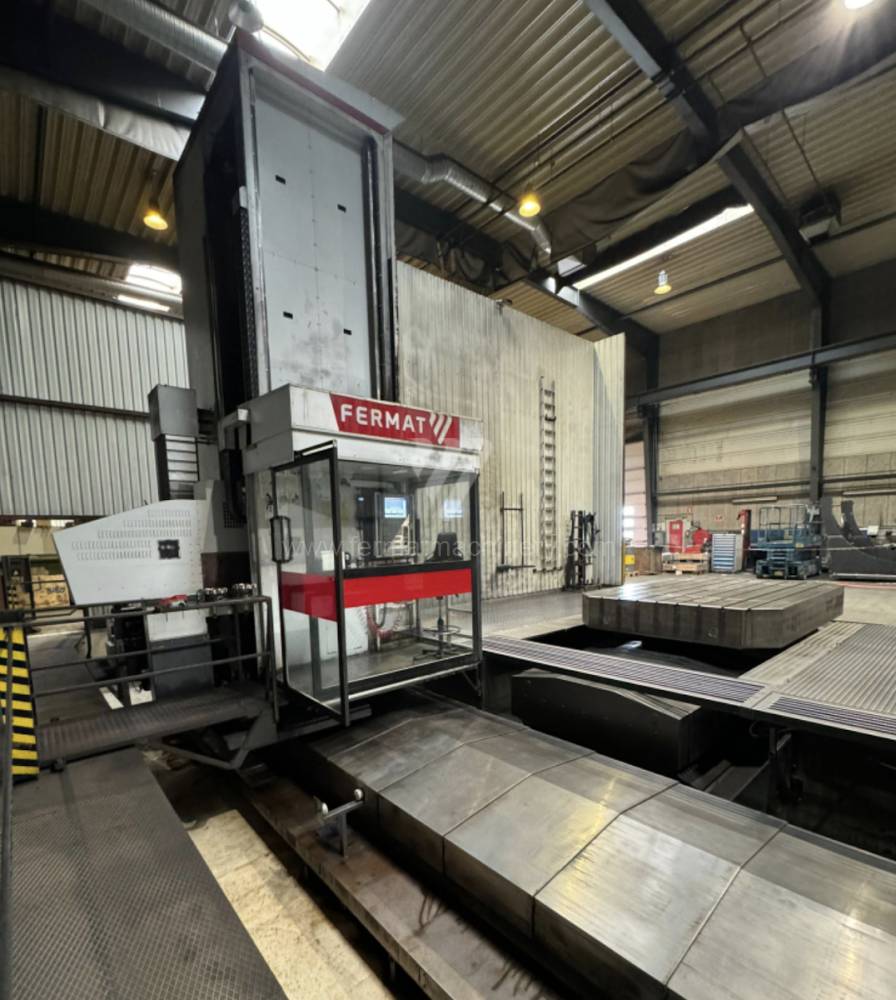

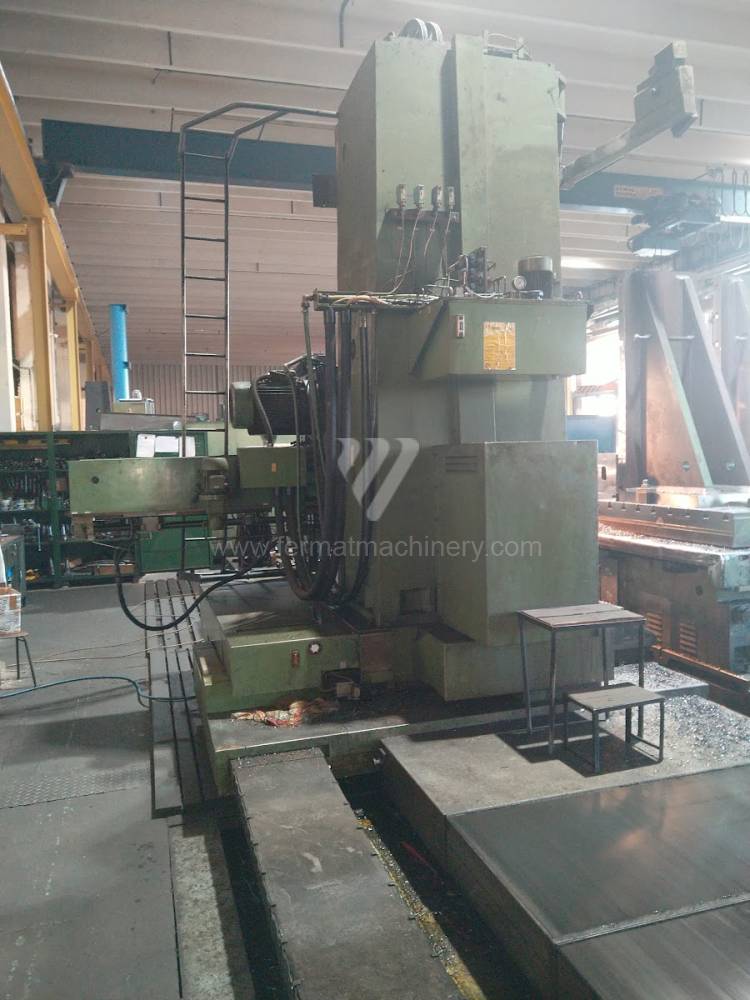

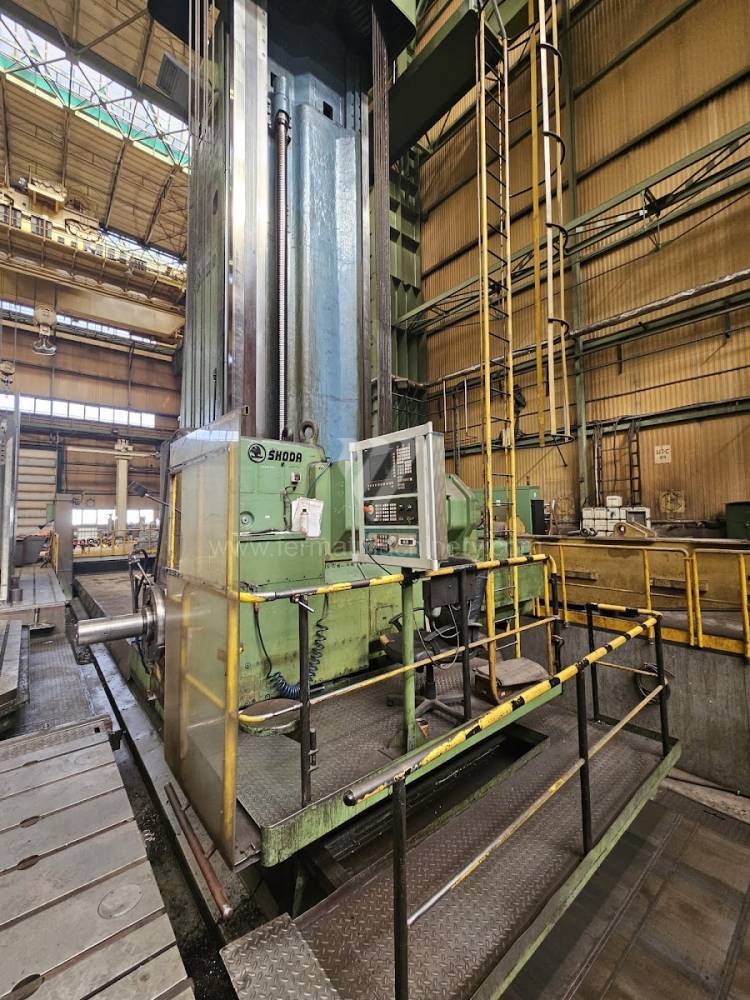

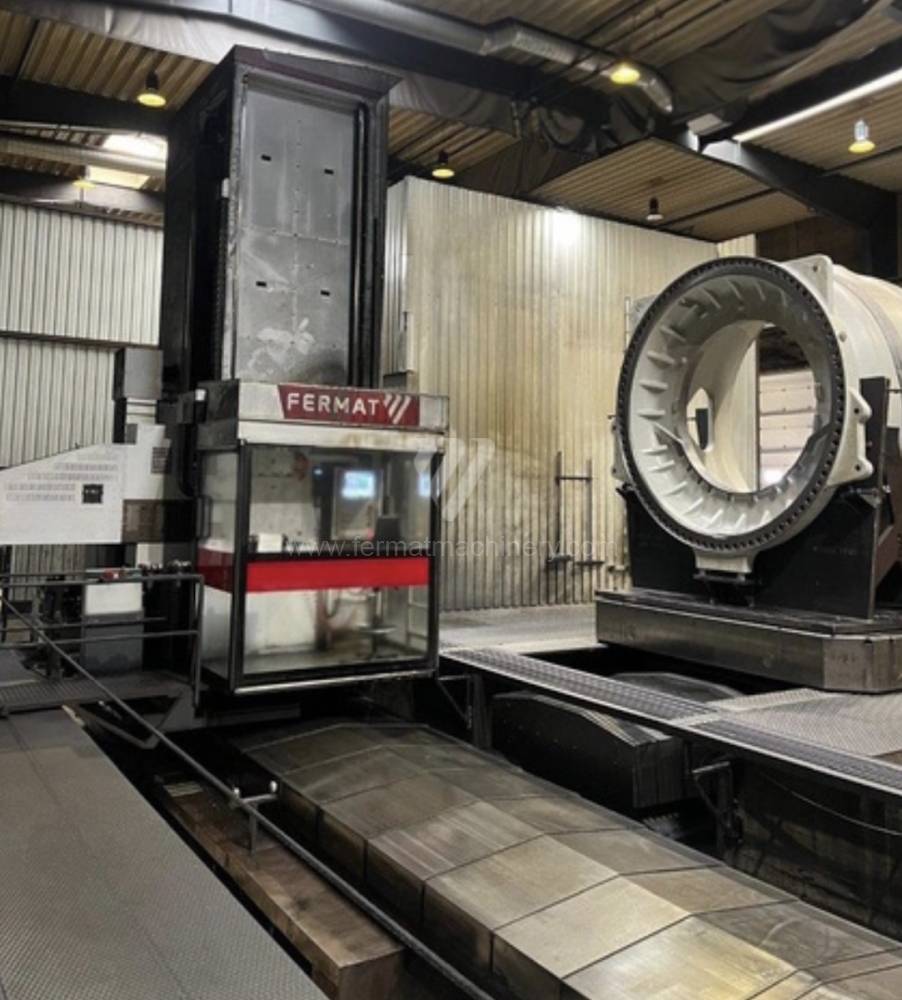

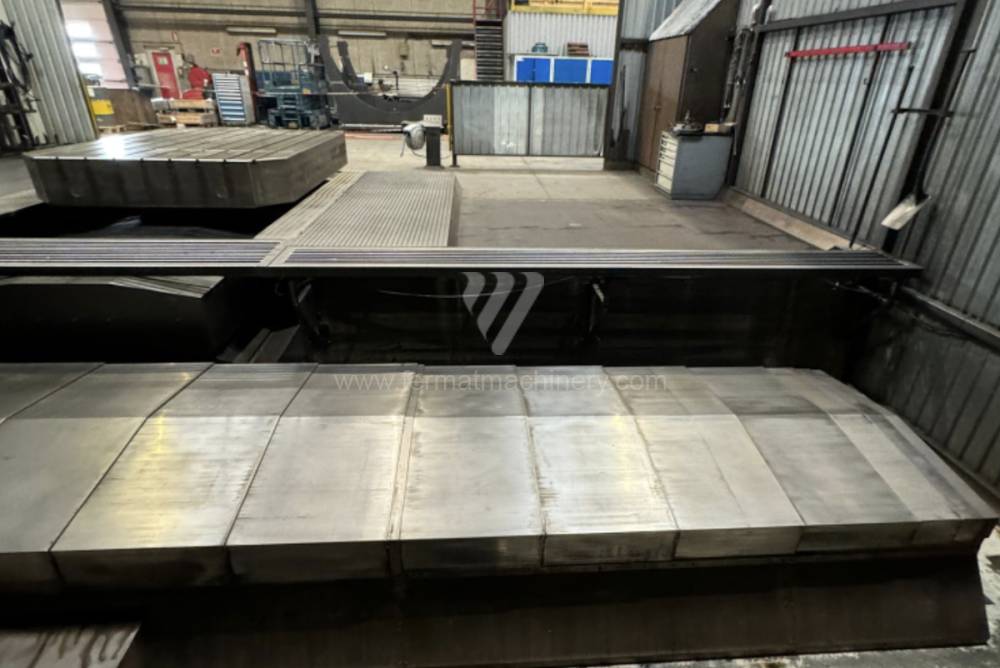

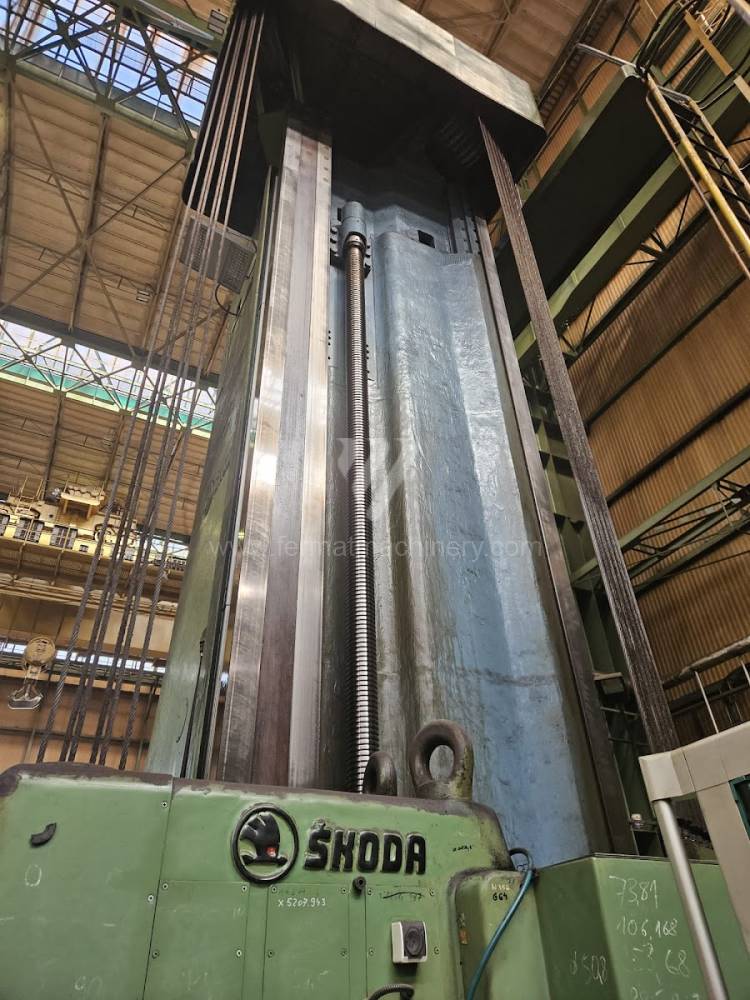

Wytaczarki płytowe

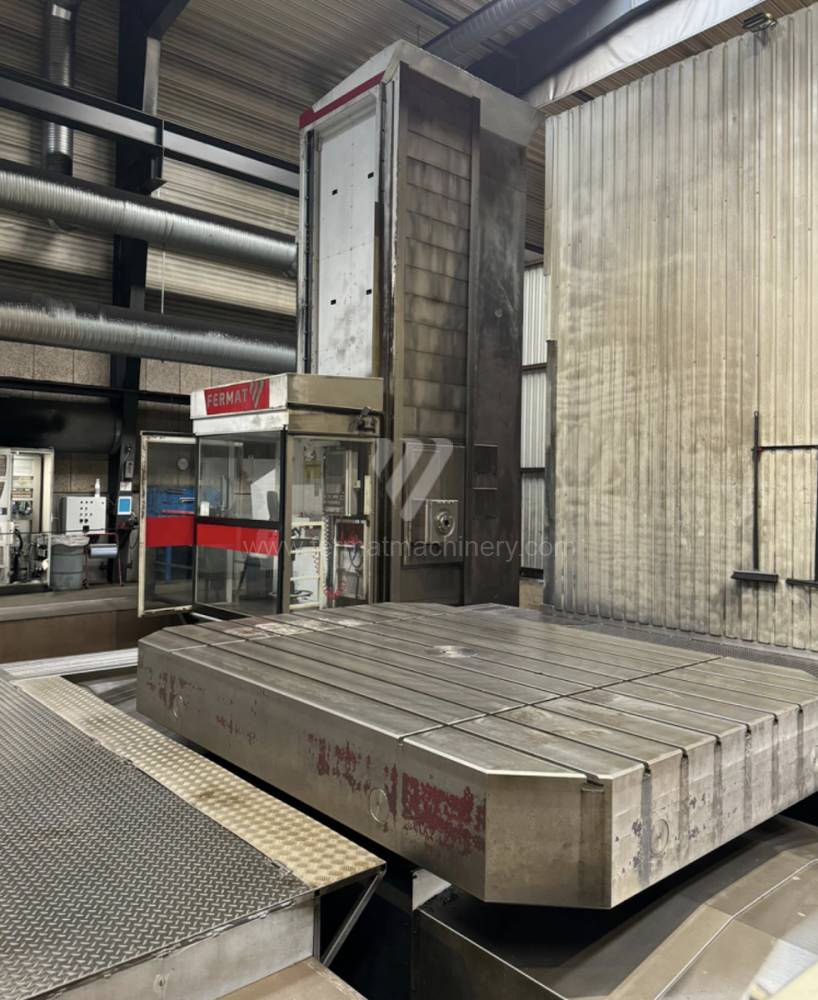

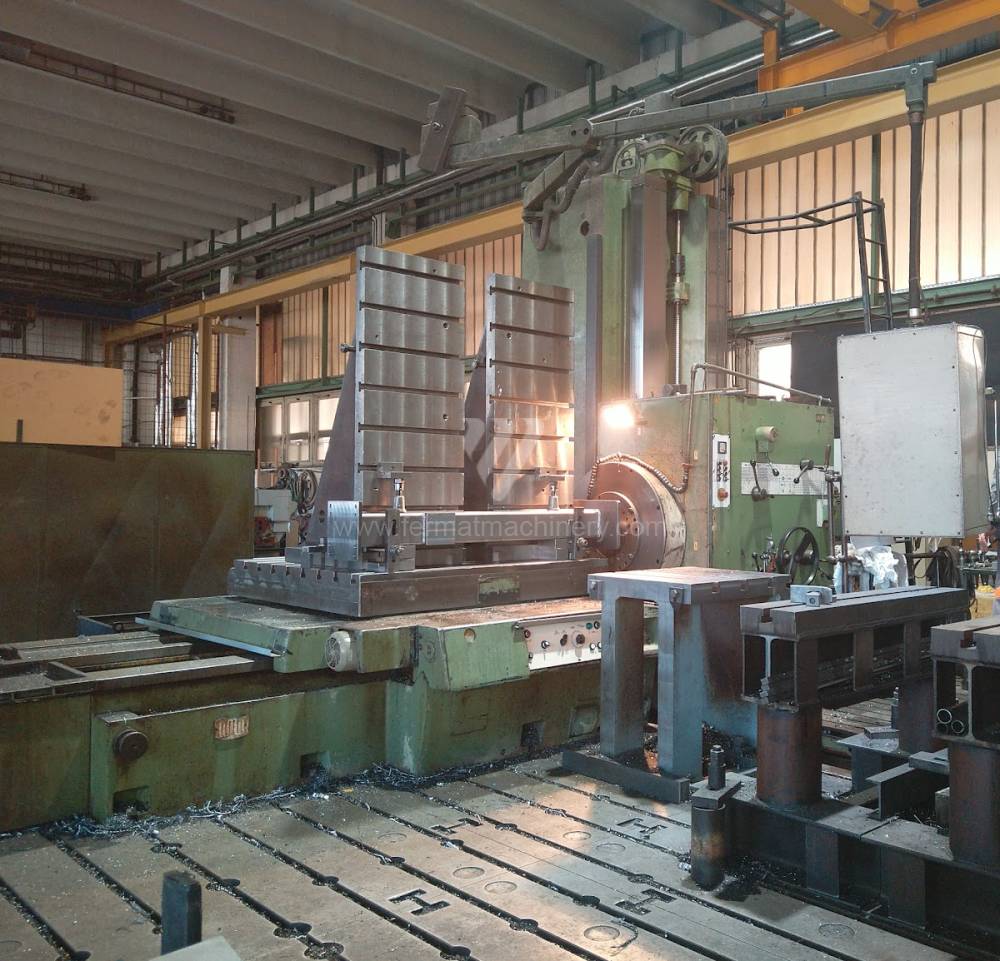

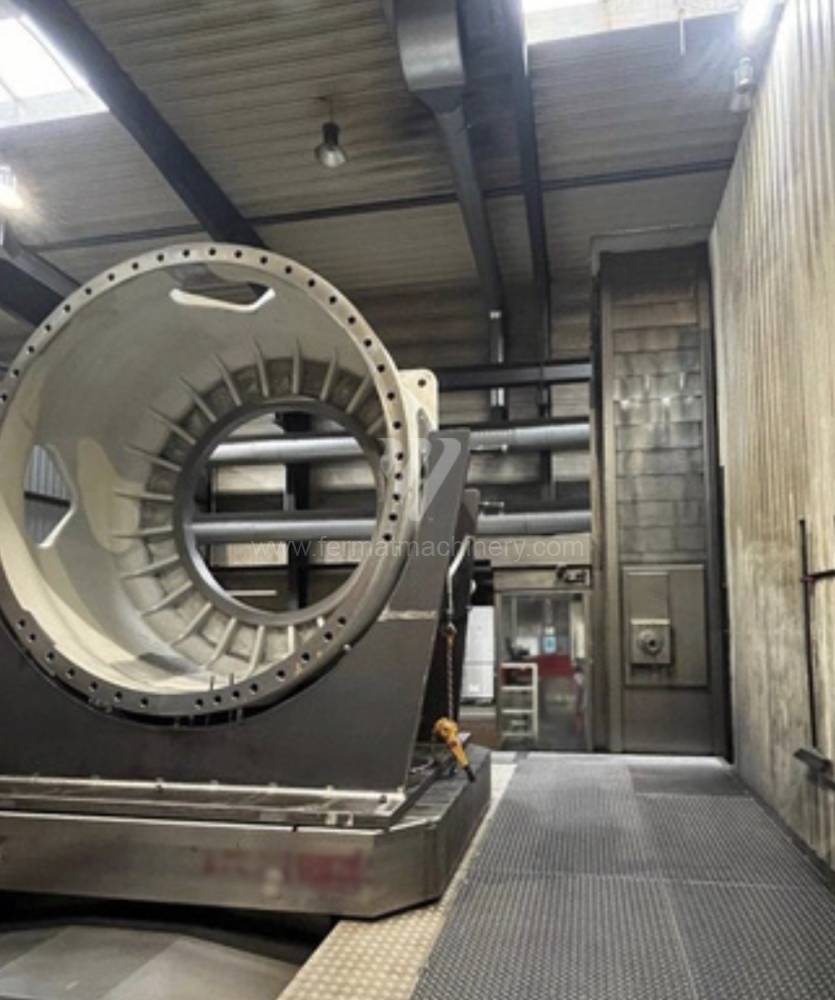

Wytaczarki płytowe służą do obróbki największych przedmiotów. W przypadku tych maszyn wrzeciennik porusza się wzdłuż pionowej prowadnicy kolumny (oś Y), która porusza się po łożu prostopadle do osi wrzeciona (oś X). Element obrabiany jest nieruchomo zamocowany na żeliwnej płycie wyposażonej w rowki T. Jeśli urządzenie jest dodatkowo wyposażone w stół obrotowy lub stół obrotowy ruchomy w kierunku osi wrzeciona, ilość sterowanych osi wzrasta. Wytaczarki tego typu produkowane są dla średnicy wrzeciona wytaczarskiego 130-315 mm.
Wytaczarki współrzędnościowe
Do obróbki precyzyjnych otworów służą tzw. wytaczarki współrzędnościowe.
Szczególny wpływ na konstrukcję mają wymagania dotyczące bardzo dużej dokładności ruchów głównych i posuwu, dobrej dynamiki oraz jak najlepszej stabilności temperaturowej. Istnieją dwa podstawowe typy konstrukcji: wytaczarka jednokolumnowa z poziomą lub pionową osią wrzeciona (dla mniejszych rozmiarów detali mocowanych na stole krzyżowym) oraz wytaczarka dwukolumnowa z jednym lub kilkoma wrzeciennikami pionowymi. Obrabiany przedmiot mocowany jest na podłużnym stole, który jest umieszczony pomiędzy dwoma kolumnami, po których porusza się belka poprzeczna podtrzymująca wrzeciennik roboczy. Do pomiarów zwykle używany jest układ optyczny, przy nowoczesnych maszynach powszechnie stosuje się układ sterowania CNC.

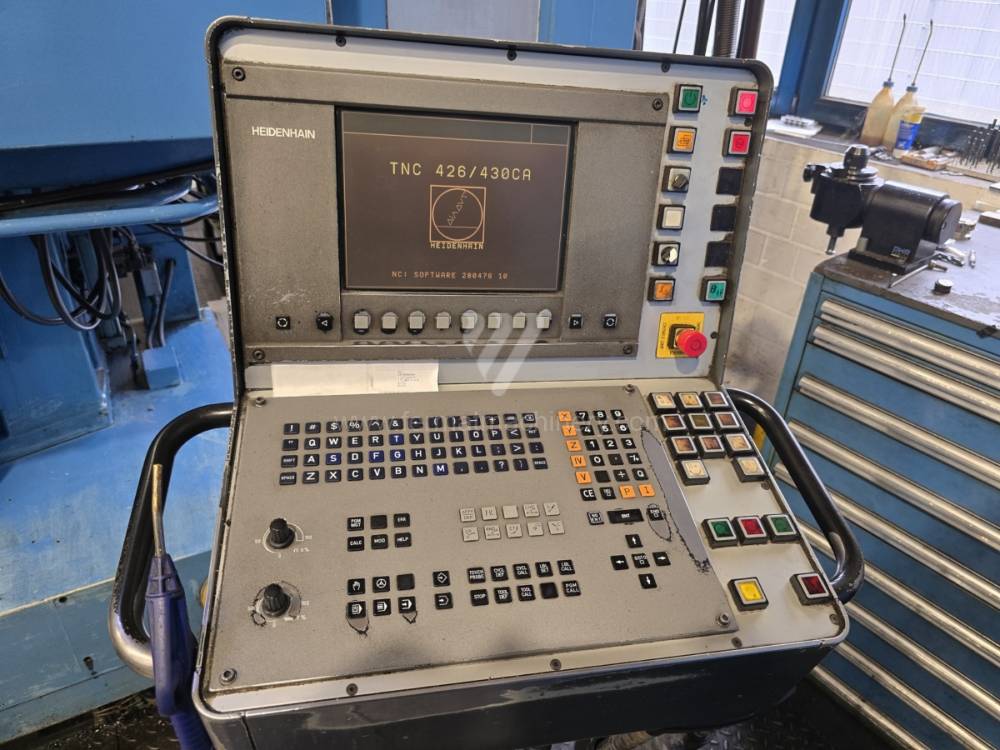

Wszystkie typy wytaczarek poziomych mogą być konwencjonalne lub sterowane CNC. Do najczęściej używanych producentów systemów sterowania CNC należą Heidenhain, Siemens, Fanuc, Fagor...

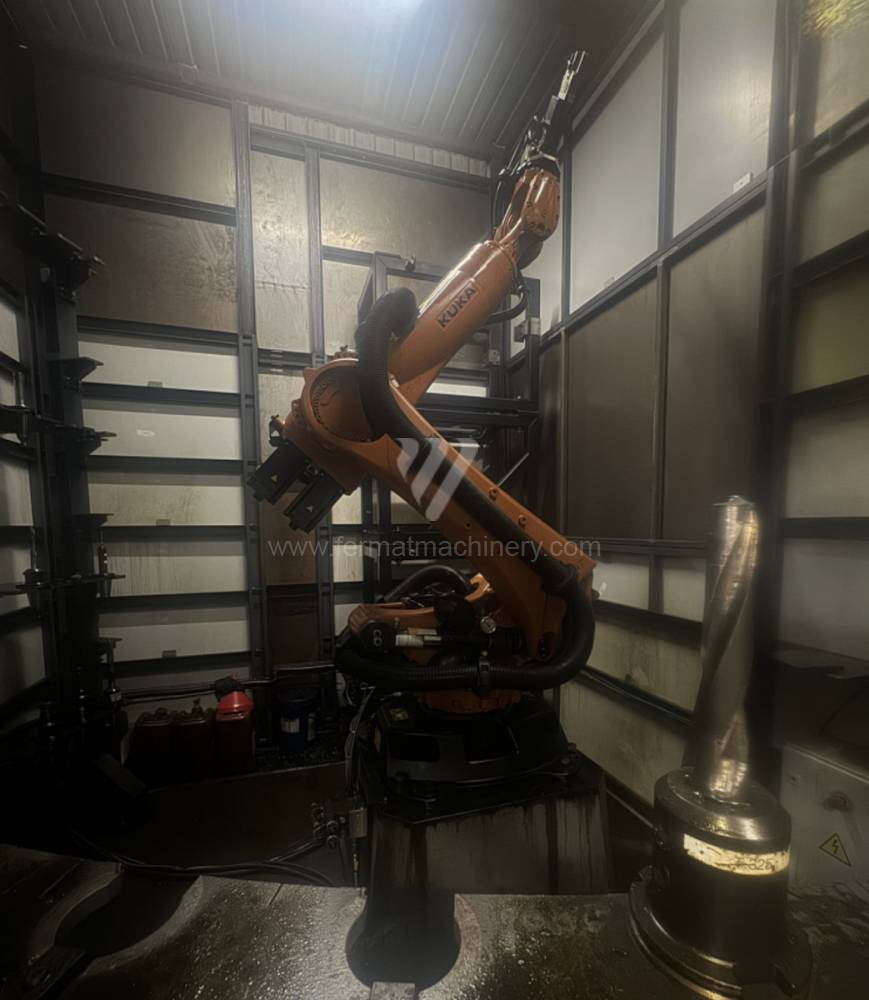

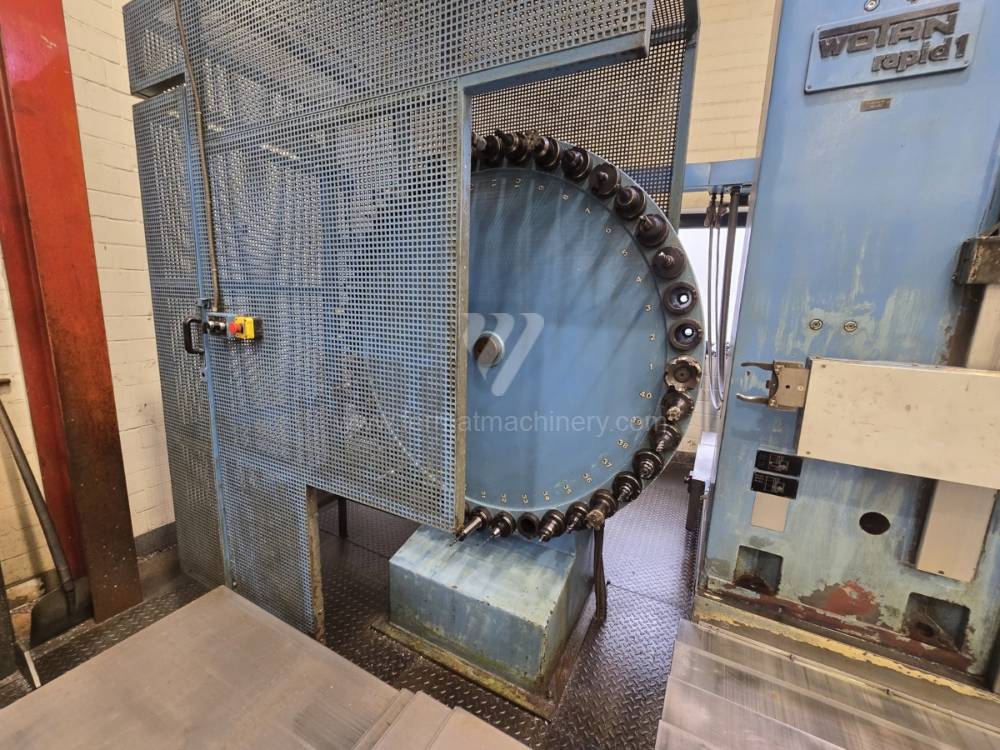

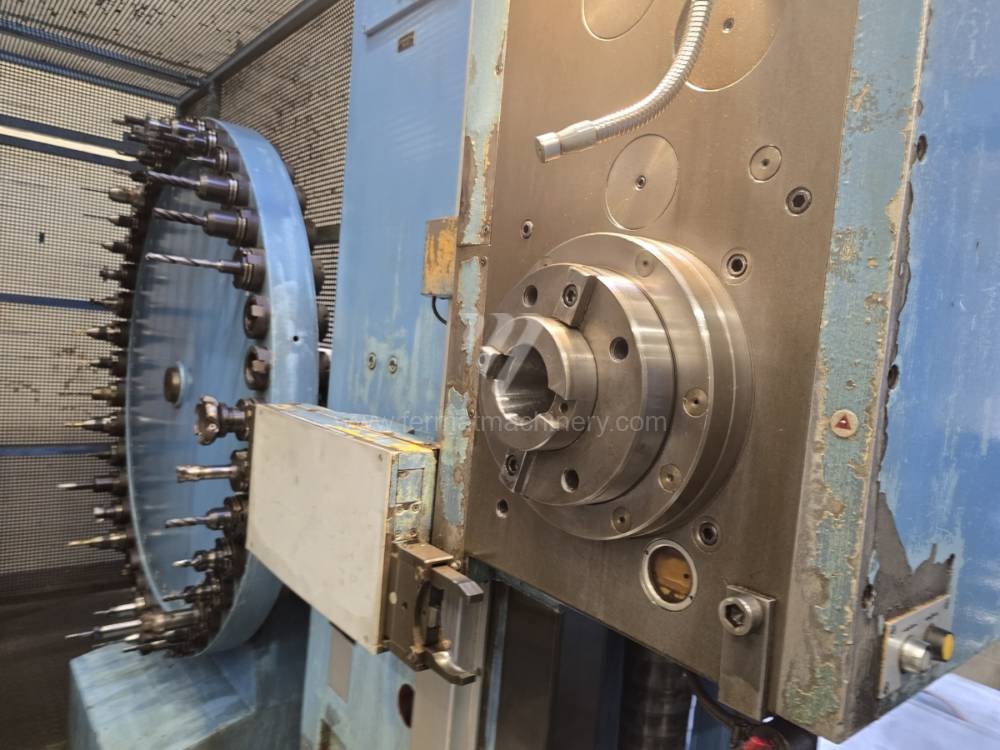

Wytaczarki poziome mogą być wyposażone w automatyczną wymianę narzędzi (ATC), która jest przeznaczona głównie do przechowywania jednostek narzędziowych, przenoszenia ich i pozycjonowania bez bezpośredniego udziału czynnika ludzkiego.
Do najbardziej znanych producentów wytaczarek poziomych należą takie firmy jak FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN i inne.
