Bohrwerk

DIXI 75 CNC
Dixi
Inv. Nr.: 241076

Baujahr:1968
Steuerung Heidenhain : TNC 620
Arbeitsspindeldurchmesser: 75 mm
X Weg: 740 mm
Y Weg: 600 mm
Spindeldrehzahl: 0 - 1600 /min.
IKZ: nein

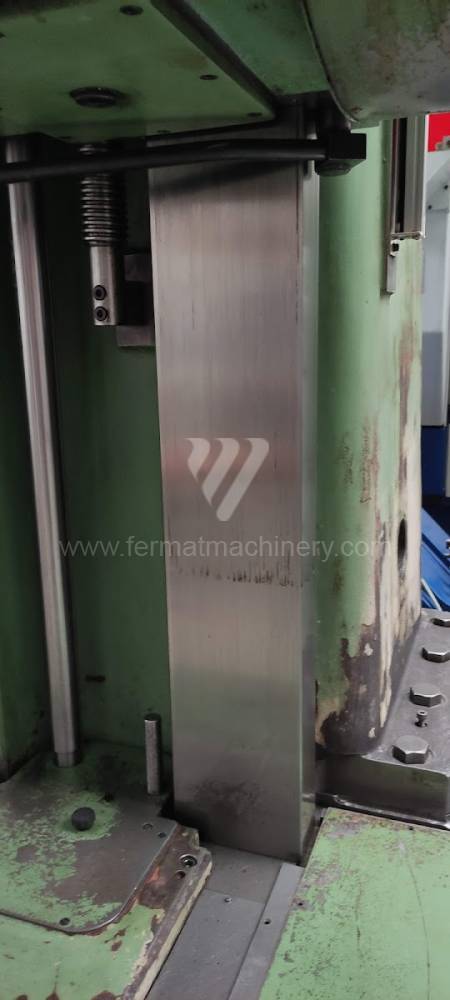

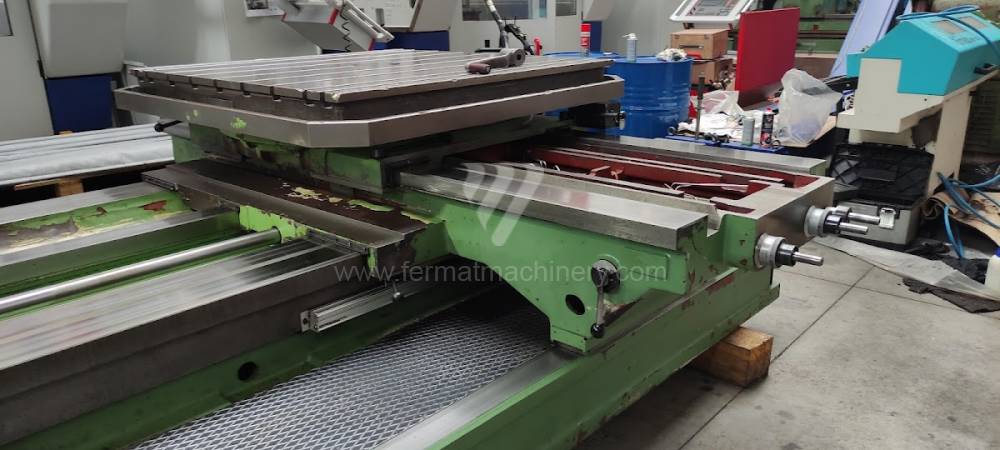

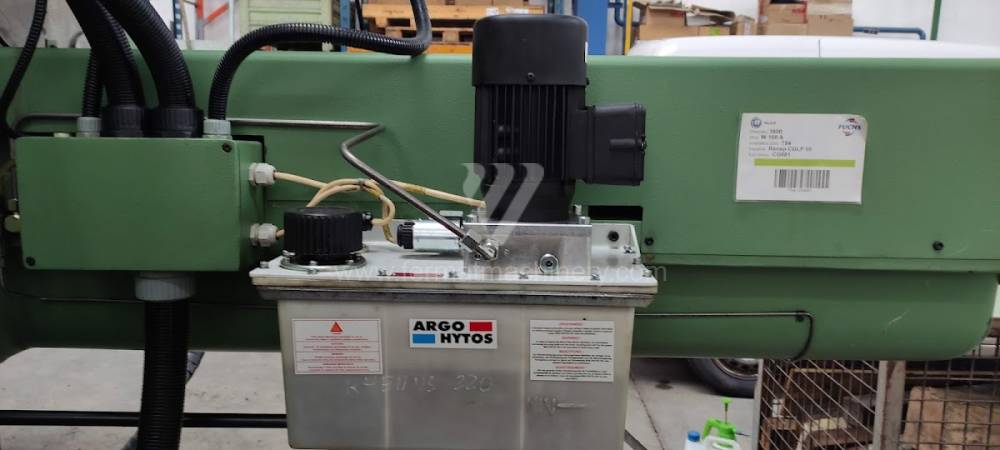

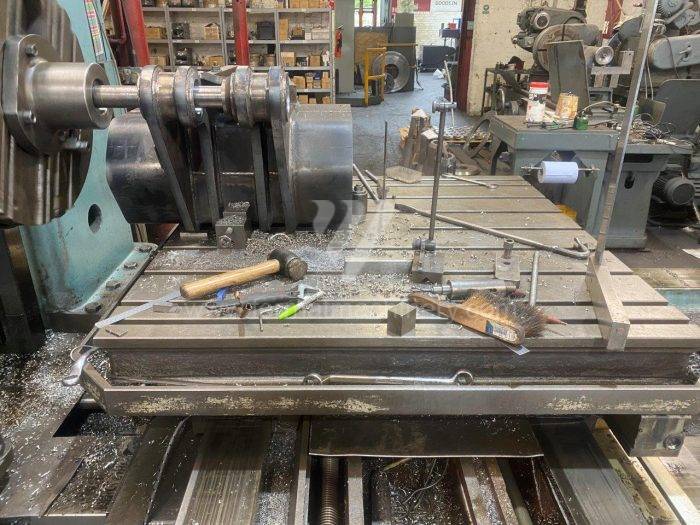

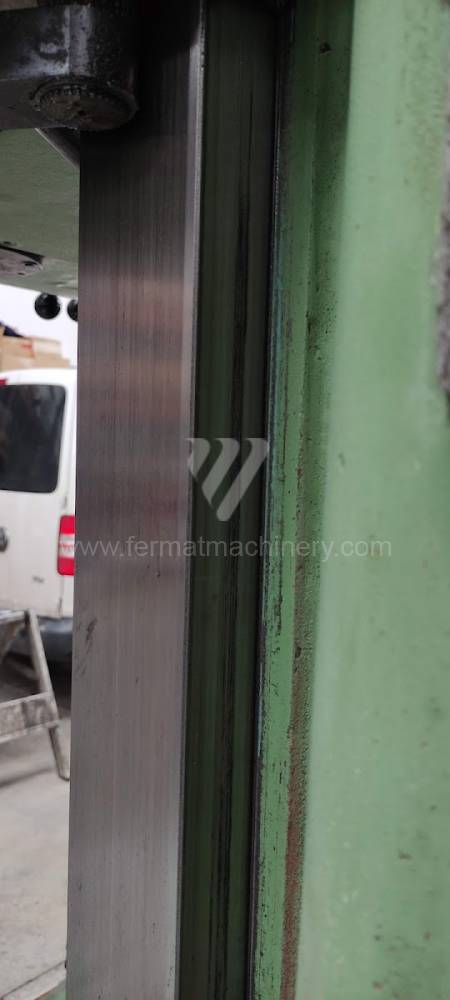

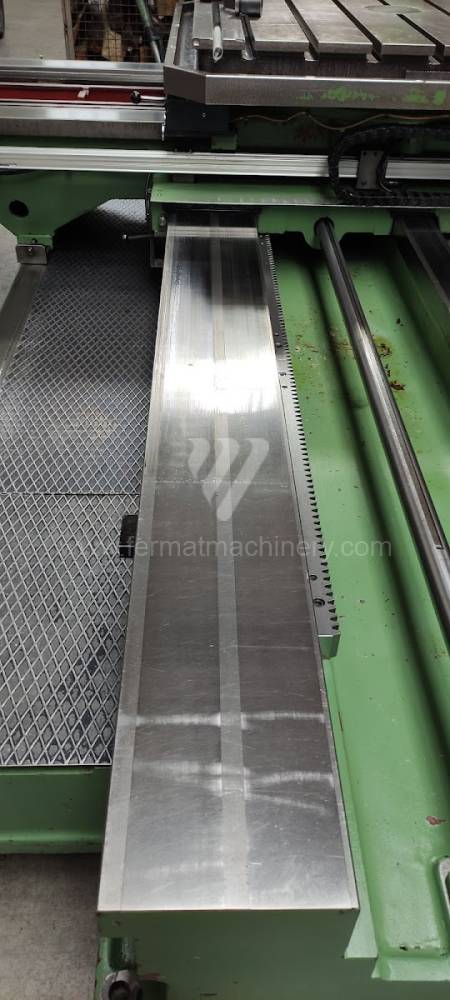

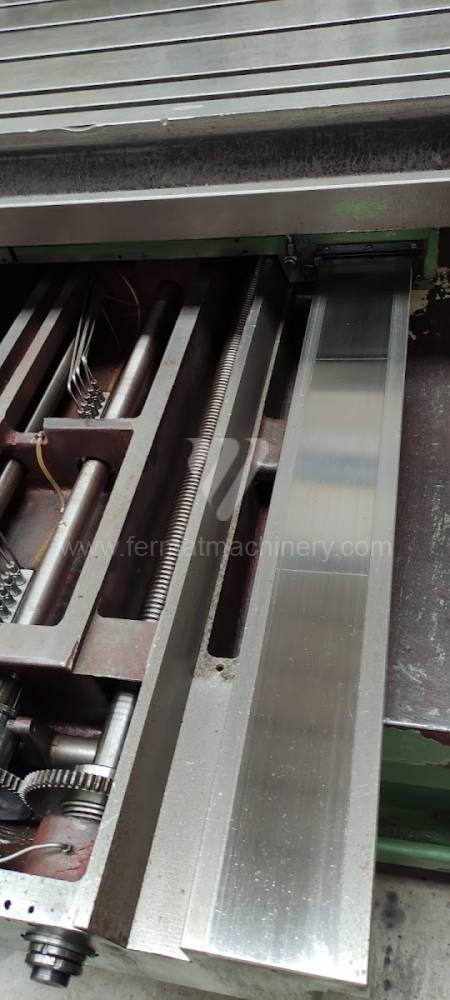

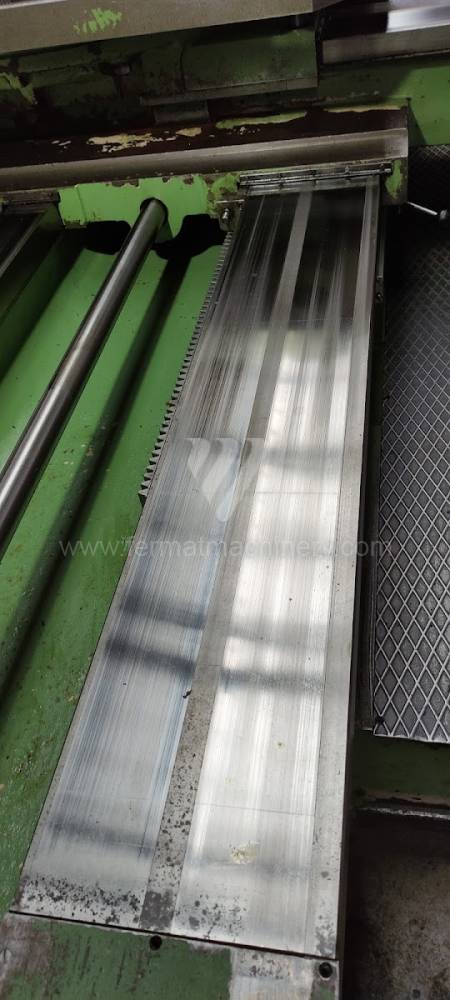

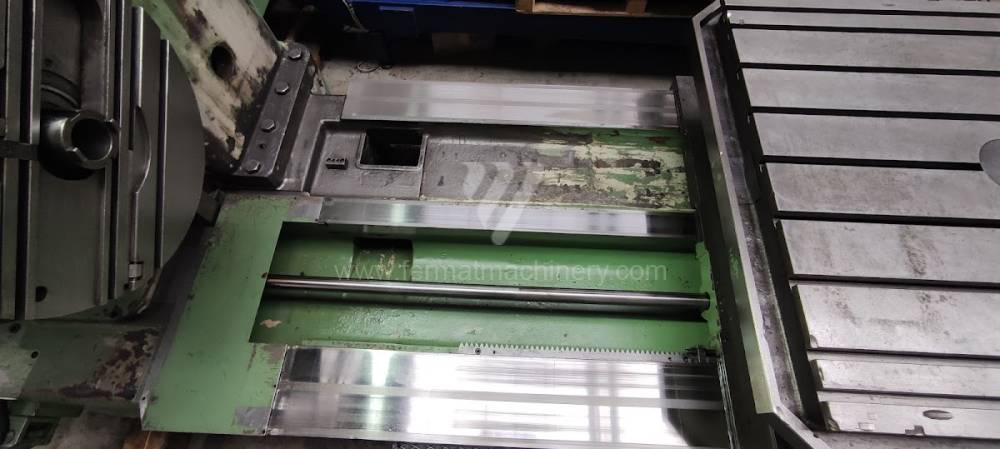

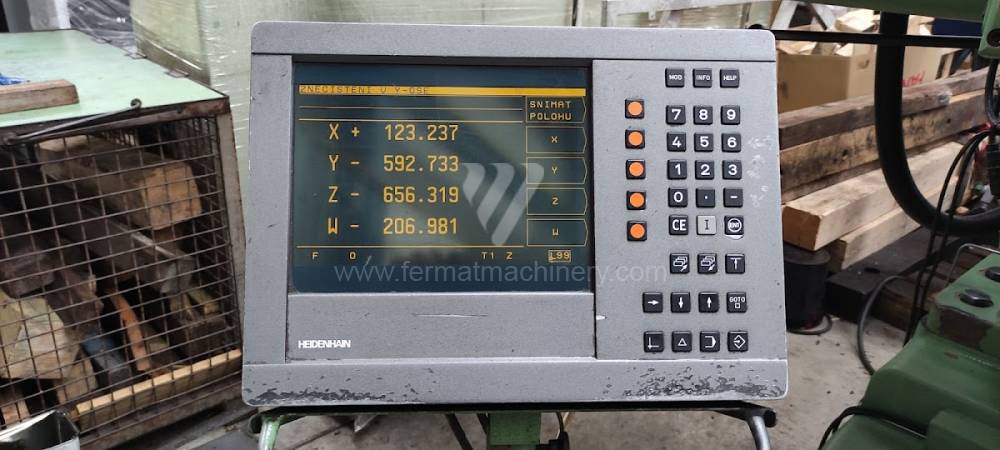

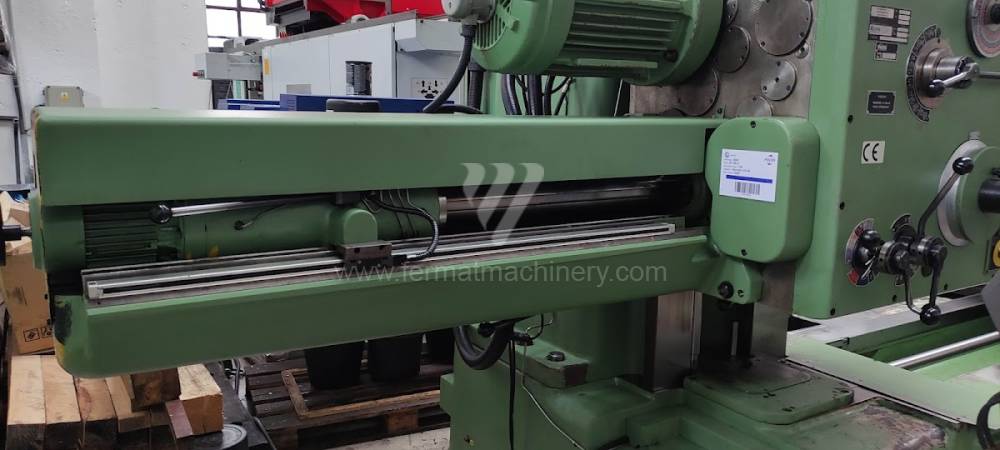

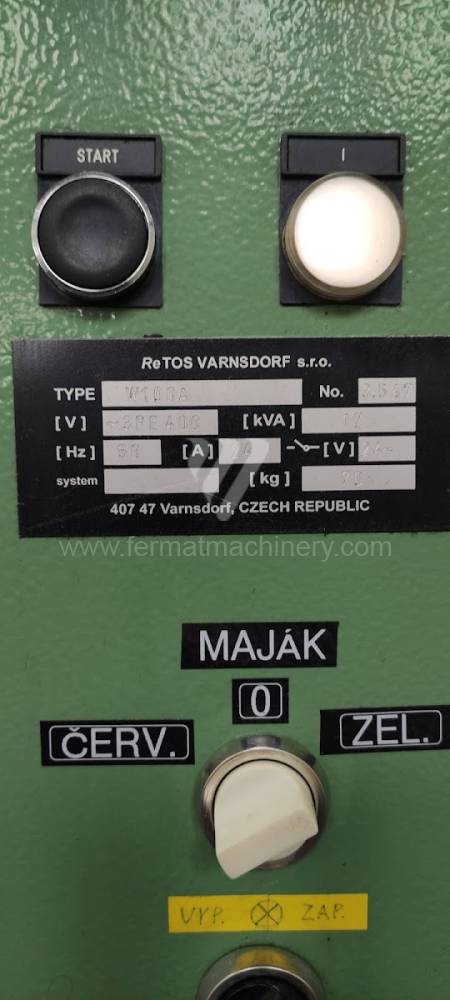

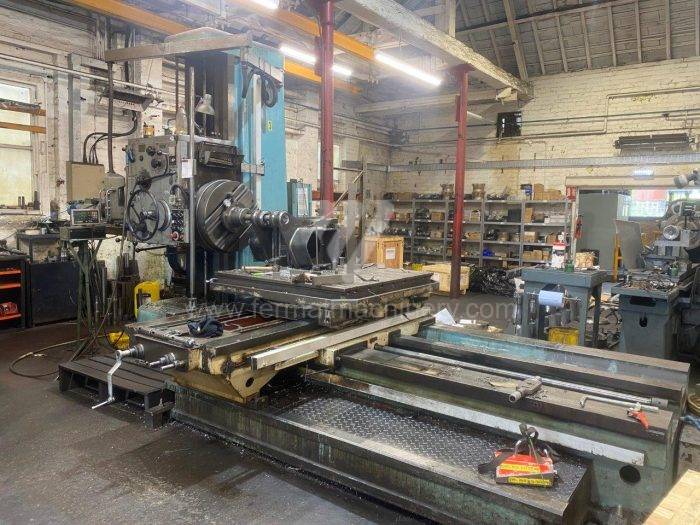

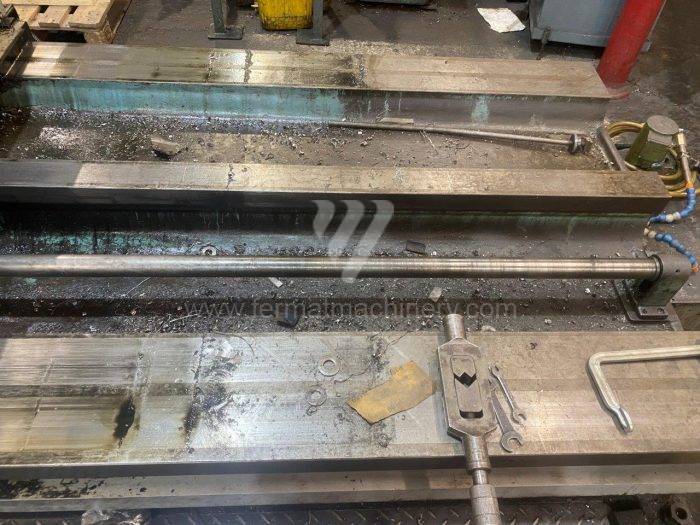

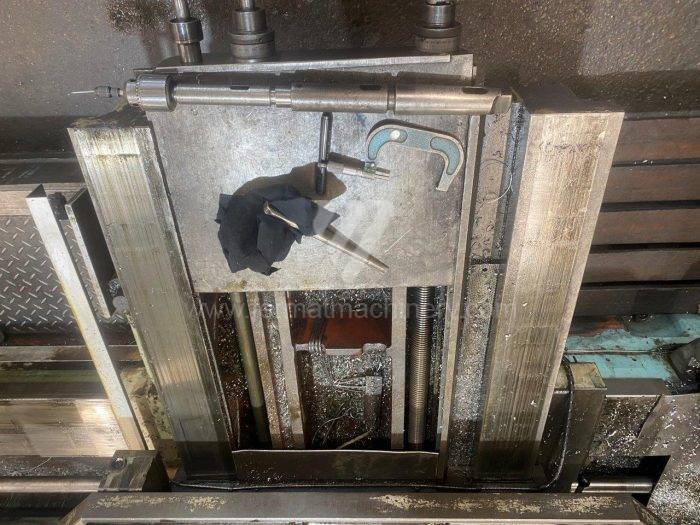

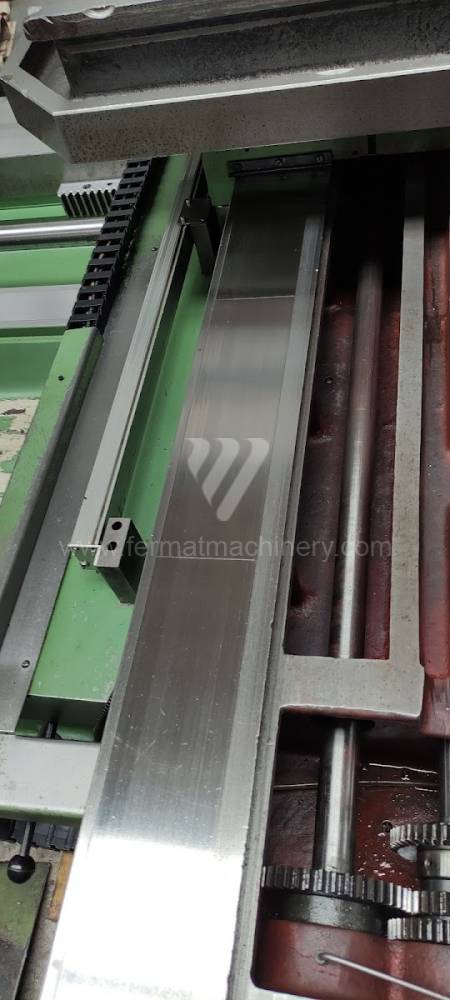

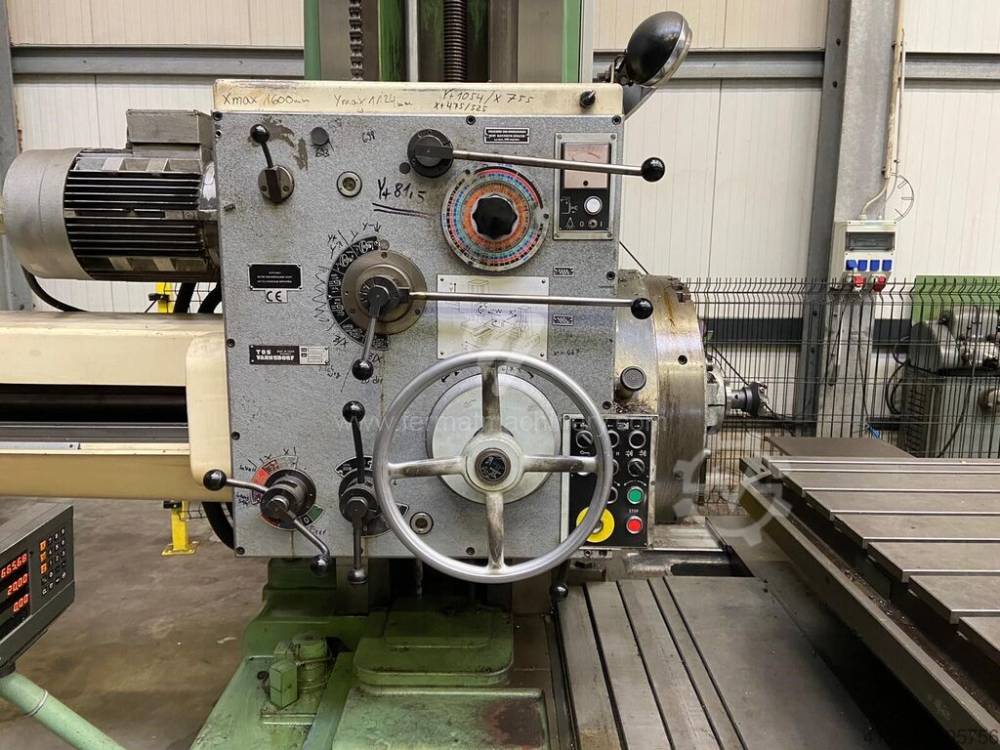

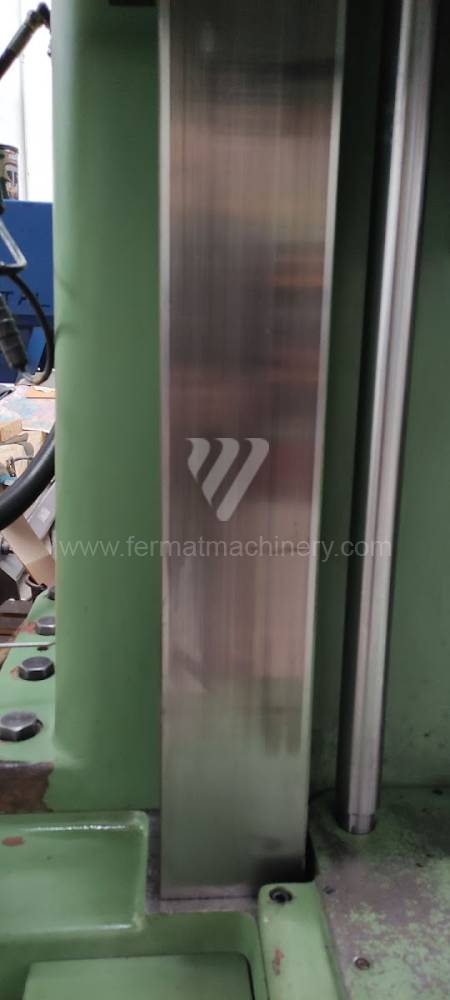

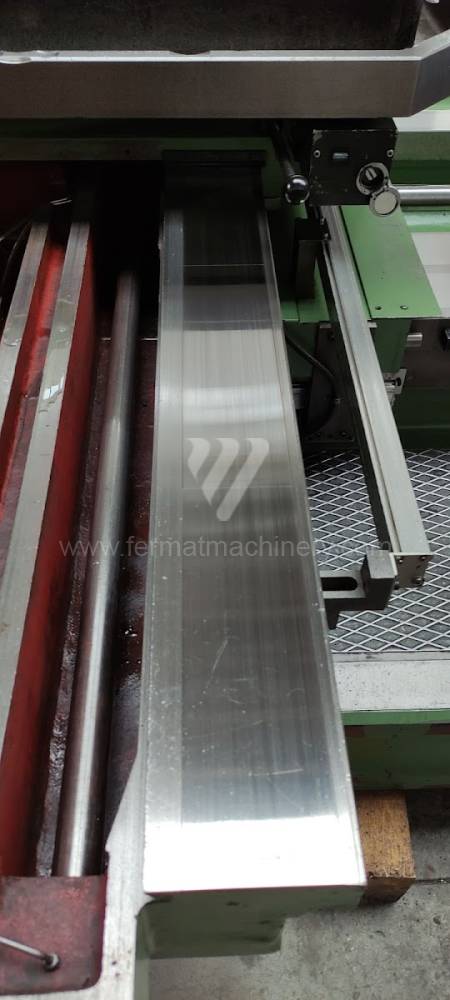

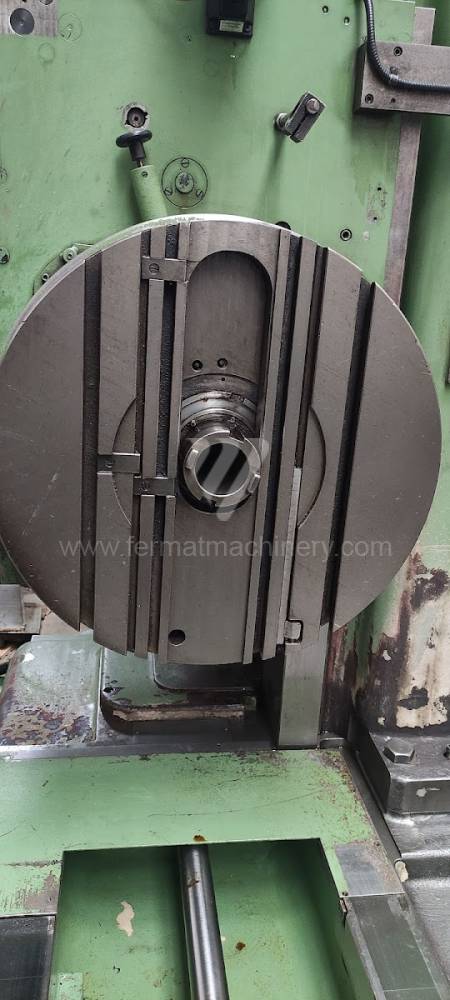

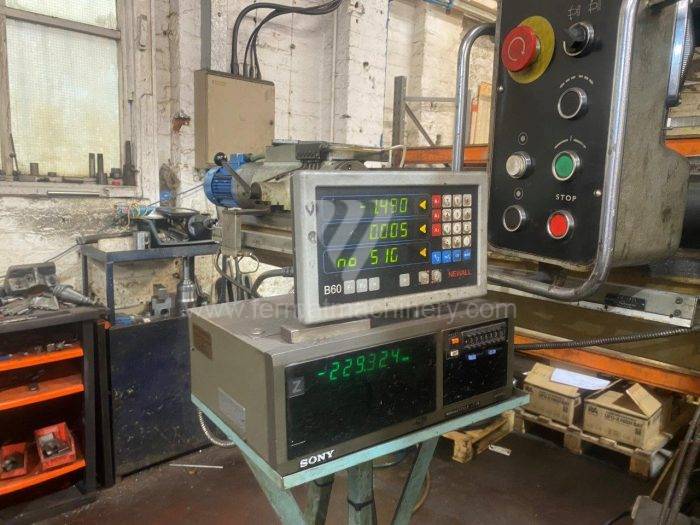

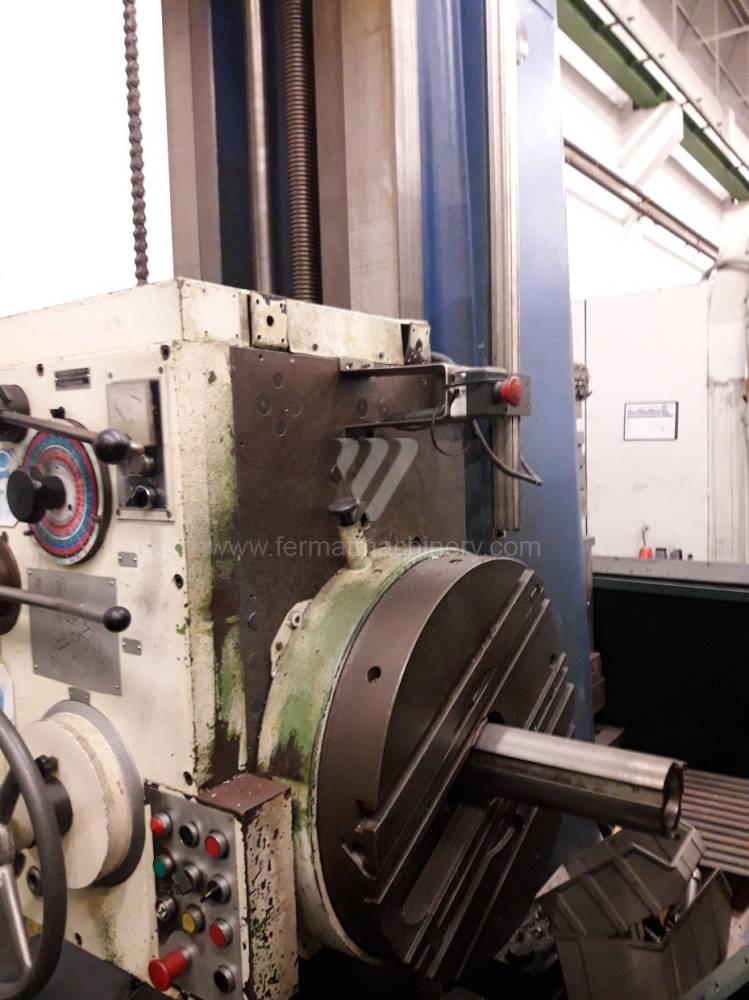

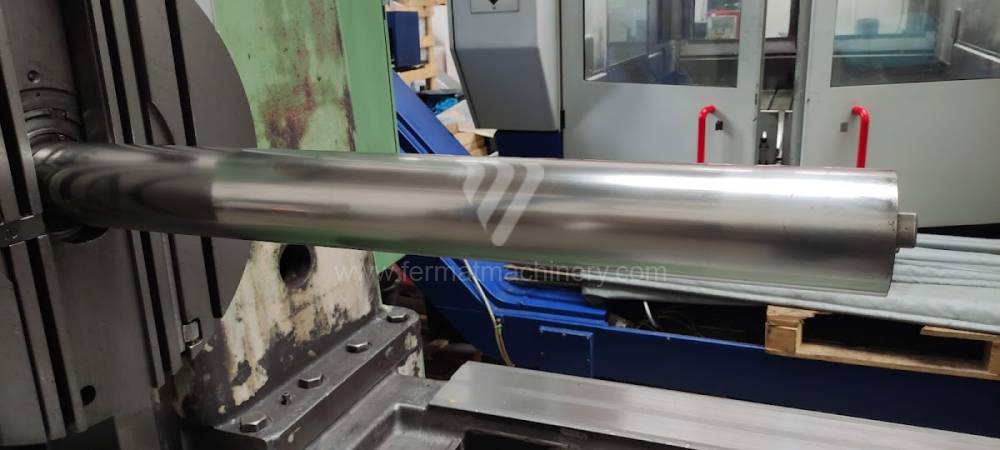

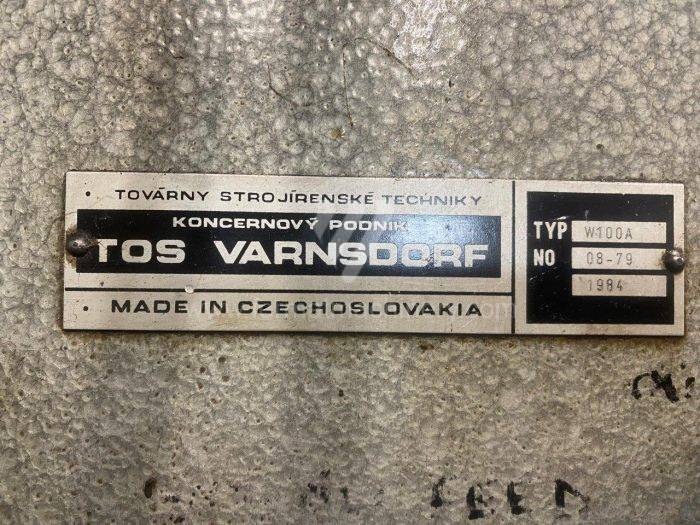

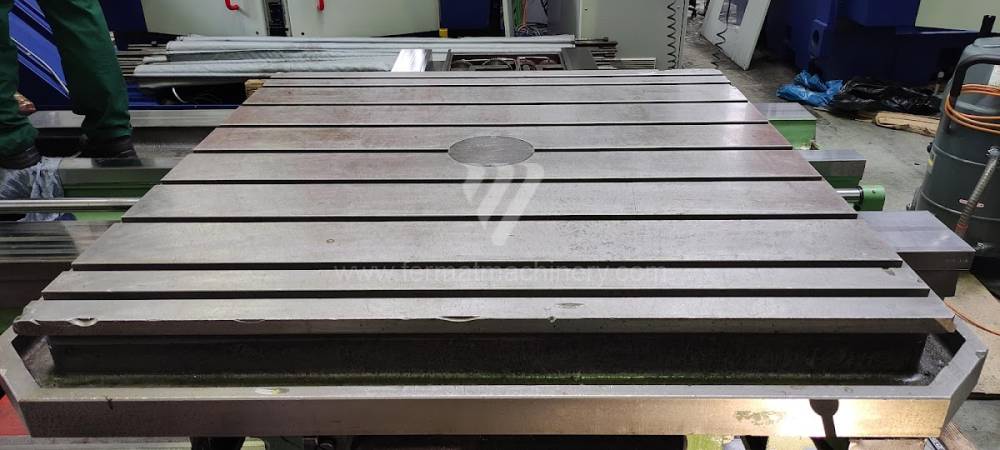

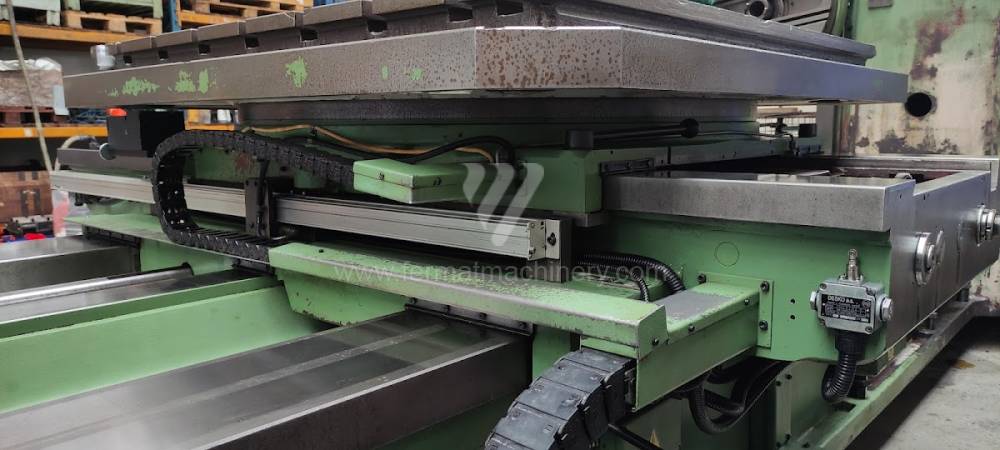

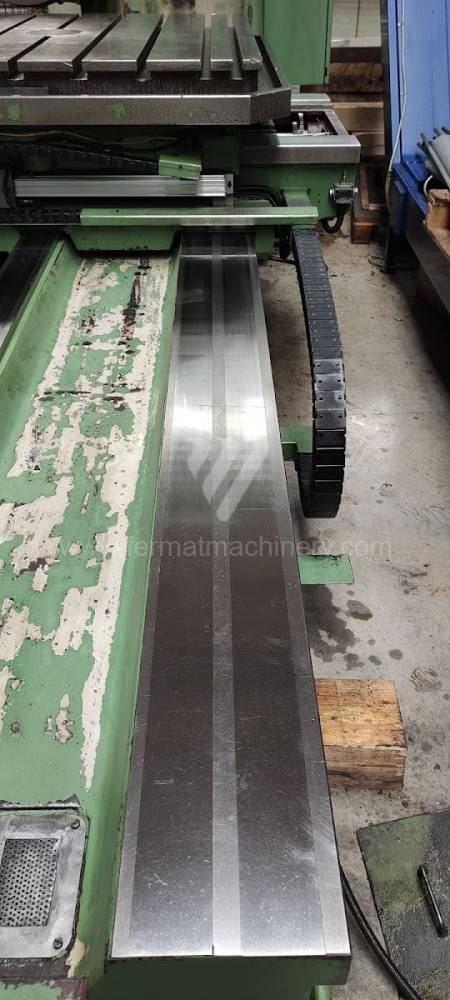

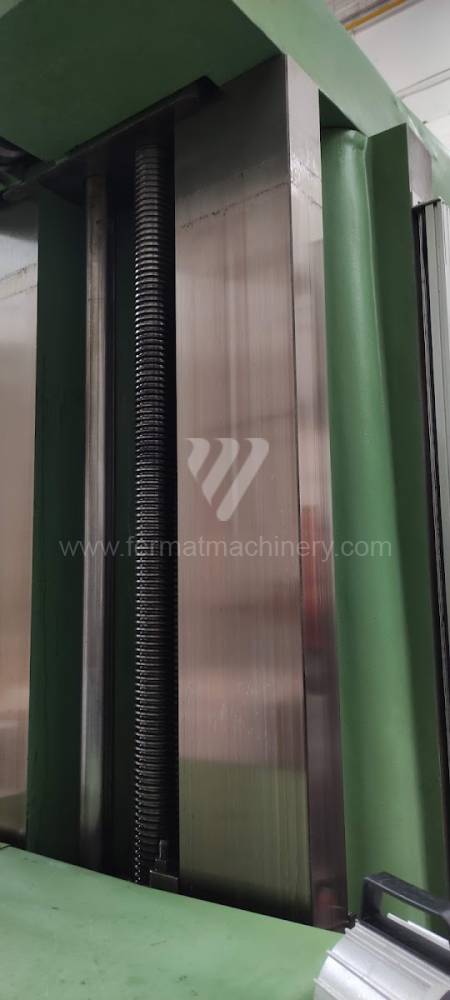

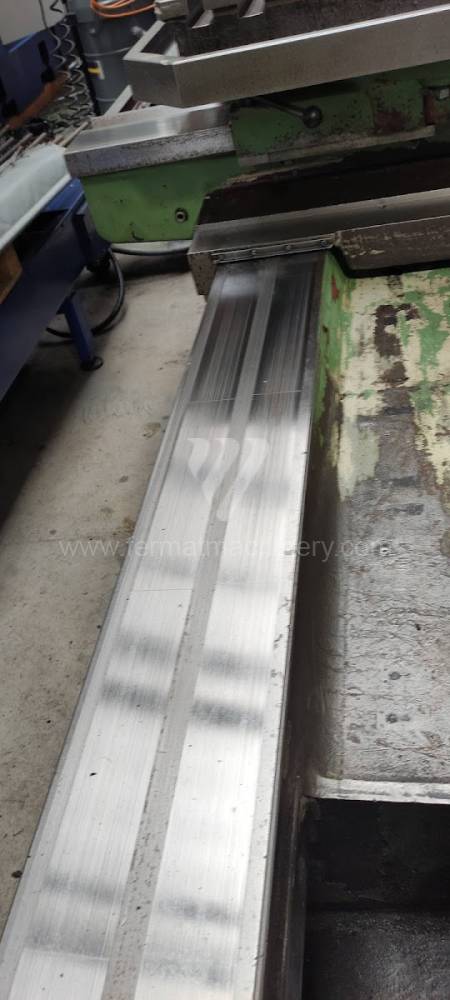

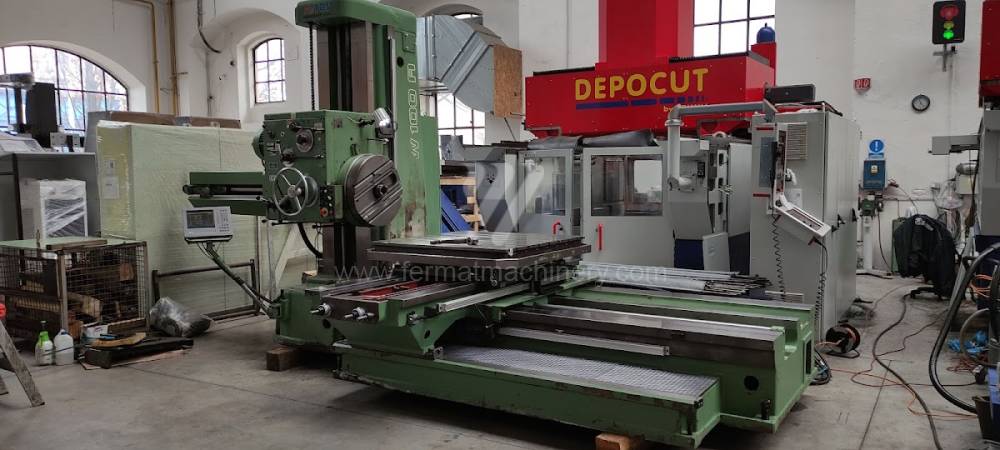

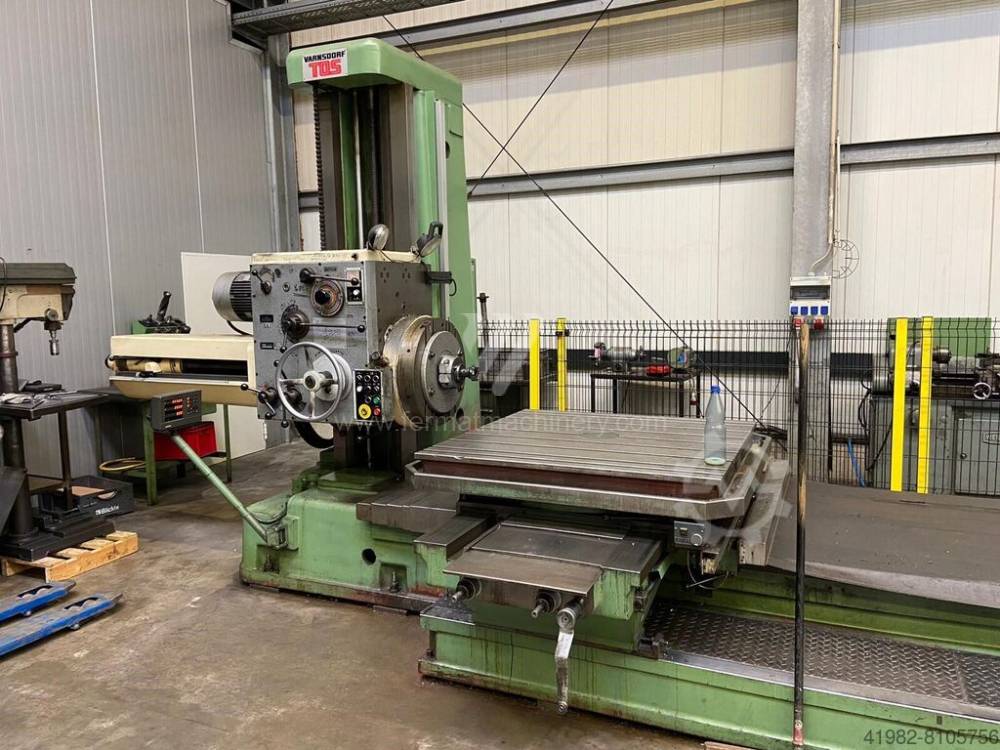

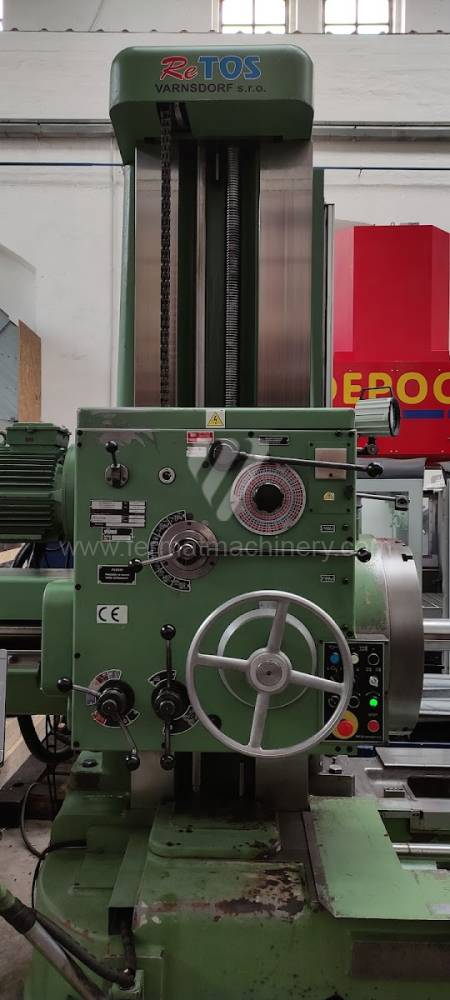

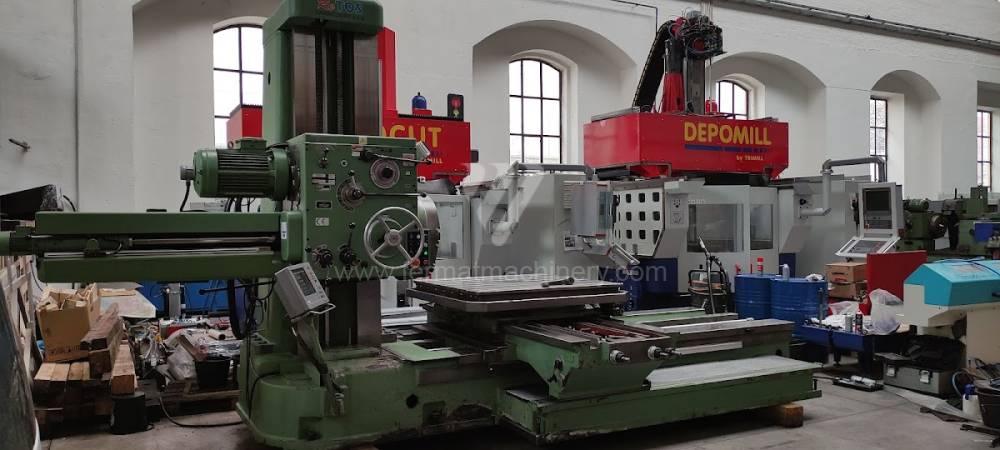

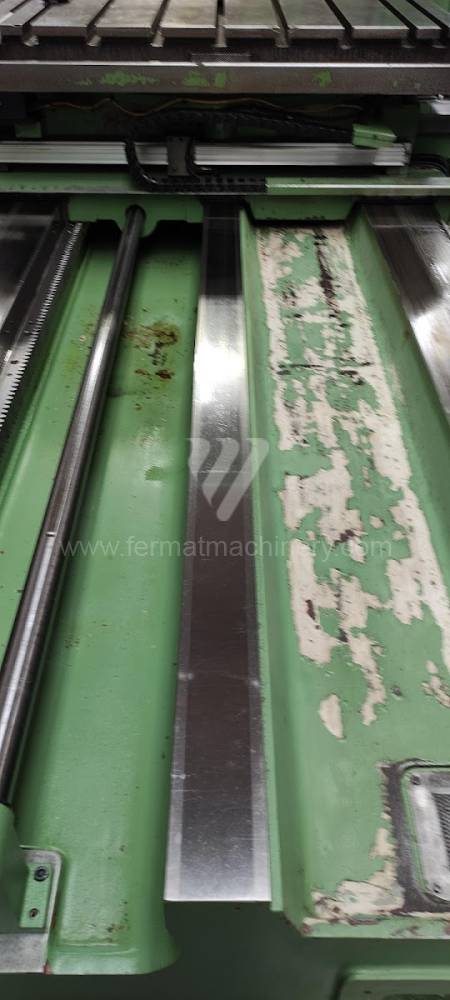

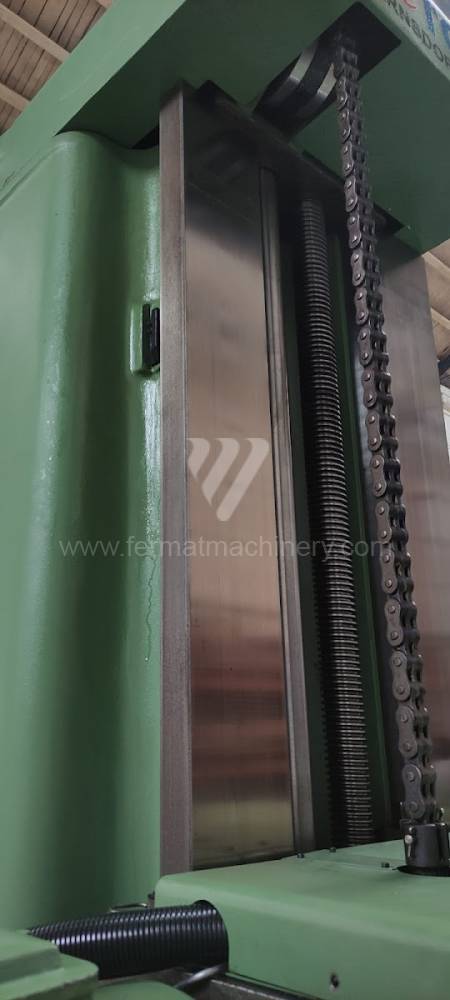

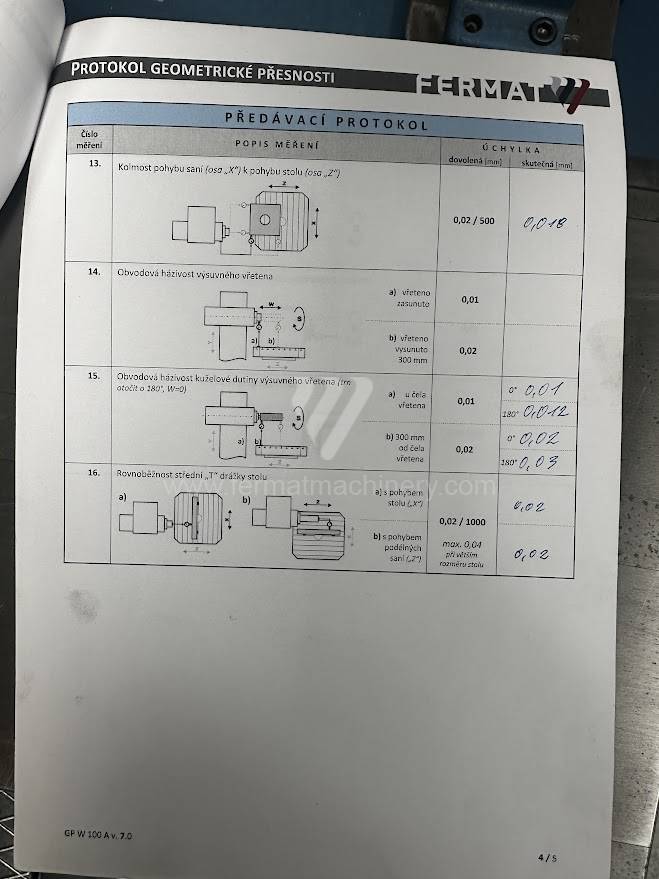

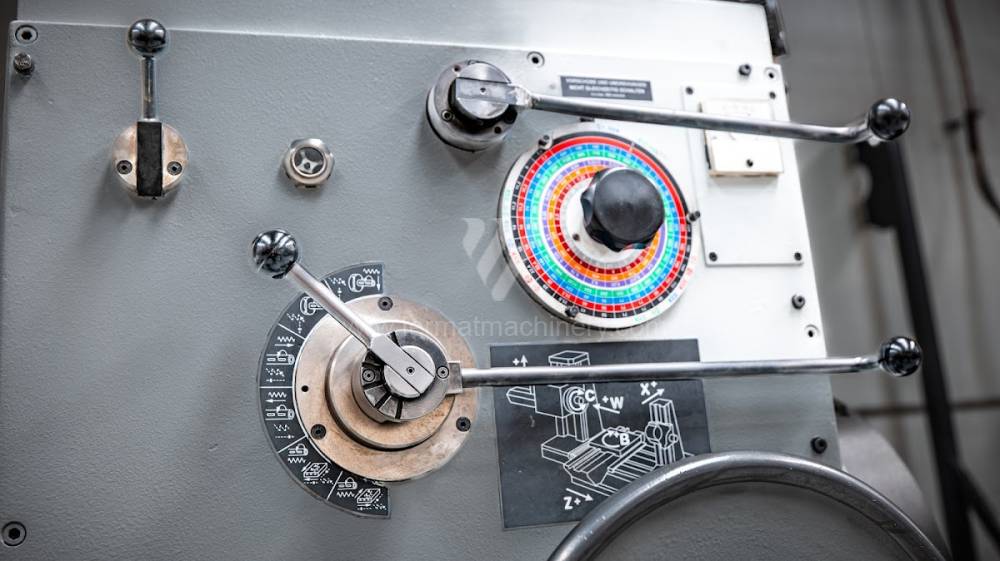

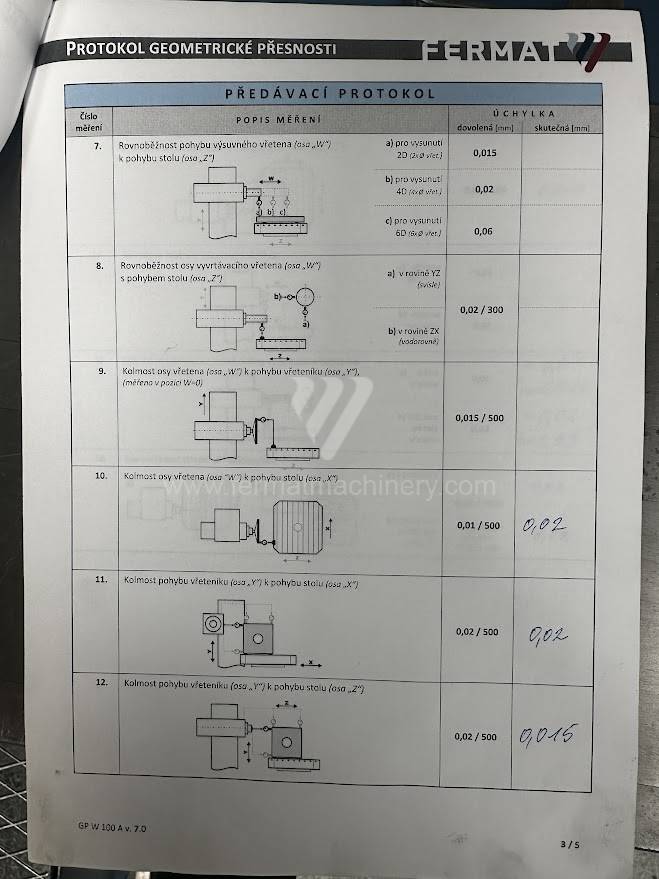

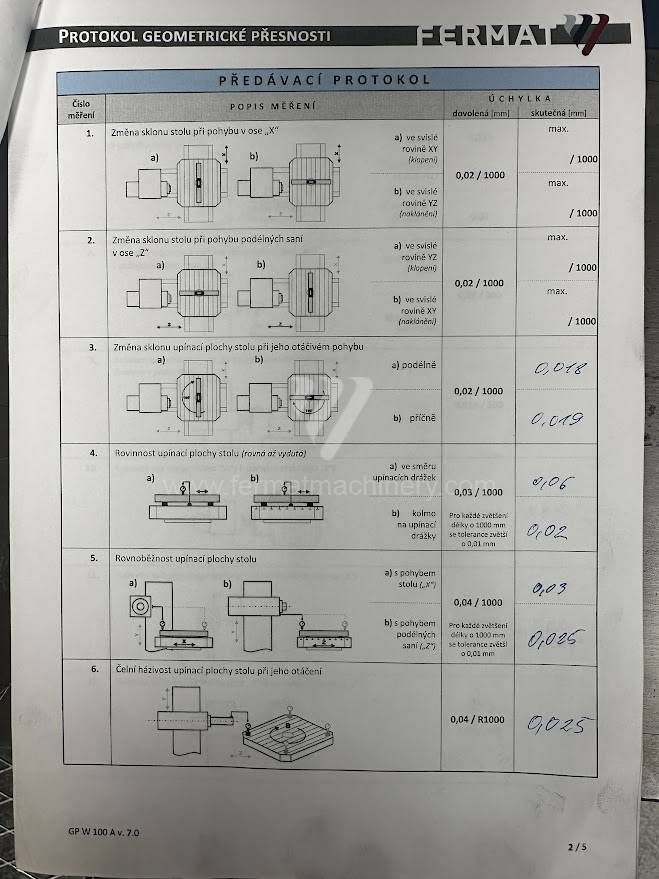

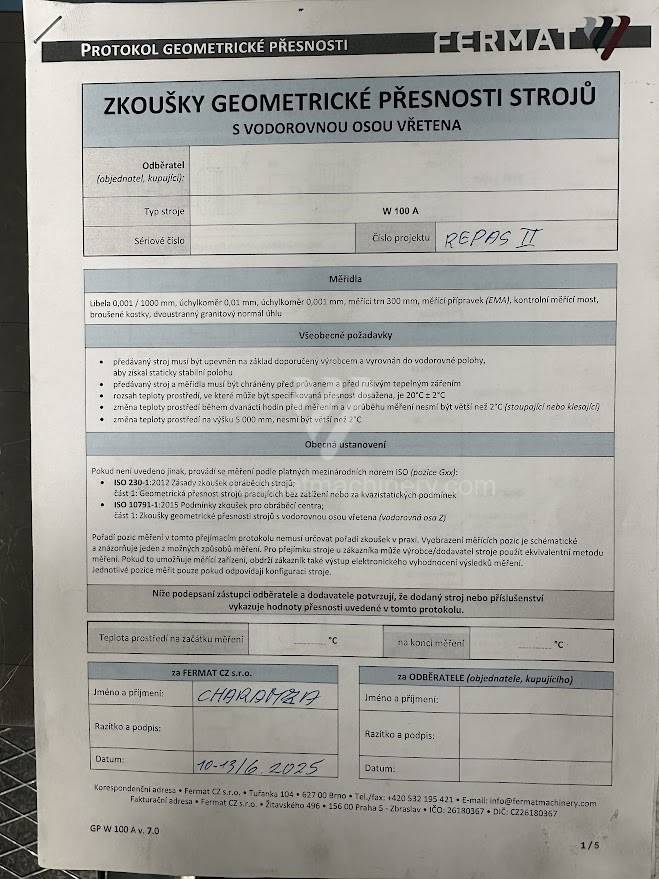

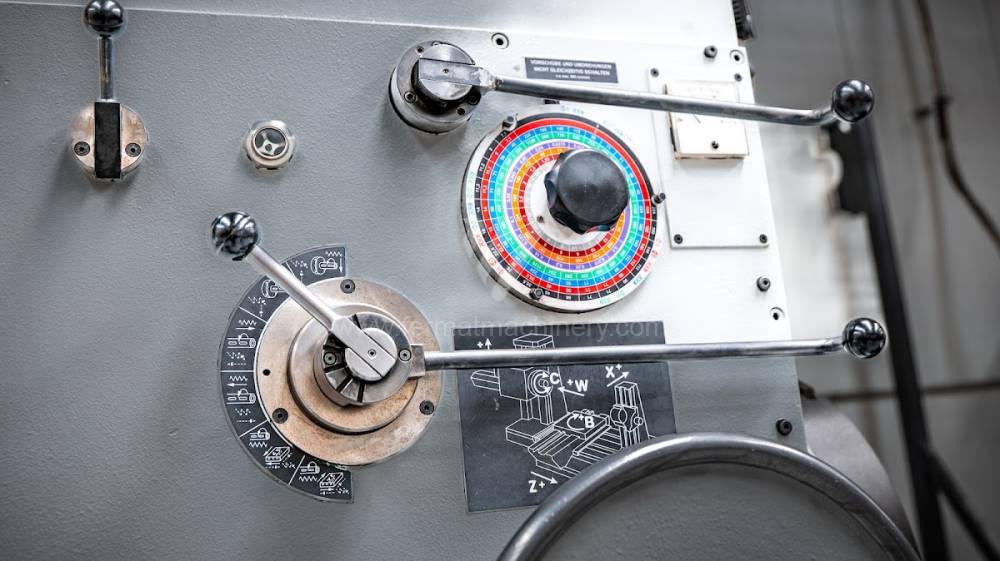

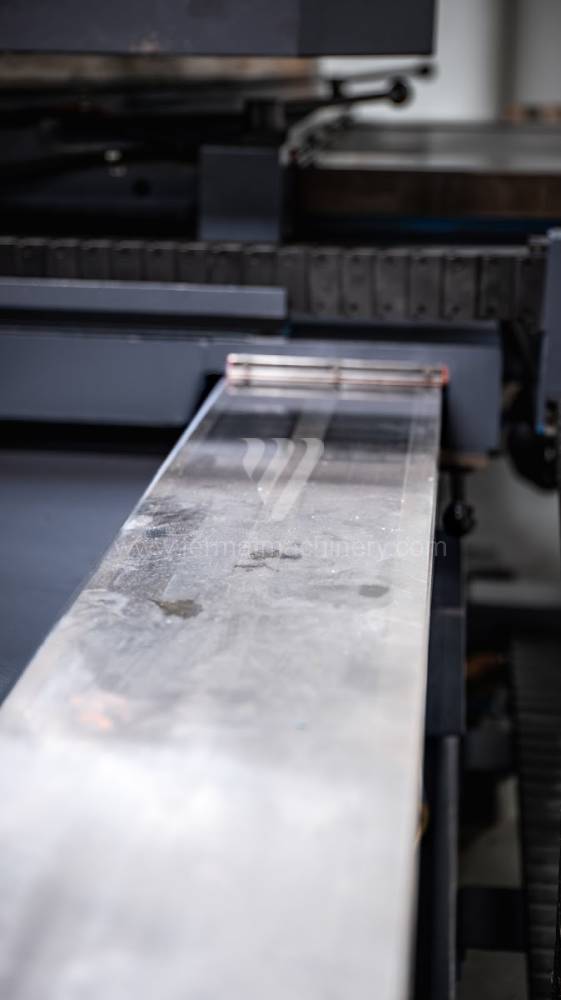

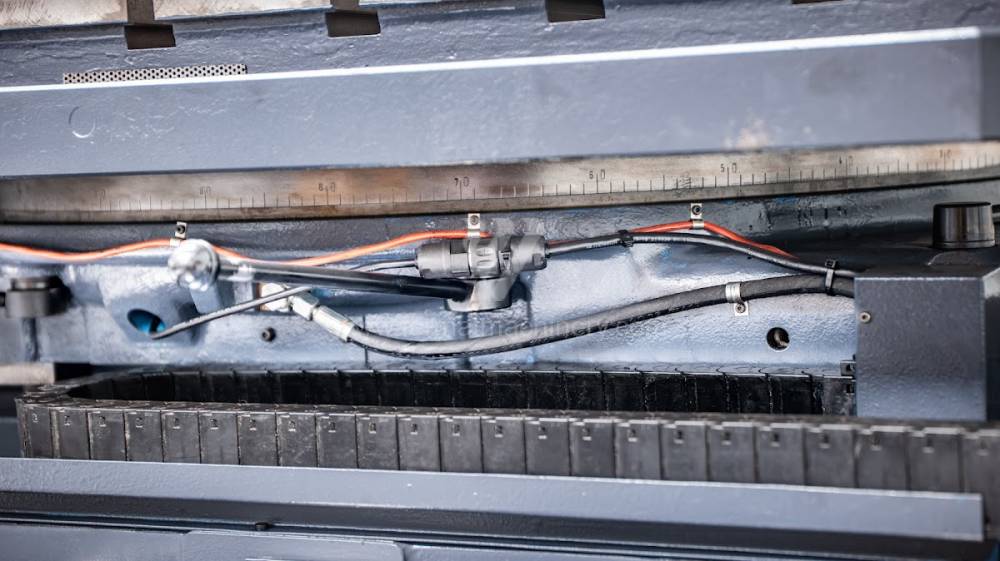

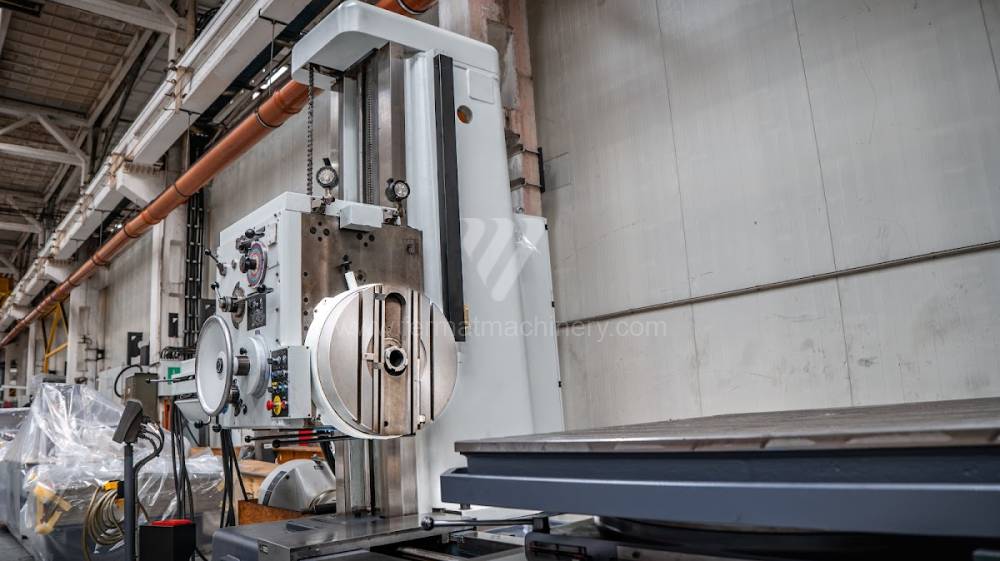

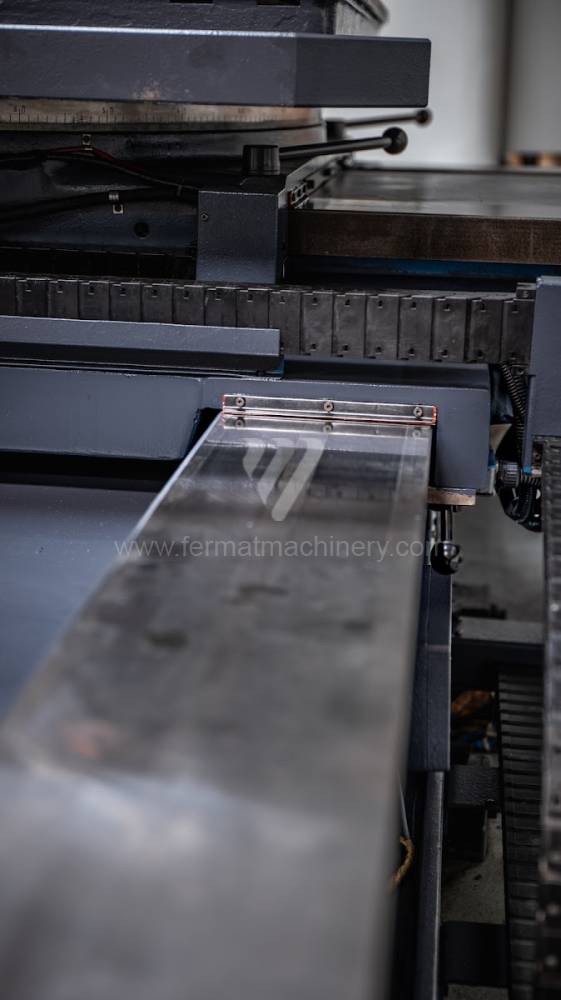

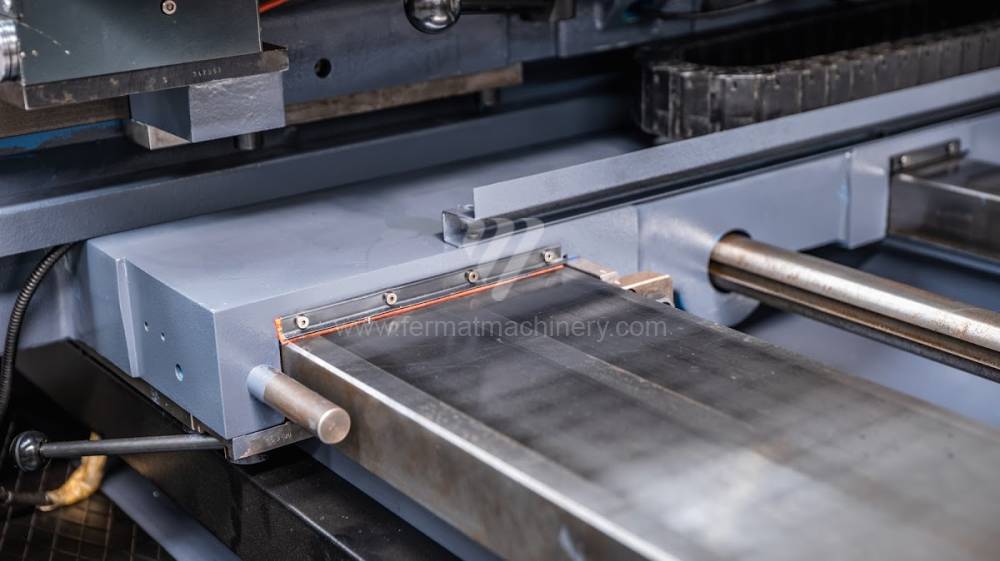

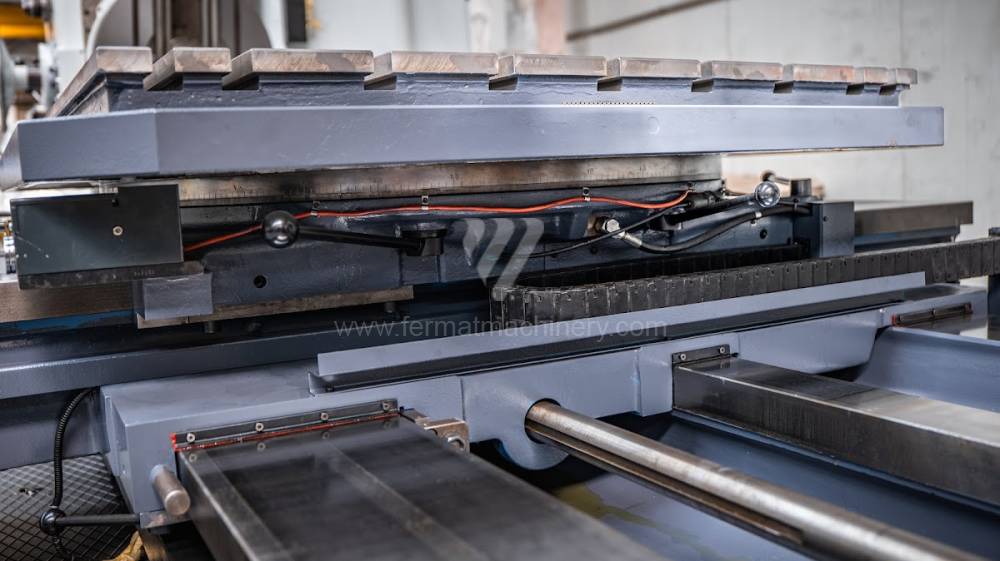

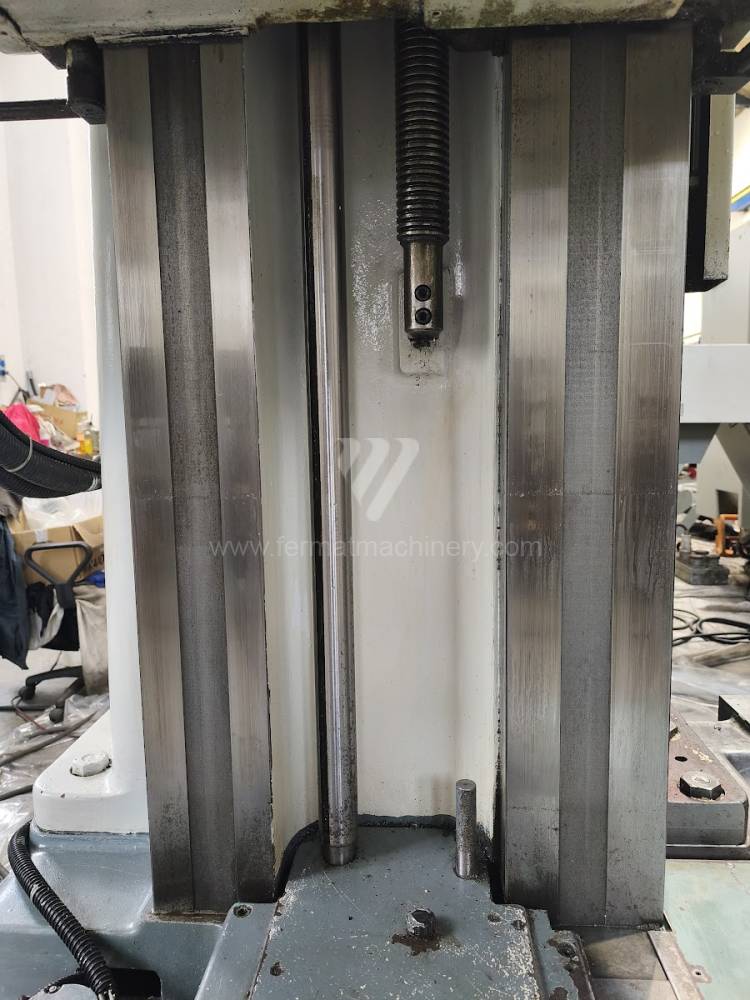

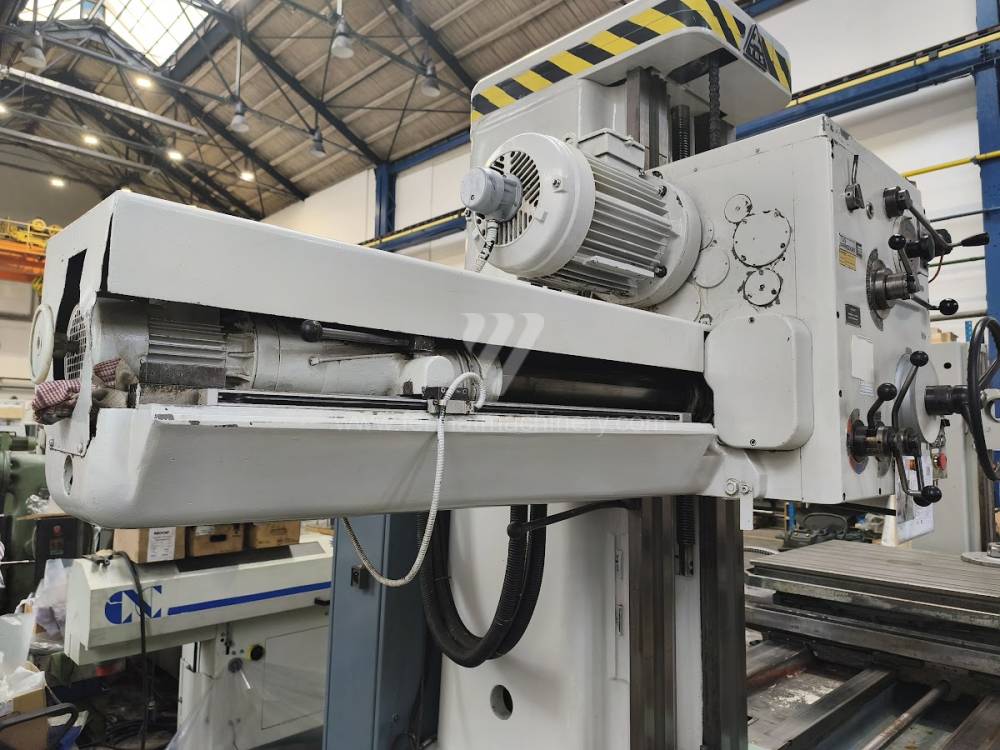

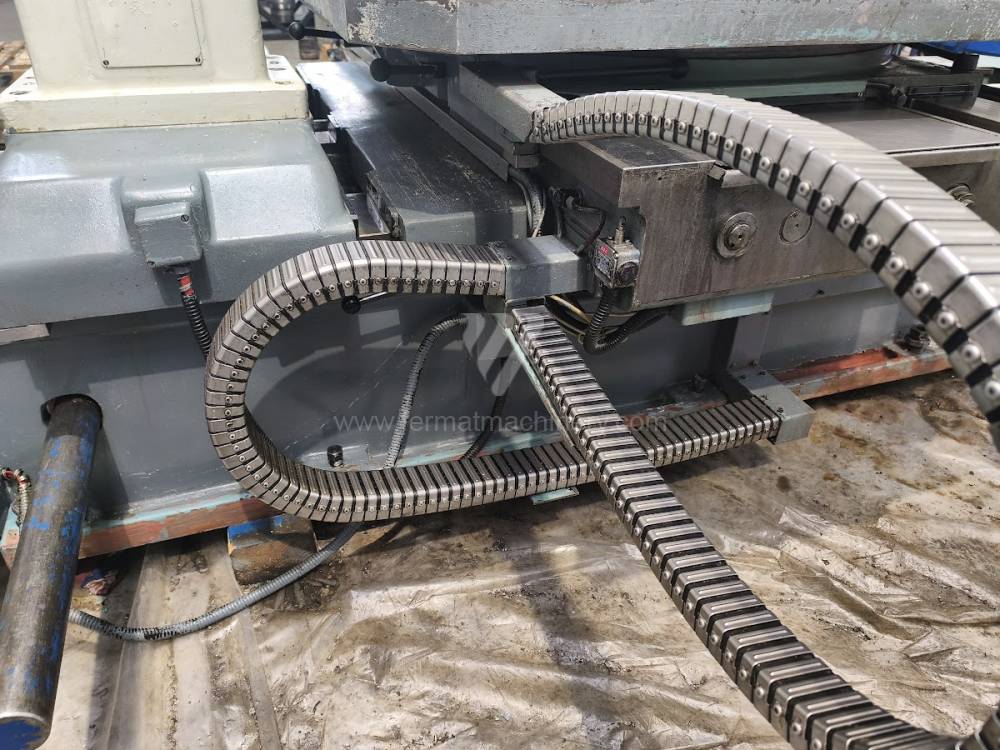

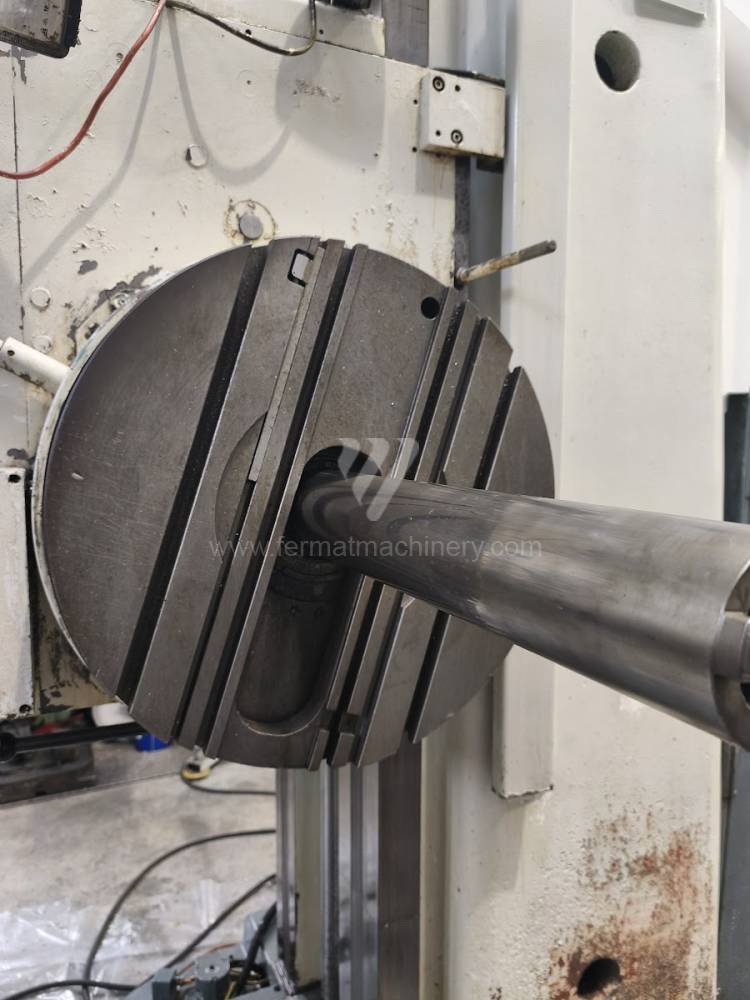

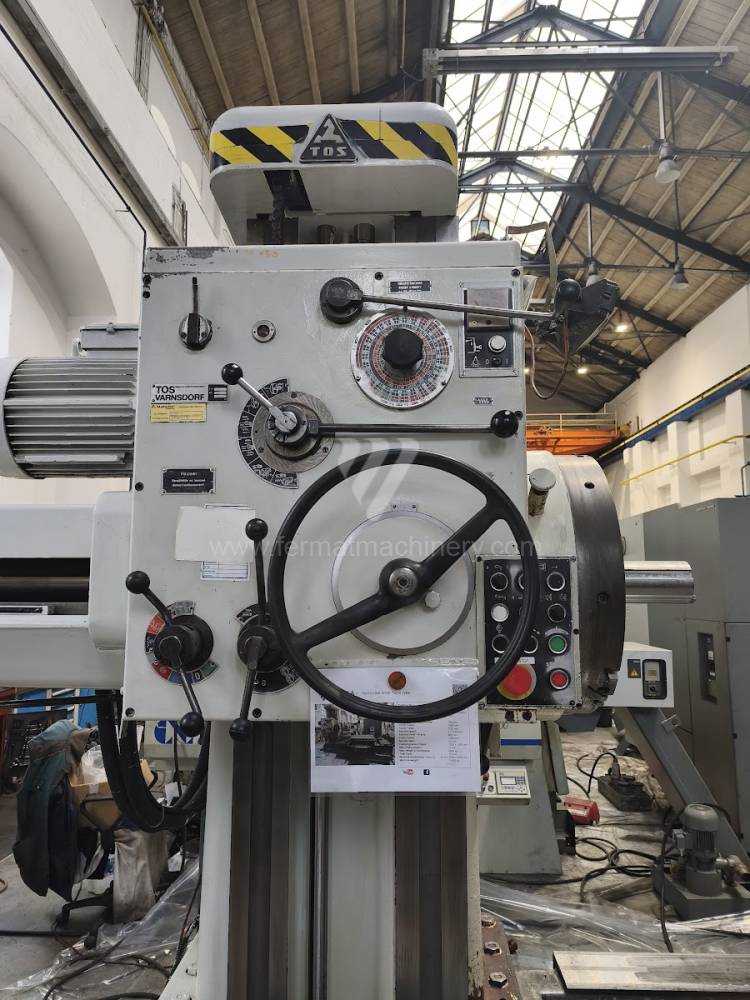

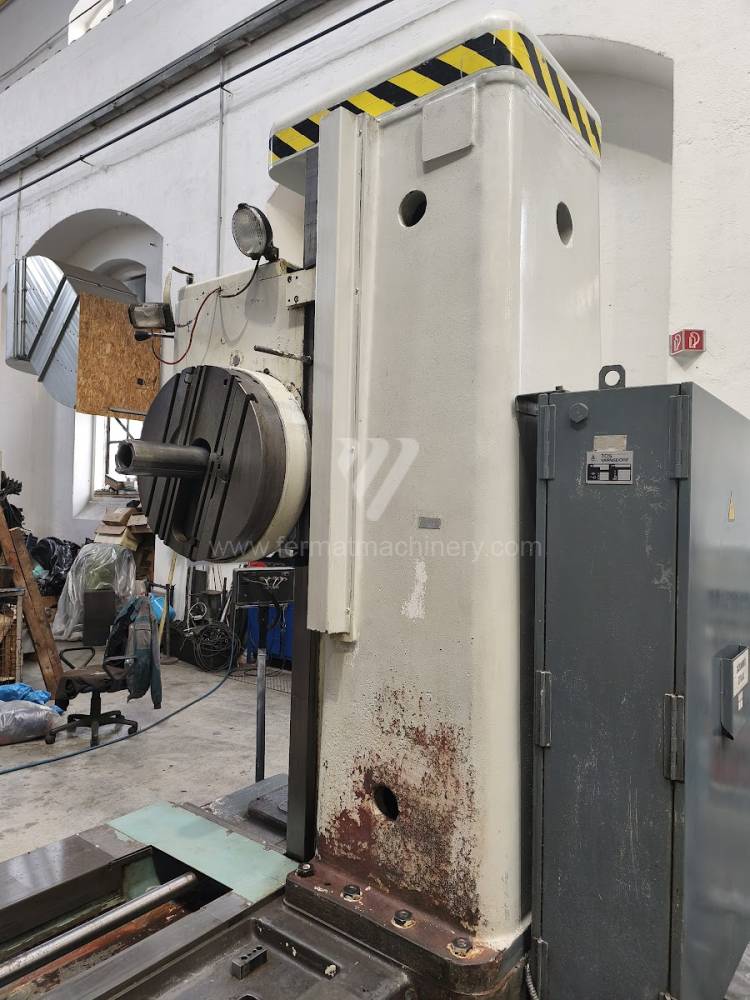

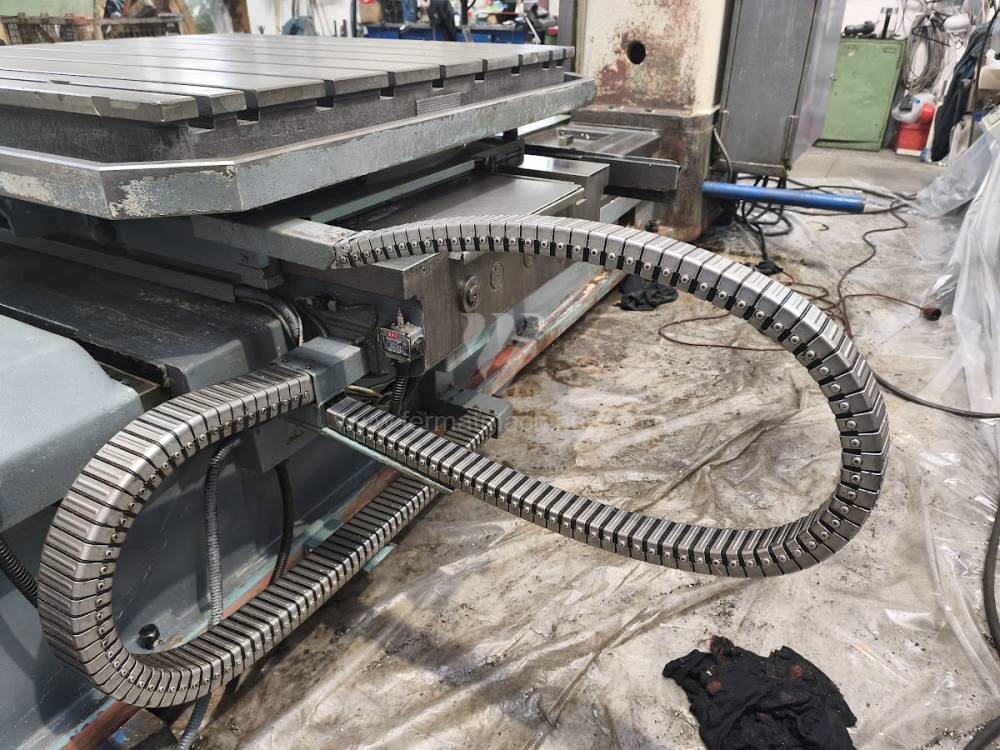

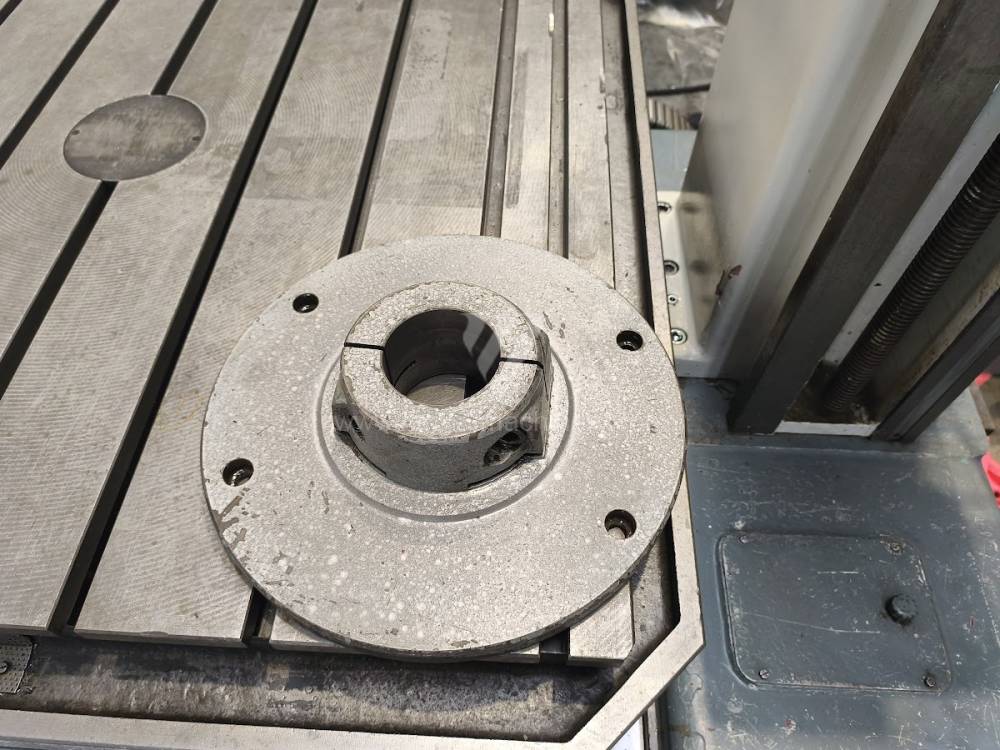

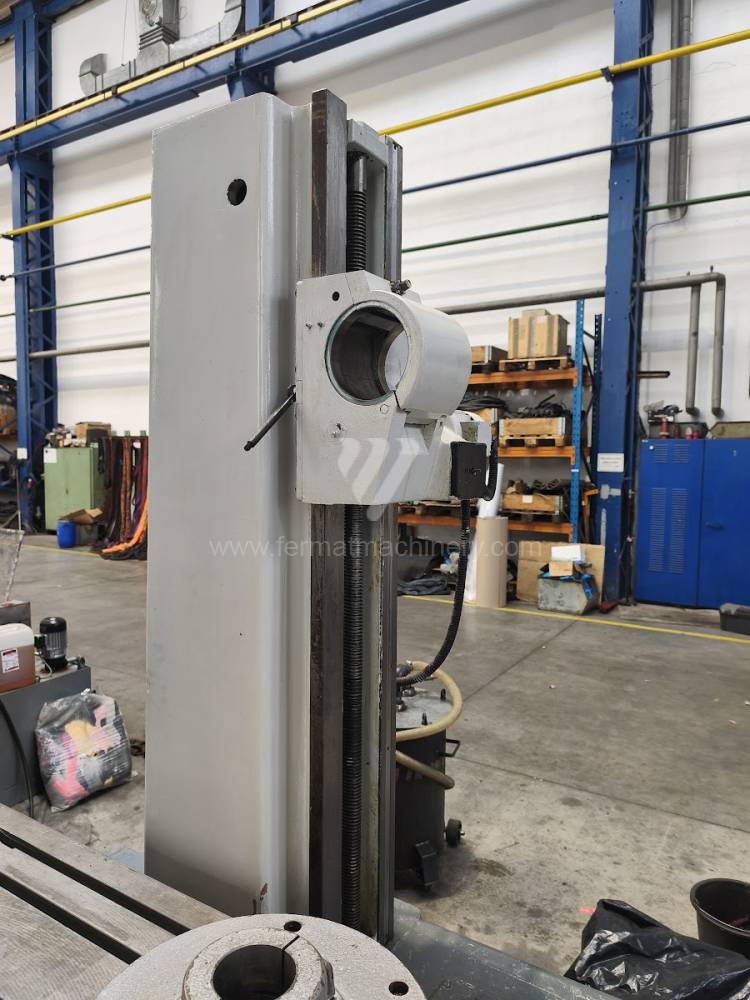

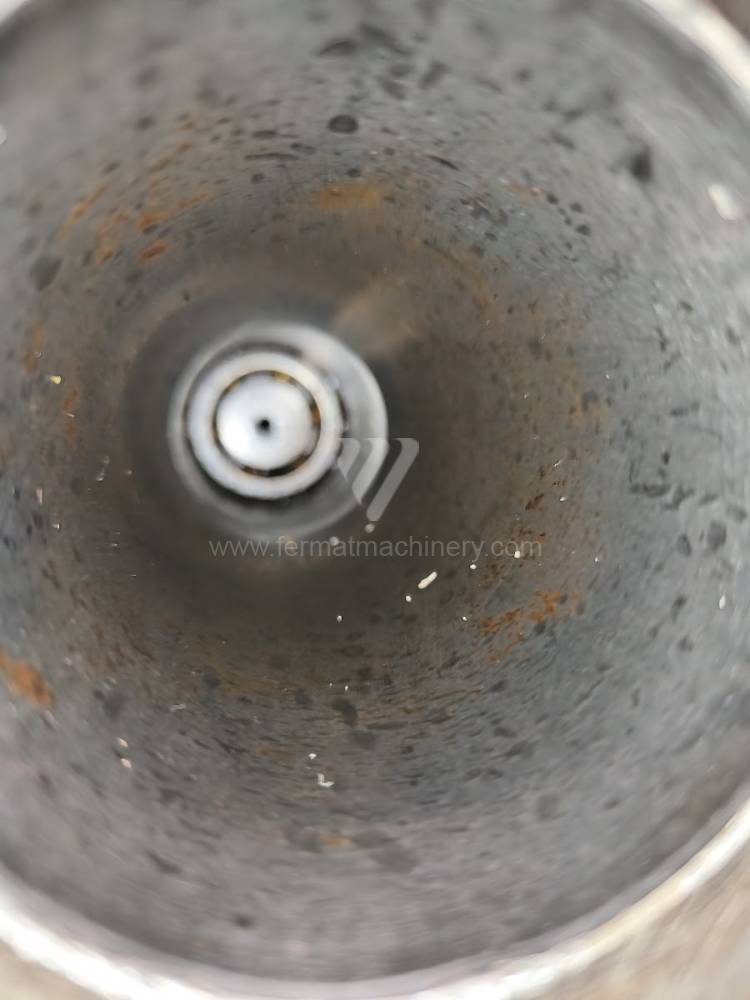

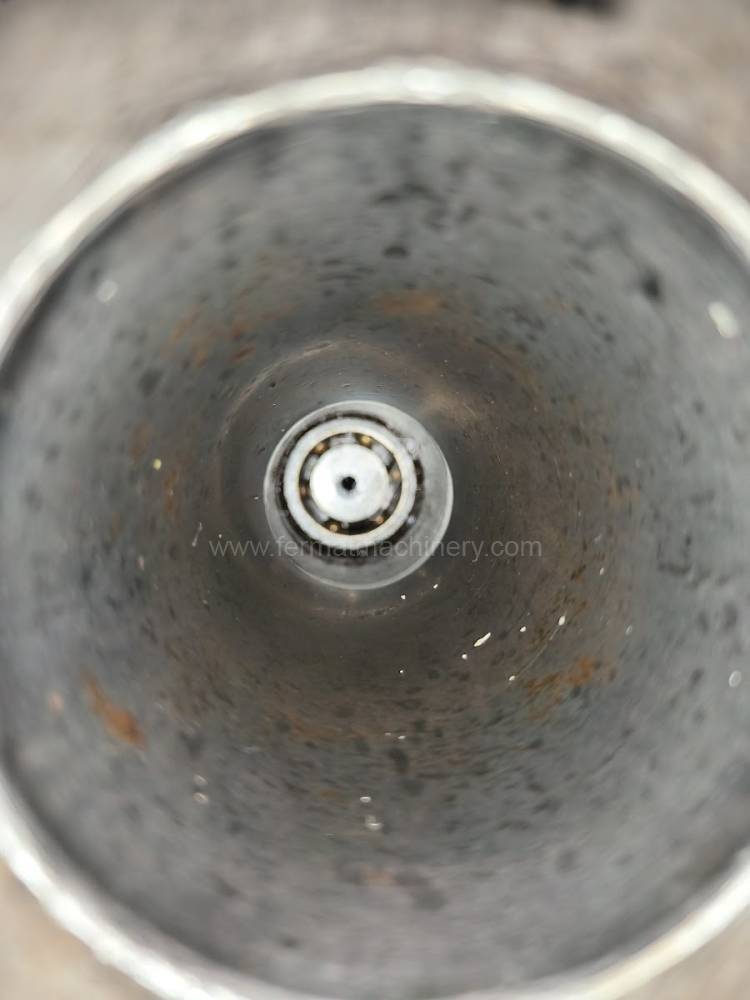

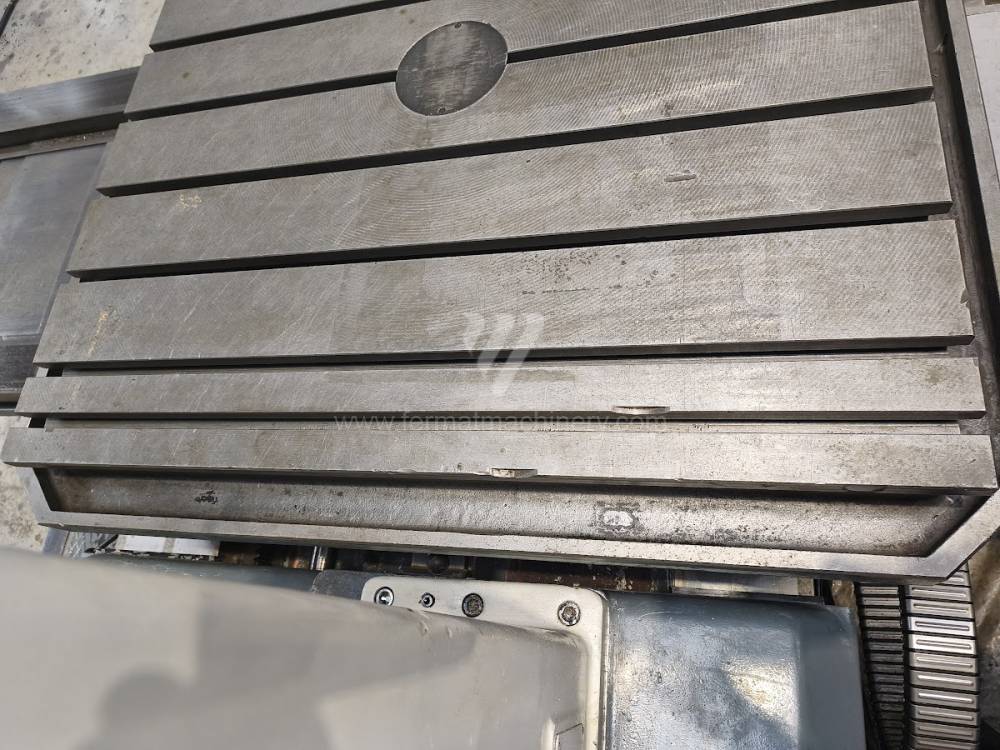

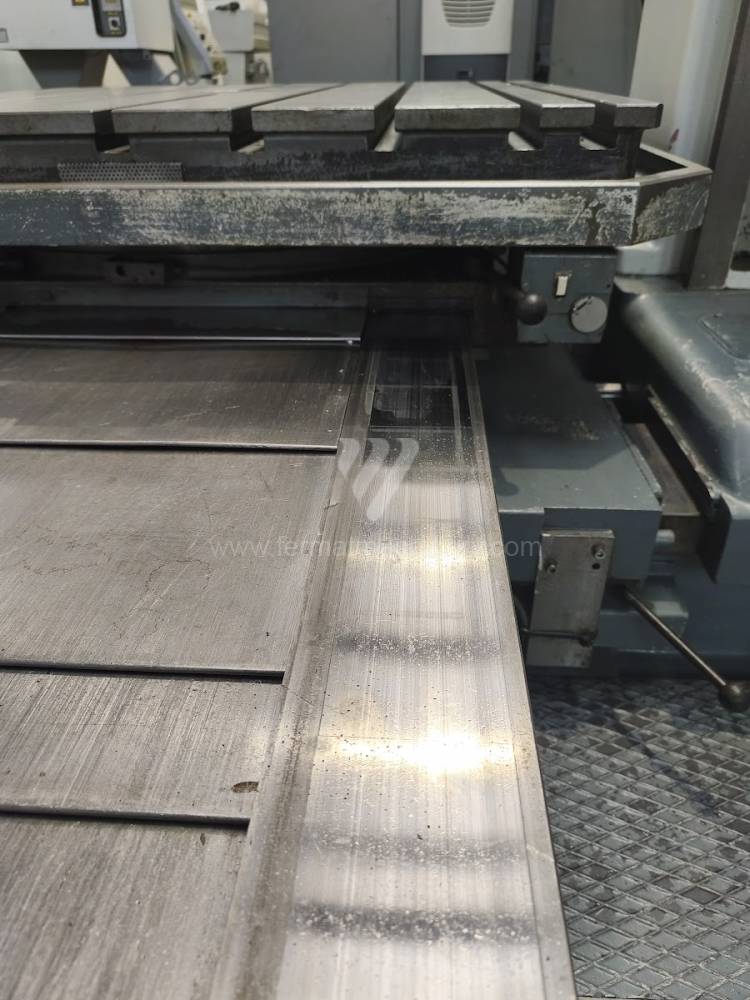

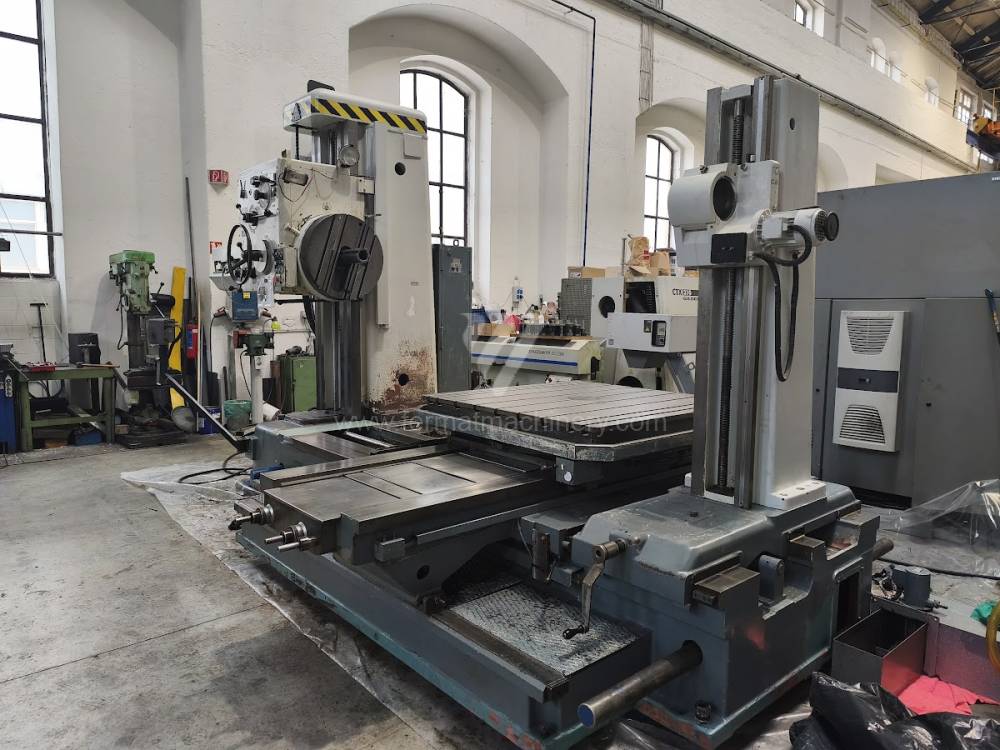

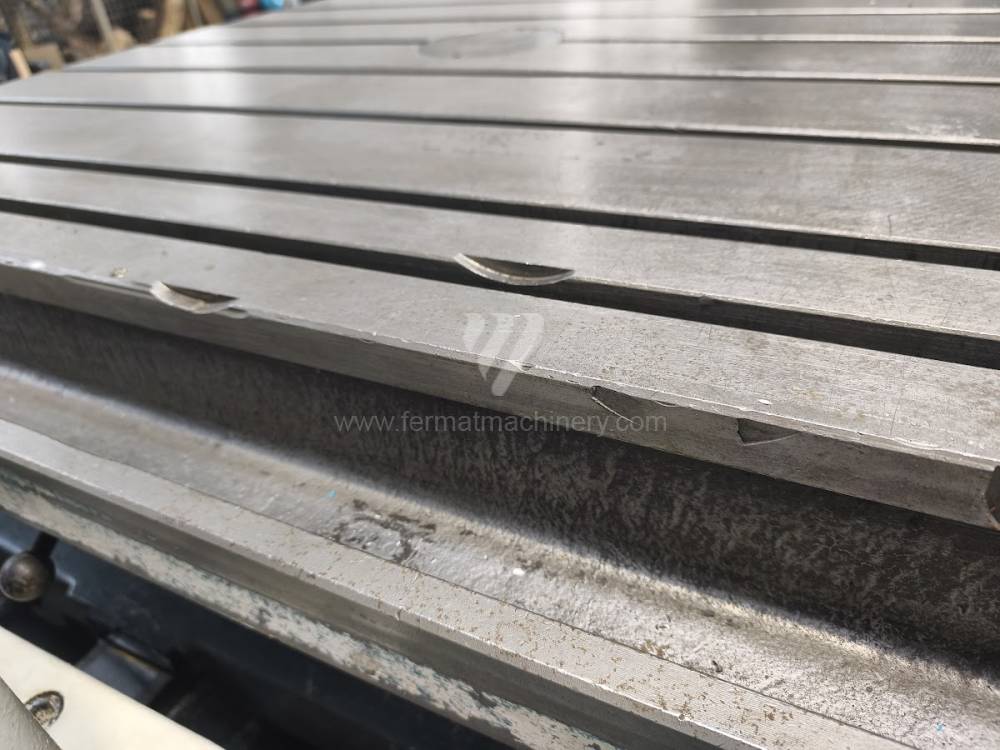

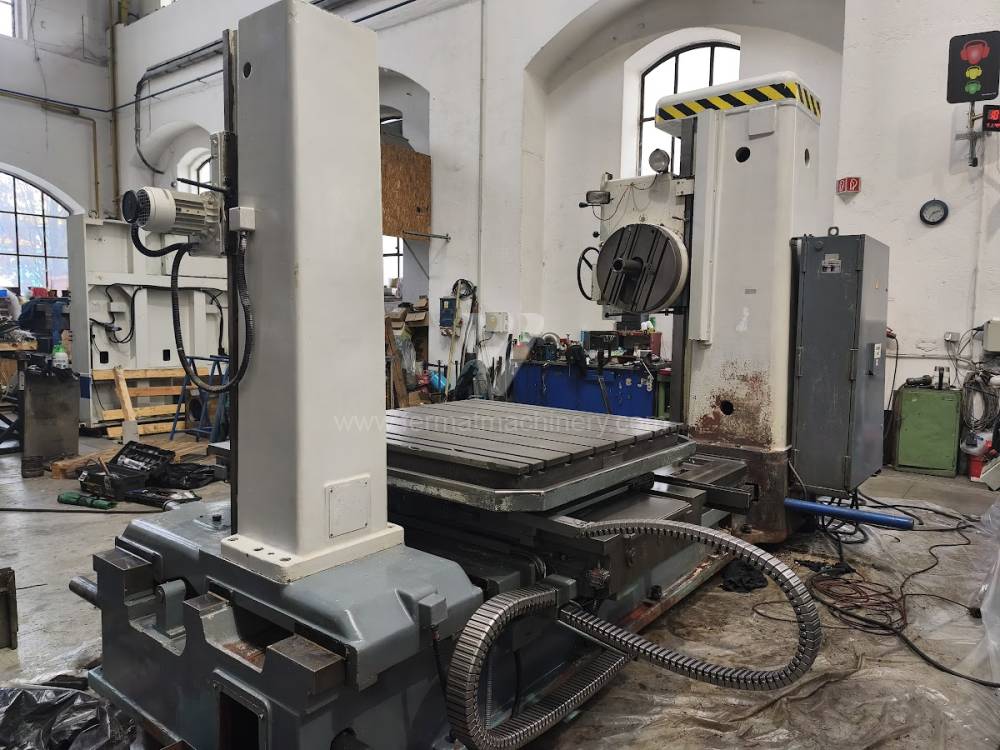

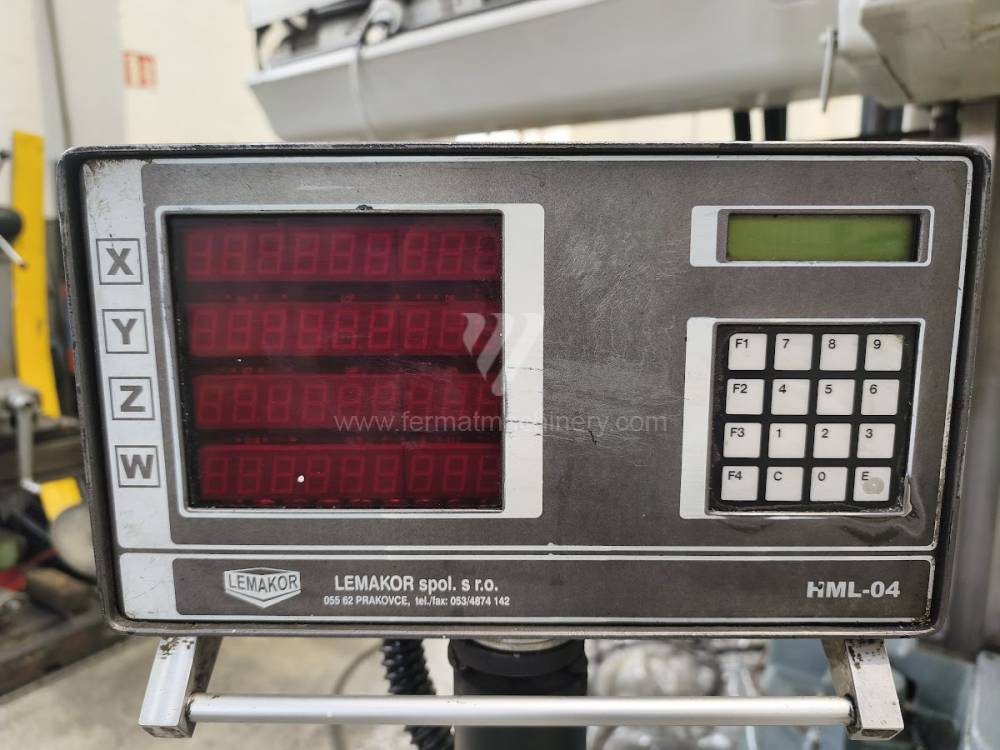

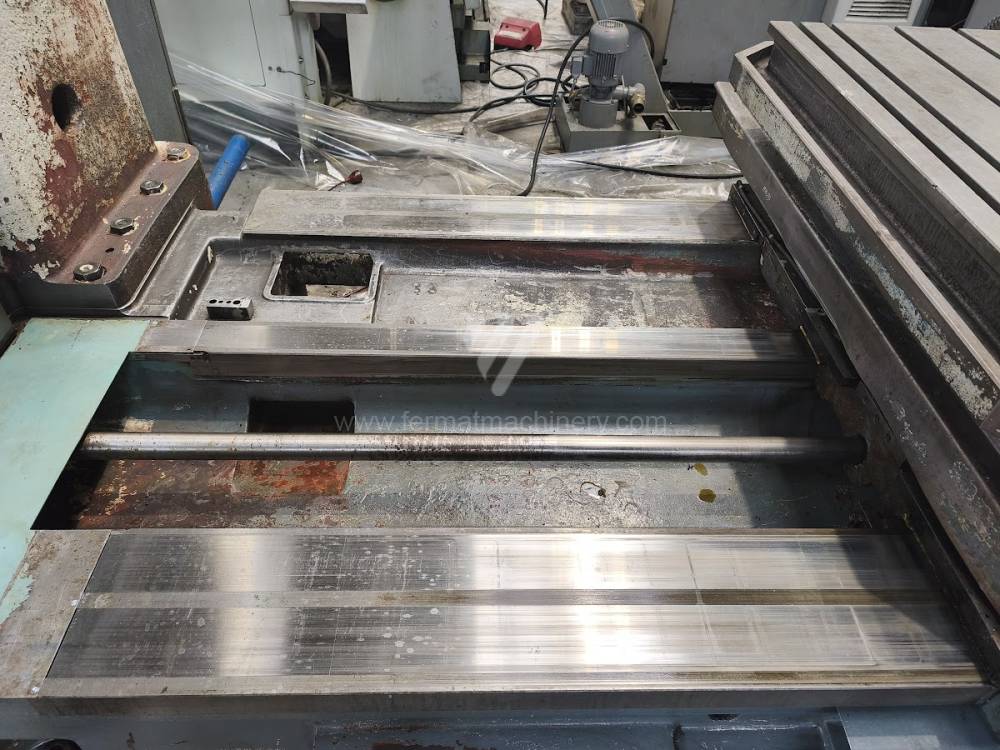

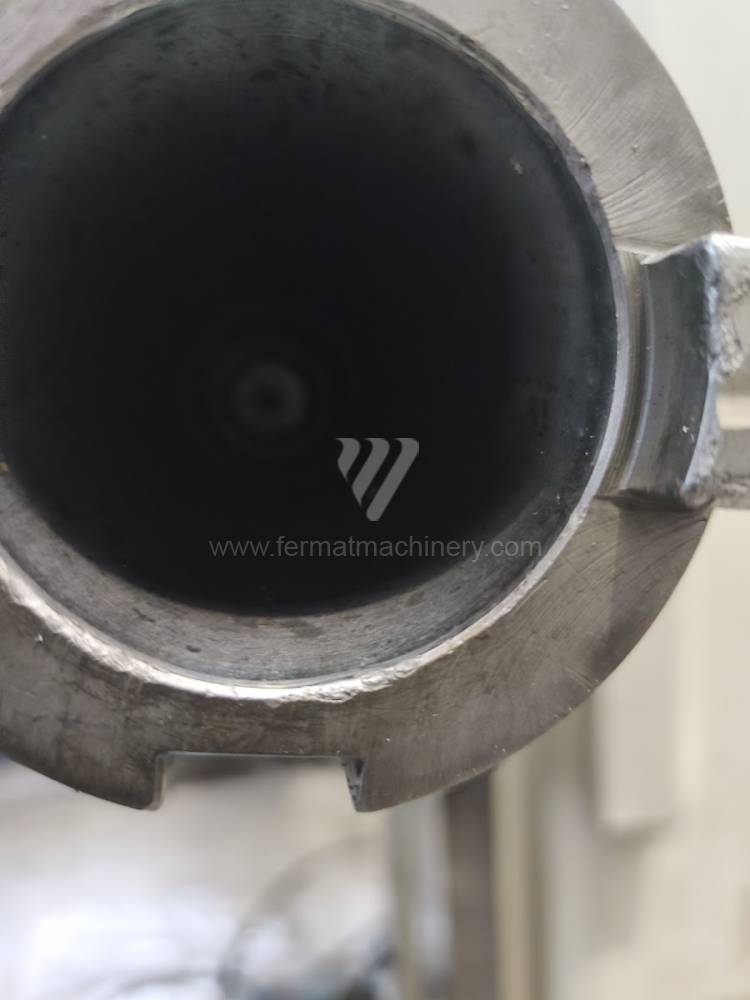

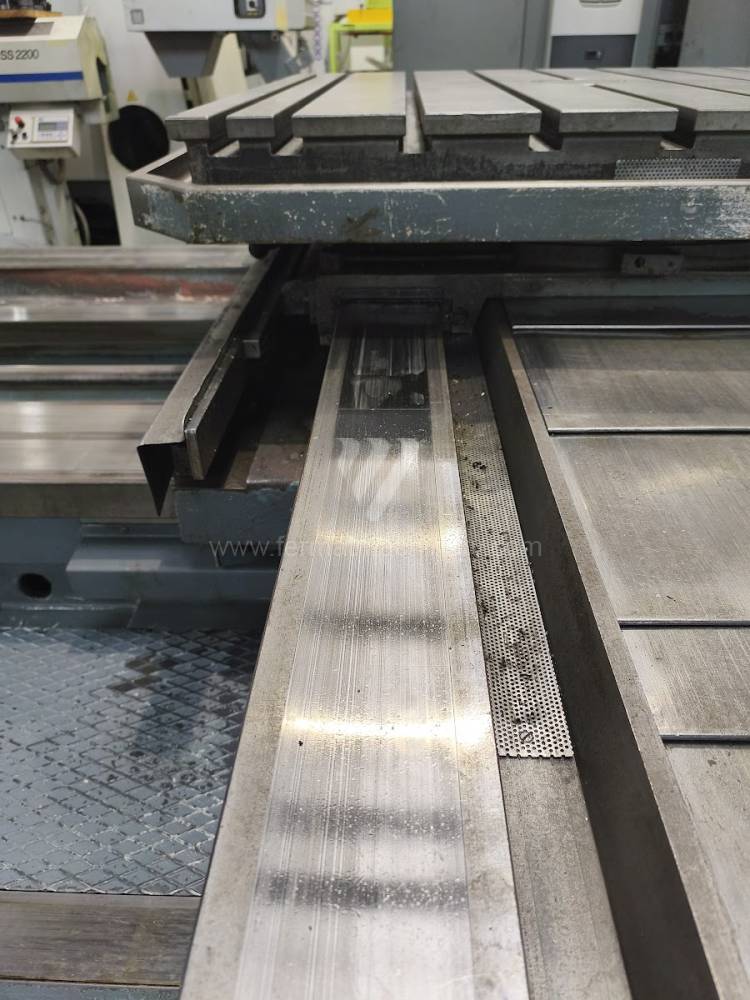

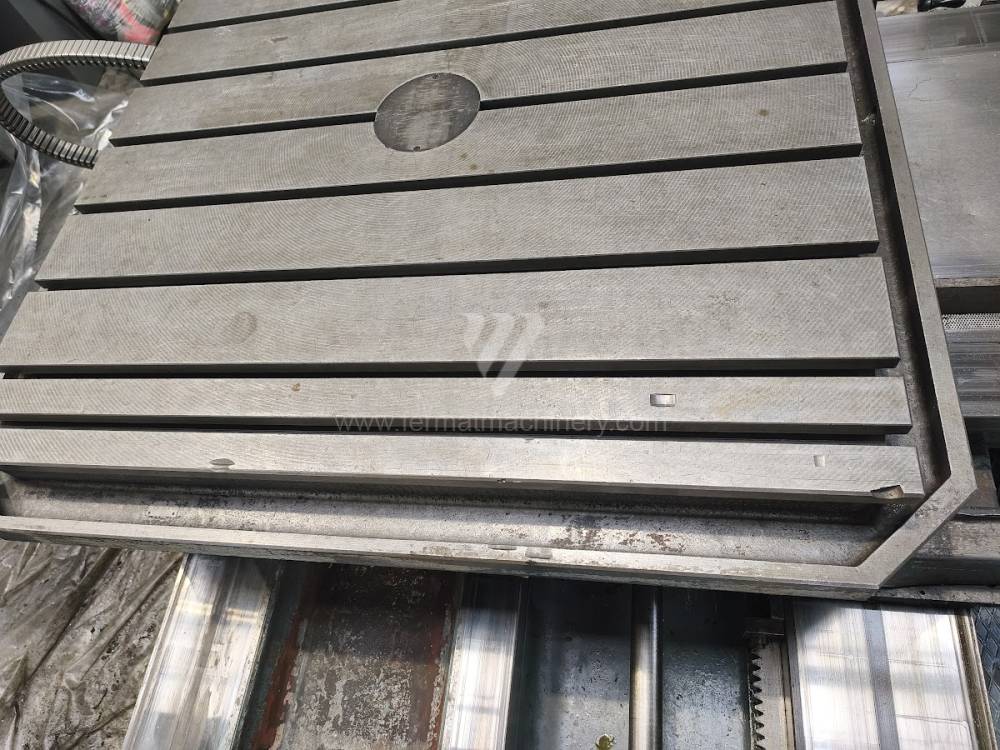

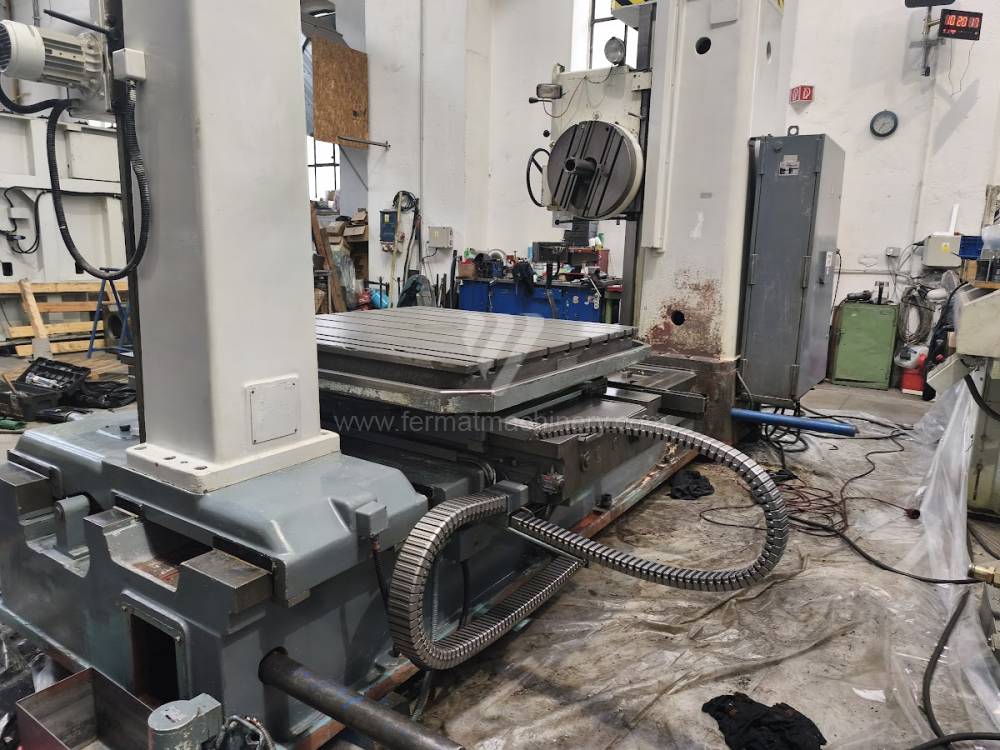

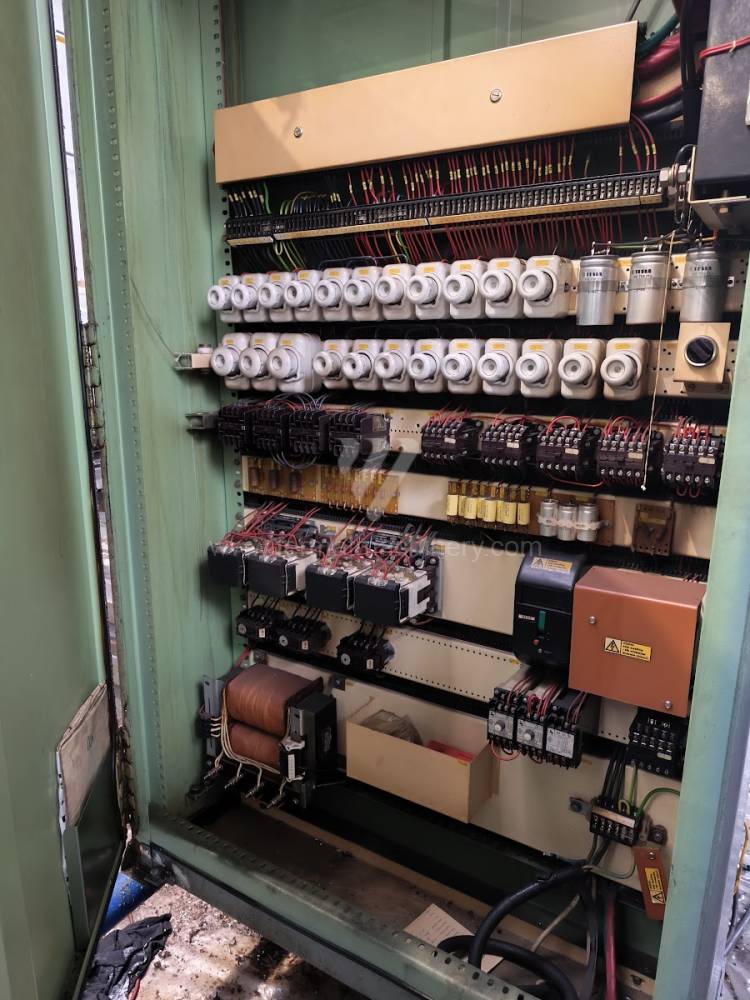

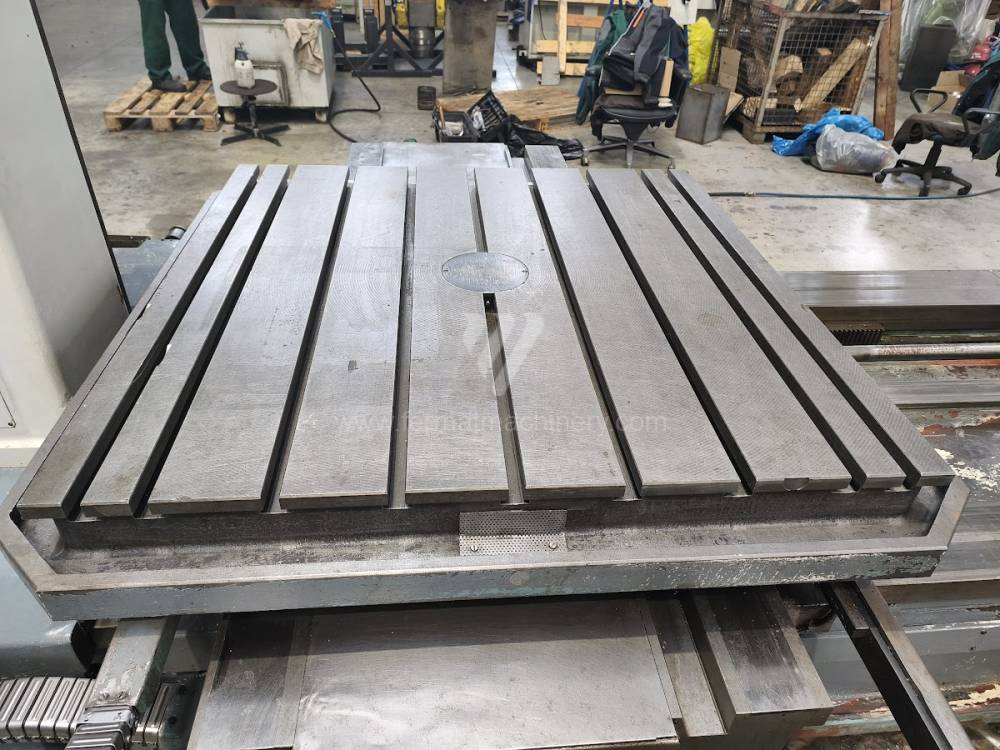

W 100 A
TOS Varnsdorf
Inv. Nr.: 231964

Baujahr:1969
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1600 mm
Y Weg: 1120 mm
Spindeldrehzahl: 0 - 1120 /min.
IKZ: nein
Spindelvorschub (W): 900 mm

WRF 130 CNC
Fermat
Inv. Nr.: 231250

Baujahr:2008
Steuerung Heidenhain : TNC 530
Arbeitsspindeldurchmesser: 130 mm
X Weg: 8000 mm
Y Weg: 3000 mm
Spindeldrehzahl: 10 - 3000 /min.
Spindelvorschub (W): 730 mm

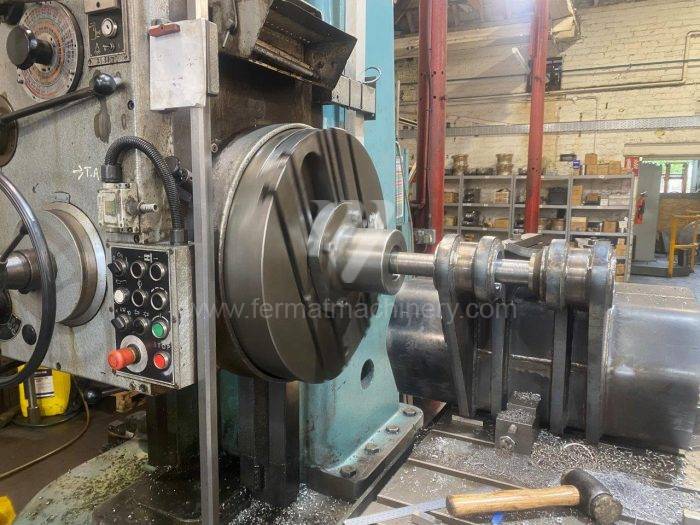

W 100 A
TOS Varnsdorf
Inv. Nr.: 191457

Arbeitsspindeldurchmesser: 100 mm
X Weg: 1600 mm
Y Weg: 1120 mm
Spindeldrehzahl: 7 - 1120 /min.
IKZ: nein
Spindelvorschub (W): 900 mm

WFQ 80 NCA
TOS Varnsdorf
Inv. Nr.: 091466

Baujahr:1988
Arbeitsspindeldurchmesser: 80 mm
X Weg: 1600 mm
Y Weg: 1000 mm
Z Weg: - mm
Spindelvorschub (W): 950 mm
Spindeldrehzahl: 14 - 2240 /min.

40T
Lucas
Inv. Nr.: 182013

Baujahr:2018
Steuerung Fanuc: 0i-MF
Arbeitsspindeldurchmesser: 130 mm
X Weg: 3657 mm
Y Weg: 3048 mm
Spindeldrehzahl: 10 - 3000 /min.
IKZ: ja

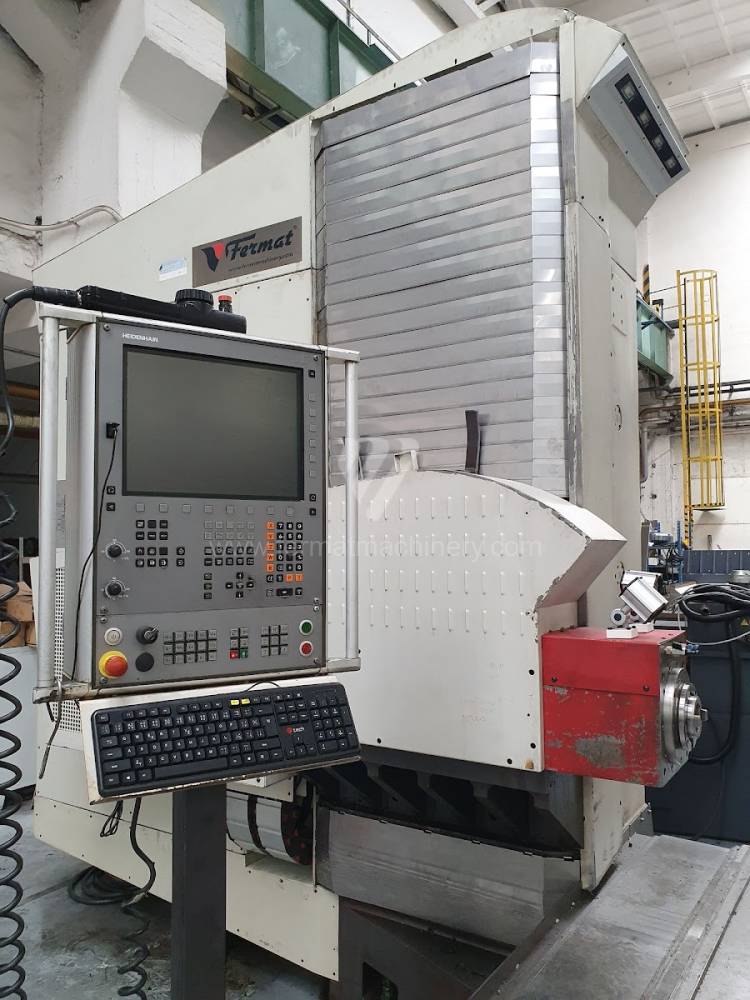

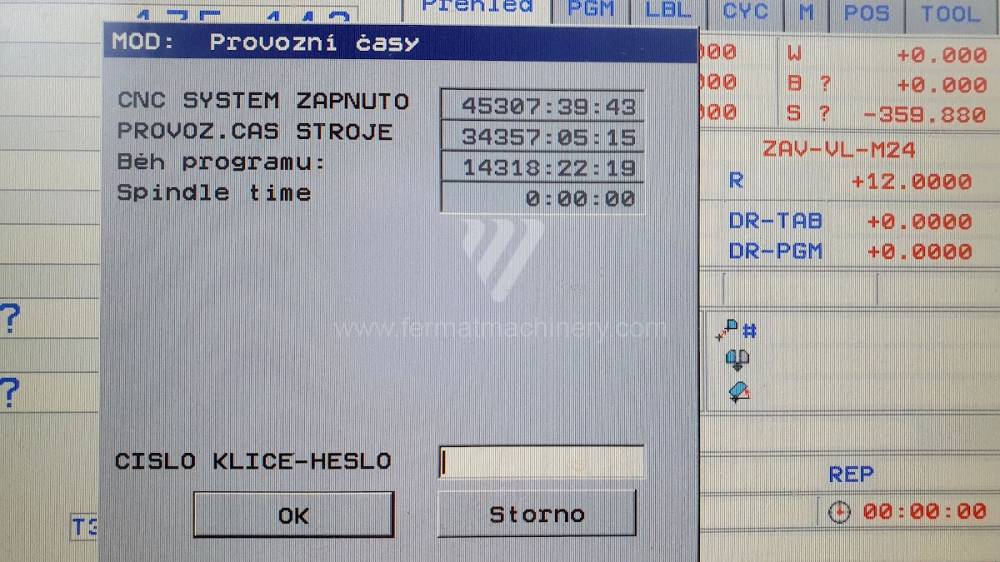

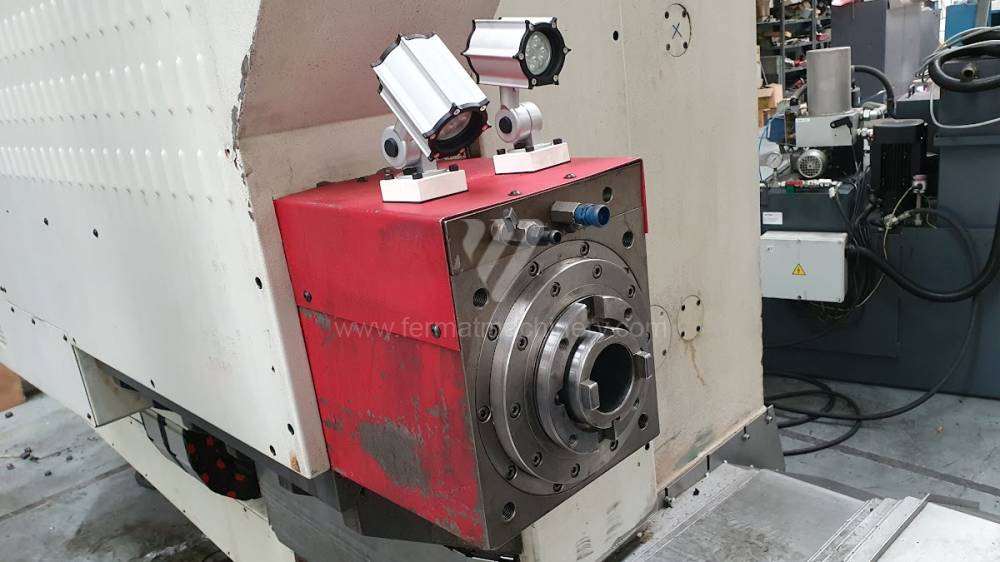

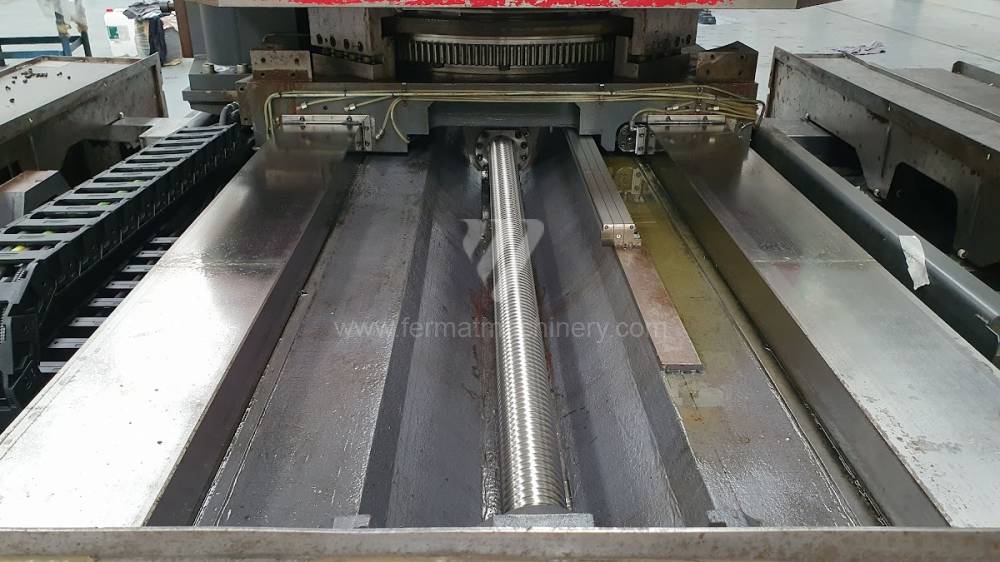

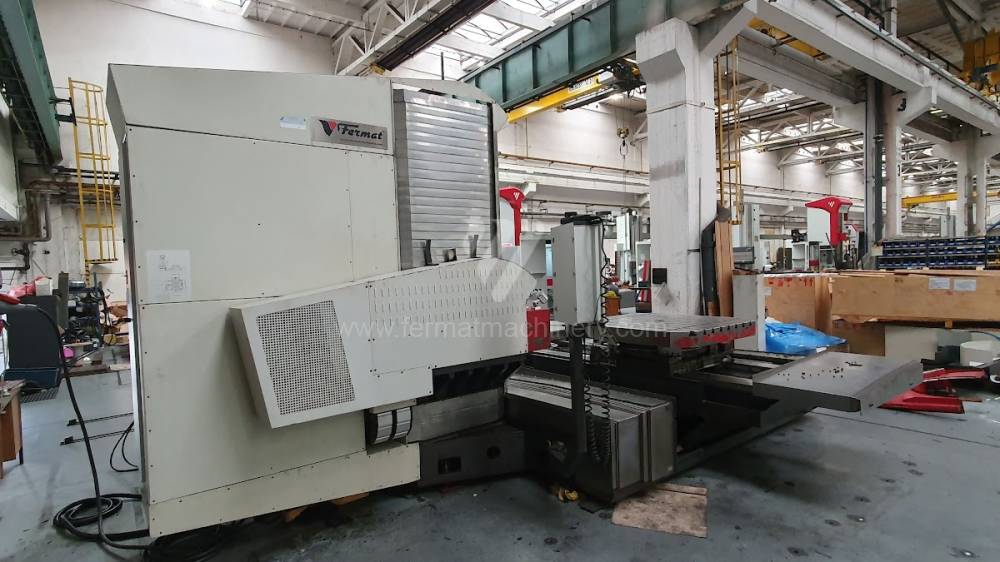

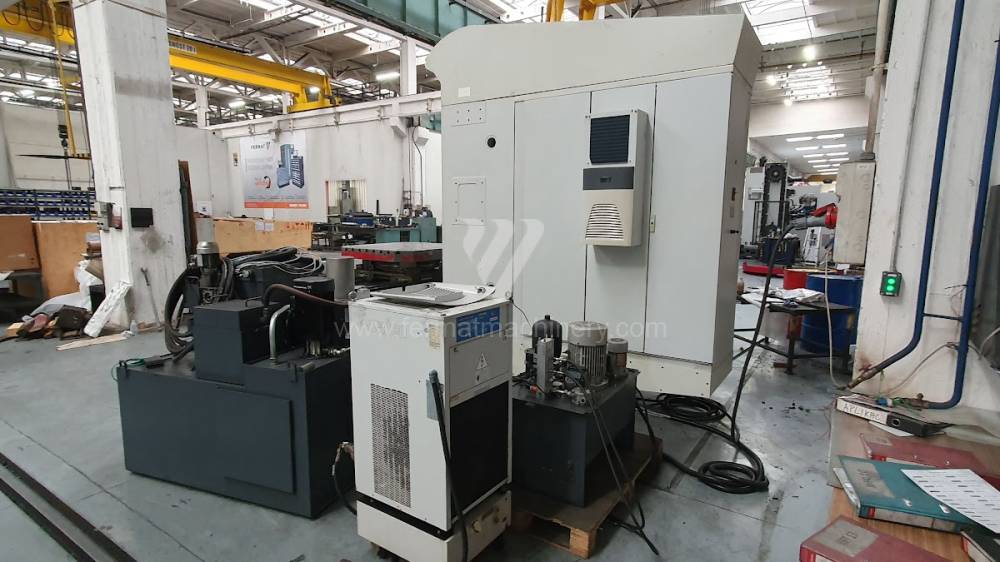

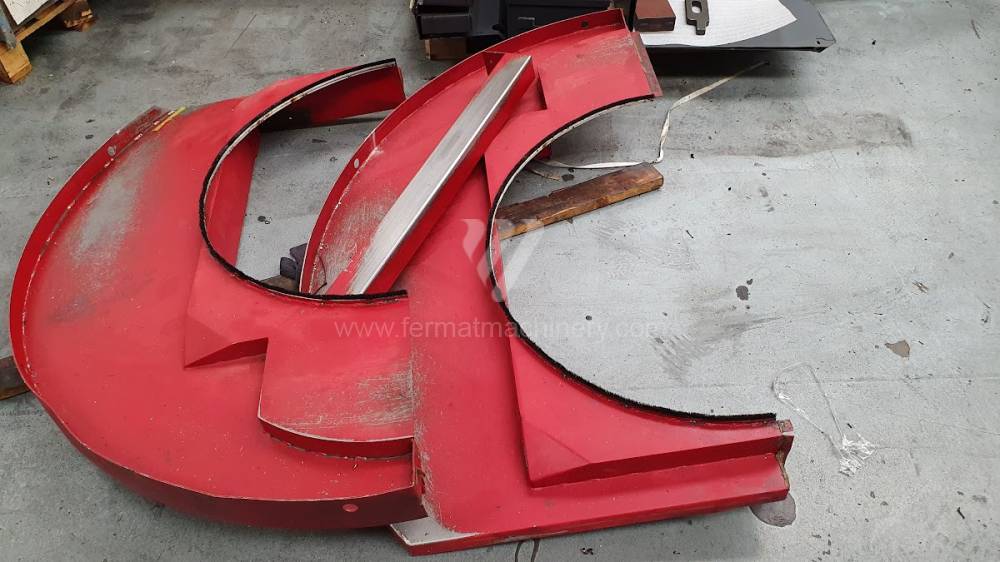

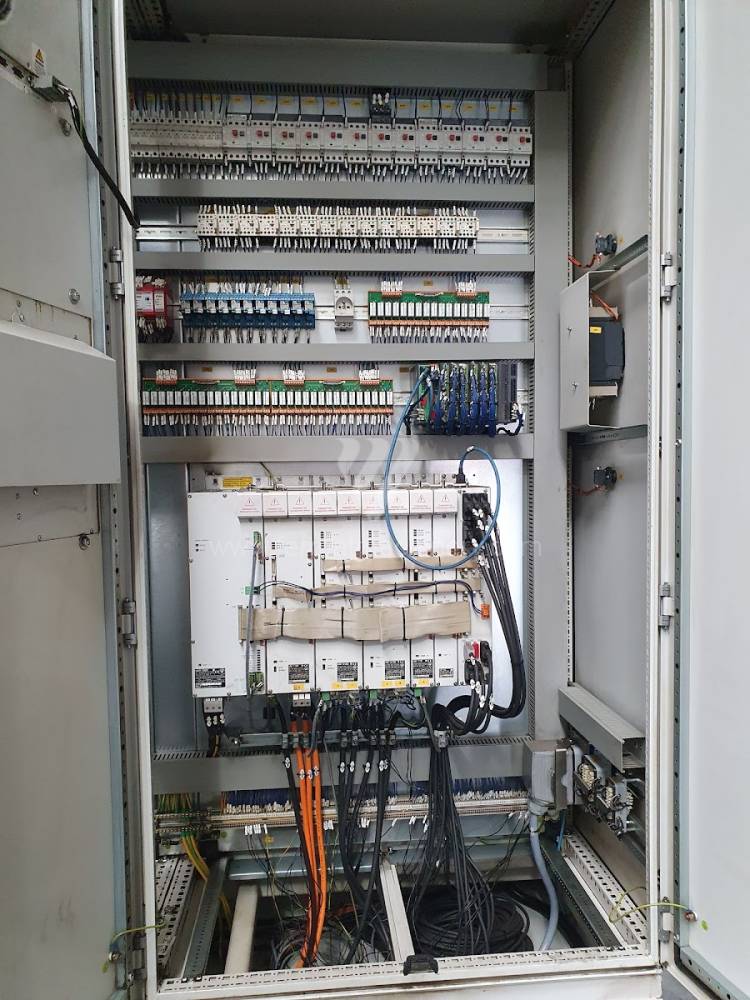

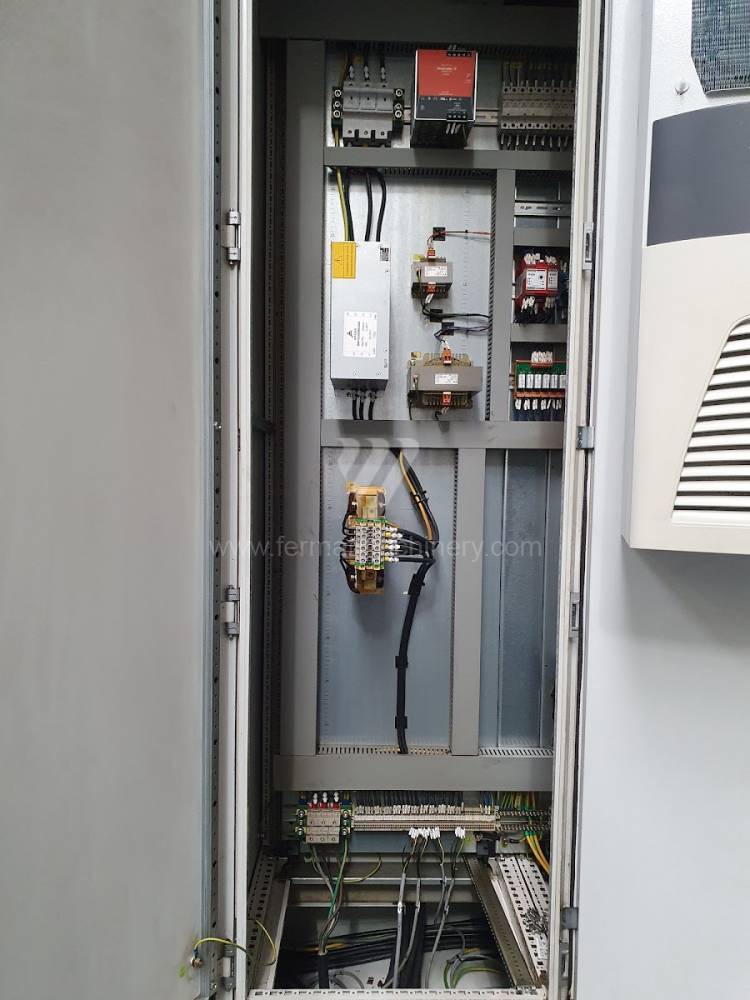

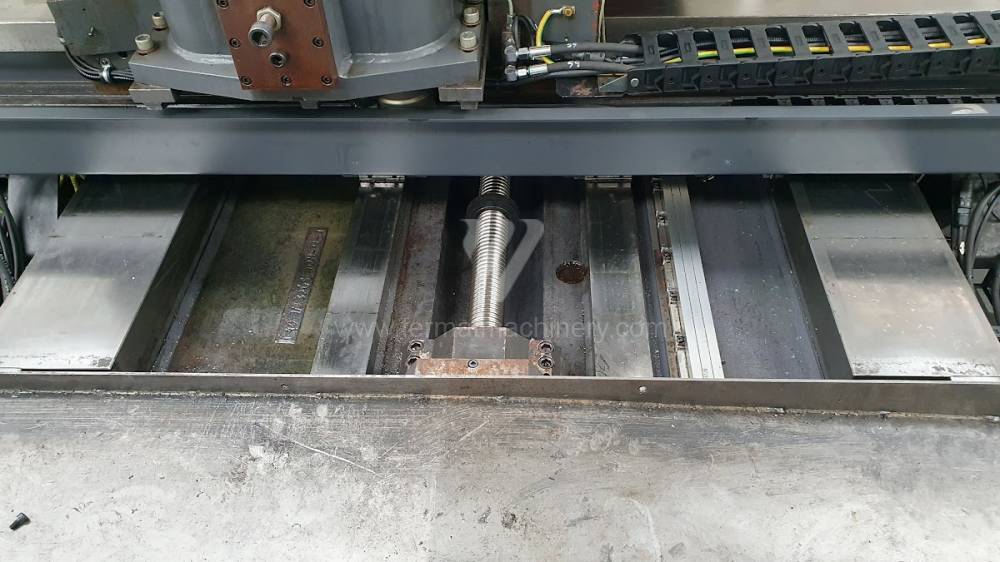

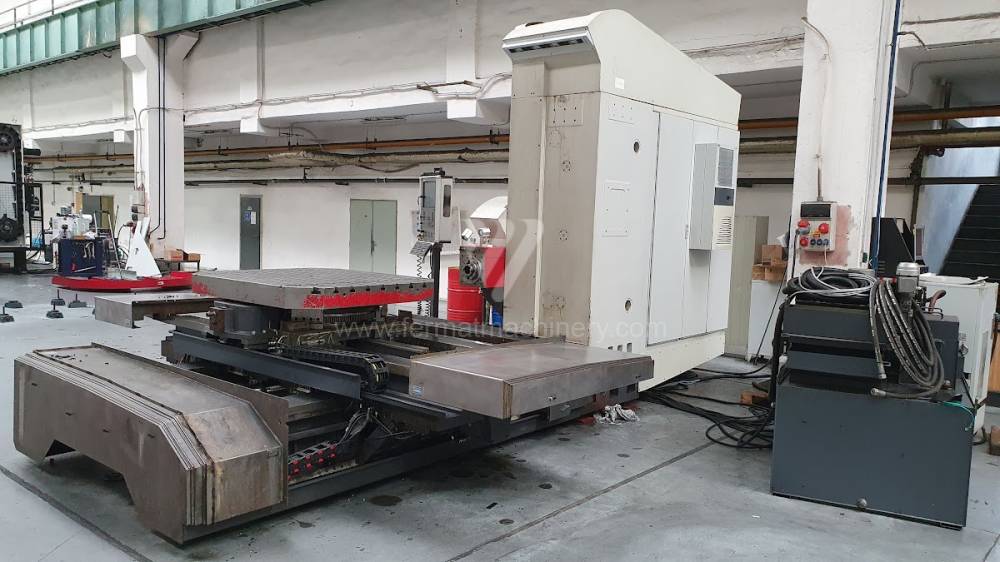

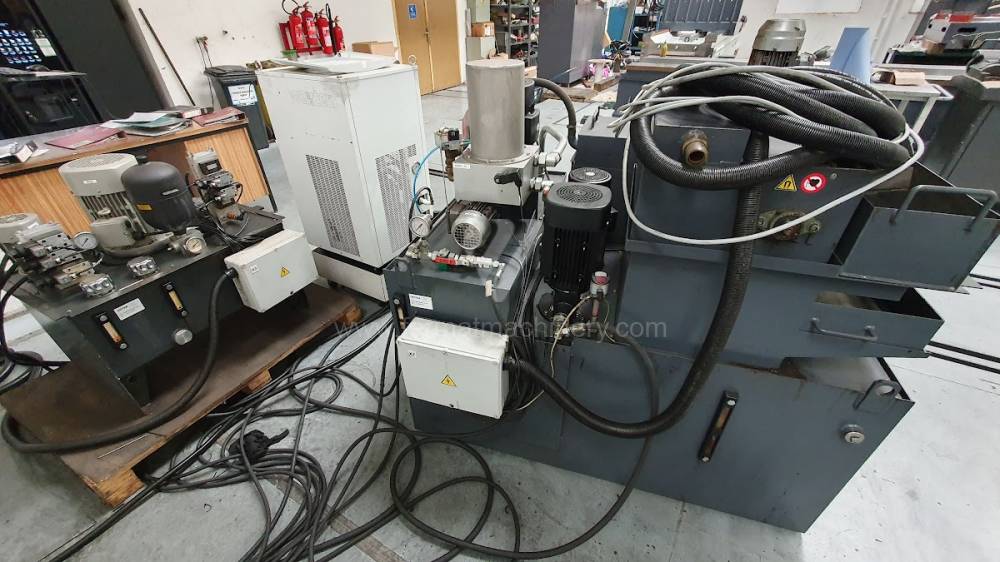

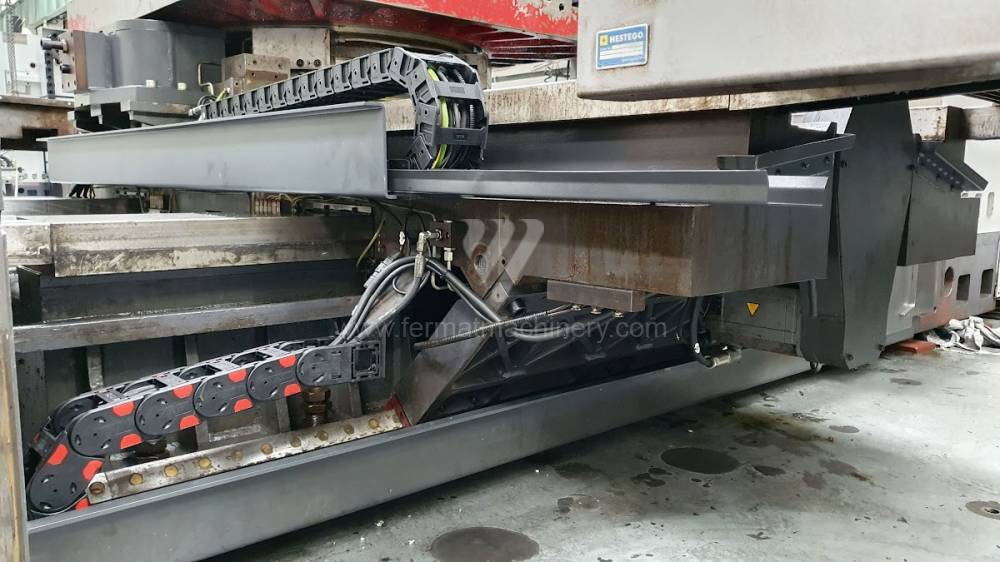

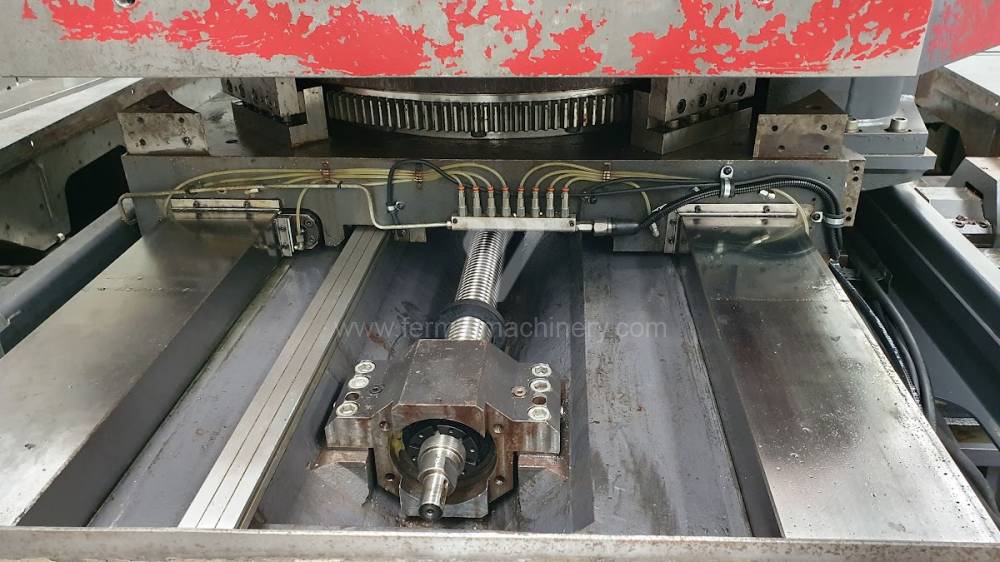

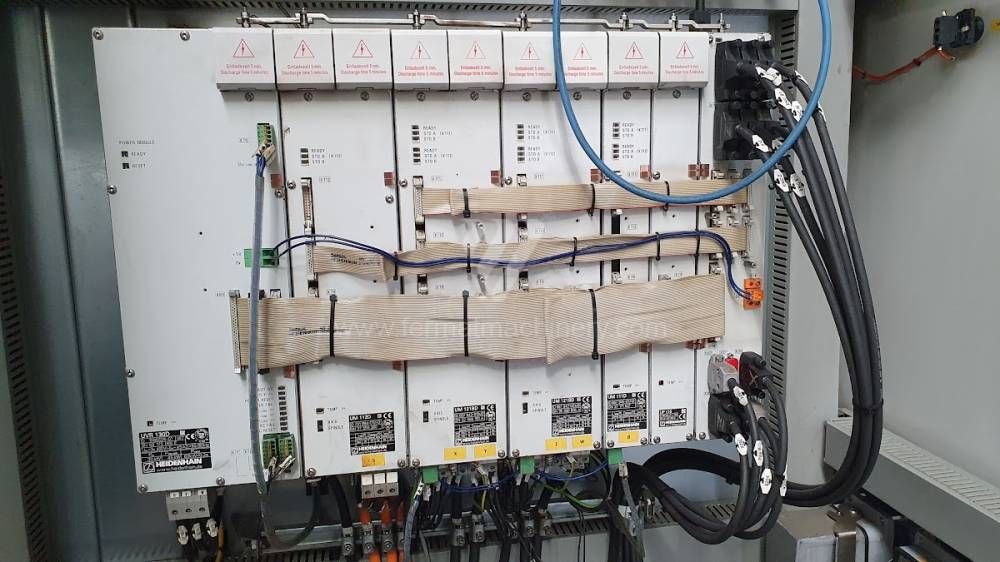

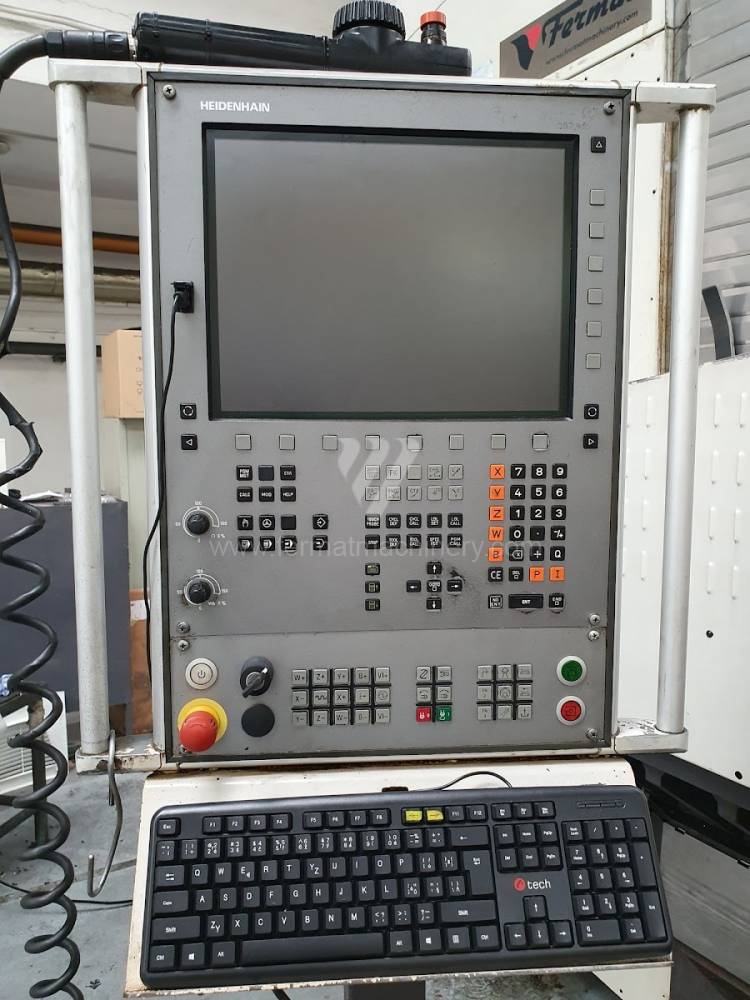

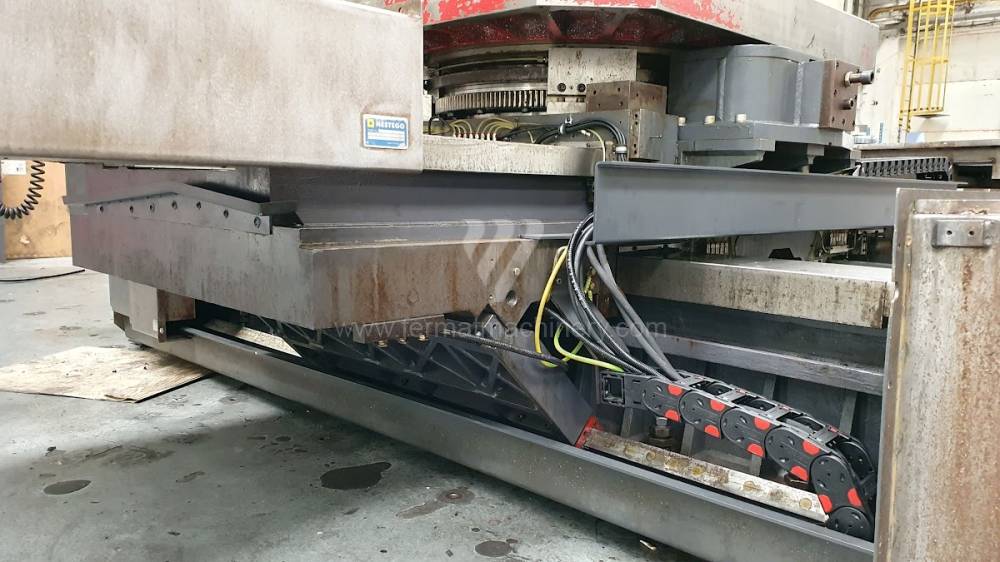

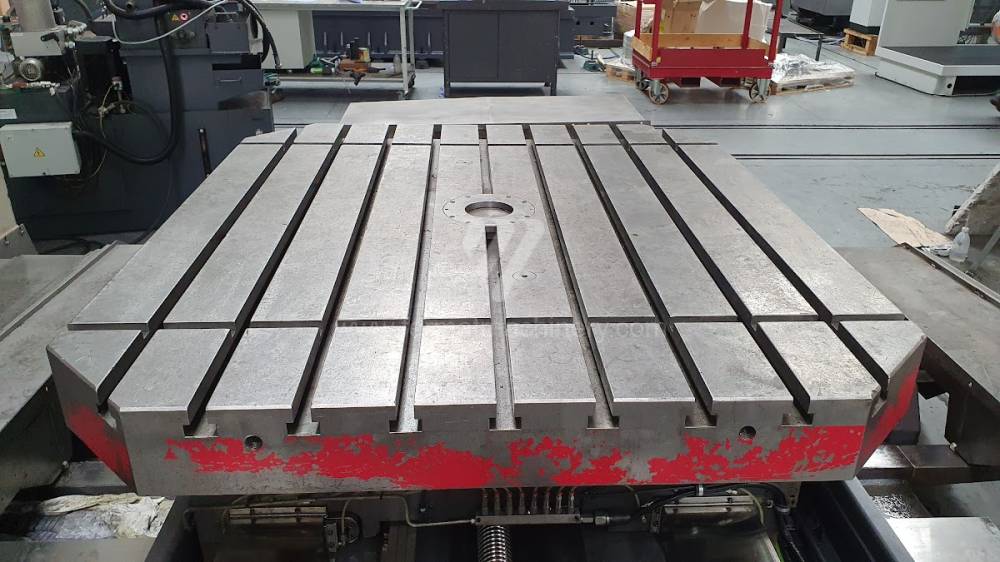

WFC 10 CNC
Fermat
Inv. Nr.: 231853

Baujahr:2014
Steuerung Heidenhain : TNC 530
Arbeitsspindeldurchmesser: 110 mm
X Weg: 2000 mm
Y Weg: 2000 mm
Spindeldrehzahl: 10 - 3000 /min.
IKZ: ja

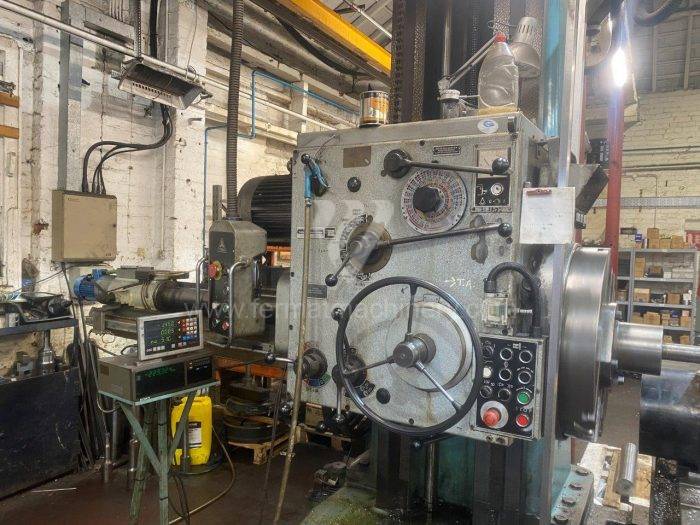

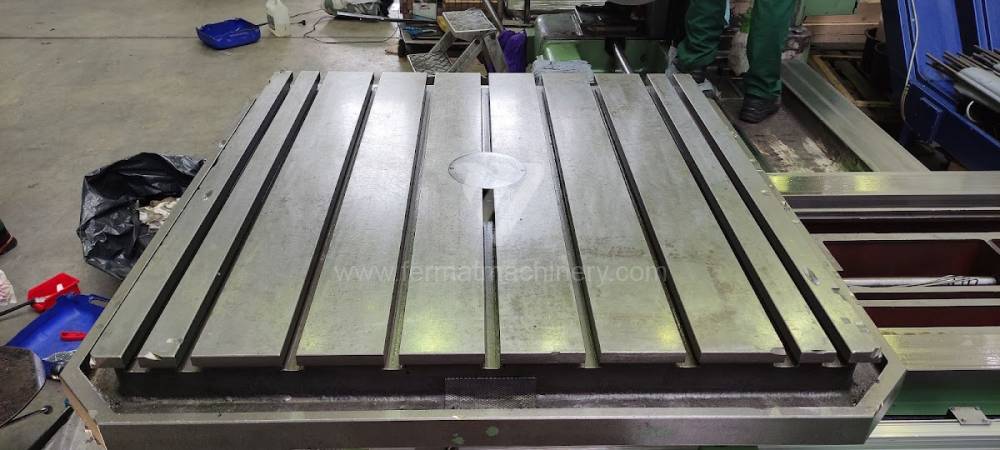

W 100 A
TOS Varnsdorf
Inv. Nr.: 231864

Baujahr:1998
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1600 mm
Y Weg: 1120 mm
Spindeldrehzahl: 0 - 1120 /min.
IKZ: nein
Spindelvorschub (W): 900 mm

Microcut HBM-4
Buffalo Machinery
Inv. Nr.: 221640

Baujahr:2017
Steuerung Fanuc: 31i - B
Arbeitsspindeldurchmesser: 110 mm
X Weg: 2200 mm
Y Weg: 1600 mm
Spindeldrehzahl: 35 - 3000 /min.
IKZ: ja

AFP 180
Titan
Inv. Nr.: 221138

Baujahr:2009
Steuerung Fanuc: Fanuc 32i
Arbeitsspindeldurchmesser: 180 mm
X Weg: 9130 mm
Y Weg: 3980 mm
Arbeitsvorchub Z Achse: 1900 mm/min
Achse W: 1200 mm

AFP 180
MITSUBISHI ELECTRIC
Inv. Nr.: 241054

Steuerung Siemens: Sinumerik 840 D
Arbeitsspindeldurchmesser: 180 mm
X Weg: 13 000 mm
Y Weg: 4 500 mm
Spindeldrehzahl: 2 - 420 /min.
Spindelvorschub (W): 1 350 mm

BFK 160
UNION
Inv. Nr.: 201580

Baujahr:1980
Arbeitsspindeldurchmesser: 160 mm
X Weg: 3000 mm
Y Weg: 2700 mm
Spindeldrehzahl: - /min.
IKZ:
Spindelvorschub (W): 300 mm

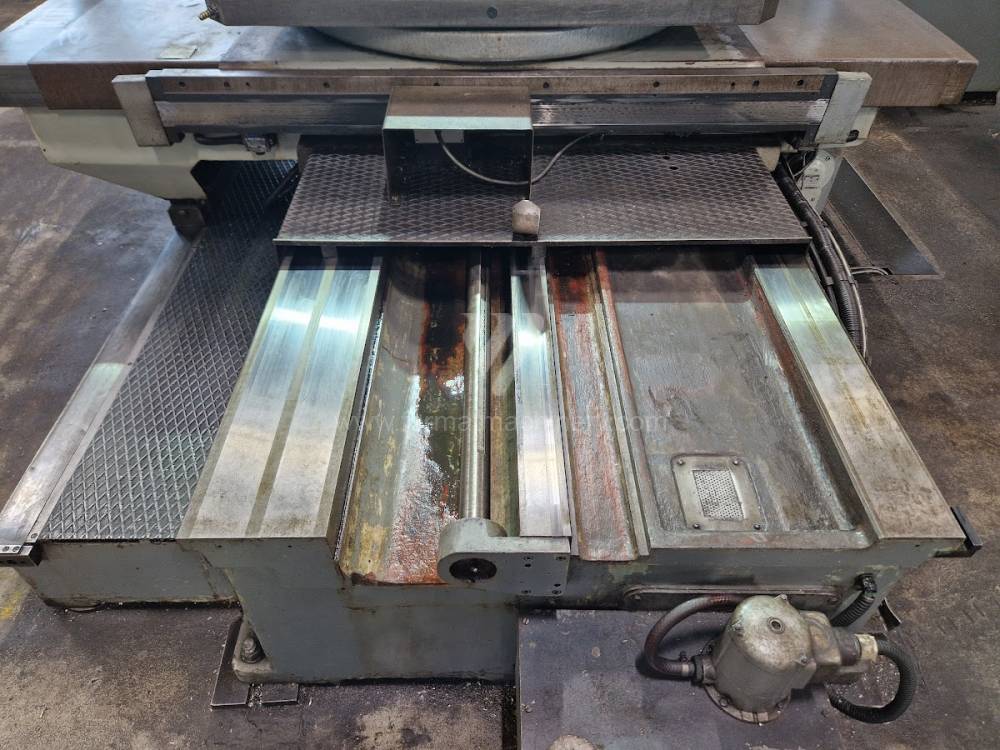

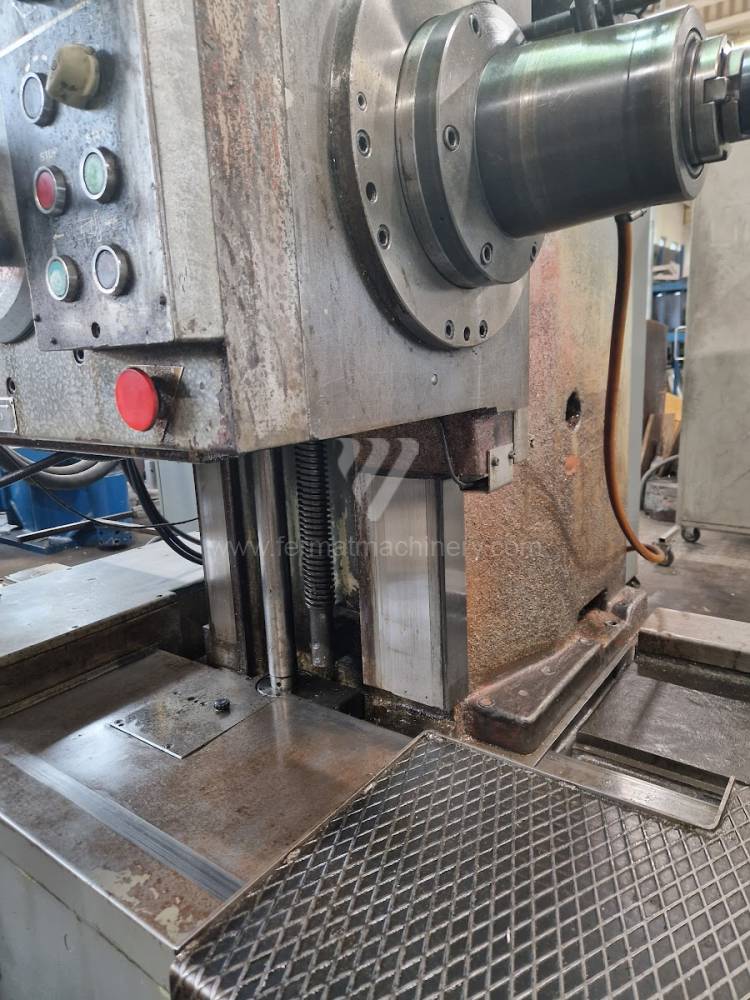

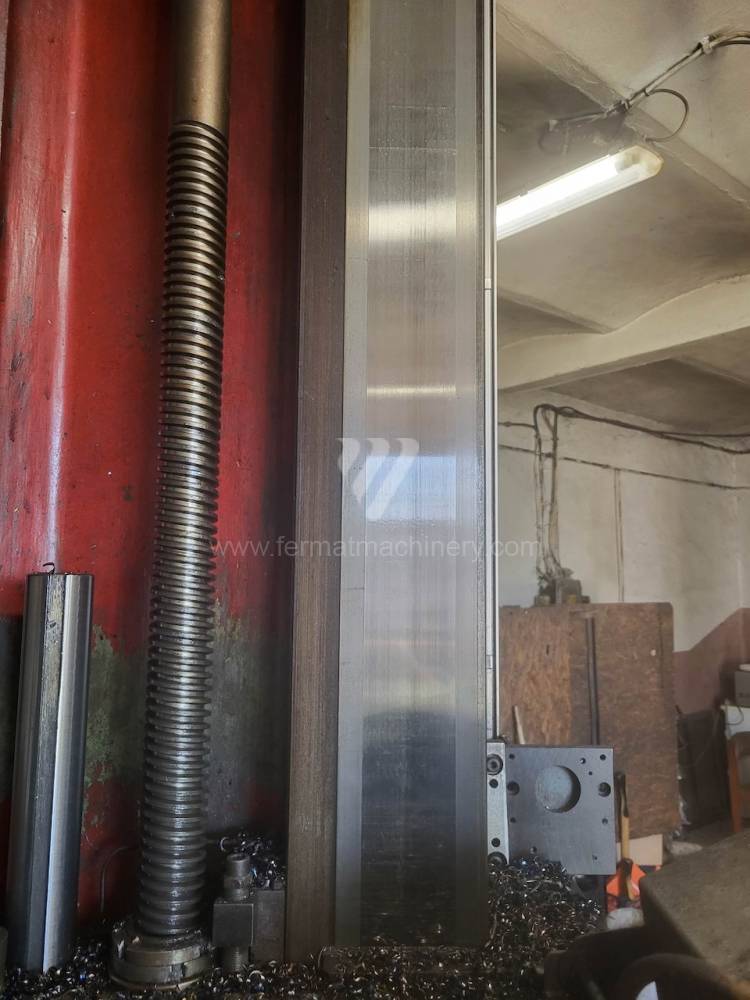

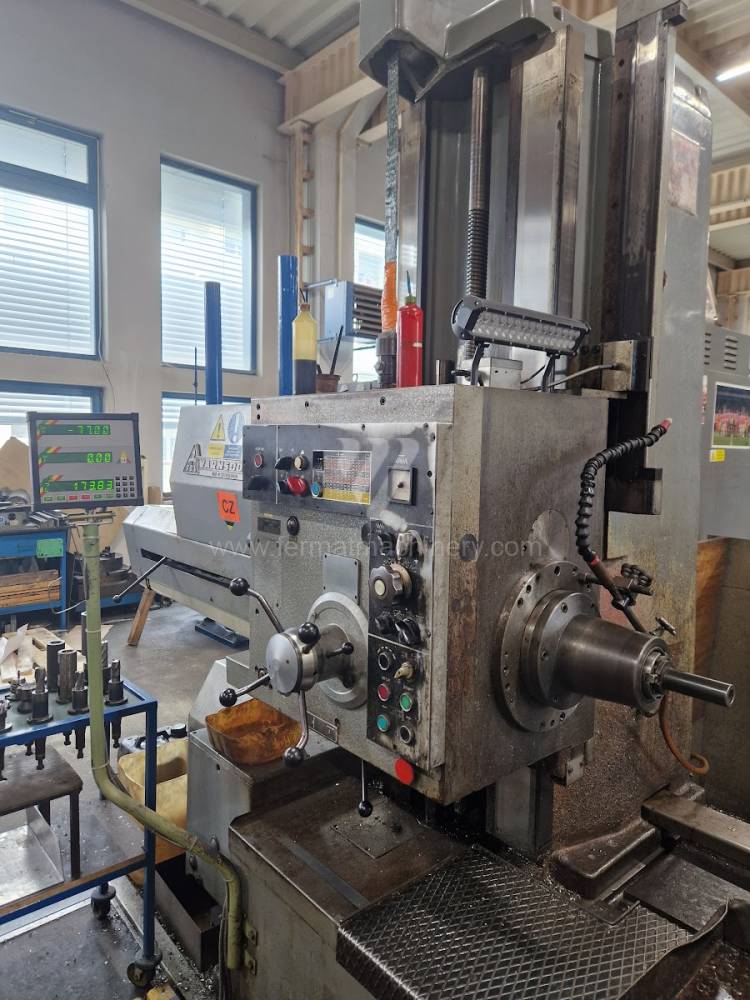

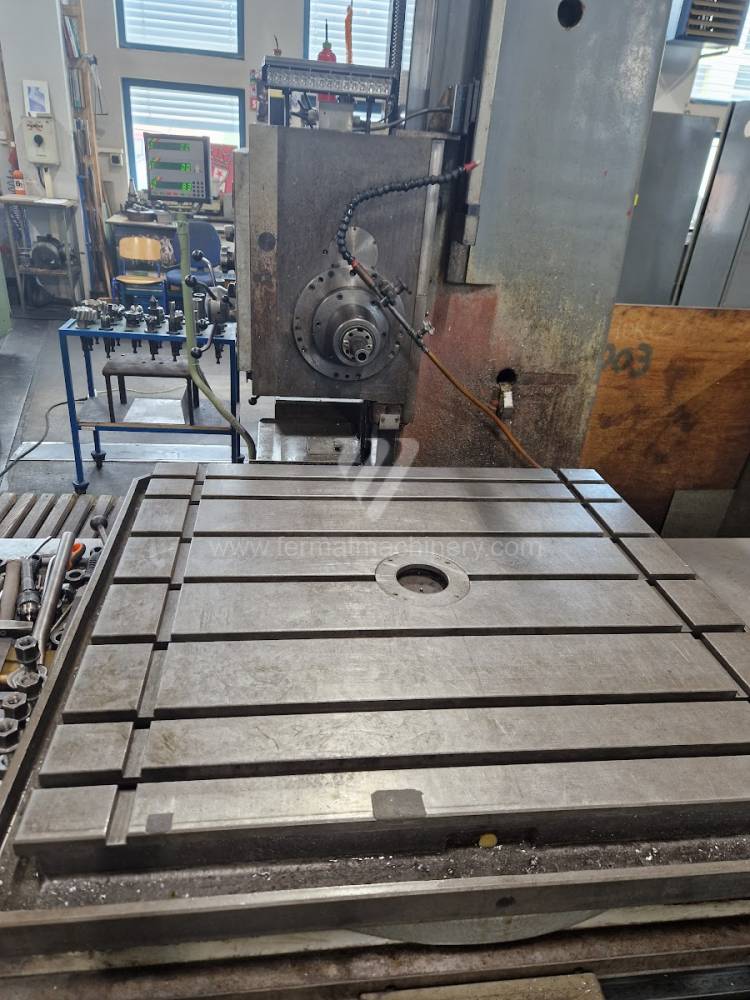

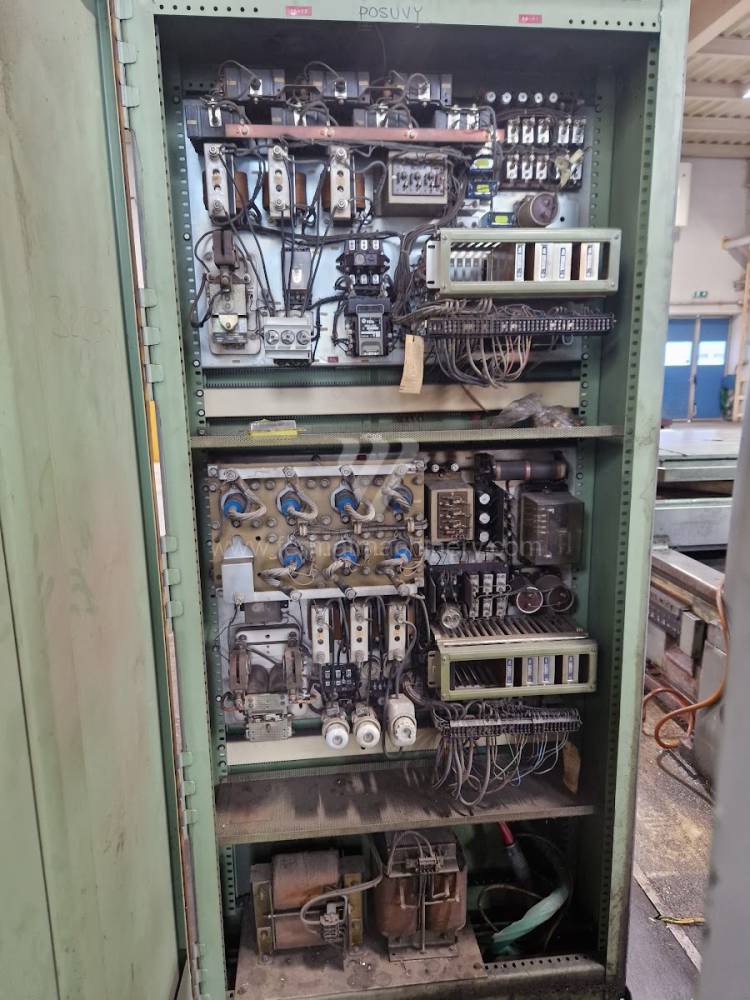

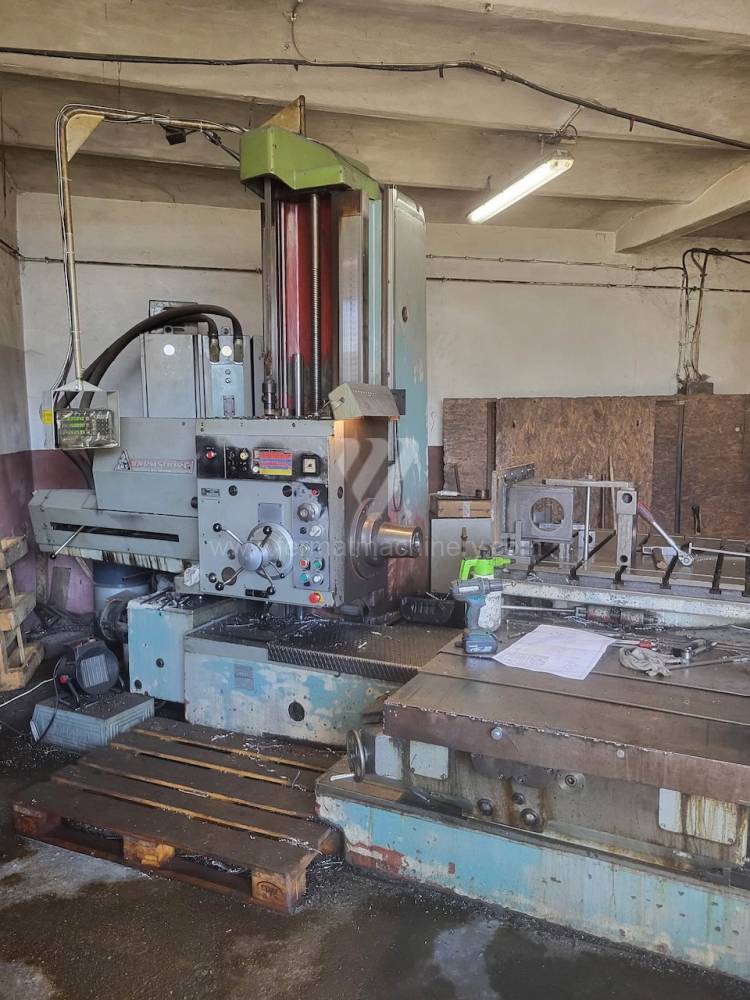

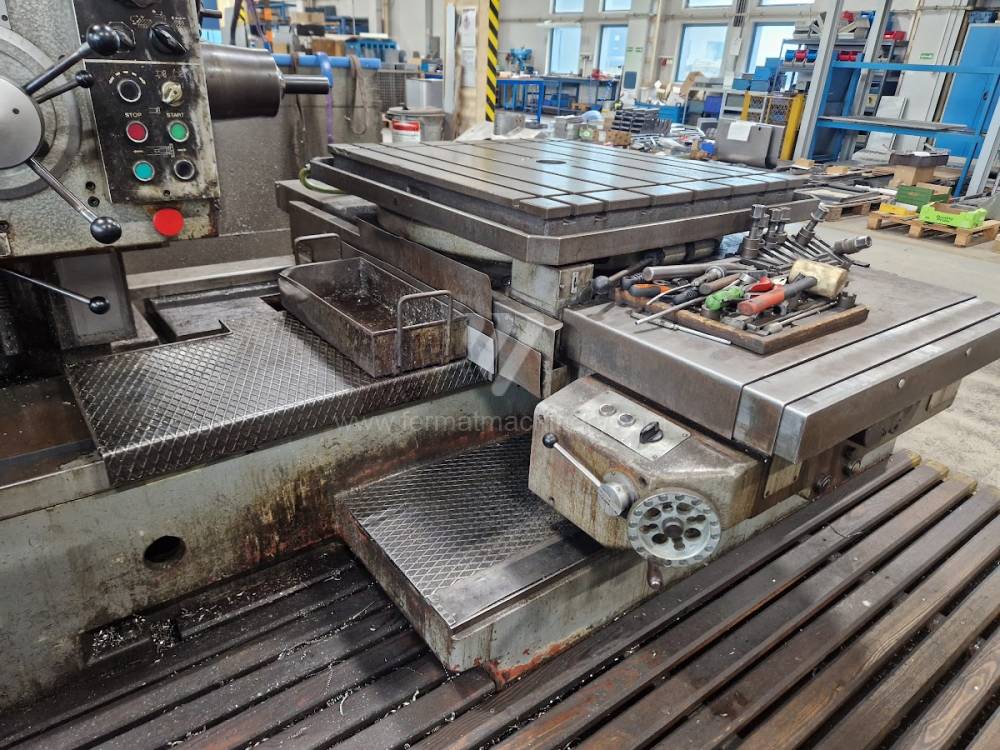

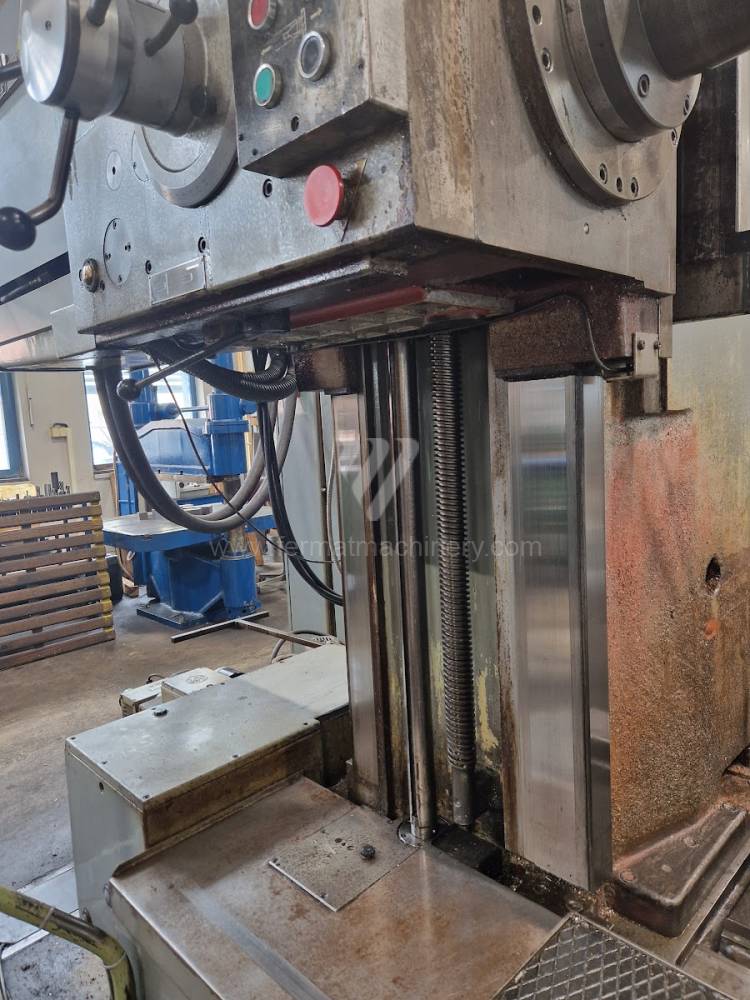

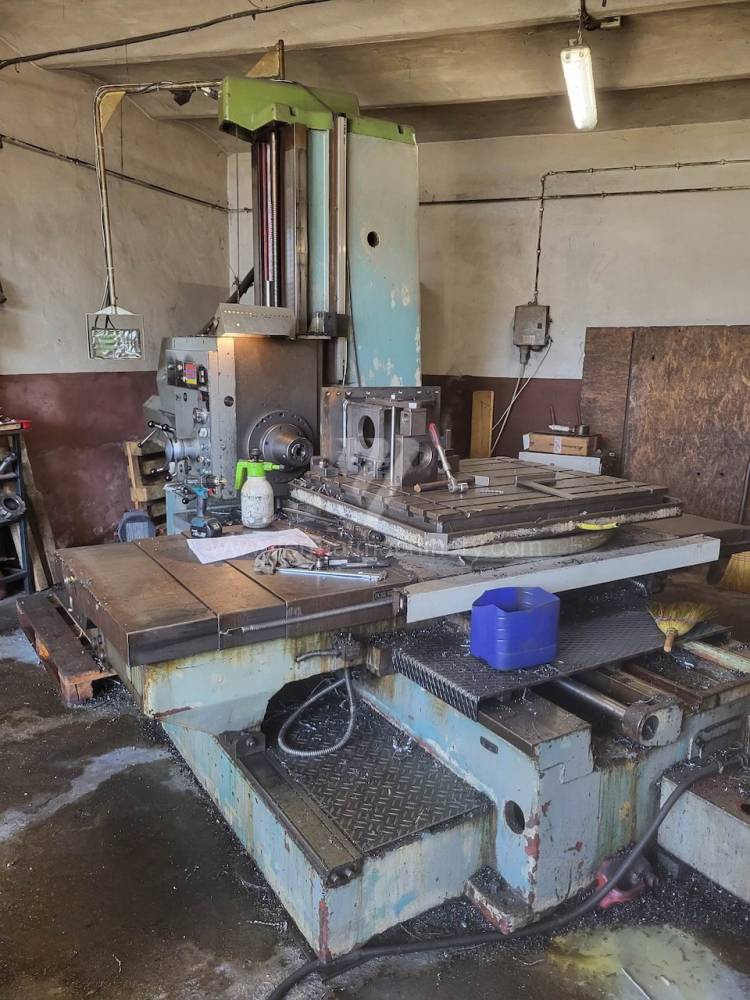

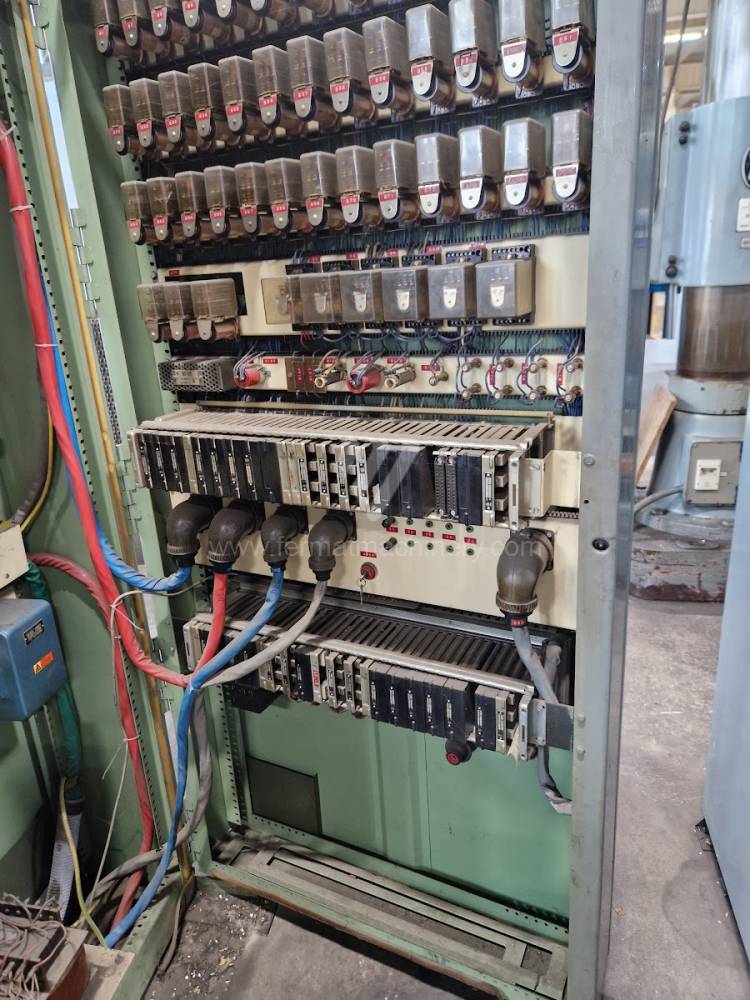

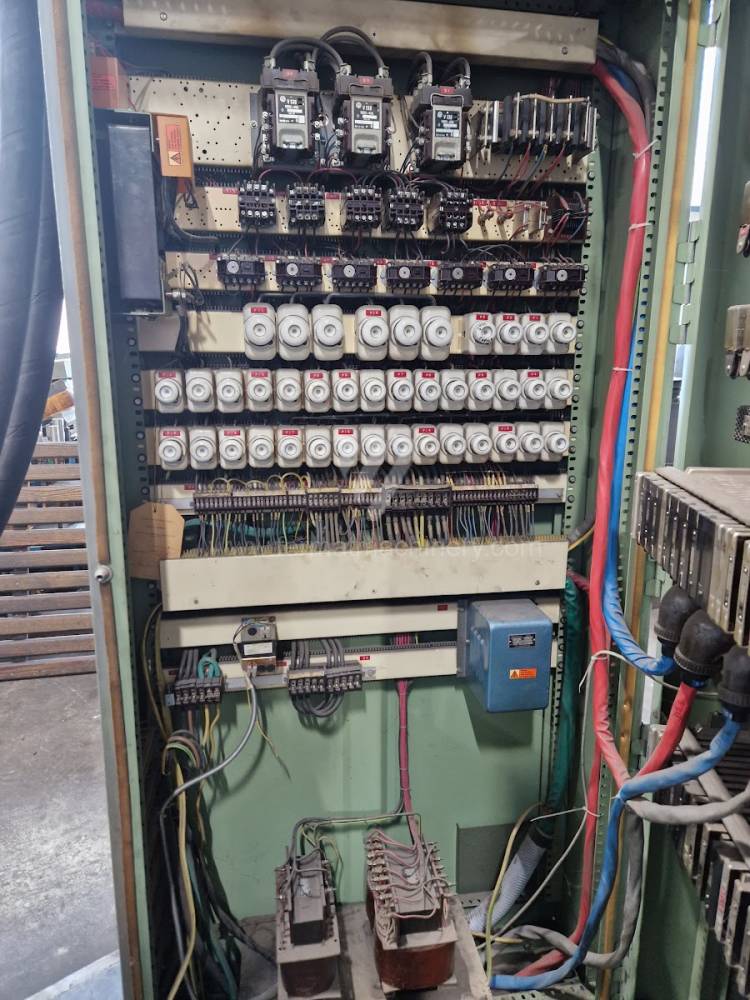

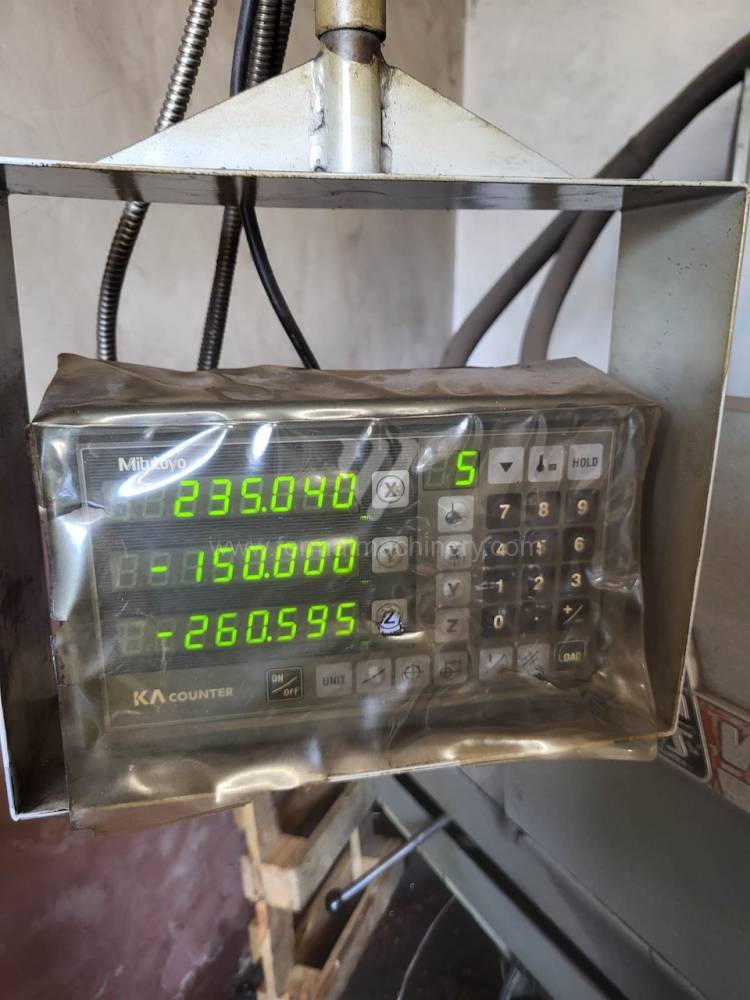

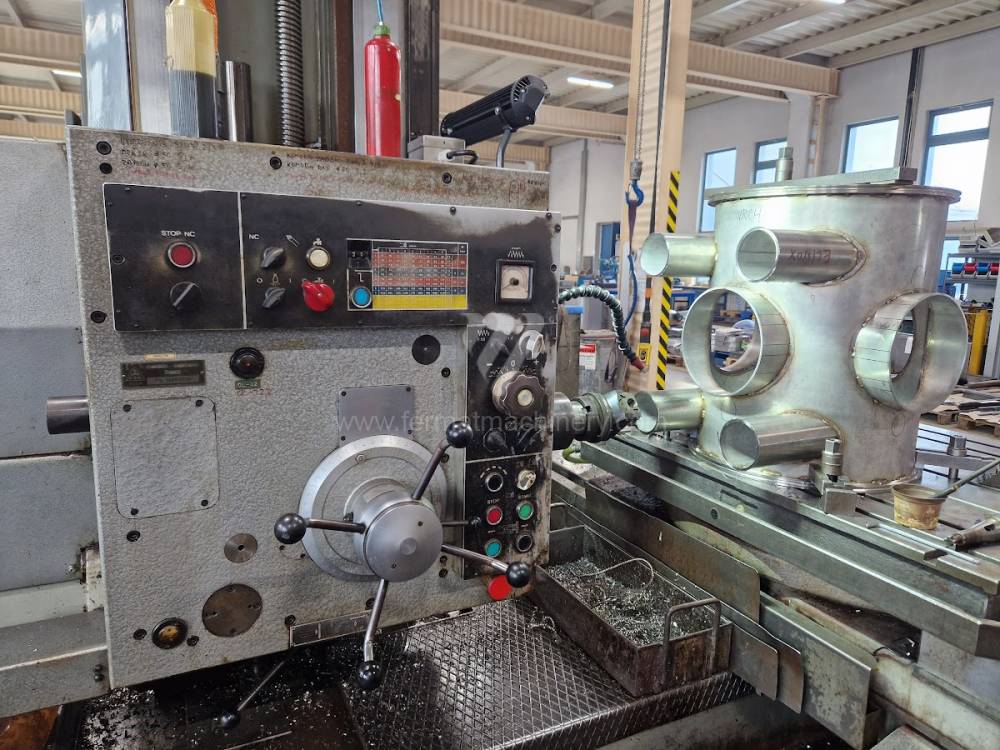

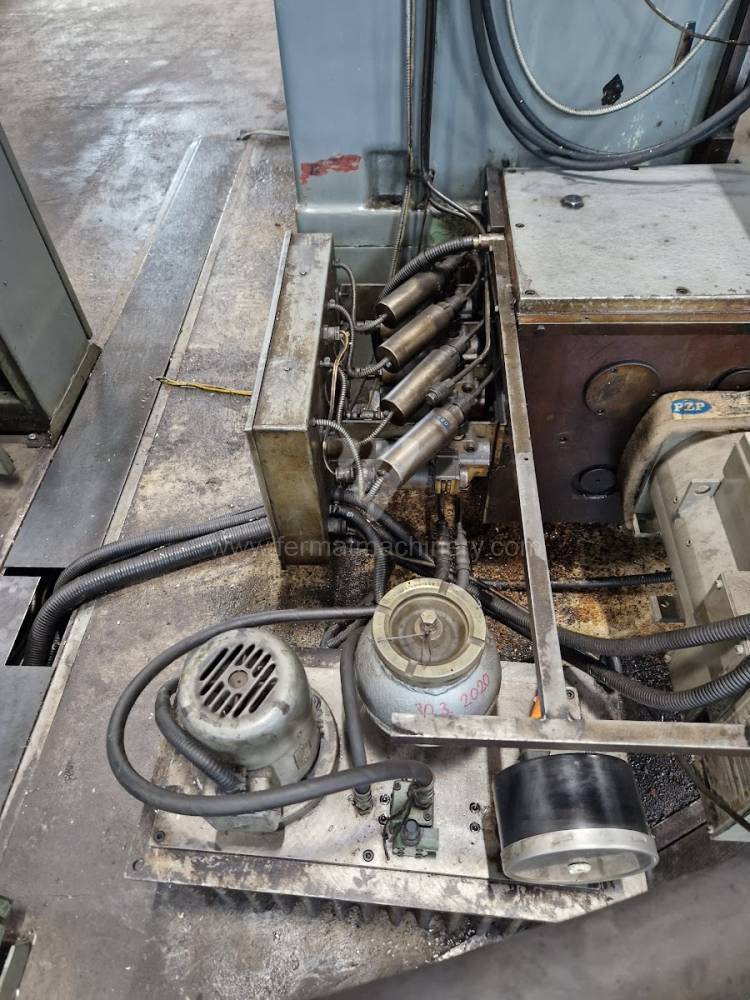

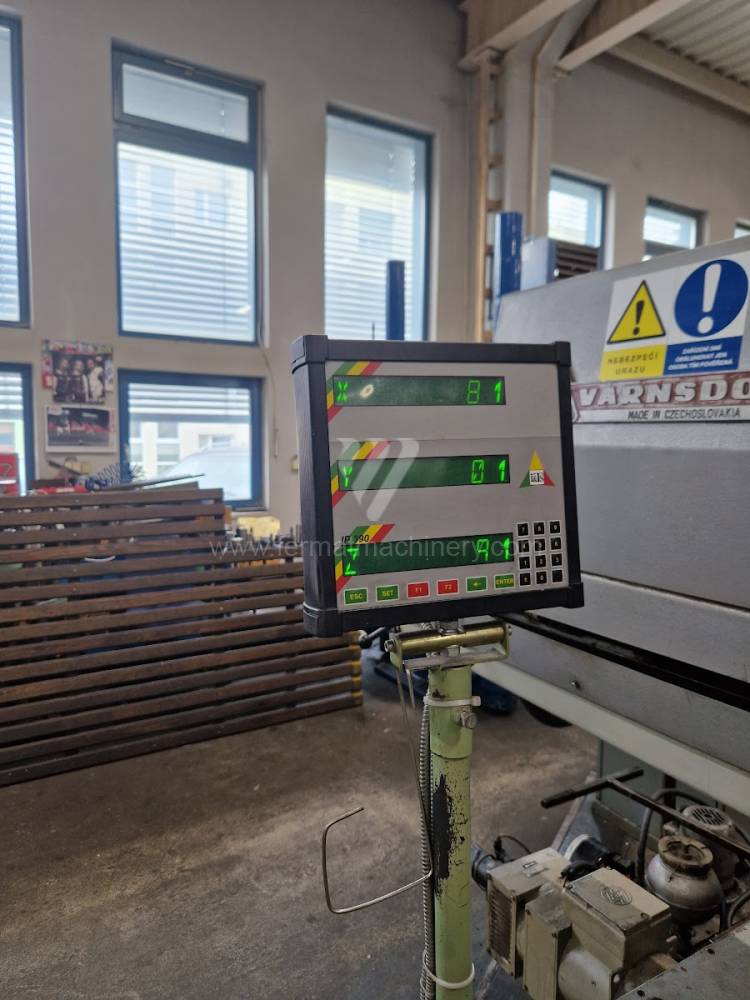

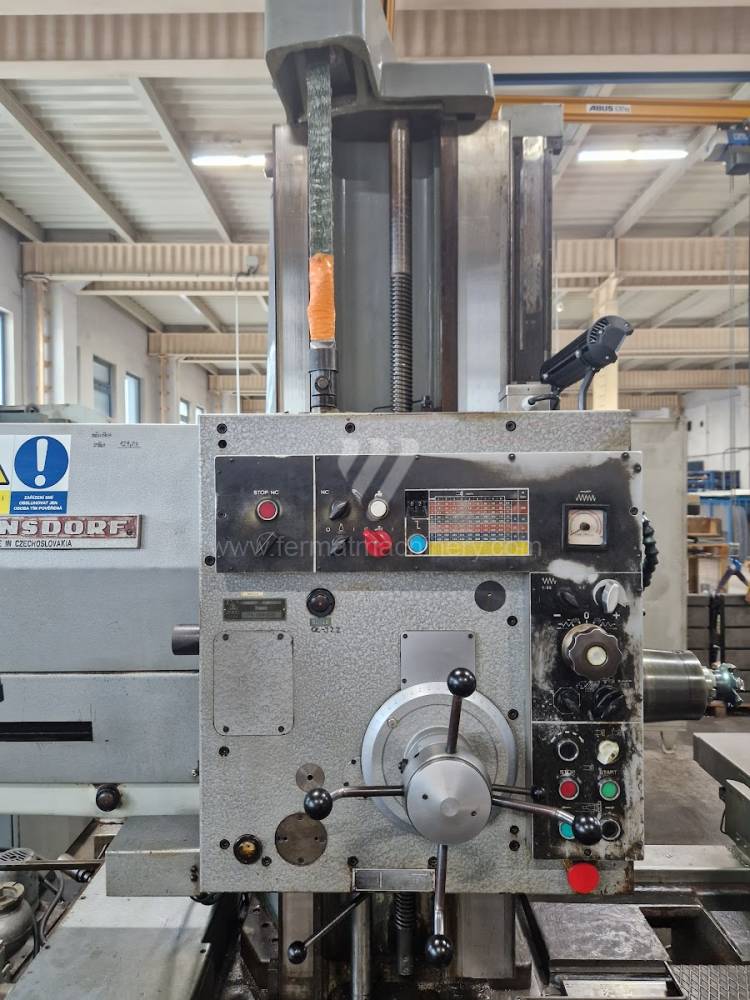

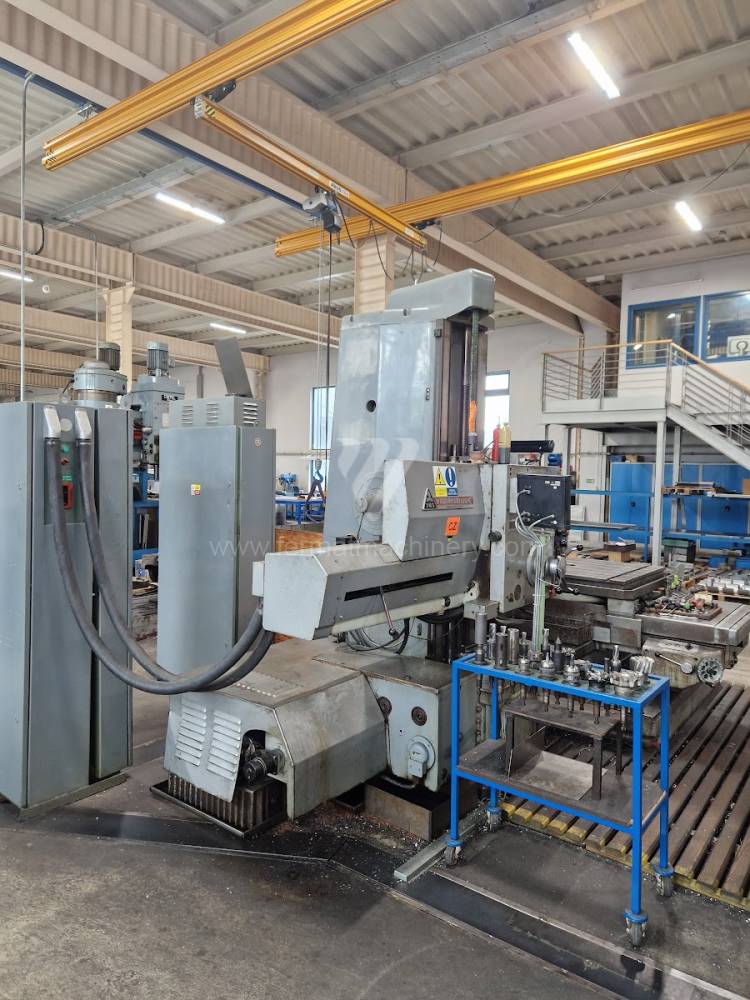

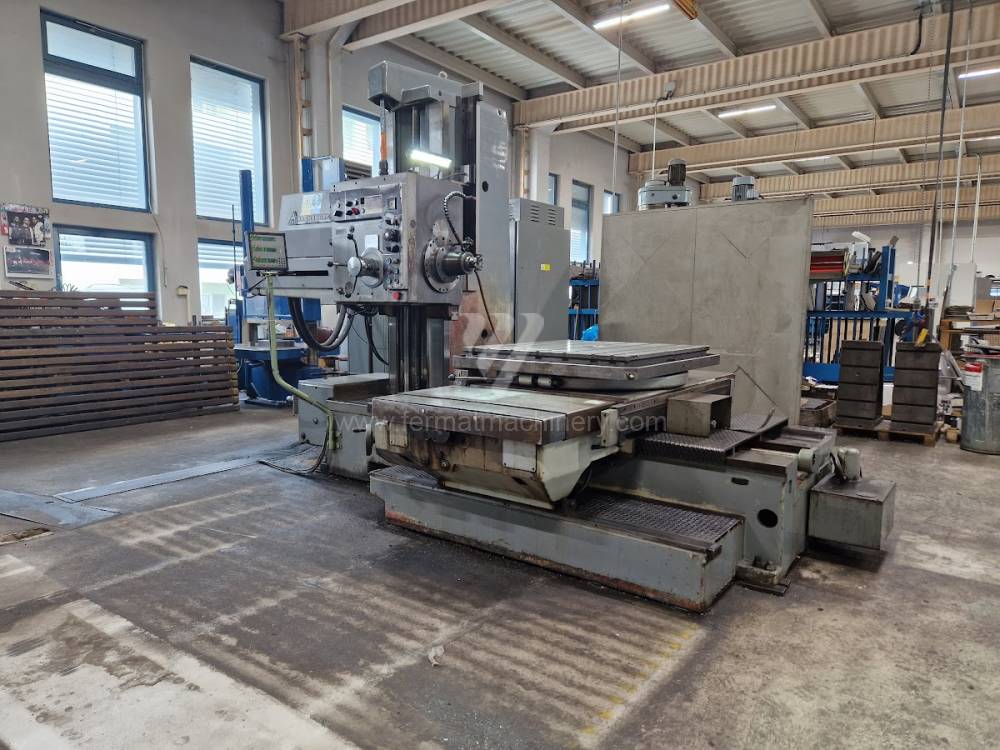

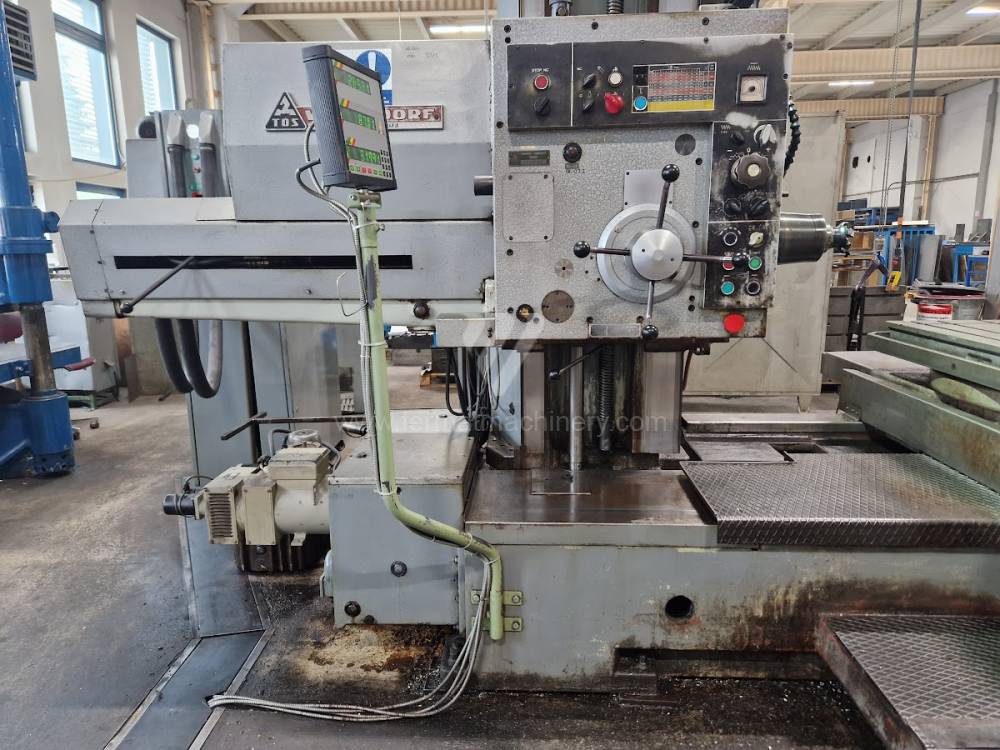

WHN 9 B
TOS Varnsdorf
Inv. Nr.: 231135

Baujahr:1981
Arbeitsspindeldurchmesser: 90 mm
X Weg: 1250 mm
Y Weg: 900 mm
Spindeldrehzahl: 0 - 1120 /min.
IKZ: nein
Spindelvorschub (W): 680 mm

DBM 100 N
DEFUM
Inv. Nr.: 231421

Baujahr:1999
Steuerung Fanuc: 16-M
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1830 mm
Y Weg: 1500 mm
Spindeldrehzahl: 5 - 2000 /min.
IKZ: nein

WF 13 R
Fermat
Inv. Nr.: 231958

Baujahr:2014
Steuerung Heidenhain : TNC 530
Arbeitsspindeldurchmesser: 130 mm
X Weg: 12000 mm
Y Weg: 3500 mm
Spindeldrehzahl: 10 - 3000 /min.
Spindelvorschub (W): 730 mm

BFT 90/3
UNION
Inv. Nr.: 241213

Baujahr:1981
Steuerung Heidenhain :
Arbeitsspindeldurchmesser: 90 mm
X Weg: 1600 mm
Y Weg: 1210 mm
Spindeldrehzahl: 4 - 1600 /min.
IKZ:

WHN 11
TOS Varnsdorf
Inv. Nr.: 241261

Baujahr:1977
Arbeitsspindeldurchmesser: 110 mm
X Weg: 1600 mm
Y Weg: 1250 mm
Spindeldrehzahl: 7 - 900 /min.
IKZ: nein
Spindelvorschub (W): 630 mm

WHQ 13 CNC
TOS Varnsdorf
Inv. Nr.: 241188

Baujahr:2006
Steuerung Heidenhain : TNC 530
Arbeitsspindeldurchmesser: 130 mm
X Weg: 3500 mm
Y Weg: 2500 mm
Spindeldrehzahl: 1 - 3000 /min.
IKZ: ja

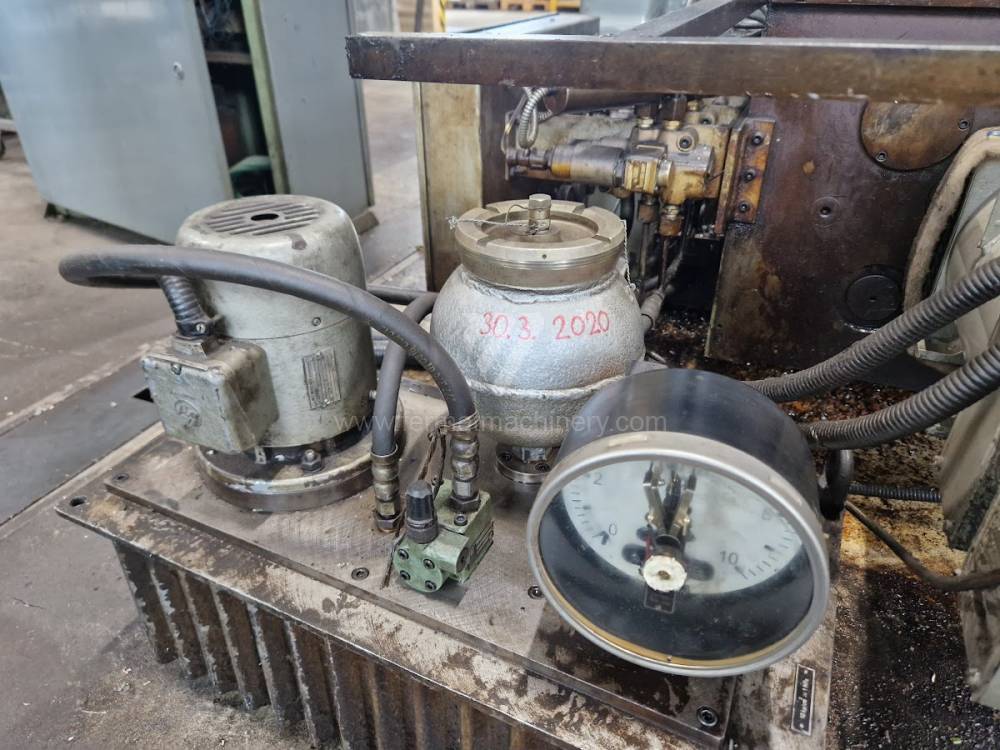

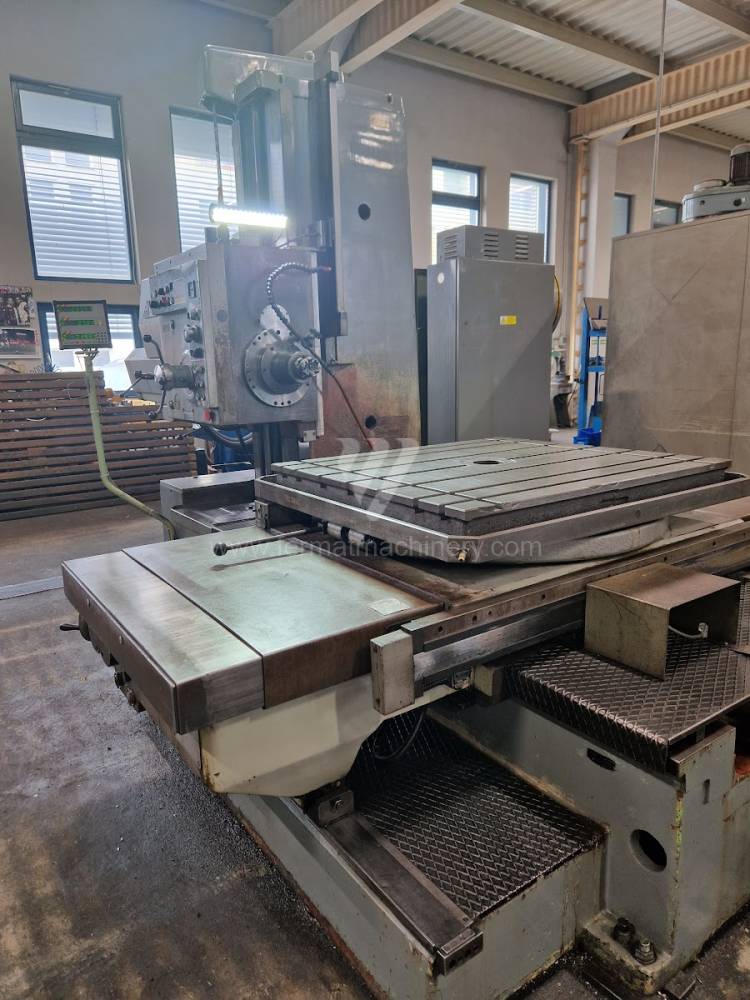

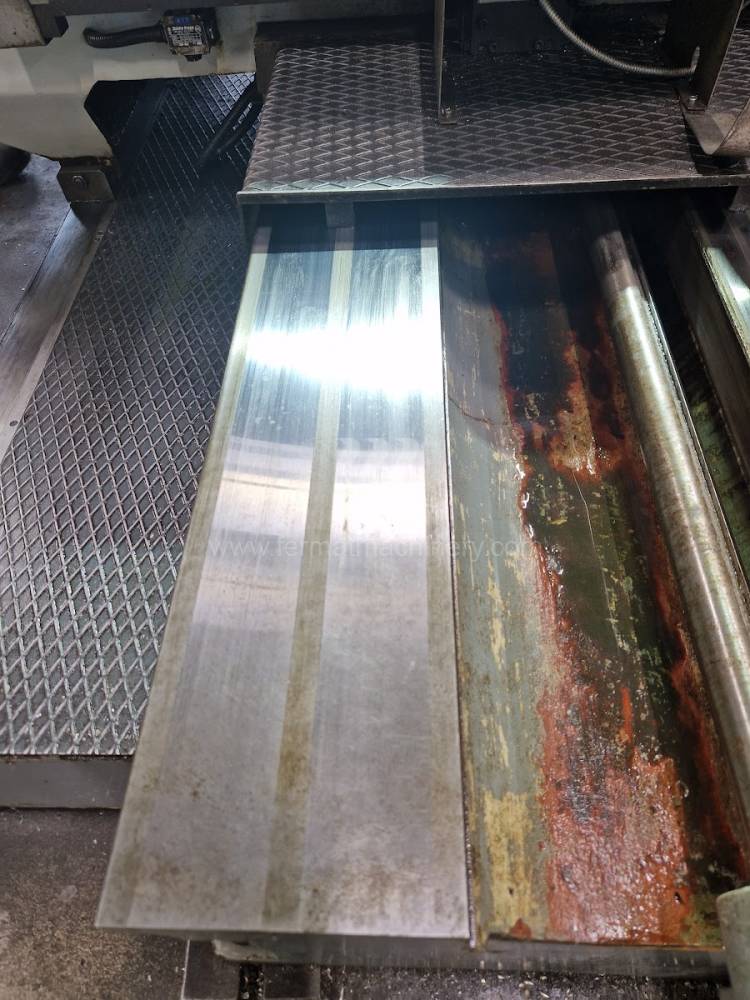

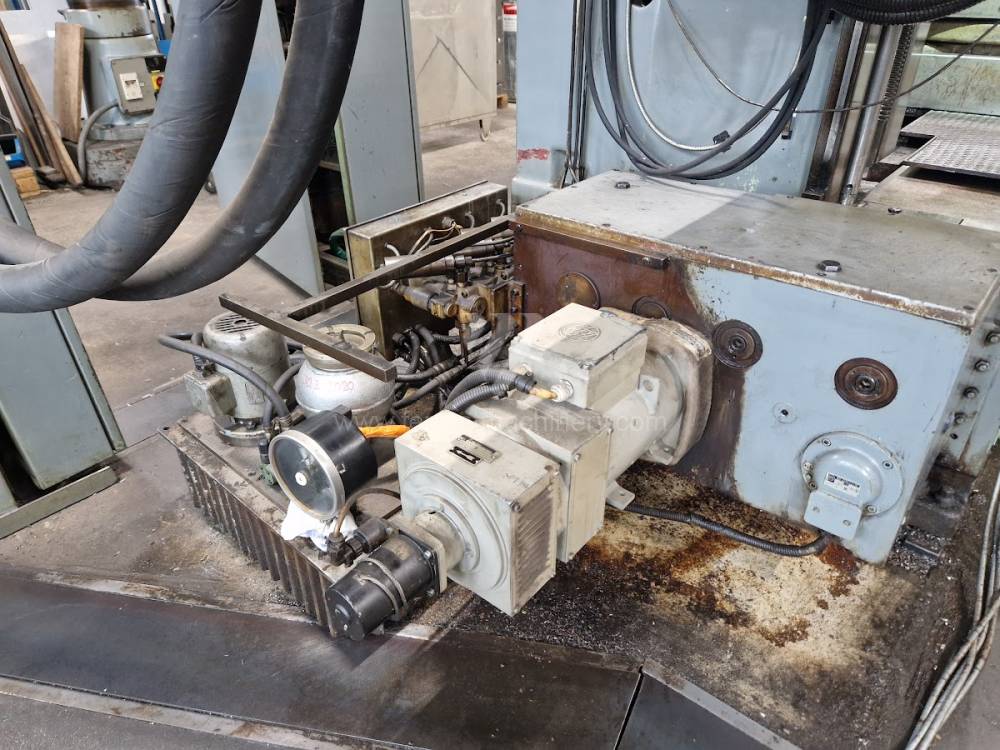

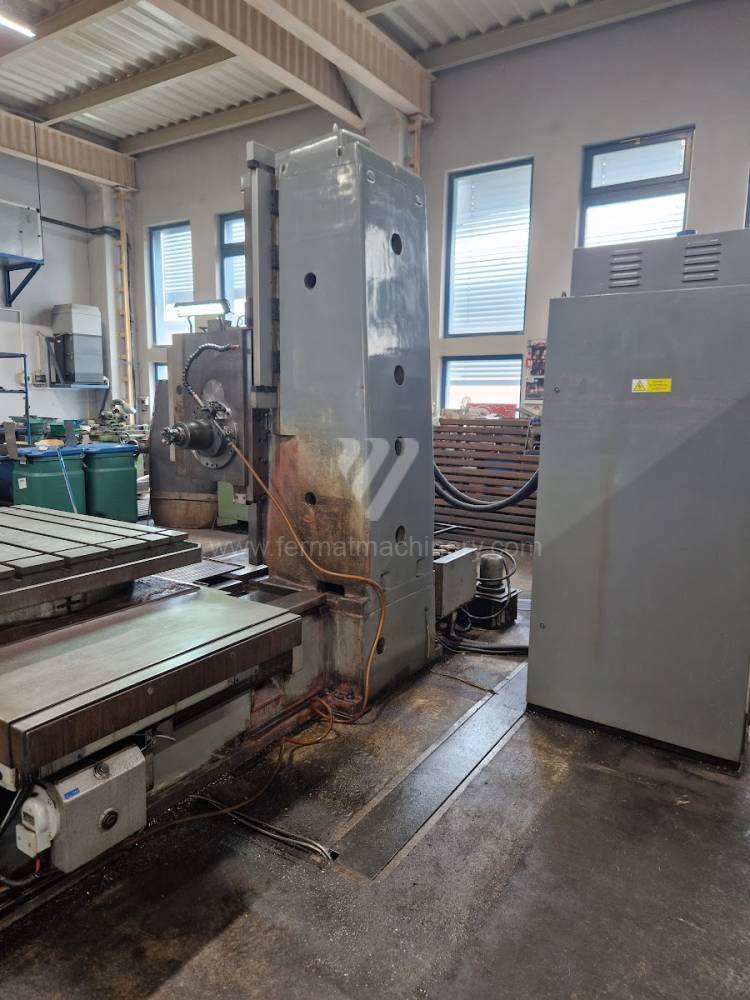

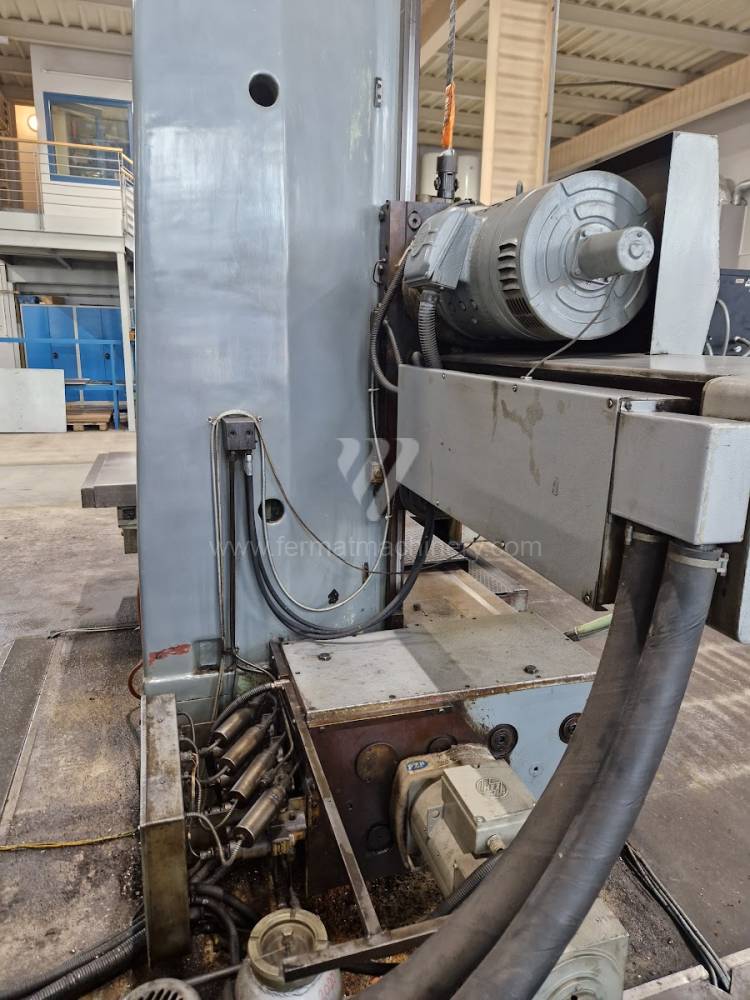

WHN 9 B
TOS Varnsdorf
Inv. Nr.: 231773

Baujahr:1975
Arbeitsspindeldurchmesser: 90 mm
X Weg: 1250 mm
Y Weg: 900 (1120) mm
Spindeldrehzahl: 1120 - /min.
IKZ: nein
Spindelvorschub (W): 680 mm

WHN 13 P CNC
TOS Varnsdorf
Inv. Nr.: 191459

Baujahr:2024
Steuerung Heidenhain : TNC 640
Arbeitsspindeldurchmesser: 130 mm
X Weg: 3500 mm
Y Weg: 2000 mm
Spindeldrehzahl: 10 - 3000 /min.
IKZ: ja

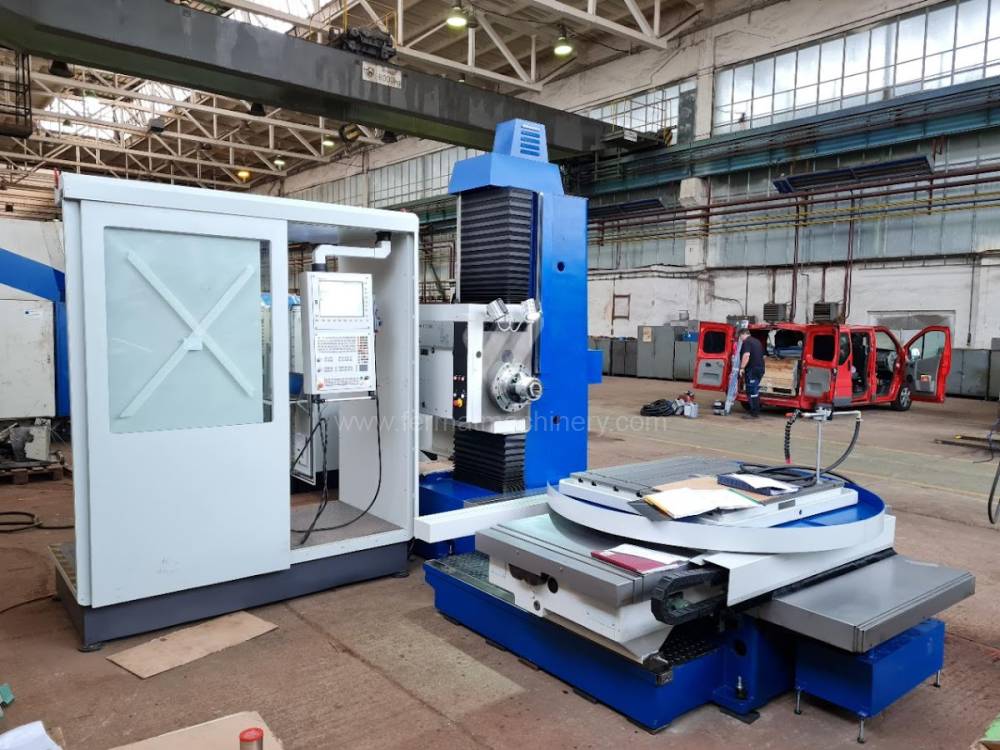

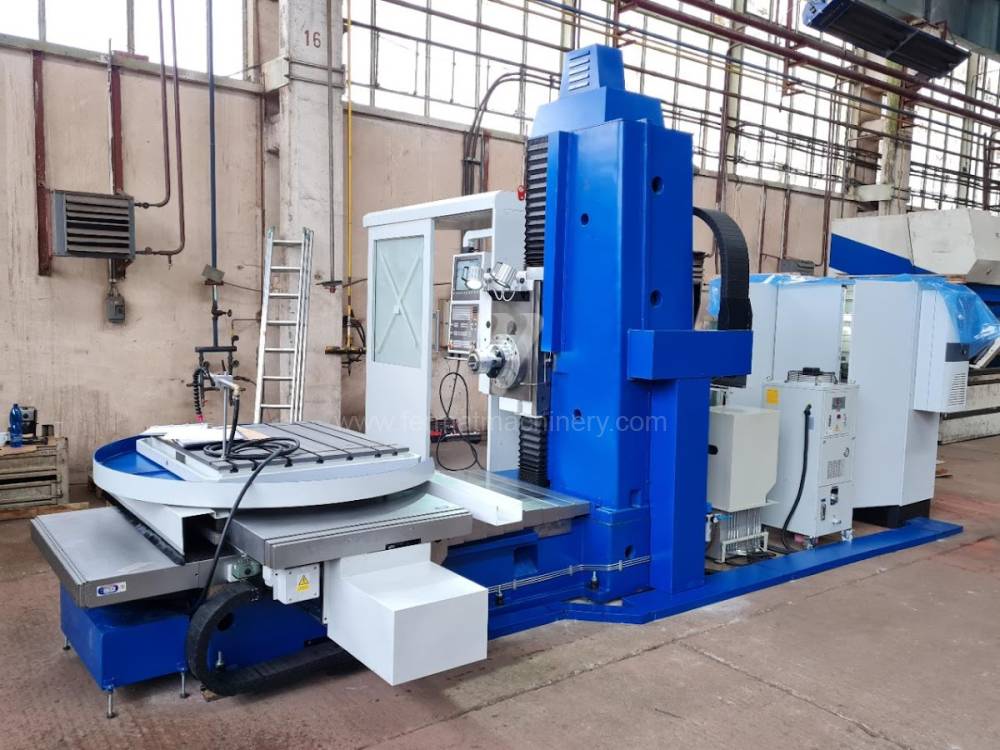

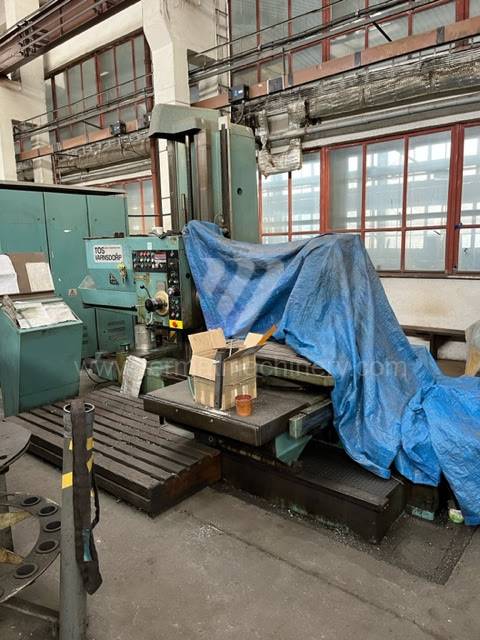

WH 10 CNC
TOS Varnsdorf
Inv. Nr.: 171452

Steuerung Heidenhain : TNC 530
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1250 mm
Y Weg: 1100 mm
Spindeldrehzahl: 10 - 1200 /min.
IKZ: nein

PC W 200 HA
ŠKODA MACHINE TOOL a.s.
Inv. Nr.: 211378

Baujahr:1987
Arbeitsspindeldurchmesser: 200 mm
X Weg: 5000 mm
Y Weg: 4000 mm
Spindeldrehzahl: 0 - 630 /min.
Spindelvorschub (W): 2 000 mm
IKZ: nein

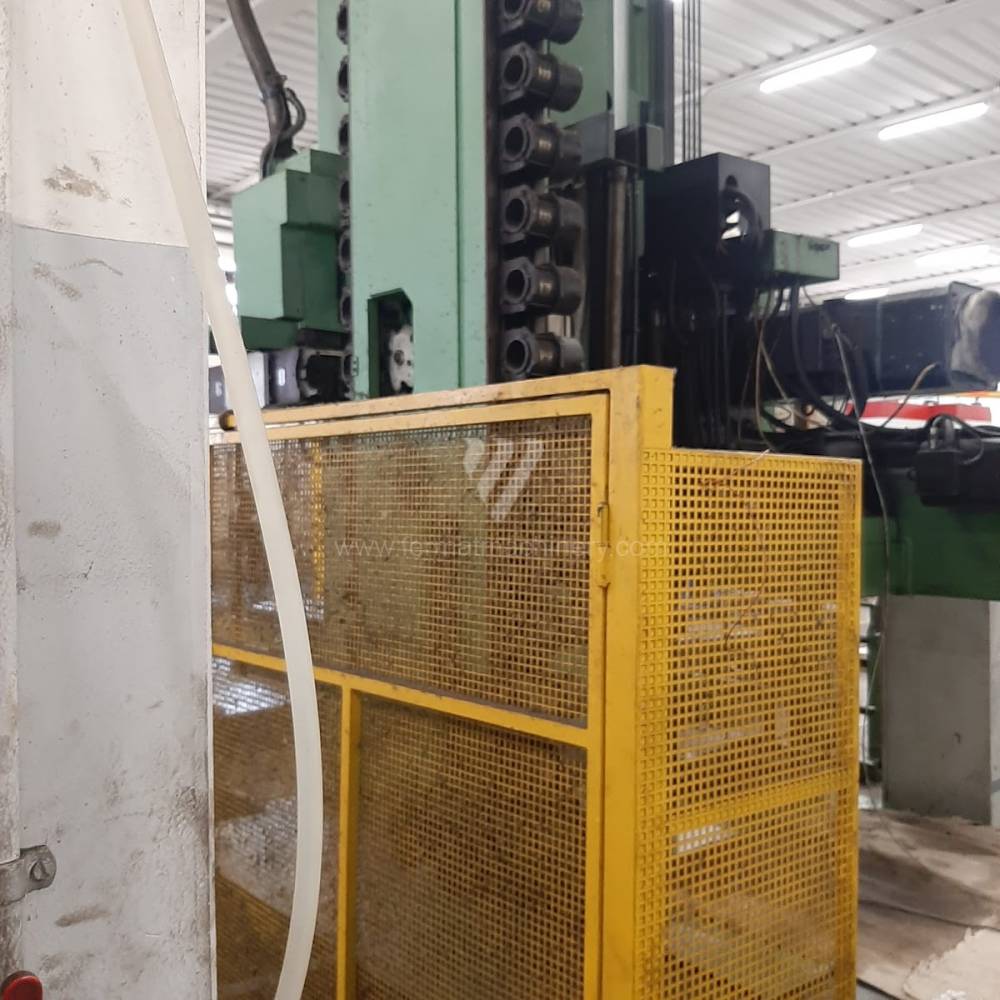

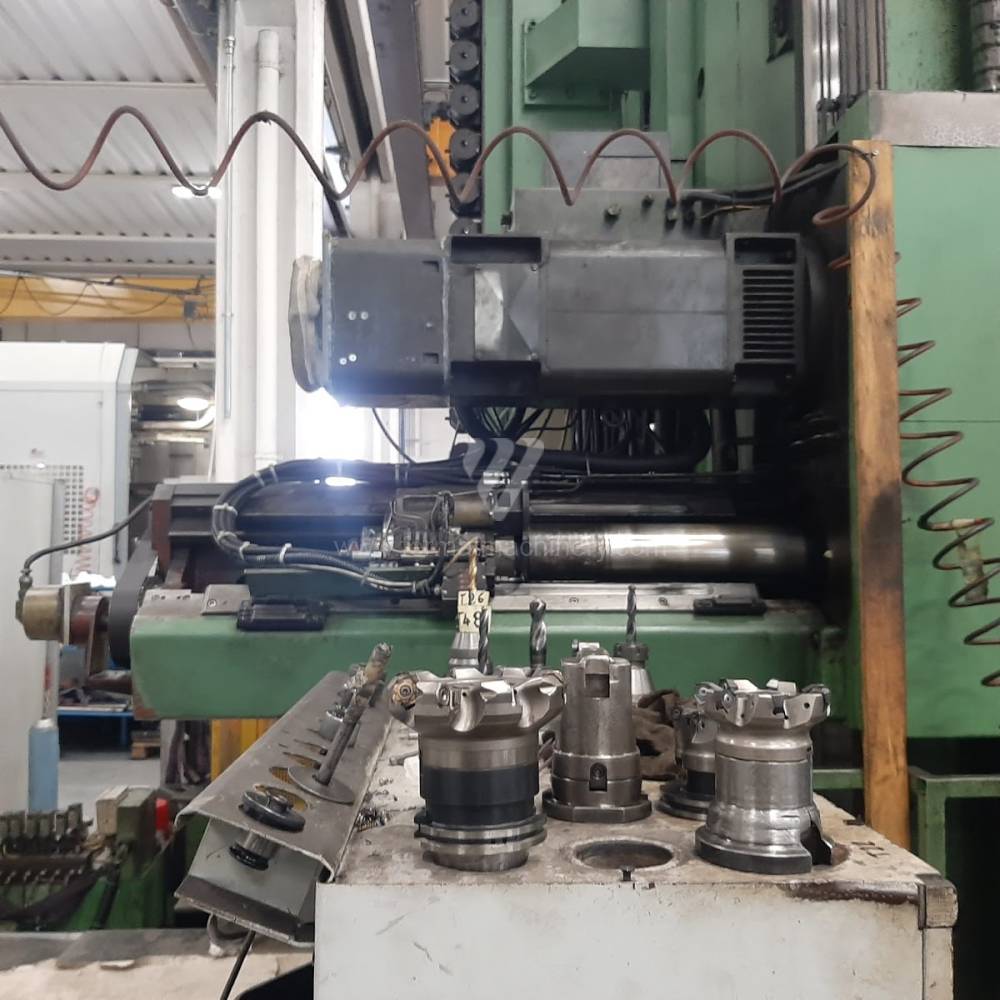

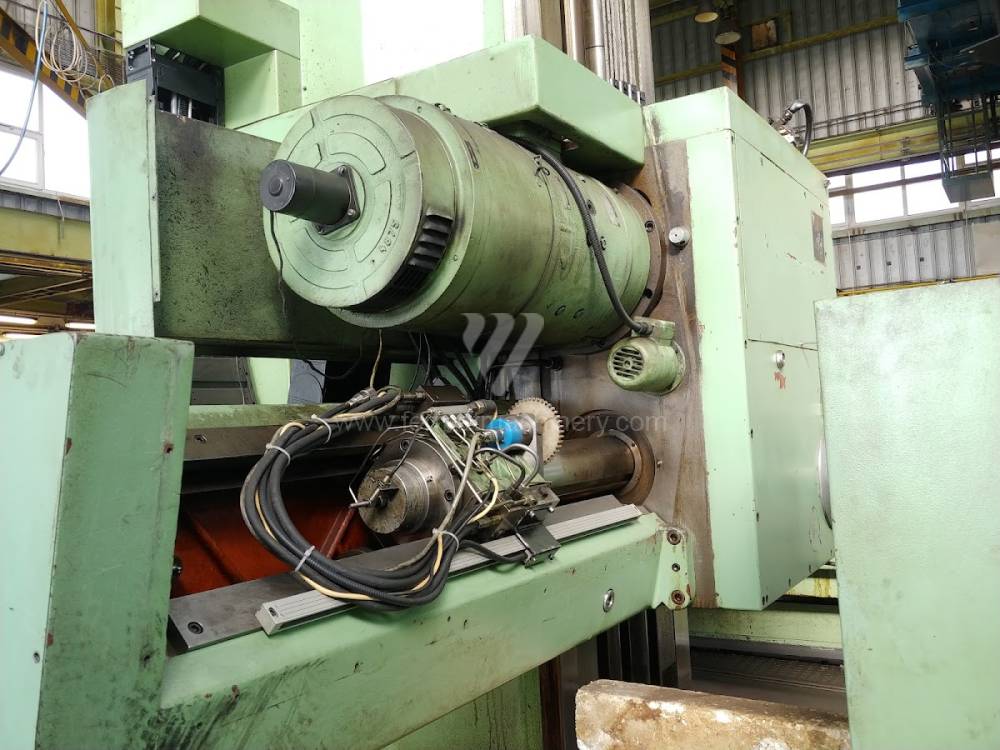

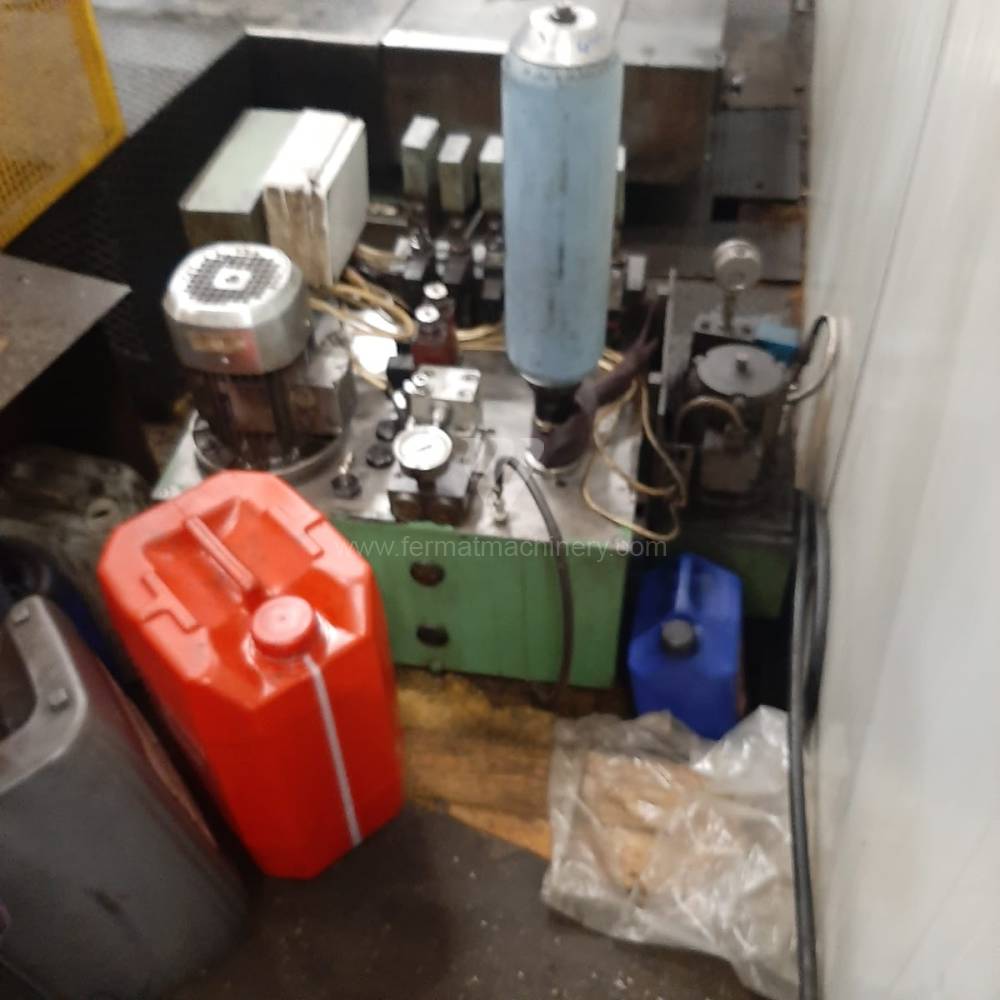

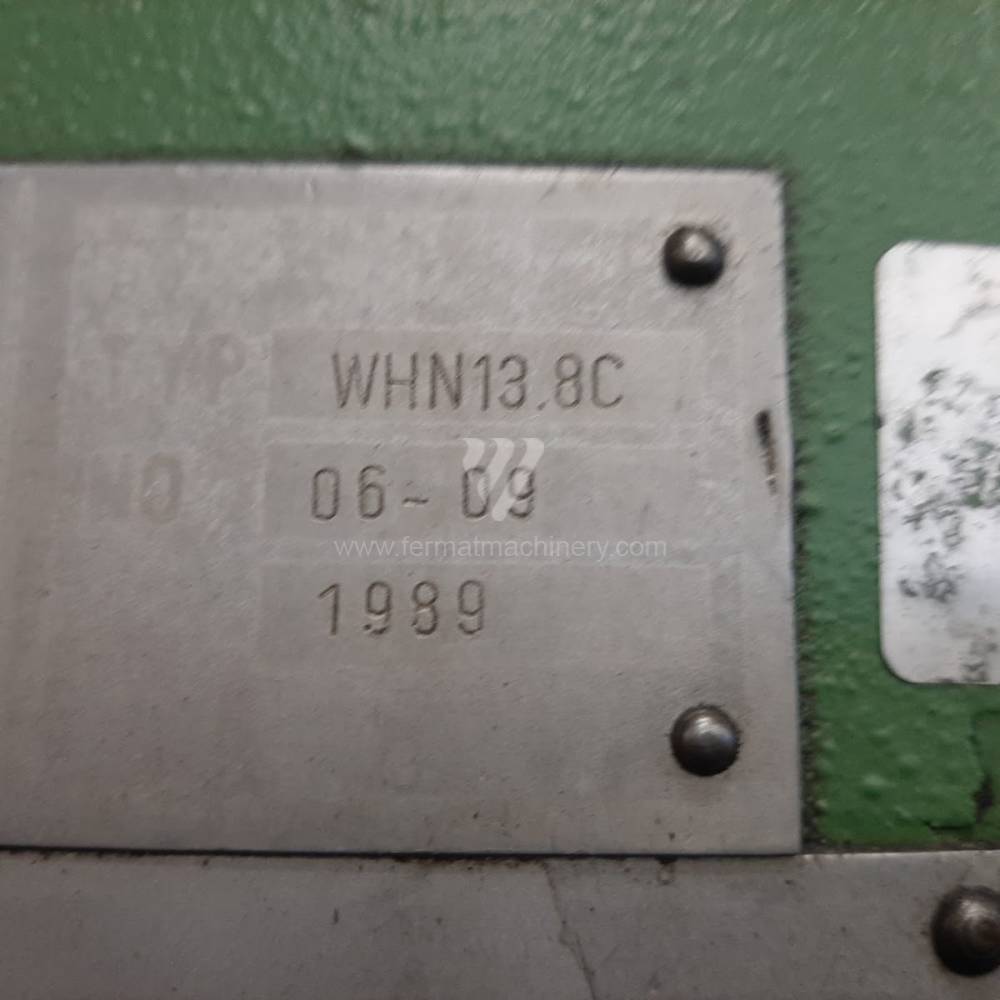

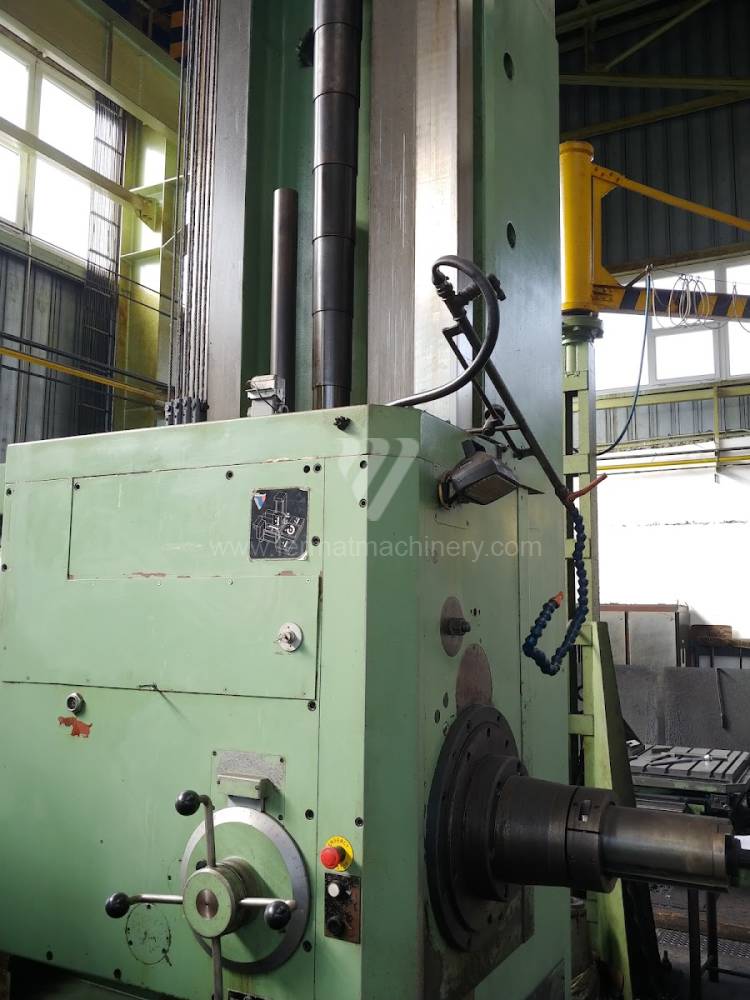

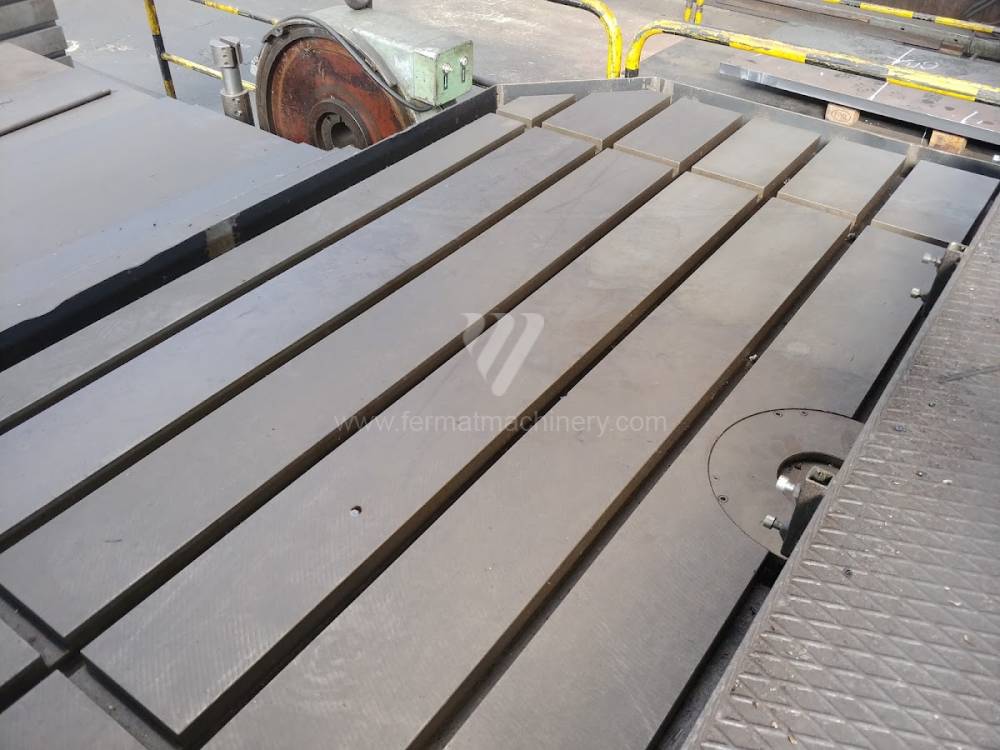

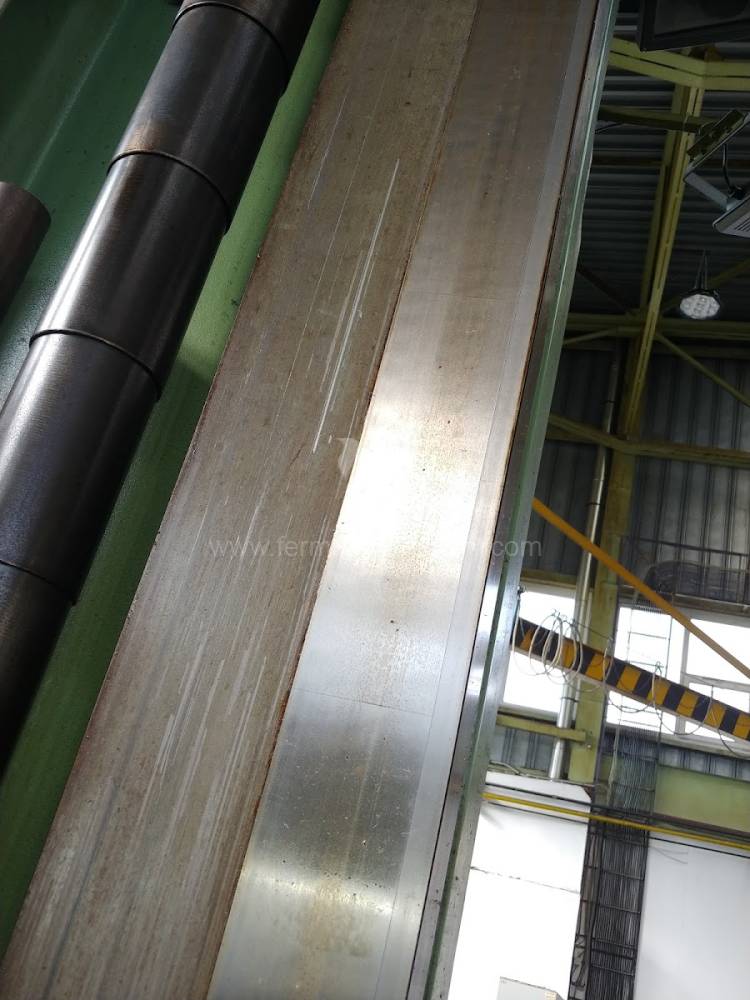

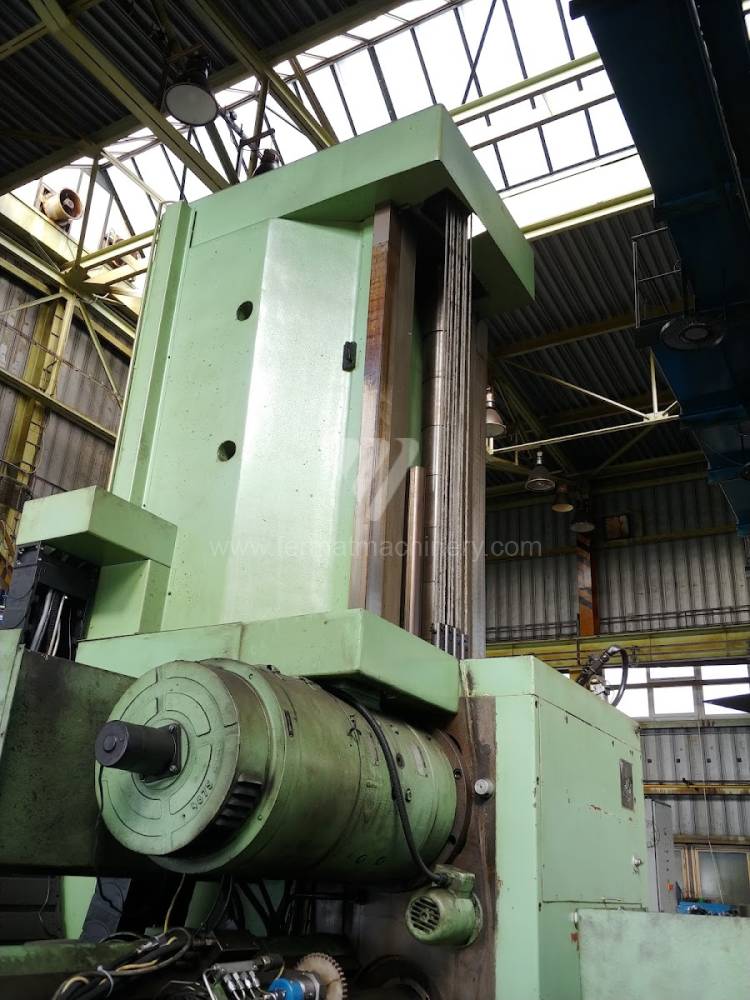

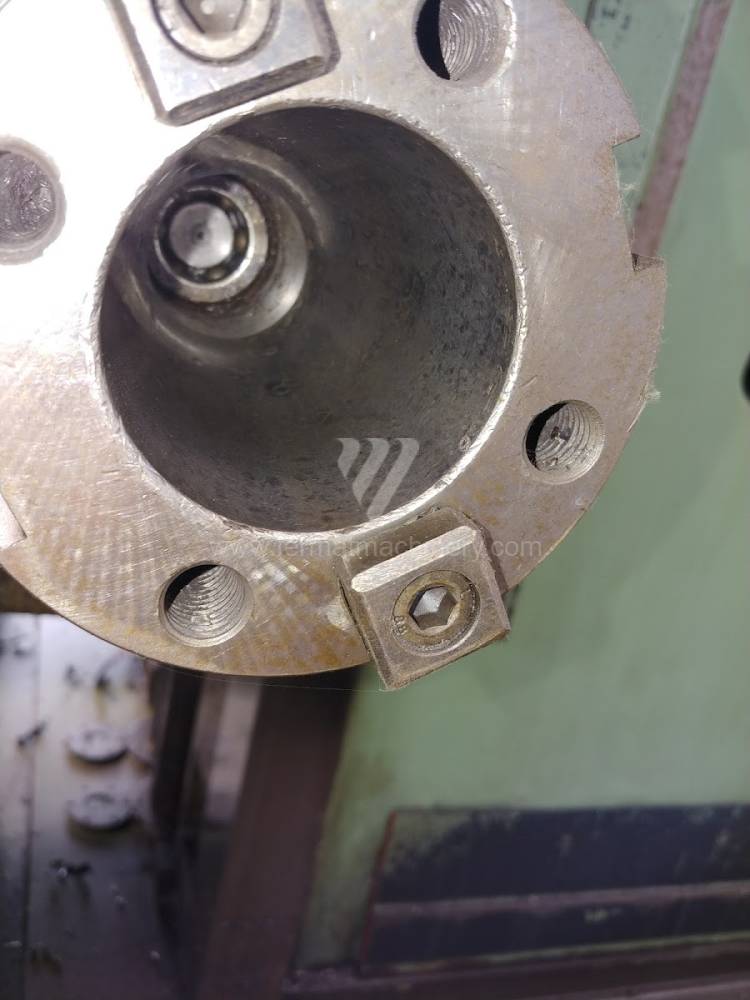

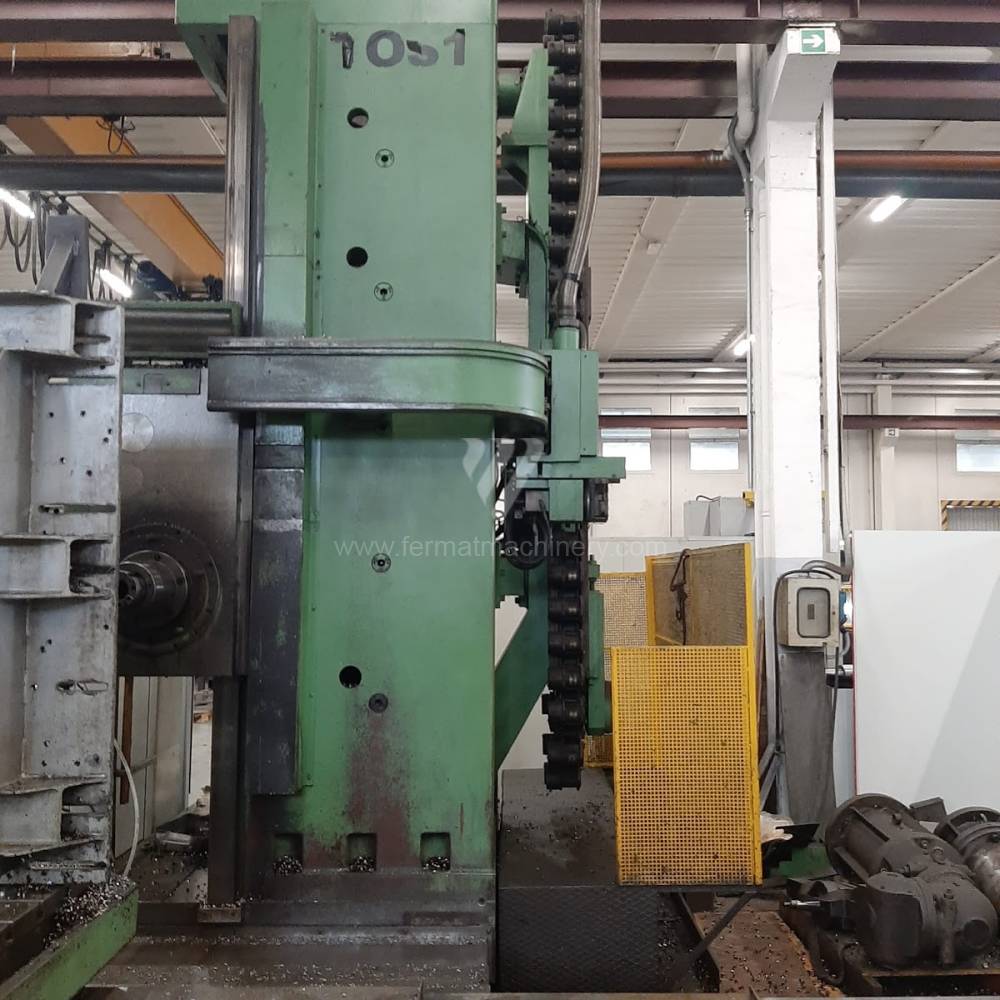

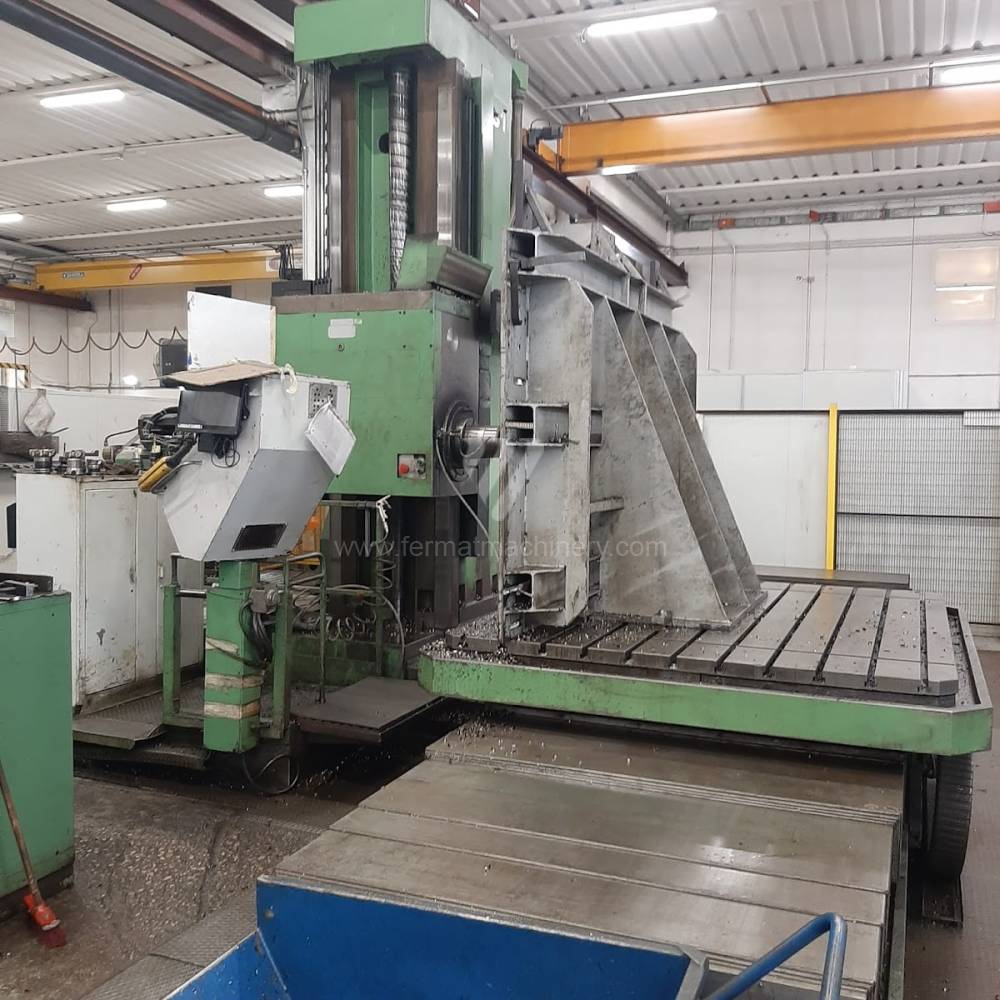

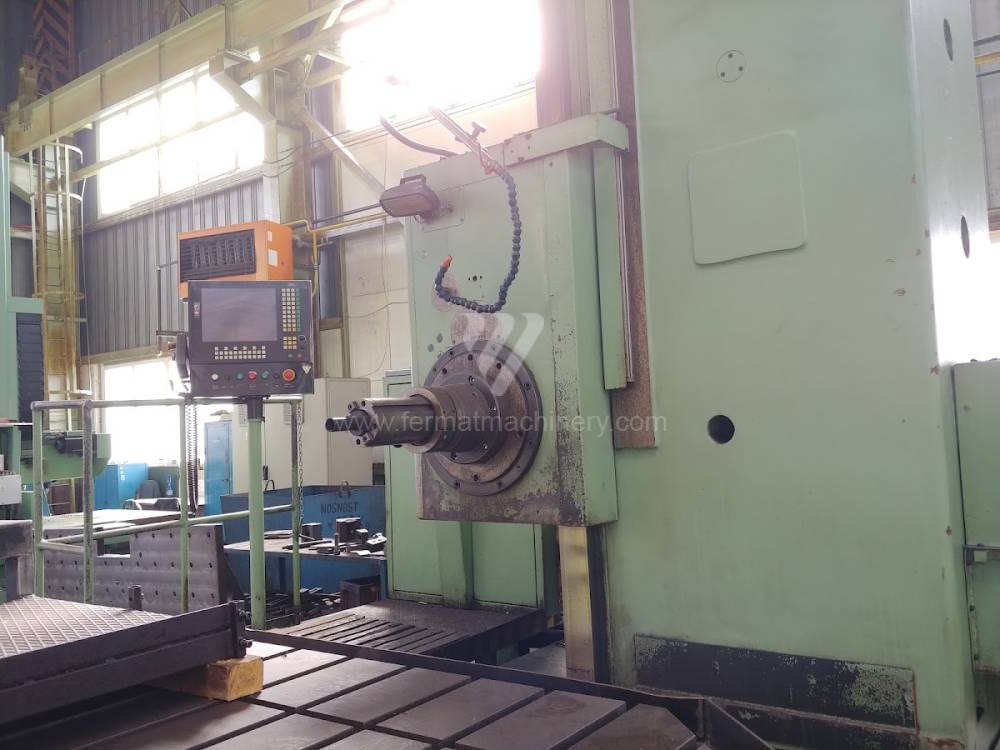

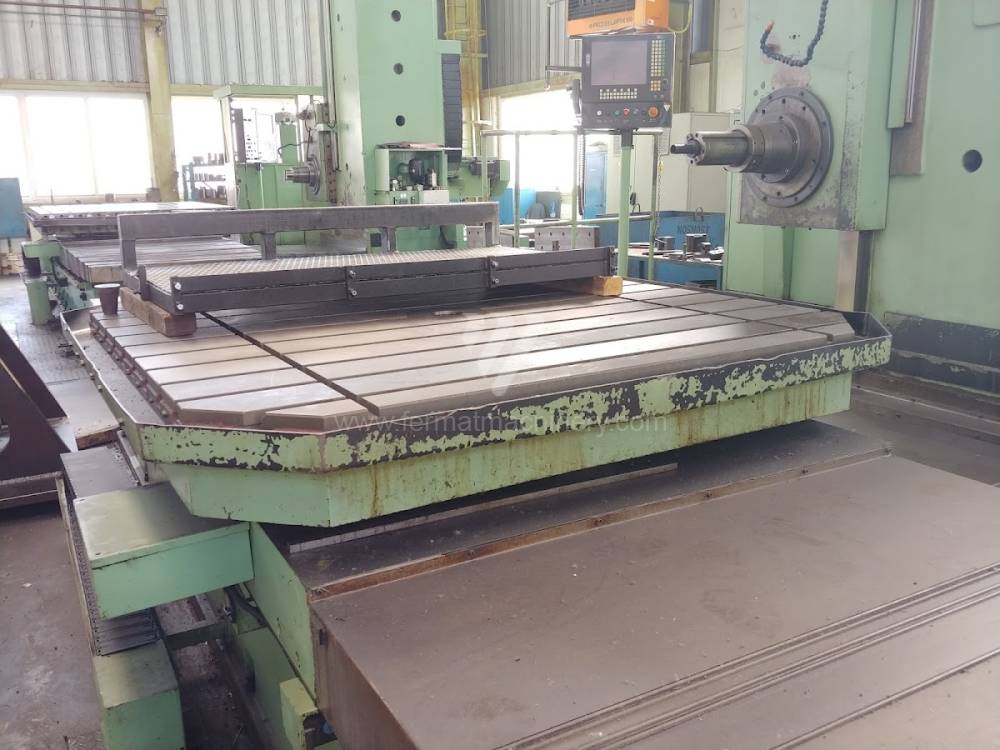

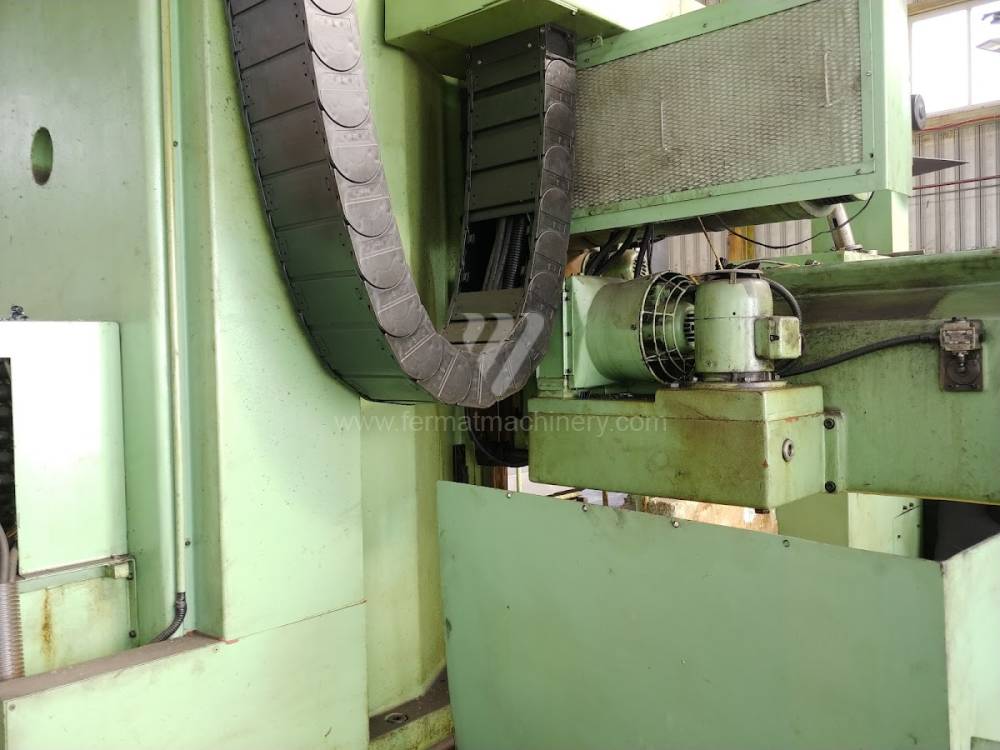

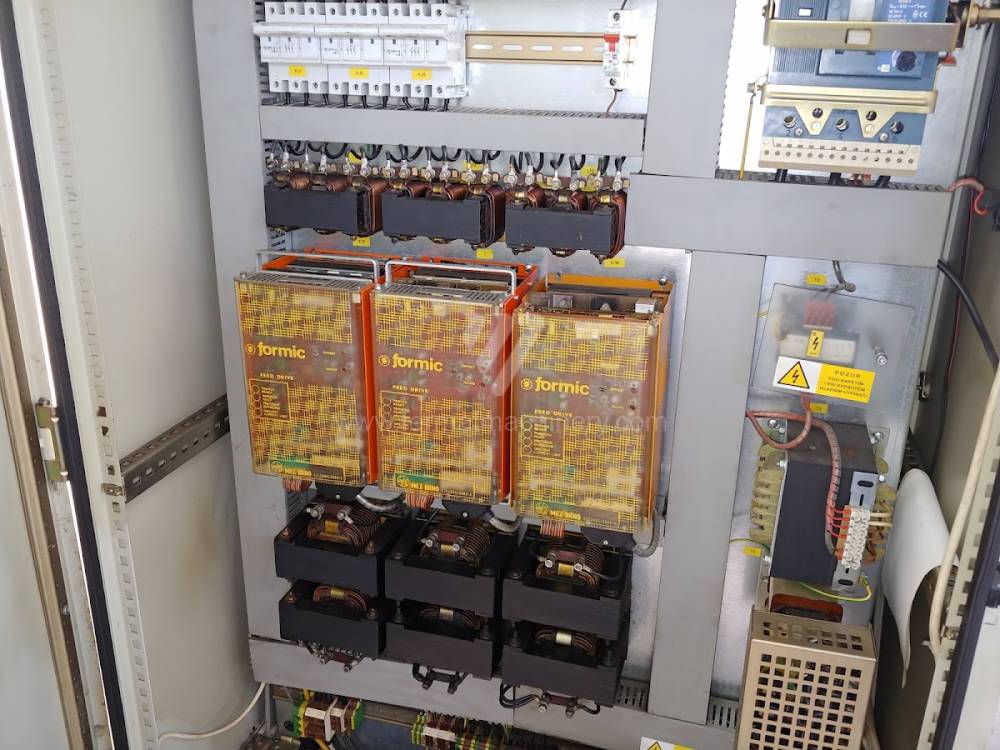

WHQ 13.8 CNC
TOS Varnsdorf
Inv. Nr.: 211827

Baujahr:1989
Steuerung ECS:
Arbeitsspindeldurchmesser: 130 mm
X Weg: 3500 mm
Y Weg: 2000 mm
Spindeldrehzahl: 0 - 1200 /min.
IKZ: nein

WHQ 13.8
TOS Varnsdorf
Inv. Nr.: 241075

Baujahr:2013
Steuerung Siemens: Sinumerik 840D Sl
Arbeitsspindeldurchmesser: 130 mm
X Weg: 4000 mm
Y Weg: 2500 mm
Spindeldrehzahl: 0 - 3000 /min.
IKZ: nein

WHN 13 CNC
TOS Varnsdorf
Inv. Nr.: 241129

Baujahr:1991
Steuerung NCT:
Arbeitsspindeldurchmesser: 130 mm
X Weg: 3500 mm
Y Weg: 2000 mm
Spindeldrehzahl: 1 - 900 /min.
IKZ: nein

123

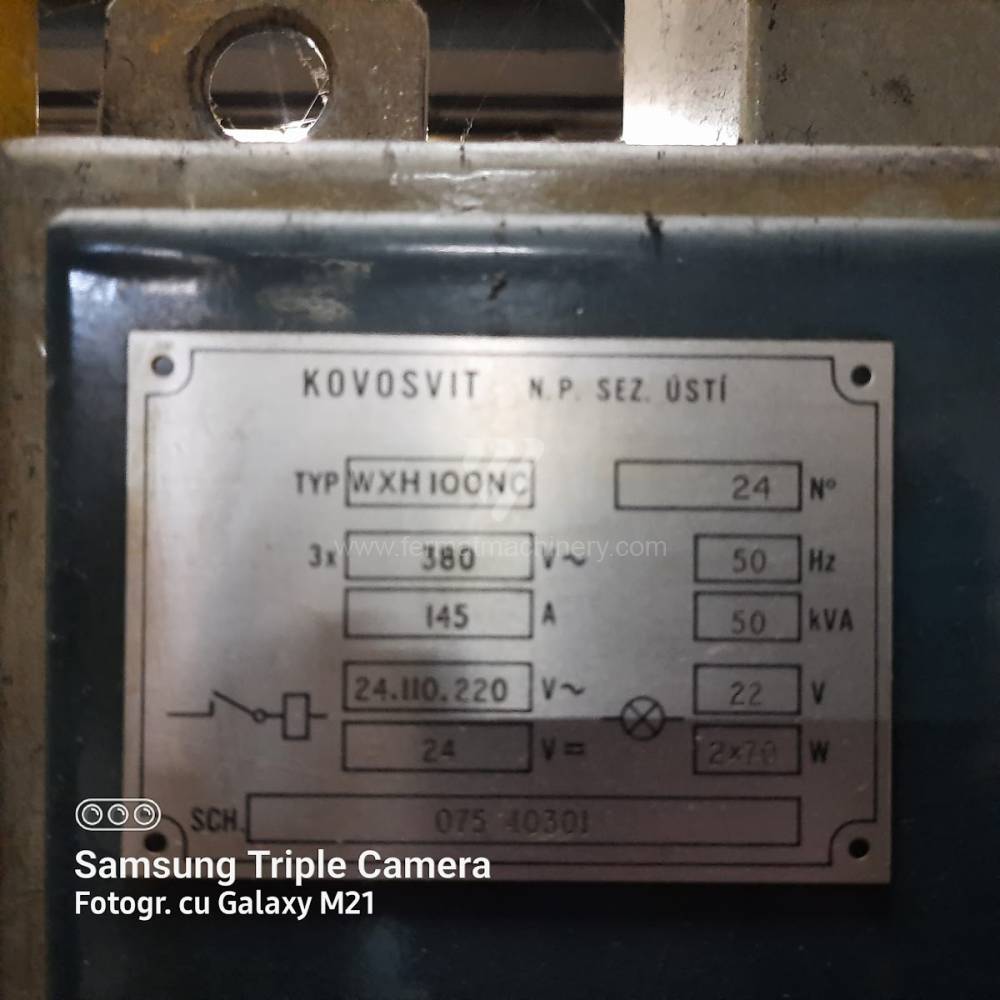

Horizontale Bohrwerke sind die universelle Maschinen, die zur Bearbeitung komplizierter Produkte dienen. Sie werden sowohl für die Einzelstück- als auch für die Kleinserienproduktion verwendet. Mit einer Einspannung des Werkstücks können Operationen von bis zu fünf Seiten gleichzeitig oder nacheinander durchgeführt werden. Für Horizontalbohrmaschinen ist eine Vielzahl an Standard- und Sonderzubehör erhältlich. Dadurch sind Bohrwerke nicht nur zum Aufbohren geeignet, sondern auch zum Bohren, Drehen, Fräsen, Reiben, Senken usw.

Wir teilen Horizontalbohrwerke in Tisch-, Kreuz-, Platten- und Koordinatenbohrmaschinen sowie nach Art der Steuerung in konventionell und CNC-gesteuert.

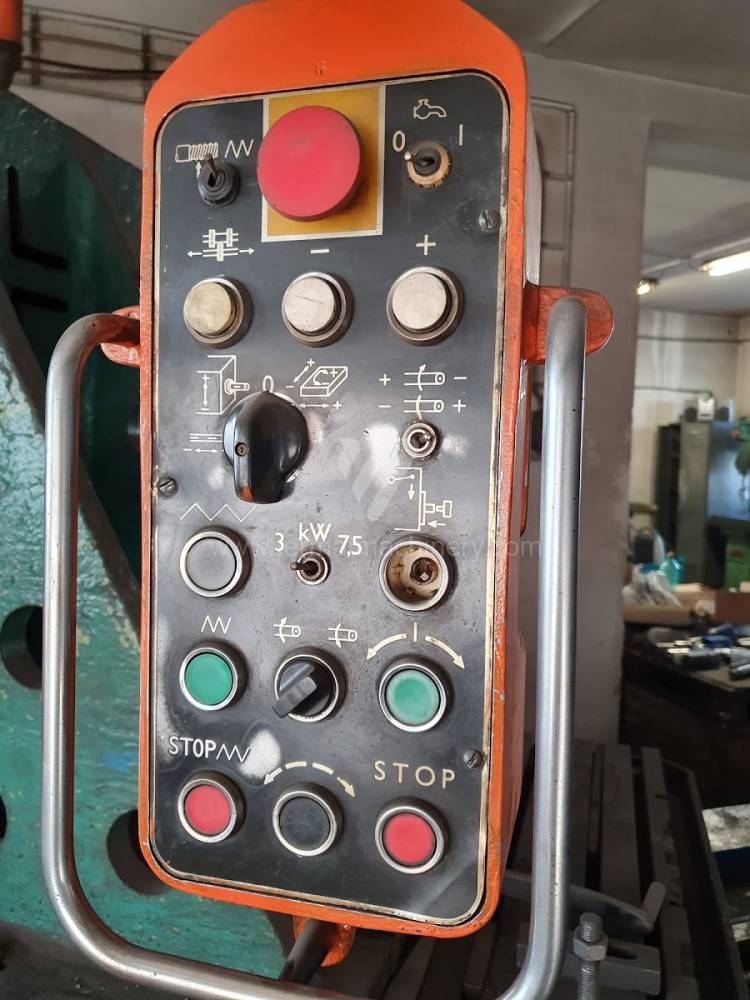

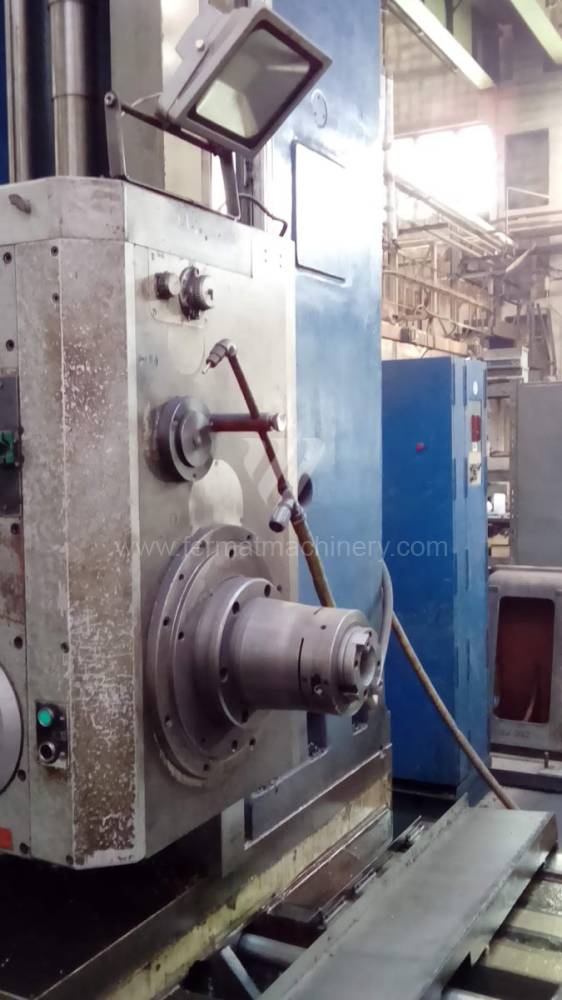

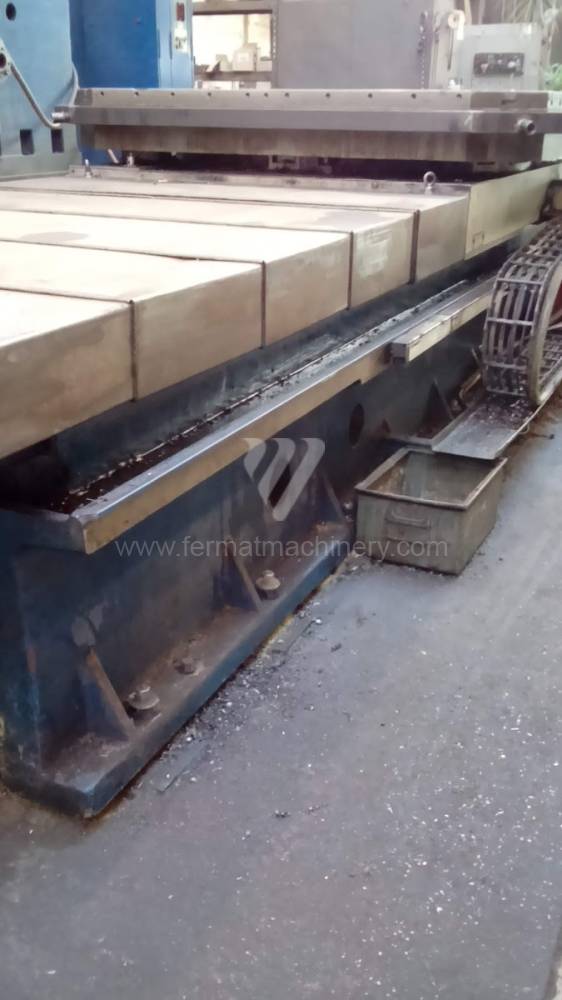

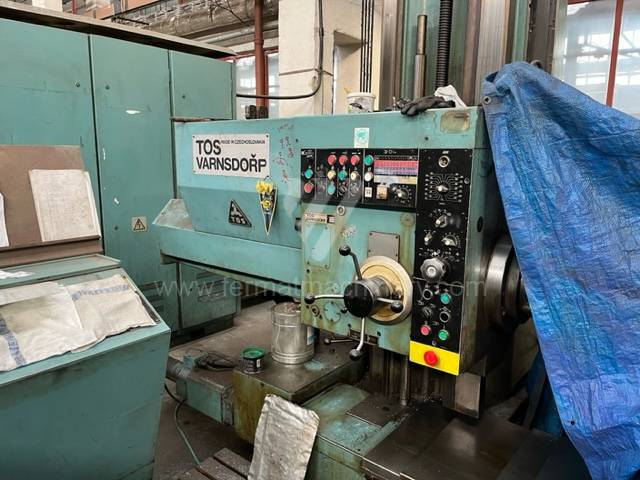

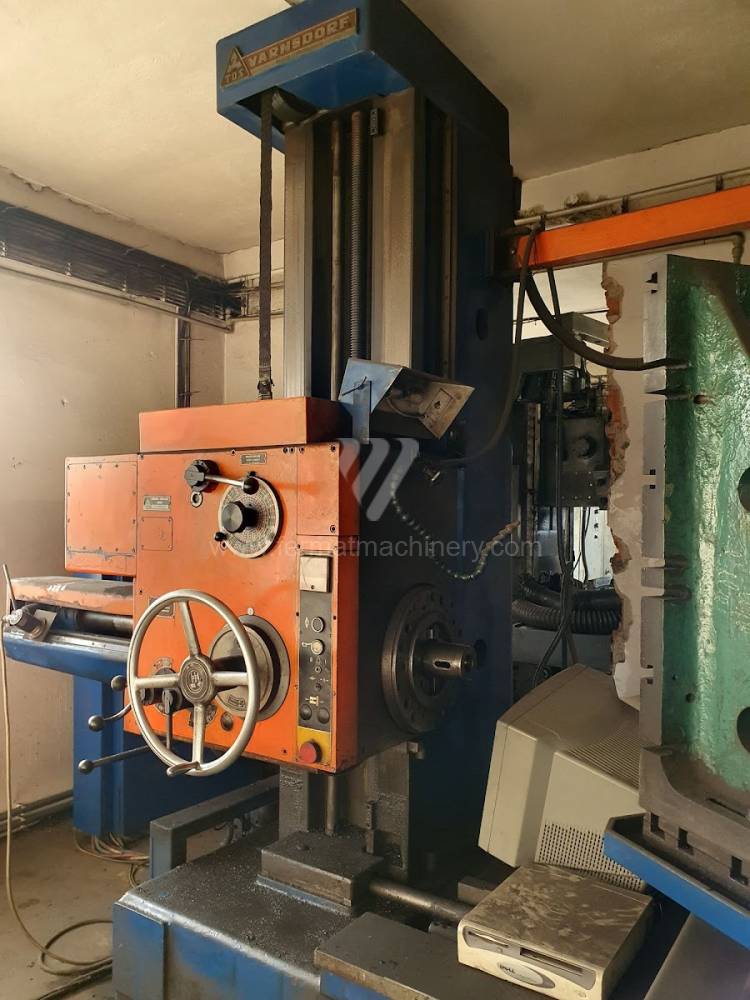

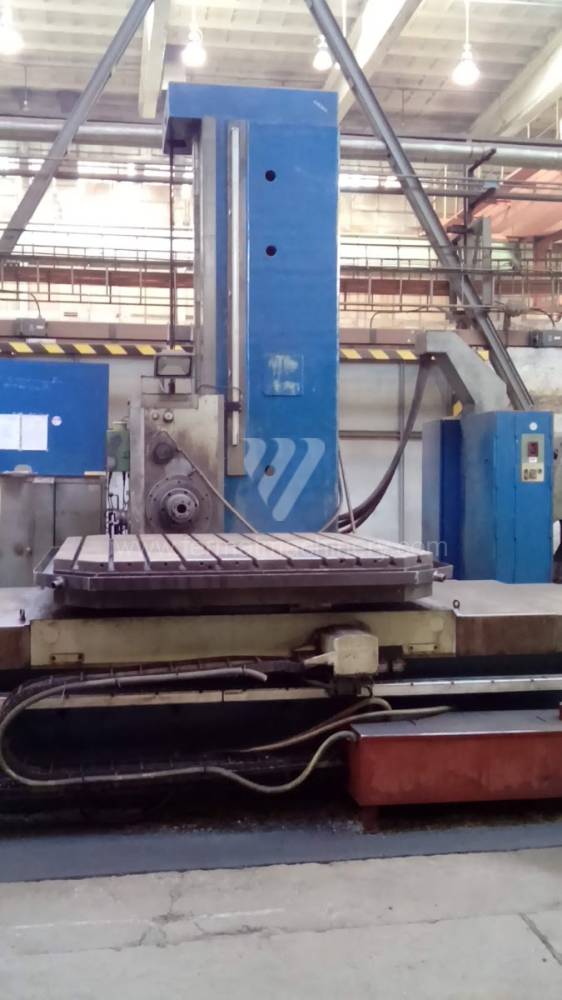

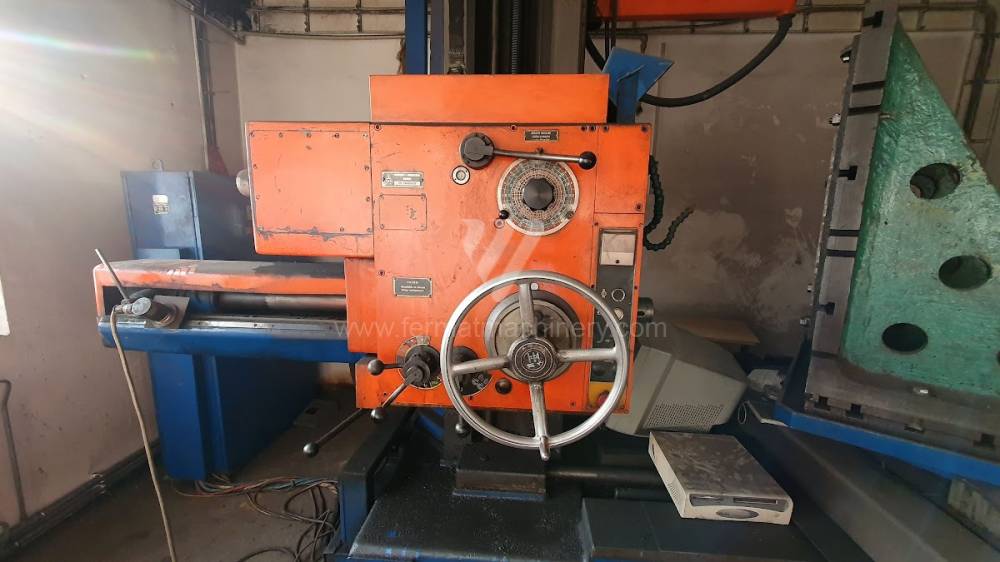

Tischbohrwerke

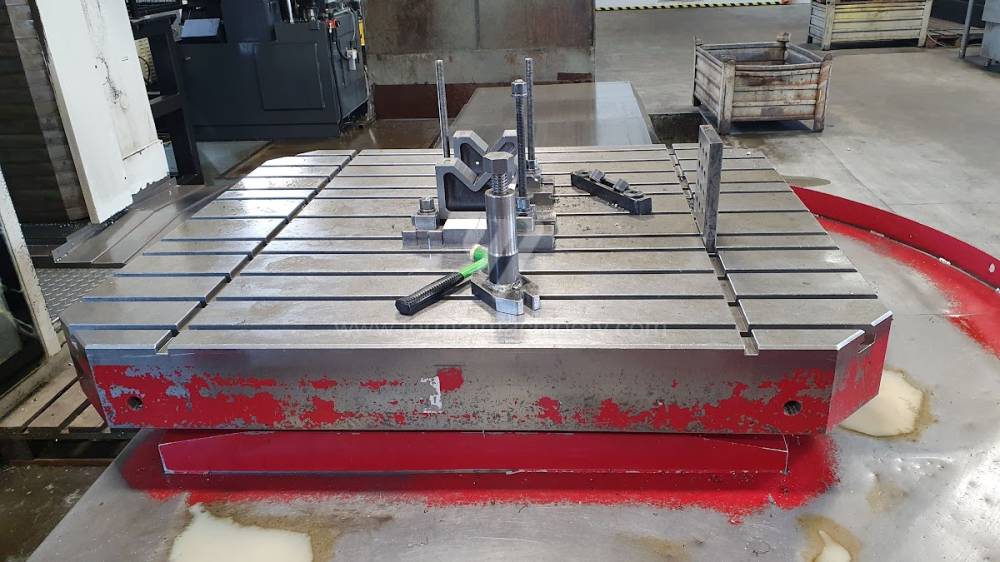

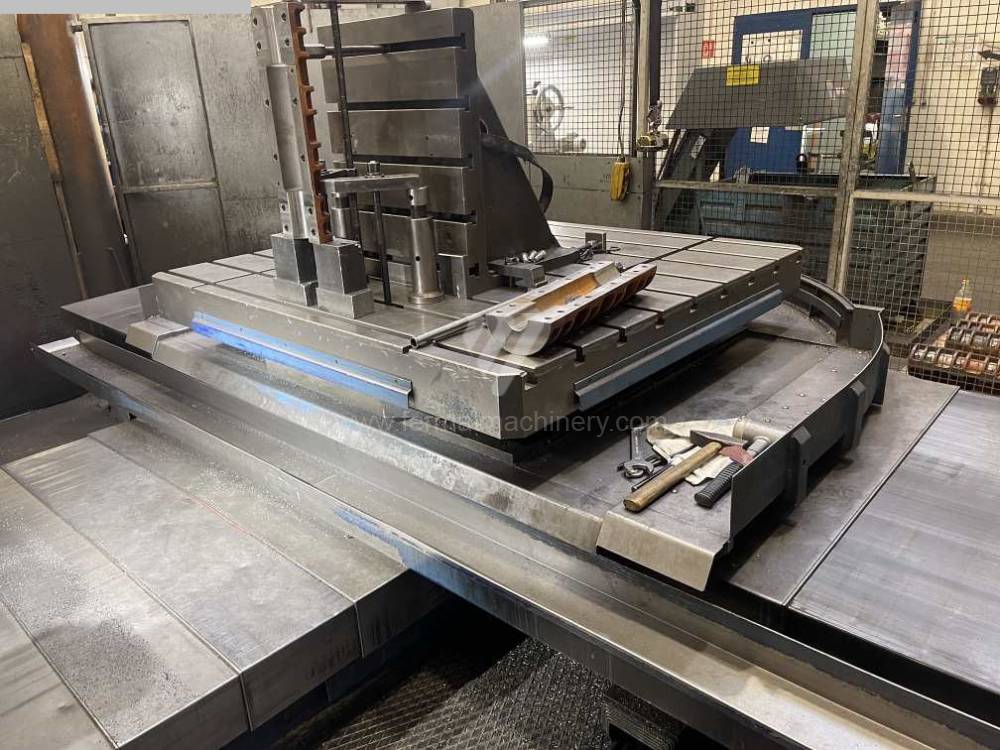

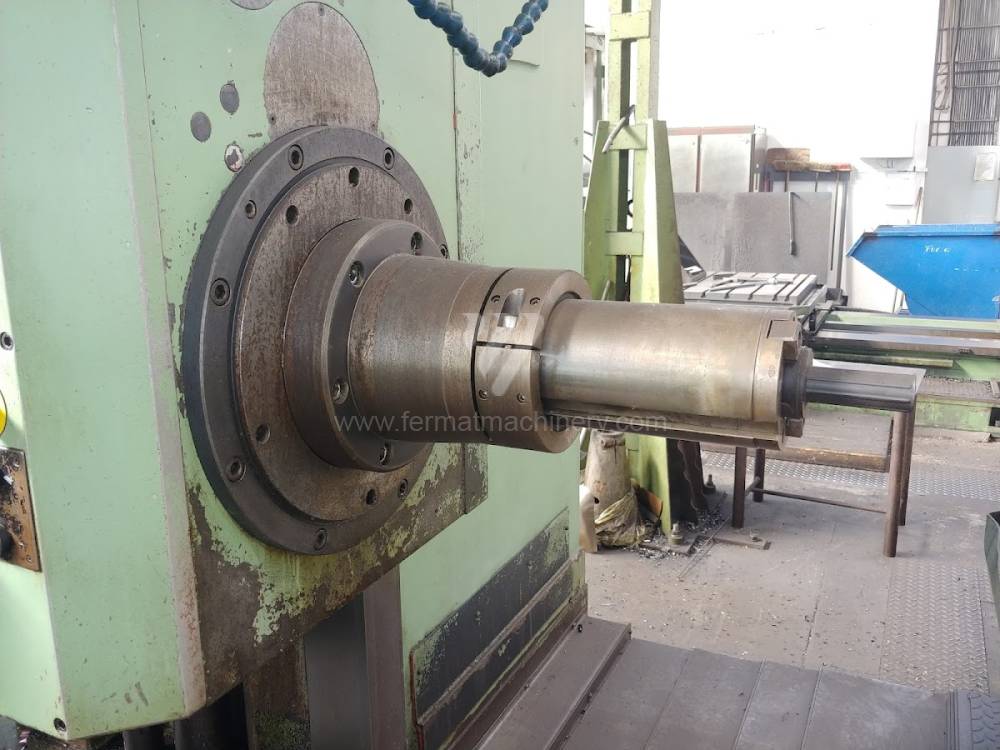

Tischbohrmaschinen sind mit einem beweglichen Tisch ausgestattet, der sich in einer oder zwei Achsen bewegt. Dementsprechend unterteilen wir Bohrmaschinen weiter in Kreuzbauweise oder T-Bauweise. Der Tisch ist in der Regel drehbar (Achse B), wodurch vier Seiten des Werkstücks in einer Aufspannung bearbeitet werden können. Wenn die Maschine jedoch mit einem Winkelkopf (Achsen A und C) ausgestattet ist und das Werkstück die Abmessungen der Maschine nicht überschreitet, können fünf Seiten in einer Aufspannung bearbeitet werden. Bohrmaschinen unterscheiden sich von Tischfräsmaschinen insbesondere durch die ausfahrbare Spindel (W-Achse). Darüber hinaus verfügen höhere Baureihen oft über einen einziehbaren Spindelstock (V-Achse).


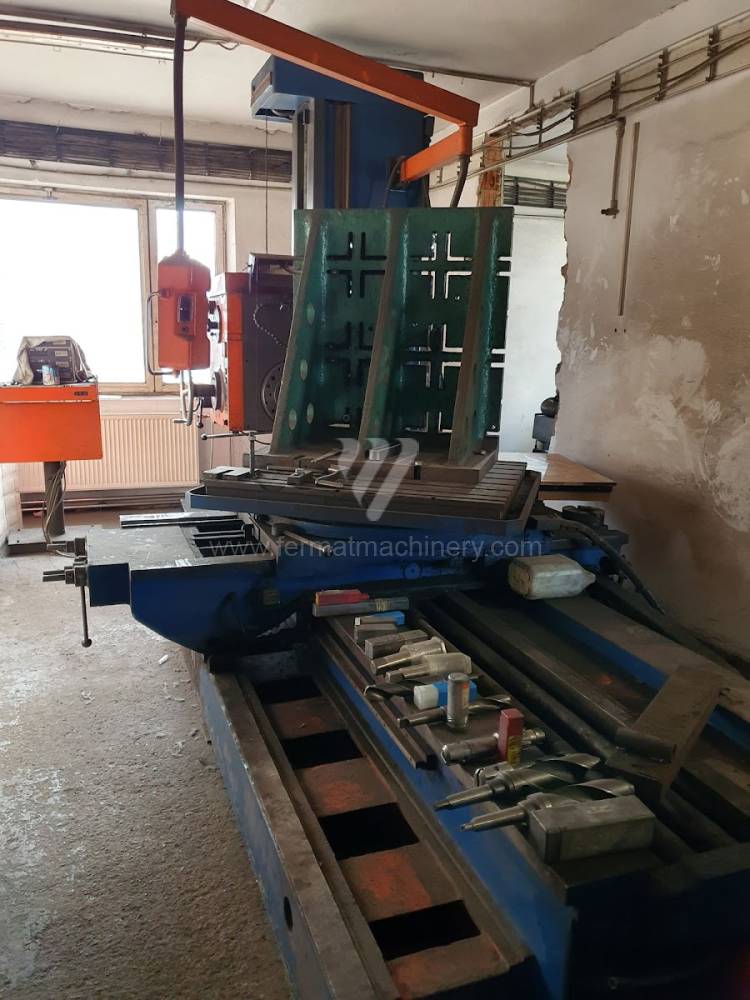

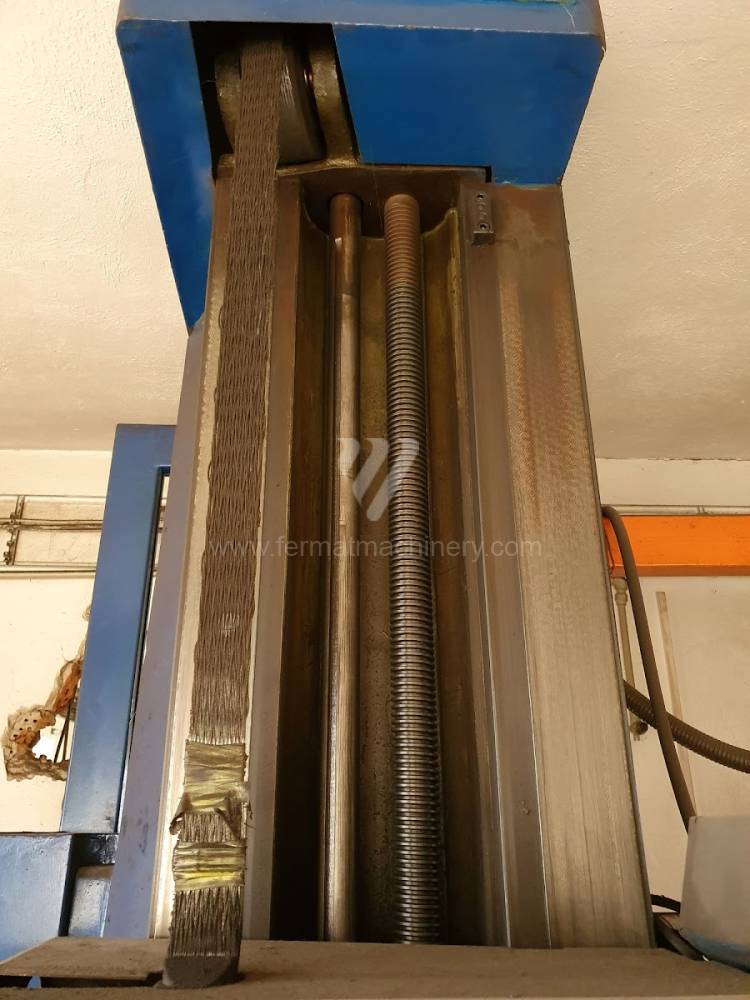

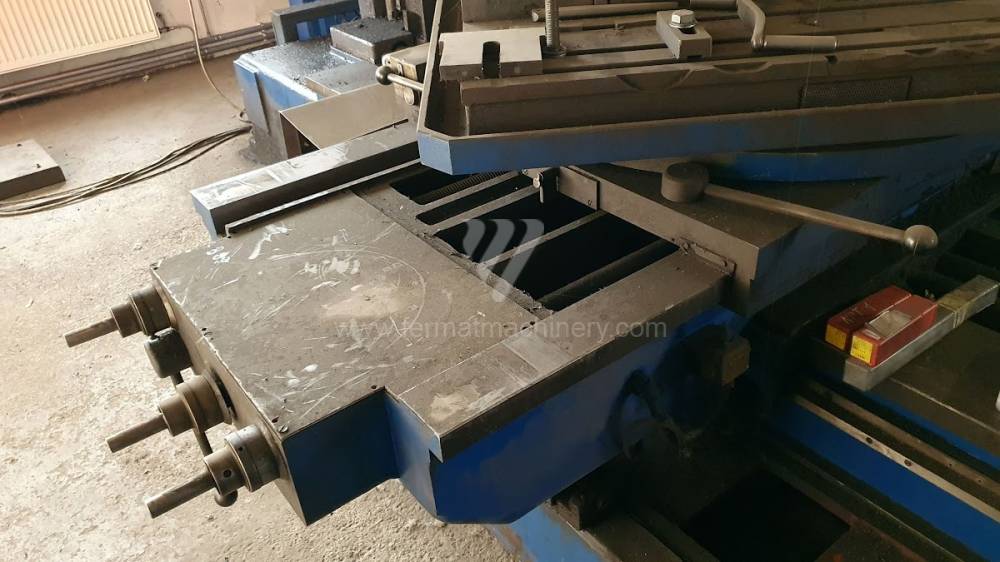

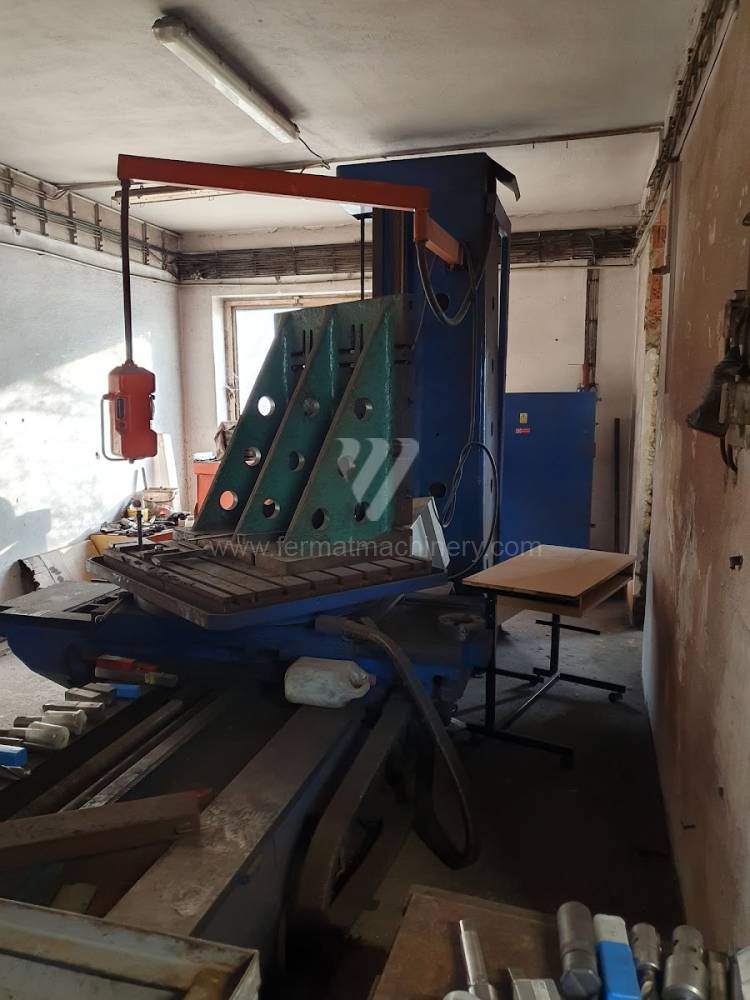

Kreuzkonstruktion

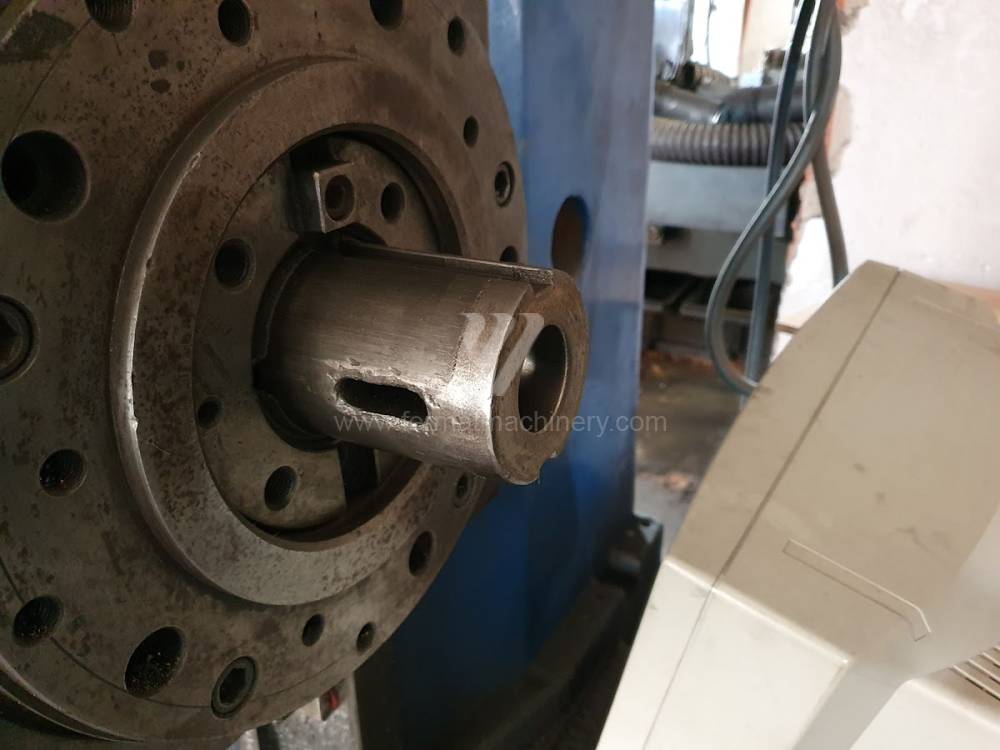

Eine Kreuzkonstruktion haben normalerweise die kompakten Maschinen mit einer Tischtragfähigkeit bis zu 5 Tonnen, wo der Tisch sich in 2 zueinander senkrechten Achsen (X,Z) bewegt. Diese Maschinen sind leichter und weniger anspruchsvoll für den Bau des Fundaments, aber sie sind nicht nur durch den Verfahrweg, sondern auch durch die Möglichkeiten des Ständers und des Spindelstocks begrenzt. Der Durchmesser der Bohrspindel beträgt hier üblicherweise 75 bis 125 mm.

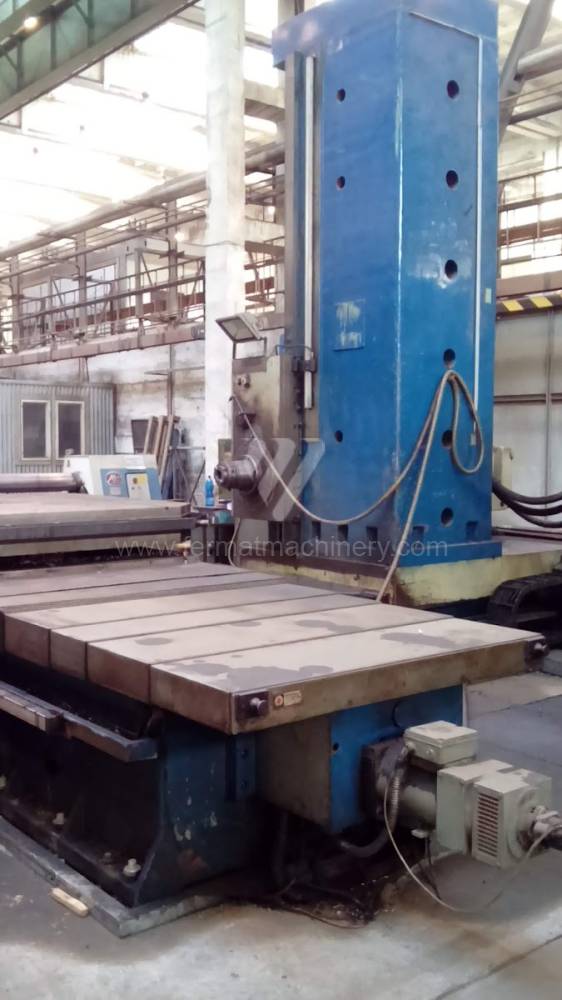

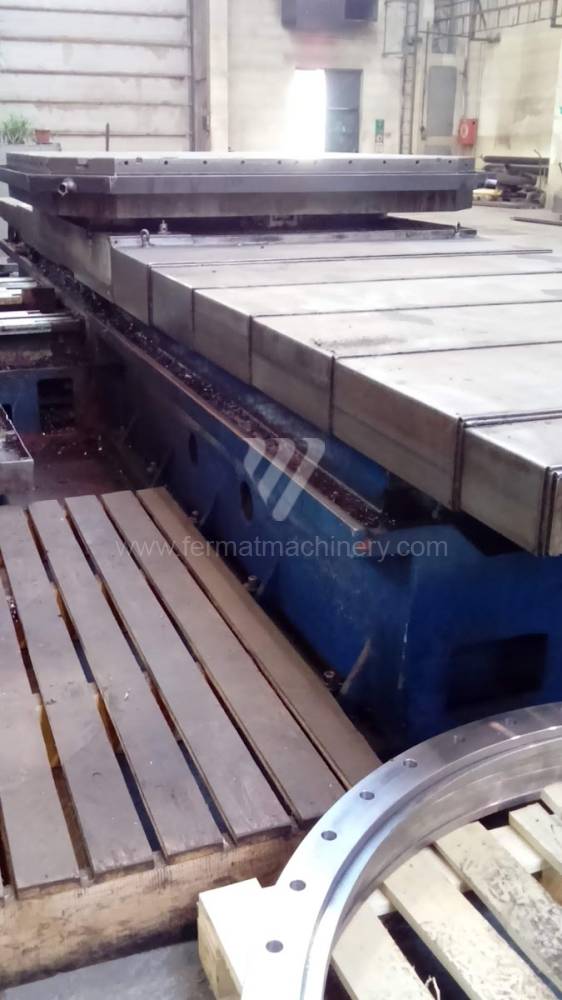

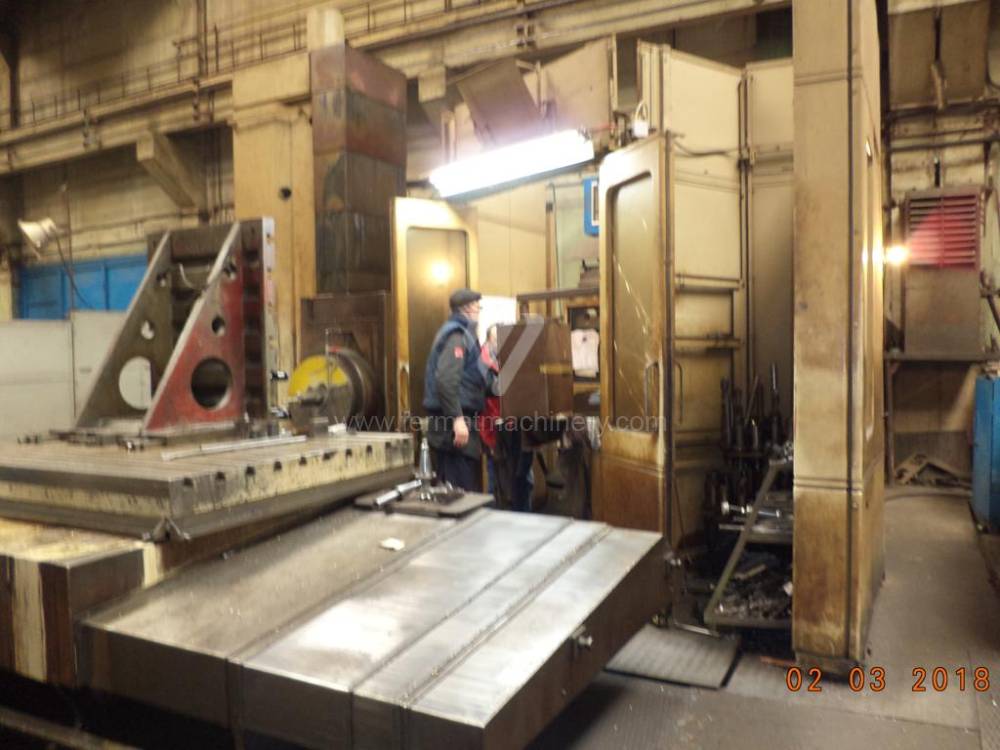

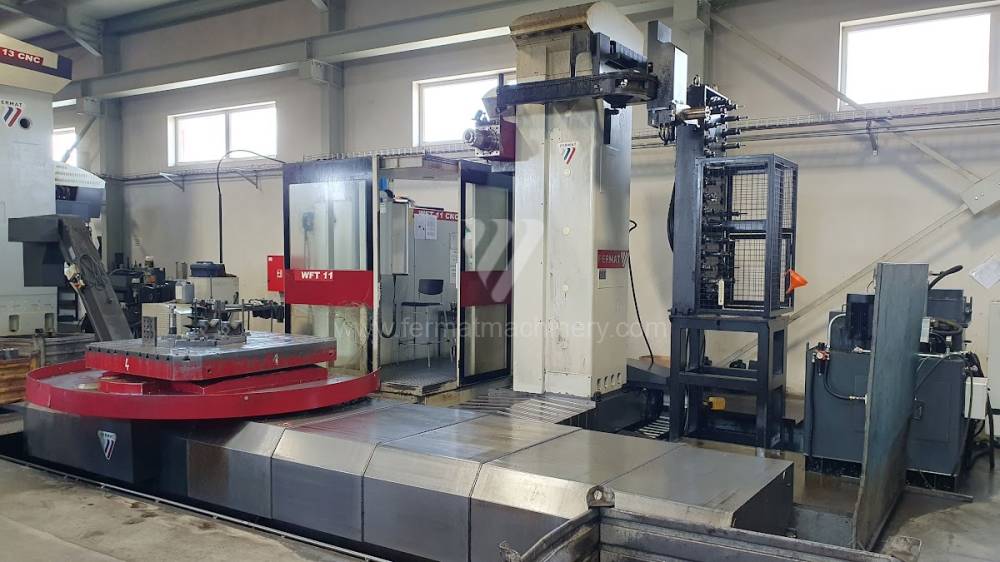

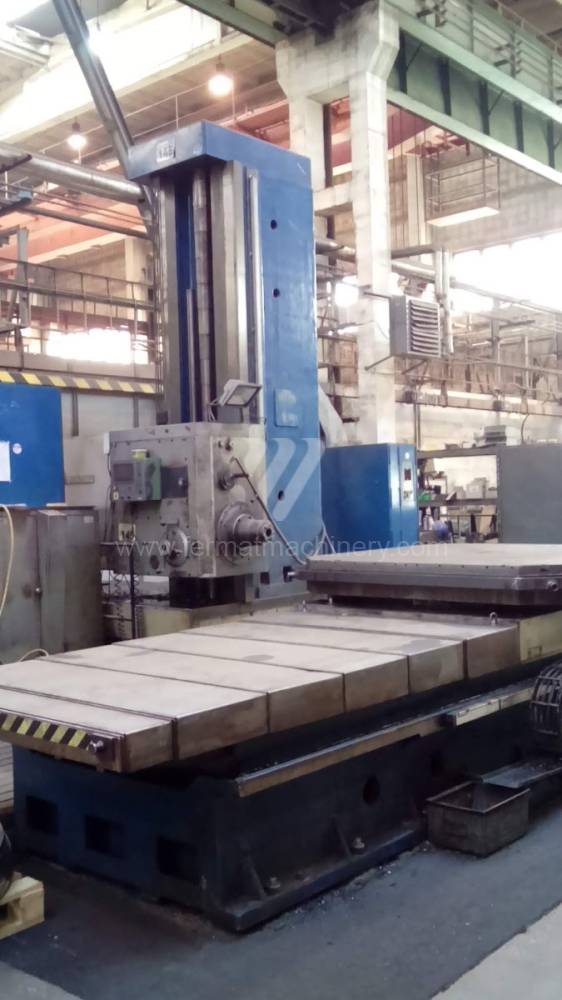

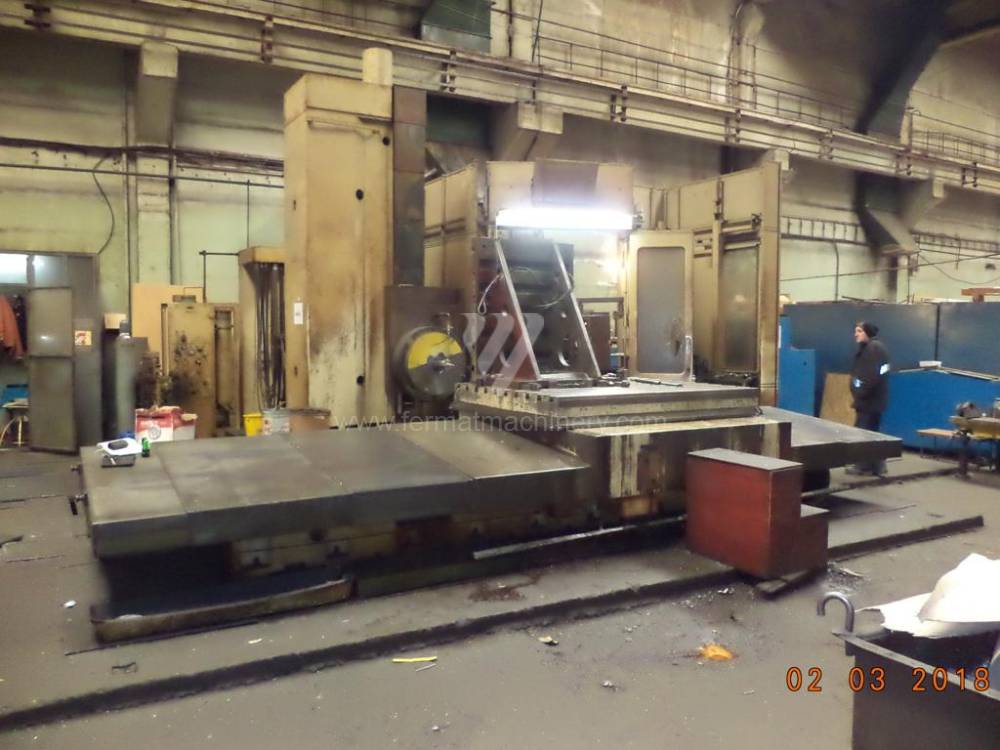

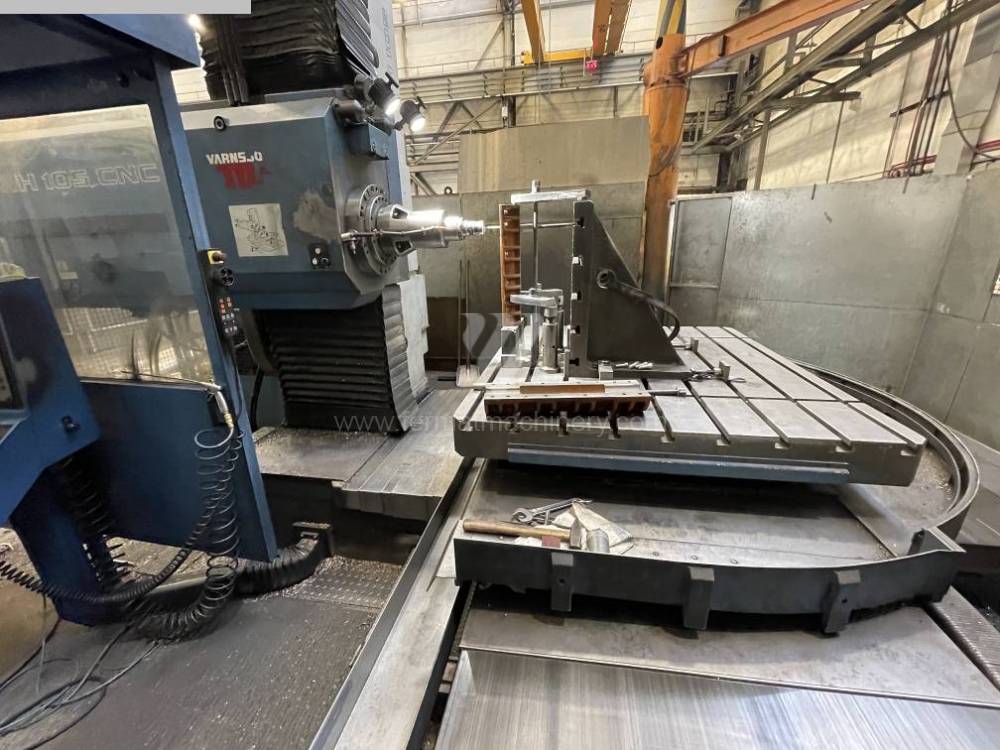

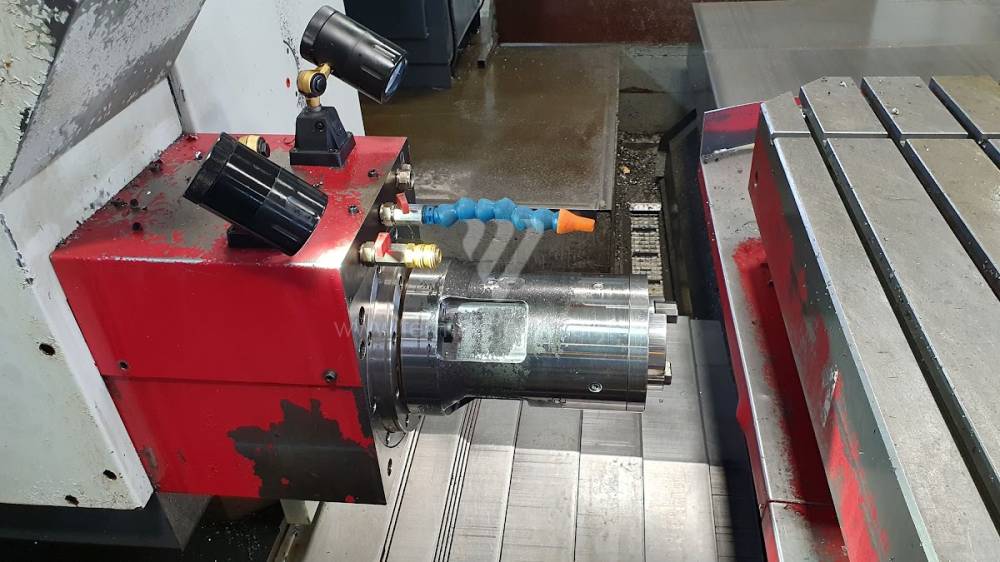

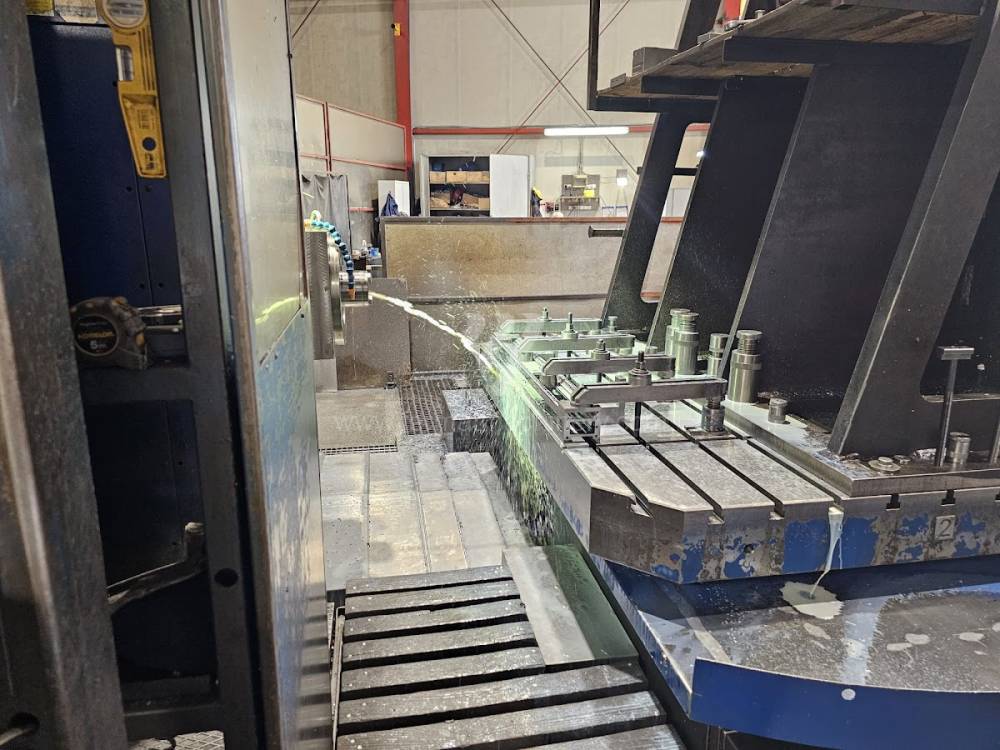

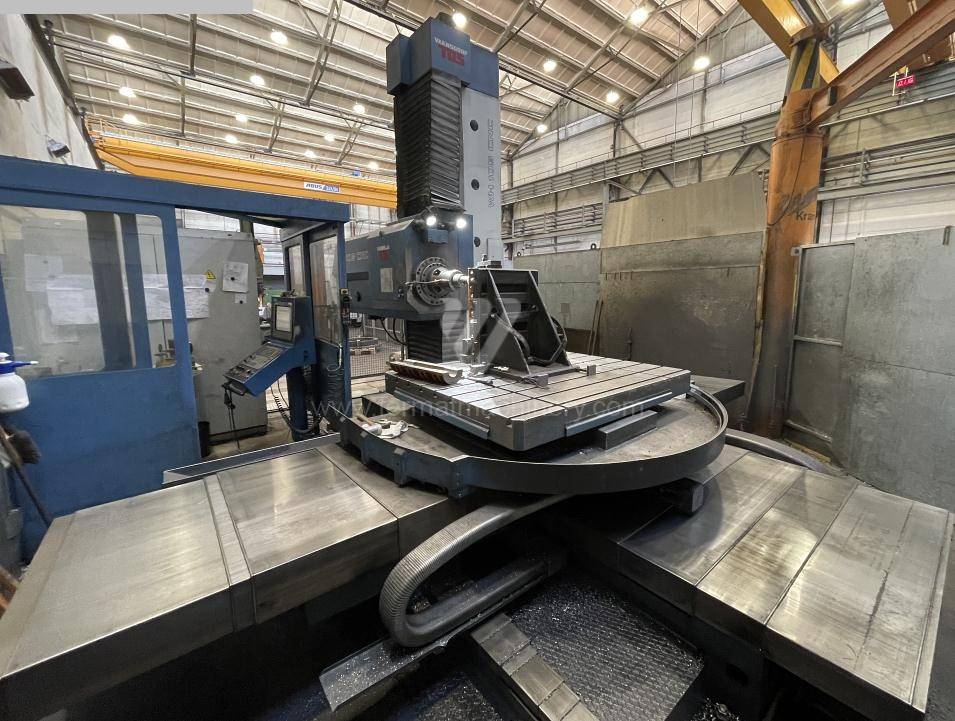

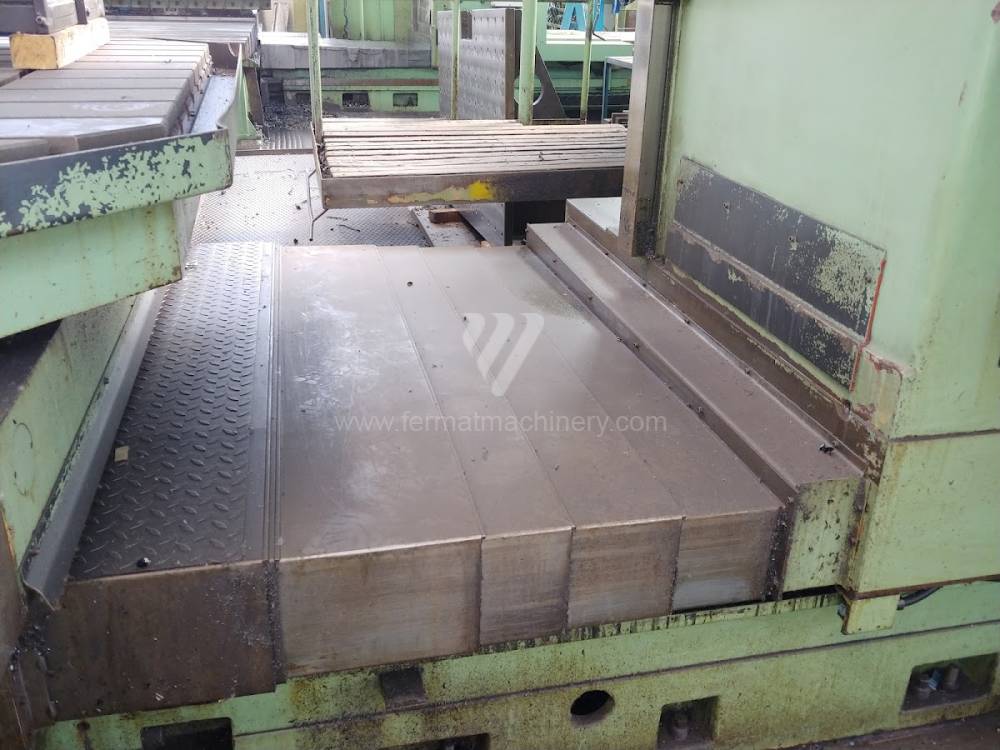

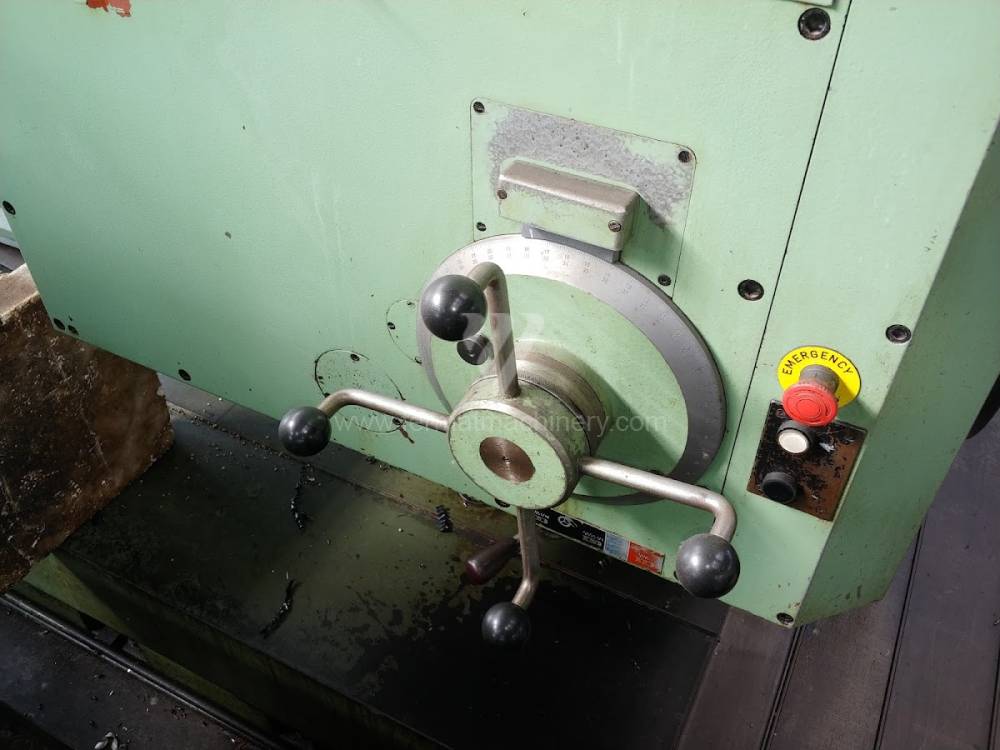

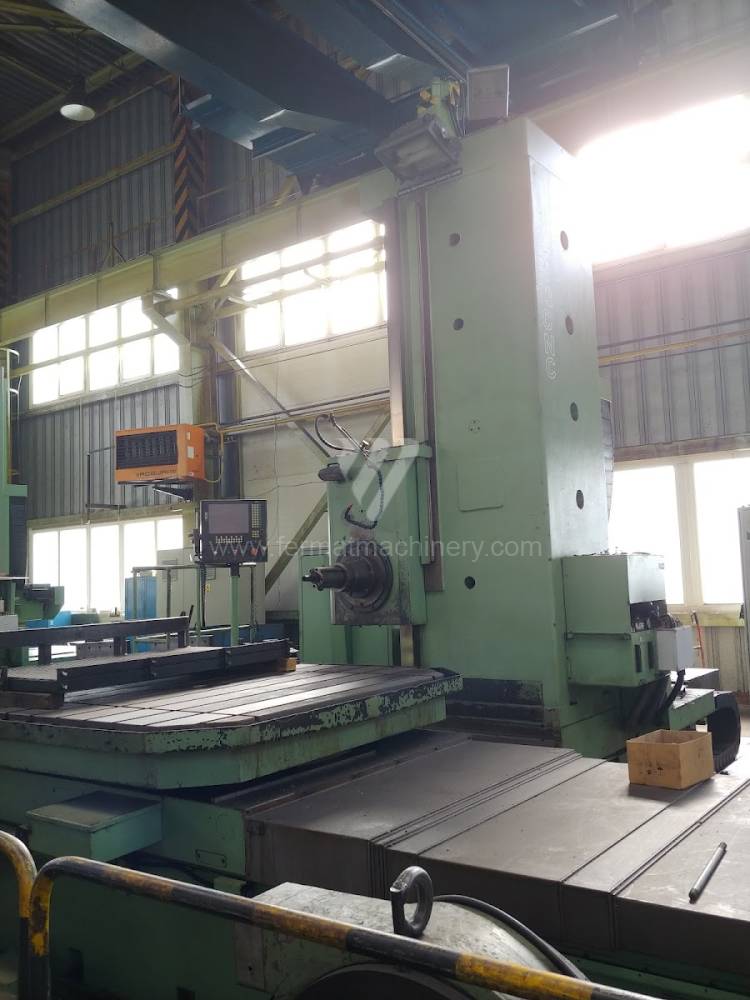

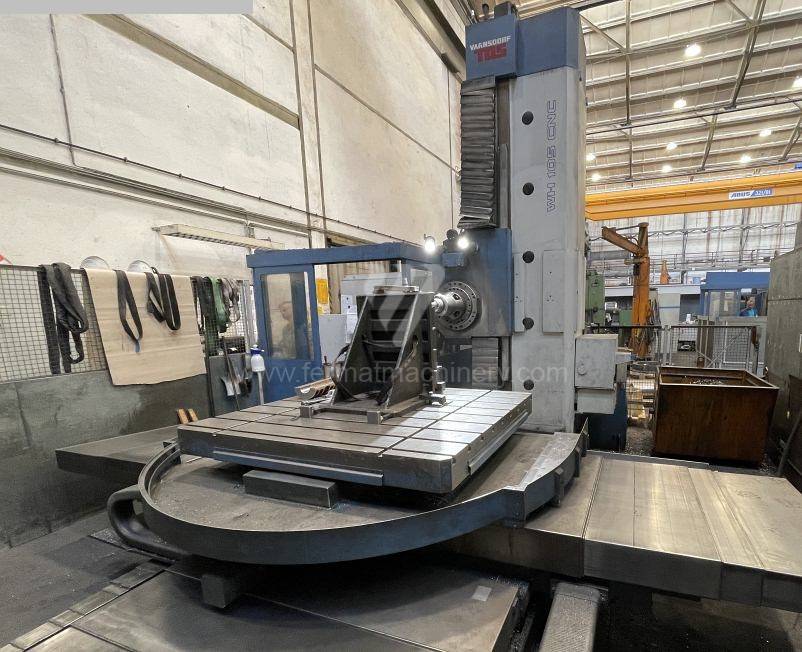

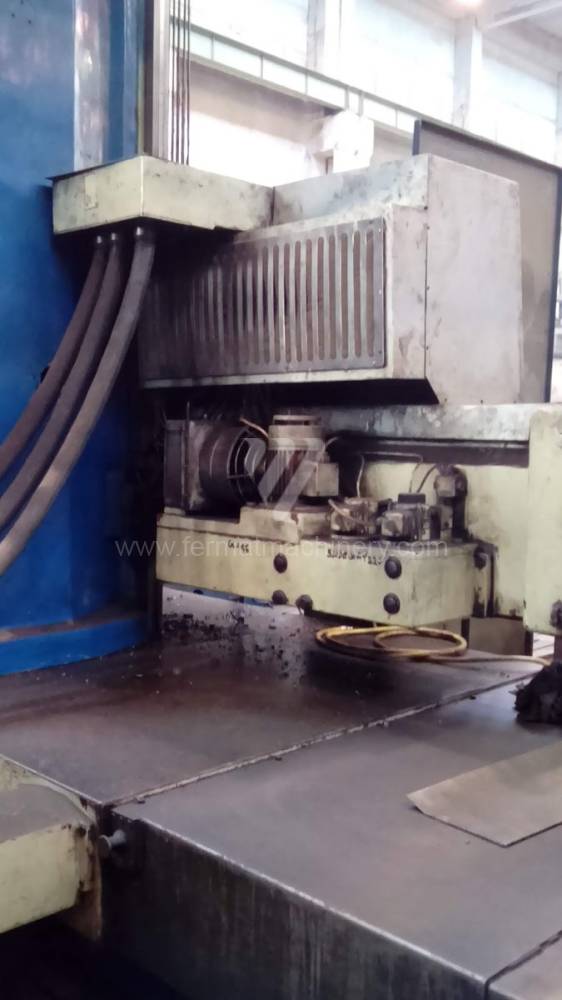

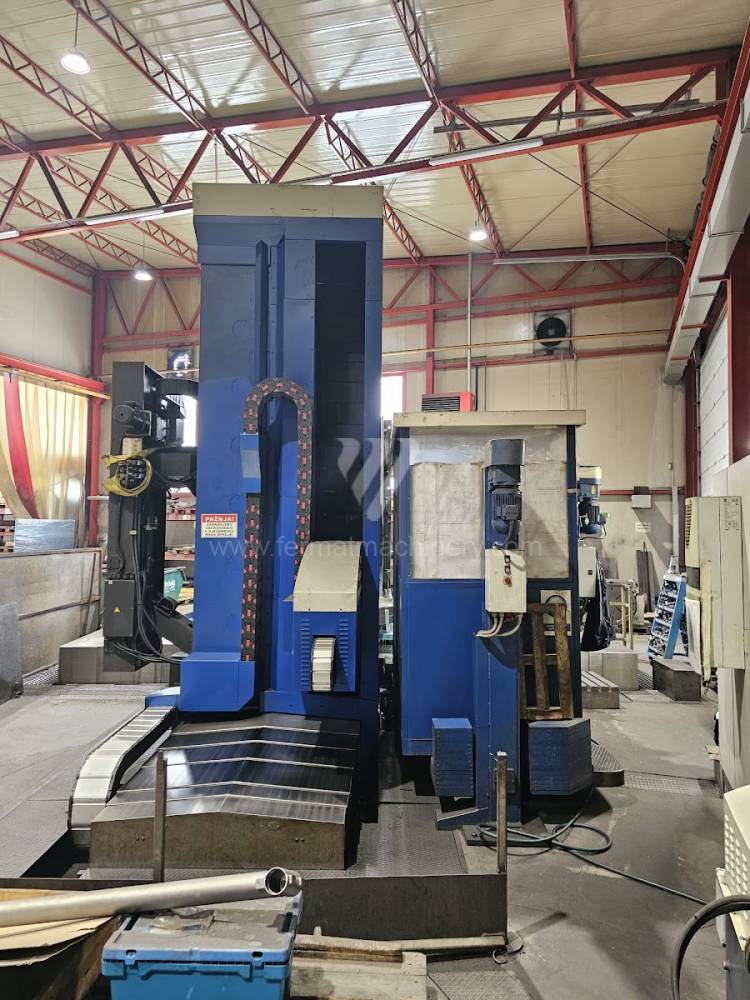

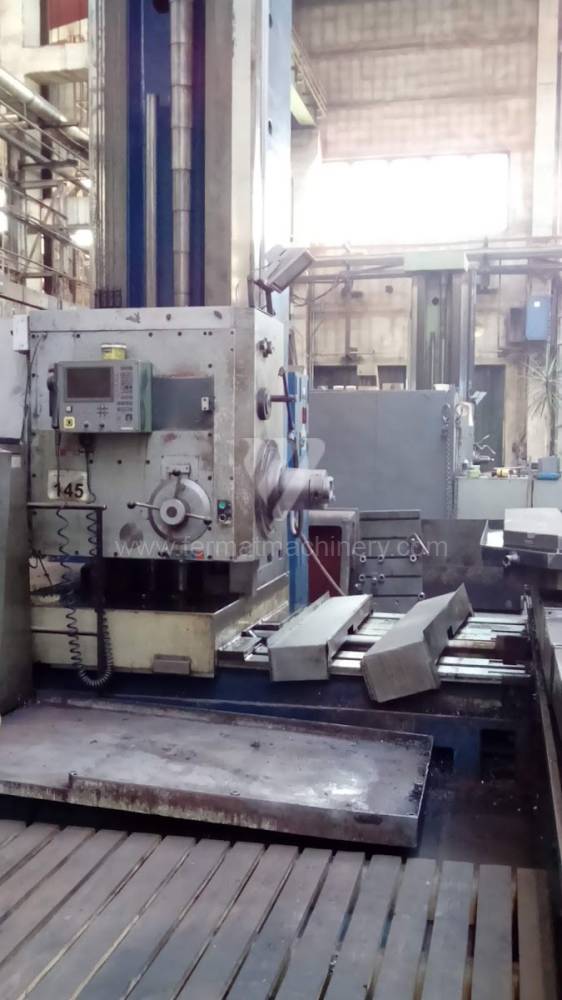

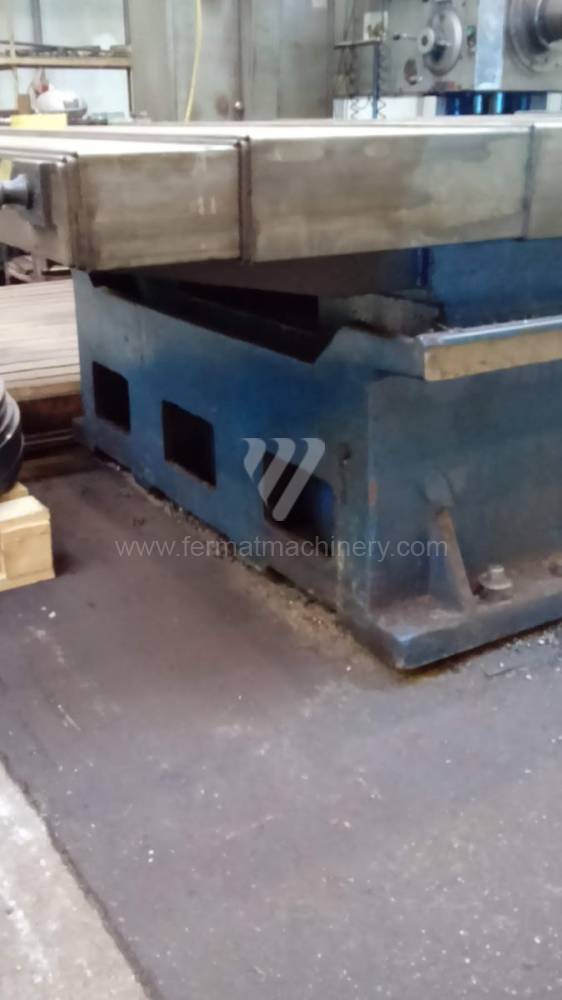

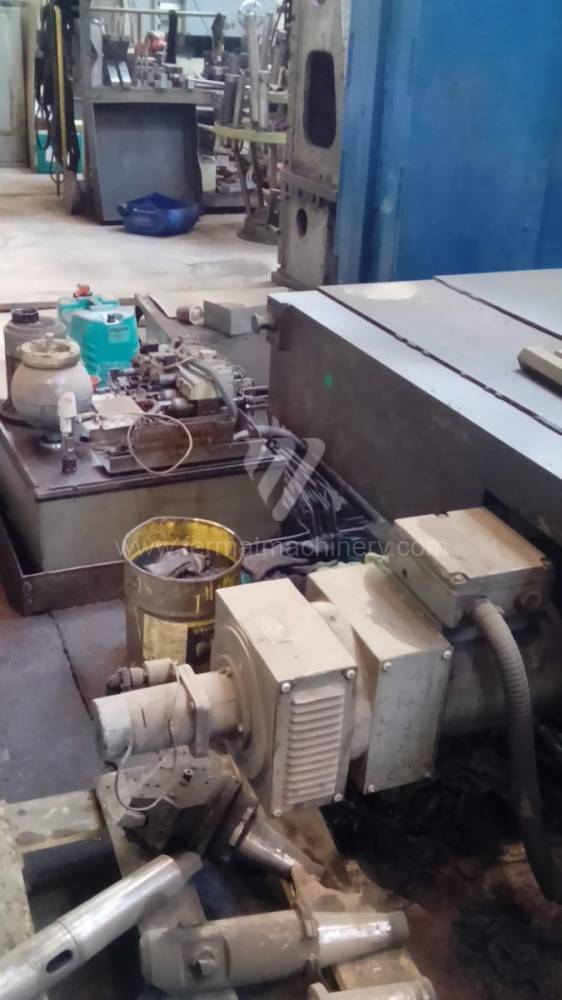

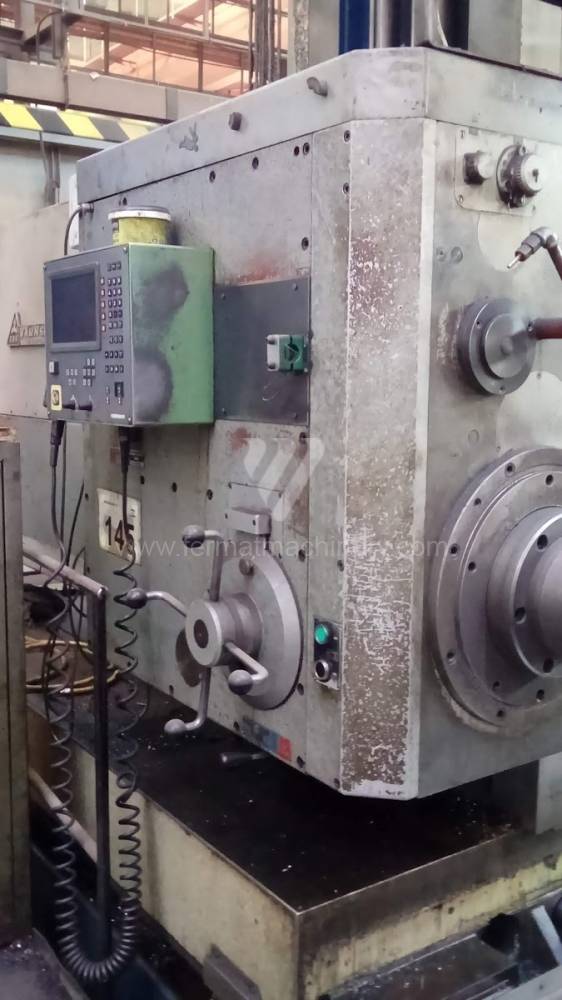

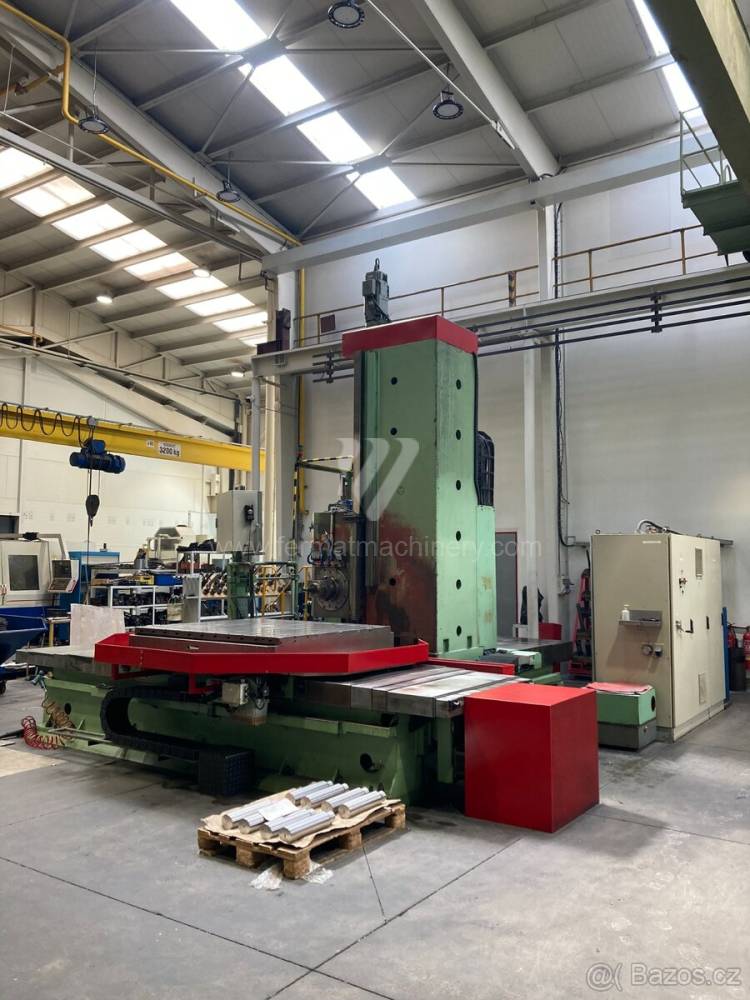

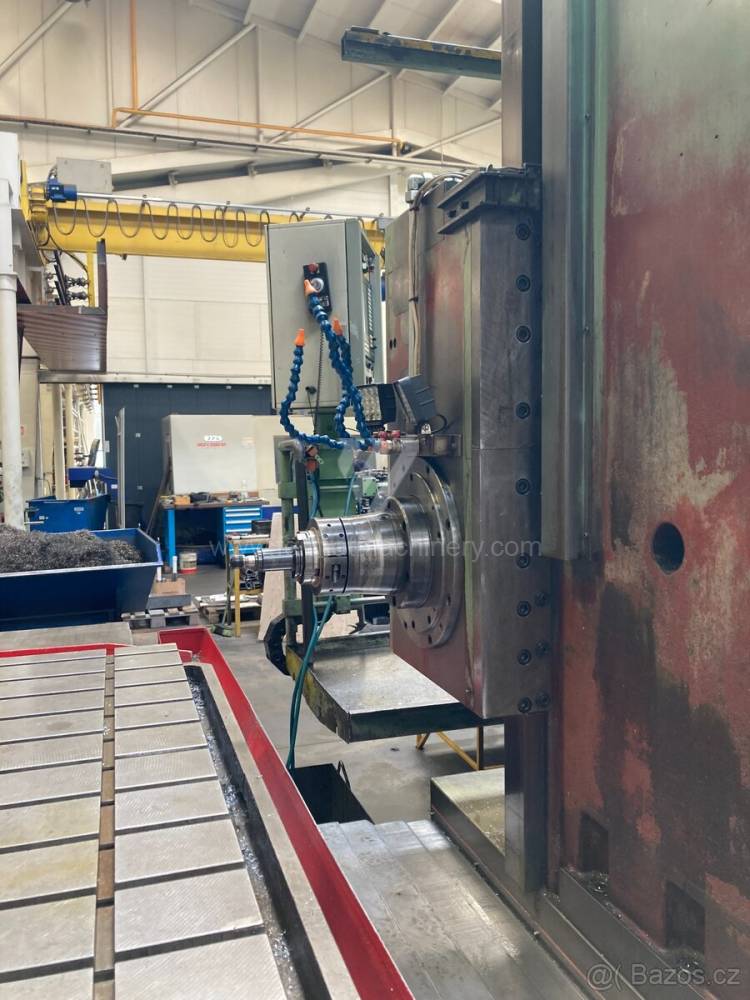

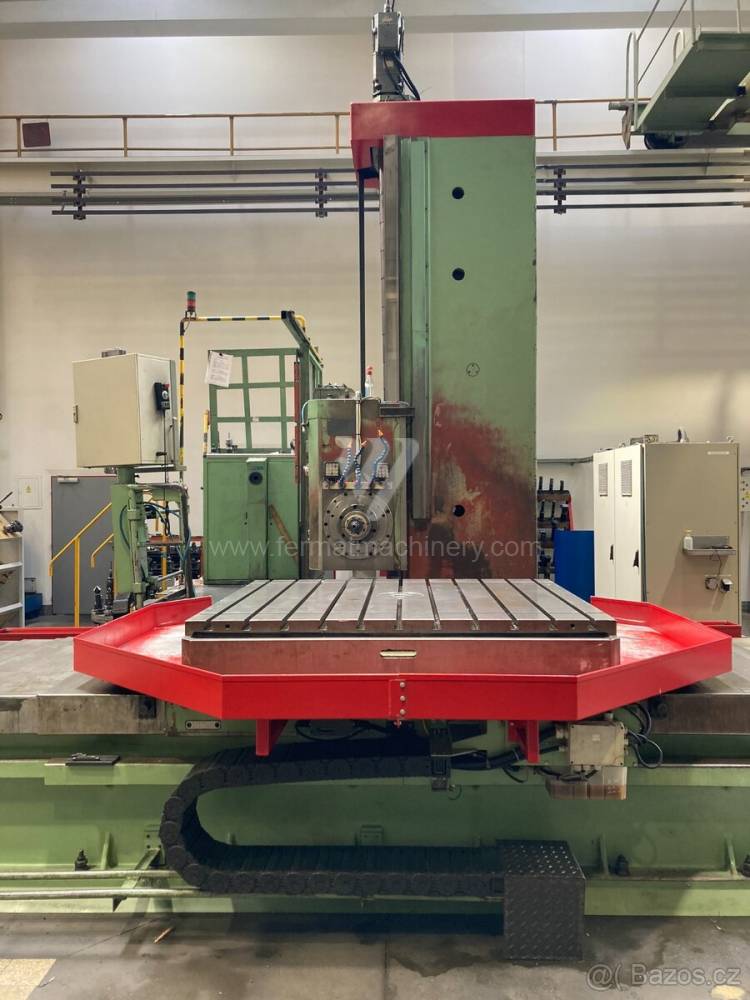

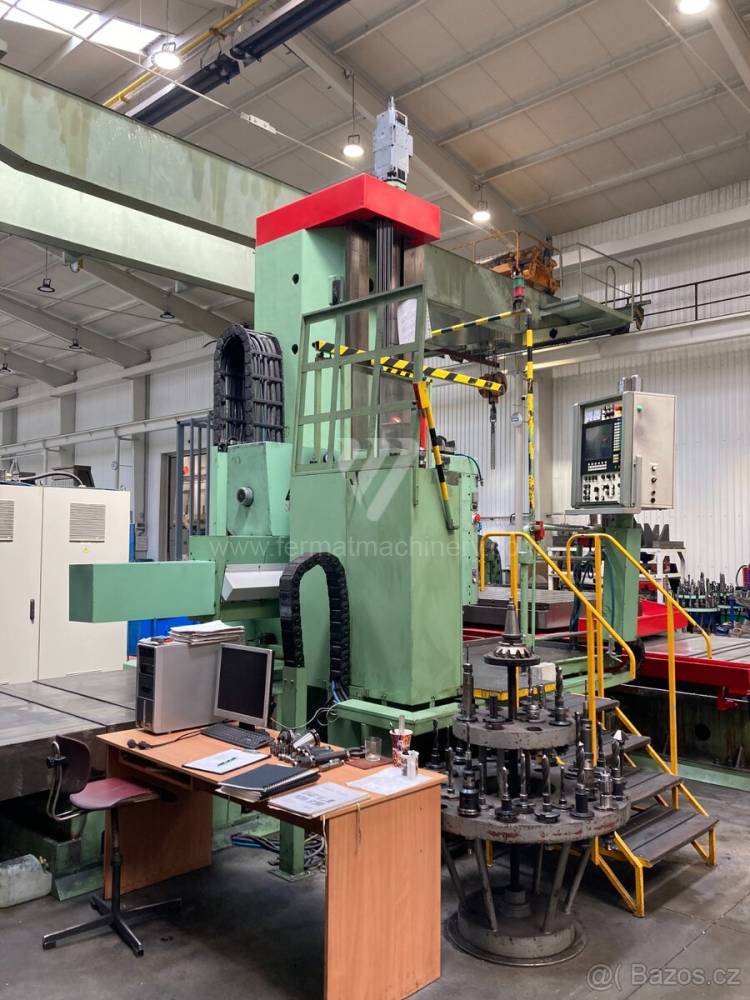

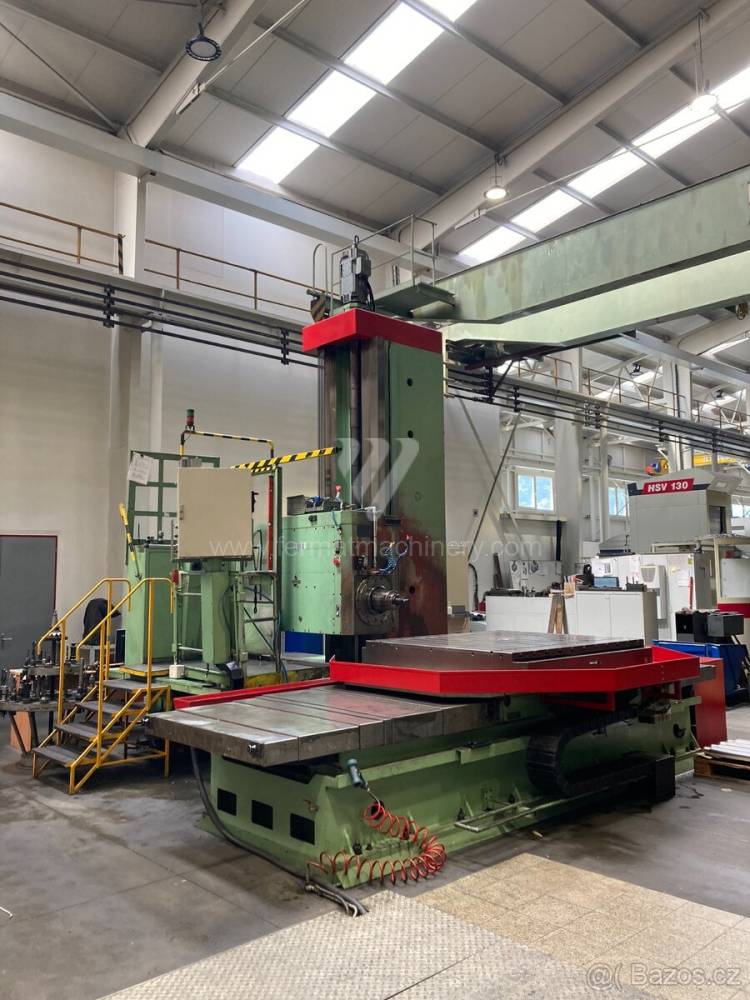

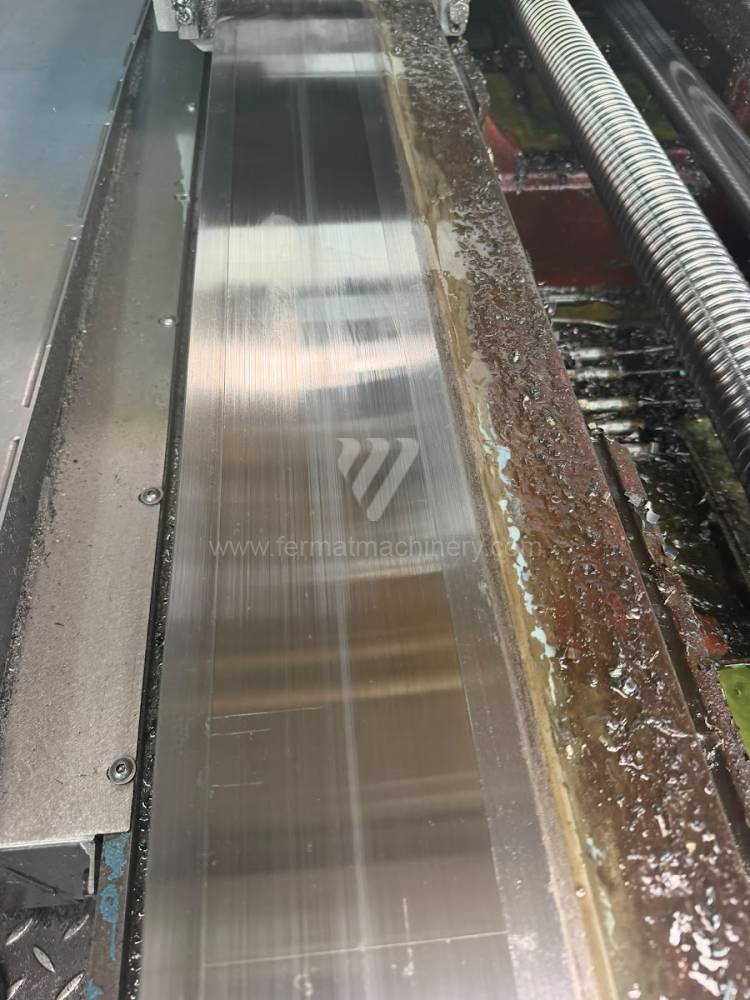

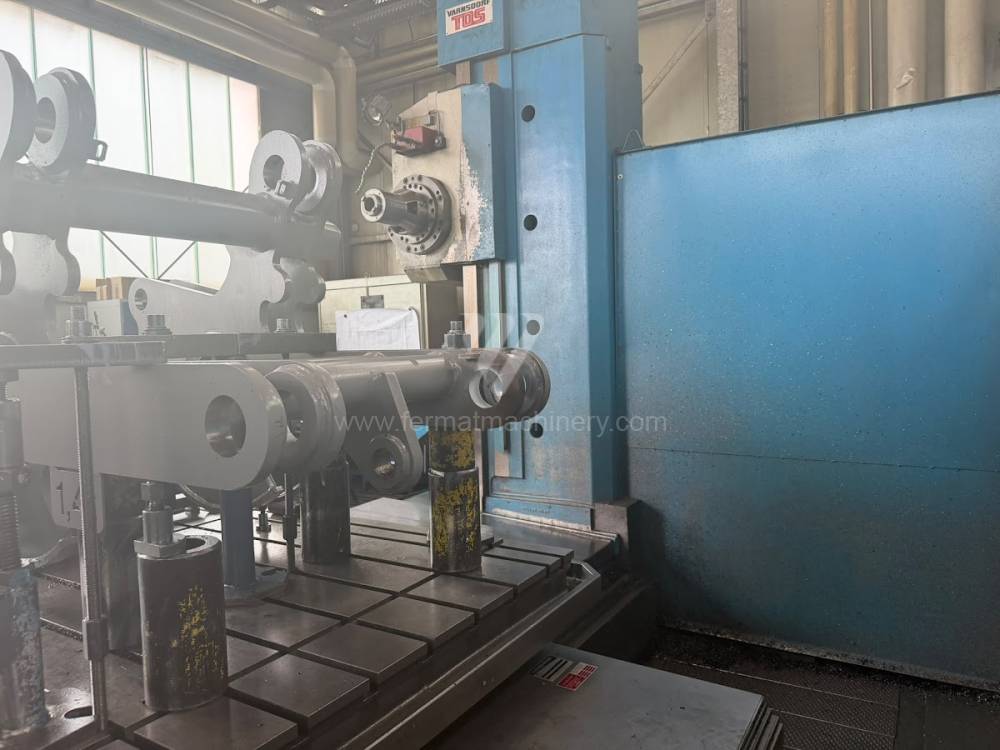

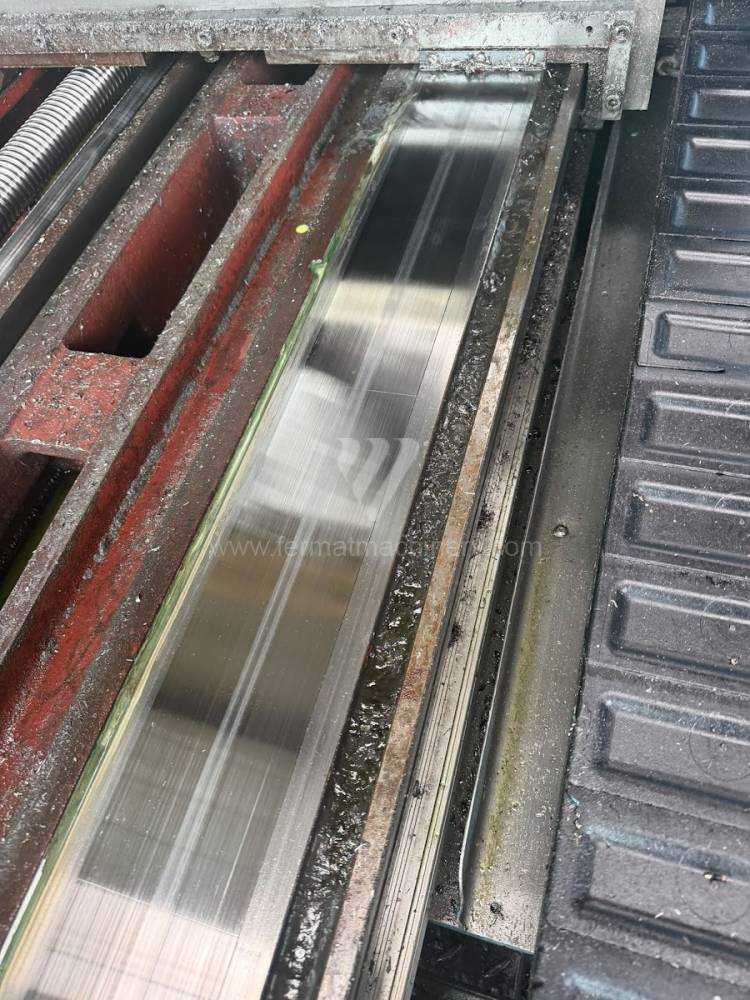

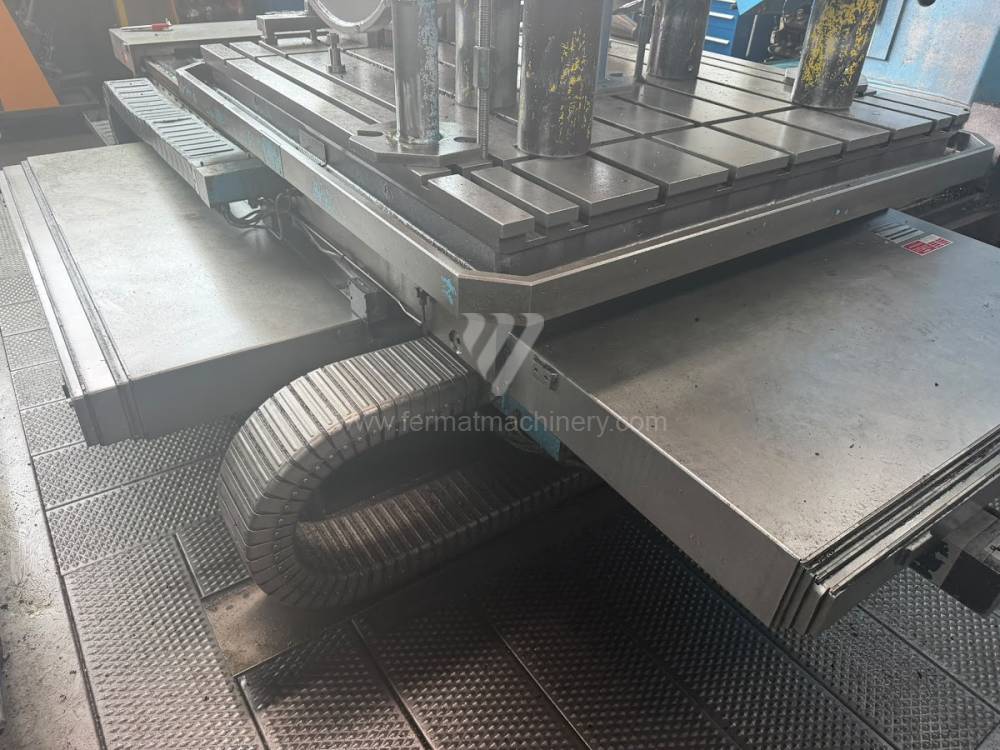

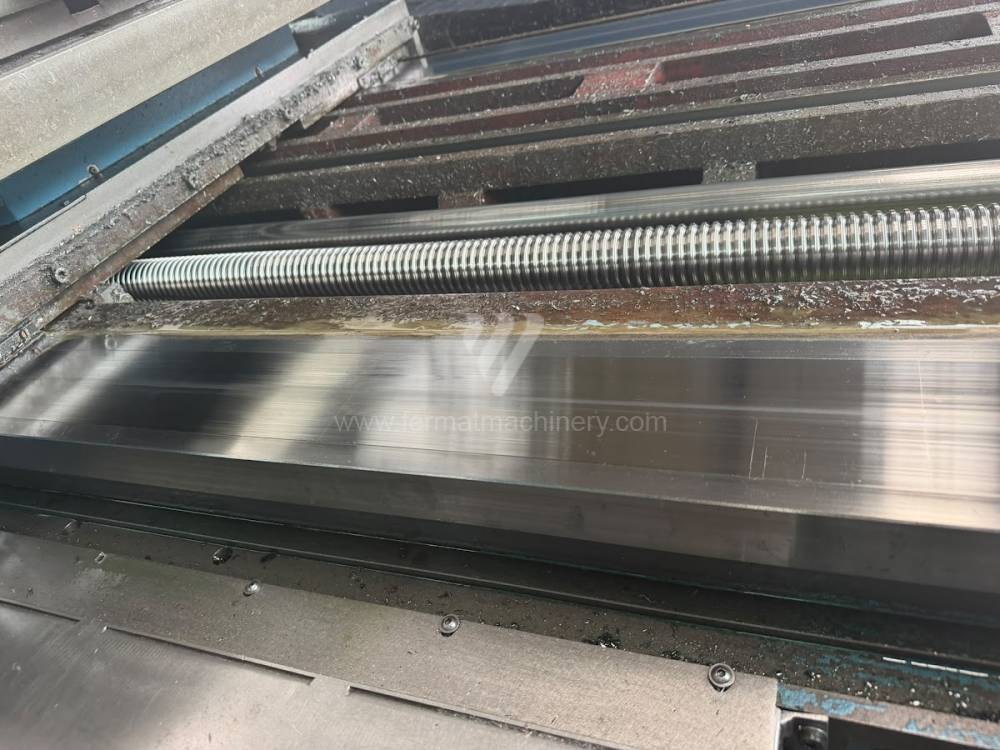

T-Konstruktion

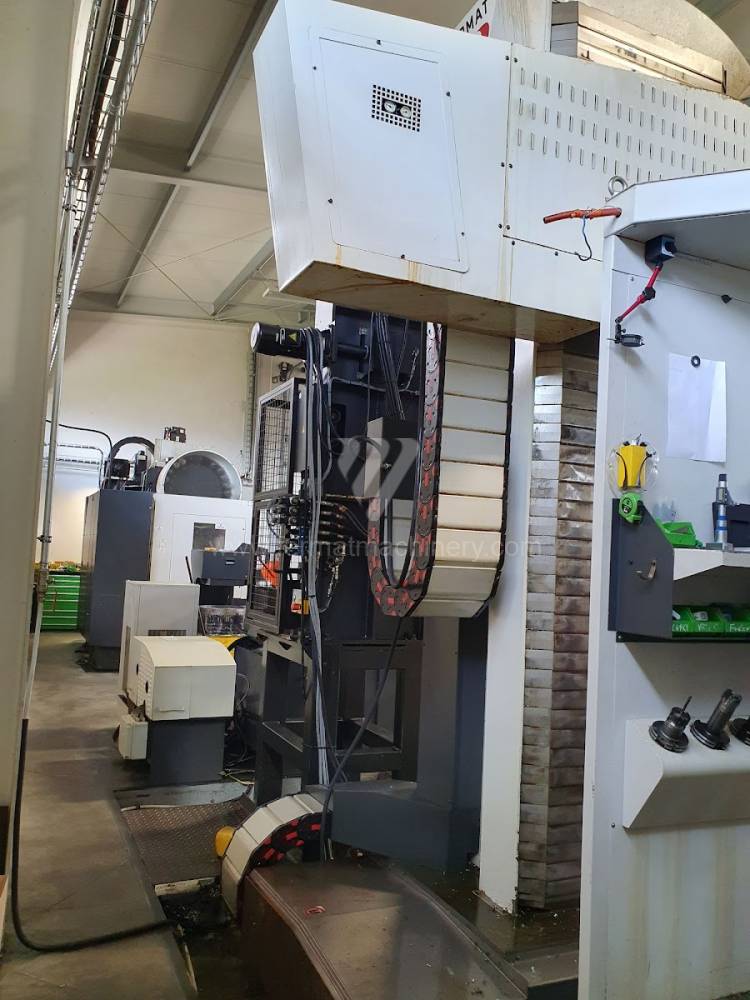

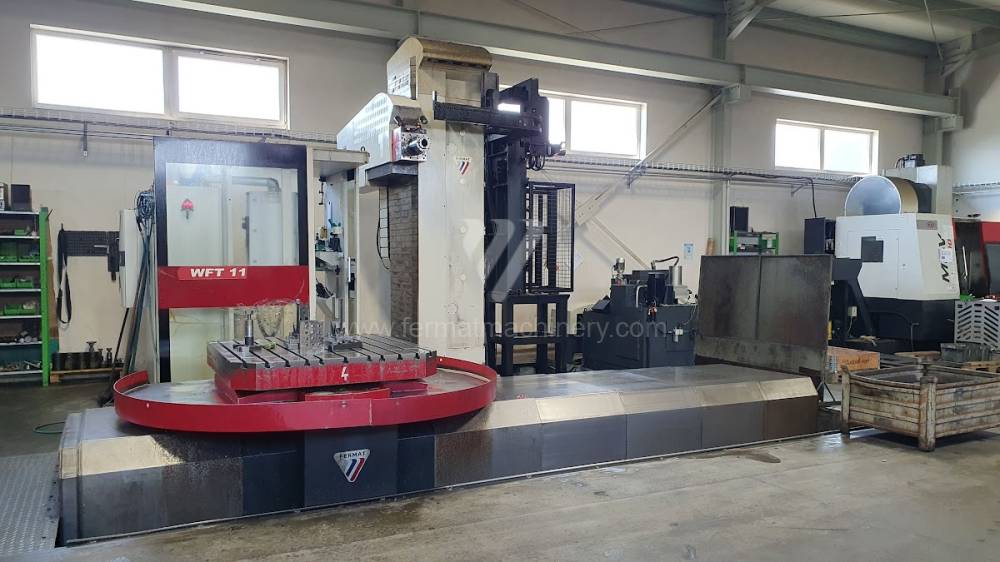

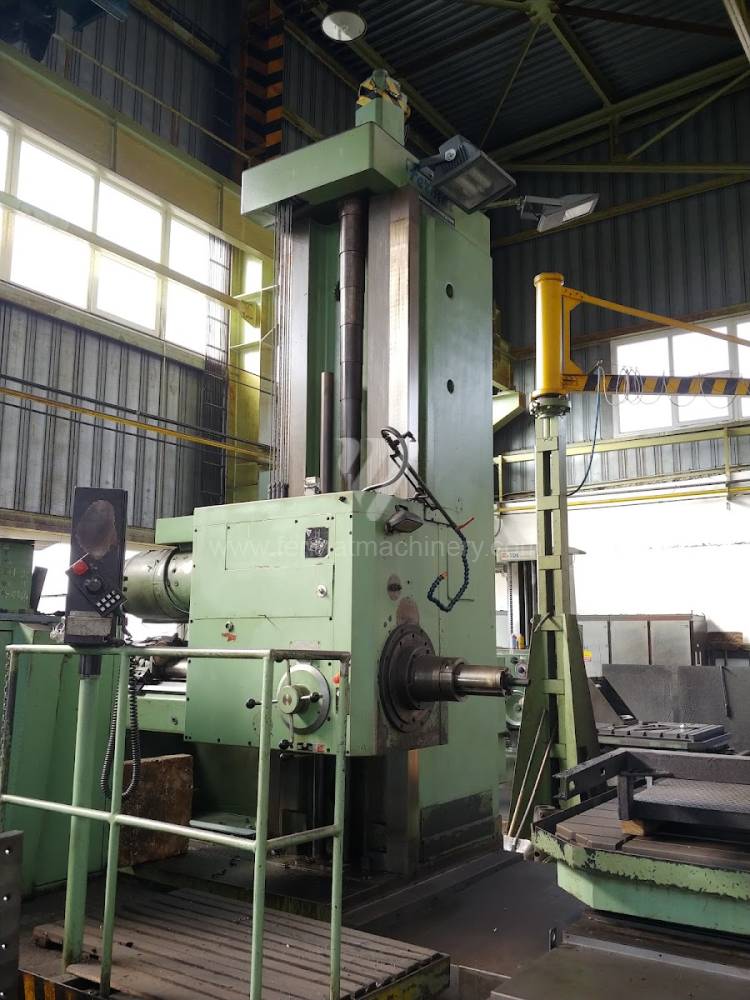

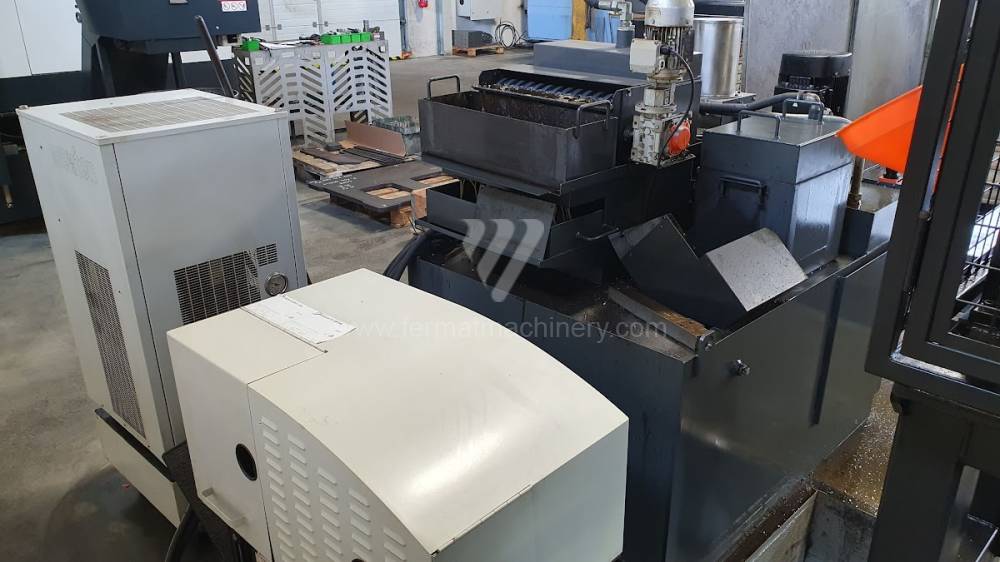

Bei der T-Bauweise handelt es sich um festere Maschinen mit bis zu 25 Tonnen Tischtragfähigkeit und längeren Achsbewegung, wobei sich der Tisch nun in Querachse zur Spindel (X) bewegt, während sich der Ständer in Längsachse Z zum Tisch bewegt. Der Durchmesser der Bohrspindel ist aufgrund schwerer und umfangreicher Werkstücke in der Regel zwischen 100 und 160 mm.

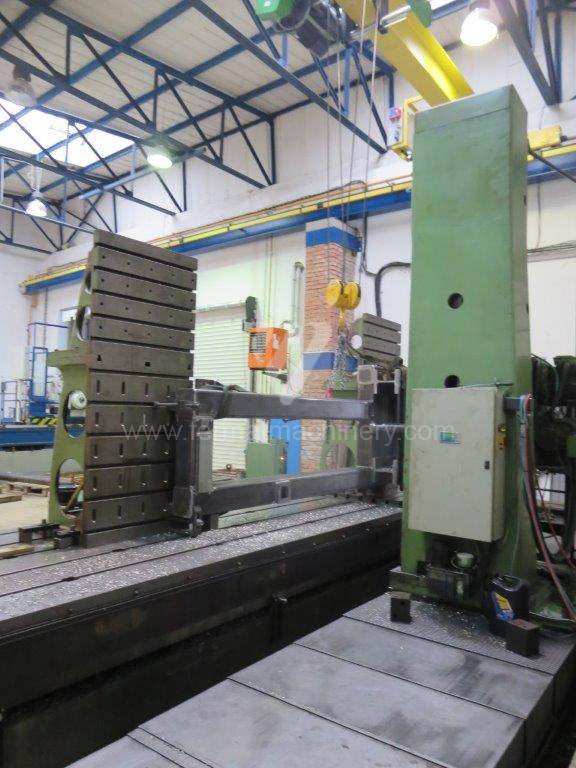

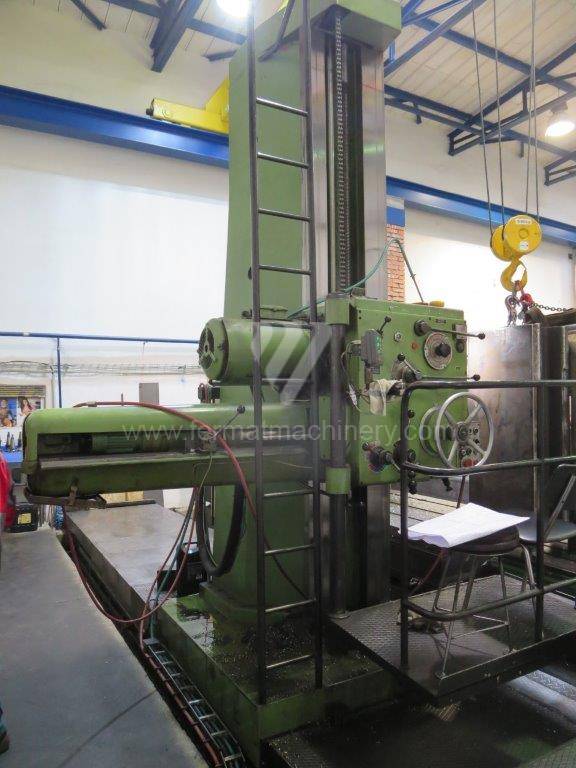

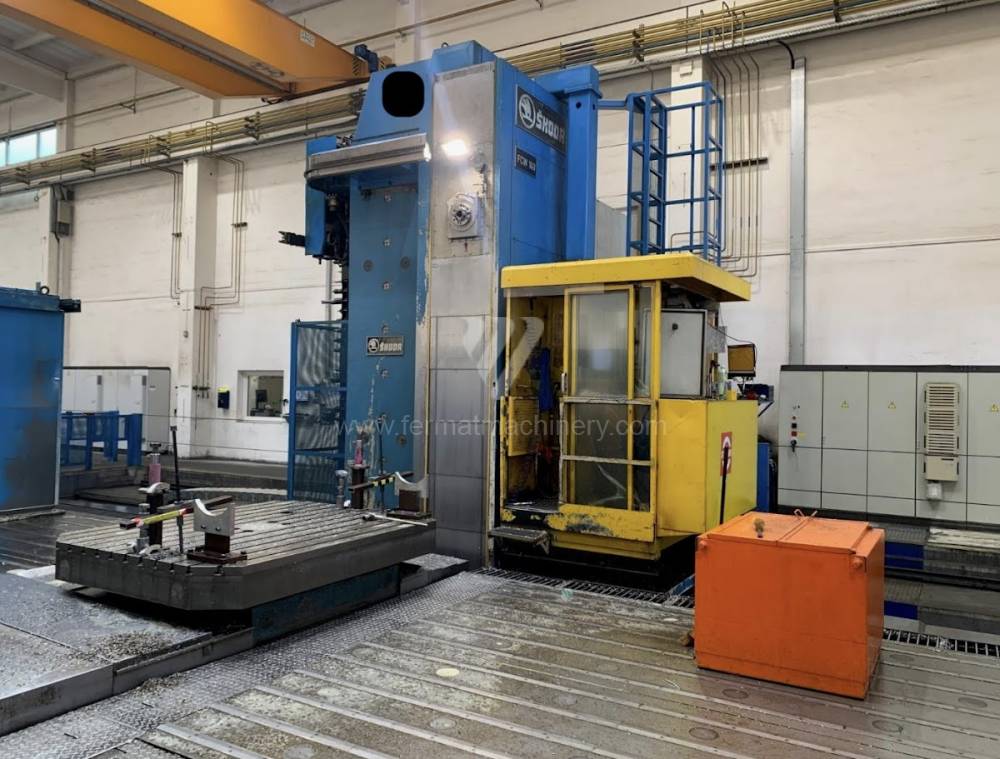

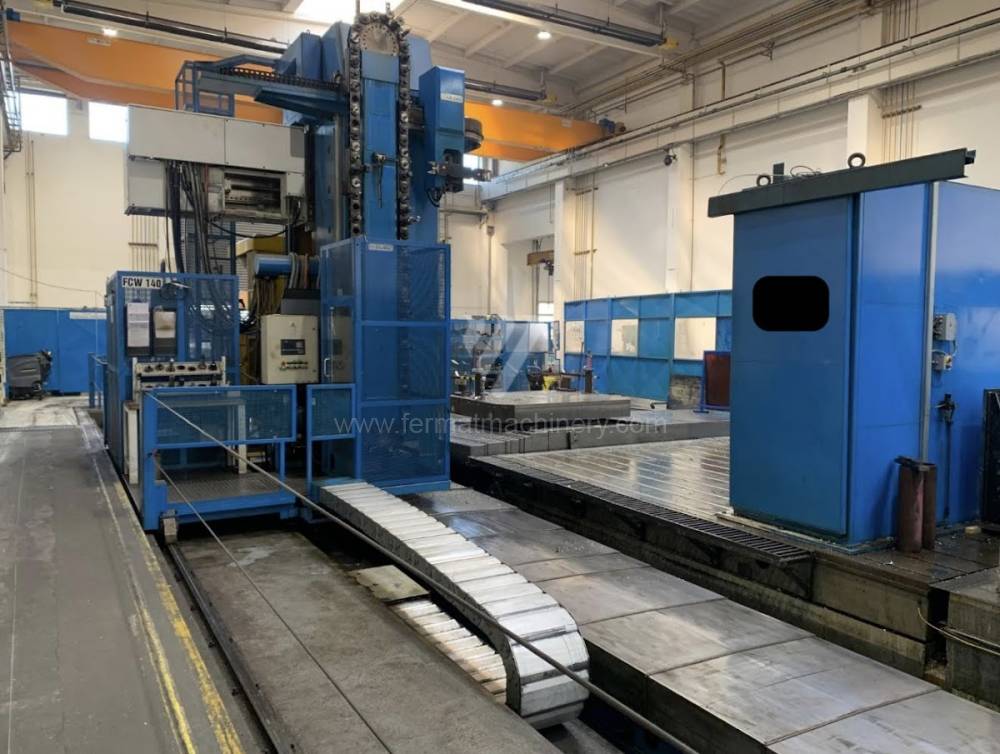

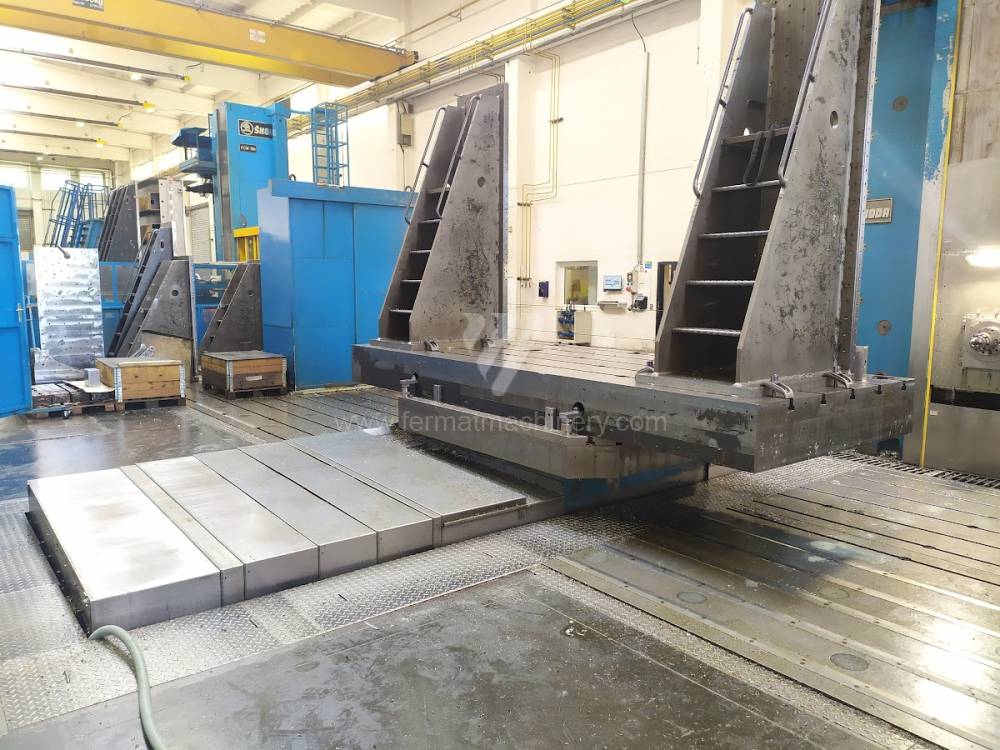

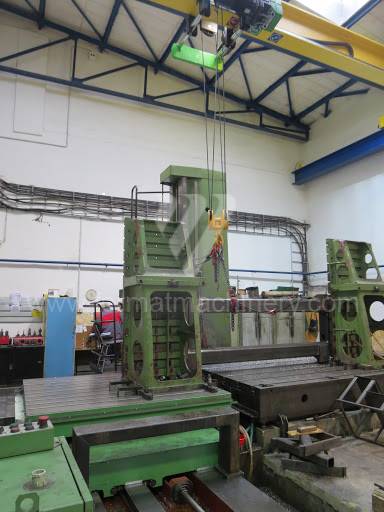

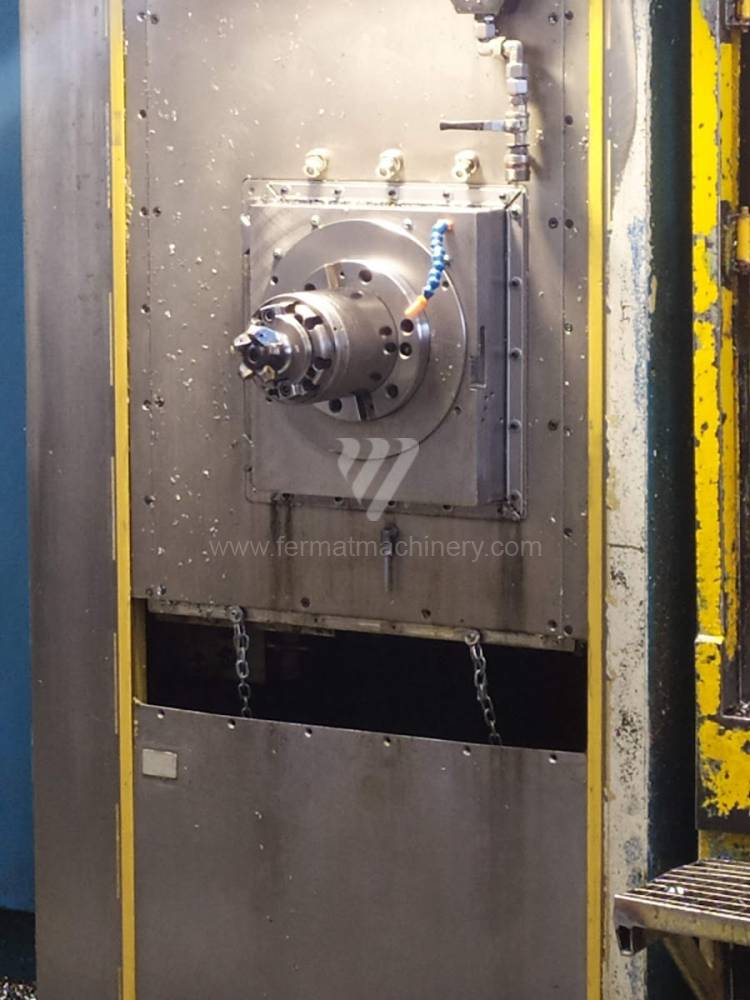

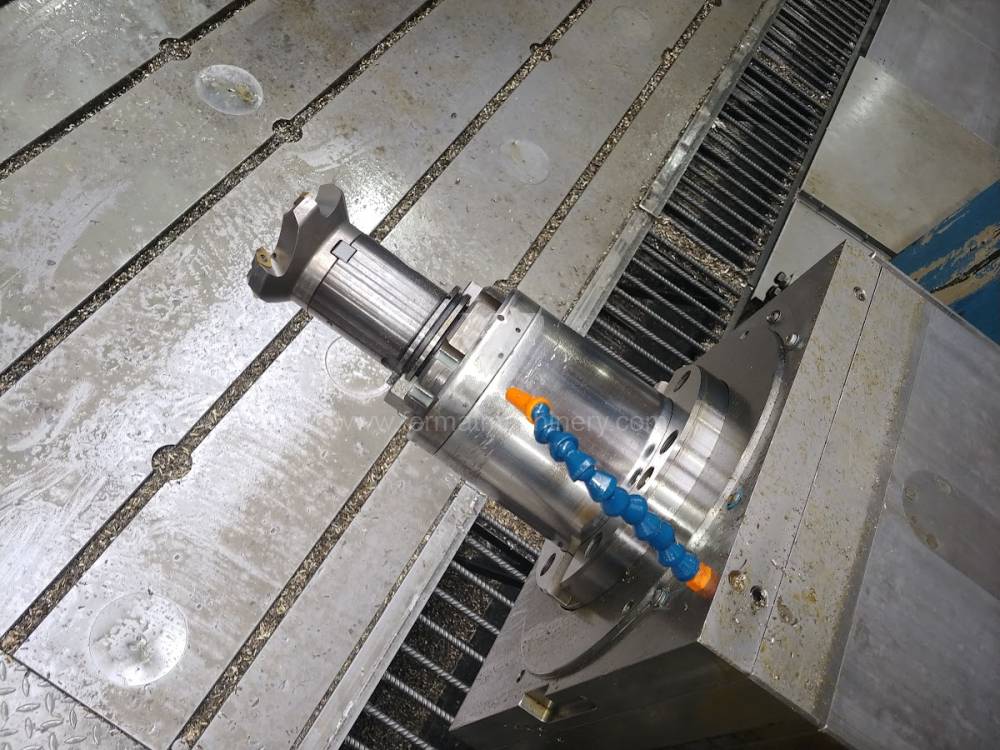

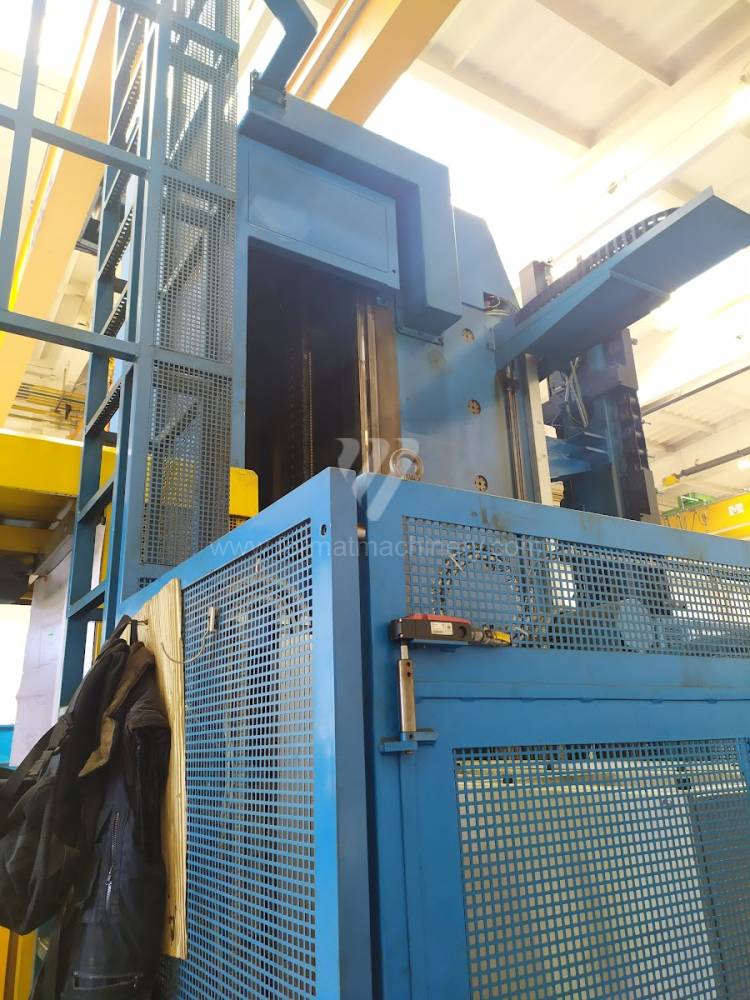

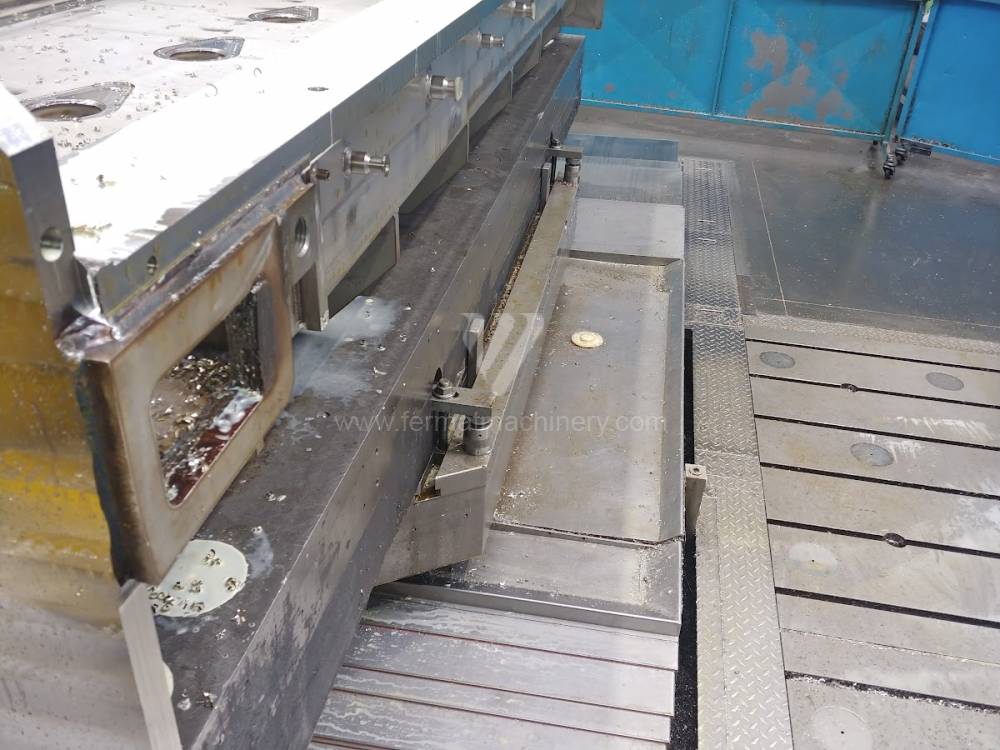

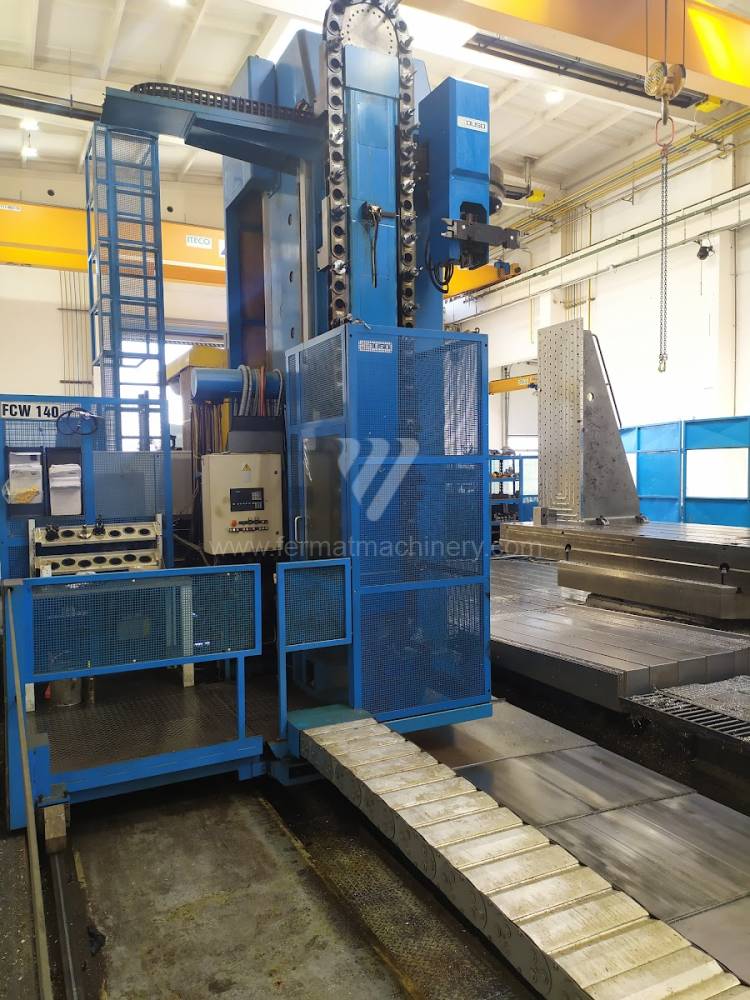

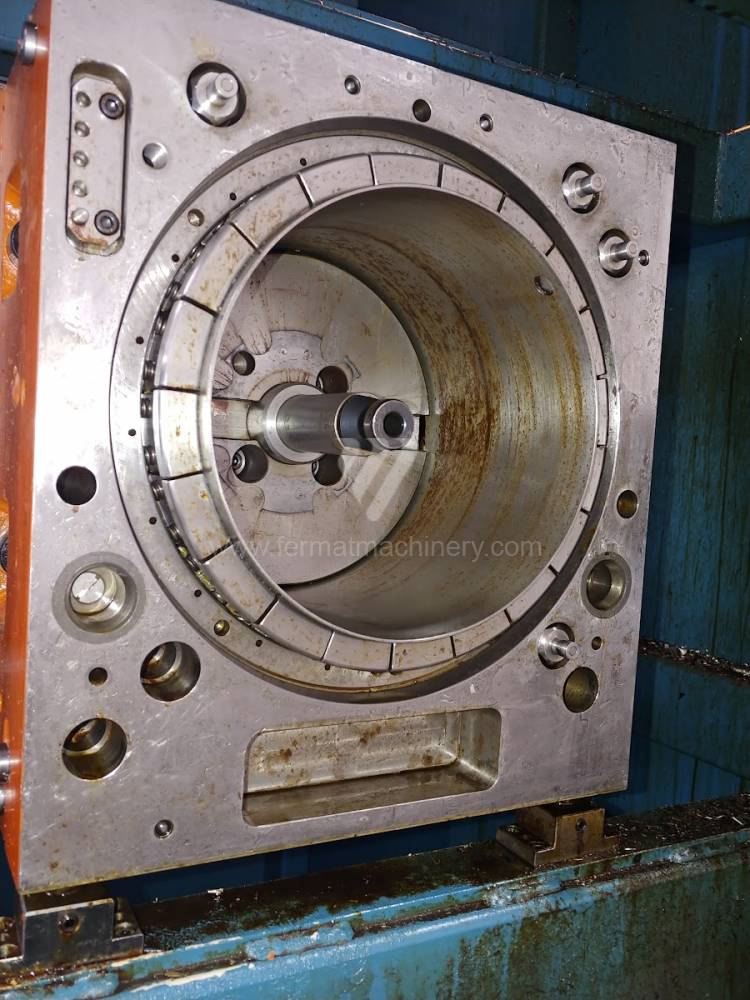

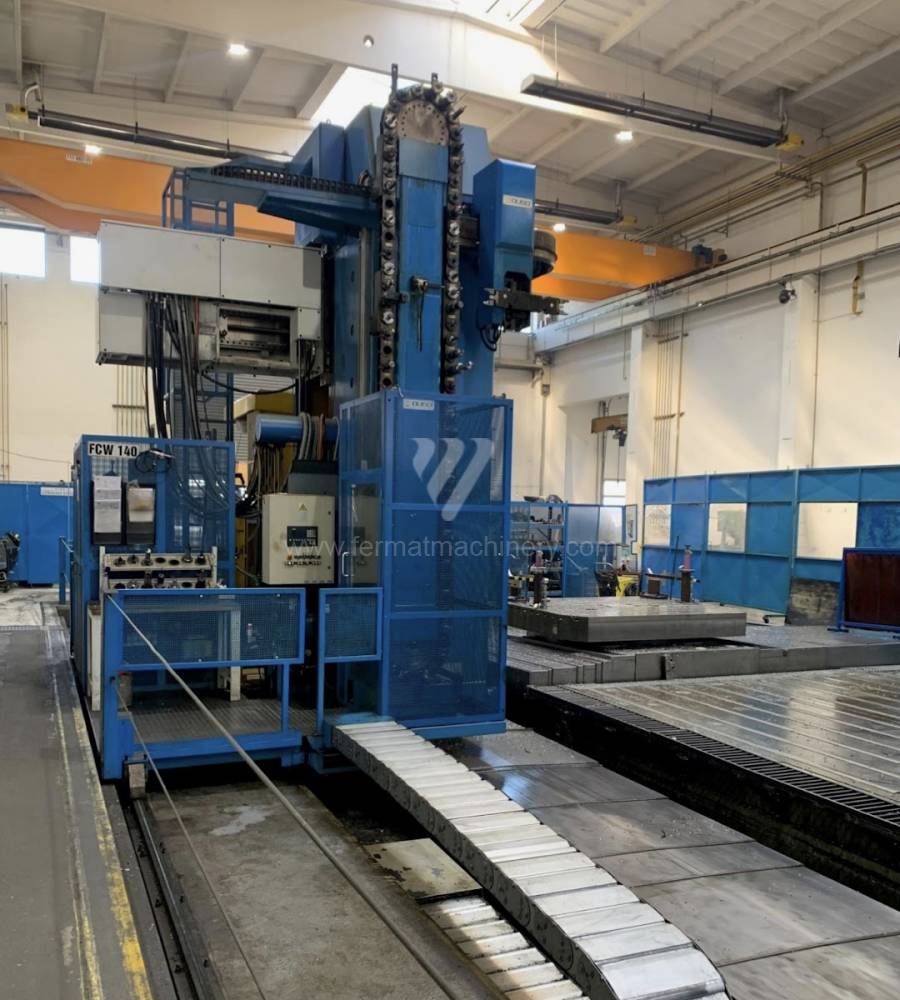

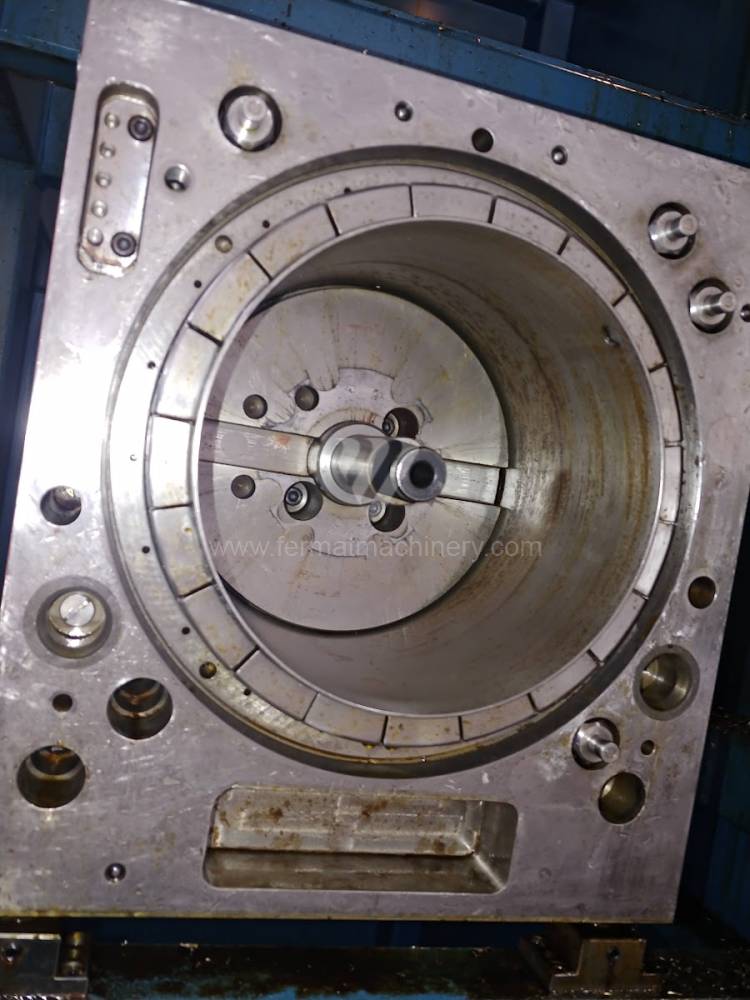

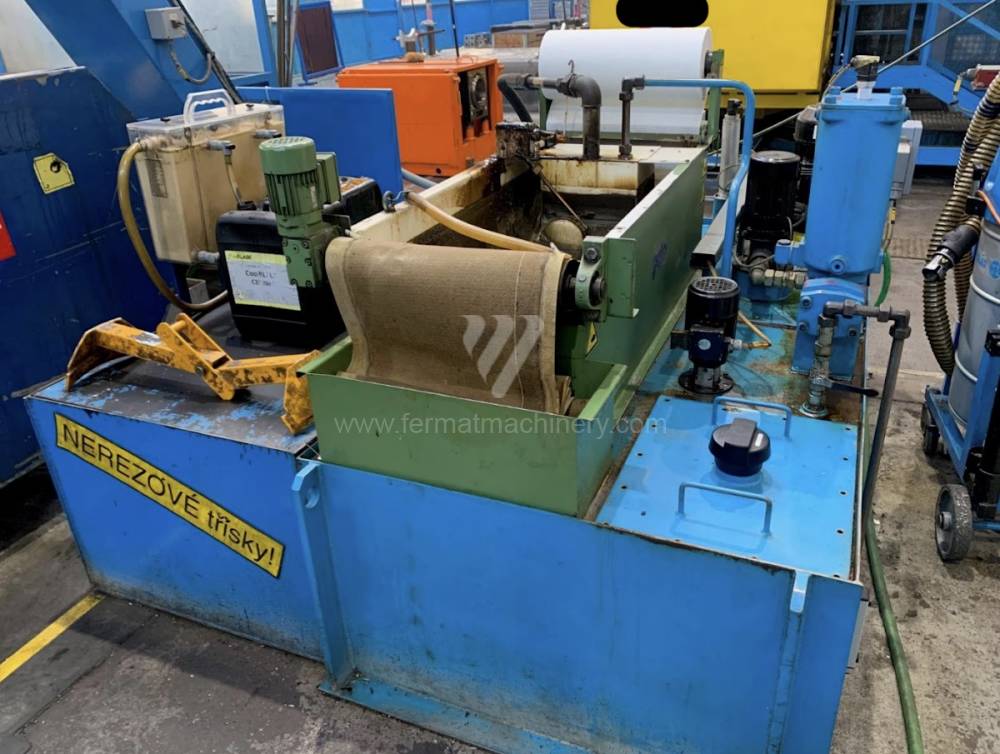

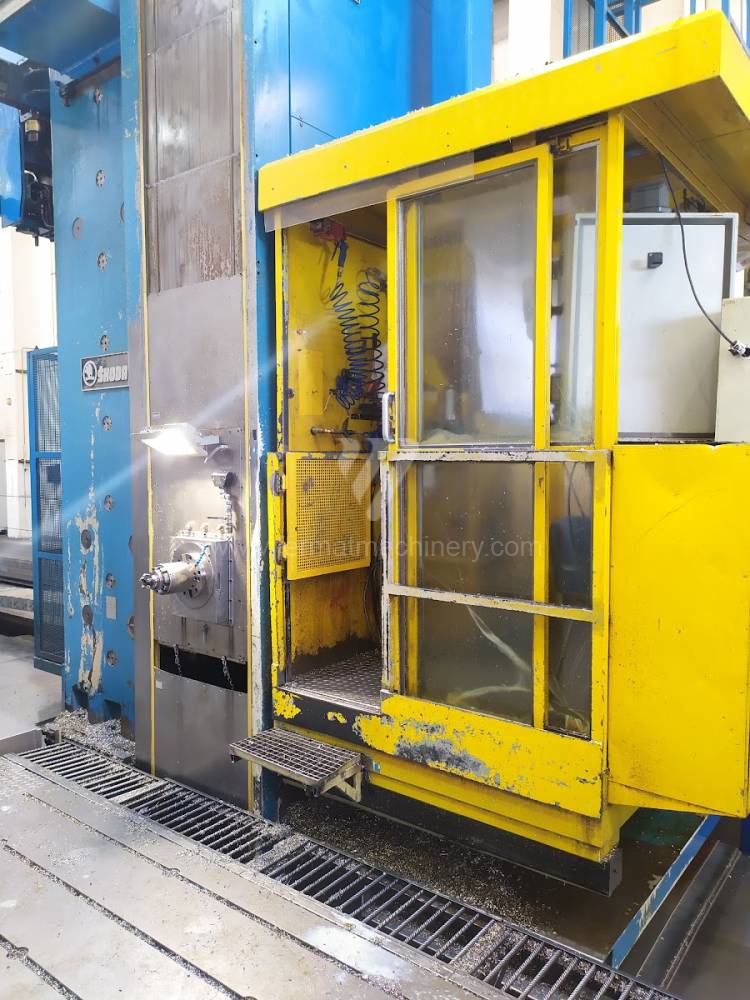

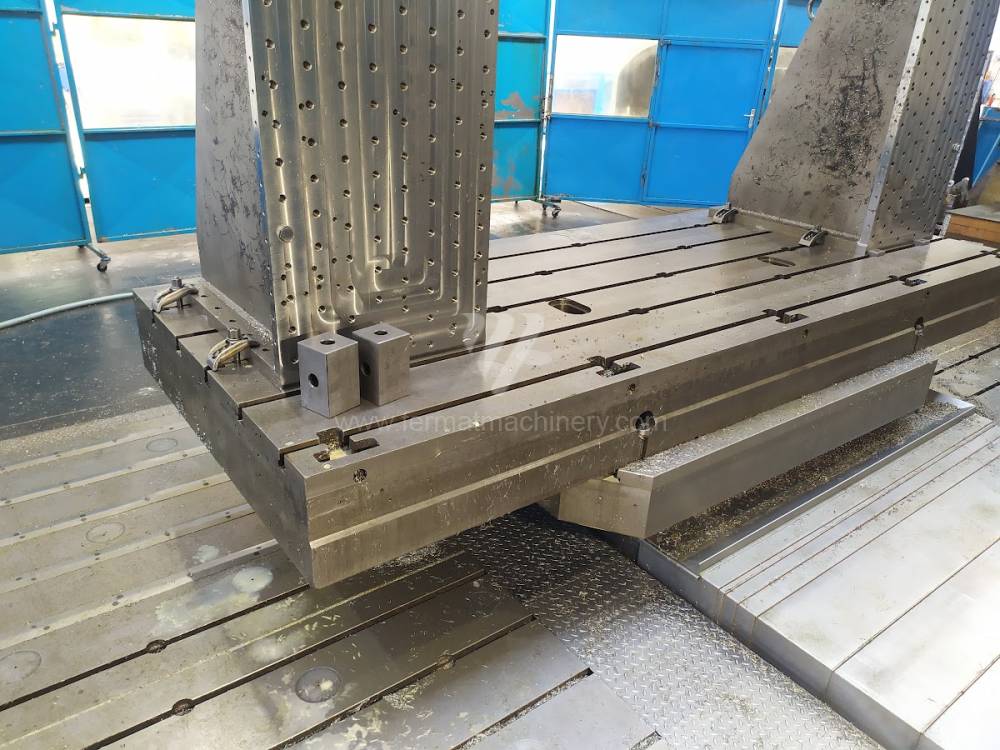

Plattenbohrwerke

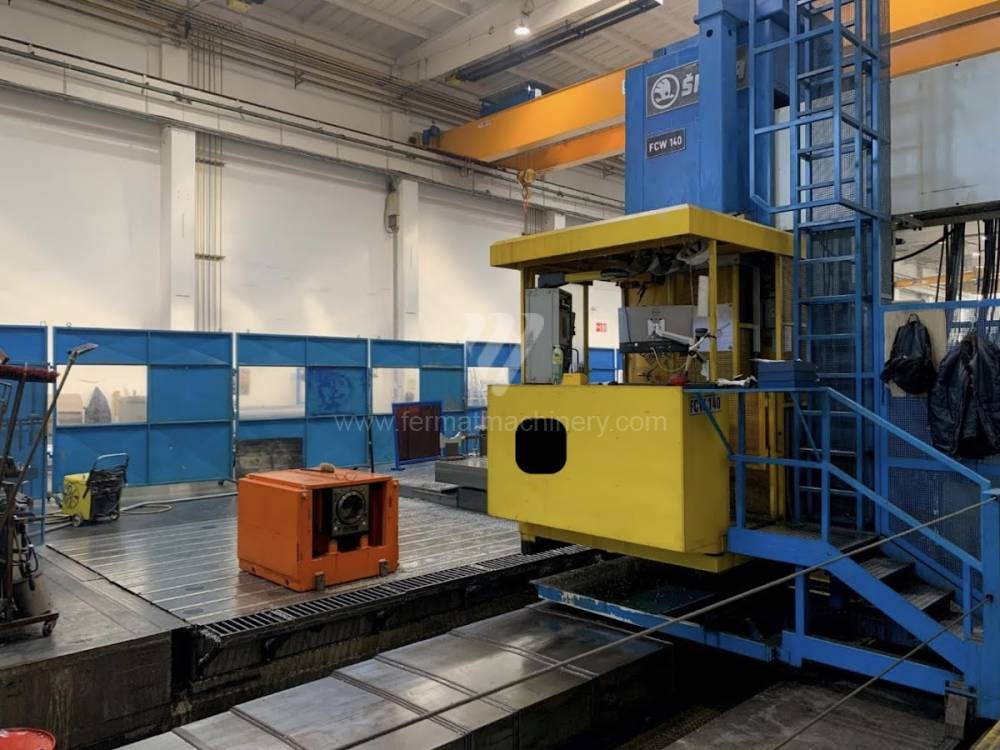

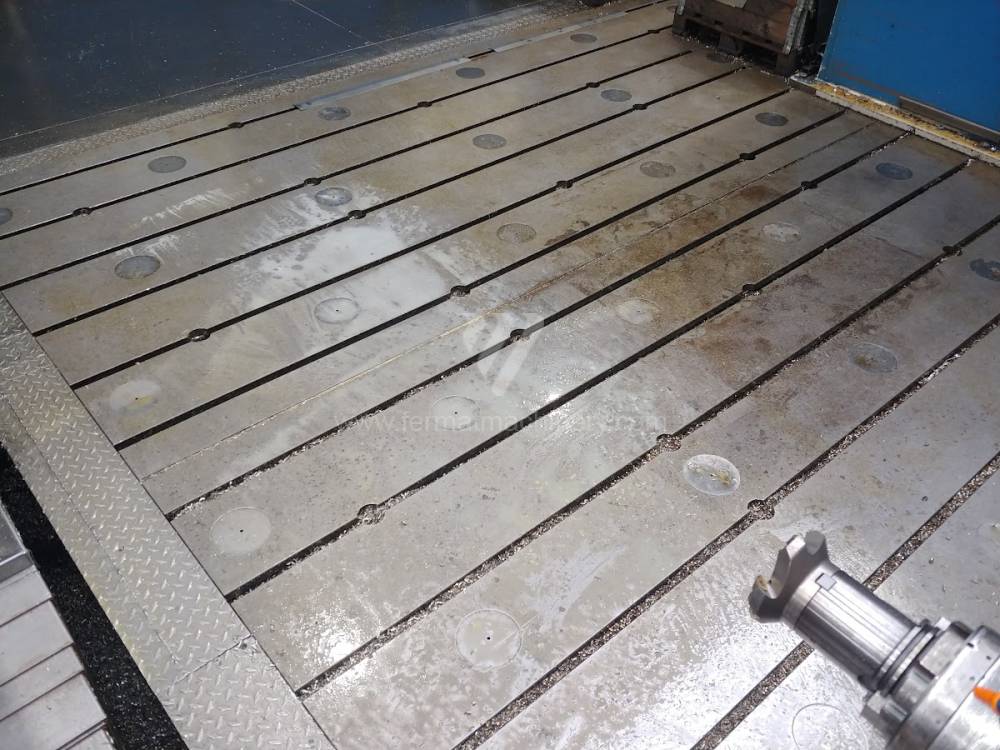

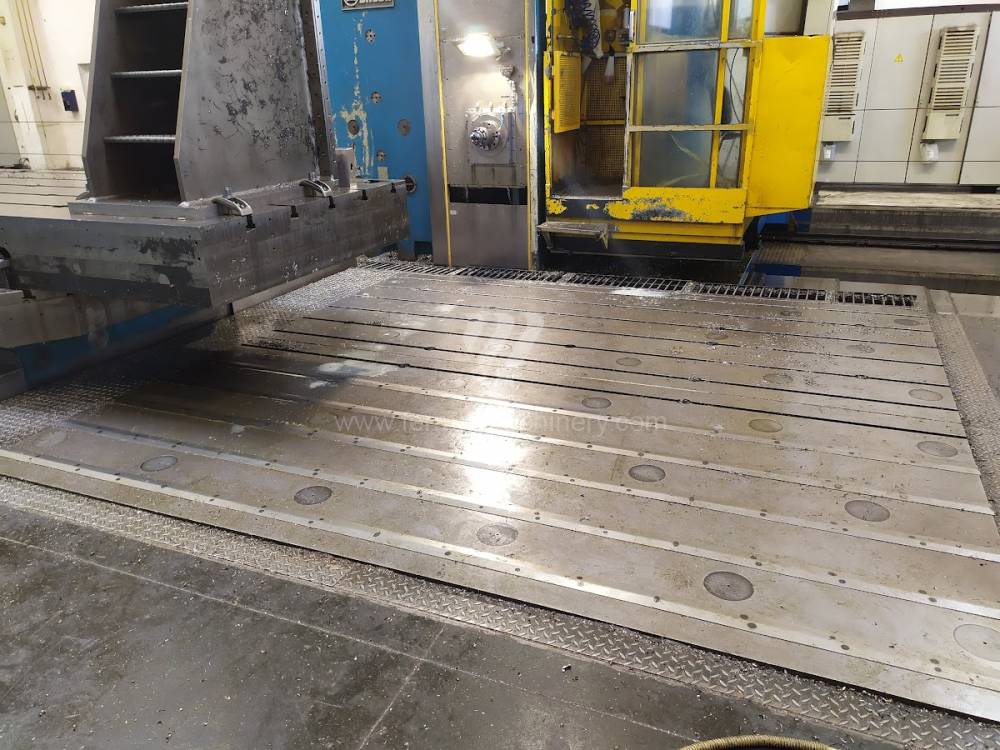

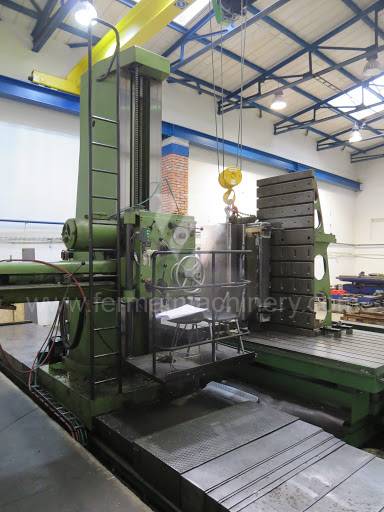

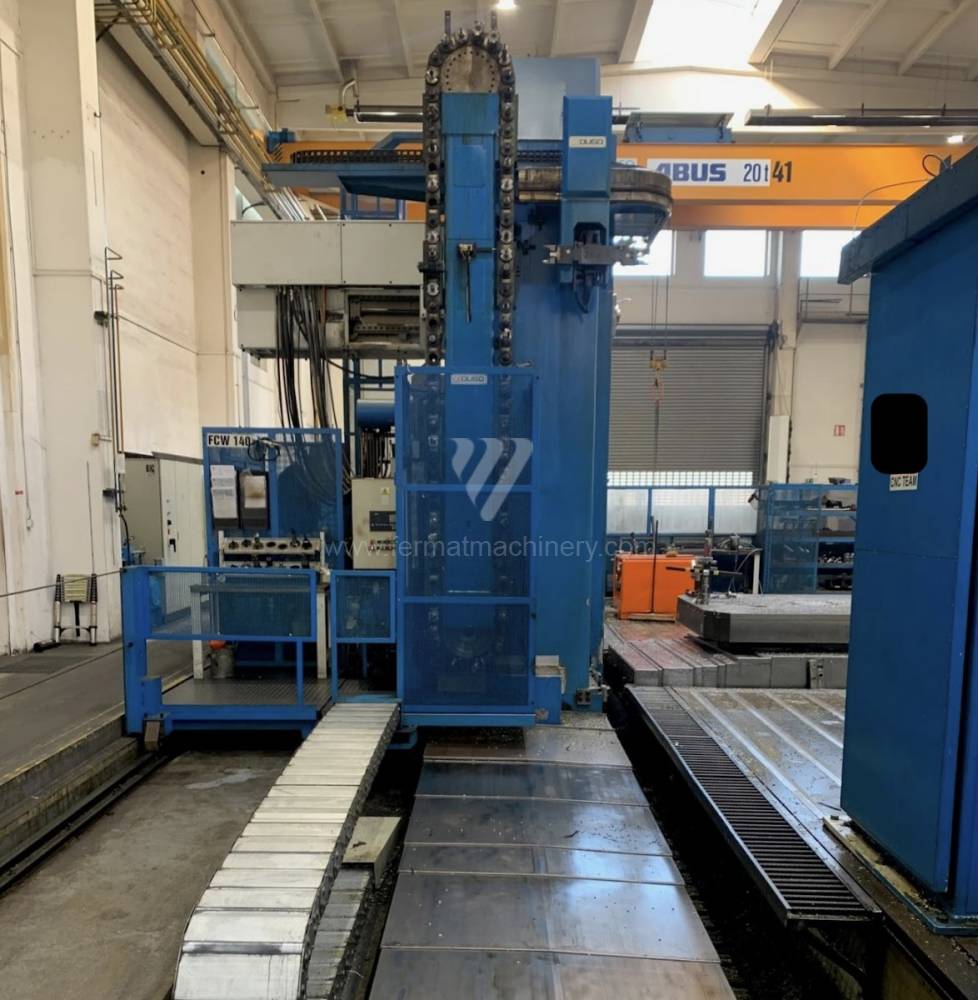

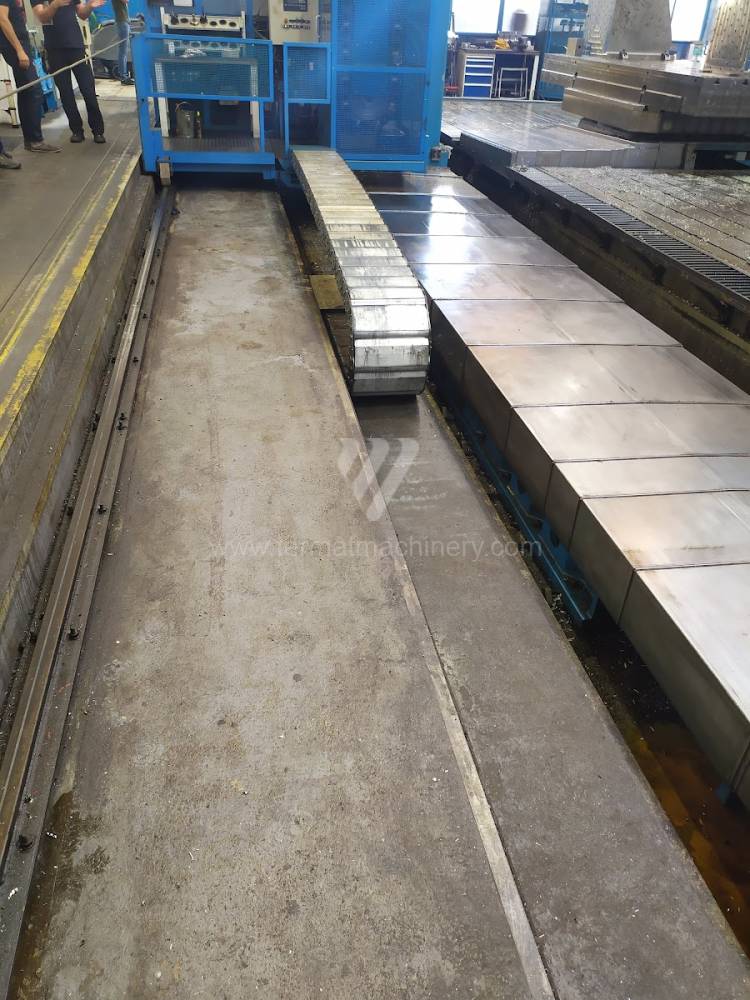

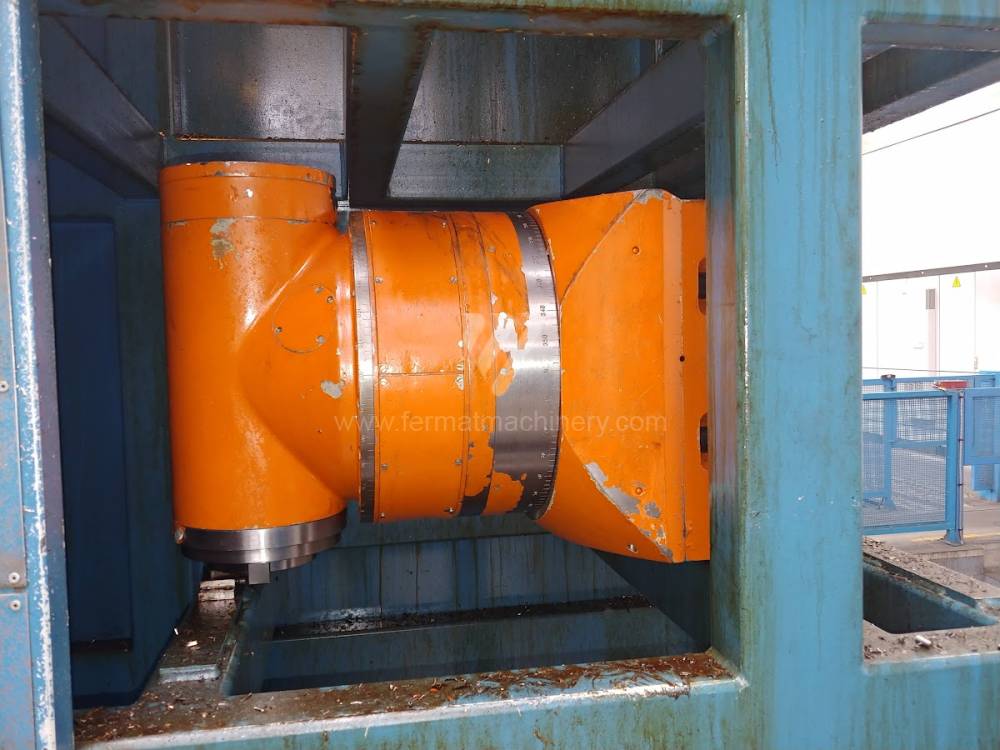

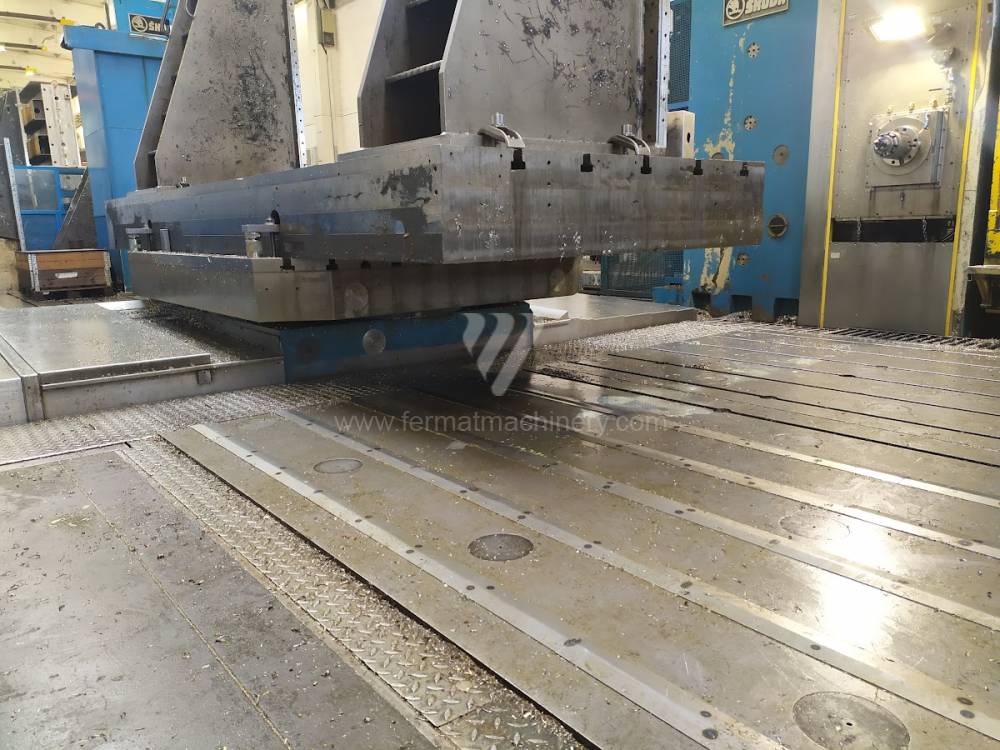

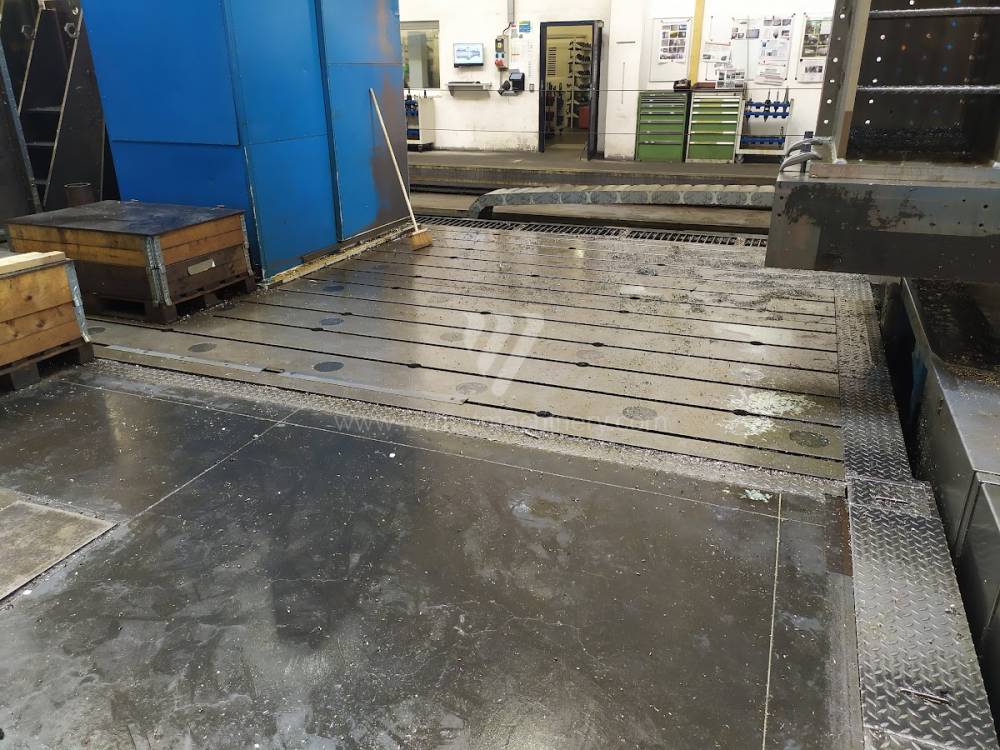

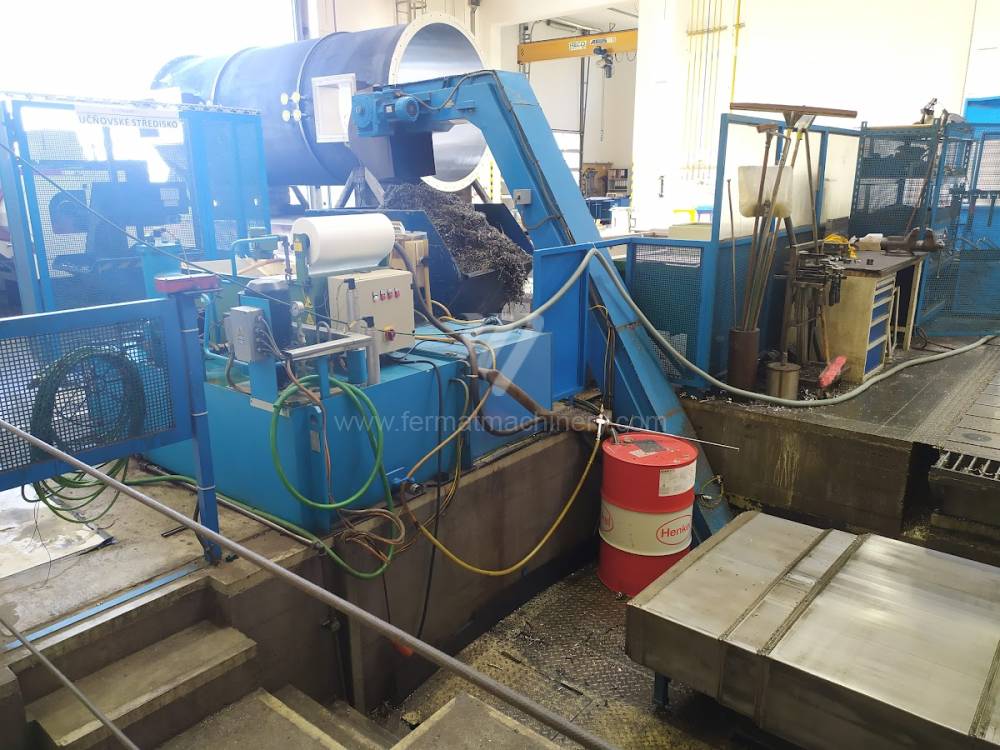

Plattenbohrwerke dienen zur Bearbeitung der größten Werkstücke. Bei diesen Maschinen bewegt sich der Spindelstock entlang der vertikalen Führung des Ständers, der sich entlang des Bettes senkrecht zur Achse der Spindel bewegt. Werkstück ist unbeweglich auf einer mit T-Nuten versehenen Gussplatte eingespannt. Wird die Anlage zusätzlich mit dem Drehtisch oder einem in Richtung der Spindelachse beweglichen Drehtisch ausgerüstet, erhöht sich die Anzahl der gesteuerten Achsen. Solche Bohrwerke werden für Bohrspindeldurchmesser von 130-315 mm hergestellt.

Koordinatenbohrwerke

Zur Bearbeitung von präziser Bohrungen werden sogenannte Koordinatenbohrwerke verwendet. Die Konstruktion ist besonders geprägt von den Forderungen nach sehr hoher Genauigkeit der Haupt- und Vorschubbewegungen, guter Dynamik und bestmöglicher Temperaturstabilität. Es gibt zwei Grundbauarten: ein Einständer-Bohrwerk mit horizontaler oder vertikaler Spindelachse (für kleinere Werkstückgrößen, die auf einem Kreuztisch eingespannt werden) und ein Zweiständer-Bohrwerk mit einer oder mehreren vertikalen Spindeln. Das Werkstück wird auf einem Längstisch eingespannt, der zwischen zwei Ständern platziert ist, entlang denen sich der den Werkstückspindelstock tragende Querlatte bewegt. Zur Abmessung wird meist ein optisches System verwendet, bei modernen Maschinen ist es üblich, eine CNC-Steuerung zu verwenden.

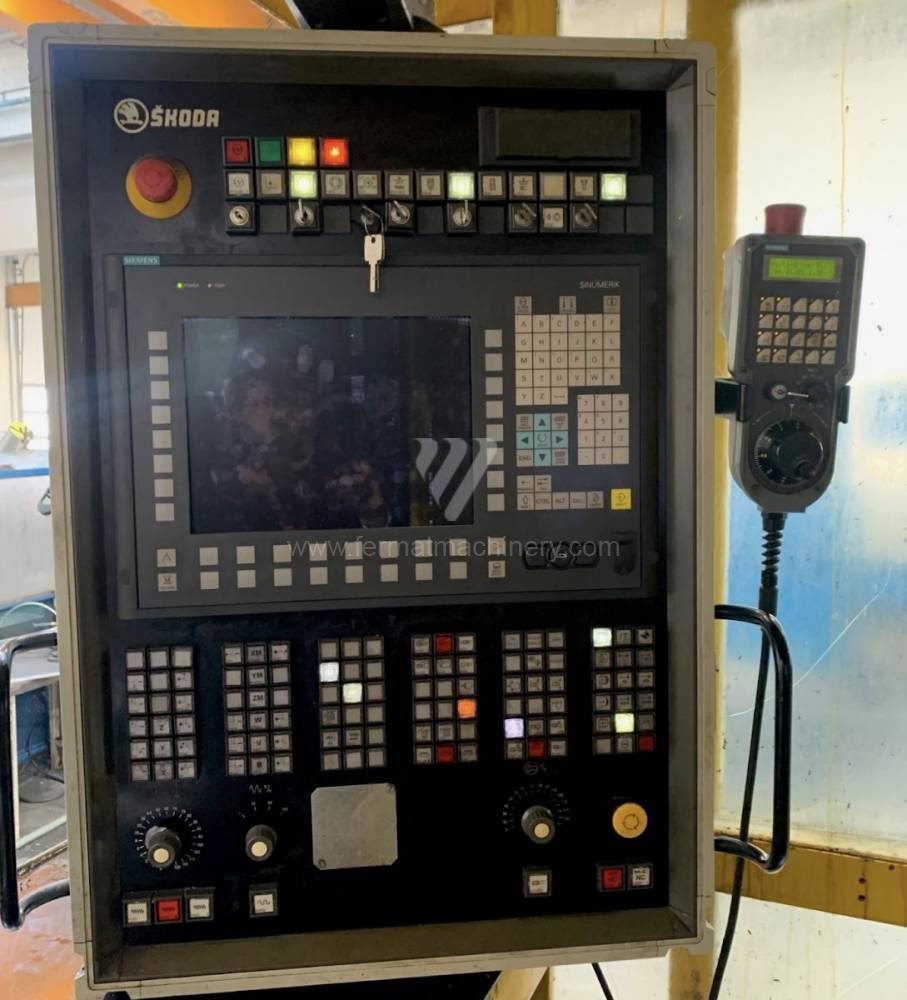

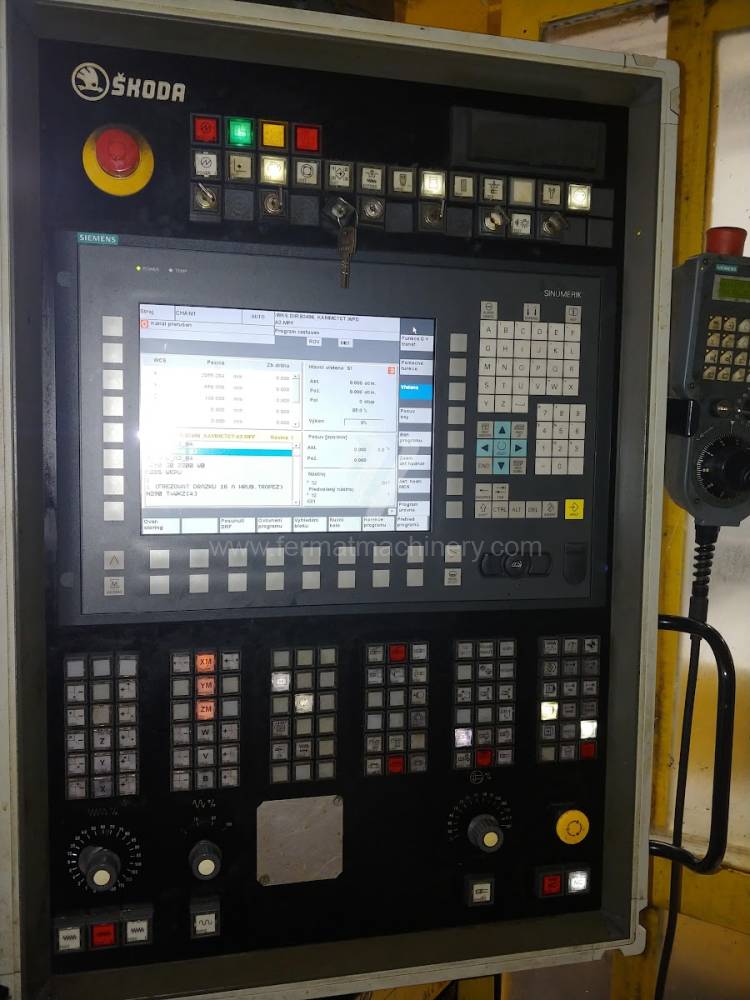

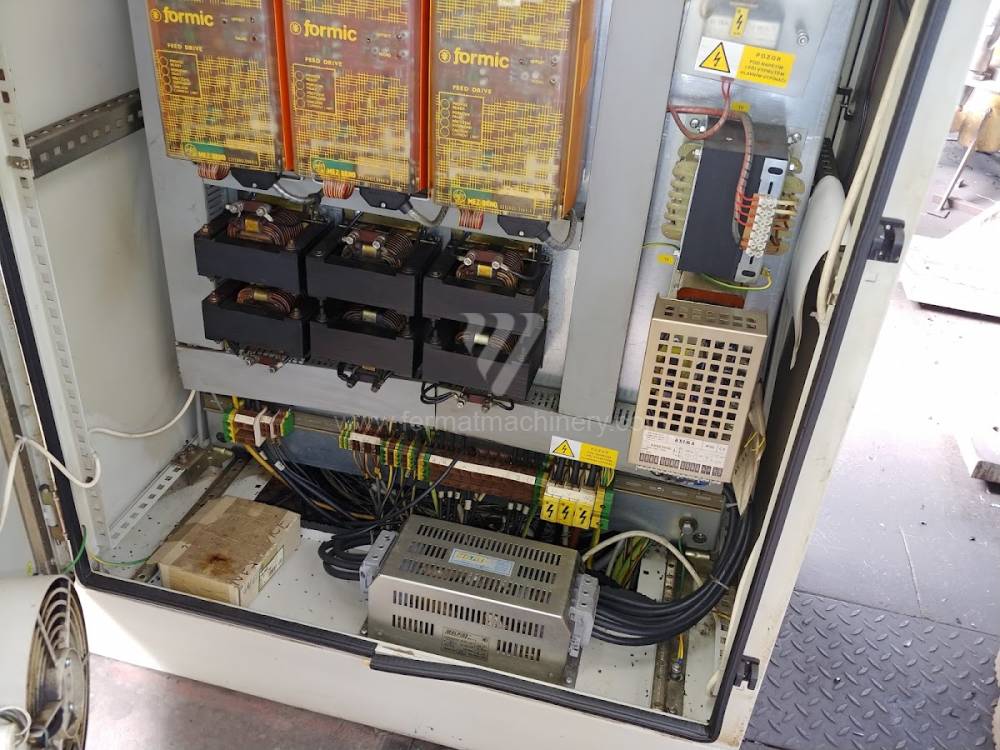

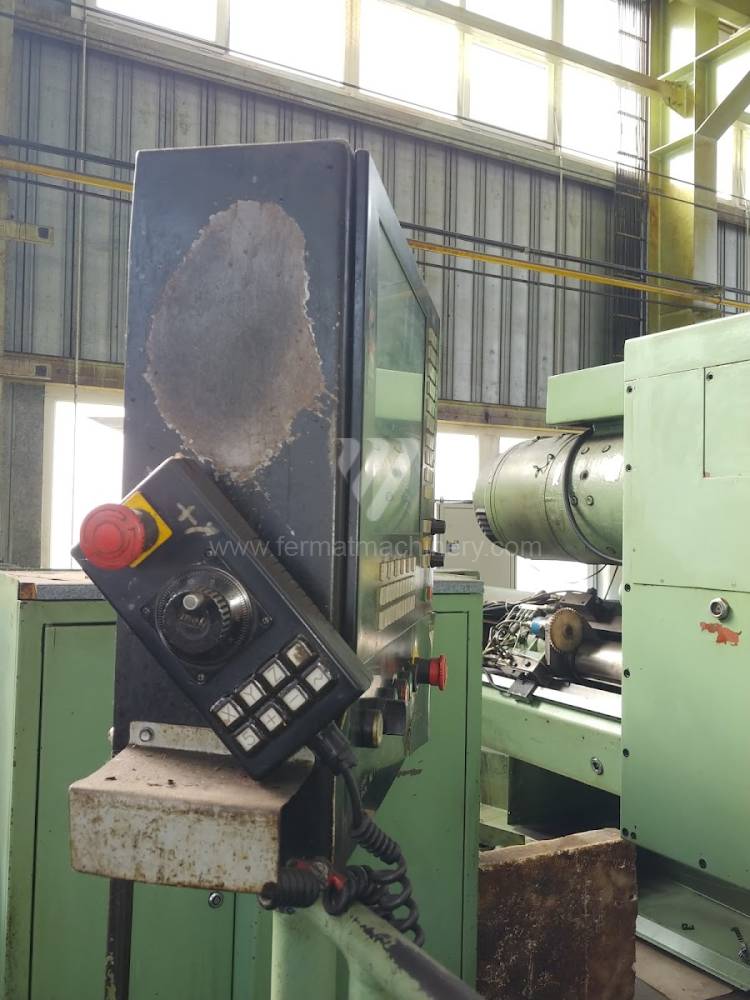

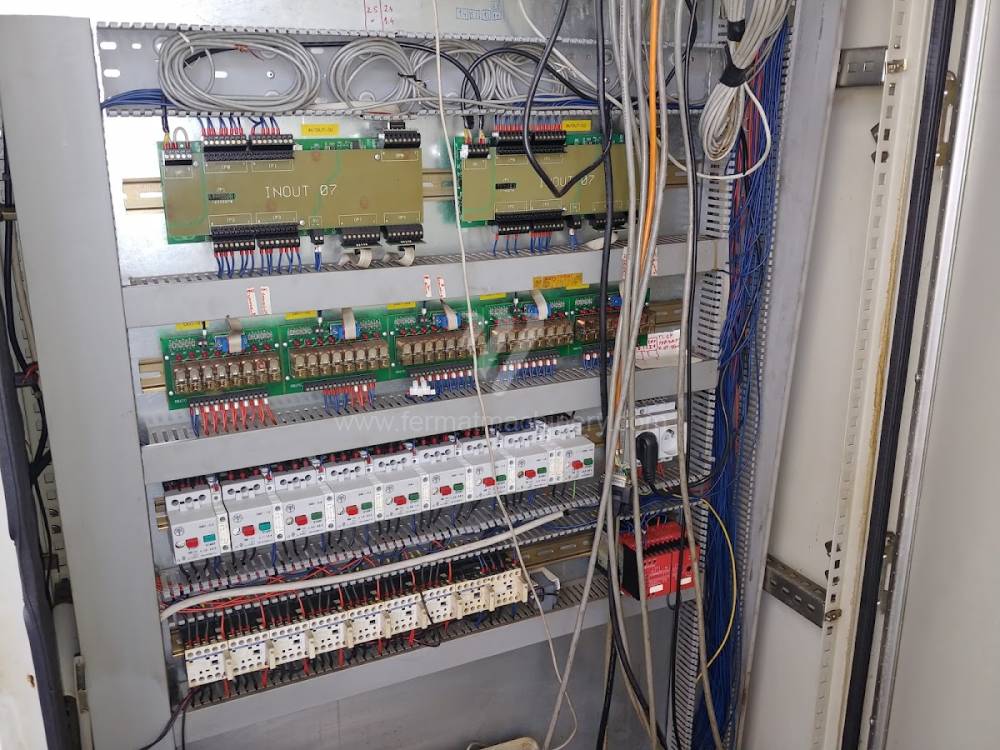

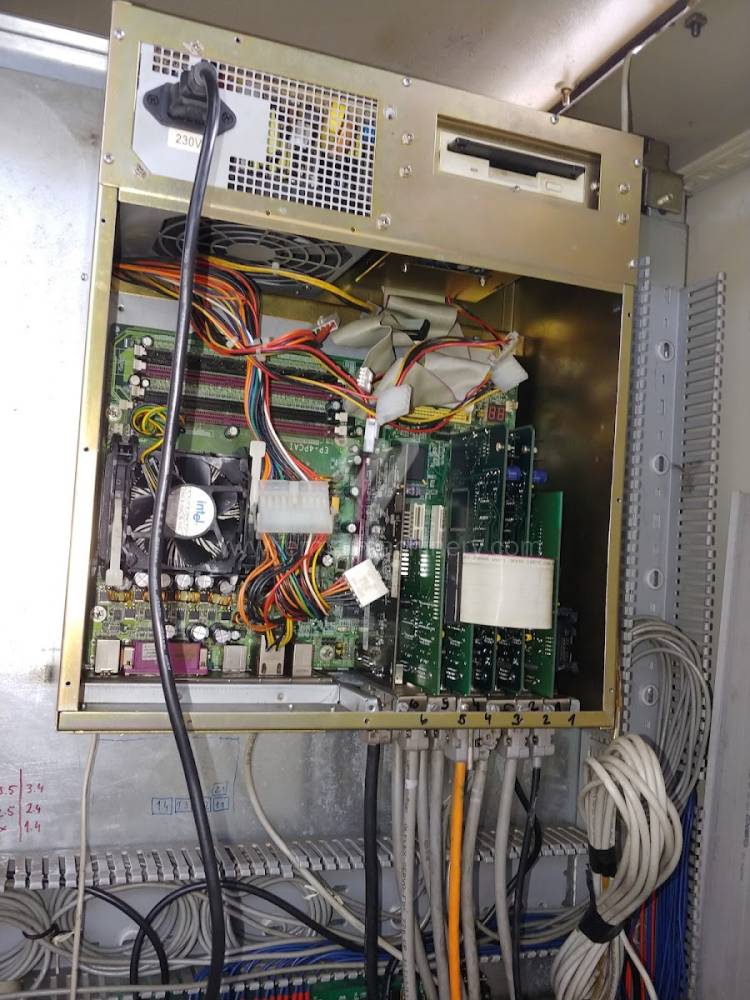

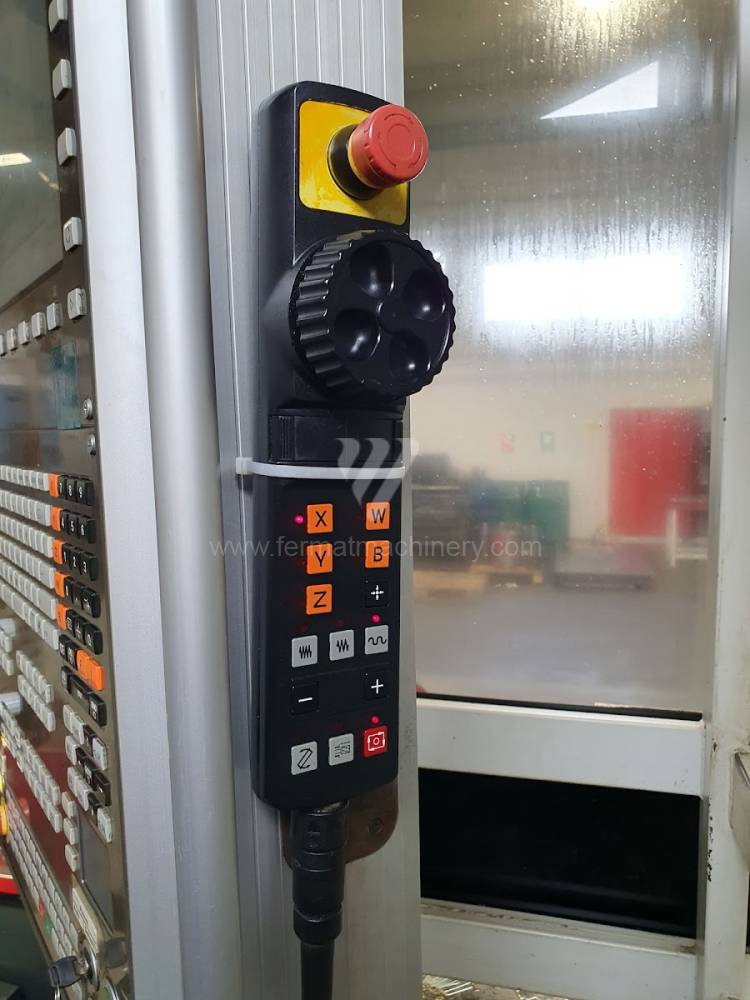

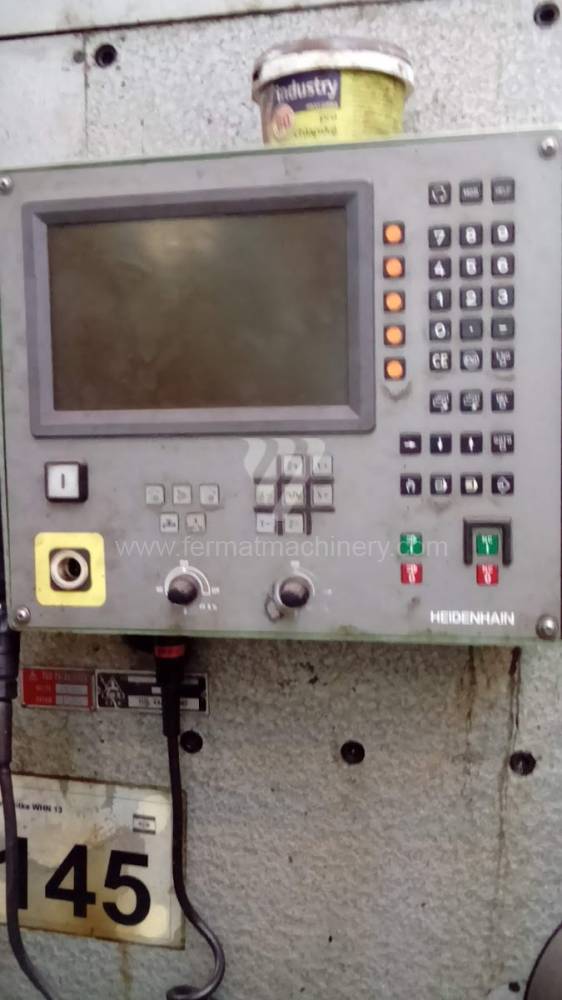

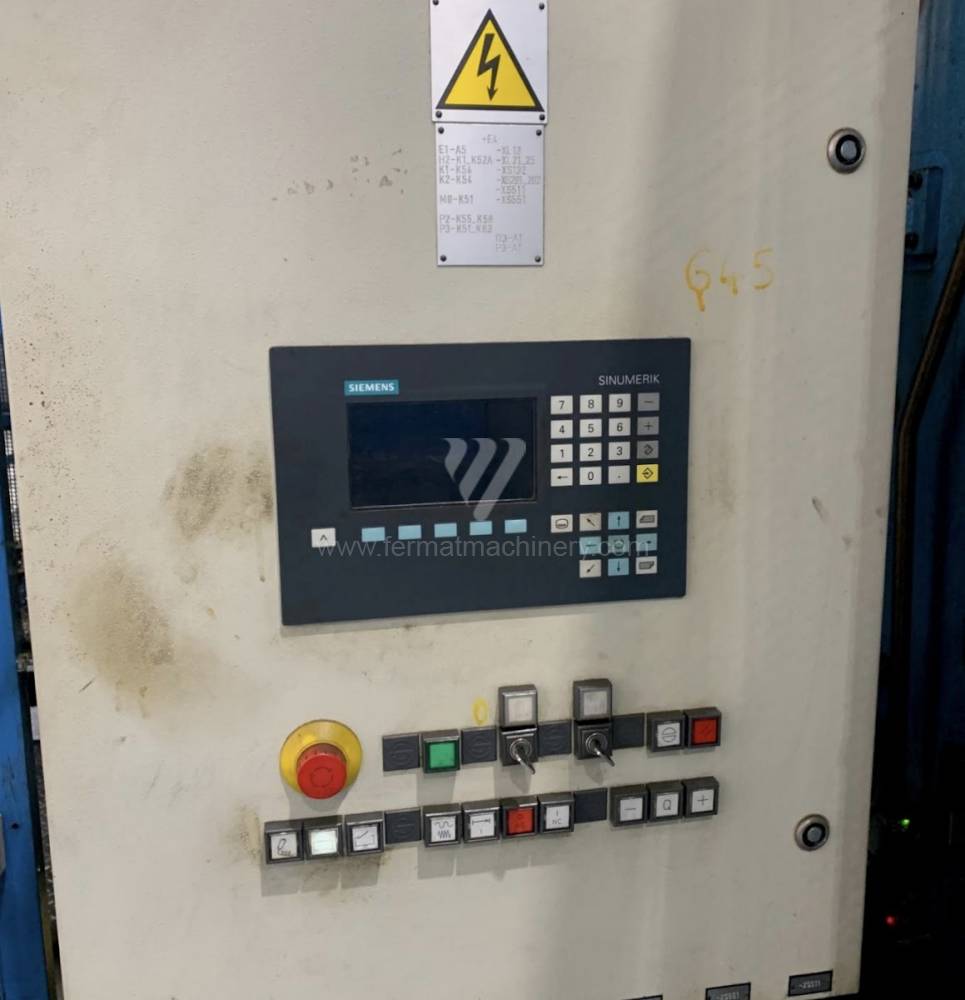

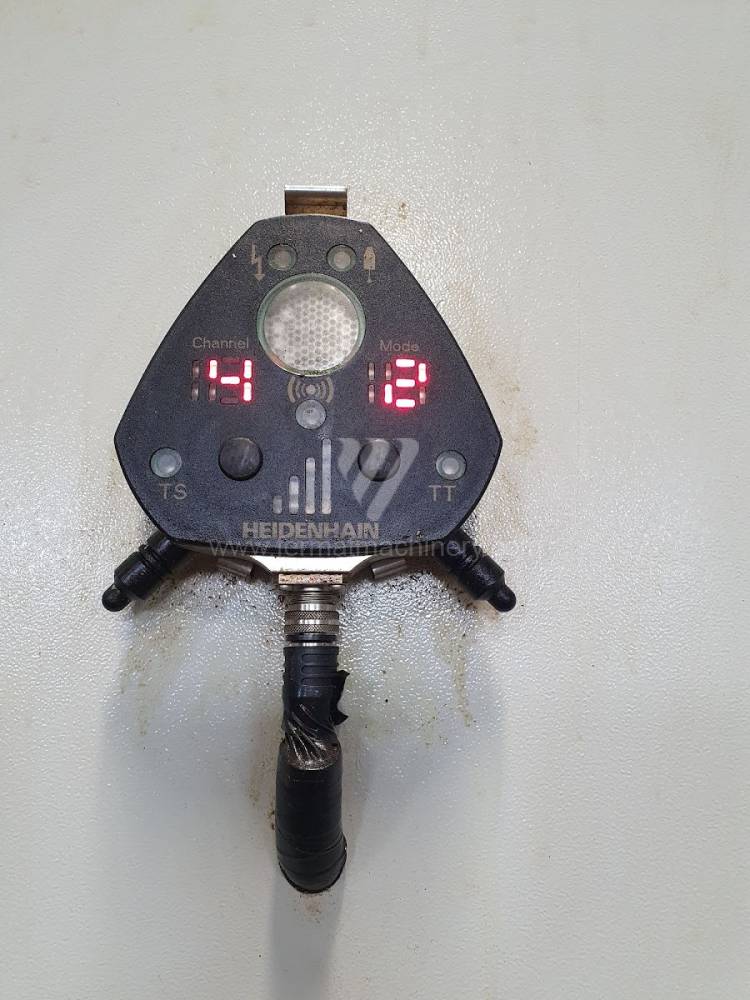

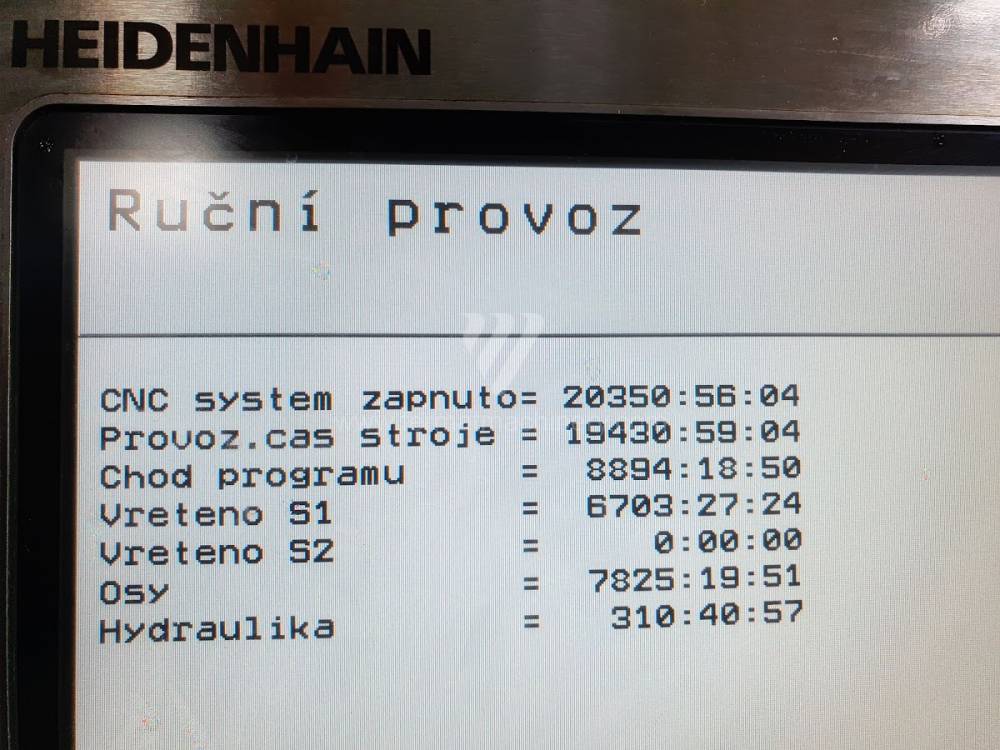

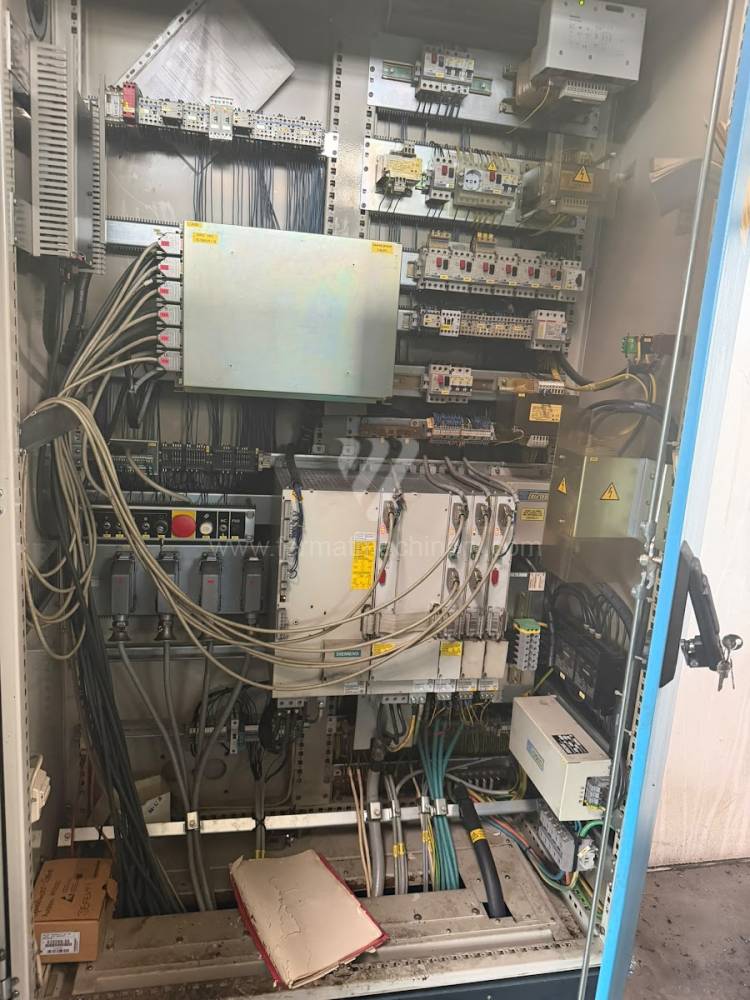

Alle Arten von Horizontalbohrwerken können entweder konventionell oder CNC-gesteuert sein. Zu den meistgenutzten Herstellern von CNC-Steuerungen gehören Heidenhain, Siemens, Fanuc, Fagor,...

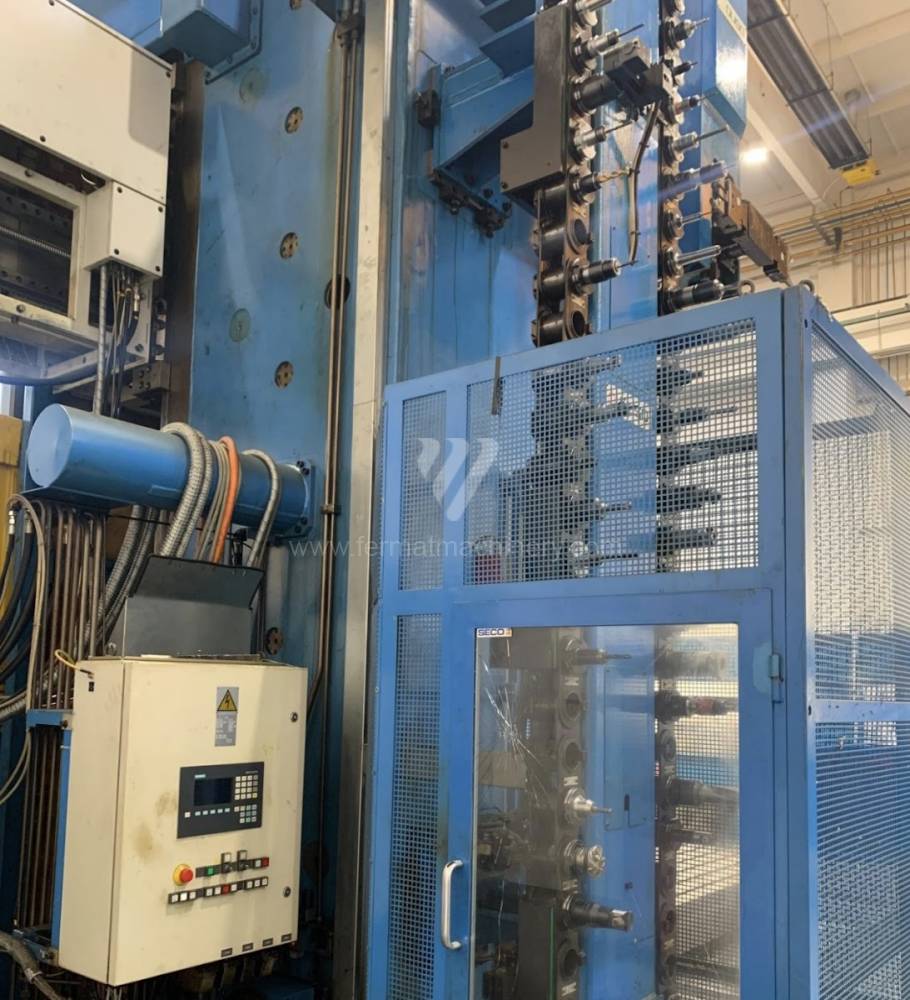

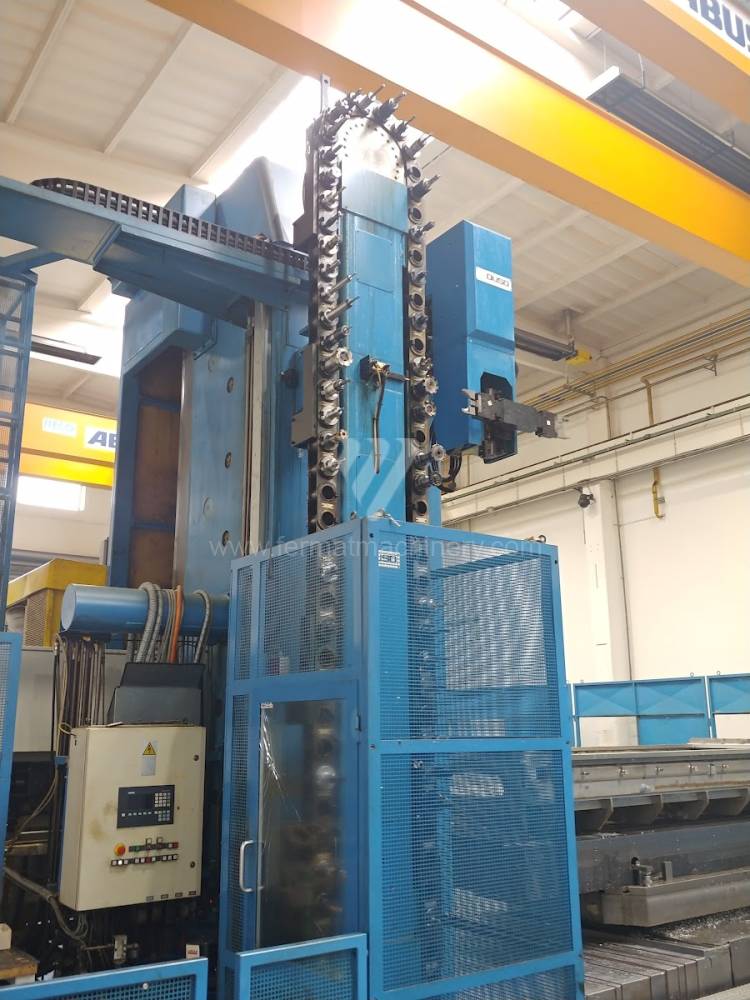

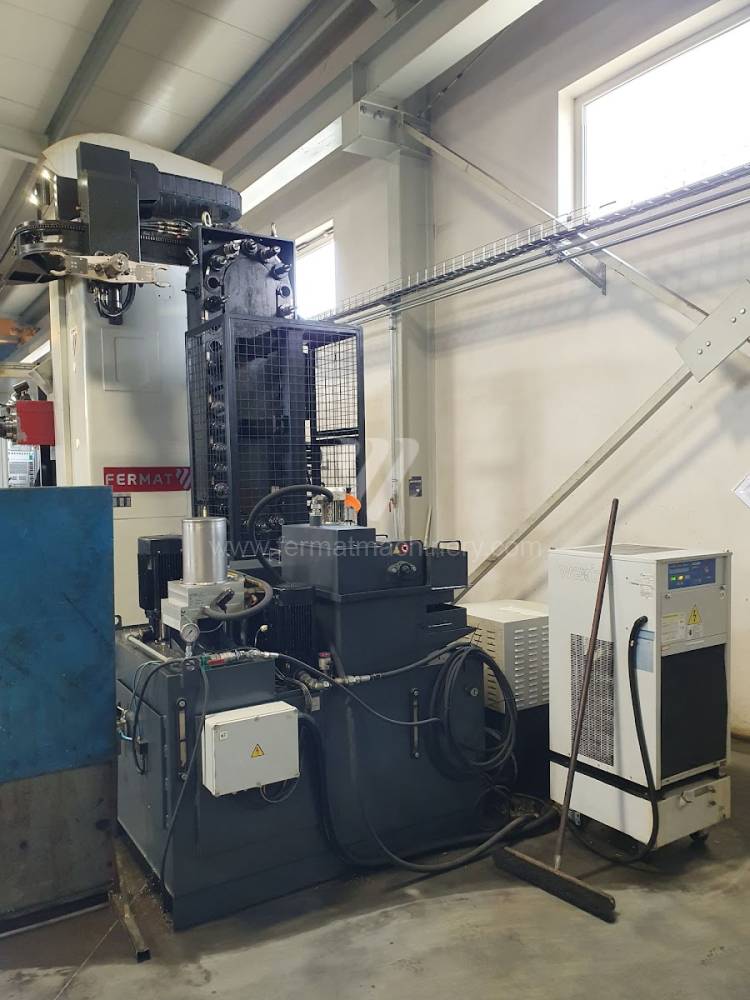

Ein Teil von Horizontalbohrwerken kann auch ein automatischer Werkzeugwechsler sein, der hauptsächlich für die Lagerung von Werkzeugeinheiten, ihre Handhabung und ihre Positionierung ohne direkte Beteiligung des menschlichen Faktors bestimmt ist.

Zu den bekanntesten Herstellern von Horizontalbohrwerken gehören Firmen wie FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN und andere.
