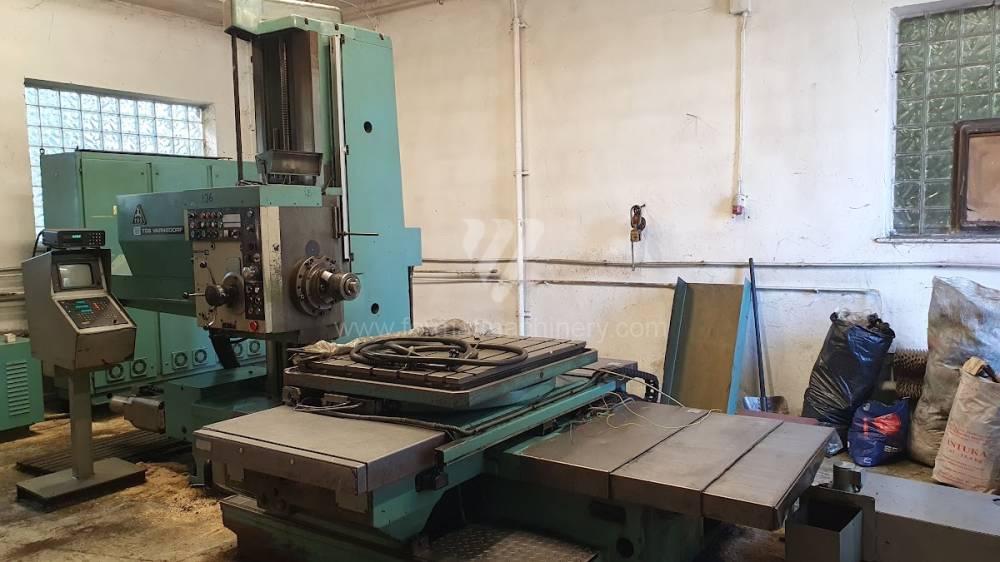

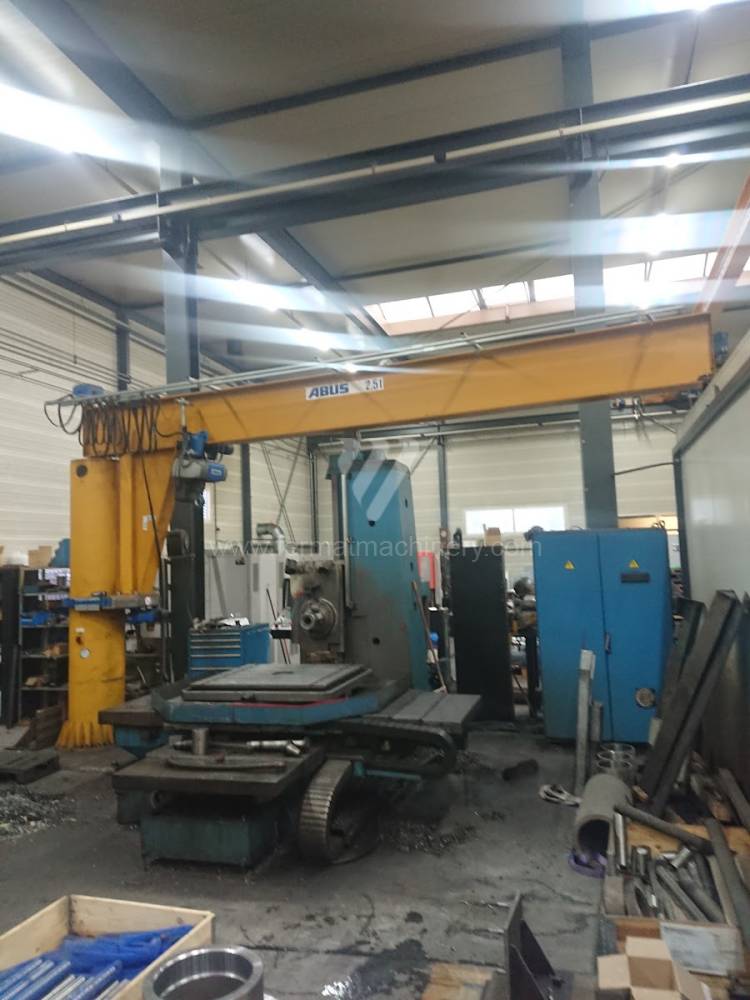

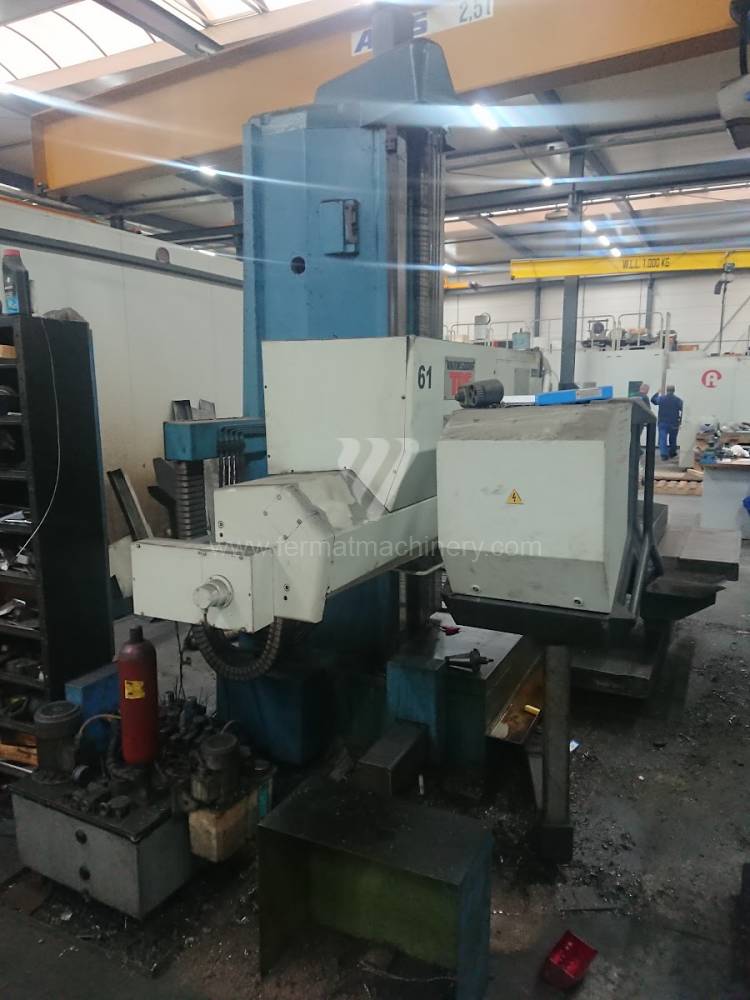

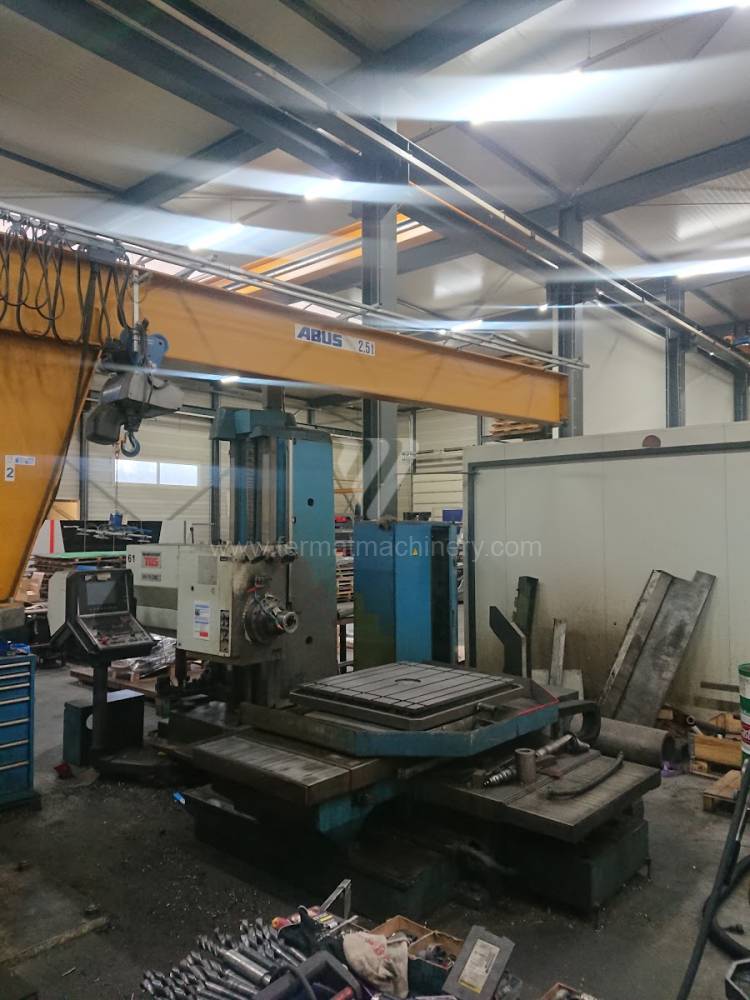

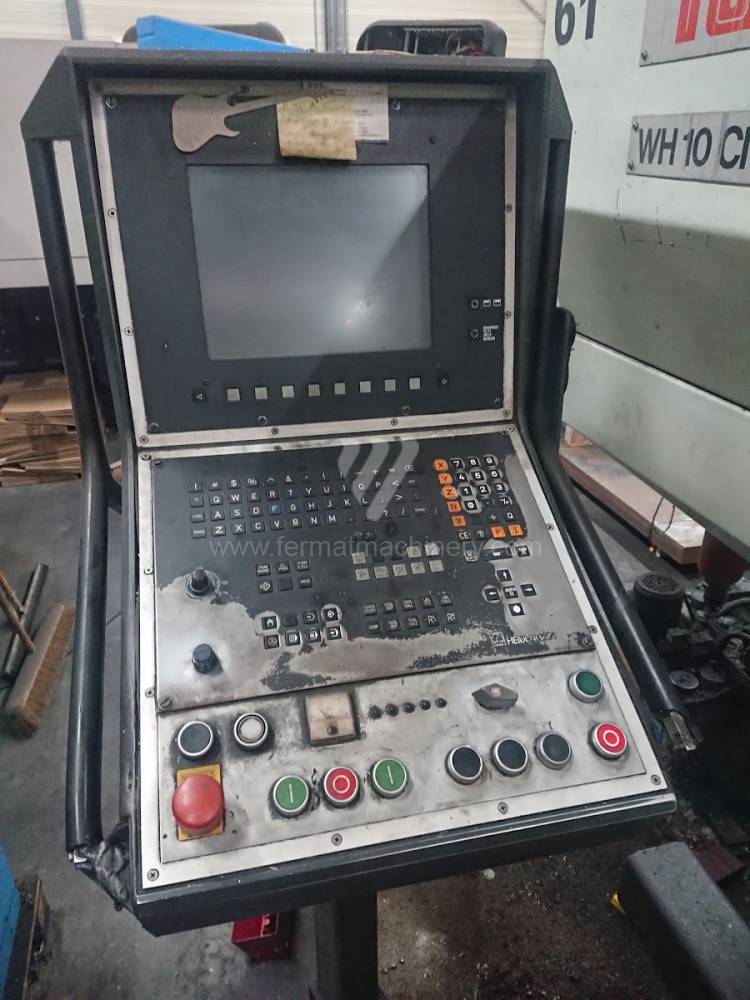

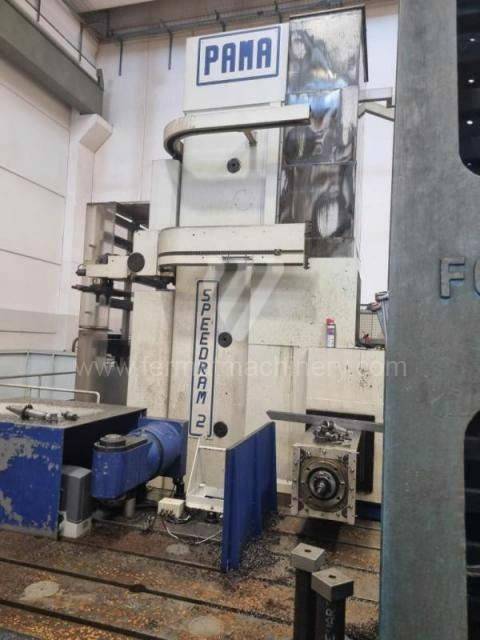

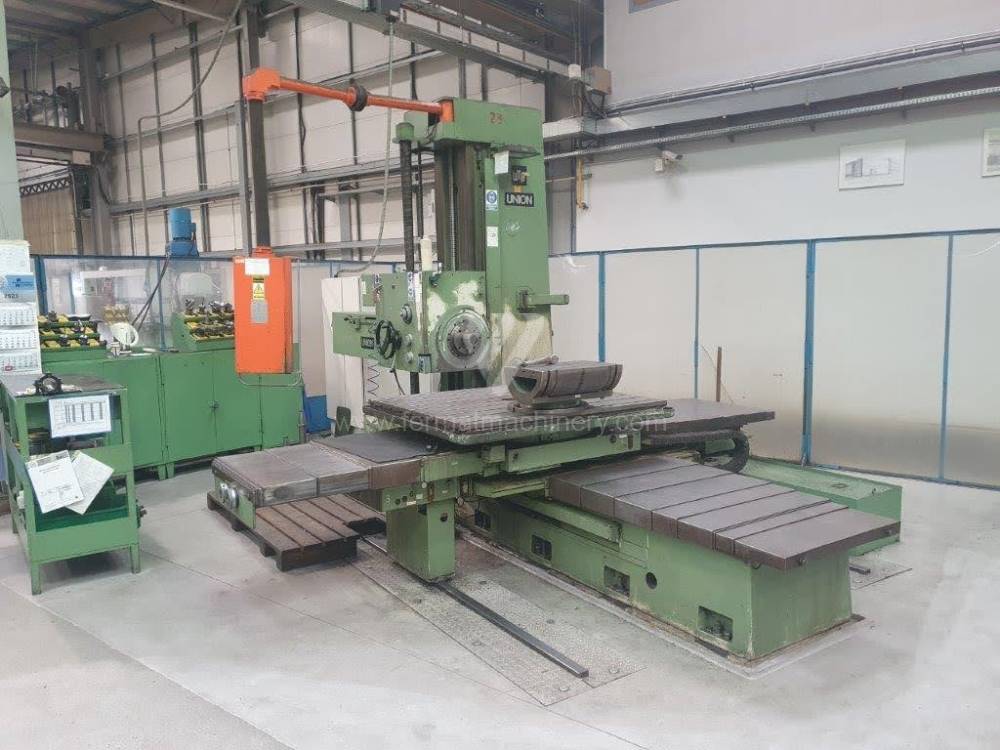

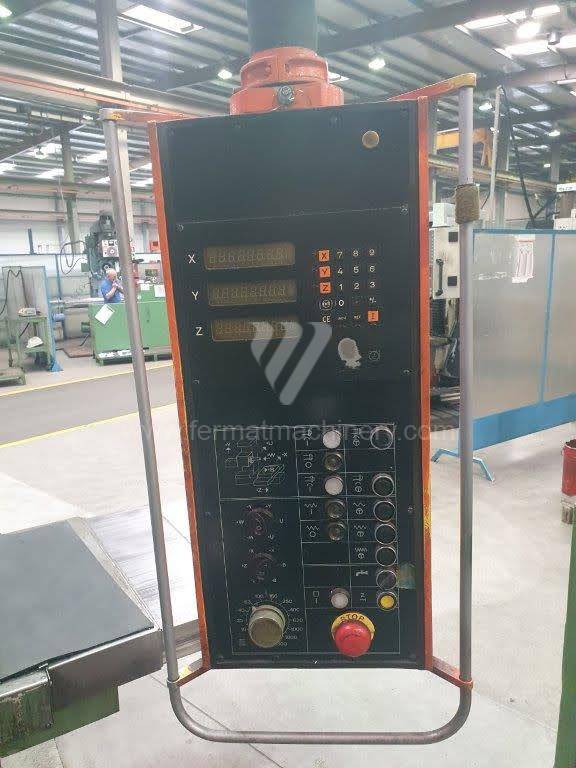

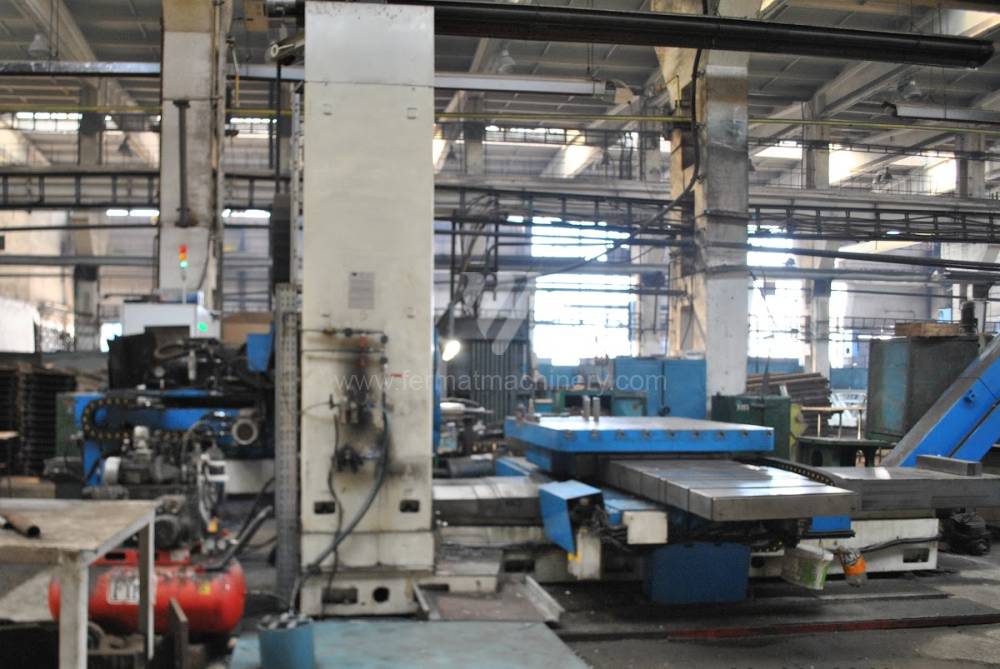

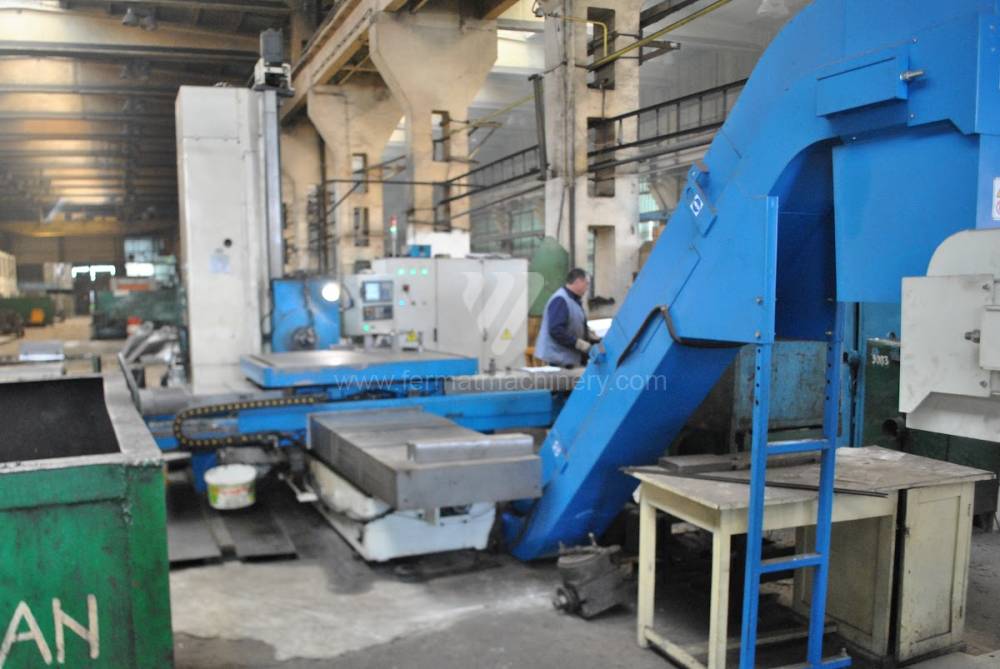

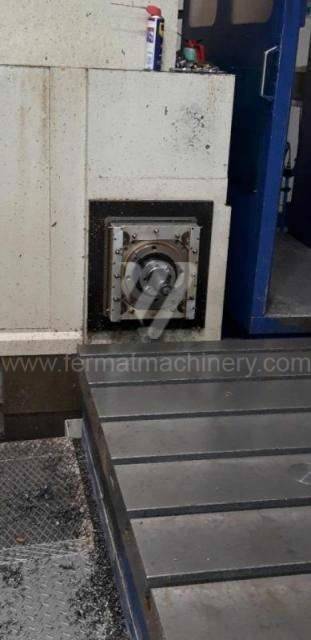

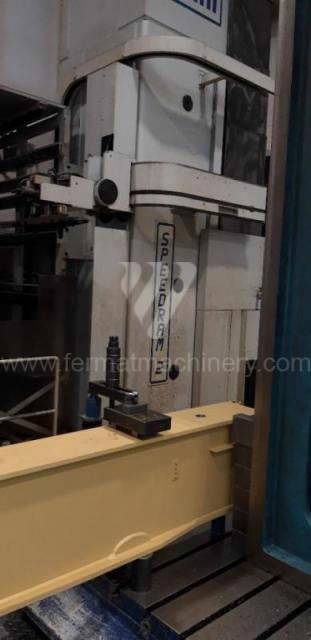

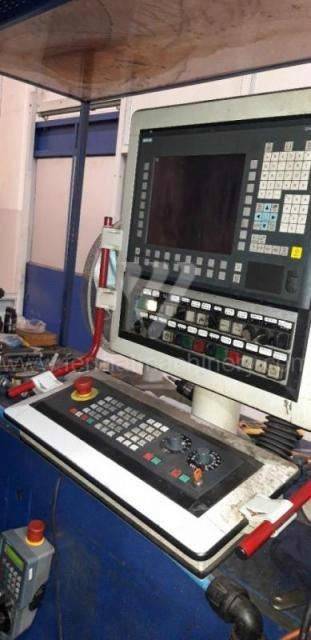

Bohrwerk

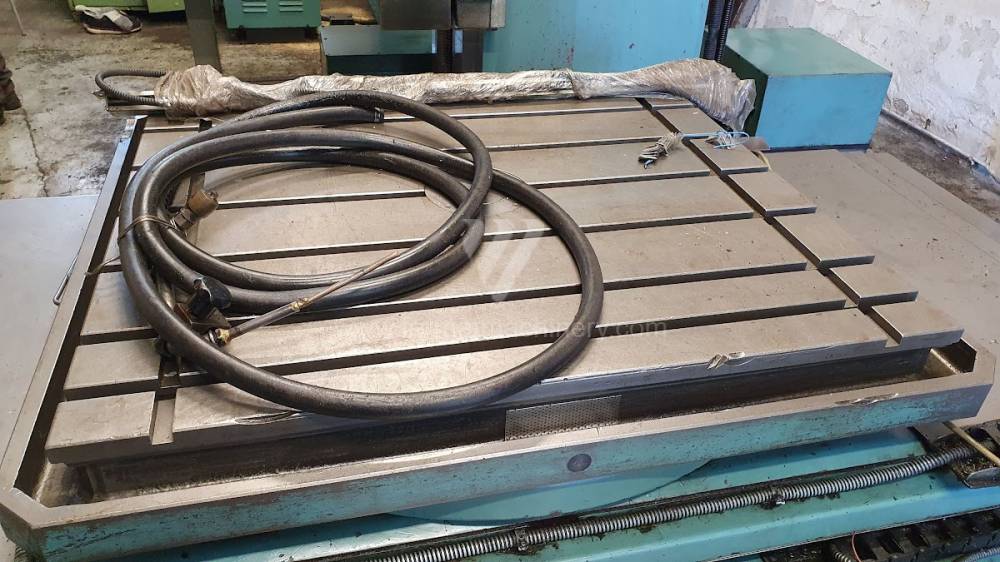

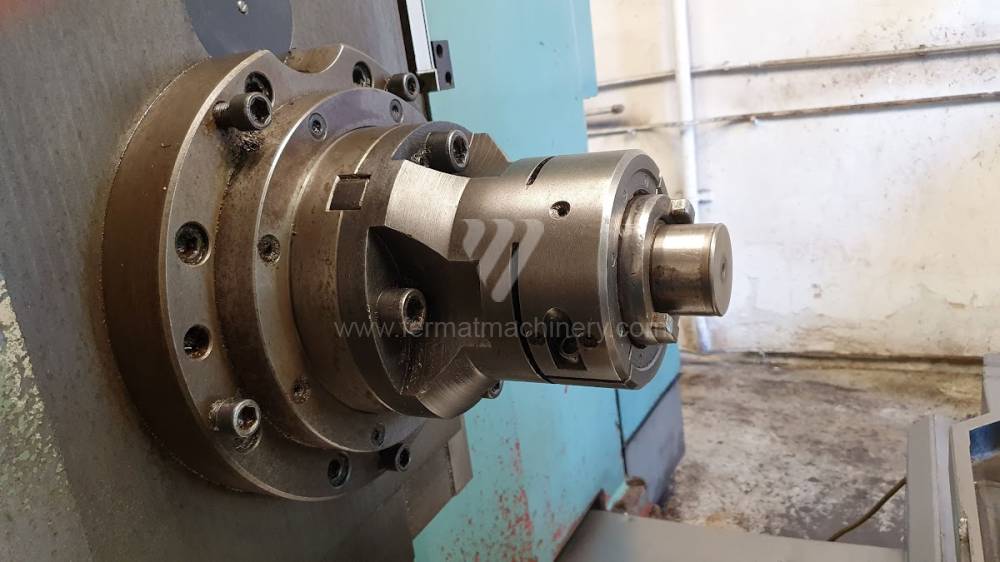

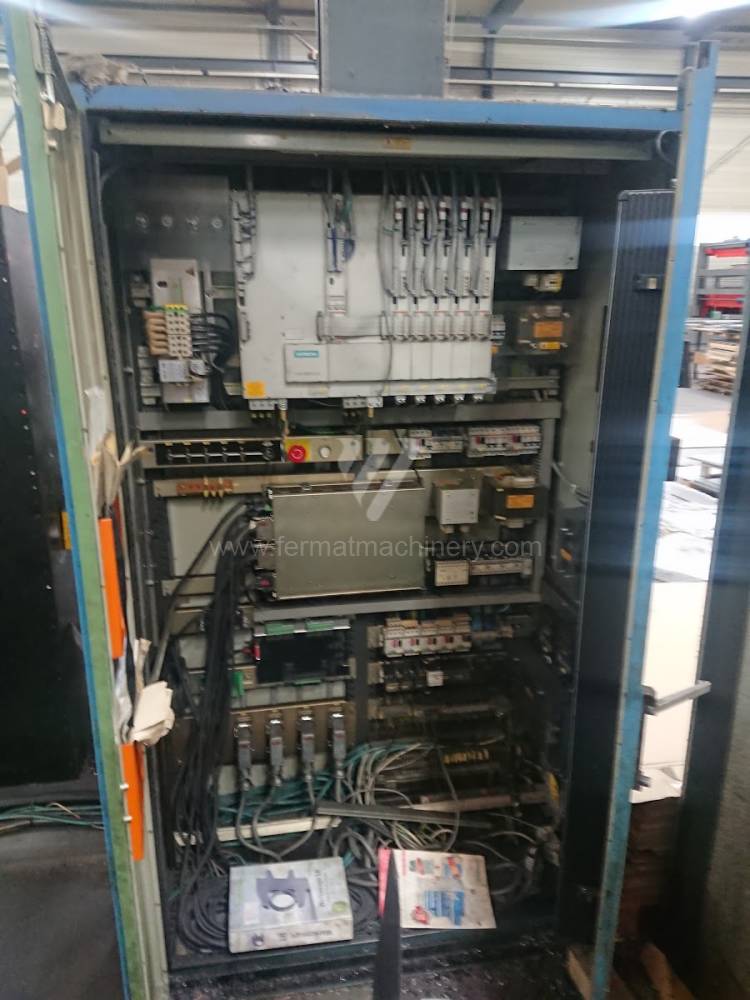

WH 10 CNC
TOS Varnsdorf
Inv. Nr.: 241106

Steuerung Heidenhain : TNC 320
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1250 mm
Y Weg: 900 mm
Spindeldrehzahl: 0 - 1800 /min.
IKZ: nein

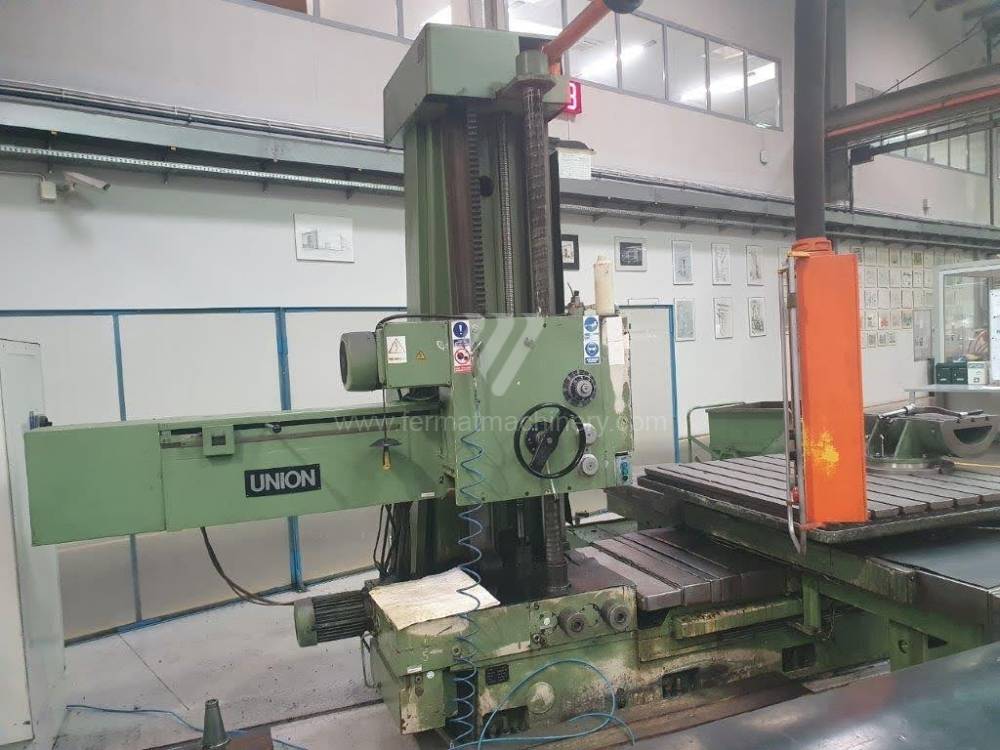

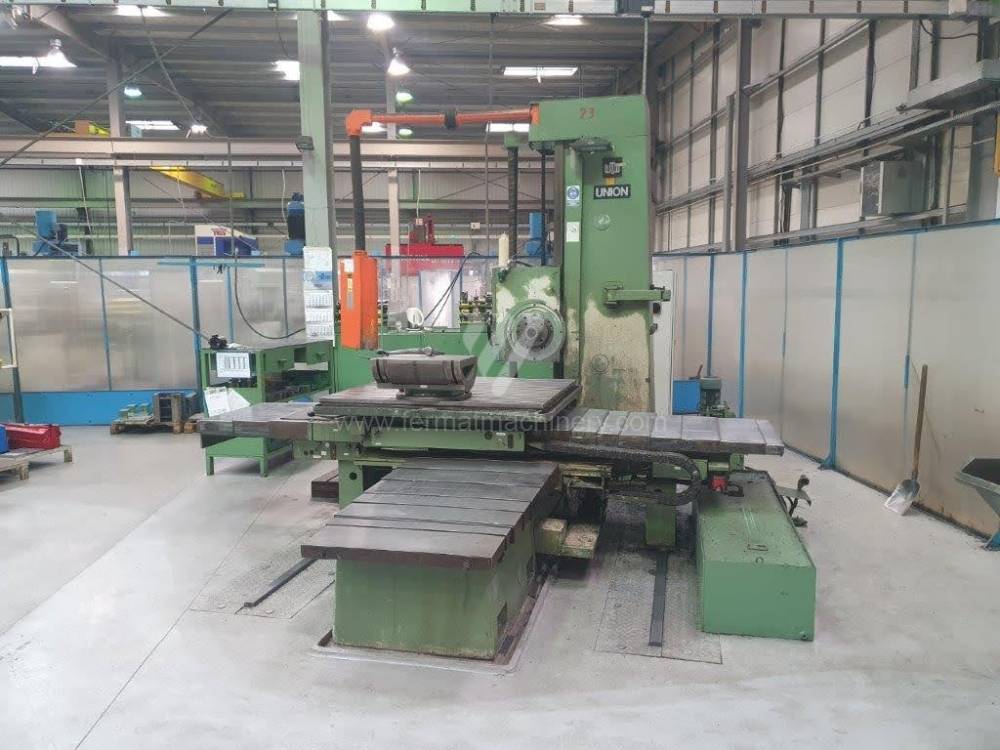

BFKP 110 CNC
UNION
Inv. Nr.: 201912

Baujahr:1987
Arbeitsspindeldurchmesser: 110 mm
X Weg: 2500 mm
Y Weg: 1250 mm
Spindeldrehzahl: 5 - 1400 /min.
IKZ: nein
Spindelvorschub (W): 630 mm

FRAL 70C16
Colgar International S.r.l.
Inv. Nr.: 241059

Baujahr:1989
Steuerung ECS:
Arbeitsspindeldurchmesser: 160 mm
X Weg: 15500 mm
Y Weg: 1000 mm
Spindeldrehzahl: 0 - 1500 /min.
Spindelvorschub (W): 800 mm

WH 10 CNC
TOS Varnsdorf
Inv. Nr.: 241062

Steuerung Heidenhain : TNC 620
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1250 mm
Y Weg: 1030 mm
Spindeldrehzahl: 16 - 2500 /min.
IKZ: nein

WHN 9 B CNC
TOS Varnsdorf
Inv. Nr.: 241127

Baujahr:1975
Steuerung Heidenhain : TNC 355
Arbeitsspindeldurchmesser: 90 mm
X Weg: 1250 mm
Y Weg: 900 mm
Spindeldrehzahl: 0 - 1120 /min.
IKZ: nein

WH 63
TOS Varnsdorf
Inv. Nr.: 241286

Baujahr:1983
Arbeitsspindeldurchmesser: 63 mm
X Weg: 1000 mm
Y Weg: 710 mm
Spindeldrehzahl: 18 - 1800 /min.
IKZ: nein
Spindelvorschub (W): 560 mm

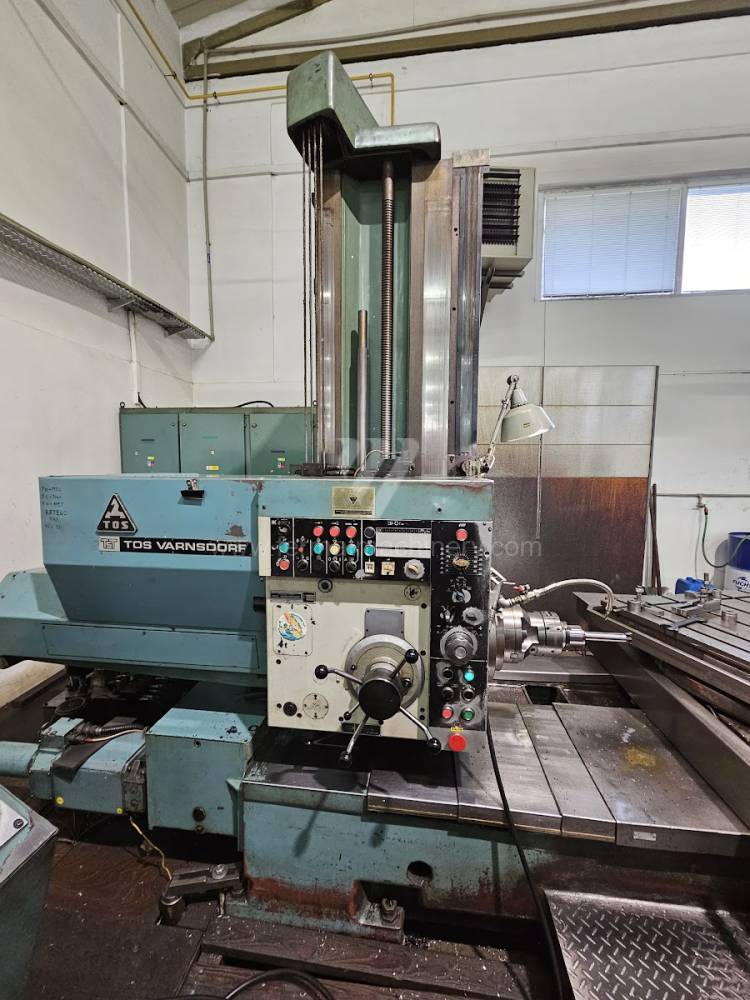

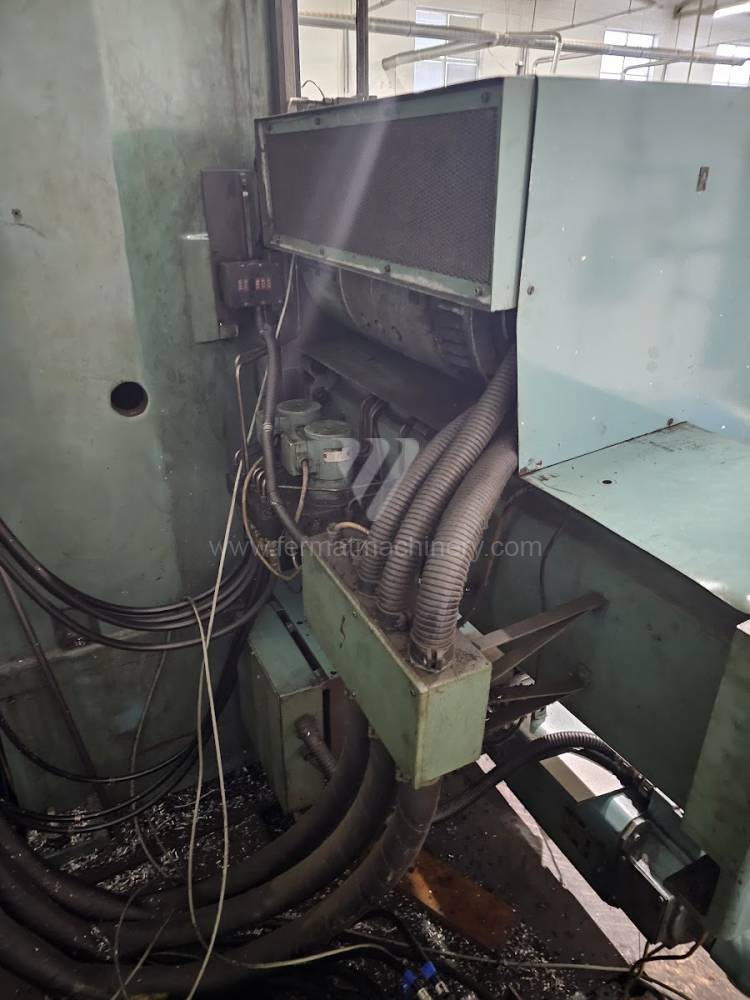

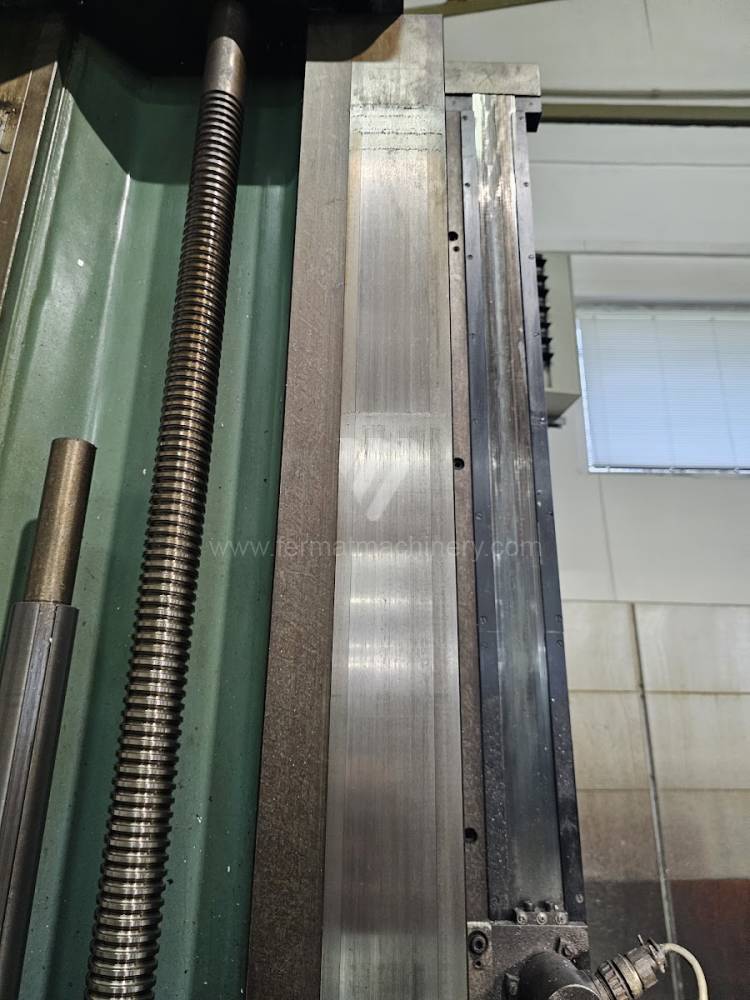

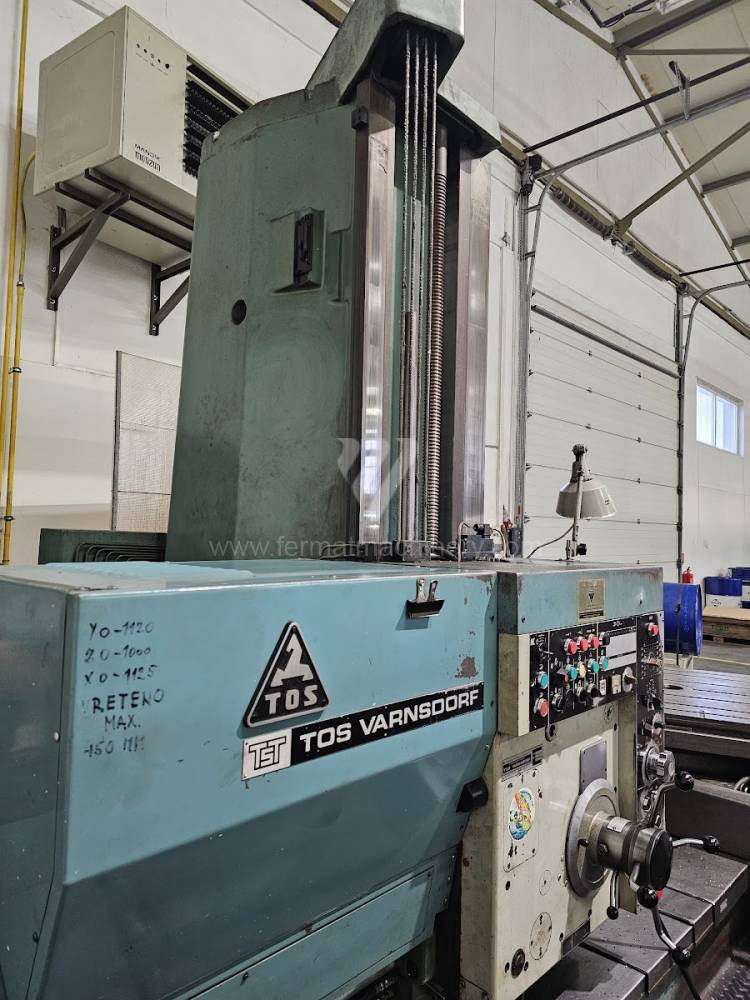

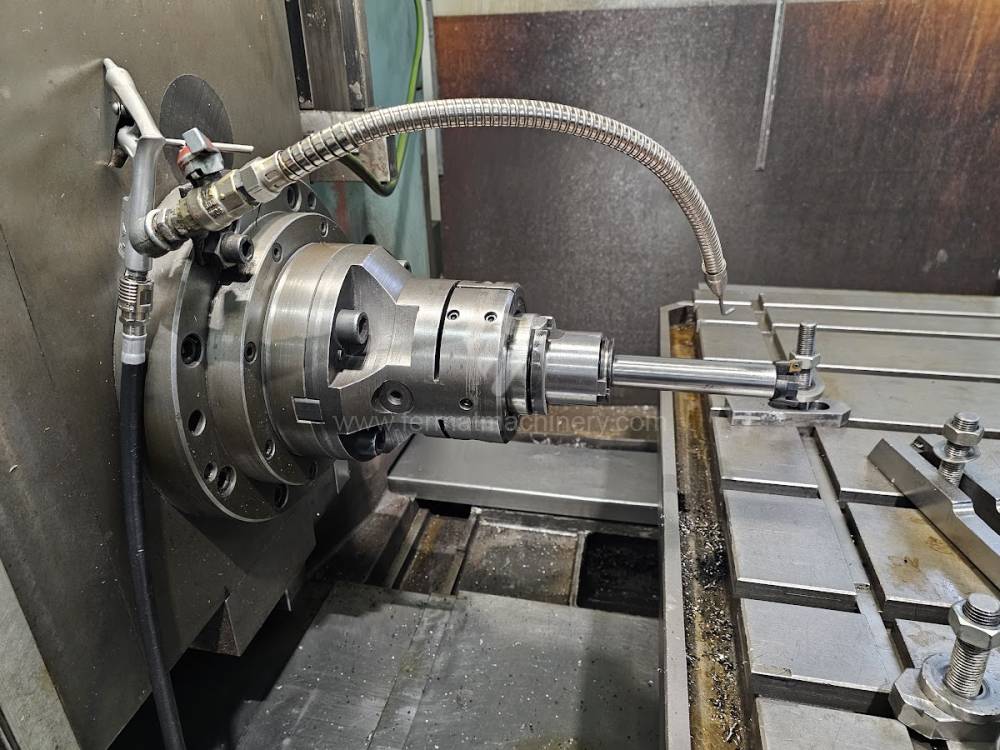

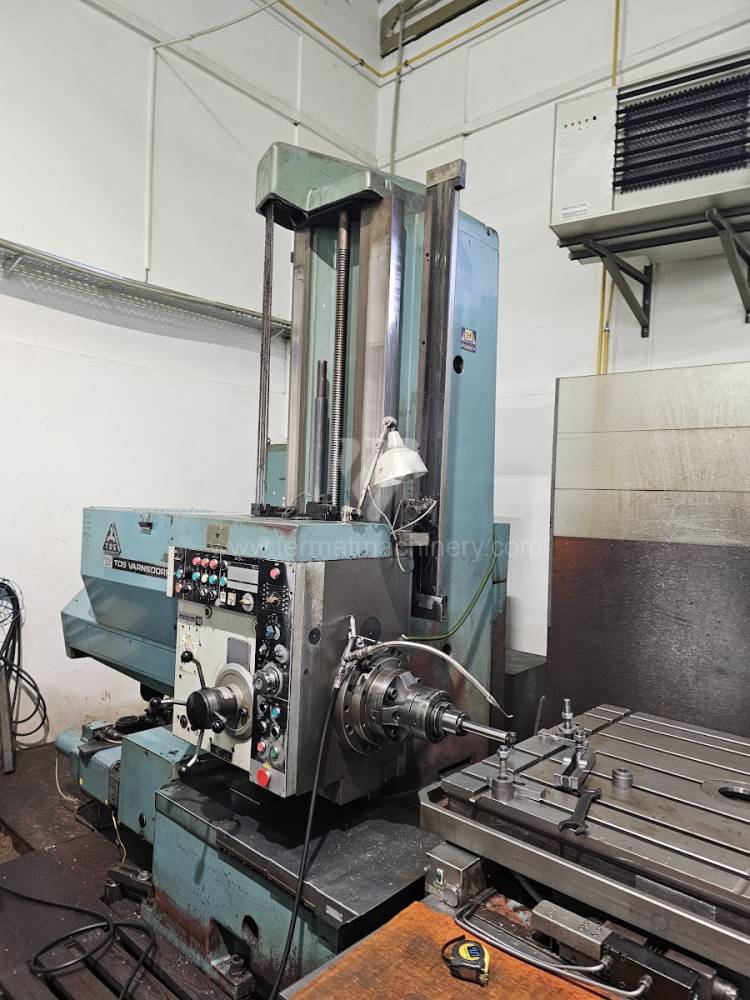

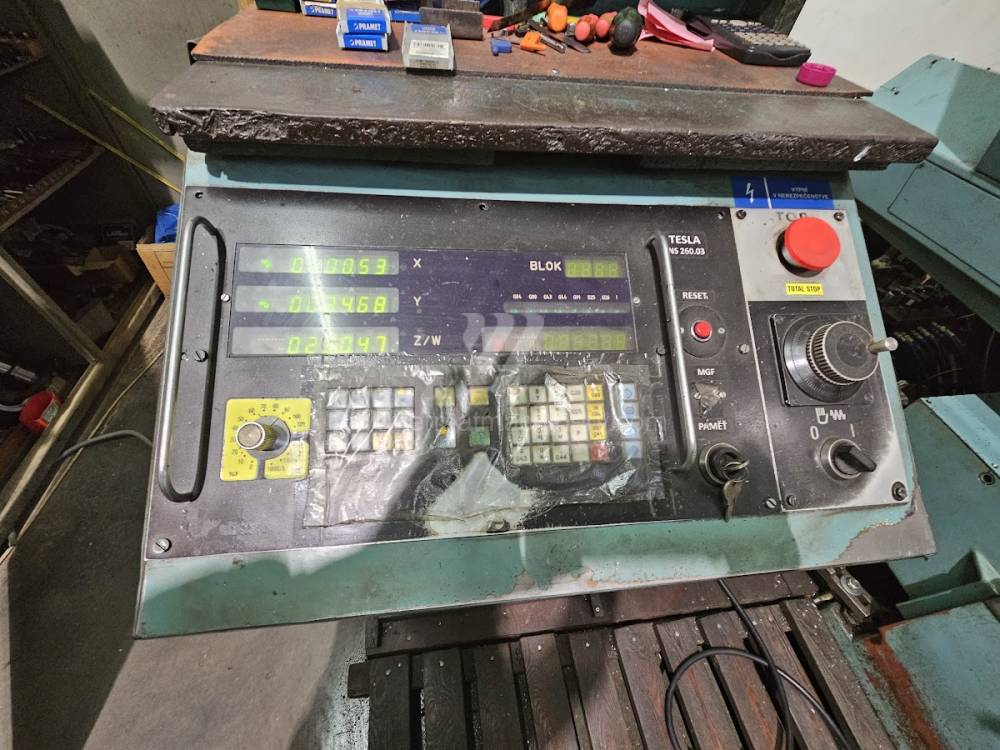

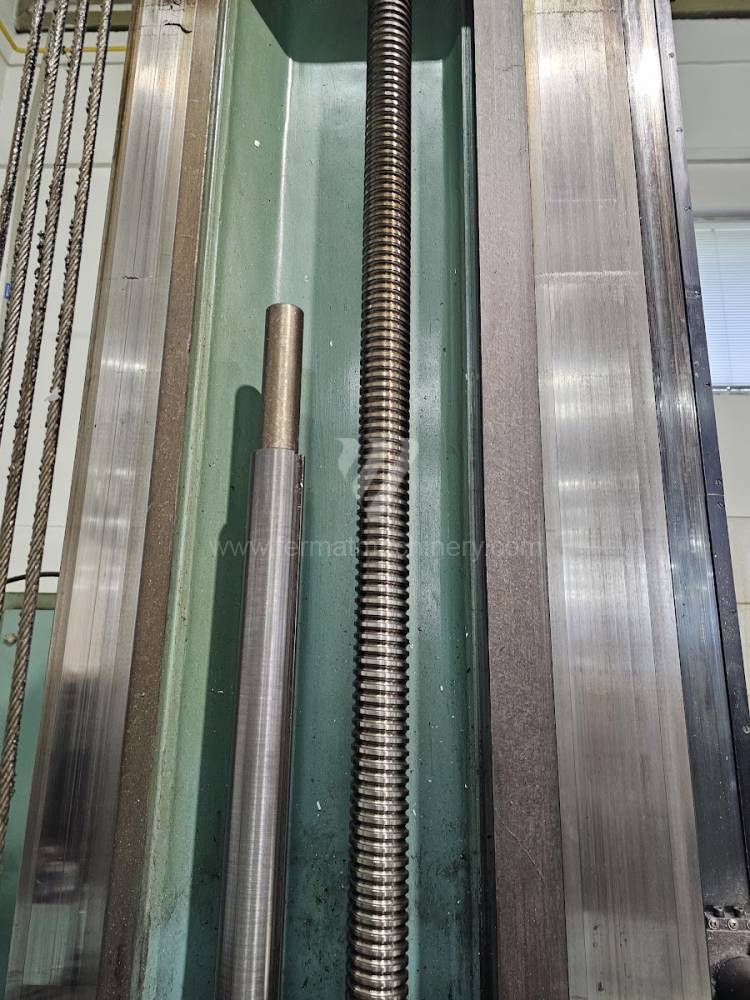

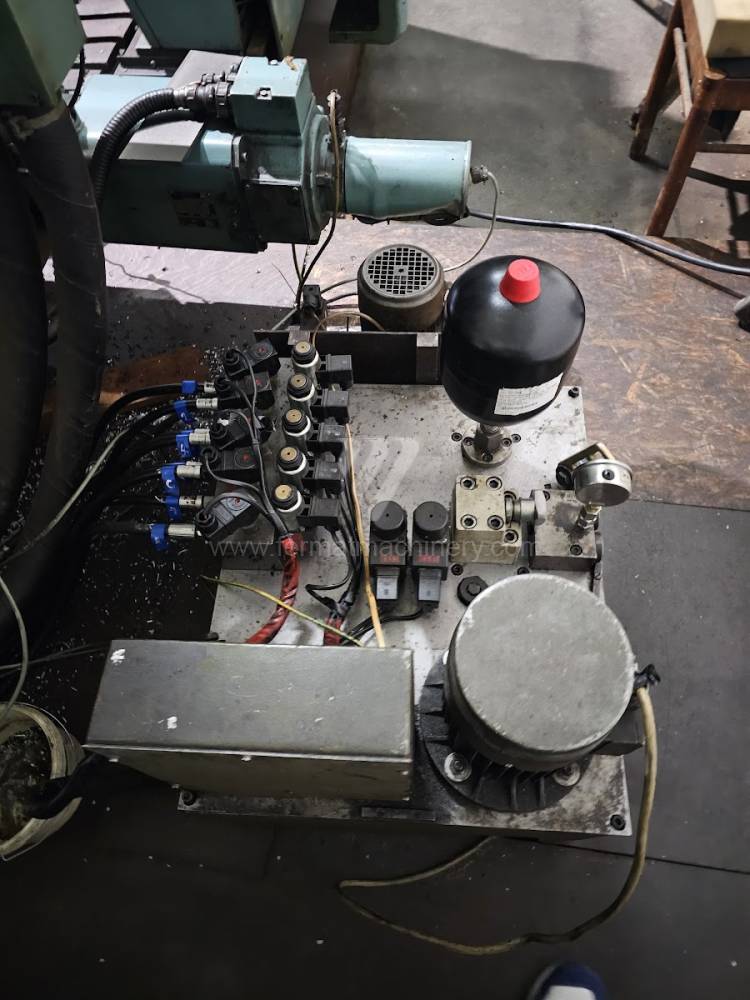

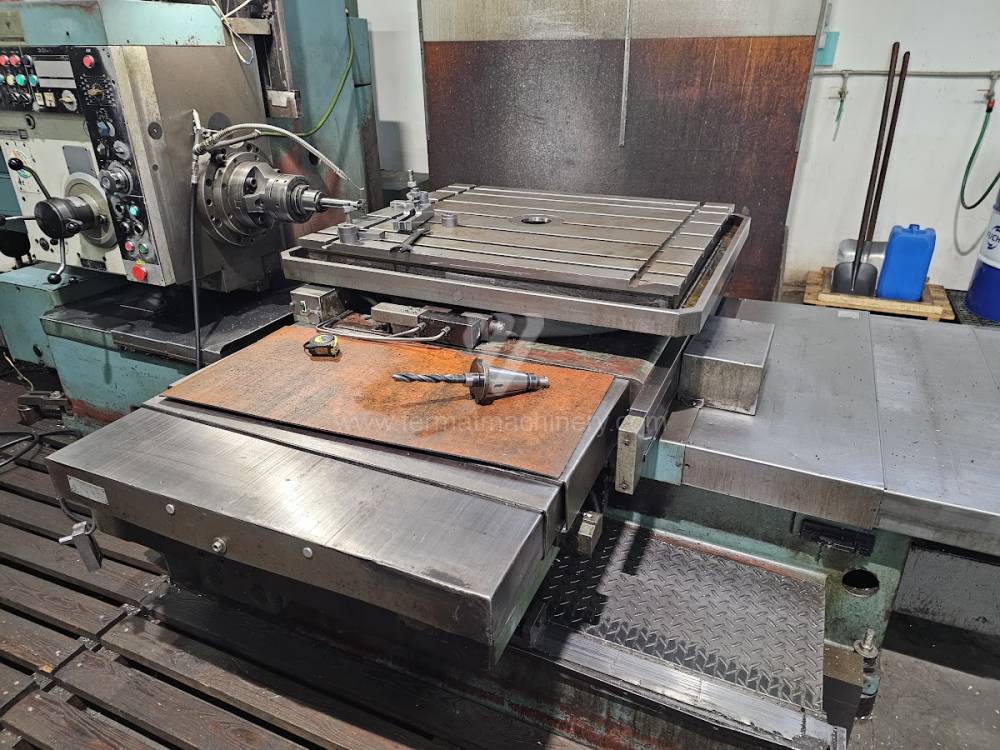

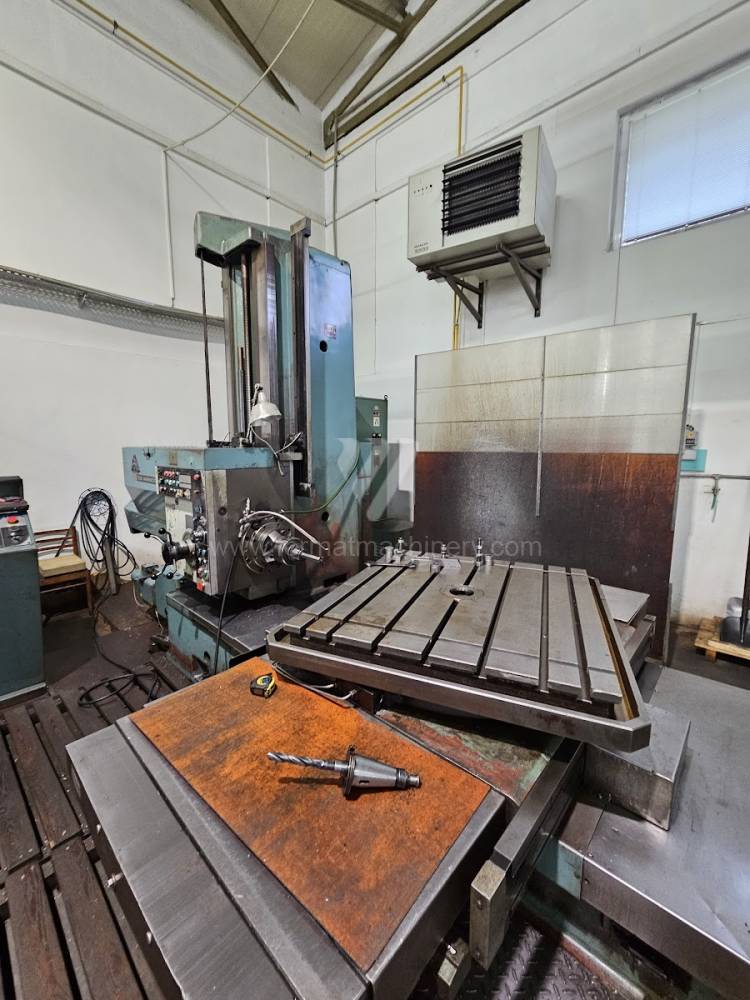

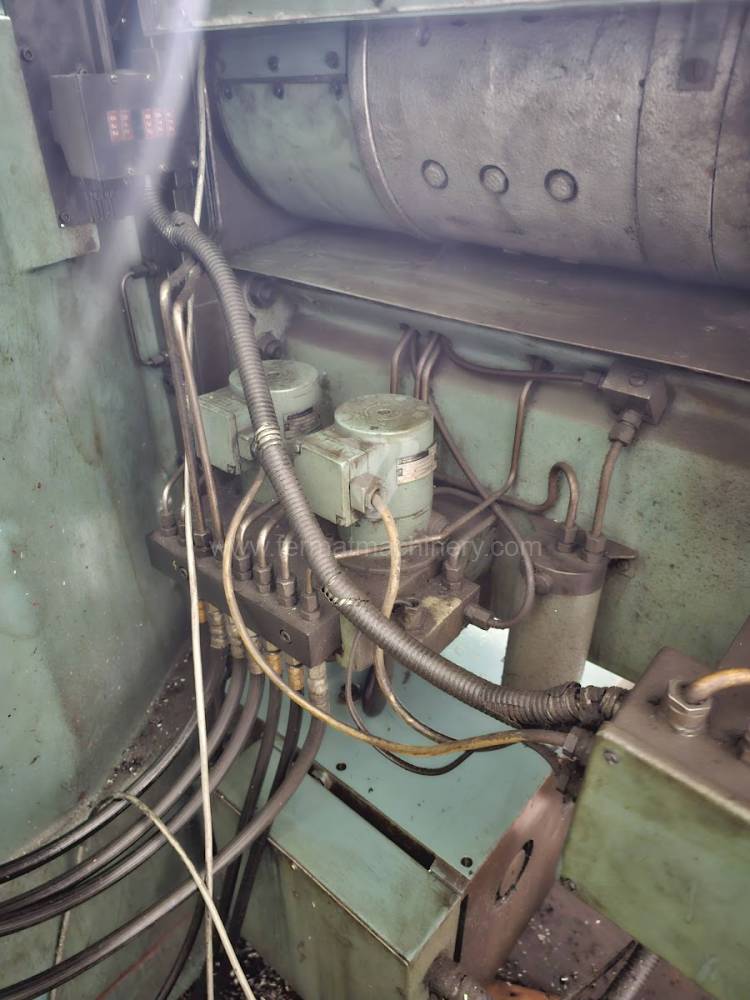

WH 10 NC
TOS Varnsdorf
Inv. Nr.: 221269

Arbeitsspindeldurchmesser: 100 mm
X Weg: 1250 mm
Y Weg: 900 mm
Spindeldrehzahl: 16 - 1250 /min.
IKZ: nein
Spindelvorschub (W): 630 mm

W 75
TOS Varnsdorf
Inv. Nr.: 241128

Baujahr:1984
Arbeitsspindeldurchmesser: 75 mm
X Weg: 1250 mm
Spindelstockverfahrweg (Y): 900 mm
Z Weg: 1000 mm
Tischmaße: 950x950 mm
Spindelvorschub (W): 560 mm

BSF 34/23A NC
SHIBAURA
Inv. Nr.: 201654

Baujahr:1979
Steuerung Siemens: Sinumerik 840D Sl
Arbeitsspindeldurchmesser: 230 mm
X Weg: 13000 mm
Y Weg: 5000 mm
Spindeldrehzahl: 0 - 420 /min.
Spindelvorschub (W): 1500 mm

RONIN M-60
FPT INDUSTRIE S.p.A.
Inv. Nr.: 241090

Baujahr:2016
Steuerung Heidenhain : TNC 640
Arbeitsspindeldurchmesser: mm
X Weg: 6000 mm
Y Weg: 2500 mm
Spindeldrehzahl: 337 - 5000 /min.
Spindelvorschub (W): mm

IXN2000
CHETO
Inv. Nr.: 241206

Baujahr:2022
Steuerung Fagor: CNC 8065
Arbeitsspindeldurchmesser: mm
X Weg: 2000 mm
Y Weg: 1200 mm
Spindeldrehzahl: 0 - 6000 /min.
IKZ:

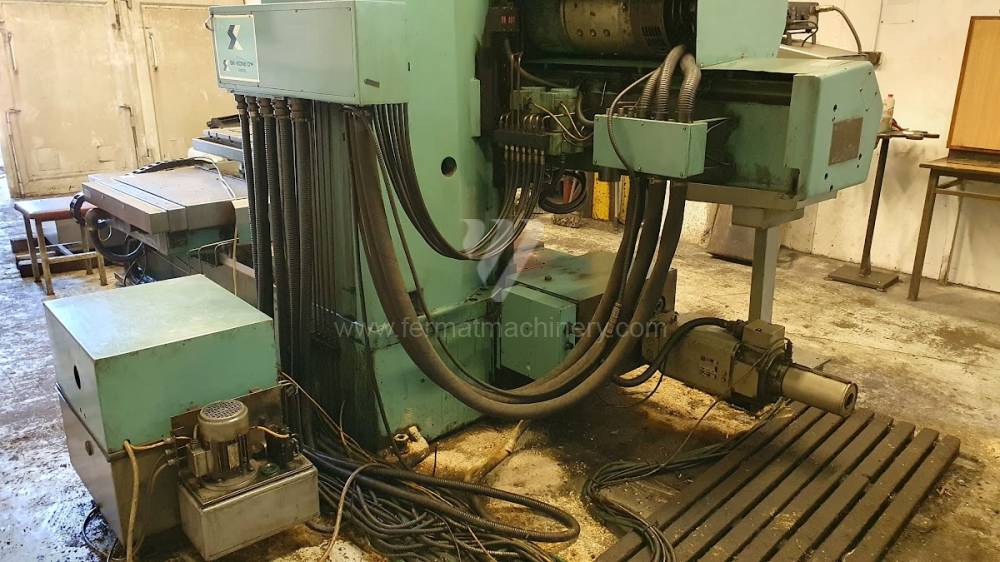

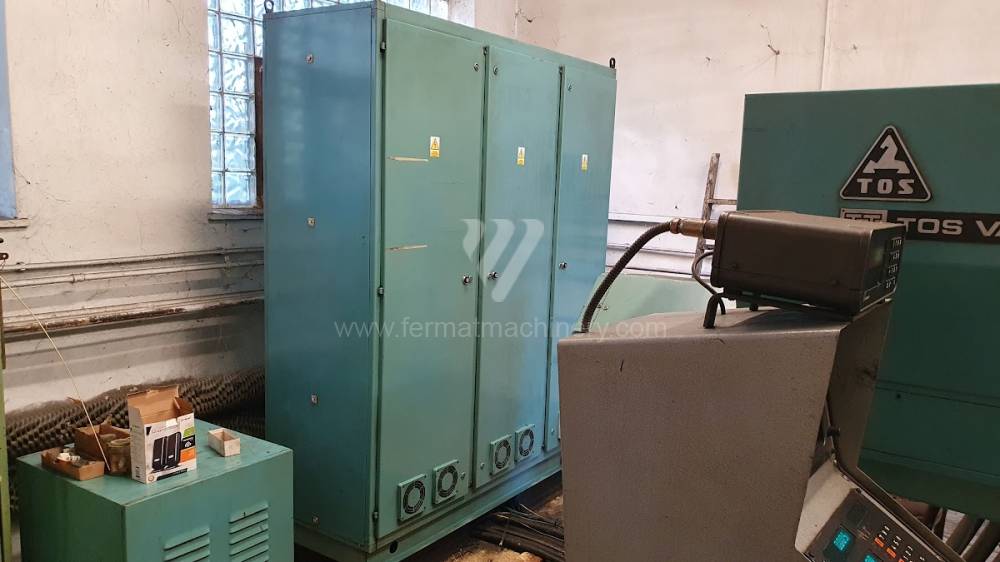

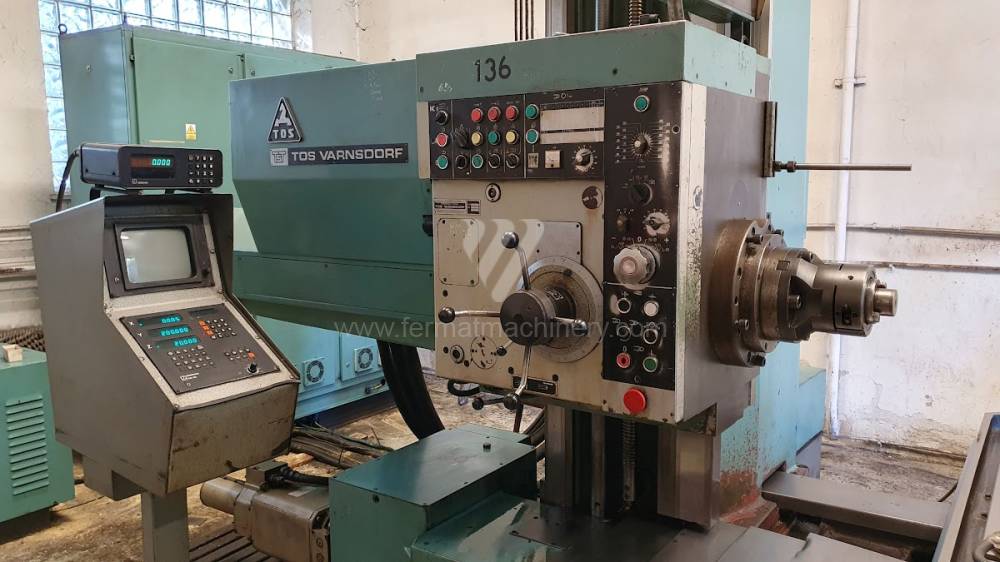

WH 10 CNC
TOS Varnsdorf
Inv. Nr.: 231789

Baujahr:1988
Steuerung Heidenhain : TNC 135
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1250 mm
Y Weg: 900 mm
Spindeldrehzahl: 0 - 1120 /min.
IKZ: nein

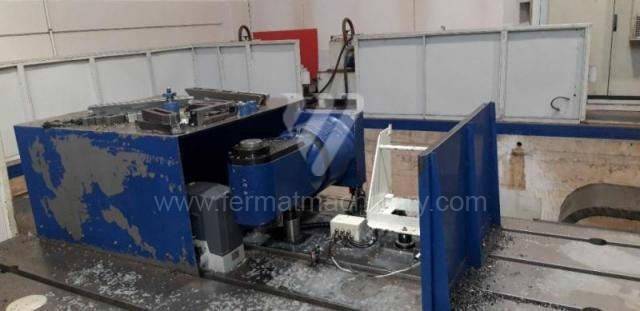

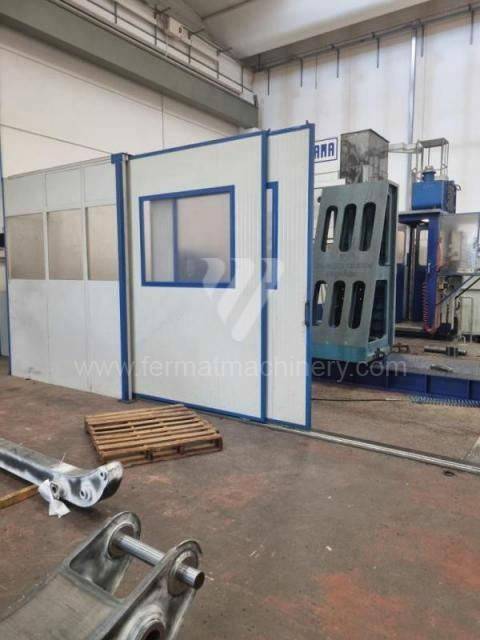

ACC 127-280

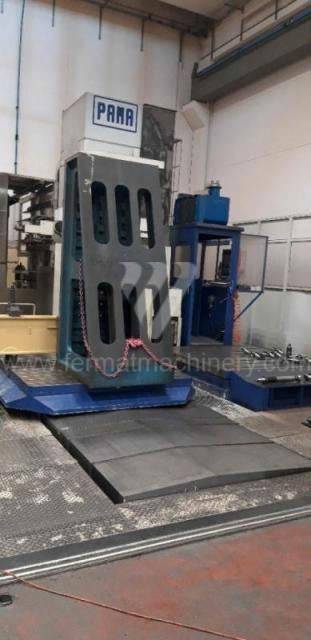

PAMA
Inv. Nr.: 231965

Steuerung ECS:
Arbeitsspindeldurchmesser: 127 mm
X Weg: 7500 mm
Y Weg: 2500 mm
Spindeldrehzahl: 0 - 2000 /min.
Spindelvorschub (W): 300 mm

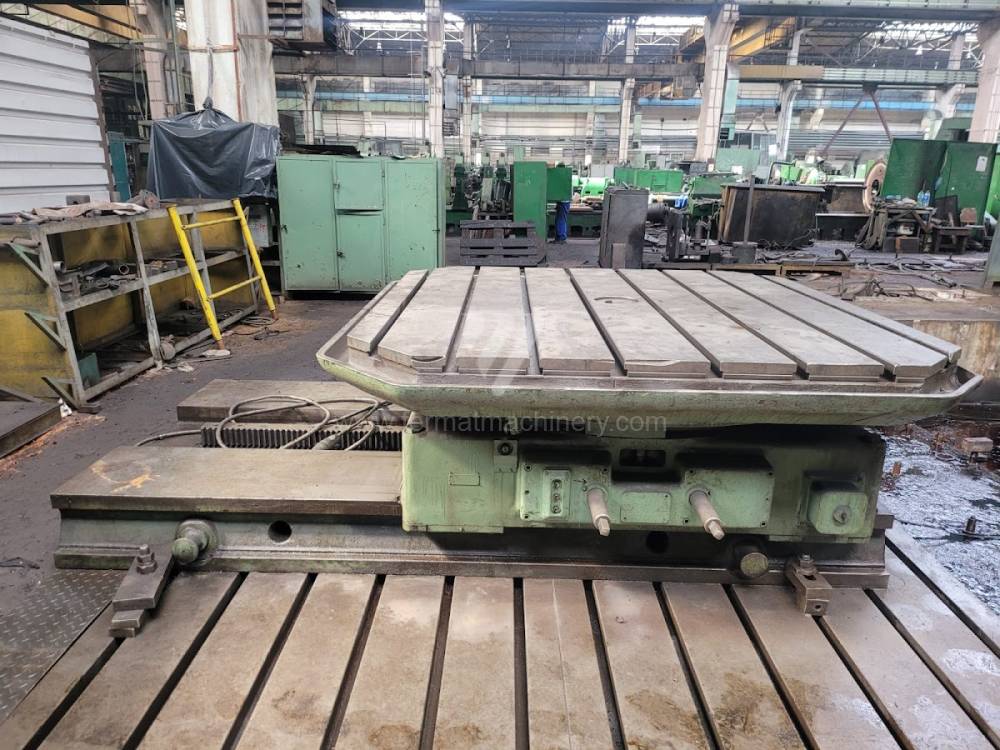

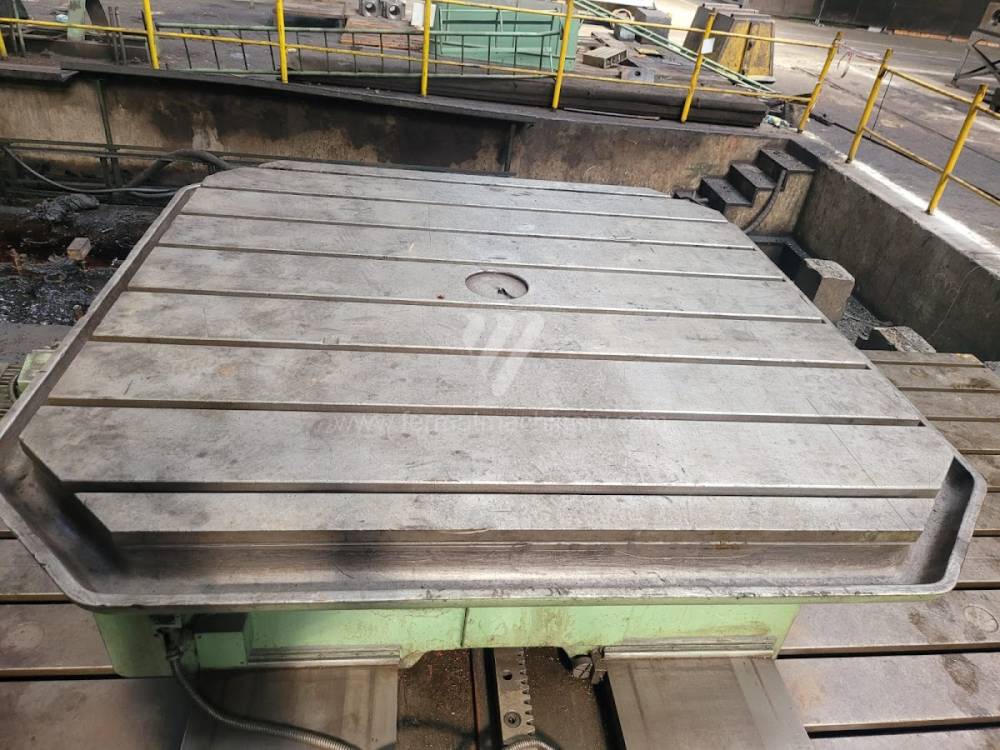

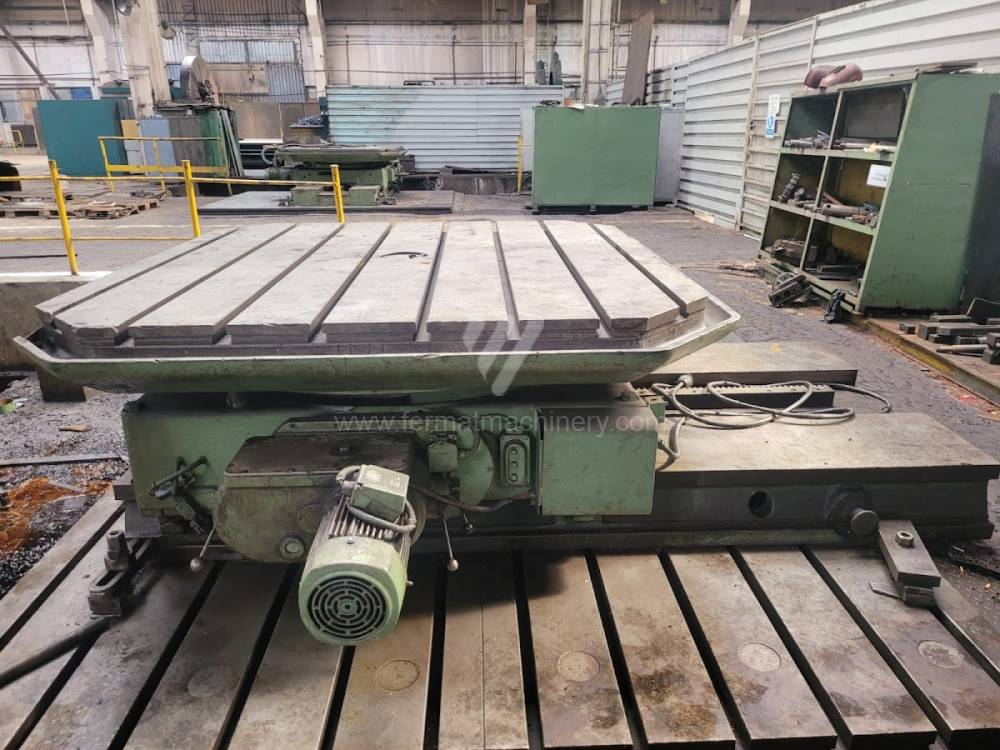

MRD E 20
ŠKODA MACHINE TOOL a.s.
Inv. Nr.: 231373

Drehtischaufspannfläche: 2000 x 2000 mm
Max. Tischbelastung: 20 000 kg
Max. Tischstrecke: 1 200 mm
Gewicht: 9 350 kg

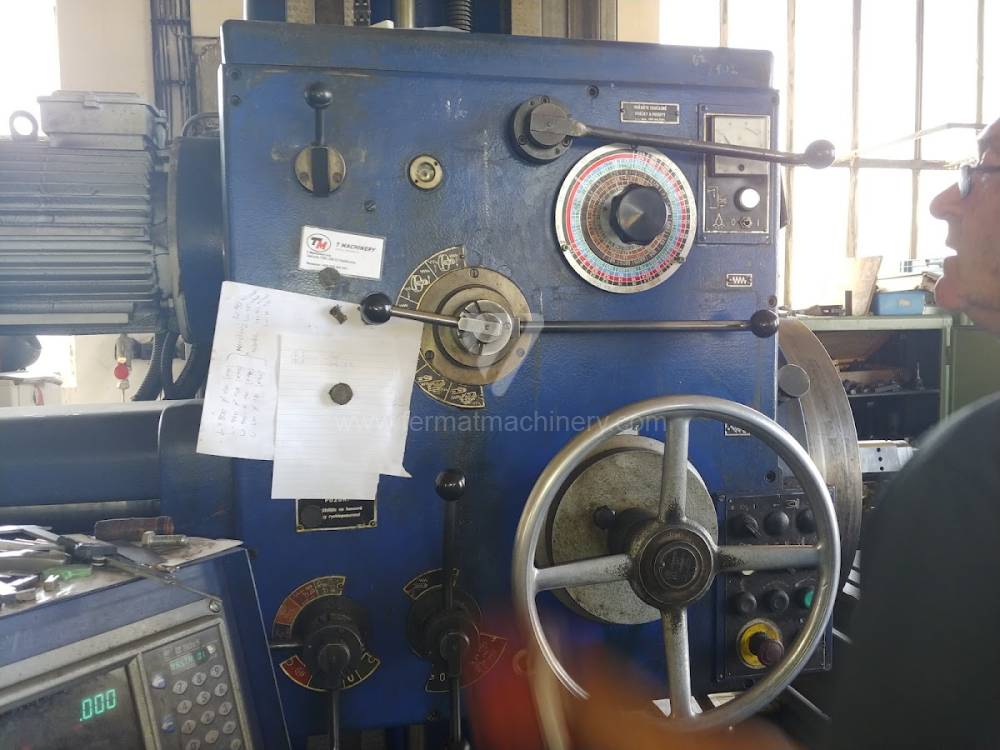

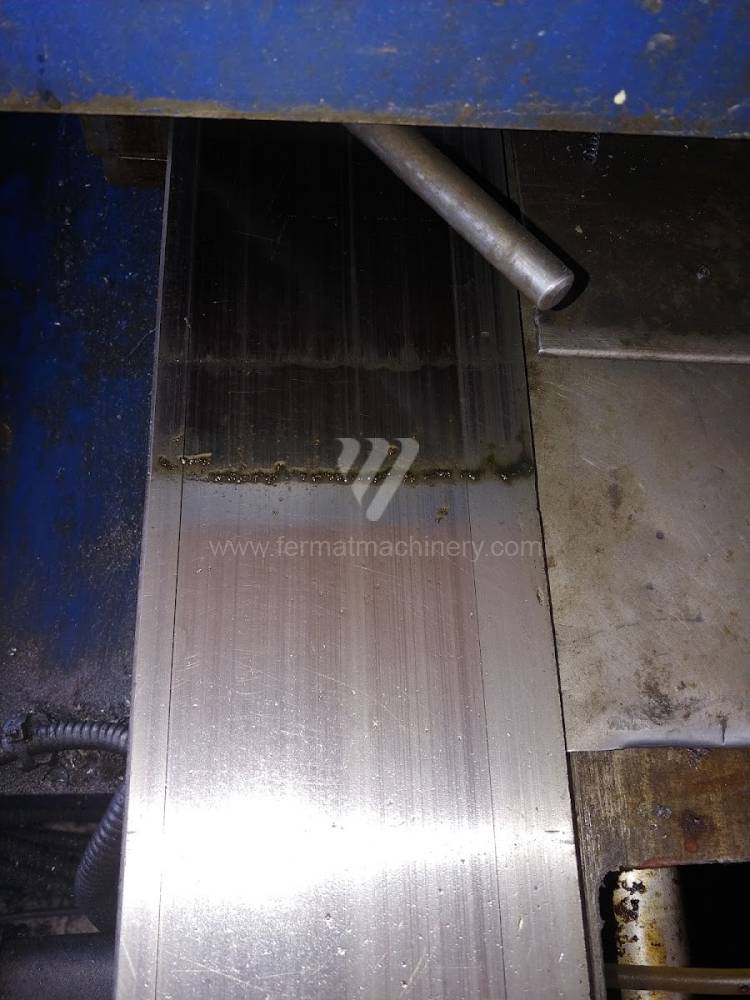

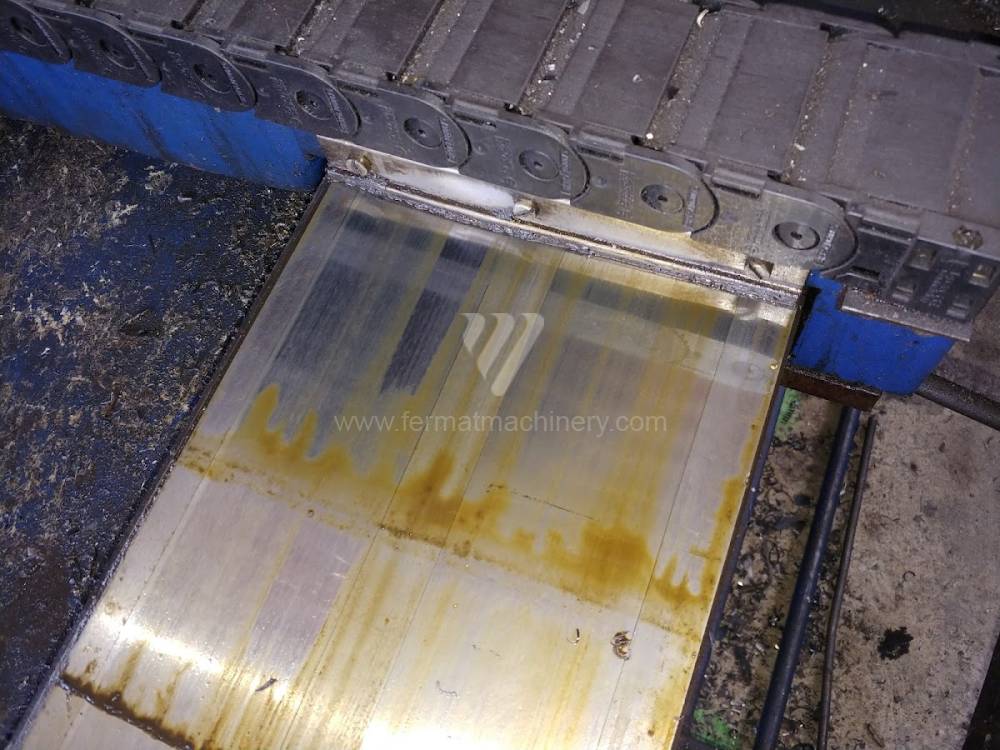

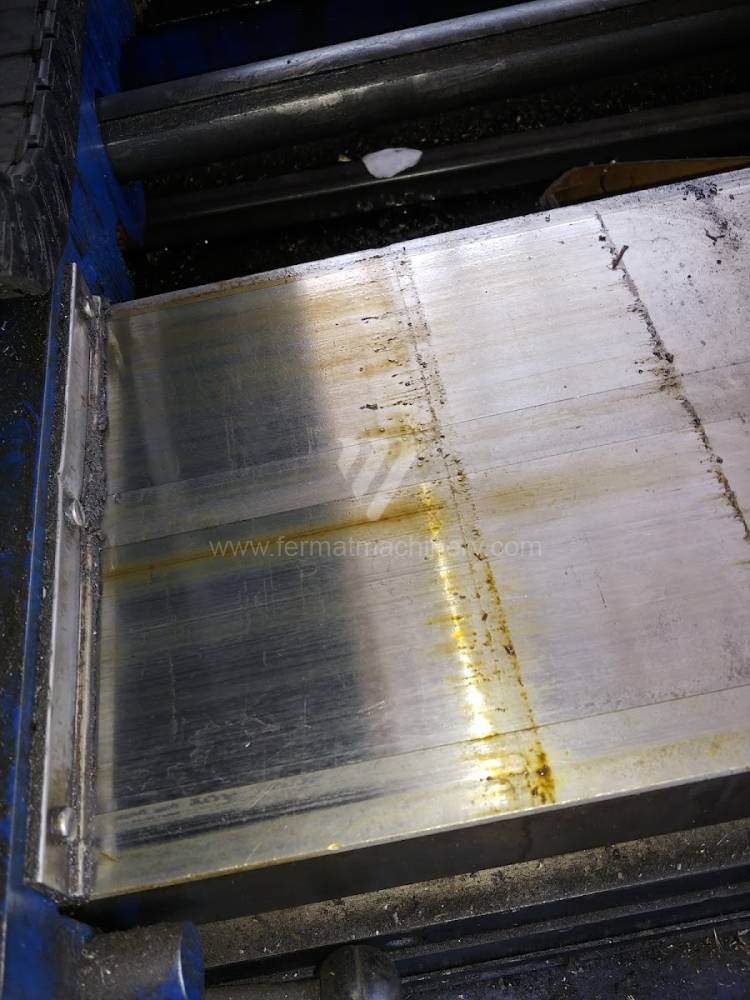

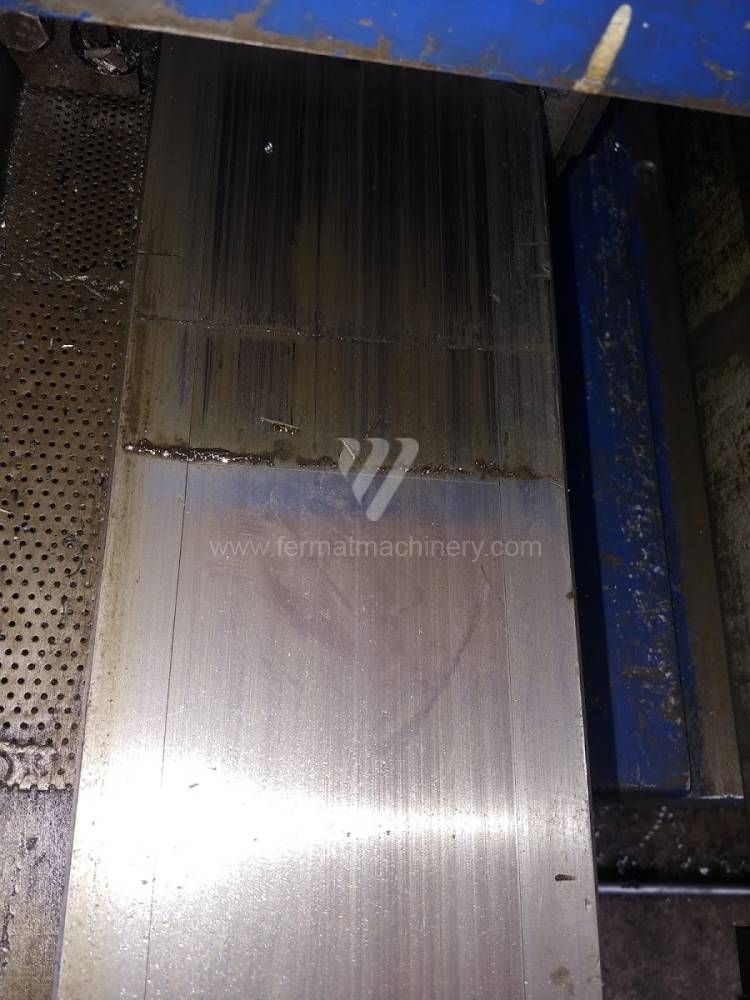

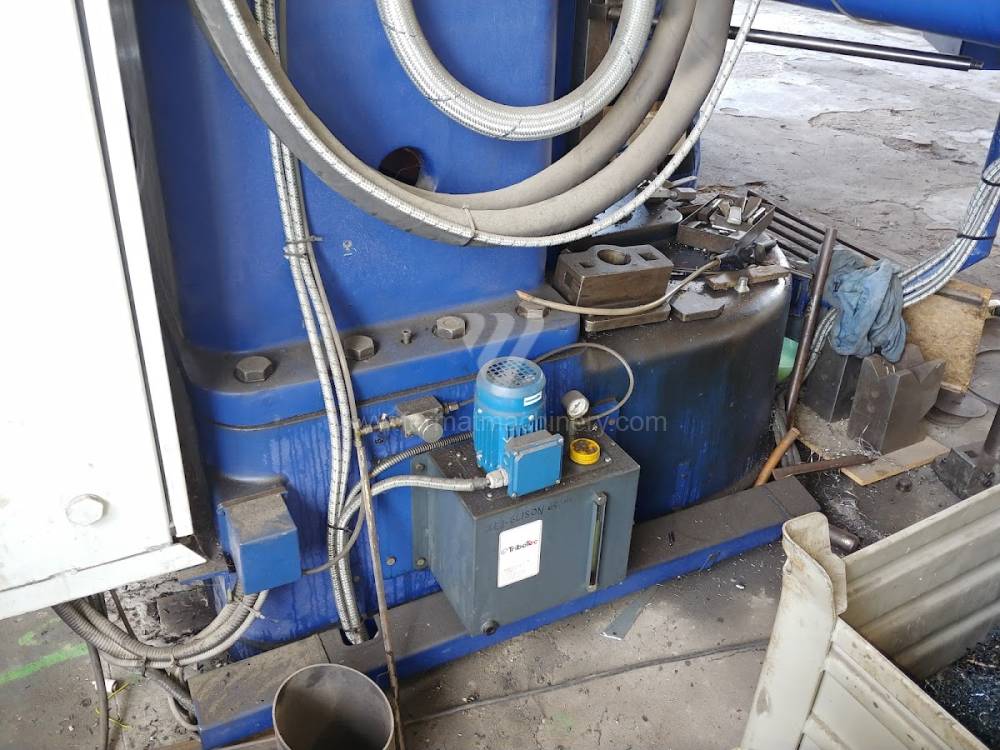

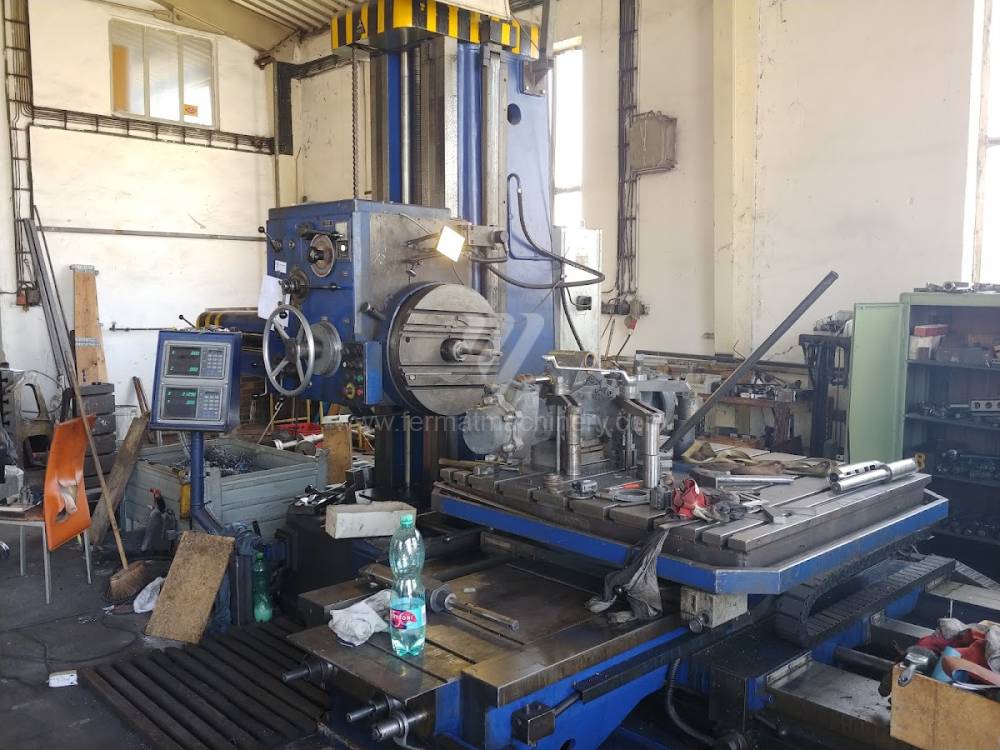

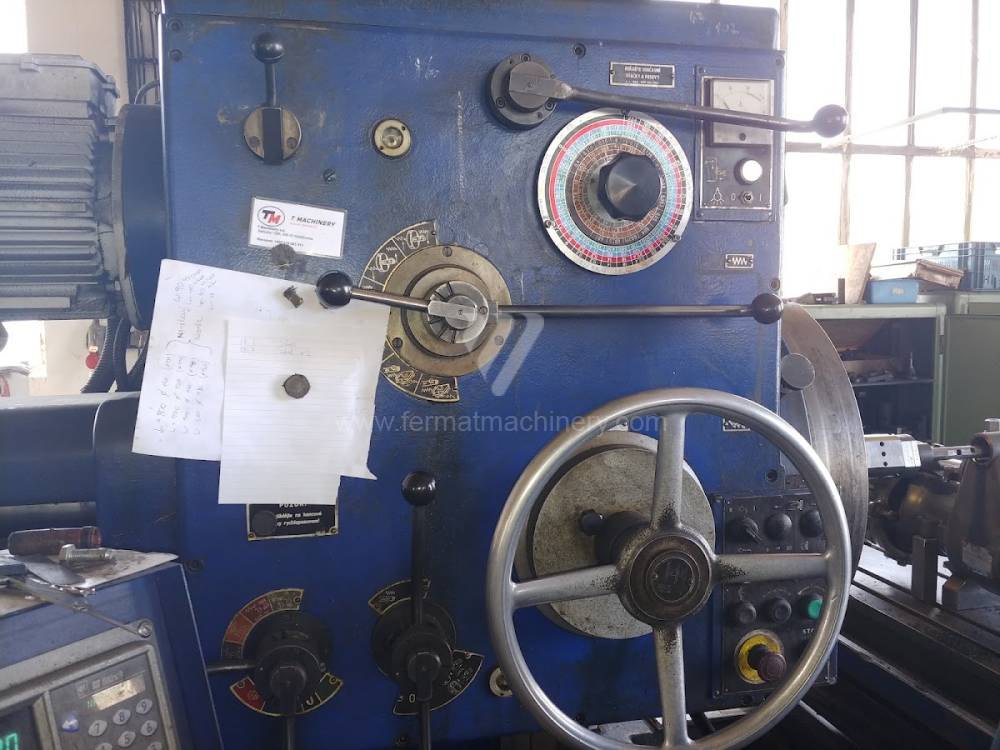

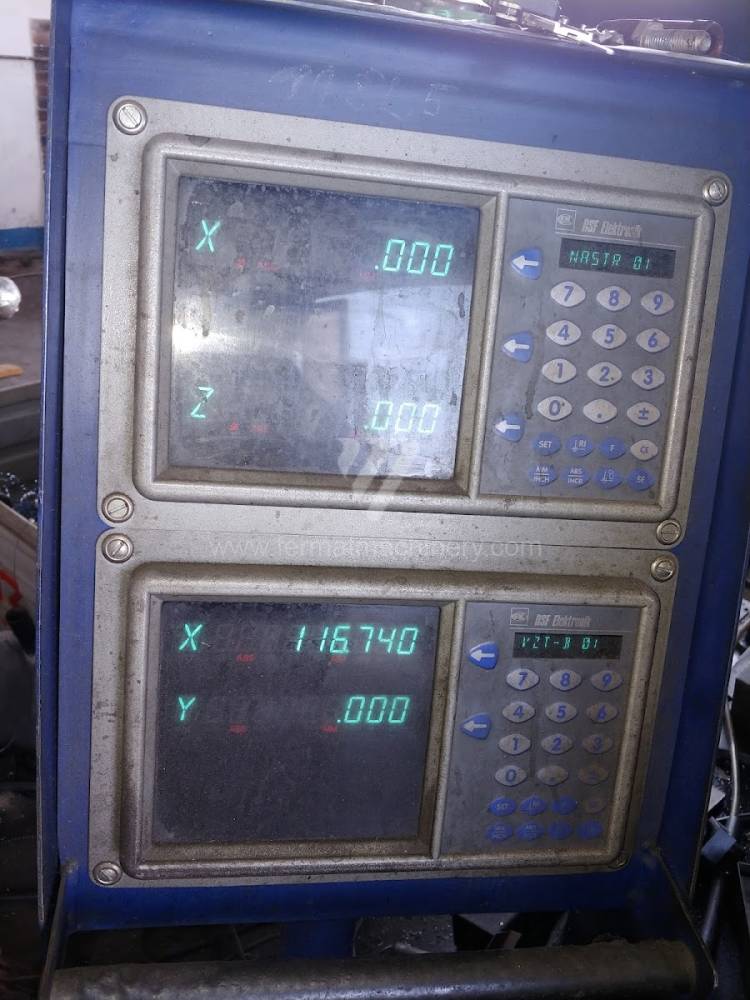

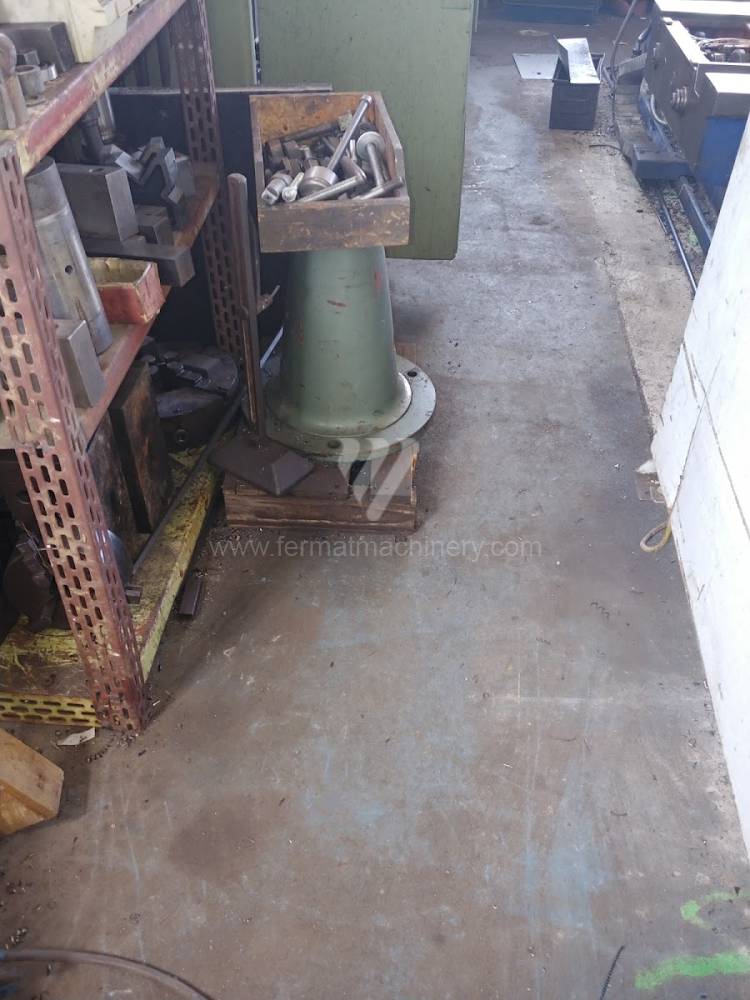

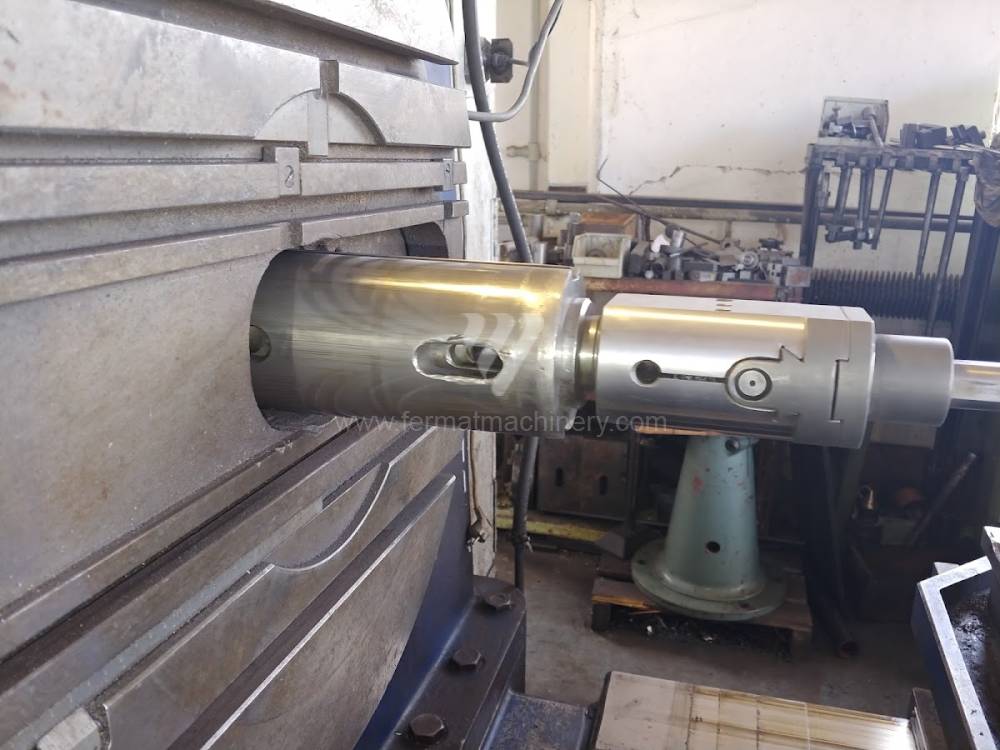

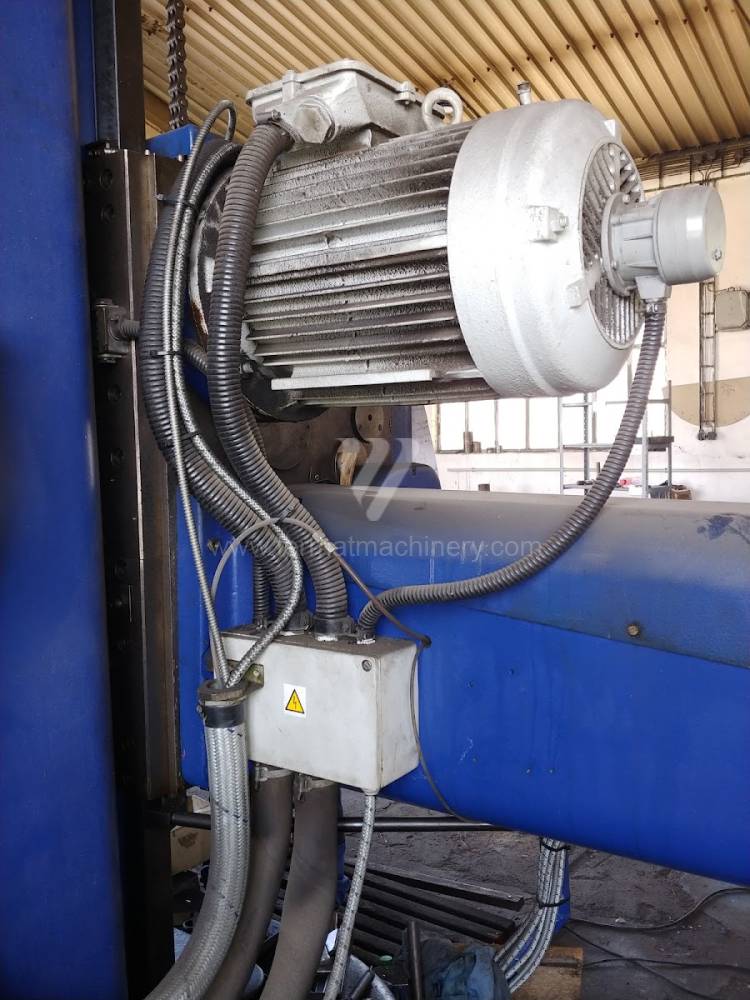

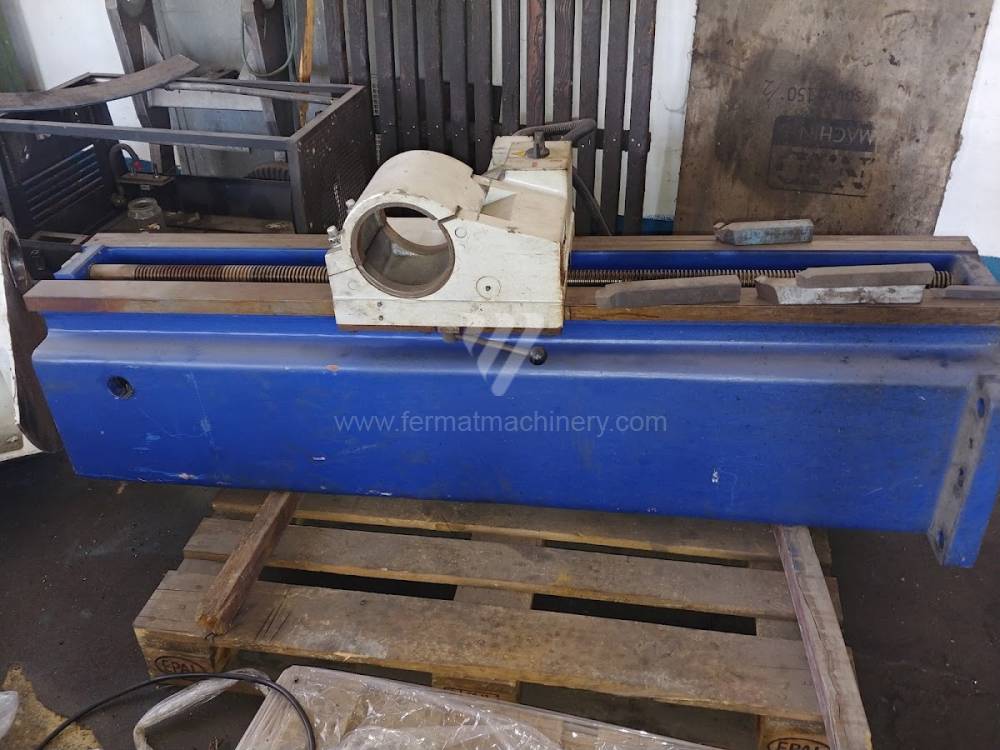

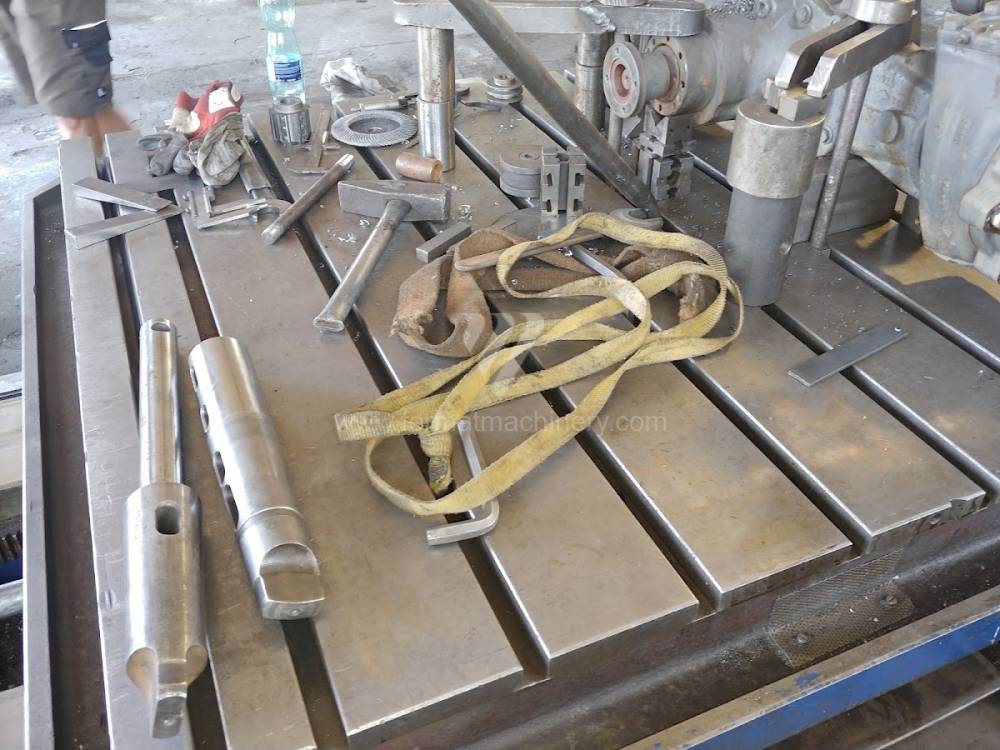

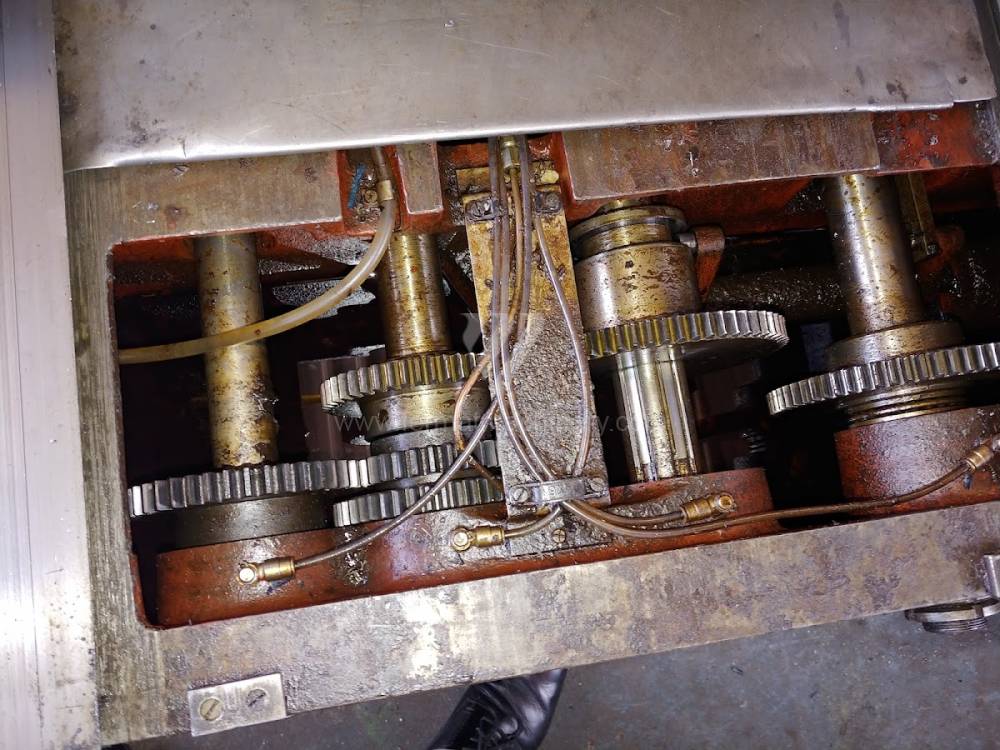

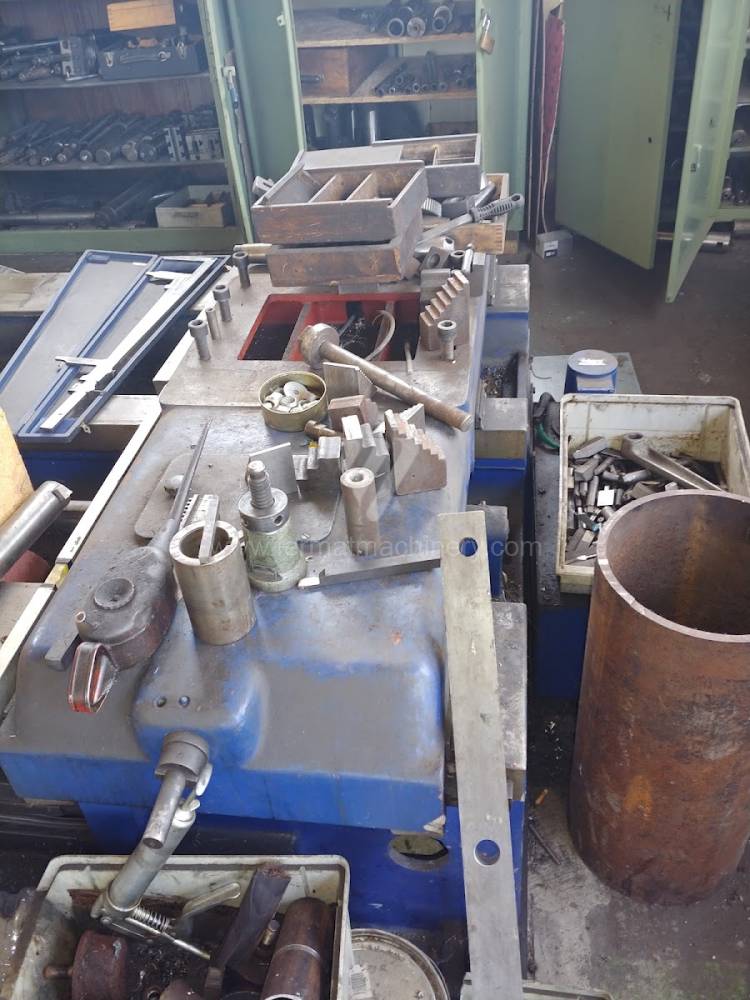

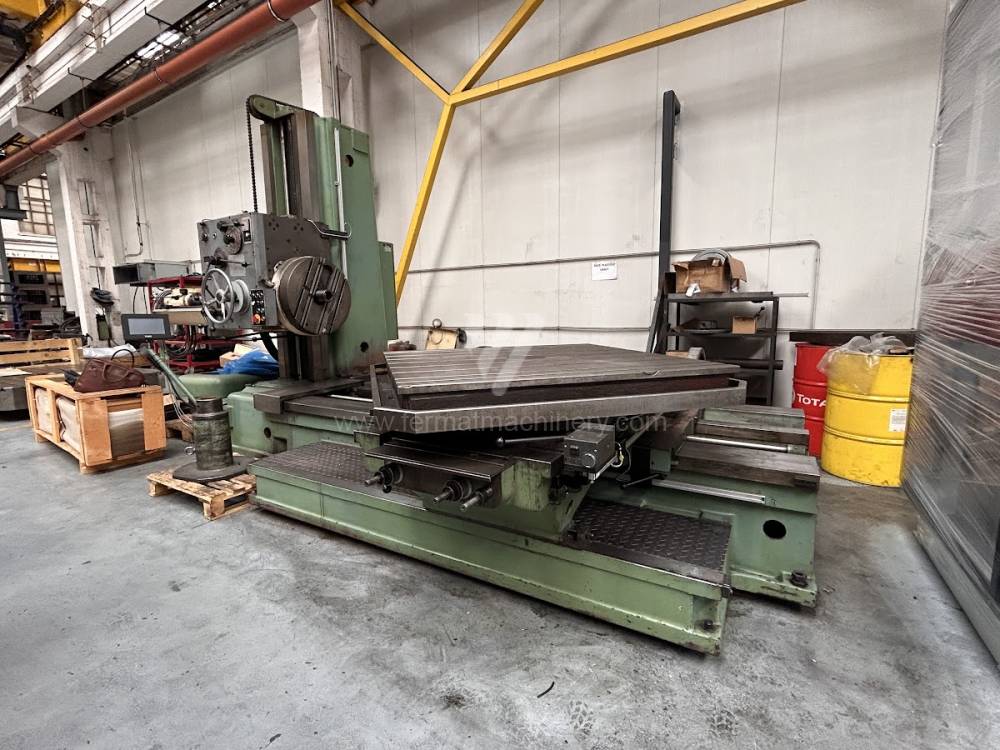

W 100 A
TOS Varnsdorf
Inv. Nr.: 241014

Baujahr:1990
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1600 mm
Y Weg: 1120 mm
Spindeldrehzahl: 0 - 1120 /min.
IKZ: nein
Spindelvorschub (W): 900 mm

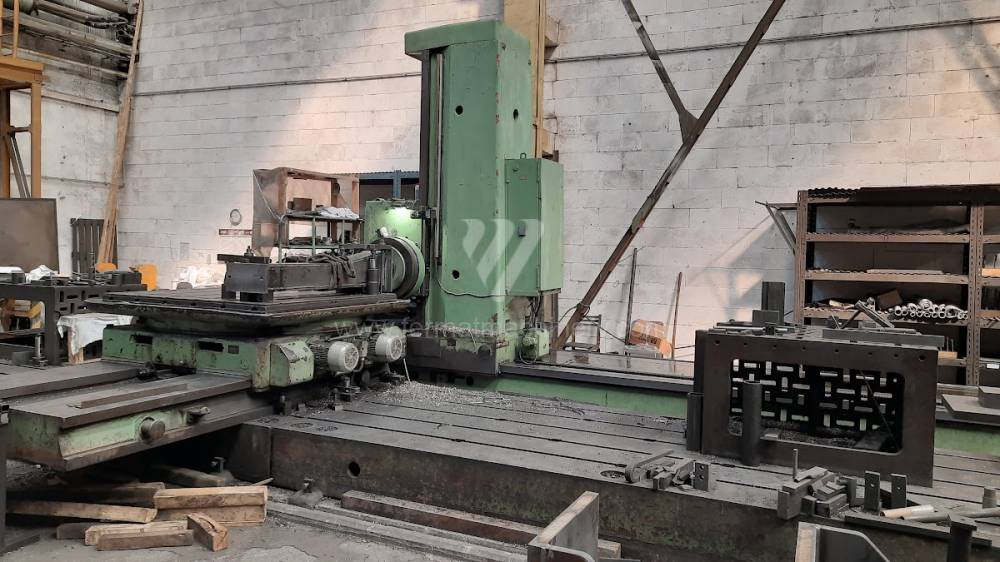

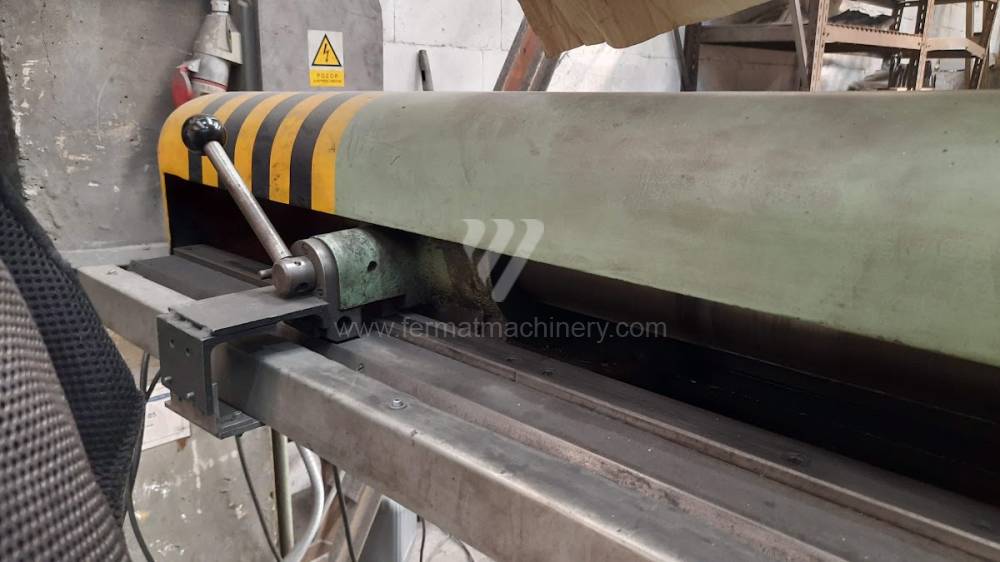

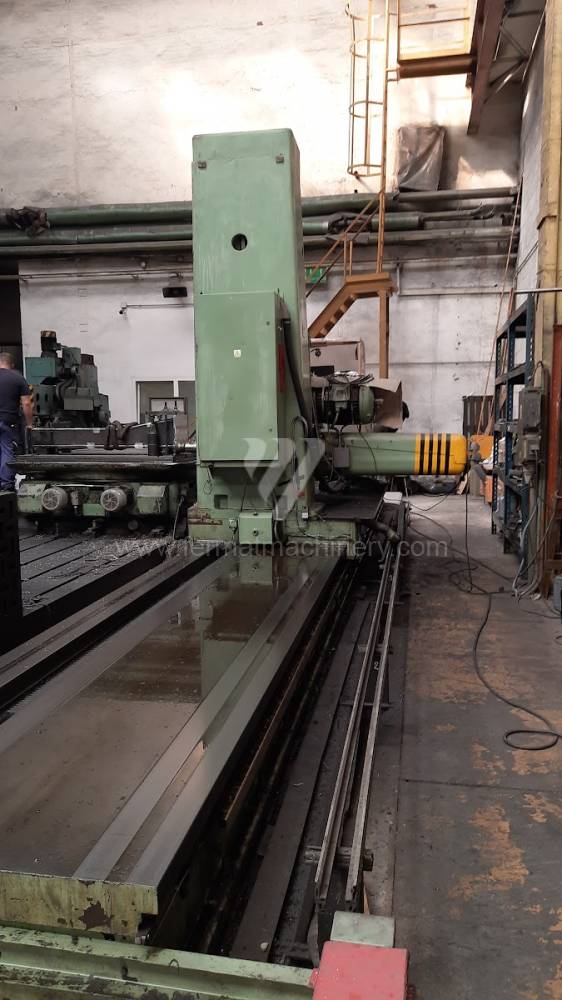

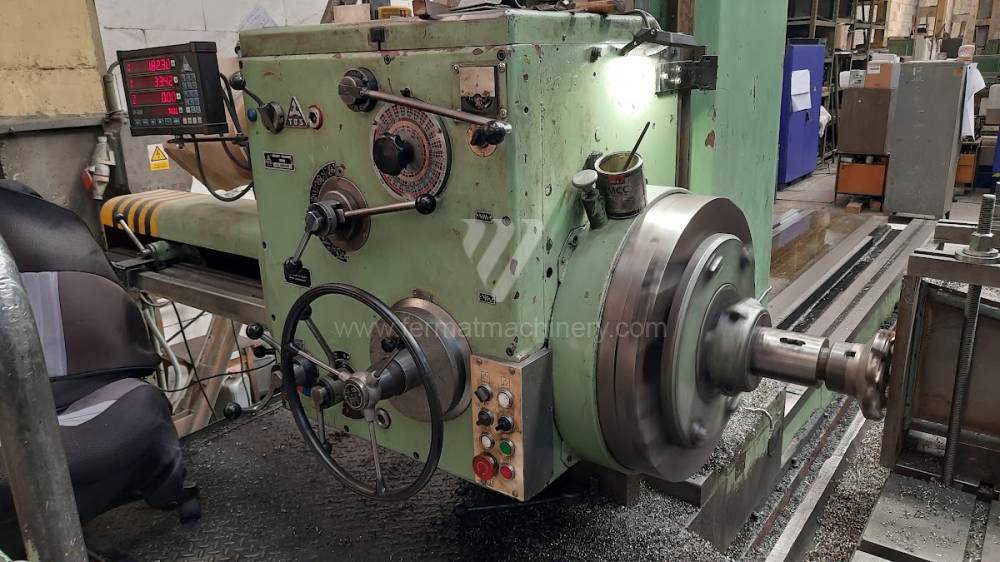

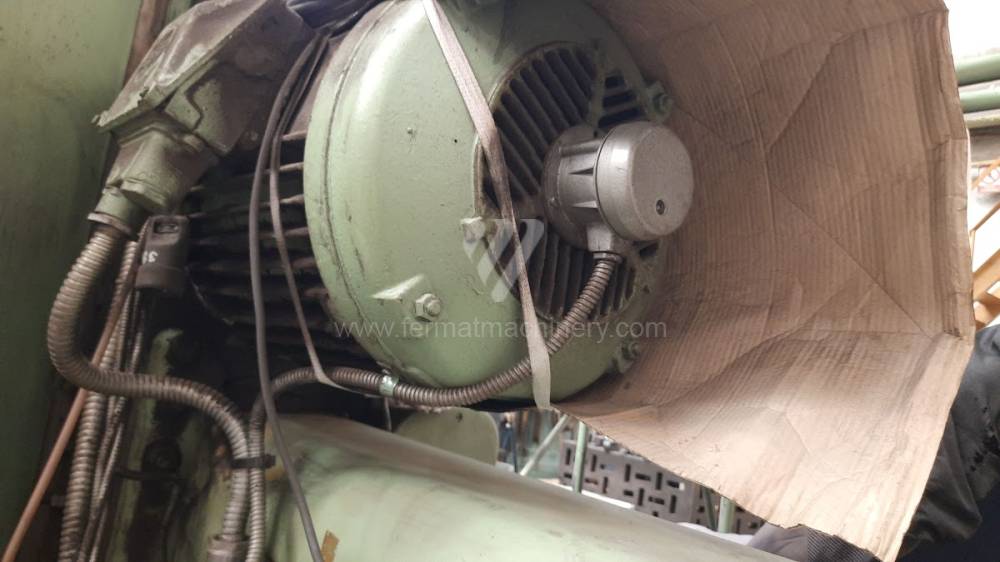

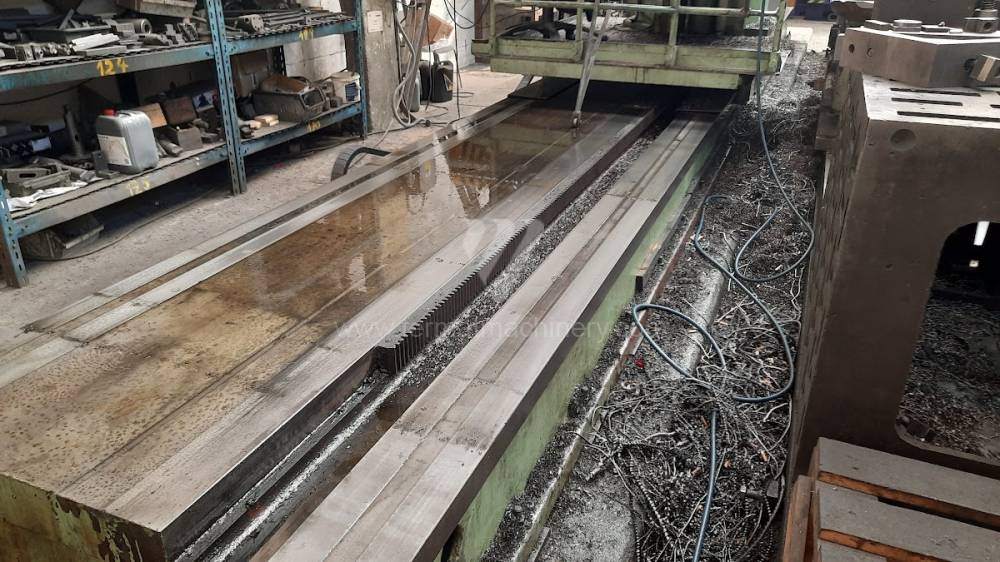

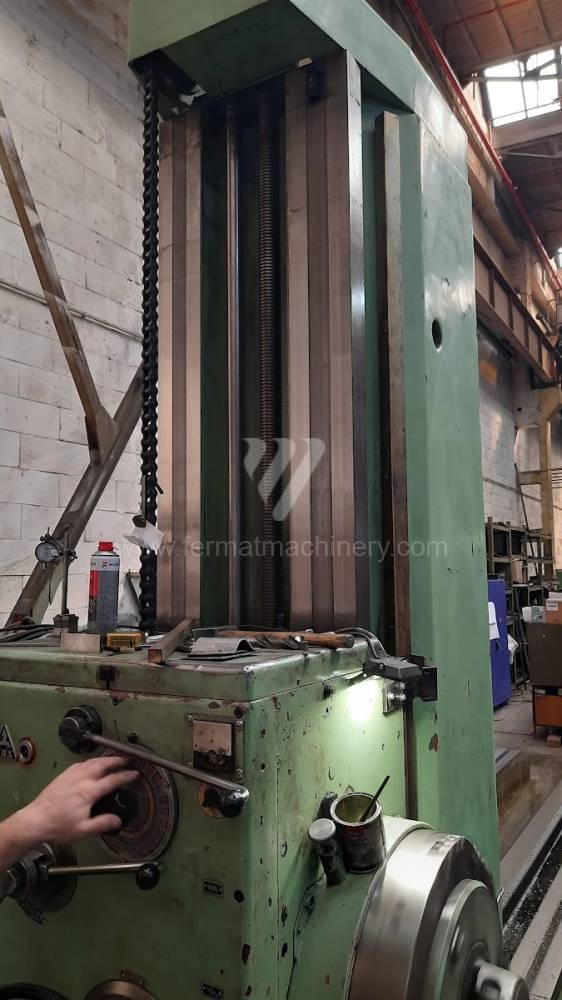

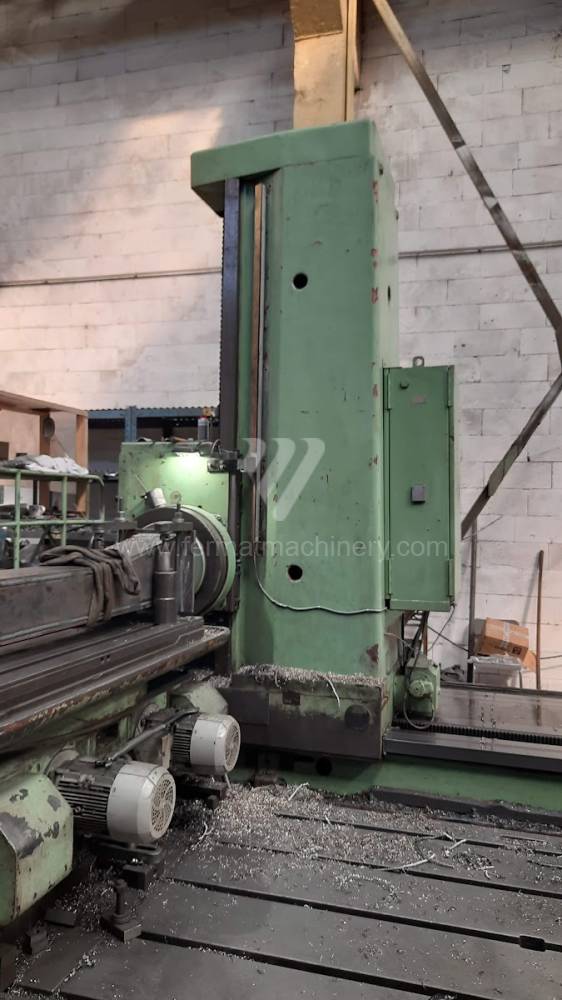

HP 100
TOS Varnsdorf
Inv. Nr.: 231786

Baujahr:1965
Arbeitsspindeldurchmesser: 100 mm
X Weg: 8600 mm
Y Weg: 1600 mm
Spindeldrehzahl: 7 - 1120 /min.
Spindelvorschub (W): 900 mm
IKZ: nein

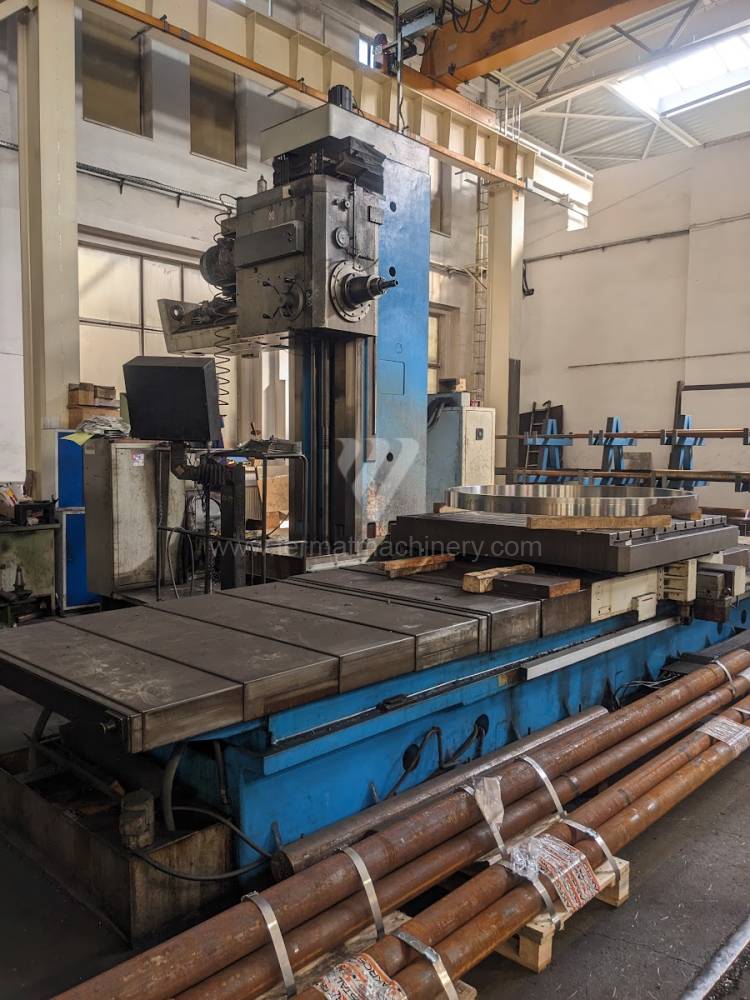

WHN 9 B
TOS Varnsdorf
Inv. Nr.: 231563

Baujahr:1975
Arbeitsspindeldurchmesser: 90 mm
X Weg: 1250 mm
Y Weg: 900 mm
Spindeldrehzahl: 0 - 1120 /min.
IKZ: nein
Spindelvorschub (W): 680 mm

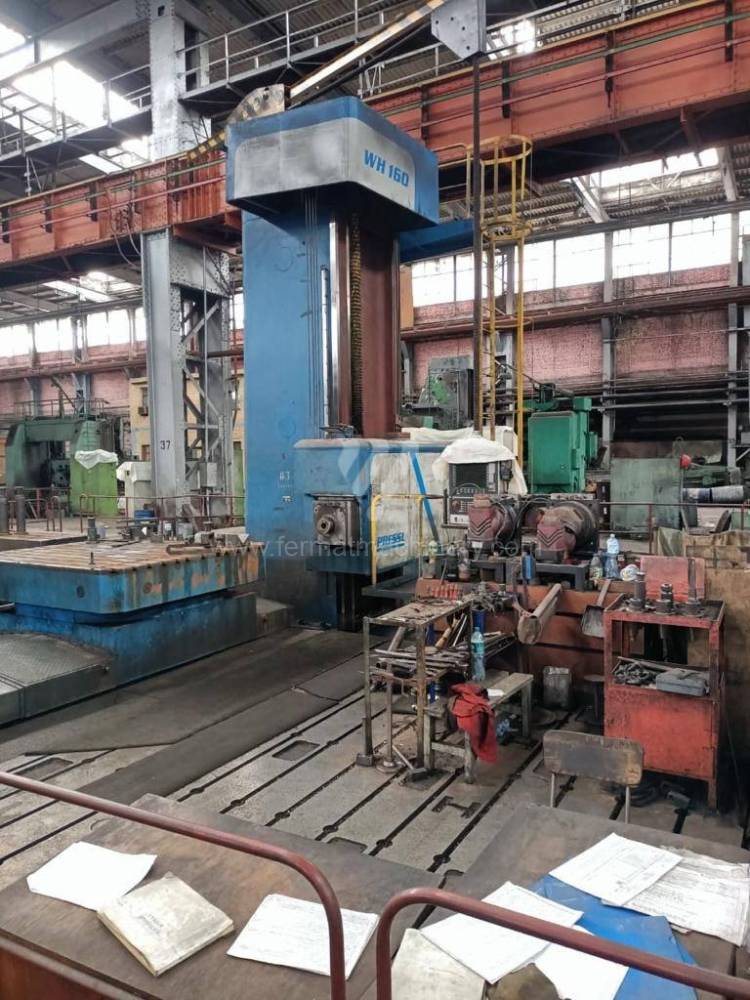

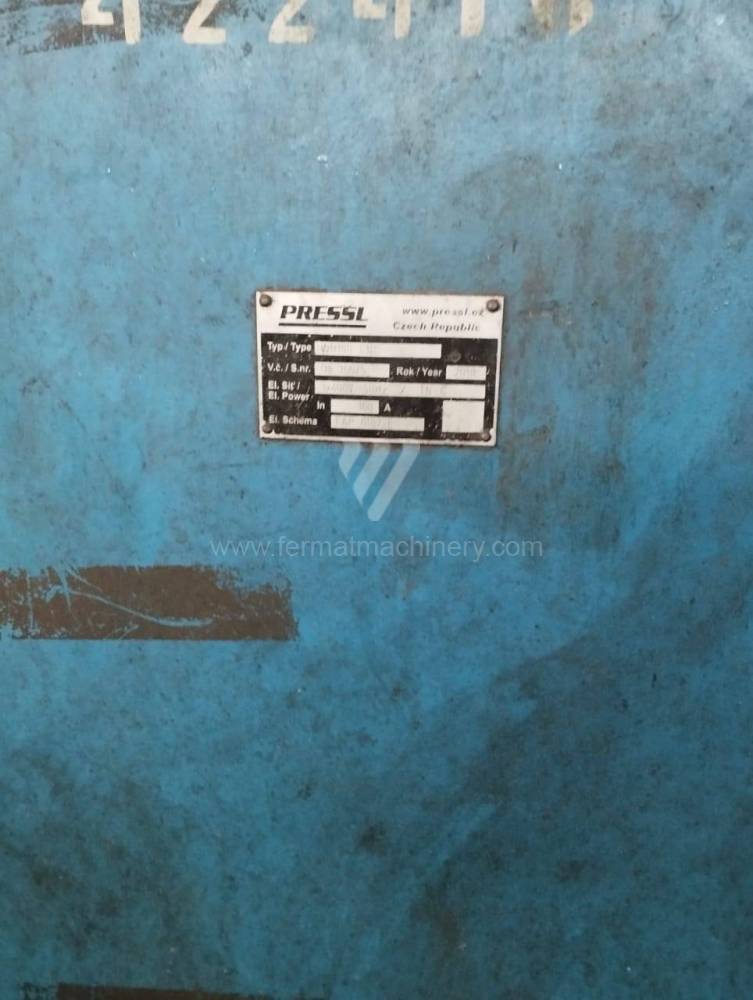

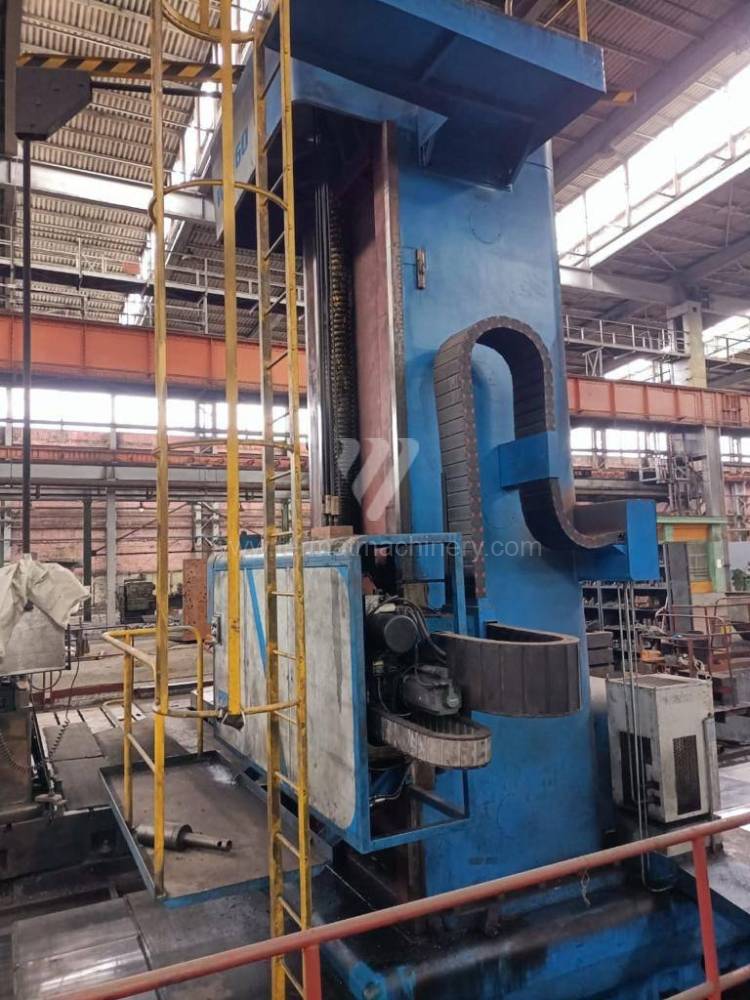

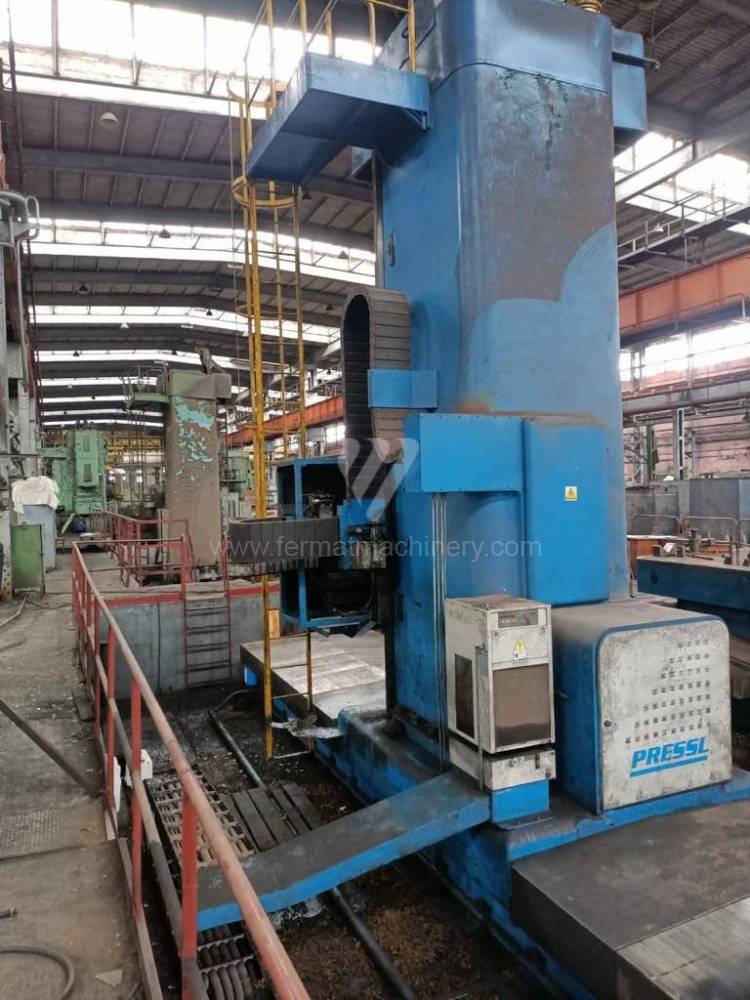

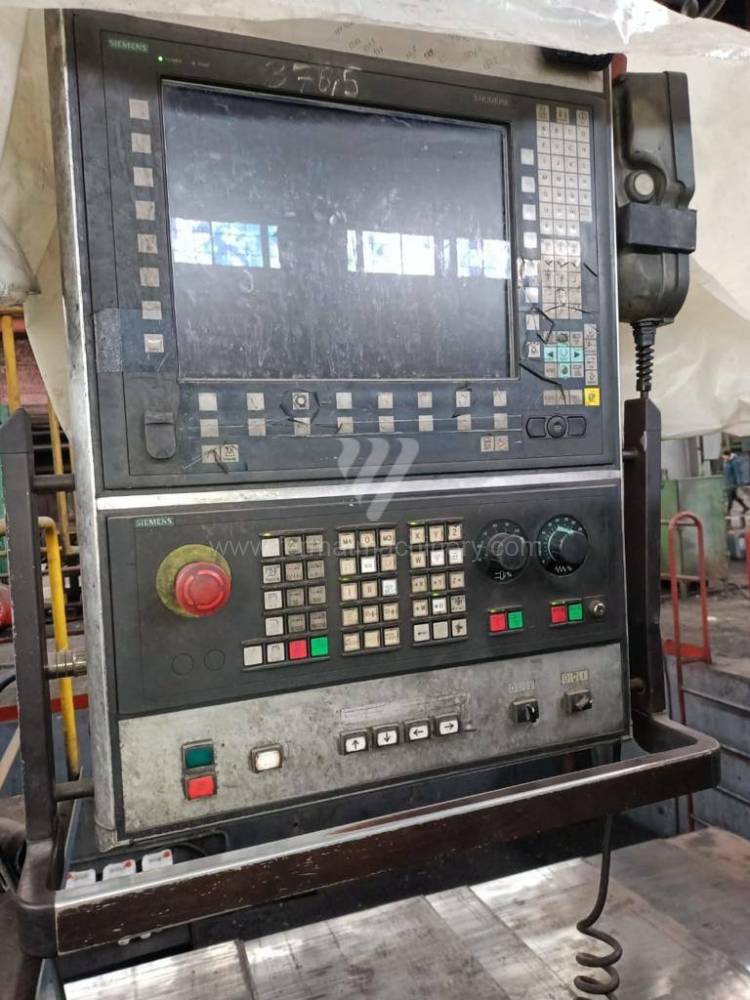

WH 160 CNC
Pressl
Inv. Nr.: 231639

Steuerung Siemens:
Arbeitsspindeldurchmesser: 160 mm
X Weg: 6000 mm
Y Weg: 3200 mm
Spindeldrehzahl: 10 - 2500 /min.
Spindelvorschub (W): 1000 mm

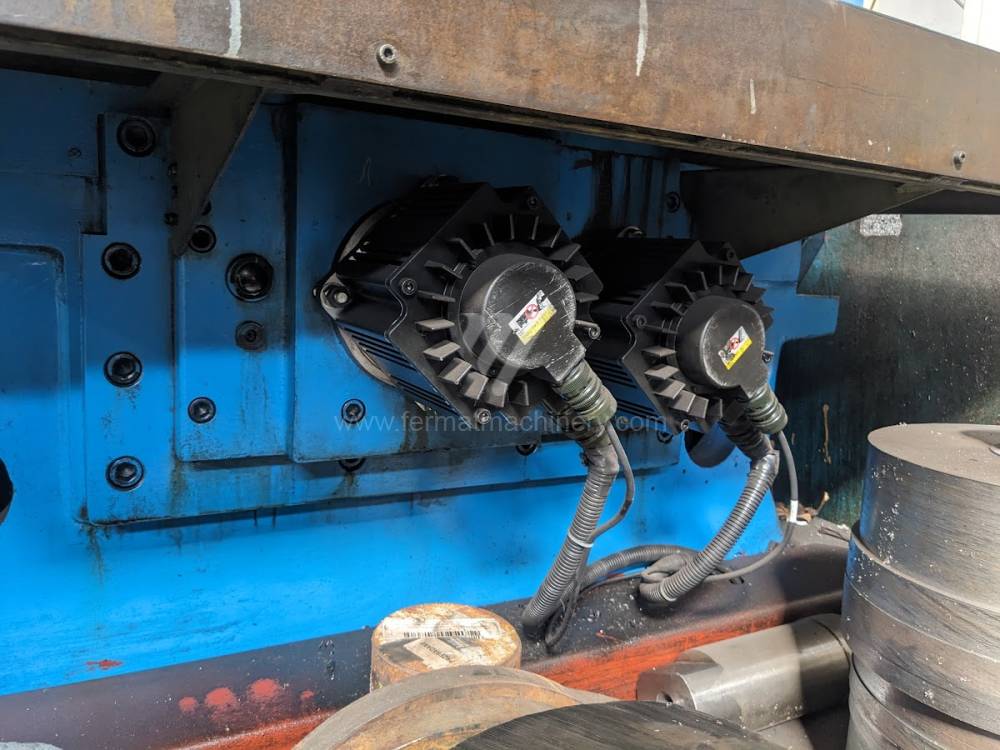

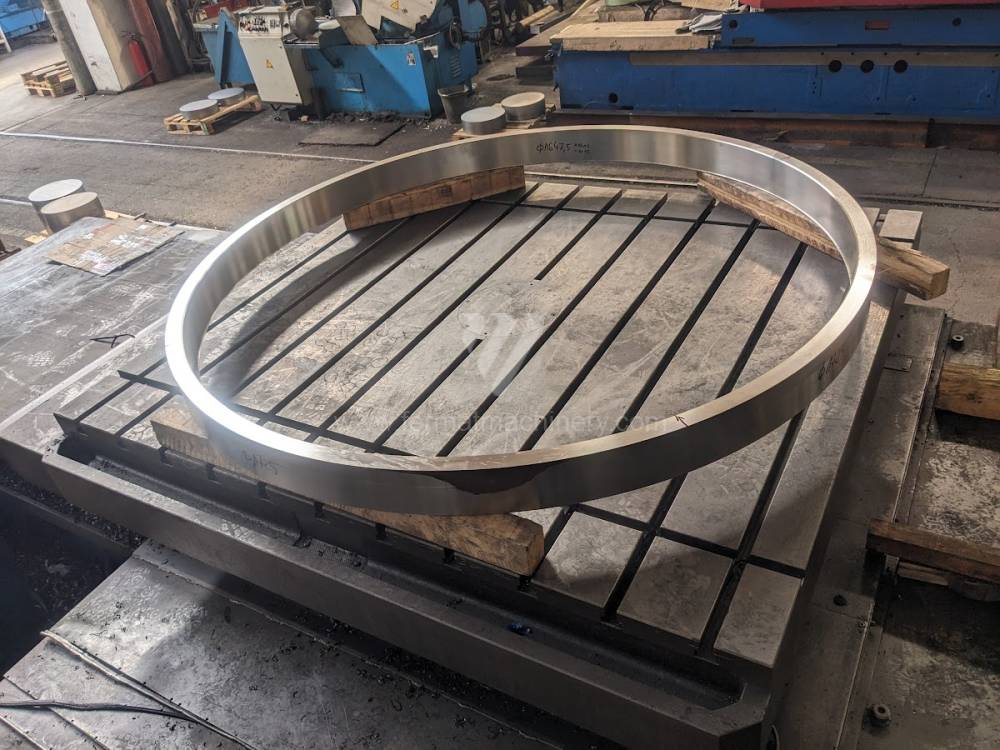

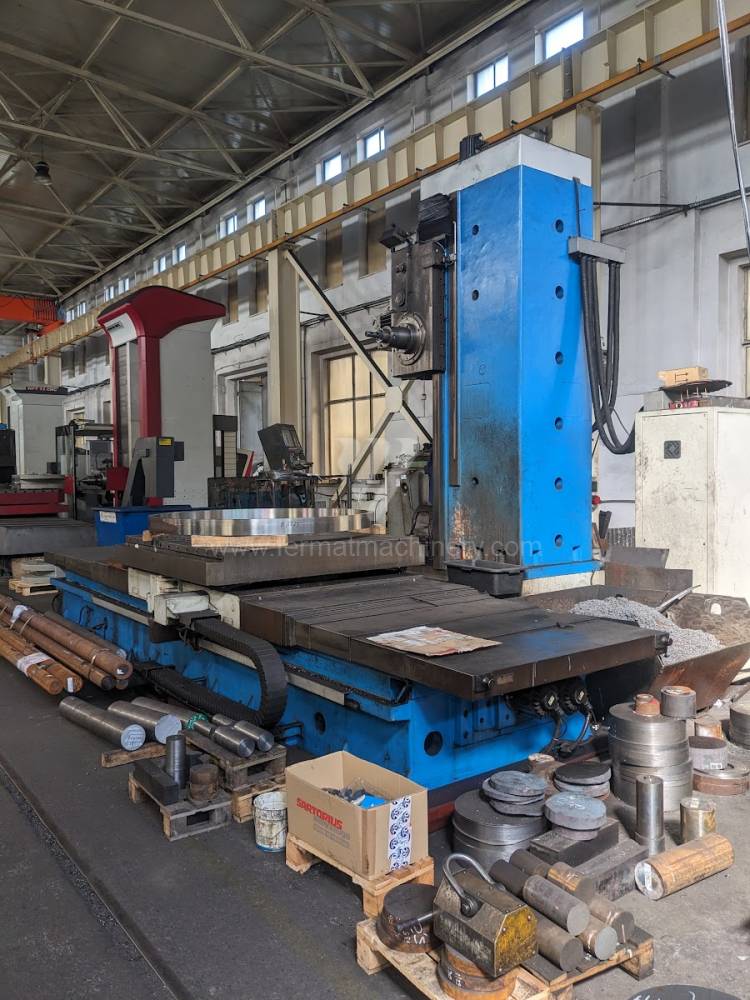

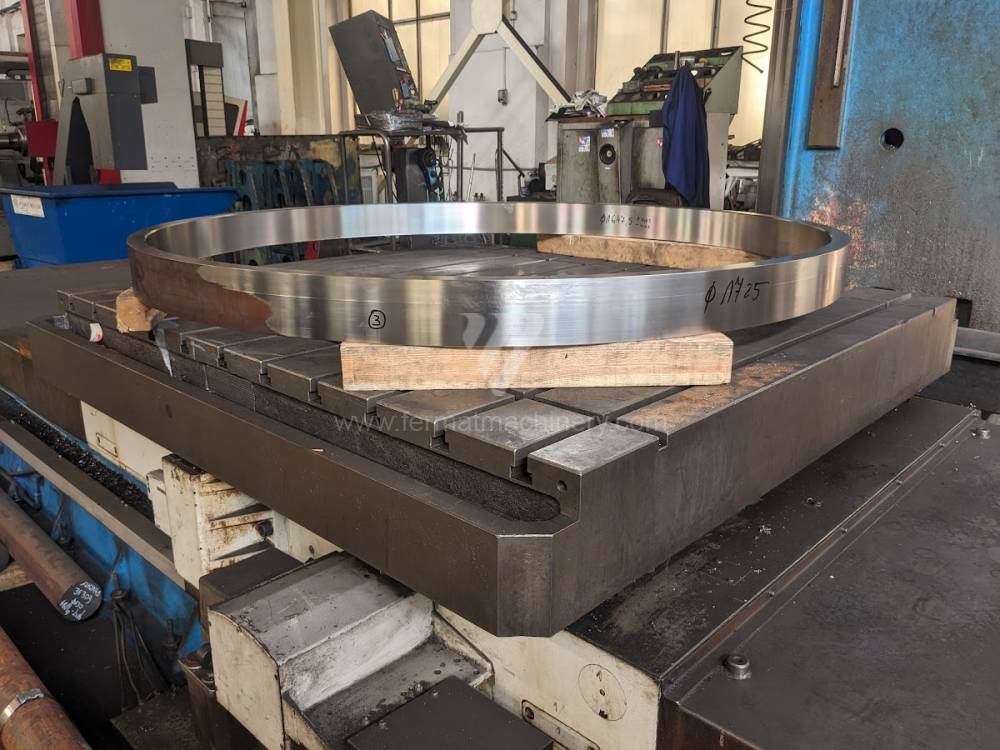

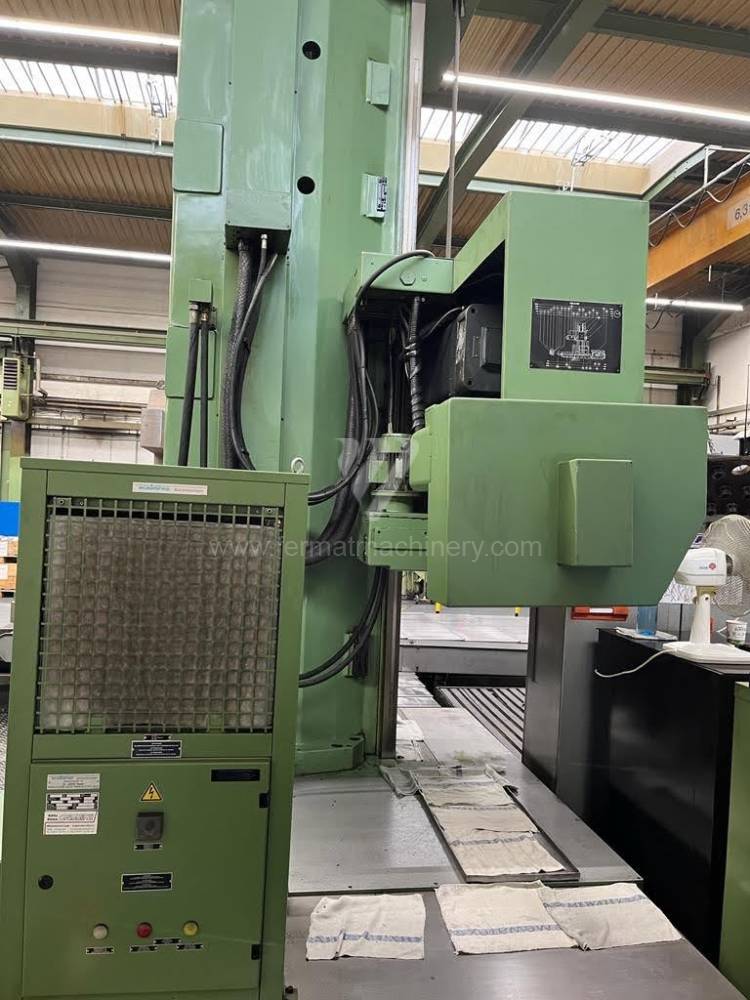

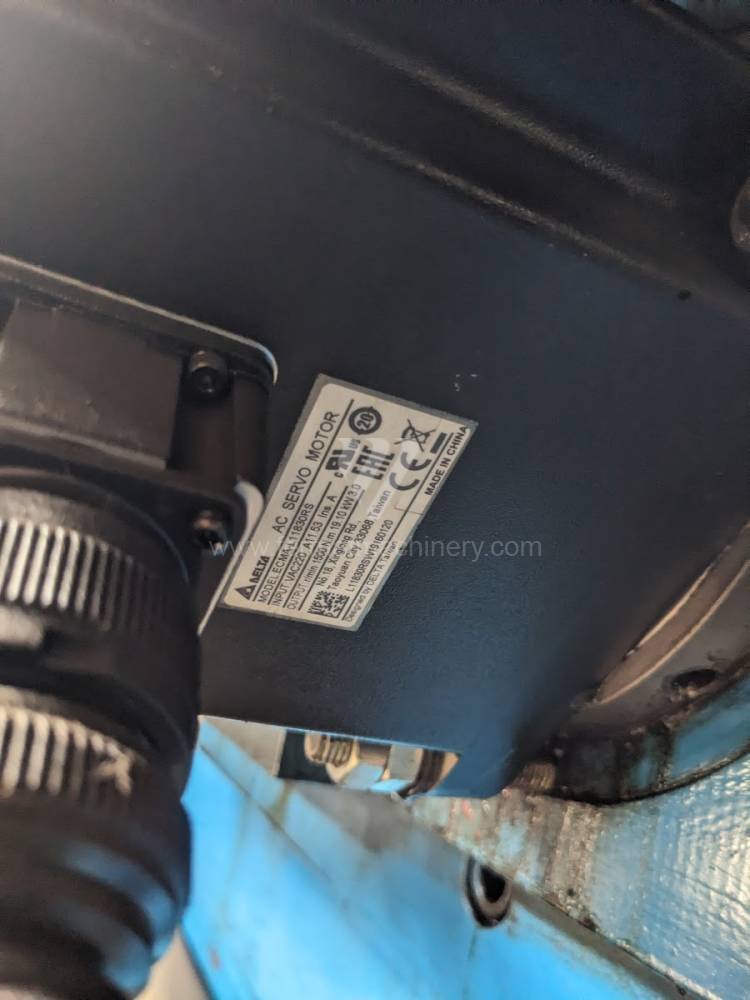

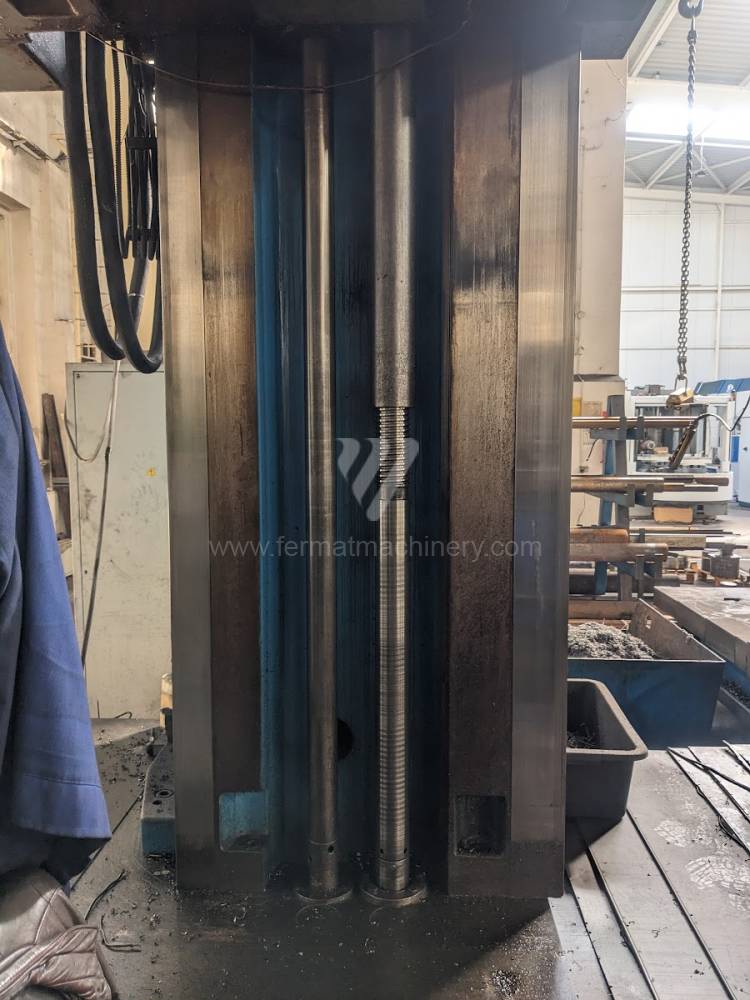

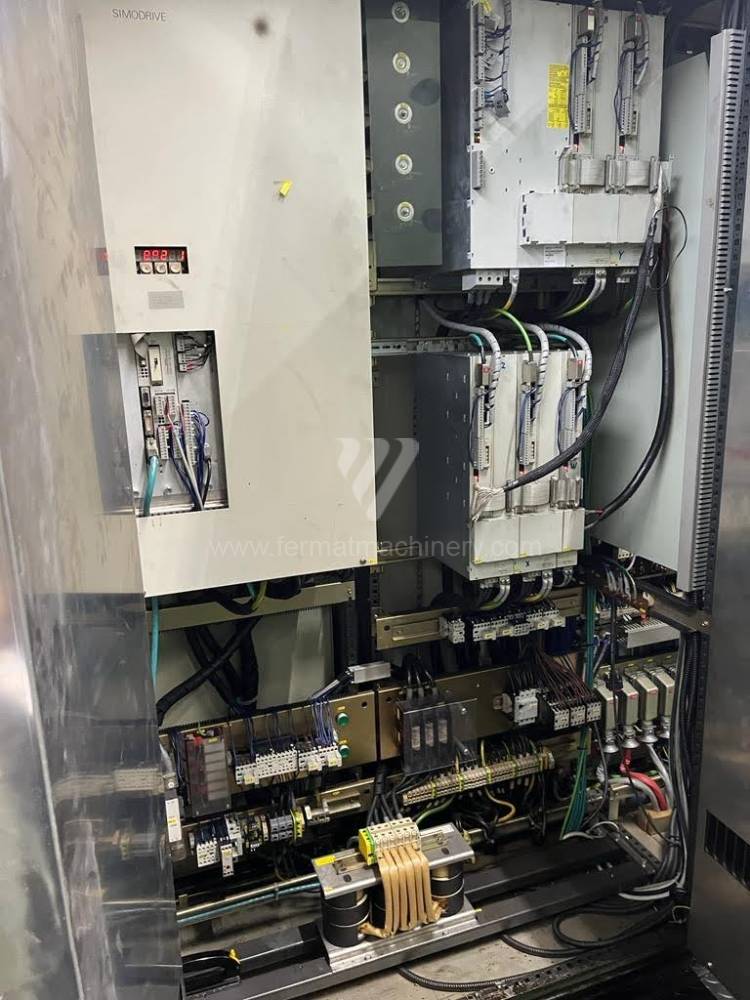

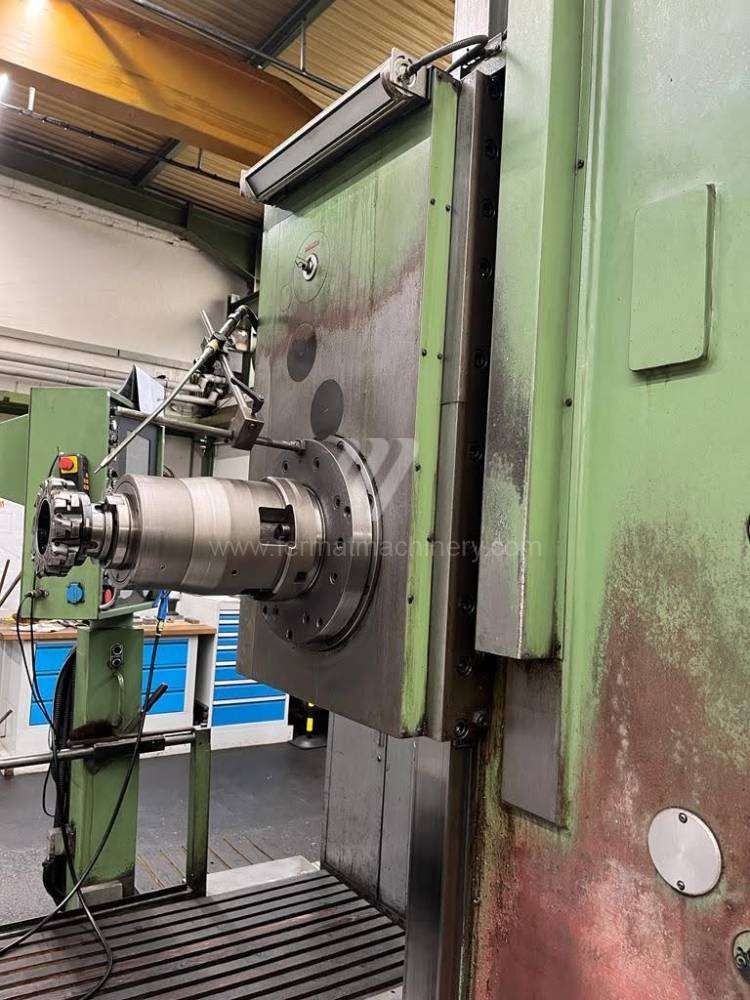

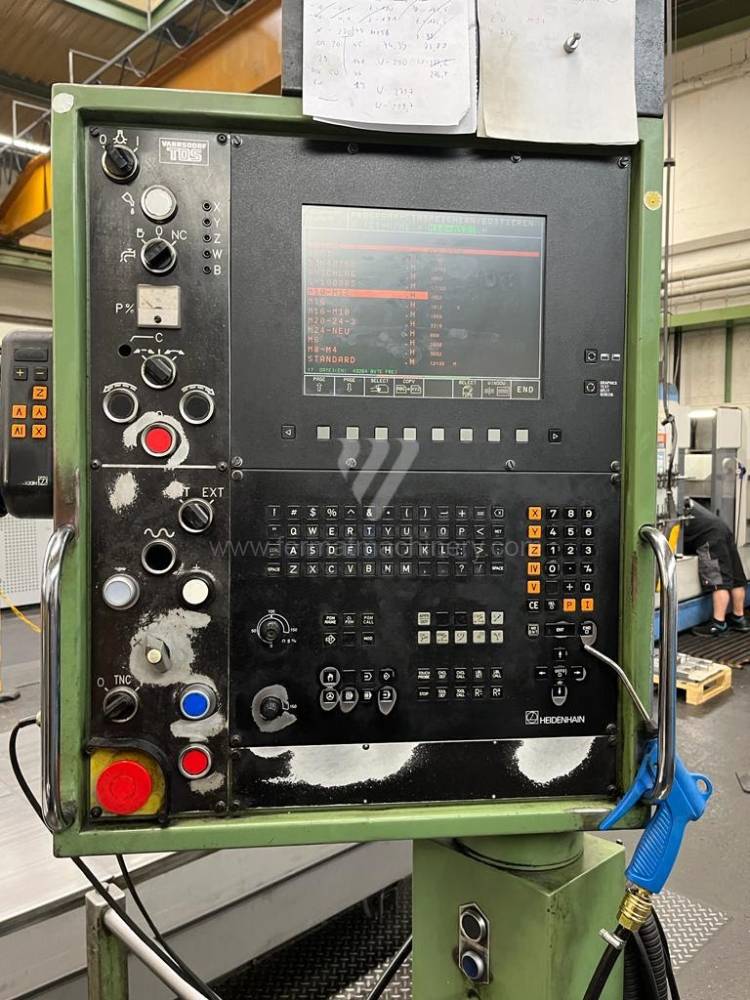

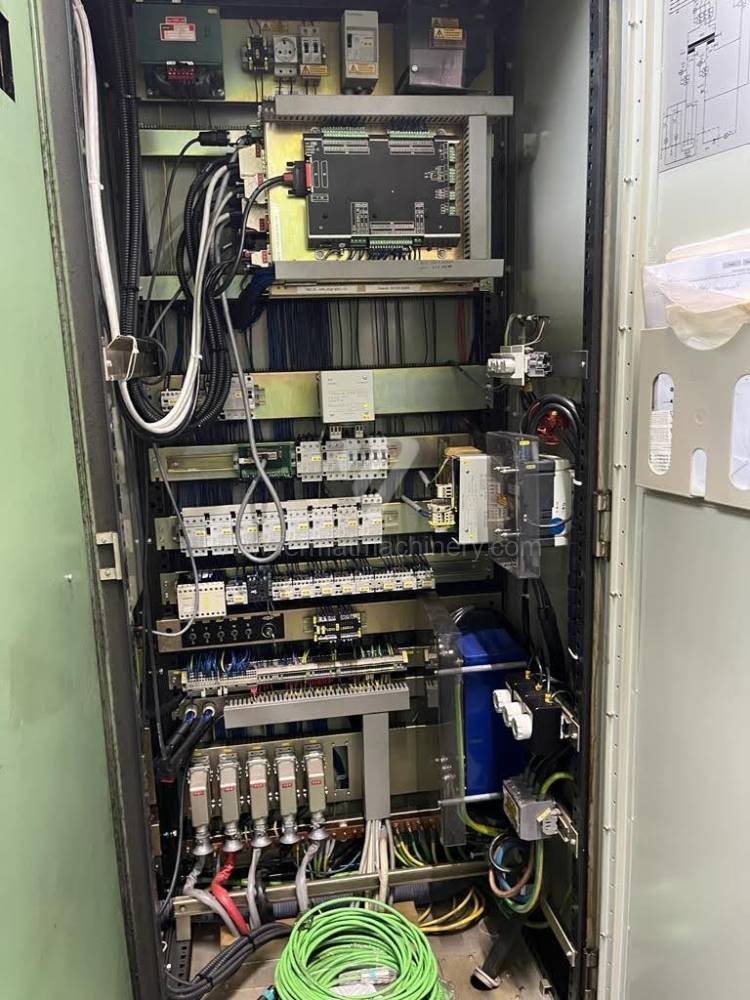

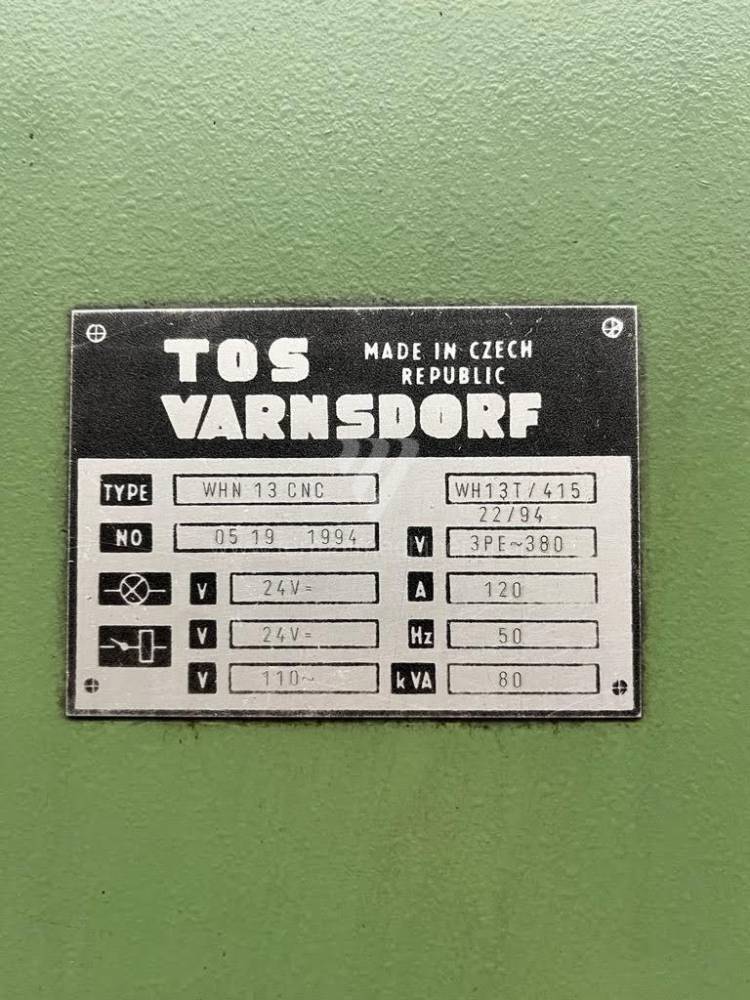

WHN 13.8 B
TOS Varnsdorf
Inv. Nr.: 231783

Baujahr:1985
Arbeitsspindeldurchmesser: 130 mm
X Weg: 3500 mm
Y Weg: 2000 mm
Spindeldrehzahl: 12 - 800 /min.
IKZ: nein
Spindelvorschub (W): 800 mm

W 160 G/NCS
ŠKODA MACHINE TOOL a.s.
Inv. Nr.: 221023

Baujahr:1978
Steueurung Mefi :
Arbeitsspindeldurchmesser: 160 mm
X Weg: 6000 mm
Y Weg: 2500 mm
Spindeldrehzahl: 2 - 800 /min.
Spindelvorschub (W): mm

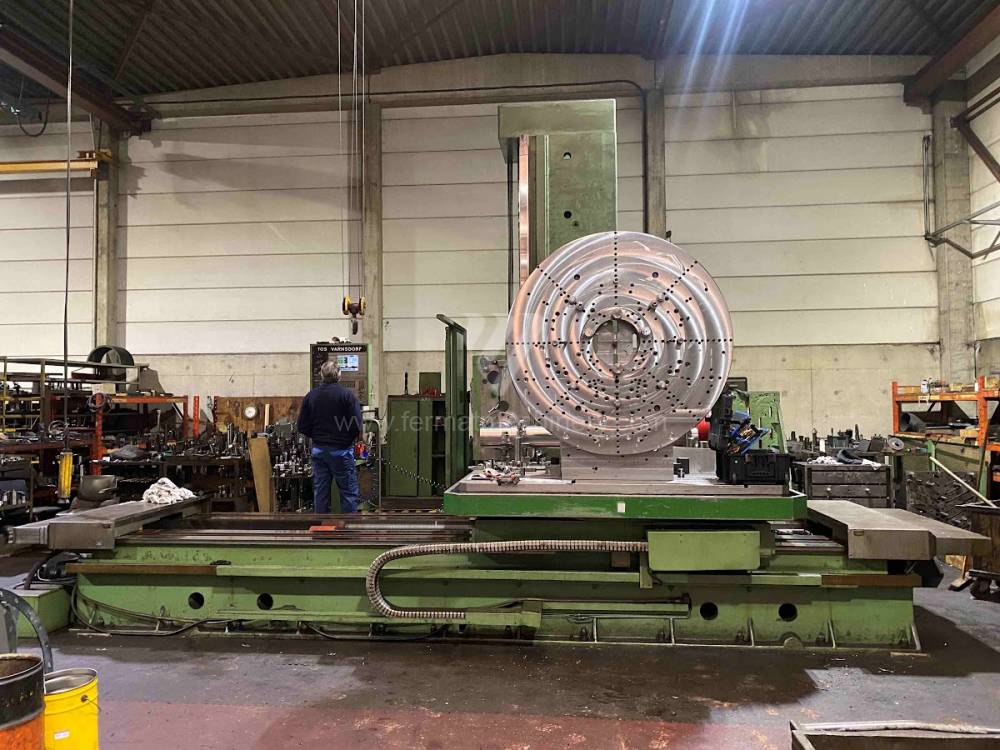

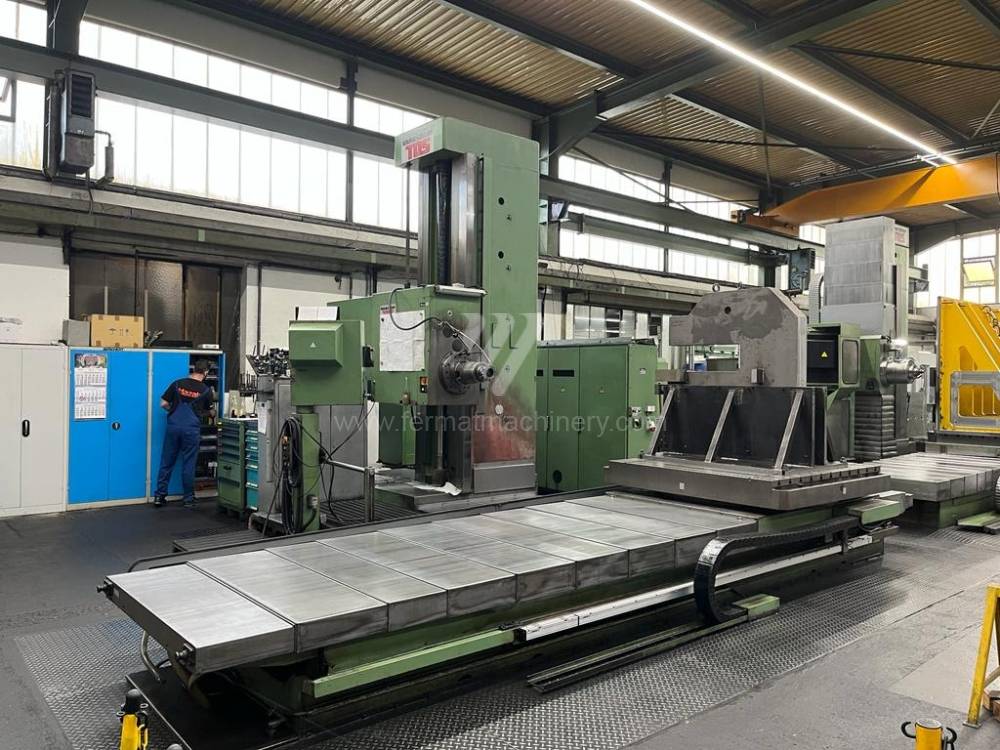

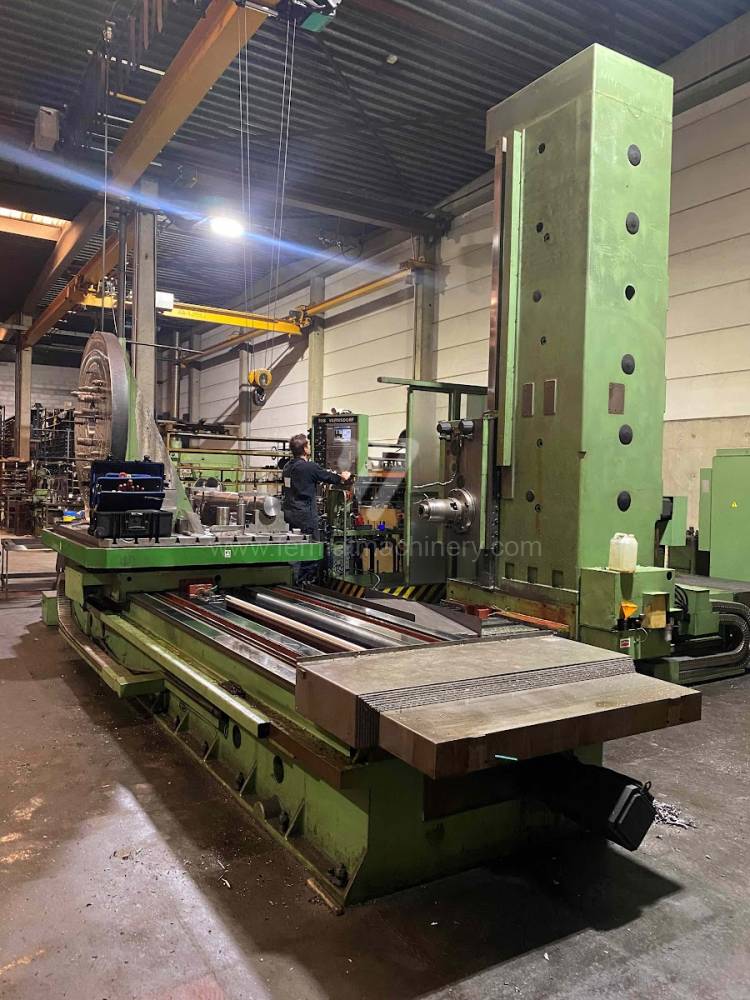

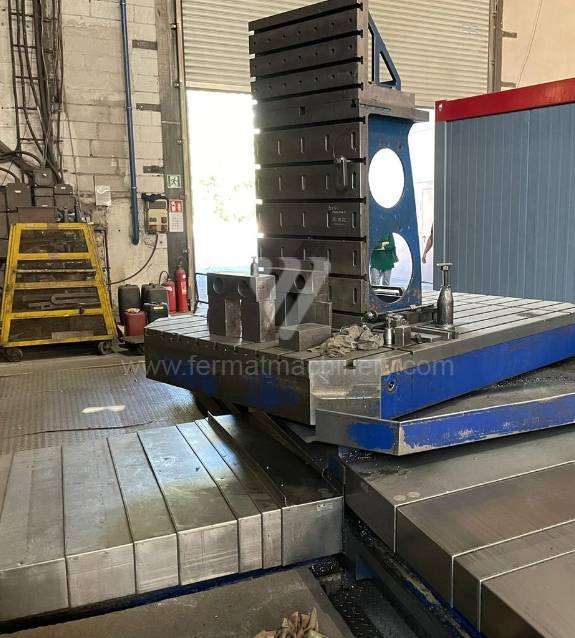

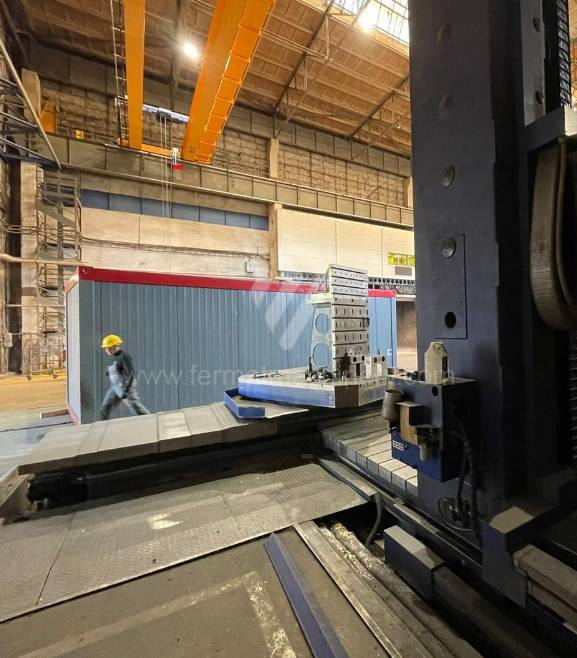

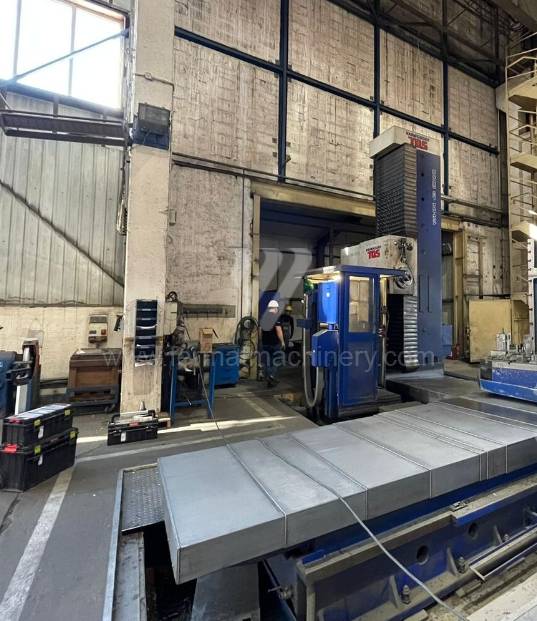

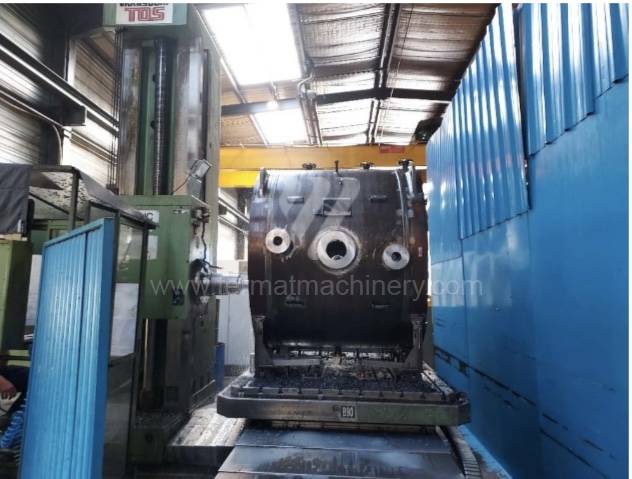

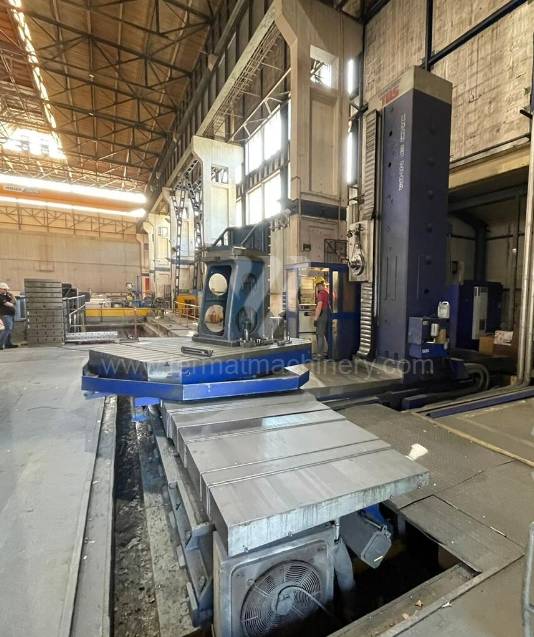

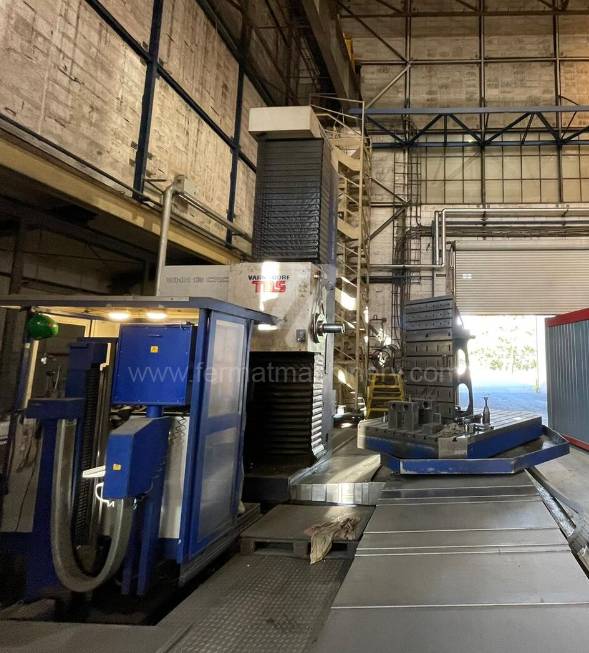

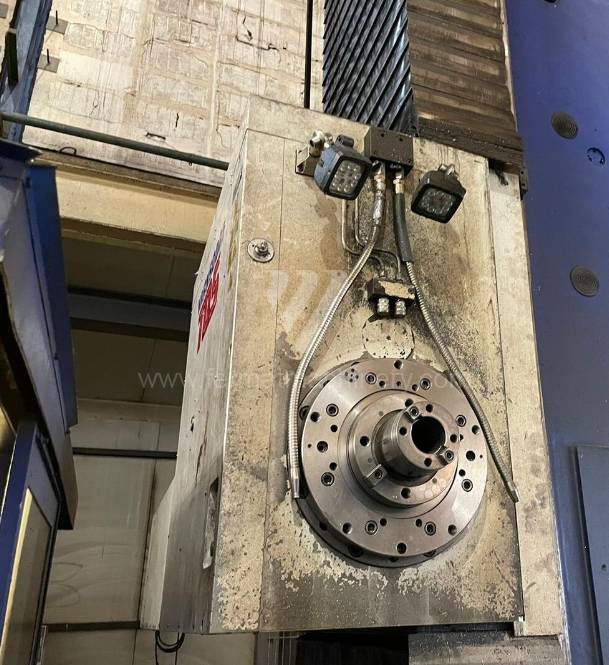

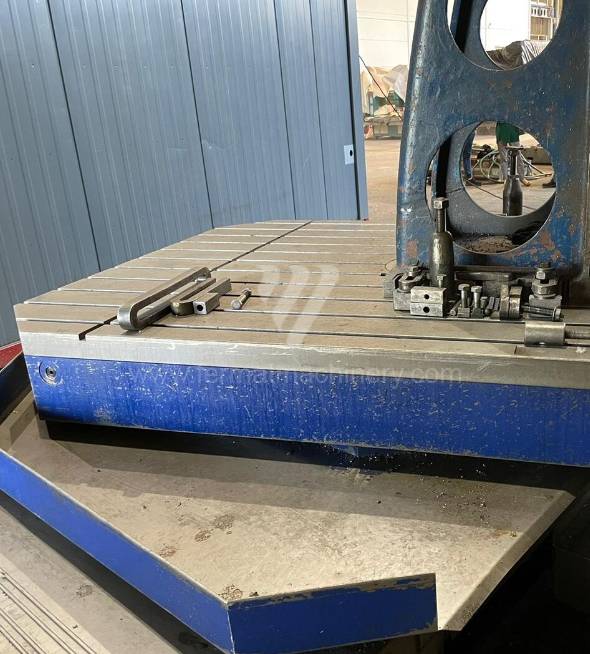

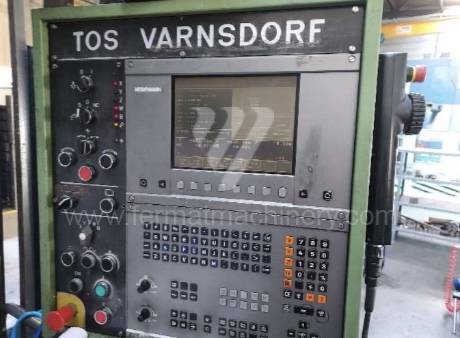

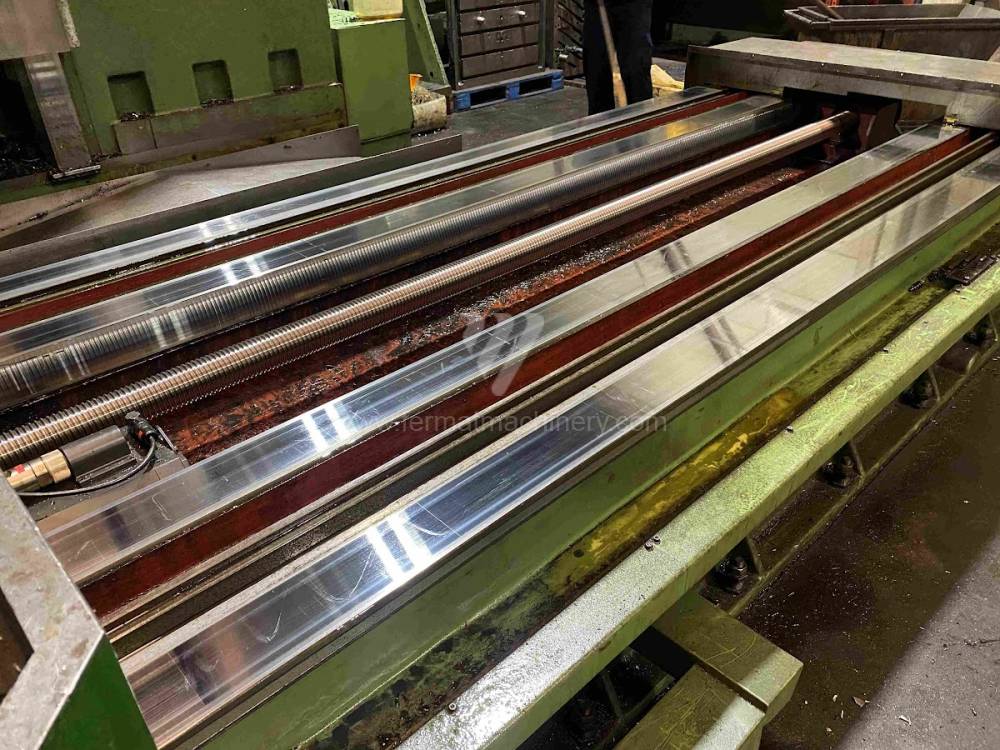

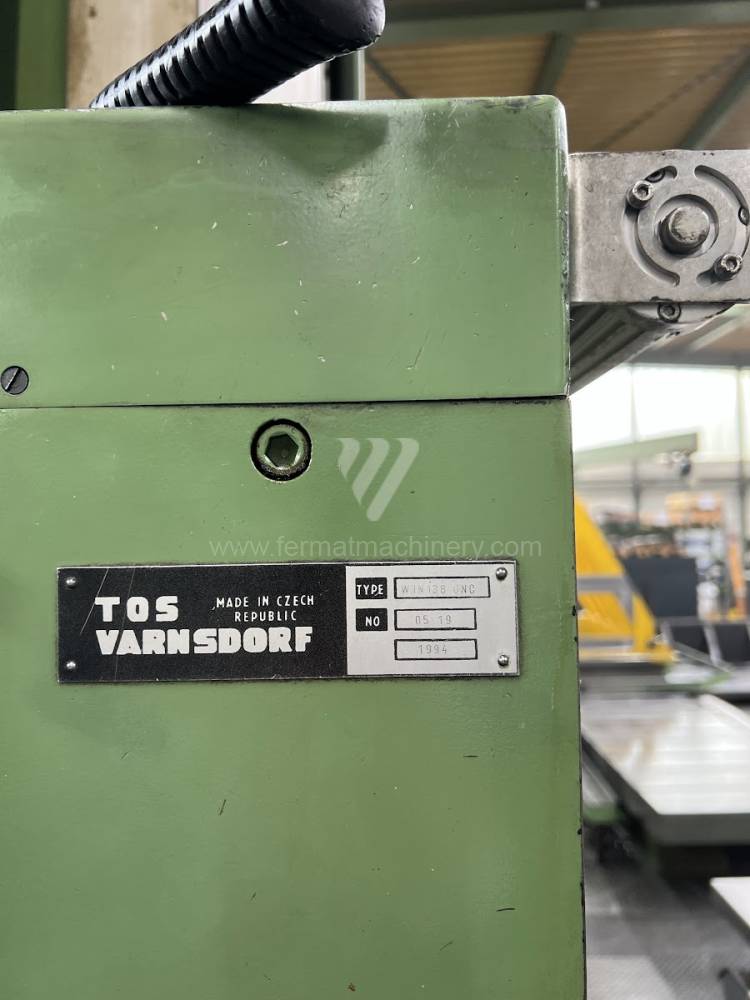

WHN 13.8 CNC
TOS Varnsdorf
Inv. Nr.: 221691

Baujahr:1998
Steuerung Heidenhain : TNC 426
Arbeitsspindeldurchmesser: 130 mm
X Weg: 3500 mm
Y Weg: 2000 mm
Spindeldrehzahl: 5 - 2500 /min.
IKZ: nein

WHN 13.8 CNC
TOS Varnsdorf
Inv. Nr.: 231569

Baujahr:1999
Steuerung Heidenhain : TNC 426
Arbeitsspindeldurchmesser: 130 mm
X Weg: 3500 mm
Y Weg: 2500 mm
Spindeldrehzahl: 10 - 2500 /min.
IKZ: nein

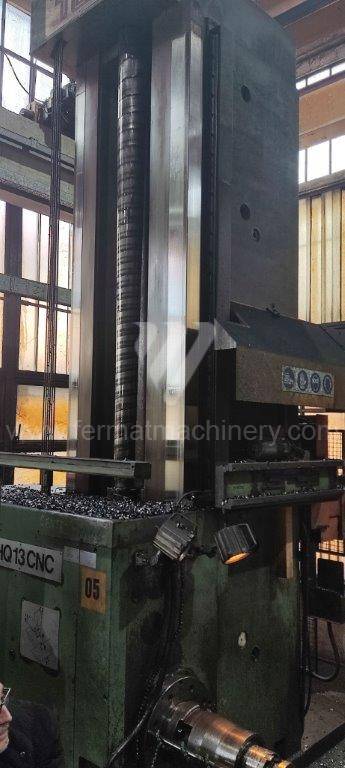

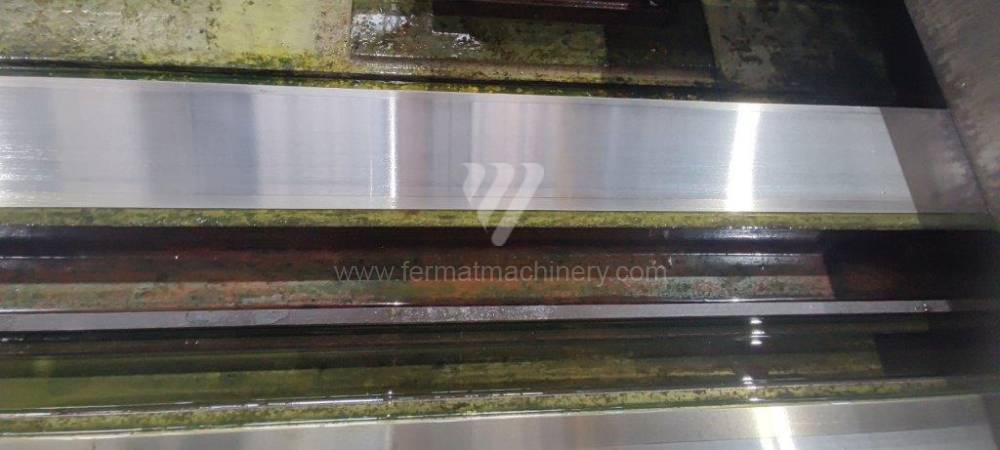

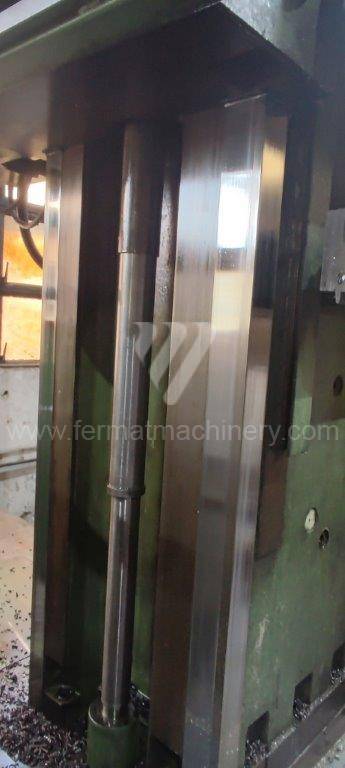

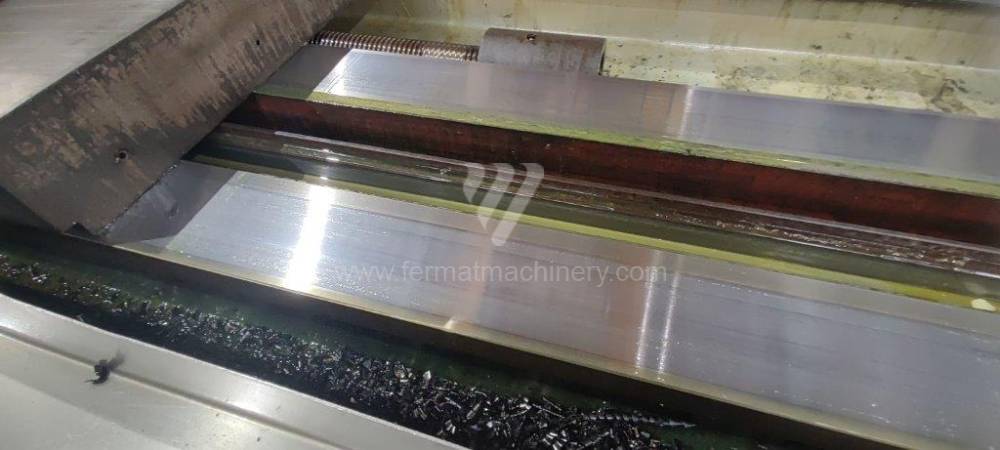

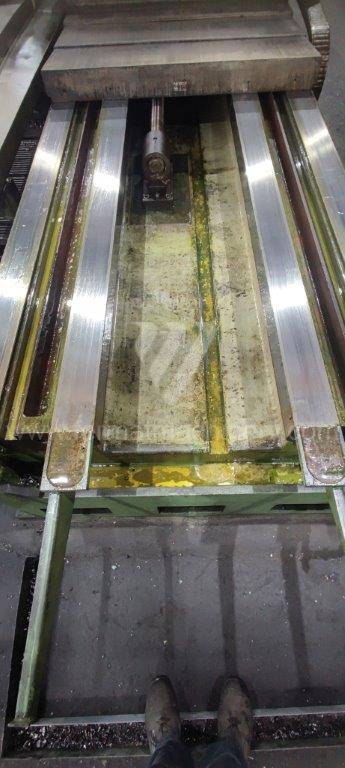

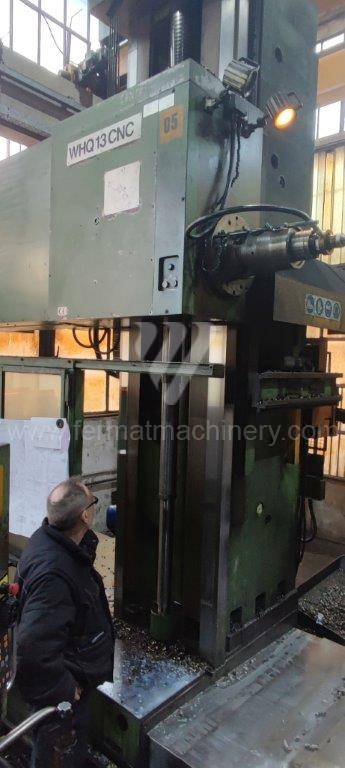

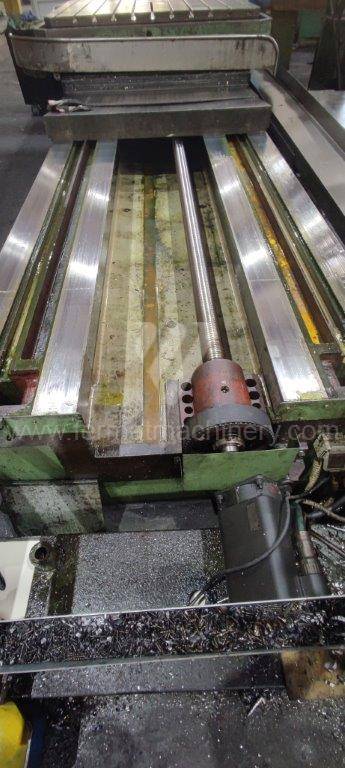

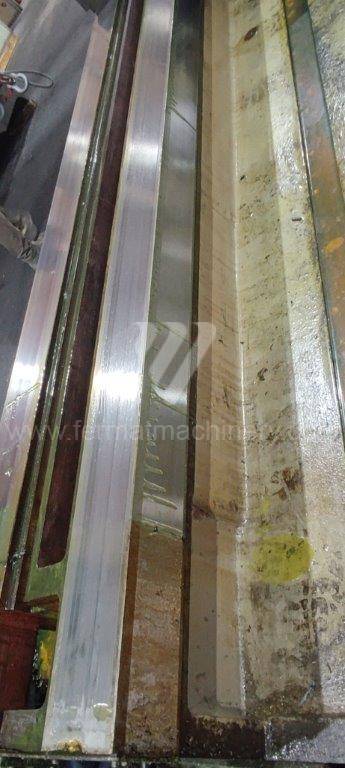

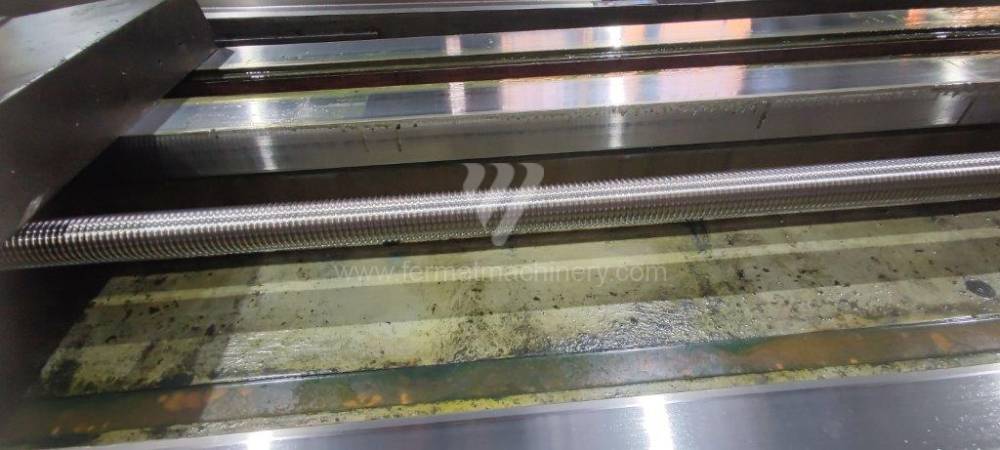

WHQ 13.4 CNC
TOS Varnsdorf
Inv. Nr.: 231880

Baujahr:2006
Steuerung Siemens: Sinumerik 840 D
Arbeitsspindeldurchmesser: 130 mm
X Weg: 2000 mm
Y Weg: 2000 mm
Spindeldrehzahl: 0 - 5000 /min.
IKZ: ja

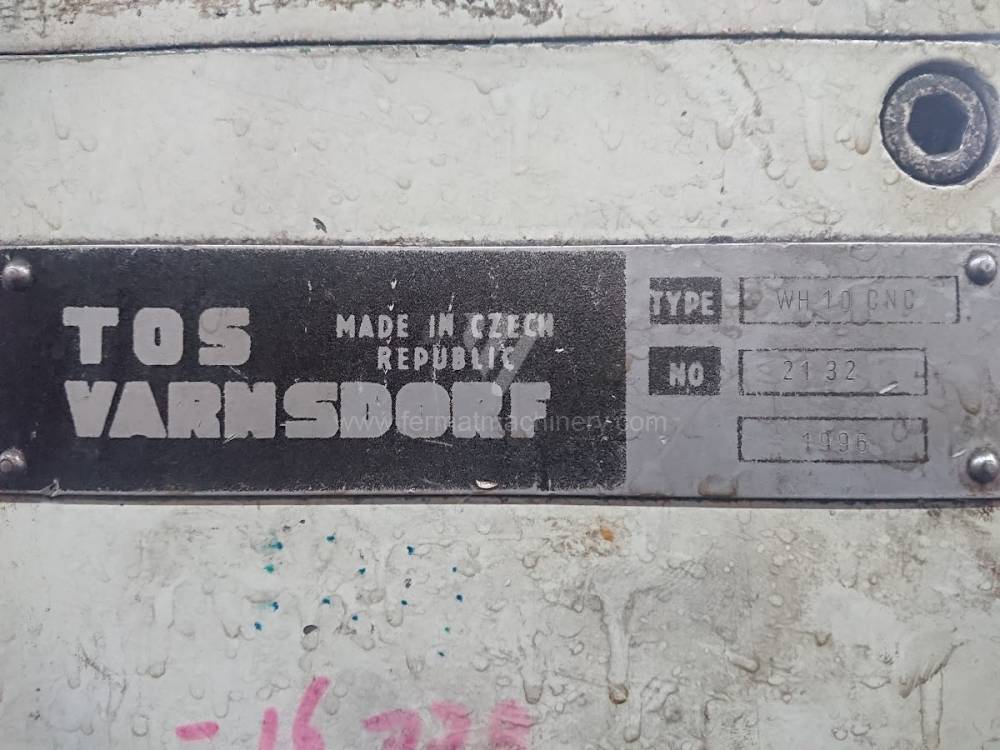

WH 10 CNC
TOS Varnsdorf
Inv. Nr.: 231972

Baujahr:1996
Steuerung Heidenhain : TNC 407
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1250 mm
Y Weg: 1100 mm
Spindeldrehzahl: 16 - 1250 /min.
IKZ: nein

WH 10 CNC
TOS Varnsdorf
Inv. Nr.: 241102

Steuerung Heidenhain : TNC 620
Arbeitsspindeldurchmesser: 100 mm
X Weg: 1250 mm
Y Weg: 800 mm
Spindeldrehzahl: 16 - 2500 /min.
IKZ: nein

123

Horizontale Bohrwerke sind die universelle Maschinen, die zur Bearbeitung komplizierter Produkte dienen. Sie werden sowohl für die Einzelstück- als auch für die Kleinserienproduktion verwendet. Mit einer Einspannung des Werkstücks können Operationen von bis zu fünf Seiten gleichzeitig oder nacheinander durchgeführt werden. Für Horizontalbohrmaschinen ist eine Vielzahl an Standard- und Sonderzubehör erhältlich. Dadurch sind Bohrwerke nicht nur zum Aufbohren geeignet, sondern auch zum Bohren, Drehen, Fräsen, Reiben, Senken usw.

Wir teilen Horizontalbohrwerke in Tisch-, Kreuz-, Platten- und Koordinatenbohrmaschinen sowie nach Art der Steuerung in konventionell und CNC-gesteuert.

Tischbohrwerke

Tischbohrmaschinen sind mit einem beweglichen Tisch ausgestattet, der sich in einer oder zwei Achsen bewegt. Dementsprechend unterteilen wir Bohrmaschinen weiter in Kreuzbauweise oder T-Bauweise. Der Tisch ist in der Regel drehbar (Achse B), wodurch vier Seiten des Werkstücks in einer Aufspannung bearbeitet werden können. Wenn die Maschine jedoch mit einem Winkelkopf (Achsen A und C) ausgestattet ist und das Werkstück die Abmessungen der Maschine nicht überschreitet, können fünf Seiten in einer Aufspannung bearbeitet werden. Bohrmaschinen unterscheiden sich von Tischfräsmaschinen insbesondere durch die ausfahrbare Spindel (W-Achse). Darüber hinaus verfügen höhere Baureihen oft über einen einziehbaren Spindelstock (V-Achse).


Kreuzkonstruktion

Eine Kreuzkonstruktion haben normalerweise die kompakten Maschinen mit einer Tischtragfähigkeit bis zu 5 Tonnen, wo der Tisch sich in 2 zueinander senkrechten Achsen (X,Z) bewegt. Diese Maschinen sind leichter und weniger anspruchsvoll für den Bau des Fundaments, aber sie sind nicht nur durch den Verfahrweg, sondern auch durch die Möglichkeiten des Ständers und des Spindelstocks begrenzt. Der Durchmesser der Bohrspindel beträgt hier üblicherweise 75 bis 125 mm.


T-Konstruktion

Bei der T-Bauweise handelt es sich um festere Maschinen mit bis zu 25 Tonnen Tischtragfähigkeit und längeren Achsbewegung, wobei sich der Tisch nun in Querachse zur Spindel (X) bewegt, während sich der Ständer in Längsachse Z zum Tisch bewegt. Der Durchmesser der Bohrspindel ist aufgrund schwerer und umfangreicher Werkstücke in der Regel zwischen 100 und 160 mm.


Plattenbohrwerke

Plattenbohrwerke dienen zur Bearbeitung der größten Werkstücke. Bei diesen Maschinen bewegt sich der Spindelstock entlang der vertikalen Führung des Ständers, der sich entlang des Bettes senkrecht zur Achse der Spindel bewegt. Werkstück ist unbeweglich auf einer mit T-Nuten versehenen Gussplatte eingespannt. Wird die Anlage zusätzlich mit dem Drehtisch oder einem in Richtung der Spindelachse beweglichen Drehtisch ausgerüstet, erhöht sich die Anzahl der gesteuerten Achsen. Solche Bohrwerke werden für Bohrspindeldurchmesser von 130-315 mm hergestellt.

Koordinatenbohrwerke

Zur Bearbeitung von präziser Bohrungen werden sogenannte Koordinatenbohrwerke verwendet. Die Konstruktion ist besonders geprägt von den Forderungen nach sehr hoher Genauigkeit der Haupt- und Vorschubbewegungen, guter Dynamik und bestmöglicher Temperaturstabilität. Es gibt zwei Grundbauarten: ein Einständer-Bohrwerk mit horizontaler oder vertikaler Spindelachse (für kleinere Werkstückgrößen, die auf einem Kreuztisch eingespannt werden) und ein Zweiständer-Bohrwerk mit einer oder mehreren vertikalen Spindeln. Das Werkstück wird auf einem Längstisch eingespannt, der zwischen zwei Ständern platziert ist, entlang denen sich der den Werkstückspindelstock tragende Querlatte bewegt. Zur Abmessung wird meist ein optisches System verwendet, bei modernen Maschinen ist es üblich, eine CNC-Steuerung zu verwenden.

Alle Arten von Horizontalbohrwerken können entweder konventionell oder CNC-gesteuert sein. Zu den meistgenutzten Herstellern von CNC-Steuerungen gehören Heidenhain, Siemens, Fanuc, Fagor,...

Ein Teil von Horizontalbohrwerken kann auch ein automatischer Werkzeugwechsler sein, der hauptsächlich für die Lagerung von Werkzeugeinheiten, ihre Handhabung und ihre Positionierung ohne direkte Beteiligung des menschlichen Faktors bestimmt ist.

Zu den bekanntesten Herstellern von Horizontalbohrwerken gehören Firmen wie FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN und andere.
