Bohrwerk
1234 Liste Gitter
1234Bohrwerk
| Produkt | Inv. Nr. | Hersteller | Baujahr | Parameter | ||
|---|---|---|---|---|---|---|
 |

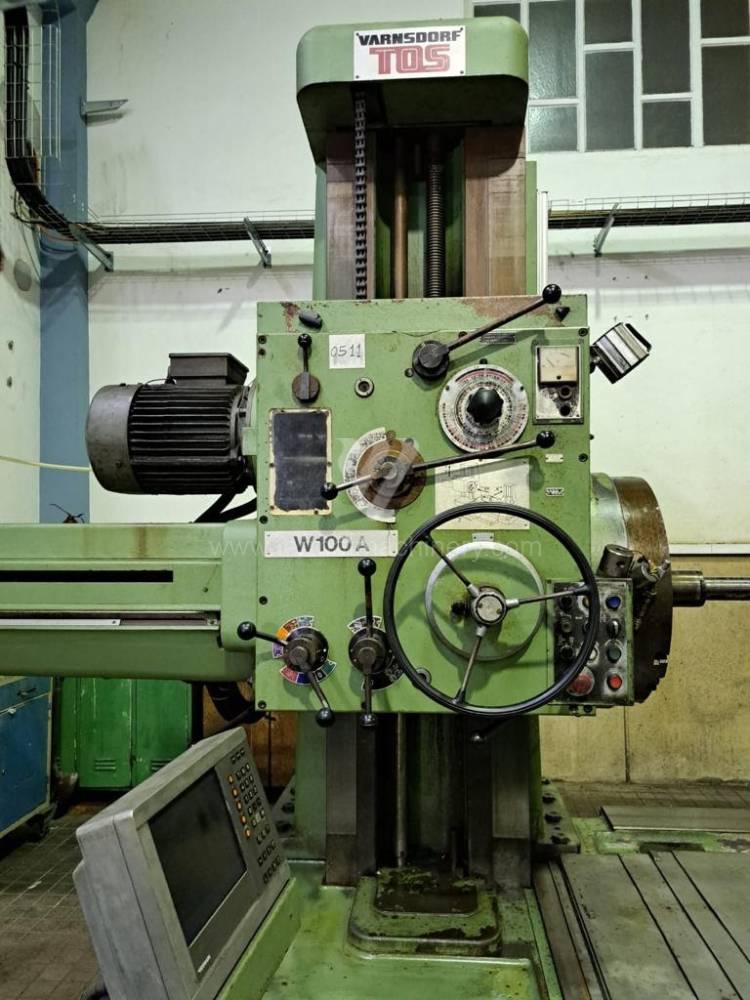

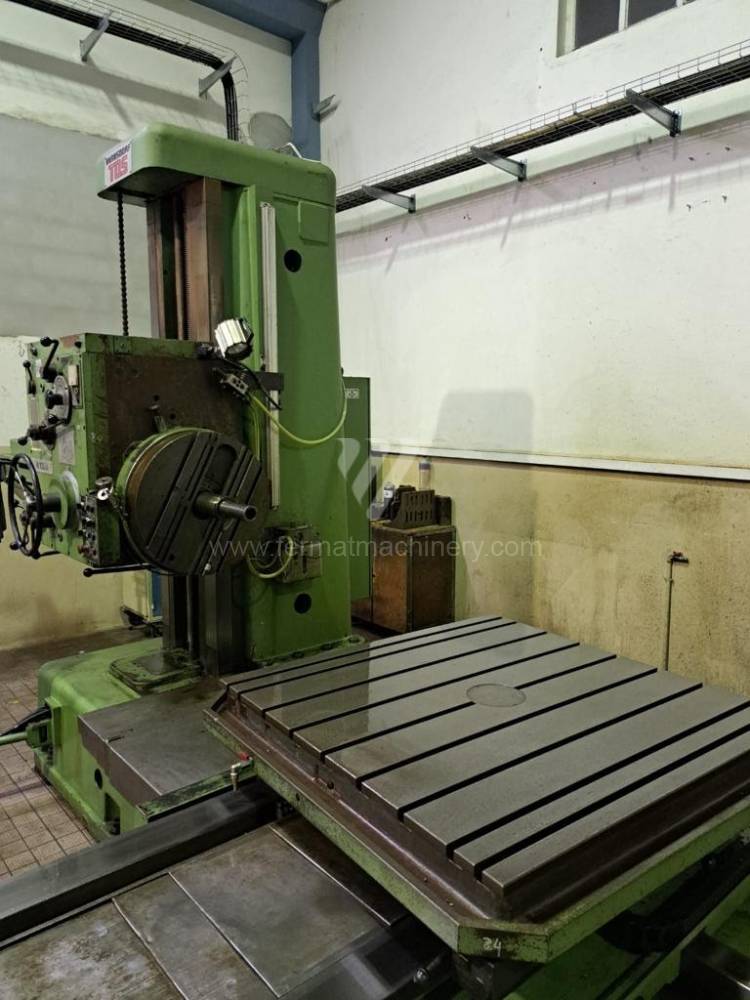

W 100 A |
231964 | TOS Varnsdorf | 2004 | Arbeitsspindeldurchmesser: 100 mm X Weg: 1600 mm Y Weg: 1120 mm Spindeldrehzahl: 0 - 1120 /min. IKZ: nein Spindelvorschub (W): 900 mm |
|
 |
WRF 130 CNC |
231250 | Fermat | 2008 | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 130 mm X Weg: 8000 mm Y Weg: 3000 mm Spindeldrehzahl: 10 - 3000 /min. Spindelvorschub (W): 730 mm |
|
 |
W 100 A |
231648 | TOS Varnsdorf | 1990 | Arbeitsspindeldurchmesser: 100 mm X Weg: 1600 mm Y Weg: 1120 mm Spindeldrehzahl: 0 - 1120 /min. IKZ: nein Spindelvorschub (W): 900 mm |
|
 |
W 100 A |
191457 | TOS Varnsdorf | Arbeitsspindeldurchmesser: 100 mm X Weg: 1600 mm Y Weg: 1120 mm Spindeldrehzahl: 7 - 1120 /min. IKZ: nein Spindelvorschub (W): 900 mm |
||
 |
WFQ 80 NCA |
091466 | TOS Varnsdorf | 1988 | Arbeitsspindeldurchmesser: 80 mm X Weg: 1600 mm Y Weg: 1000 mm Z Weg: - mm Spindelvorschub (W): 950 mm Spindeldrehzahl: 14 - 2240 /min. |
|
 |
40T |
182013 | Lucas | 2018 | Steuerung Fanuc: 0i-MF Arbeitsspindeldurchmesser: 130 mm X Weg: 3657 mm Y Weg: 3048 mm Spindeldrehzahl: 10 - 3000 /min. IKZ: ja |
|
 |
WFC 10 CNC |
231853 | Fermat | 2014 | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 110 mm X Weg: 2000 mm Y Weg: 2000 mm Spindeldrehzahl: 10 - 3000 /min. IKZ: ja |
|
 |
WHQ 13 CNC |
241332 | TOS Varnsdorf | 2008 | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 130 mm X Weg: 3500 mm Y Weg: 3000 mm Spindeldrehzahl: 1 - 3000 /min. IKZ: nein |
|
 |
Microcut HBM-4 |
221640 | Buffalo Machinery | 2017 | Steuerung Fanuc: 31i - B Arbeitsspindeldurchmesser: 110 mm X Weg: 2200 mm Y Weg: 1600 mm Spindeldrehzahl: 35 - 3000 /min. IKZ: ja |
|
 |
WH 10 NC |
241423 | TOS Varnsdorf | 1987 | Arbeitsspindeldurchmesser: 100 mm X Weg: 1130 mm Y Weg: 1250 mm Spindeldrehzahl: 16 - 1500 /min. IKZ: nein Spindelvorschub (W): 650 mm |
|
 |
AFP 180 |
221138 | Titan | 2009 | Steuerung Fanuc: Fanuc 32i Arbeitsspindeldurchmesser: 180 mm X Weg: 9130 mm Y Weg: 3980 mm Arbeitsvorchub Z Achse: 1900 mm/min Achse W: 1200 mm |
|
 |
AFP 180 |
241054 | MITSUBISHI ELECTRIC | Steuerung Siemens: Sinumerik 840 D Arbeitsspindeldurchmesser: 180 mm X Weg: 13 000 mm Y Weg: 4 500 mm Spindeldrehzahl: 2 - 420 /min. Spindelvorschub (W): 1 350 mm |
||
 |
WHN 110 Q |
241727 | TOS Varnsdorf | 1999 | Steuerung Heidenhain : TNC 426 Arbeitsspindeldurchmesser: 110 mm X Weg: 2000 mm Y Weg: 1400 mm Spindeldrehzahl: 0 - 2000 /min. IKZ: nein |
|
 |
BFK 160 |
201580 | UNION | 1980 | Arbeitsspindeldurchmesser: 160 mm X Weg: 3000 mm Y Weg: 2700 mm Spindeldrehzahl: - /min. IKZ: Spindelvorschub (W): 300 mm |
|
 |
WHN 13.8 |
241361 | TOS Varnsdorf | 2012 | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 130 mm X Weg: 3500 mm Y Weg: 3000 mm Spindeldrehzahl: 0 - 3000 /min. IKZ: ja |
|
 |
WHN 9 B |
231135 | TOS Varnsdorf | 1981 | Arbeitsspindeldurchmesser: 90 mm X Weg: 1250 mm Y Weg: 900 mm Spindeldrehzahl: 0 - 1120 /min. IKZ: nein Spindelvorschub (W): 680 mm |
|
 |
DBM 100 N |
231421 | DEFUM | 1999 | Steuerung Fanuc: 16-M Arbeitsspindeldurchmesser: 100 mm X Weg: 1830 mm Y Weg: 1500 mm Spindeldrehzahl: 5 - 2000 /min. IKZ: nein |
|
 |
BFT 90/3 |
241213 | UNION | 1981 | Steuerung Heidenhain : Arbeitsspindeldurchmesser: 90 mm X Weg: 1600 mm Y Weg: 1210 mm Spindeldrehzahl: 4 - 1600 /min. IKZ: |
|
 |

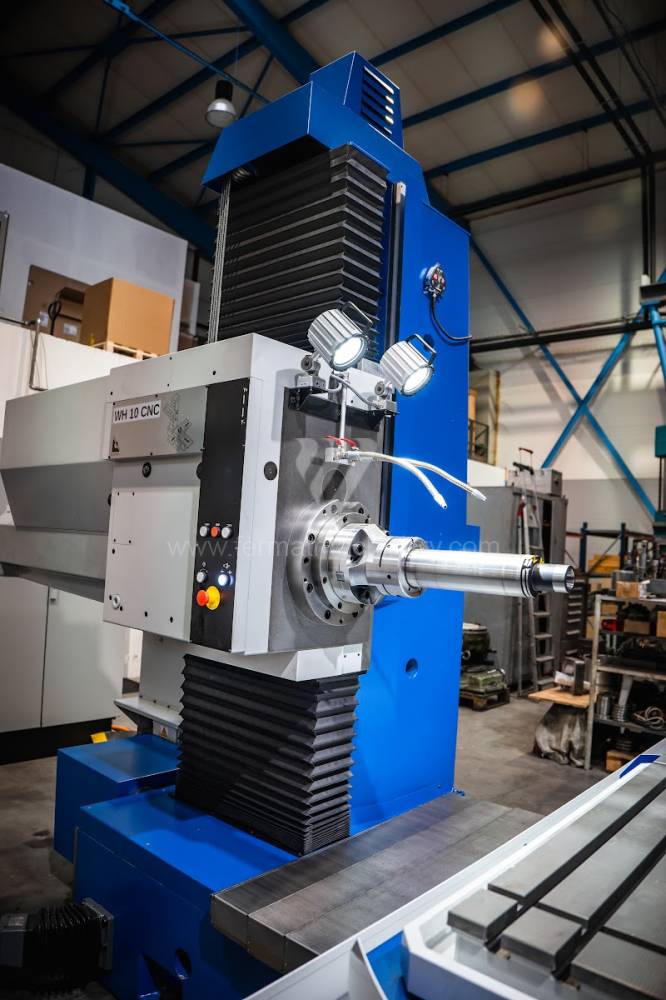

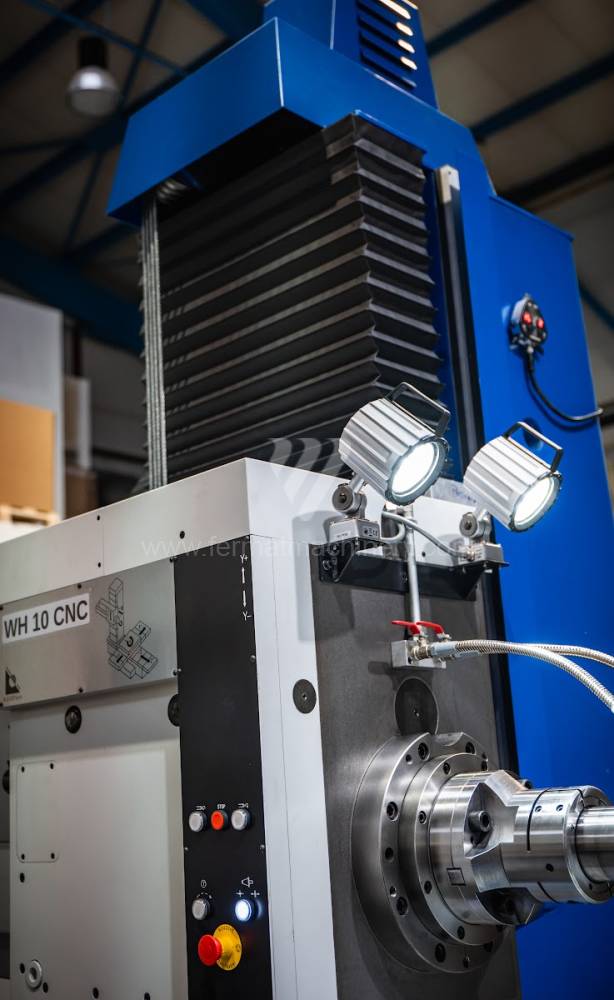

WH 10 CNC |
241726 | TOS Varnsdorf | 2014 | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 100 mm X Weg: 1250 mm Y Weg: 1120 mm Spindeldrehzahl: 16 - 2500 /min. IKZ: nein |
|
 |
WHN 11 |
241261 | TOS Varnsdorf | 1977 | Arbeitsspindeldurchmesser: 110 mm X Weg: 1600 mm Y Weg: 1250 mm Spindeldrehzahl: 7 - 900 /min. IKZ: nein Spindelvorschub (W): 630 mm |
|
 |

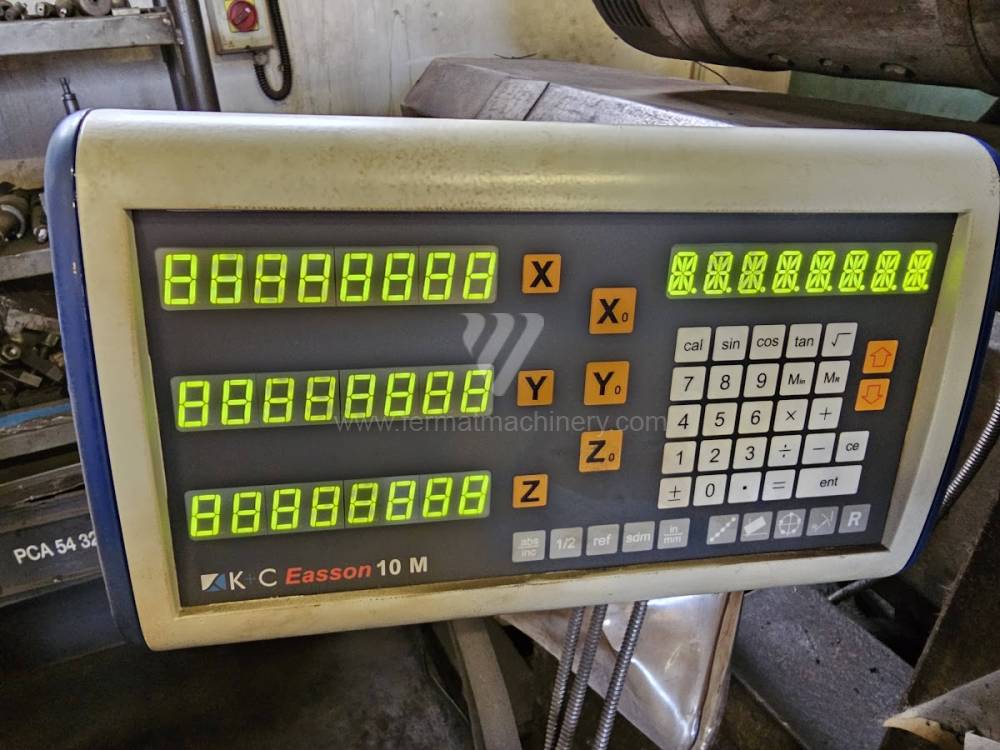

WHN 9 B |
231773 | TOS Varnsdorf | 1975 | Arbeitsspindeldurchmesser: 90 mm X Weg: 1250 mm Y Weg: 900 (1120) mm Spindeldrehzahl: 1120 - /min. IKZ: nein Spindelvorschub (W): 680 mm |
|
 |
WHN 13 P CNC |
191459 | TOS Varnsdorf | 2024 | Steuerung Heidenhain : TNC 640 Arbeitsspindeldurchmesser: 130 mm X Weg: 3500 mm Y Weg: 2000 mm Spindeldrehzahl: 10 - 3000 /min. IKZ: ja |
|
 |
WH 10 CNC |
171452 | TOS Varnsdorf | Steuerung Heidenhain : TNC 530 Arbeitsspindeldurchmesser: 100 mm X Weg: 1250 mm Y Weg: 1100 mm Spindeldrehzahl: 10 - 1200 /min. IKZ: nein |
||
 |
BFT 130/6 |
241781 | UNION | 1985 | Arbeitsspindeldurchmesser: 130 mm X Weg: 2785 mm Y Weg: 2520 mm Spindeldrehzahl: 722 - 1455 /min. IKZ: nein Spindelvorschub (W): 900 mm |
|
 |
PC W 200 HA |
211378 | ŠKODA MACHINE TOOL a.s. | 1987 | Arbeitsspindeldurchmesser: 200 mm X Weg: 5000 mm Y Weg: 4000 mm Spindeldrehzahl: 0 - 630 /min. Spindelvorschub (W): 2 000 mm IKZ: nein |
Horizontale Bohrwerke sind die universelle Maschinen, die zur Bearbeitung komplizierter Produkte dienen. Sie werden sowohl für die Einzelstück- als auch für die Kleinserienproduktion verwendet. Mit einer Einspannung des Werkstücks können Operationen von bis zu fünf Seiten gleichzeitig oder nacheinander durchgeführt werden. Für Horizontalbohrmaschinen ist eine Vielzahl an Standard- und Sonderzubehör erhältlich. Dadurch sind Bohrwerke nicht nur zum Aufbohren geeignet, sondern auch zum Bohren, Drehen, Fräsen, Reiben, Senken usw.
Wir teilen Horizontalbohrwerke in Tisch-, Kreuz-, Platten- und Koordinatenbohrmaschinen sowie nach Art der Steuerung in konventionell und CNC-gesteuert.
Tischbohrwerke
Tischbohrmaschinen sind mit einem beweglichen Tisch ausgestattet, der sich in einer oder zwei Achsen bewegt. Dementsprechend unterteilen wir Bohrmaschinen weiter in Kreuzbauweise oder T-Bauweise. Der Tisch ist in der Regel drehbar (Achse B), wodurch vier Seiten des Werkstücks in einer Aufspannung bearbeitet werden können. Wenn die Maschine jedoch mit einem Winkelkopf (Achsen A und C) ausgestattet ist und das Werkstück die Abmessungen der Maschine nicht überschreitet, können fünf Seiten in einer Aufspannung bearbeitet werden. Bohrmaschinen unterscheiden sich von Tischfräsmaschinen insbesondere durch die ausfahrbare Spindel (W-Achse). Darüber hinaus verfügen höhere Baureihen oft über einen einziehbaren Spindelstock (V-Achse).
Kreuzkonstruktion
Eine Kreuzkonstruktion haben normalerweise die kompakten Maschinen mit einer Tischtragfähigkeit bis zu 5 Tonnen, wo der Tisch sich in 2 zueinander senkrechten Achsen (X,Z) bewegt. Diese Maschinen sind leichter und weniger anspruchsvoll für den Bau des Fundaments, aber sie sind nicht nur durch den Verfahrweg, sondern auch durch die Möglichkeiten des Ständers und des Spindelstocks begrenzt. Der Durchmesser der Bohrspindel beträgt hier üblicherweise 75 bis 125 mm.
T-Konstruktion
Bei der T-Bauweise handelt es sich um festere Maschinen mit bis zu 25 Tonnen Tischtragfähigkeit und längeren Achsbewegung, wobei sich der Tisch nun in Querachse zur Spindel (X) bewegt, während sich der Ständer in Längsachse Z zum Tisch bewegt. Der Durchmesser der Bohrspindel ist aufgrund schwerer und umfangreicher Werkstücke in der Regel zwischen 100 und 160 mm.
Plattenbohrwerke

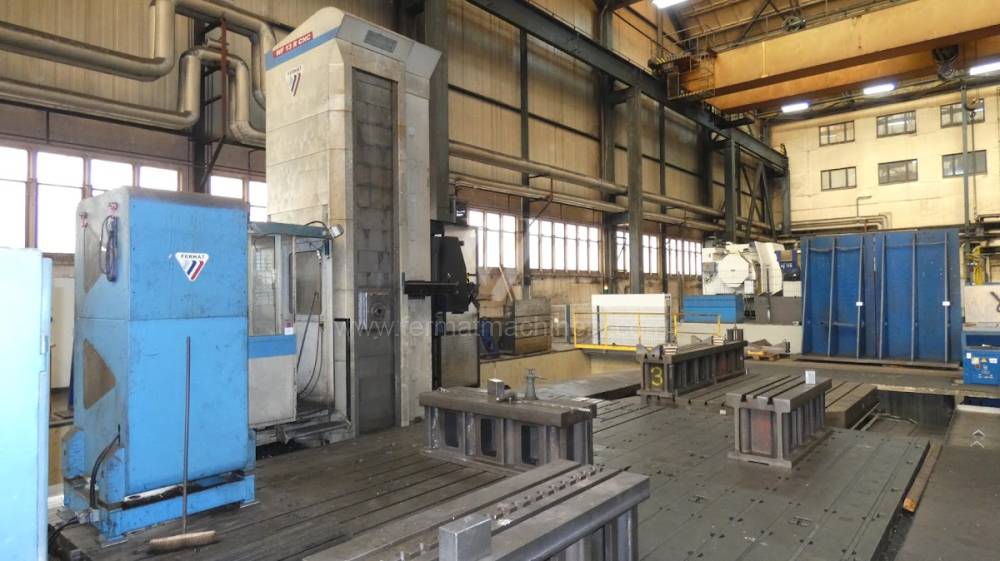

Plattenbohrwerke dienen zur Bearbeitung der größten Werkstücke. Bei diesen Maschinen bewegt sich der Spindelstock entlang der vertikalen Führung des Ständers, der sich entlang des Bettes senkrecht zur Achse der Spindel bewegt. Werkstück ist unbeweglich auf einer mit T-Nuten versehenen Gussplatte eingespannt. Wird die Anlage zusätzlich mit dem Drehtisch oder einem in Richtung der Spindelachse beweglichen Drehtisch ausgerüstet, erhöht sich die Anzahl der gesteuerten Achsen. Solche Bohrwerke werden für Bohrspindeldurchmesser von 130-315 mm hergestellt.
Koordinatenbohrwerke
Zur Bearbeitung von präziser Bohrungen werden sogenannte Koordinatenbohrwerke verwendet. Die Konstruktion ist besonders geprägt von den Forderungen nach sehr hoher Genauigkeit der Haupt- und Vorschubbewegungen, guter Dynamik und bestmöglicher Temperaturstabilität. Es gibt zwei Grundbauarten: ein Einständer-Bohrwerk mit horizontaler oder vertikaler Spindelachse (für kleinere Werkstückgrößen, die auf einem Kreuztisch eingespannt werden) und ein Zweiständer-Bohrwerk mit einer oder mehreren vertikalen Spindeln. Das Werkstück wird auf einem Längstisch eingespannt, der zwischen zwei Ständern platziert ist, entlang denen sich der den Werkstückspindelstock tragende Querlatte bewegt. Zur Abmessung wird meist ein optisches System verwendet, bei modernen Maschinen ist es üblich, eine CNC-Steuerung zu verwenden.
Alle Arten von Horizontalbohrwerken können entweder konventionell oder CNC-gesteuert sein. Zu den meistgenutzten Herstellern von CNC-Steuerungen gehören Heidenhain, Siemens, Fanuc, Fagor,...
Ein Teil von Horizontalbohrwerken kann auch ein automatischer Werkzeugwechsler sein, der hauptsächlich für die Lagerung von Werkzeugeinheiten, ihre Handhabung und ihre Positionierung ohne direkte Beteiligung des menschlichen Faktors bestimmt ist.
Zu den bekanntesten Herstellern von Horizontalbohrwerken gehören Firmen wie FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN und andere.
