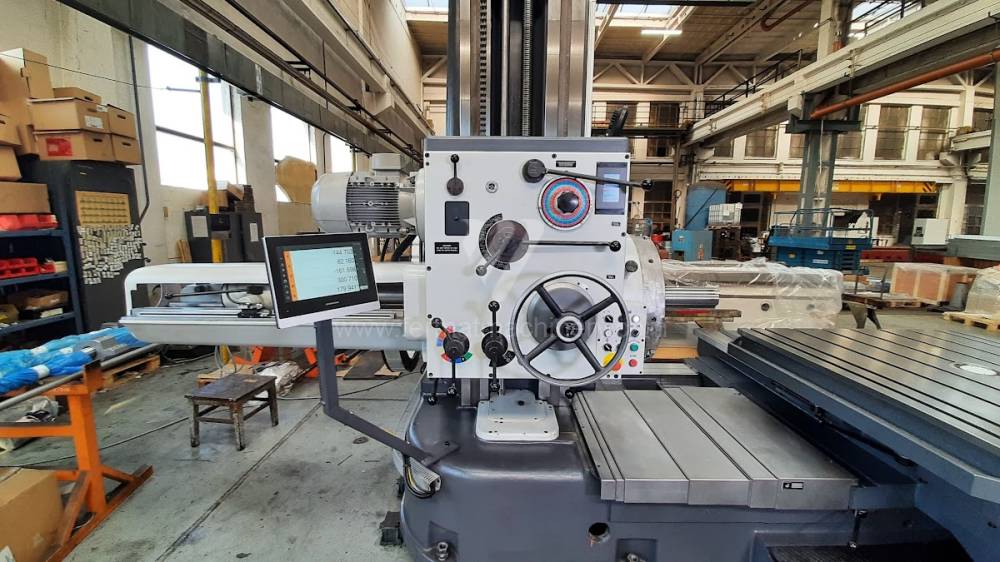

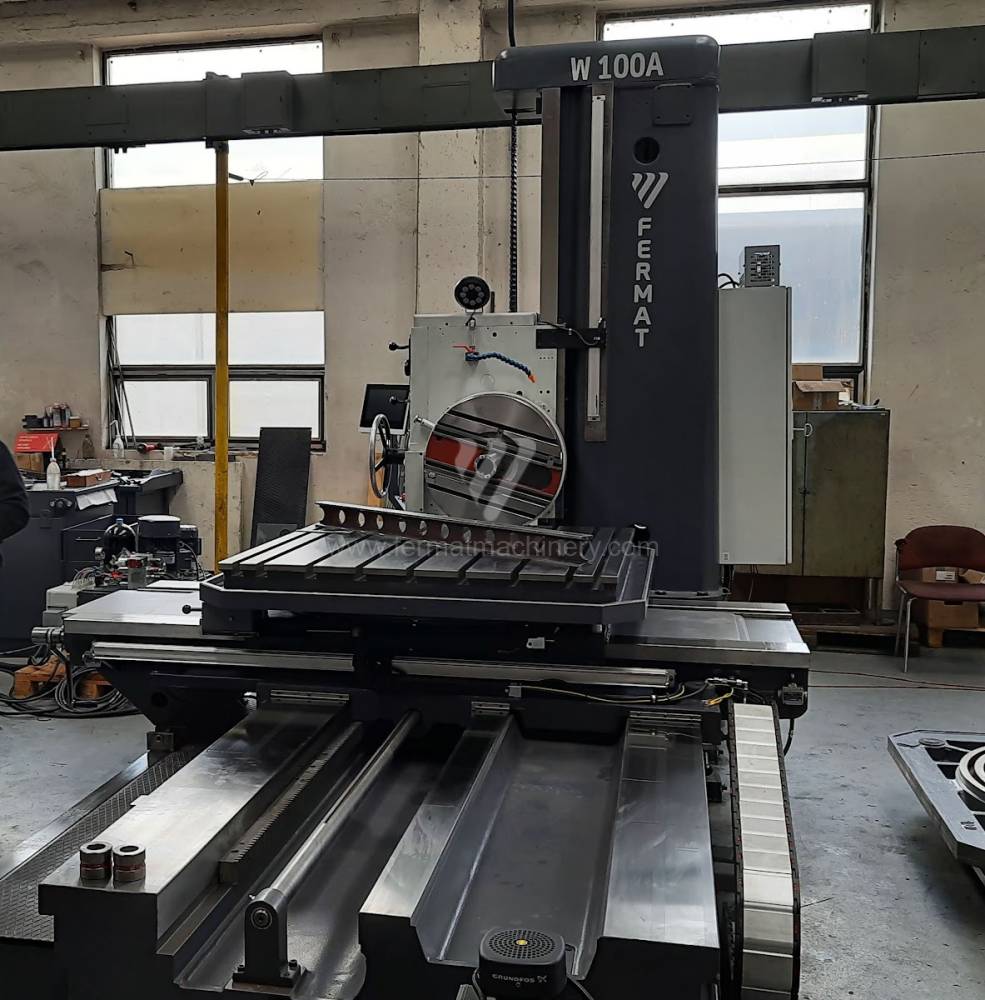

Vodorovná vyvrtávačka / Stolová – průměr vřetena nad 90 mm / W 100 A

  • Inventární číslo 191457
  • Druh stroje W 100 A
  • Výrobce TOS Varnsdorf
Pracovní průměr vřetena100 mm
Pojezd osy X1600 mm
Pojezd osy Y1120 mm
Otáčky vřetene7 - 1120 /min.
Chlazení středemne
Výsuv vřetene (W)900 mm
Pojezd osy Z1250 mm
Zásobník nástrojůne
Upínací kužel vřetenaISO 50 .
Max. zatížení stolu3000 kg
Rozměry d x š x v6710 x 3450 x 3000 mm
Hmotnost stroje14000 kg
Výkon hlavního elektromotoru11 kW
Celkový příkon17 kVA
Upínací plocha stolu1250 x 1250 mm

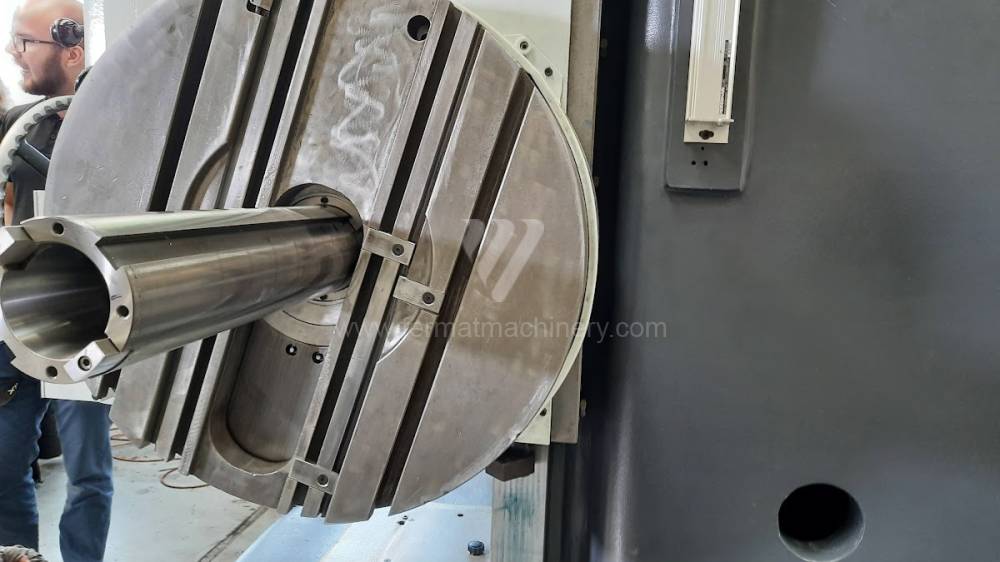

Průměr lícní desky600 mm
Max. průměr čelního soustružení900 mm

Změna technických parametrů vyhrazena.


Popis

Stroj po celkové generální opravě.

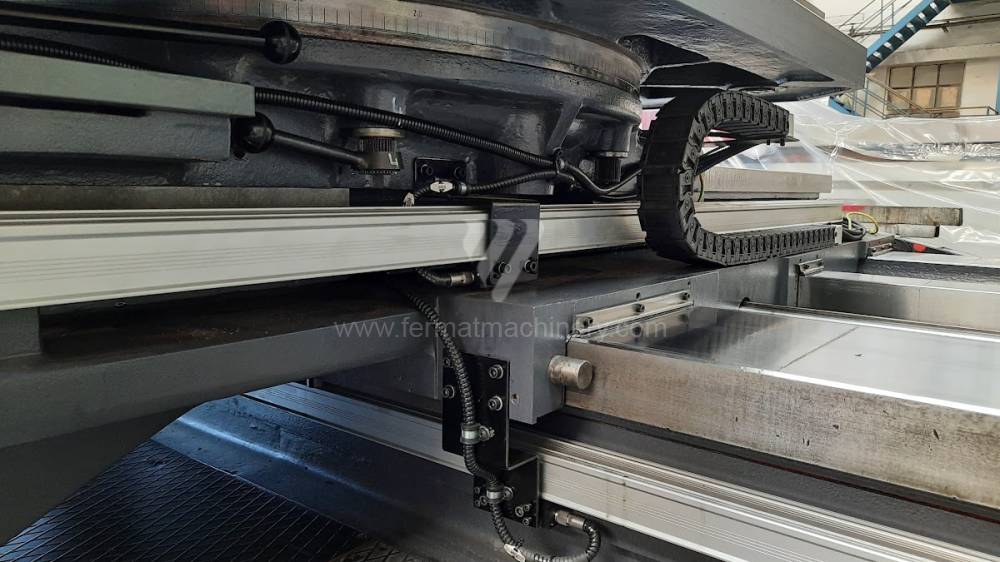

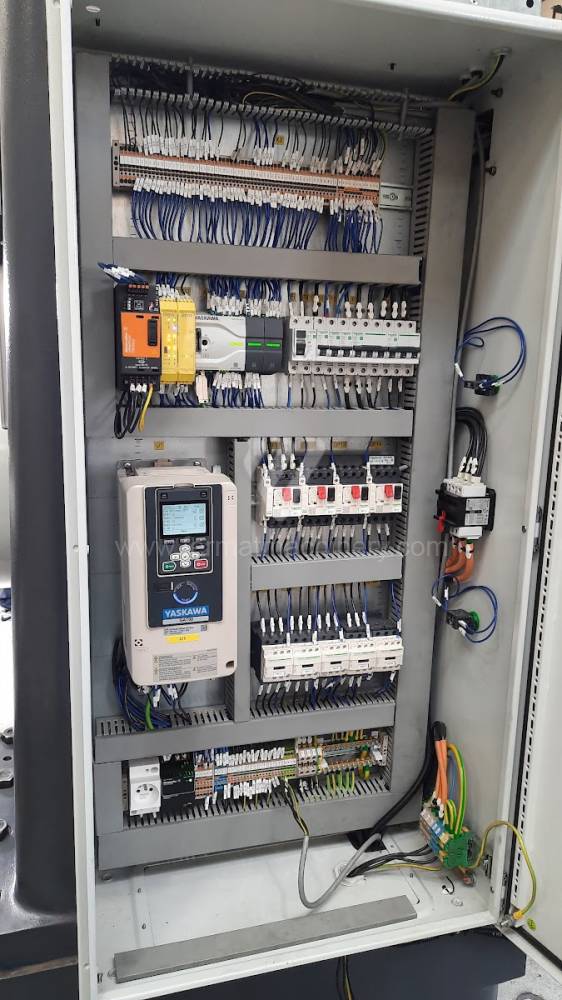

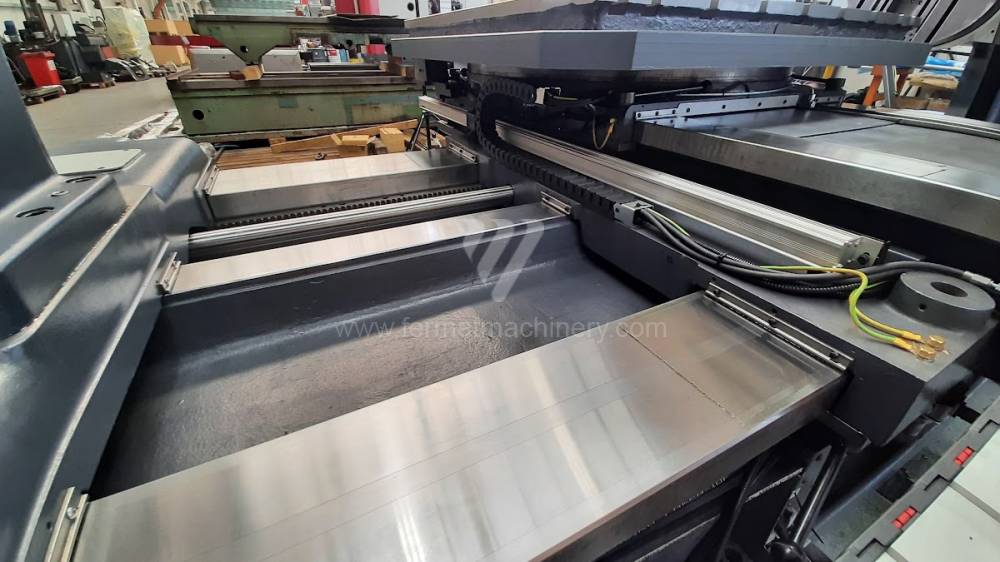

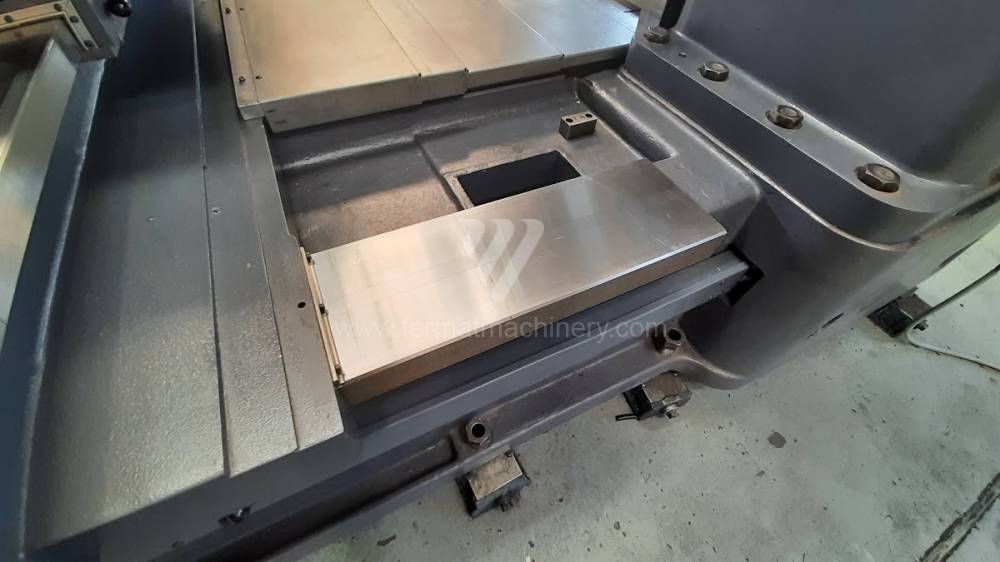

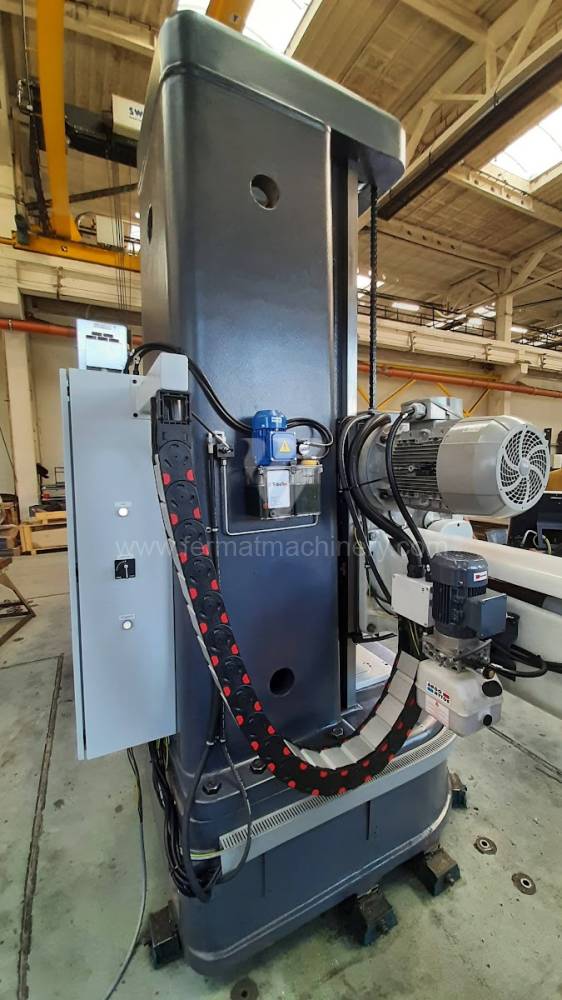

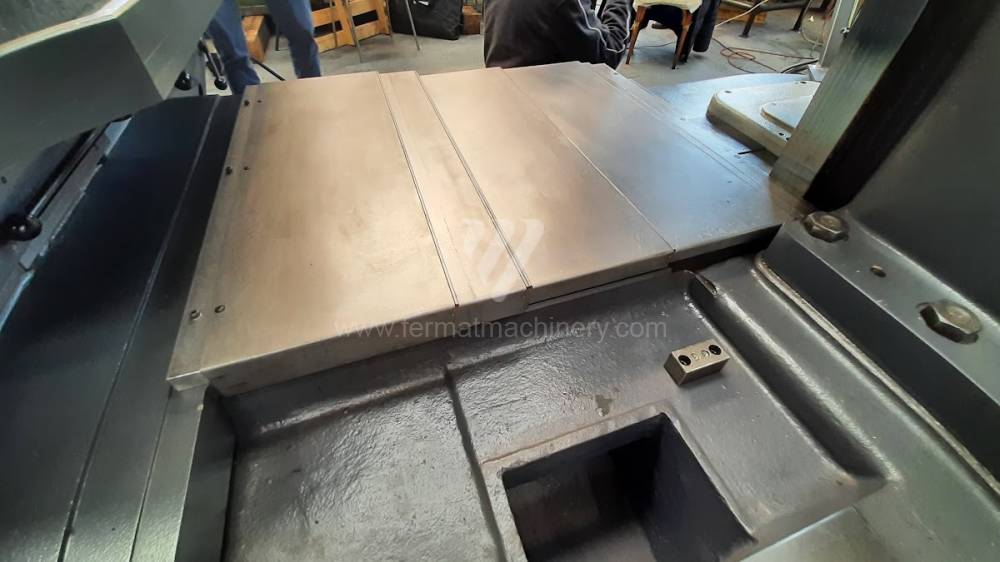

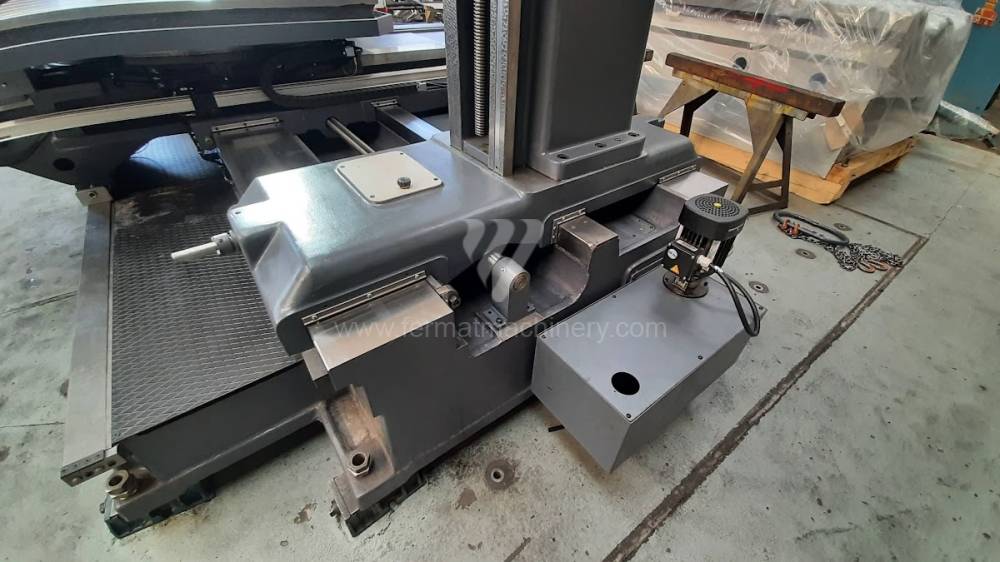

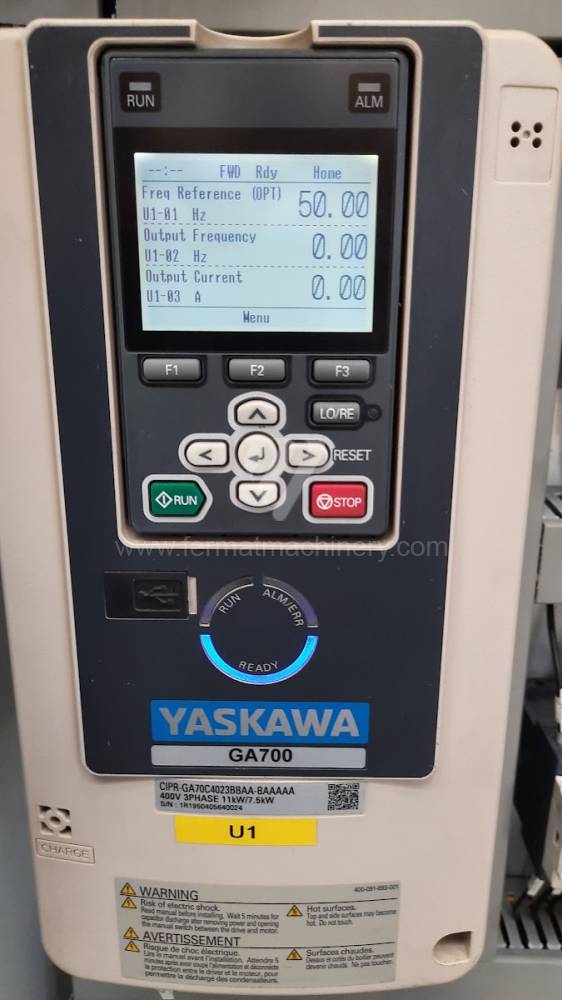

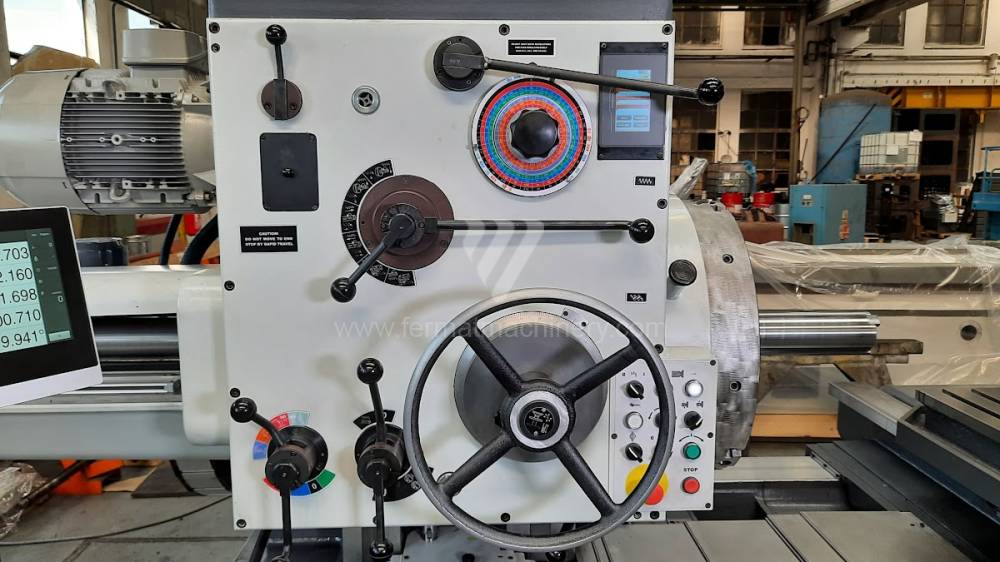

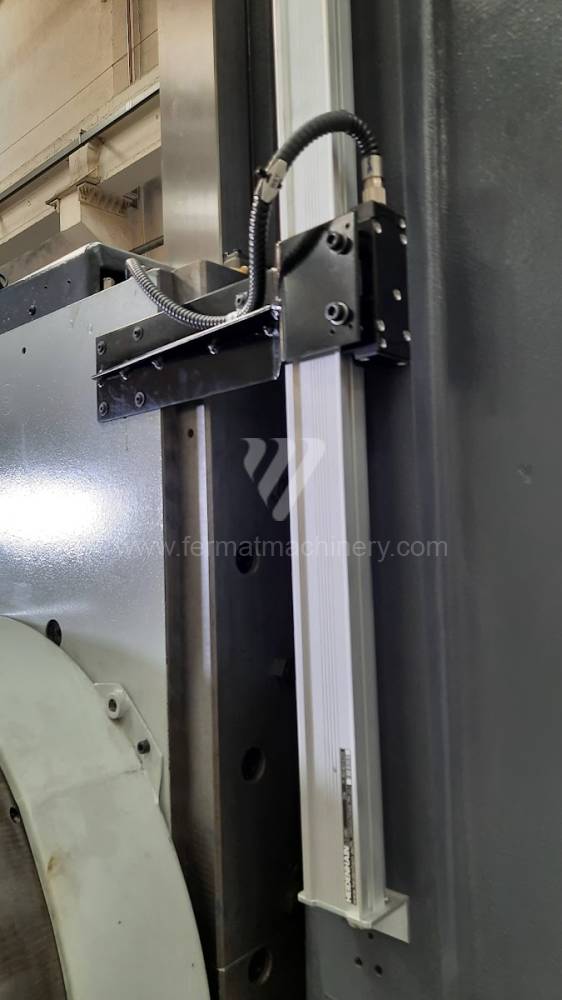

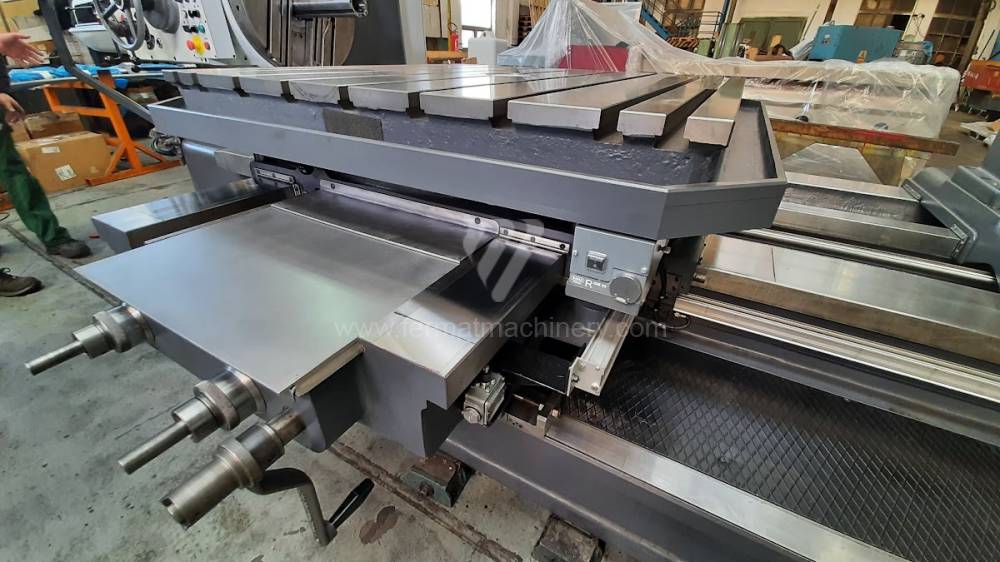

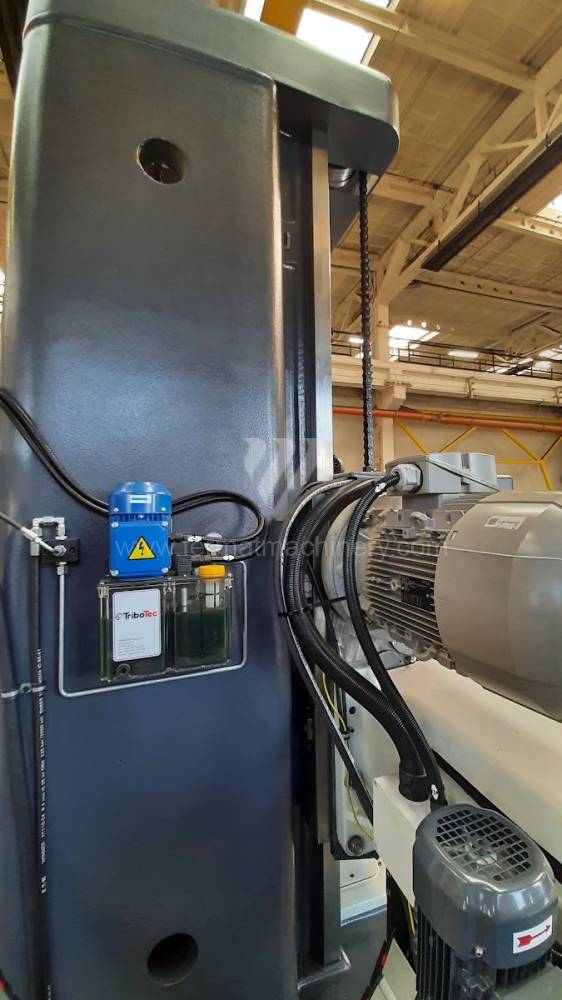

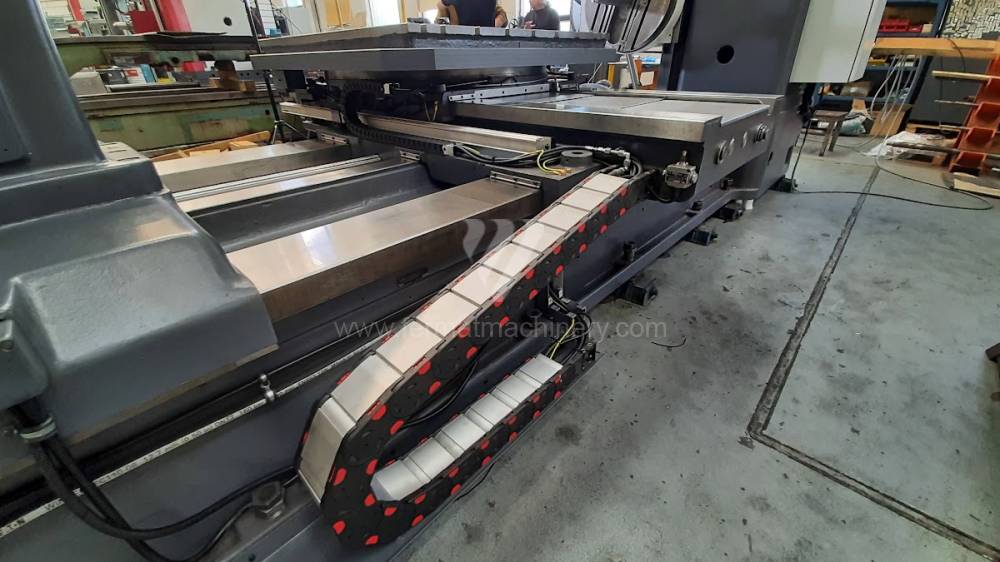

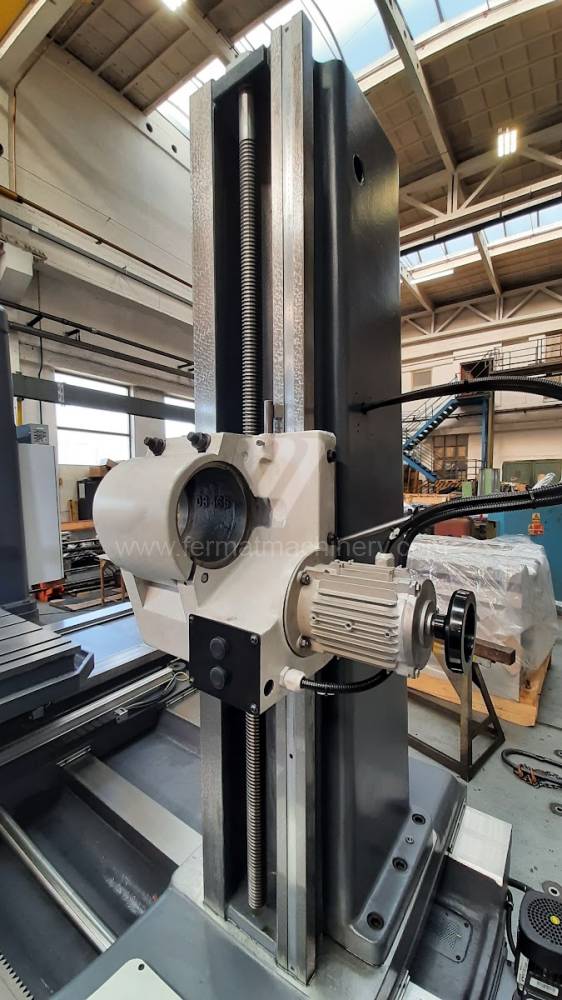

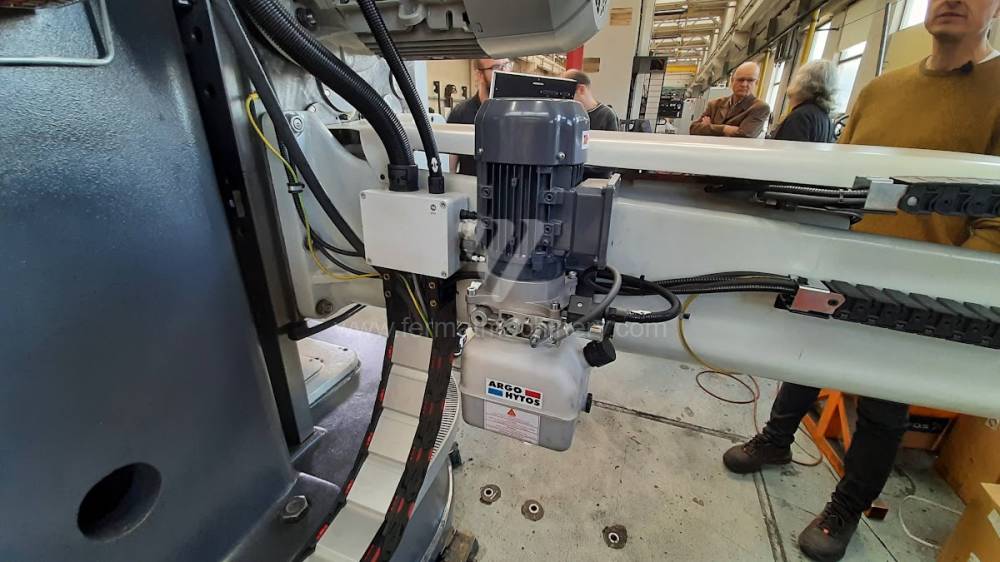

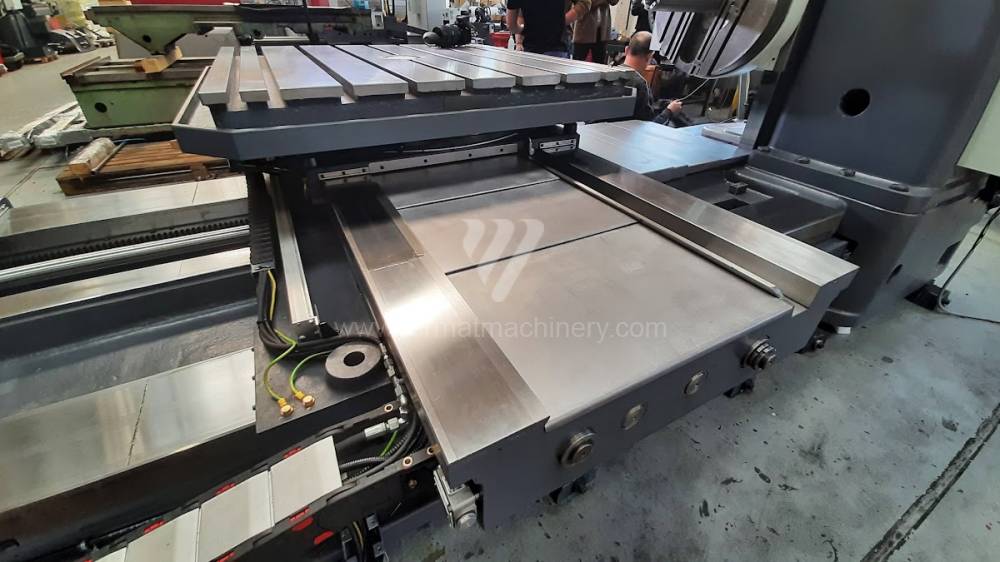

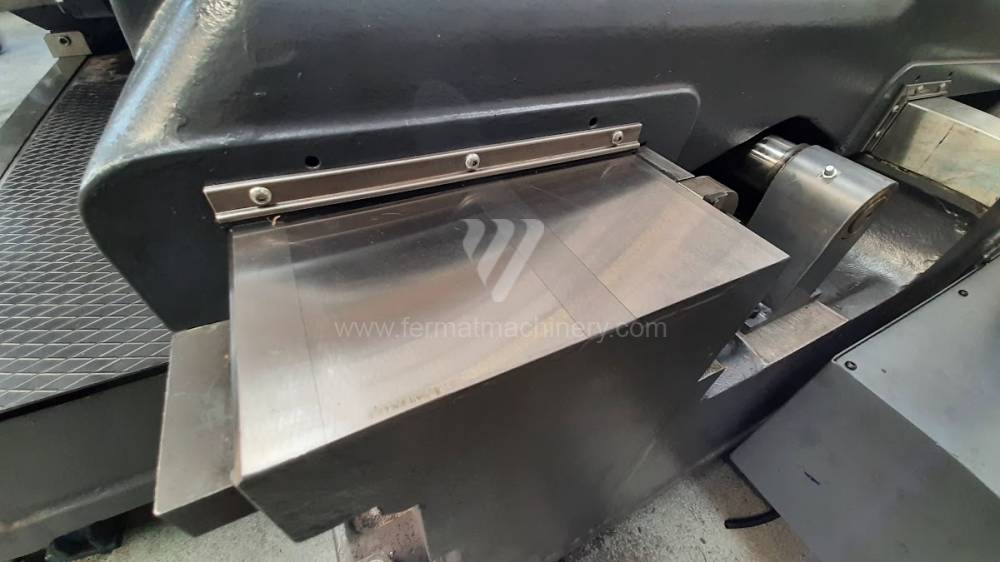

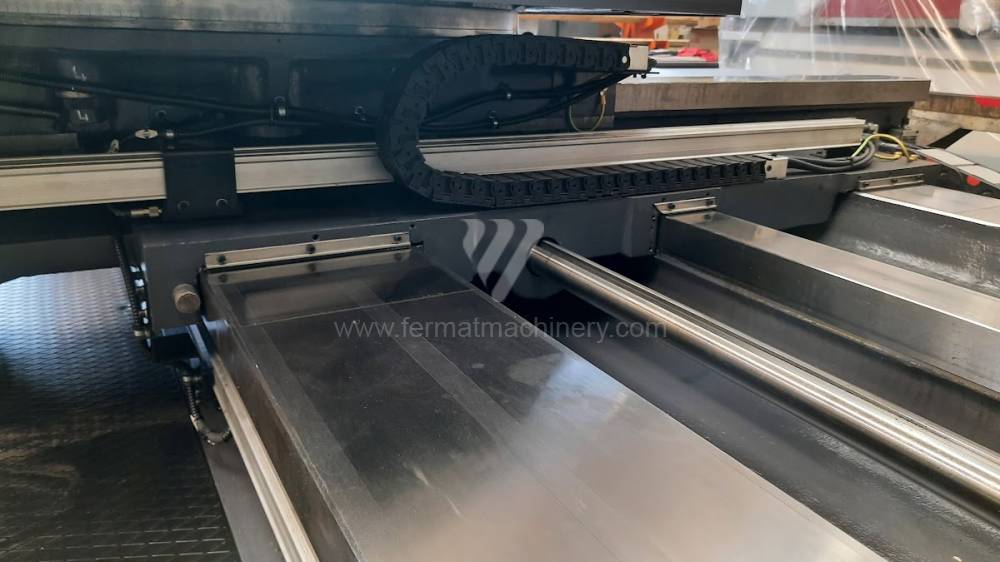

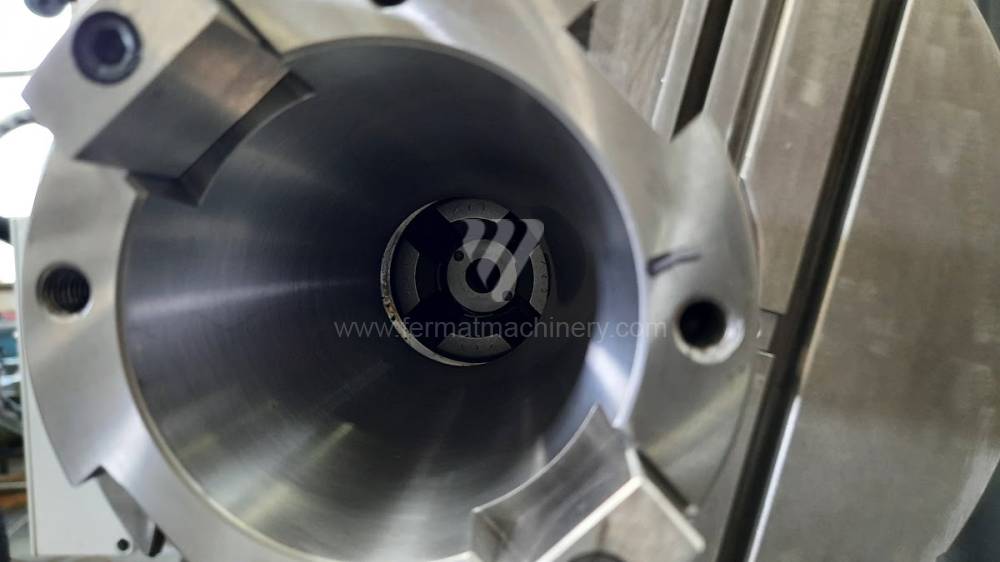

Ručně řízená vodorovná vyvrtávačka s pevným stojanem a křížově přestavitelným stolem. Stroj je v následujícím provedení: Lože X, Z, Y broušeno, saně ofrézovány a podlity resp. podlepeny speciální hmotou s kluznými vlastnostmi (Turcitem, GS-super fluid apod.), klíny broušeny a zaškrabány. Upínací plocha stolu obroušena a zaškrabána (přefrézování drážek dle nutnosti). Osy X a Y jsou vybaveny trapézovými šrouby s maticemi – uloženo v ložiskových domcích. Vřeteník - ložiska ozubených kol od renomovaných výrobců, hlavní uložení jako i hlavní vřeteno výroba Fermat, hydraulické upínaní nástroje. Automatické mazání je řízeno centrálně přes dávkovače – výrobce Tribotec. Stroj má teleskopické krytování osy X a Z. Povrchová úprava stroje - lak dle RAL 7024, 7035. Elektrorozvaděč s programovatelným automatem, ovládací panel na vřeteníku. Po celém stroji a mezi strojem a elektroskříněmi instalováno CE kabelové vedení. Na stroji instalováno digitální odměřování s lineárními pravítky s přesností indikace polohování 0,01mm pro osy (X,Y,Z,W) včetně odměřování otoče stolu rotačním snímačem (ve středu stolu). Optický odečet úhlu natočení stolu po celkové repasi.
