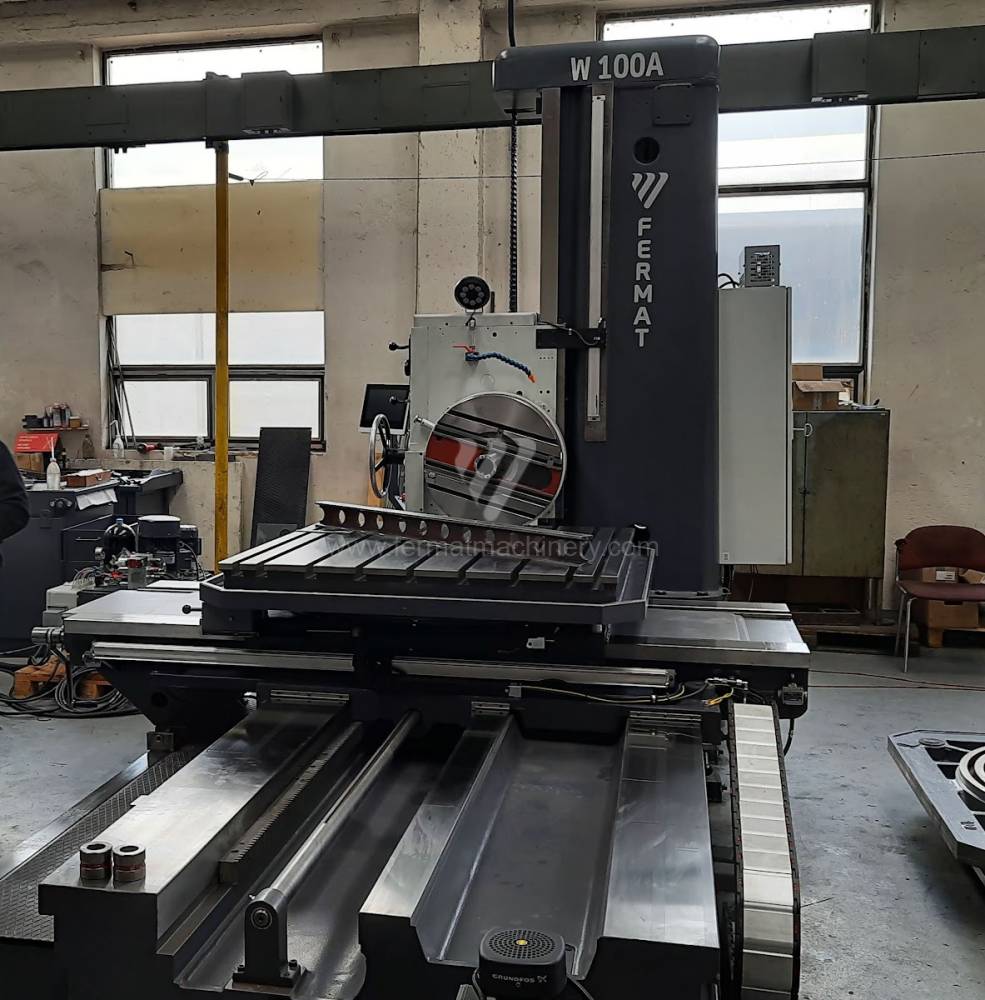

Aléseuse horizontale / Á table - diamètre broche au-dessus 90mm / W 100 A

  • NUMERO D'INVENTAIRE 191457
  • Type de machine W 100 A
  • Fabricant TOS Varnsdorf
Diametre de travaille de broche100 mm
Course X1600 mm
Course Y1120 mm
Vitesse de broche7 - 1120 /min.
Refroidissement par axeNON
Extension du curseur (W)900 mm
Course Z1250 mm
Magasin d'outilsNON
Cone de la brocheISO 50 .
Charge maxi sur la table3000 kg
Dimensions hors tout6710 x 3450 x 3000 mm
Poids totale de la machine14000 kg
Puissance du moteur principal11 kW
Puissance d´entré17 kVA
Surface de serrage de la table1250 x 1250 mm

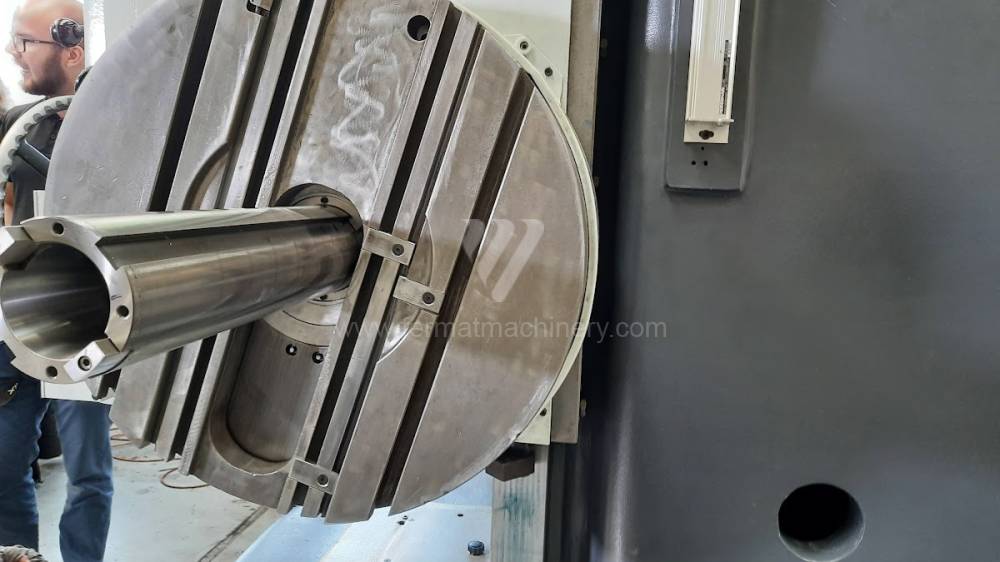

Diamètre de la plaque frontale600 mm
Diamètre maxi de tournage frontal900 mm

Sujet au changement de paramètres techniques.


Descripcion

Machine is overhauled.

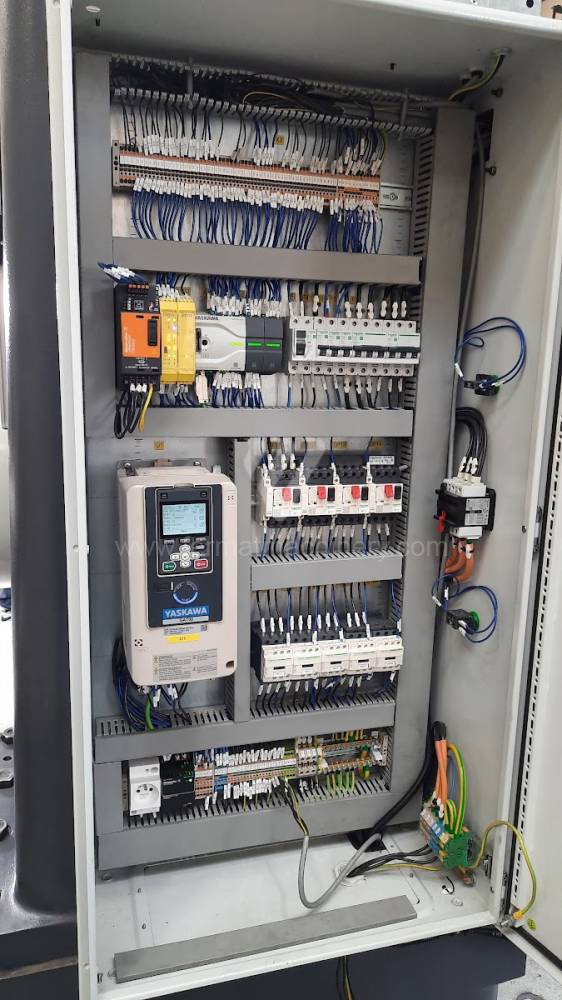

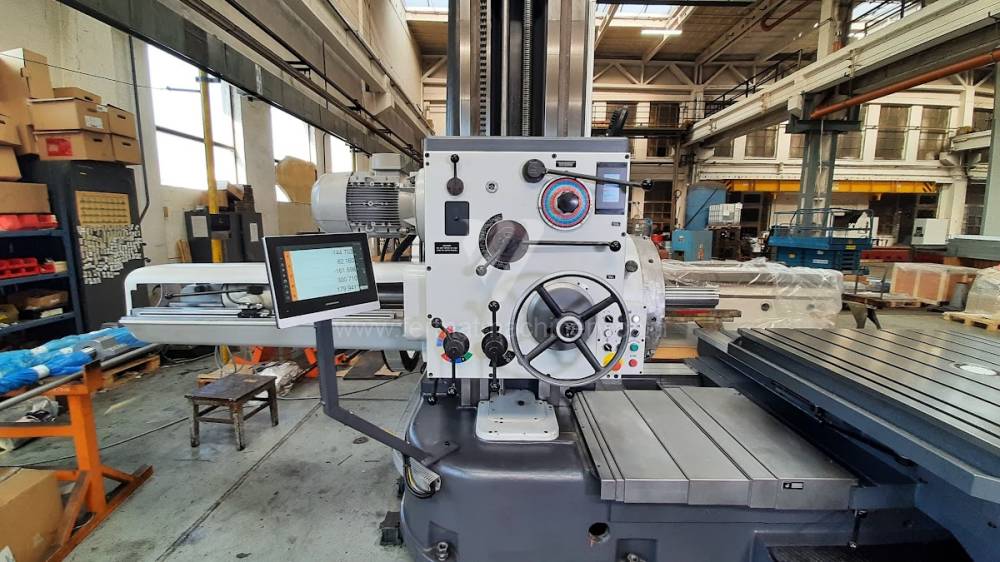

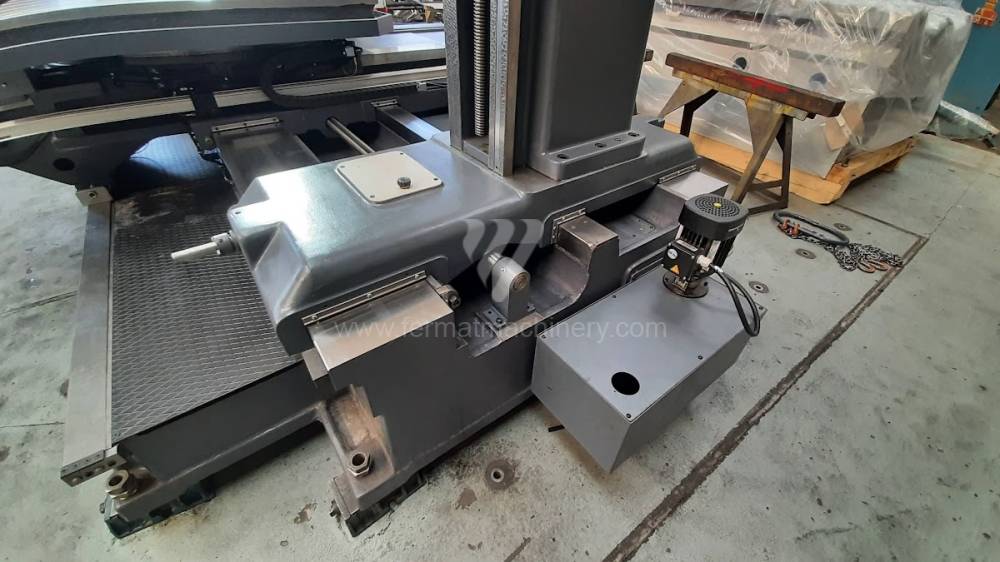

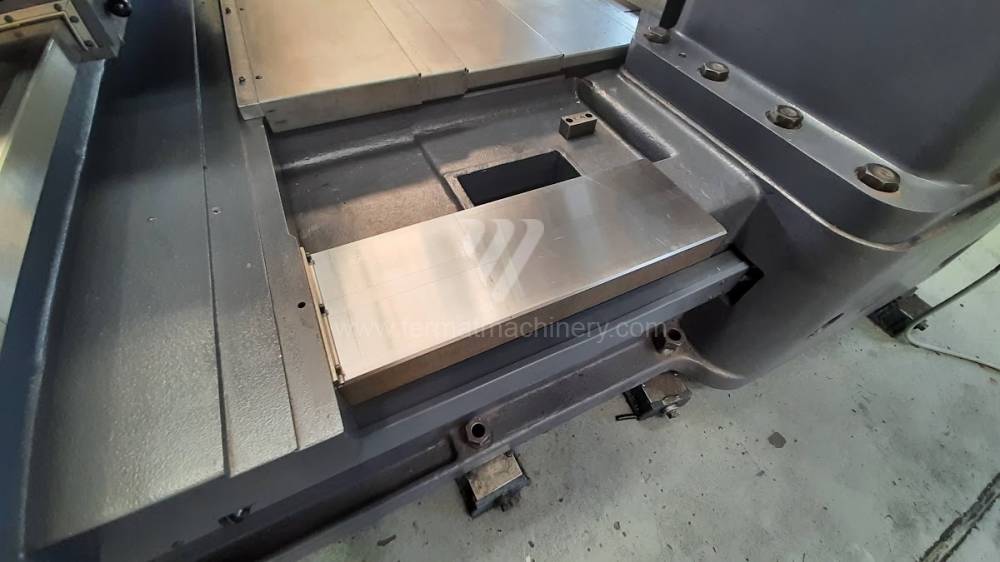

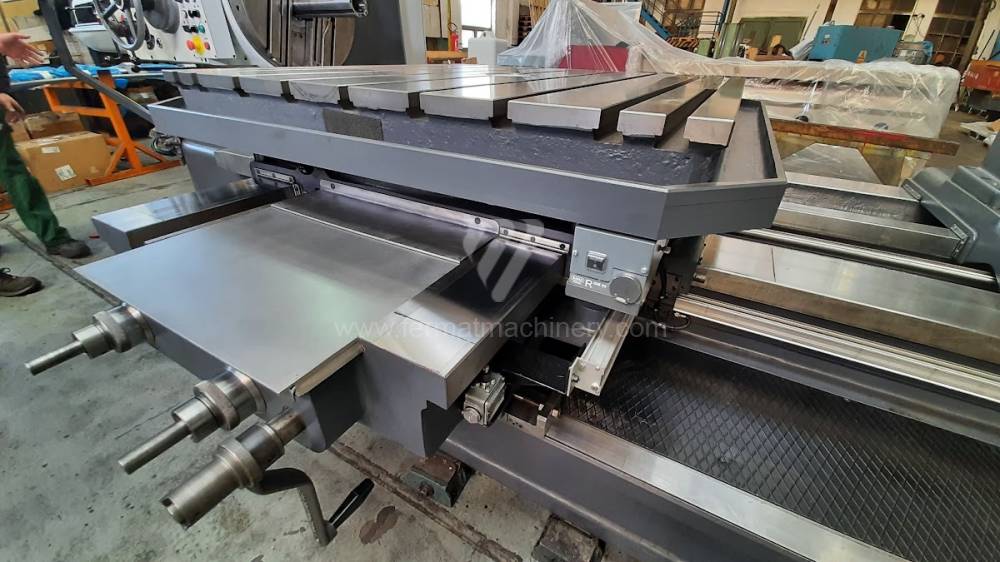

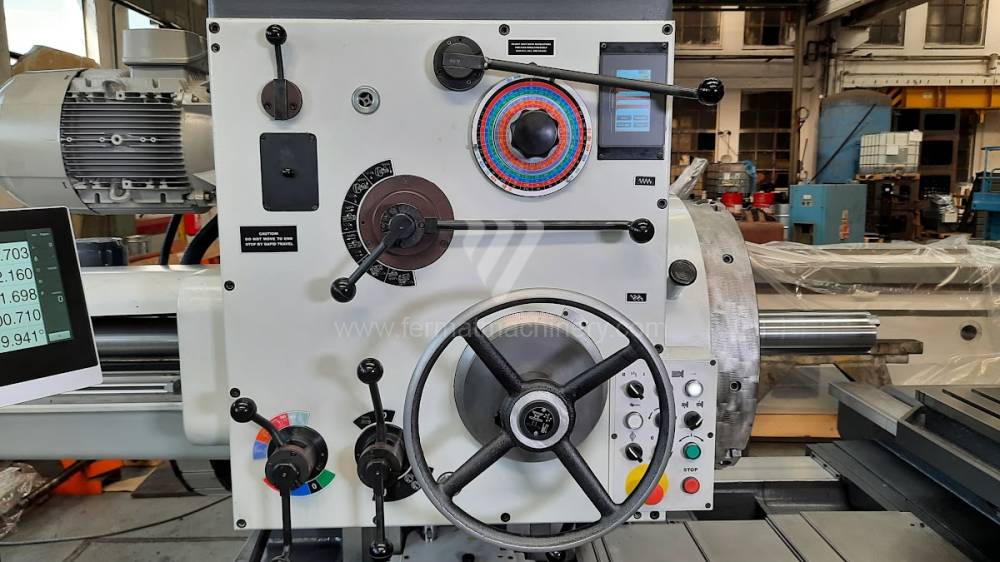

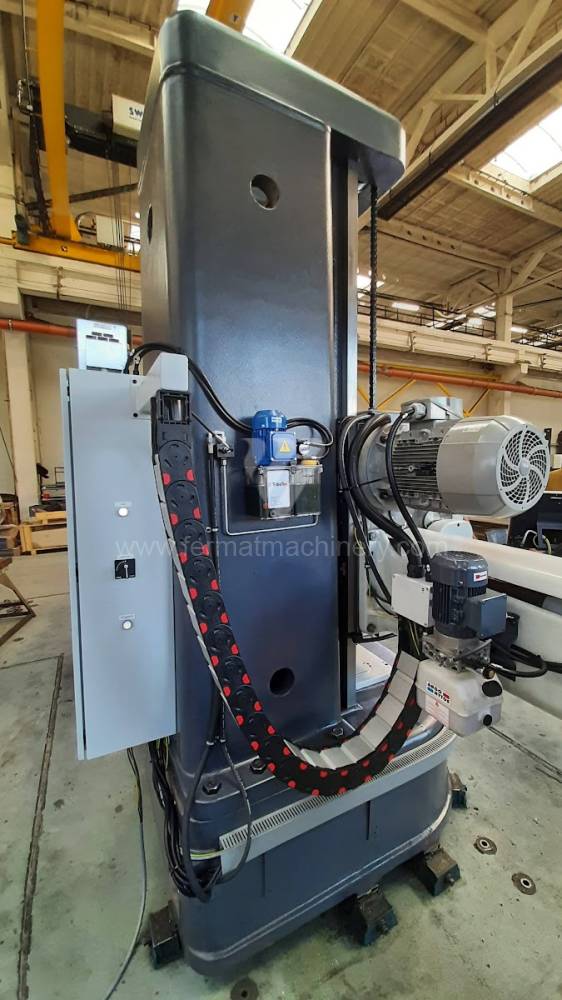

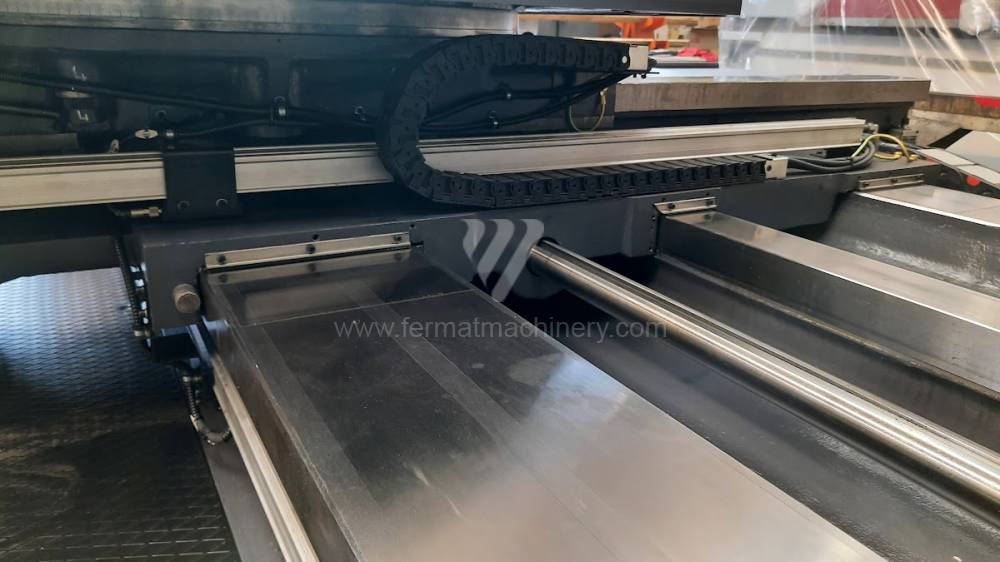

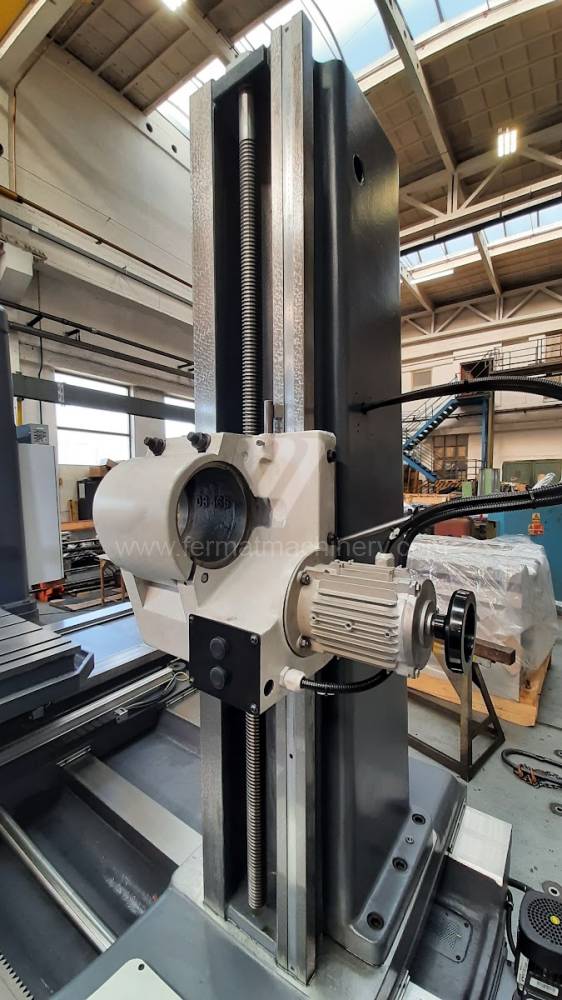

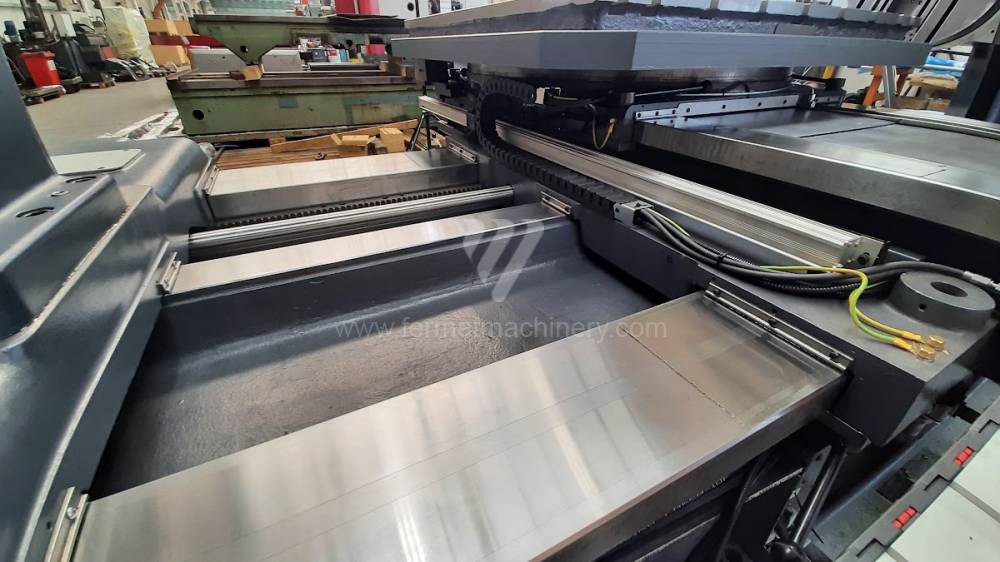

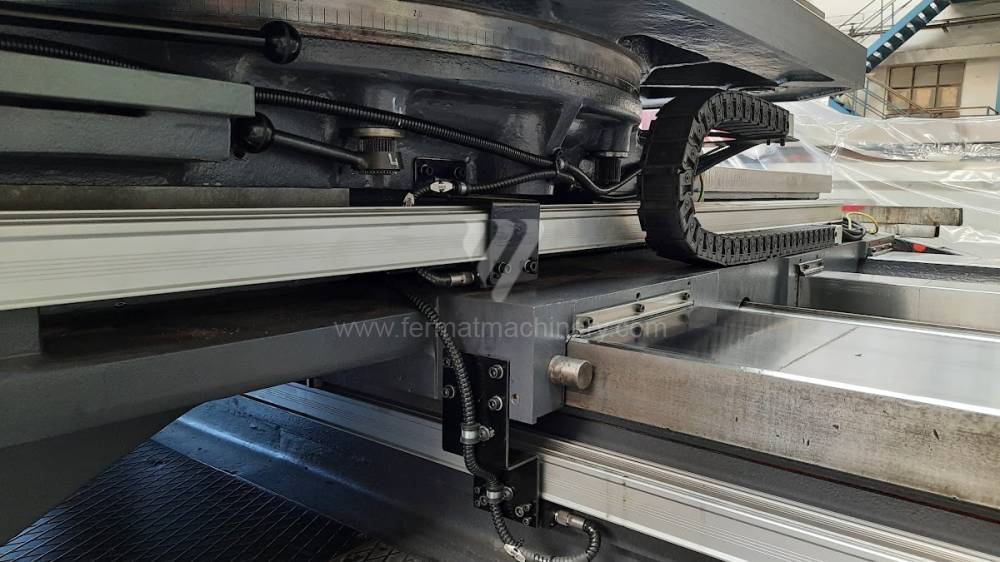

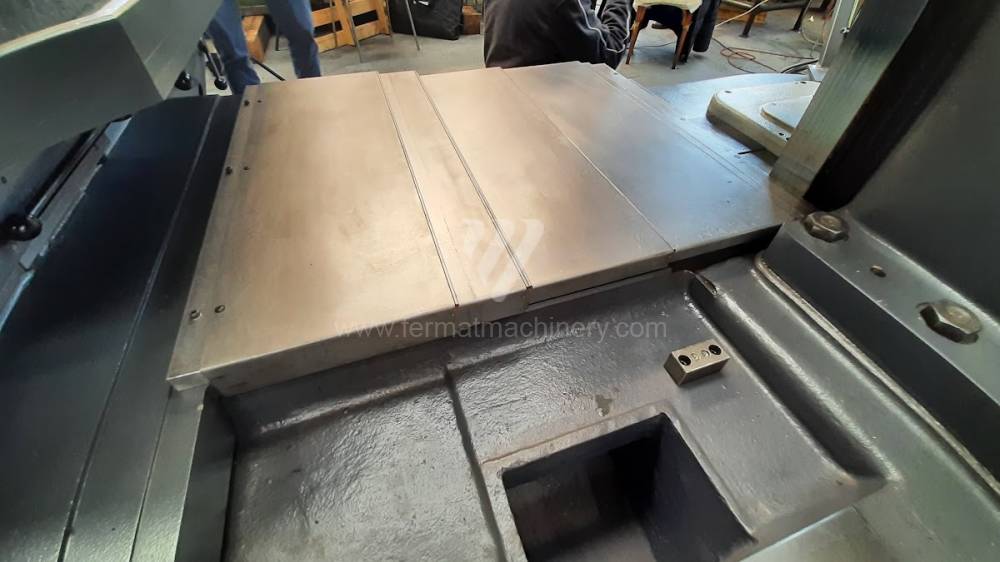

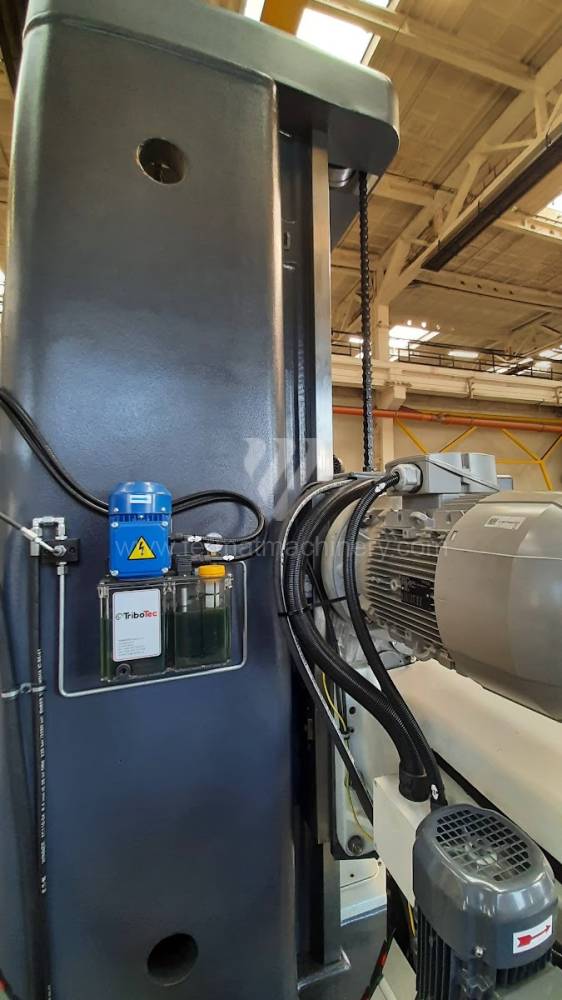

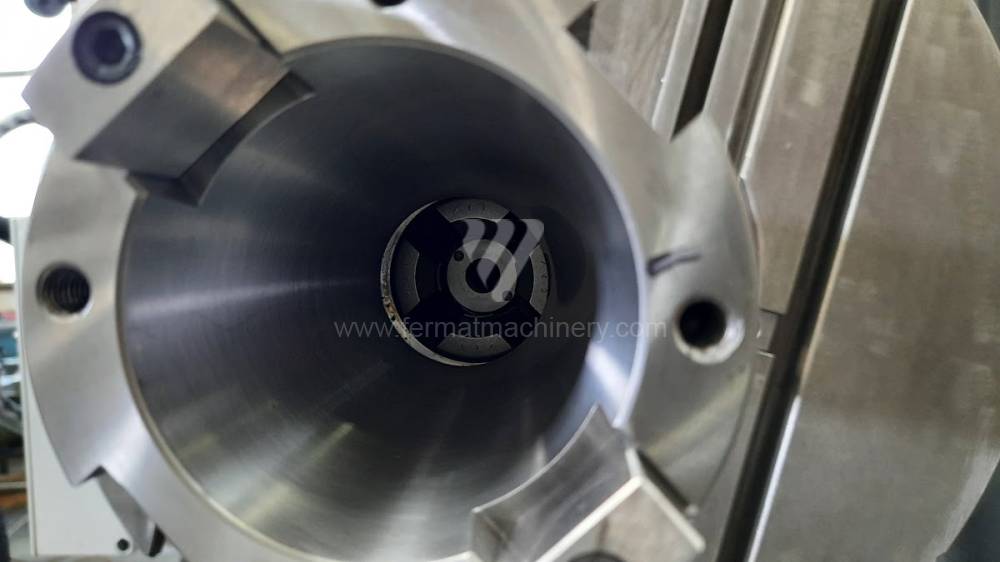

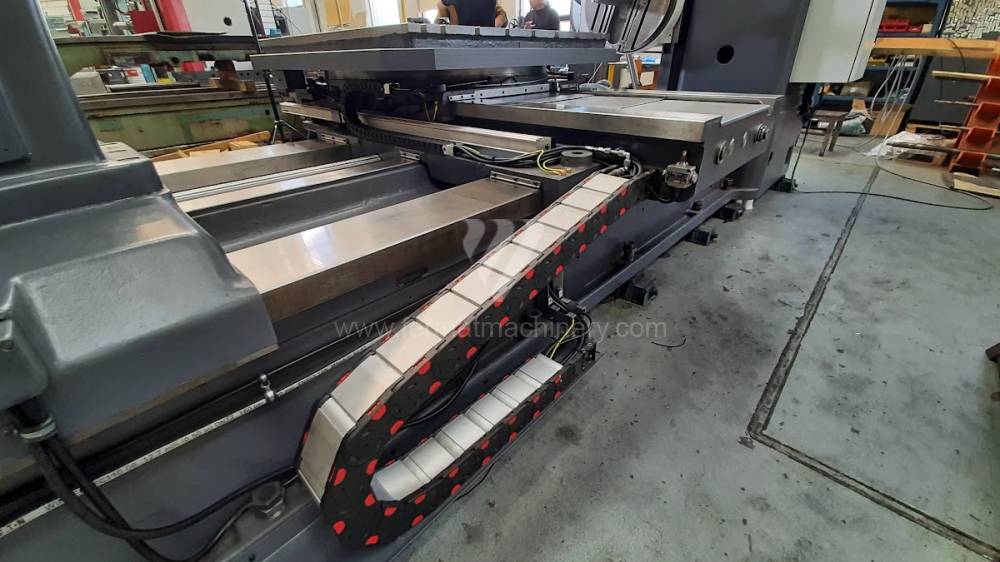

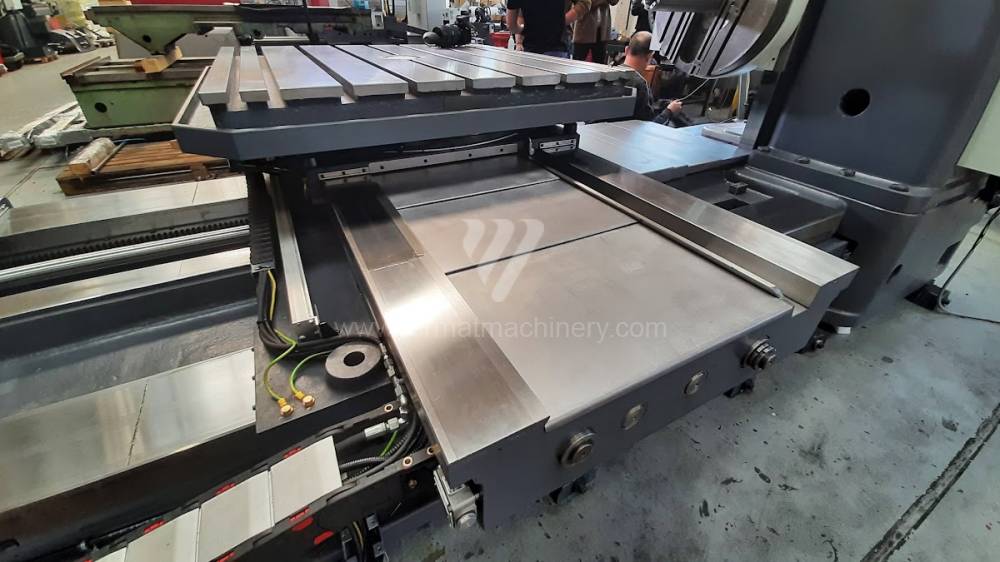

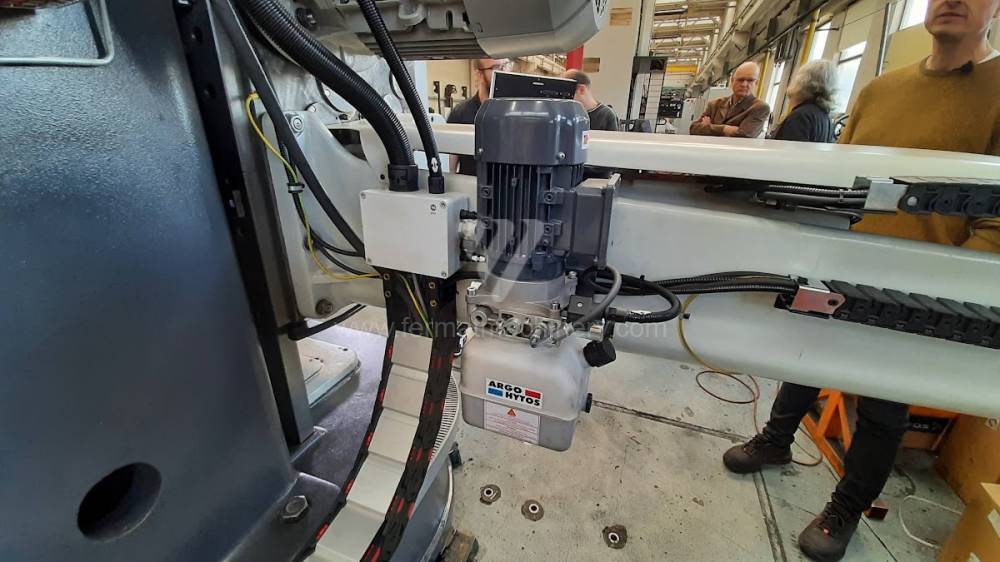

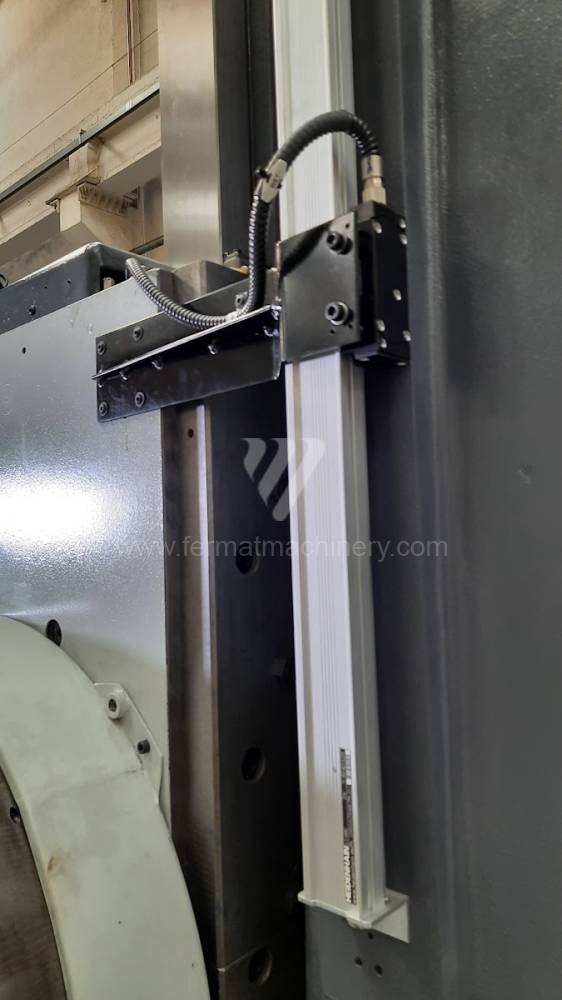

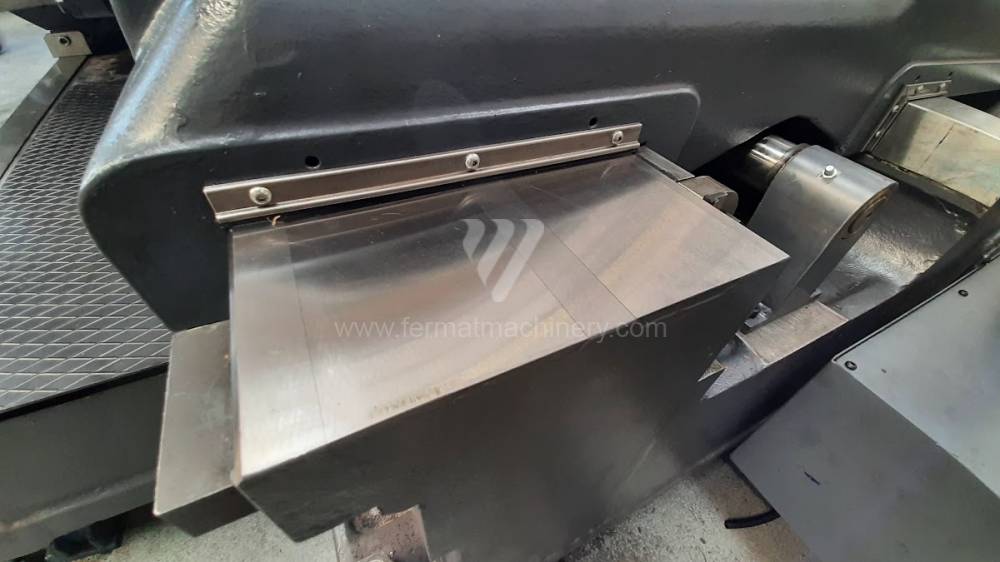

Hand-controlling horizontal borer machine with fixed stand and cross-adjustable table. The machine is in the following version: X, Z, Y ground, traverse milled and undercut, more precisely glued with special material with sliding properties (Turcite, GS-super fluid, etc.), wedges ground and scraped. The worktable surface is grinded and scraped (reinovation of grooves as required). The X and Y axes are equipped with trapezoidal screws with nuts - placed in bearing housings. Headstock - Gearwheel bearings from reputable manufacturers, main place as well as main spindle manufacturing by Fermat, hydraulic tool clamping. Automatic lubrication is controlled centrally through the dispensers - the manufacturer Hytos. The machine has a telescopic covering of X- and Z axes. Machine surface adjustment - varnish according to RAL 5010 (blue – depending on customer´s wish). Electrical switchboard with programmable controller, control panel on headstock. CE cable lines are installed throughout the machine and between the machine and the electrical cabinets. The machine is equipped with digital measuring with linear rulers with accuracy of positioning indication 0.01mm for axes (X, Y, Z, W) including measuring of the round table by rotary sensor (in the center of the table). Optical reading of the angle after complete overhaul.
