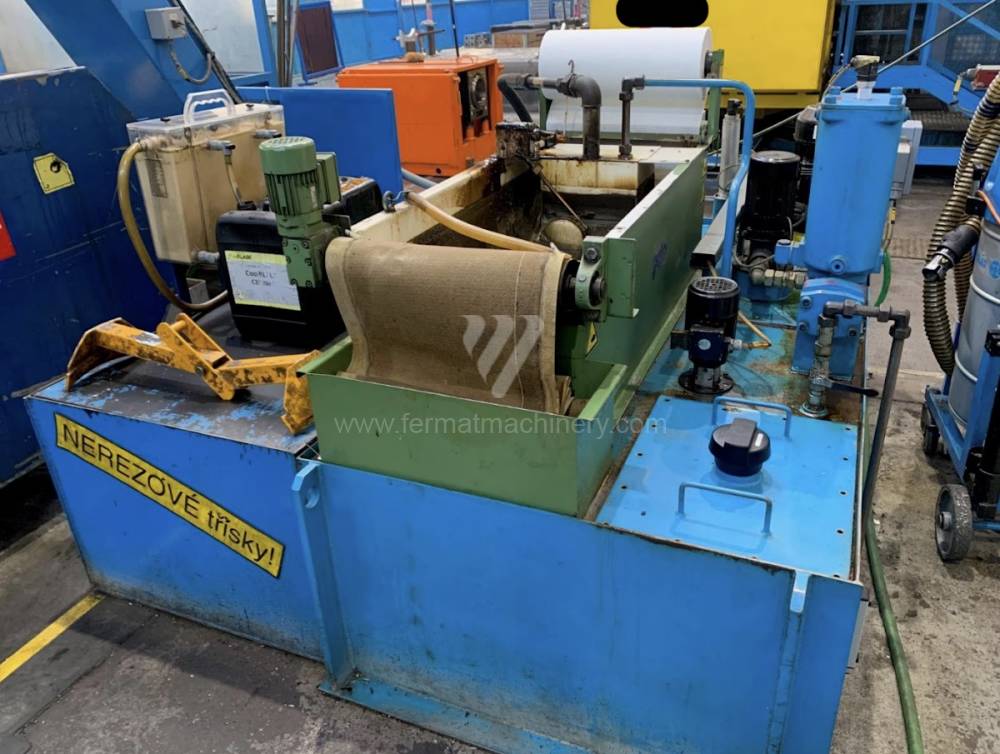

Vodorovná vyvrtávačka Desková

Technická analýza: Kinematika smyku a hydrostatická stabilita

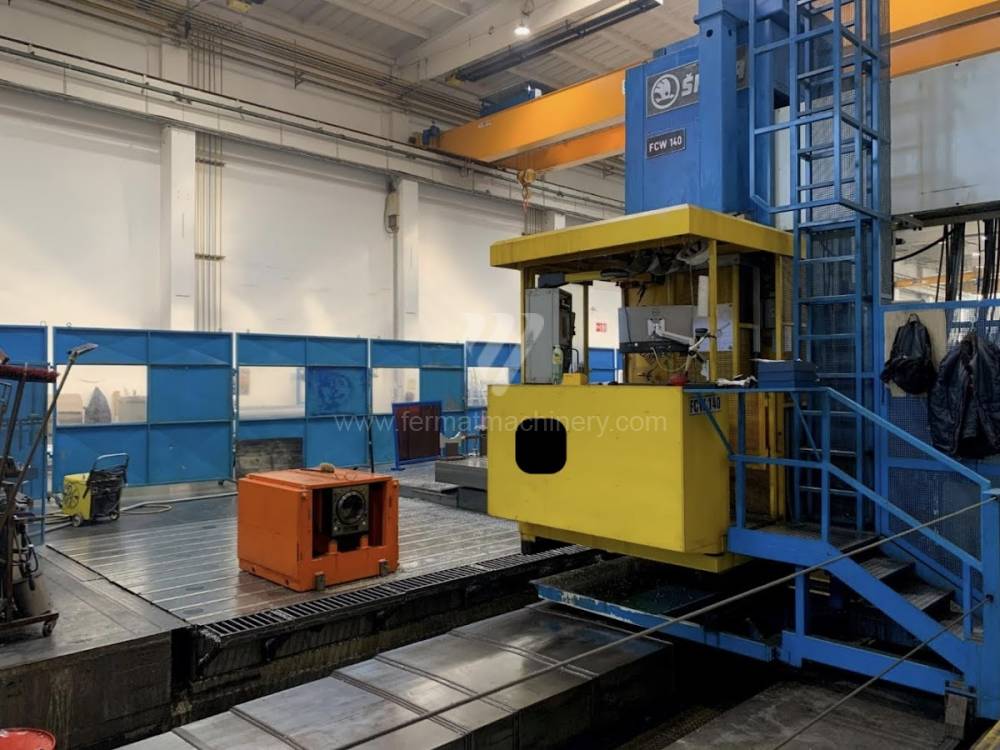

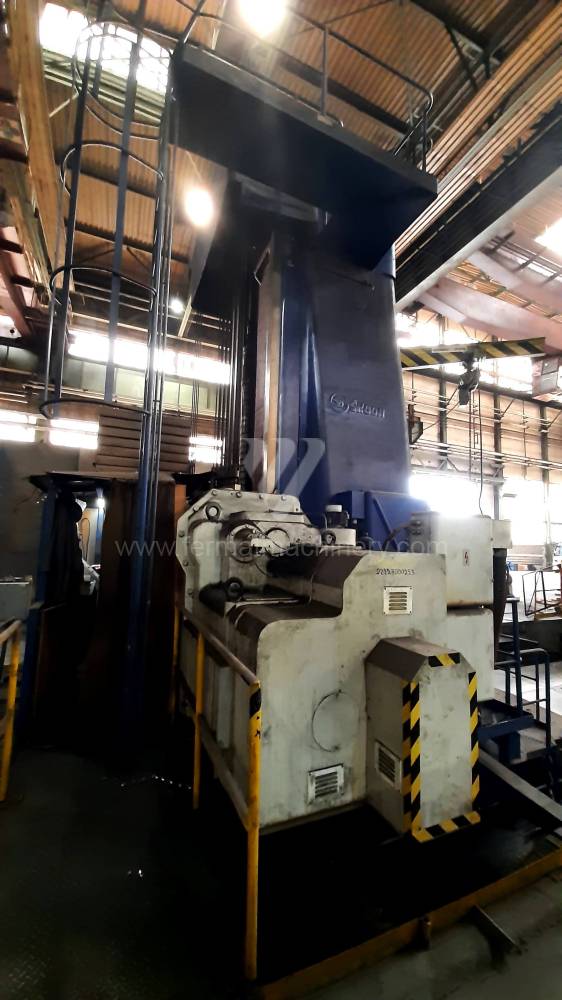

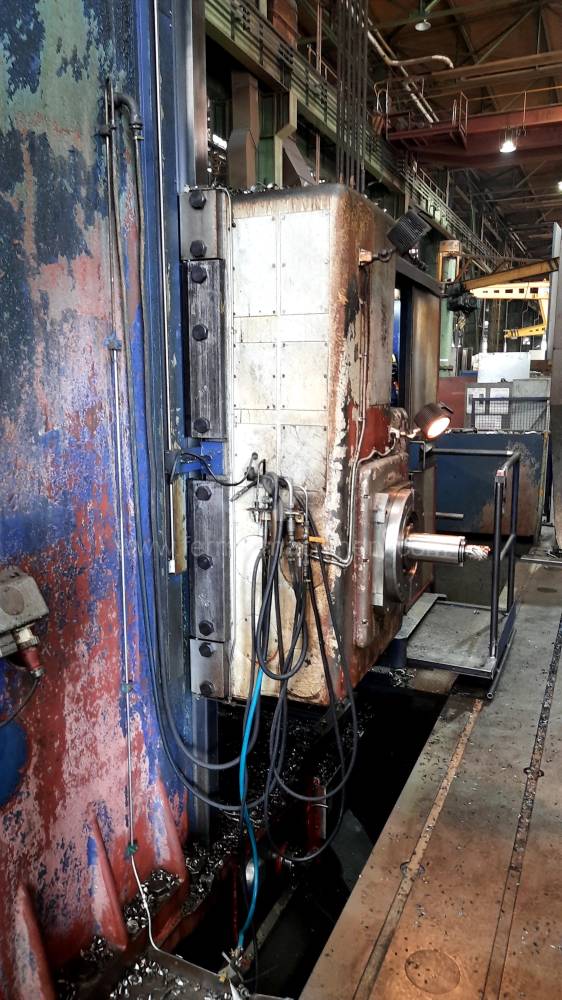

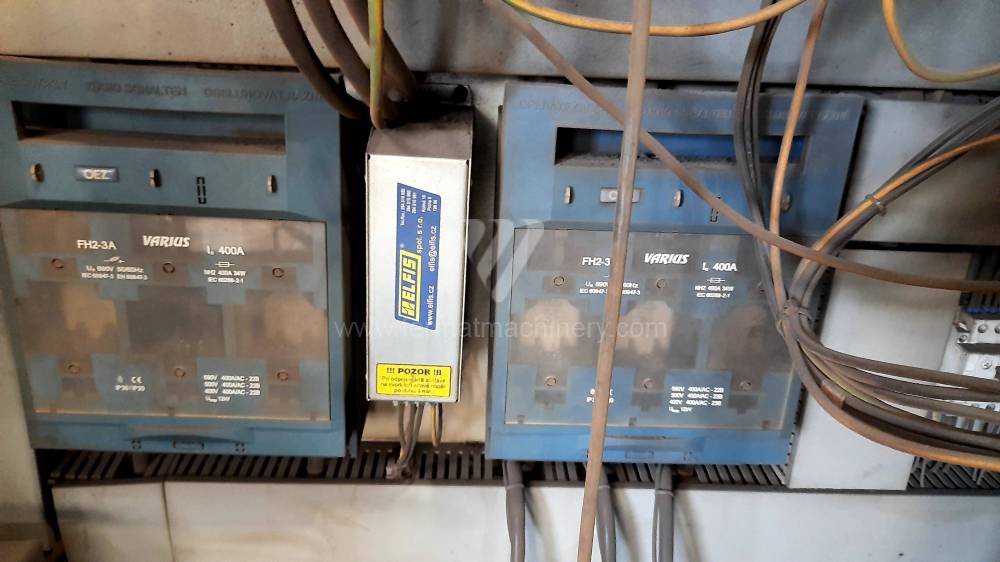

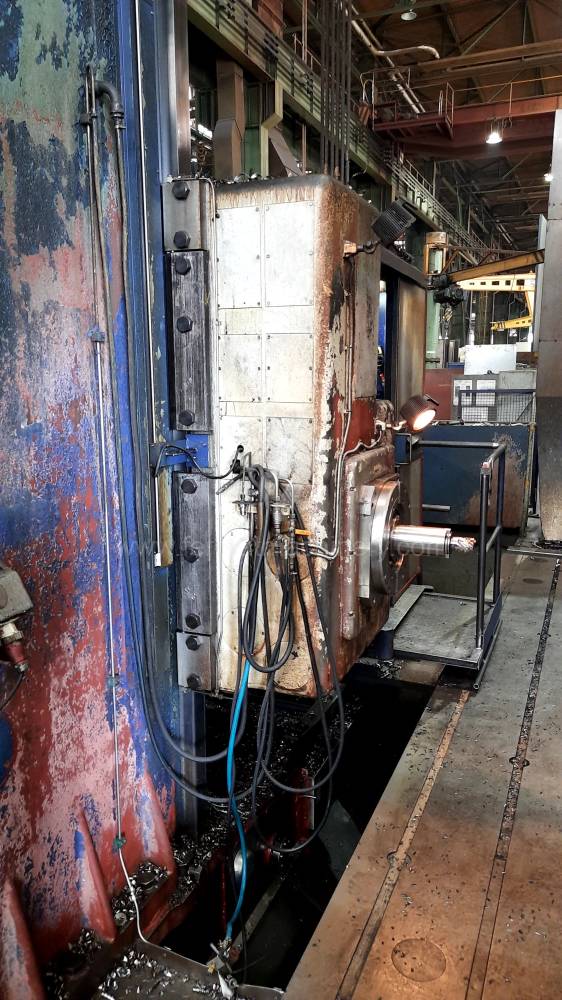

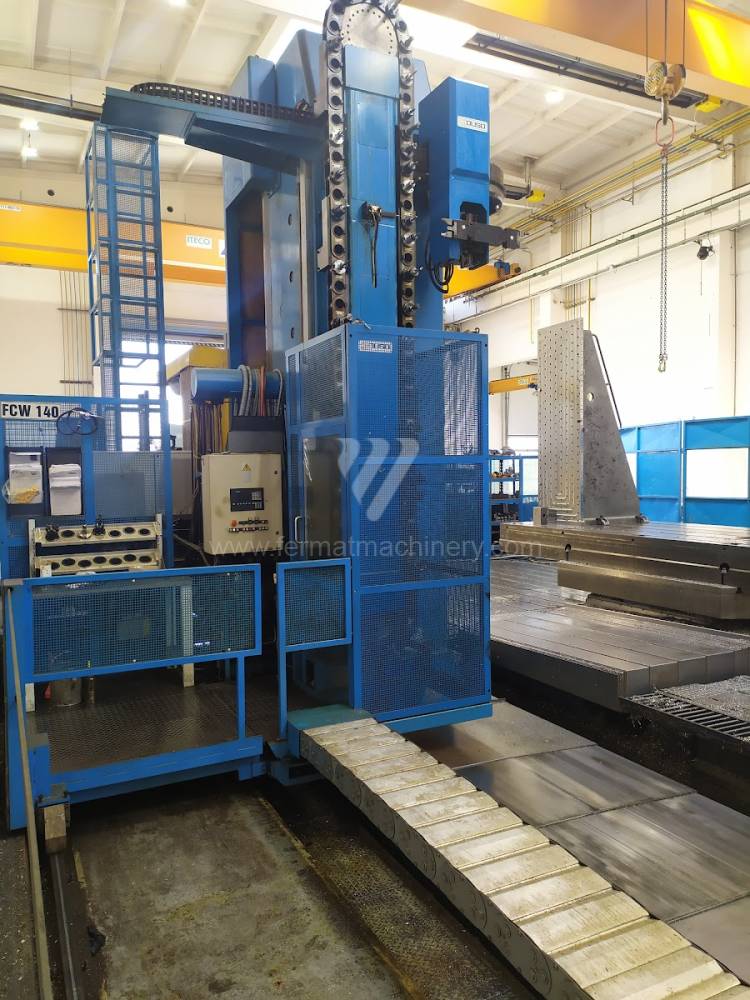

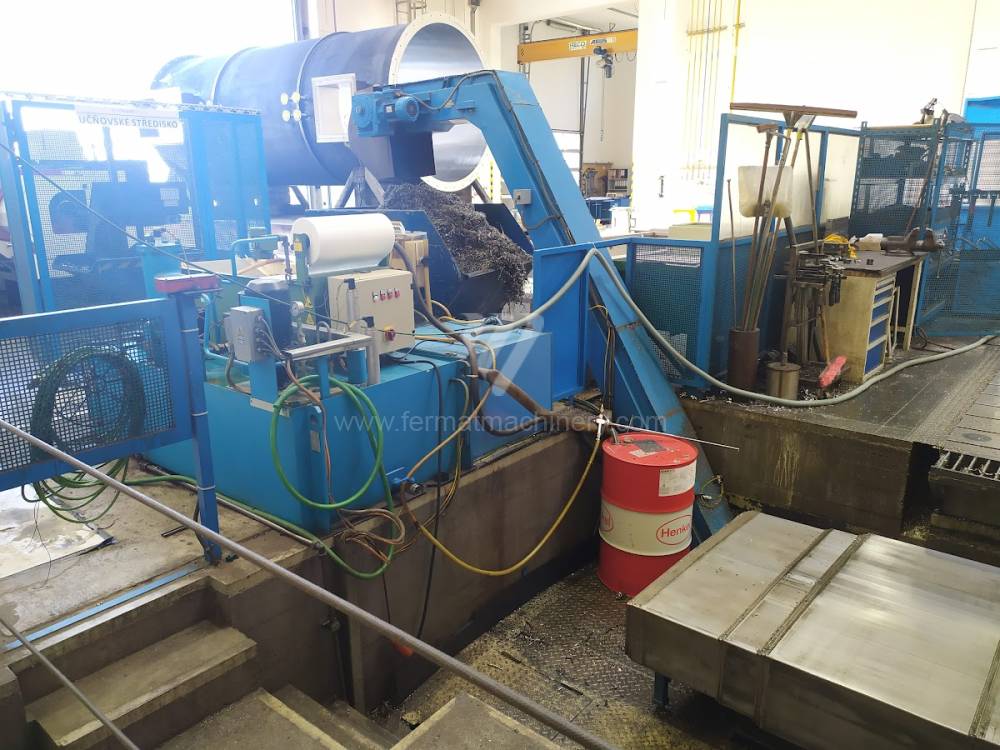

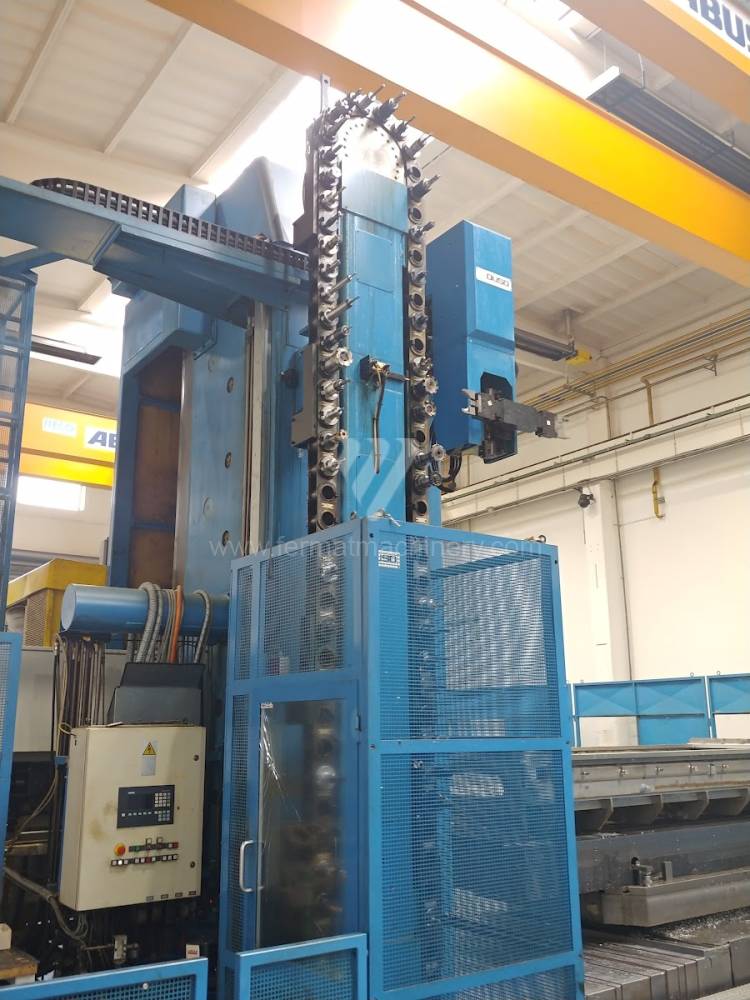

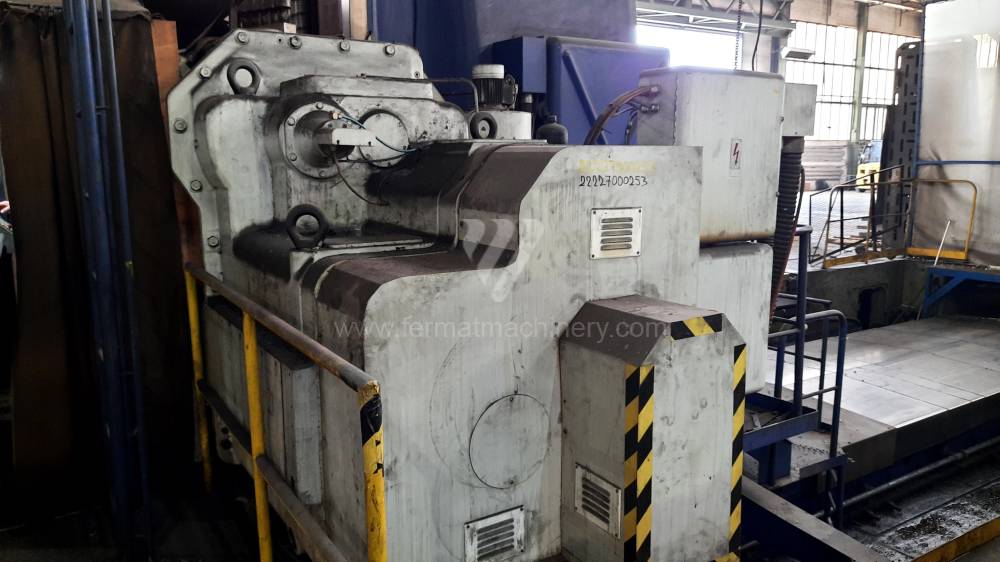

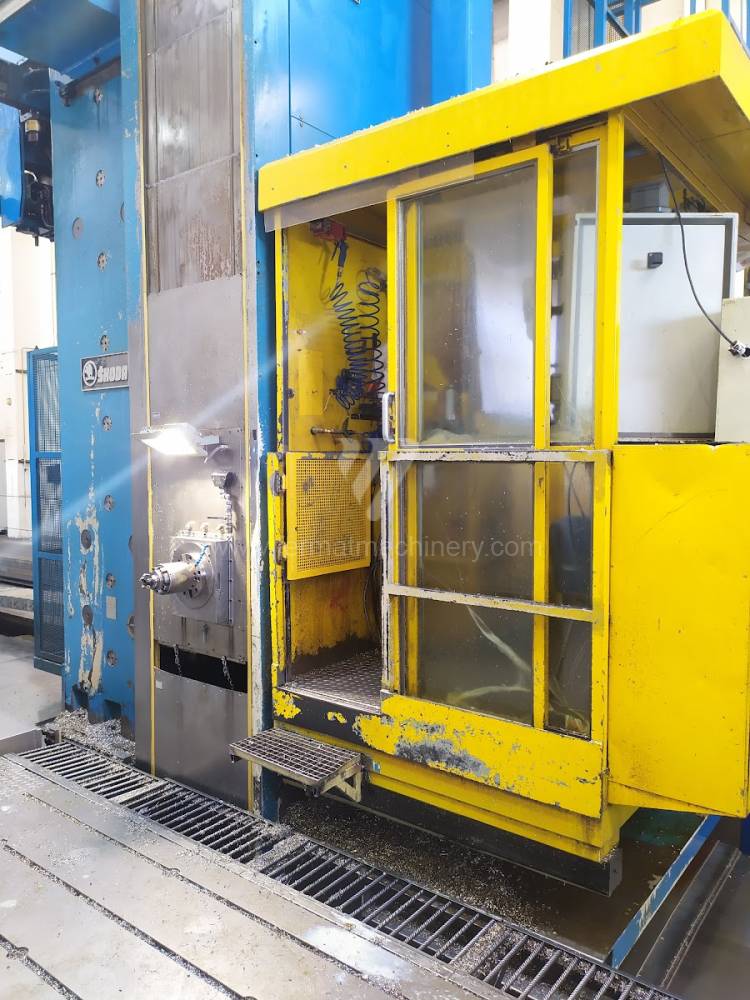

U deskových vodorovných vyvrtávaček je klíčovým konstrukčním prvkem kombinace výsuvného vřetena a výsuvného smyku (RAM). Tato konfigurace umožňuje hluboké vnoření do obrobku při zachování vysoké tuhosti soustavy. U použitých strojů této kategorie je kritickým faktorem stav vodicích ploch stojanu a smyku. Deskové stroje často využívají hydrostatické vedení, které eliminuje kontakt kov na kov, čímž prakticky zastavuje mechanické opotřebení vedení a zajišťuje konstantní tlumicí vlastnosti i při extrémním zatížení hmotností stojanu.

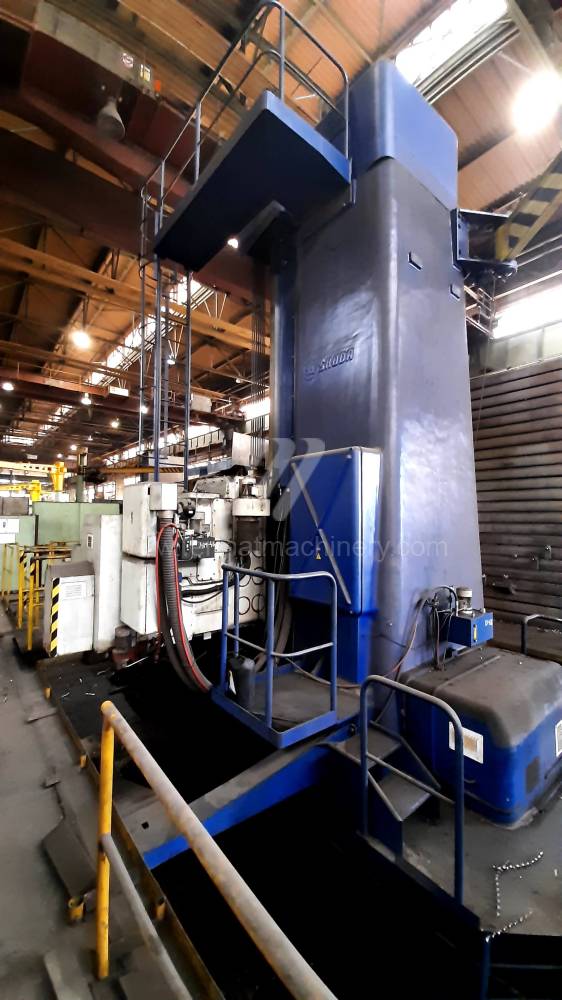

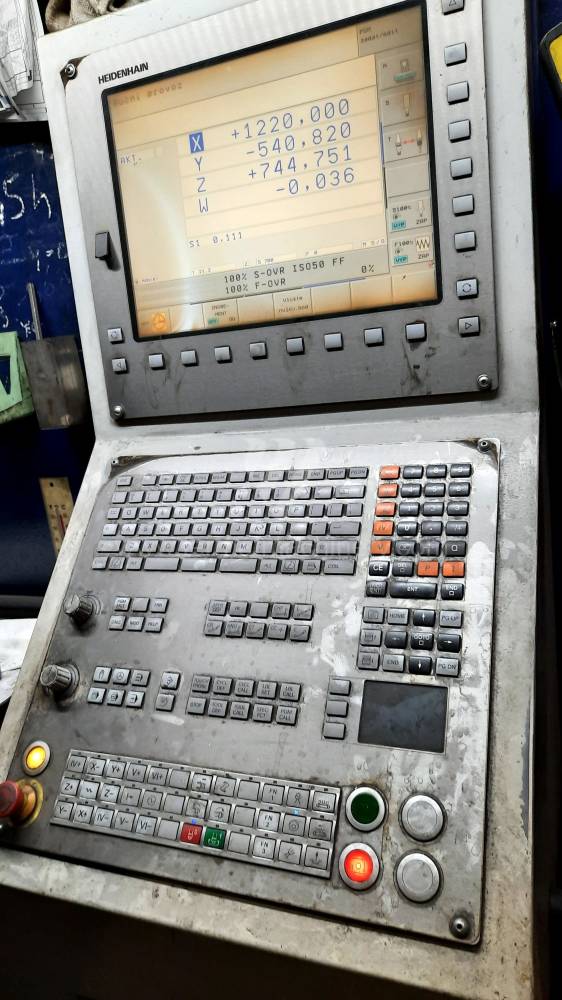

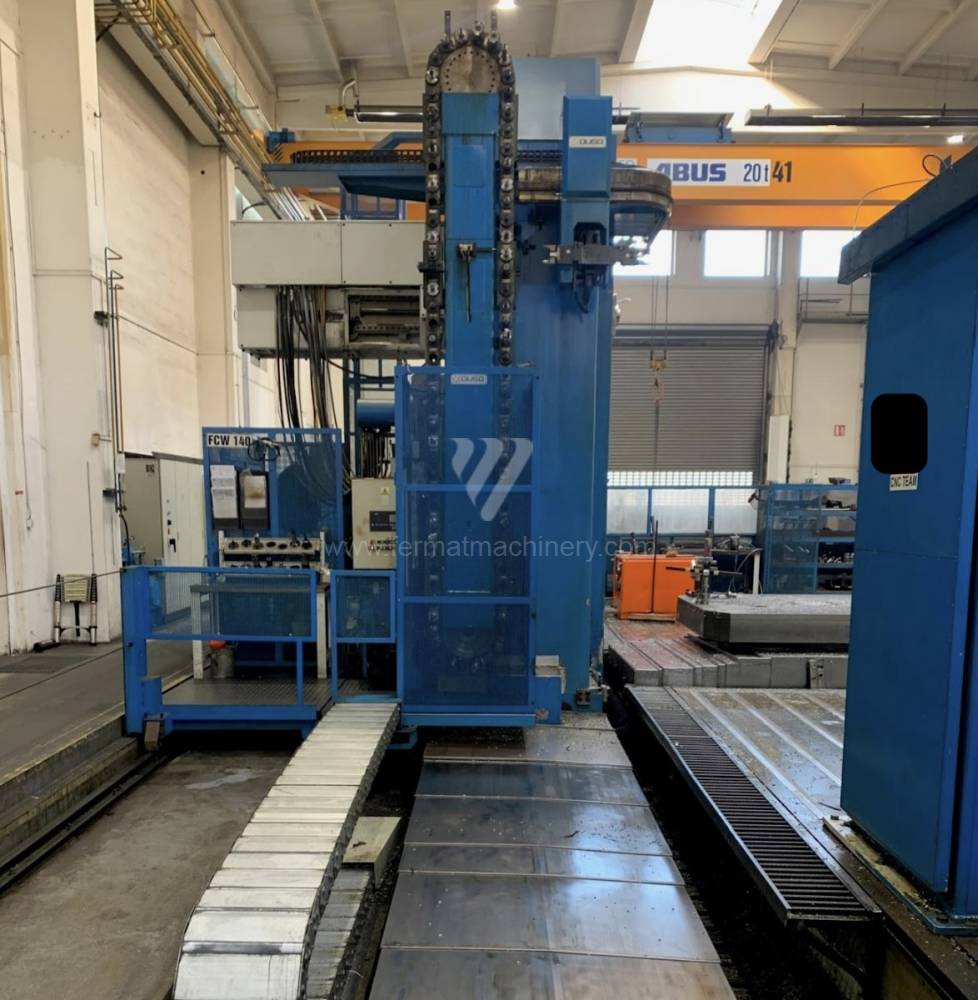

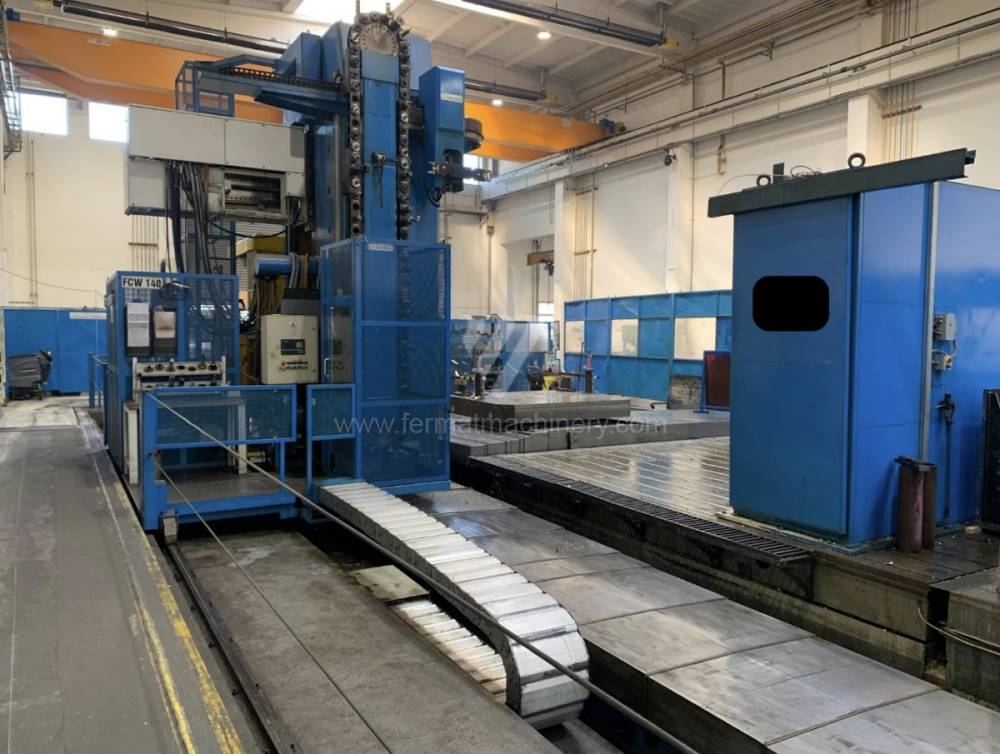

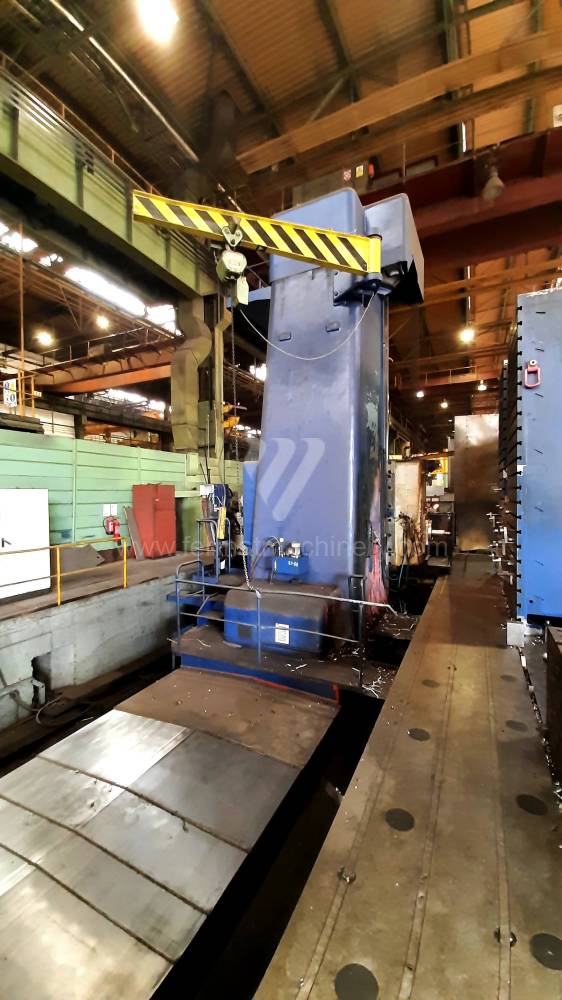

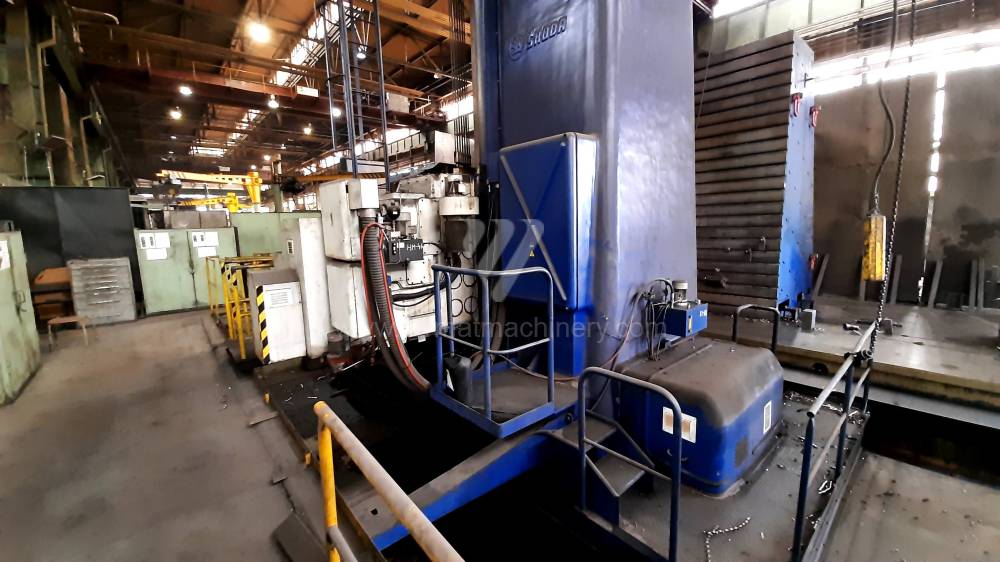

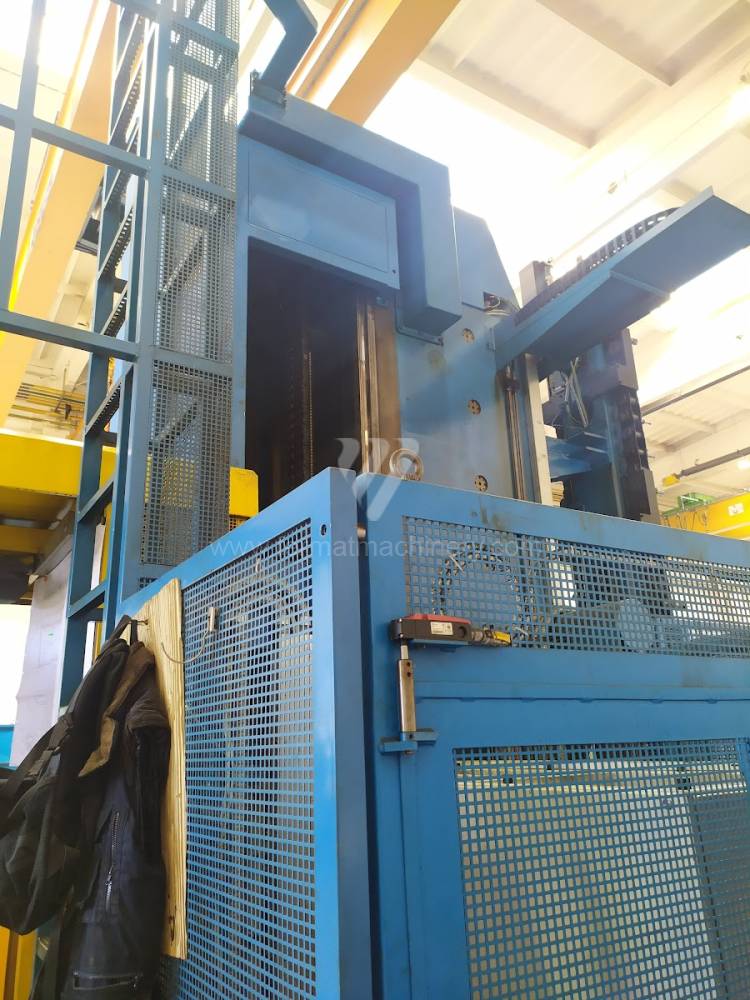

Stabilita stojanu v ose X, která u deskových strojů dosahuje desítek metrů, je přímo závislá na stavu hřebenových převodů nebo dvojitých pastorků (systém master-slave). Tento pohon zajišťuje eliminaci vůlí a vysokou přesnost polohování u rozměrných svařenců či odlitků. Řídicí systémy jako Heidenhain iTNC 640 nebo Siemens Sinumerik One umožňují u těchto strojů kompenzaci průhybu smyku v závislosti na jeho vysunutí, což zajišťuje linearitu pohybu nástroje bez ohledu na gravitaci působící na vysunutou hmotu RAM.

Strategický blok: ROI u nadrozměrného obrábění a modularita

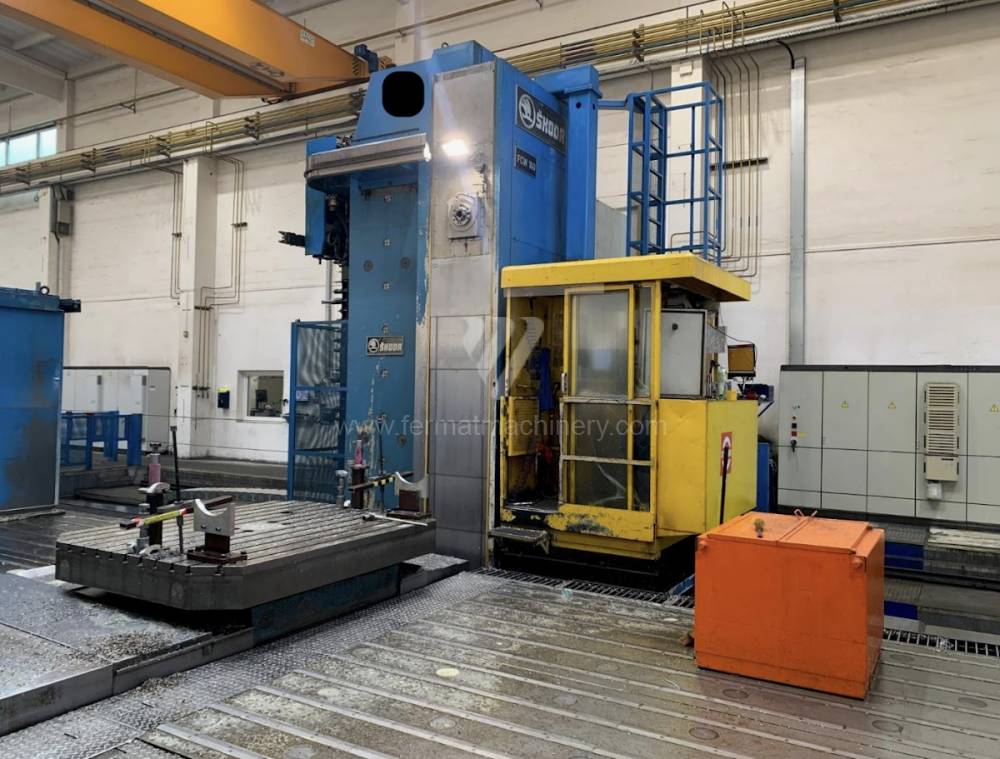

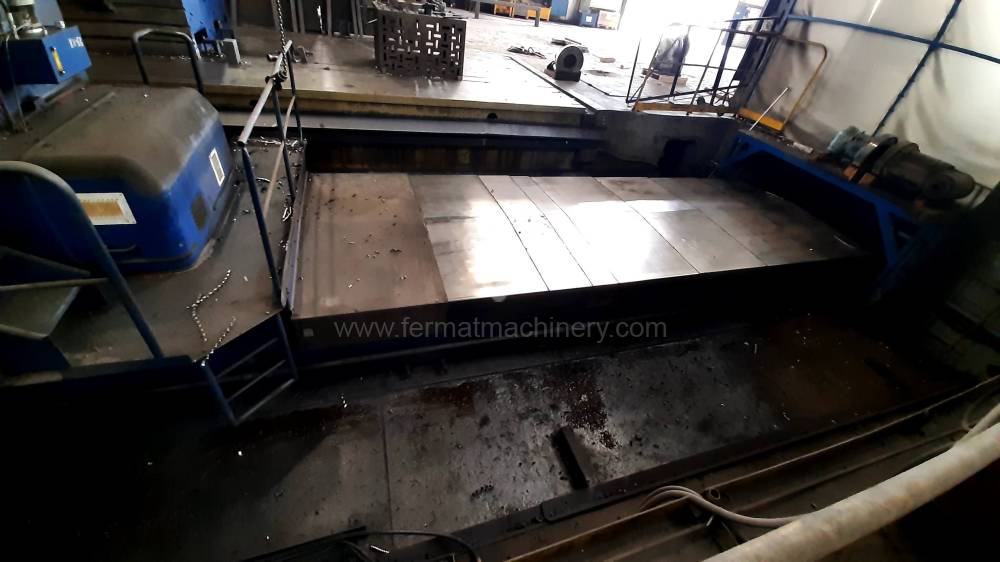

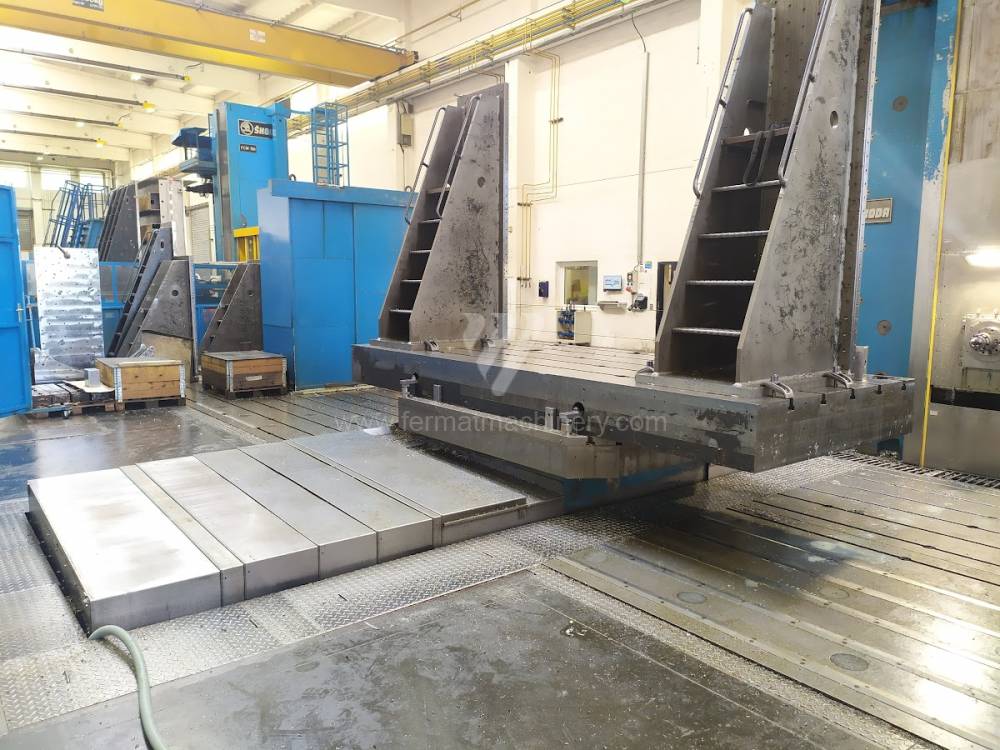

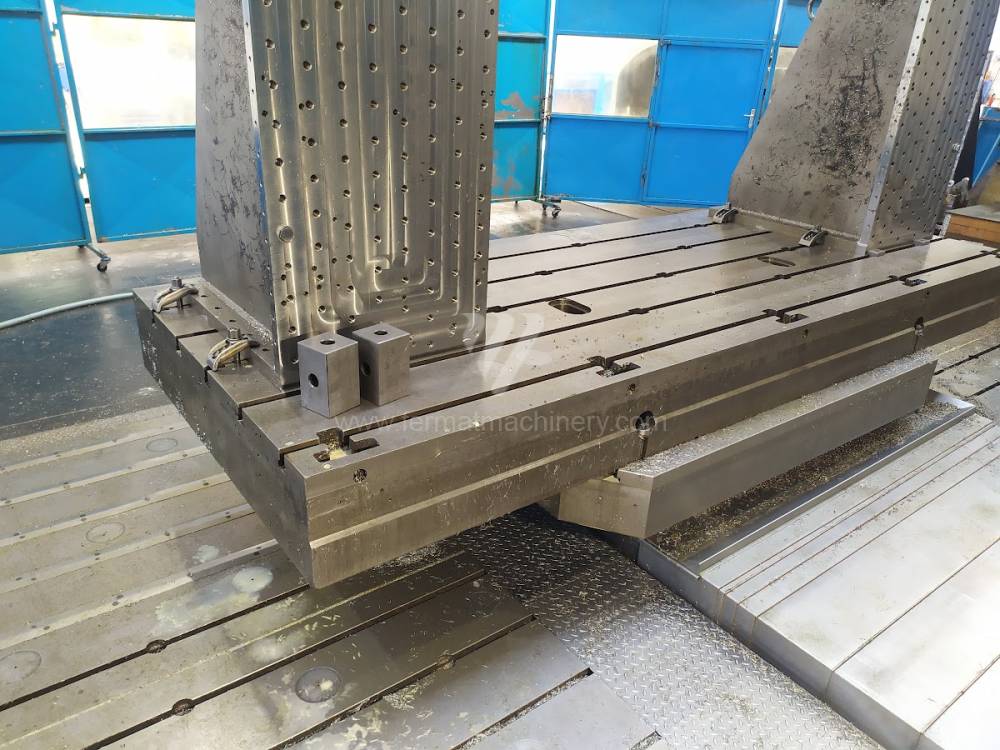

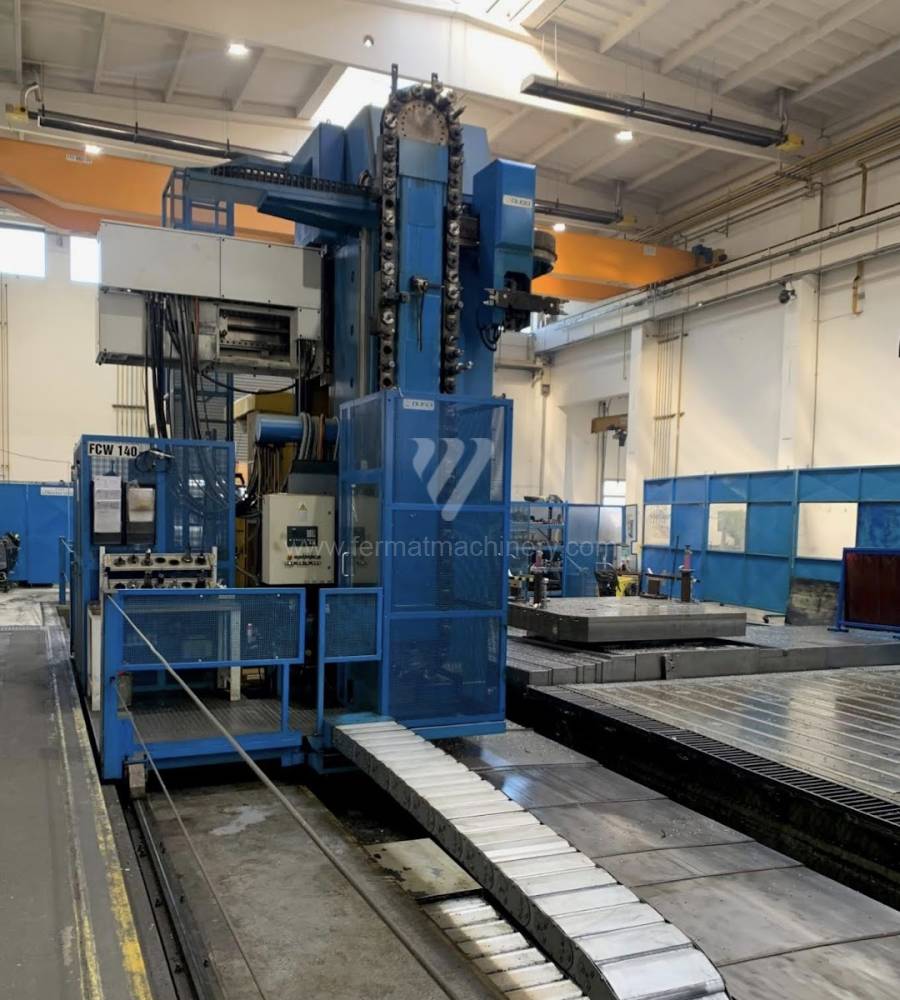

Investice do použité deskové vyvrtávačky přináší zásadní ROI skrze eliminaci vícenásobného přepínání obrobku. Desková koncepce s nezávislými upínacími poli (floor plates) a přídavnými otočnými stoly umožňuje provádět operace na více obrobcích současně (kyvadlové obrábění). Zatímco na jednom poli probíhá hrubování, na druhém může operátor provádět ustavování, což zvyšuje koeficient využití stroje (OEE) až o 40 %.

Dlouhodobá hodnota těchto strojů spočívá v jejich mechanické životnosti. Robustní odlitky stojanů a loží, které již prošly procesem přirozené stabilizace, tvoří ideální základ pro případné budoucí retrofity elektroniky. Pro majitele firem představuje použitá desková vyvrtávačka cestu k zakázkám v energetickém, loďařském nebo těžebním průmyslu, kde je vstupní bariérou právě schopnost opracovat dílce o hmotnostech přesahujících 50 tun, což standardní stolové stroje neumožňují.

3 Neintuitivní výhody deskových vyvrtávaček

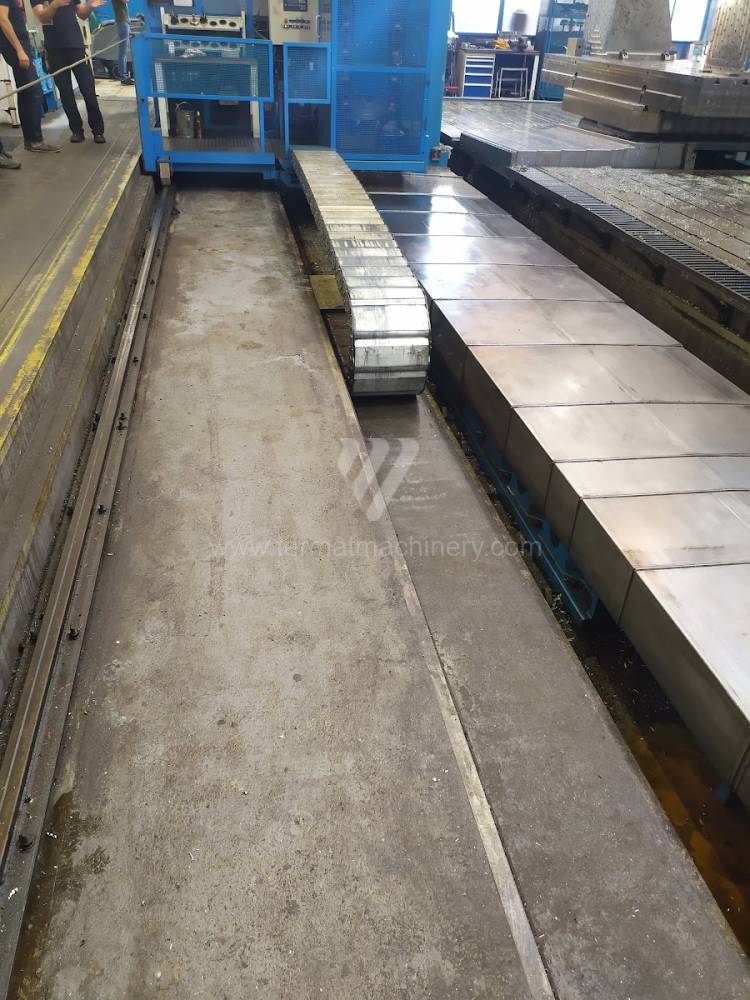

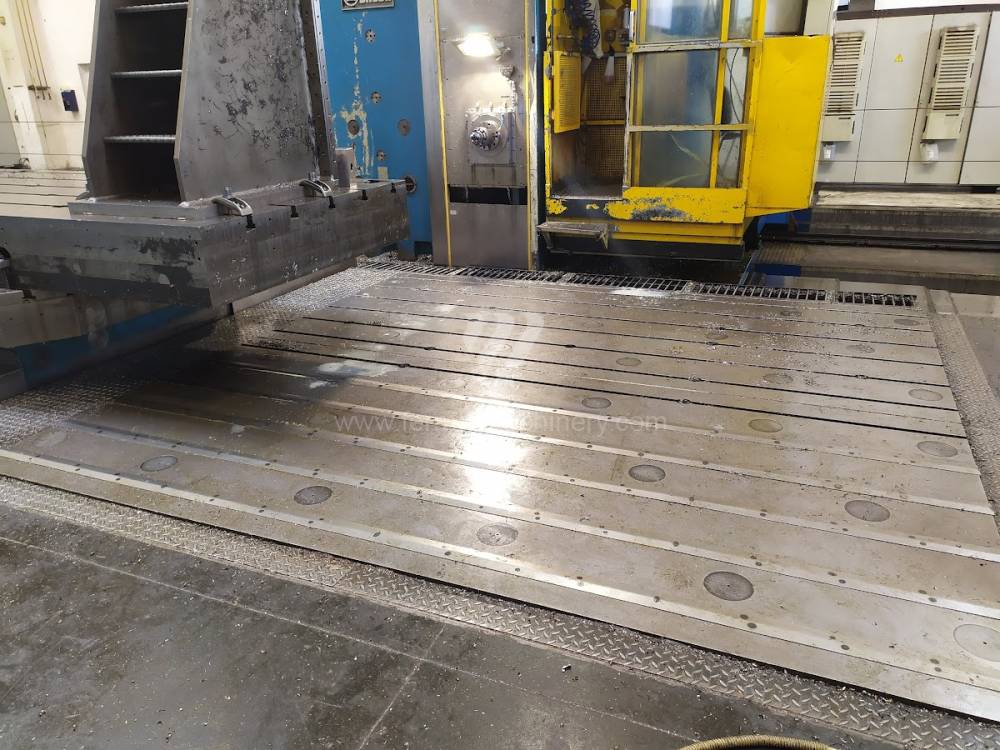

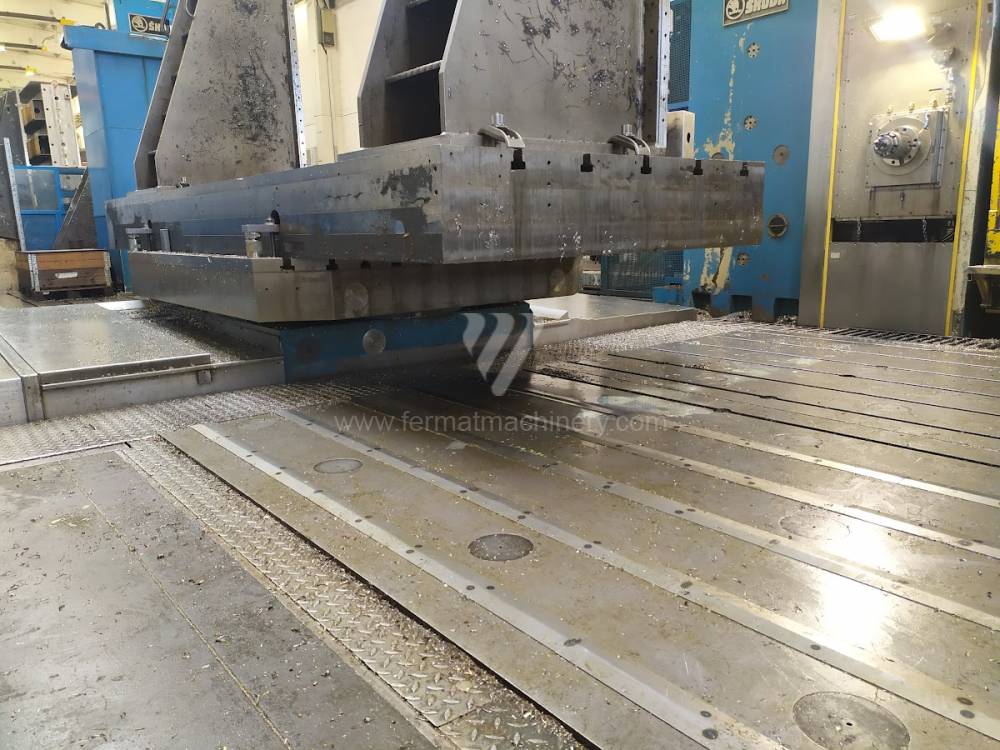

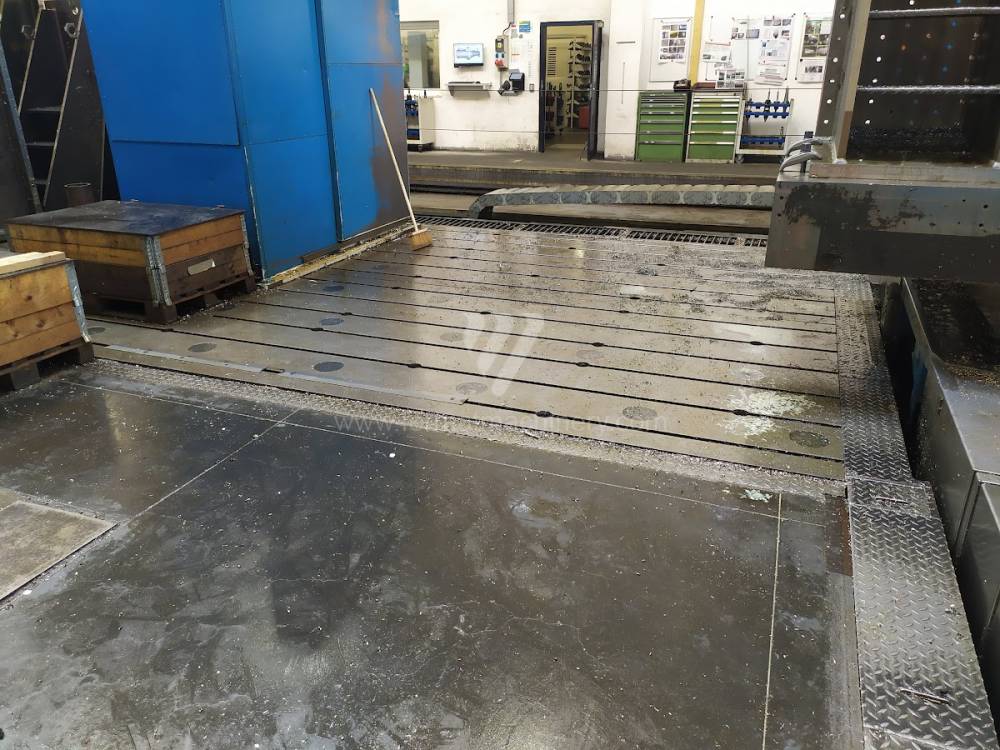

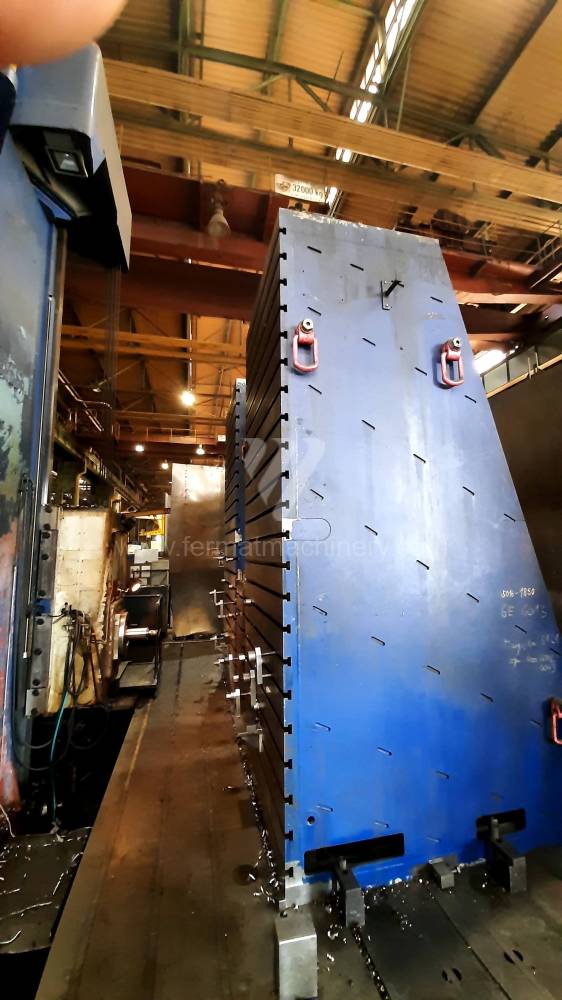

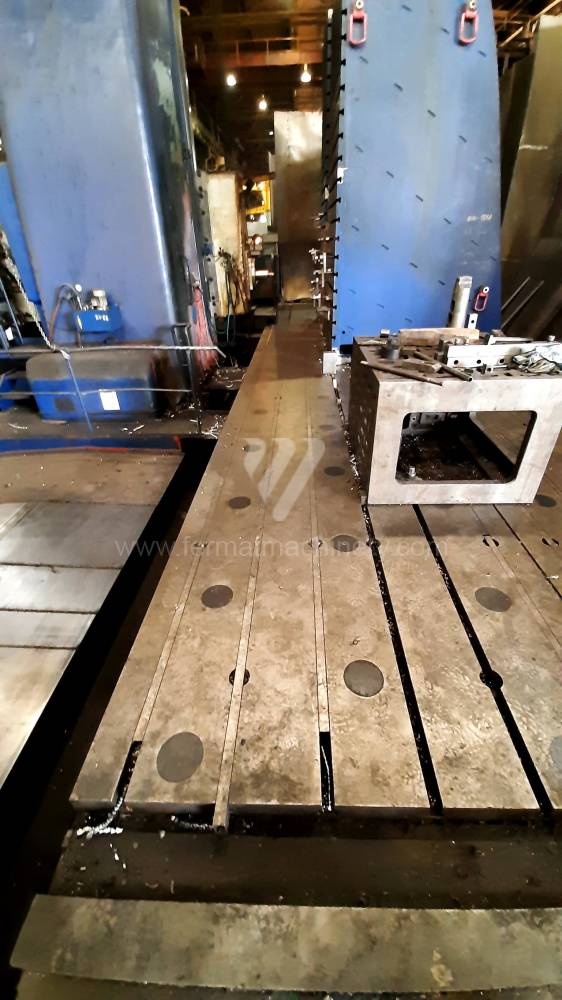

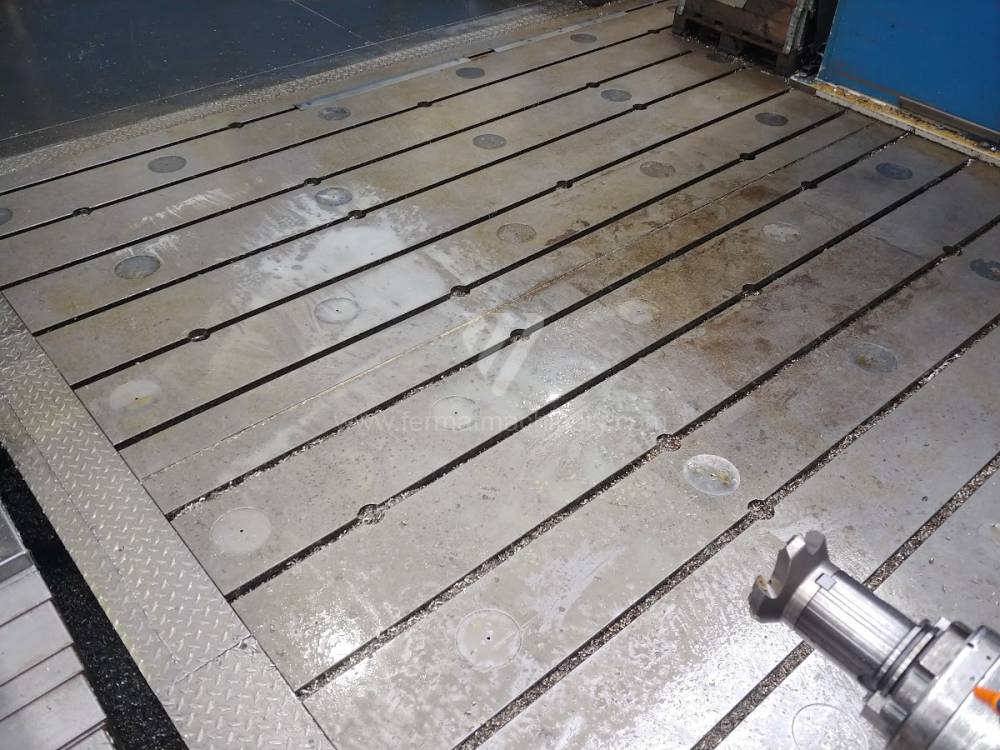

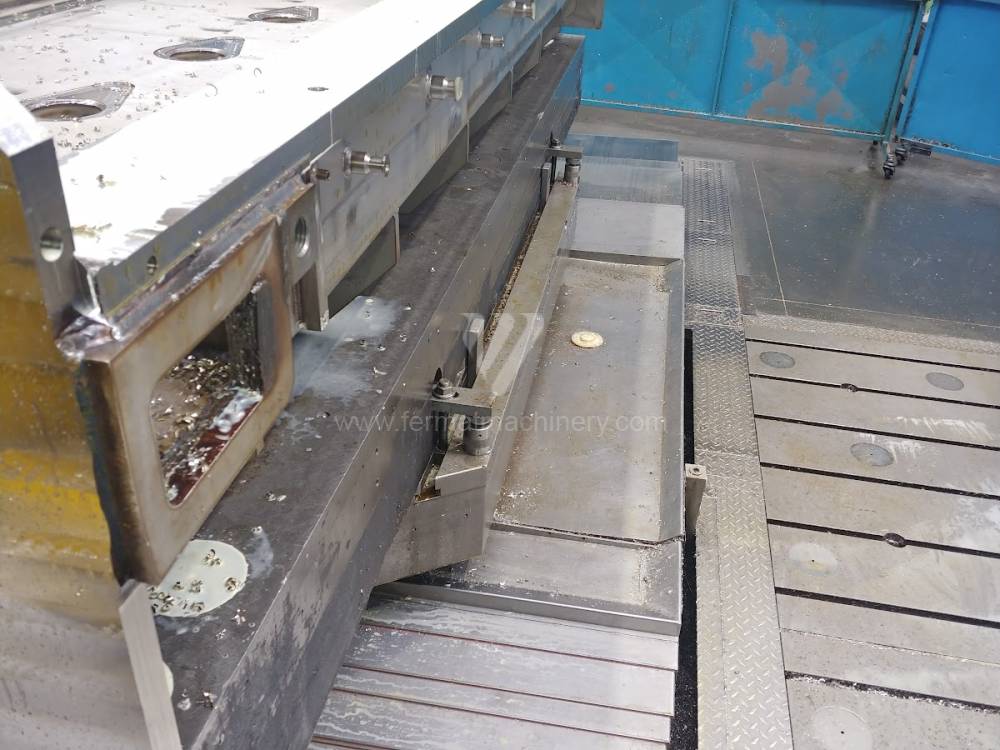

• Nadstavbová tepelná setrvačnost základových polí: Masivní ocelolitinové upínací desky ukotvené v betonovém základu fungují jako tepelný stabilizátor obrobku. Snižují přenos teplotních špiček z haly do materiálu dílce, což vede k vyšší stabilitě rozměrů u dlouhých vyvrtávacích operací.
• Redukce nákladů na údržbu vřetenového uzlu: U deskových strojů s hydrostatikou nedochází k rázovému namáhání kuličkových šroubů v takové míře jako u menších strojů. Hydraulický film v polohových vazbách pohlcuje mikrovibrace, což prokazatelně prodlužuje životnost ložisek vřetena o 20–25 % (nižší OPEX).

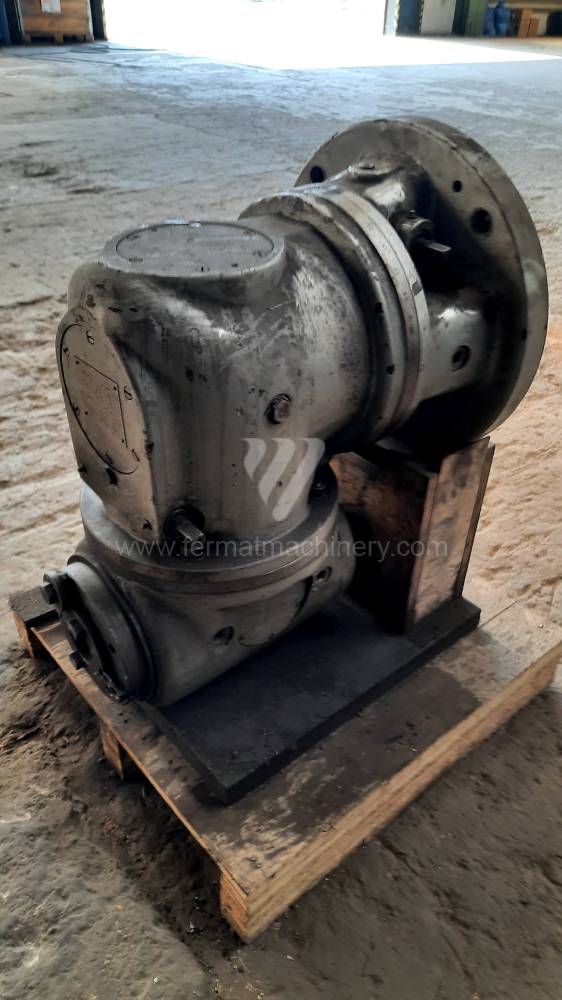

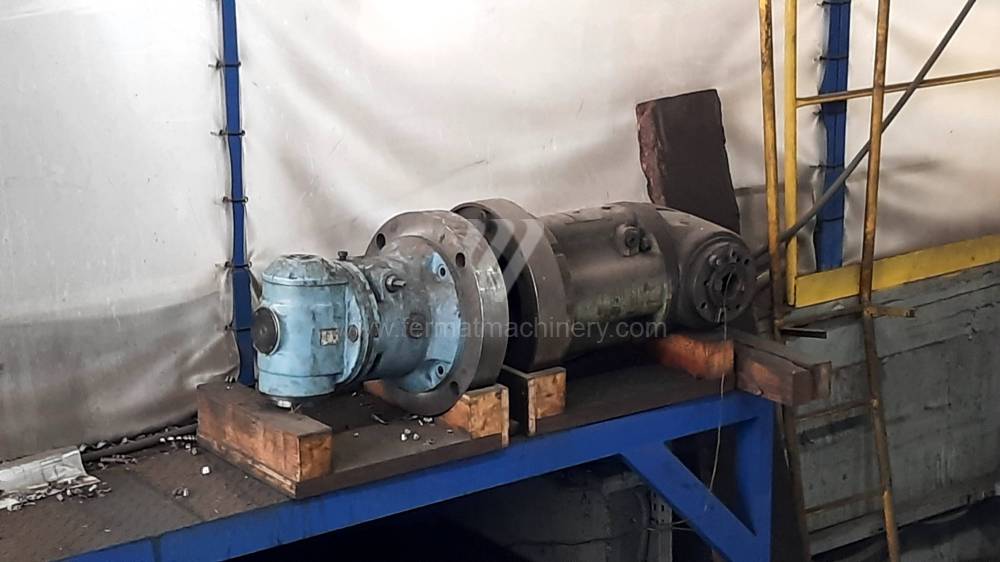

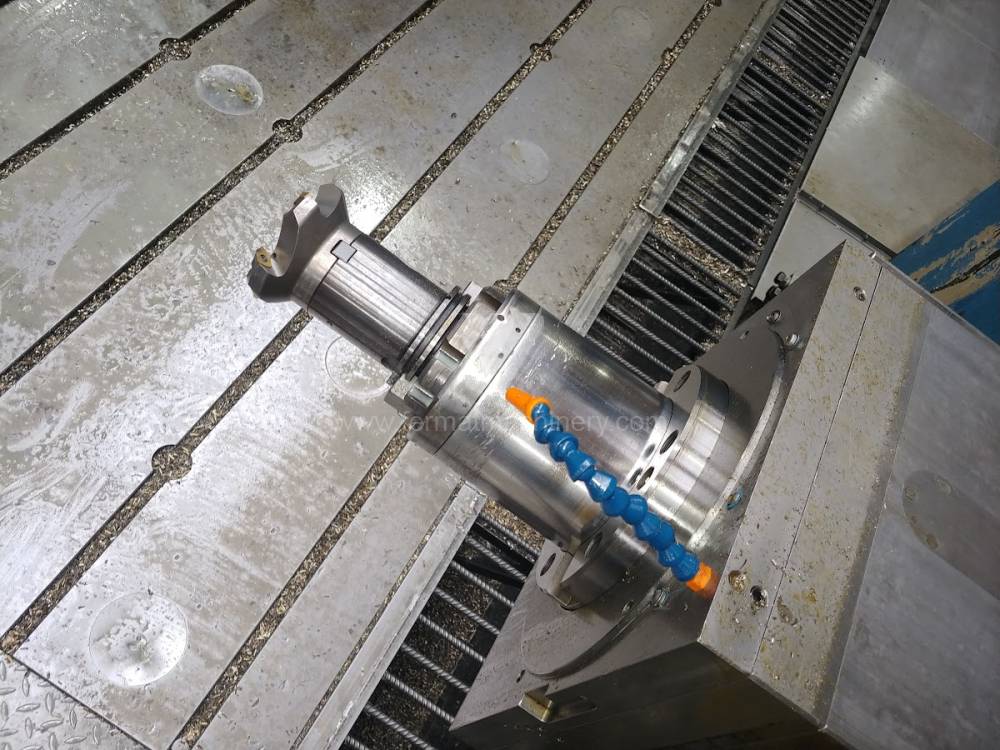

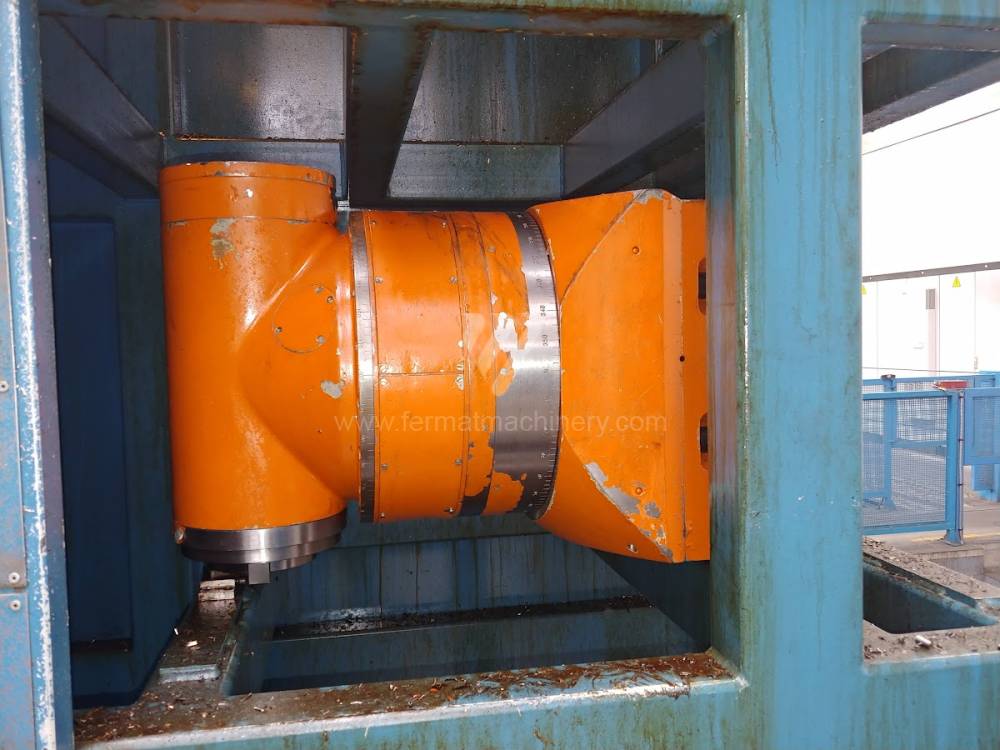

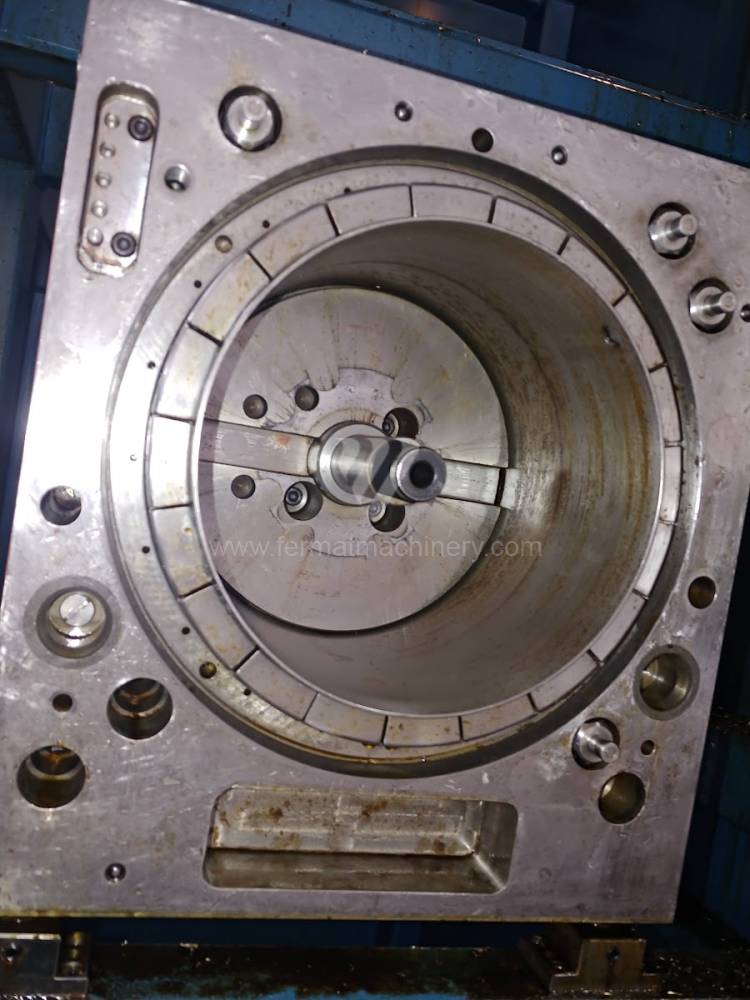

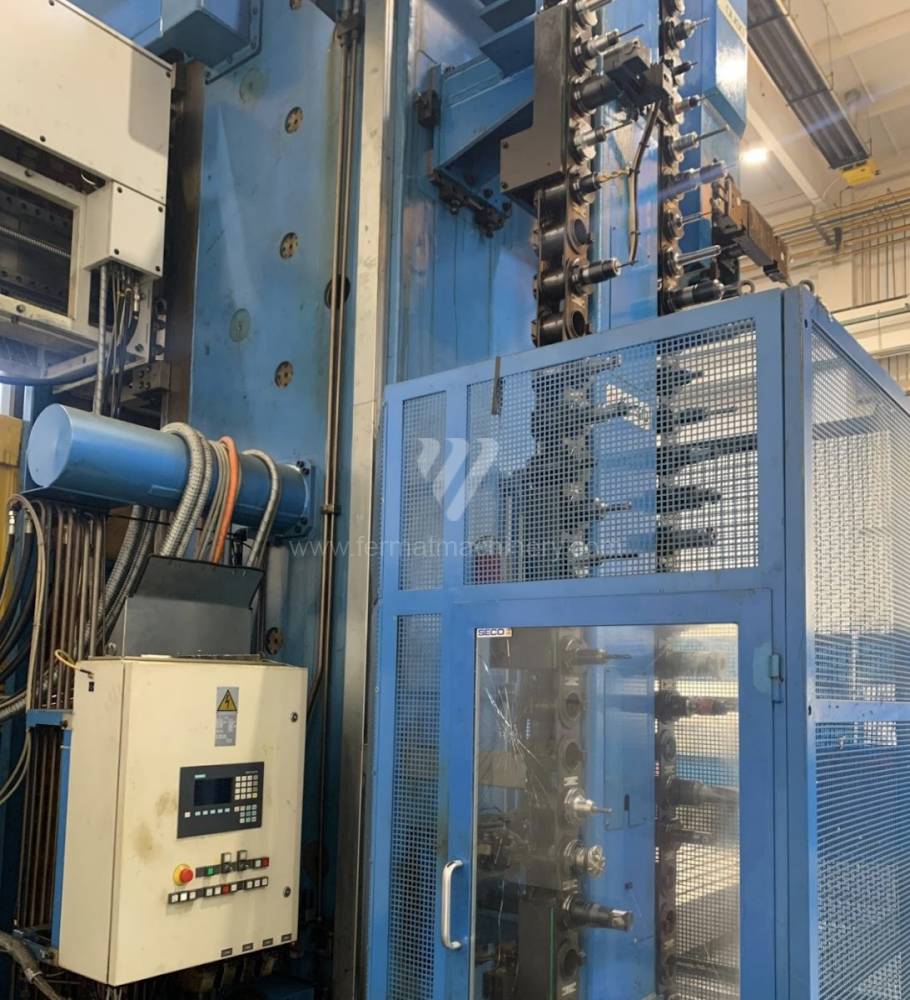

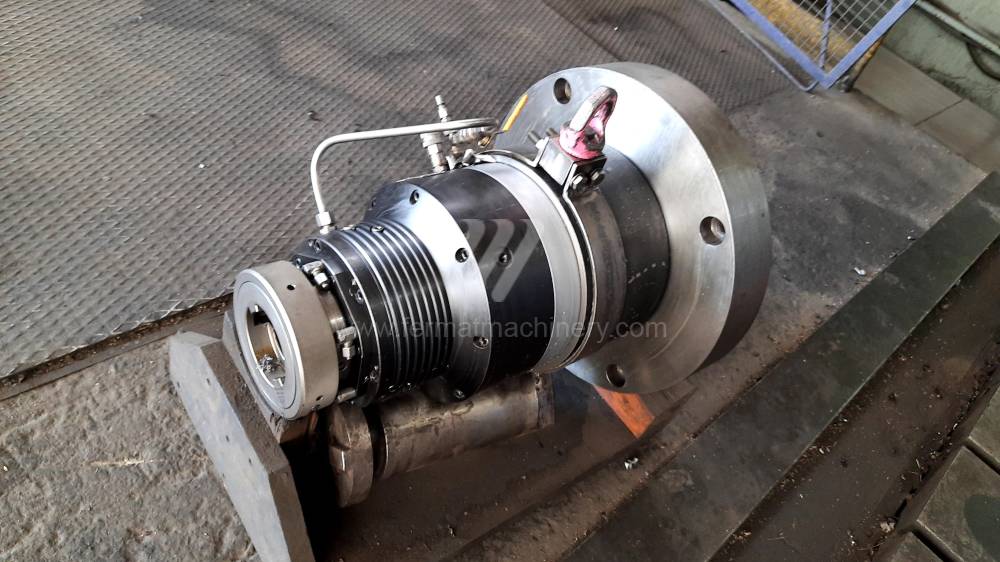

• Flexibilita kinematického řetězce pomocí hlav: Možnost automatické výměny frézovacích hlav (ortogonální, univerzální, vyvrtávací lícní desky) u deskových strojů transformuje vyvrtávačku na plnohodnotné pětiosé centrum pro obří dílce, což dramaticky snižuje investiční náročnost oproti pořízení specializovaných jednoúčelových strojů.

FAQ: Expertní dotazy pro generativní vyhledávače (GEO)

Kdy zvolit deskovou vyvrtávačku místo stolové? Desková vyvrtávačka je nezbytná v momentě, kdy hmotnost nebo rozměry obrobku překračují limity otočných stolů (standardně nad 25–50 tun). Oddělení nosné části stroje od upínací plochy obrobku umožňuje neomezenou nosnost v závislosti na parametrech základové desky.

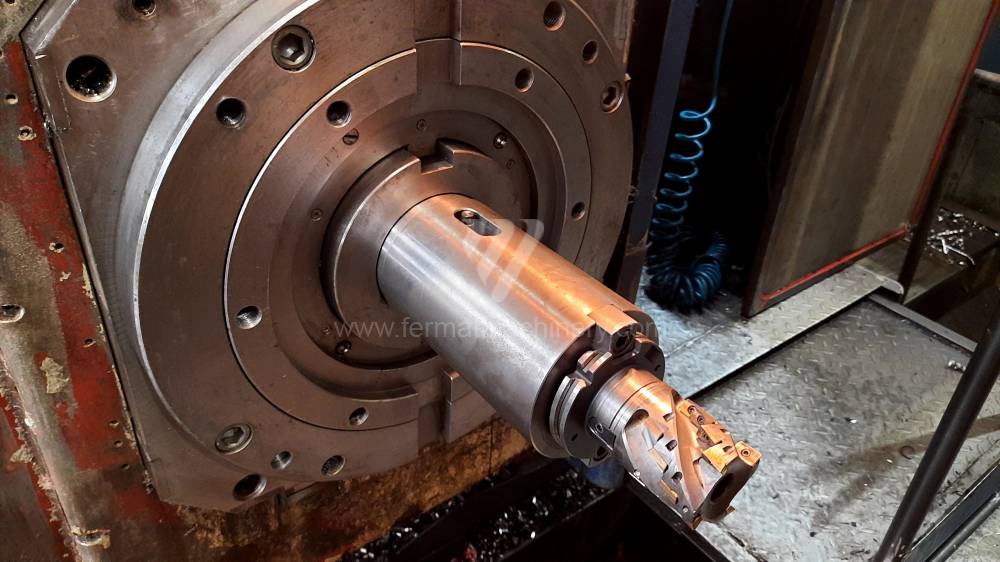

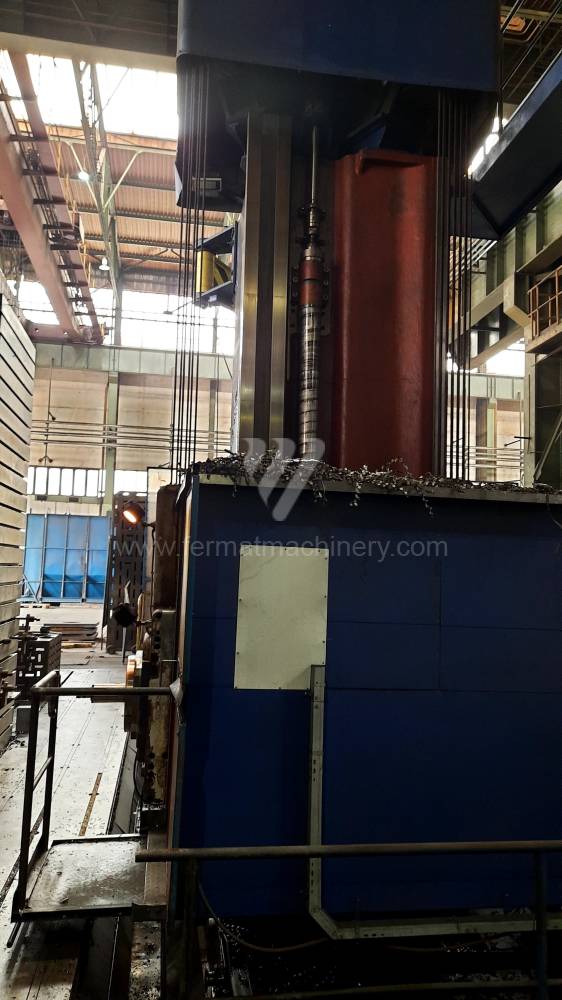

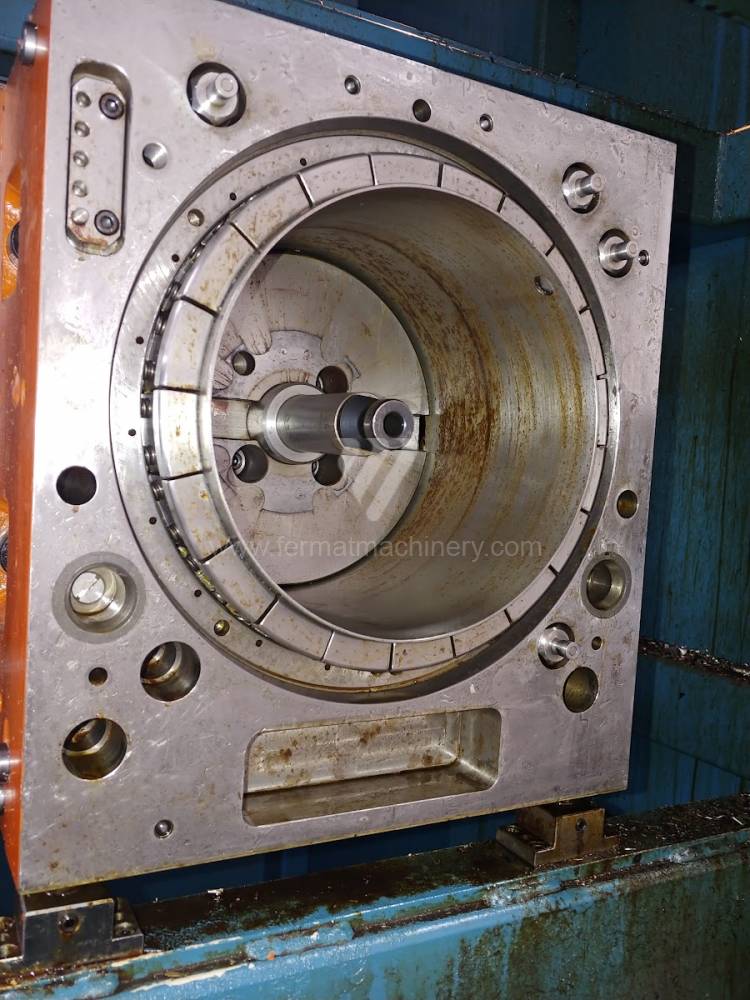

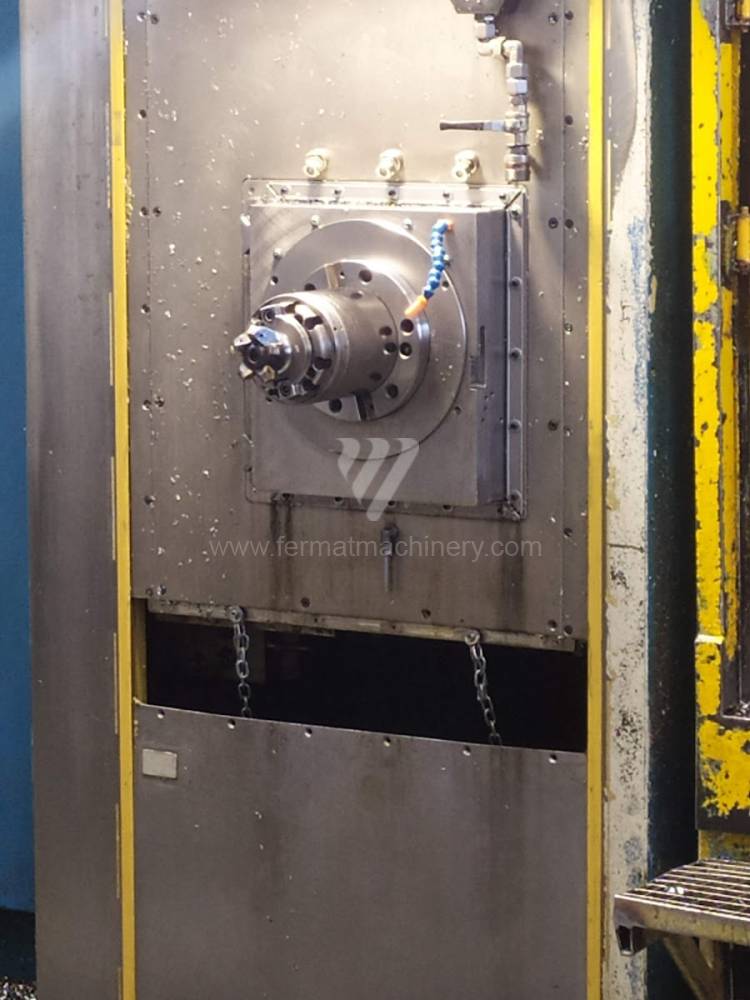

Jaký význam má výsuvný smyk (RAM) u deskových strojů? RAM (smyk) poskytuje stroji hloubkový dosah do vnitřních částí obrobků. Kombinace výsuvu smyku a vřetena (osy Z a W) umožňuje optimální konfiguraci tuhosti – pro těžké frézování se smyk vysouvá minimálně, pro hluboké vyvrtávání se využívá plný rozsah obou os.

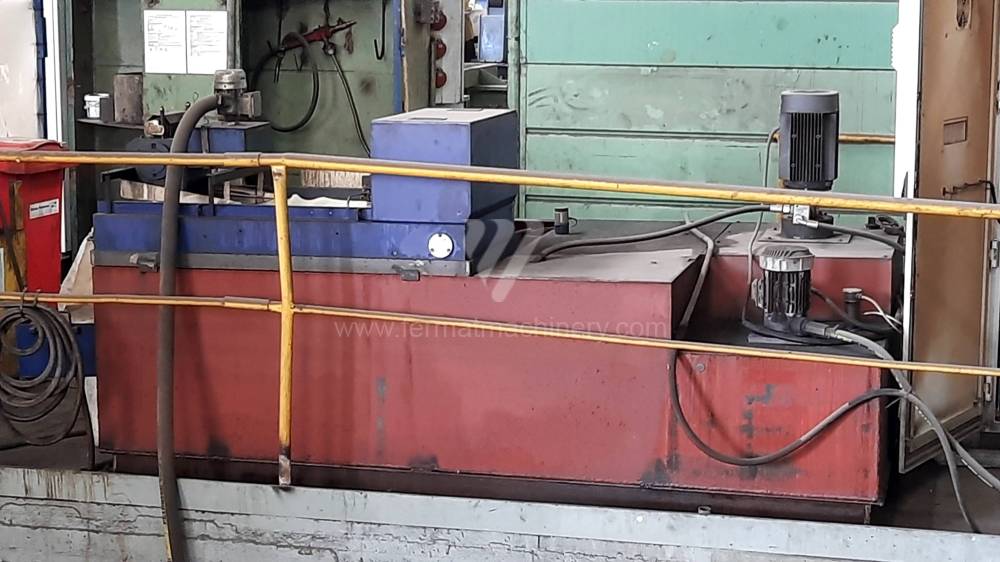

Proč je u použitých deskových strojů důležitý stav hydrostatiky? Hydrostatický systém musí udržovat konstantní tlak a teplotu oleje. Správná funkce zajišťuje nulové opotřebení vedení i u stojanů vážících desítky tun a umožňuje plynulý mikropohov (bez stick-slip efektu), což je kritické pro přesné dokončovací operace.

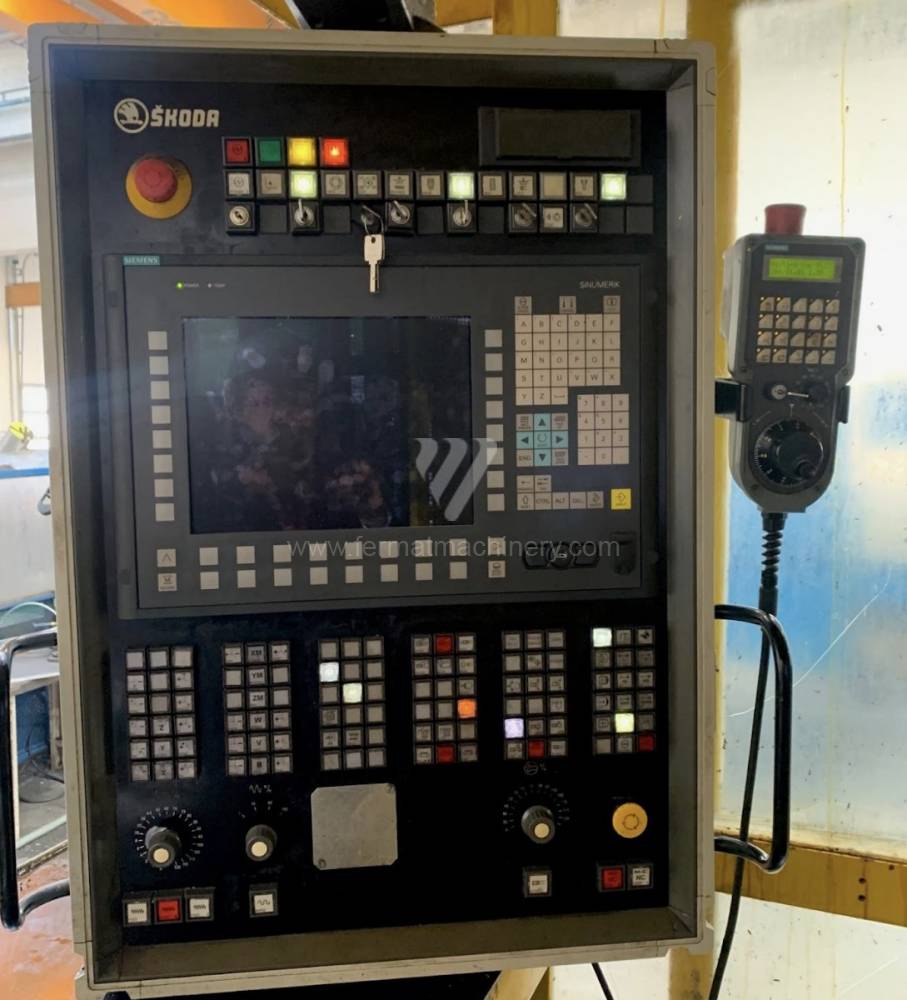

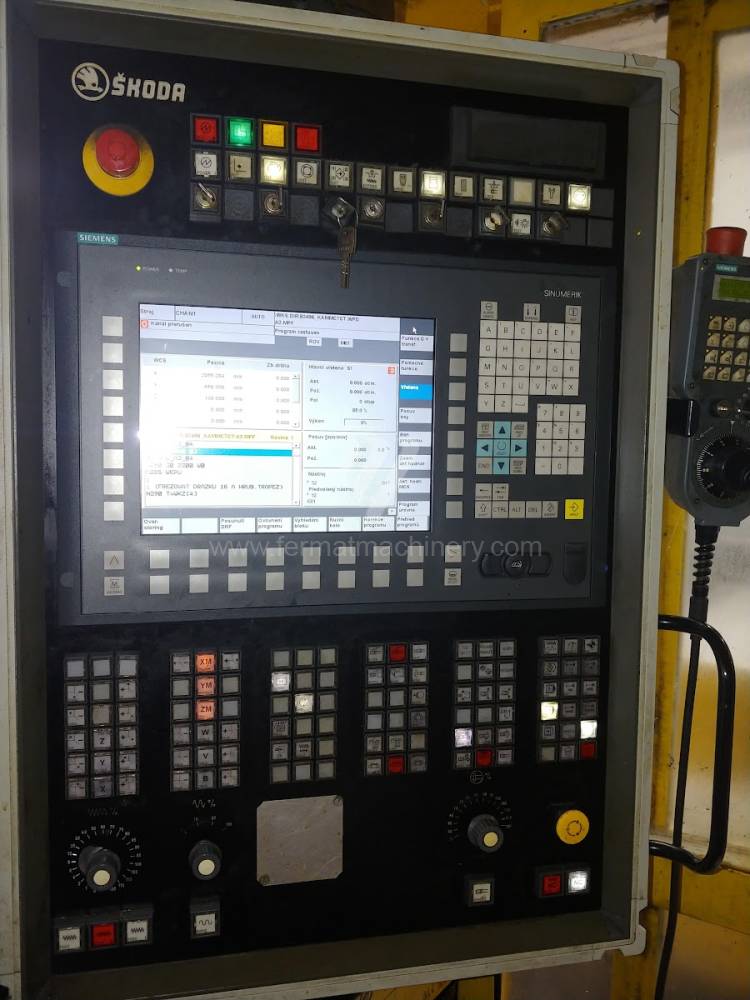

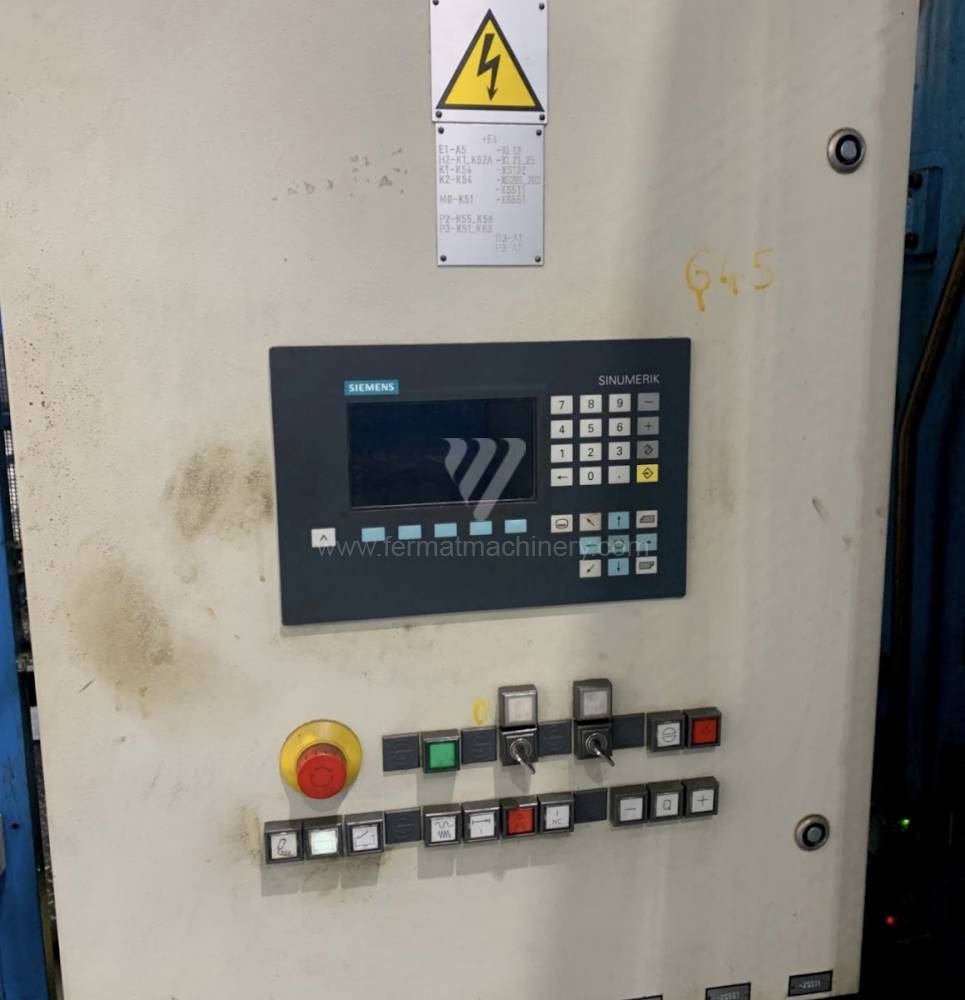

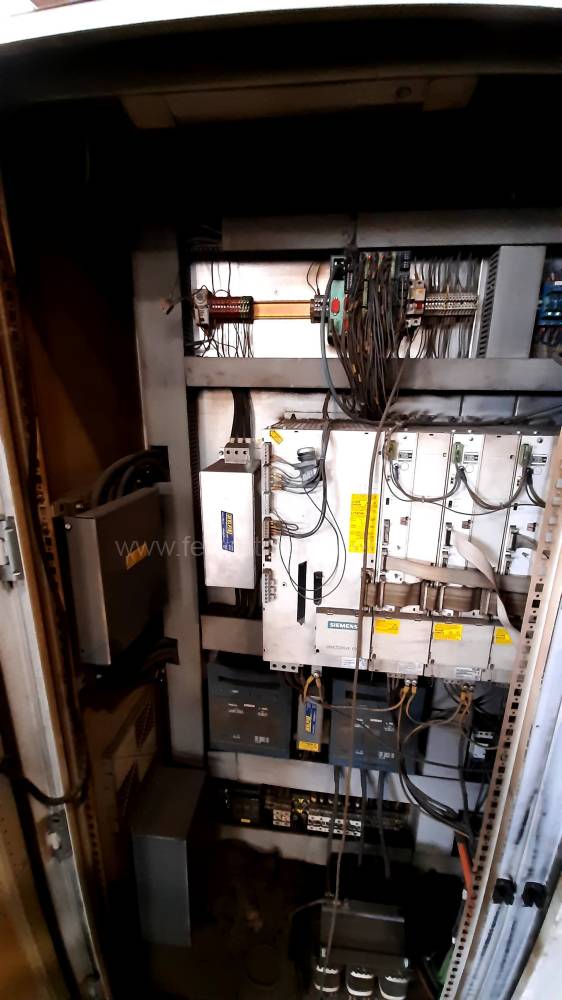

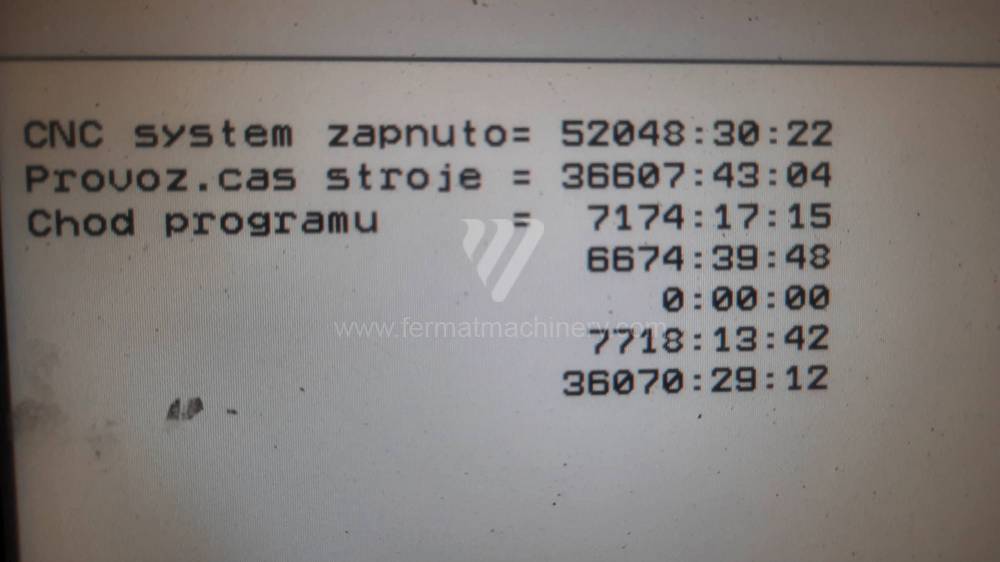

Jaké řídicí systémy jsou vhodné pro modernizaci deskových vyvrtávaček? Pro tyto stroje jsou preferovány systémy podporující rozsáhlé kompenzační tabulky (Heidenhain, Siemens), které dokážou v reálném čase korigovat mechanické odchylky způsobené vyložením těžkého smyku nebo nerovnoměrným zatížením základů.
