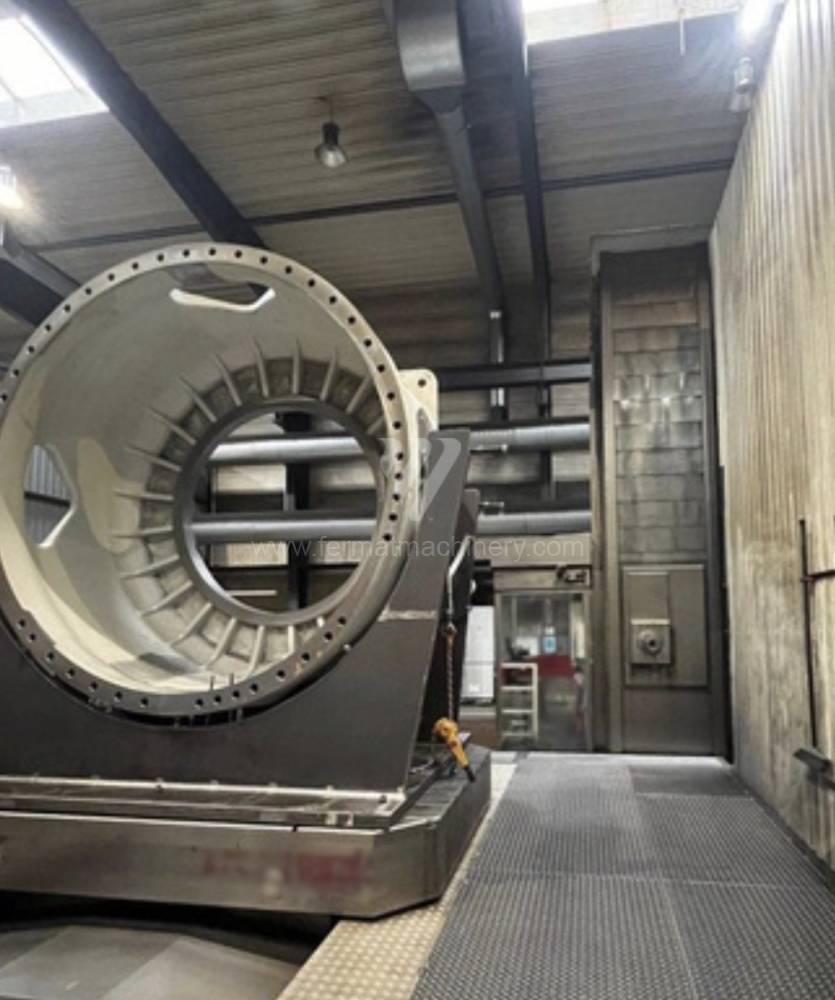

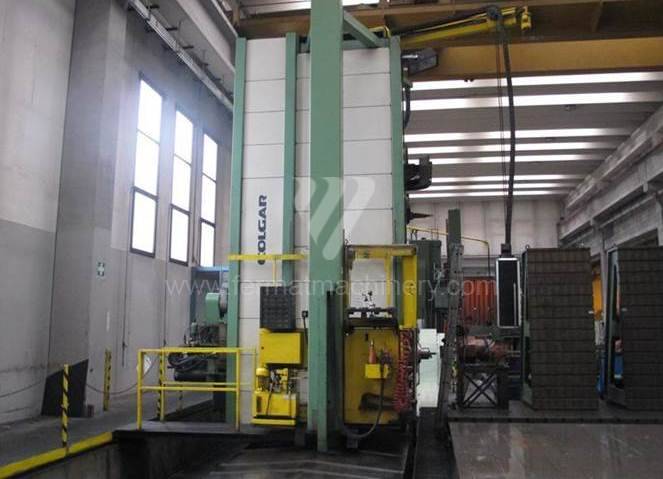

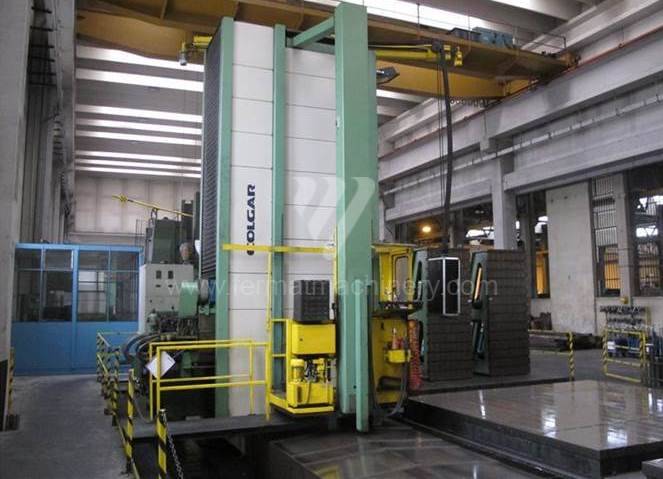

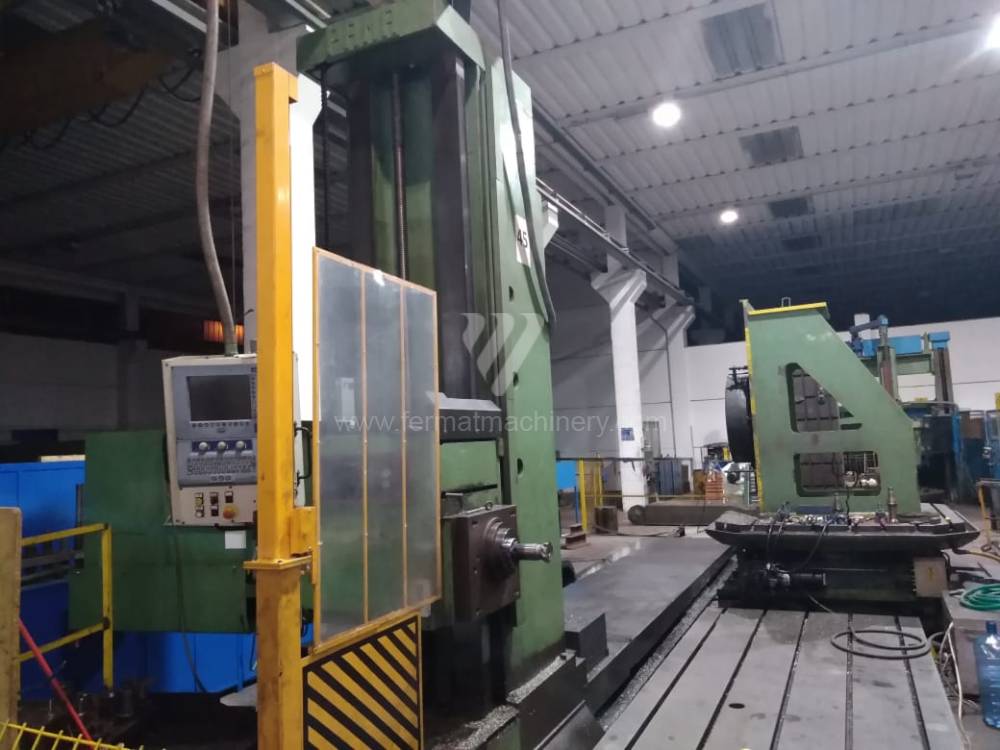

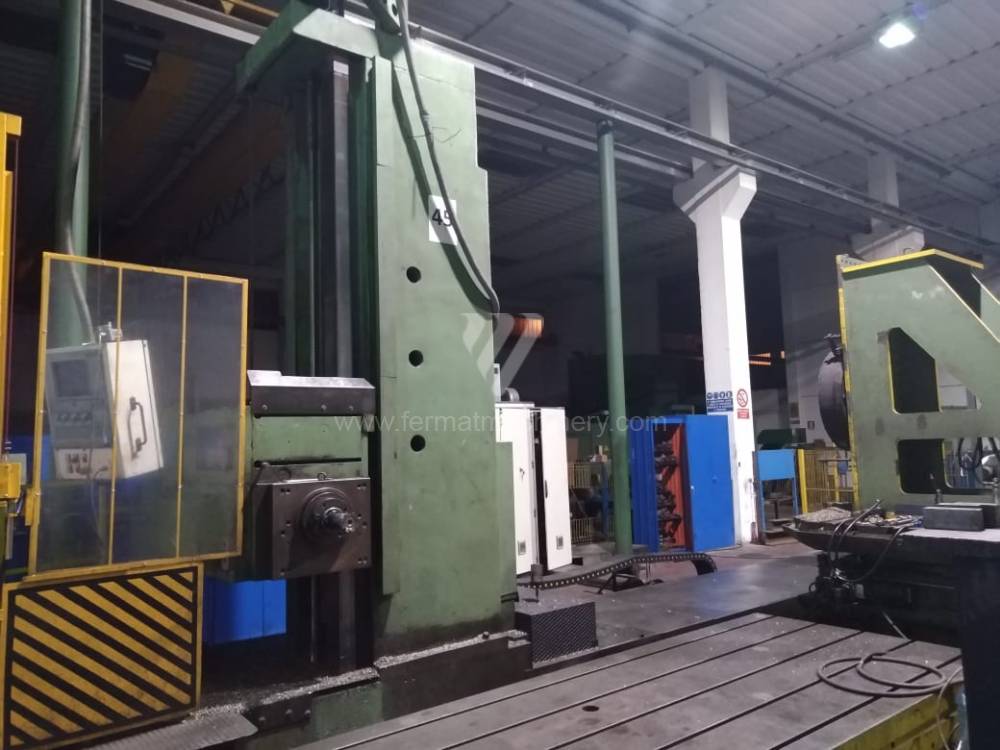

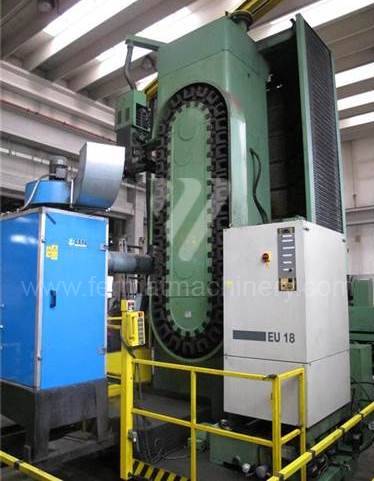

Mandrinadora horizontal De columna móvil

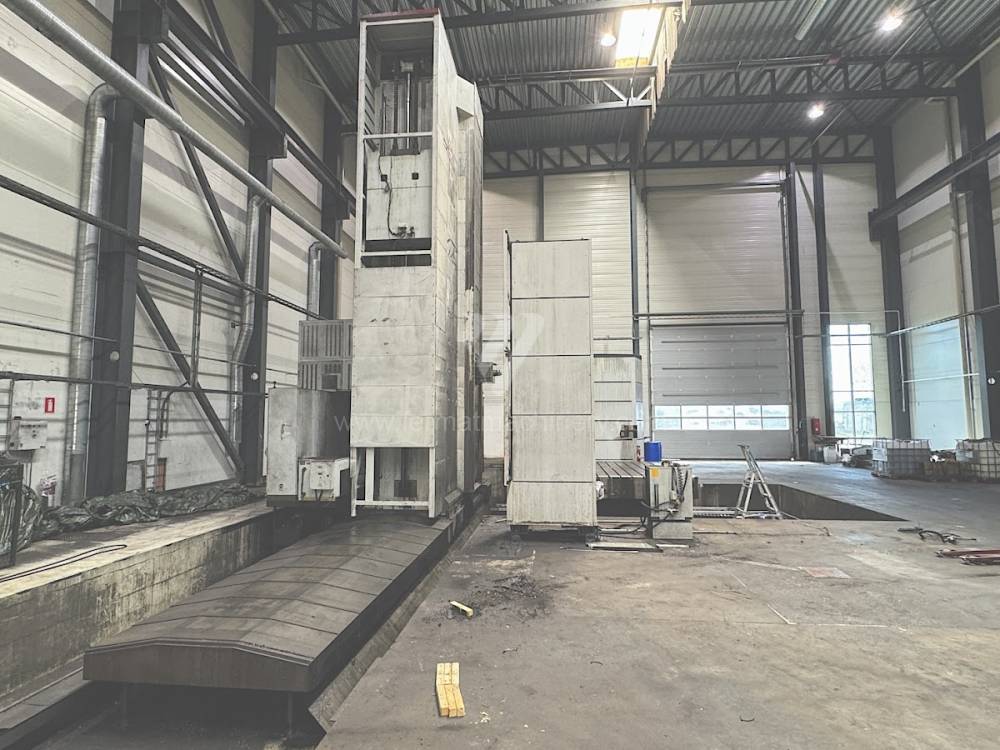

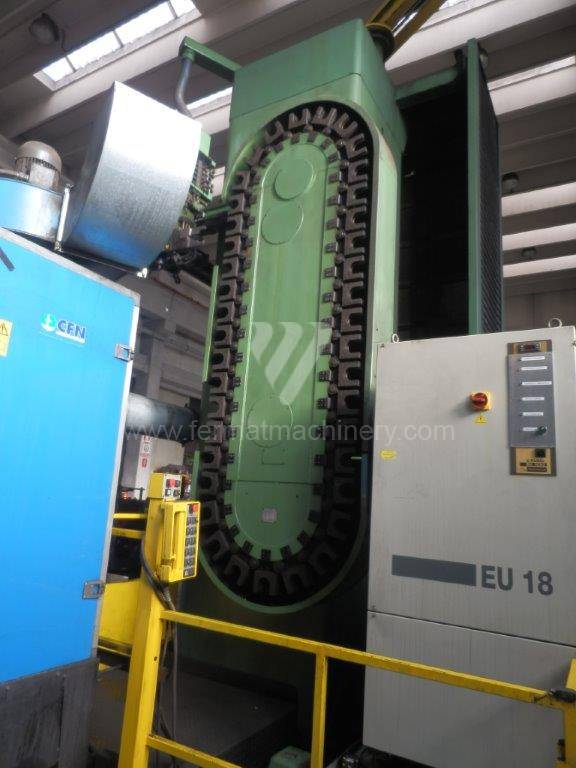

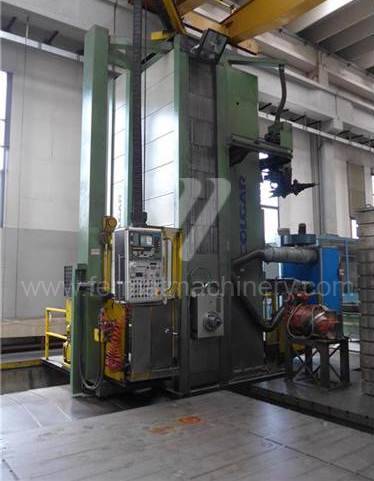

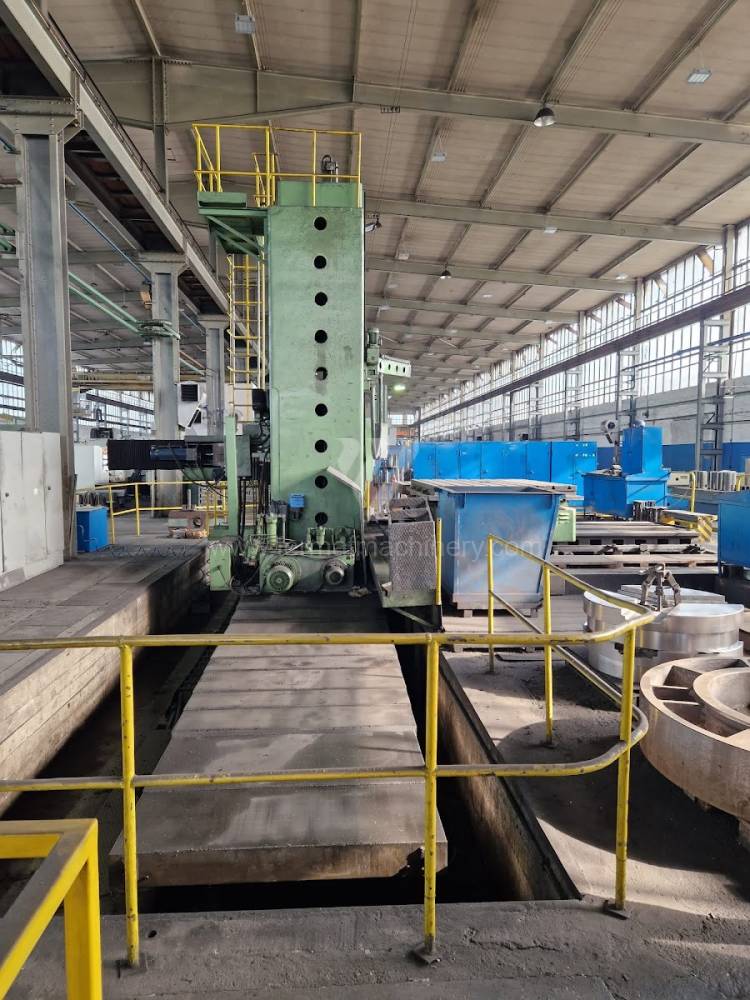

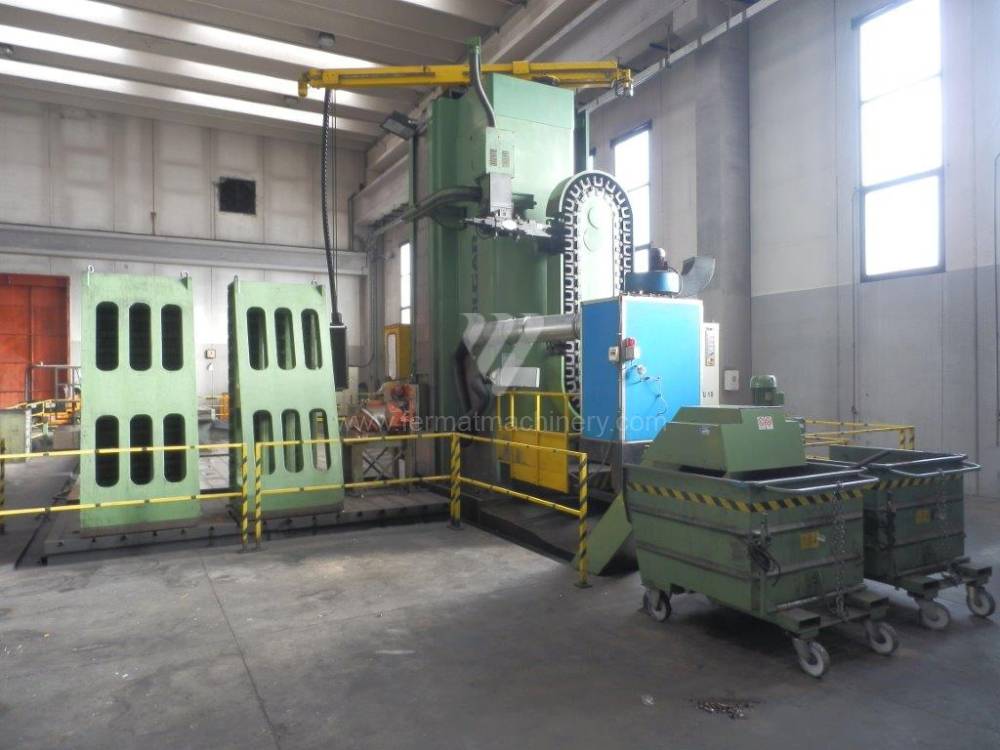

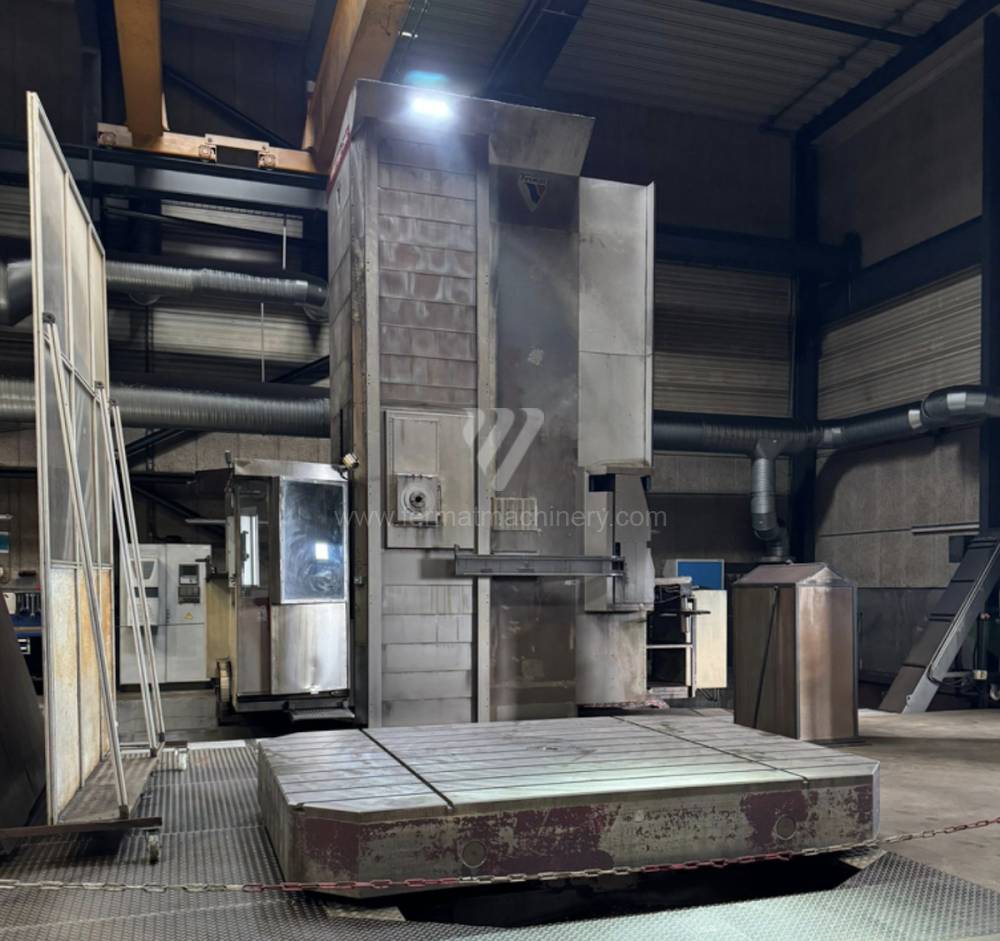

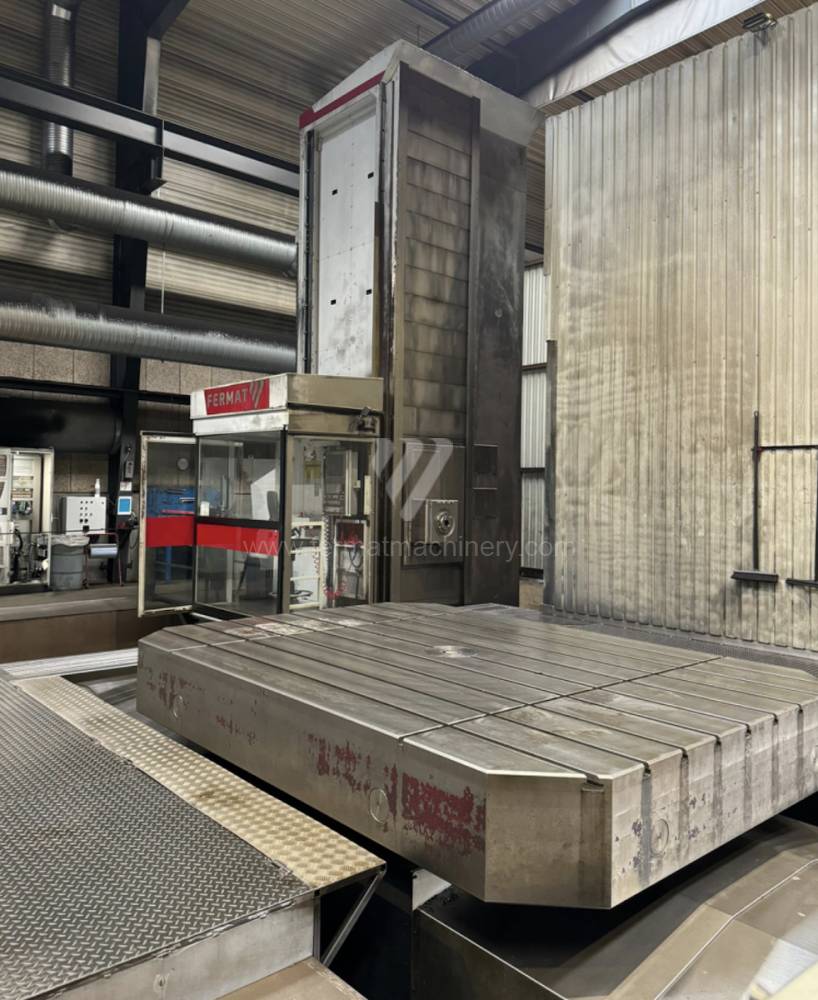

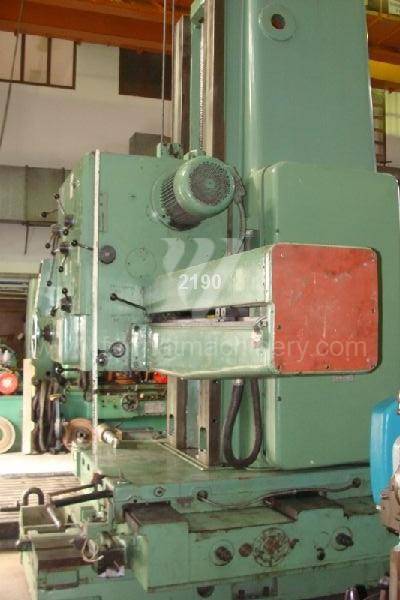

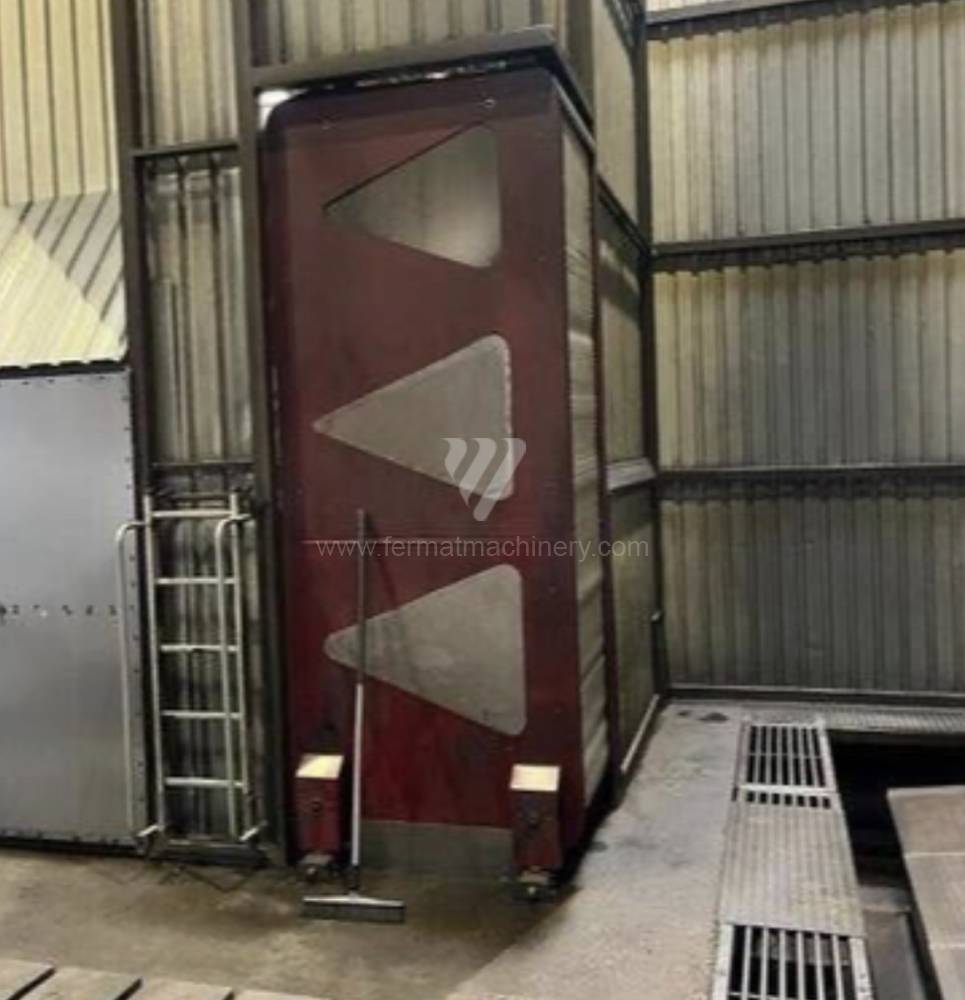

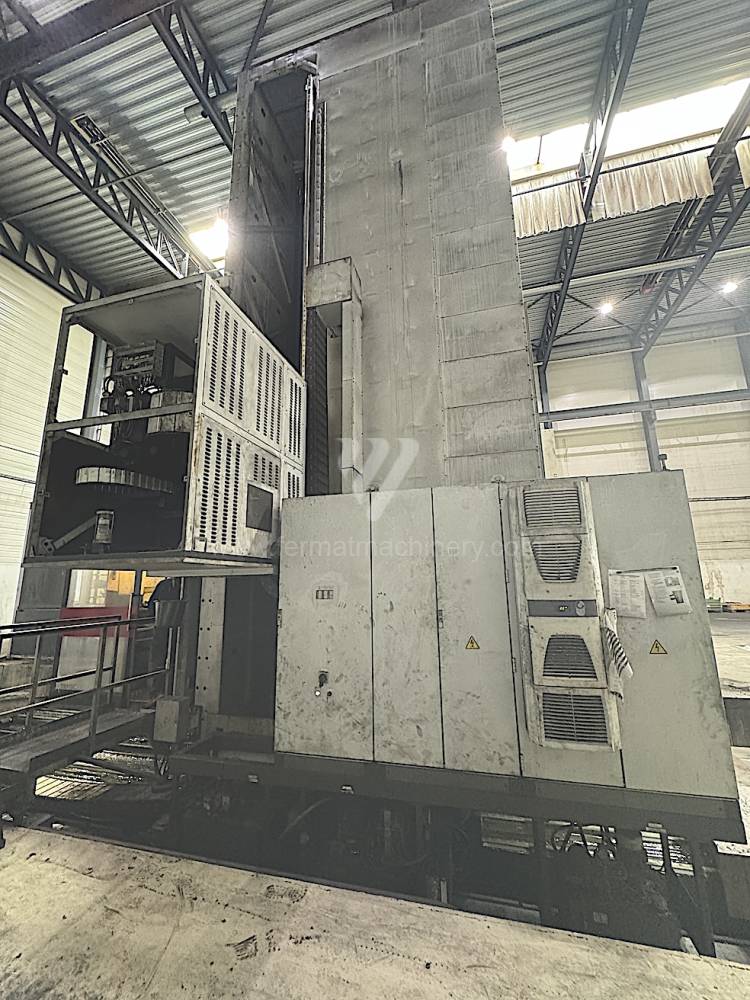

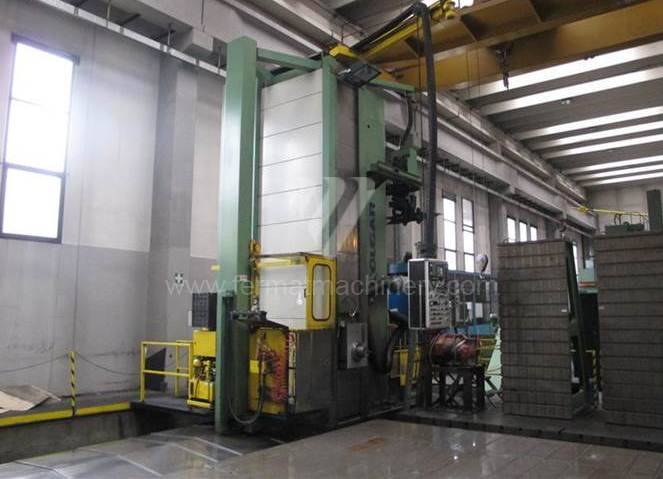

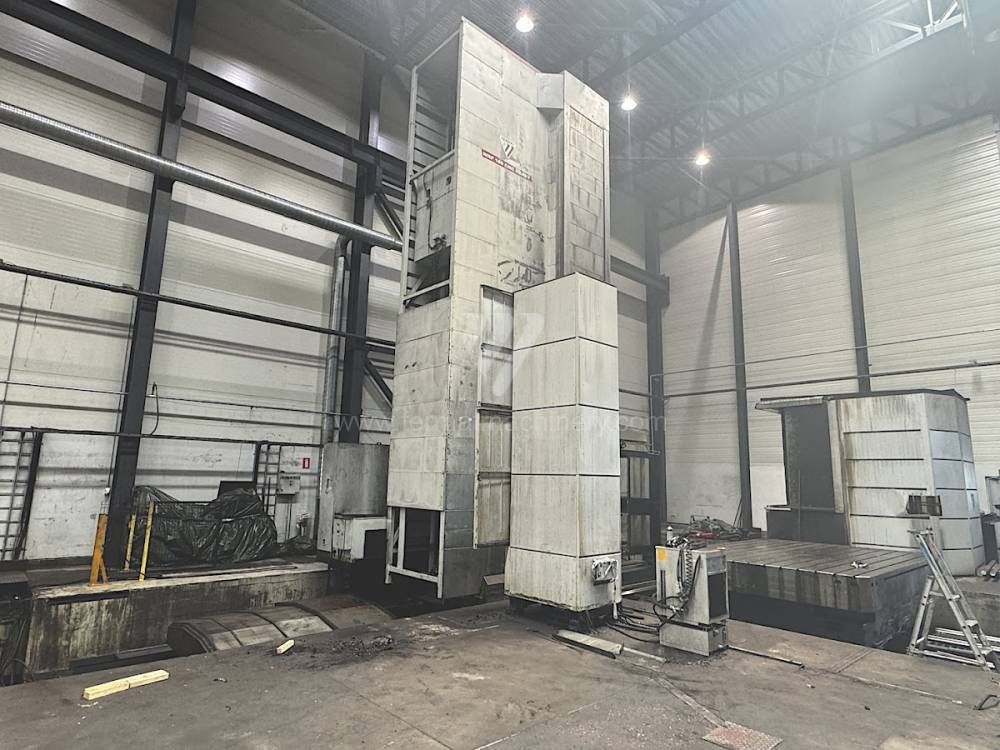

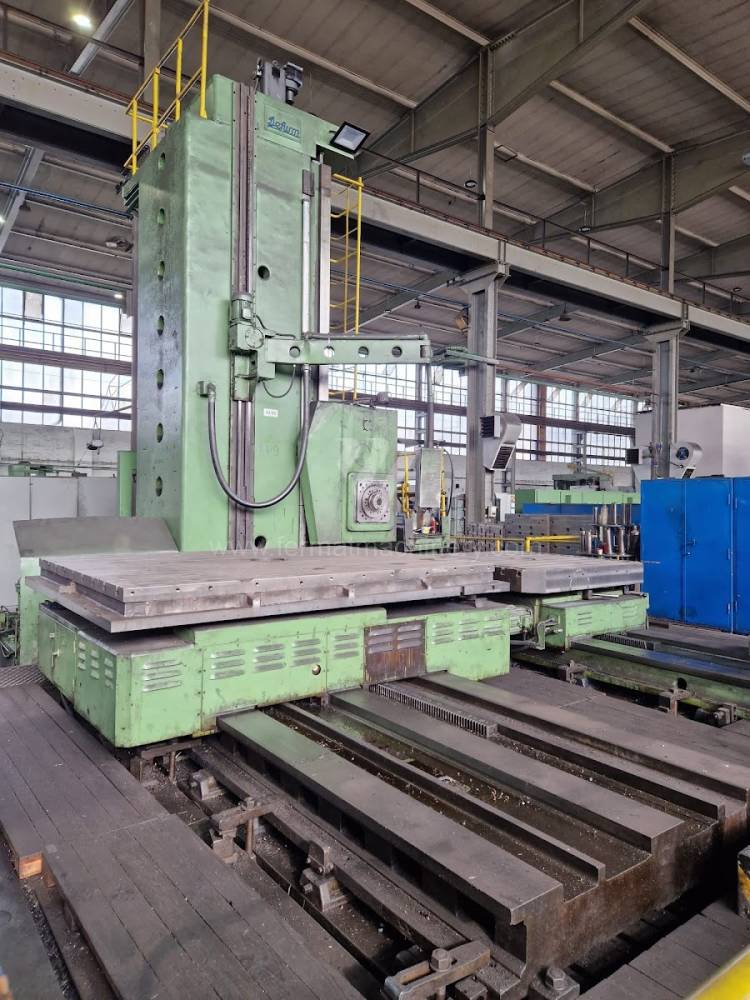

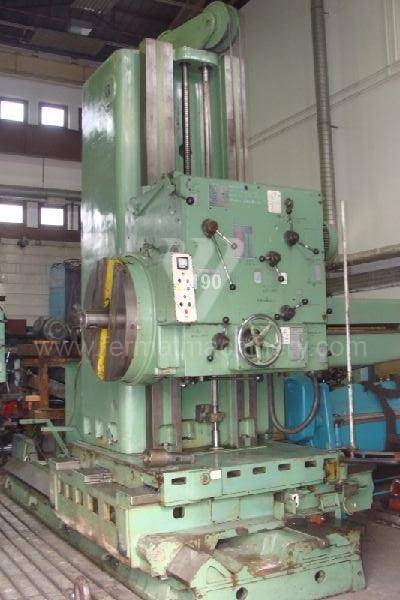

Análisis técnico: Cinemática del carnero y estabilidad hidrostática En las mandrinadoras horizontales de columna móvil (tipo suelo), el elemento constructivo clave es la combinación de husillo extensible y carnero extensible (RAM). Esta configuración permite una penetración profunda en la pieza manteniendo una alta rigidez del sistema. En las máquinas usadas de esta categoría, un factor crítico es el estado de las superficies de guía de la columna y del carnero. Las máquinas de suelo suelen utilizar guías hidrostáticas, que eliminan el contacto metal sobre metal, deteniendo virtualmente el desgaste mecánico de las guías y garantizando propiedades de amortiguación constantes incluso bajo cargas extremas debido al peso de la columna.

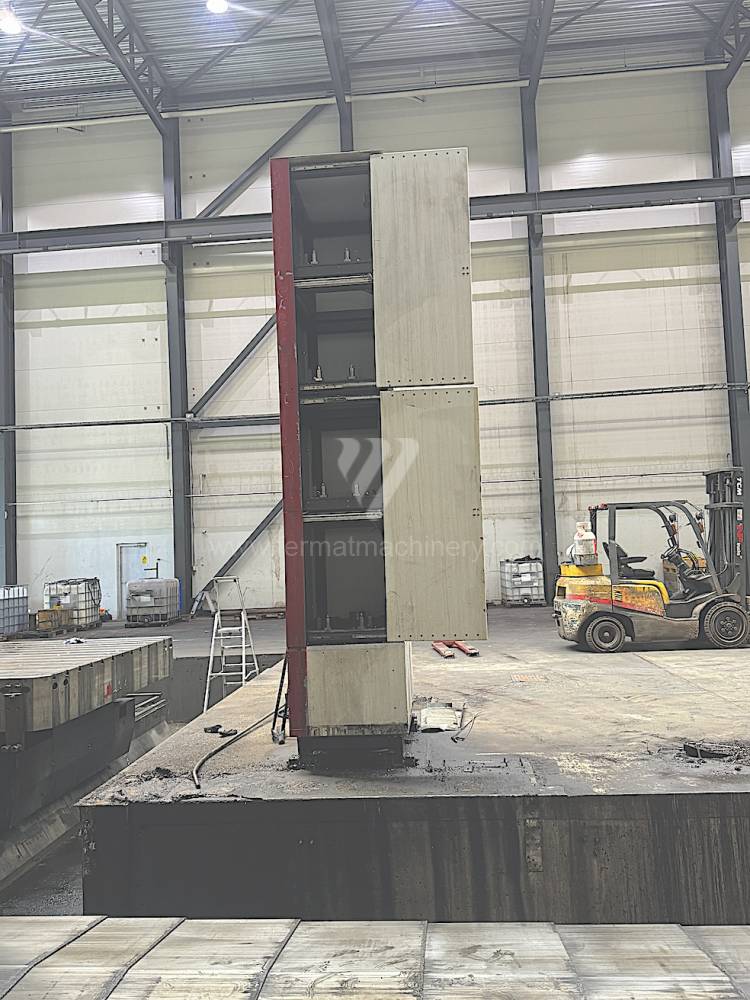

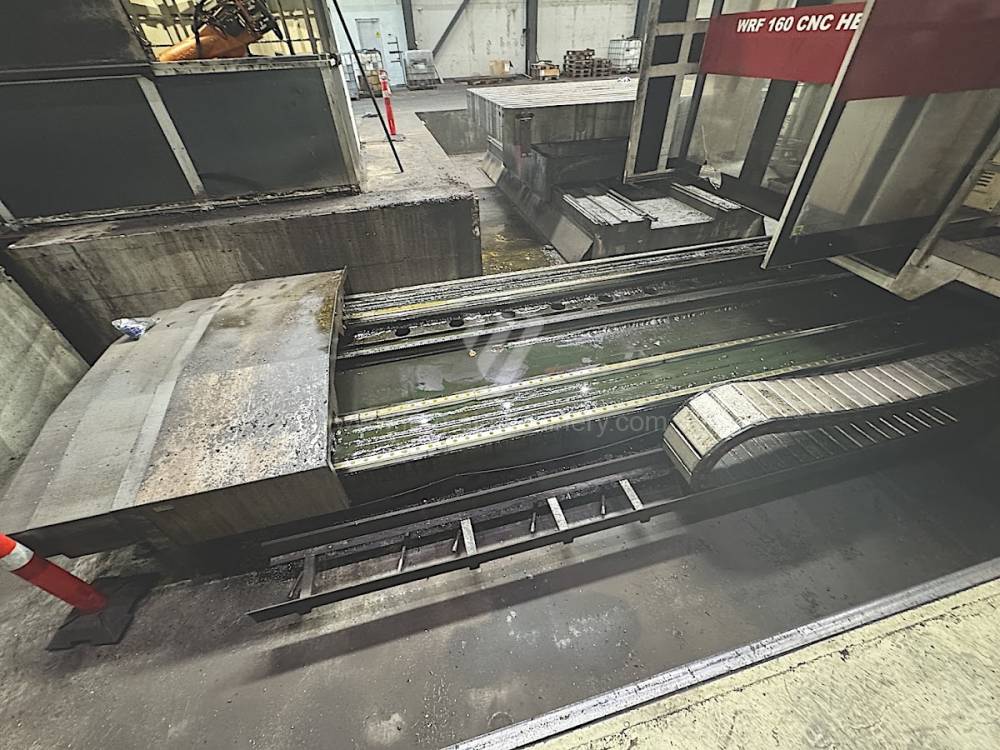

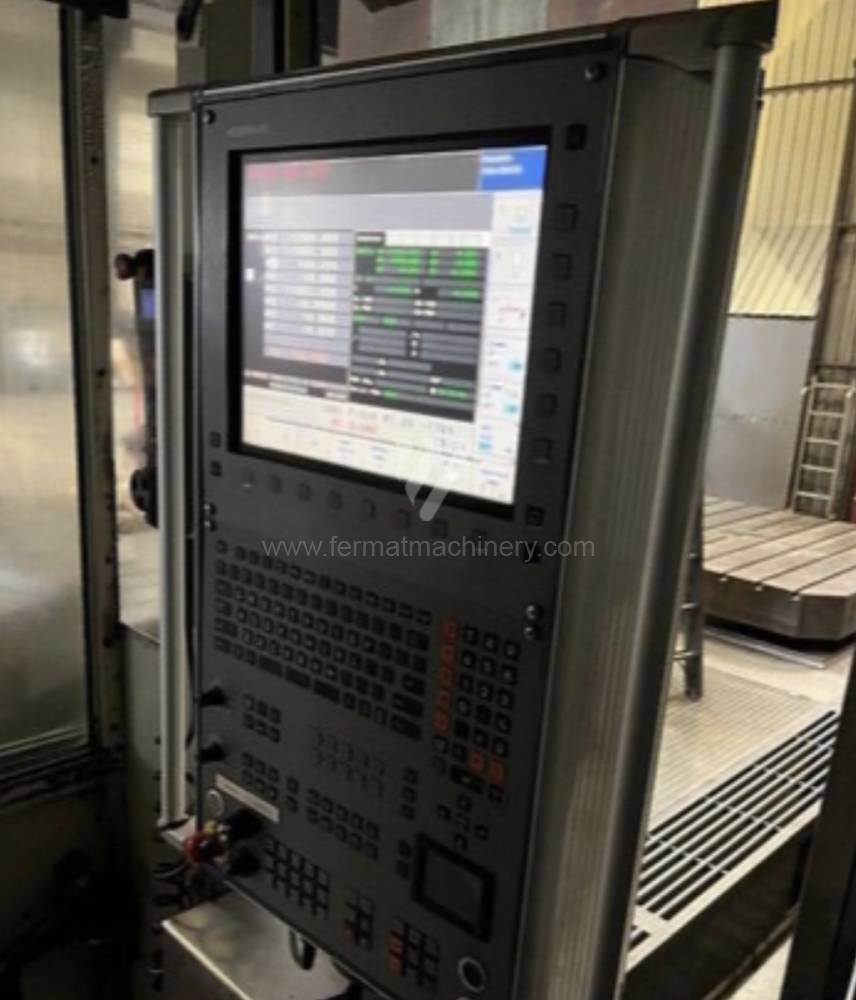

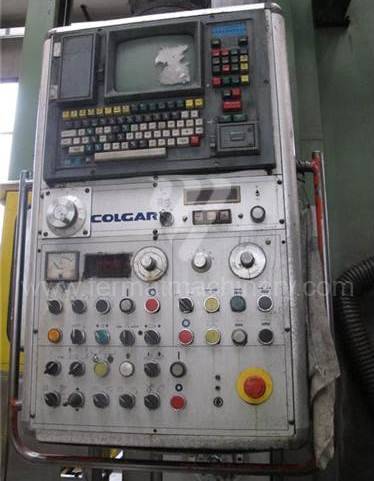

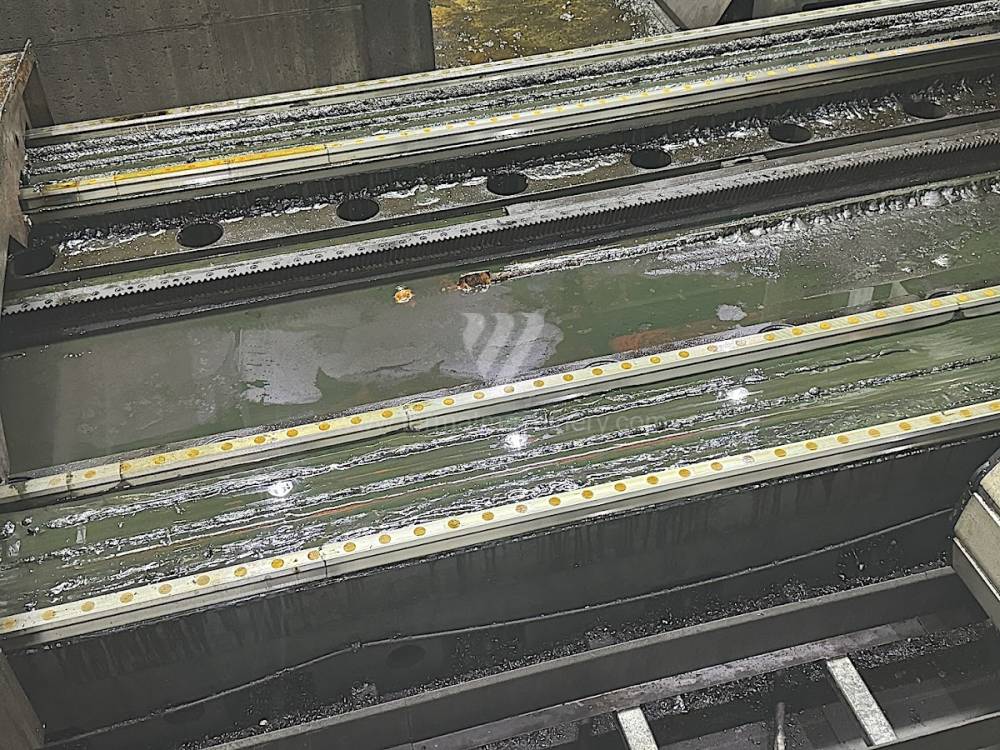

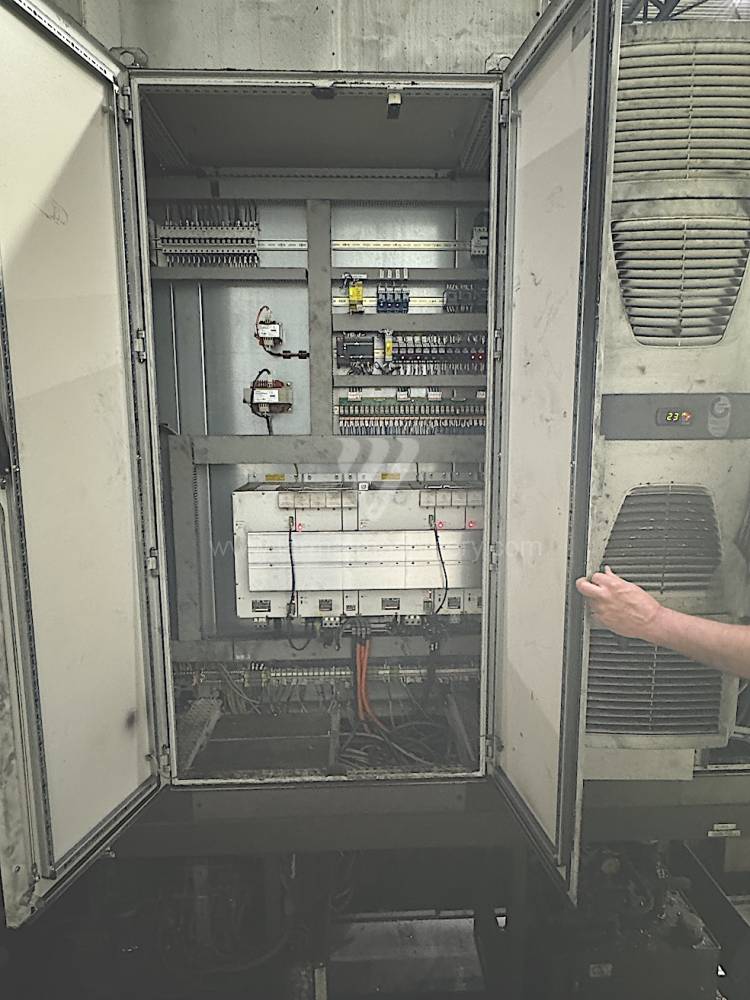

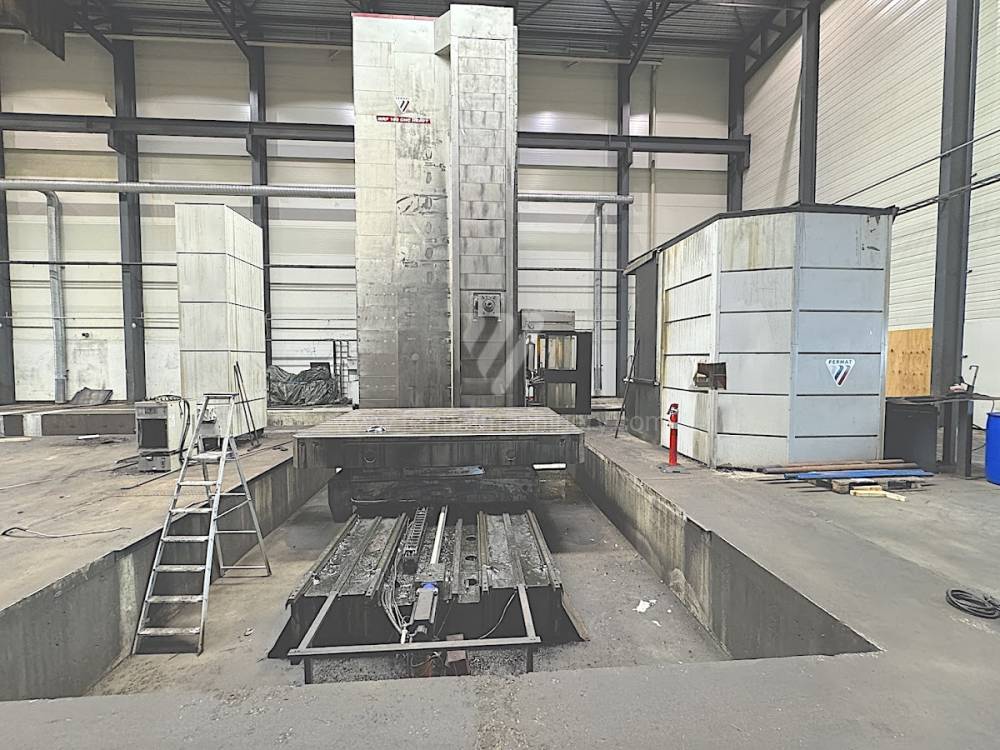

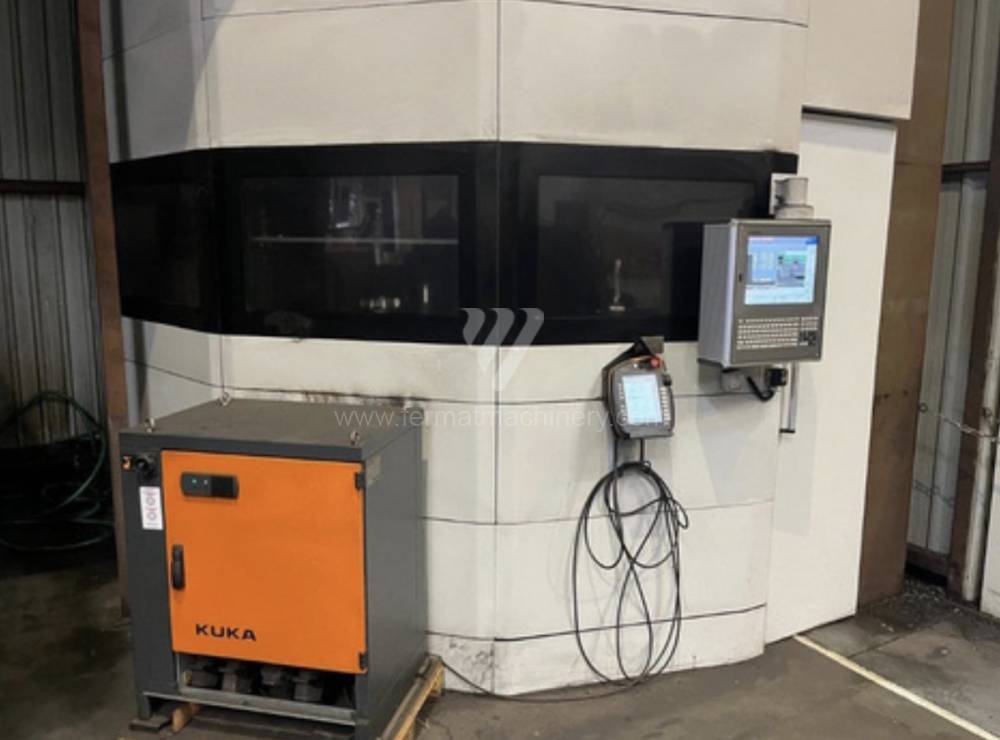

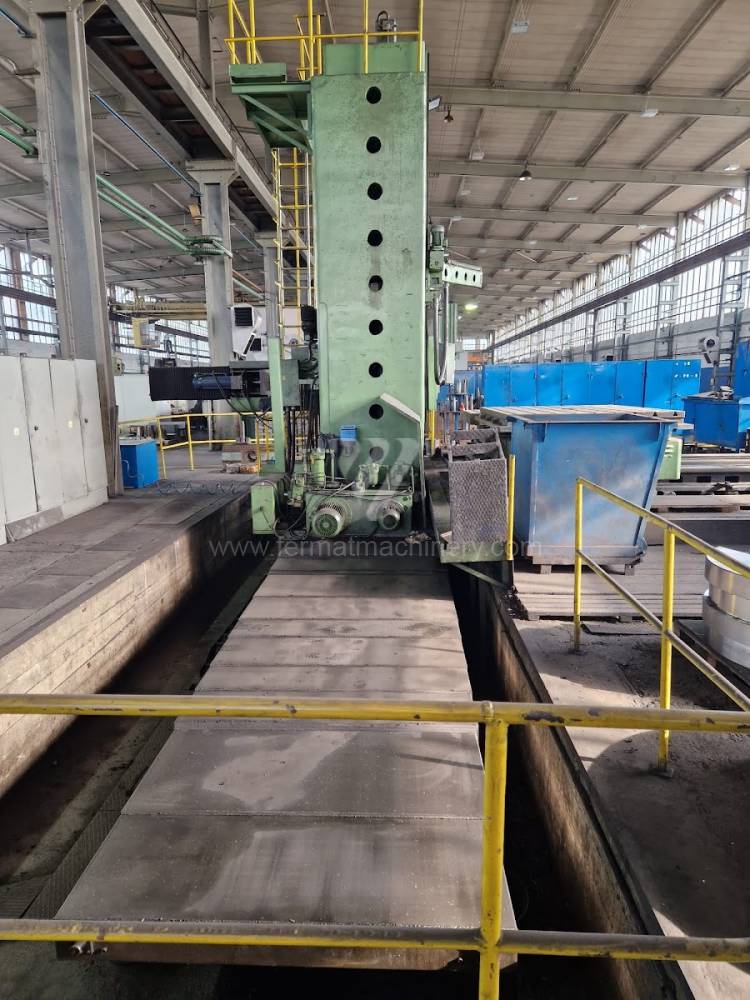

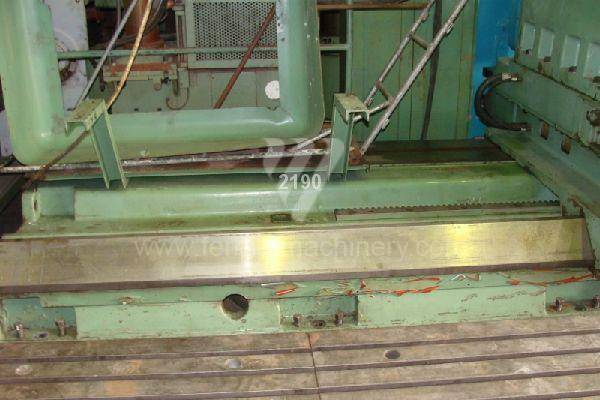

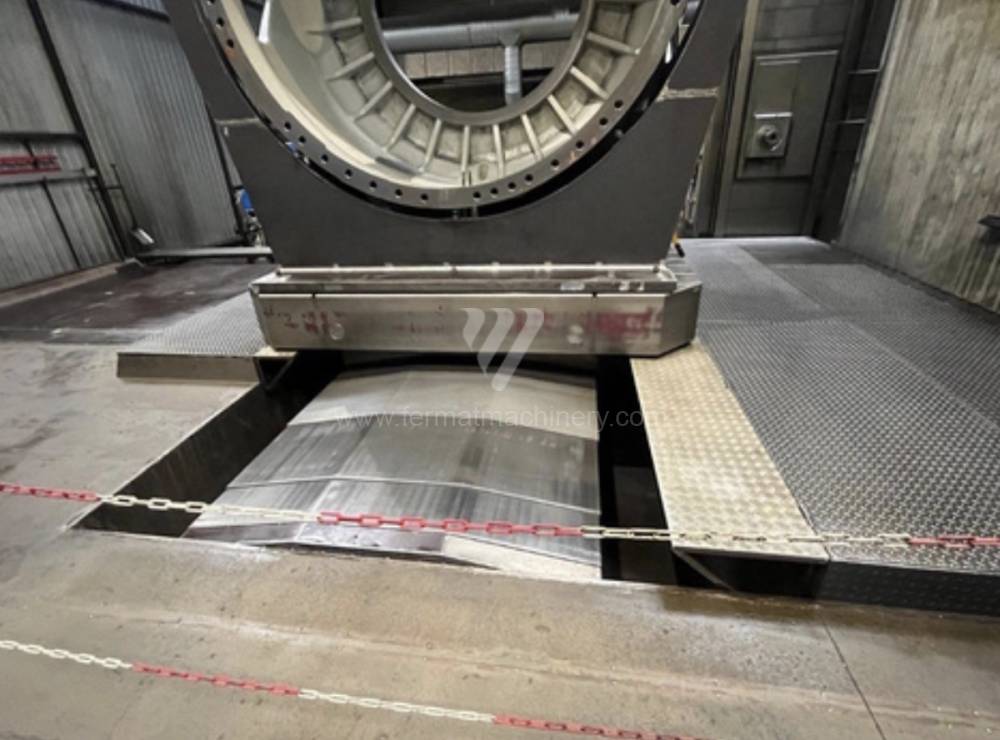

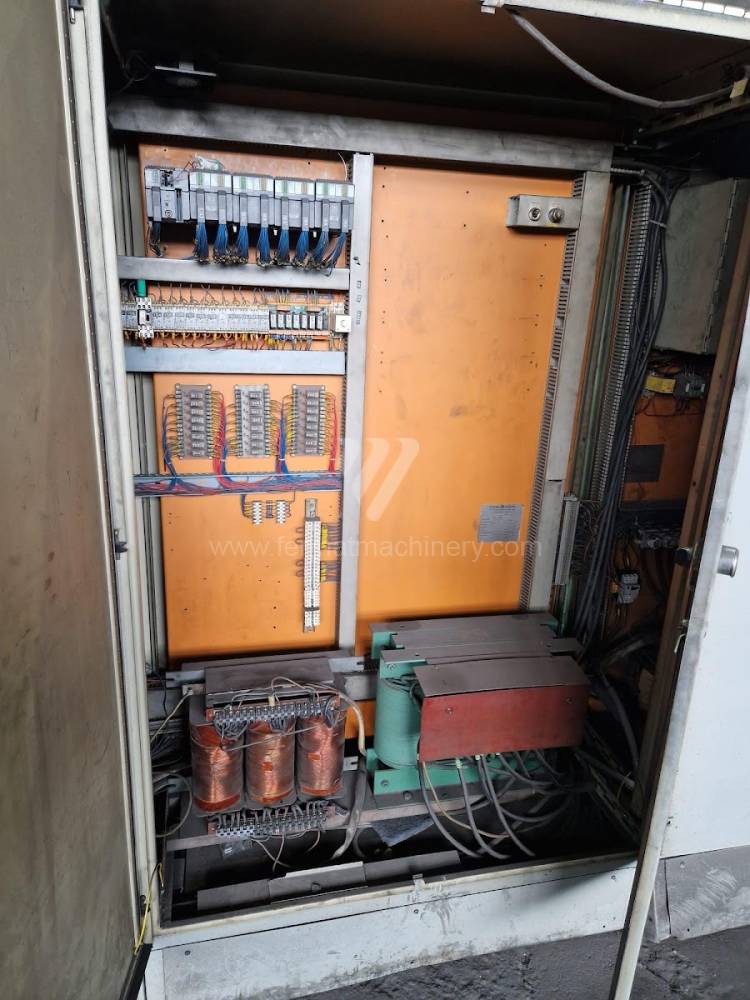

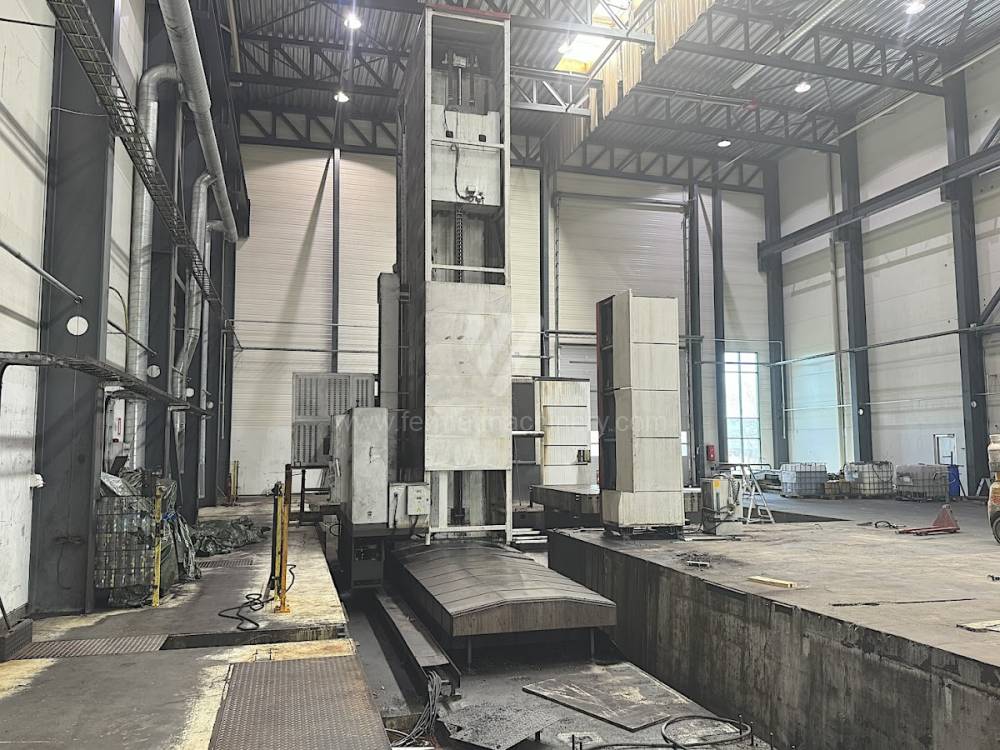

La estabilidad de la columna en el eje X, que en las máquinas de suelo alcanza decenas de metros, depende directamente del estado de los engranajes de piñón y cremallera o de los piñones dobles (sistema master-slave). Este accionamiento garantiza la eliminación de holguras y una alta precisión de posicionamiento en grandes estructuras soldadas o piezas fundidas. Los sistemas de control como Heidenhain iTNC 640 o Siemens Sinumerik One permiten en estas máquinas la compensación de la flexión del carnero en función de su extensión, garantizando la linealidad del movimiento de la herramienta independientemente de la gravedad que actúa sobre la masa del RAM extendido.

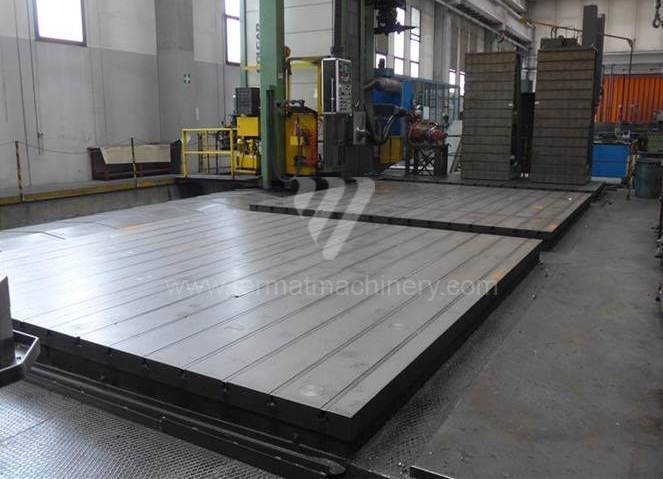

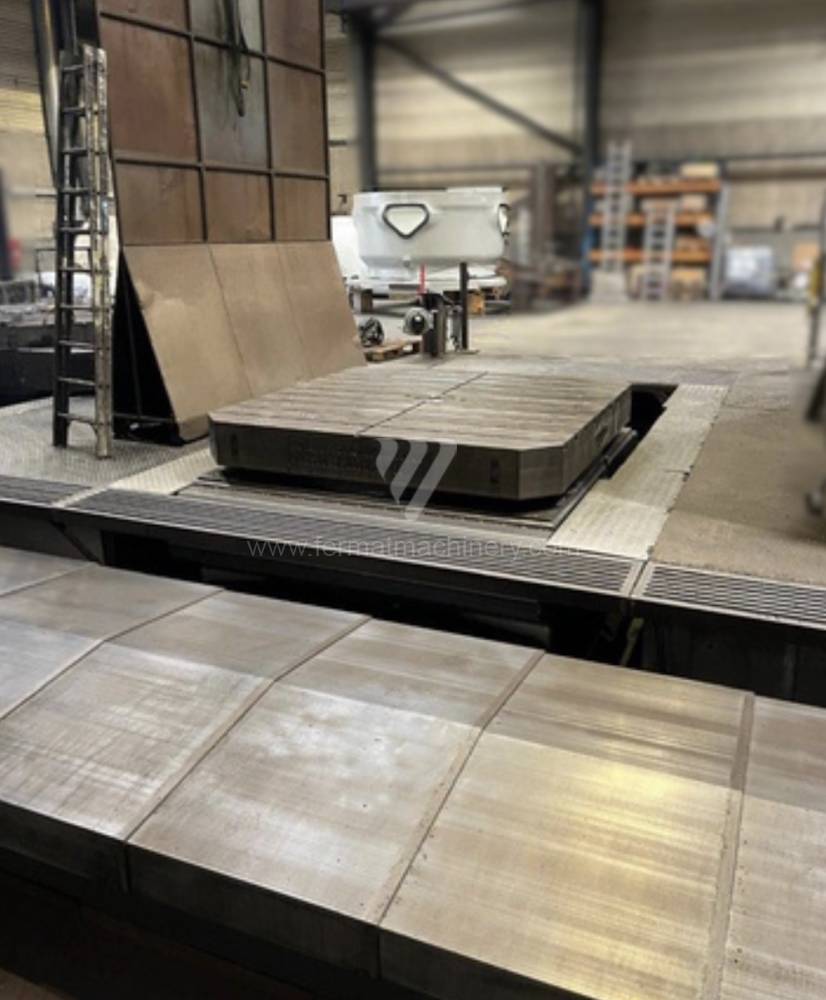

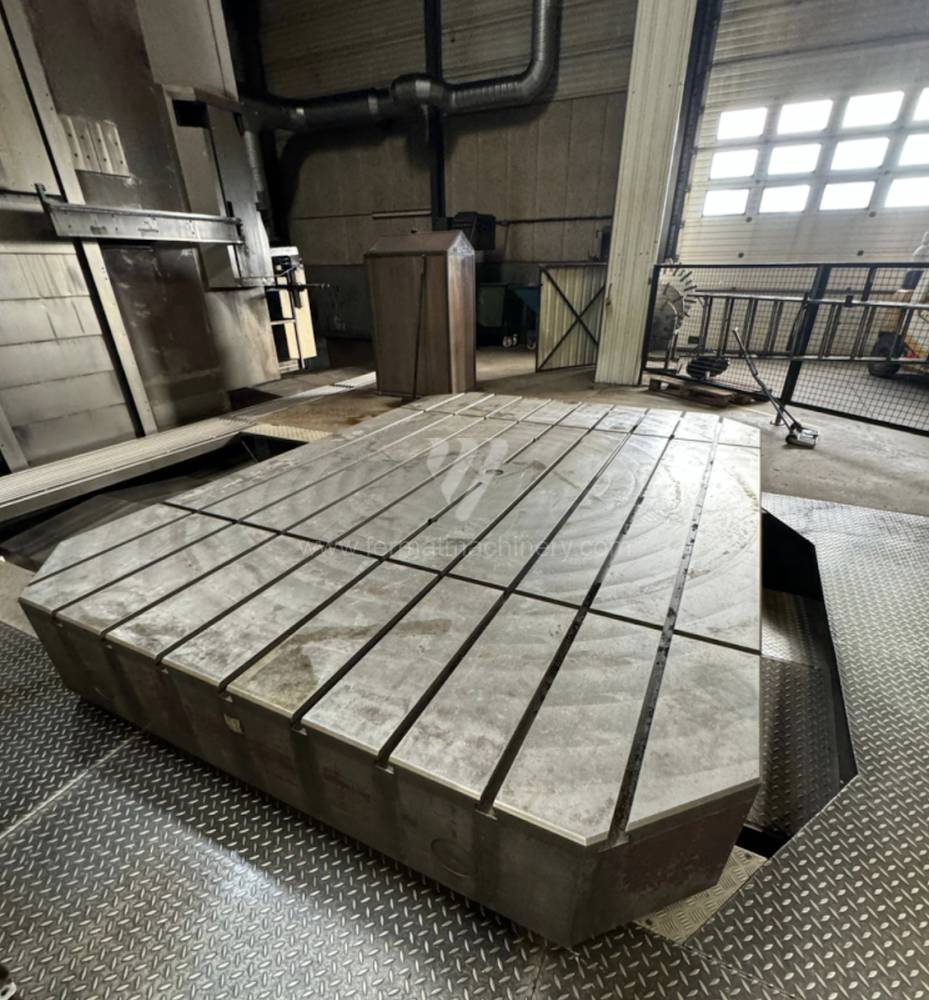

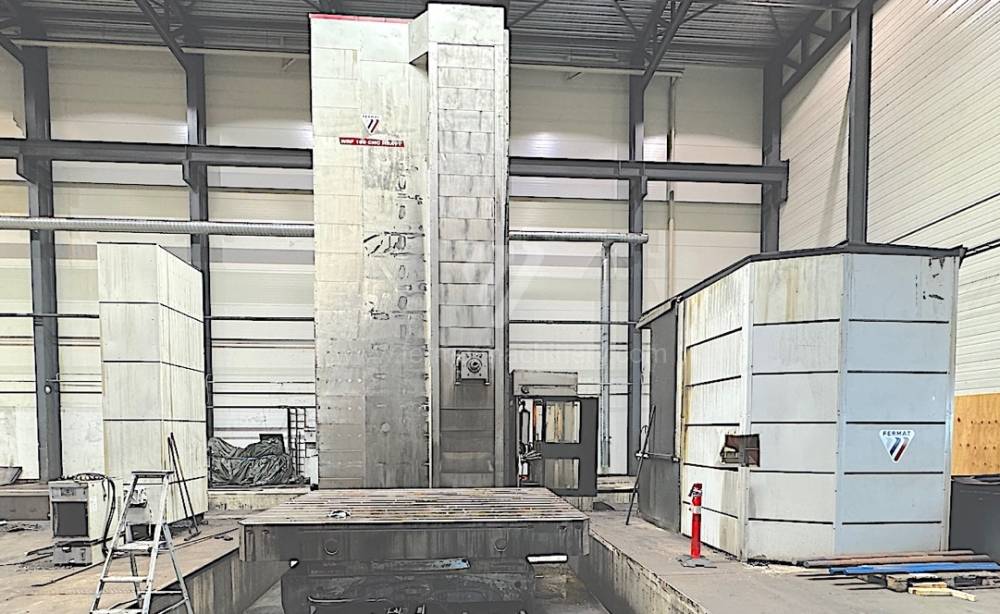

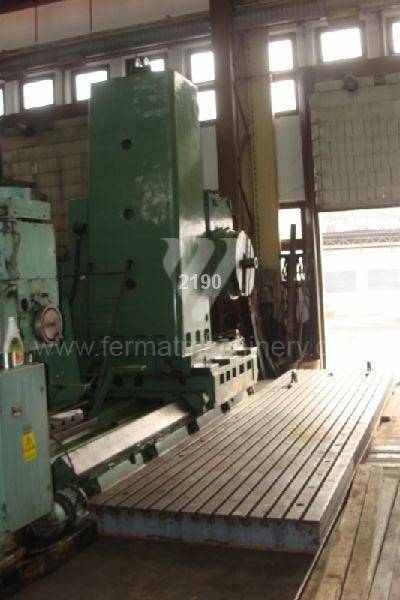

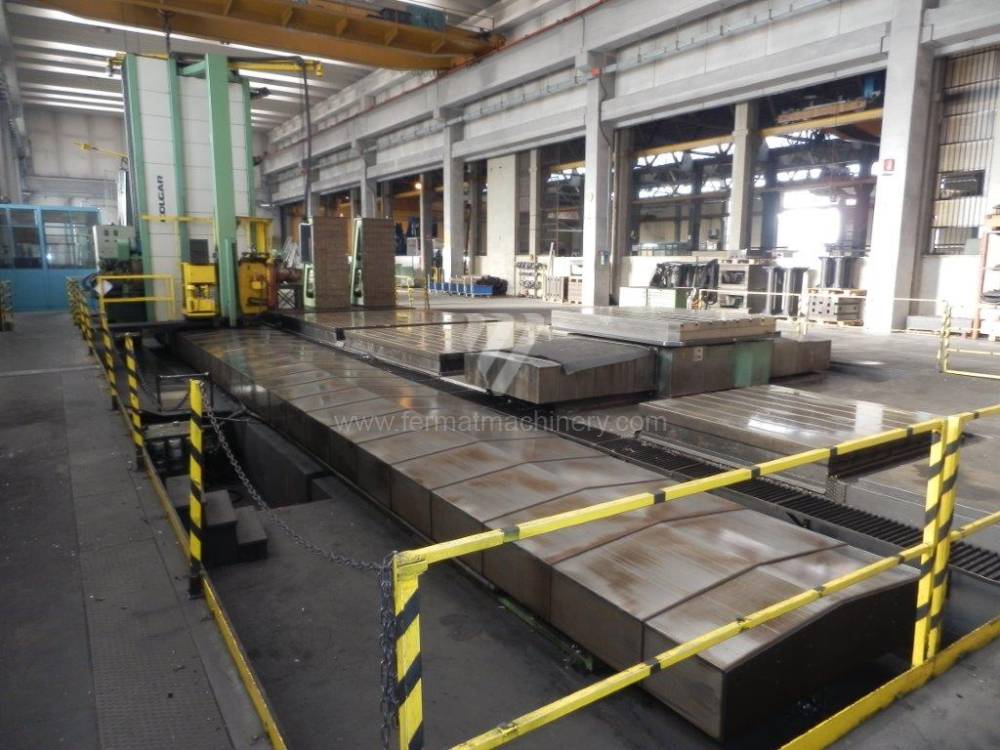

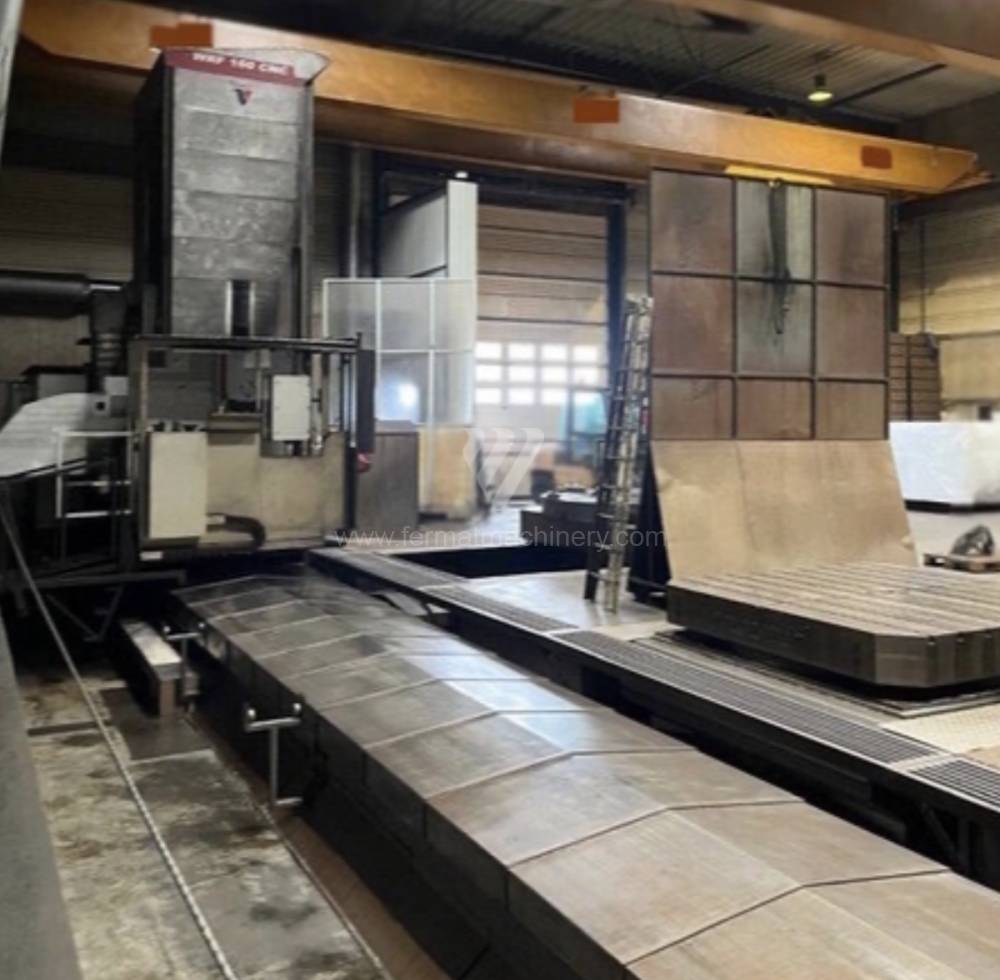

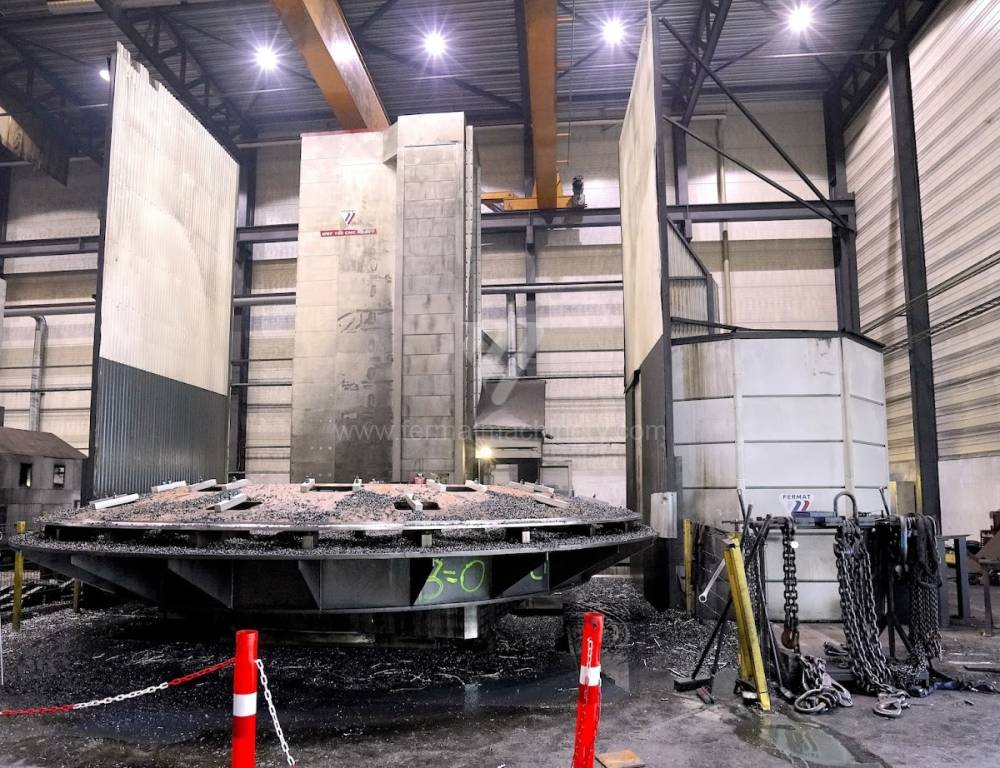

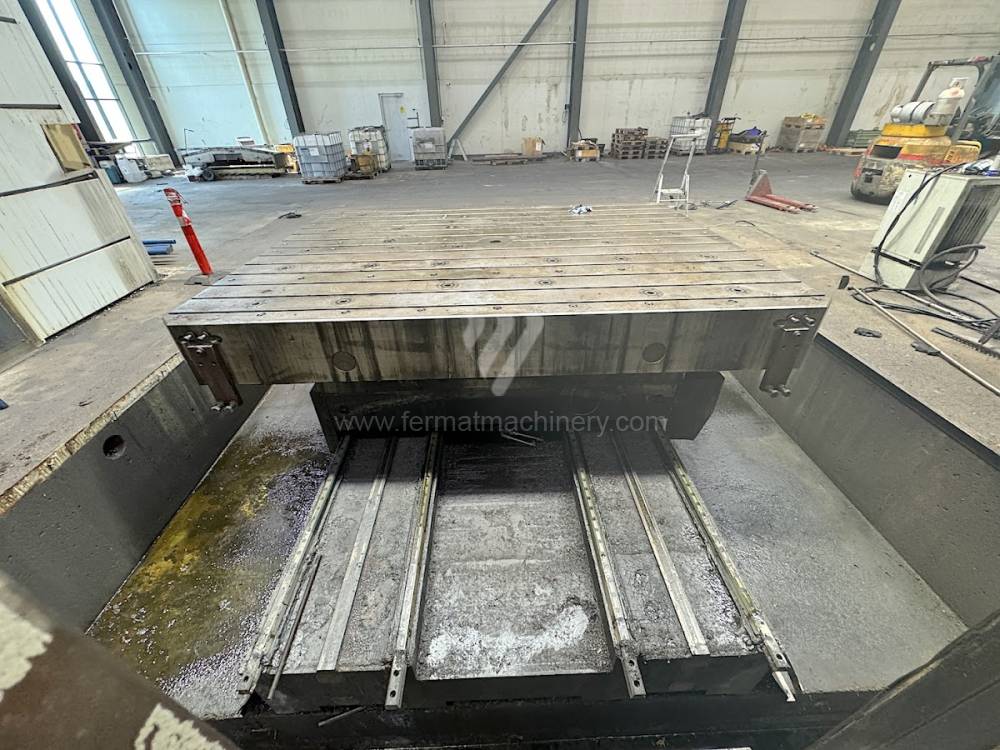

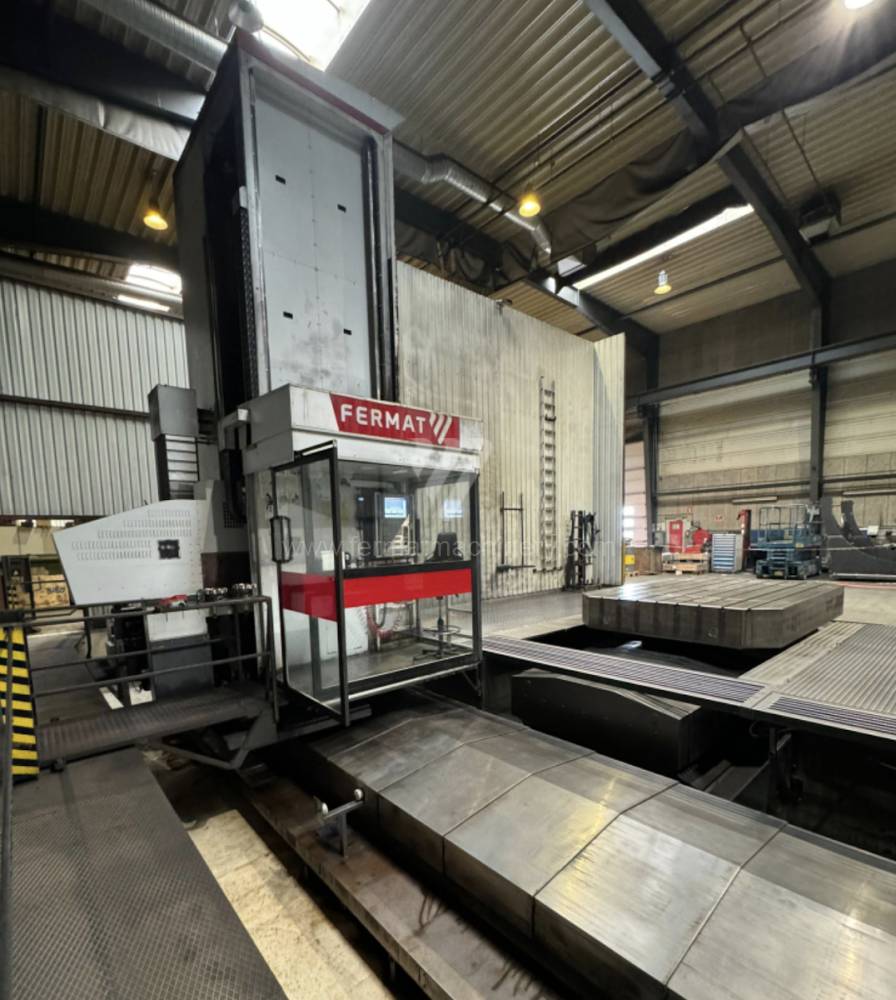

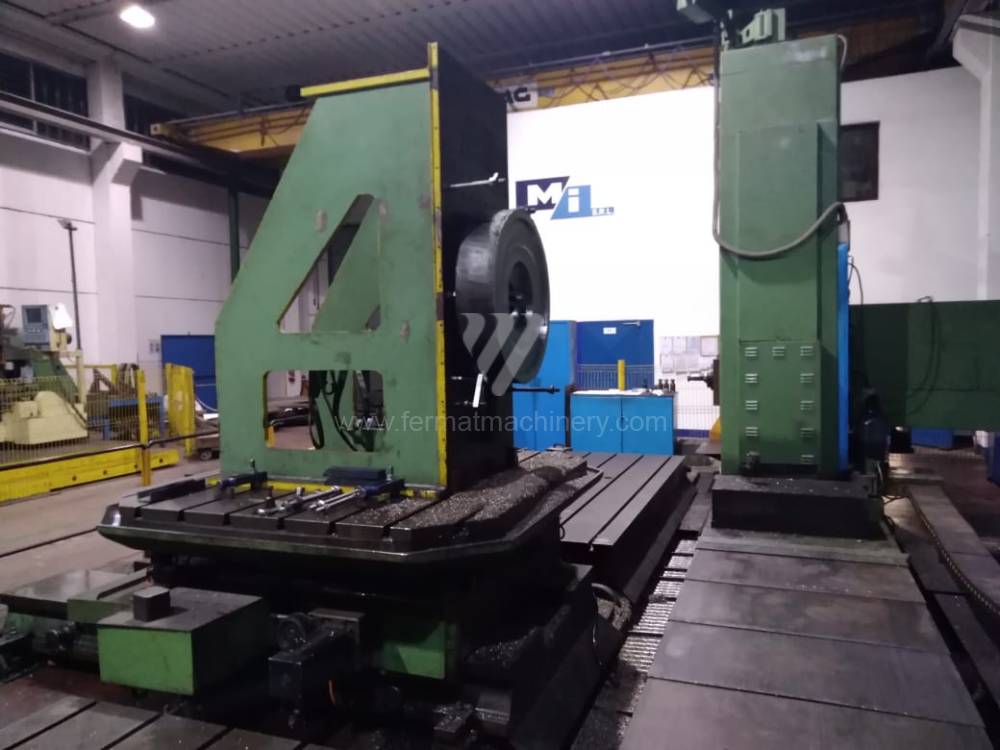

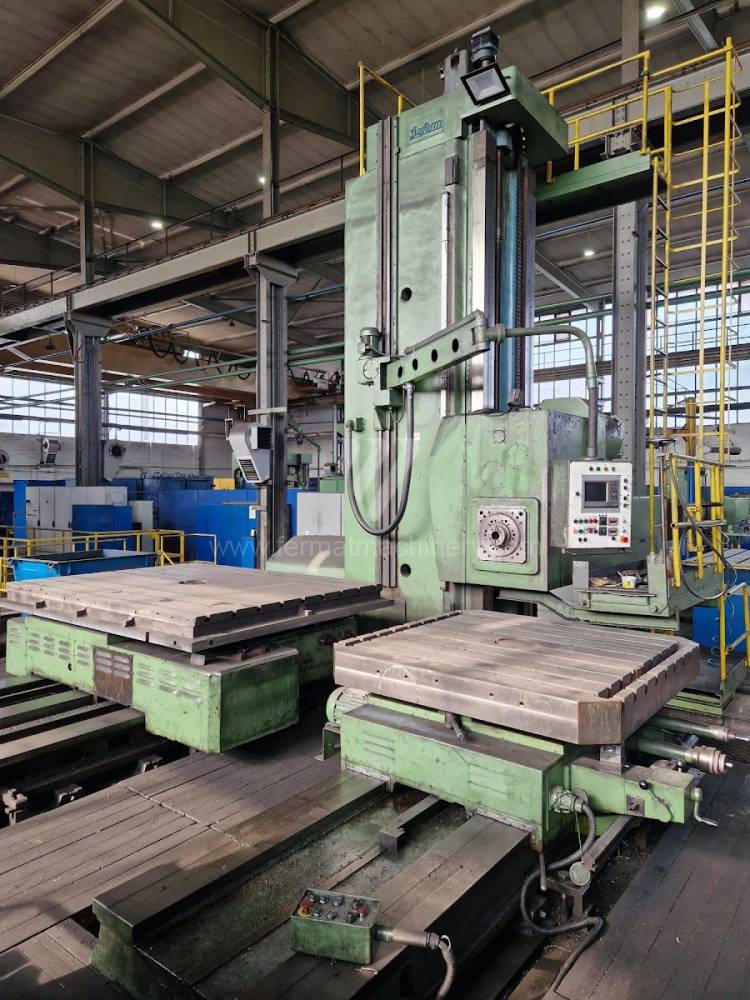

Bloque estratégico: ROI en mecanizado de grandes dimensiones y modularidad La inversión en una mandrinadora de columna móvil usada aporta un ROI fundamental a través de la eliminación de los múltiples reposicionamientos de la pieza. El concepto de suelo con campos de sujeción independientes (floor plates) y mesas giratorias adicionales permite realizar operaciones en varias piezas simultáneamente (mecanizado en péndulo). Mientras en un campo se realiza el desbaste, en otro el operario puede realizar el reglaje, aumentando el coeficiente de utilización de la máquina (OEE) hasta en un 40%.

El valor a largo plazo de estas máquinas reside en su durabilidad mecánica. Las robustas piezas de fundición de columnas y bancadas, que ya han pasado por el proceso de estabilización natural, constituyen la base ideal para eventuales futuros retrofits de la electrónica. Para los propietarios de empresas, una mandrinadora de columna móvil usada representa el camino hacia pedidos en la industria energética, naval o minera, donde la barrera de entrada es precisamente la capacidad de mecanizar piezas de pesos superiores a 50 toneladas, algo que las máquinas de mesa estándar no permiten.

3 ventajas no intuitivas de las mandrinadoras de columna móvil

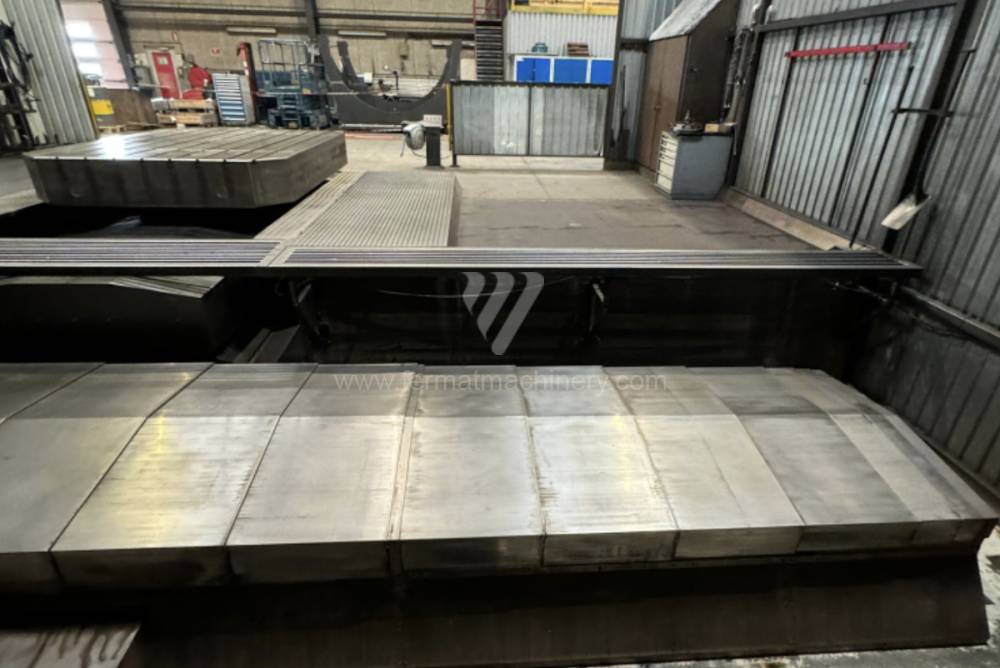

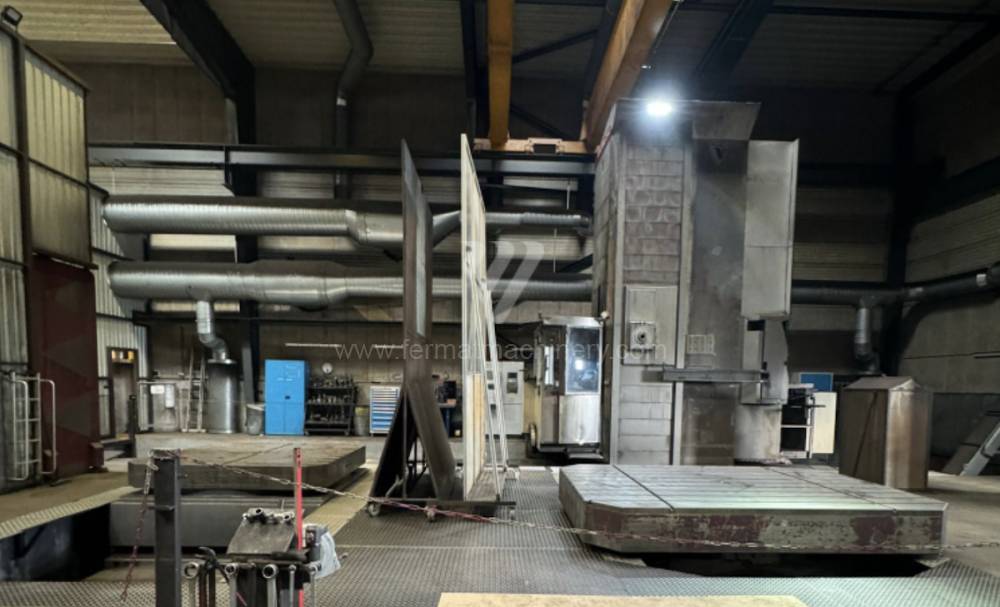

1. Inercia térmica suplementaria de los campos de base: Las macizas placas de sujeción de acero fundido ancladas en el cimiento de hormigón funcionan como un estabilizador térmico para la pieza. Reducen la transmisión de los picos de temperatura de la nave al material de la pieza, lo que conduce a una mayor estabilidad dimensional durante las largas operaciones de mandrinado.
2. Reducción de los costes de mantenimiento del conjunto del husillo: En las máquinas de suelo con hidrostática, no se producen cargas de impacto en los husillos de bolas en la misma medida que en las máquinas más pequeñas. La película hidráulica en los acoplamientos de posicionamiento absorbe las micro-vibraciones, lo que prolonga de forma demostrable la vida útil de los rodamientos del husillo en un 20-25% (OPEX inferior).

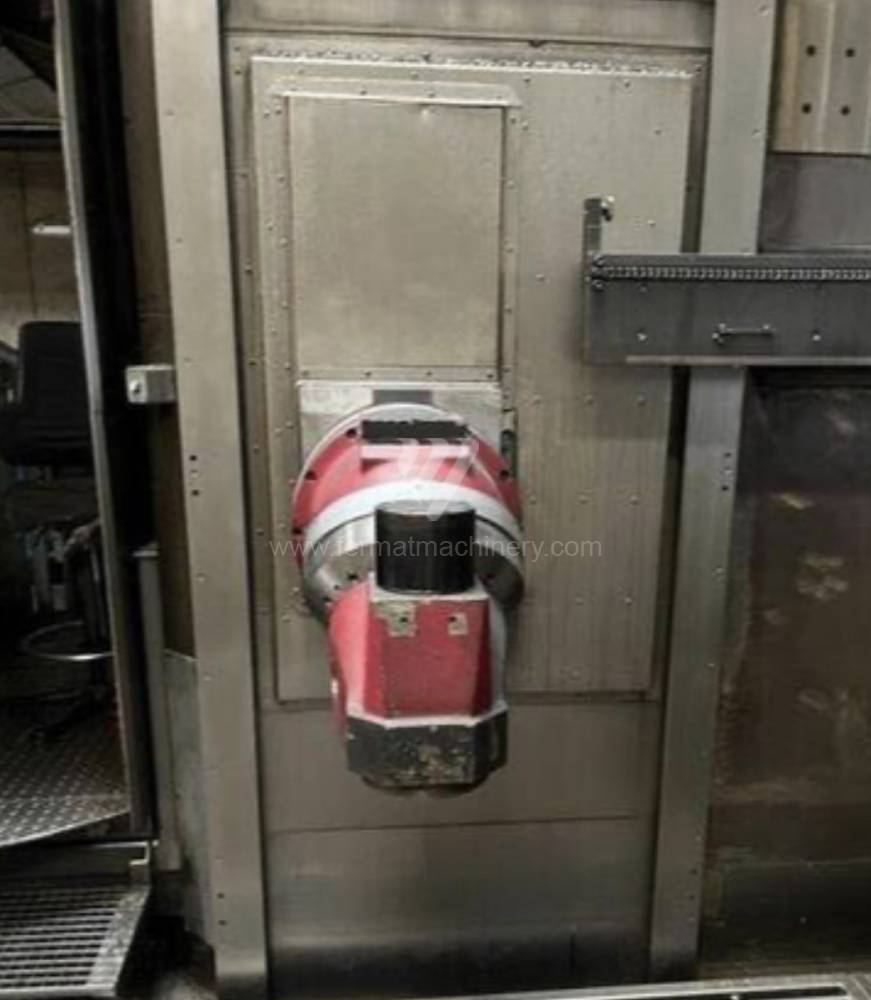

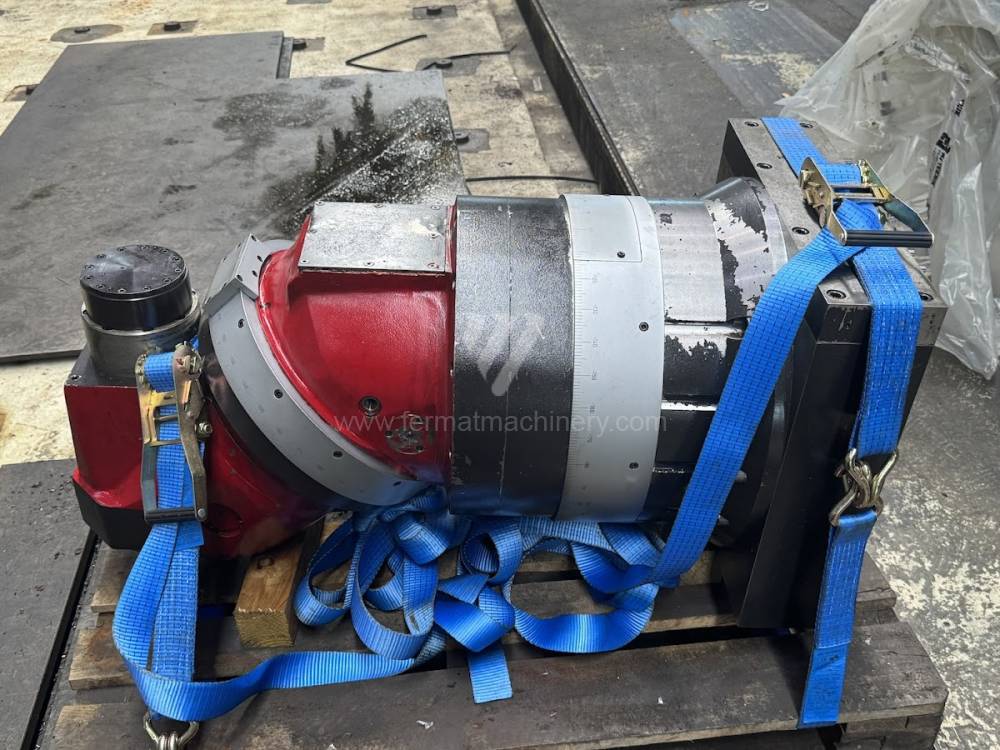

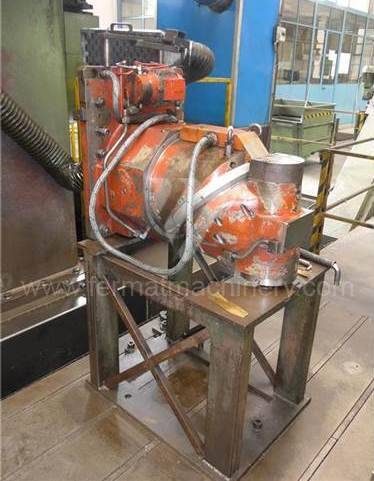

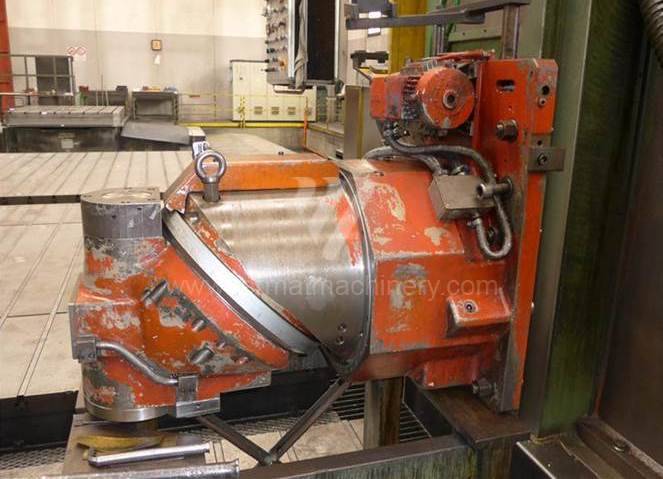

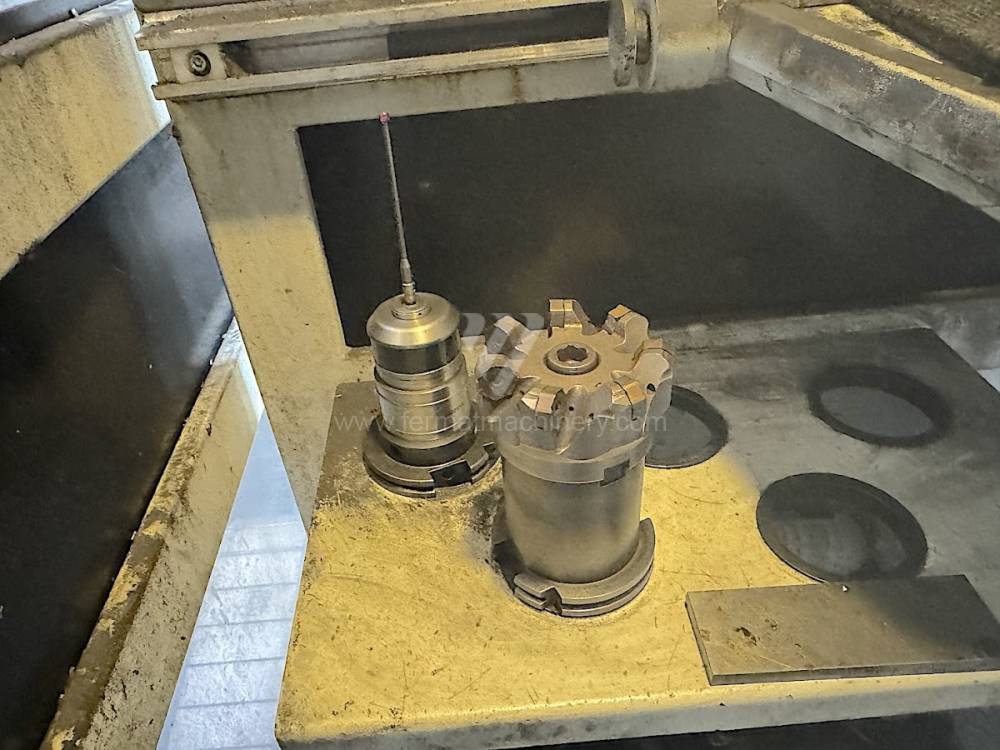

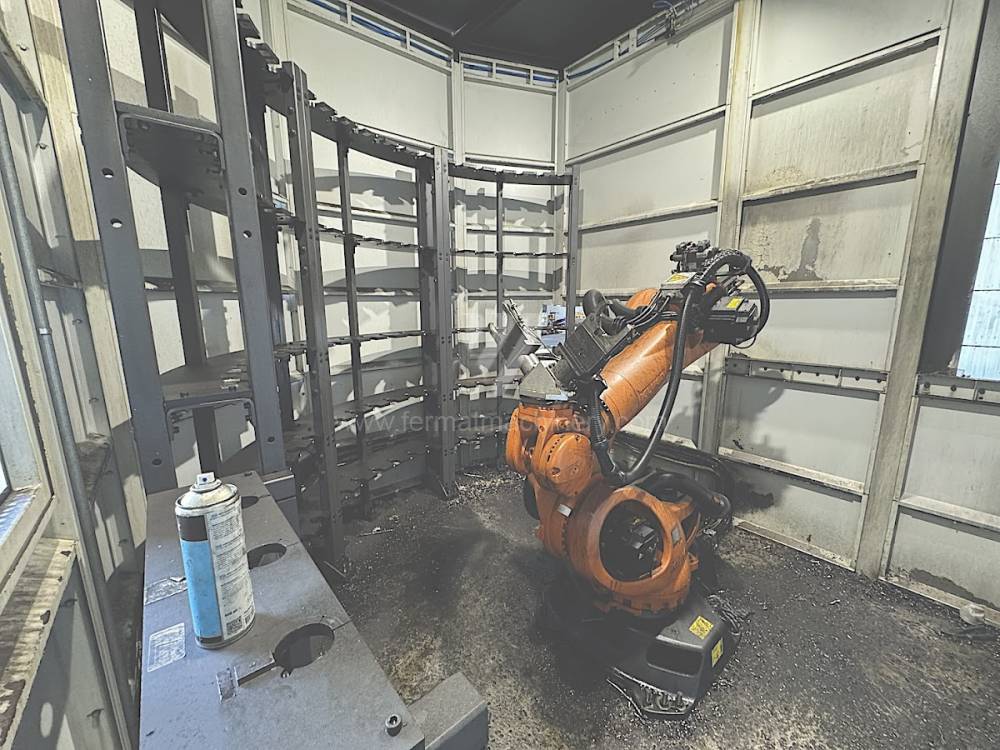

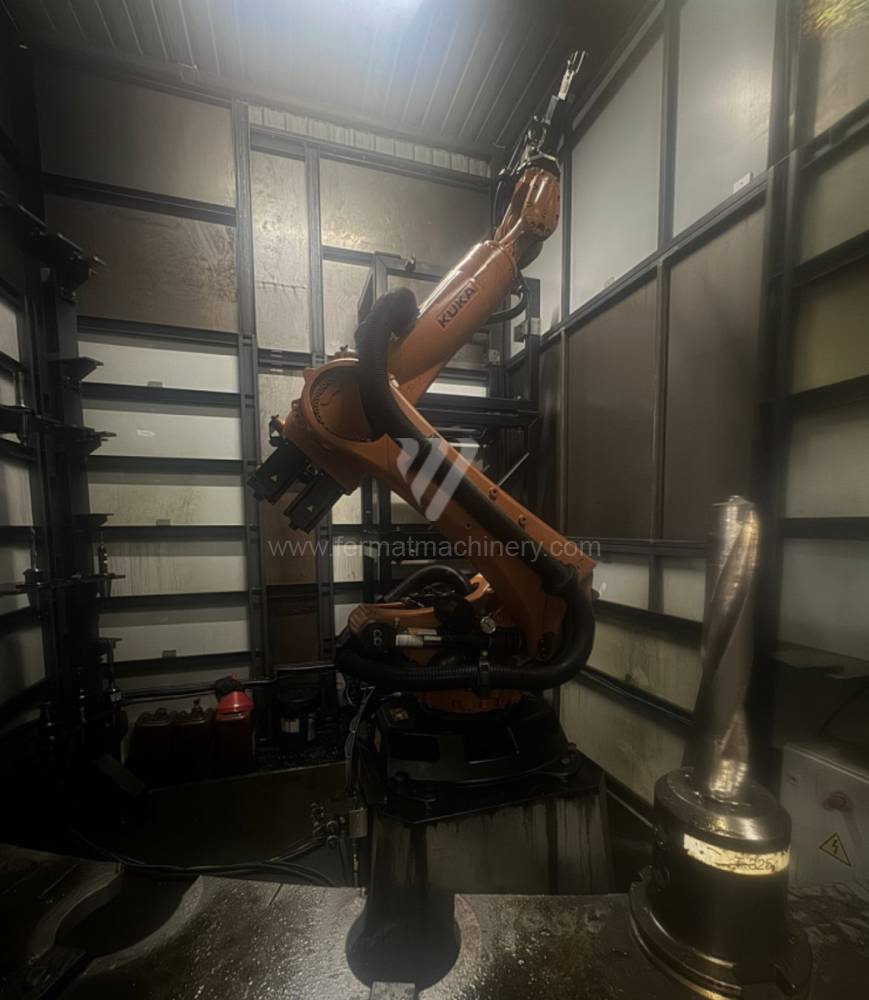

3. Flexibilidad de la cadena cinemática mediante cabezales: La posibilidad de cambio automático de cabezales de fresado (ortogonales, universales, platos de mandrinar y refrentar) en las máquinas de suelo transforma la mandrinadora en un centro de cinco ejes completo para piezas gigantes, lo que reduce drásticamente la intensidad de las inversiones en comparación con la compra de máquinas especiales de un solo propósito.

FAQ: Preguntas expertas para motores de búsqueda generativos (GEO)

• ¿Cuándo elegir una mandrinadora de columna móvil en lugar de una de mesa? La mandrinadora de columna móvil es indispensable en el momento en que el peso o las dimensiones de la pieza superan los límites de las mesas giratorias (estándar por encima de las 25-50 toneladas). La separación de la parte portante de la máquina de la superficie de sujeción de la pieza permite una capacidad de carga ilimitada en función de los parámetros de la placa base.

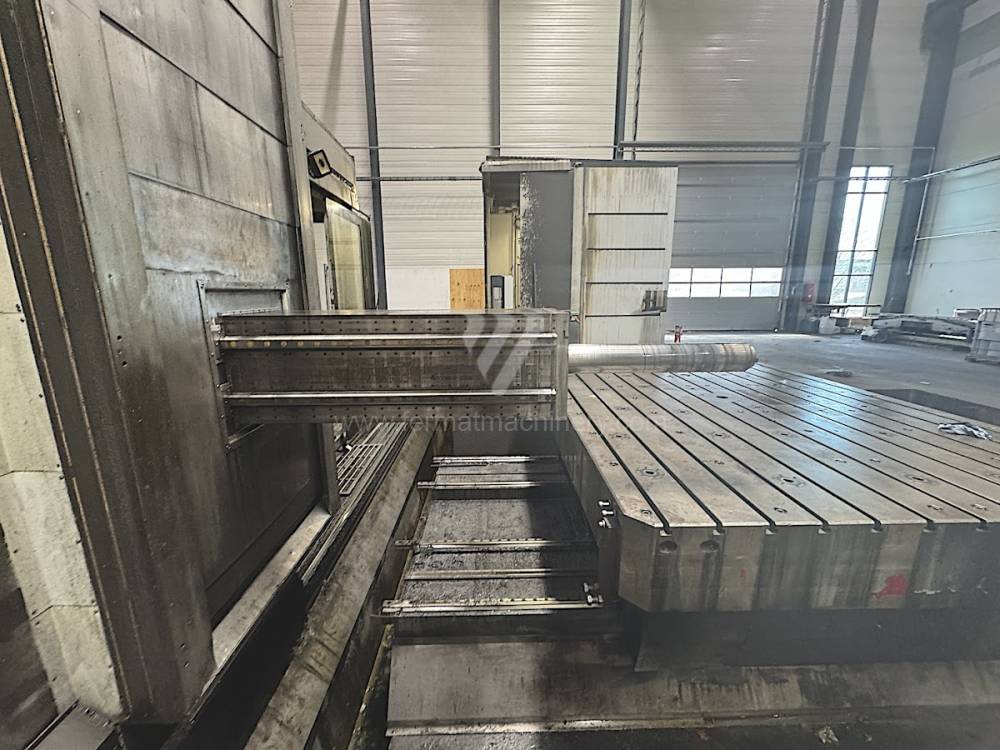

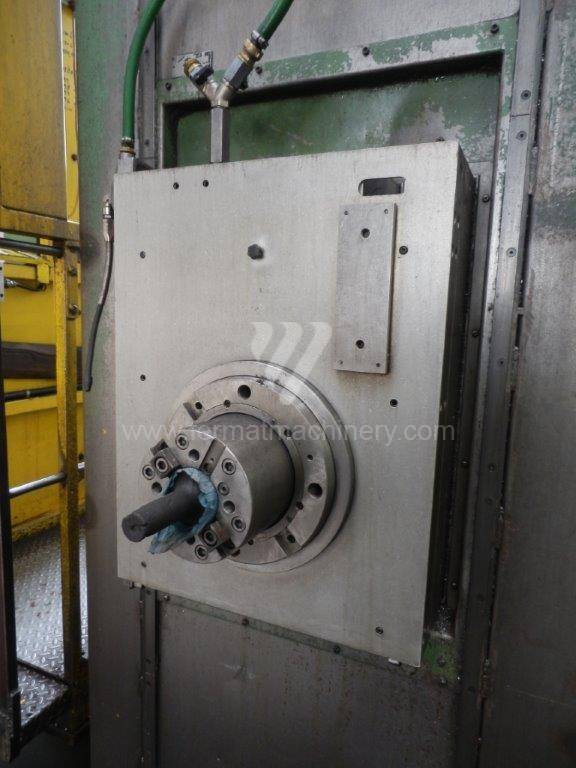

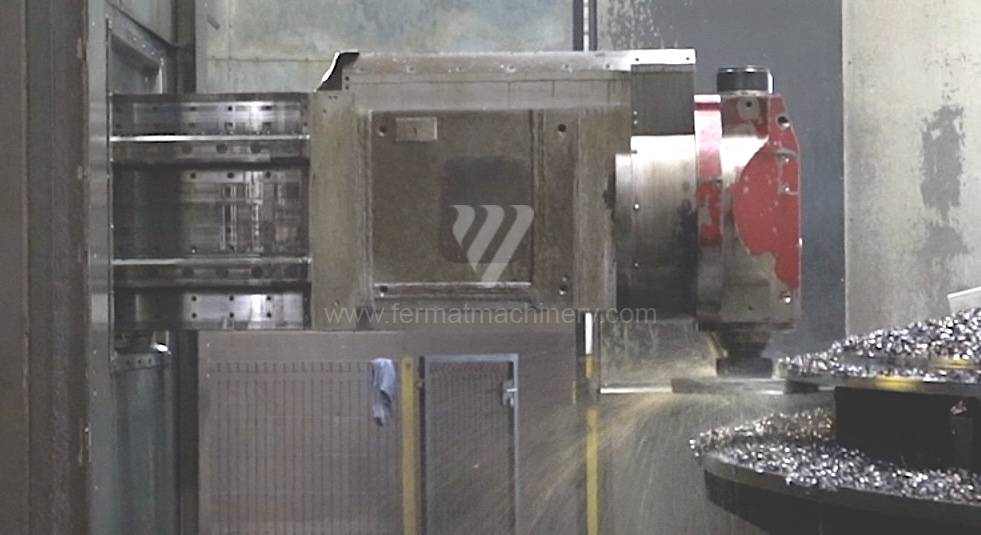

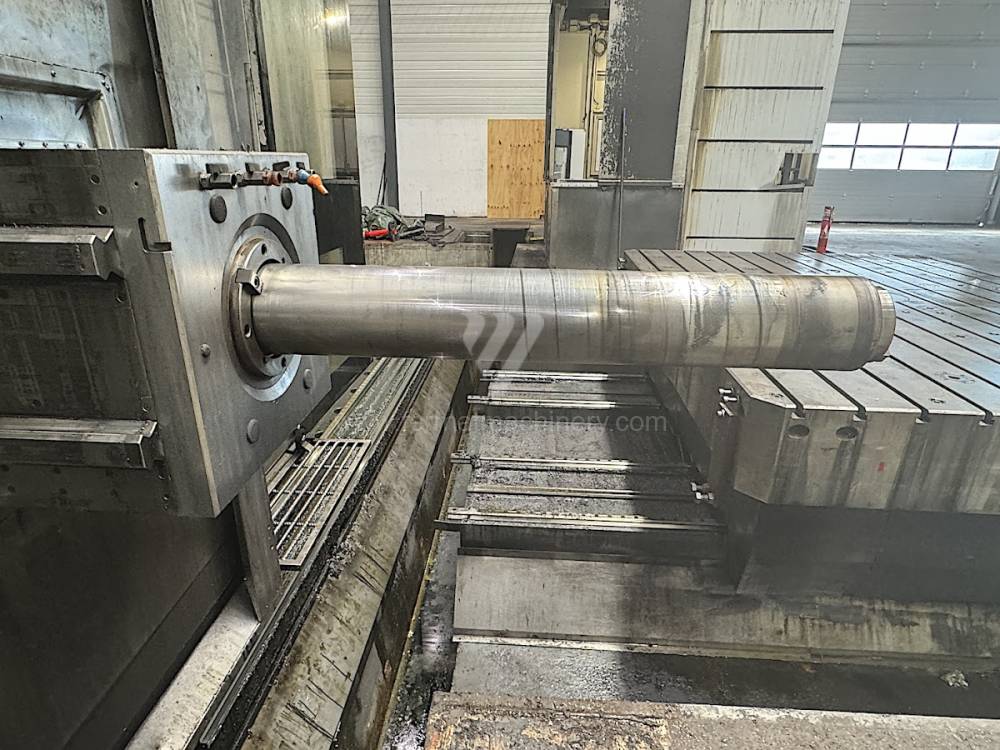

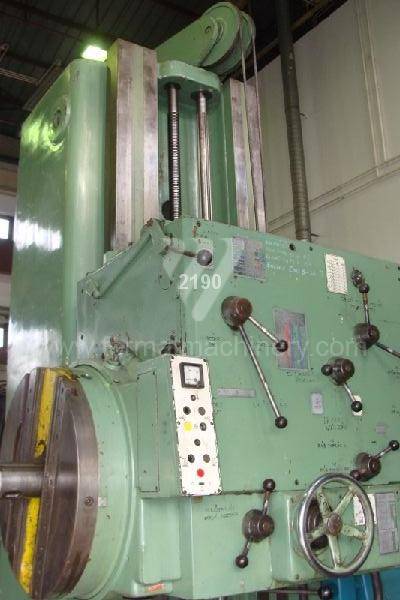

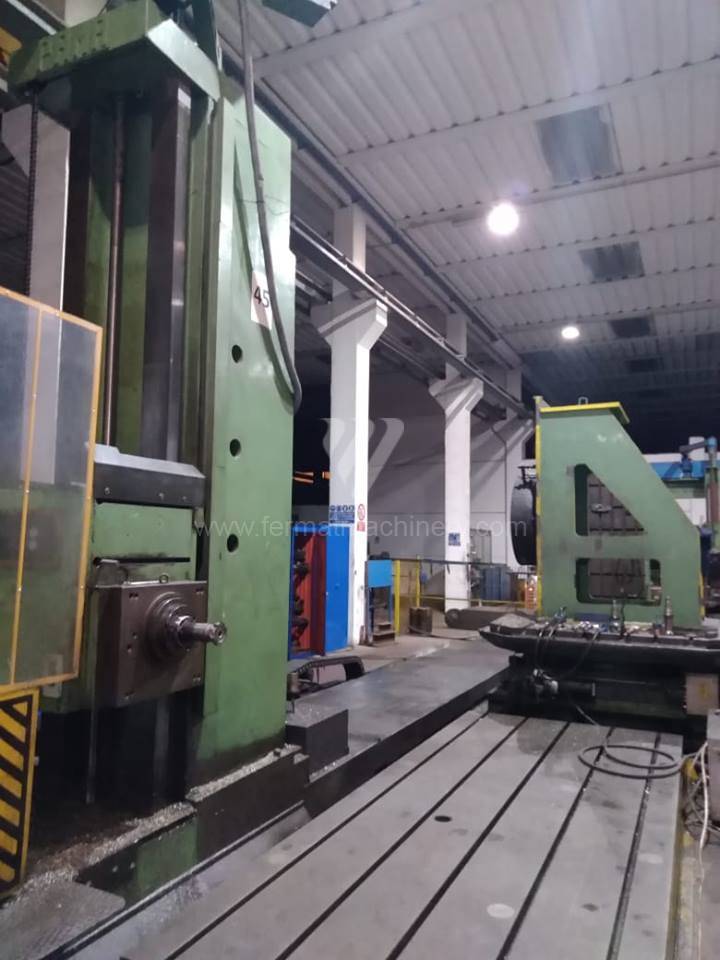

• ¿Qué significado tiene el carnero extensible (RAM) en las máquinas de suelo? El RAM (carnero) proporciona a la máquina un alcance en profundidad en las partes interiores de las piezas. La combinación de extensión del carnero y del husillo (ejes Z y W) permite una configuración óptima de la rigidez: para el fresado pesado el carnero se extiende al mínimo, para el mandrinado profundo se utiliza todo el rango de ambos ejes.

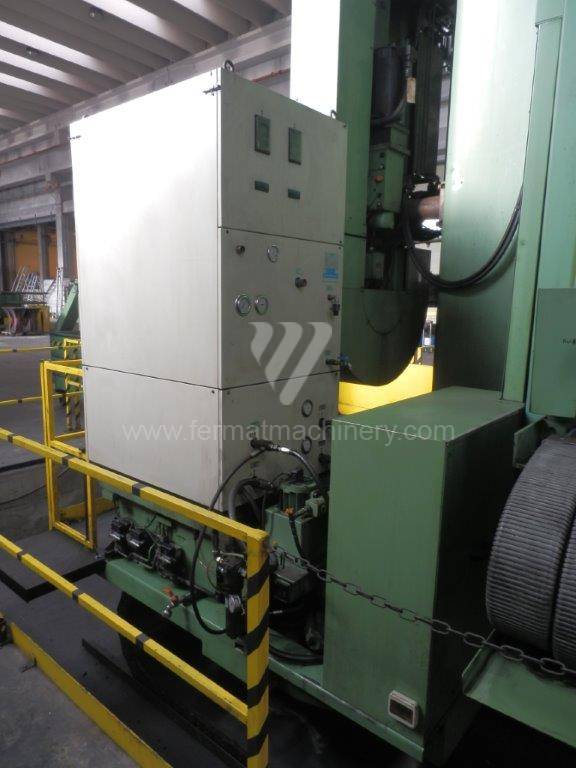

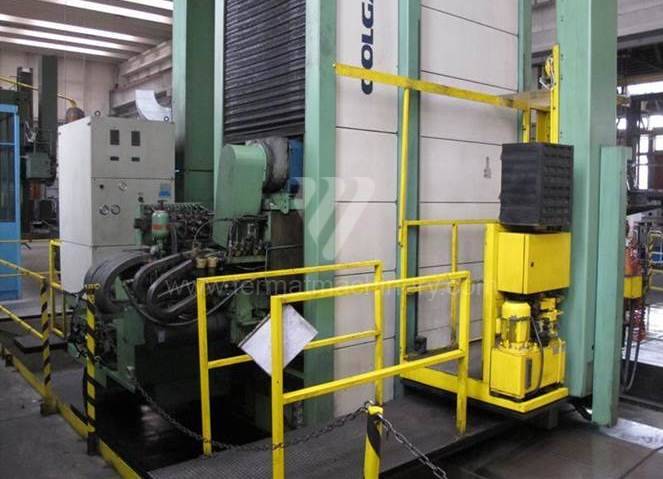

• ¿Por qué es importante el estado de la hidrostática en las máquinas de suelo usadas? El sistema hidrostático debe mantener constantes la presión y la temperatura del aceite. El funcionamiento correcto garantiza un desgaste nulo de las guías incluso para columnas que pesan decenas de toneladas y permite un micro-movimiento fluido (sin efecto stick-slip), crítico para operaciones de acabado precisas.

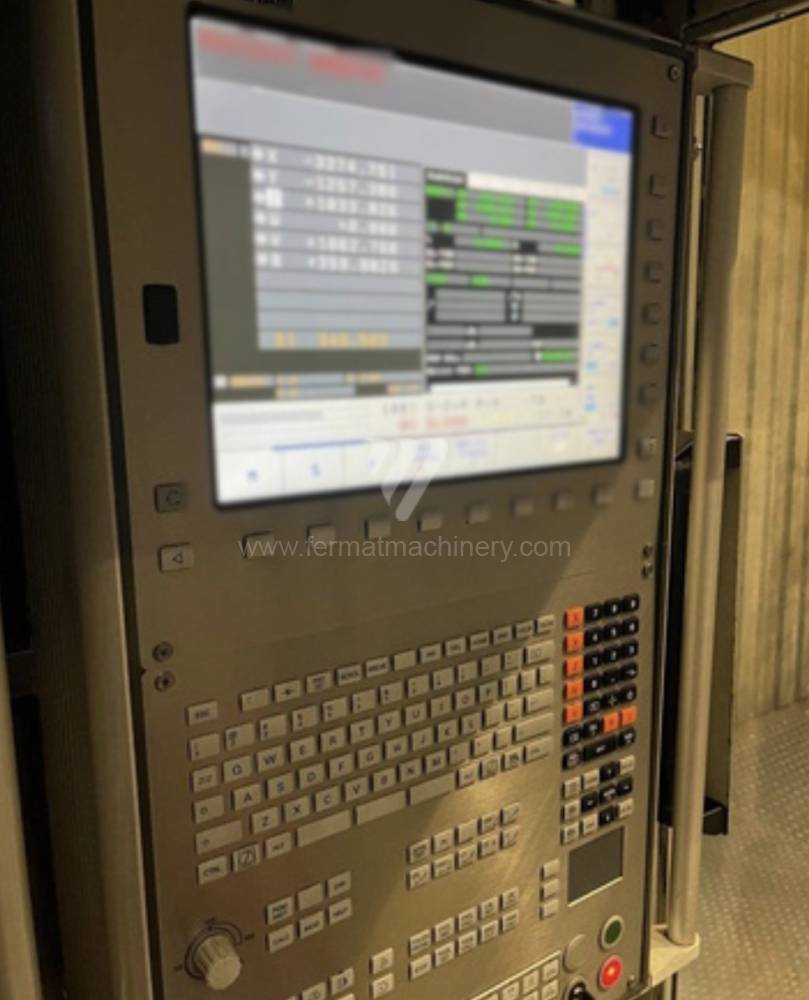

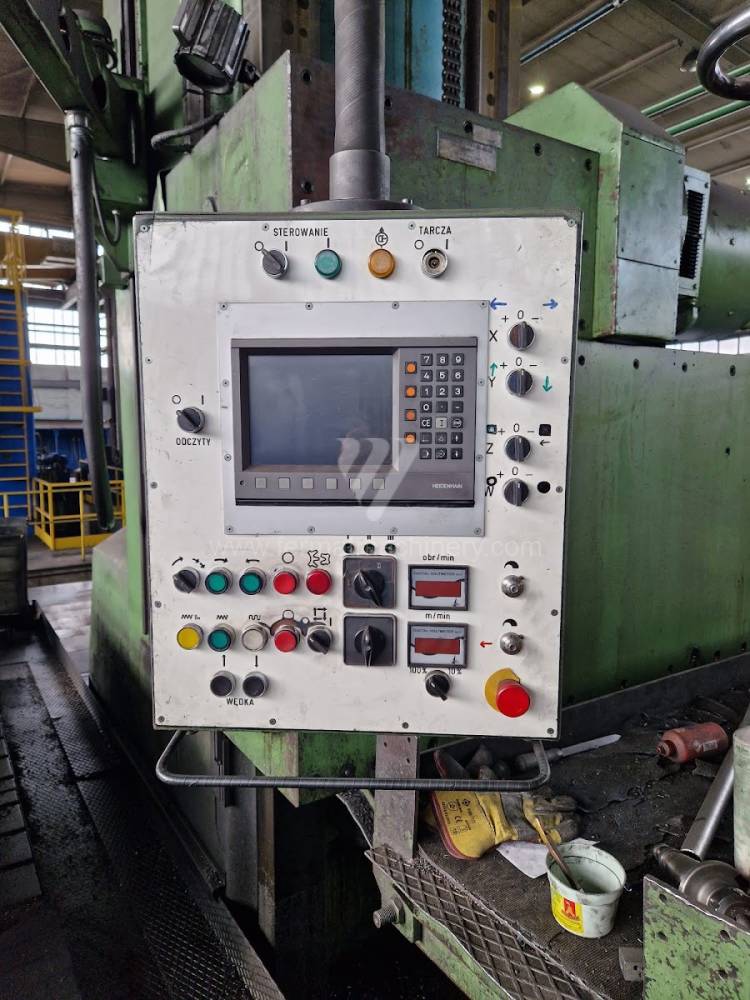

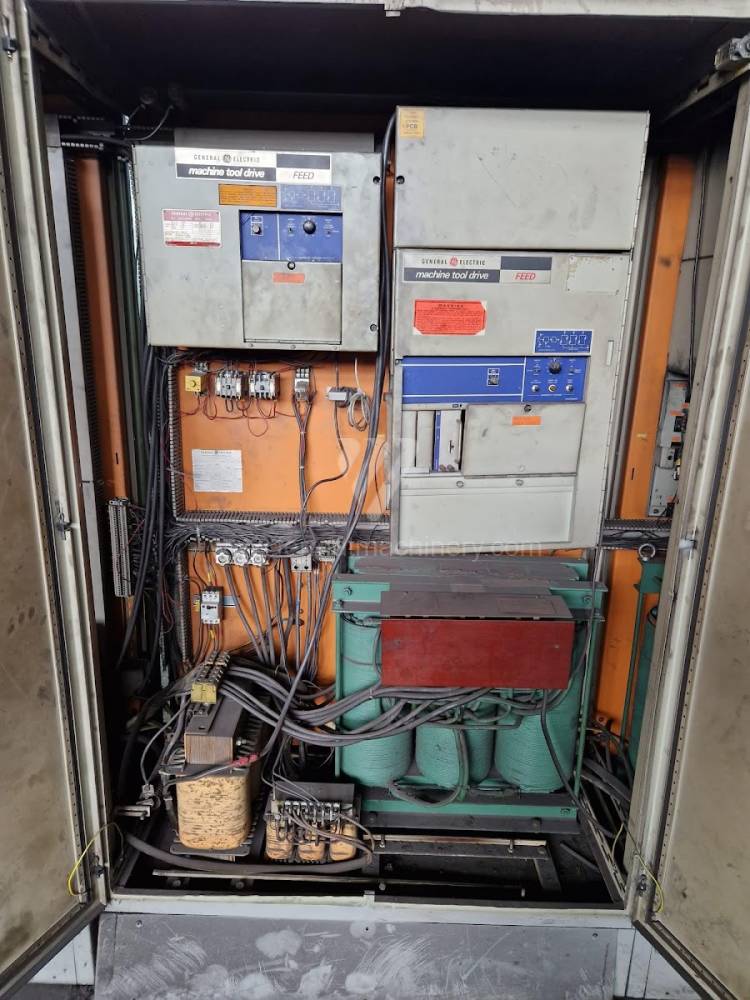

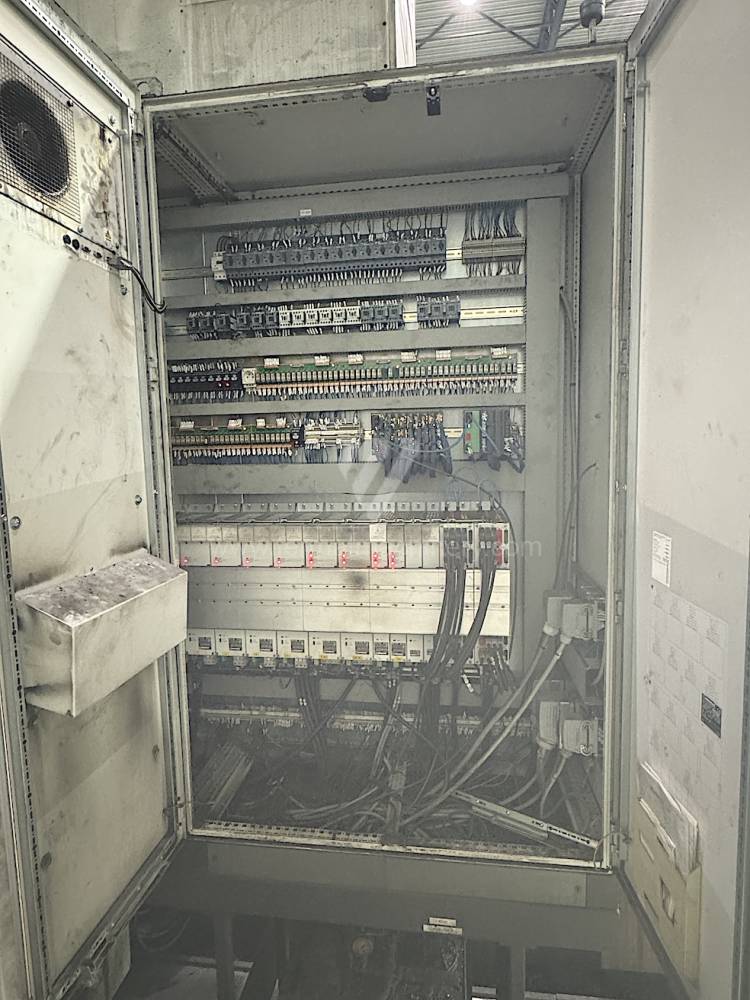

• ¿Qué sistemas de control son adecuados para la modernización de mandrinadoras de columna móvil? Para estas máquinas se prefieren los sistemas que soportan amplias tablas de compensación (Heidenhain, Siemens), que pueden corregir en tiempo real las desviaciones mecánicas causadas por el voladizo del carnero pesado o la carga no uniforme de los cimientos.
