Vodorovná vyvrtávačka Stolová – průměr vřetena do 90 mm

WFQ 80 NCA
TOS Varnsdorf
Inv. č.: 091466

Rok výroby:1988
Pracovní průměr vřetena: 80 mm
Pojezd osy X: 1600 mm
Pojezd osy Y: 1000 mm
Pojezd osy Z: - mm
Výsuv vřetene (W): 950 mm
Otáčky vřetene: 14 - 2240 /min.

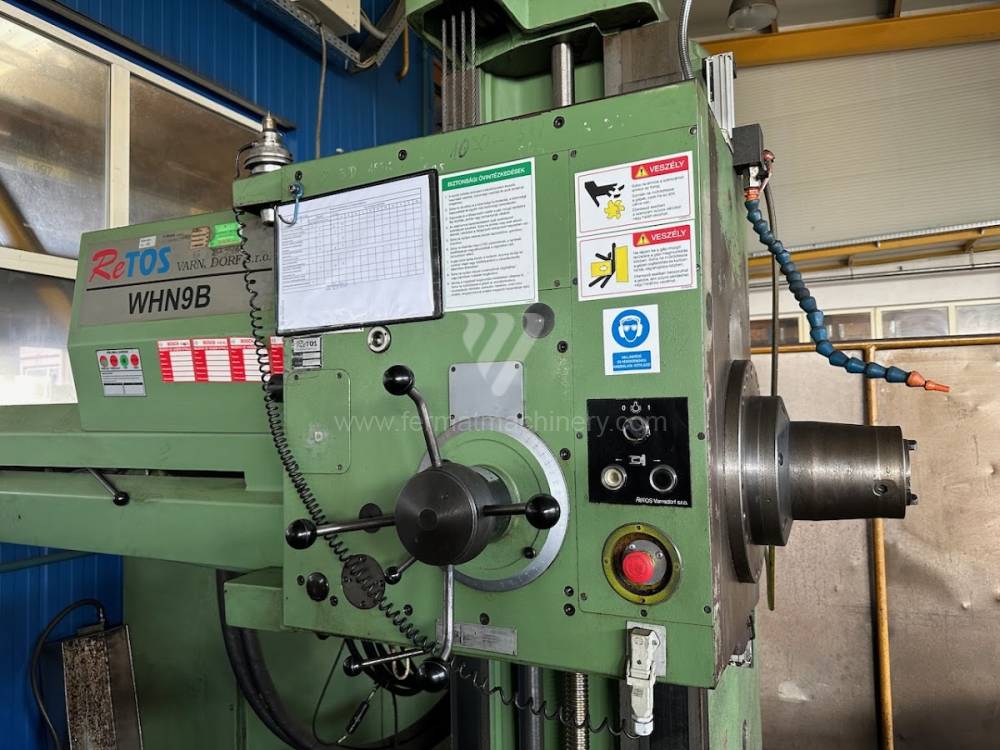

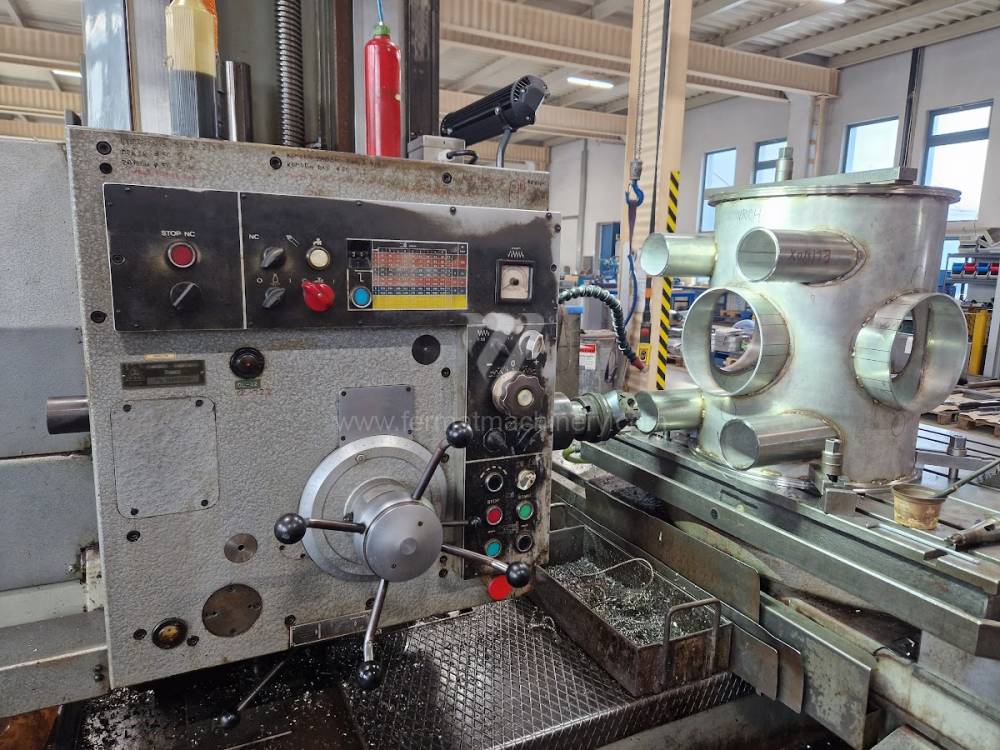

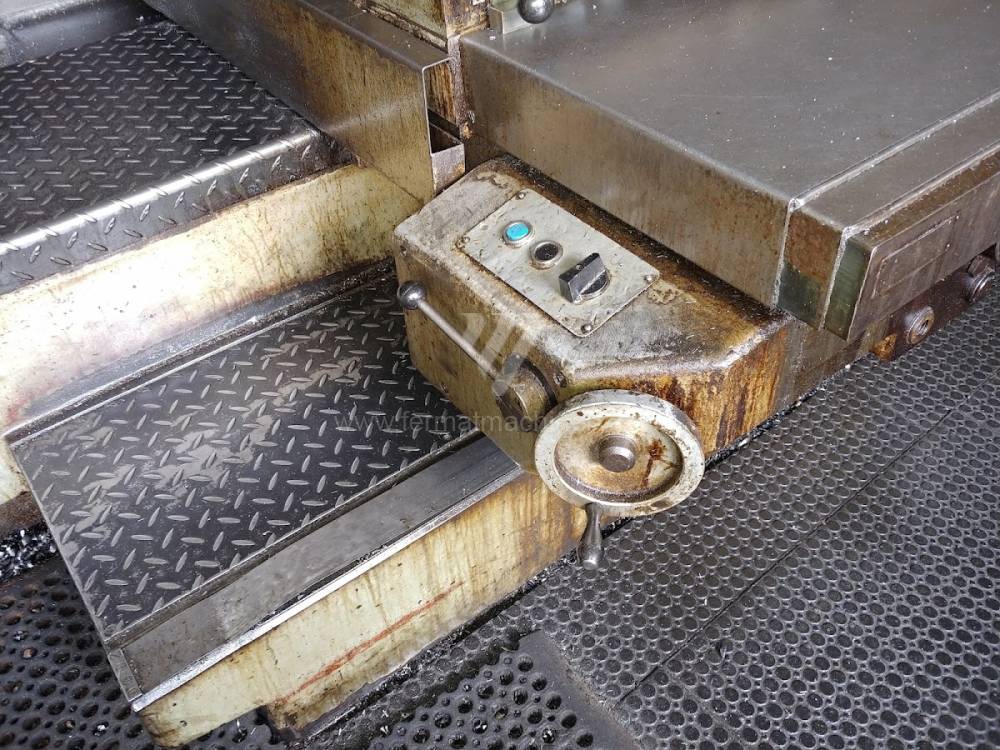

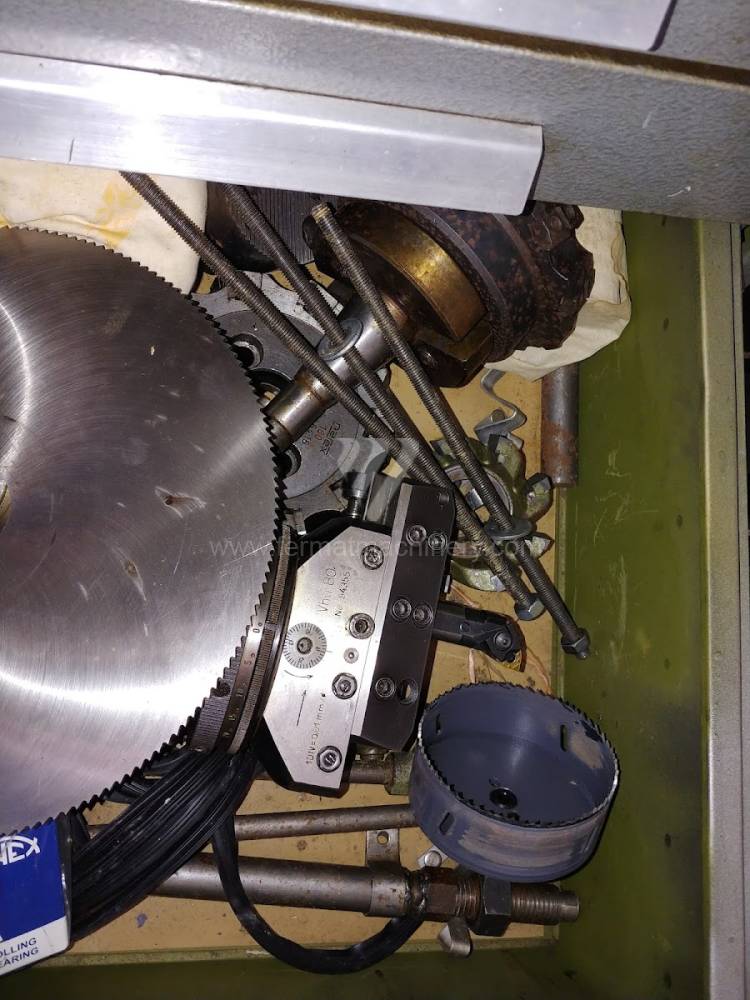

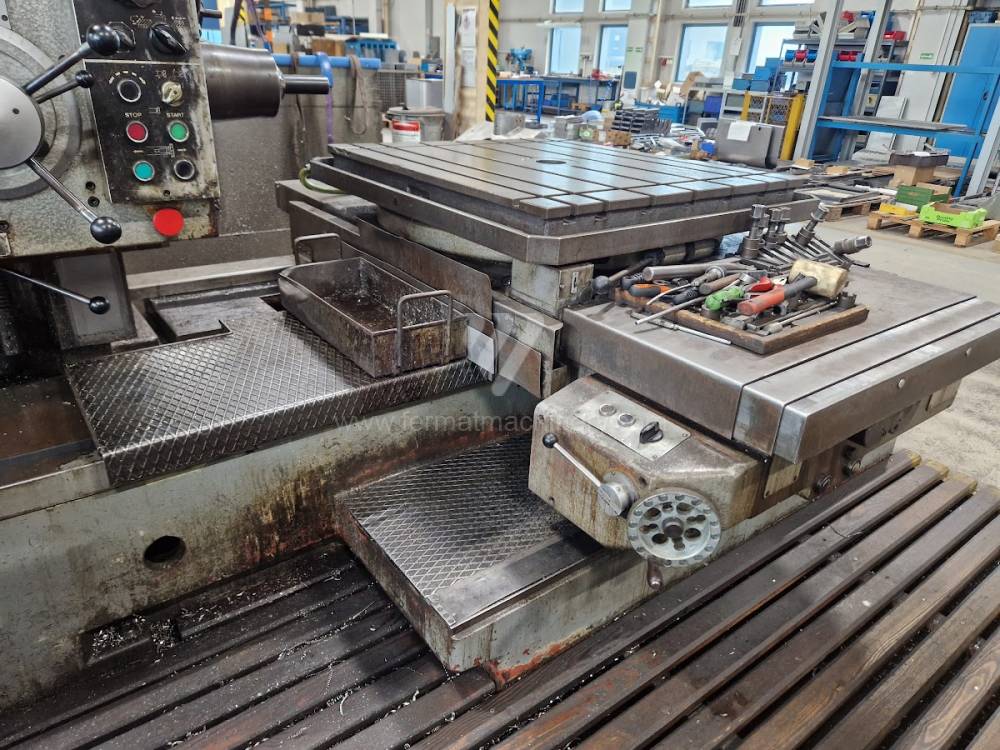

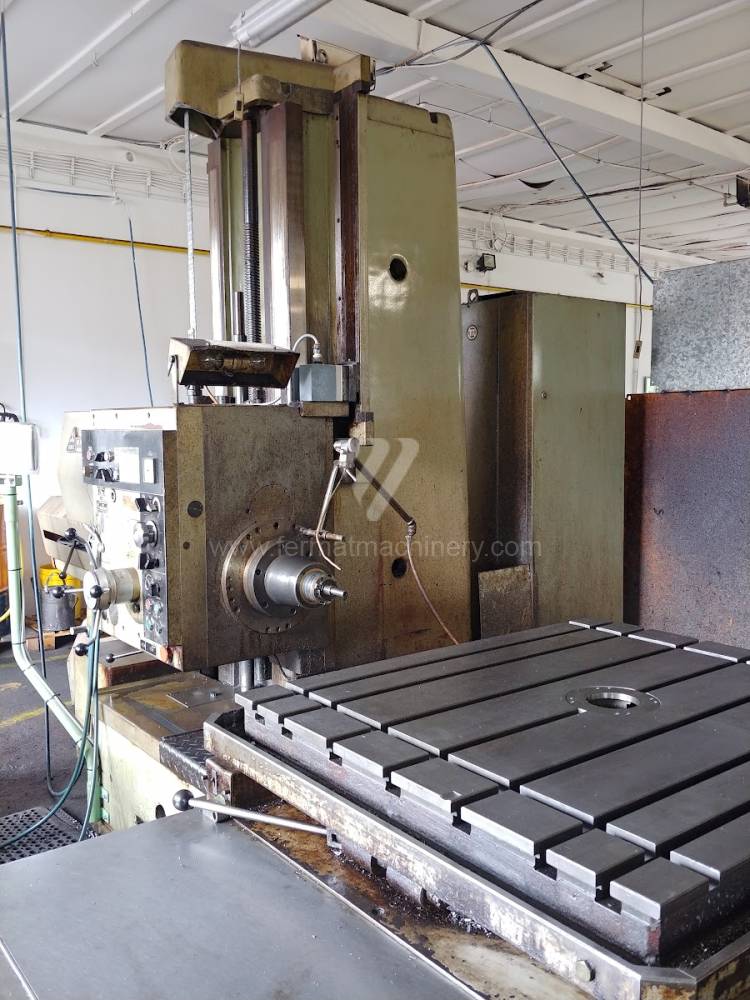

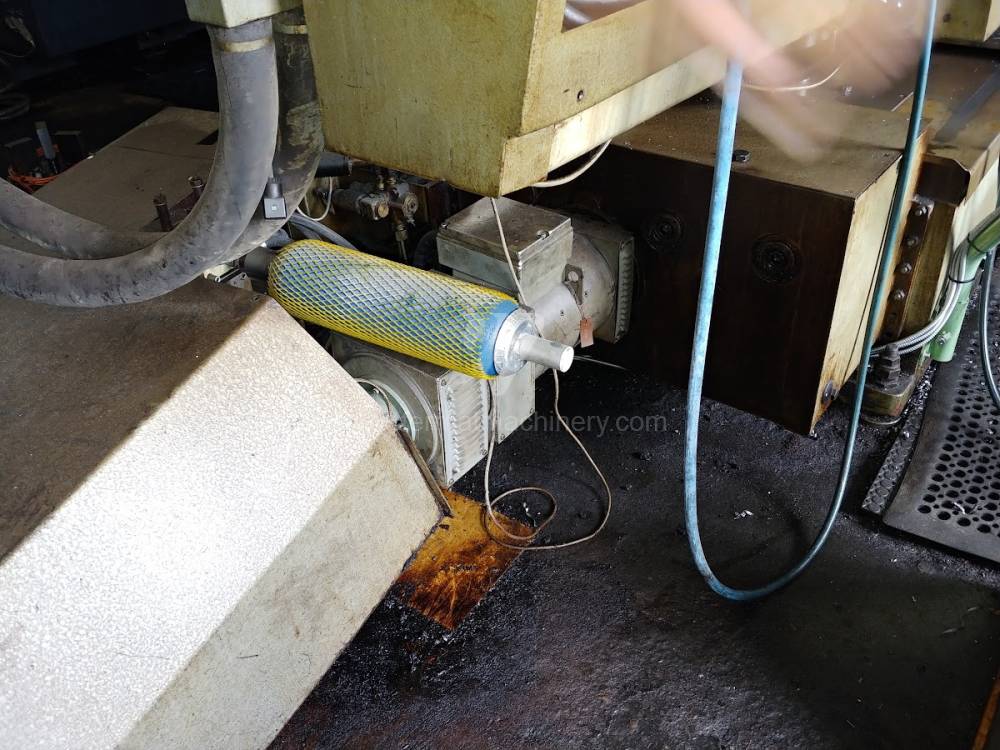

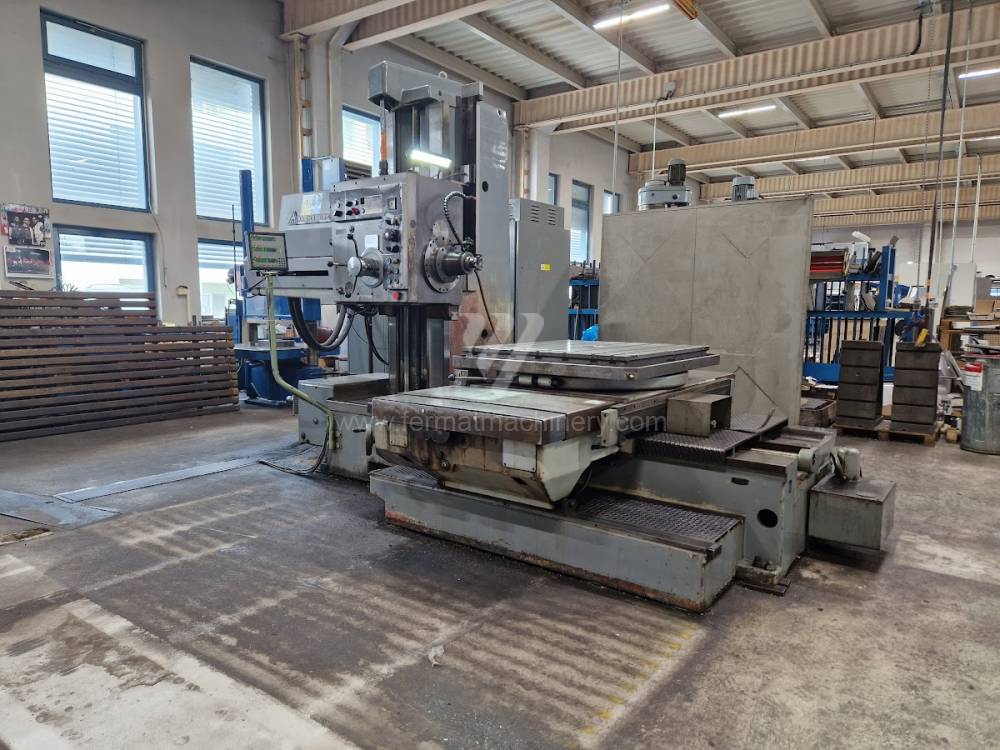

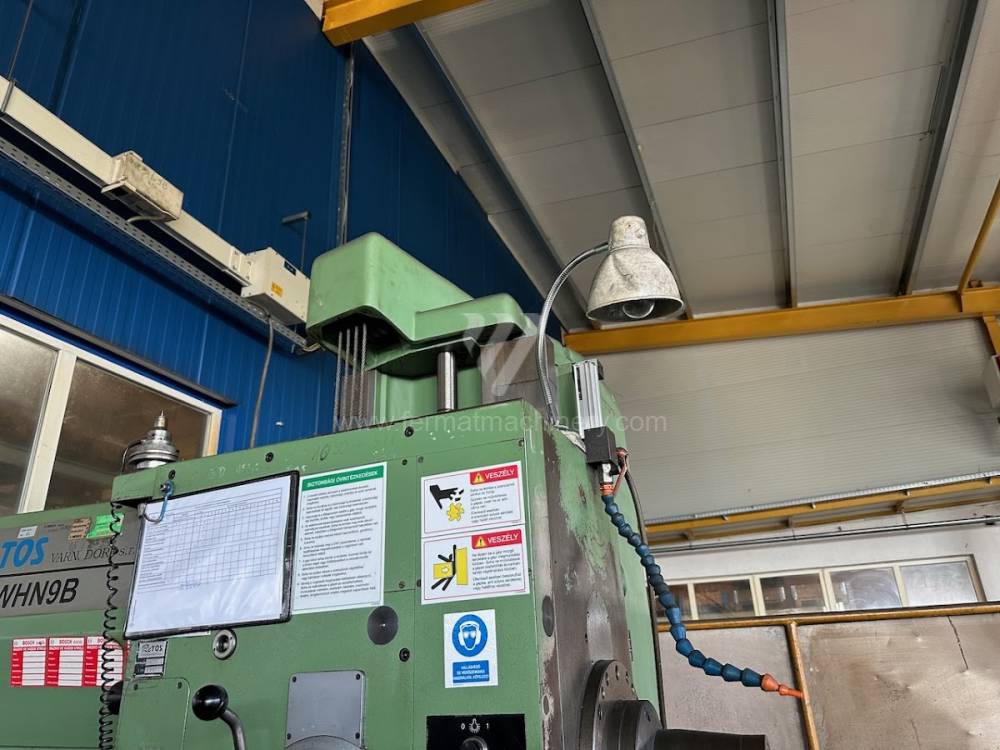

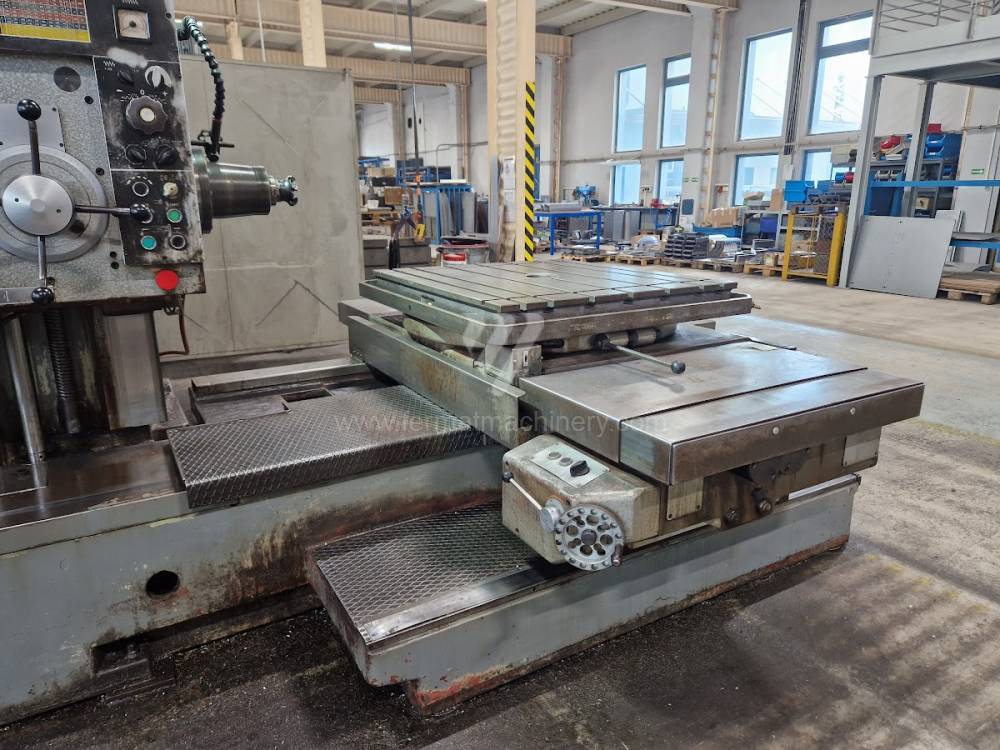

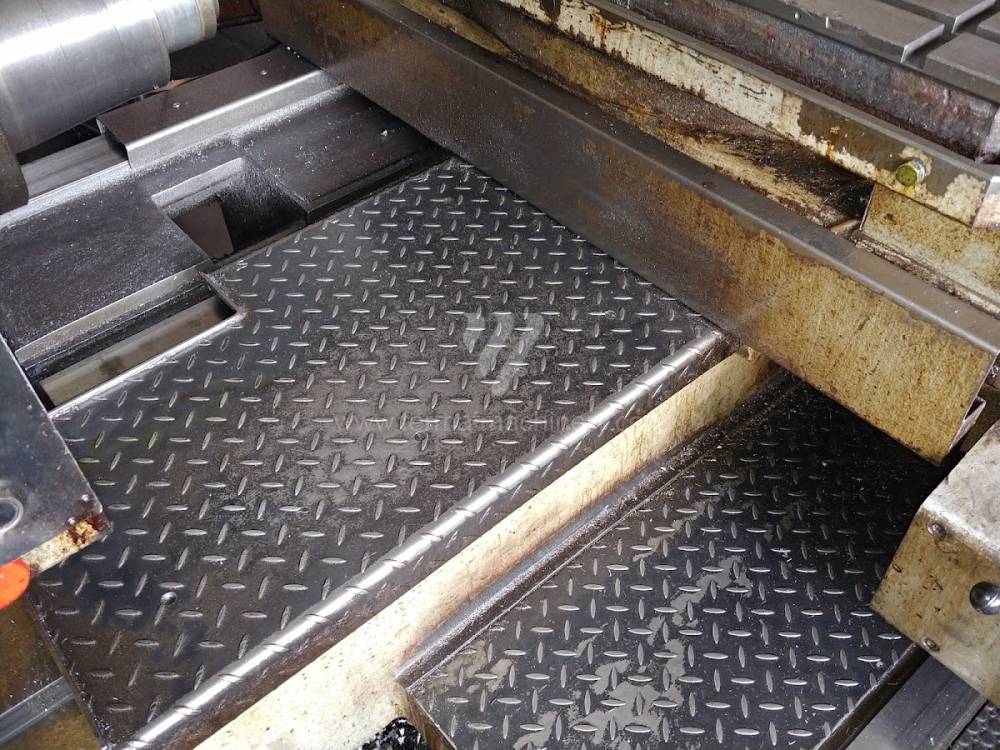

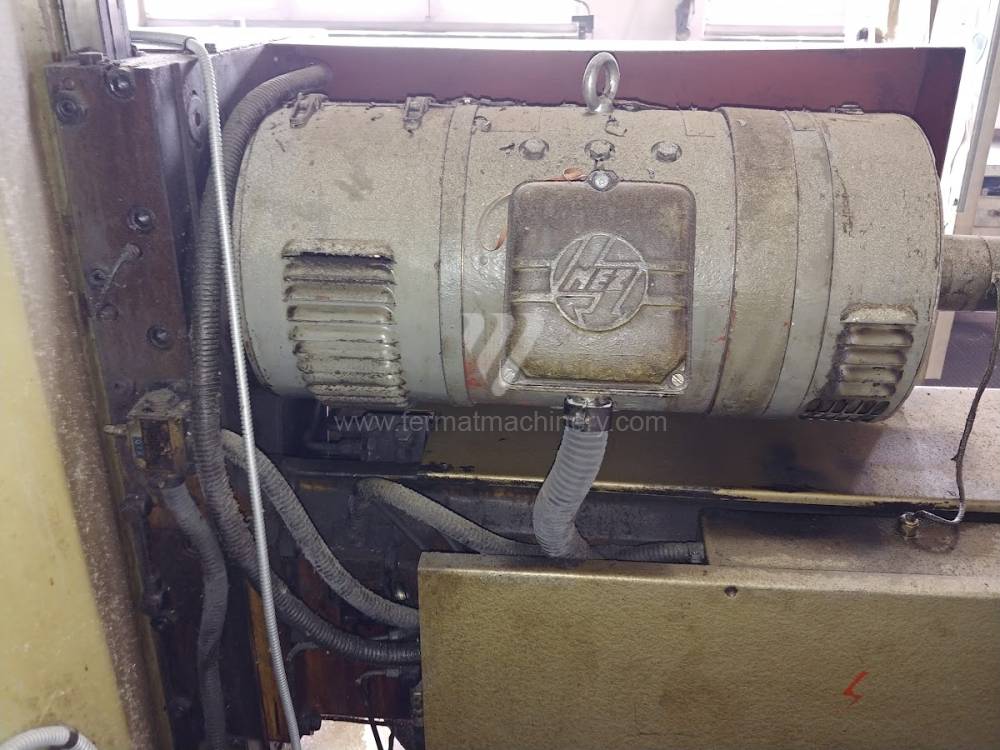

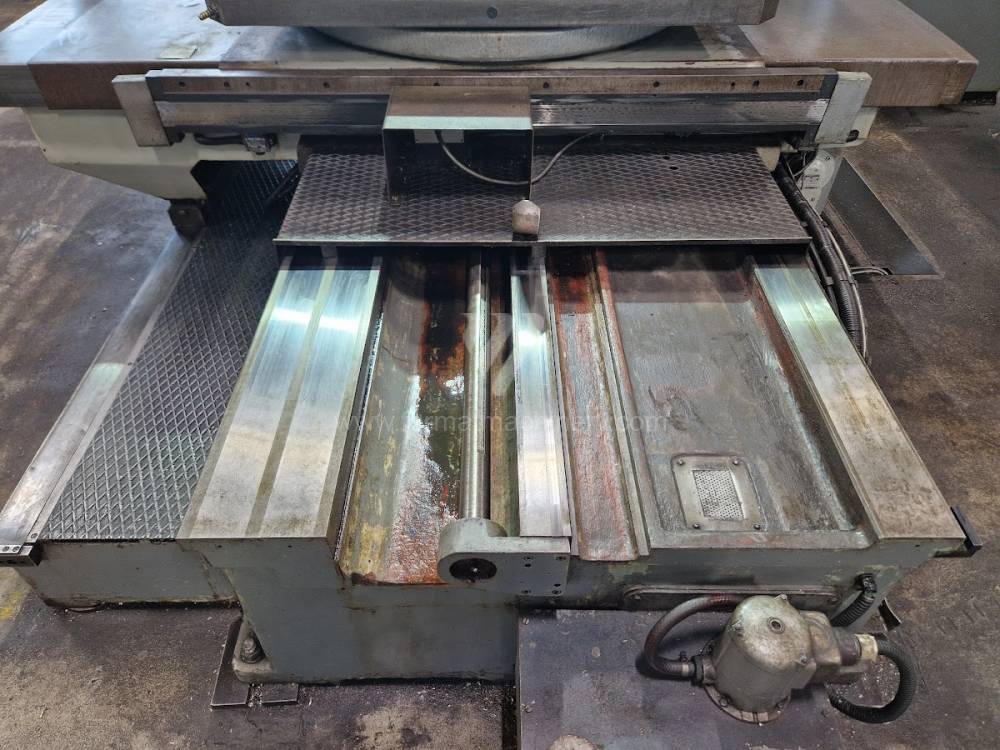

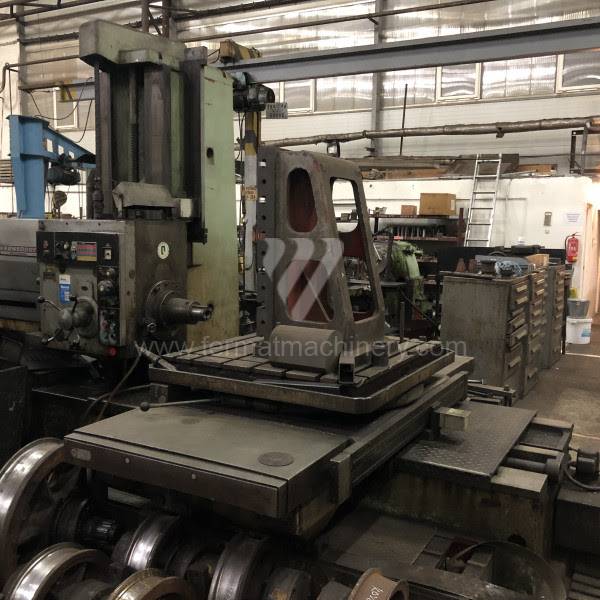

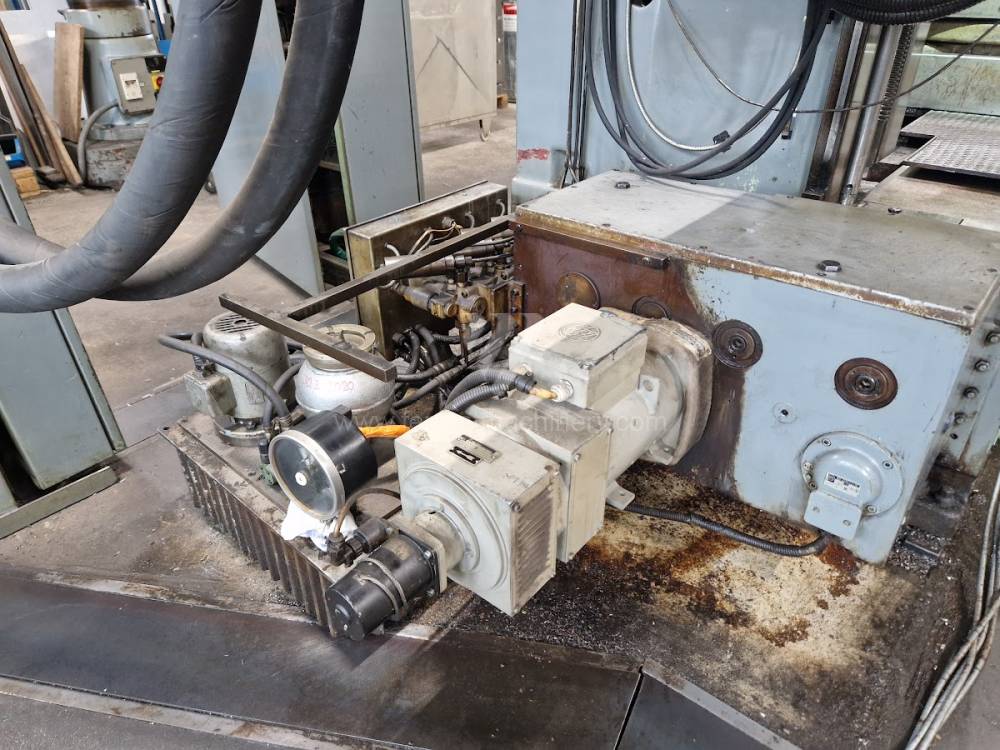

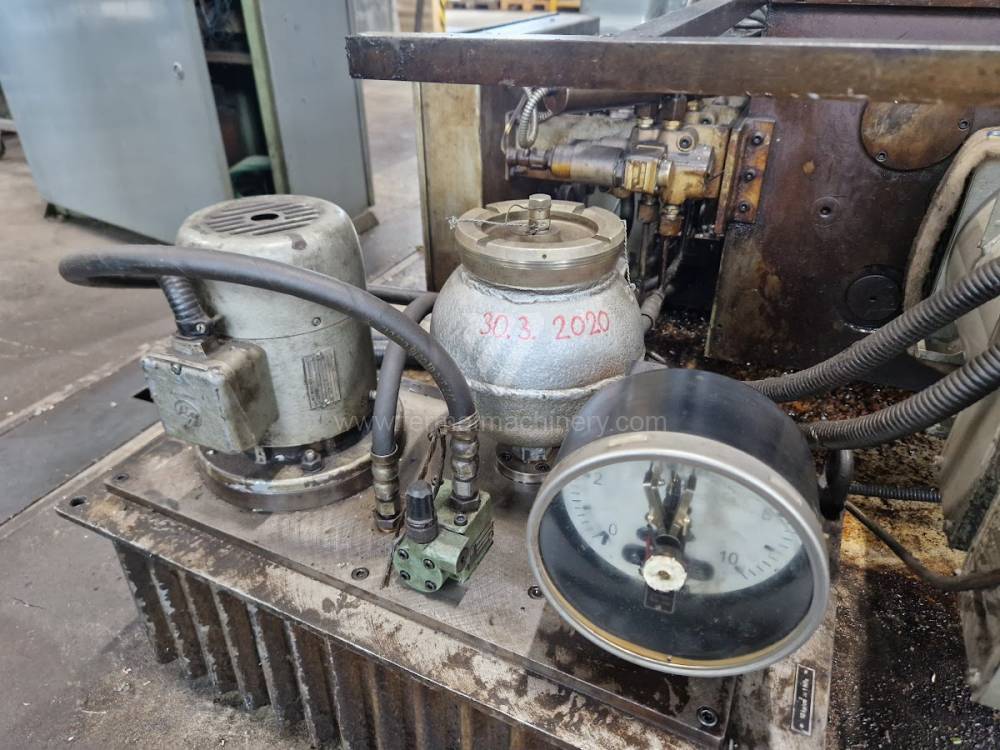

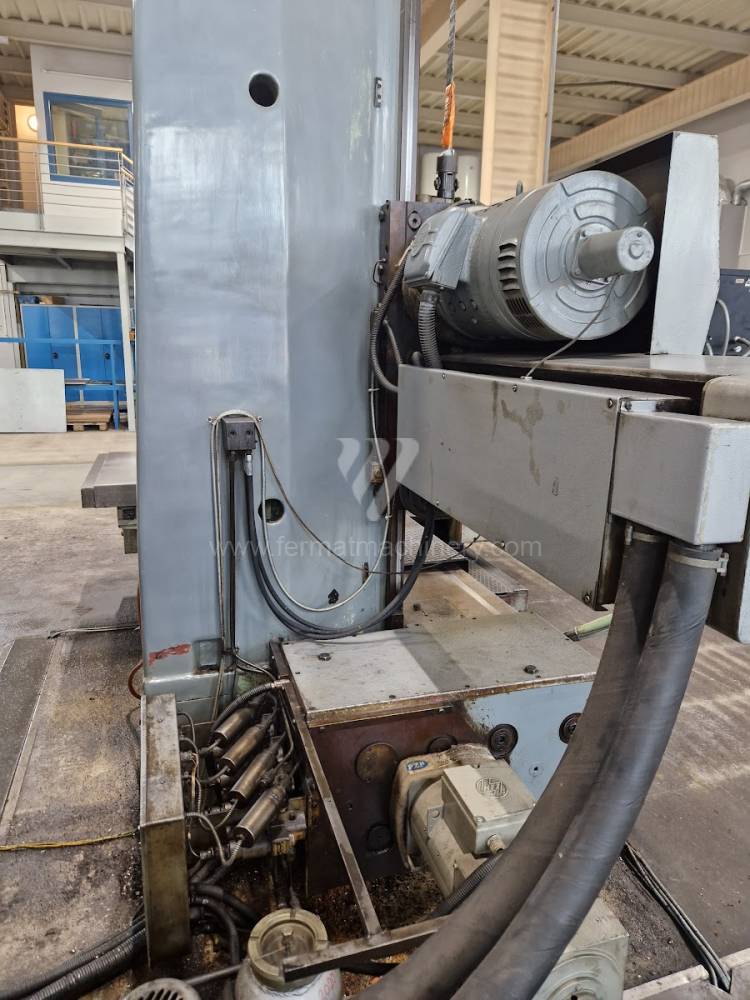

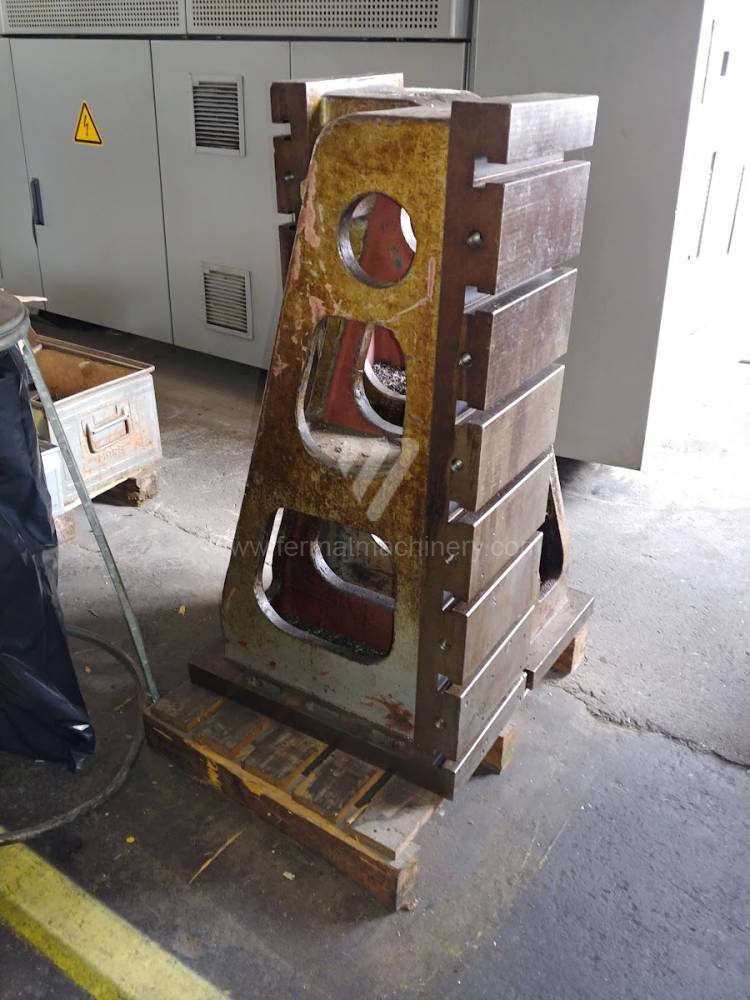

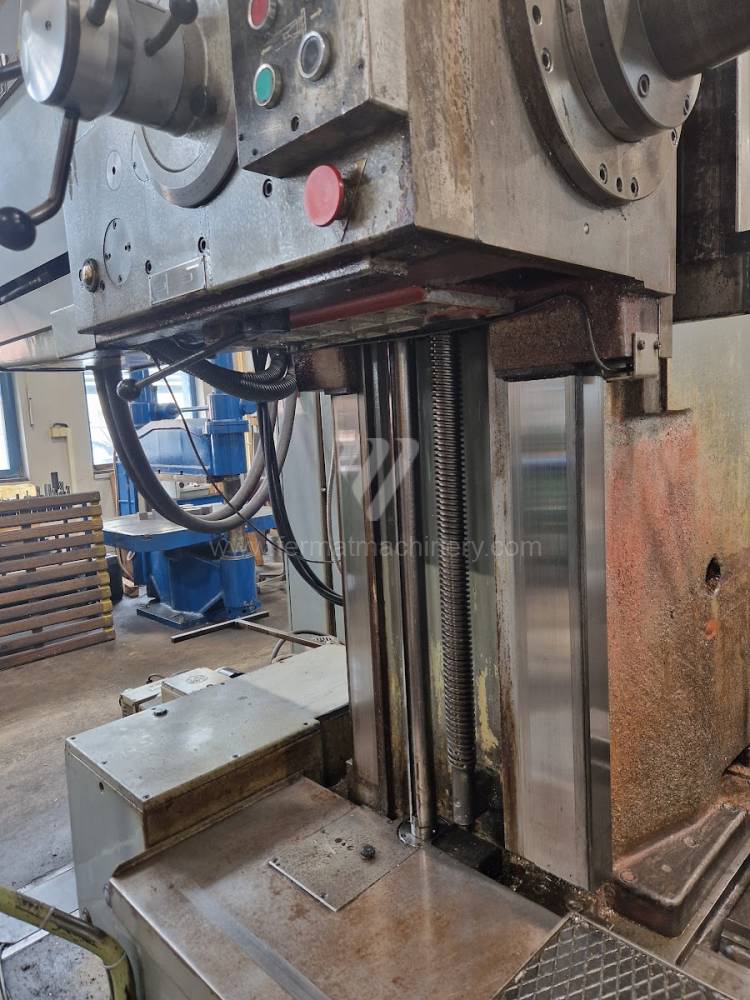

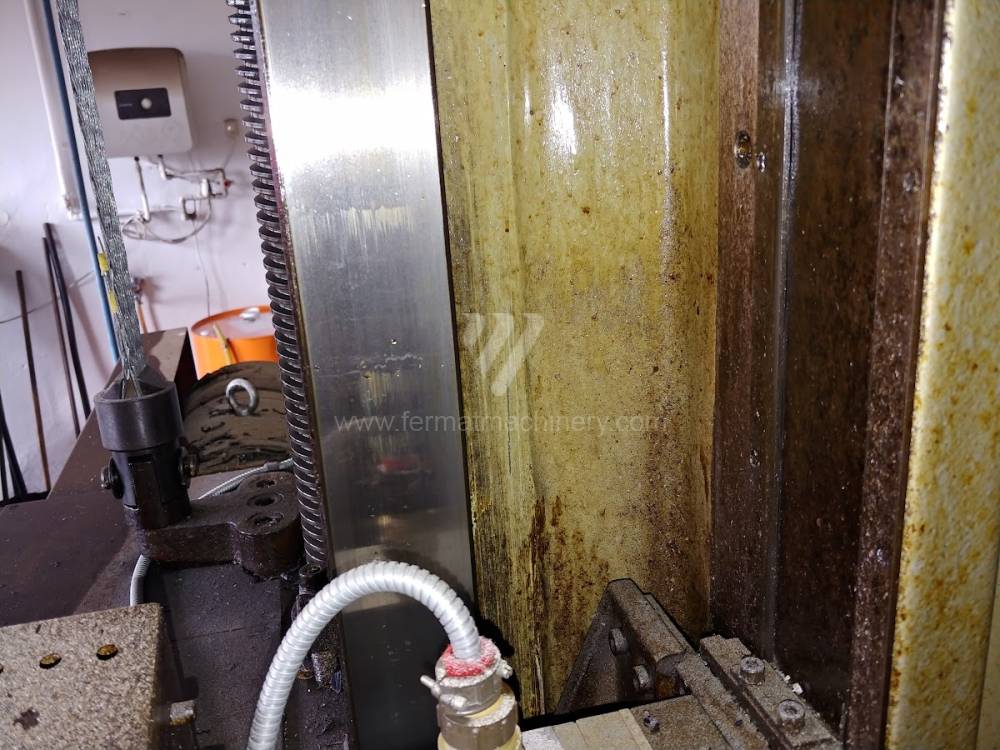

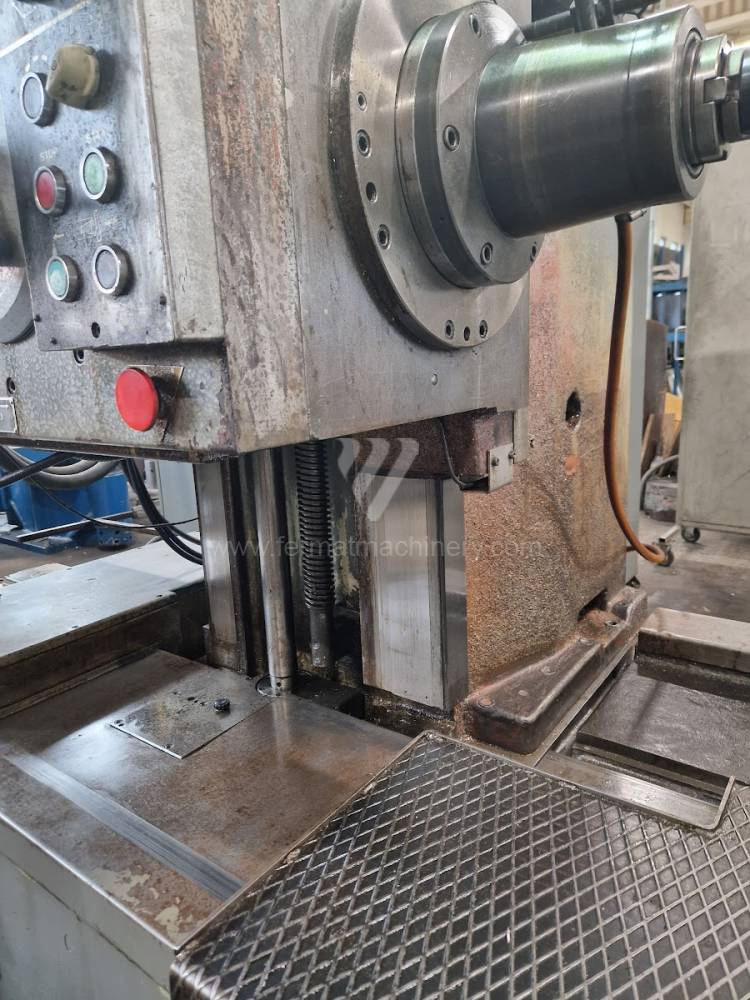

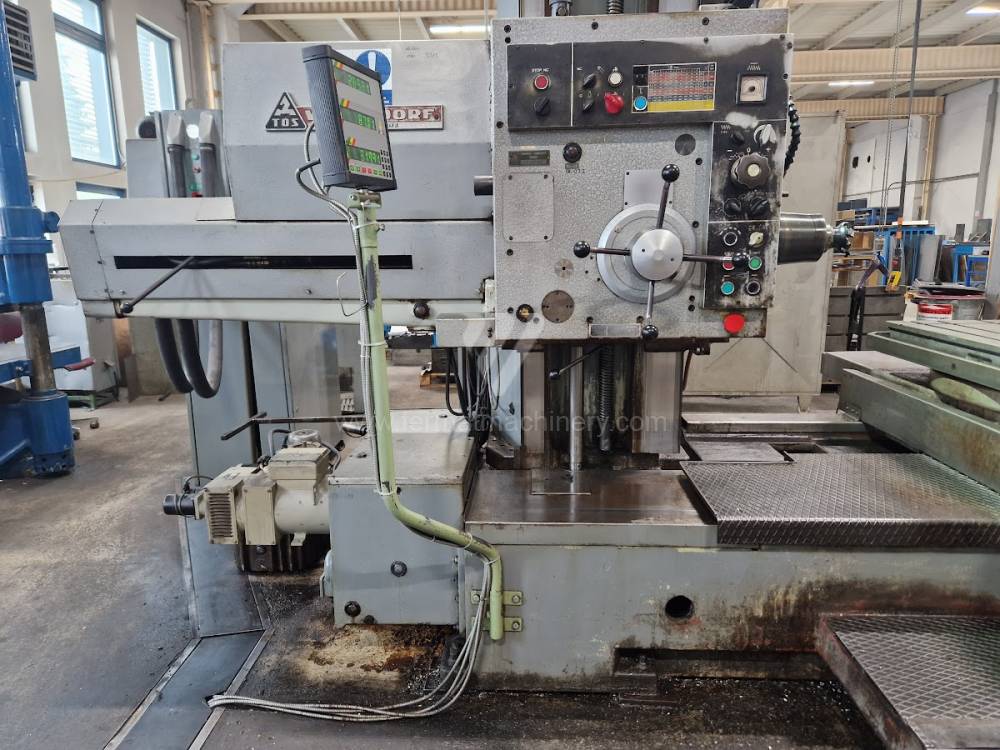

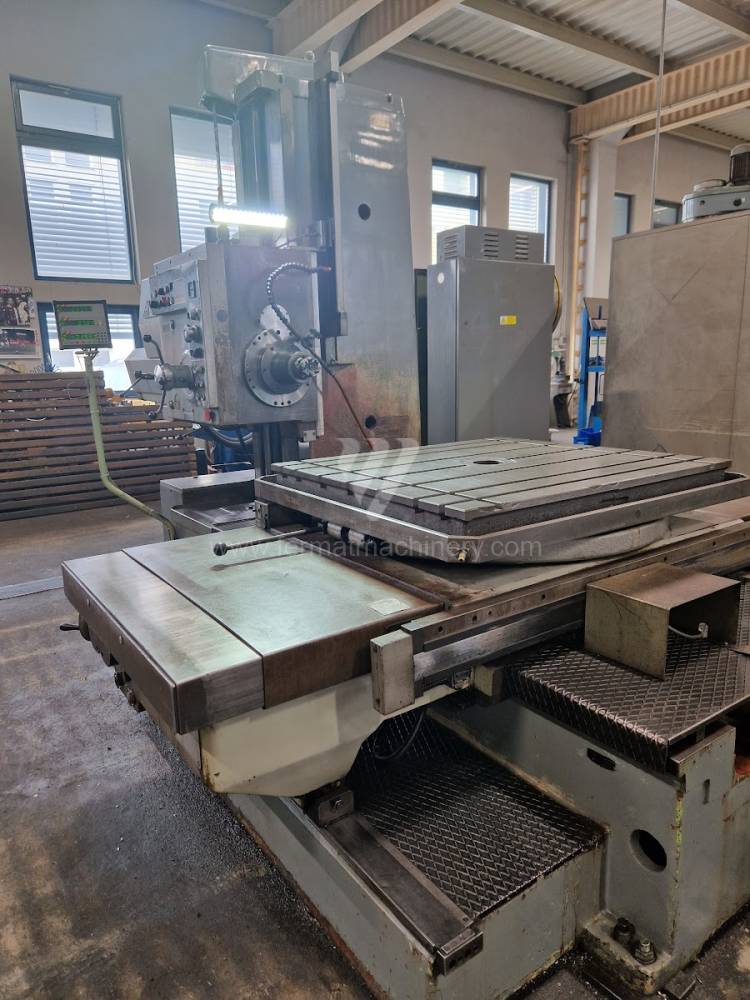

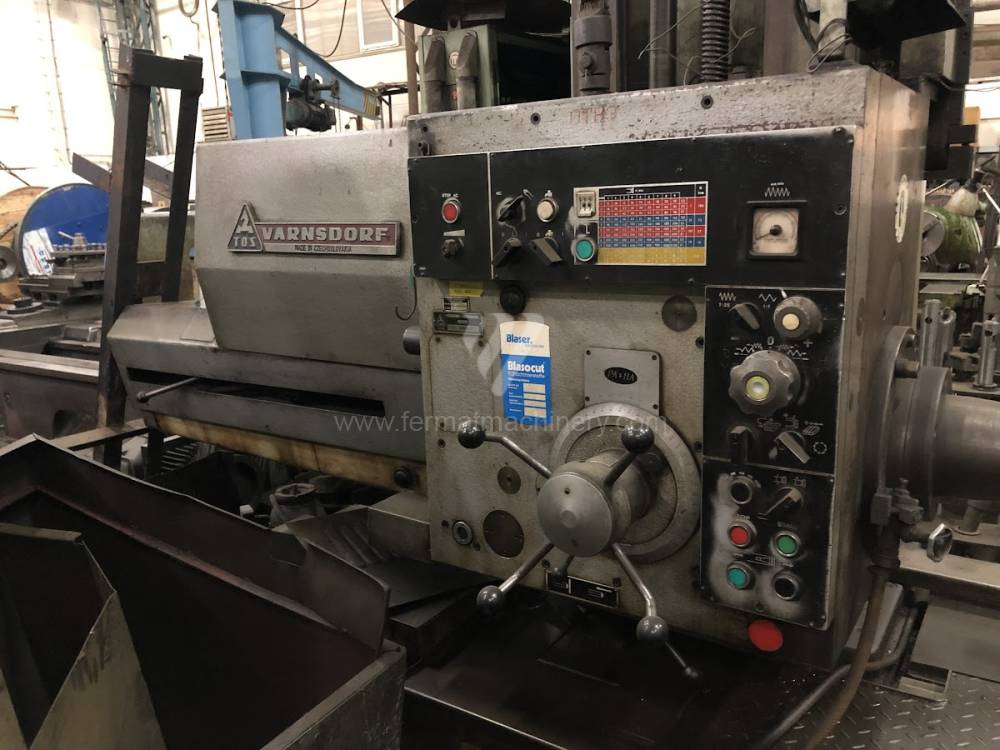

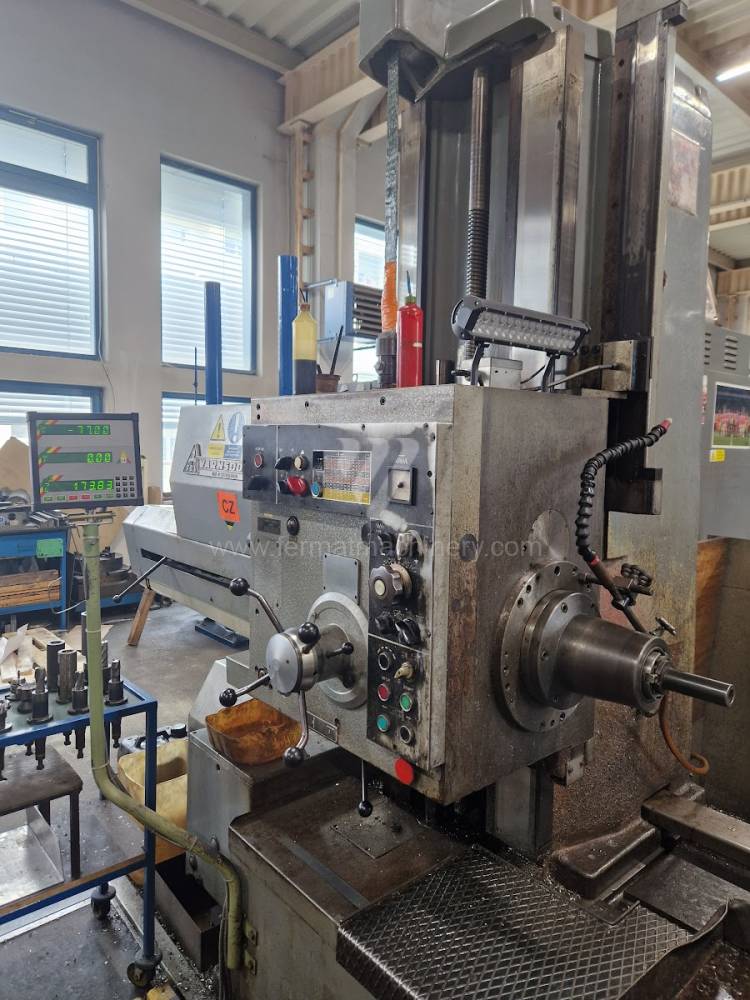

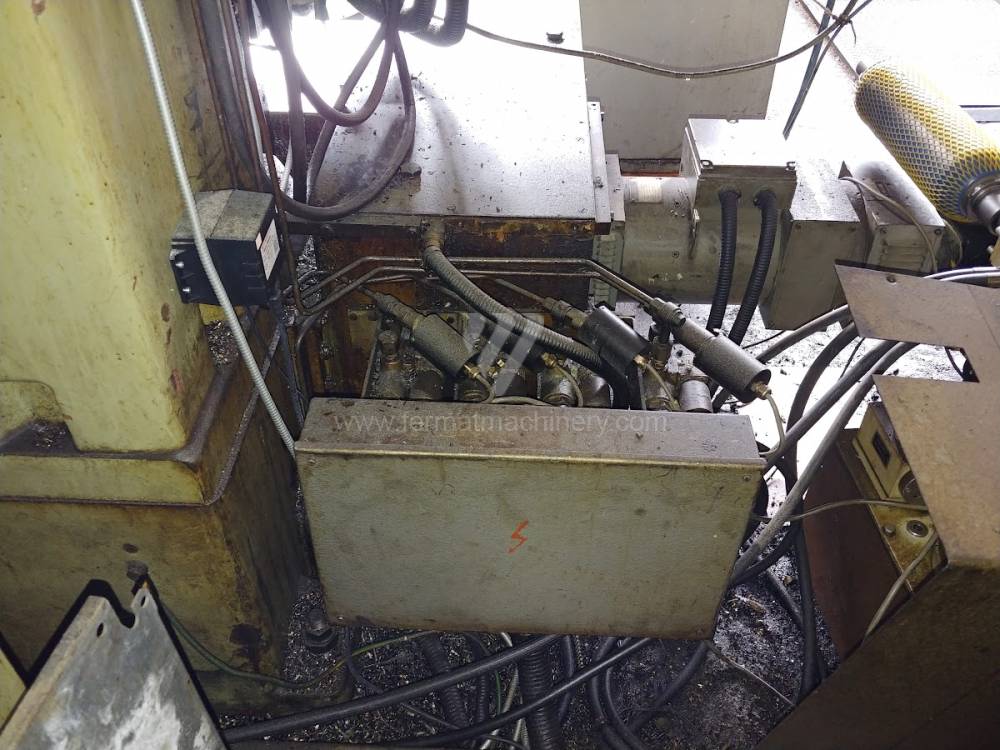

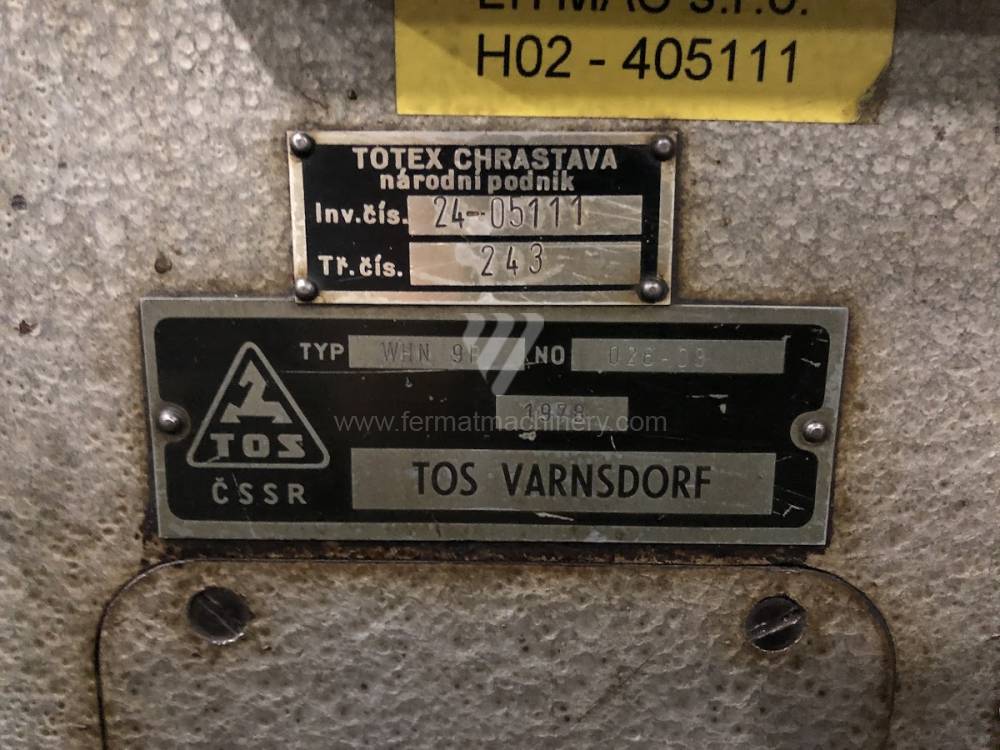

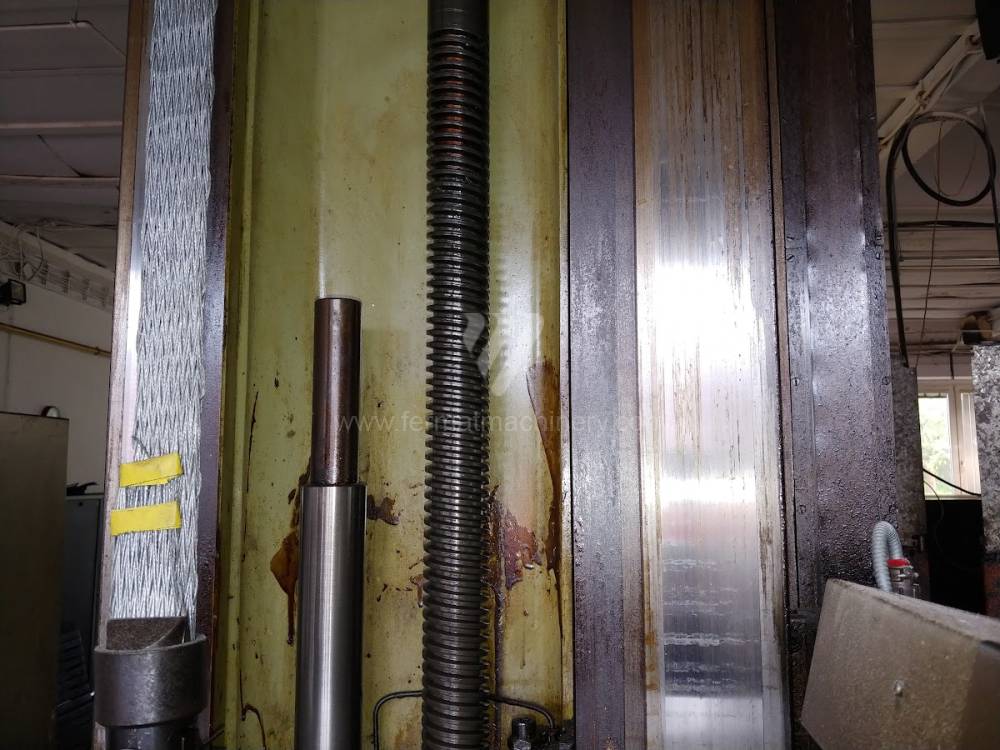

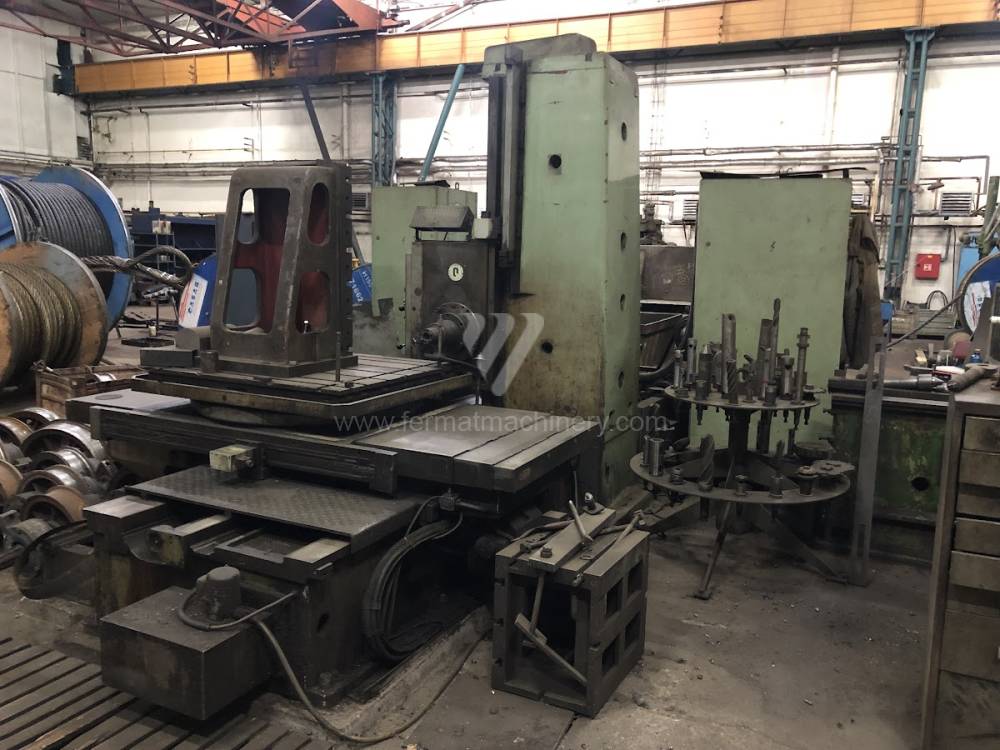

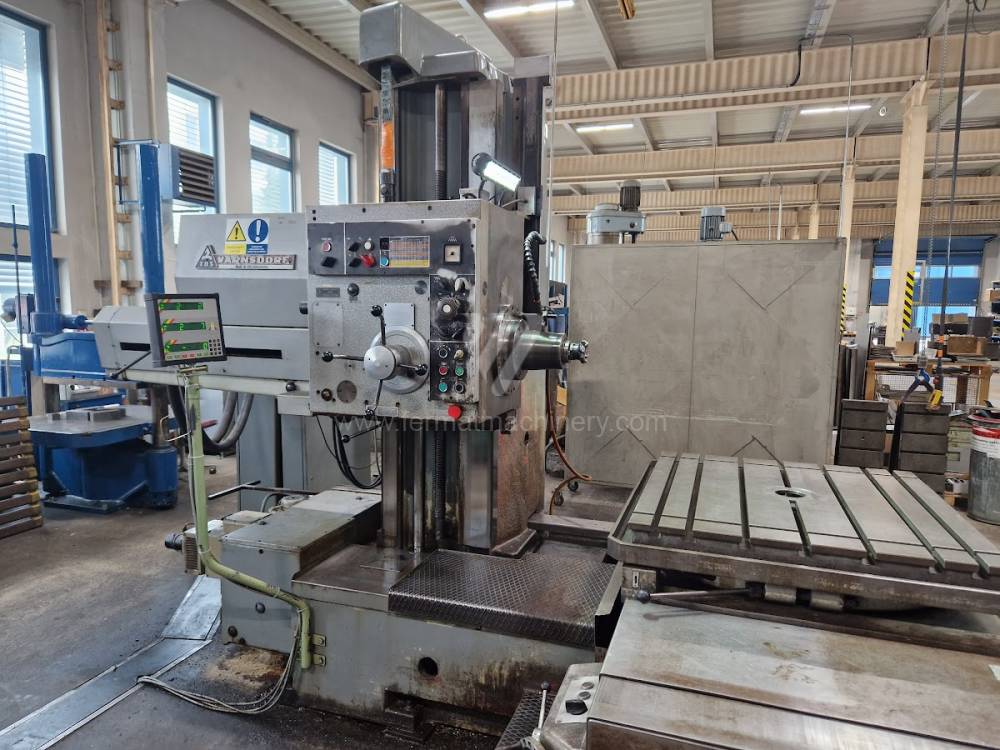

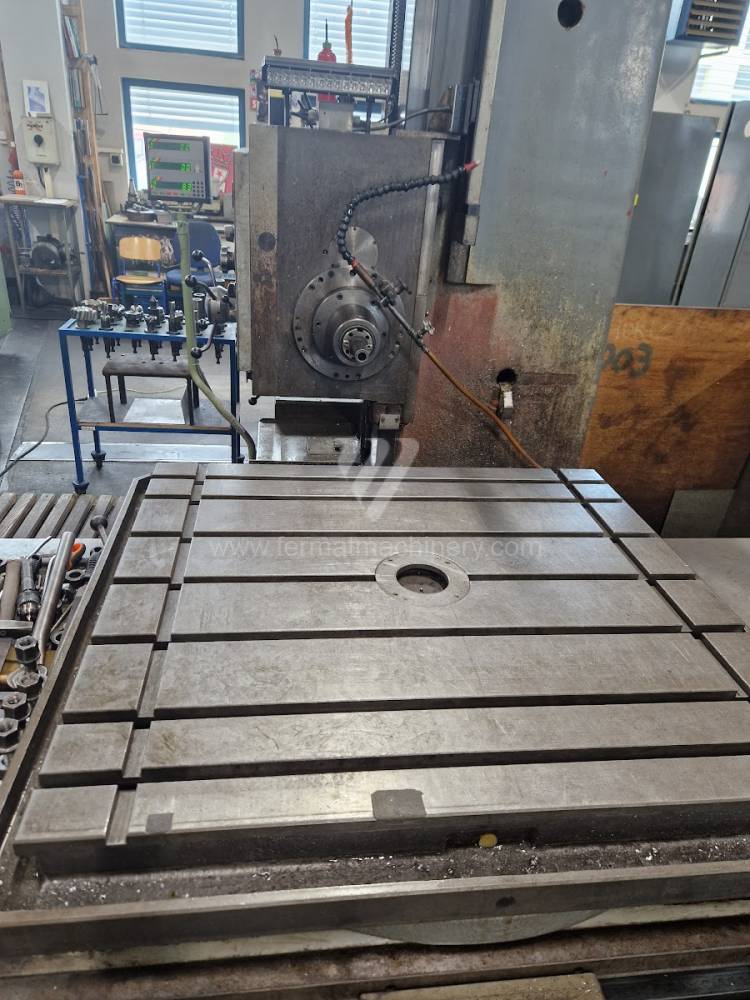

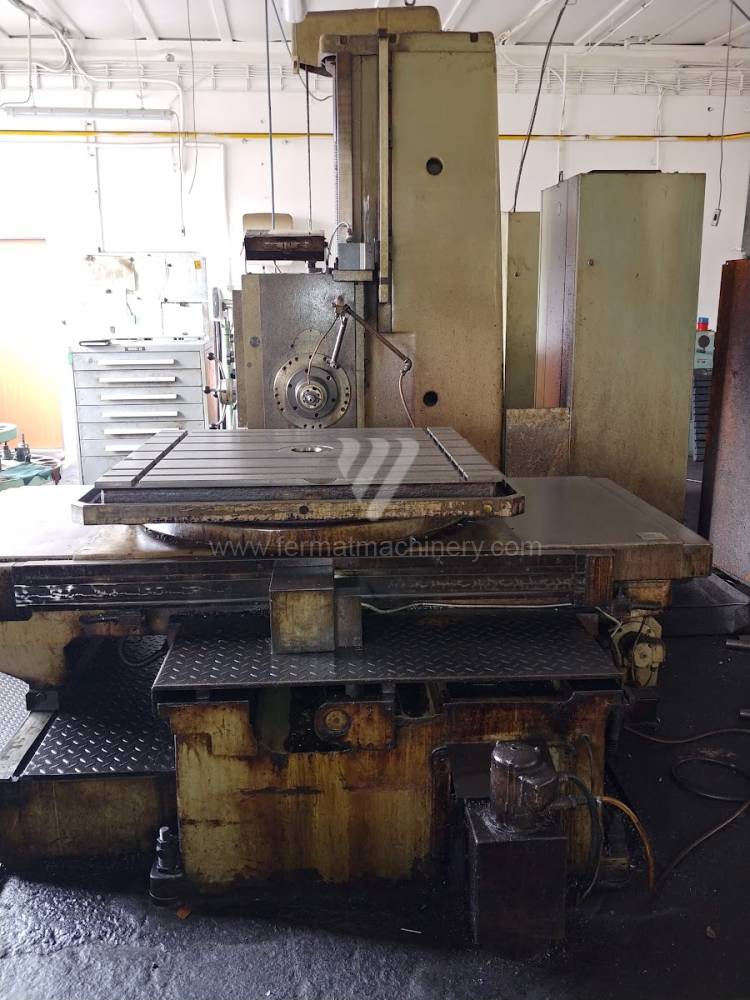

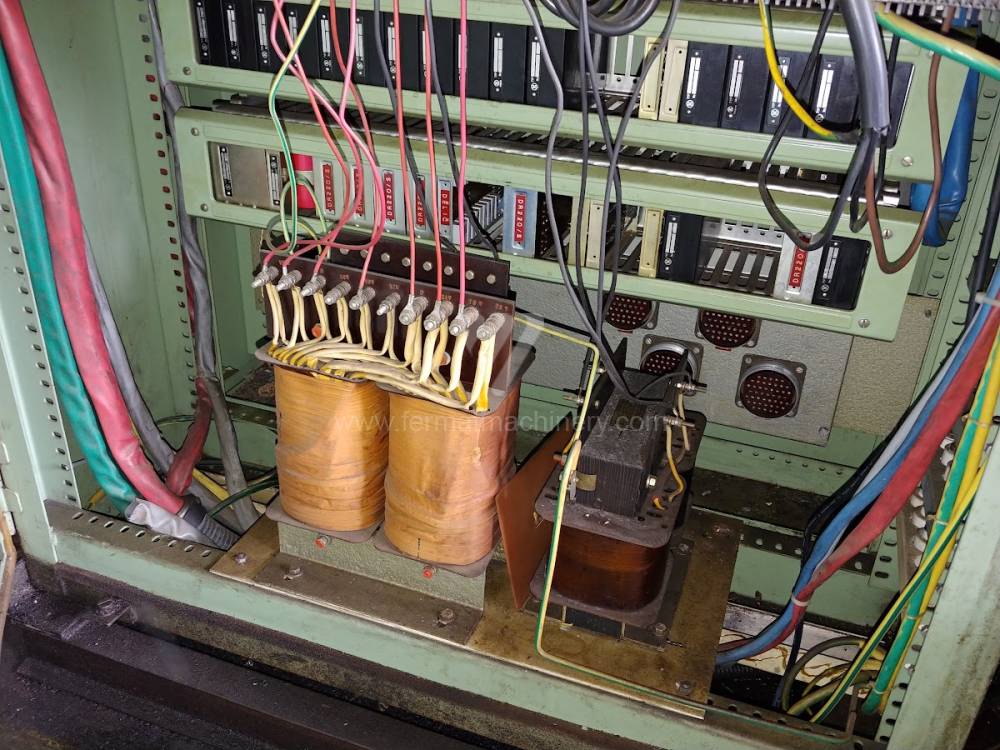

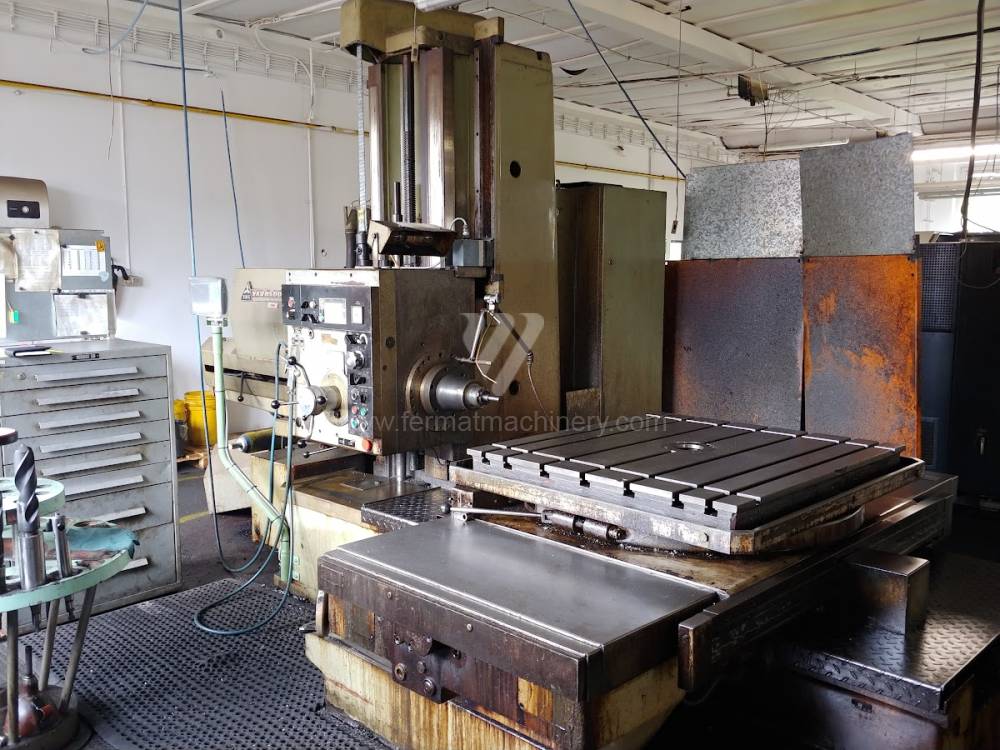

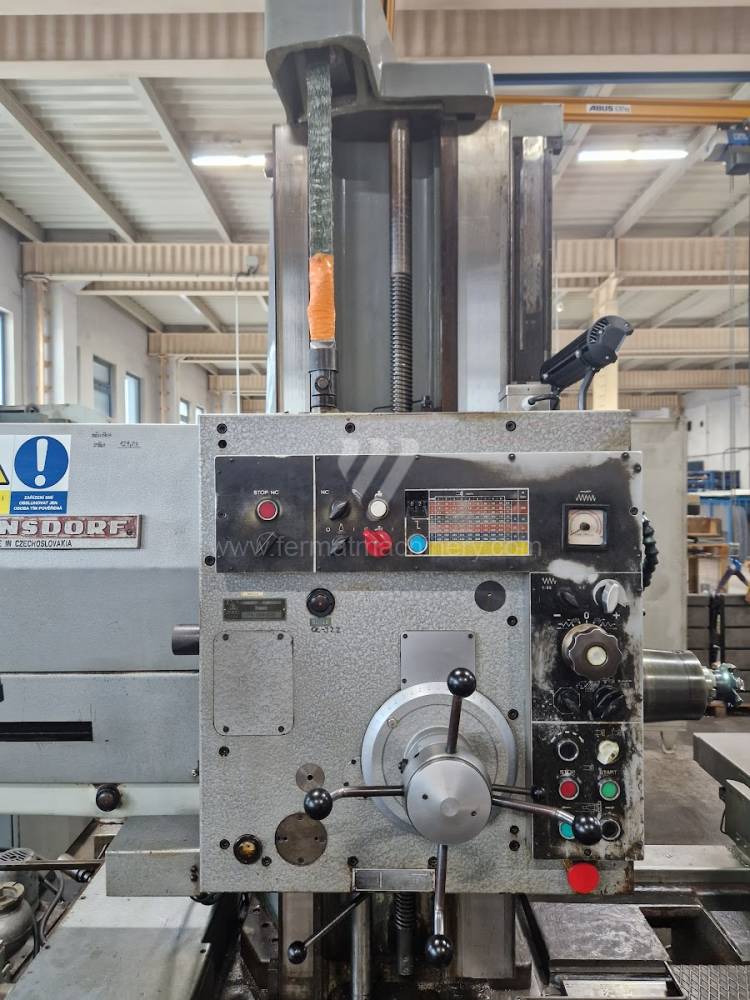

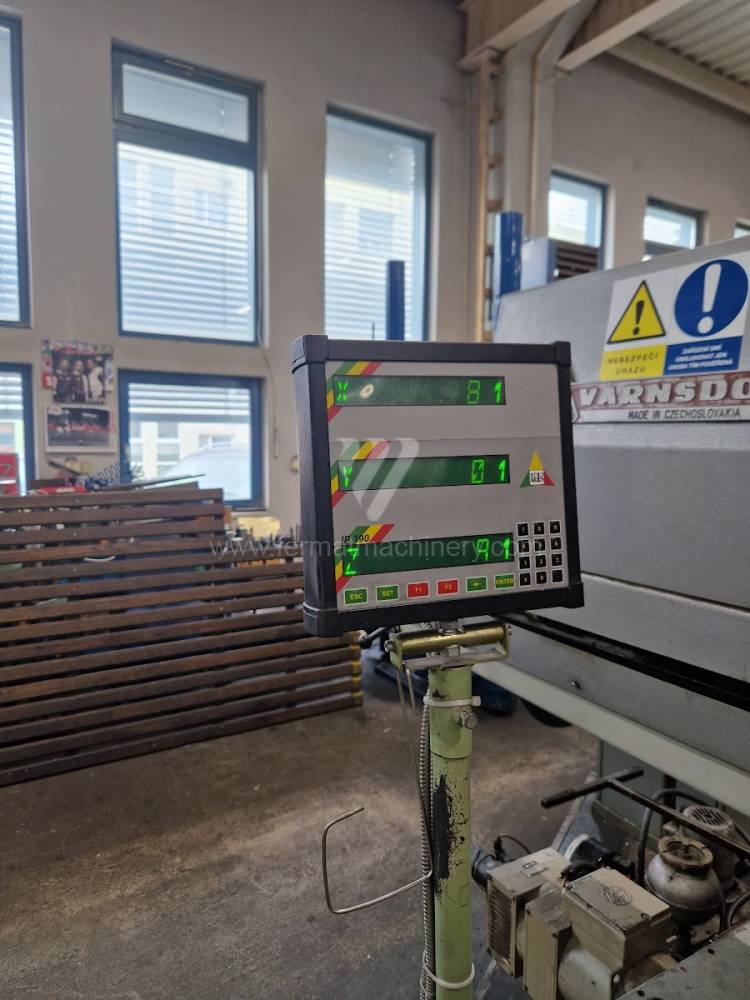

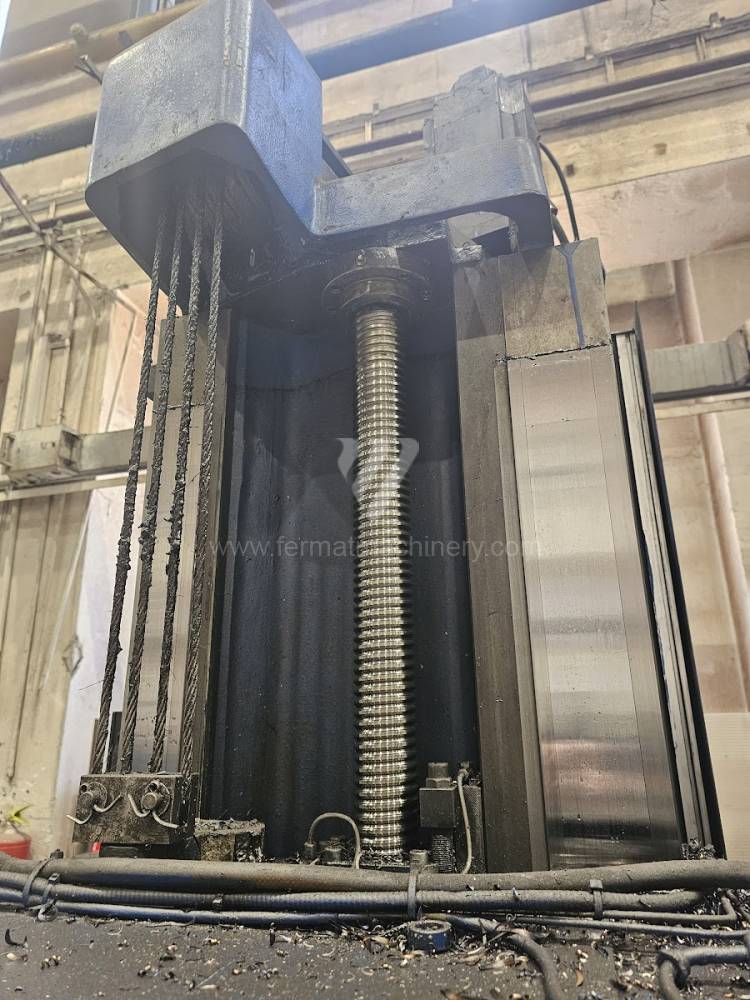

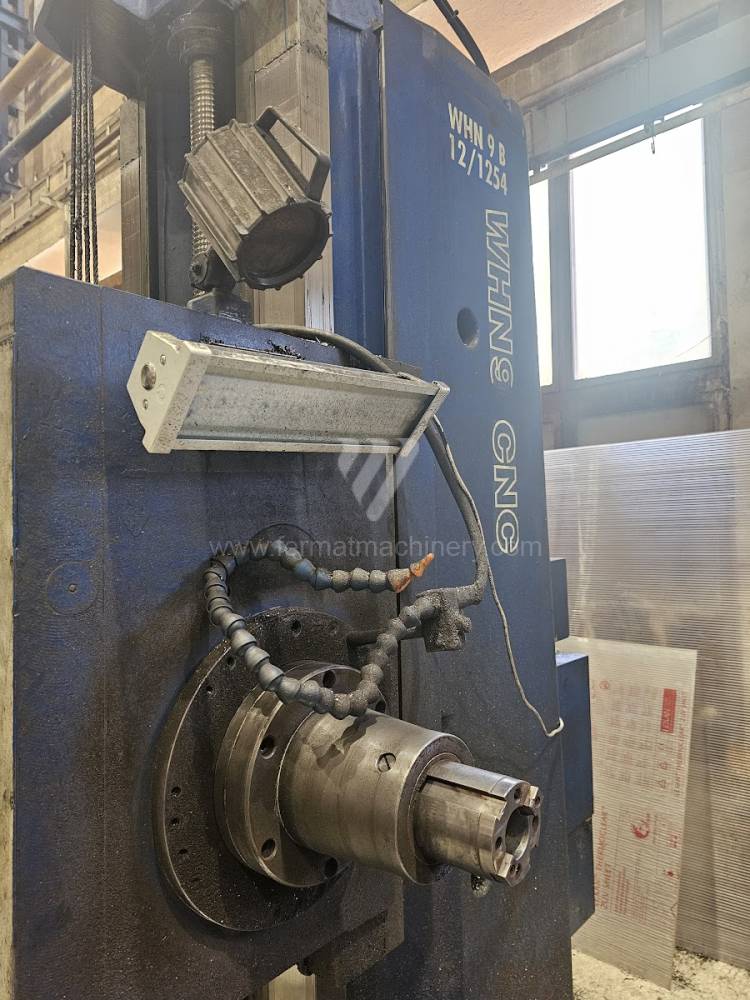

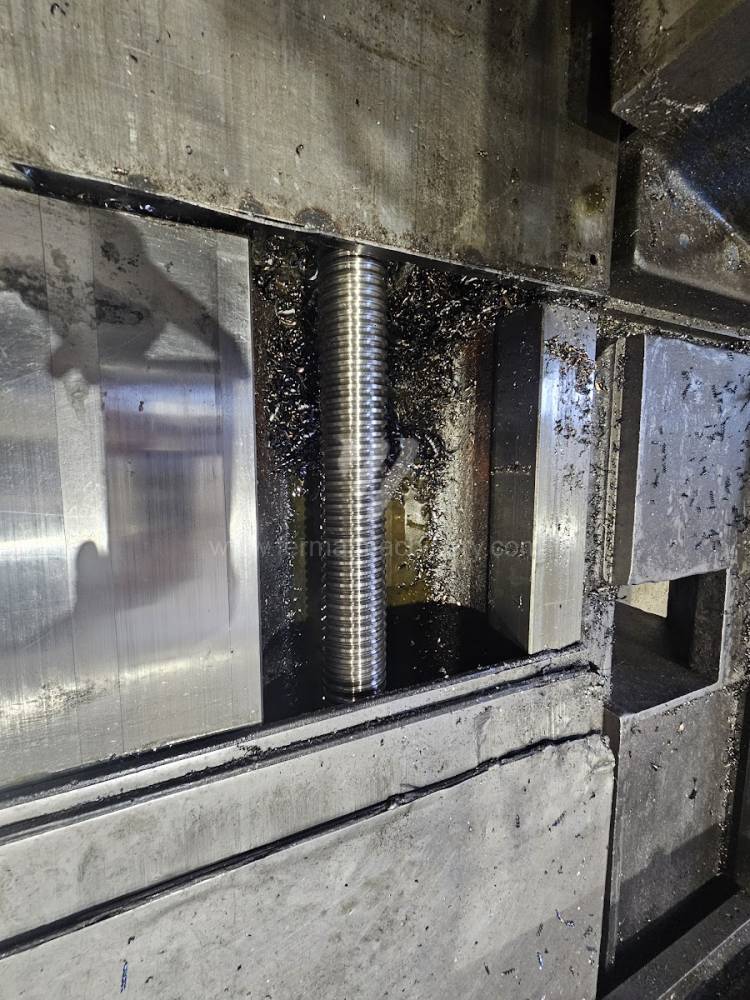

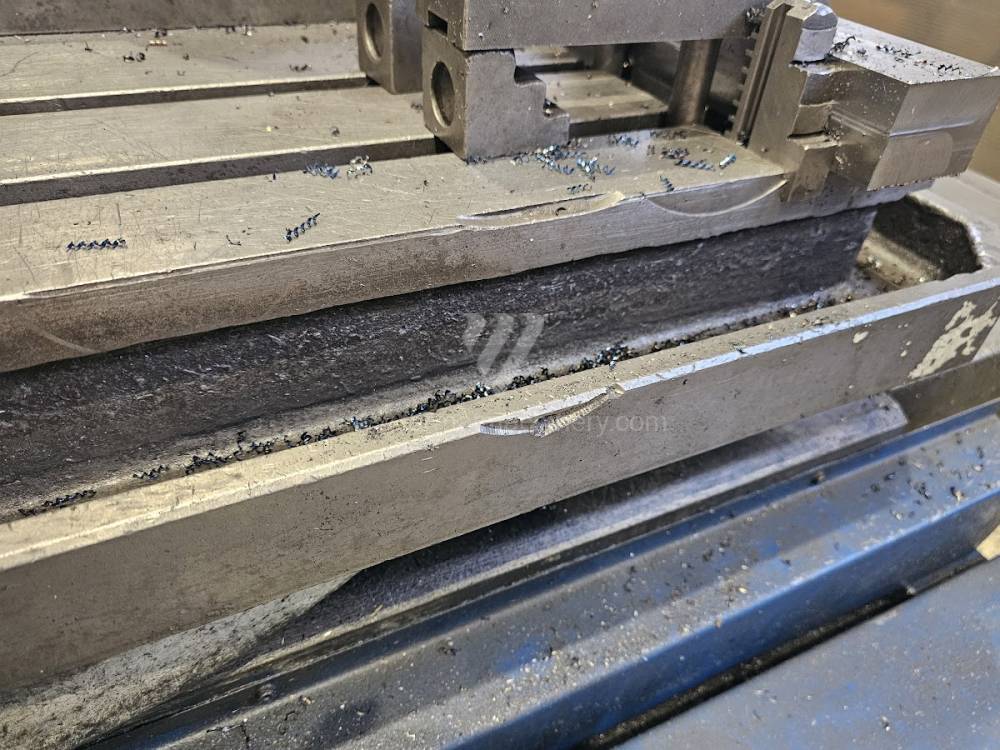

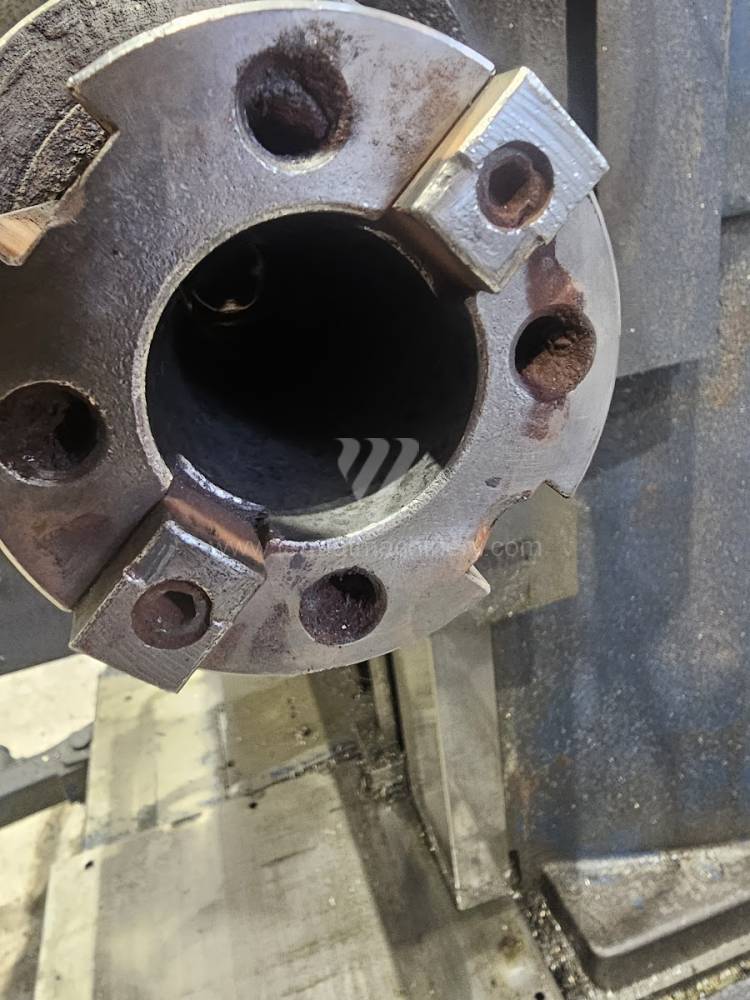

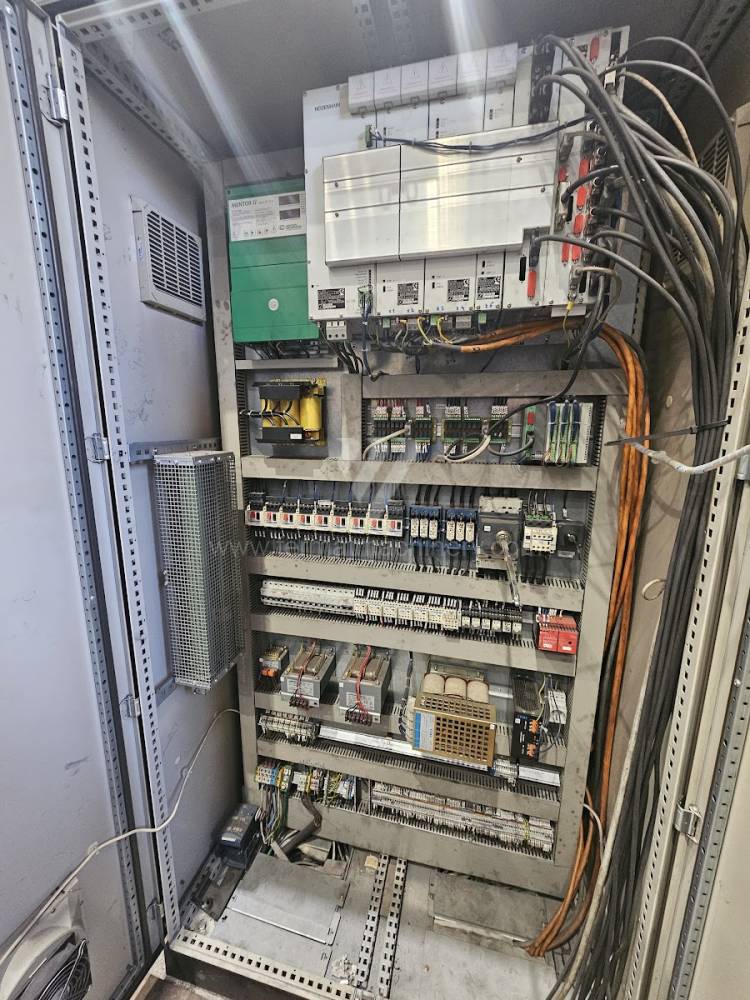

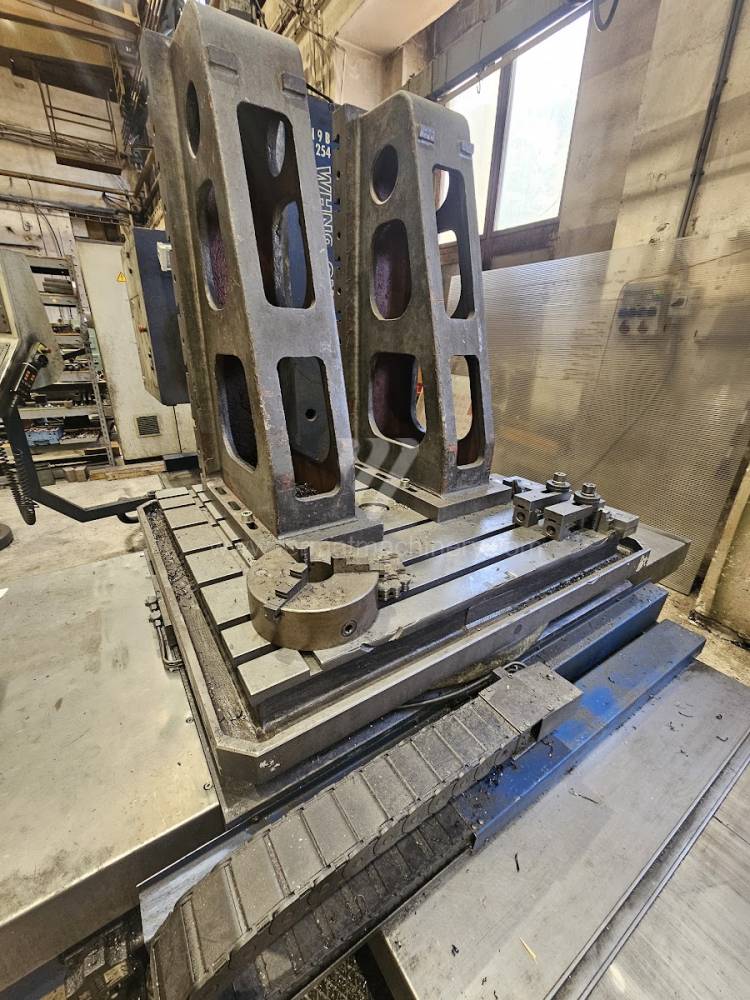

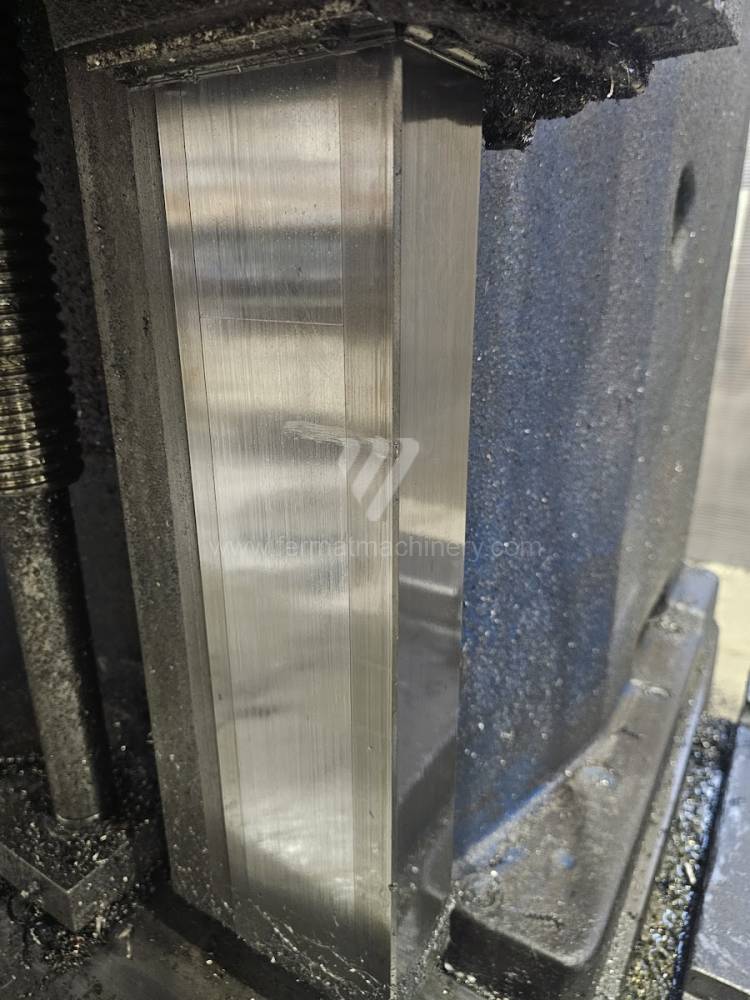

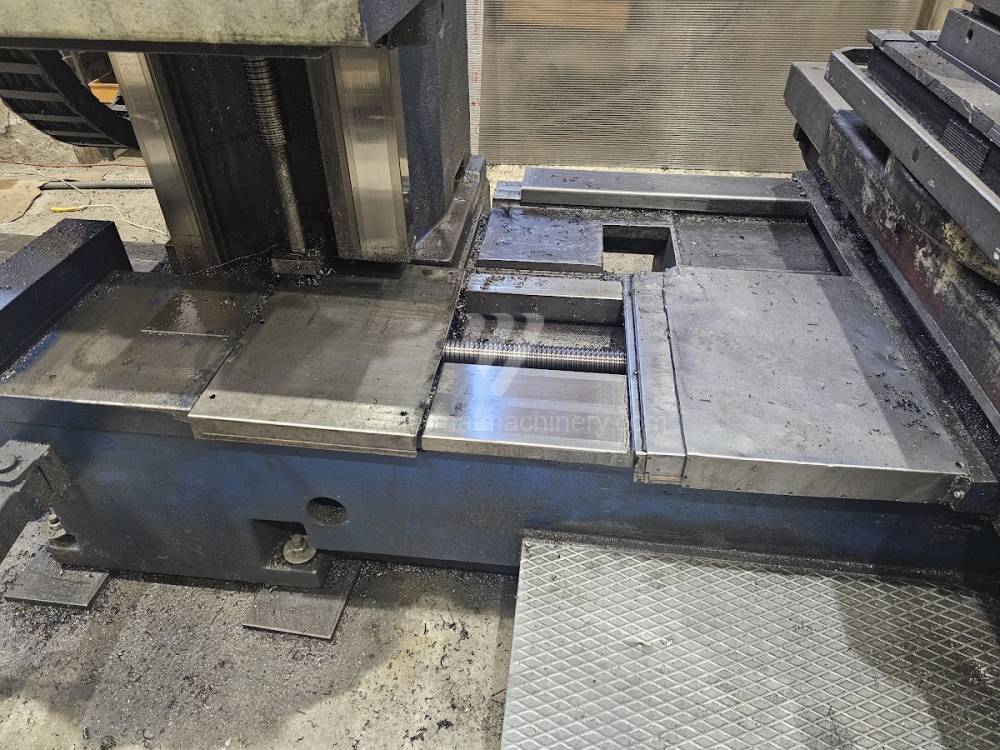

WHN 9 B
TOS Varnsdorf
Inv. č.: 231135

Rok výroby:1981
Pracovní průměr vřetena: 90 mm
Pojezd osy X: 1250 mm
Pojezd osy Y: 900 mm
Otáčky vřetene: 0 - 1120 /min.
Chlazení středem: ne
Výsuv vřetene (W): 680 mm

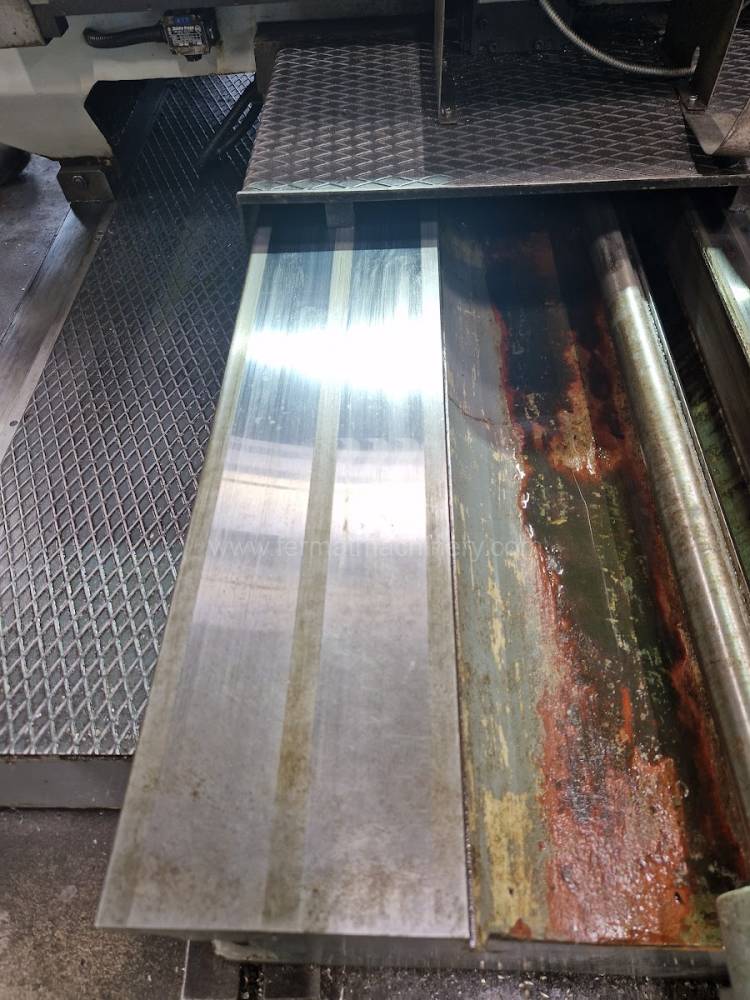

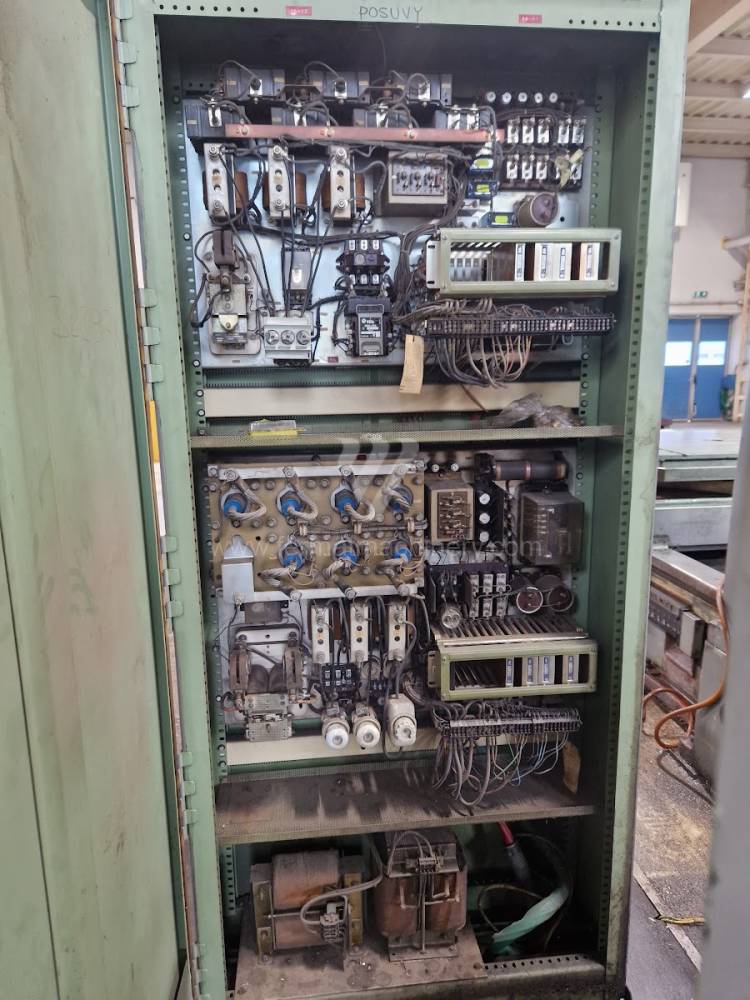

WHN 9 B
TOS Varnsdorf
Inv. č.: 231476

Rok výroby:1975
Pracovní průměr vřetena: 90 mm
Pojezd osy X: 1250 mm
Pojezd osy Y: 900 mm
Otáčky vřetene: 0 - 1120 /min.
Chlazení středem: ne
Výsuv vřetene (W): 680 mm

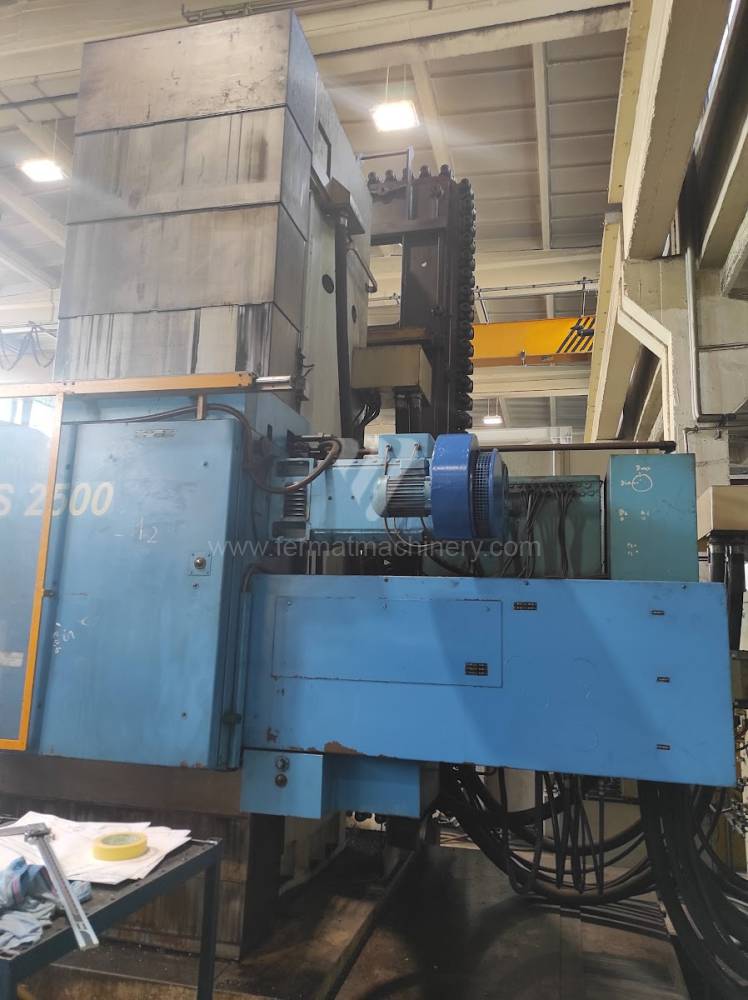

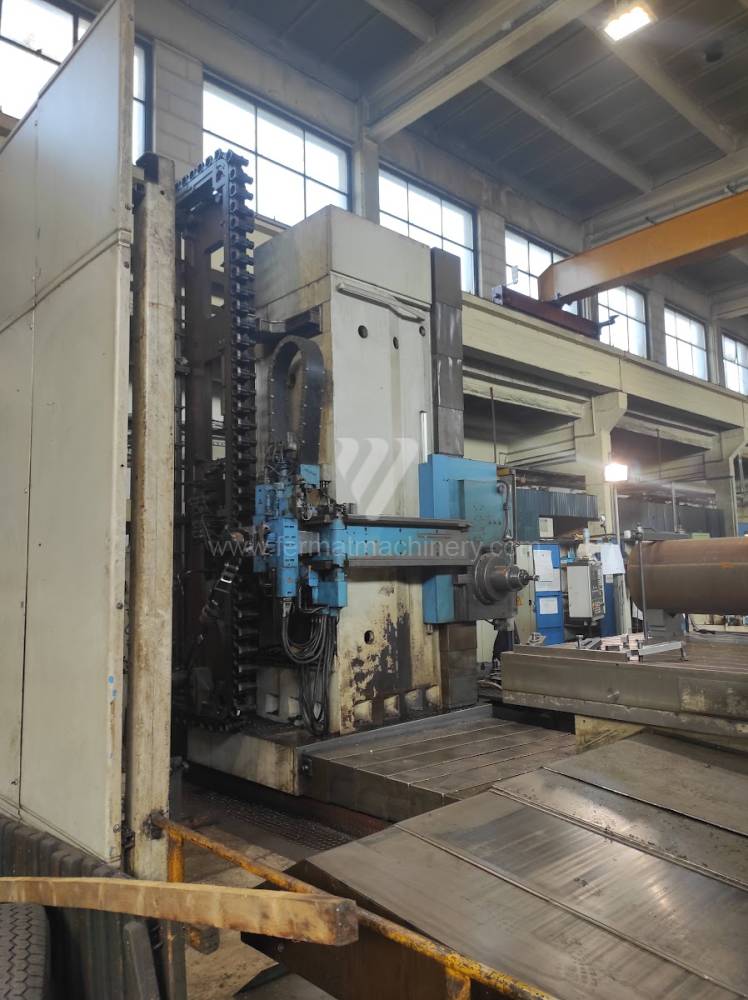

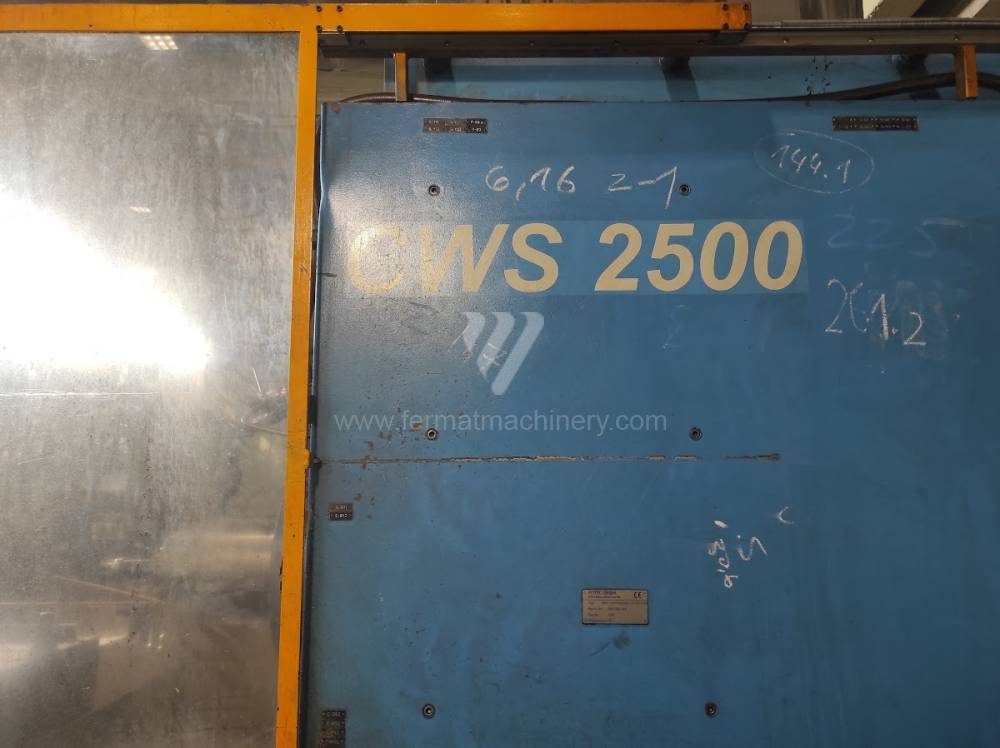

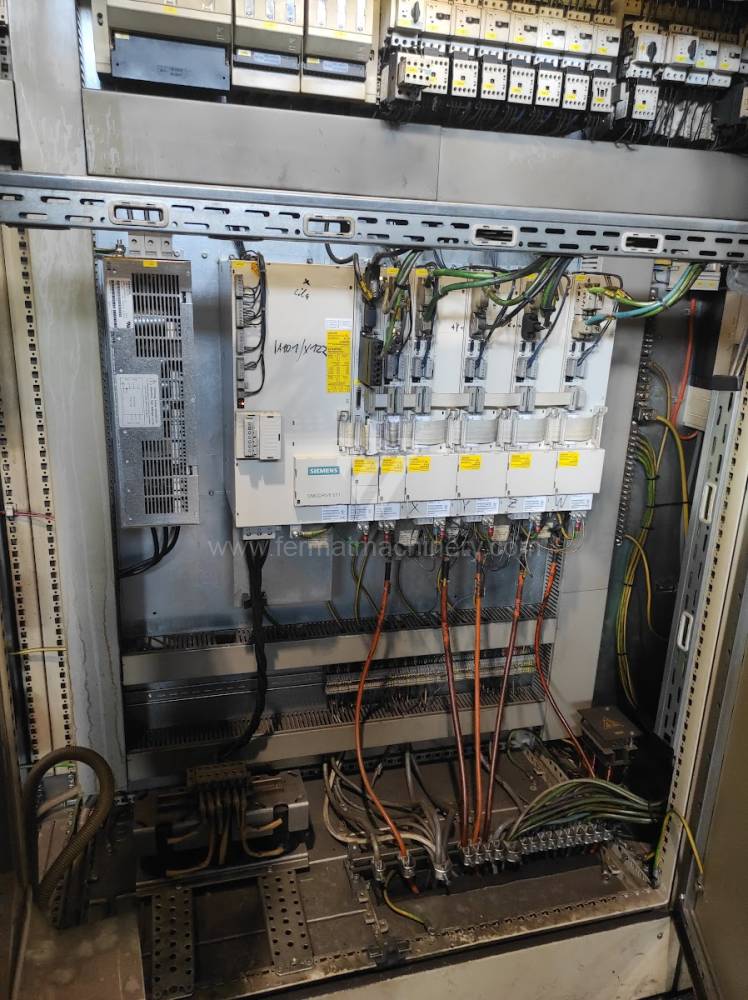

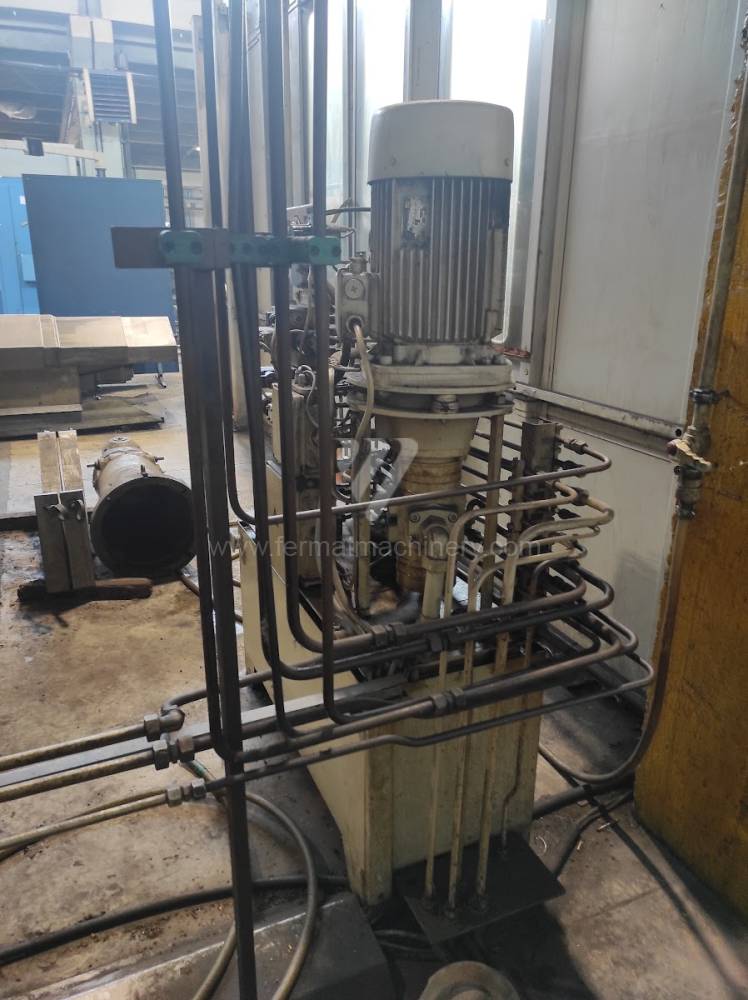

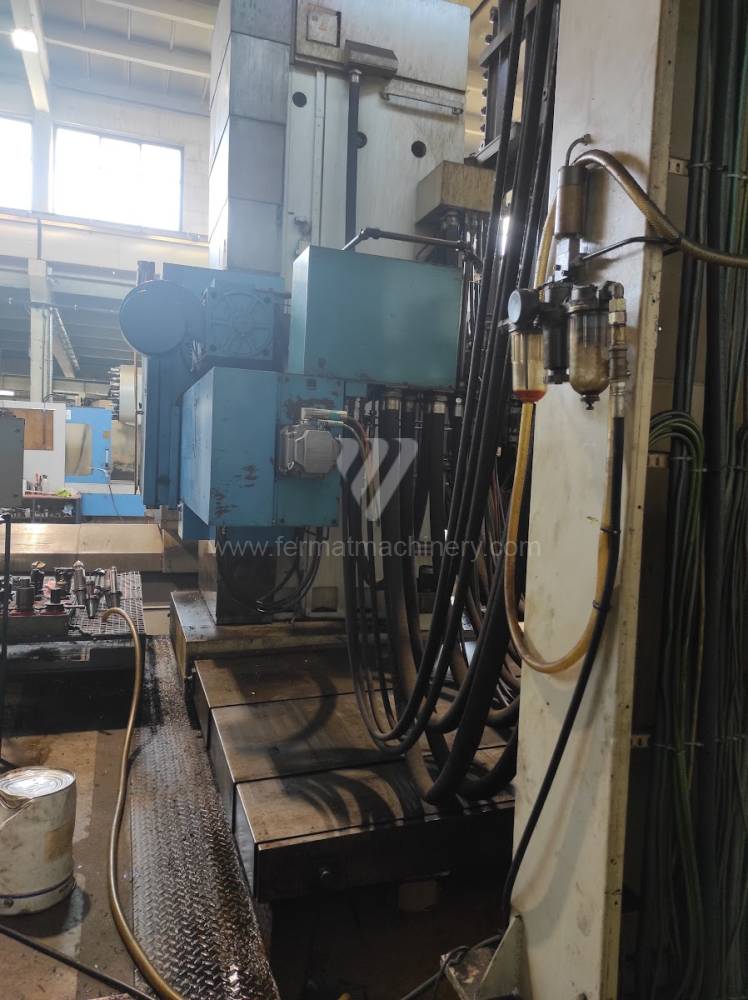

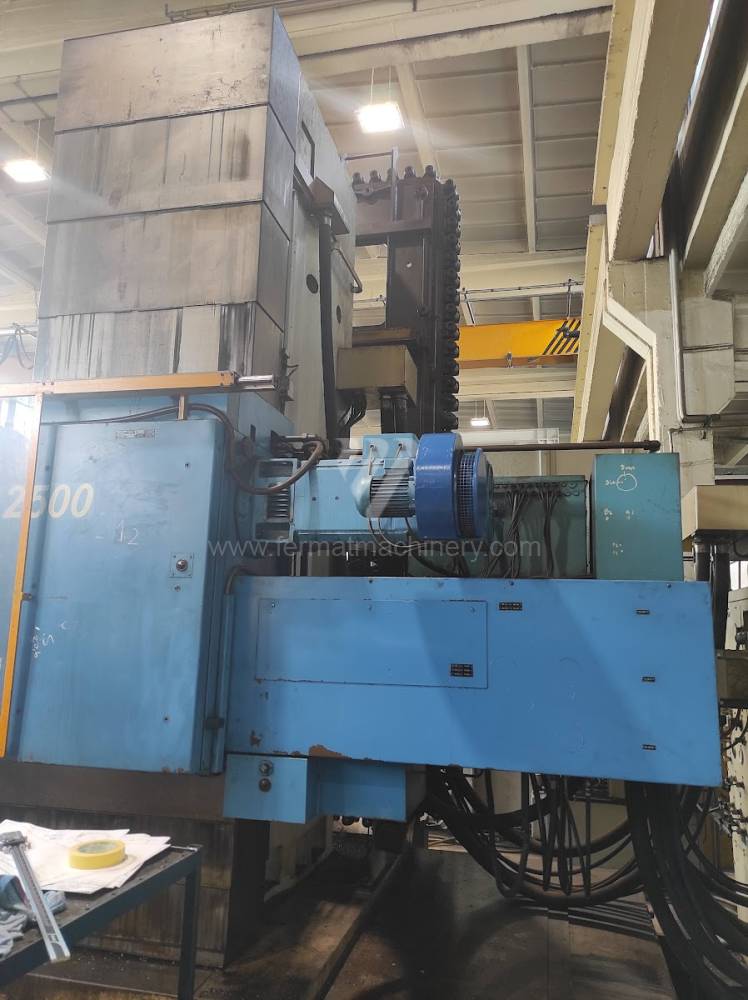

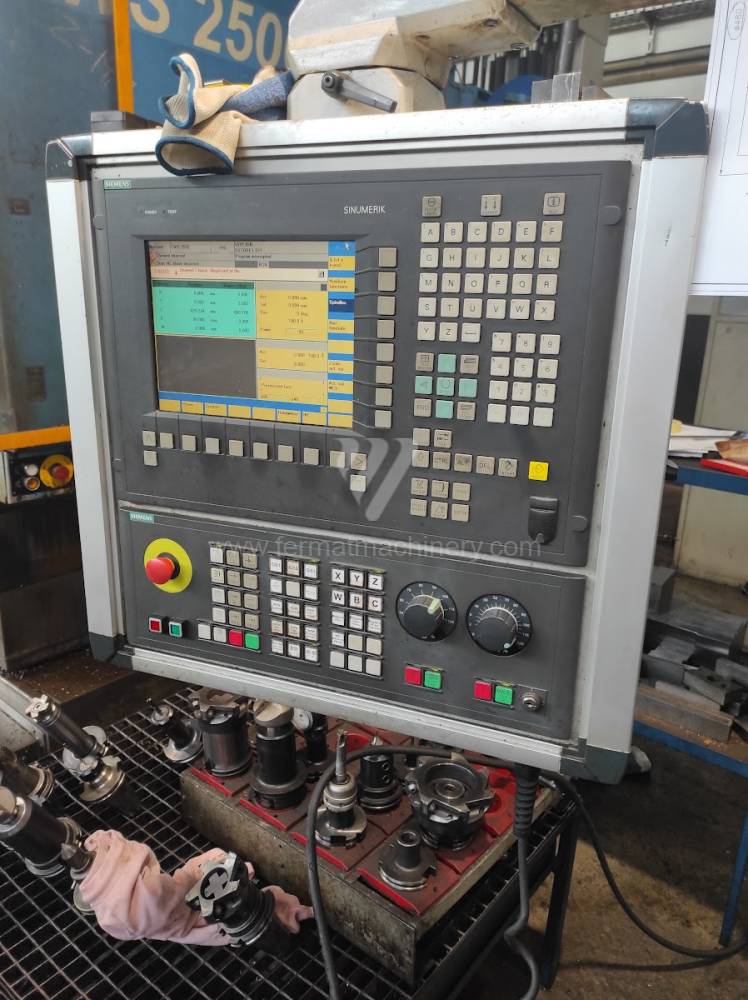

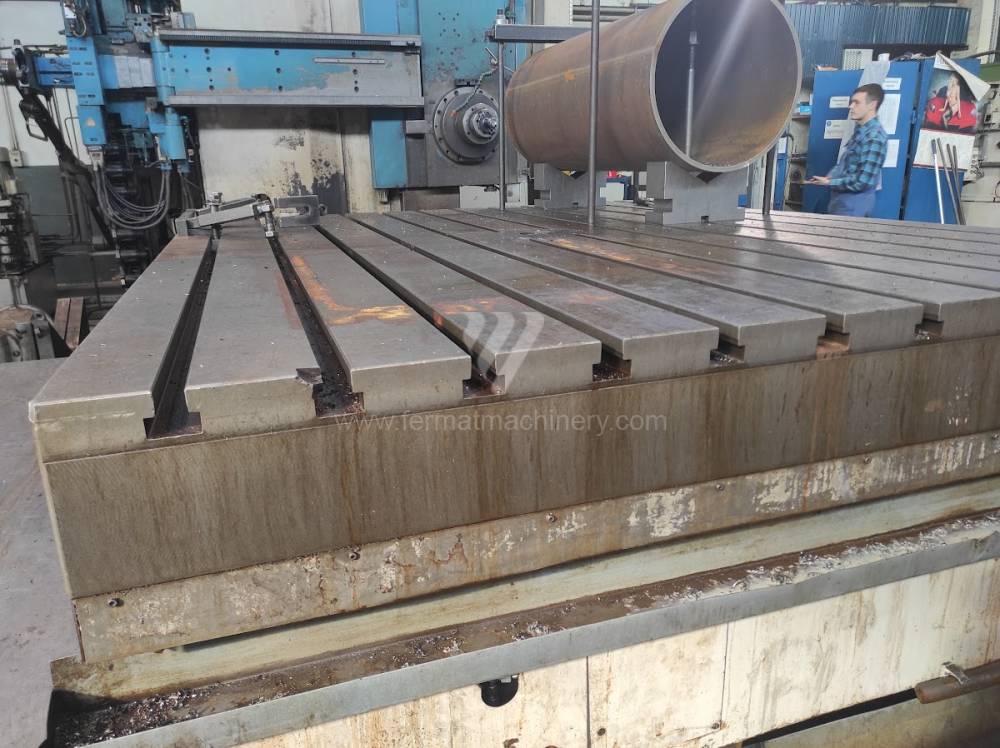

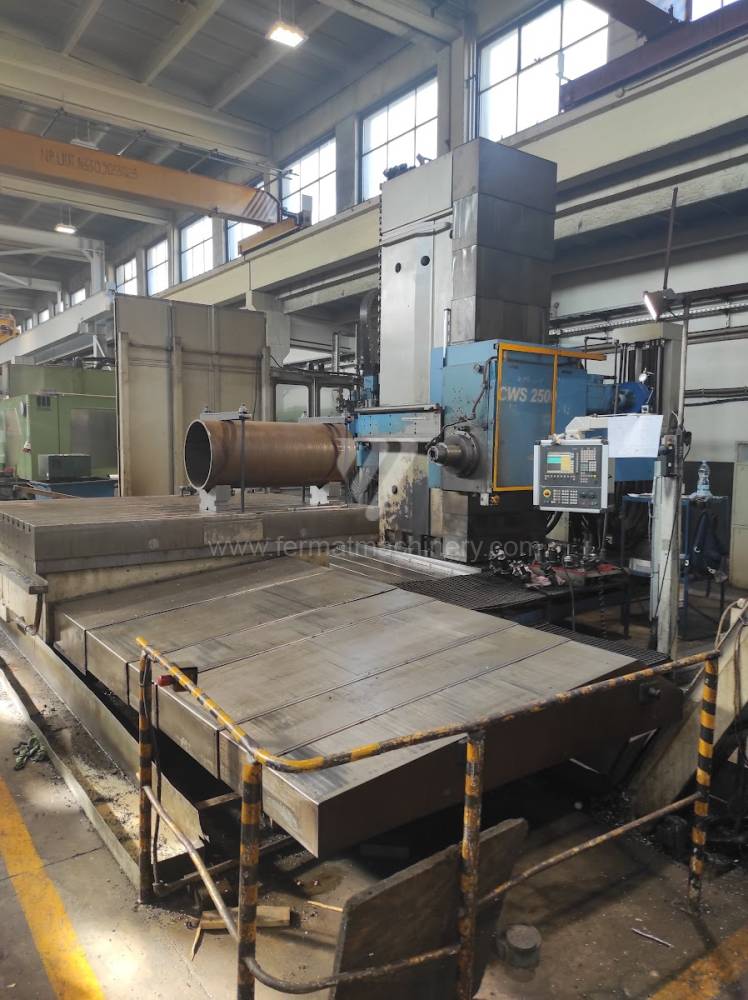

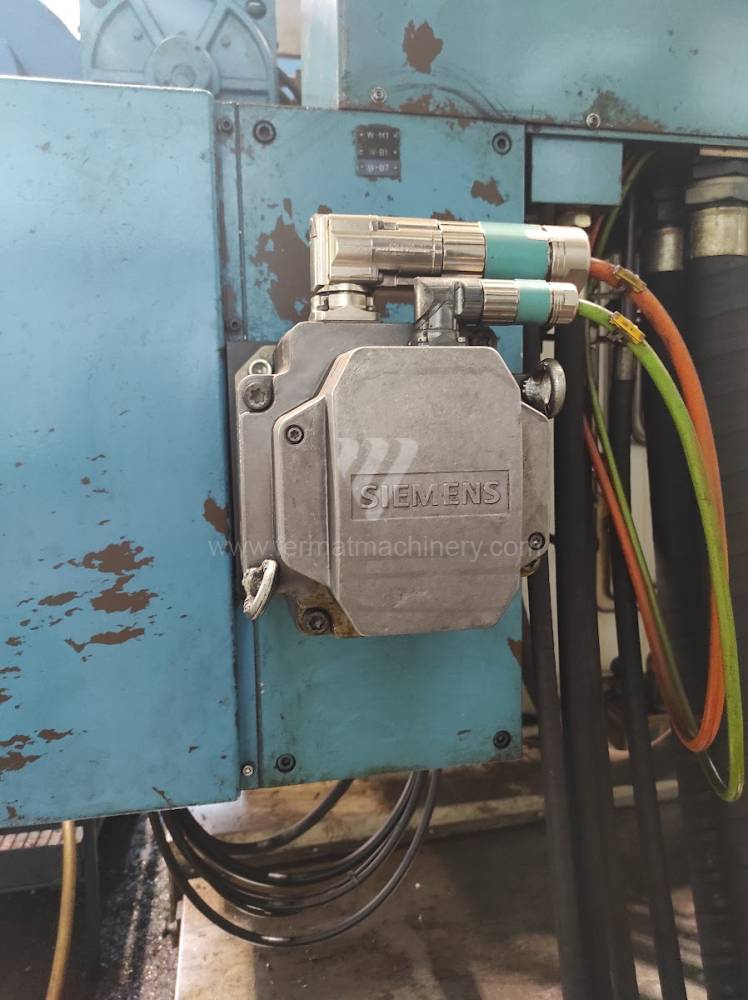

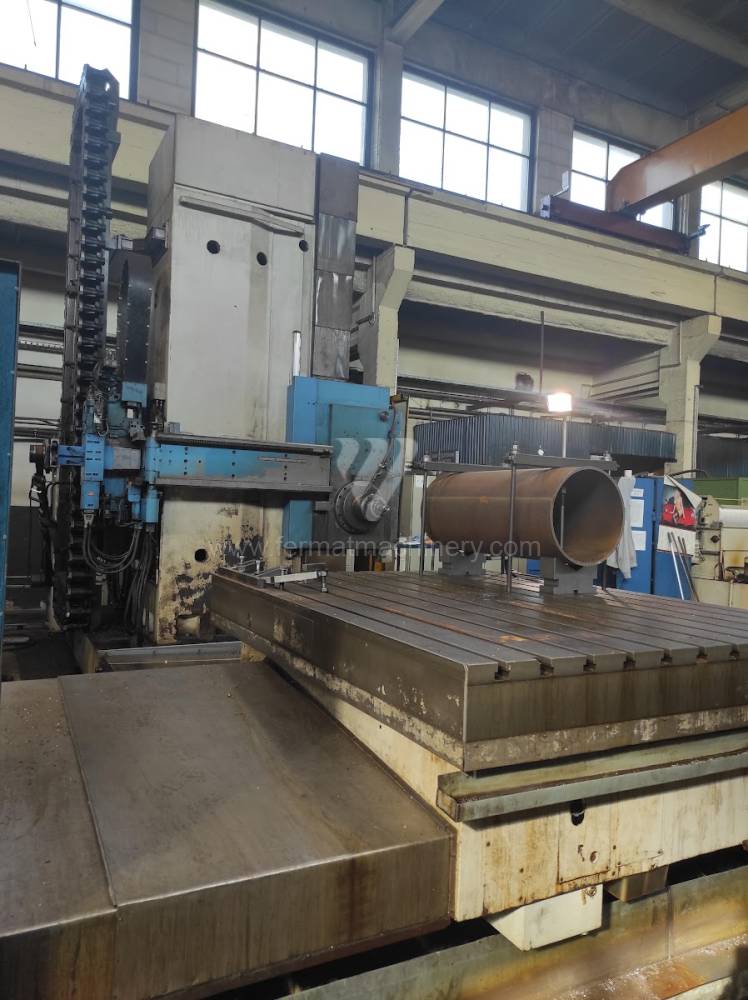

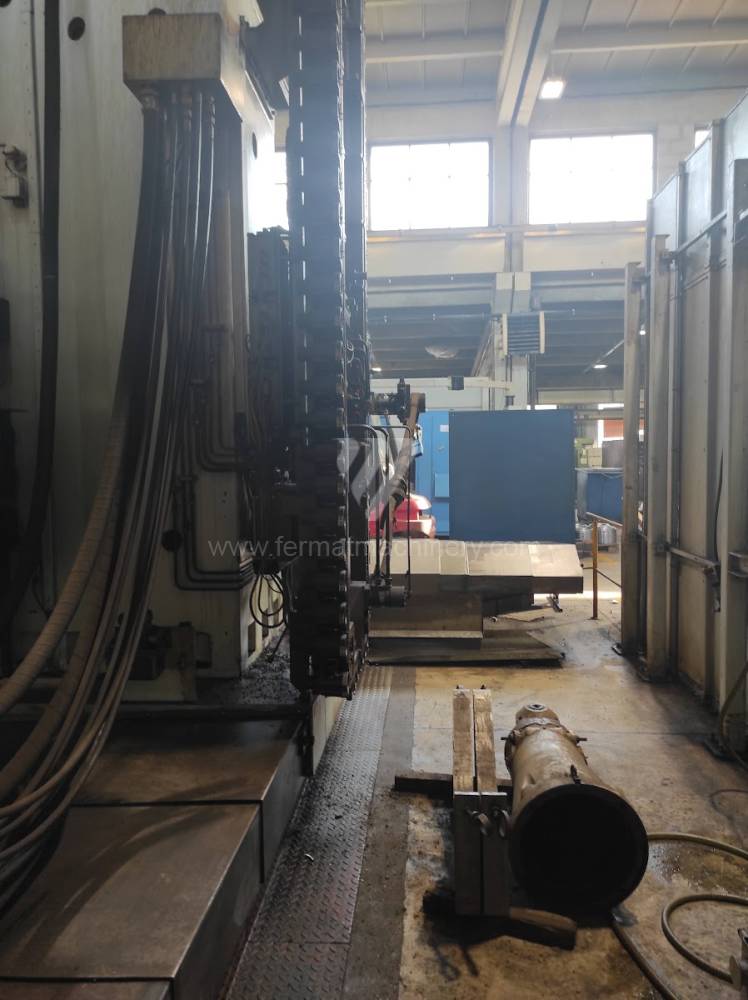

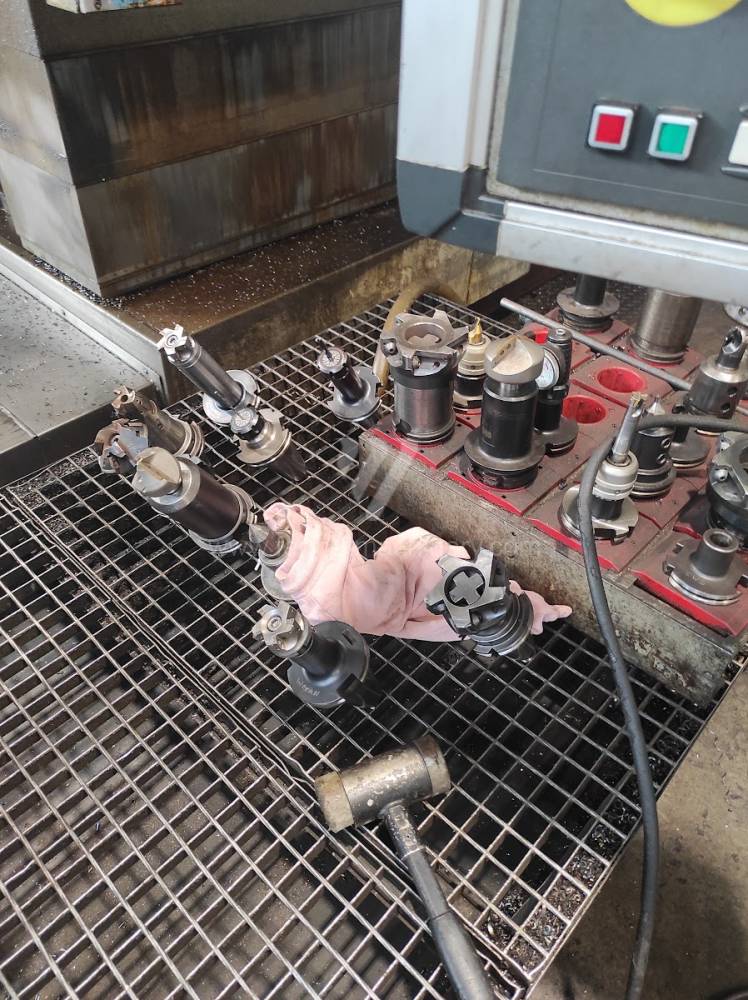

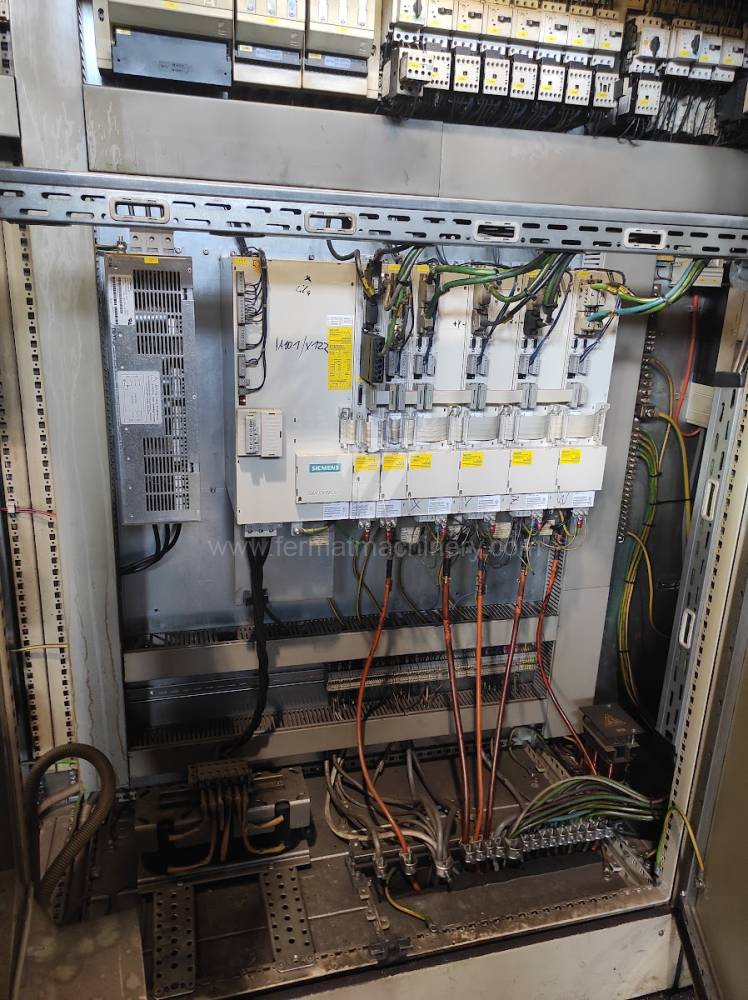

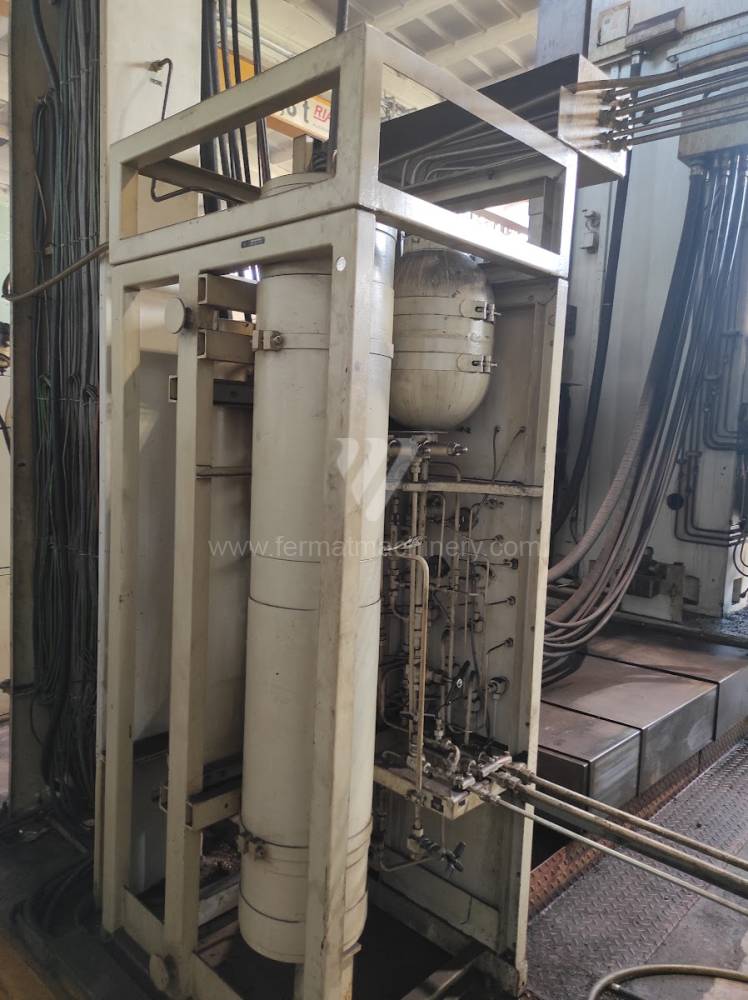

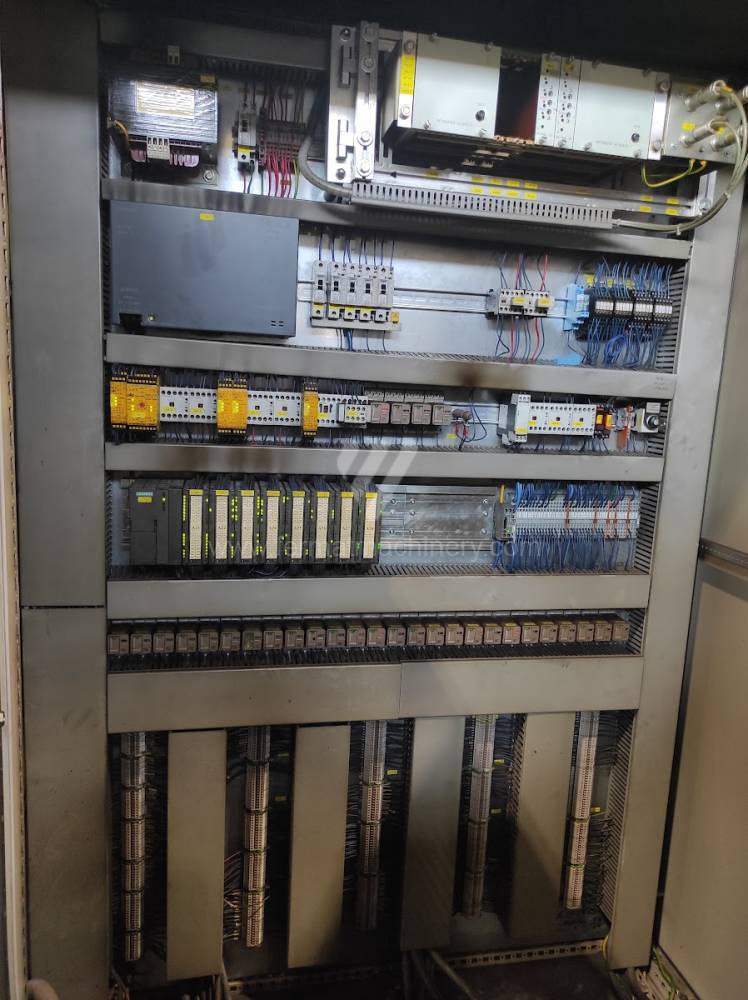

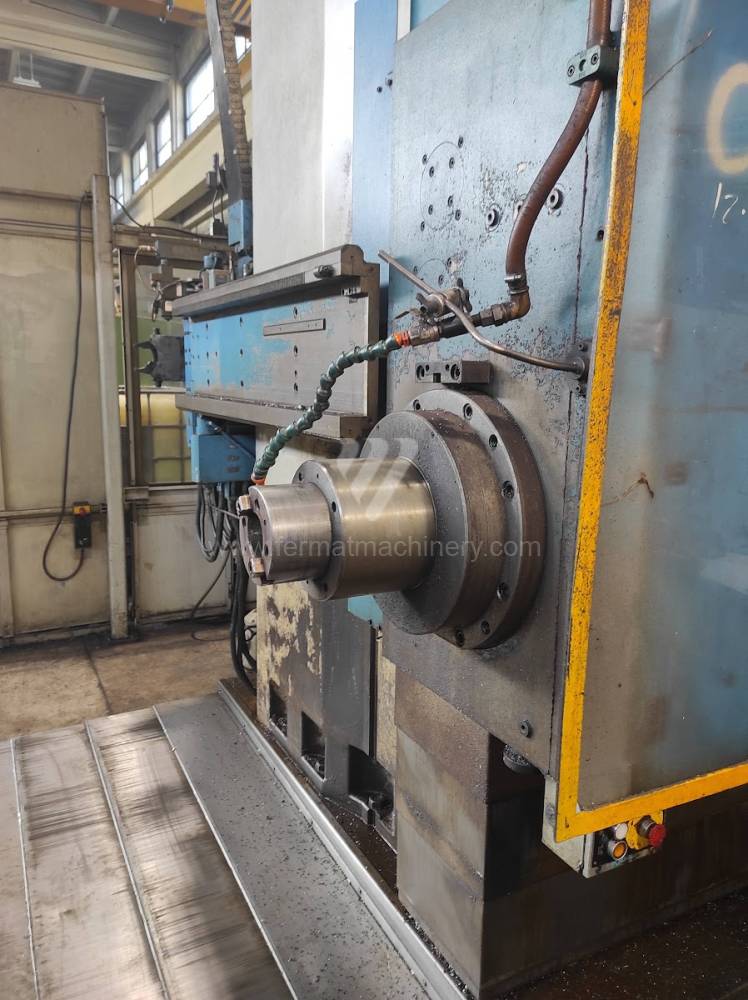

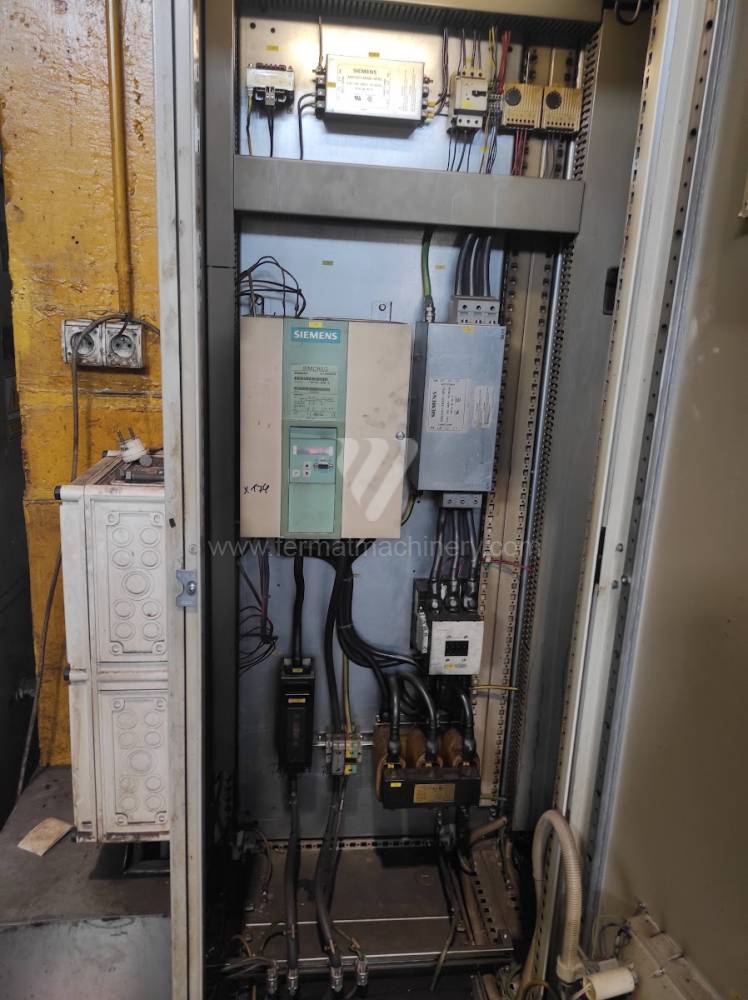

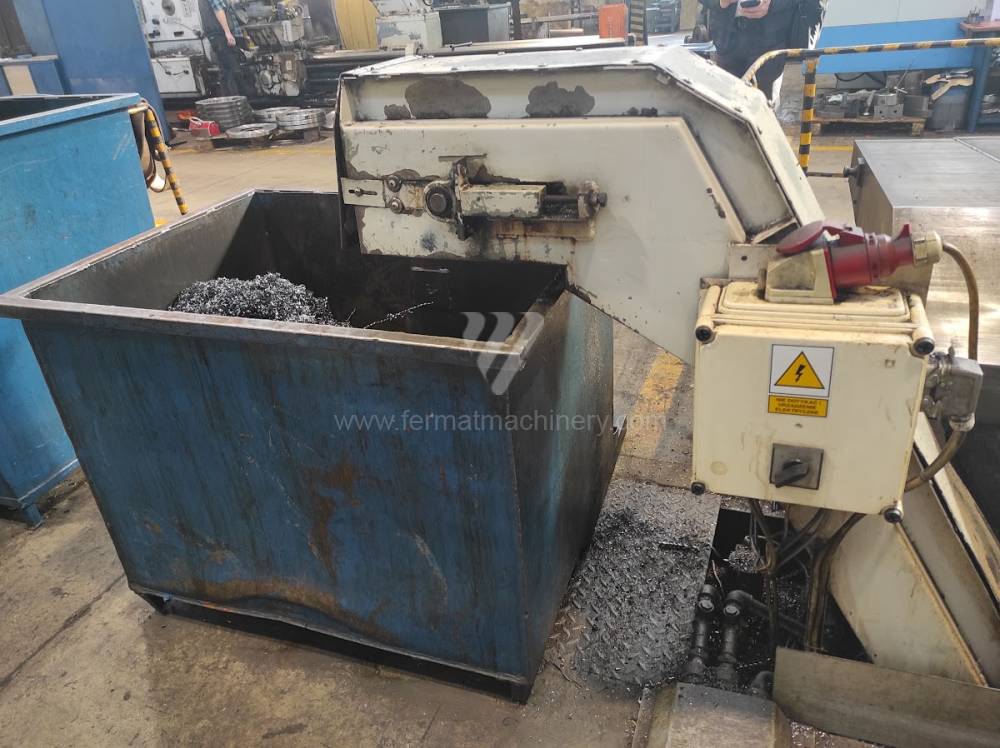

CW 2500
FOTEC Industrietechnik
Inv. č.: 231266

Rok výroby:2005
Řídící systém Siemens: Sinumerik 840 D
Pracovní průměr vřetena: 150 mm
Pojezd osy X: 3000 mm
Pojezd osy Y: 1600 mm
Otáčky vřetene: 10 - 2500 /min.
Chlazení středem: ne

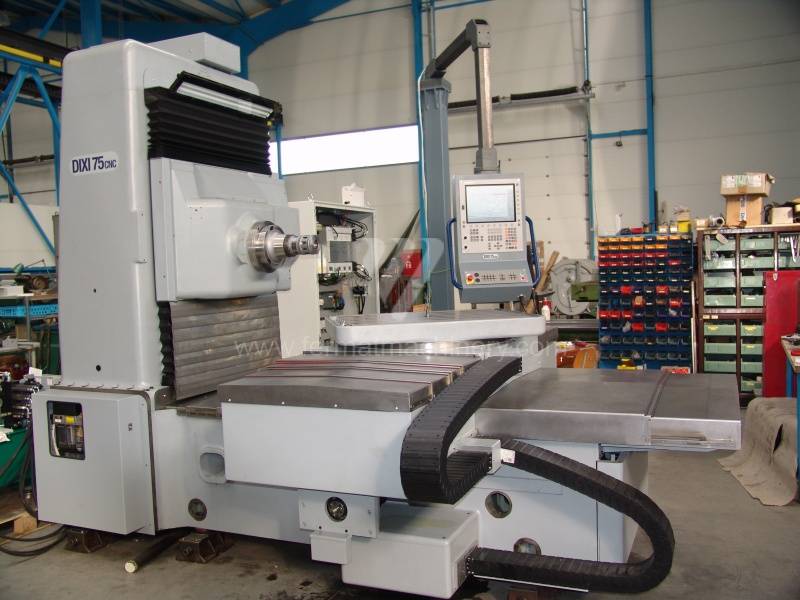

Dixi 75 ON
Dixi
Inv. č.: 231193

Rok výroby:2023
Řídící systém Heidenhain: TNC 620
Pracovní průměr vřetena: 75 mm
Pojezd osy X: 770 mm
Pojezd osy Y: 680 mm
Otáčky vřetene: 0 - 2000 /min.
Chlazení středem: ne

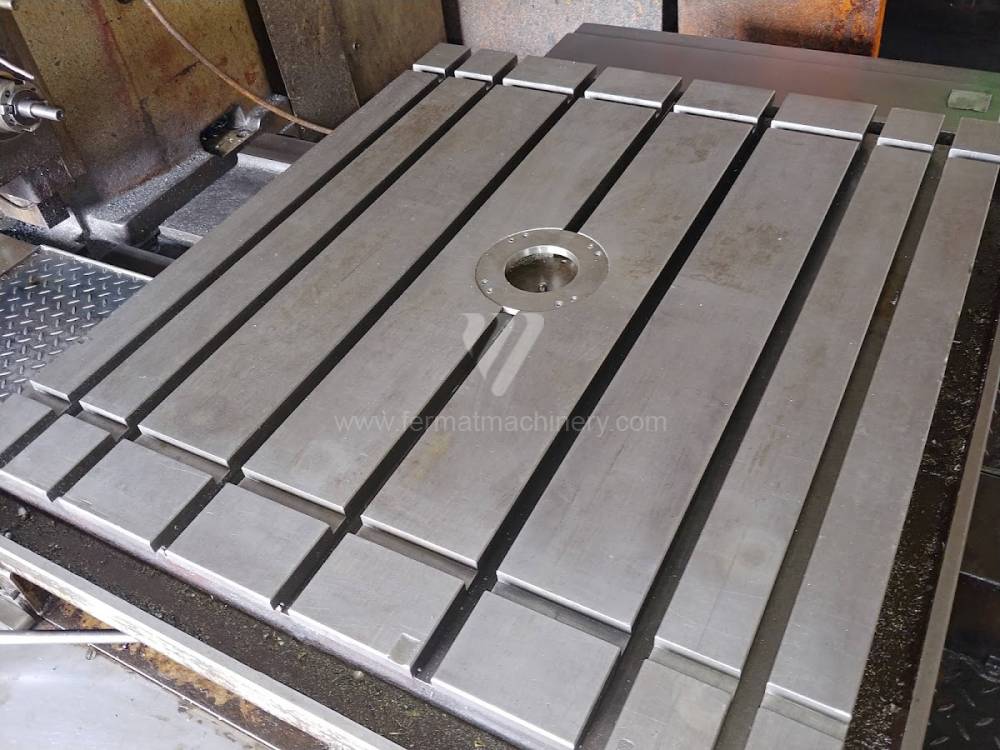

WHN 9 B
TOS Varnsdorf
Inv. č.: 231563

Rok výroby:1975
Pracovní průměr vřetena: 90 mm
Pojezd osy X: 1250 mm
Pojezd osy Y: 900 mm
Otáčky vřetene: 0 - 1120 /min.
Chlazení středem: ne
Výsuv vřetene (W): 680 mm

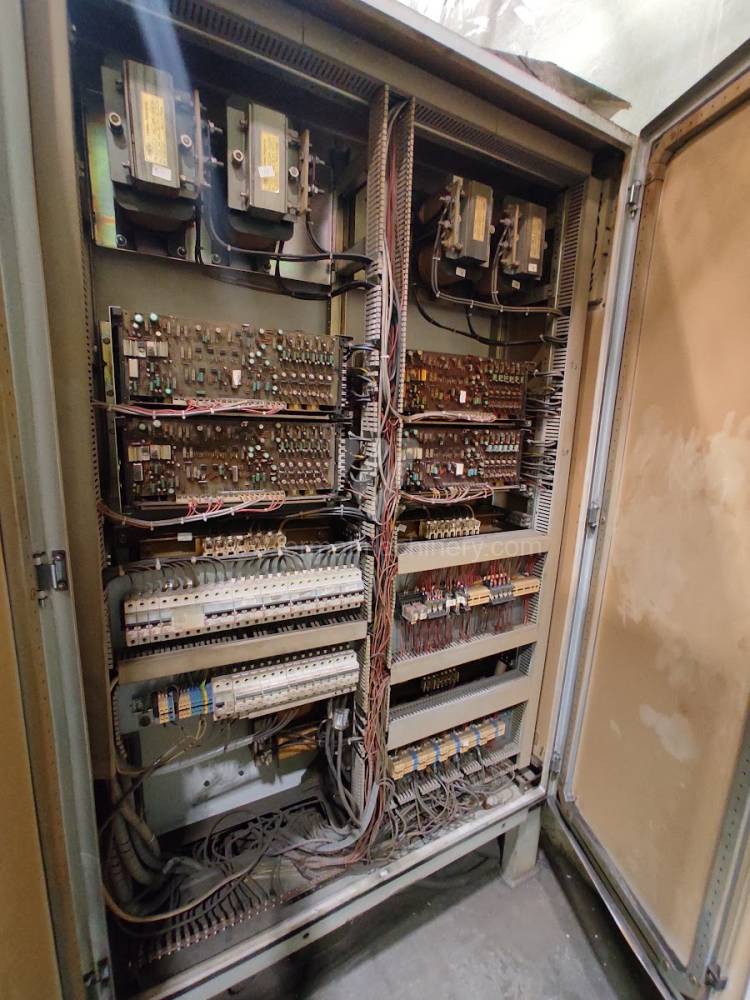

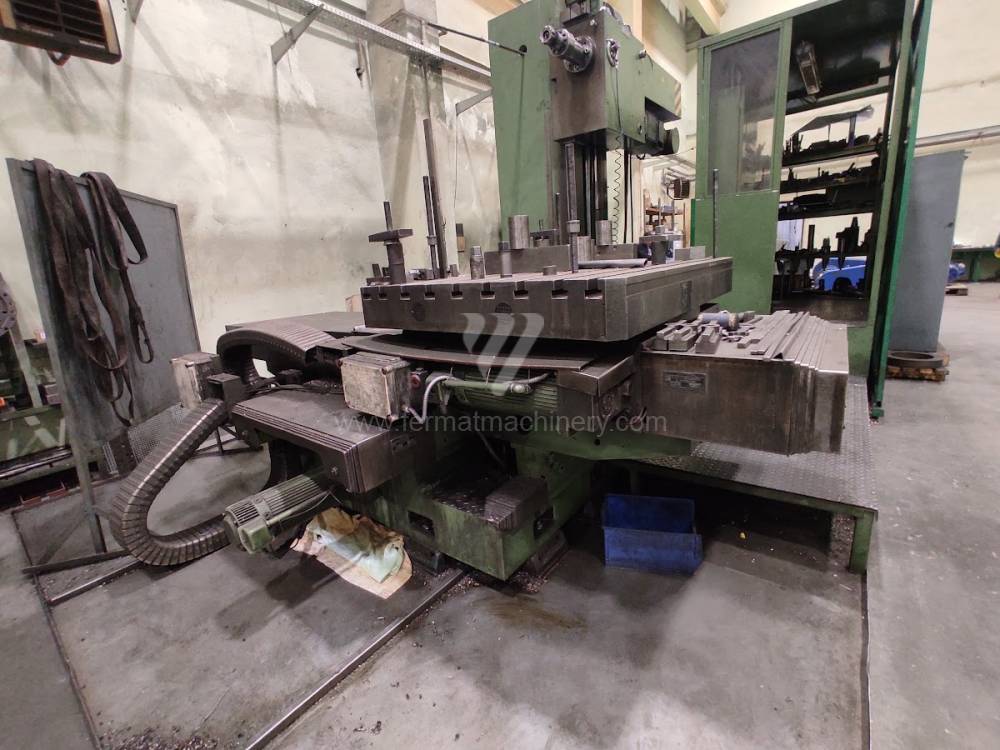

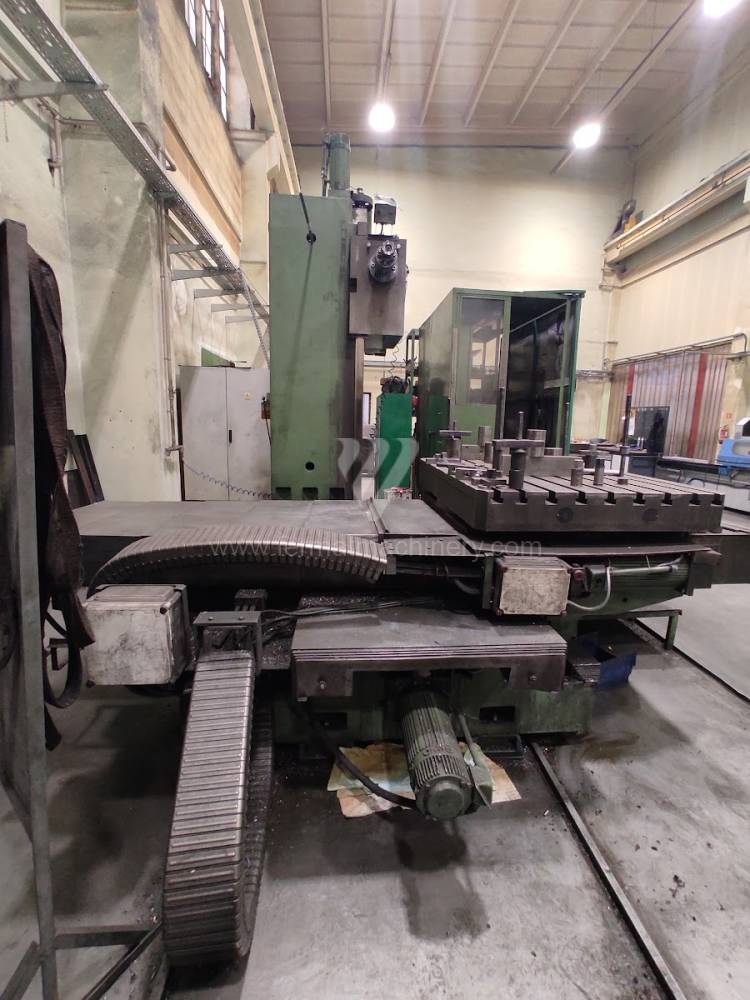

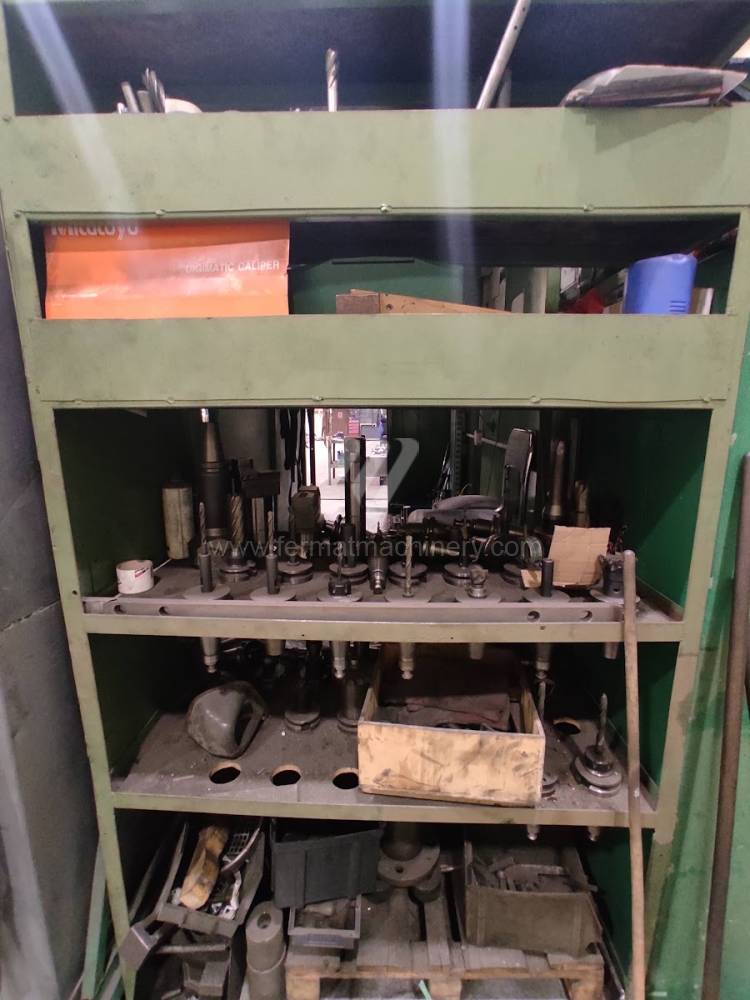

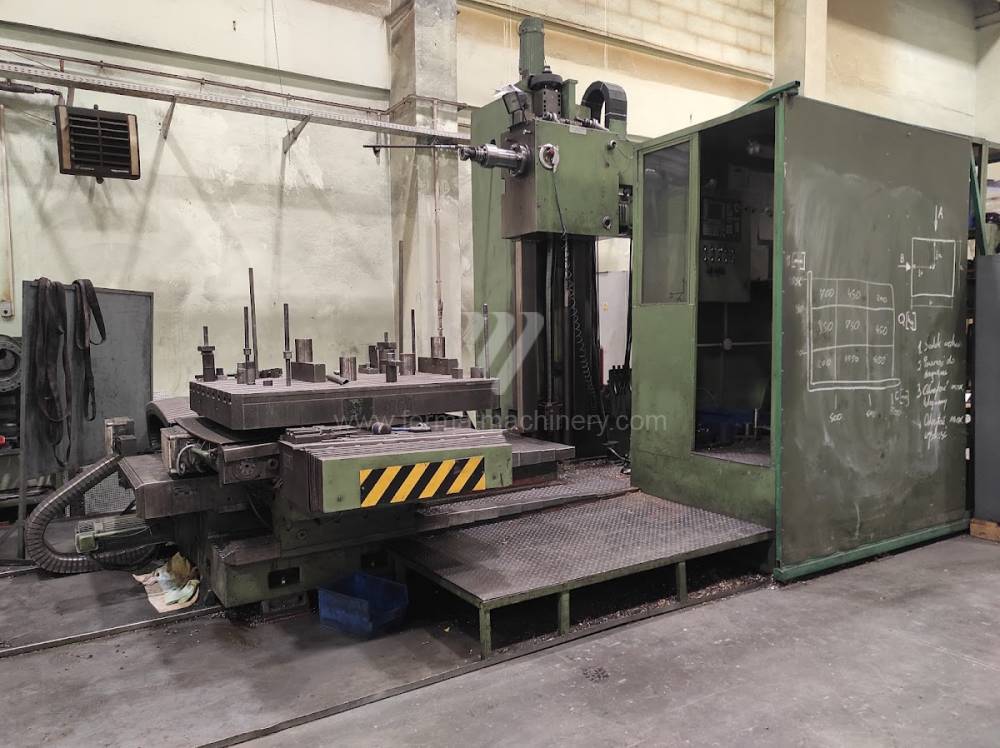

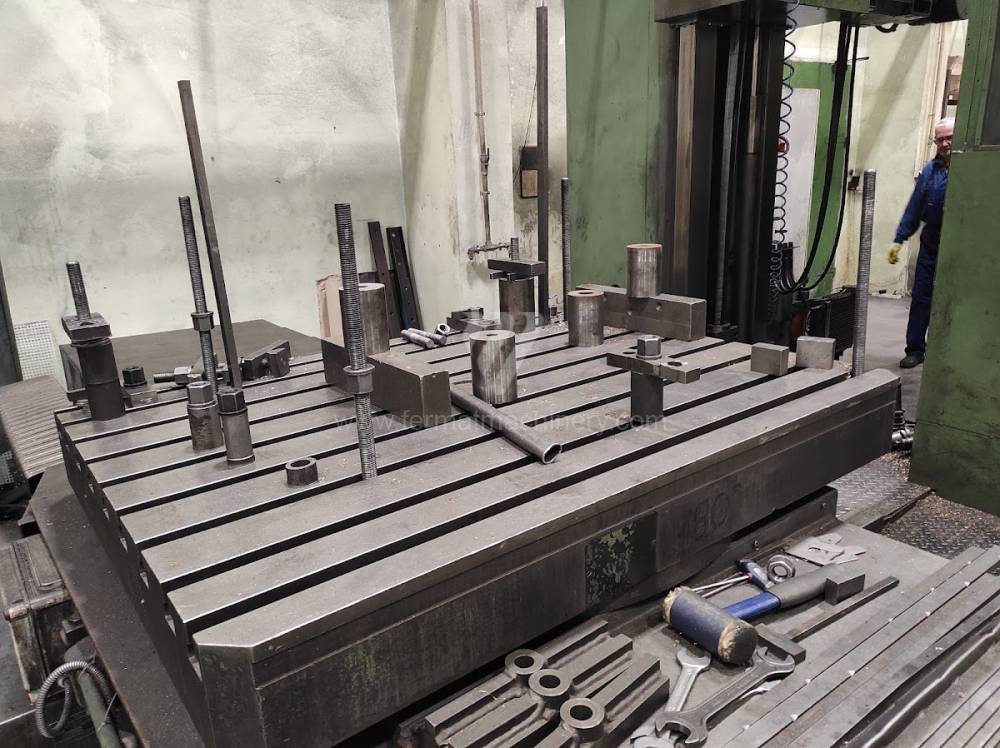

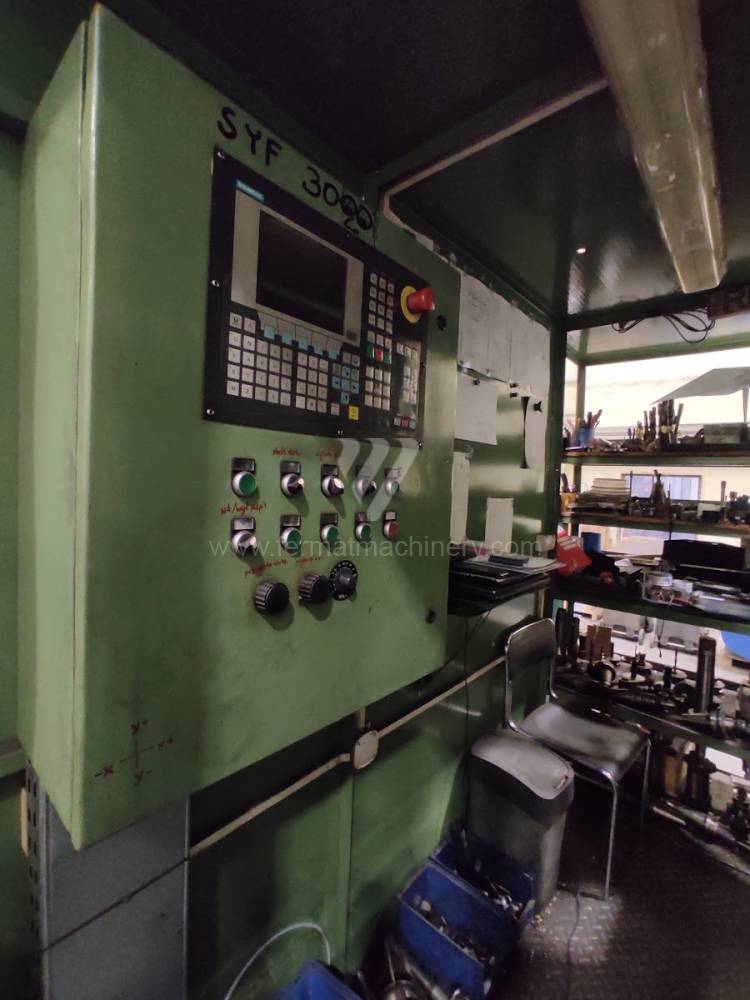

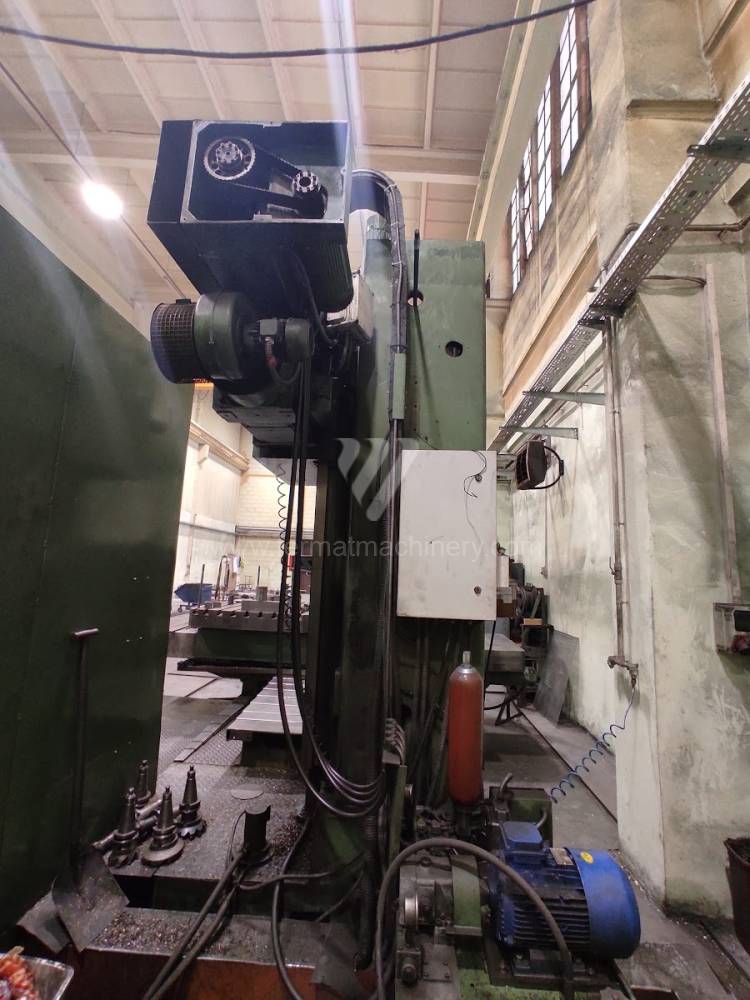

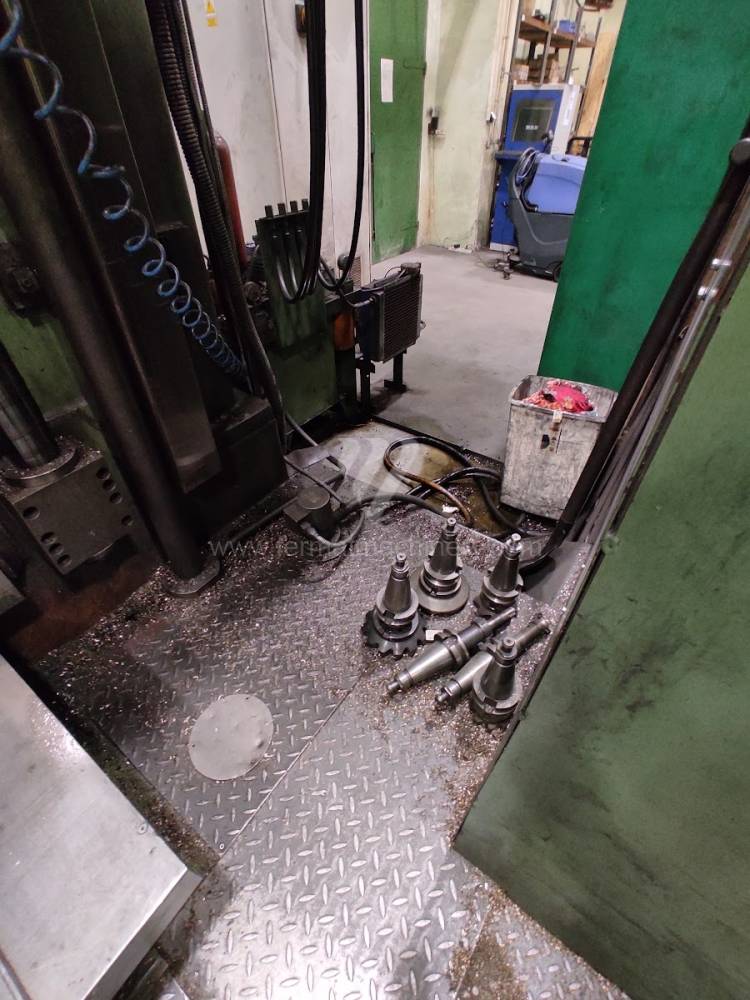

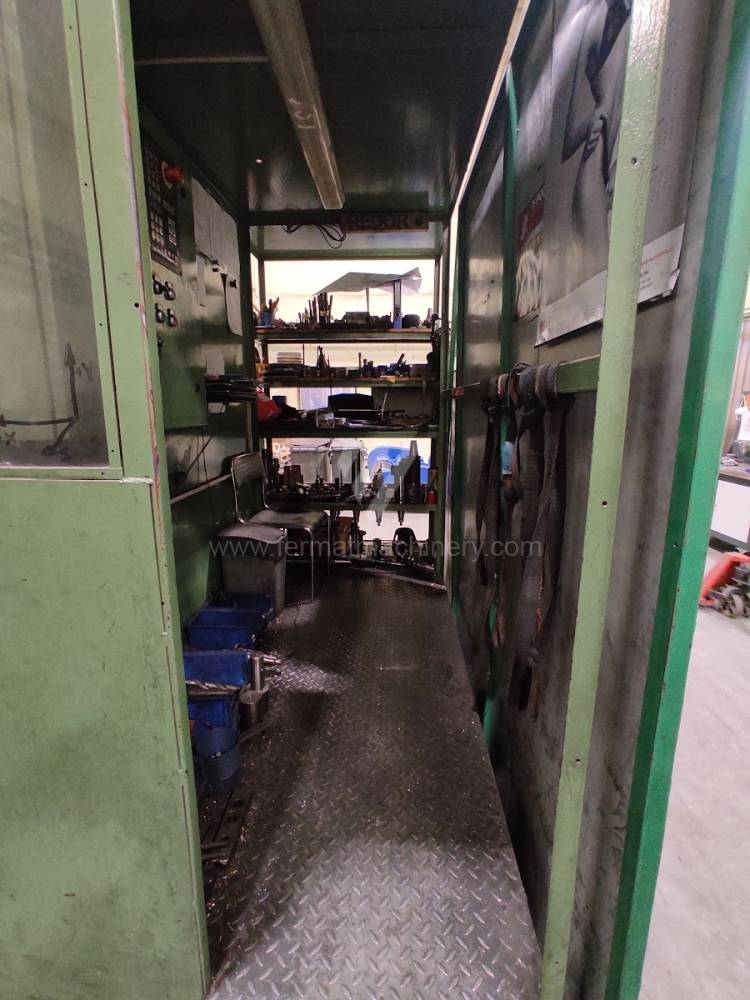

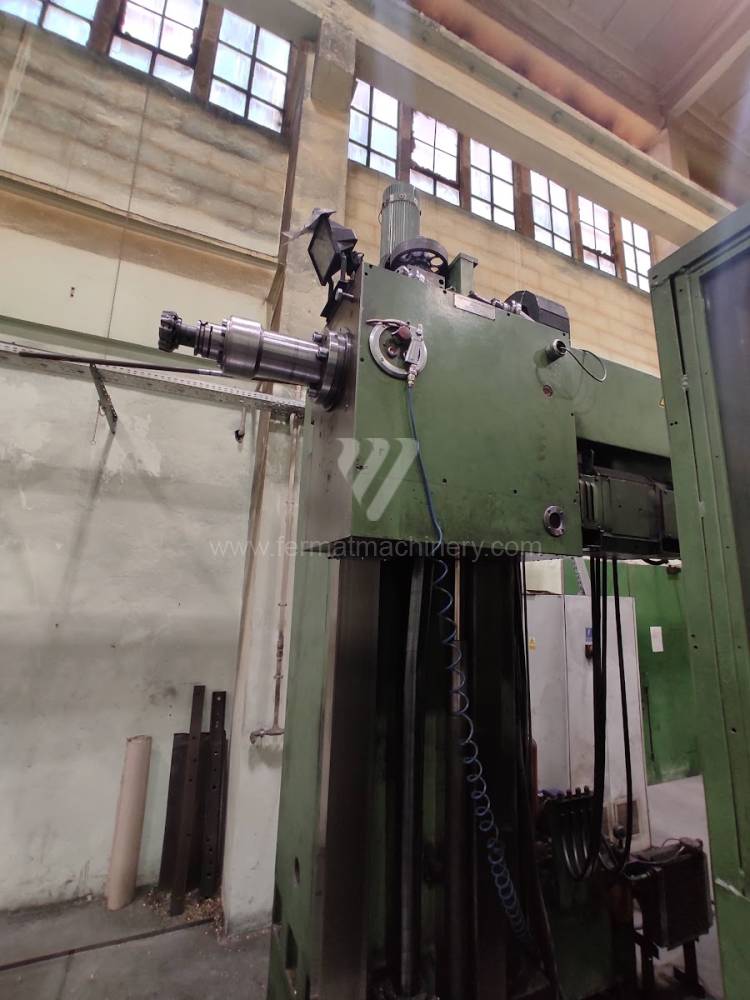

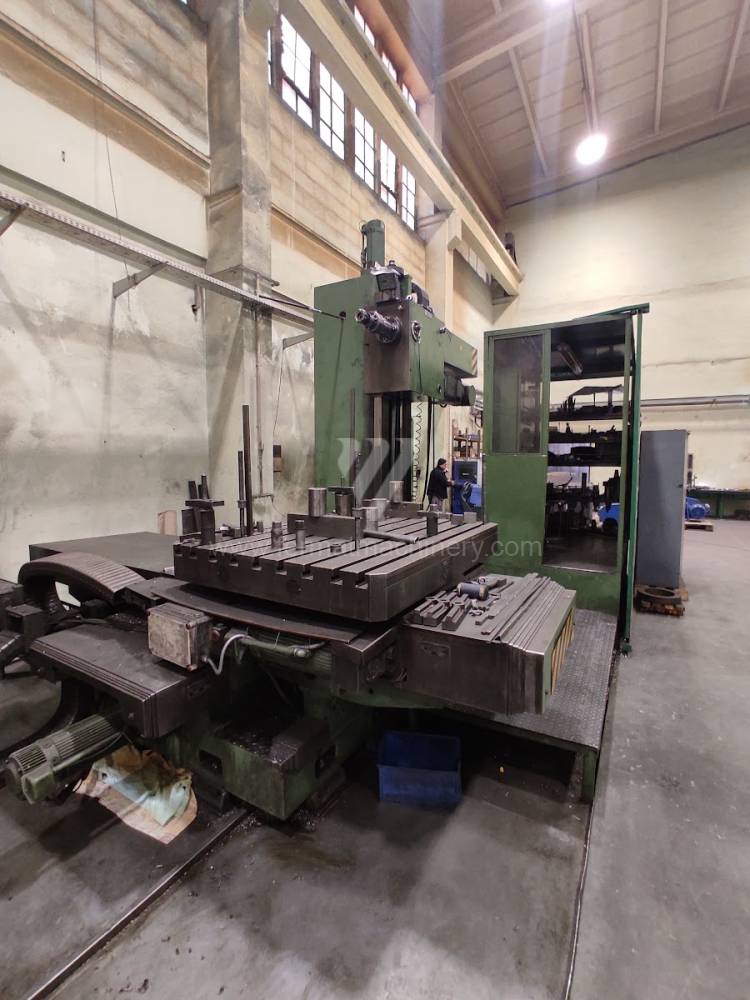

WFM 100E
Poreba
Inv. č.: 231011

Rok výroby:1986
Řídící systém Siemens: Sinumerik 802 C
Pracovní průměr vřetena: 100 mm
Pojezd osy X: 1500 mm
Pojezd osy Y: 1500 mm
Otáčky vřetene: 1 - 1600 /min.
Chlazení středem: ne

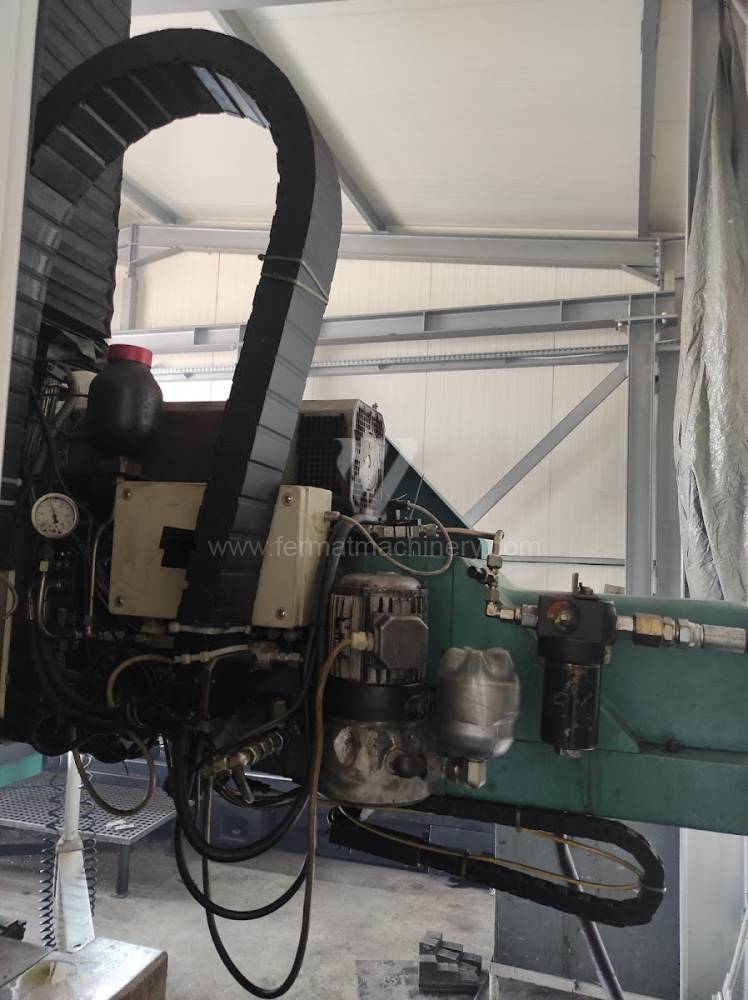

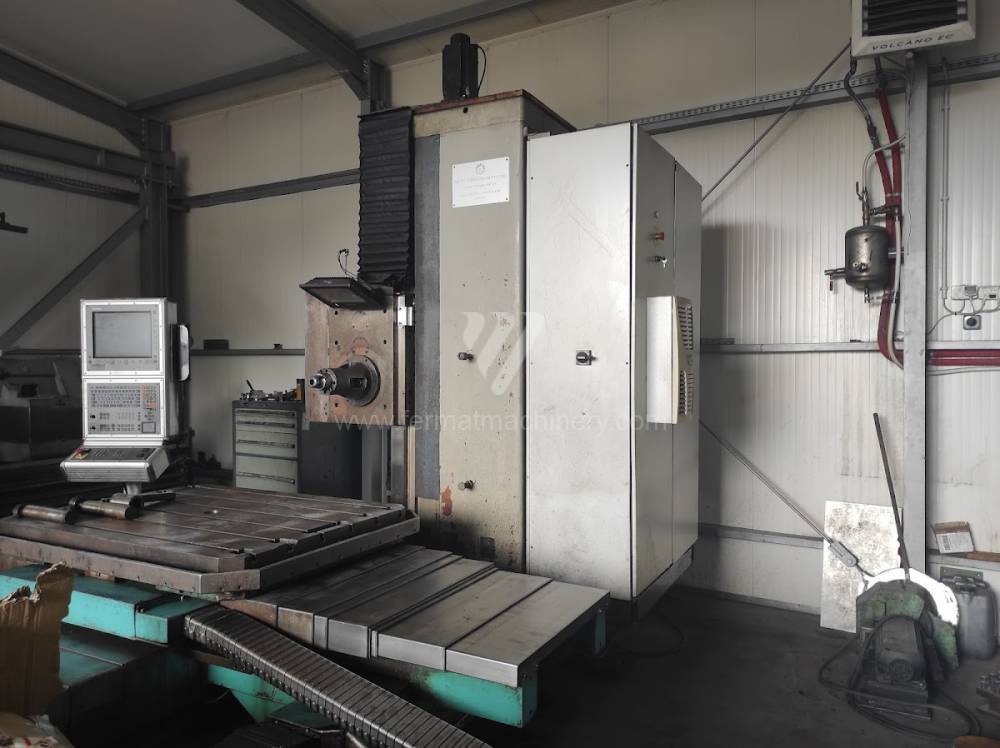

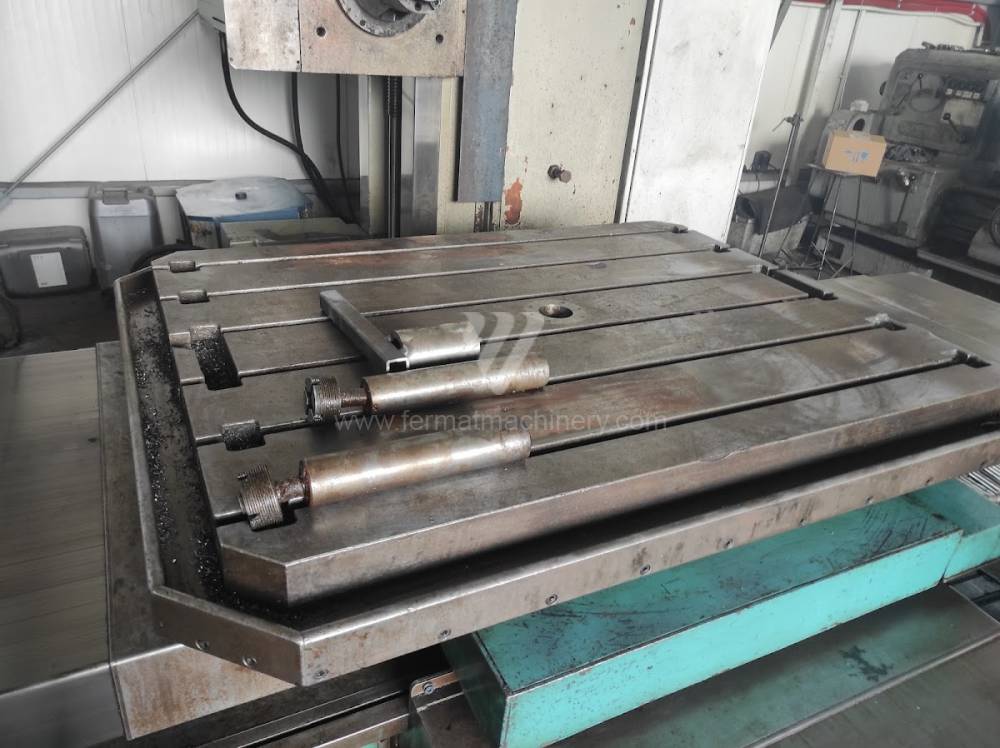

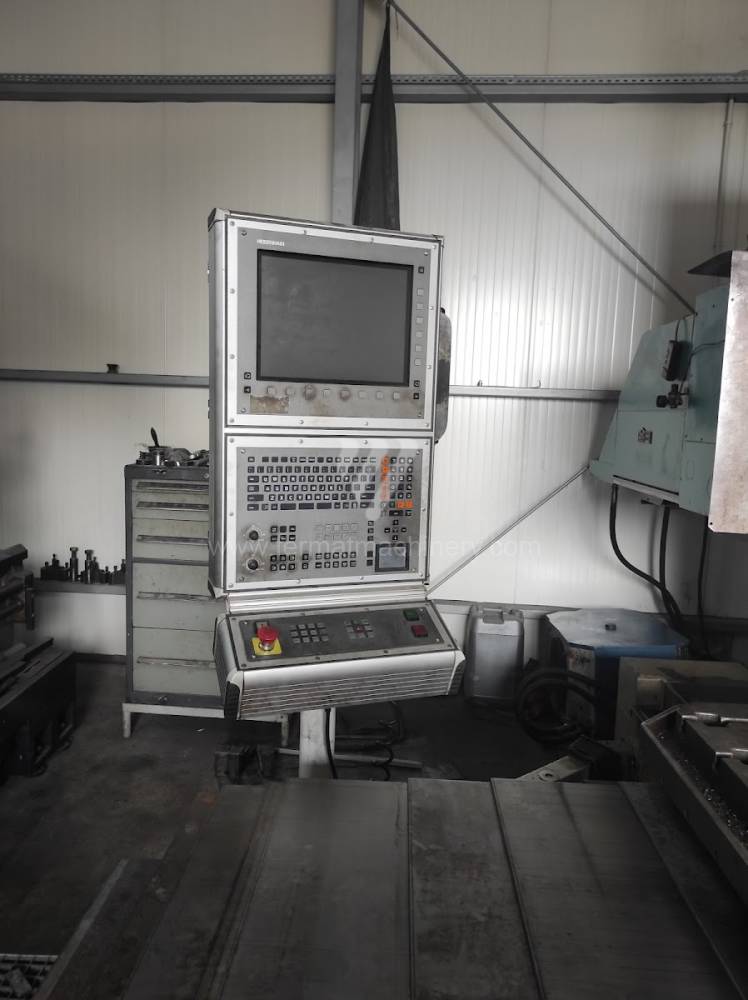

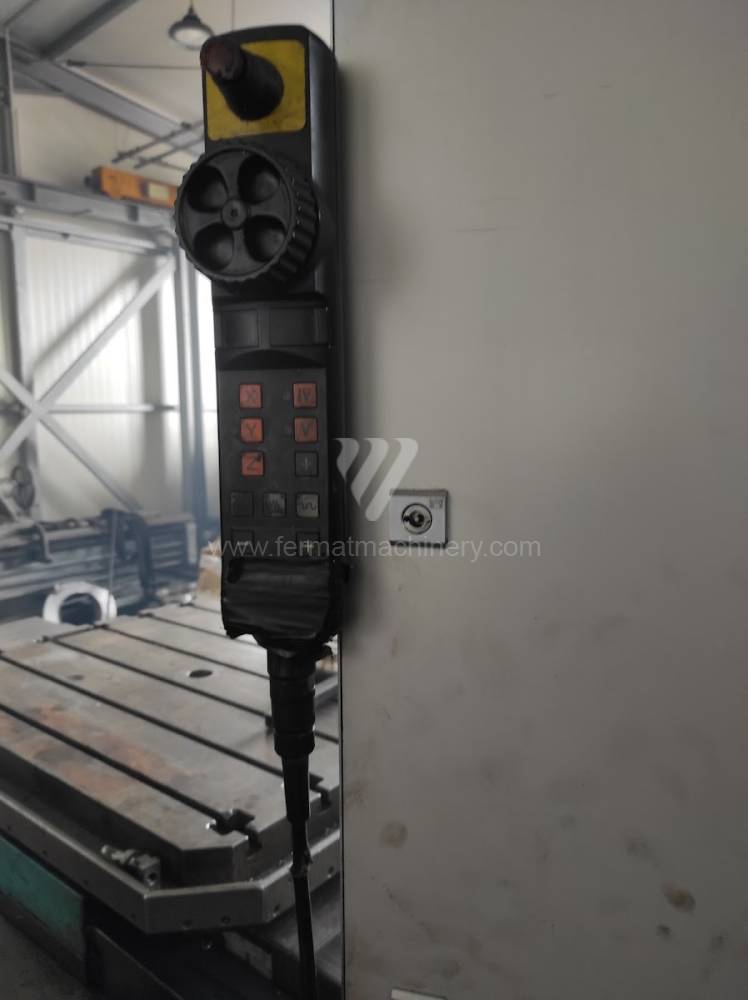

MOBEC
Unknown
Inv. č.: 231769

Rok výroby:2006
Řídící systém Heidenhain: TNC 530
Pracovní průměr vřetena: 80 mm
Pojezd osy X: 1447 mm
Pojezd osy Y: 1122 mm
Otáčky vřetene: 10 - 1250 /min.
Chlazení středem: ne

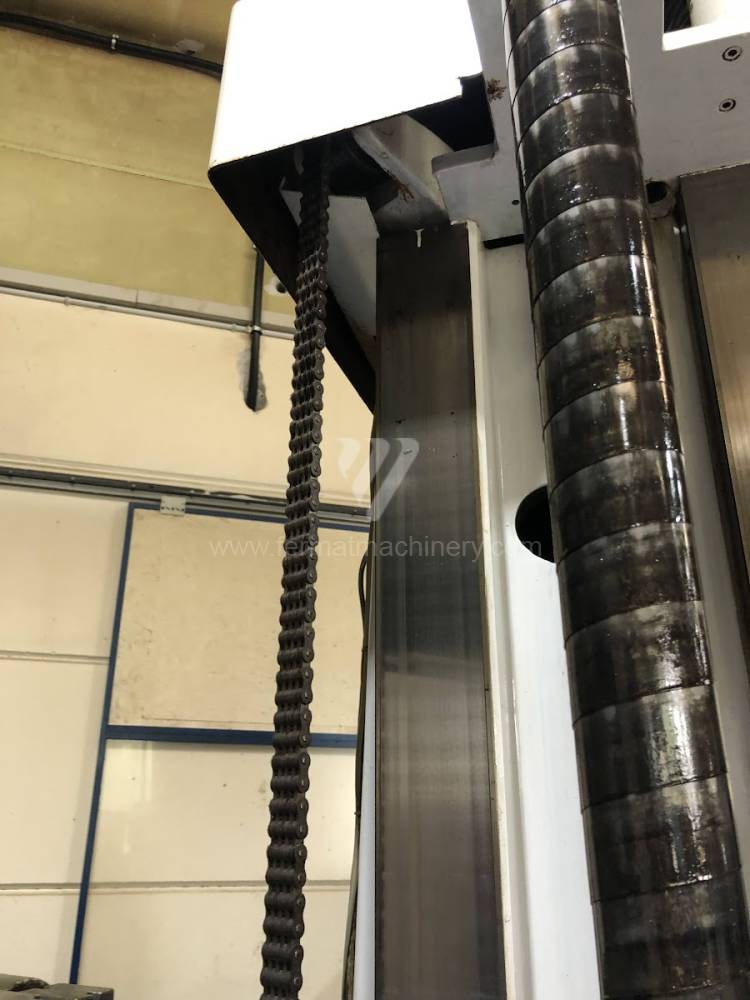

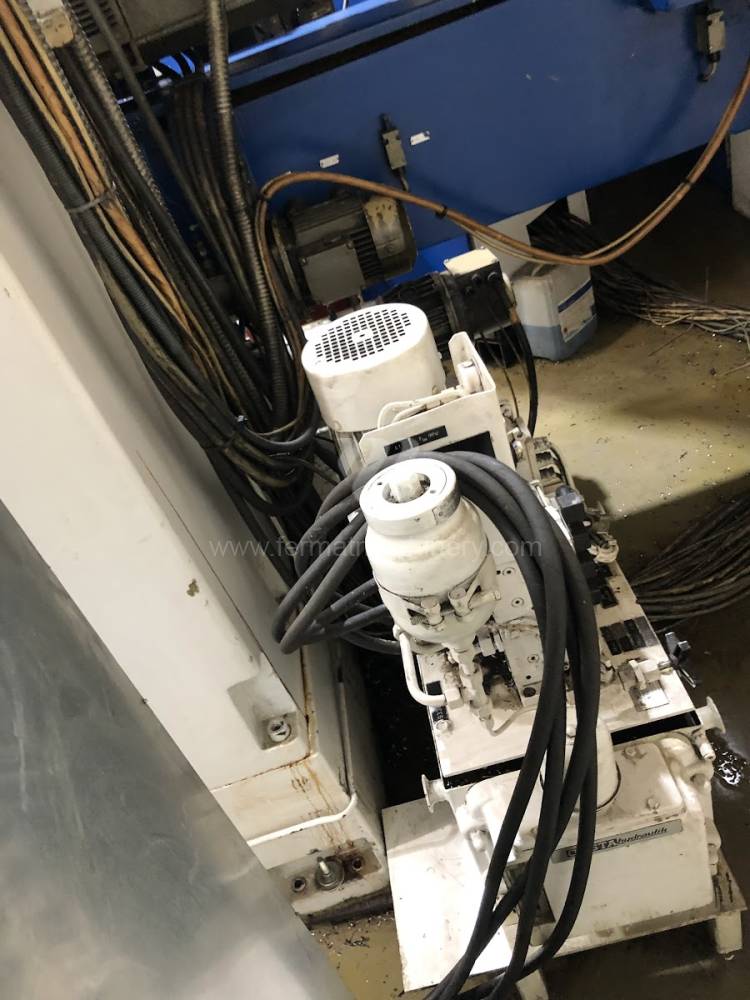

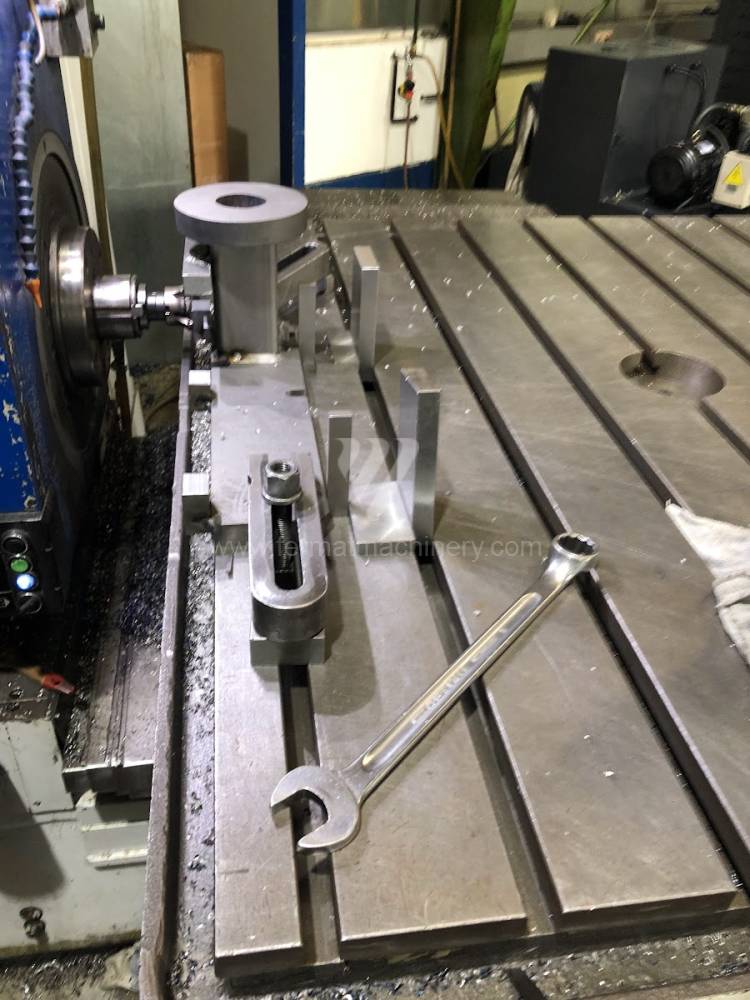

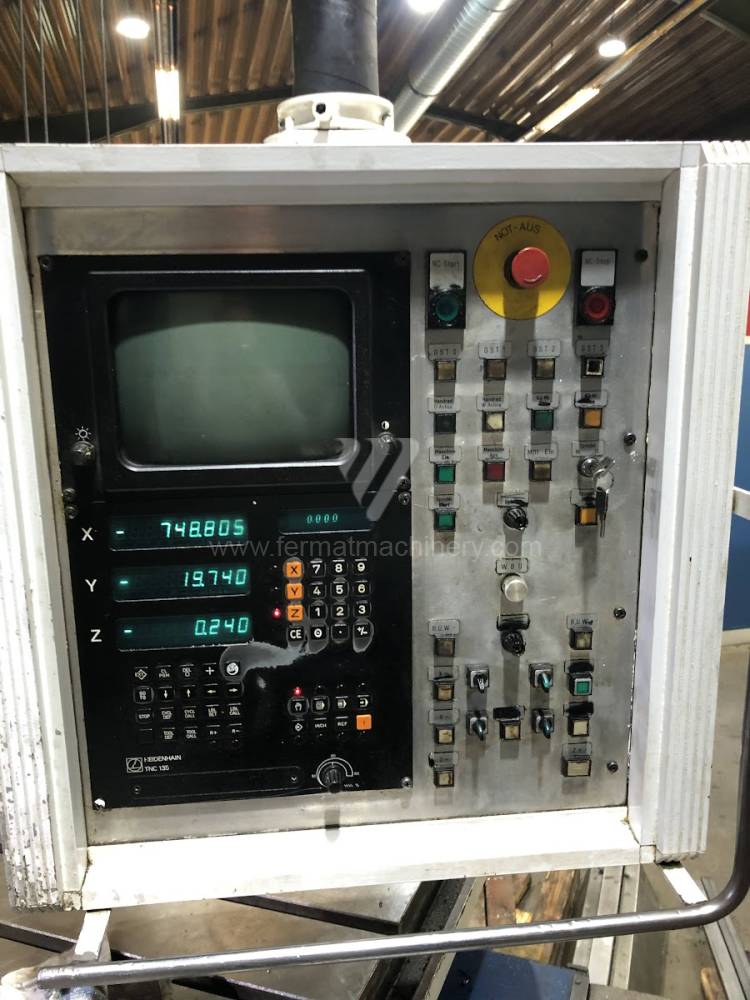

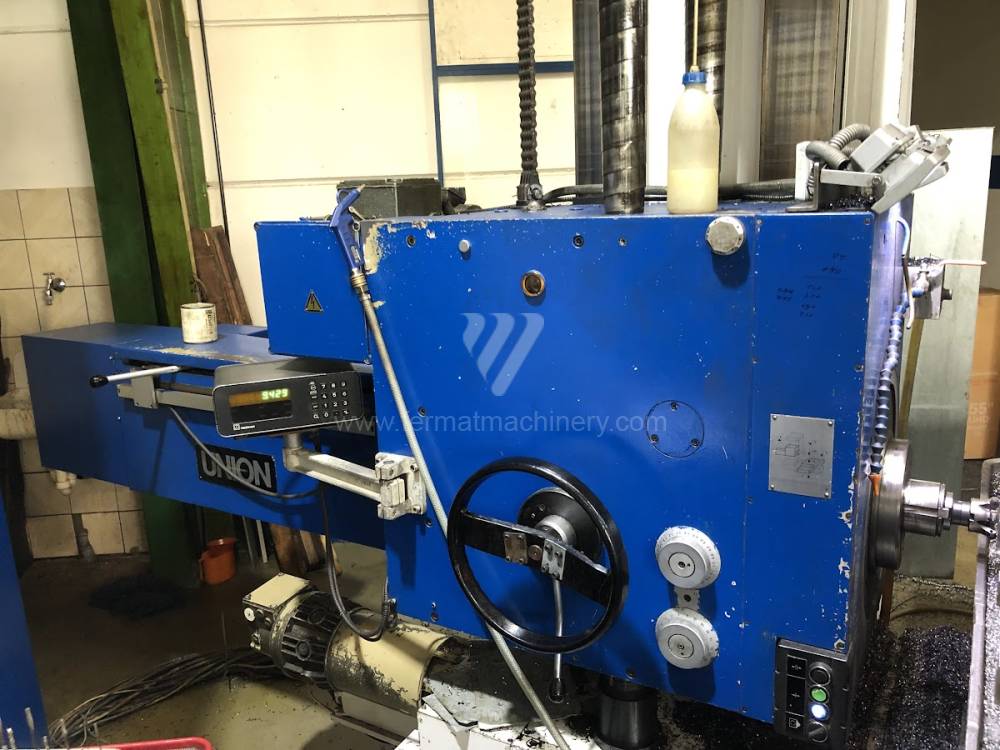

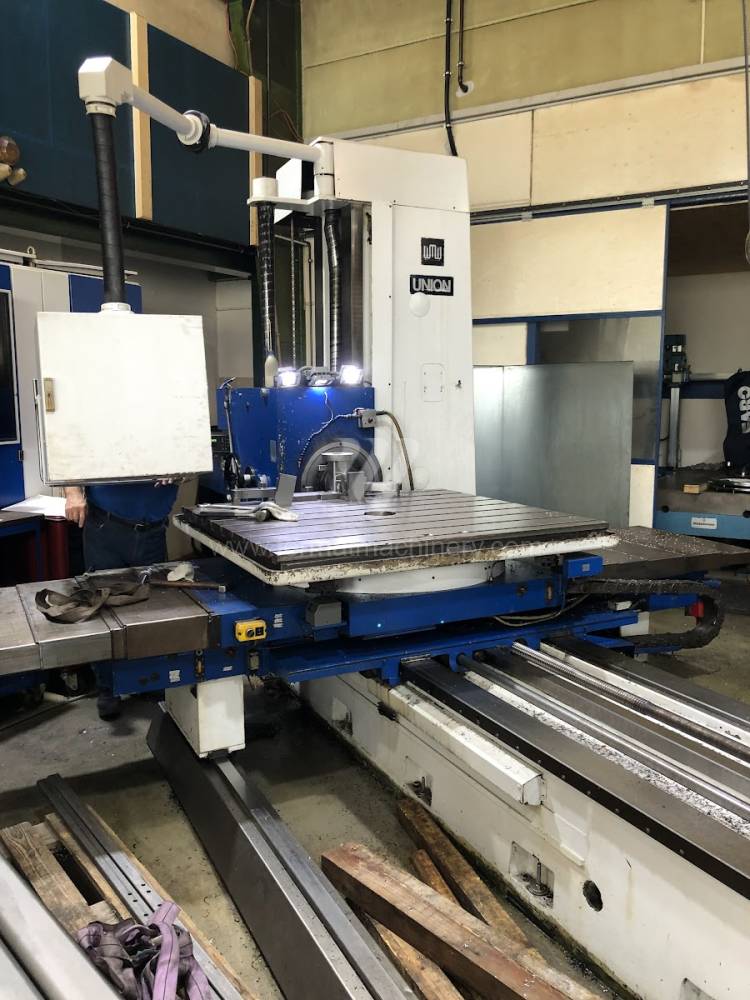

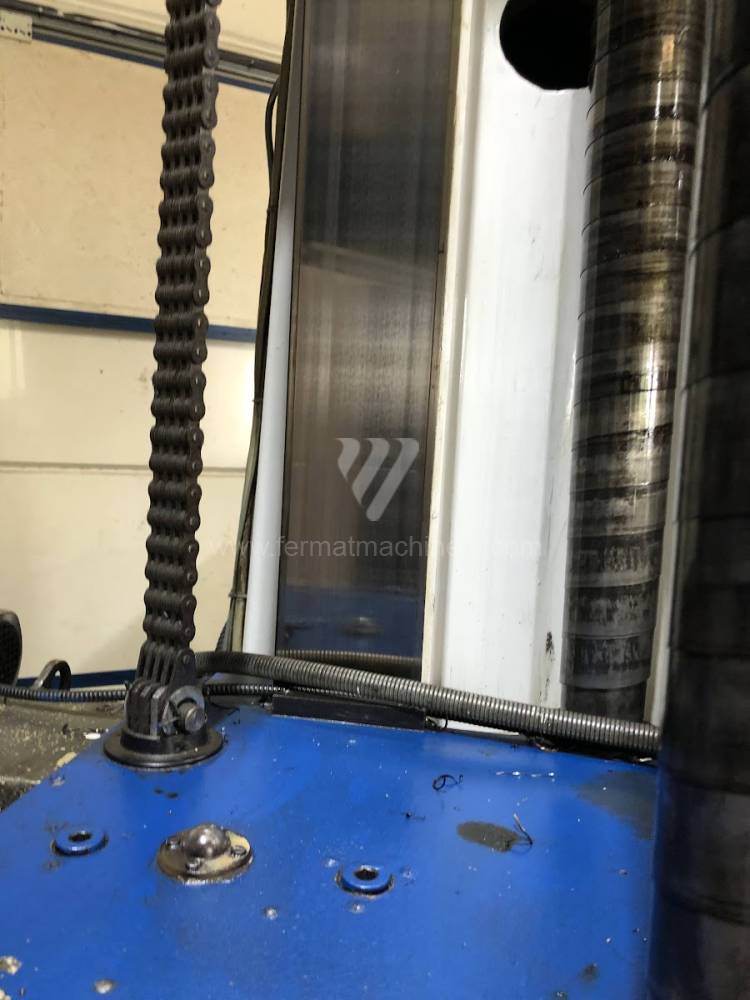

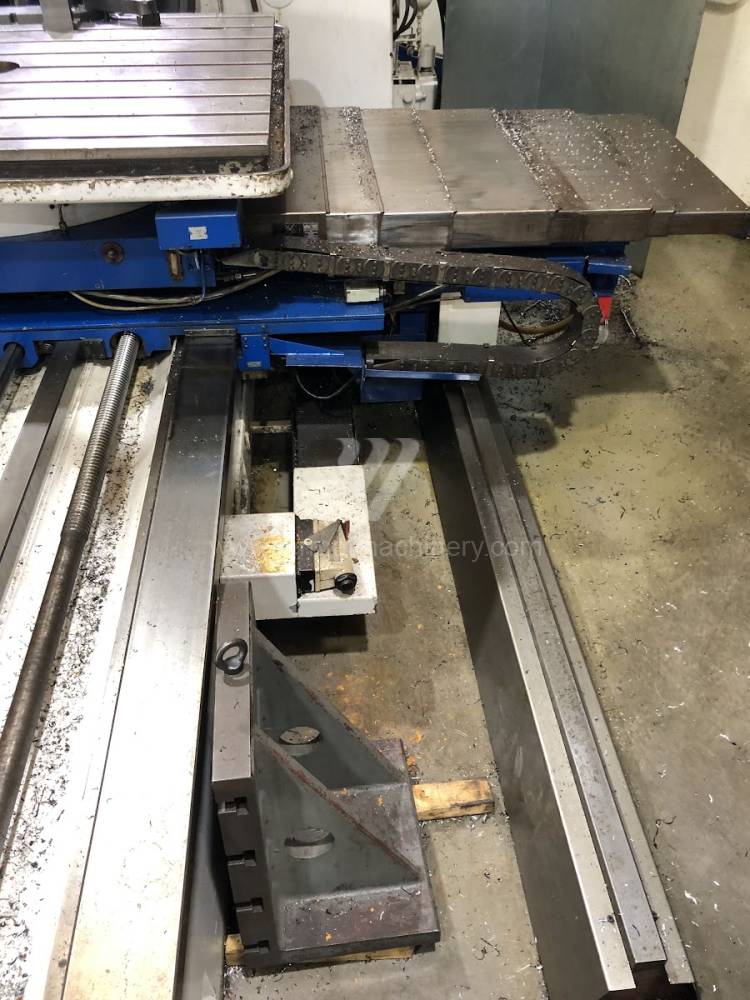

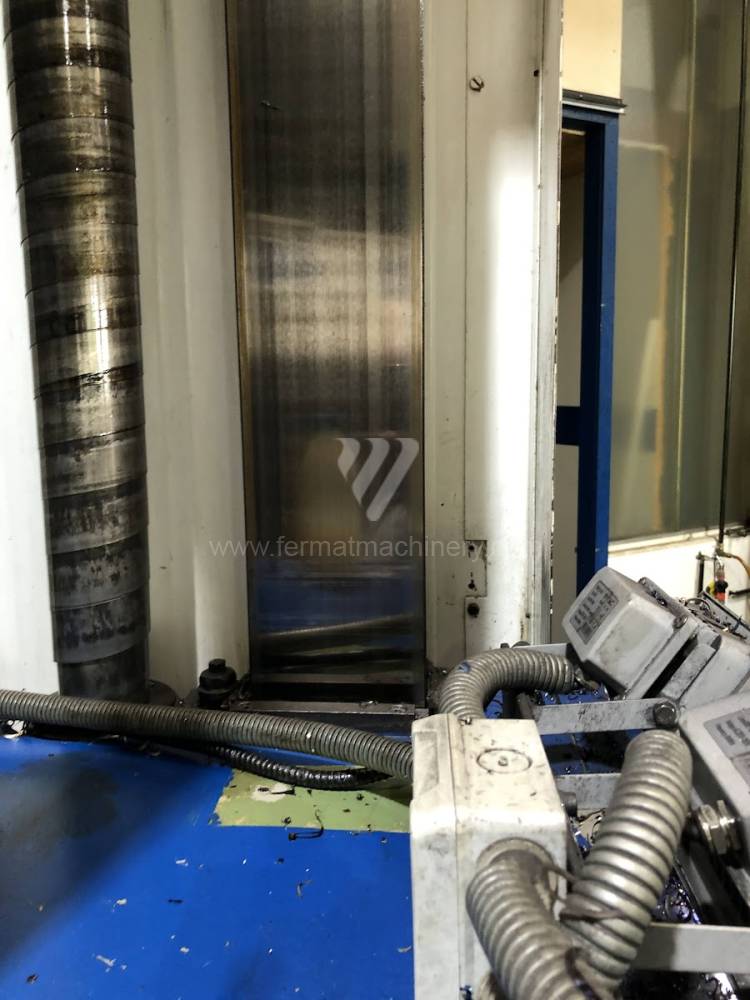

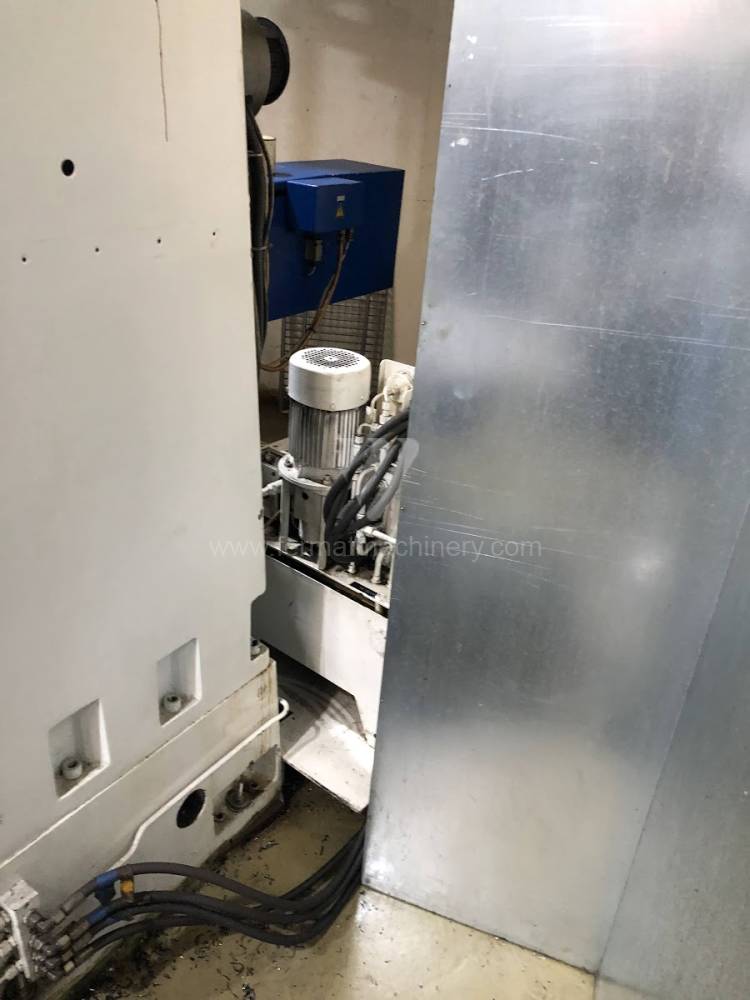

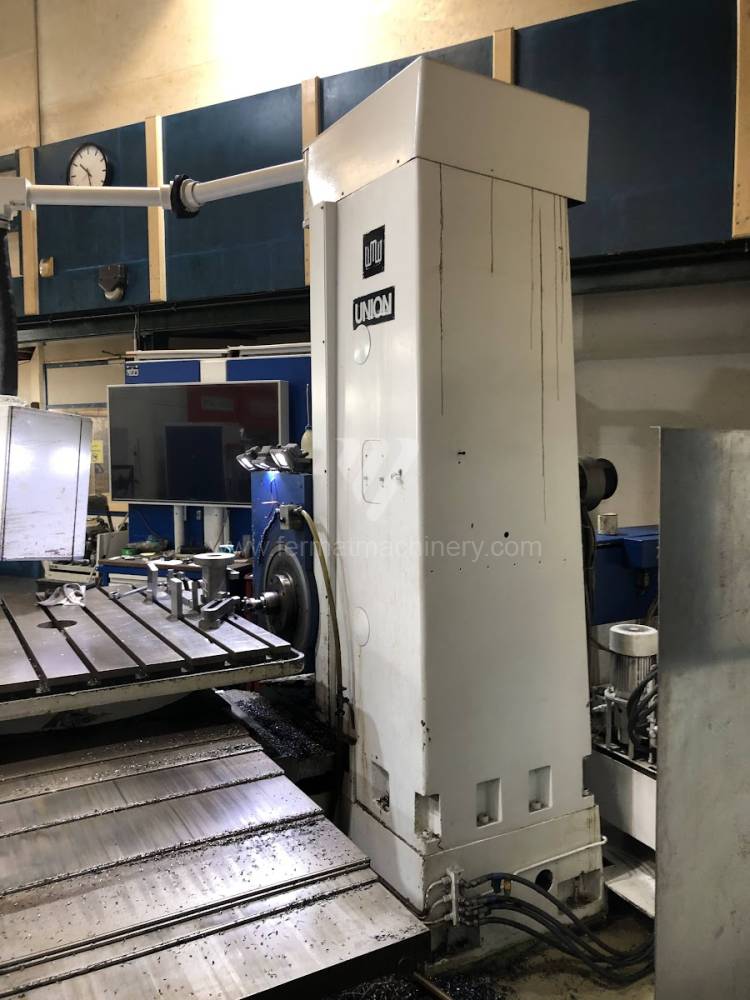

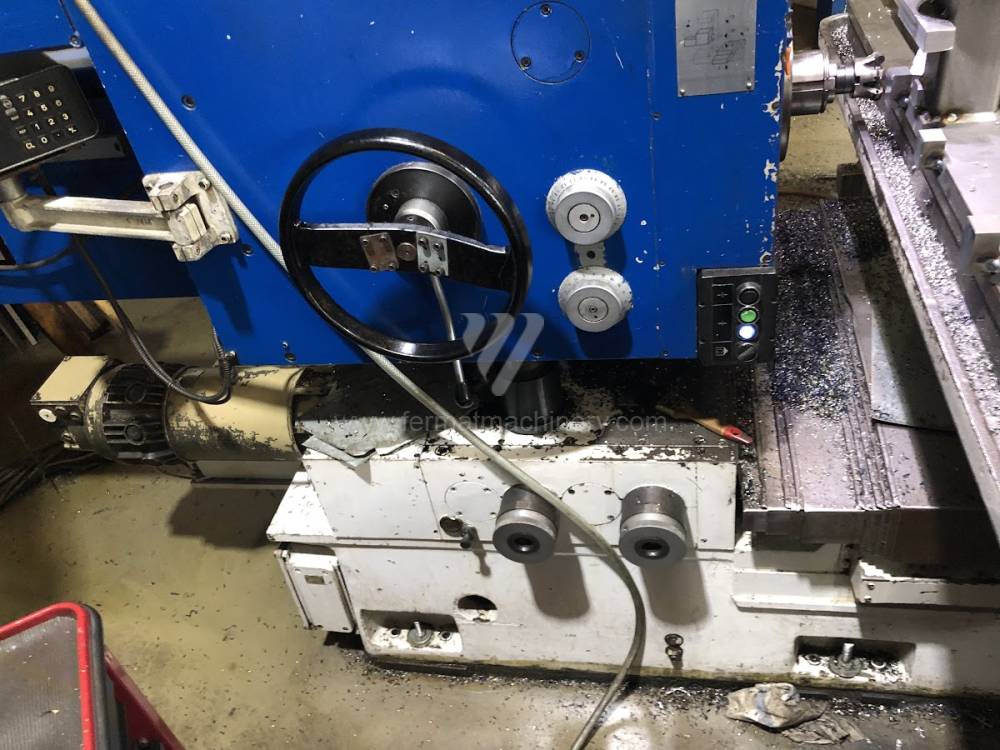

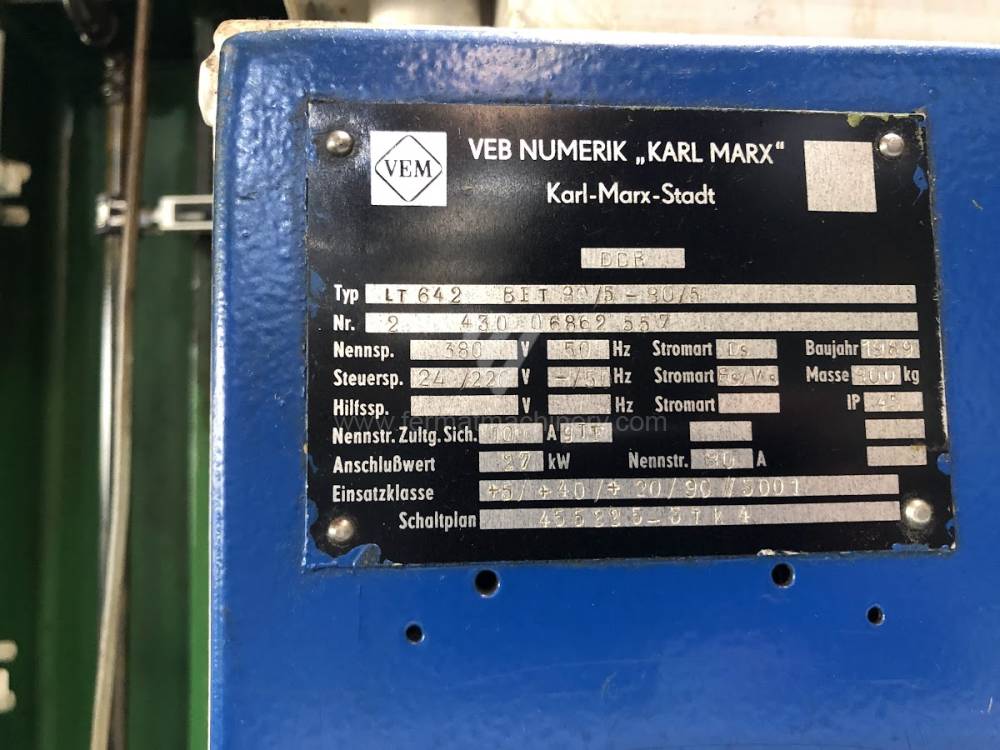

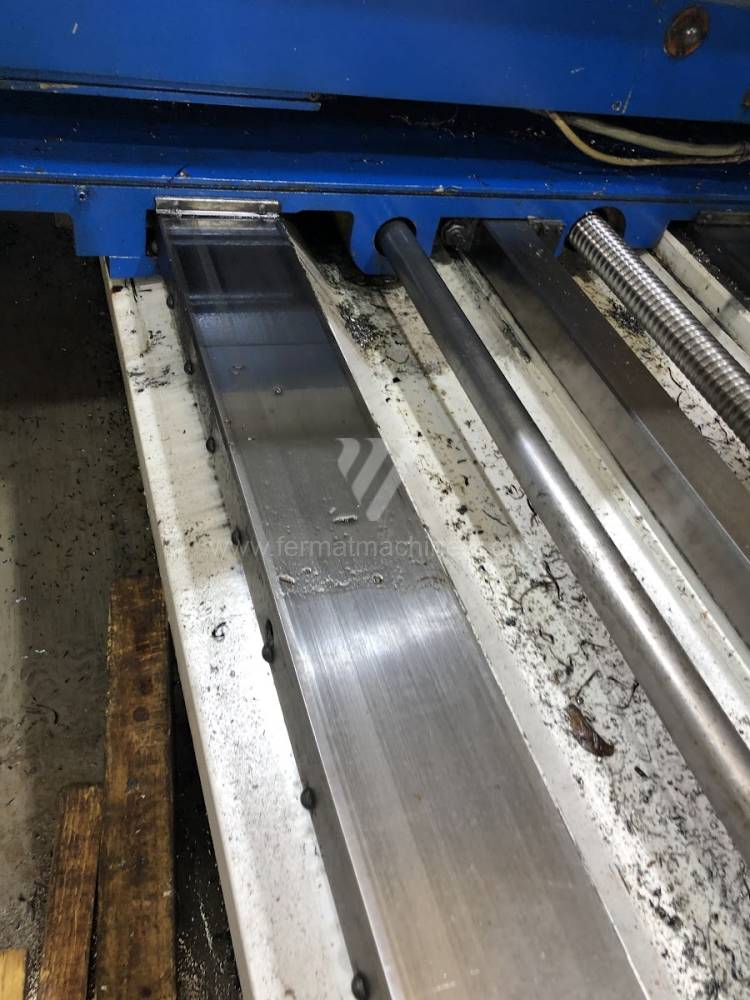

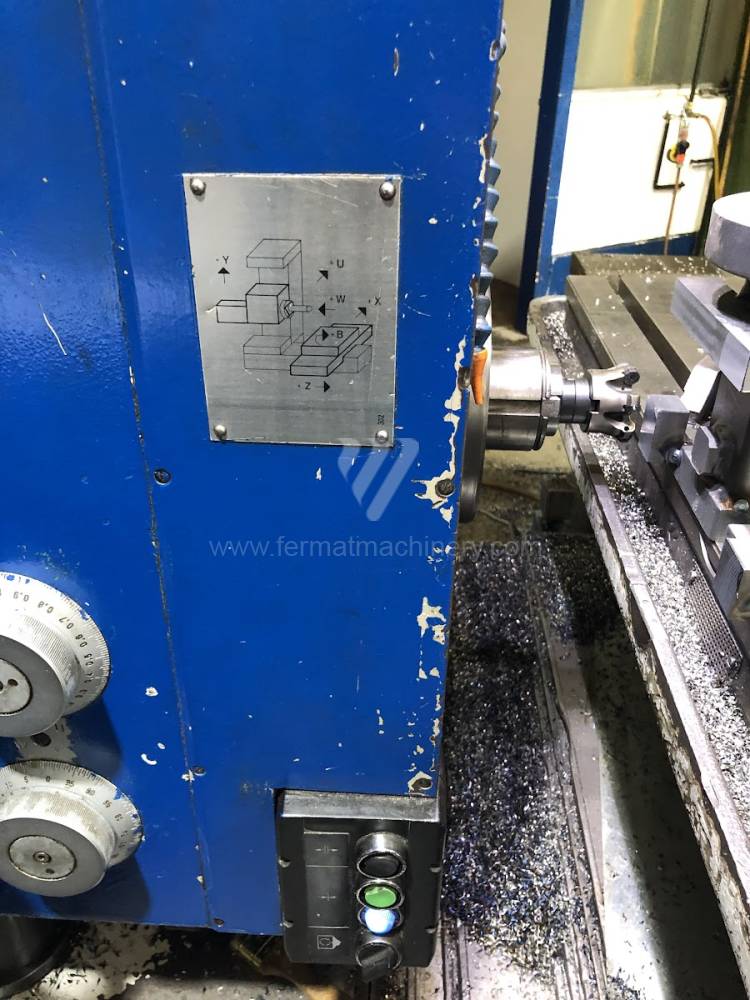

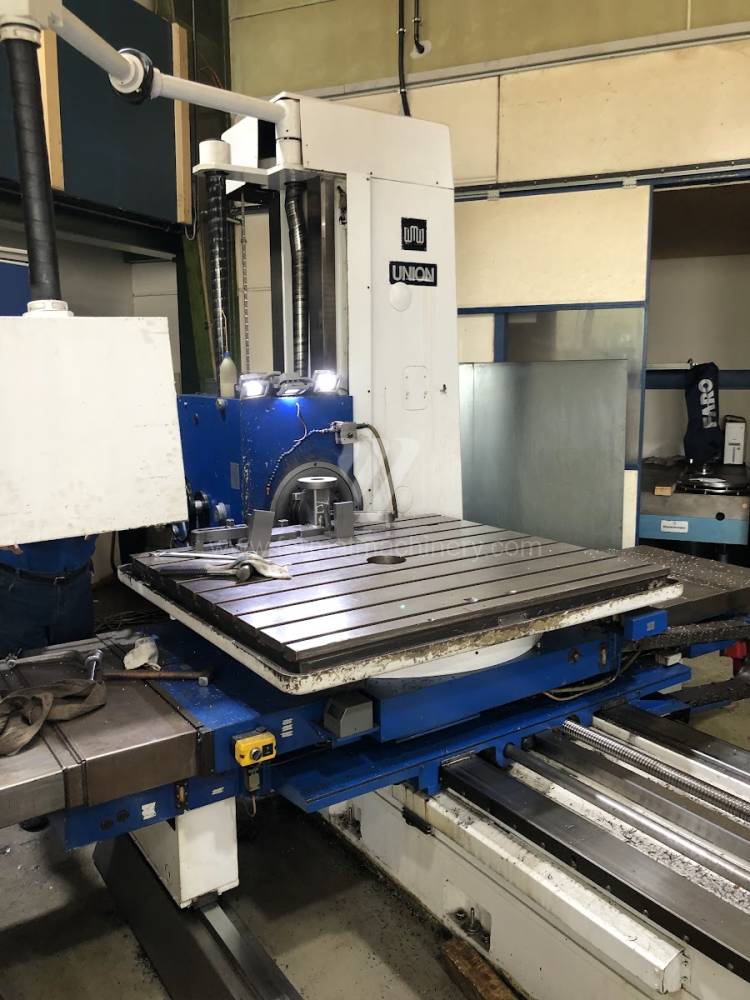

BFT 90/5-2 CNC- 642
UNION
Inv. č.: 231673

Rok výroby:1989
Řídící systém Heidenhain: TNC 135
Pracovní průměr vřetena: 90 mm
Pojezd osy X: 1600 mm
Pojezd osy Y: 960 mm
Otáčky vřetene: 4 - 1600 /min.
Chlazení středem: ne

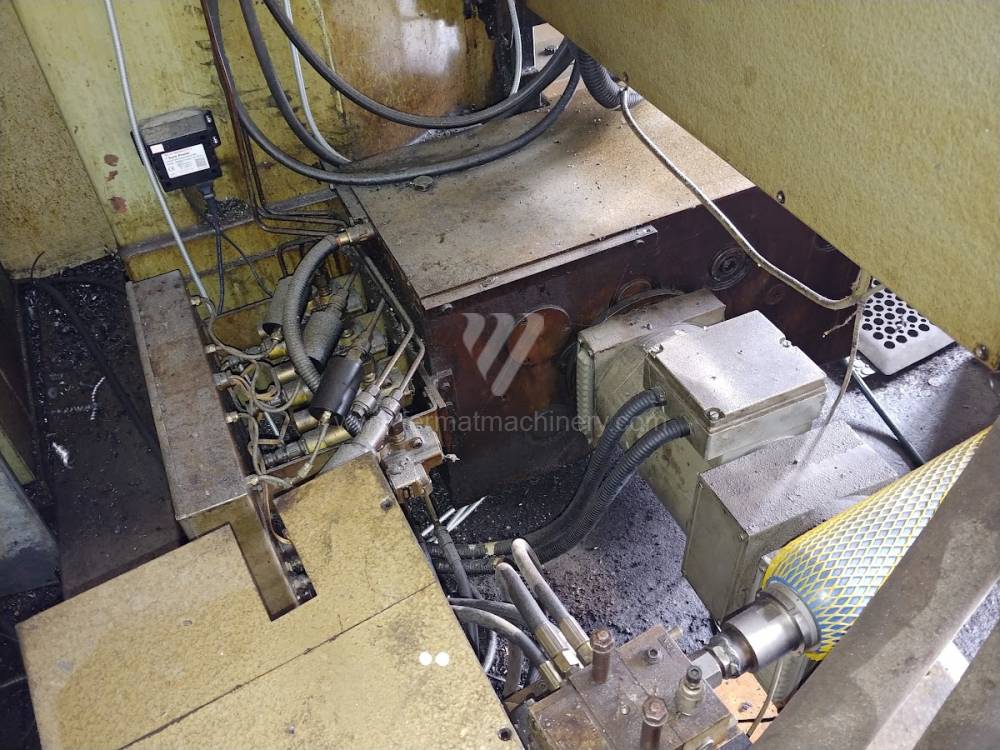

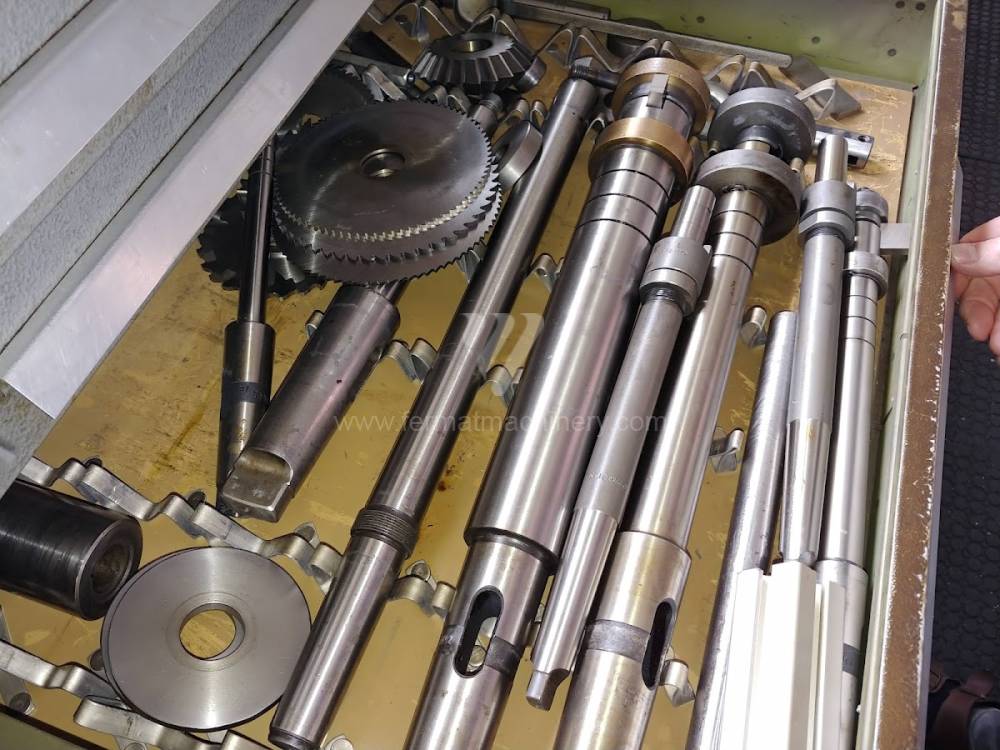

WHN 9 B
TOS Varnsdorf
Inv. č.: 211401

Rok výroby:1982
Pracovní průměr vřetena: 90 mm
Pojezd osy X: 1250 mm
Pojezd osy Y: 900 mm
Otáčky vřetene: 0 - 1120 /min.
Chlazení středem: ne
Výsuv vřetene (W): 680 mm

Stolové vyvrtávačky (průměr vřetena do 90 mm) jsou vybaveny křížovým stolem umožňujícím pohyb ve dvou vzájemně kolmých směrech. Stůl je obvykle otočný, což umožňuje na jedno upnutí obrábět čtyři strany součásti. Pokud však obrobek nepřesahuje rozměry stroje, který je navíc vybaven úhlovou hlavou, je možno na jedno upnutí obrábět z pěti stran. Stolové vyvrtávačky jsou vyráběny v menších velikostech, obvykle do průměru vyvrtávacího vřetena 110 až 130 mm a jsou určeny pro obrábění součástí do cca 20 000 kg.

Křížové vyvrtávačky - průměr vřetena do 90 mm

U křížových vyvrtávaček (průměr vřetena do 90 mm) je stůl pohyblivý pouze v příčném směru, ve směru kolmém se po loži pohybuje stojan. Takto uspořádané stroje jsou používány pro frézování rovinných ploch u dlouhých obrobků. Tyto vyvrtávačky jsou středních rozměrů s průměry vřetena 80-90 mm.

Všechny typy horizontálních vyvrtávaček mohou být buď konvenční, nebo CNC řízené. Mezi nejpoužívanější výrobce řídících CNC systému patří Heidenhain, Siemens, Fanuc, Fagor….

Součástí horizontálních vyvrtávaček může být rovněž automatická výměna nástrojů, která je určena zejména ke skladování nástrojových jednotek, manipulaci s nimi a jejich polohování, aniž by se jí přímo účastnil lidský faktor.

Mezi nejznámější výrobce horizontálních vyvrtávaček patří firmy jako FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN a další.
