Tokarka

Nazwa produktu	Nr inw.	Producent	Rok produkcji	Parametry

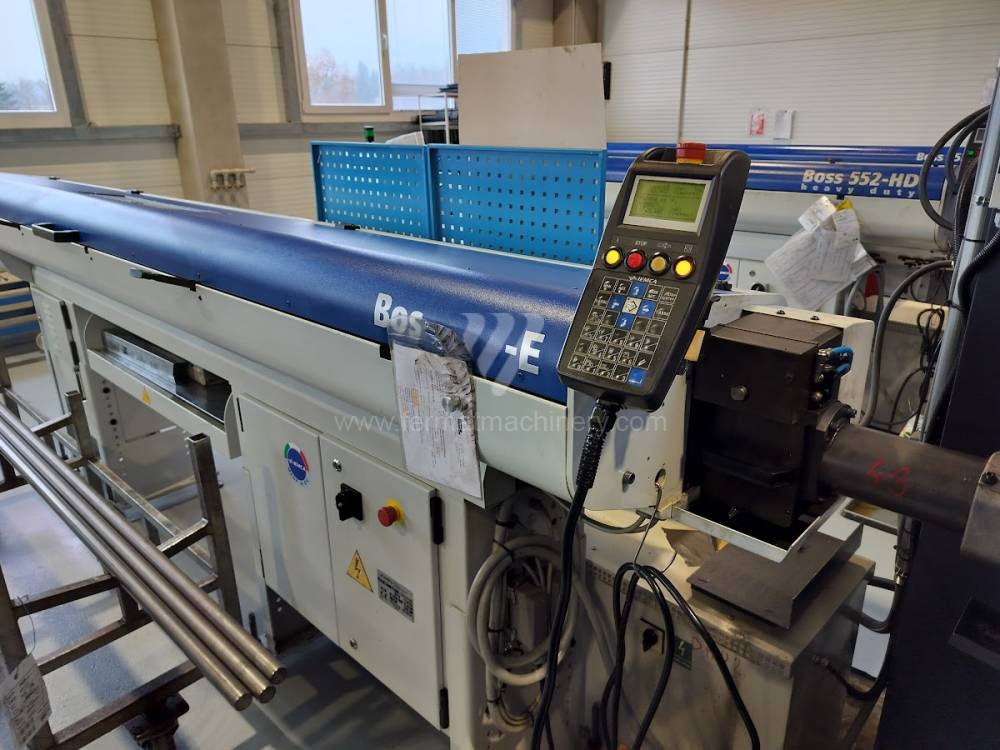

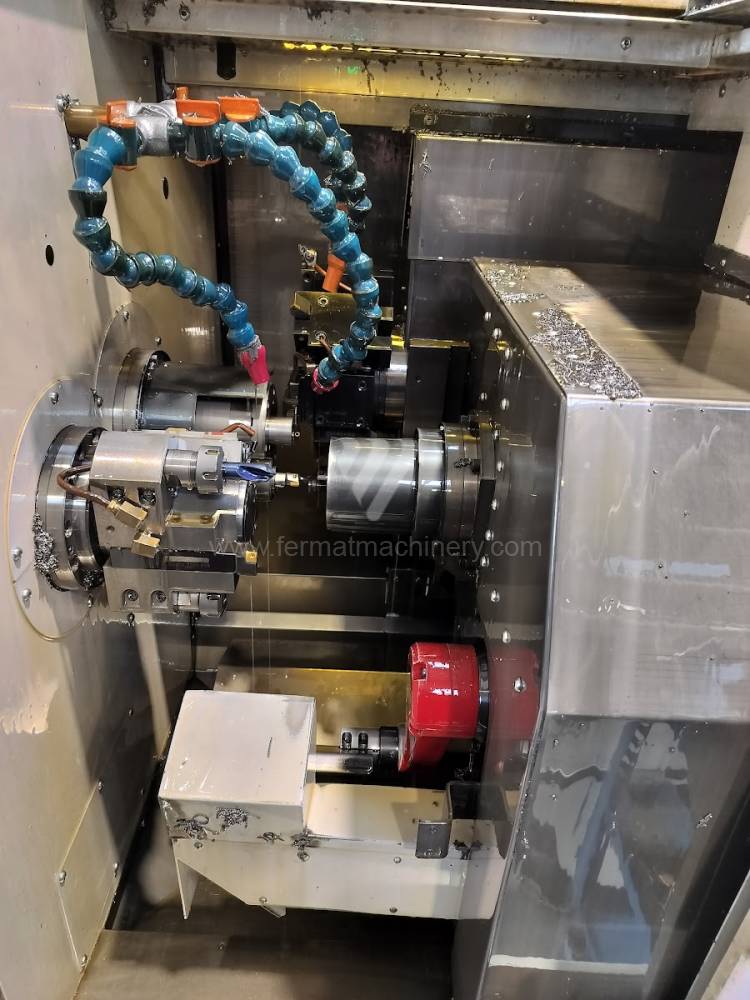

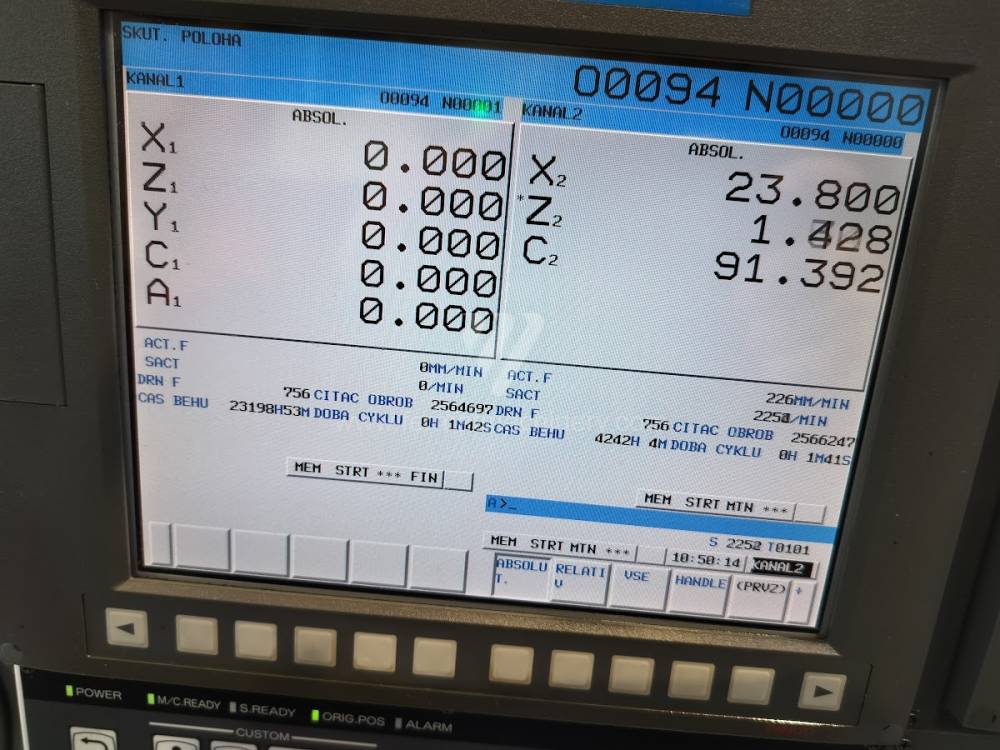

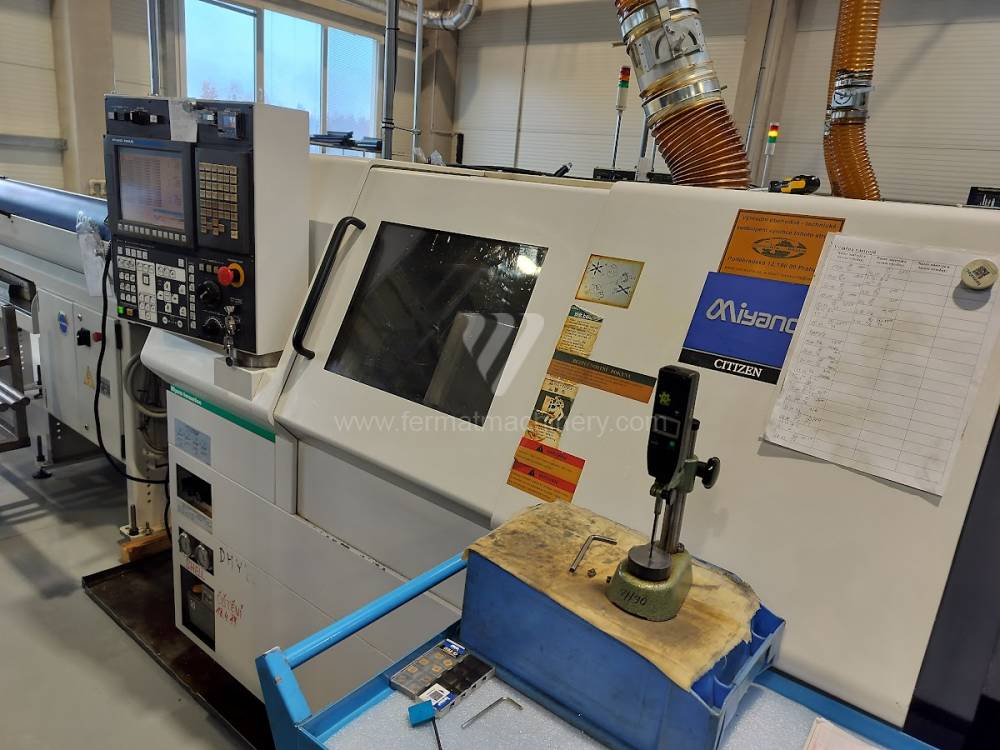

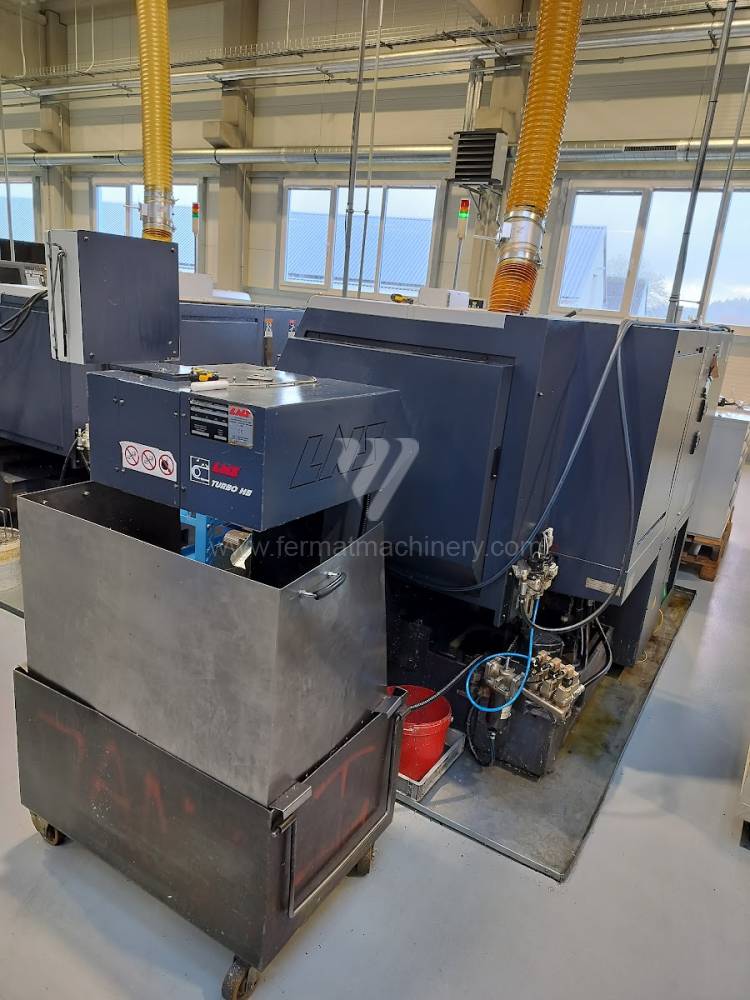

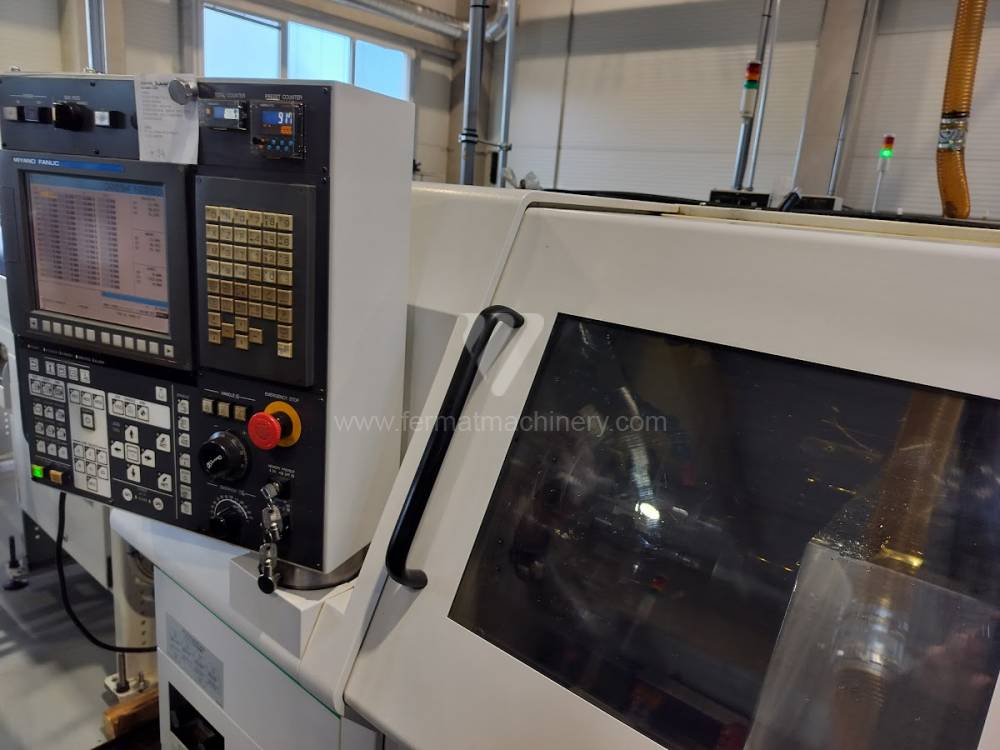

BNA-42 DHY	242080	Miyano	2011	System sterowania Fanuc: 0i - TD Średnica toczenia: 42 mm Długość toczenia: 100 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): 70 mm

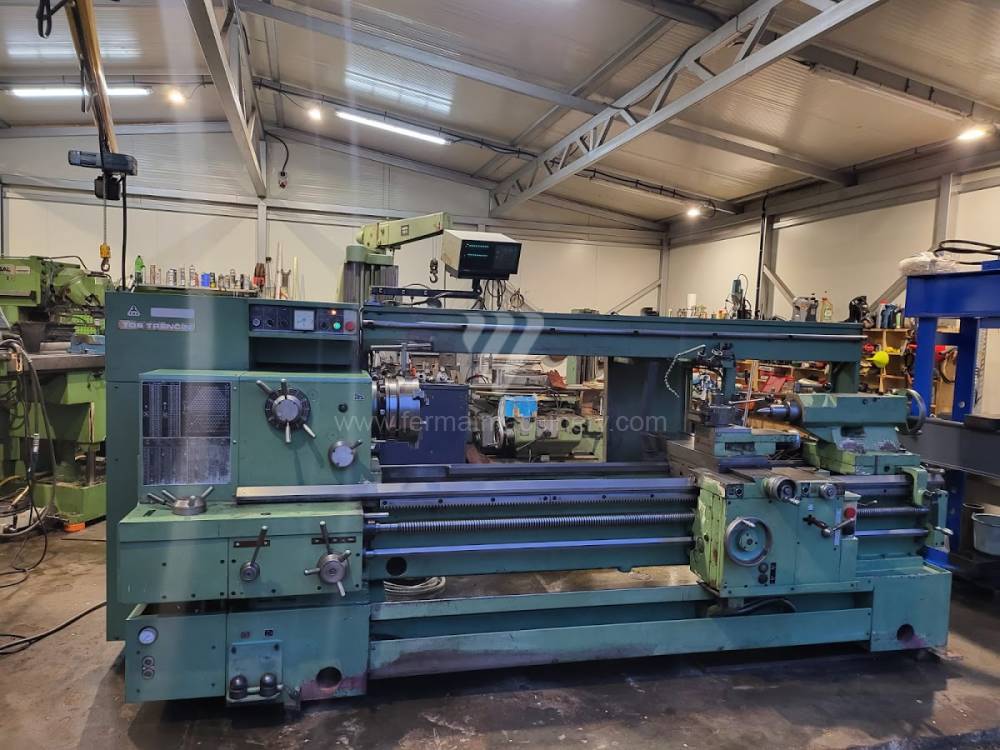

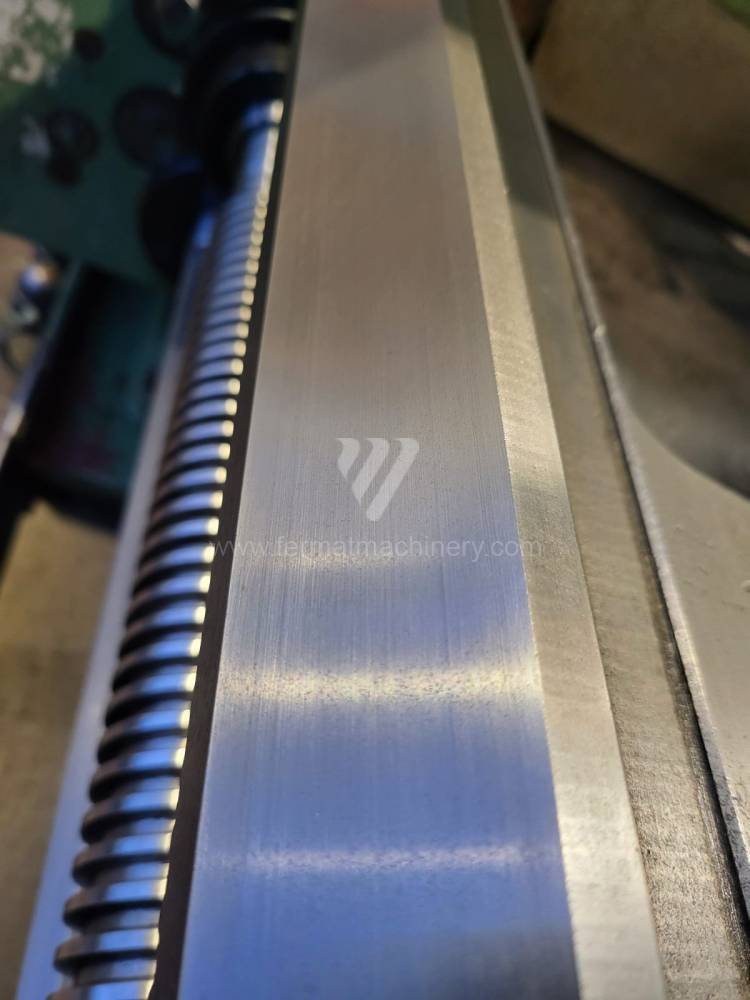

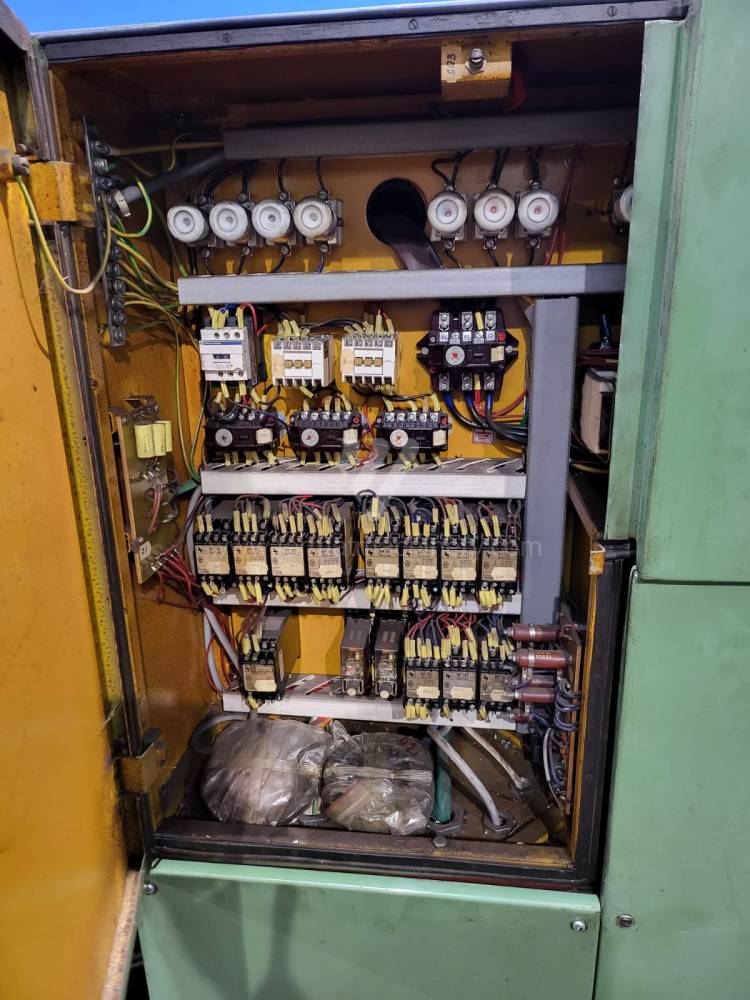

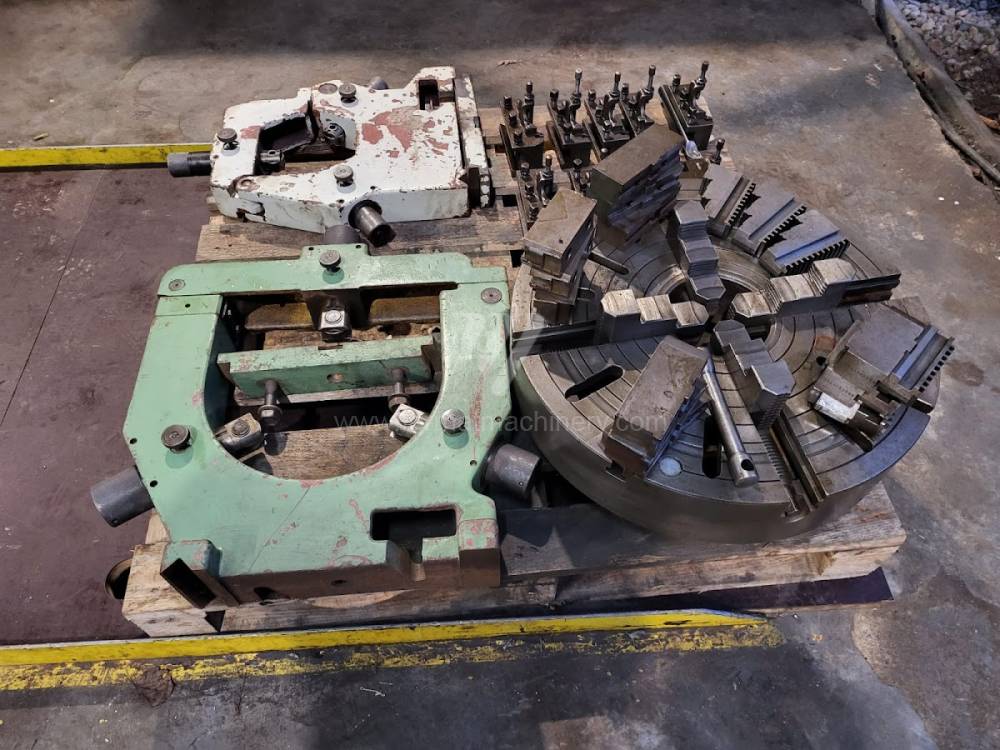

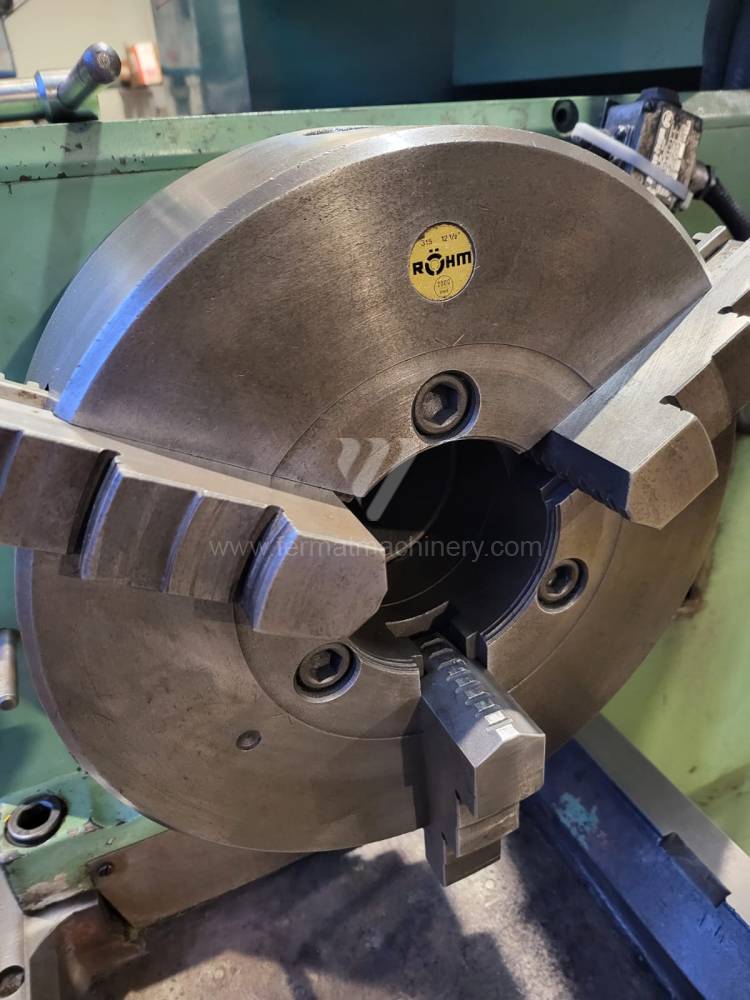

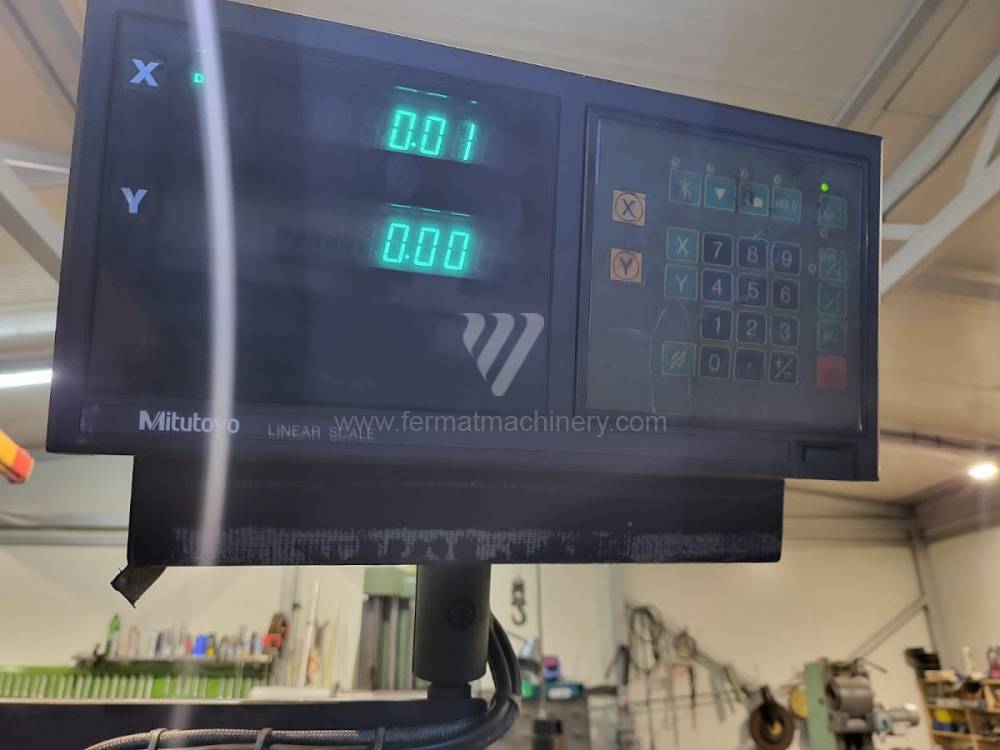

SUI 63 NC/1500	241795	TOS Trenčín		Średnica toczenia: 630 mm Długość toczenia: 1500 mm Łoże skośne: nie Przejście przez wrzeciono: 71 mm Głowica rewolwerowa: tak Ilość pozycji w magazynie narzędzi: 8

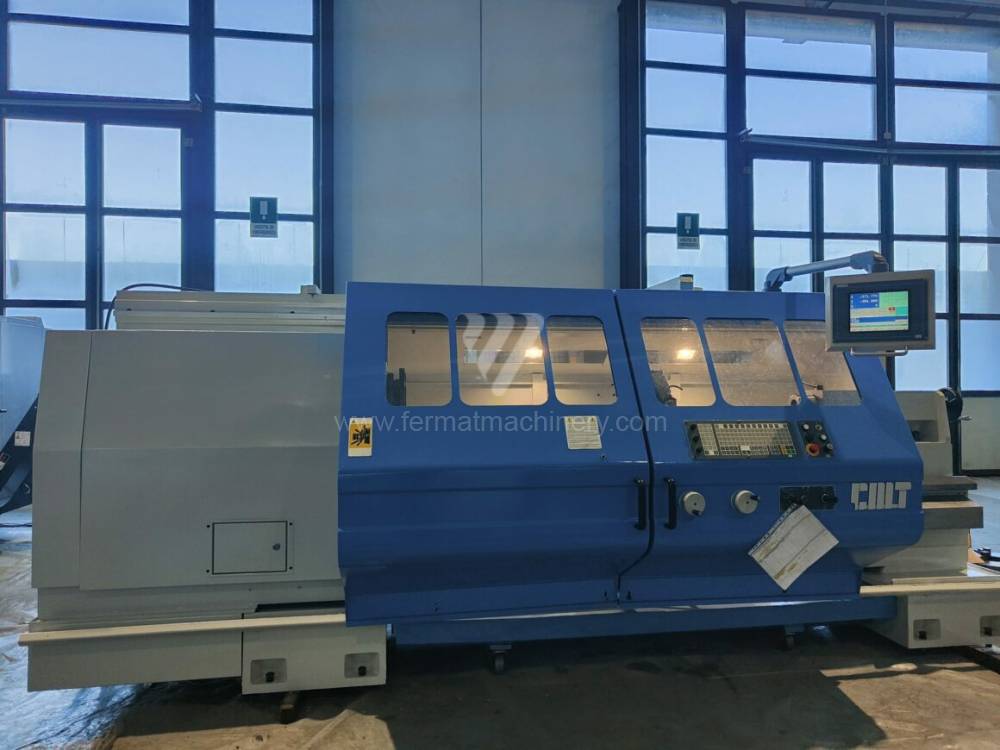

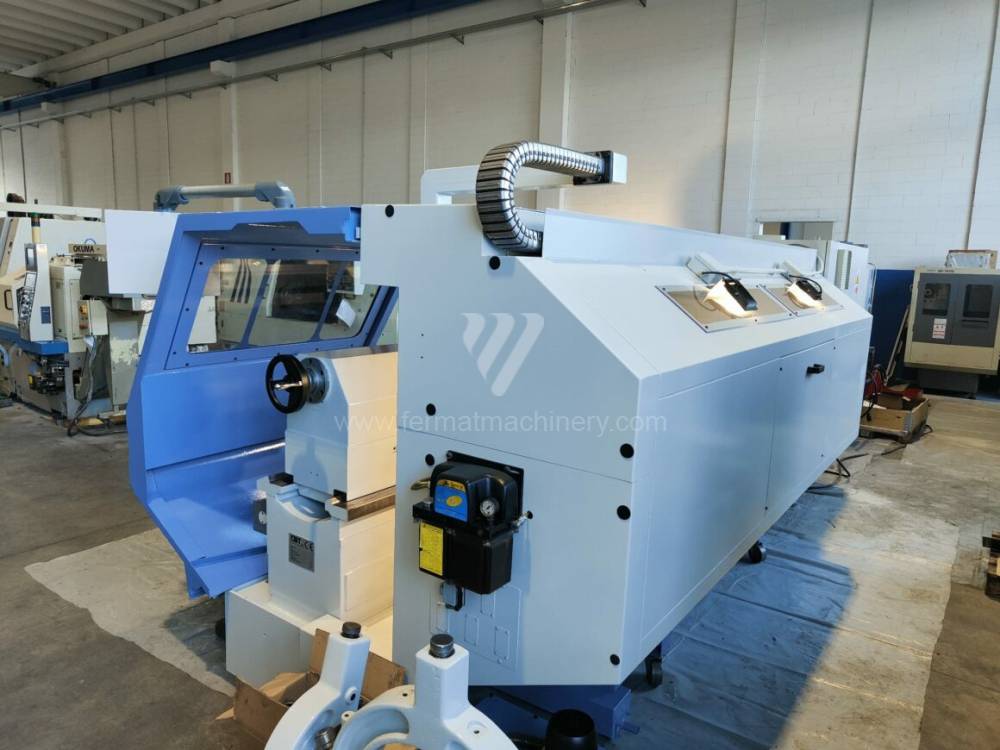

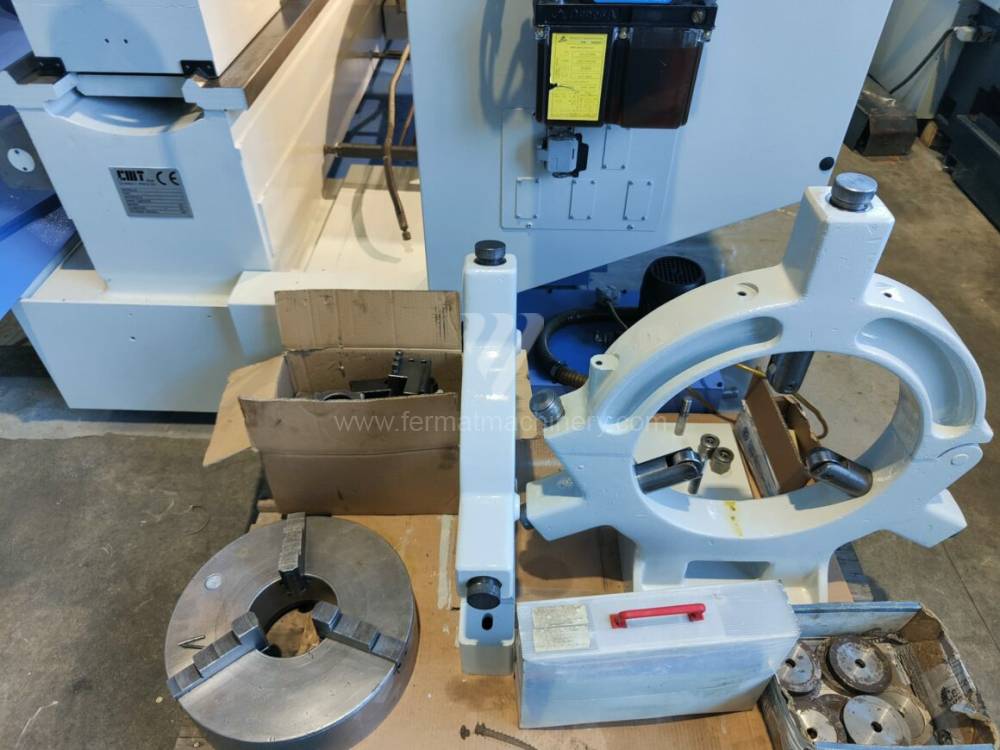

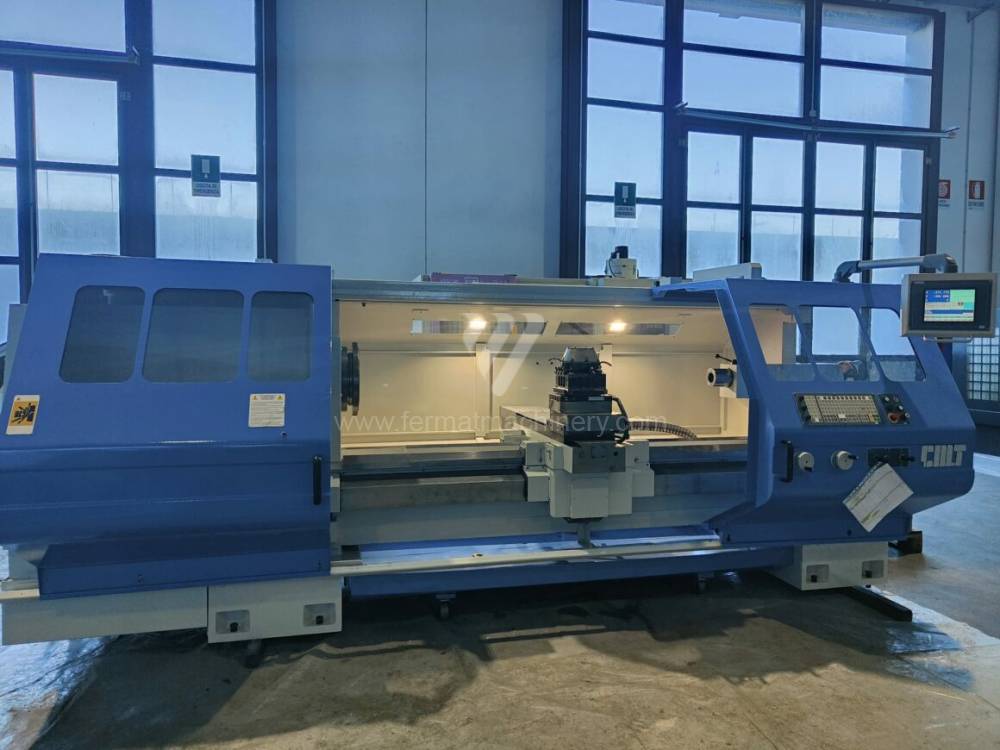

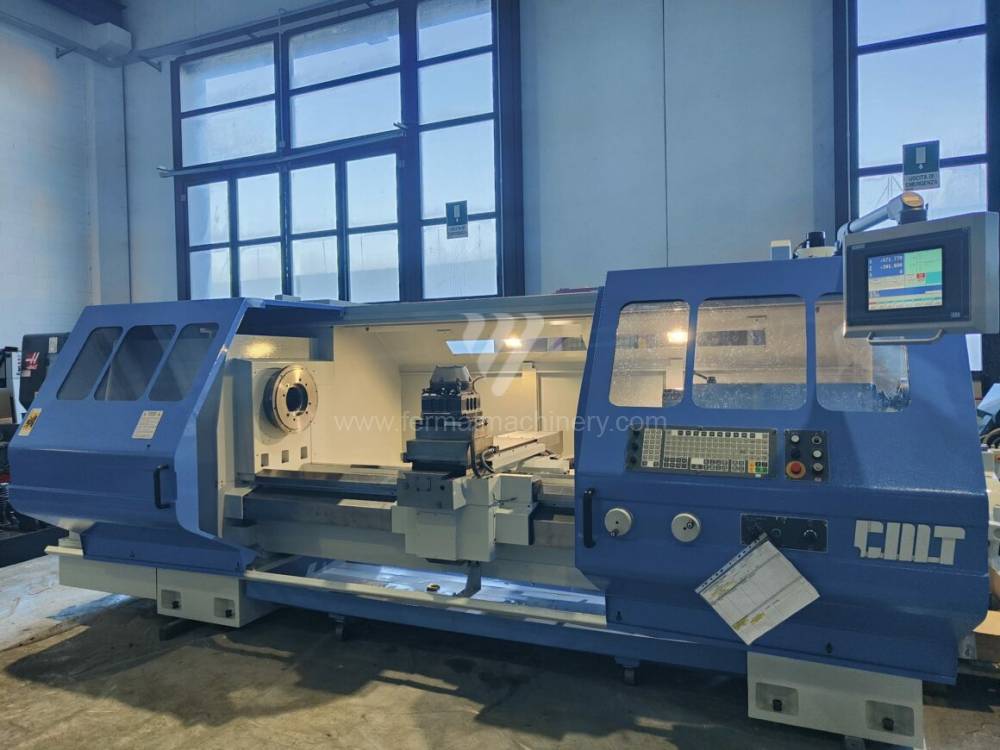

URSUS TCH 800	241551	CMT	2002	System sterowania ECS: 2402 Średnica toczenia: 815 mm Długość toczenia: 2000 mm Łoże skośne: nie Przejście przez wrzeciono: 137 mm Głowica rewolwerowa: nie

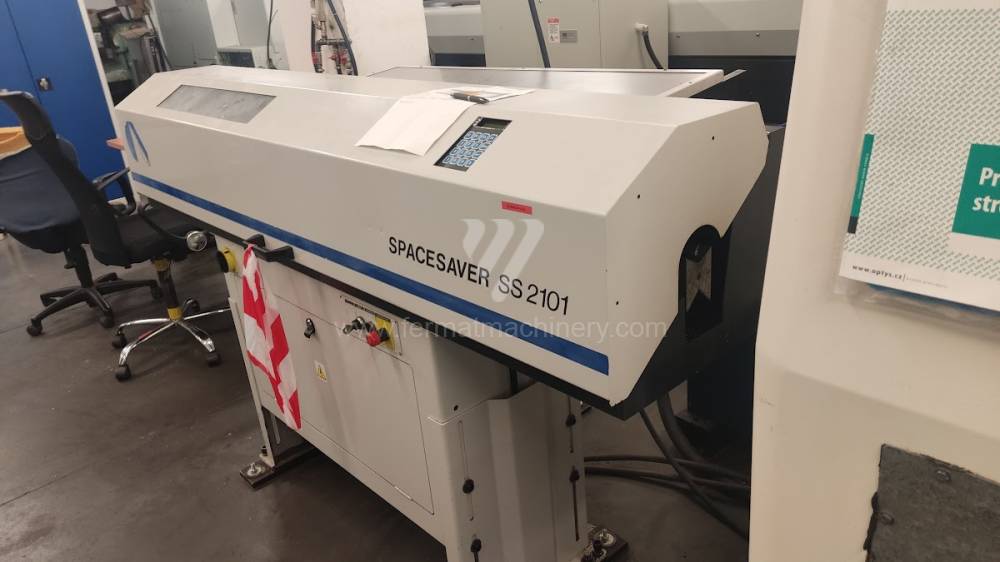

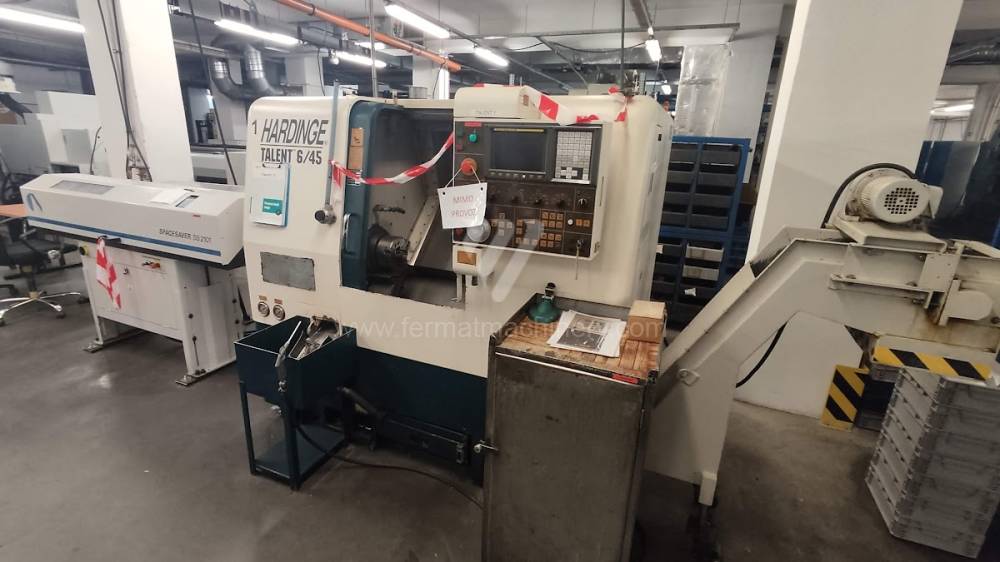

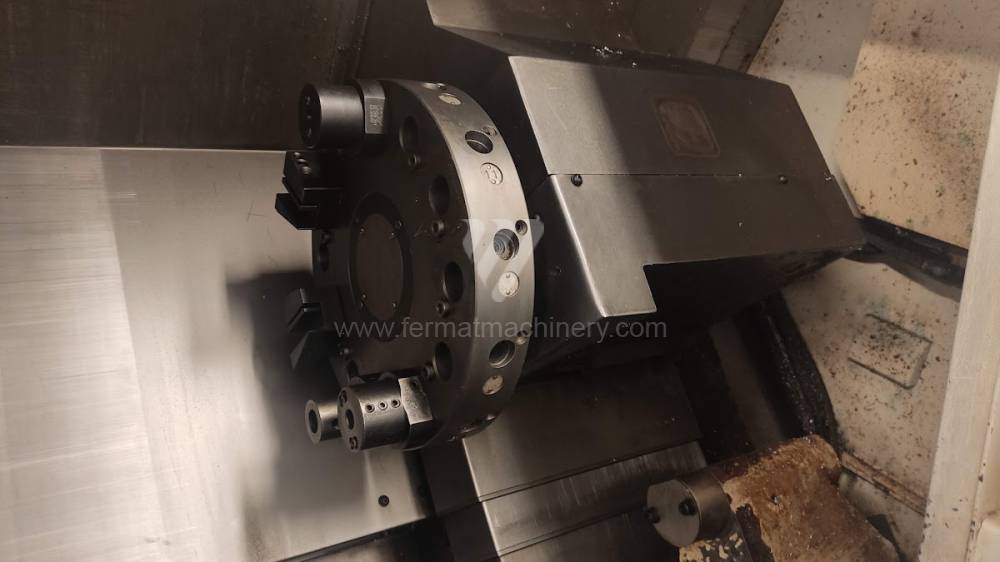

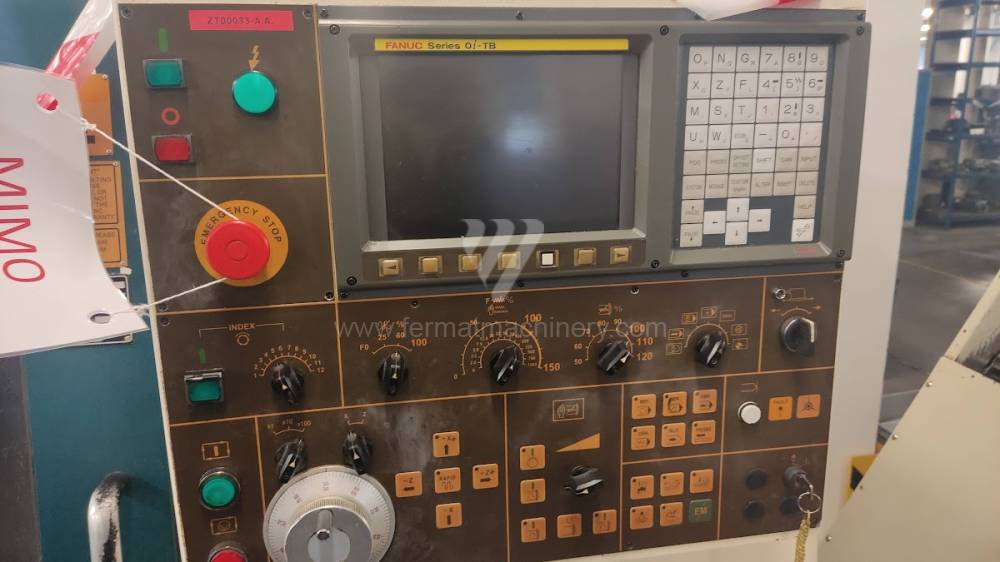

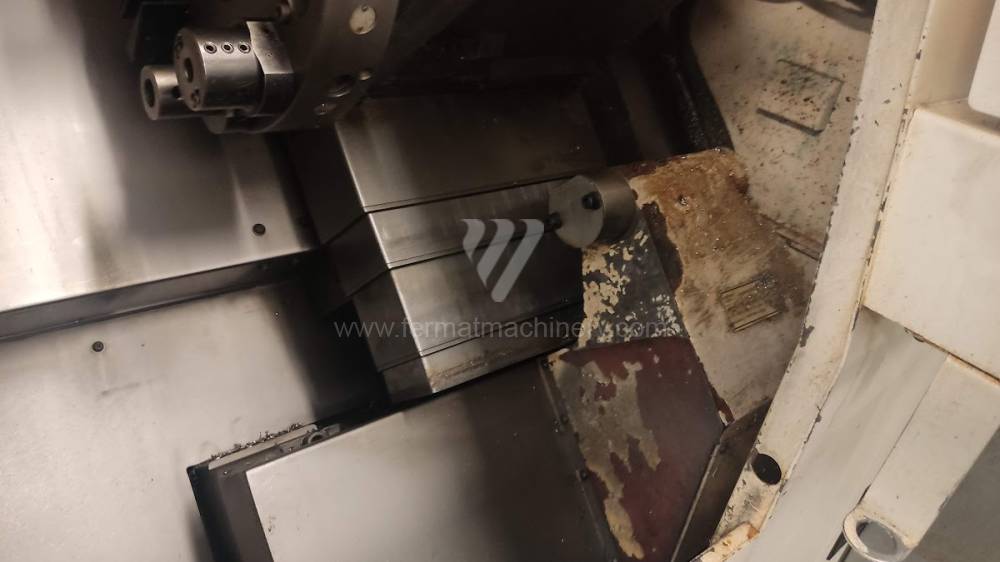

Talent 6/45	241896	Hardinge Inc.	2003	System sterowania Fanuc: 0i - TB Średnica toczenia: 284 mm Długość toczenia: 406 mm Łoże skośne: tak Przejście przez wrzeciono: 50 mm Głowica rewolwerowa: tak
Turntec 50	201827	Vojus	2003	System sterowania Heidenhain: Średnica toczenia: 500 mm Długość toczenia: 1500 mm Łoże skośne: nie Przejście przez wrzeciono: 70 mm Głowica rewolwerowa: tak

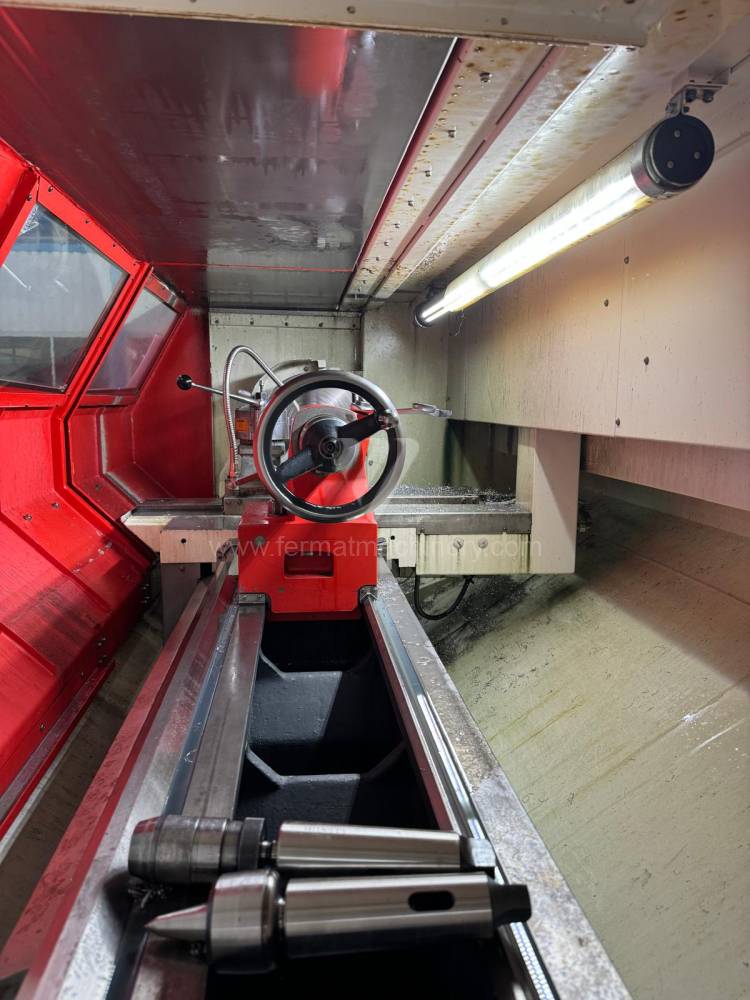

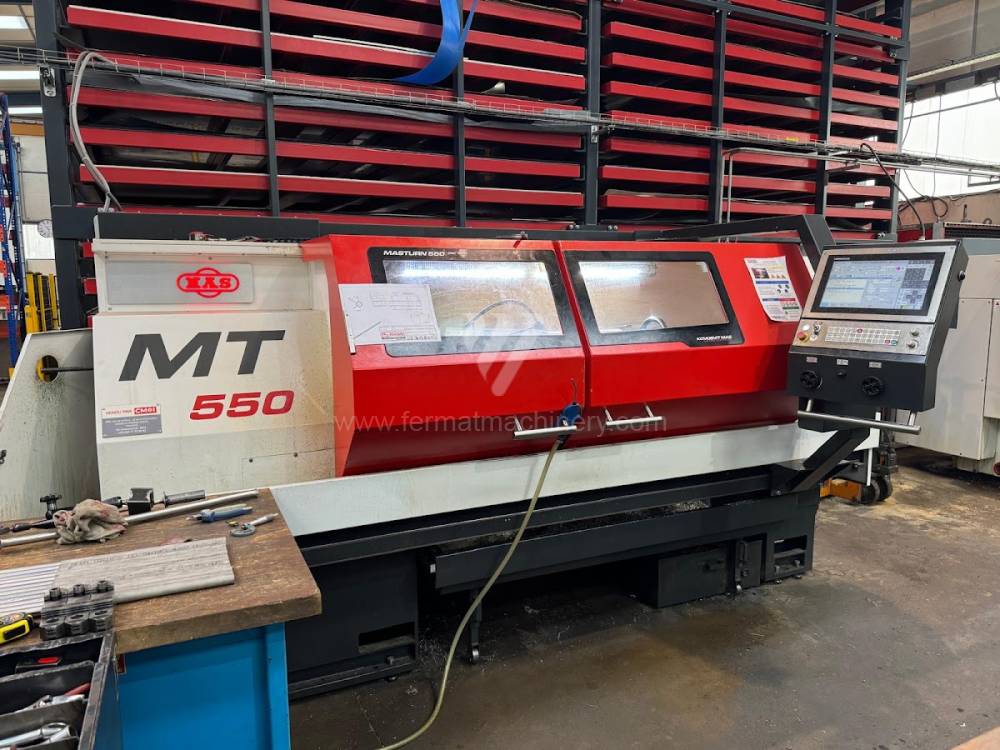

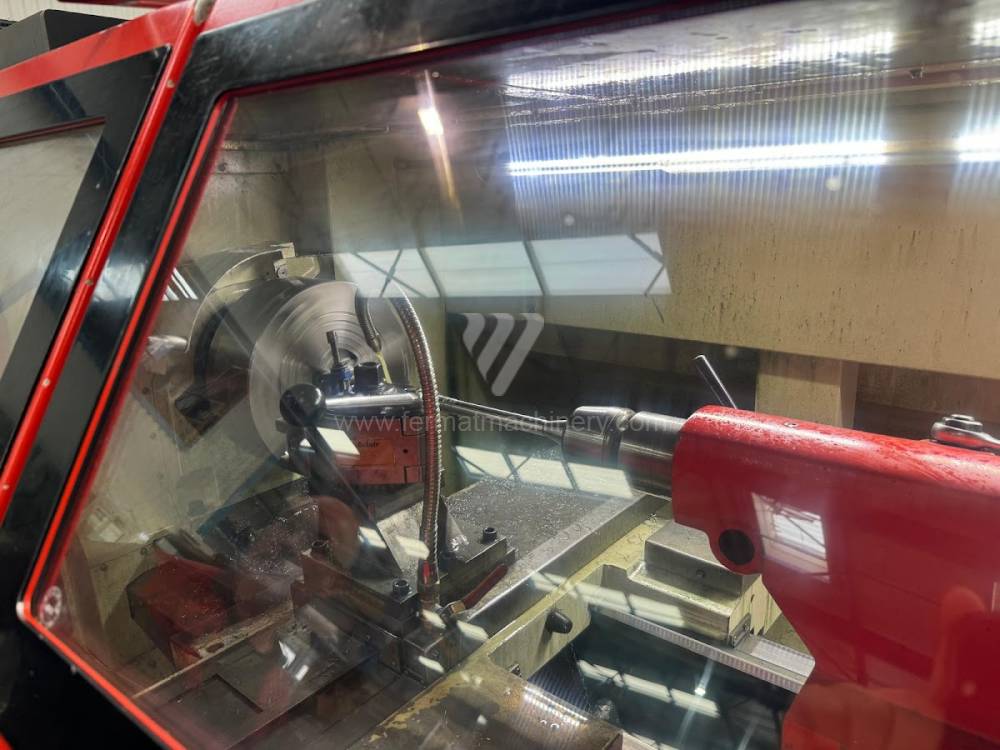

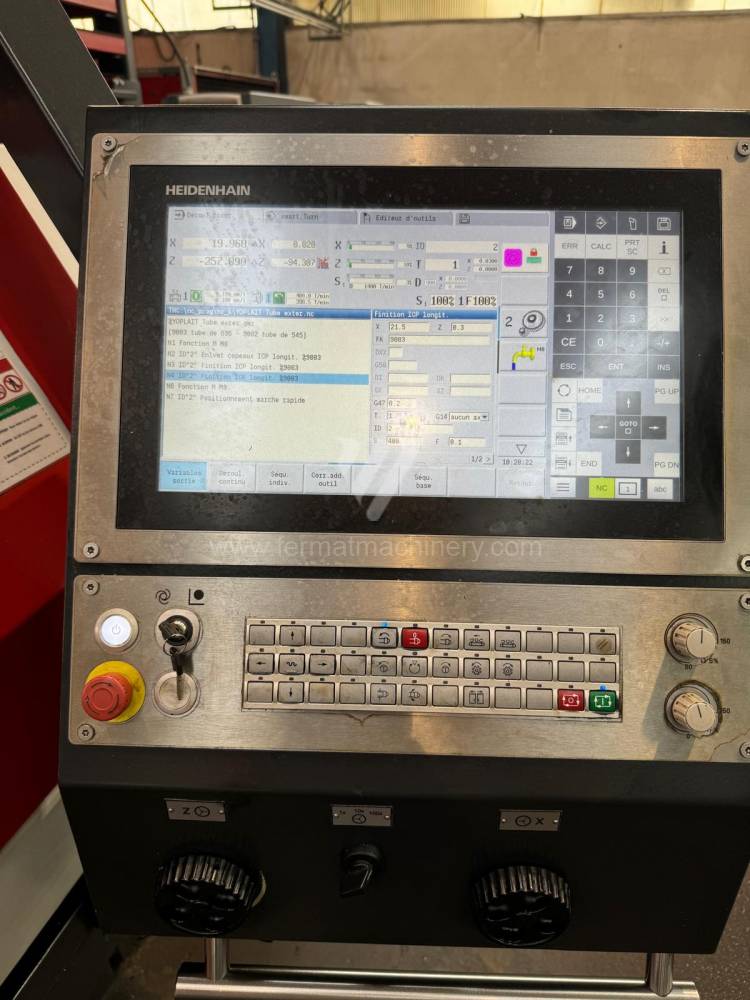

MASTURN 550i CNC	242053	KOVOSVIT MAS, a.s.	2021	System sterowania Heidenhain: Manual Plus 620 Średnica toczenia: 500 mm Długość toczenia: 1500 mm Łoże skośne: nie Przejście przez wrzeciono: 82 mm Głowica rewolwerowa: nie
SU 125/6000	251350	TOS Čelákovice		Średnica toczenia: 1250 mm Odległość między kłami: 6000 mm Maks. ciężar przedmiotu obrabianego: 8000 kg Maks. średnica wiercenia: mm Przejście przez wrzeciono: 115 mm Średnica toczenia nad suportem: 940 mm

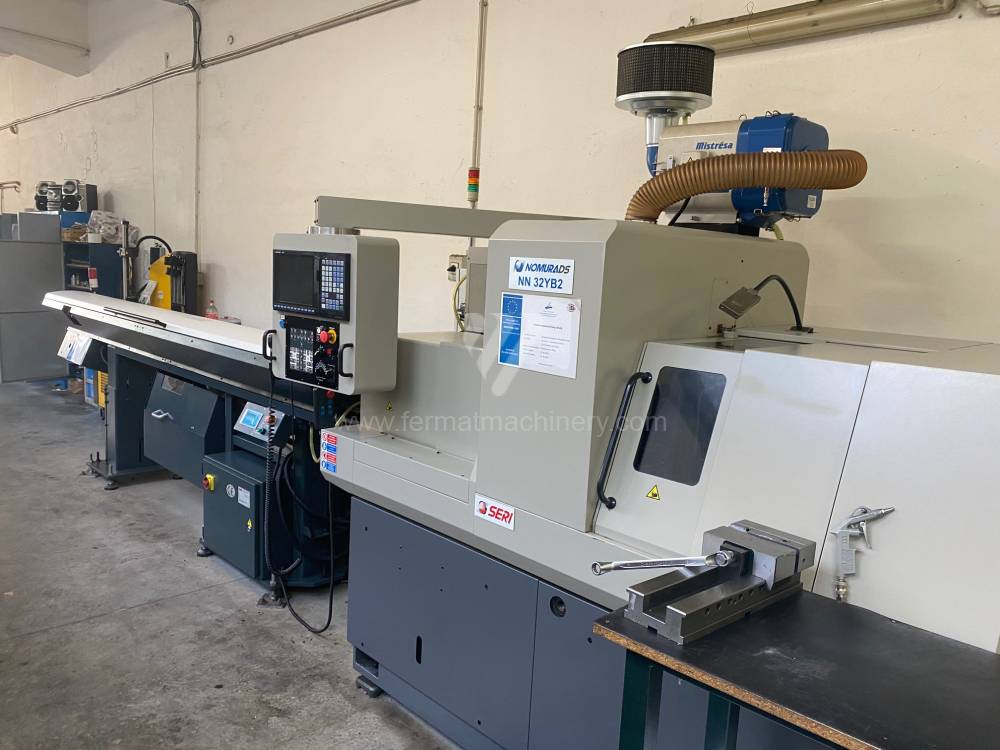

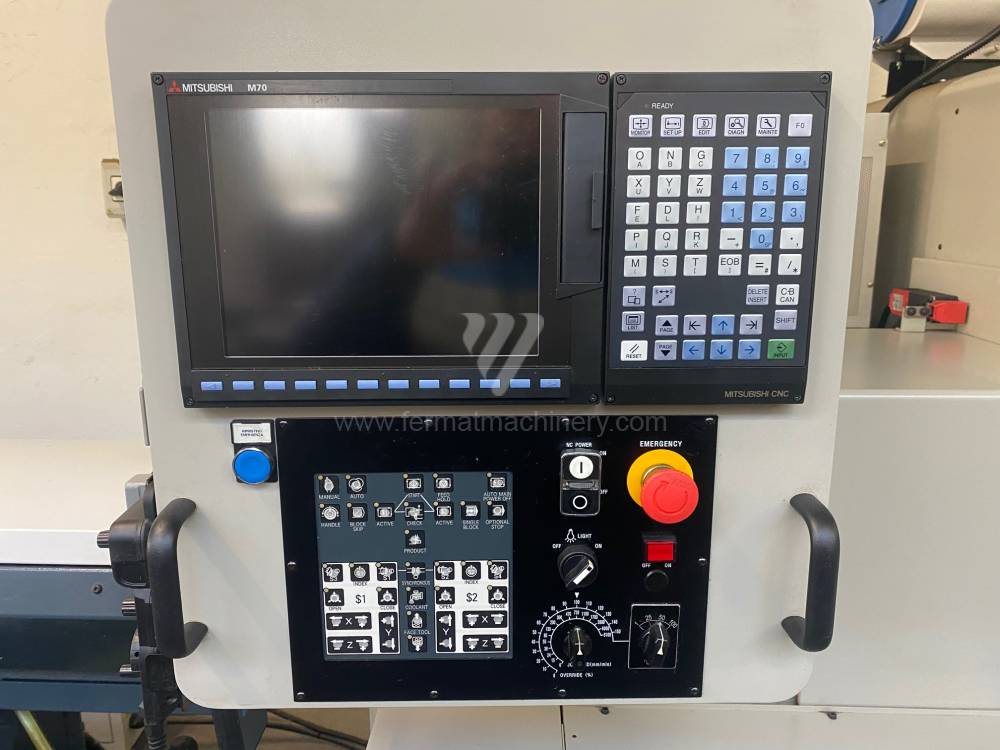

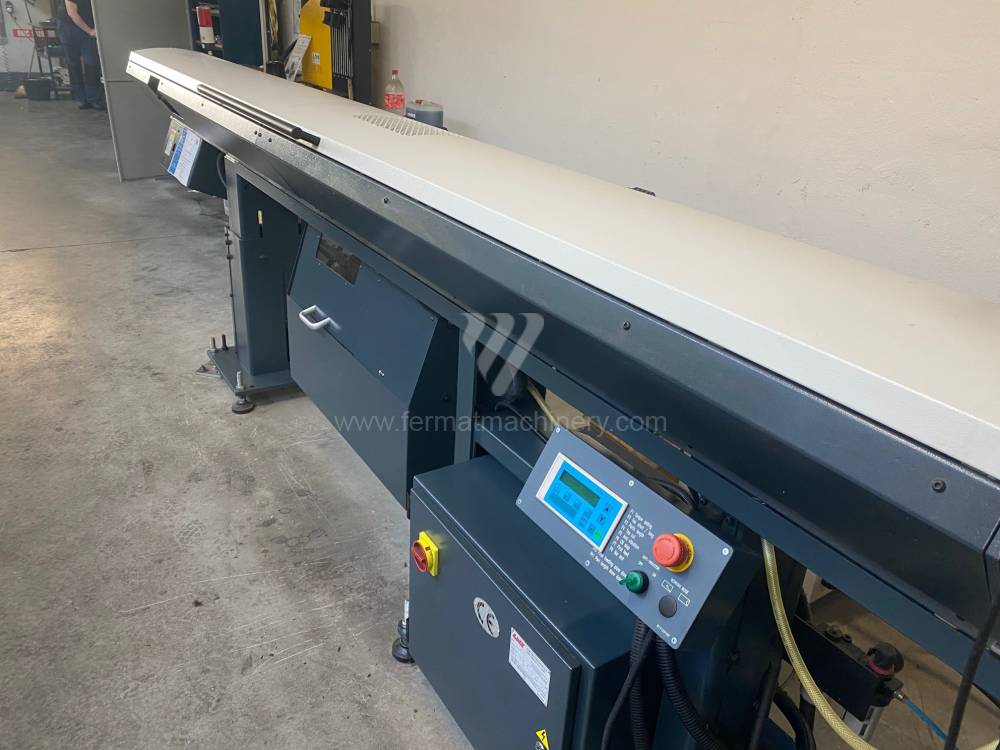

NN 32 YB2	211028	NOMURA DS CO., LTD.	2015	System sterowania Mitsubishi: M 70 V Średnica toczenia: 32 mm Długość toczenia: 190 mm Łoże skośne: nie Oś Y: tak Przejazd osi Y (Tokarka): 50 mm

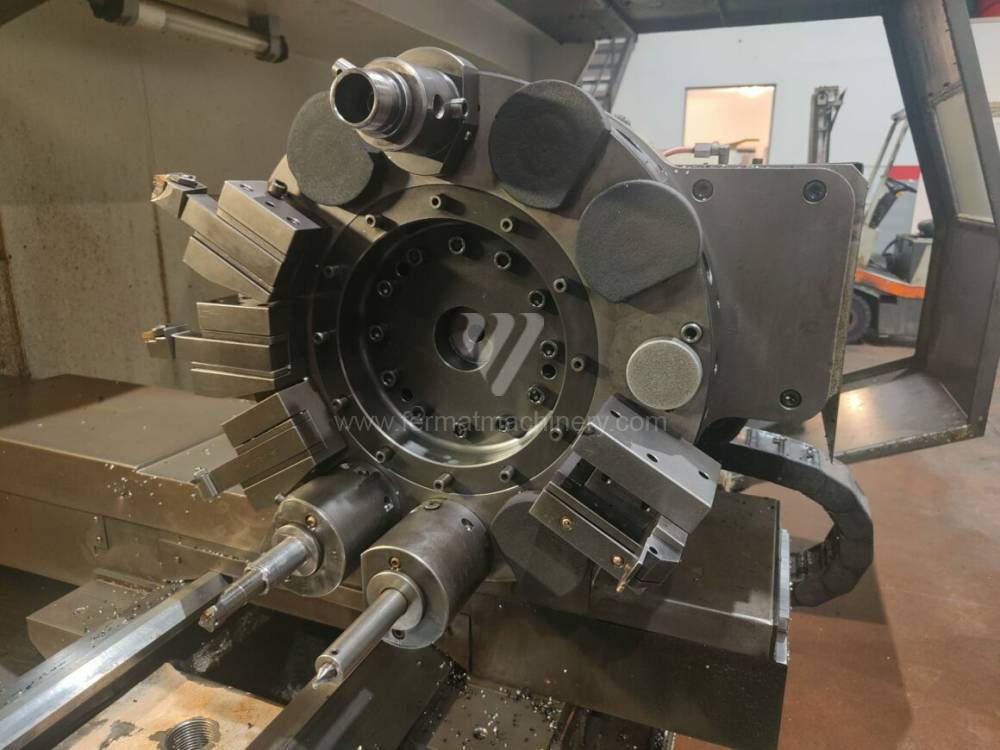

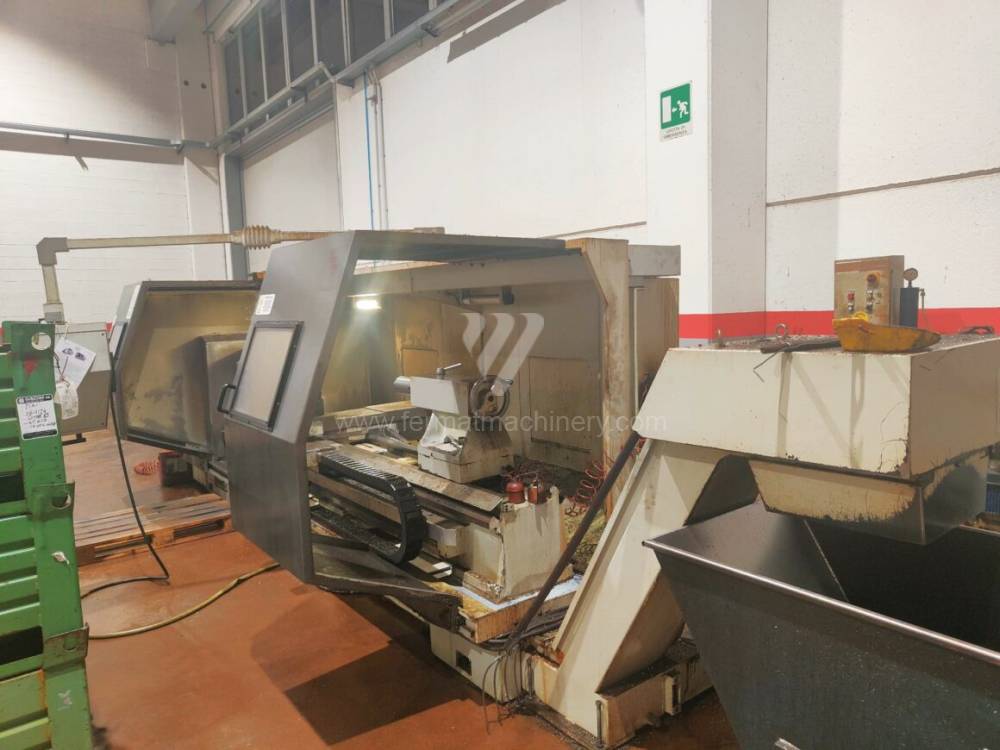

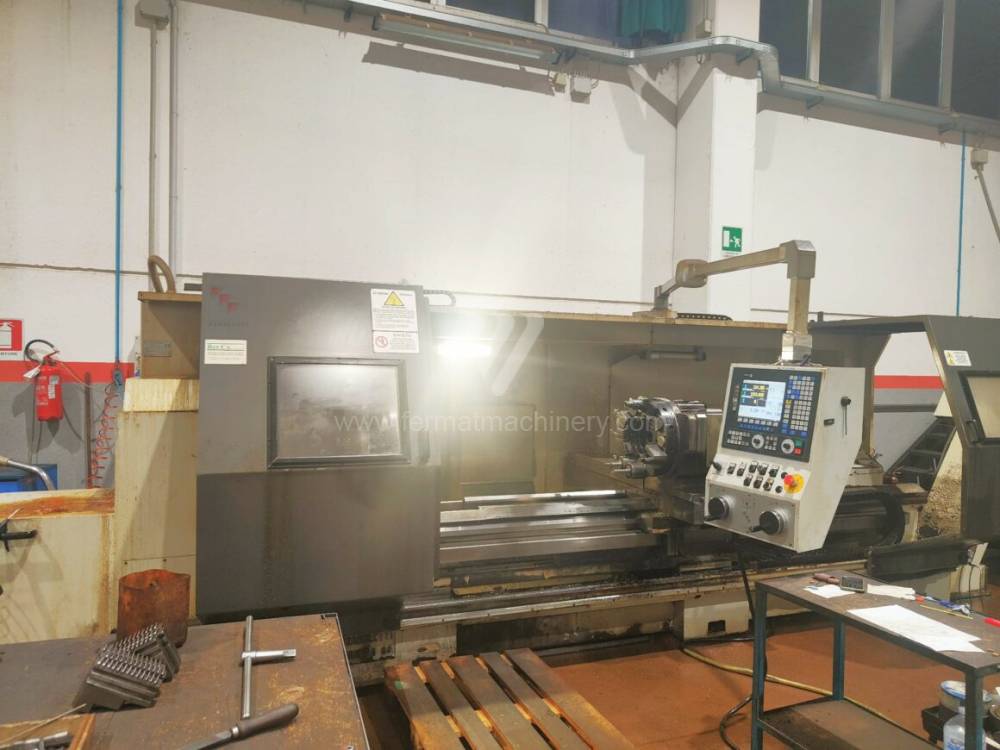

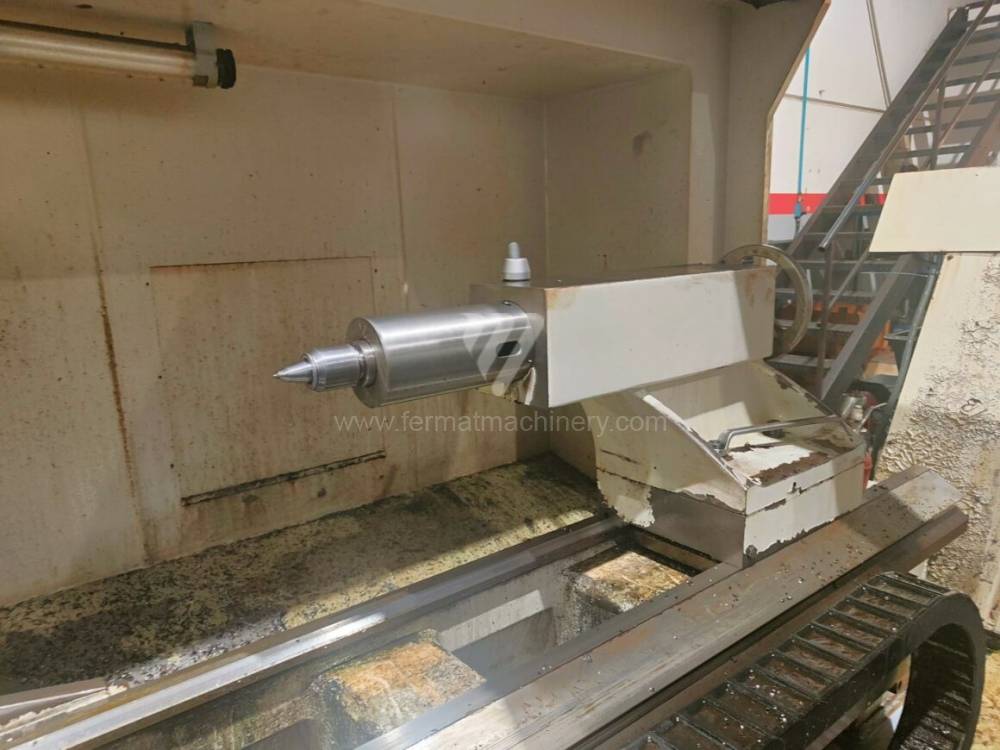

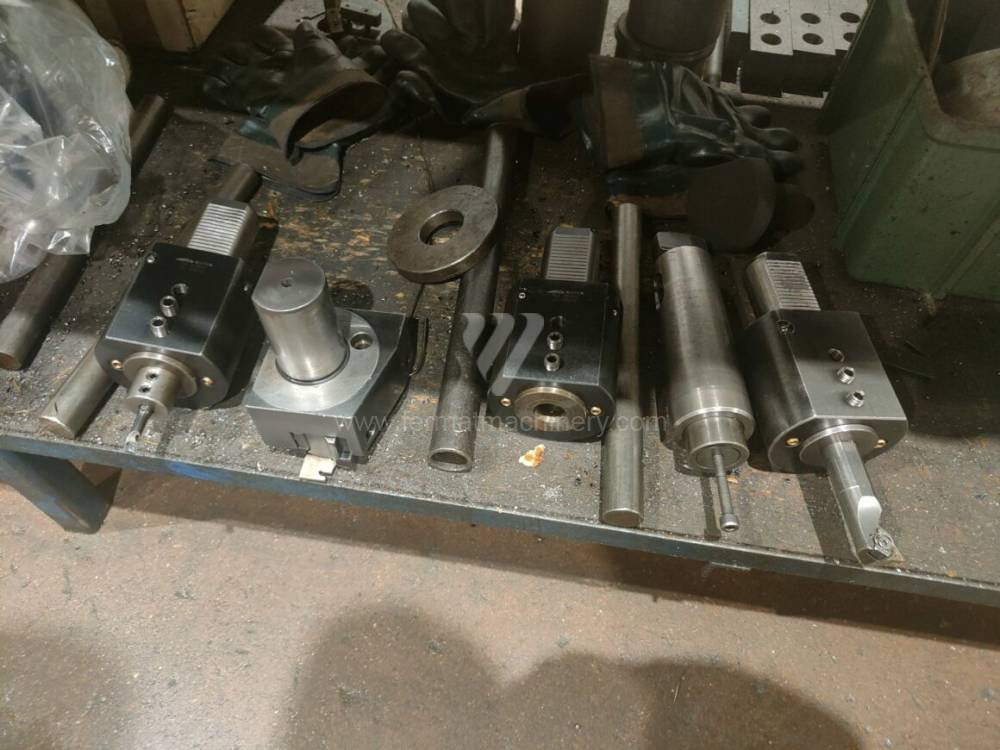

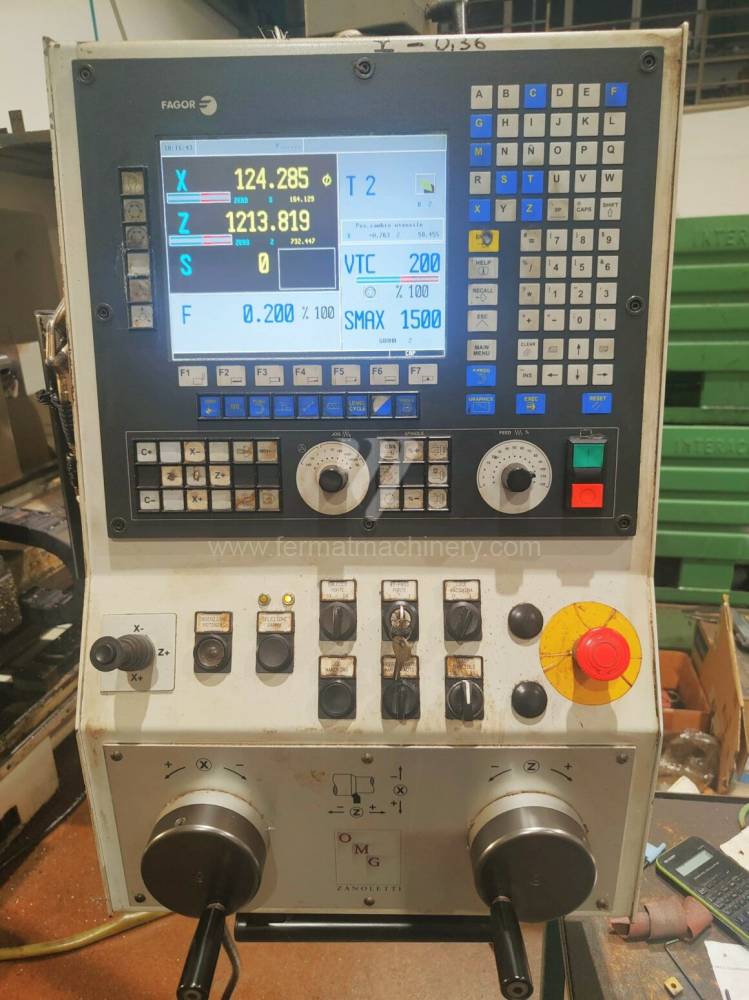

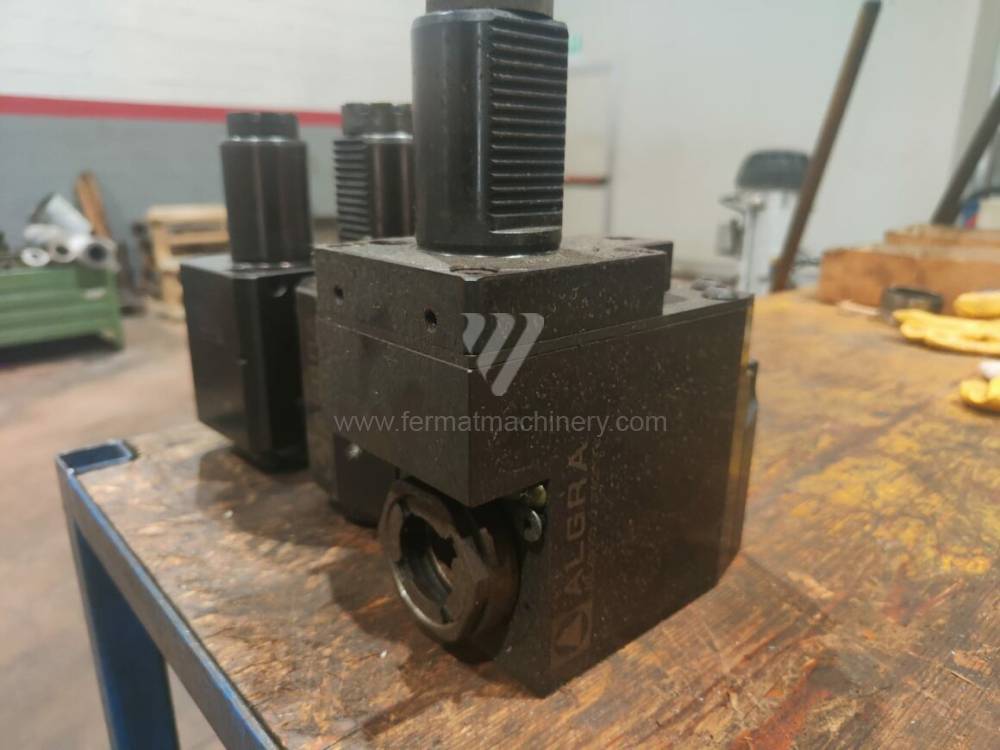

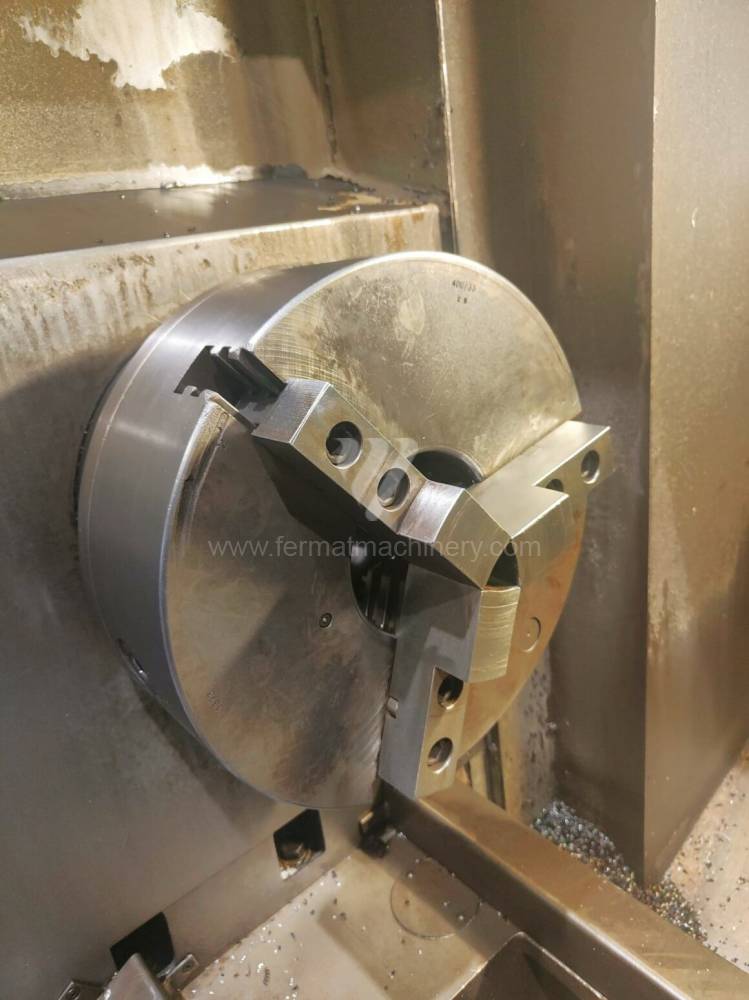

CNA 400x3	241552	OMG Zanoletti	2008	System sterowania Fagor: CNC 8055i Średnica toczenia: 800 mm Długość toczenia: 3000 mm Łoże skośne: nie Przejście przez wrzeciono: mm Głowica rewolwerowa: tak

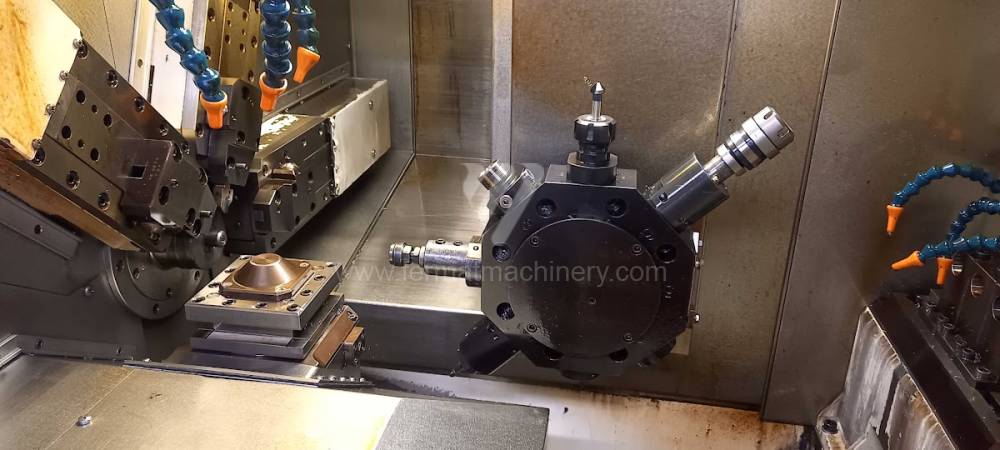

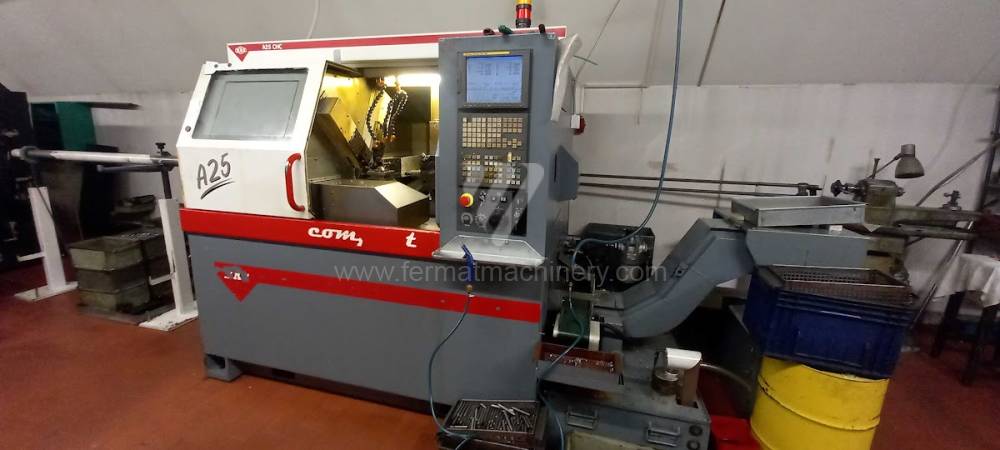

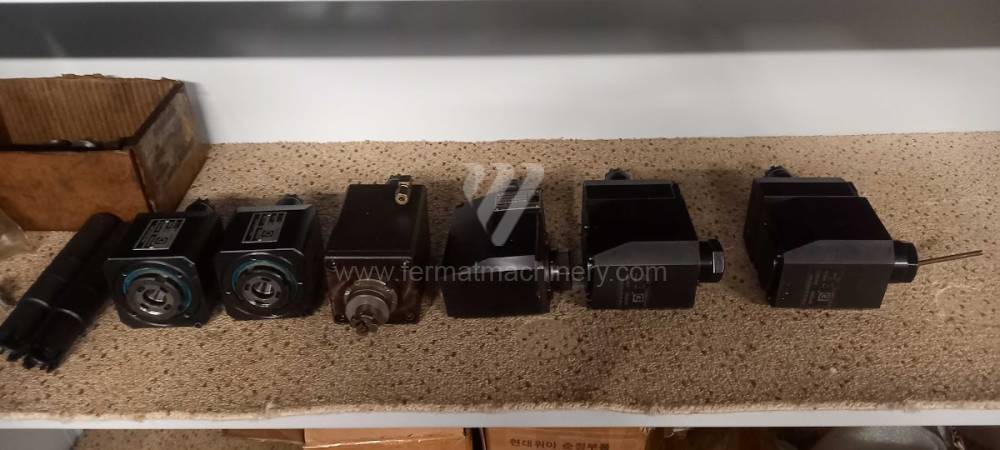

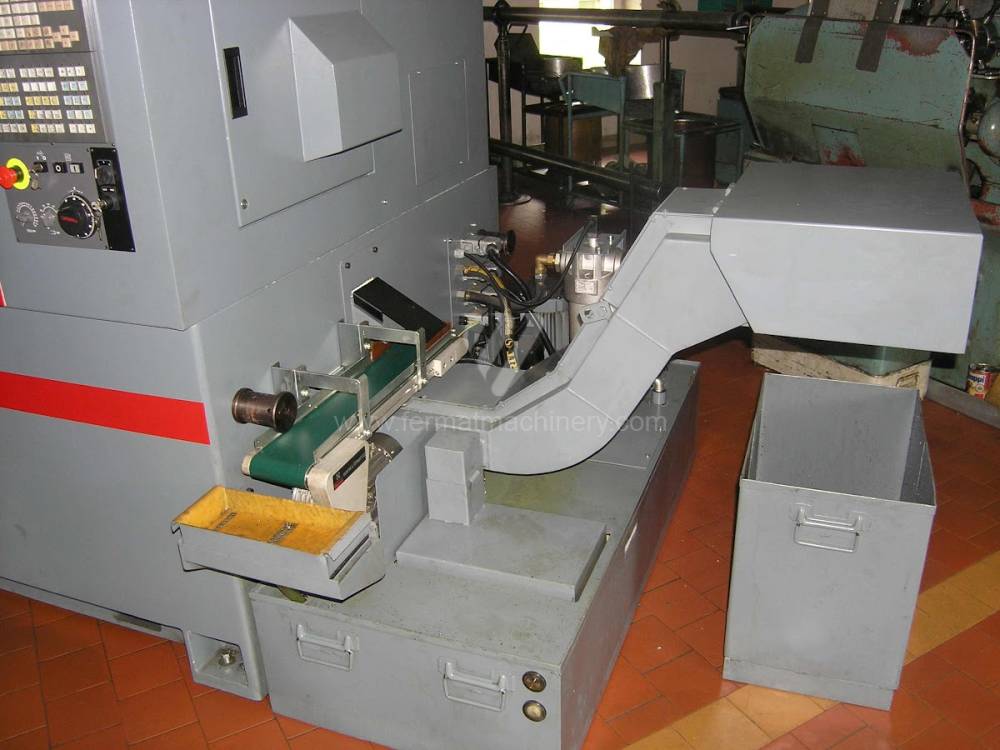

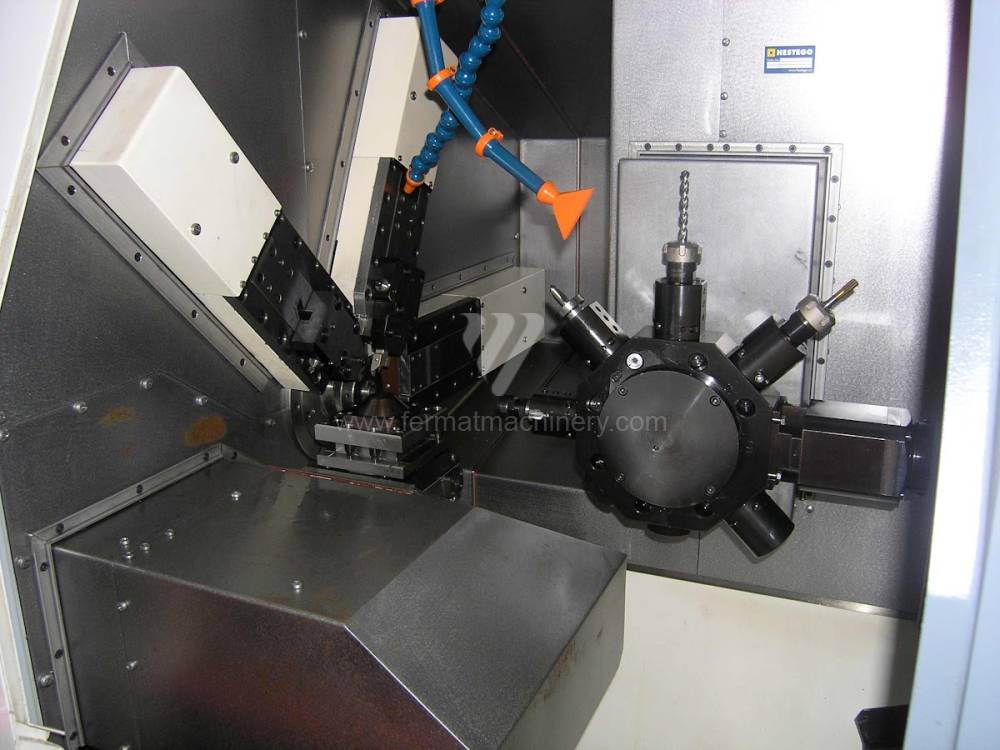

COMPACT A25 CNC	231370	KOVOSVIT MAS, a.s.	2008	System sterowania Fanuc: 16i - TB Średnica toczenia: 25 mm Długość toczenia: 60 mm Łoże skośne: nie Oś Y: tak Przejazd osi Y (Tokarka): 50 mm
GENOS L300M	231361	Okuma Corporation	2014	System sterowania OKUMA: OSP-P300LA-e Średnica toczenia: 300 mm Długość toczenia: 450 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie
LB 15 II	241321	Okuma Corporation	1999	System sterowania OKUMA: OSP 7000L Średnica toczenia: 350 mm Długość toczenia: 1000 mm Łoże skośne: tak Przejście przez wrzeciono: 62 mm Głowica rewolwerowa: tak

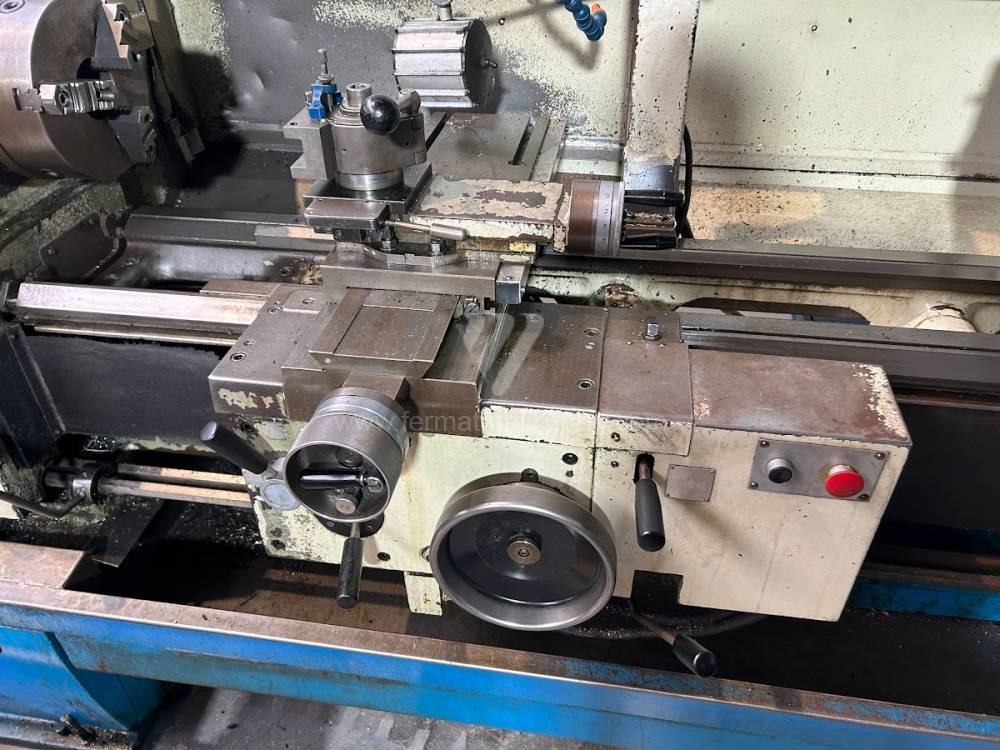

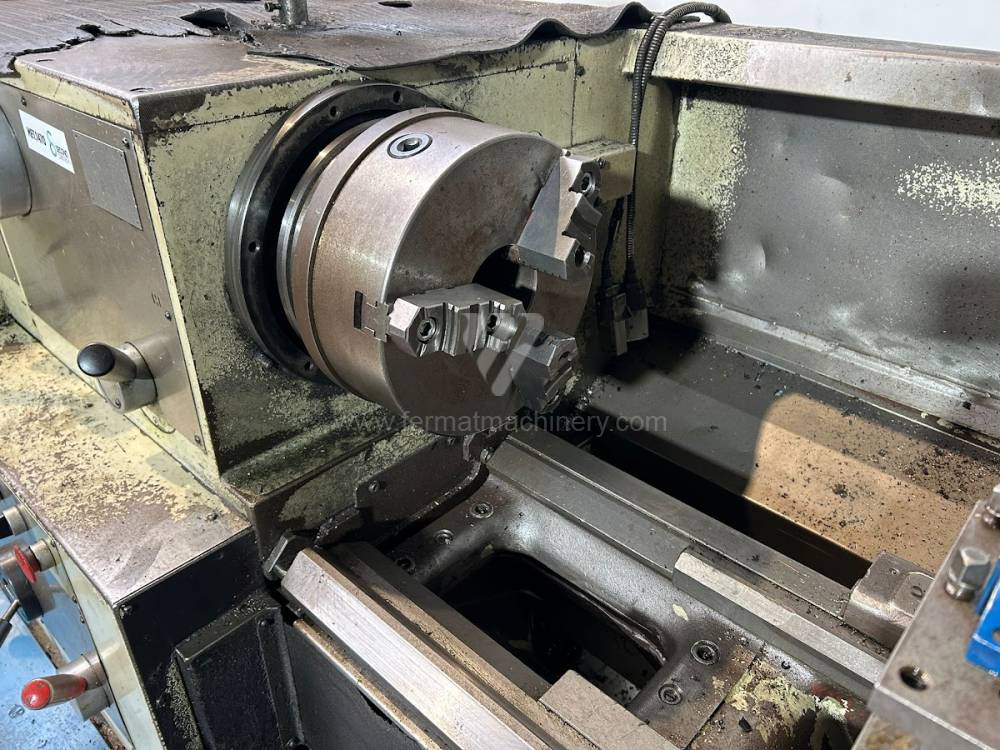

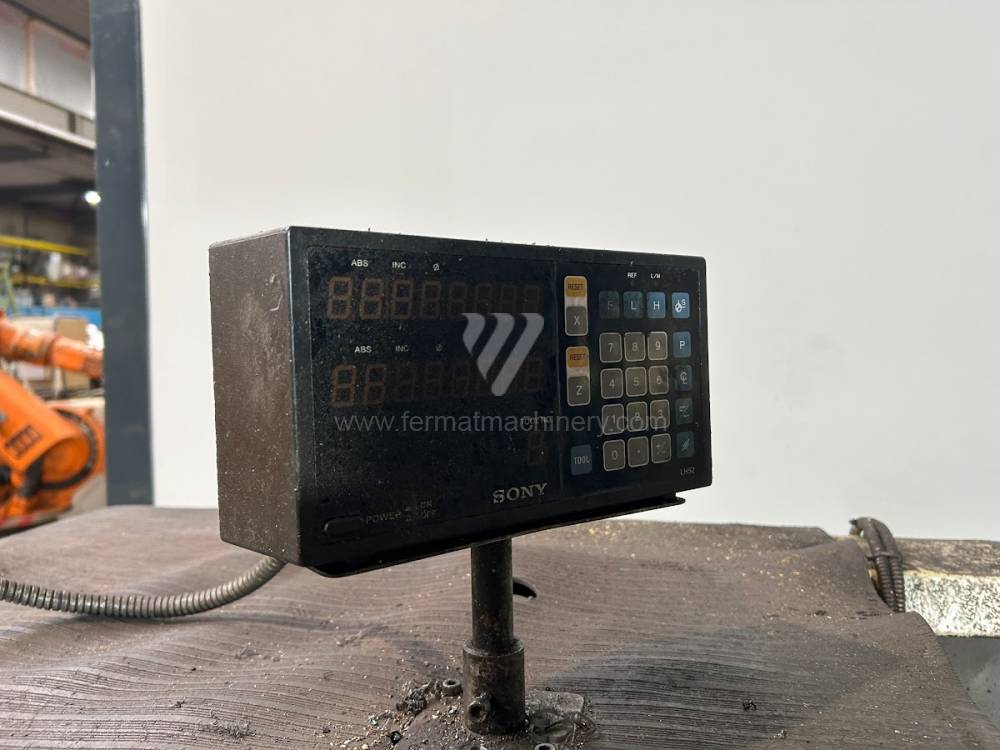

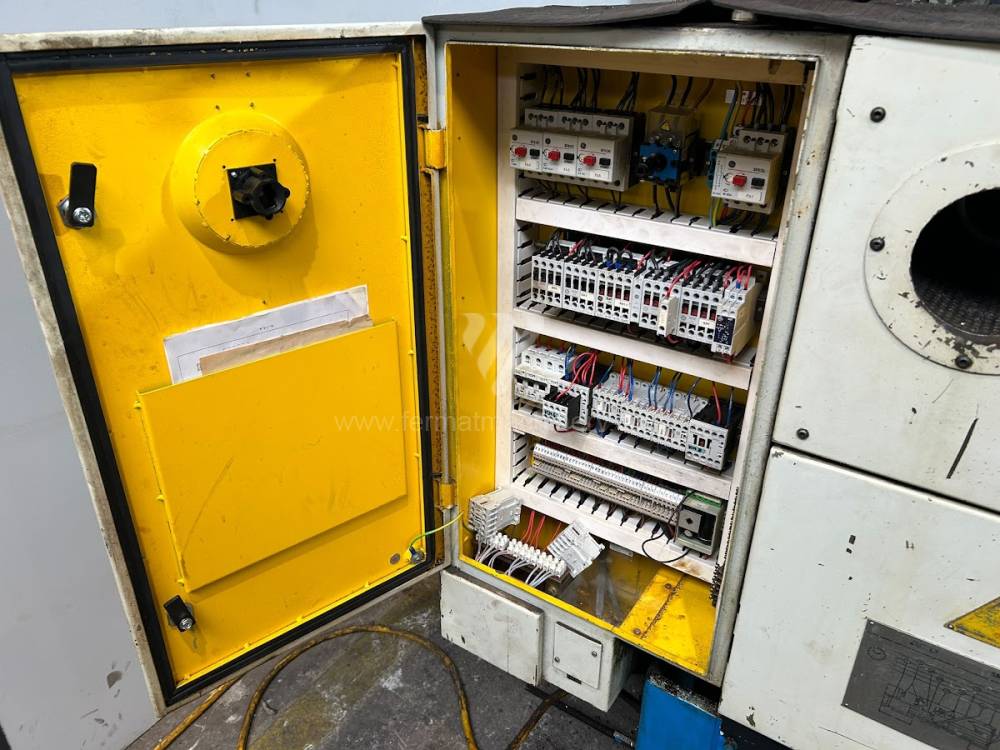

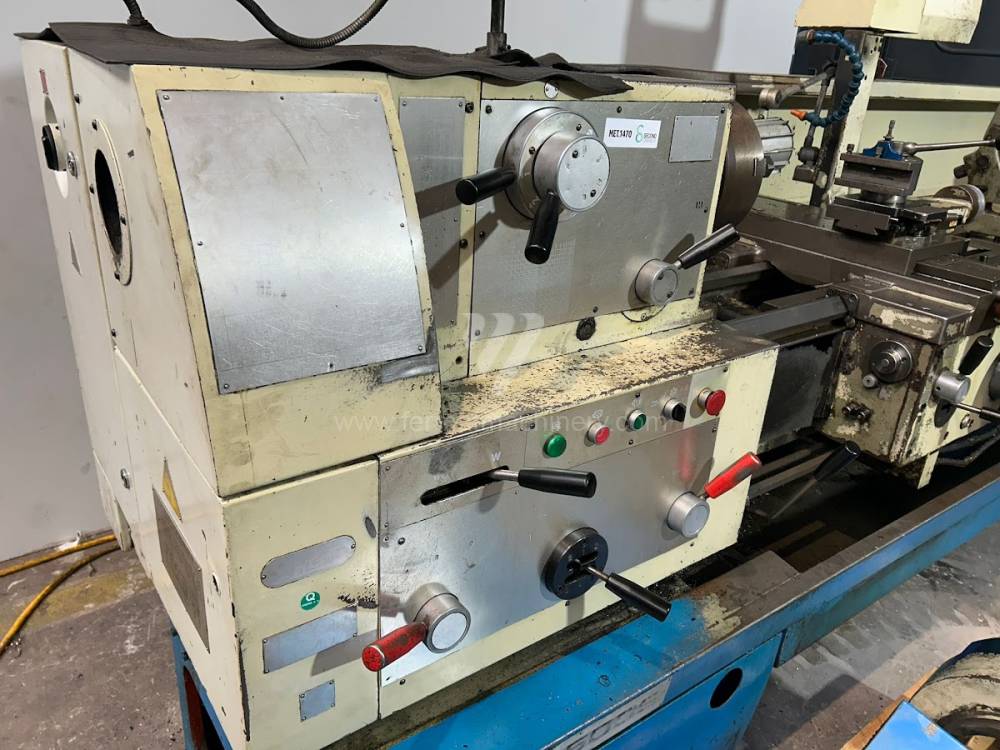

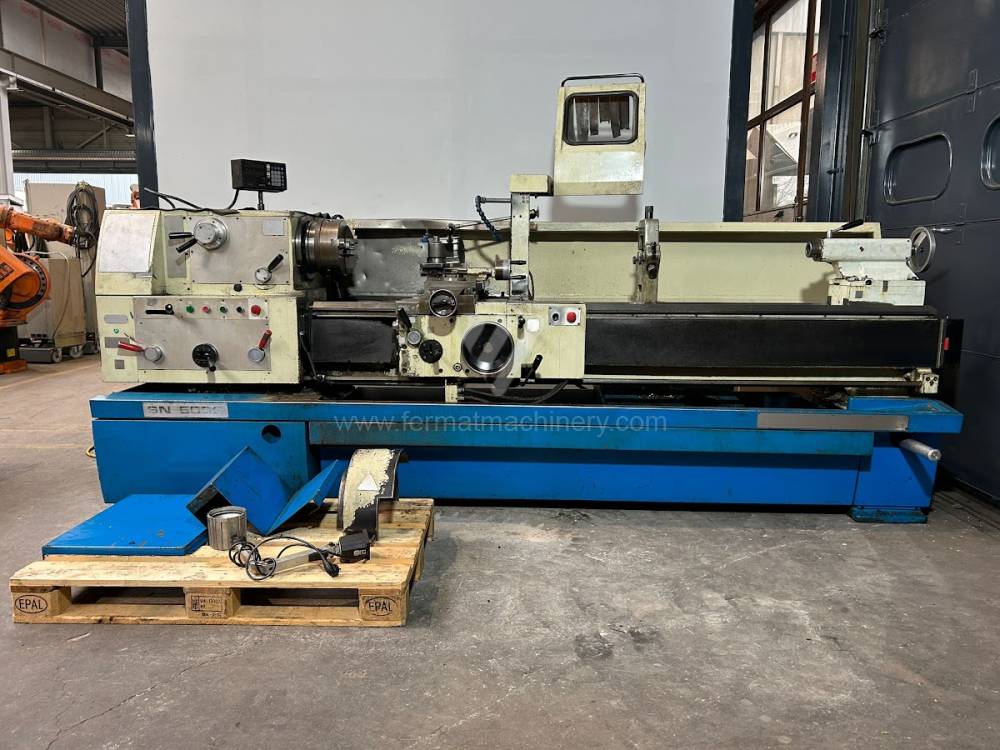

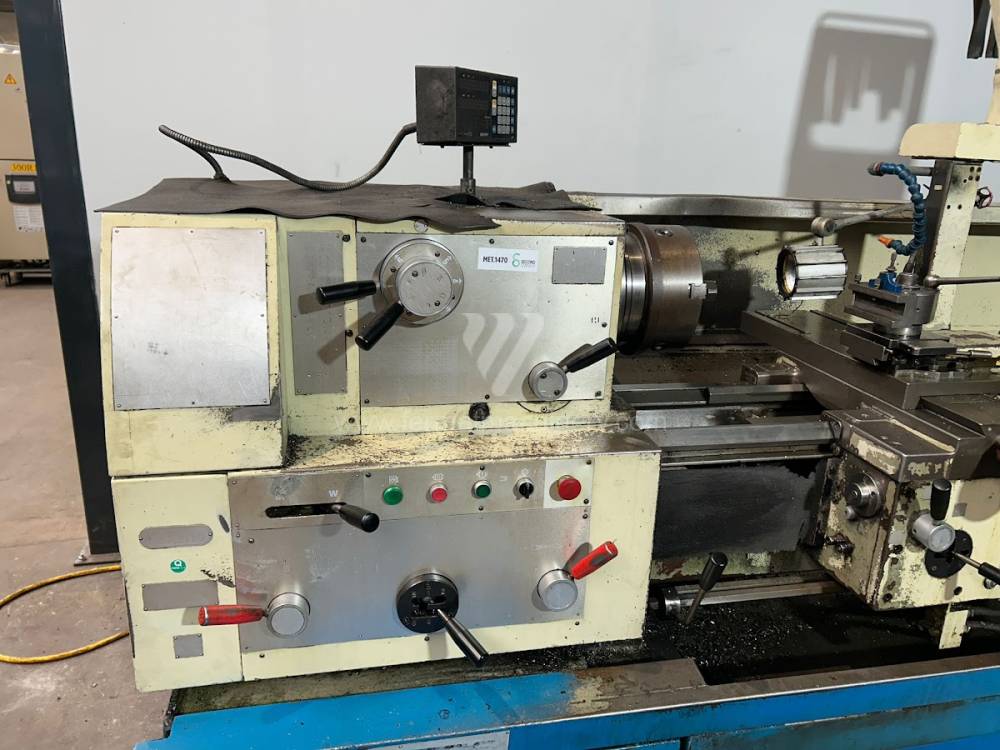

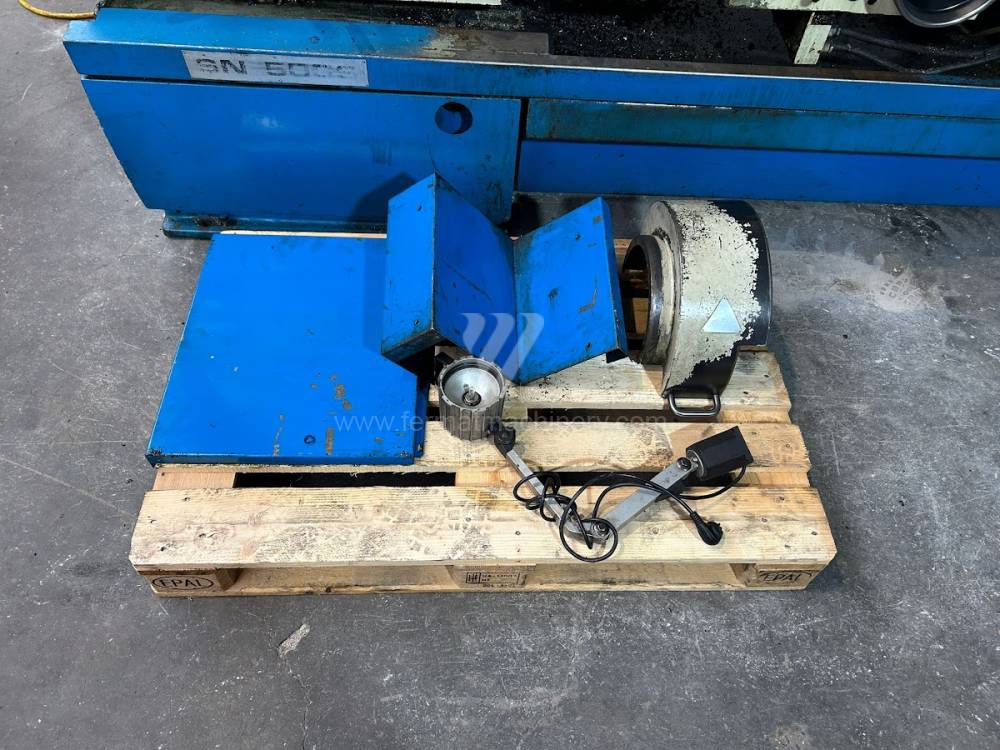

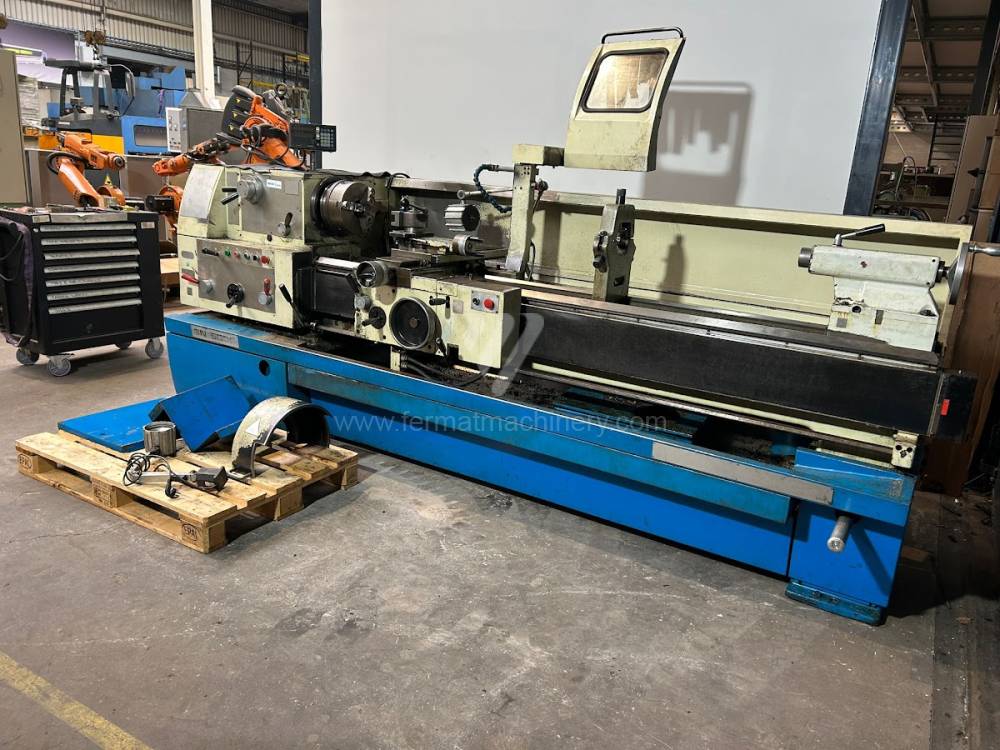

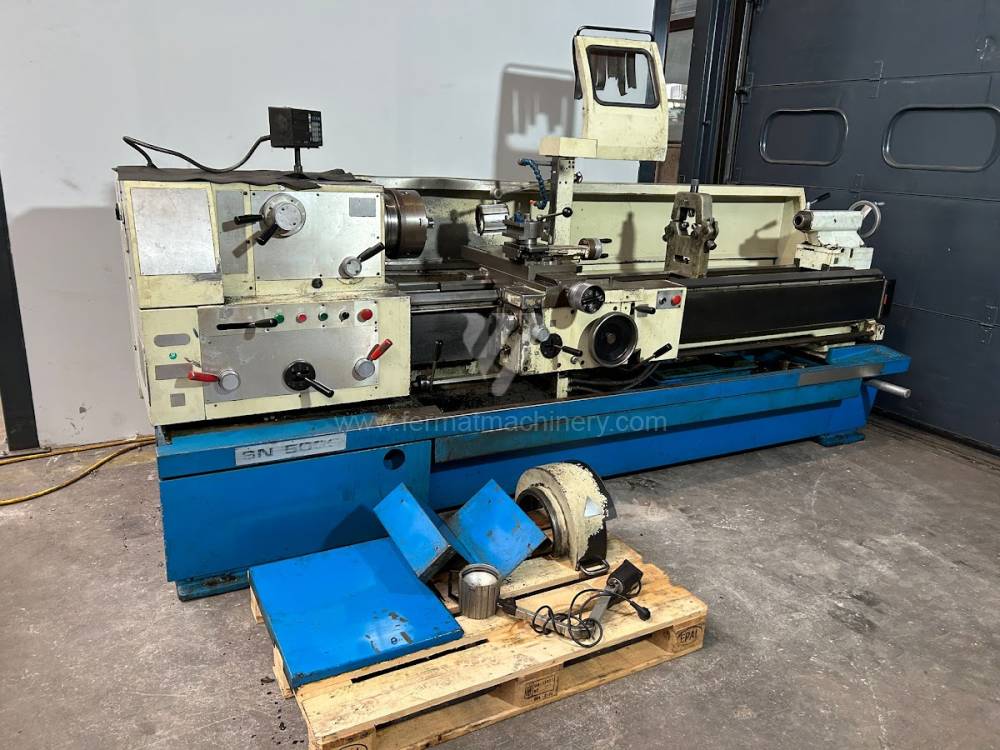

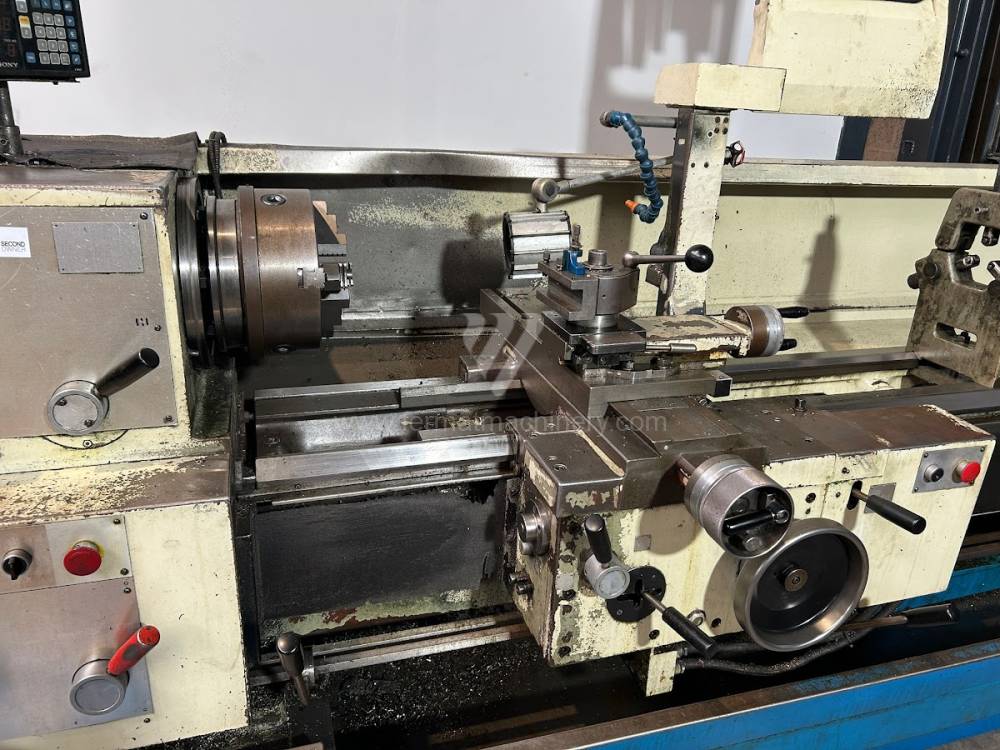

SN 500 N/2000	241333	Trens		Średnica toczenia: 500 mm Odległość między kłami: 2000 mm Maks. ciężar przedmiotu obrabianego: 1000 kg Średnica toczenia nad suportem: 270 mm Obroty wrzeciona: 12 - 2000 /min. Łączny pobór: 9 kVA

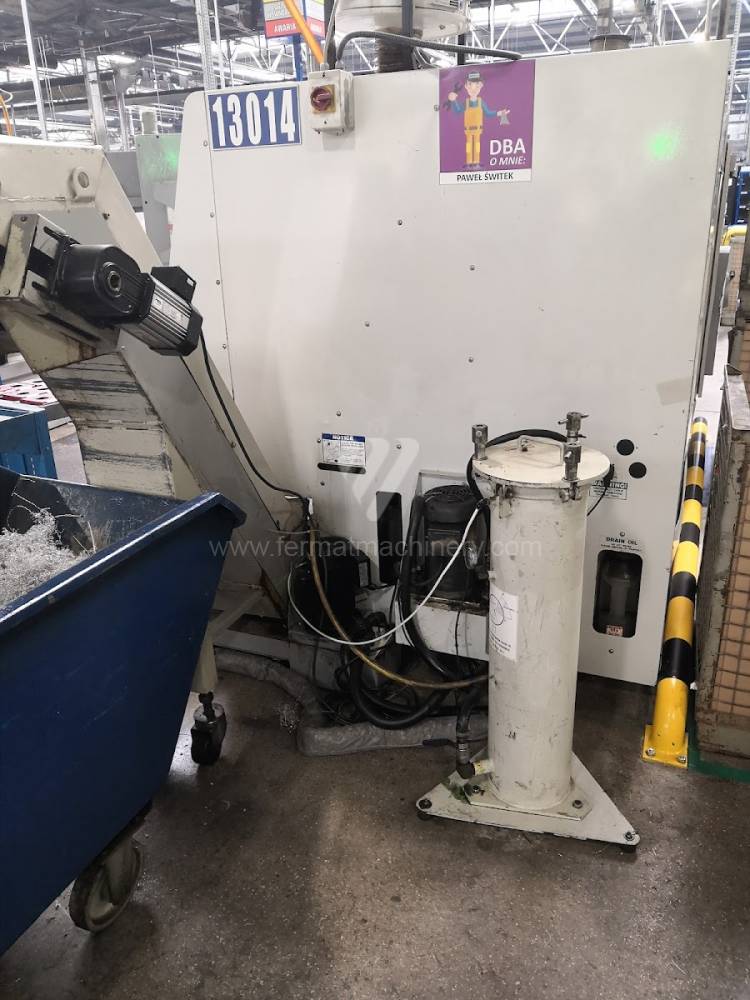

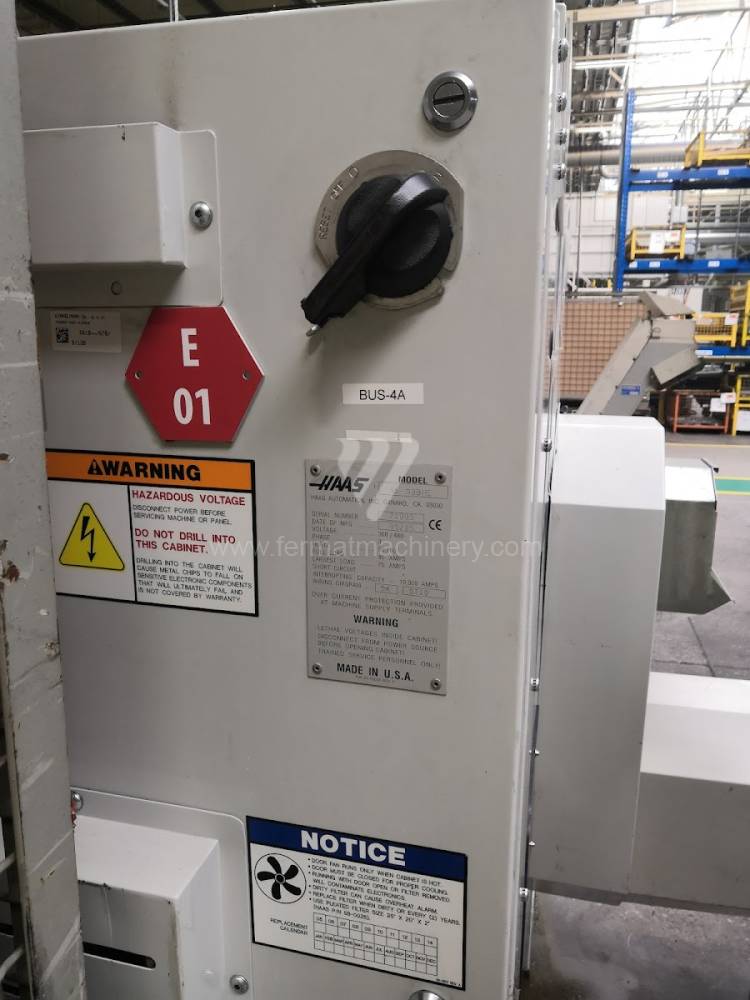

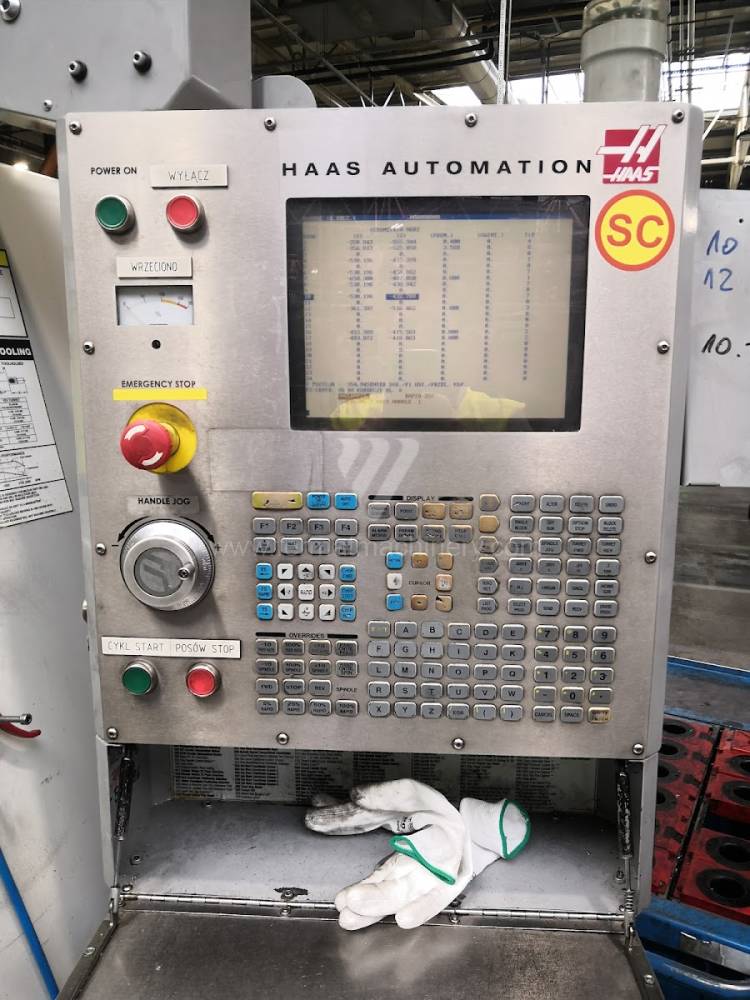

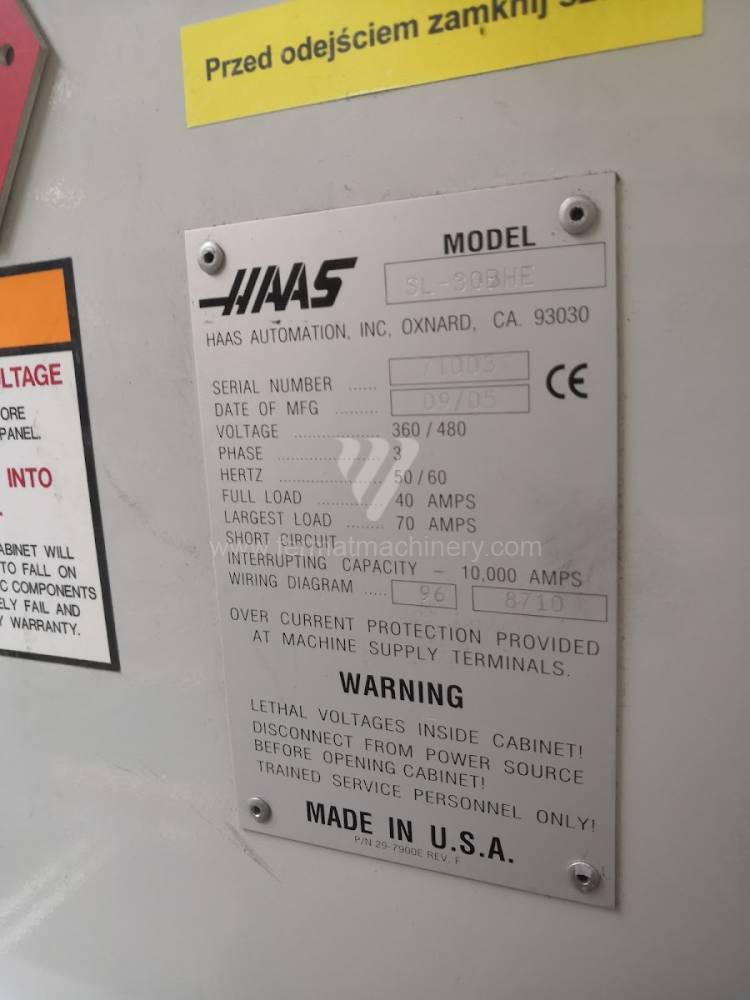

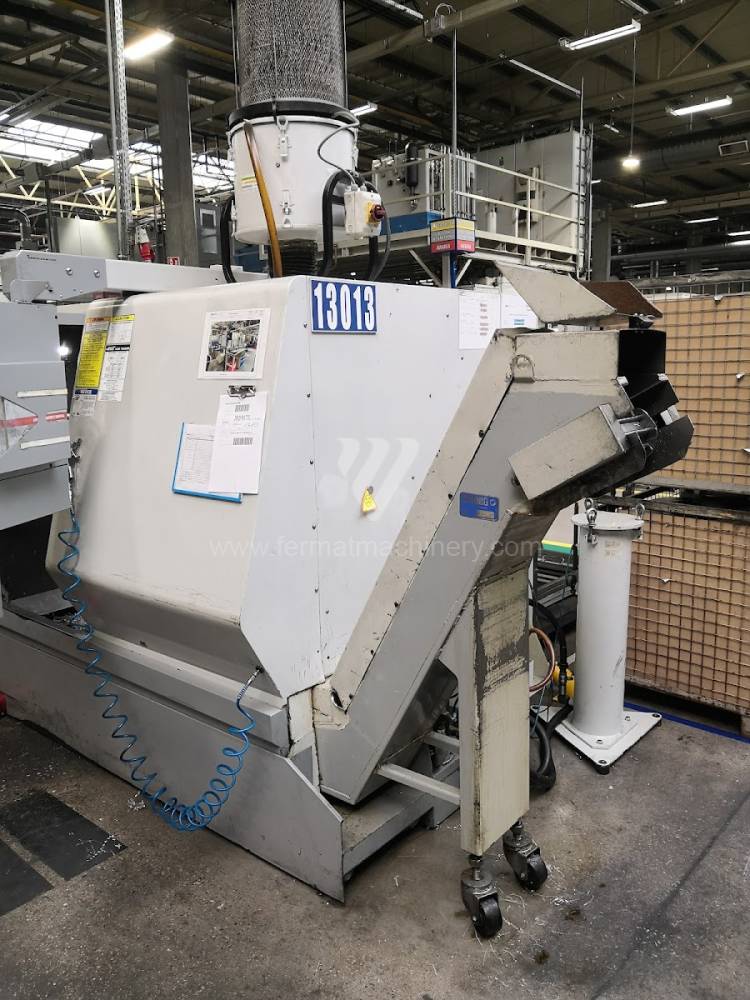

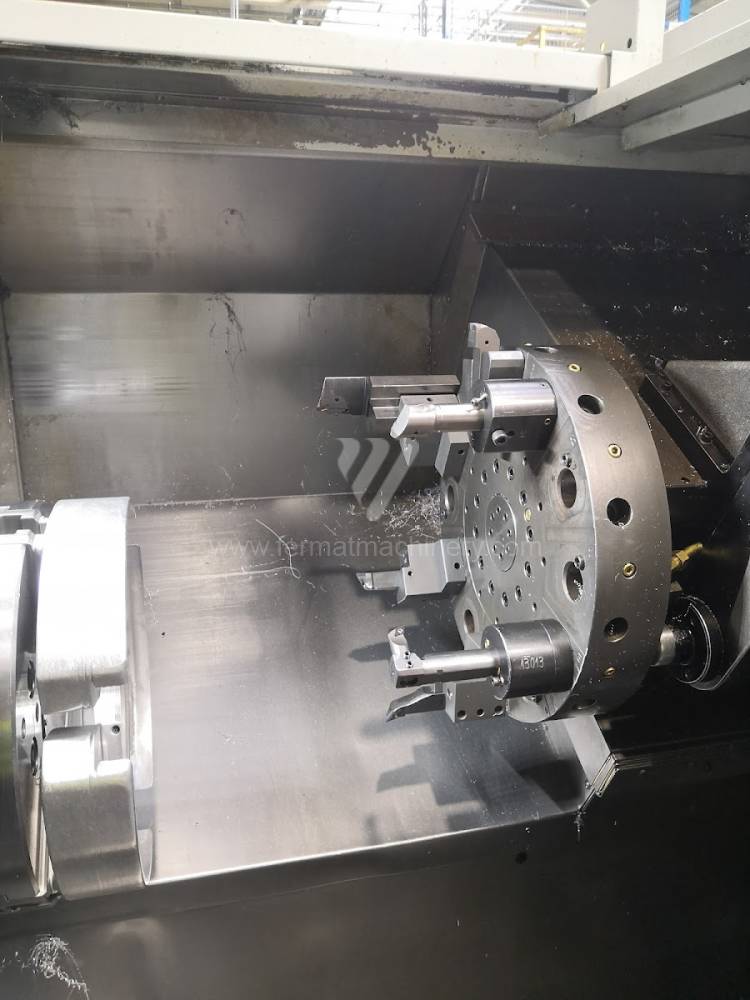

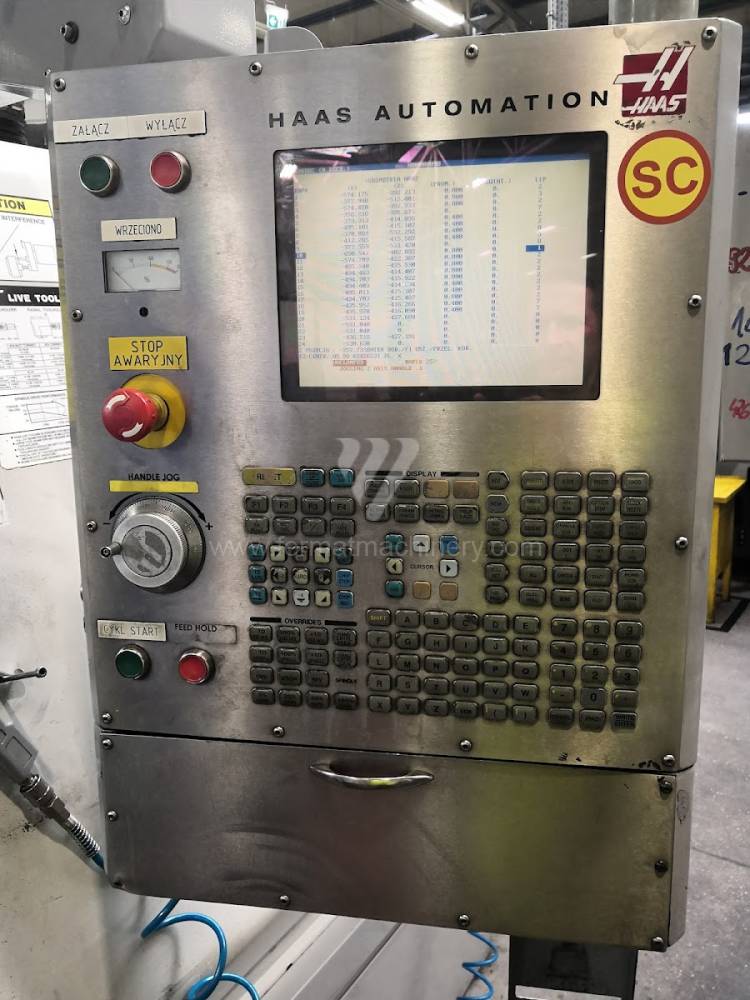

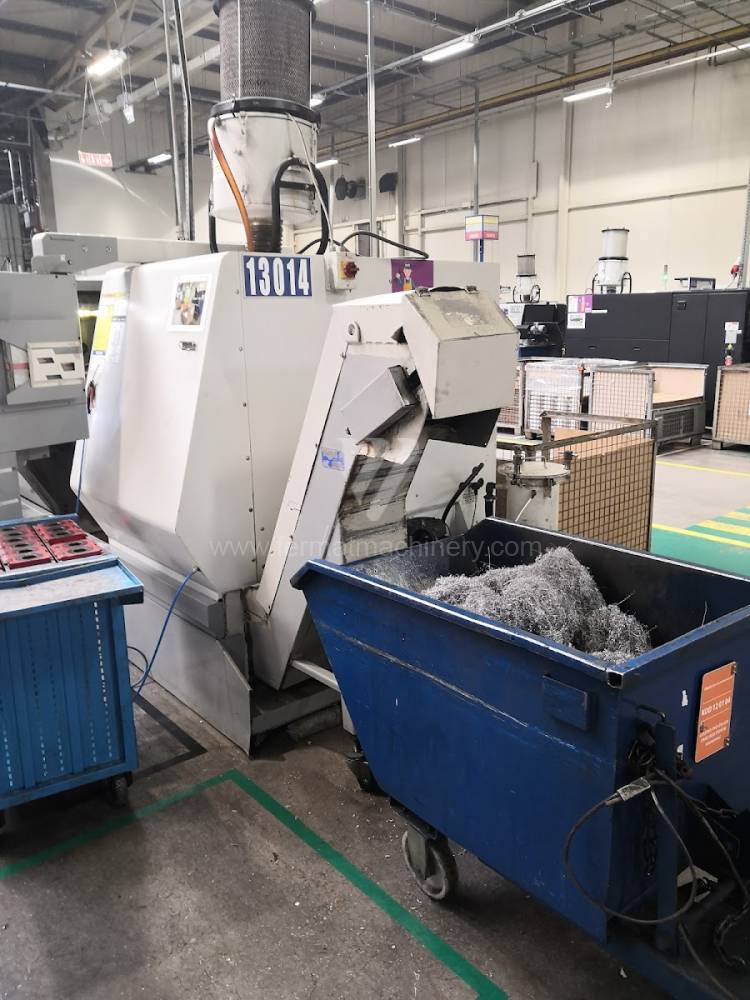

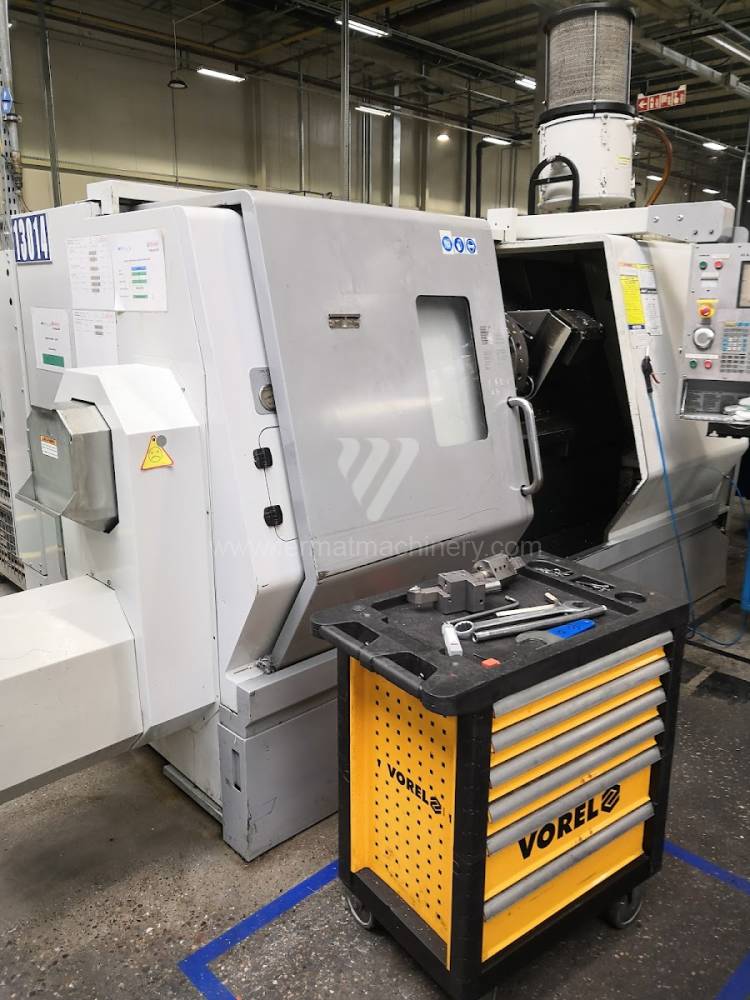

SL 30 BHE	251178	Haas Automation	2006	System sterowania Haas: Średnica toczenia: 760 mm Długość toczenia: 860 mm Łoże skośne: tak Przejście przez wrzeciono: 76 mm Głowica rewolwerowa: tak

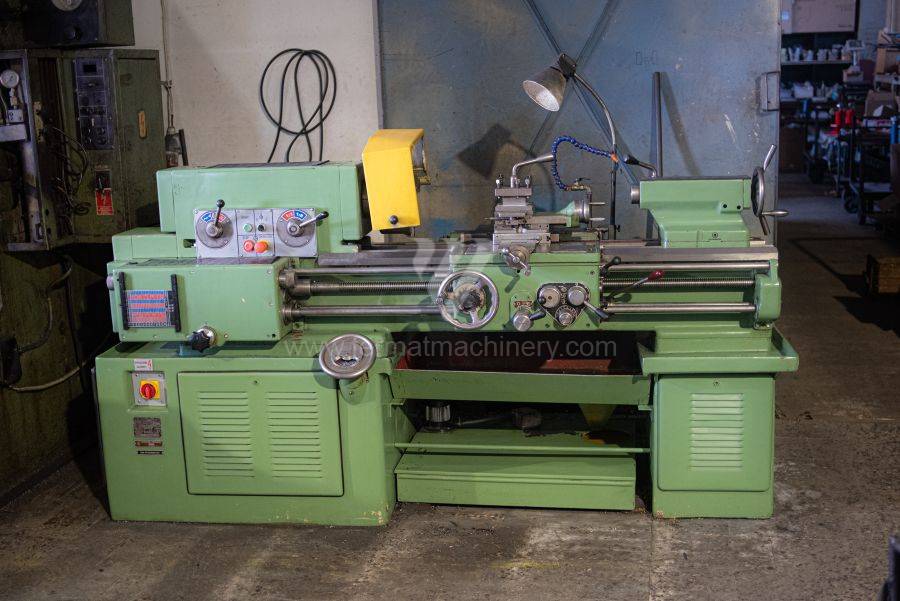

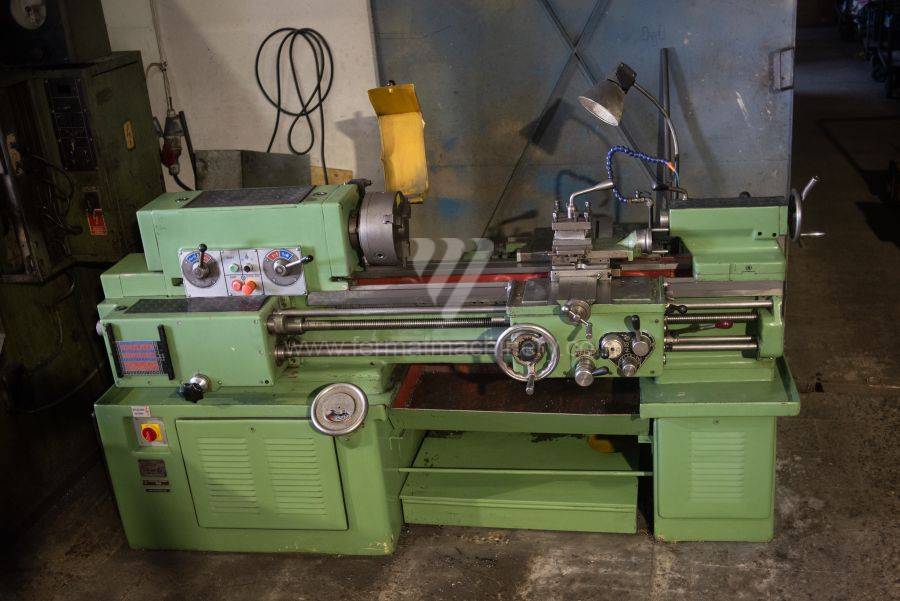

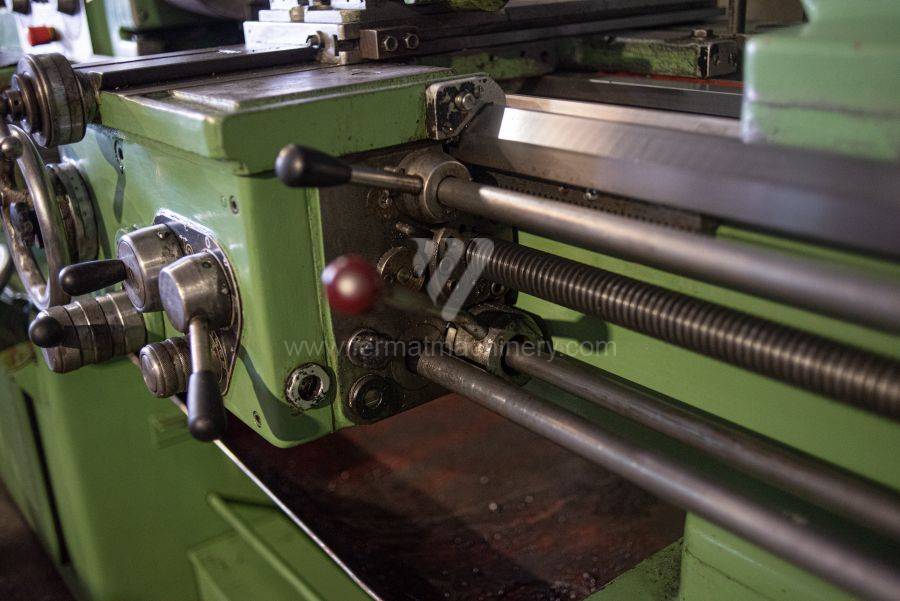

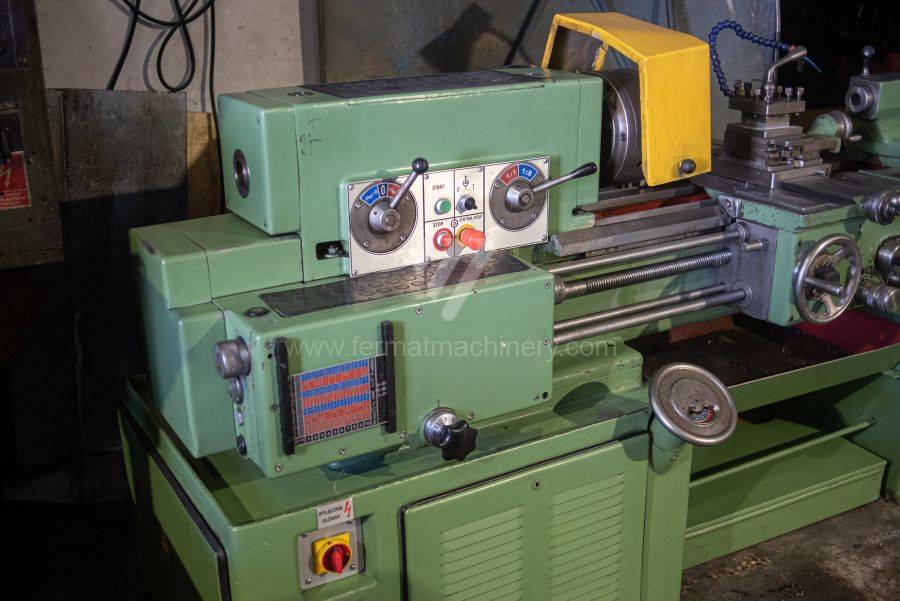

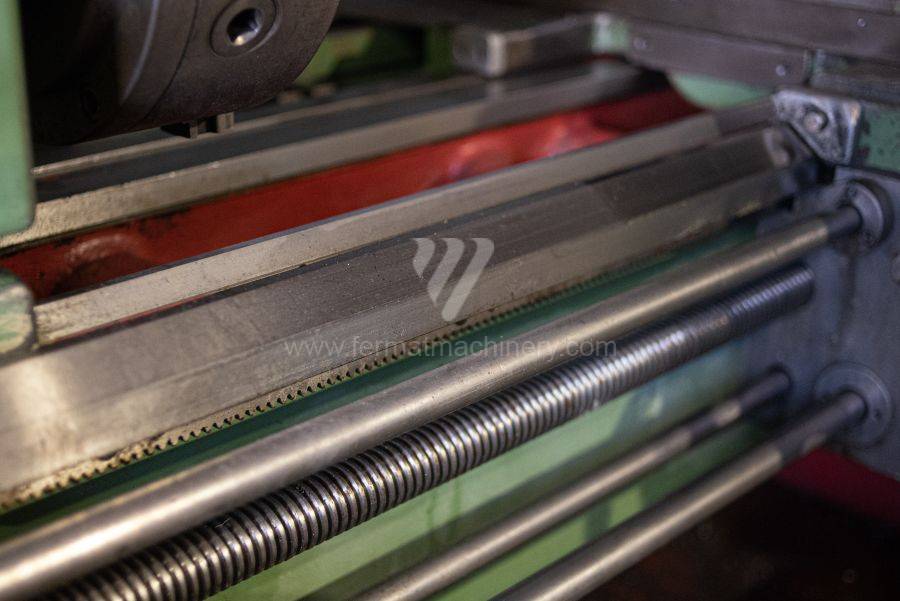

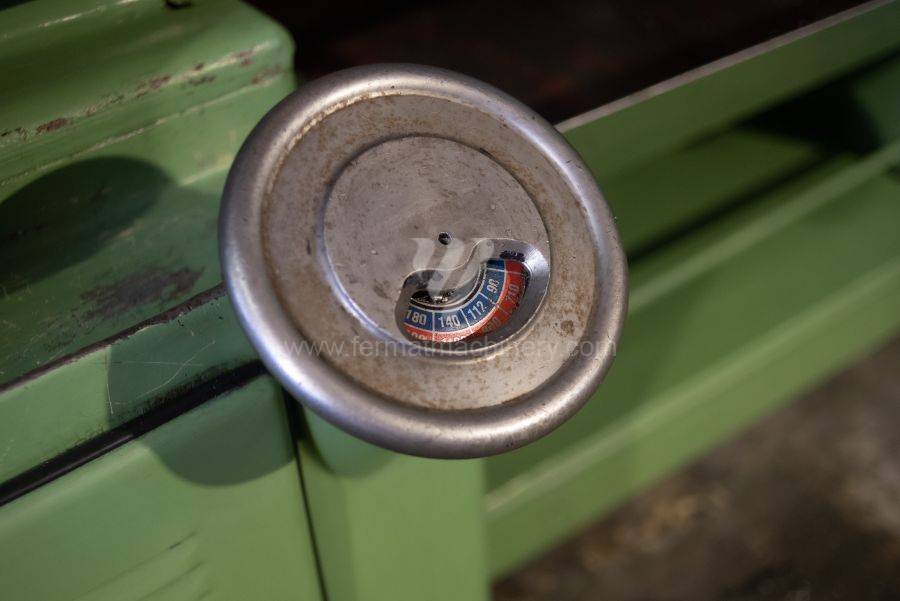

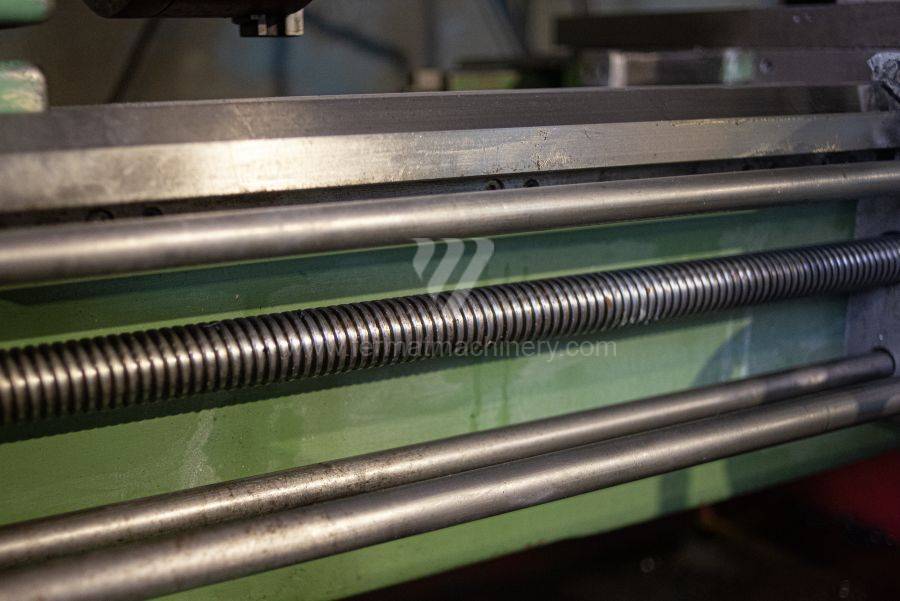

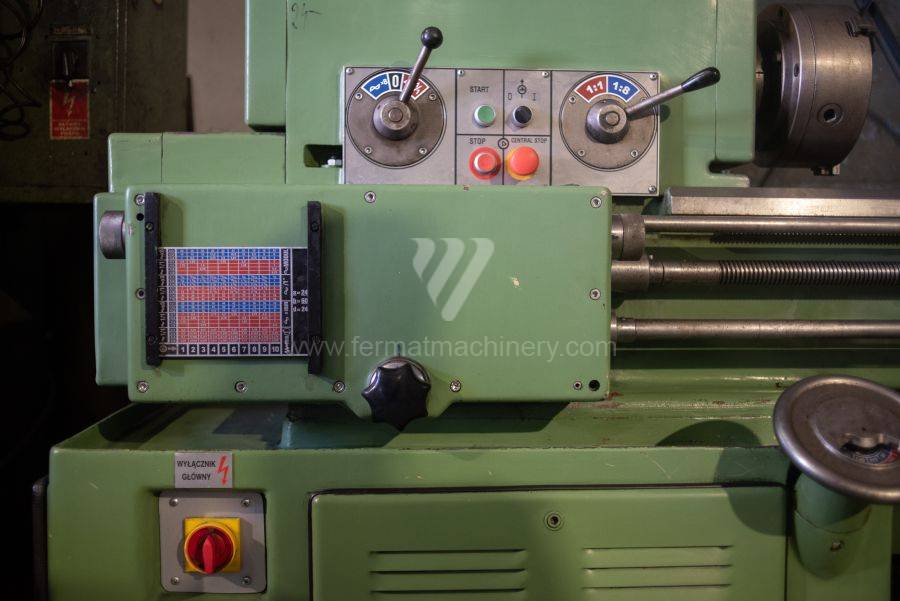

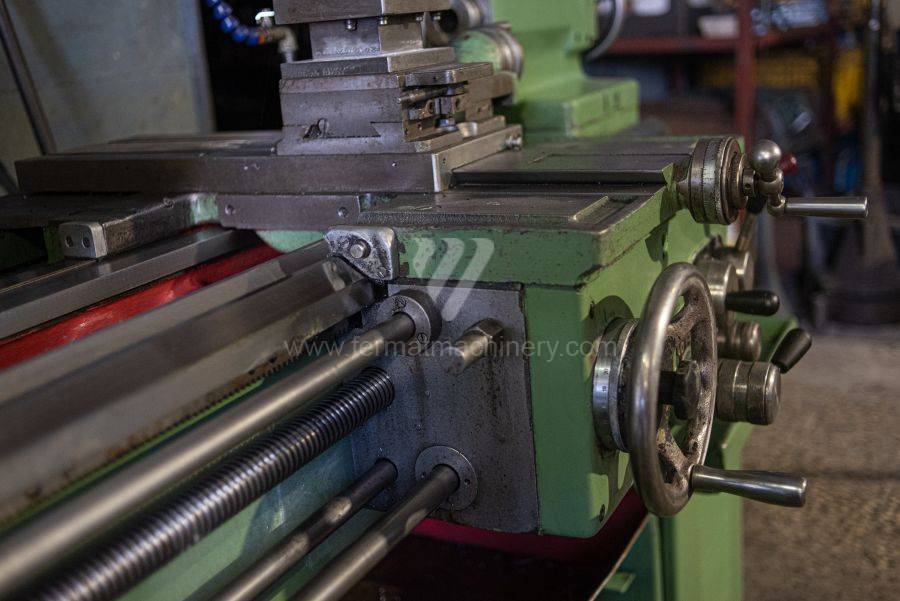

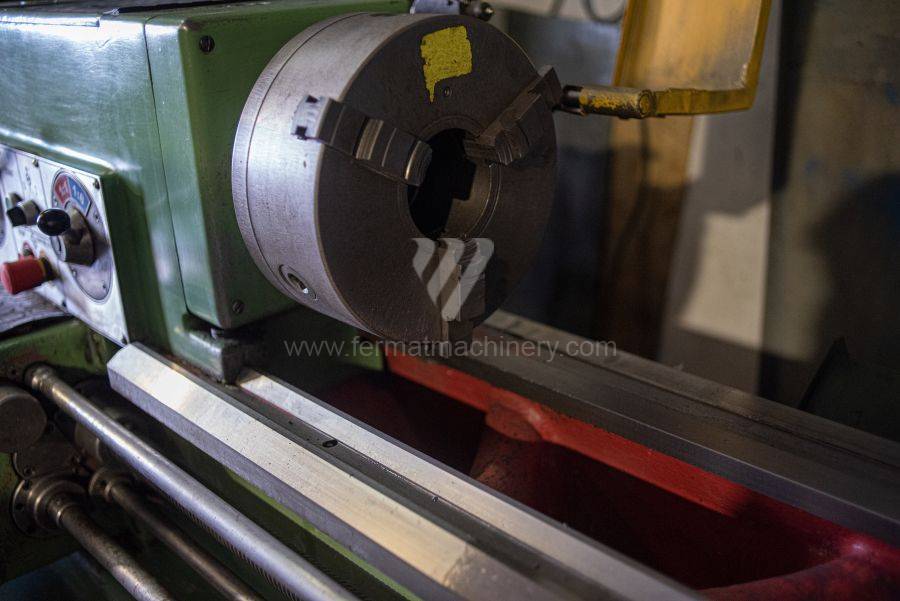

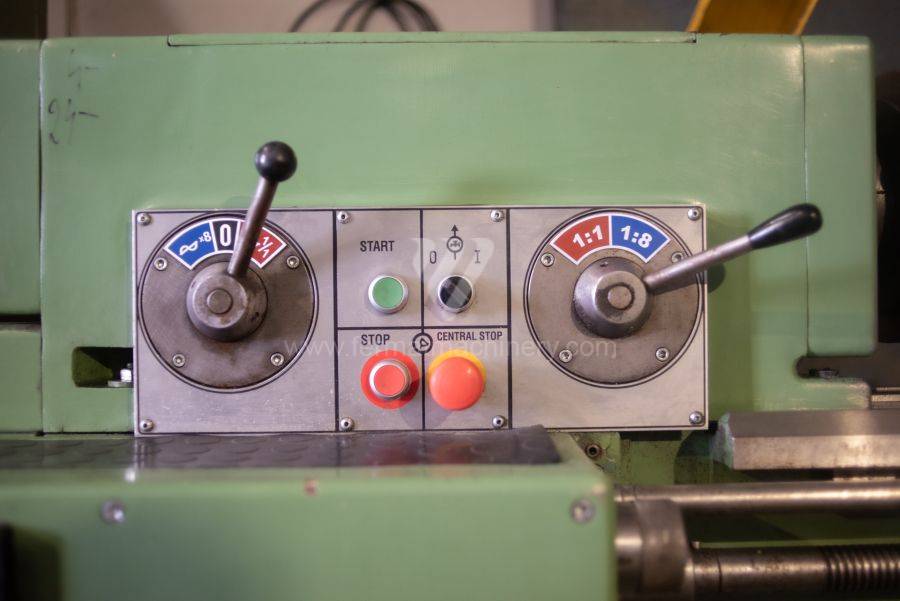

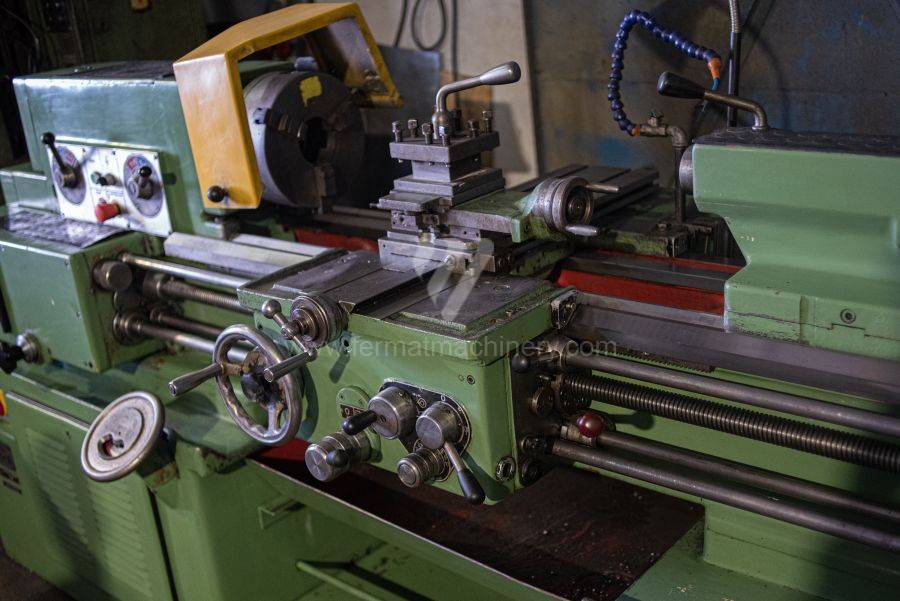

SV 18 RA	241685	TOS Trenčín	1983	Średnica toczenia: 380 mm Odległość między kłami: 1250 mm Maks. ciężar przedmiotu obrabianego: 300 kg Rozmiary d x sz x w: 2500x950 mm Ciężar maszyny: 1800 kg

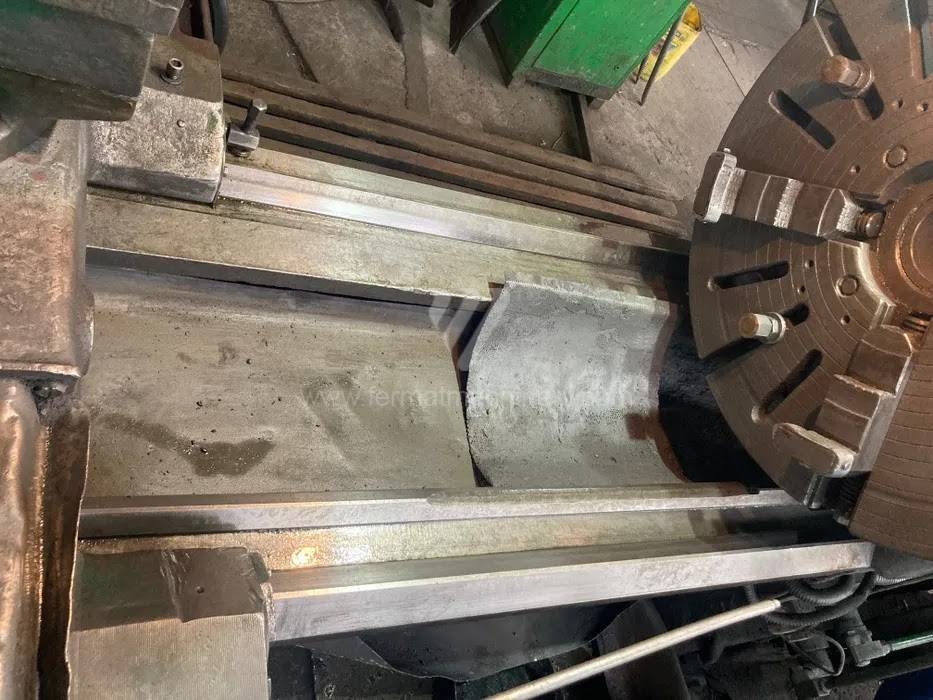

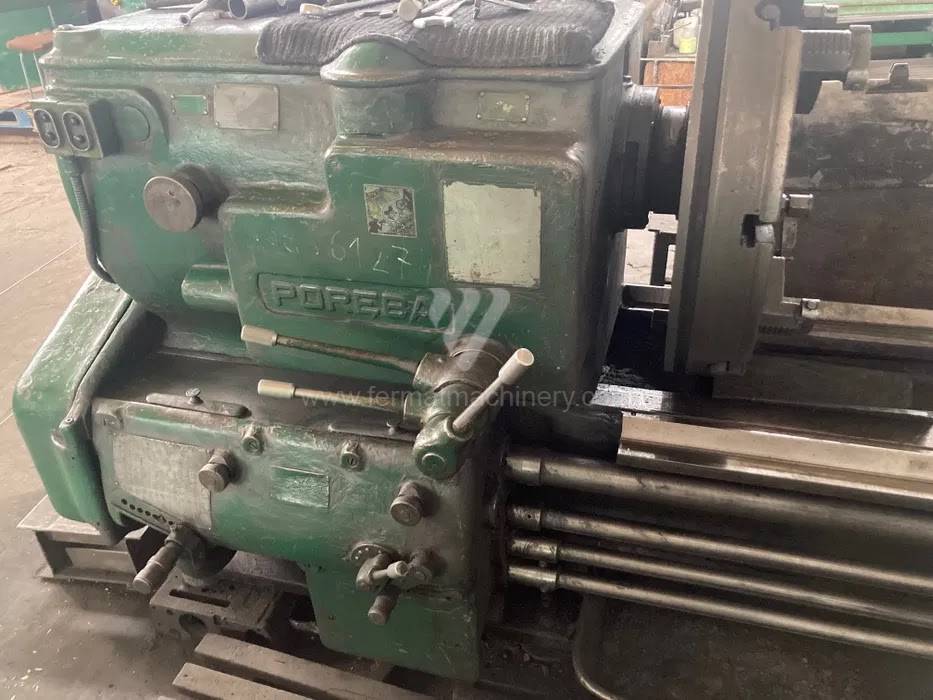

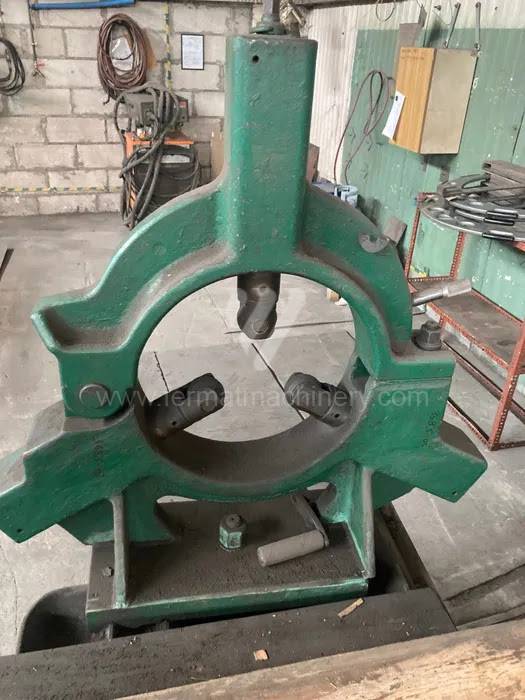

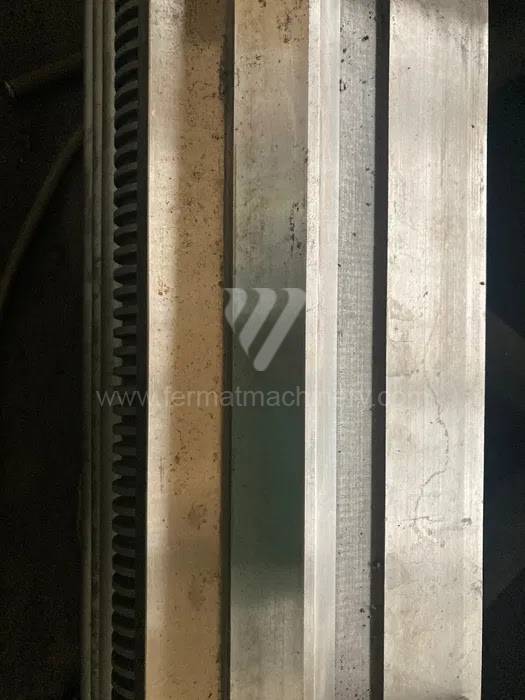

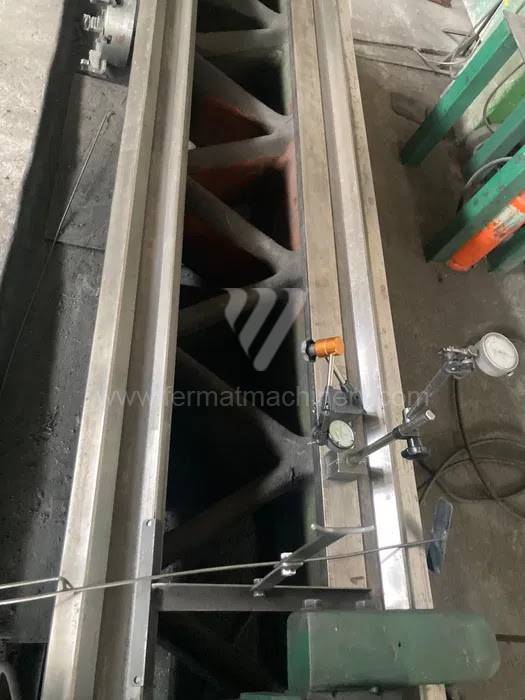

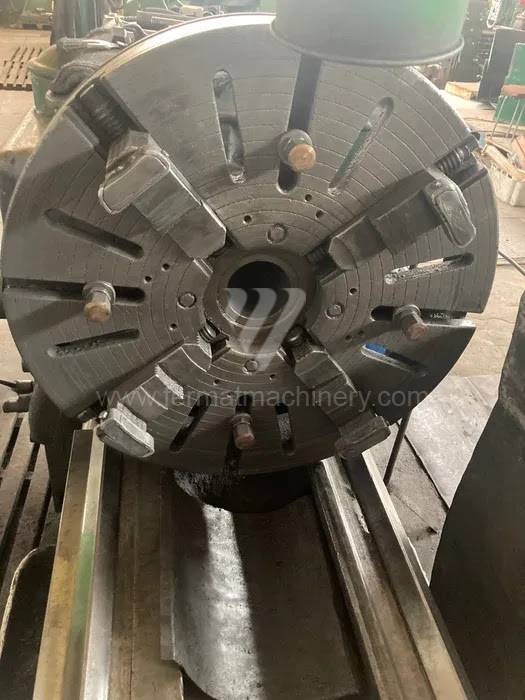

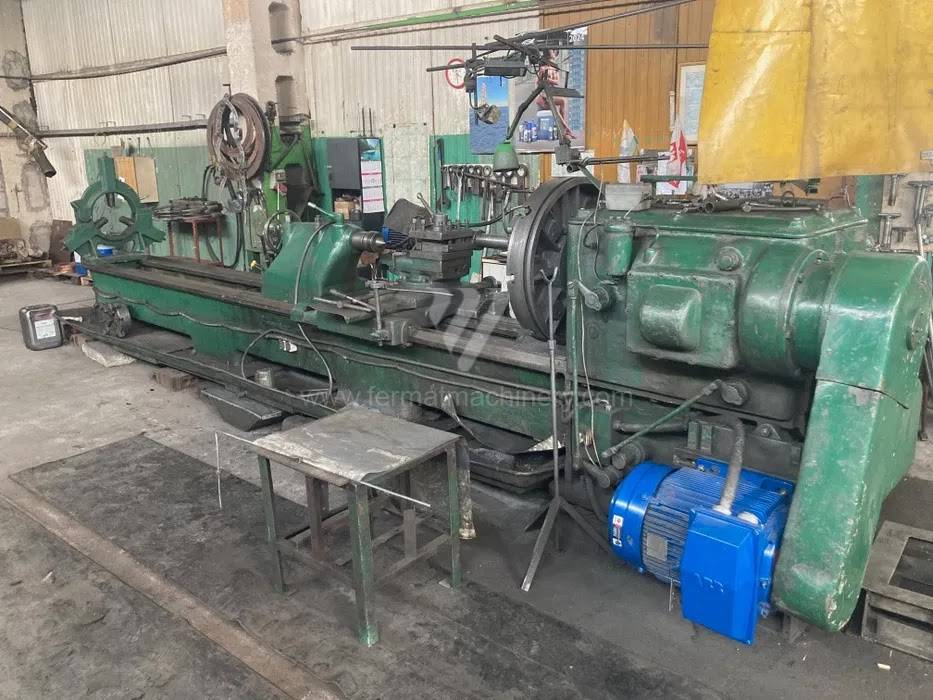

TR 90/4000	251055	Poreba	1954	Średnica toczenia: 900 mm Odległość między kłami: 4000 mm Maks. ciężar przedmiotu obrabianego: kg

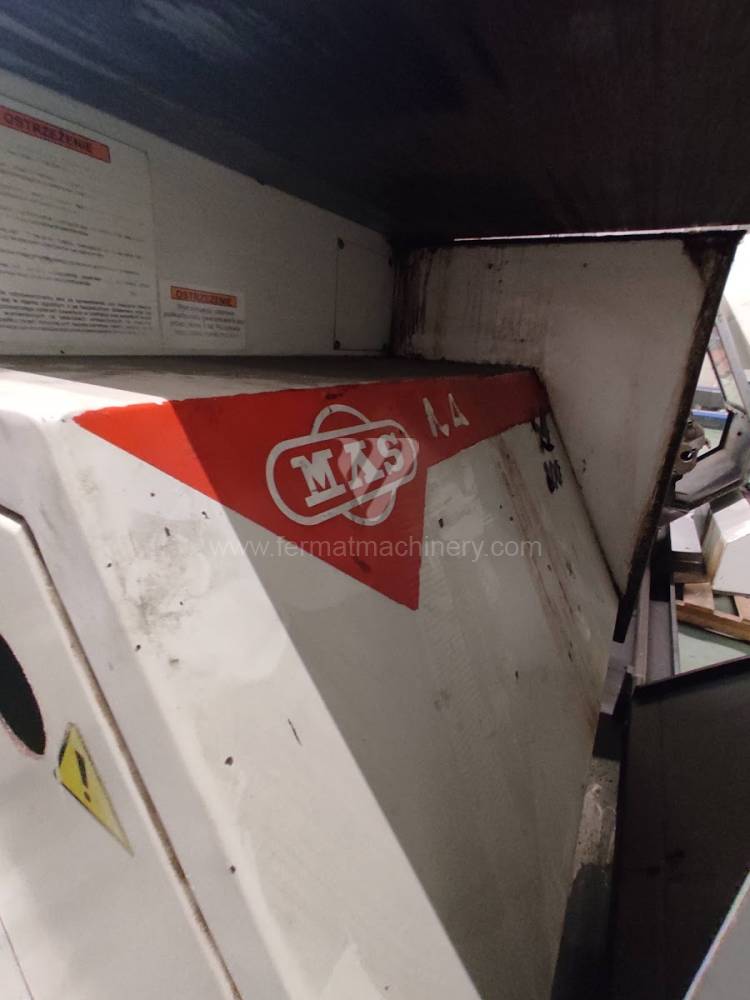

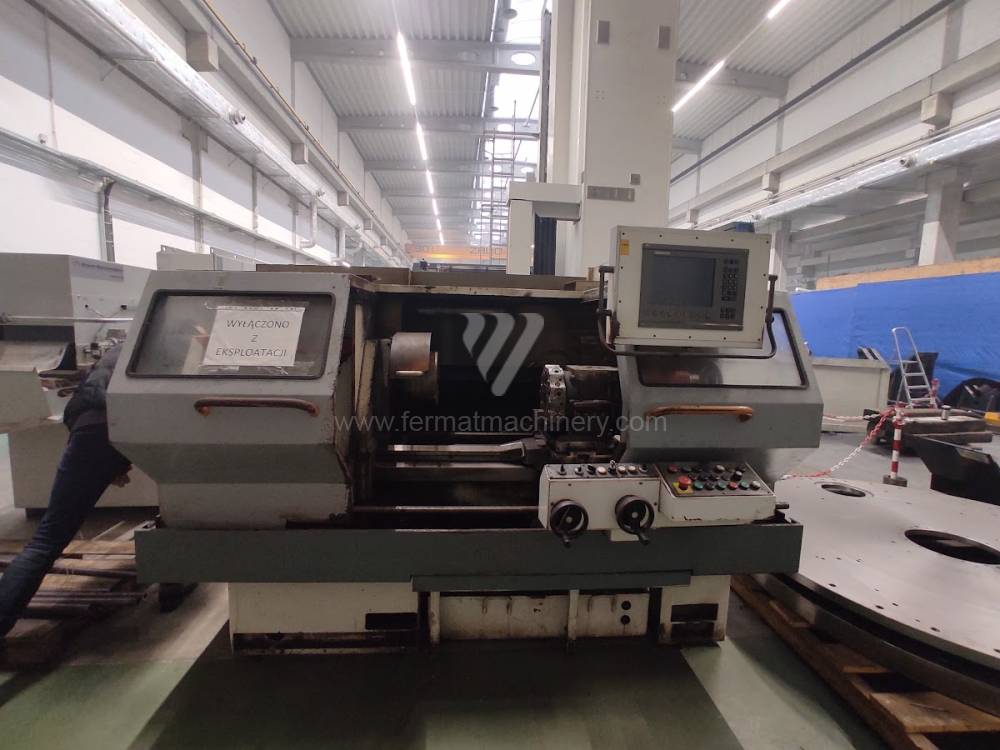

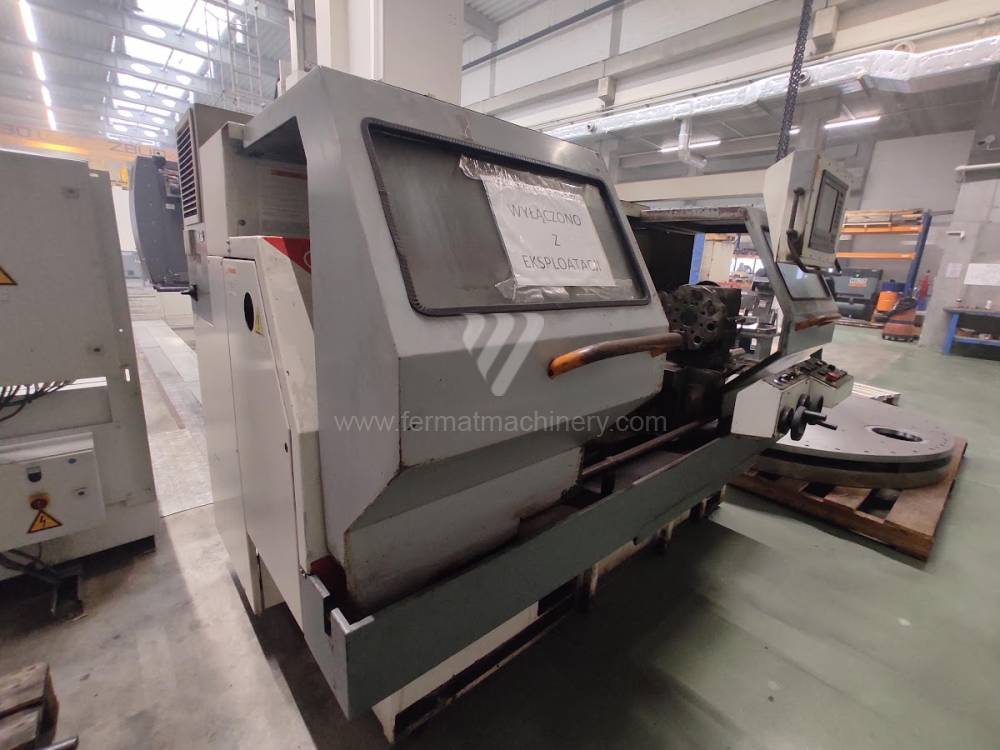

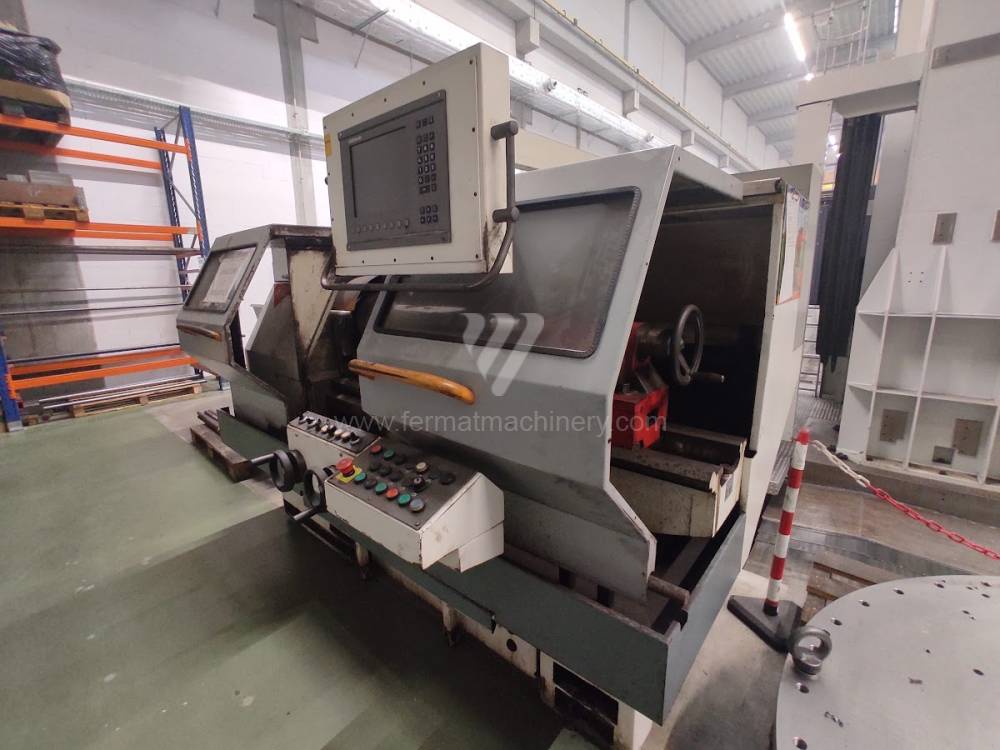

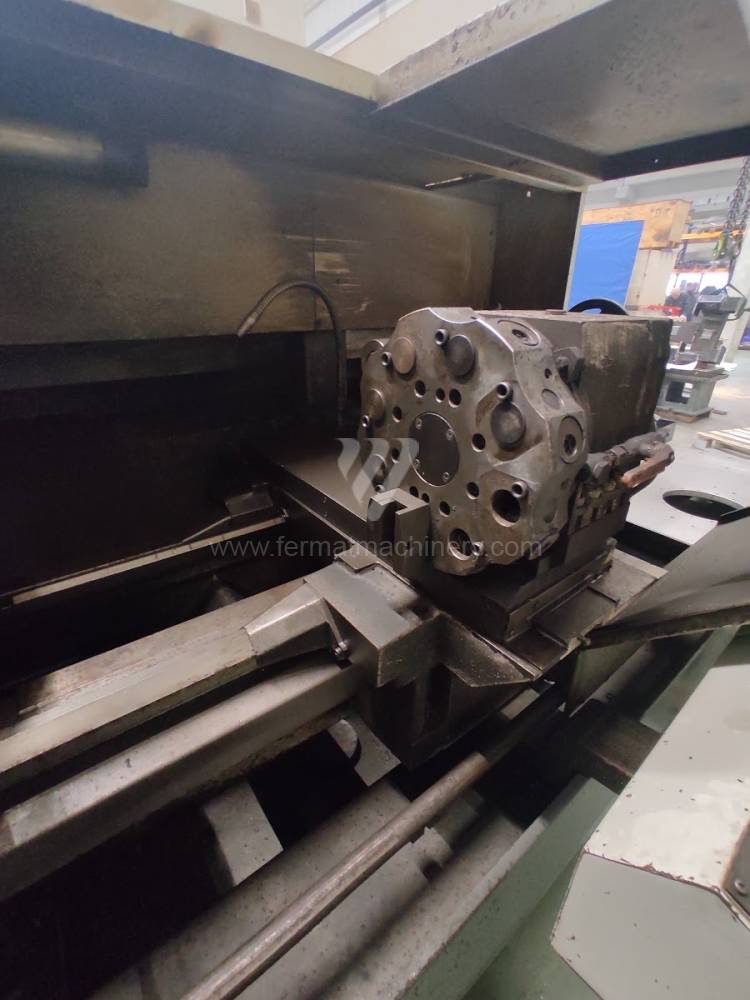

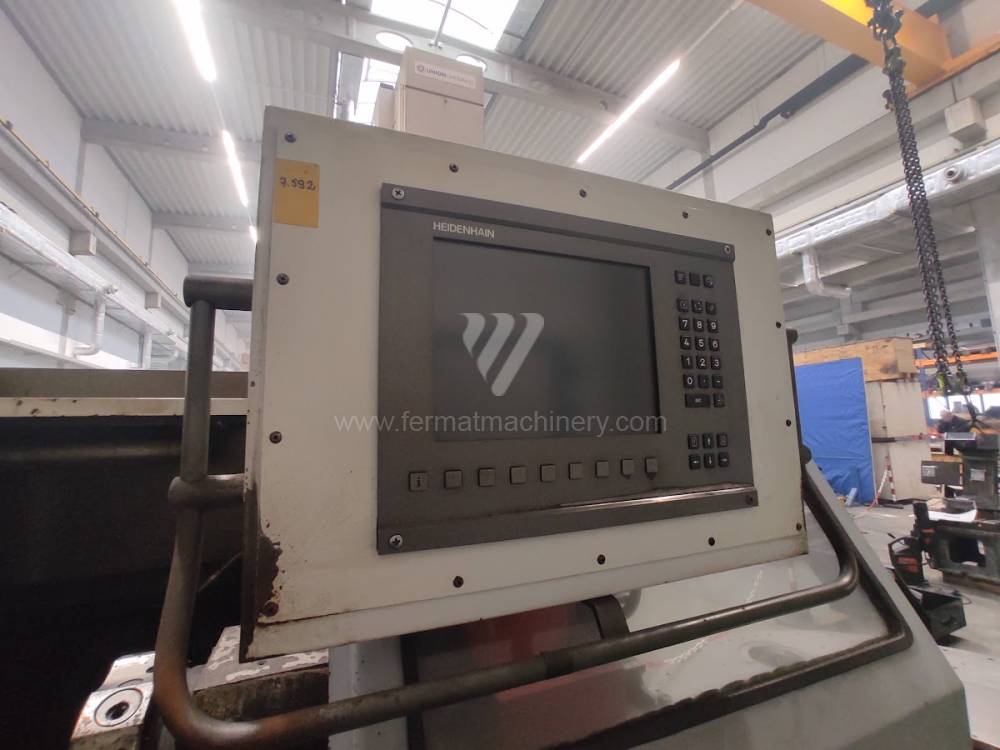

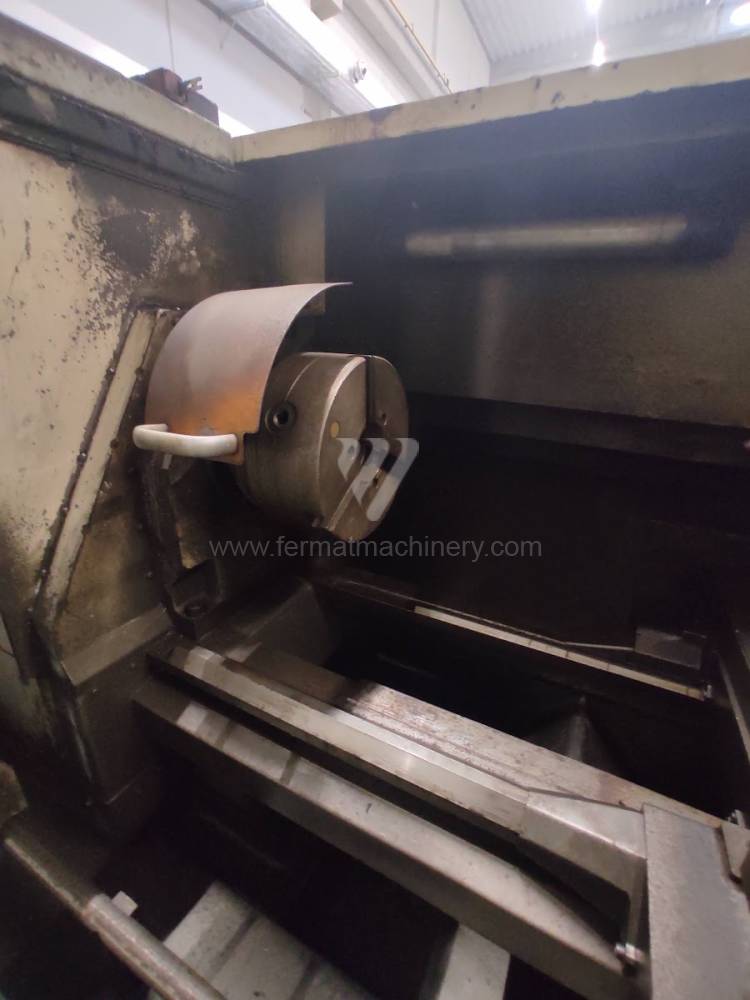

MASTURN MT 54 CNC	241088	KOVOSVIT MAS, a.s.	2006	System sterowania Heidenhain: Manual Plus 4110 Średnica toczenia: 540 mm Długość toczenia: 1500 mm Łoże skośne: Przejście przez wrzeciono: 82 mm Głowica rewolwerowa: tak

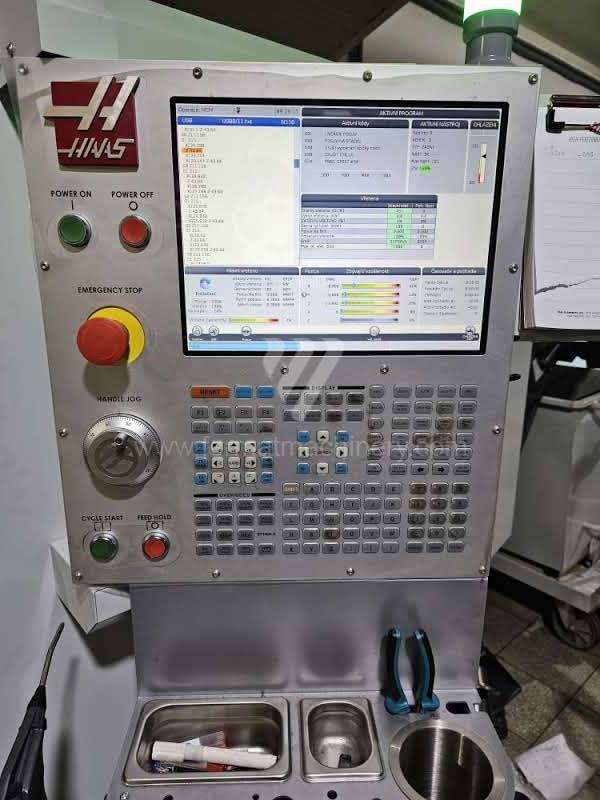

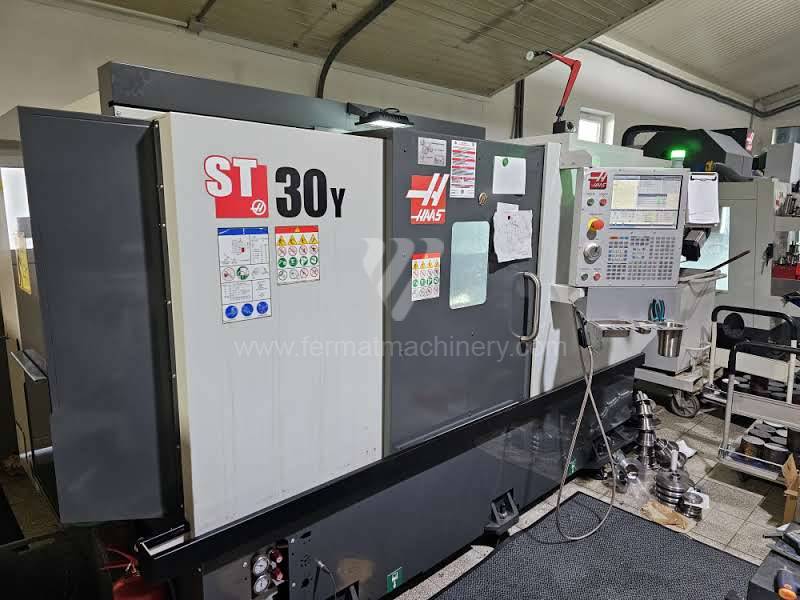

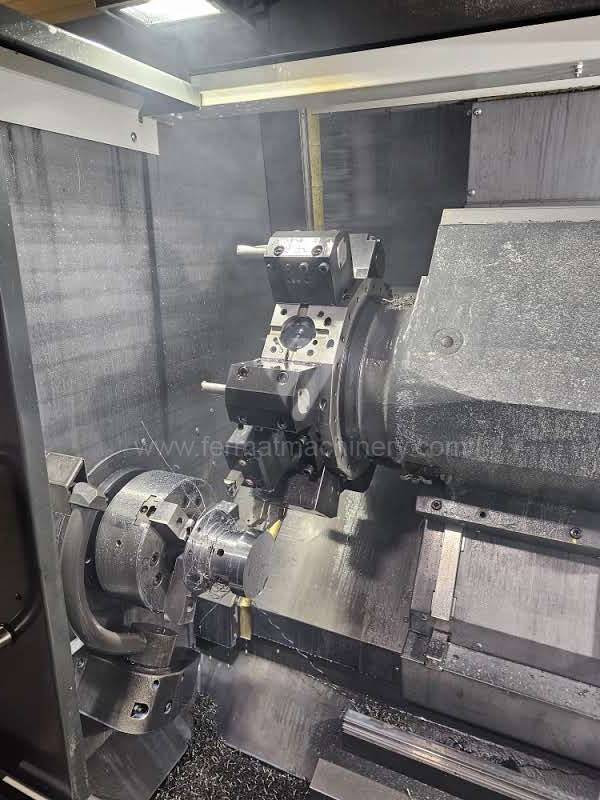

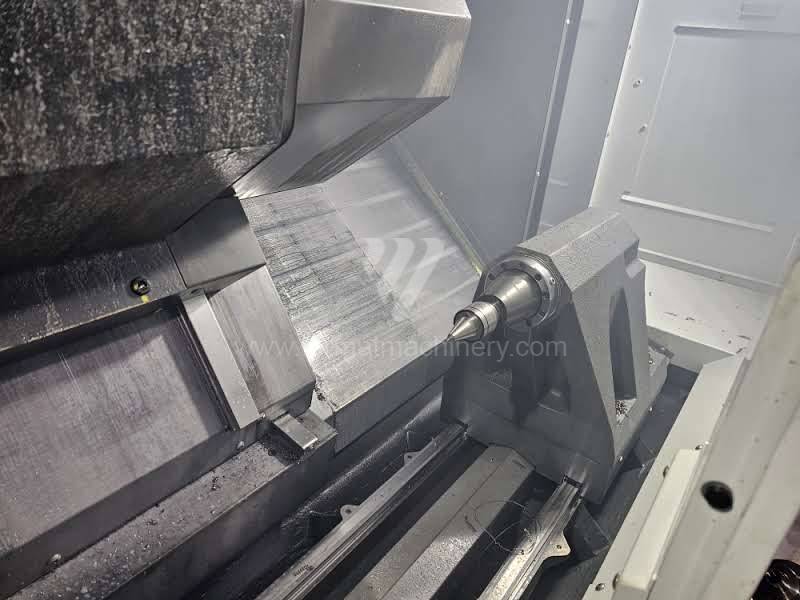

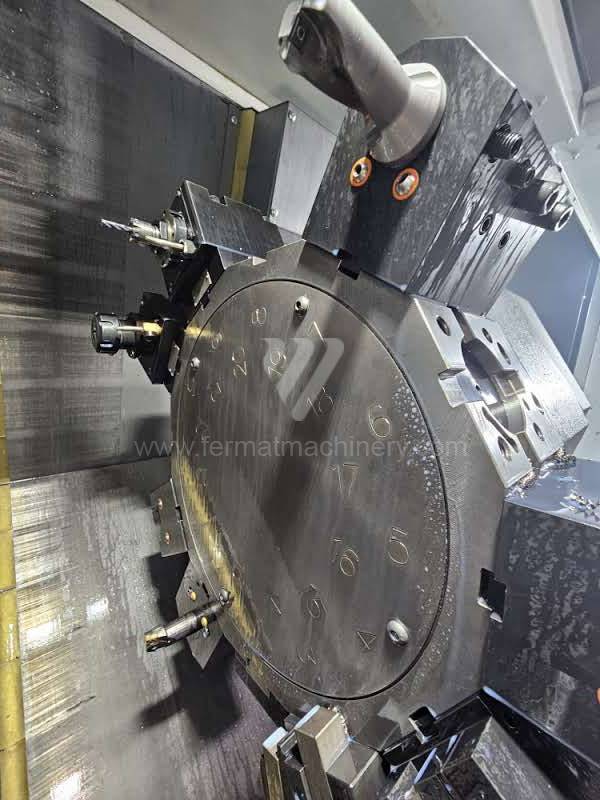

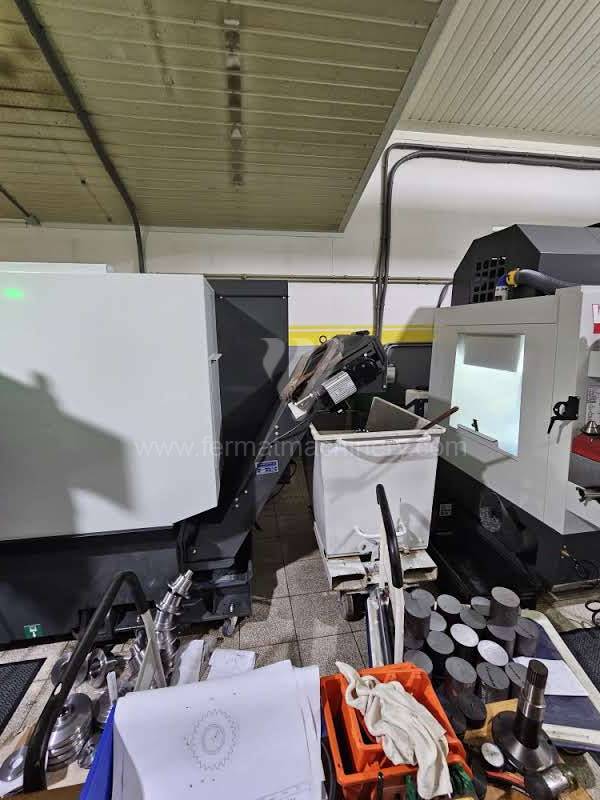

ST 30 Y	231845	Haas Automation	2022	System sterowania Haas: Średnica toczenia: 457 mm Długość toczenia: 584 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): +-51 mm

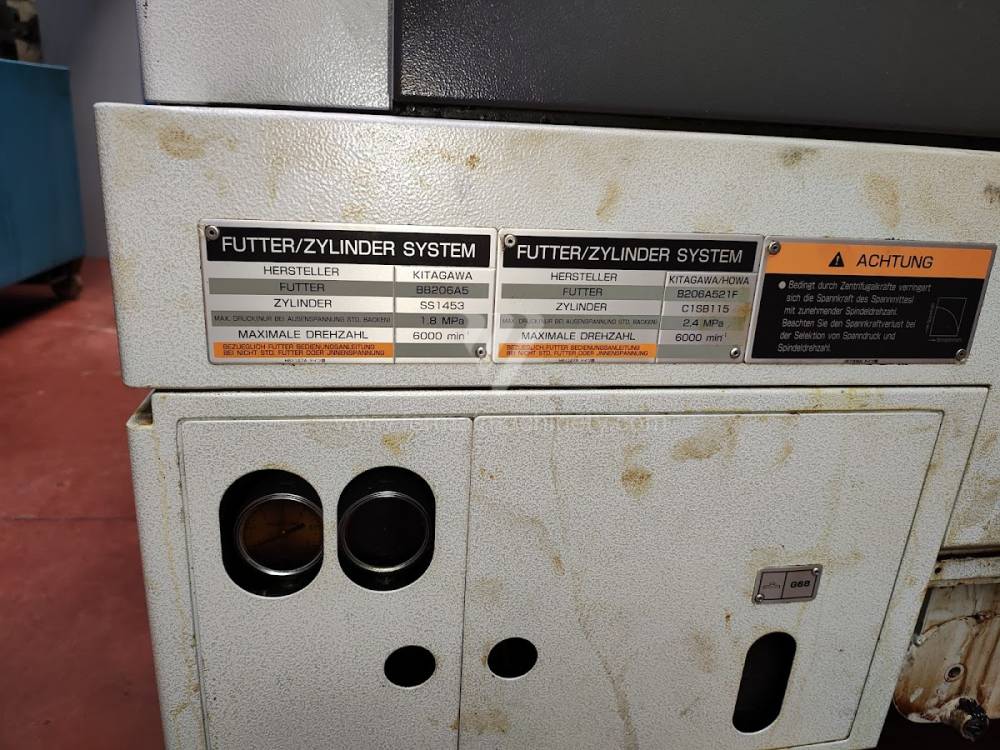

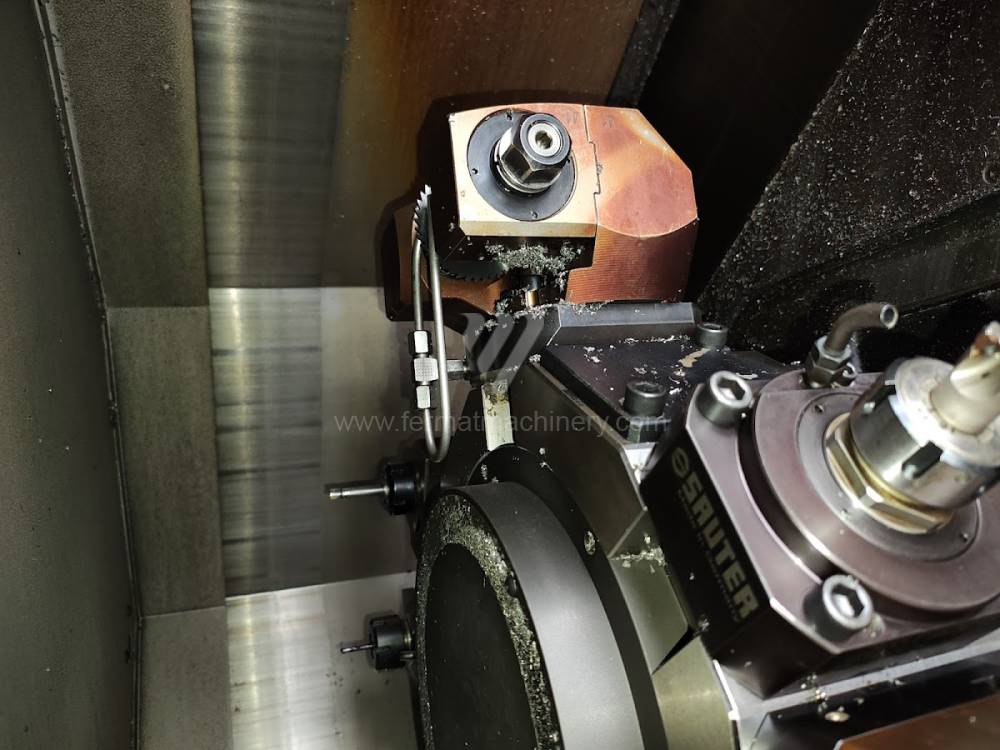

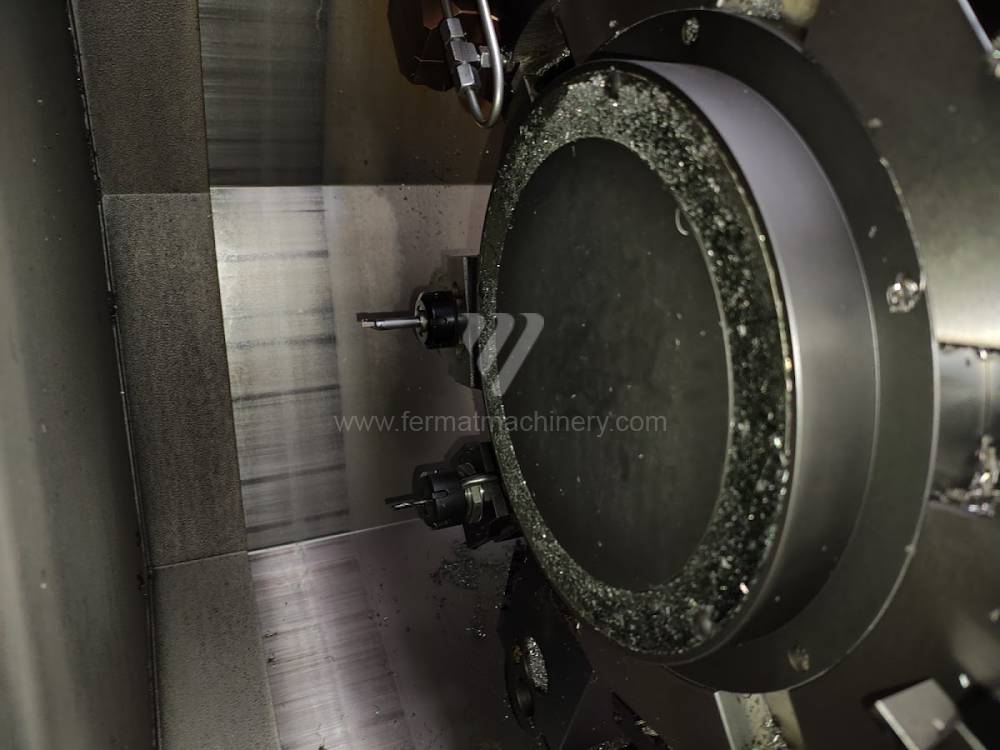

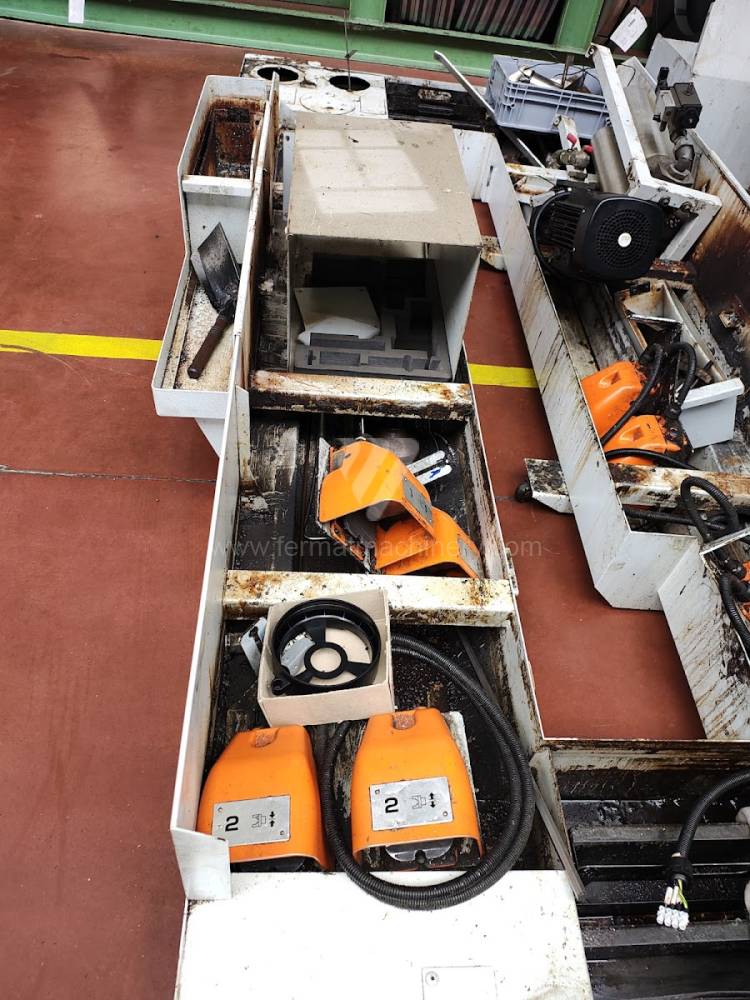

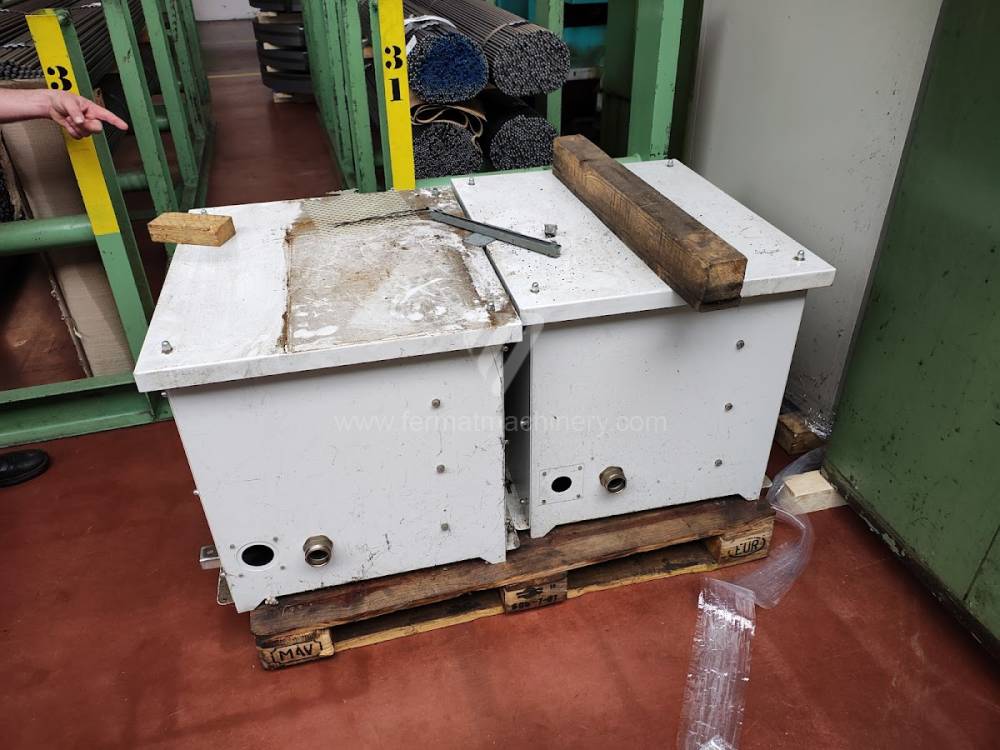

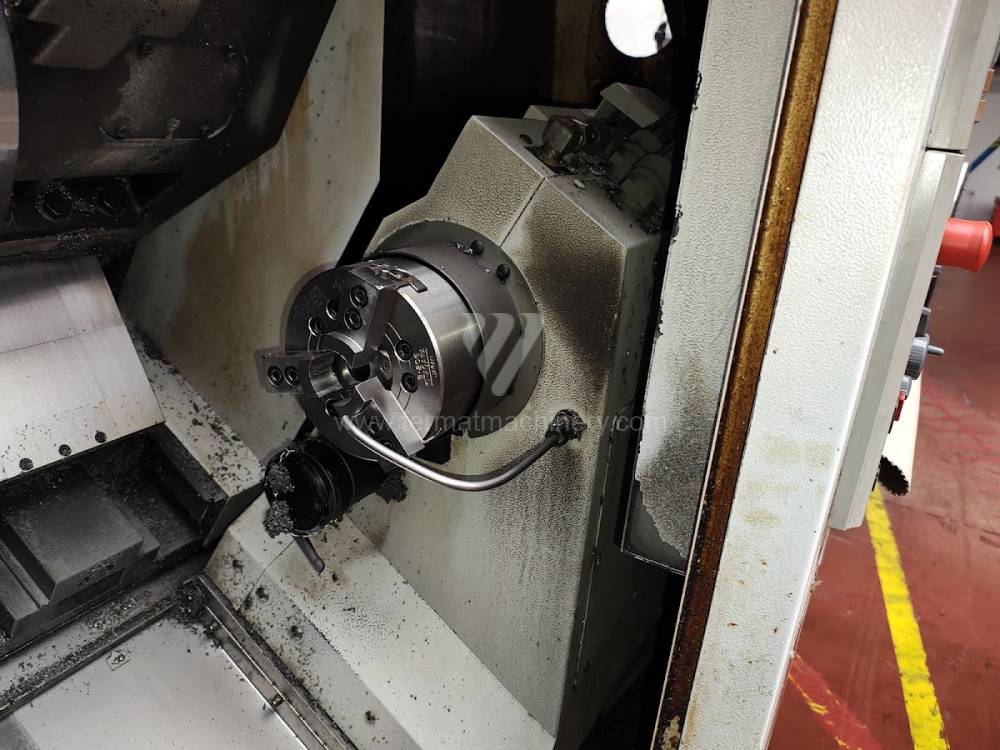

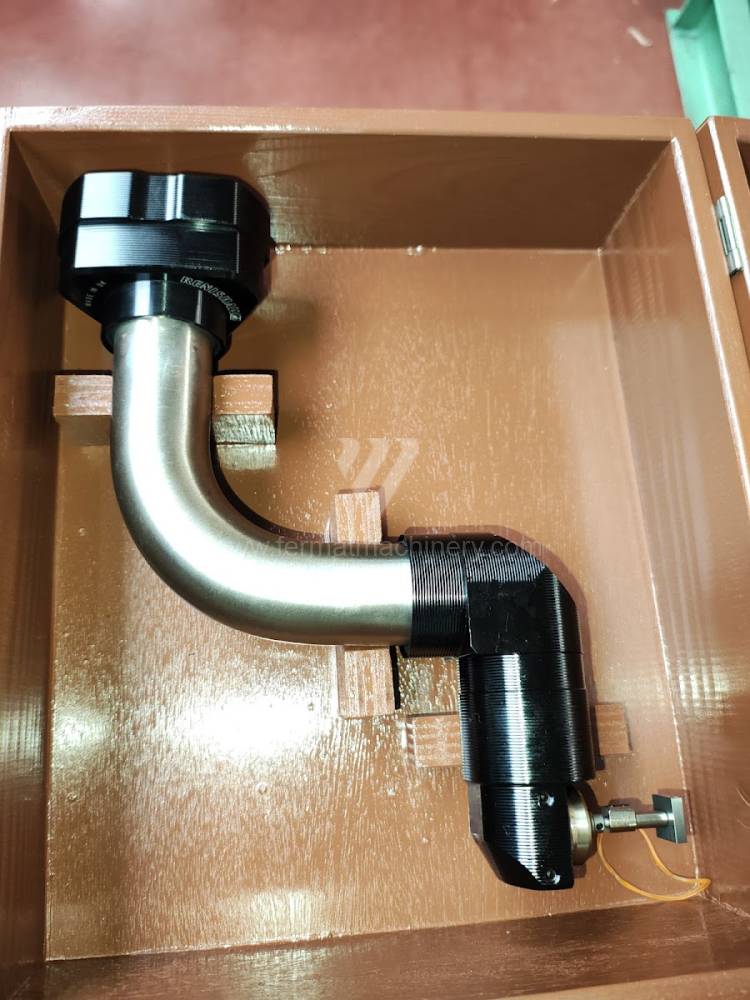

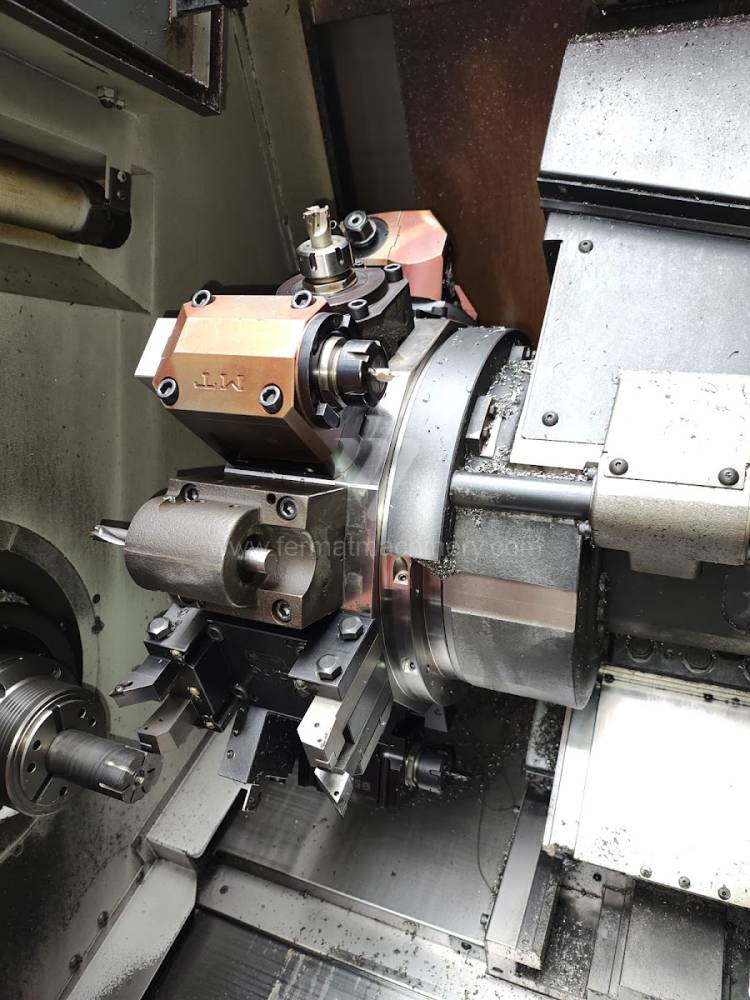

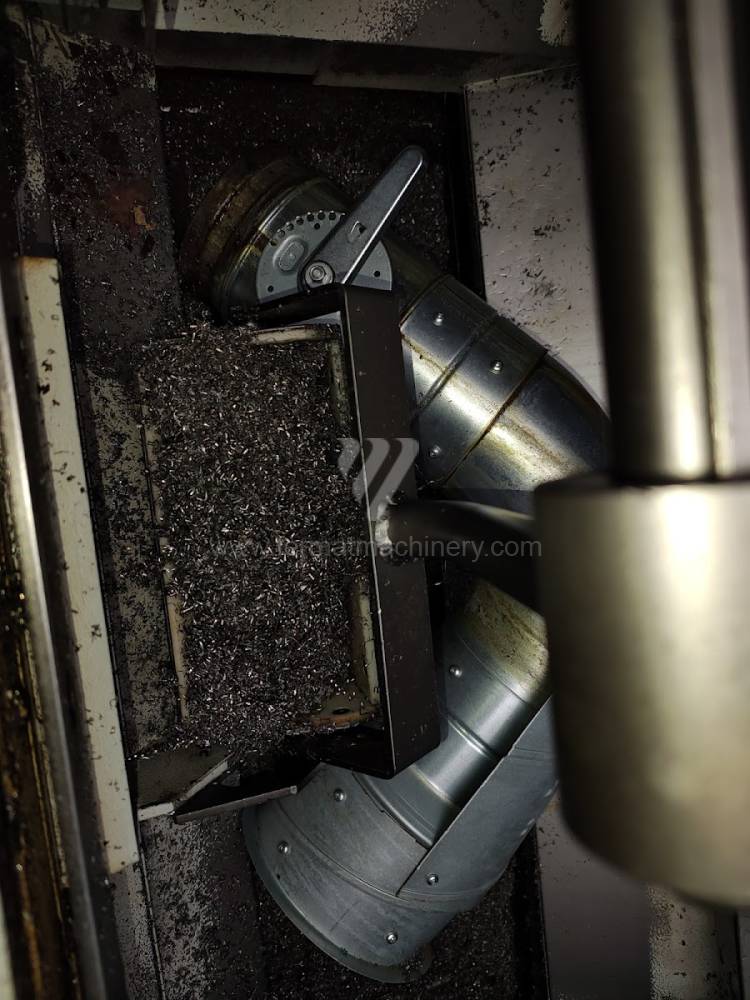

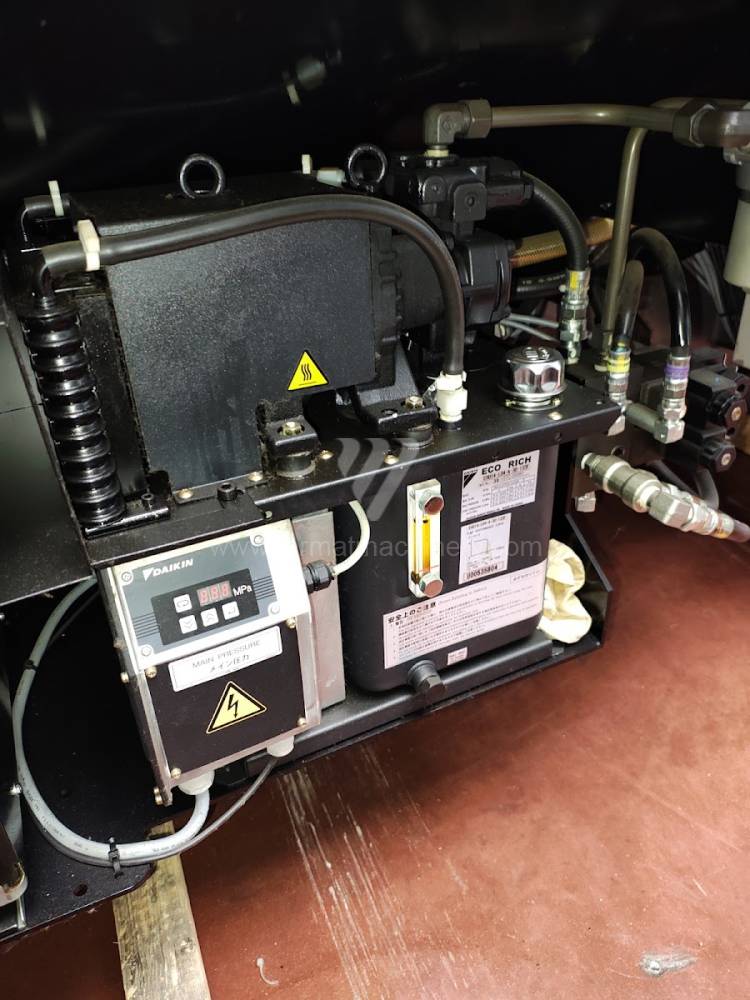

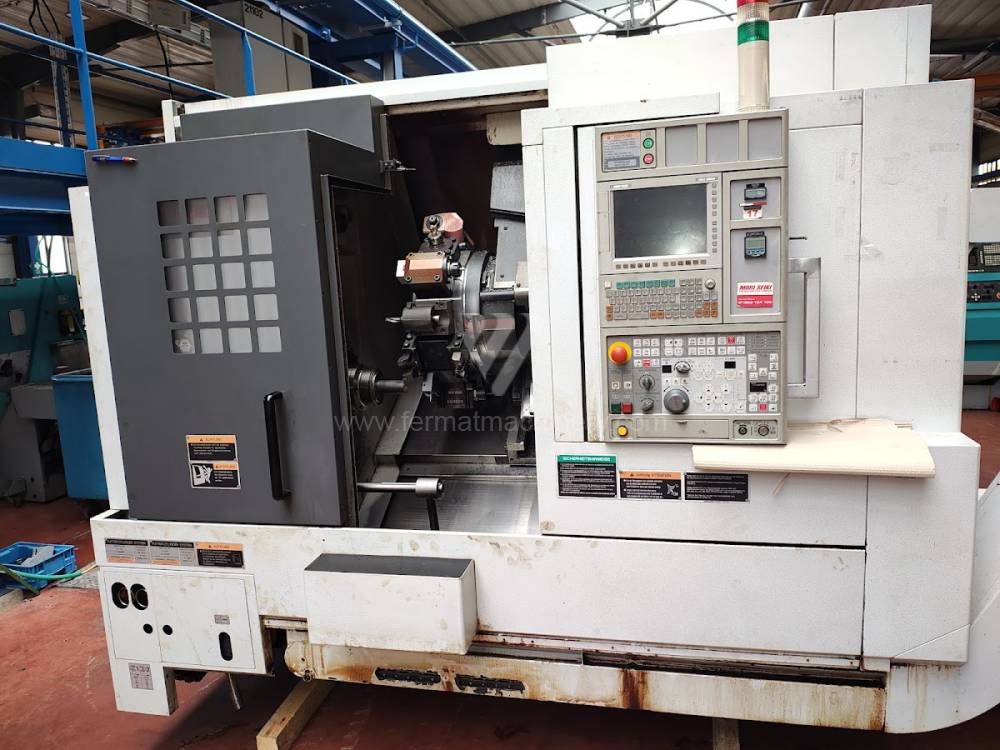

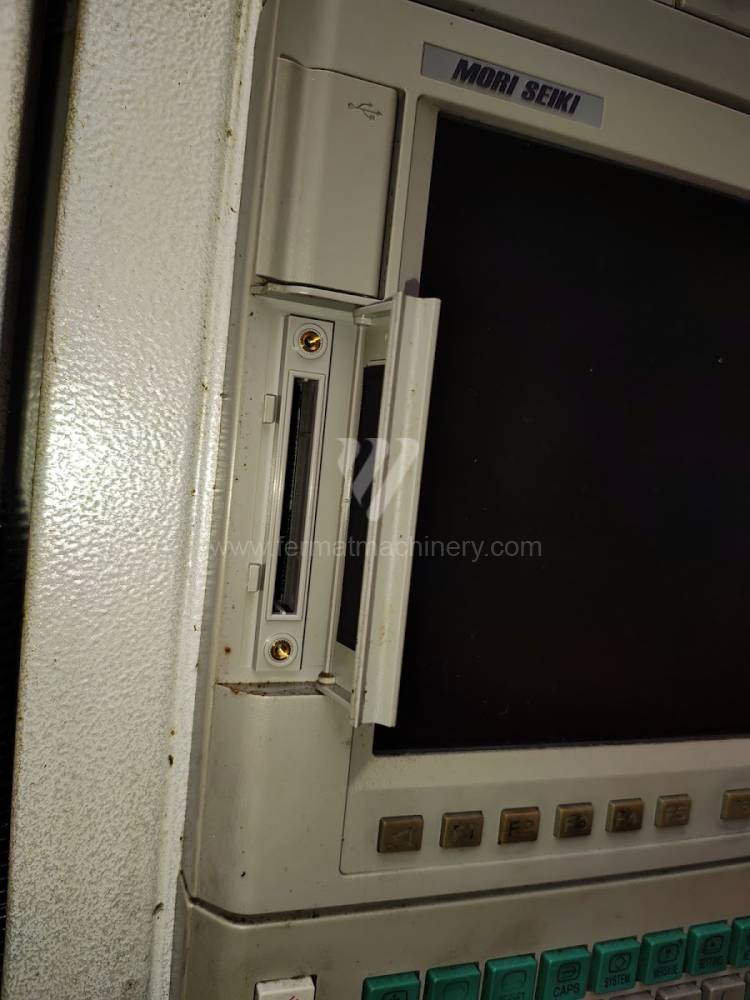

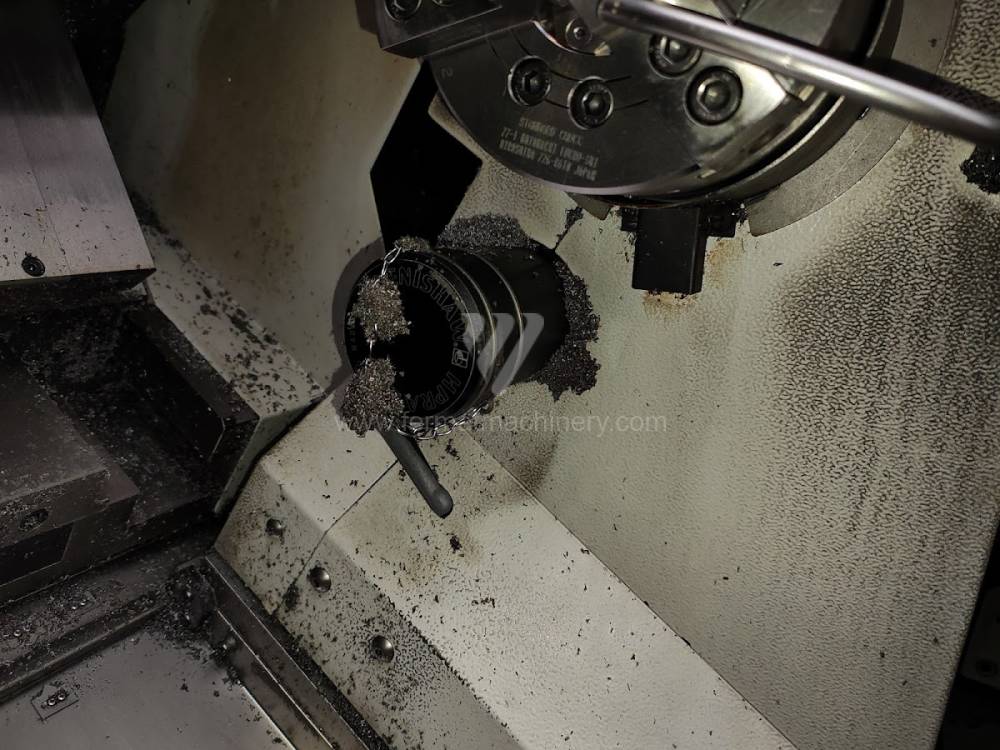

NL 1500 SY/500	251125	MORI SEIKI	2011	System sterowania MORI SEIKI: MSX 850 Średnica toczenia: 366 mm Długość toczenia: 515 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y: +-50 mm

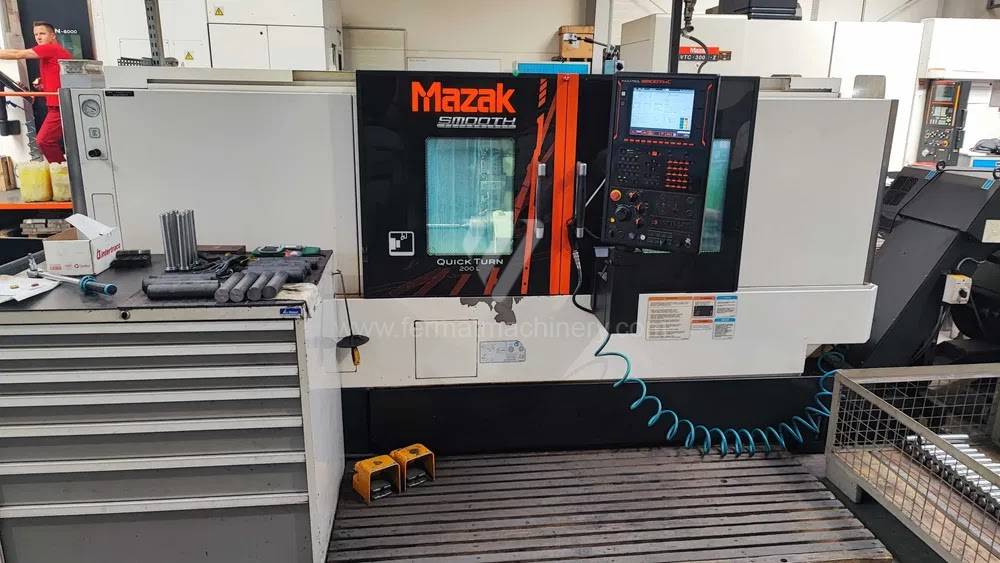

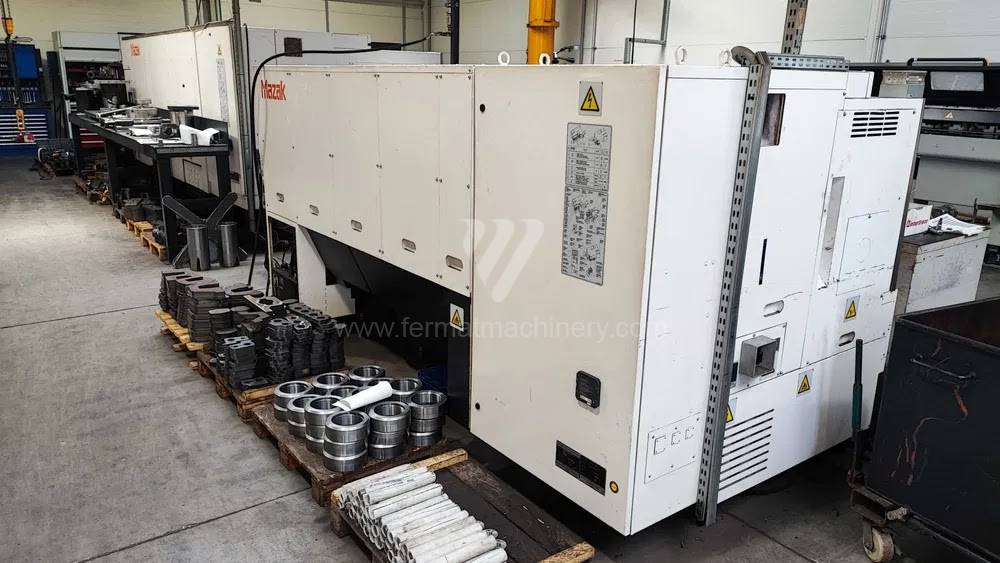

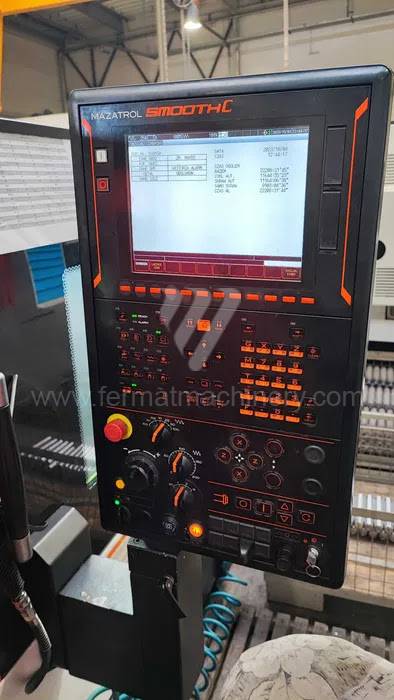

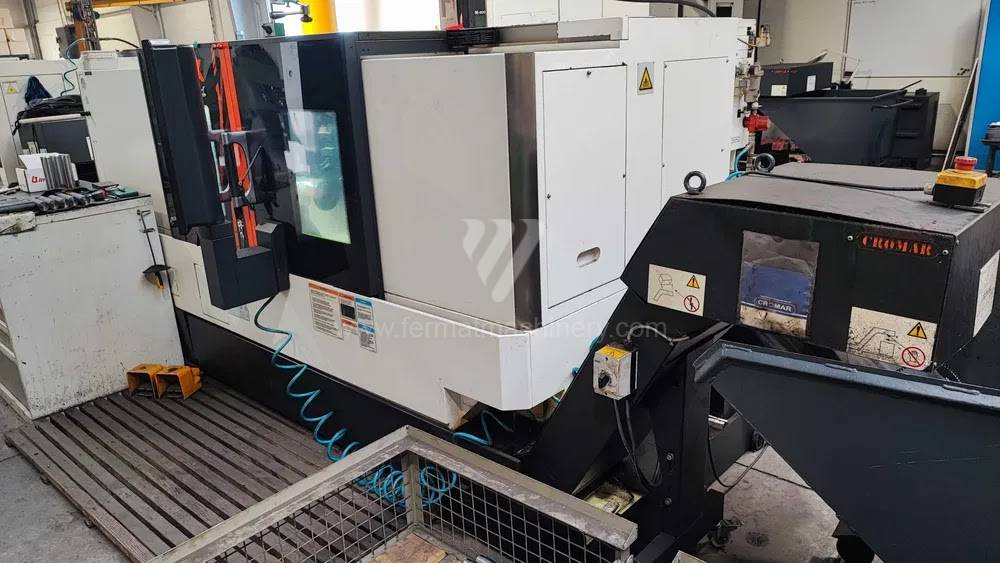

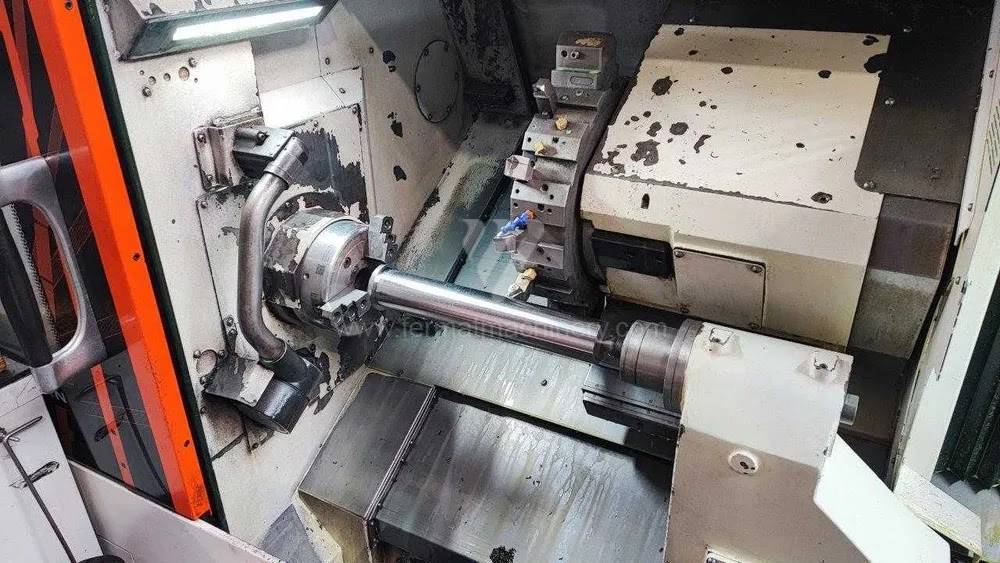

QUICK TURN 200 L	231835	MAZAK	2018	System sterowania Mazatrol: Średnica toczenia: 350 mm Długość toczenia: 560 mm Łoże skośne: tak Przejście przez wrzeciono: mm Głowica rewolwerowa: tak

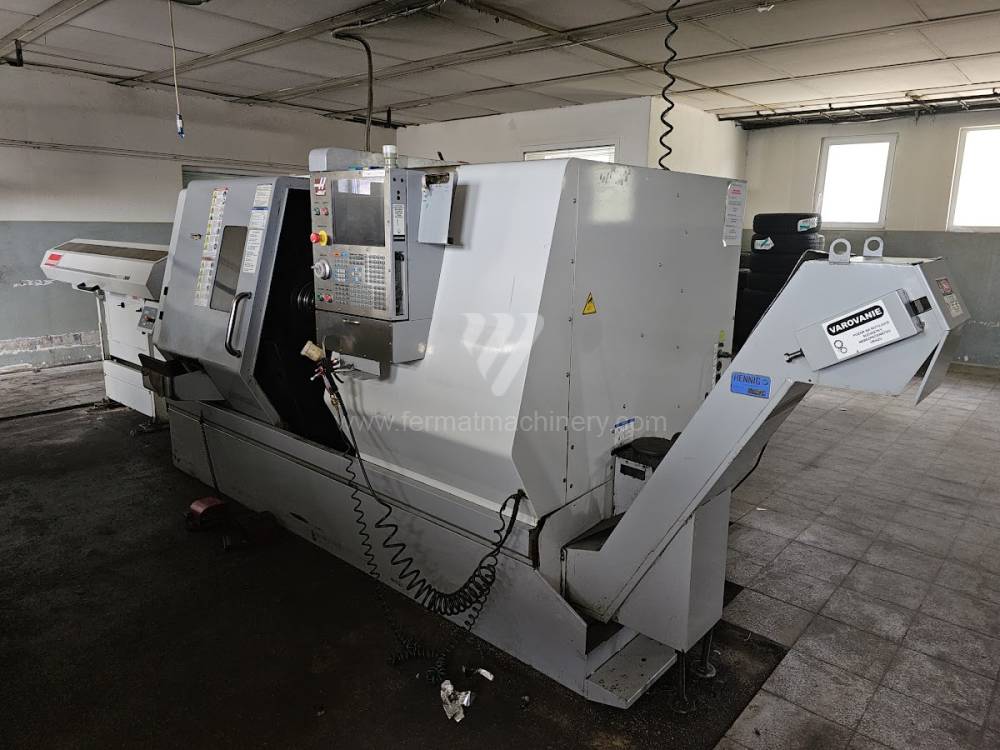

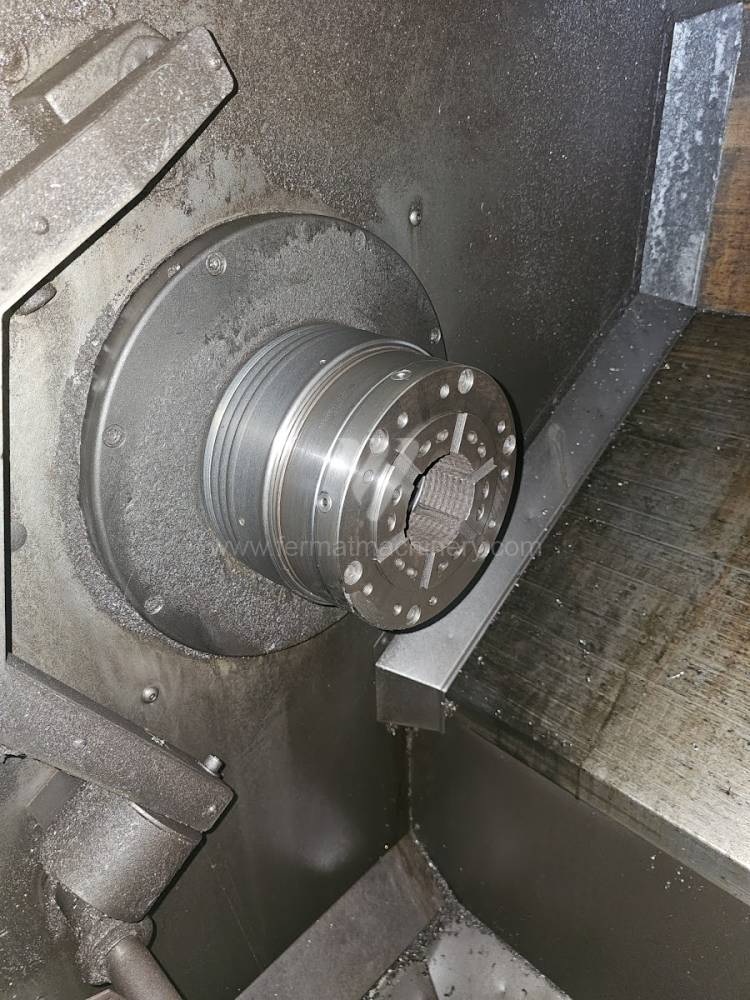

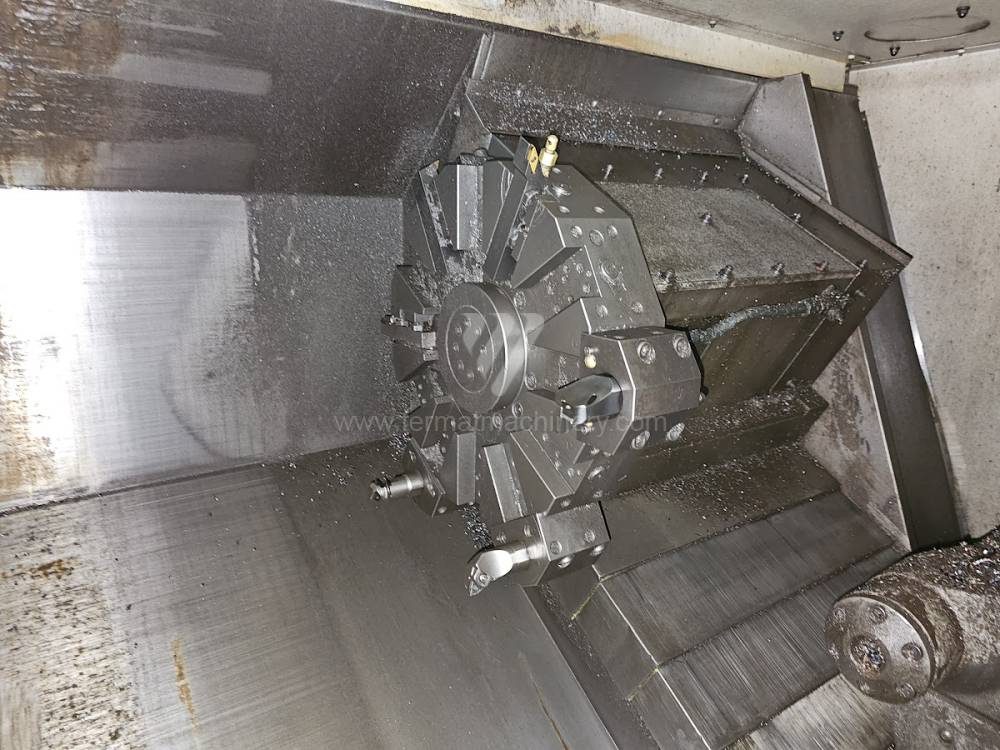

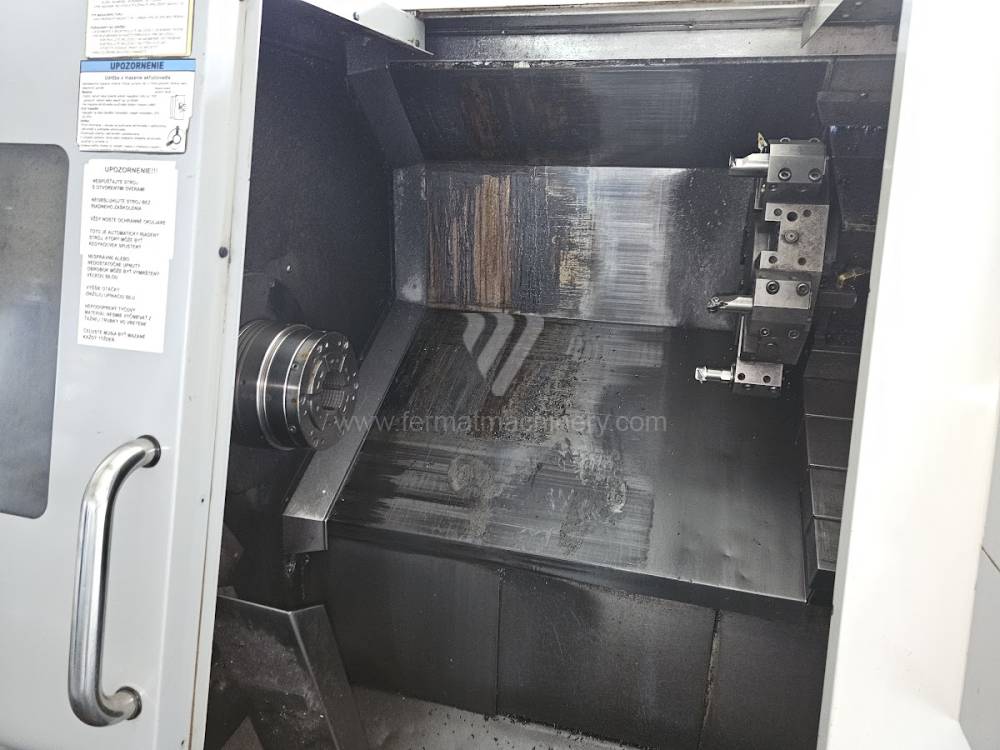

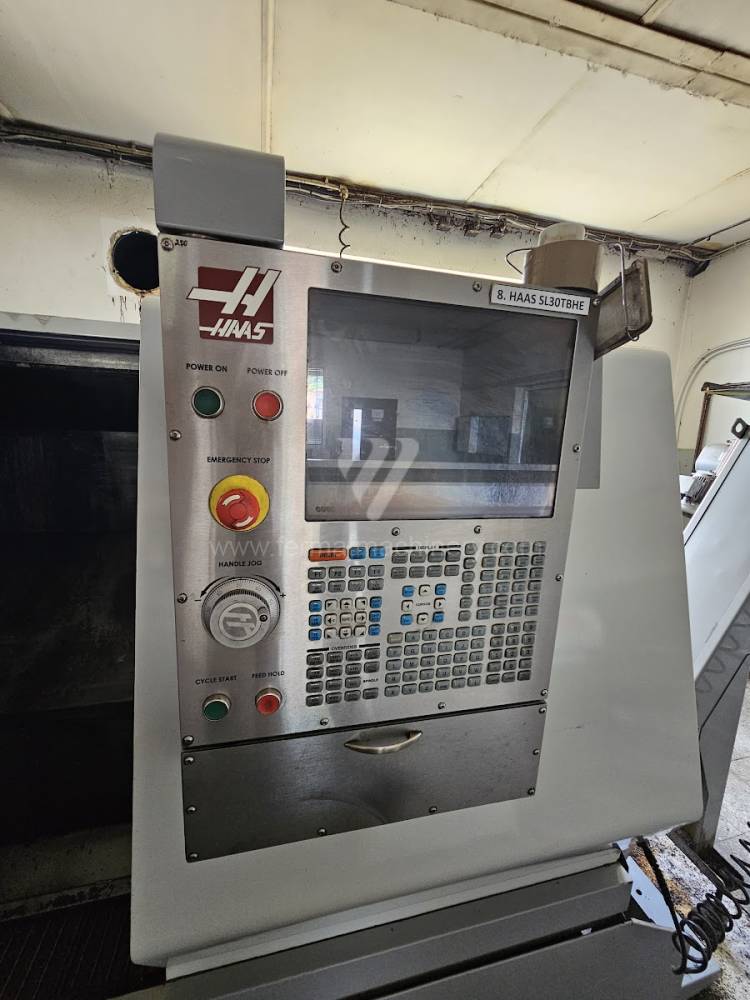

SL 30TBHE	241694	Haas Automation	2008	System sterowania Haas: Średnica toczenia: 760 mm Długość toczenia: 860 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie

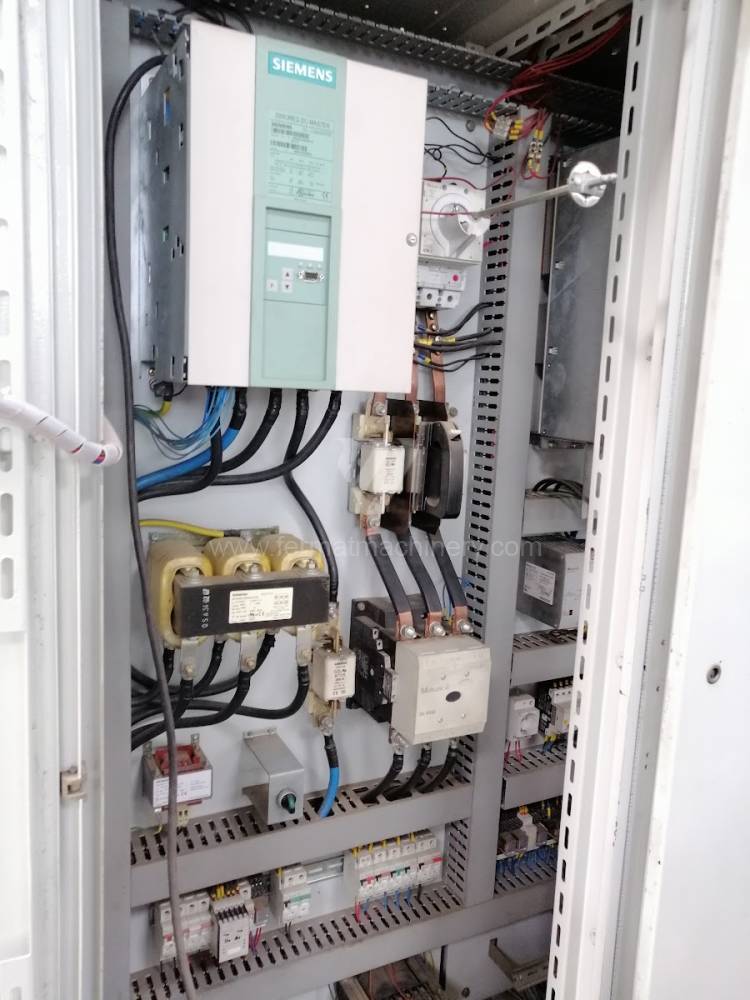

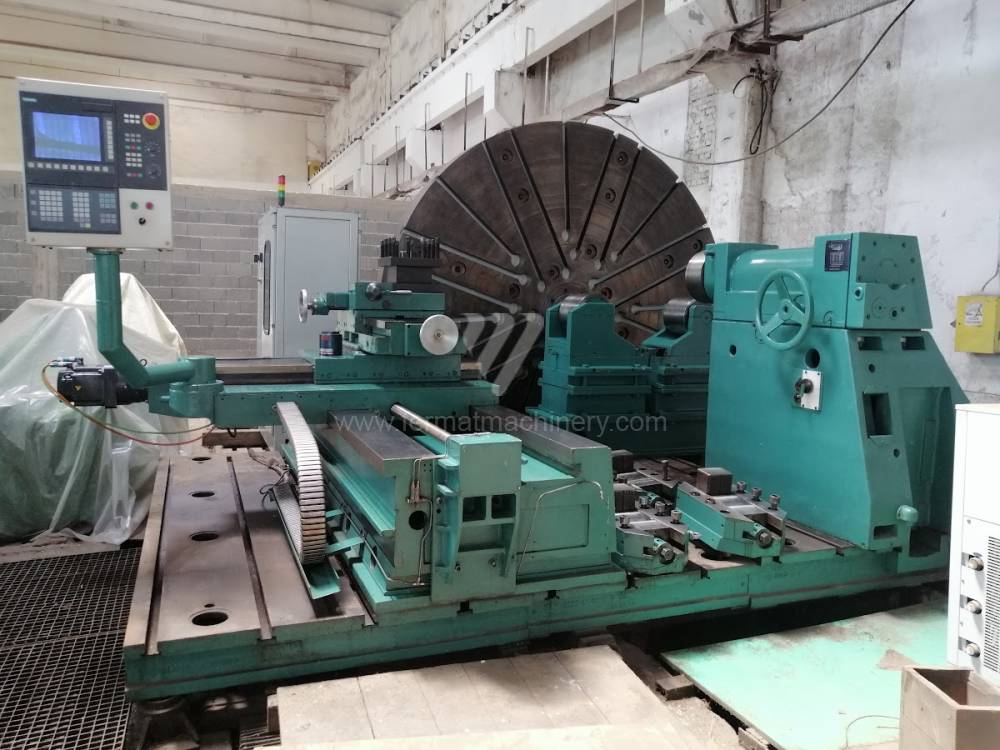

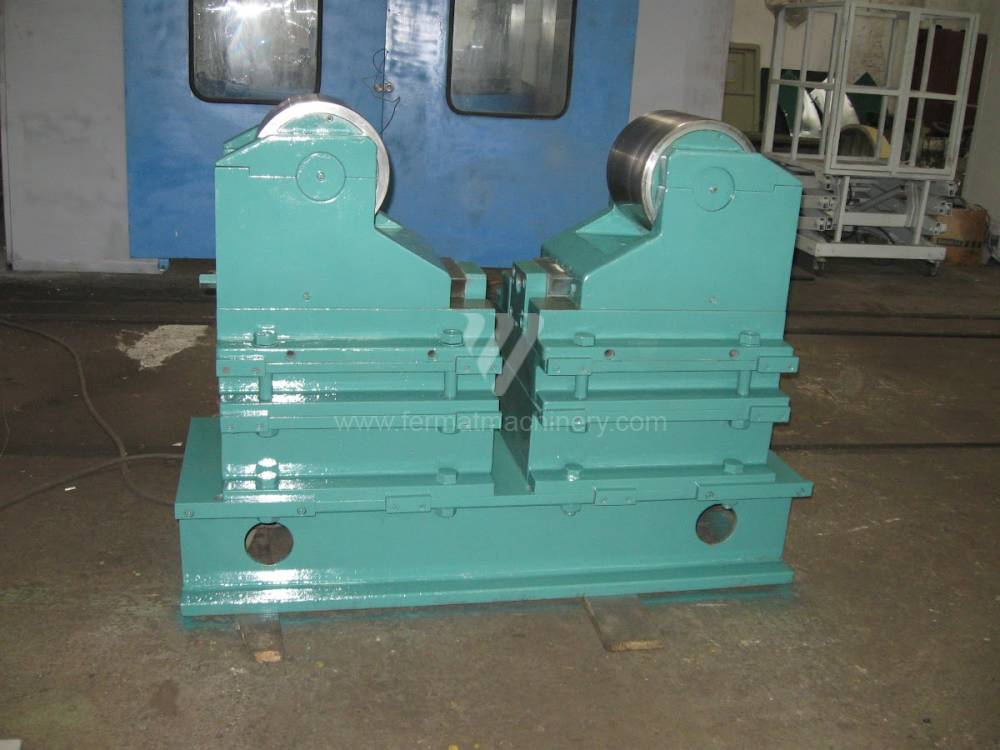

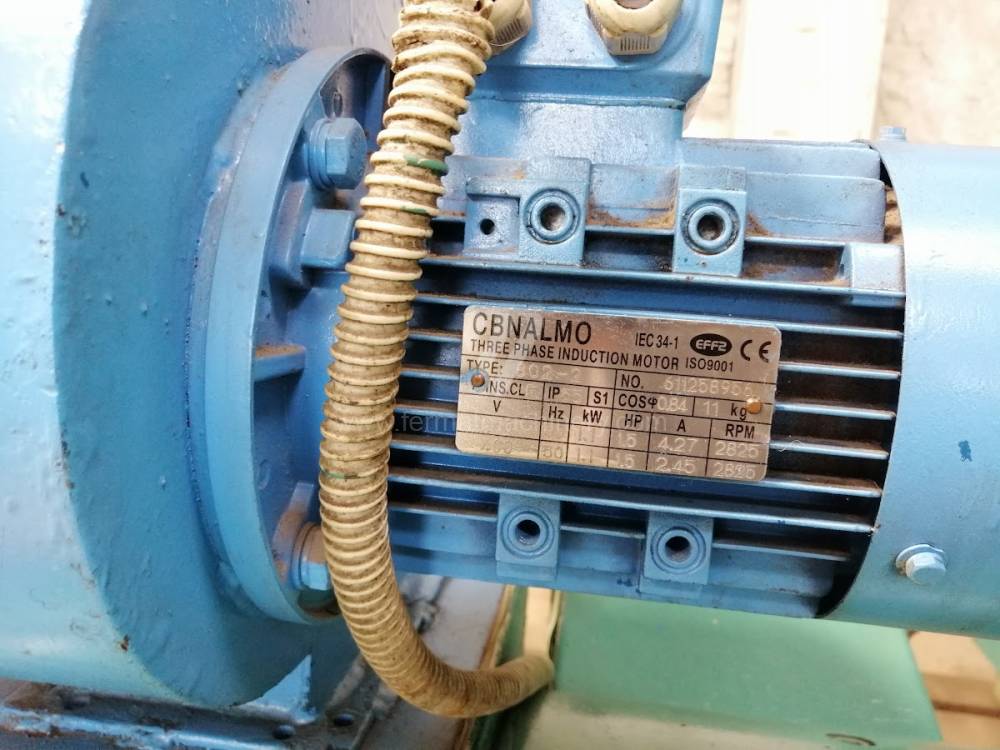

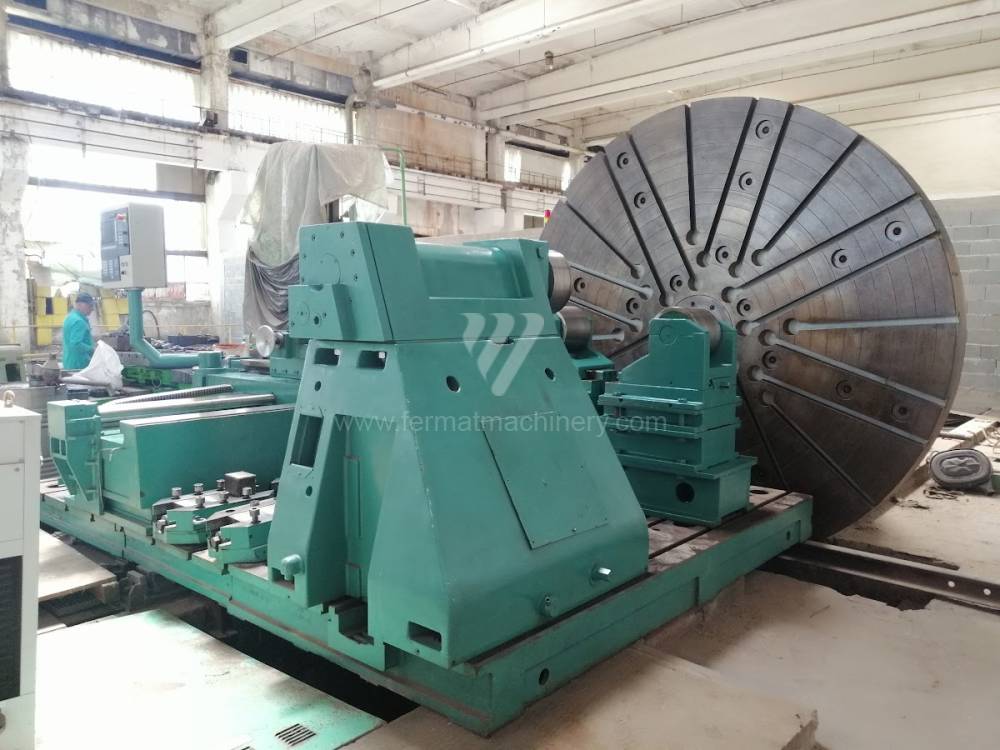

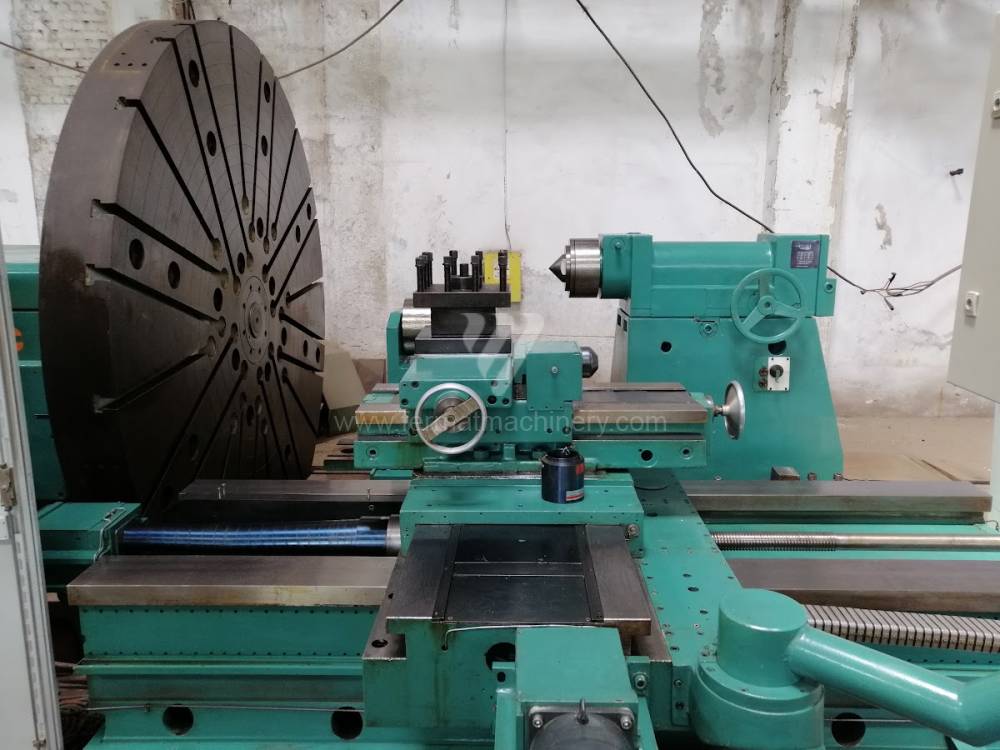

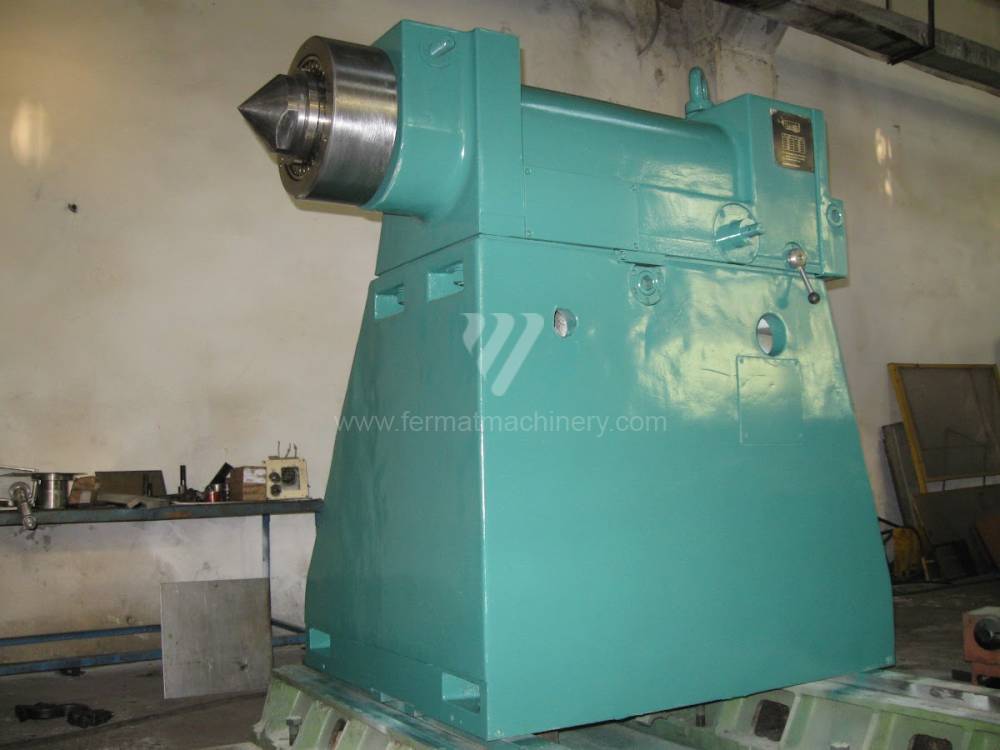

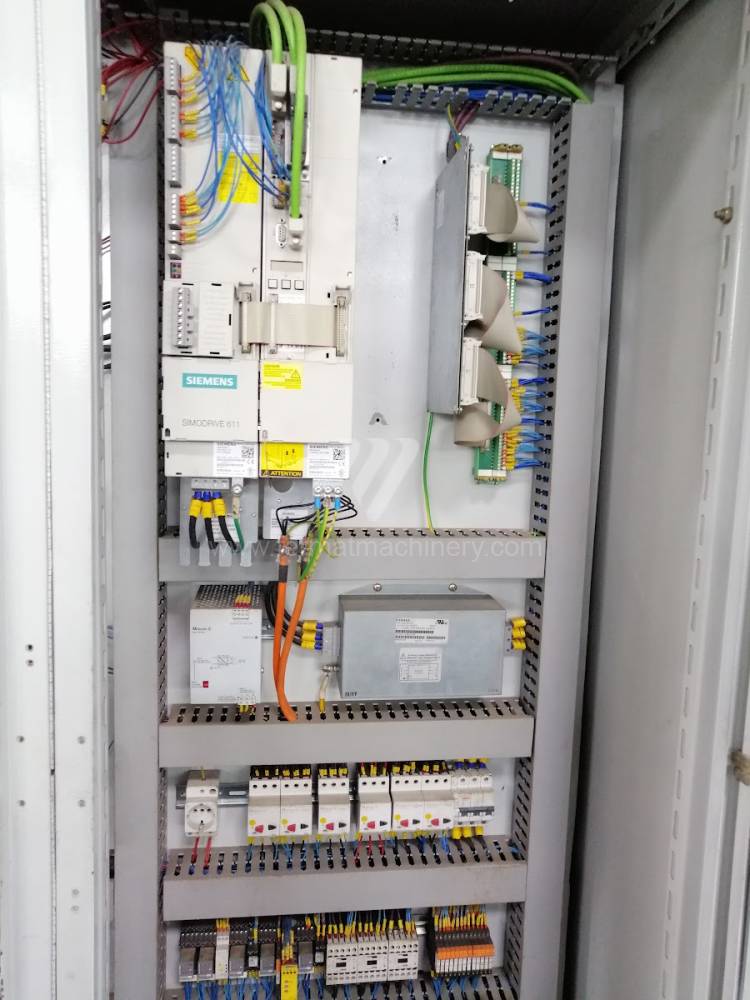

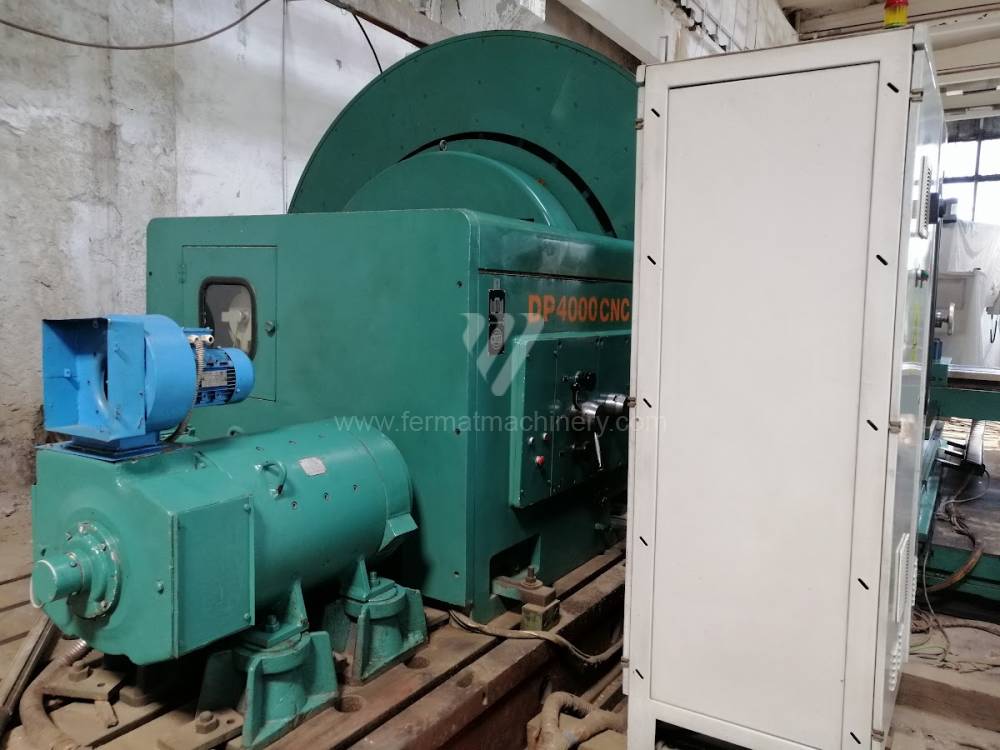

DP 4000 CNC	241069	NILES-SIMMONS Industrieanlagen GmbH		System sterowania Siemens: 802 D si Średnica toczenia: 4000 mm Długość toczenia: 6000 mm Łoże skośne: nie Przejście przez wrzeciono: mm Głowica rewolwerowa: nie

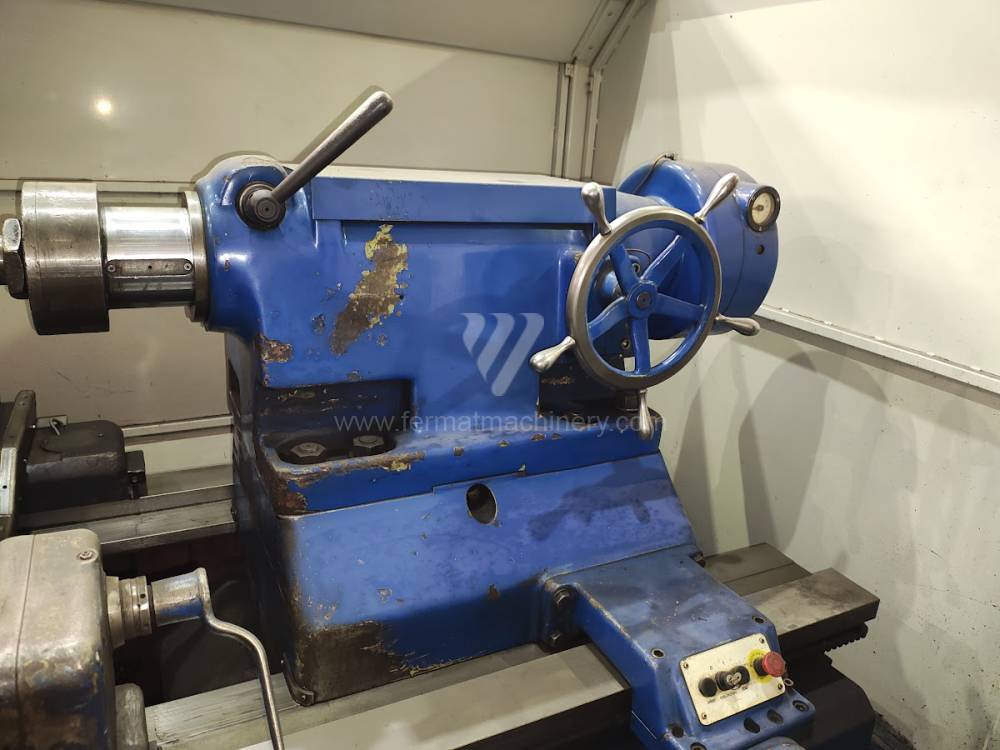

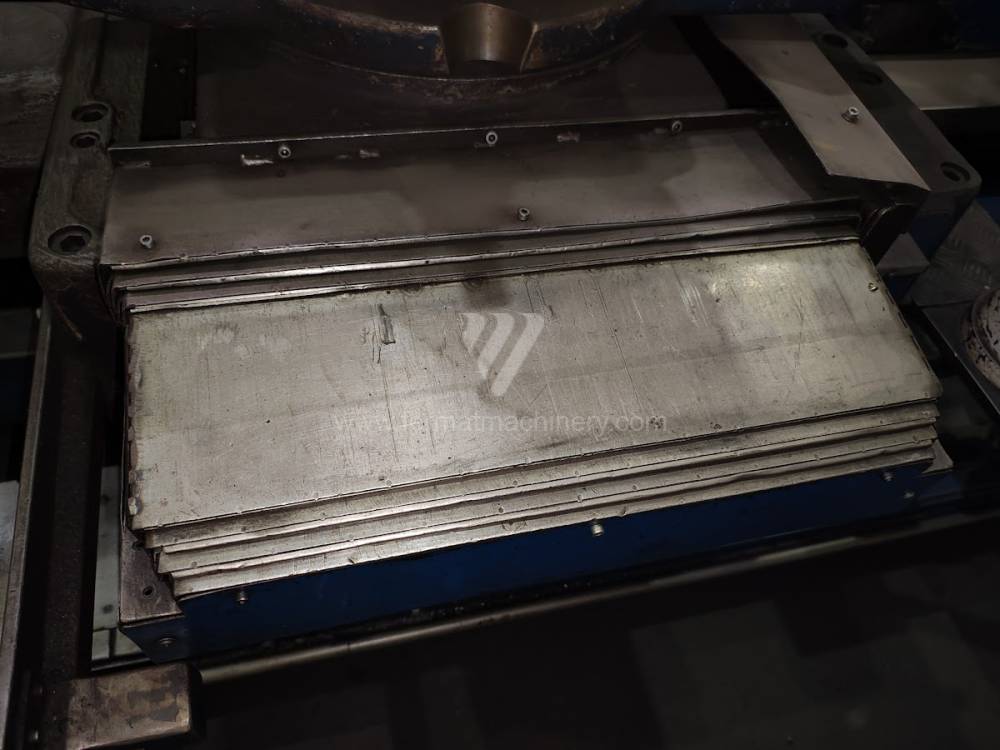

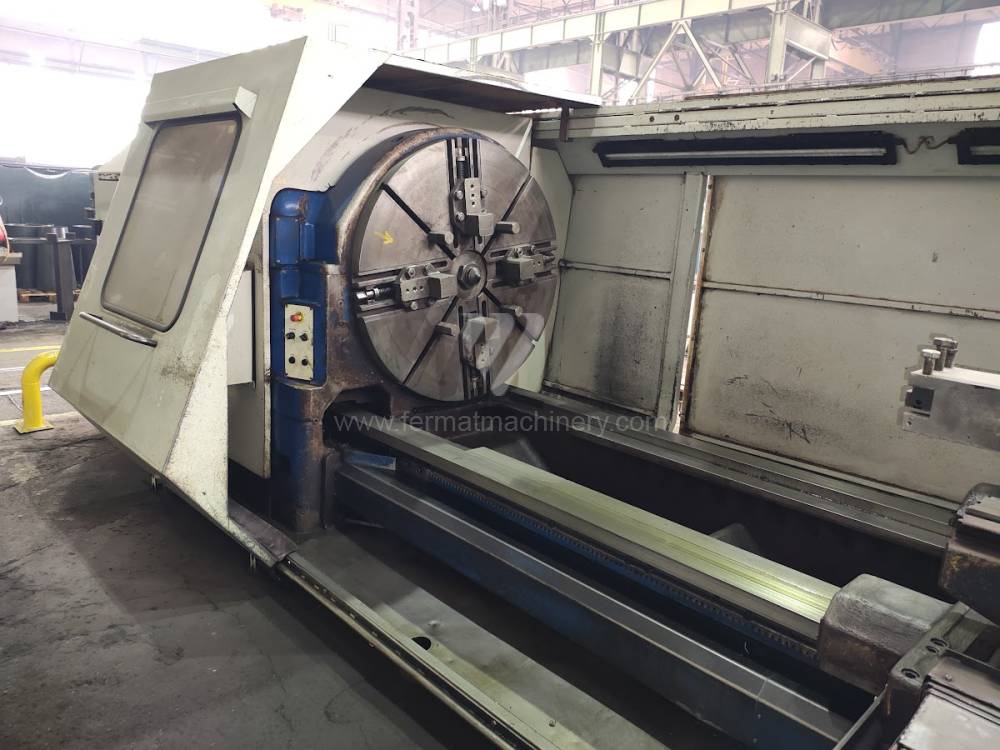

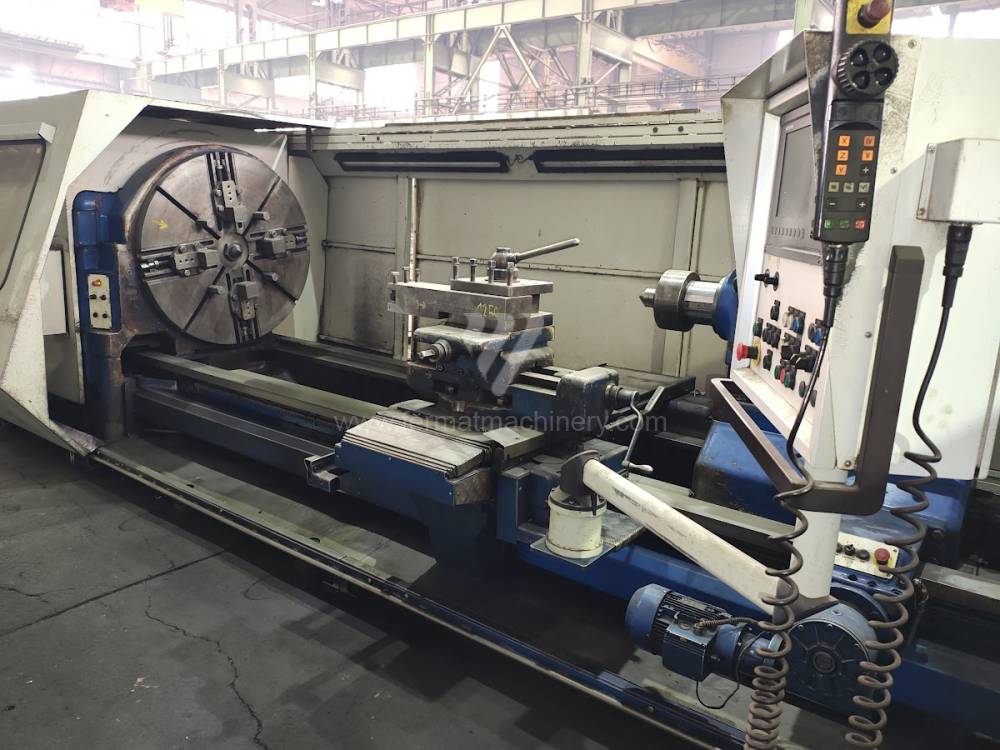

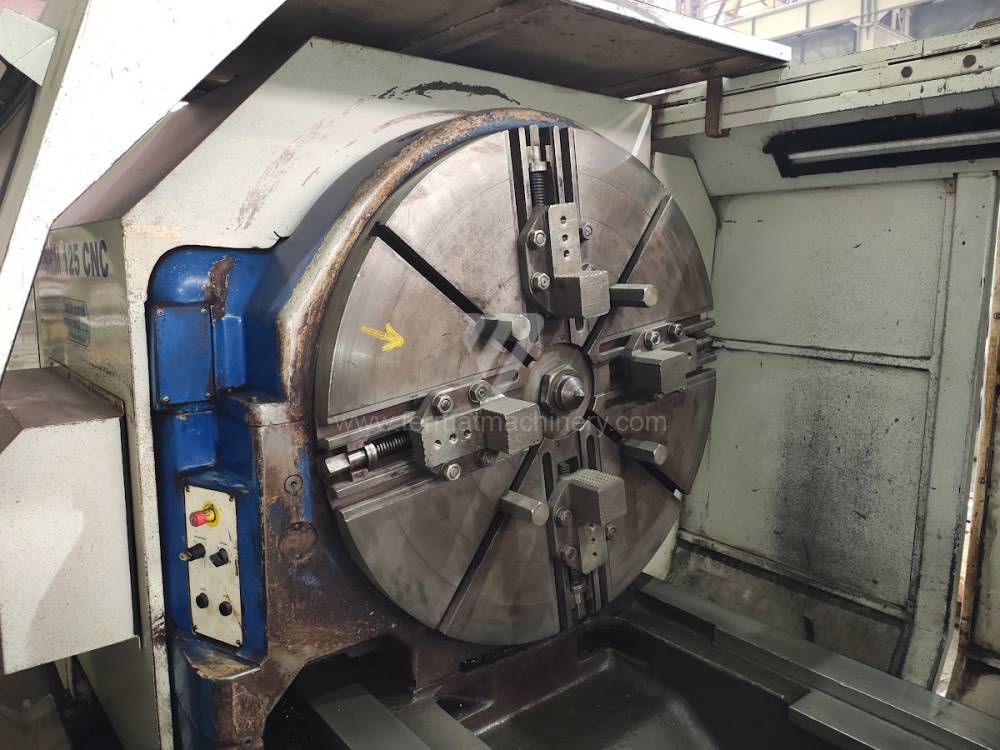

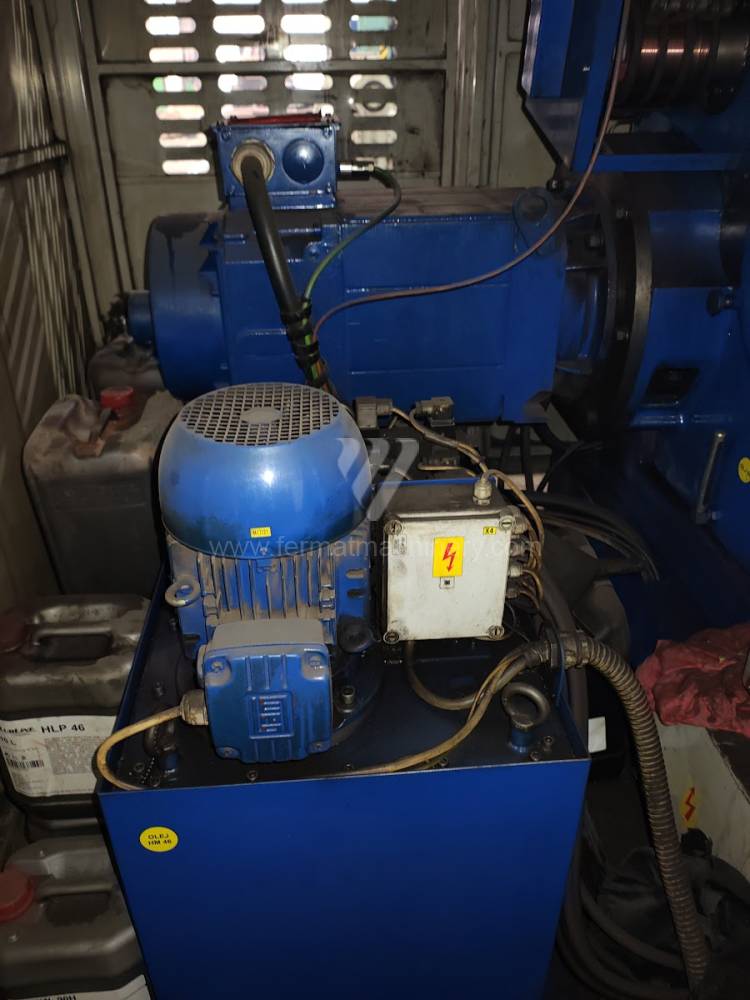

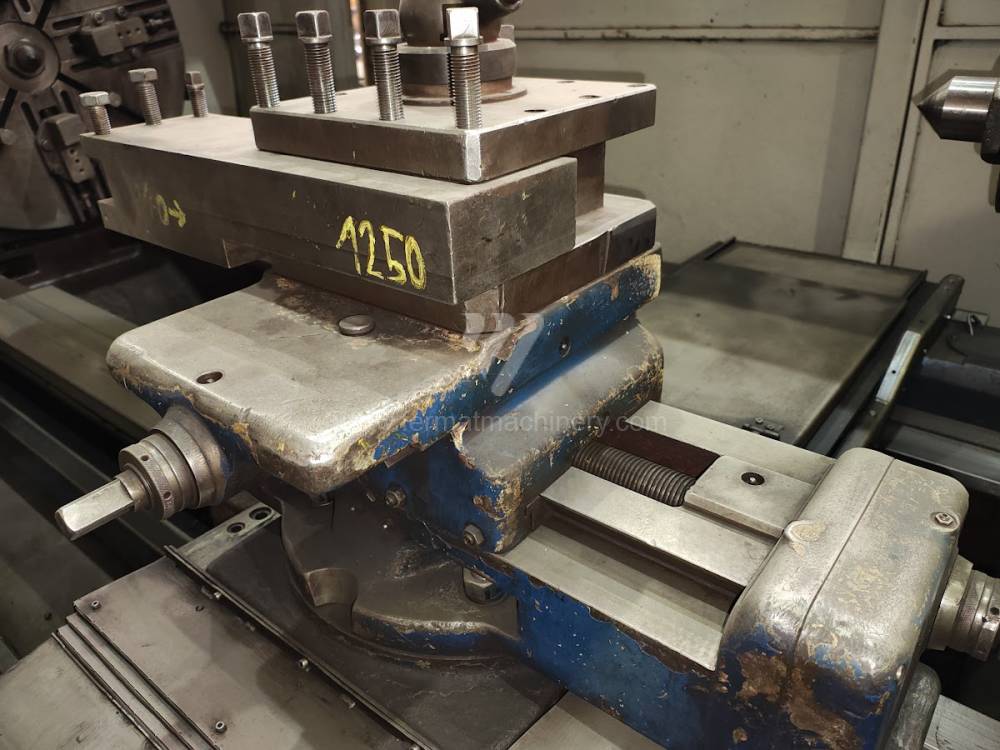

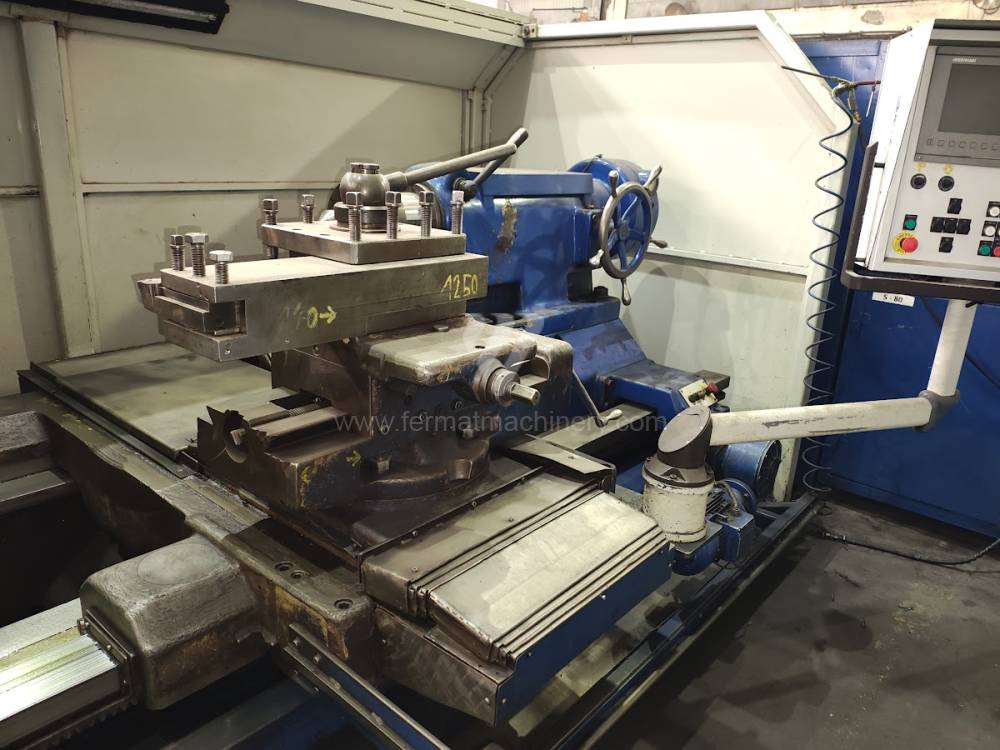

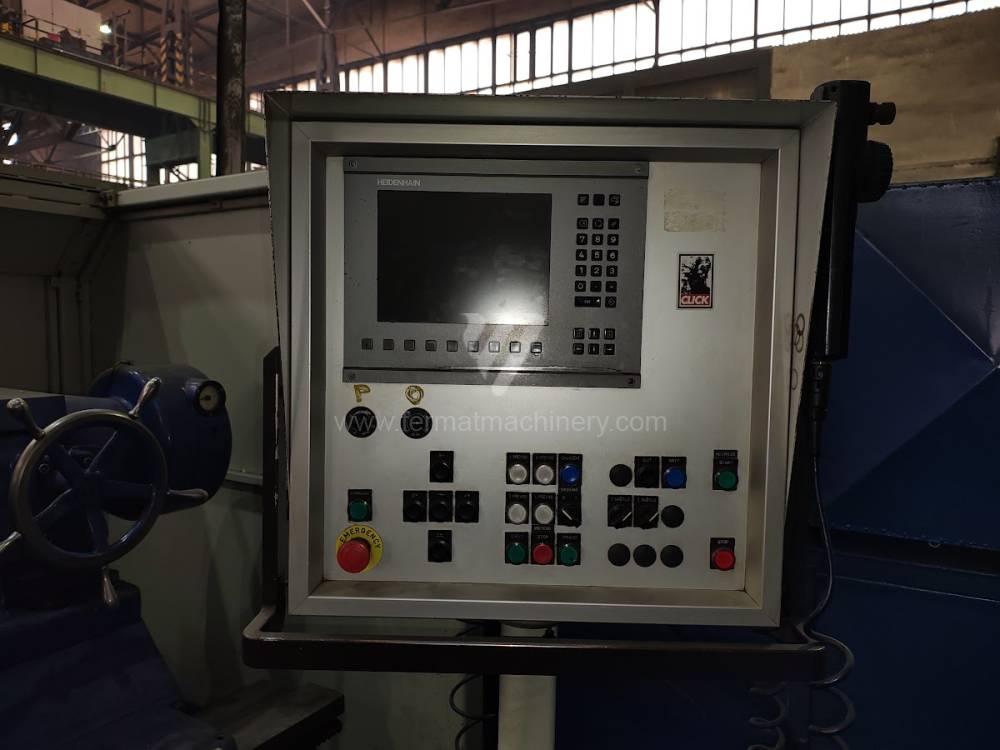

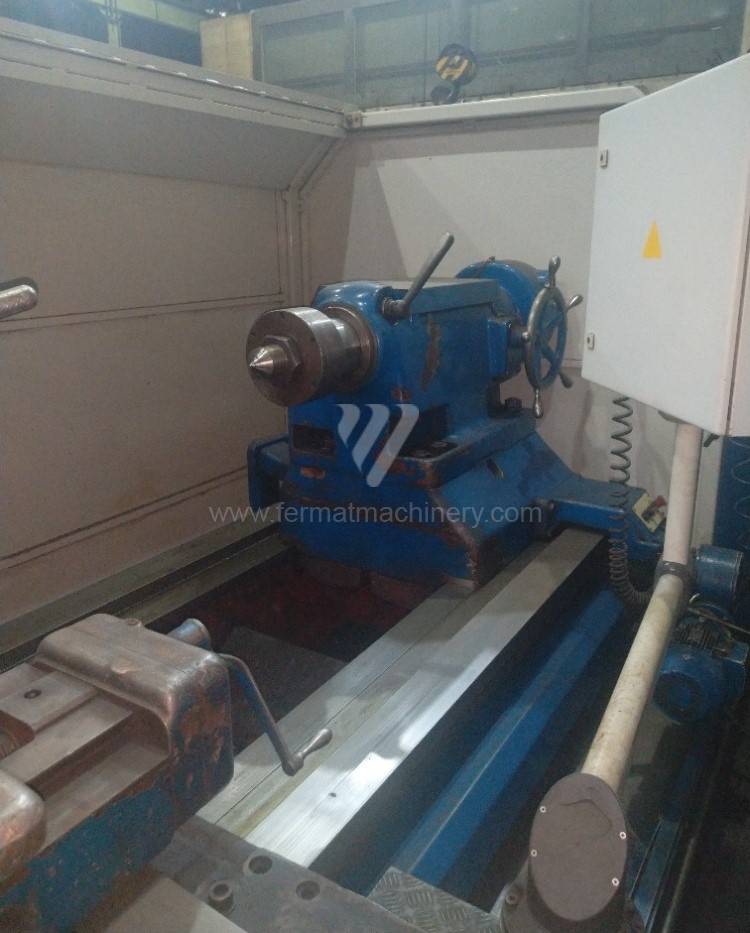

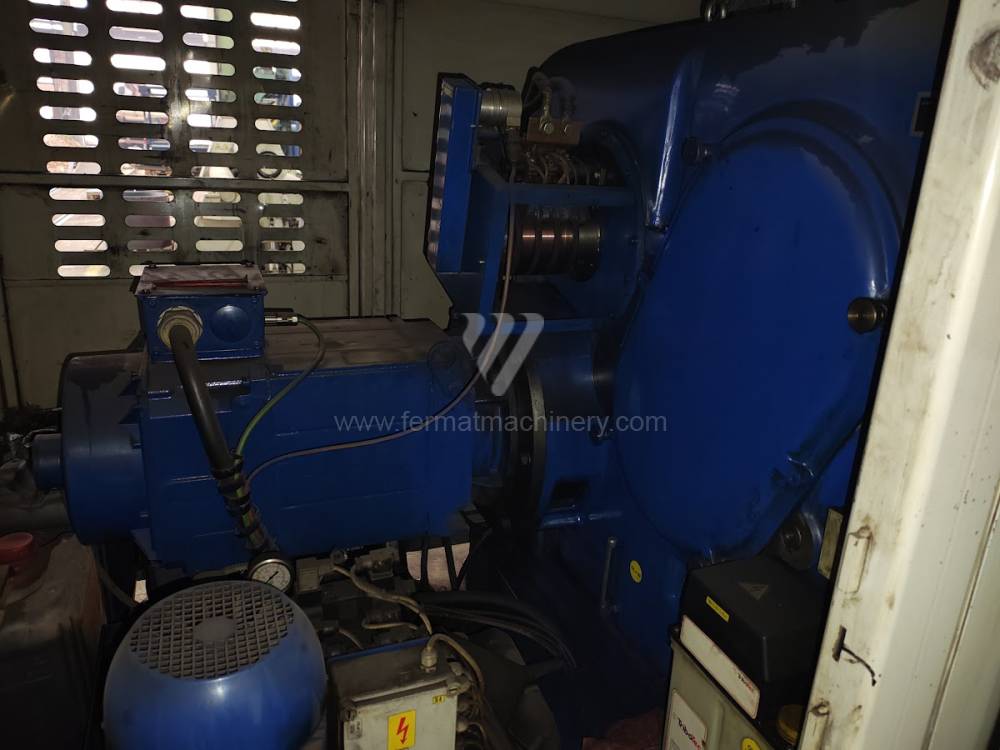

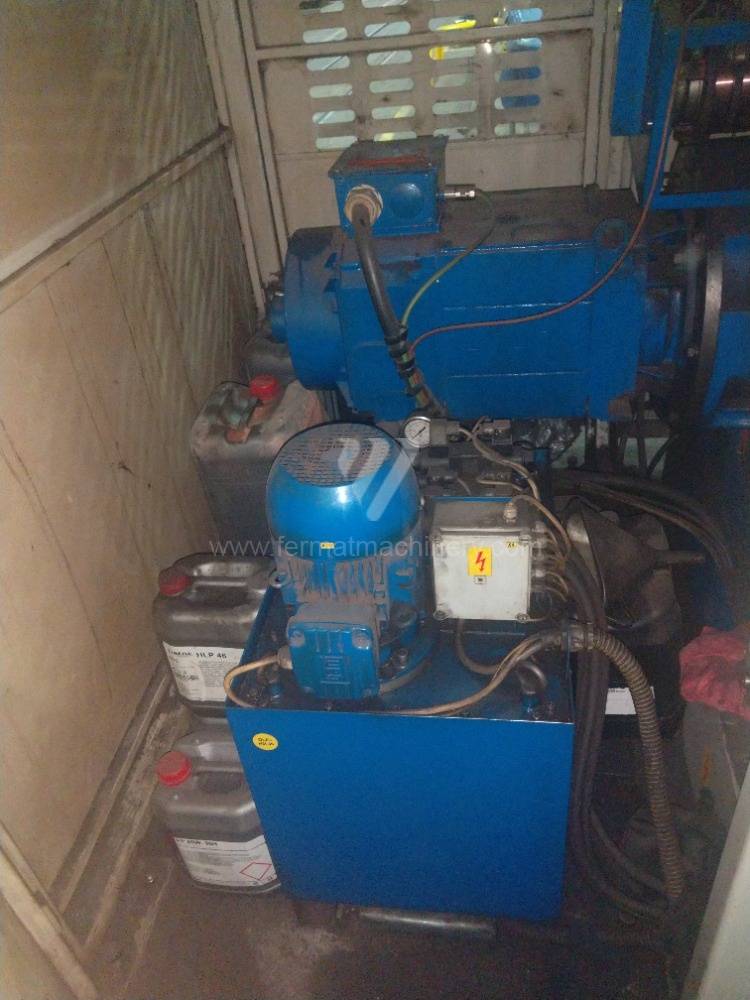

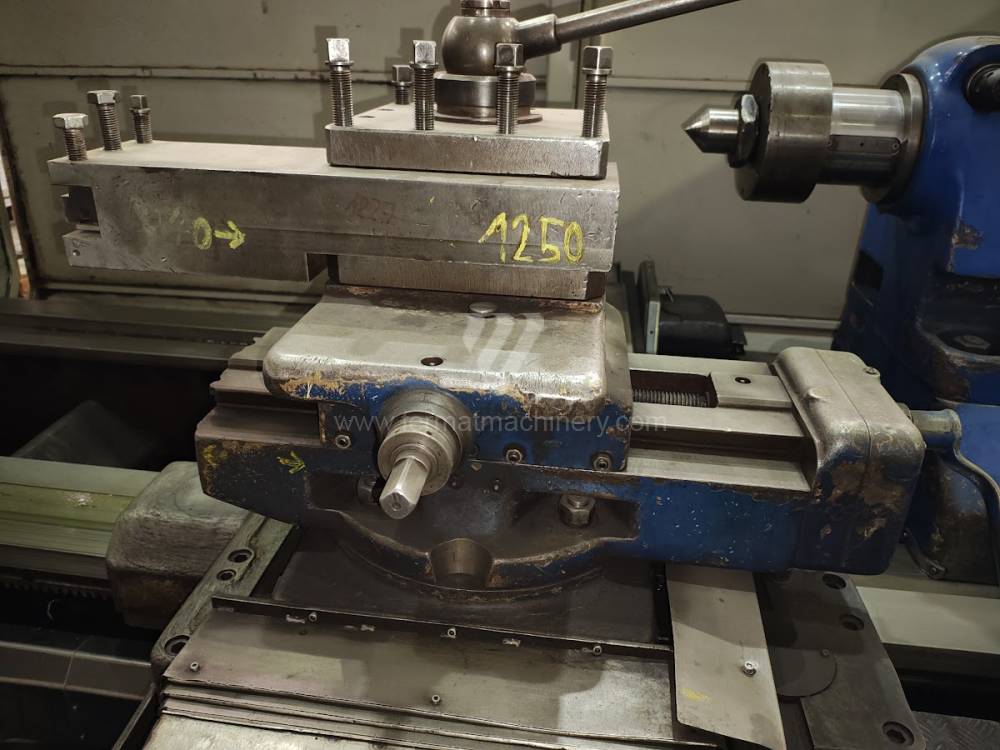

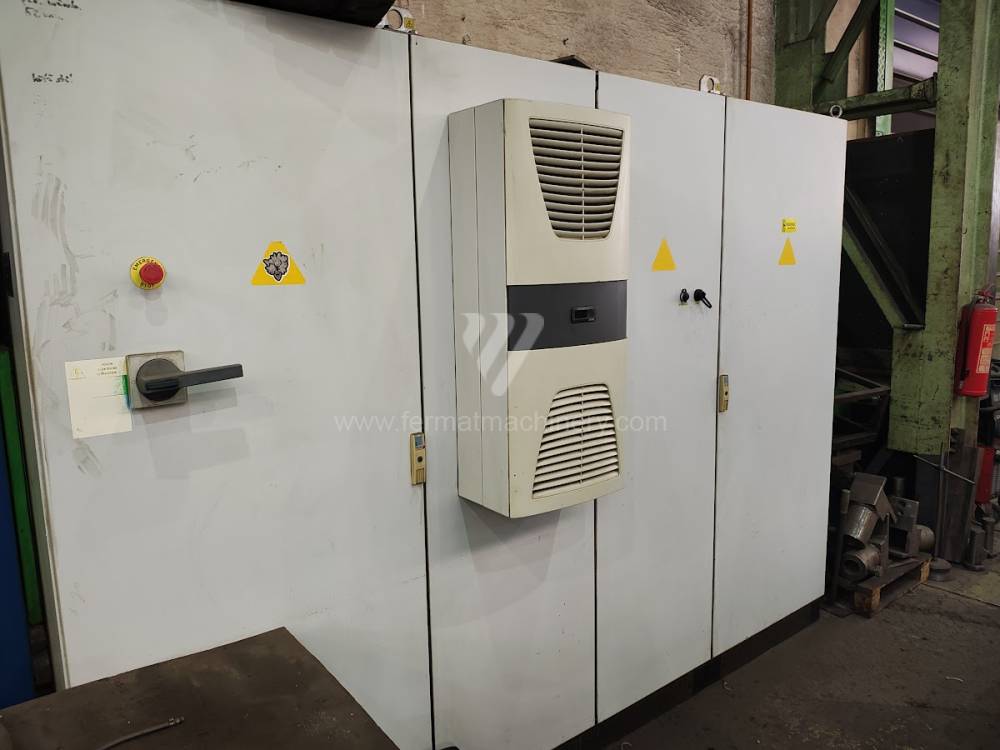

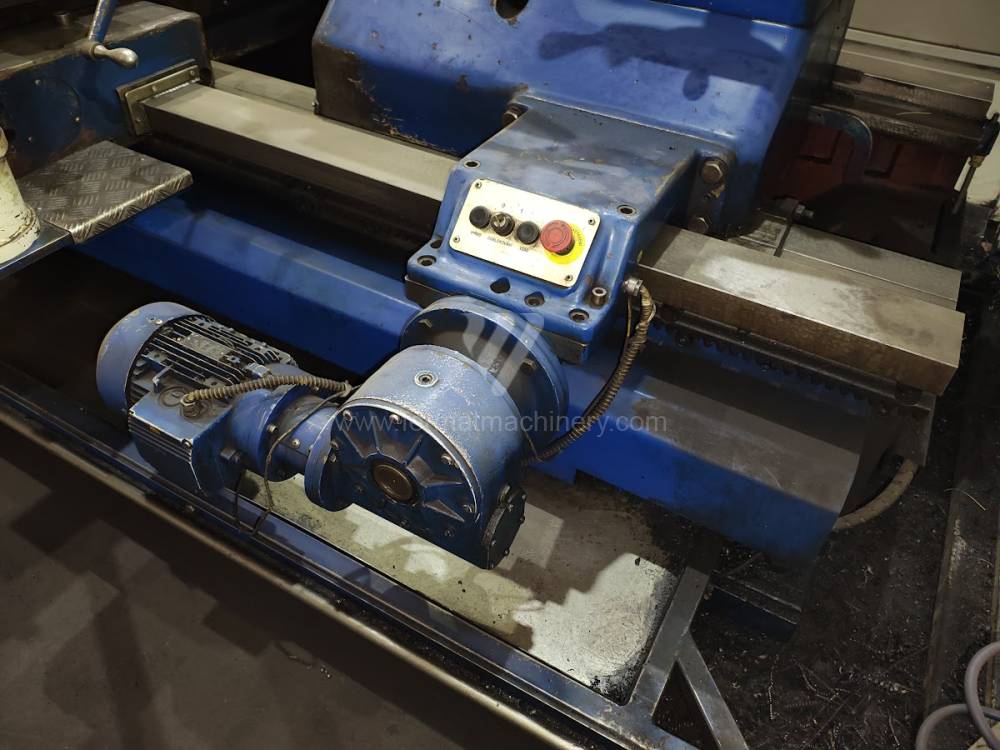

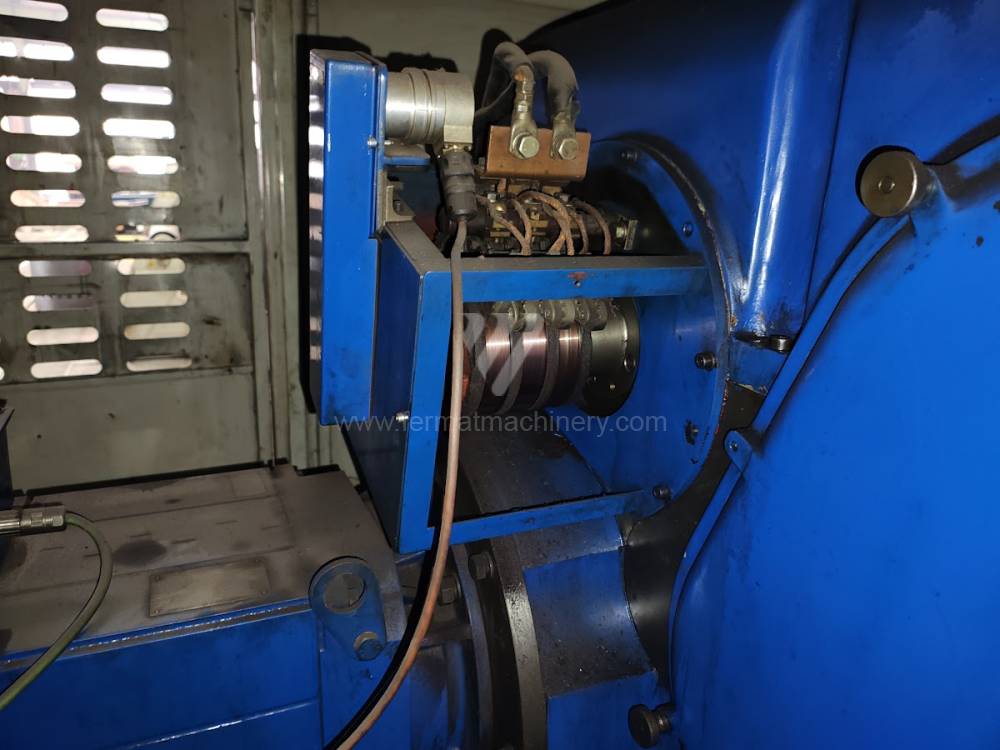

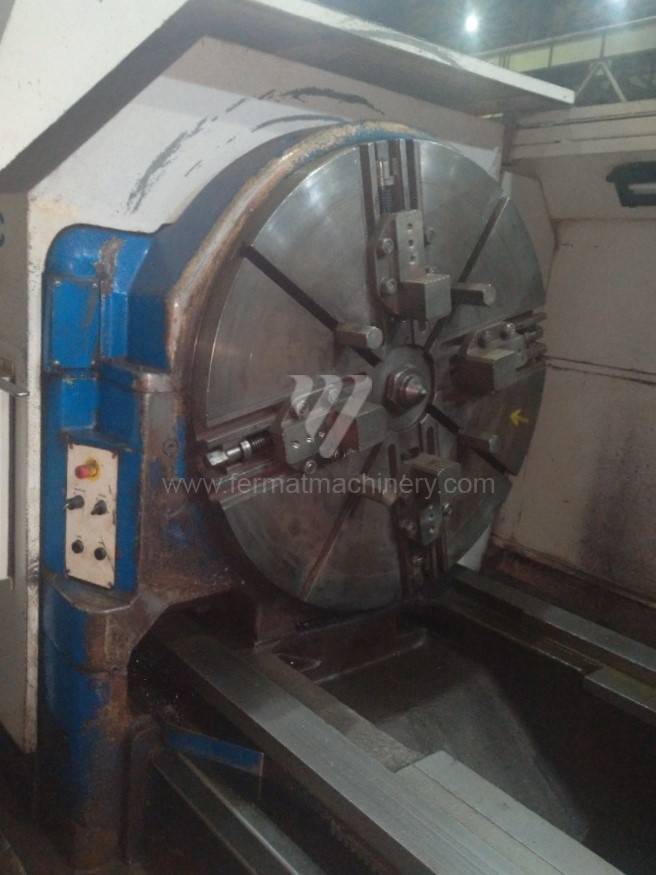

SRM 125/3000 NC	251076	ŠKODA MACHINE TOOL a.s.	1974	Średnica toczenia: 1250 mm Długość toczenia: 3000 mm Łoże skośne: nie Przejście przez wrzeciono: mm Głowica rewolwerowa: nie Średnica toczenia nad suportem: 900 mm

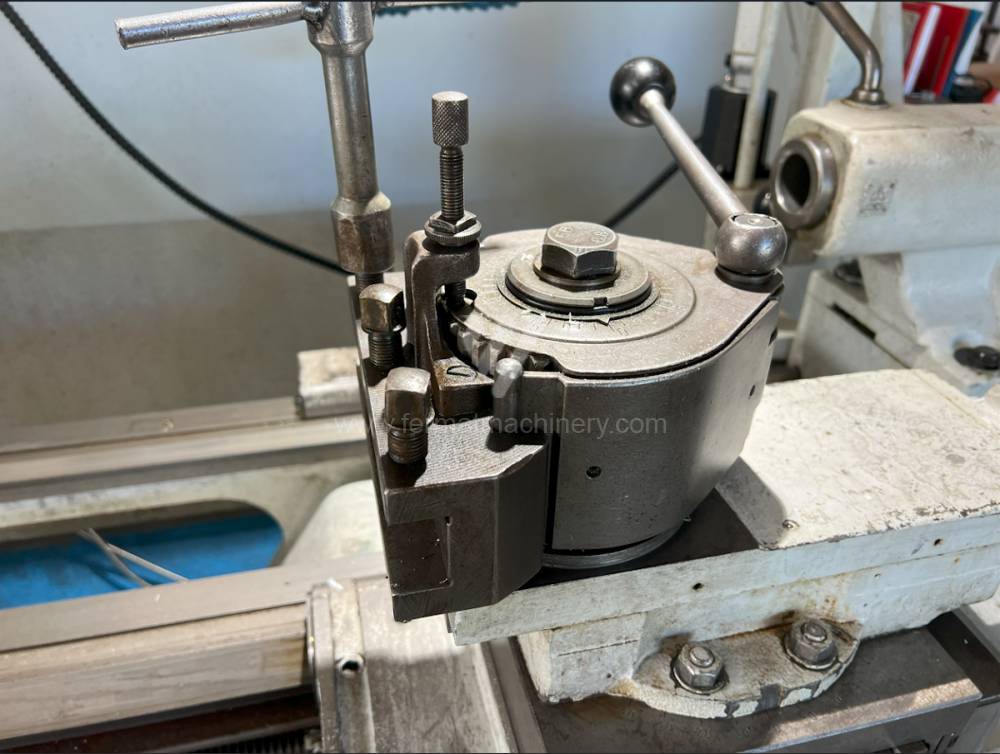

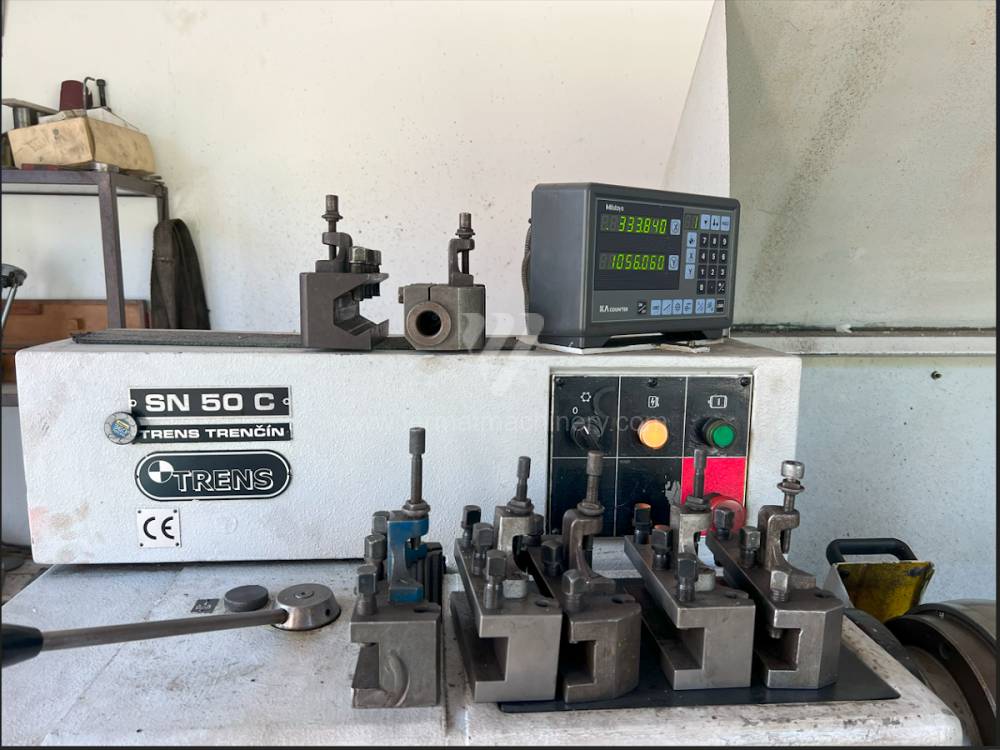

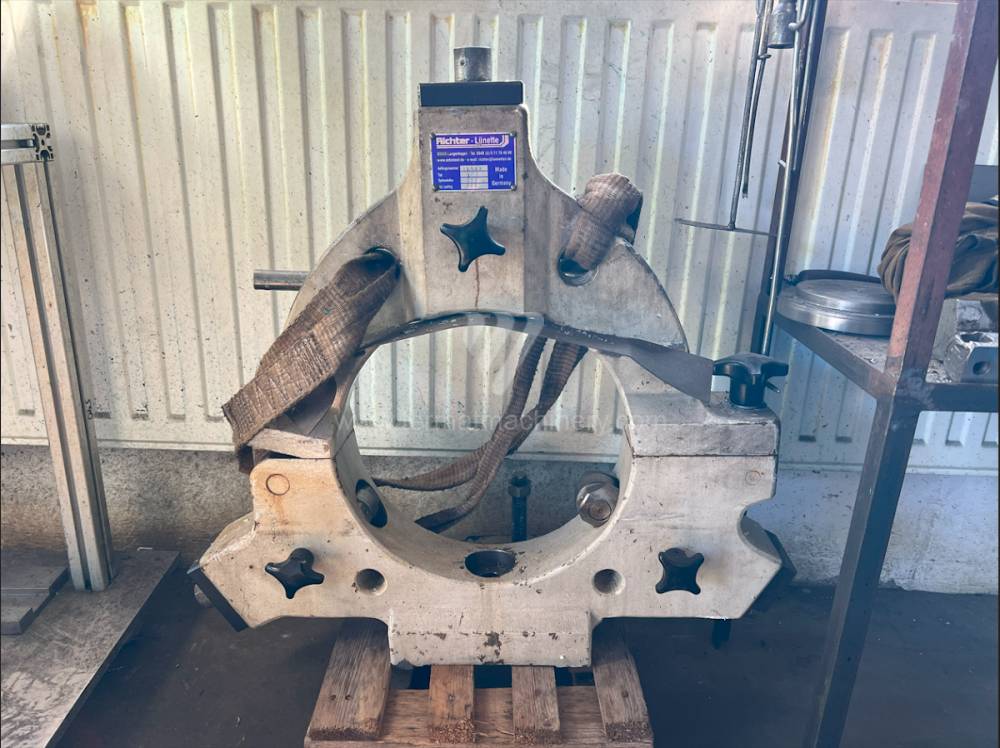

SN 50 C/1500	241775	TOS Trenčín	2002	Średnica toczenia: 500 mm Odległość między kłami: 1500 mm Maks. ciężar przedmiotu obrabianego: kg Średnica toczenia nad suportem: 220 mm Moc głównego elektrosilnika: 5,5 kW Ciężar maszyny: 1750 kg

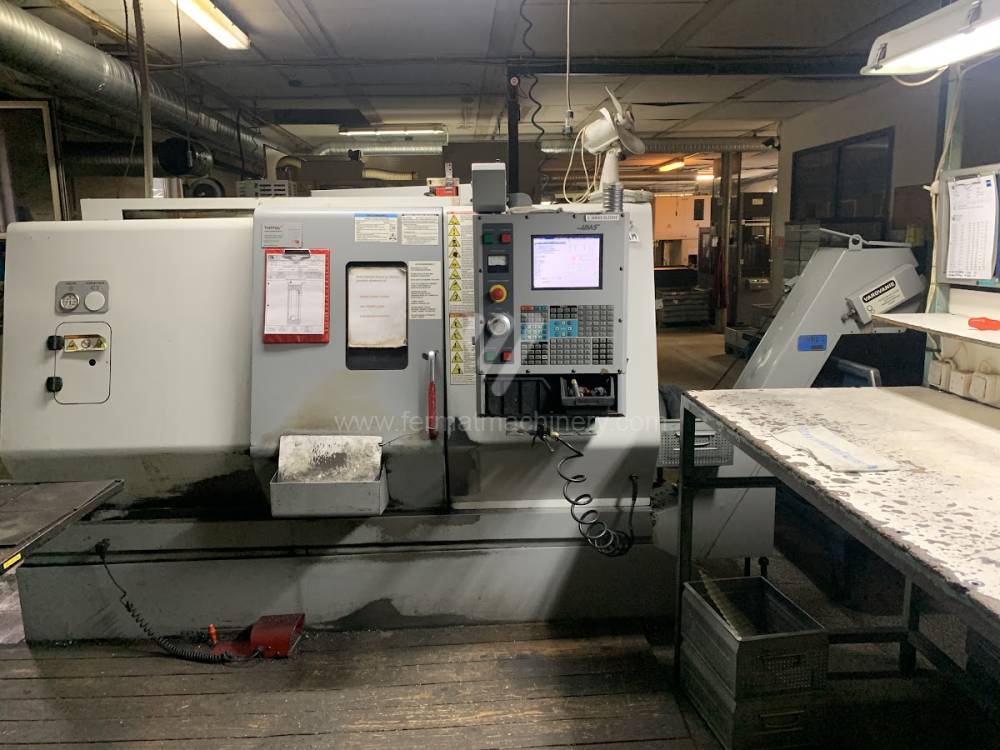

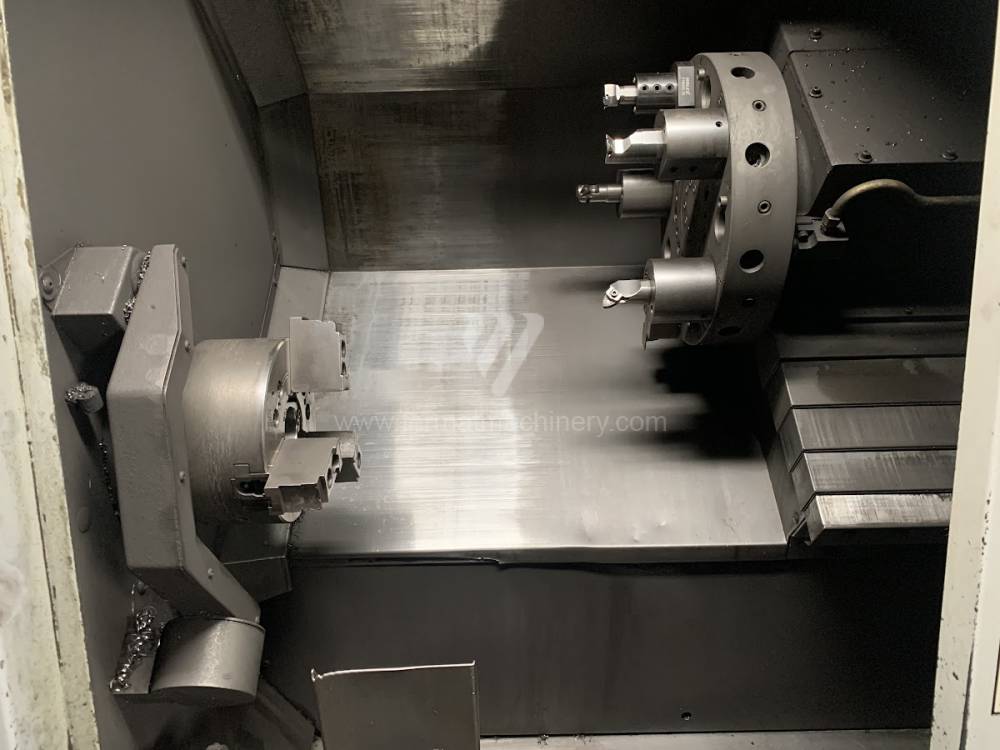

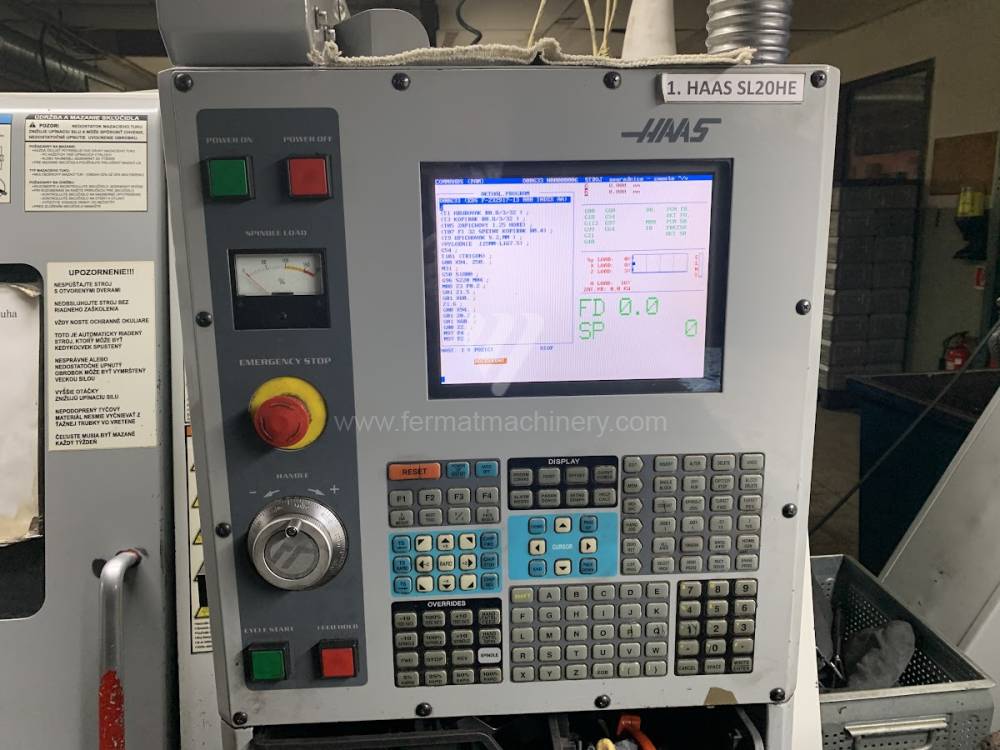

SL 20 HE	221676	Haas Automation	2004	System sterowania Haas: Średnica toczenia: 241 mm Długość toczenia: 508 mm Łoże skośne: tak Przejście przez wrzeciono: 76 mm Głowica rewolwerowa: tak

1 2 3 4 5 6 7 8 9

Tokarka jest urządzeniem, które za pomocą obróbki wiórowej zmienia kształt mocowanego elementu poprzez obrót i cięcie w produkt końcowy lub półprodukt. Za pomocą tokarki można wykonywać elementy obrotowe, wiercić otwory, toczyć płaszczyznę, nacinać gwinty zewnętrzne i wewnętrzne.

Materiał (przedmiot obrabiany) jest mocowany w uchwycie tokarskim lub oraz opcjonalnie w kle. Pod względem wymiarów produktu tokarka jest produkowana w różnych rozmiarach pod względem średnicy toczenia, długości toczenia. Kolejnym dodatkowym wymaganiem może być głowica rewolwerowa, głowica frezarska, konik lub wrzeciono przeciwbieżne. Jako akcesoria można zastosować transporter wiórów, chłodzenie wewnętrzne lub zewnętrzne (ciśnienie pompy podawane w jednostce bar). W przypadku tokarek sterowanych numerycznie, jeśli producent nie posiada własnego układu sterowania, istnieje możliwość wyboru układu powszechnie stosowanego, np.: FANUC, SIEMENS, HEIDENHAIN, FAGOR.

Rodzaje tokarek:

kłowa (tu należą: tokarki stołowe, proste, uniwersalne, produkcyjne i kopiujące)
tarczowa
półautomatyczne tokarki kopiujące
półautomaty wielonożowe
tokarki pionowe (karuzelowe)
rewolwerowe (półautomatyczne, jednowrzecionowe, wielowrzecionowe)
tokarki CNC
specjalne

Podstawowymi grupami konstrukcyjnymi tokarek kłowych są: łoże, wrzeciennik, suport, konik, wrzeciennik oraz mechanizm posuwu.

Podstawowy podział pochylenia łoża tokarki:

poziome
ukośne (nachylenie 45 stopni)

Według napędów:

prowadnice ślizgowe
prowadnice toczne

Część mocująca – zwykle tworzy ją uchwyt z jednej strony i konik z drugiej lub uchwyt i druga część mocująca z przeciwwrzecionem.
Część tnąca – składająca się z klinu tnącego zamocowanego na podłużnej części – osi Z.
Część poprzeczna (prostopadła do osi wrzeciona) oznaczona jako oś X albo automatyczna głowica narzędziowa, również zwykle umieszczona na posuwie poprzecznym maszyny.

Inne osie, które mogą posiadać tokarki sterowane CNC:

oś C1 (indeksowana pozycja wrzeciona)
oś C2 (indeksowana oś wrzeciona przeciwbieżnego)
oś Y (oś Y umożliwia ruch narzędzia prostopadle do osi Z oraz obróbkę narzędziami napędzanymi)
oś B (indeksowana oś suportu)

Maszyna może być wyposażona w sondę pomiarową narzędzia (uchylana automatycznie lub ręcznie)

Zgodnie z operacją technologiczną toczenie koncentruje się na obróbce:

powierzchni cylindrycznych
powierzchni czołowych
powierzchni stożkowych
kształtowanych powierzchni
gwintów
przycinania
wcinania

Z punktu widzenia wykorzystania tokarki do rodzaju prac/produkcji, do jakich jest przeznaczona, produkowane są tokarki kłowe, tokarki rewolwerowe, centra tokarskie, automaty tokarskie, tokarki karuzelowe.

W świecie istnieje kilkuset producentów tokarek, wśród najbardziej znanych używanych w naszym regionie są TOS, GILDEMEISTER, MAZAK, DOOSAN, HYUNDAI, ŠKODA, OKUMA, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
