12345678Tornio

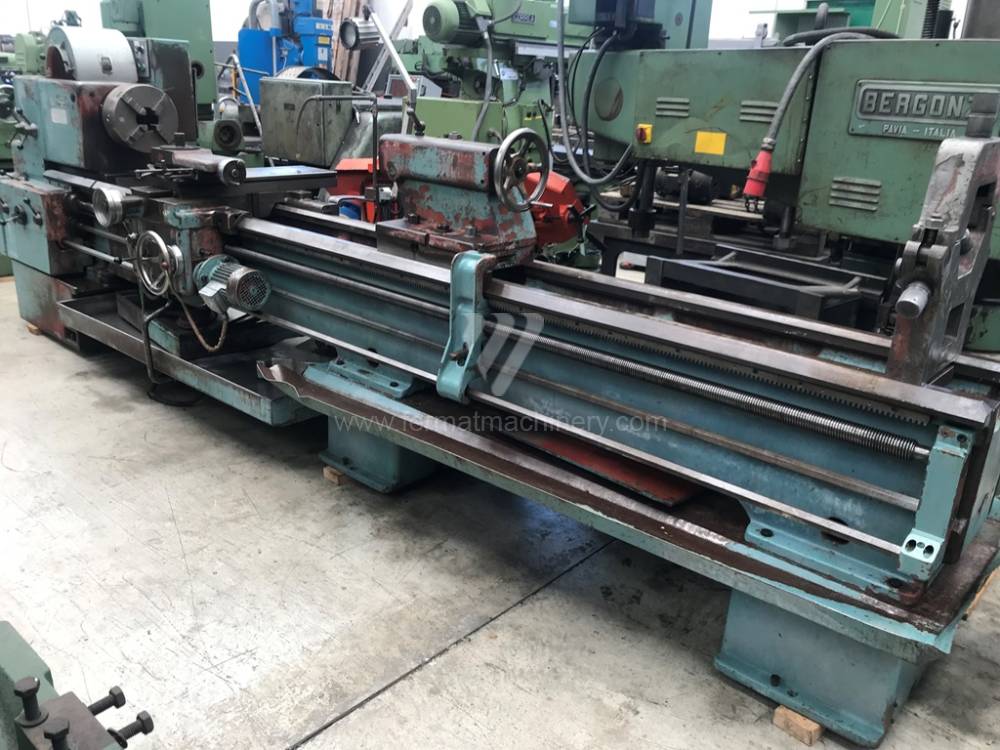

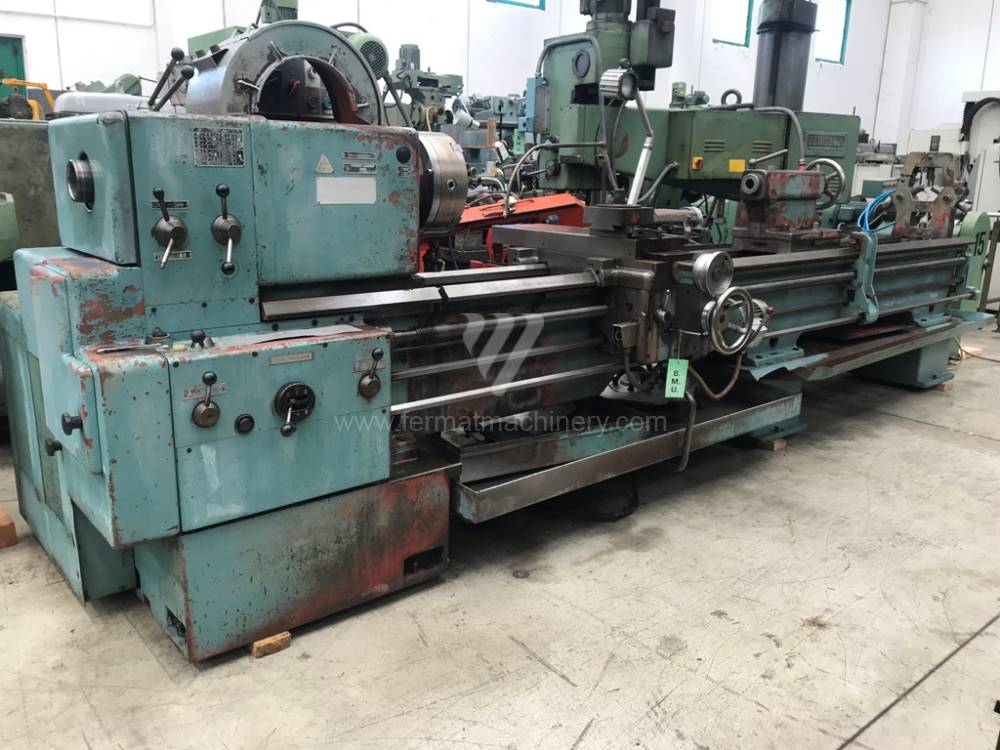

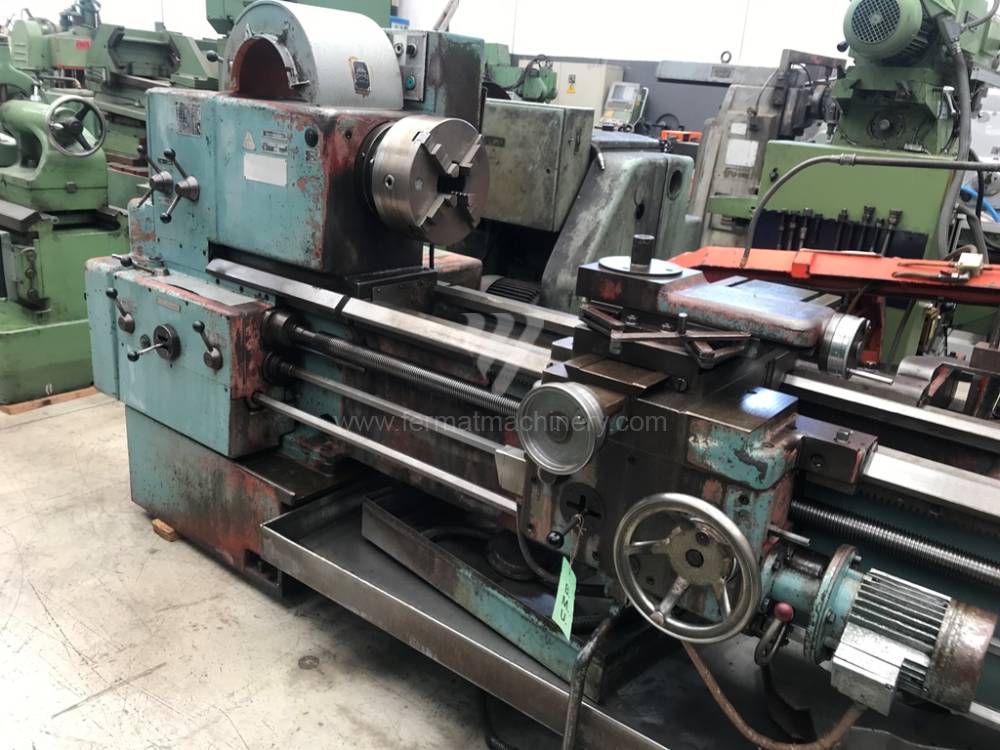

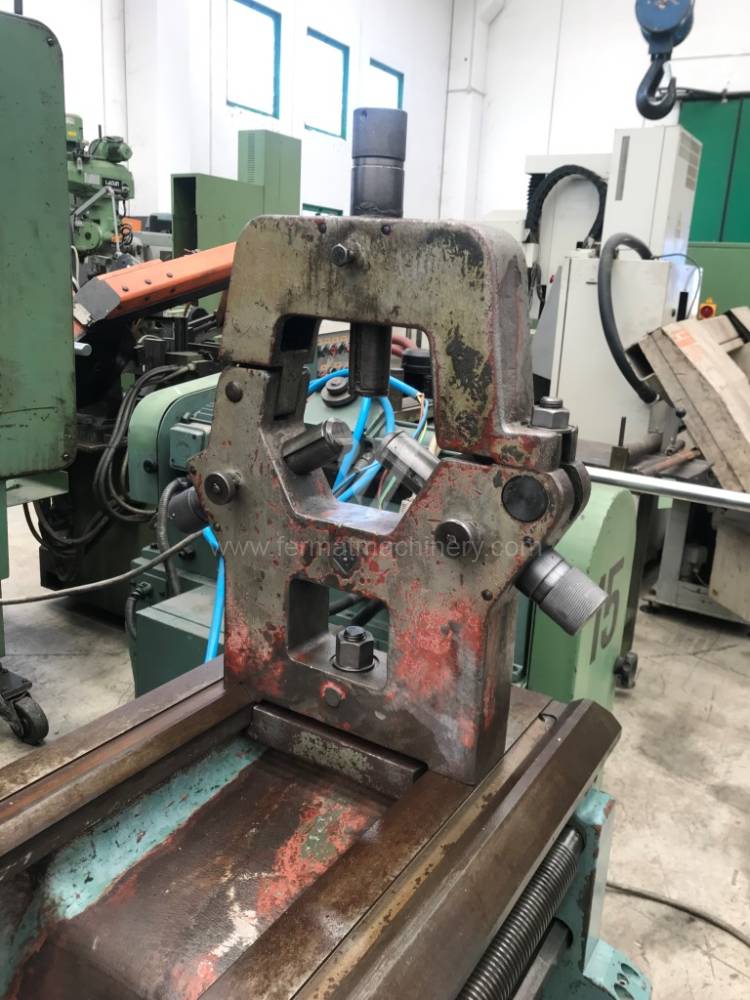

SN 63 B/3000
TOS Trenčín
Nr. di inventario: 241153
Diametro circolare sopra l'alloggiamento: 630 mm
Distanza tra i punti: 3000 mm
Peso max. del pezzo lavorato: kg
Diametro circolare sopra supporto: 340 mm
Diametro del mandrino: 315 mm
Foratura mandrino: 72 mm

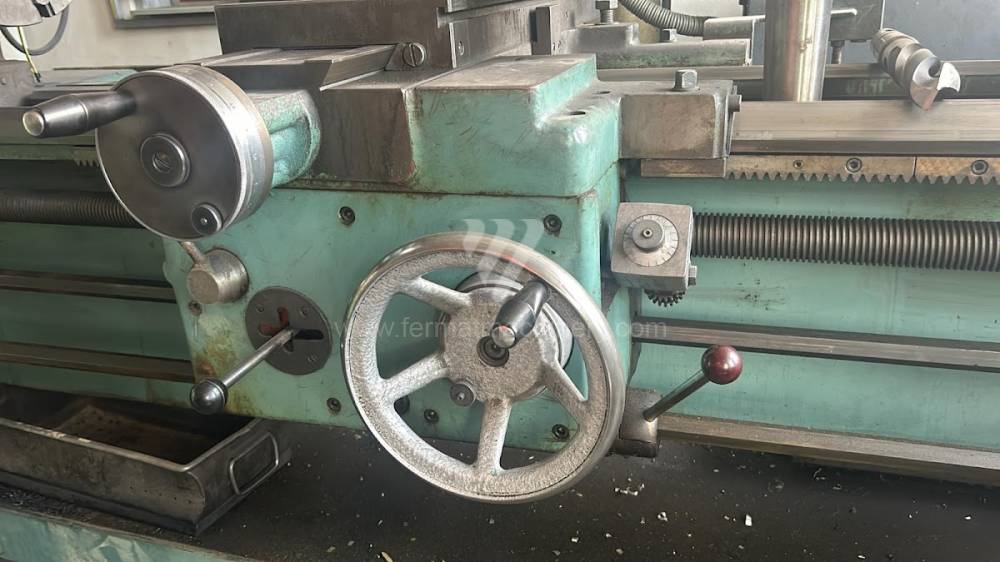

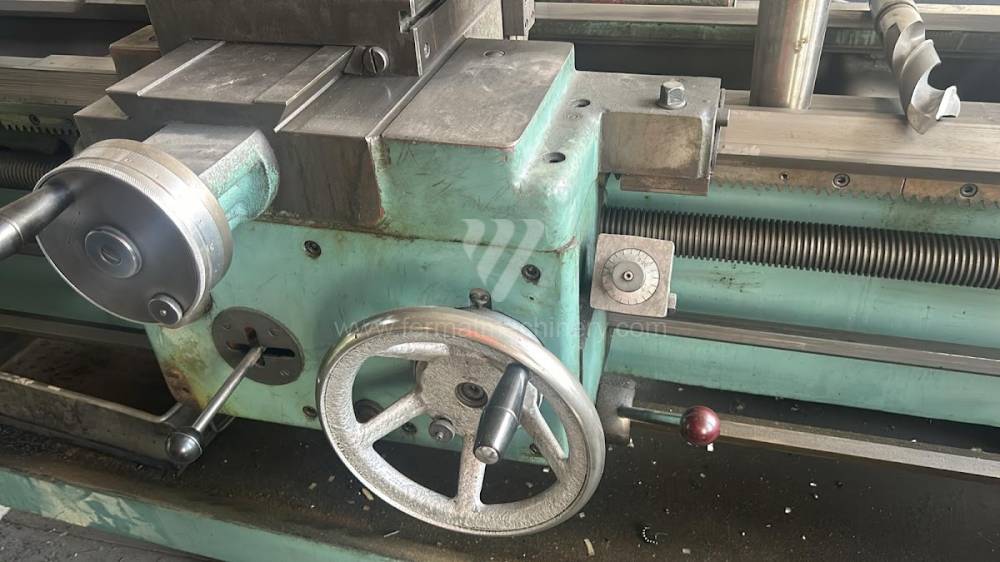

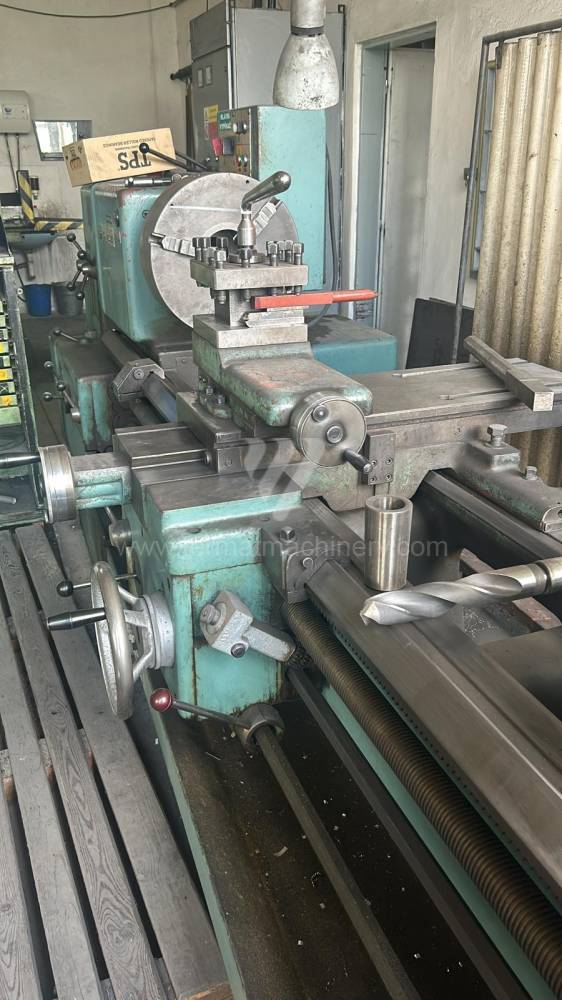

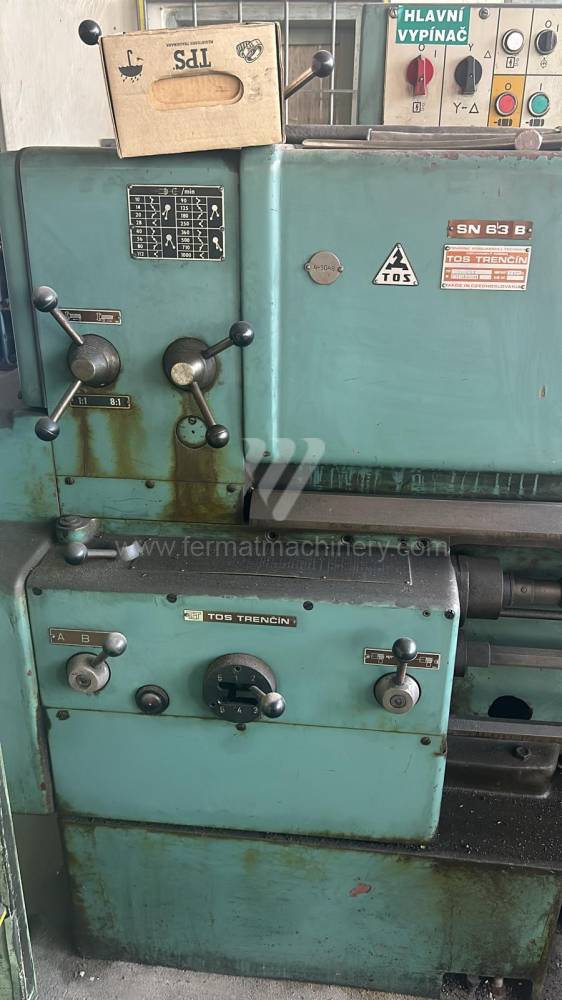

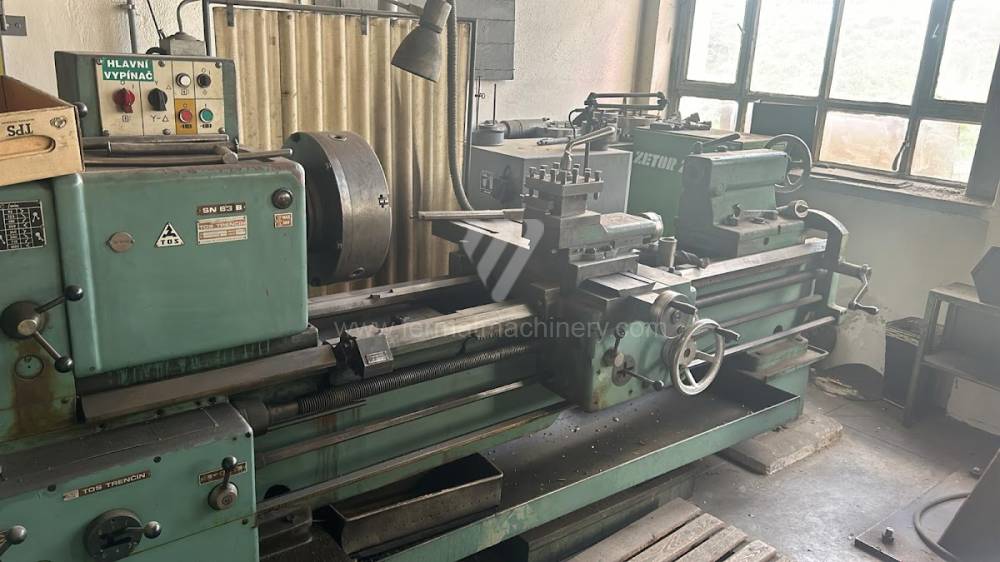

SN 63 B/1500
TOS Trenčín
Nr. di inventario: 241391
Diametro circolare sopra l'alloggiamento: 630 mm
Distanza tra i punti: 1500 mm
Peso max. del pezzo lavorato: kg
Diametro circolare sopra supporto: 340 mm
Potenza del motore elettrico principale: 7,5 kW
Dimensioni lungh. x largh. x alt.: 4000 x 1400 mm
SN 63/2000
TOS Trenčín
Nr. di inventario: 241170
Diametro circolare sopra l'alloggiamento: 630 mm
Distanza tra i punti: 2000 mm
Peso max. del pezzo lavorato: kg
Diametro circolare sopra supporto: 340 mm
Potenza del motore elettrico principale: 7,5 kW
Dimensioni lungh. x largh. x alt.: 4000x1200x mm
SN 71 B/2000
TOS Trenčín
Nr. di inventario: 241614
Anno di fabbricazione:1979
Diametro circolare sopra l'alloggiamento: 710 mm
Distanza tra i punti: 2000 mm
Peso max. del pezzo lavorato: 850 kg
Diametro circolare sopra supporto: 420 mm
Giri del mandrino: 10 - 1000 /min.
Potenza del motore elettrico principale: 7,5 kW
SN 63 B/2000
TOS Trenčín
Nr. di inventario: 241617
Anno di fabbricazione:1994
Diametro circolare sopra l'alloggiamento: 630 mm
Distanza tra i punti: 2000 mm
Peso max. del pezzo lavorato: kg
Diametro circolare sopra supporto: 340 mm
Potenza del motore elettrico principale: 7.5 kW
Dimensioni lungh. x largh. x alt.: 4000 x 1400 x 1520 mm
CTX 210 V1
Gildemeister
Nr. di inventario: 241719
Anno di fabbricazione:2004
Sistema di controllo Fanuc:
Diametro di rotazione: 380 mm
Lunghezza di rotazione: mm
Spostamento asse X: 151 mm
Spostamento asse Z: 339 mm
Diametro circolare sopra supporto: 290 mm

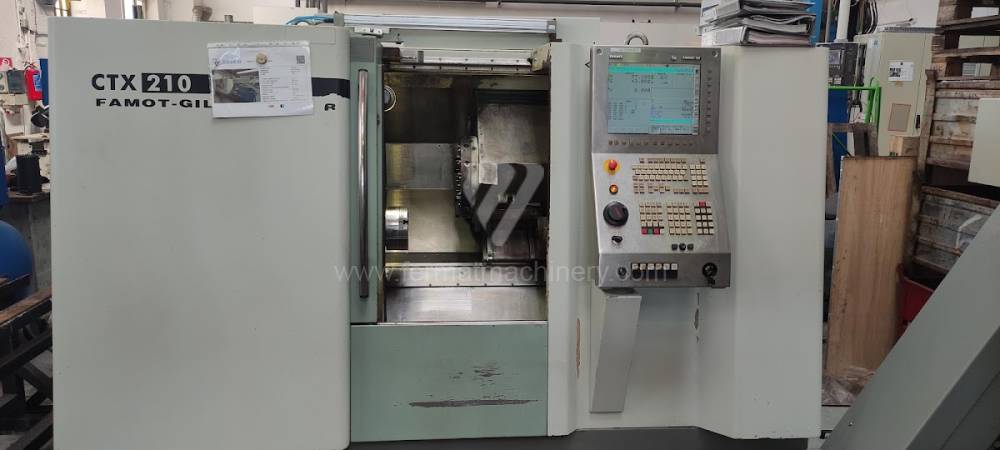

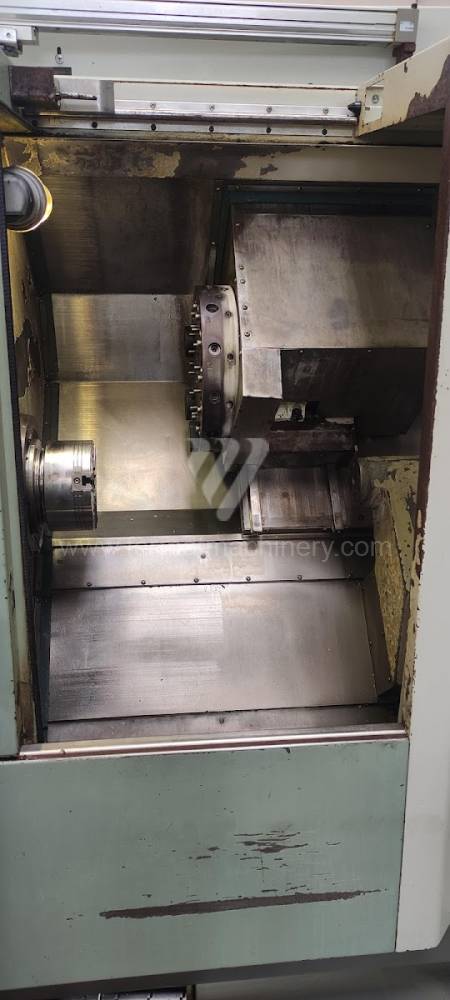

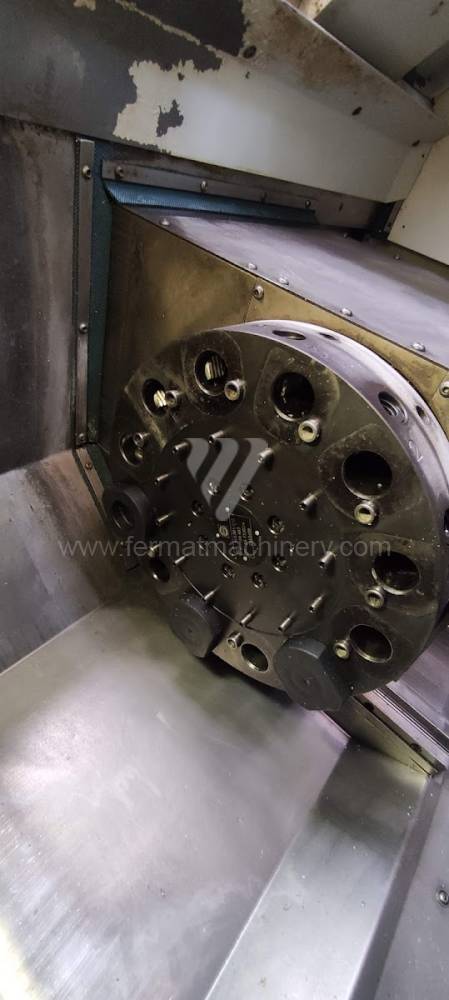

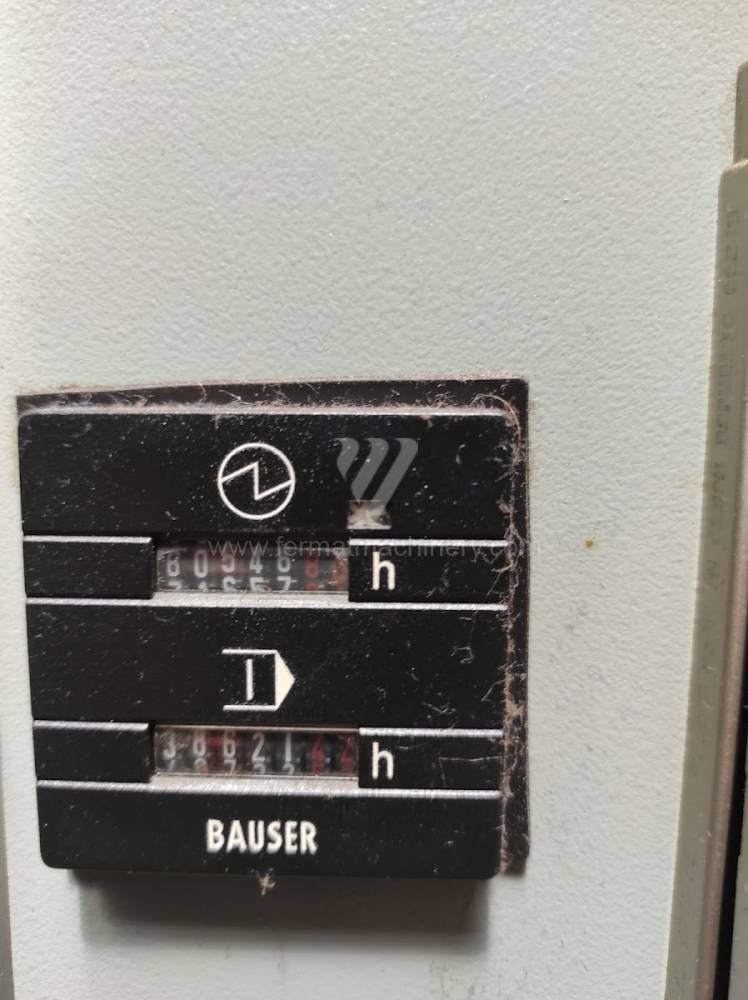

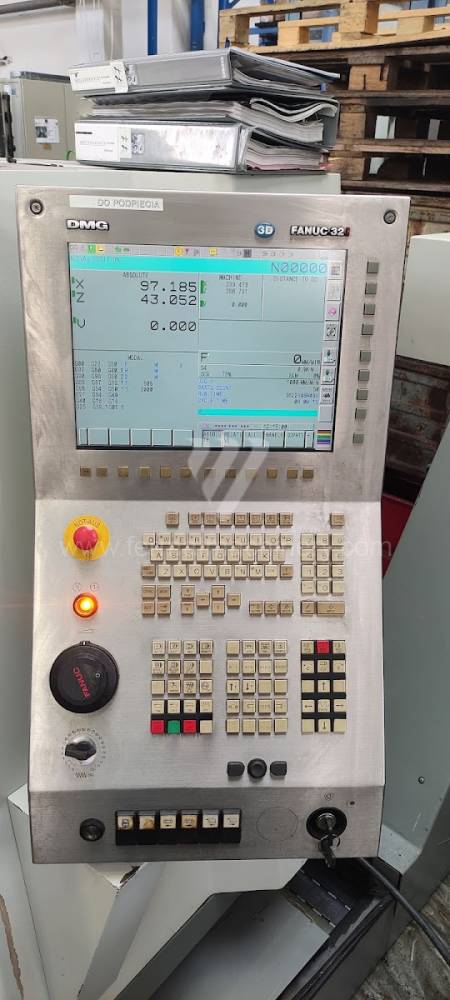

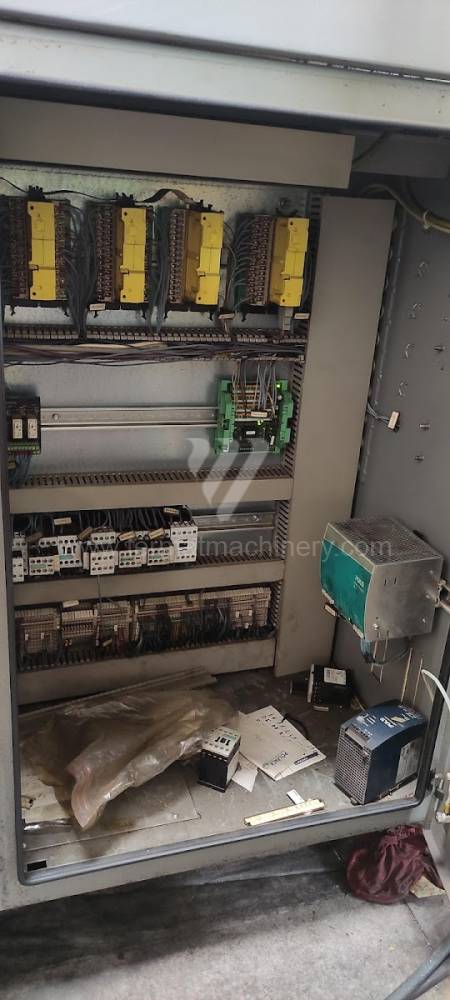

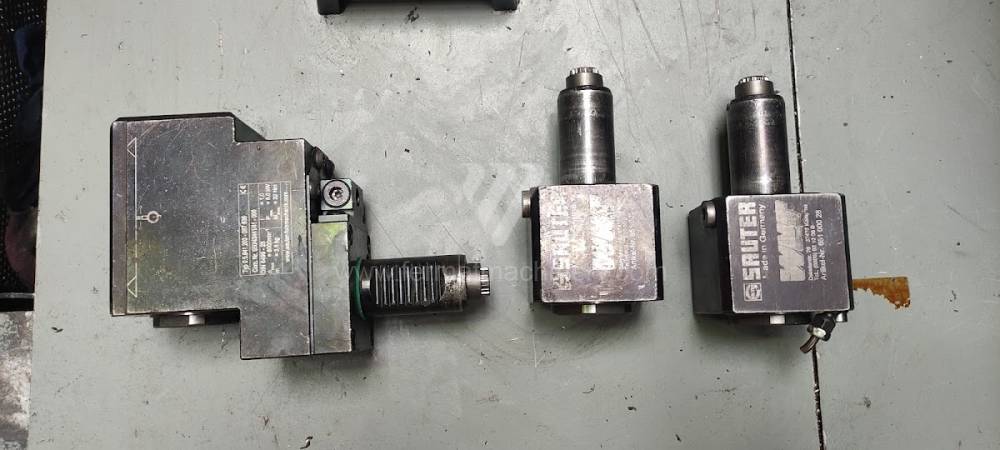

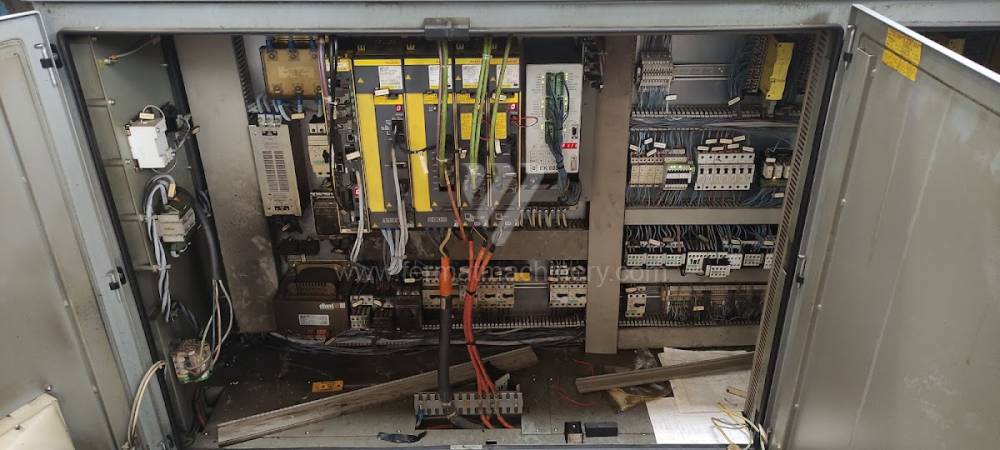

CTX 210 V3
Gildemeister
Nr. di inventario: 241721
Anno di fabbricazione:2006
Sistema di controllo Fanuc: Fanuc 32i
Diametro di rotazione: 290 mm
Lunghezza di rotazione: 339 mm
Alloggiamento trasversale: Sì
Asse Y: No
Contromandrino: No

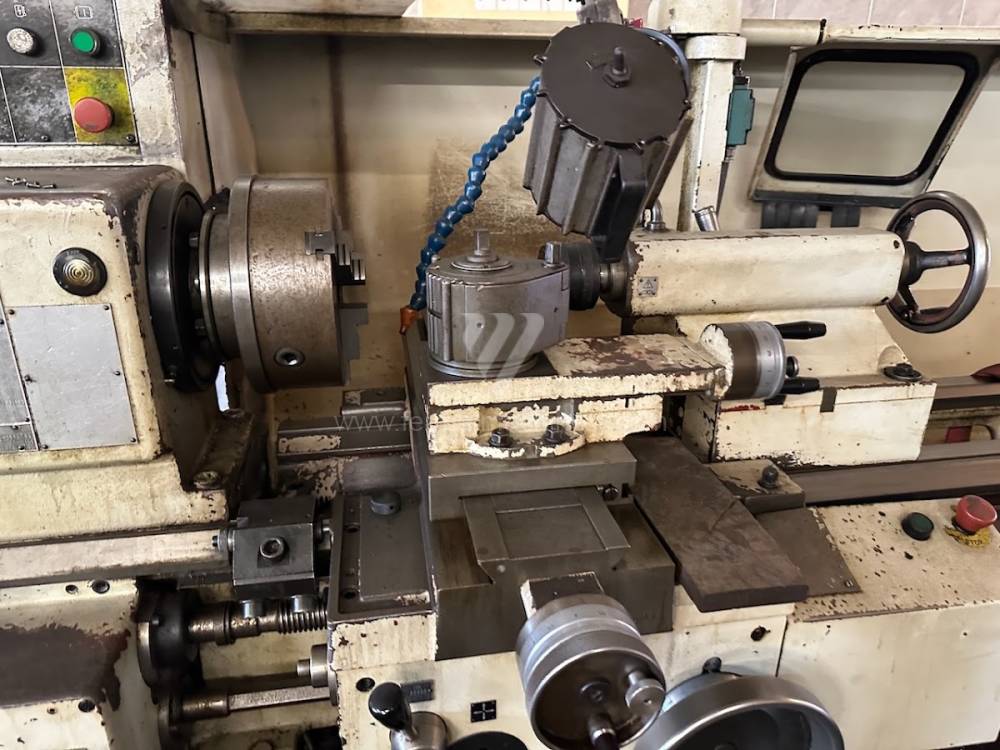

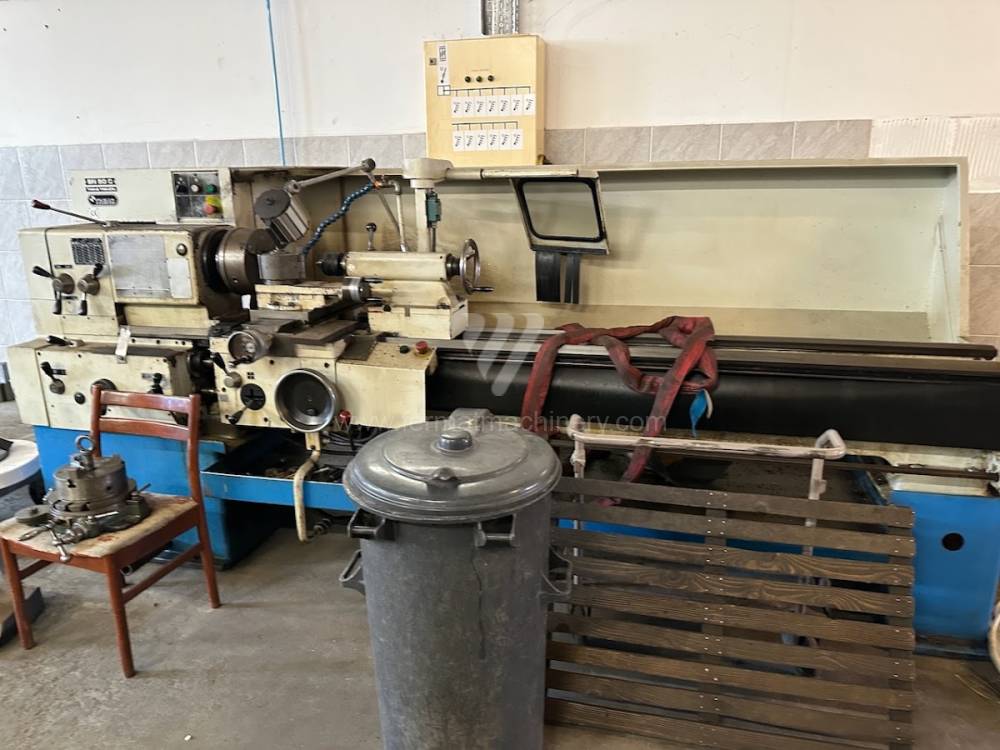

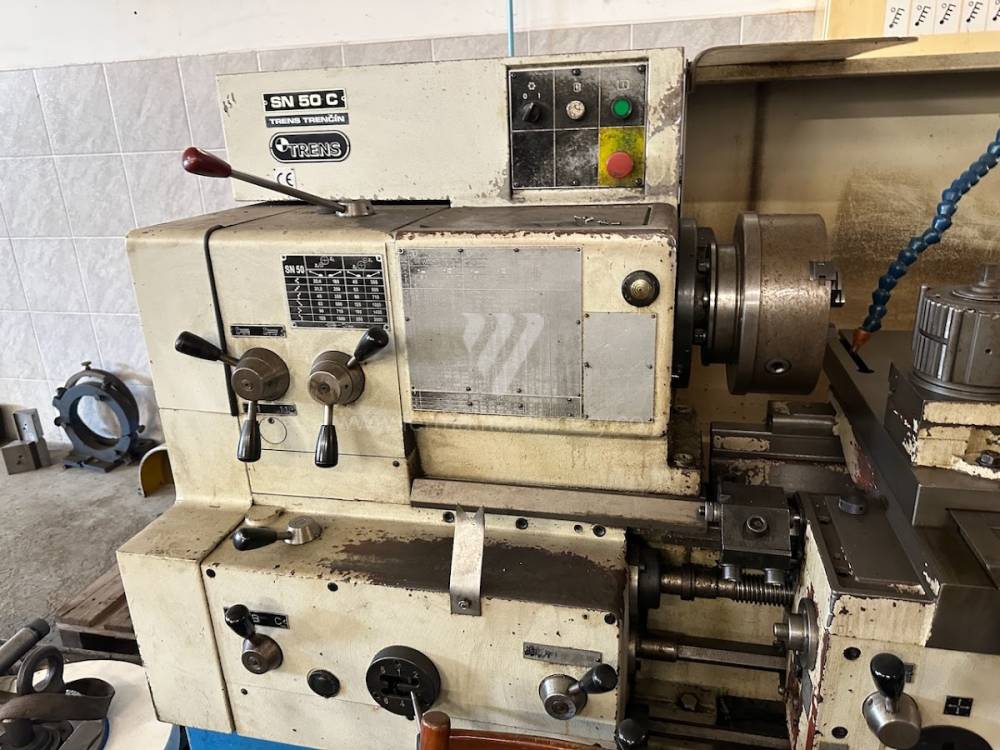

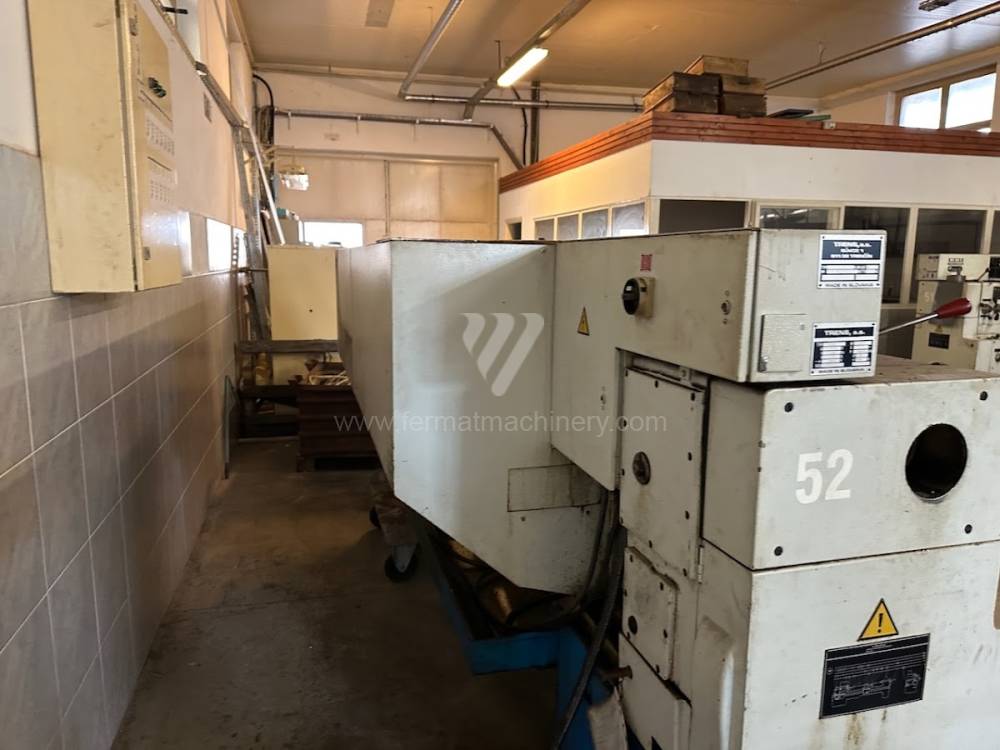

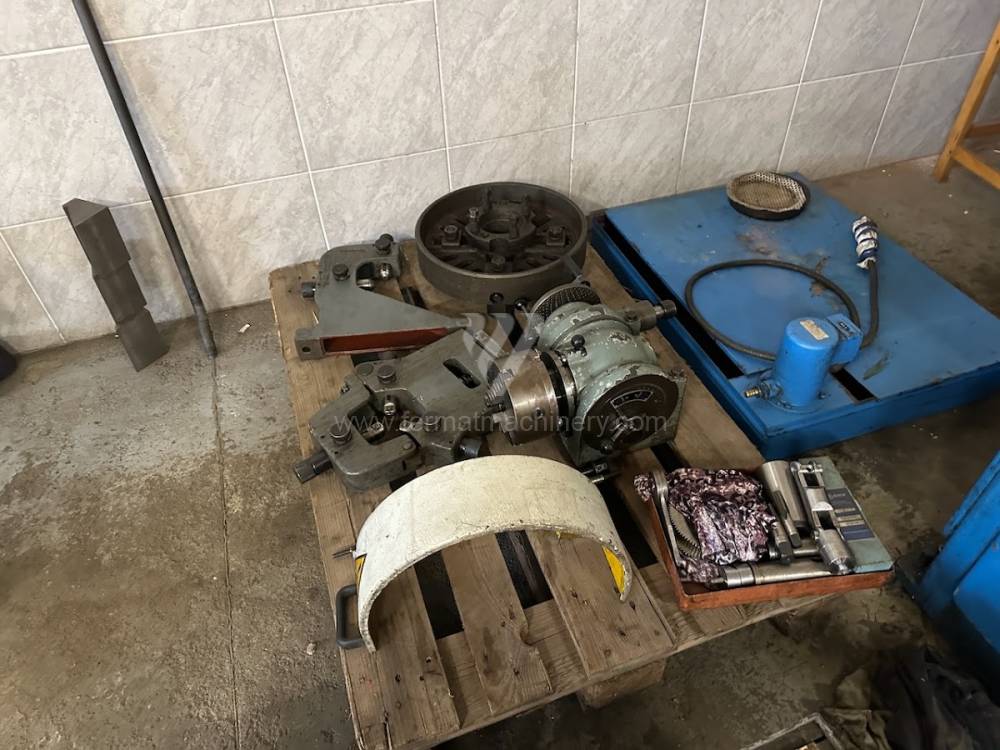

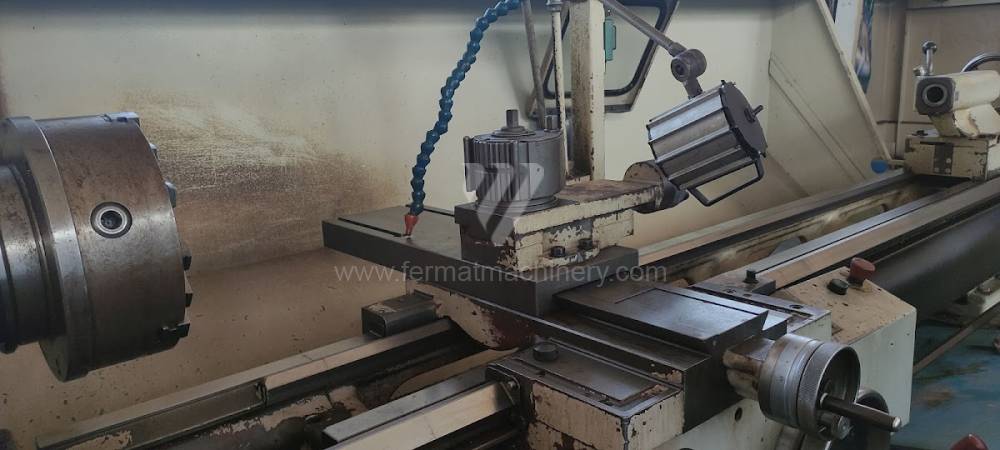

SN 50 C/2000
Trens
Nr. di inventario: 251283
Anno di fabbricazione:2005
Diametro circolare sopra l'alloggiamento: 500 mm
Distanza tra i punti: 2000 mm
Peso max. del pezzo lavorato: 300 kg
Diametro circolare sopra supporto: 270 mm
Foratura mandrino: 52 mm
Giri del mandrino: 22 - 2000 /min.

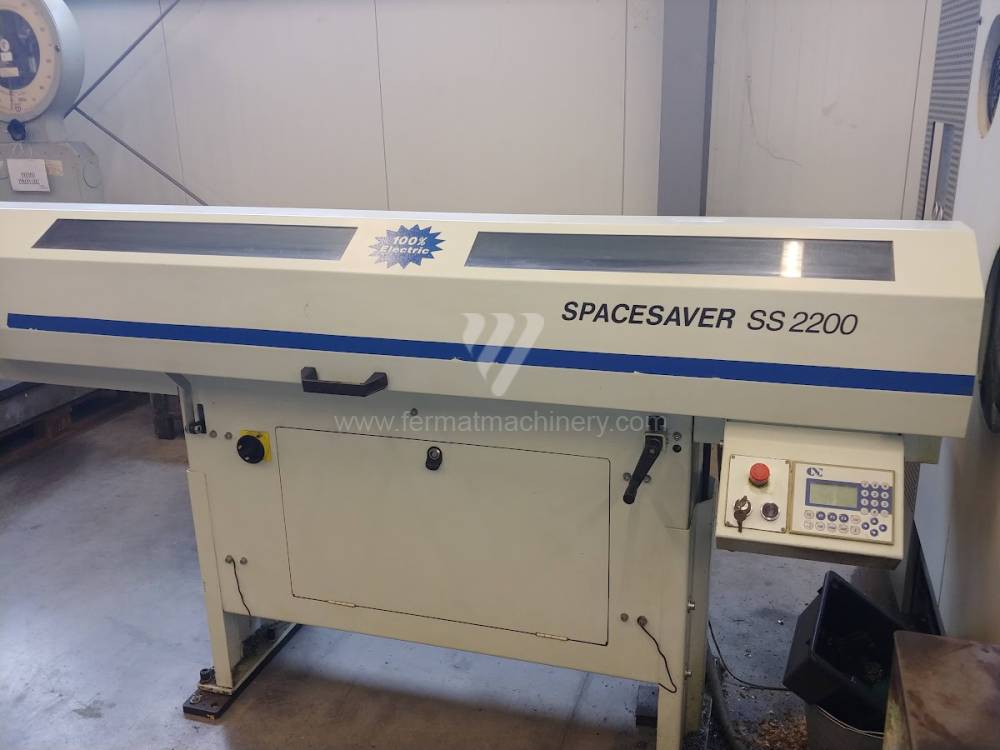

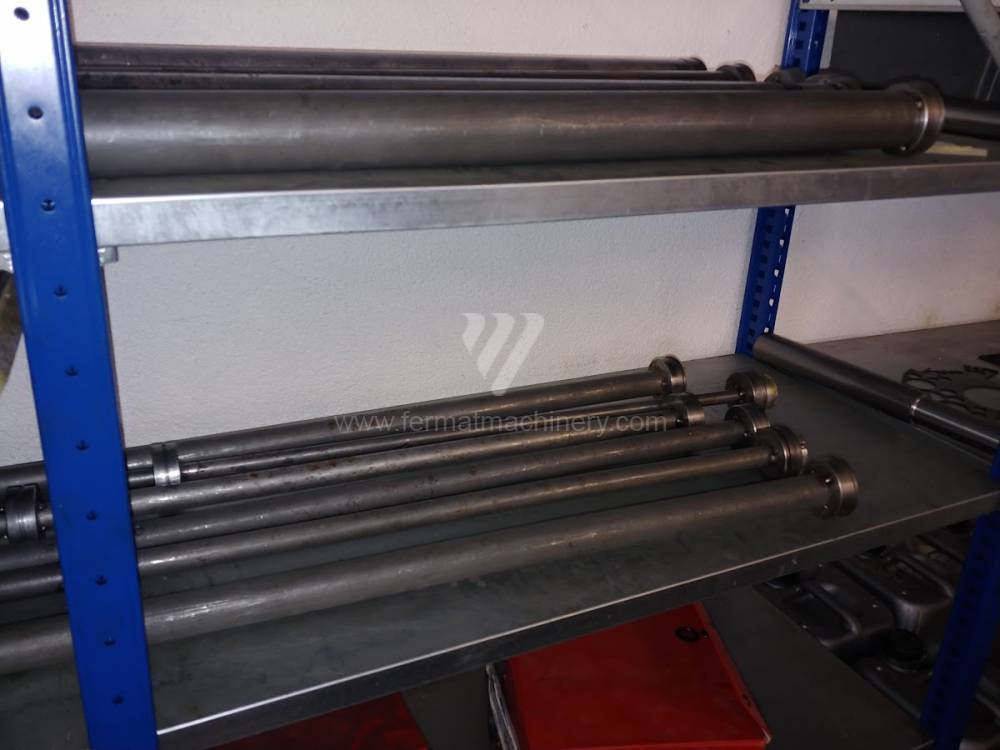

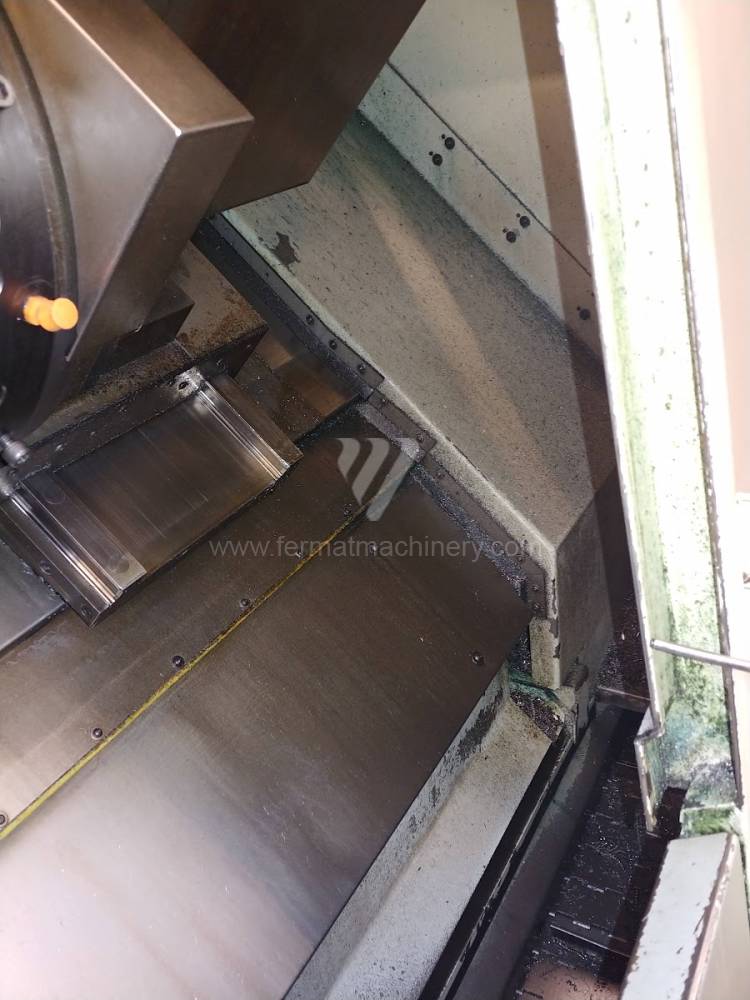

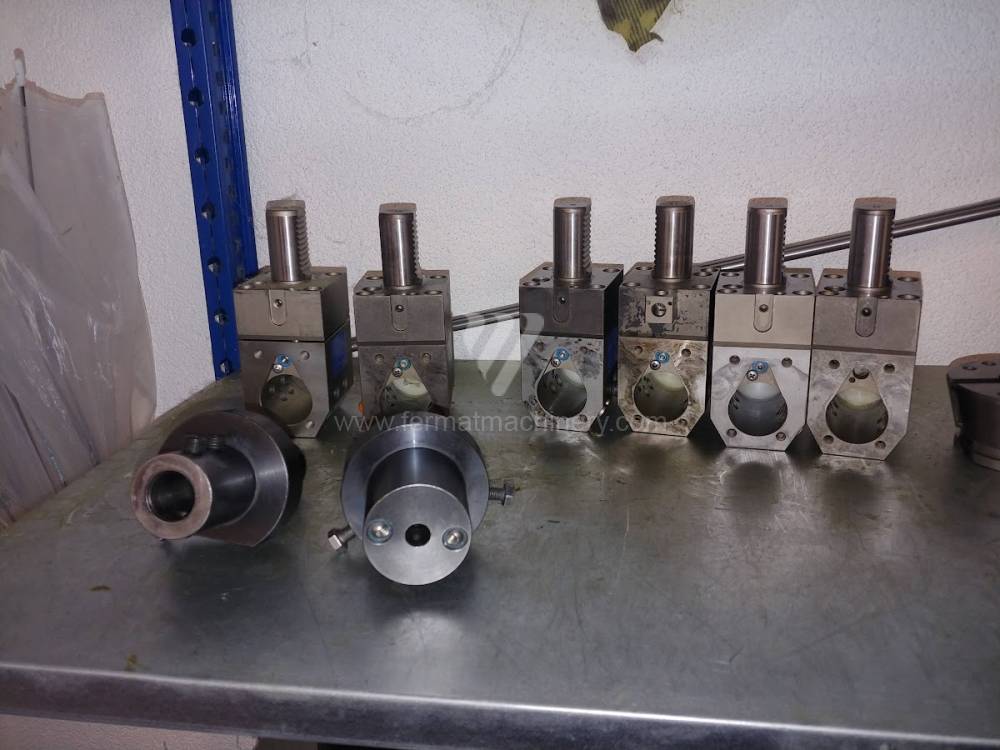

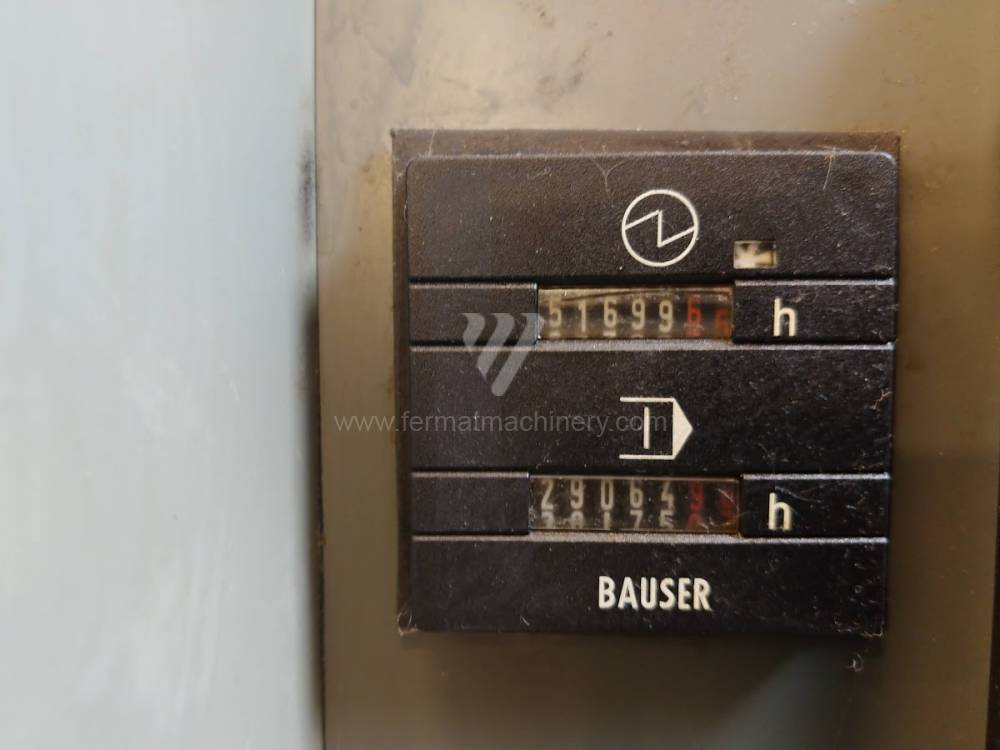

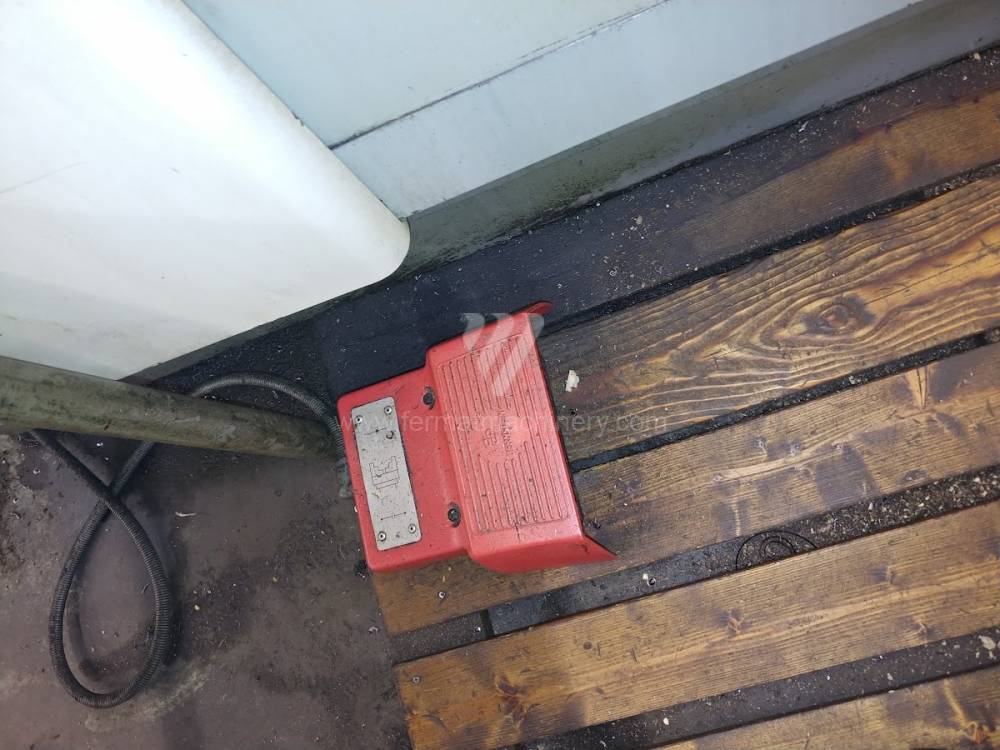

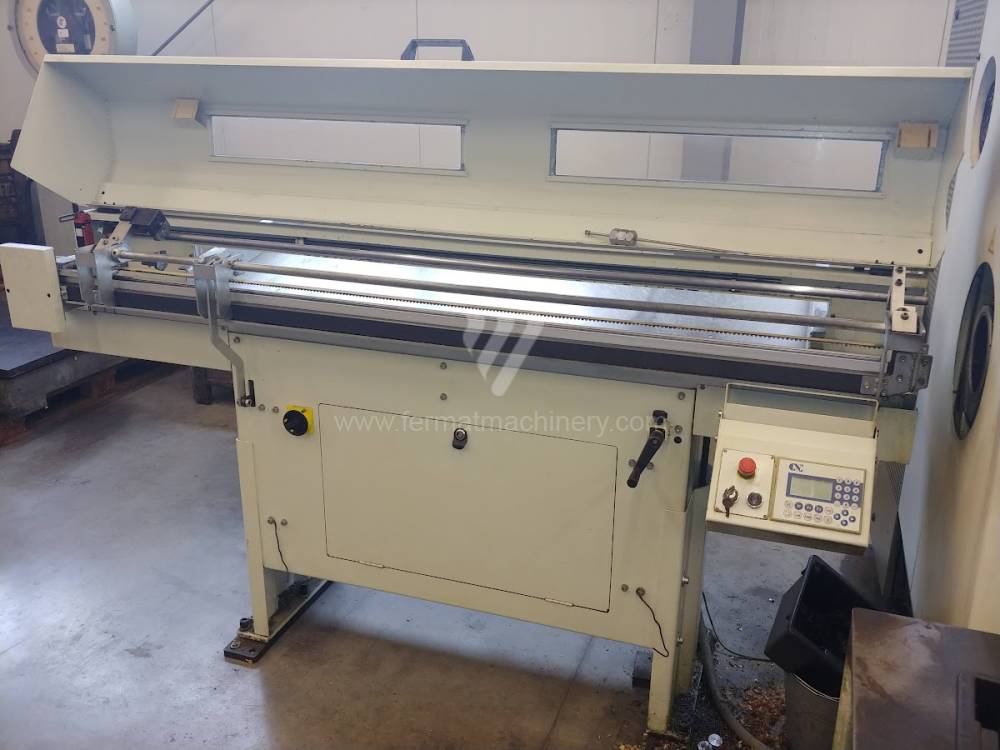

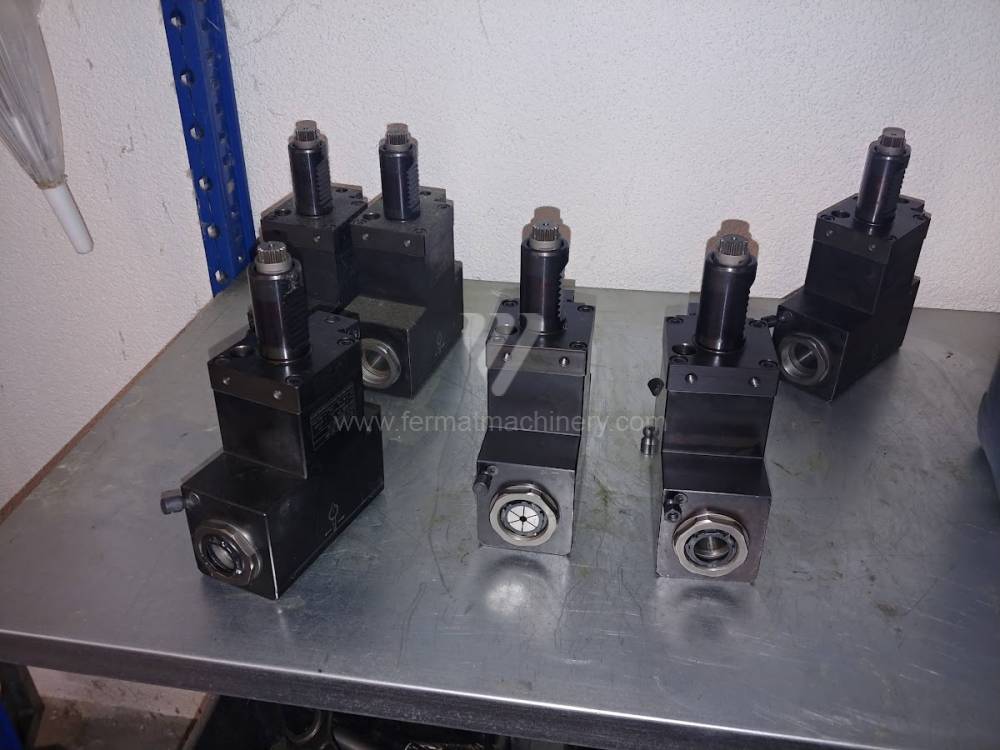

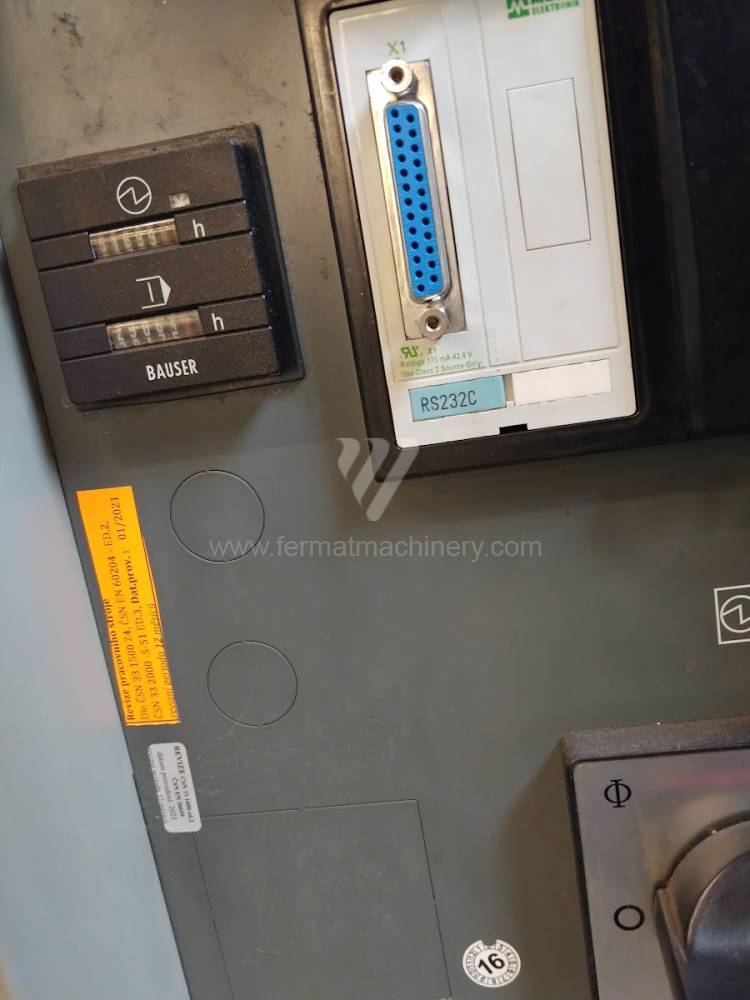

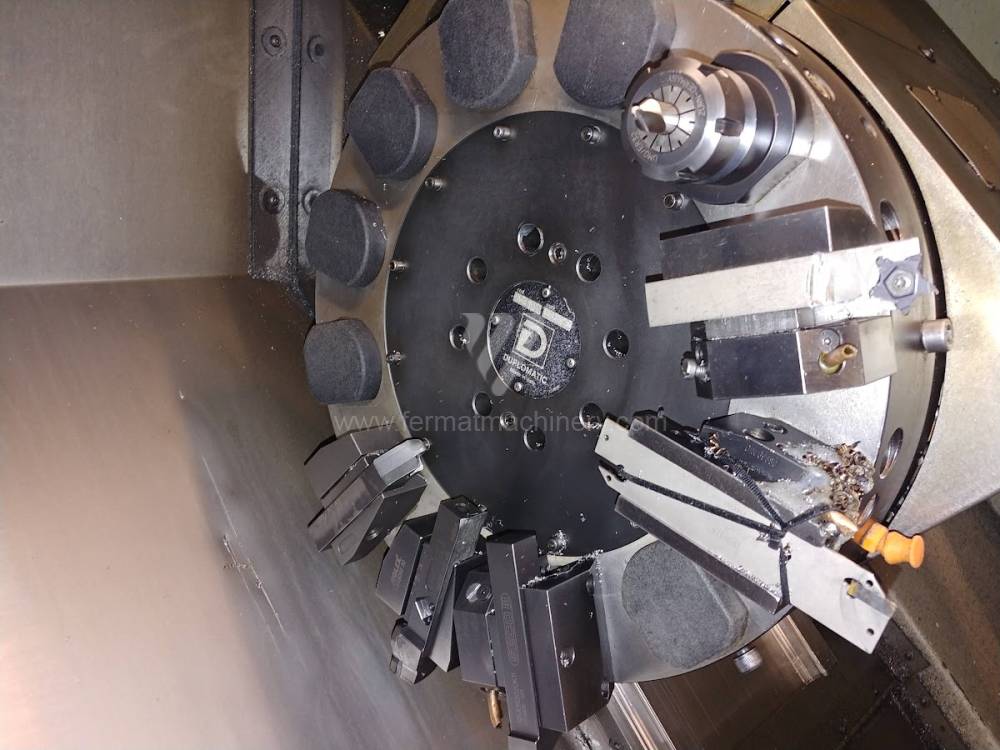

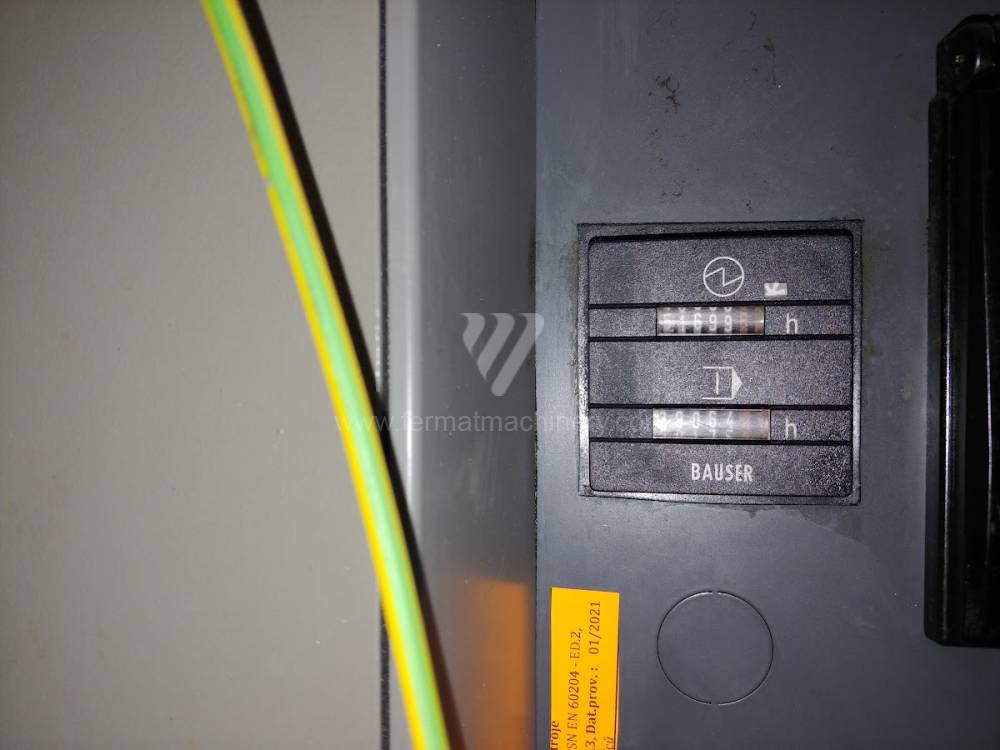

CTX 310 V3 CNC
Gildemeister
Nr. di inventario: 241273
Anno di fabbricazione:2005

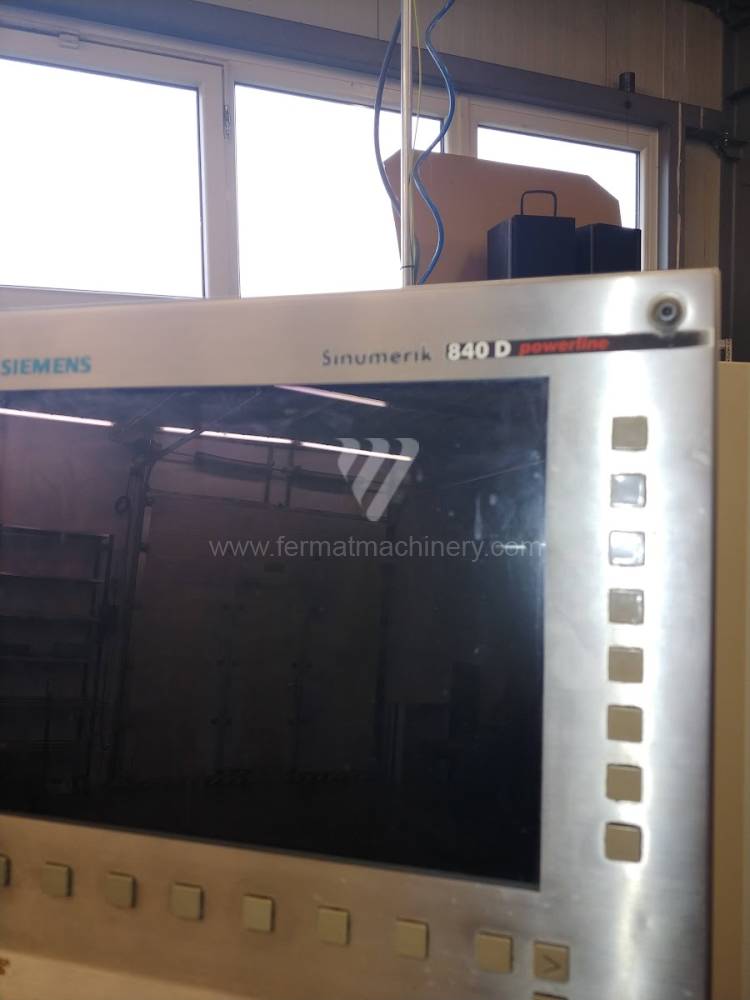

Sistema di controllo Siemens: Sinumerik 840 D
Diametro di rotazione: 365 mm
Lunghezza di rotazione: 450 mm
Alloggiamento trasversale: Sì
Asse Y: No
Contromandrino: No

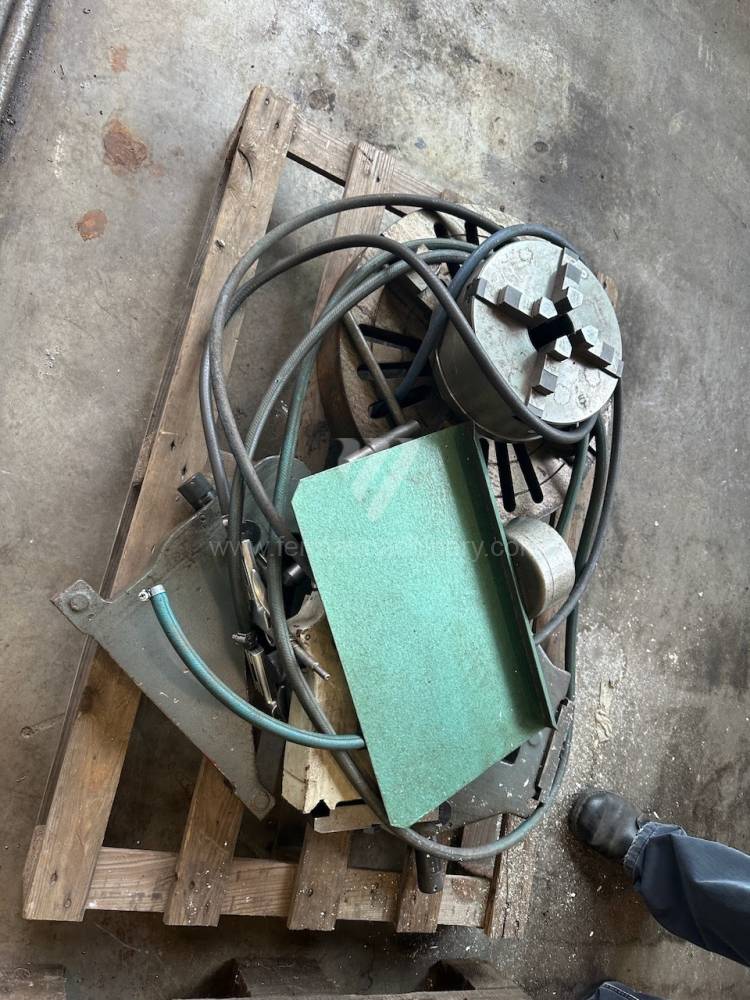

SN 50 C/1500
TOS Trenčín
Nr. di inventario: 251268
Anno di fabbricazione:2015
Diametro circolare sopra l'alloggiamento: 500 mm
Distanza tra i punti: 1500 mm
Peso max. del pezzo lavorato: 300 kg
Diametro circolare sopra supporto: 220 mm
Potenza del motore elettrico principale: 5,5 kW
Peso della macchina: 1750 kg
S 50 CNC
TAJMAC-ZPS, a.s.
Nr. di inventario: 241272
Anno di fabbricazione:2000
Sistema di controllo Siemens: Sinumerik 840 D
Diametro di rotazione: 270 mm
Lunghezza di rotazione: 535 mm
Alloggiamento trasversale: Sì
Foratura mandrino: 50 mm
Torretta a revolver: Sì

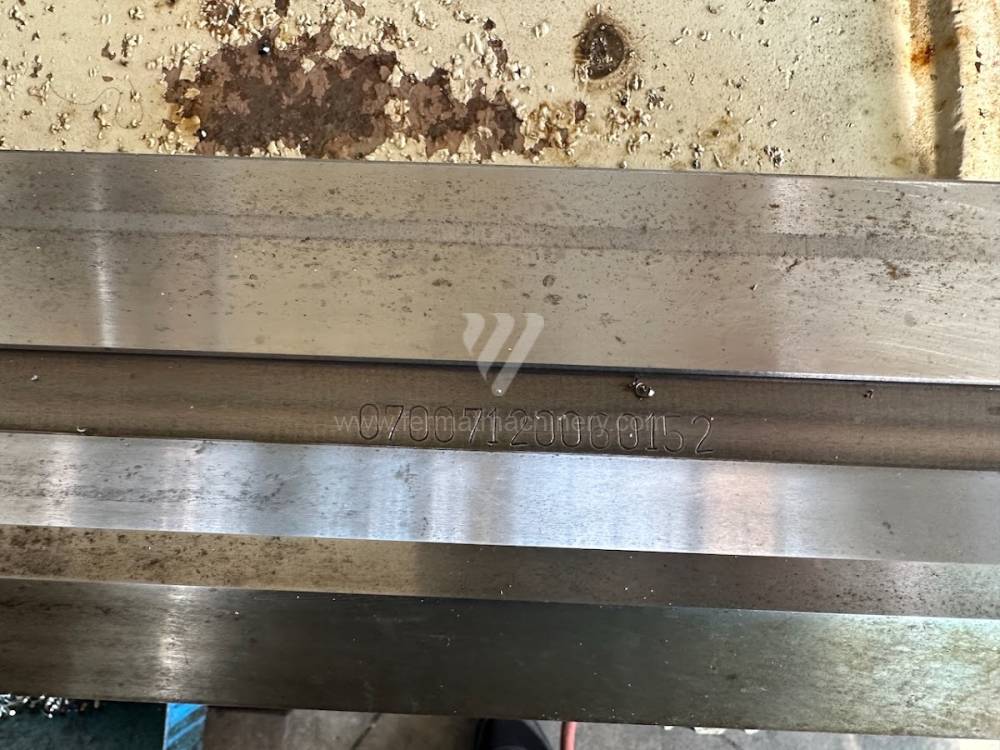

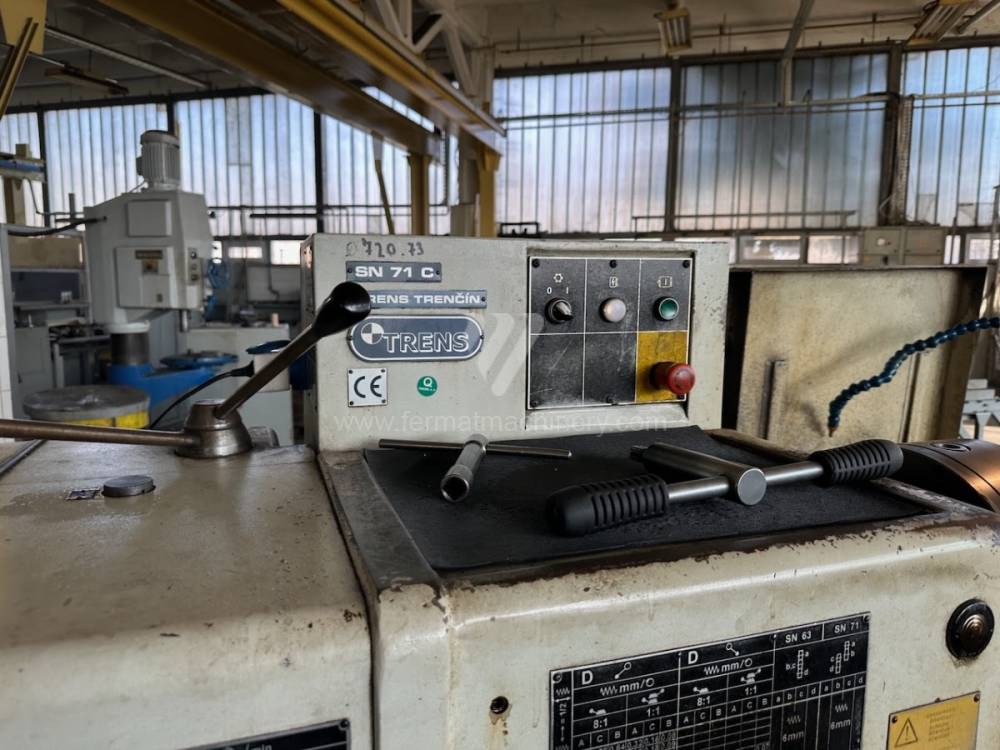

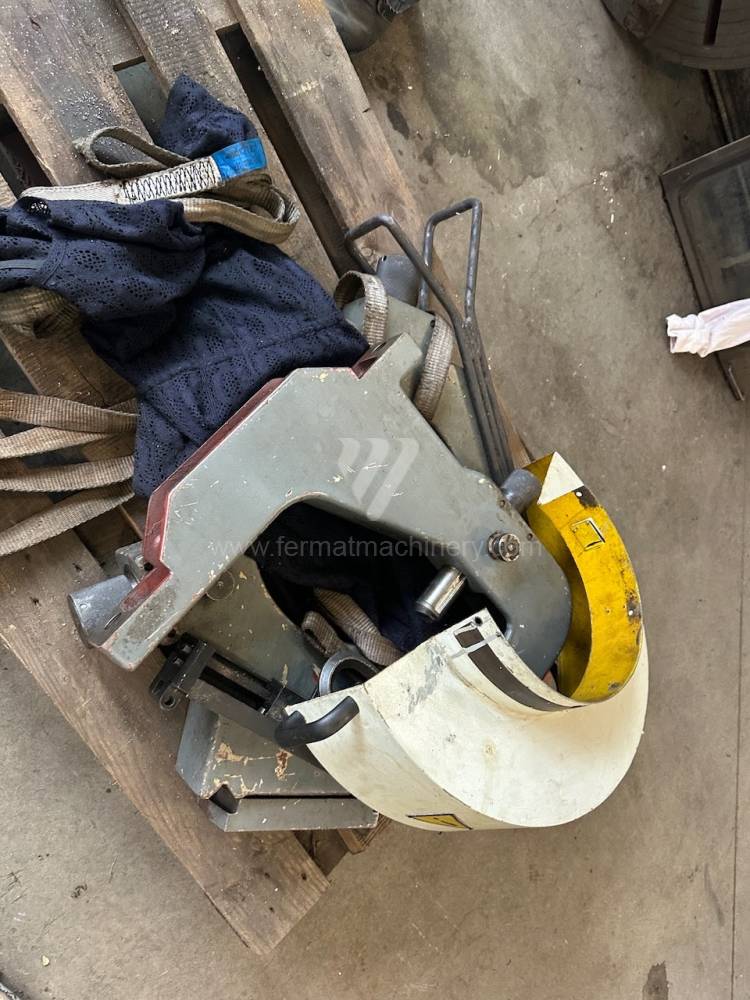

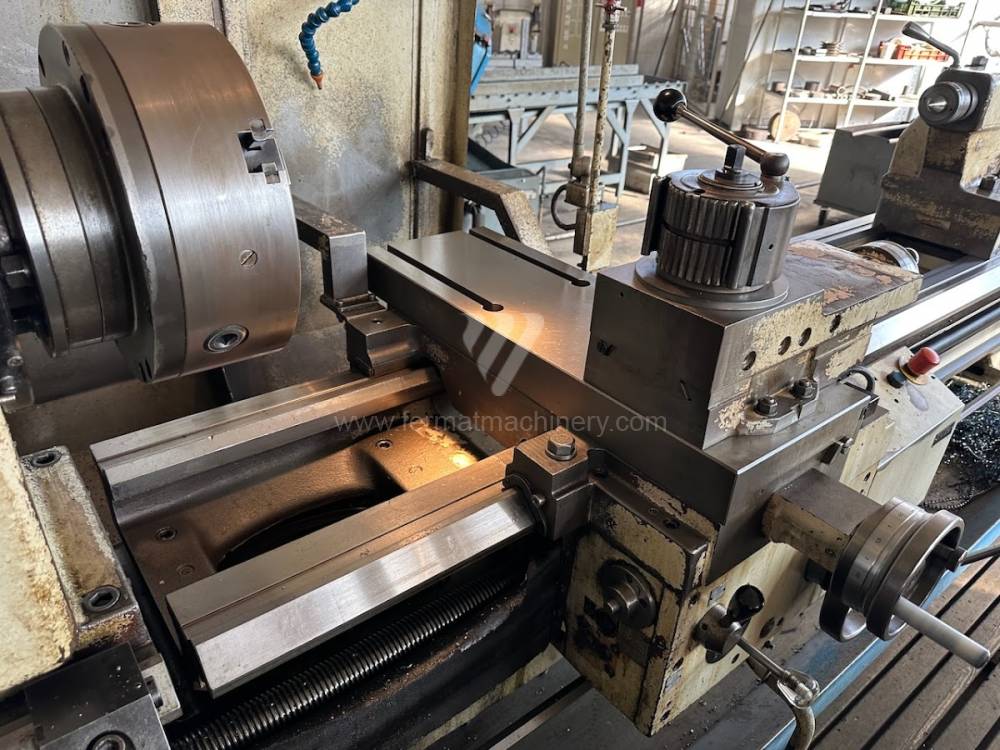

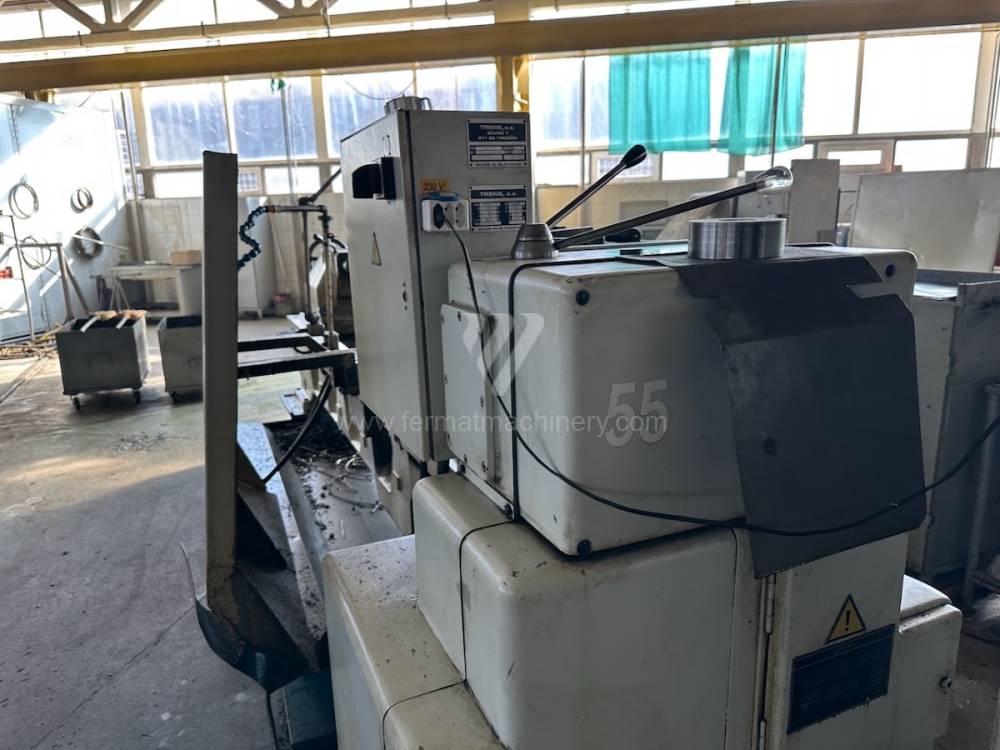

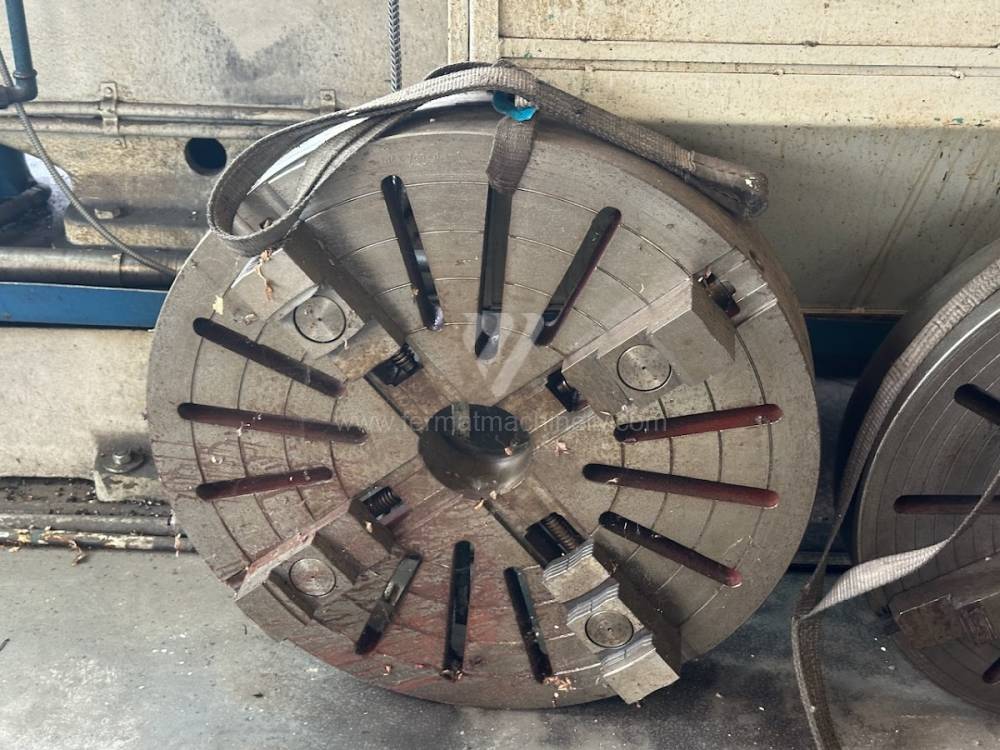

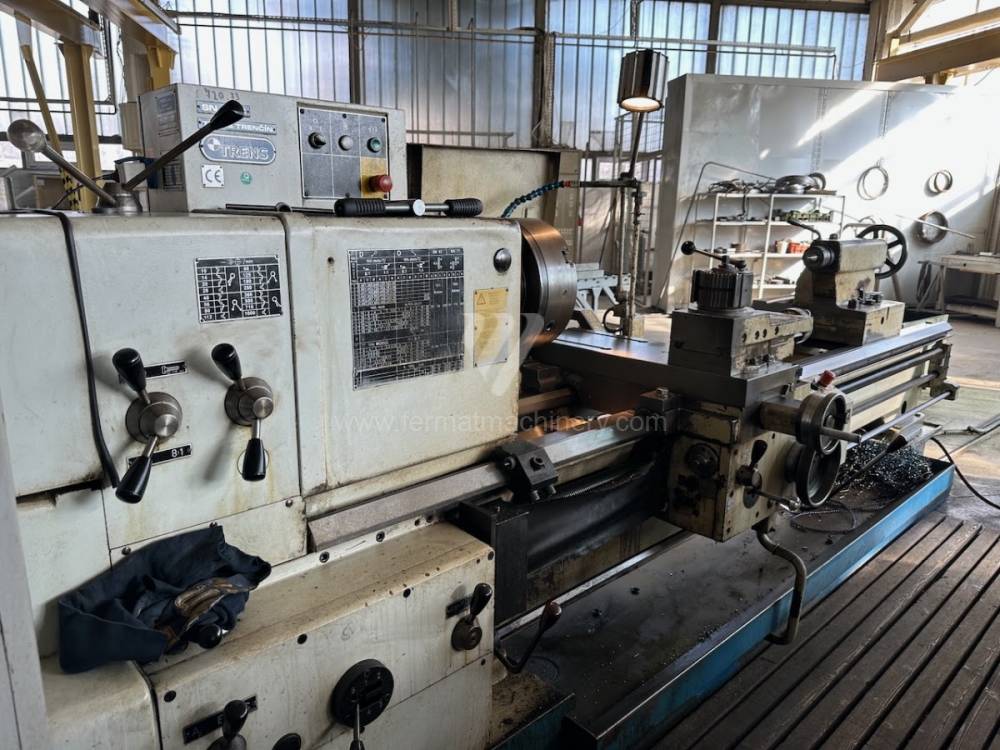

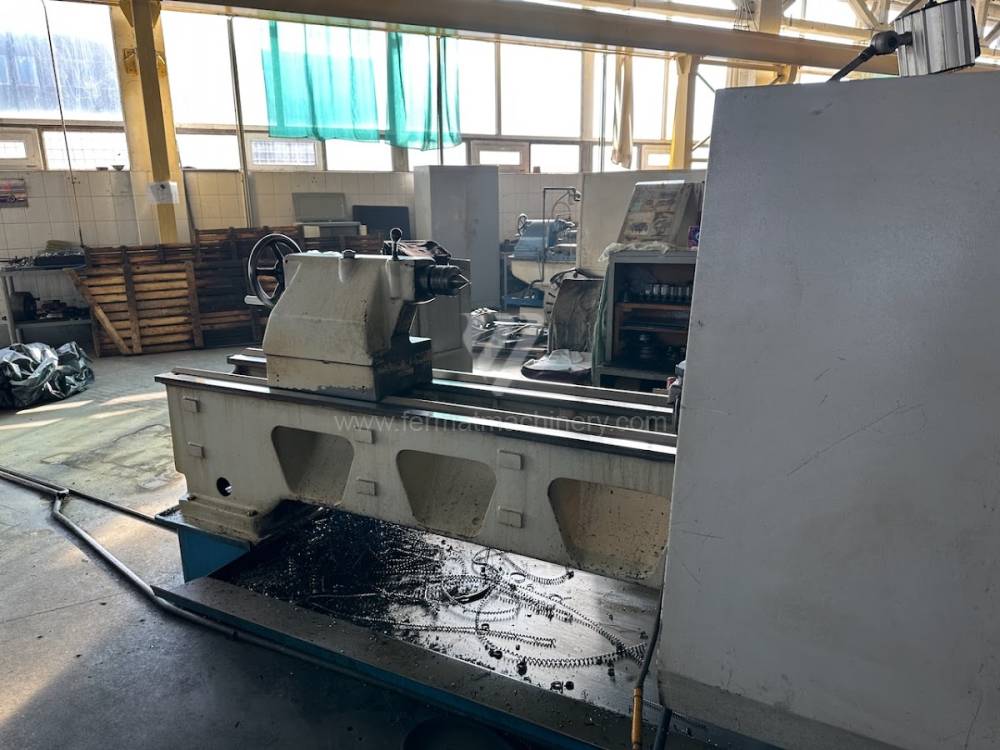

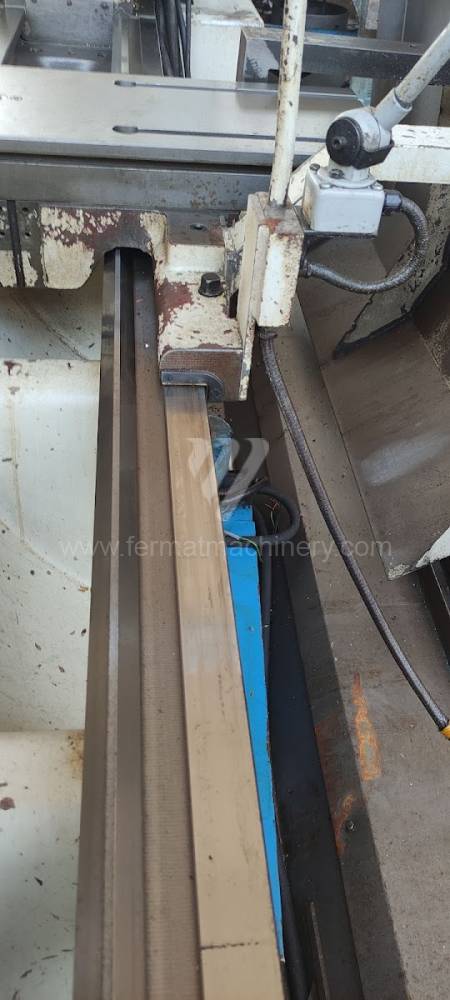

SN 71 C/2000
Trens
Nr. di inventario: 251281
Anno di fabbricazione:2006
Diametro circolare sopra l'alloggiamento: 710 mm
Distanza tra i punti: 2000 mm
Peso max. del pezzo lavorato: 850 kg
Diametro circolare sopra supporto: 420 mm
Foratura mandrino: 73,5 mm
Giri del mandrino: 10 - 1000 /min.

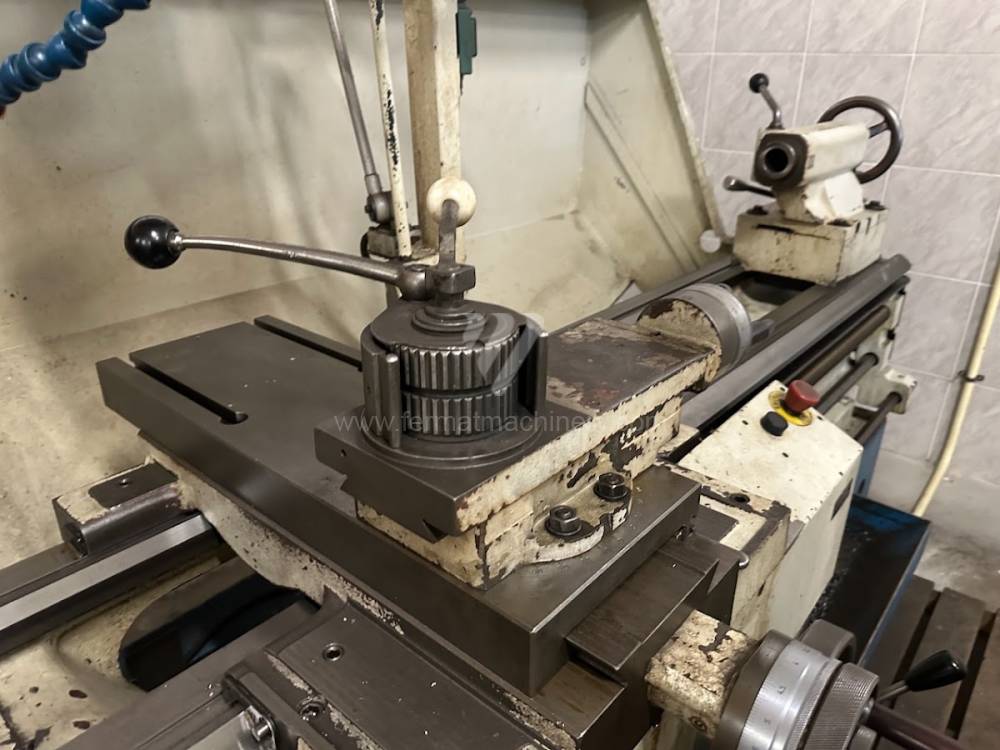

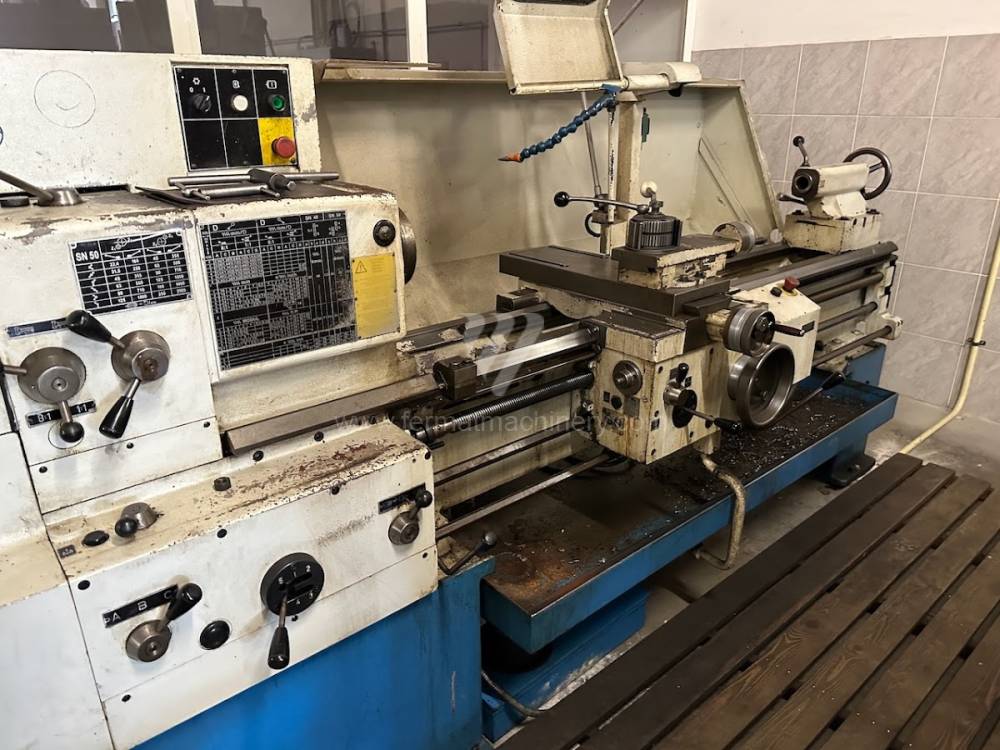

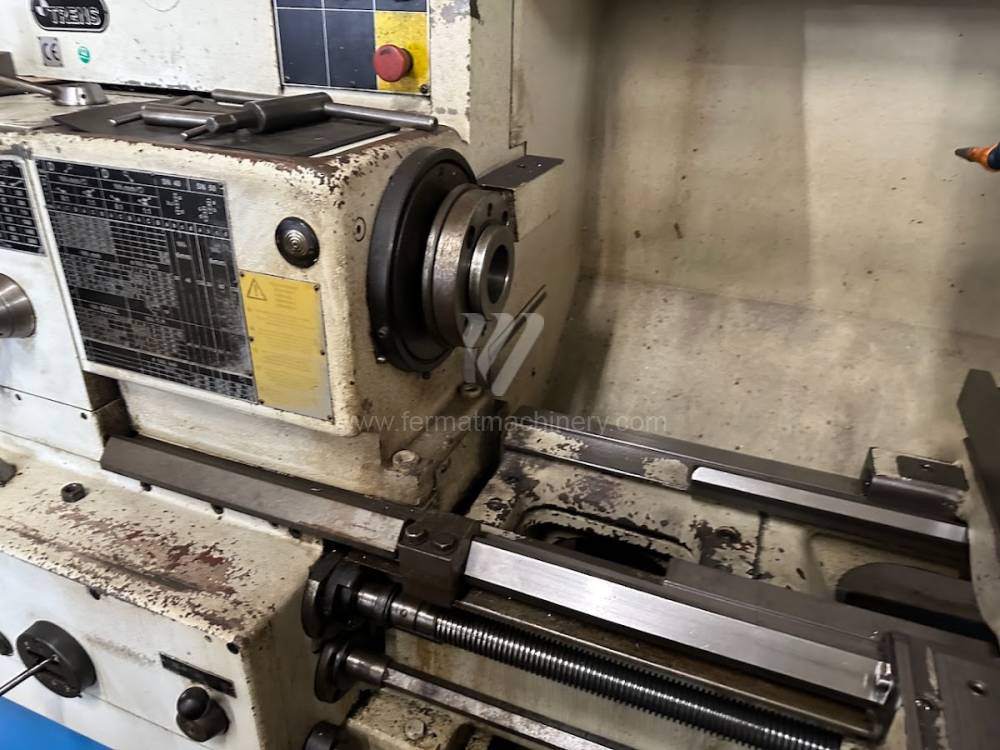

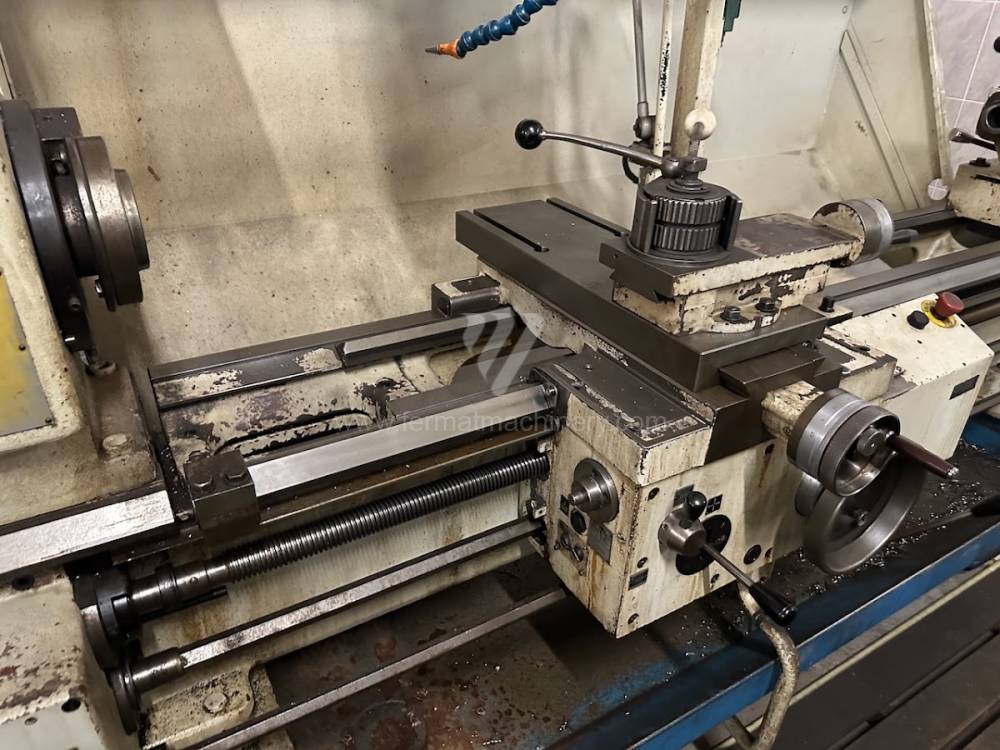

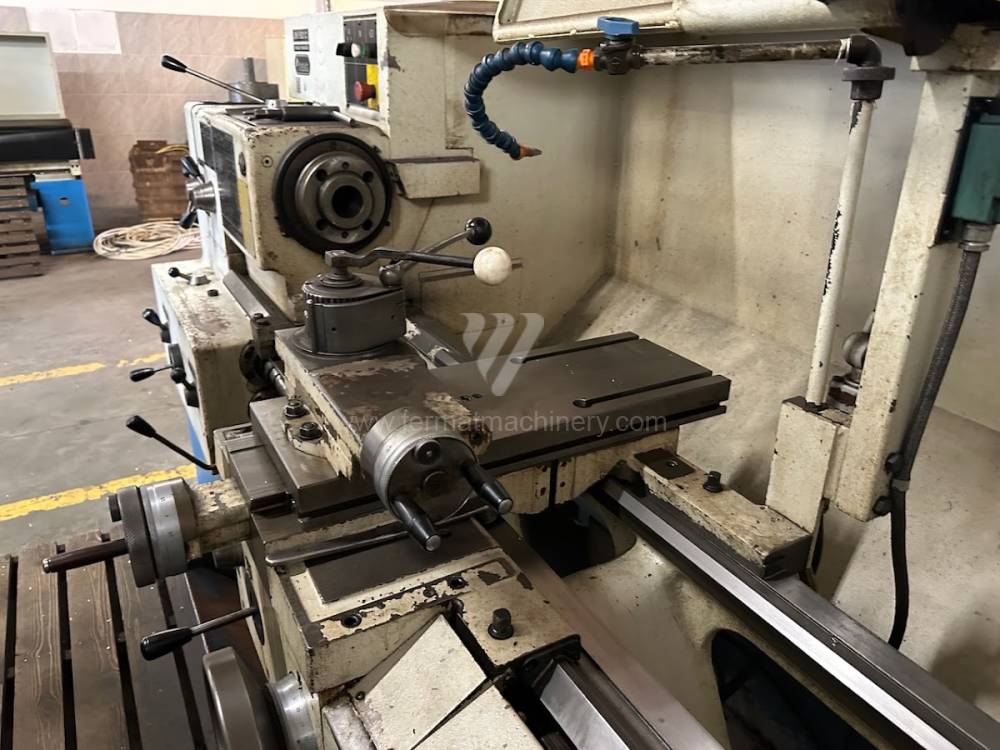

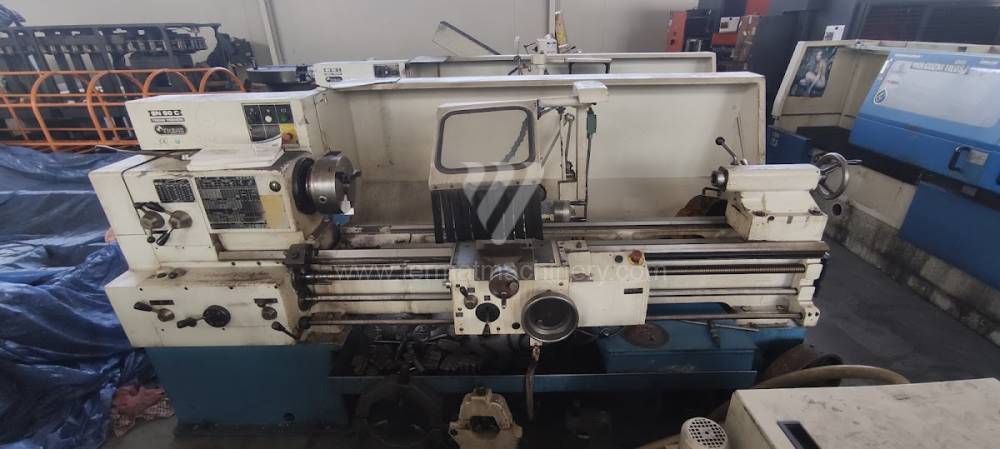

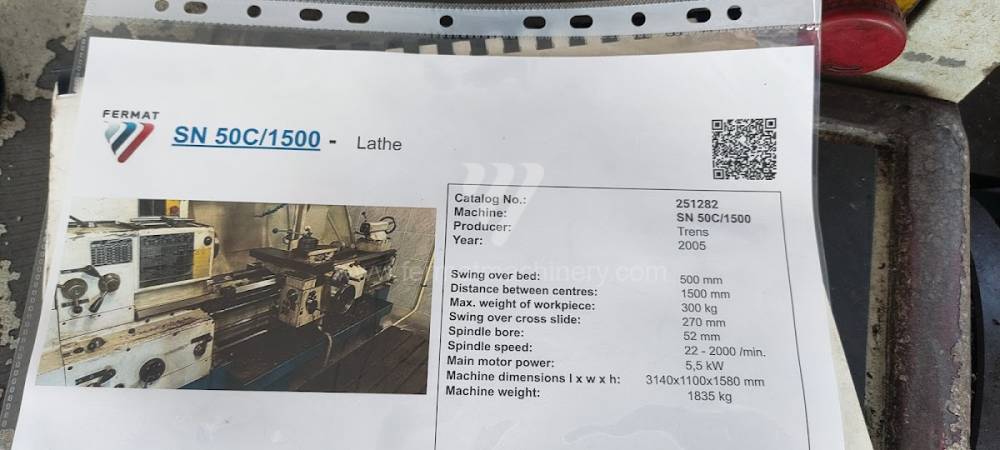

SN 50 C/1500
Trens
Nr. di inventario: 251282
Anno di fabbricazione:2005
Diametro circolare sopra l'alloggiamento: 500 mm
Distanza tra i punti: 1500 mm
Peso max. del pezzo lavorato: 300 kg
Diametro circolare sopra supporto: 270 mm
Foratura mandrino: 52 mm
Giri del mandrino: 22 - 2000 /min.

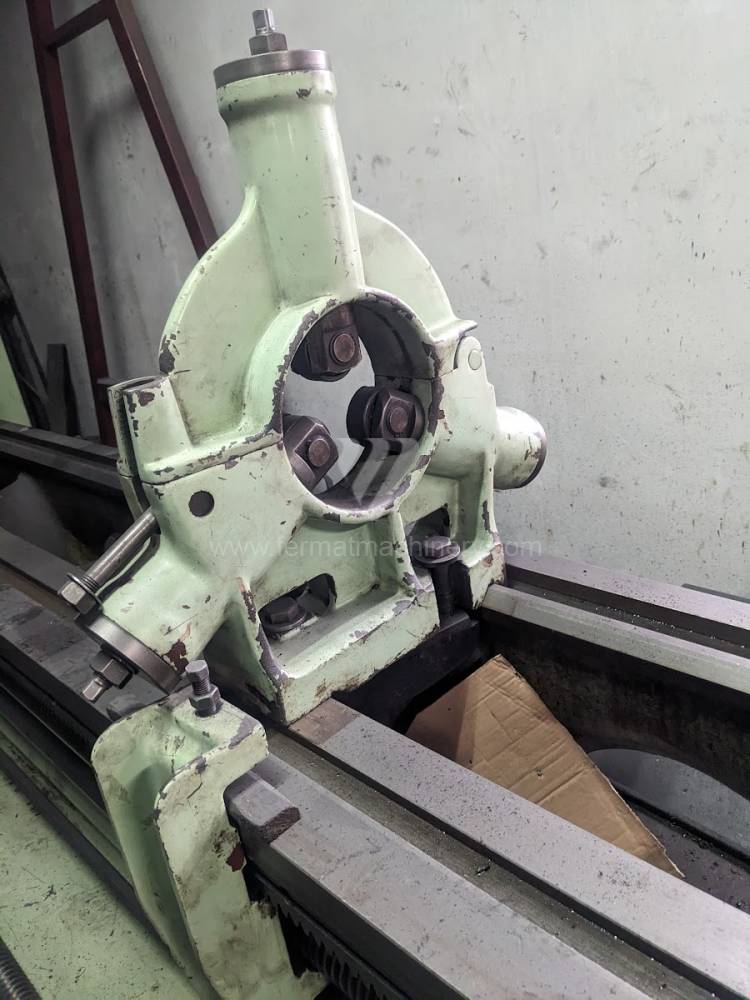

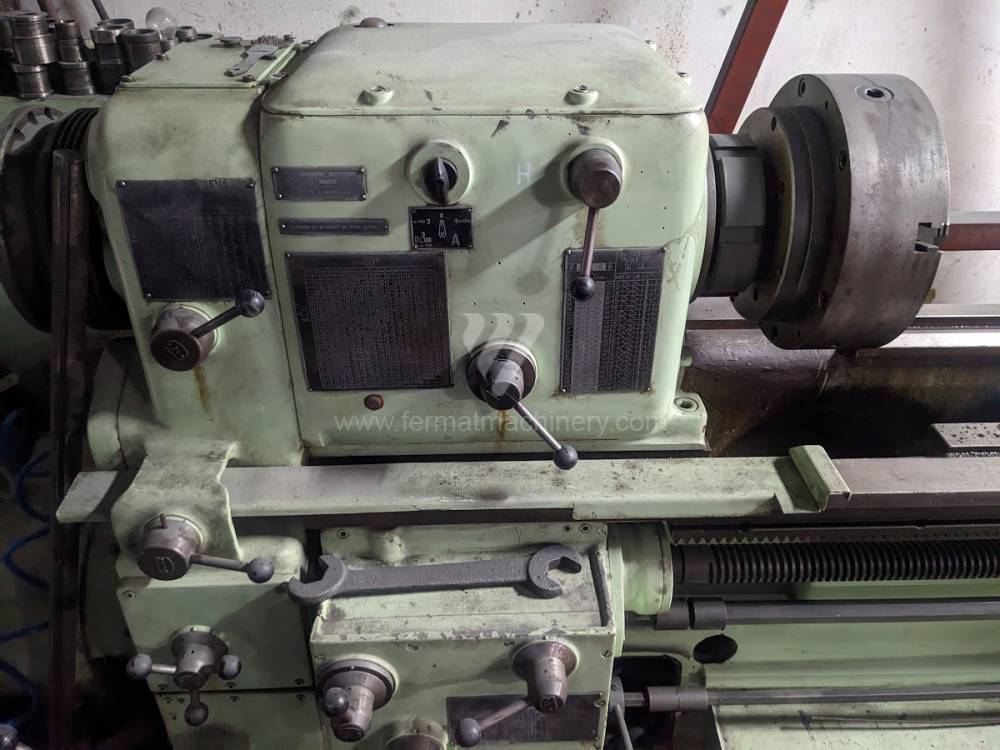

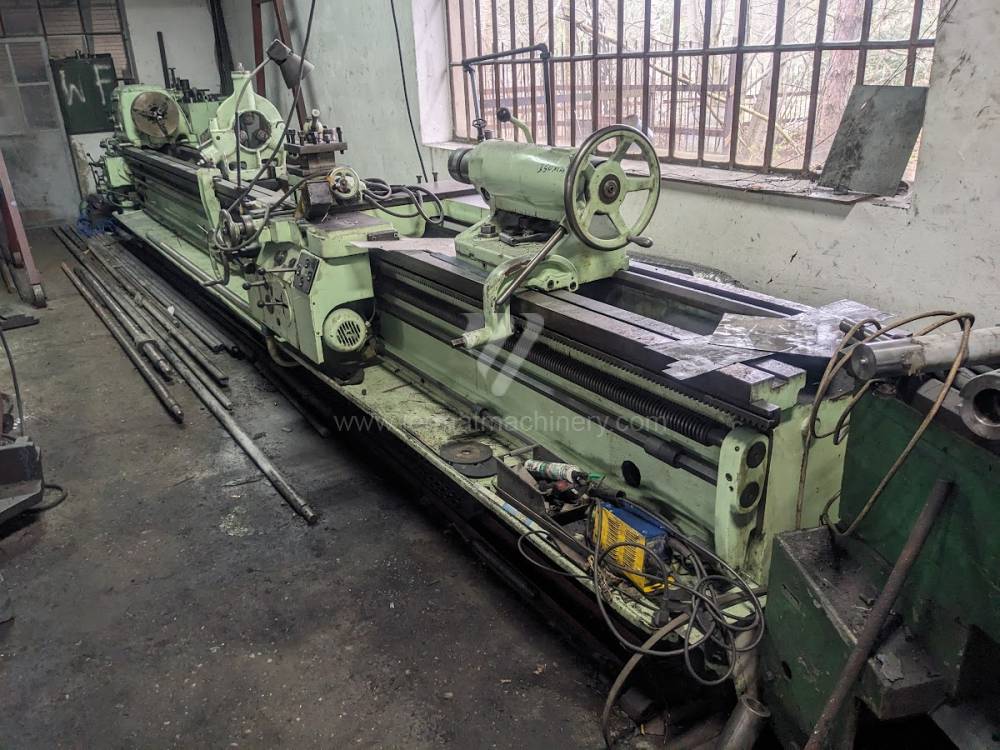

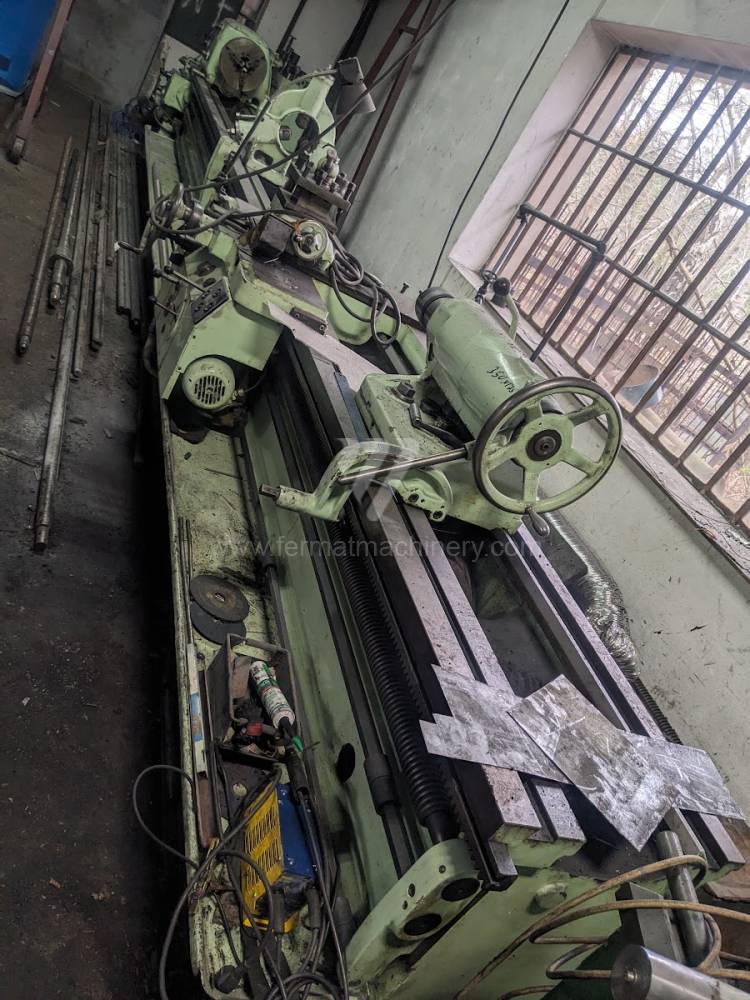

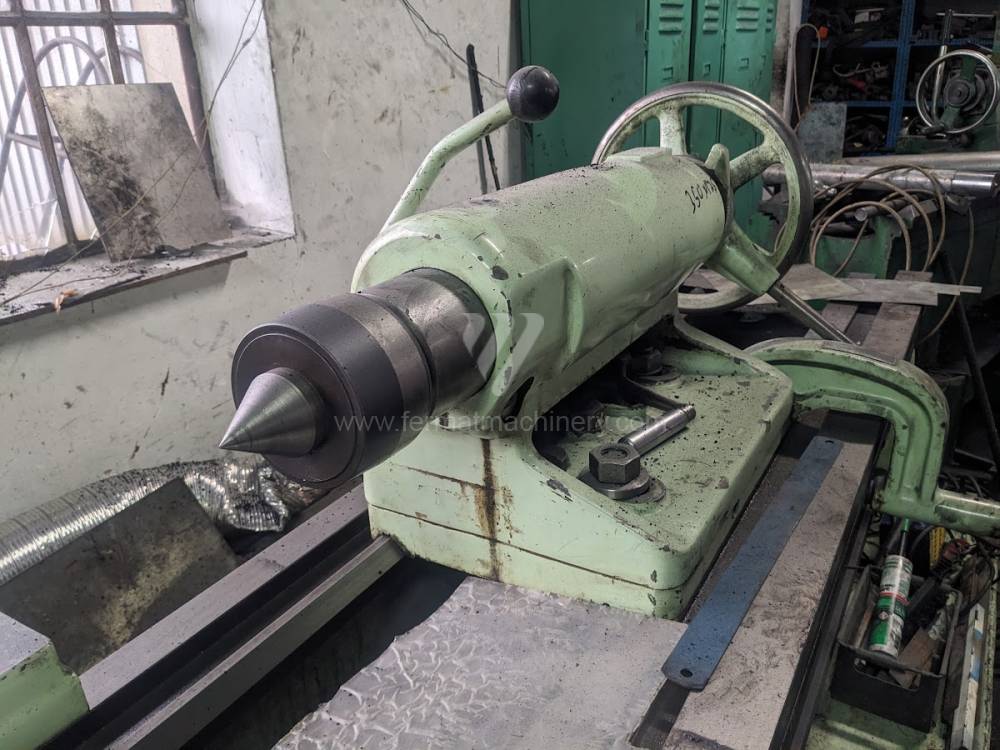

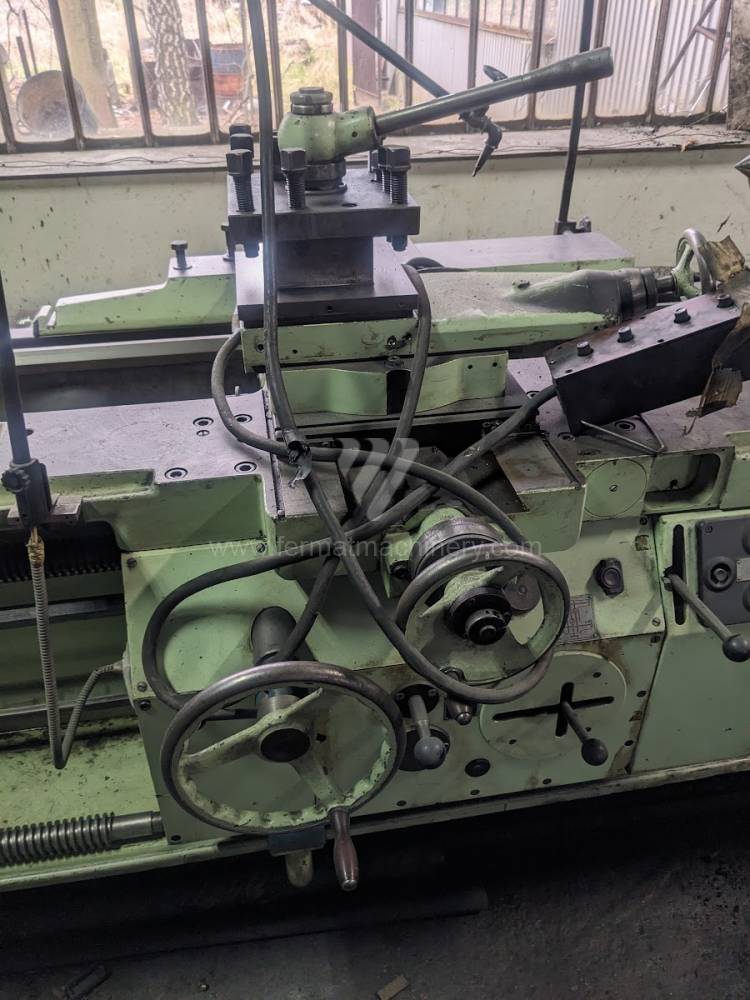

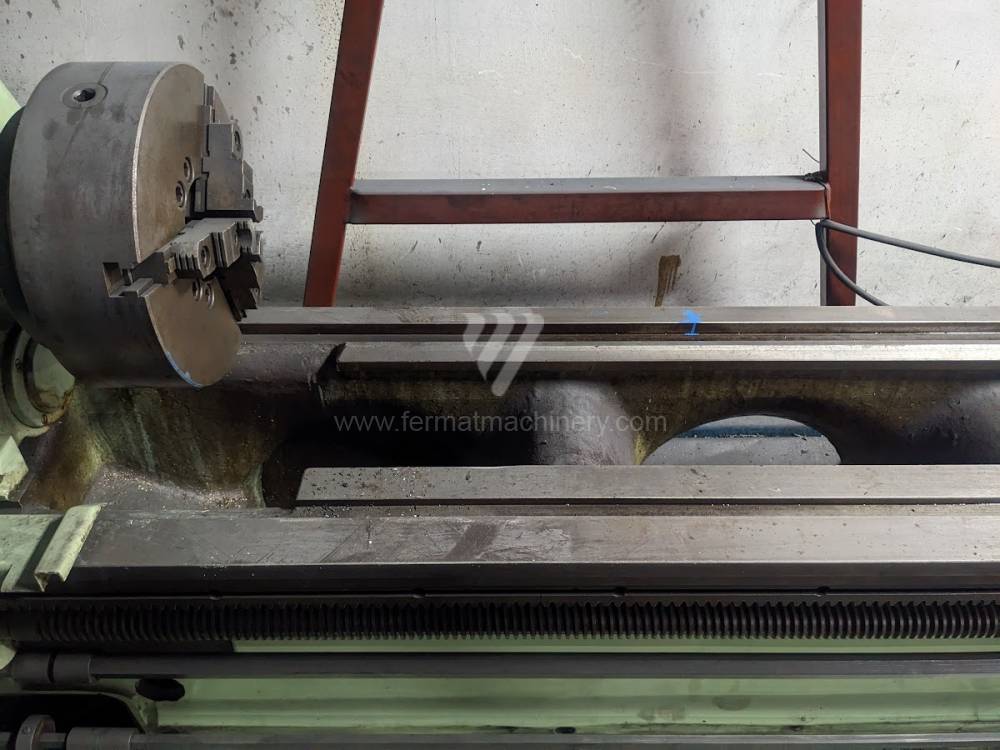

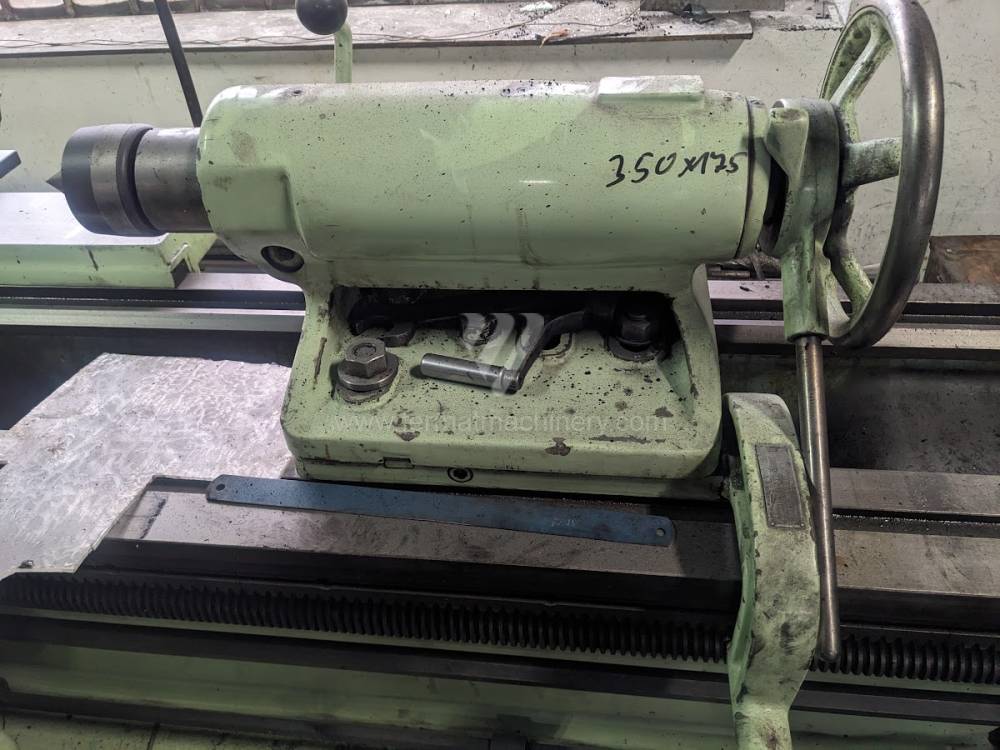

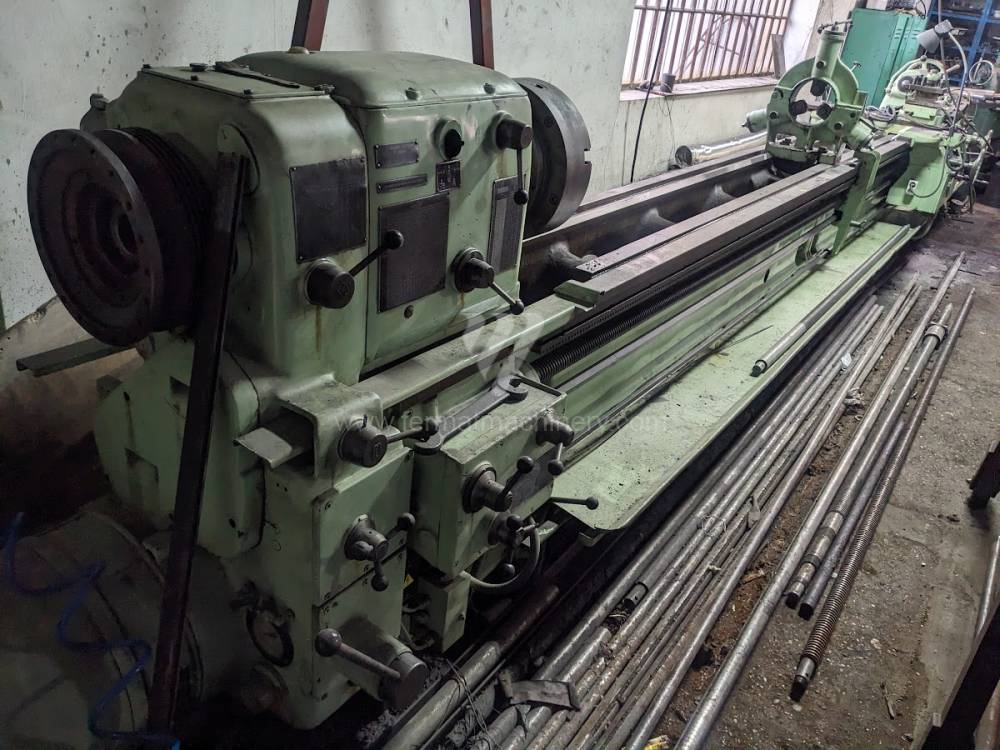

SU 63 A/6500
TOS Čelákovice
Nr. di inventario: 241365
Anno di fabbricazione:1965
Diametro circolare sopra l'alloggiamento: 630 mm
Distanza tra i punti: 6500 mm
Peso max. del pezzo lavorato: 6000 kg
Diametro circolare sopra supporto: 360 mm
Foratura mandrino: 60 mm
Giri del mandrino: 8 - 375 /min.

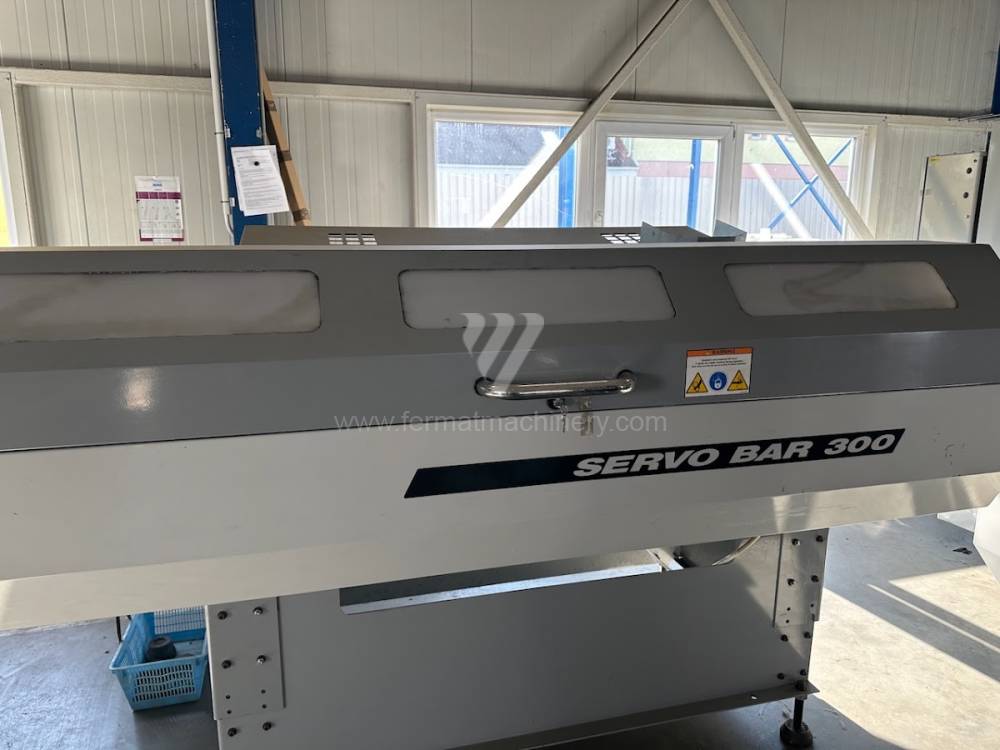

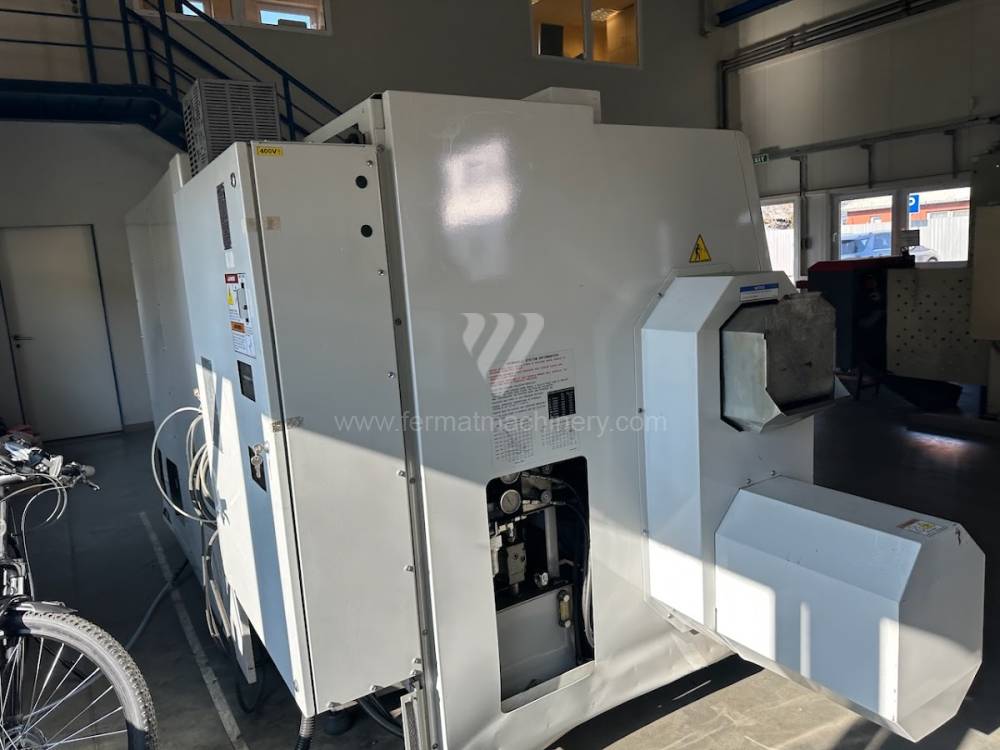

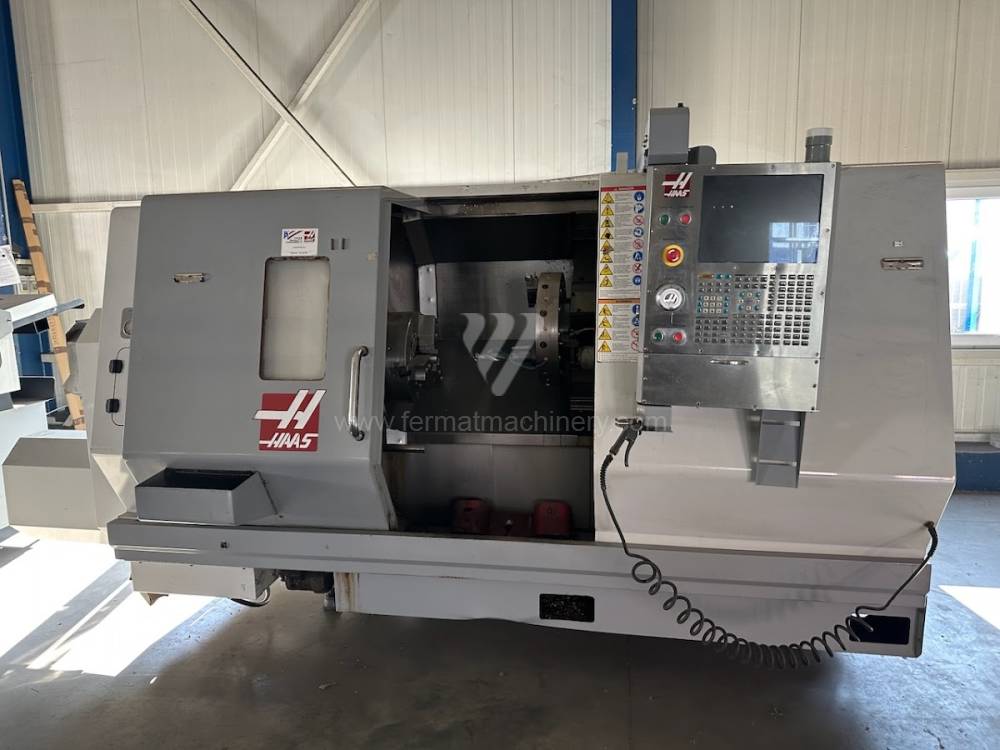

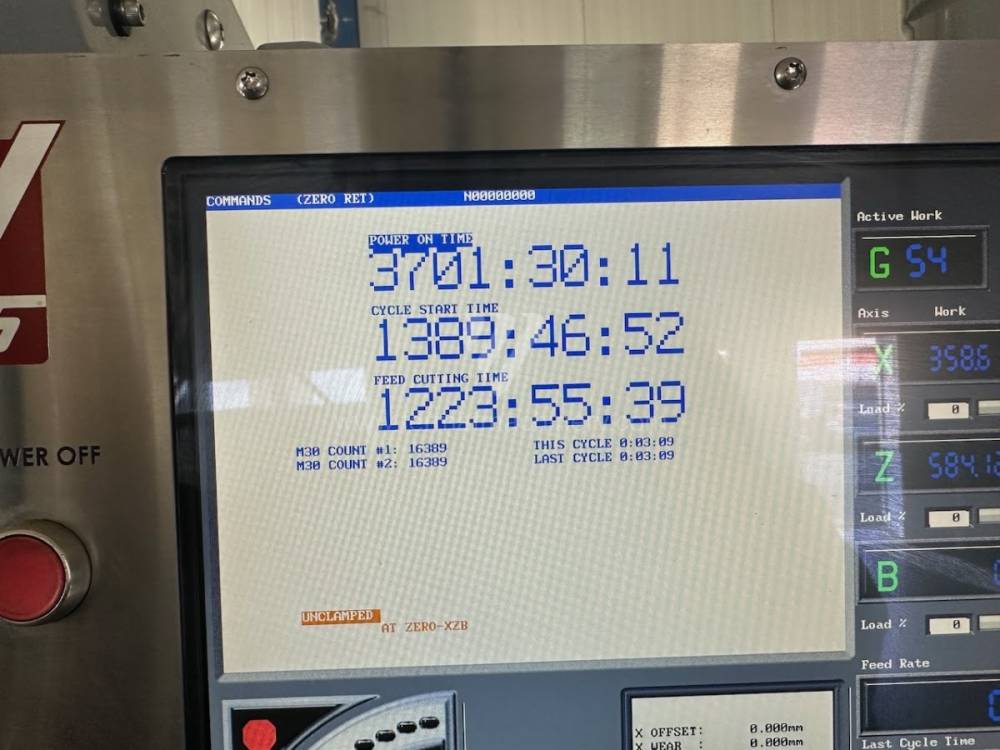

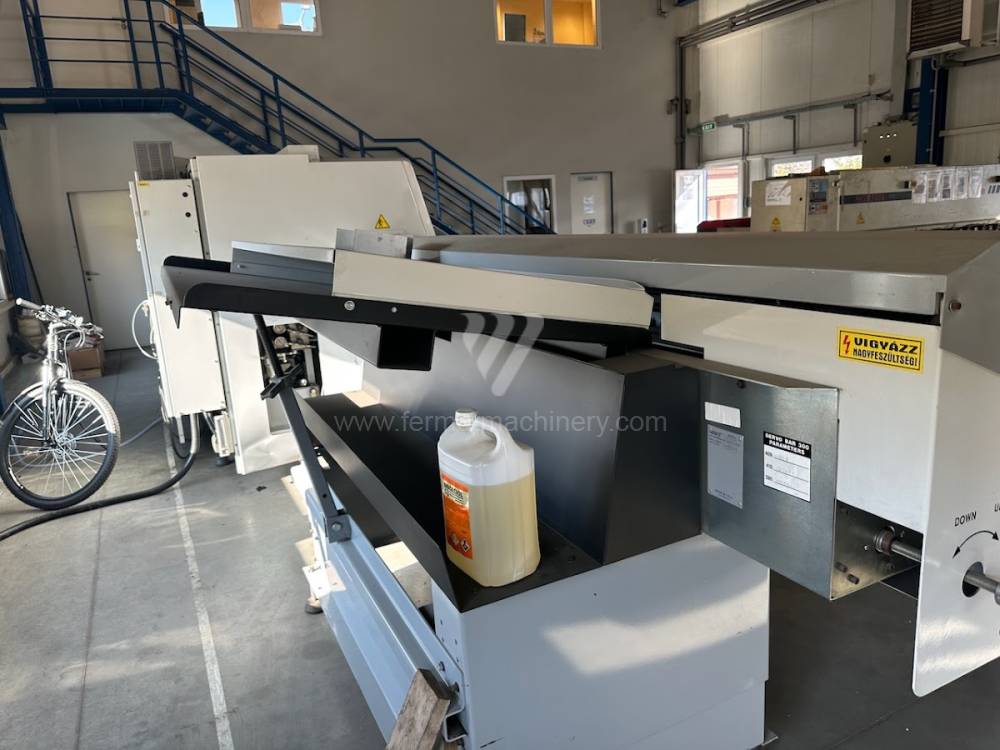

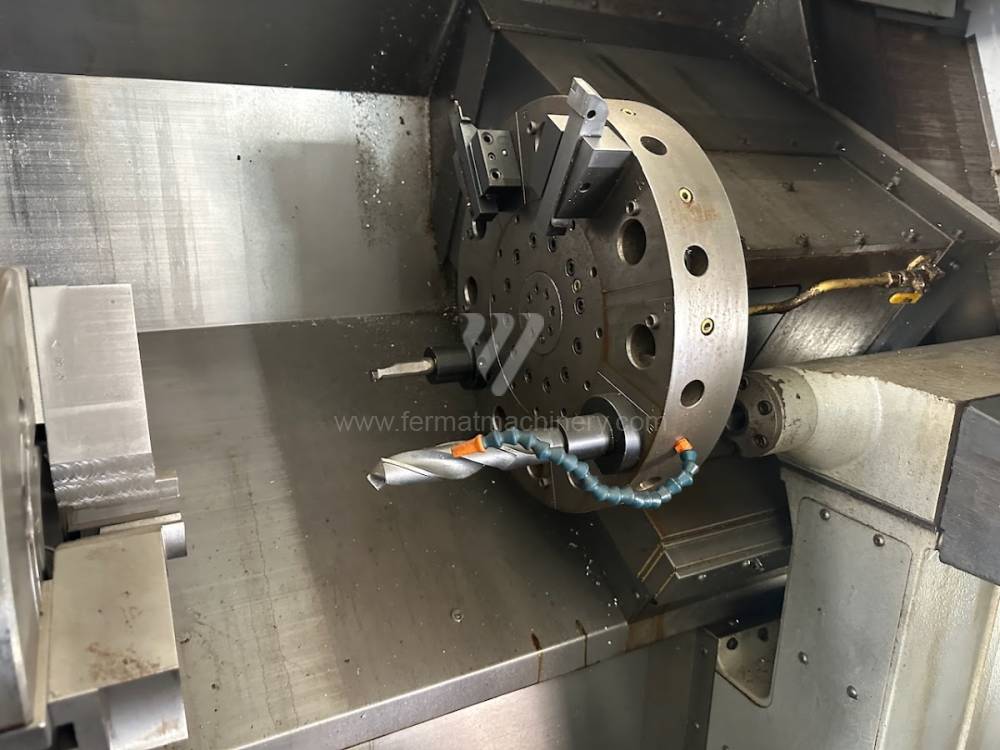

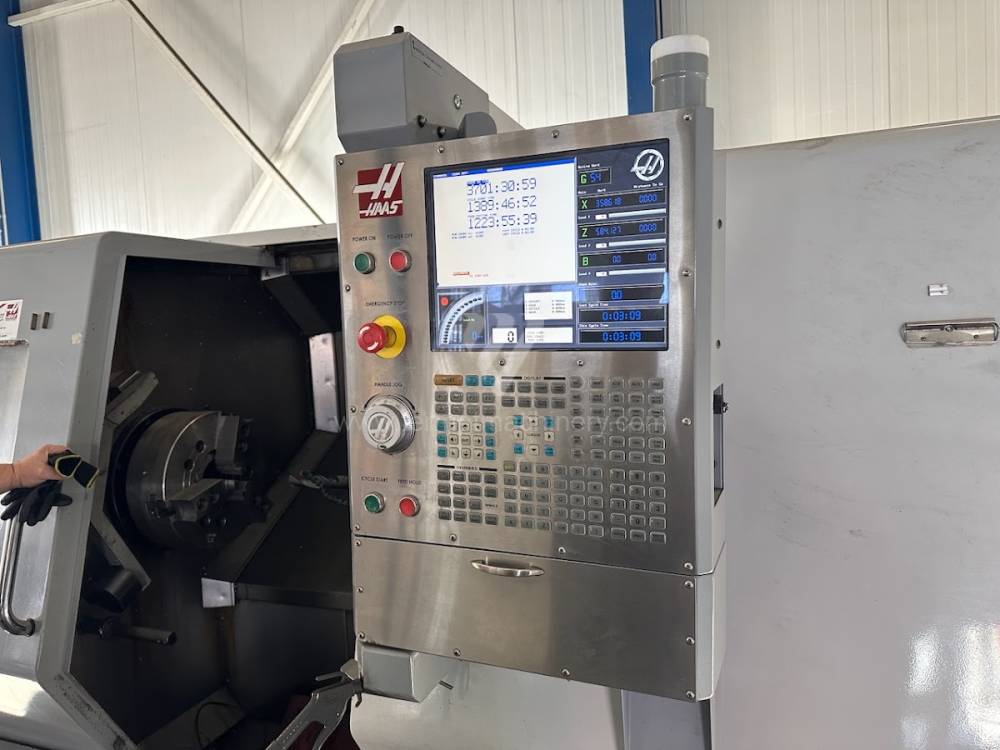

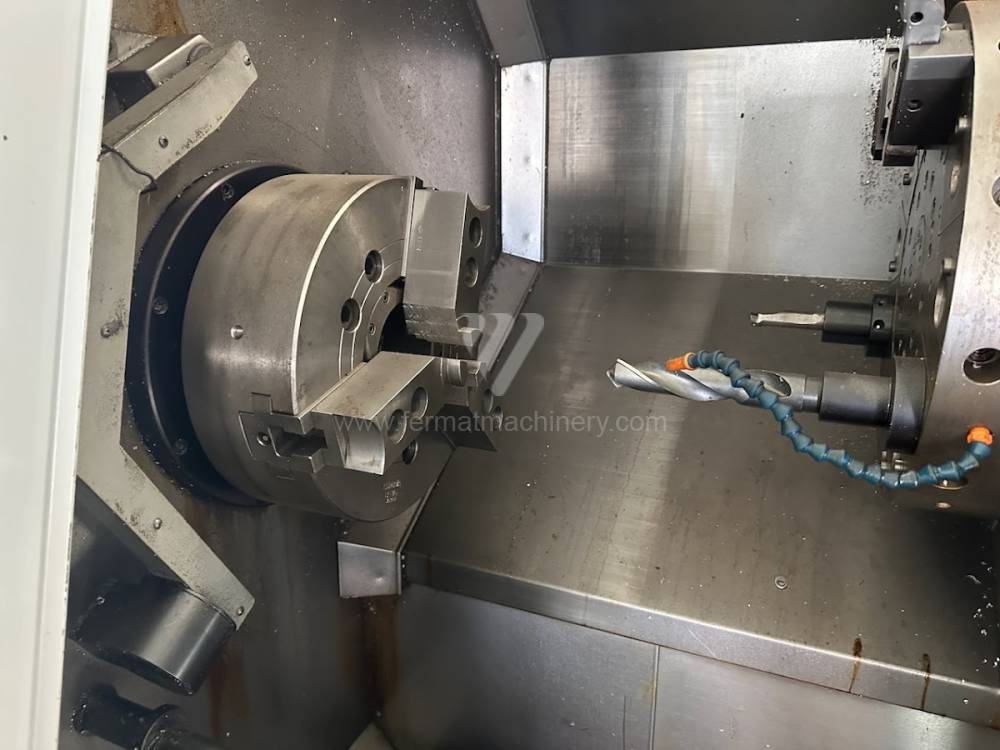

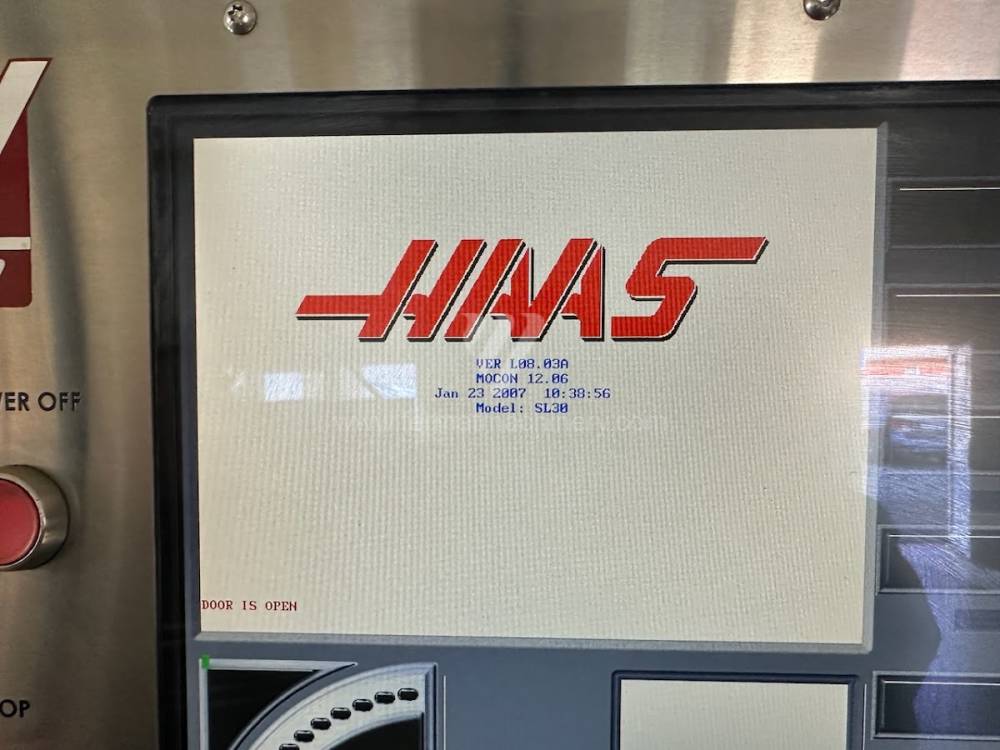

SL-30 TBHE
Haas Automation
Nr. di inventario: 241987
Anno di fabbricazione:2009
Sistema di controllo Haas:
Diametro di rotazione: 762 mm
Lunghezza di rotazione: 1000 mm
Alloggiamento trasversale: Sì
Foratura mandrino: 103 mm
Torretta a revolver: Sì

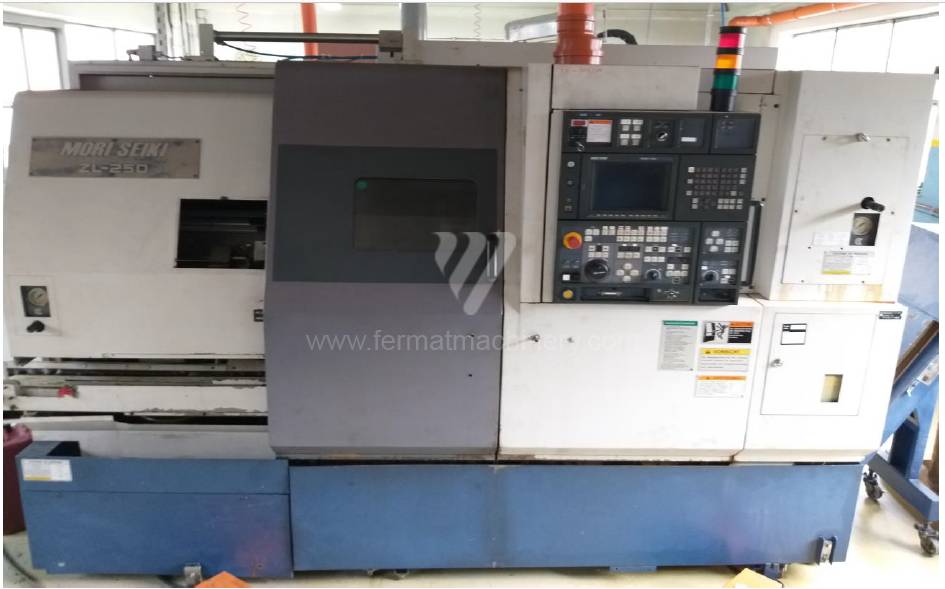

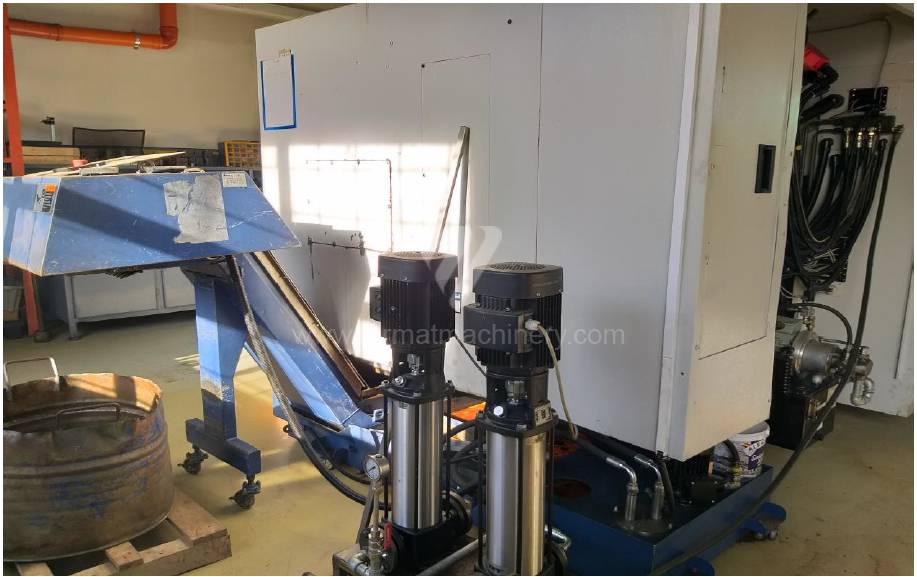

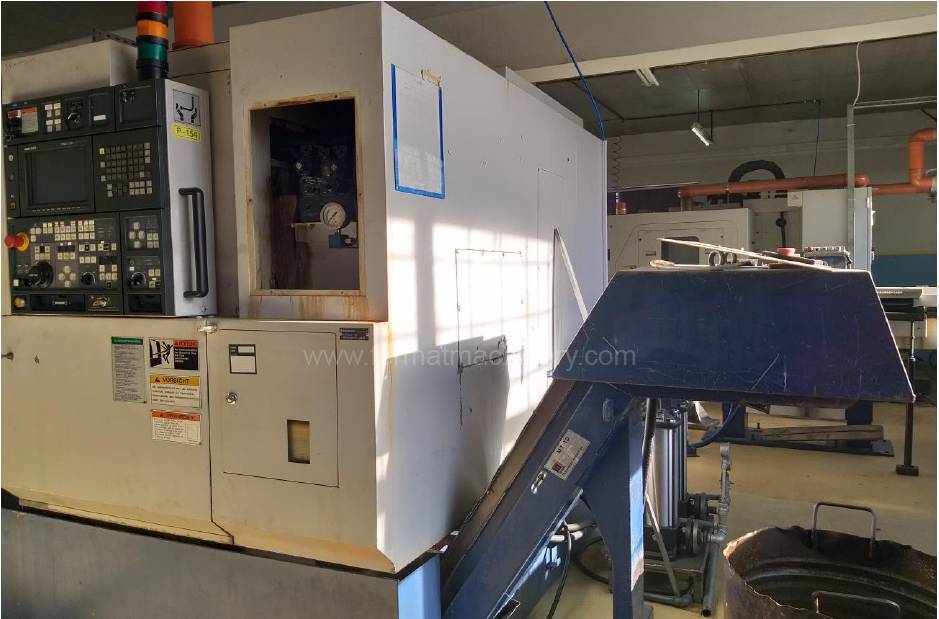

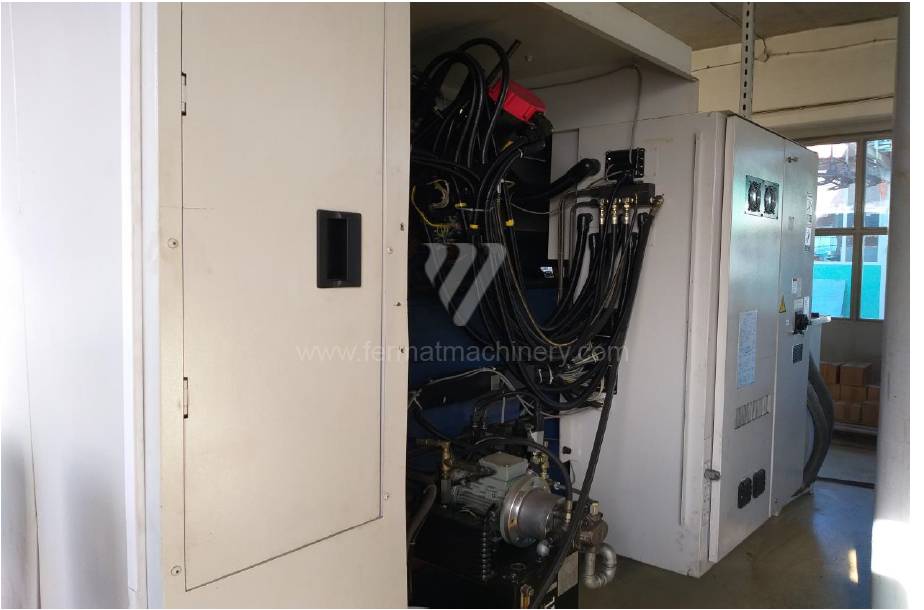

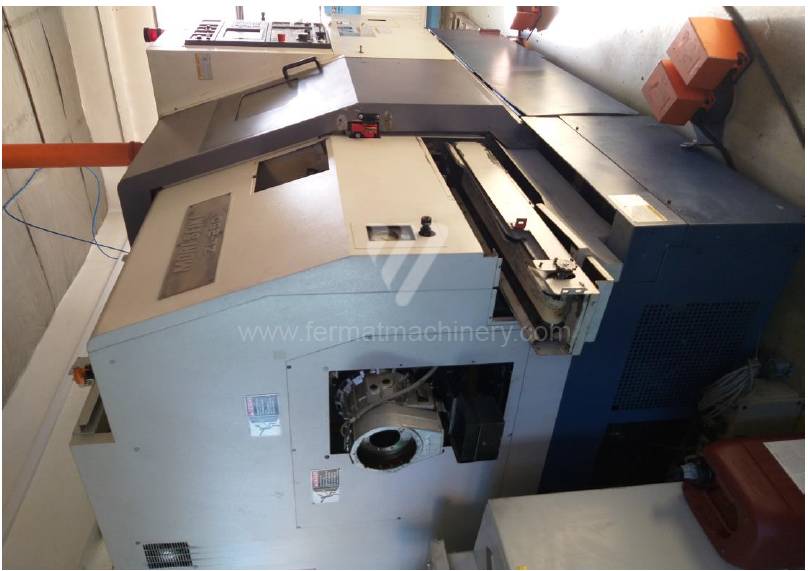

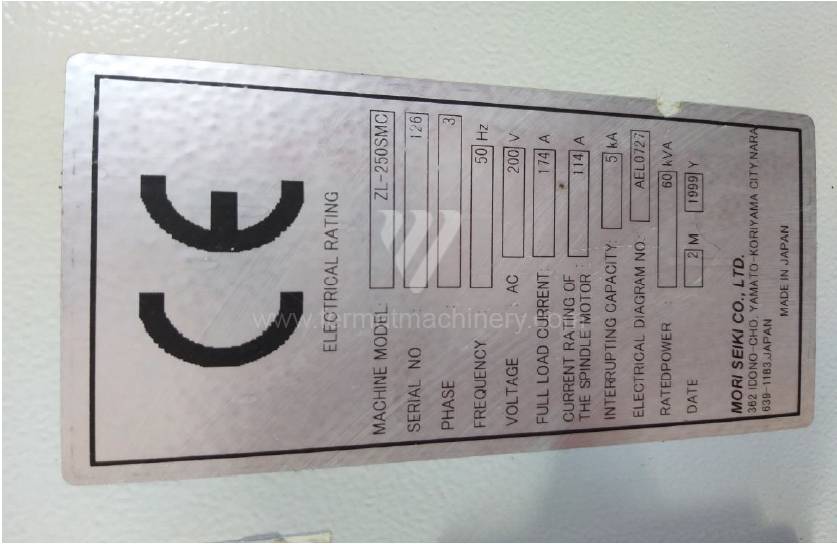

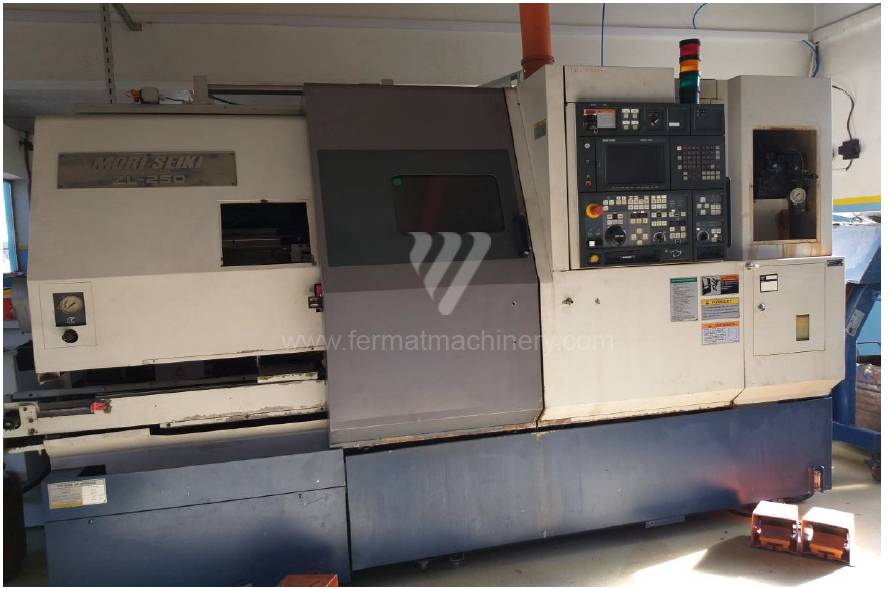

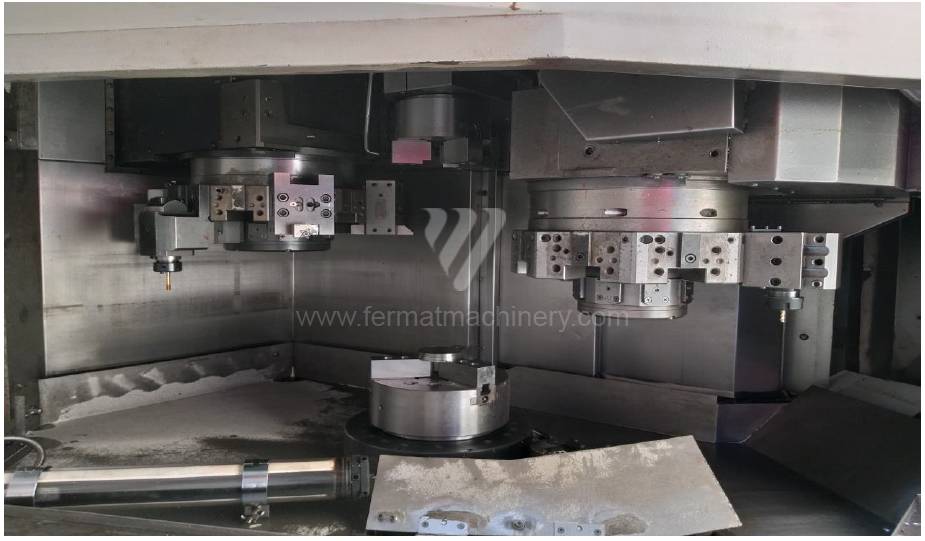

ZL-250MC/600
MORI SEIKI
Nr. di inventario: 201166
Anno di fabbricazione:1999
Diametro max. del pezzo lavorato: 390 mm
Diametro circolare sopra l'alloggiamento: 700 mm
Distanza tra i punti: 725 mm
Giri del mandrino: 35 - 3500 /min.
Foratura mandrino: 86 mm
Spostamento asse X: 1:238/2:173 mm
WNC 300 S-560
VOEST - ALPINE
Nr. di inventario: 251499
Sistema di controllo NCT:
Lunghezza di rotazione: 500 mm
Diametro circolare sopra l'alloggiamento: 470 mm
Diametro circolare sopra supporto: 345 mm
Foratura mandrino: 77 mm
Giri del mandrino: 0 - 3000 /min.

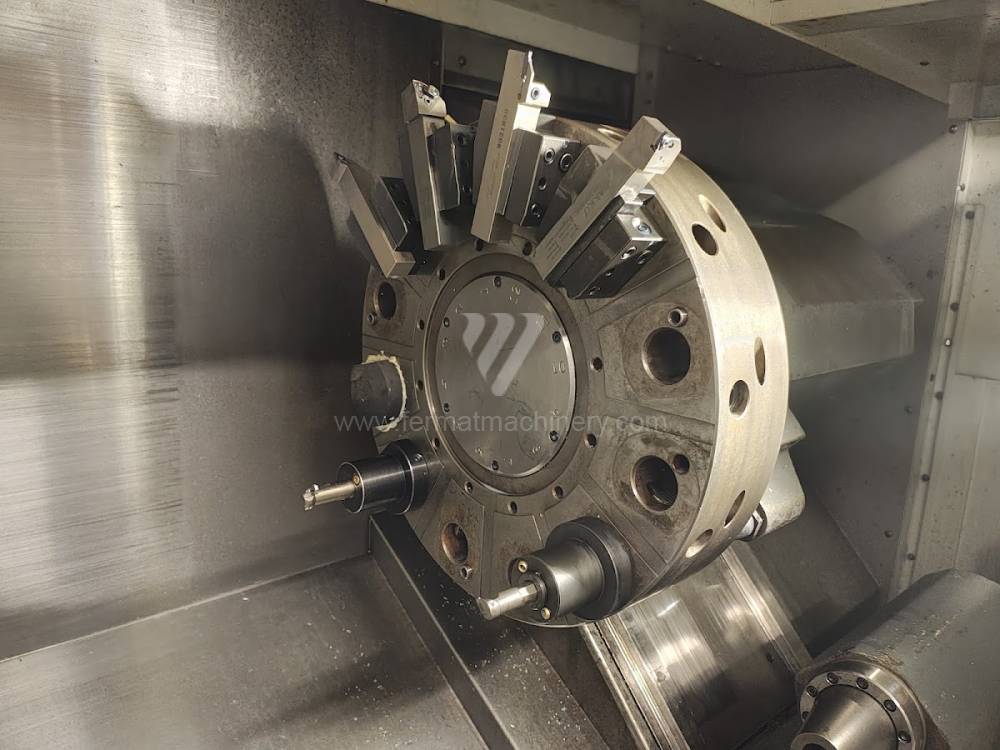

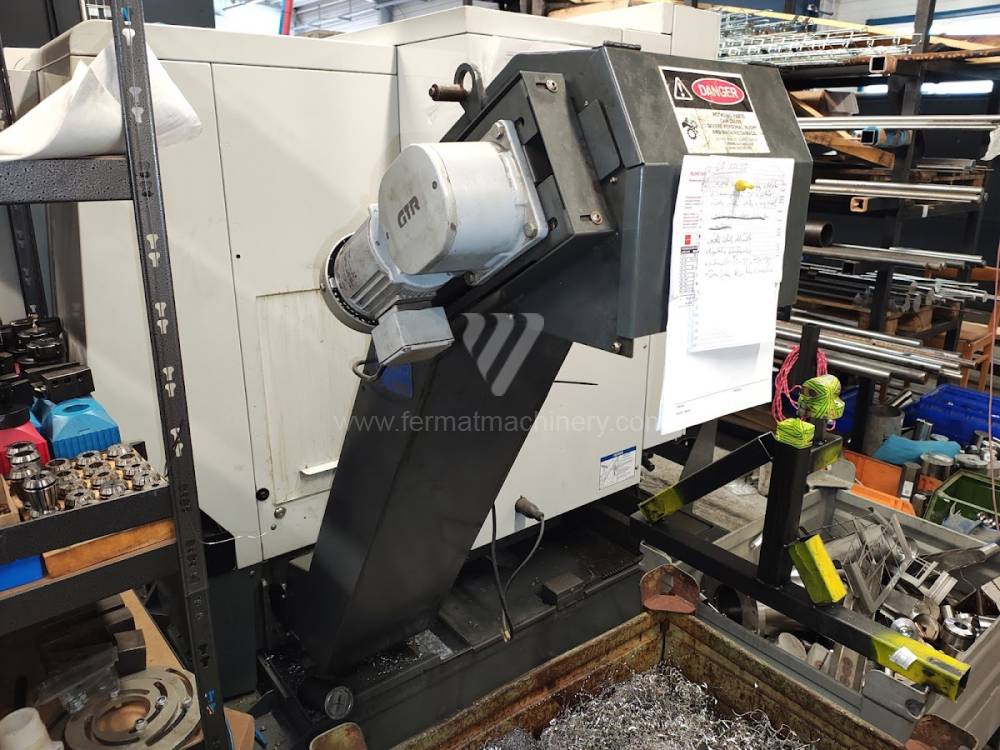

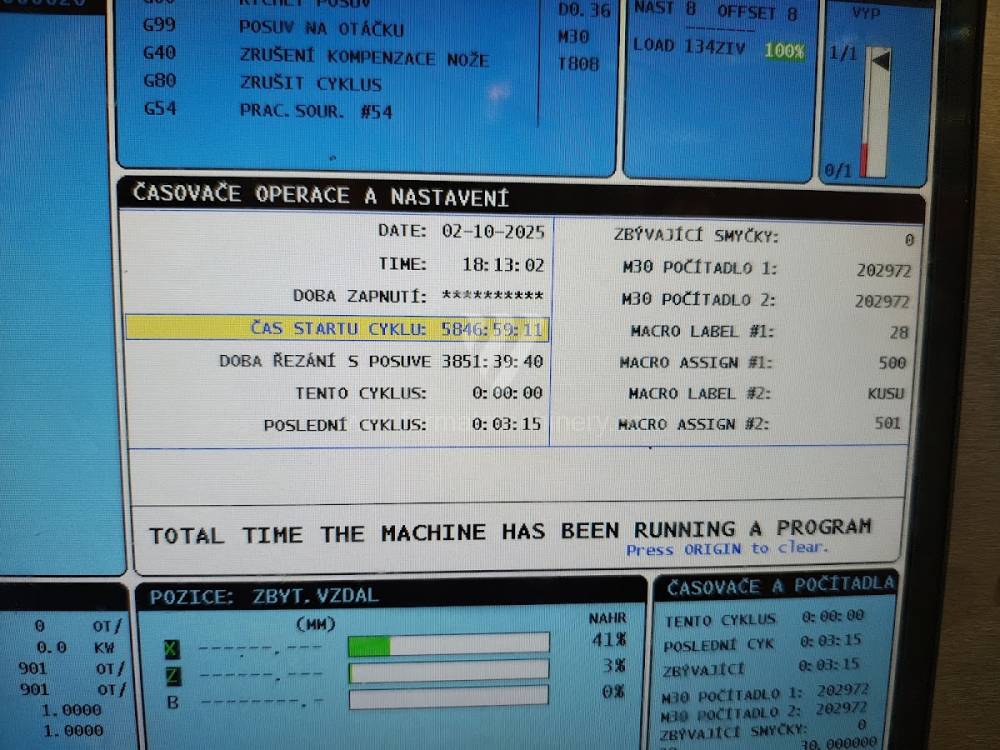

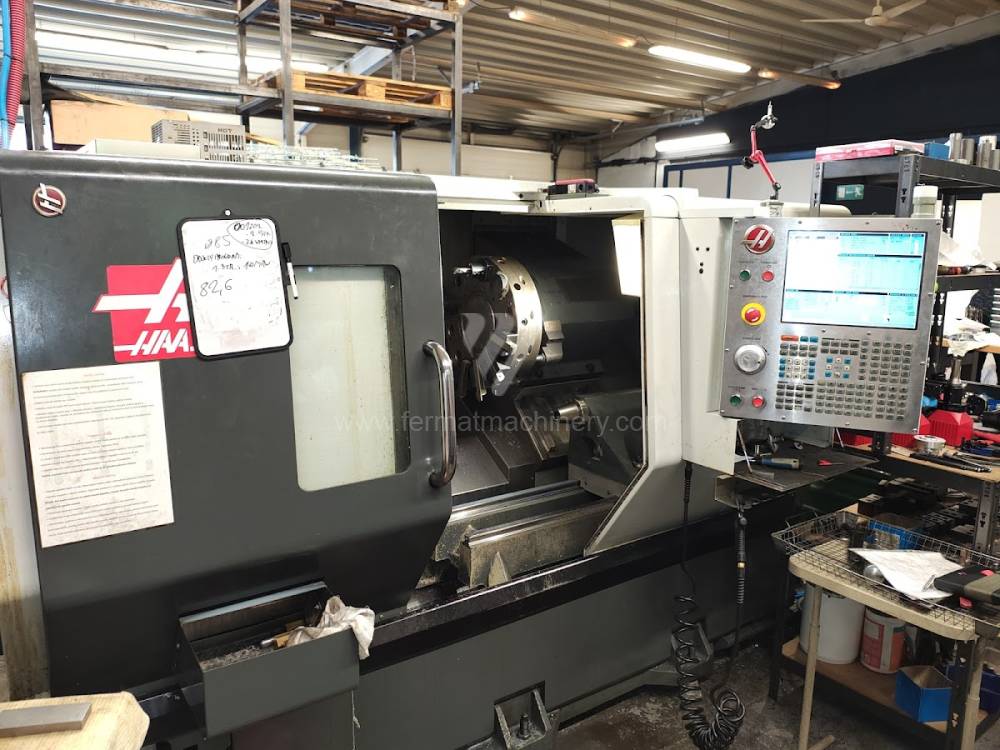

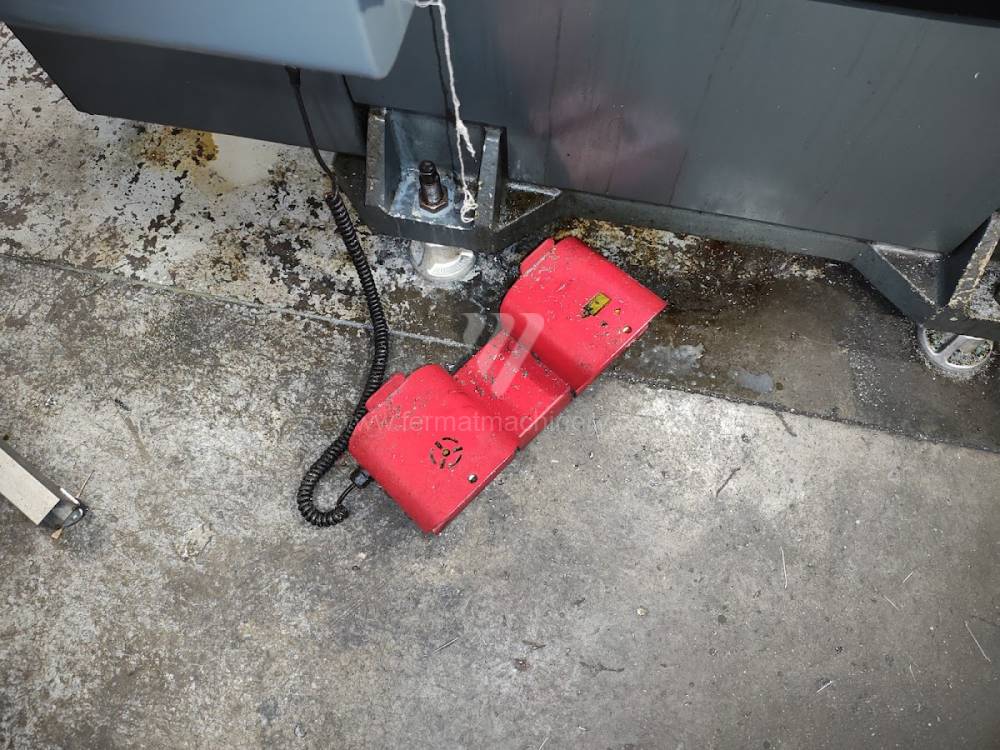

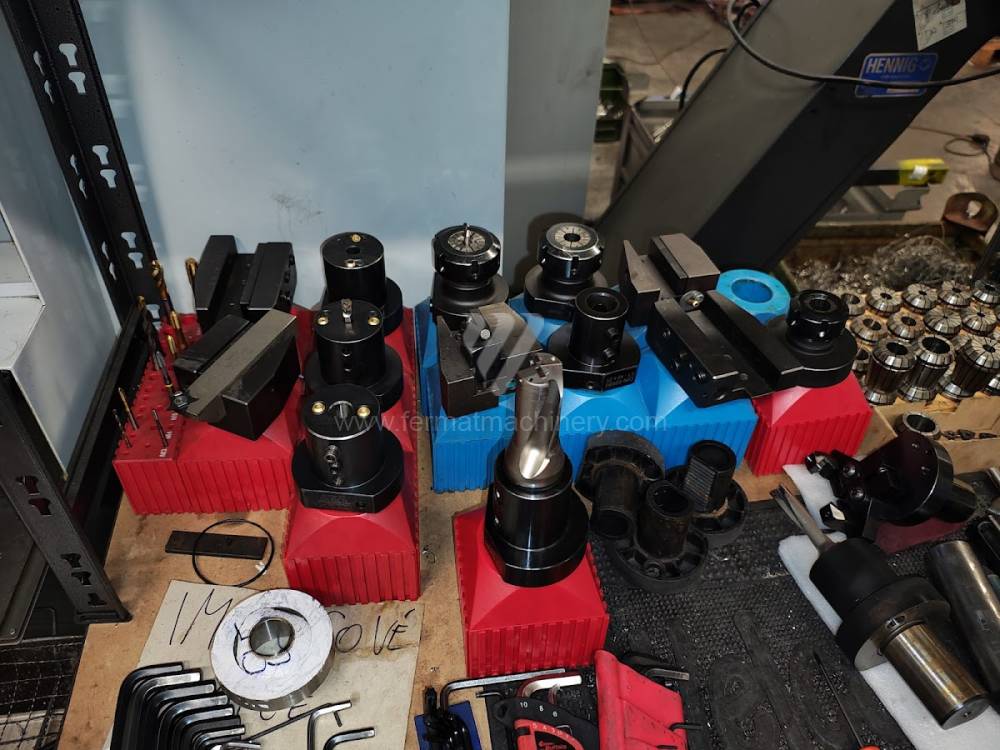

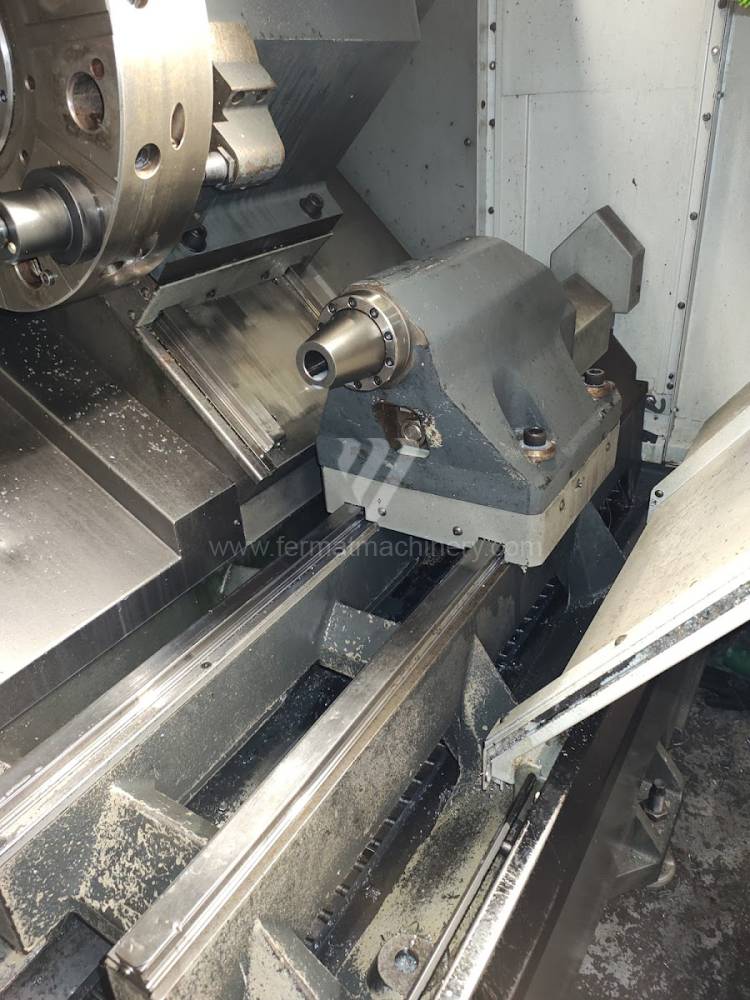

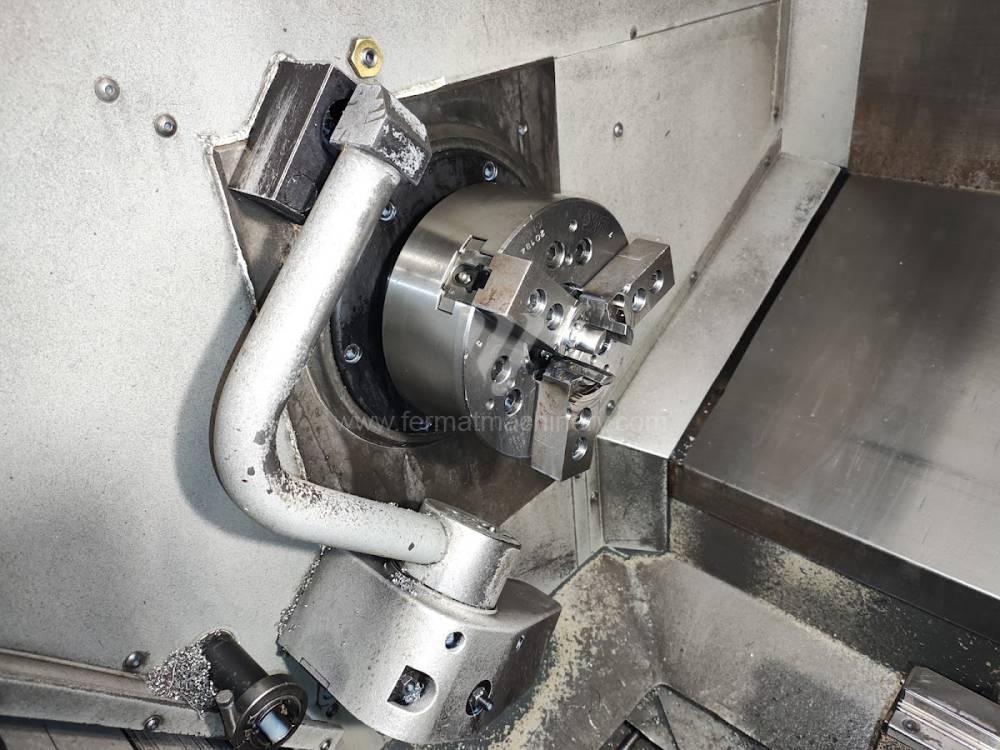

ST-20
Haas Automation
Nr. di inventario: 251109
Anno di fabbricazione:2013
Sistema di controllo Haas:
Diametro di rotazione: 330 mm
Lunghezza di rotazione: 572 mm
Alloggiamento trasversale: Sì
Foratura mandrino: 64 mm
Torretta a revolver: Sì

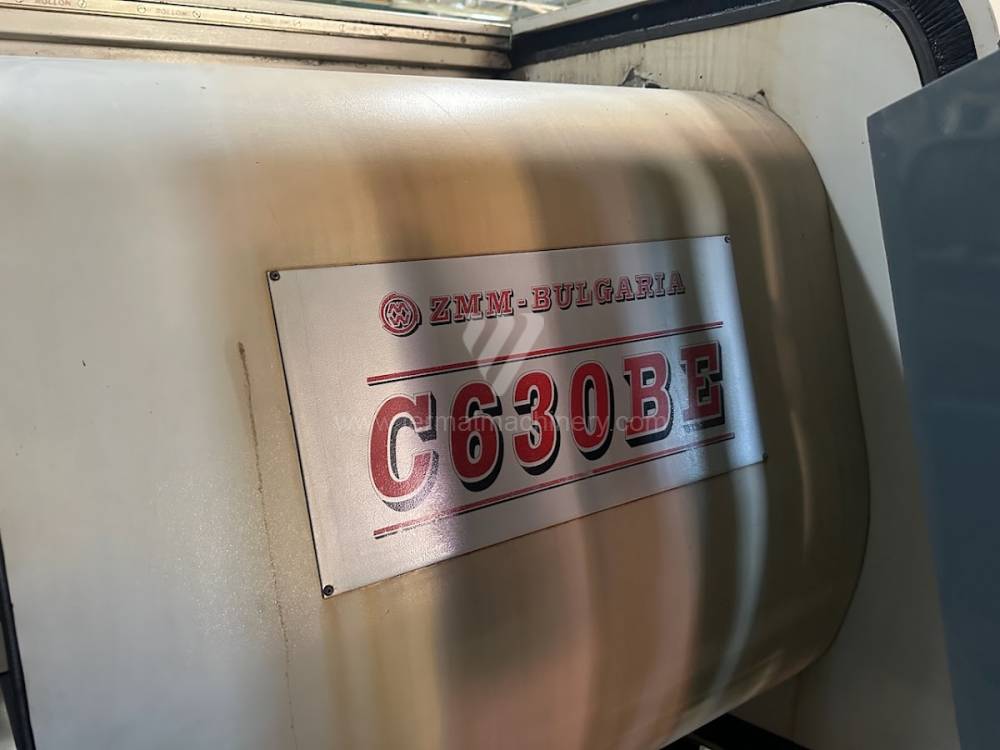

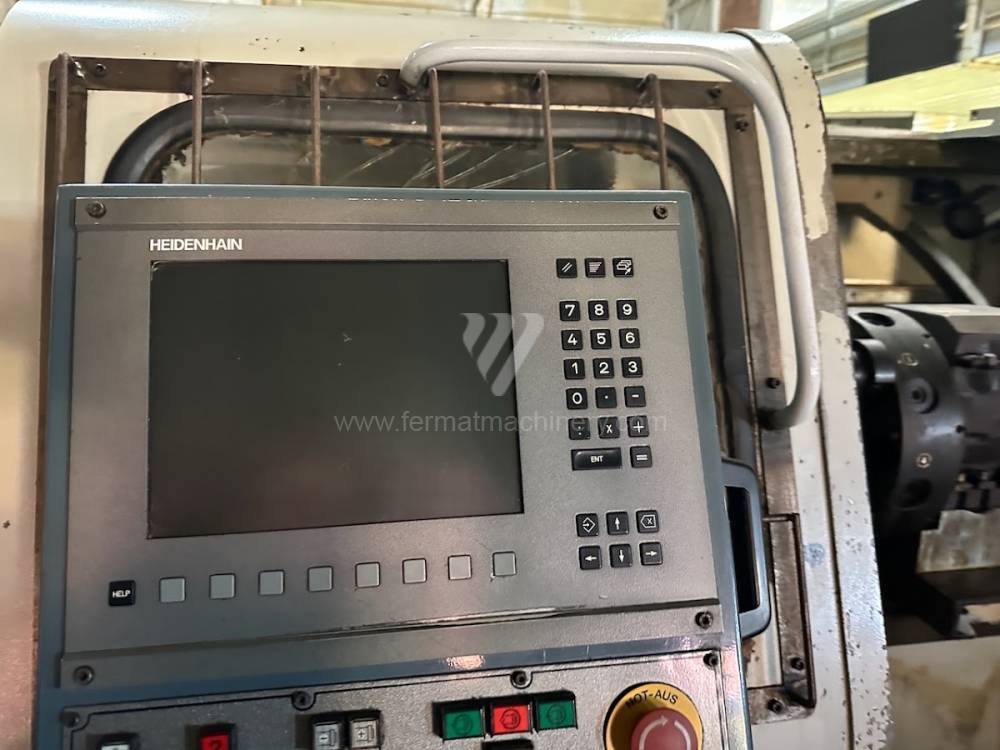

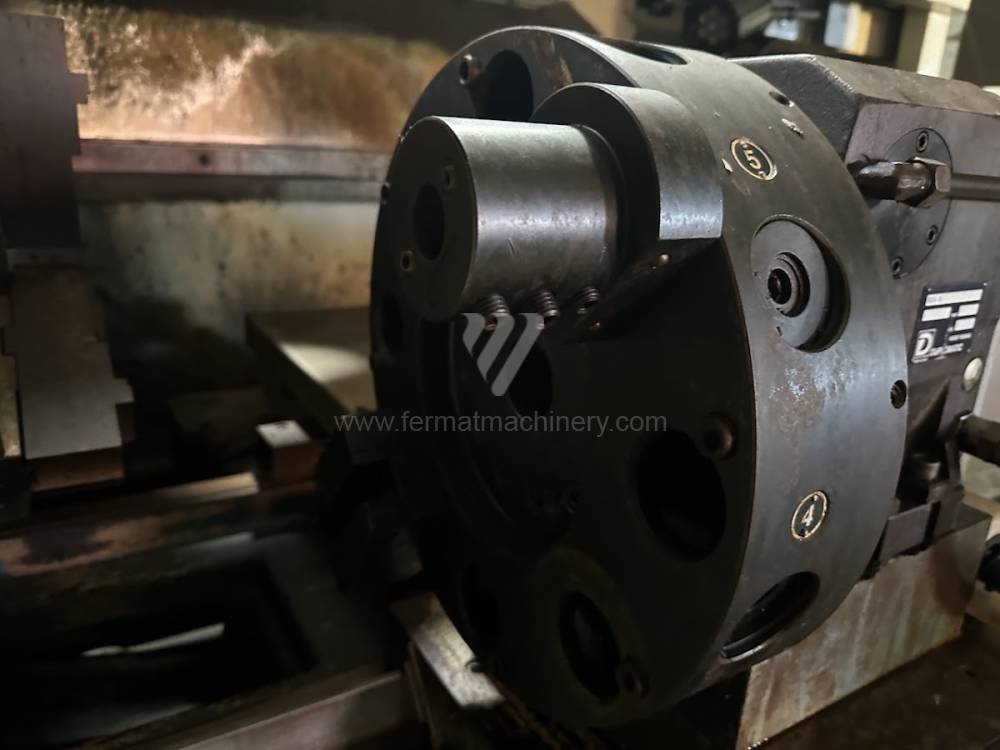

C 630 BE
ZMM Bulgaria
Nr. di inventario: 251166
Sistema di controllo Heidenhain:
Diametro di rotazione: 630 mm
Lunghezza di rotazione: 1000 mm
Alloggiamento trasversale: No
Foratura mandrino: 103 mm
Torretta a revolver: Sì

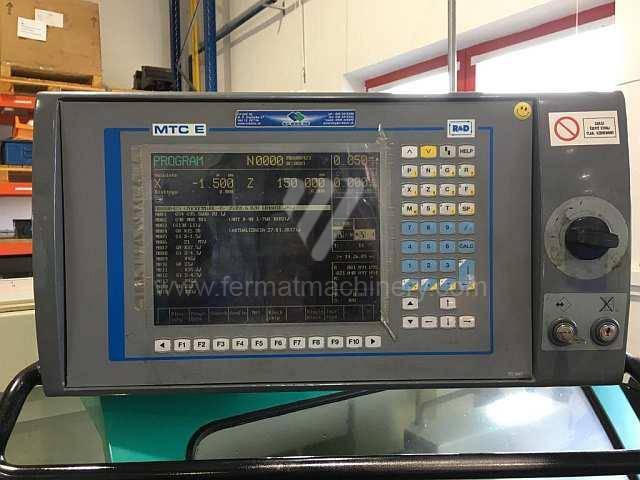

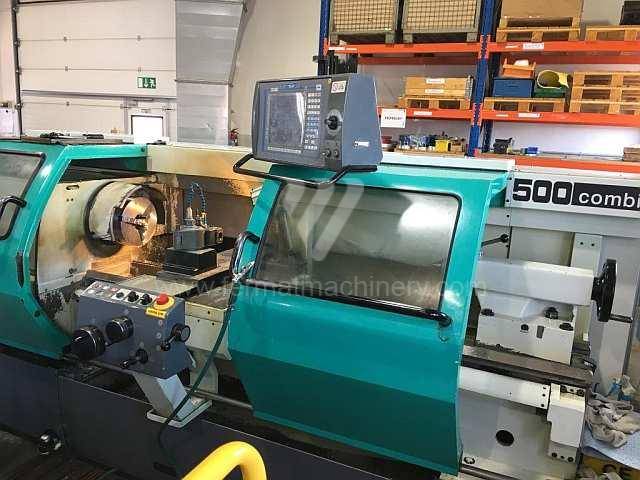

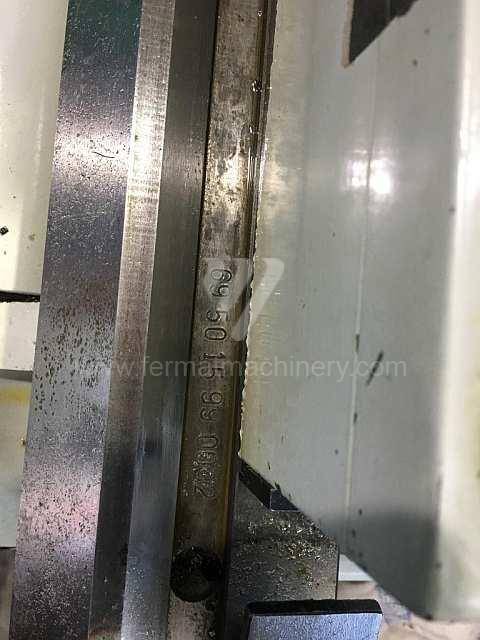

SUI 500 COMBI
TOS Trenčín
Nr. di inventario: 241550
Anno di fabbricazione:1999
Sistema di controllo Siemens: 810 D
Diametro di rotazione: 500 mm
Lunghezza di rotazione: 1500 mm
Alloggiamento trasversale: No
Foratura mandrino: 71 mm
Torretta a revolver:

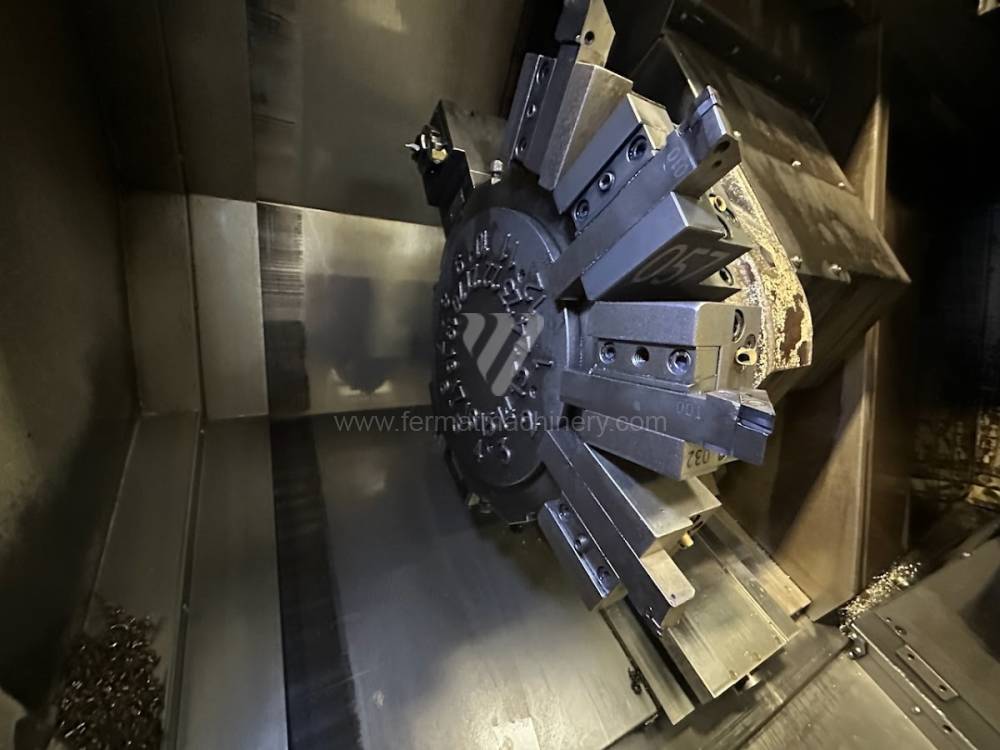

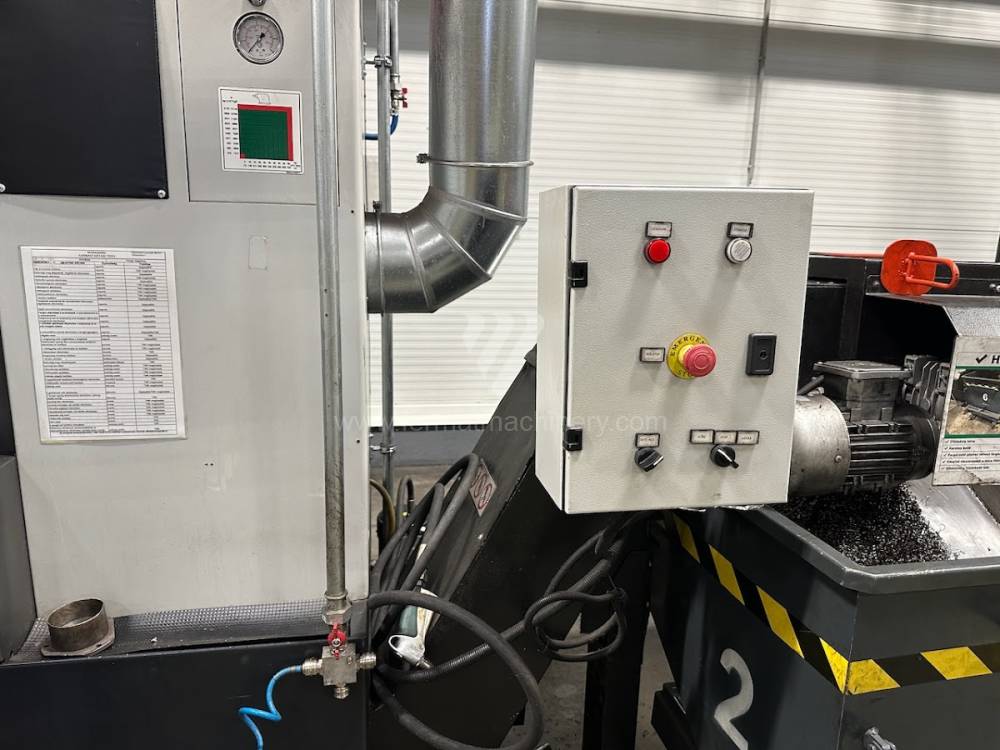

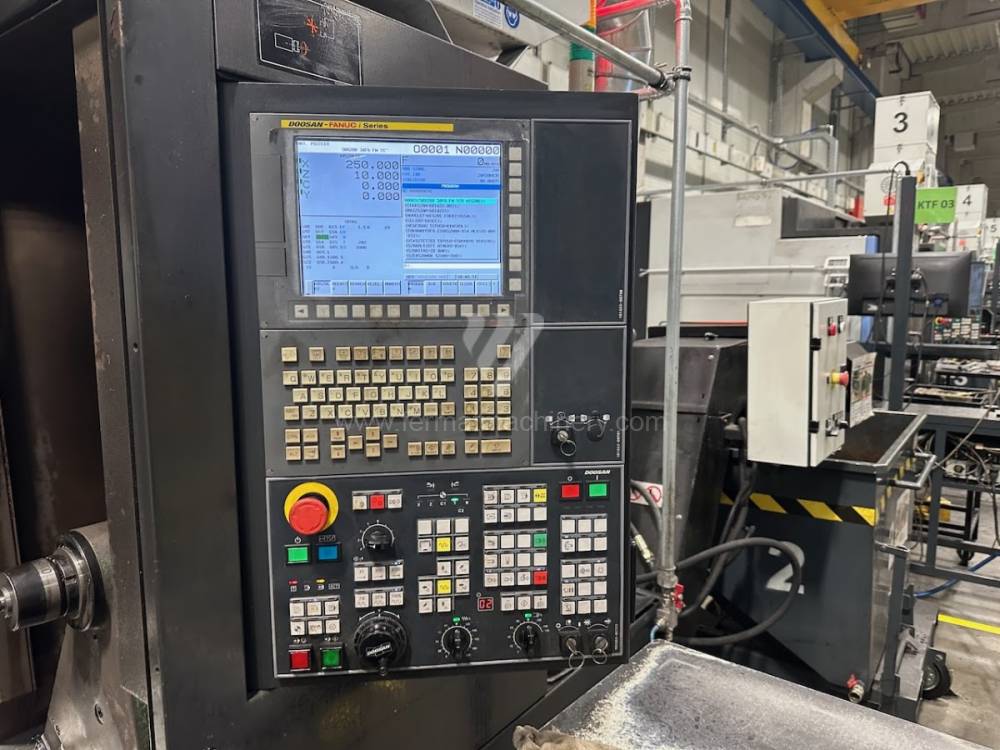

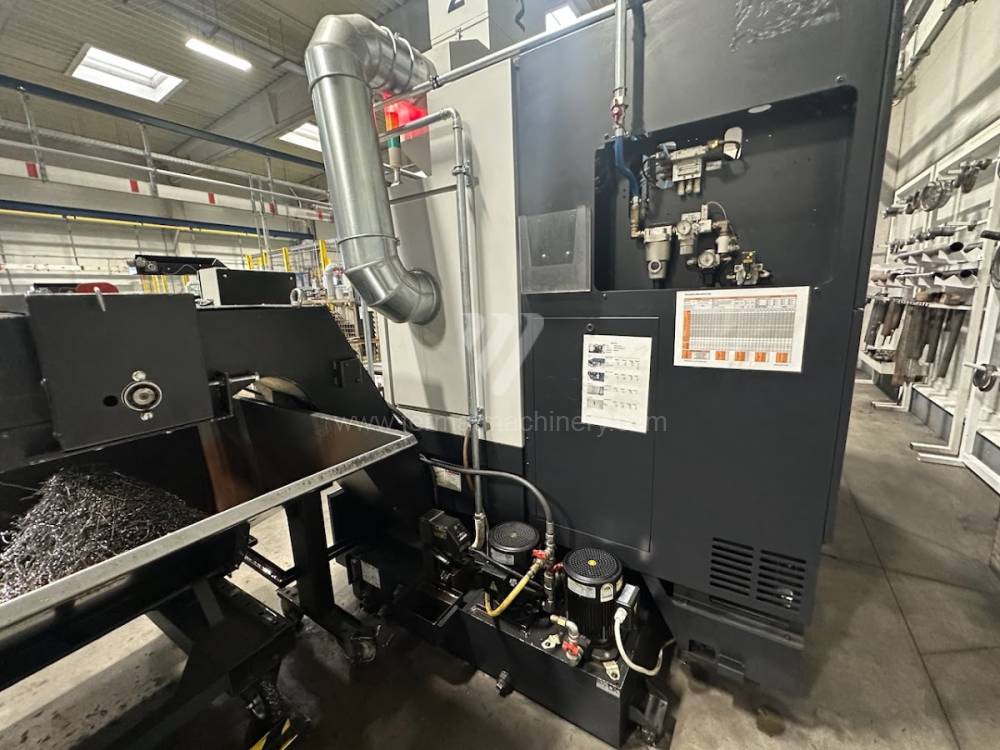

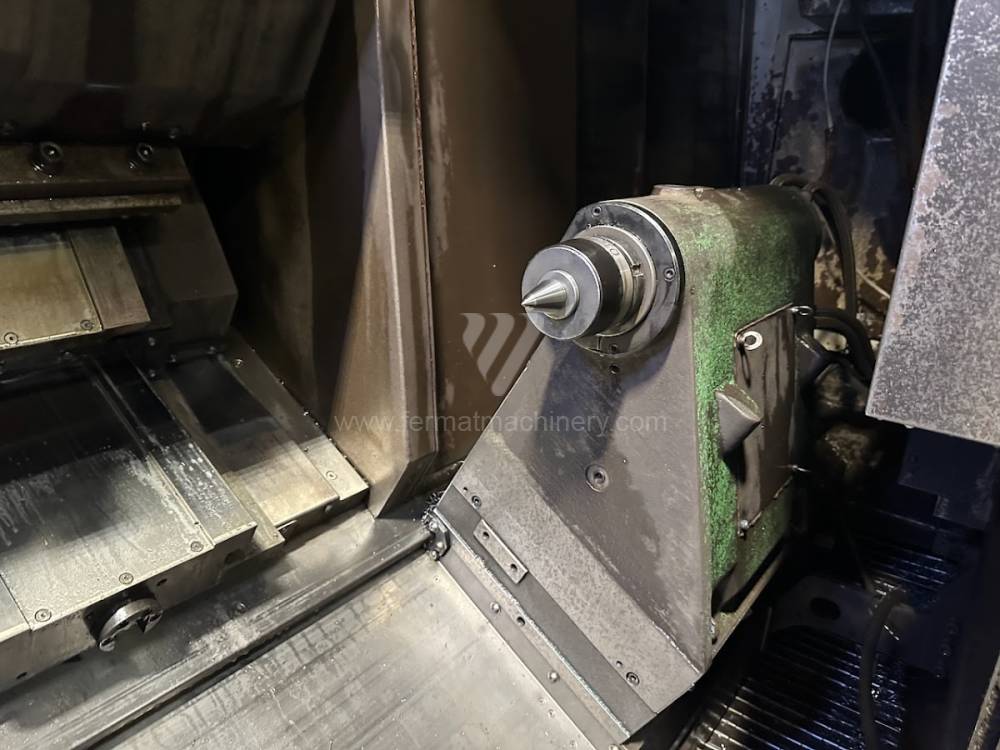

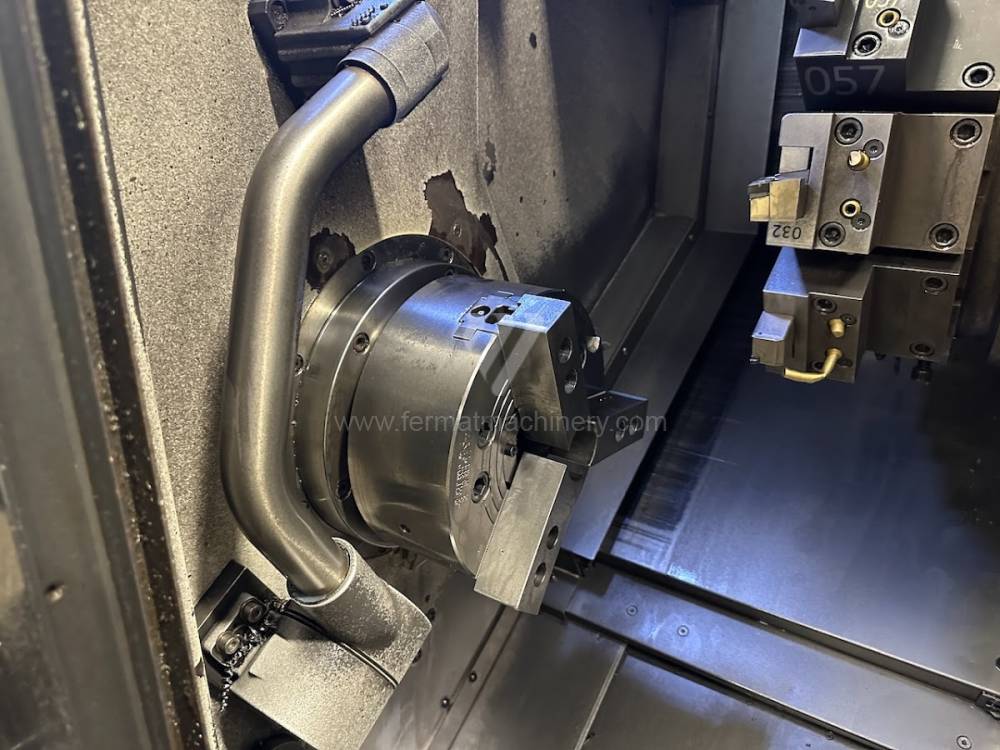

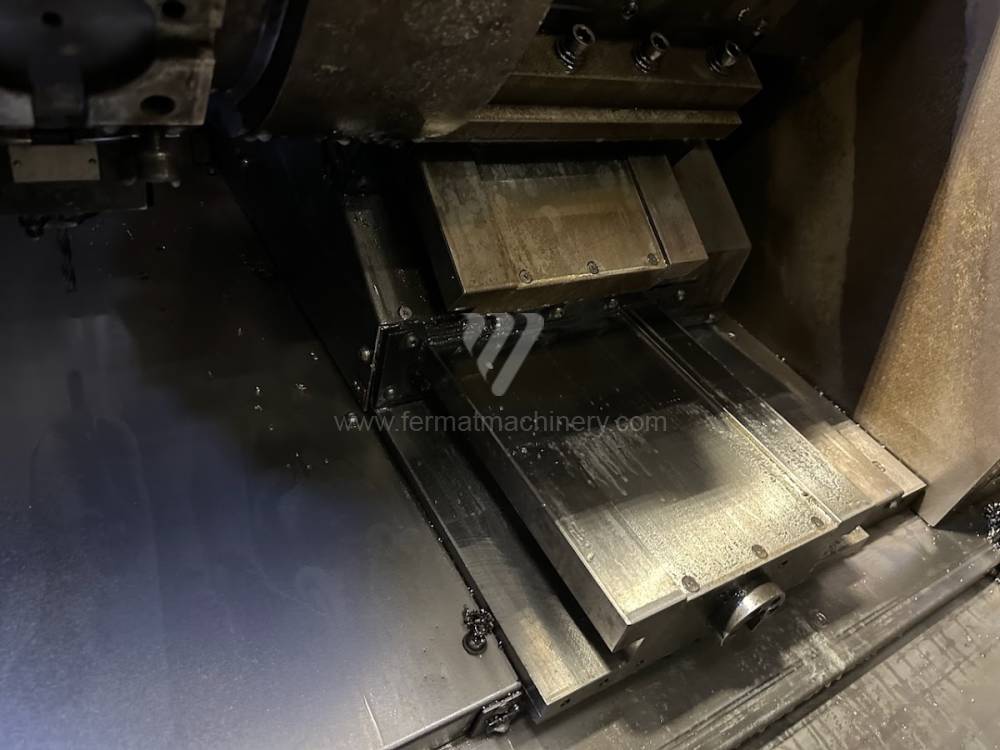

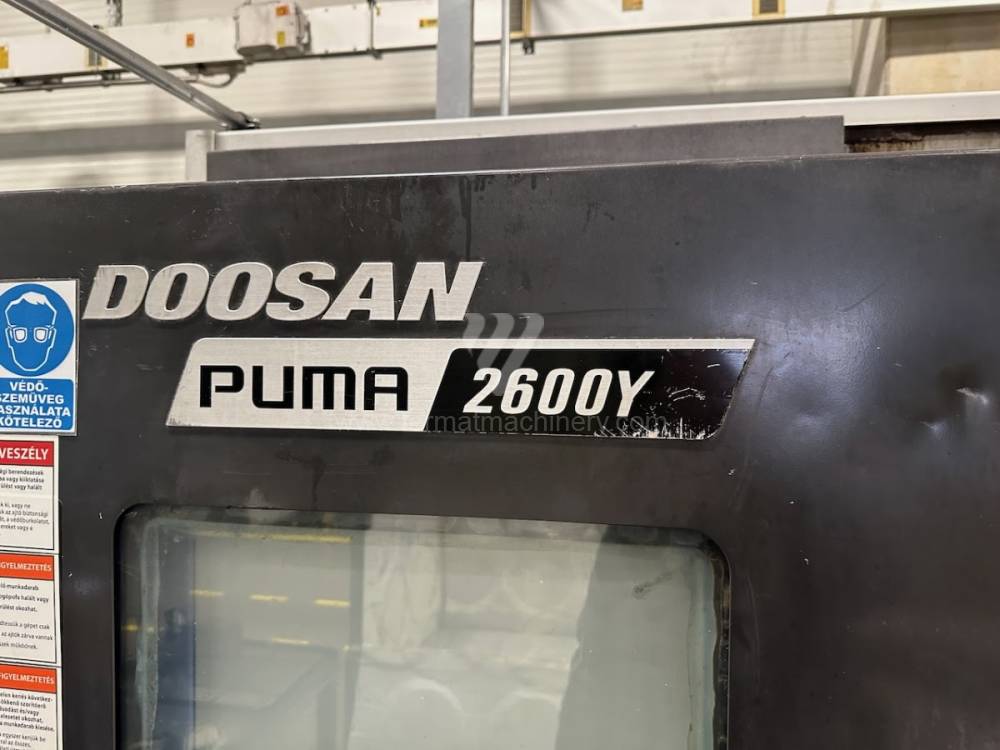

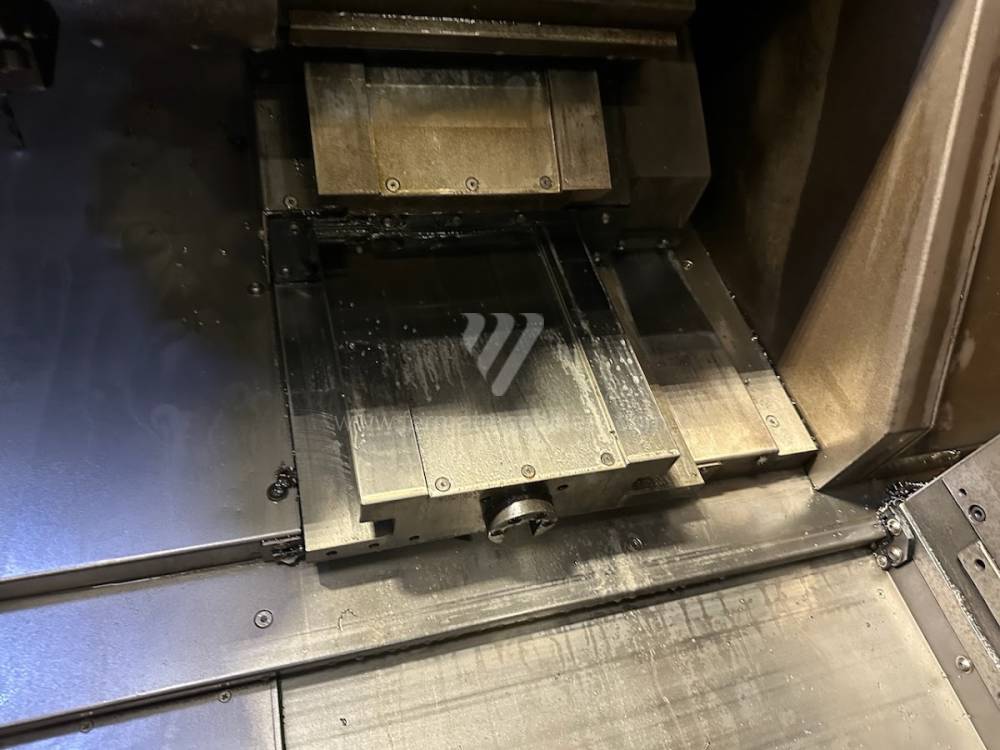

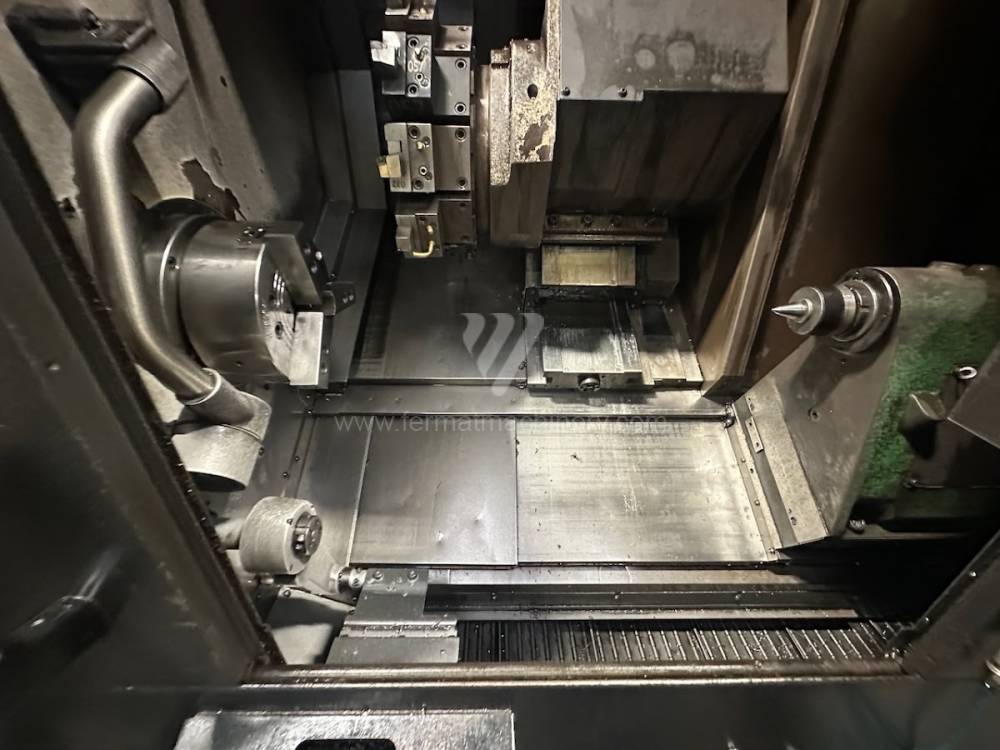

Puma 2600Y
Doosan
Nr. di inventario: 242082
Anno di fabbricazione:2015
Sistema di controllo Fanuc: Series 0i
Diametro di rotazione: 376 mm
Lunghezza di rotazione: 760 mm
Alloggiamento trasversale: Sì
Asse Y: Sì
Contromandrino: No

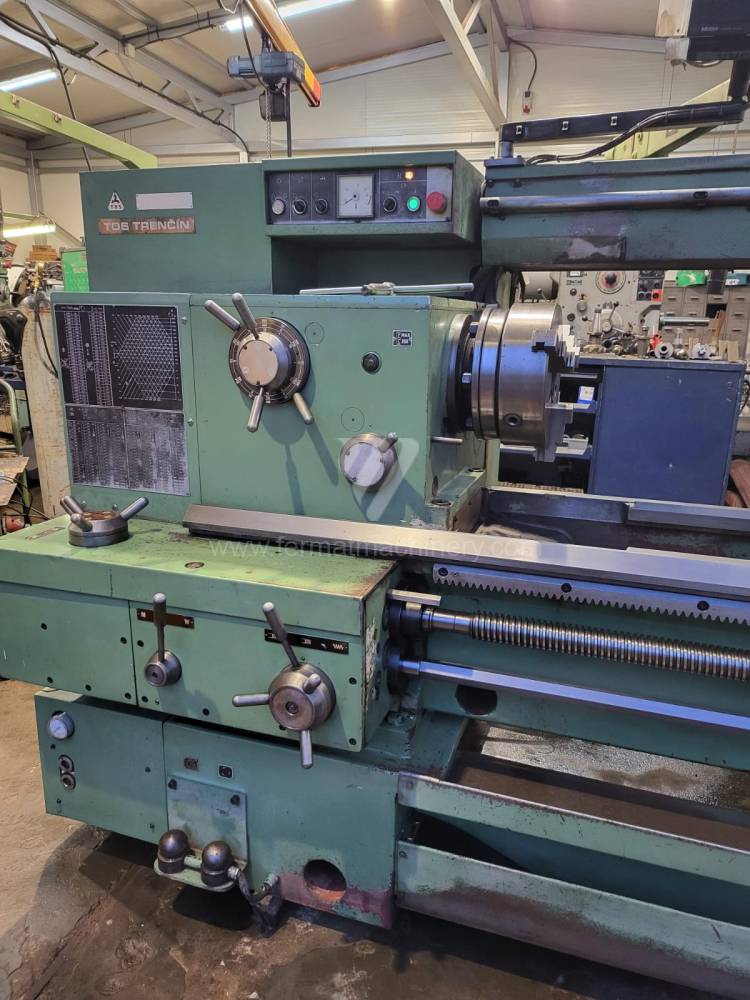

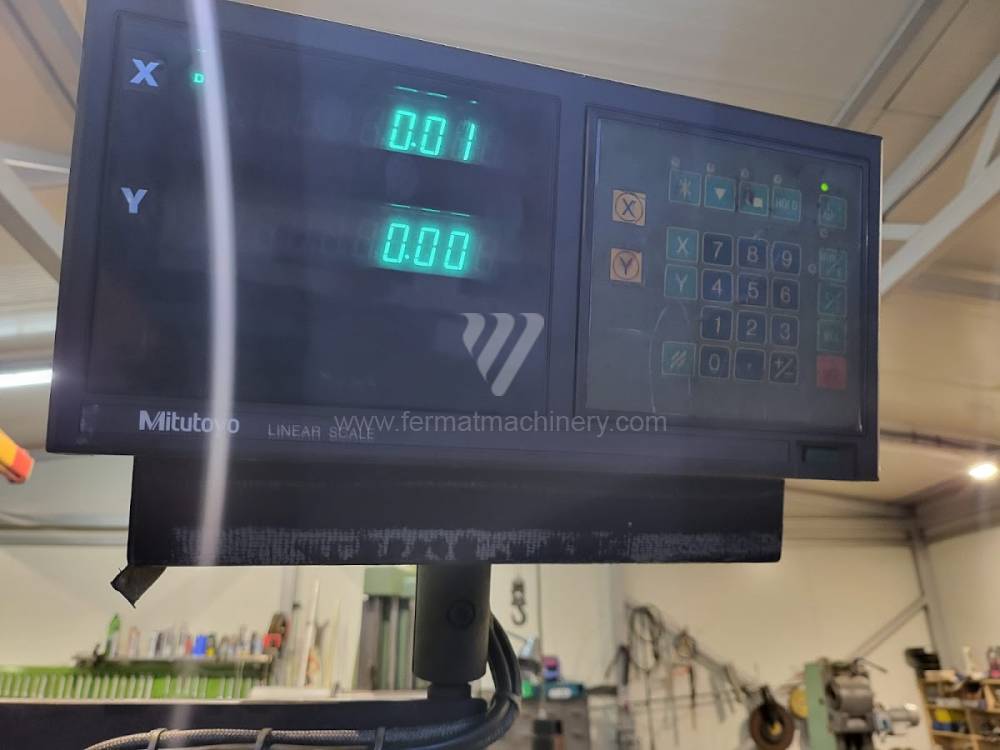

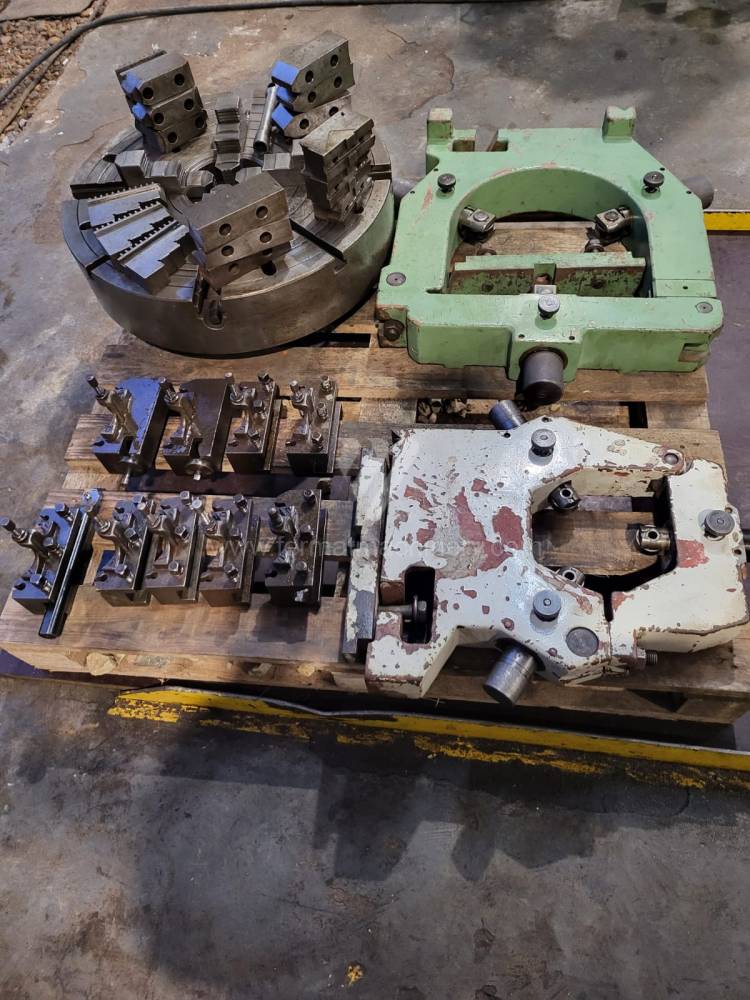

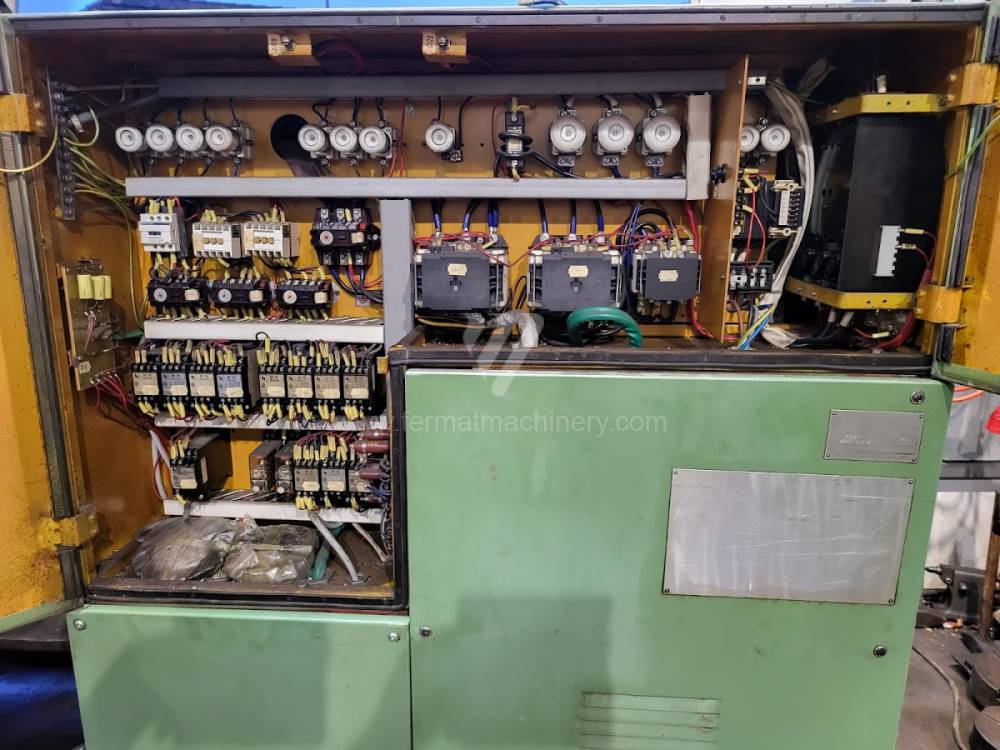

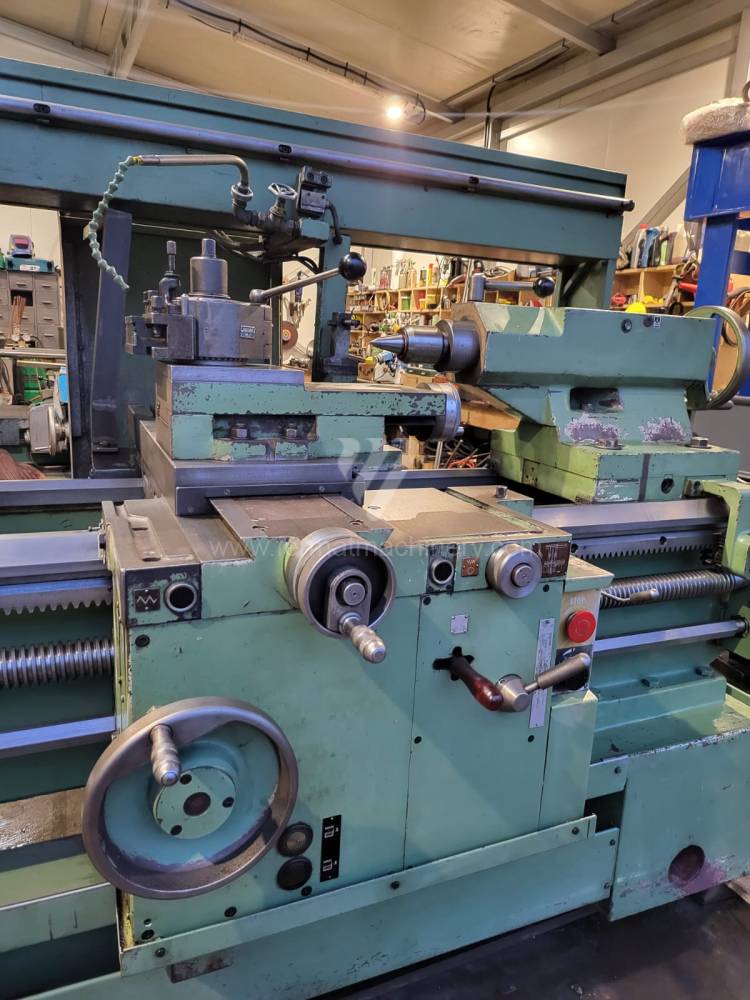

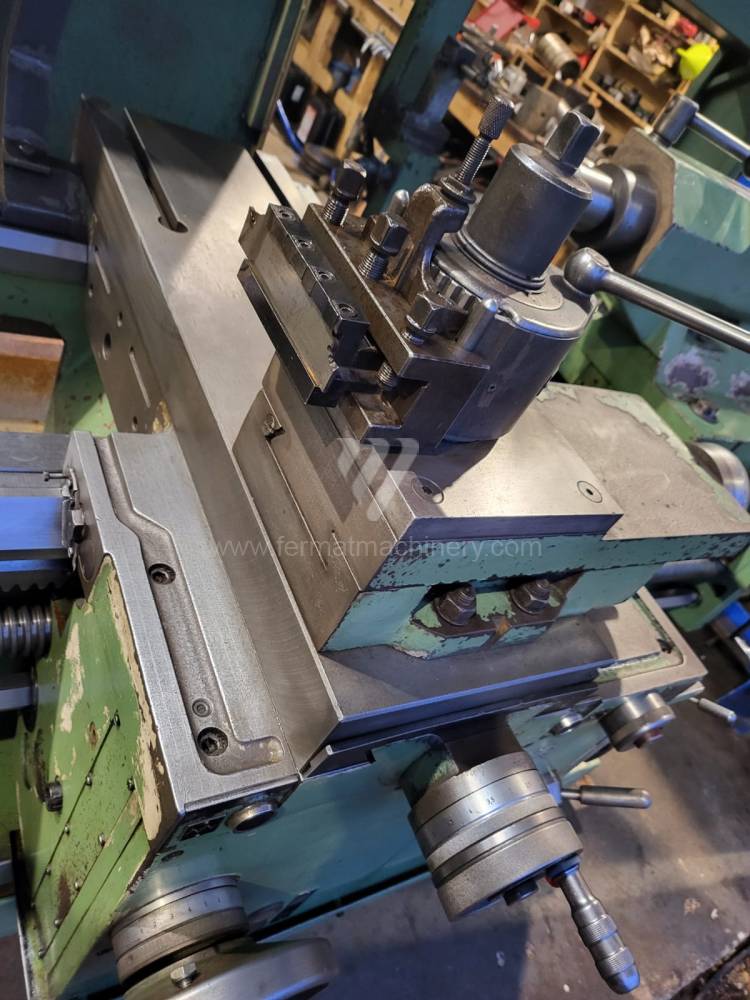

SUS 63/2000
TOS Čelákovice
Nr. di inventario: 251294
Anno di fabbricazione:1990
Diametro circolare sopra l'alloggiamento: 630 mm
Distanza tra i punti: 2000 mm
Peso max. del pezzo lavorato: 2000 kg
Diametro circolare sopra supporto: 390 mm
Foratura mandrino: 81 mm
Giri del mandrino: 9 - /min.

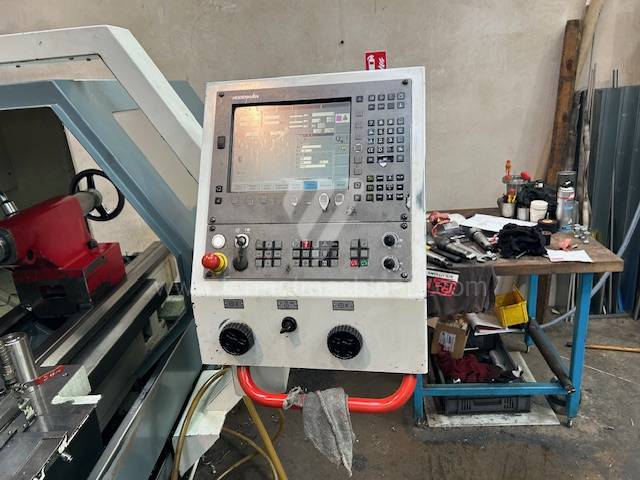

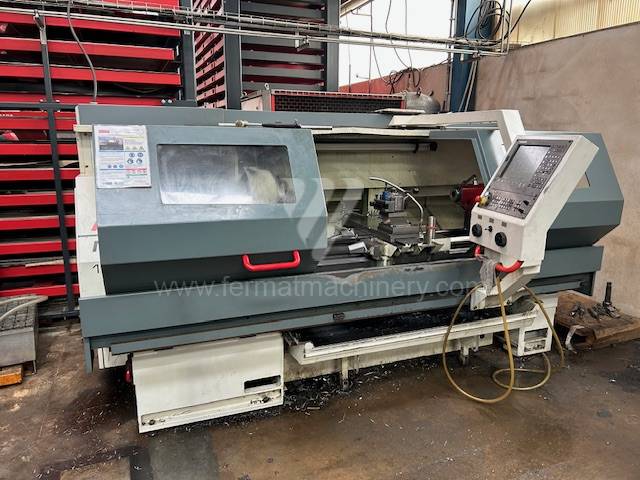

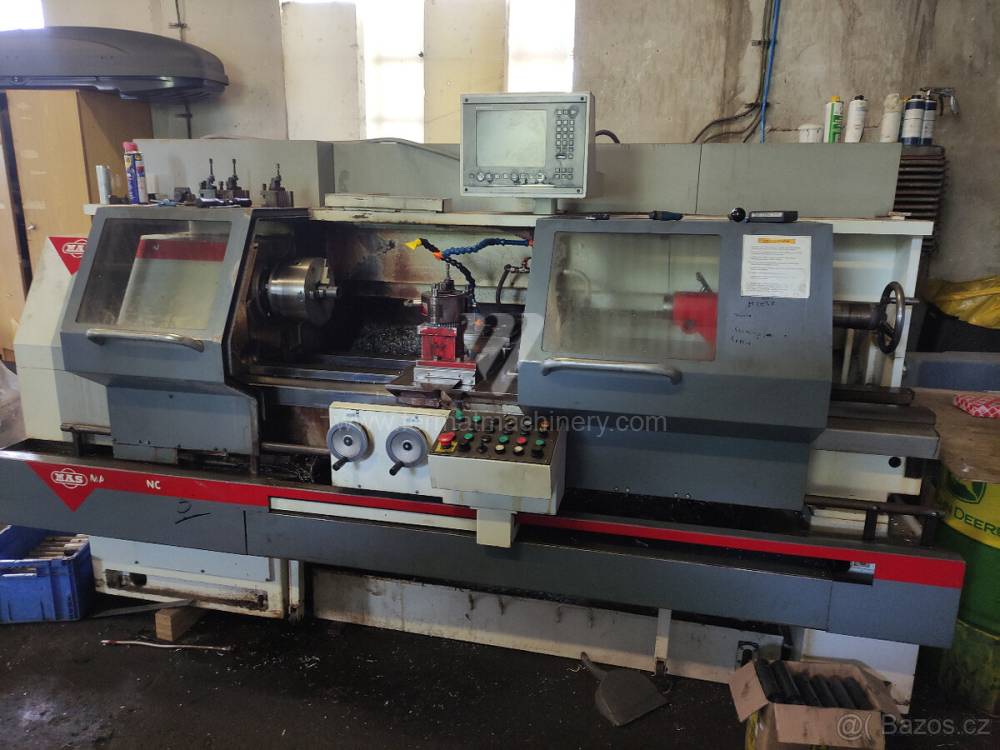

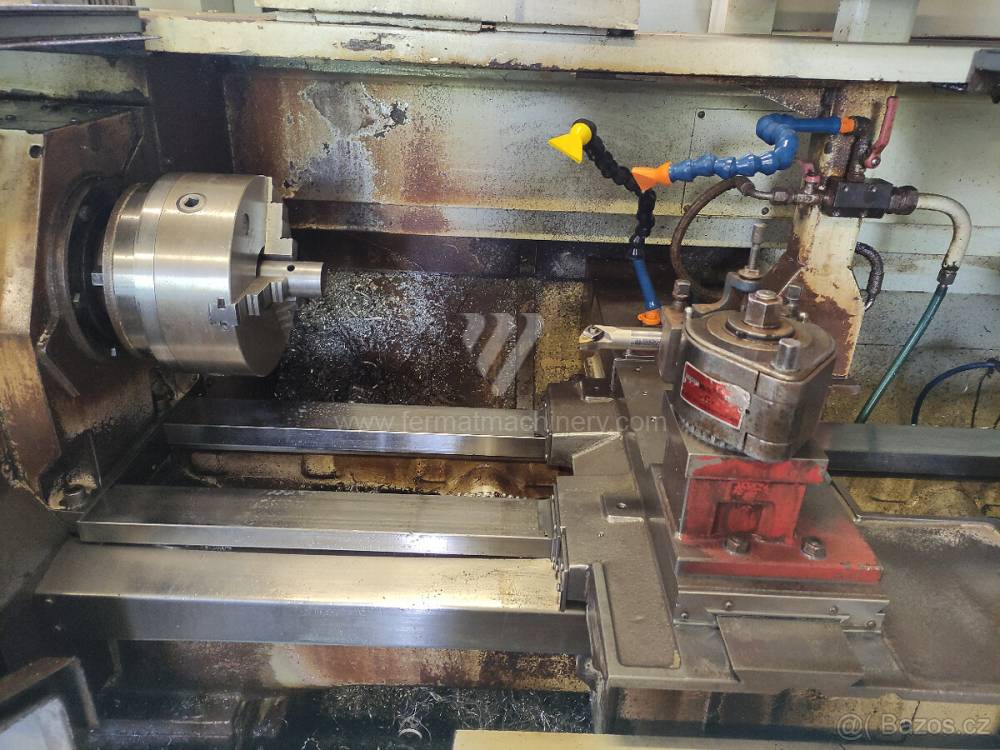

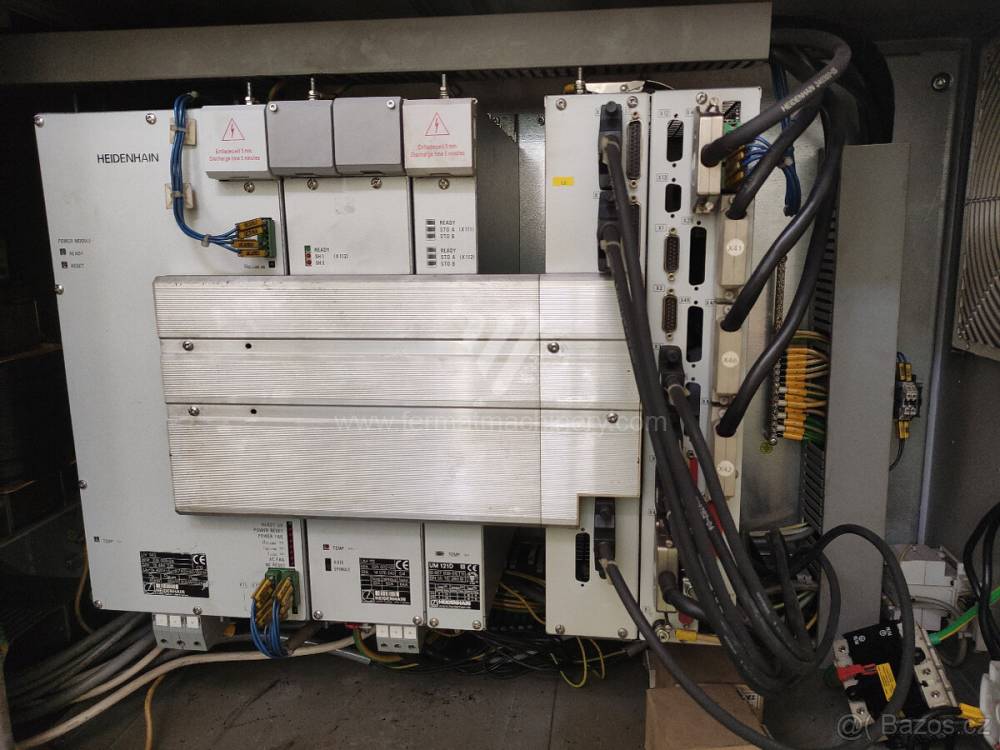

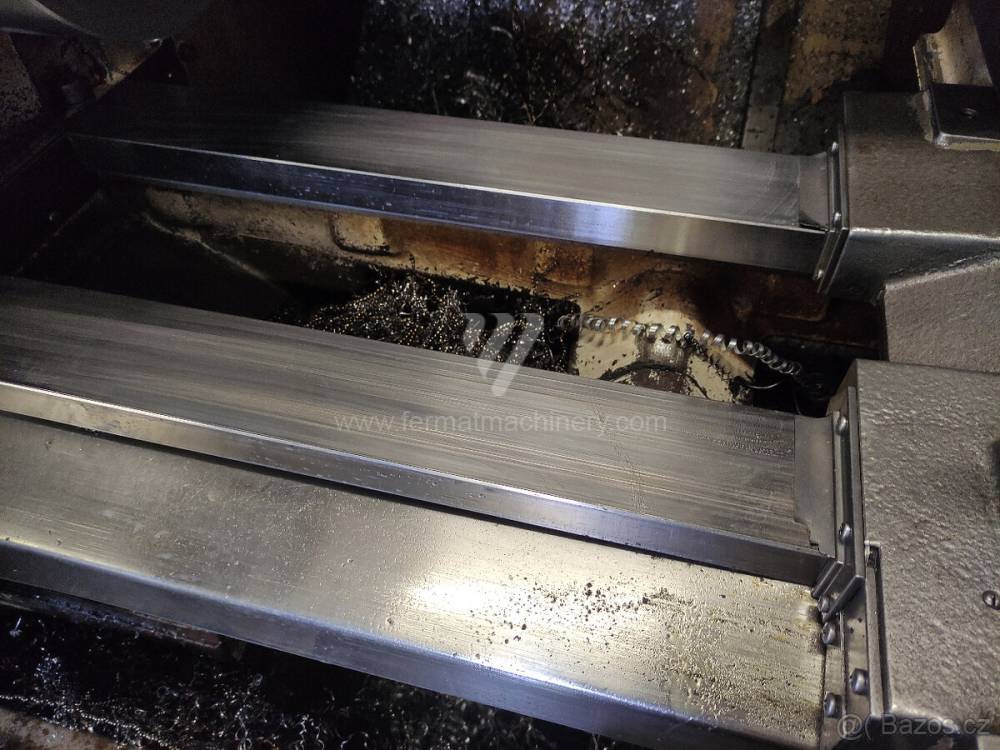

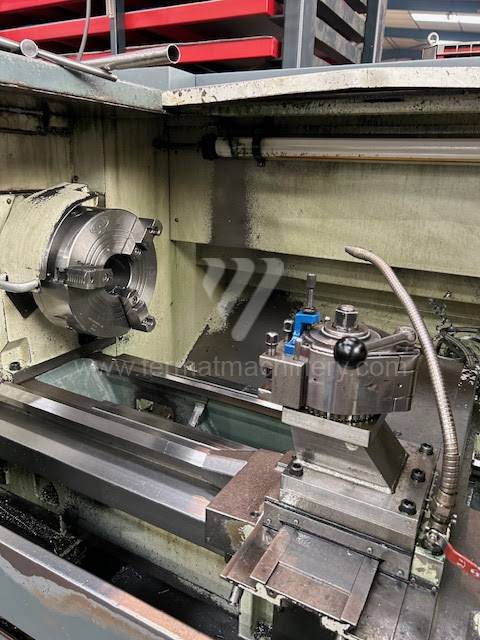

Masturn MT 550 CNC
KOVOSVIT MAS, a.s.
Nr. di inventario: 251253
Anno di fabbricazione:2012
Sistema di controllo Heidenhain: Manual Plus 4110
Diametro di rotazione: 500 mm
Lunghezza di rotazione: 1500 mm
Alloggiamento trasversale: No
Foratura mandrino: 82 mm
Torretta a revolver: No
QUICK TURN NEXUS 200-II
MAZAK
Nr. di inventario: 251438
Anno di fabbricazione:2007
Sistema di controllo Mazatrol: MATRIX NEXUS
Diametro di rotazione: 350 mm
Lunghezza di rotazione: 1021 mm
Alloggiamento trasversale: Sì
Foratura mandrino: ano mm
Torretta a revolver: No
SV 18 RA/1000
TOS Trenčín
Nr. di inventario: 241713
Diametro circolare sopra l'alloggiamento: 380 mm
Distanza tra i punti: 1000 mm
Peso max. del pezzo lavorato: 300 kg
Diametro circolare sopra supporto: 215 mm
Giri del mandrino: 14 - 2800 /min.
Potenza del motore elettrico principale: 6 kW
Lathe – is a mechanical device that uses a chip machining to change a shape of the material or component by rotation or cutting into its final product (semi-finished product). Using the lathe, it is possible to produce rotary parts, drill holes, cut external and internal threads.
The material (product) is clamped in the chuck. The lathe is produced in several dimensions, according to turntable diameter or turning length. Other equipment can be a revolver head, milling head, counter spindle, tailstock, chip conveyor (for extracting metal chips), cooling system (during turning a lot of heat is generated, which must be cooled. The cooling can be internal or external and according to its strength is expressed in bars).In case of CNC lathes. For numerically controlled lathes, if the manufacturer does not have its own system, it is possible to choose the system which is commonly used, for example: Fanuc, Siemens, Heidenhain or Fagor.
Types of lathes:
- Center type lathes
- Facing lathes
- Semi-automatic copying lathes
- Vertical lathes (carousels)
- Revolver type (poloautomaty, jednovřetenové, několikavřetenové)
- CNC lathes
- Special
The regular lathe consists of following parts: beds, spindle, support, tailstock spindle or sliding gearbox.
Basic division of the inclination of the lathe bed:
- horizontal or sloping (inclination 45 degrees)
- sliding or linear
Clamping part – it is usually formed by a chuck on one side and tailstock on the other, or a chuck and second clamping part by a counter spindle.
Cutting part – formed by a cutting wedge attached to the longitudinal part - the Z axis.
The transverse part (perpendicular to the axis of the spindle) designated as the X-axis, or the automatic tool head, also usually located on the transverse feed on the machine.
Other axes, used especially in case of CNC lathes:
- axis C1 (indexed spindle position,
- axis C2 (indexed axis of the counter spindle)
- axis Y (Axis Y enables movement of tool perpendicular to axis Z and machining with live tools)
- axis B (indexed support axis)
The machine can be erupted with a measuring tool probe (automatically or manually foldable).
According to the technological operation, turning is focused on processing of:
- Cylindrical surfaces
- Front surfaces
- Conical surfaces
- Threads
There are several hundreds manufacturers in the world, among the most popular in Czech republic are: TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
