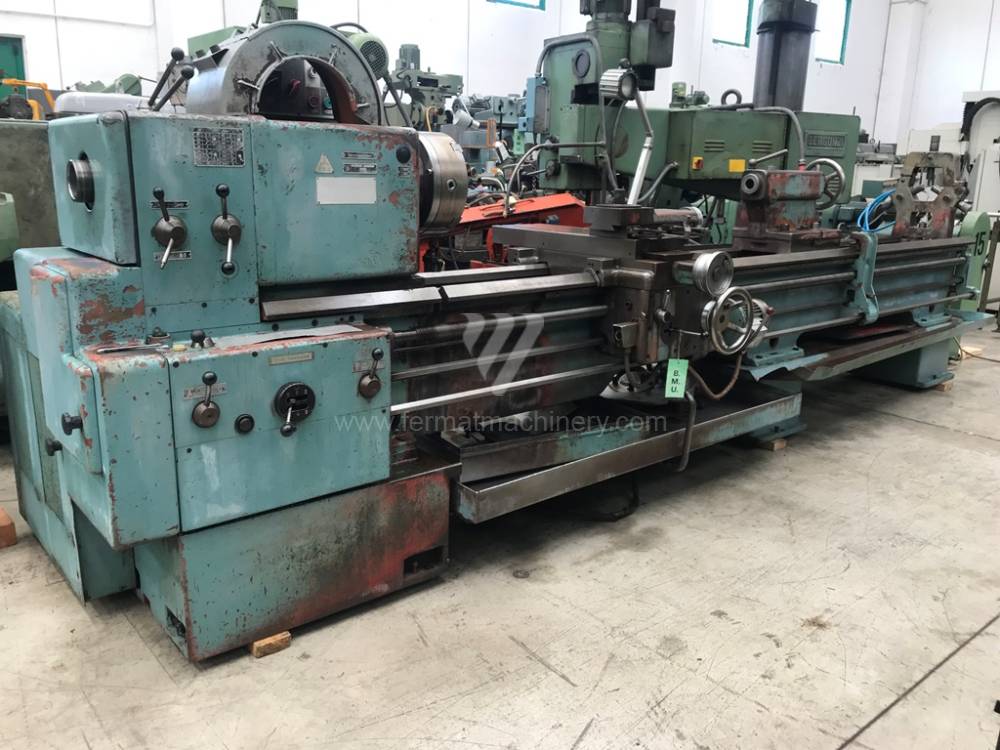

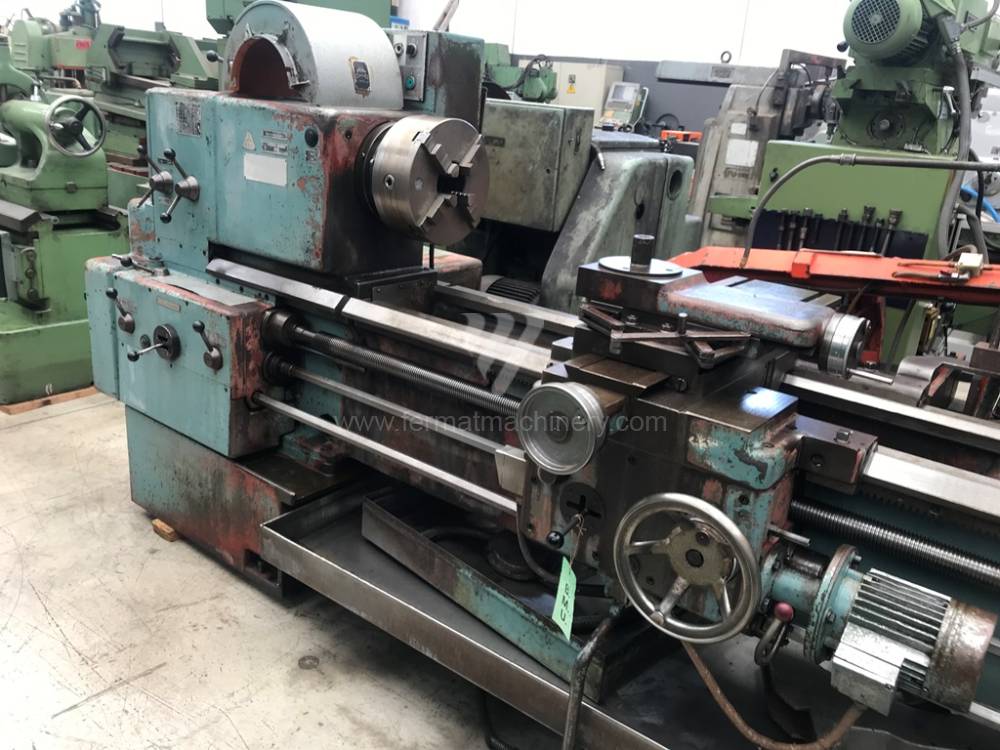

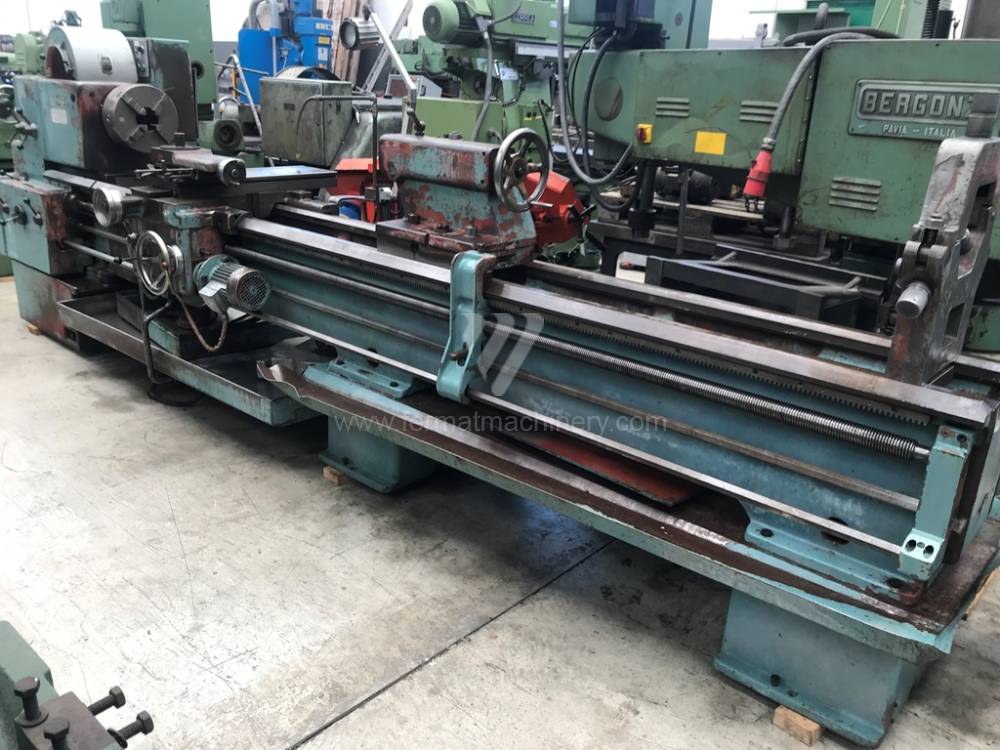

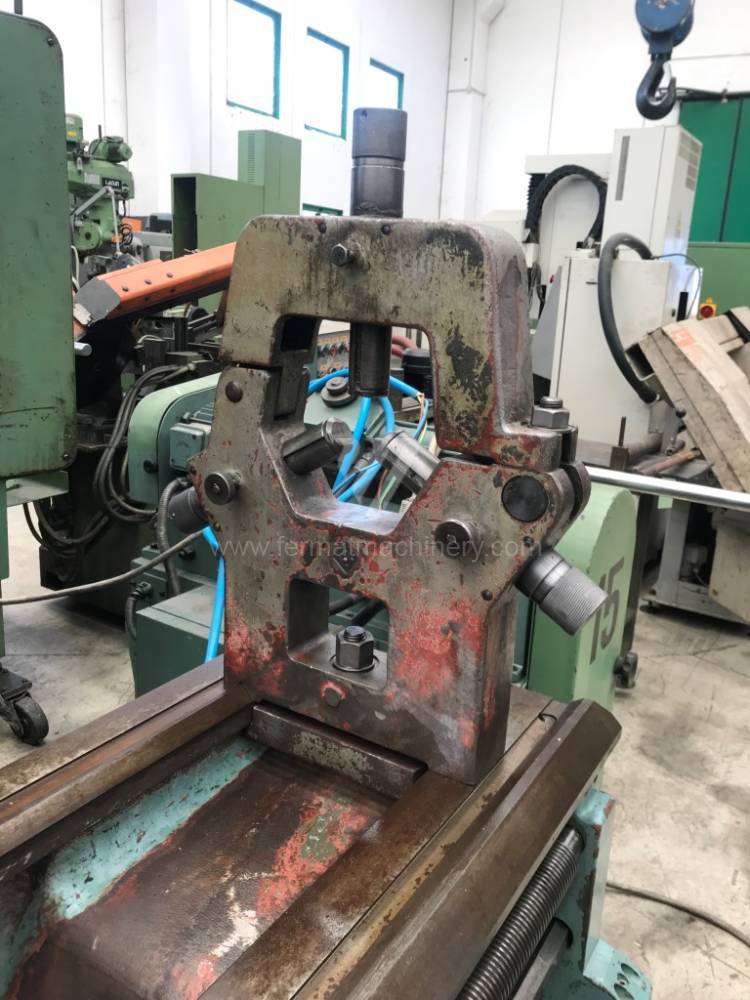

SN 63 B/3000
TOS Trenčín
NUMERO D'INVENTAIRE: 241153
Diametre circulant au dessus de lit: 630 mm
Distance entre pointes: 3000 mm
Poids maxi de la piece a usiner: kg
Diametre circulant au dessus de soupport: 340 mm
Diametre du mandrin: 315 mm
Forage de la broche: 72 mm

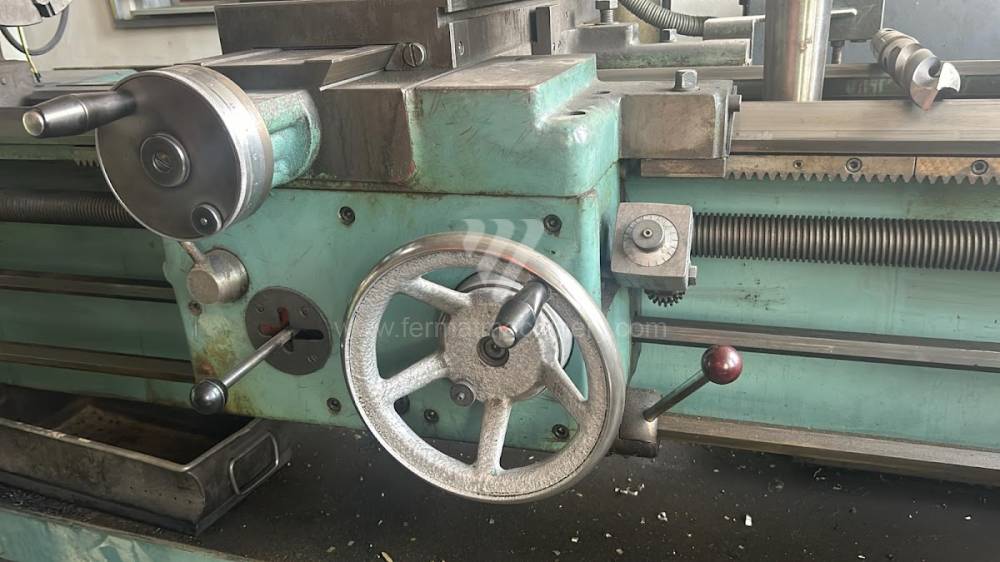

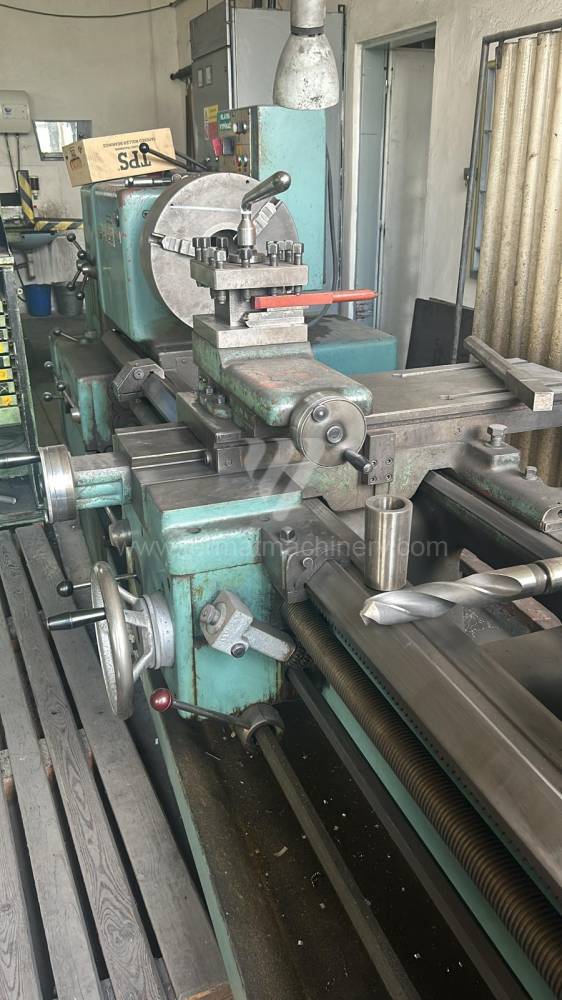

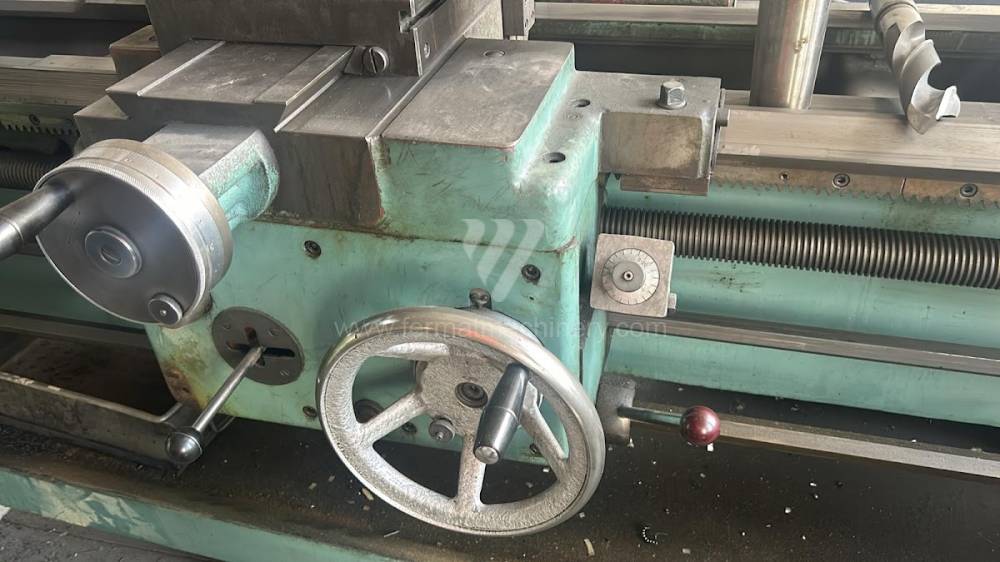

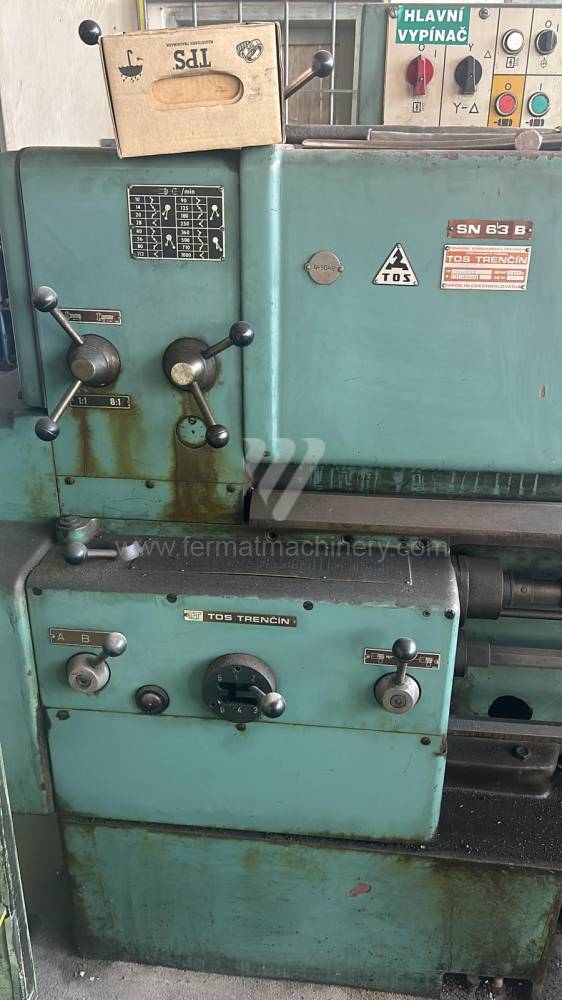

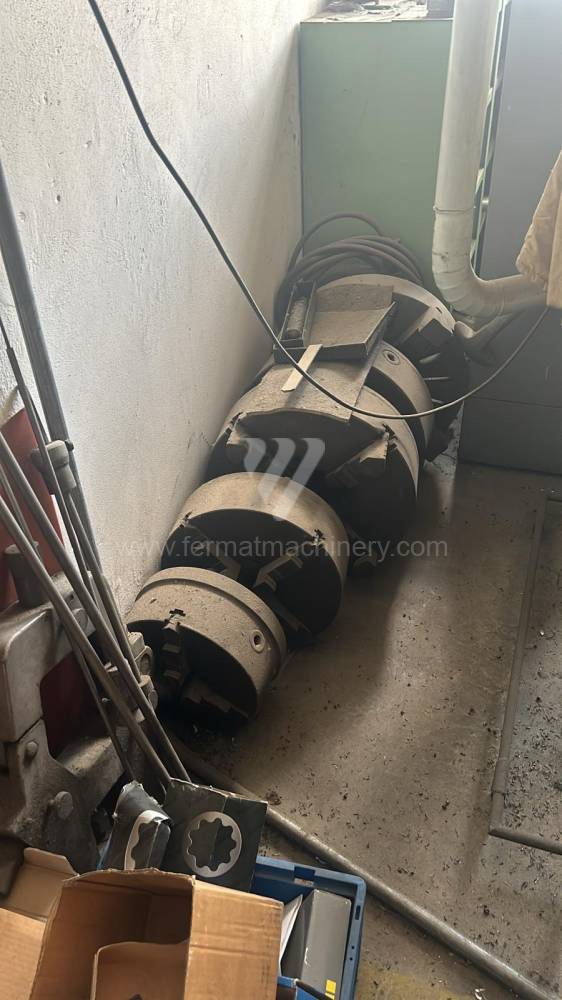

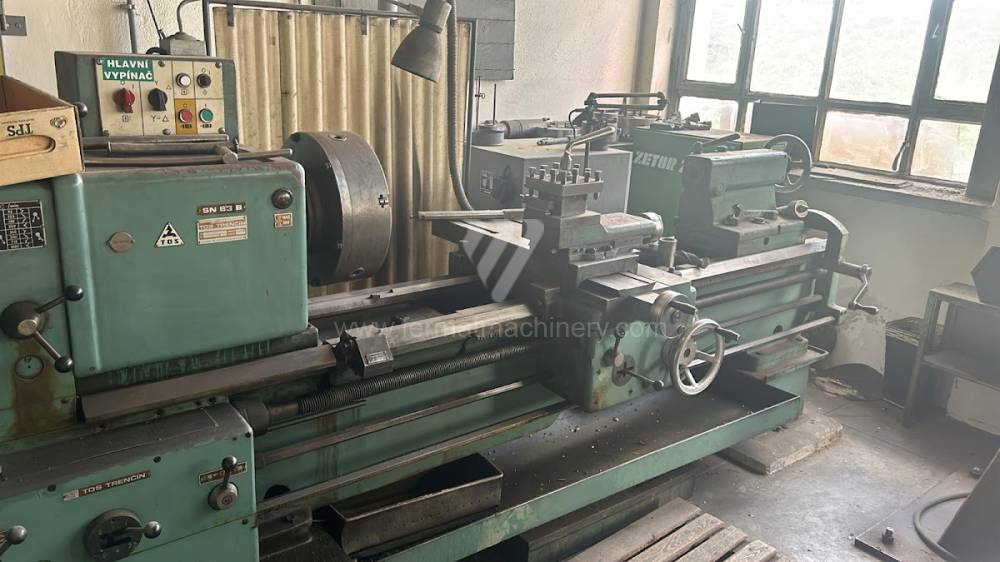

SN 63 B/1500
TOS Trenčín
NUMERO D'INVENTAIRE: 241391
Diametre circulant au dessus de lit: 630 mm
Distance entre pointes: 1500 mm
Poids maxi de la piece a usiner: kg
Diametre circulant au dessus de soupport: 340 mm
Puissance du moteur principal: 7,5 kW
Dimensions hors tout: 4000 x 1400 mm
SN 63/2000
TOS Trenčín
NUMERO D'INVENTAIRE: 241170
Diametre circulant au dessus de lit: 630 mm
Distance entre pointes: 2000 mm
Poids maxi de la piece a usiner: kg
Diametre circulant au dessus de soupport: 340 mm
Puissance du moteur principal: 7,5 kW
Dimensions hors tout: 4000x1200x mm
SN 71 B/2000
TOS Trenčín
NUMERO D'INVENTAIRE: 241614
Année de production:1979
Diametre circulant au dessus de lit: 710 mm
Distance entre pointes: 2000 mm
Poids maxi de la piece a usiner: 850 kg
Diametre circulant au dessus de soupport: 420 mm
Vitesse de broche: 10 - 1000 /min.
Puissance du moteur principal: 7,5 kW
SN 63 B/2000
TOS Trenčín
NUMERO D'INVENTAIRE: 241617
Année de production:1994
Diametre circulant au dessus de lit: 630 mm
Distance entre pointes: 2000 mm
Poids maxi de la piece a usiner: kg
Diametre circulant au dessus de soupport: 340 mm
Puissance du moteur principal: 7.5 kW
Dimensions hors tout: 4000 x 1400 x 1520 mm
CTX 210 V1
Gildemeister
NUMERO D'INVENTAIRE: 241719
Année de production:2004
Système de contrôle Fanuc:
Diametre de tournage: 380 mm
Longueur de tournage: mm
Course X: 151 mm
Course Z: 339 mm
Diametre circulant au dessus de soupport: 290 mm

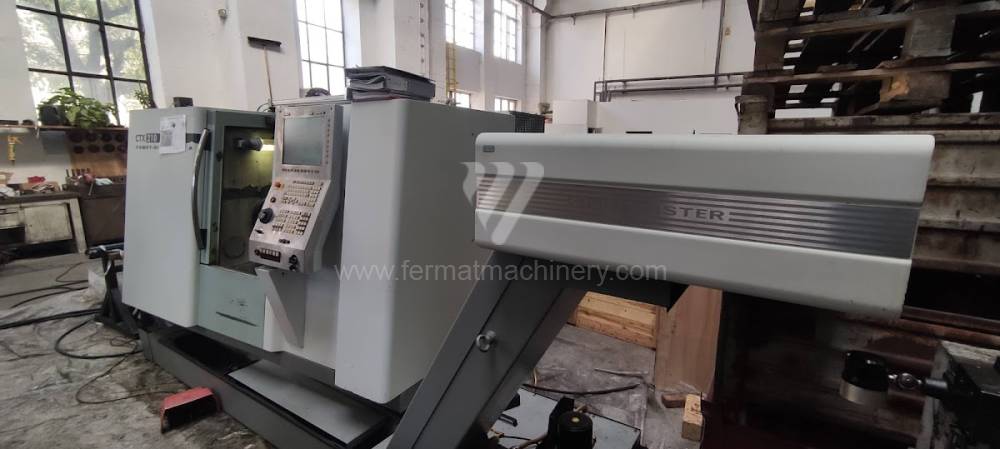

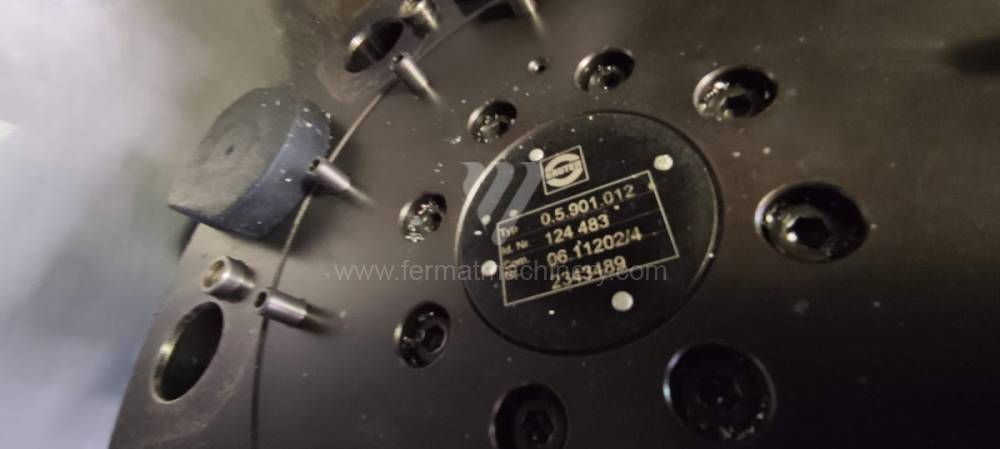

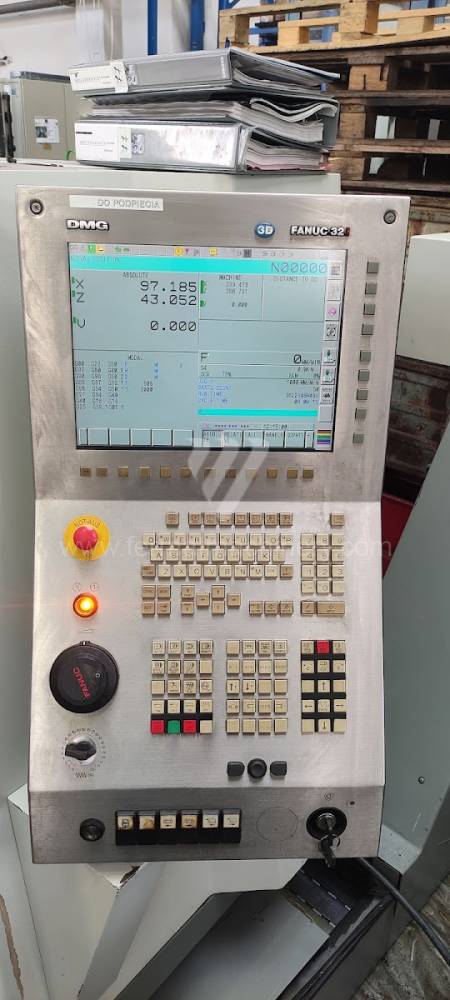

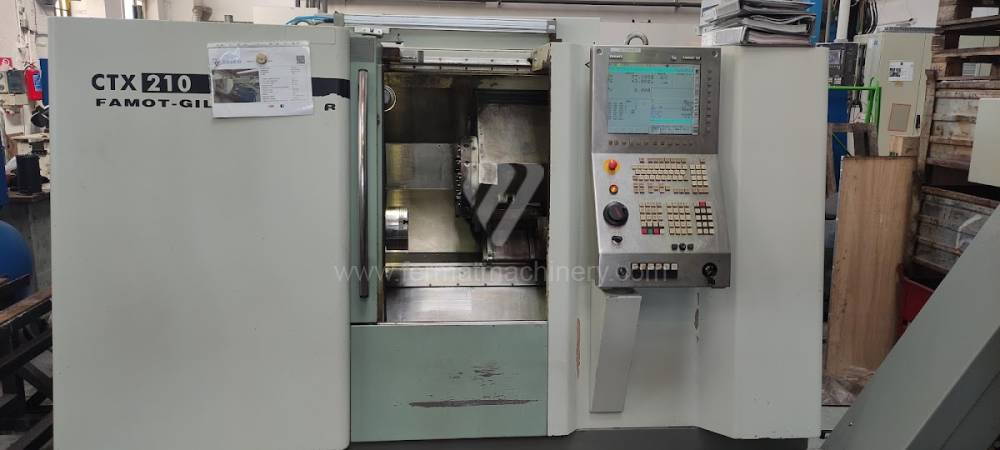

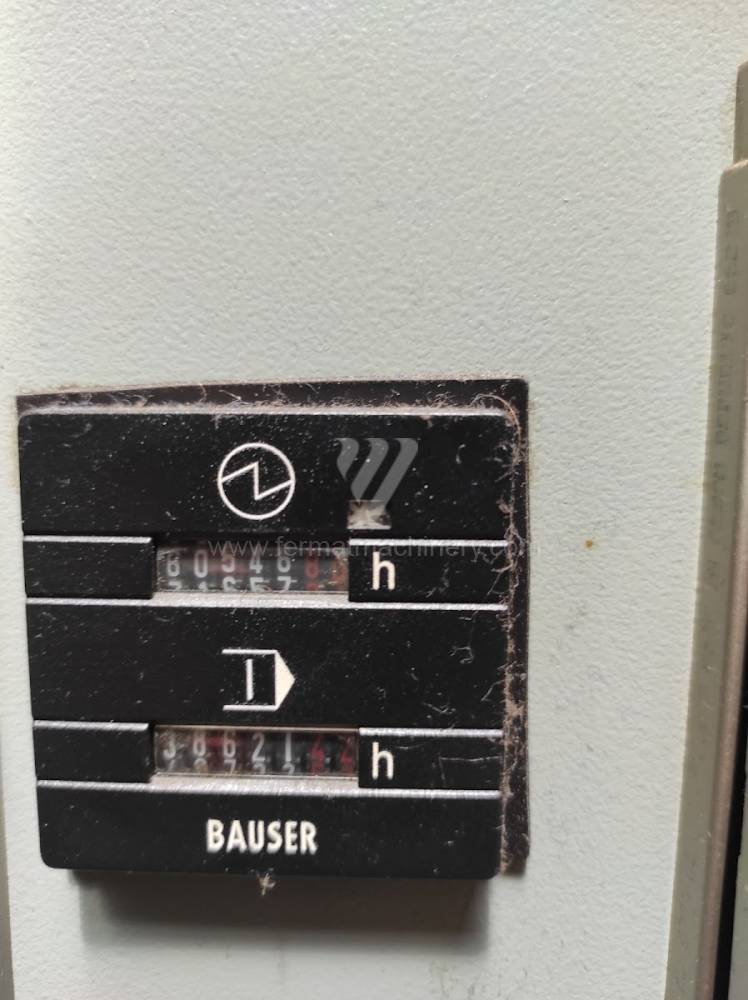

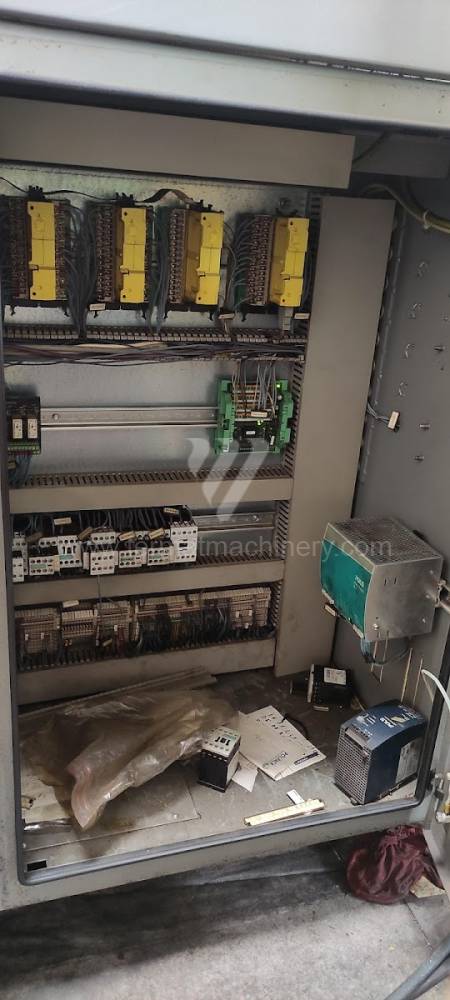

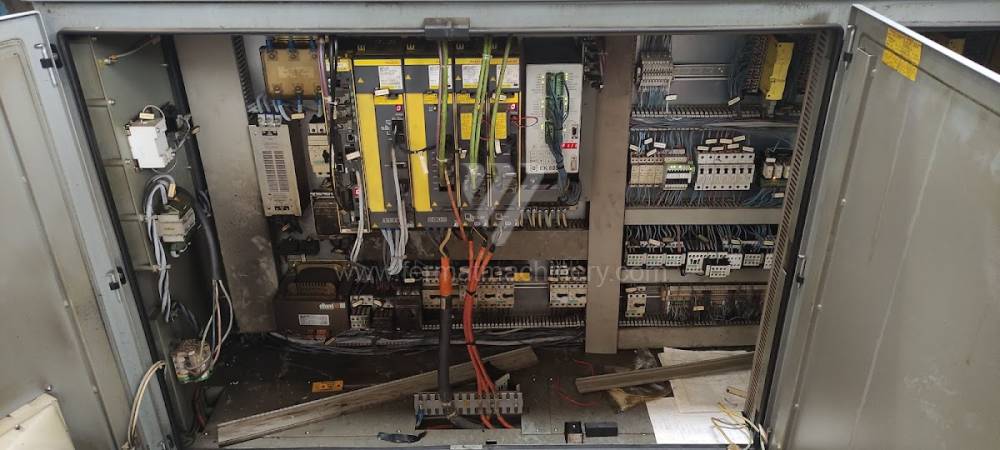

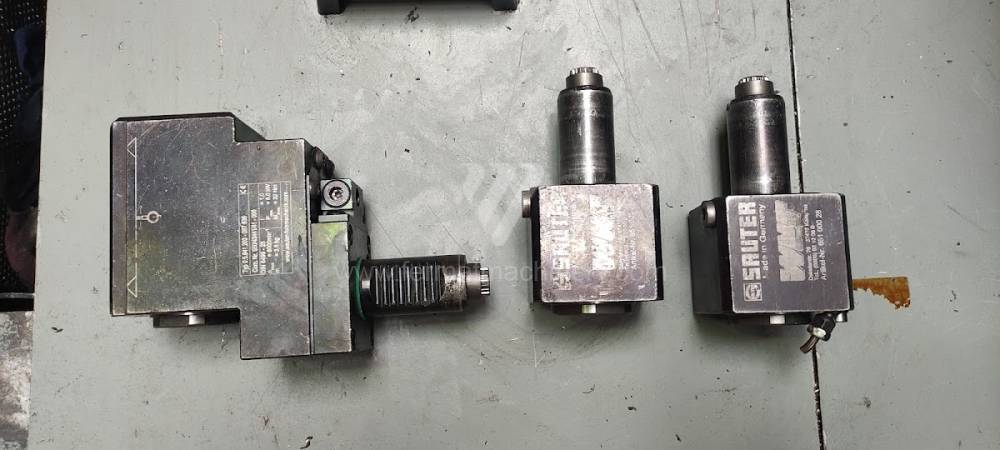

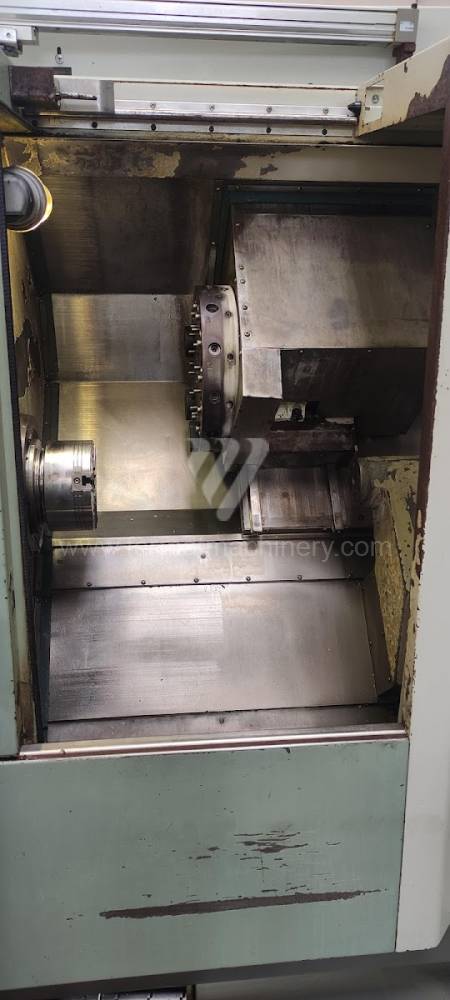

CTX 210 V3
Gildemeister
NUMERO D'INVENTAIRE: 241721
Année de production:2006
Système de contrôle Fanuc: Fanuc 32i
Diametre de tournage: 290 mm
Longueur de tournage: 339 mm
Lit en pente: OUI
Axe Y: NON
La contre-broche: NON

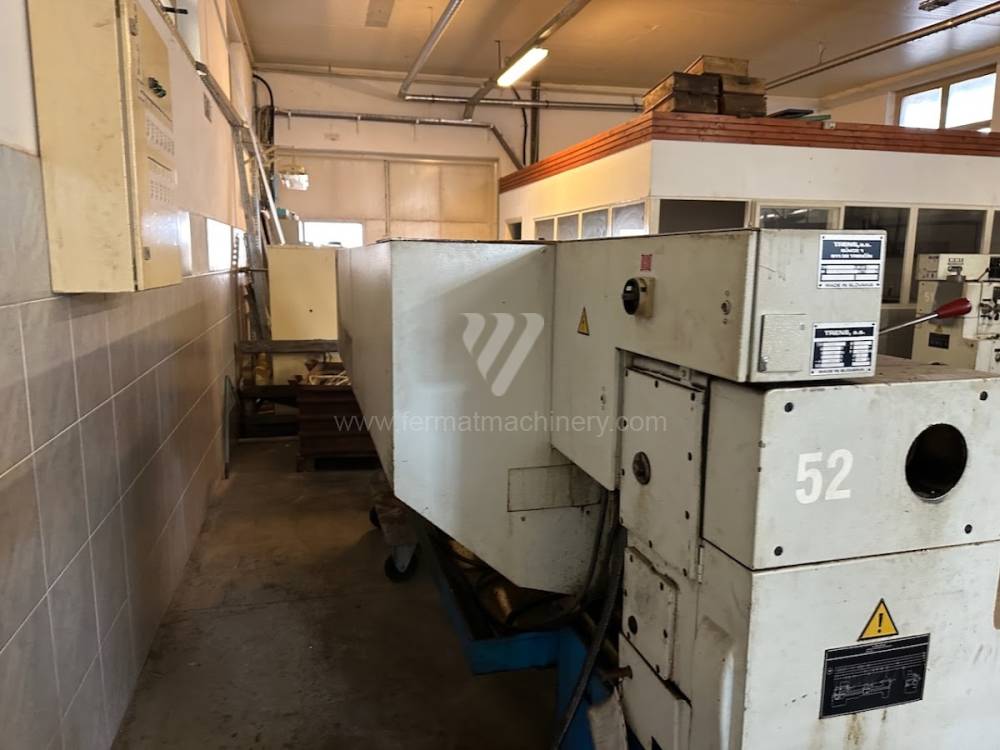

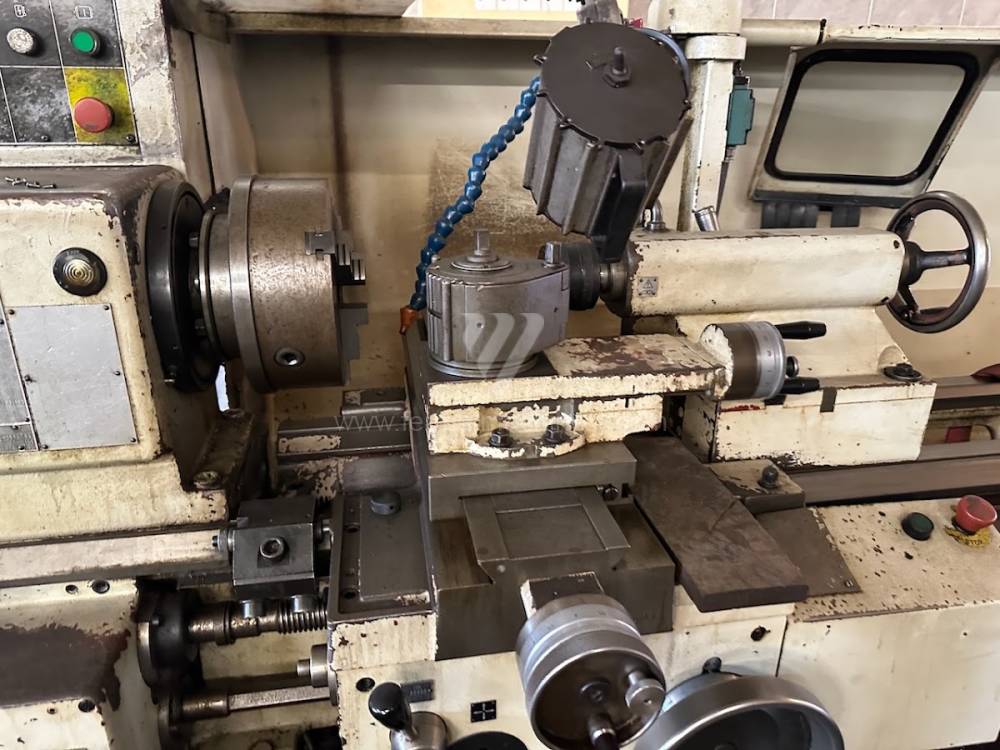

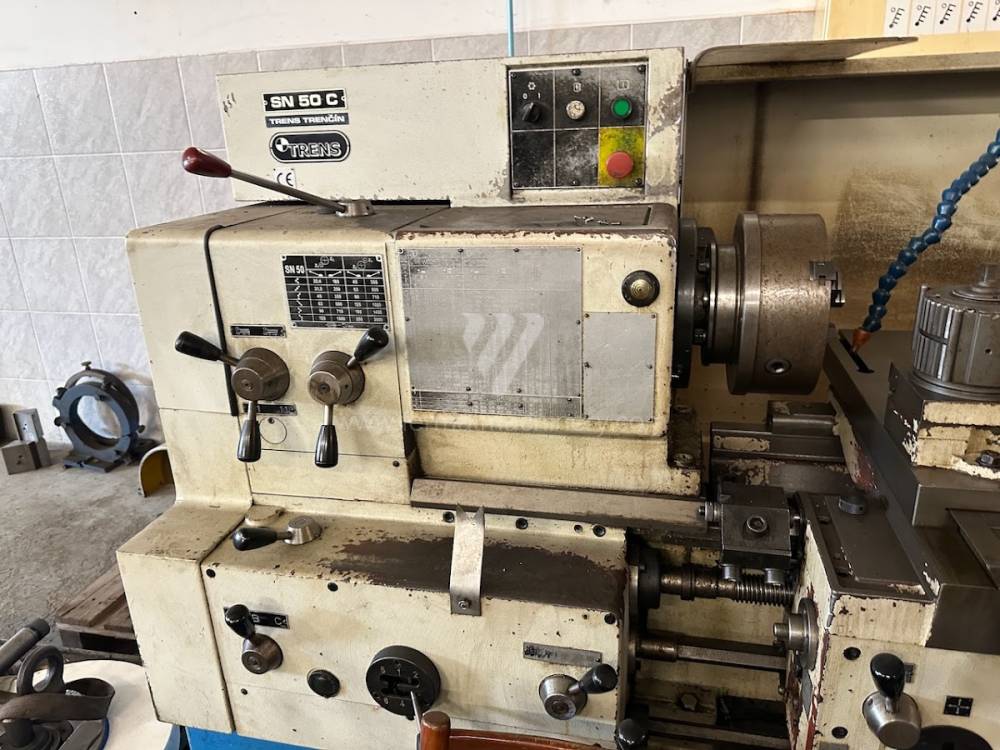

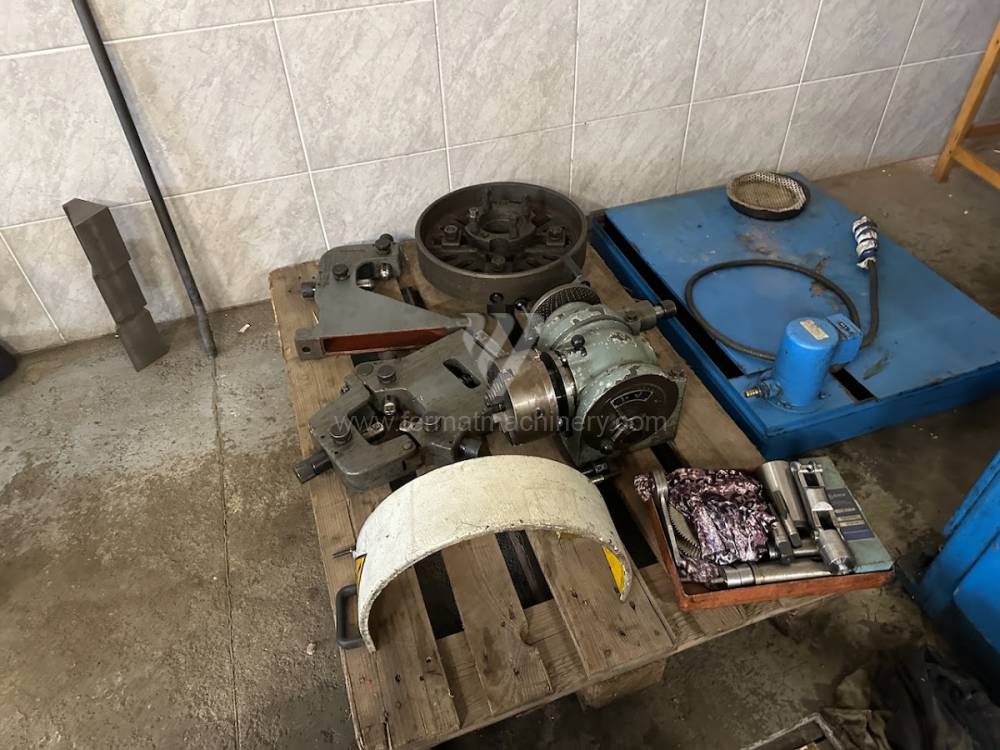

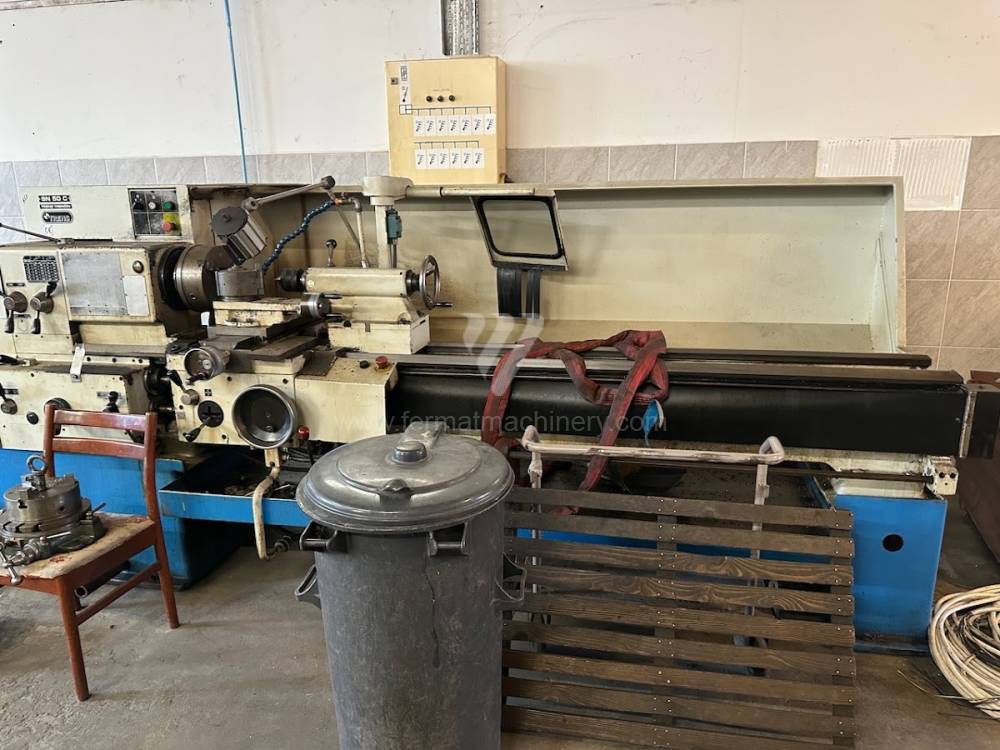

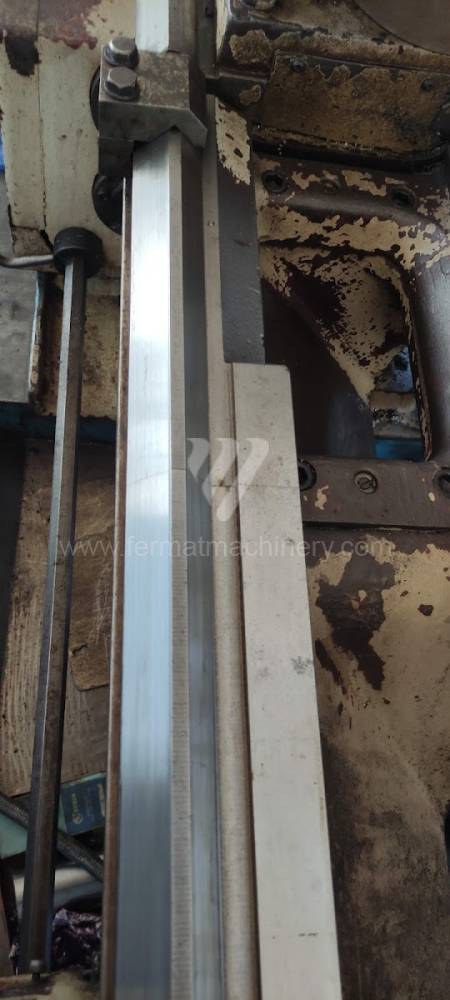

SN 50 C/2000
Trens
NUMERO D'INVENTAIRE: 251283
Année de production:2005
Diametre circulant au dessus de lit: 500 mm
Distance entre pointes: 2000 mm
Poids maxi de la piece a usiner: 300 kg
Diametre circulant au dessus de soupport: 270 mm
Forage de la broche: 52 mm
Vitesse de broche: 22 - 2000 /min.

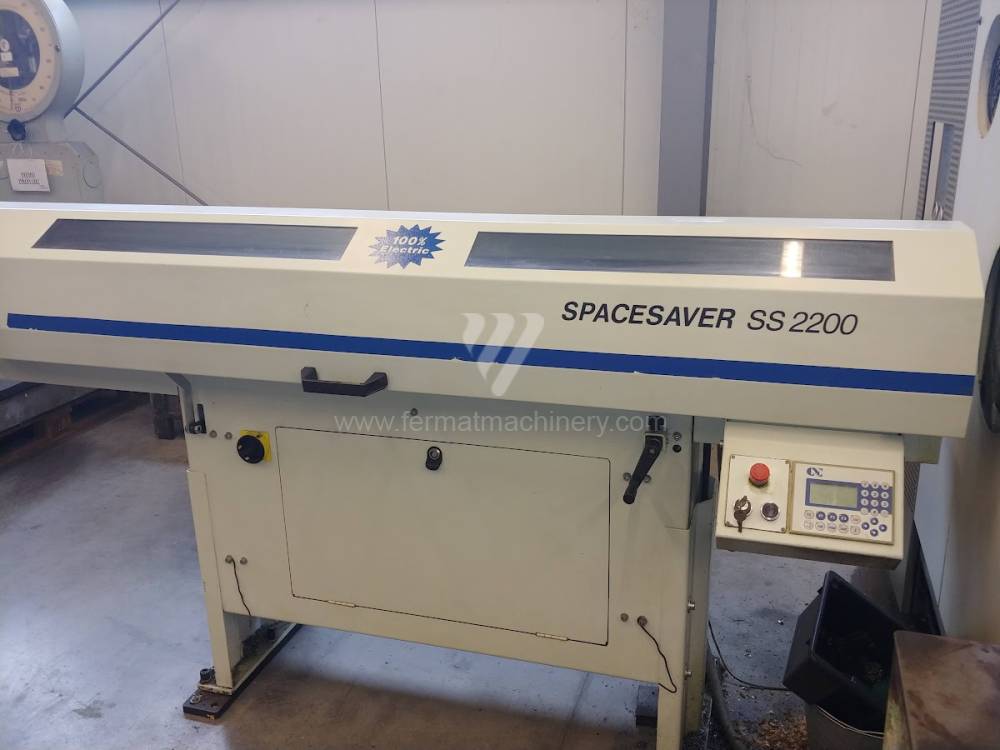

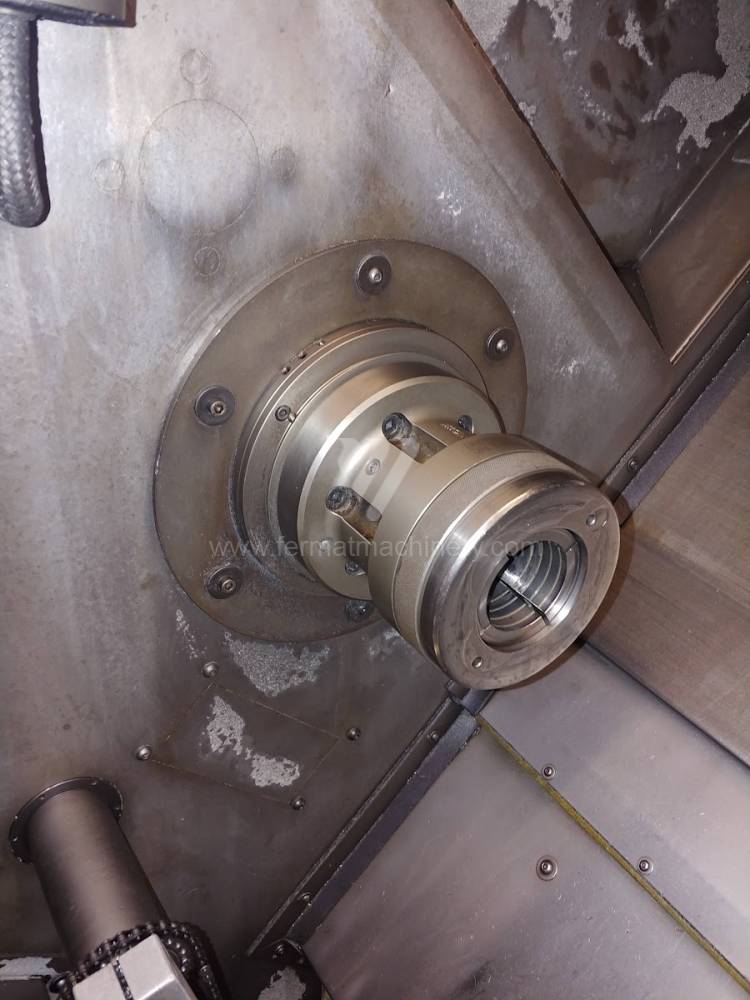

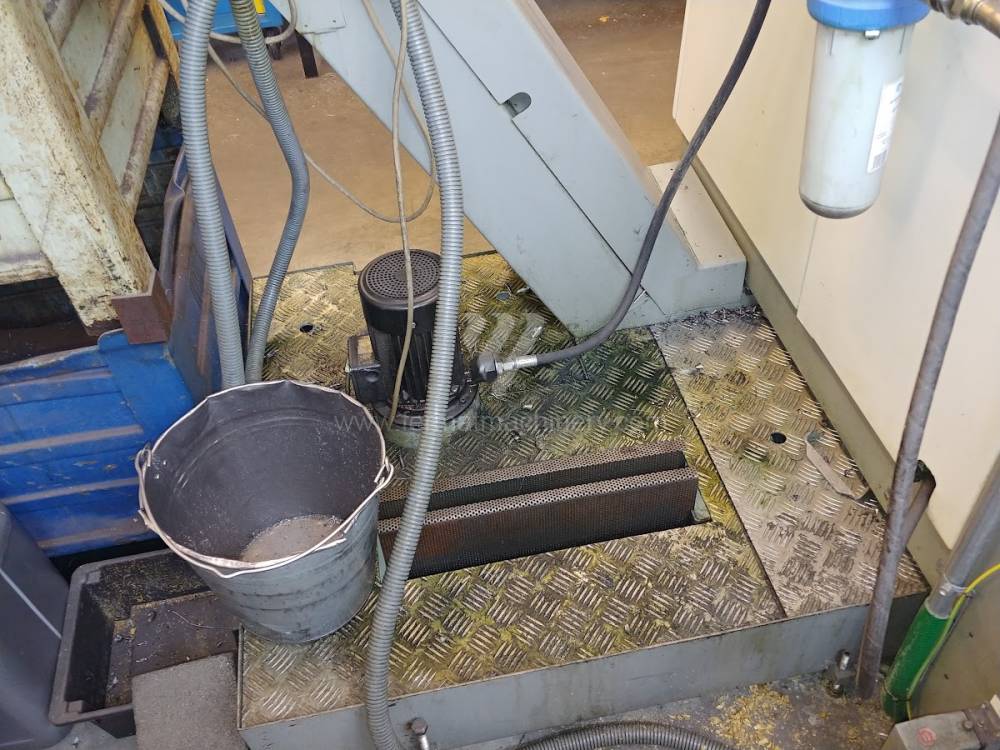

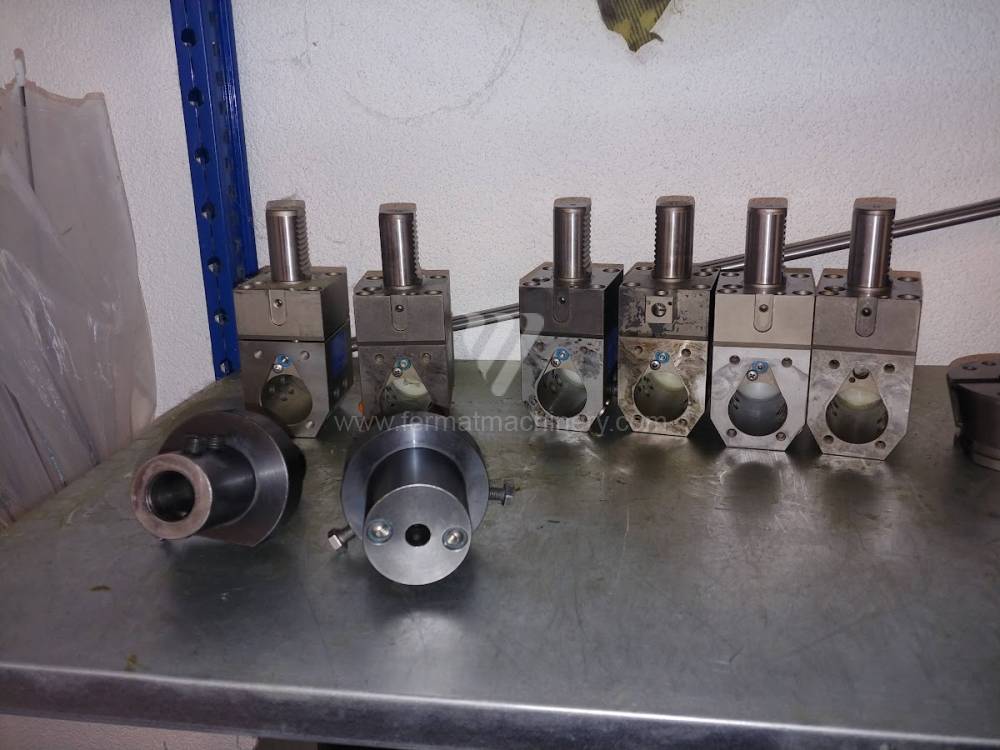

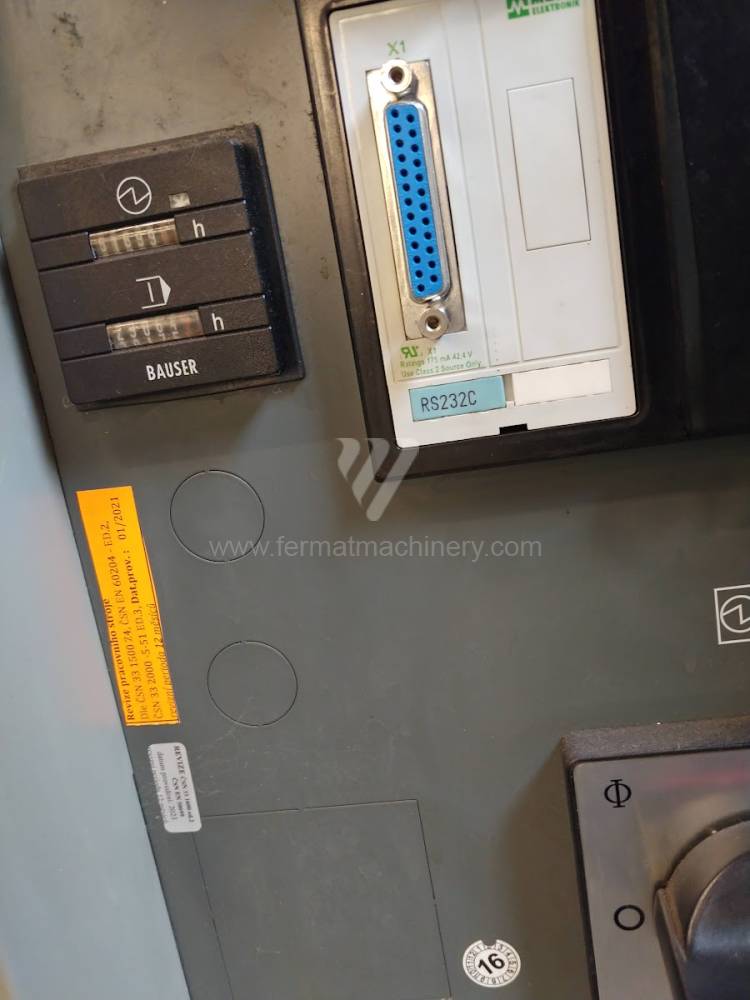

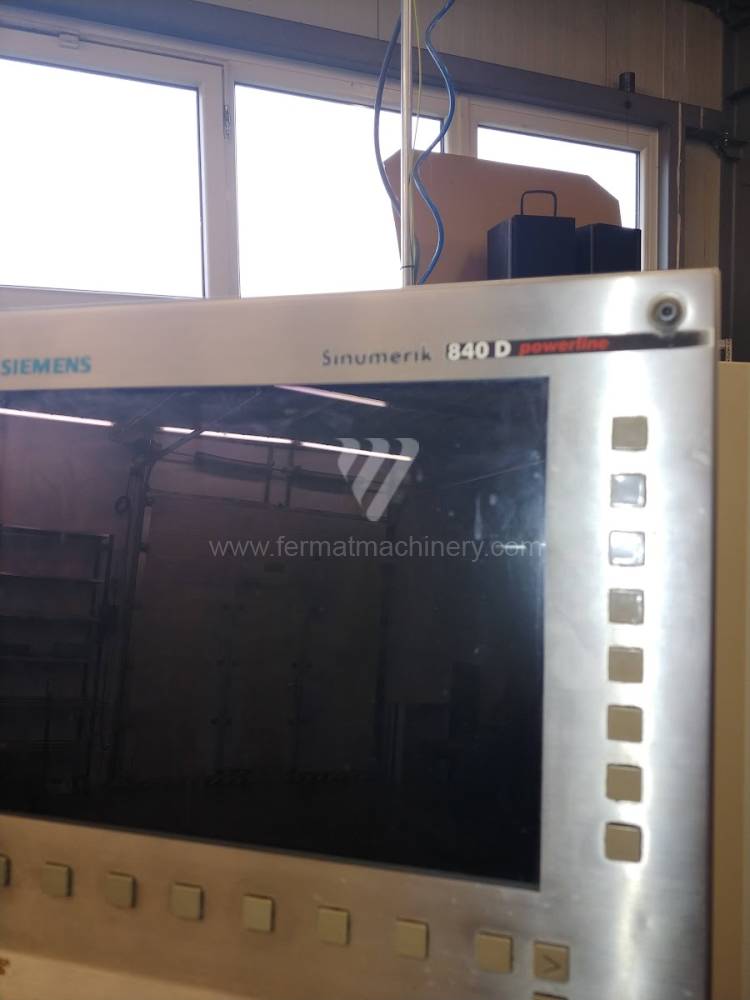

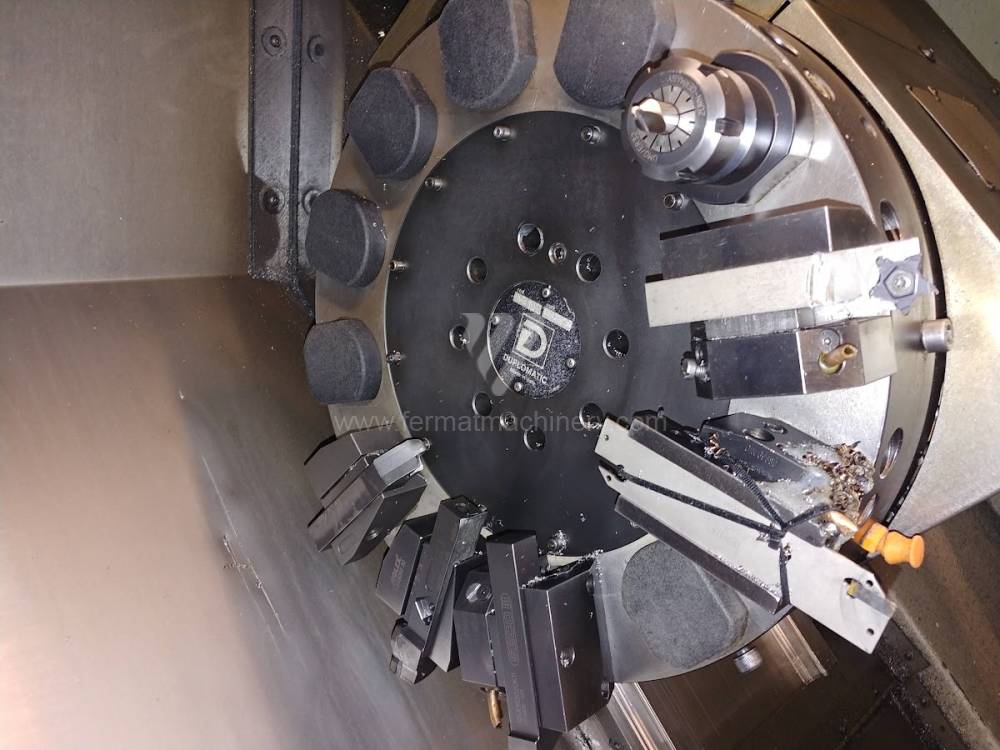

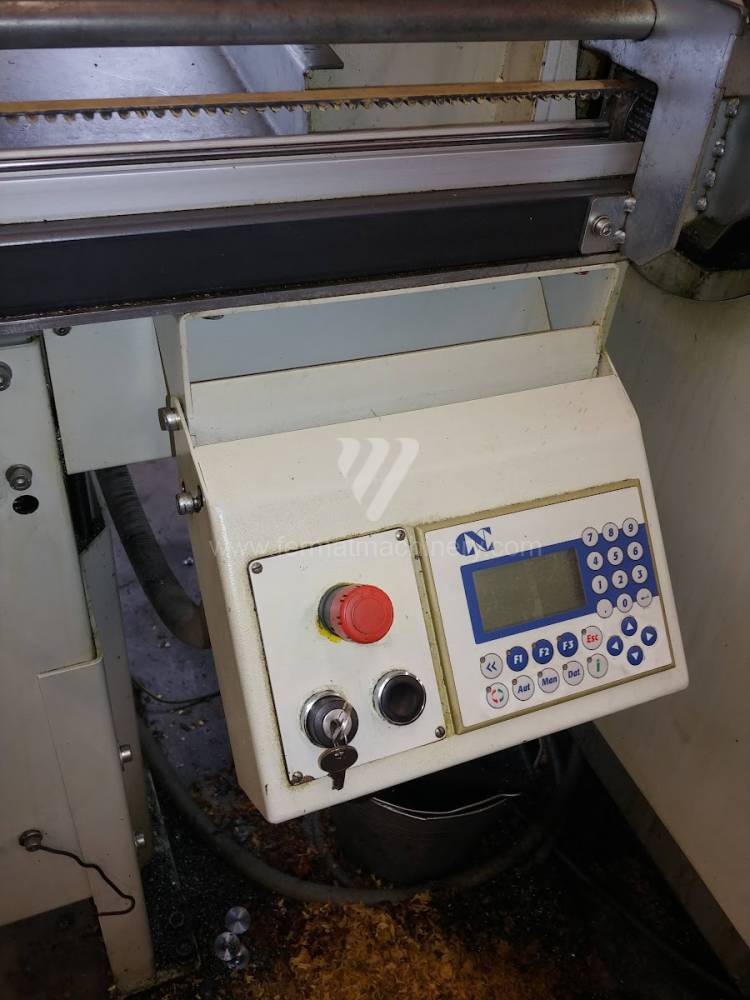

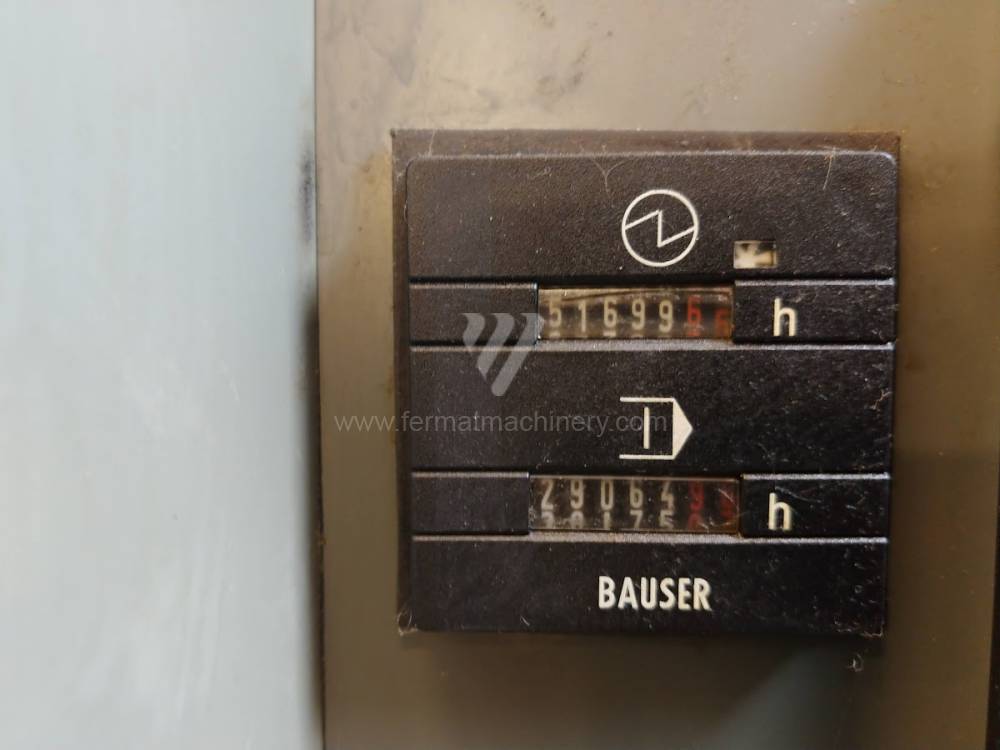

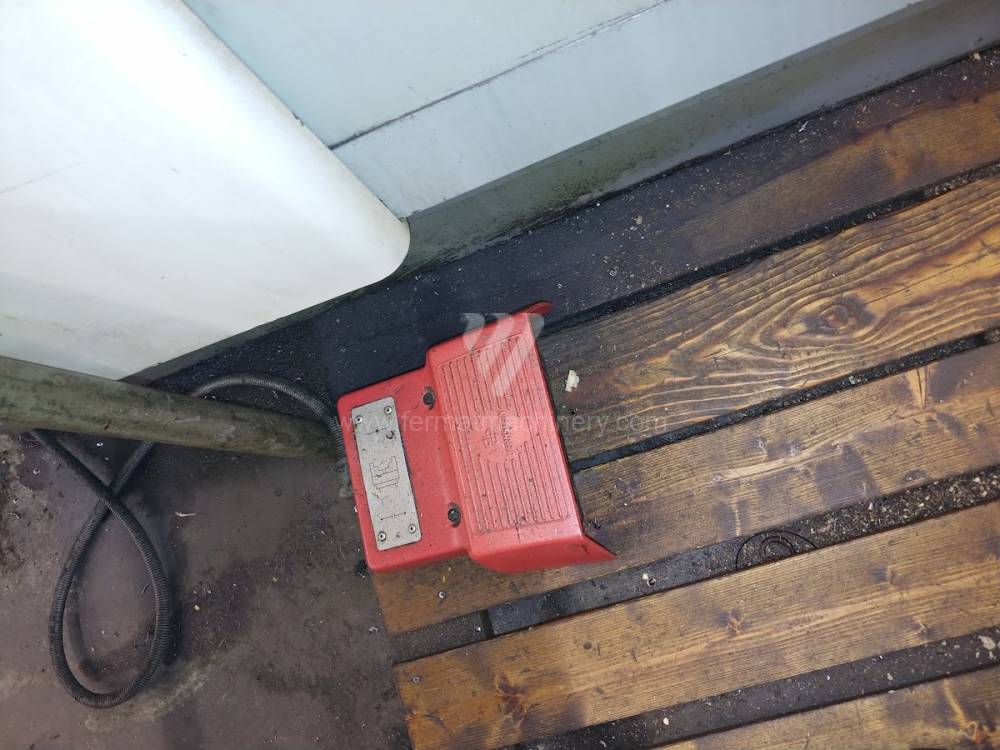

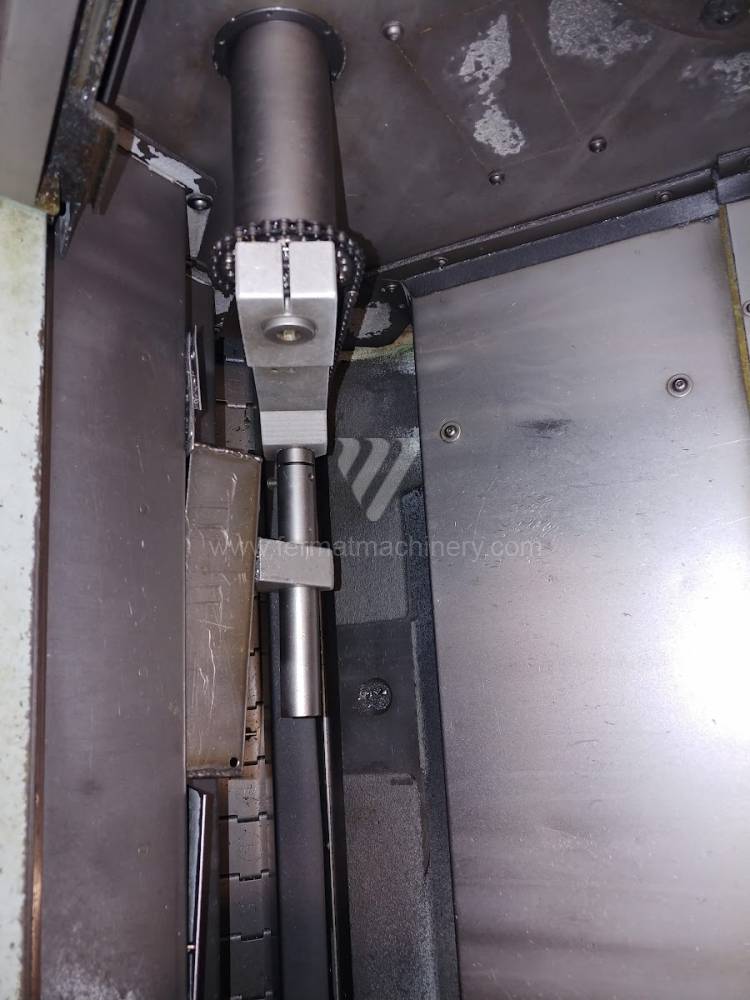

CTX 310 V3 CNC
Gildemeister
NUMERO D'INVENTAIRE: 241273
Année de production:2005

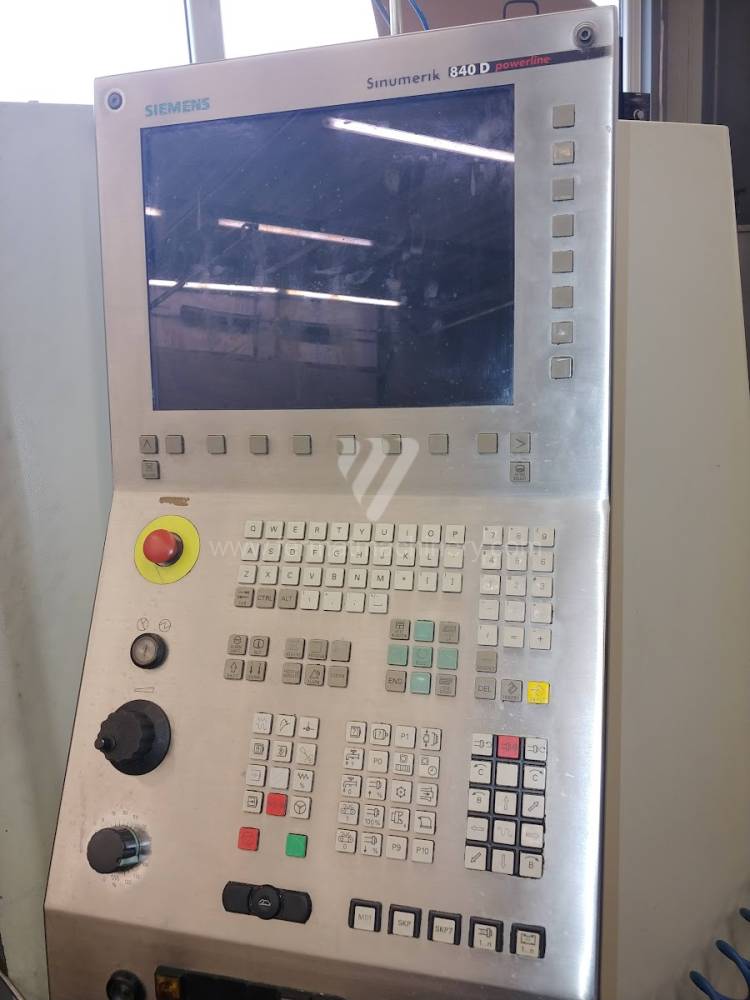

Système de contrôle Siemens: Sinumerik 840 D
Diametre de tournage: 365 mm
Longueur de tournage: 450 mm
Lit en pente: OUI
Axe Y: NON
La contre-broche: NON

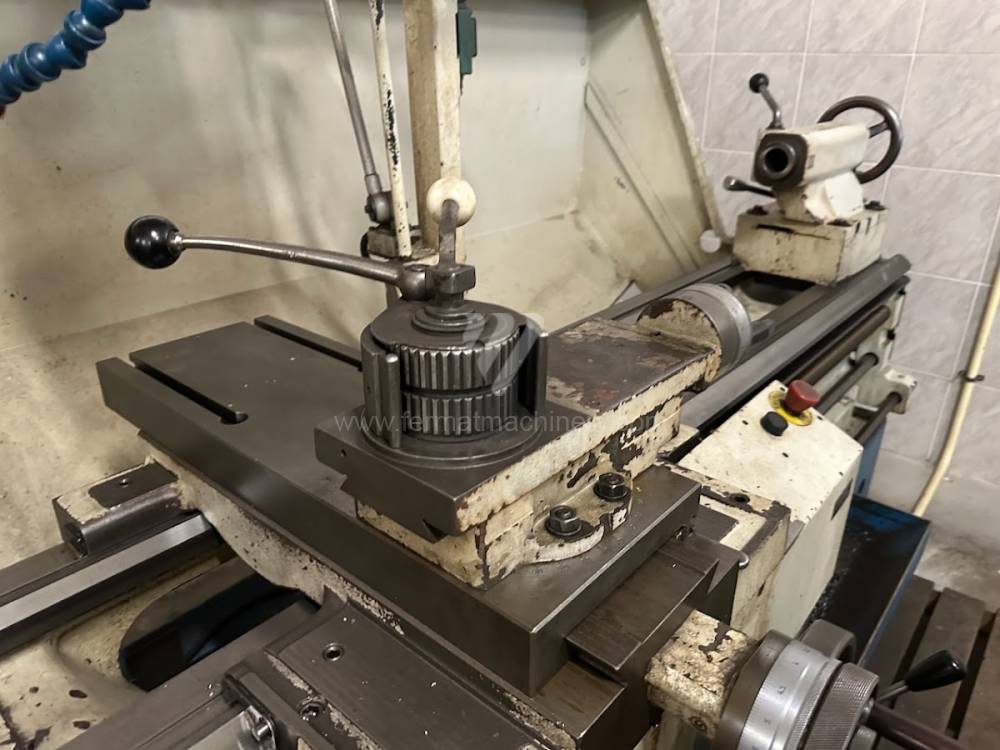

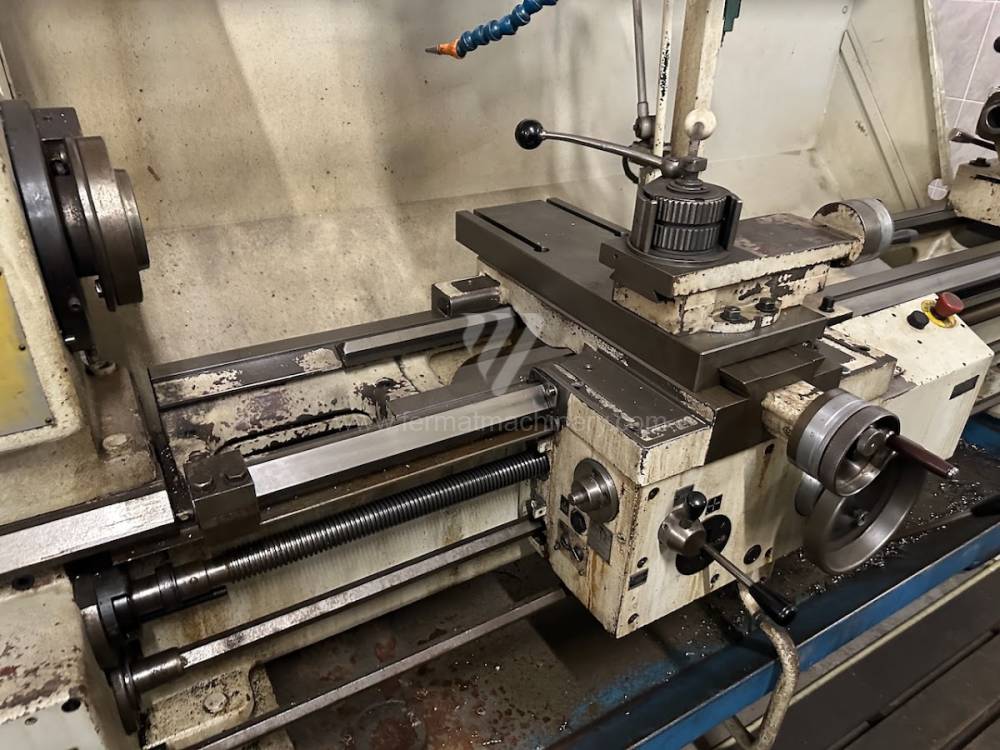

SN 50 C/1500
TOS Trenčín
NUMERO D'INVENTAIRE: 251268
Année de production:2015
Diametre circulant au dessus de lit: 500 mm
Distance entre pointes: 1500 mm
Poids maxi de la piece a usiner: 300 kg
Diametre circulant au dessus de soupport: 220 mm
Puissance du moteur principal: 5,5 kW
Poids totale de la machine: 1750 kg
S 50 CNC
TAJMAC-ZPS, a.s.
NUMERO D'INVENTAIRE: 241272
Année de production:2000
Système de contrôle Siemens: Sinumerik 840 D
Diametre de tournage: 270 mm
Longueur de tournage: 535 mm
Lit en pente: OUI
Forage de la broche: 50 mm
Tête de tourelle (Tête de revolver): OUI

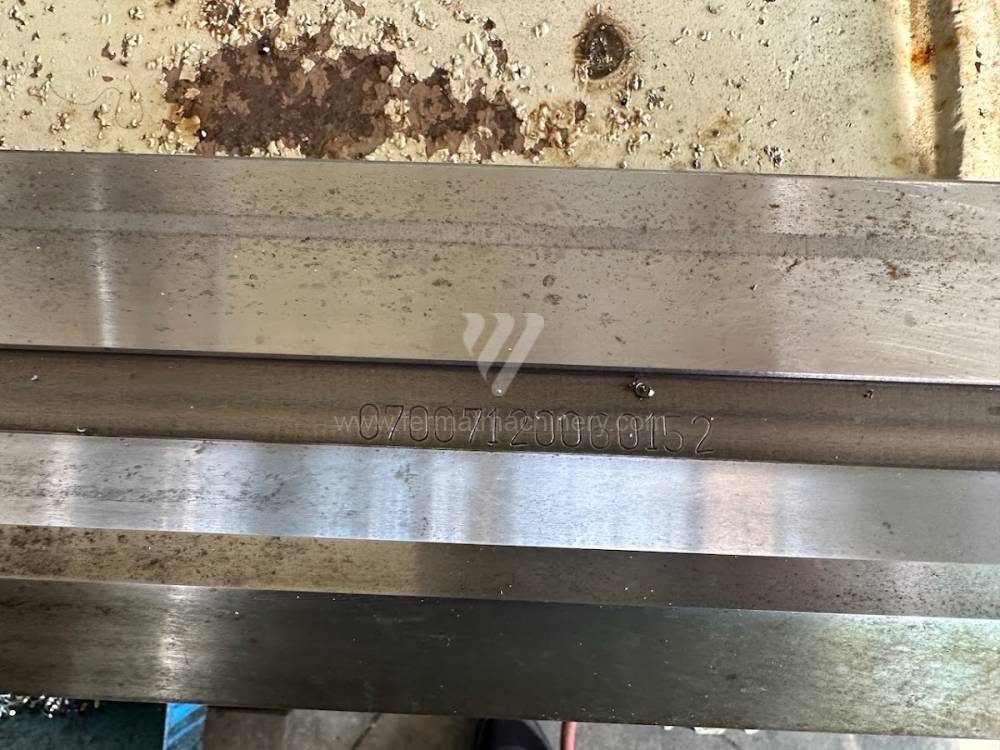

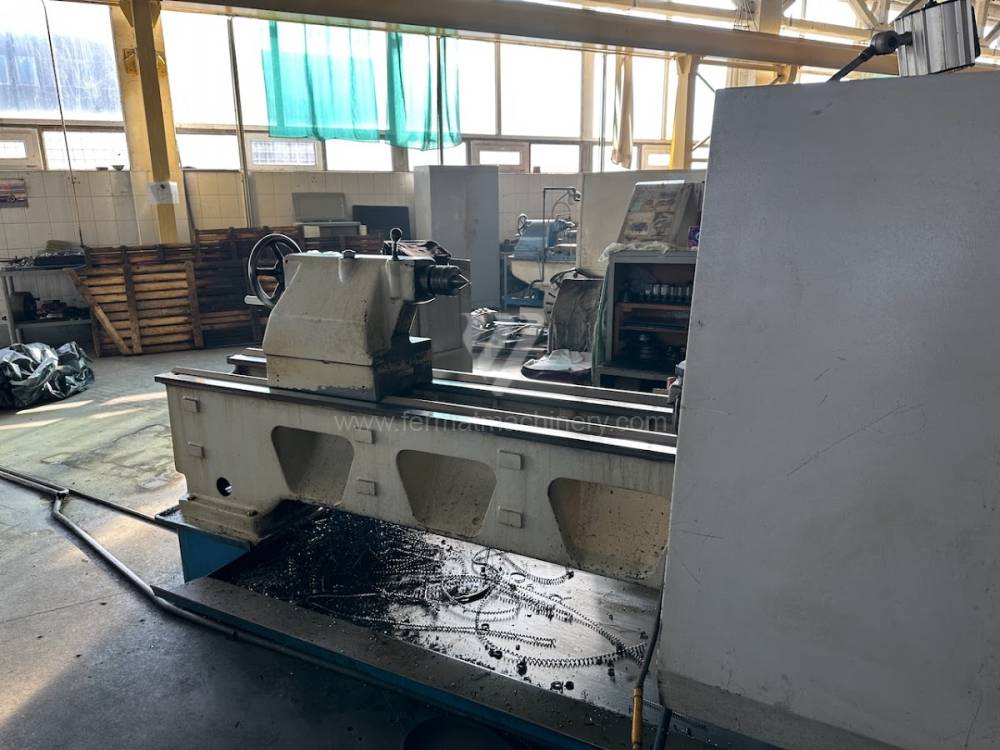

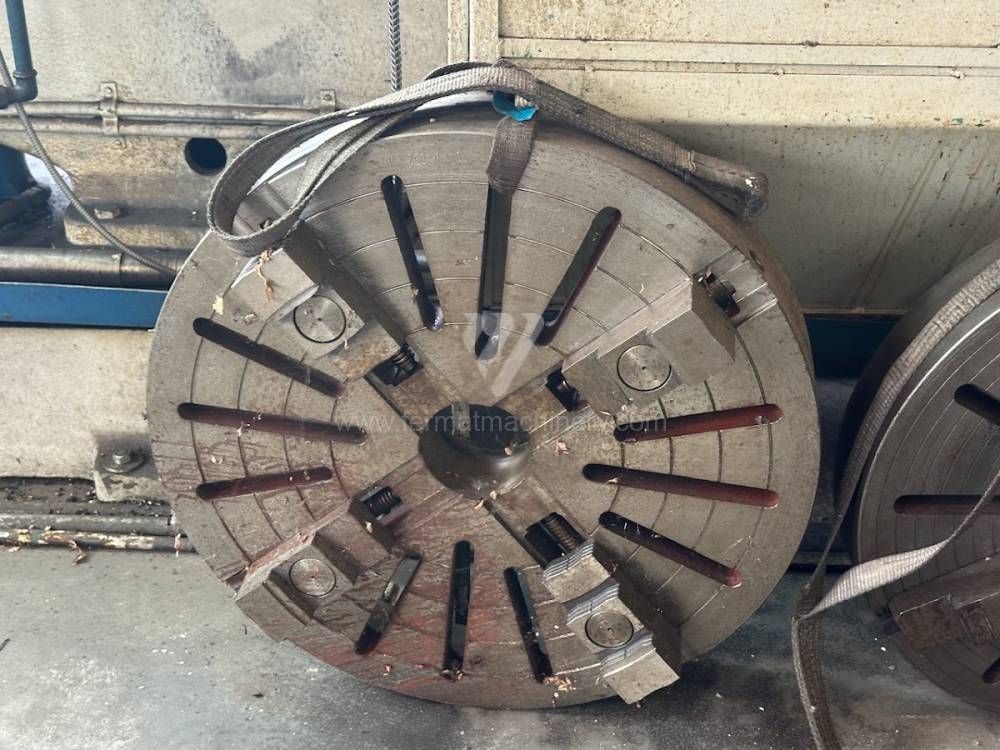

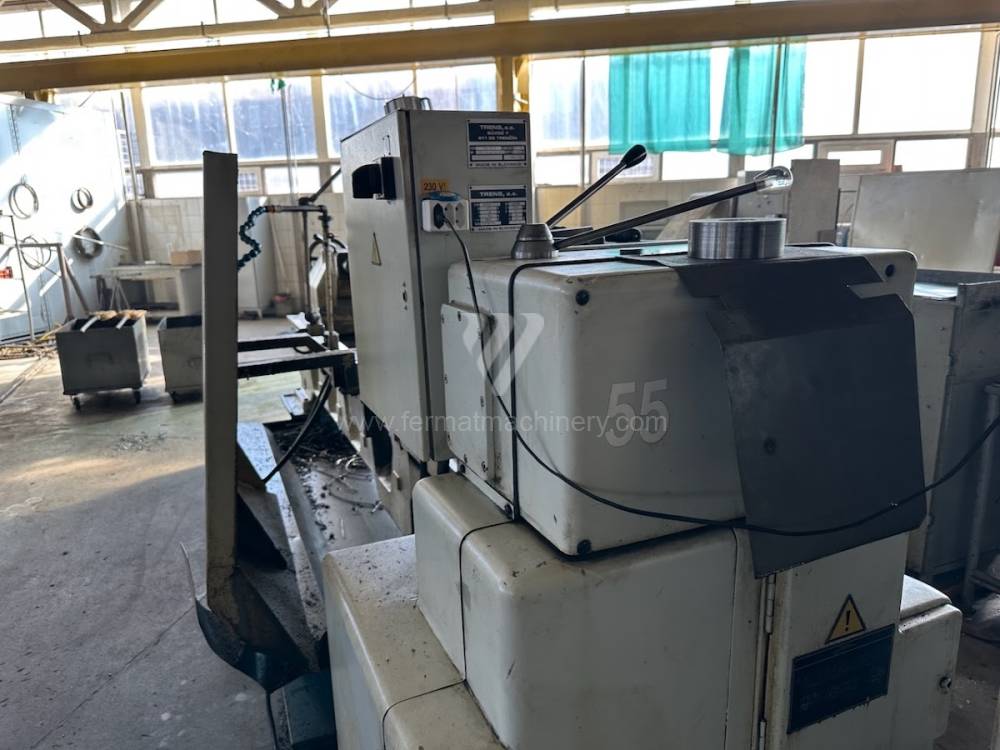

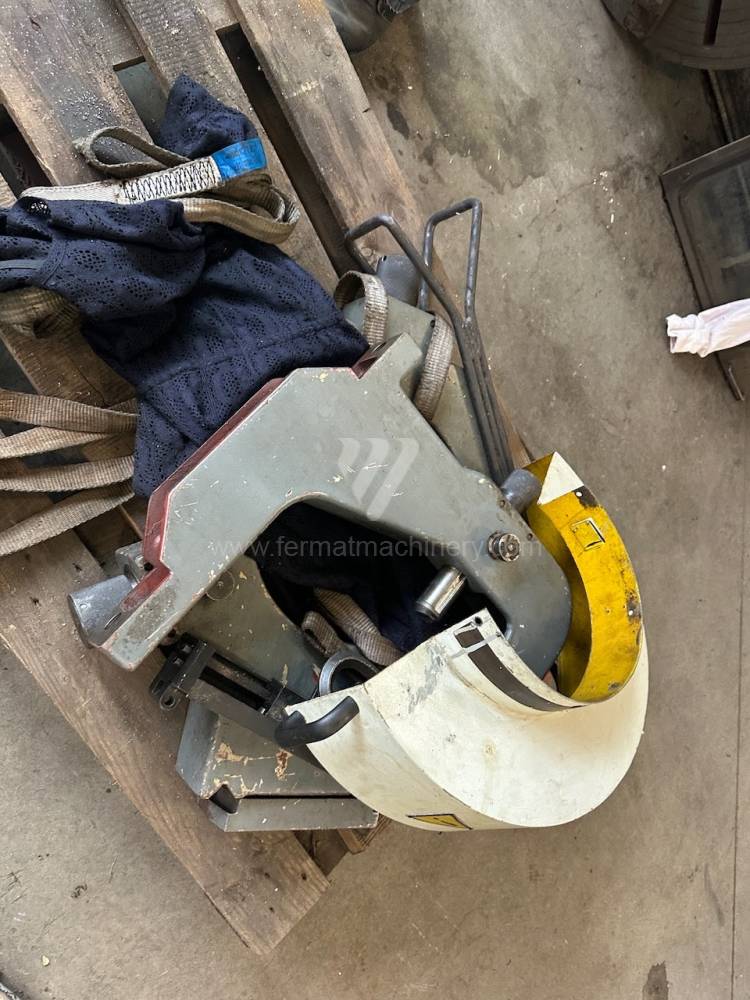

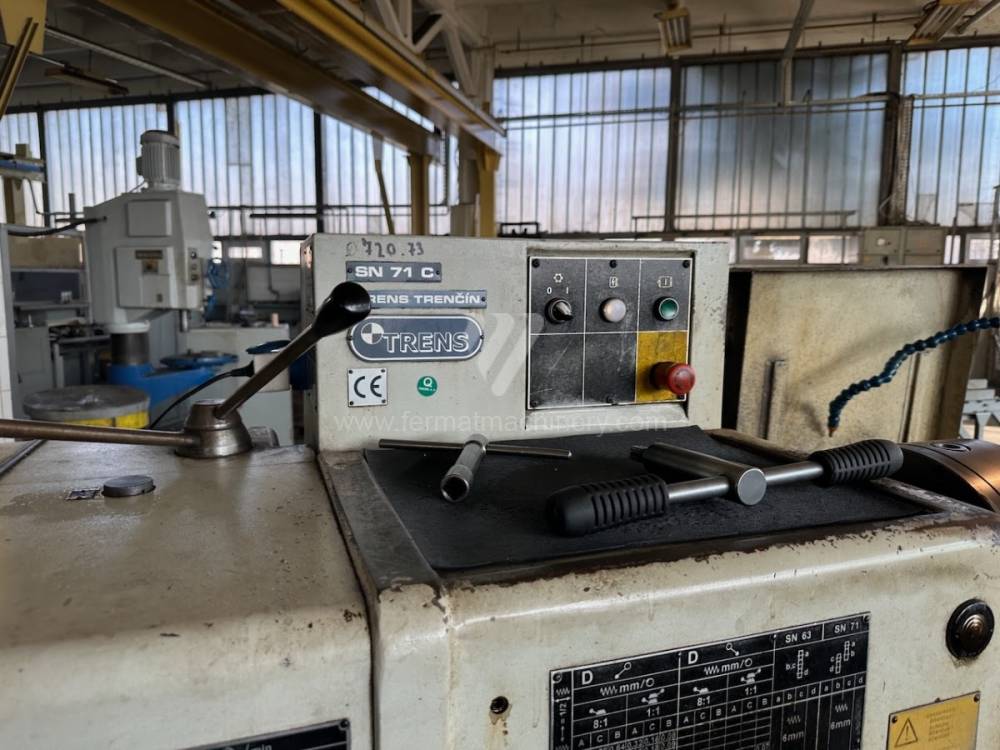

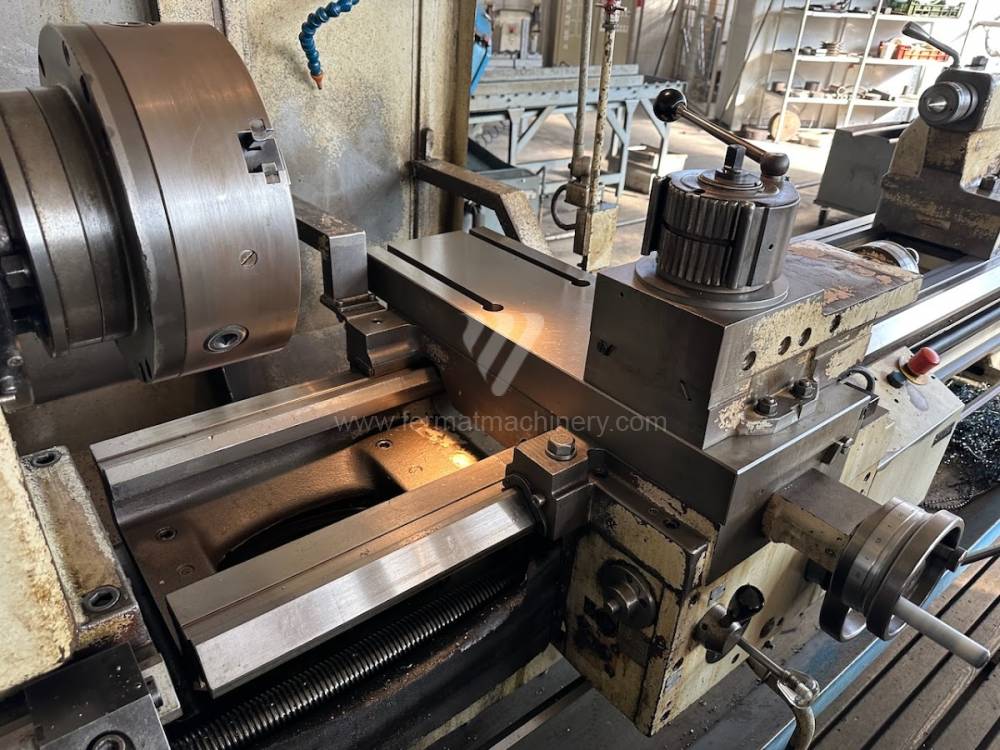

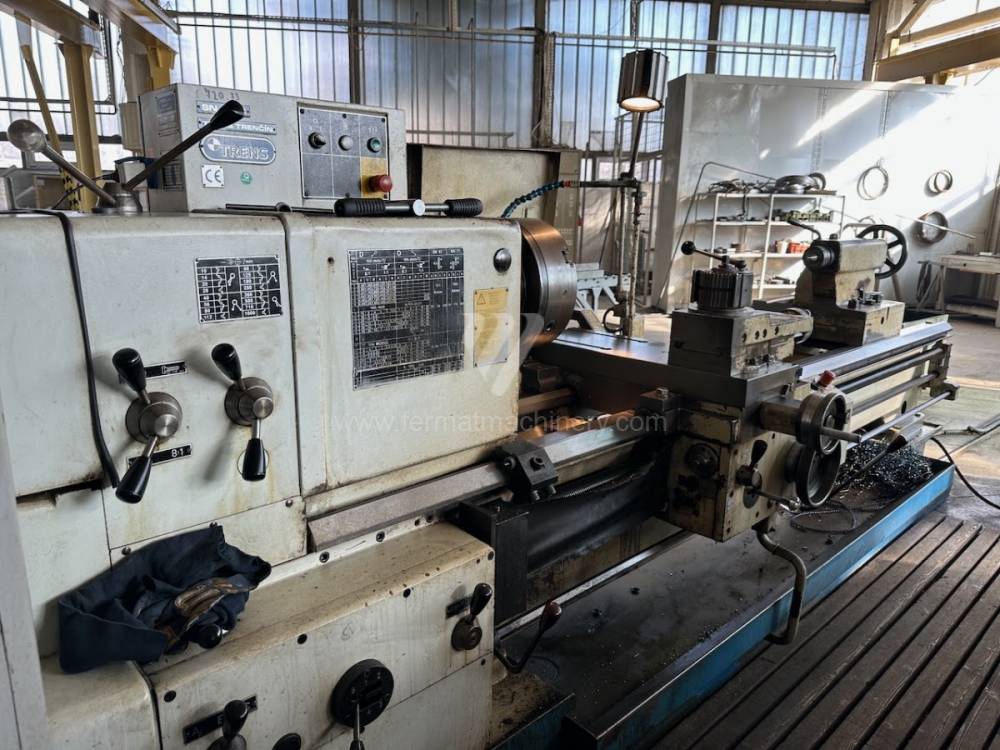

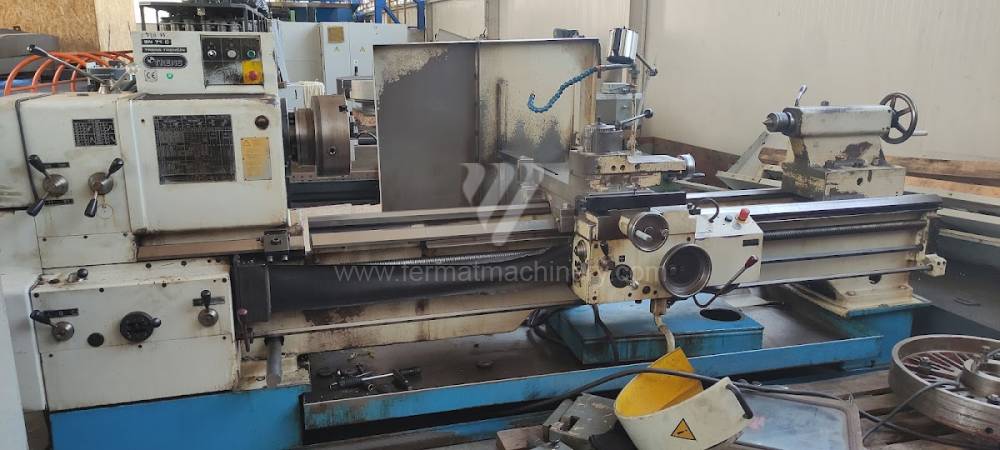

SN 71 C/2000
Trens
NUMERO D'INVENTAIRE: 251281
Année de production:2006
Diametre circulant au dessus de lit: 710 mm
Distance entre pointes: 2000 mm
Poids maxi de la piece a usiner: 850 kg
Diametre circulant au dessus de soupport: 420 mm
Forage de la broche: 73,5 mm
Vitesse de broche: 10 - 1000 /min.

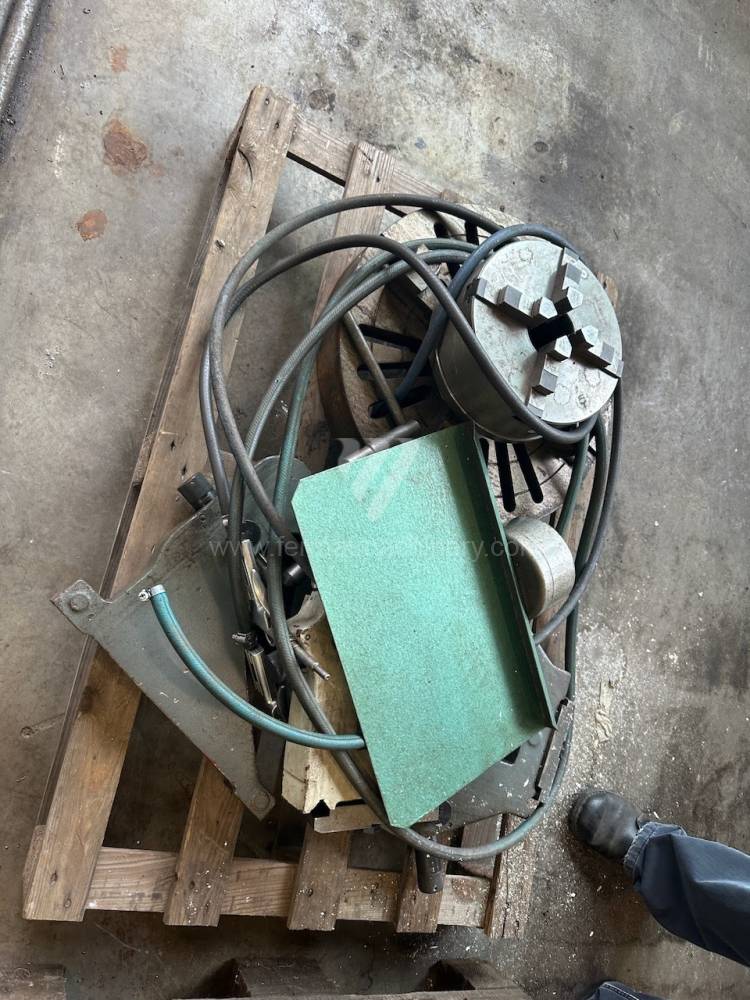

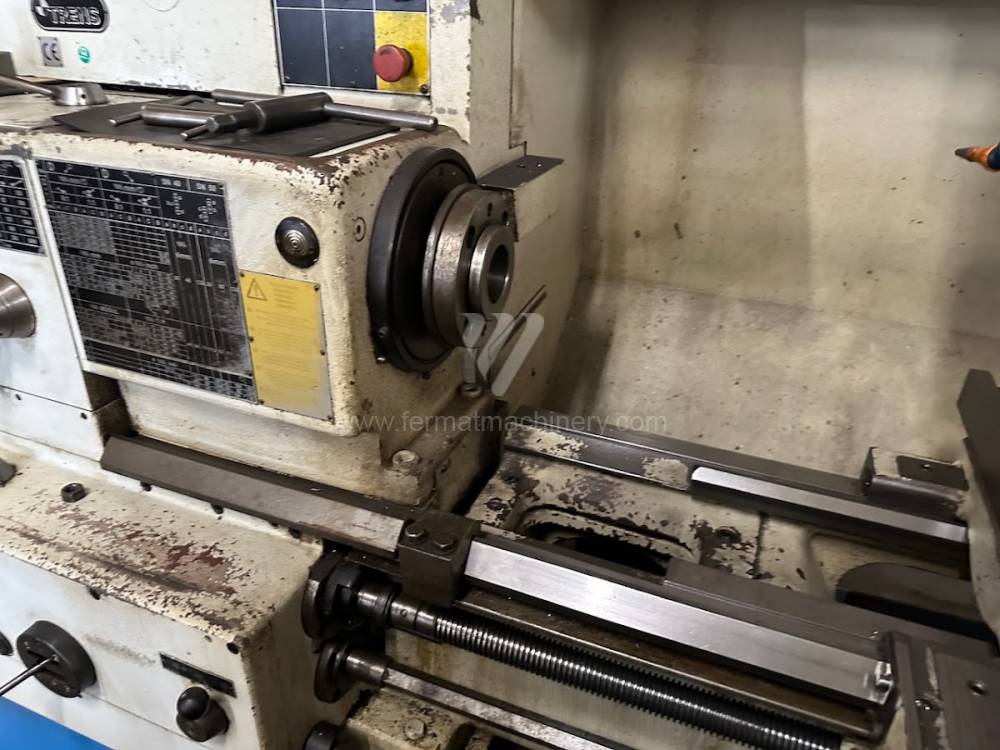

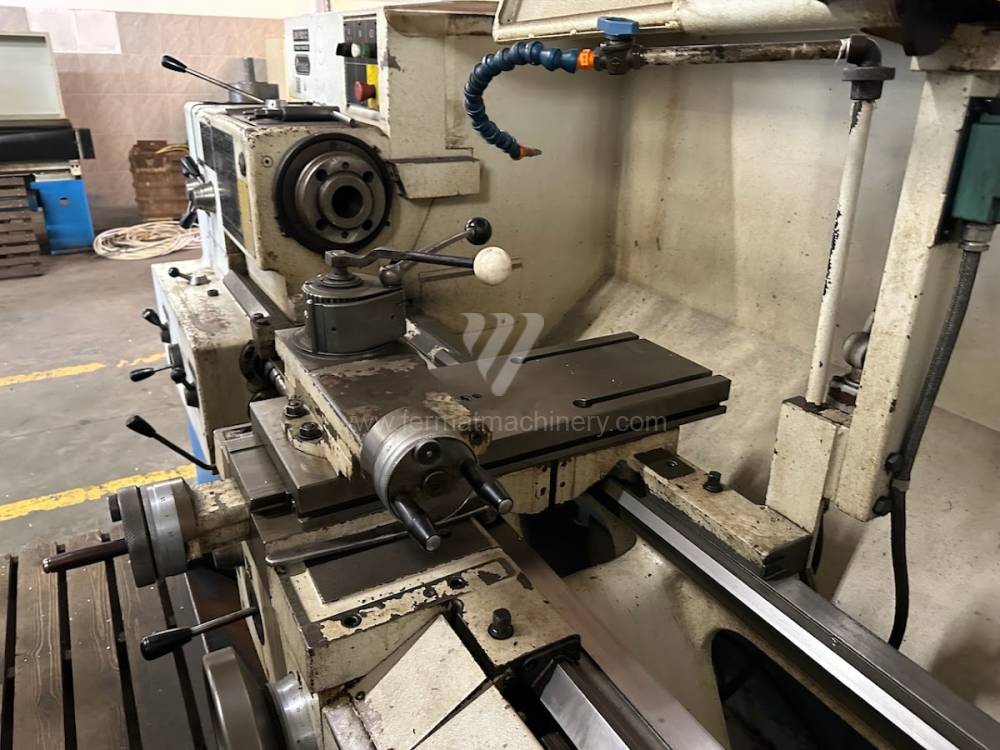

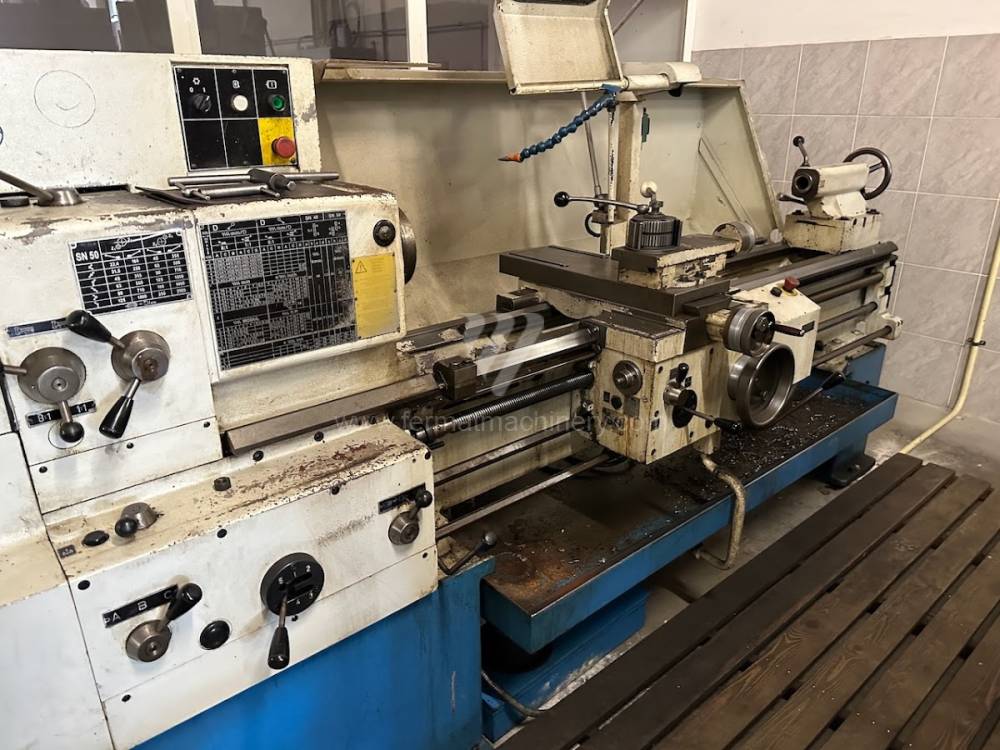

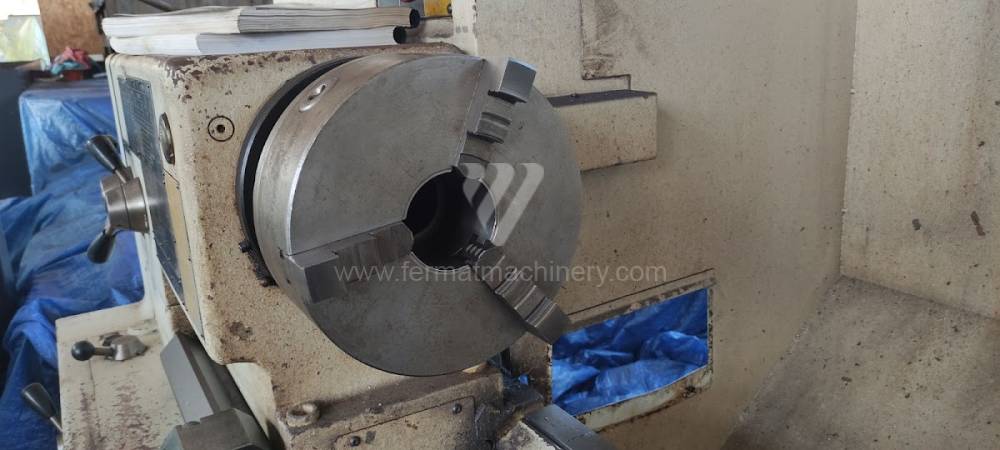

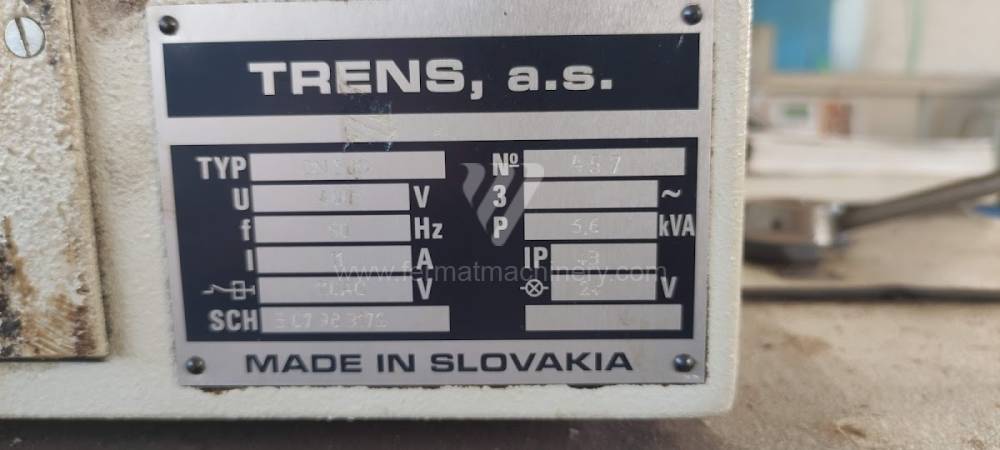

SN 50 C/1500
Trens
NUMERO D'INVENTAIRE: 251282
Année de production:2005
Diametre circulant au dessus de lit: 500 mm
Distance entre pointes: 1500 mm
Poids maxi de la piece a usiner: 300 kg
Diametre circulant au dessus de soupport: 270 mm
Forage de la broche: 52 mm
Vitesse de broche: 22 - 2000 /min.

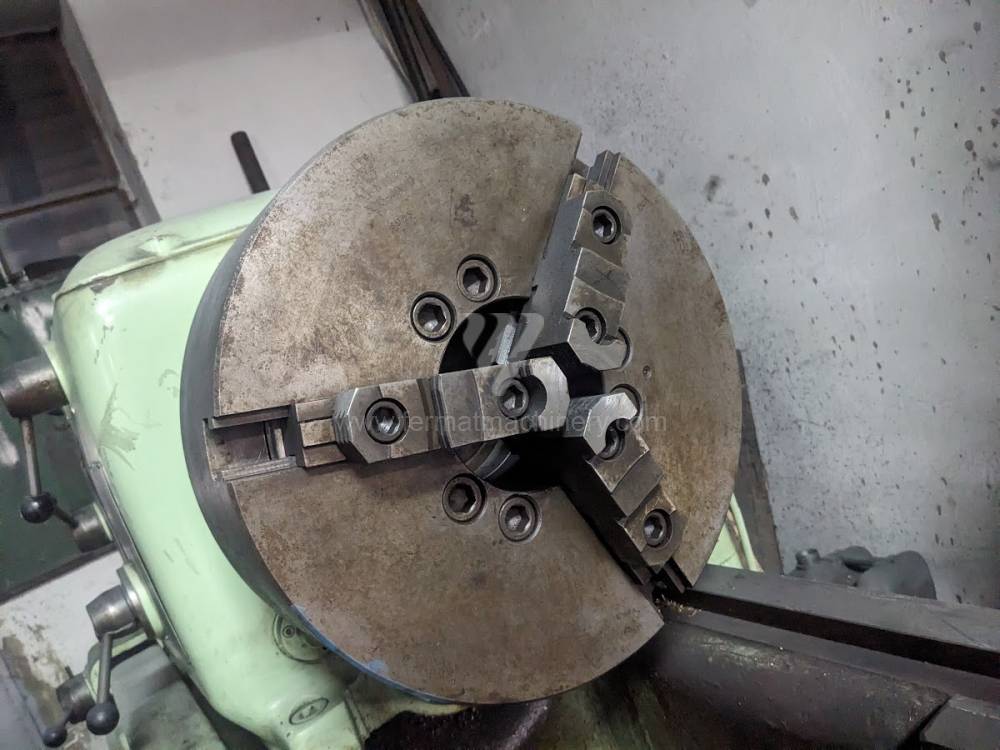

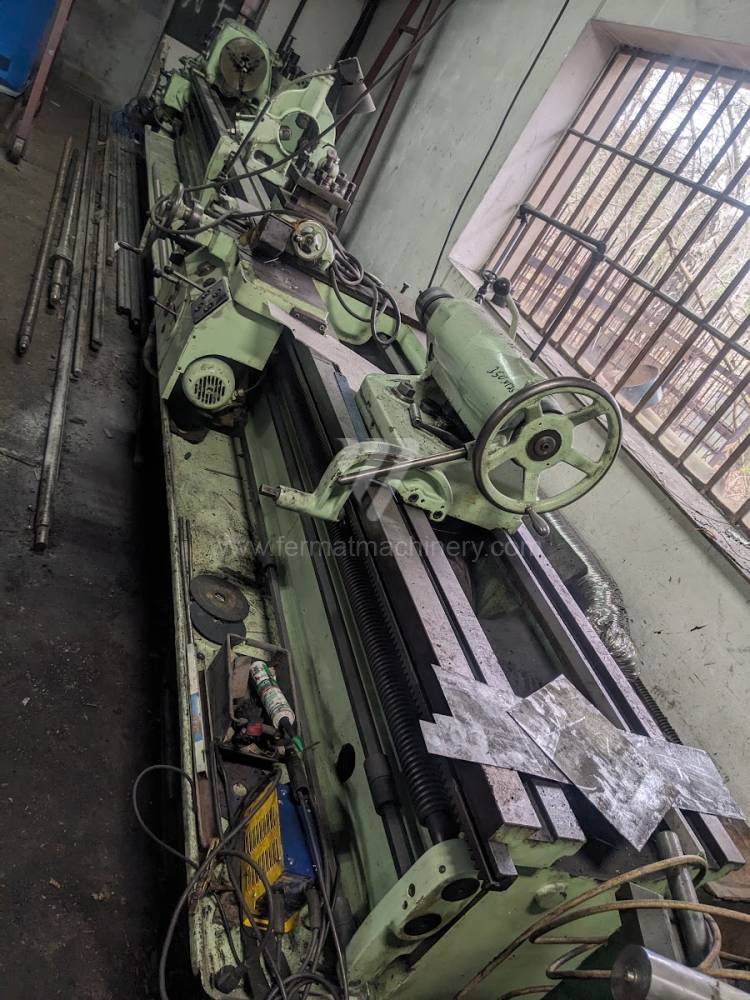

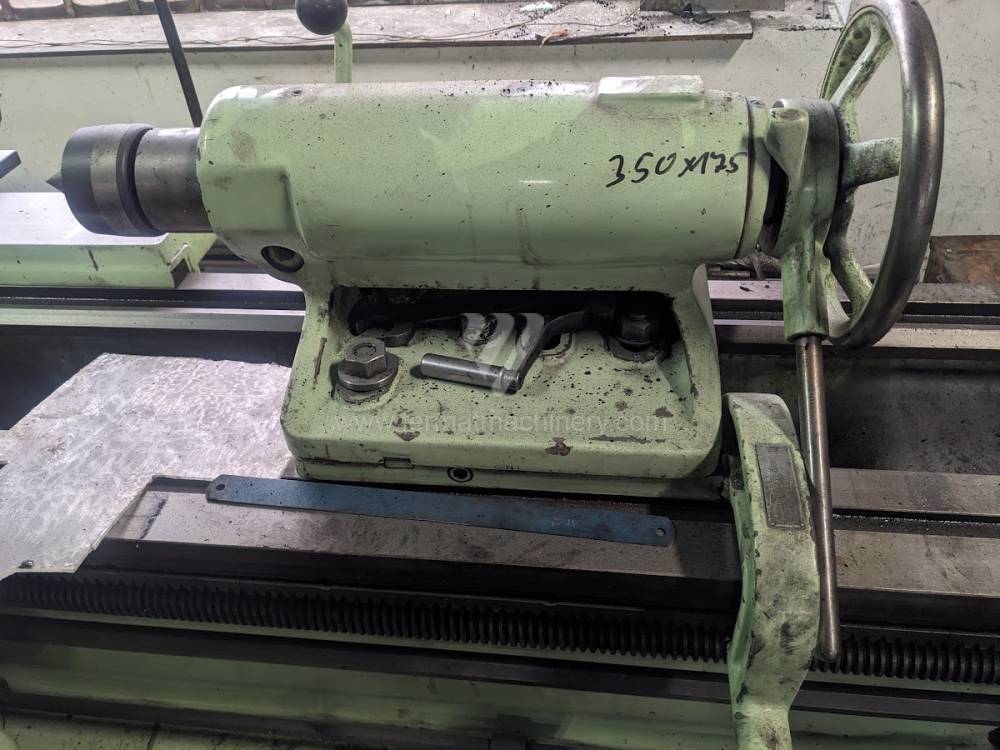

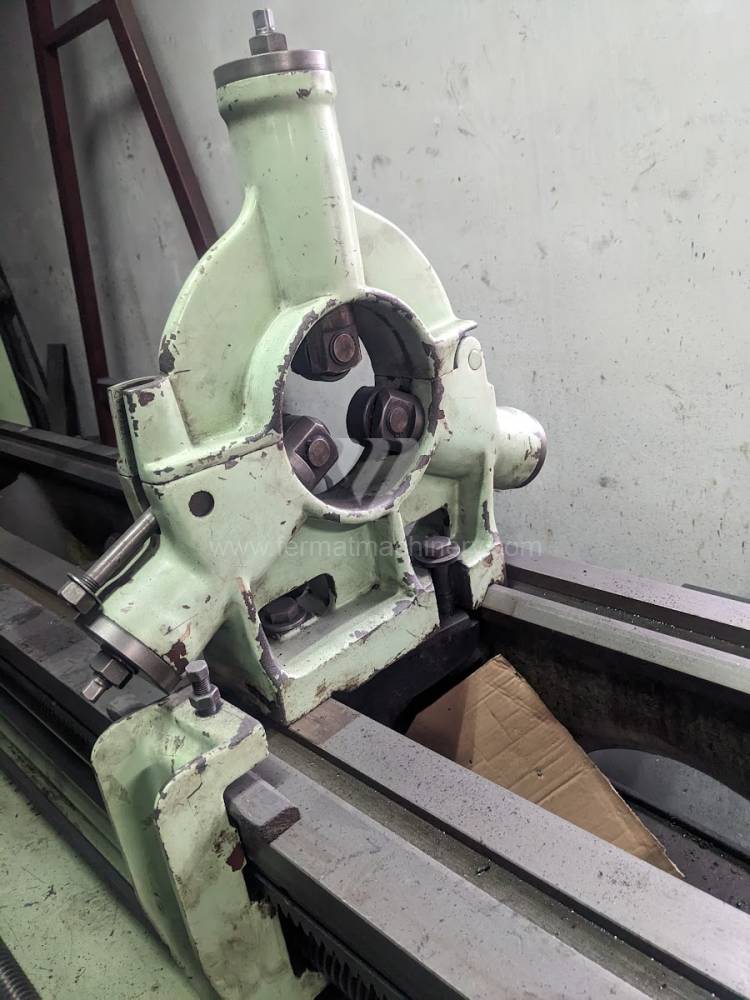

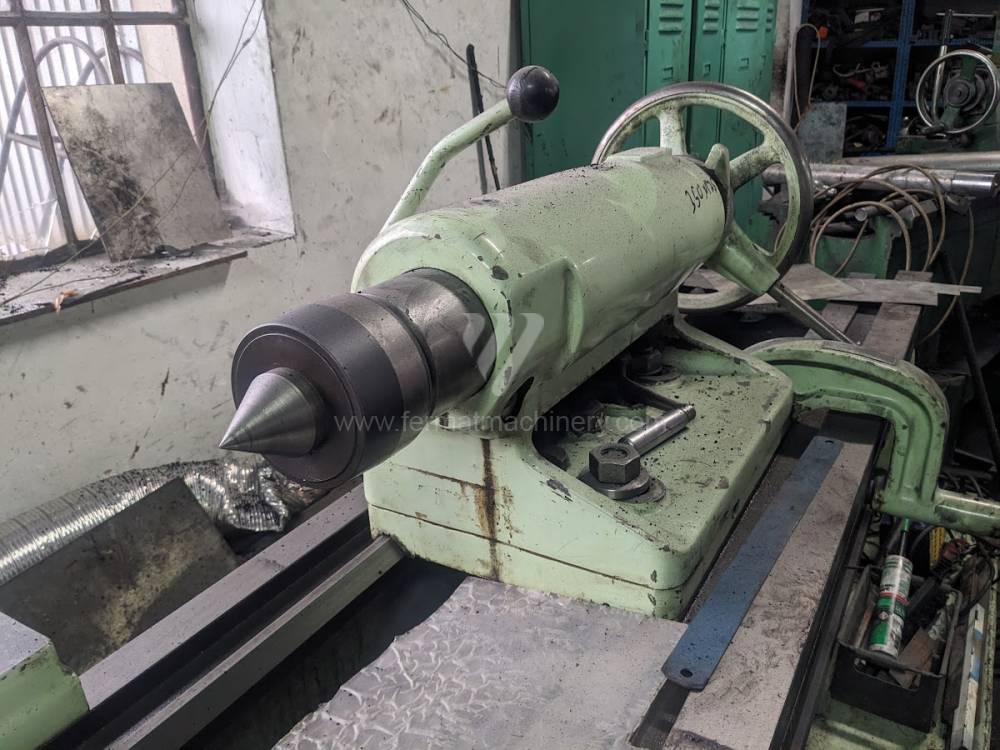

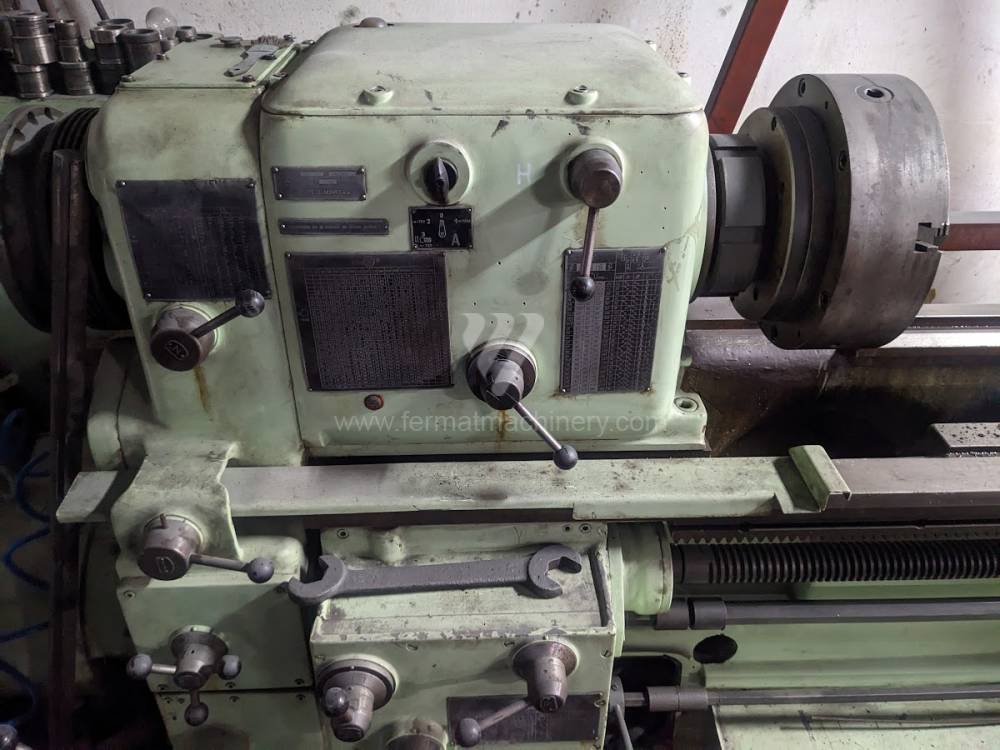

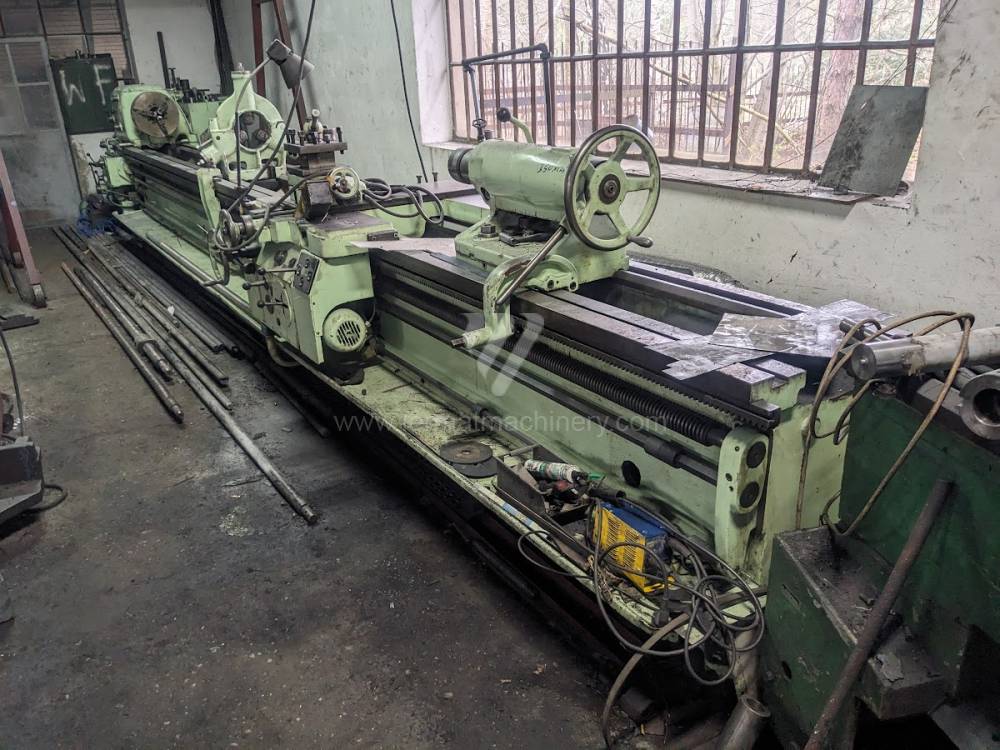

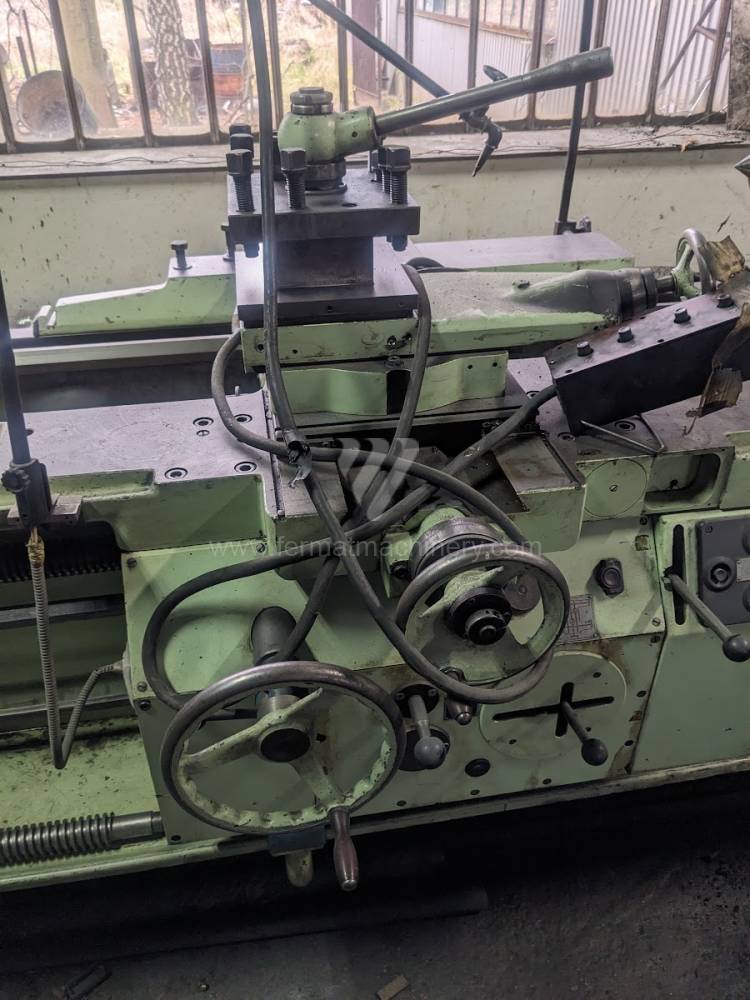

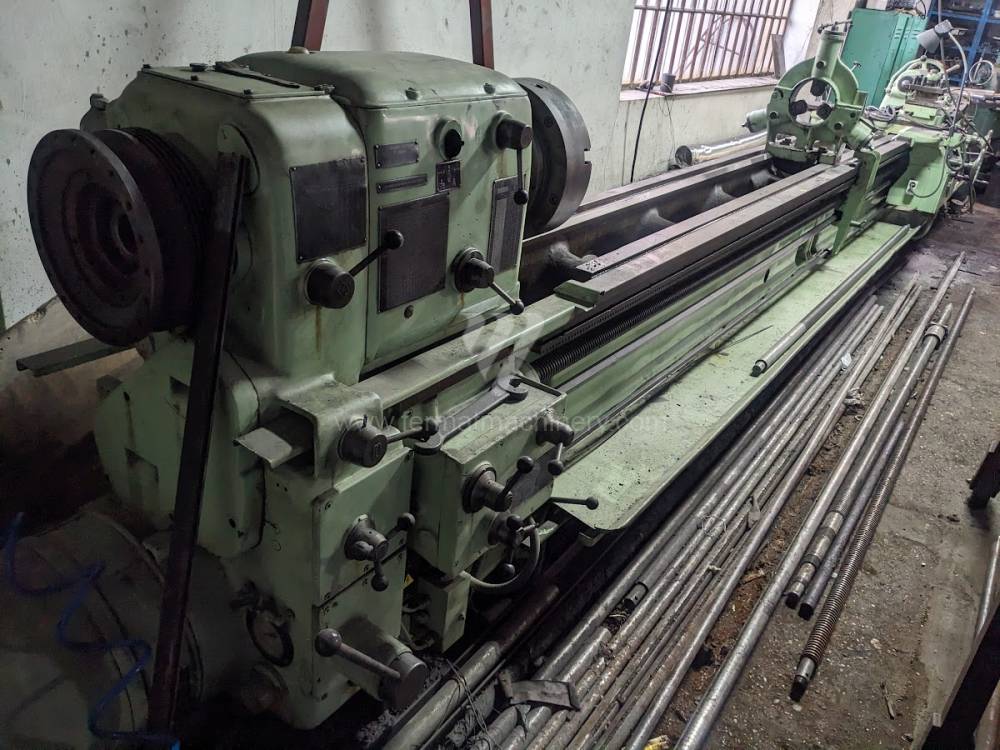

SU 63 A/6500
TOS Čelákovice
NUMERO D'INVENTAIRE: 241365
Année de production:1965
Diametre circulant au dessus de lit: 630 mm
Distance entre pointes: 6500 mm
Poids maxi de la piece a usiner: 6000 kg
Diametre circulant au dessus de soupport: 360 mm
Forage de la broche: 60 mm
Vitesse de broche: 8 - 375 /min.

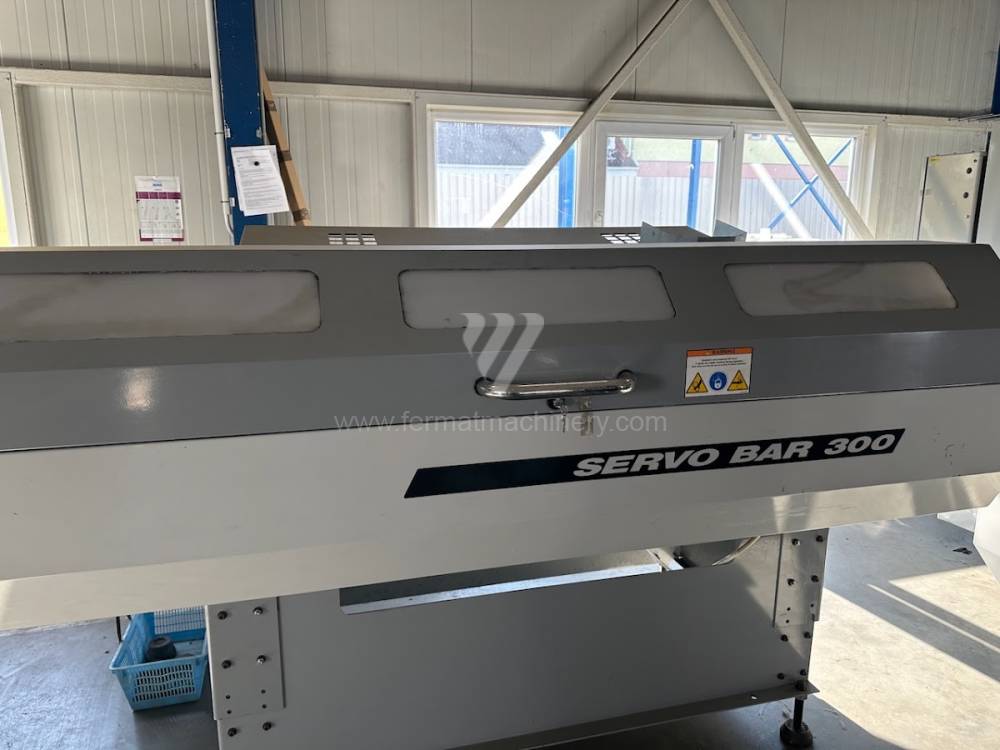

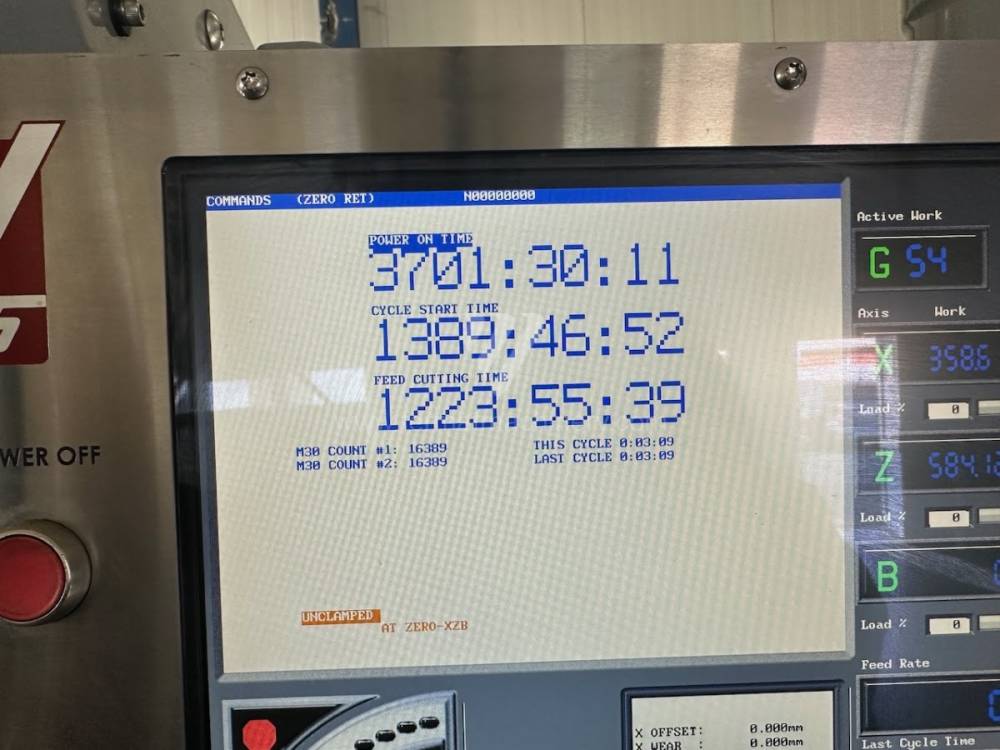

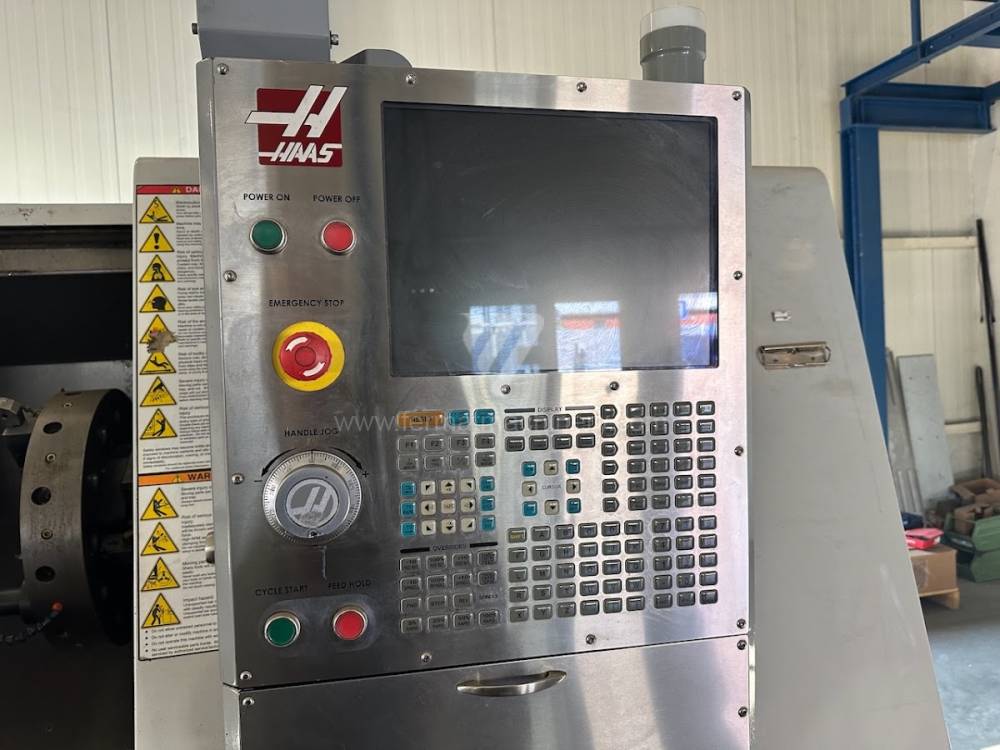

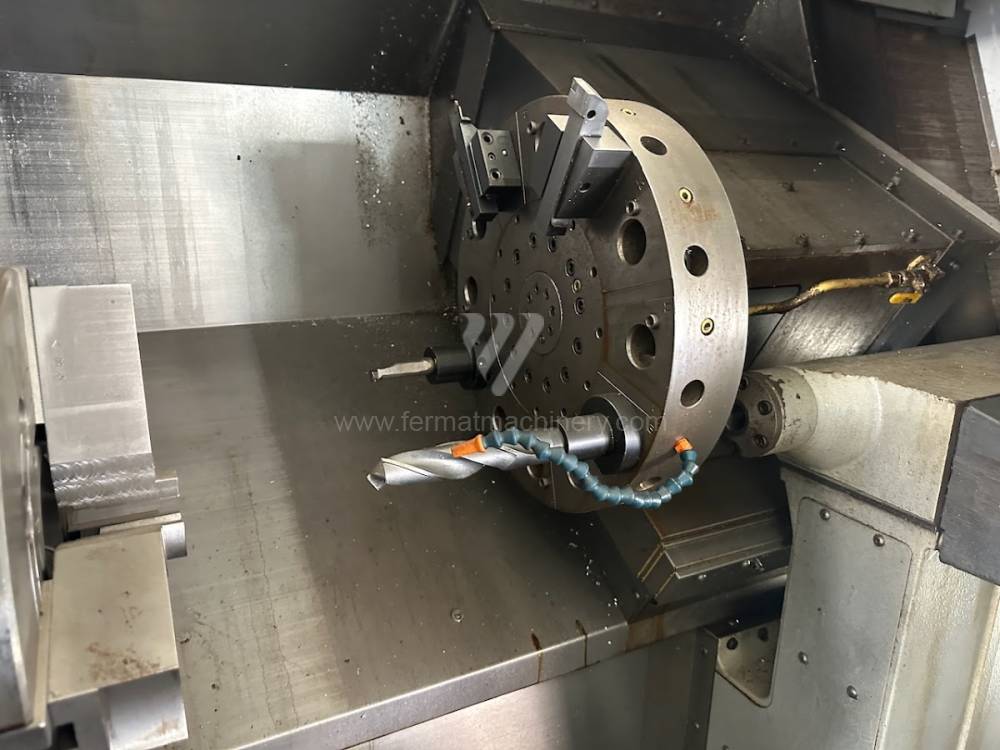

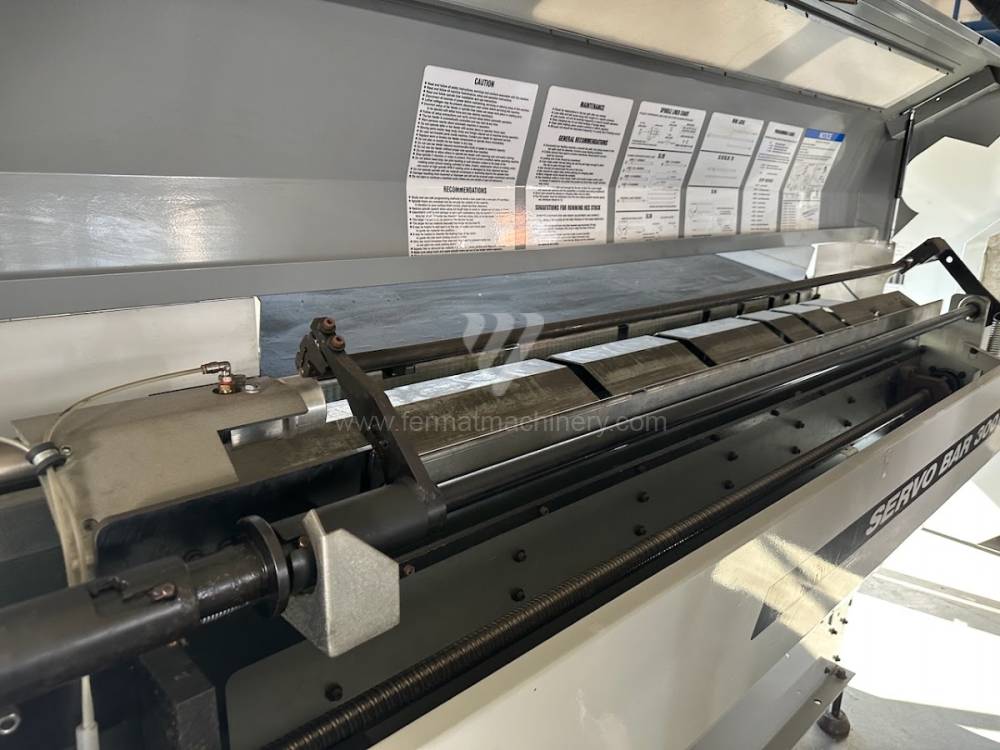

SL-30 TBHE
Haas Automation
NUMERO D'INVENTAIRE: 241987
Année de production:2009
Système de contrôle Haas:
Diametre de tournage: 762 mm
Longueur de tournage: 1000 mm
Lit en pente: OUI
Forage de la broche: 103 mm
Tête de tourelle (Tête de revolver): OUI

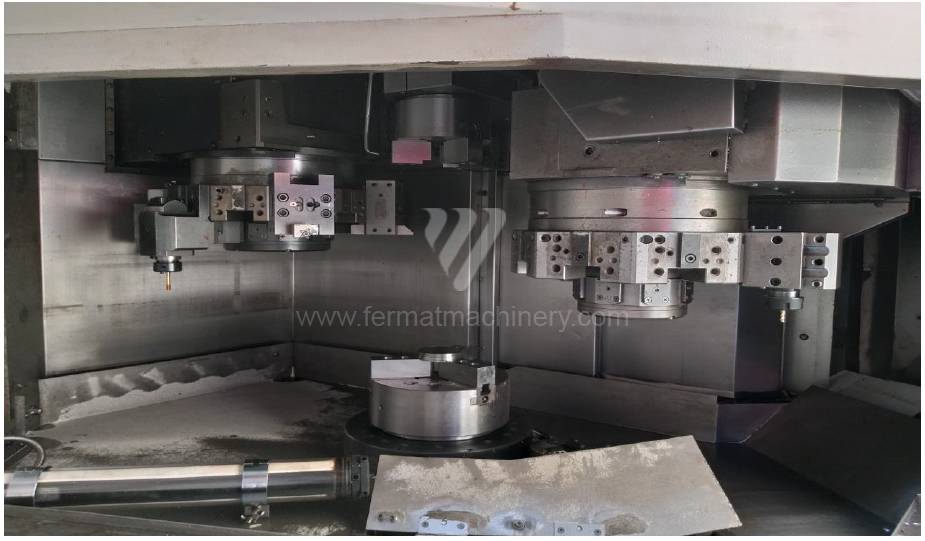

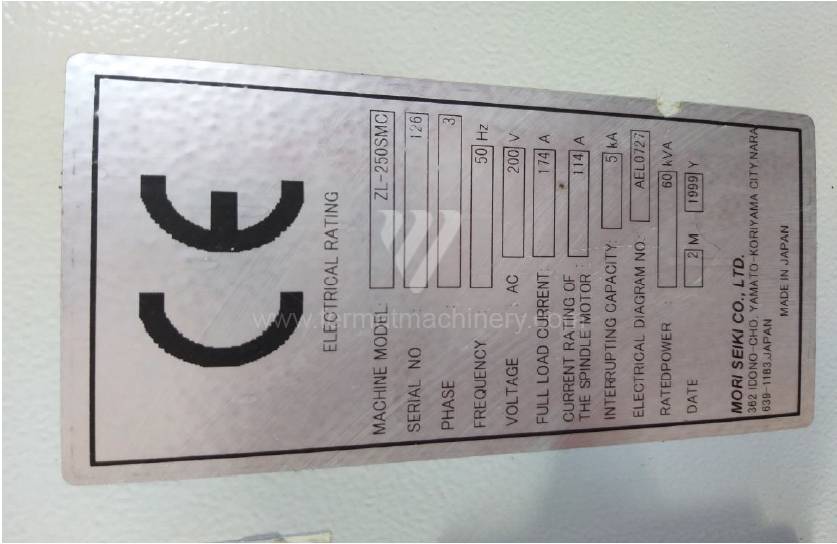

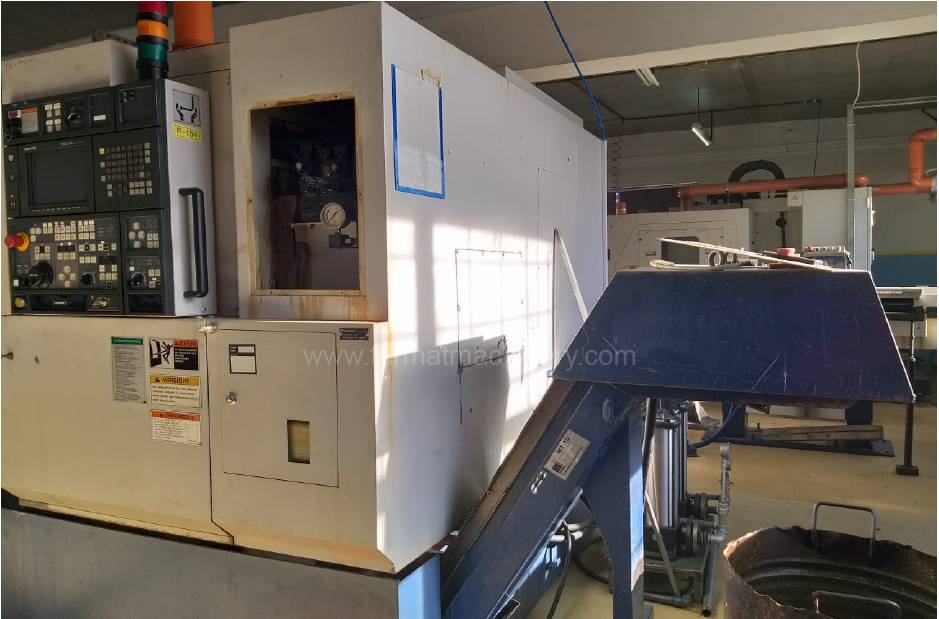

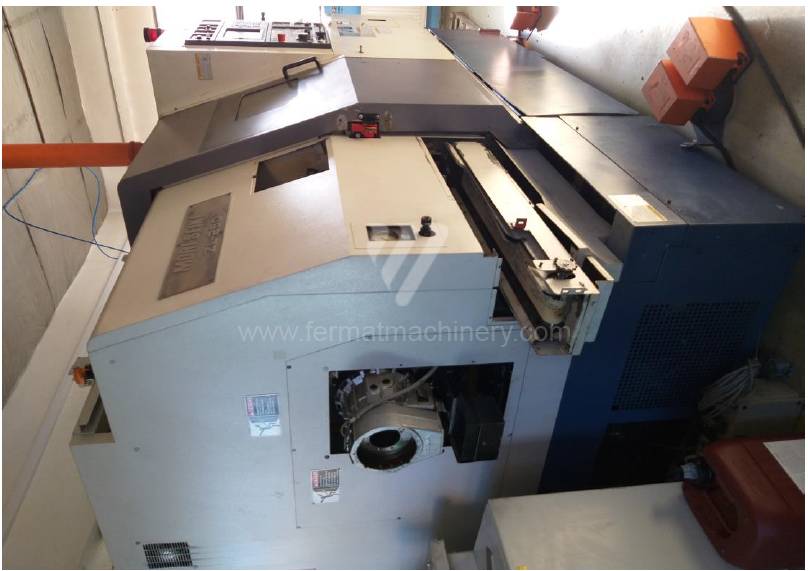

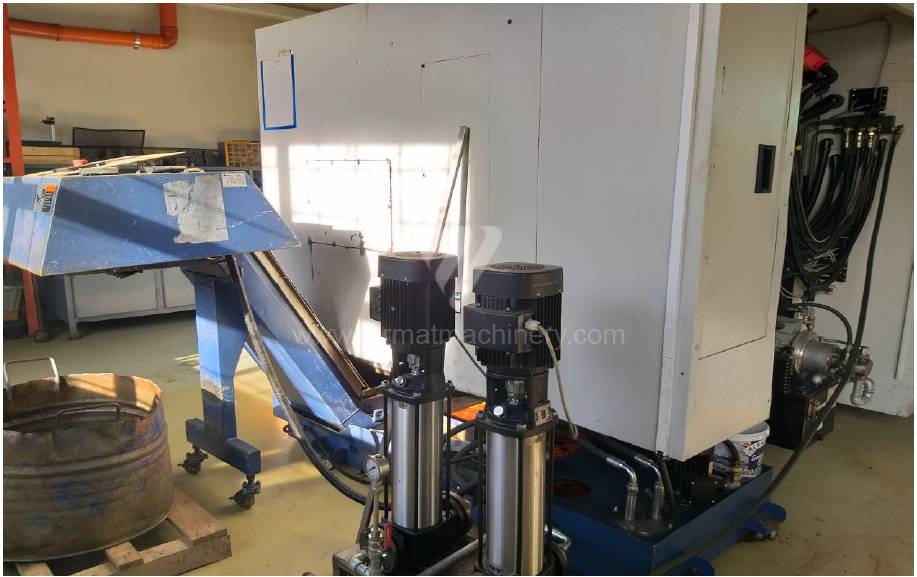

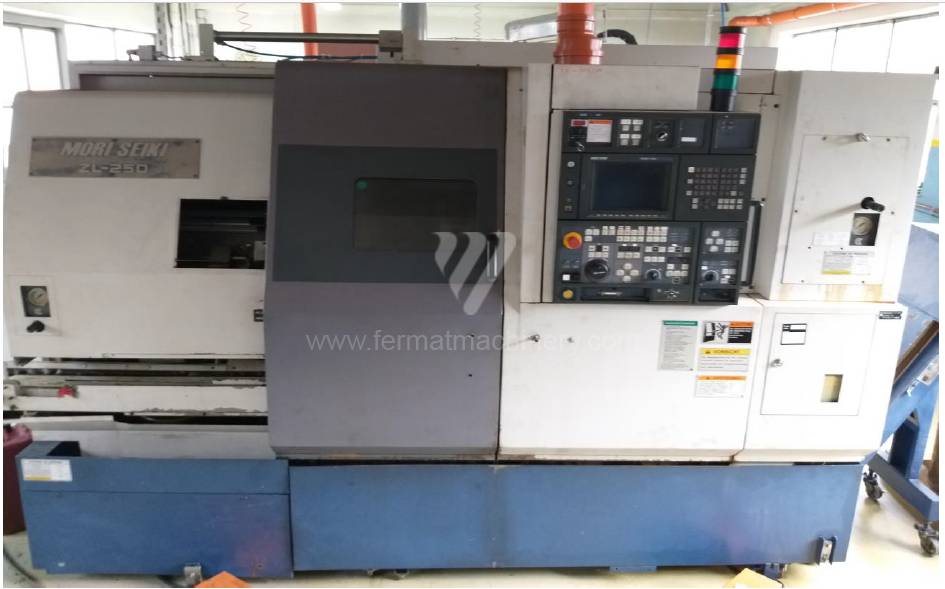

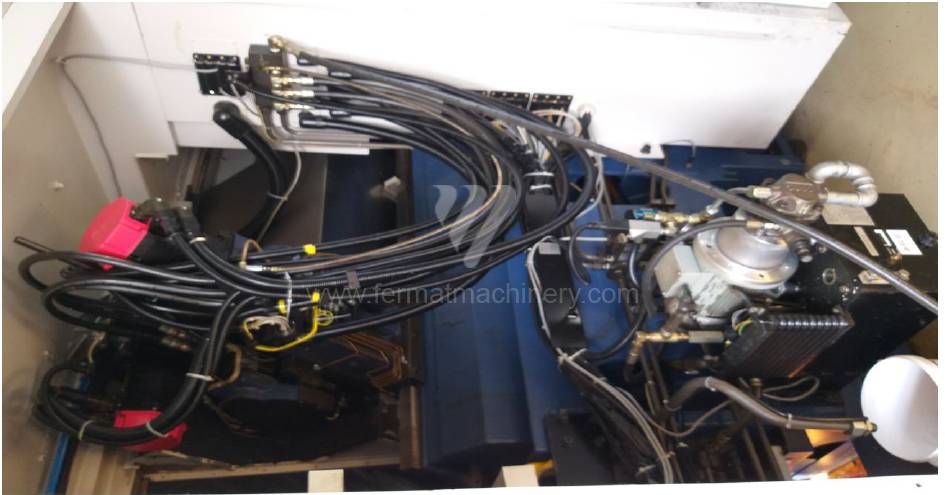

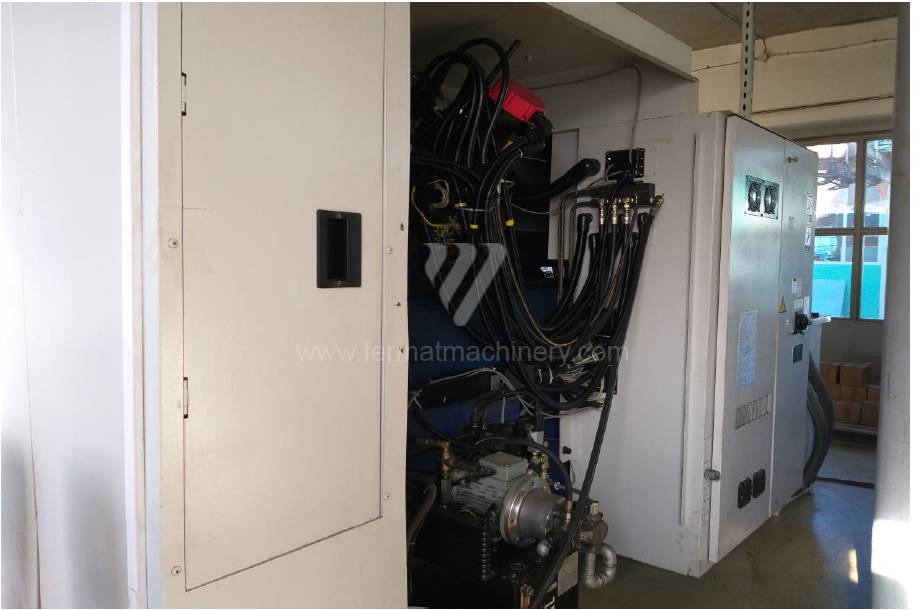

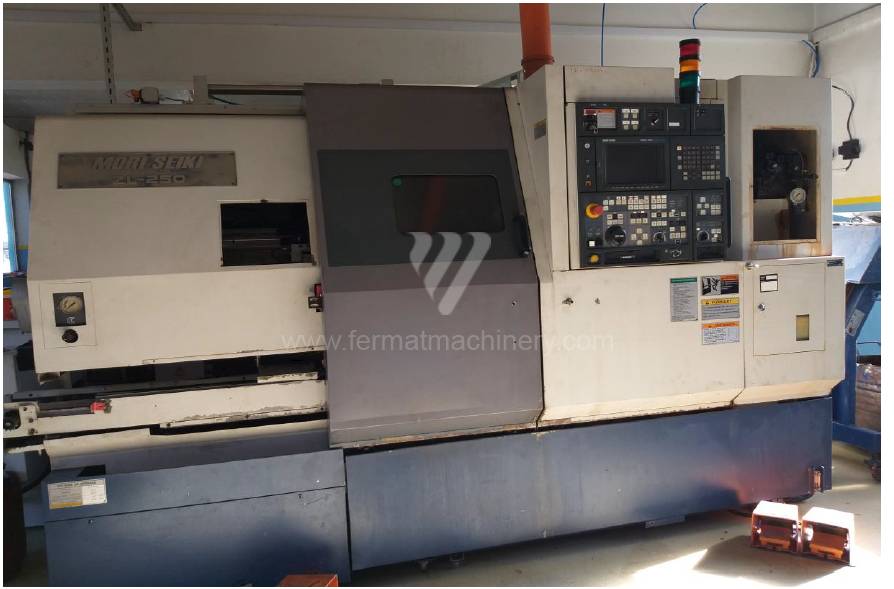

ZL-250MC/600
MORI SEIKI
NUMERO D'INVENTAIRE: 201166
Année de production:1999
Diamètre maxi de la piece a usiner: 390 mm
Diametre circulant au dessus de lit: 700 mm
Distance entre pointes: 725 mm
Vitesse de broche: 35 - 3500 /min.
Forage de la broche: 86 mm
Course X: 1:238/2:173 mm
WNC 300 S-560
VOEST - ALPINE
NUMERO D'INVENTAIRE: 251499
Système de contrôle NCT:
Longueur de tournage: 500 mm
Diametre circulant au dessus de lit: 470 mm
Diametre circulant au dessus de soupport: 345 mm
Forage de la broche: 77 mm
Vitesse de broche: 0 - 3000 /min.

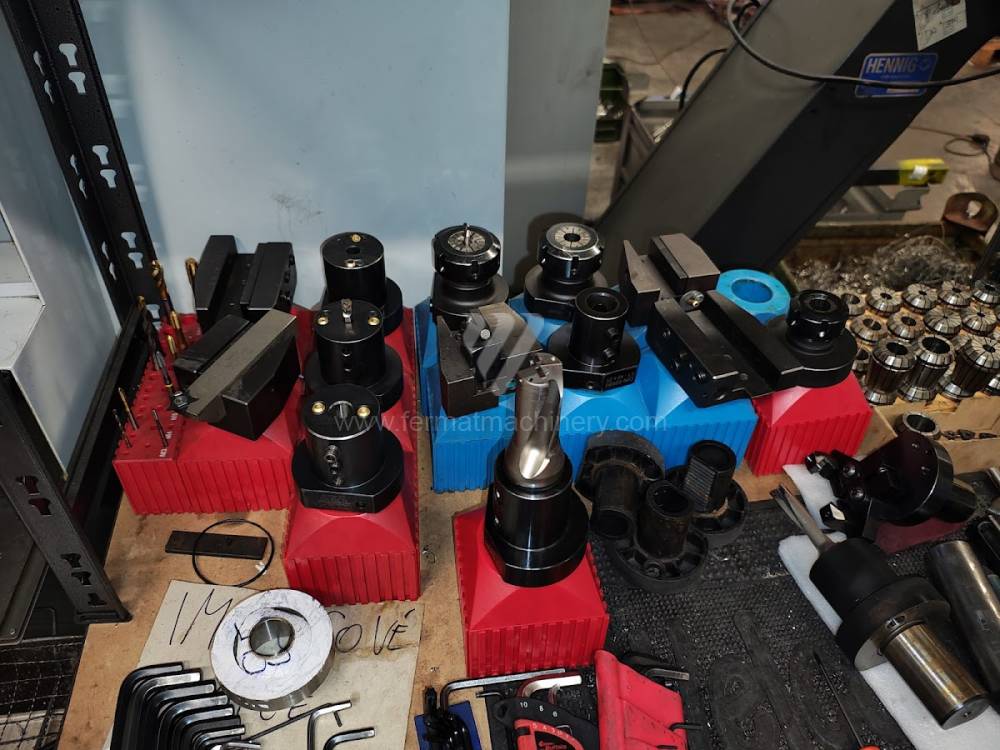

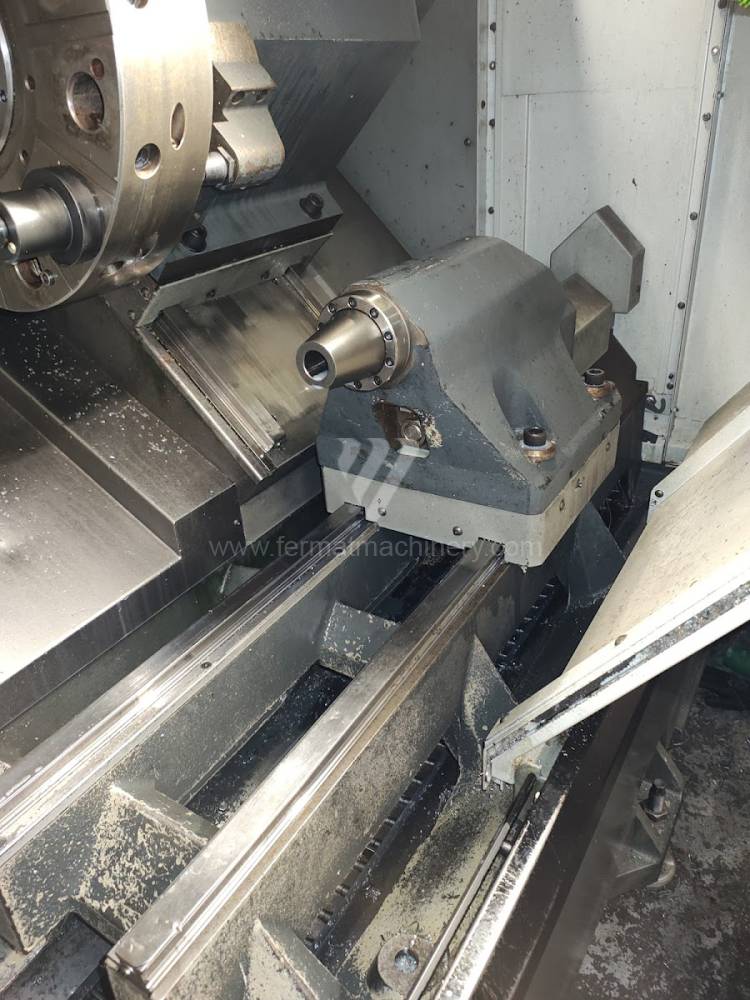

ST-20
Haas Automation
NUMERO D'INVENTAIRE: 251109
Année de production:2013
Système de contrôle Haas:
Diametre de tournage: 330 mm
Longueur de tournage: 572 mm
Lit en pente: OUI
Forage de la broche: 64 mm
Tête de tourelle (Tête de revolver): OUI
C 630 BE
ZMM Bulgaria
NUMERO D'INVENTAIRE: 251166
Système de contrôle Heidenhain:
Diametre de tournage: 630 mm
Longueur de tournage: 1000 mm
Lit en pente: NON
Forage de la broche: 103 mm
Tête de tourelle (Tête de revolver): OUI

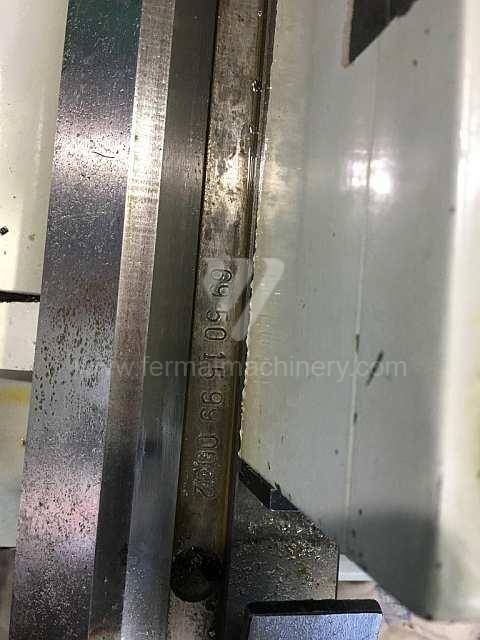

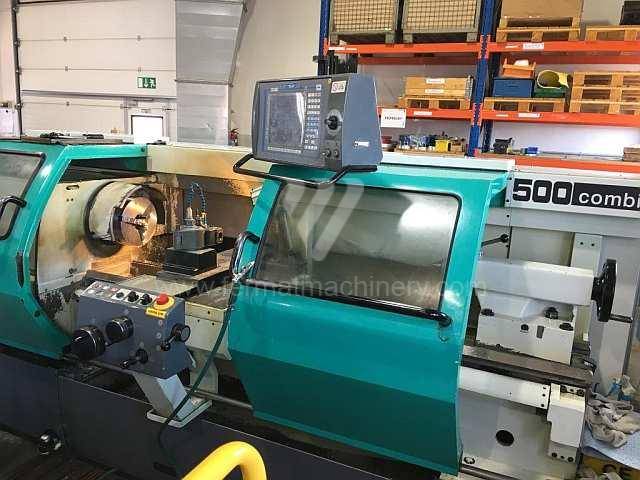

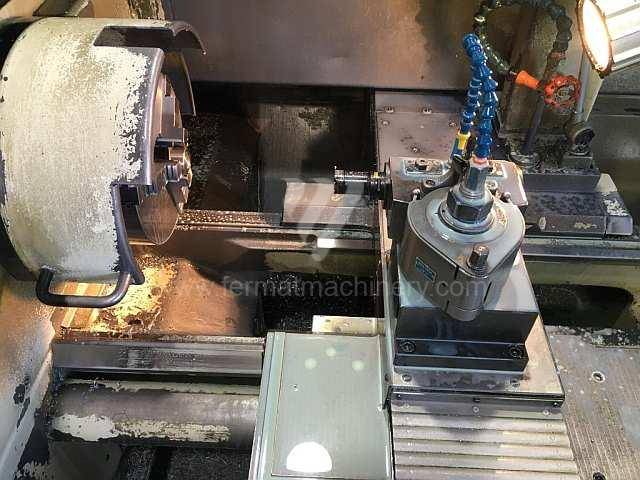

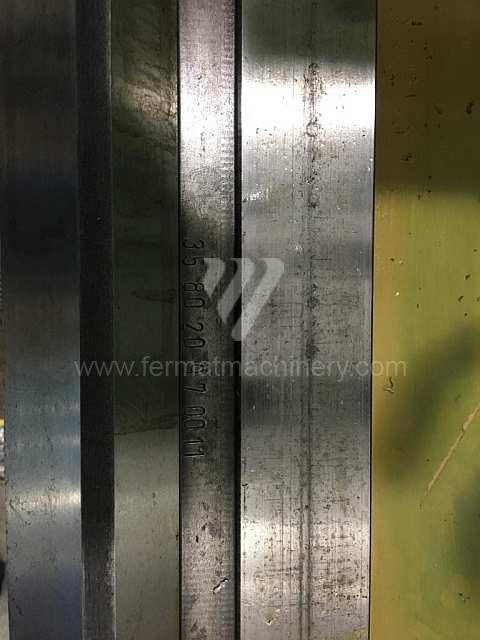

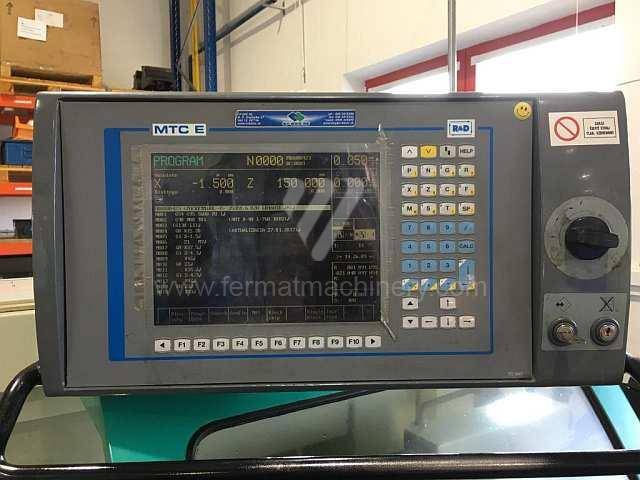

SUI 500 COMBI
TOS Trenčín
NUMERO D'INVENTAIRE: 241550
Année de production:1999
Système de contrôle Siemens: 810 D
Diametre de tournage: 500 mm
Longueur de tournage: 1500 mm
Lit en pente: NON
Forage de la broche: 71 mm
Tête de tourelle (Tête de revolver):

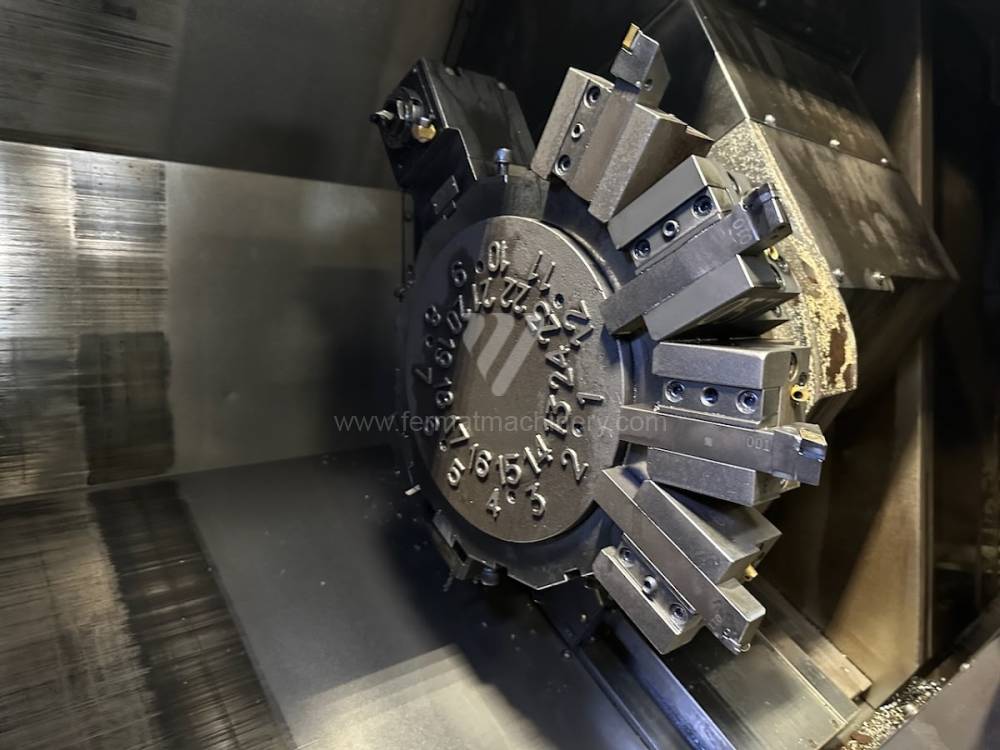

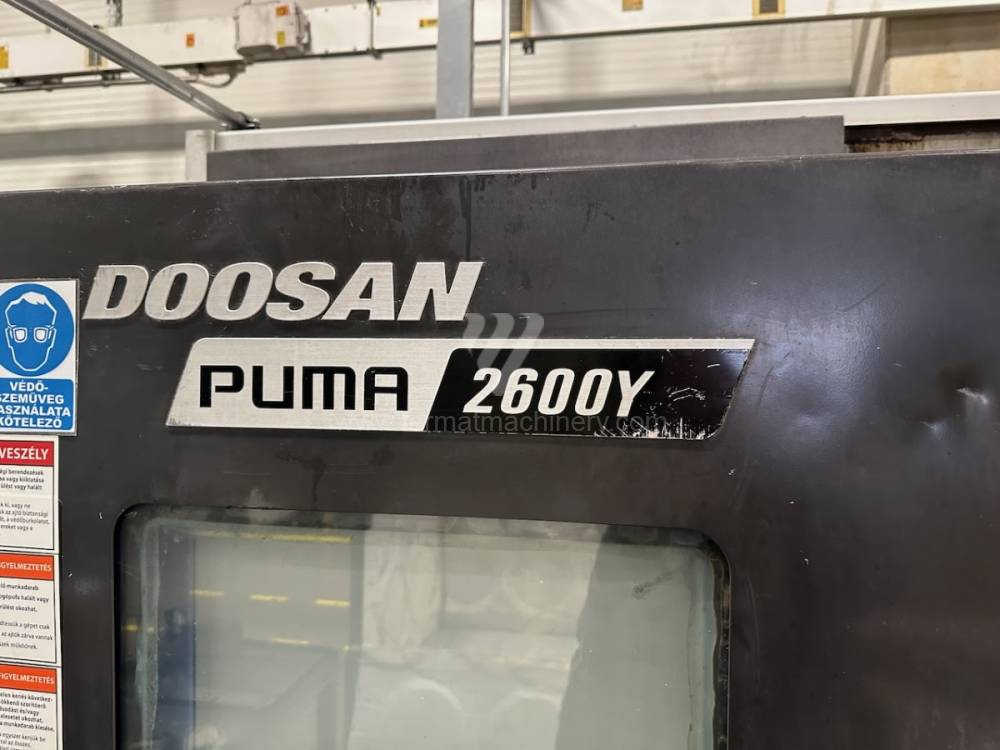

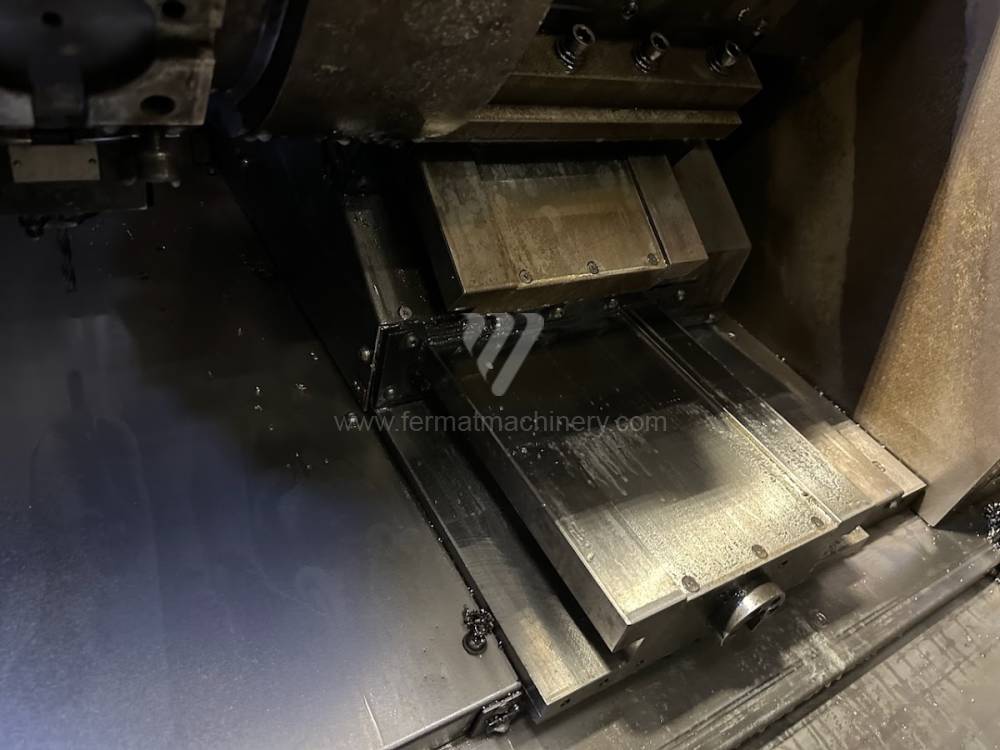

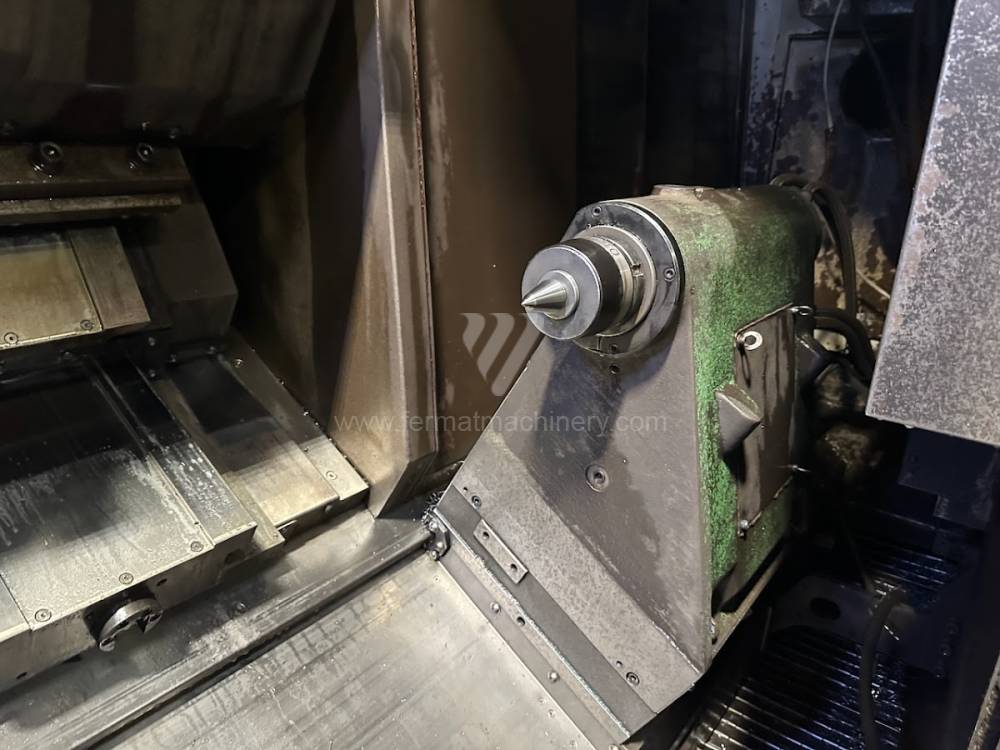

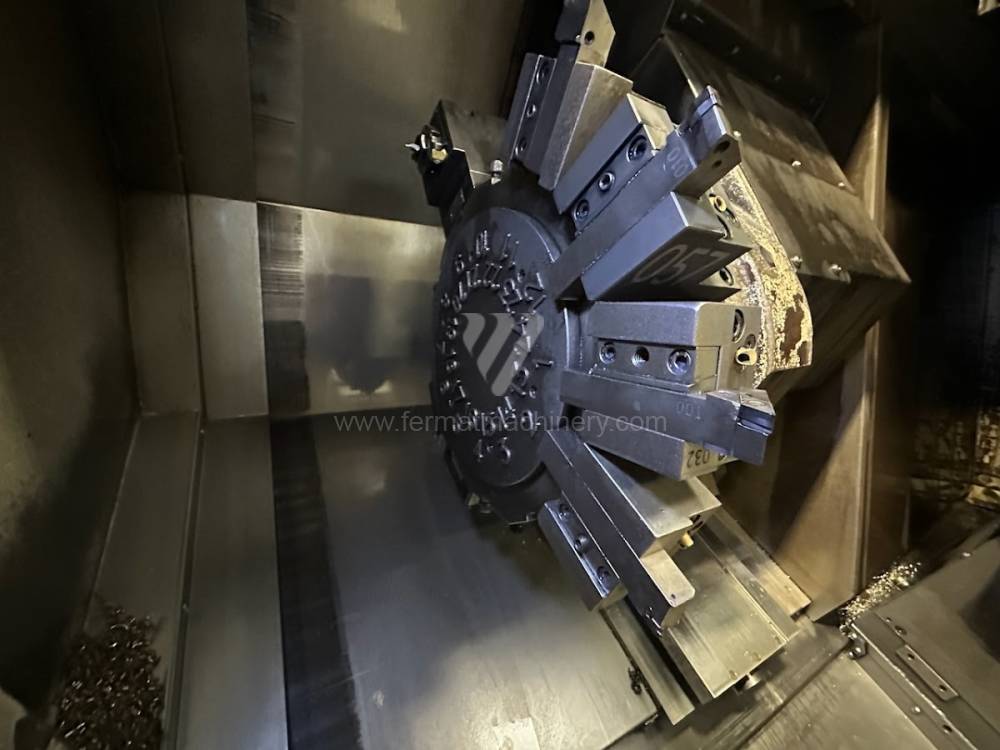

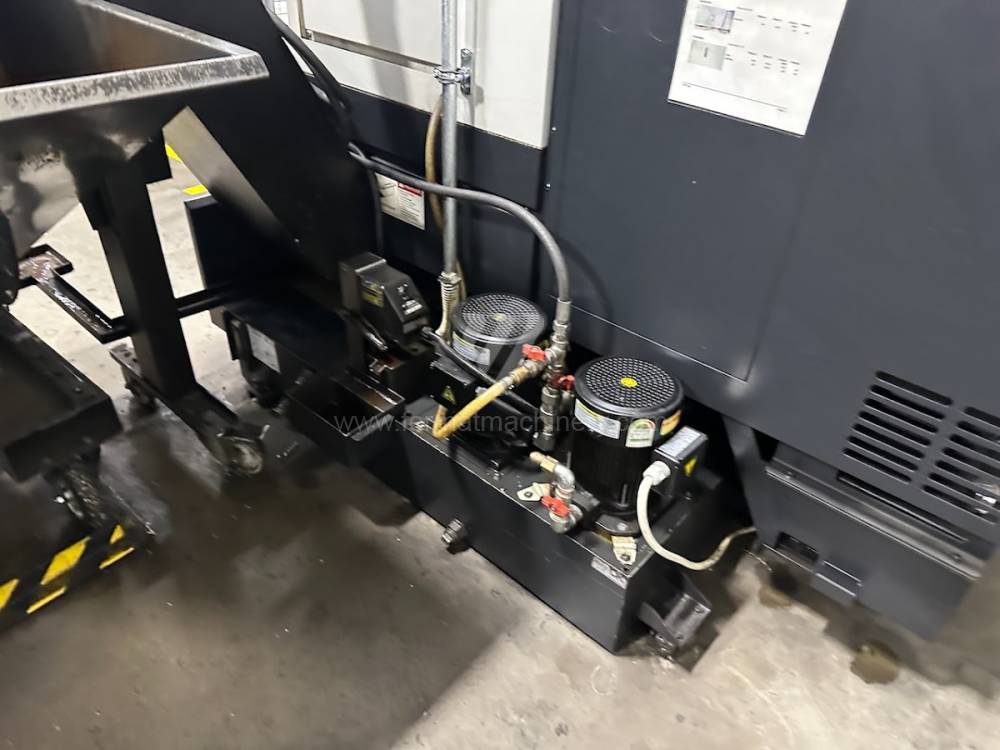

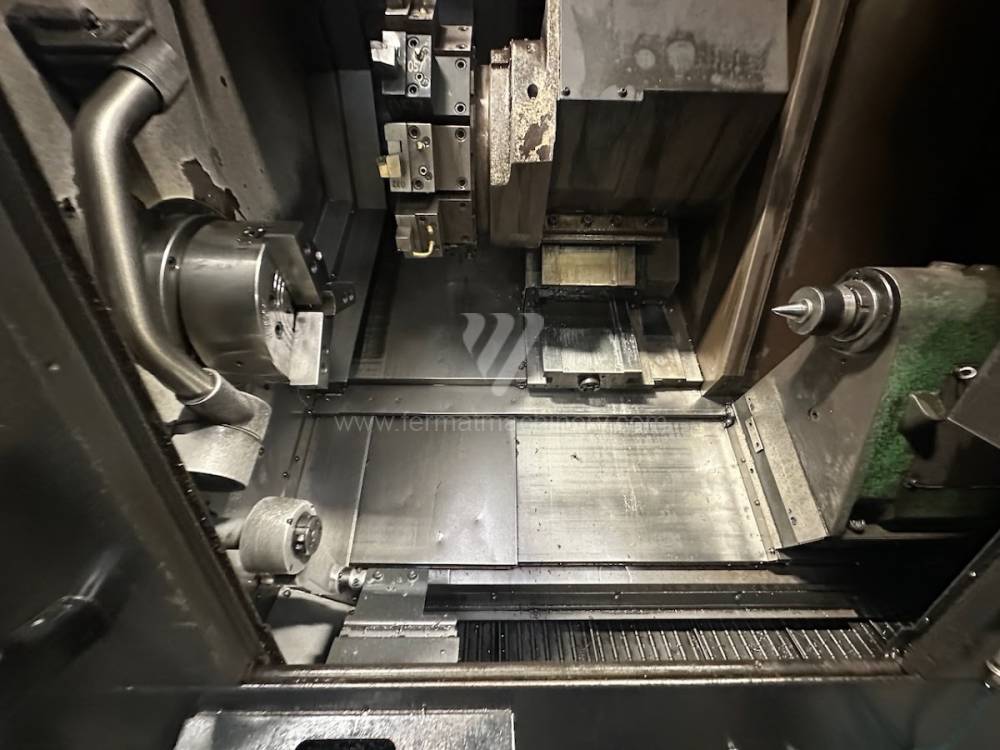

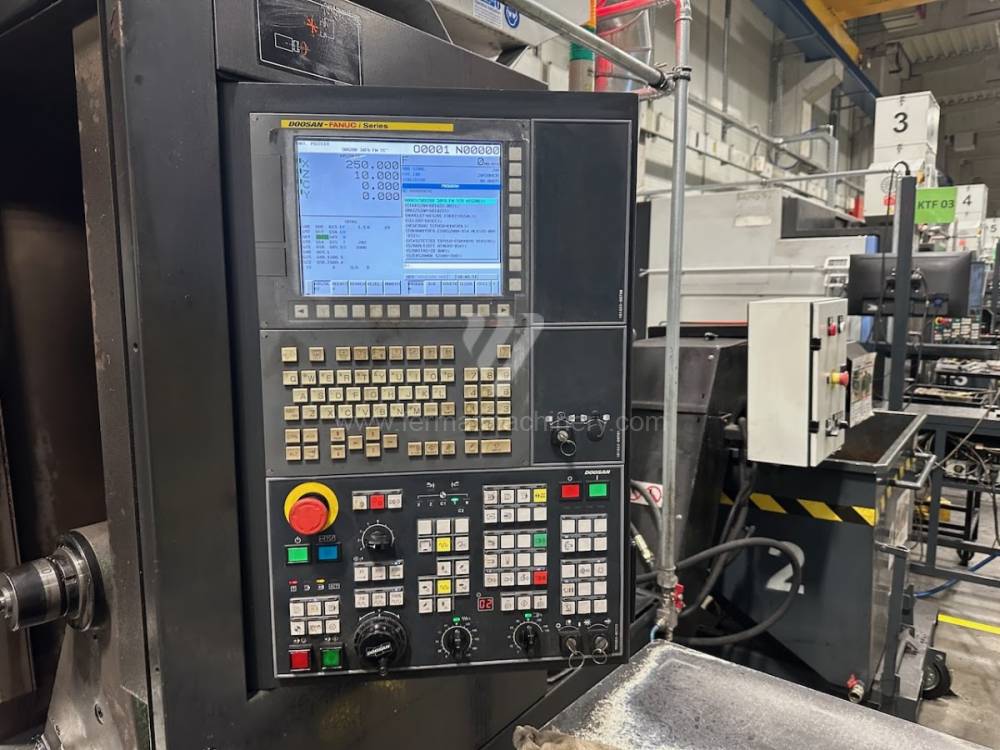

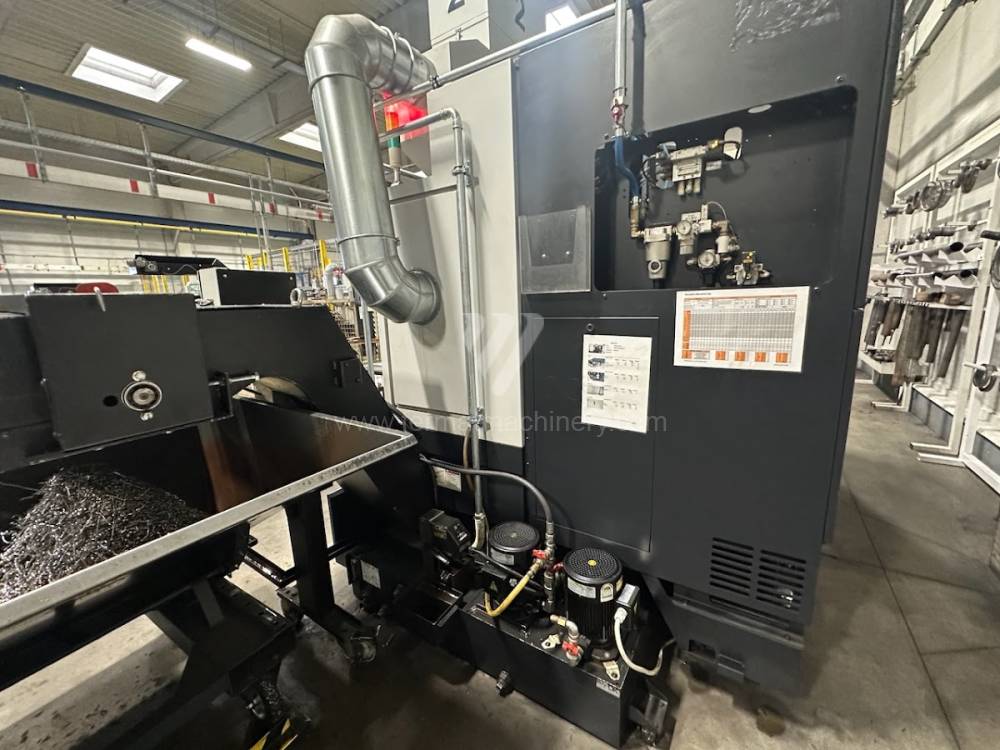

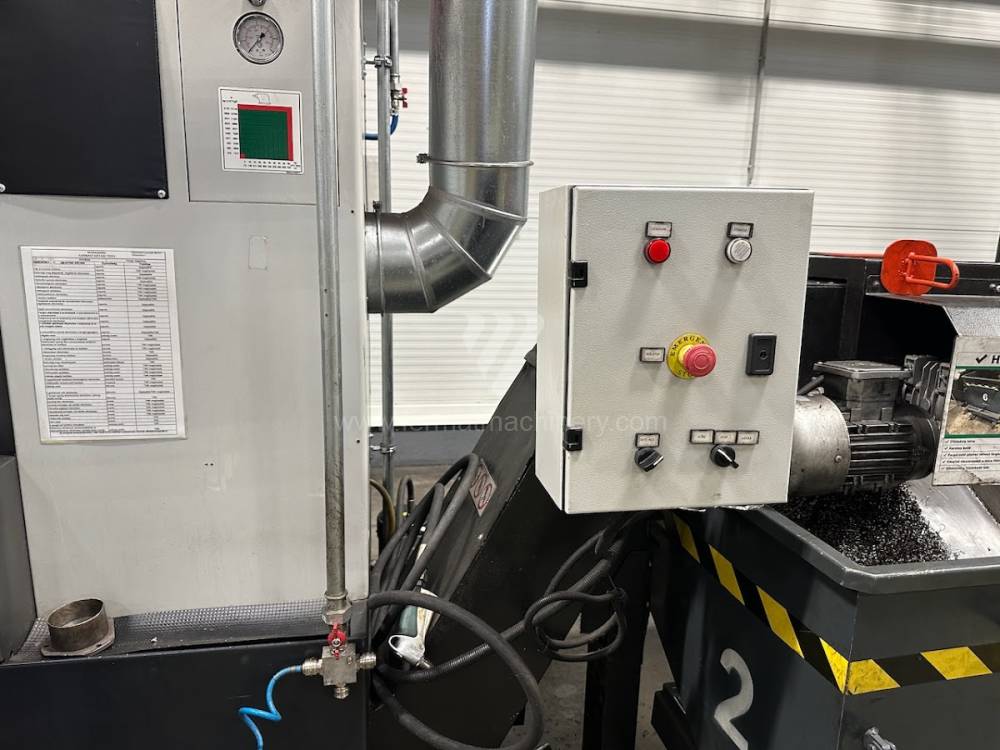

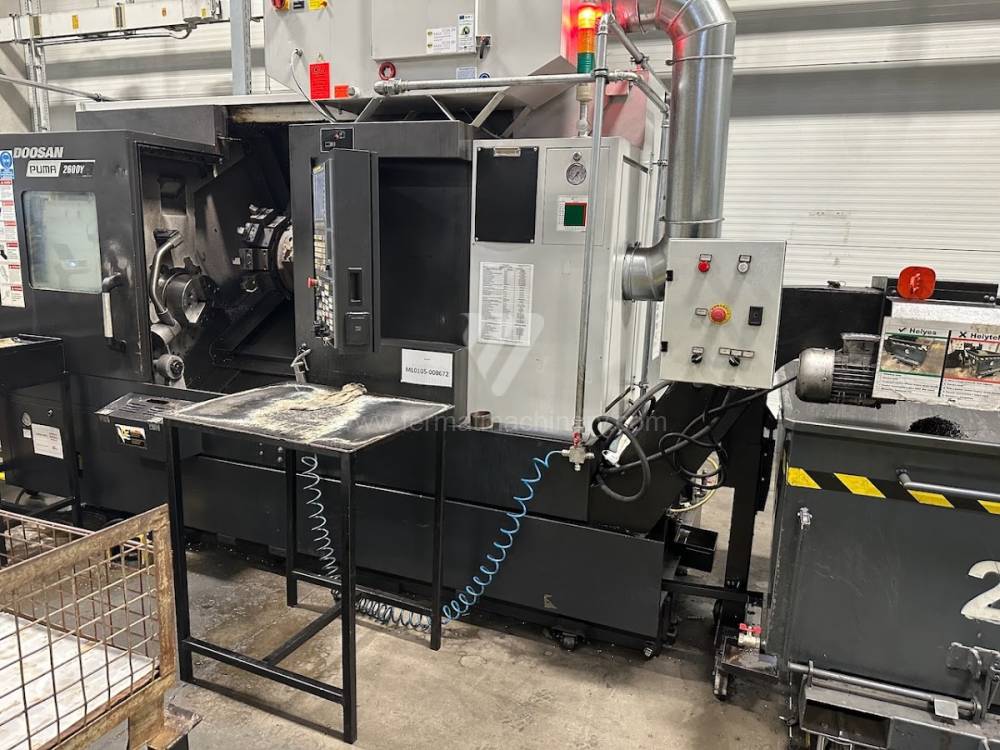

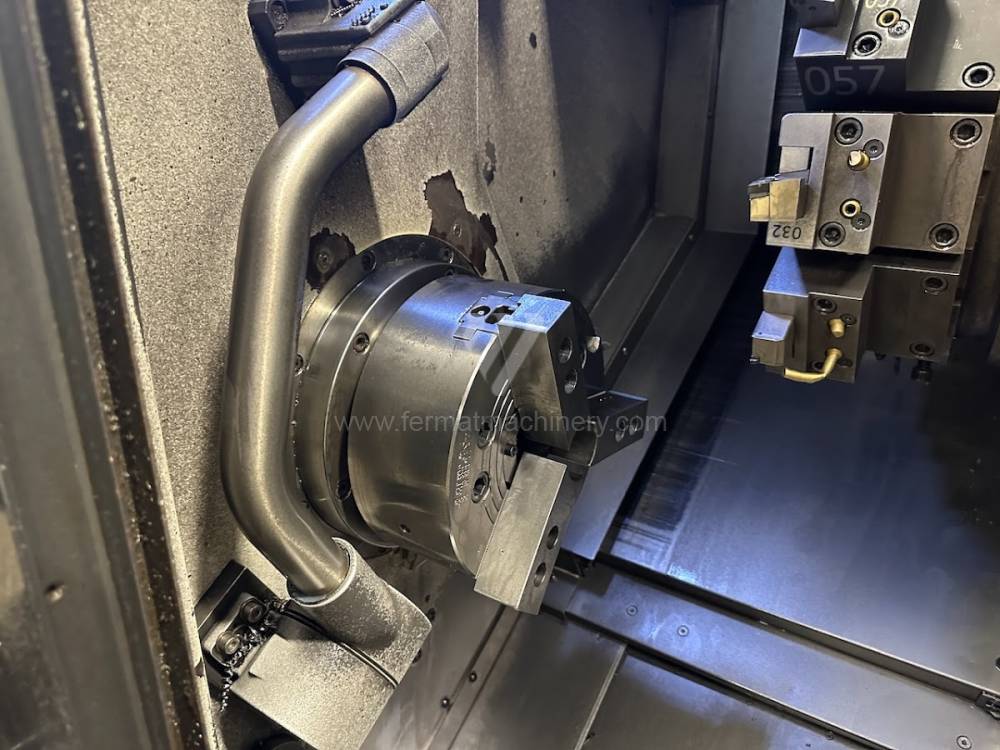

Puma 2600Y
Doosan
NUMERO D'INVENTAIRE: 242082
Année de production:2015
Système de contrôle Fanuc: Series 0i
Diametre de tournage: 376 mm
Longueur de tournage: 760 mm
Lit en pente: OUI
Axe Y: OUI
La contre-broche: NON

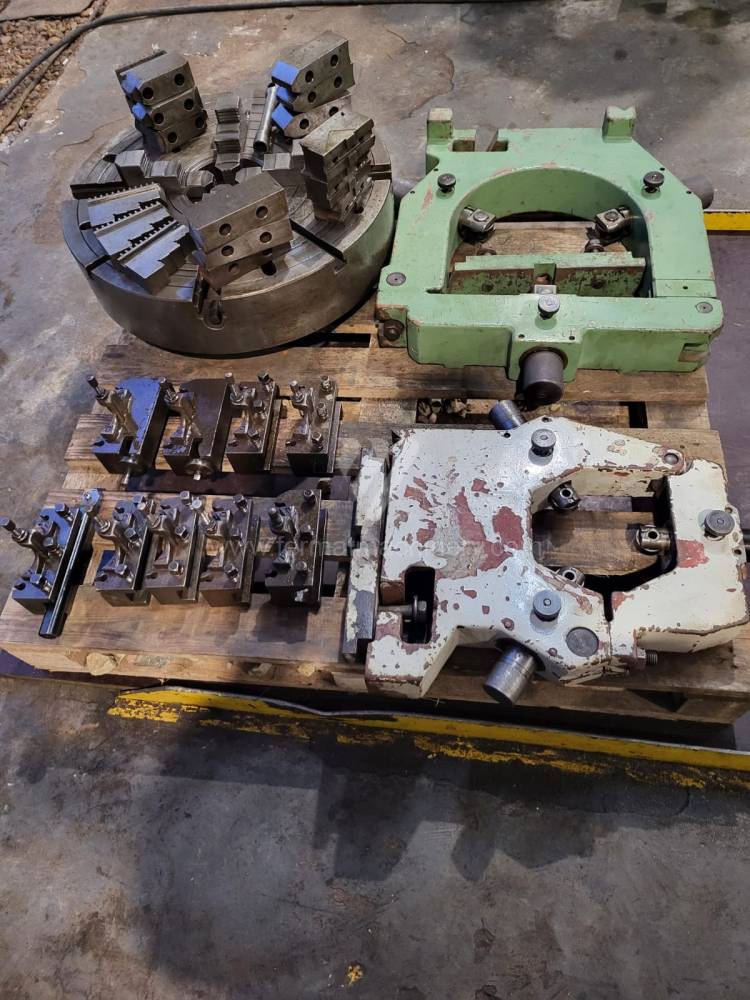

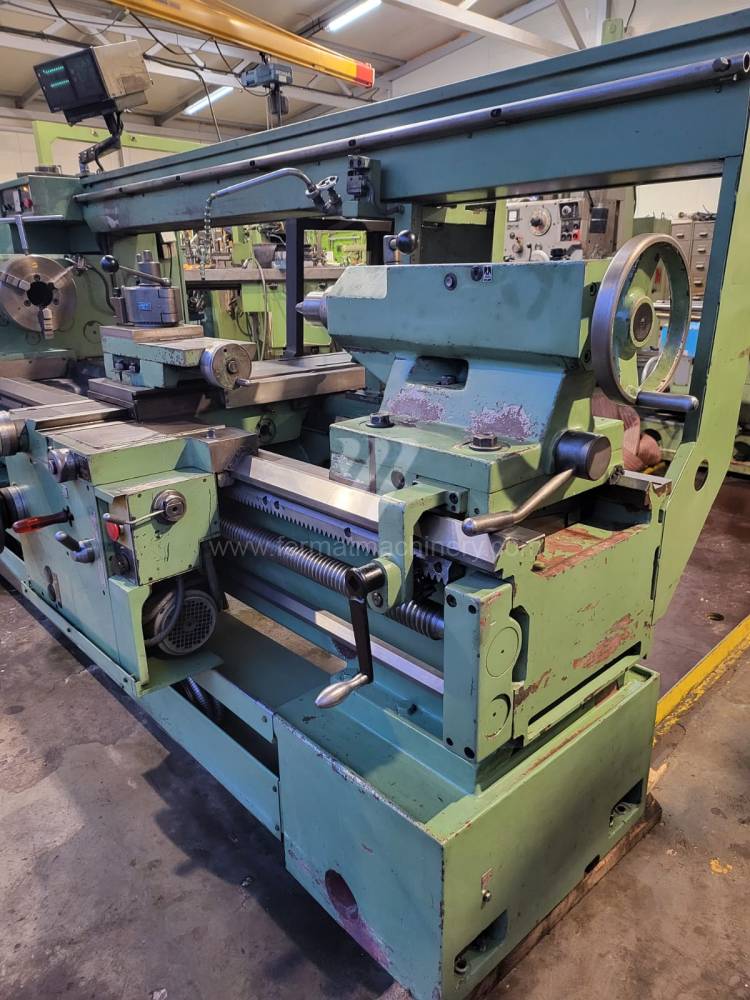

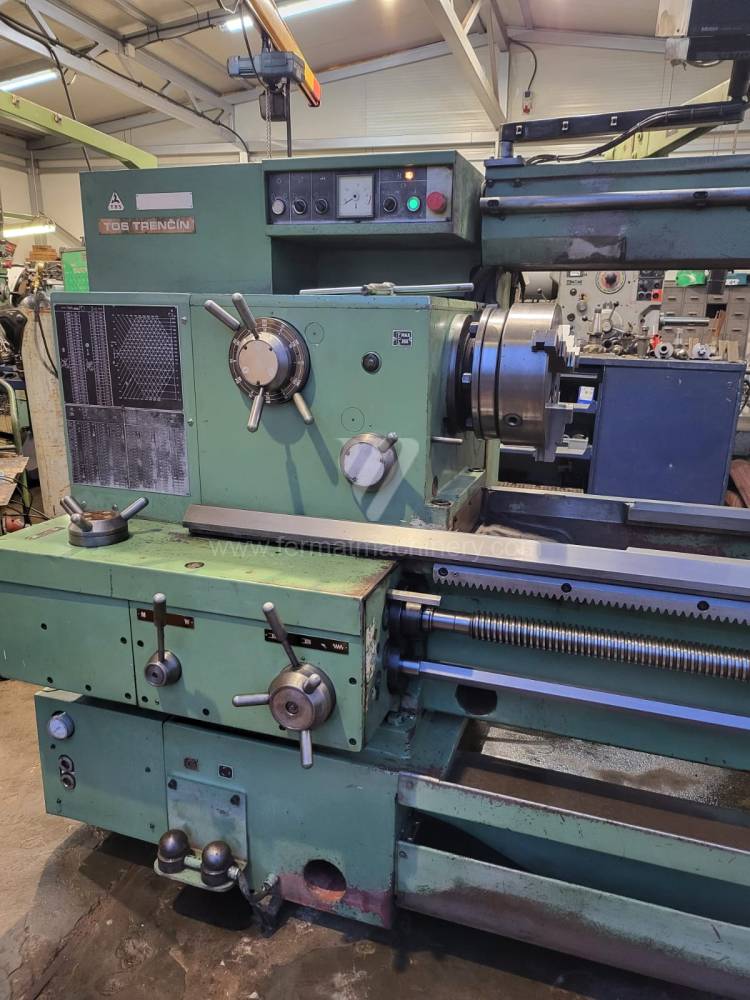

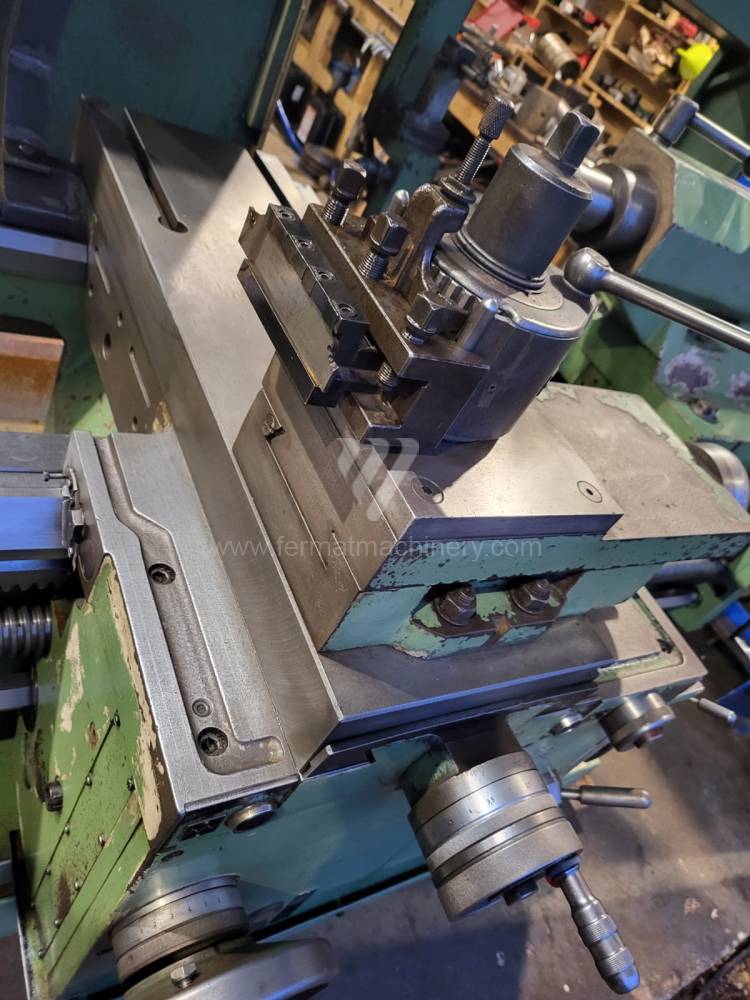

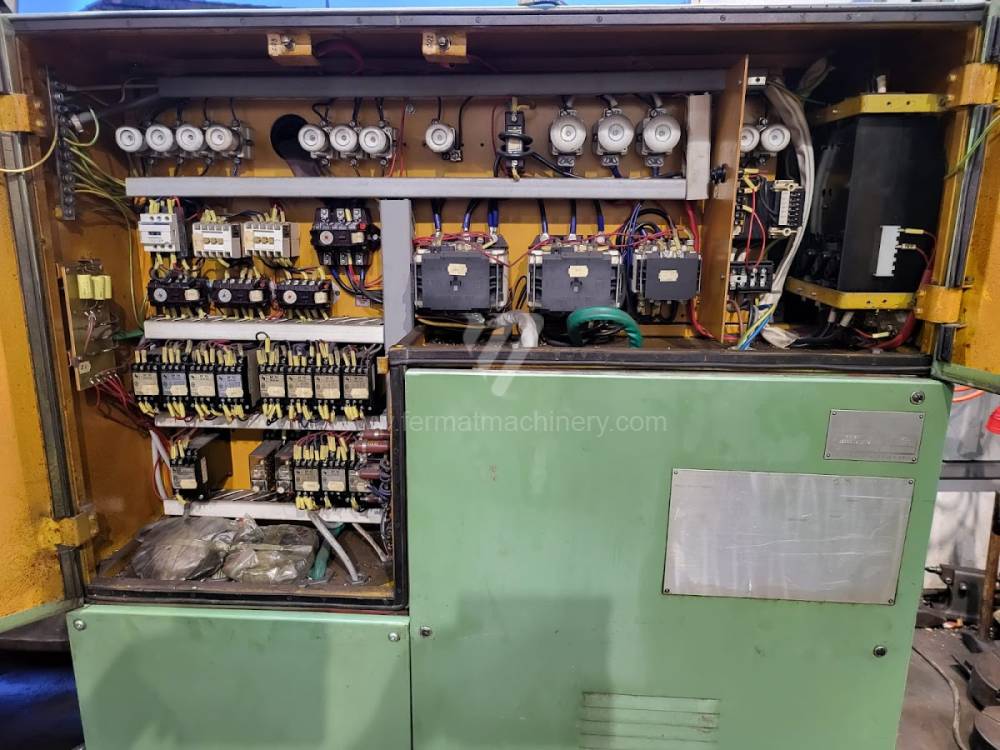

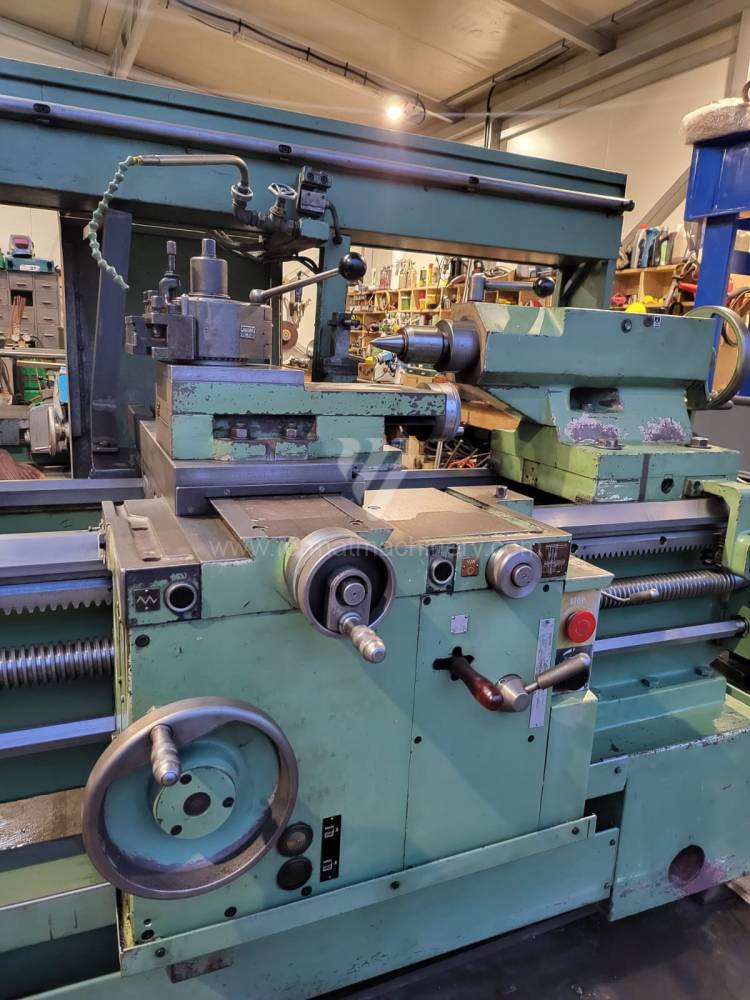

SUS 63/2000
TOS Čelákovice
NUMERO D'INVENTAIRE: 251294
Année de production:1990
Diametre circulant au dessus de lit: 630 mm
Distance entre pointes: 2000 mm
Poids maxi de la piece a usiner: 2000 kg
Diametre circulant au dessus de soupport: 390 mm
Forage de la broche: 81 mm
Vitesse de broche: 9 - /min.

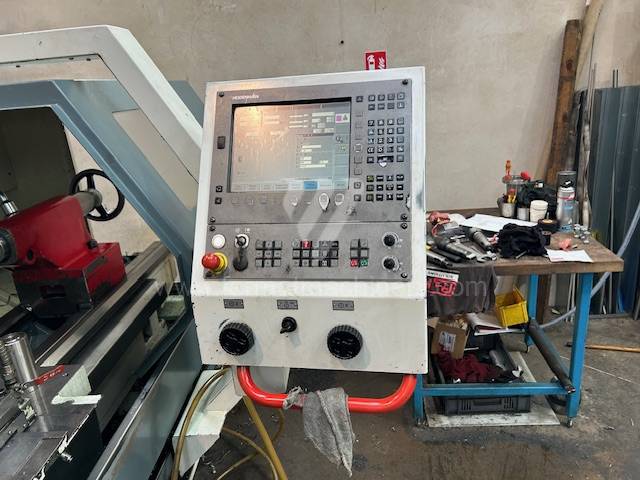

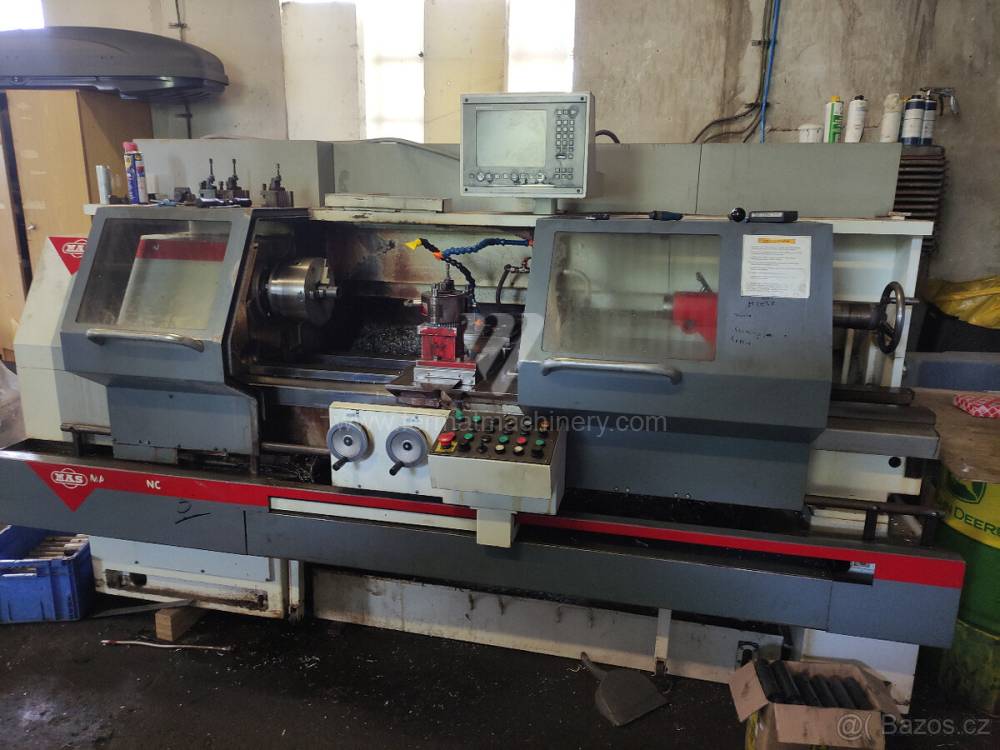

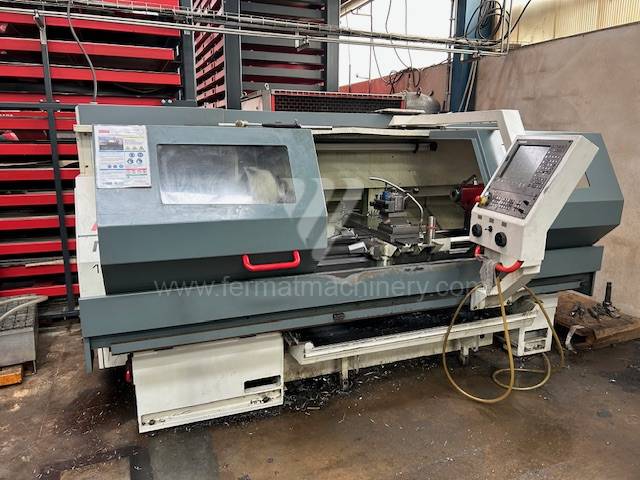

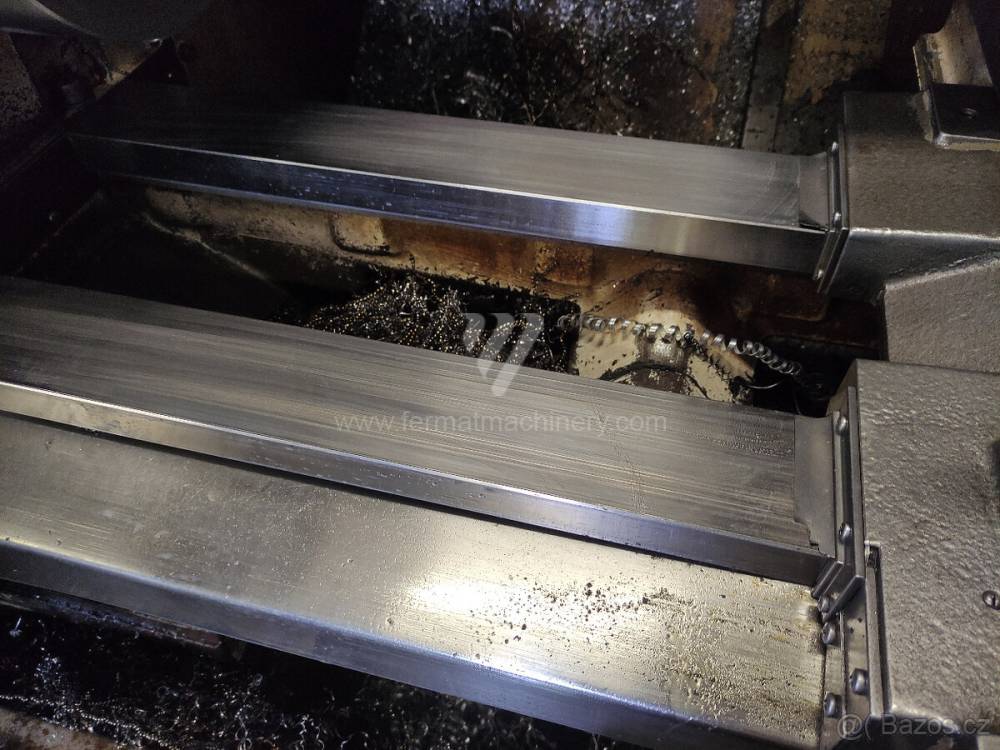

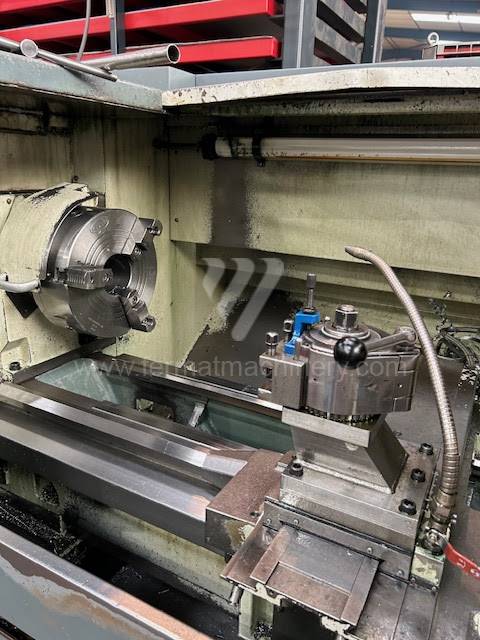

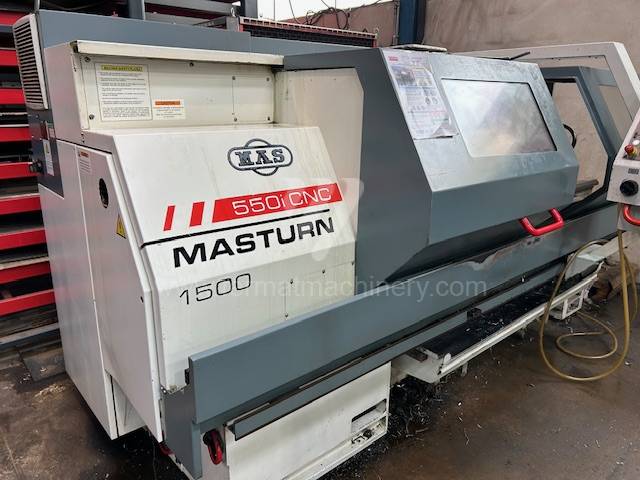

Masturn MT 550 CNC
KOVOSVIT MAS, a.s.
NUMERO D'INVENTAIRE: 251253
Année de production:2012
Système de contrôle Heidenhain: Manual Plus 4110
Diametre de tournage: 500 mm
Longueur de tournage: 1500 mm
Lit en pente: NON
Forage de la broche: 82 mm
Tête de tourelle (Tête de revolver): NON
QUICK TURN NEXUS 200-II
MAZAK
NUMERO D'INVENTAIRE: 251438
Année de production:2007
Système de contrôle Mazatrol: MATRIX NEXUS
Diametre de tournage: 350 mm
Longueur de tournage: 1021 mm
Lit en pente: OUI
Forage de la broche: ano mm
Tête de tourelle (Tête de revolver): NON
SV 18 RA/1000
TOS Trenčín
NUMERO D'INVENTAIRE: 241713
Diametre circulant au dessus de lit: 380 mm
Distance entre pointes: 1000 mm
Poids maxi de la piece a usiner: 300 kg
Diametre circulant au dessus de soupport: 215 mm
Vitesse de broche: 14 - 2800 /min.
Puissance du moteur principal: 6 kW
Lathe – is a mechanical device that uses a chip machining to change a shape of the material or component by rotation or cutting into its final product (semi-finished product). Using the lathe, it is possible to produce rotary parts, drill holes, cut external and internal threads.
The material (product) is clamped in the chuck. The lathe is produced in several dimensions, according to turntable diameter or turning length. Other equipment can be a revolver head, milling head, counter spindle, tailstock, chip conveyor (for extracting metal chips), cooling system (during turning a lot of heat is generated, which must be cooled. The cooling can be internal or external and according to its strength is expressed in bars).In case of CNC lathes. For numerically controlled lathes, if the manufacturer does not have its own system, it is possible to choose the system which is commonly used, for example: Fanuc, Siemens, Heidenhain or Fagor.
Types of lathes:
- Center type lathes
- Facing lathes
- Semi-automatic copying lathes
- Vertical lathes (carousels)
- Revolver type (poloautomaty, jednovřetenové, několikavřetenové)
- CNC lathes
- Special
The regular lathe consists of following parts: beds, spindle, support, tailstock spindle or sliding gearbox.
Basic division of the inclination of the lathe bed:
- horizontal or sloping (inclination 45 degrees)
- sliding or linear
Clamping part – it is usually formed by a chuck on one side and tailstock on the other, or a chuck and second clamping part by a counter spindle.
Cutting part – formed by a cutting wedge attached to the longitudinal part - the Z axis.
The transverse part (perpendicular to the axis of the spindle) designated as the X-axis, or the automatic tool head, also usually located on the transverse feed on the machine.
Other axes, used especially in case of CNC lathes:
- axis C1 (indexed spindle position,
- axis C2 (indexed axis of the counter spindle)
- axis Y (Axis Y enables movement of tool perpendicular to axis Z and machining with live tools)
- axis B (indexed support axis)
The machine can be erupted with a measuring tool probe (automatically or manually foldable).
According to the technological operation, turning is focused on processing of:
- Cylindrical surfaces
- Front surfaces
- Conical surfaces
- Threads
There are several hundreds manufacturers in the world, among the most popular in Czech republic are: TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
