12345678Soustruh
SN 63 B/3000
TOS Trenčín
Inv. č.: 241153
Oběžný průměr nad ložem: 630 mm
Vzdálenost mezi hroty: 3000 mm
Max. hmotnost obrobku: kg
Oběžný průměr nad suportem: 340 mm
Průměr sklíčidla: 315 mm
Vrtání vřetene: 72 mm
SN 63 B/1500
TOS Trenčín
Inv. č.: 241391
Oběžný průměr nad ložem: 630 mm
Vzdálenost mezi hroty: 1500 mm
Max. hmotnost obrobku: kg
Oběžný průměr nad suportem: 340 mm
Výkon hlavního elektromotoru: 7,5 kW
Rozměry d x š x v: 4000 x 1400 mm
SN 63/2000
TOS Trenčín
Inv. č.: 241170
Oběžný průměr nad ložem: 630 mm
Vzdálenost mezi hroty: 2000 mm
Max. hmotnost obrobku: kg
Oběžný průměr nad suportem: 340 mm
Výkon hlavního elektromotoru: 7,5 kW
Rozměry d x š x v: 4000x1200x mm
CTX 210 V1
Gildemeister
Inv. č.: 241719
Rok výroby:2004
Řídící systém Fanuc:
Točný průměr: 380 mm
Točná délka: mm
Pojezd osy X: 151 mm
Pojezd osy Z: 339 mm
Oběžný průměr nad suportem: 290 mm
CTX 210 V3
Gildemeister
Inv. č.: 241721
Rok výroby:2006
Řídící systém Fanuc: Fanuc 32i
Točný průměr: 290 mm
Točná délka: 339 mm
Šikmé lože: ano
Y osa: ne
Protivřeteno: ne
CTX 310 V3 CNC
Gildemeister
Inv. č.: 241273
Rok výroby:2005
Řídící systém Siemens: Sinumerik 840 D
Točný průměr: 365 mm
Točná délka: 450 mm
Šikmé lože: ano
Y osa: ne
Protivřeteno: ne
S 50 CNC
TAJMAC-ZPS, a.s.
Inv. č.: 241272
Rok výroby:2000
Řídící systém Siemens: Sinumerik 840 D
Točný průměr: 270 mm
Točná délka: 535 mm
Šikmé lože: ano
Vrtání vřetene: 50 mm
Revolverová hlava: ano
SV 18 RA/1000
TOS Trenčín
Inv. č.: 241713
Oběžný průměr nad ložem: 380 mm
Vzdálenost mezi hroty: 1000 mm
Max. hmotnost obrobku: 300 kg
Oběžný průměr nad suportem: 215 mm
Otáčky vřetene: 14 - 2800 /min.
Výkon hlavního elektromotoru: 6 kW
Masturn MT 550 CNC
KOVOSVIT MAS, a.s.
Inv. č.: 251253
Rok výroby:2012
Řídící systém Heidenhain: Manual Plus 4110
Točný průměr: 500 mm
Točná délka: 1500 mm
Šikmé lože: ne
Vrtání vřetene: 82 mm
Revolverová hlava: ne
SUI 50/1000
TOS Trenčín
Inv. č.: 251132
Oběžný průměr nad ložem: 500 mm
Vzdálenost mezi hroty: 1000 mm
Max. hmotnost obrobku: kg
Oběžný průměr nad suportem: 320 mm
Otáčky vřetene: 14 - 2240 /min.
Rychloposuv: 3,5 m/min
SUS 63/2000
TOS Čelákovice
Inv. č.: 251294
Rok výroby:1990
Oběžný průměr nad ložem: 630 mm
Vzdálenost mezi hroty: 2000 mm
Max. hmotnost obrobku: 2000 kg
Oběžný průměr nad suportem: 390 mm
Vrtání vřetene: 81 mm
Otáčky vřetene: 9 - /min.
Puma 2600Y
Doosan
Inv. č.: 242082
Rok výroby:2015
Řídící systém Fanuc: Series 0i
Točný průměr: 376 mm
Točná délka: 760 mm
Šikmé lože: ano
Y osa: ano
Protivřeteno: ne
SUI 500 COMBI
TOS Trenčín
Inv. č.: 241550
Rok výroby:1999
Řídící systém Siemens: 810 D
Točný průměr: 500 mm
Točná délka: 1500 mm
Šikmé lože: ne
Vrtání vřetene: 71 mm
Revolverová hlava:
C 630 BE
ZMM Bulgaria
Inv. č.: 251166
Řídící systém Heidenhain:
Točný průměr: 630 mm
Točná délka: 1000 mm
Šikmé lože: ne
Vrtání vřetene: 103 mm
Revolverová hlava: ano
ST 20
Haas Automation
Inv. č.: 251109
Rok výroby:2013
Řídící systém Haas:
Točný průměr: 330 mm
Točná délka: 572 mm
Šikmé lože: ano
Vrtání vřetene: 64 mm
Revolverová hlava: ano
ZL-250MC/600
MORI SEIKI
Inv. č.: 201166
Rok výroby:1999
Max. průměr obrobku: 390 mm
Oběžný průměr nad ložem: 700 mm
Vzdálenost mezi hroty: 725 mm
Otáčky vřetene: 35 - 3500 /min.
Vrtání vřetene: 86 mm
Pojezd osy X: 1:238/2:173 mm
SL 30 TBHE
Haas Automation
Inv. č.: 241987
Rok výroby:2009
Řídící systém Haas:
Točný průměr: 762 mm
Točná délka: 1000 mm
Šikmé lože: ano
Vrtání vřetene: 103 mm
Revolverová hlava: ano
SUA 100/4000
TOS Čelákovice
Inv. č.: 231945
Rok výroby:2007
Řídící systém Heidenhain: Manual Plus M
Točný průměr: 1050 mm
Točná délka: 4000 mm
Šikmé lože: ne
Vrtání vřetene: 128 mm
Revolverová hlava: ano
ST-35
Haas Automation
Inv. č.: 241758
Rok výroby:2016
Řídící systém Haas:
Točný průměr: 465 mm
Točná délka: 660 mm
Šikmé lože: ano
Y osa: ne
Protivřeteno: ne
LB 3000 EX II
Okuma Corporation
Inv. č.: 231553
Rok výroby:2017
Řídící systém OKUMA: OSP-P300LA
Točný průměr: 580 mm
Točná délka: 950 mm
Šikmé lože: ano
Y osa: ano
Pojezd osy Y (soustruh): 120 mm
DKM 1000 S/1500
KAMI
Inv. č.: 241932
Rok výroby:2015
Oběžný průměr nad ložem: 1000 mm
Vzdálenost mezi hroty: 1500 mm
Max. hmotnost obrobku: 6000 kg
Oběžný průměr nad suportem: 610 mm
Vrtání vřetene: 130 mm
Otáčky vřetene: 3 - 315 /min.

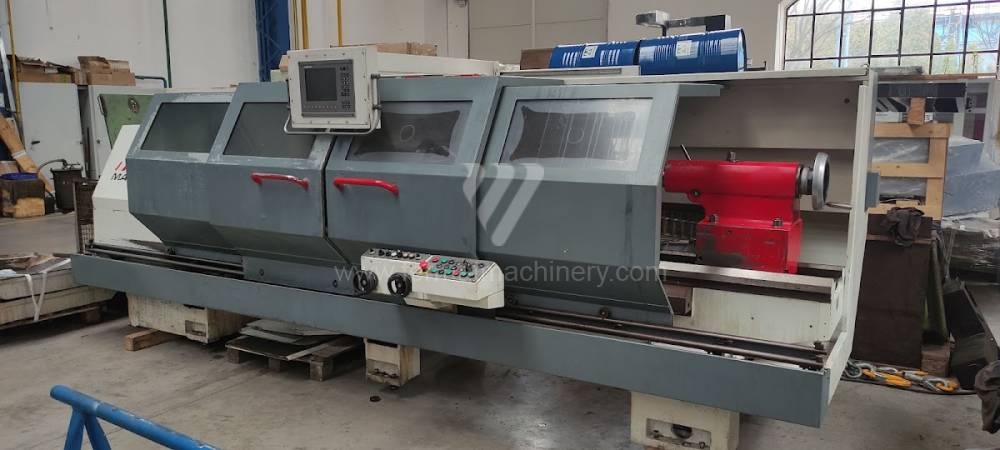

Masturn MT 50/1500
KOVOSVIT MAS, a.s.
Inv. č.: 241784
Rok výroby:2000
Řídící systém Heidenhain: Manual Plus 4110
Točný průměr: 500 mm
Točná délka: 1500 mm
Šikmé lože: ne
Vrtání vřetene: 82 mm
Revolverová hlava: ne
CTX alpha 500
DMG MORI
Inv. č.: 231708
Rok výroby:2011
Řídící systém Heidenhain: Plus IT
Točný průměr: 290 mm
Točná délka: 500 mm
Šikmé lože: ano
Y osa: ne
Protivřeteno: ne
GLS 200 CNC
Goodway
Inv. č.: 251186
Rok výroby:2007
Řídící systém Fanuc: 0i - TC
Točný průměr: 500 mm
Točná délka: 500 mm
Šikmé lože: ano
Vrtání vřetene: 51 mm
Revolverová hlava:
DL 10G
DMC
Inv. č.: 241328
Rok výroby:2012
Řídící systém Fanuc: 0i Mate - TD
Točný průměr: 170 mm
Točná délka: 185 mm
Šikmé lože: ano
Vrtání vřetene: 75 mm
Revolverová hlava: ne
Soustruh – je mechanické zařízení, které pomocí třískového obrábění mění tvar materiálu nebo součástky rotačním, nebo řezným způsobem na jeho konečný výrobek (polovýrobek). Pomocí soustruhu je možné vyrábět rotační součástky, vrtání děr, soustružení roviny, řezání vnějších i vnitřních závitů.

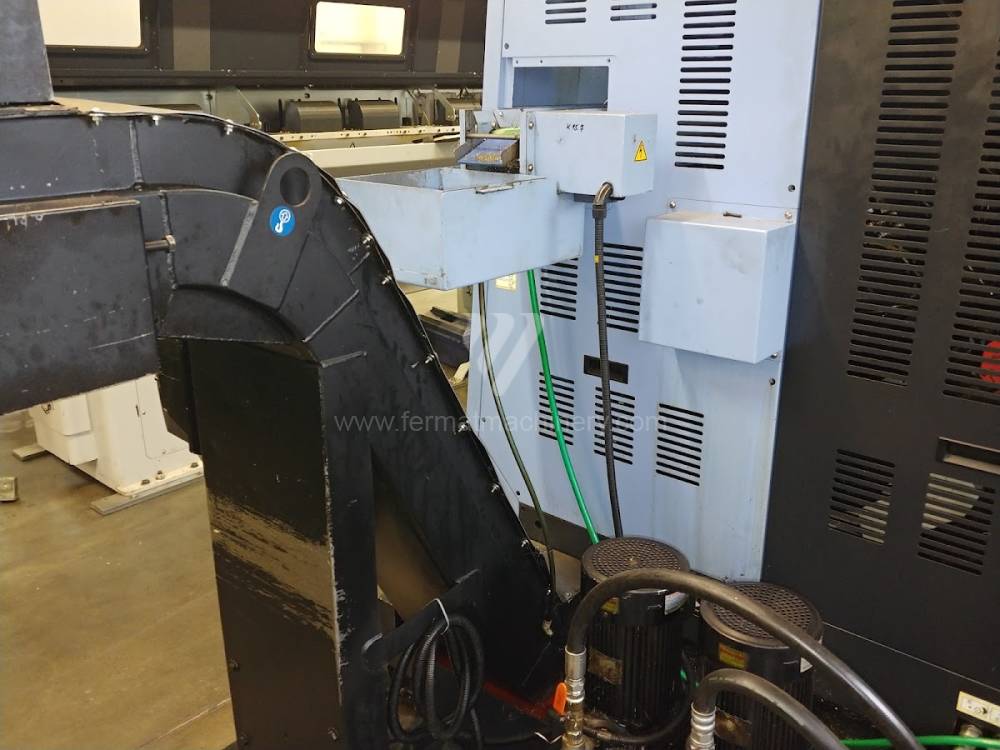

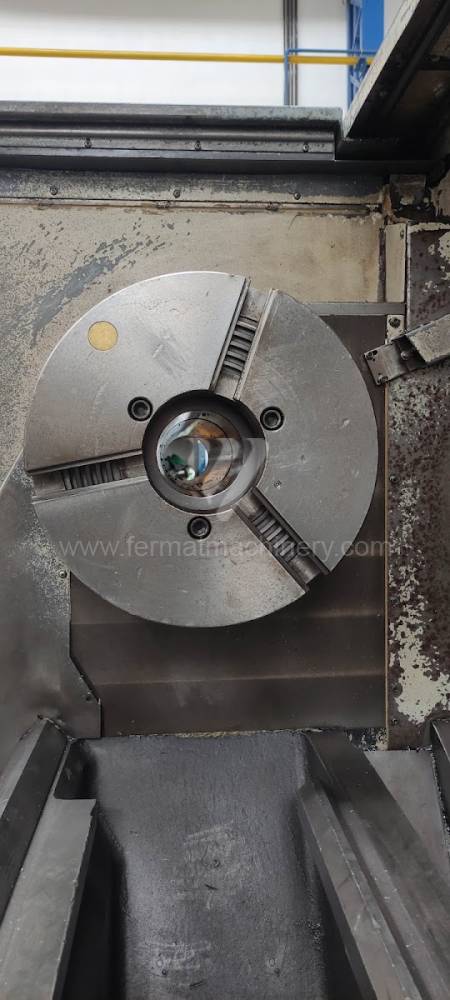

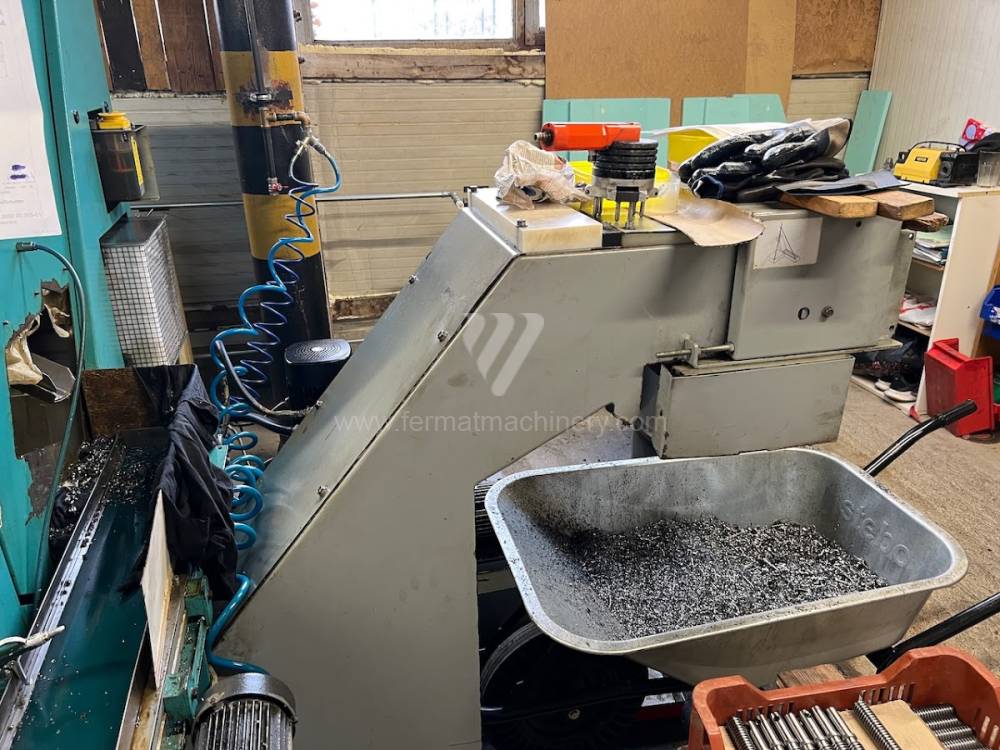

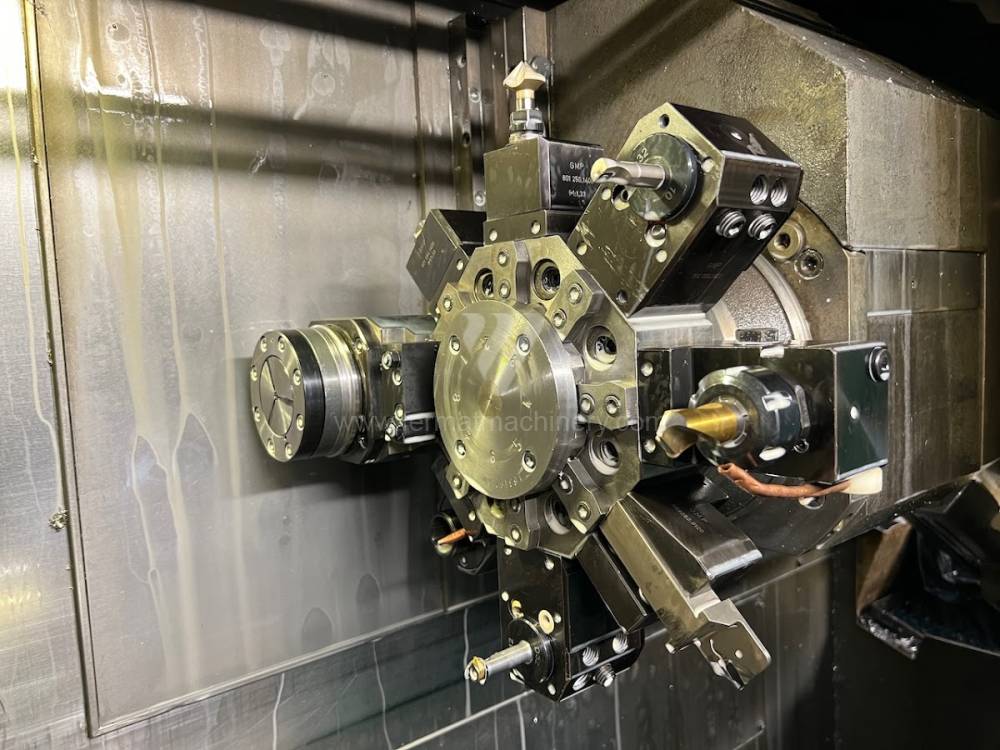

Materiál (výrobek) se upne do sklíčidla nebo sklíčidlo a hrot. Z hlediska velikosti rozměrů výrobku je soustruh vyráběn v několika velikostí co se týče točného průměru, točné délky. Dalším doplňujícím požadavkem může být revolverová hlava, frézovací hlava, protivřeteno, koník. Jako příslušenství se múže používat vynášeč třísek (na odsávání kovových třísek do beden), chlazení (při soustružení se vytváří velké teplo, které je nutno ochlazovat, chlazení je vnitřní nebo vnější a dle výkonu lze vybrat jeho sílu uvedenú v barech). U číslicovo řízených soustruhú je možnosť v případě, že výrobce nemá vlastní řídicí systém vybrát se systémú, které jsou běžně používané, např: FANUC, SIEMENS, HEIDENHAIN, FAGOR.
Typy soustruhů:
- Hrotové (zde patří: stolní, jednoduché, univerzální, produkční a kopírovací soustruhy)
- Čelní (nebo také Lícní)
- Poloautomatické kopírovací soustruhy
- Několikanožové poloautomaty
- Svislé soustruhy (karusely)
- Revolverové (poloautomaty, jednovřetenové, několikavřetenové)
- soustruhy CNC
- Zvláštní
Základní konstrukční skupiny hrotových soustruhů jsou: lože, vřeteník, suport, koník, vřeteníková a posuvová převodovka.
Základní rozdělení sklonu loží soustruhu:
- vodorovné
- šikmé (sklon 45 stupňů)
Podle pojezdů:
- kluzné
- lineární

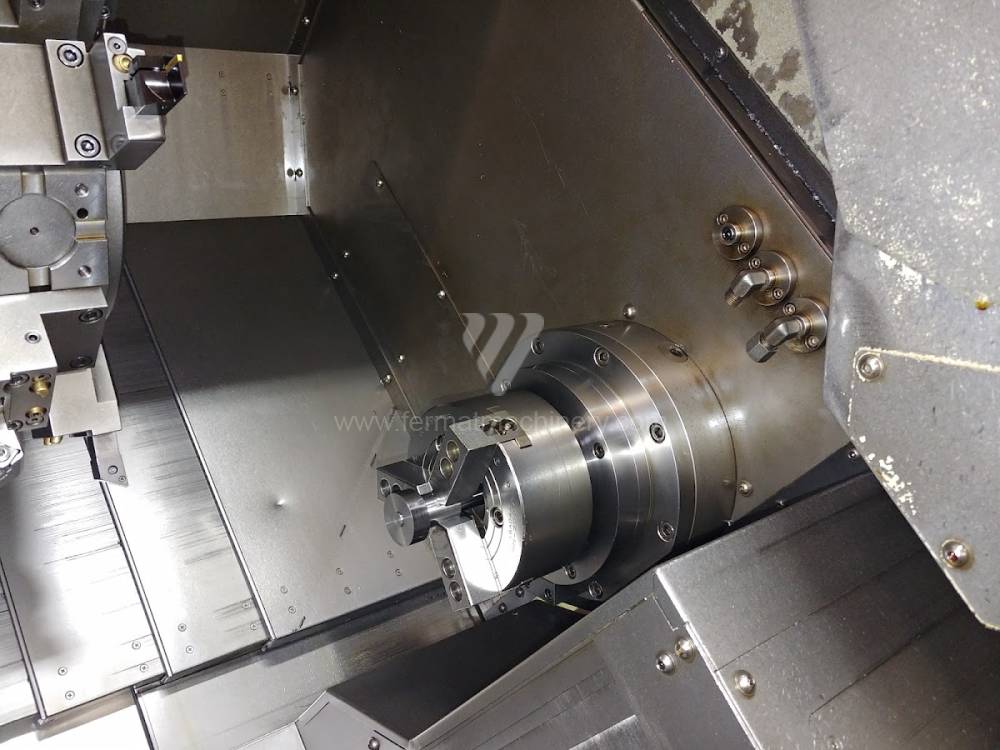

Upínací část – obvykle je vytvořená sklíčidlem na straně jedné a koníkem na straně druhé, nebo sklíčidle a druhou upínací částí protivřetenem.
Řezná část – tvořená řezným klínem upevněným na podélné části - osa Z.
Příčná část (kolmá na osu vřetena) označená jako osa X, nebo automatická hlava na nástroje, též umístěnou obvykle na příčném posuvu na stroji.
Další osy, které mohou mít např. CNC řízené soustruhy:
- osa C1 (indexovaná poloha vřetene),
- osa C2 (indexovaná osa protivřetena)
- osa Y (Osa Y umožňuje pohyb nástroje kolmo k ose Z a obrábění poháněnými nástroji)
- osa B (indexovaná osa suportu)
Stroj může být vybaven měřící nástrojovou sondou (automaticky nebo ručně sklopitelná)
Dle technologické operace je soustružení zaměřeno na opracování:
- Válcových ploch
- Čelních ploch
- Kuželových ploch
- Tvarových ploch
- Závitů
- Upichování
- Vroubkování
Z hlediska použití soustruhu na typ práce / výroby pro který je určen, se vyrábějí hrotové soustruhy, revolverové soustruhy, automatické soustruhy, číslicovo řízené soustruhy, svislé soustruhy, soustružnícko obráběcí centra.
Ve světě je několik set výrobců soustruhů, mezi nejznámější , které se používají v našem regionu patří TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
