Soustruh
TOP nabídka
12345678910 Seznam Mřížka
SN 63 C/1500
TC 200
Cincom A20-VI
TNI-B6
PUMA ST 32 G
Masturn MT 50/1500 CNC
SUN 125/3000 CNC
SQT 10 M
CTX 510 eco
Fl 400
SUI 63 B/2000
LB 2000 EX II - MC
LYNX 2100 LSYB
CLX 450
EvoDECO 10/8
MASTURN 50/1500 CNC
CK 6150X1500
SUI 40/2000
SR-16
PL 20M
PUMA 2000SY
CTX 450V3 ecoline
SIU 250/9000 CNC
WIA L 200 SY
Tornado A 90
12345678910Soustruh
SN 63 C/1500
TOS Trenčín
Inv. č.: 261130
Oběžný průměr nad ložem: 630 mm
Vzdálenost mezi hroty: 1500 mm
Max. hmotnost obrobku: kg
Oběžný průměr nad suportem: 340 mm
Výkon hlavního elektromotoru: 7,5 kW
Rozměry d x š x v: 4000 x 1400 mm
TC 200
TAKISAWA
Inv. č.: 261126
Rok výroby:2005
Řídící systém Fanuc: Fanuc 21i
Otáčky vřetene: 0 - 6000 /min.
Výkon hlavního elektromotoru: 7,5 kW
Revolverová hlava: ano
Hmotnost stroje: 2800 kg
Rozměry d x š x v: 1600x1600x1750 mm
Cincom A20-VI
Citizen
Inv. č.: 241729
Rok výroby:2008
Řídící systém Fanuc: 18i-TB
Točný průměr: 20 mm
Točná délka: 165 mm
Šikmé lože: ne
Y osa: ano
Protivřeteno: ano
TNI-B6
Benzinger
Inv. č.: 252021
Rok výroby:2002
Řídící systém Siemens: Sinumerik 840 D
Točný průměr: mm
Točná délka: mm
Šikmé lože: ano
Y osa: ano
Pojezd osy Y (soustruh): 70 mm
PUMA ST 32 G
Doosan
Inv. č.: 251962
Rok výroby:2018
Max. délka obrobku: 320 mm
Oběžný průměr nad ložem: 32 mm
Řídící systém Fanuc: Fanuc 31i
Točný průměr: 32 mm
Otáčky vřetene: 1 - 6000 /min.
Rychloposuv: 32 m/min
Masturn MT 50/1500 CNC
KOVOSVIT MAS, a.s.
Inv. č.: 252026
Rok výroby:1997
Řídící systém Heidenhain: Manual Plus M
Točný průměr: 500 mm
Točná délka: 1500 mm
Šikmé lože: ne
Vrtání vřetene: 82 mm
Revolverová hlava: ne
SUN 125/3000 CNC
ŠKODA MACHINE TOOL a.s.
Inv. č.: 201355
Rok výroby:1994
Řídící systém Siemens: Sinumerik 810
Točný průměr: 1320 mm
Točná délka: 3000 mm
Šikmé lože: ne
Vrtání vřetene: 140 mm
Revolverová hlava: ne

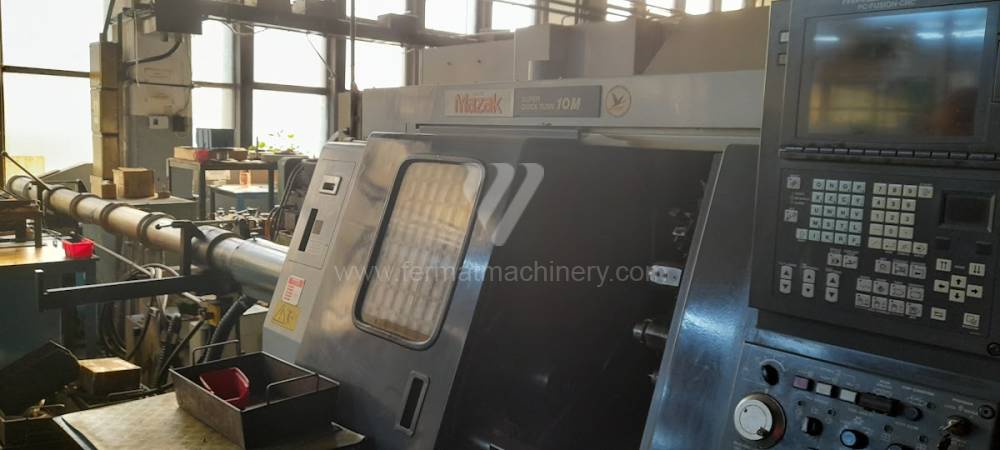

SQT 10 M
MAZAK
Inv. č.: 251932
Řídící systém Mazatrol: T Plus
Točný průměr: 230 mm
Točná délka: 305 mm
Šikmé lože: ano
Y osa: ne
Protivřeteno:
CTX 510 eco
DMG
Inv. č.: 261077
Rok výroby:2011
Řídící systém Siemens: 810 D
Točný průměr: 465 mm
Točná délka: 1000 mm
Šikmé lože: ano
Y osa: ne
Protivřeteno: ne
Fl 400
Z-mat
Inv. č.: 251173
Rok výroby:2020
Řídící systém Siemens: Sinumerik 828 D BASIC
Točný průměr: 400 mm
Točná délka: 320 mm
Šikmé lože: ne
Y osa: ne
Protivřeteno: ne
SUI 63 B/2000
TOS Trenčín
Inv. č.: 242019
Rok výroby:1992
Oběžný průměr nad ložem: 630 mm
Vzdálenost mezi hroty: 2000 mm
Max. hmotnost obrobku: 1500 kg
Oběžný průměr nad suportem: 340 mm
Výkon hlavního elektromotoru: 11 kW
Rozměry d x š x v: 4000 x 1400 x 1520 mm
LB 2000 EX II - MC
Okuma Corporation
Inv. č.: 242074
Rok výroby:2013
Řídící systém OKUMA: OSP-P300LA
Točný průměr: 580 mm
Točná délka: 150 mm
Šikmé lože: ano
Y osa: ano
Pojezd osy Y (soustruh): 100 mm
LYNX 2100 LSYB
Doosan
Inv. č.: 251559
Rok výroby:2022
Točná délka: 510 mm
Točný průměr: 300 mm
Šikmé lože: ano
Revolverová hlava: ano
Vrtání vřetene: 65 mm
Oběžný průměr nad ložem: 600 mm
CLX 450
DMG
Inv. č.: 261286
Rok výroby:2022
Řídící systém Siemens: Sinumerik 840 D
Točný průměr: 400 mm
Točná délka: 800 mm
Šikmé lože: ano
Vrtání vřetene: 80 mm
Revolverová hlava: ano
EvoDECO 10/8
Tornos Bechler
Inv. č.: 241132
Rok výroby:2013
Řídící systém Fanuc: 31i - B5
Točný průměr: 10 mm
Točná délka: 100 mm
Šikmé lože: ano
Y osa: ano
Protivřeteno: ano
MASTURN 50/1500 CNC
KOVOSVIT MAS, a.s.
Inv. č.: 251998
Rok výroby:2001
Řídící systém Heidenhain: Manual Plus 4110
Točný průměr: 500 mm
Točná délka: 1500 mm
Šikmé lože: ne
Vrtání vřetene: 82 mm
Revolverová hlava: ne
CK 6150X1500
Unknown
Inv. č.: 221346
Rok výroby:2021
Řídící systém Siemens: Sinumerik 808 D
Točný průměr: 500 mm
Točná délka: 1500 mm
Šikmé lože: ne
Vrtání vřetene: 82 mm
Revolverová hlava: ano
SUI 40/2000
TOS Trenčín
Inv. č.: 251361
Rok výroby:1990
Oběžný průměr nad ložem: 400 mm
Vzdálenost mezi hroty: 2000 mm
Oběžný průměr nad suportem: 220 mm
Výkon hlavního elektromotoru: 7,5 kW
Rozměry d x š x v: 2580 x 1280 x 1450 mm
SR-16
STAR
Inv. č.: 241189
Rok výroby:1992
Max. délka obrobku: 205 mm
Oběžný průměr nad ložem: 16 mm
Protivřeteno: ano
Hmotnost stroje: 1700 kg
Podavač tyčí: ano
Hnané nástroje: ano
PL 20M
SAMSUNG MACHINE TOOLS
Inv. č.: 261276
Rok výroby:2014
Řídící systém Fanuc: 0i - TD
Točný průměr: 365 mm
Točná délka: 520 mm
Šikmé lože: ano
Vrtání vřetene: 66 mm
Revolverová hlava: ano
PUMA 2000SY
Doosan
Inv. č.: 251137
Rok výroby:2005
Řídící systém Fanuc: 18i-TB
Točný průměr: 334 mm
Točná délka: 510 mm
Šikmé lože: ano
Y osa: ano
Protivřeteno: ano
CTX 450V3 ecoline
DMG
Inv. č.: 252031
Rok výroby:2014
Řídící systém Siemens: Sinumerik 840D Sl
Točný průměr: 400 mm
Točná délka: 600 mm
Šikmé lože: ano
Vrtání vřetene: mm
Revolverová hlava: ano
SIU 250/9000 CNC
ŠKODA MACHINE TOOL a.s.
Inv. č.: 231333
Řídící systém Siemens: Sinumerik 840 D
Točný průměr: 2500 mm
Točná délka: 9000 mm
Šikmé lože: ne
Vrtání vřetene: mm
Revolverová hlava: ano
WIA L 200 SY
Hyundai
Inv. č.: 201927
Rok výroby:2014
Řídící systém Fanuc: Fanuc 31i
Točný průměr: 550 mm
Točná délka: 530 mm
Šikmé lože: ano
Y osa: ano
Pojezd osy Y (soustruh): +-40 mm
Tornado A 90
Colchester
Inv. č.: 241639
Rok výroby:2001
Řídící systém Fanuc: Fanuc 21i
Točný průměr: 230 mm
Točná délka: 450 mm
Šikmé lože: ano
Vrtání vřetene: 55 mm
Revolverová hlava: ano
Soustruh – je mechanické zařízení, které pomocí třískového obrábění mění tvar materiálu nebo součástky rotačním, nebo řezným způsobem na jeho konečný výrobek (polovýrobek). Pomocí soustruhu je možné vyrábět rotační součástky, vrtání děr, soustružení roviny, řezání vnějších i vnitřních závitů.
Materiál (výrobek) se upne do sklíčidla nebo sklíčidlo a hrot. Z hlediska velikosti rozměrů výrobku je soustruh vyráběn v několika velikostí co se týče točného průměru, točné délky. Dalším doplňujícím požadavkem může být revolverová hlava, frézovací hlava, protivřeteno, koník. Jako příslušenství se múže používat vynášeč třísek (na odsávání kovových třísek do beden), chlazení (při soustružení se vytváří velké teplo, které je nutno ochlazovat, chlazení je vnitřní nebo vnější a dle výkonu lze vybrat jeho sílu uvedenú v barech). U číslicovo řízených soustruhú je možnosť v případě, že výrobce nemá vlastní řídicí systém vybrát se systémú, které jsou běžně používané, např: FANUC, SIEMENS, HEIDENHAIN, FAGOR.
Typy soustruhů:
- Hrotové (zde patří: stolní, jednoduché, univerzální, produkční a kopírovací soustruhy)
- Čelní (nebo také Lícní)
- Poloautomatické kopírovací soustruhy
- Několikanožové poloautomaty
- Svislé soustruhy (karusely)
- Revolverové (poloautomaty, jednovřetenové, několikavřetenové)
- soustruhy CNC
- Zvláštní
Základní konstrukční skupiny hrotových soustruhů jsou: lože, vřeteník, suport, koník, vřeteníková a posuvová převodovka.
Základní rozdělení sklonu loží soustruhu:
- vodorovné
- šikmé (sklon 45 stupňů)
Podle pojezdů:
- kluzné
- lineární
Upínací část – obvykle je vytvořená sklíčidlem na straně jedné a koníkem na straně druhé, nebo sklíčidle a druhou upínací částí protivřetenem.
Řezná část – tvořená řezným klínem upevněným na podélné části - osa Z.
Příčná část (kolmá na osu vřetena) označená jako osa X, nebo automatická hlava na nástroje, též umístěnou obvykle na příčném posuvu na stroji.
Další osy, které mohou mít např. CNC řízené soustruhy:
- osa C1 (indexovaná poloha vřetene),
- osa C2 (indexovaná osa protivřetena)
- osa Y (Osa Y umožňuje pohyb nástroje kolmo k ose Z a obrábění poháněnými nástroji)
- osa B (indexovaná osa suportu)
Stroj může být vybaven měřící nástrojovou sondou (automaticky nebo ručně sklopitelná)
Dle technologické operace je soustružení zaměřeno na opracování:
- Válcových ploch
- Čelních ploch
- Kuželových ploch
- Tvarových ploch
- Závitů
- Upichování
- Vroubkování
Z hlediska použití soustruhu na typ práce / výroby pro který je určen, se vyrábějí hrotové soustruhy, revolverové soustruhy, automatické soustruhy, číslicovo řízené soustruhy, svislé soustruhy, soustružnícko obráběcí centra.
Ve světě je několik set výrobců soustruhů, mezi nejznámější , které se používají v našem regionu patří TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
