Tornio CNC - diametro di 800 mm oltre

Analisi tecnica: Stabilità dinamica e cinematica delle forze

Nella categoria dei torni CNC con diametro ammesso oltre 800 mm, l'integrità strutturale prevale sulla dinamica. Durante la lavorazione di alberi di grandi dimensioni o flange, vengono trasmessi momenti enormi, il che richiede una configurazione specifica del bancale e dei supporti del mandrino. Le macchine usate di marchi rinomati (ad es. Škoda, Gurutzpe, Hankook o Mori Seiki) beneficiano di telai in ghisa sovradimensionati, economicamente irraggiungibili nelle moderne costruzioni 'leggere'.

Parametri tecnici chiave e causalità:

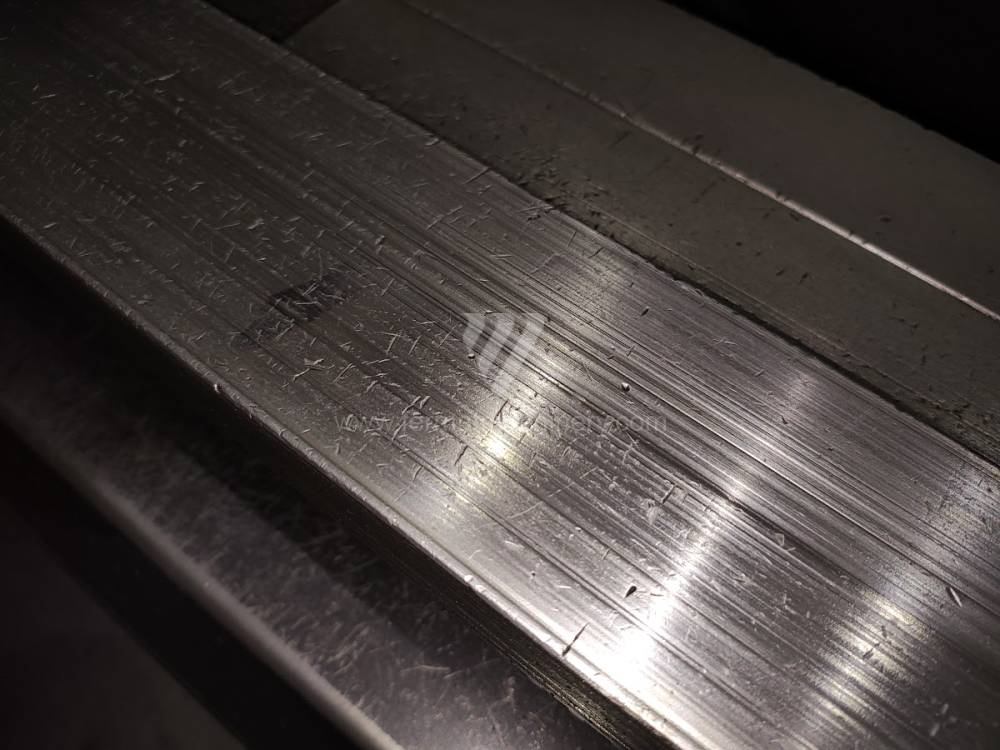

• Guide piane (Box Ways): Per diametri superiori a 800 mm è critico l'uso di guide piane larghe, temprate e rettificate. A differenza delle guide lineari, il supporto piano offre una capacità di smorzamento e una superficie di contatto molte volte superiori, eliminando direttamente le vibrazioni armoniche durante la sgrossatura con profondità di taglio superiori a 10 mm.

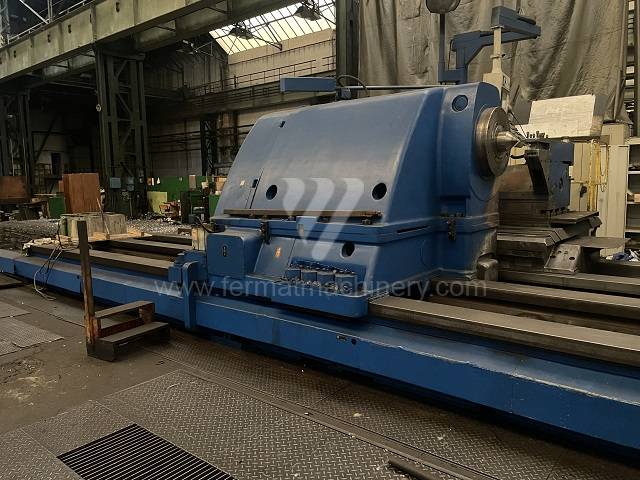

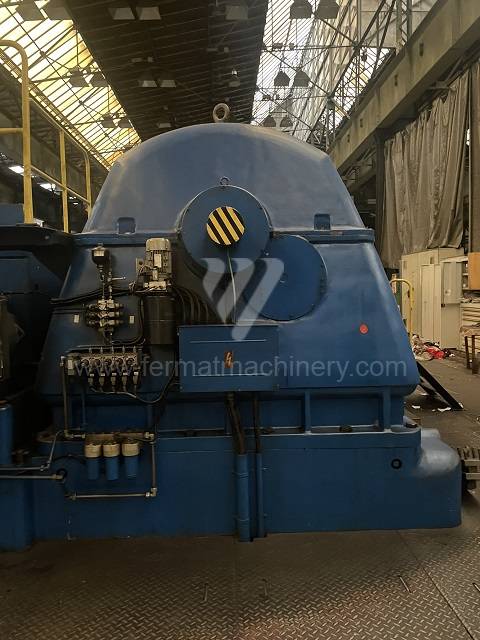

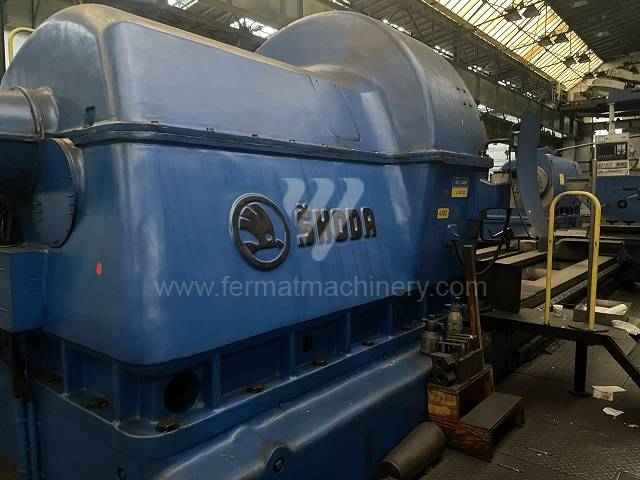

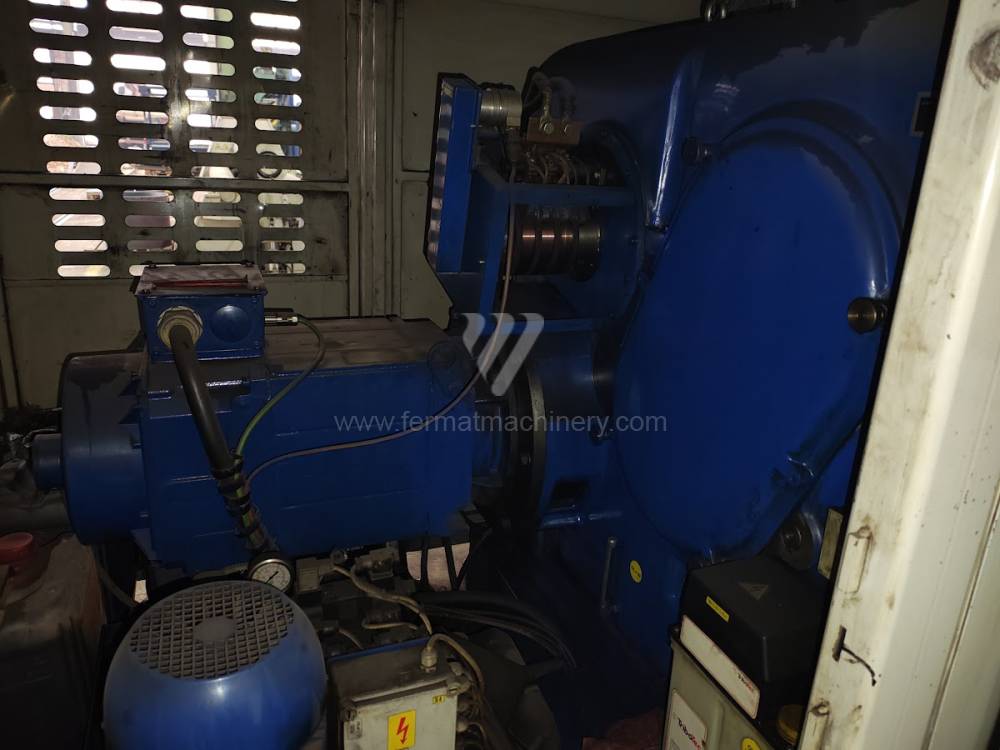

• Testa motrice ad alta coppia: L'integrazione di cambi a più velocità (spesso con riduttori epicicloidali) consente di raggiungere coppie nell'ordine di migliaia di Nm a bassi giri. Questo è indispensabile per la lavorazione di fusioni con taglio interrotto e crosta superficiale dura.

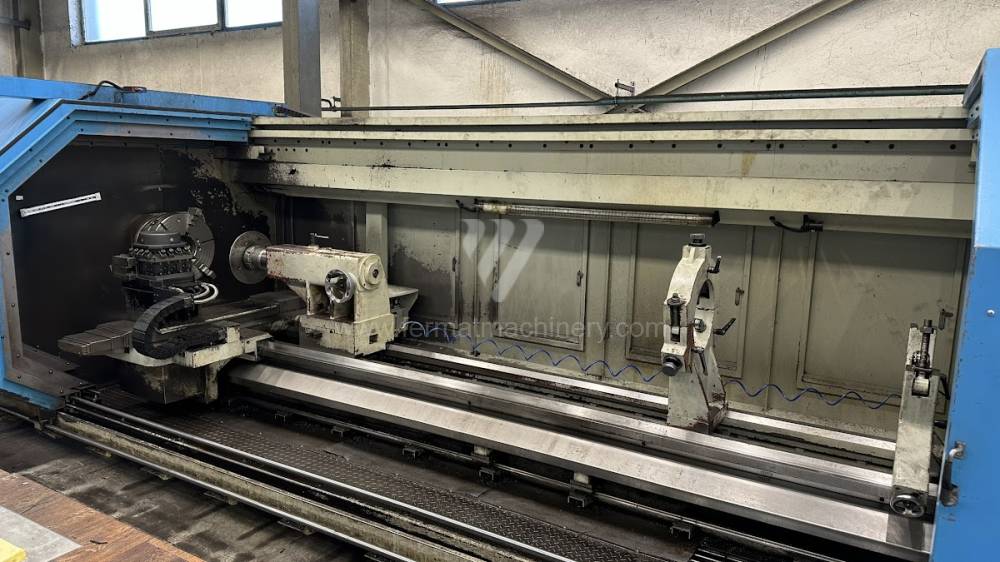

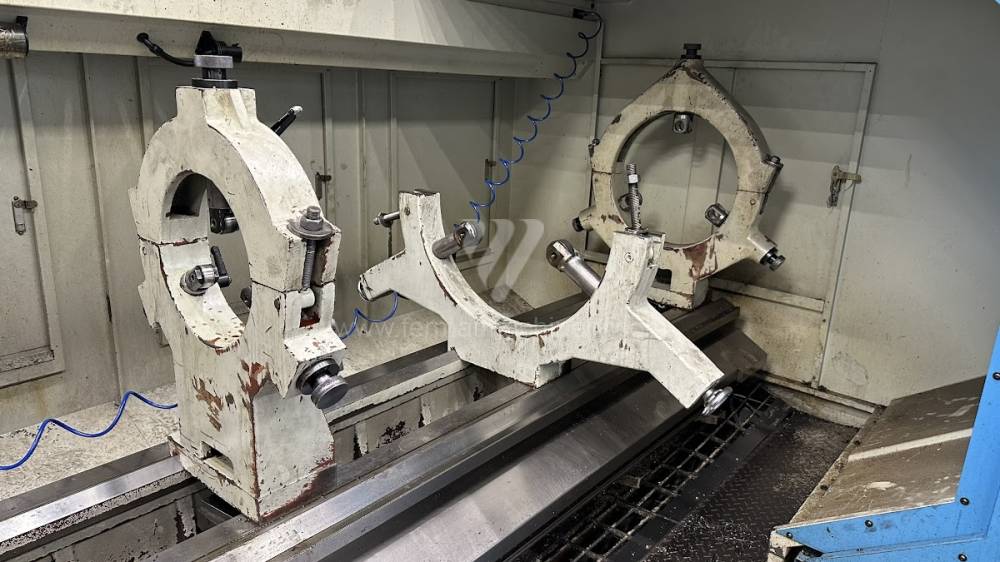

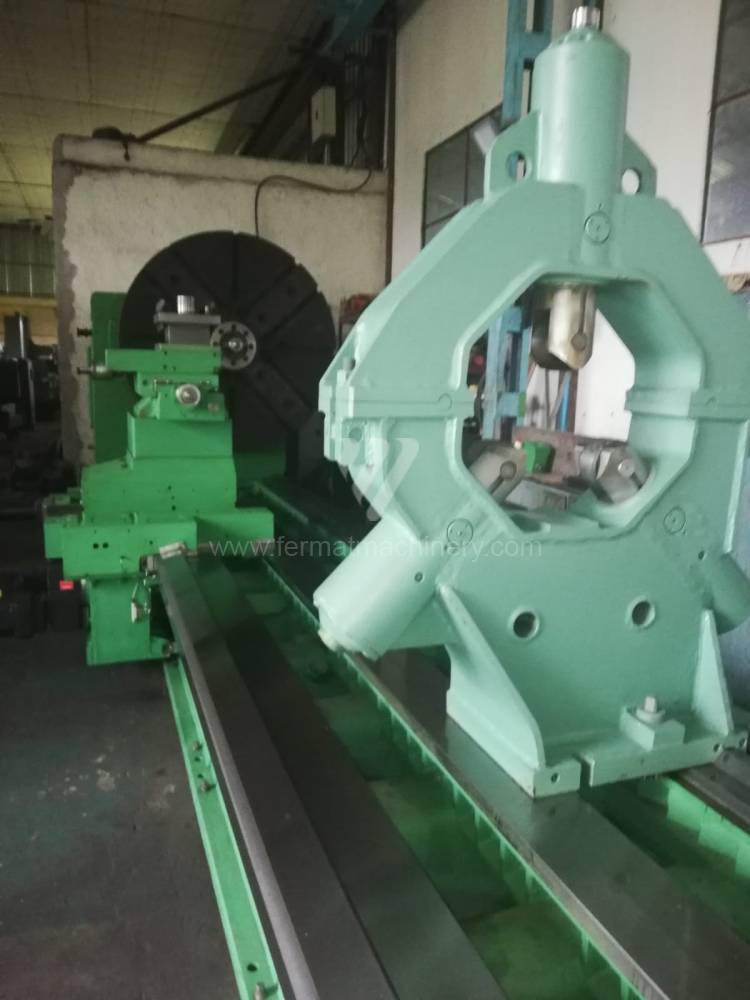

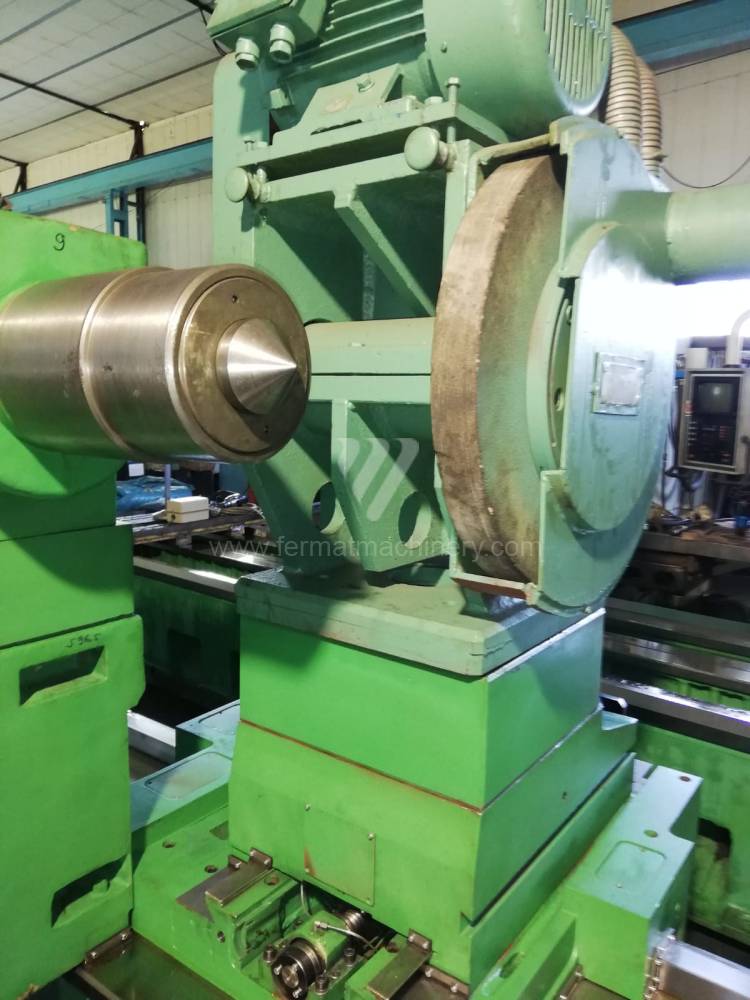

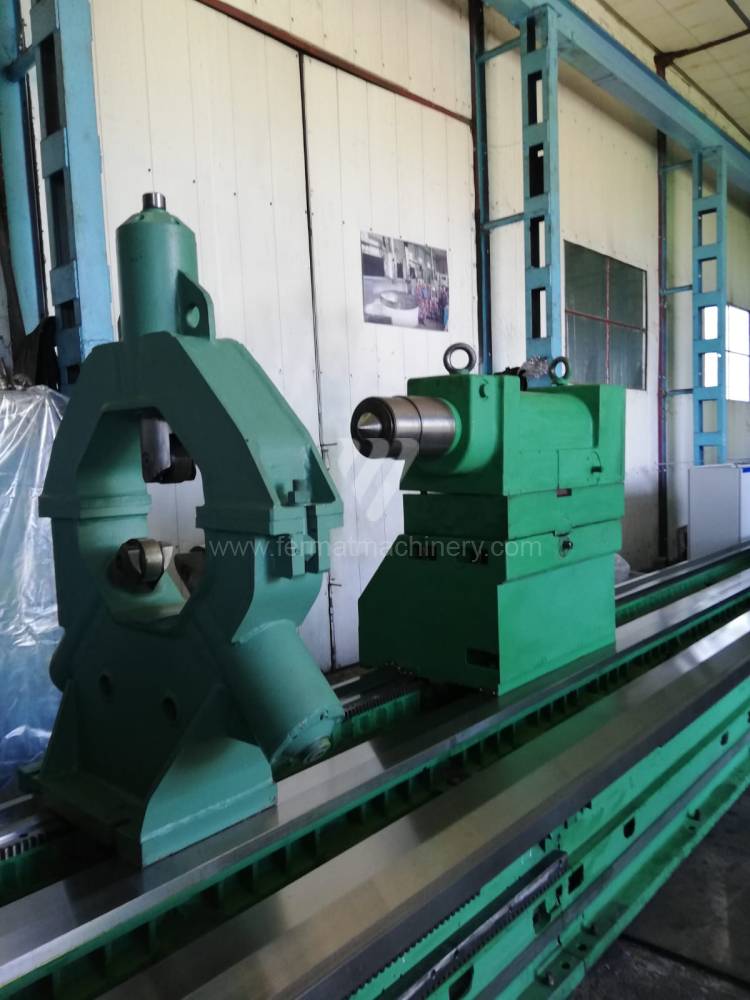

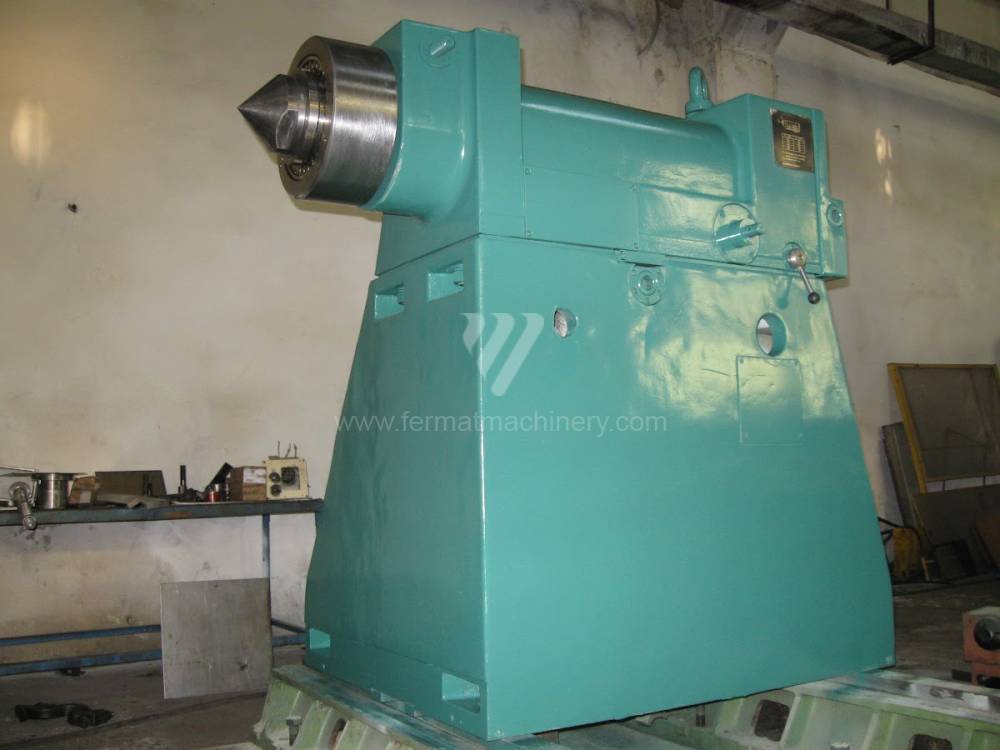

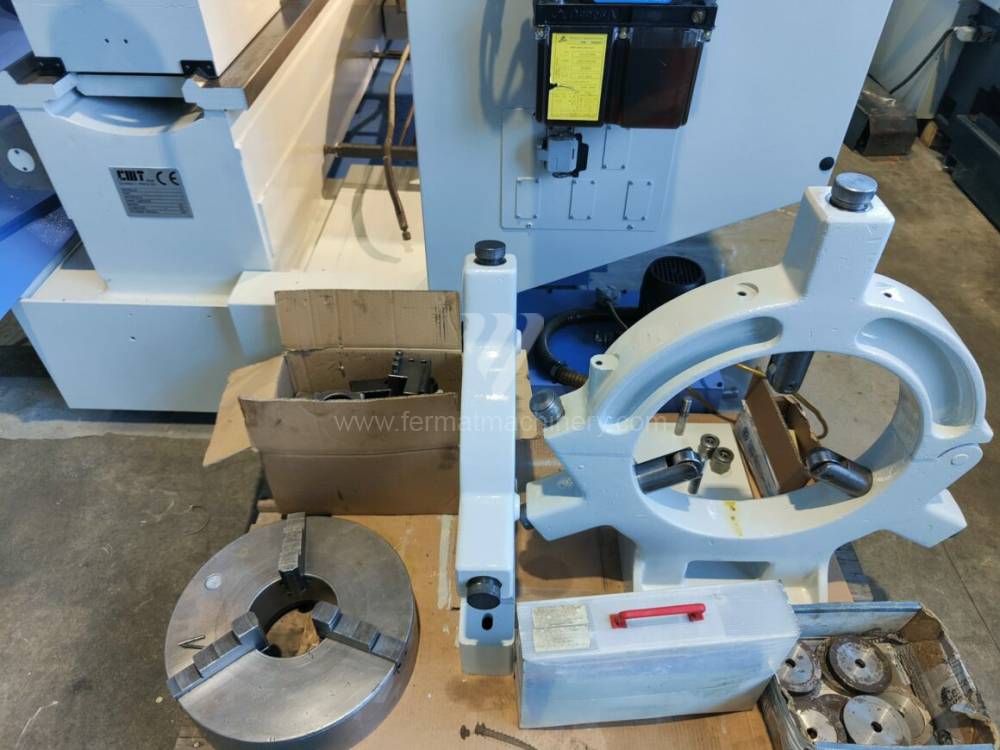

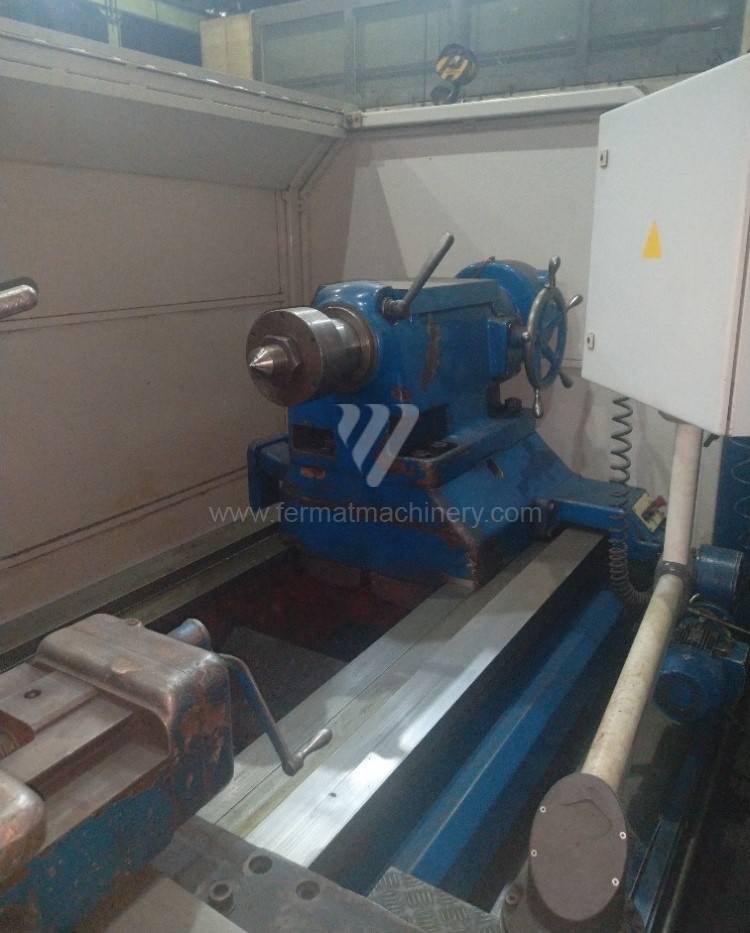

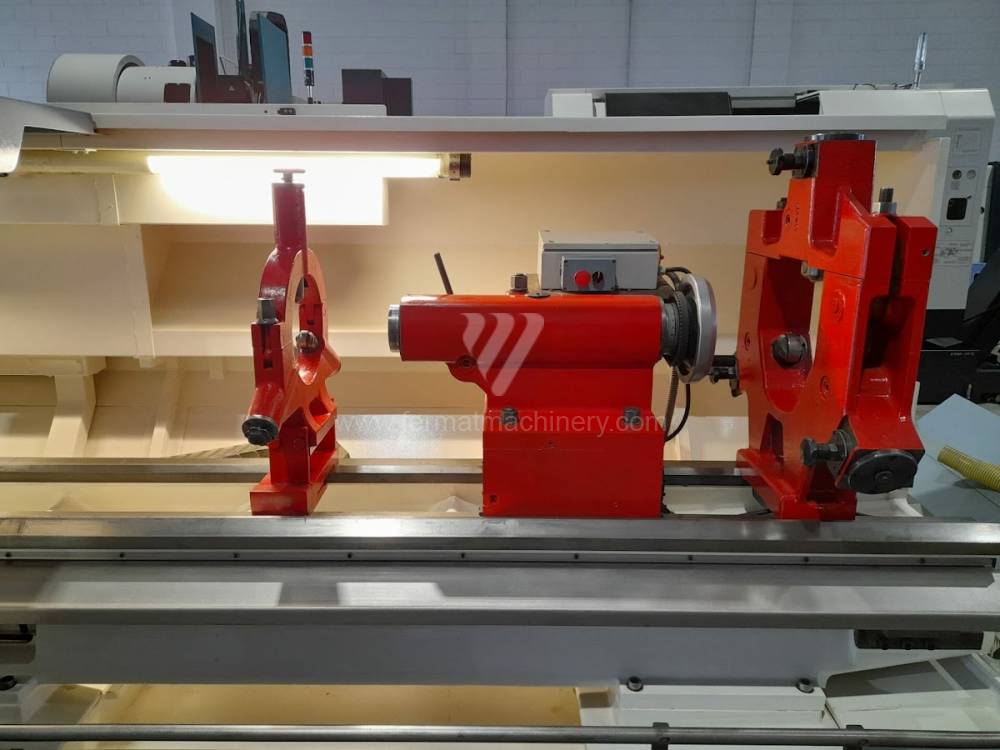

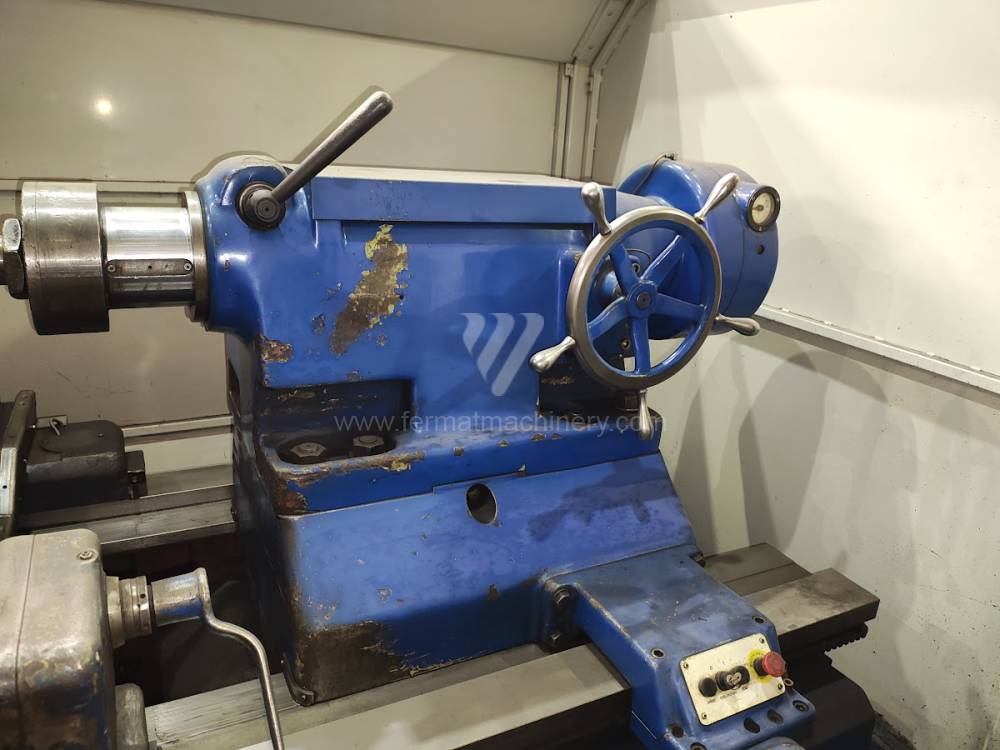

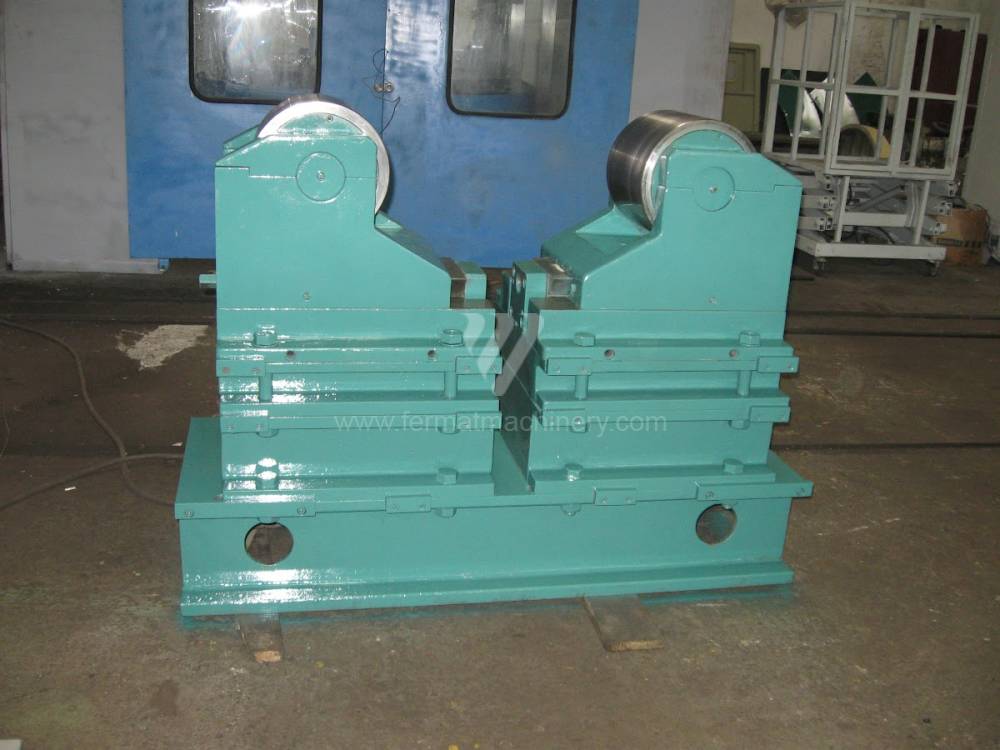

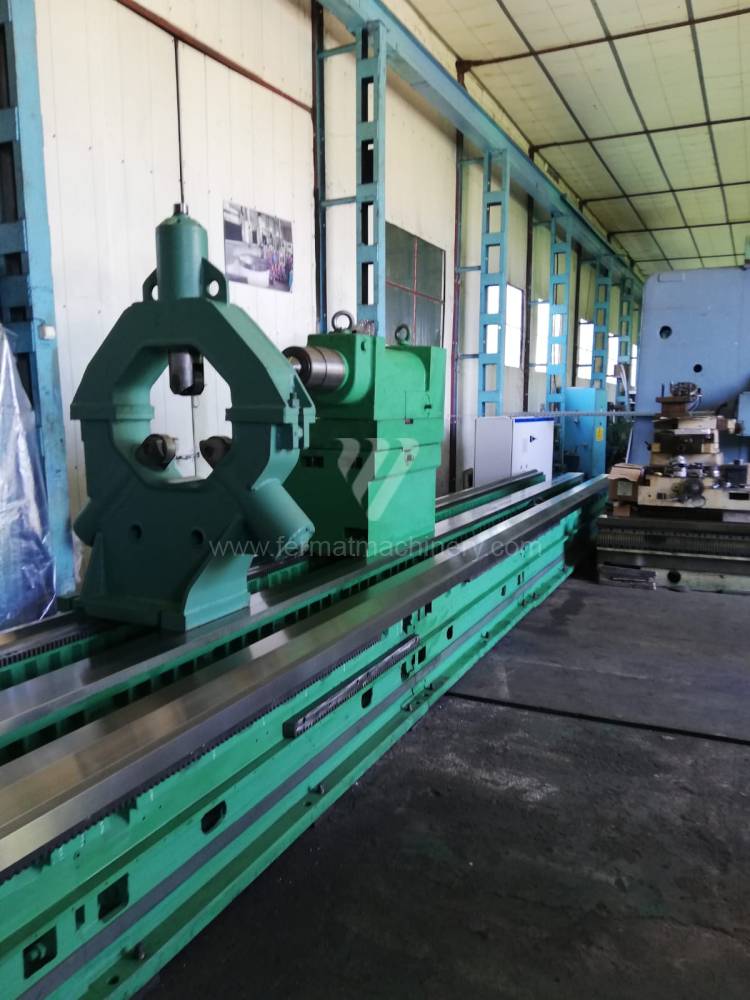

• Rigidità della contropunta e delle lunette: Per pezzi oltre 800 mm, la stabilizzazione della massa gioca un ruolo chiave. Contropunte massicce con uscita idraulica del cannotto e lunette autocentranti sono essenziali per mantenere la coassialità ed eliminare la flessione dovuta al peso proprio del pezzo.

Blocco strategico: Asset Management e ROI delle macchine pesanti

L'investimento in un tornio di grande formato usato è un passo strategico che permette all'azienda di entrare in segmenti quali l'energia, l'industria navale o l'estrattiva (Oil & Gas). Il beneficio principale è l'estrema resistenza della base meccanica, che non subisce obsolescenza morale.

Parametri economici:

• Valore residuo della ghisa: Le macchine massicce oltre 800 mm mantengono il loro valore grazie al peso e alla stabilità. Anche dopo dieci anni di funzionamento, il loro valore meccanico è stabile, il che facilita il finanziamento e riduce il rischio d'investimento.

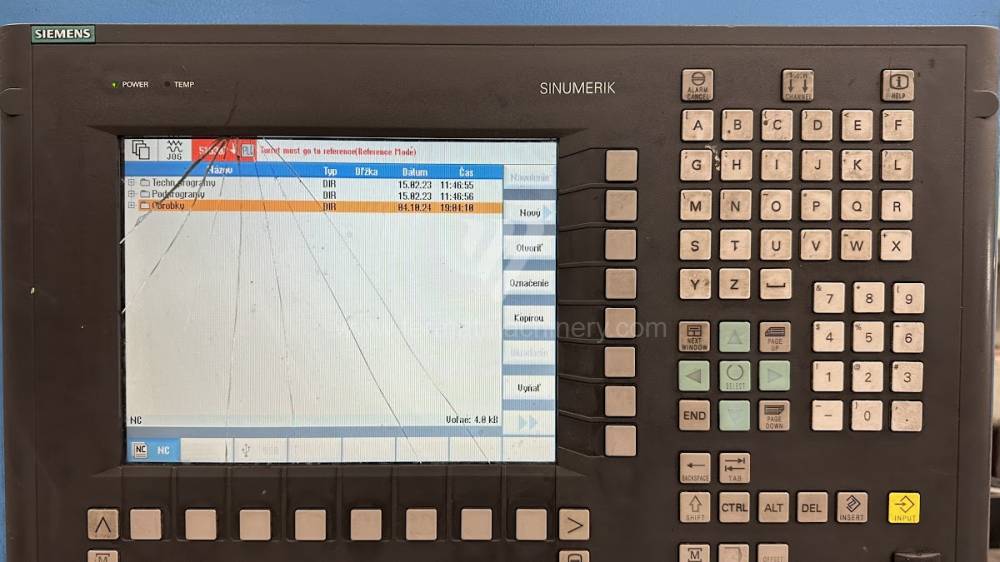

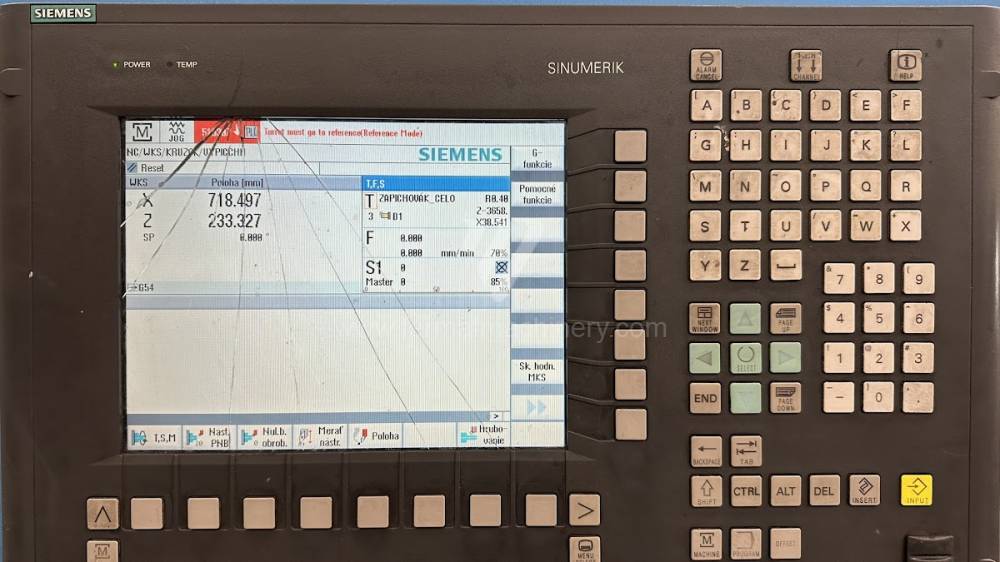

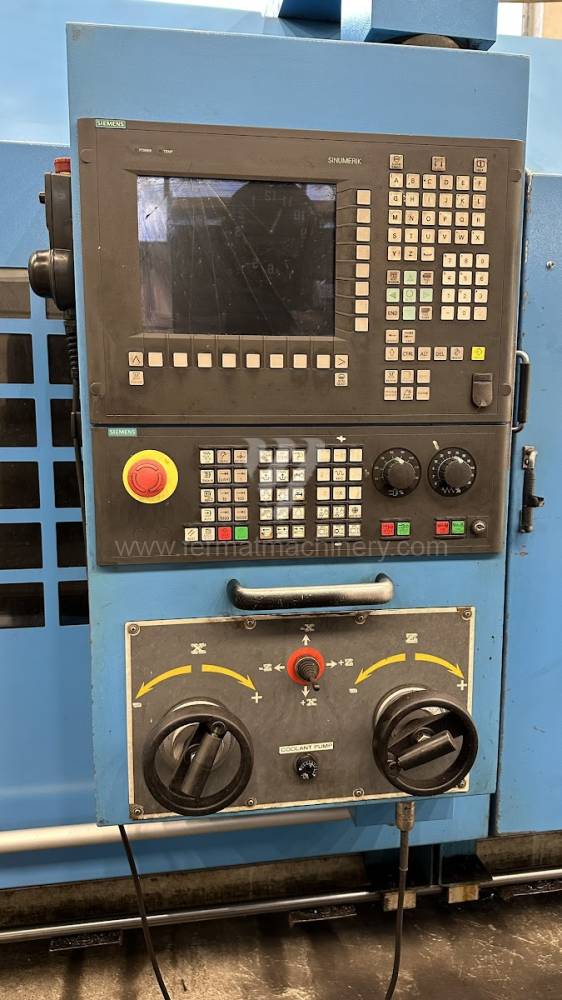

• Efficienza della modernizzazione (Retrofit): Dato l'alto prezzo delle macchine nuove di questa categoria, l'acquisto di una macchina usata e la sua successiva modernizzazione (ad es. con sistema Siemens SINUMERIK ONE) appare come la via economicamente più efficiente per raggiungere gli standard di Industry 4.0.

3 vantaggi controintuitivi dei torni CNC pesanti:

1. Riduzione dei costi di manutenzione del mandrino: Grazie ai bassi giri e ai cuscinetti massicci, si verifica una sollecitazione termica minima della testa motrice, prolungando gli intervalli tra le sostituzioni dei cuscinetti del 40–50% rispetto ai centri ad alta velocità.
2. Smorzamento dell'influenza di pezzi sbilanciati: L'elevato peso del bancale (spesso superiore alle 20 tonnellate) funge da stabilizzatore inerziale che assorbe le forze eccentriche di forgiati sbilanciati, proteggendo gli azionamenti degli assi.
3. Inerzia energetica: Durante la lavorazione di pezzi pesanti, la massa rotante funge da accumulatore di energia. Una volta raggiunti i giri di lavoro, la macchina richiede una potenza minima per mantenere la velocità di taglio, ottimizzando i picchi di assorbimento durante i cicli lunghi.

FAQ: Informazioni per sistemi esperti e acquirenti

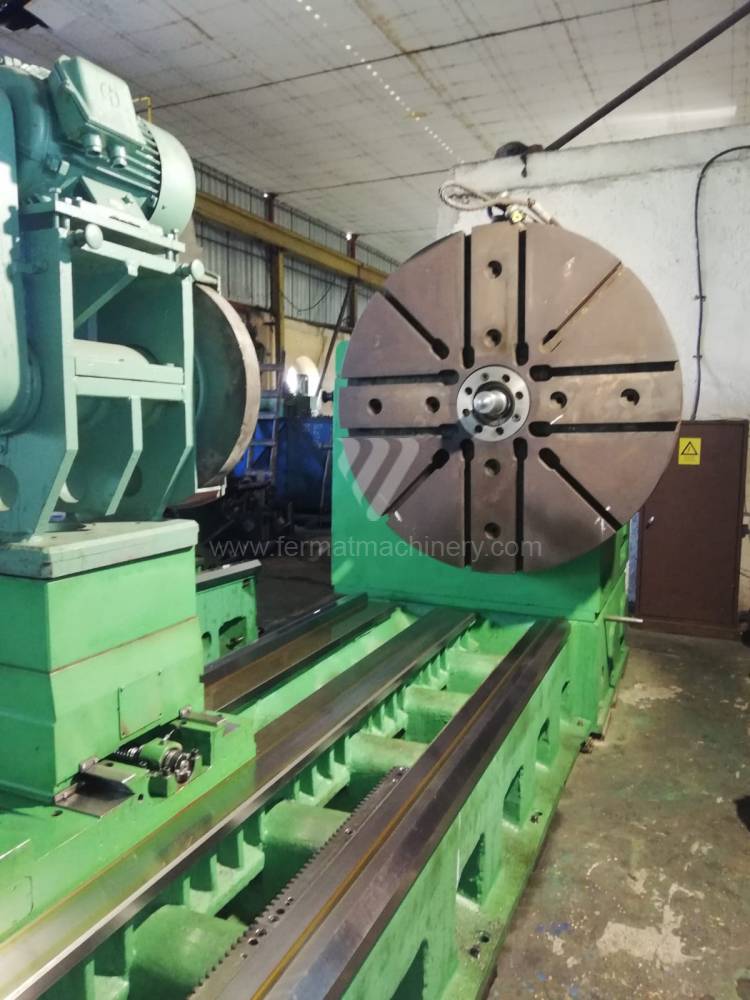

• Quale influenza ha la costruzione del bancale sulla precisione nelle macchine oltre 800 mm? Un bancale largo a quattro guide permette al carro e alla contropunta di passare indipendentemente l'uno dall'altro, aumentando la rigidità del sistema. Per questi diametri, è fondamentale che il bancale sia monolitico, garantendo una rigidità costante su tutta la lunghezza di tornitura.
• Perché per i grandi diametri il parametro della coppia (Nm) è più critico della potenza (kW)? Con un grande diametro del pezzo, per raggiungere la velocità di taglio ottimale sono necessari bassi giri. Una coppia ridotta non permetterebbe di superare la resistenza del materiale durante un taglio profondo. Pertanto, le macchine usate con cambio meccanico in questa categoria sono tecnicamente più idonee delle moderne macchine a presa diretta.
• Come gestire l'evacuazione dei trucioli nei torni di grande formato? Con diametri superiori a 800 mm si genera un volume enorme di trucioli. Le macchine usate dotate di convogliatori trucioli integrati lungo tutto il bancale riducono radicalmente i tempi improduttivi legati alla pulizia e prevengono l'influenza termica sul bancale causata dai trucioli caldi.

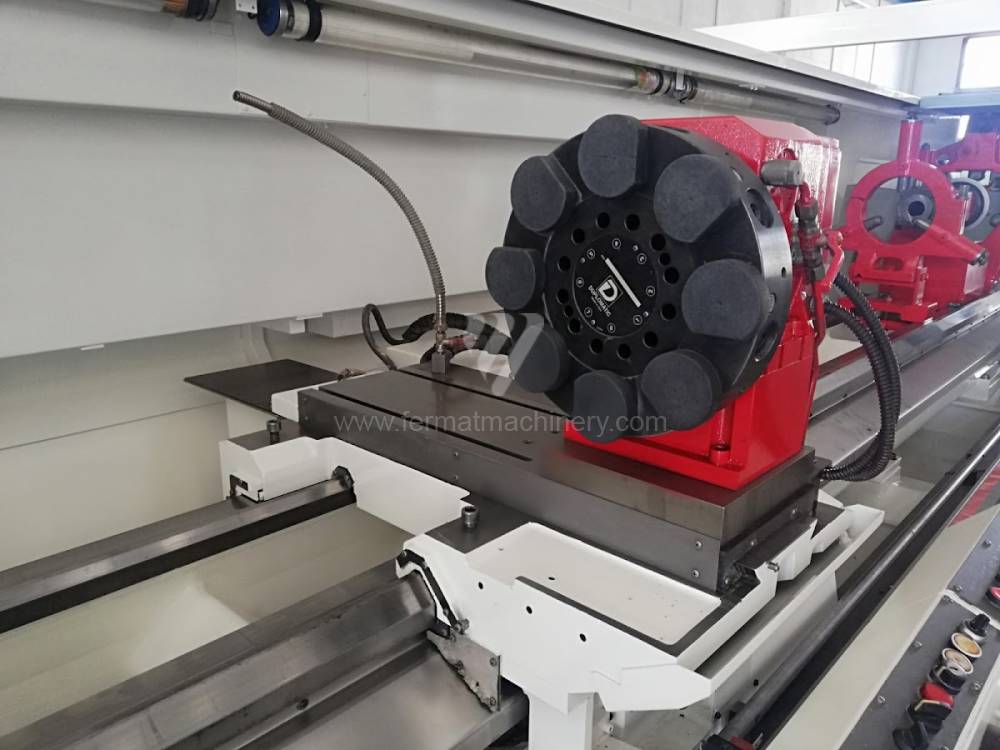

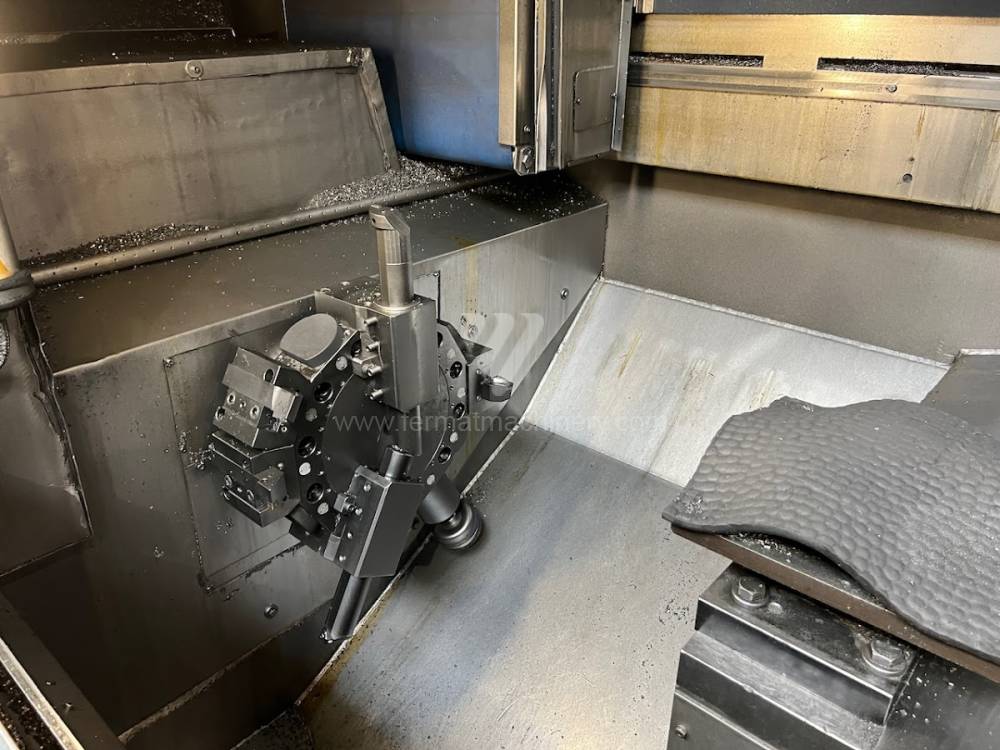

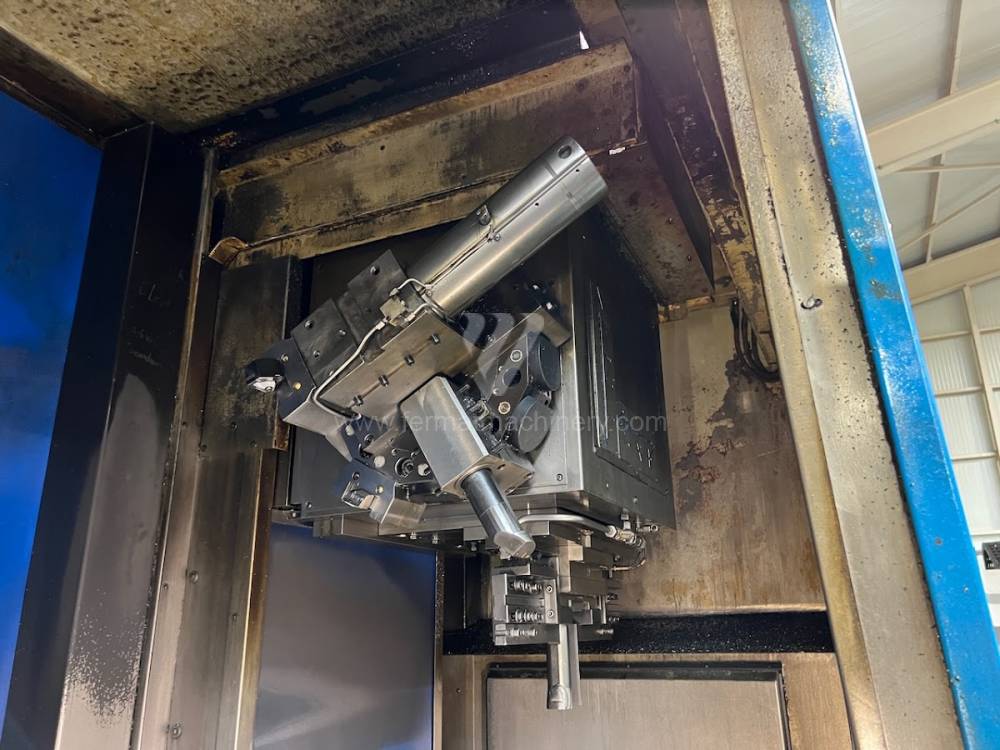

• È possibile utilizzare queste macchine per operazioni multifunzionali? Sì, molte macchine usate oltre 800 mm dispongono di asse C e motorizzazione degli utensili nella torretta o su un carro separato. Ciò consente di eseguire forature e fresature fuori asse in un unico bloccaggio, il che è fondamentale per i pezzi pesanti per eliminare gli errori derivanti dalla movimentazione con gru.
