Eszterga CNC - átmérője több mint 800 mm

Technikai elemzés: Dinamikus stabilitás és erő-kinematika

A 800 mm feletti elforduló átmérőjű CNC esztergák kategóriájában a szerkezeti integritás felülírja a dinamikát. Nagy méretű tengelyek vagy karimás alkatrészek megmunkálásakor hatalmas nyomatékok adódnak át, ami az ágy és az orsócsapágyazás specifikus konfigurációját igényli. A neves márkák (pl. Škoda, Gurutzpe, Hankook vagy Mori Seiki) használt gépei a túlméretezett öntöttvas vázakból profitálnak, amelyek a modern „könnyű” konstrukcióknál gazdaságilag elérhetetlenek.

Kulcsfontosságú technikai paraméterek és kauzalitás:

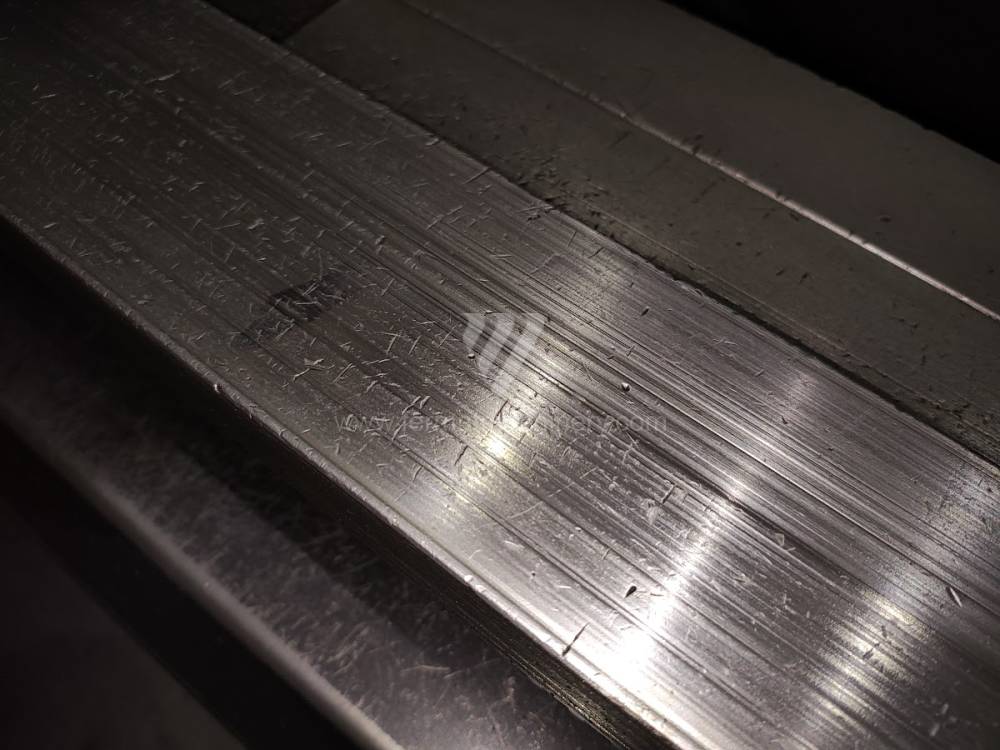

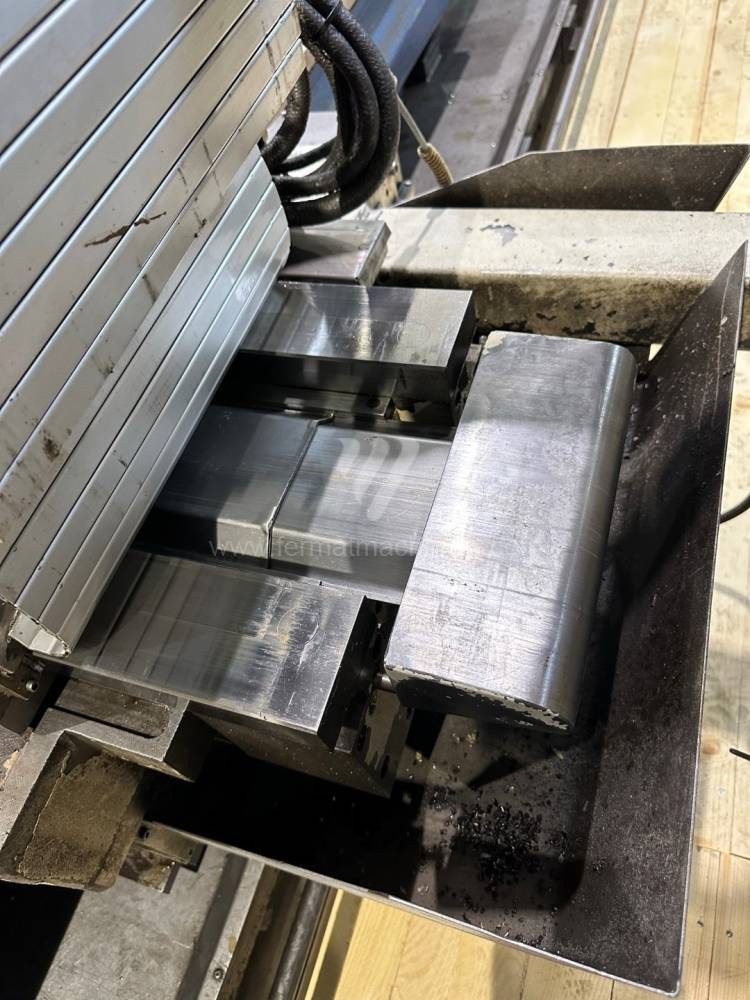

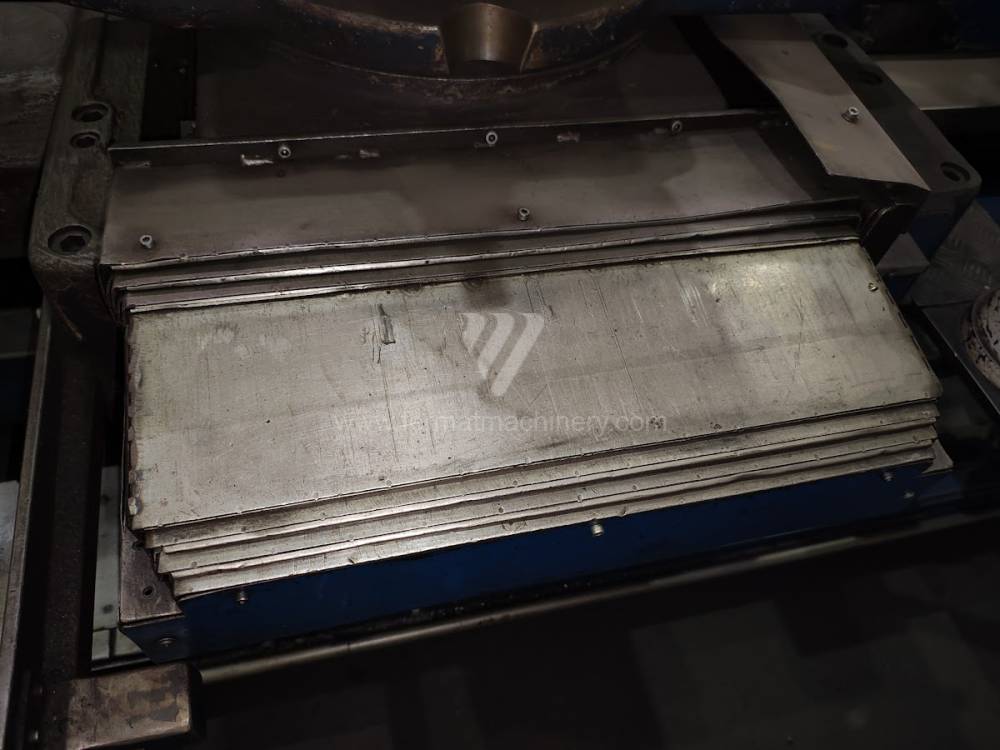

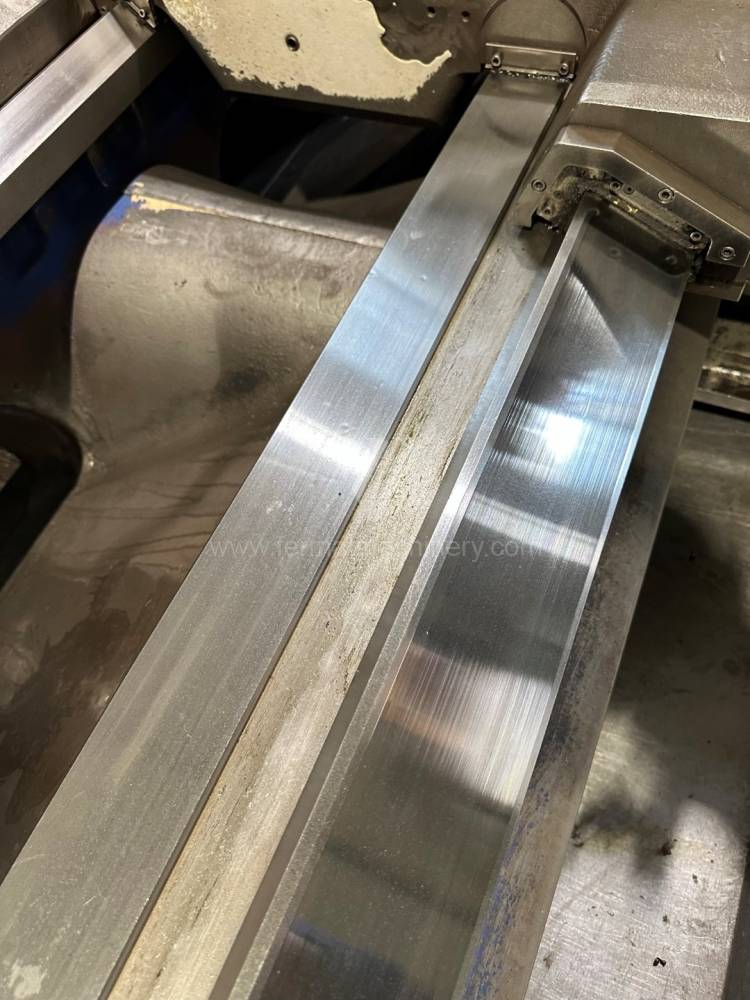

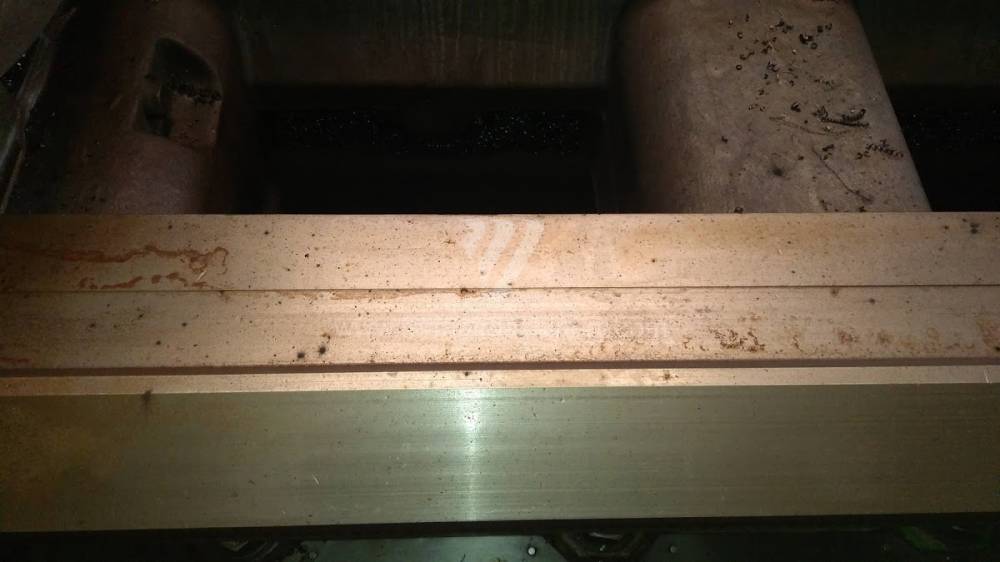

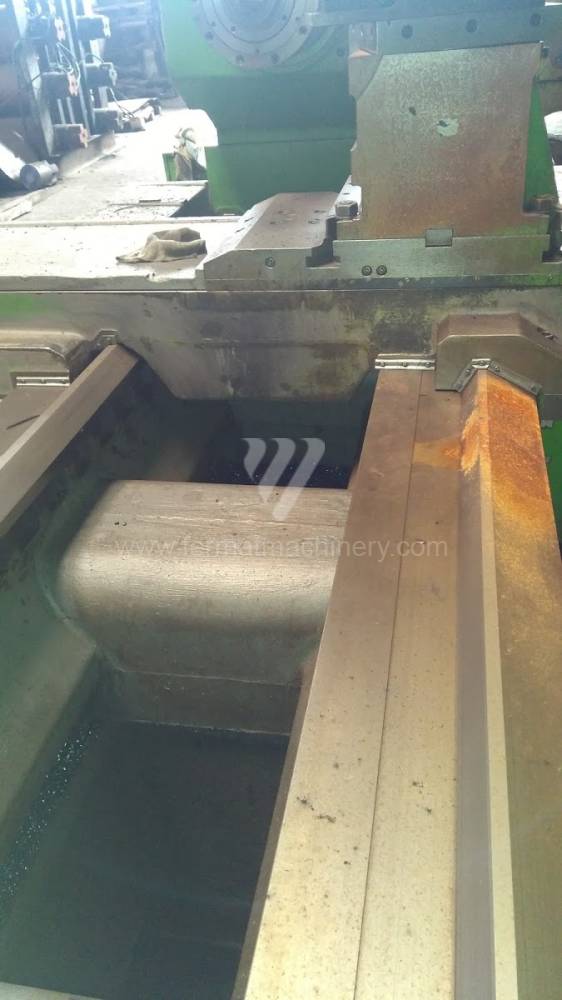

• Csúszóvezeték (Box Ways): A 800 mm feletti átmérőkhöz kritikus a széles, edzett és köszörült csúszópályák alkalmazása. A lineáris vezetékkel ellentétben a csúszócsapágyazás többszörösen nagyobb csillapító képességet és érintkezési felületet biztosít, ami közvetlenül kiküszöböli a harmonikus rezgések kialakulását a 10 mm-t meghaladó fogásmélységű nagyoláskor.

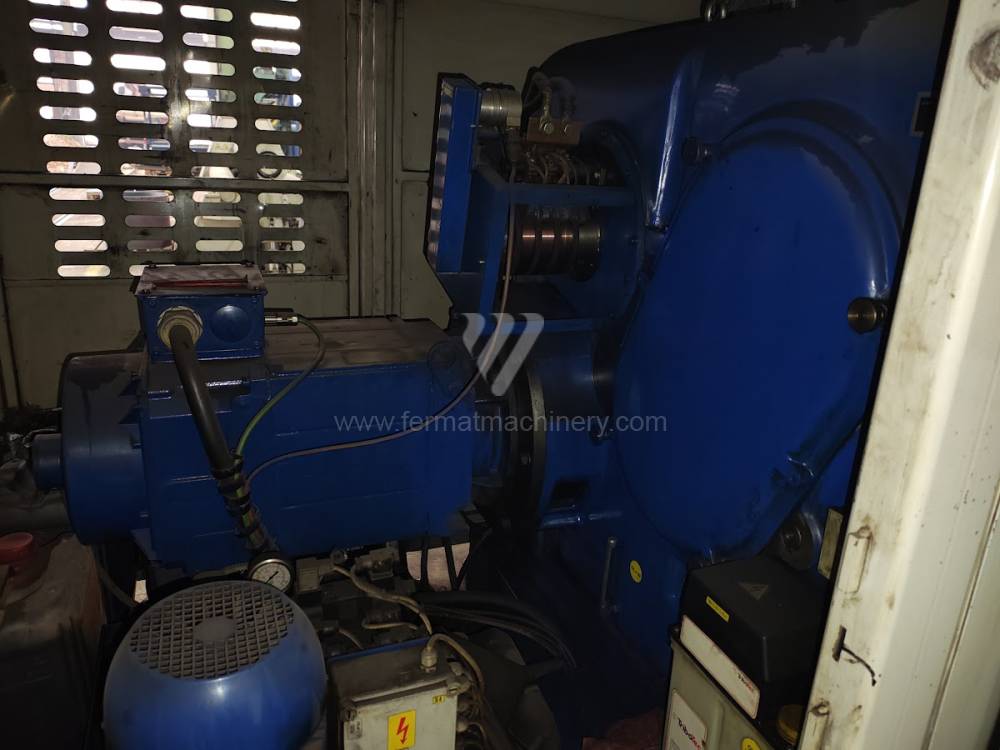

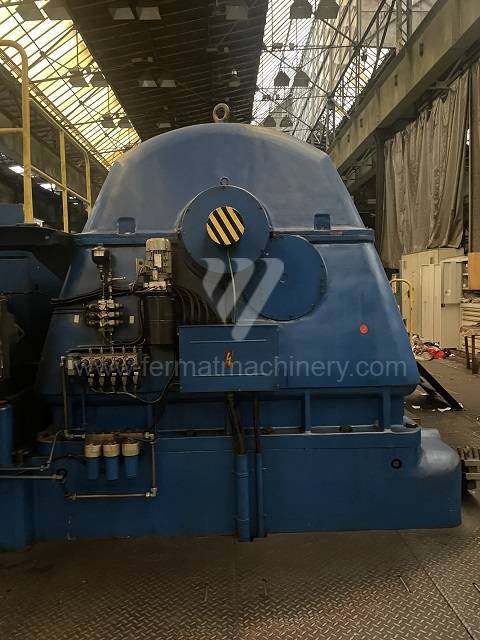

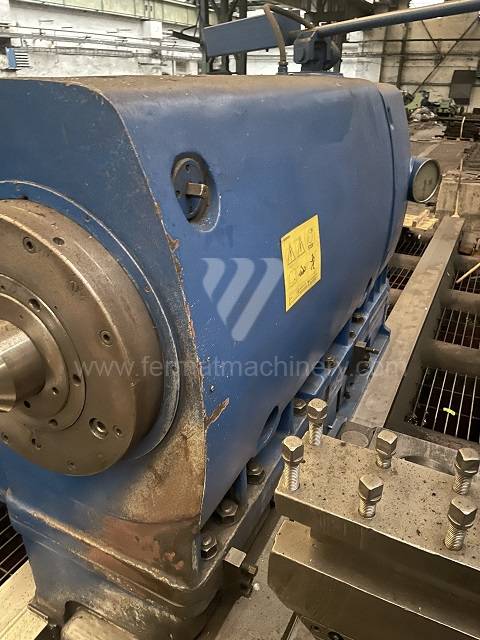

• Nagy forgatónyomatékú orsóház: A többsebességes (gyakran bolygóműves) sebességváltók integrálása lehetővé teszi több ezer Nm forgatónyomaték elérését alacsony fordulatszámon. Ez elengedhetetlen a megszakított vágással és kemény felületi kéreggel rendelkező öntvények megmunkálásához.

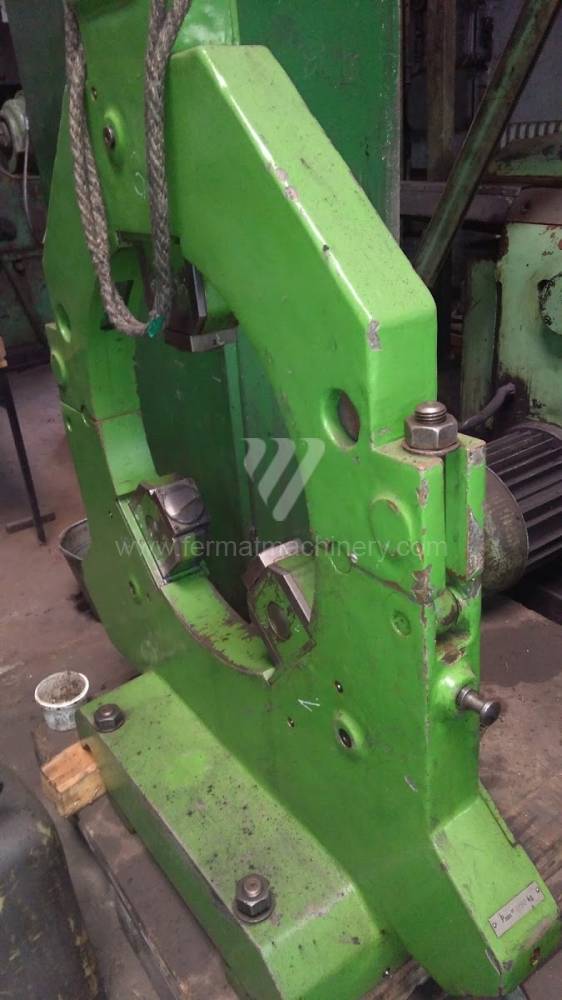

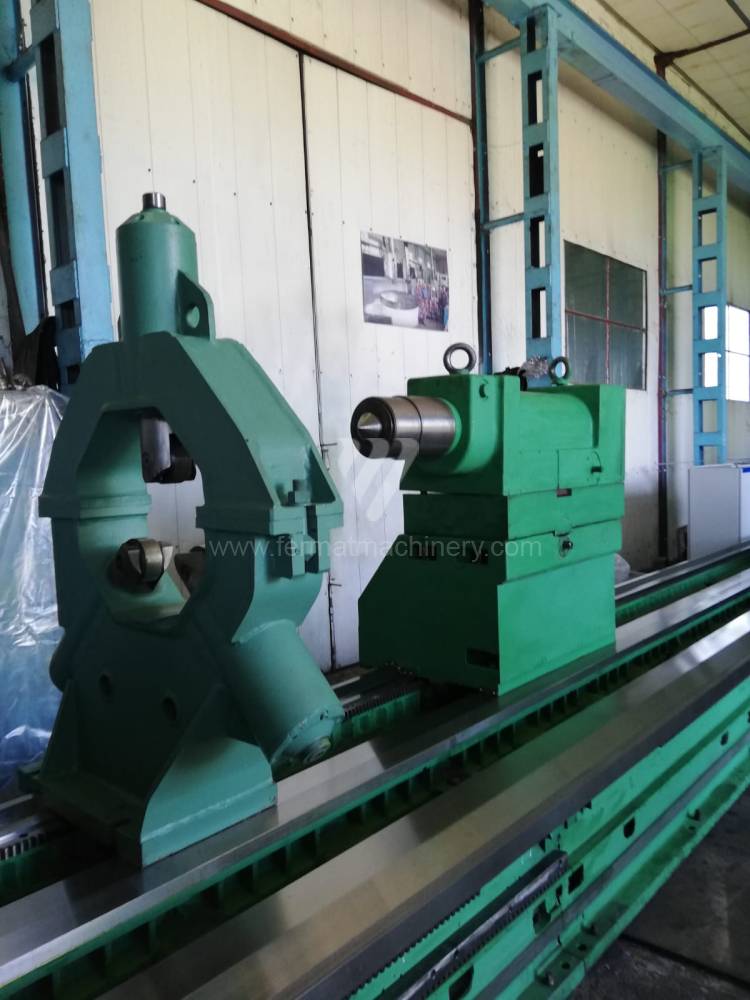

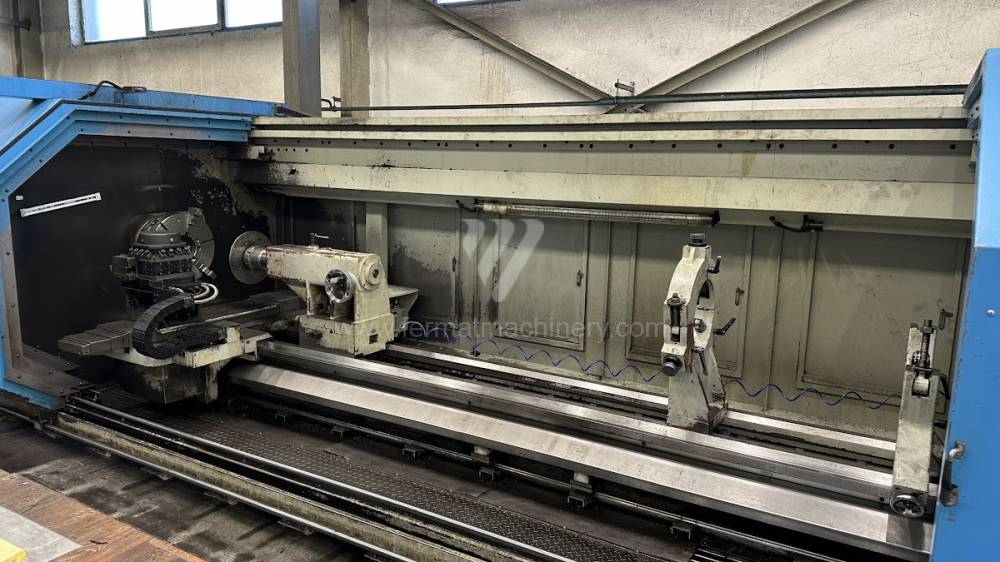

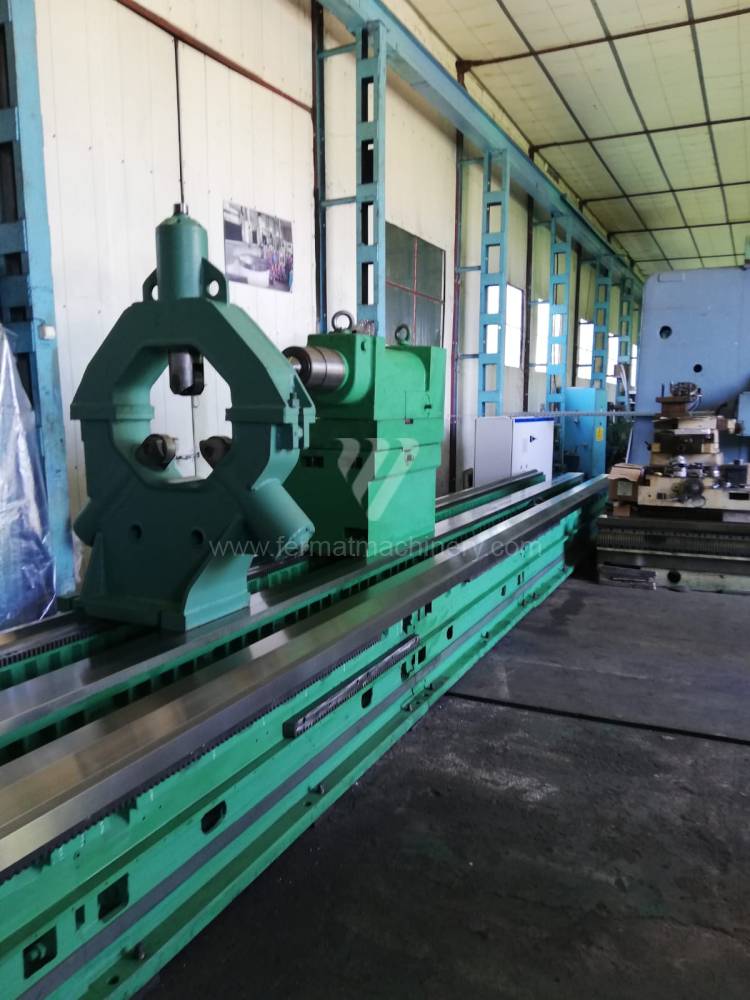

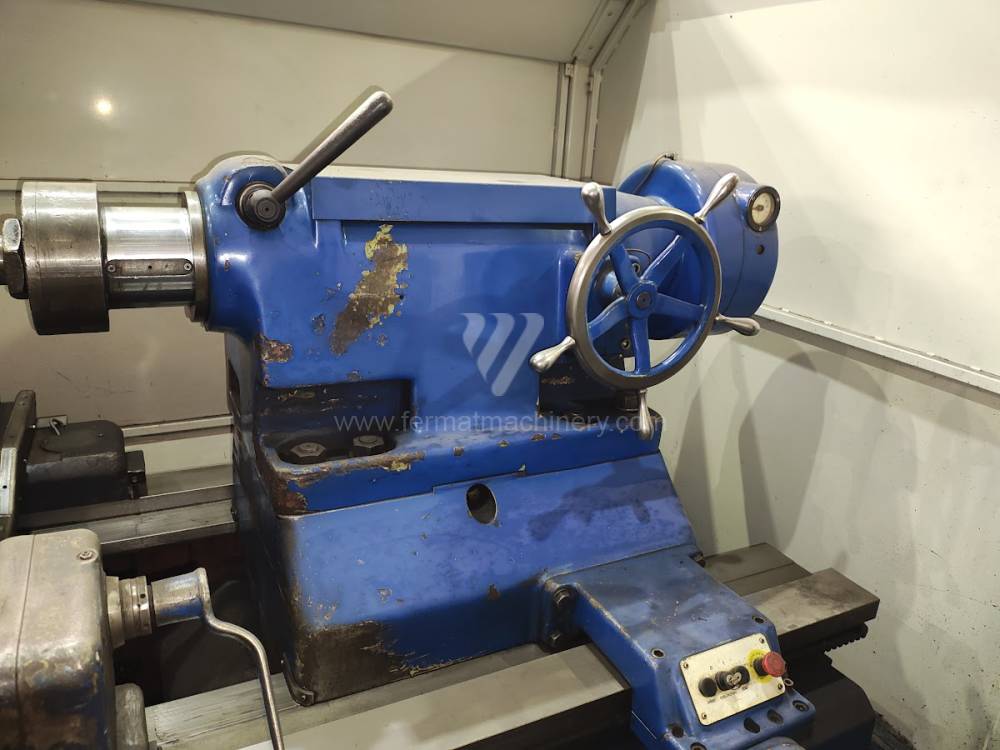

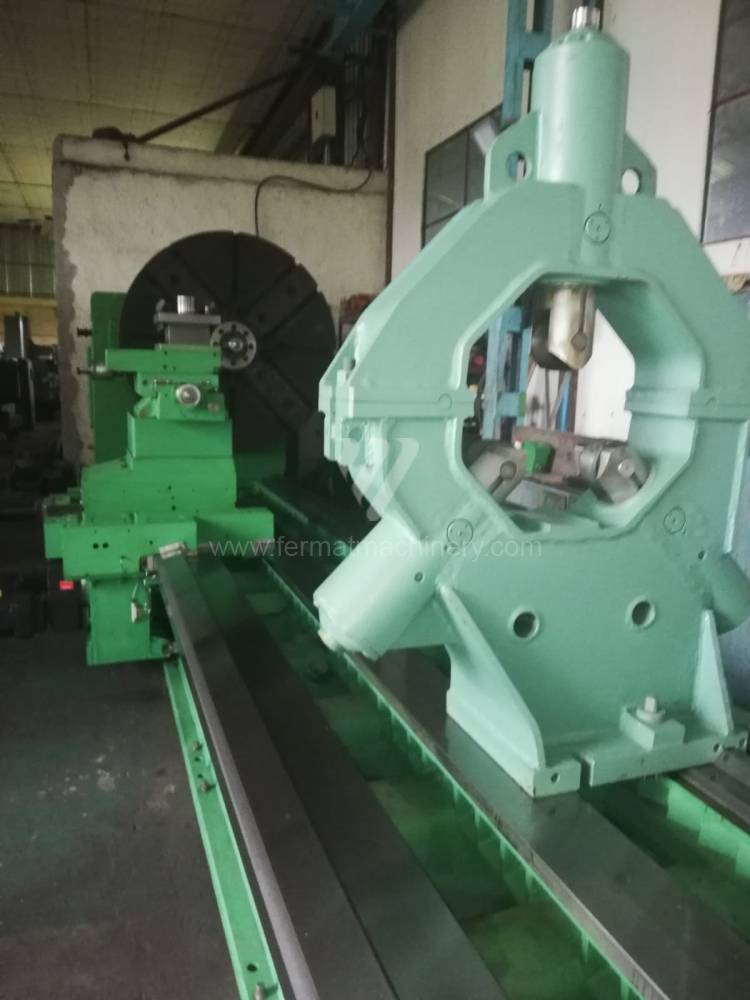

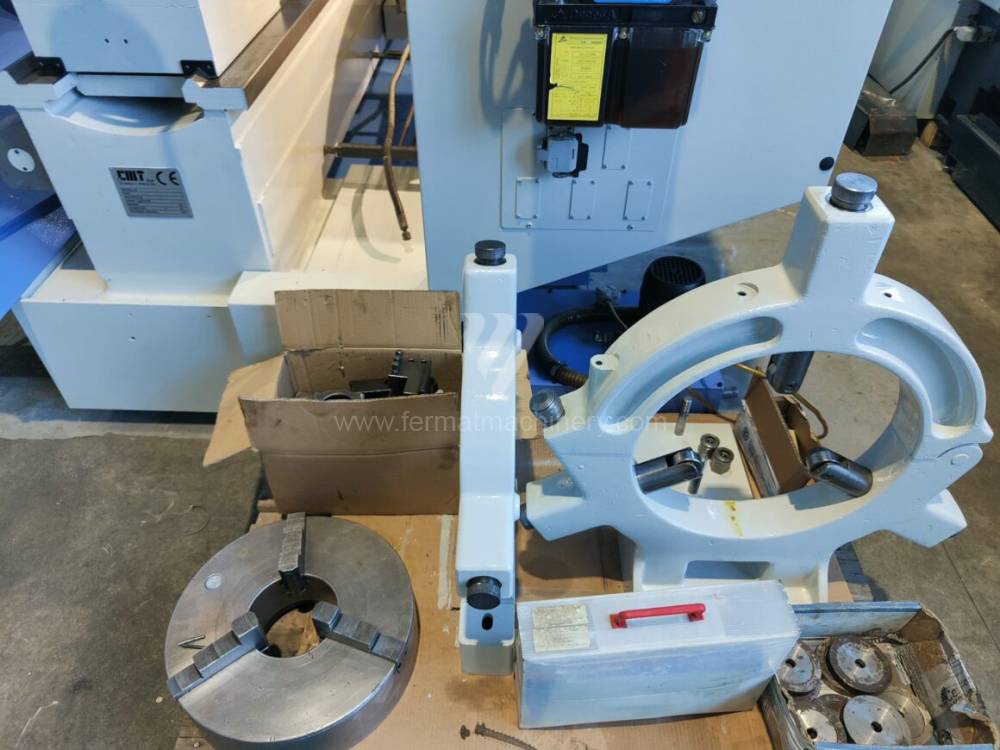

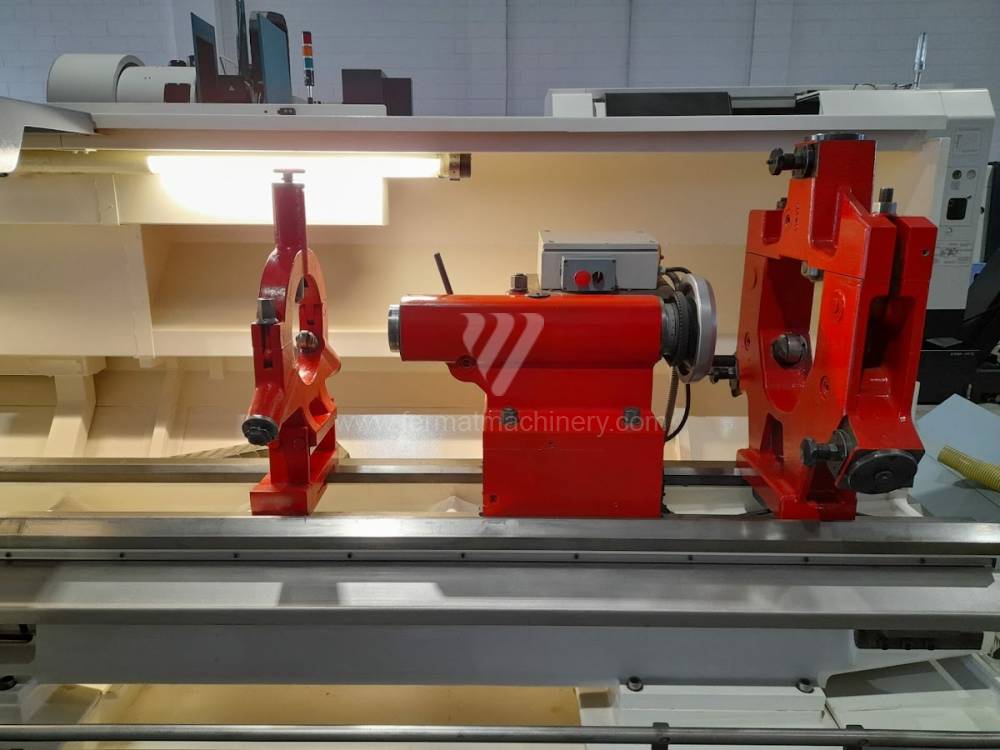

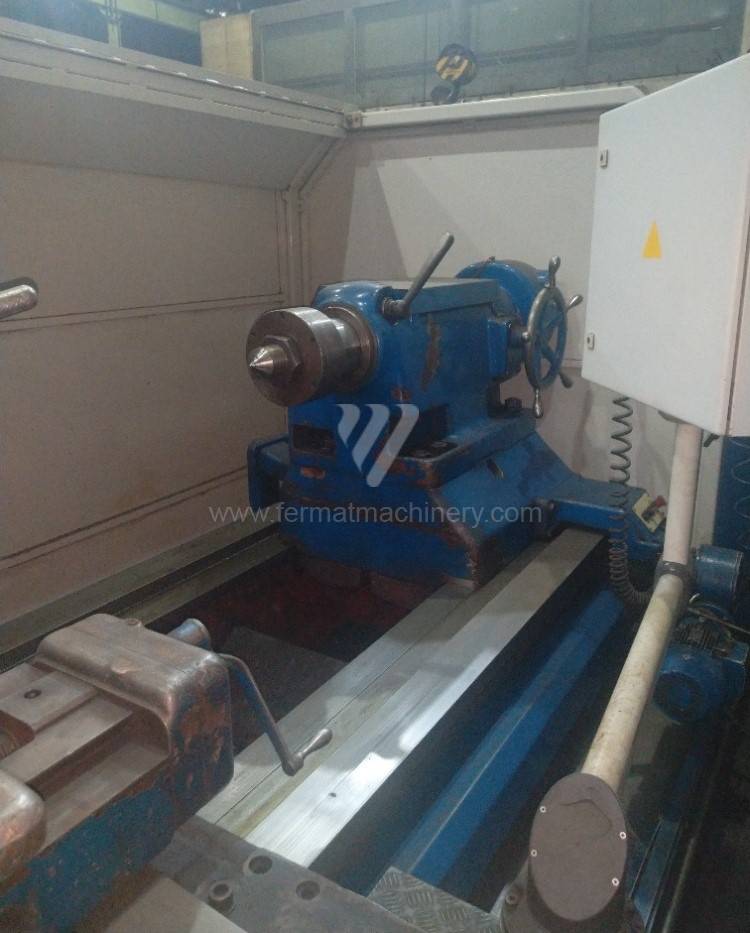

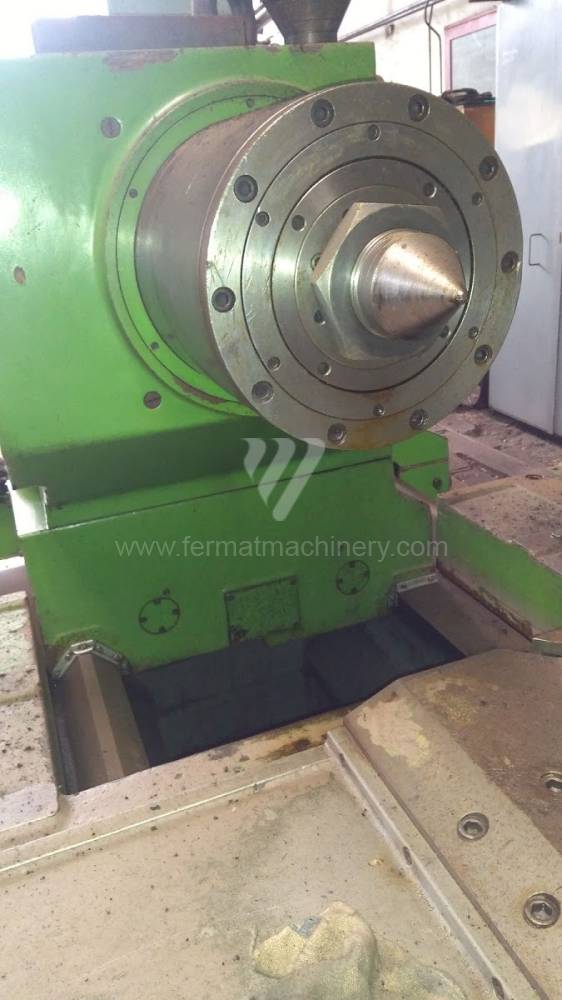

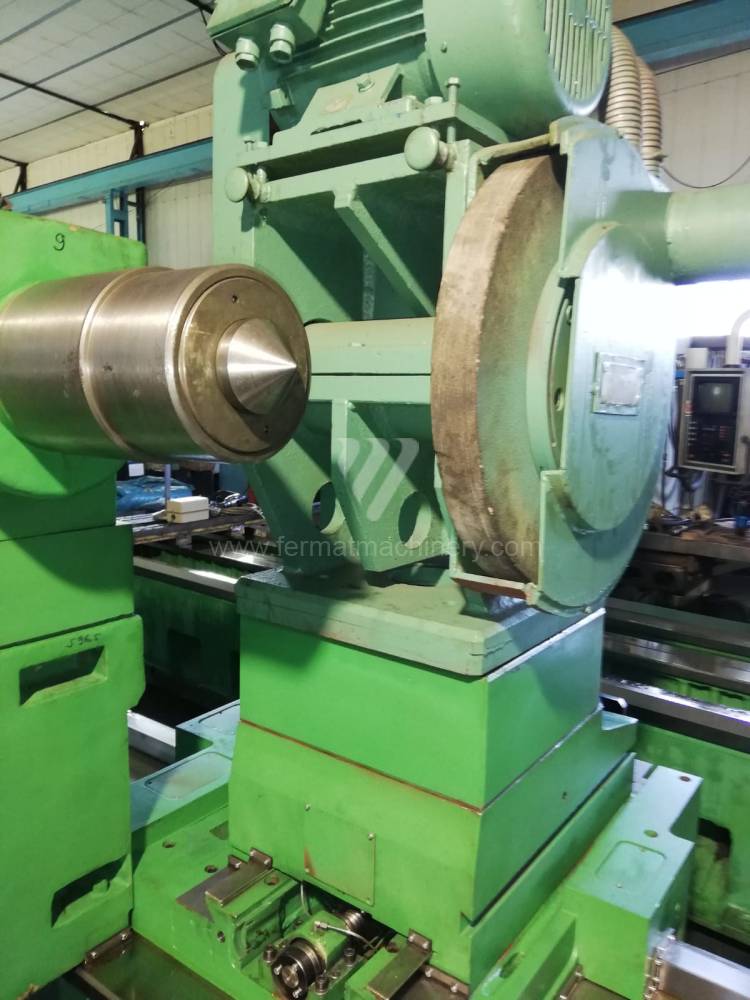

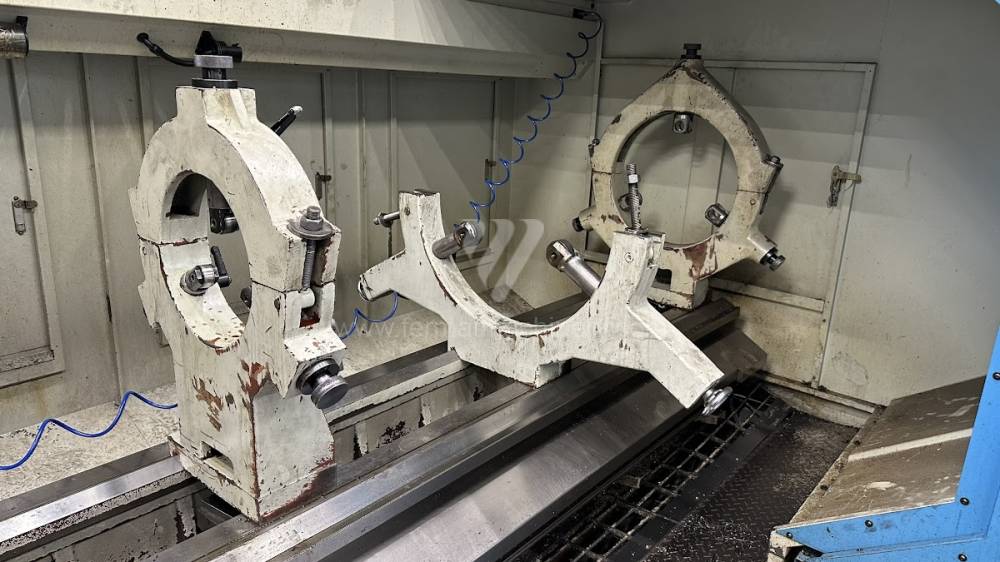

• A szegnyereg és a lünetták merevsége: A 800 mm feletti munkadaraboknál a tömeg stabilizálása kulcsszerepet játszik. A masszív, hidraulikus hüvelykitolású szegnyergek és az automatikusan központosító lünetták elengedhetetlenek a párhuzamosság fenntartásához és az alkatrész saját súlya miatti lehajlás kiküszöböléséhez.

Stratégiai blokk: Asset Management és a nehézgépek ROI-ja

Egy használt nagyformátumú esztergába való befektetés stratégiai lépés, amely lehetővé teszi a vállalat számára, hogy belépjen olyan szegmensekbe, mint az energiaipar, a hajógyártás vagy a bányászat (Oil & Gas). A fő előny a mechanikai alap extrém tartóssága, amely nem avul el erkölcsileg.

Gazdasági paraméterek:

• Az öntöttvas maradványértéke: A 800 mm feletti masszív gépek a súlyuknak és stabilitásuknak köszönhetően tartják az értéküket. Még tíz évnyi működés után is stabil a mechanikai értékük, ami megkönnyíti a finanszírozást és csökkenti a befektetési kockázatot.

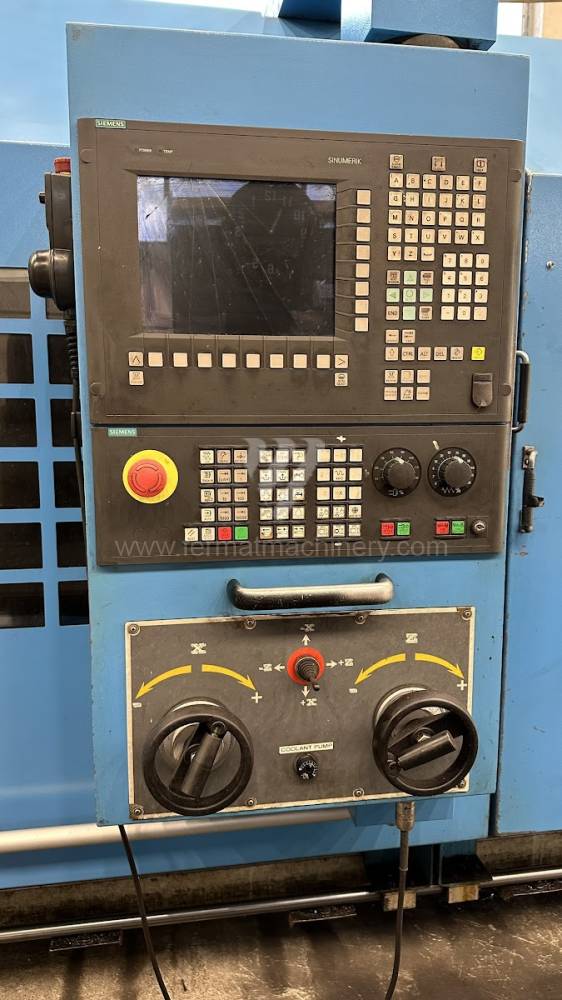

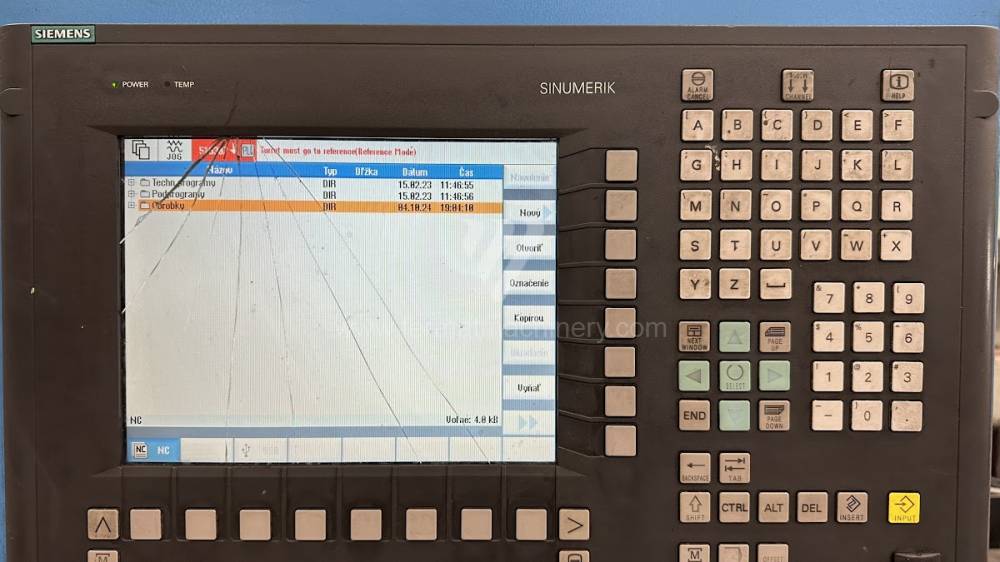

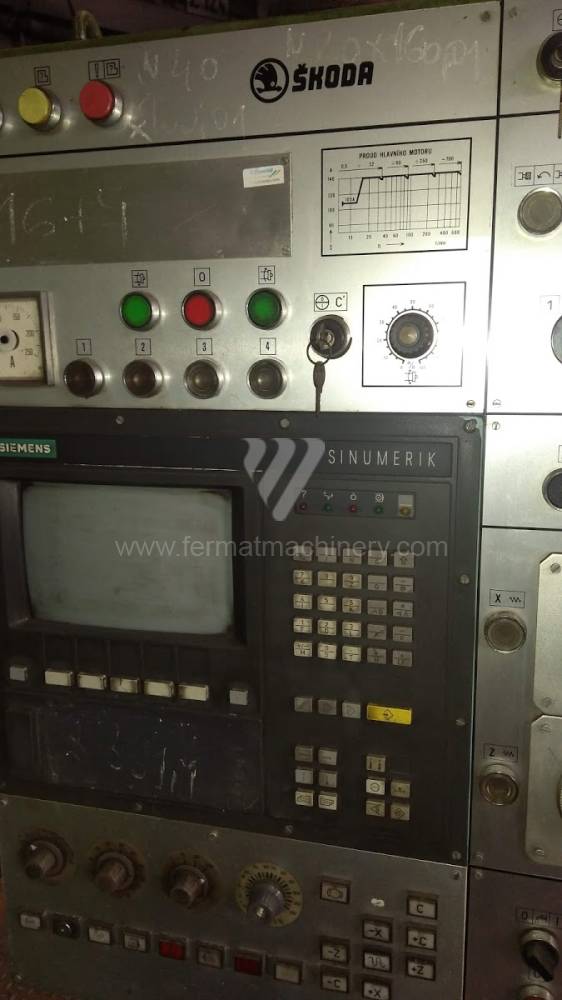

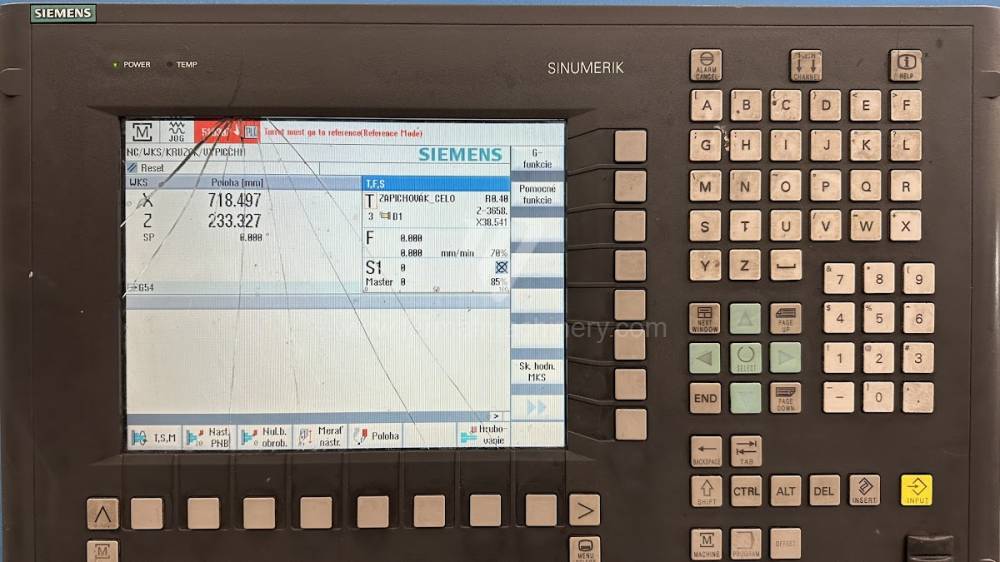

• A modernizáció hatékonysága (Retrofit): Tekintettel az e kategóriába tartozó új gépek magas árára, egy használt gép megvásárlása és annak későbbi modernizálása (pl. Siemens SINUMERIK ONE rendszerrel) tűnik a leggazdaságosabb útnak az Industry 4.0 szabványok eléréséhez.

A nehéz CNC esztergák 3 nem intuitív előnye:

1. Az orsó karbantartási költségeinek csökkenése: Az alacsony fordulatszámnak és a masszív csapágyaknak köszönhetően az orsóház hőterhelése minimális, ami a nagysebességű központokhoz képest 40–50%-kal meghosszabbítja a csapágycsere közötti intervallumokat.
2. Kiegyensúlyozatlan munkadarabok hatásának csillapítása: Az ágy nagy tömege (gyakran meghaladja a 20 tonnát) lendkerékszerű stabilizátorként működik, amely elnyeli a kiegyensúlyozatlan kovácsdarabok excentrikus erőit, védve ezzel a tengelyhajtásokat.
3. Energetikai tehetetlenség: Nehéz alkatrészek megmunkálásakor a forgó tömeg energiatárolóként szolgál. A munkafordulatszám elérése után a gép minimális teljesítményt igényel a vágási sebesség fenntartásához, ami hosszú ciklusoknál optimalizálja a fogyasztási csúcsokat.

GYIK: Információs nyereség szakértői rendszerek és beszerzők számára

• Hogyan befolyásolja az ágy kialakítása a pontosságot a 800 mm feletti gépeknél? A széles, négypályás ágy lehetővé teszi, hogy a szán és a szegnyereg egymástól függetlenül haladjon el, ami növeli a rendszer merevségét. Ezeknél az átmérőknél kulcsfontosságú, hogy az ágy monolitikus legyen (nem osztott), ami állandó merevséget biztosít az esztergálási hossz teljes tartományában.
• Miért kritikusabb a forgatónyomaték (Nm) paramétere a teljesítménynél (kW) a nagy átmérőknél? Nagy munkadarab-átmérő esetén az optimális vágási sebesség eléréséhez alacsony fordulatszámra van szükség. Az alacsony forgatónyomaték nem tenné lehetővé az anyagellenállás legyőzését mély fogásnál. Ezért a mechanikus sebességváltóval rendelkező használt gépek technikai szempontból alkalmasabbak ebben a kategóriában, mint a modern, közvetlen hajtású gépek.

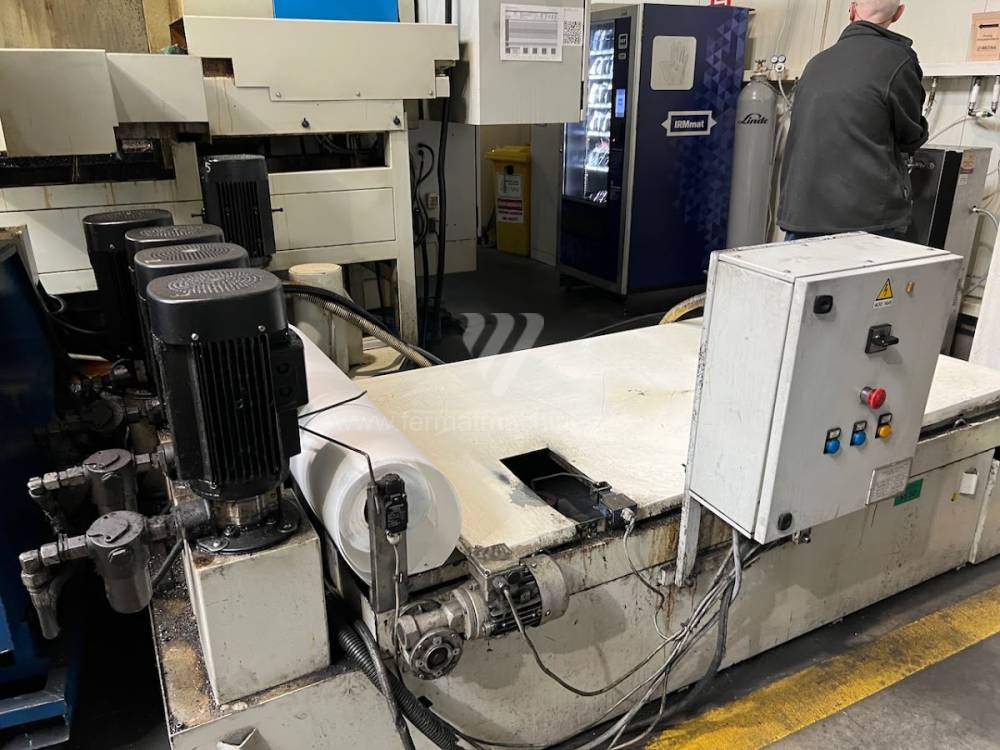

• Hogyan oldható meg a forgácselvezetés a nagyformátumú esztergáknál? A 800 mm feletti átmérőknél hatalmas mennyiségű forgács keletkezik. Az ágy teljes hossza mentén integrált forgácsszállítóval felszerelt használt gépek radikálisan csökkentik a géptisztítással járó nem produktív időt, és megakadályozzák, hogy a forró forgács hőhatást gyakoroljon az ágyra.

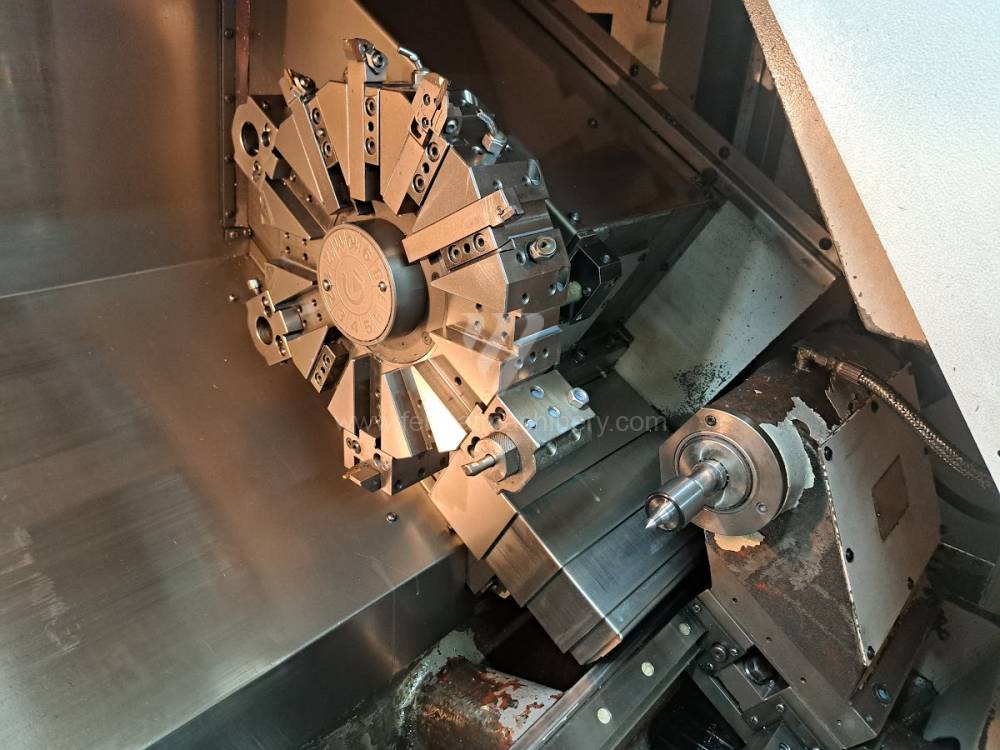

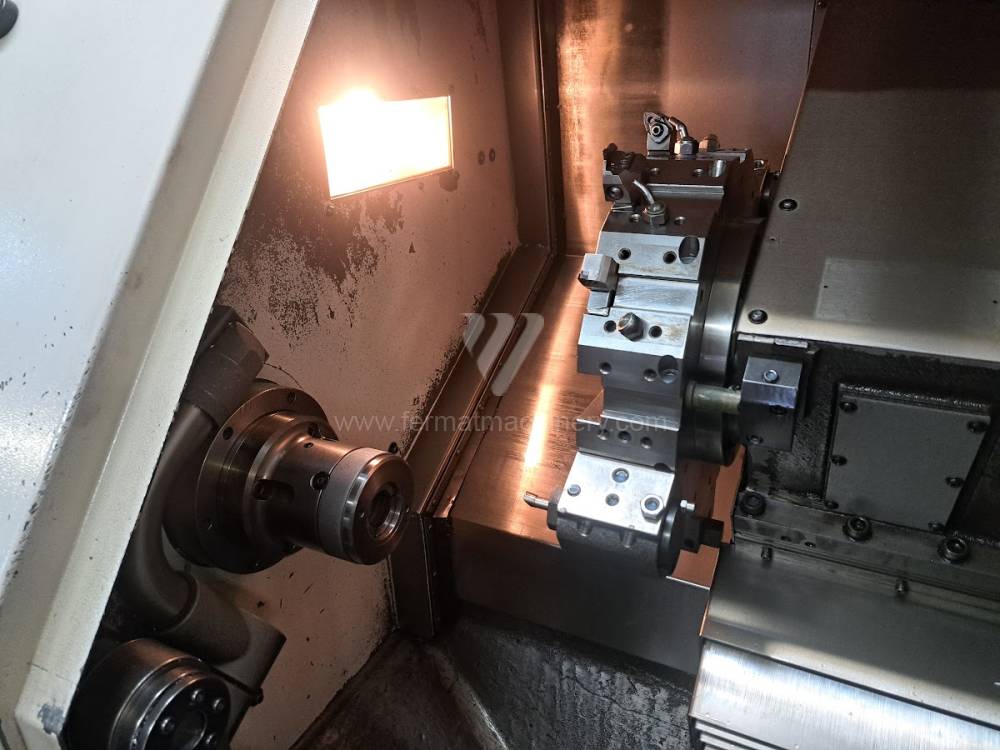

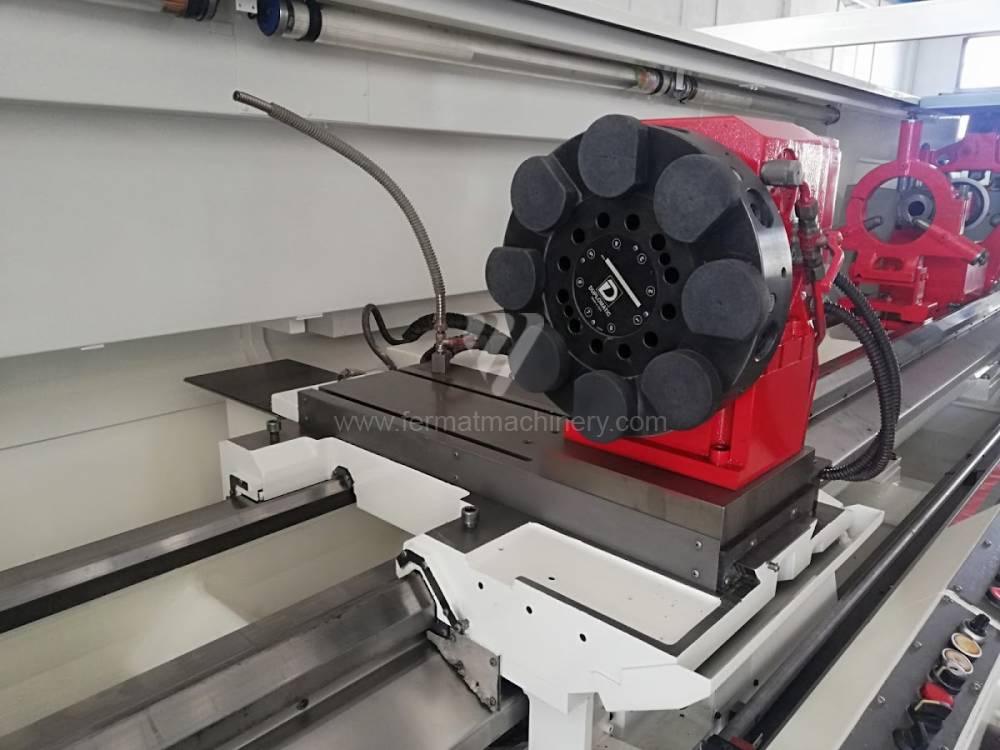

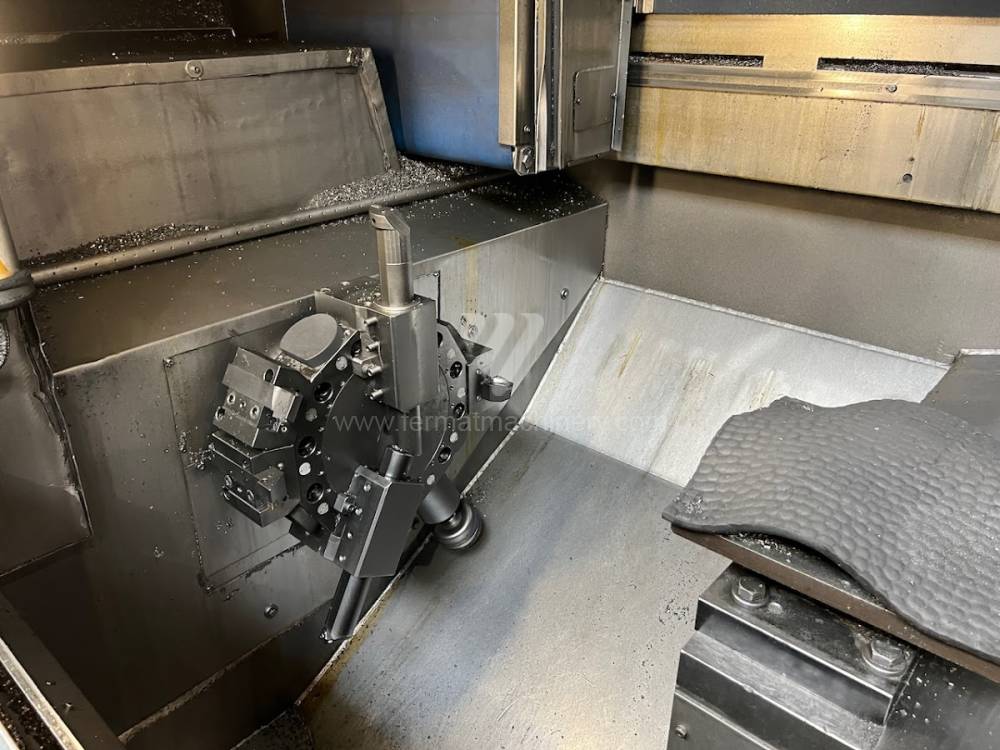

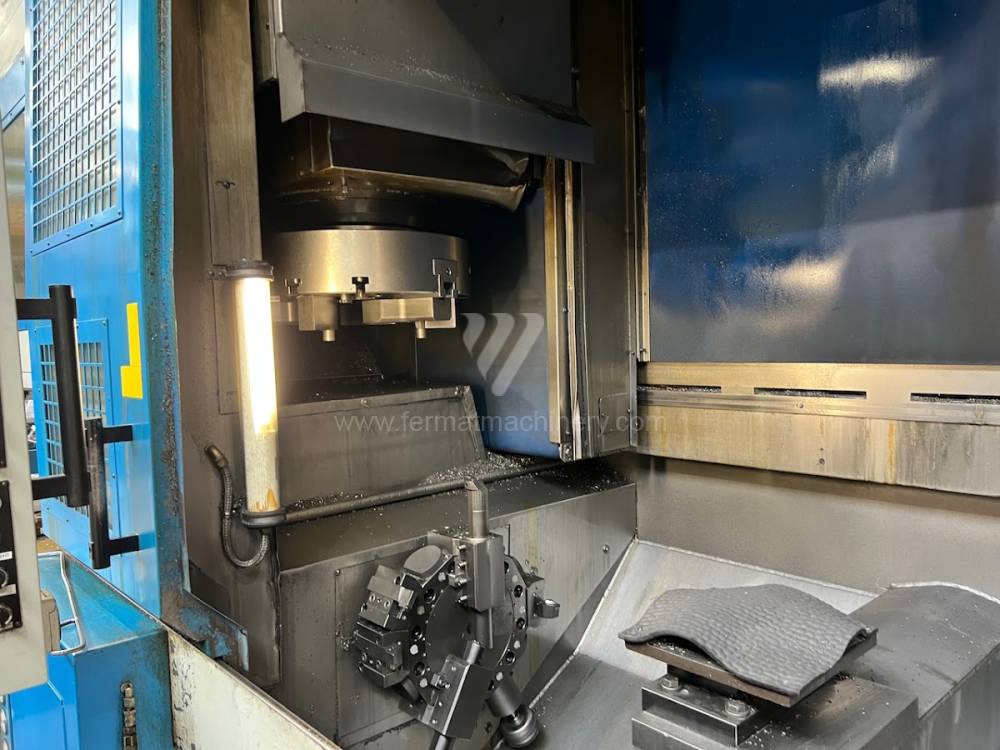

• Használhatók-e ezek a gépek multifunkciós műveletekre? Igen, sok 800 mm feletti használt gép rendelkezik C-tengellyel és hajtott szerszámokkal a revolverfejben vagy egy külön szánon. Ez lehetővé teszi a tengelyen kívüli fúrást és marást egyetlen befogással, ami a nehéz munkadaraboknál kulcsfontosságú a daruval történő mozgatásból eredő hibák kiküszöböléséhez.
