Tokarka

Nazwa produktu	Nr inw.	Producent	Rok produkcji	Parametry

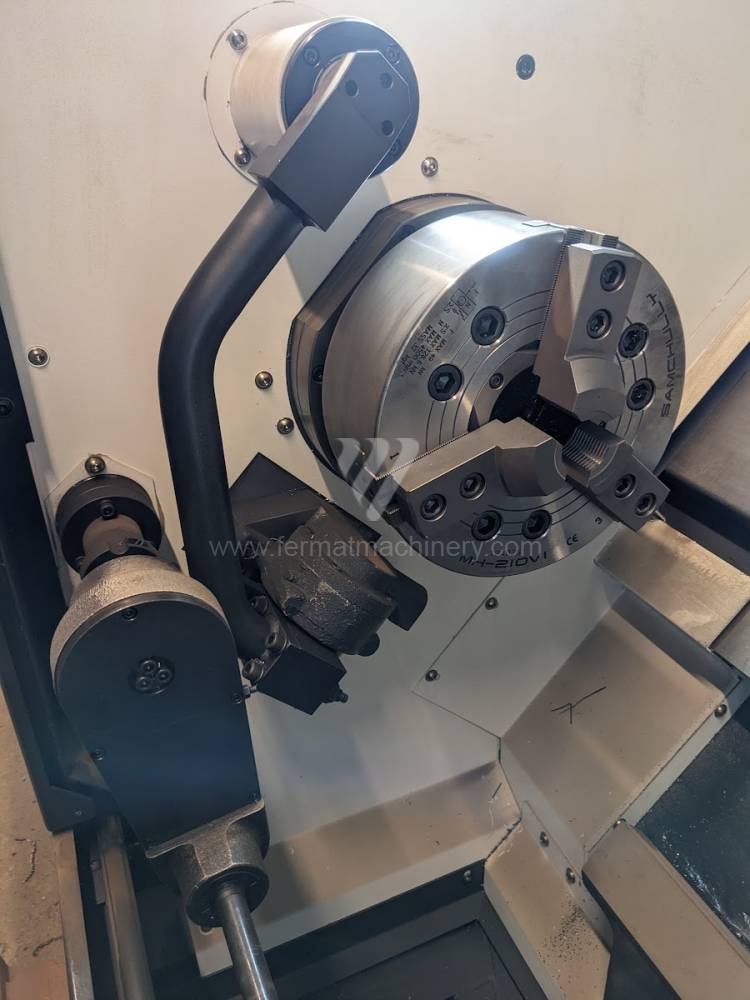

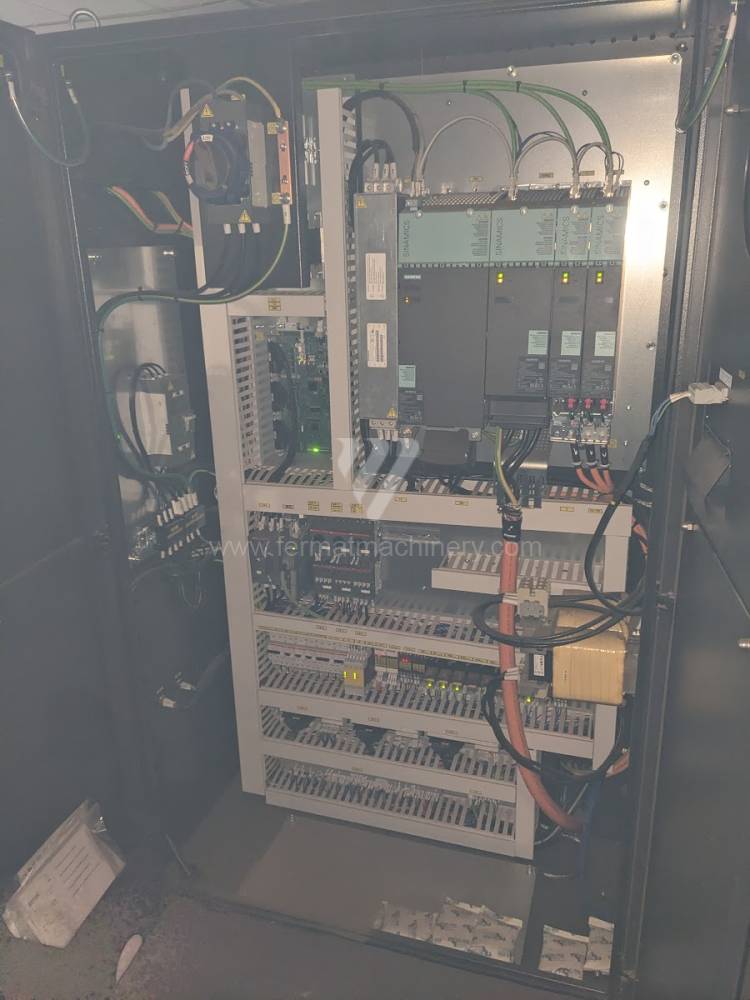

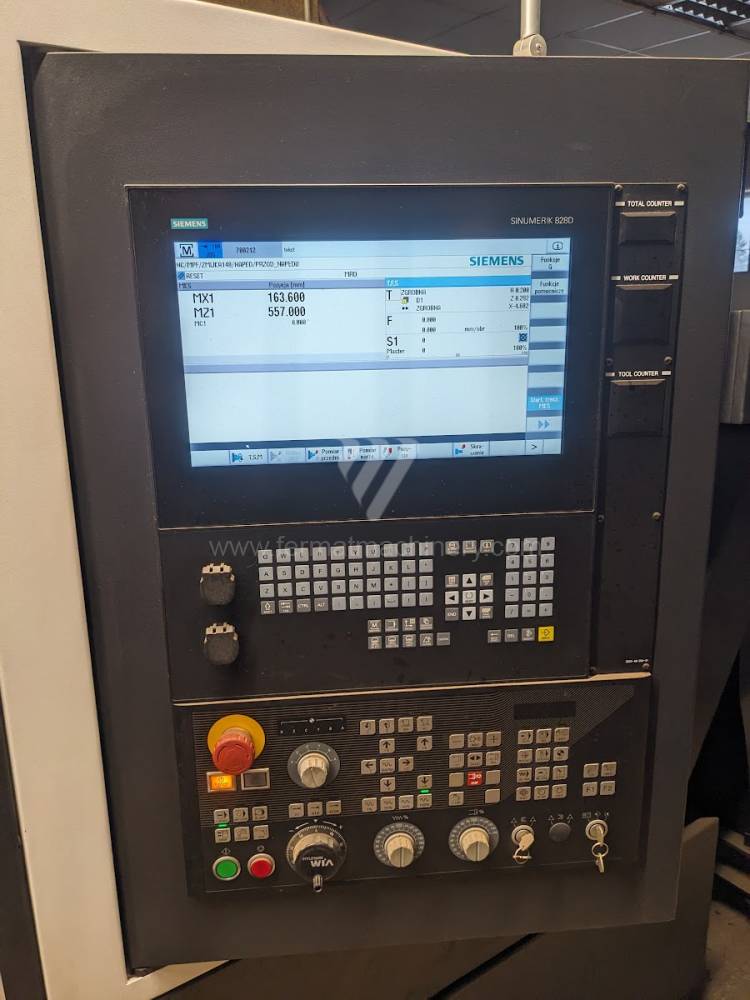

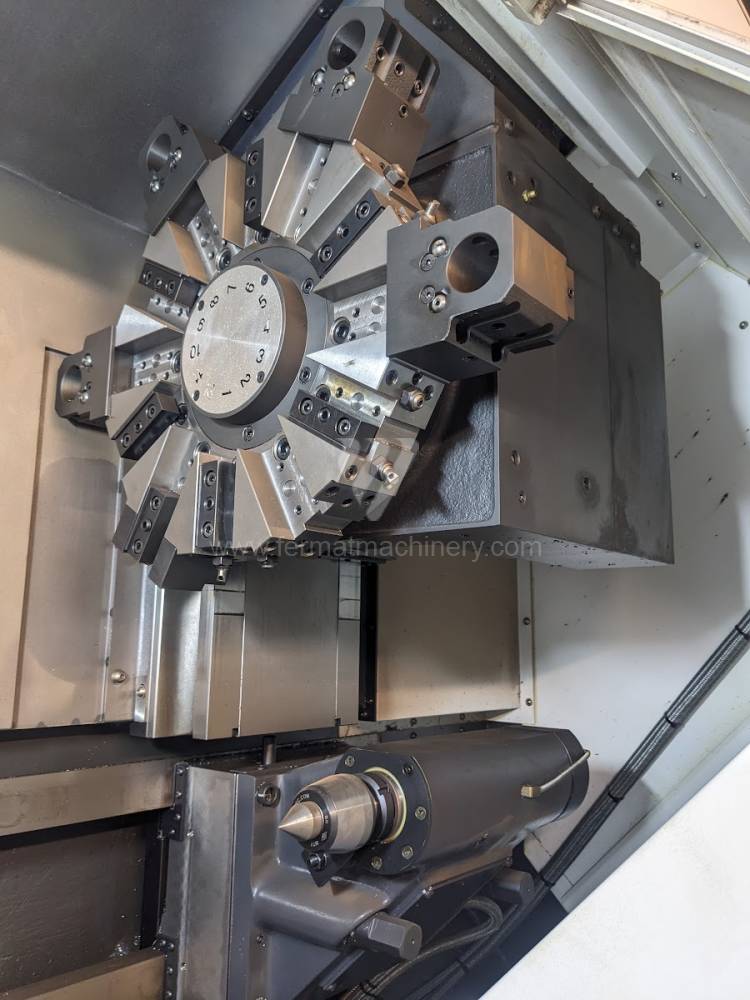

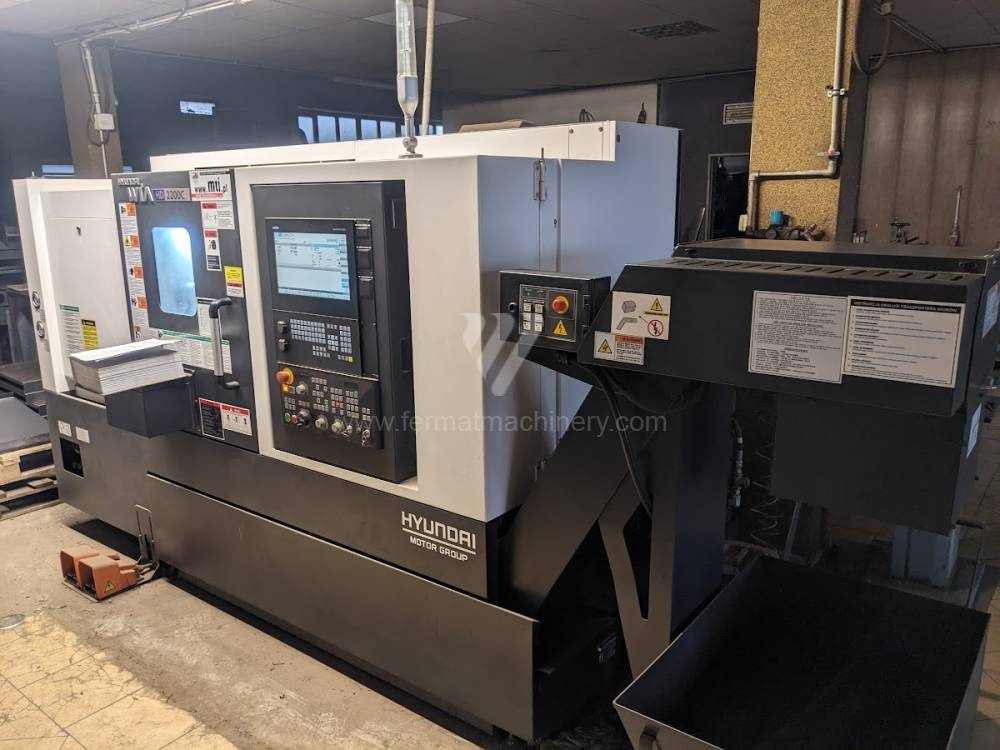

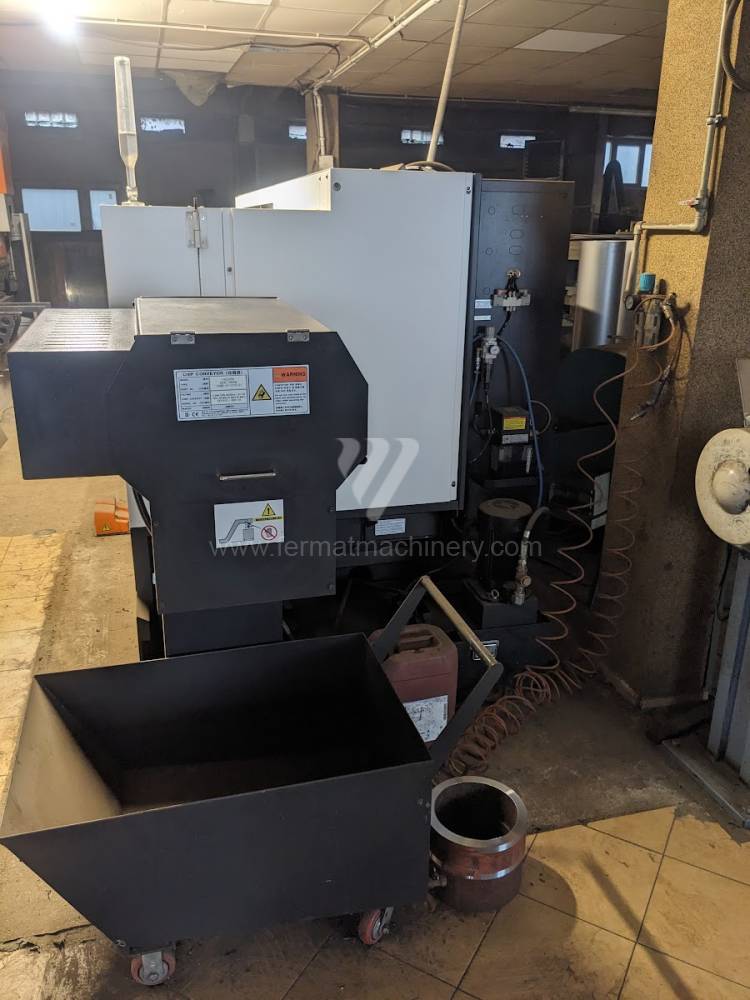

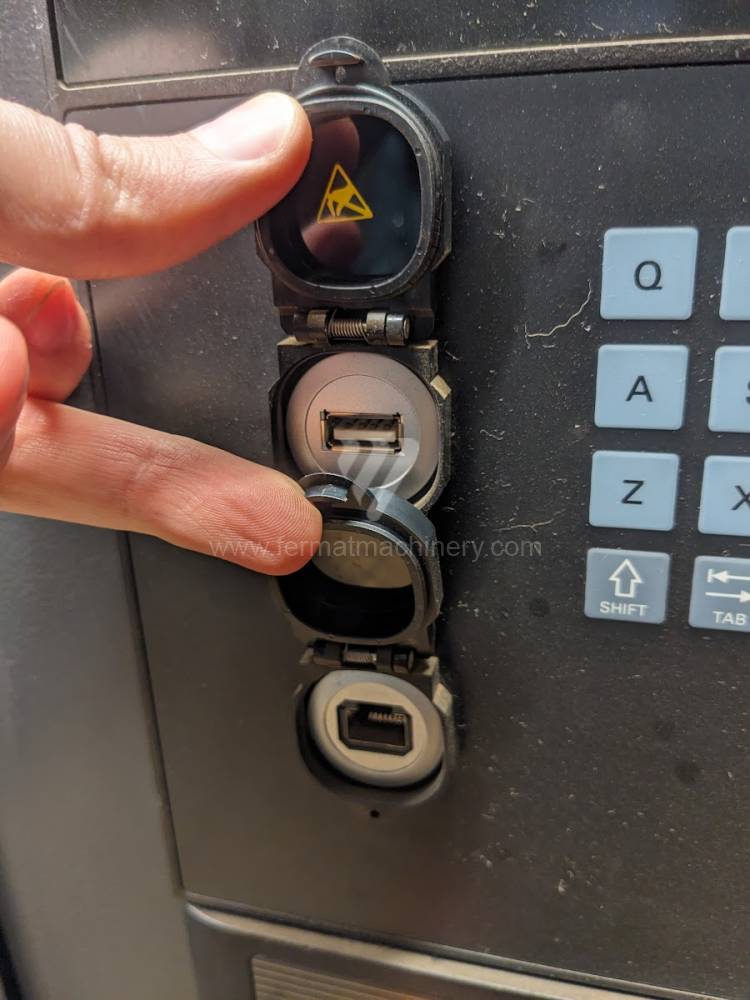

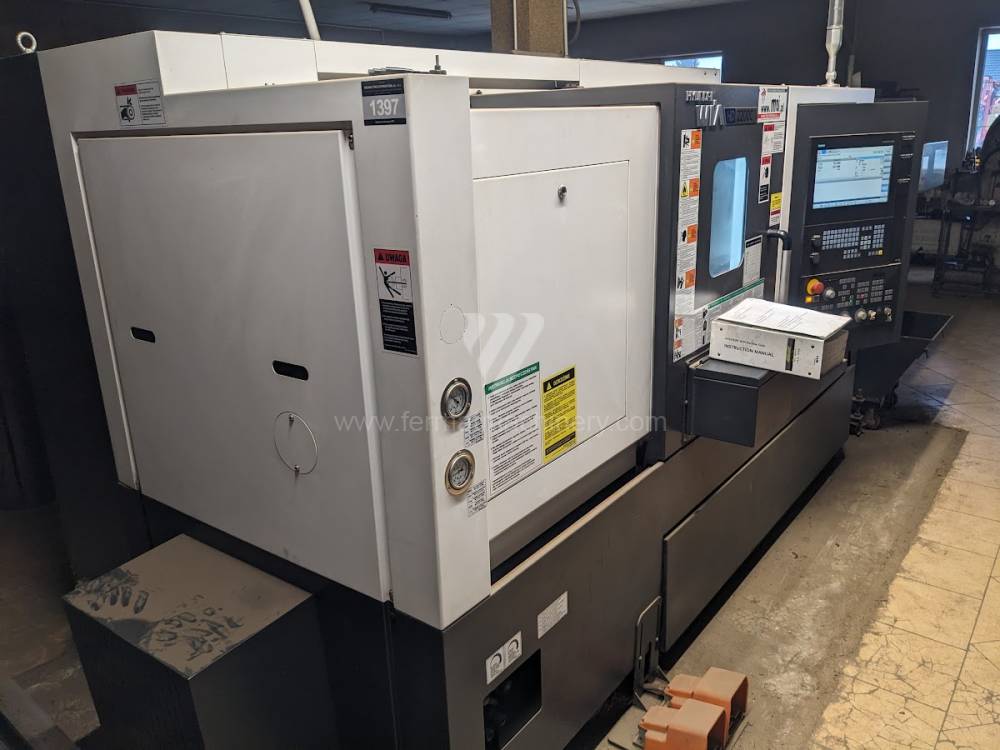

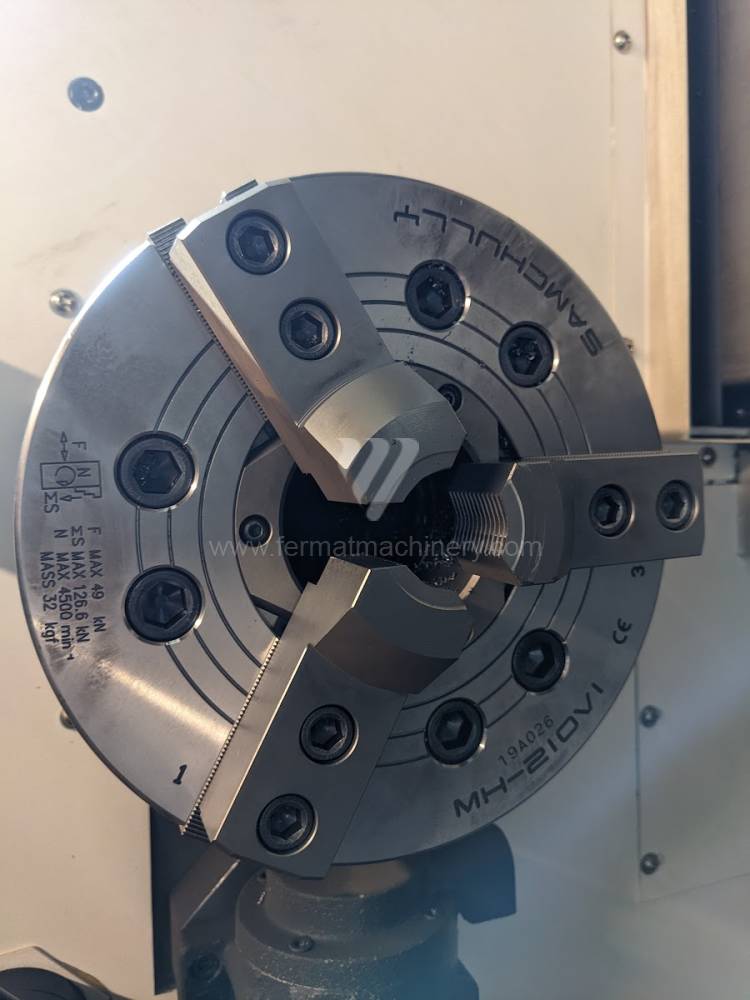

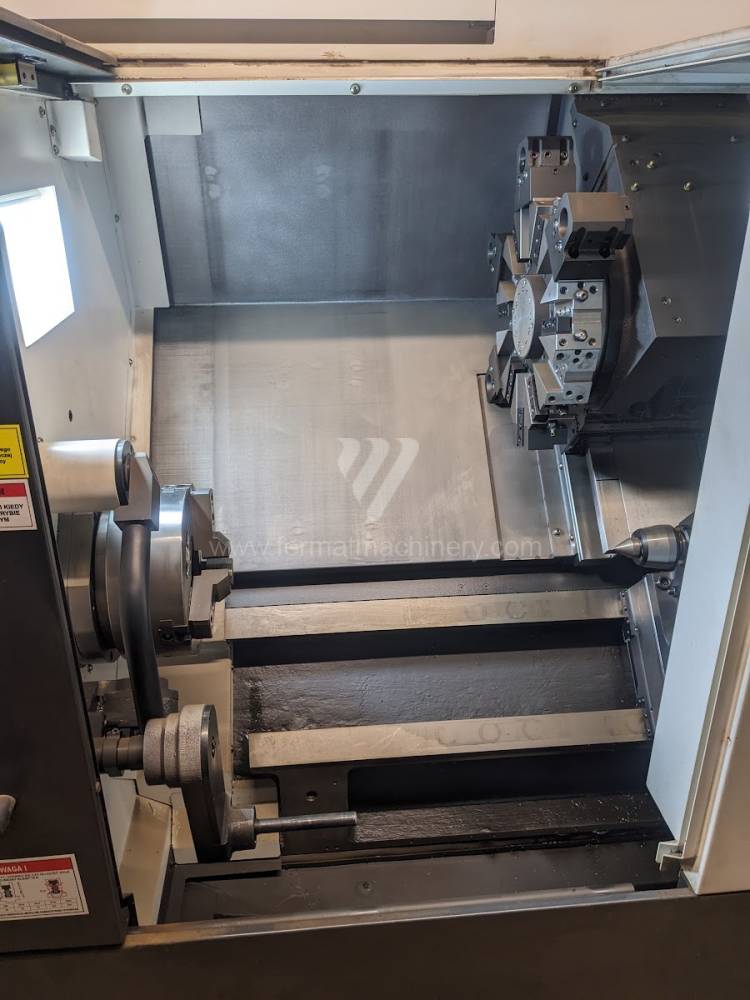

HD 2200 C	241255	Hyundai	2019	System sterowania Siemens: Sinumerik 828 D Średnica toczenia: 390 mm Długość toczenia: 550 mm Łoże skośne: tak Przejście przez wrzeciono: 81 mm Głowica rewolwerowa: tak

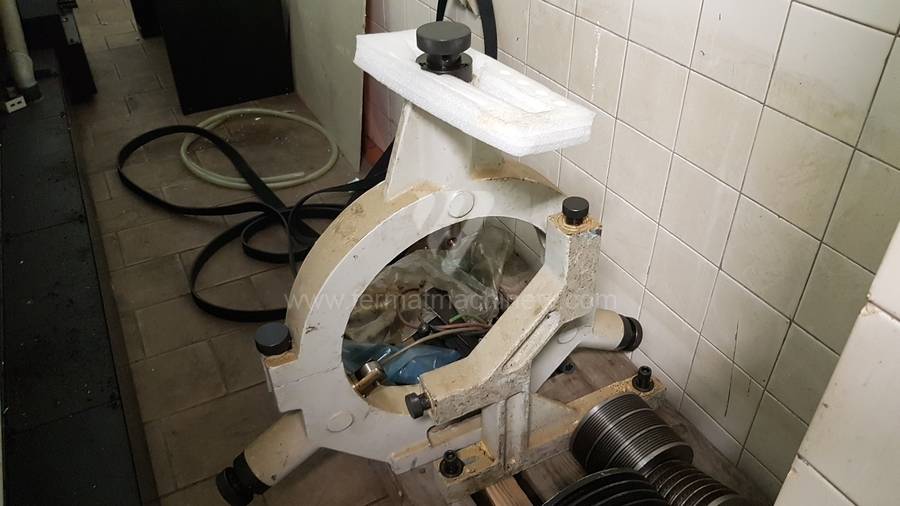

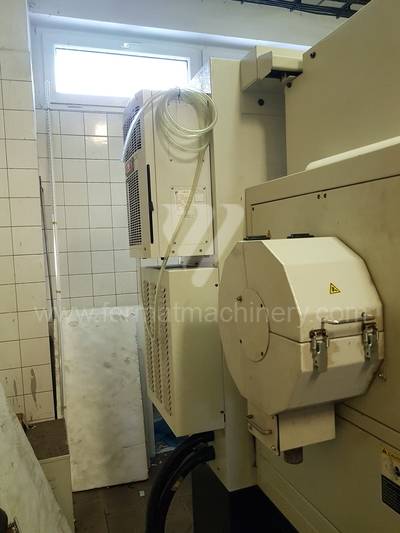

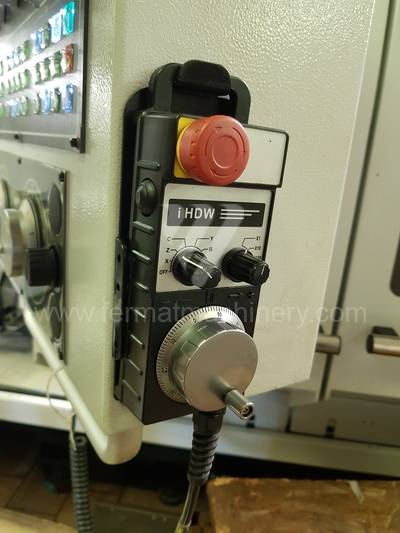

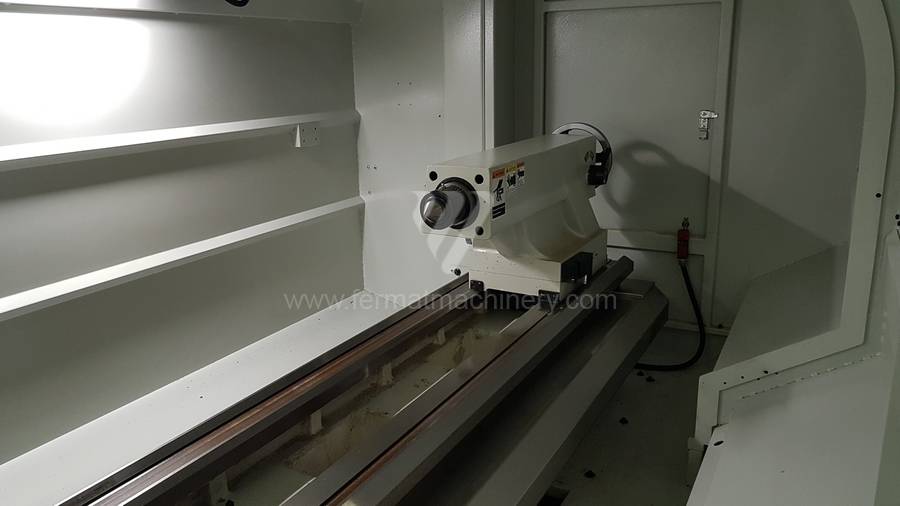

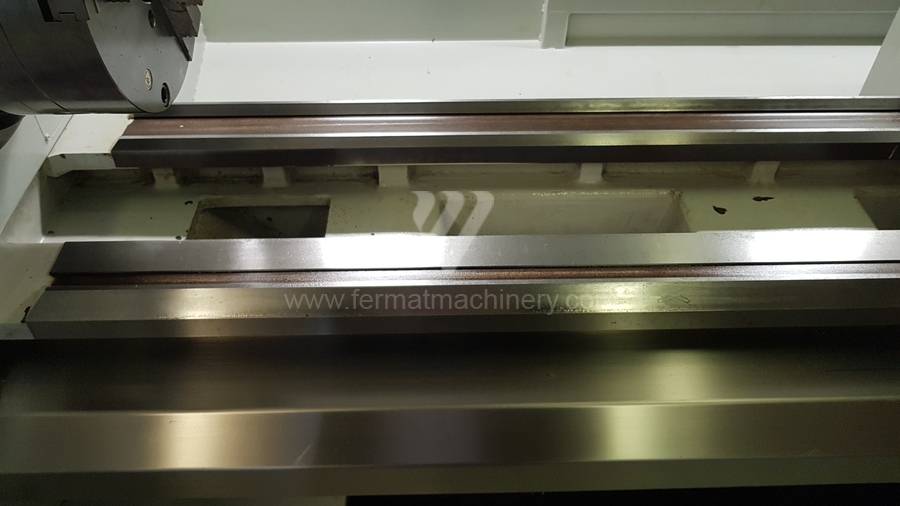

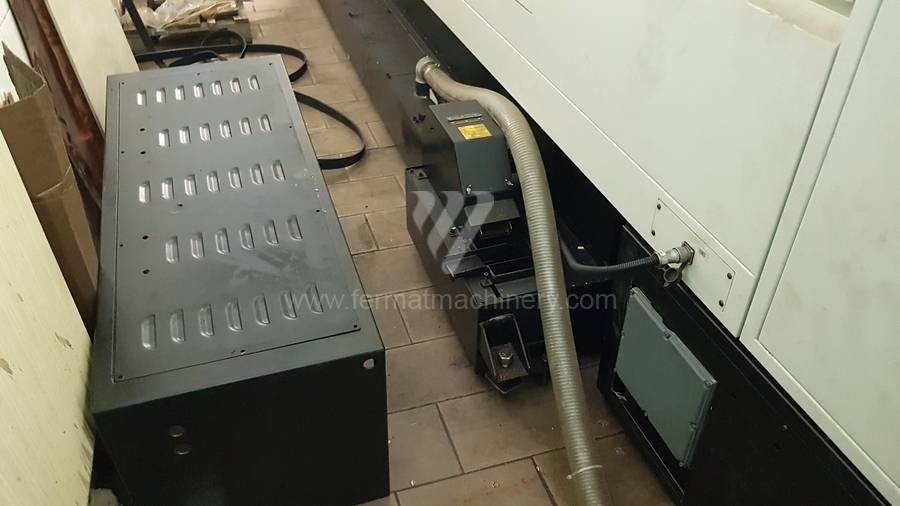

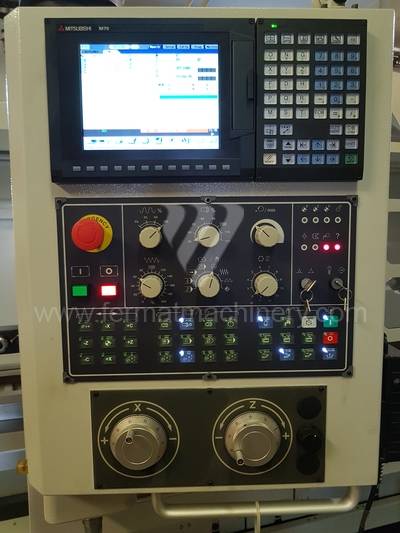

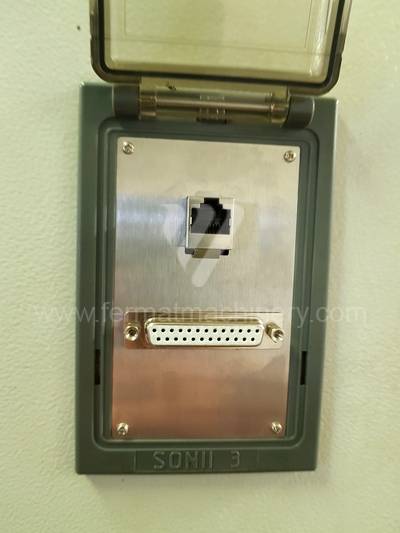

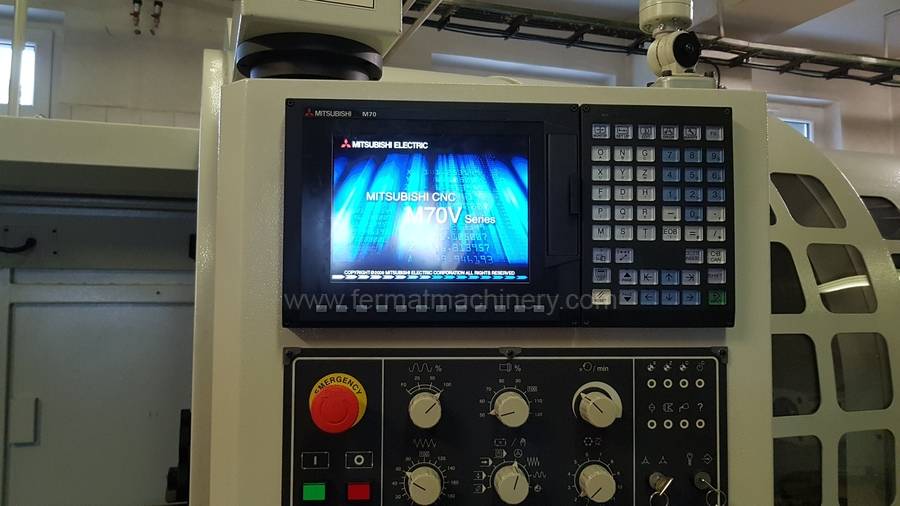

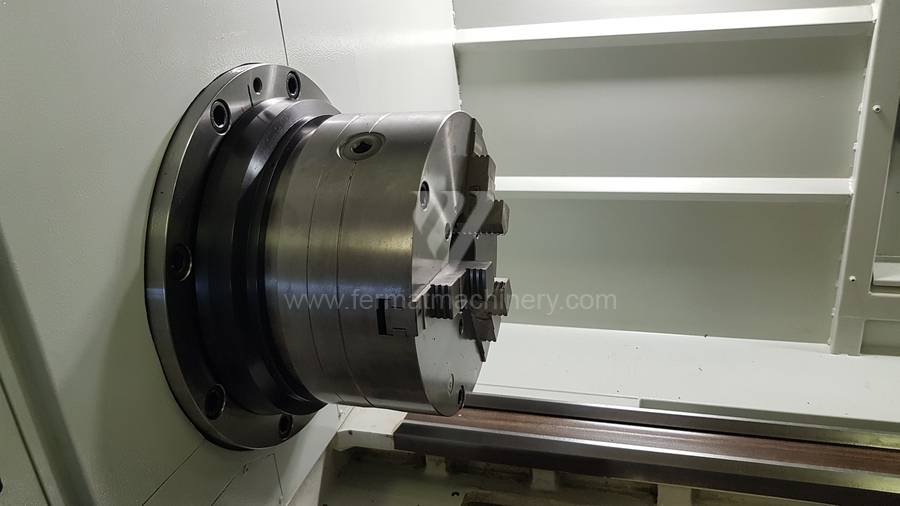

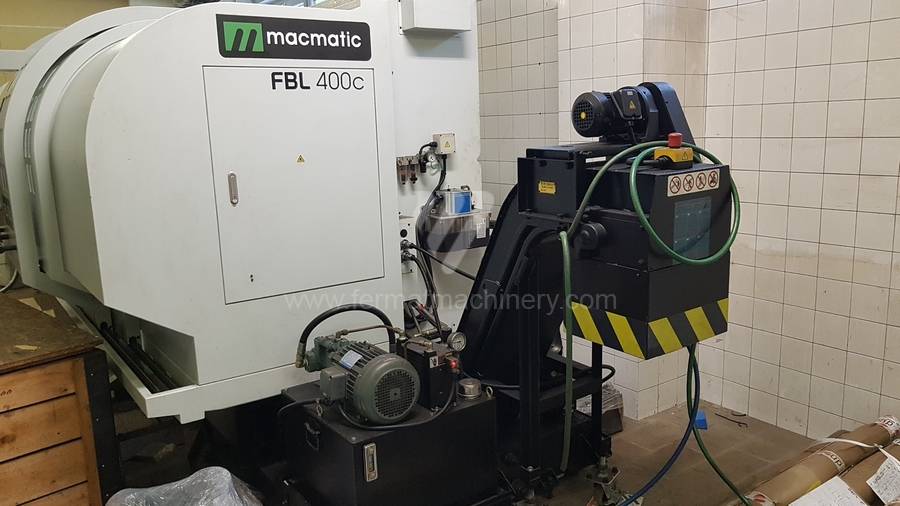

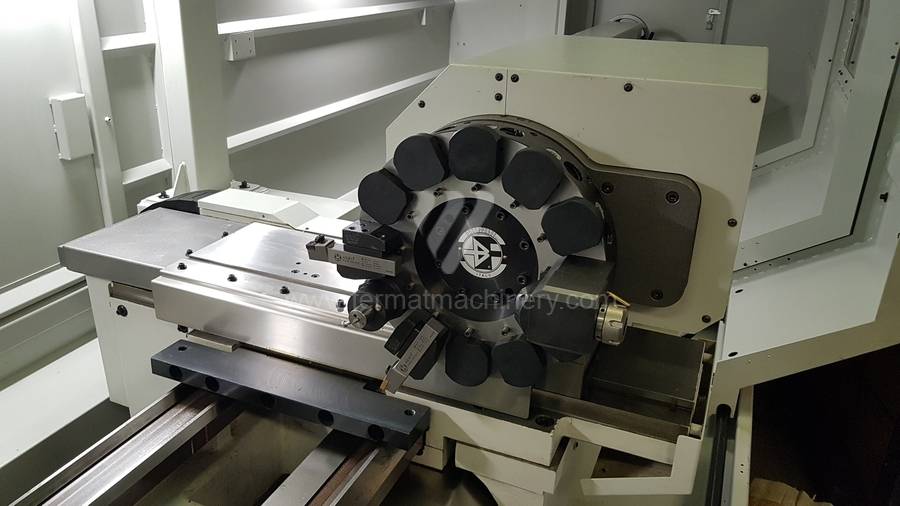

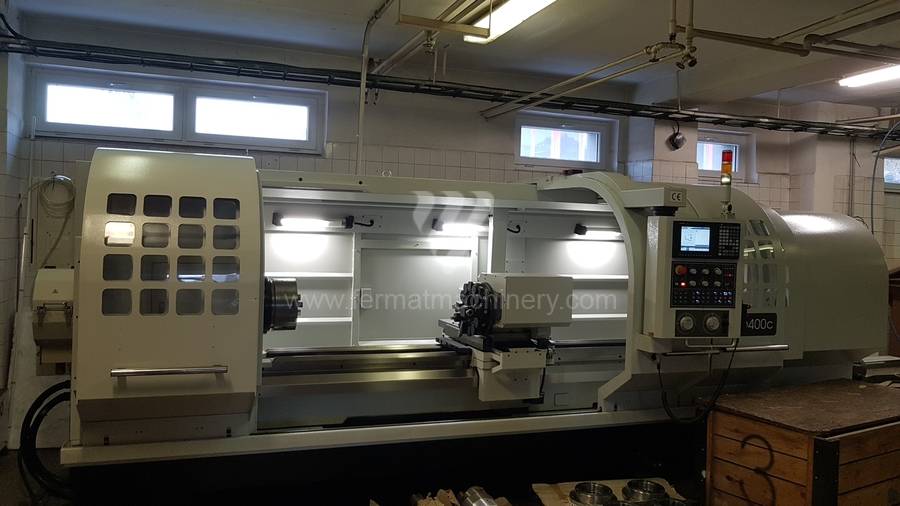

FBL 400 C	241490	Macmatic	2015	System sterowania Mitsubishi: M 70 V Średnica toczenia: 600 mm Długość toczenia: 3000 mm Łoże skośne: nie Oś Y: nie Przeciwwrzeciono: nie

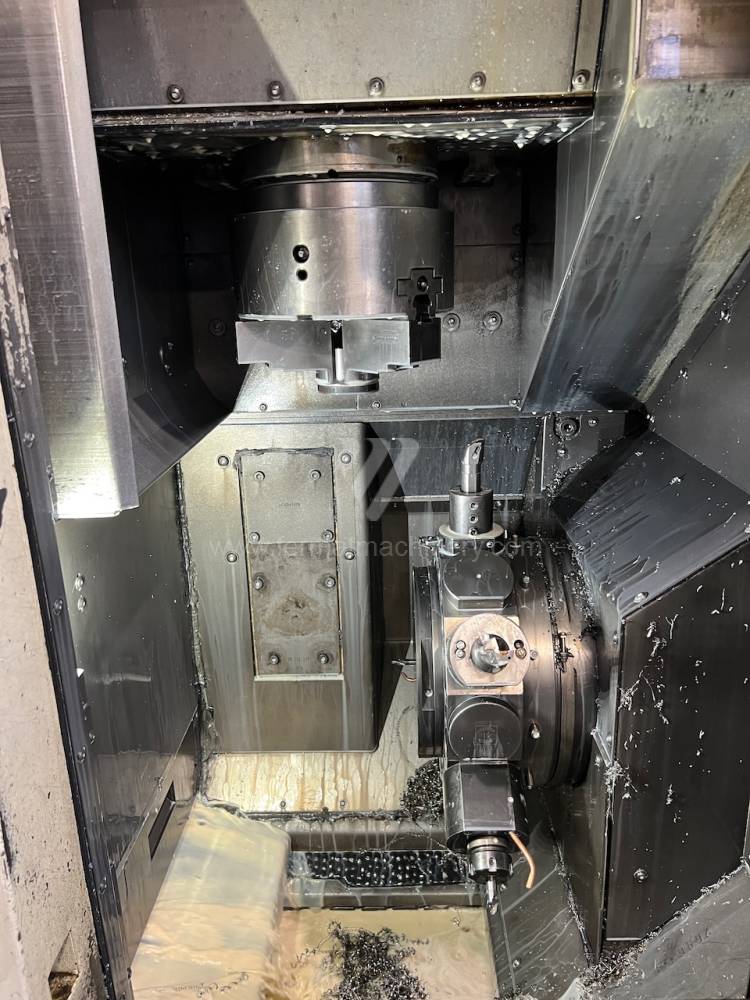

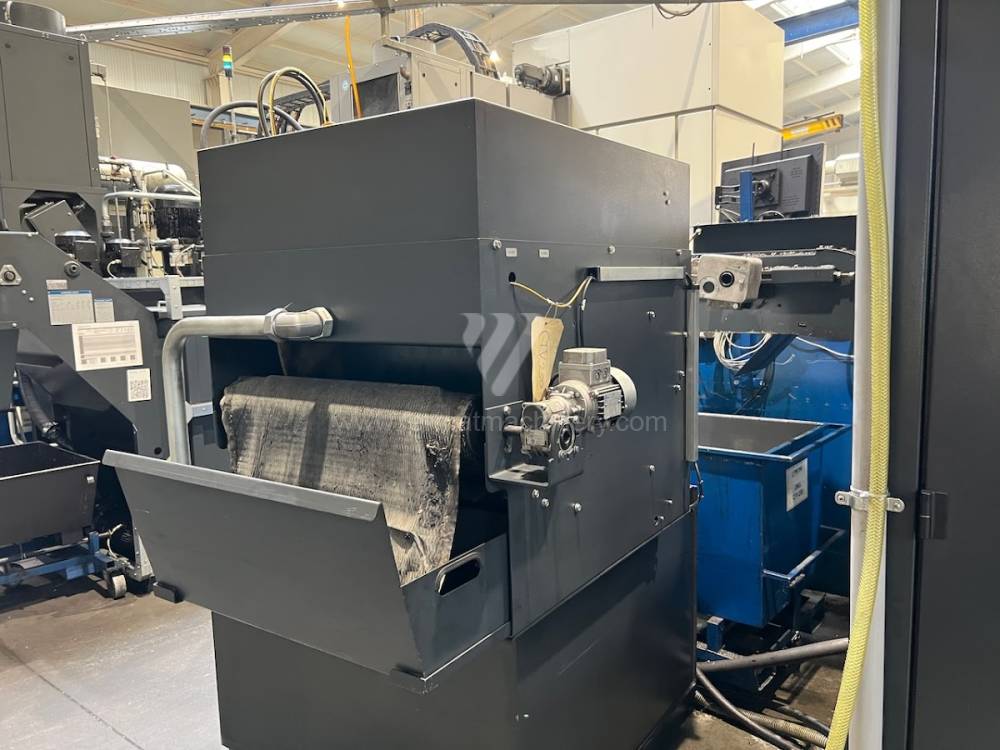

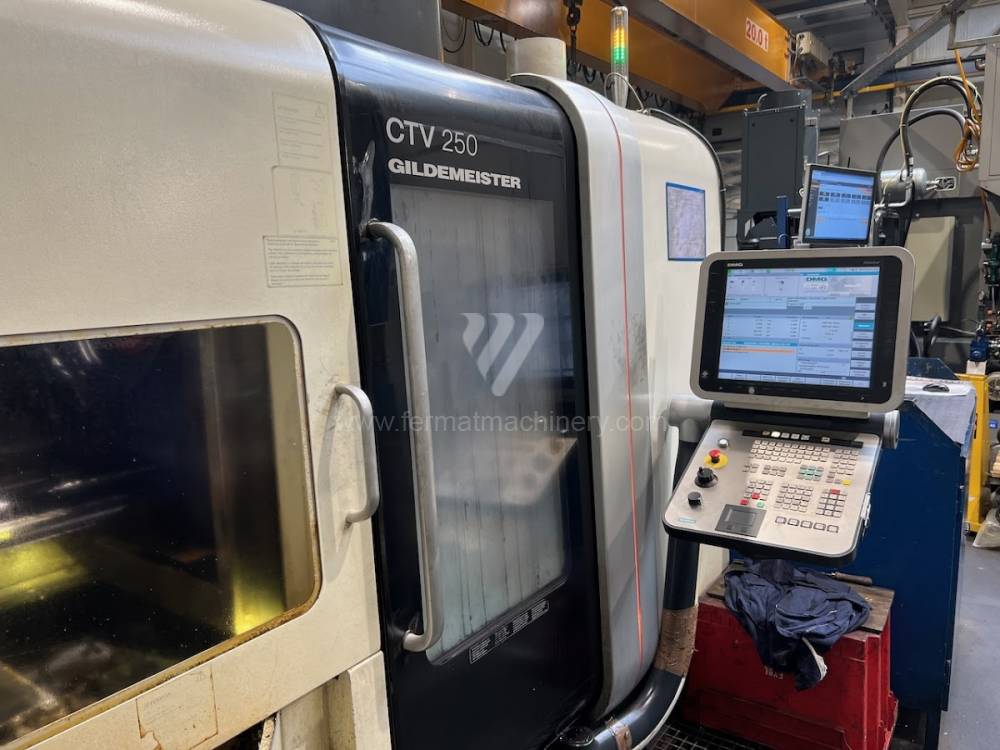

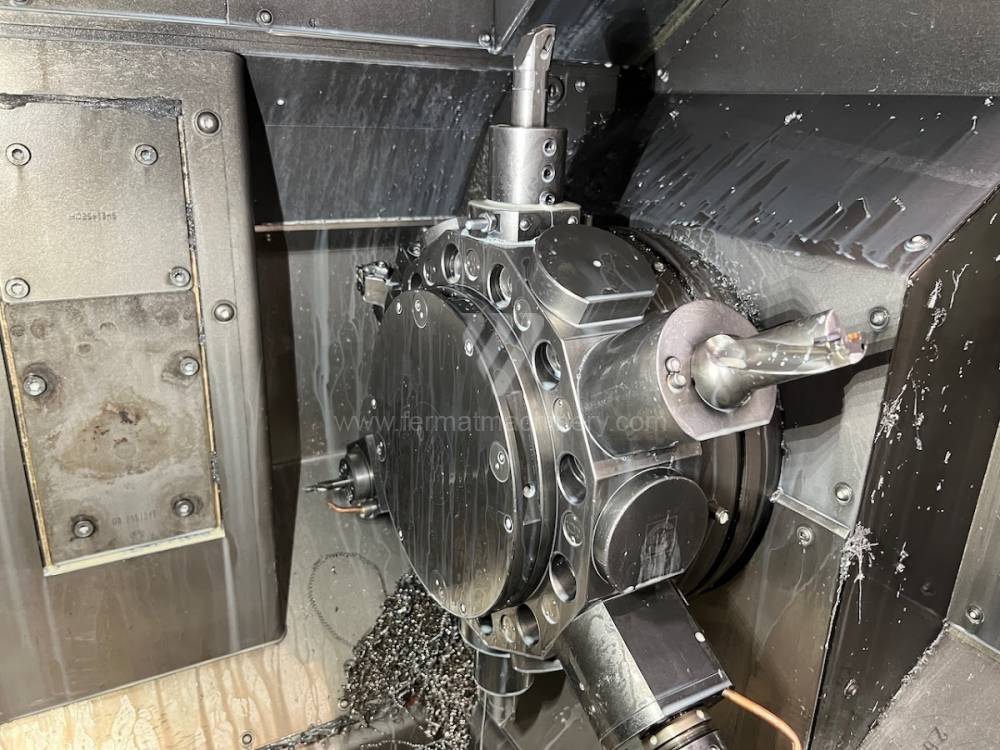

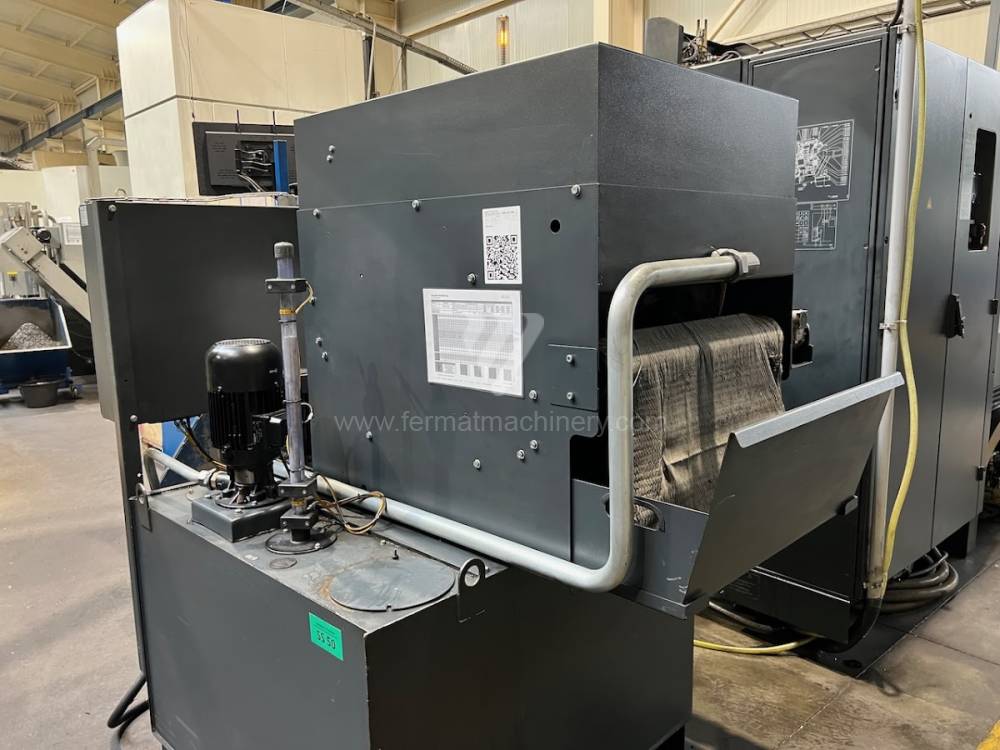

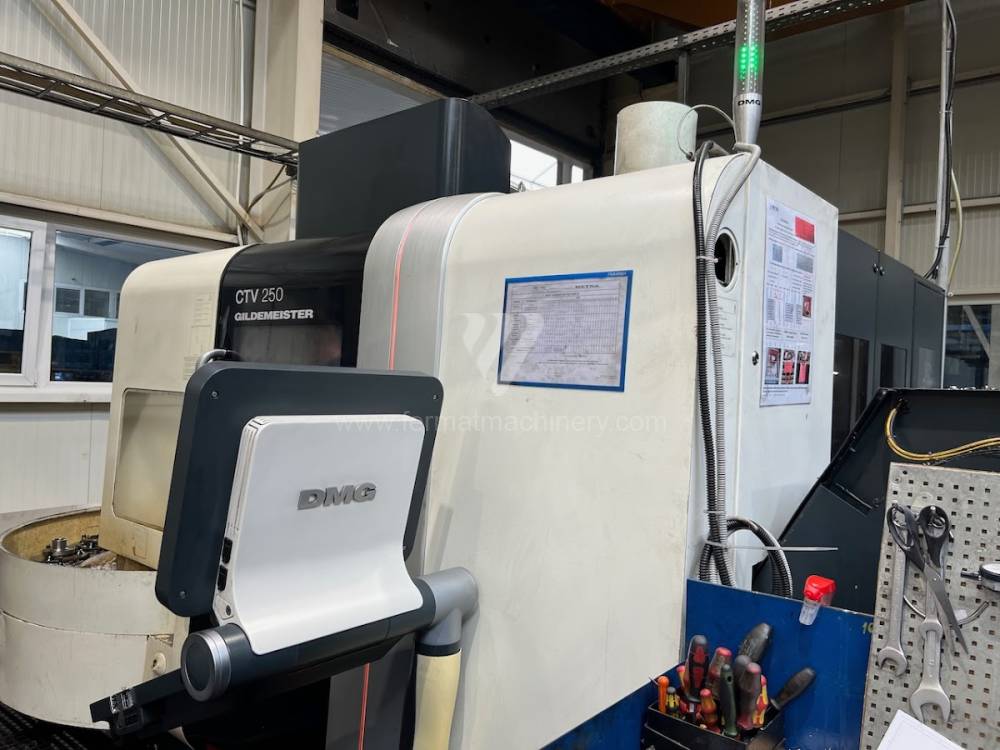

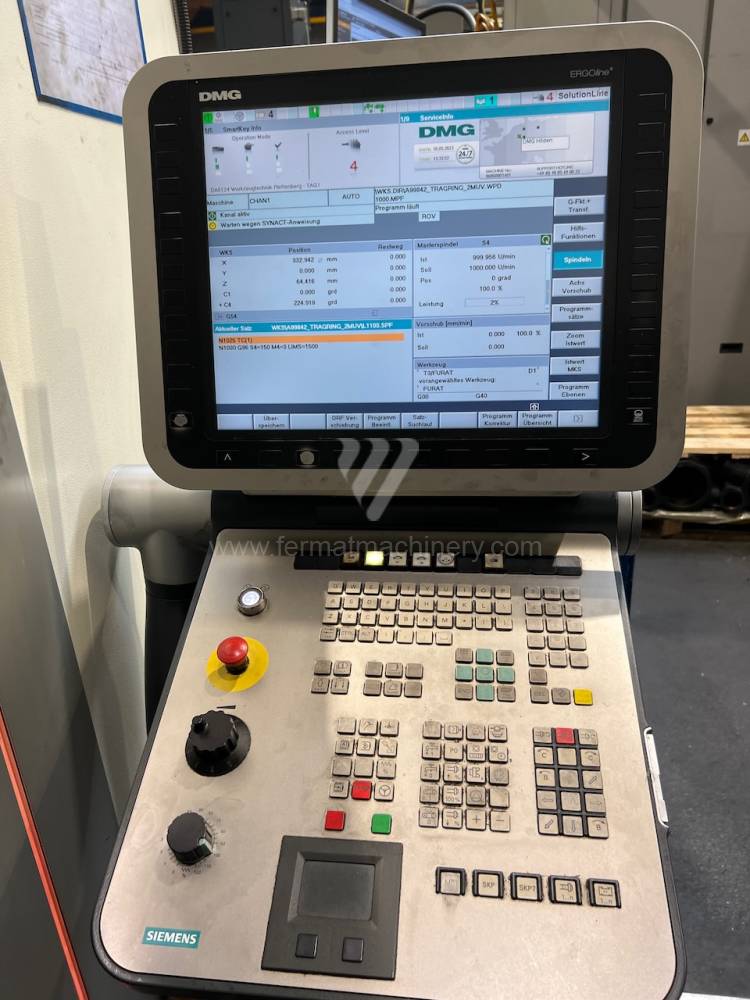

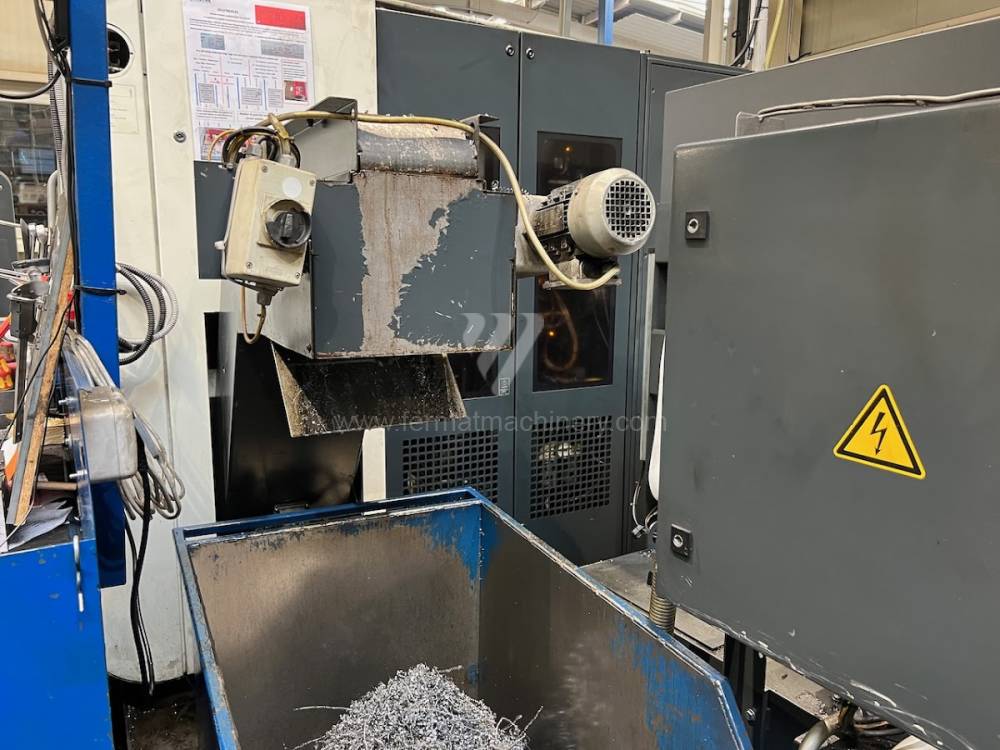

CTV 250	231474	DMG	2012	System sterowania Siemens: Sinumerik 840 D Średnica toczenia: 350 mm Długość toczenia: 200 mm Łoże skośne: nie Oś Y: tak Przejazd osi Y (Tokarka): 90 mm
A32	251360	Citizen	2014	Maks. długość przedmiotu obrabianego: 320 mm Średnica toczenia: 32 mm System sterowania Mitsubishi: Obroty wrzeciona: 0 - 8000 /min.

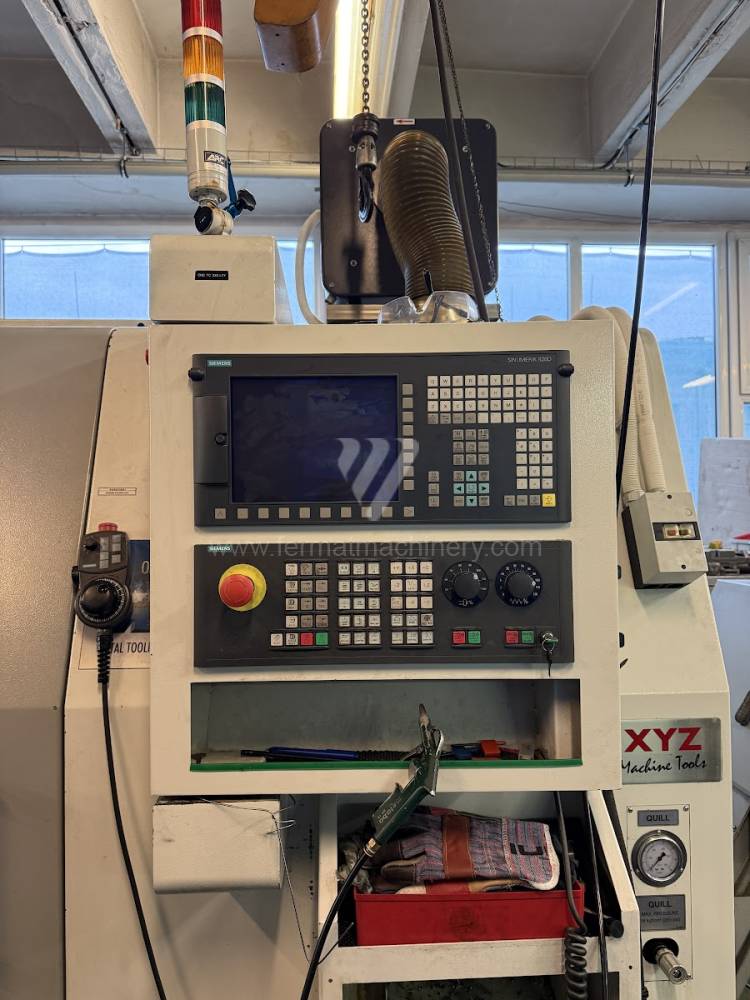

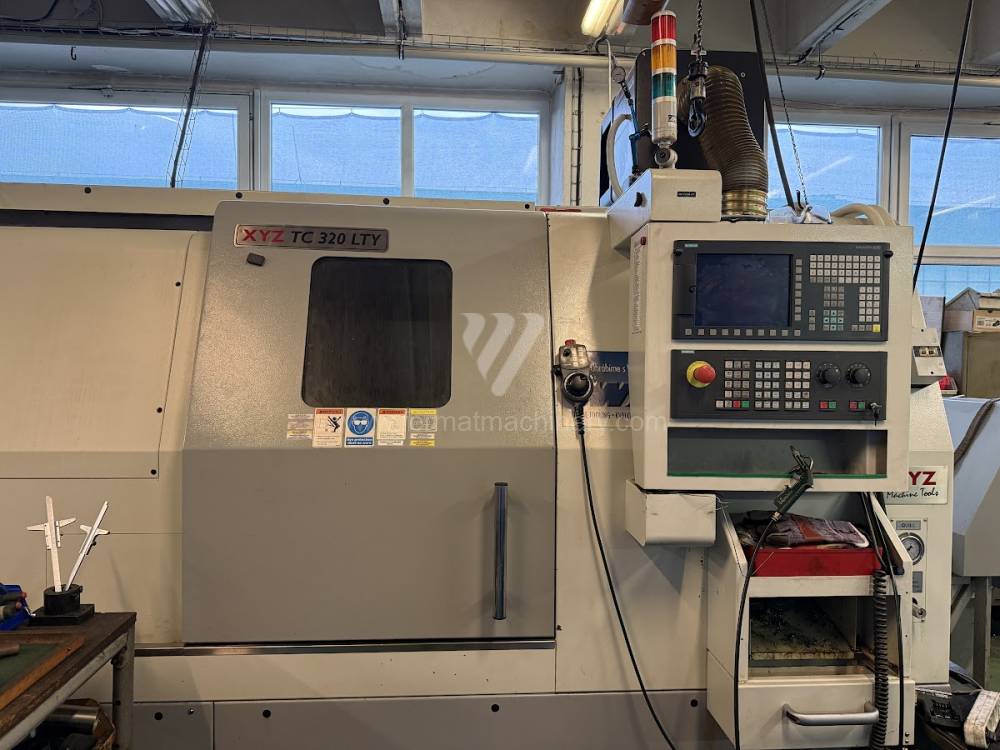

TC 320 LTY	242034	XYZ	2013	System sterowania Siemens: Sinumerik 828 D Średnica toczenia: 320 mm Długość toczenia: 550 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): 100 +/- 50 mm
SUS 63/6500	241866	TOS Čelákovice		Średnica toczenia: 630 mm Odległość między kłami: 6500 mm Maks. ciężar przedmiotu obrabianego: 6000 kg Średnica toczenia nad suportem: 390 mm Przejście przez wrzeciono: 81 mm Obroty wrzeciona: 9 - /min.

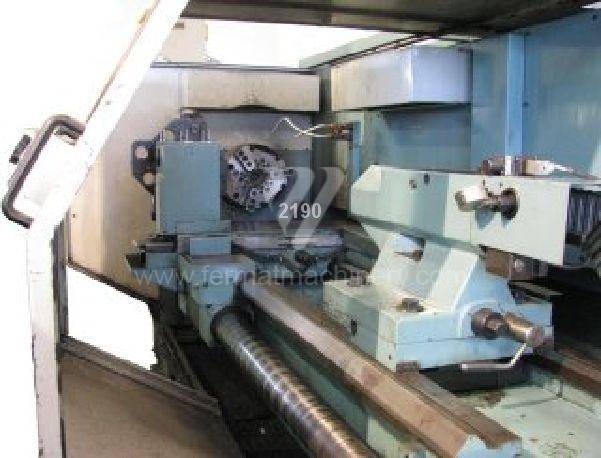

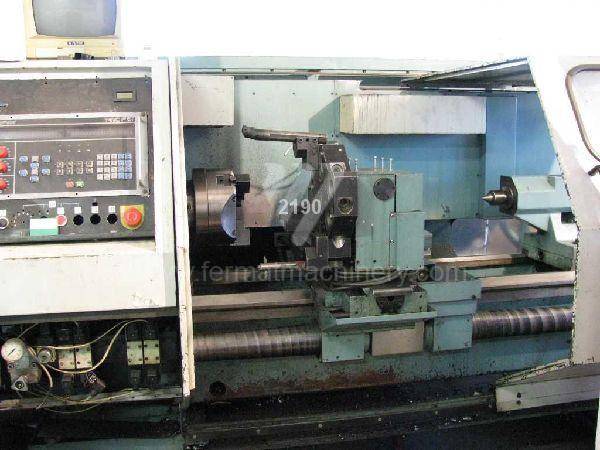

SUI 63 NC/1500	092574	TOS Hulín	1986	Średnica toczenia: 630 mm Odległość między kłami: mm Maks. ciężar przedmiotu obrabianego: kg
PUMA 400B	241592	Doosan	2006	System sterowania Fanuc: 21i - TB Średnica toczenia: 670 mm Długość toczenia: 1000 mm Łoże skośne: tak Przejście przez wrzeciono: 160 mm Głowica rewolwerowa: tak

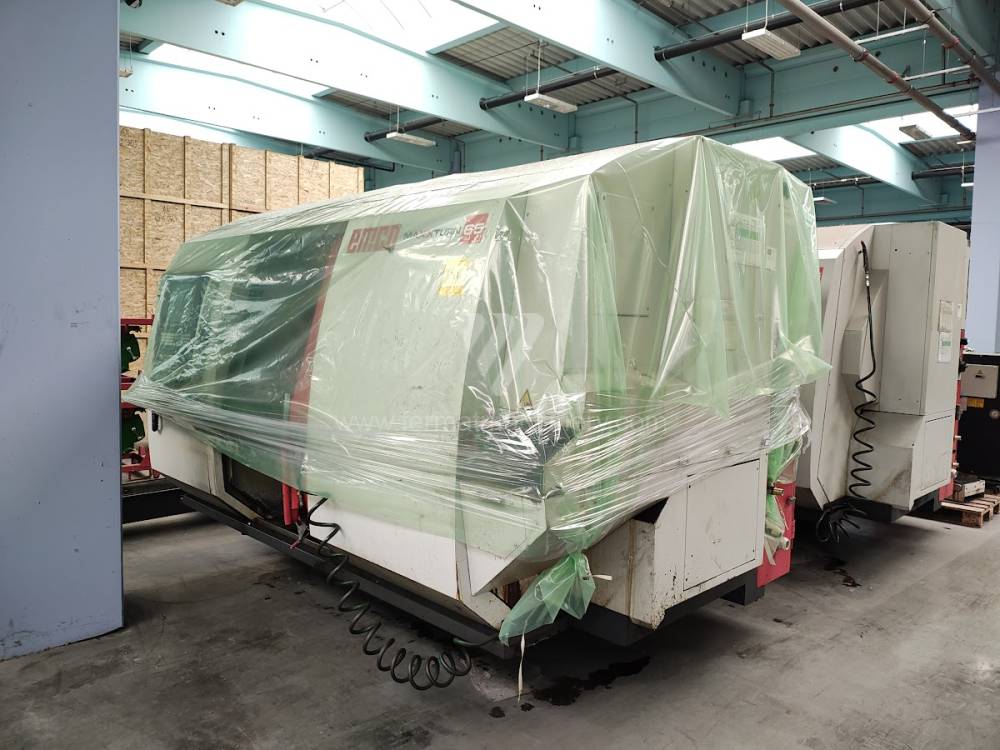

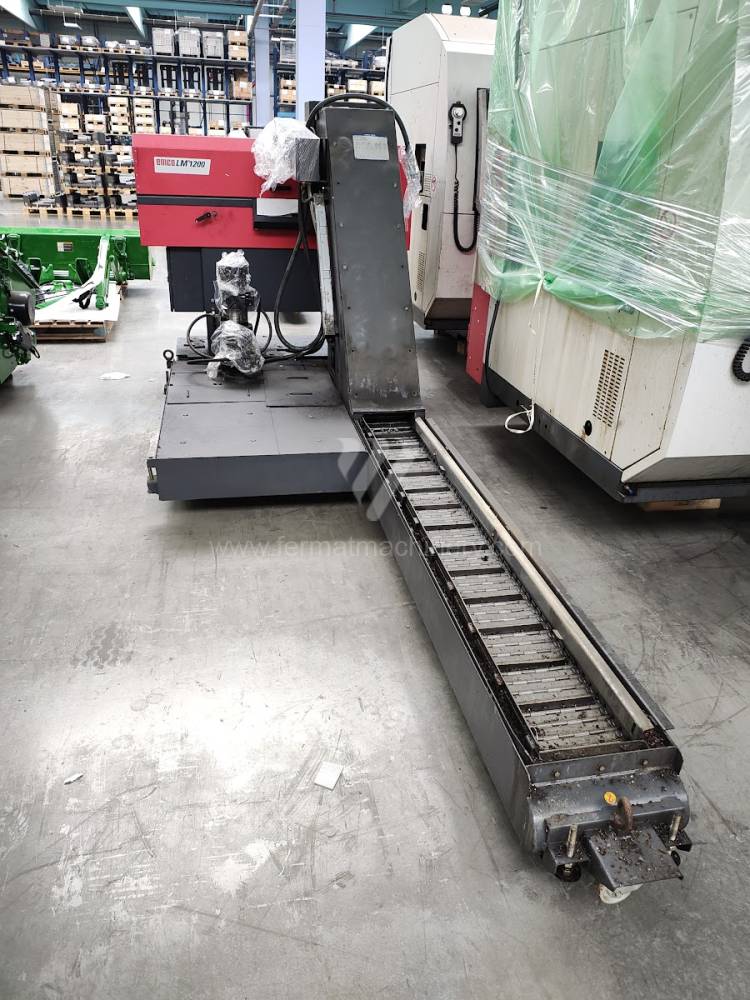

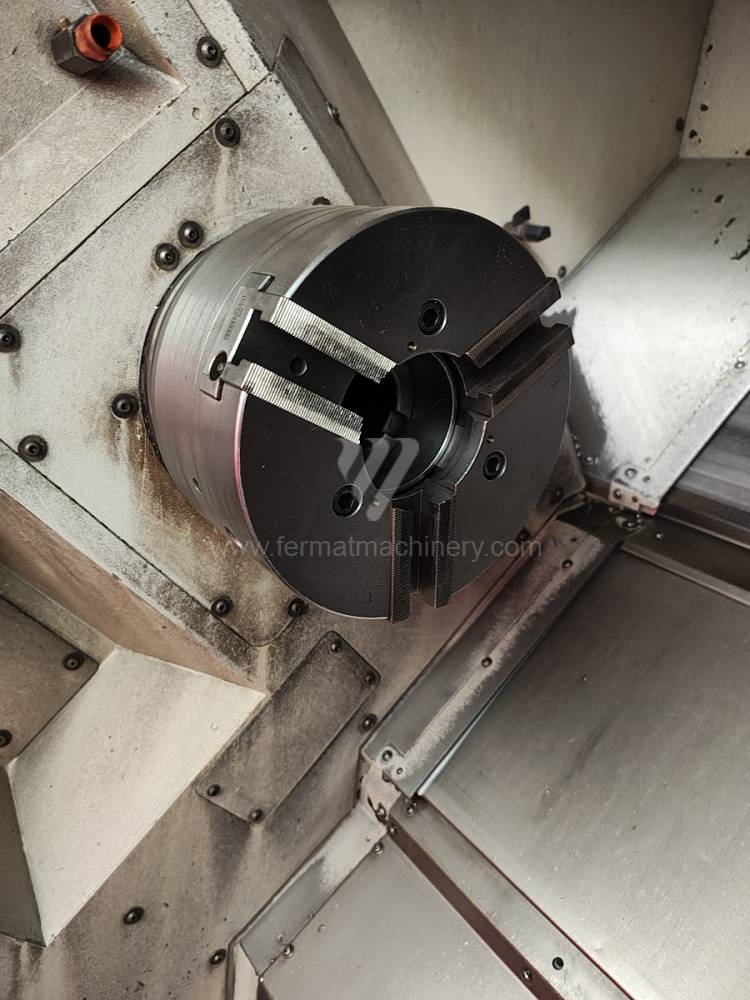

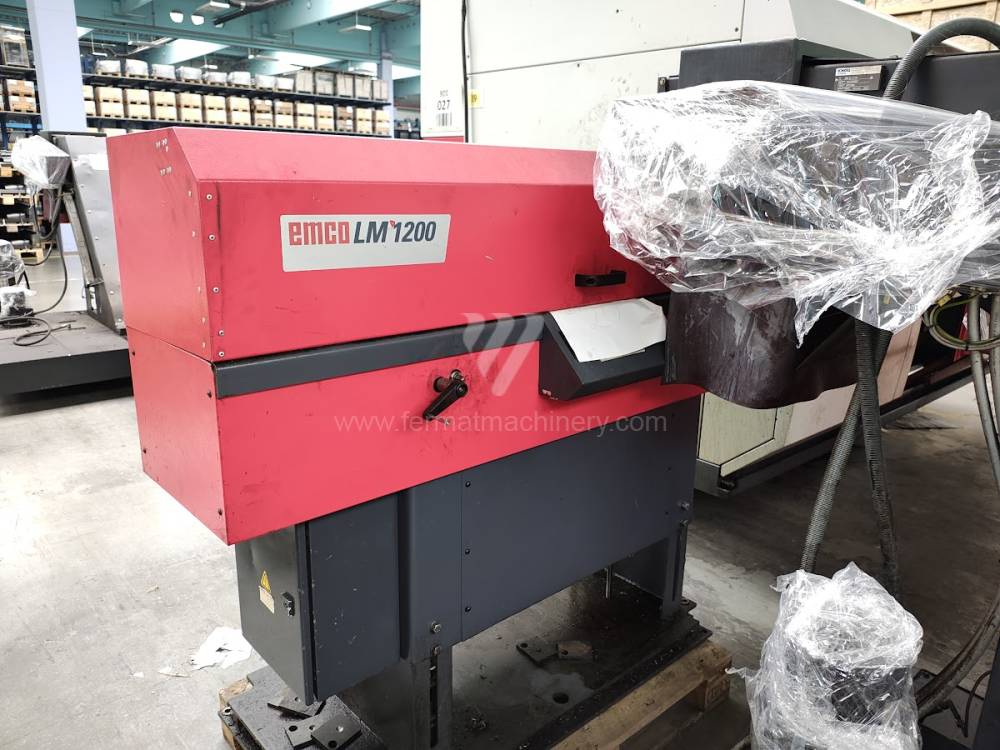

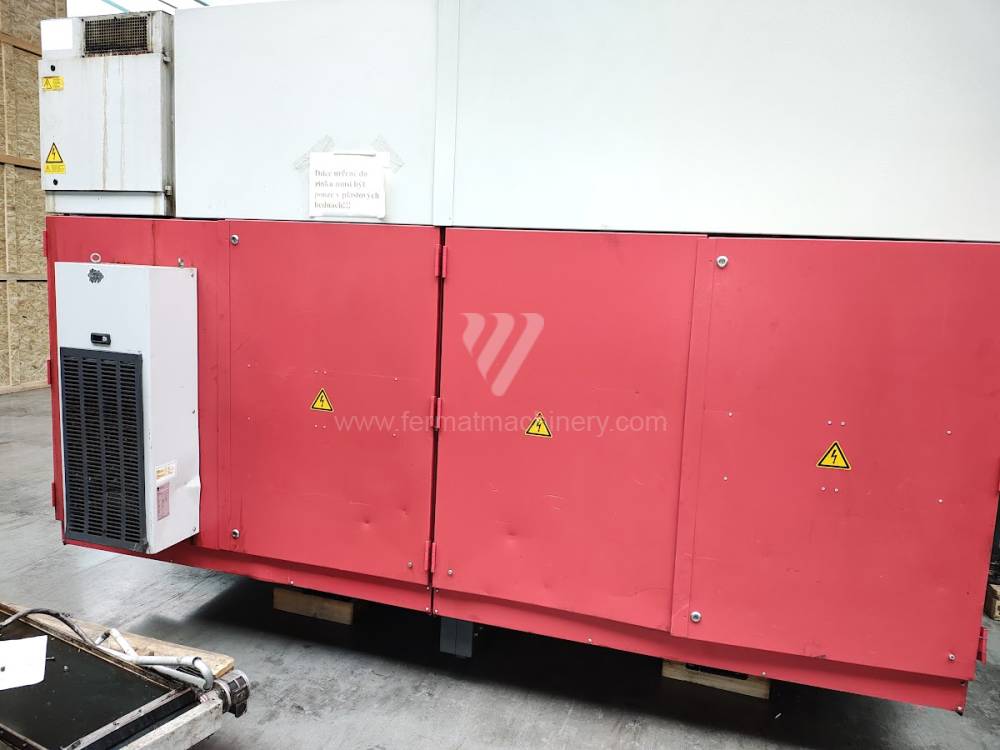

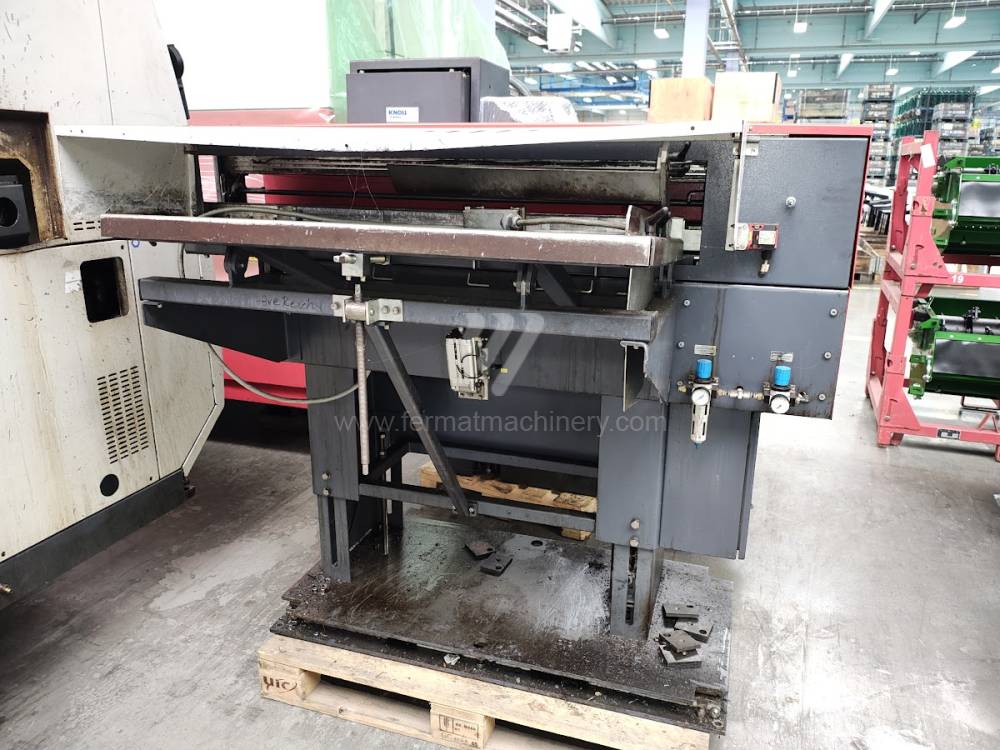

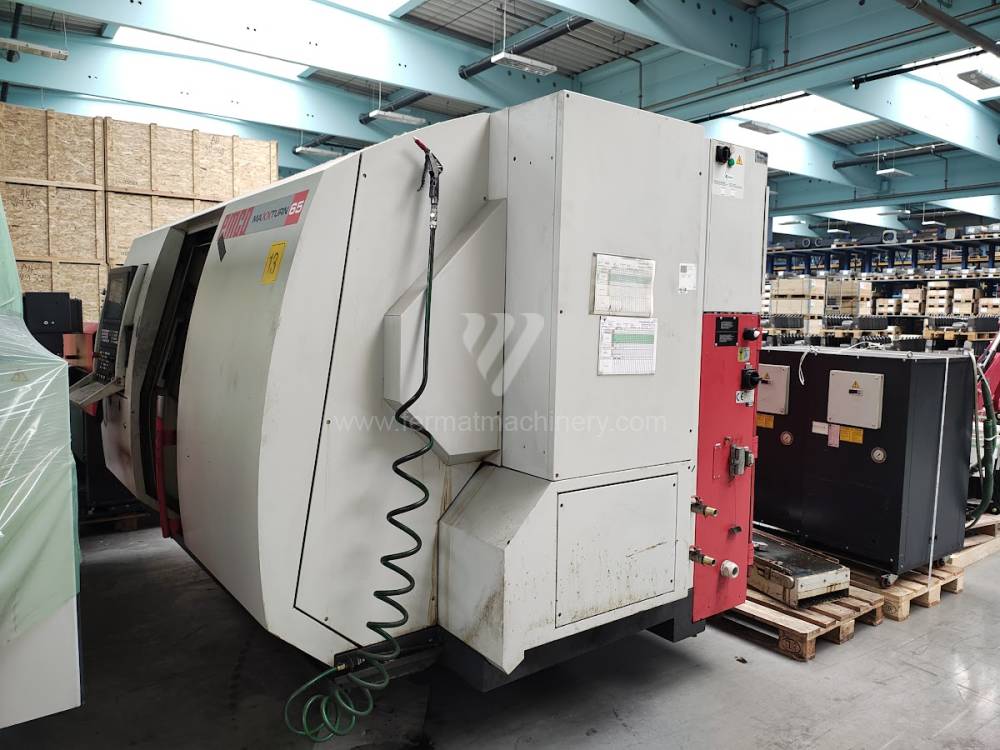

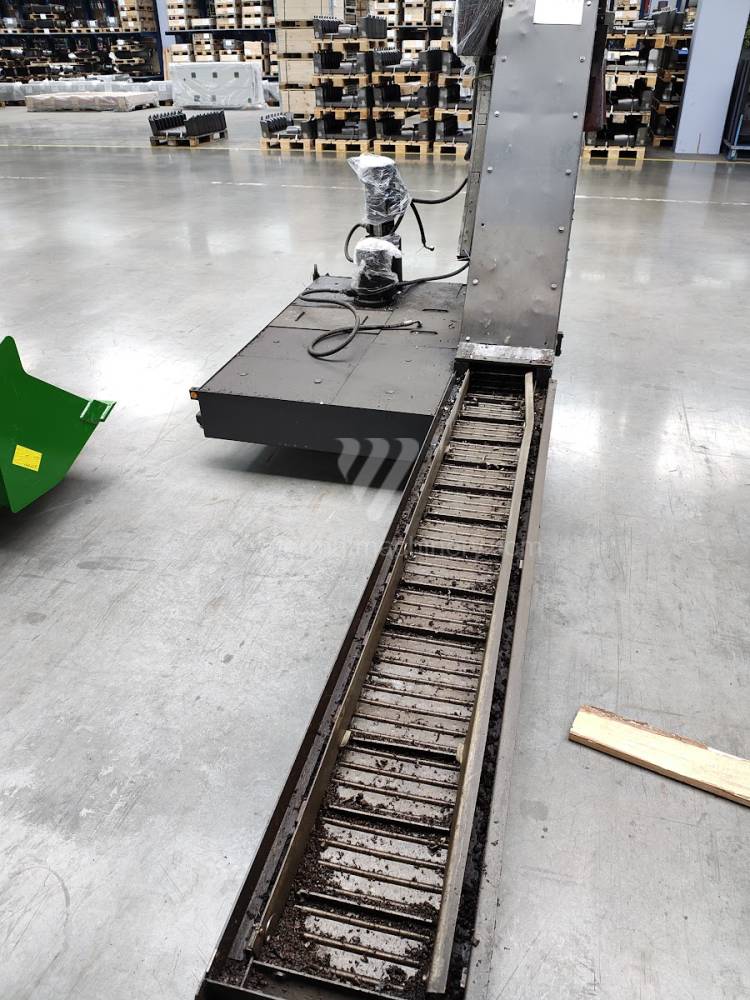

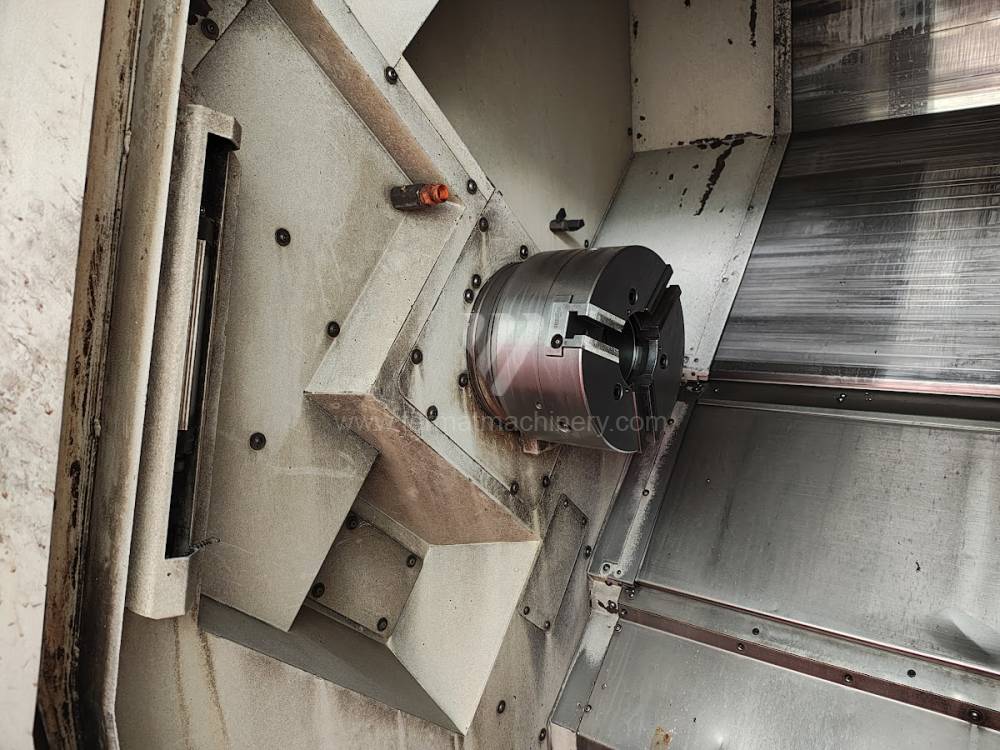

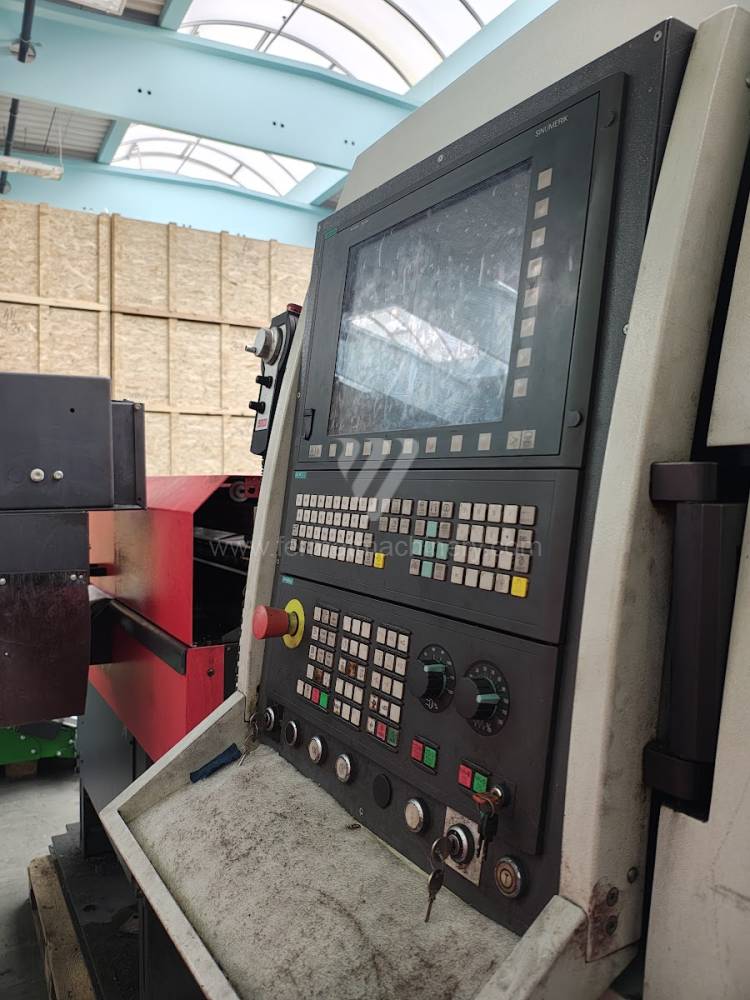

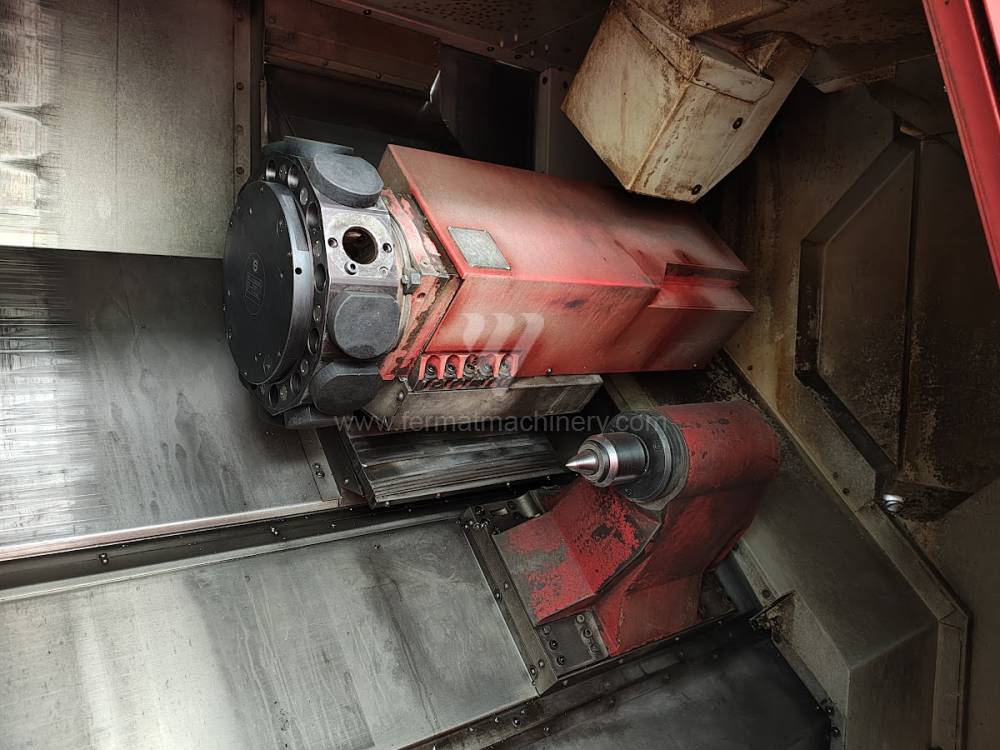

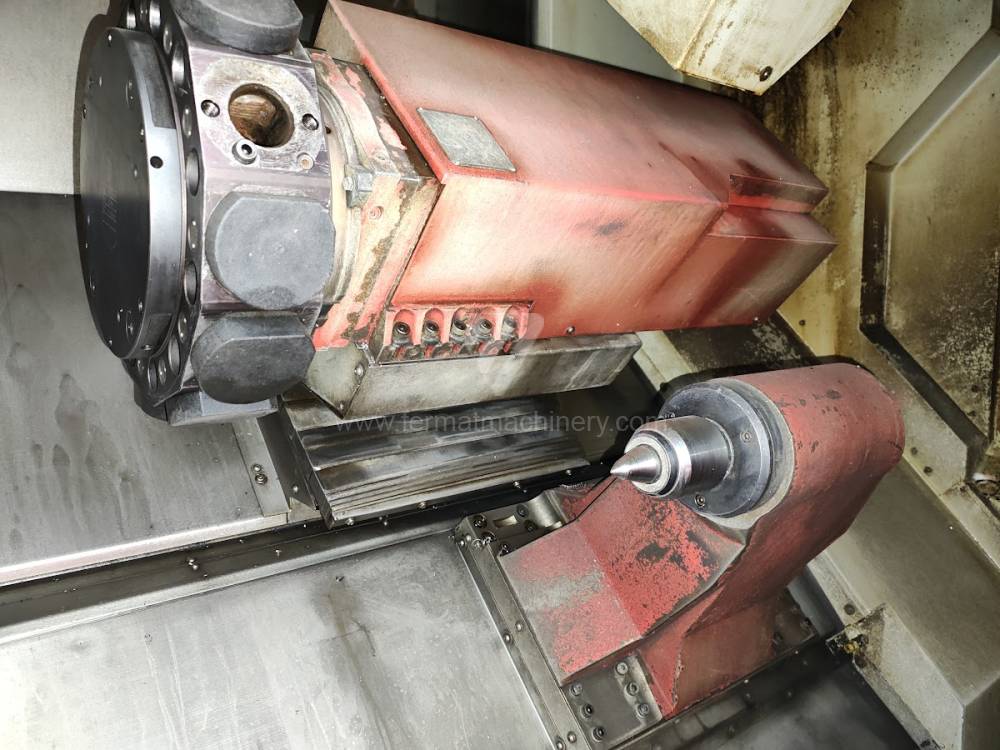

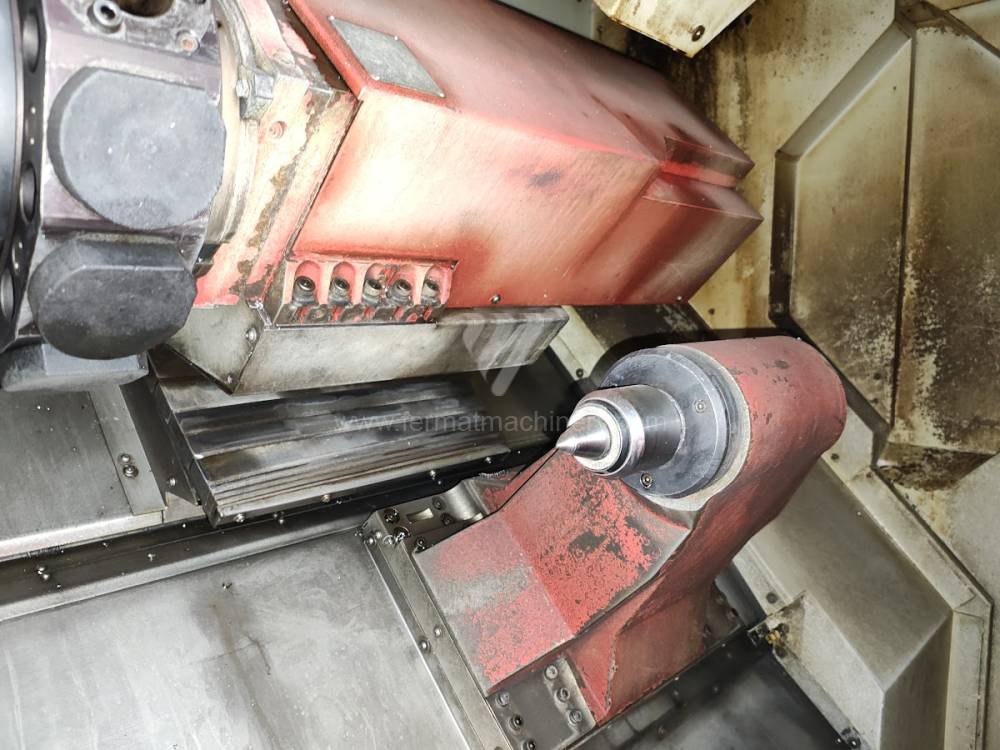

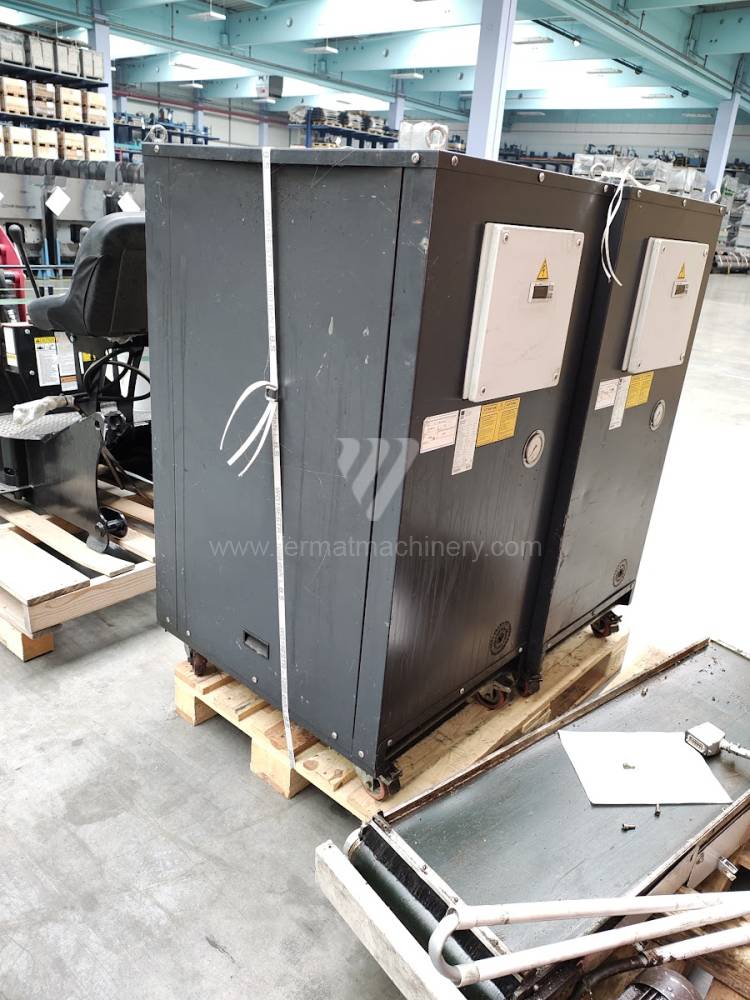

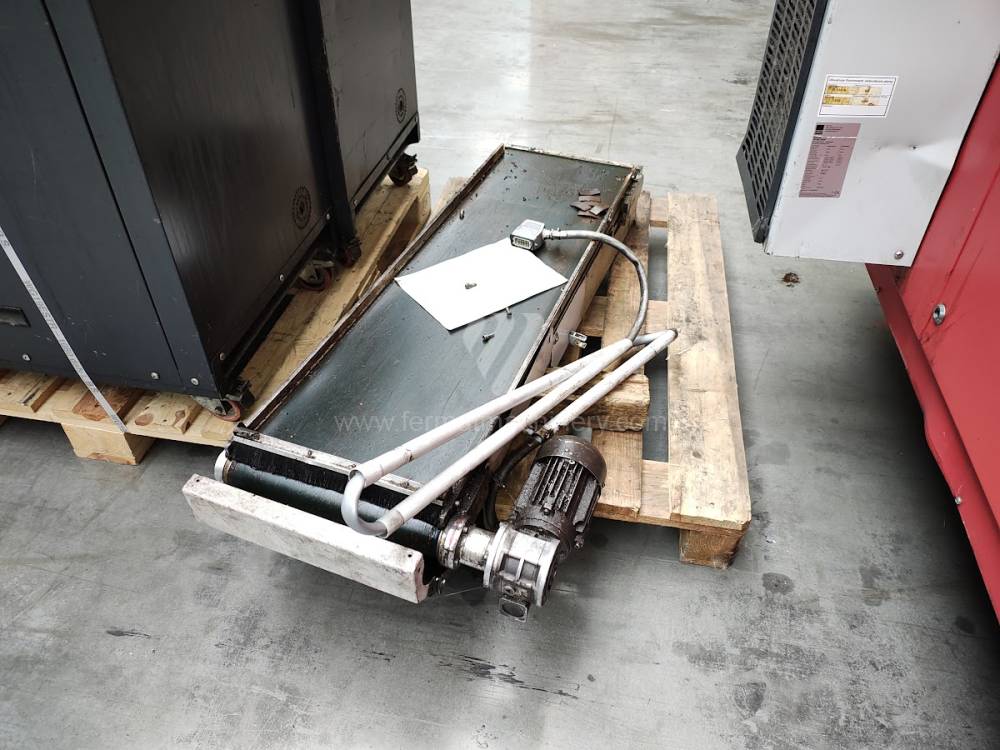

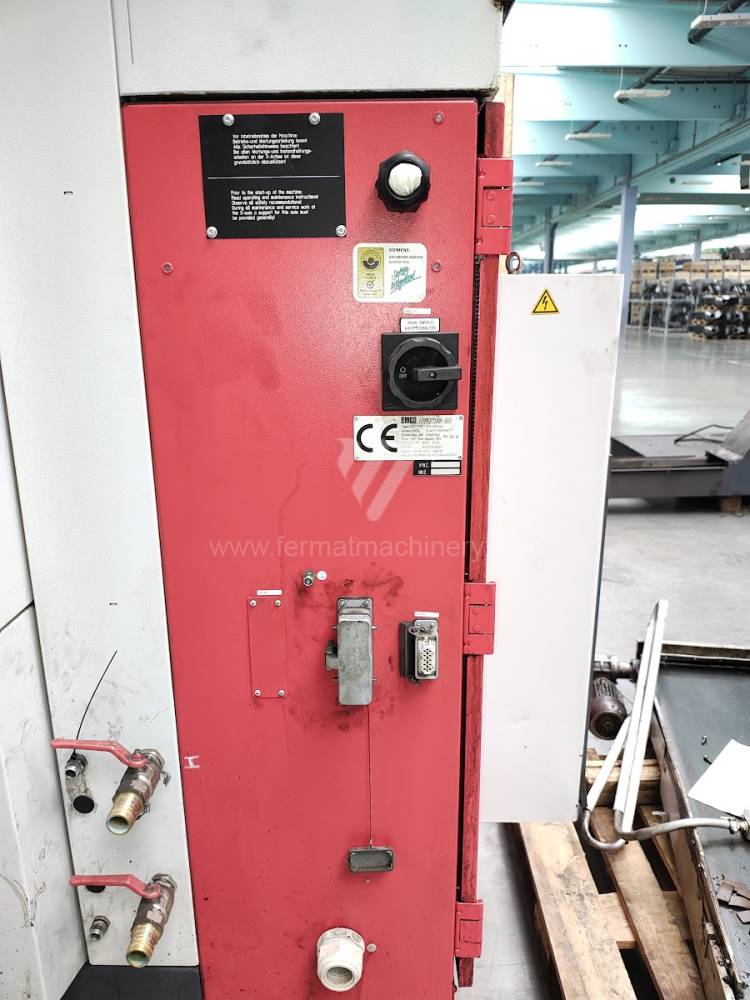

Hyperturn 665	241850	EMCO	2013	System sterowania Siemens: Sinumerik 840 D Średnica toczenia: 430 mm Długość toczenia: 744 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie
MASTURN 50/1500	251228	KOVOSVIT MAS, a.s.	2002	System sterowania Siemens: Sinumerik 810 Średnica toczenia: 500 mm Długość toczenia: 1500 mm Łoże skośne: nie Przejście przez wrzeciono: 82 mm Głowica rewolwerowa: nie

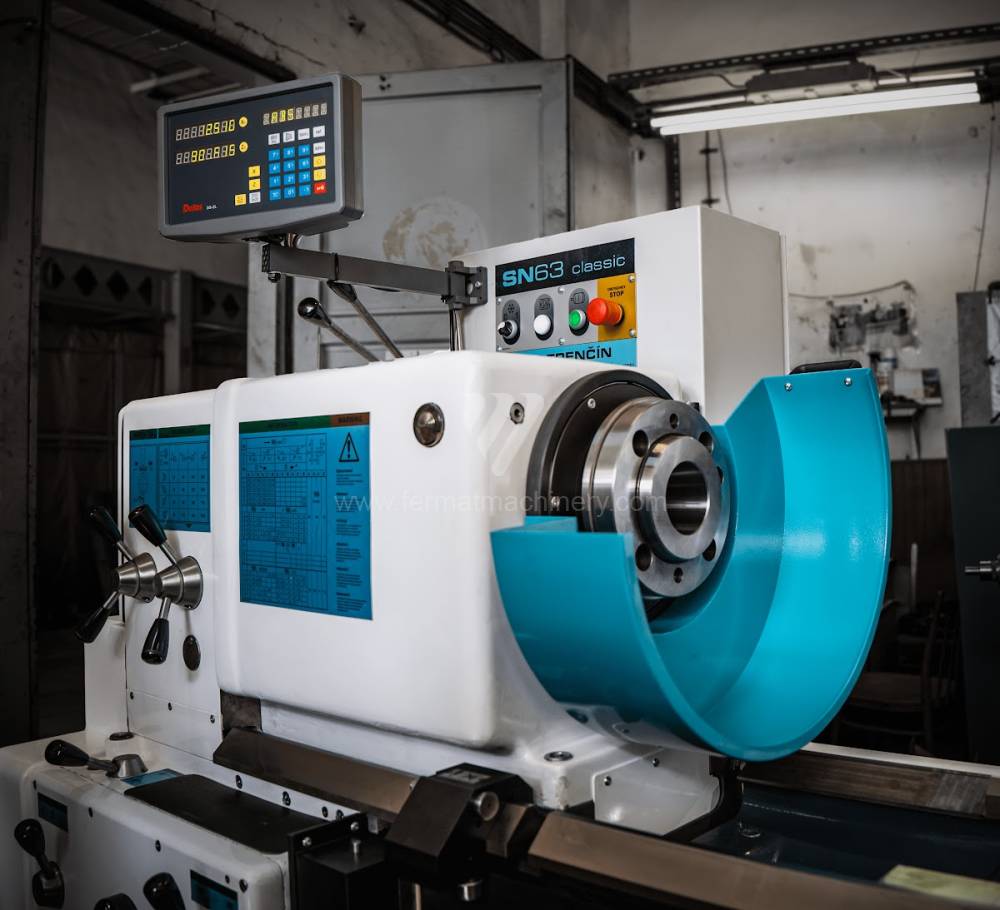

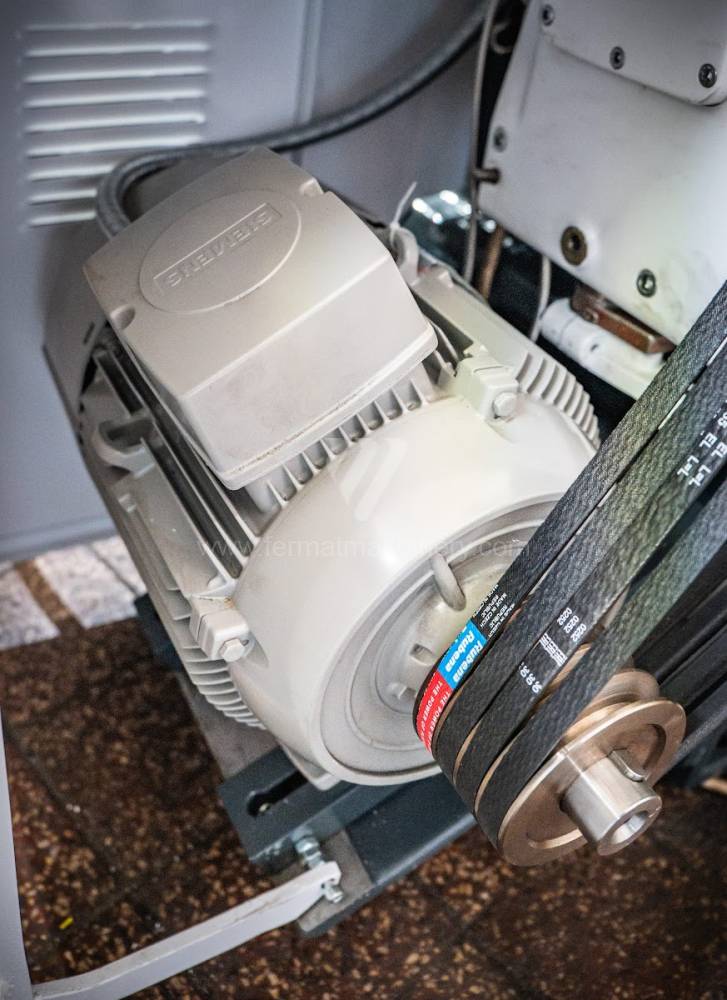

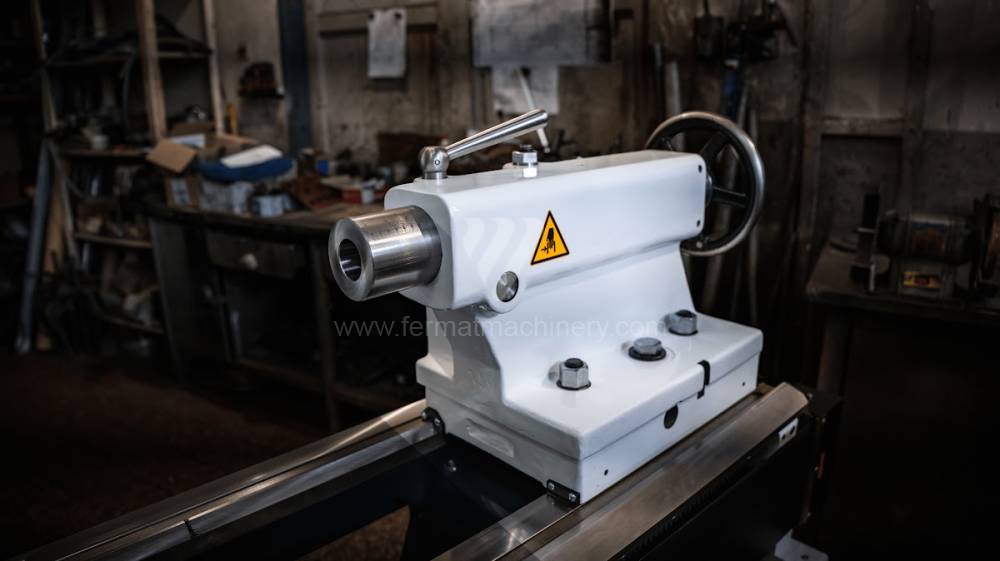

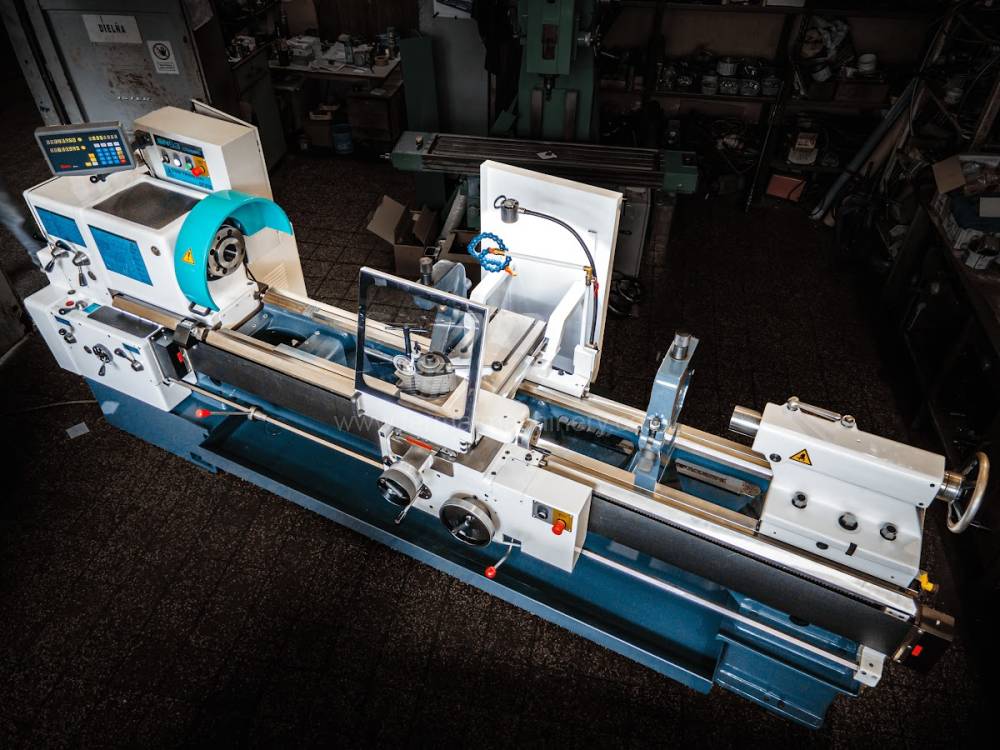

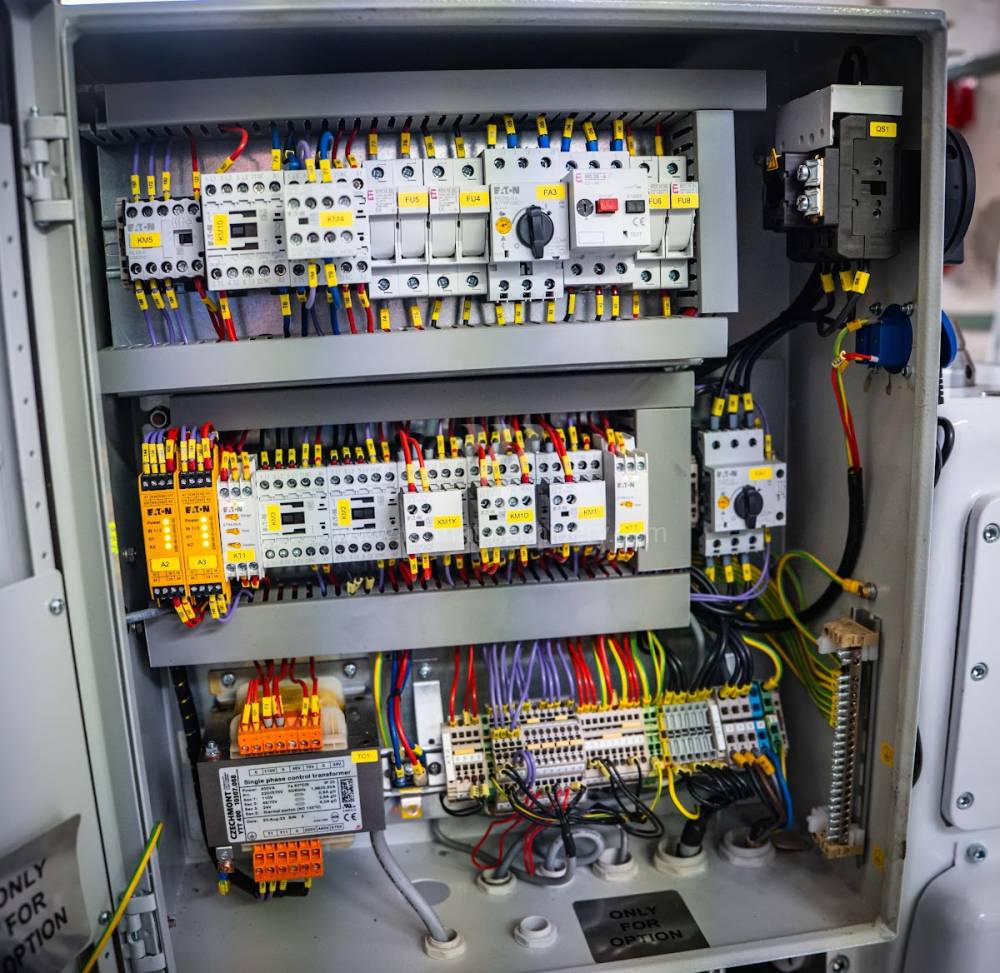

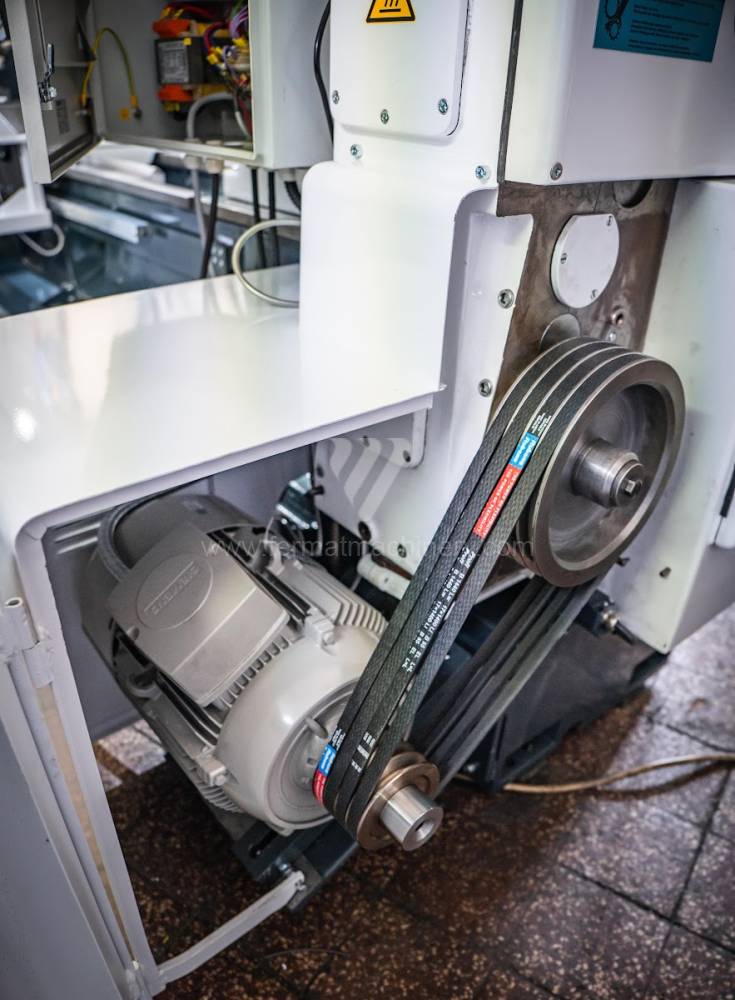

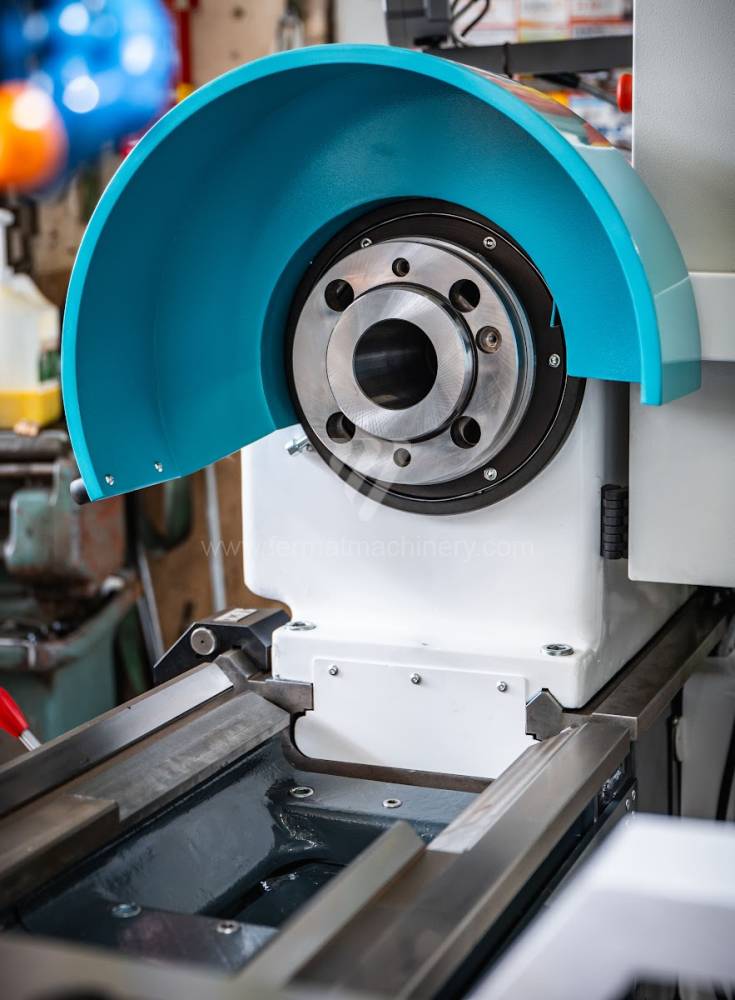

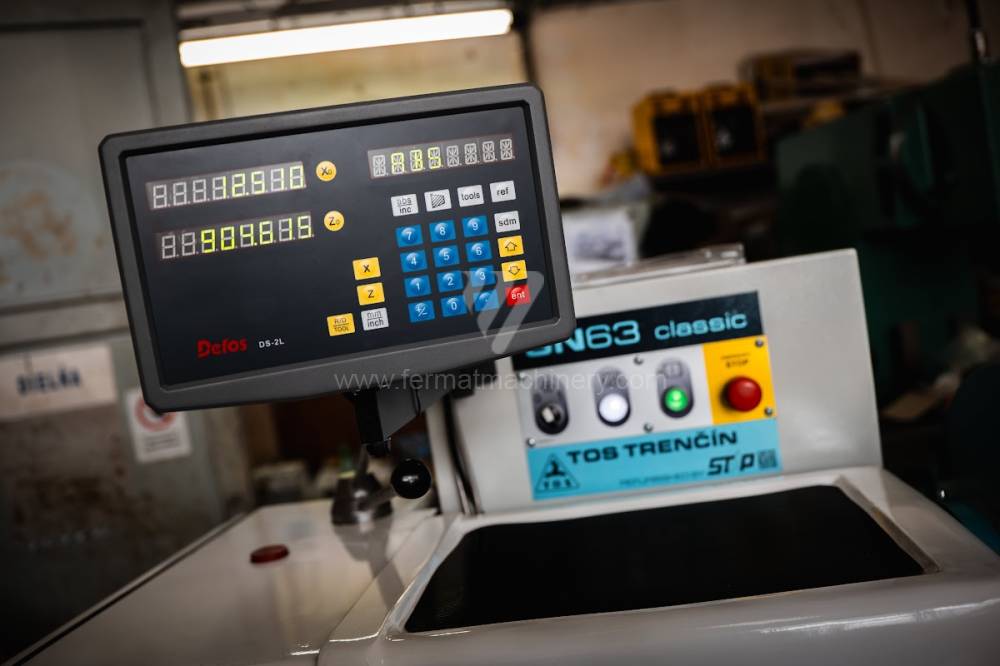

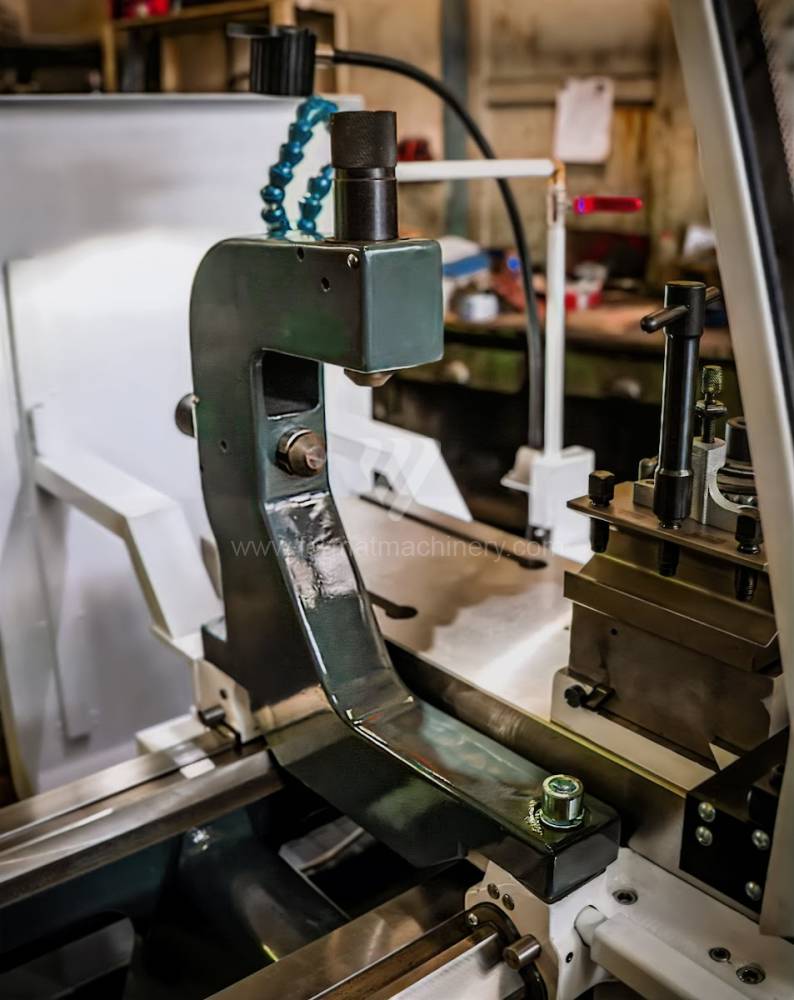

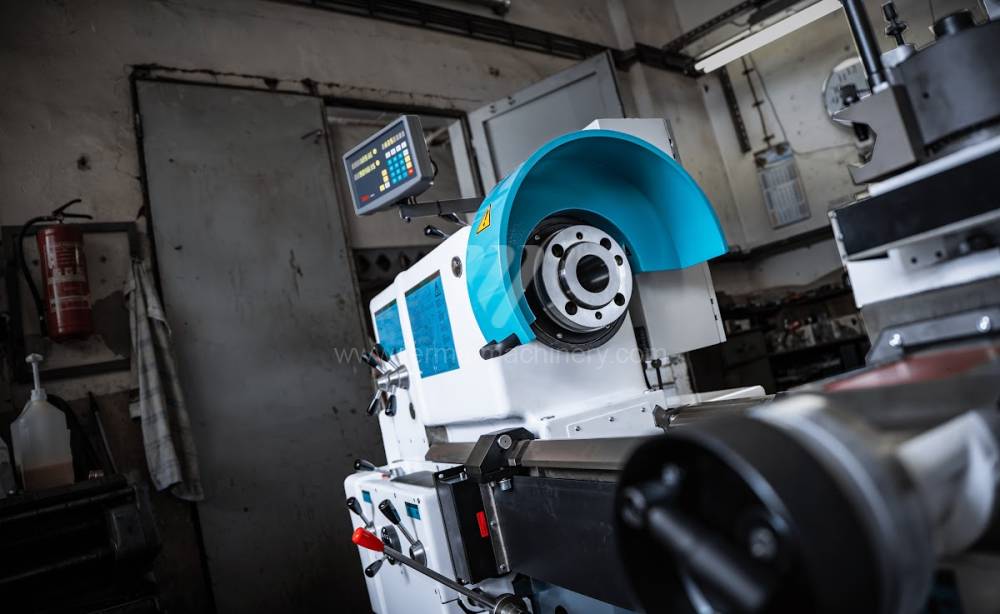

SN 63/2000 Classic	241605	TOS Trenčín		Średnica toczenia: 630 mm Odległość między kłami: 2000 mm Maks. ciężar przedmiotu obrabianego: kg Przejście przez wrzeciono: 73 mm Średnica toczenia nad suportem: 340 mm Obroty wrzeciona: 10 - 1000 /min.
NEF 710	251170	Gildemeister	1991	Średnica toczenia: 710 mm Długość toczenia: 2000 mm Łoże skośne: nie Przejście przez wrzeciono: 92 mm Głowica rewolwerowa: tak Średnica toczenia nad suportem: 560 mm
Cincom L 32	241883	Citizen	2008	Średnica toczenia: 32 mm Długość toczenia: 320 mm Łoże skośne: tak Oś Y: tak Przeciwwrzeciono: tak Przejście przez wrzeciono: 12 mm
SUS 80/2750	251367	TOS Čelákovice	2008	Średnica toczenia: 840 mm Odległość między kłami: 2750 mm Maks. ciężar przedmiotu obrabianego: kg Średnica toczenia nad suportem: 530 mm Przejście przez wrzeciono: 82 mm Obroty wrzeciona: 7 - 900 /min.
SF 89/2000	241761	Fermat	2008	System sterowania Fagor: CNC 8055 T Średnica toczenia: 890 mm Długość toczenia: 2000 mm Łoże skośne: nie Przejście przez wrzeciono: 106 mm Głowica rewolwerowa: tak
LB 3000 EX II	241242	Okuma Corporation	2017	System sterowania OKUMA: OSP-P300LA Średnica toczenia: 580 mm Długość toczenia: 950 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie

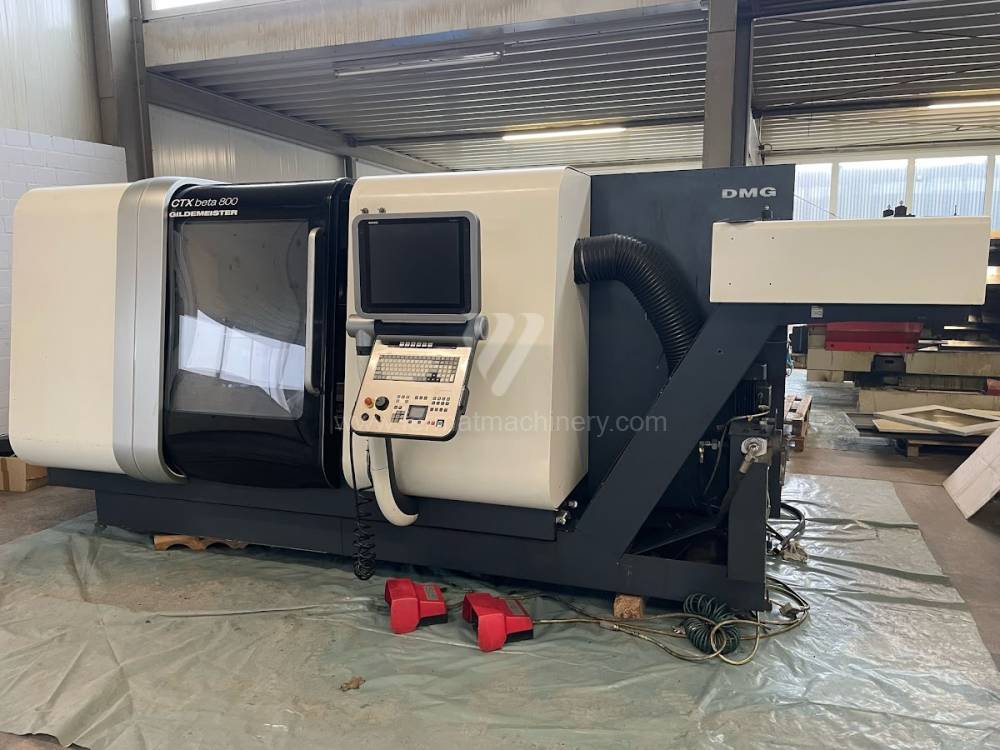

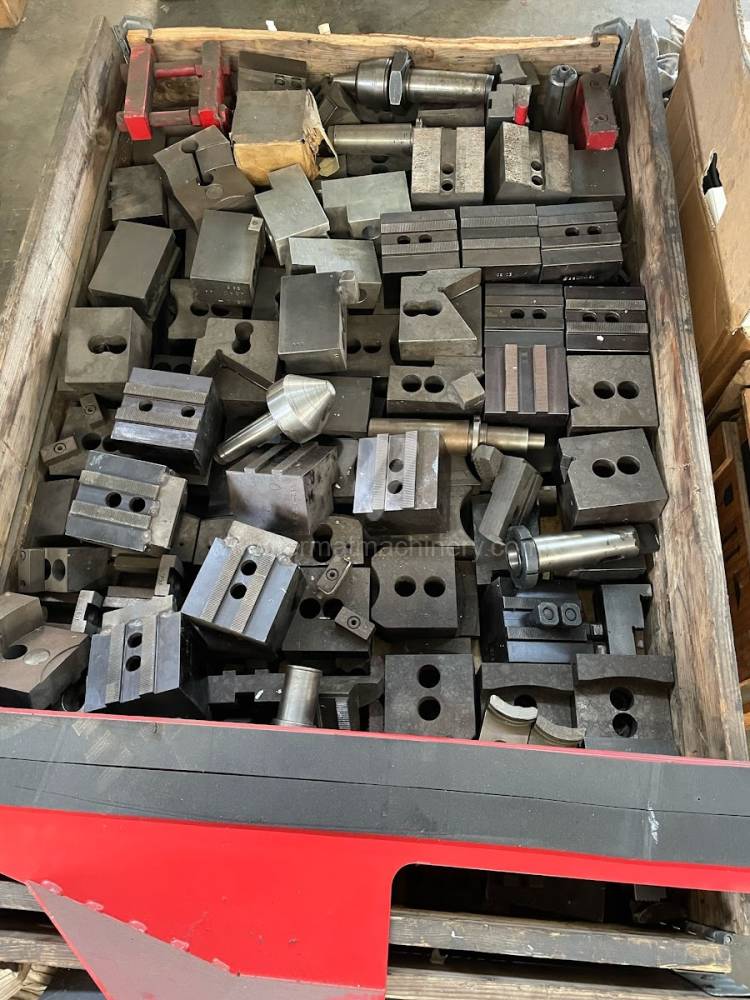

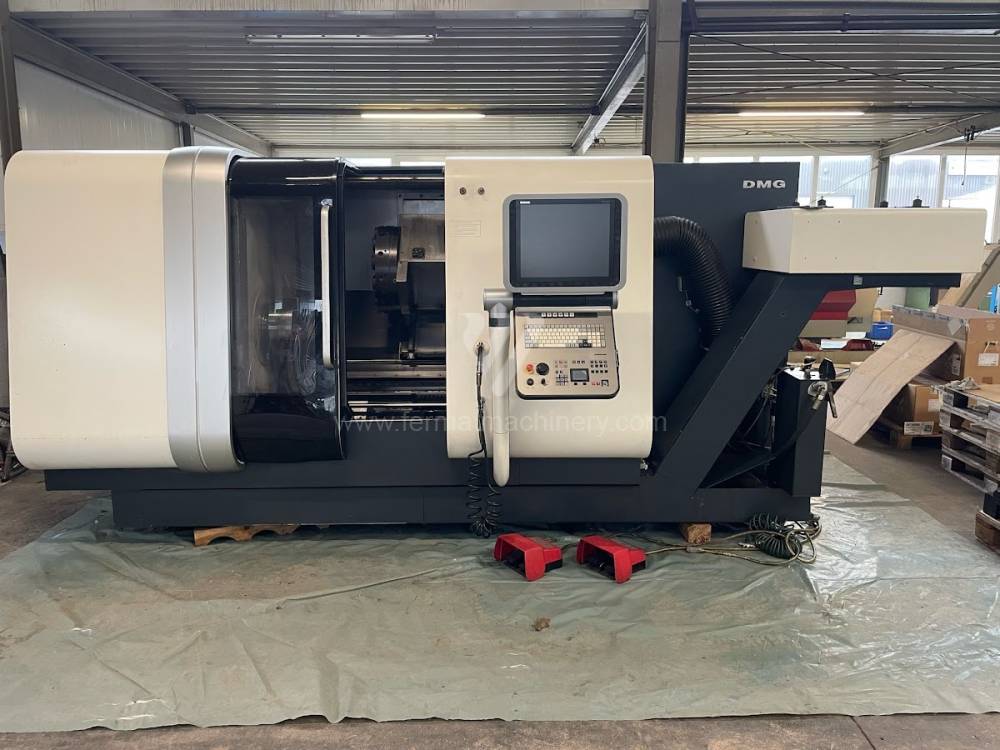

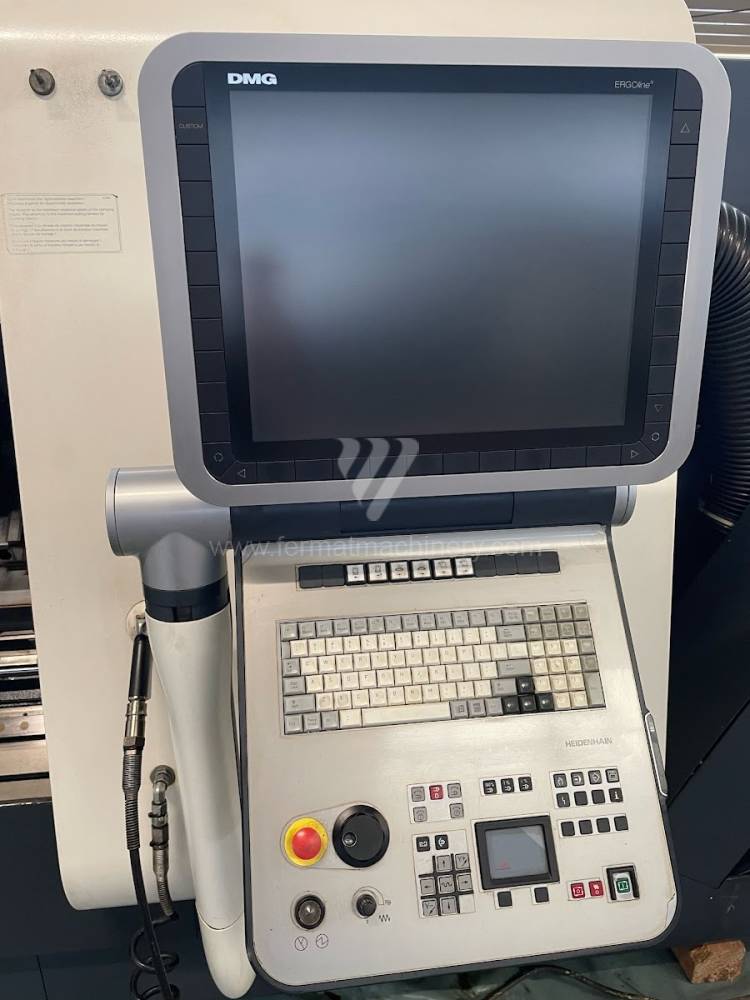

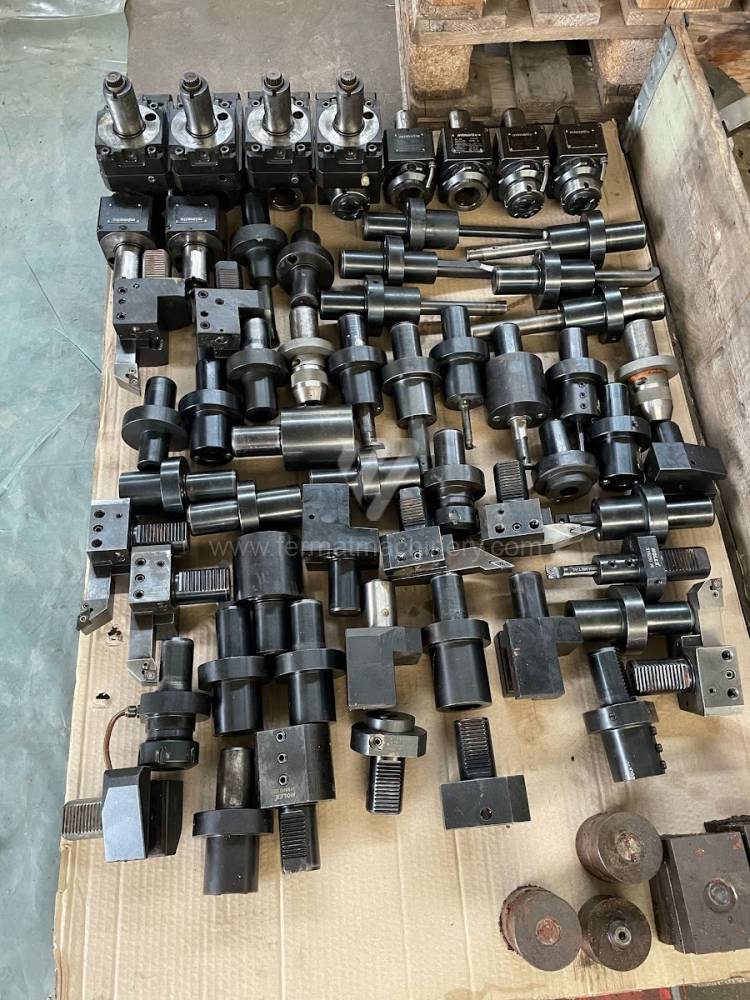

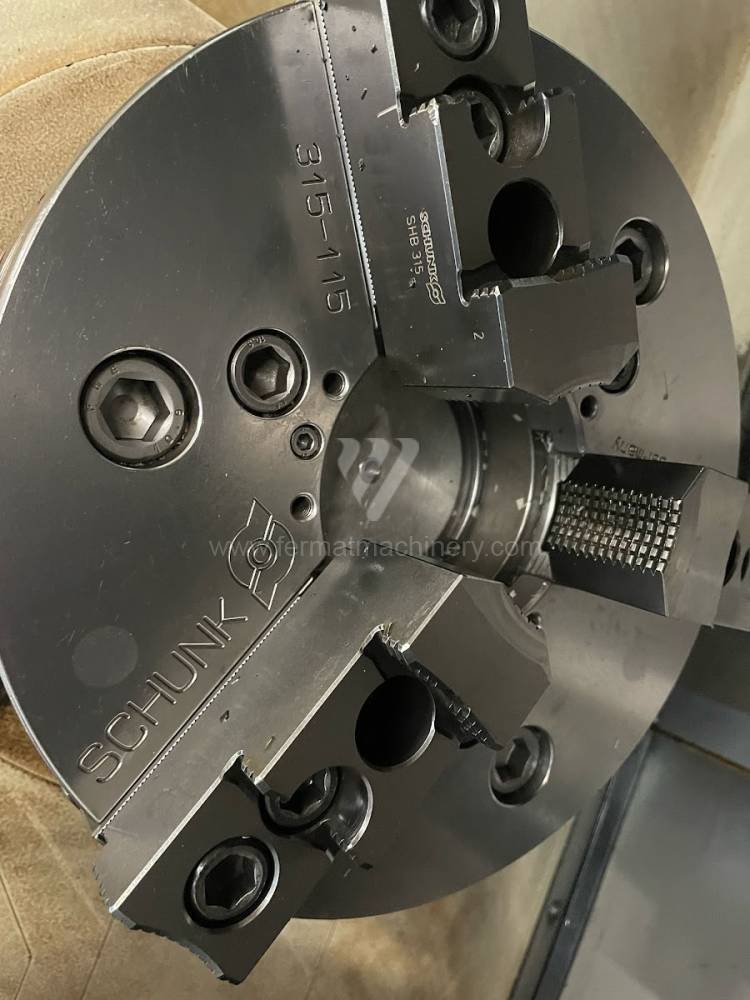

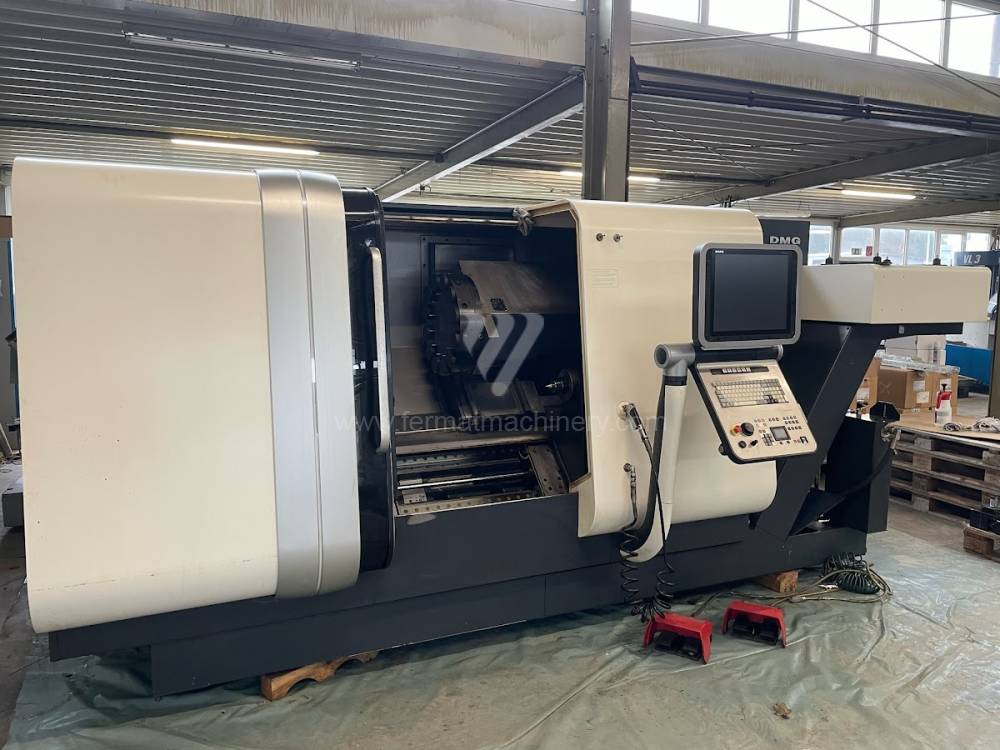

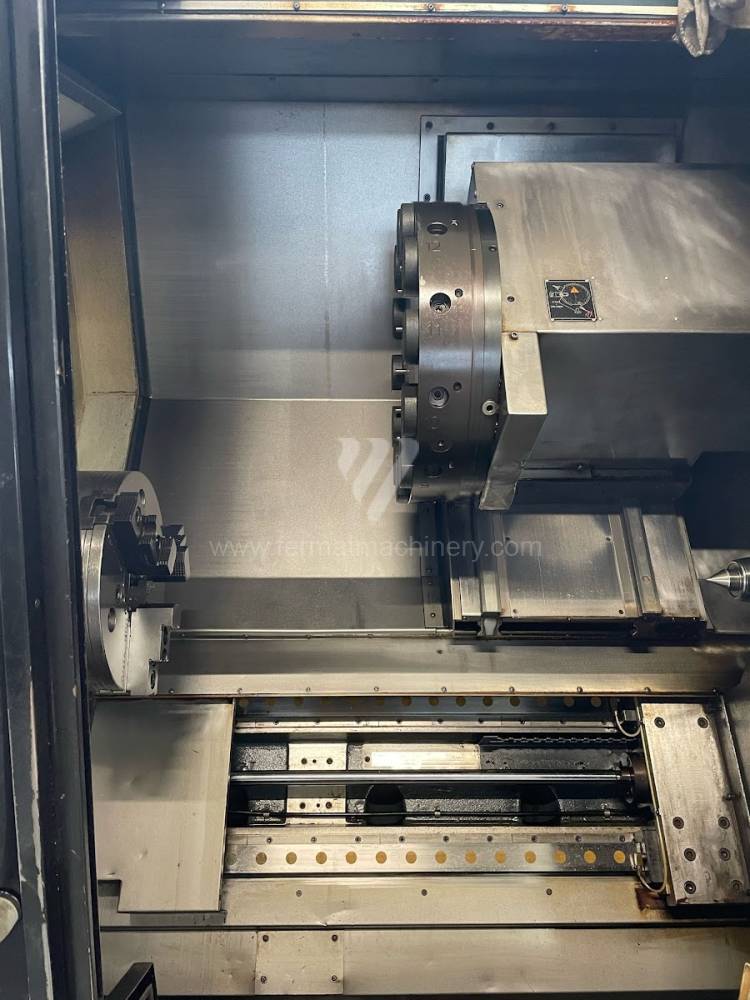

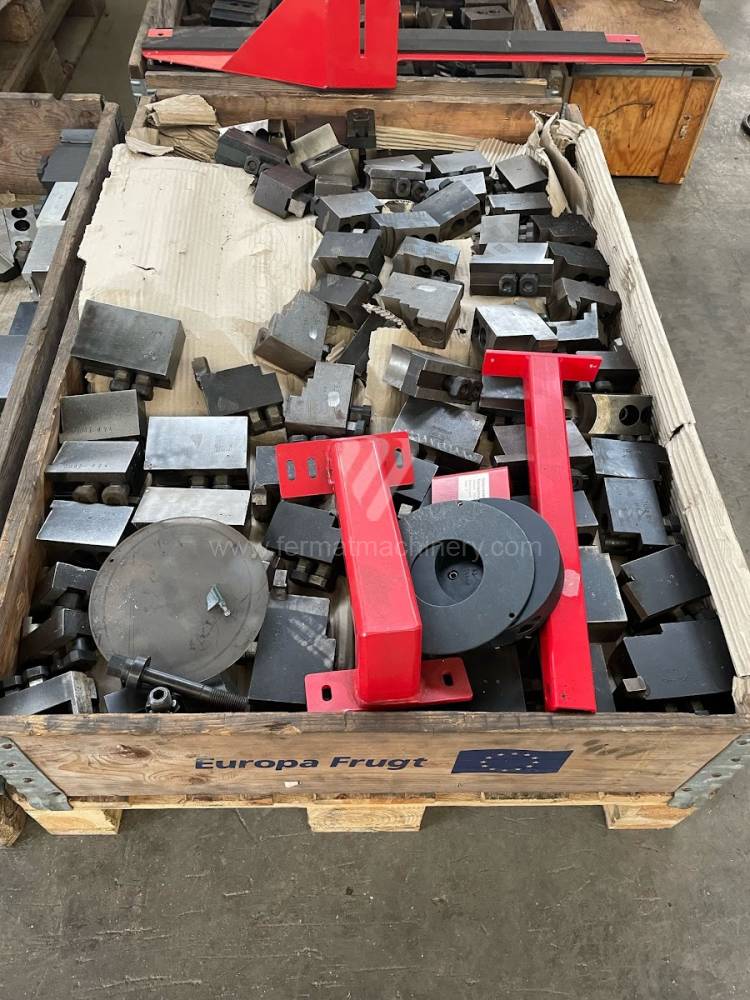

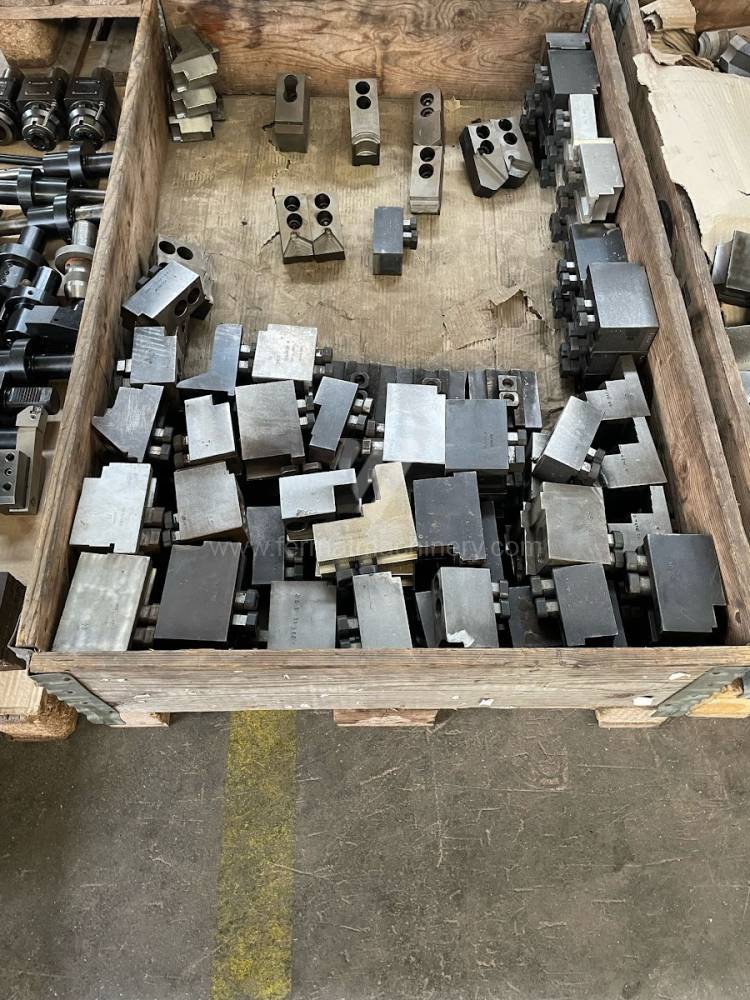

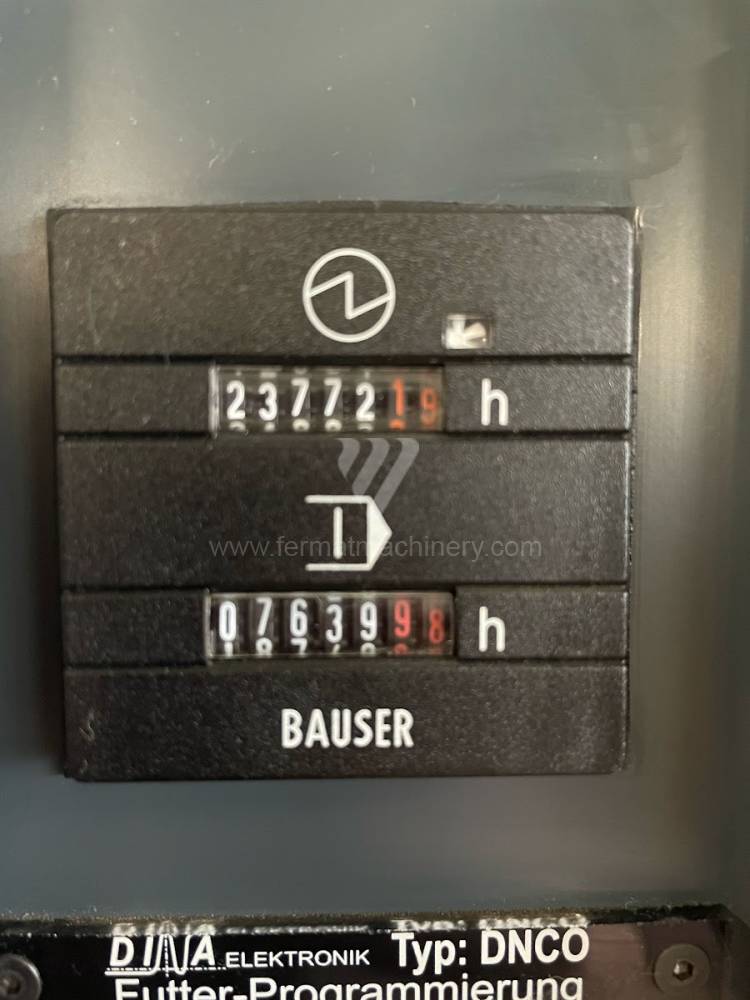

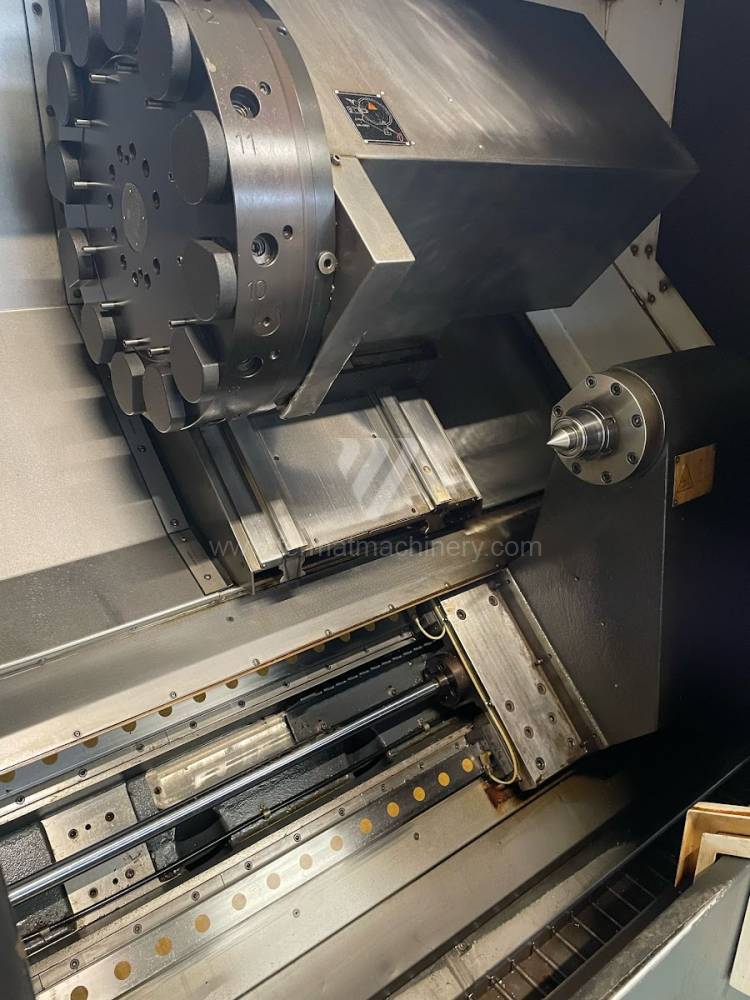

CTX Beta 800 V4	251369	DMG	2011	System sterowania Heidenhain: Średnica toczenia: 410 mm Długość toczenia: 700 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): +/- 60 mm ( 120mm) mm
LB 3000 EX II	251121	Okuma Corporation	2020	System sterowania OKUMA: OSP-P300LA Średnica toczenia: 580 mm Długość toczenia: 950 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): 120 mm

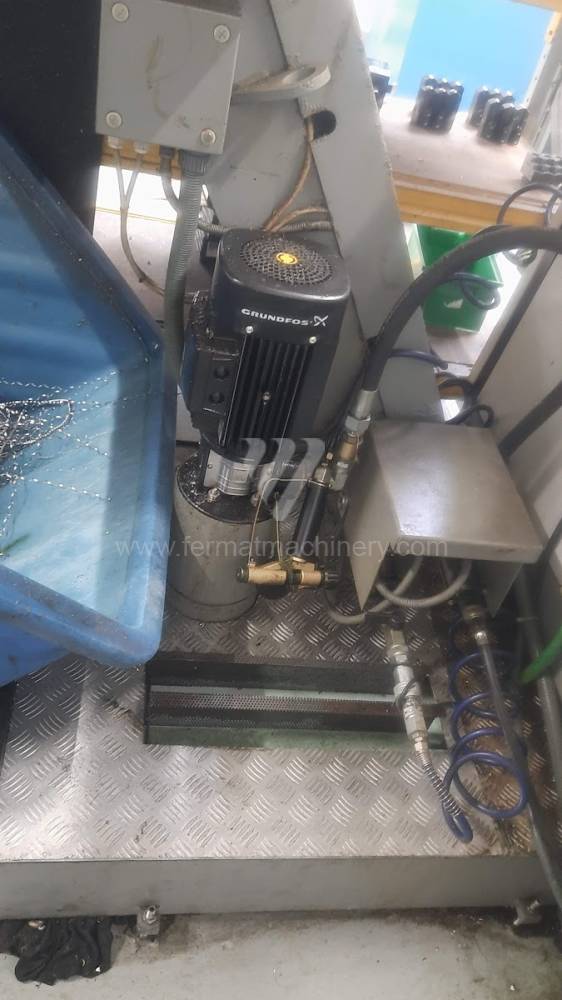

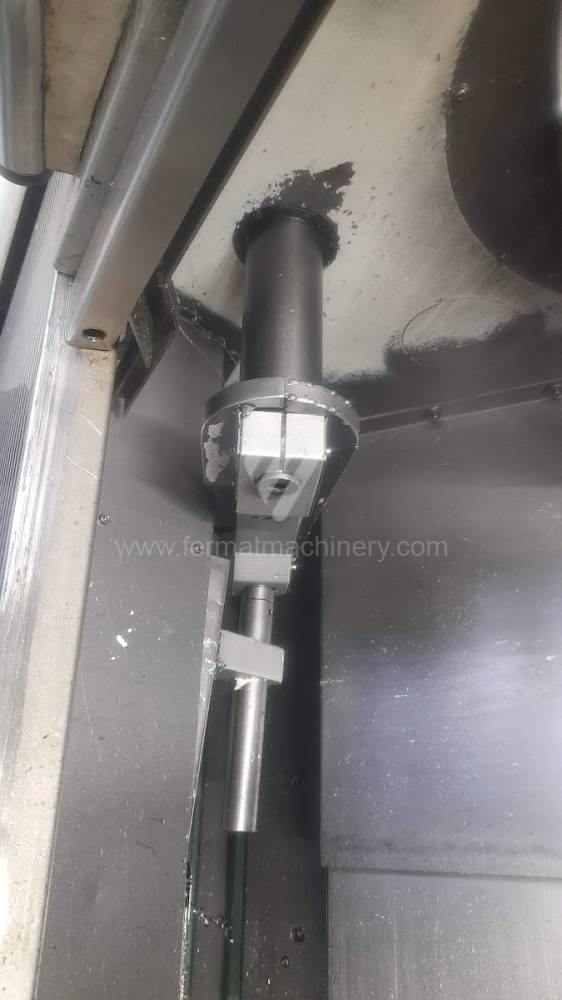

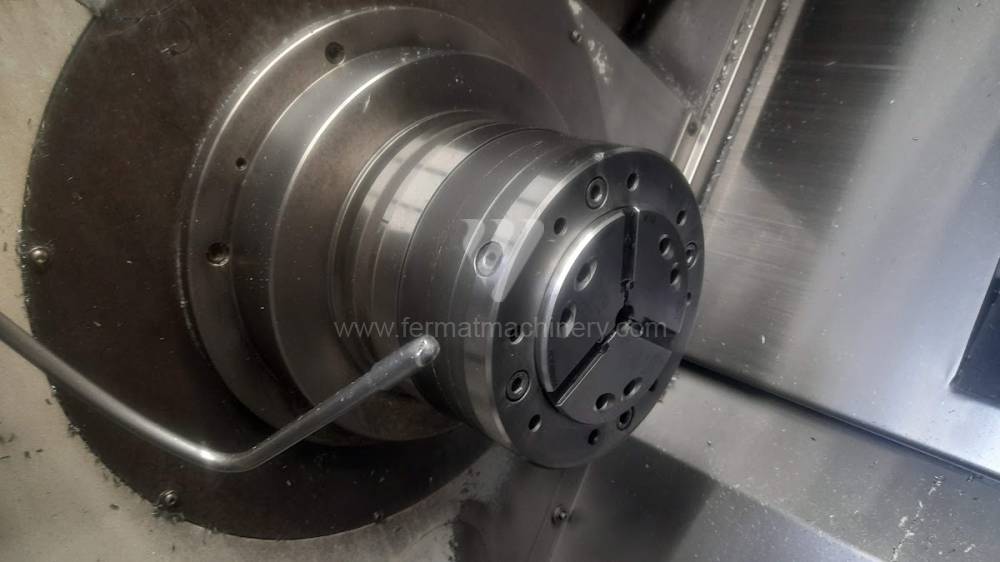

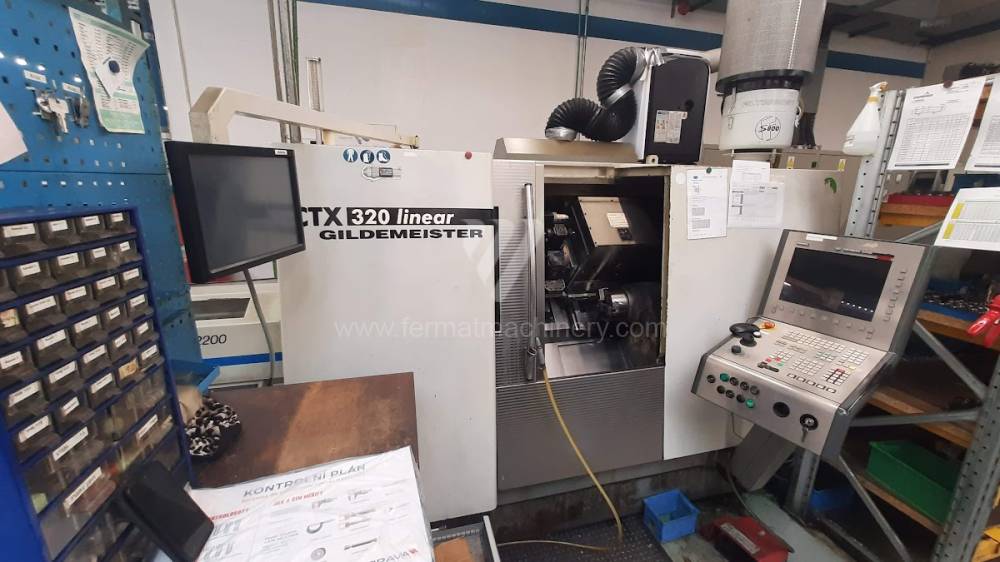

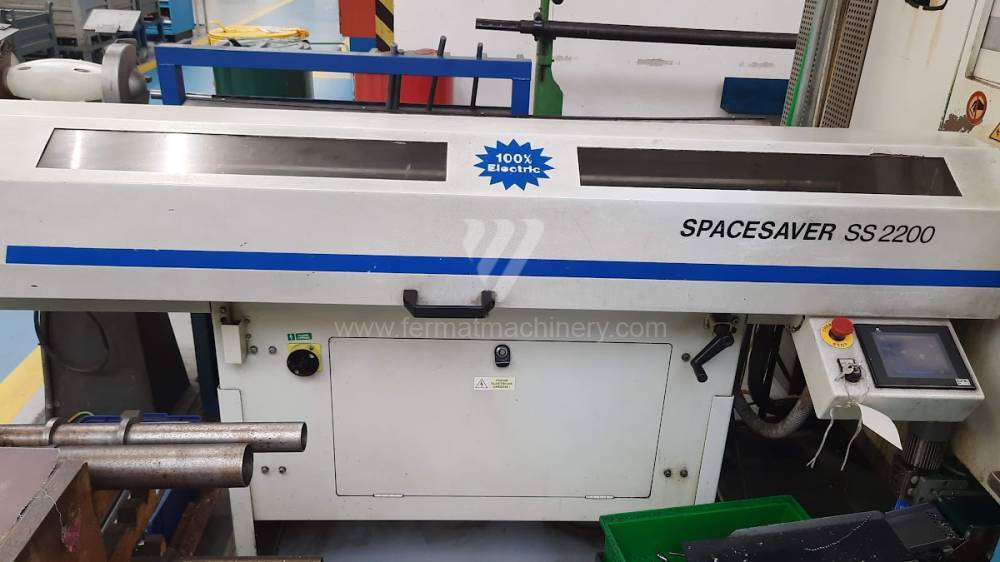

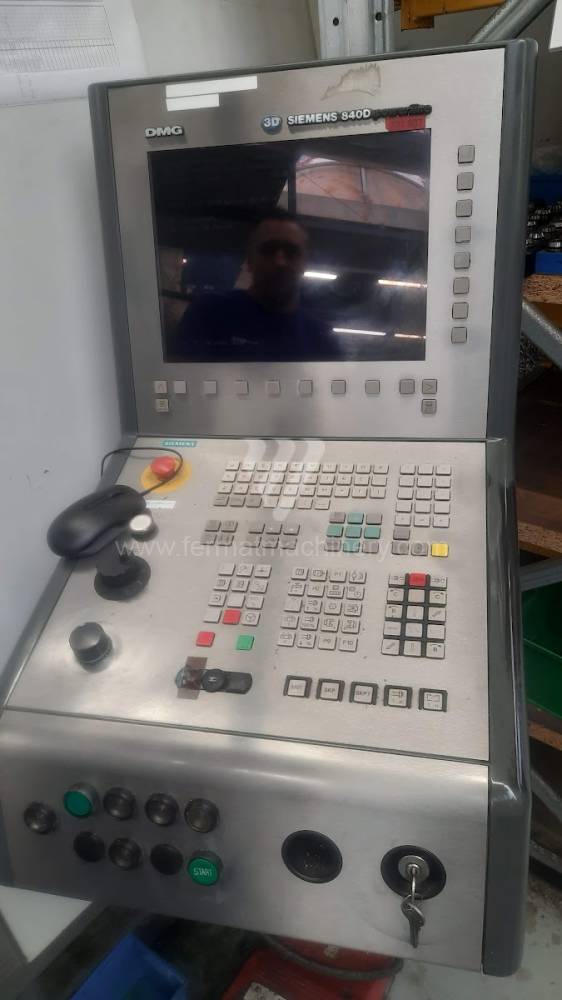

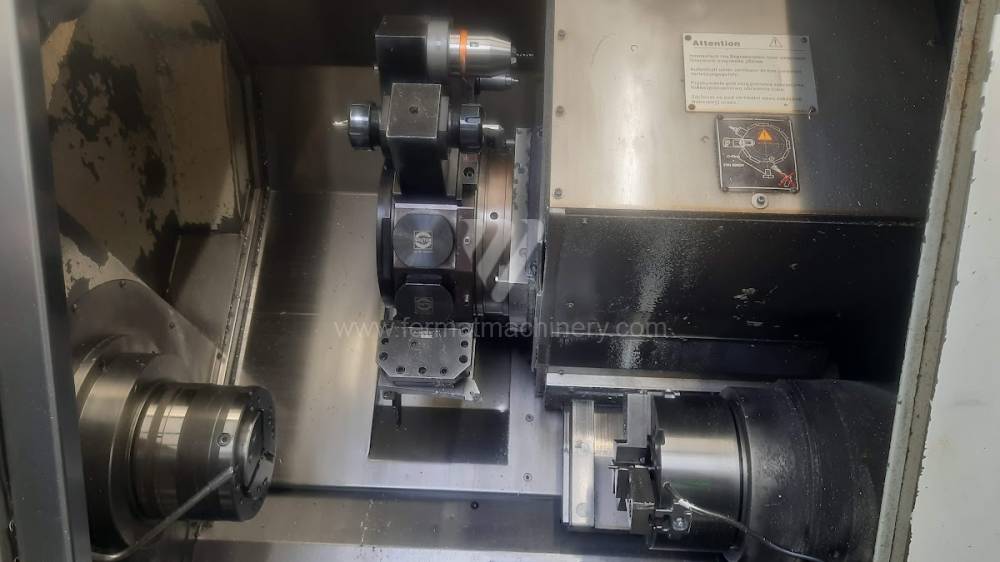

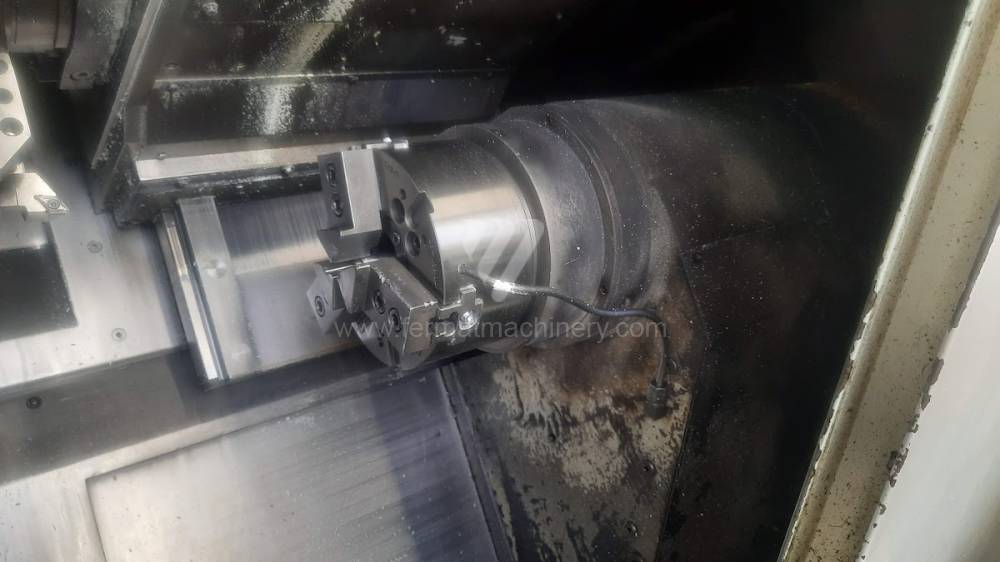

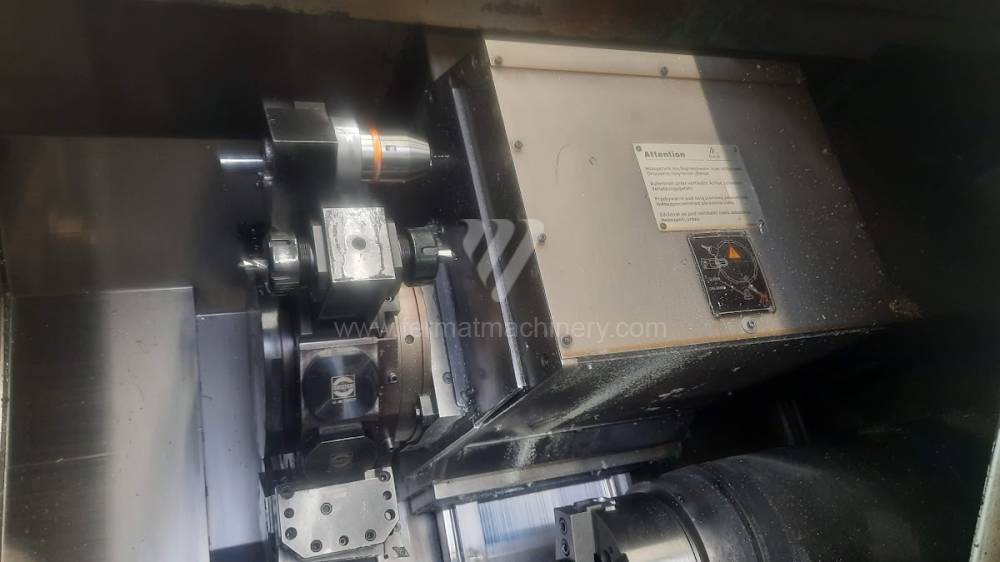

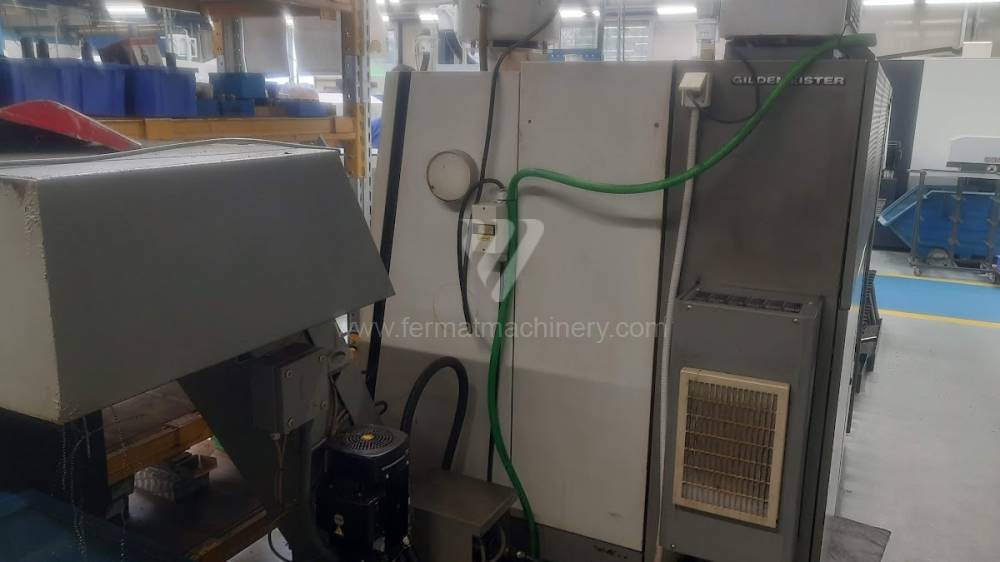

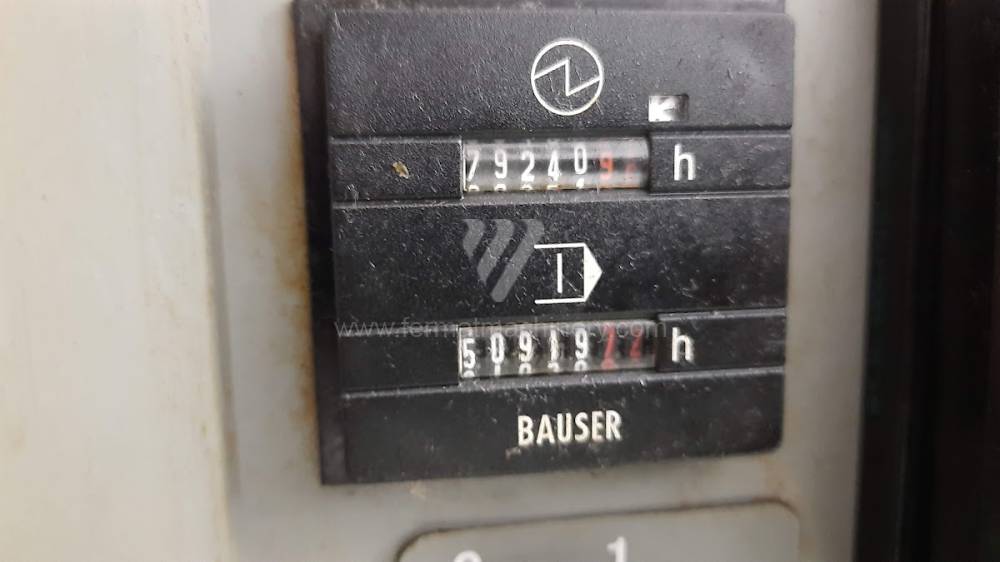

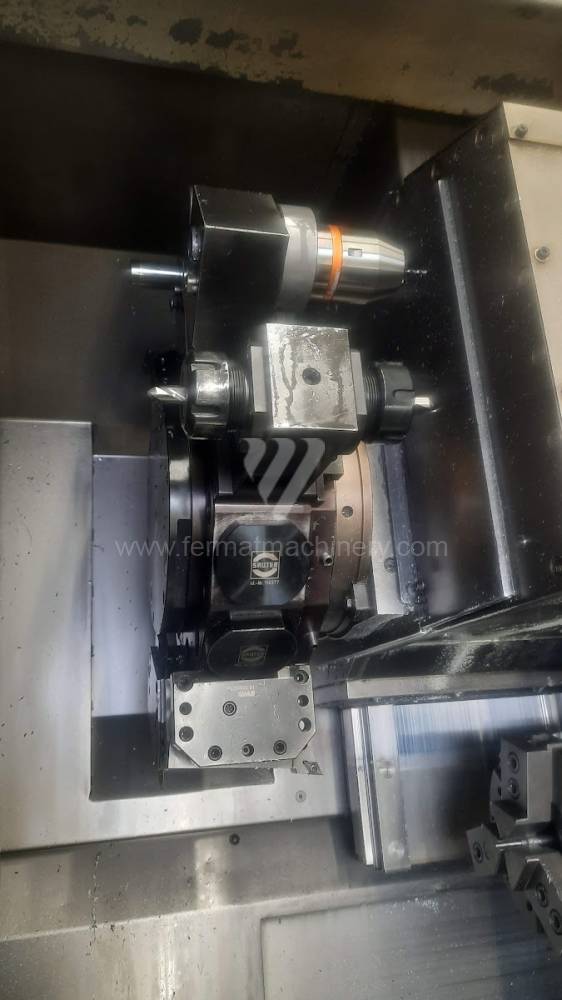

CTX 320 linear	241002	DMG	2008	System sterowania Siemens: Sinumerik 840 D Średnica toczenia: 400 mm Długość toczenia: 600 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y: 64mm (+/- 32mm) mm

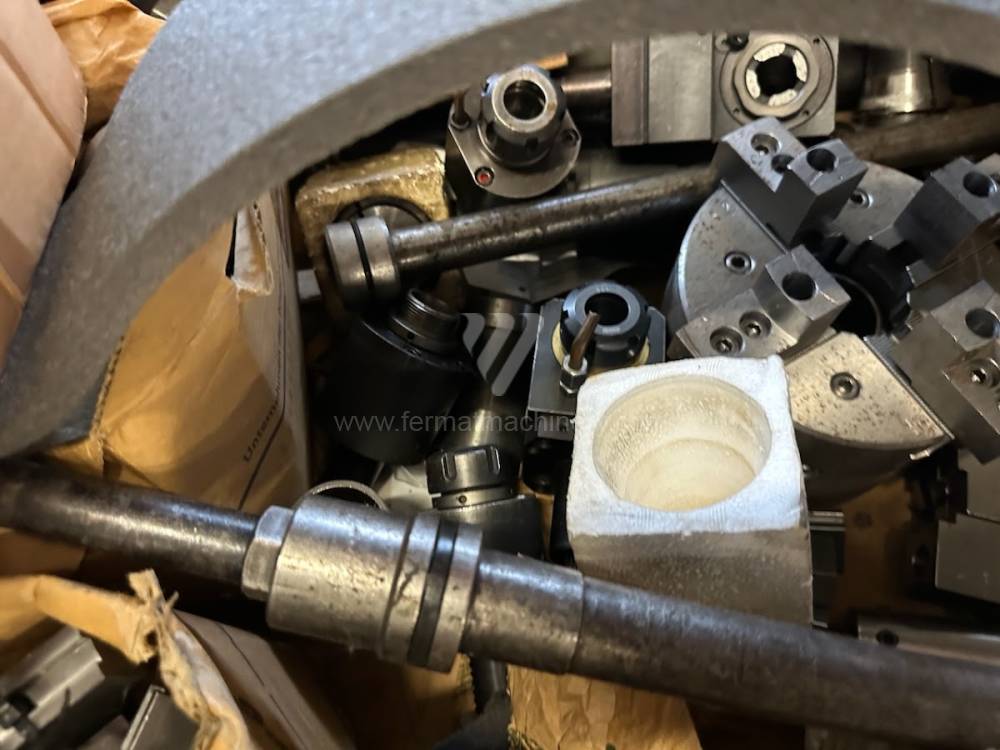

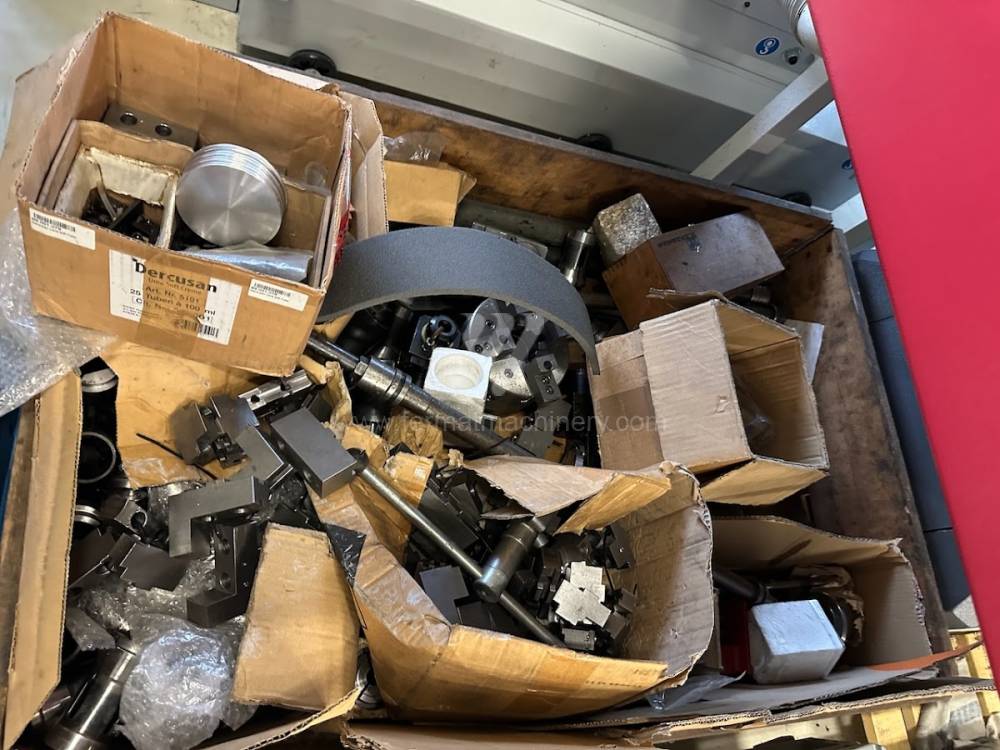

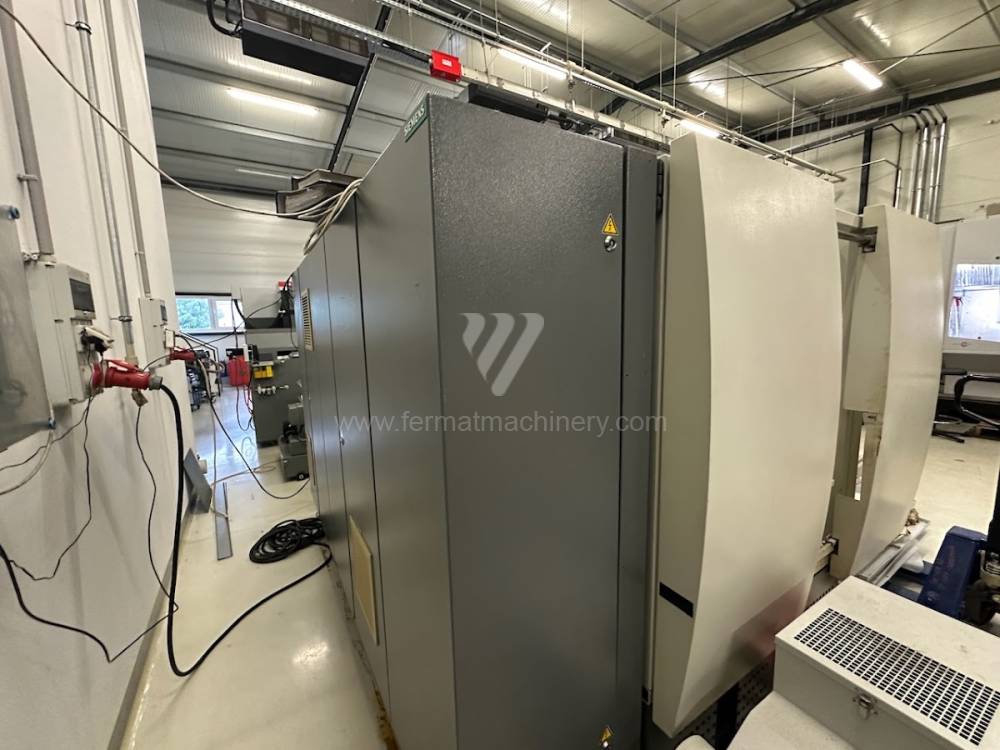

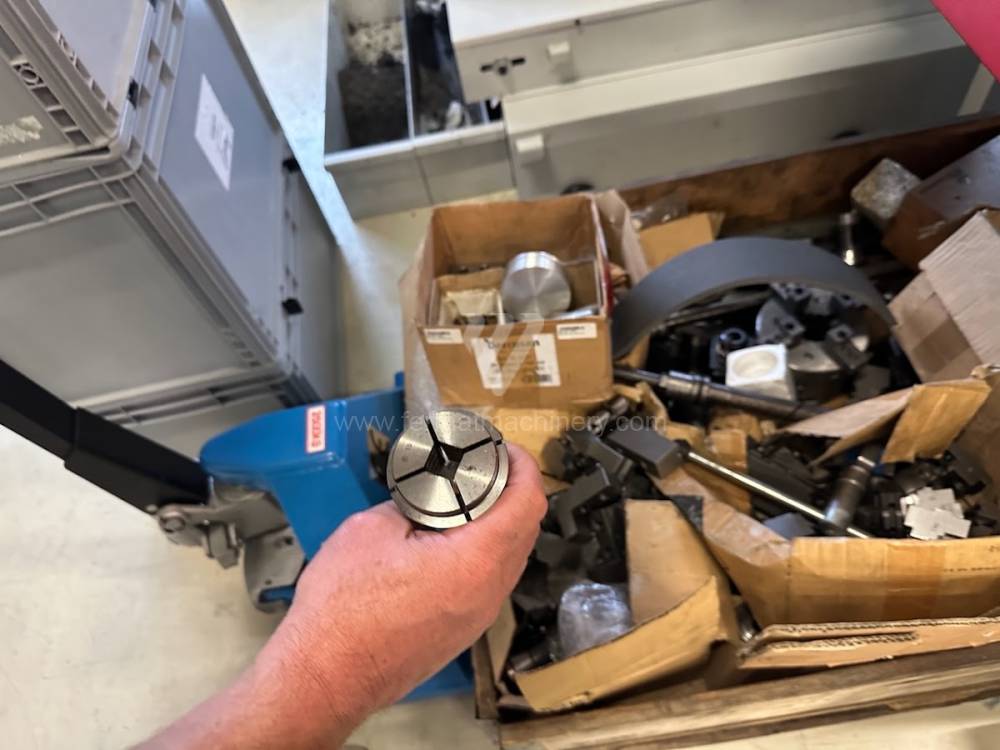

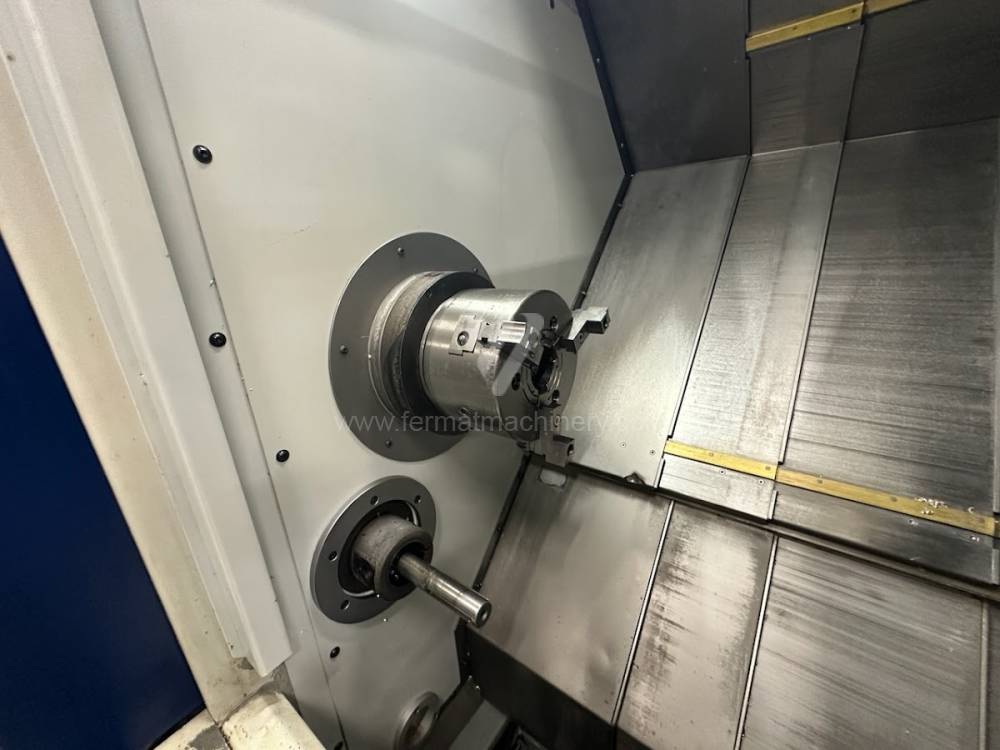

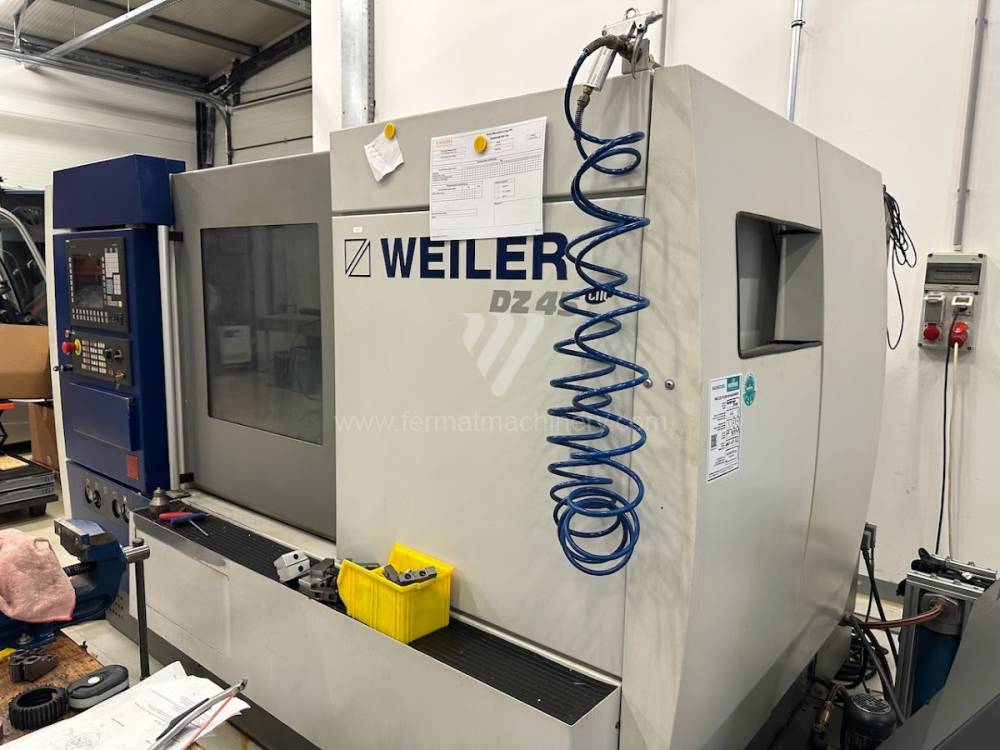

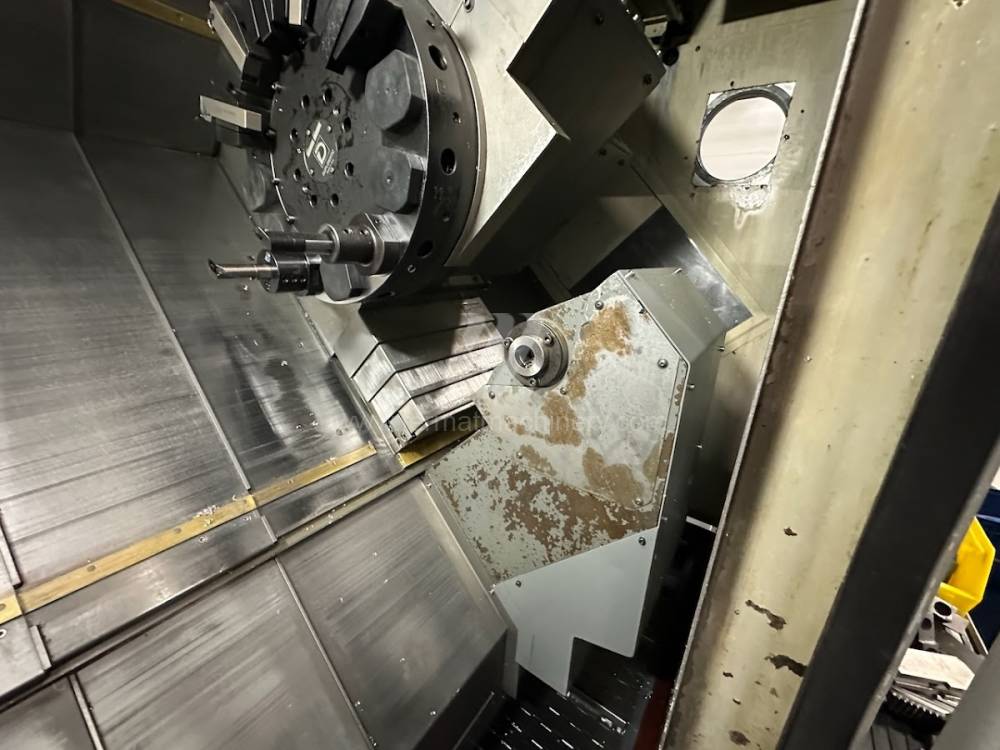

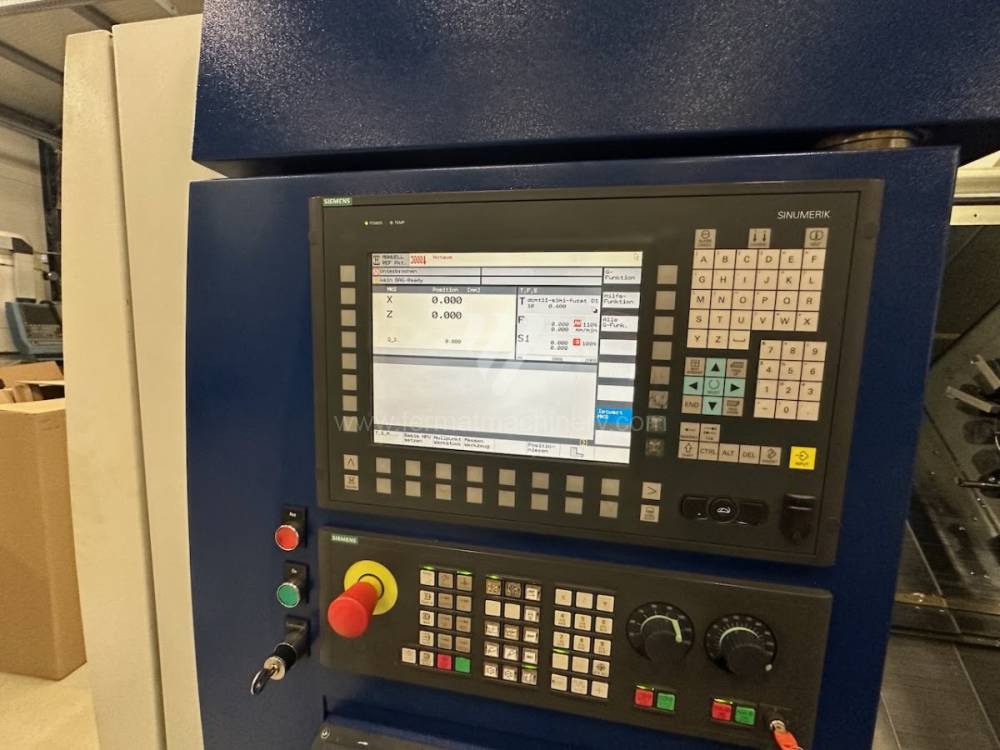

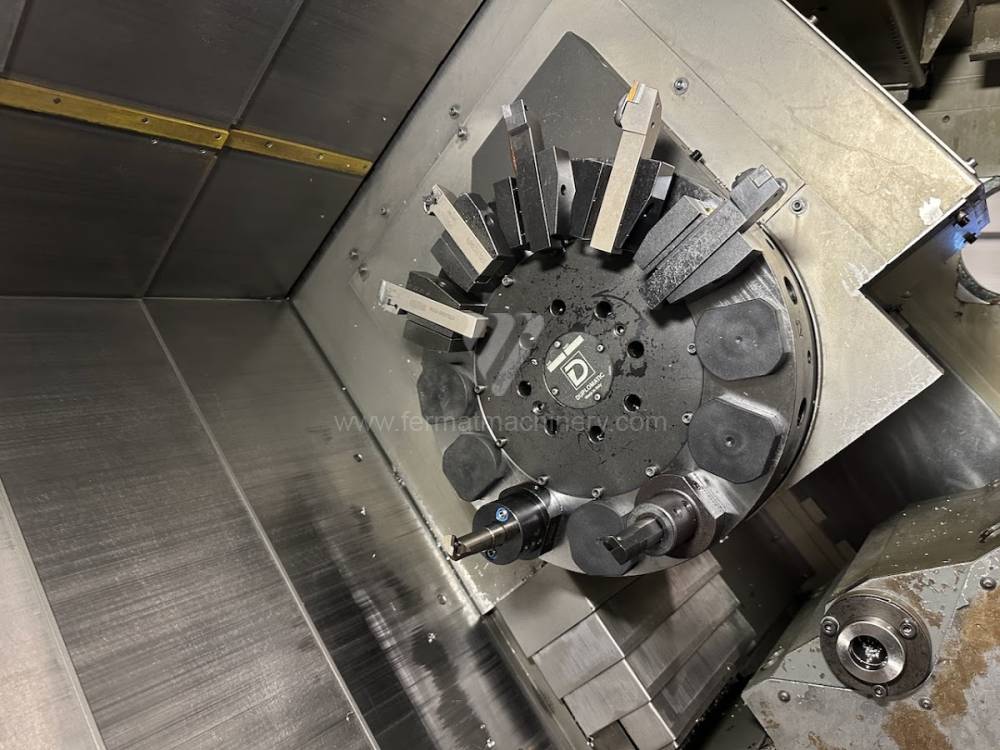

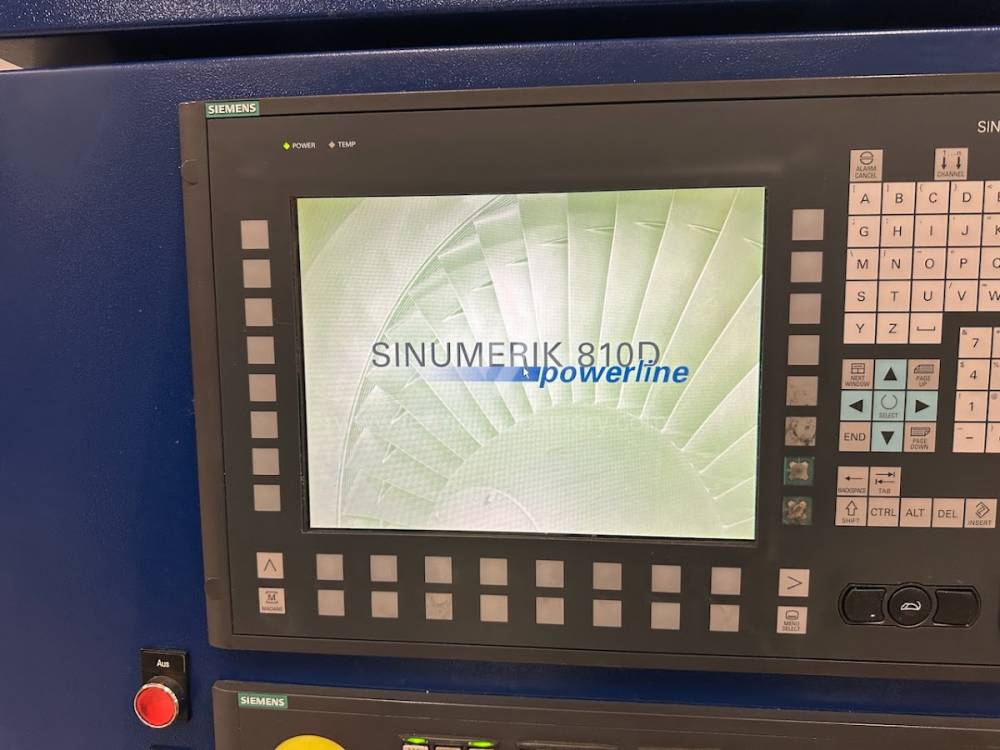

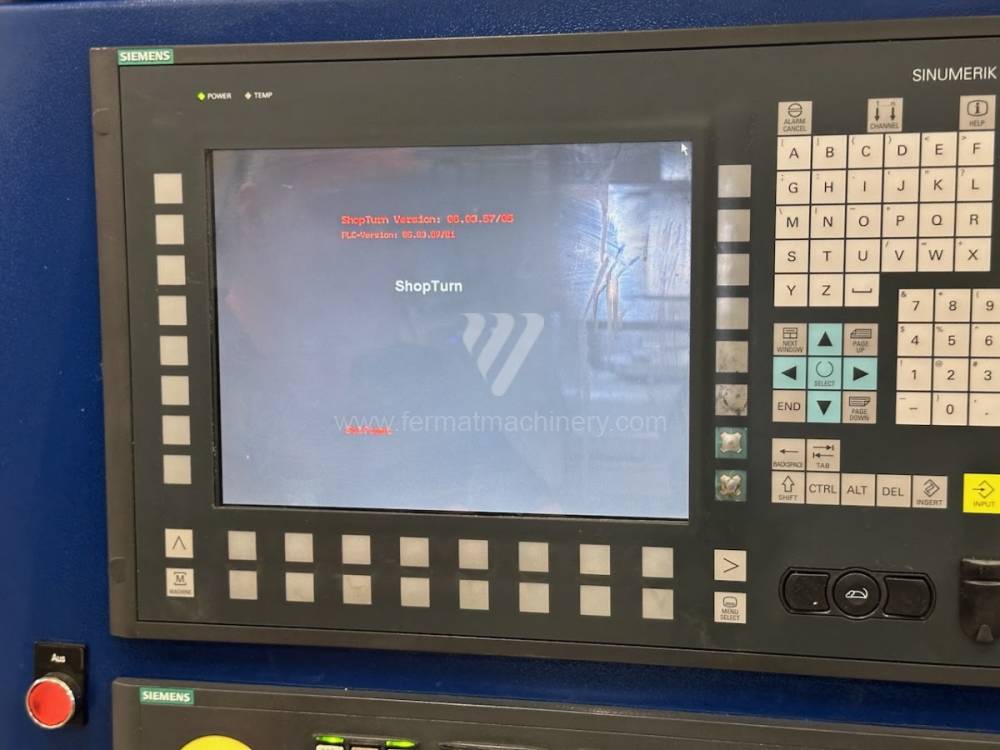

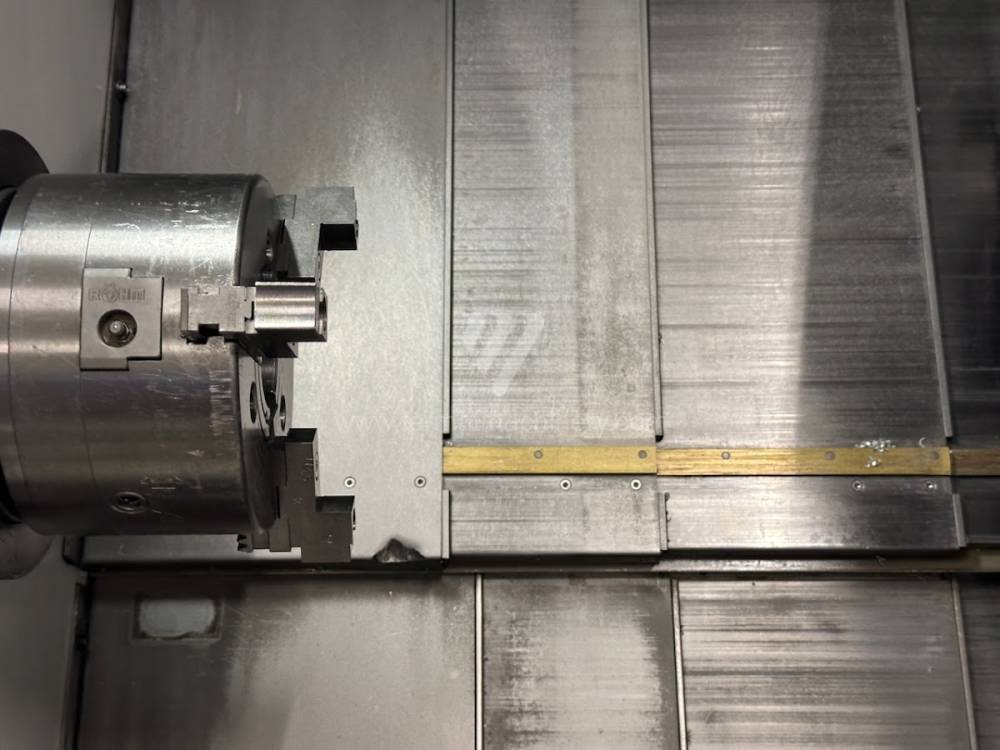

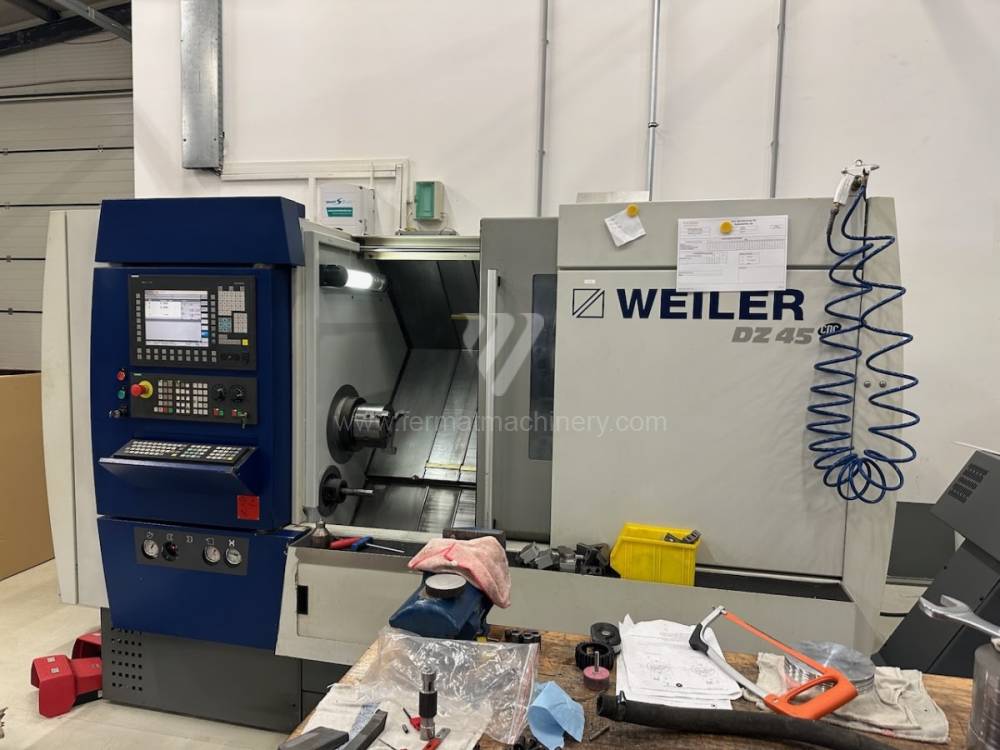

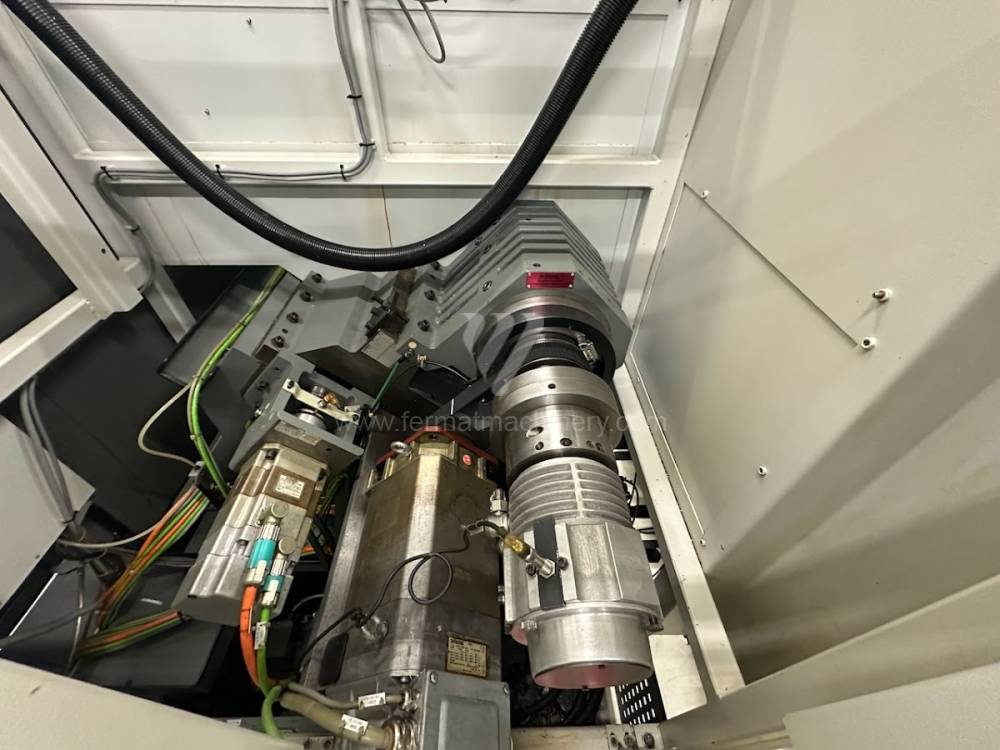

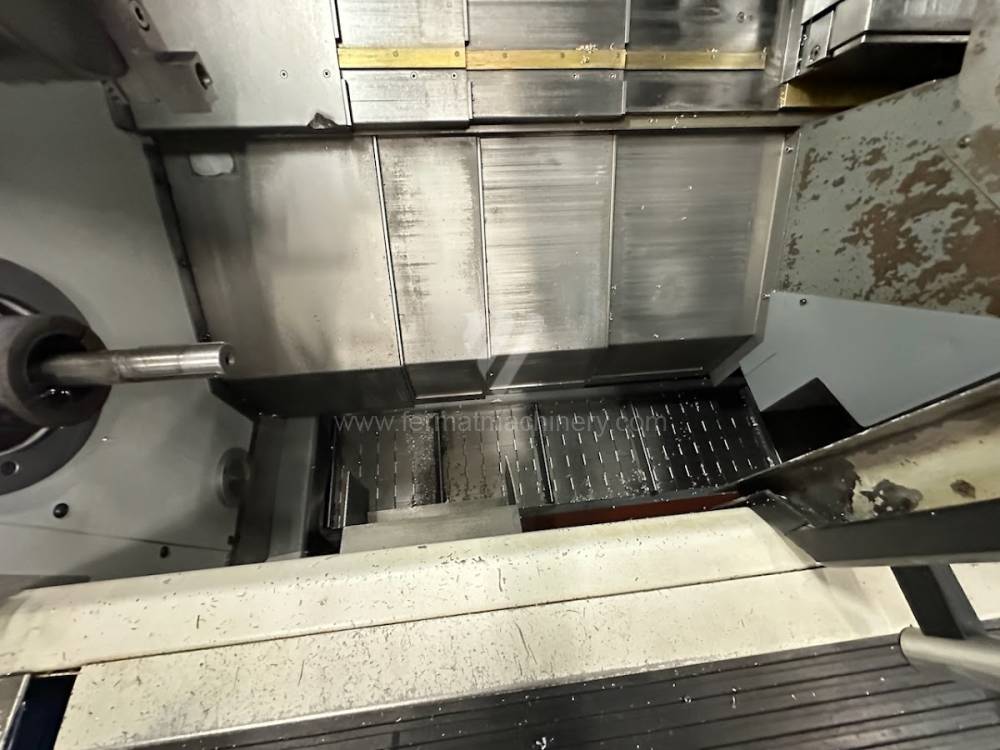

DZ 45/T4	241888	Weiler	2005	System sterowania Siemens: 810 D Średnica toczenia: 240 mm Długość toczenia: 500 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie
SU 125/8000	251237	TOS Čelákovice	1984	Średnica toczenia: 1250 mm Odległość między kłami: 8000 mm Maks. ciężar przedmiotu obrabianego: 9000 kg Obroty wrzeciona: 18 - 355 /min. Długość toczenia: 10000 mm Średnica toczenia nad suportem: 940 mm
MASTURN 550i CNC	231420	KOVOSVIT MAS, a.s.	2007	System sterowania Heidenhain: Manual Plus 620 Średnica toczenia: 500 mm Długość toczenia: 1500 mm Łoże skośne: nie Przejście przez wrzeciono: 82 mm Głowica rewolwerowa: tak

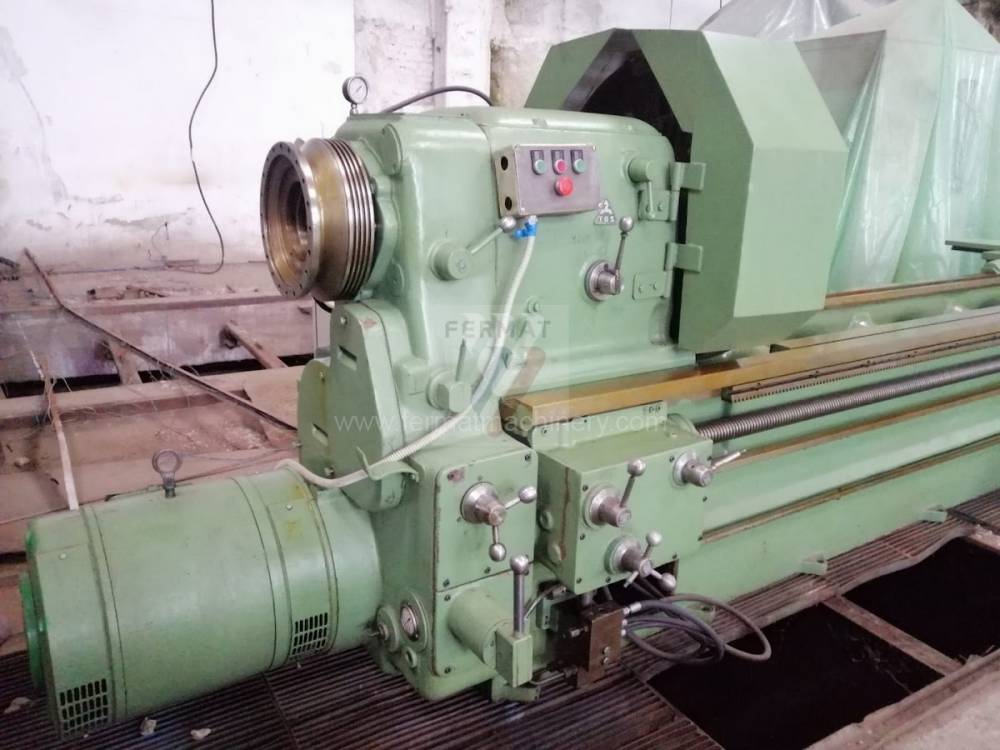

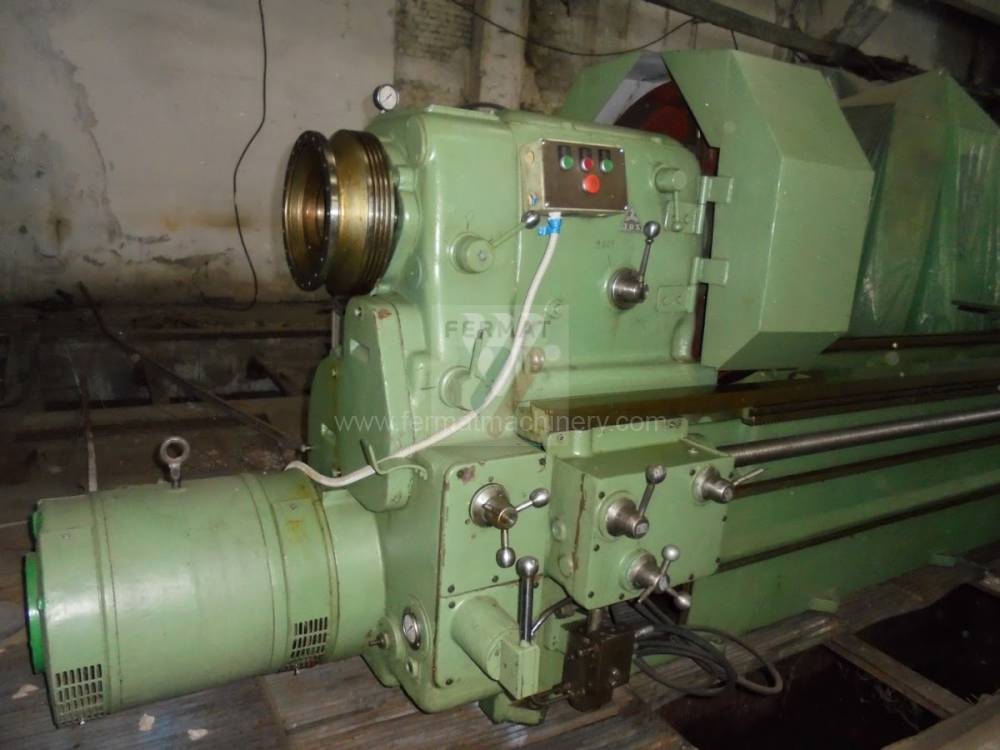

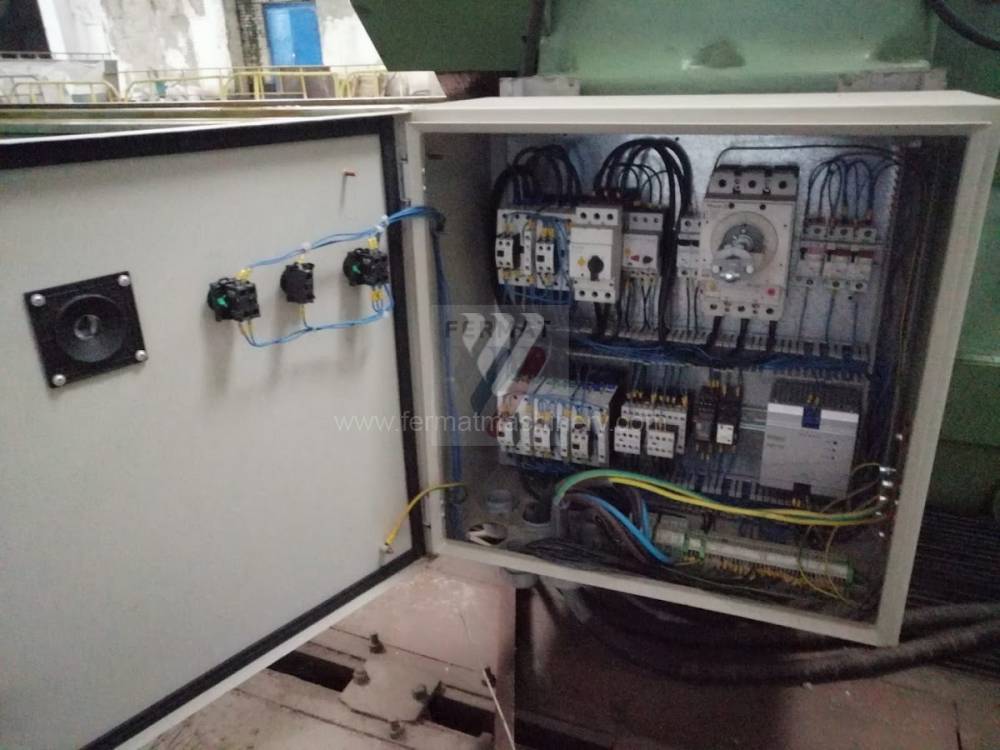

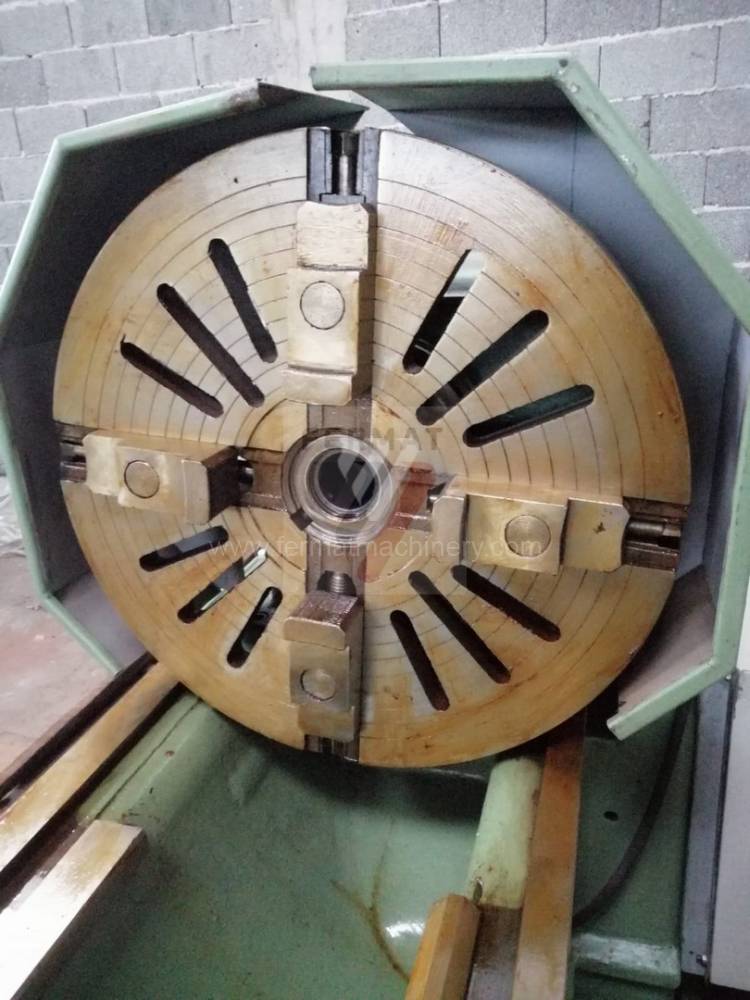

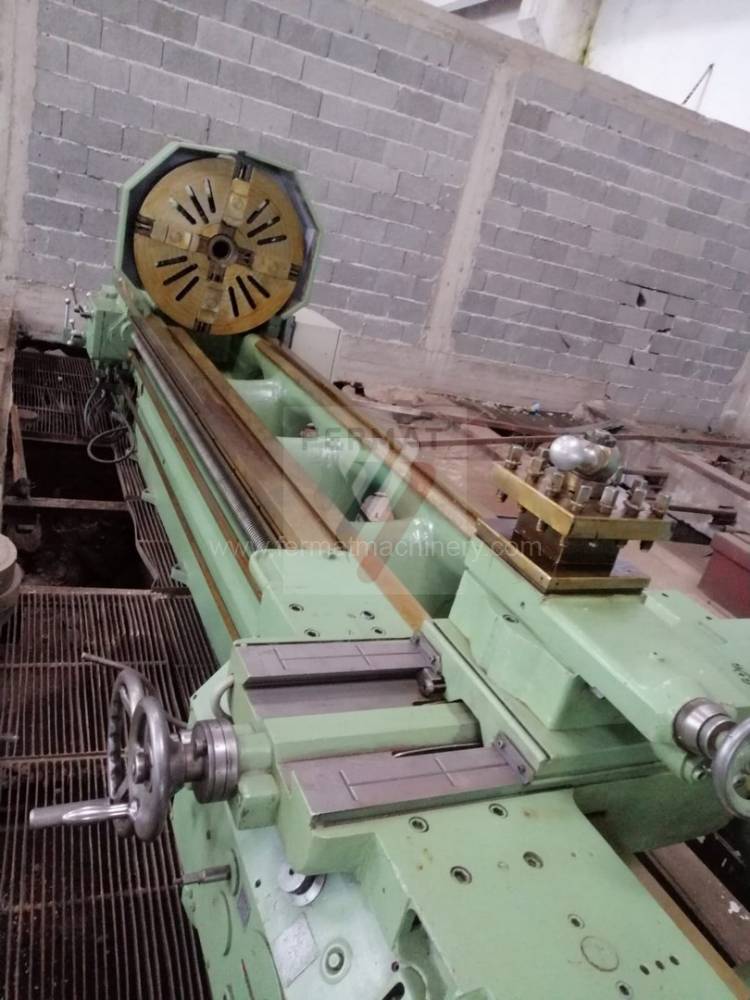

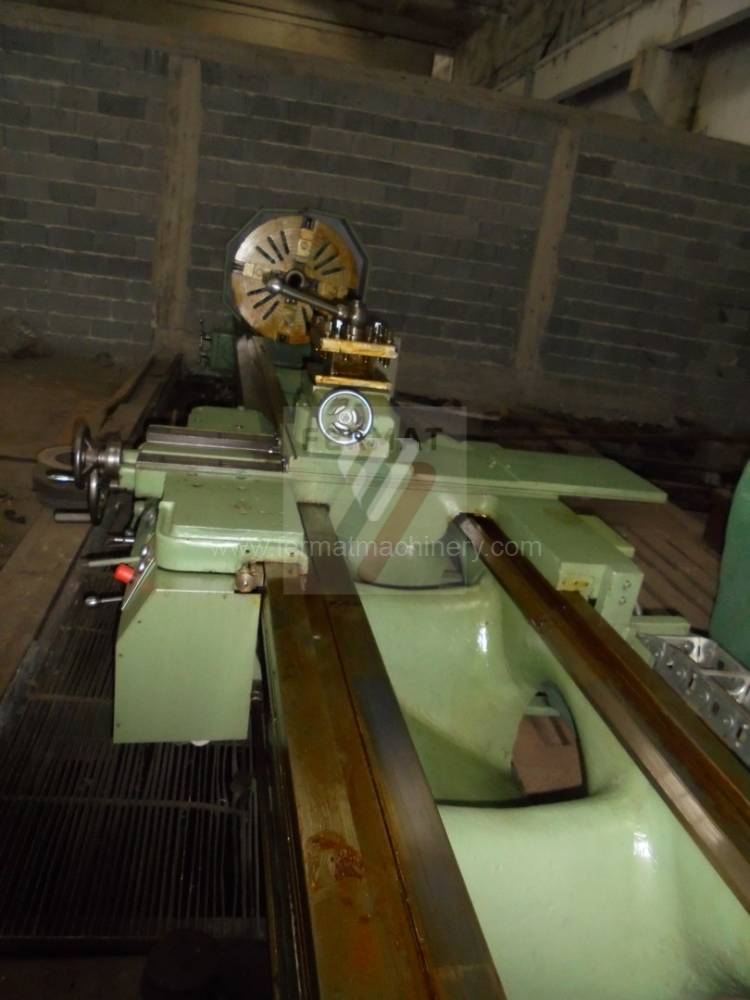

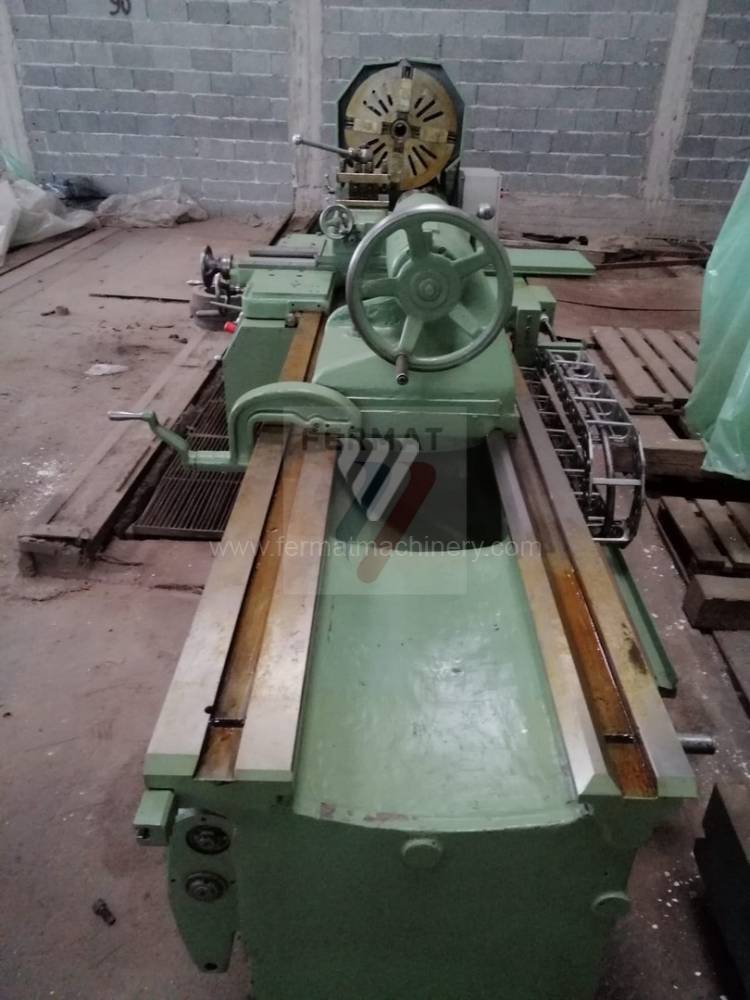

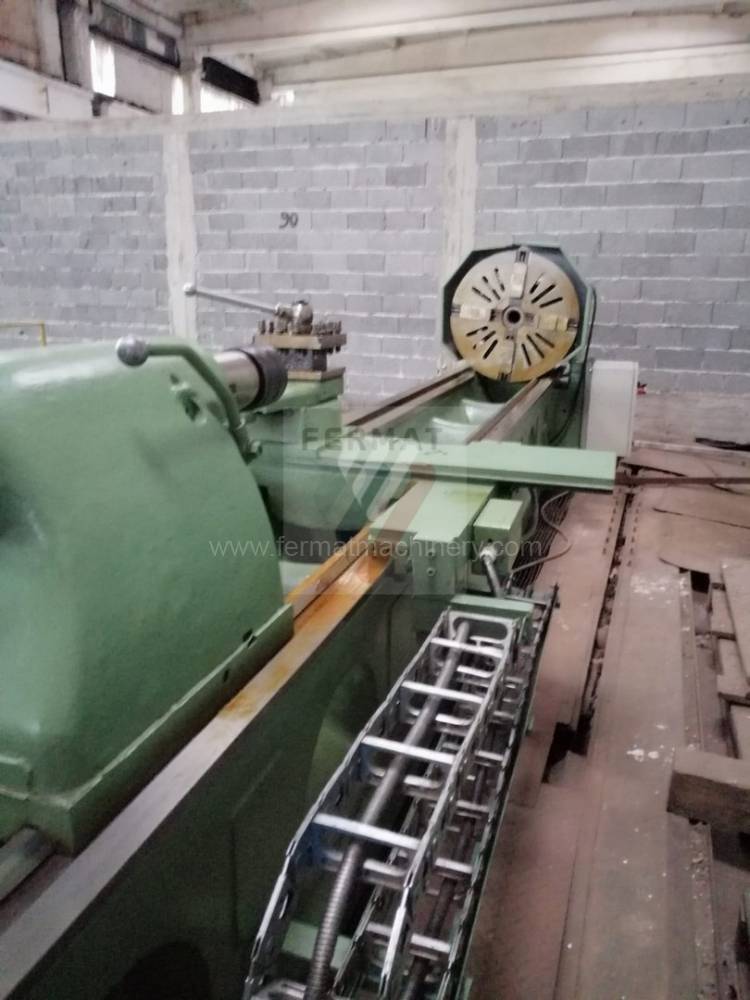

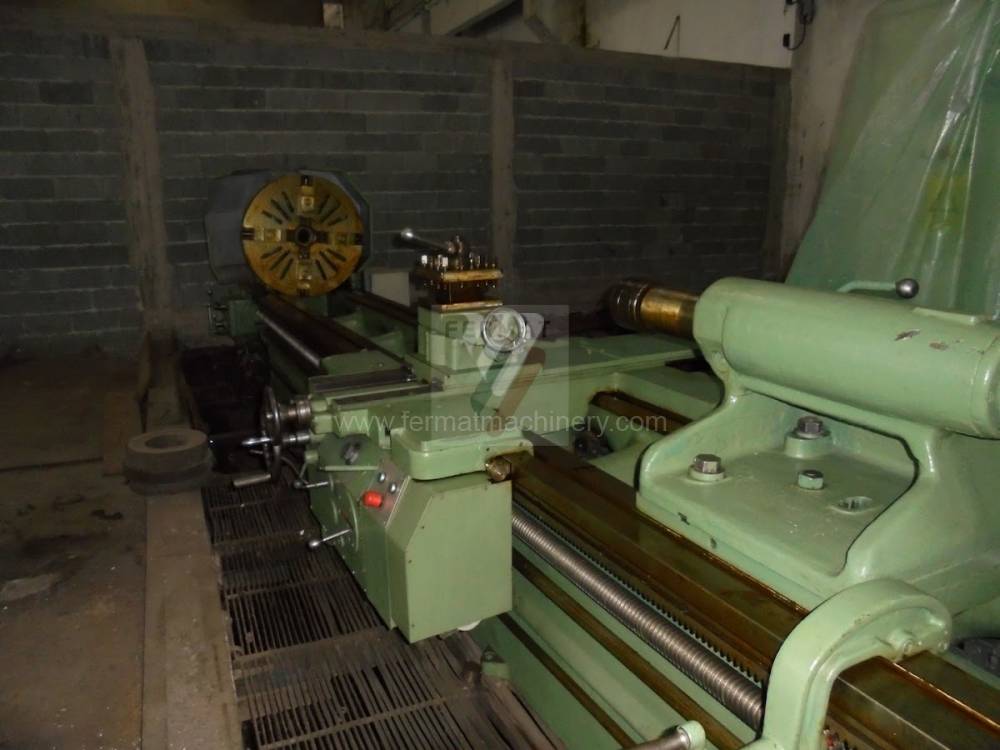

SUI 80/5000	232016	TOS Trenčín		Średnica toczenia: 800 mm Odległość między kłami: 5000 mm Maks. ciężar przedmiotu obrabianego: 1200 kg Średnica toczenia nad suportem: 520 mm Przejście przez wrzeciono: 70 mm Obroty wrzeciona: 14 - 1400 /min.
LYNX 220 LSYC	251071	Doosan	2018	System sterowania Fanuc: i Series Średnica toczenia: 300 mm Długość toczenia: 510 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): +/- 52,5 mm
GENOS L200E-M	251337	Okuma Corporation	2015	System sterowania OKUMA: OSP-P200LA-R Średnica toczenia: 200 mm Długość toczenia: 400 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie

1 2 3 4 5 6 7 8 9

Tokarka jest urządzeniem, które za pomocą obróbki wiórowej zmienia kształt mocowanego elementu poprzez obrót i cięcie w produkt końcowy lub półprodukt. Za pomocą tokarki można wykonywać elementy obrotowe, wiercić otwory, toczyć płaszczyznę, nacinać gwinty zewnętrzne i wewnętrzne.

Materiał (przedmiot obrabiany) jest mocowany w uchwycie tokarskim lub oraz opcjonalnie w kle. Pod względem wymiarów produktu tokarka jest produkowana w różnych rozmiarach pod względem średnicy toczenia, długości toczenia. Kolejnym dodatkowym wymaganiem może być głowica rewolwerowa, głowica frezarska, konik lub wrzeciono przeciwbieżne. Jako akcesoria można zastosować transporter wiórów, chłodzenie wewnętrzne lub zewnętrzne (ciśnienie pompy podawane w jednostce bar). W przypadku tokarek sterowanych numerycznie, jeśli producent nie posiada własnego układu sterowania, istnieje możliwość wyboru układu powszechnie stosowanego, np.: FANUC, SIEMENS, HEIDENHAIN, FAGOR.

Rodzaje tokarek:

kłowa (tu należą: tokarki stołowe, proste, uniwersalne, produkcyjne i kopiujące)
tarczowa
półautomatyczne tokarki kopiujące
półautomaty wielonożowe
tokarki pionowe (karuzelowe)
rewolwerowe (półautomatyczne, jednowrzecionowe, wielowrzecionowe)
tokarki CNC
specjalne

Podstawowymi grupami konstrukcyjnymi tokarek kłowych są: łoże, wrzeciennik, suport, konik, wrzeciennik oraz mechanizm posuwu.

Podstawowy podział pochylenia łoża tokarki:

poziome
ukośne (nachylenie 45 stopni)

Według napędów:

prowadnice ślizgowe
prowadnice toczne

Część mocująca – zwykle tworzy ją uchwyt z jednej strony i konik z drugiej lub uchwyt i druga część mocująca z przeciwwrzecionem.
Część tnąca – składająca się z klinu tnącego zamocowanego na podłużnej części – osi Z.
Część poprzeczna (prostopadła do osi wrzeciona) oznaczona jako oś X albo automatyczna głowica narzędziowa, również zwykle umieszczona na posuwie poprzecznym maszyny.

Inne osie, które mogą posiadać tokarki sterowane CNC:

oś C1 (indeksowana pozycja wrzeciona)
oś C2 (indeksowana oś wrzeciona przeciwbieżnego)
oś Y (oś Y umożliwia ruch narzędzia prostopadle do osi Z oraz obróbkę narzędziami napędzanymi)
oś B (indeksowana oś suportu)

Maszyna może być wyposażona w sondę pomiarową narzędzia (uchylana automatycznie lub ręcznie)

Zgodnie z operacją technologiczną toczenie koncentruje się na obróbce:

powierzchni cylindrycznych
powierzchni czołowych
powierzchni stożkowych
kształtowanych powierzchni
gwintów
przycinania
wcinania

Z punktu widzenia wykorzystania tokarki do rodzaju prac/produkcji, do jakich jest przeznaczona, produkowane są tokarki kłowe, tokarki rewolwerowe, centra tokarskie, automaty tokarskie, tokarki karuzelowe.

W świecie istnieje kilkuset producentów tokarek, wśród najbardziej znanych używanych w naszym regionie są TOS, GILDEMEISTER, MAZAK, DOOSAN, HYUNDAI, ŠKODA, OKUMA, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
