Tokarka
123456789 Spis Kratka
123456789Tokarka
| Nazwa produktu | Nr inw. | Producent | Rok produkcji | Parametry | ||
|---|---|---|---|---|---|---|
 |
COMPACT A25 CNC |
231370 | KOVOSVIT MAS, a.s. | 2008 | System sterowania Fanuc: 16i - TB Średnica toczenia: 25 mm Długość toczenia: 60 mm Łoże skośne: nie Oś Y: tak Przejazd osi Y (Tokarka): 50 mm |
|
 |
GENOS L300M |
231361 | Okuma Corporation | 2014 | System sterowania OKUMA: OSP-P300LA-e Średnica toczenia: 300 mm Długość toczenia: 450 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie |
|
 |
SN 500 N/2000 |
241333 | Trens | Średnica toczenia: 500 mm Odległość między kłami: 2000 mm Maks. ciężar przedmiotu obrabianego: 1000 kg Średnica toczenia nad suportem: 270 mm Obroty wrzeciona: 12 - 2000 /min. Łączny pobór: 9 kVA |
||
 |
SV 18 RA |
241685 | TOS Trenčín | 1983 | Średnica toczenia: 380 mm Odległość między kłami: 1250 mm Maks. ciężar przedmiotu obrabianego: 300 kg Rozmiary d x sz x w: 2500x950 mm Ciężar maszyny: 1800 kg |
|
 |
SUS 80 |
251657 | TOS Čelákovice | Średnica toczenia: 840 mm Odległość między kłami: 3500 mm Maks. ciężar przedmiotu obrabianego: kg Ciężar maszyny: 7200 kg Rozmiary d x sz x w: 5800x1750x1400 mm Przejście przez wrzeciono: 82 mm |
||
 |
TR 90/4000 |
251055 | Poreba | 1954 | Średnica toczenia: 900 mm Odległość między kłami: 4000 mm Maks. ciężar przedmiotu obrabianego: kg |
|
 |
UT-300L |
251905 | ACCUWAY | 2011 | System sterowania Fanuc: 0i - TD Średnica toczenia: 500 mm Długość toczenia: 1090 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie |
|
 |
ST-30 Y |
231845 | Haas Automation | 2022 | System sterowania Haas: Średnica toczenia: 457 mm Długość toczenia: 584 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): +-51 mm |
|
 |
ALPHA 1400 XT |
251898 | Colchester | 2007 | System sterowania Fanuc: Średnica toczenia: 400 mm Długość toczenia: 1250 mm Łoże skośne: nie Przejście przez wrzeciono: 55 mm Głowica rewolwerowa: nie |
|
 |
GS-280L |
251436 | Goodway | 2008 | System sterowania Fanuc: 0i - TC Średnica toczenia: 500 mm Długość toczenia: 1134 mm Łoże skośne: tak Przejście przez wrzeciono: 75 mm Głowica rewolwerowa: tak |
|
 |
WT 150 |
251928 | Nakamura | 2006 | System sterowania Fanuc: 18i-TB Średnica toczenia: 190 mm Długość toczenia: 503 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): 35 mm |
|
 |
Mini 88 |
251885 | PO LY GIM | 2015 | System sterowania Mitsubishi: Średnica toczenia: 60 mm Długość toczenia: 120 mm Łoże skośne: nie Przejście przez wrzeciono: 25 mm Głowica rewolwerowa: nie |
|
 |
SL-30TBHE |
241694 | Haas Automation | 2008 | System sterowania Haas: Średnica toczenia: 760 mm Długość toczenia: 860 mm Łoże skośne: tak Oś Y: nie Przeciwwrzeciono: nie |
|
 |
DP 4000 CNC |
241069 | NILES-SIMMONS Industrieanlagen GmbH | System sterowania Siemens: 802 D si Średnica toczenia: 4000 mm Długość toczenia: 6000 mm Łoże skośne: nie Przejście przez wrzeciono: mm Głowica rewolwerowa: nie |
||
 |
PUMA TT 1800 SY |
251963 | Doosan | 2008 | System sterowania Fanuc: 18i-TB Średnica toczenia: 230 mm Długość toczenia: 230 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y: +/- 50 mm |
|
 |

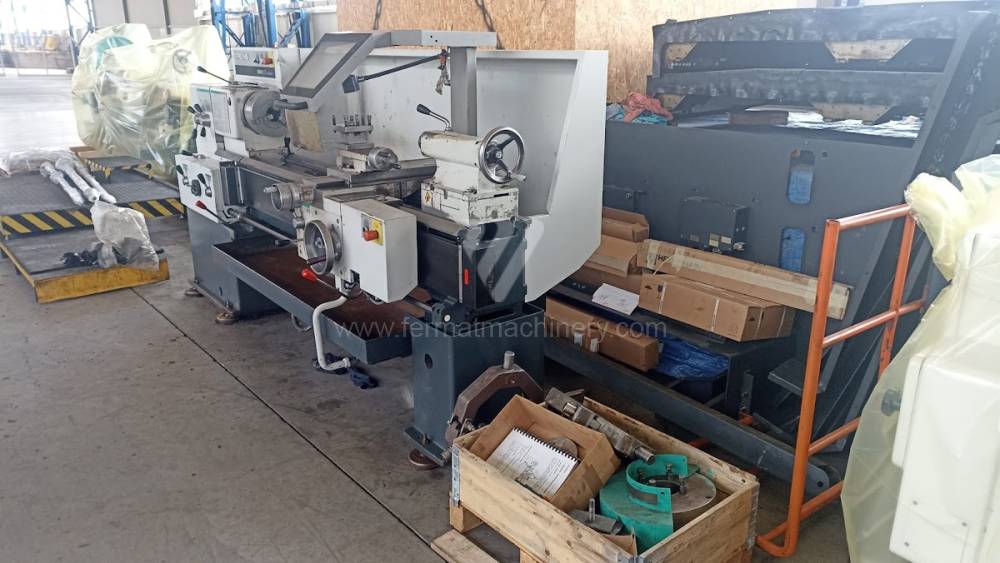

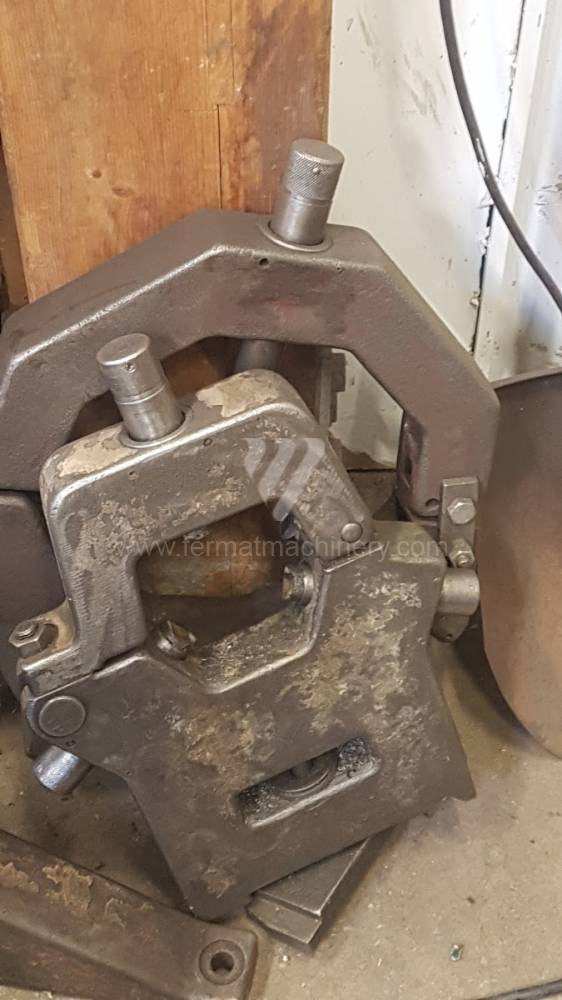

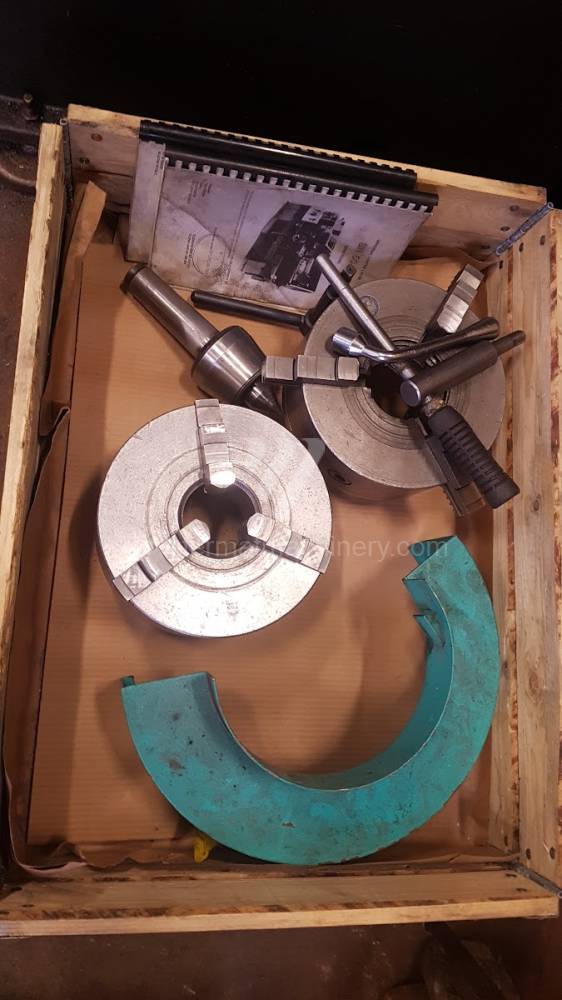

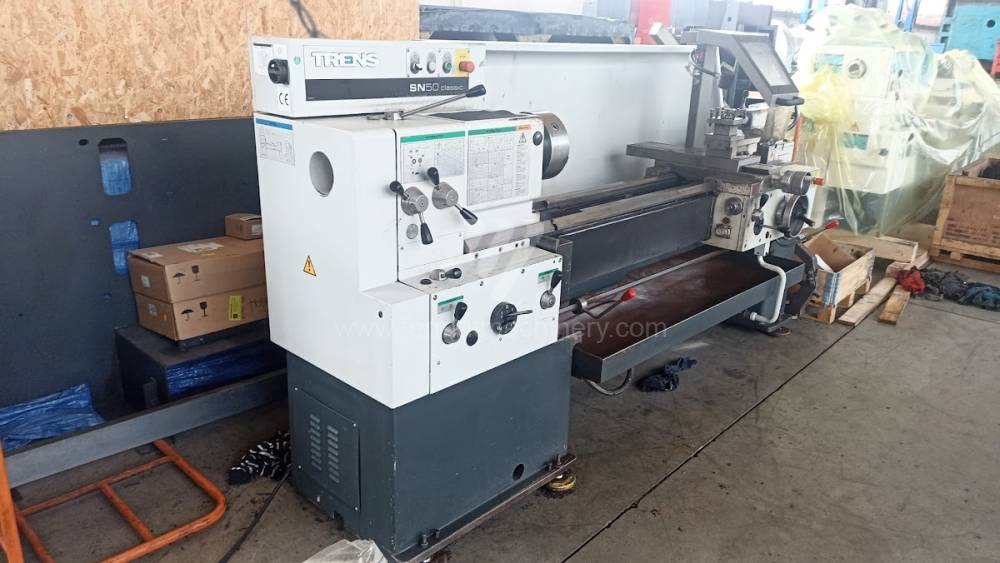

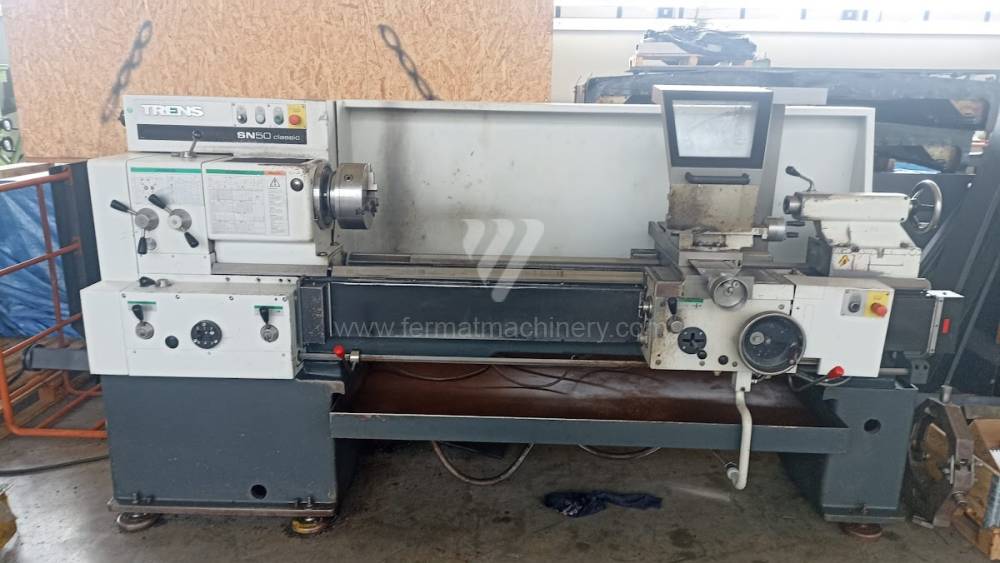

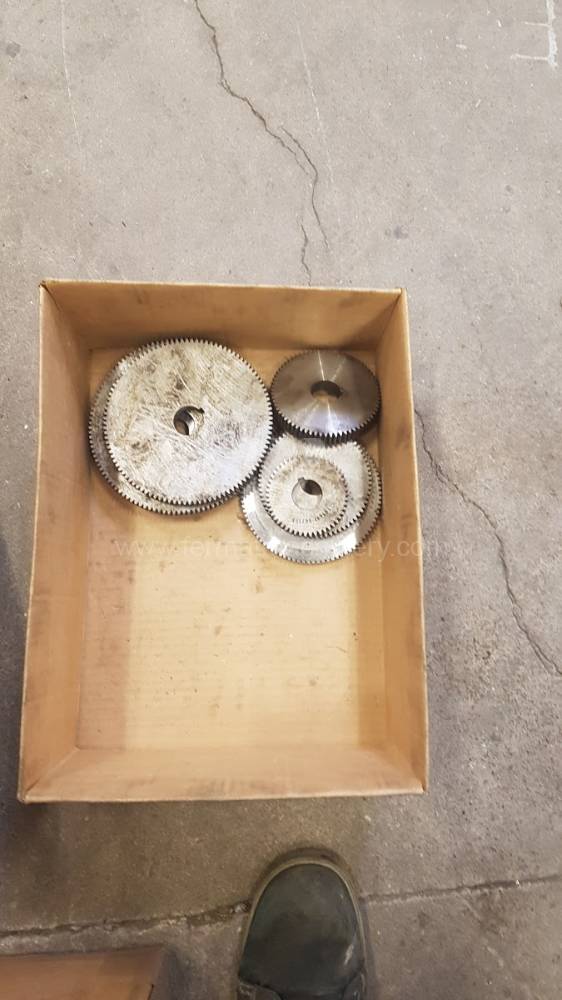

SN 50 C/1500 |
241775 | TOS Trenčín | 2002 | Średnica toczenia: 500 mm Odległość między kłami: 1500 mm Maks. ciężar przedmiotu obrabianego: kg Średnica toczenia nad suportem: 220 mm Moc głównego elektrosilnika: 5,5 kW Ciężar maszyny: 1750 kg |
|
 |
SL-20 HE |
221676 | Haas Automation | 2004 | System sterowania Haas: Średnica toczenia: 241 mm Długość toczenia: 508 mm Łoże skośne: tak Przejście przez wrzeciono: 76 mm Głowica rewolwerowa: tak |
|
 |
SN 63 B/1500 |
251658 | TOS Trenčín | 1986 | Średnica toczenia: 630 mm Odległość między kłami: 1500 mm Maks. ciężar przedmiotu obrabianego: kg Średnica toczenia nad suportem: 340 mm Moc głównego elektrosilnika: 7,5 kW Rozmiary d x sz x w: 4000 x 1400 mm |
|
 |
NLX 2500/700 SY |
251965 | DMG MORI | 2014 | System sterowania MORI SEIKI: M730BM Średnica toczenia: 356 mm Długość toczenia: 705 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): +/-50 mm |
|
 |
NEF 400 |
251684 | Gildemeister | 2005 | System sterowania Fanuc: Średnica toczenia: 400 mm Długość toczenia: 700 mm Łoże skośne: tak Przejście przez wrzeciono: 65 mm Głowica rewolwerowa: tak |
|
 |

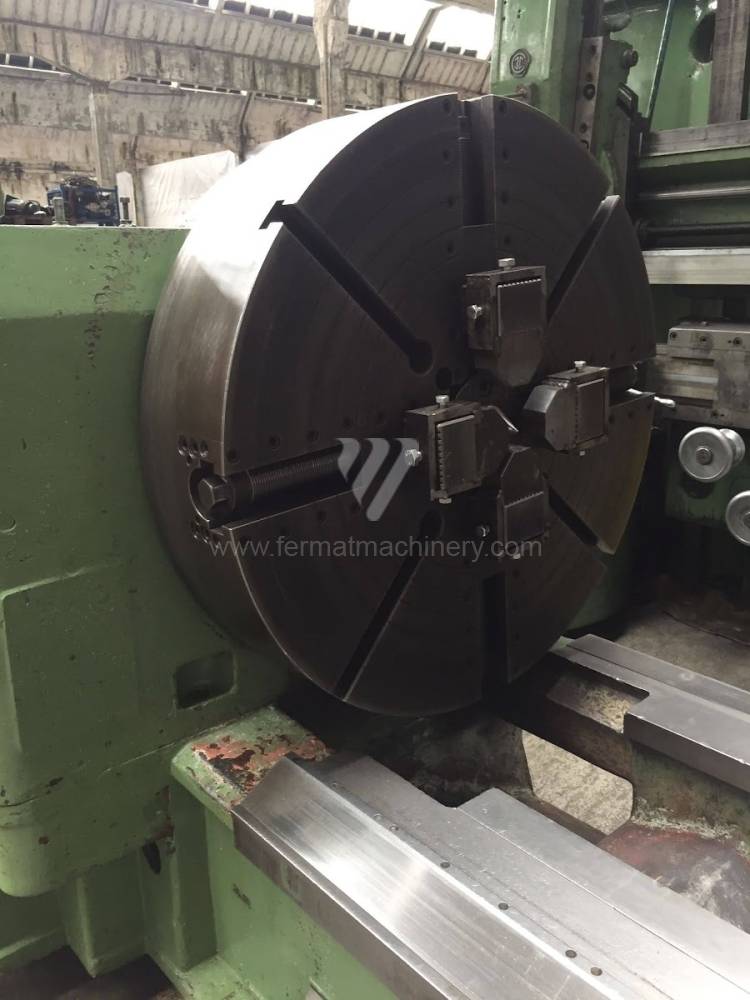

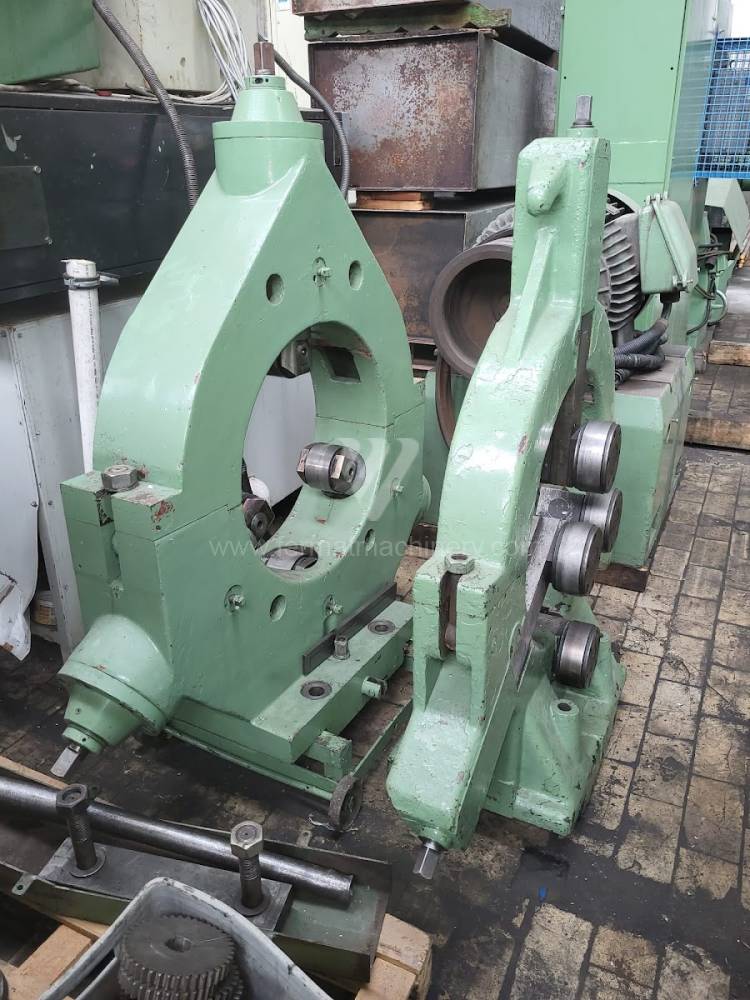

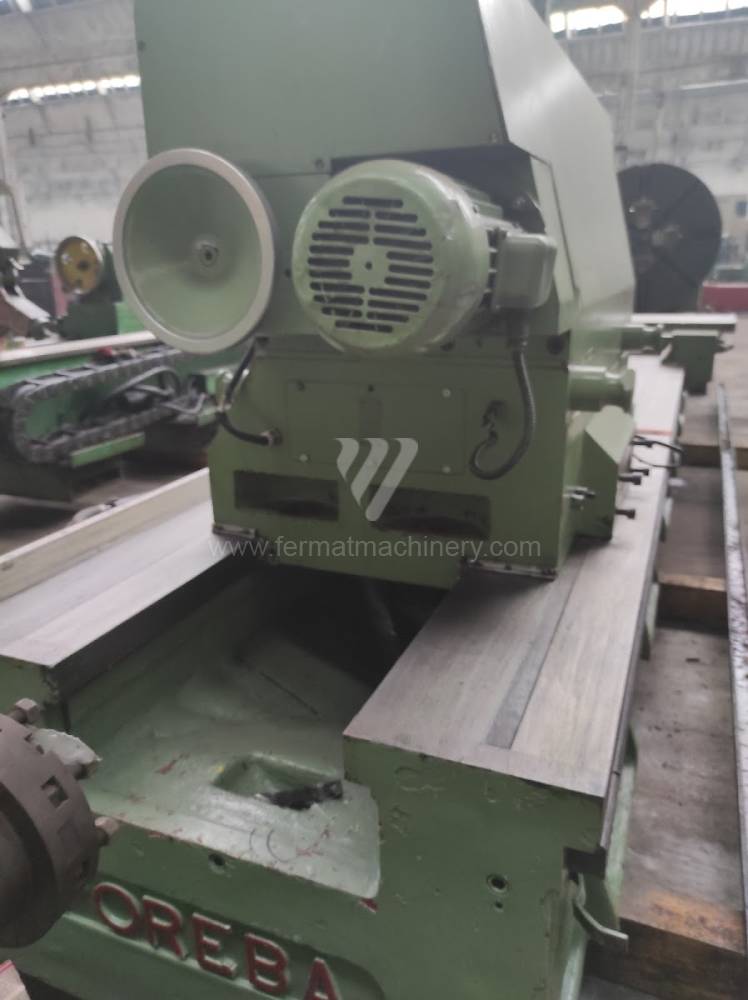

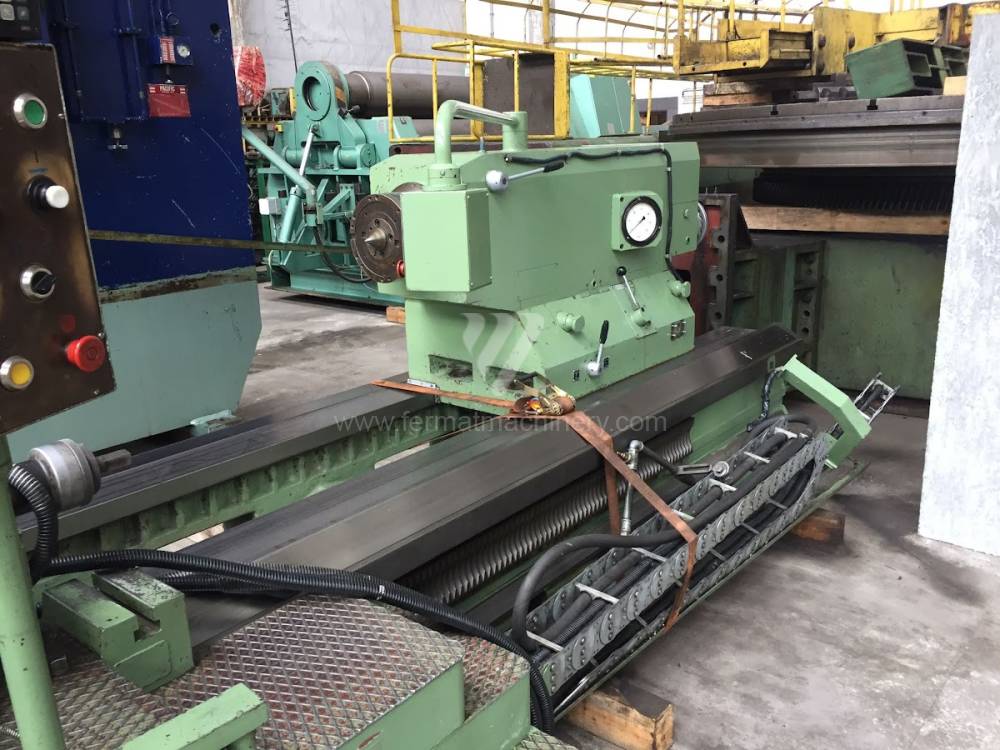

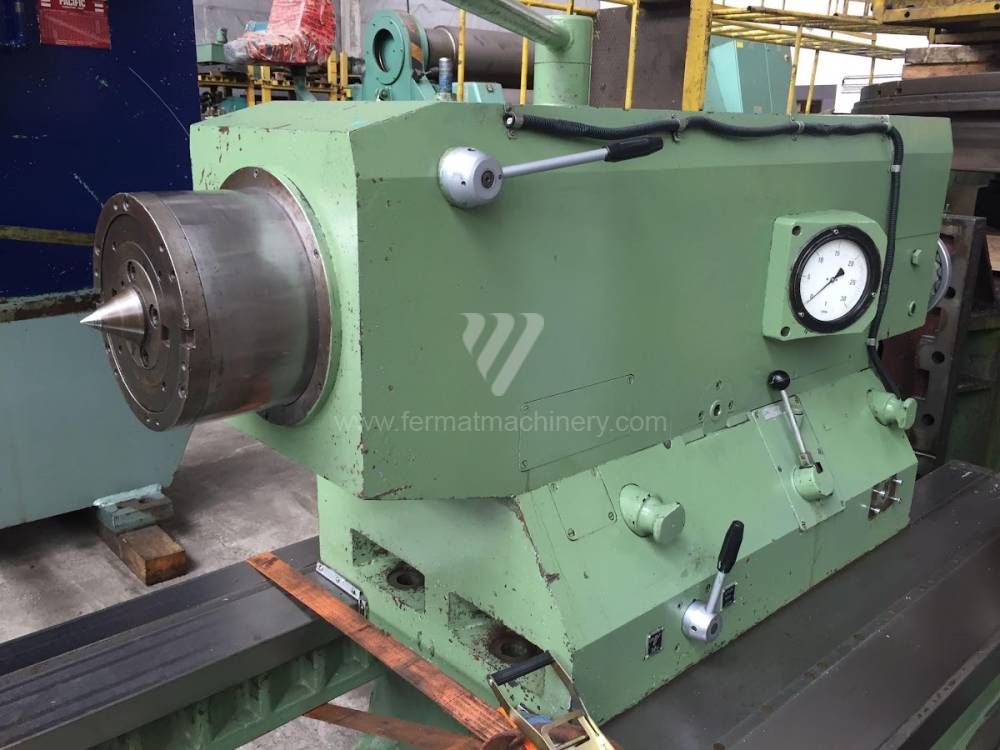

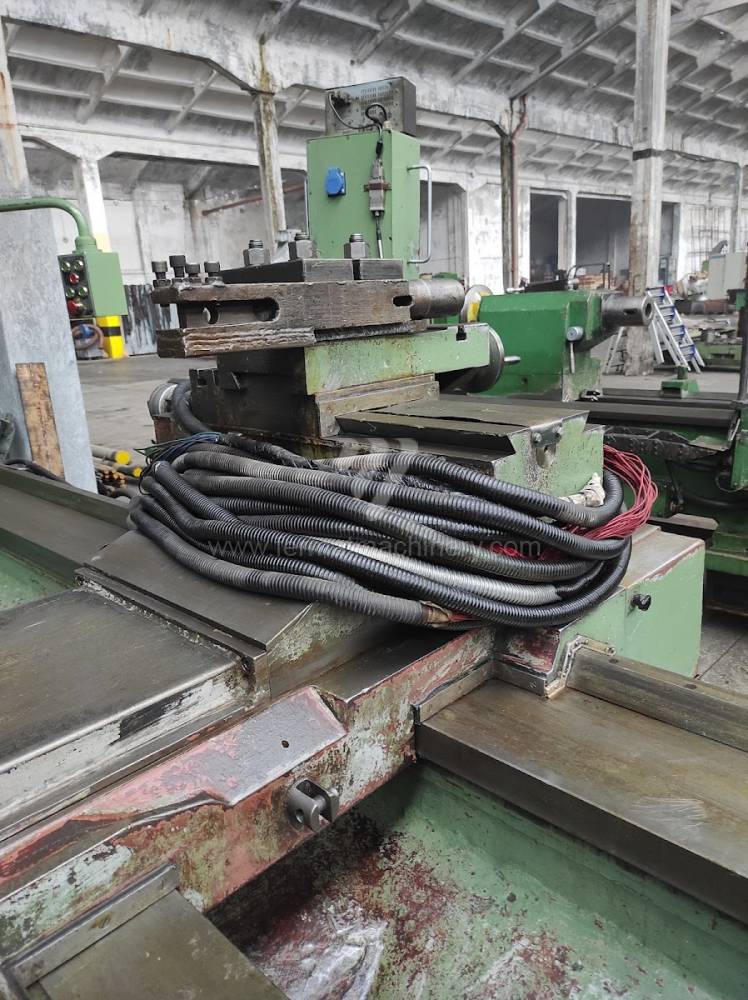

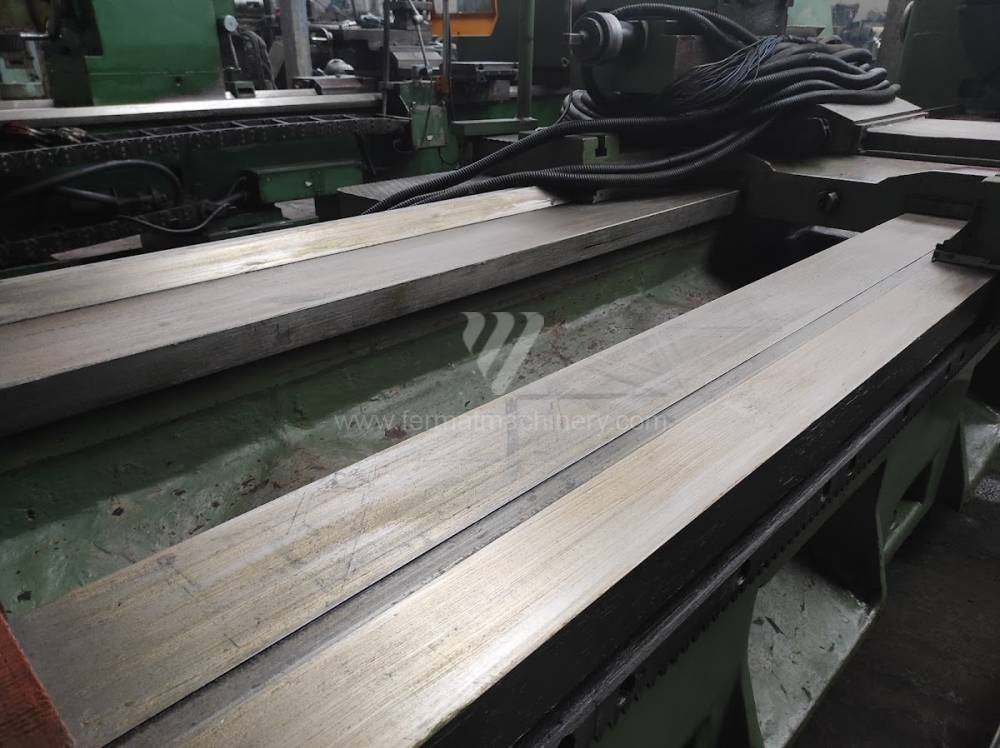

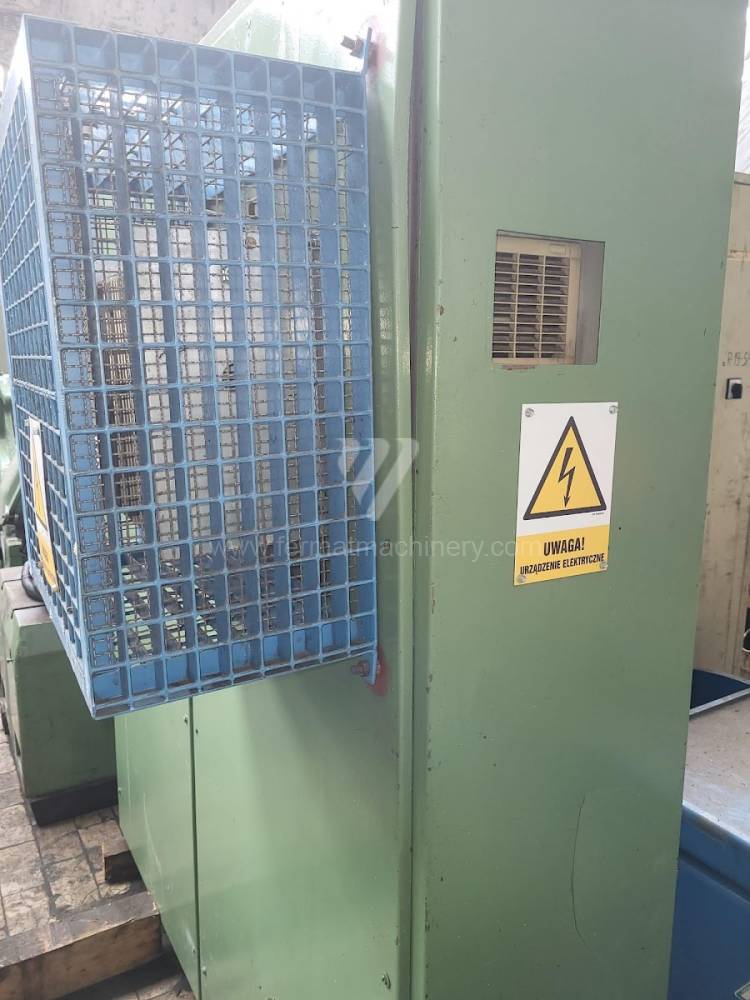

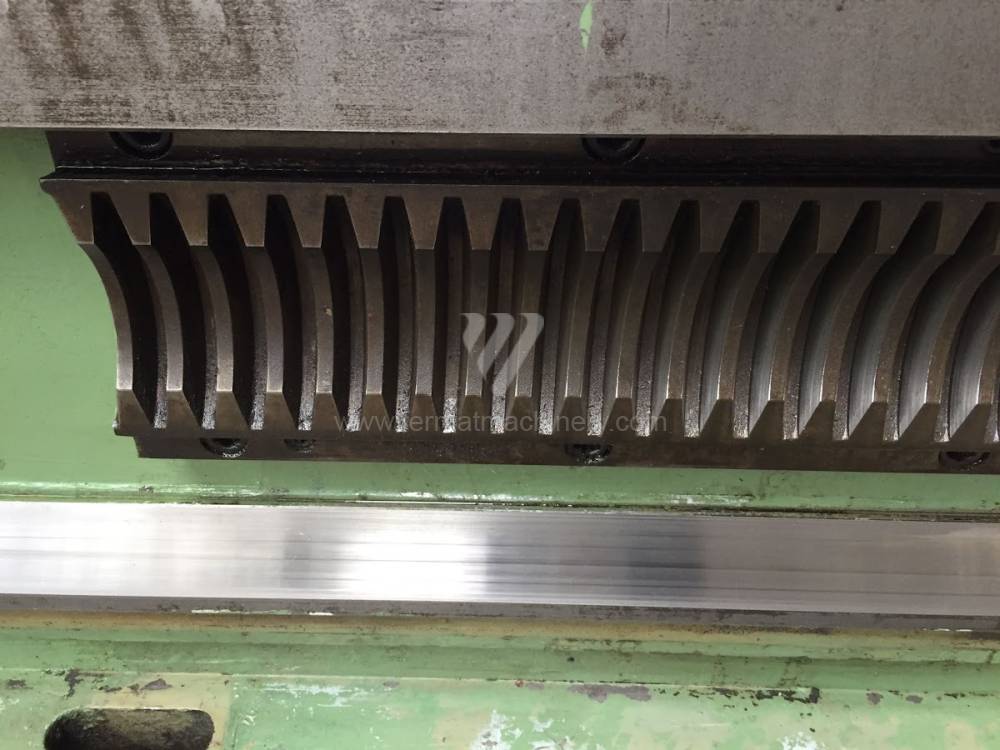

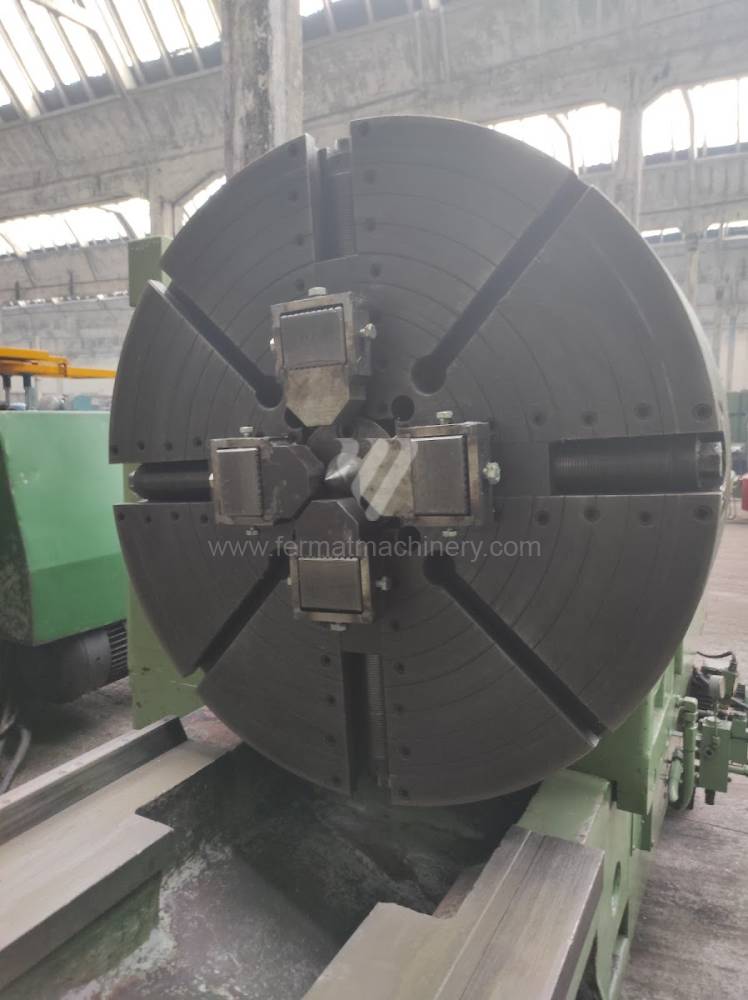

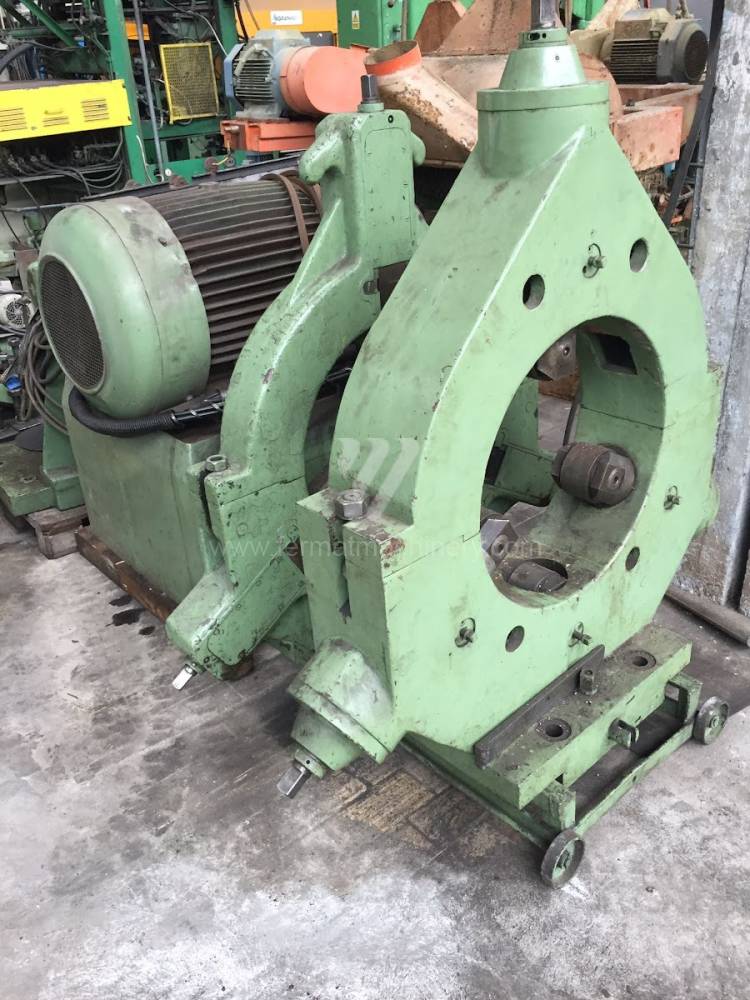

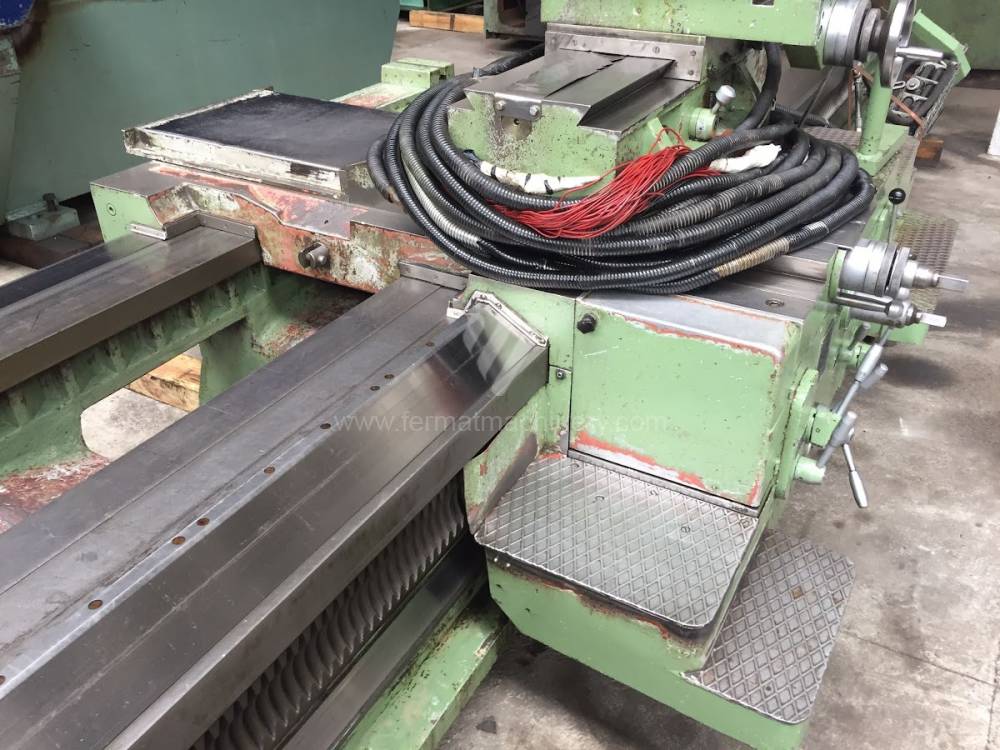

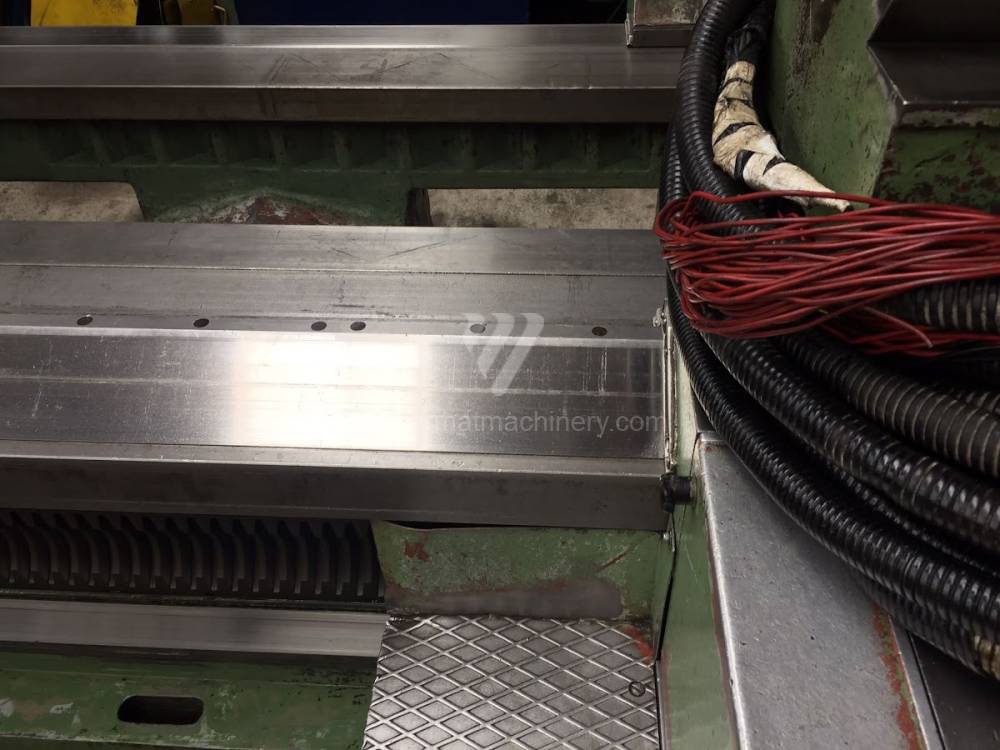

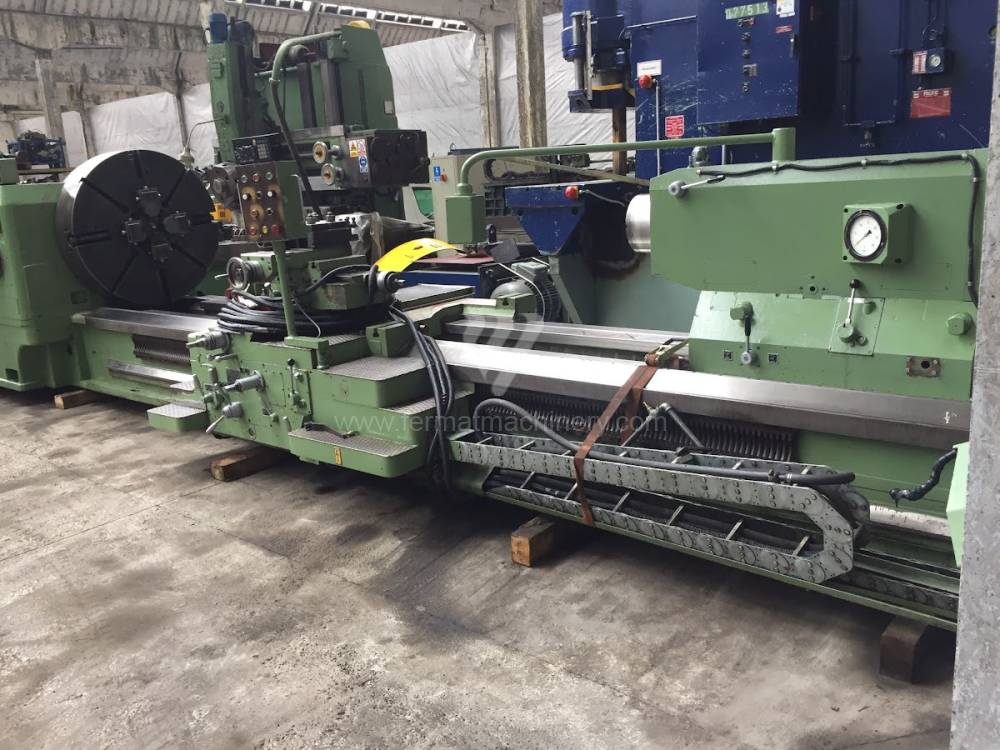

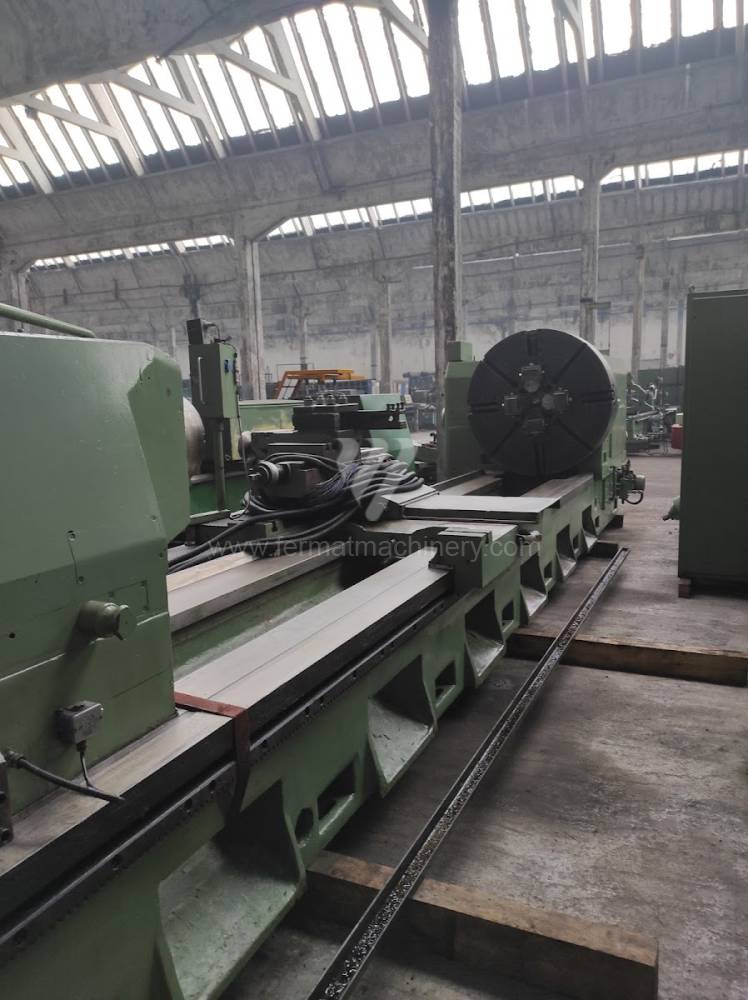

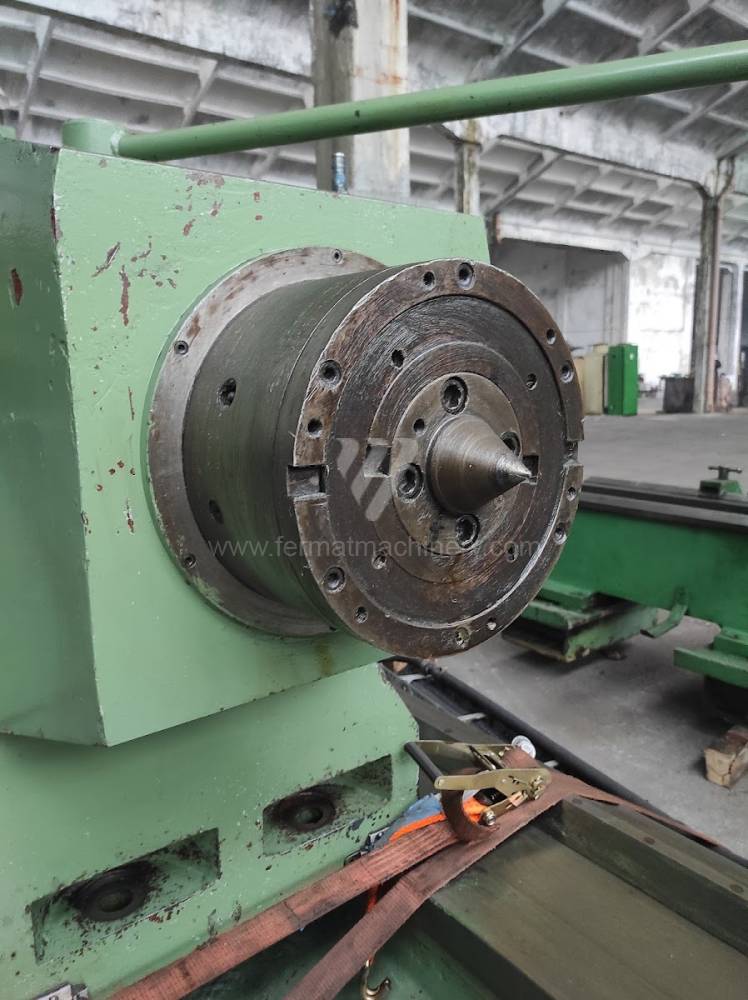

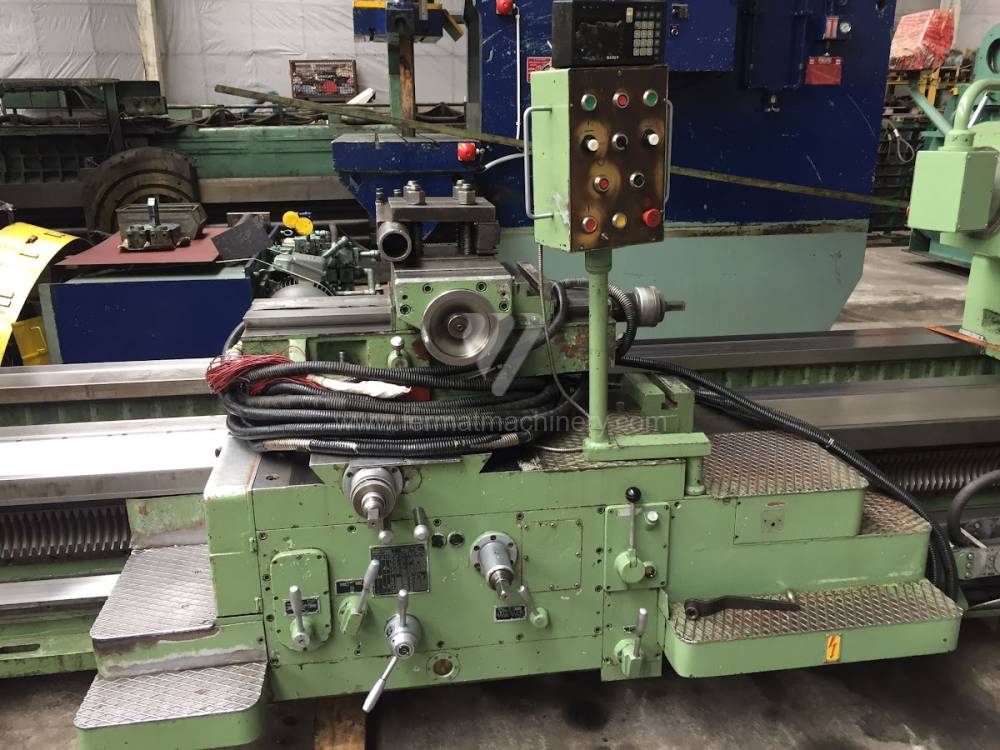

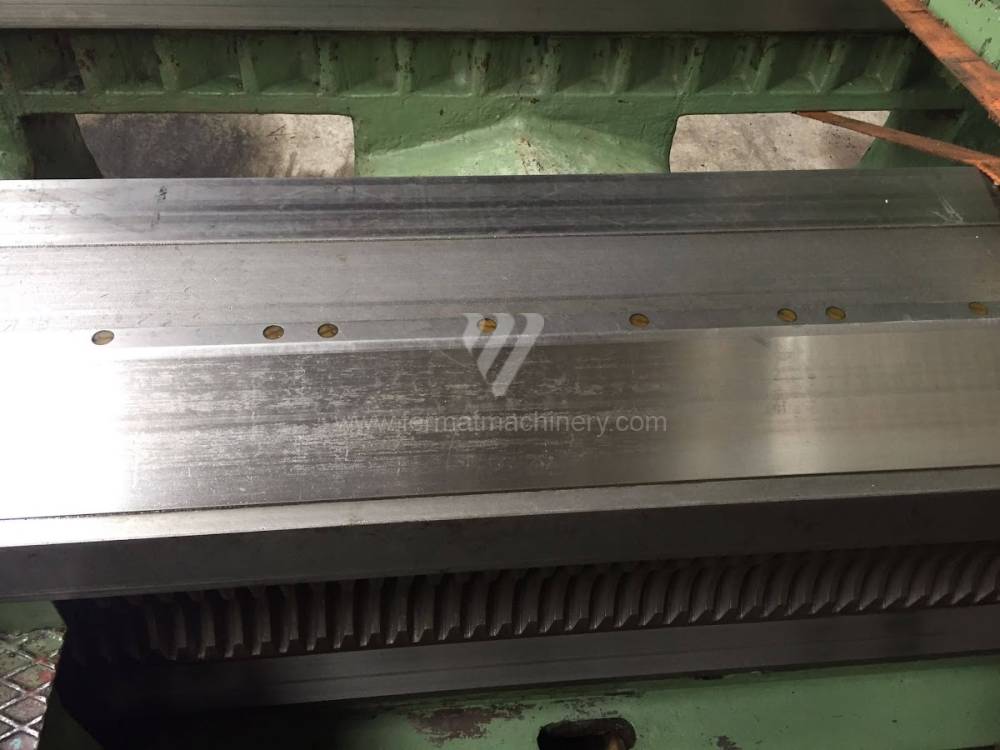

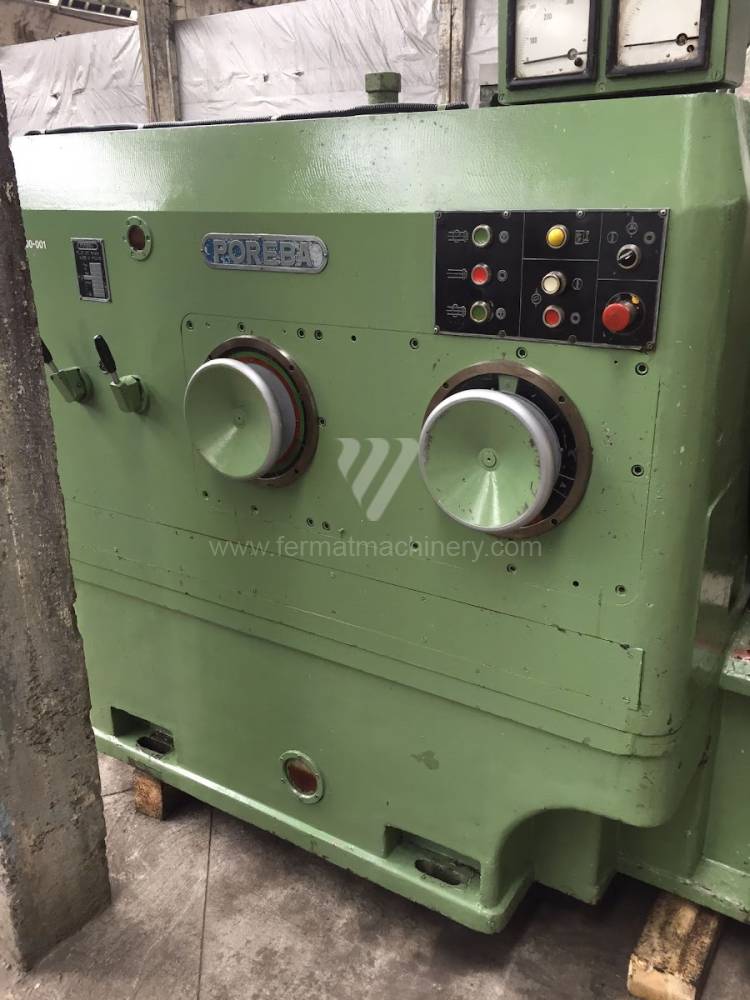

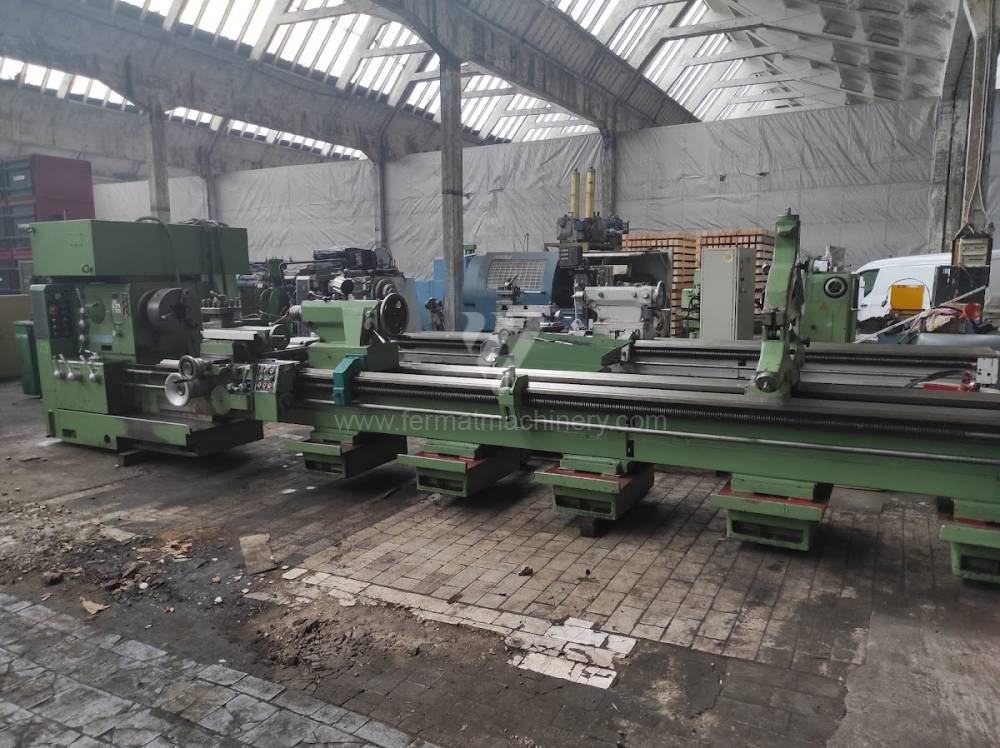

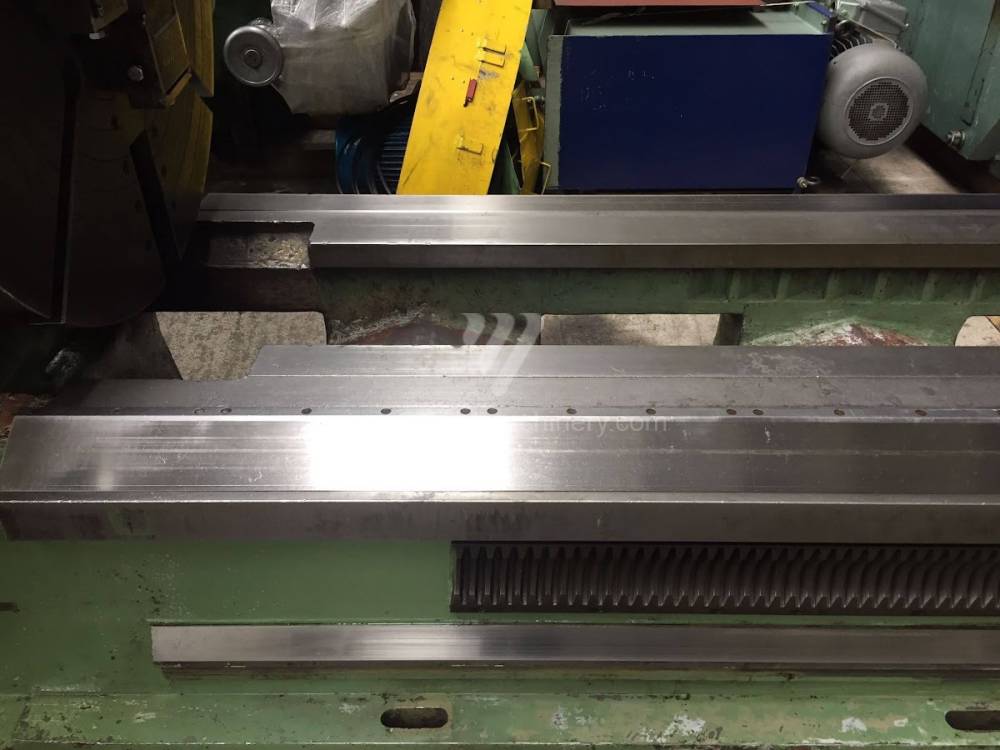

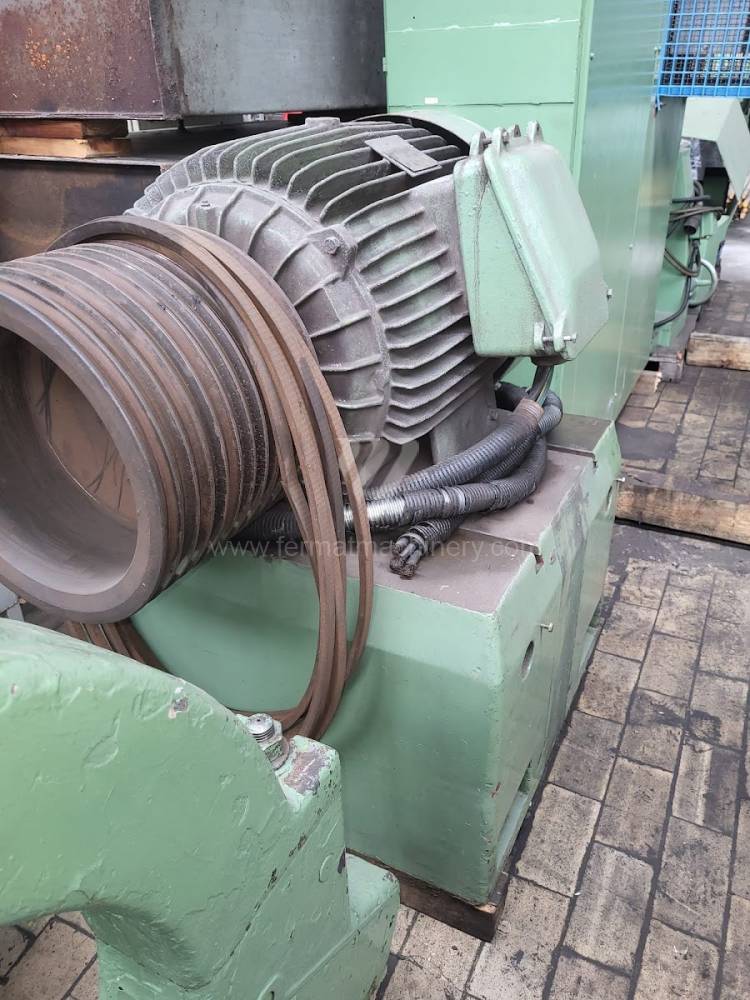

TCG 125x5000 |
231070 | Poreba | 1984 | Średnica toczenia: 1250 mm Odległość między kłami: 5000 mm Maks. ciężar przedmiotu obrabianego: 30000 kg Długość toczenia: 5000 mm |
|
 |
SF 40s CNC |
241762 | Fermat | 2006 | System sterowania Siemens: 802 D si Średnica toczenia: 340 mm Długość toczenia: 750 mm Łoże skośne: nie Przejście przez wrzeciono: 38 mm Głowica rewolwerowa: tak |
|
 |

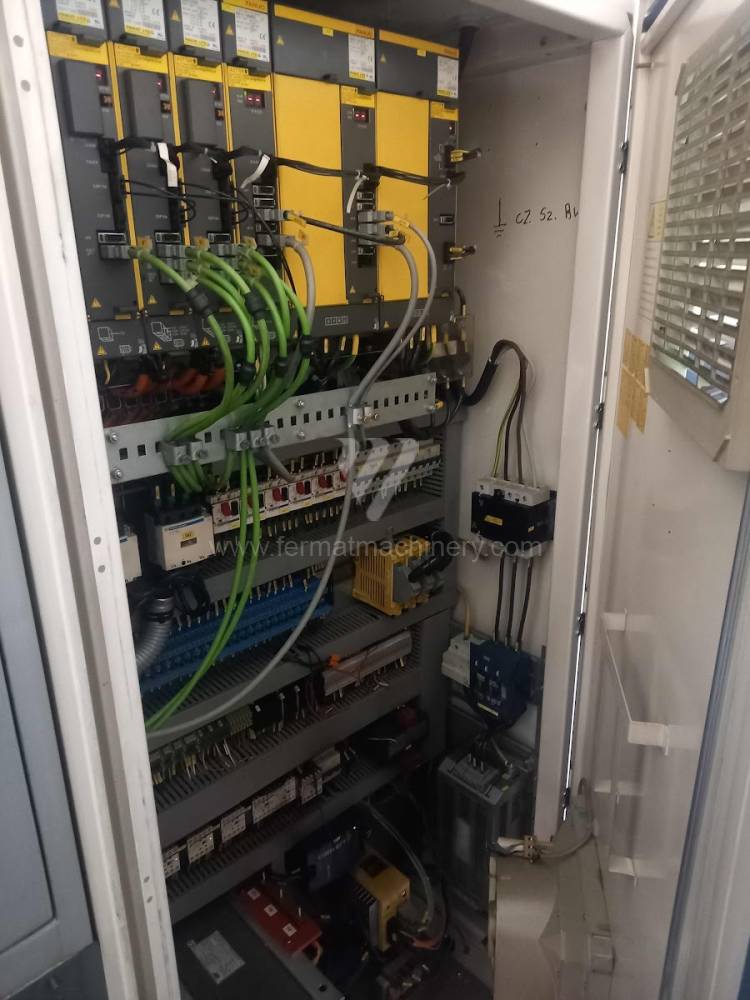

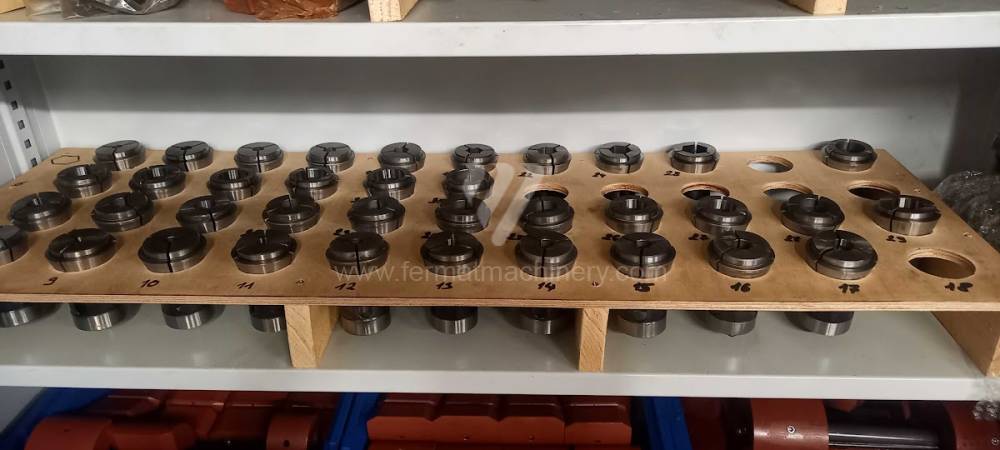

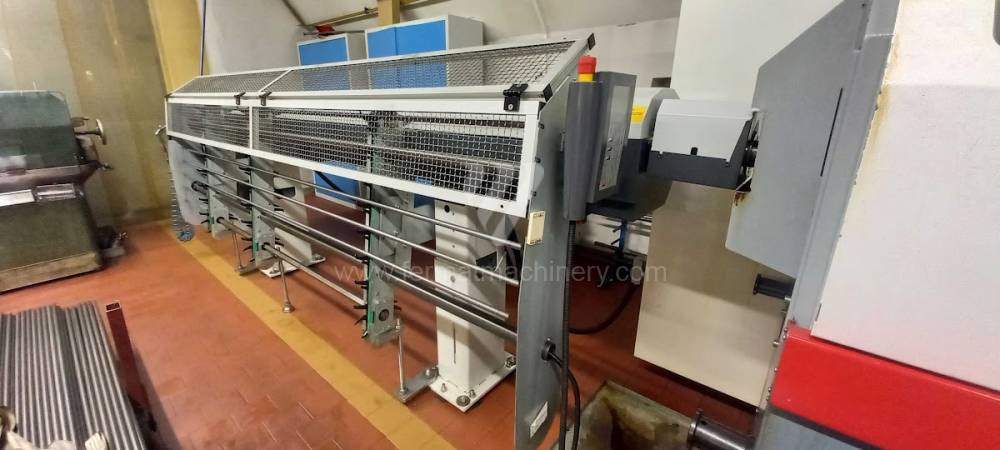

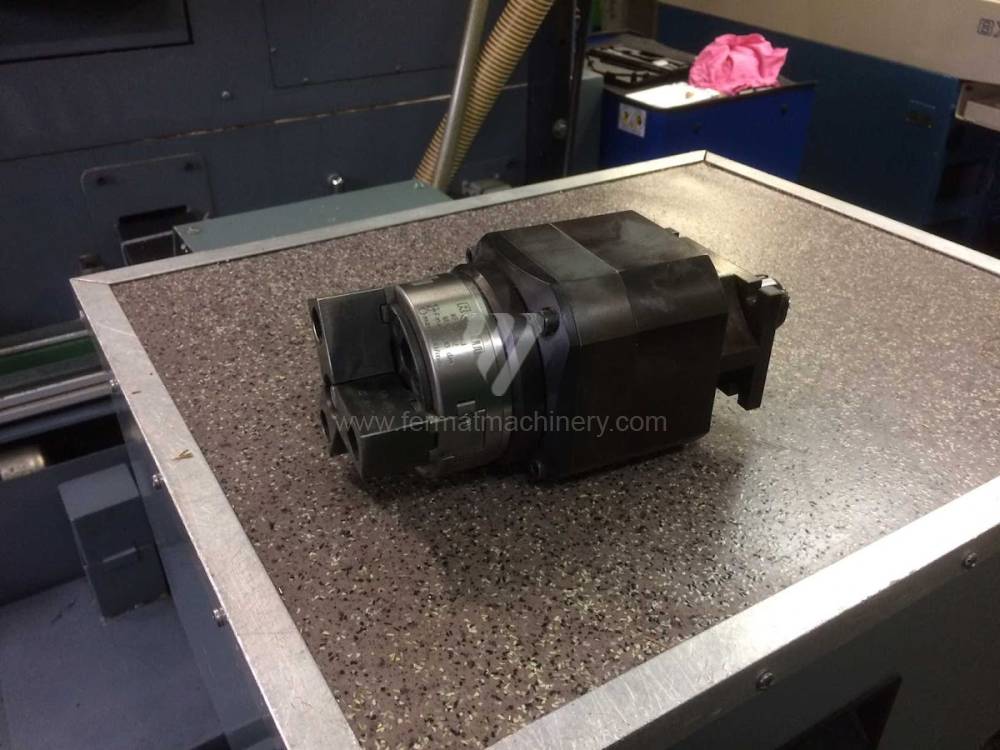

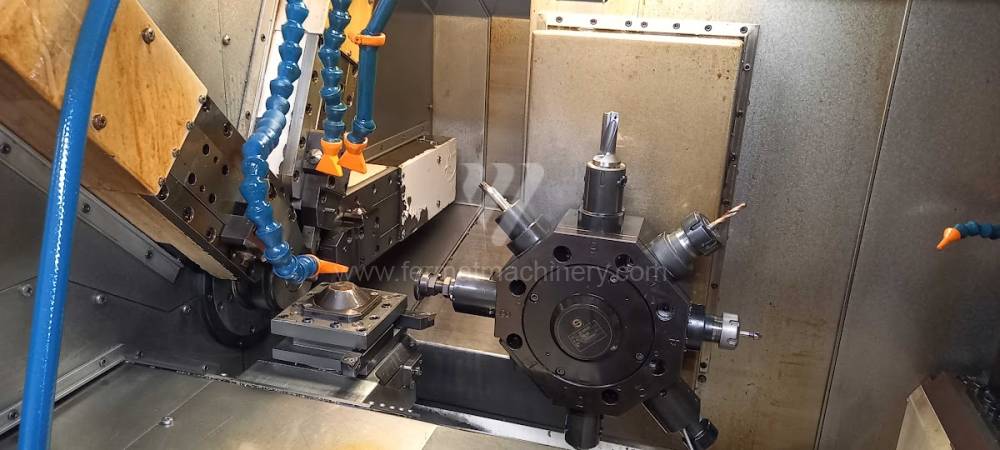

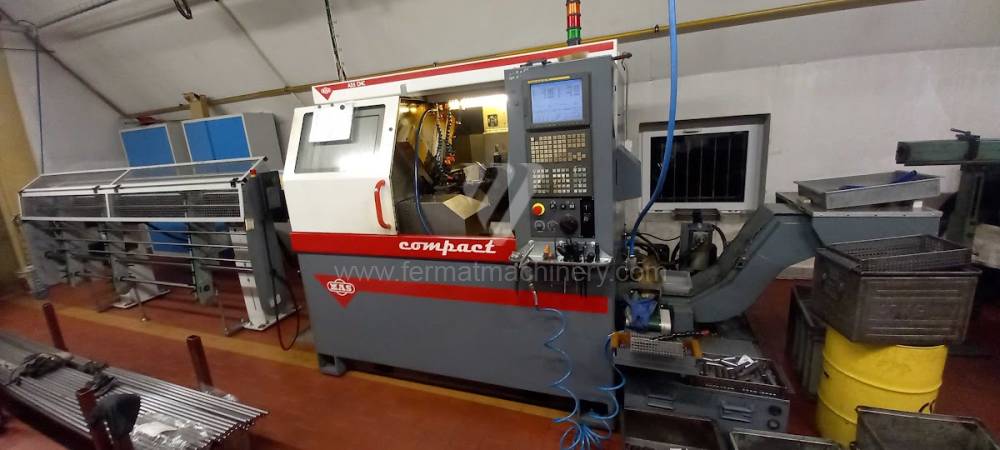

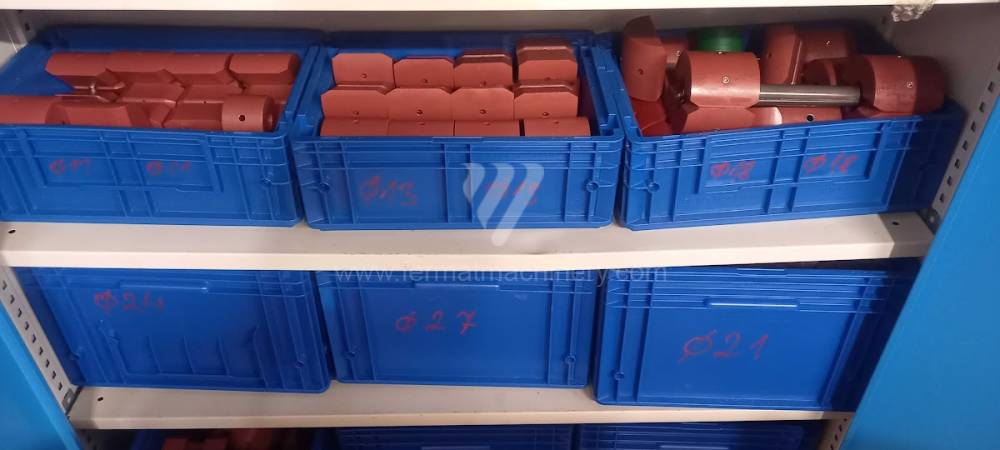

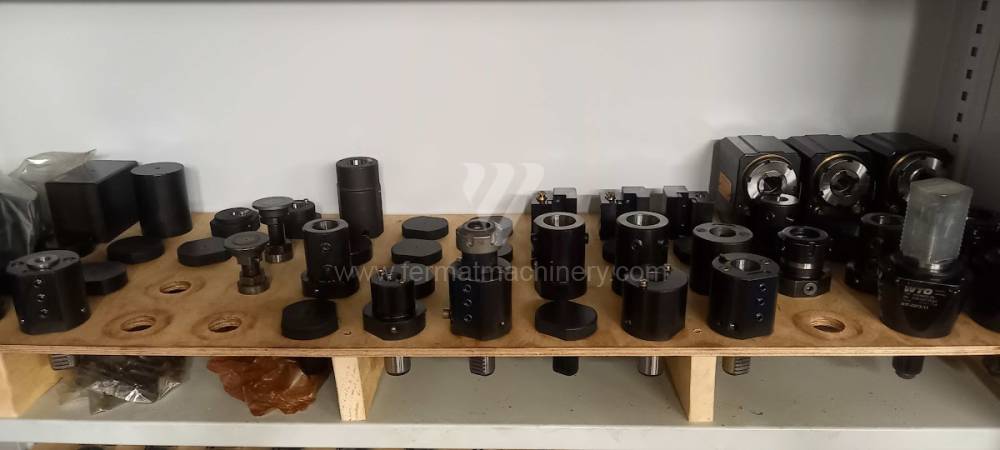

Compact A35 CNC |
231369 | KOVOSVIT MAS, a.s. | 2005 | System sterowania Fanuc: 16i - TB Średnica toczenia: 35 mm Długość toczenia: 100 mm Łoże skośne: nie Oś Y: tak Przeciwwrzeciono: nie |
|
 |
SUS 63/1250 |
241137 | TOS Čelákovice | Średnica toczenia: 630 mm Odległość między kłami: 1250 mm Maks. ciężar przedmiotu obrabianego: 6000 kg Średnica toczenia nad suportem: 530 mm Moc głównego elektrosilnika: 18 kW Przejście przez wrzeciono: 82 mm |
||
 |

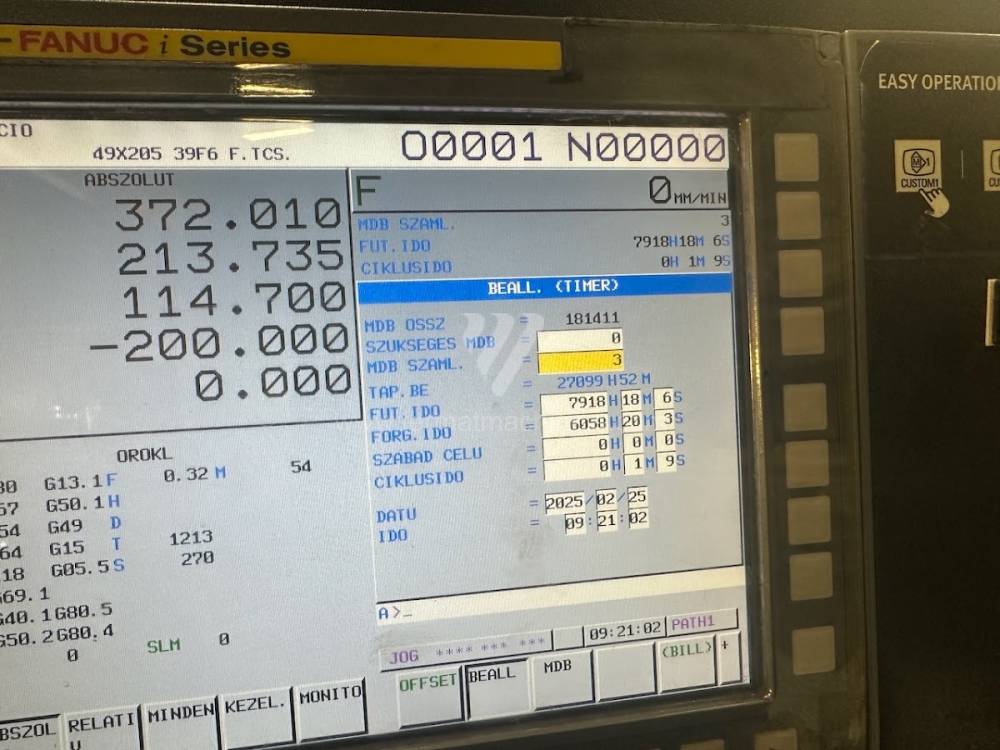

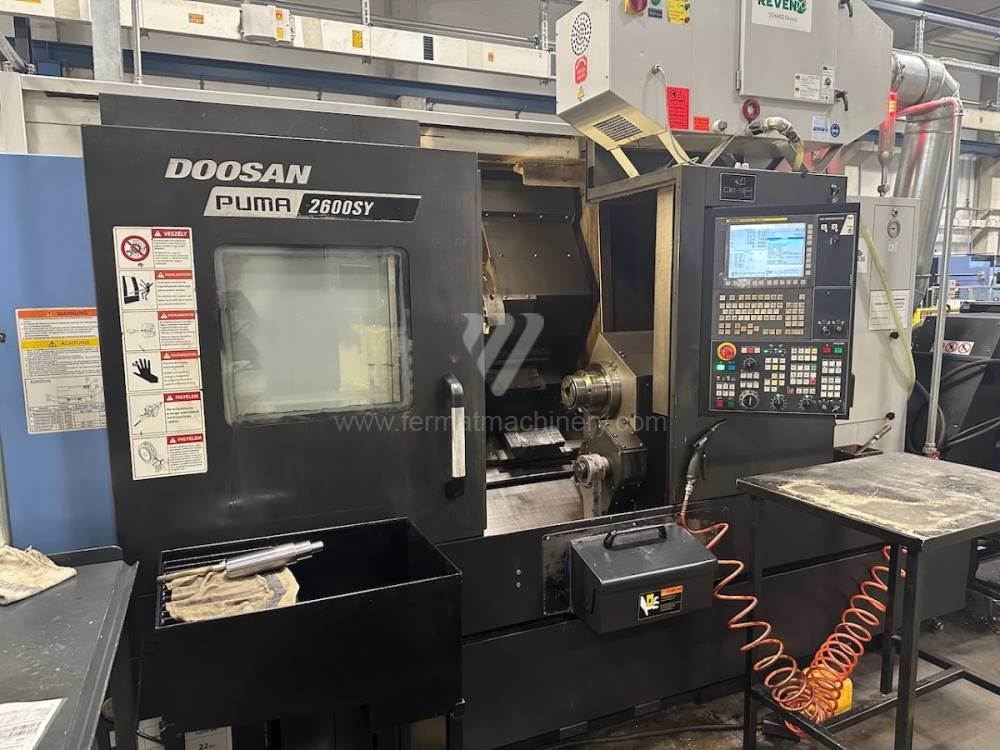

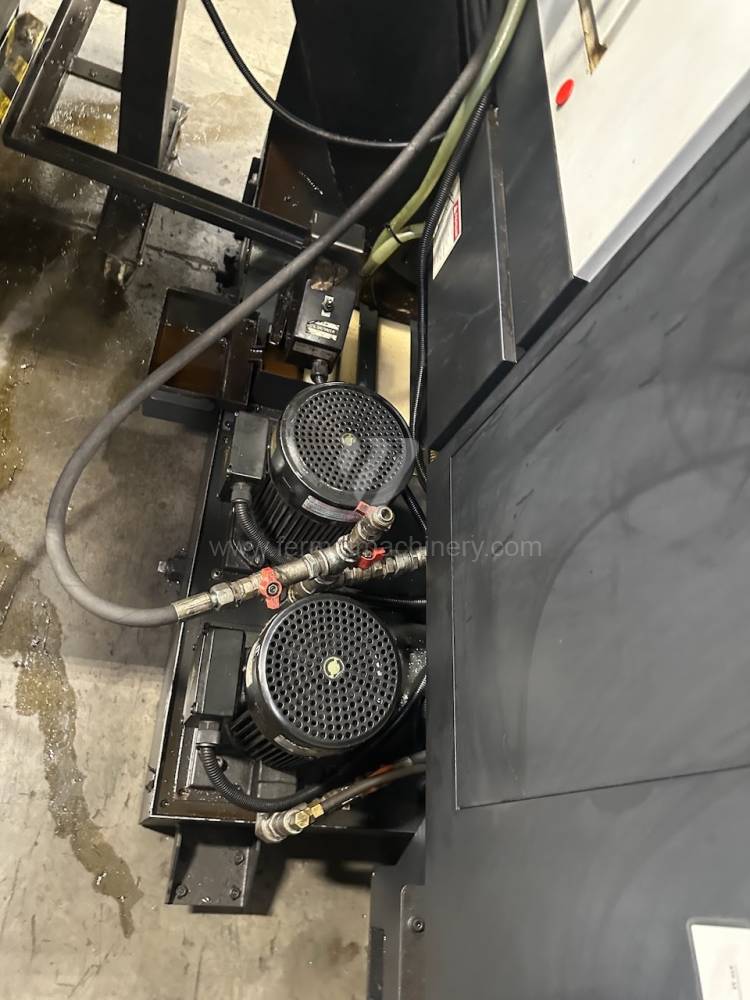

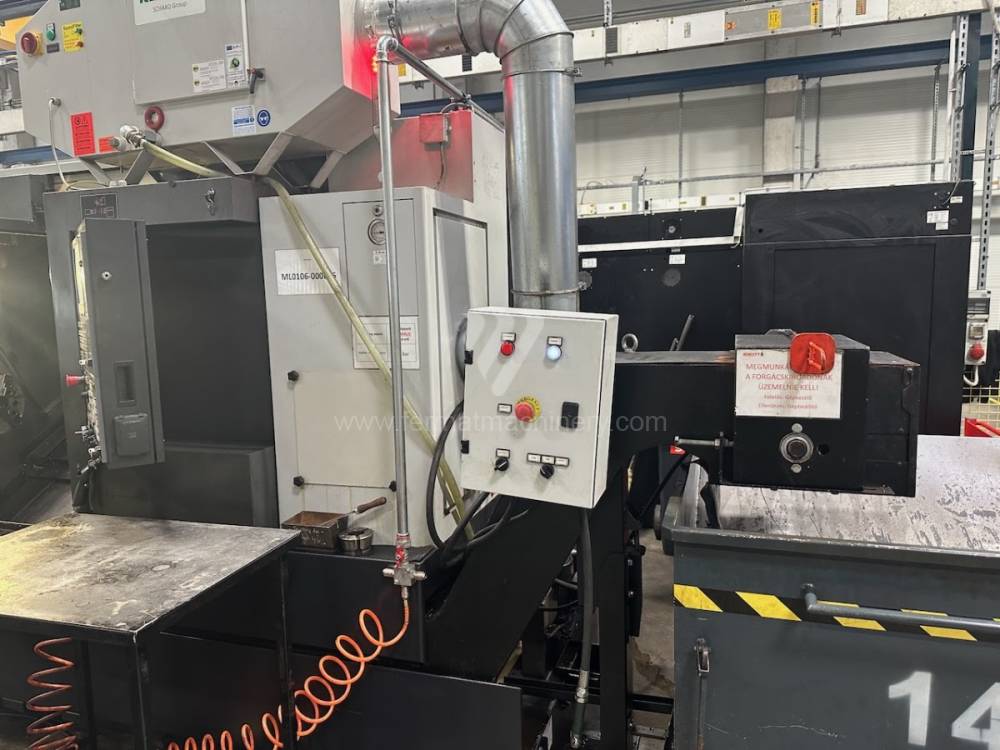

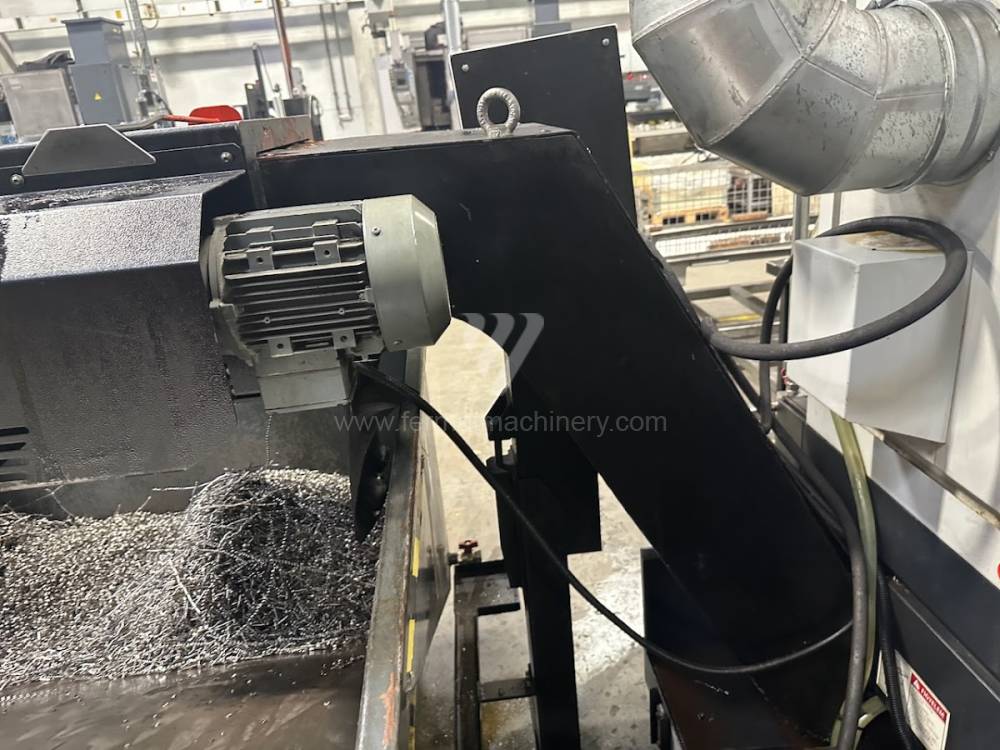

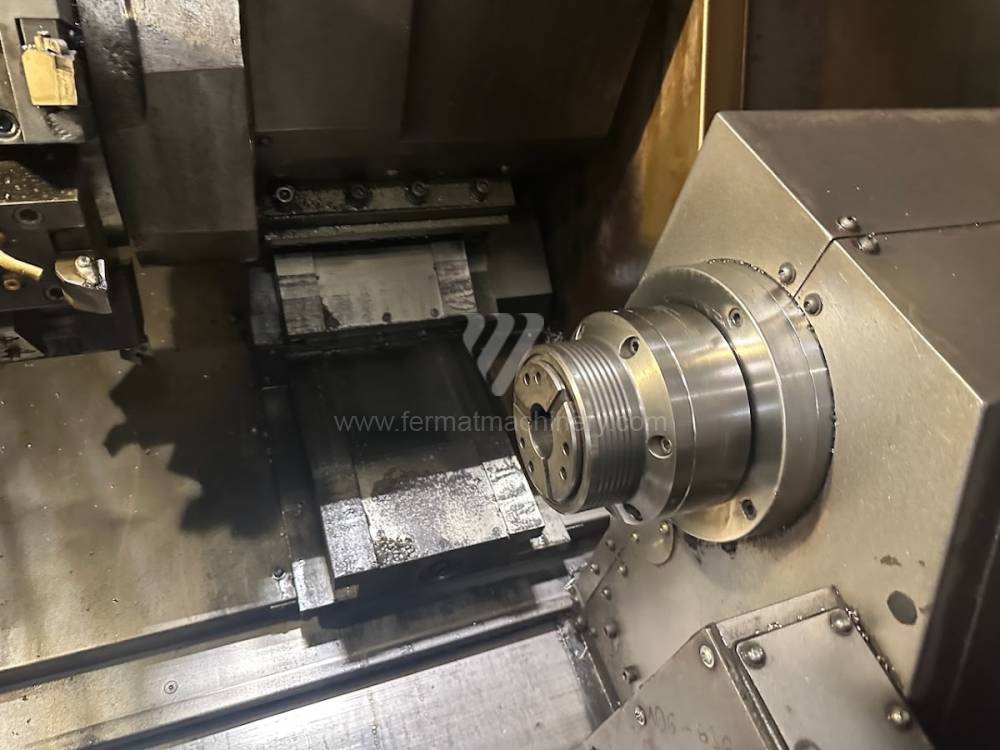

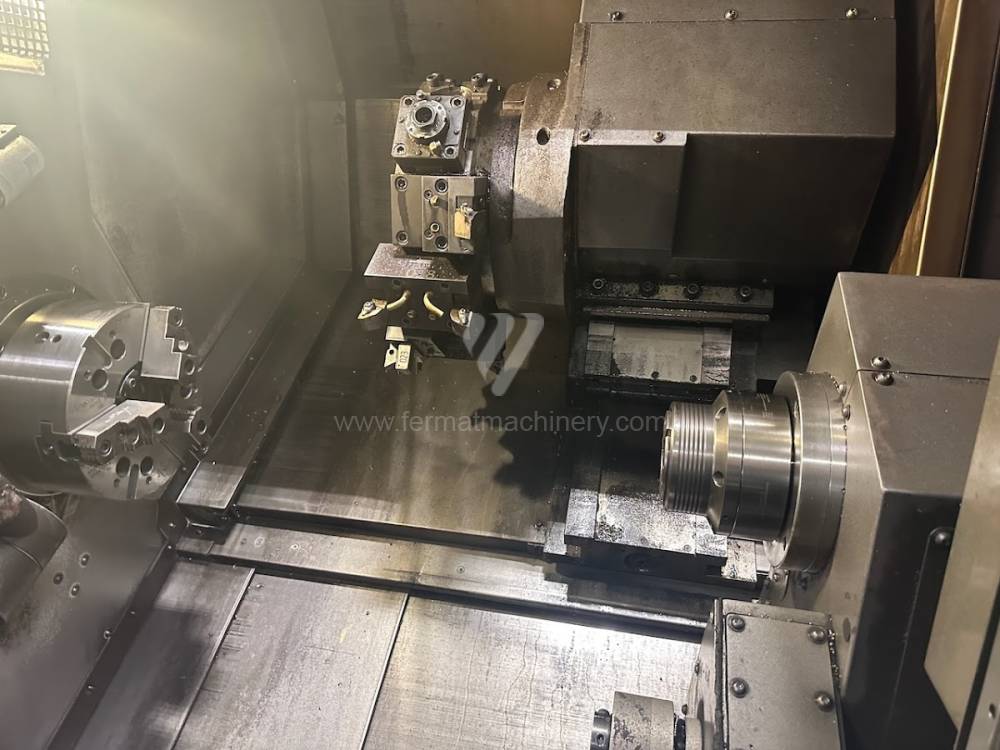

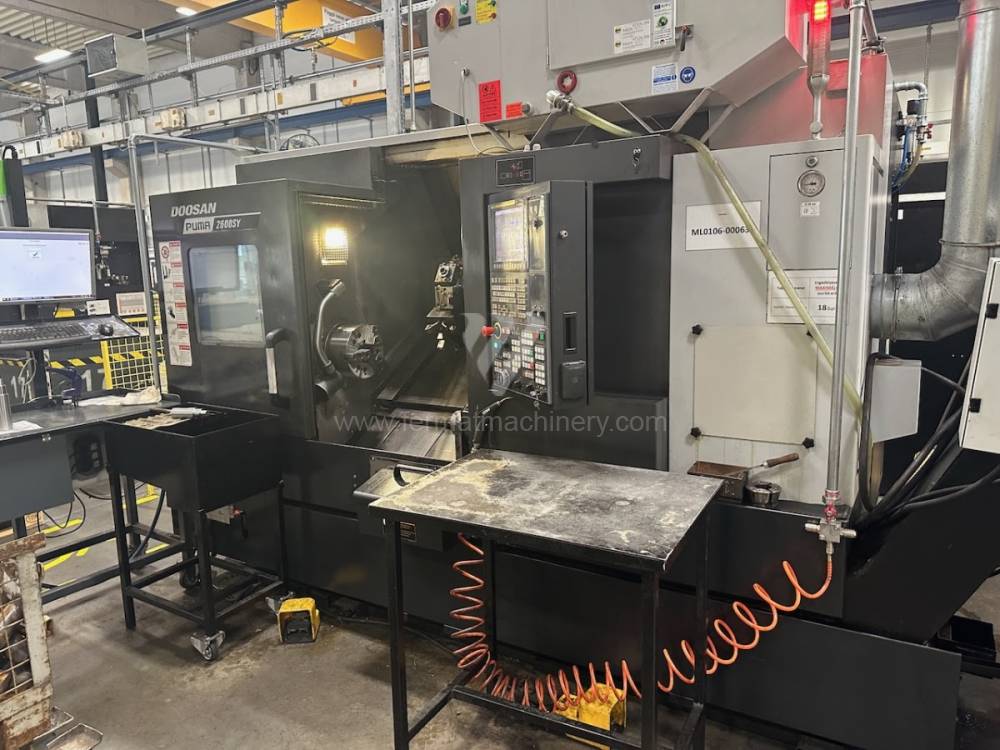

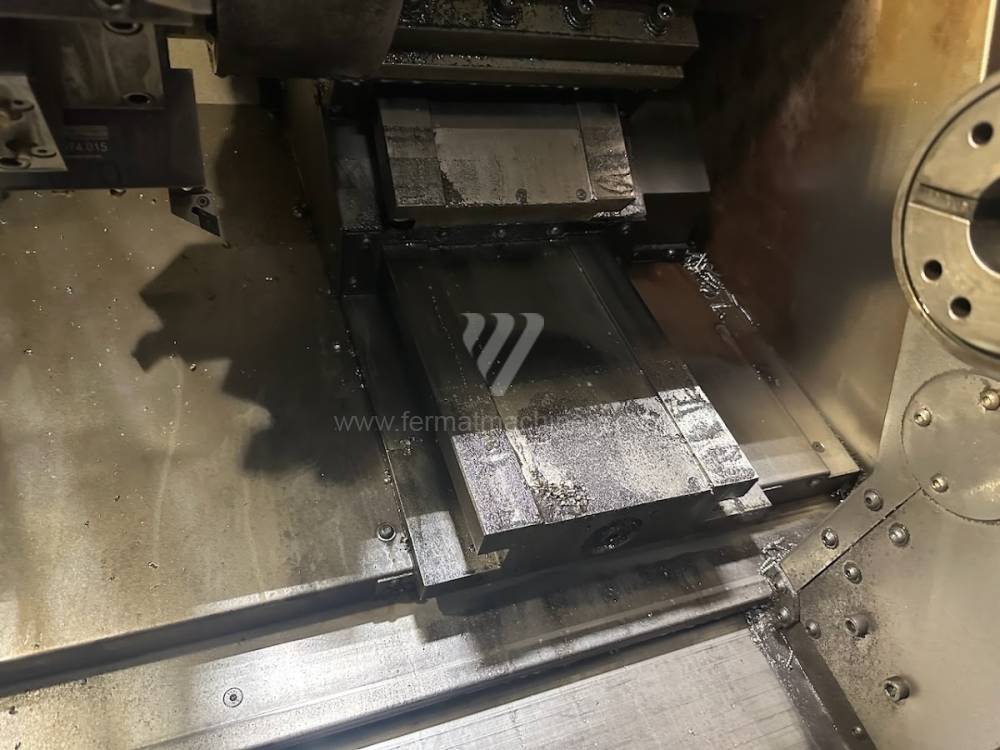

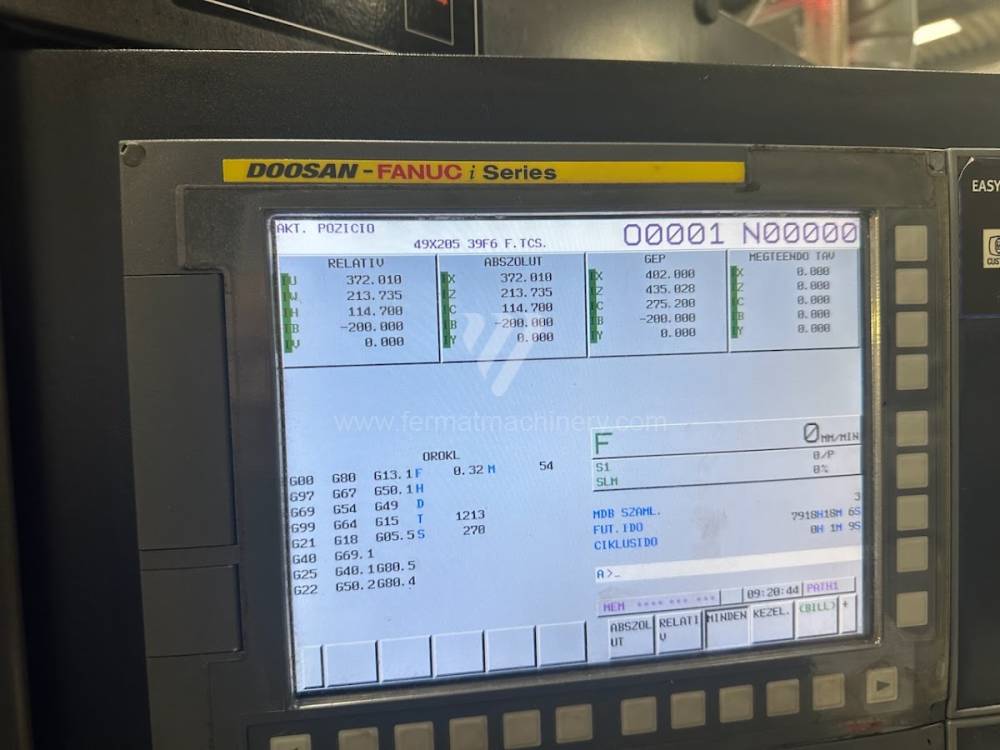

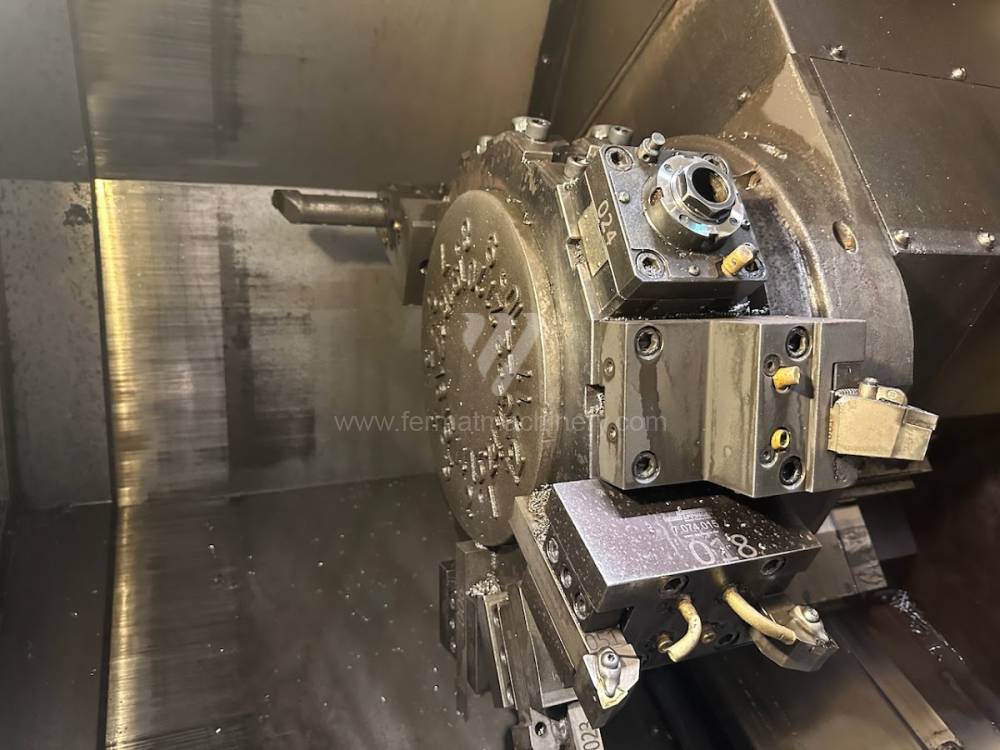

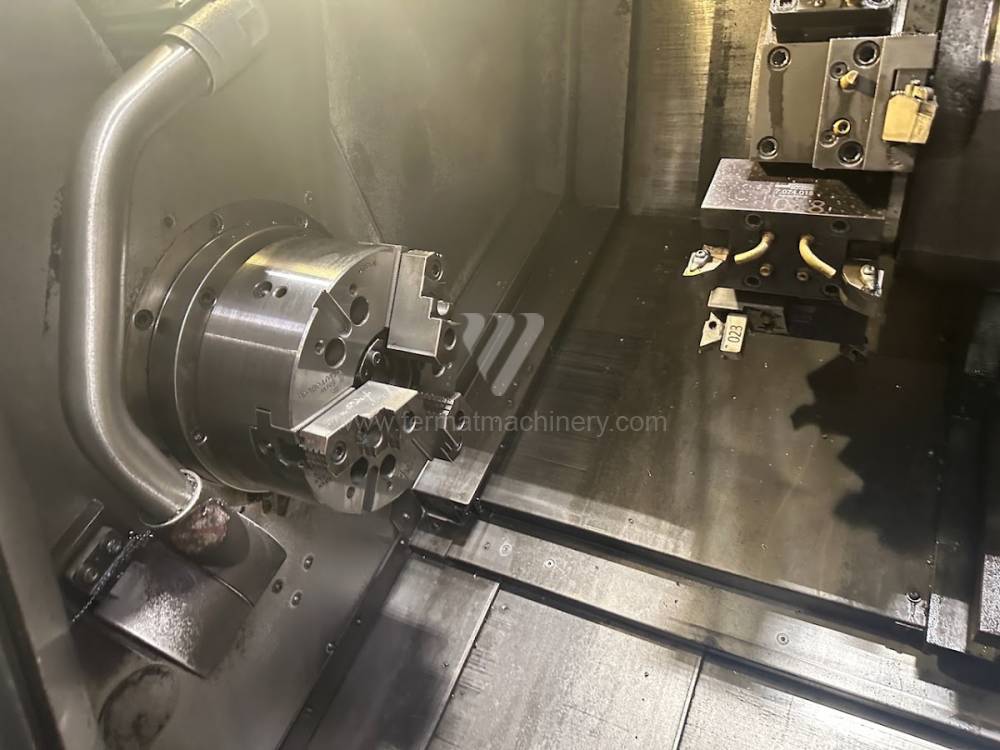

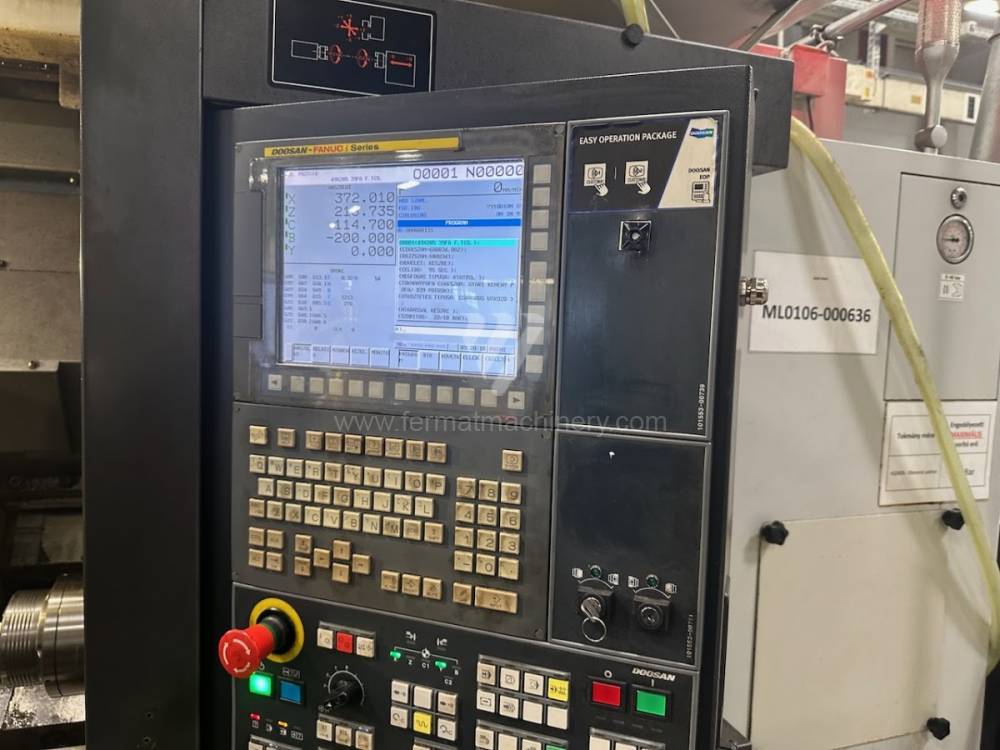

PUMA 2600 SY |
251159 | Doosan | 2016 | System sterowania Fanuc: i Series Średnica toczenia: 376 mm Długość toczenia: 760 mm Łoże skośne: tak Oś Y: tak Przejazd osi Y (Tokarka): 104 (+52-52) mm |
Tokarka jest urządzeniem, które za pomocą obróbki wiórowej zmienia kształt mocowanego elementu poprzez obrót i cięcie w produkt końcowy lub półprodukt. Za pomocą tokarki można wykonywać elementy obrotowe, wiercić otwory, toczyć płaszczyznę, nacinać gwinty zewnętrzne i wewnętrzne.
Materiał (przedmiot obrabiany) jest mocowany w uchwycie tokarskim lub oraz opcjonalnie w kle. Pod względem wymiarów produktu tokarka jest produkowana w różnych rozmiarach pod względem średnicy toczenia, długości toczenia. Kolejnym dodatkowym wymaganiem może być głowica rewolwerowa, głowica frezarska, konik lub wrzeciono przeciwbieżne. Jako akcesoria można zastosować transporter wiórów, chłodzenie wewnętrzne lub zewnętrzne (ciśnienie pompy podawane w jednostce bar). W przypadku tokarek sterowanych numerycznie, jeśli producent nie posiada własnego układu sterowania, istnieje możliwość wyboru układu powszechnie stosowanego, np.: FANUC, SIEMENS, HEIDENHAIN, FAGOR.
Rodzaje tokarek:
- kłowa (tu należą: tokarki stołowe, proste, uniwersalne, produkcyjne i kopiujące)
- tarczowa
- półautomatyczne tokarki kopiujące
- półautomaty wielonożowe
- tokarki pionowe (karuzelowe)
- rewolwerowe (półautomatyczne, jednowrzecionowe, wielowrzecionowe)
- tokarki CNC
- specjalne
Podstawowymi grupami konstrukcyjnymi tokarek kłowych są: łoże, wrzeciennik, suport, konik, wrzeciennik oraz mechanizm posuwu.
Podstawowy podział pochylenia łoża tokarki:
- poziome
- ukośne (nachylenie 45 stopni)
Według napędów:
- prowadnice ślizgowe
- prowadnice toczne
Część mocująca – zwykle tworzy ją uchwyt z jednej strony i konik z drugiej lub uchwyt i druga część mocująca z przeciwwrzecionem.
Część tnąca – składająca się z klinu tnącego zamocowanego na podłużnej części – osi Z.
Część poprzeczna (prostopadła do osi wrzeciona) oznaczona jako oś X albo automatyczna głowica narzędziowa, również zwykle umieszczona na posuwie poprzecznym maszyny.
Inne osie, które mogą posiadać tokarki sterowane CNC:
- oś C1 (indeksowana pozycja wrzeciona)
- oś C2 (indeksowana oś wrzeciona przeciwbieżnego)
- oś Y (oś Y umożliwia ruch narzędzia prostopadle do osi Z oraz obróbkę narzędziami napędzanymi)
- oś B (indeksowana oś suportu)
Maszyna może być wyposażona w sondę pomiarową narzędzia (uchylana automatycznie lub ręcznie)
Zgodnie z operacją technologiczną toczenie koncentruje się na obróbce:
- powierzchni cylindrycznych
- powierzchni czołowych
- powierzchni stożkowych
- kształtowanych powierzchni
- gwintów
- przycinania
- wcinania
Z punktu widzenia wykorzystania tokarki do rodzaju prac/produkcji, do jakich jest przeznaczona, produkowane są tokarki kłowe, tokarki rewolwerowe, centra tokarskie, automaty tokarskie, tokarki karuzelowe.
W świecie istnieje kilkuset producentów tokarek, wśród najbardziej znanych używanych w naszym regionie są TOS, GILDEMEISTER, MAZAK, DOOSAN, HYUNDAI, ŠKODA, OKUMA, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
