Nom du produit | NUMERO D'INVENTAIRE | Fabricant | Année de production | Paramètres | ||
---|---|---|---|---|---|---|
SKJ 50-160 |
221352 | ČKD BLANSKO - OS | Diamètre maxi de la piece a usiner: 16000 mm Diamètre de serrage de la table rotative: 4770 mm Charge maxi sur la table: kg Hauteur maxi de la piece a usiner: 4000 mm Extension du curseur (Z): mm Outils entrainés: |
|||

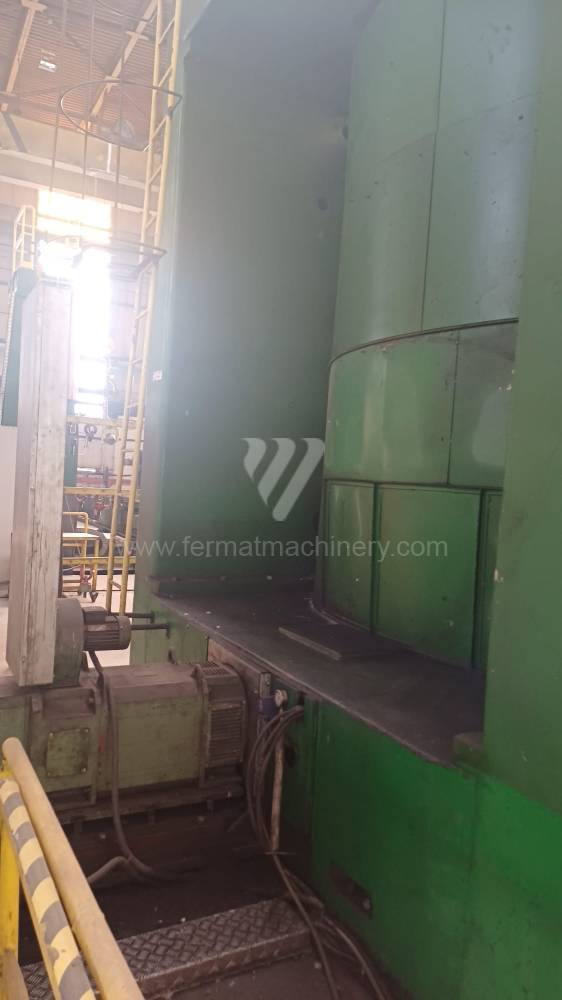

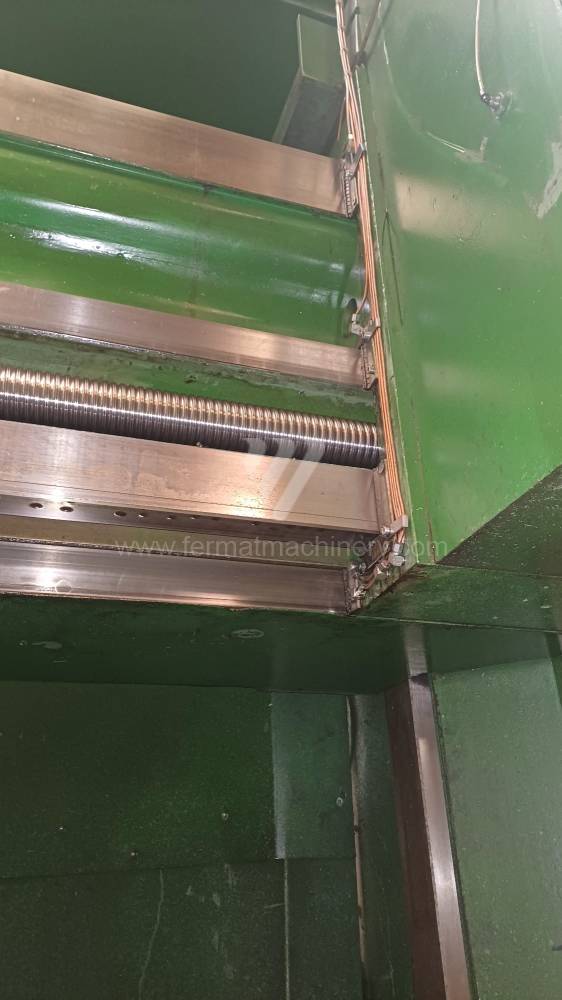

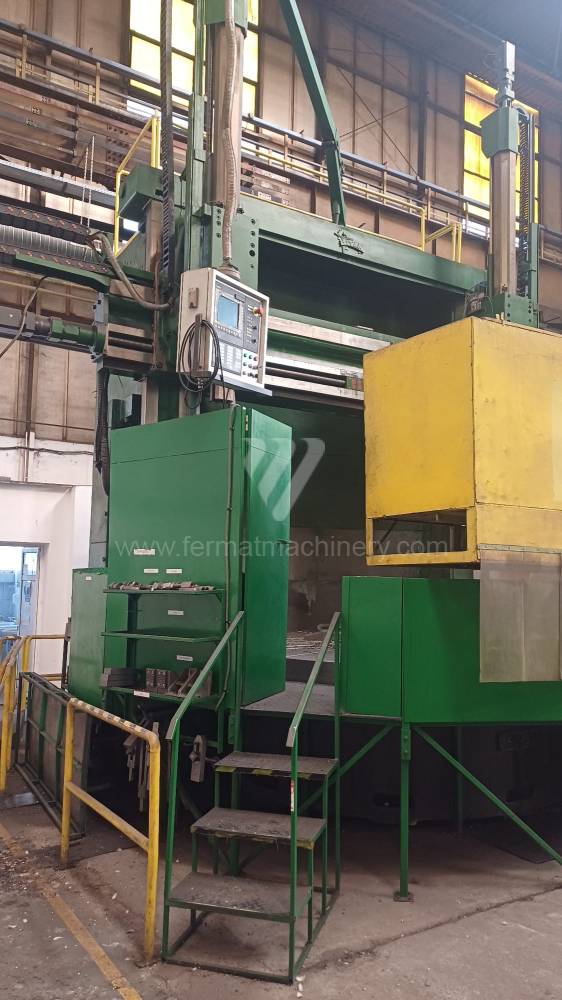

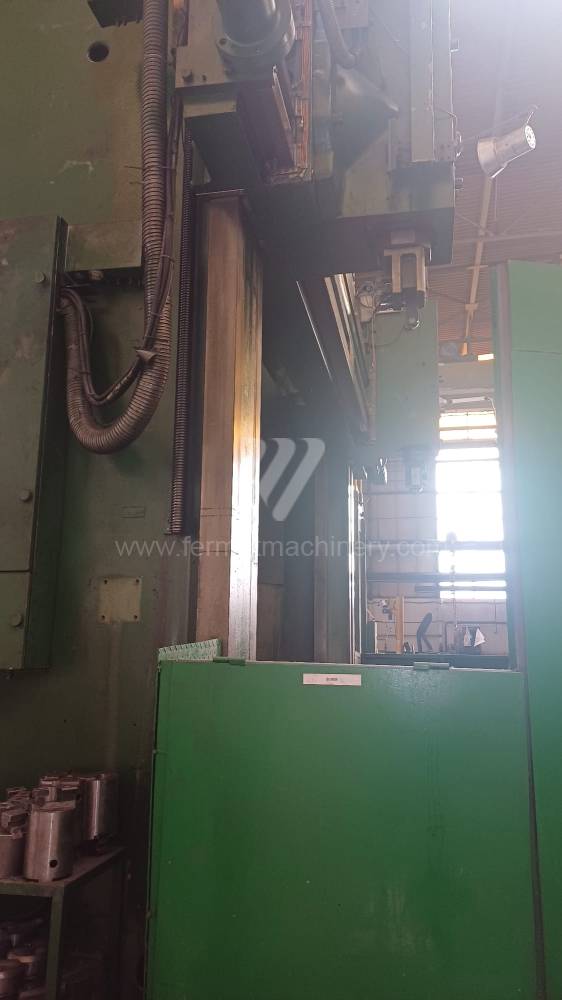

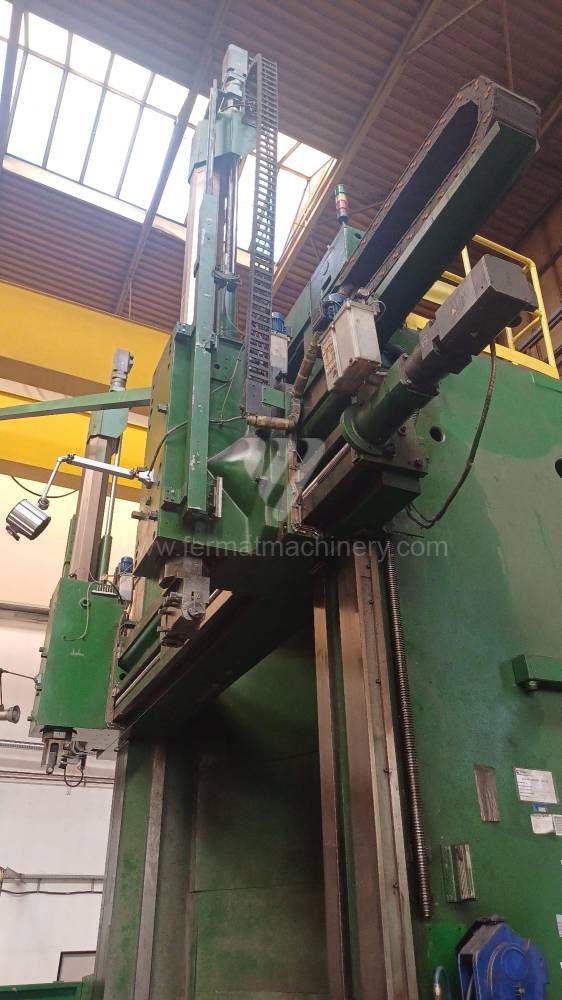

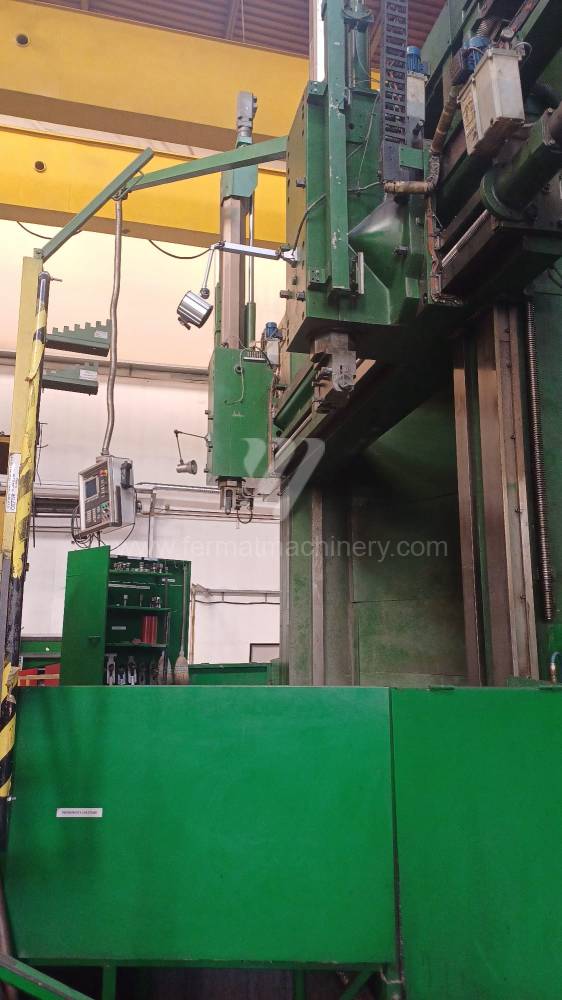

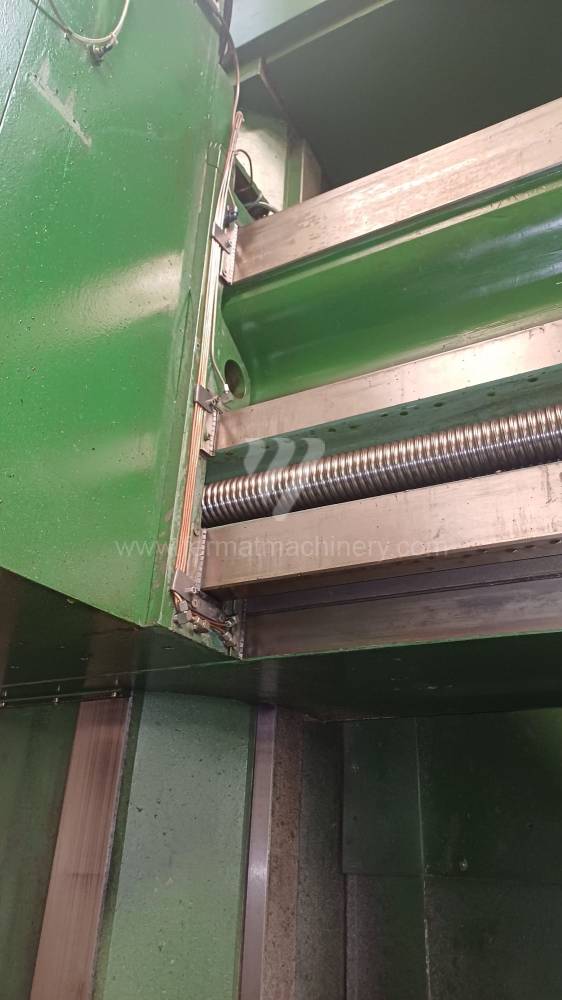

SC 33 CNC |
221439 | I.M.ROMAN | Système de contrôle Fanuc: 0i - TD Diamètre maxi de la piece a usiner: 3300 mm Diamètre de serrage de la table rotative: 3000 mm Charge maxi sur la table: 18000 kg Hauteur maxi de la piece a usiner: 2300 mm Extension du curseur (Z): mm |
|||

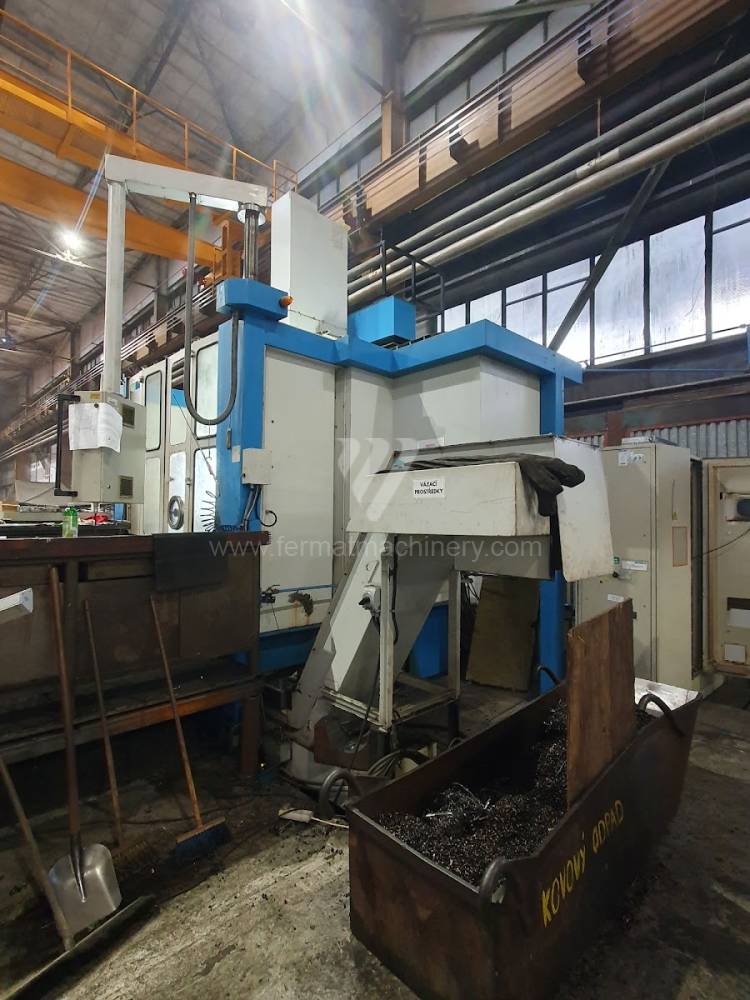

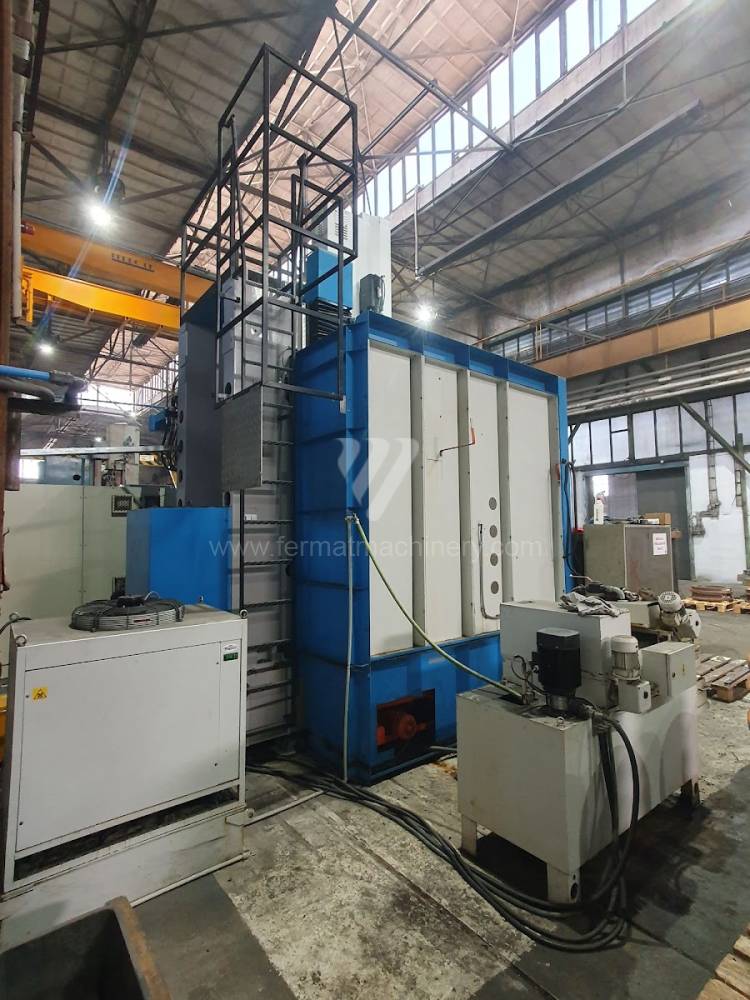

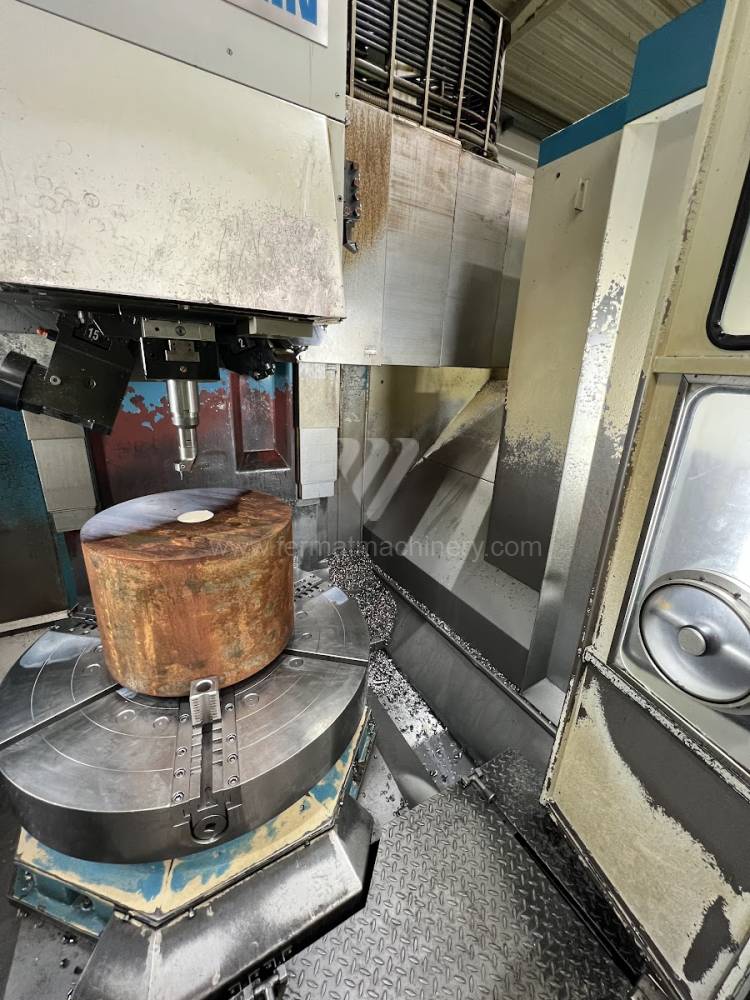

SKQ 12 CNC |
241236 | TOS Hulín | Système de contrôle Mefi: CNC 846 Diamètre maxi de la piece a usiner: 1400 mm Diamètre de serrage de la table rotative: 1250 mm Charge maxi sur la table: 8000 kg Hauteur maxi de la piece a usiner: 900 mm Extension du curseur (Z): 700 mm |
|||
SKS 10 CNC |
241235 | TOS Hulín | 1997 | Système de contrôle Siemens: Sinumerik 840 C Diamètre maxi de la piece a usiner: 1400 mm Diamètre de serrage de la table rotative: 1000 mm Charge maxi sur la table: 6500 kg Hauteur maxi de la piece a usiner: 1200 mm Extension du curseur (Z): 1000 mm |
||
1525 CNC |
241421 | Stanko Russia | Système de contrôle NCT: 201 Diamètre maxi de la piece a usiner: 2500 mm Diamètre de serrage de la table rotative: 2250 mm Charge maxi sur la table: 12000 kg Hauteur maxi de la piece a usiner: 1500 mm Extension du curseur (Z): 1100 mm |
|||

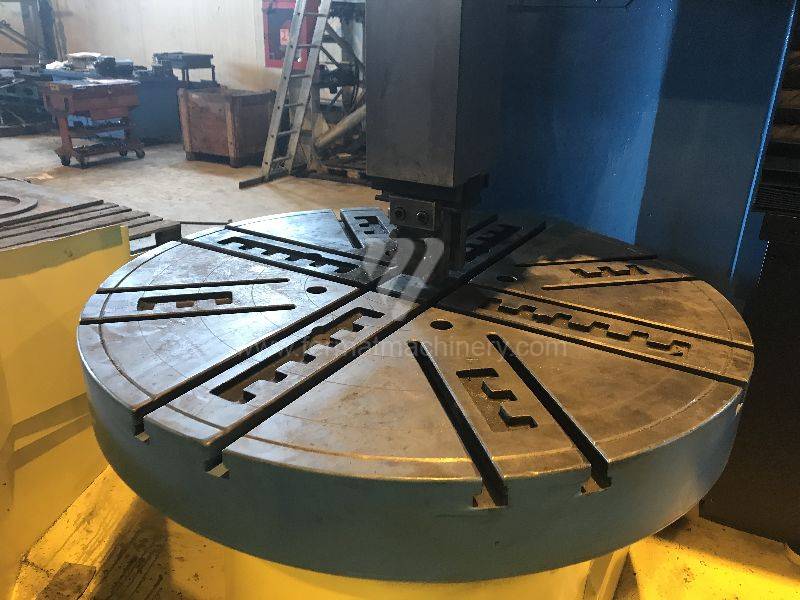

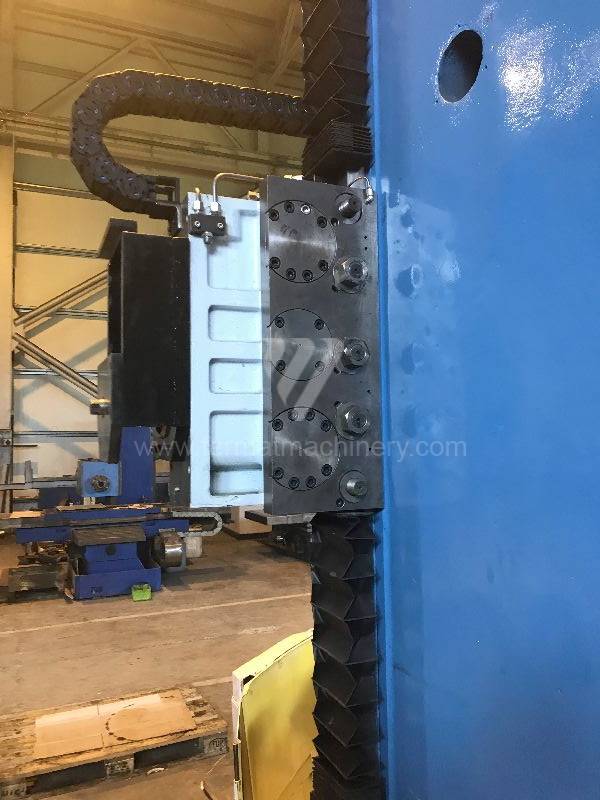

SKJ 12 A |
241285 | TOS Hulín | 1984 | Diamètre maxi de la piece a usiner: 1400 mm Diamètre de serrage de la table rotative: 1250 mm Charge maxi sur la table: 6000 kg Hauteur maxi de la piece a usiner: 1150 mm Extension du curseur (Z): 750 mm Coupe transversale du curseur: mm |
||

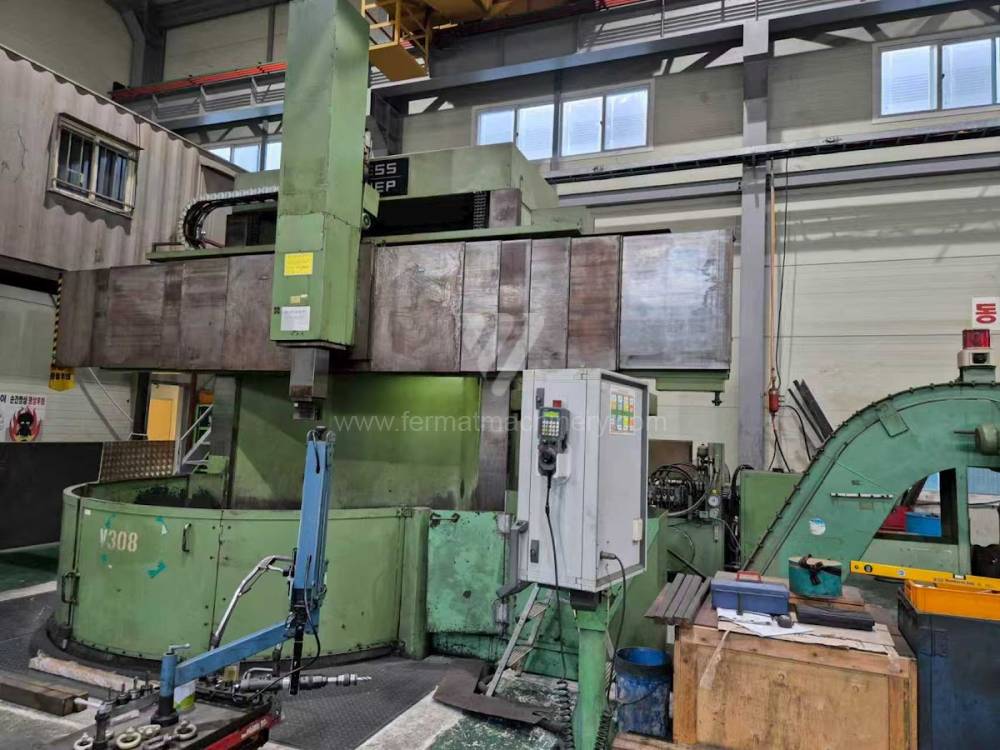

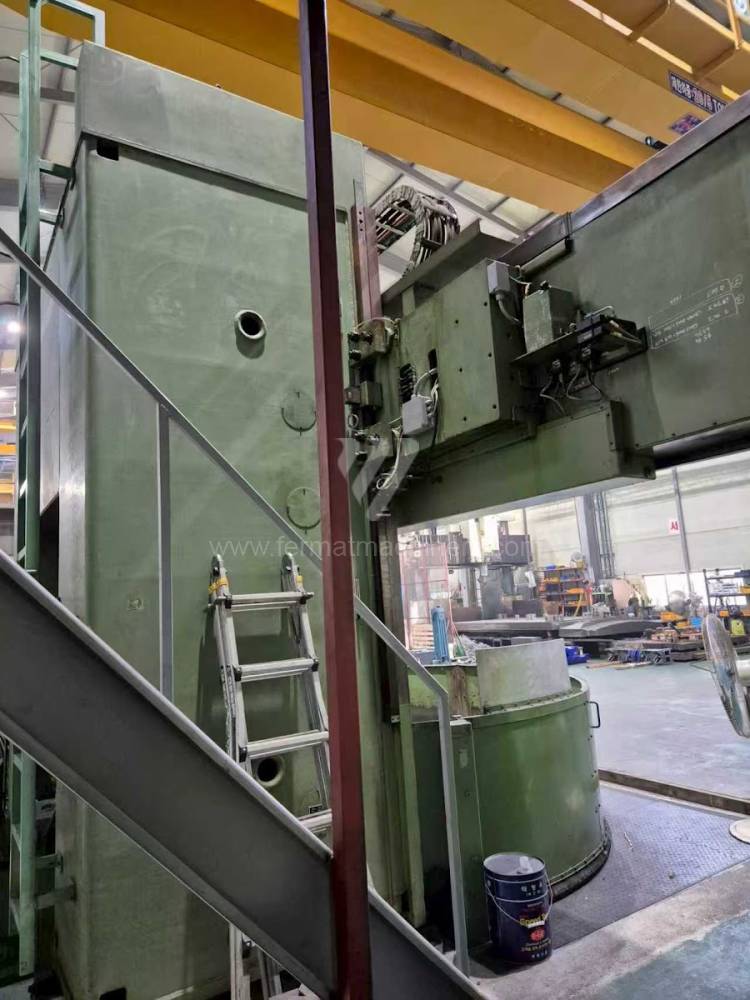

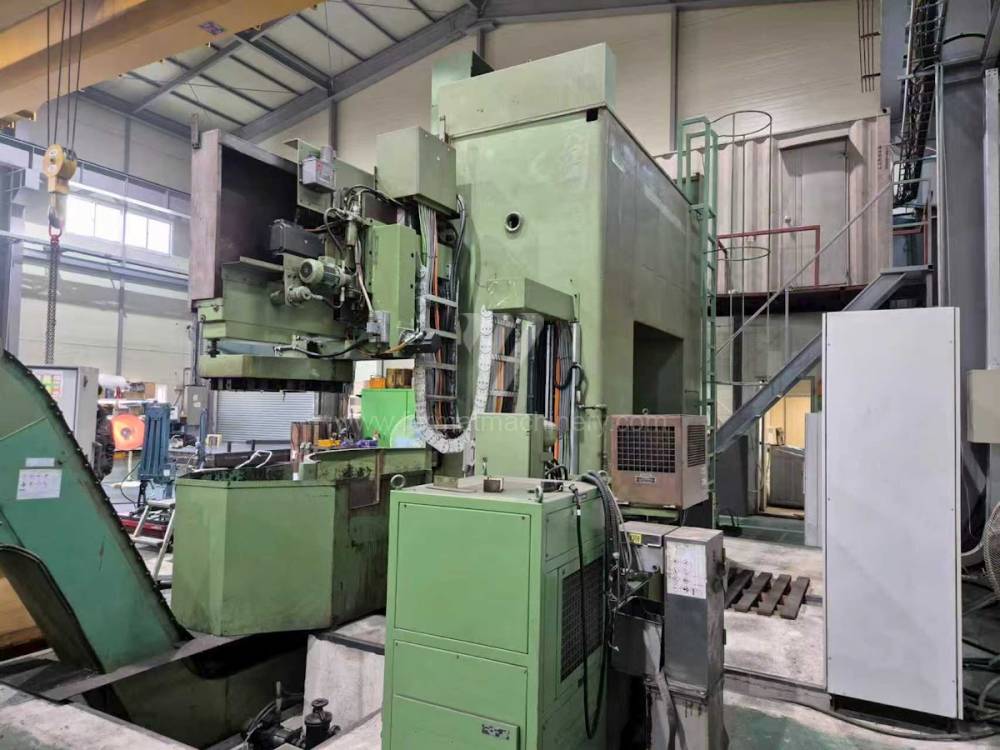

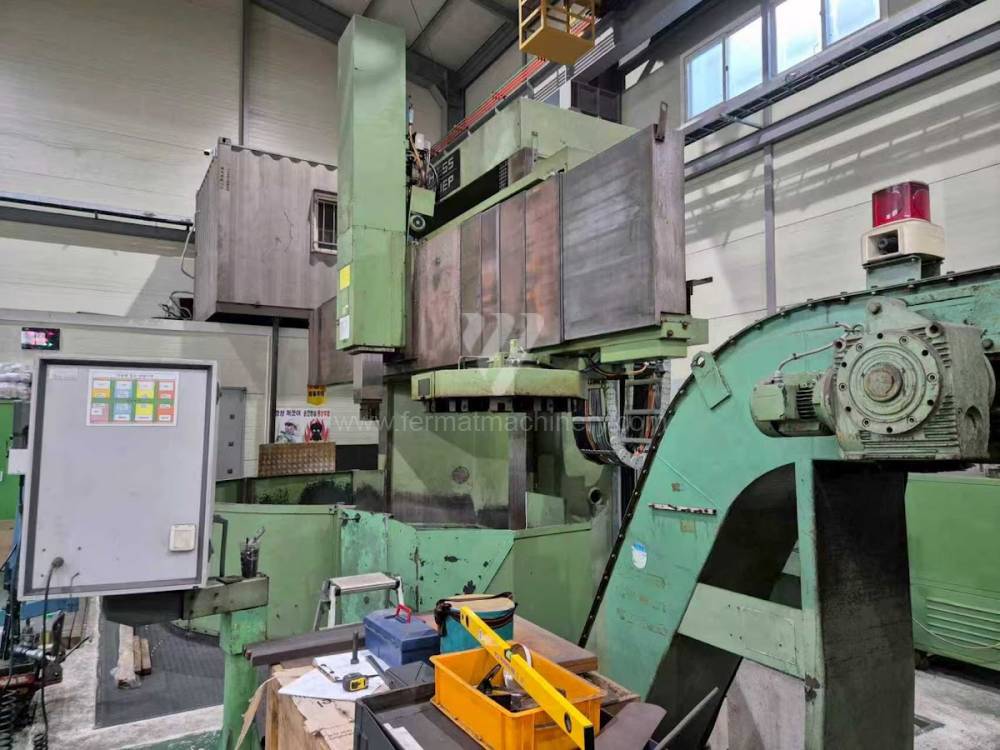

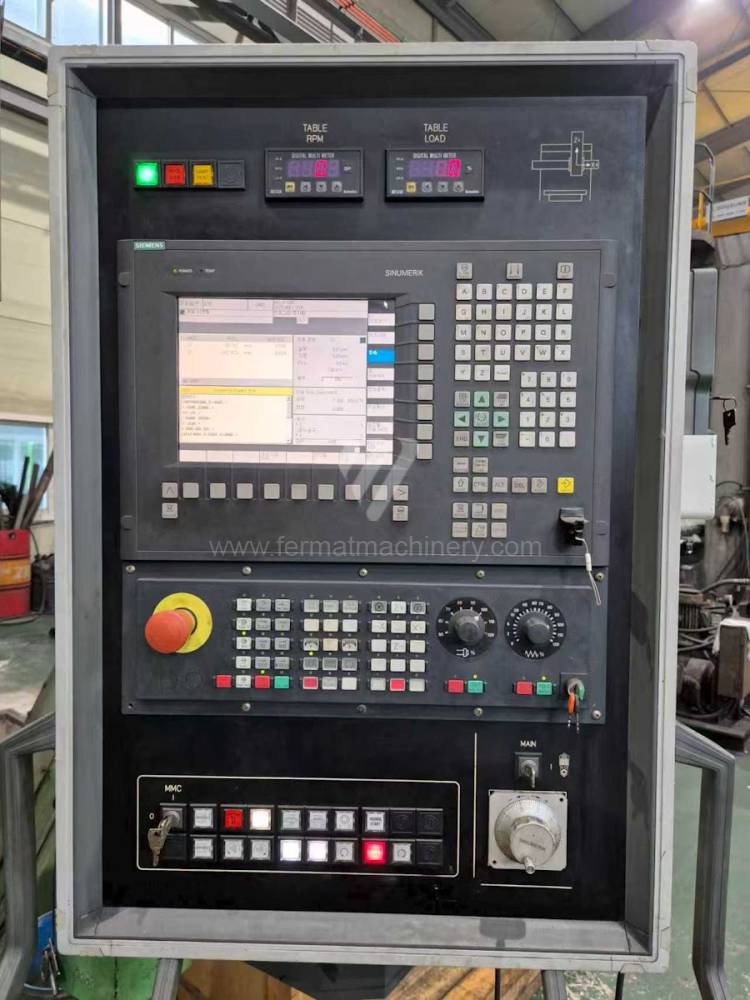

DS 12 NC |
231267 | SCHIESS GmbH | 1968 | Système de contrôle NUM: 1060 Diamètre maxi de la piece a usiner: 1450 mm Diamètre de serrage de la table rotative: 1250 mm Charge maxi sur la table: 5000 kg Hauteur maxi de la piece a usiner: 1400 mm Extension du curseur (Z): 700 mm |
||

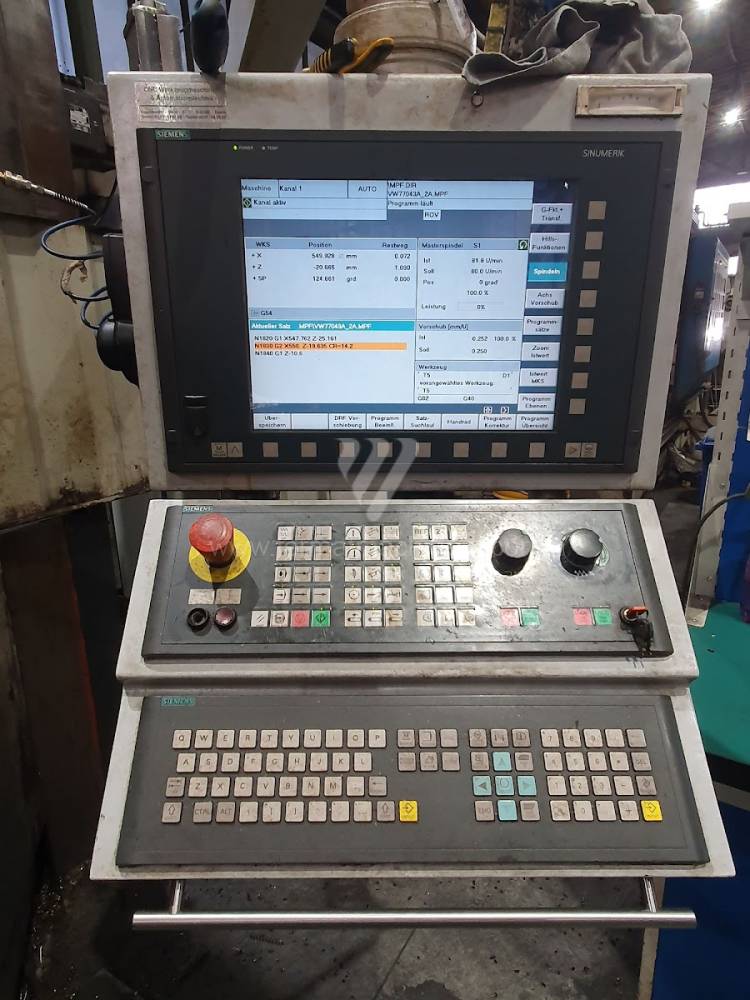

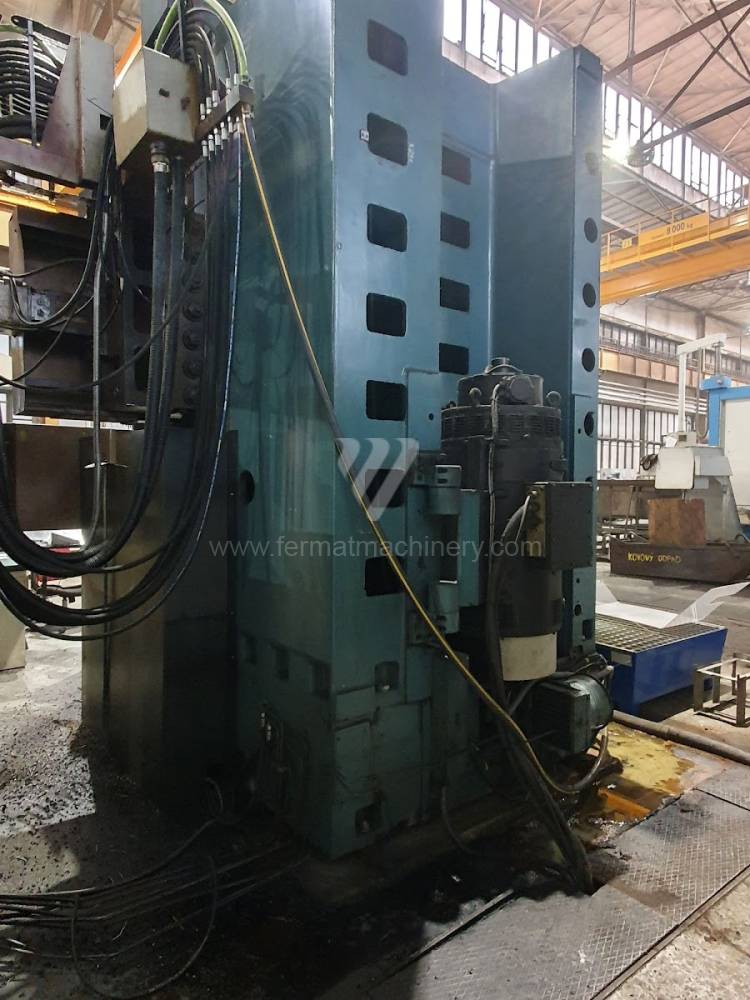

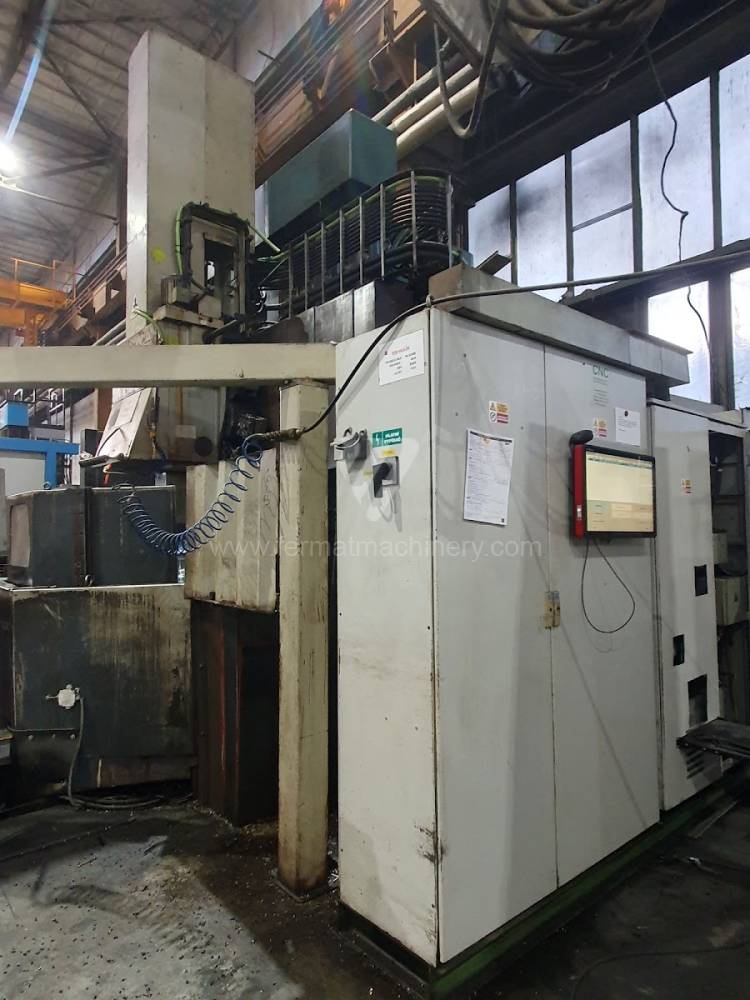

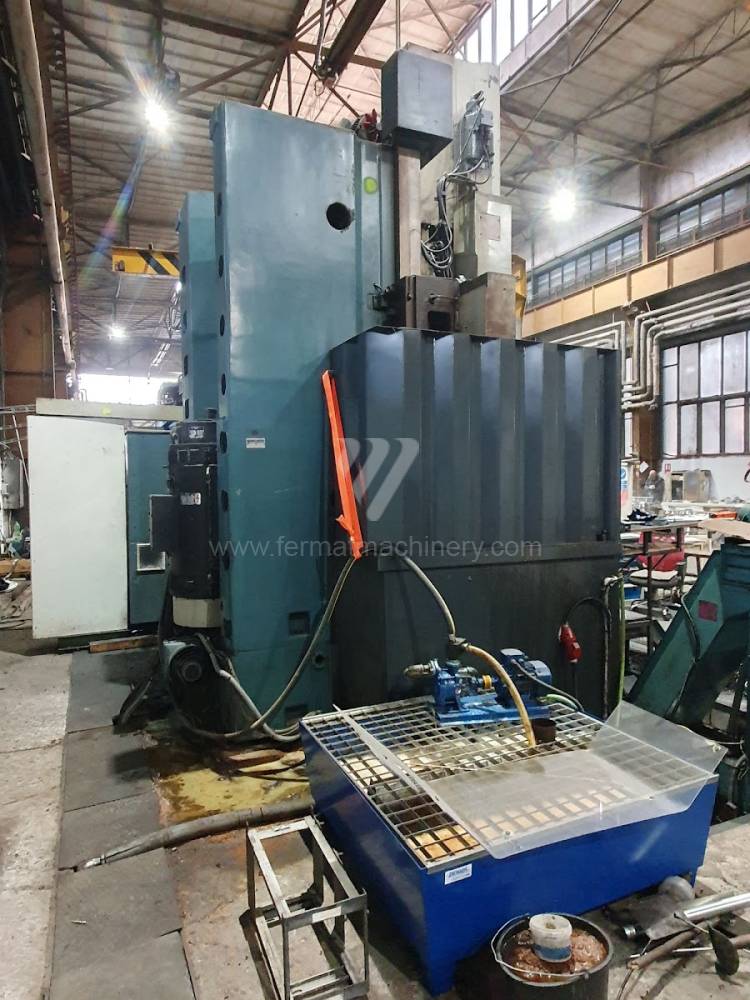

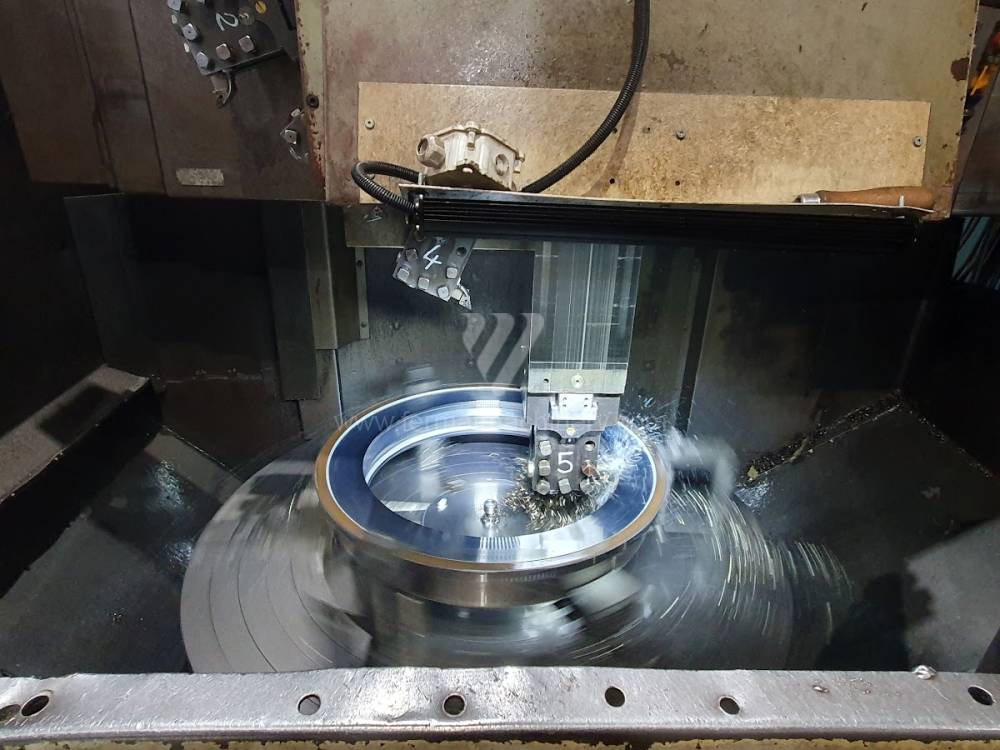

SKIQ 12 CNC |
241509 | TOS Hulín | Système de contrôle Siemens: Sinumerik 810 T Diamètre maxi de la piece a usiner: 1500 mm Diamètre de serrage de la table rotative: 1250 mm Charge maxi sur la table: 12000 kg Hauteur maxi de la piece a usiner: 1570 mm Extension du curseur (Z): 1000 mm |
|||
SC 17 CNC |
201512 | I.M.ROMAN | Système de contrôle Siemens: Sinumerik 828 D Diametre de la table: 1450 mm Diamètre maxi de tournage frontal: 1700 mm Hauteur maxi de la piece a usiner: 1100 mm Poids maxi de la piece a usiner: 12000 kg Puissance du moteur principal: 61 kW |
|||
SKJ 63-80 |
211610 | ČKD BLANSKO - OS | 1978 | Diamètre maxi de la piece a usiner: 8000 mm Diamètre de serrage de la table rotative: 6300 mm Charge maxi sur la table: 300000 kg Hauteur maxi de la piece a usiner: 5000 mm Extension du curseur (Z): 2800 mm Coupe transversale du curseur: mm |
||
SC 43 |
241052 | I.M.ROMAN | Système de contrôle Siemens: Sinumerik 840 D Diamètre maxi de la piece a usiner: 4300 mm Diamètre de serrage de la table rotative: 4000 mm Charge maxi sur la table: 18000 kg Hauteur maxi de la piece a usiner: 2060 mm Extension du curseur (Z): 2x2400 mm |
|||
MACCHINO TIPO V L 12 |
241093 | Unknown | 1975 | Diamètre maxi de la piece a usiner: 1600 mm Diamètre de serrage de la table rotative: 1200 mm Charge maxi sur la table: kg Hauteur maxi de la piece a usiner: 1100 mm Extension du curseur (Z): 630 mm Coupe transversale du curseur: mm |

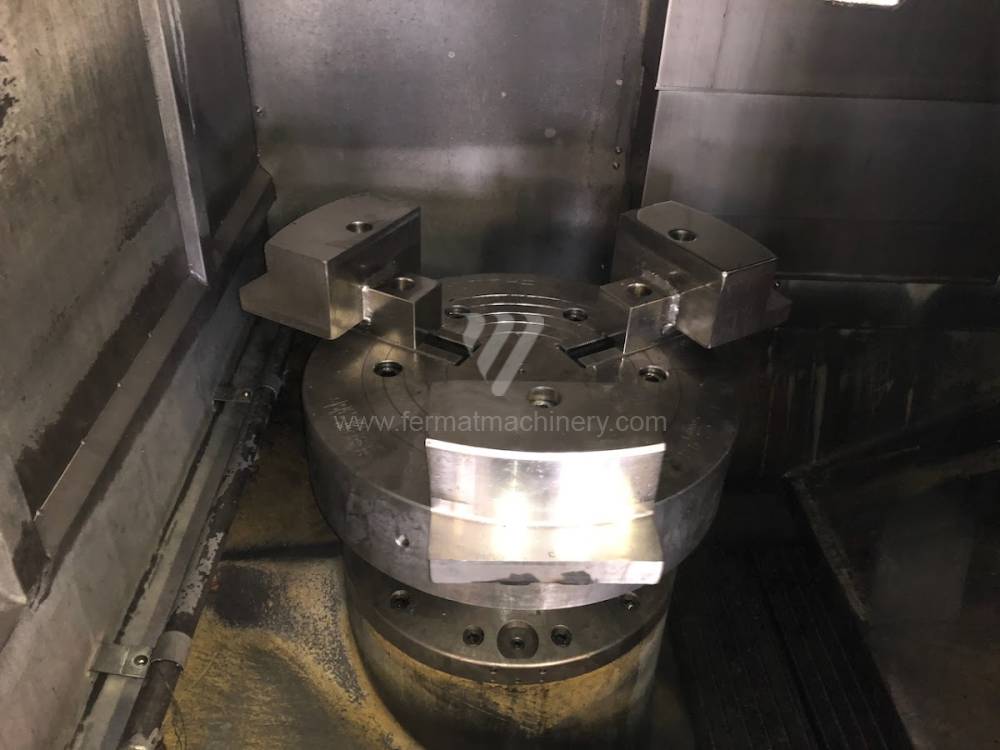

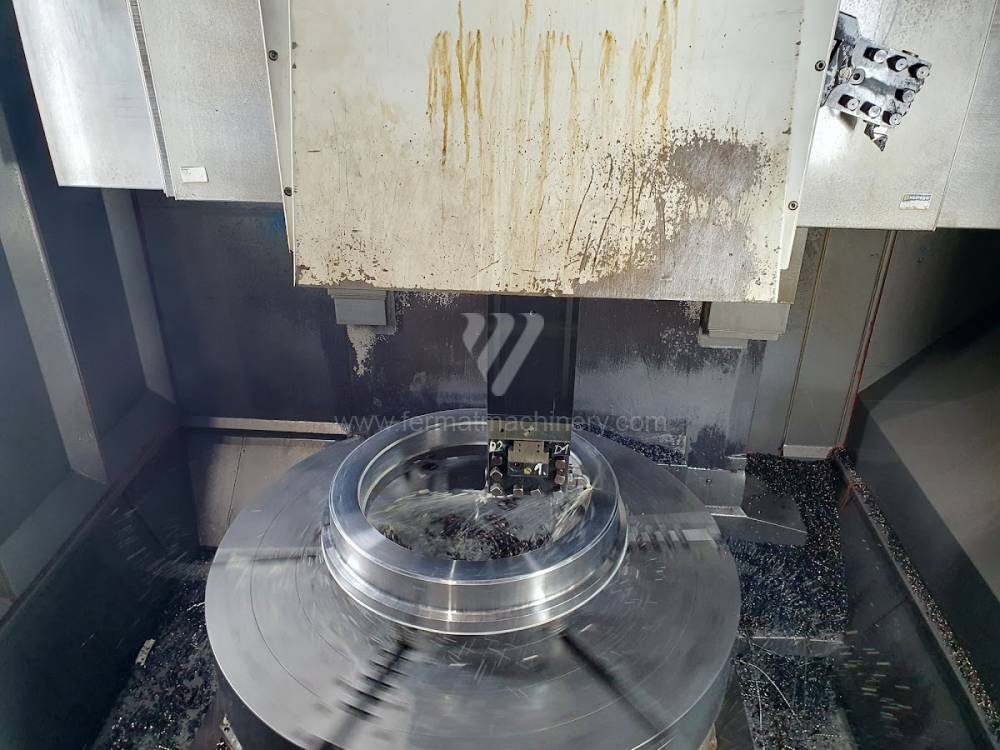

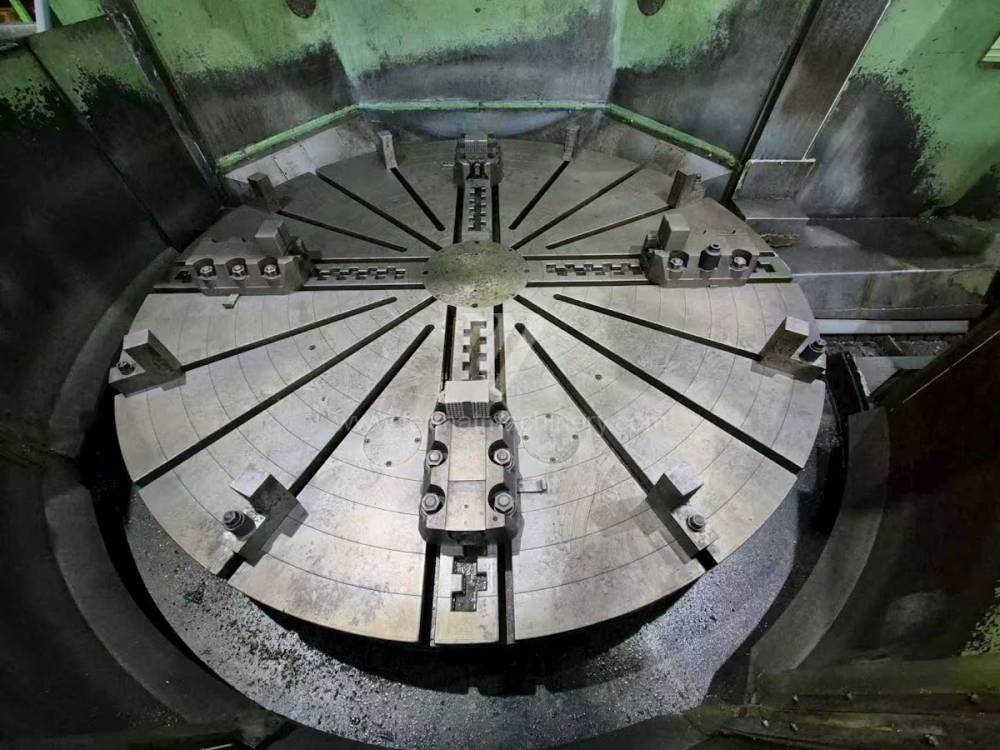

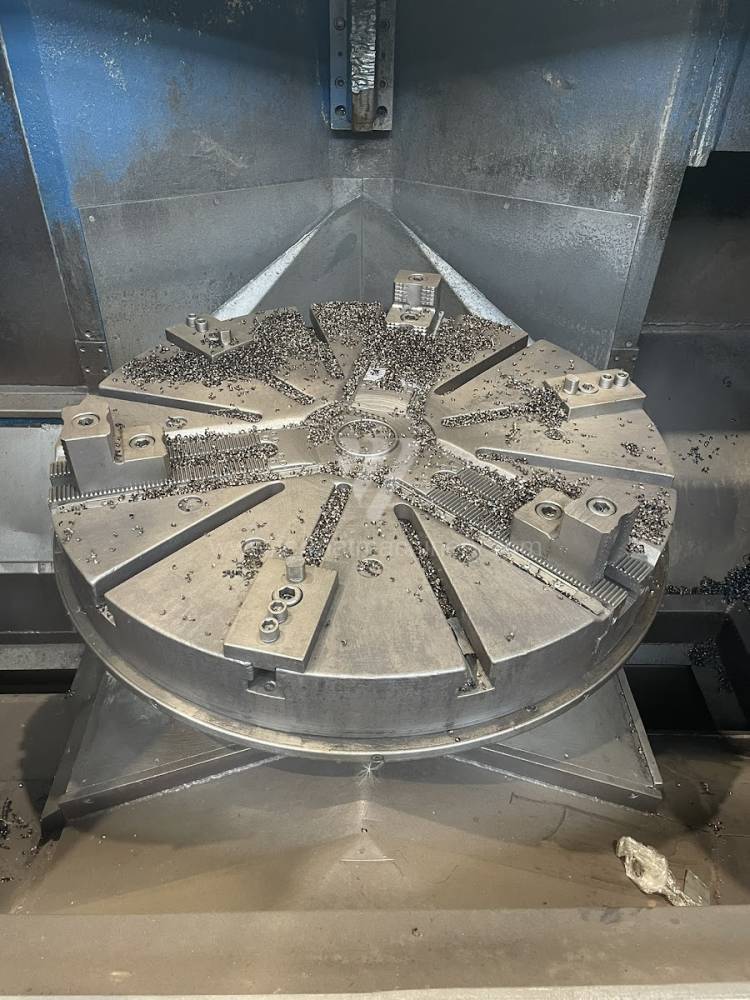

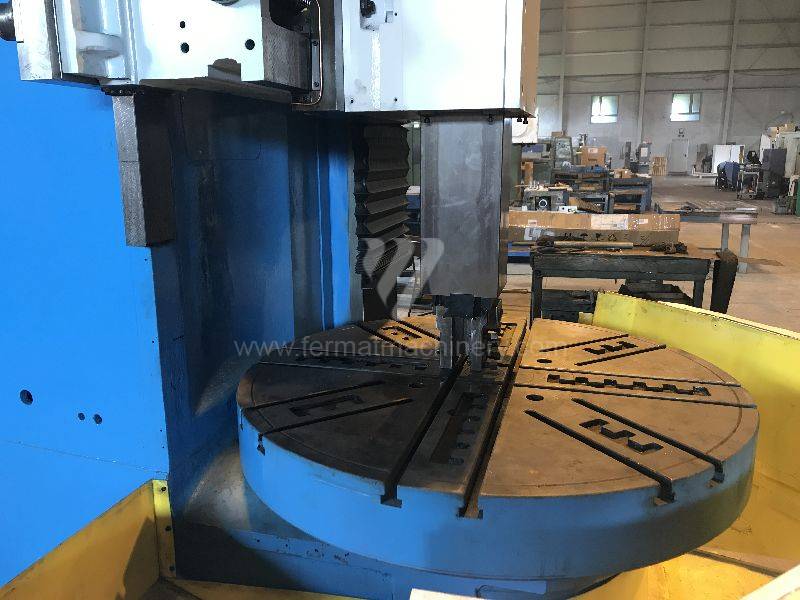

Vertical lathe is used for chip machining. During this process the workpiece is clamped in a horizontal position on the clamping plate with manual or hydraulic chucks.The axis of the rotation of the clamped part is vertical.
Vertical lathes are therefore primarily used for turning of large and heavy workpieces.
Both rotating and non-rotating components can be machined and clamped. Vertical lathes enable turning of frontal, cylindrical, conical and general rotary internal or external surfaces. Also turning of internal and external threads on cylindrical and conical surfaces with constant and variable pitch.
If accessories are used, other operations are also possible.

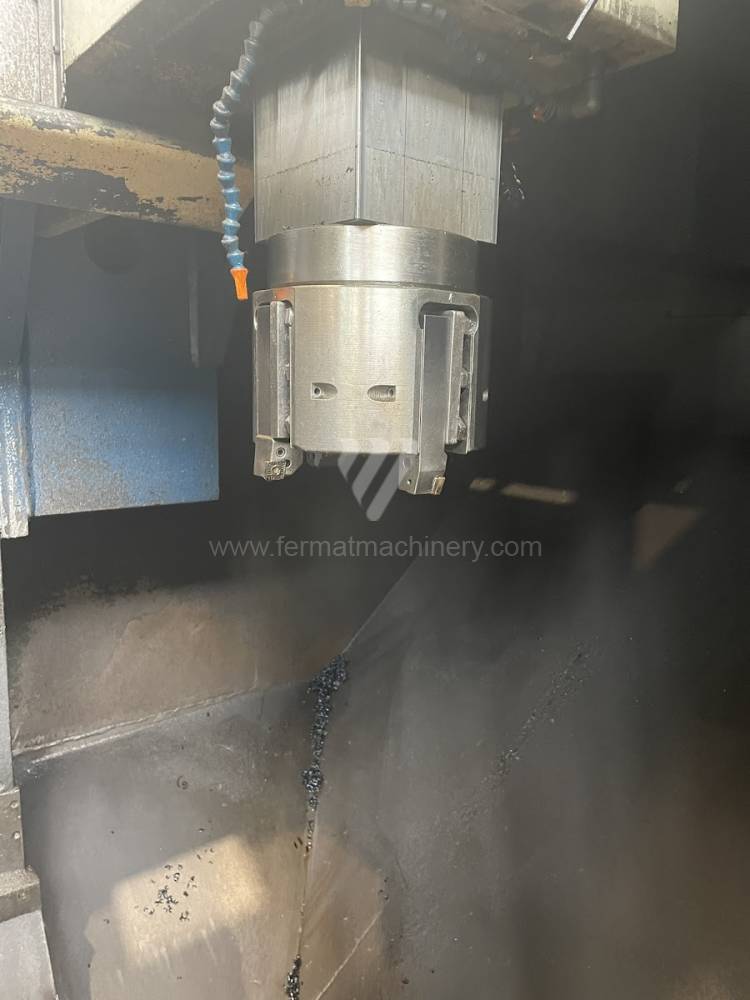

Machine which is equipped with C axis and live tools is possible to use direct rotary heads for milling. This enables them to drill holes, but also cut threads or mill grooves of general shapes. The machine can be also equipped with angle head which allows drilling, milling and threading at different angles relative to the axis of the clamping plate. Another possibility is to use a grinding device for frontal and peripheral grinding of internal and external surfaces.

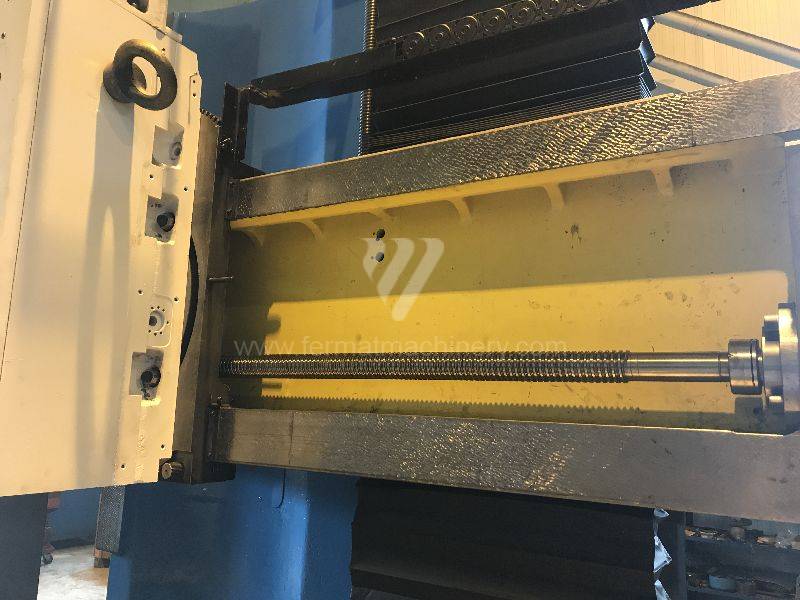

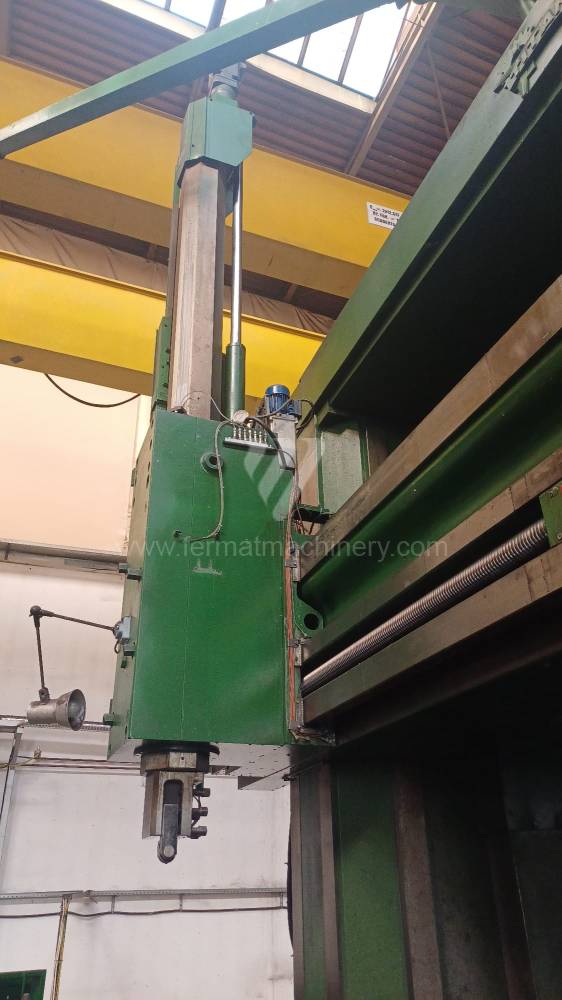

The height of the workpiece is determined by setting the position of the crossrail and the maximum slide out of the ram (axis Z).

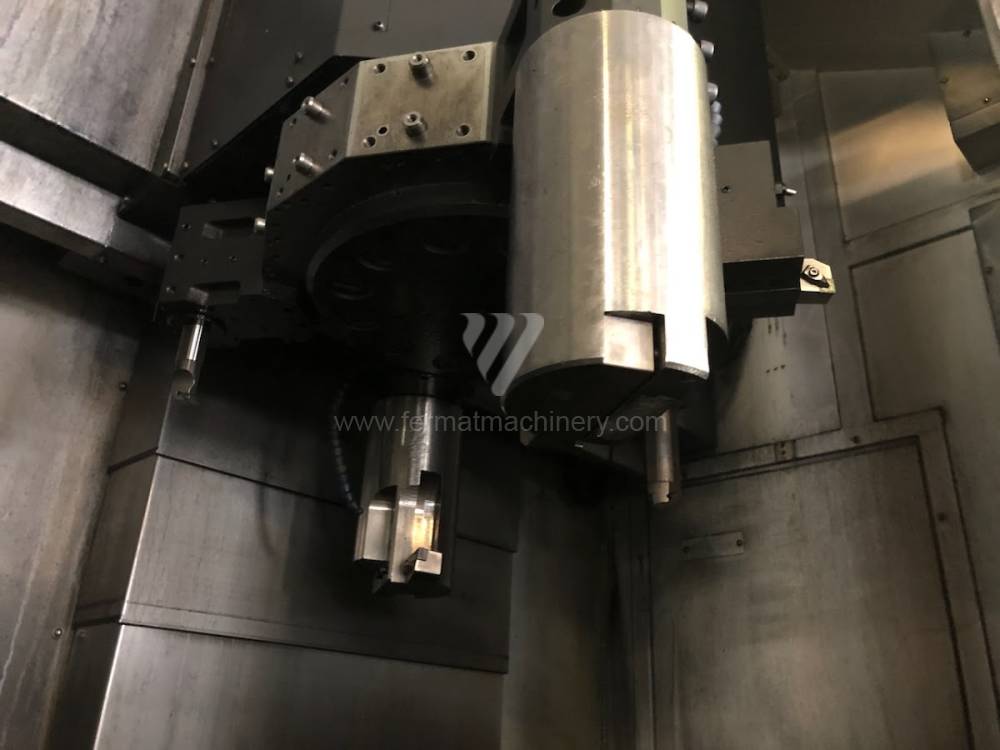

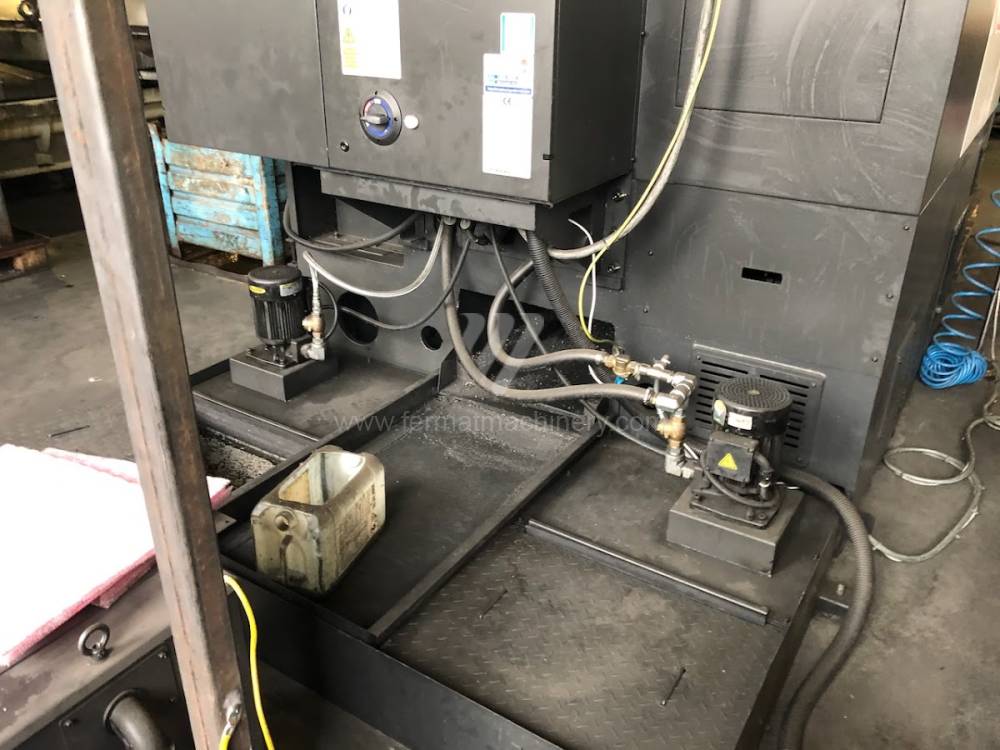

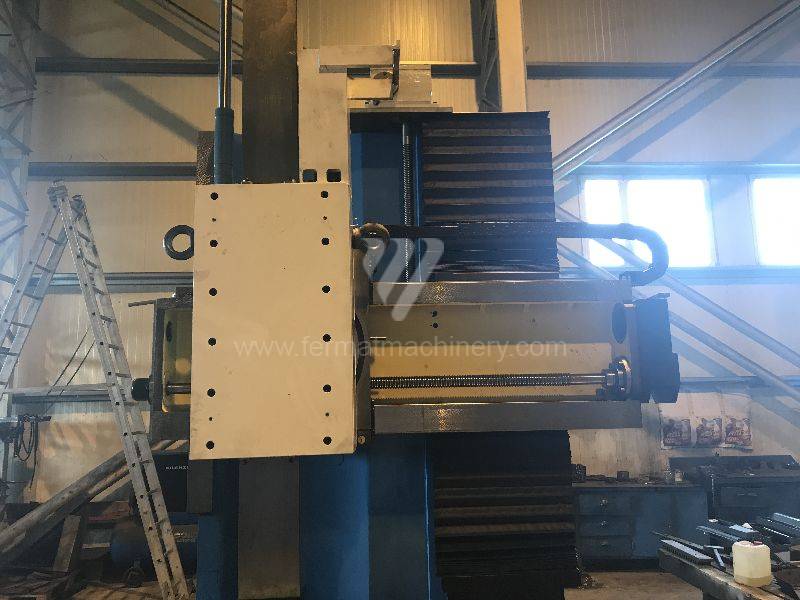

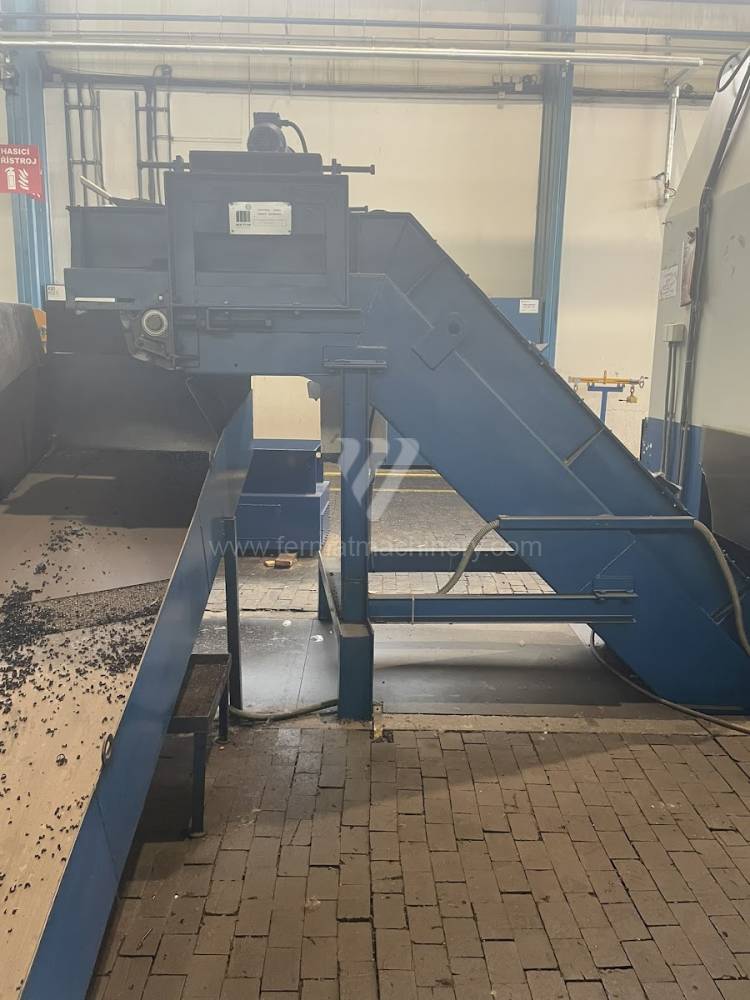

Among other main parts of vertical lathes are: crossrail, ram, clamping plate, beds, column, turning tool holders, straight and angular rotation heads, cooling of tools, water management, chip conveyor. The machine cover then ensures the safety of the machine operator.
TOS HULIN a.s., ČKD Blansko, OMOS Blansko, PIETRO CARNAGHI, SORALUCE, YOU-JI, YU SHINE, Doosan, Mazak, SCHIESS, RAFAMET, DMG MORI, Berthiez, Titan, Dorries, Morando and many others.
