Karusszel

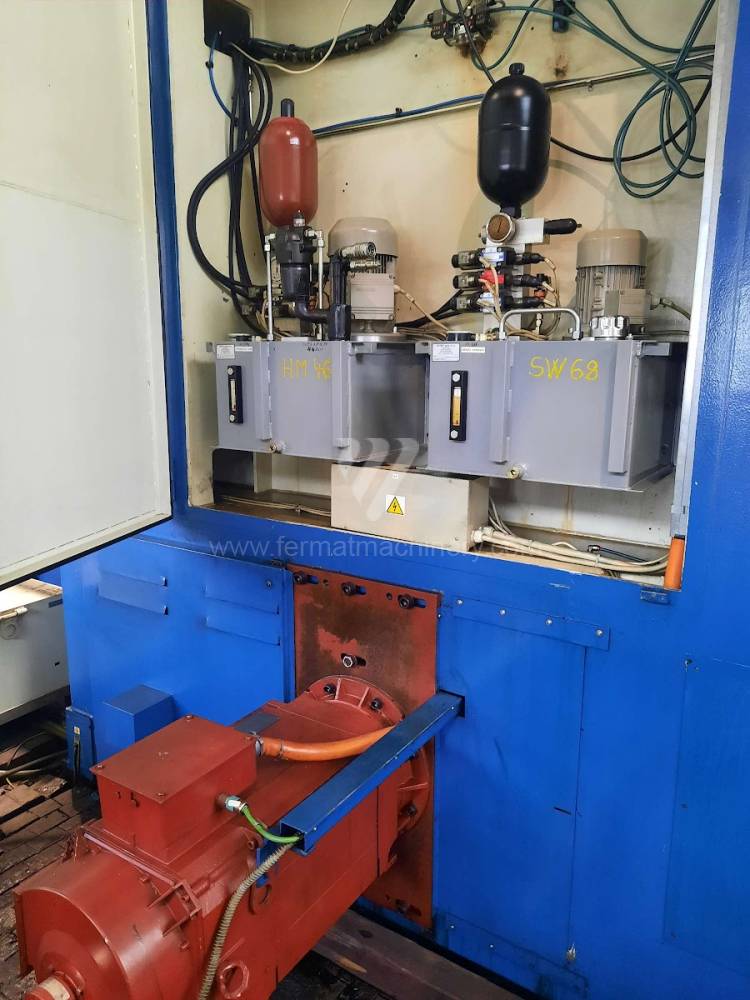

3 DKE 280
SCHIESS GmbH
Kat. sz.: 221210

Gyártás éve:2008
Siemens vezérlőrendszer: Sinumerik 840 D
Munkadarab max. átmérője: 3000 mm
A forgóasztal felfogó átmérője: 2800 mm
Asztalterhelhetőség: 18000 kg
A munkadarab max. magassága: 1800 mm
Extension ram (Z): 1400 mm

SKIQ 12 CNC
TOS Hulín
Kat. sz.: 231378

Gyártás éve:1989
Siemens vezérlőrendszer: Sinumerik 840 D
Munkadarab max. átmérője: 1500 mm
A forgóasztal felfogó átmérője: 1250 mm
Asztalterhelhetőség: 12000 kg
A munkadarab max. magassága: 1570 mm
Extension ram (Z): 1000 mm

SKIQ 20 CNC
TOS Hulín
Kat. sz.: 211645

Gyártás éve:2023
Siemens vezérlőrendszer: Sinumerik 840D Sl
Munkadarab max. átmérője: 2200 mm
A forgóasztal felfogó átmérője: 2000 mm
Asztalterhelhetőség: 20000 kg
A munkadarab max. magassága: 1260 mm
Extension ram (Z): 1000 mm

VL 5
Emag
Kat. sz.: 221740

Gyártás éve:2007
Siemens vezérlőrendszer: 840 SL
Munkadarab max. átmérője: 220 mm
A forgóasztal felfogó átmérője: mm
Asztalterhelhetőség: 40 kg
A munkadarab max. magassága: 175 mm
Extension ram (Z): 200 mm

SKJ 12 CNC
TOS Hulín
Kat. sz.: 181547

NCT vezérlőrendszer: 204
Munkadarab max. átmérője: 1400 mm
A forgóasztal felfogó átmérője: 1250 mm
A munkadarab max. magassága: 1150 mm
Asztalterhelhetőség: 6000 kg
Hajtott szerszámok: nem

CKX 5280 x 40/160
Unknown
Kat. sz.: 172142

Gyártás éve:2012
Siemens vezérlőrendszer: Sinumerik 840 D
Munkadarab max. átmérője: 8000 mm
A forgóasztal felfogó átmérője: 6300 mm
A munkadarab max. magassága: 4000 mm
Asztalterhelhetőség: 160000 kg
Hajtott szerszámok: nem

1541
Sedin
Kat. sz.: 231706

Gyártás éve:1972
Munkadarab max. átmérője: 1600 mm
A forgóasztal felfogó átmérője: 1400 mm
Asztalterhelhetőség: 5000 kg
A munkadarab max. magassága: 1000 mm
Extension ram (Z): 700 mm
Gerenda keresztmetszete: mm

SKJ 8 NC
TOS Hulín
Kat. sz.: 211552

Tesla vezérlőrendszer: NS 113
Munkadarab max. átmérője: 1050 mm
A forgóasztal felfogó átmérője: 780 mm
Asztalterhelhetőség: 2000 kg
A munkadarab max. magassága: 630 mm
Extension ram (Z): mm

VSC 250 DS
Emag
Kat. sz.: 221739

Gyártás éve:2007
Siemens vezérlőrendszer: 840 SL
Munkadarab max. átmérője: 250 mm
A forgóasztal felfogó átmérője: mm
Asztalterhelhetőség: kg
A munkadarab max. magassága: 200 mm
Extension ram (Z): 200 mm

SKJ 32-63
ČKD BLANSKO - OS
Kat. sz.: 231423

Gyártás éve:1988
Munkadarab max. átmérője: 6300 mm
A forgóasztal felfogó átmérője: 3200 mm
Asztalterhelhetőség: 40000 kg
A munkadarab max. magassága: 2500 mm
Extension ram (Z): 1600 mm
Gerenda keresztmetszete: mm

1525
Stanko Russia
Kat. sz.: 231133

Munkadarab max. átmérője: 2500 mm
A forgóasztal felfogó átmérője: 2250 mm
Asztalterhelhetőség: 12000 kg
A munkadarab max. magassága: 1500 mm
Extension ram (Z): 1100 mm
Gerenda keresztmetszete: mm

SC 22
Umaro
Kat. sz.: 221437

Munkadarab max. átmérője: 2150 mm
A forgóasztal felfogó átmérője: 2000 mm
Asztalterhelhetőség: 12 000 kg
A munkadarab max. magassága: 1500 mm
Extension ram (Z): 1300 mm
Gerenda keresztmetszete: 250x250 mm

SKIQ 8 CNC B
TOS Hulín
Kat. sz.: 211441

Gyártás éve:1989
Tesla vezérlőrendszer: NS 642 C
Munkadarab max. átmérője: 1100 mm
A forgóasztal felfogó átmérője: 800 mm
Asztalterhelhetőség: 2500 kg
A munkadarab max. magassága: 750 mm
Extension ram (Z): 630 mm

SC 27
Titan
Kat. sz.: 201337

Munkadarab max. átmérője: 2630 mm
A forgóasztal felfogó átmérője: 2600 mm
Asztalterhelhetőség: 15000 kg
A munkadarab max. magassága: 1900 mm
Extension ram (Z): mm
Gerenda keresztmetszete: mm

SK 12
TOS Hulín
Kat. sz.: 241266

Gyártás éve:1966
Munkadarab max. átmérője: 1250 mm
A forgóasztal felfogó átmérője: 1180 mm
Asztalterhelhetőség: 4000 kg
A munkadarab max. magassága: 710 mm
Extension ram (Z): mm
Hajtott szerszámok:

SC 22
Umaro
Kat. sz.: 231973

Gyártás éve:1983
Munkadarab max. átmérője: 2150 mm
A forgóasztal felfogó átmérője: 2000 mm
Asztalterhelhetőség: 12 000 kg
A munkadarab max. magassága: 1500 mm
Extension ram (Z): 1300 mm
Gerenda keresztmetszete: 250x250 mm

SK 14
TOS Hulín
Kat. sz.: 241268

Munkadarab max. átmérője: 1400 mm
A forgóasztal felfogó átmérője: 1200 mm
Asztalterhelhetőség: 8000 kg
A munkadarab max. magassága: 1250 mm
Extension ram (Z): mm
Gerenda keresztmetszete: mm

SKJ 8 CNC
TOS Hulín
Kat. sz.: 241104

Gyártás éve:2020
Mefi vezérlőrendszer:
Munkadarab max. átmérője: 800 mm
A forgóasztal felfogó átmérője: 780 mm
Asztalterhelhetőség: 1500 kg
A munkadarab max. magassága: 630 mm
Extension ram (Z): 700 mm

SKJ 8 BNC TESLA
TOS Hulín
Kat. sz.: 191888

Gyártás éve:1951
Tesla vezérlőrendszer: NS 642 C
Munkadarab max. átmérője: 800 mm
A forgóasztal felfogó átmérője: 780 mm
Asztalterhelhetőség: 1500 kg
A munkadarab max. magassága: 630 mm
Extension ram (Z): 700 mm

1512
Sedin
Kat. sz.: 231109

Gyártás éve:1976
Munkadarab max. átmérője: 1250 mm
A forgóasztal felfogó átmérője: 1120 mm
Asztalterhelhetőség: 3200 kg
A munkadarab max. magassága: 1000 mm
Extension ram (Z): 700 mm
Szerszámváltó: igen

SC 14 CC
Umaro
Kat. sz.: 221610

Munkadarab max. átmérője: 1400 mm
A forgóasztal felfogó átmérője: 1250 mm
Asztalterhelhetőség: 6000 kg
A munkadarab max. magassága: 1000 mm
Extension ram (Z): 800 mm
Hajtott szerszámok:

SK 12 CNC
TOS Hulín
Kat. sz.: 131117

Gyártás éve:2016
A munkadarab max. magassága: 1000 mm
Munkadarab max. átmérője: 1350 mm
A forgóasztal felfogó átmérője: 1180 mm
Asztalterhelhetőség: 4000 kg
Hajtott szerszámok: nem
Siemens vezérlőrendszer: Sinumerik 840D Sl

KNA 110/135N
DEFUM
Kat. sz.: 241013

Gyártás éve:1986
Munkadarab max. átmérője: 1350 mm
A forgóasztal felfogó átmérője: 1100 mm
Asztalterhelhetőség: 4000 kg
A munkadarab max. magassága: 900 mm
Extension ram (Z): mm
Hajtott szerszámok:

SKJ 50-160
ČKD BLANSKO - OS
Kat. sz.: 221352

Munkadarab max. átmérője: 16000 mm
A forgóasztal felfogó átmérője: 4770 mm
Asztalterhelhetőség: kg
A munkadarab max. magassága: 4000 mm
Extension ram (Z): mm
Hajtott szerszámok:

SC 33 CNC
I.M.ROMAN
Kat. sz.: 221439

Fanuc vezérlőrendszer: 0i - TD
Munkadarab max. átmérője: 3300 mm
A forgóasztal felfogó átmérője: 3000 mm
Asztalterhelhetőség: 18000 kg
A munkadarab max. magassága: 2300 mm
Extension ram (Z): mm

12

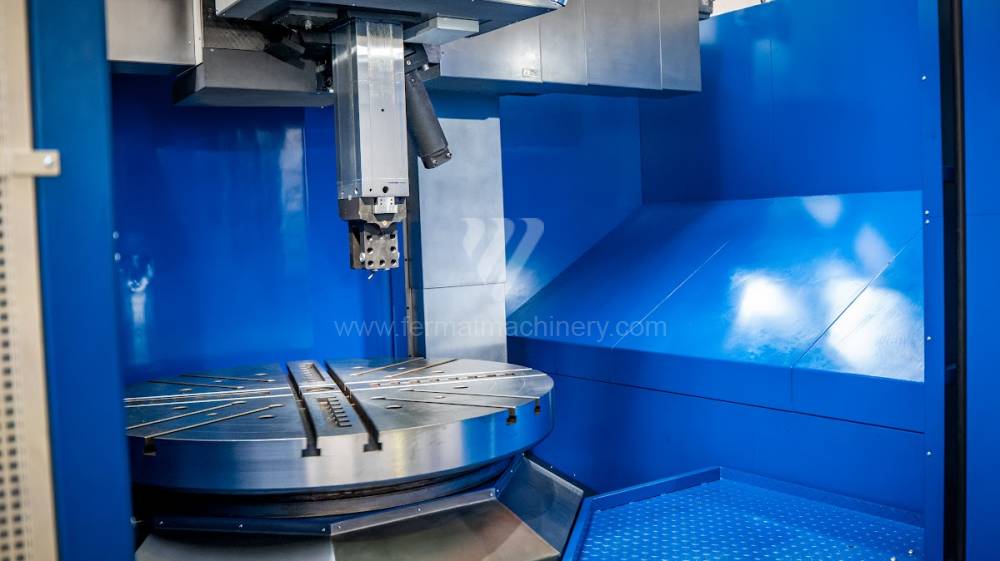

Vertical lathe is used for chip machining. During this process the workpiece is clamped in a horizontal position on the clamping plate with manual or hydraulic chucks.The axis of the rotation of the clamped part is vertical.

Vertical lathes are therefore primarily used for turning of large and heavy workpieces

Both rotating and non-rotating components can be machined and clamped. Vertical lathes enable turning of frontal, cylindrical, conical and general rotary internal or external surfaces. Also turning of internal and external threads on cylindrical and conical surfaces with constant and variable pitch.

If accessories are used, other operations are also possible.

Machine which is equipped with C axis and live tools is possible to use direct rotary heads for milling. This enables them to drill holes, but also cut threads or mill grooves of general shapes. The machine can be also equipped with angle head which allows drilling, milling and threading at different angles relative to the axis of the clamping plate. Another possibility is to use a grinding device for frontal and peripheral grinding of internal and external surfaces.

Basic mechanical distinction of vertical lathes:

  • clamping diameter of rotary table
  • double column machine
  • single column machine

The height of the workpiece is determined by setting the position of the crossrail and the maximum slide out of the ram (axis Z).

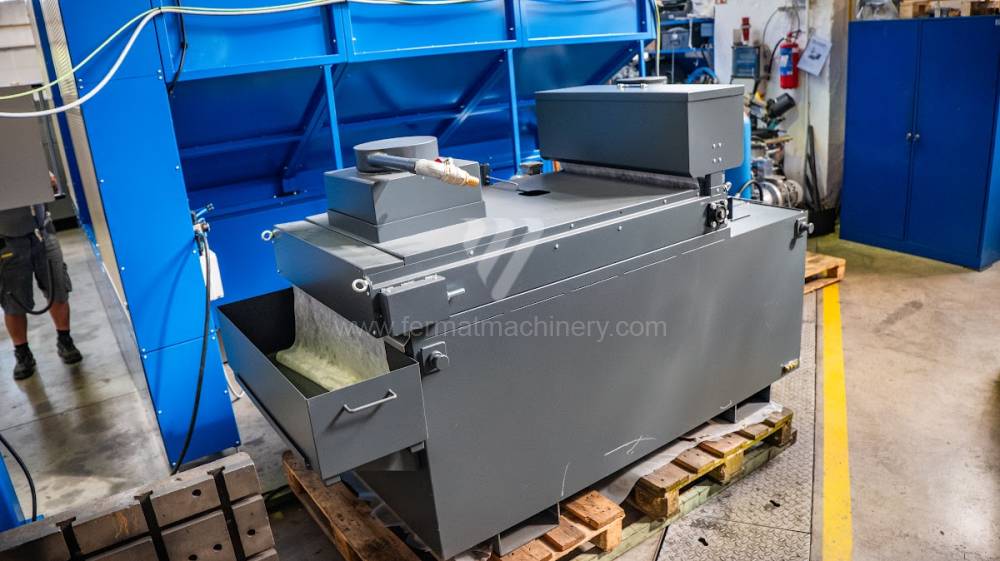

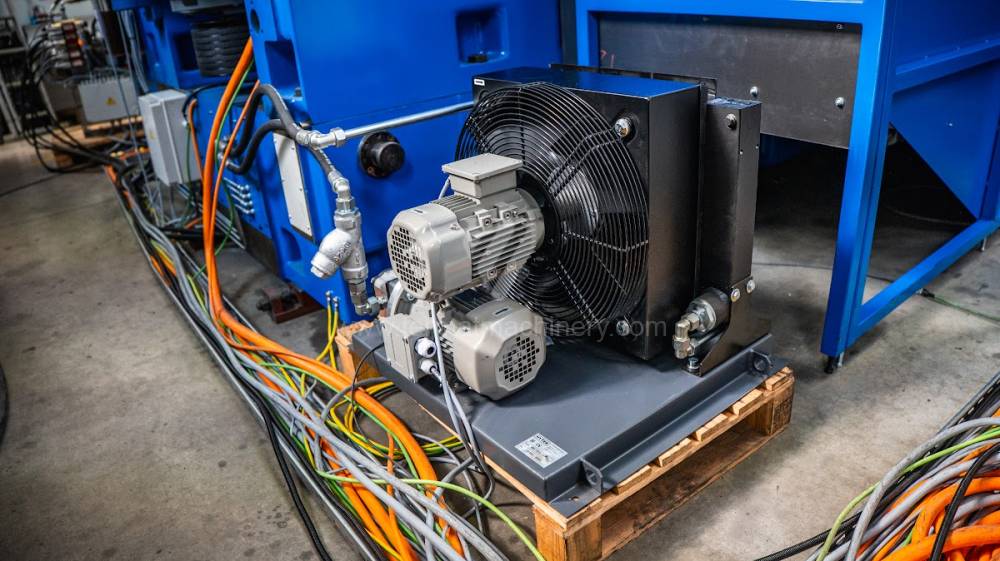

Among other main parts of vertical lathes are: crossrail, ram, clamping plate, beds, column, turning tool holders, straight and angular rotation heads, cooling of tools, water management, chip conveyor. The machine cover then ensures the safety of the machine operator.

Vertical lathes - carousels are after divided into:

  • Two - axes machines, enabling machining and turning in axis X and Z.
  • Multi-axis vertical lathes X , Z , C, which enables both turning and securing precise positioning of the table and the possibility of using rotary tools for drilling, milling or grinding.
  • according to the CNC control system - SIEMENS, FANUC, FAGOR, ECS, MEFI and others.

Among the most popular producers of vertical lathes are:

TOS HULIN a.s., ČKD Blansko, OMOS Blansko, PIETRO CARNAGHI, SORALUCE, YOU-JI, YU SHINE, Doosan, Mazak, SCHIESS, RAFAMET, DMG MORI, Berthiez, Titan, Dorries, Morando and many others.
