Sistema di controllo Siemens: Sinumerik ONE
Diametro max. del pezzo lavorato: 1800 mm
Diametro di bloccaggio del banco rotante: 1600 mm
Massimo carico banco: 12000 kg
Altezza max. del pezzo lavorato: 1275 mm
Estrazione slitta (Z): 1000 mm
Anno di fabbricazione:2008
Sistema di controllo Siemens: Sinumerik 840 D
Diametro max. del pezzo lavorato: 3000 mm
Diametro di bloccaggio del banco rotante: 2800 mm
Massimo carico banco: 18000 kg
Altezza max. del pezzo lavorato: 1800 mm
Estrazione slitta (Z): 1400 mm
Anno di fabbricazione:2019
Sistema di controllo Siemens: Sinumerik 840D Sl
Diametro max. del pezzo lavorato: 3965 mm
Diametro di bloccaggio del banco rotante: 3600 mm
Massimo carico banco: kg
Altezza max. del pezzo lavorato: 1400 mm
Estrazione slitta (Z): 500 mm
Anno di fabbricazione:2009
Sistema di controllo Siemens: Sinumerik 840 D
Diametro max. del pezzo lavorato: 3200 mm
Diametro di bloccaggio del banco rotante: 3000 mm
Massimo carico banco: 14000 kg
Altezza max. del pezzo lavorato: 2200 mm
Estrazione slitta (Z): 1155 mm
Anno di fabbricazione:2007
Sistema di controllo Siemens: Sinumerik 840 D
Diametro max. del pezzo lavorato: 2500 mm
Diametro di bloccaggio del banco rotante: 2240 mm
Massimo carico banco: kg
Altezza max. del pezzo lavorato: 1250 mm
Estrazione slitta (Z): 1000 mm
Diametro max. del pezzo lavorato: 1250 mm
Diametro di bloccaggio del banco rotante: 1180 mm
Massimo carico banco: kg
Altezza max. del pezzo lavorato: 710 mm
Estrazione slitta (Z): mm
Sezione della slitta: mm
Anno di fabbricazione:1996
Sistema di controllo Siemens: Sinumerik 840 C
Diametro max. del pezzo lavorato: 2000 mm
Diametro di bloccaggio del banco rotante: 1750 mm
Massimo carico banco: 10000 kg
Altezza max. del pezzo lavorato: 1500 mm
Estrazione slitta (Z): 750 mm
Anno di fabbricazione:2017
Sistema di controllo Siemens: Sinumerik 840D Sl
Diametro max. del pezzo lavorato: 1100 mm
Diametro di bloccaggio del banco rotante: 800 mm
Massimo carico banco: 4000 kg
Altezza max. del pezzo lavorato: 690 mm
Estrazione slitta (Z): 630 mm
Sistema di controllo NCT: 204
Diametro max. del pezzo lavorato: 1400 mm
Diametro di bloccaggio del banco rotante: 1250 mm
Altezza max. del pezzo lavorato: 1150 mm
Massimo carico banco: 6000 kg
Utensili guidati: No
Anno di fabbricazione:2012
Sistema di controllo Siemens: Sinumerik 840 D
Diametro max. del pezzo lavorato: 8000 mm
Diametro di bloccaggio del banco rotante: 6300 mm
Altezza max. del pezzo lavorato: 4000 mm
Massimo carico banco: 160000 kg
Utensili guidati: No
Anno di fabbricazione:1972
Diametro max. del pezzo lavorato: 1600 mm
Diametro di bloccaggio del banco rotante: 1400 mm
Massimo carico banco: 5000 kg
Altezza max. del pezzo lavorato: 1000 mm
Estrazione slitta (Z): 700 mm
Sezione della slitta: mm
Sistema di controllo Tesla : NS 113
Diametro max. del pezzo lavorato: 1050 mm
Diametro di bloccaggio del banco rotante: 780 mm
Massimo carico banco: 2000 kg
Altezza max. del pezzo lavorato: 630 mm
Estrazione slitta (Z): mm
Sistema di controllo Fagor: 8025/8030
Diametro max. del pezzo lavorato: 1600 mm
Diametro di bloccaggio del banco rotante: 1400 mm
Massimo carico banco: 4000 kg
Altezza max. del pezzo lavorato: 800 mm
Estrazione slitta (Z): mm
Anno di fabbricazione:1988
Diametro max. del pezzo lavorato: 6300 mm
Diametro di bloccaggio del banco rotante: 3200 mm
Massimo carico banco: 40000 kg
Altezza max. del pezzo lavorato: 2500 mm
Estrazione slitta (Z): 1600 mm
Sezione della slitta: mm
Diametro max. del pezzo lavorato: 2500 mm
Diametro di bloccaggio del banco rotante: 2250 mm
Massimo carico banco: 12000 kg
Altezza max. del pezzo lavorato: 1500 mm
Estrazione slitta (Z): 1100 mm
Sezione della slitta: mm
Anno di fabbricazione:2025
Diametro max. del pezzo lavorato: 2630 mm
Diametro di bloccaggio del banco rotante: 2500 mm
Massimo carico banco: 15000 kg
Altezza max. del pezzo lavorato: 1900 mm
Estrazione slitta (Z): mm
Sezione della slitta: mm
Anno di fabbricazione:1981
Sistema di controllo Siemens: Sinumerik 840D Sl
Diametro max. del pezzo lavorato: 3300 mm
Diametro di bloccaggio del banco rotante: 3000 mm
Massimo carico banco: 18000 kg
Altezza max. del pezzo lavorato: 2300 mm
Estrazione slitta (Z): 1700 mm
Anno di fabbricazione:1989
Sistema di controllo Tesla : NS 642 C
Diametro max. del pezzo lavorato: 1100 mm
Diametro di bloccaggio del banco rotante: 800 mm
Massimo carico banco: 2500 kg
Altezza max. del pezzo lavorato: 750 mm
Estrazione slitta (Z): 630 mm
Diametro max. del pezzo lavorato: 3300 mm
Diametro di bloccaggio del banco rotante: 3000 mm
Massimo carico banco: 18000 kg
Altezza max. del pezzo lavorato: 2300 mm
Estrazione slitta (Z): mm
Sezione della slitta: 224 x 224 mm
Diametro max. del pezzo lavorato: 2630 mm
Diametro di bloccaggio del banco rotante: 2600 mm
Massimo carico banco: 15000 kg
Altezza max. del pezzo lavorato: 1900 mm
Estrazione slitta (Z): mm
Sezione della slitta: mm
Anno di fabbricazione:1977
Sistema di controllo Siemens: Sinumerik 840 D
Diametro max. del pezzo lavorato: 2500/5000 mm
Diametro di bloccaggio del banco rotante: 2500 mm
Massimo carico banco: 40000 kg
Altezza max. del pezzo lavorato: 2000 mm
Estrazione slitta (Z): 1250 mm
Anno di fabbricazione:1983
Diametro max. del pezzo lavorato: 2150 mm
Diametro di bloccaggio del banco rotante: 2000 mm
Massimo carico banco: 12 000 kg
Altezza max. del pezzo lavorato: 1500 mm
Estrazione slitta (Z): 1300 mm
Sezione della slitta: 250x250 mm
Sistema di controllo Siemens: Sinumerik 840 C
Diametro max. del pezzo lavorato: 2400 mm
Diametro di bloccaggio del banco rotante: 2200 mm
Massimo carico banco: 17000 kg
Altezza max. del pezzo lavorato: 1800 mm
Estrazione slitta (Z): 1500 mm
Anno di fabbricazione:1982
Sistema di controllo Tesla : NS 560
Diametro max. del pezzo lavorato: 1000 mm
Diametro di bloccaggio del banco rotante: 800 mm
Massimo carico banco: 2500 kg
Altezza max. del pezzo lavorato: 720 mm
Estrazione slitta (Z): 630 mm
Anno di fabbricazione:1999
Sistema di controllo Fanuc: 16i - T
Diametro max. del pezzo lavorato: 1800 mm
Diametro di bloccaggio del banco rotante: 1600 mm
Massimo carico banco: 12000 kg
Altezza max. del pezzo lavorato: 1275 mm
Estrazione slitta (Z): 1000 mm

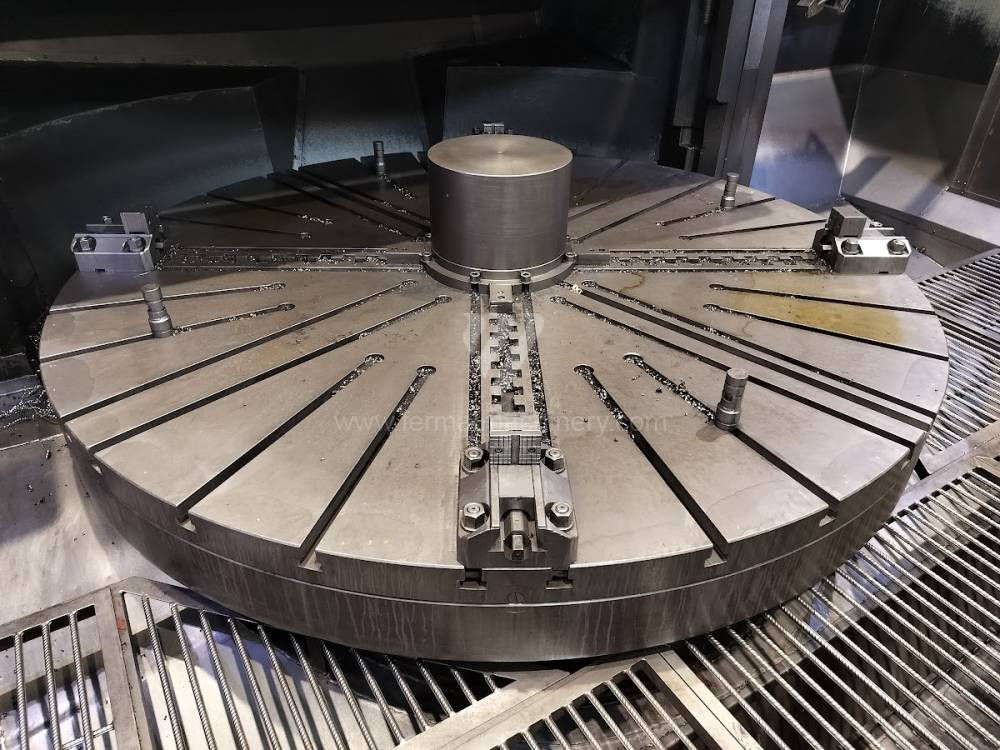

Vertical lathe is used for chip machining. During this process the workpiece is clamped in a horizontal position on the clamping plate with manual or hydraulic chucks.The axis of the rotation of the clamped part is vertical.
Vertical lathes are therefore primarily used for turning of large and heavy workpieces.
Both rotating and non-rotating components can be machined and clamped. Vertical lathes enable turning of frontal, cylindrical, conical and general rotary internal or external surfaces. Also turning of internal and external threads on cylindrical and conical surfaces with constant and variable pitch.
If accessories are used, other operations are also possible.
Machine which is equipped with C axis and live tools is possible to use direct rotary heads for milling. This enables them to drill holes, but also cut threads or mill grooves of general shapes. The machine can be also equipped with angle head which allows drilling, milling and threading at different angles relative to the axis of the clamping plate. Another possibility is to use a grinding device for frontal and peripheral grinding of internal and external surfaces.

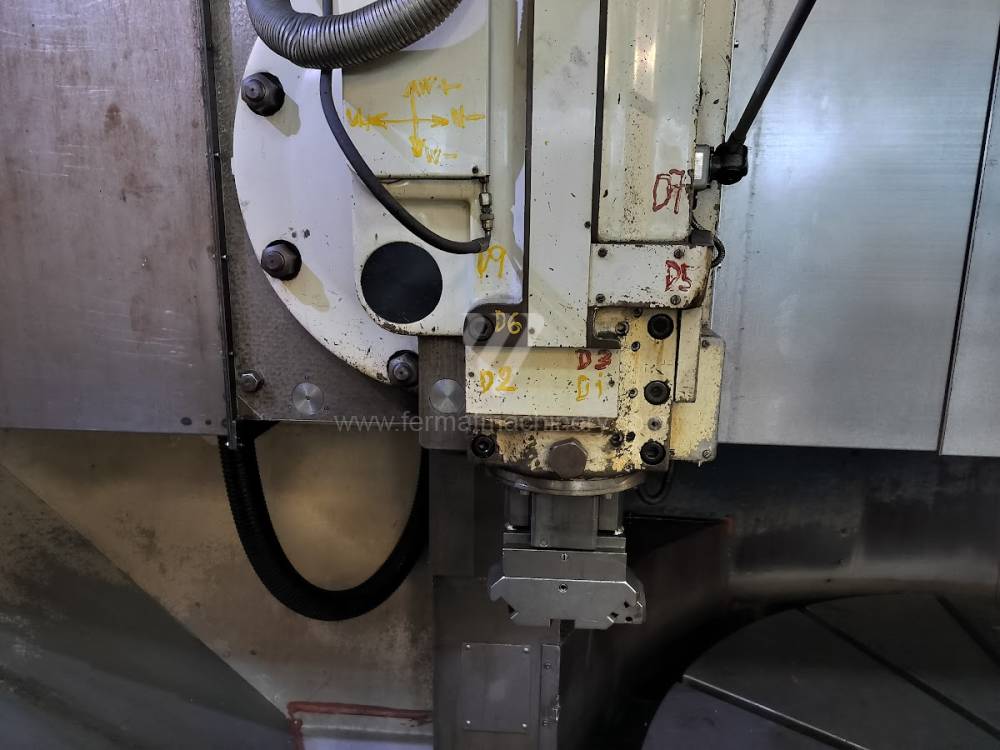

The height of the workpiece is determined by setting the position of the crossrail and the maximum slide out of the ram (axis Z).

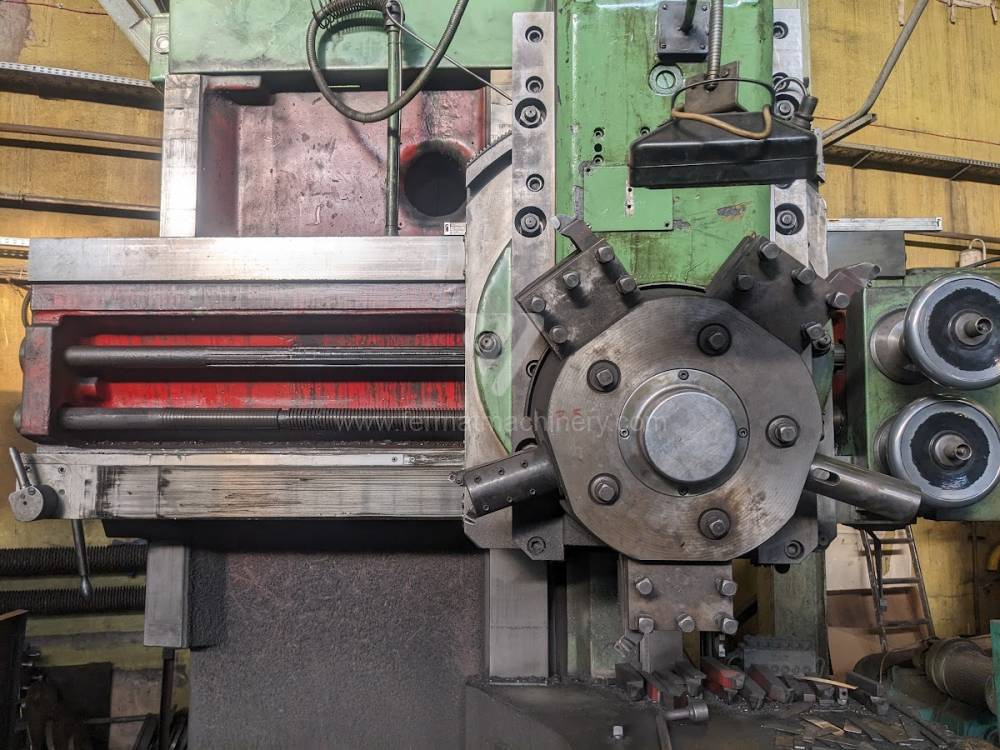

Among other main parts of vertical lathes are: crossrail, ram, clamping plate, beds, column, turning tool holders, straight and angular rotation heads, cooling of tools, water management, chip conveyor. The machine cover then ensures the safety of the machine operator.
TOS HULIN a.s., ČKD Blansko, OMOS Blansko, PIETRO CARNAGHI, SORALUCE, YOU-JI, YU SHINE, Doosan, Mazak, SCHIESS, RAFAMET, DMG MORI, Berthiez, Titan, Dorries, Morando and many others.
