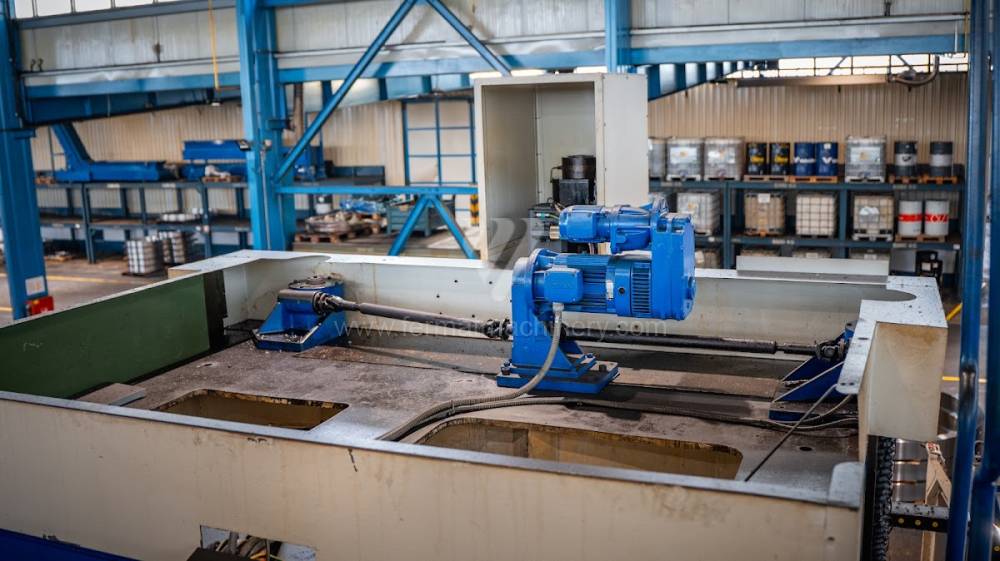

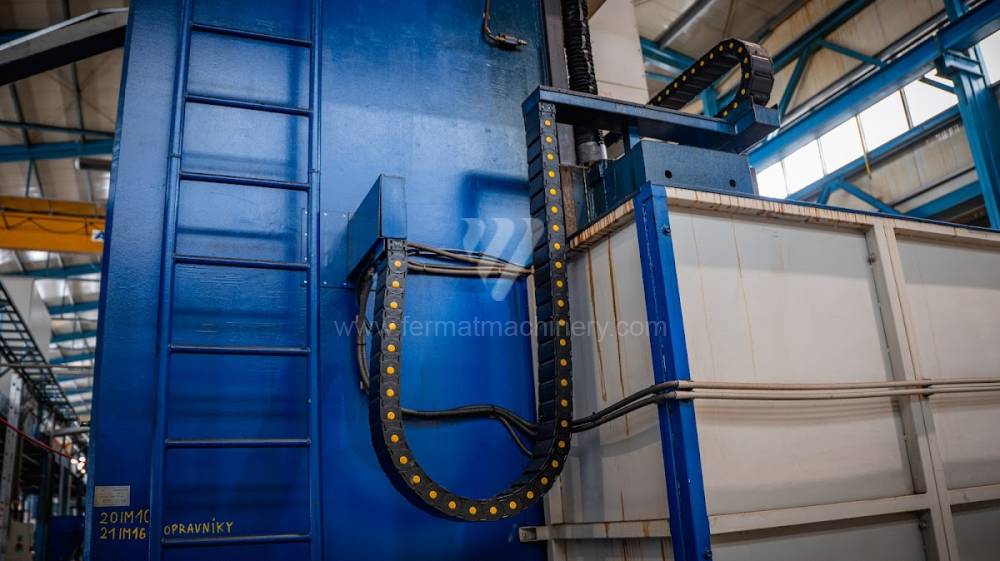

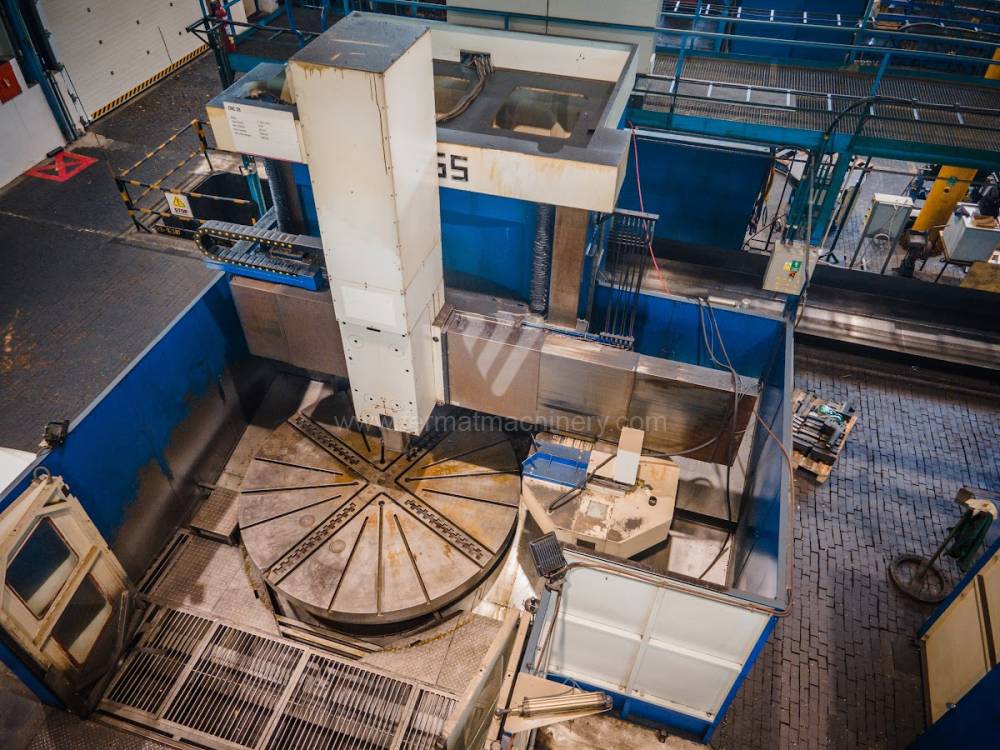

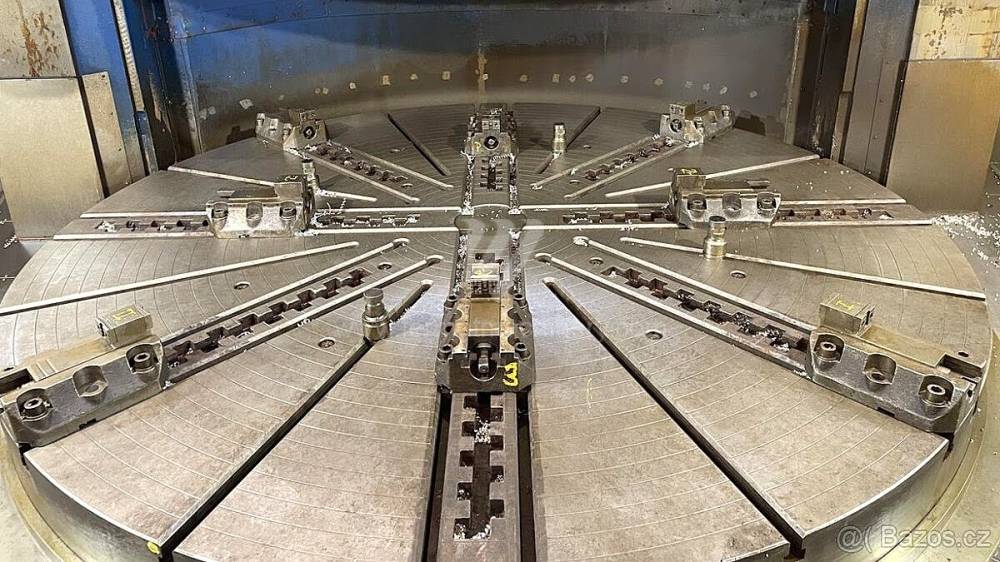

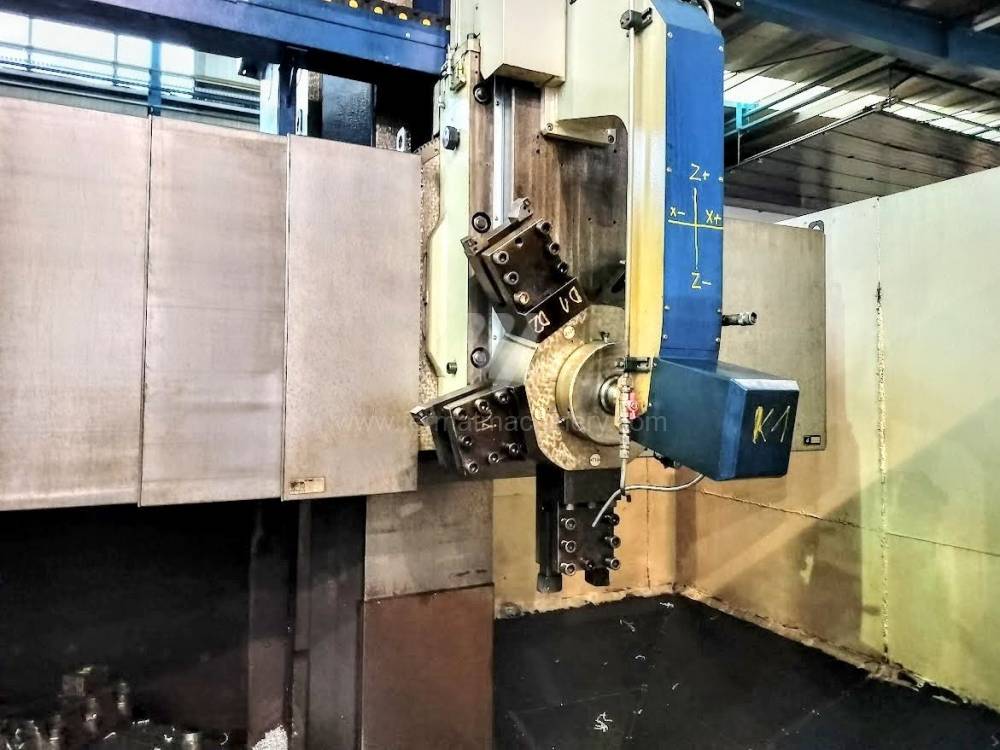

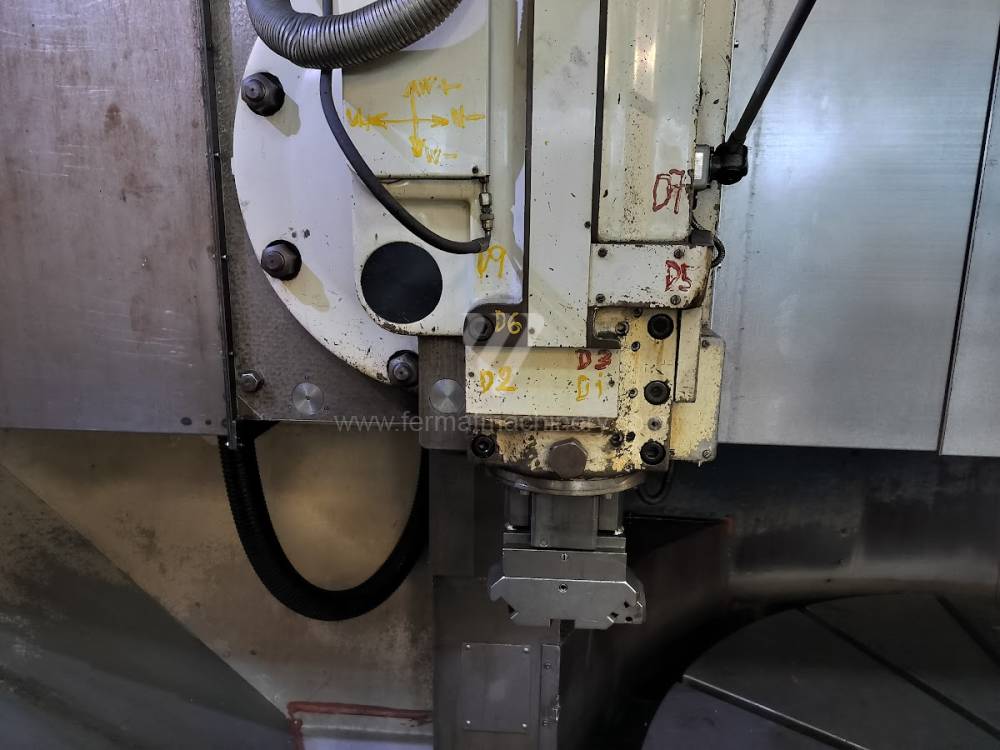

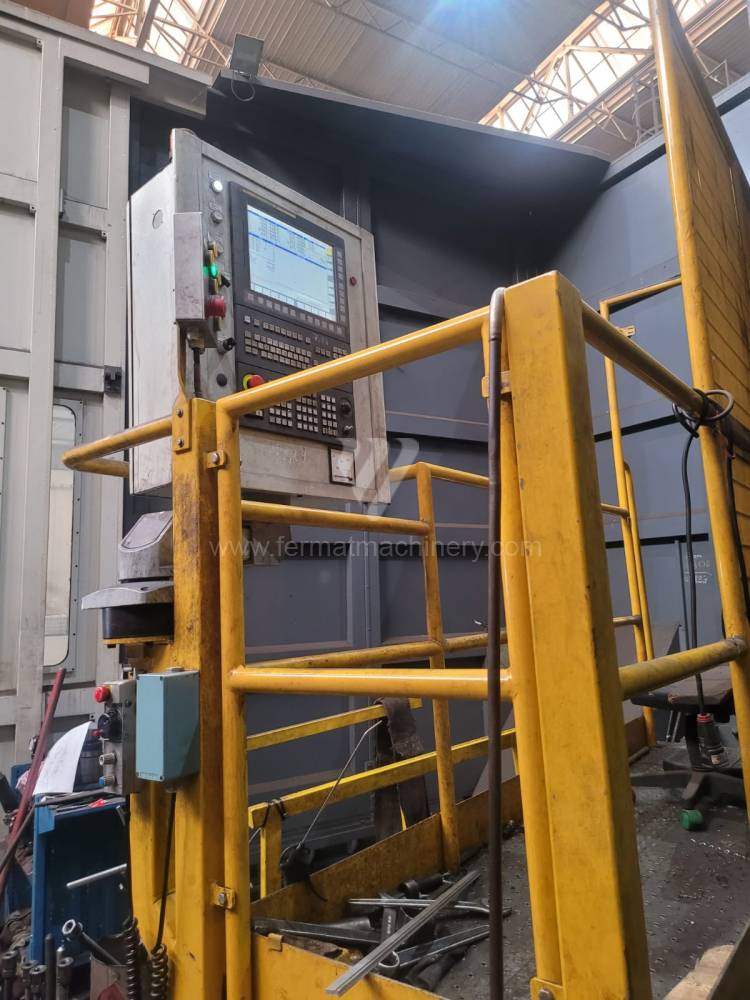

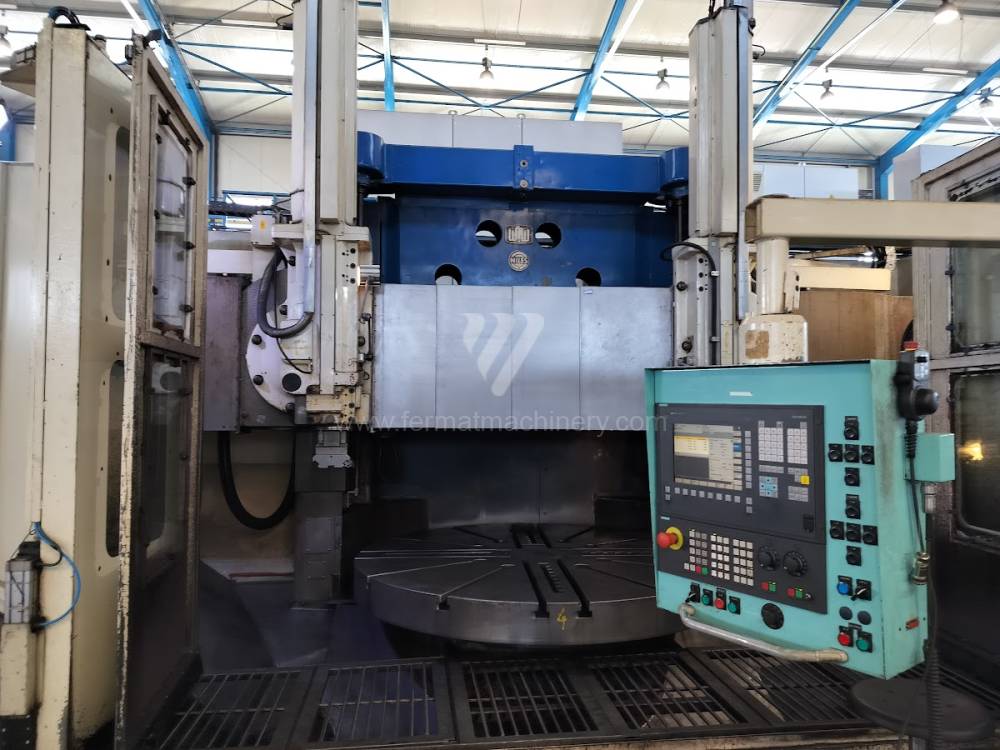

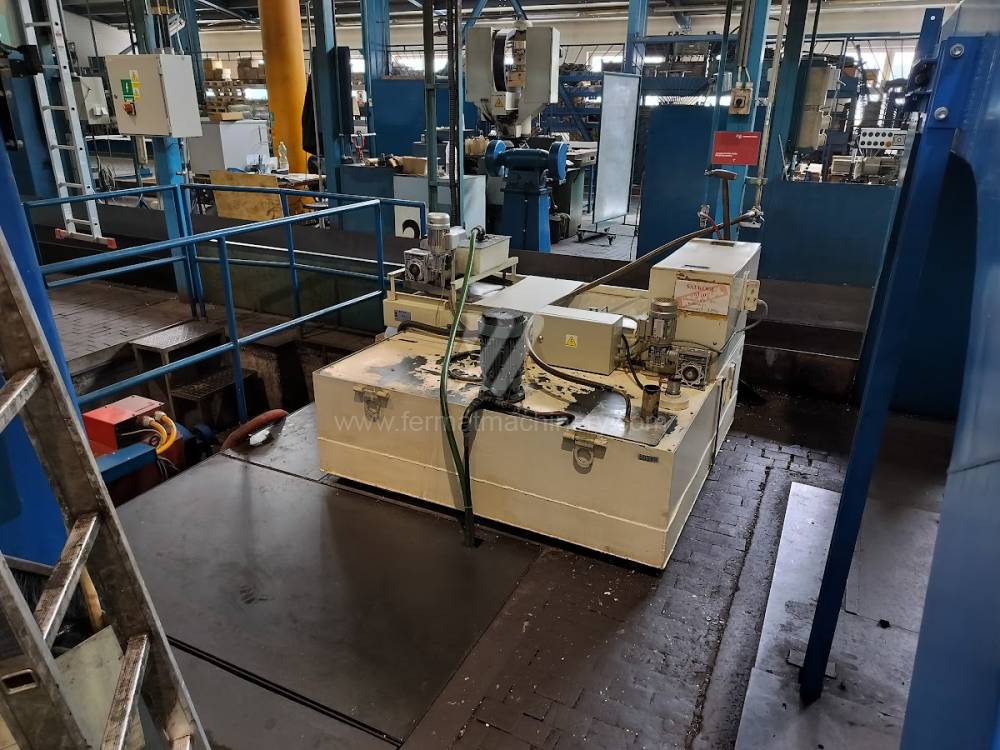

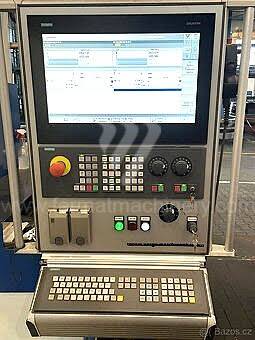

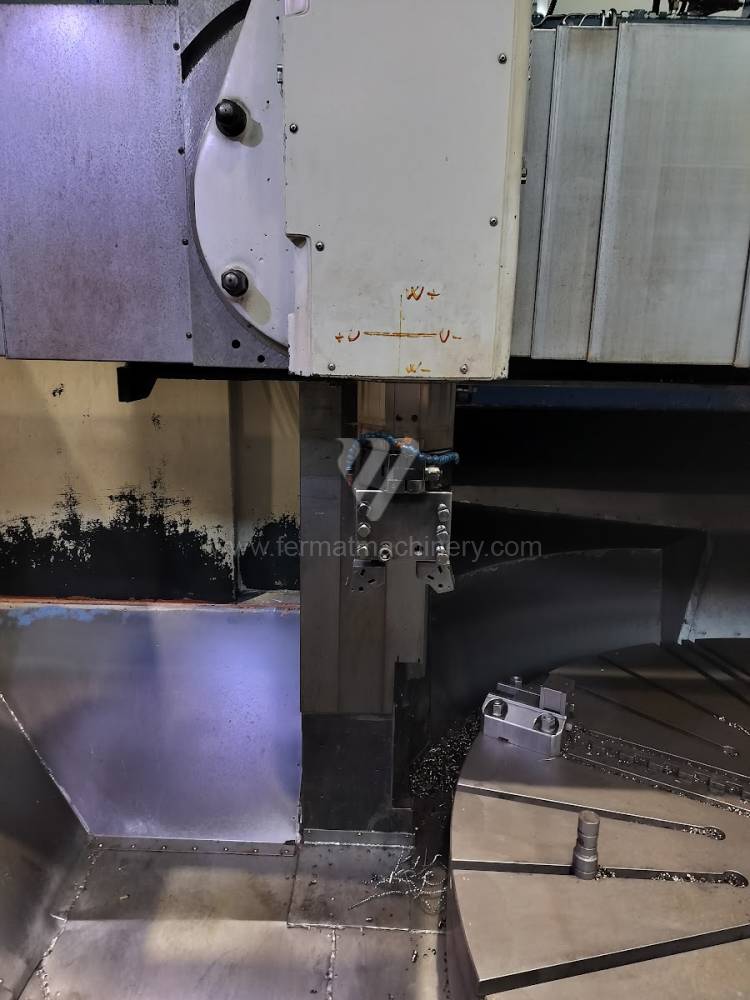

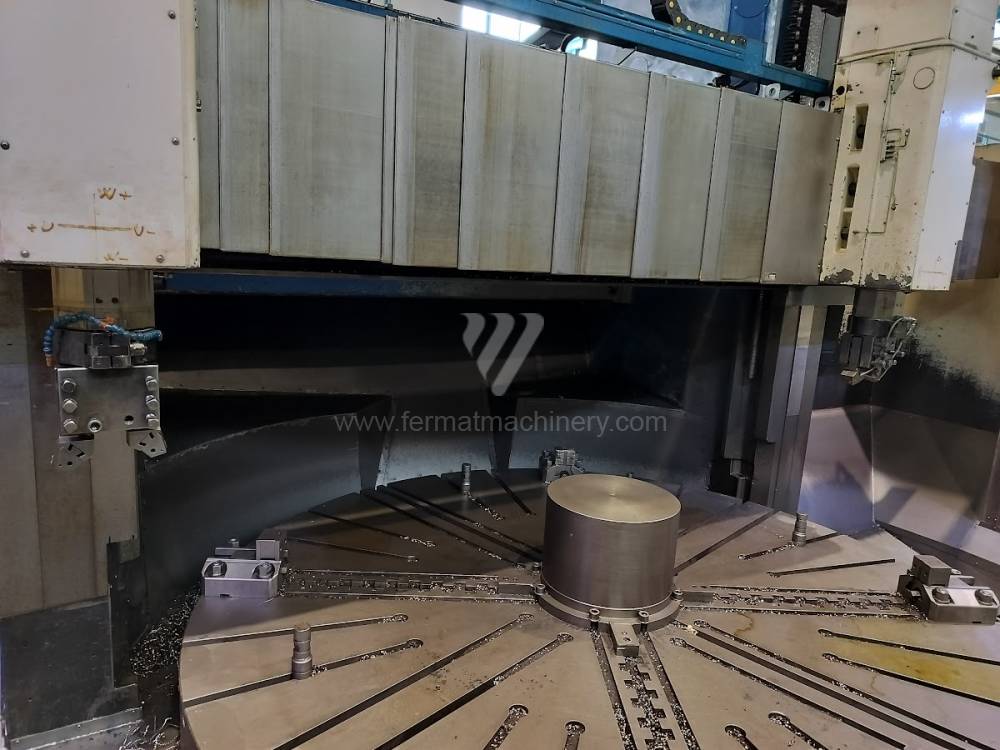

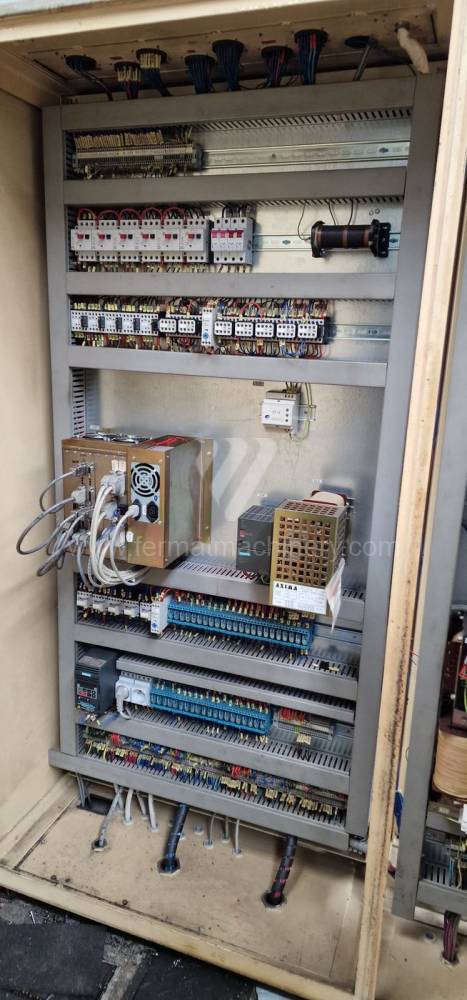

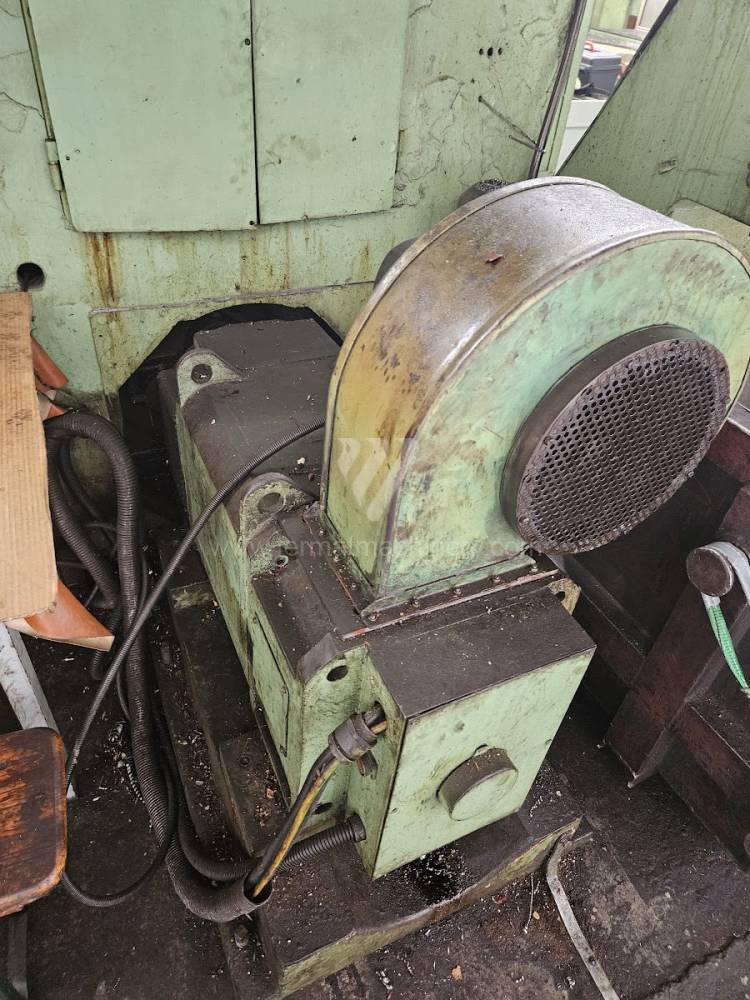

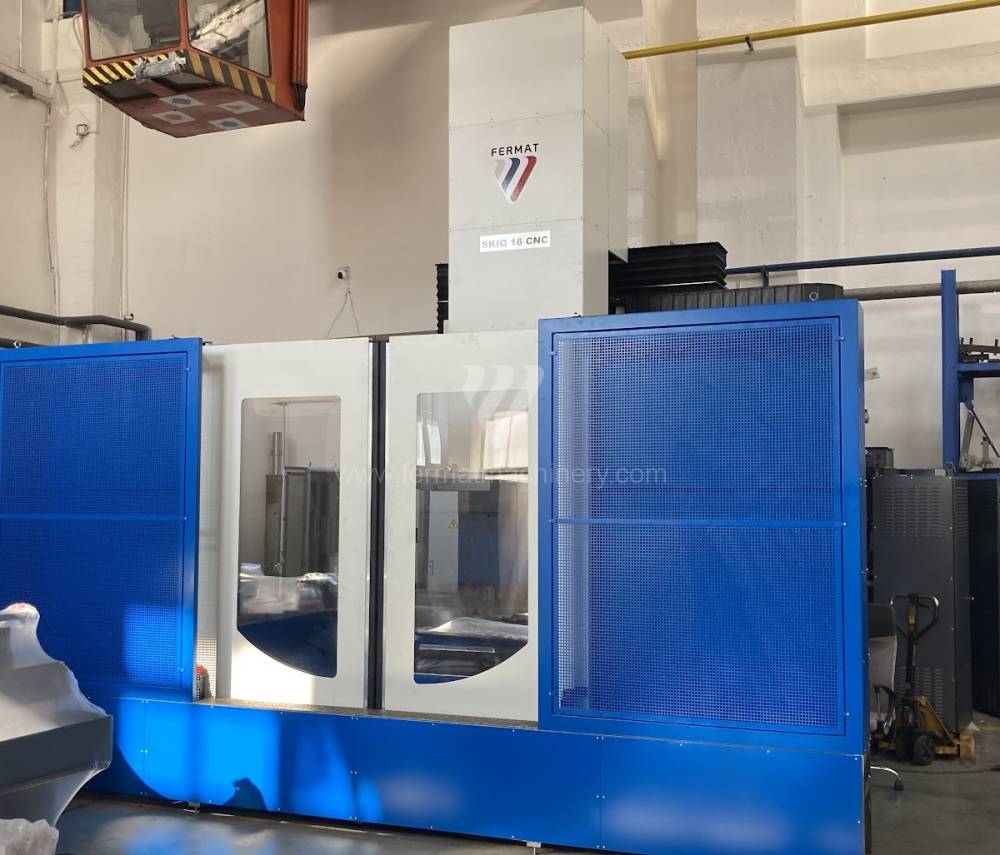

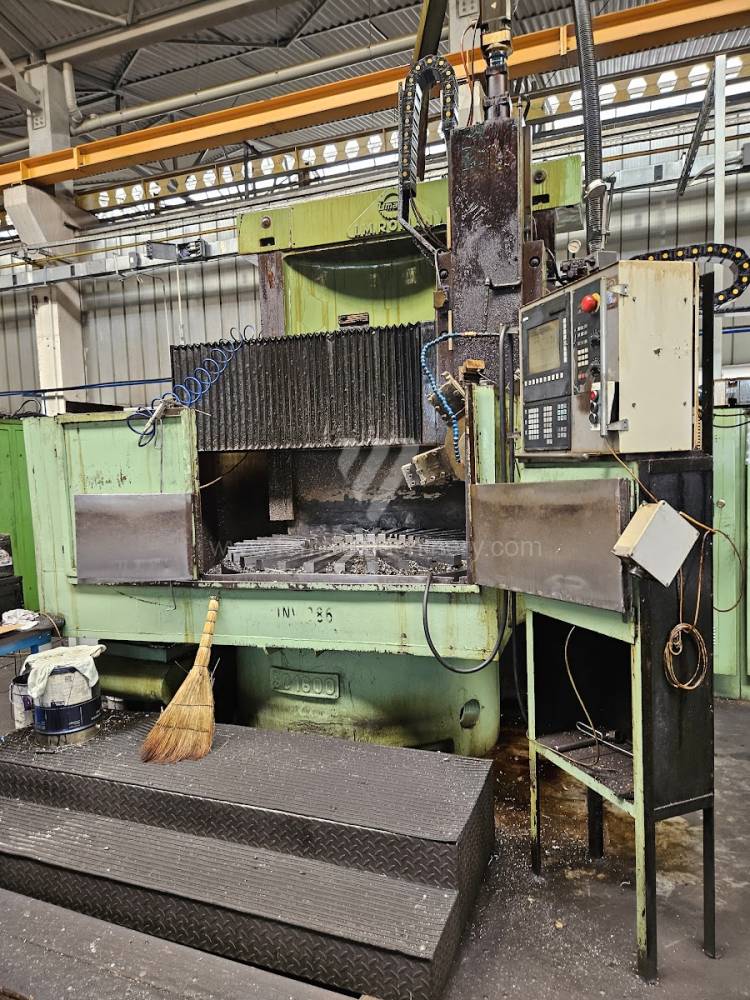

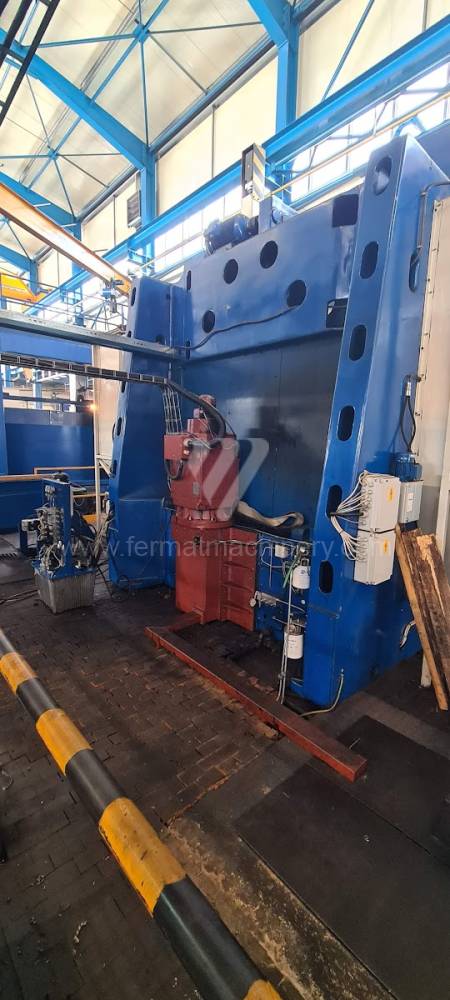

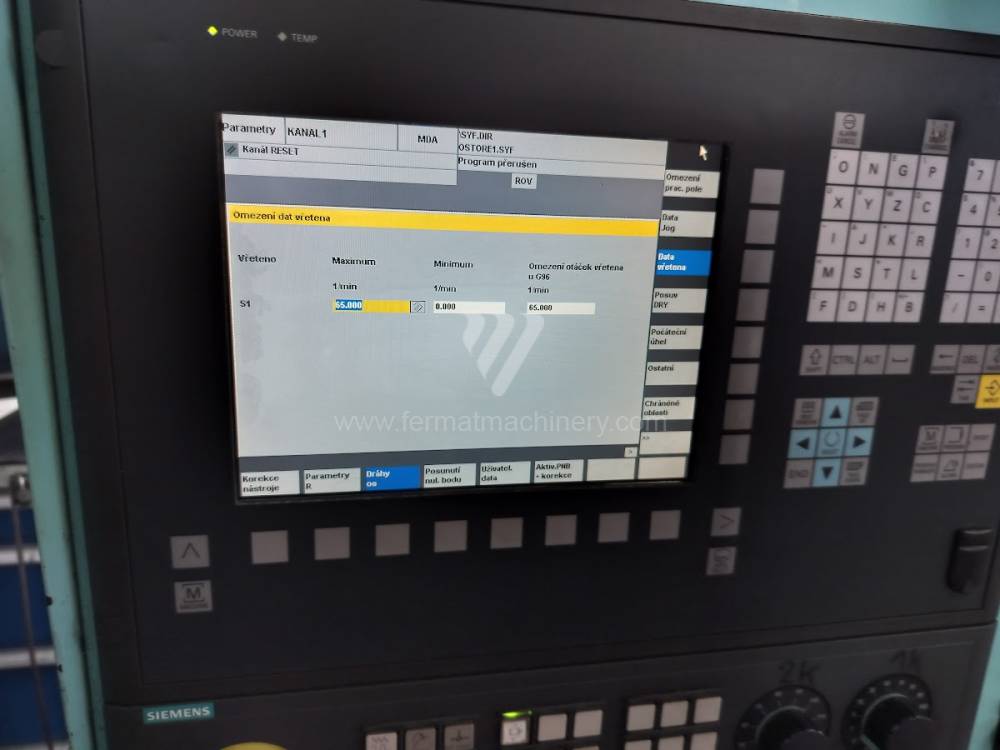

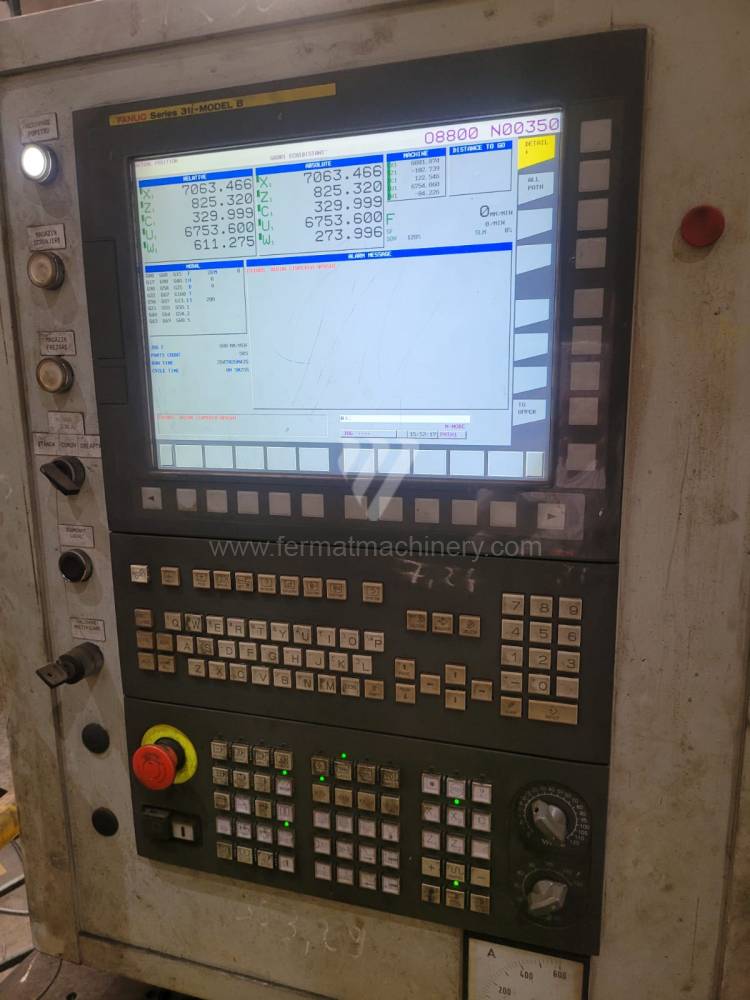

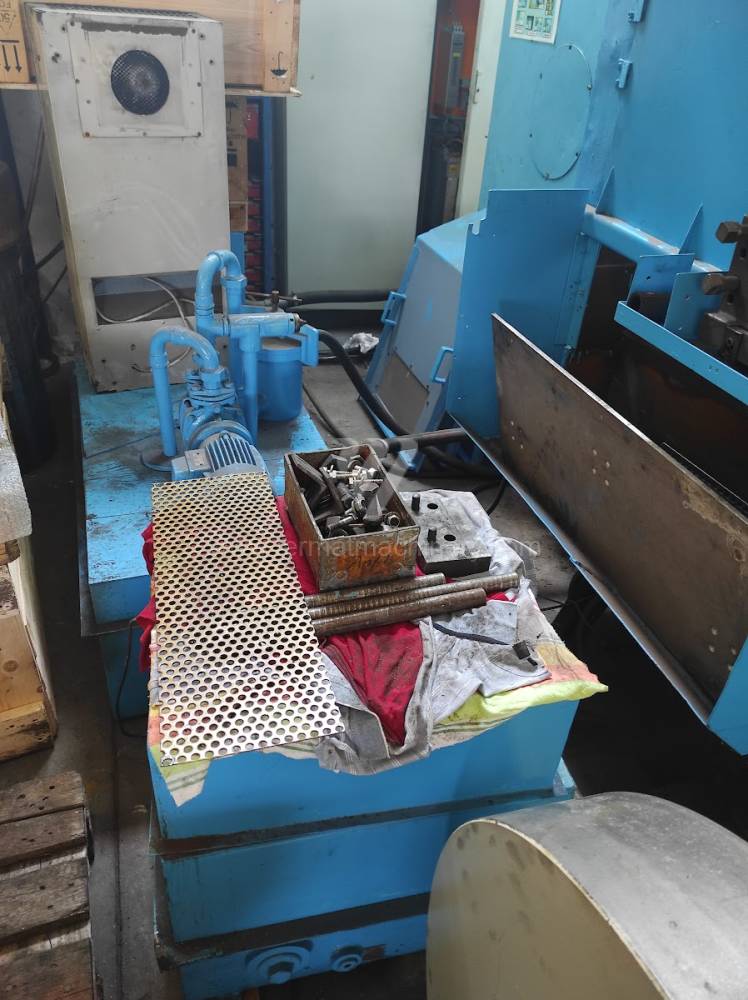

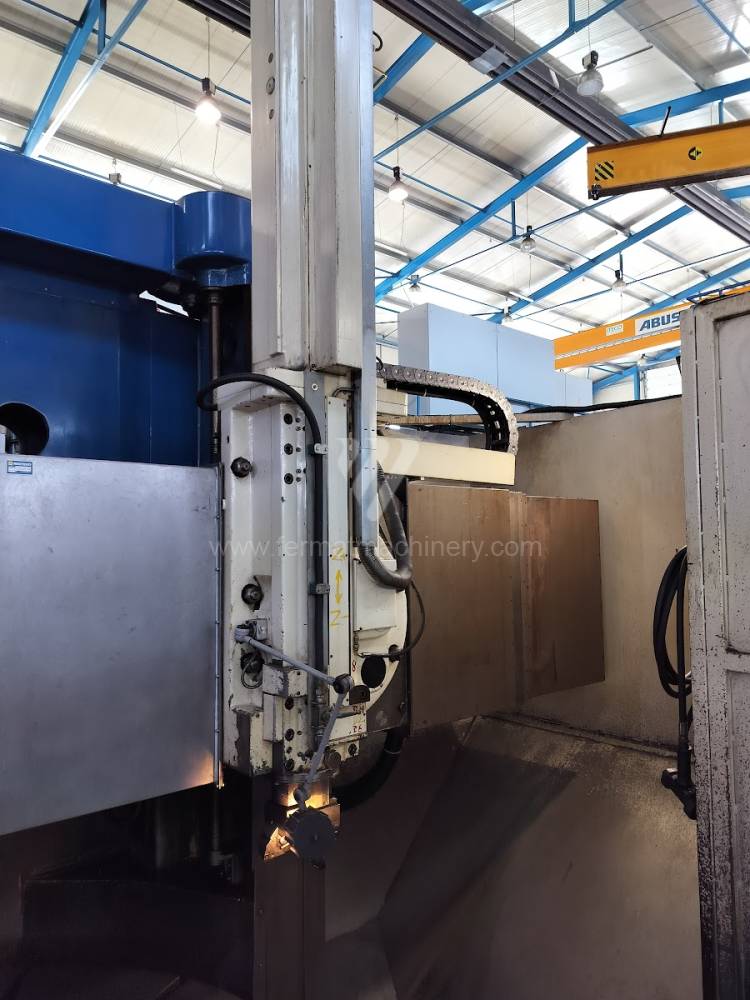

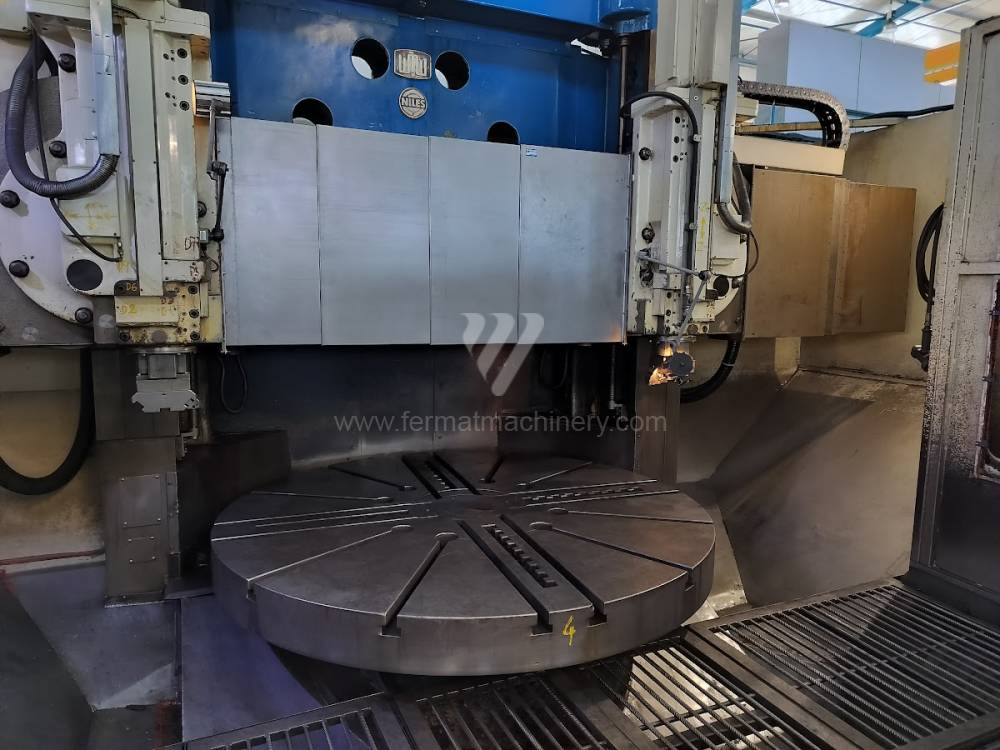

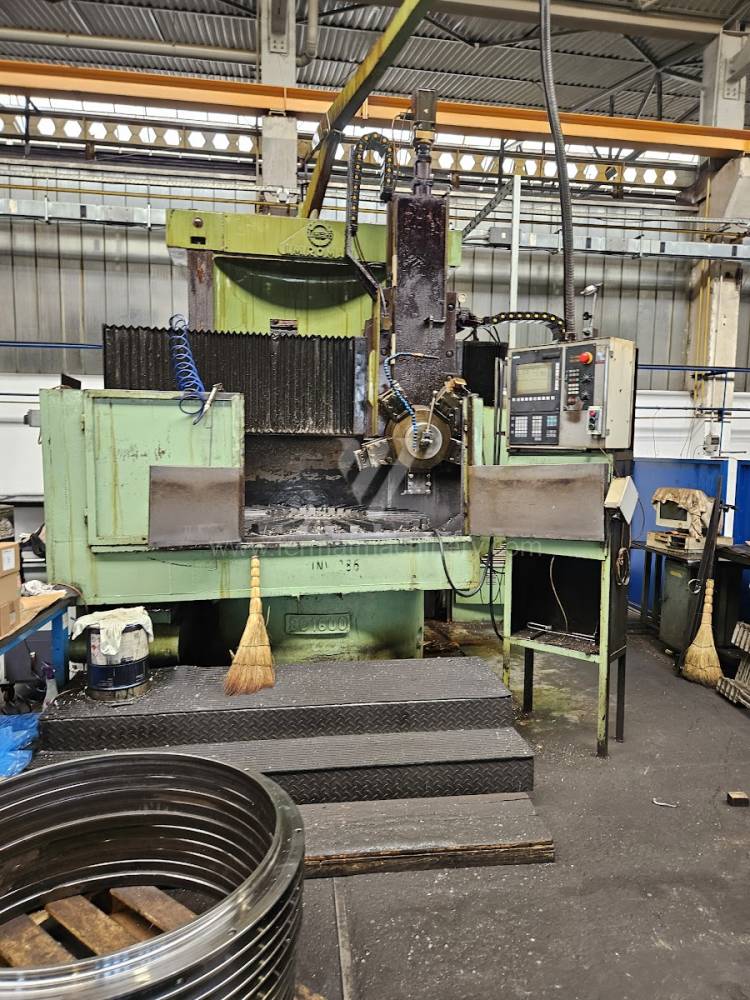

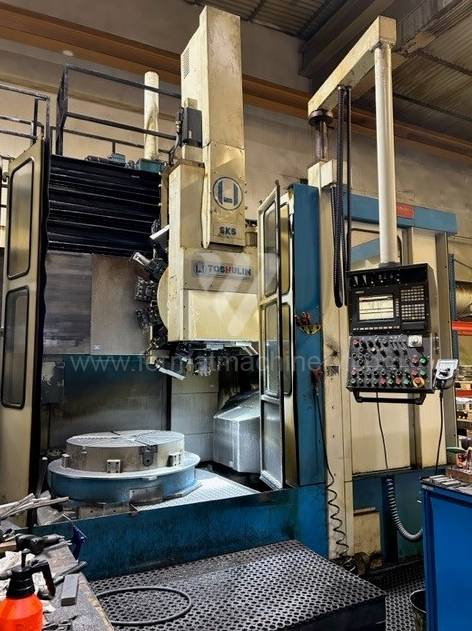

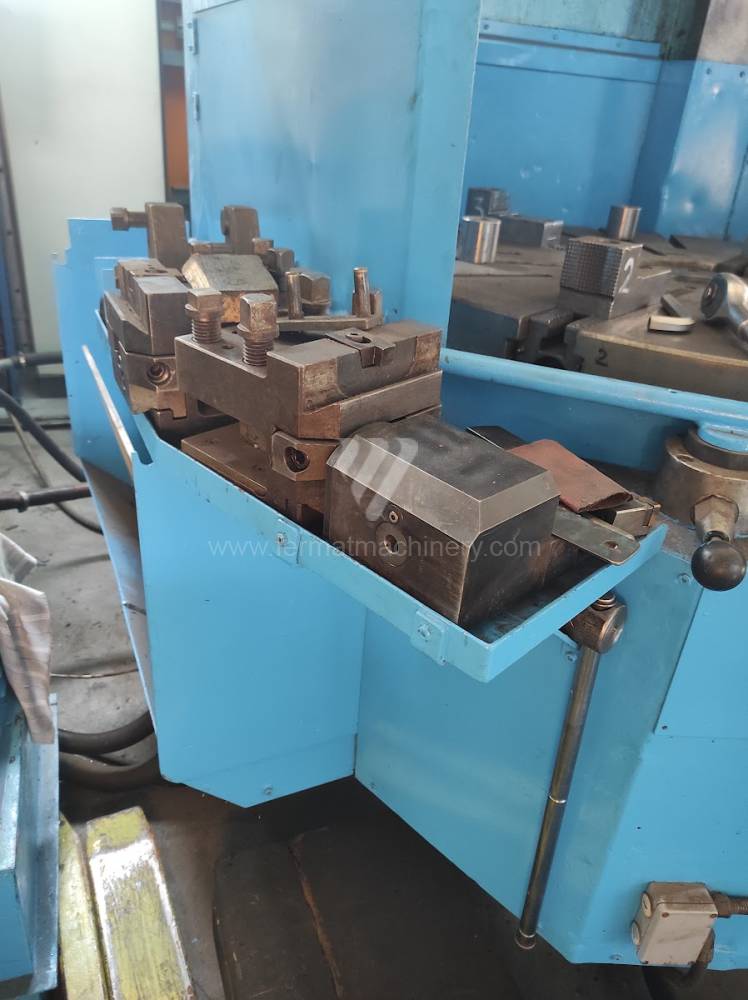

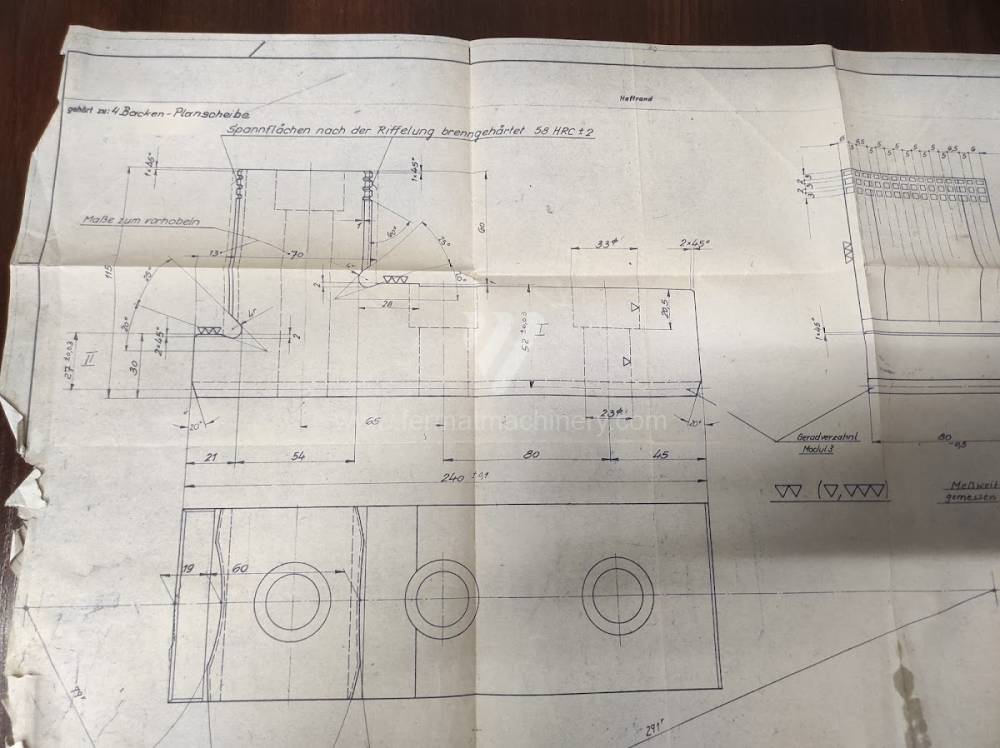

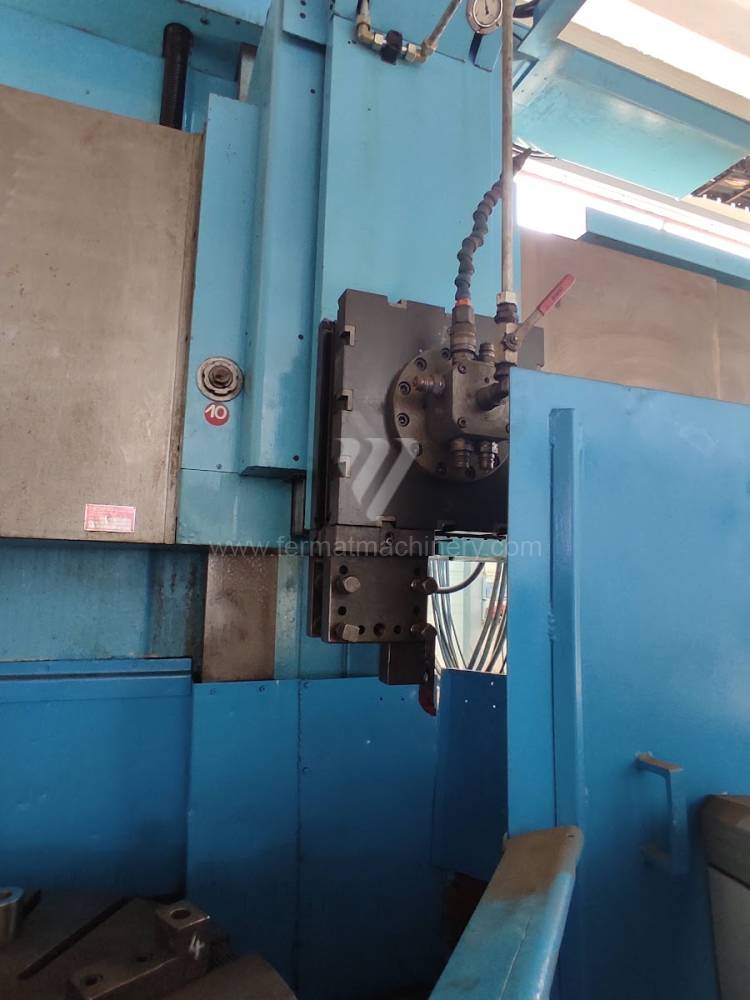

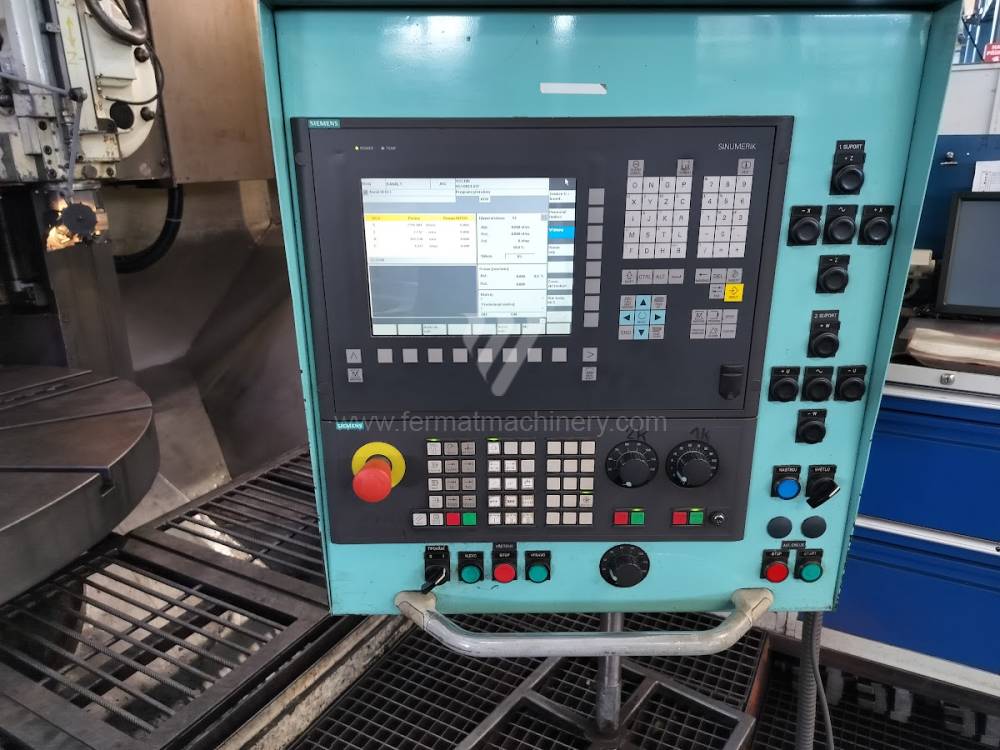

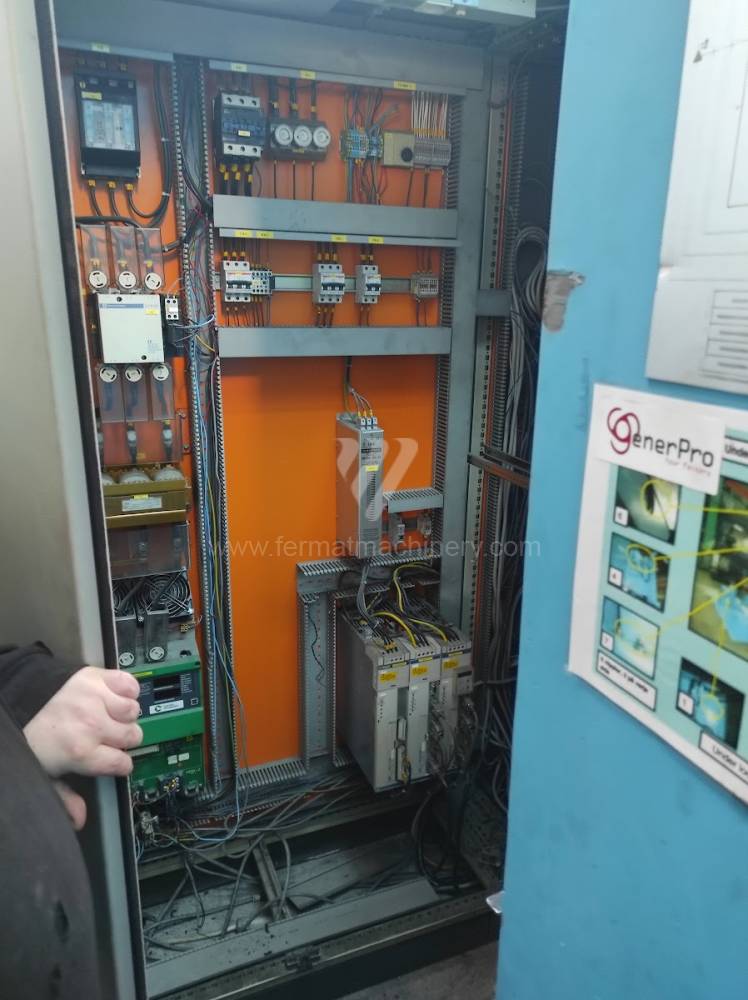

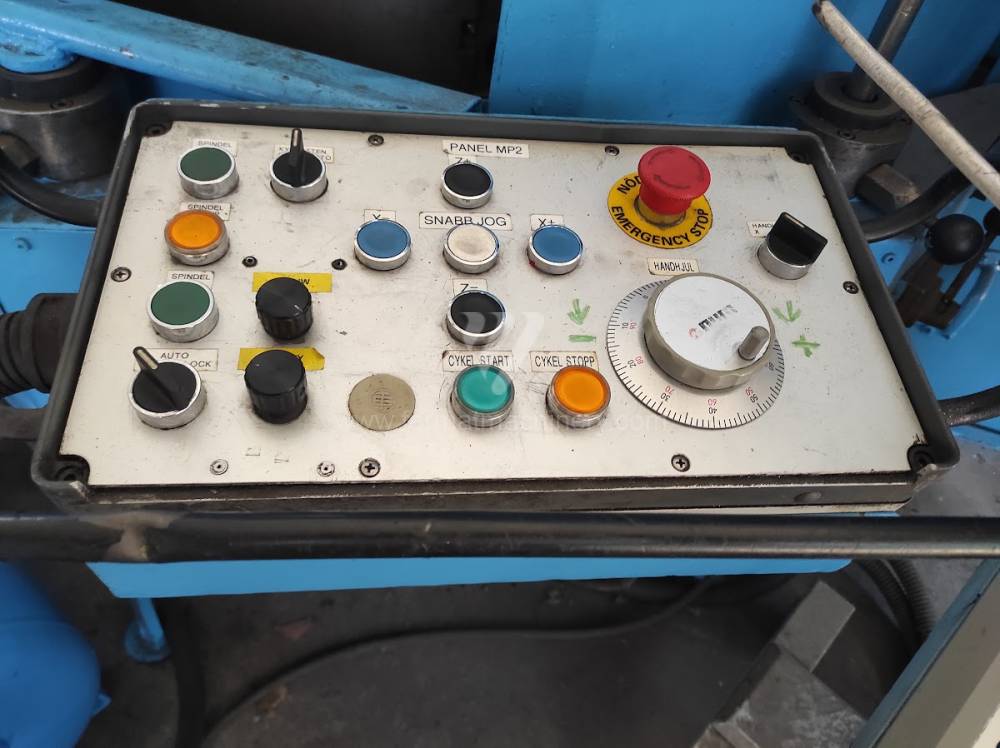

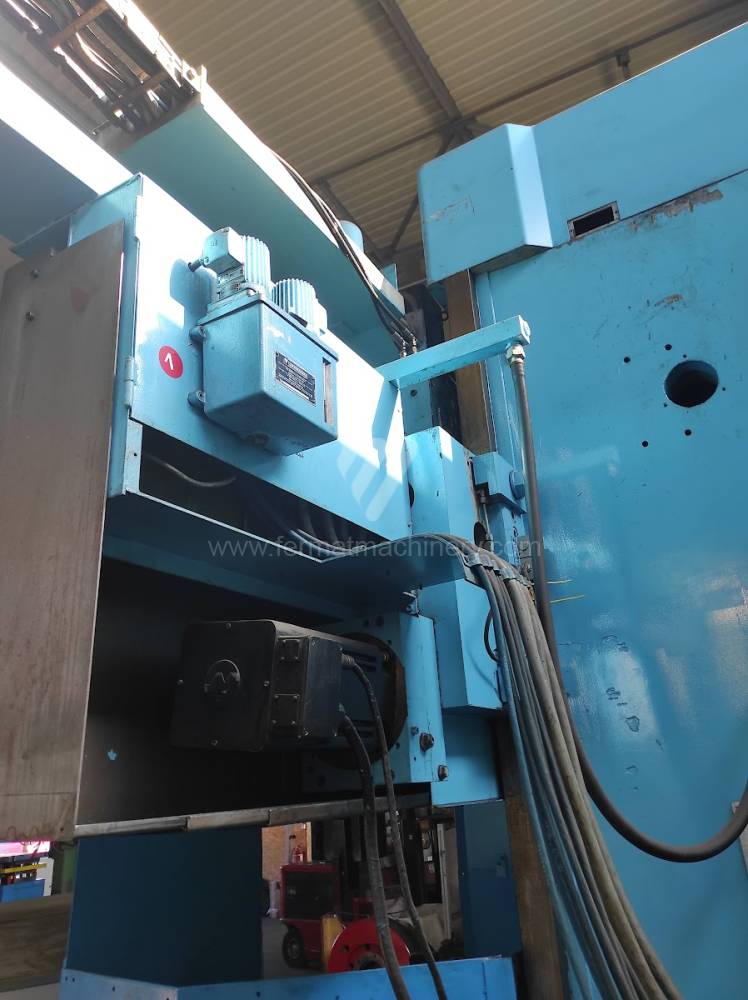

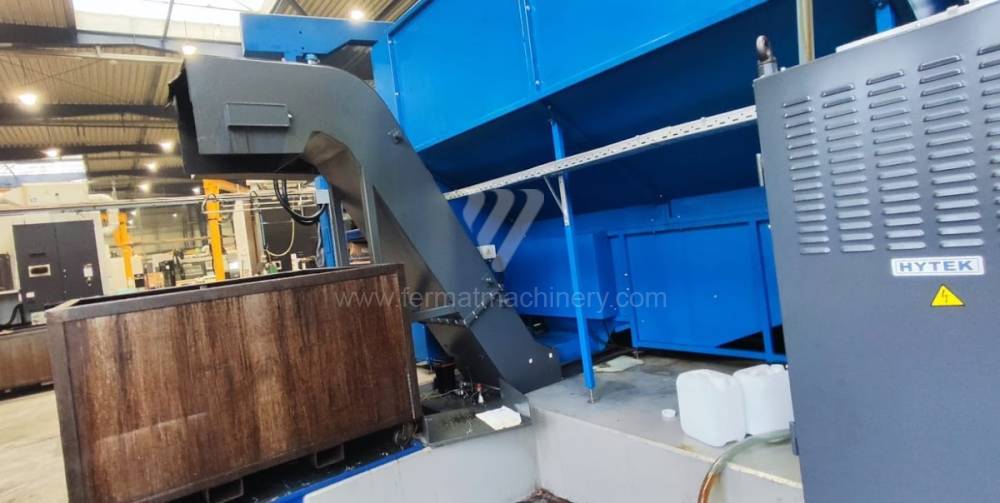

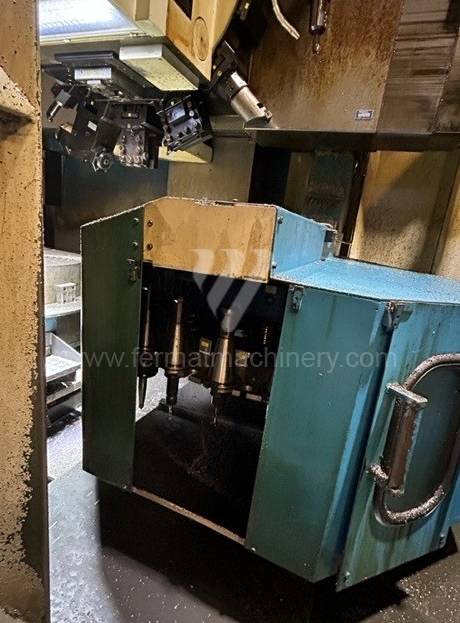

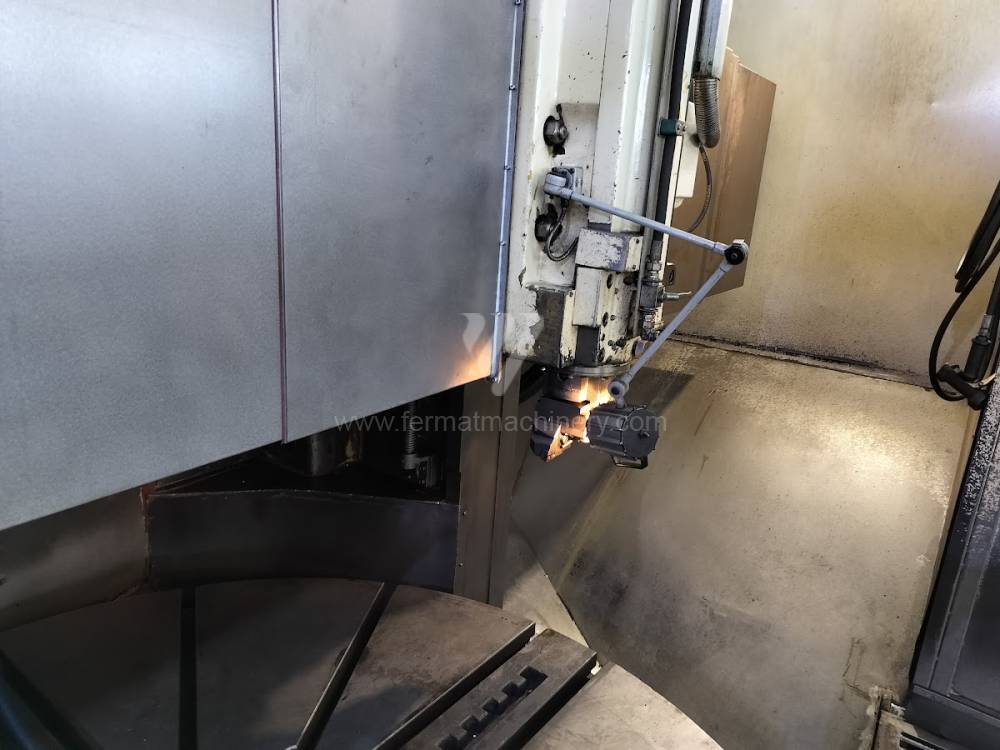

Tokarka karuzelowa

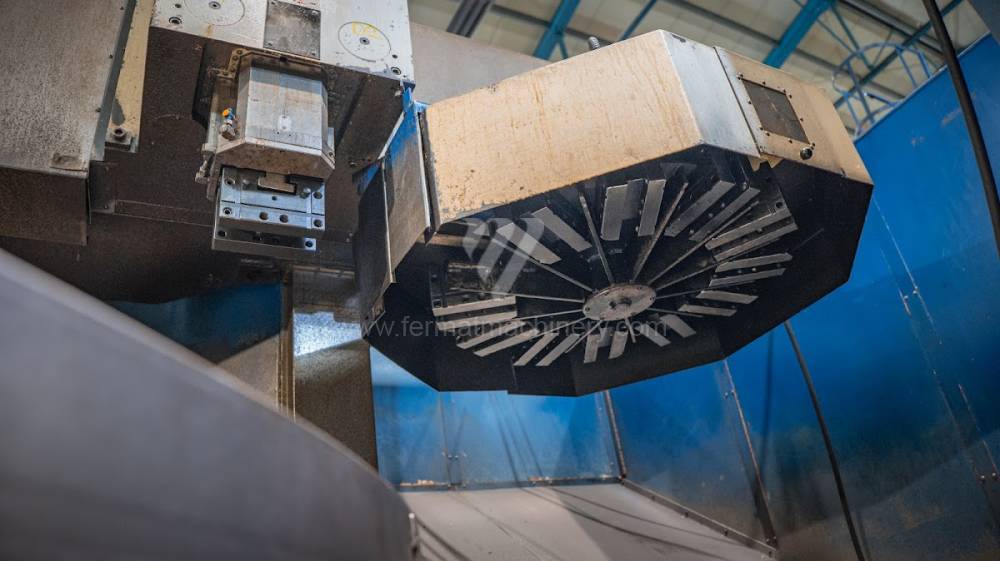

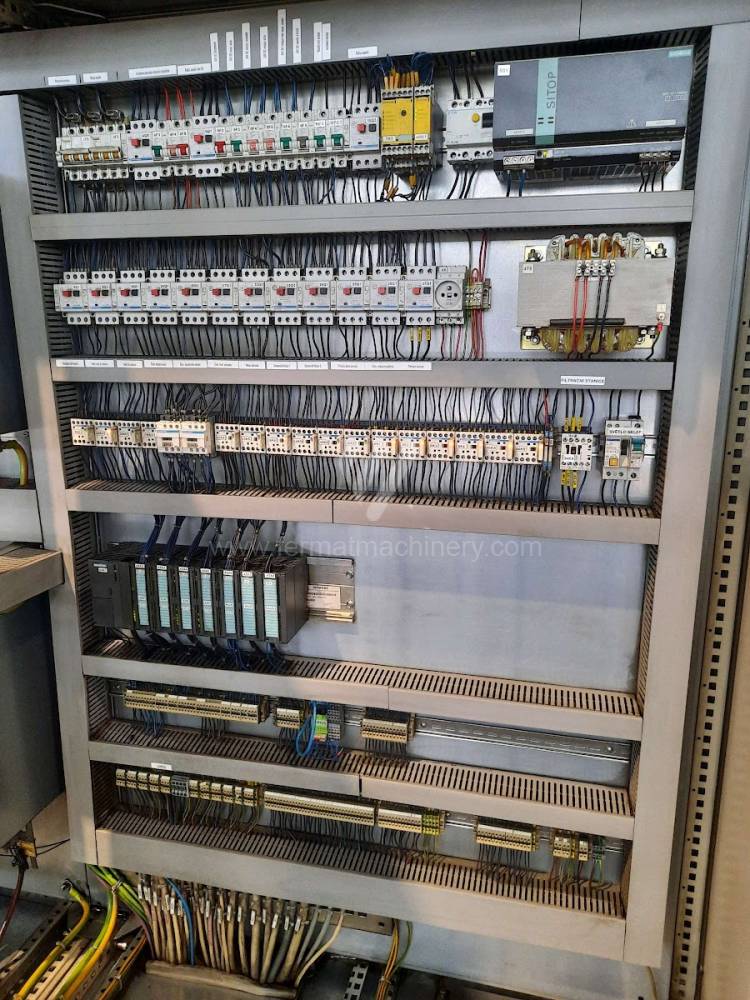

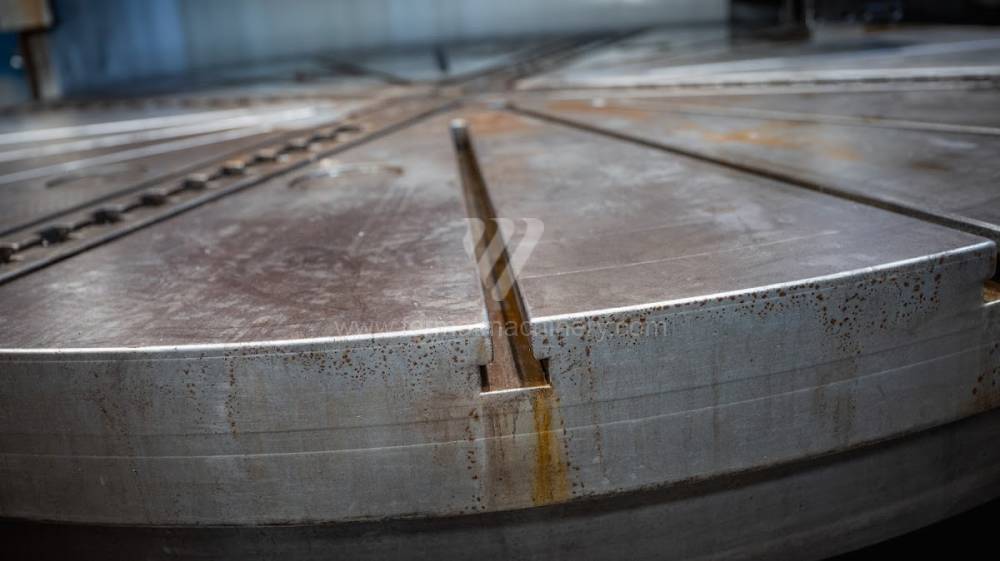

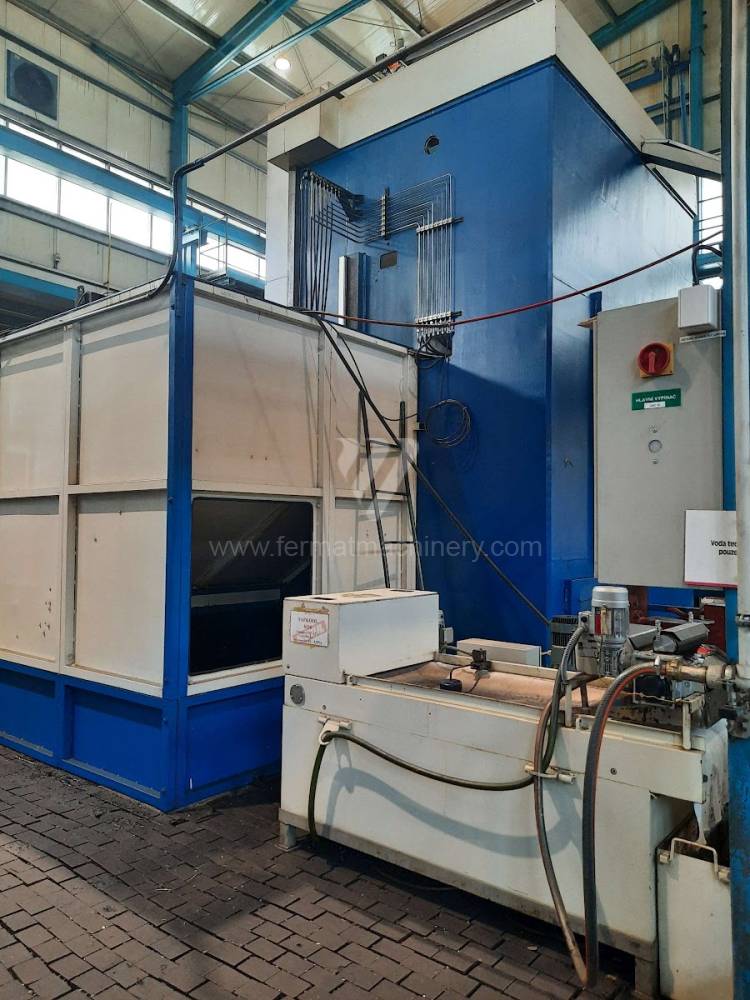

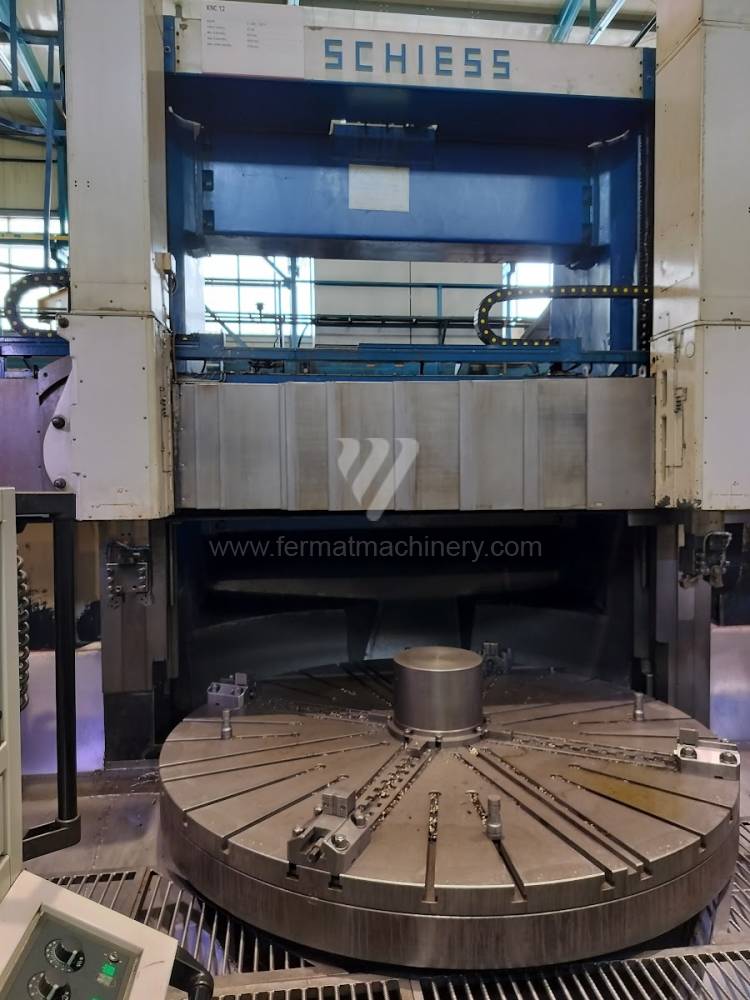

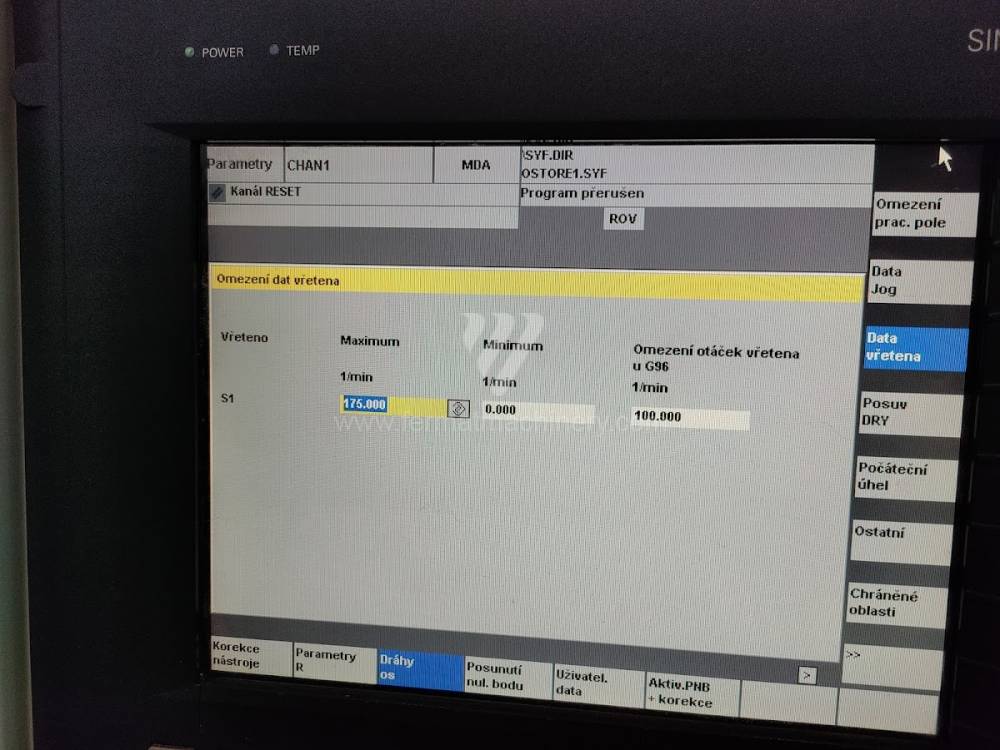

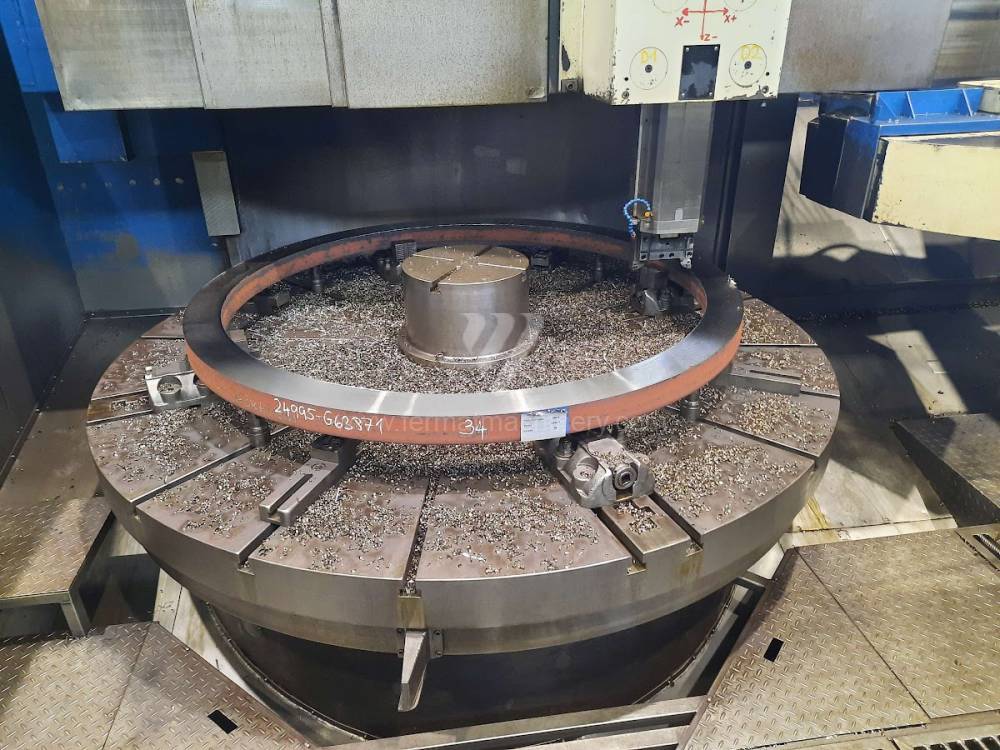

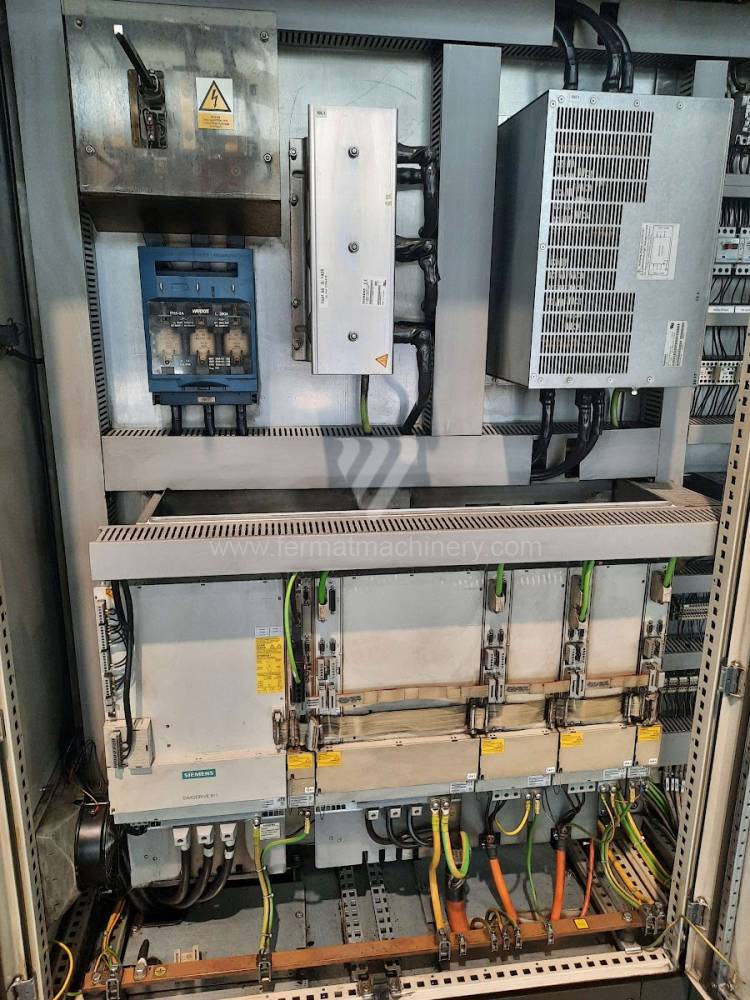

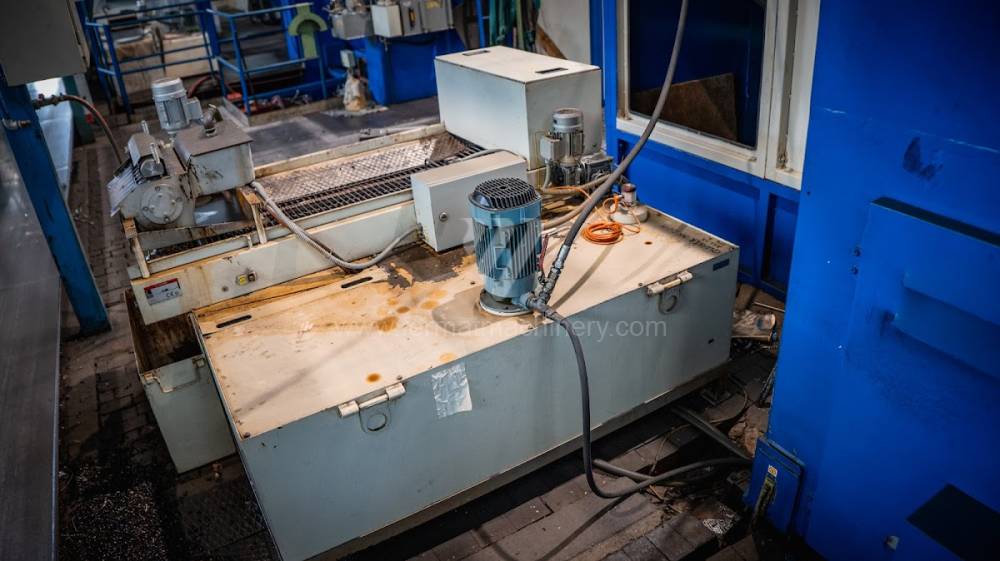

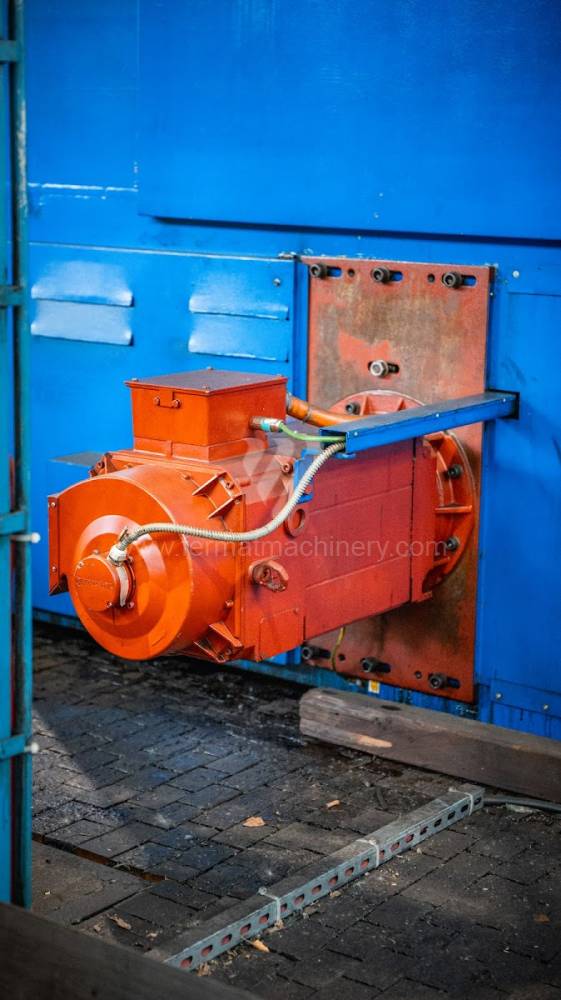

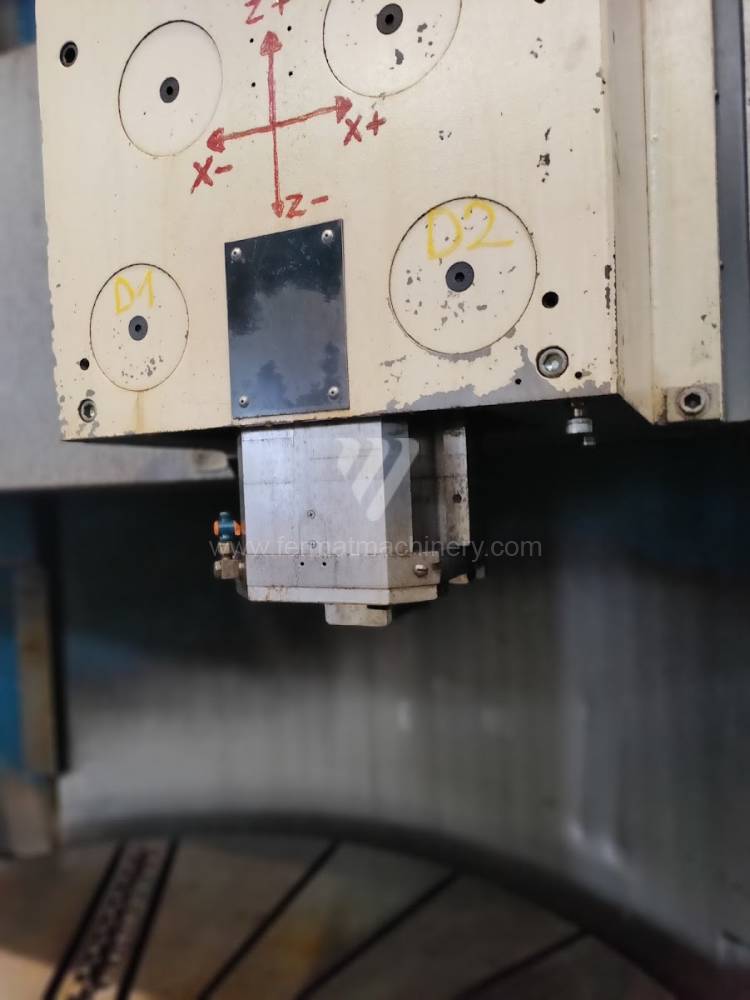

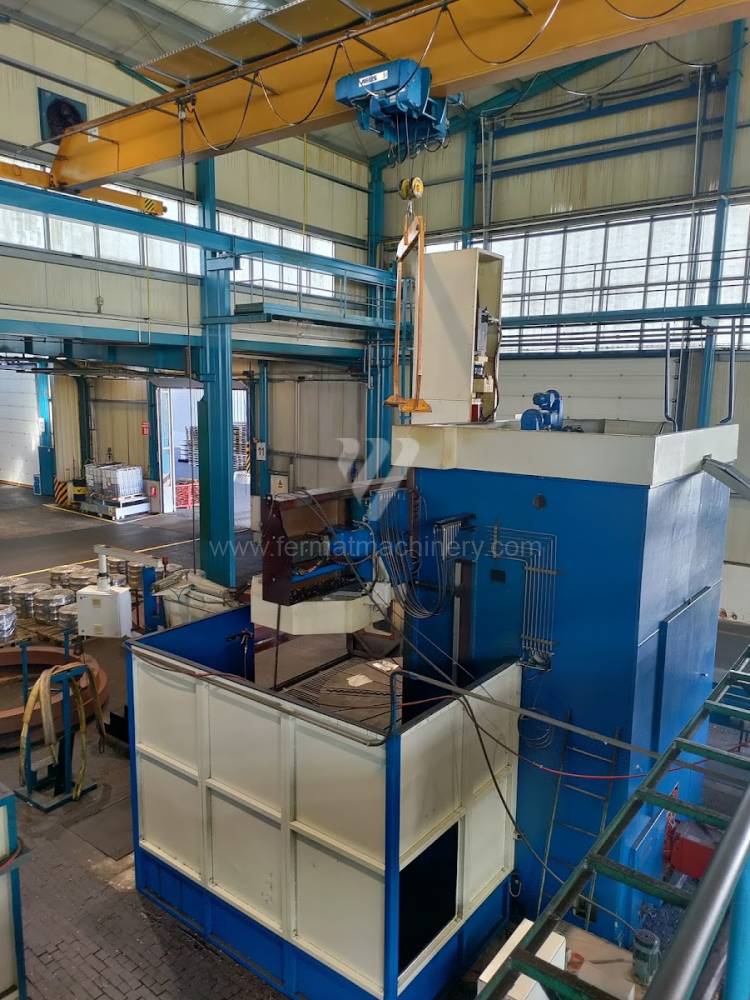

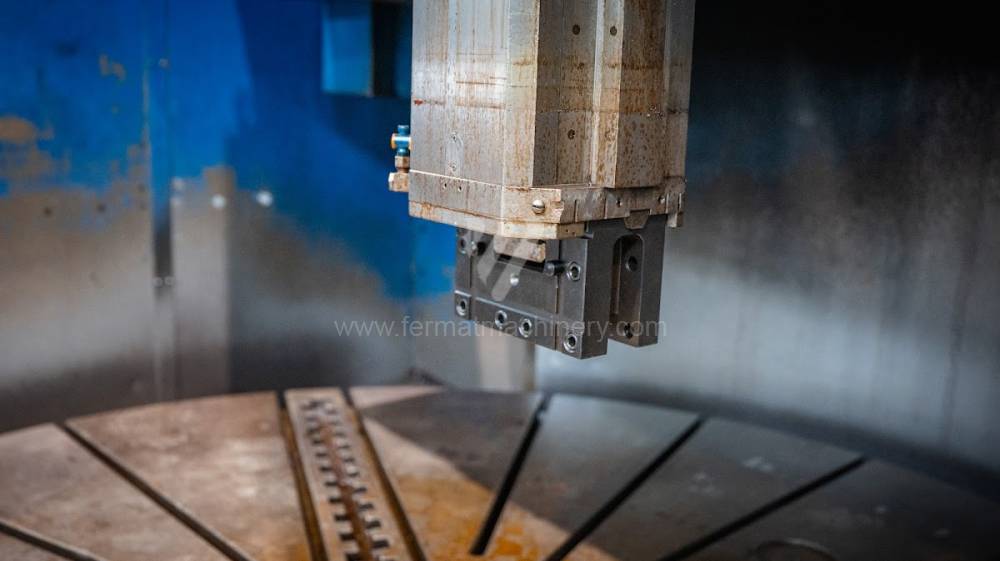

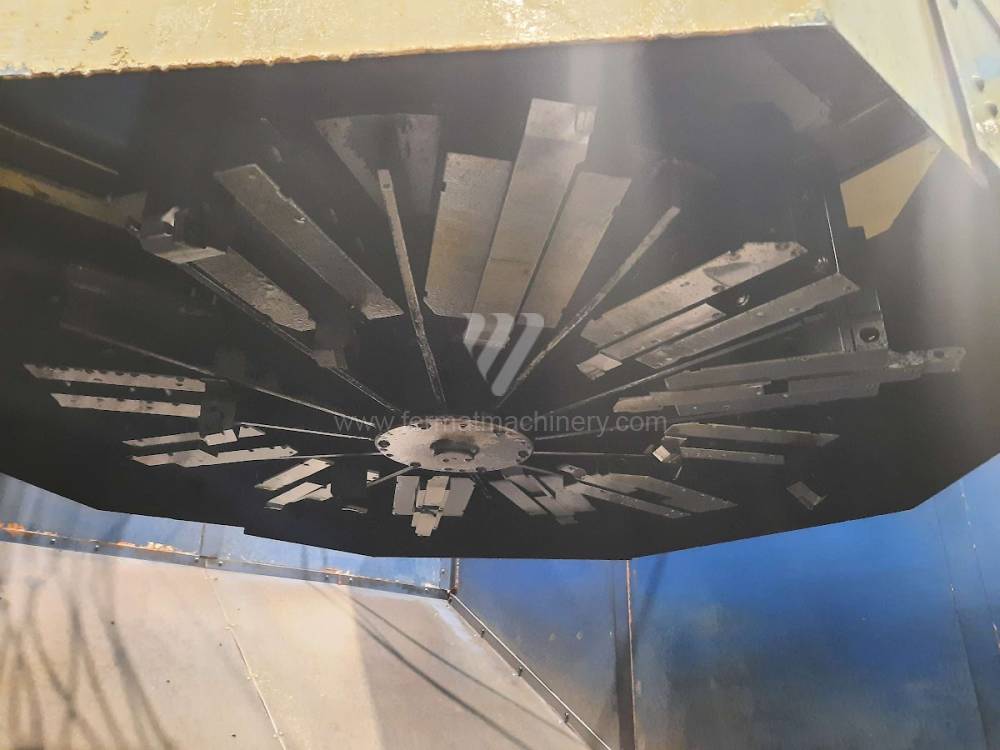

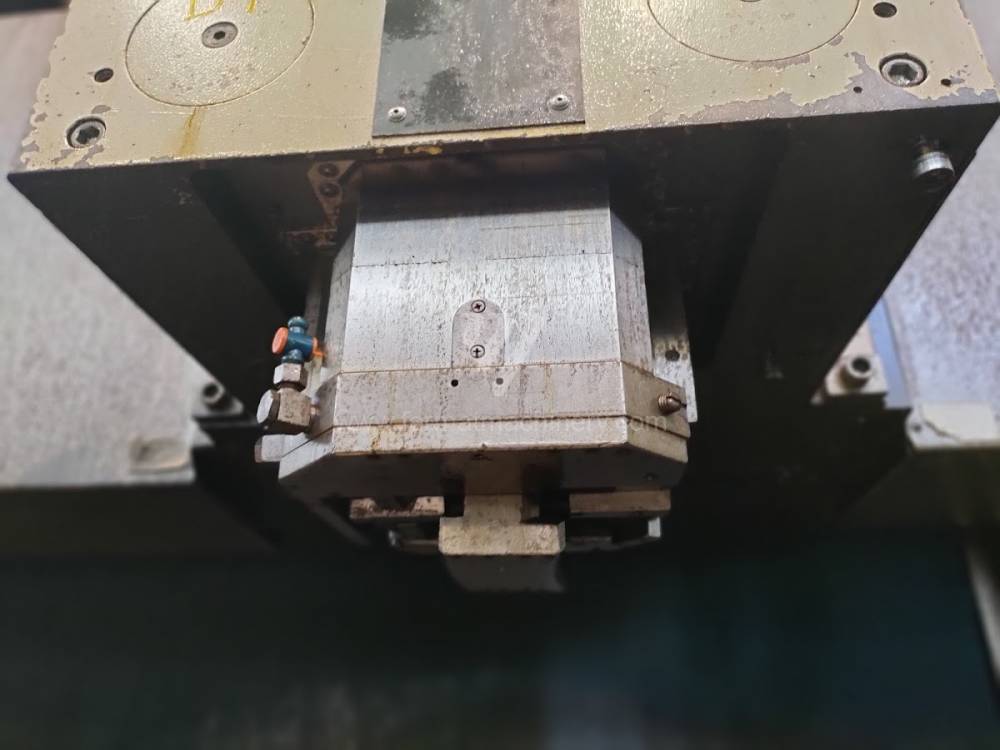

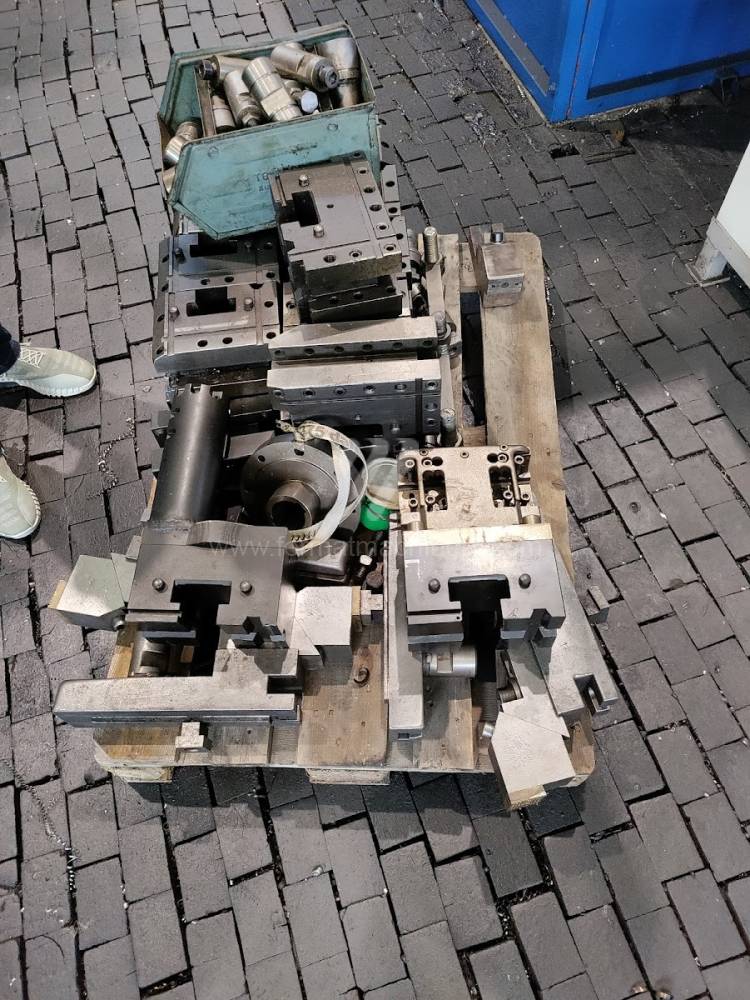

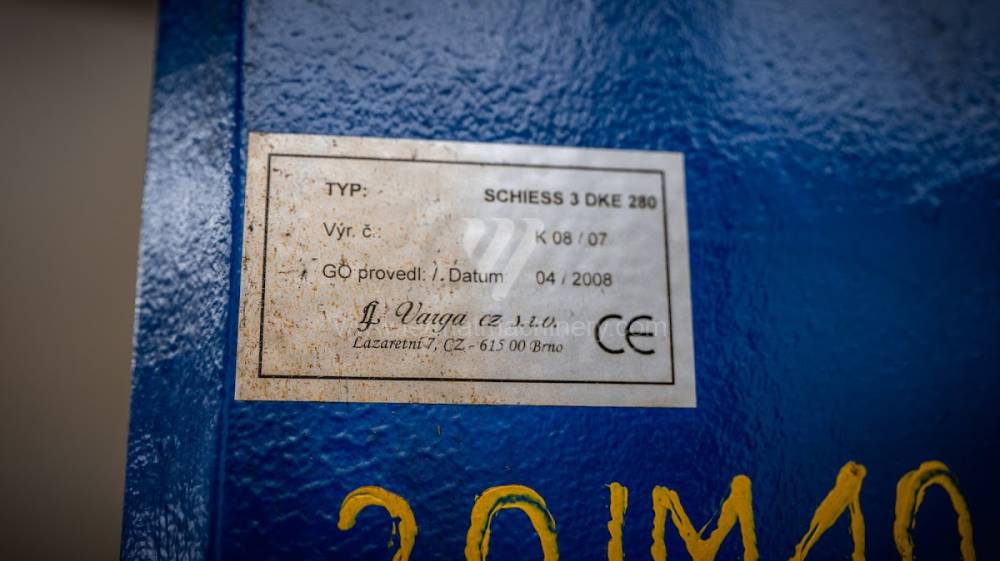

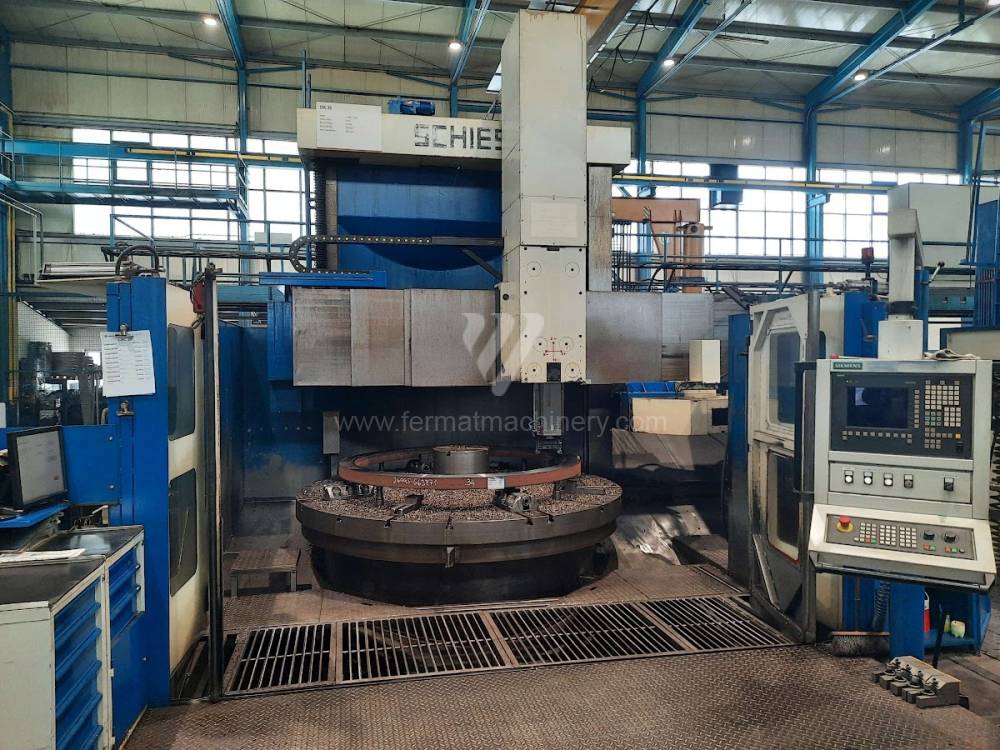

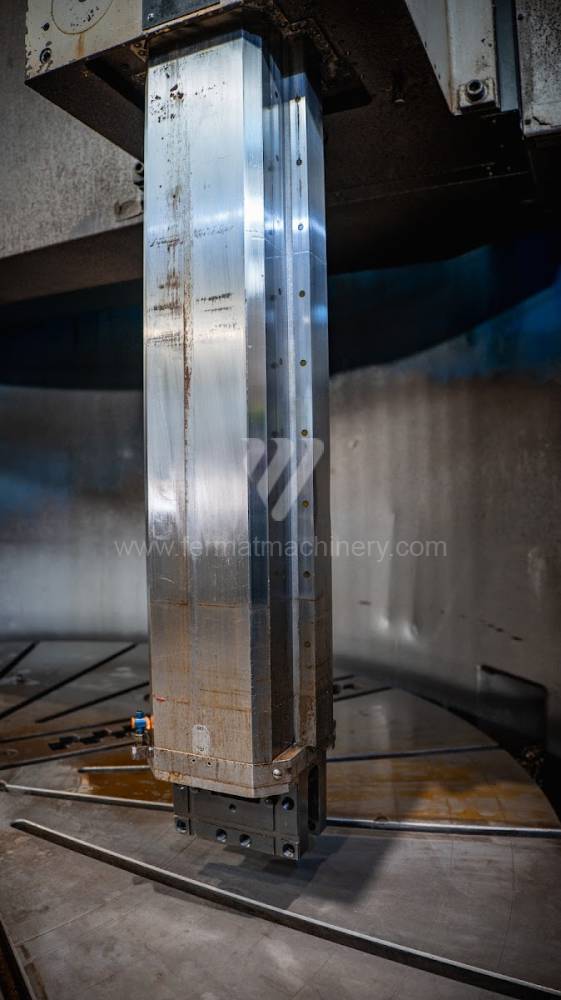

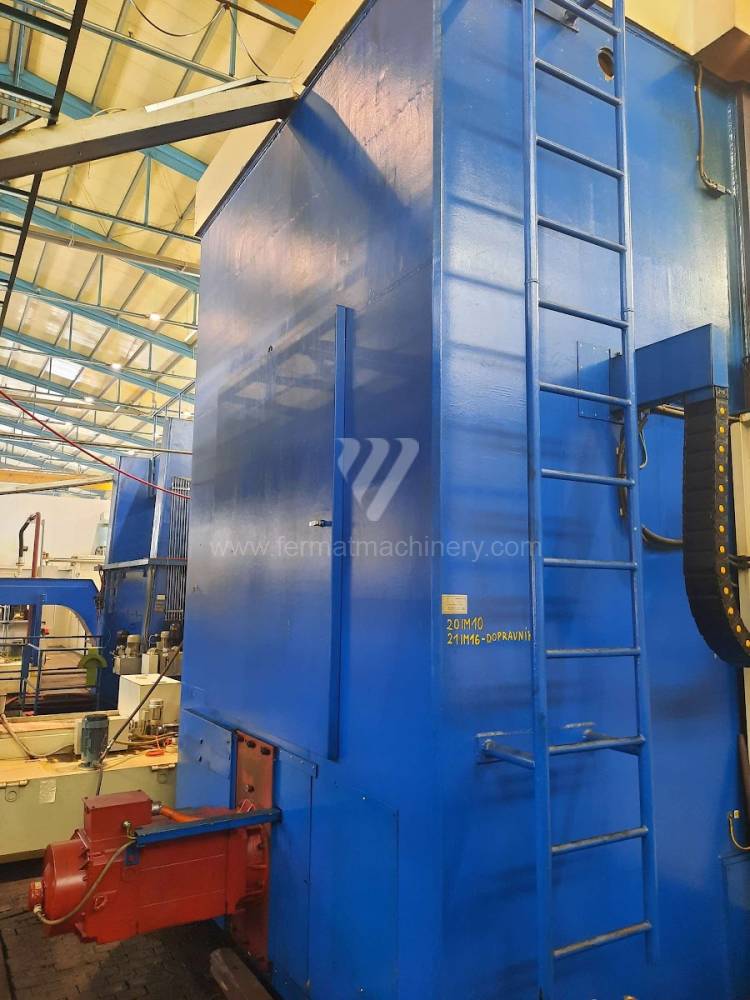

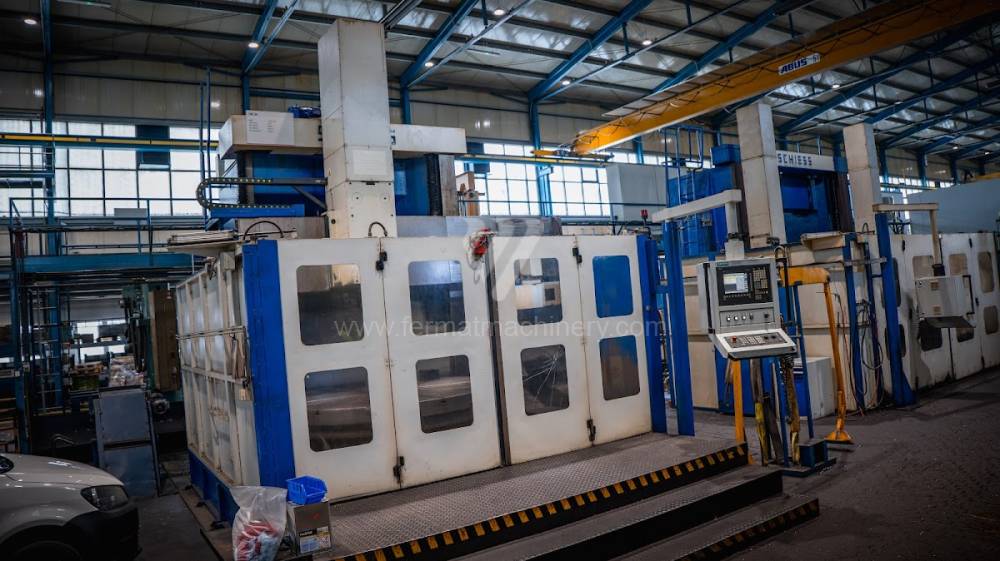

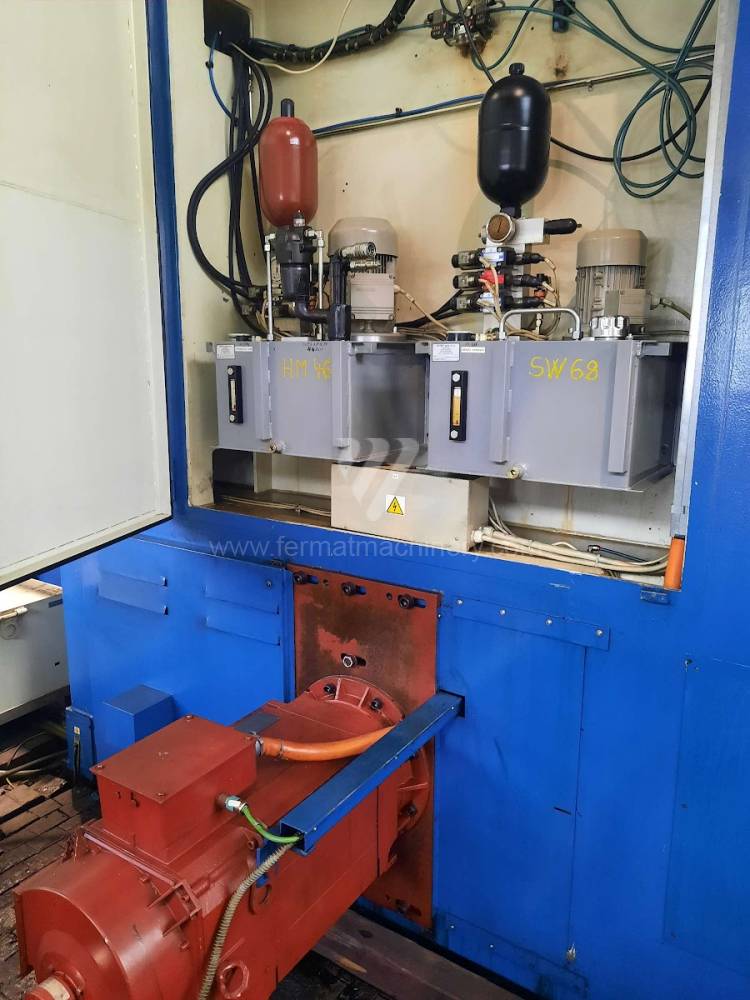

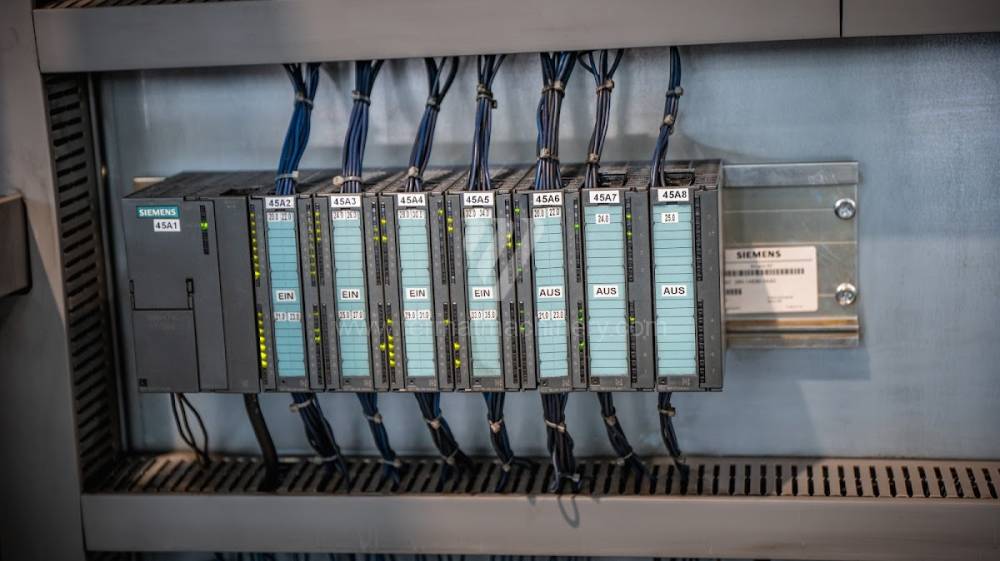

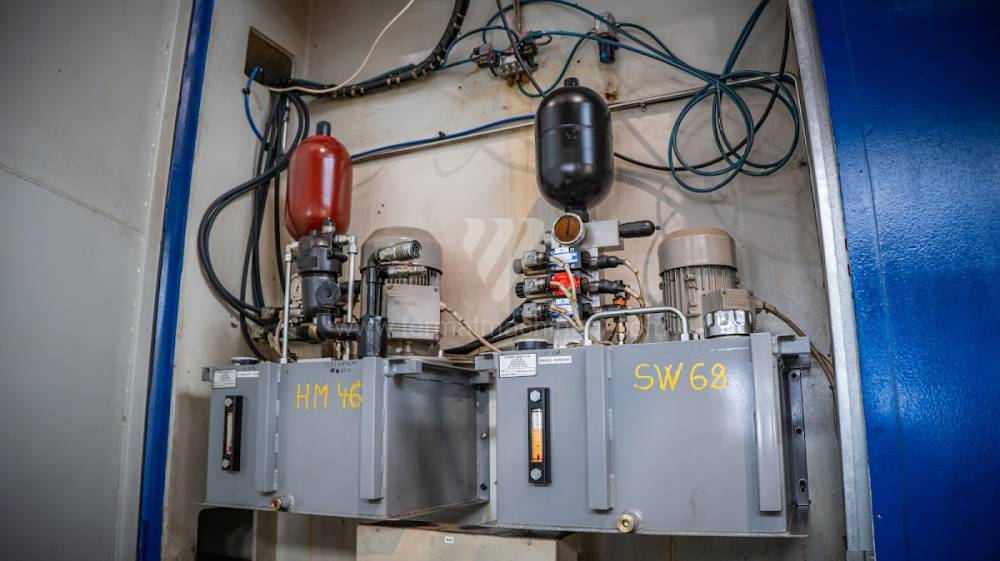

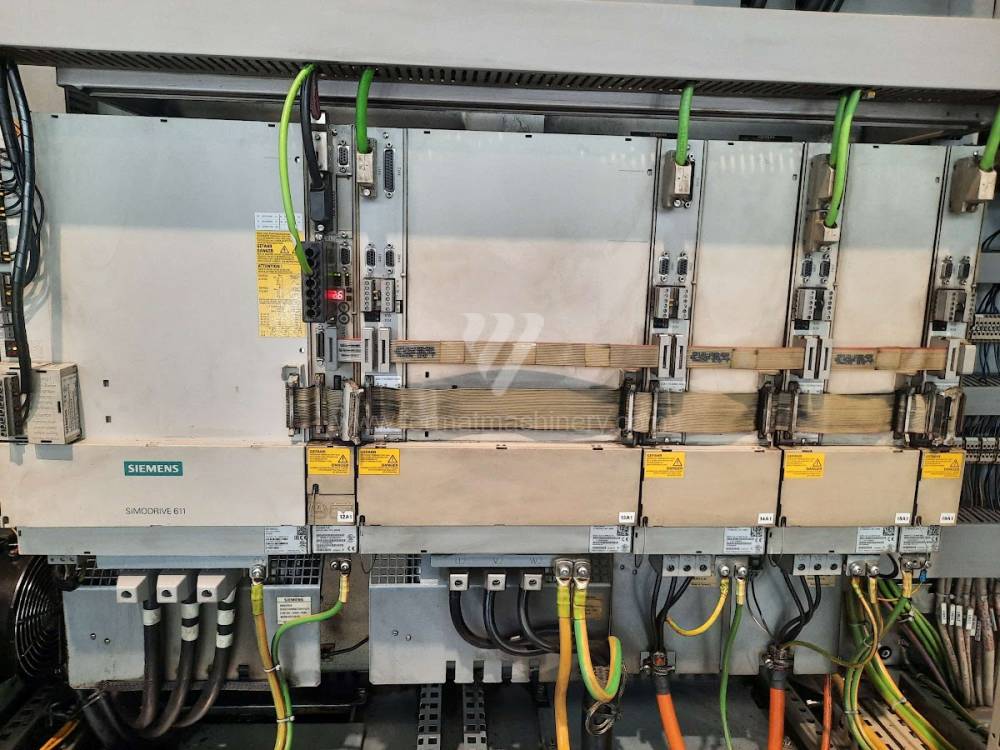

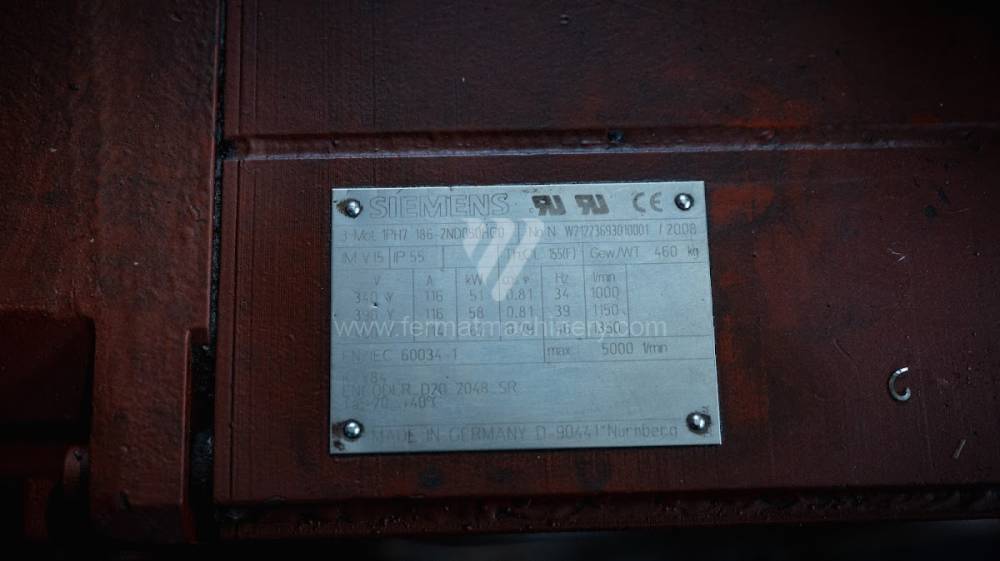

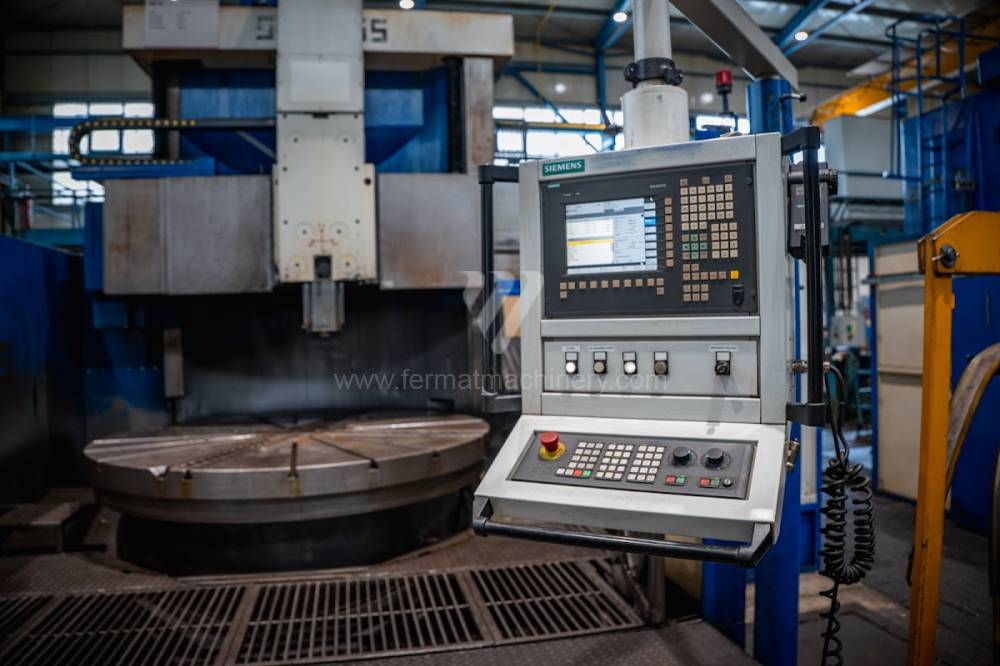

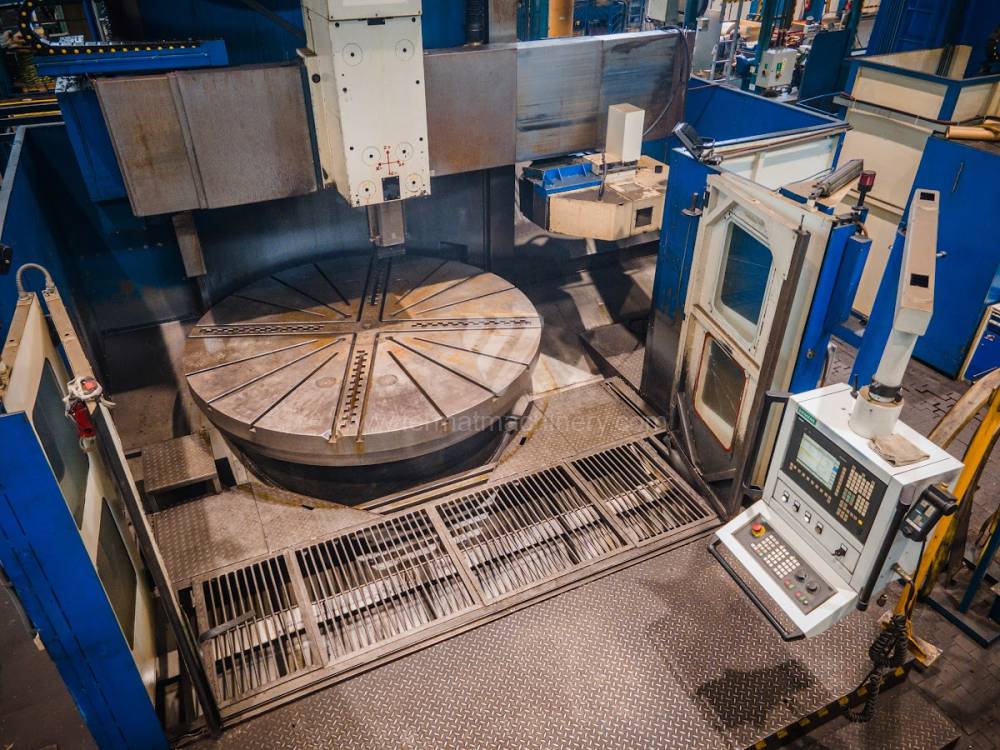

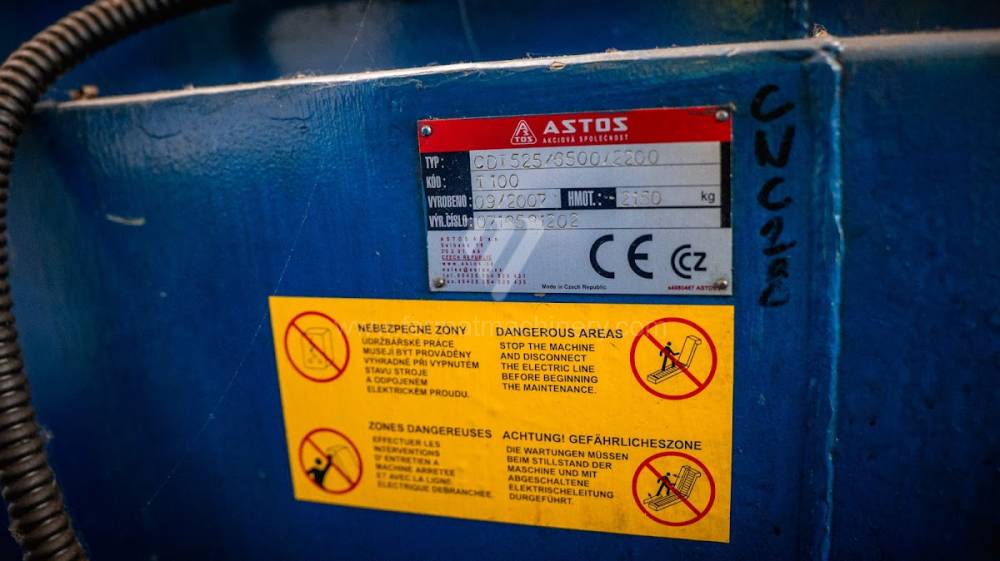

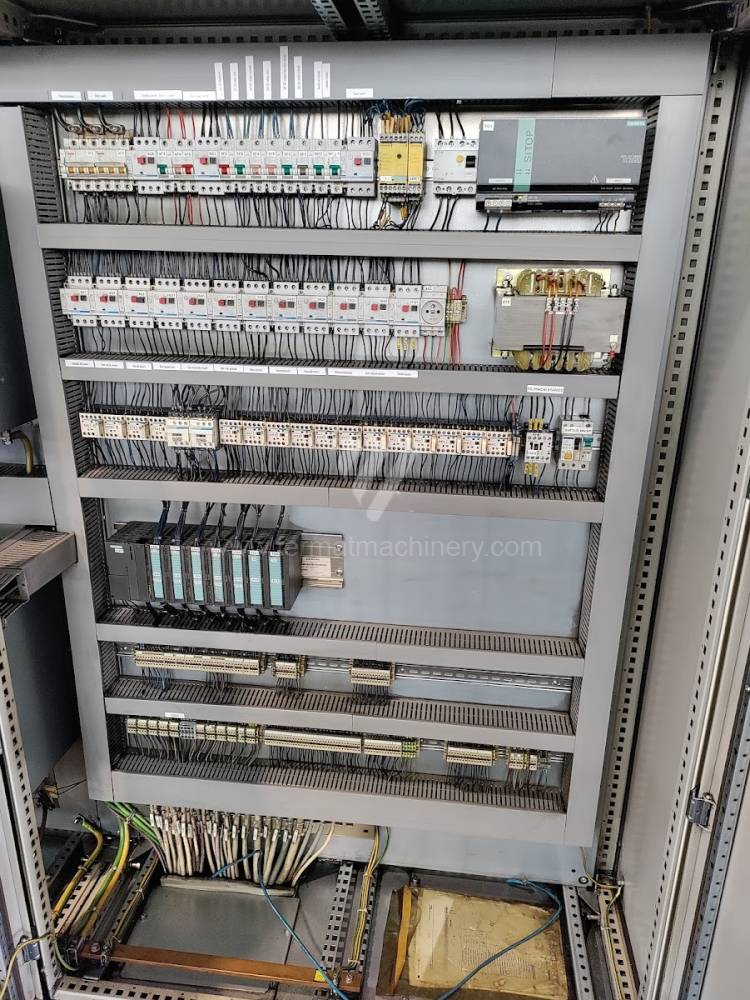

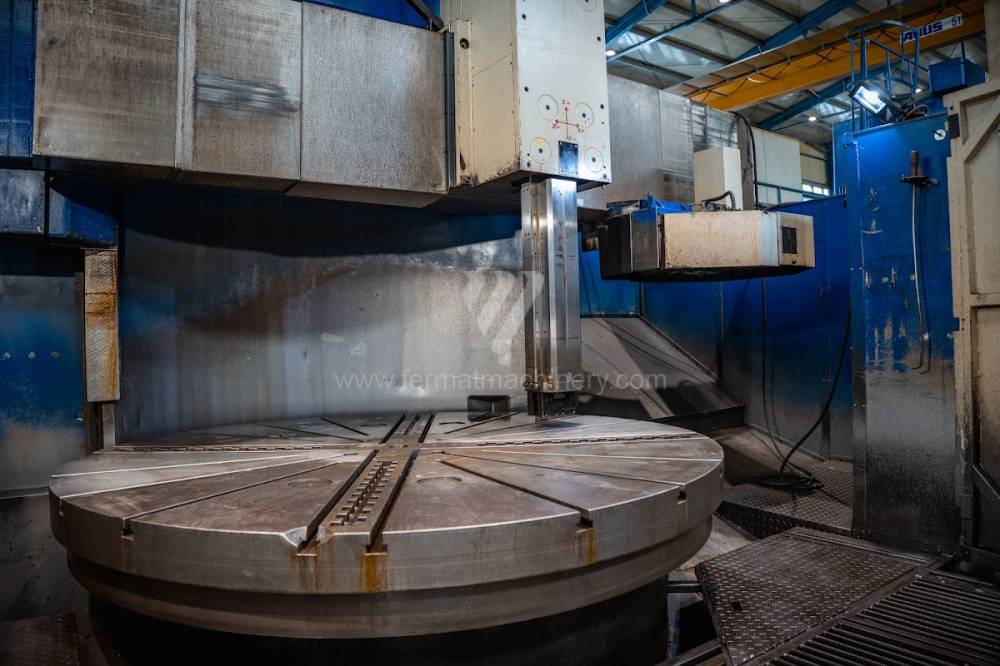

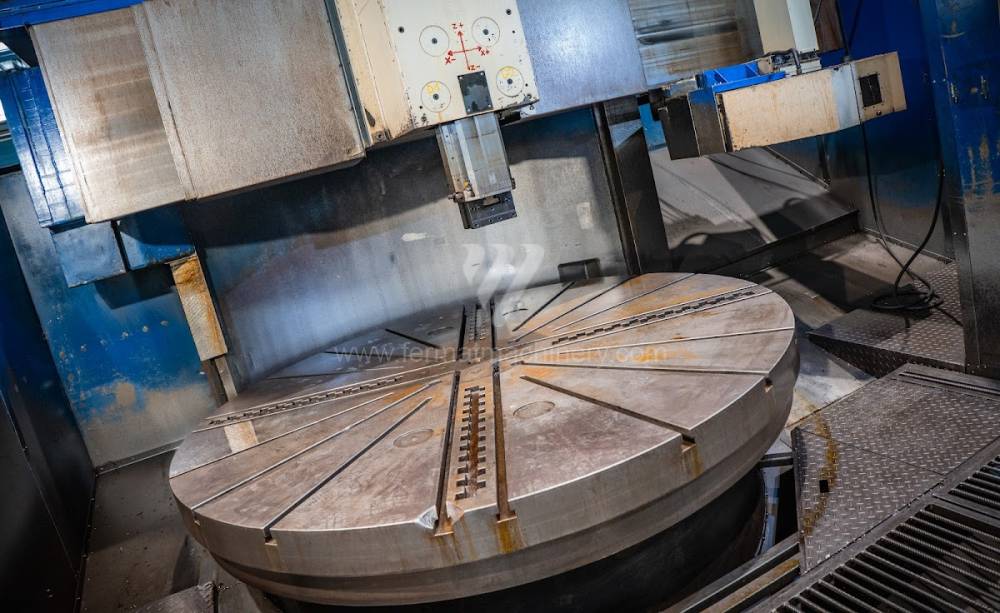

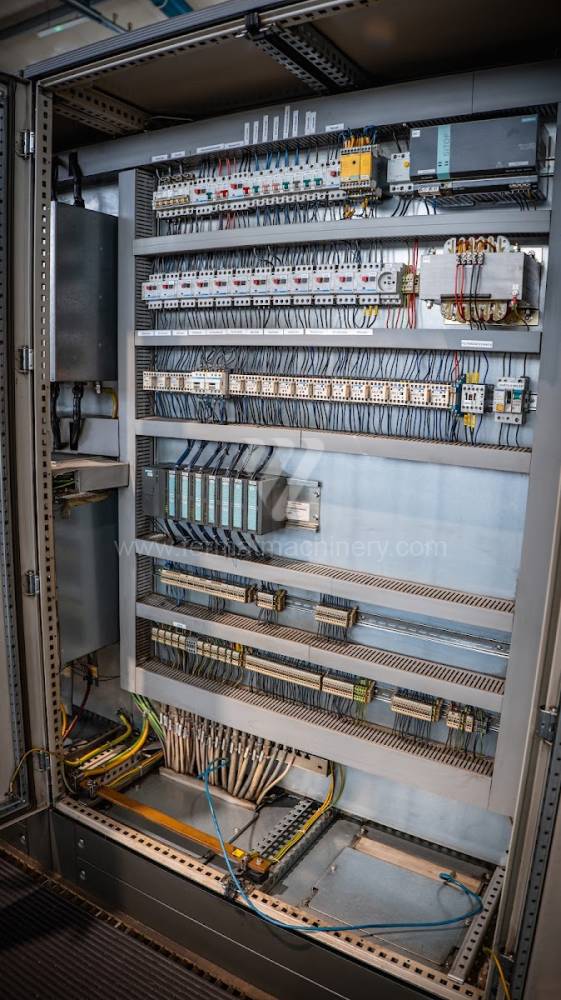

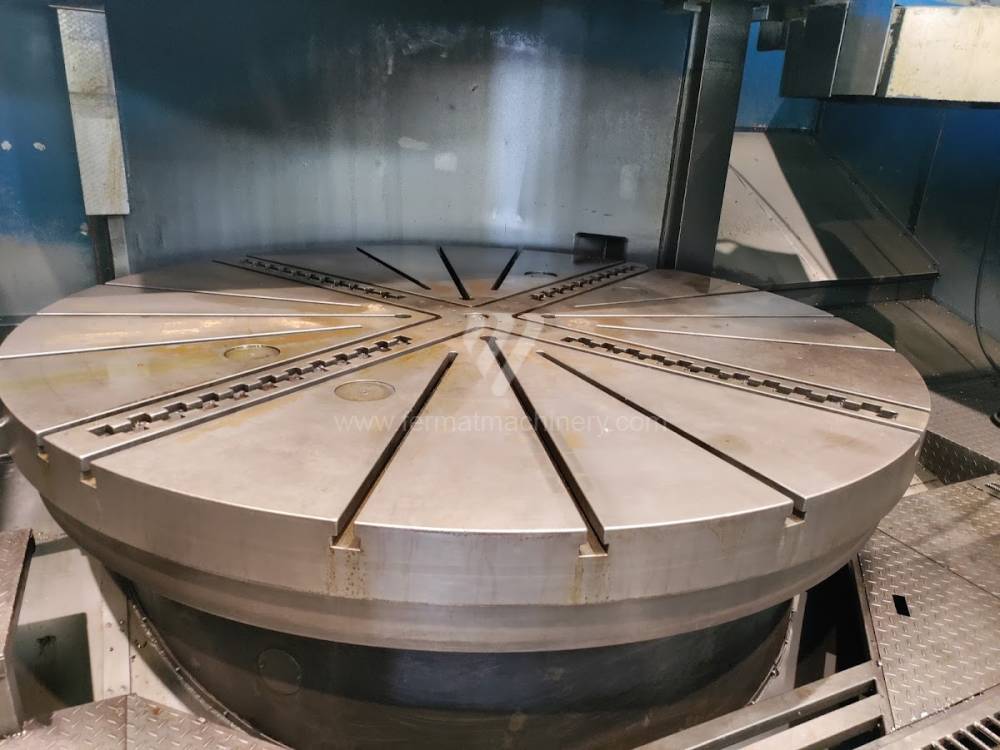

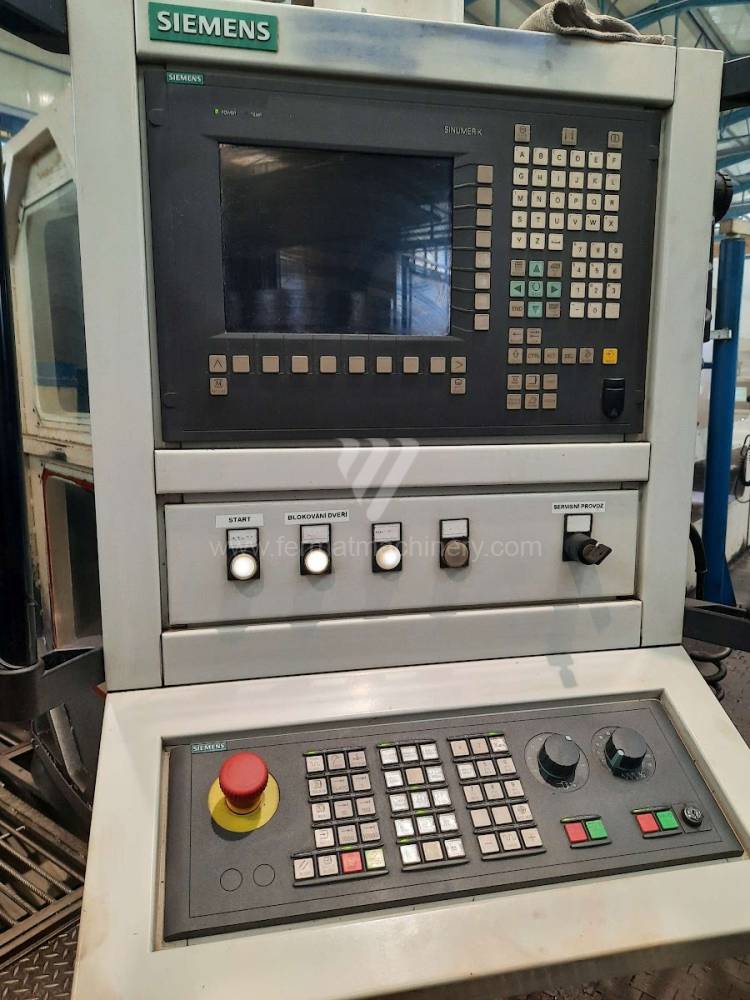

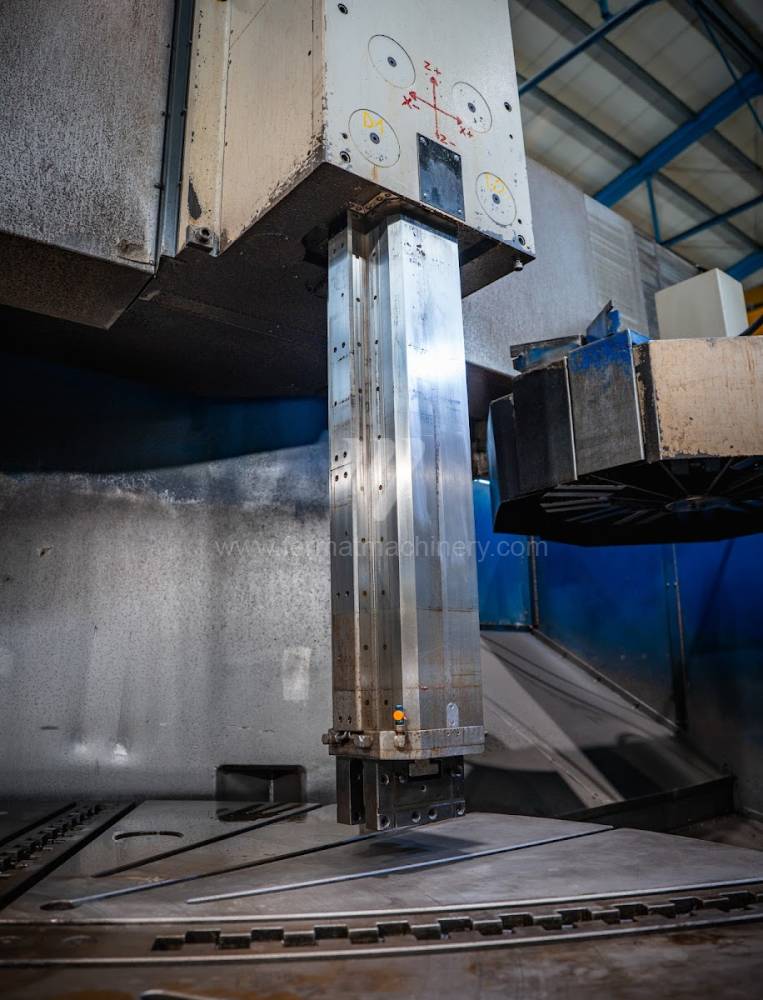

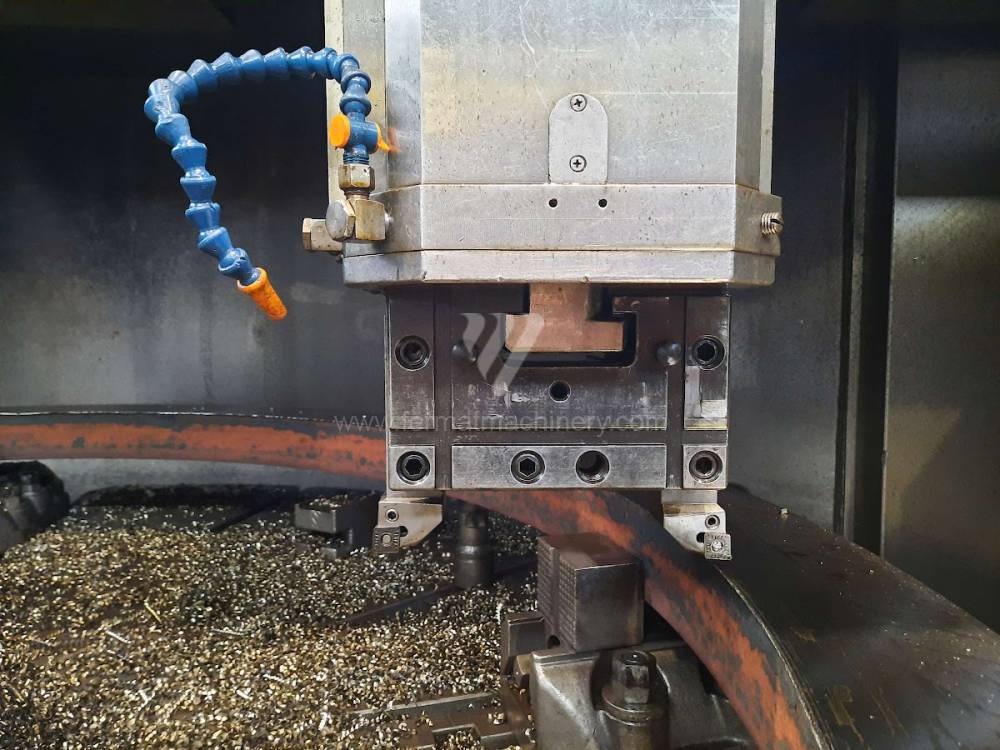

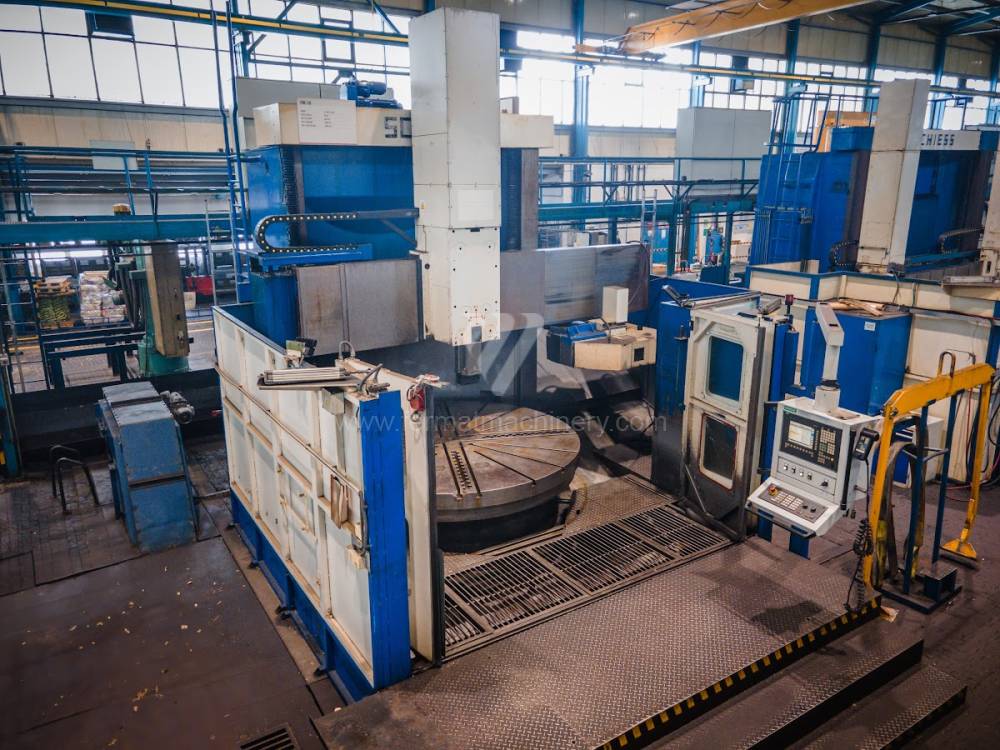

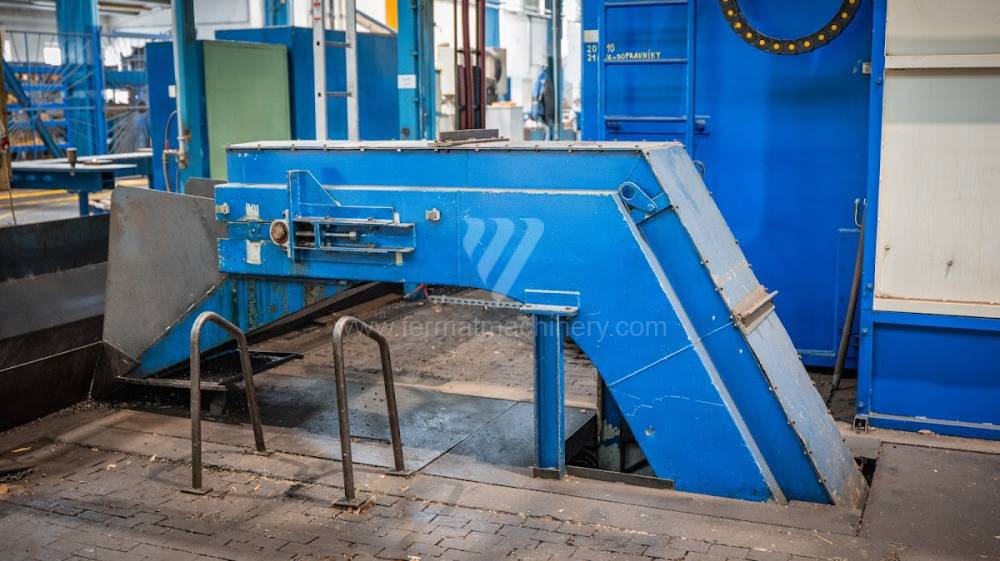

3 DKE 280
SCHIESS GmbH
Nr inw.: 221210

Rok produkcji:2008
System sterowania Siemens: Sinumerik 840 D
Maks. średnica przedmiotu obrabianego: 3000 mm
Mocująca średnica stołu obrotowego: 2800 mm
Maks. obciążenie stołu: 18000 kg
Maks. wysokość przedmiotu obrabianego: 1800 mm
Wysuw suwaka (Z): 1400 mm

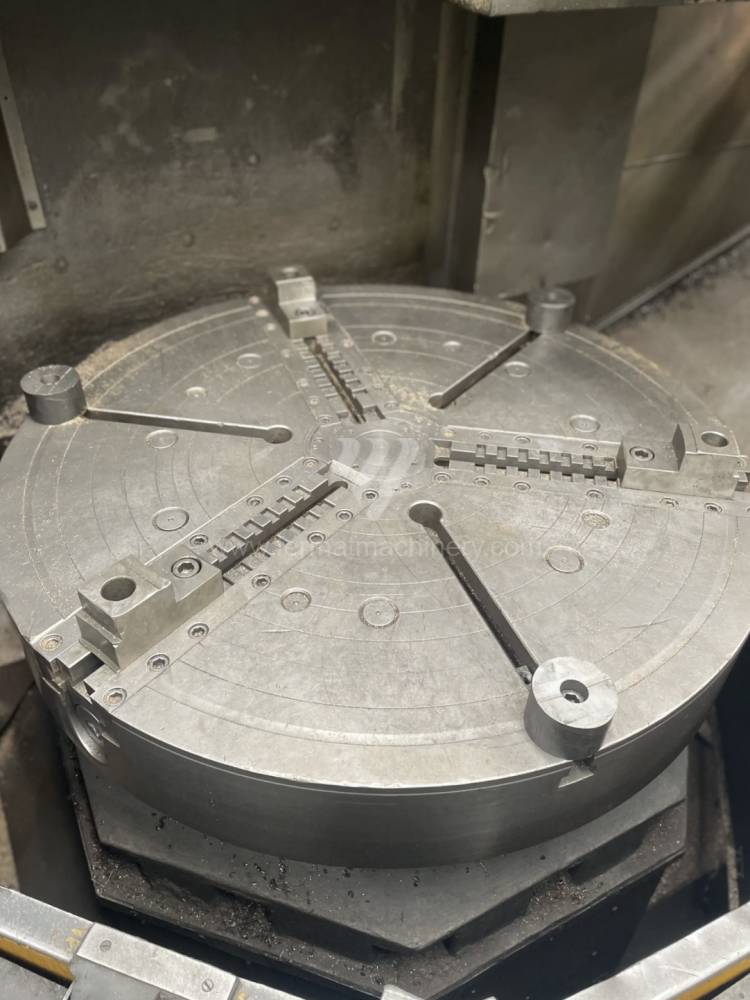

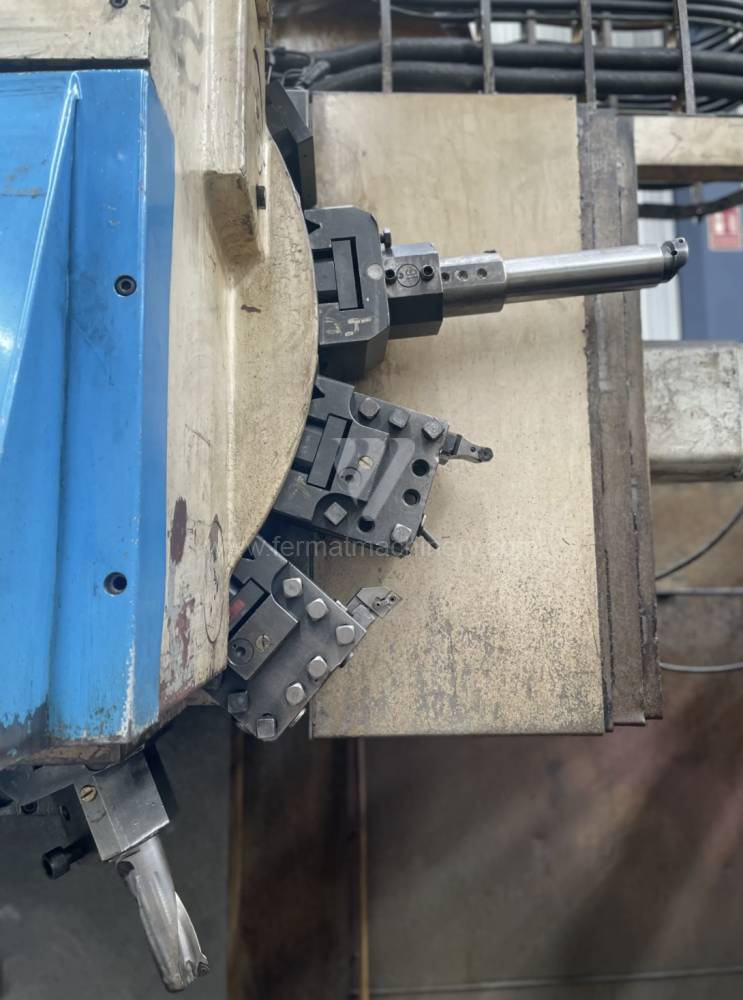

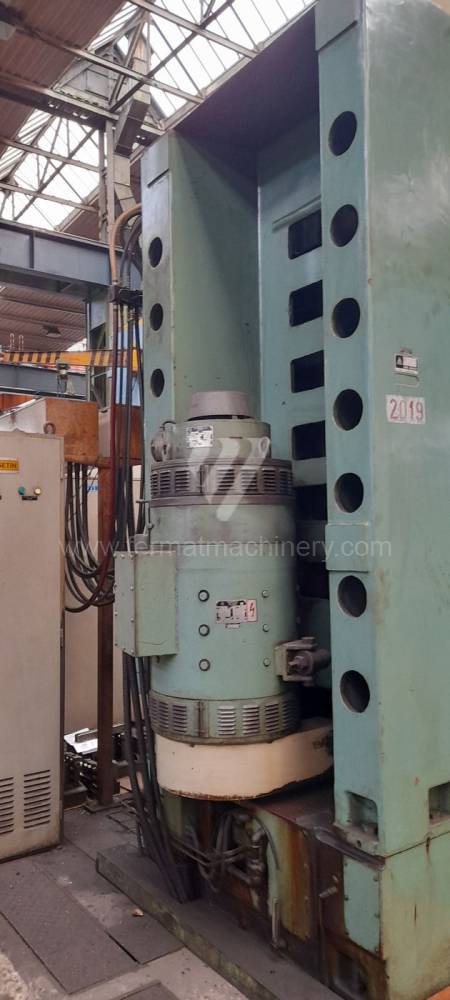

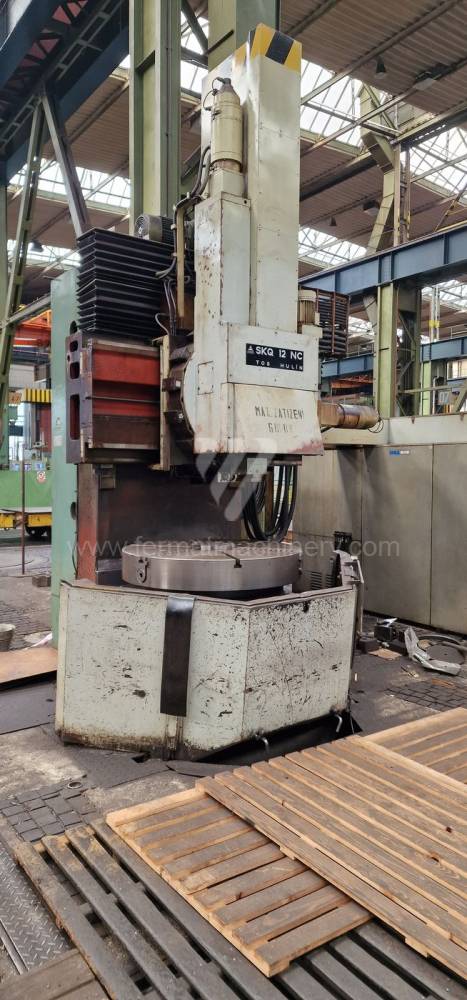

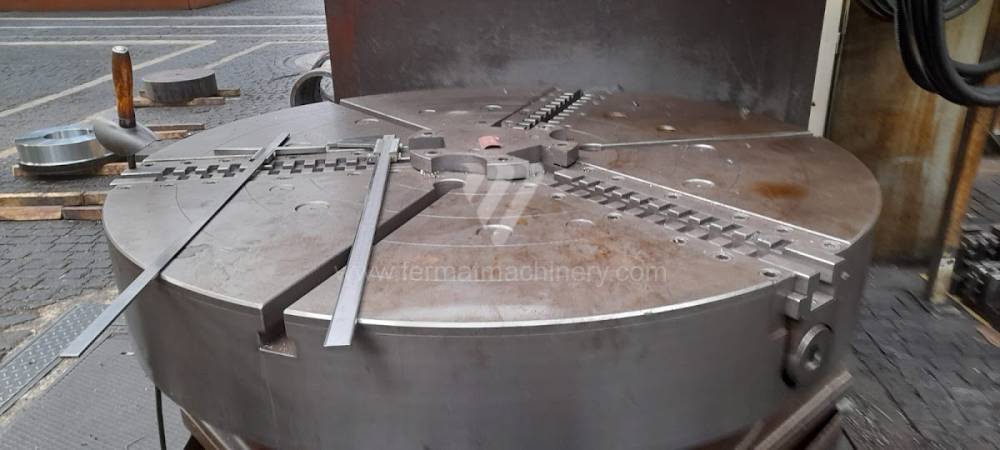

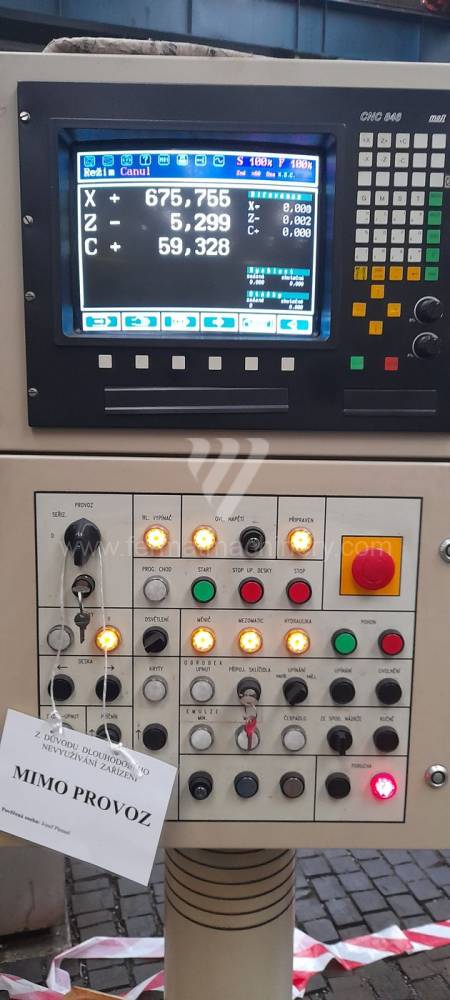

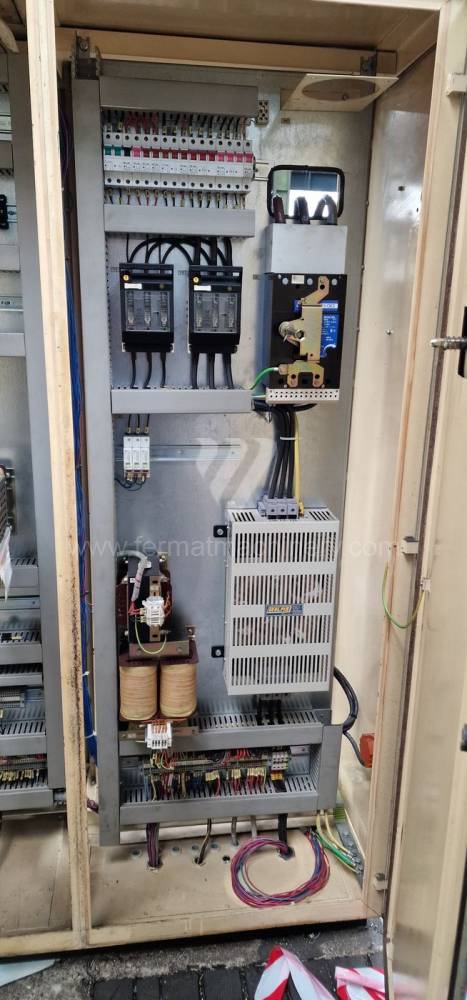

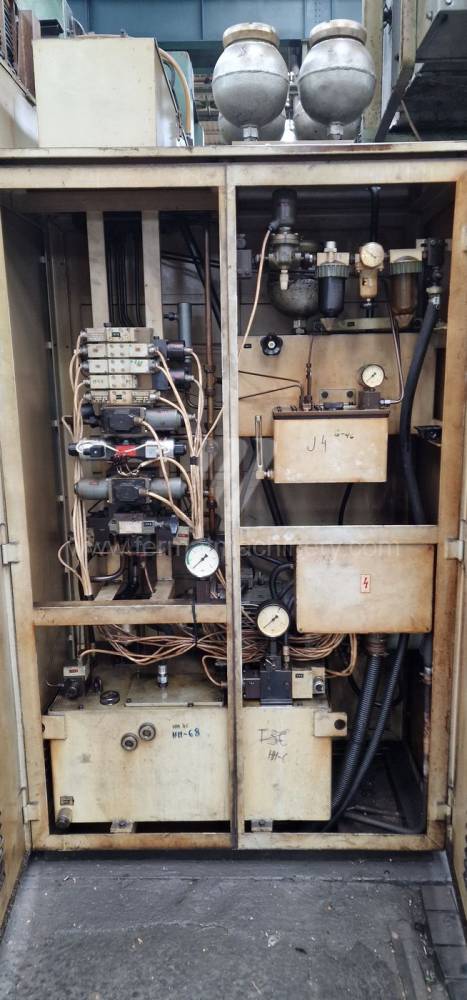

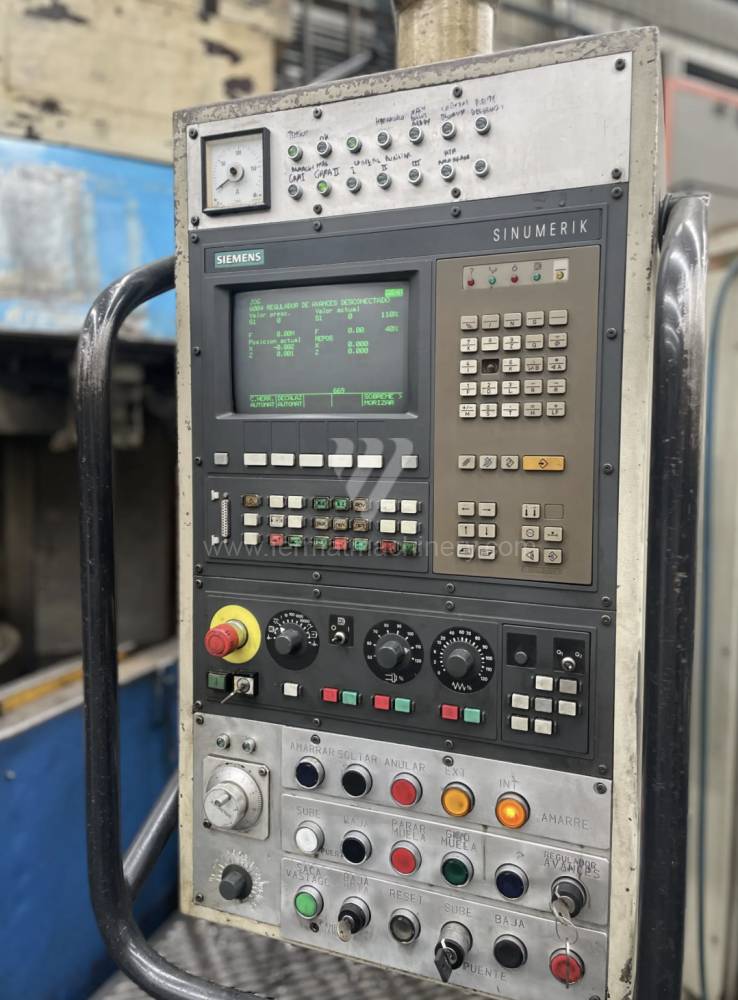

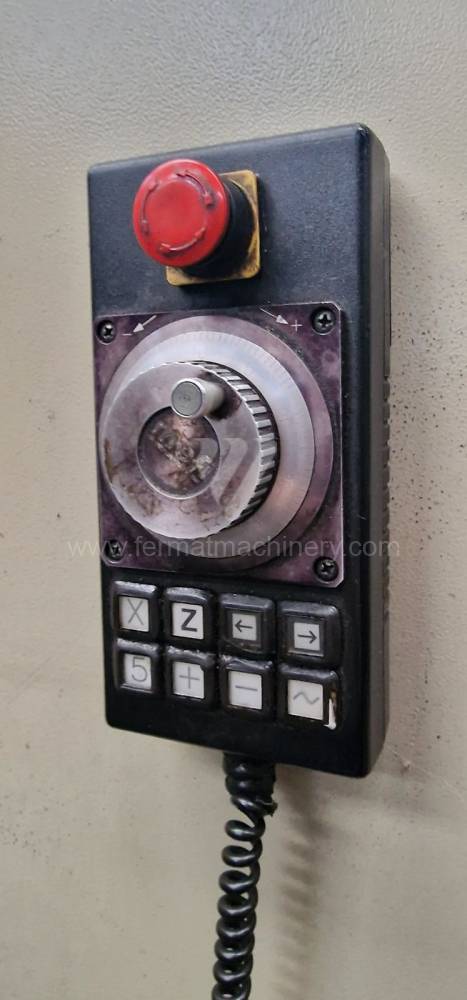

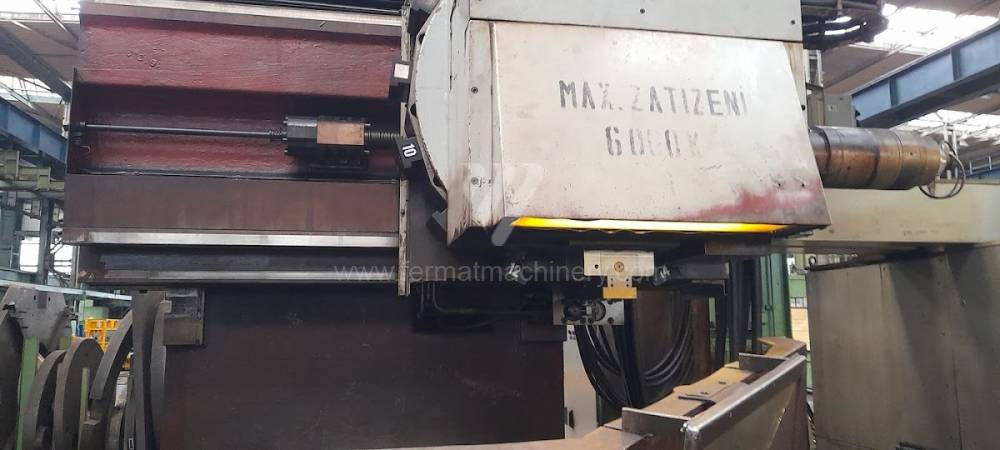

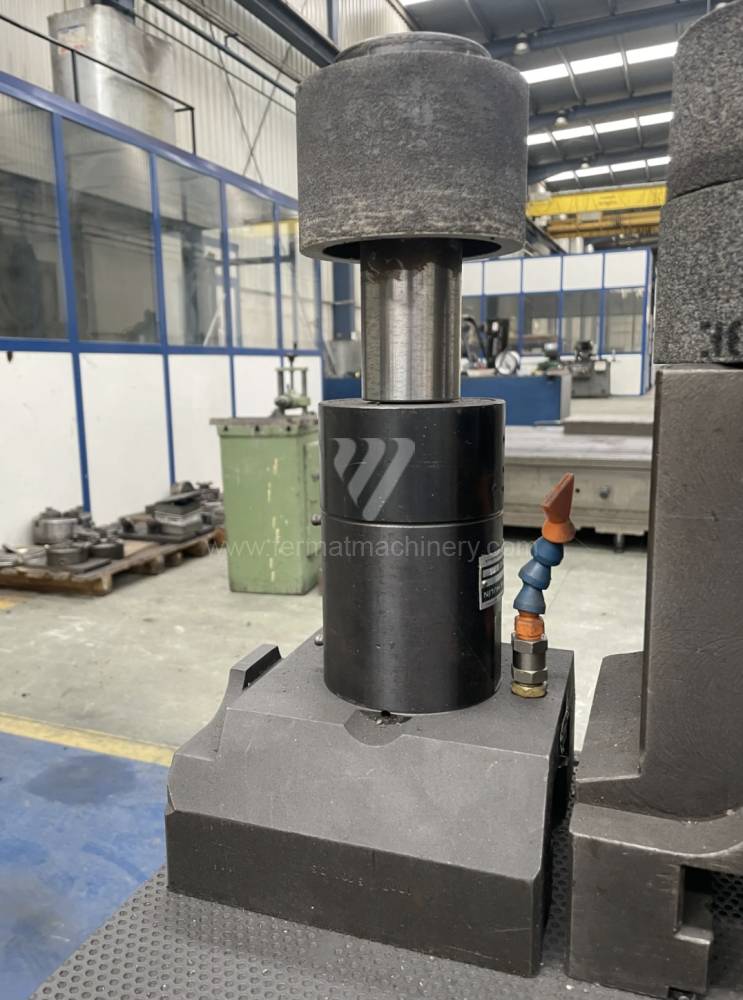

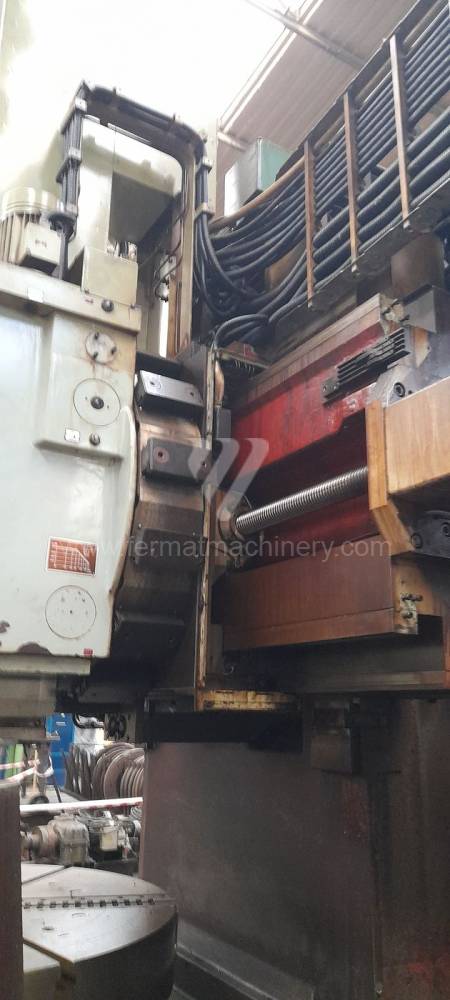

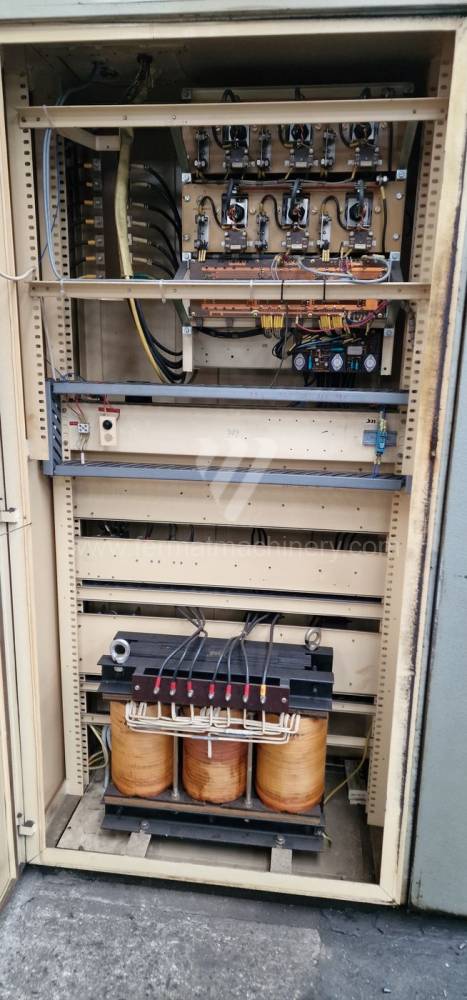

SKIQ 12 CNC
TOS Hulín
Nr inw.: 231378

Rok produkcji:1989
System sterowania Siemens: Sinumerik 840 D
Maks. średnica przedmiotu obrabianego: 1500 mm
Mocująca średnica stołu obrotowego: 1250 mm
Maks. obciążenie stołu: 12000 kg
Maks. wysokość przedmiotu obrabianego: 1570 mm
Wysuw suwaka (Z): 1000 mm

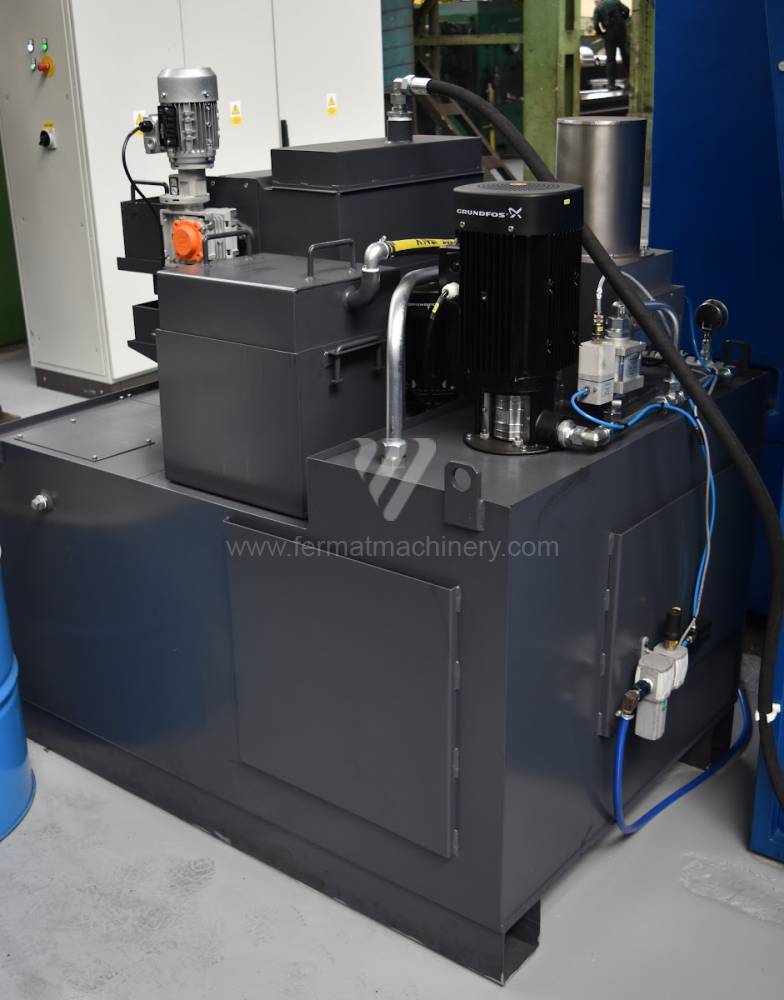

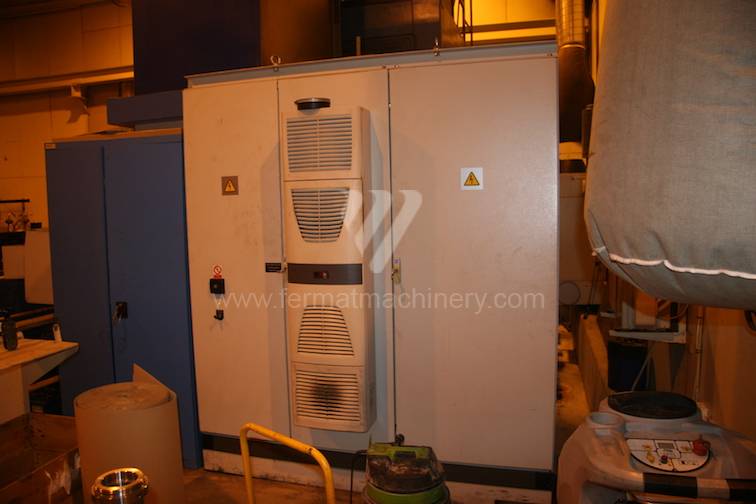

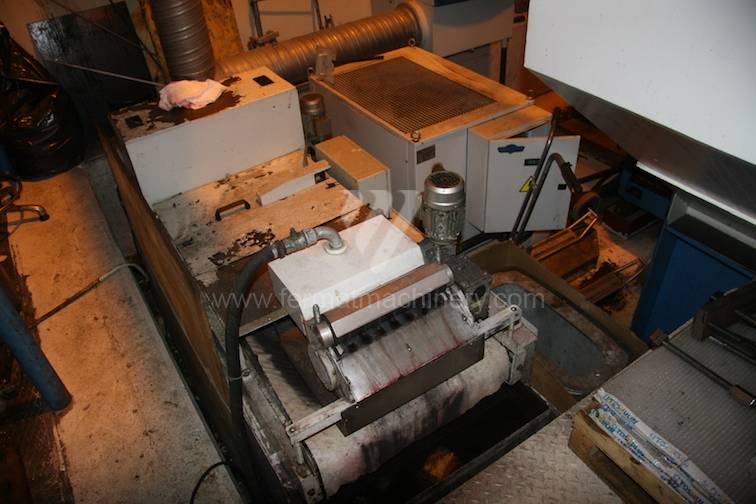

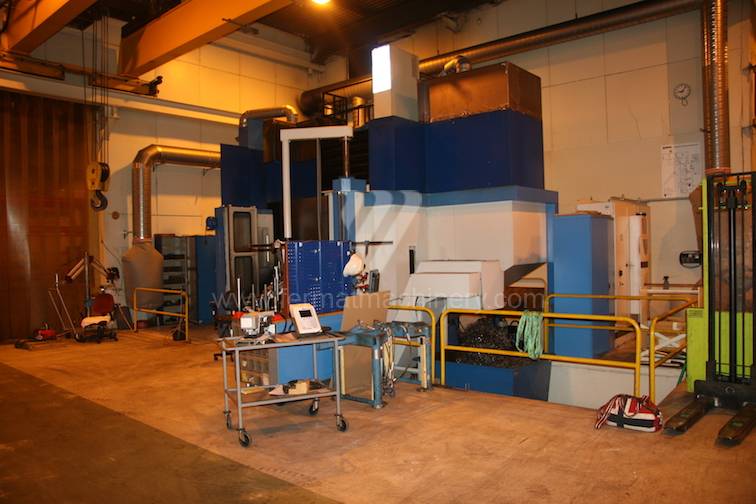

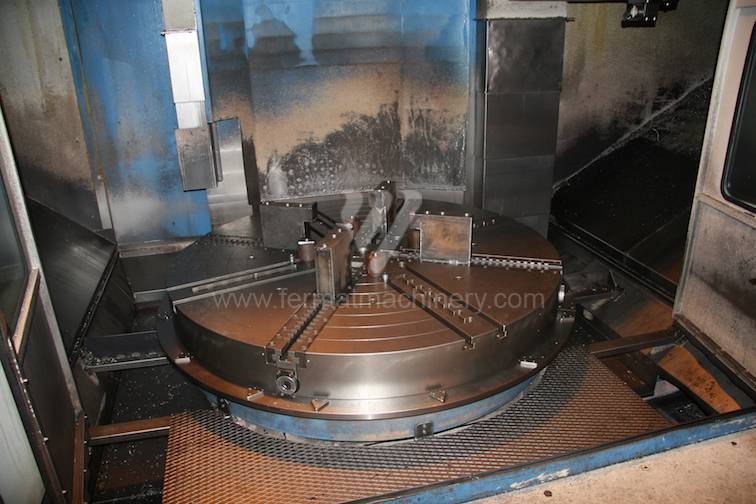

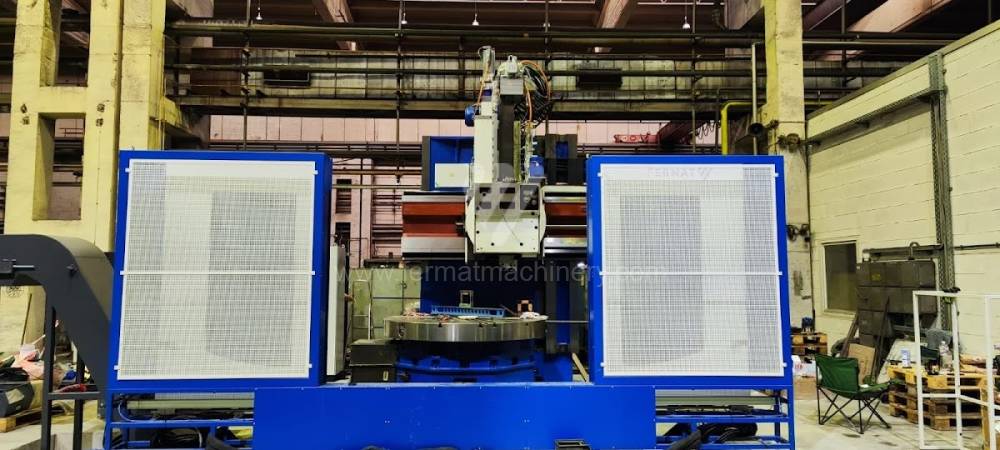

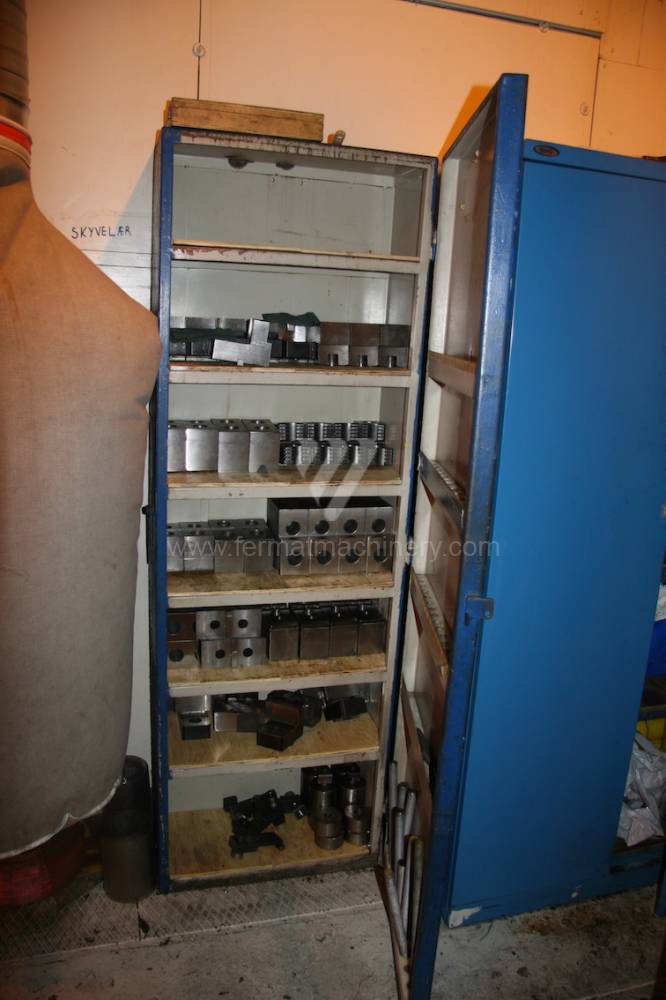

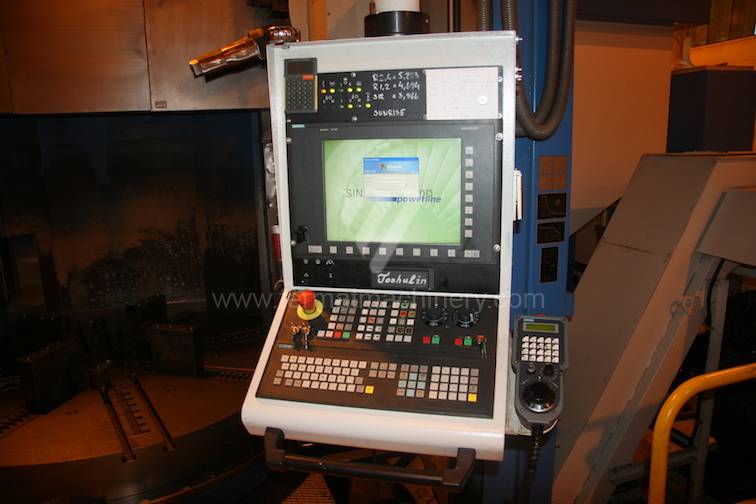

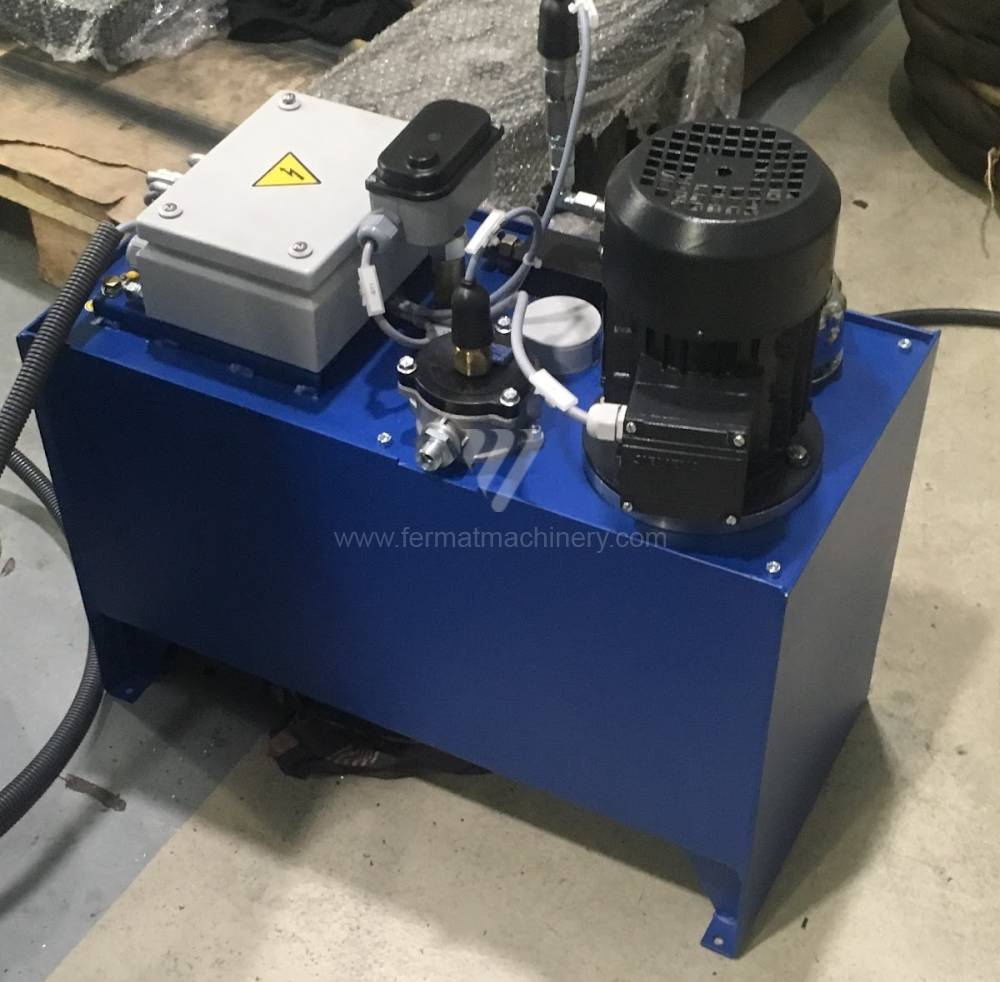

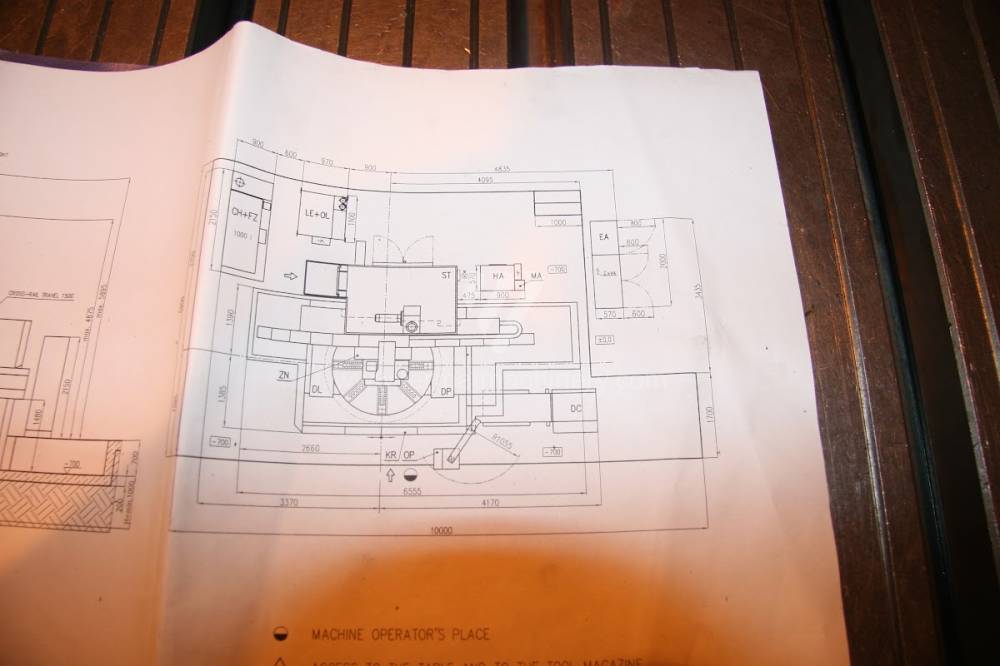

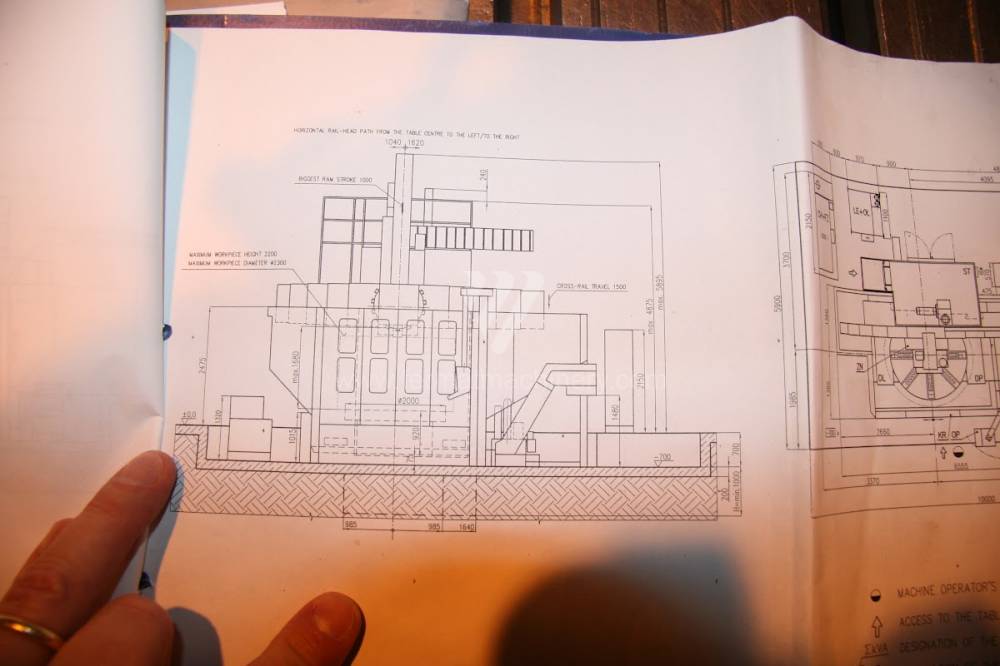

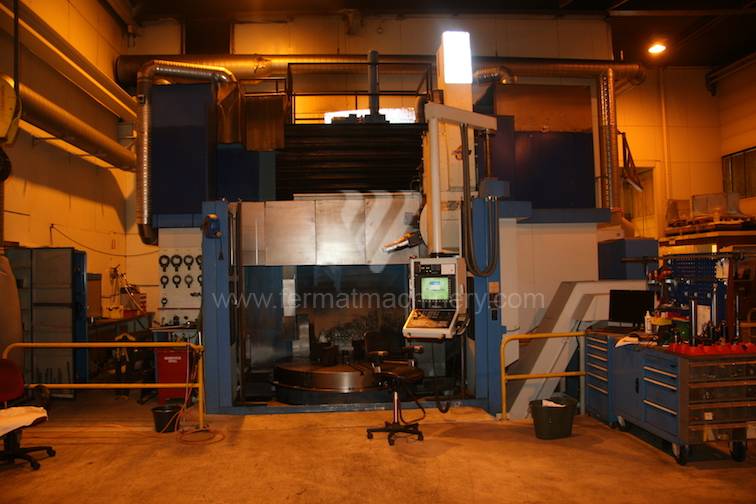

SKIQ 20 CNC
TOS Hulín
Nr inw.: 211645

Rok produkcji:2023
System sterowania Siemens: Sinumerik 840D Sl
Maks. średnica przedmiotu obrabianego: 2200 mm
Mocująca średnica stołu obrotowego: 2000 mm
Maks. obciążenie stołu: 20000 kg
Maks. wysokość przedmiotu obrabianego: 1260 mm
Wysuw suwaka (Z): 1000 mm

VL 5
Emag
Nr inw.: 221740

Rok produkcji:2007
System sterowania Siemens: 840 SL
Maks. średnica przedmiotu obrabianego: 220 mm
Mocująca średnica stołu obrotowego: mm
Maks. obciążenie stołu: 40 kg
Maks. wysokość przedmiotu obrabianego: 175 mm
Wysuw suwaka (Z): 200 mm

SKJ 12 CNC
TOS Hulín
Nr inw.: 181547

System sterowania NCT: 204
Maks. średnica przedmiotu obrabianego: 1400 mm
Mocująca średnica stołu obrotowego: 1250 mm
Maks. wysokość przedmiotu obrabianego: 1150 mm
Maks. obciążenie stołu: 6000 kg
Napędzane narzędzia: nie

CKX 5280 x 40/160
Unknown
Nr inw.: 172142

Rok produkcji:2012
System sterowania Siemens: Sinumerik 840 D
Maks. średnica przedmiotu obrabianego: 8000 mm
Mocująca średnica stołu obrotowego: 6300 mm
Maks. wysokość przedmiotu obrabianego: 4000 mm
Maks. obciążenie stołu: 160000 kg
Napędzane narzędzia: nie

1541
Sedin
Nr inw.: 231706

Rok produkcji:1972
Maks. średnica przedmiotu obrabianego: 1600 mm
Mocująca średnica stołu obrotowego: 1400 mm
Maks. obciążenie stołu: 5000 kg
Maks. wysokość przedmiotu obrabianego: 1000 mm
Wysuw suwaka (Z): 700 mm
Przekrój suwaka: mm

SKJ 8 NC
TOS Hulín
Nr inw.: 211552

System sterowania Tesla : NS 113
Maks. średnica przedmiotu obrabianego: 1050 mm
Mocująca średnica stołu obrotowego: 780 mm
Maks. obciążenie stołu: 2000 kg
Maks. wysokość przedmiotu obrabianego: 630 mm
Wysuw suwaka (Z): mm

VSC 250 DS
Emag
Nr inw.: 221739

Rok produkcji:2007
System sterowania Siemens: 840 SL
Maks. średnica przedmiotu obrabianego: 250 mm
Mocująca średnica stołu obrotowego: mm
Maks. obciążenie stołu: kg
Maks. wysokość przedmiotu obrabianego: 200 mm
Wysuw suwaka (Z): 200 mm

SKJ 32-63
ČKD BLANSKO - OS
Nr inw.: 231423

Rok produkcji:1988
Maks. średnica przedmiotu obrabianego: 6300 mm
Mocująca średnica stołu obrotowego: 3200 mm
Maks. obciążenie stołu: 40000 kg
Maks. wysokość przedmiotu obrabianego: 2500 mm
Wysuw suwaka (Z): 1600 mm
Przekrój suwaka: mm

1525
Stanko Russia
Nr inw.: 231133

Maks. średnica przedmiotu obrabianego: 2500 mm
Mocująca średnica stołu obrotowego: 2250 mm
Maks. obciążenie stołu: 12000 kg
Maks. wysokość przedmiotu obrabianego: 1500 mm
Wysuw suwaka (Z): 1100 mm
Przekrój suwaka: mm

SC 22
Umaro
Nr inw.: 221437

Maks. średnica przedmiotu obrabianego: 2150 mm
Mocująca średnica stołu obrotowego: 2000 mm
Maks. obciążenie stołu: 12 000 kg
Maks. wysokość przedmiotu obrabianego: 1500 mm
Wysuw suwaka (Z): 1300 mm
Przekrój suwaka: 250x250 mm

SKIQ 8 CNC B
TOS Hulín
Nr inw.: 211441

Rok produkcji:1989
System sterowania Tesla : NS 642 C
Maks. średnica przedmiotu obrabianego: 1100 mm
Mocująca średnica stołu obrotowego: 800 mm
Maks. obciążenie stołu: 2500 kg
Maks. wysokość przedmiotu obrabianego: 750 mm
Wysuw suwaka (Z): 630 mm

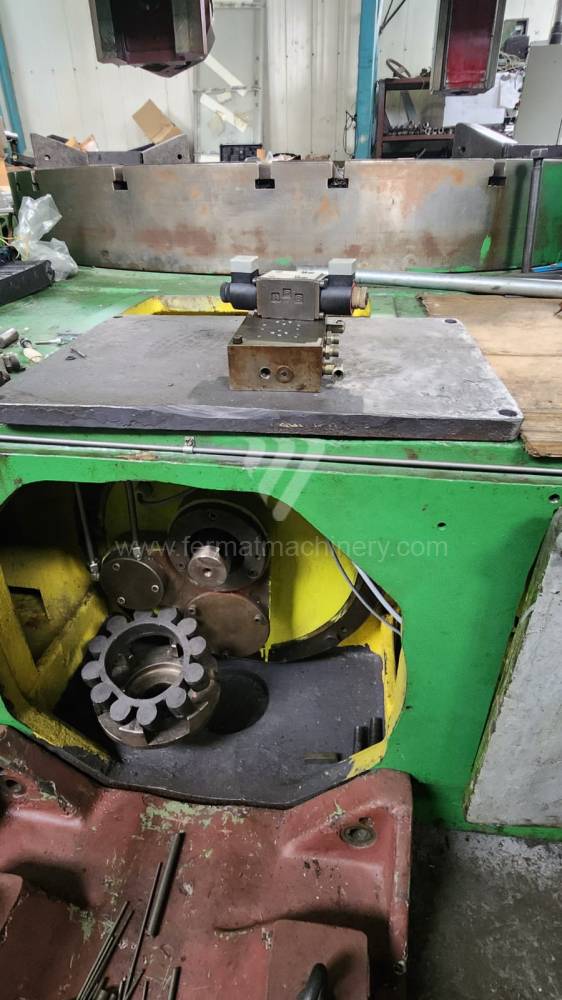

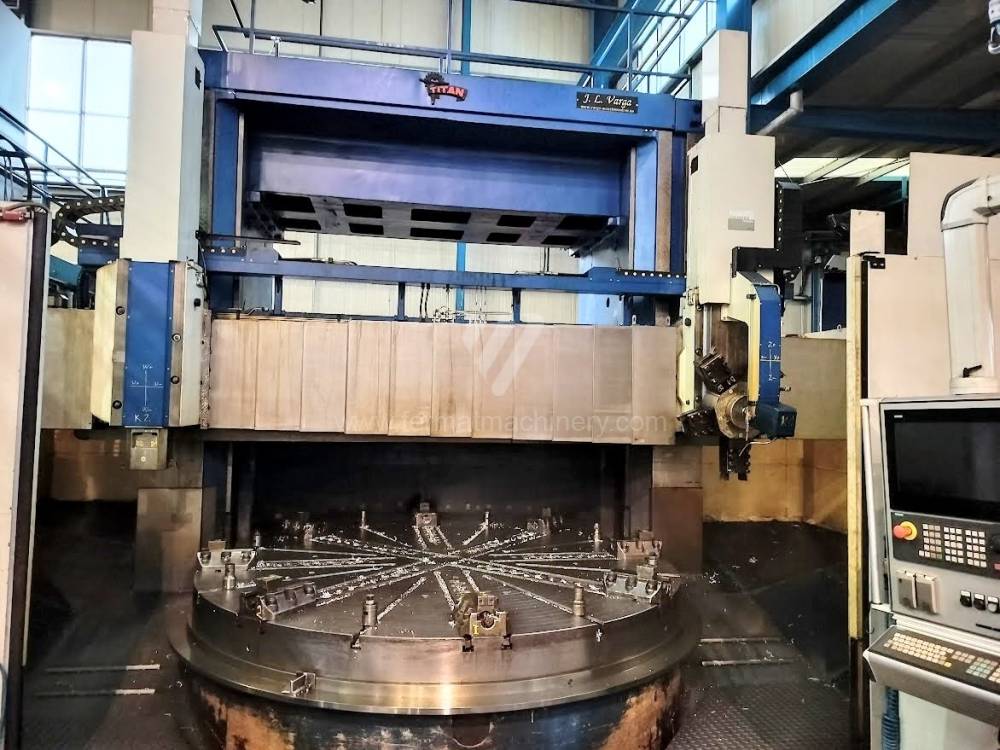

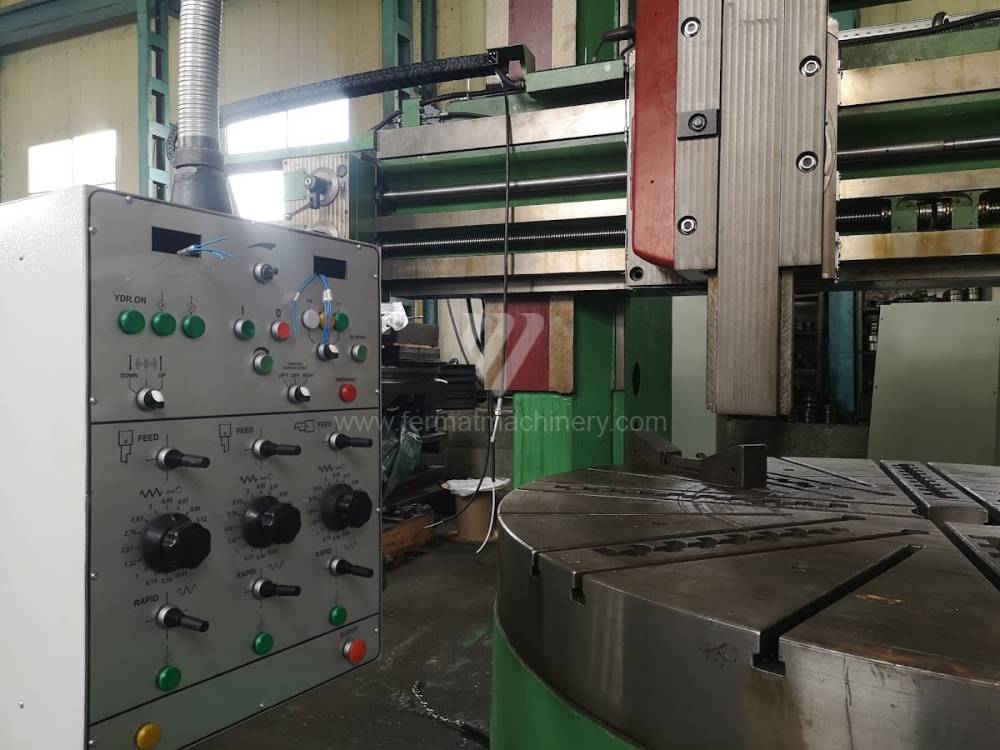

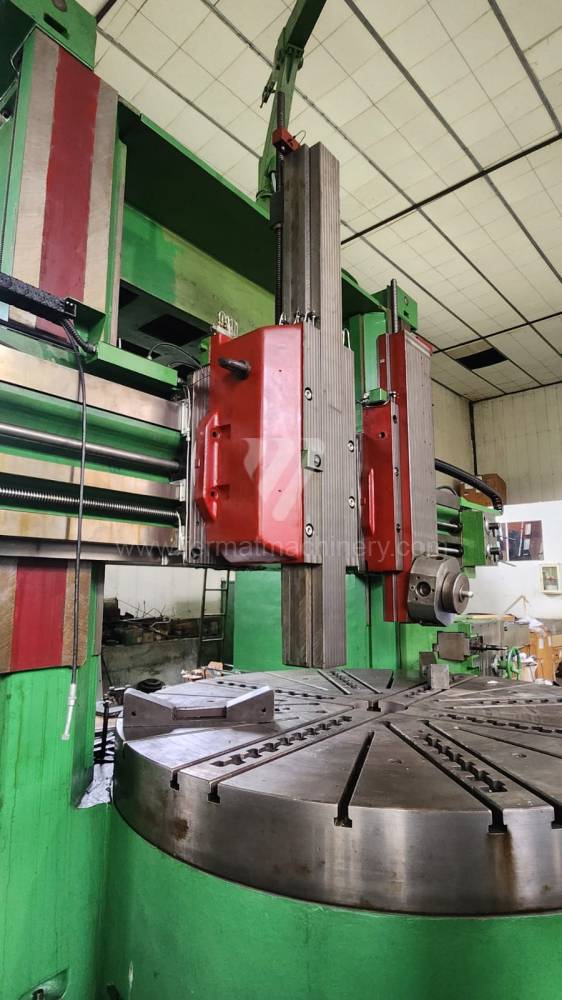

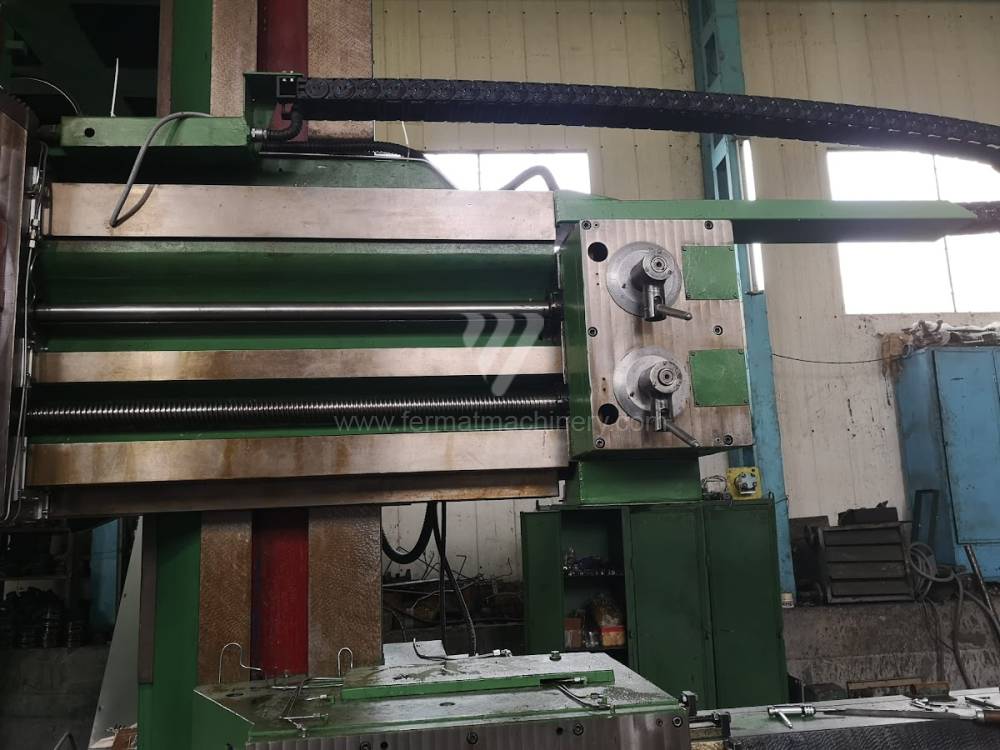

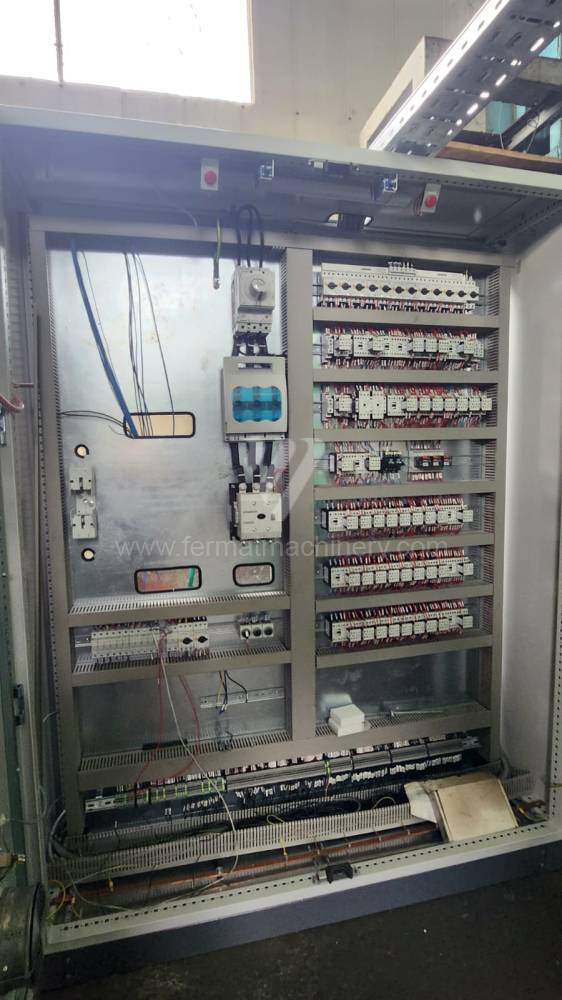

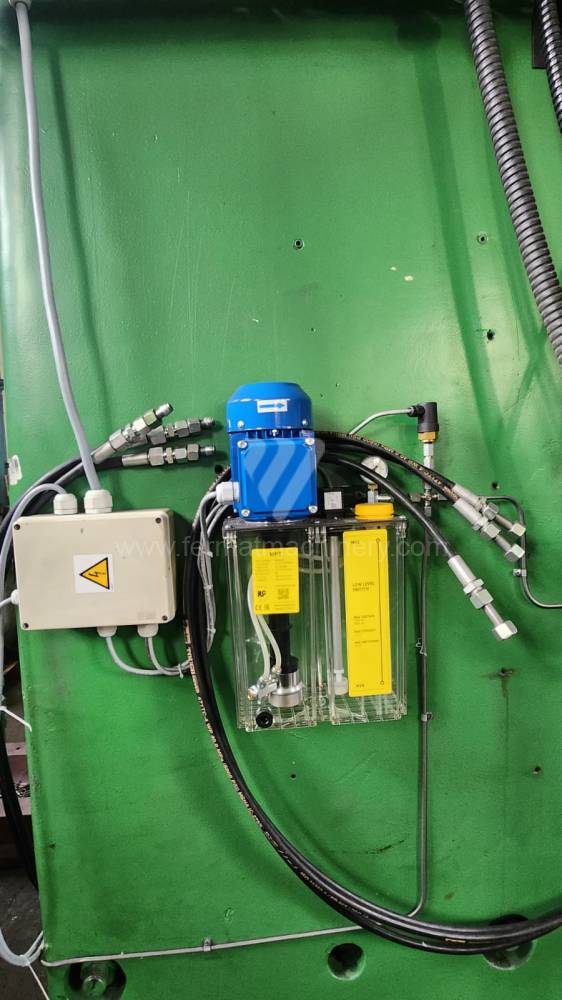

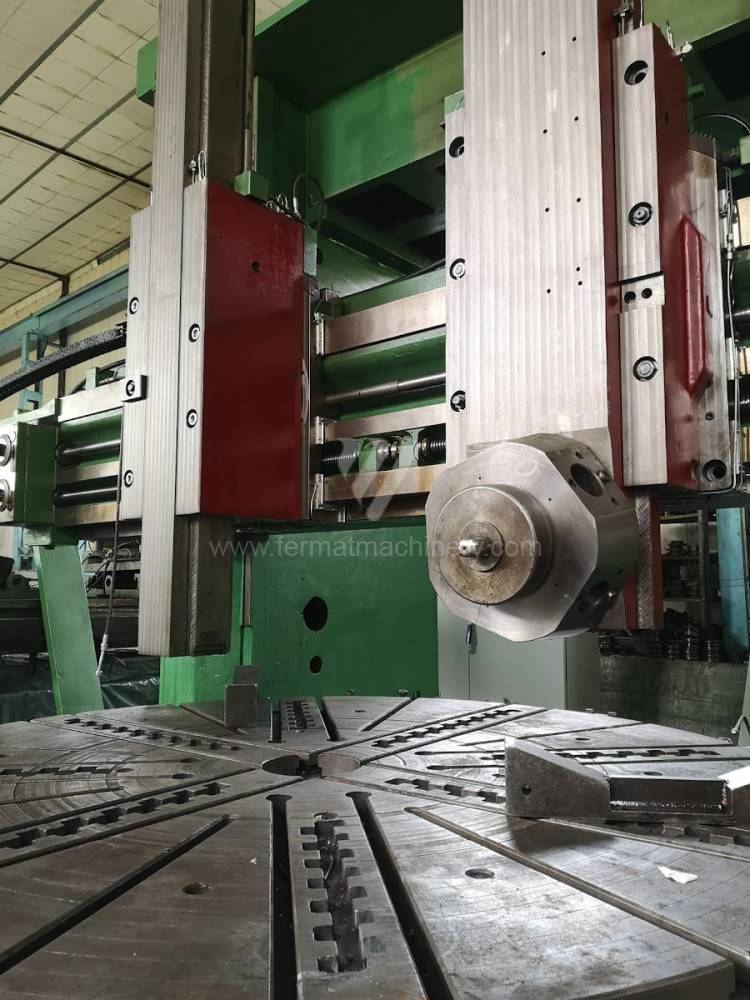

SC 27
Titan
Nr inw.: 201337

Maks. średnica przedmiotu obrabianego: 2630 mm
Mocująca średnica stołu obrotowego: 2600 mm
Maks. obciążenie stołu: 15000 kg
Maks. wysokość przedmiotu obrabianego: 1900 mm
Wysuw suwaka (Z): mm
Przekrój suwaka: mm

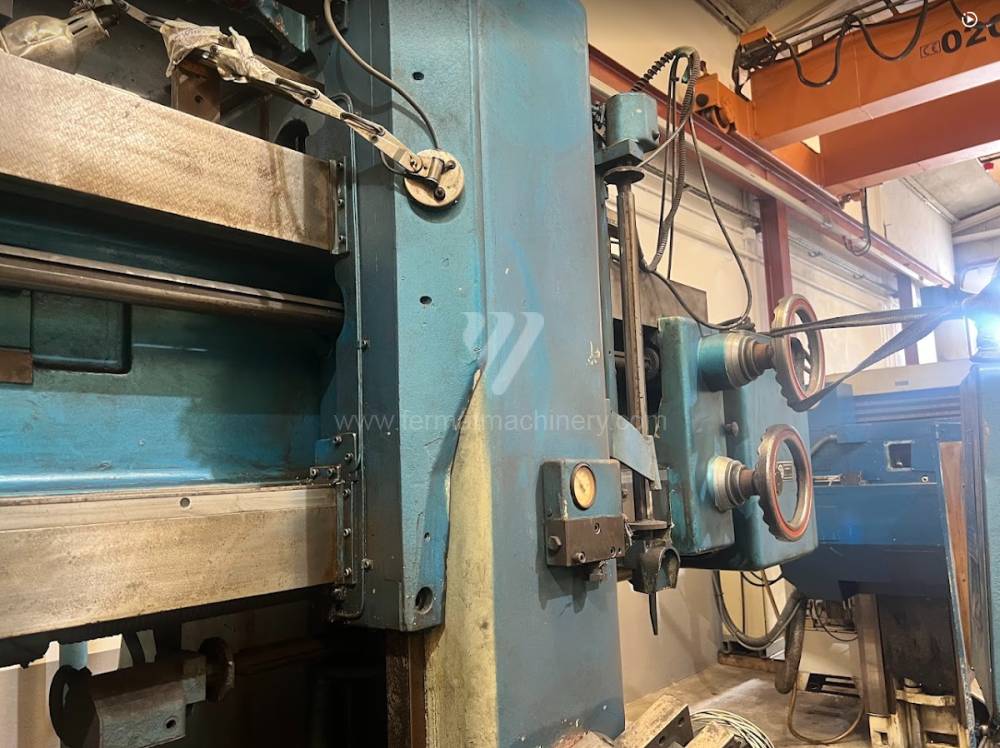

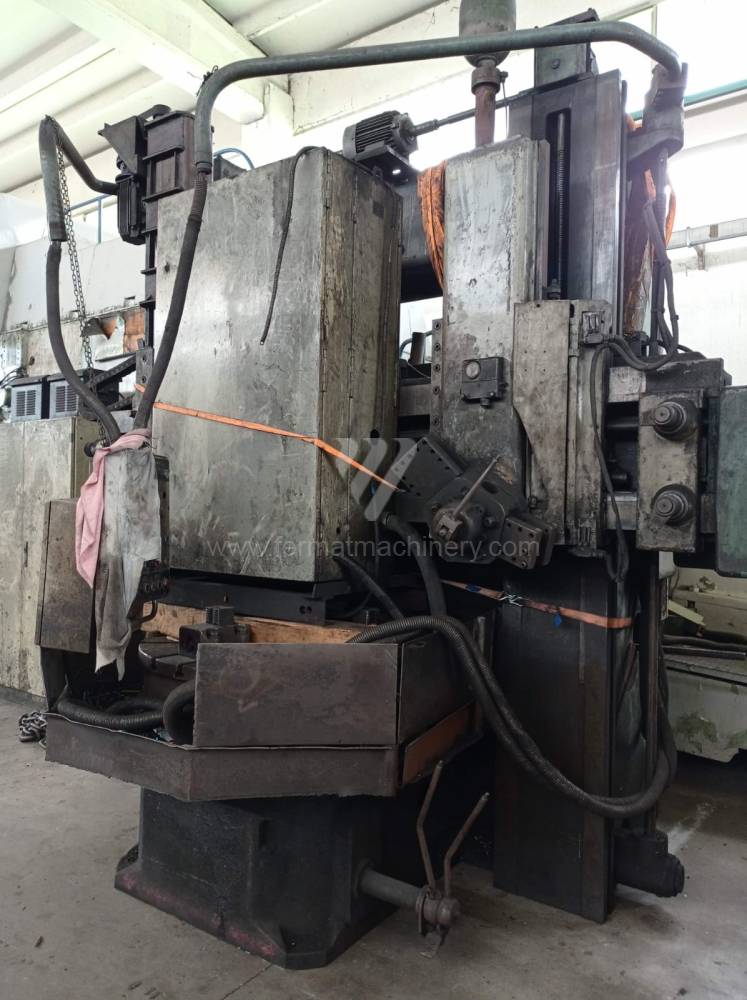

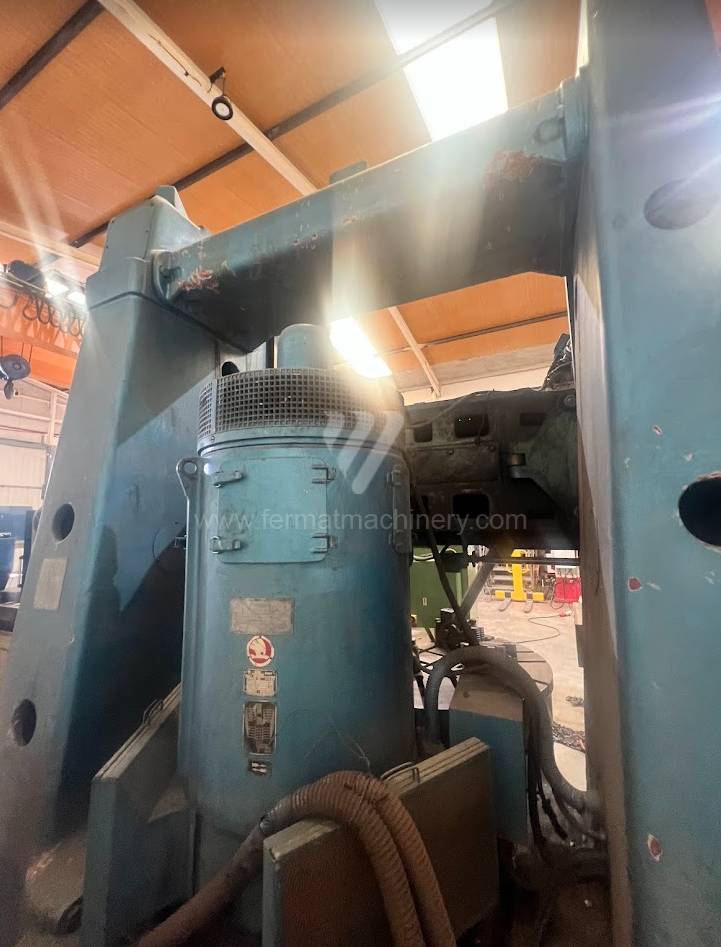

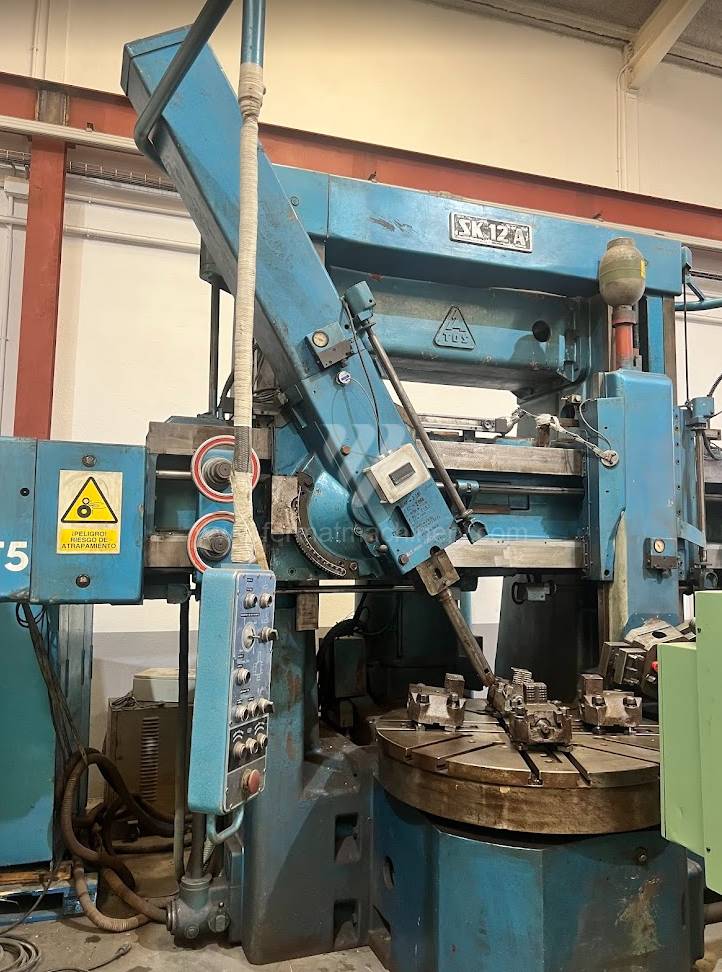

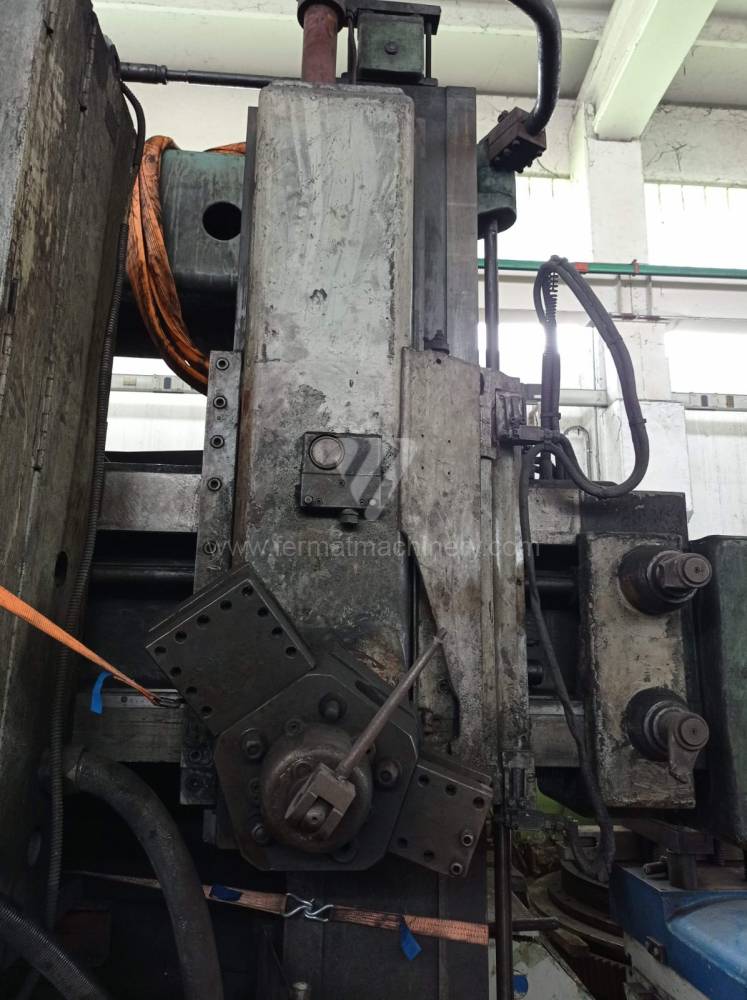

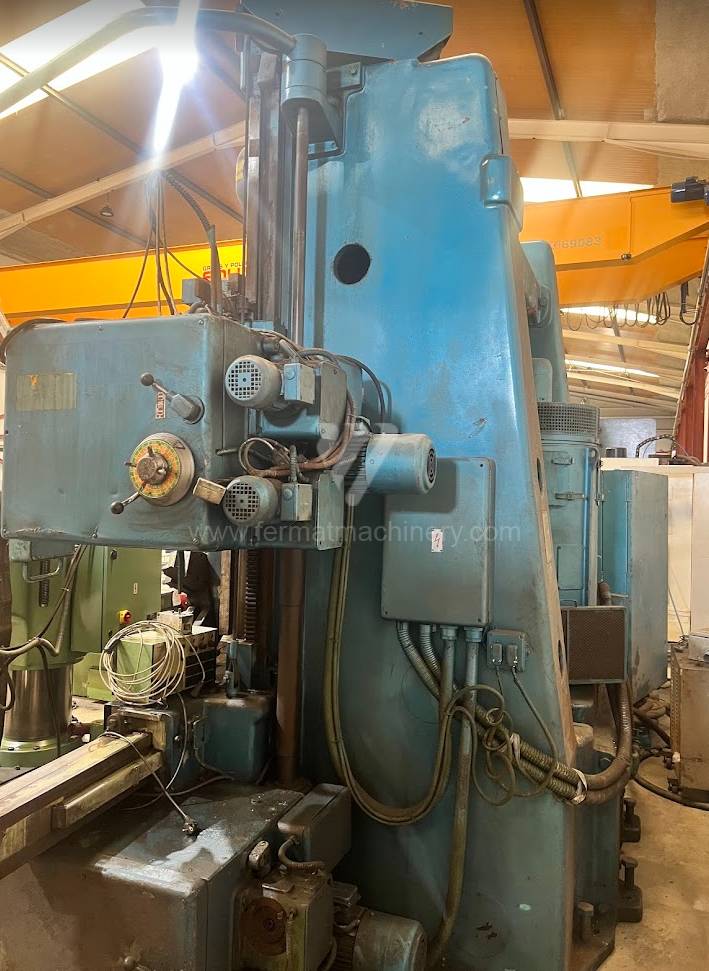

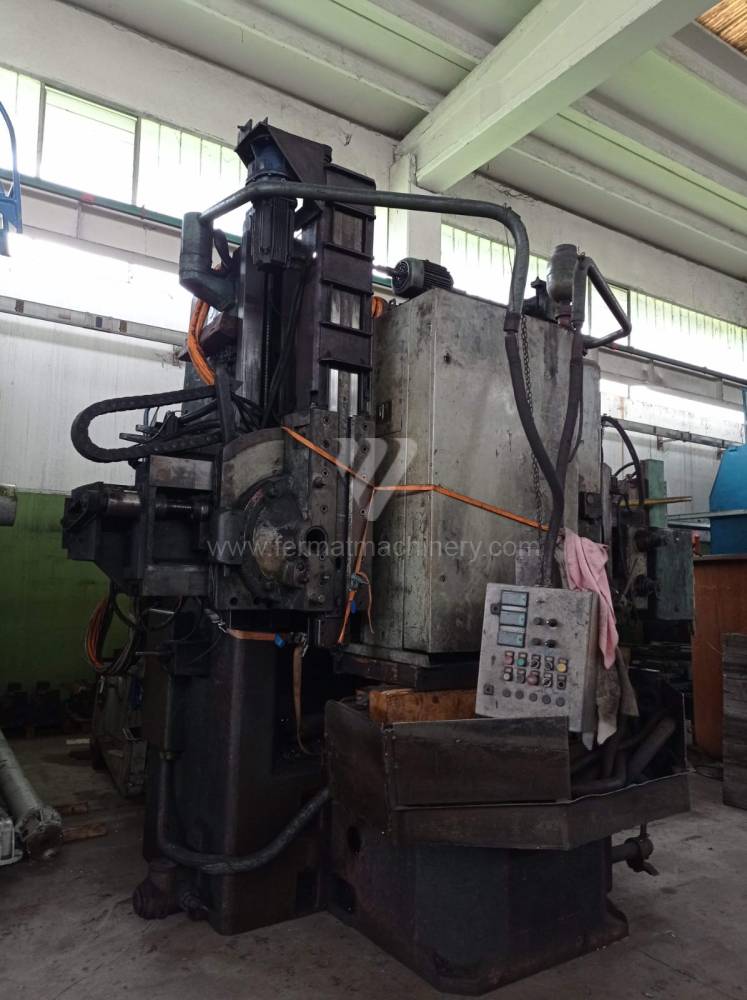

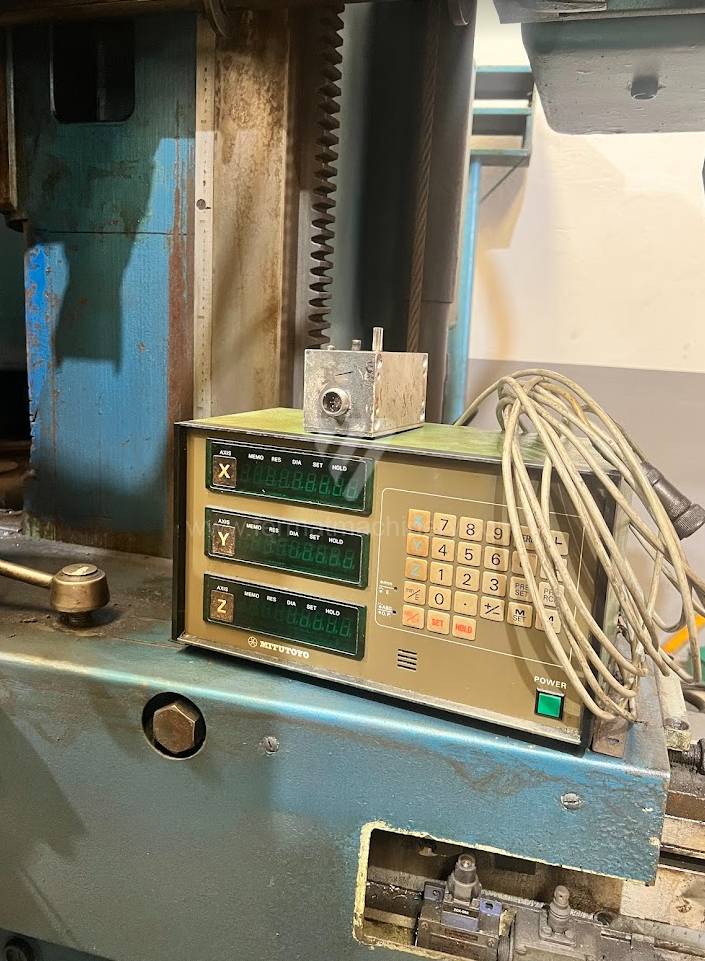

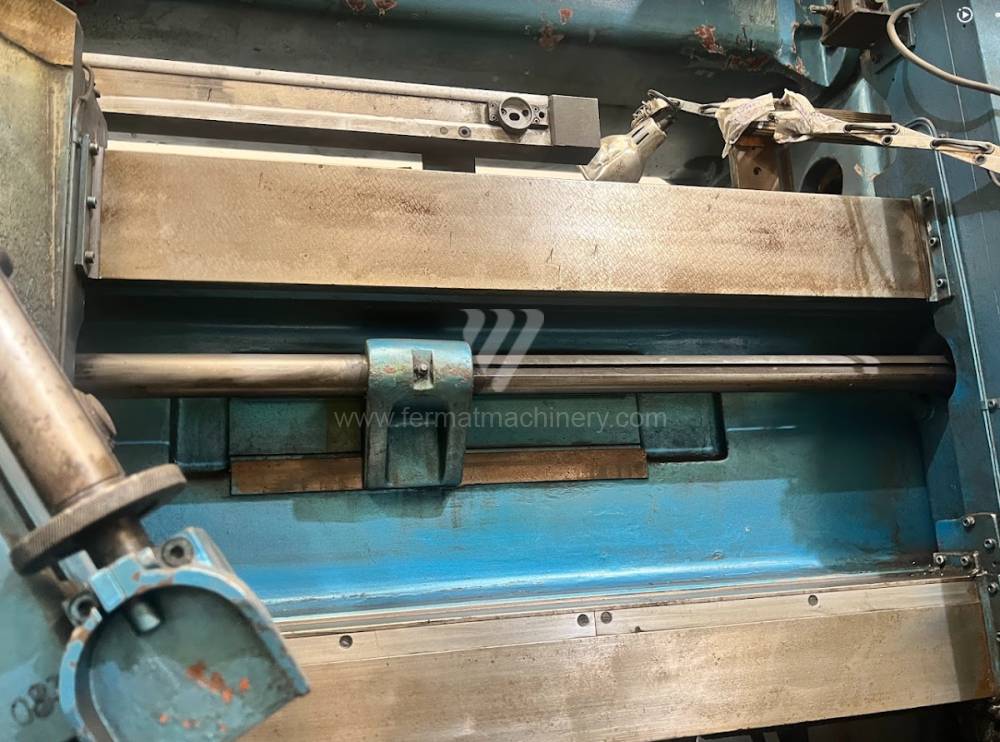

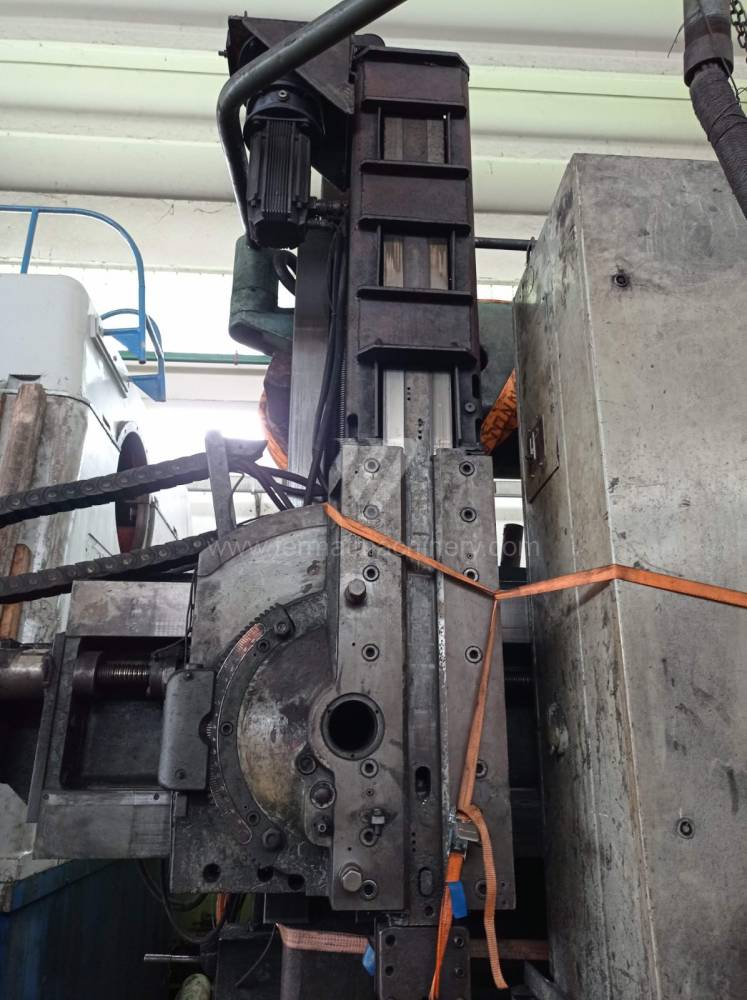

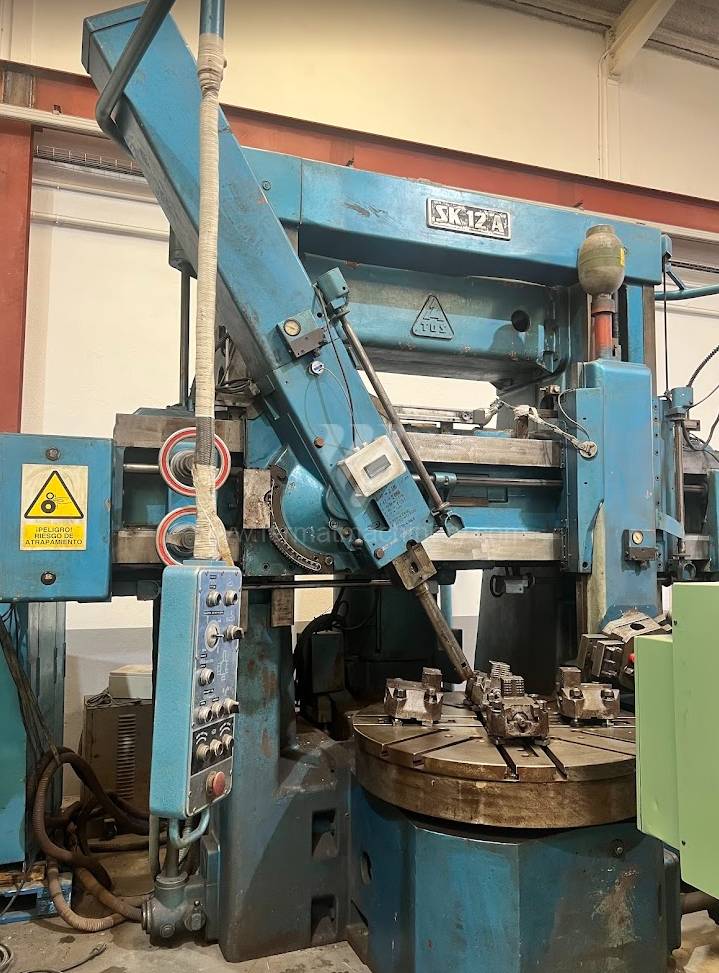

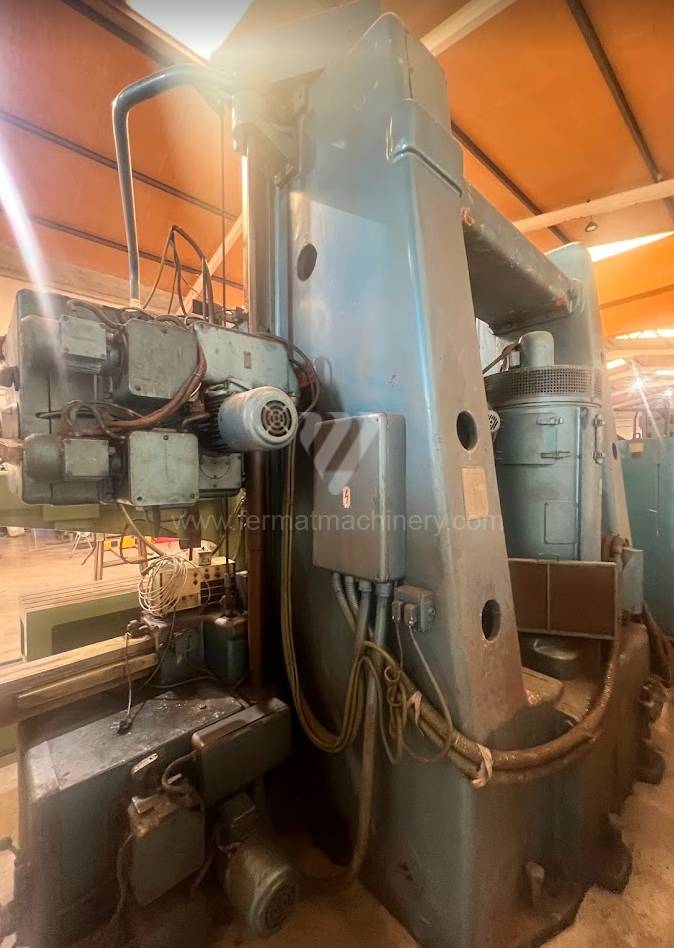

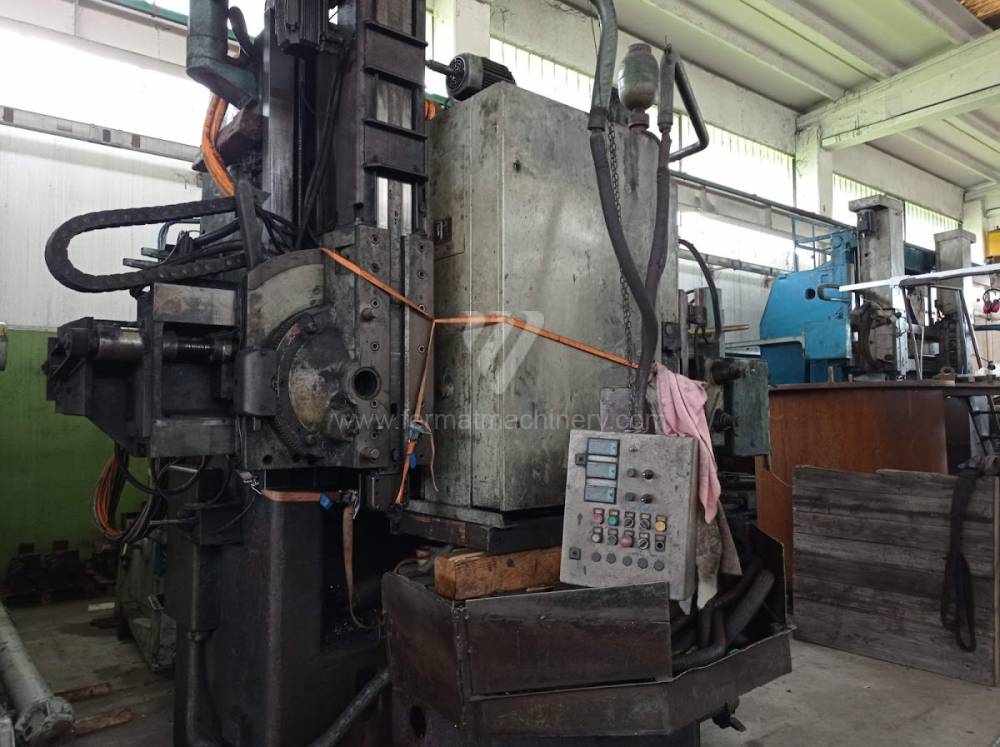

SK 12
TOS Hulín
Nr inw.: 241266

Rok produkcji:1966
Maks. średnica przedmiotu obrabianego: 1250 mm
Mocująca średnica stołu obrotowego: 1180 mm
Maks. obciążenie stołu: 4000 kg
Maks. wysokość przedmiotu obrabianego: 710 mm
Wysuw suwaka (Z): mm
Napędzane narzędzia:

SC 22
Umaro
Nr inw.: 231973

Rok produkcji:1983
Maks. średnica przedmiotu obrabianego: 2150 mm
Mocująca średnica stołu obrotowego: 2000 mm
Maks. obciążenie stołu: 12 000 kg
Maks. wysokość przedmiotu obrabianego: 1500 mm
Wysuw suwaka (Z): 1300 mm
Przekrój suwaka: 250x250 mm

SK 14
TOS Hulín
Nr inw.: 241268

Maks. średnica przedmiotu obrabianego: 1400 mm
Mocująca średnica stołu obrotowego: 1200 mm
Maks. obciążenie stołu: 8000 kg
Maks. wysokość przedmiotu obrabianego: 1250 mm
Wysuw suwaka (Z): mm
Przekrój suwaka: mm

SKJ 8 CNC
TOS Hulín
Nr inw.: 241104

Rok produkcji:2020
System sterowania Mefi:
Maks. średnica przedmiotu obrabianego: 800 mm
Mocująca średnica stołu obrotowego: 780 mm
Maks. obciążenie stołu: 1500 kg
Maks. wysokość przedmiotu obrabianego: 630 mm
Wysuw suwaka (Z): 700 mm

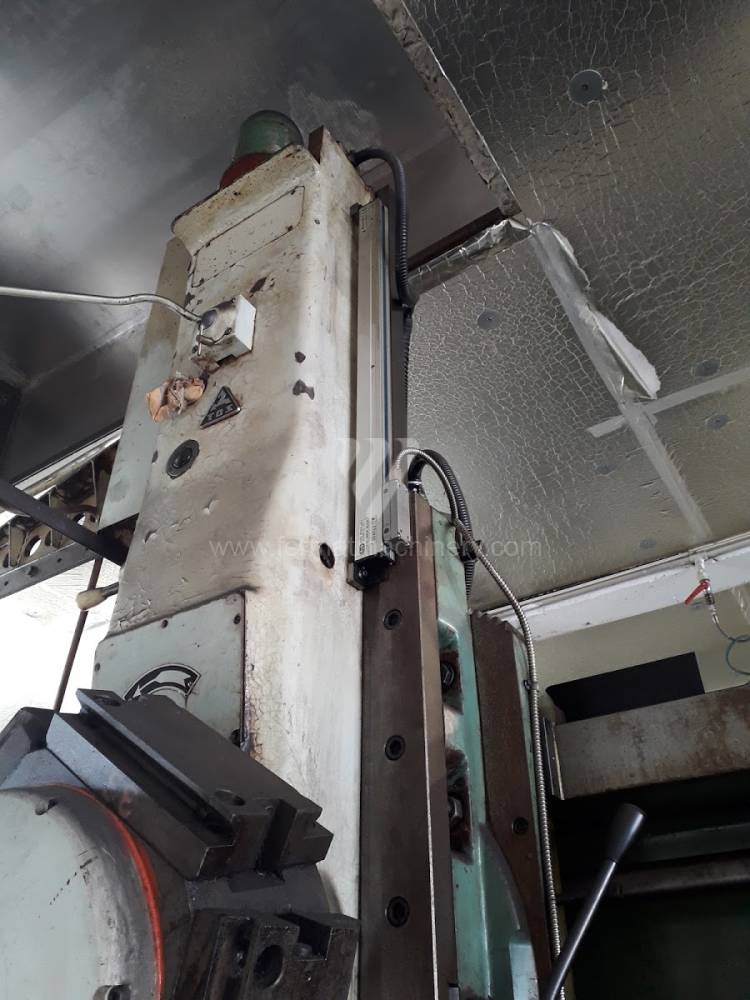

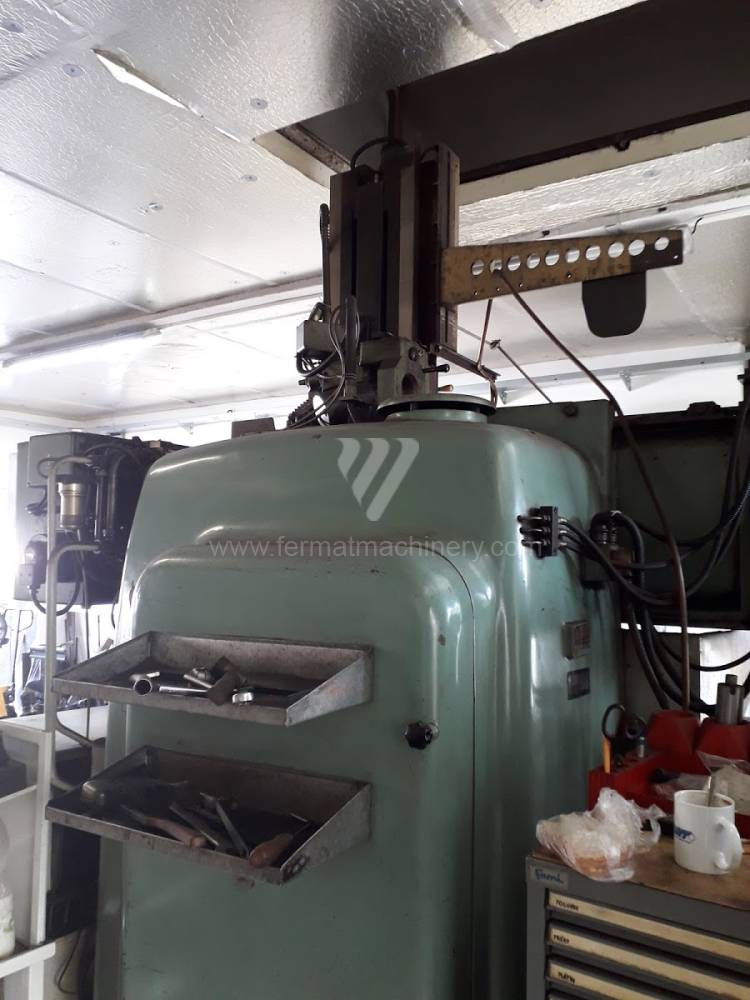

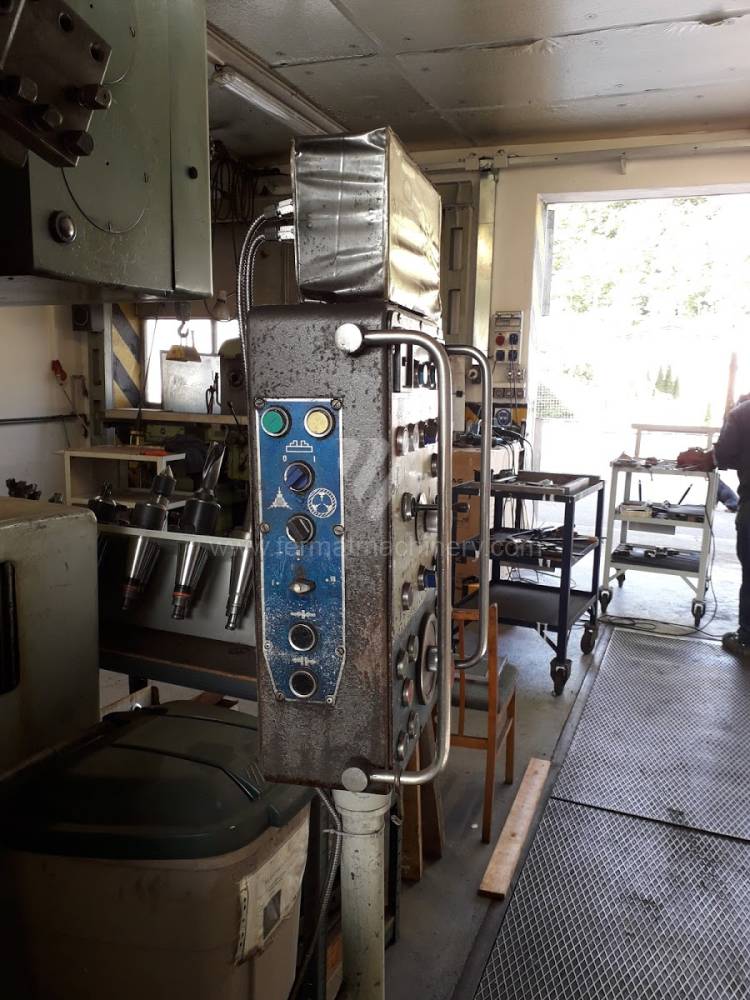

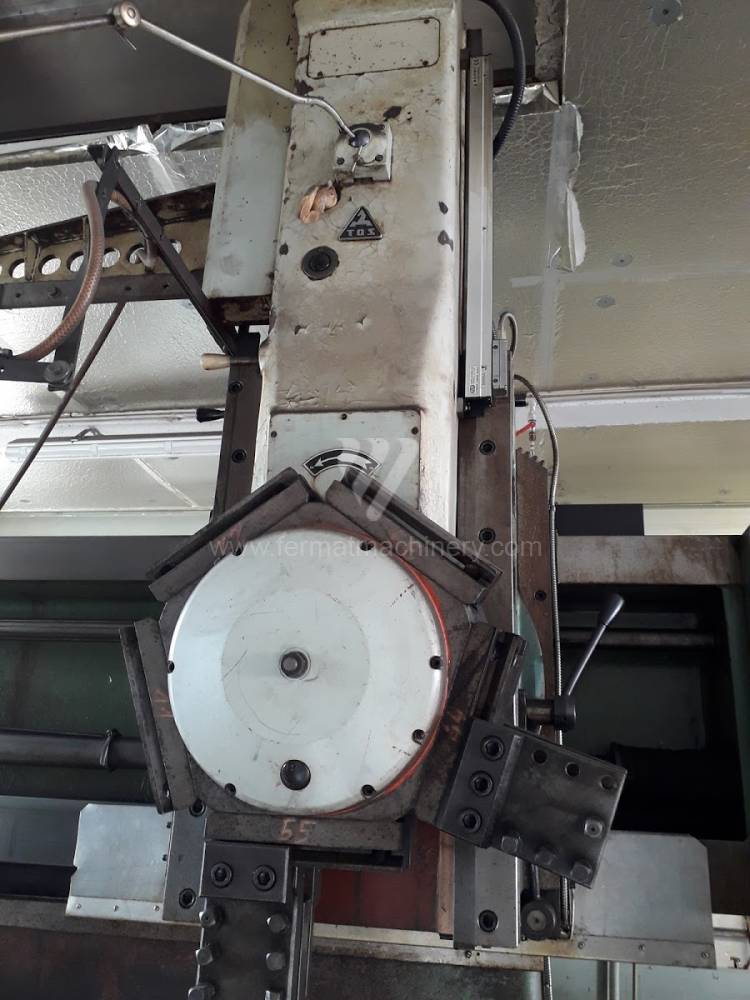

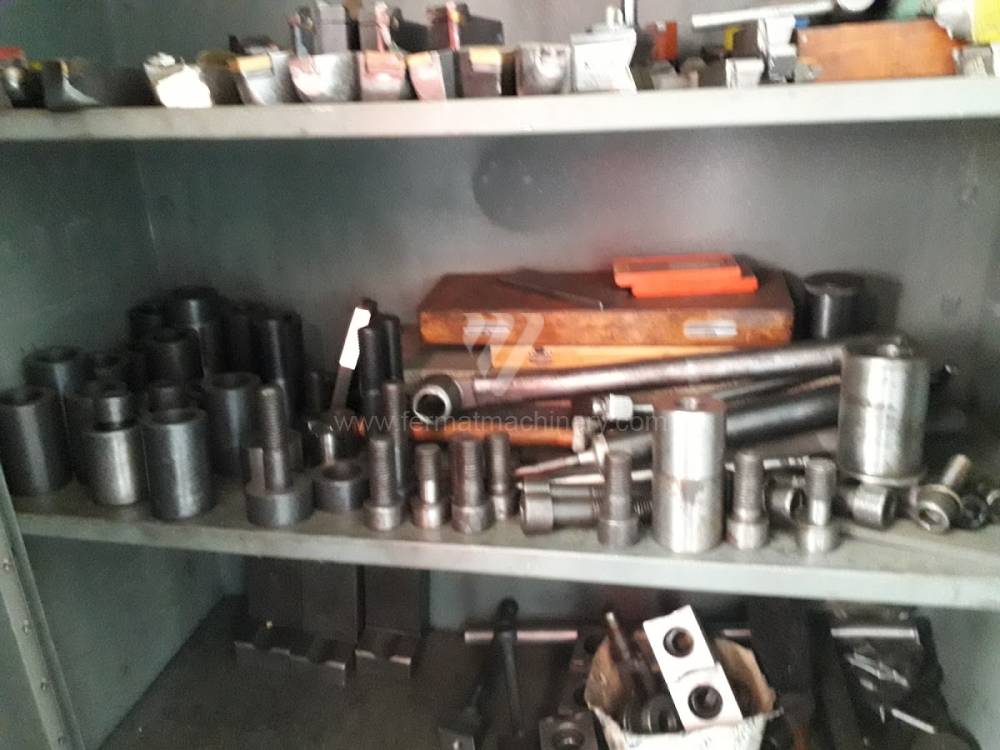

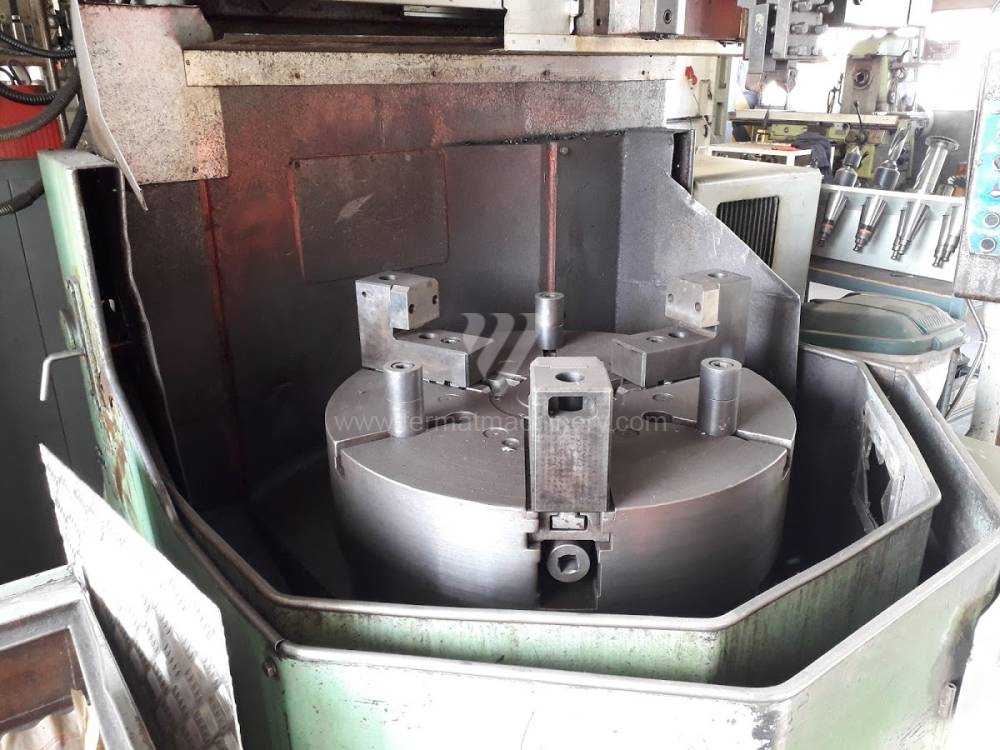

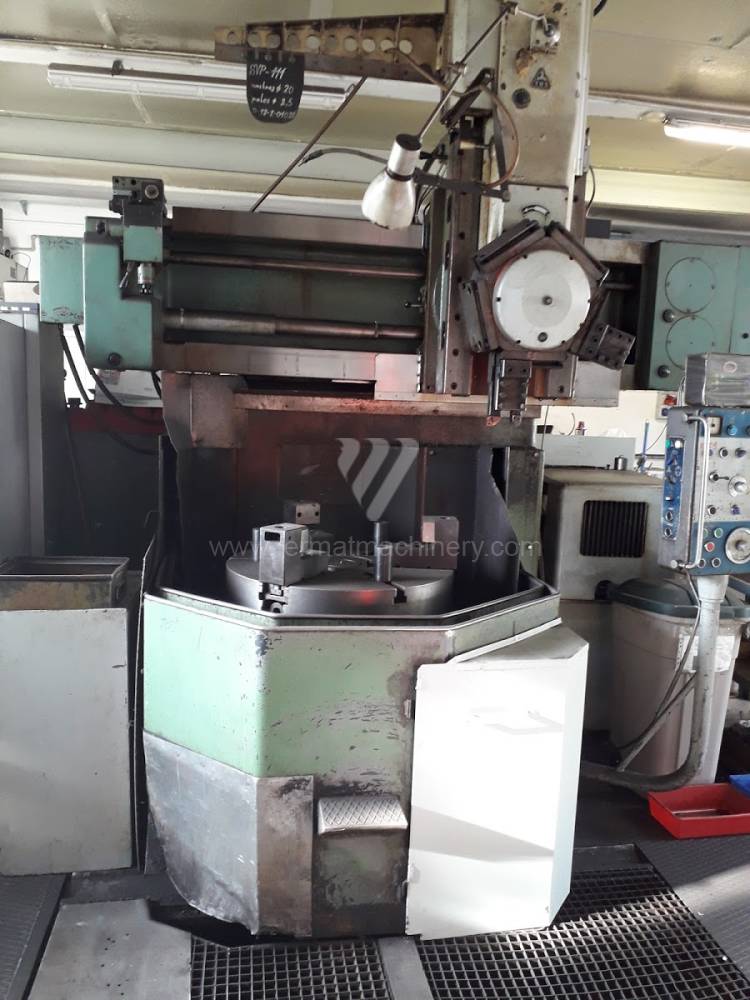

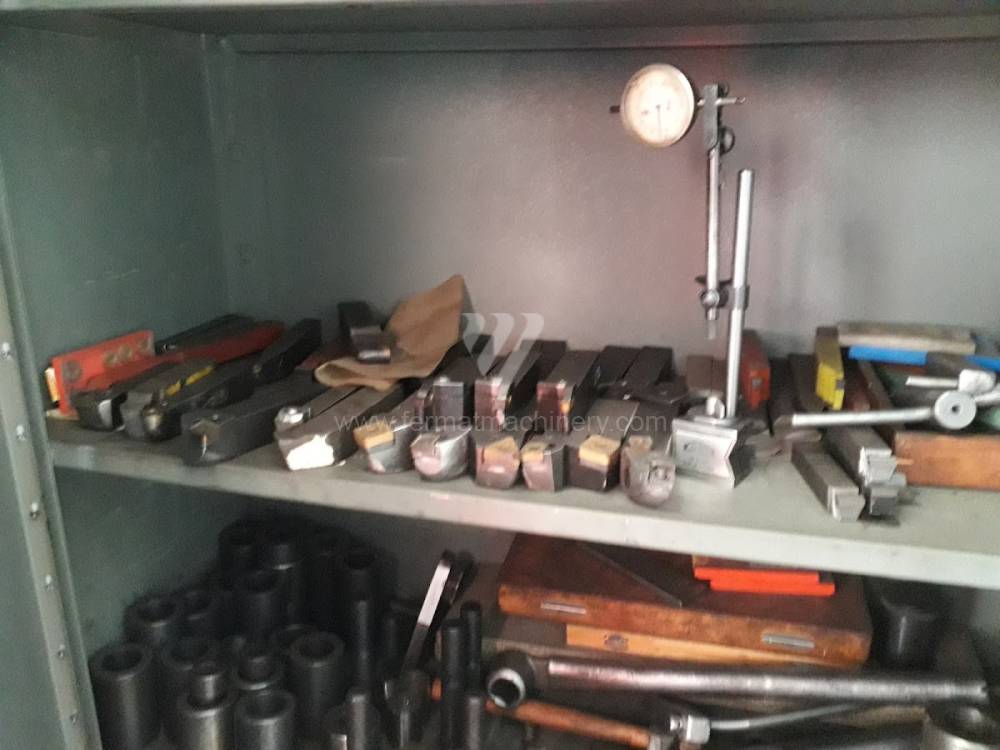

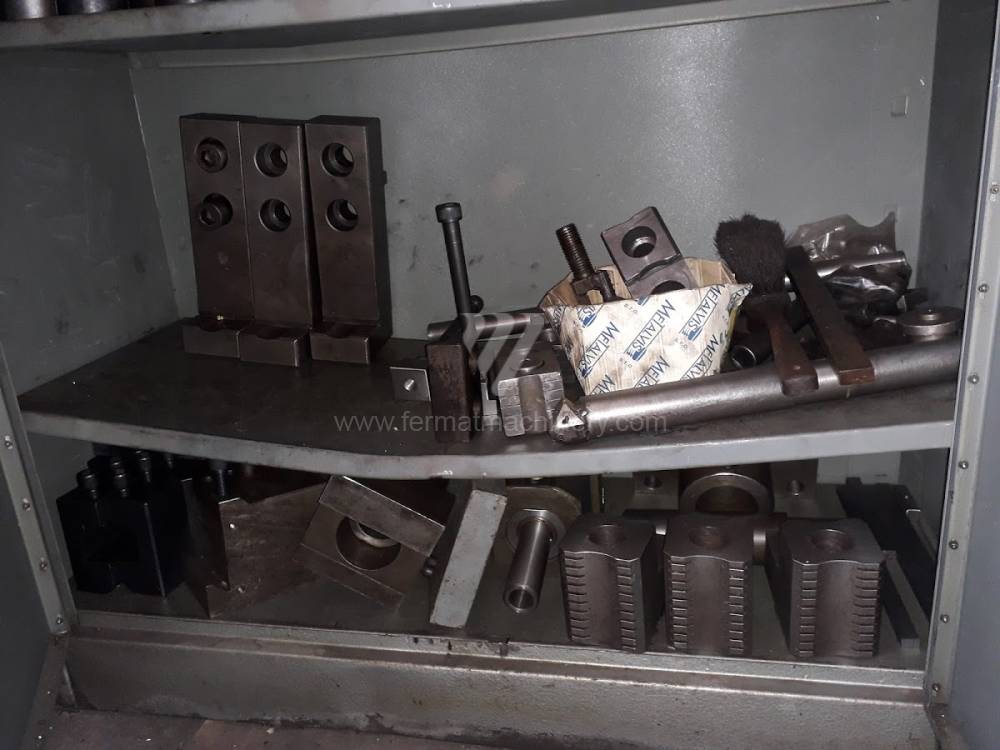

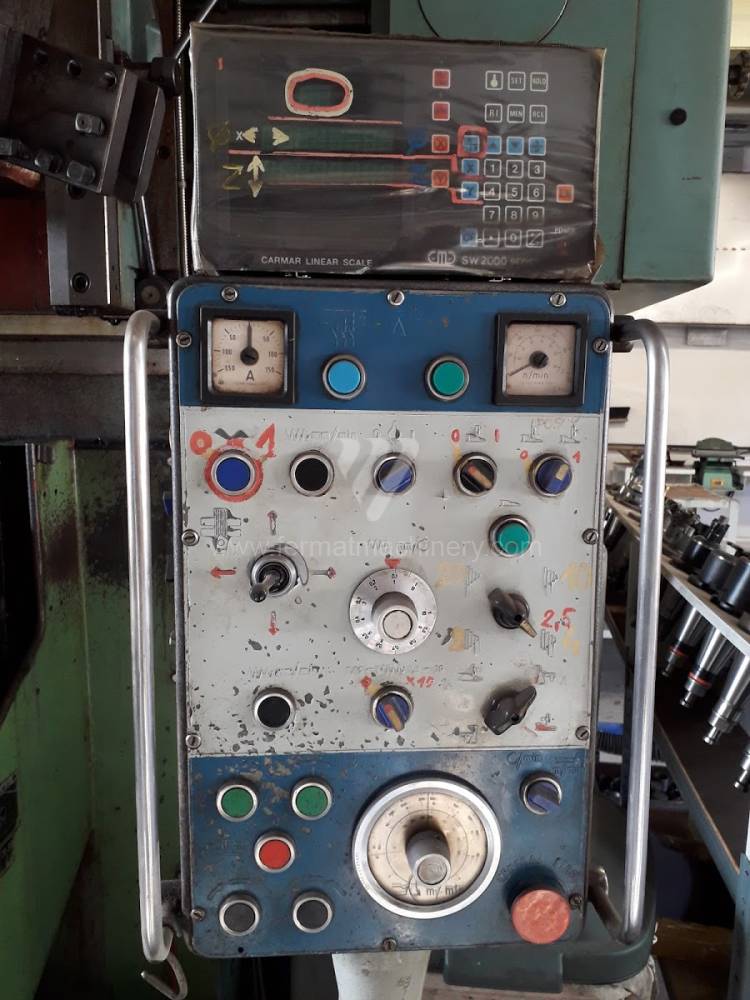

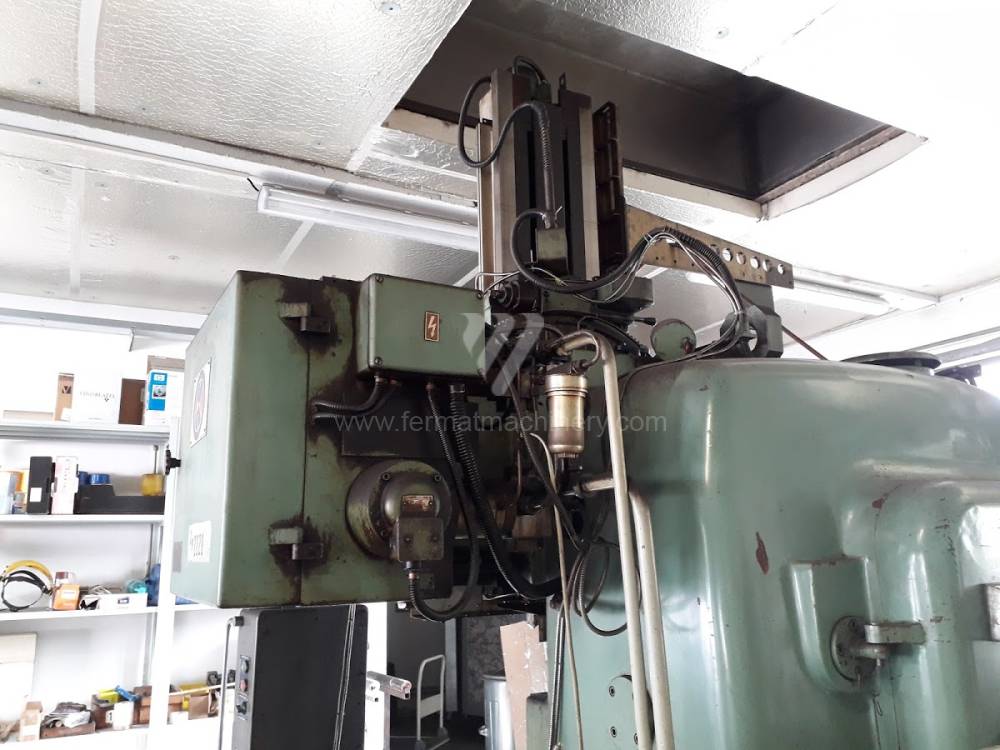

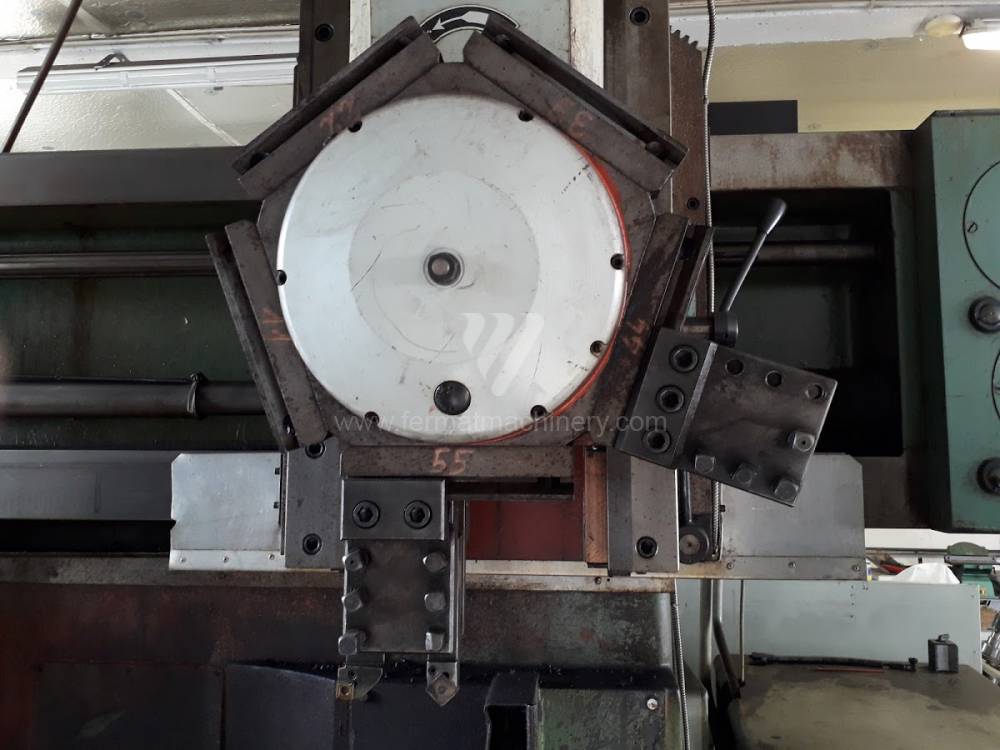

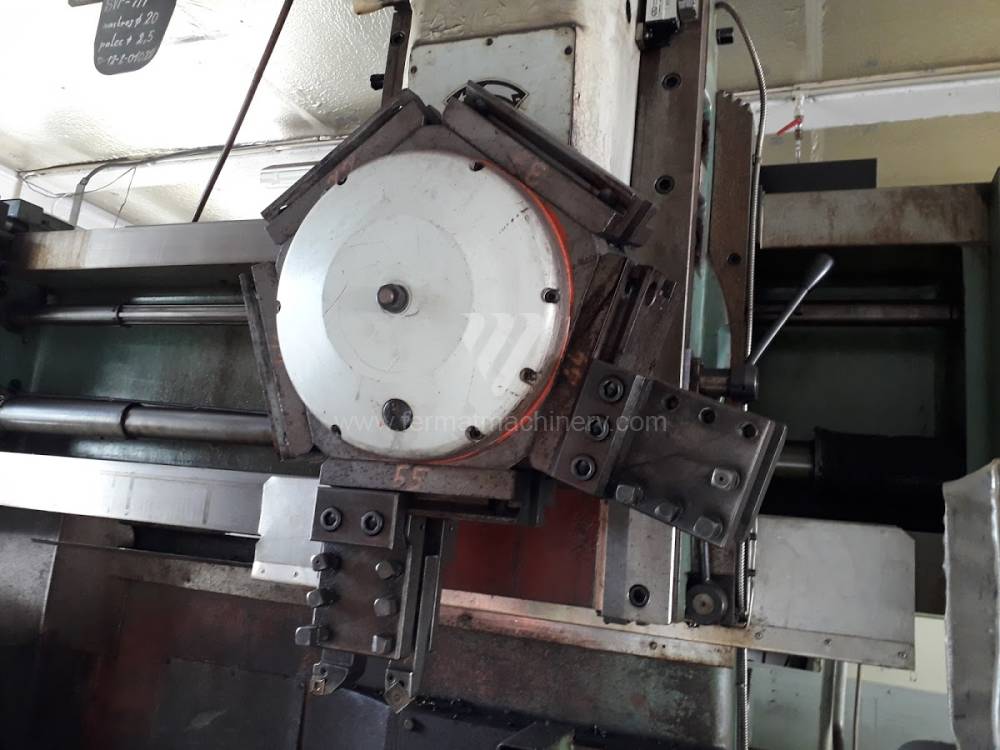

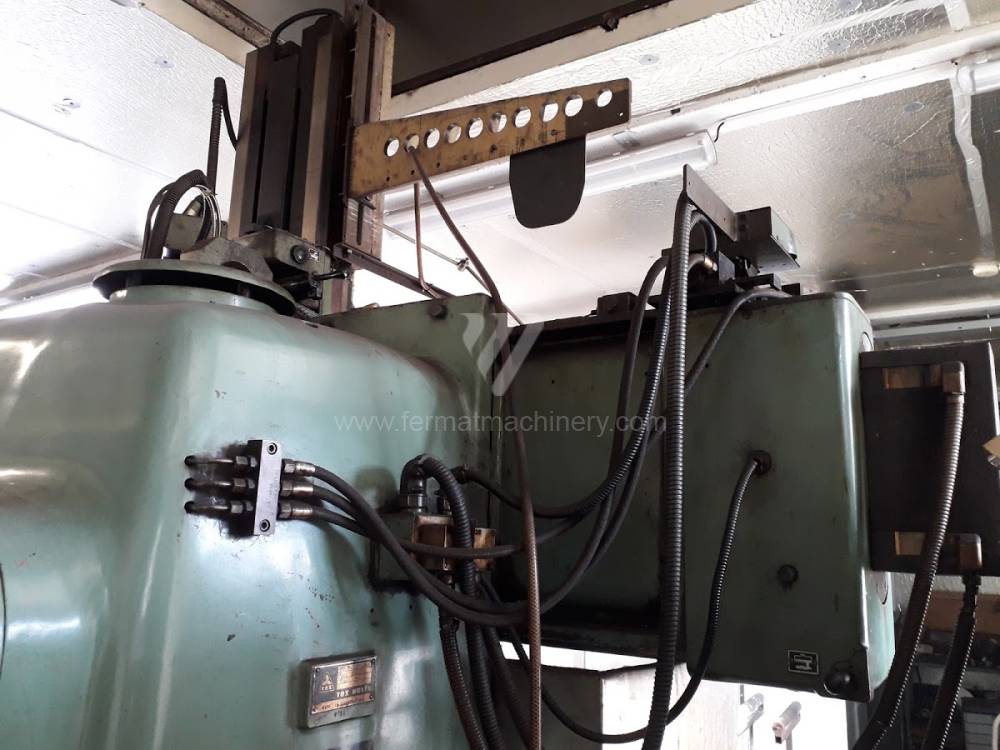

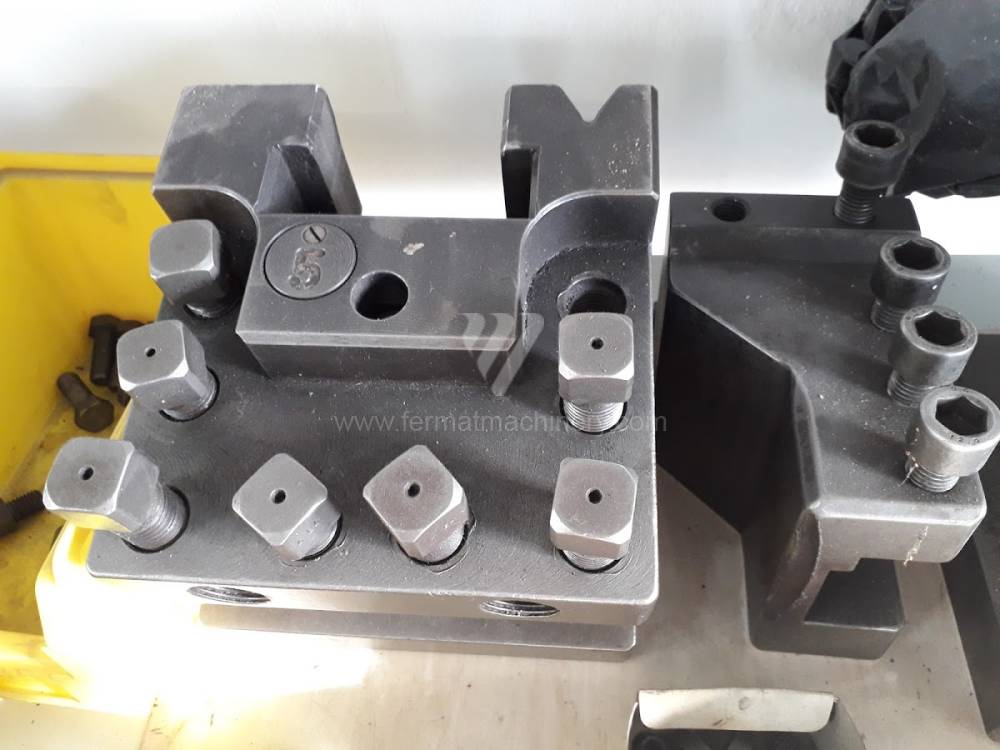

SKJ 8 BNC TESLA
TOS Hulín
Nr inw.: 191888

Rok produkcji:1951
System sterowania Tesla : NS 642 C
Maks. średnica przedmiotu obrabianego: 800 mm
Mocująca średnica stołu obrotowego: 780 mm
Maks. obciążenie stołu: 1500 kg
Maks. wysokość przedmiotu obrabianego: 630 mm
Wysuw suwaka (Z): 700 mm

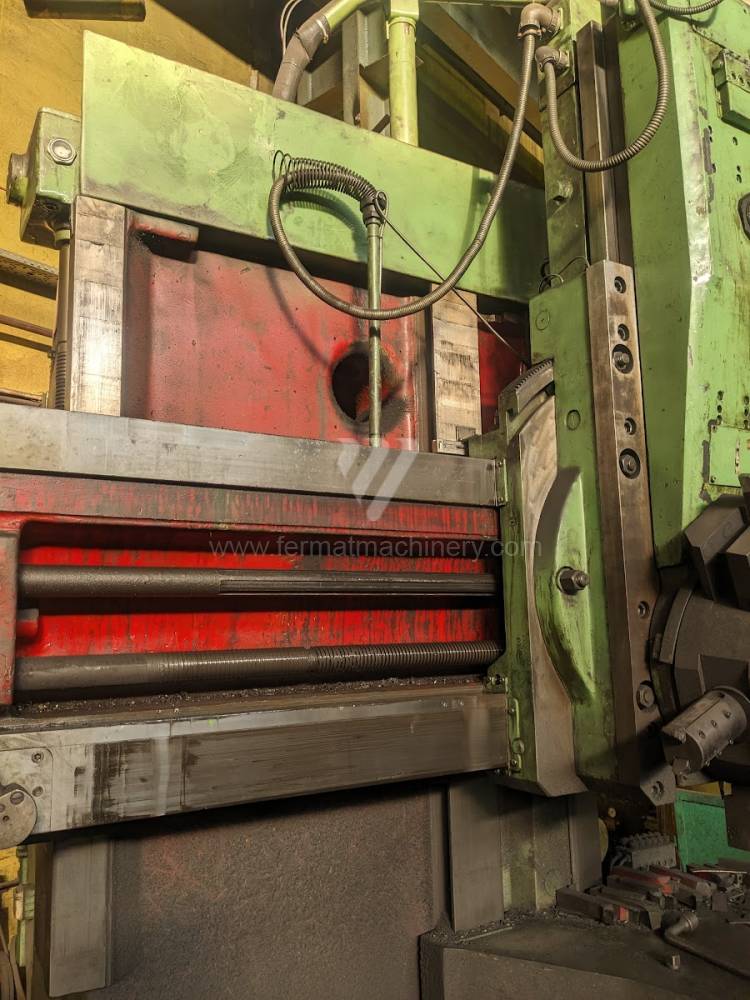

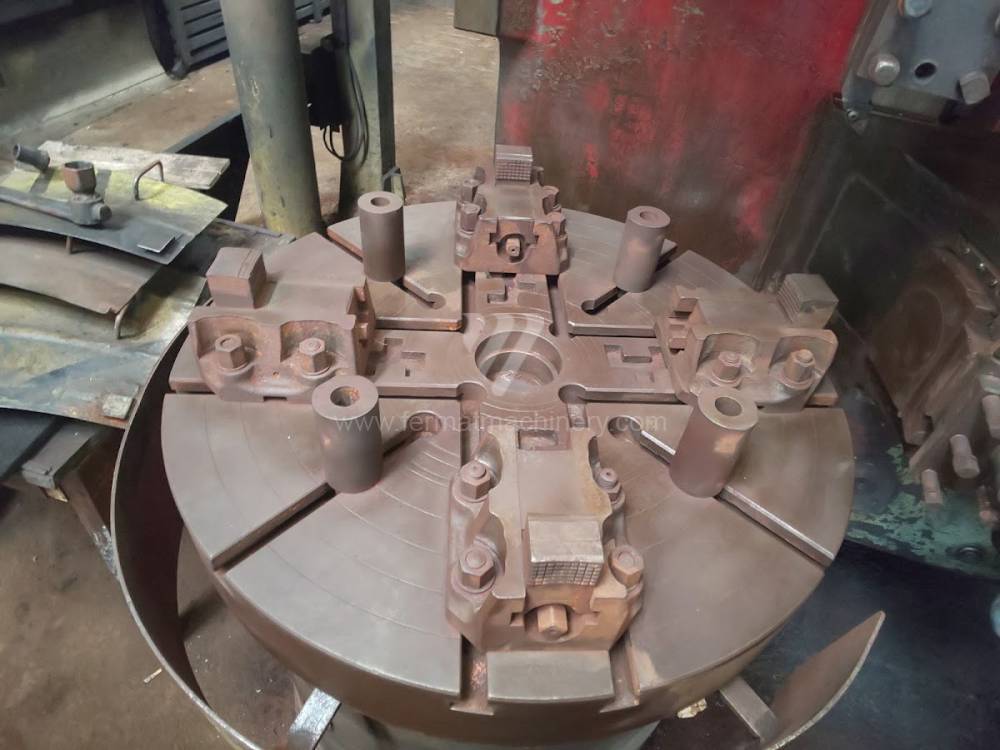

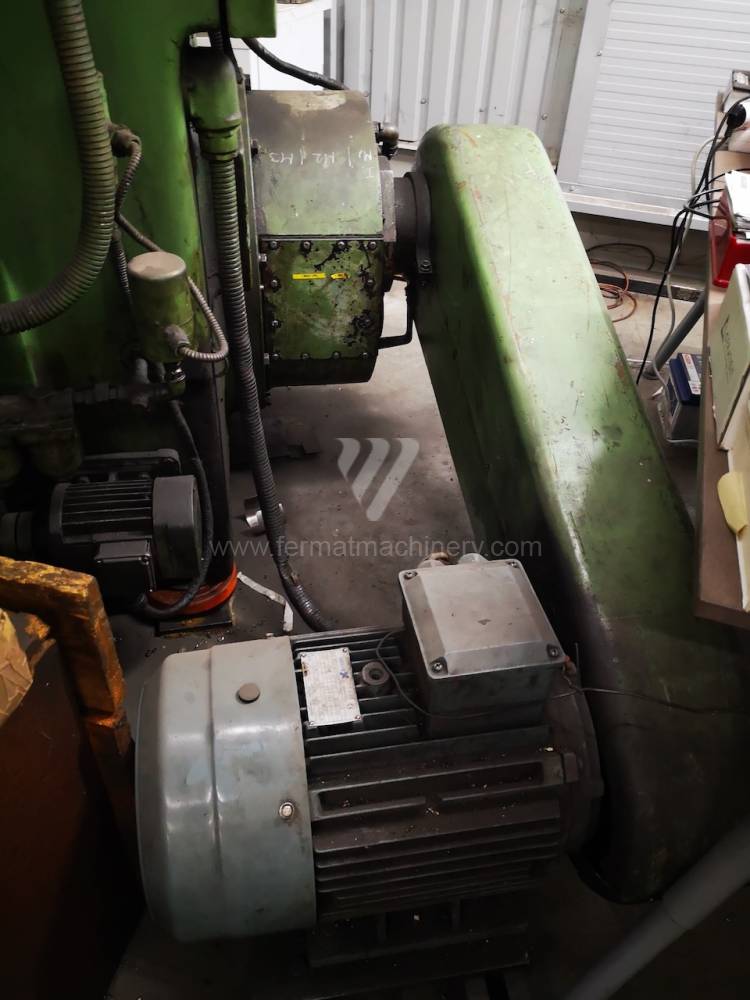

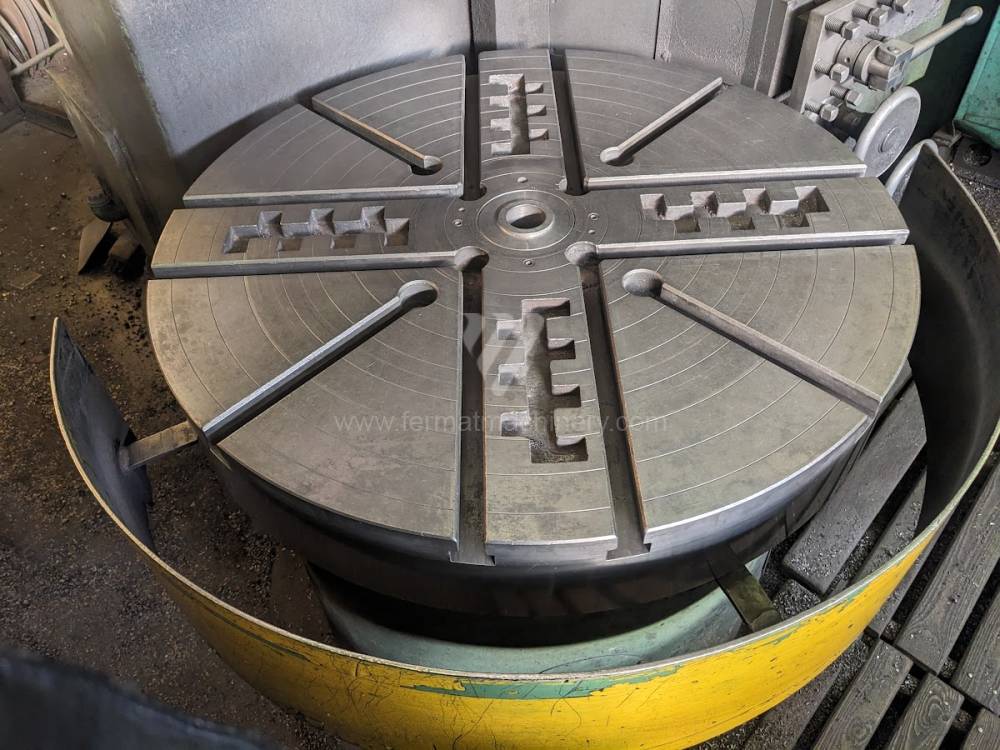

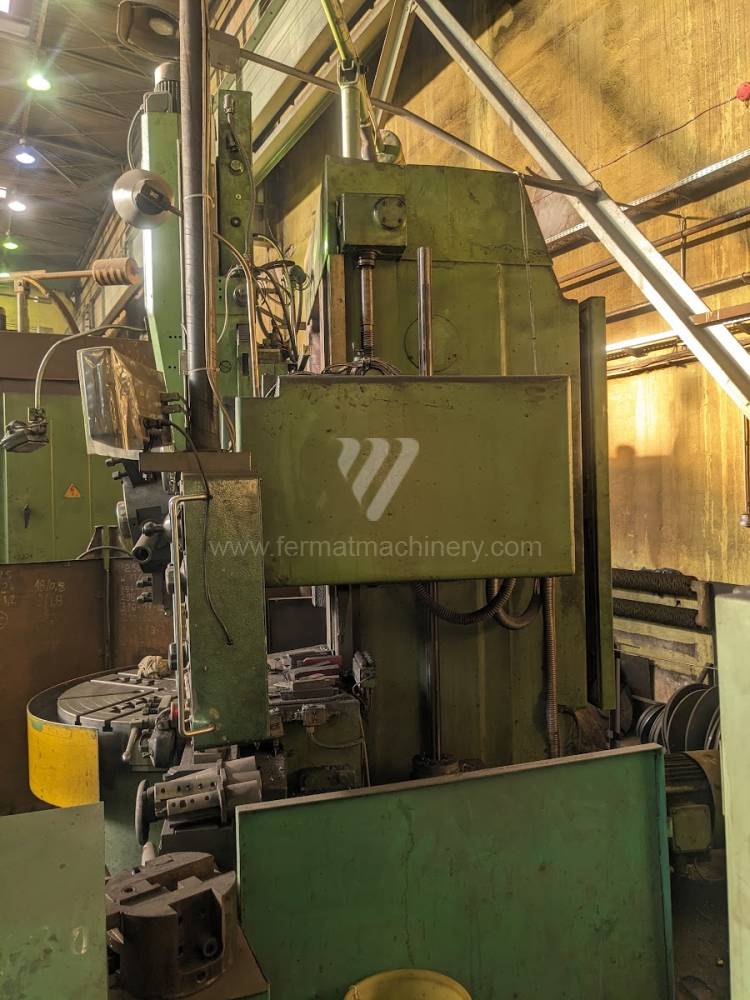

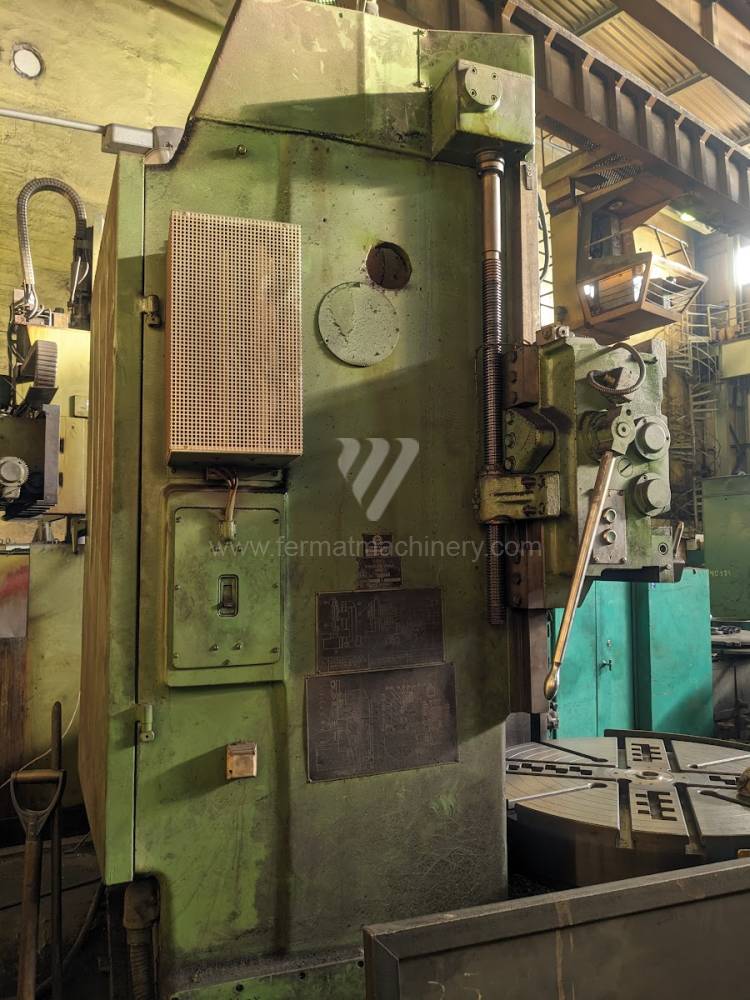

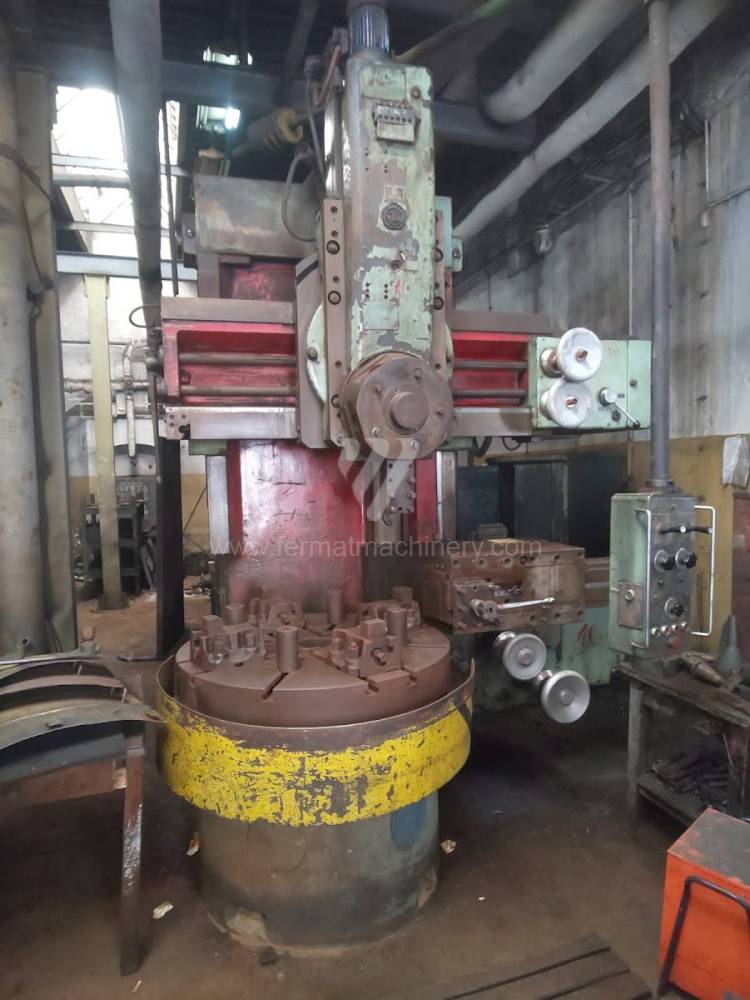

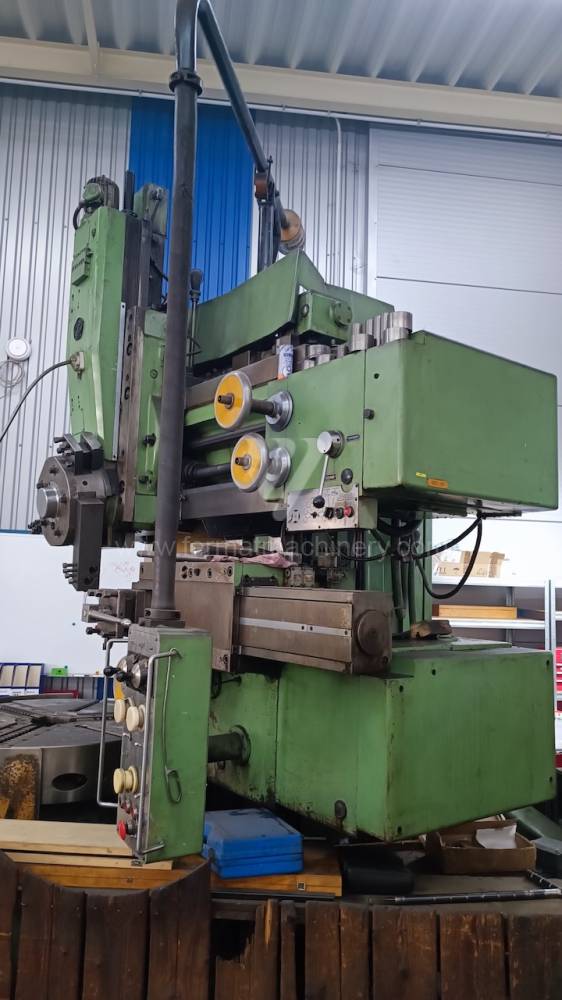

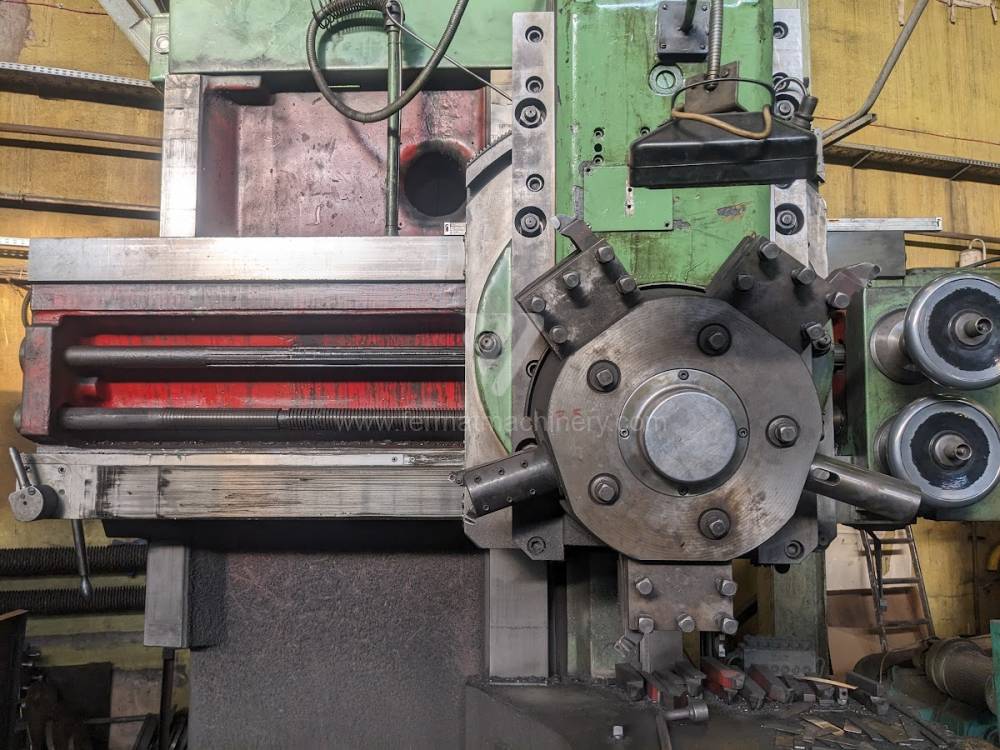

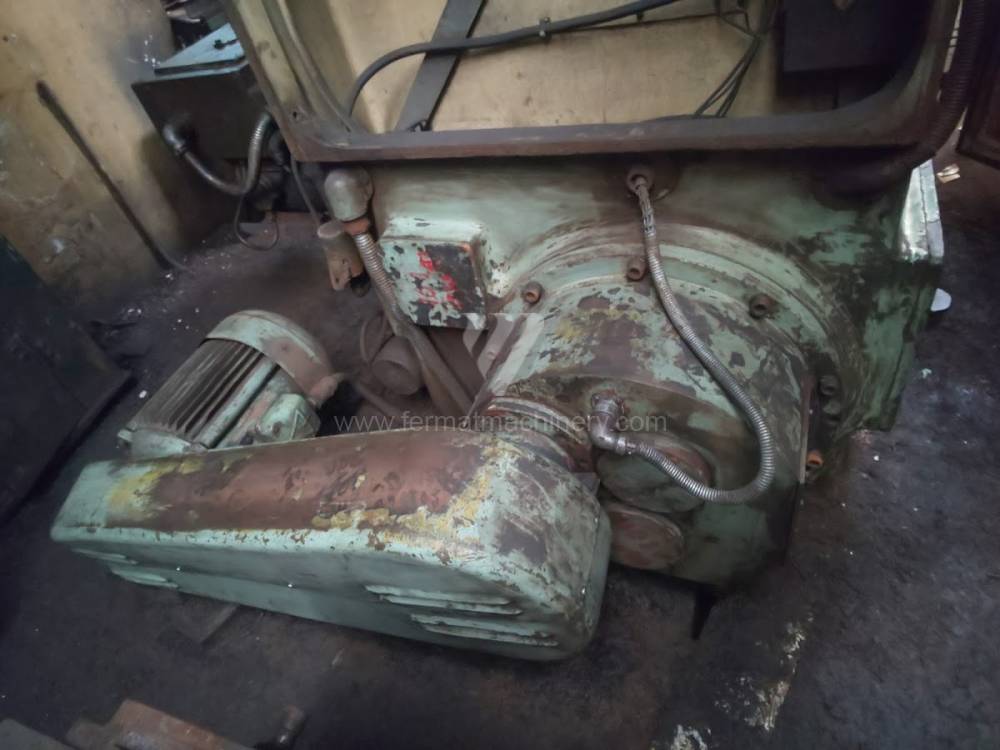

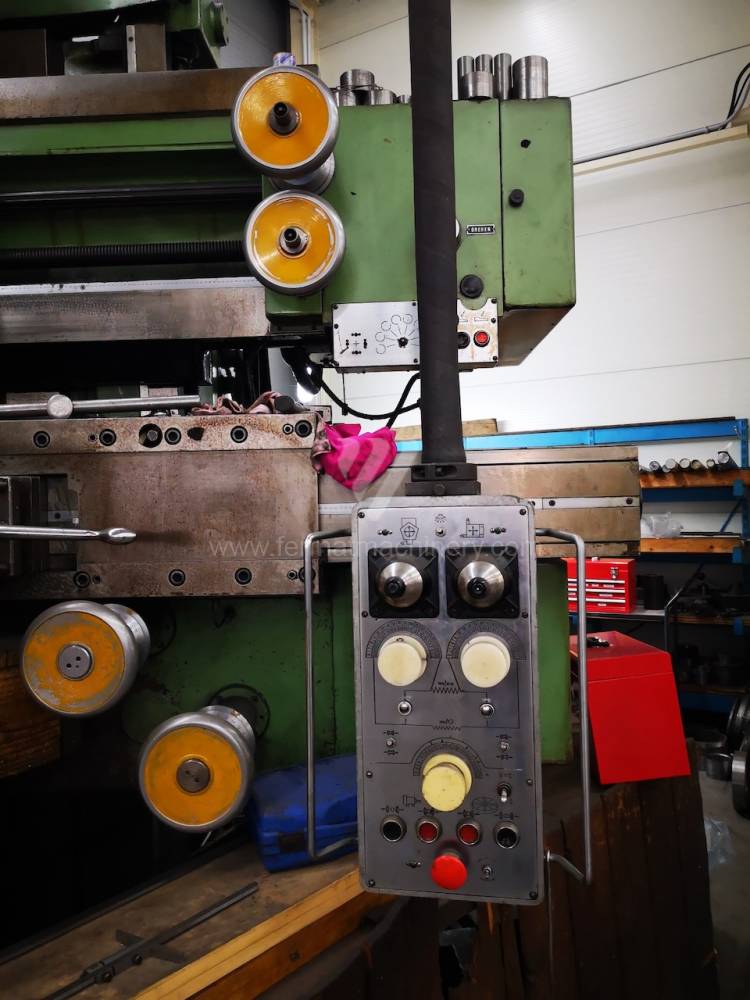

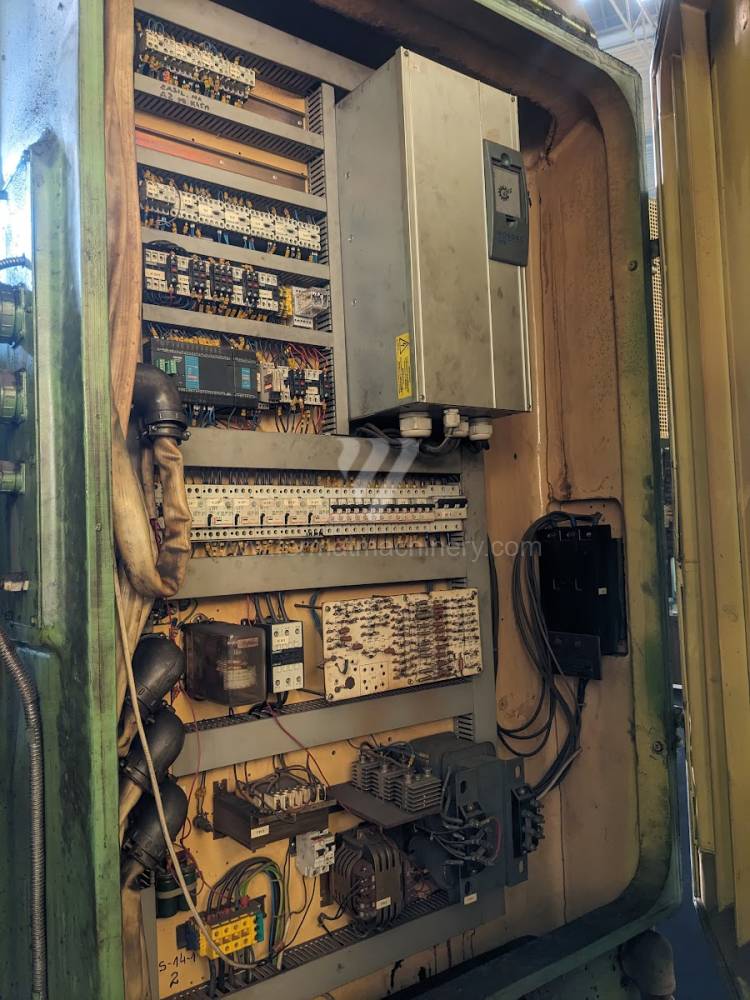

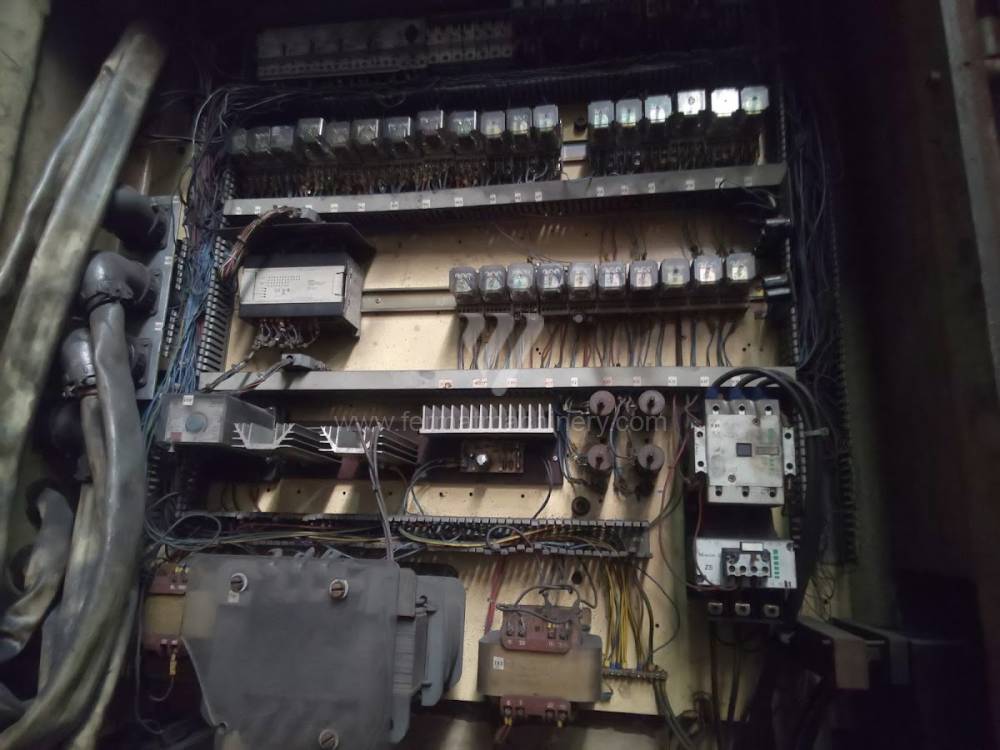

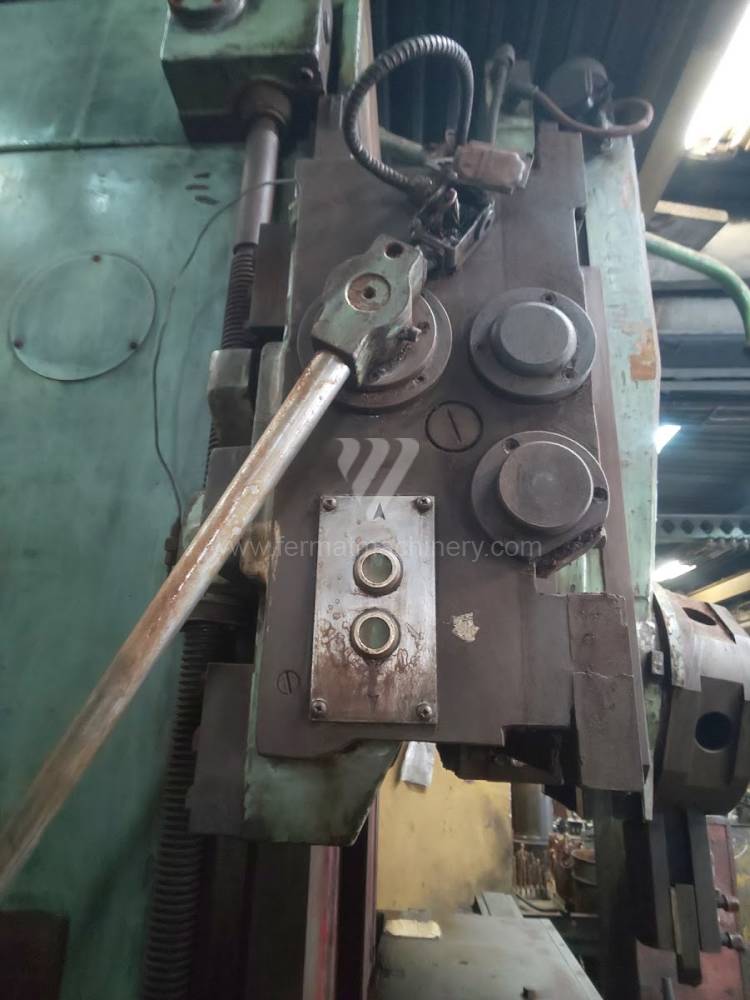

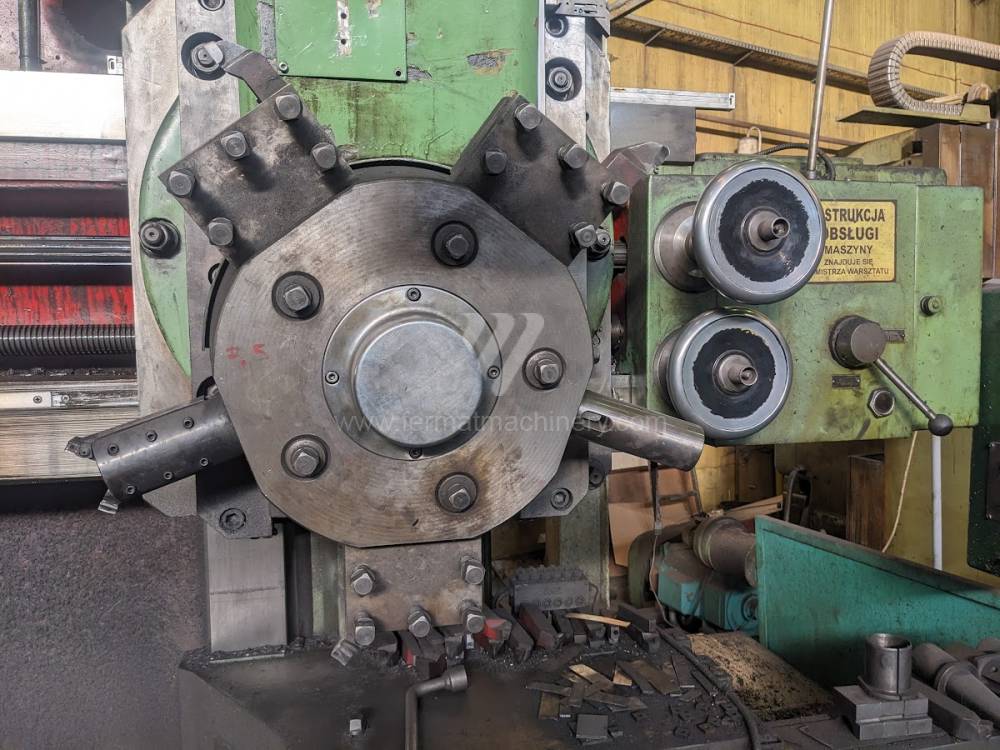

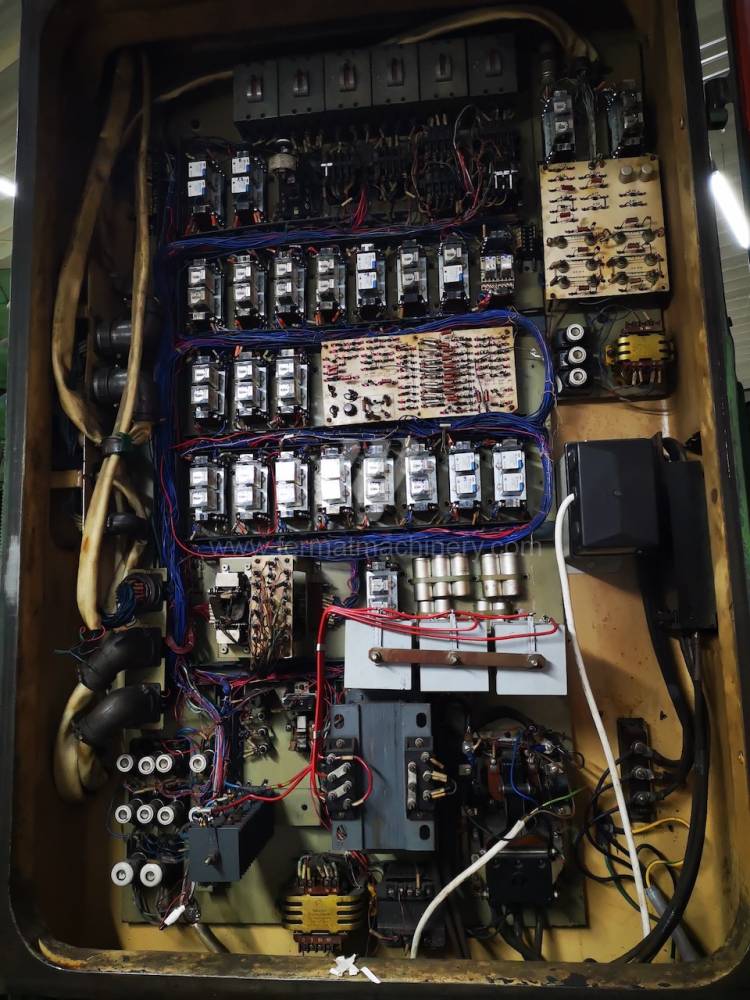

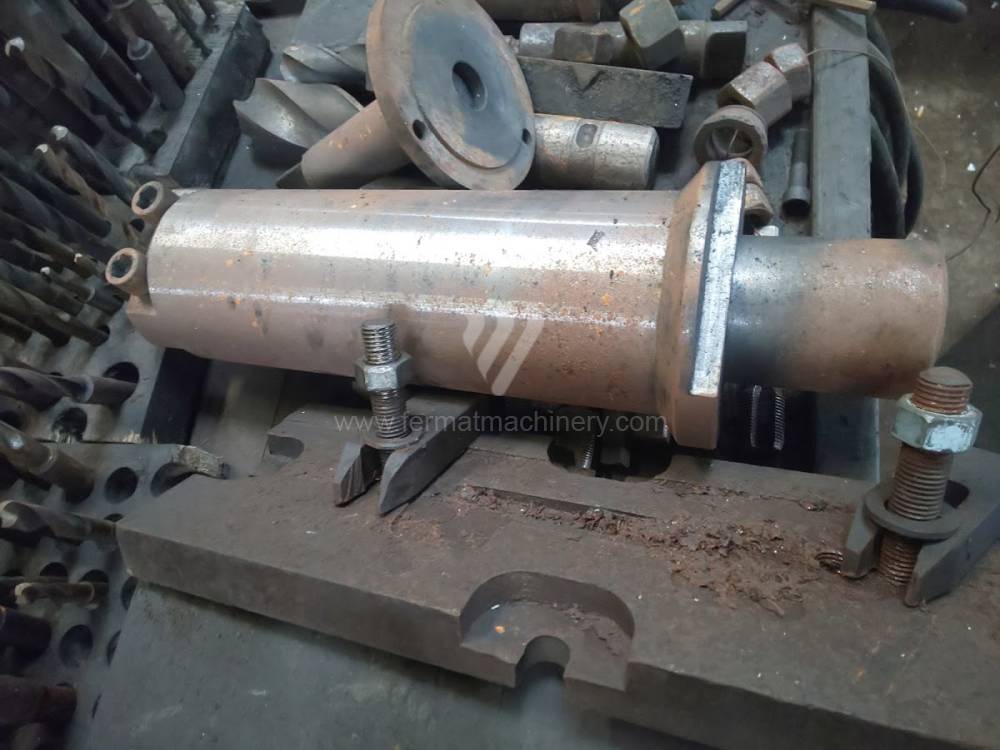

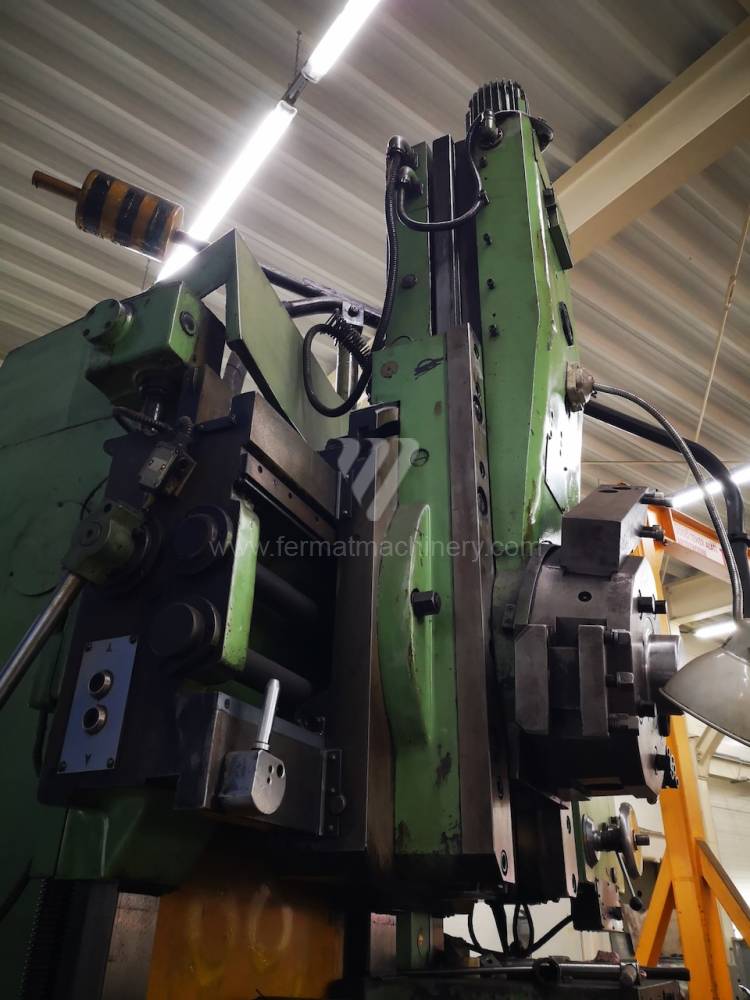

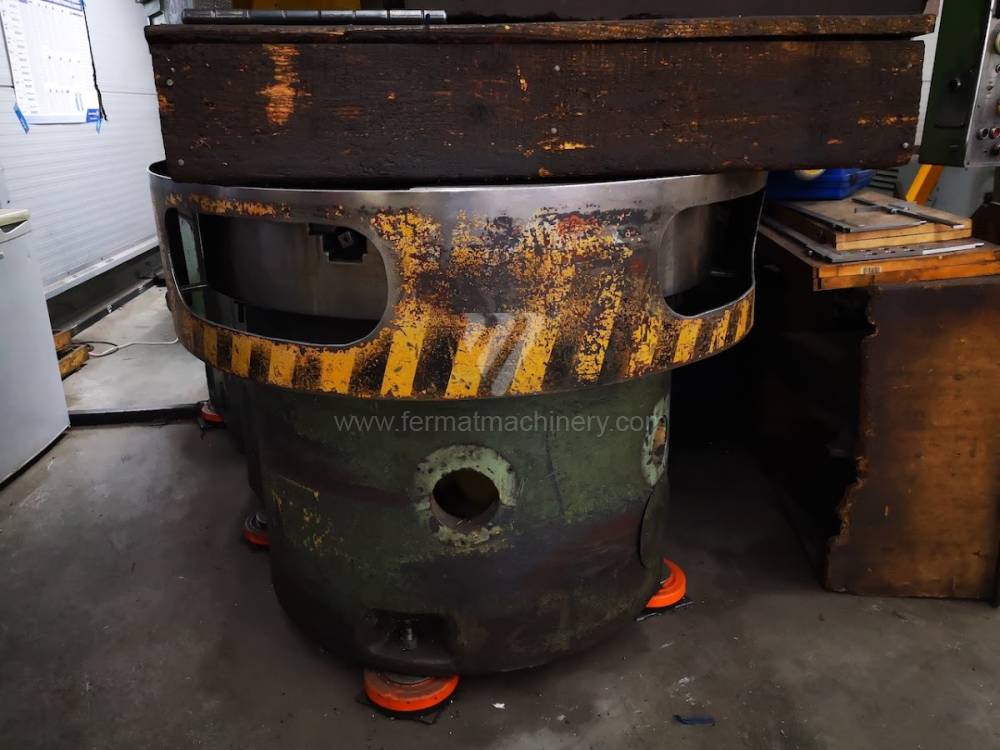

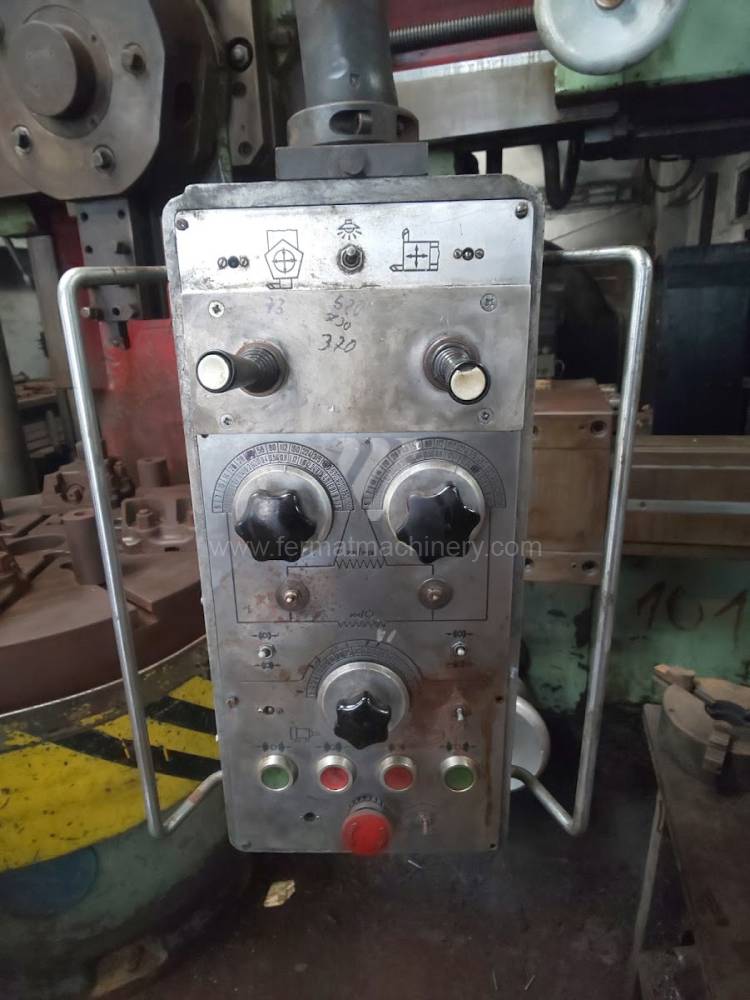

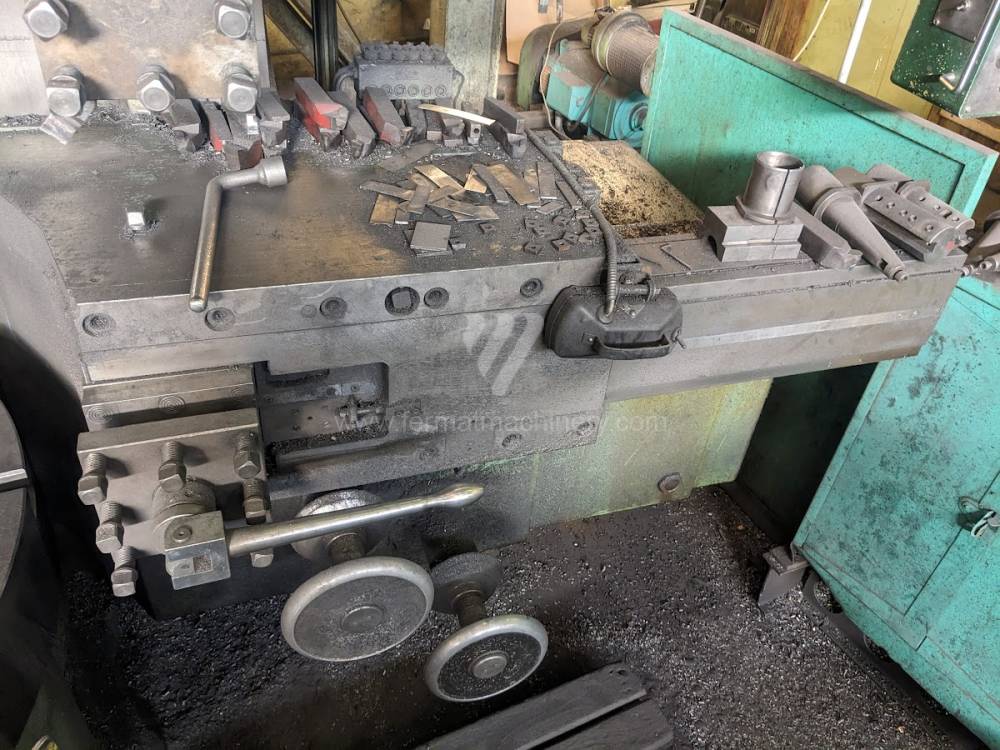

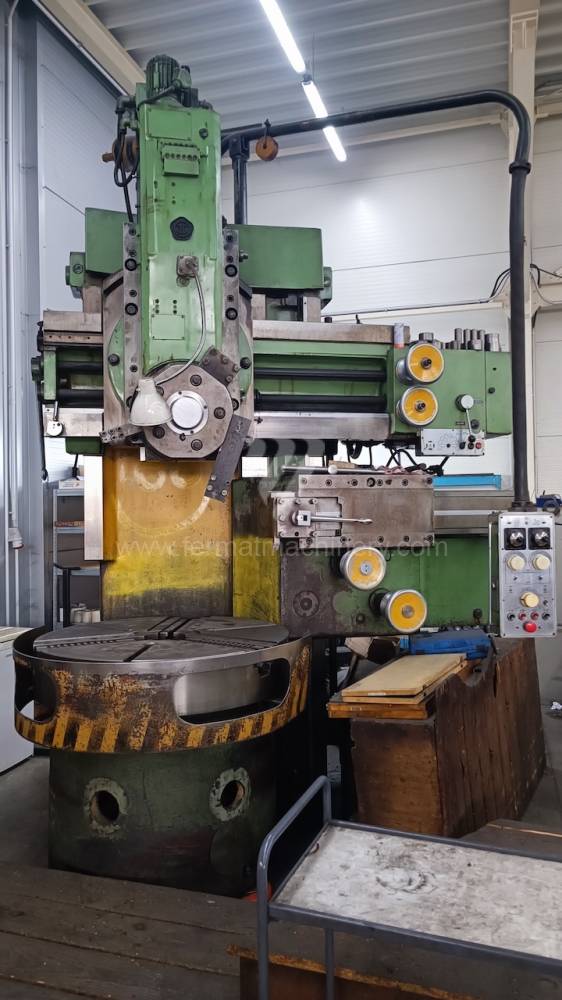

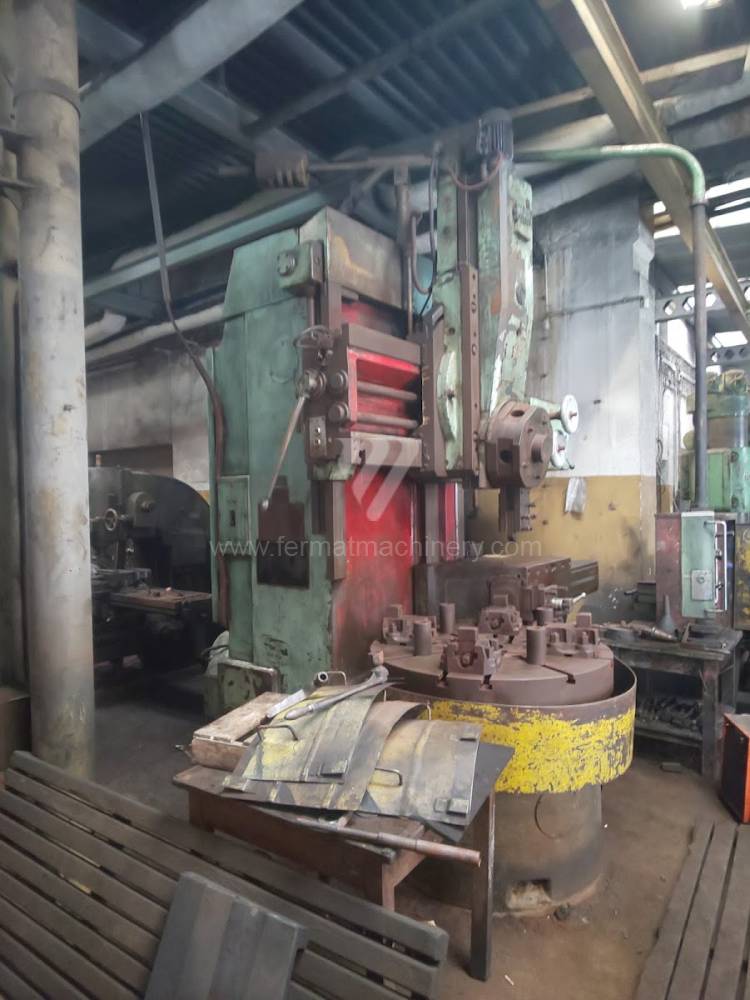

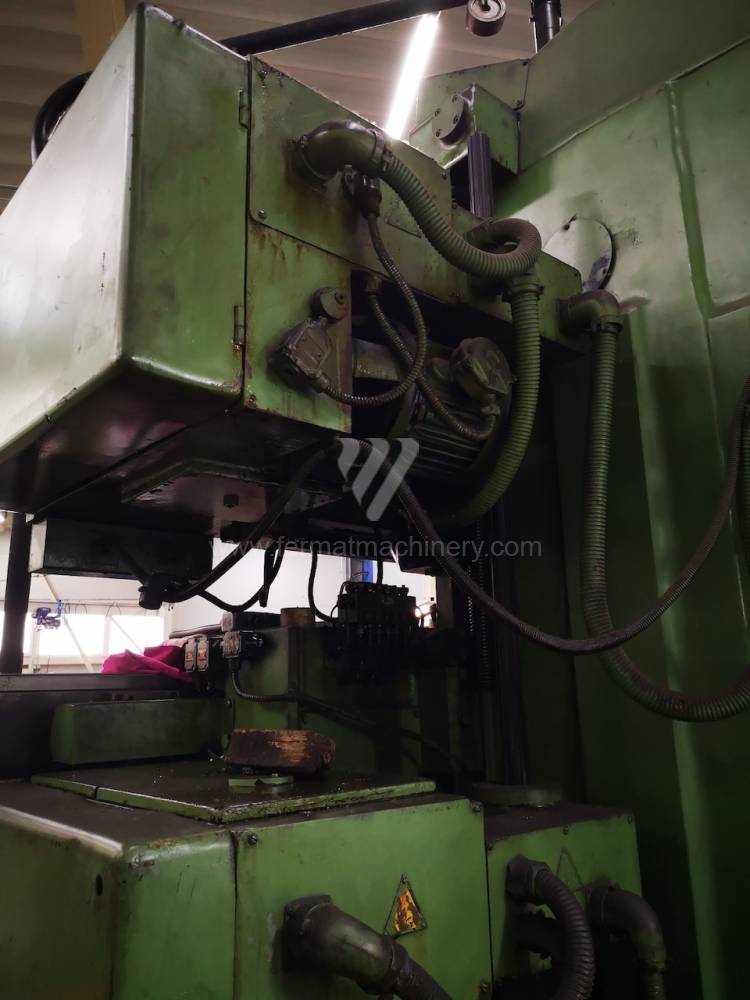

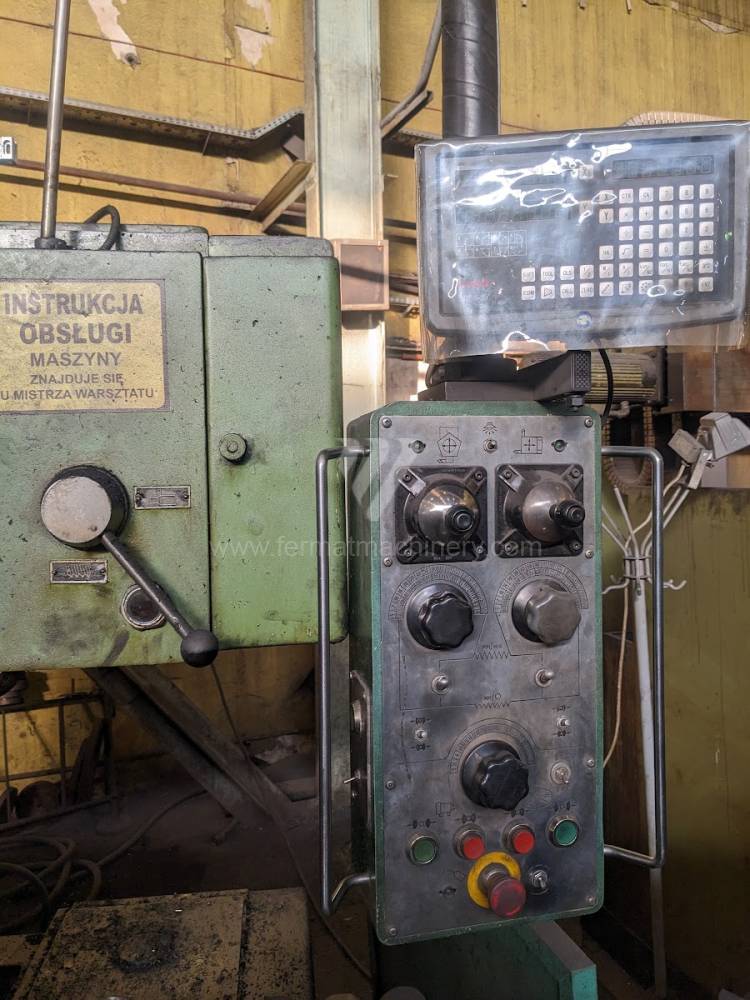

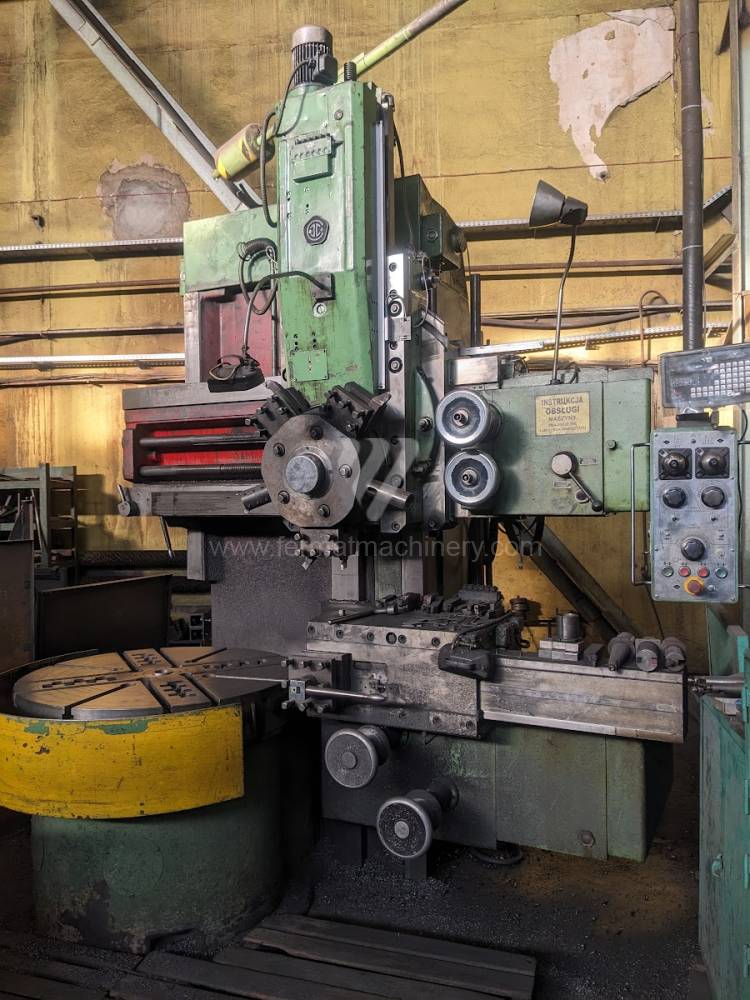

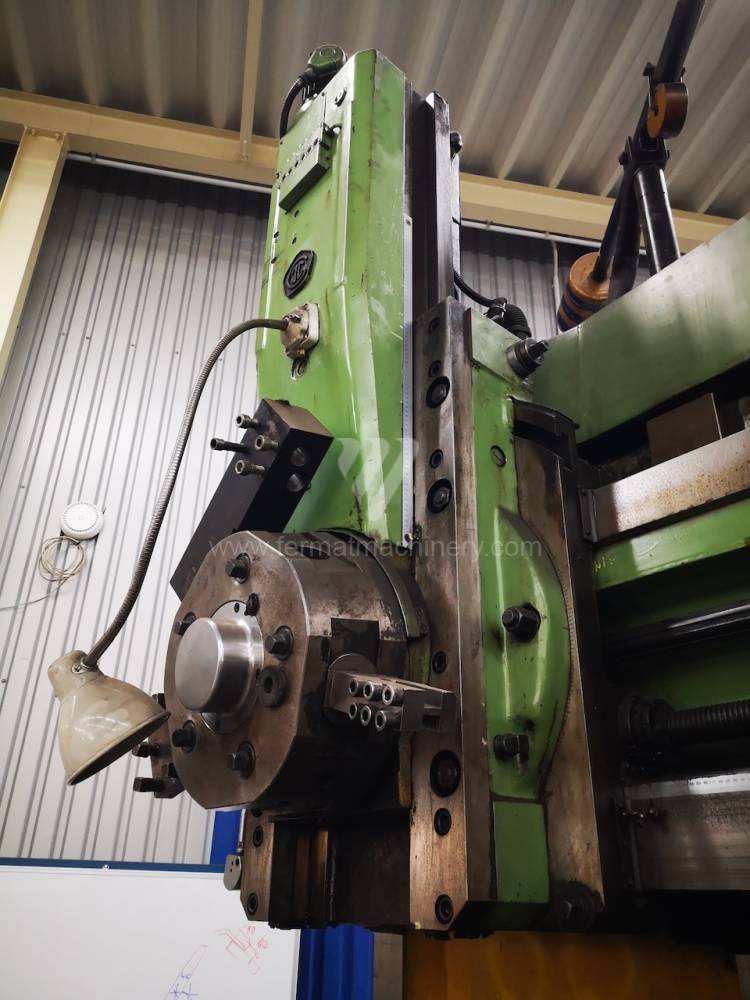

1512
Sedin
Nr inw.: 231109

Rok produkcji:1976
Maks. średnica przedmiotu obrabianego: 1250 mm
Mocująca średnica stołu obrotowego: 1120 mm
Maks. obciążenie stołu: 3200 kg
Maks. wysokość przedmiotu obrabianego: 1000 mm
Wysuw suwaka (Z): 700 mm
Magazyn narzędzi: tak

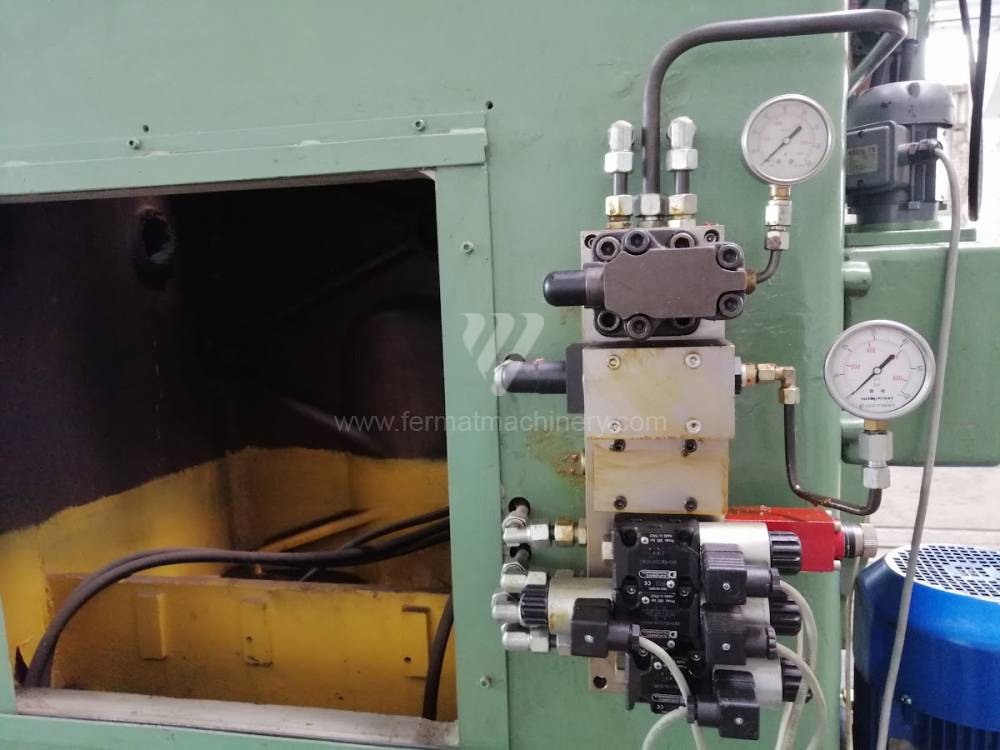

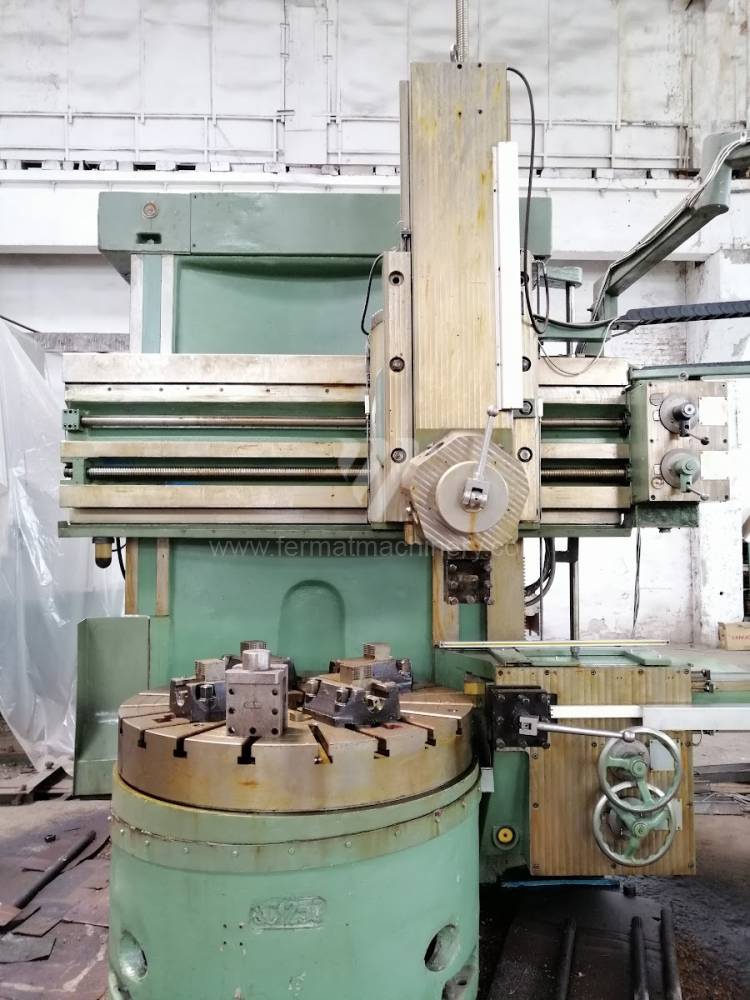

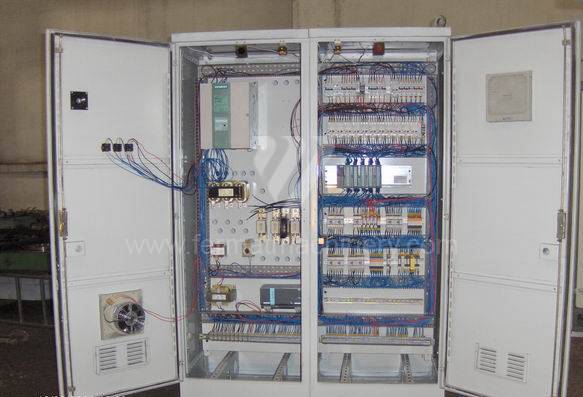

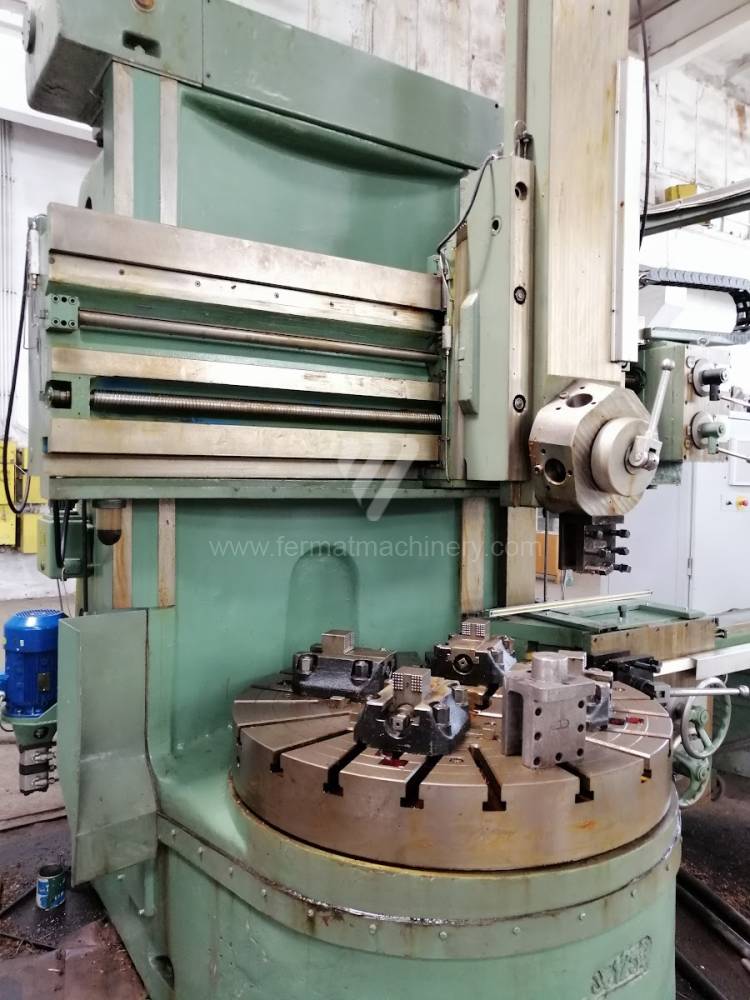

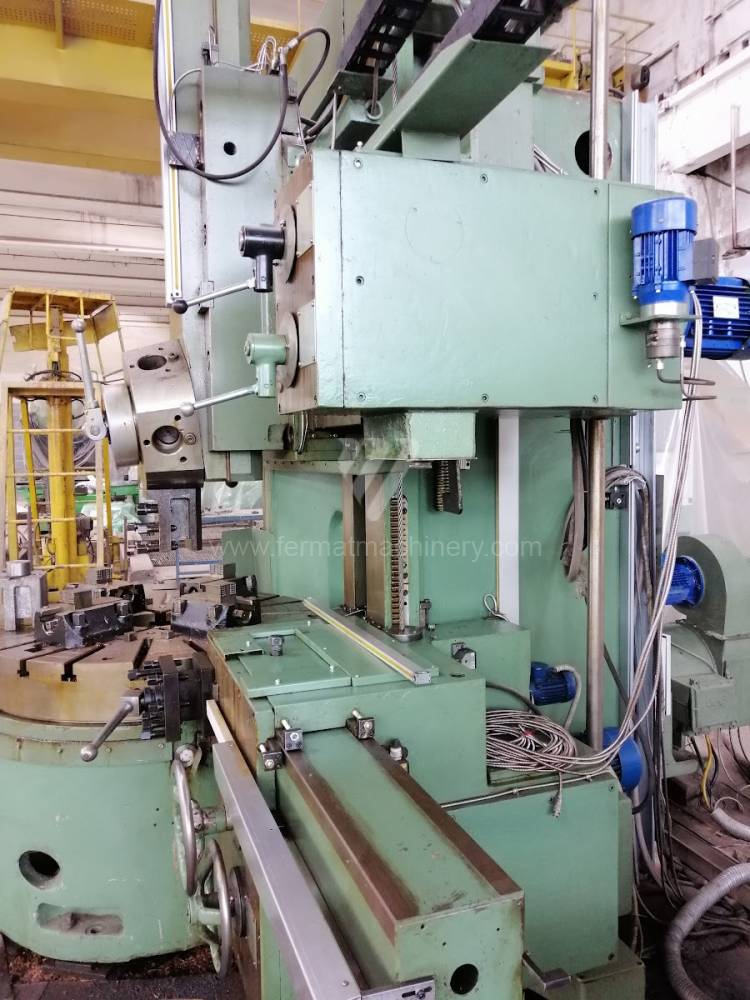

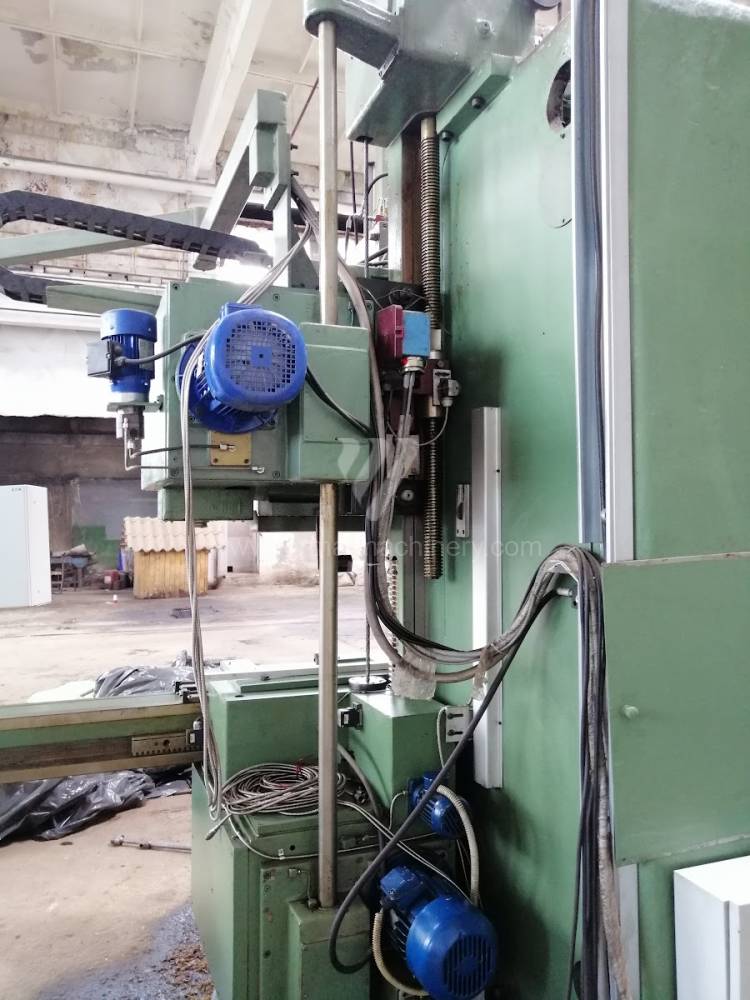

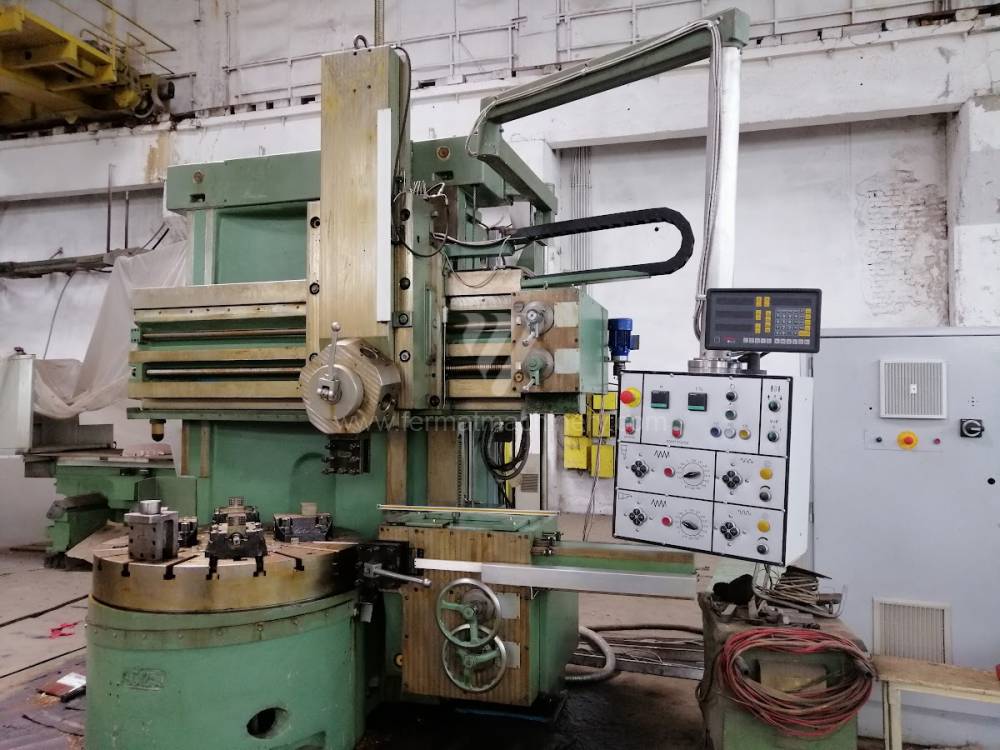

SC 14 CC
Umaro
Nr inw.: 221610

Maks. średnica przedmiotu obrabianego: 1400 mm
Mocująca średnica stołu obrotowego: 1250 mm
Maks. obciążenie stołu: 6000 kg
Maks. wysokość przedmiotu obrabianego: 1000 mm
Wysuw suwaka (Z): 800 mm
Napędzane narzędzia:

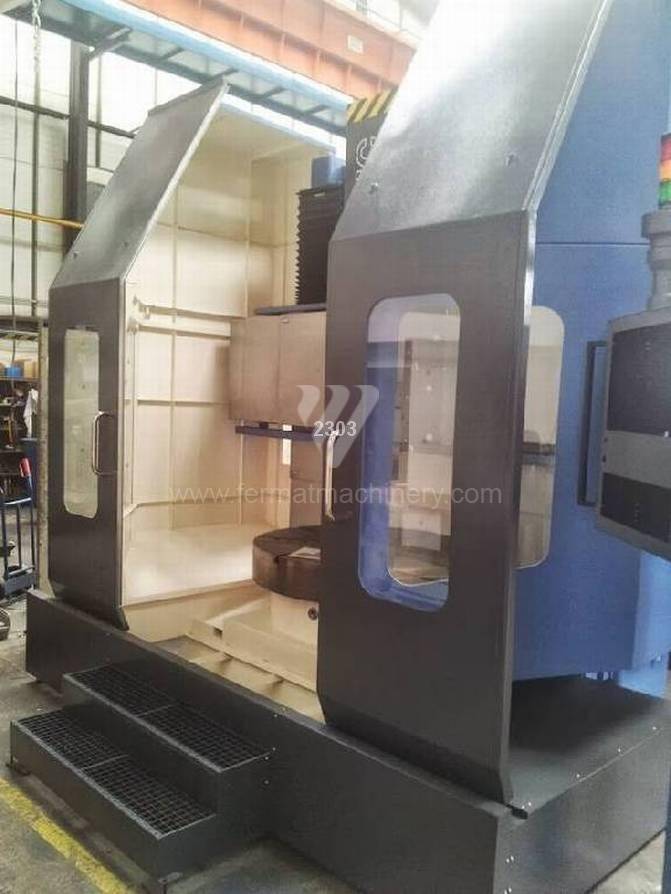

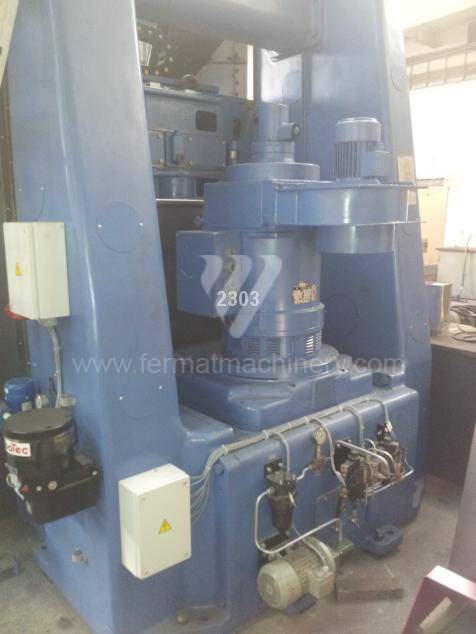

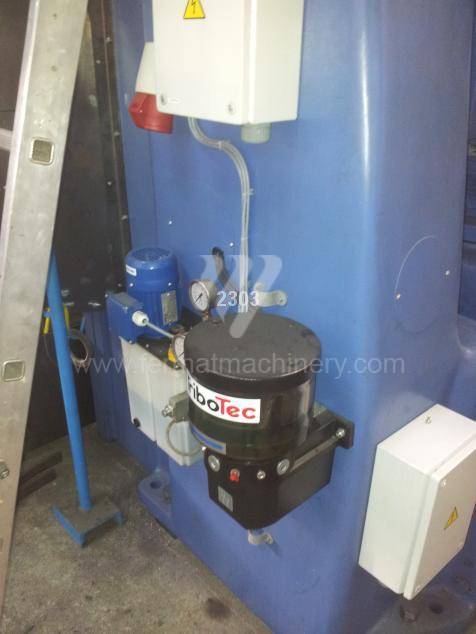

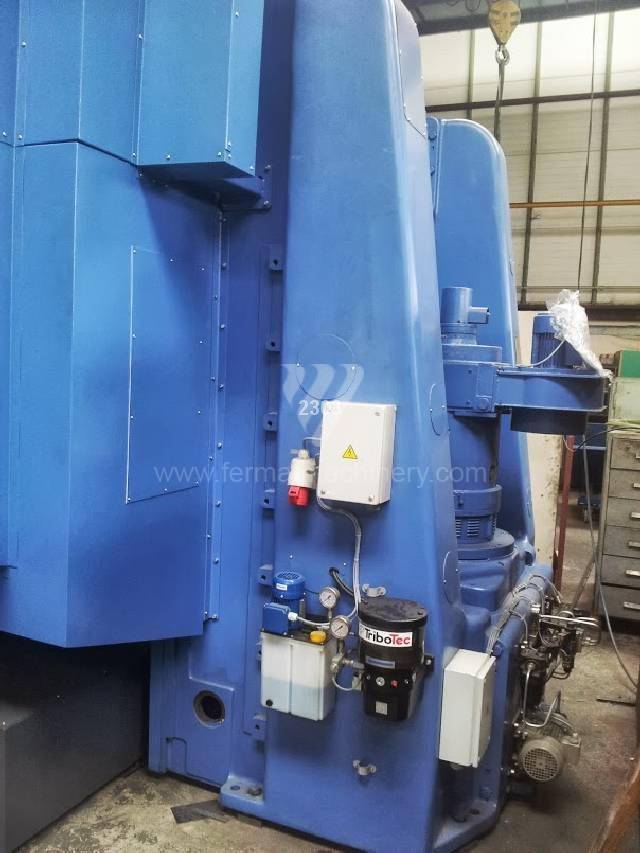

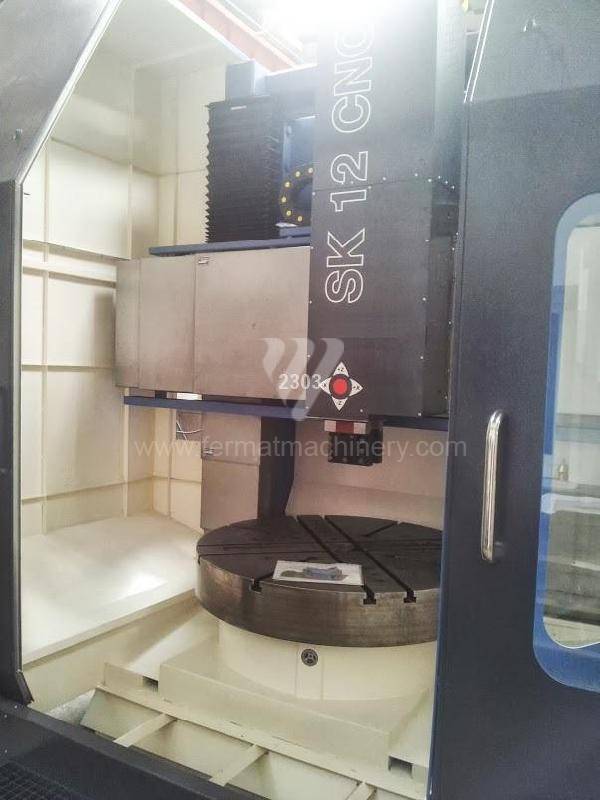

SK 12 CNC
TOS Hulín
Nr inw.: 131117

Rok produkcji:2016
Maks. wysokość przedmiotu obrabianego: 1000 mm
Maks. średnica przedmiotu obrabianego: 1350 mm
Mocująca średnica stołu obrotowego: 1180 mm
Maks. obciążenie stołu: 4000 kg
Napędzane narzędzia: nie
System sterowania Siemens: Sinumerik 840D Sl

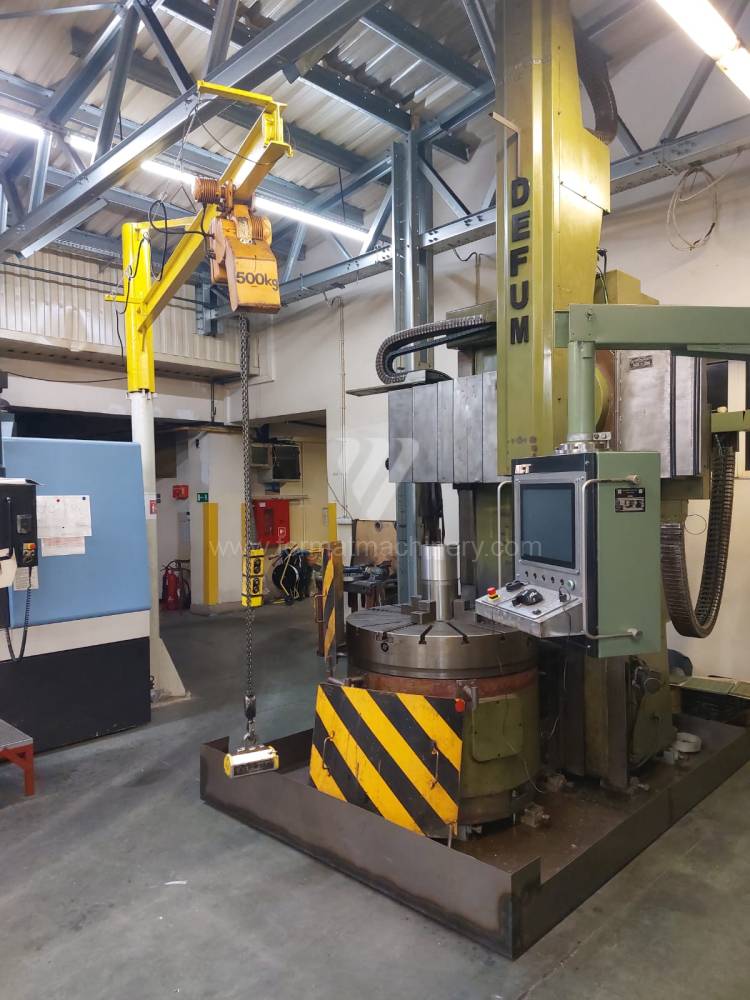

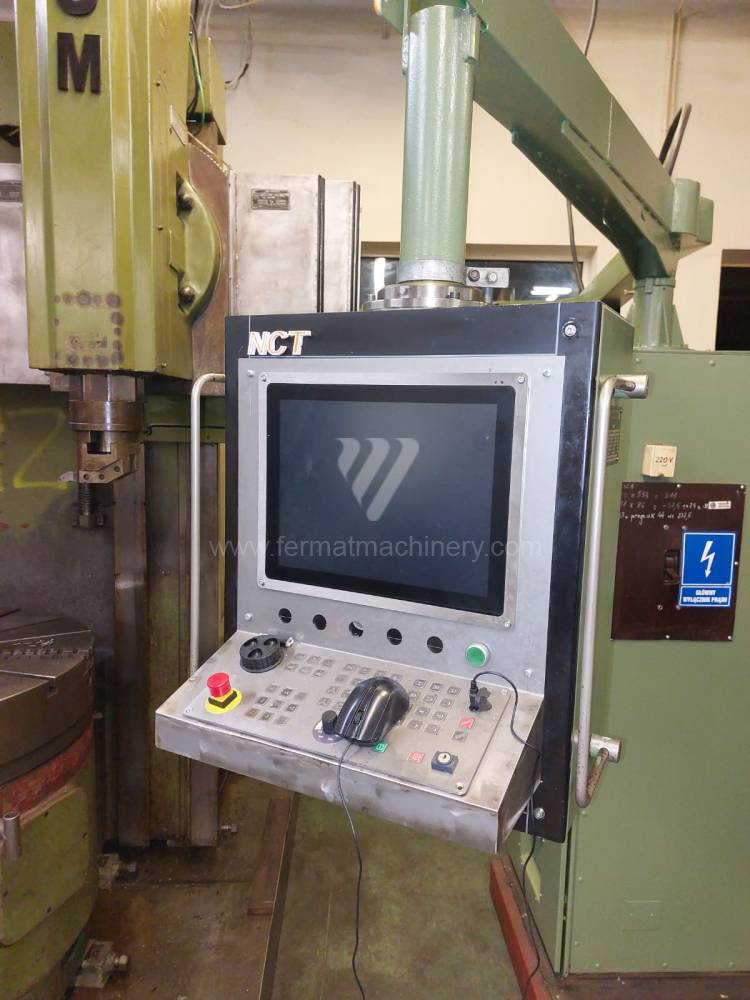

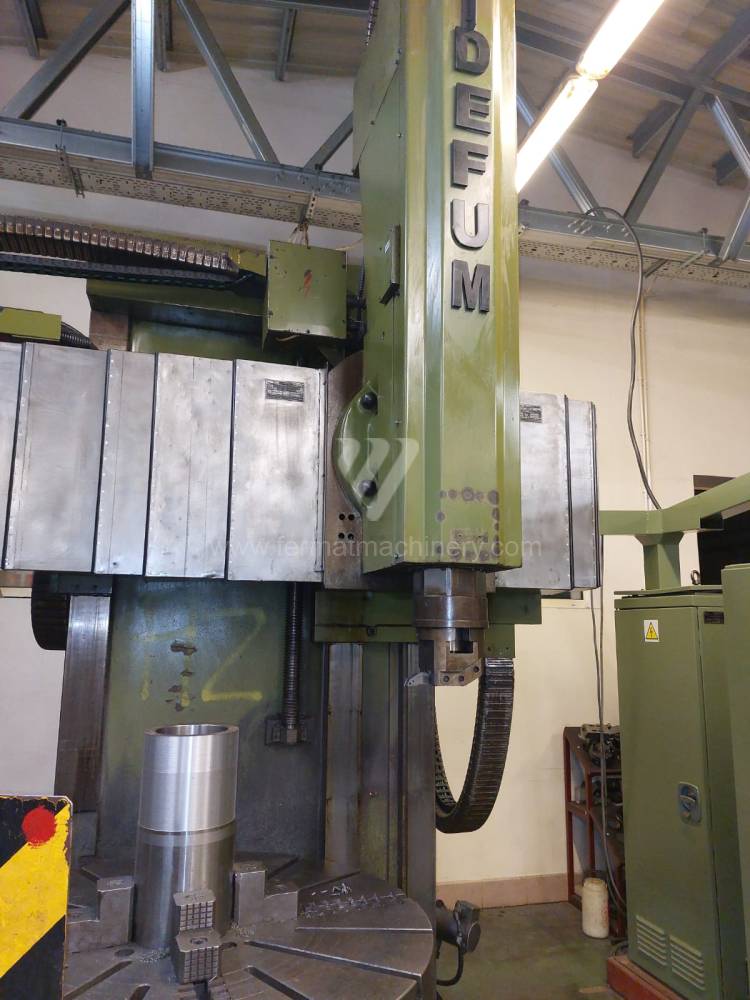

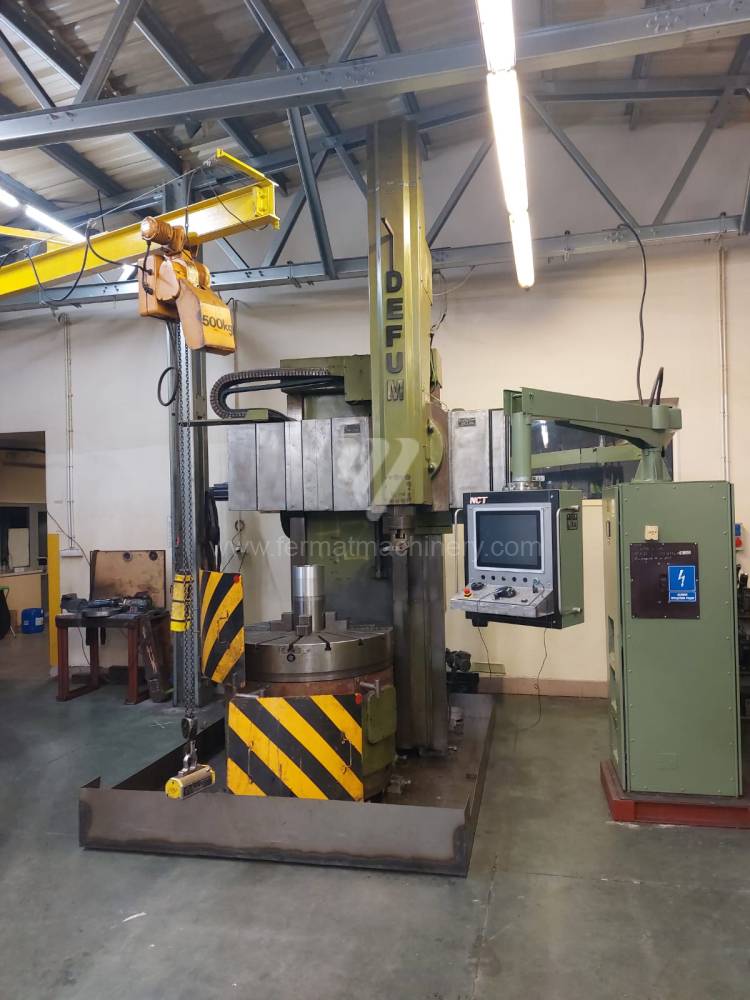

KNA 110/135N
DEFUM
Nr inw.: 241013

Rok produkcji:1986
Maks. średnica przedmiotu obrabianego: 1350 mm
Mocująca średnica stołu obrotowego: 1100 mm
Maks. obciążenie stołu: 4000 kg
Maks. wysokość przedmiotu obrabianego: 900 mm
Wysuw suwaka (Z): mm
Napędzane narzędzia:

SKJ 50-160
ČKD BLANSKO - OS
Nr inw.: 221352

Maks. średnica przedmiotu obrabianego: 16000 mm
Mocująca średnica stołu obrotowego: 4770 mm
Maks. obciążenie stołu: kg
Maks. wysokość przedmiotu obrabianego: 4000 mm
Wysuw suwaka (Z): mm
Napędzane narzędzia:

SC 33 CNC
I.M.ROMAN
Nr inw.: 221439

System sterowania Fanuc: 0i - TD
Maks. średnica przedmiotu obrabianego: 3300 mm
Mocująca średnica stołu obrotowego: 3000 mm
Maks. obciążenie stołu: 18000 kg
Maks. wysokość przedmiotu obrabianego: 2300 mm
Wysuw suwaka (Z): mm

12

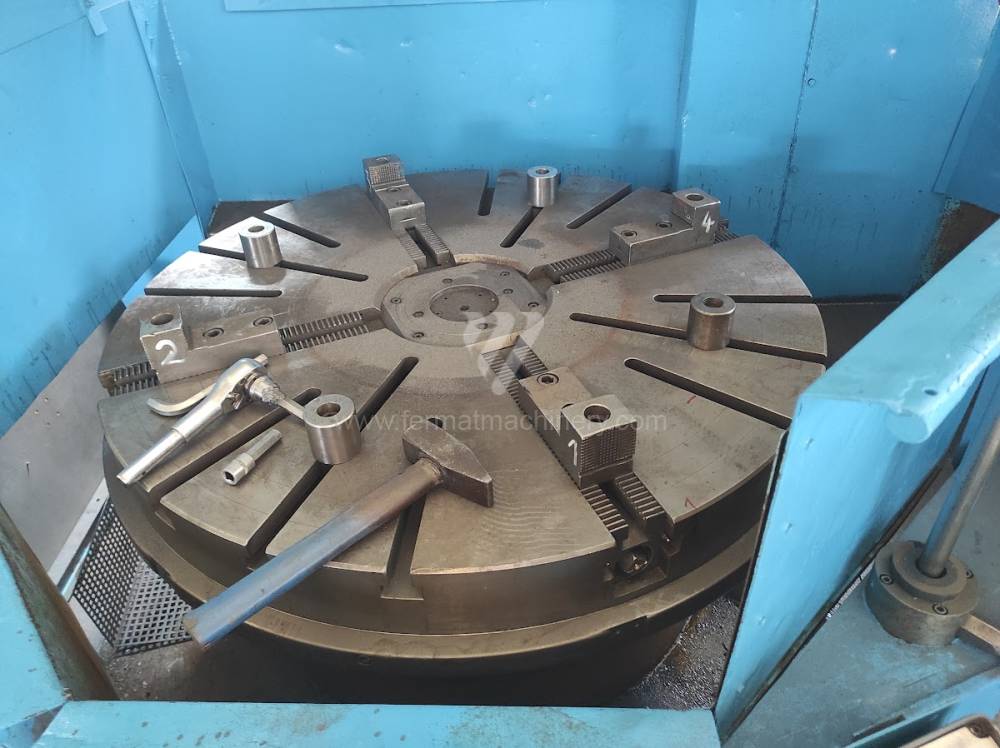

Do obróbki wiórowej wykorzystywana jest tokarka karuzelowa, w której obrabiany przedmiot jest ustawiany i mocowany poziomo na płycie mocującej za pomocą ręcznych szczęk lub uchwytów hydraulicznych.

Jak już wynika z nazwy maszyny, oś obrotu mocowanej części jest pionowa.

Tokarki karuzelowe są zatem przeznaczone przede wszystkim do toczenia dużych i ciężkich elementów.

Obrabiać i mocować można zarówno obracające się jak i nieruchome elementy. Karuzele umożliwiają toczenie powierzchni czołowych, cylindrycznych, stożkowych i ogólnie obracających się powierzchni wewnętrznych i zewnętrznych, a także toczenie gwintów wewnętrznych i zewnętrznych na powierzchniach cylindrycznych i stożkowych ze stałym i zmiennym skokiem.

Jeśli używane są akcesoria, możliwe są również inne operacje.

Karuzele umożliwiają również nacinanie gwintów, frezowanie rowków i powszechnych kształtów.

Przy maszynie wyposażonej w napędzane oprawki narzędzi istnieje możliwość zastosowania prostych głowic obrotowych, dzięki którym możliwe jest nie tylko wiercenie otworów, ale również wycinanie gwintów, frezowanie rowków i innych kształtów. Maszynę można również wyposażyć w głowicę kątową, która umożliwia zarówno wiercenie, frezowanie, jak i gwintowanie pod różnymi kątami względem osi płyty mocującej. Dalszą możliwością jest zastosowanie urządzenia szlifierskiego do szlifowania czołowego i obwodowego powierzchni wewnętrznych i zewnętrznych.

Podstawowe mechaniczne rozróżnienie tokarek karuzelowych:

  • średnica płyty mocującej

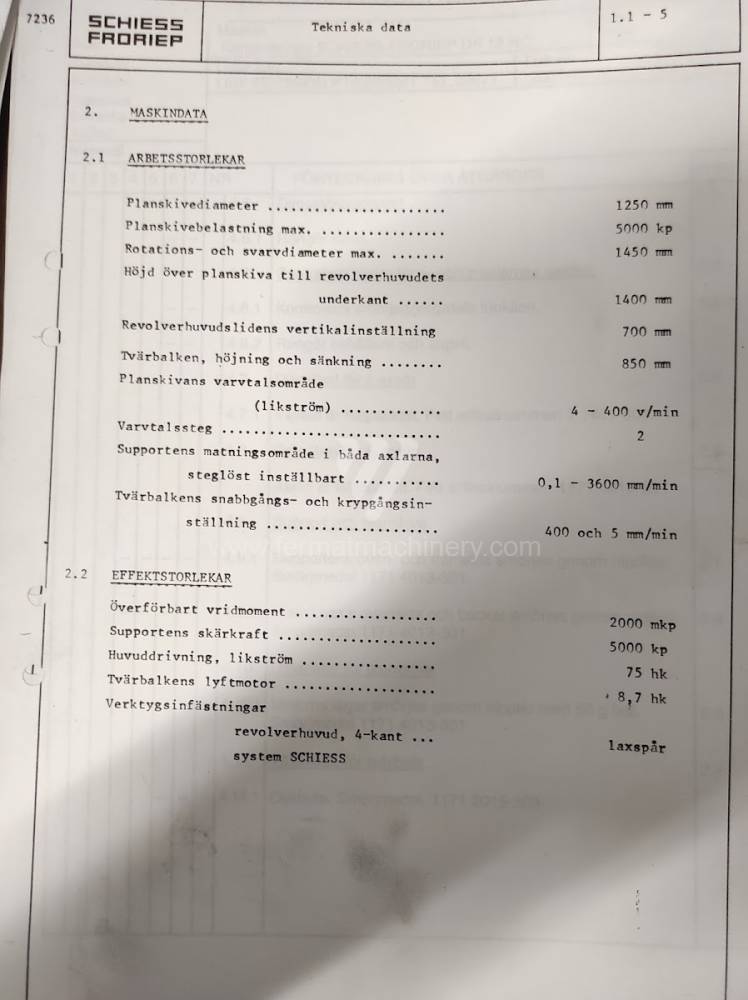

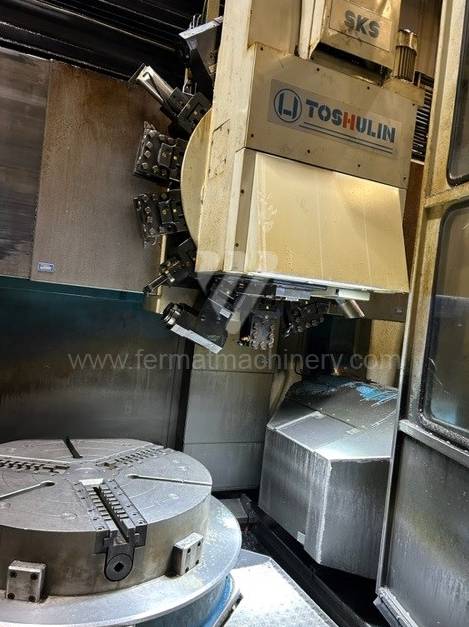

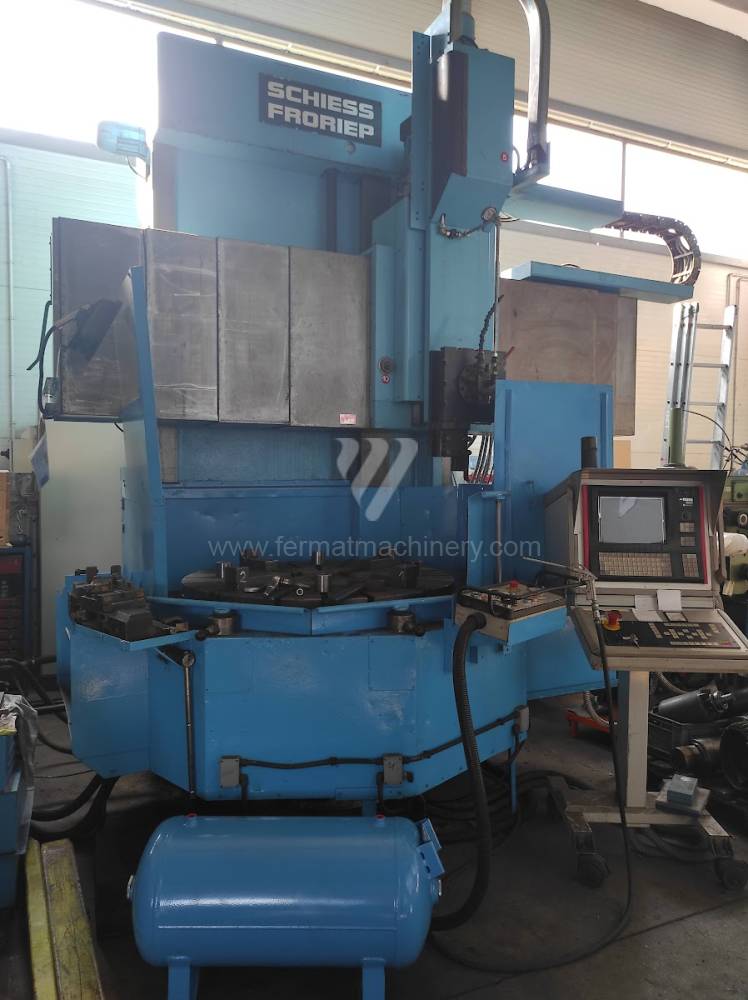

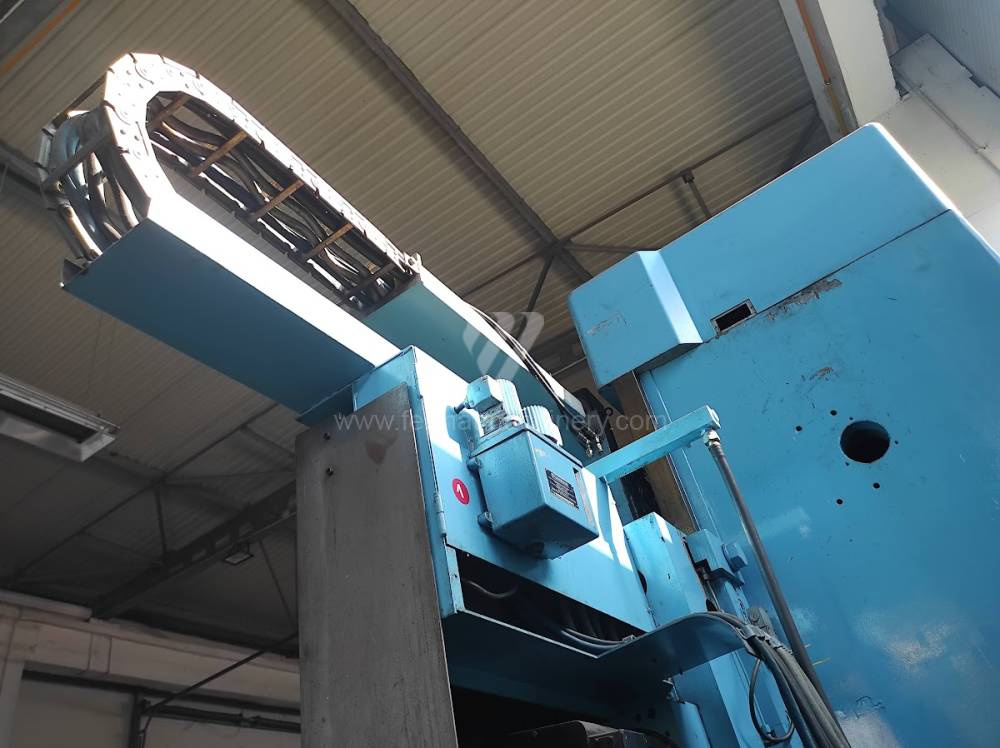

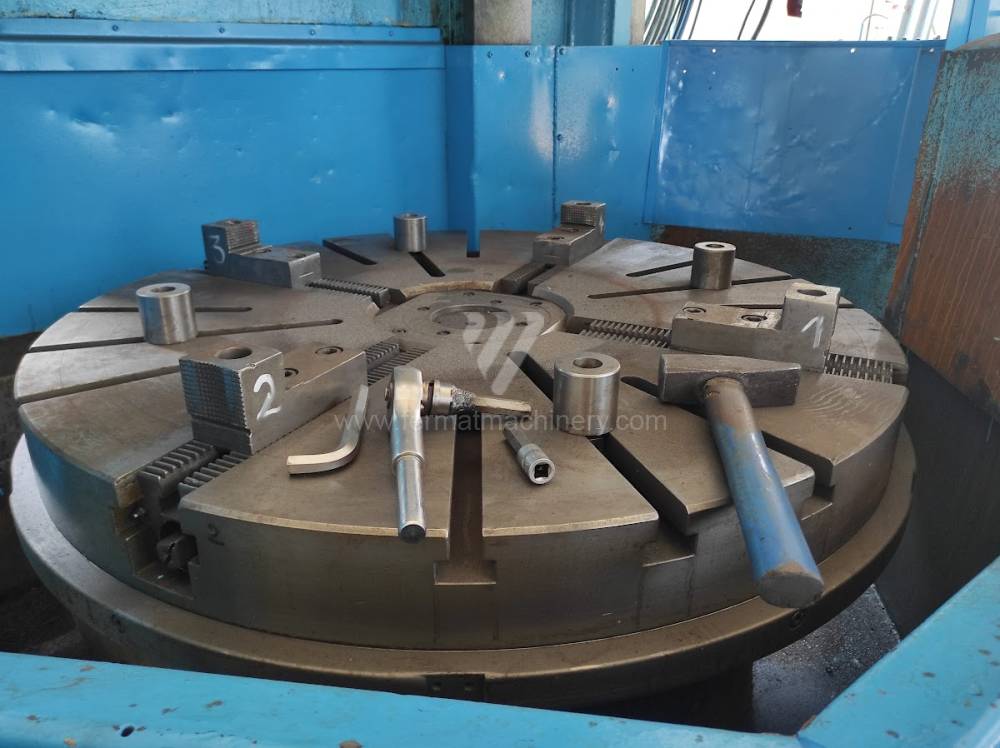

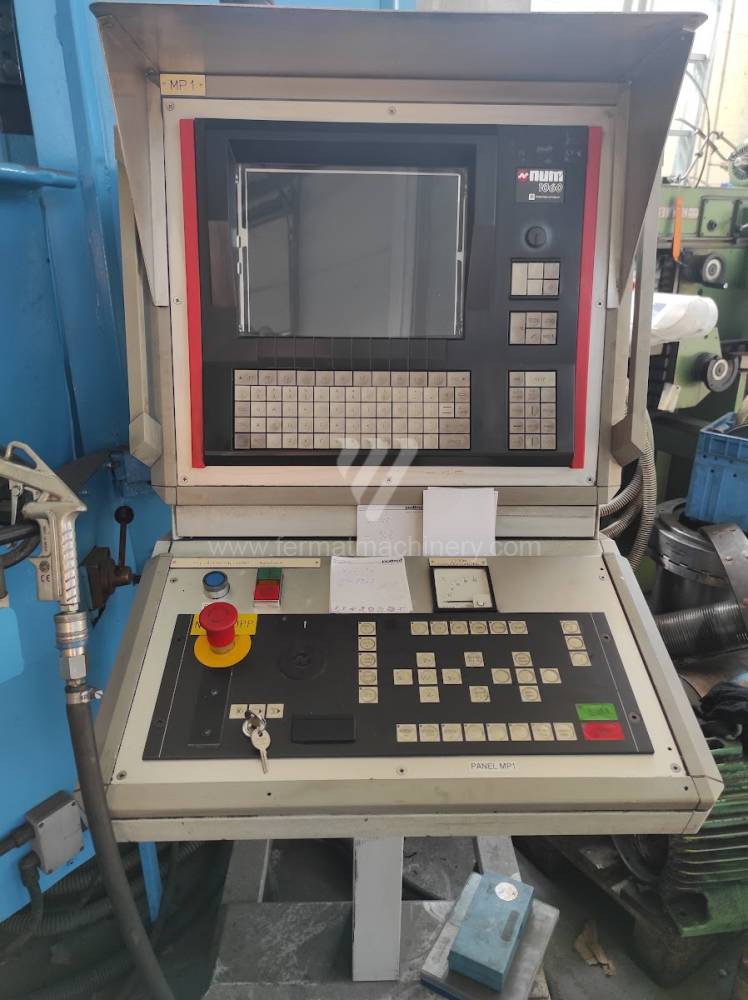

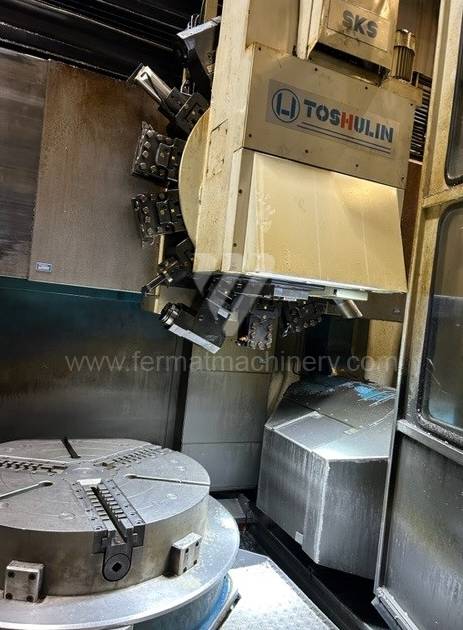

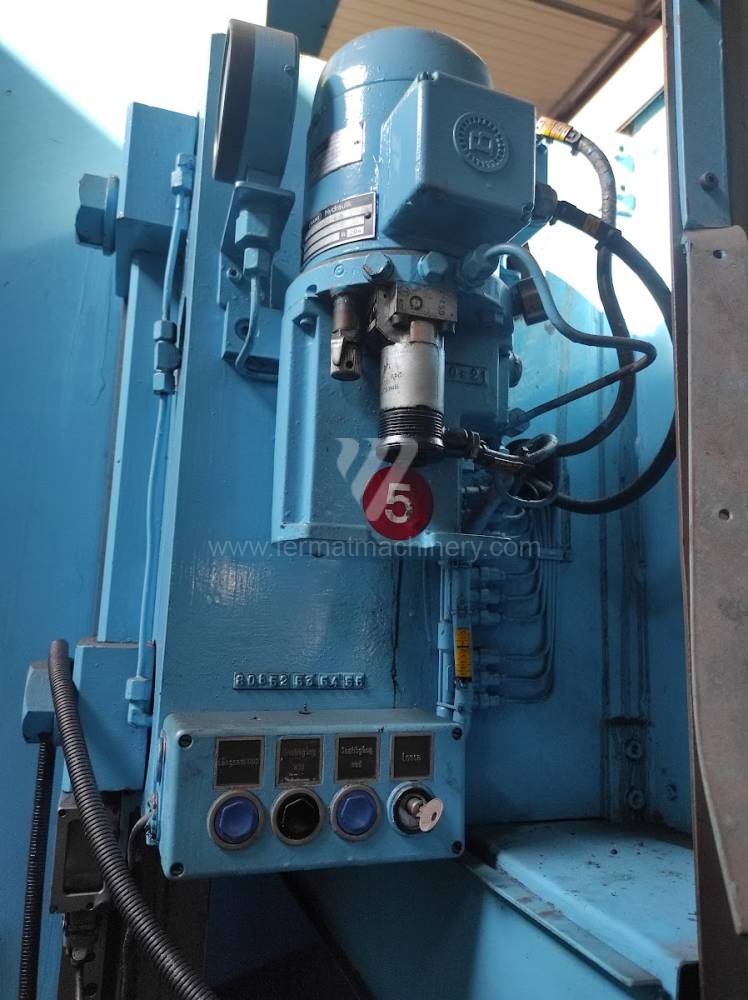

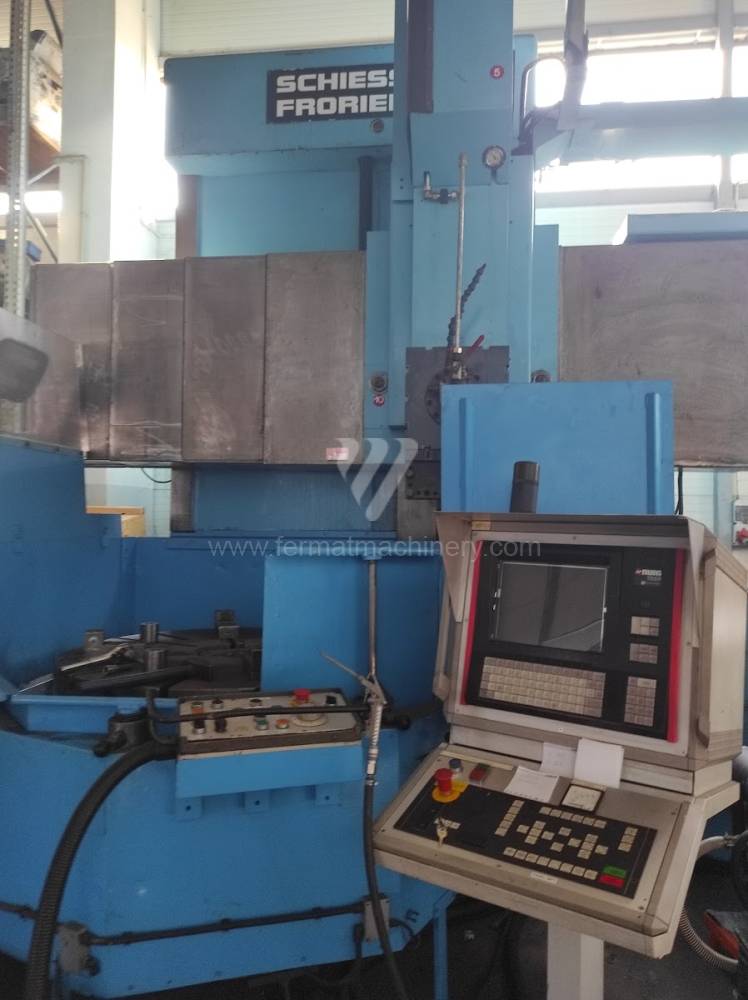

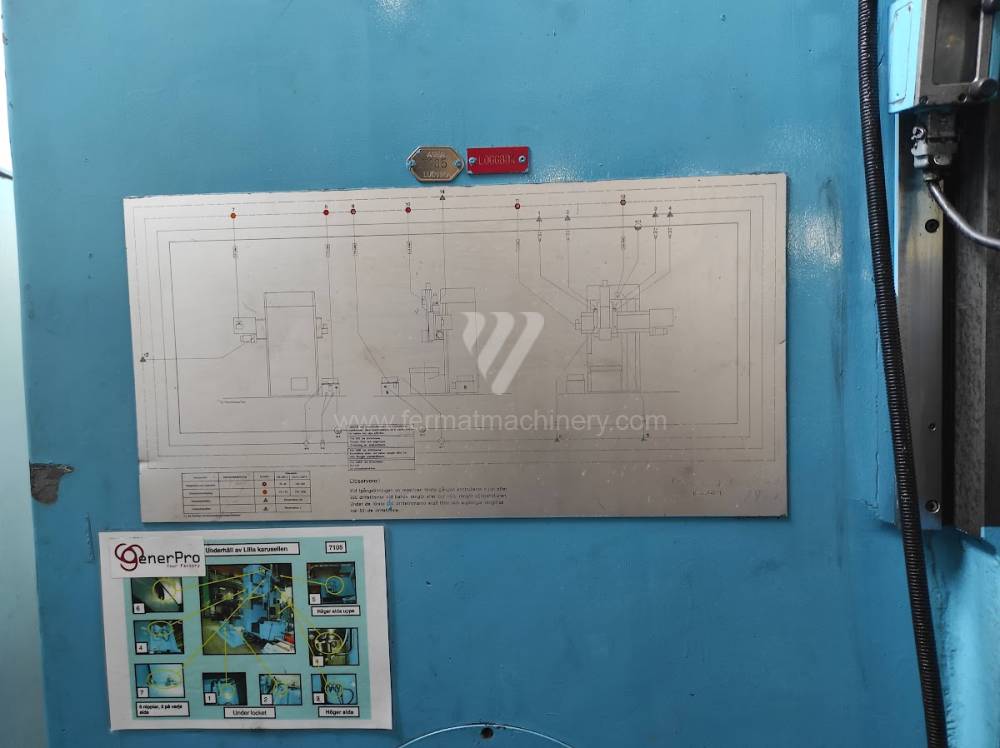

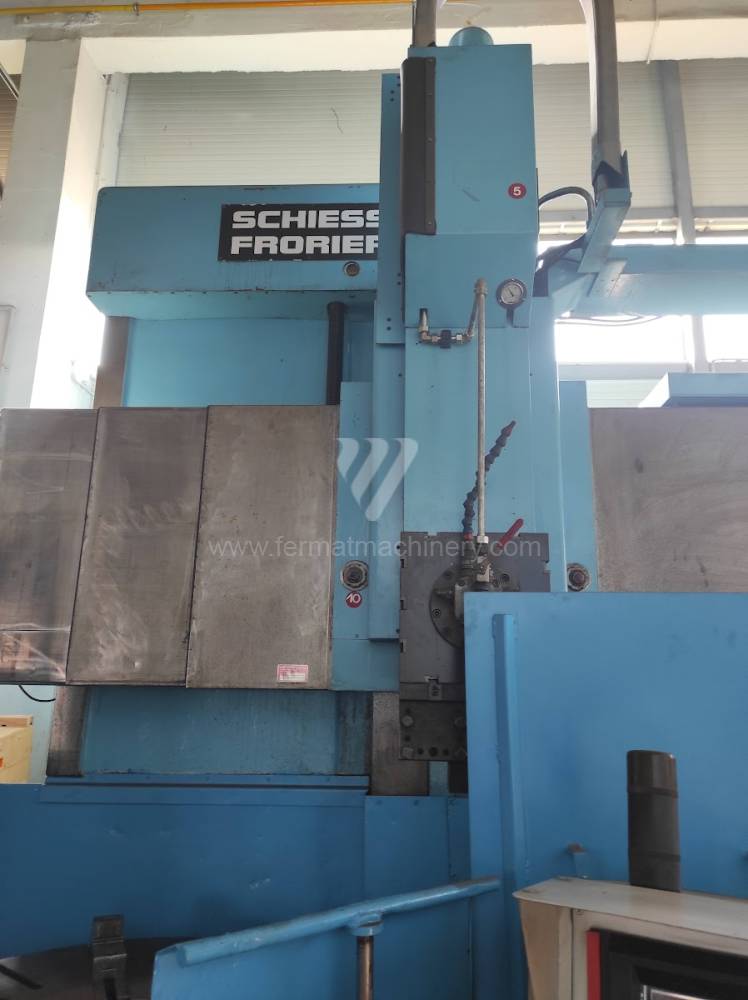

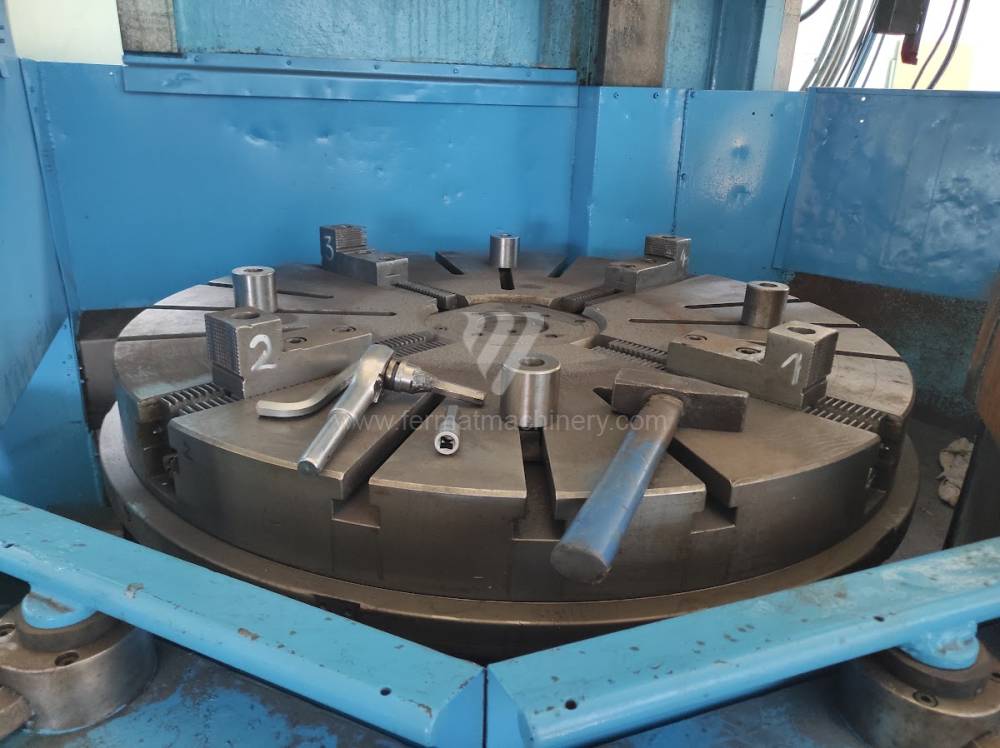

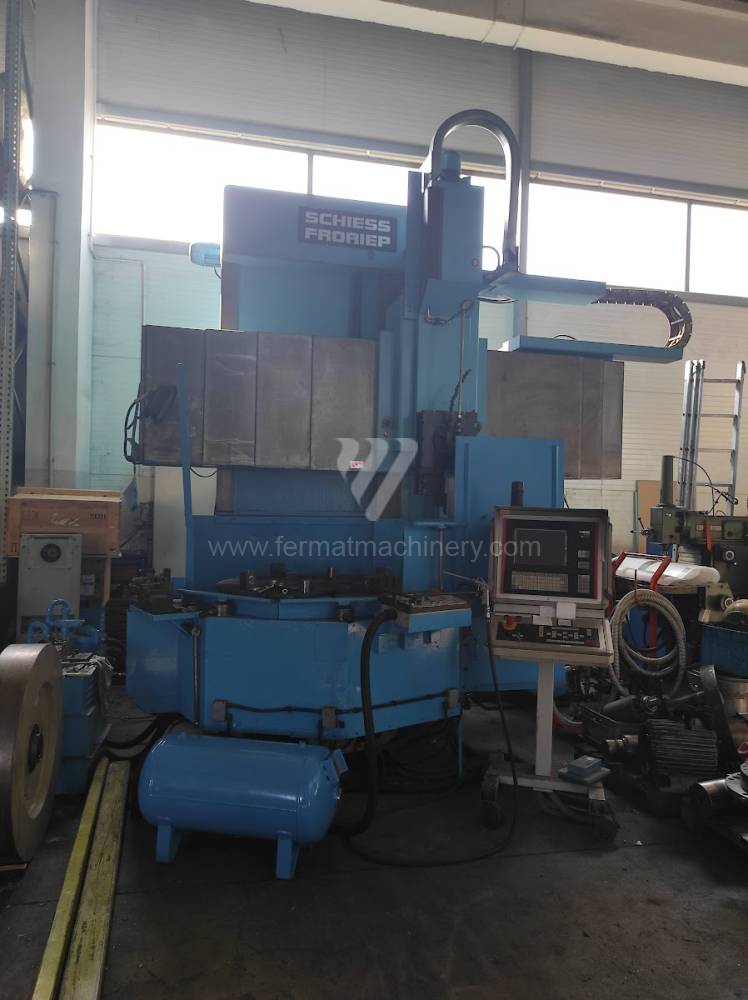

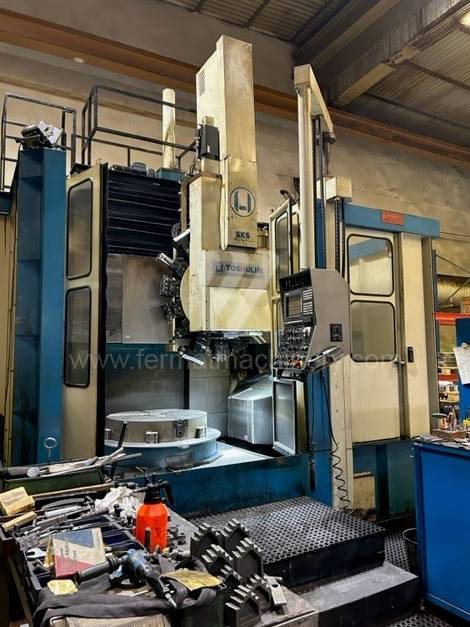

  • tokarka karuzelowa jednostojakowa

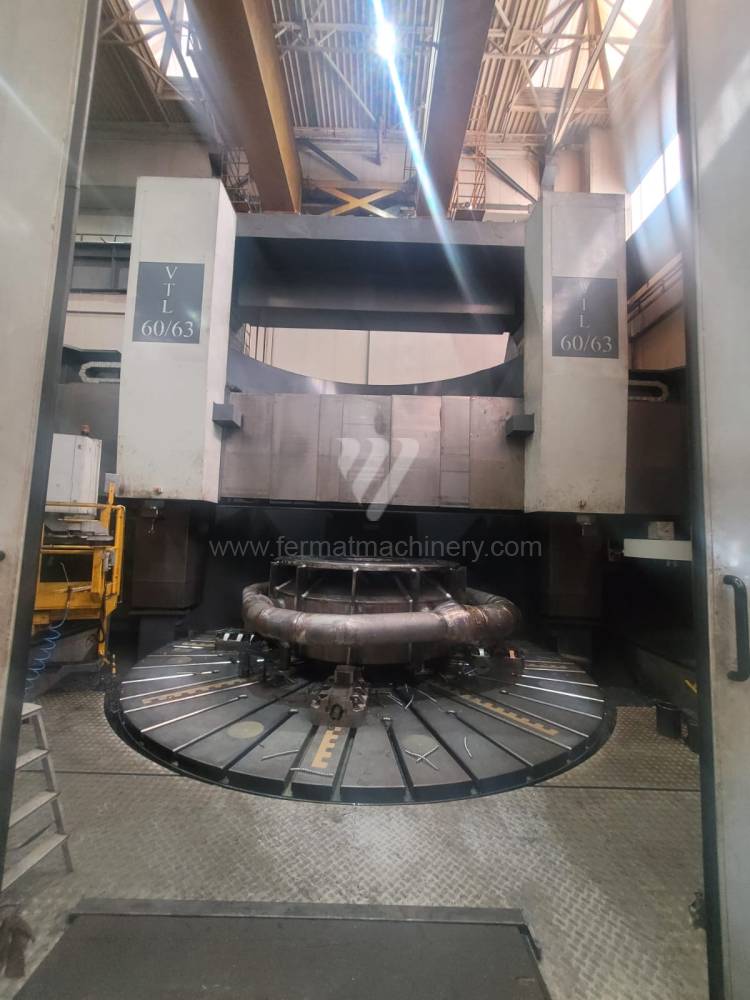

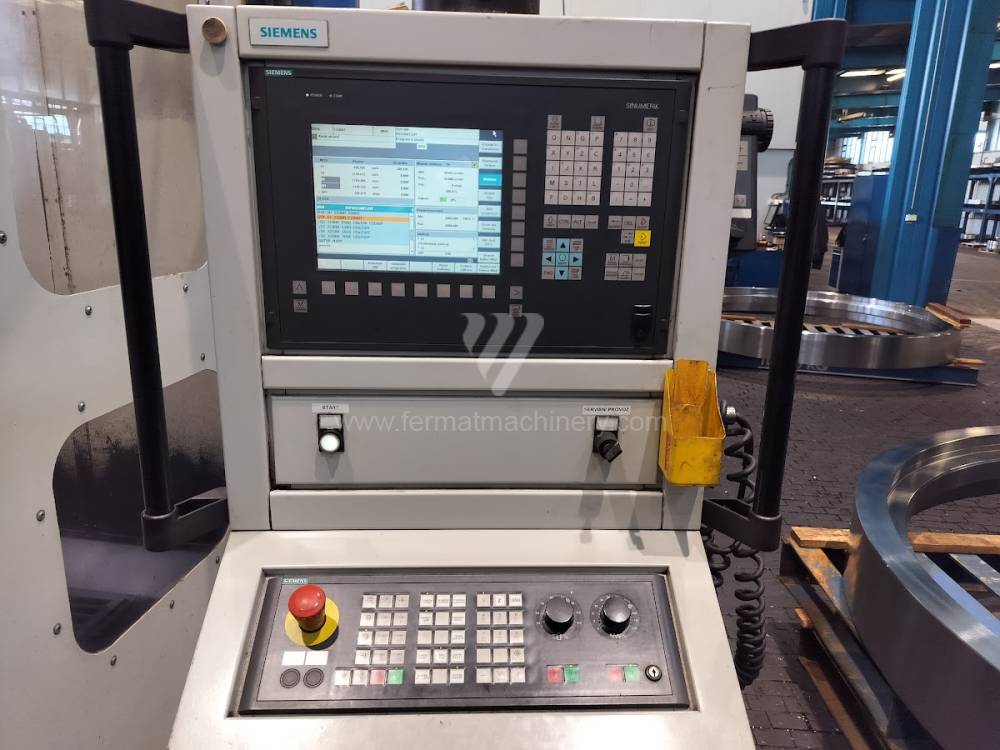

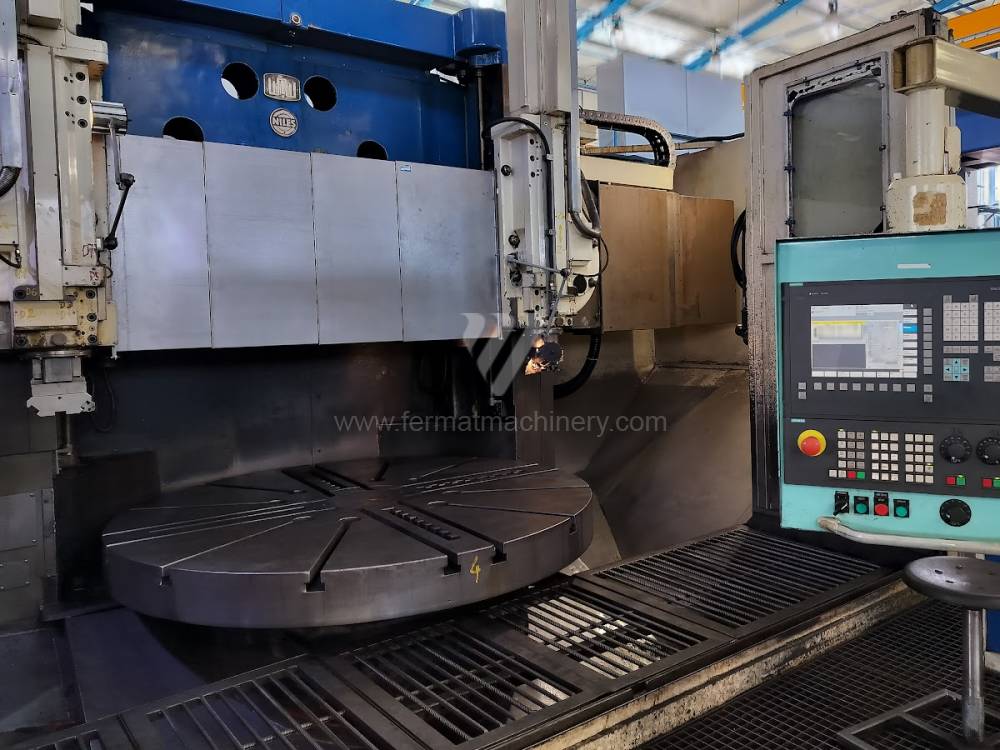

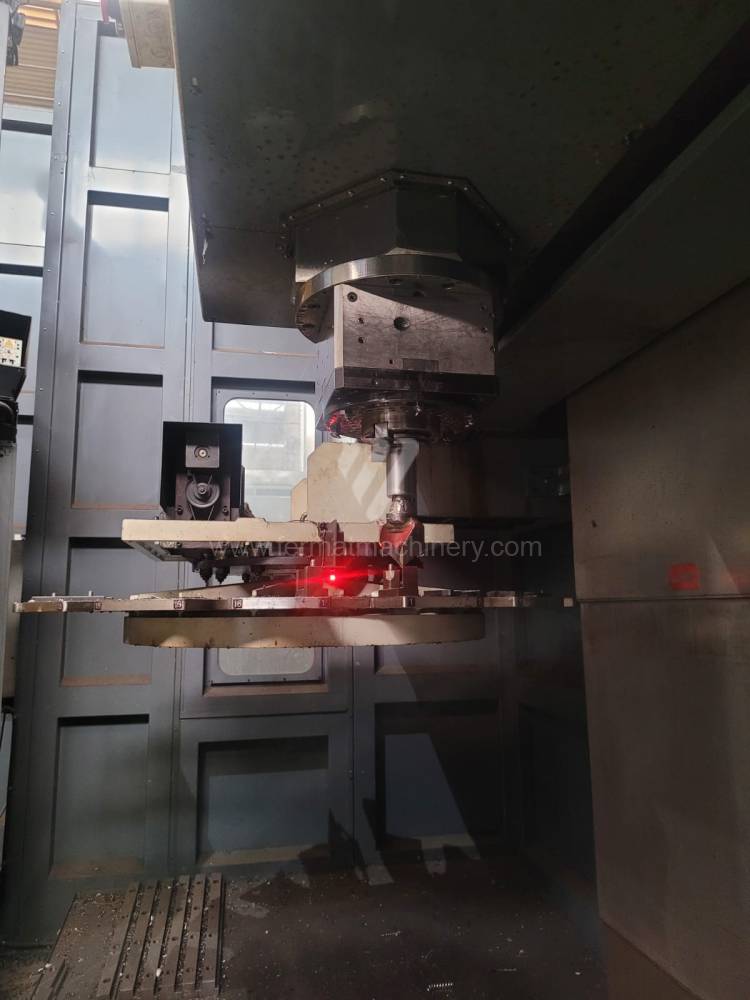

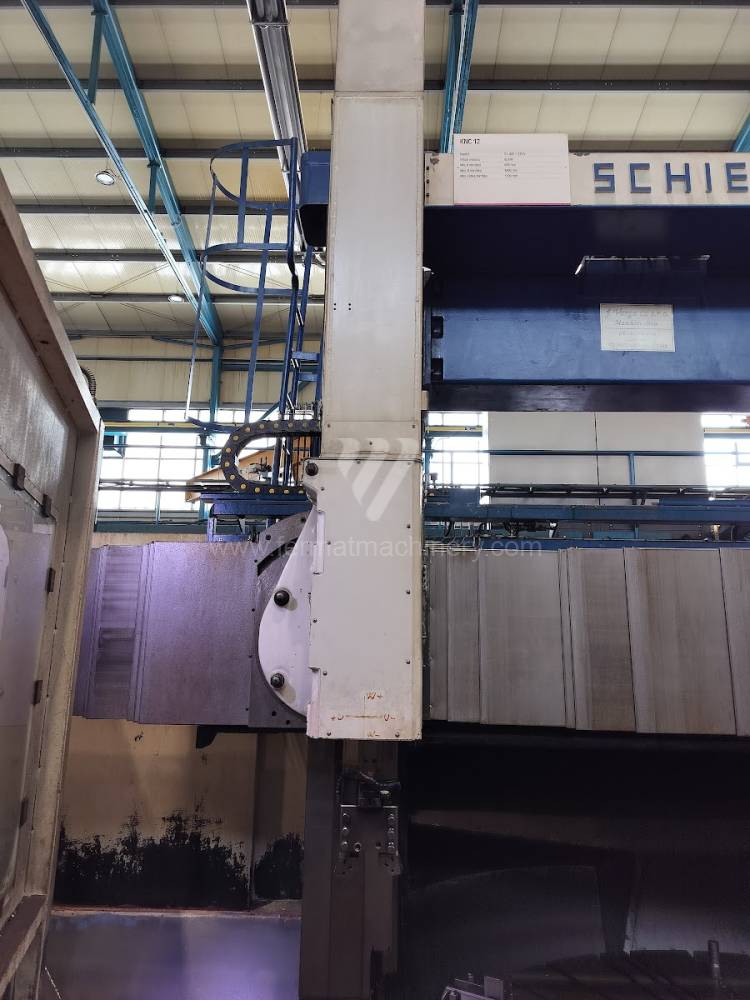

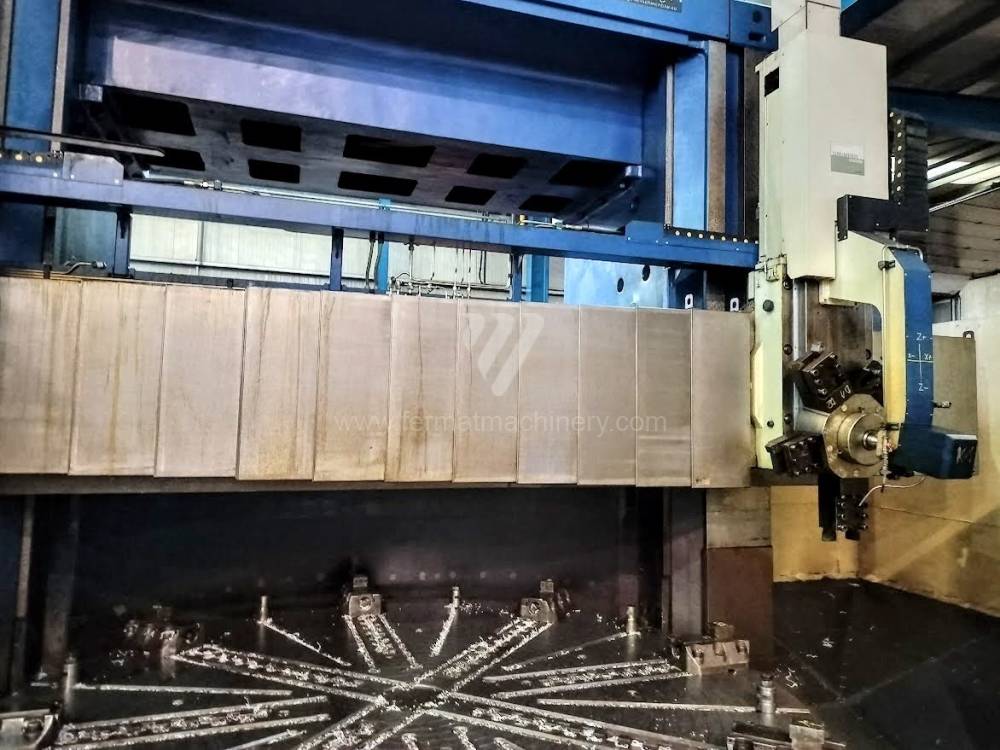

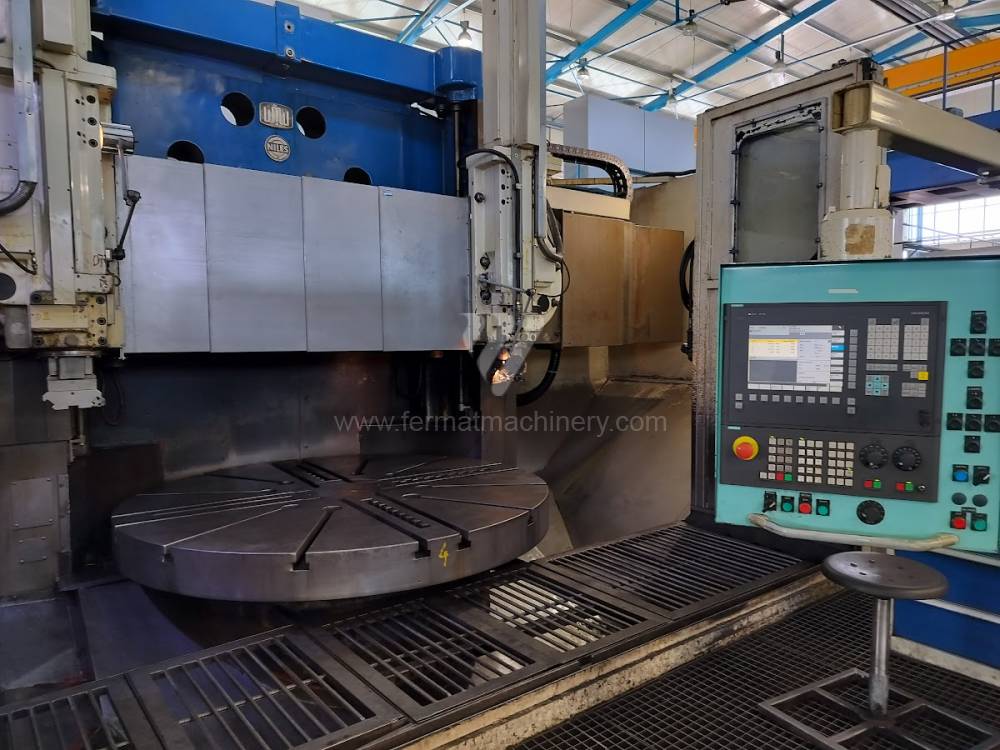

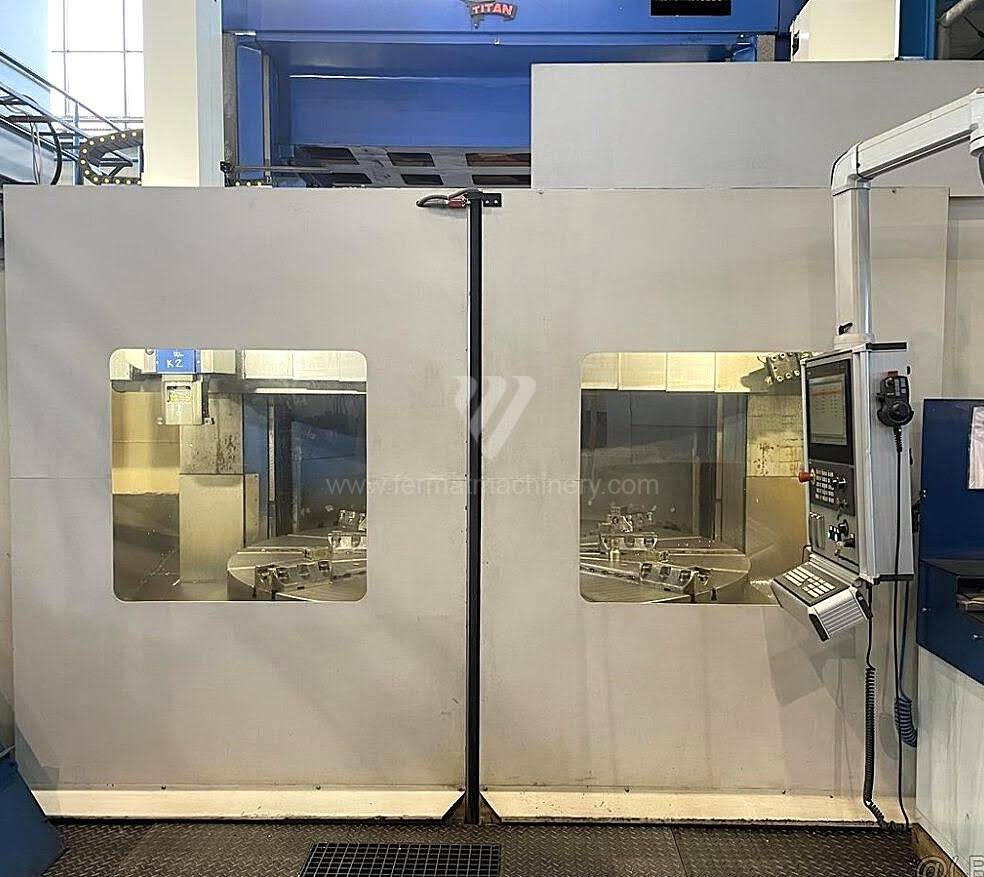

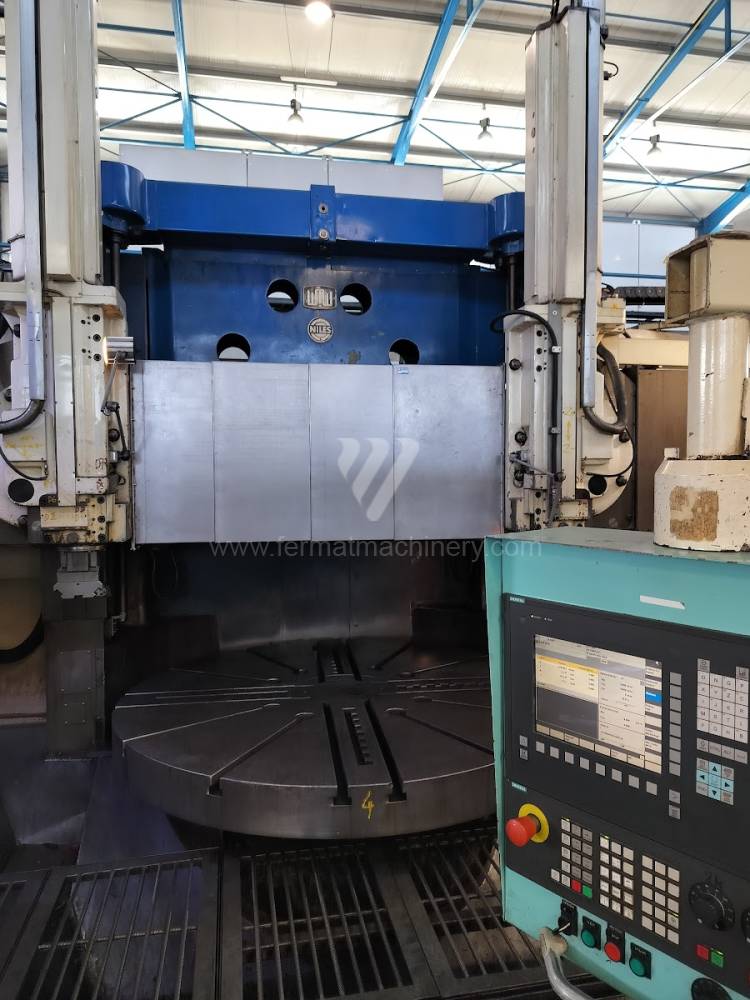

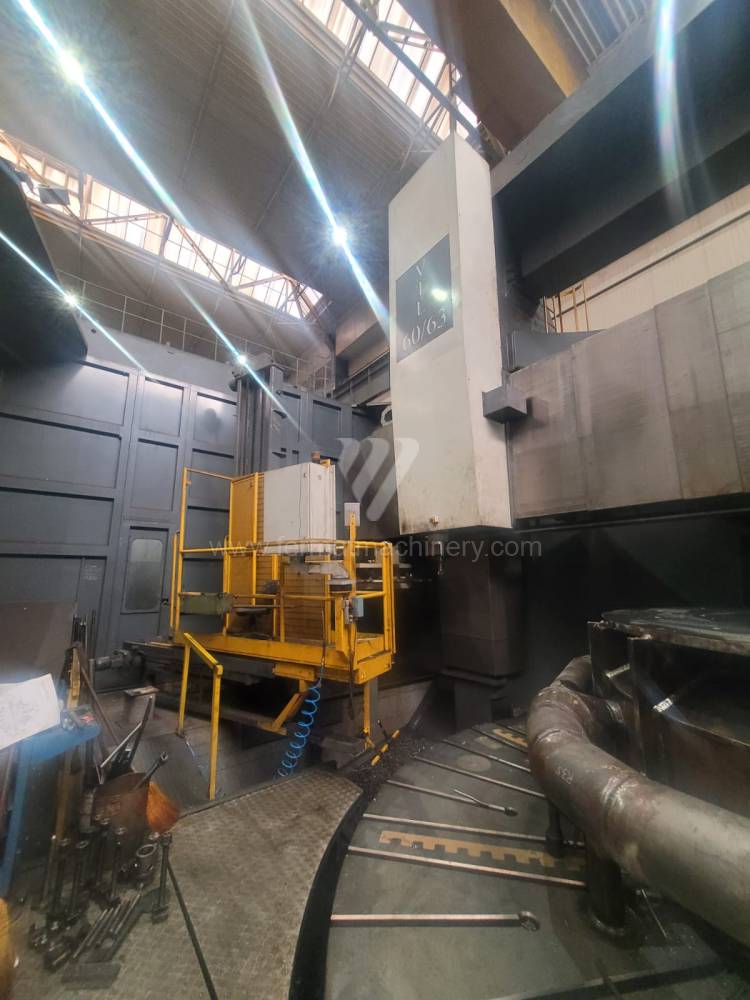

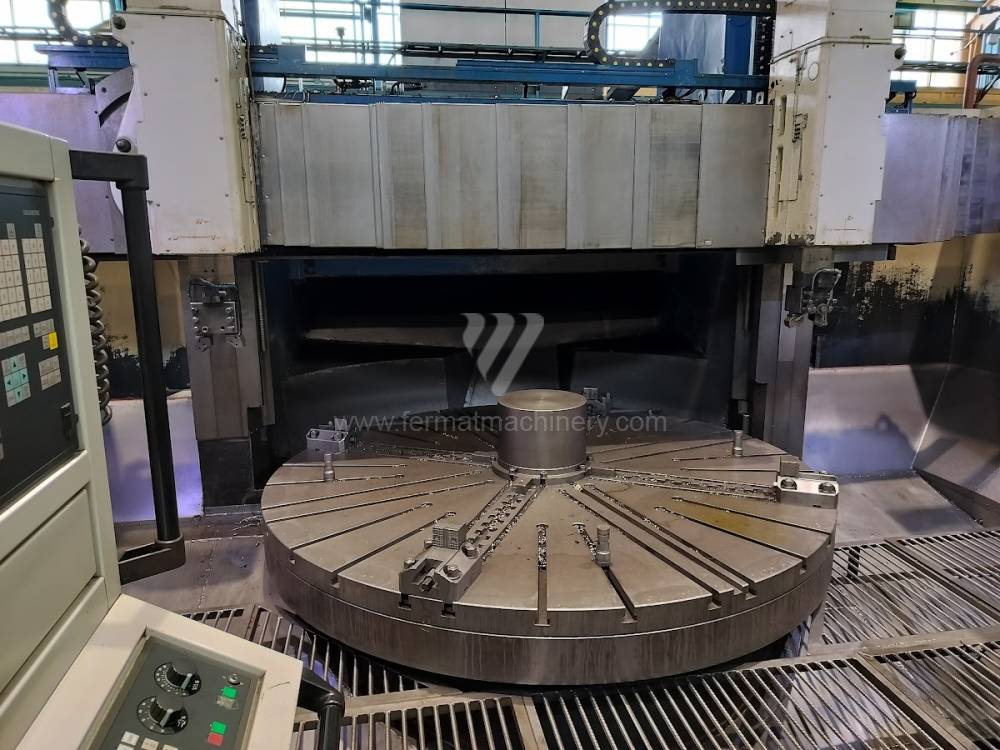

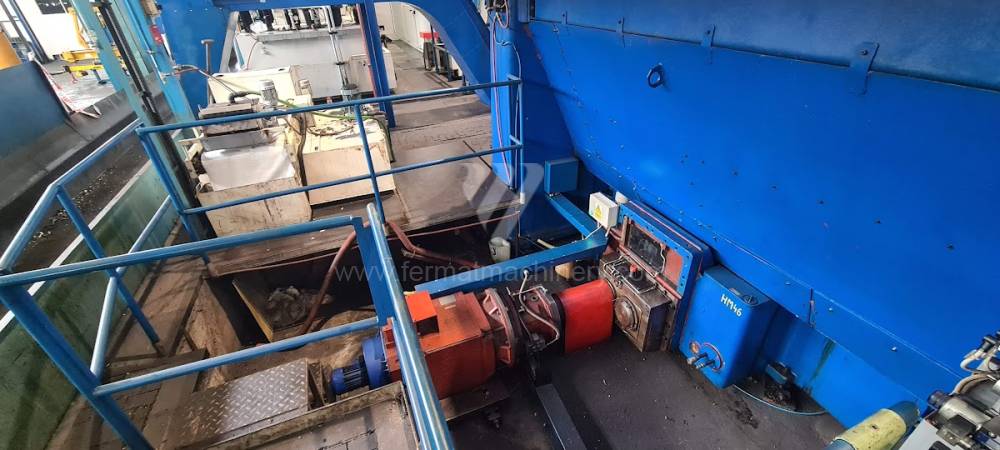

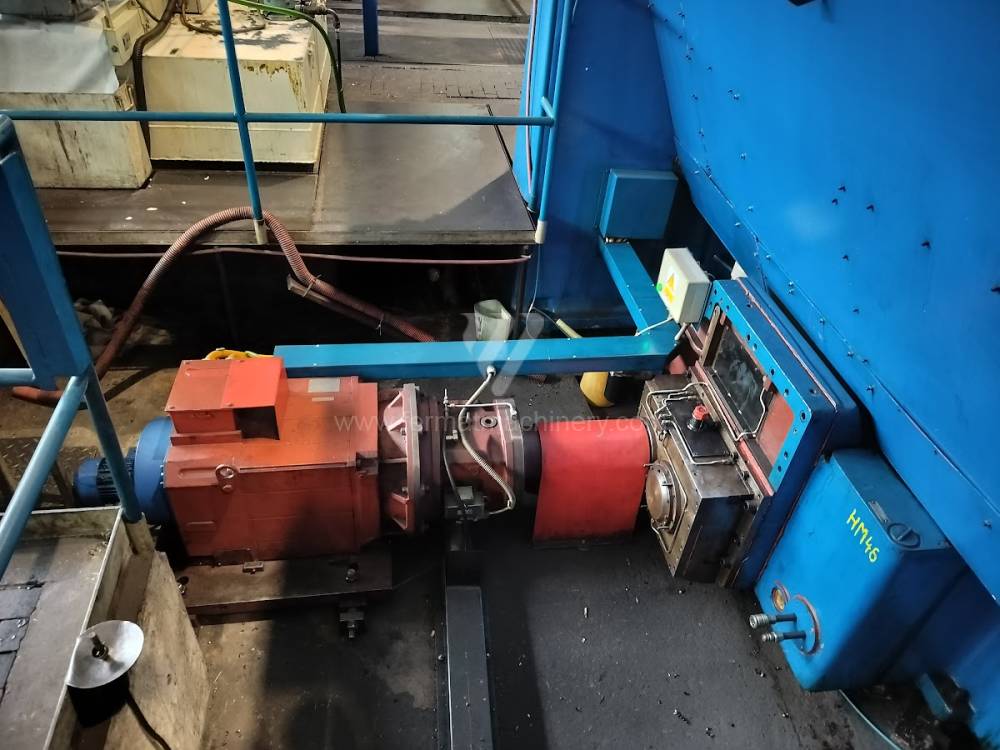

  • tokarka karuzelowa dwustojakowa

Wysokość przedmiotu obrabianego ustalana jest poprzez ustawienie położenia belki poprzecznej oraz maksymalnego wysuwu suwaka (oś Z).

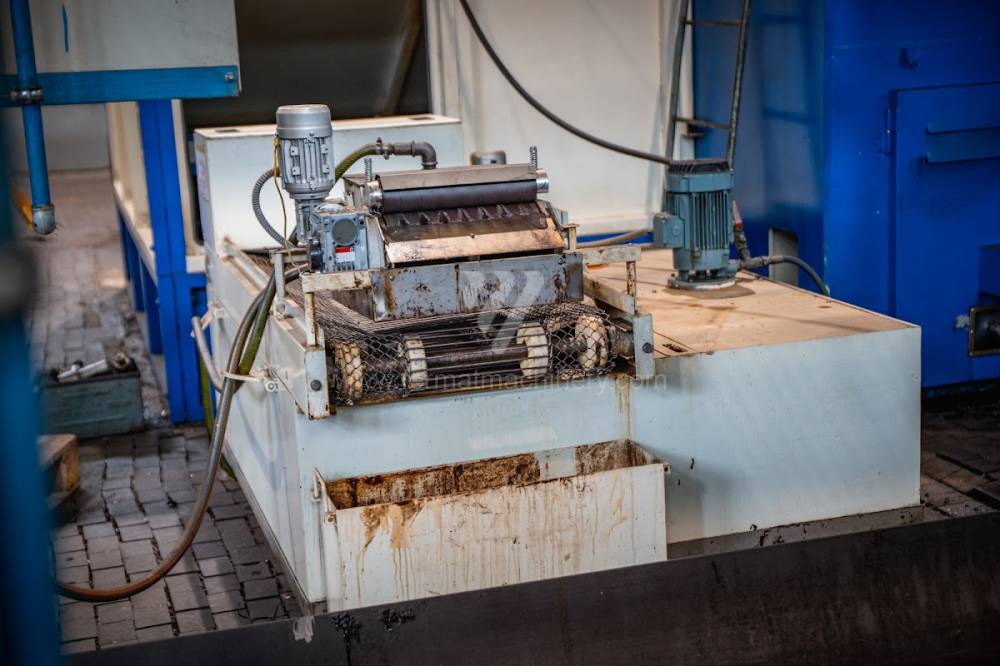

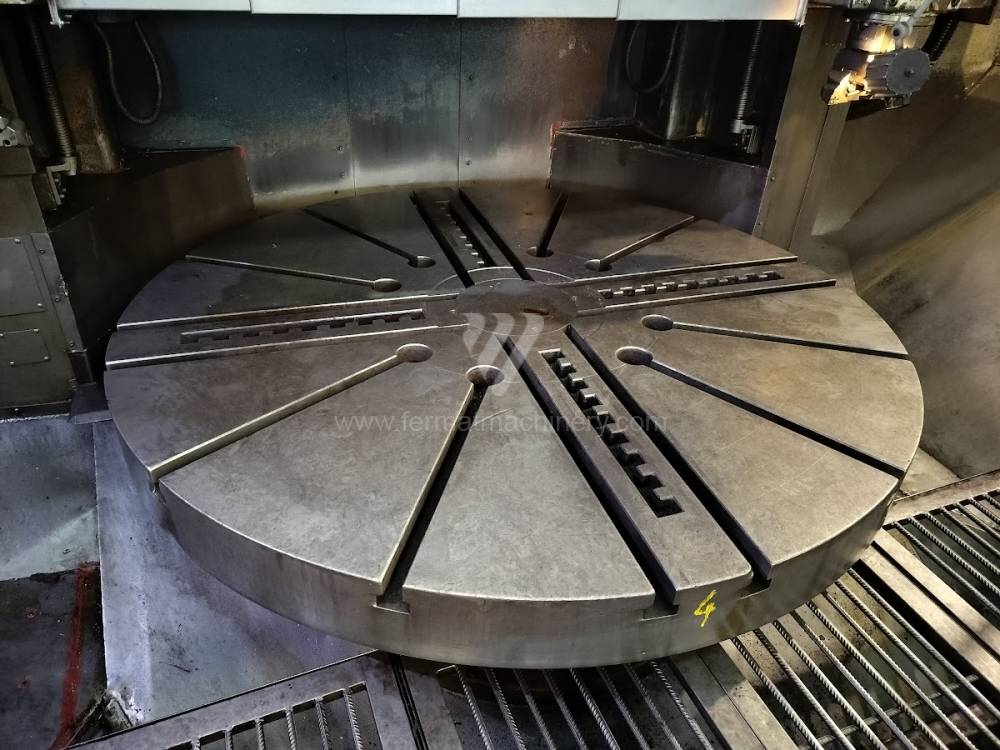

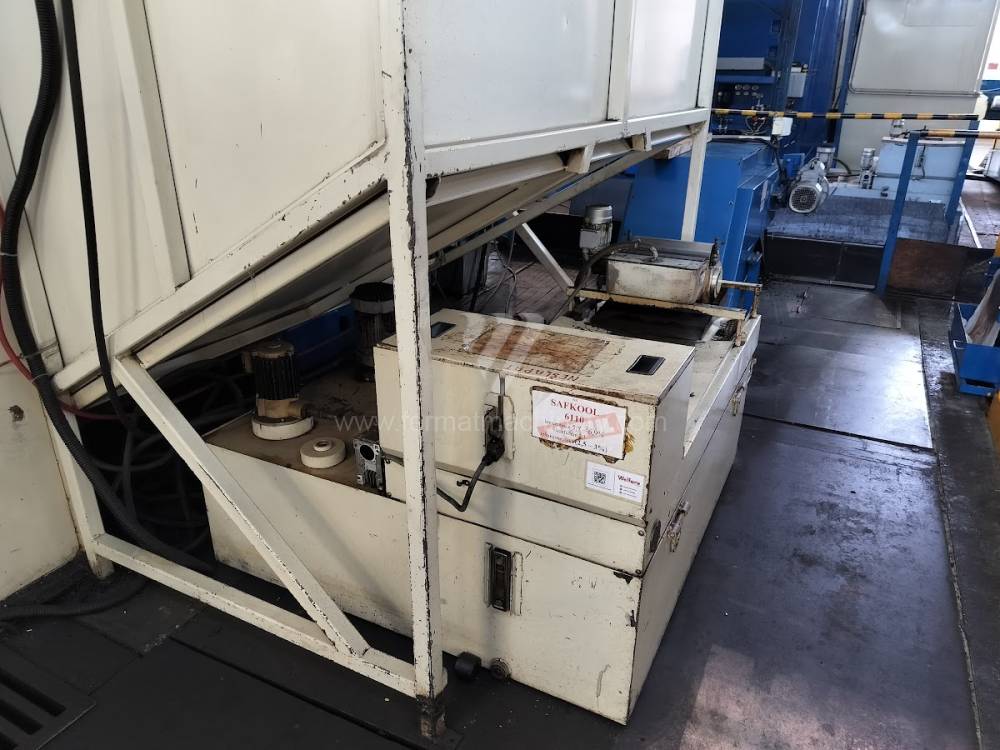

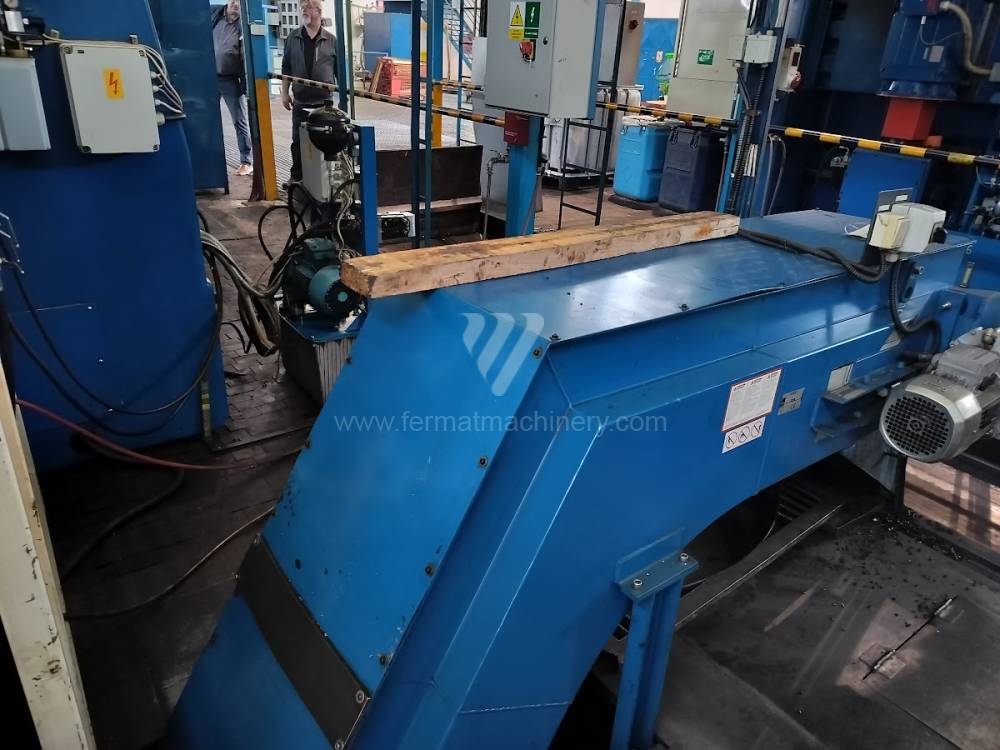

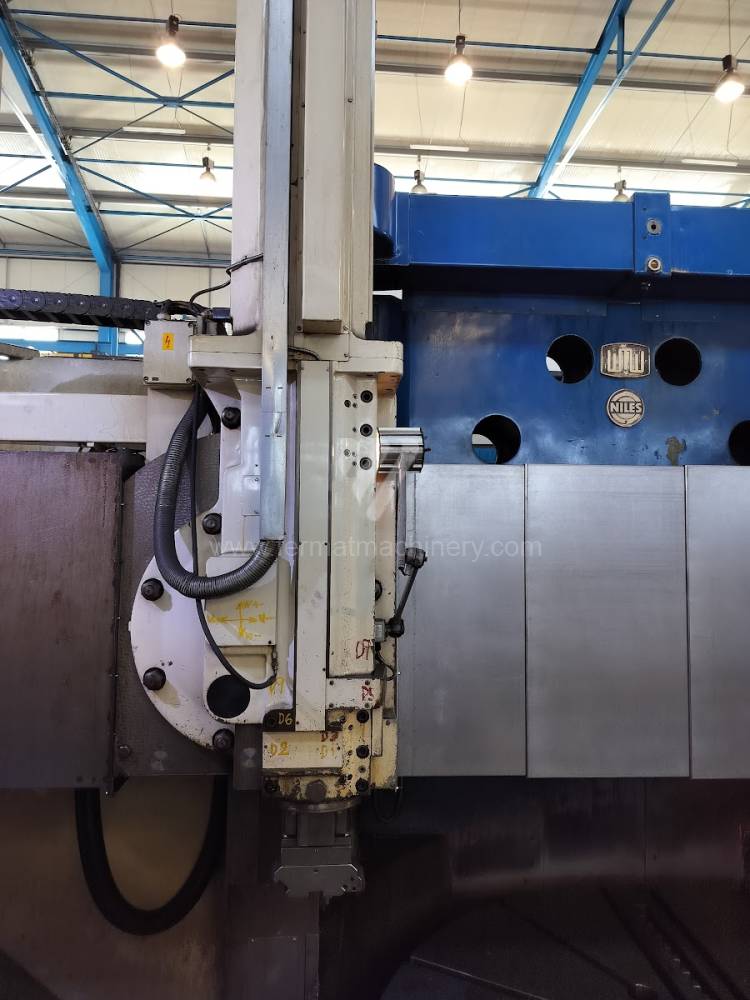

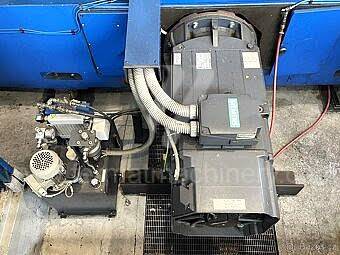

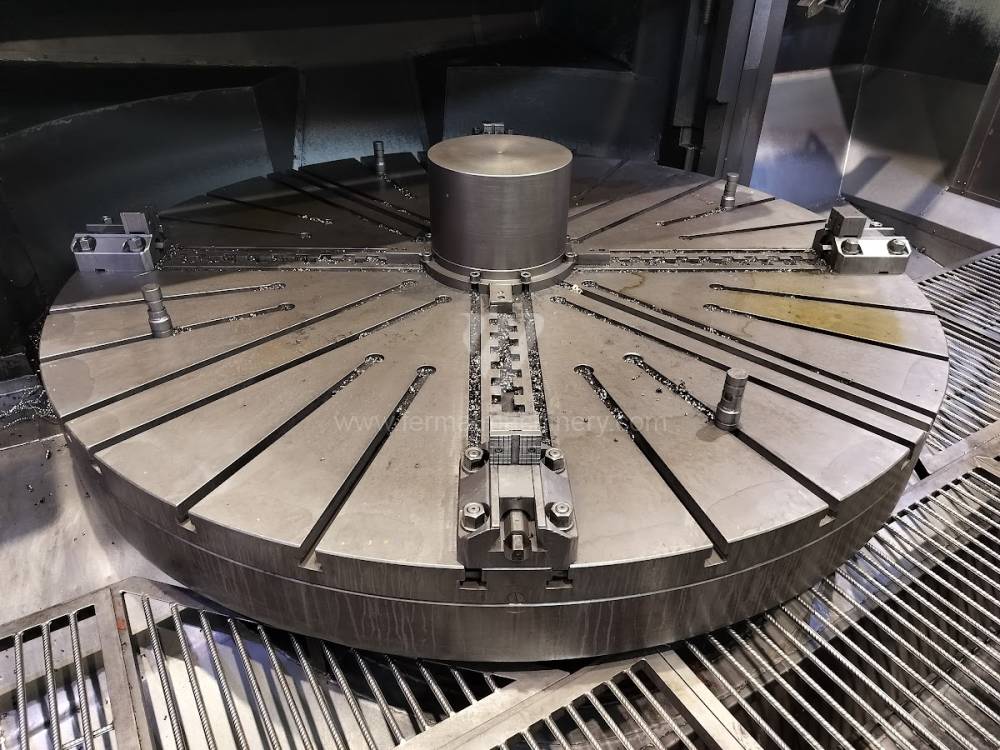

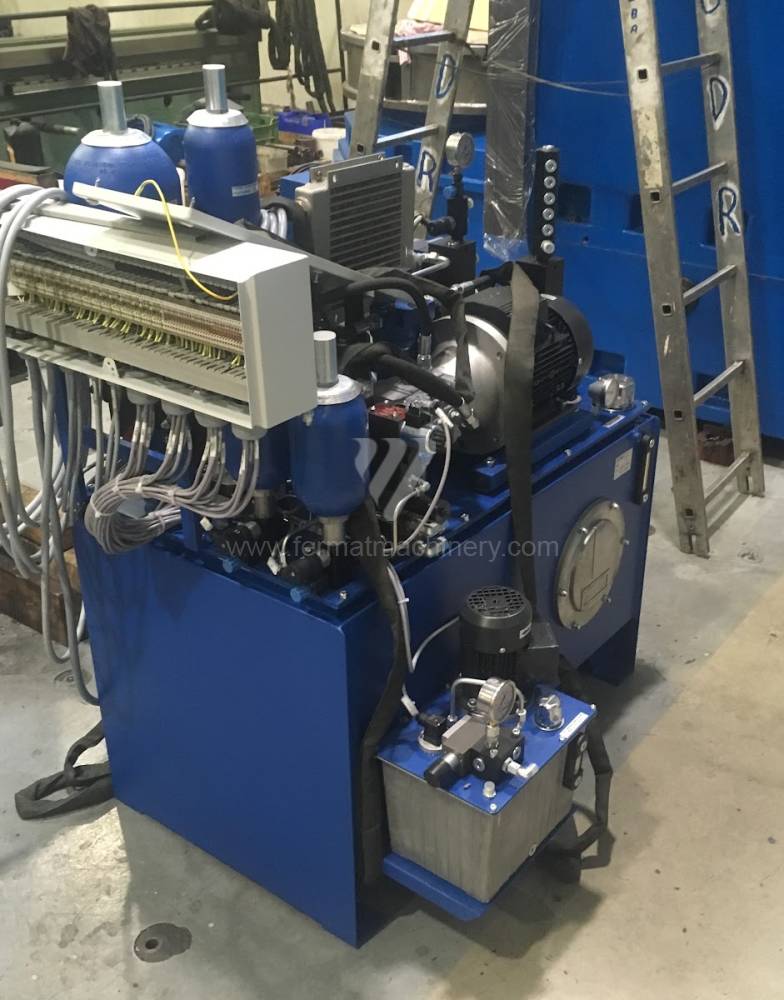

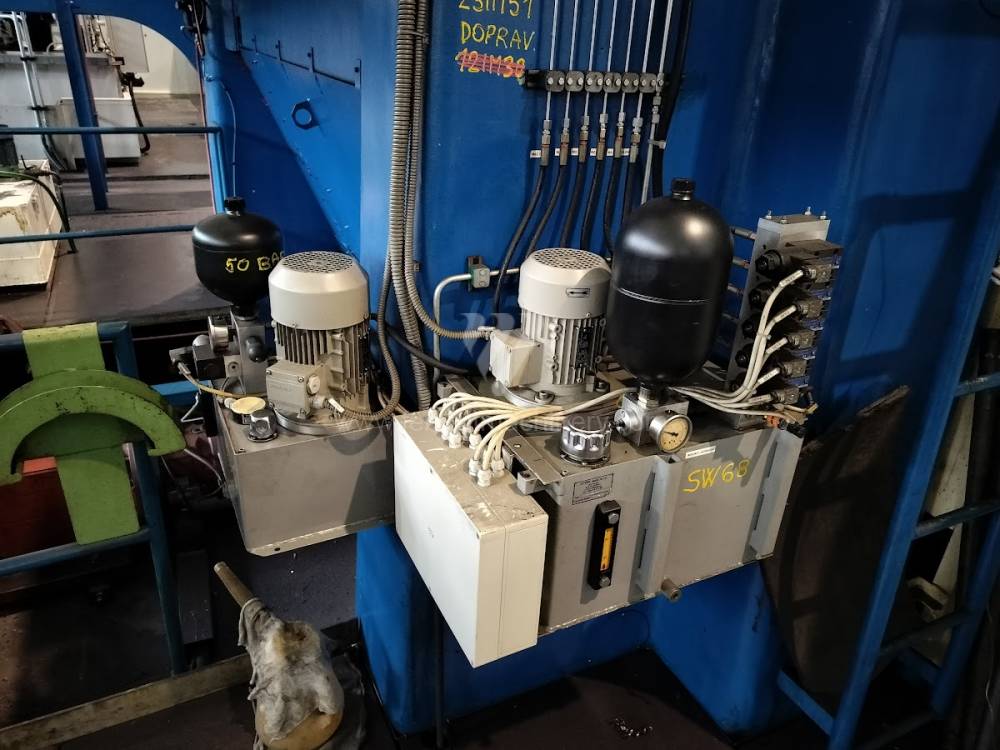

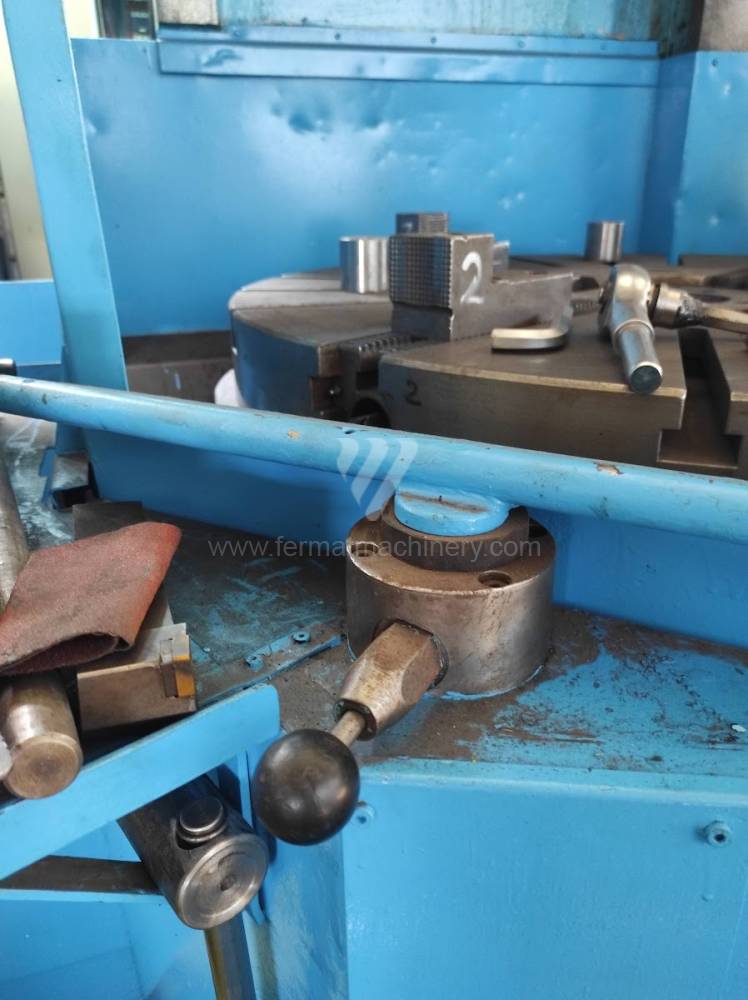

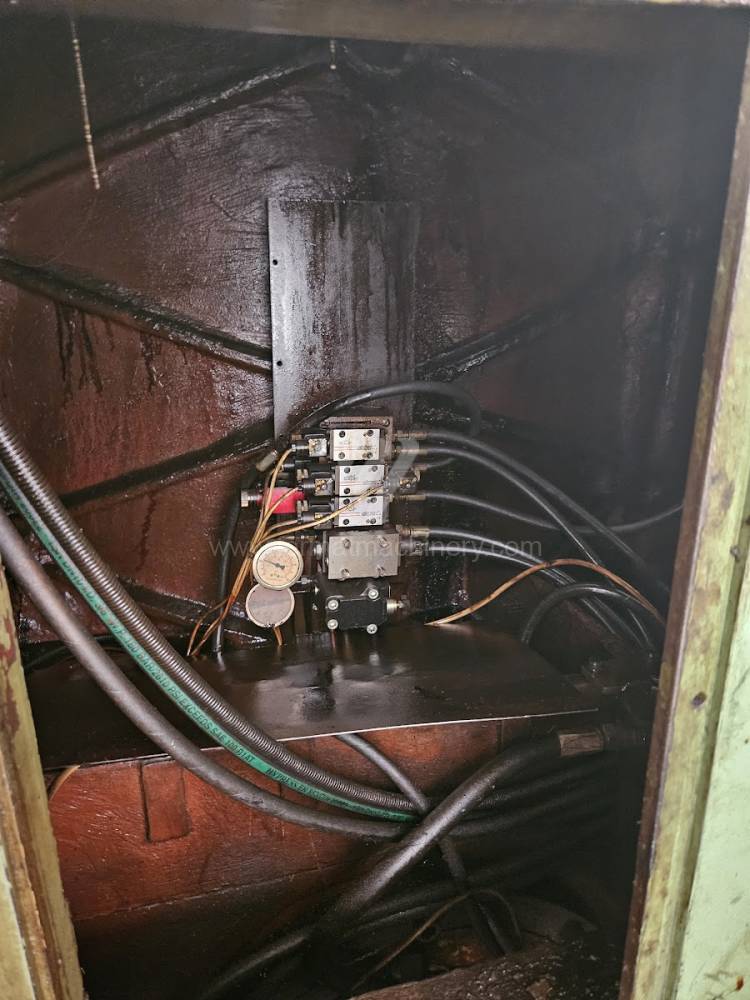

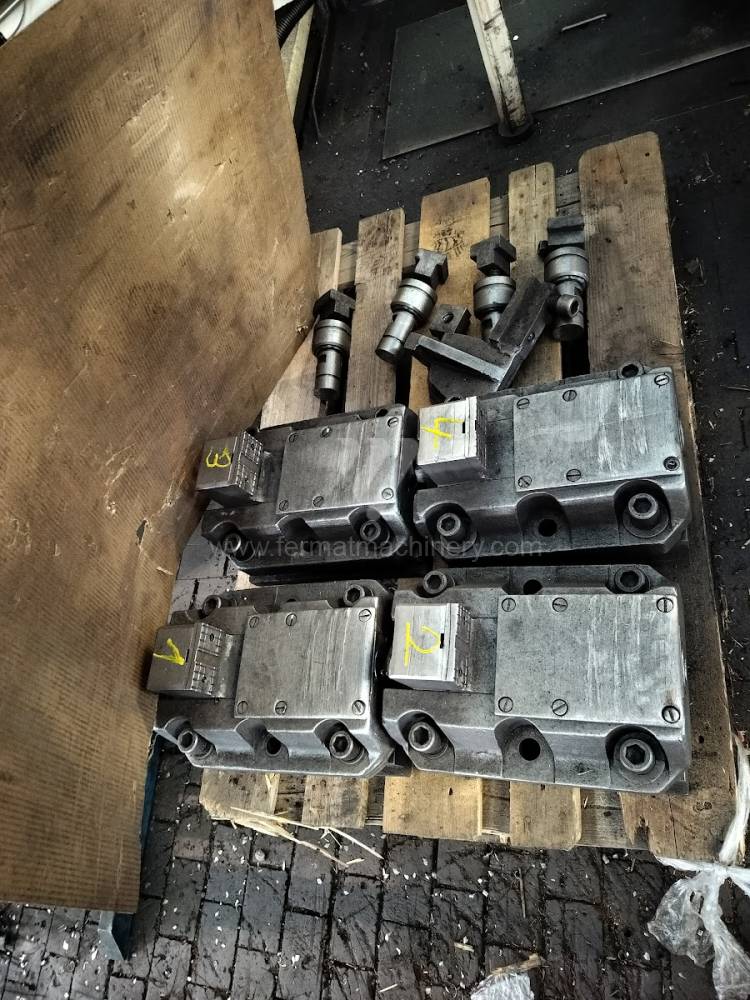

Inne kluczowe części karuzeli to suport, suwak, płyta mocująca, łoże, rama - stojak, belka poprzeczna, uchwyty narzędzi tokarskich, głowice obrotowe proste i kątowe, chłodzenie narzędzia - gospodarka wodna i transporter wiórów. Osłony maszyny są podstawą zapewnienia bezpieczeństwa operatora maszyny.

Tokarki karuzelowe dzielą się następnie na:

  • dwuosiowe wykonanie maszyny, umożliwiające obróbkę skrawaniem - toczenie w osiach X i Z
  • wieloosiowe karuzele X, Z, C, które umożliwiają zarówno toczenie, ale także dzięki zapewnieniu dokładnego pozycjonowania płyty mocującej oraz możliwości wykorzystania narzędzi obrotowych wiercenie, frezowanie czy szlifowanie

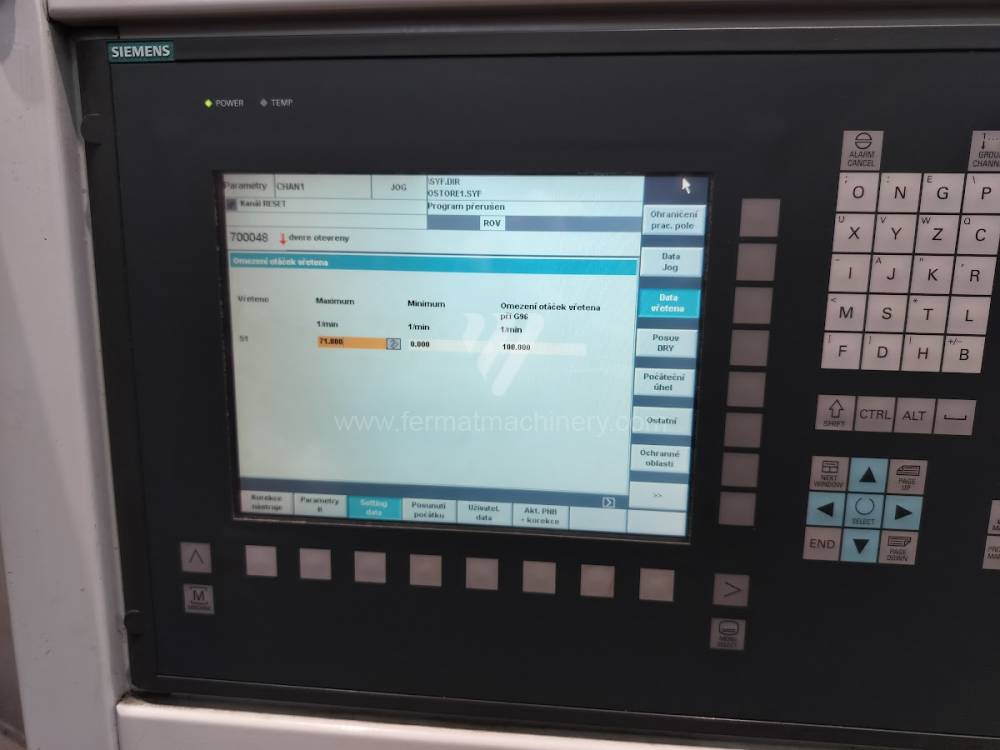

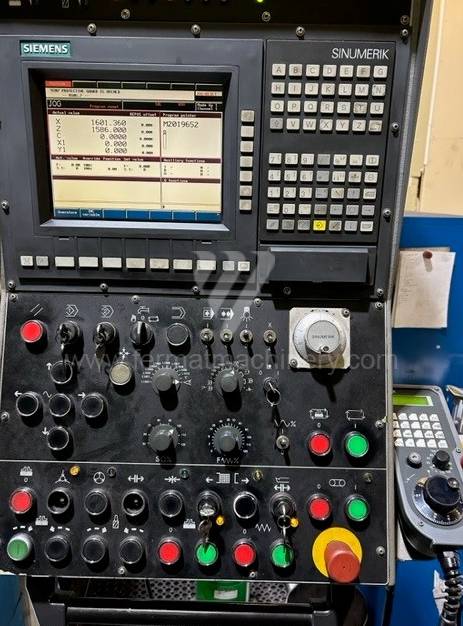

  • według systemu sterowania CNC - SIEMENS, FANUC, FAGOR, ECS, MEFI i inne

Producenci tokarek karuzelowych

Do najbardziej znanych producentów tokarek karuzelowych należą: TOS HULÍN a.s., ČKD Blansko, OMOS Blansko, PIETRO CARNAGHI, SORALUCE, YOU-JI, YU SHINE, DOOSAN, MAZAK, SCHIESS, RAFAMET, DMG MORI, BERTHIEZ, TITAN, DORRIES, MORANDO i wielu innych.
