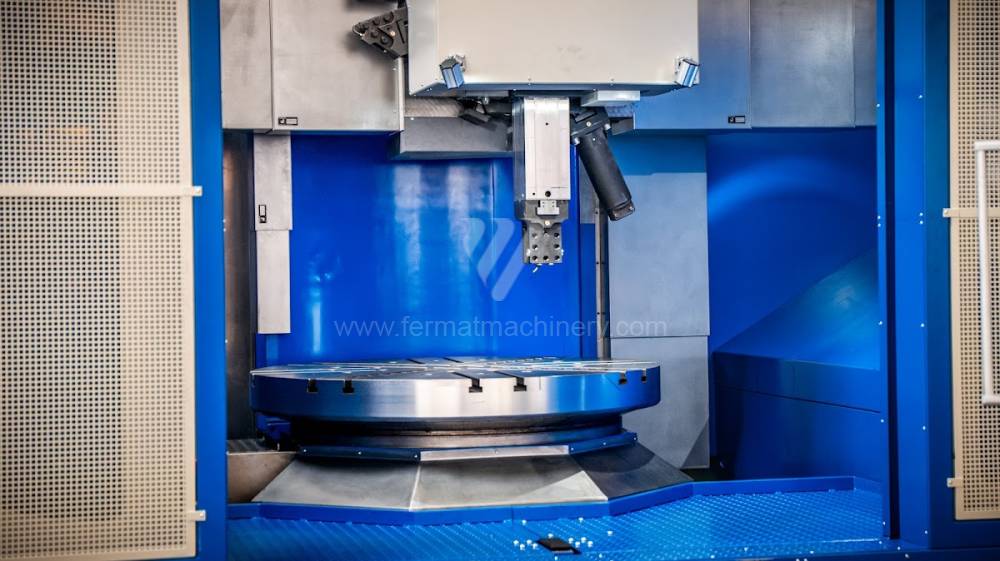

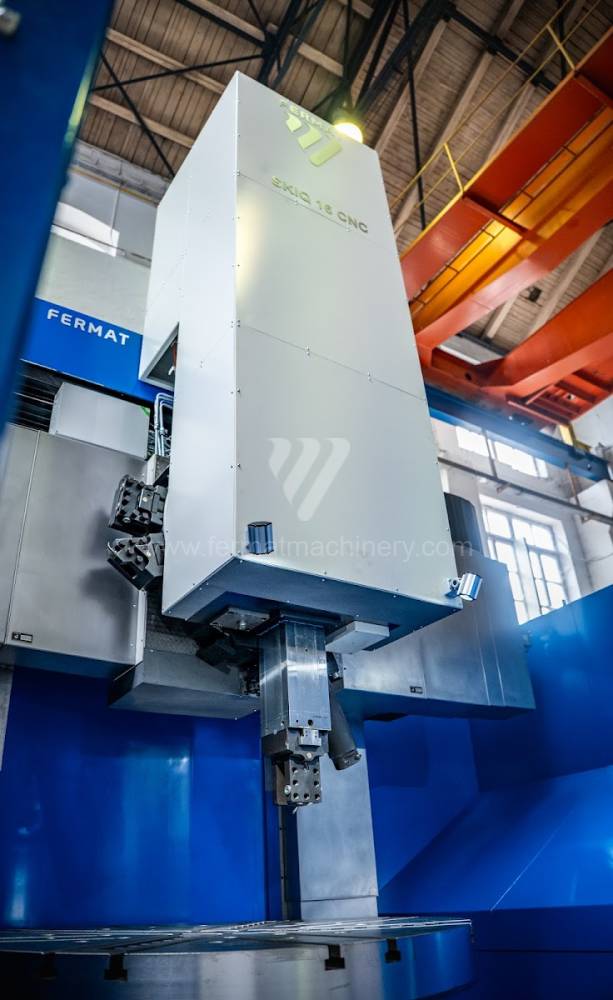

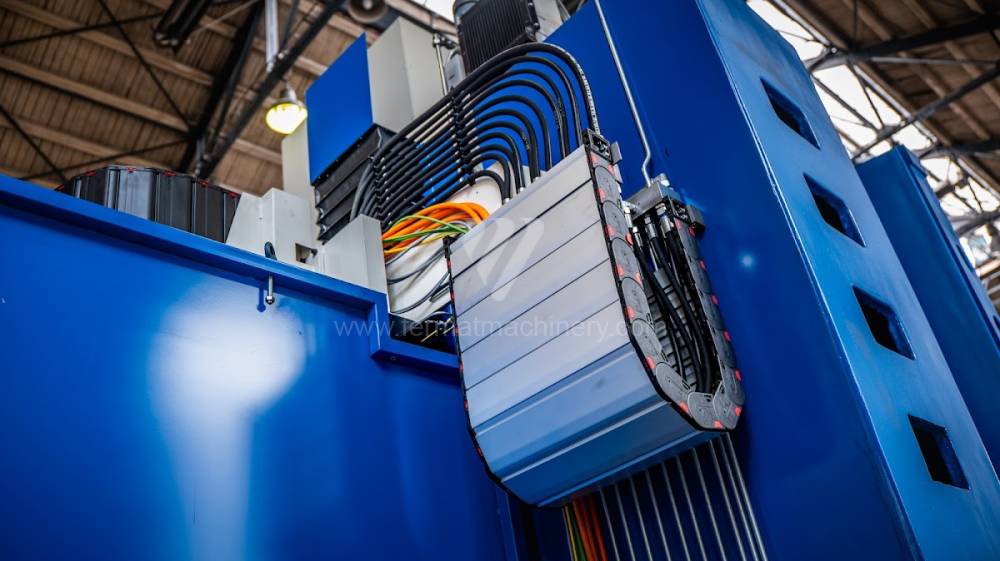

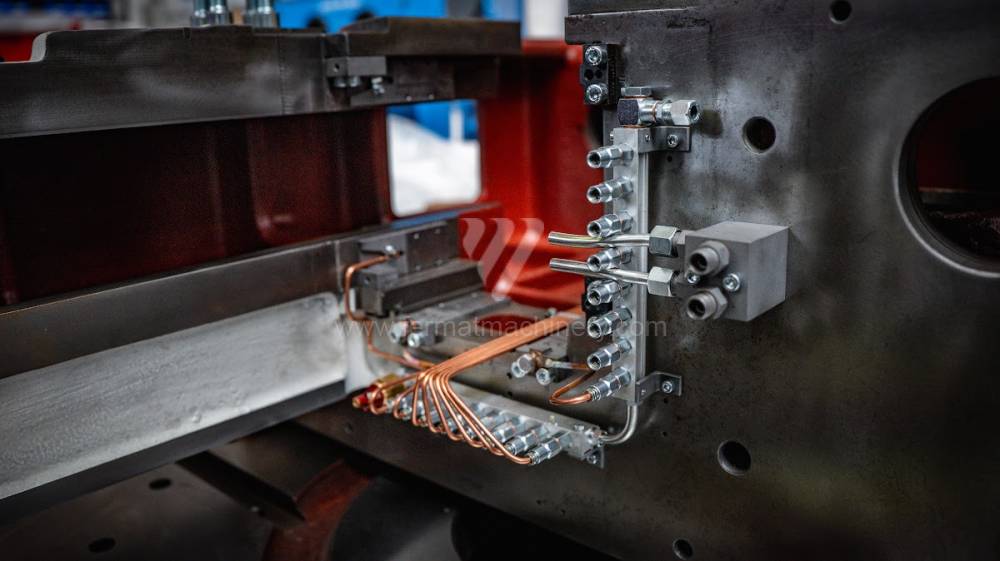

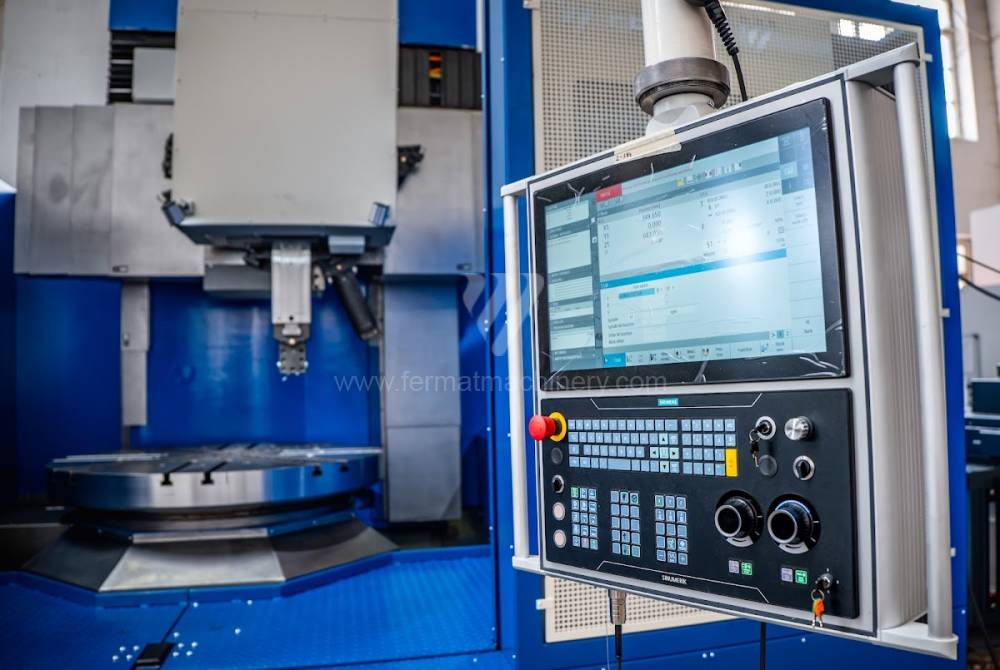

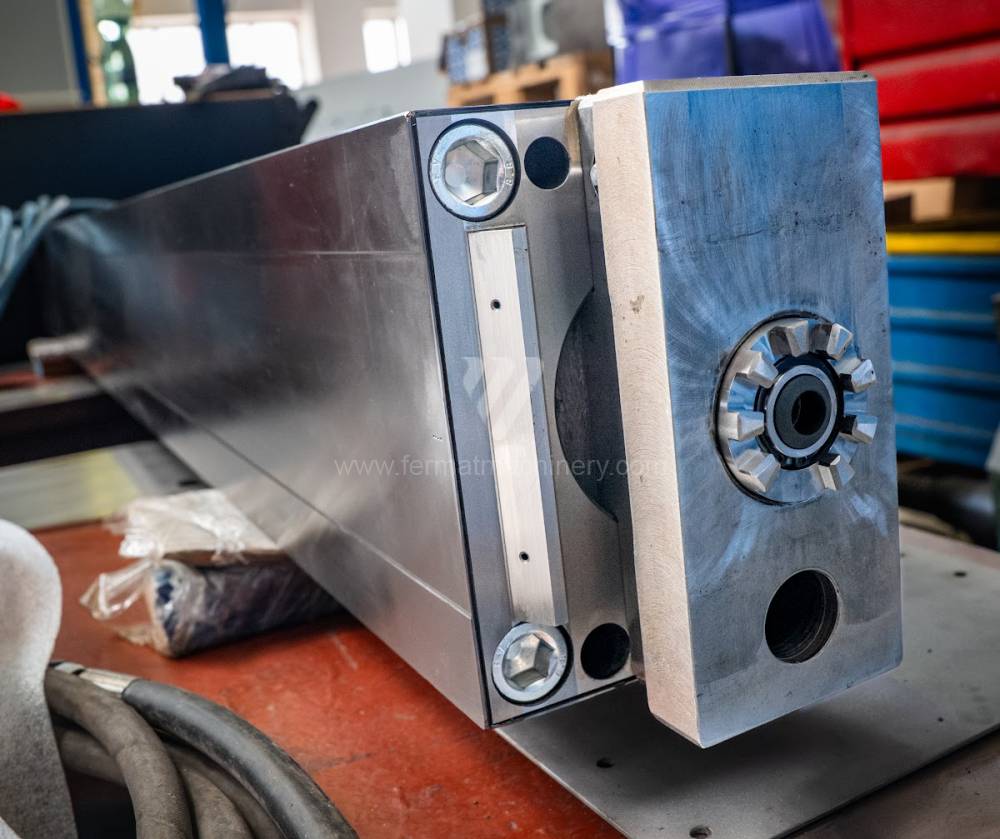

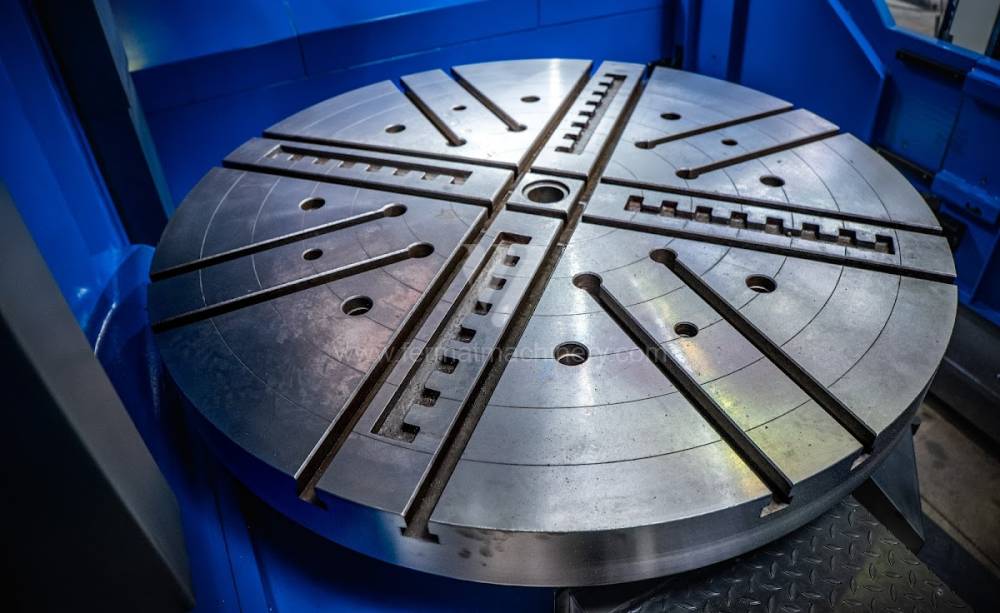

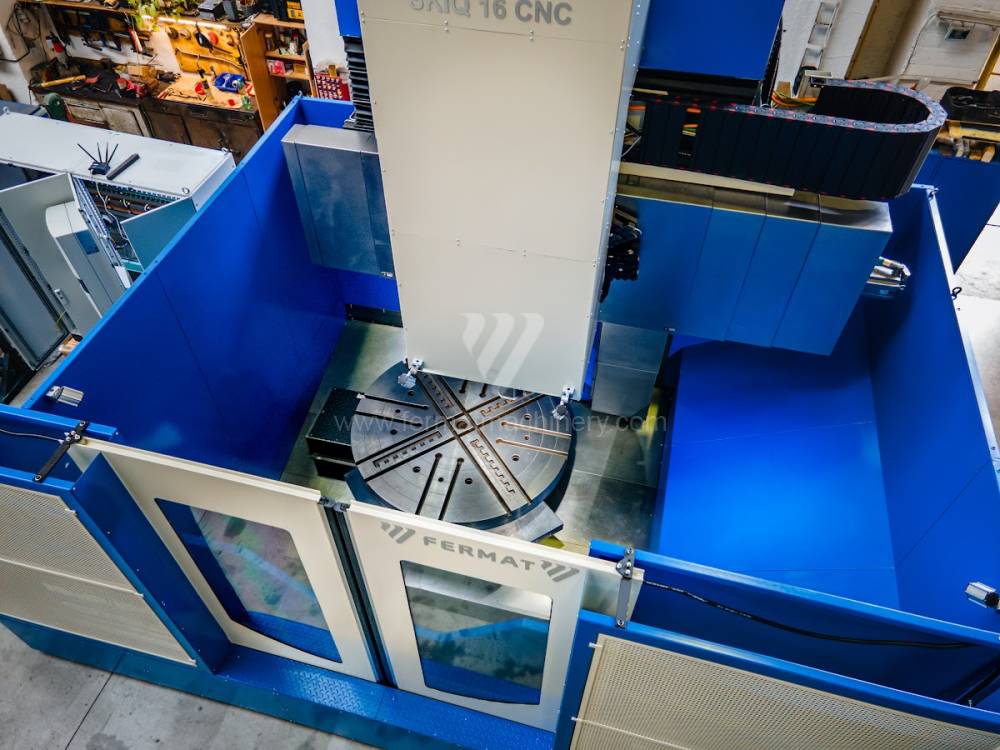

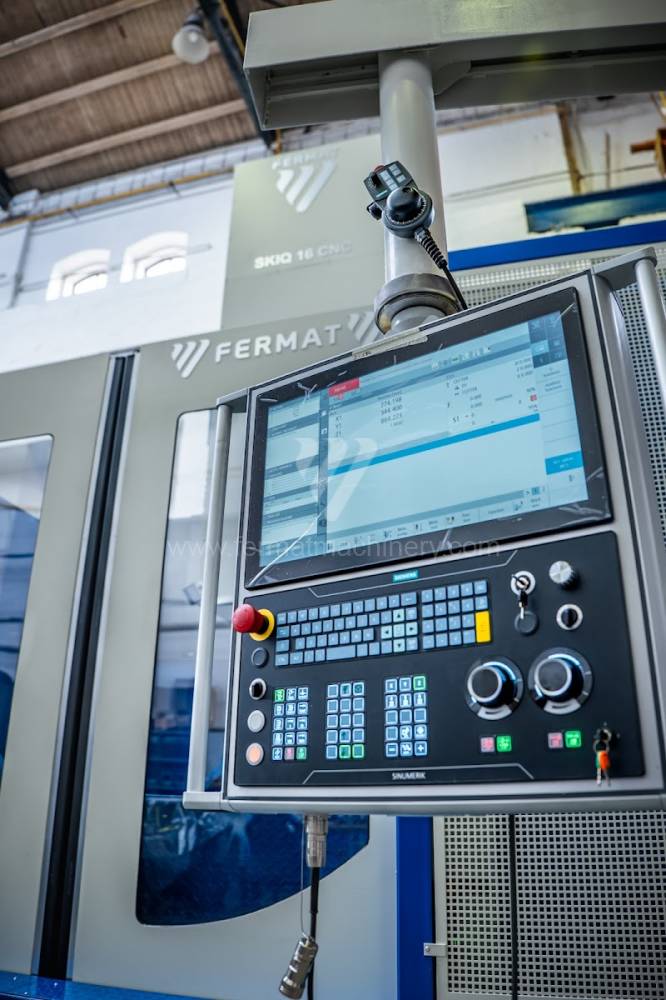

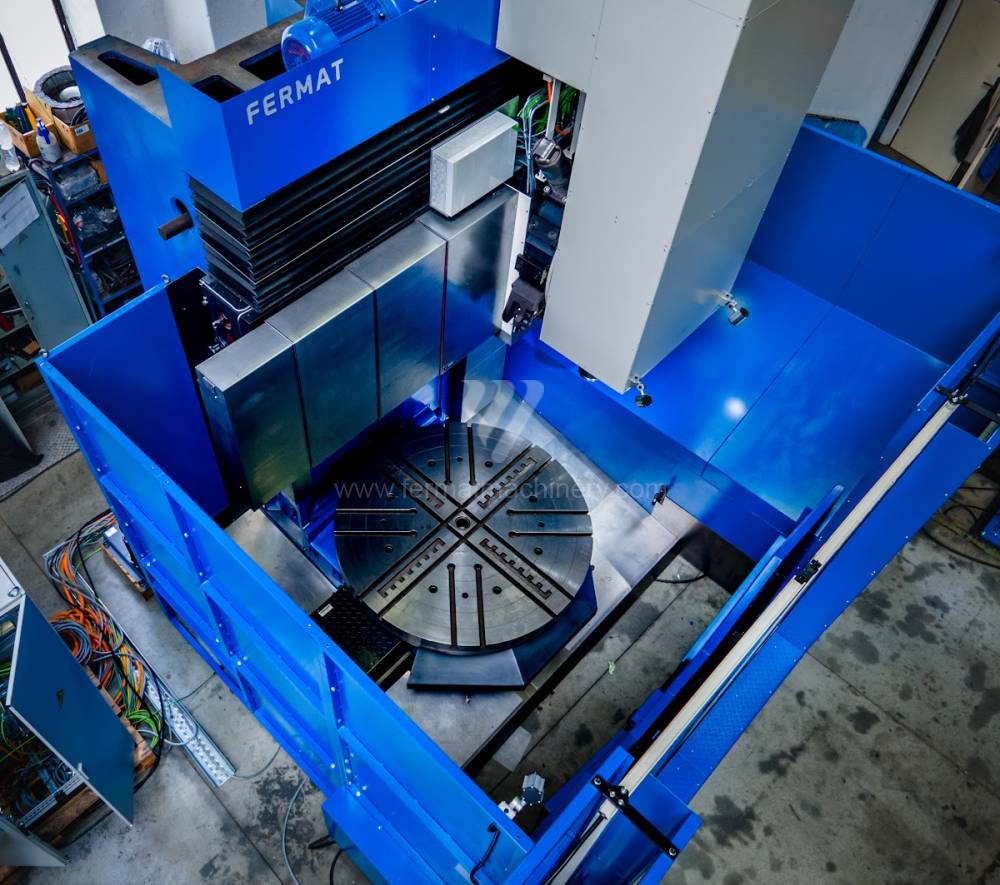

SKIQ 16 CNC
TOS Hulín
Inv. č.: 211047

Rok výroby:2023
Řídící systém Siemens: Sinumerik 840D Sl
Max. průměr obrobku: 1800 mm
Upínací průměr otočného stolu: 1600 mm
Max. zatížení stolu: 16000 kg
Max. výška obrobku: 1260 mm
Výsuv smykadla (Z): 1000 mm

Schiess 3 DKE 280
SCHIESS GmbH
Inv. č.: 221210

Rok výroby:2008
Řídící systém Siemens: Sinumerik 840 D
Max. průměr obrobku: 3000 mm
Upínací průměr otočného stolu: 2800 mm
Max. zatížení stolu: 18000 kg
Max. výška obrobku: 1800 mm
Výsuv smykadla (Z): 1400 mm

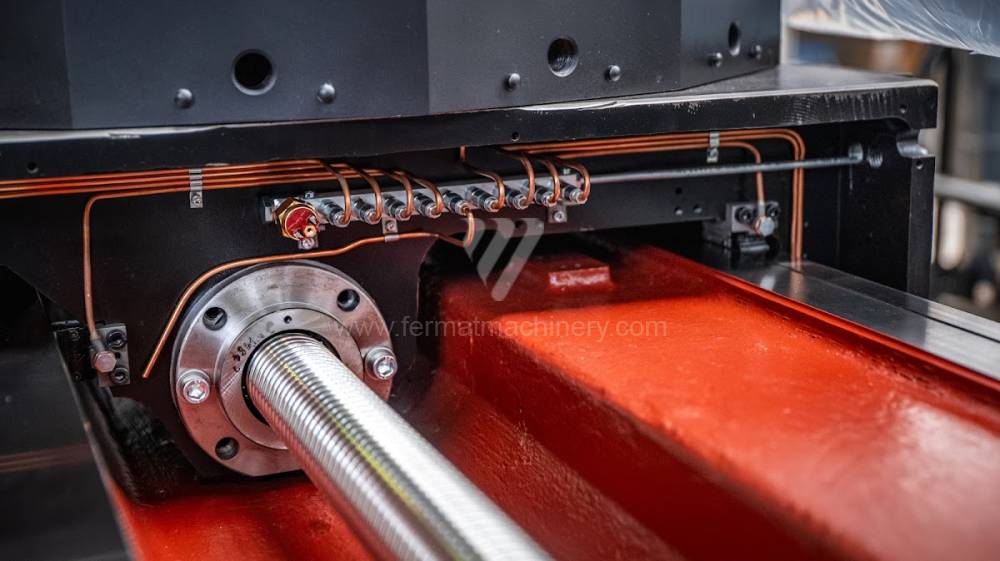

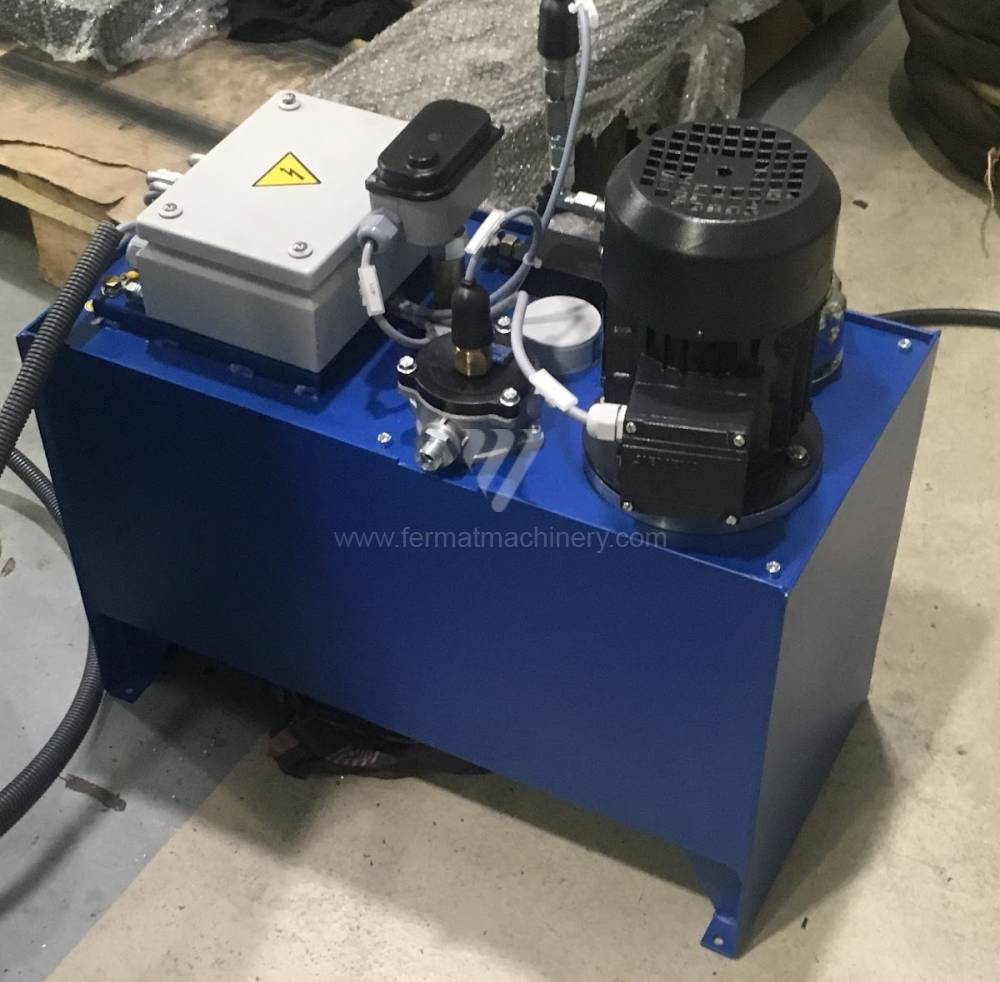

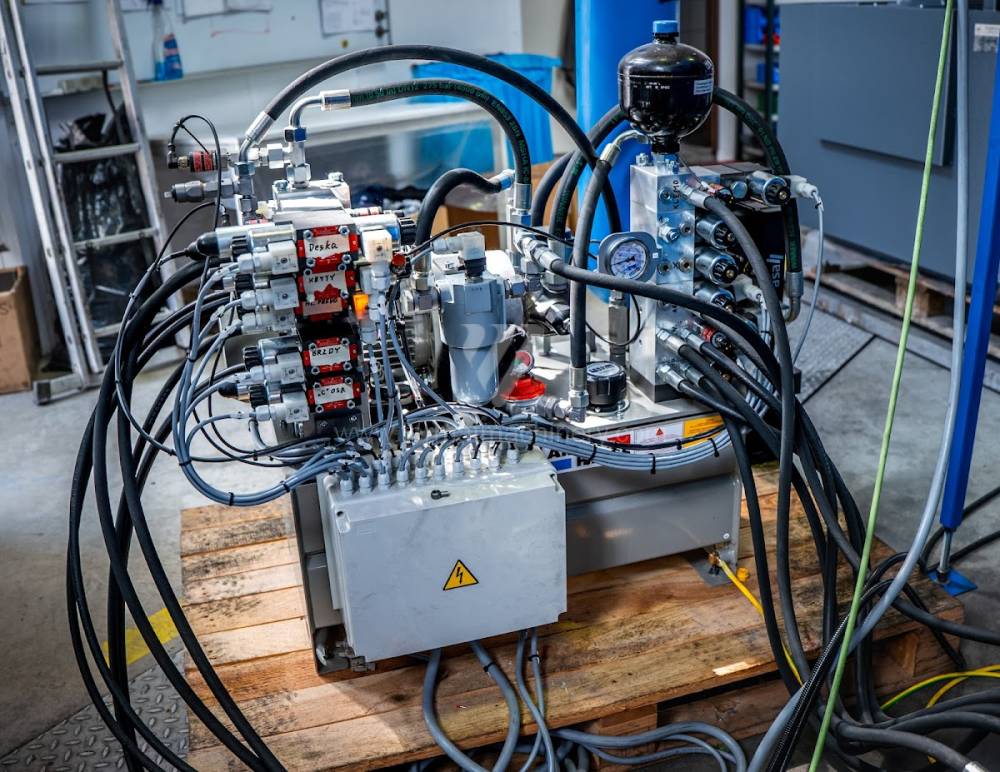

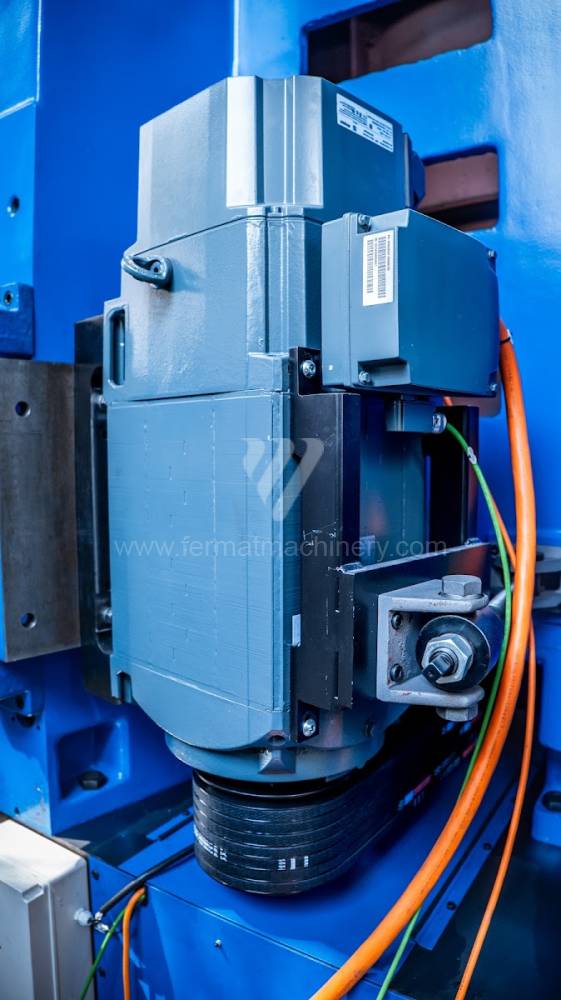

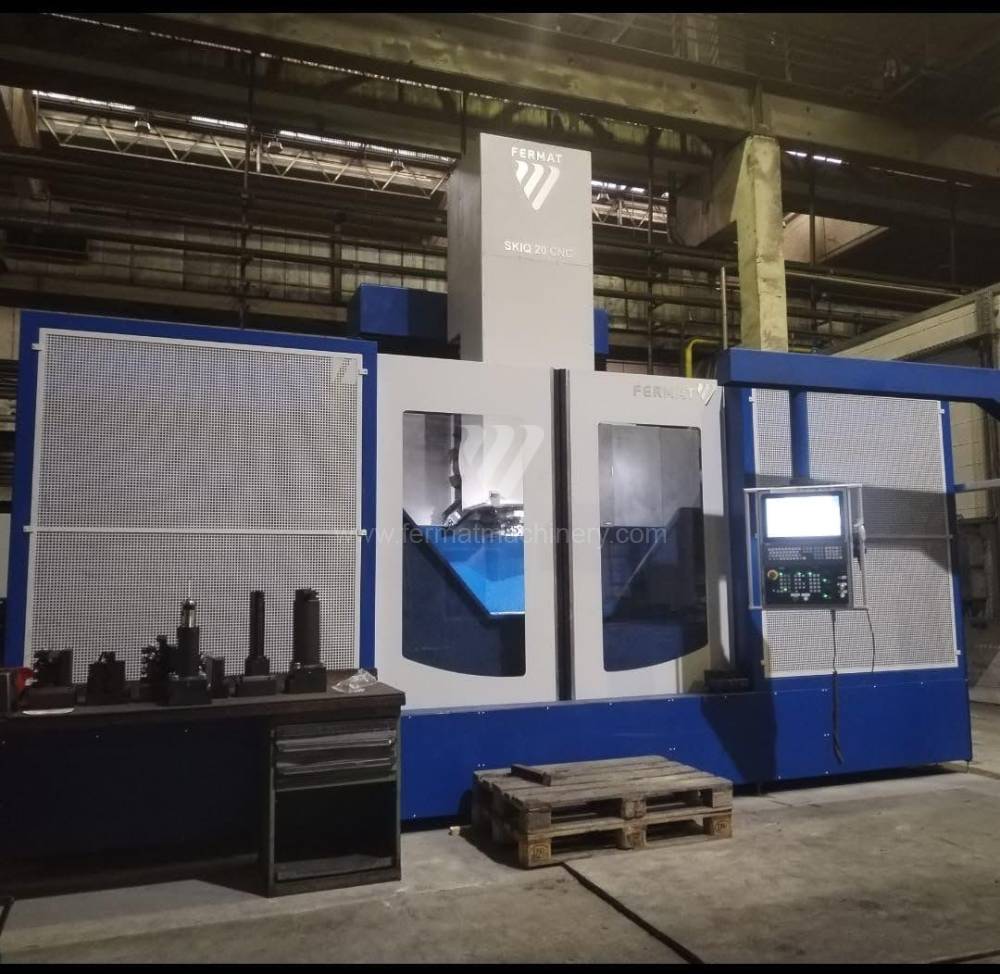

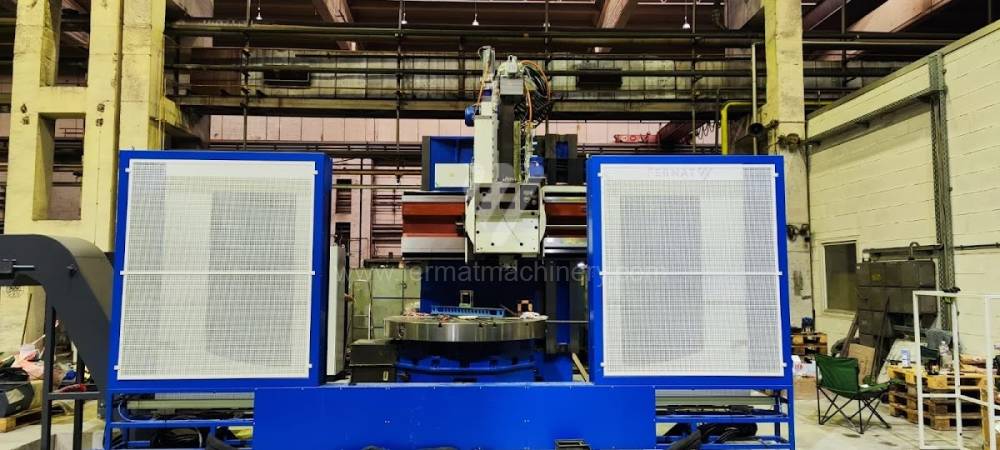

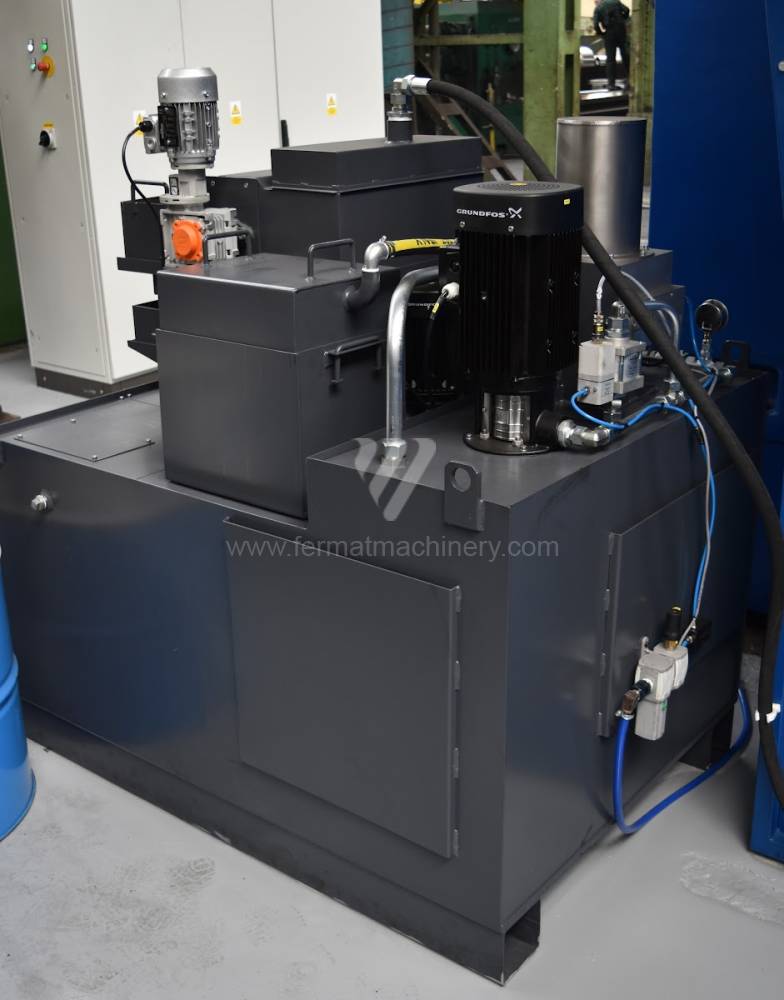

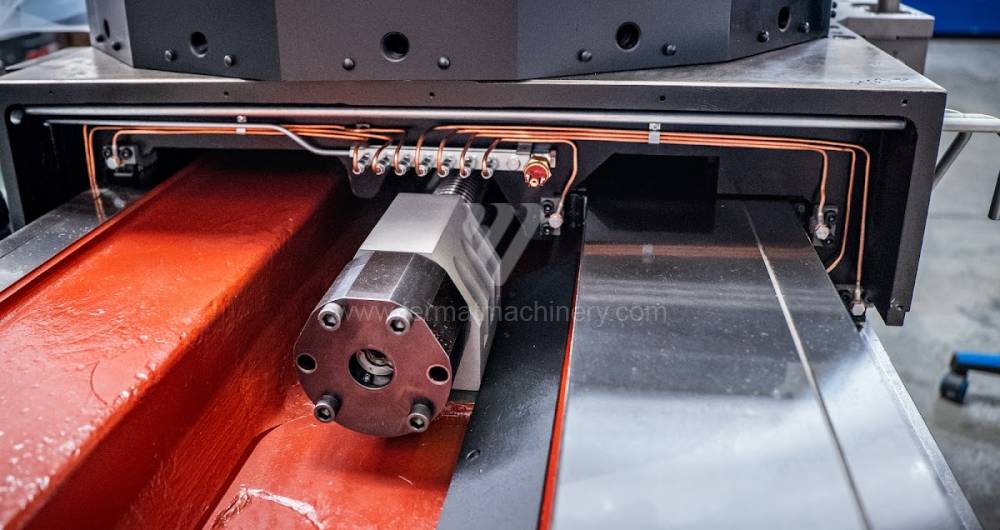

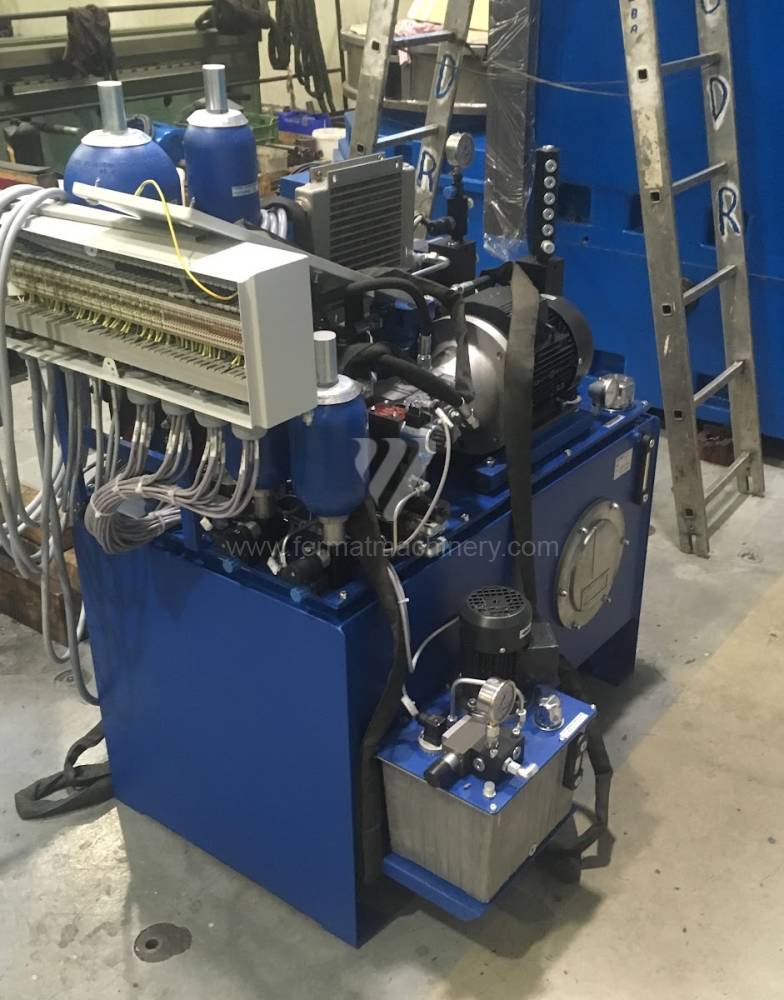

SKIQ 20 CNC
TOS Hulín
Inv. č.: 211645

Rok výroby:2023
Řídící systém Siemens: Sinumerik 840D Sl
Max. průměr obrobku: 2200 mm
Upínací průměr otočného stolu: 2000 mm
Max. zatížení stolu: 20000 kg
Max. výška obrobku: 1260 mm
Výsuv smykadla (Z): 1000 mm

SKQ 20 NC
TOS Hulín
Inv. č.: 201101

Rok výroby:1985
Řídící systém Tesla: NS 421 E
Max. průměr obrobku: 2100 mm
Upínací průměr otočného stolu: 2000 mm
Max. zatížení stolu: 10000 kg
Max. výška obrobku: 1300 mm
Výsuv smykadla (Z): 1000 mm

BASICTURN 2500 C2
TOS Hulín
Inv. č.: 221213

Rok výroby:2016
Řídící systém Siemens: Sinumerik 840 D
Max. průměr obrobku: 2900 mm
Upínací průměr otočného stolu: 2500 mm
Max. zatížení stolu: 25000 kg
Max. výška obrobku: 1940 mm
Výsuv smykadla (Z): mm

VL 5
Emag
Inv. č.: 221740

Rok výroby:2007
Řídící systém Siemens: 840 SL
Max. průměr obrobku: 220 mm
Upínací průměr otočného stolu: mm
Max. zatížení stolu: 40 kg
Max. výška obrobku: 175 mm
Výsuv smykadla (Z): 200 mm

SKS 20
TOS Hulín
Inv. č.: 221529

Rok výroby:1995
Řídící systém Siemens: Sinumerik 840 C
Max. průměr obrobku: 2300 mm
Upínací průměr otočného stolu: 2000 mm
Max. zatížení stolu: 20000 kg
Max. výška obrobku: 2000 mm
Výsuv smykadla (Z): 1000 mm

SKJ 12 CNC
TOS Hulín
Inv. č.: 181547

Řídící systém NCT: 204
Max. průměr obrobku: 1400 mm
Upínací průměr otočného stolu: 1250 mm
Max. výška obrobku: 1150 mm
Max. zatížení stolu: 6000 kg
Hnané nástroje: ne

CKX 5280 x 40/160
Unknown
Inv. č.: 172142

Rok výroby:2012
Řídící systém Siemens: Sinumerik 840 D
Max. průměr obrobku: 8000 mm
Upínací průměr otočného stolu: 6300 mm
Max. výška obrobku: 4000 mm
Max. zatížení stolu: 160000 kg
Hnané nástroje: ne

SKQ 12 CNC
TOS Hulín
Inv. č.: 191217

Rok výroby:2023
Řídící systém Mefi: CNC 872 Win
Max. průměr obrobku: 1400 mm
Upínací průměr otočného stolu: 1250 mm
Max. zatížení stolu: 8000 kg
Max. výška obrobku: 1245 mm
Výsuv smykadla (Z): 1000 mm

SC 33 CNC/MS
Umaro
Inv. č.: 182020

Řídící systém Fagor: CNC 8035T
Max. průměr obrobku: 3300 mm
Upínací průměr otočného stolu: 3000 mm
Max. výška obrobku: 2270 mm
Max. zatížení stolu: 18000 kg
Hnané nástroje: ne

SC 33 CNC
Titan
Inv. č.: 221158

Max. průměr obrobku: 3300 mm
Upínací průměr otočného stolu: 3000 mm
Max. zatížení stolu: 18000 kg
Max. výška obrobku: 2300 mm
Výsuv smykadla (Z): mm
Průřez smykadla: mm

SKJ 8 NC
TOS Hulín
Inv. č.: 211552

Řídící systém Tesla: NS 113
Max. průměr obrobku: 1050 mm
Upínací průměr otočného stolu: 780 mm
Max. zatížení stolu: 2000 kg
Max. výška obrobku: 630 mm
Výsuv smykadla (Z): mm

SKIQ 12 C CNC
TOS Hulín
Inv. č.: 211284

Rok výroby:2001
Řídící systém Siemens: Sinumerik 840 D
Max. průměr obrobku: 1500 mm
Upínací průměr otočného stolu: 1250 mm
Max. zatížení stolu: 12000 kg
Max. výška obrobku: 1570 mm
Výsuv smykadla (Z): mm

SKJ 50-100
ČKD BLANSKO - OS
Inv. č.: 221351

Řídící systém Siemens: Sinumerik 840 D
Max. průměr obrobku: 10000 mm
Upínací průměr otočného stolu: 4 770 mm
Max. zatížení stolu: 100000 kg
Max. výška obrobku: 4 240 mm
Výsuv smykadla (Z): 2600 mm

PUMA V8300MR
Doosan
Inv. č.: 221280

Rok výroby:2018
Řídící systém Fanuc: i Series
Max. průměr obrobku: 830 mm
Upínací průměr otočného stolu: 550 mm
Max. zatížení stolu: 870 kg
Max. výška obrobku: 750 mm
Výsuv smykadla (Z): 780 mm

VSC 250 DS
Emag
Inv. č.: 221739

Rok výroby:2007
Řídící systém Siemens: 840 SL
Max. průměr obrobku: 250 mm
Upínací průměr otočného stolu: mm
Max. zatížení stolu: kg
Max. výška obrobku: 200 mm
Výsuv smykadla (Z): 200 mm

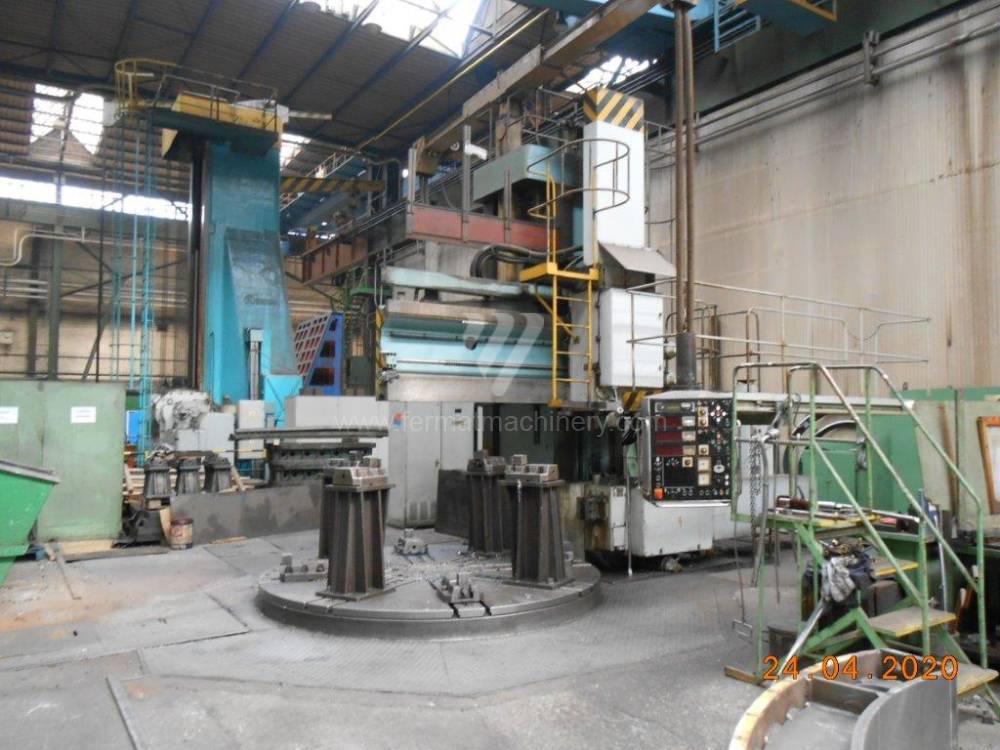

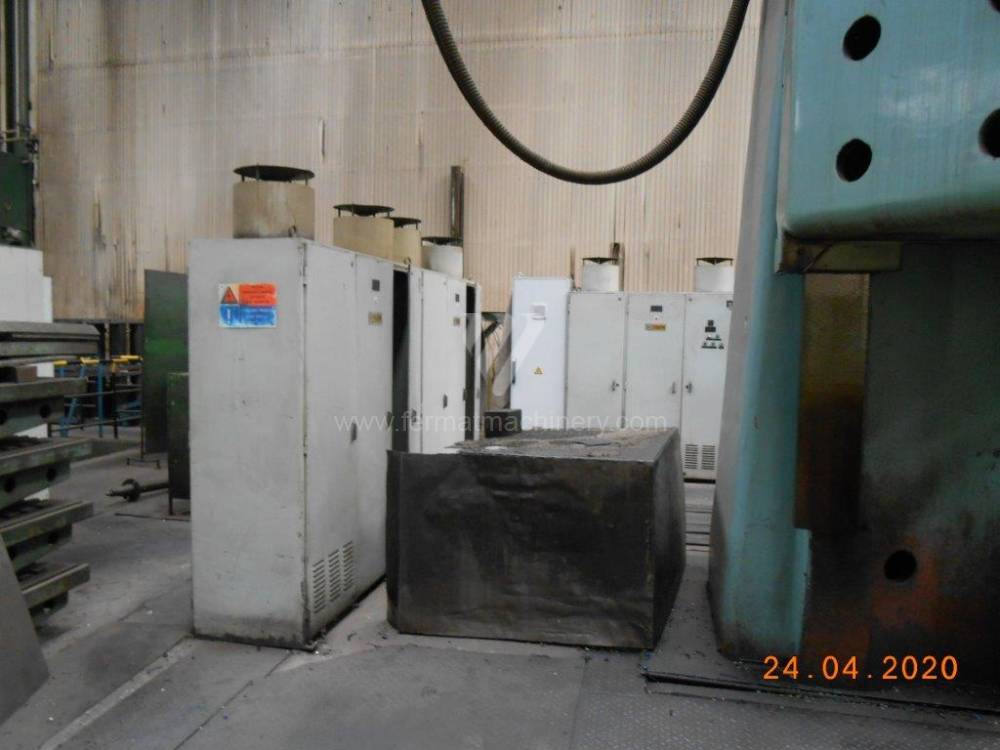

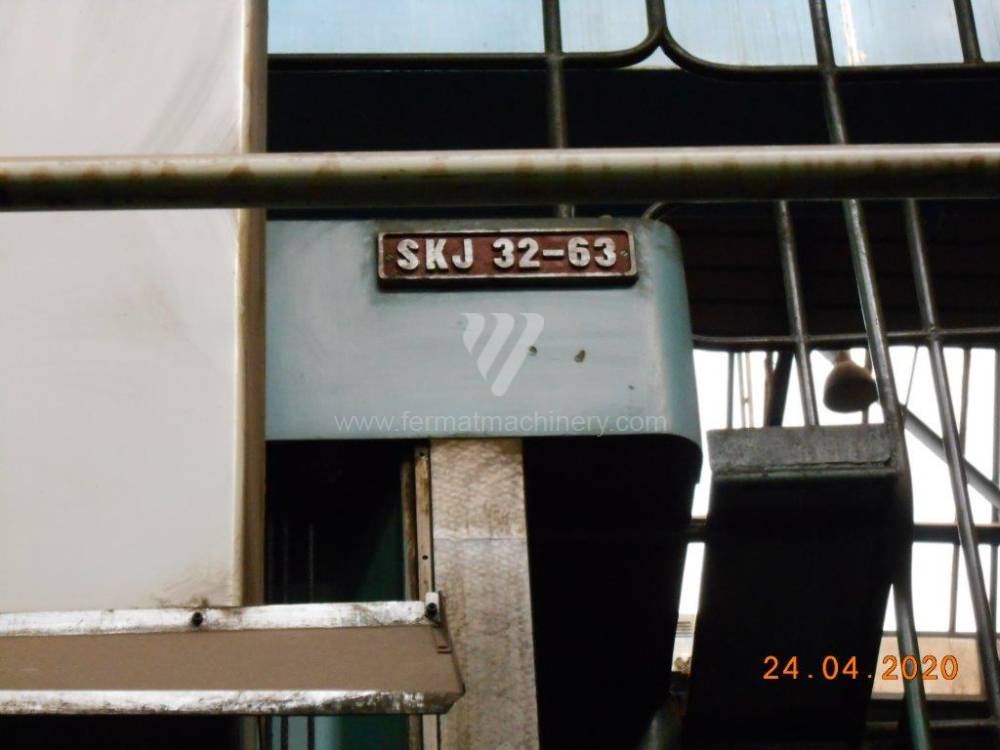

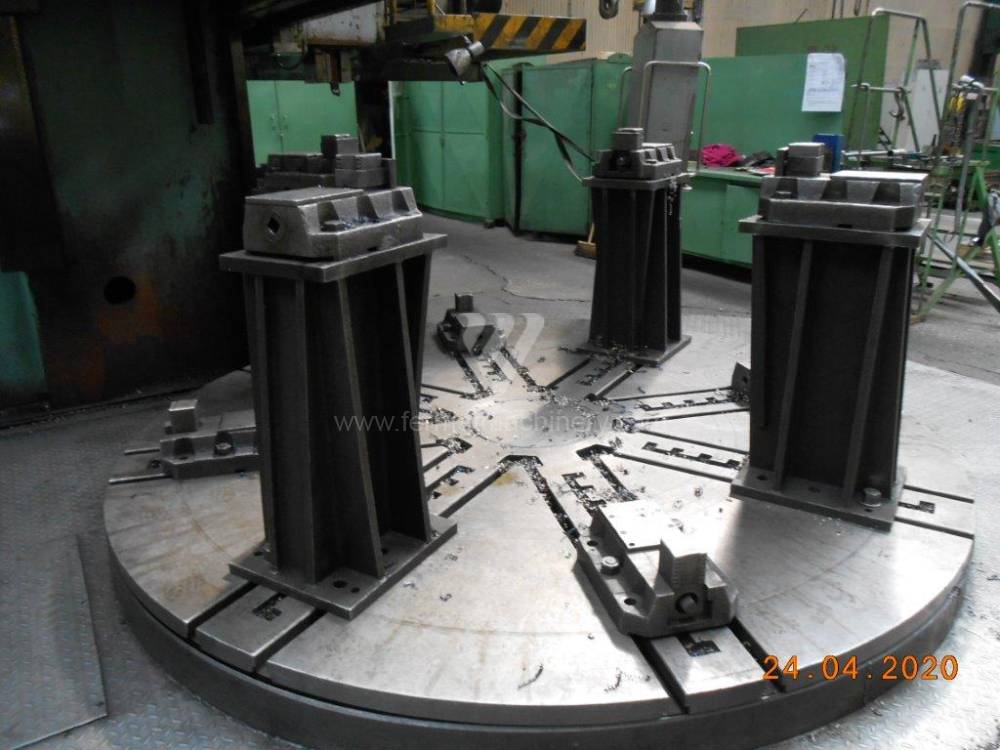

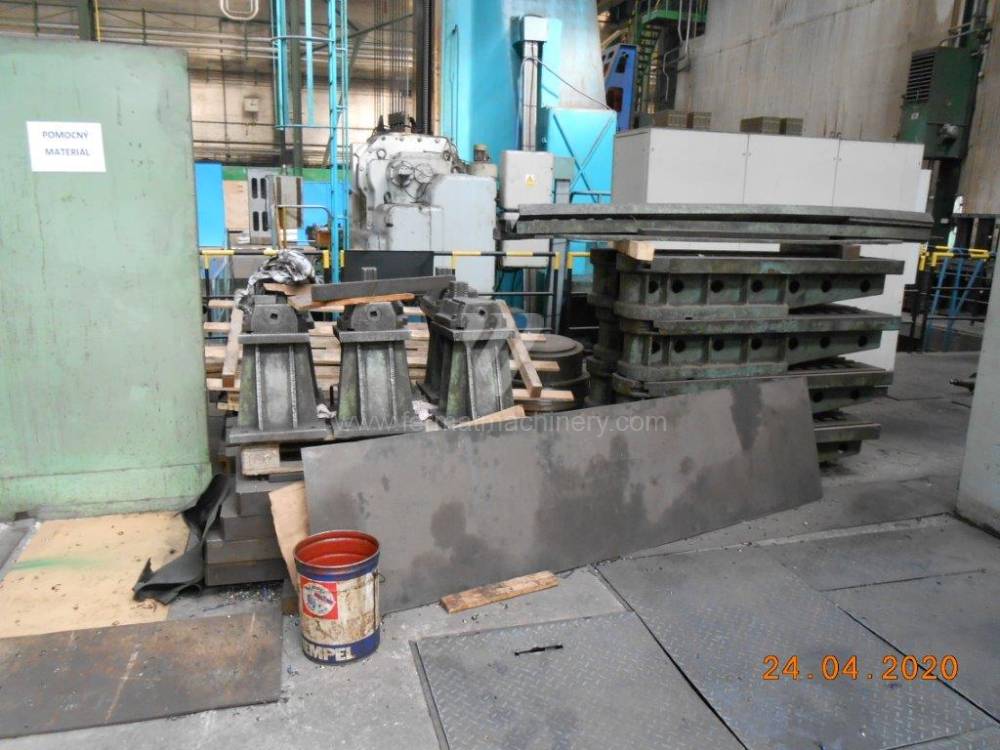

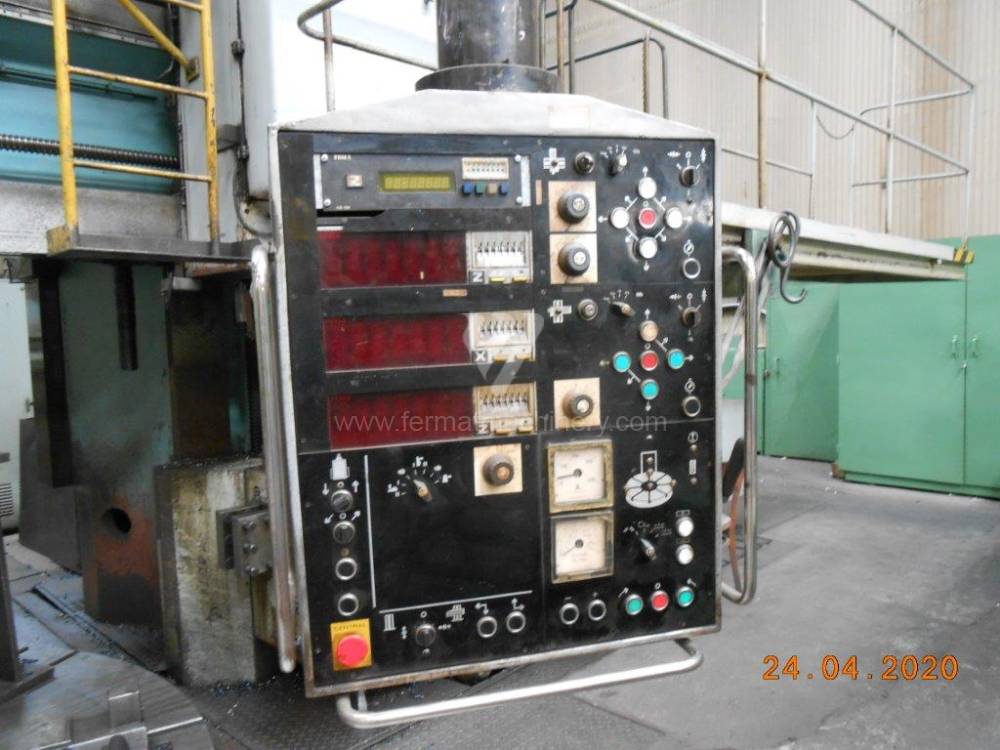

SKJ 32-63
ČKD BLANSKO - OS
Inv. č.: 191872

Rok výroby:2019
Řídící systém Siemens: Sinumerik 840 D
Max. průměr obrobku: 6300 mm
Upínací průměr otočného stolu: 3200 mm
Max. zatížení stolu: 50000 kg
Max. výška obrobku: 2500 mm
Výsuv smykadla (Z): 1600 mm

SKIQ 8 CNC
TOS Hulín
Inv. č.: 211349

Řídící systém Siemens:
Max. průměr obrobku: 1100 mm
Upínací průměr otočného stolu: 800 mm
Max. zatížení stolu: 2500 kg
Max. výška obrobku: 720 mm
Výsuv smykadla (Z): 630 mm

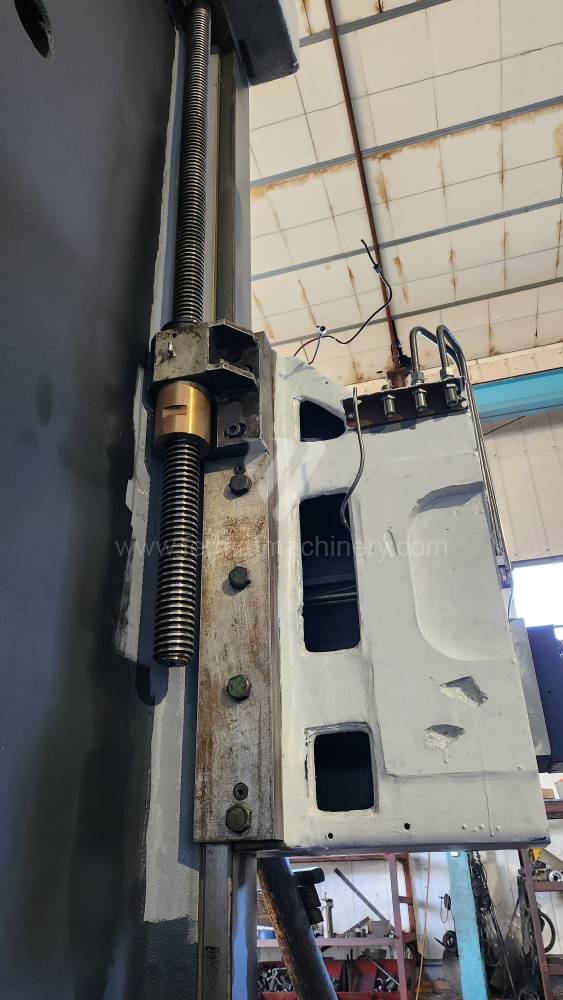

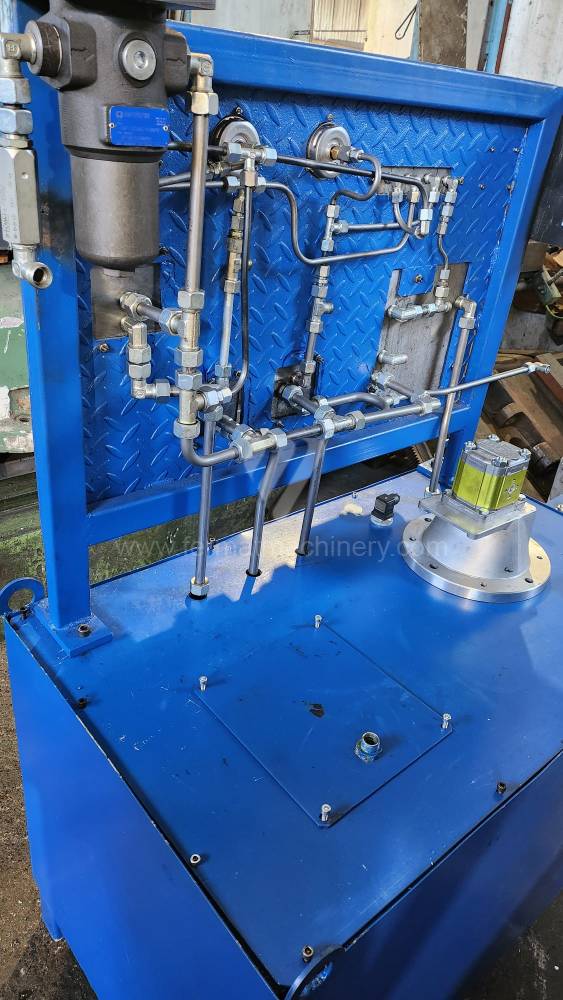

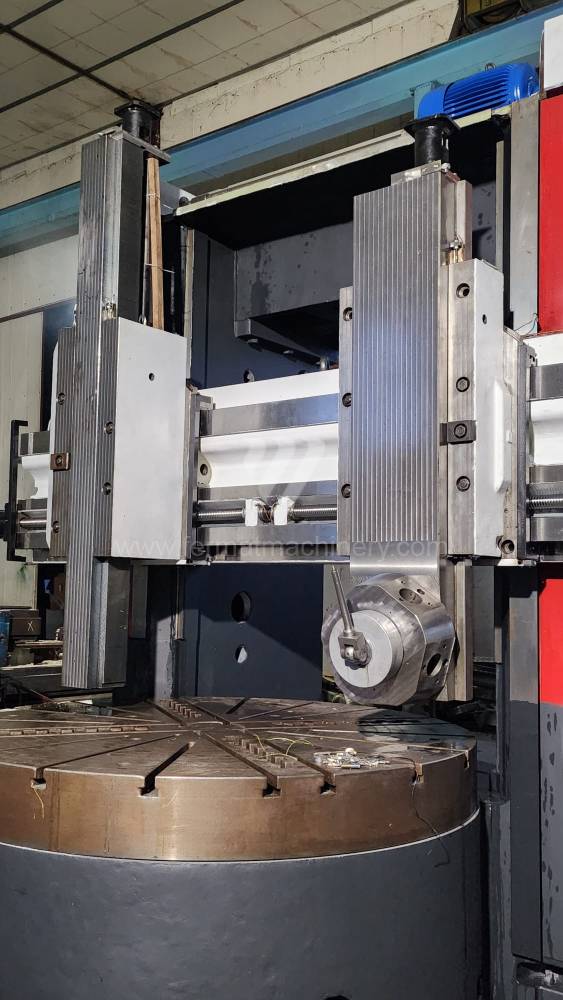

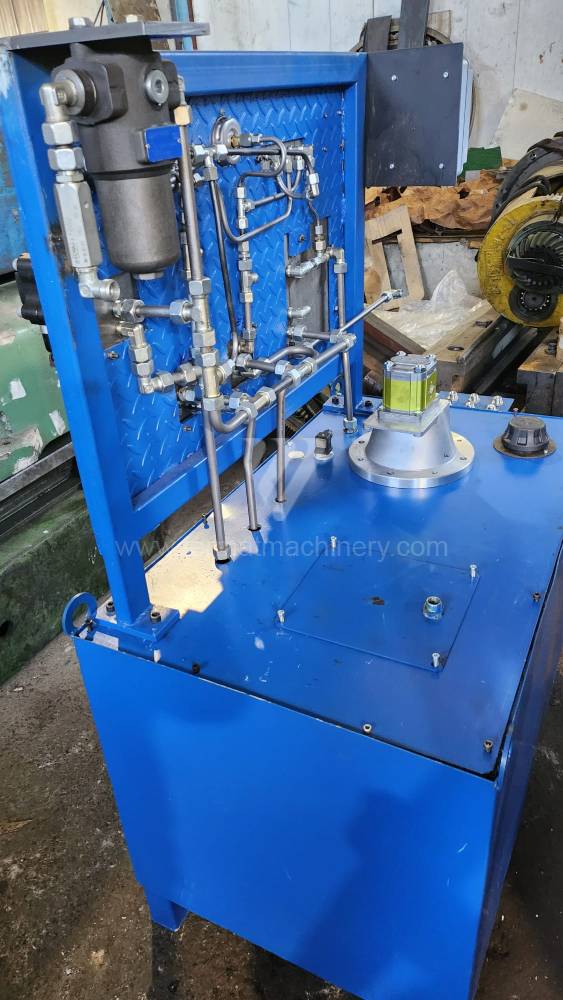

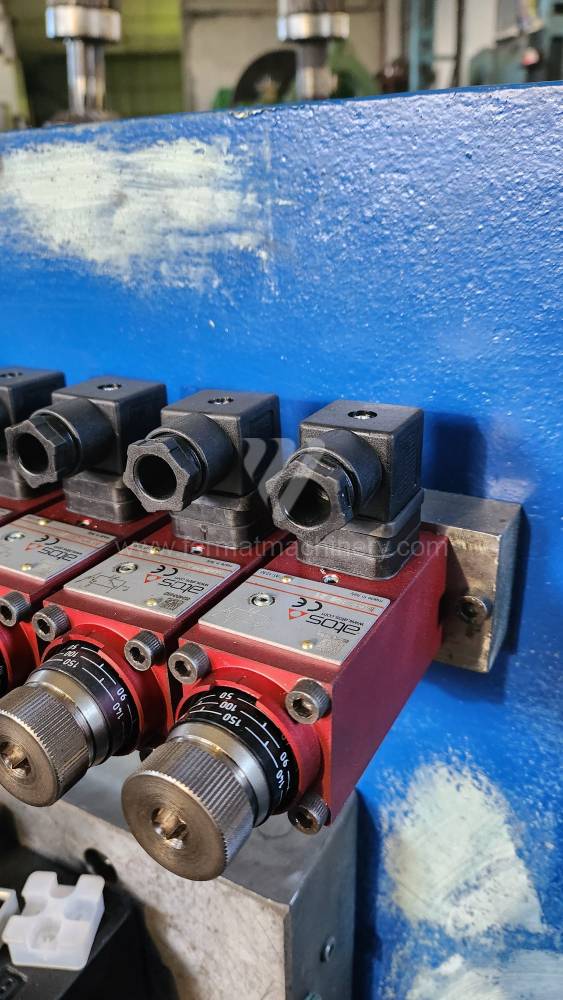

SC 22
Umaro
Inv. č.: 221437

Max. průměr obrobku: 2150 mm
Upínací průměr otočného stolu: 2000 mm
Max. zatížení stolu: 12 000 kg
Max. výška obrobku: 1500 mm
Výsuv smykadla (Z): 1300 mm
Průřez smykadla: 250x250 mm

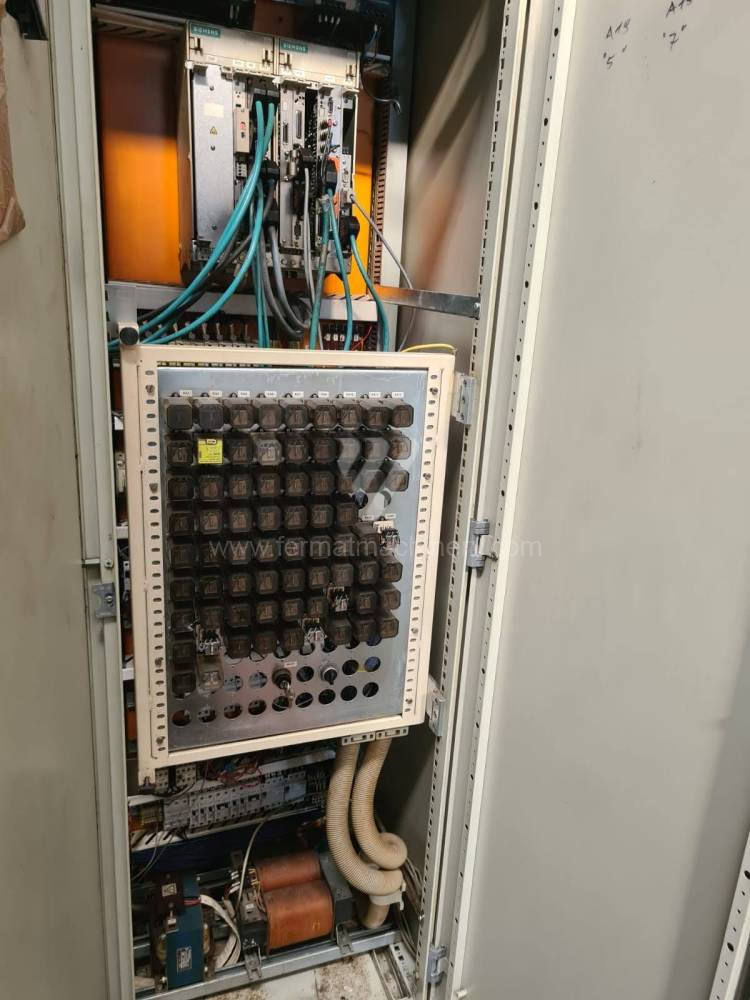

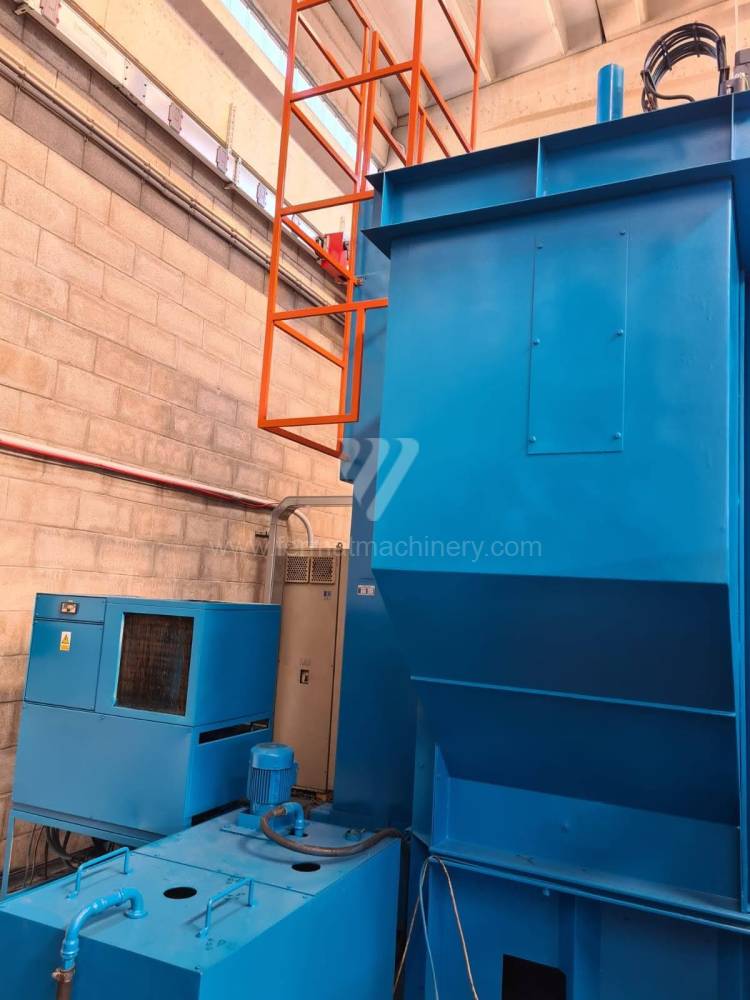

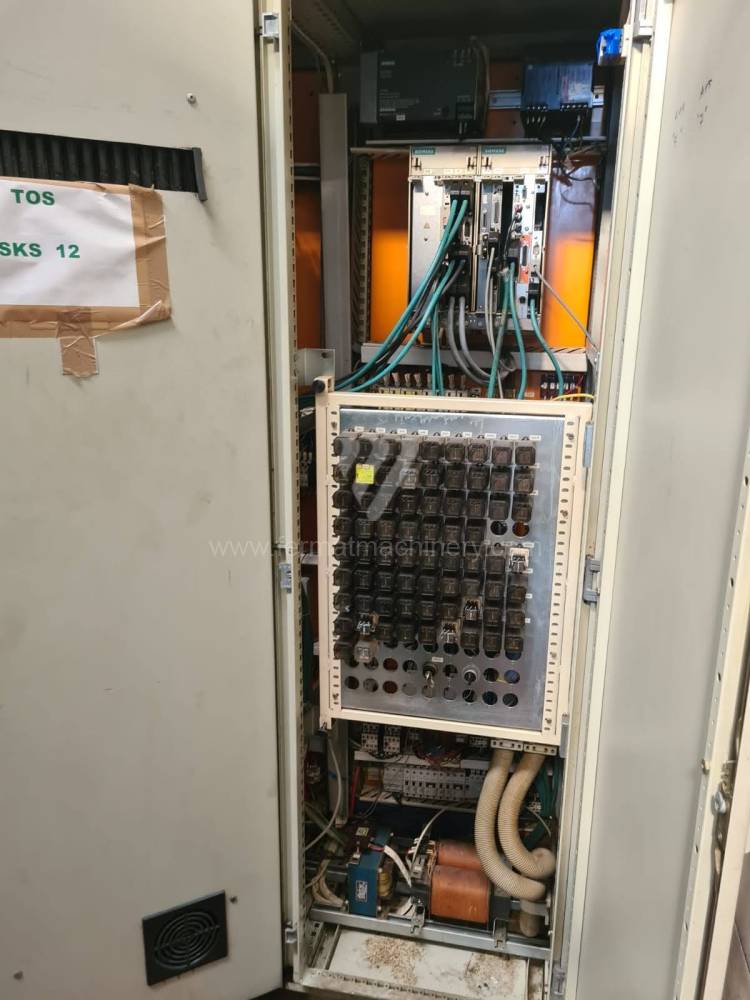

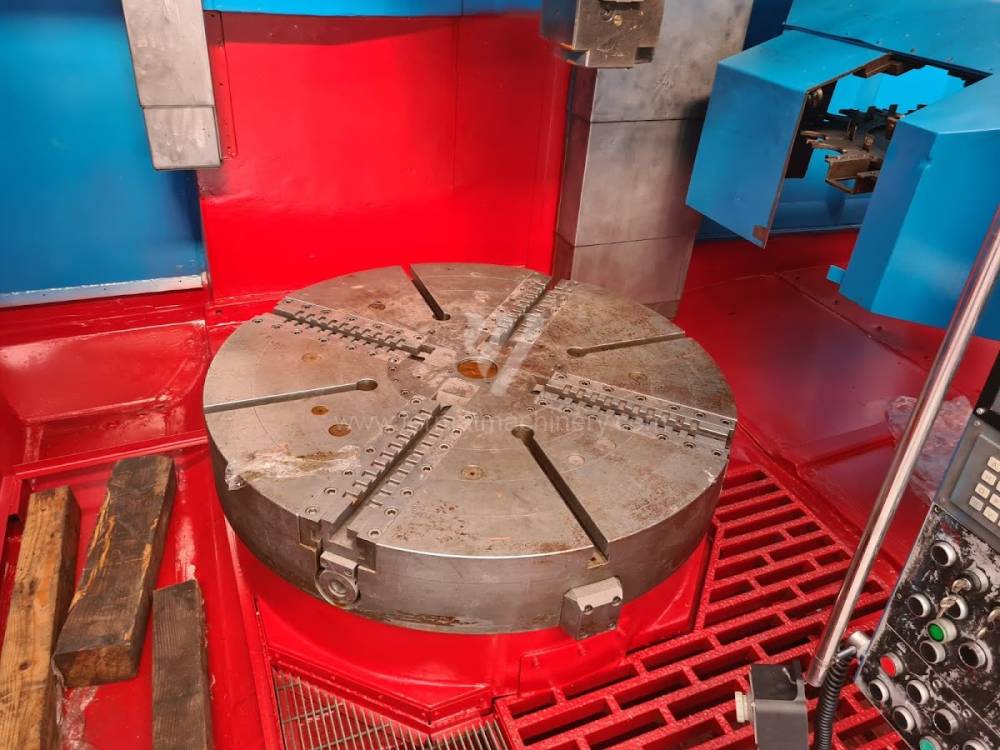

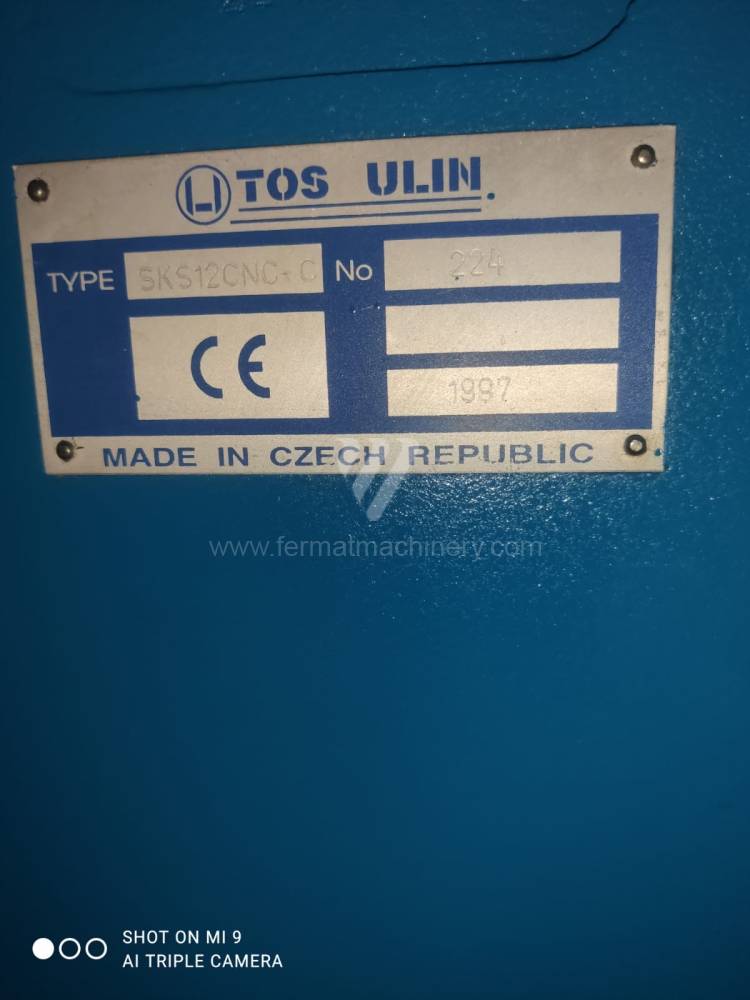

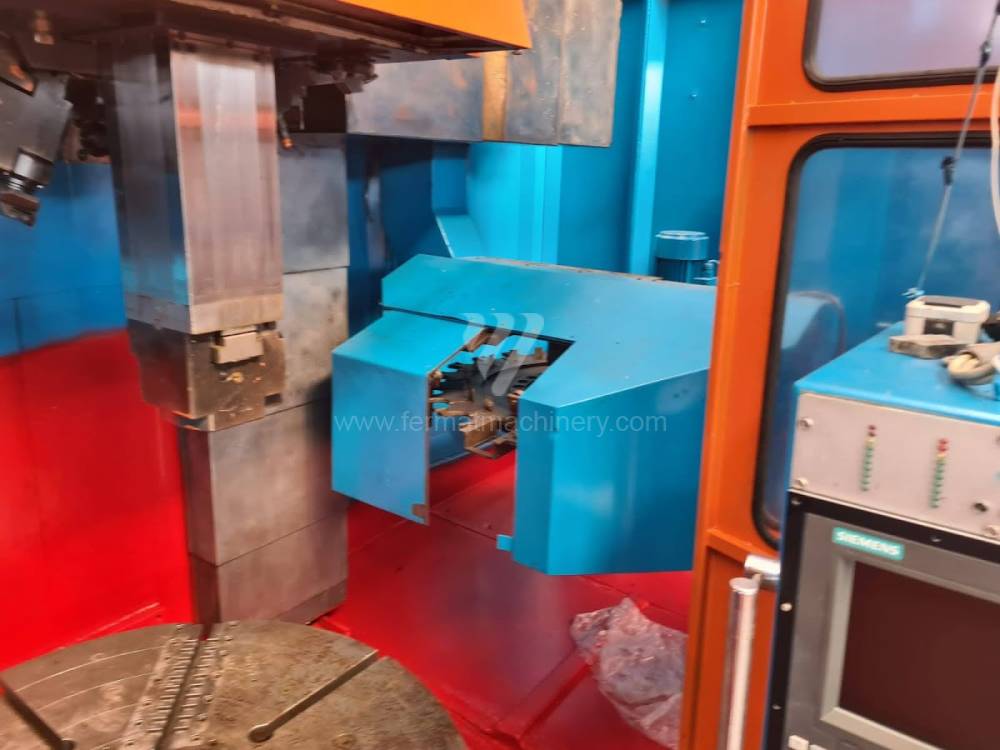

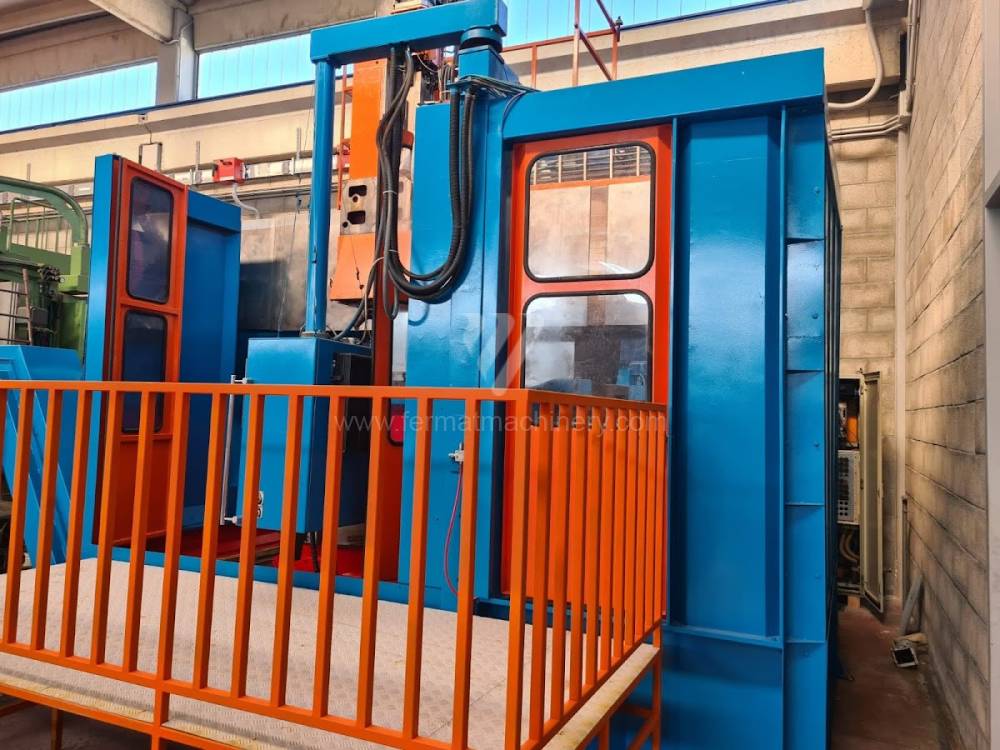

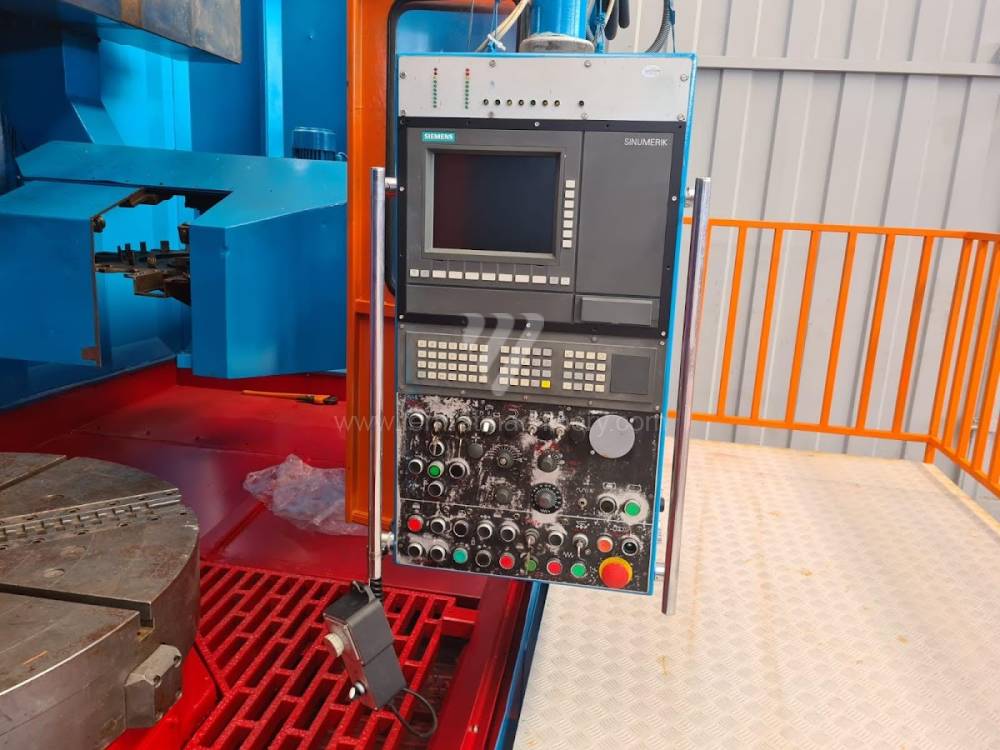

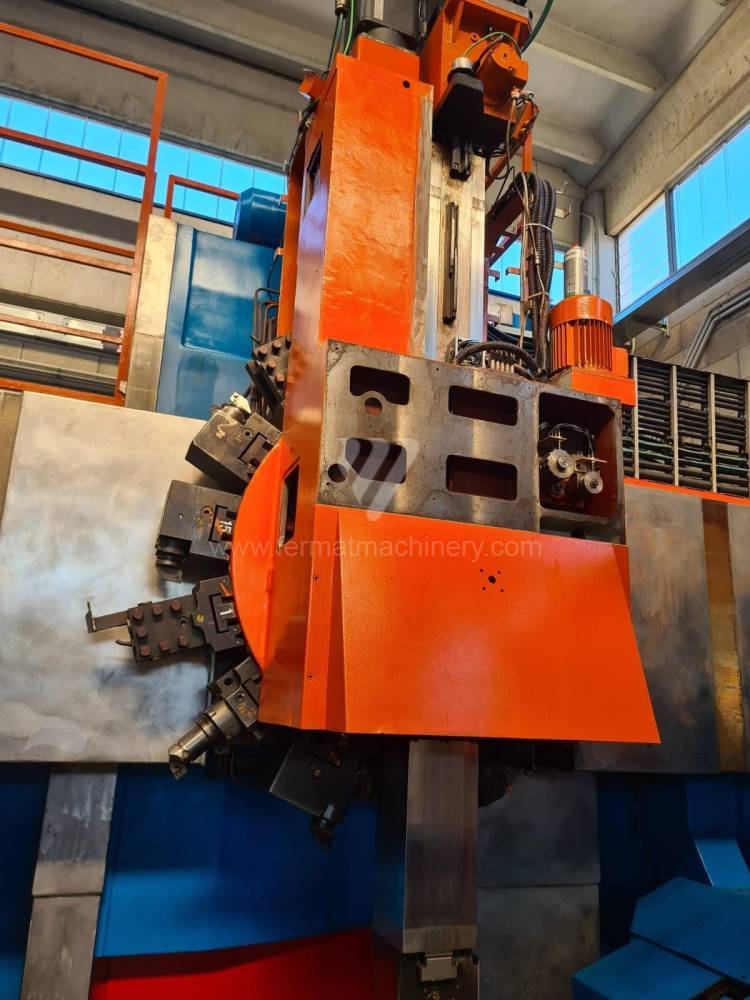

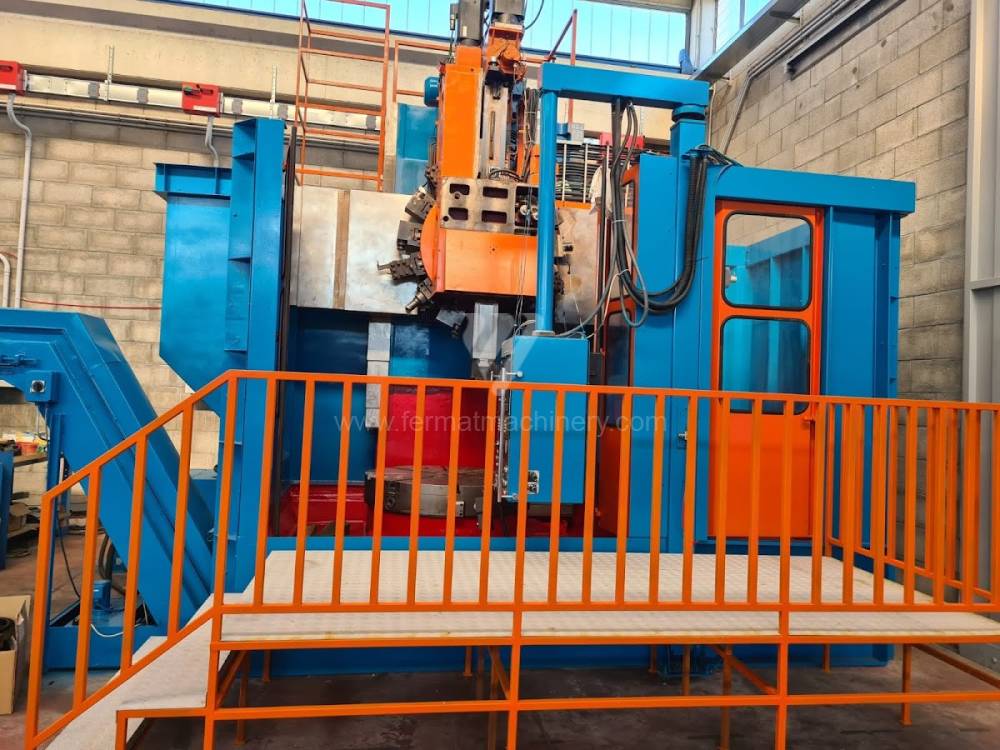

SKS 12 CNC
TOS Hulín
Inv. č.: 221484

Rok výroby:1997
Řídící systém Siemens: Sinumerik 840 C
Max. průměr obrobku: 1400 mm
Upínací průměr otočného stolu: 1250 mm
Max. zatížení stolu: 8000 kg
Max. výška obrobku: 1400 mm
Výsuv smykadla (Z): 1000 mm

SC 27 CNC
Titan
Inv. č.: 201086

Rok výroby:2020
Řídící systém Fanuc: 0i-TF
Max. průměr obrobku: 2650 mm
Upínací průměr otočného stolu: 2000 mm
Max. zatížení stolu: 15000 kg
Max. výška obrobku: 1900 mm
Výsuv smykadla (Z): 1200 + 760 mm

SKIQ 8 CNC B
TOS Hulín
Inv. č.: 211441

Rok výroby:1988
Řídící systém Tesla: NS 642 C
Max. průměr obrobku: 1100 mm
Upínací průměr otočného stolu: 800 mm
Max. zatížení stolu: 2500 kg
Max. výška obrobku: 765 mm
Výsuv smykadla (Z): 630 mm

SC 27
Titan
Inv. č.: 201337

Max. průměr obrobku: 2630 mm
Upínací průměr otočného stolu: 2600 mm
Max. zatížení stolu: 15000 kg
Max. výška obrobku: 1900 mm
Výsuv smykadla (Z): mm
Průřez smykadla: mm

SK 40
ČKD BLANSKO - OS
Inv. č.: 211440

Rok výroby:1954
Max. průměr obrobku: 4200 mm
Upínací průměr otočného stolu: 3750 mm
Max. zatížení stolu: 40000 kg
Max. výška obrobku: 2500 mm
Výsuv smykadla (Z): mm
Průřez smykadla: mm

12

Vertikální soustruh se používá pro třískové obrábění, při kterém je obráběný dílec vyrovnán a upnut ve vodorovné rovině na upínací desku pomocí manuálních upínacích svěráků nebo pomocí hydraulických sklíčidel.

Jak již vyplývá z názvu stroje, osa rotace upnutého dílce je vertikální - svislá.

Vertikální soustruhy jsou tedy určeny především k soustružení rozměrných a těžkých obrobků.

Obrábět - upínat lze jak rotační, tak nerotační součásti - dílce. Karusely umožňují soustružení čelních, válcových, kuželových a obecných rotačních vnitřních i vnějších ploch, dále soustružení vnitřních a vnějších závitů na válcové i kuželové ploše s konstantním i proměnlivým stoupáním.

V případě užití příslušenství jsou umožněny i další operace.

Karusely umožňují i řezání závitů, frézování drážek a obecných tvarů

U stroje vybaveného náhonem rotačních nástrojů je možné používat přímé rotační hlavy pro frézování, díky němuž je možno nejen vrtání otvorů, ale také řezání závitů, frézování drážek a obecných tvarů. Stroj může být vybavený také úhlovou hlavou, která umožňuje jak vrtání, frézování a řezání závitů pod různými úhly vzhledem k ose upínací desky. Další možností je použití brousícího zařízení pro čelní a obvodové broušení vnitřních i vnějších ploch.

Základní mechanické rozlišení karuselů:

  • průměr upínací desky

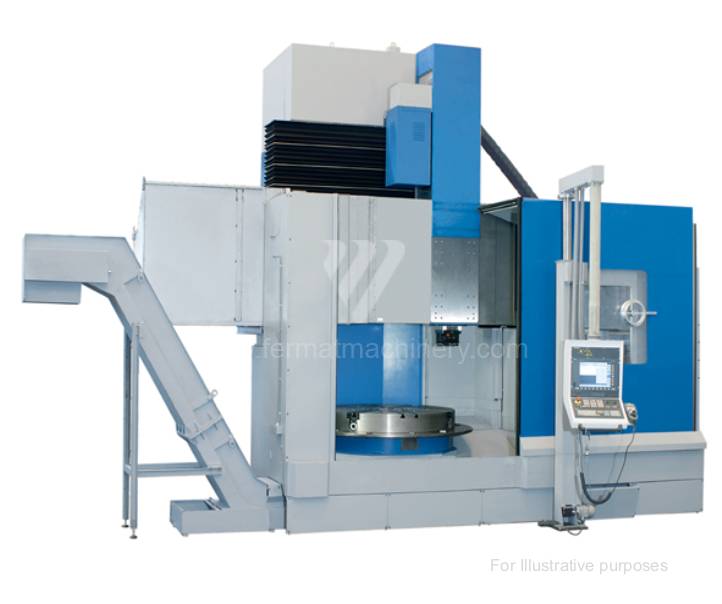

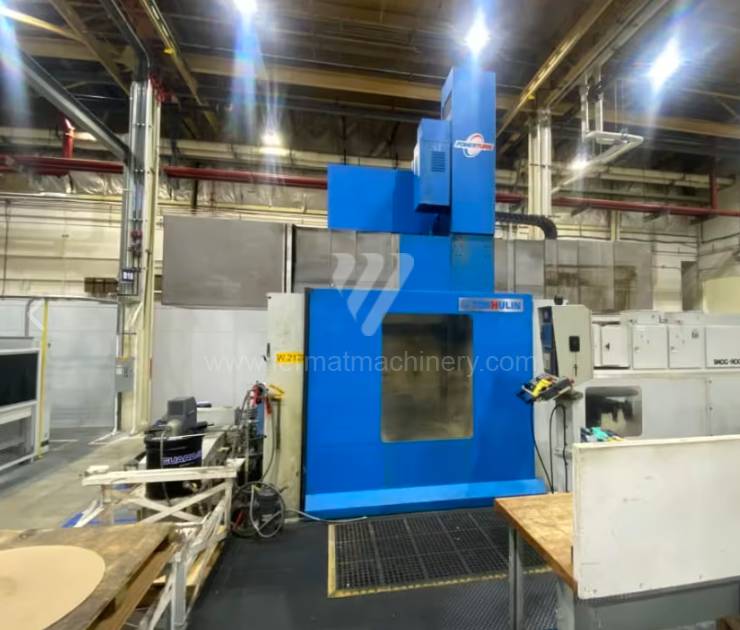

  • Jedno stojanové provedení
  • Dvou stojanové  provedení

Výška obrobku je dána nastavením polohy příčníku a maximálním výsuvem smykadla (osa Z).

Mezi další klíčové části karuselů patří suport, smykadlo, upínací deska, lože, rám - stojan, příčník,  soustružnické držáky nástrojů, přímé a úhlové rotační hlavy, chlazení nástrojů – vodní hospodářství a dopravník třísek. Krytování stroje je základem k zajištění bezpečnosti obsluhy stroje.

Vertikální soustruhy - karusely se následně dělí:

  • Dvouosé provedení stroje, umožňující obrábění - soustružení v osách X a Z
  • Víceosé karusely X, Z, C, které umožňují jak soustružení, ale také díky zajištění přesného polohování upínací desky a možnosti využití rotačních nástrojů pro vrtání, frézování nebo broušení.
  • dle CNC řídící systém - SIEMENS, FANUC, FAGOR, ECS, MEFI a další

Výrobci kruselů

Mezi nejznámější výrobce karuselů patří: TOSHULIN a.s., ČKD Blansko, OMOS Blansko, PIETRO CARNAGHI, SORALUCE, YOU-JI, YU SHINE, Doosan, Mazak, SCHIESS, RAFAMET, DMG MORI, Berthiez, Titan, Dorries, Morando a mnoho dalších.
