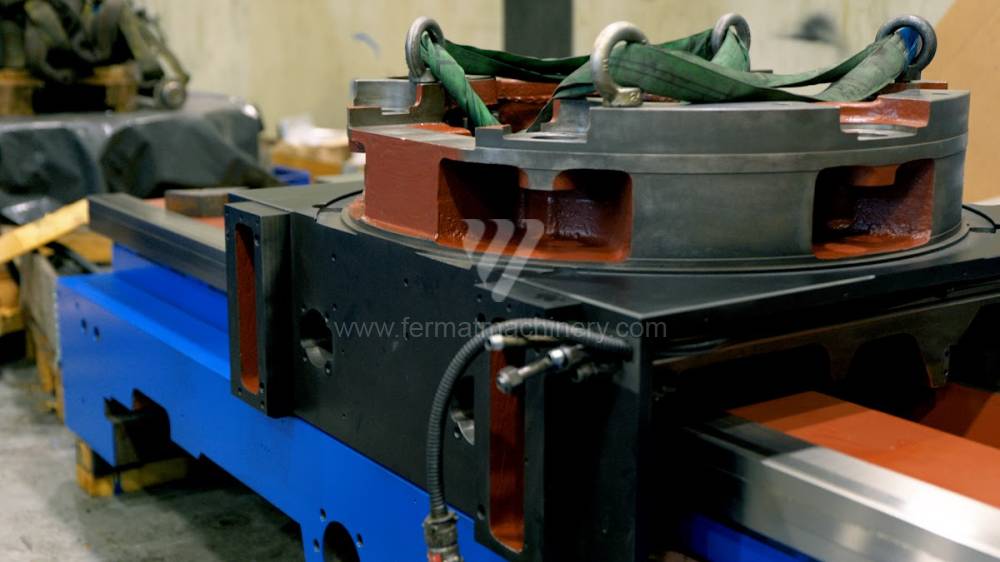

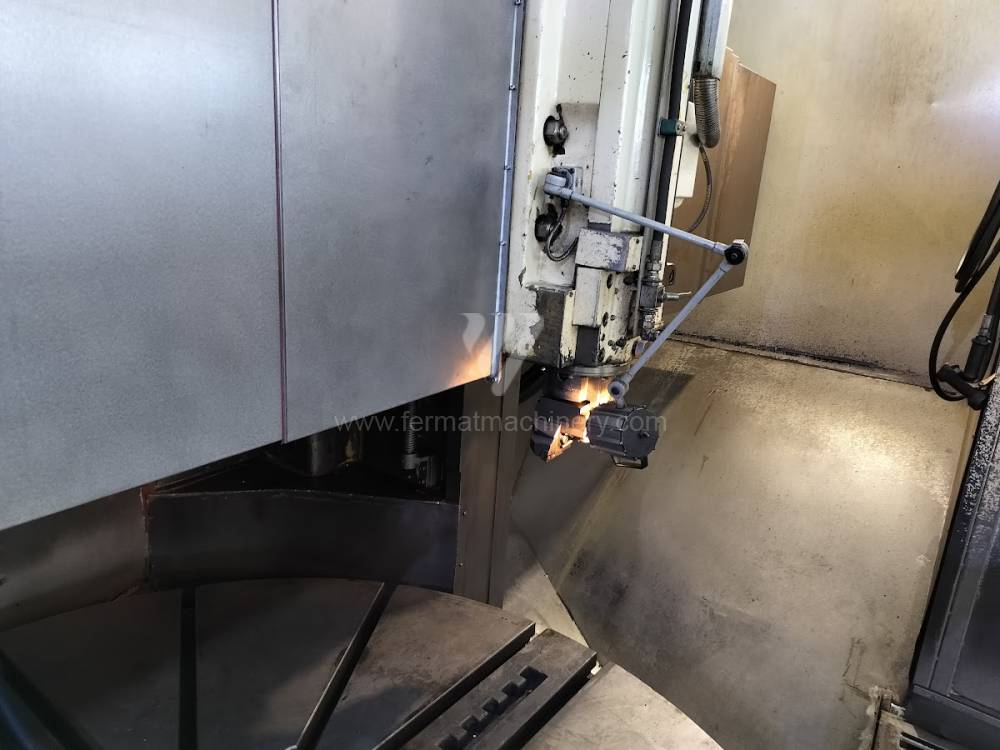

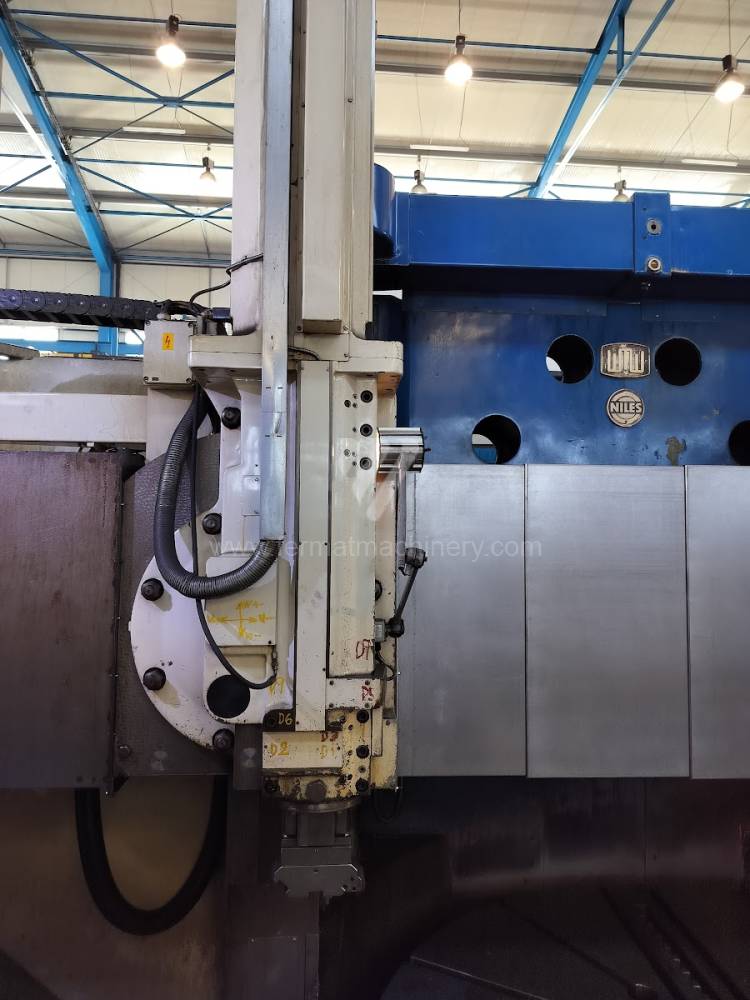

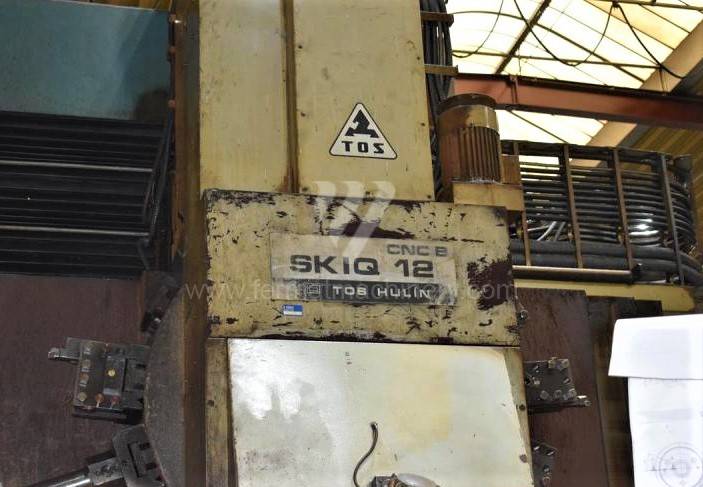

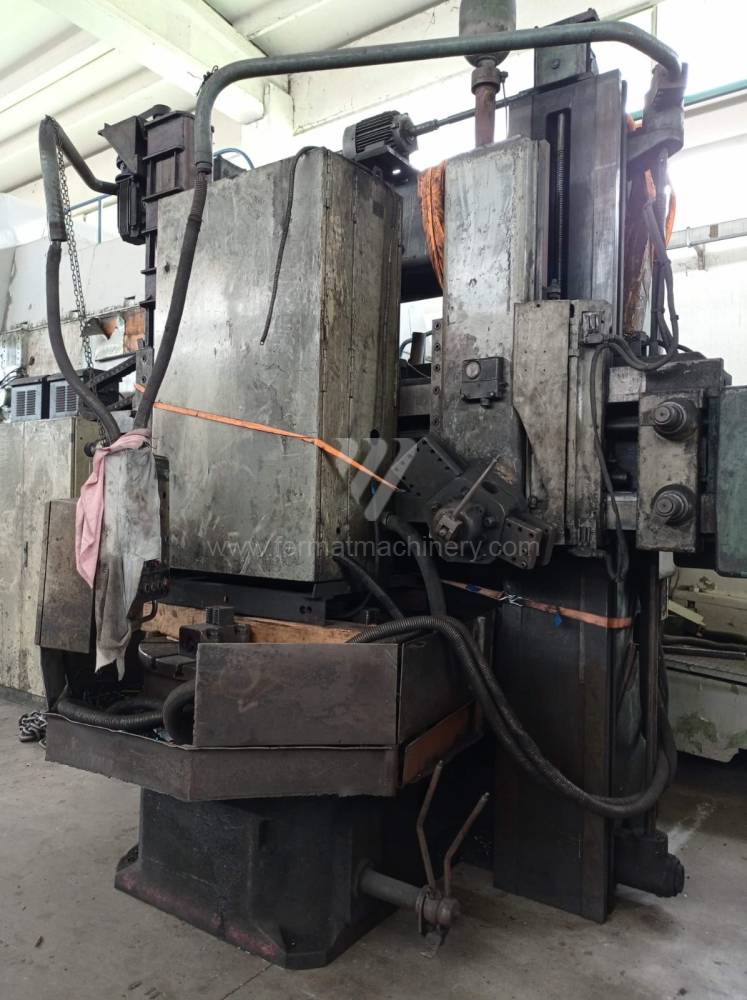

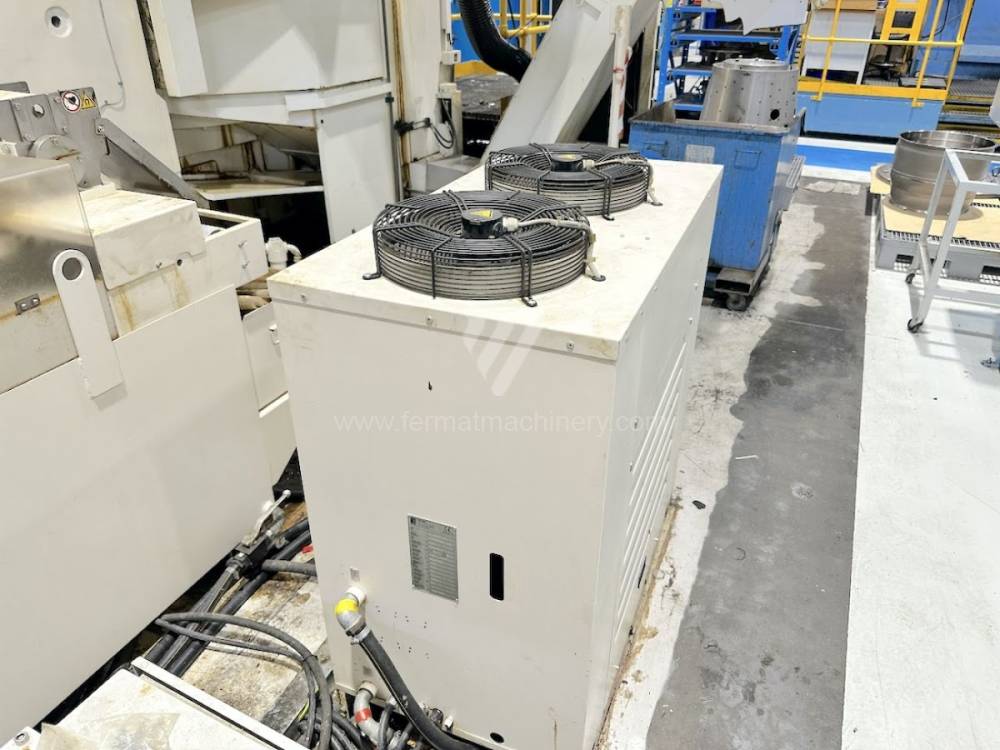

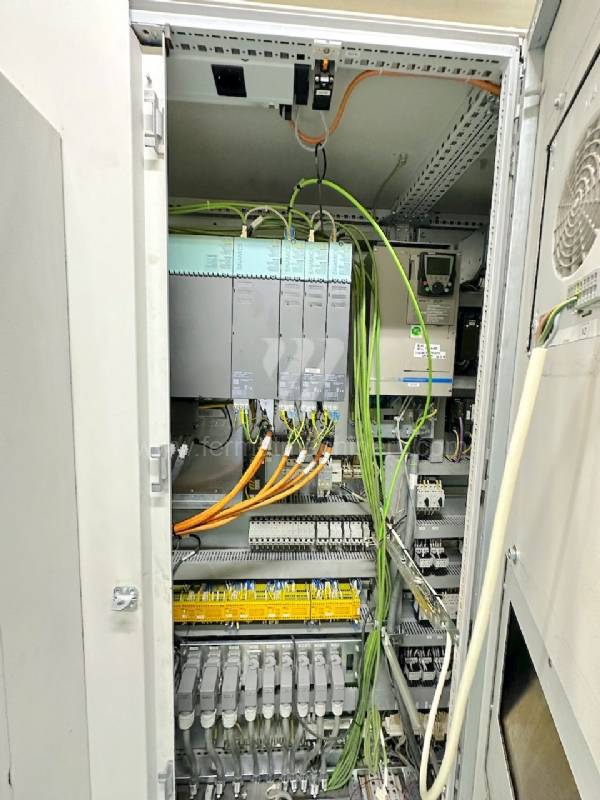

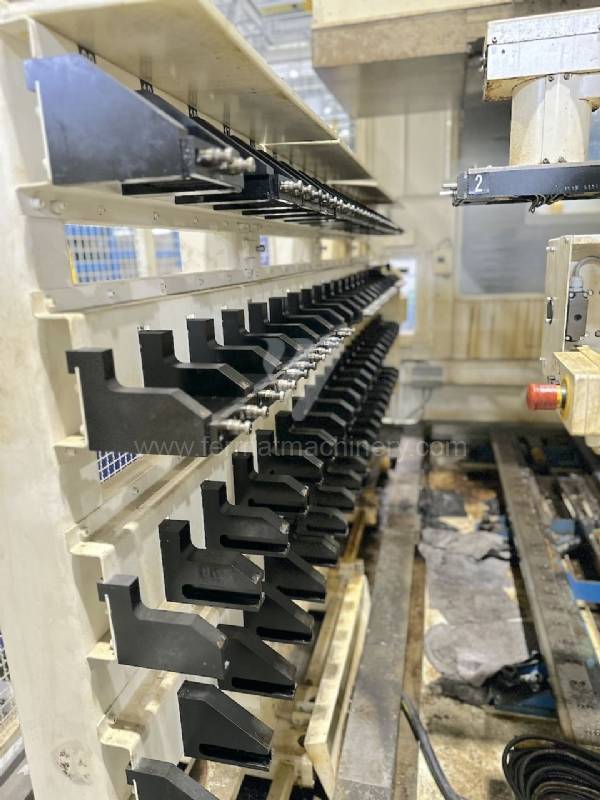

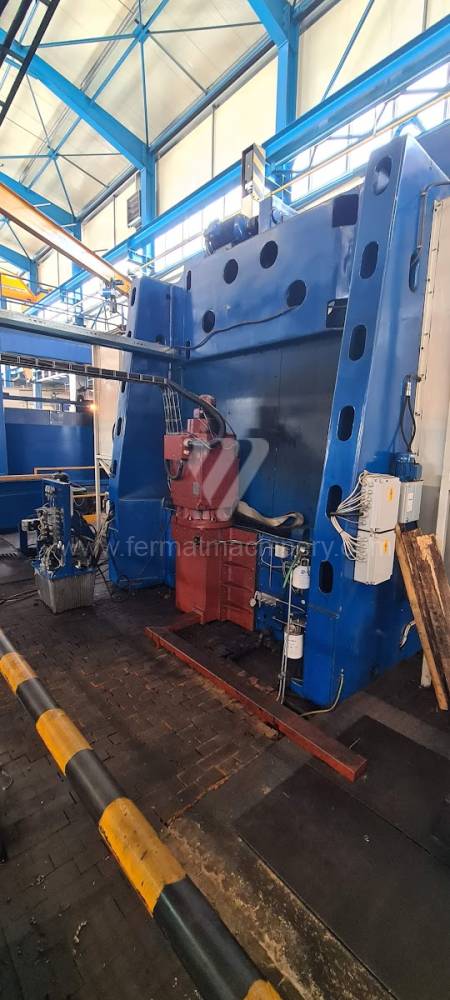

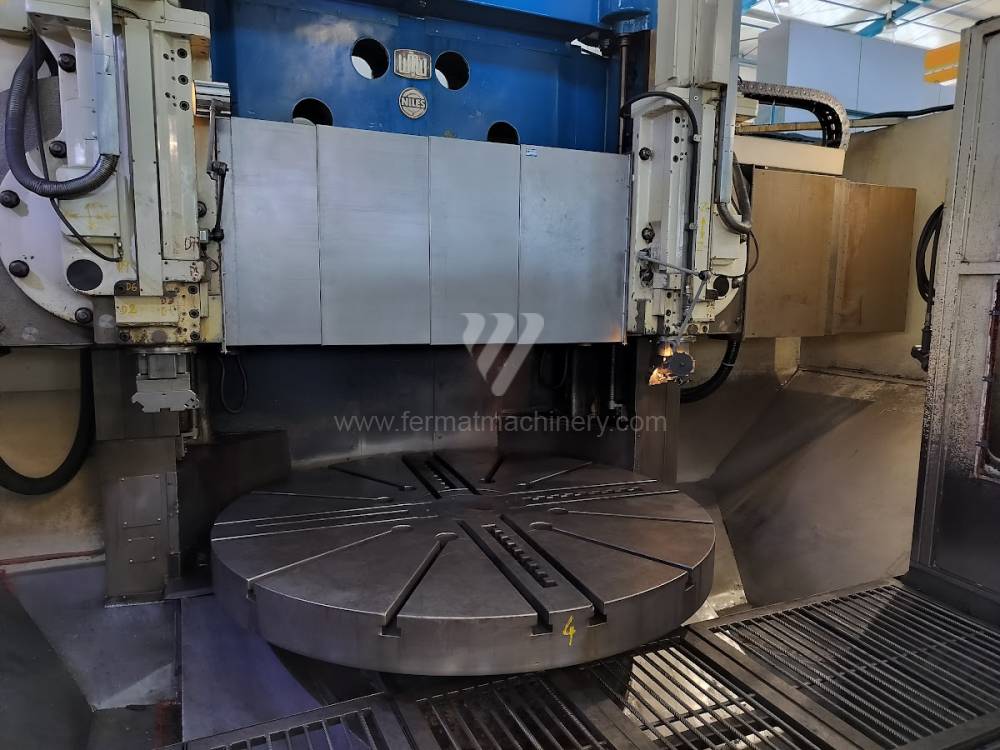

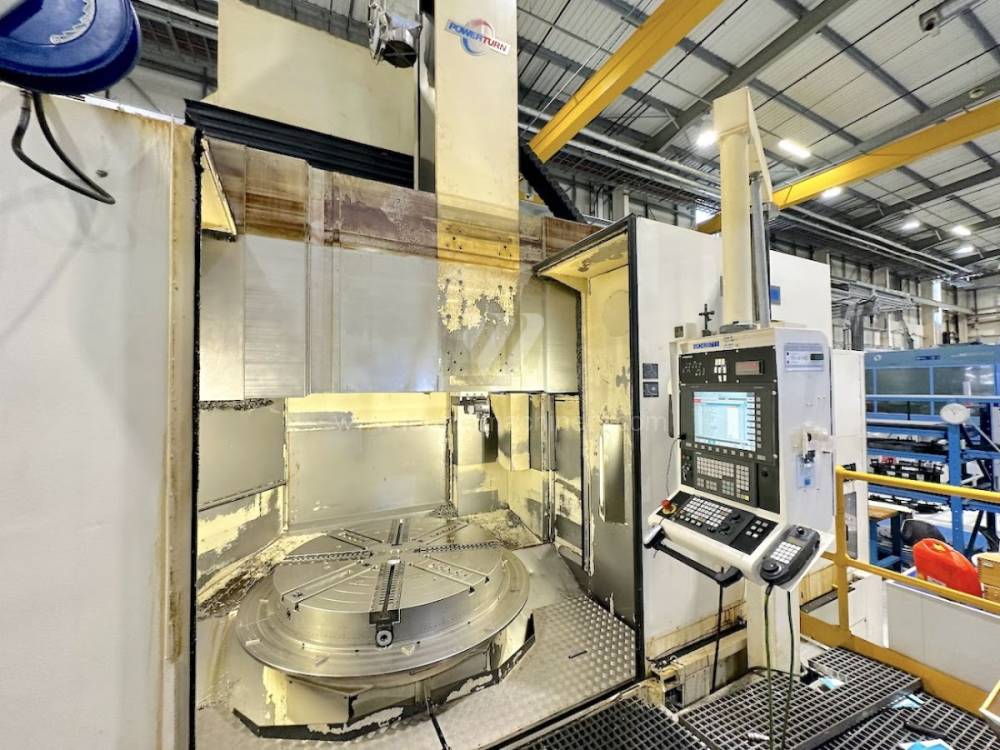

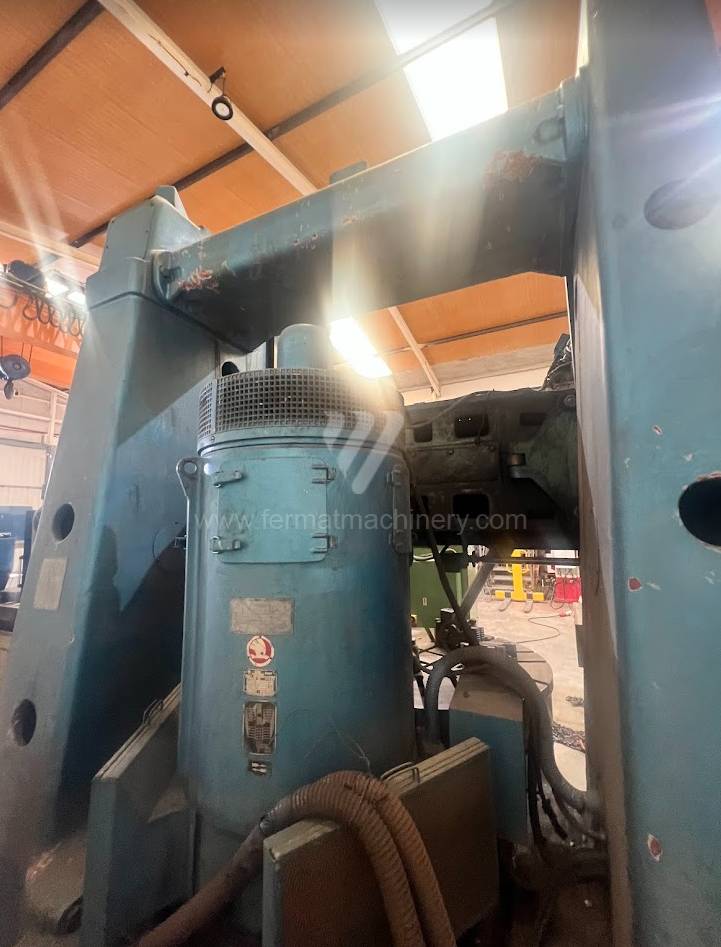

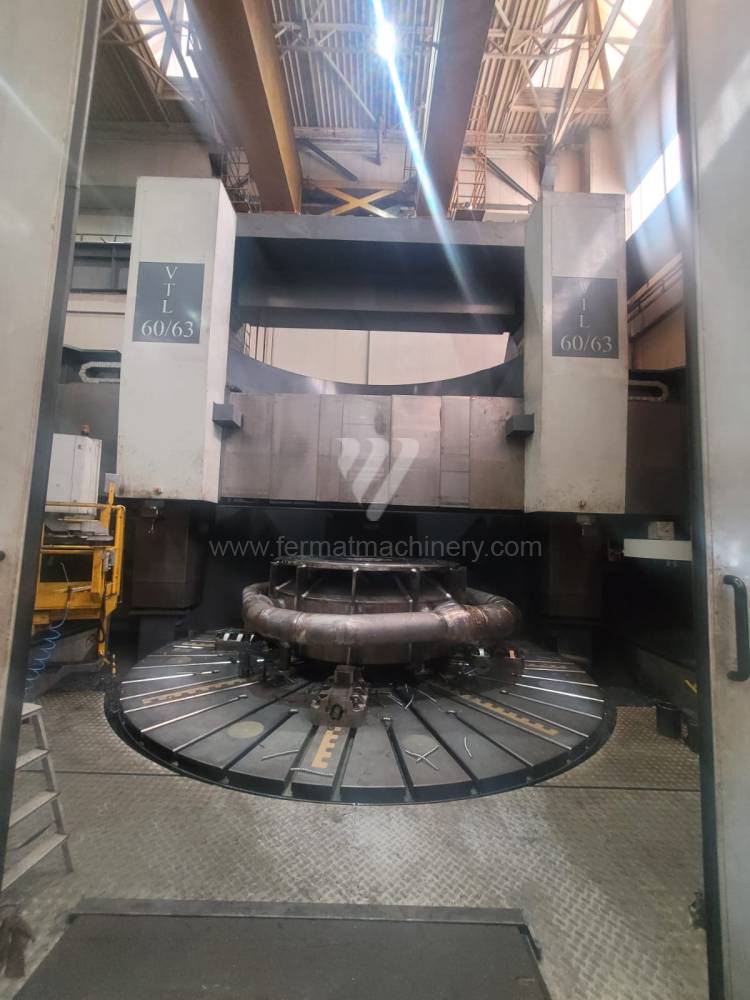

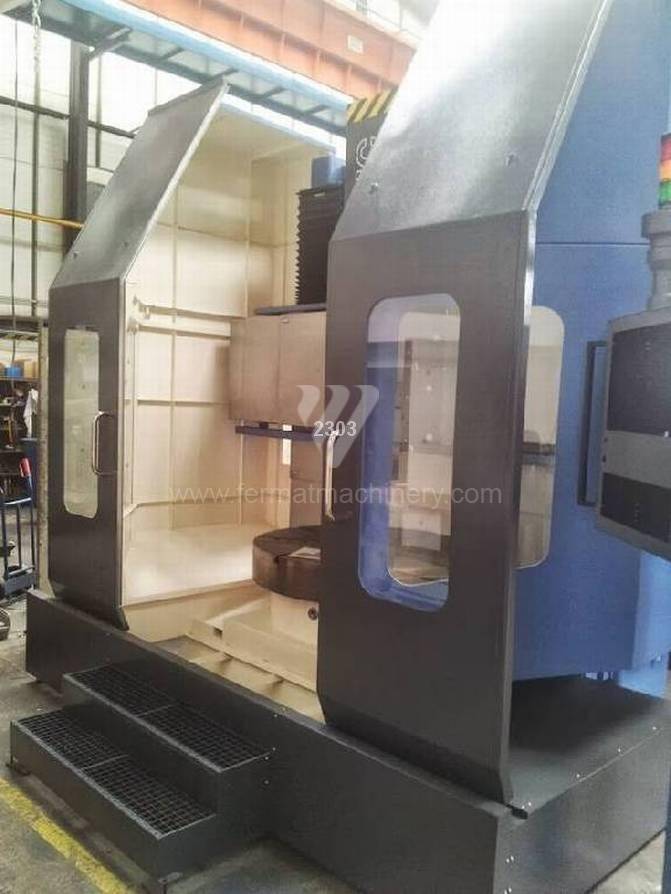

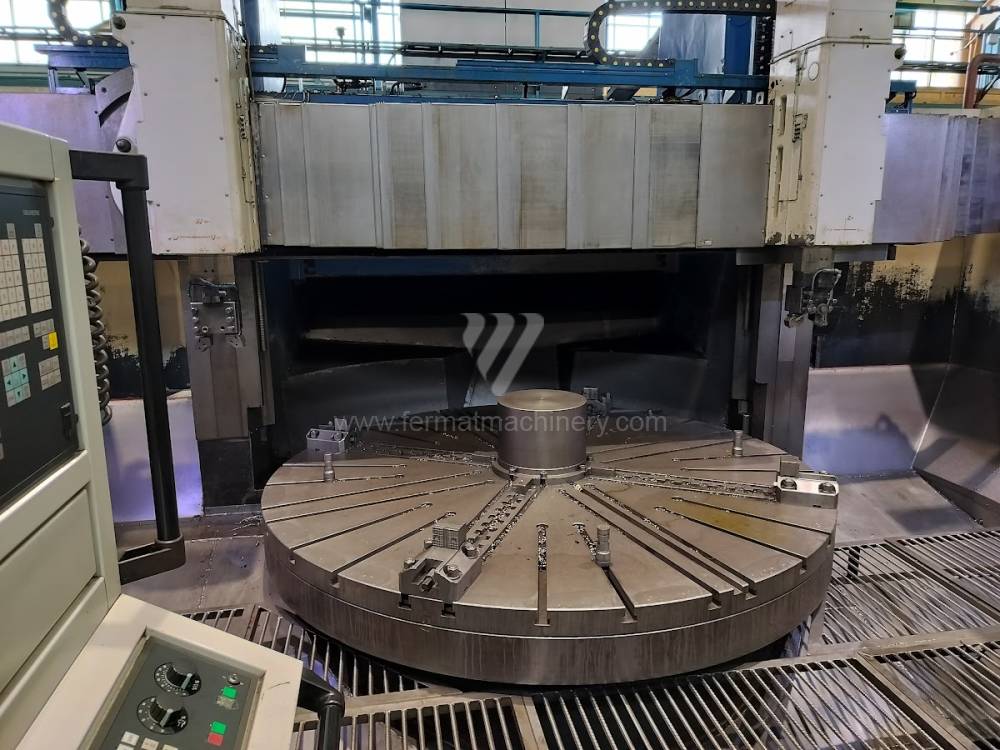

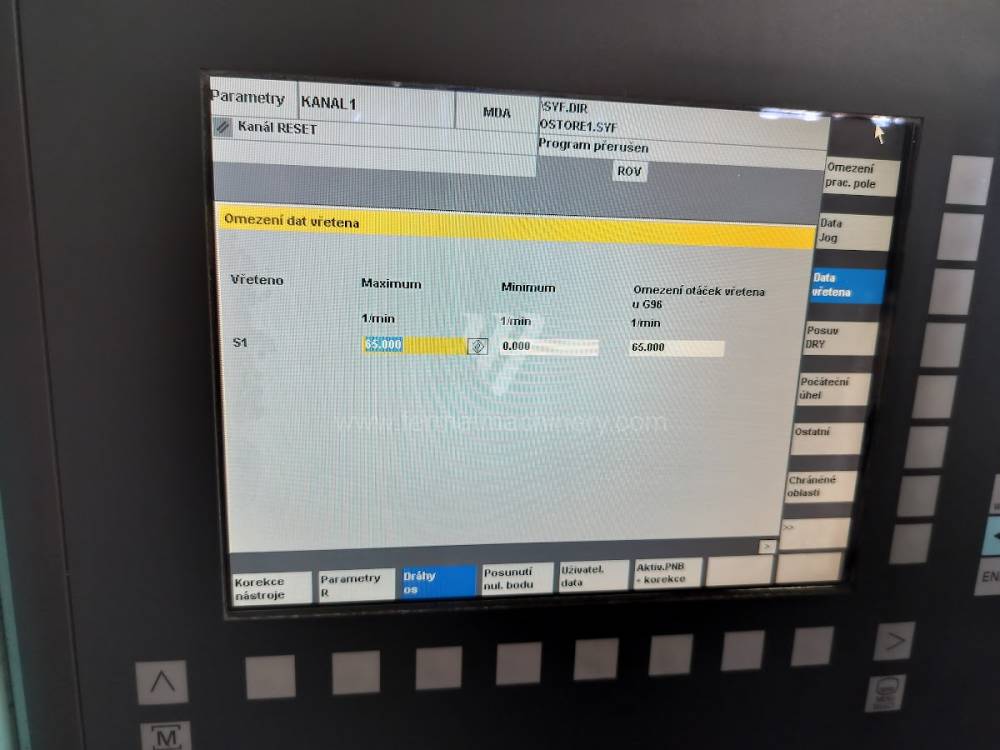

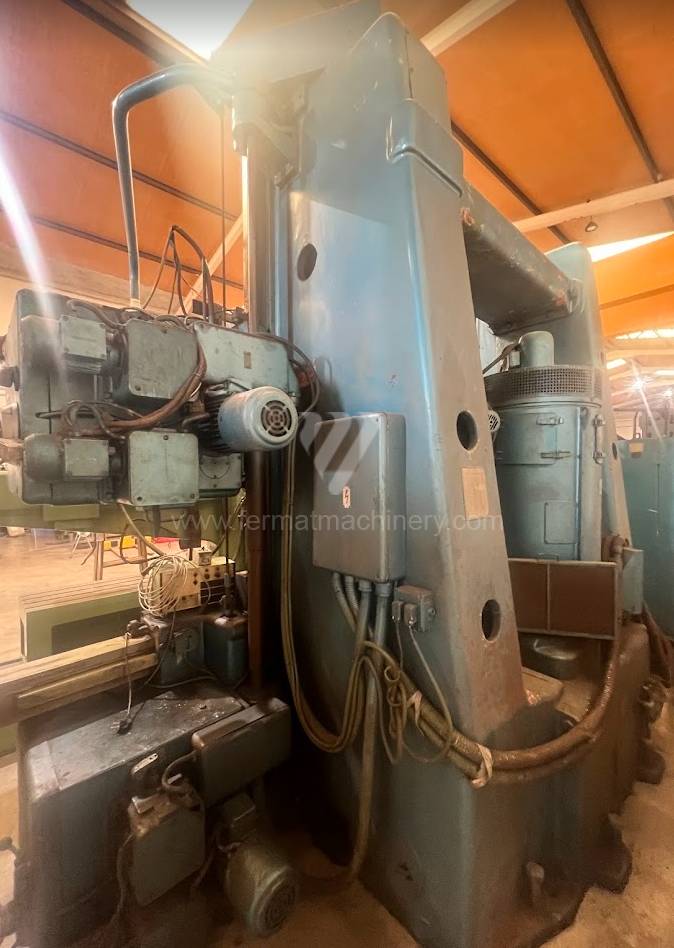

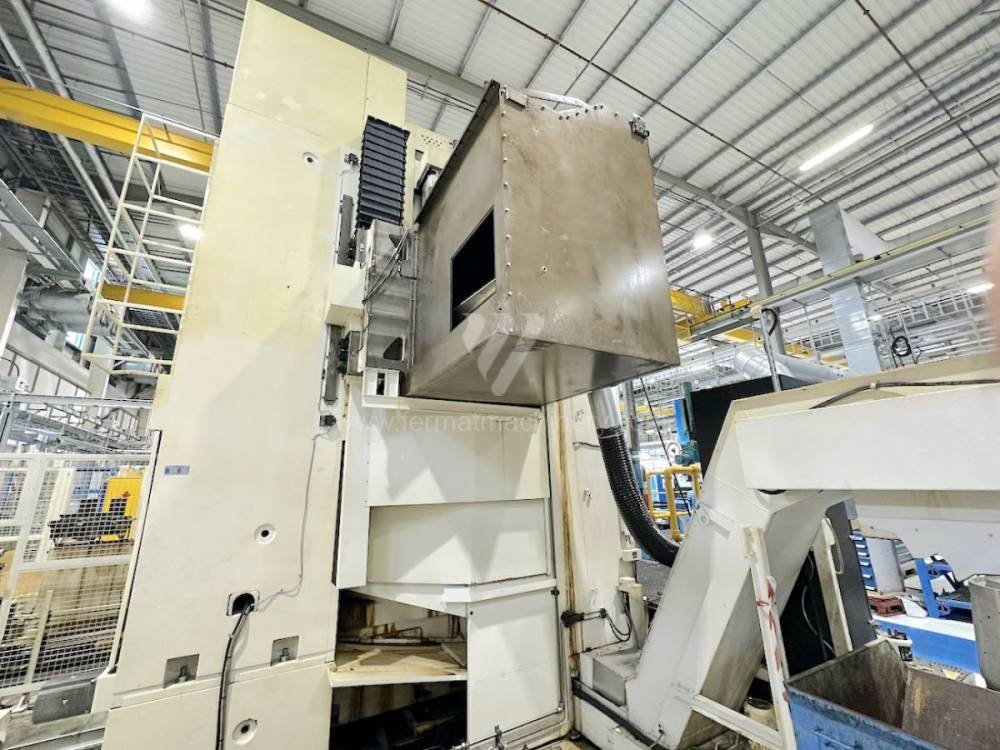

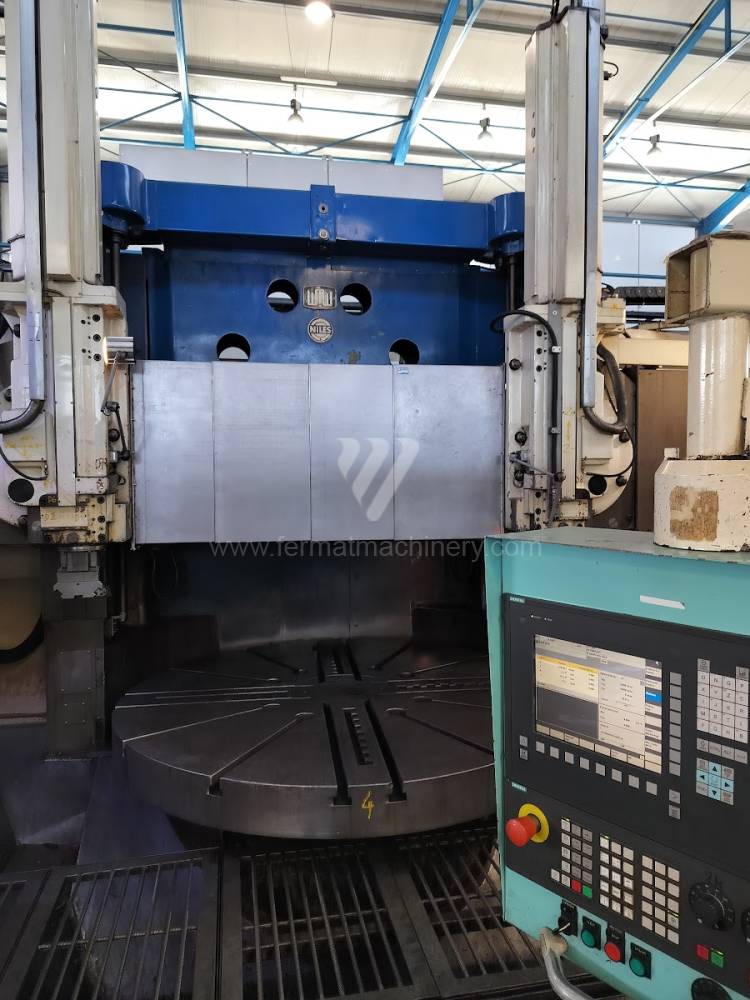

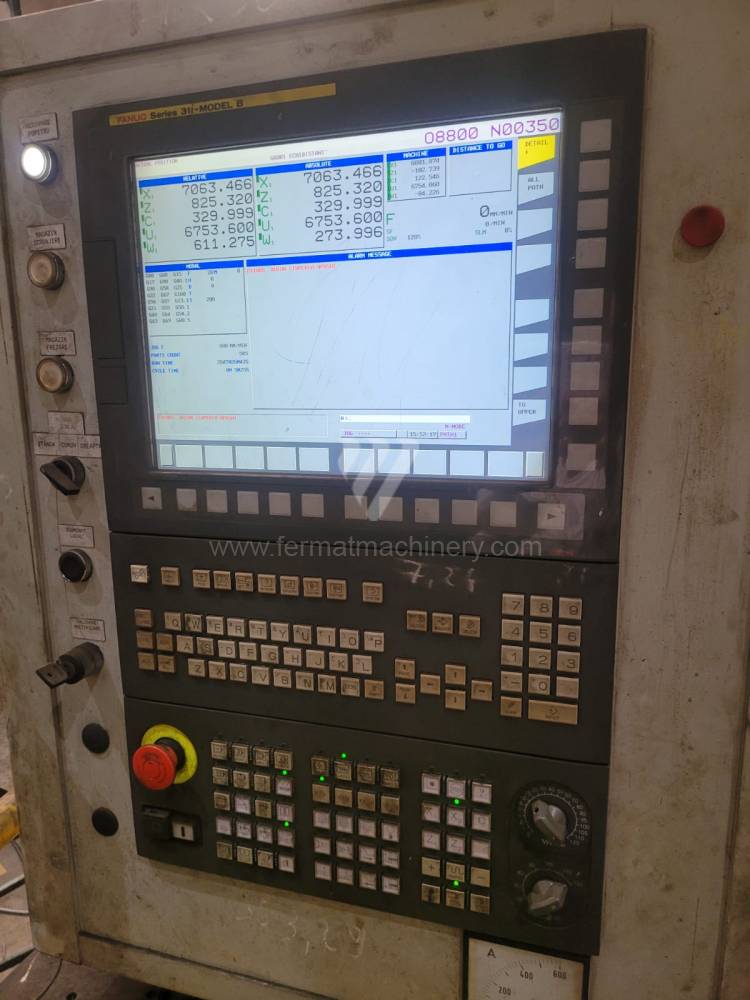

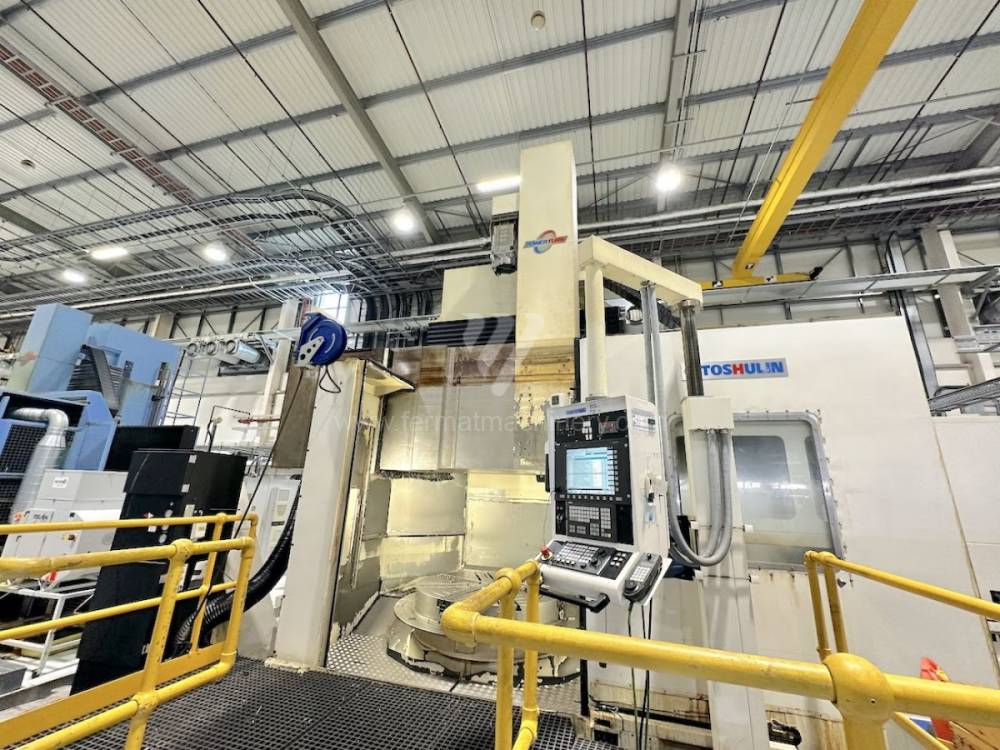

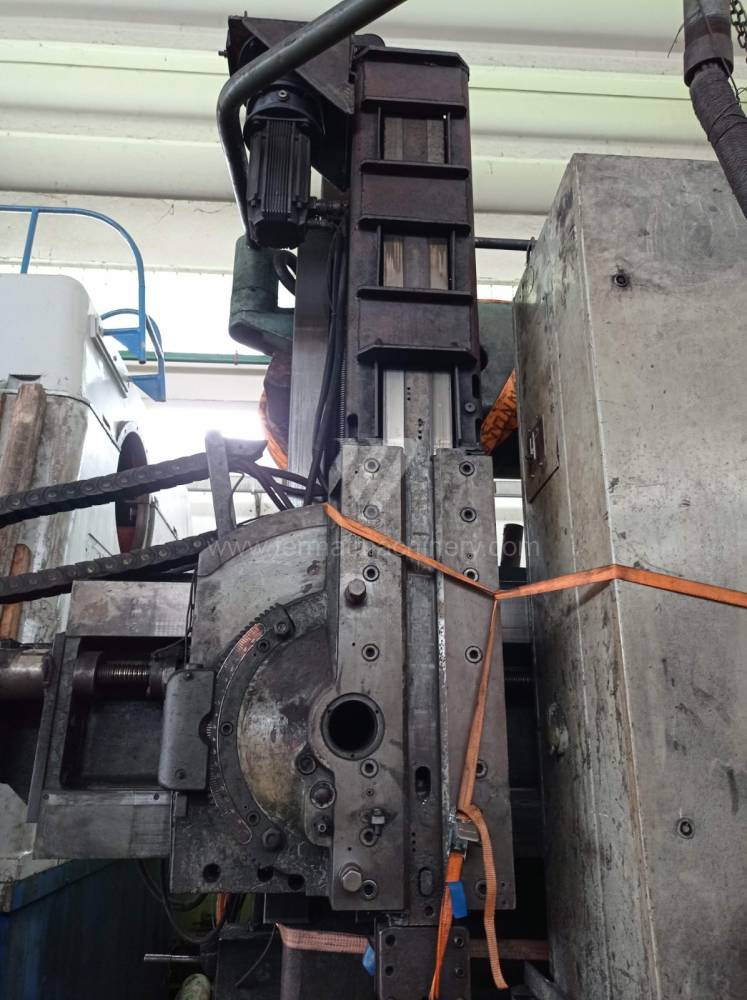

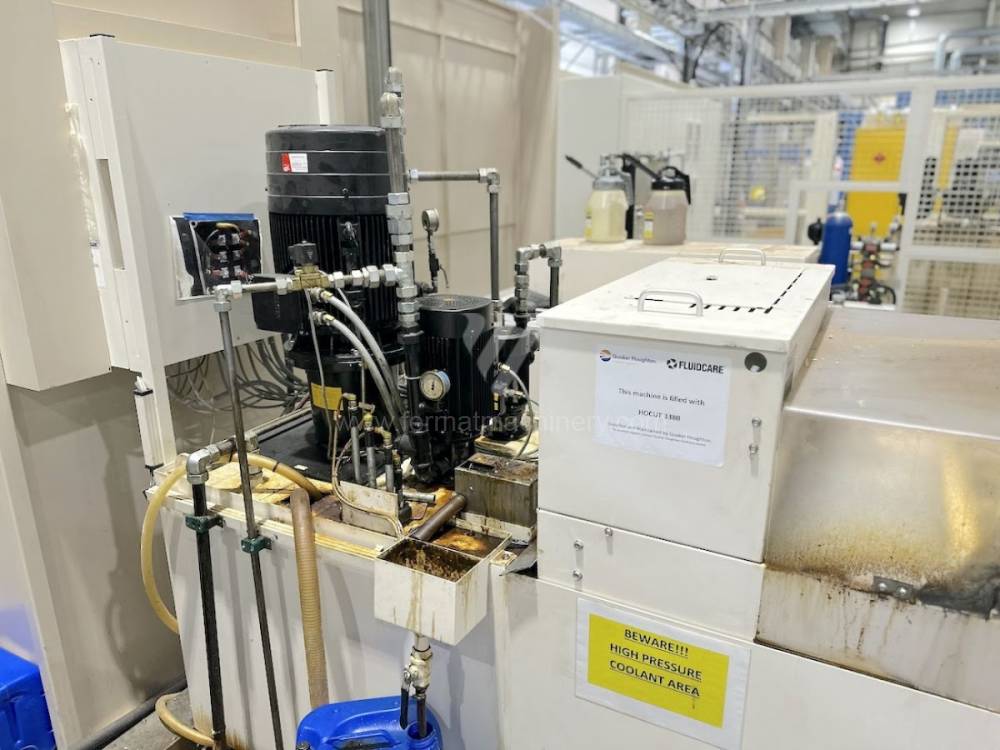

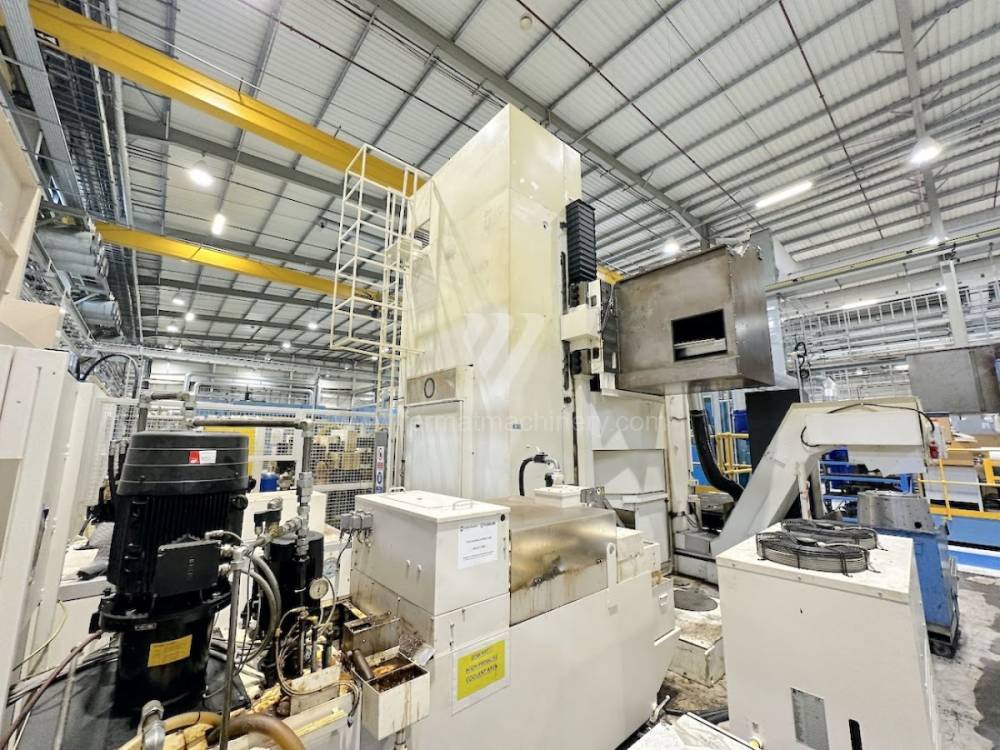

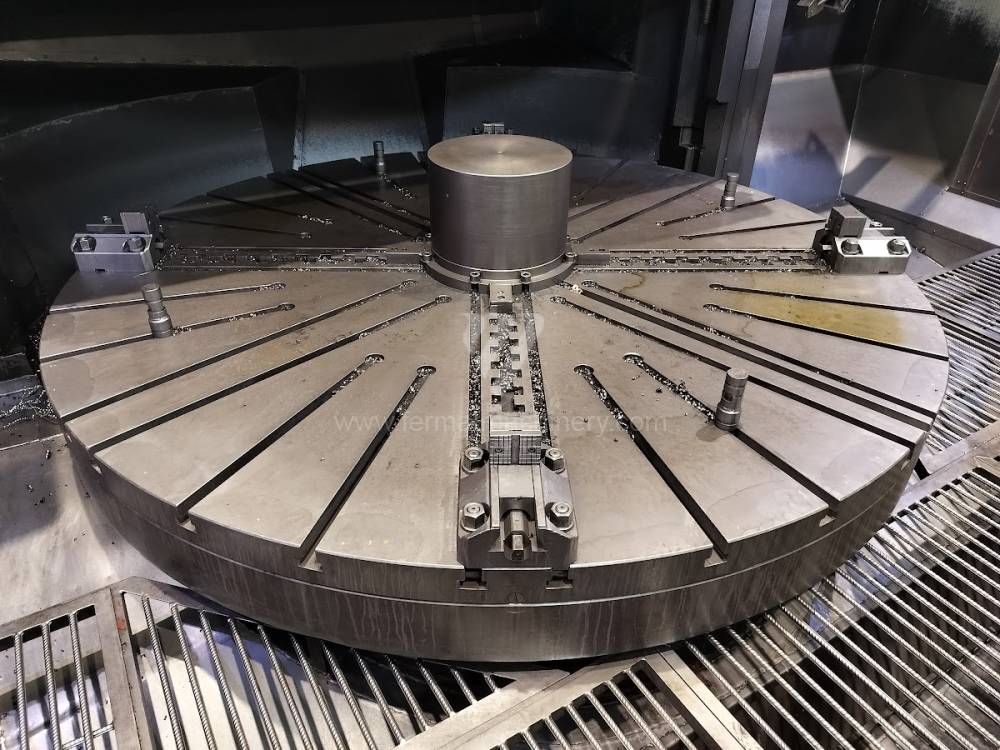

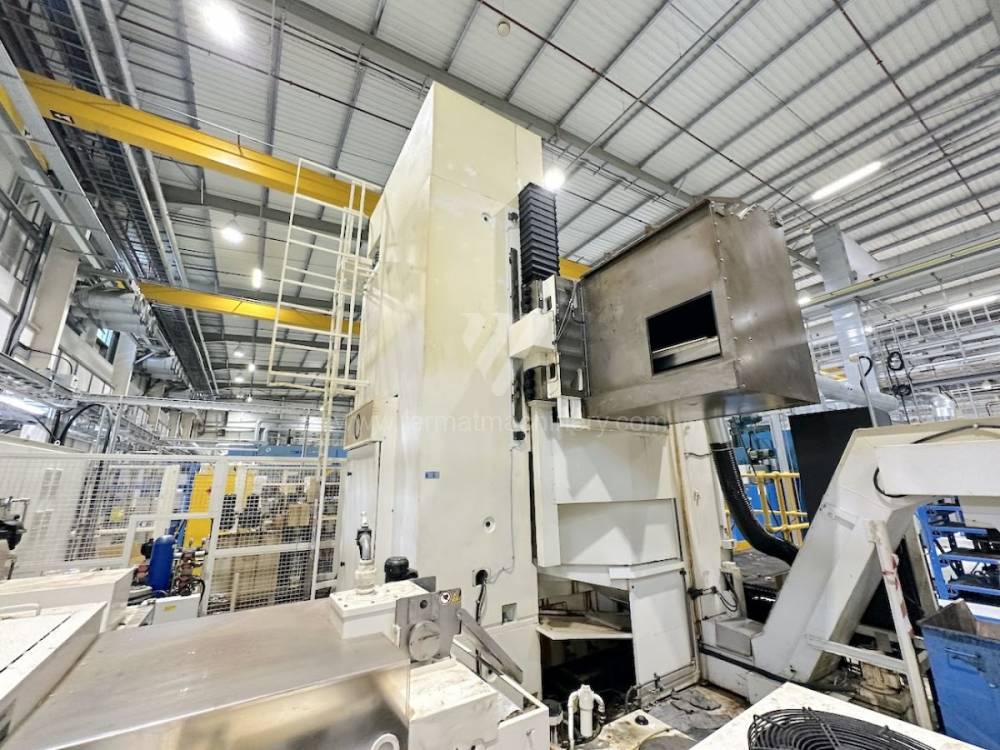

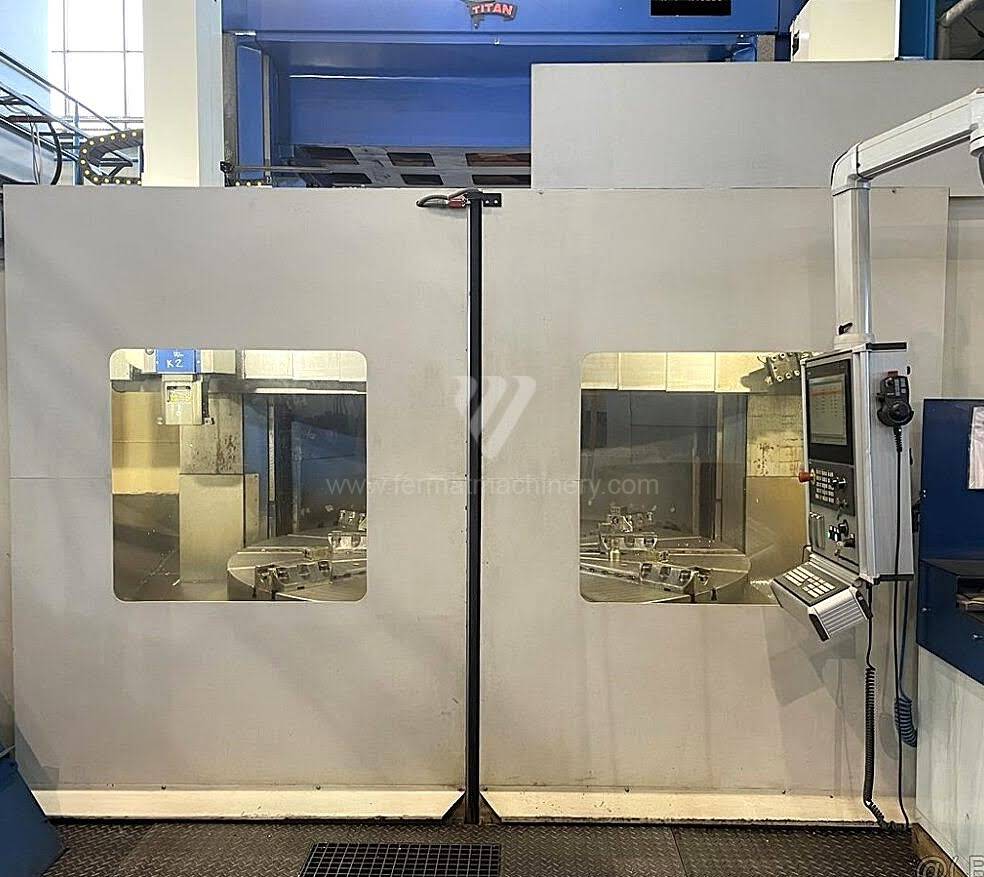

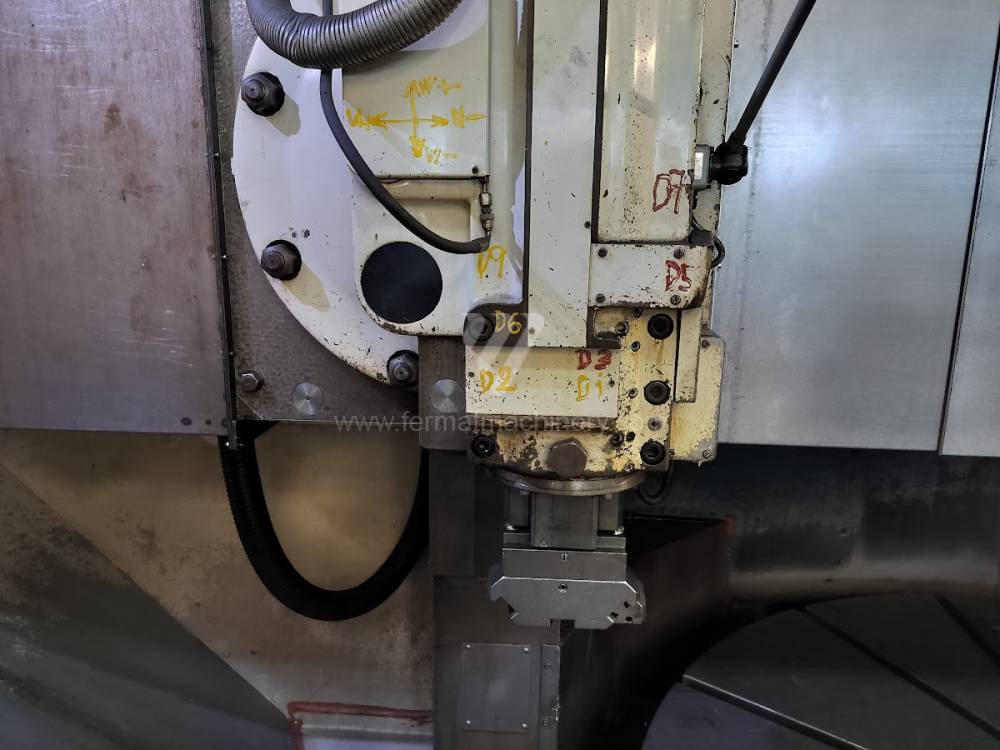

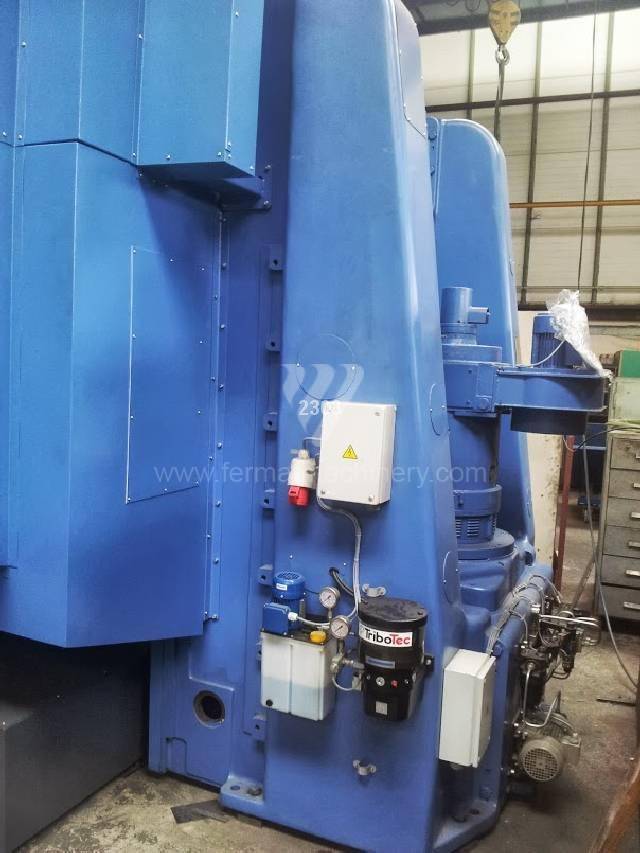

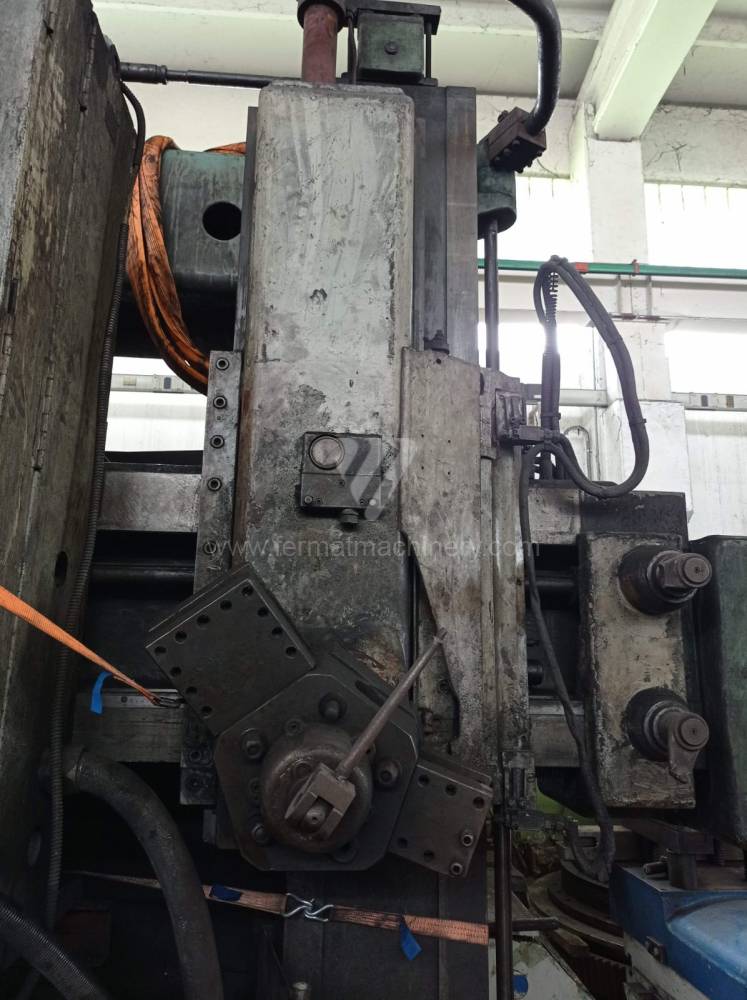

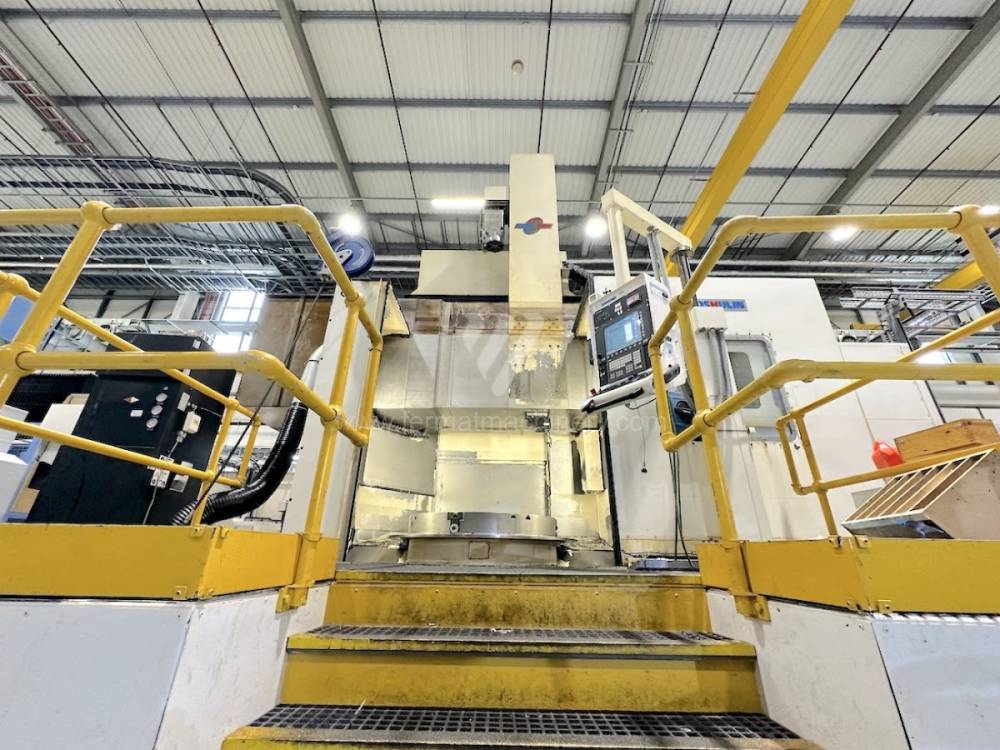

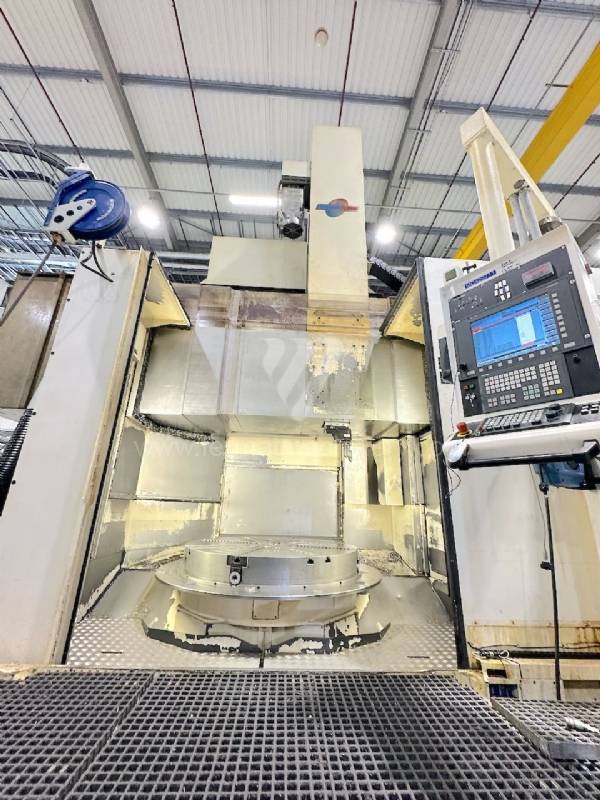

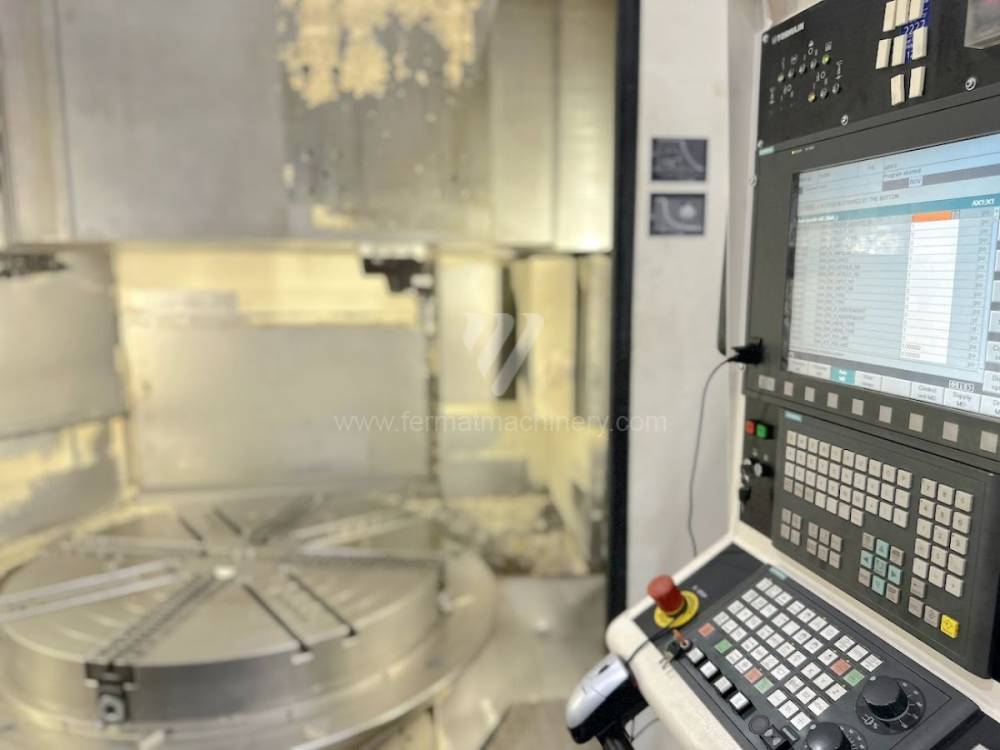

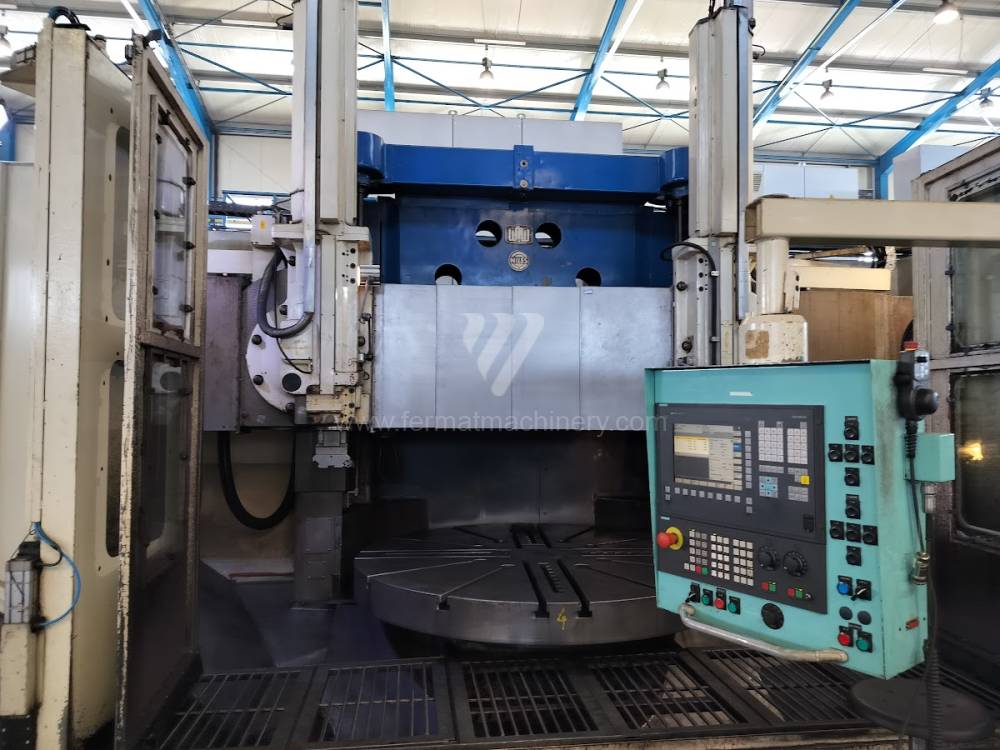

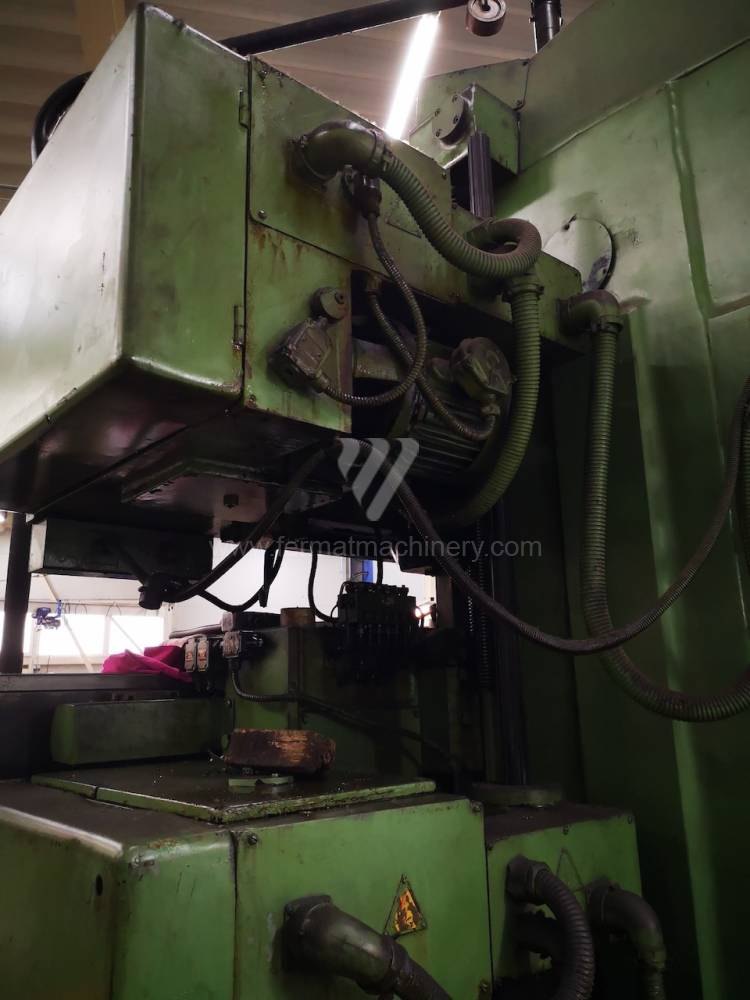

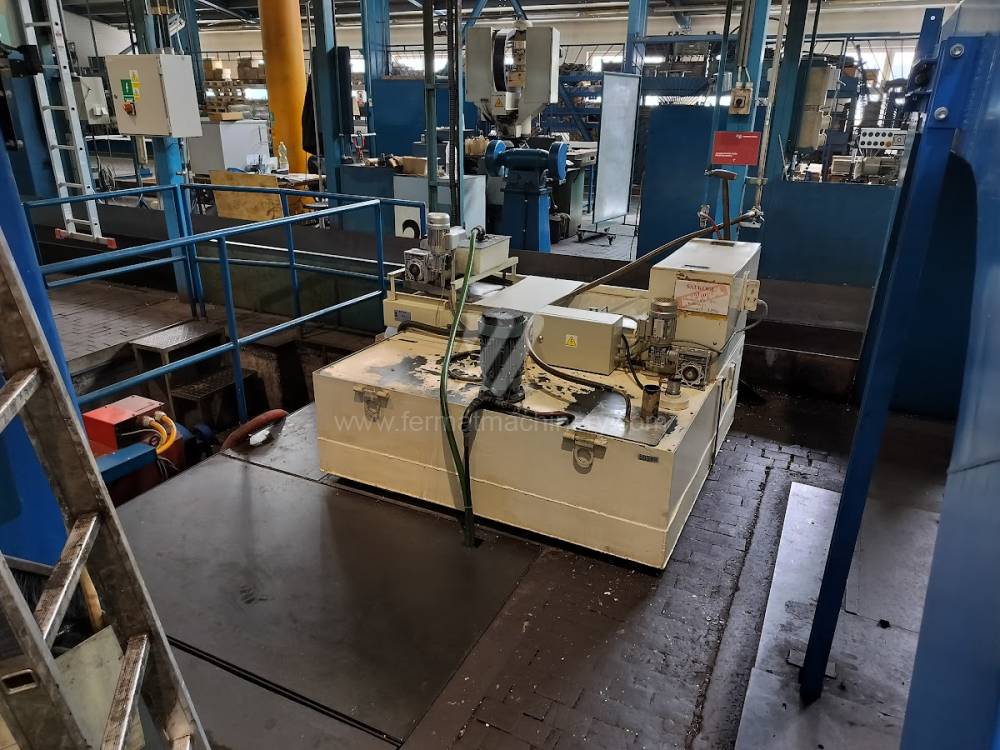

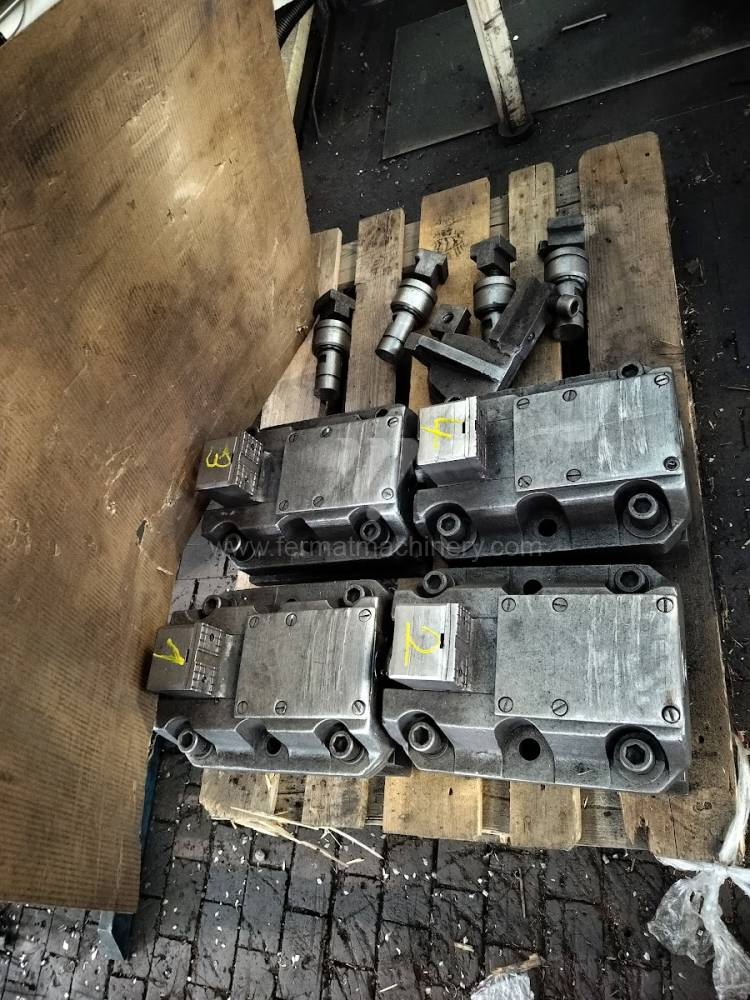

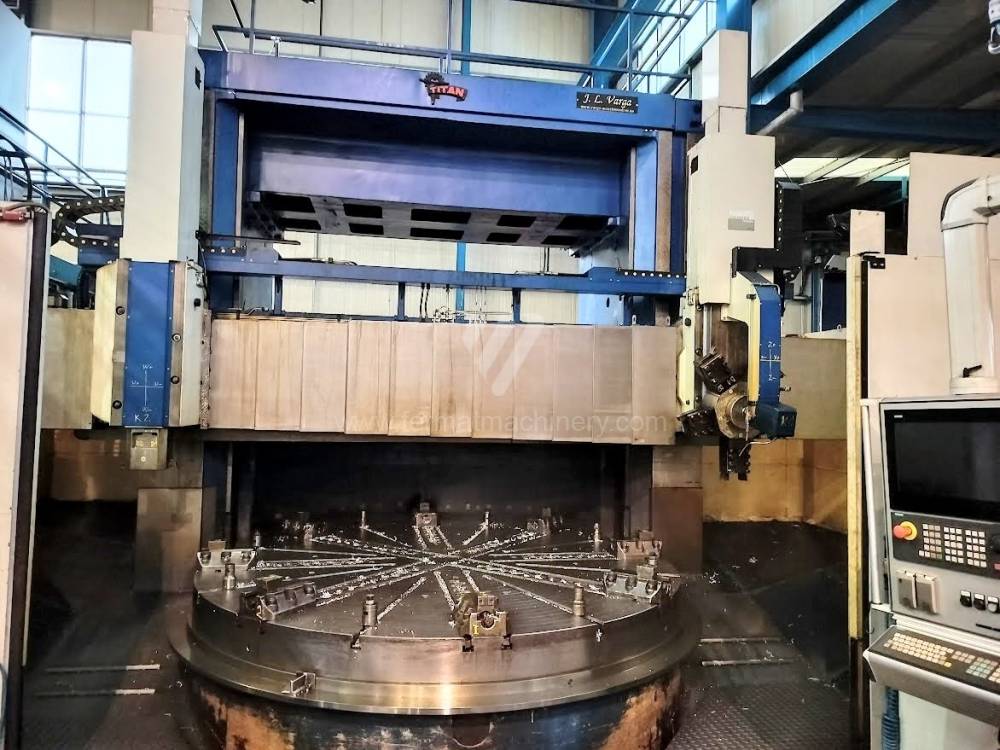

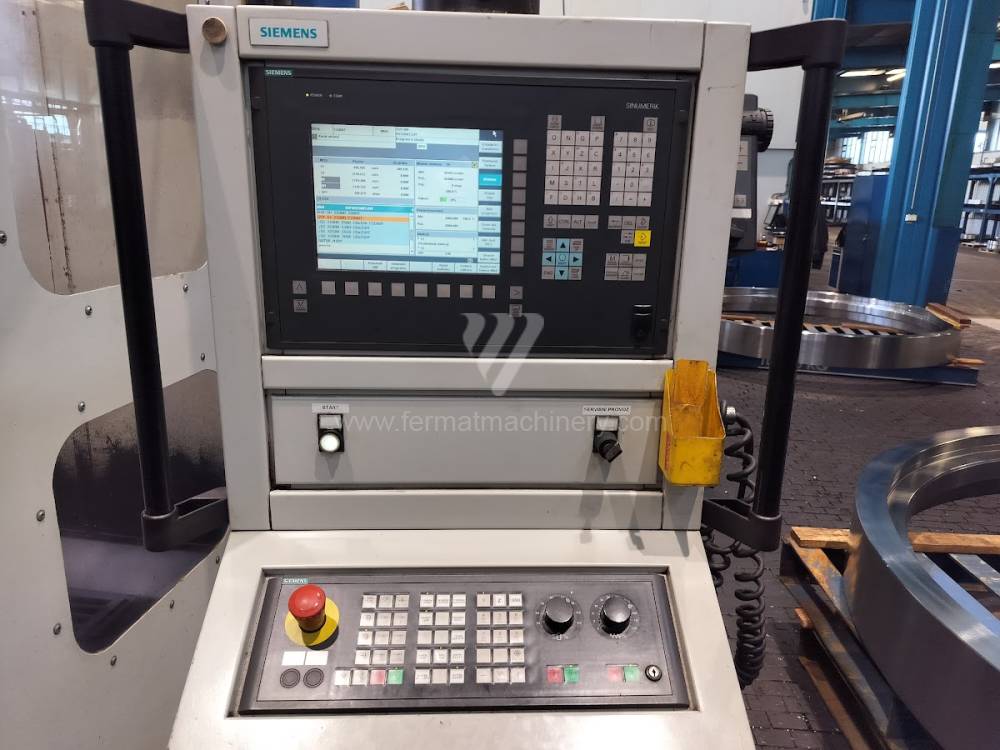

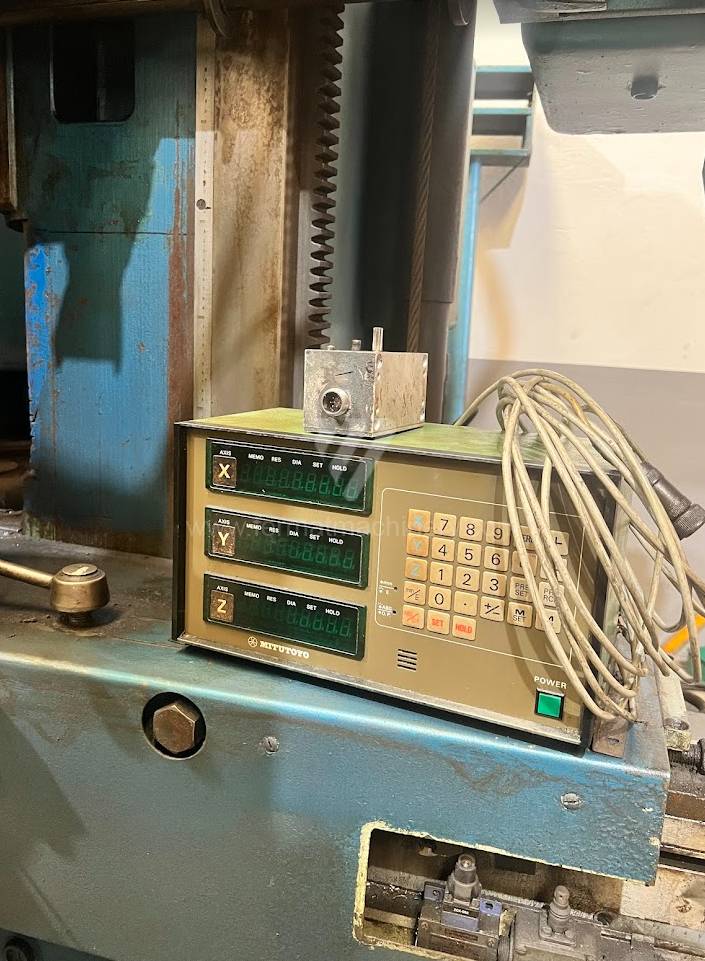

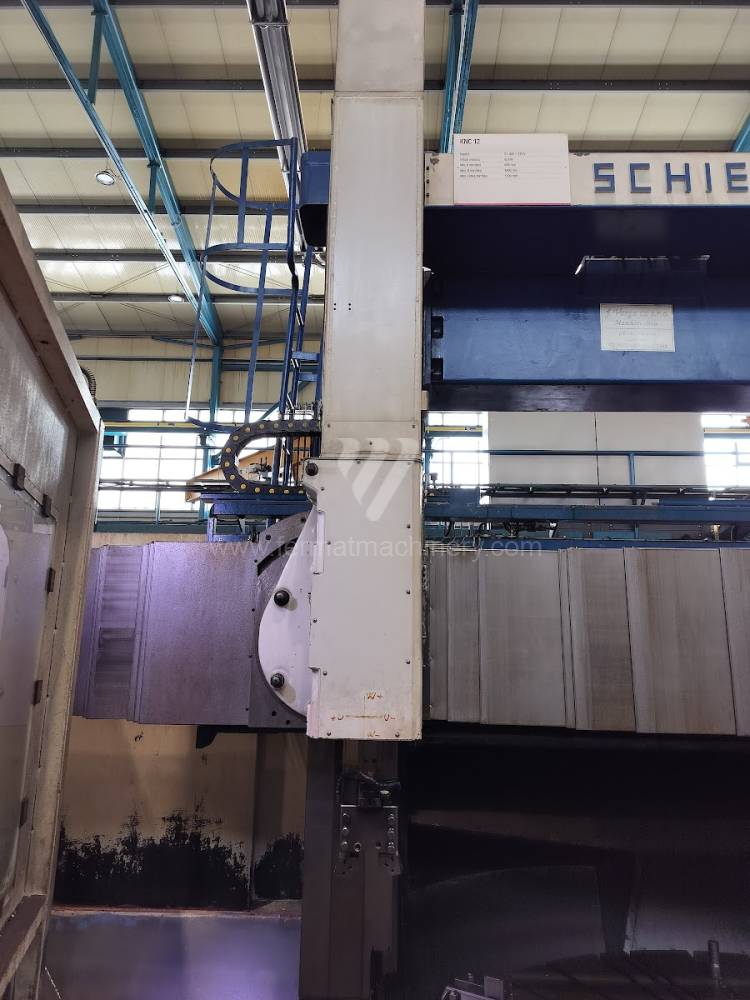

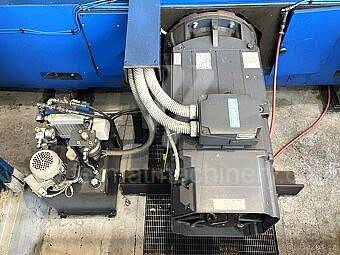

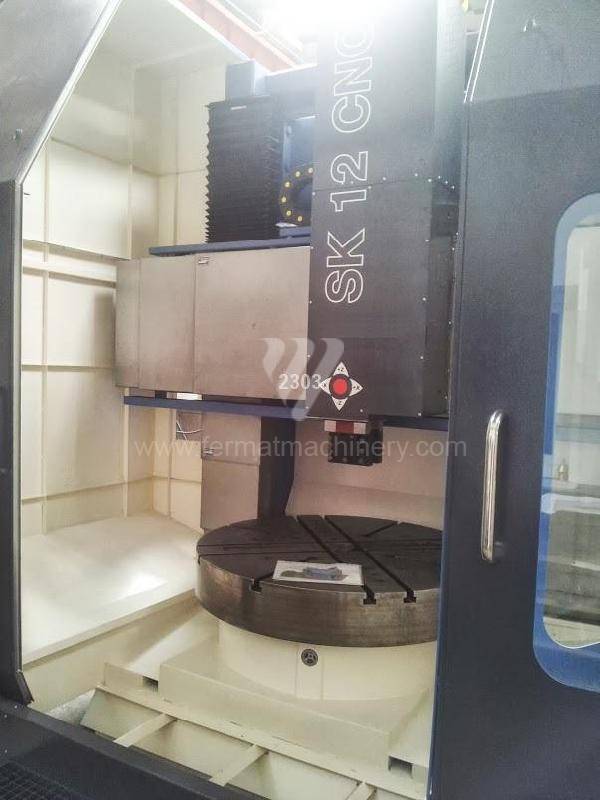

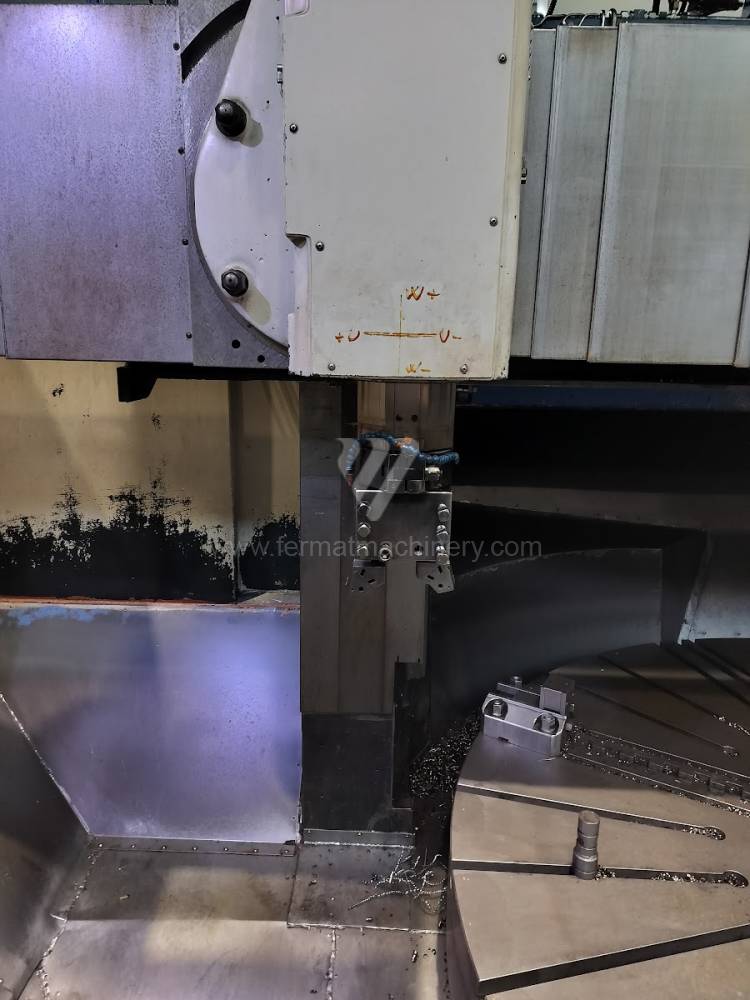

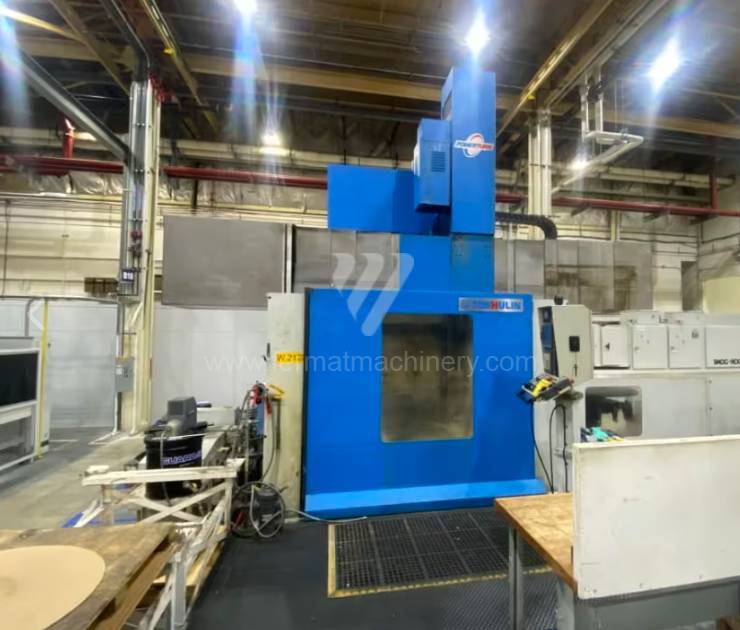

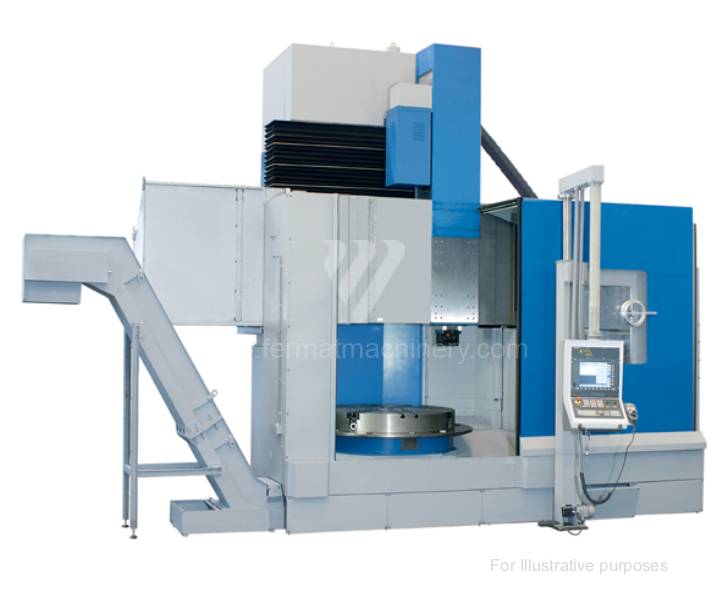

Karusselldrehmaschine

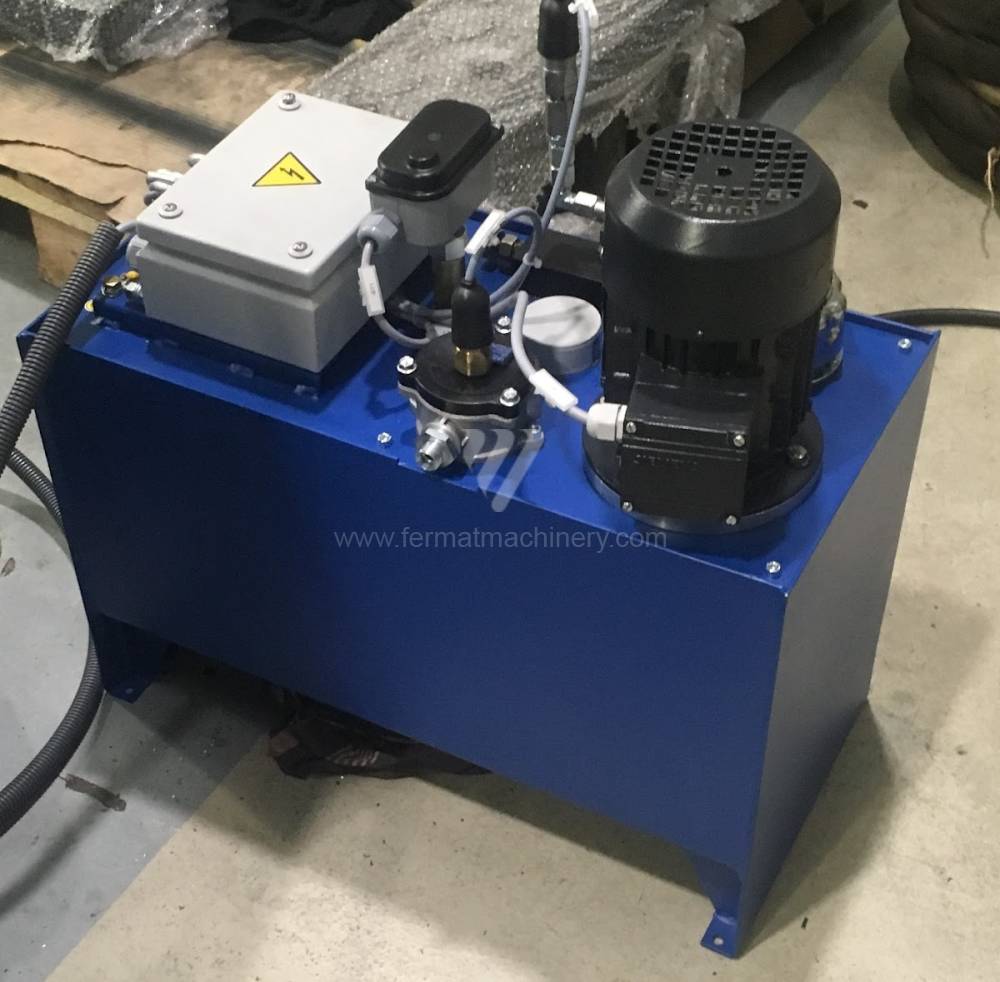

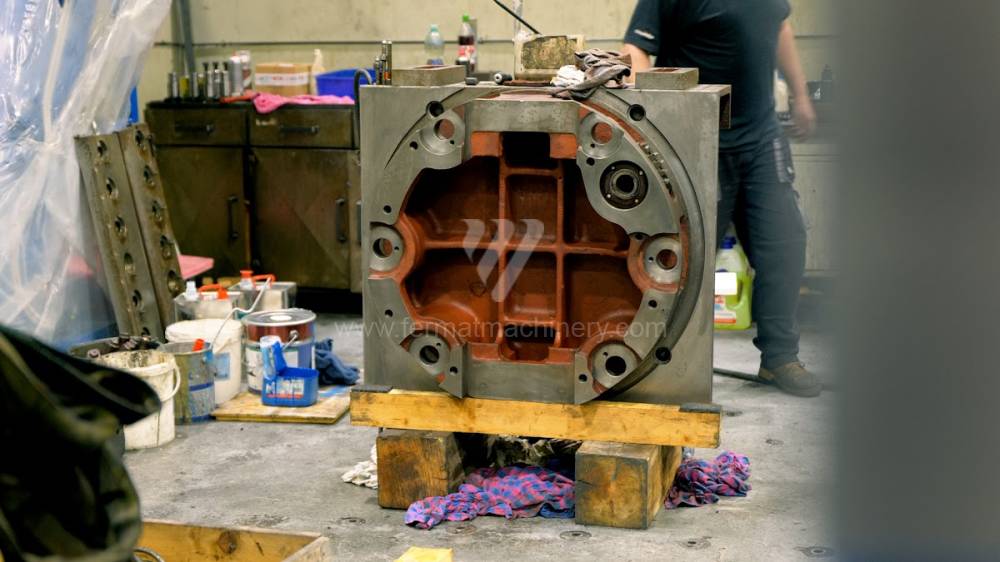

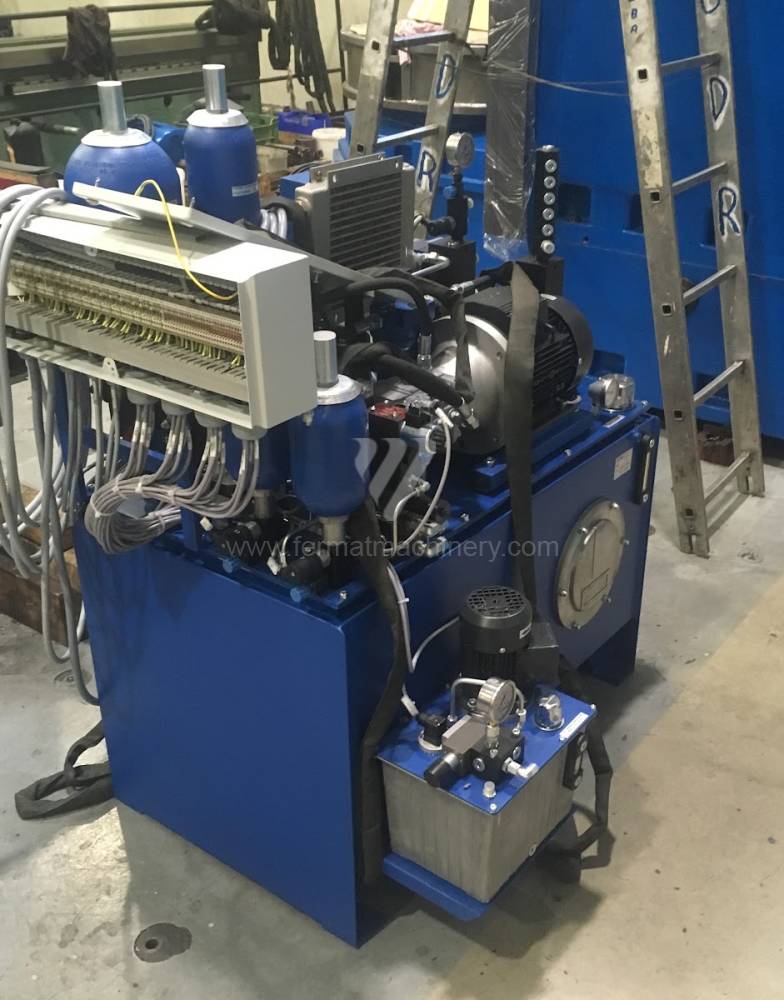

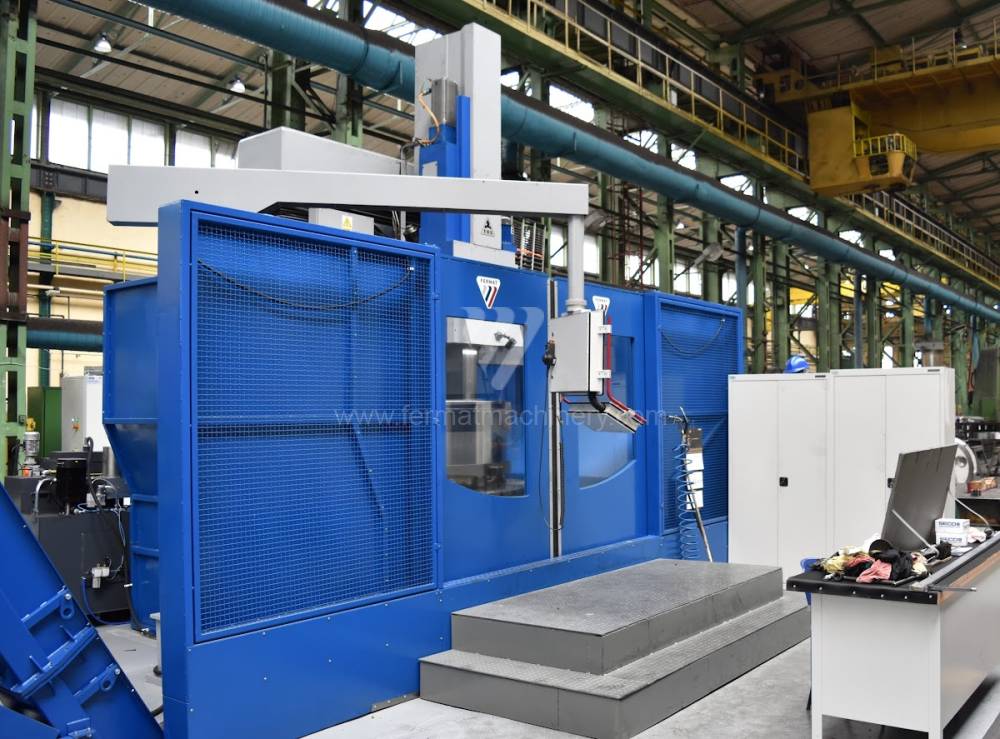

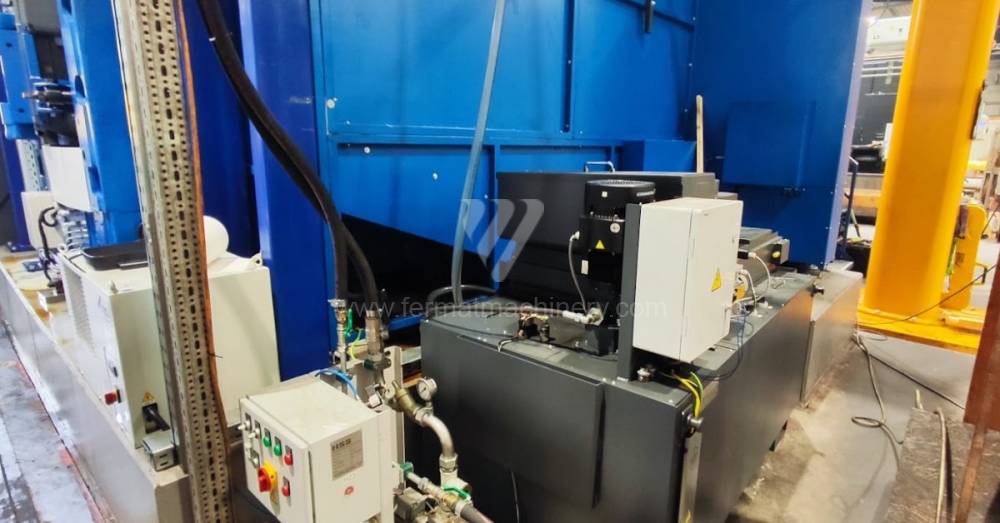

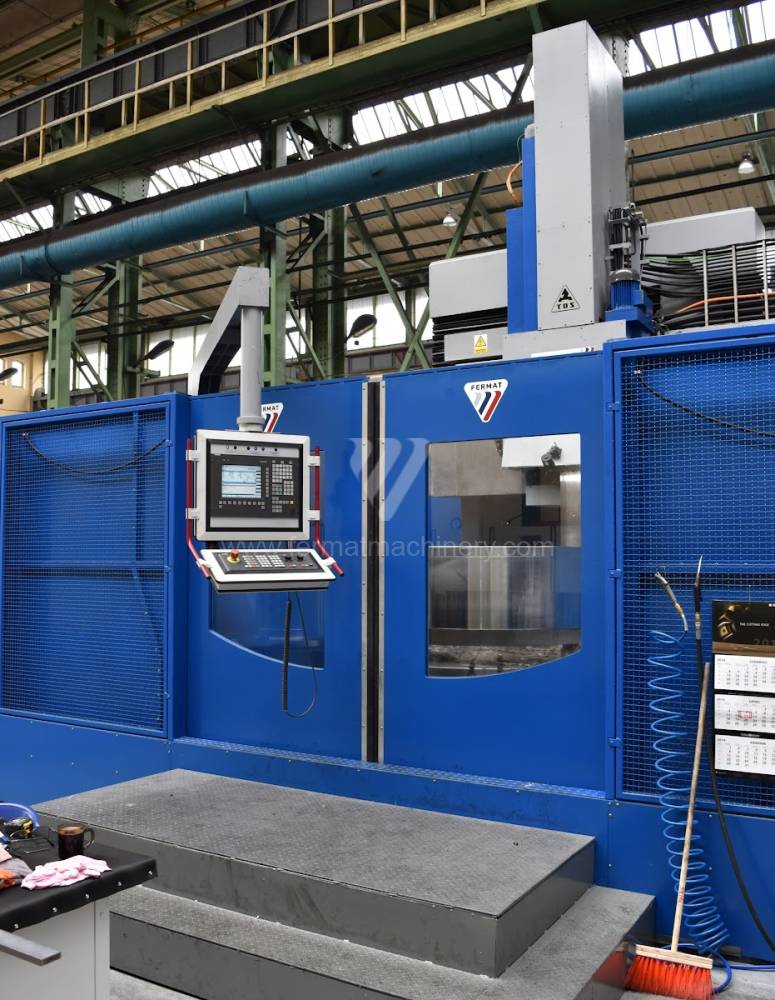

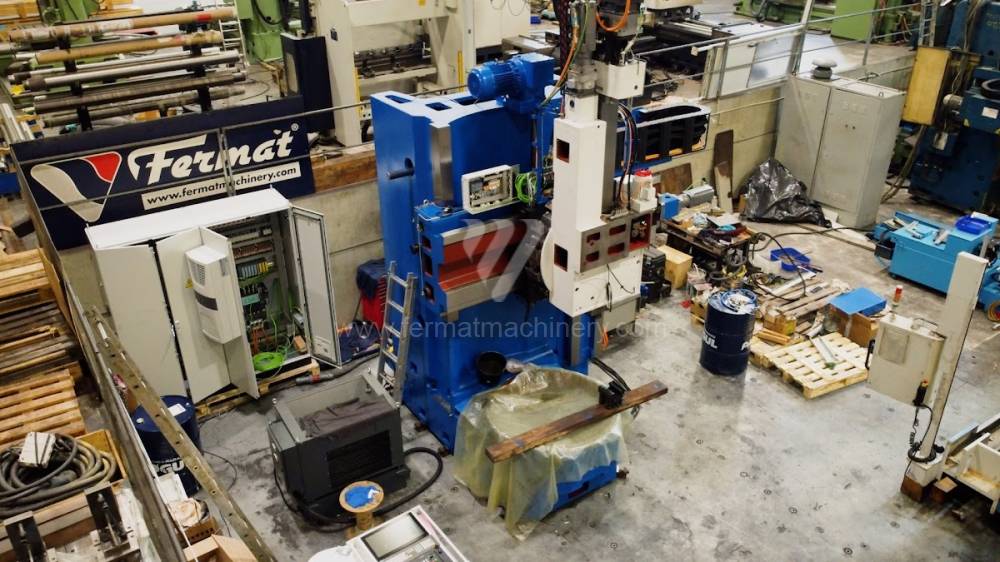

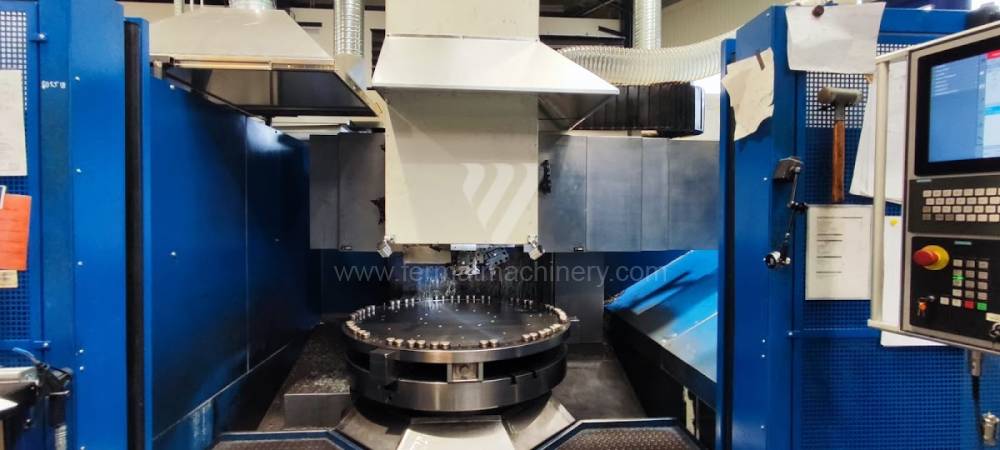

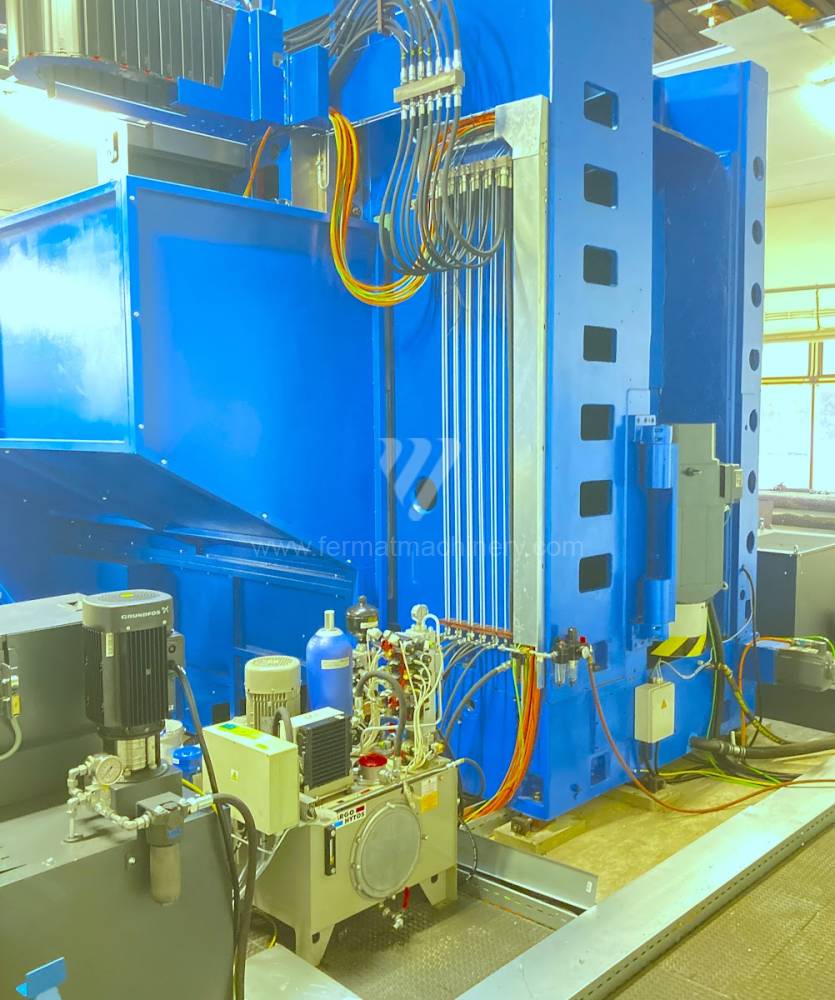

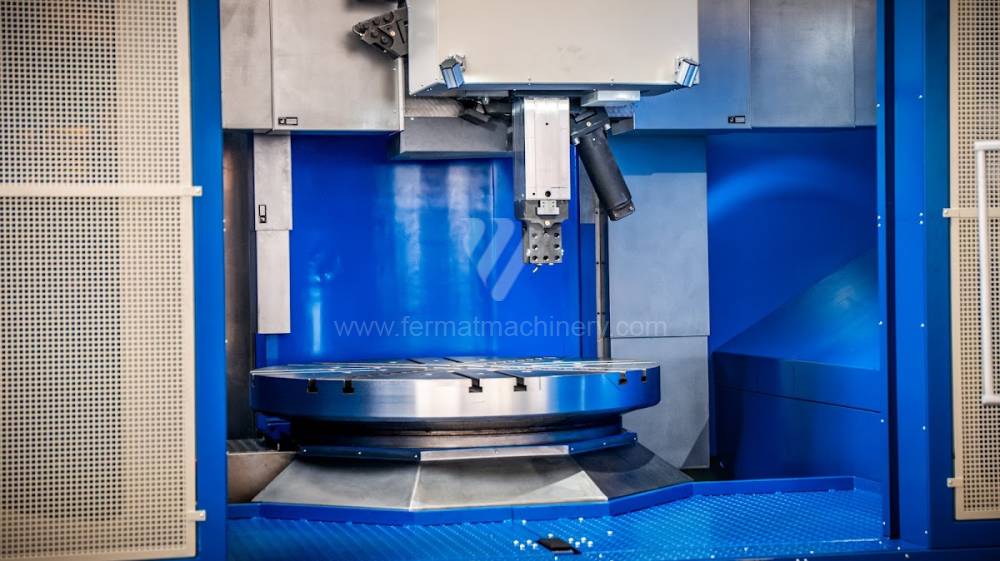

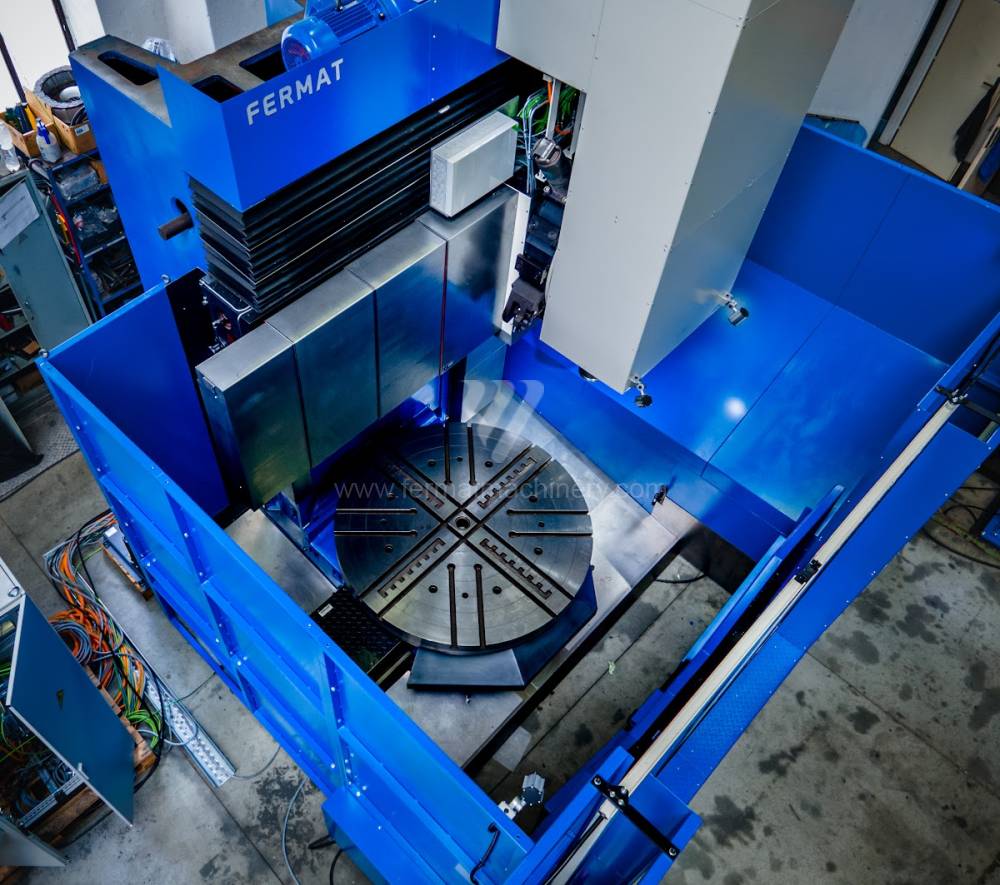

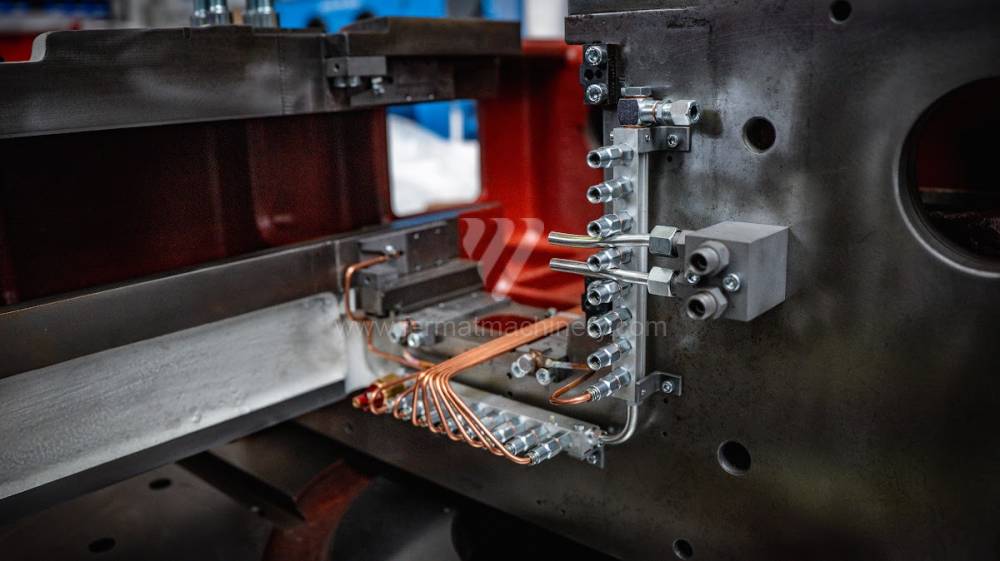

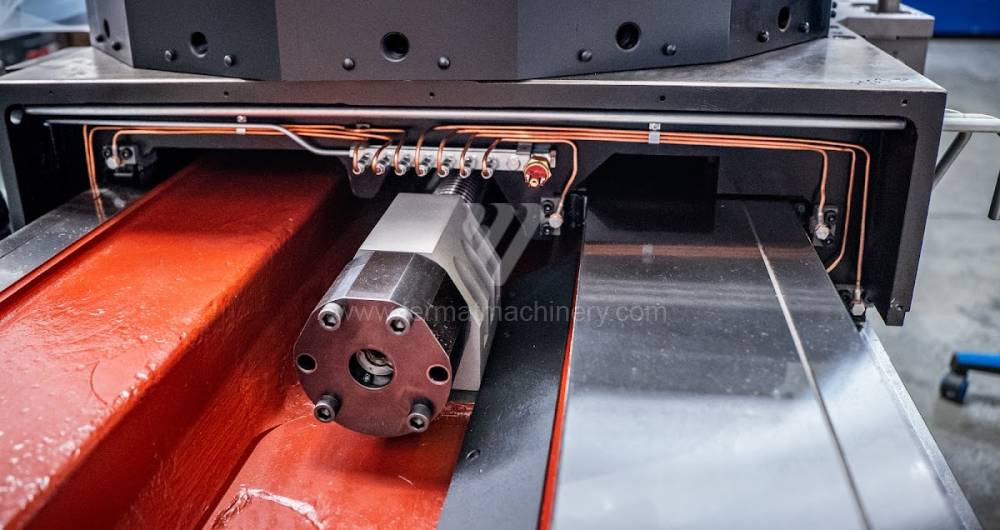

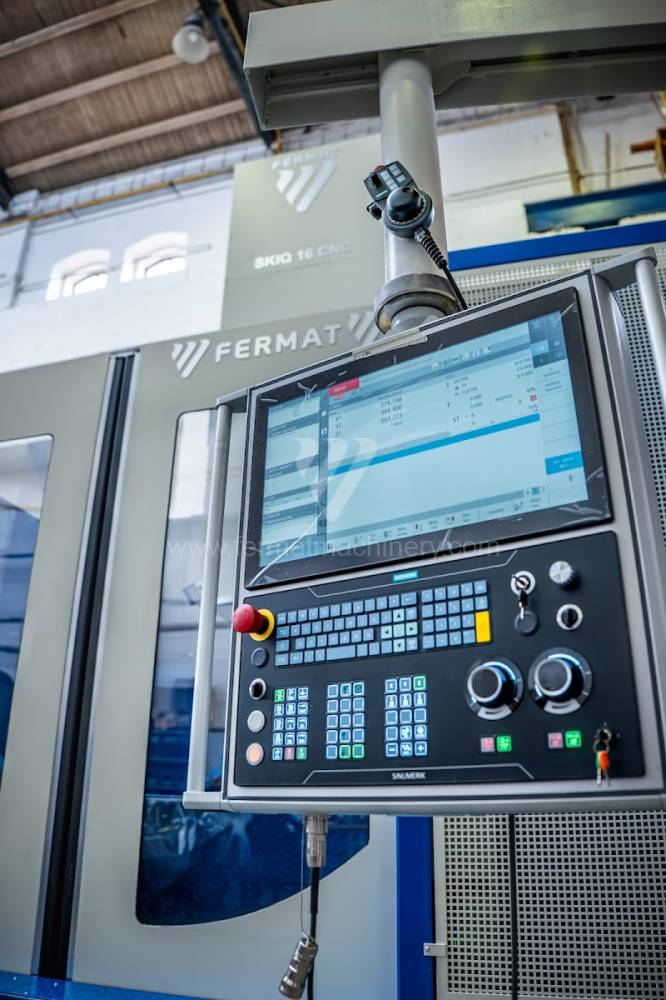

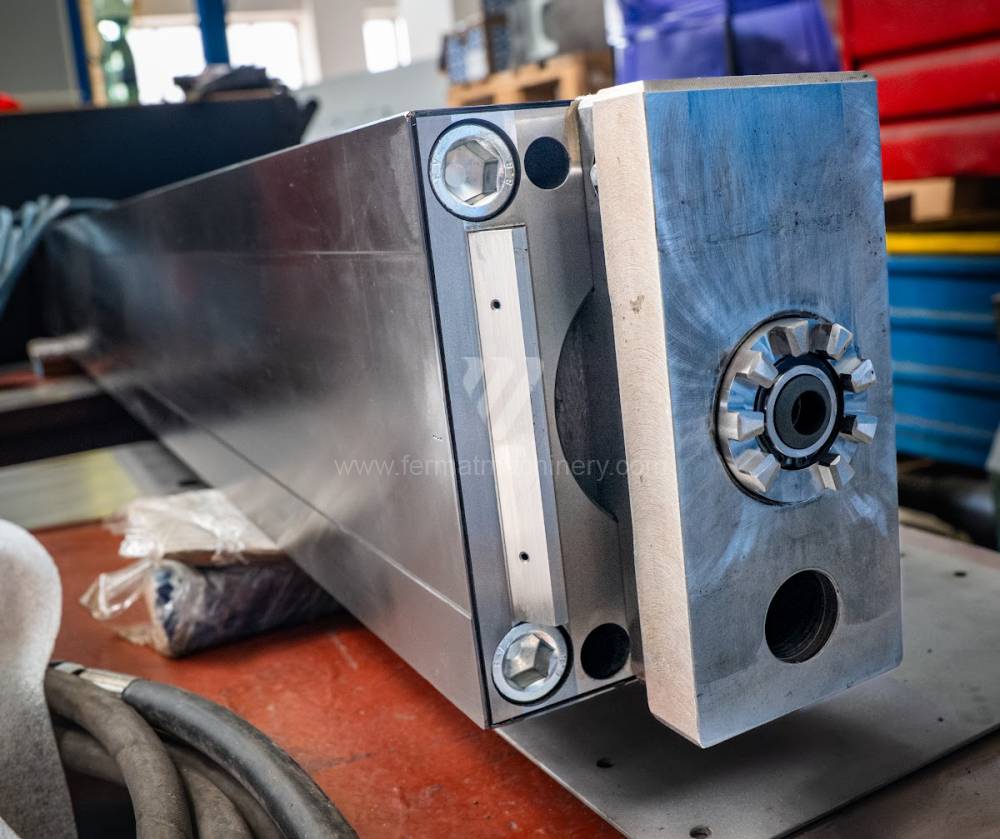

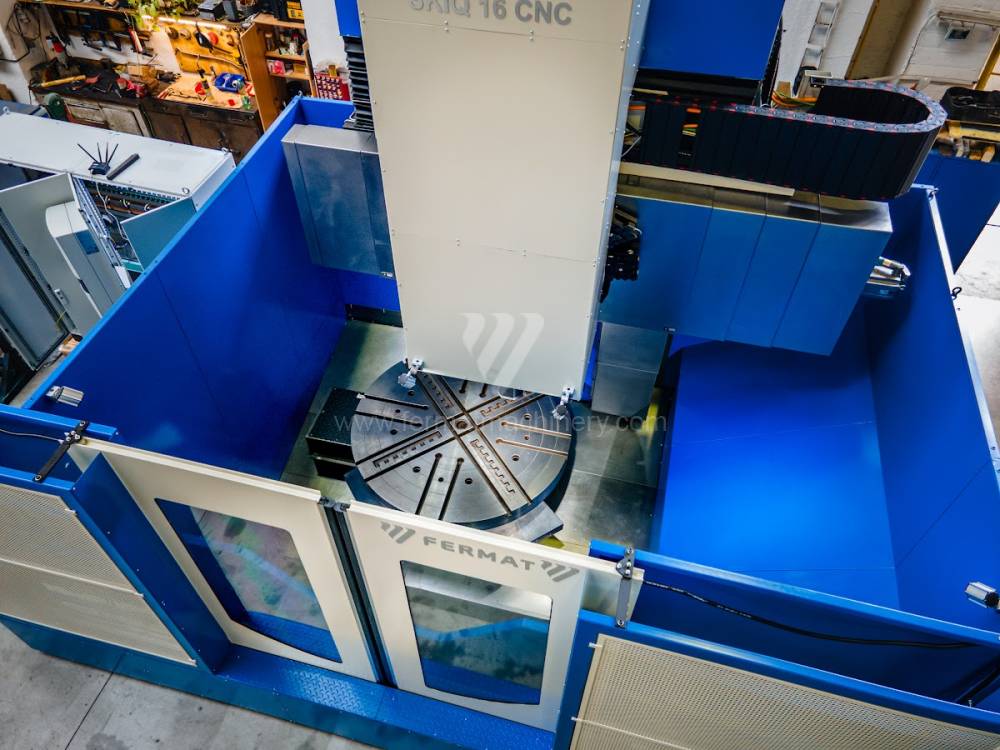

SKIQ 16 CNC
TOS Hulín
Inv. Nr.: 211047

Baujahr:2023
Steuerung Siemens: Sinumerik 840D Sl
Max. Werkstückdurchmesser: 1800 mm
Aufspanndurchmesser des Drehtisches: 1600 mm
Max. Tischbelastung: 16000 kg
Max. Werkstückhöhe: 1260 mm
Erweiterung ram (Z): 1000 mm

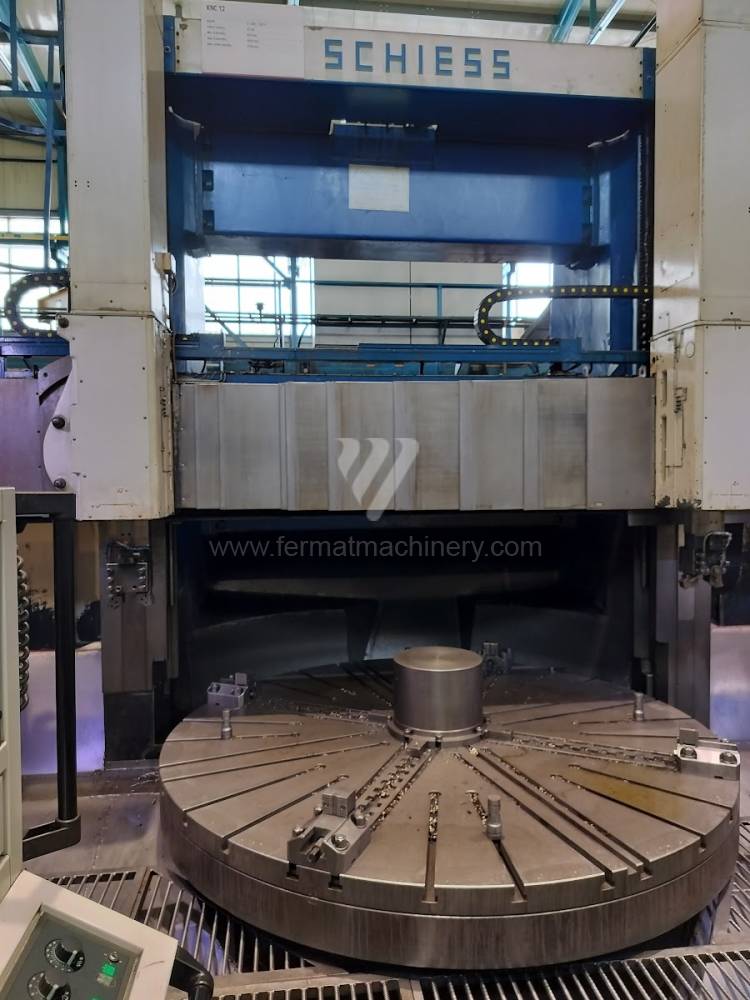

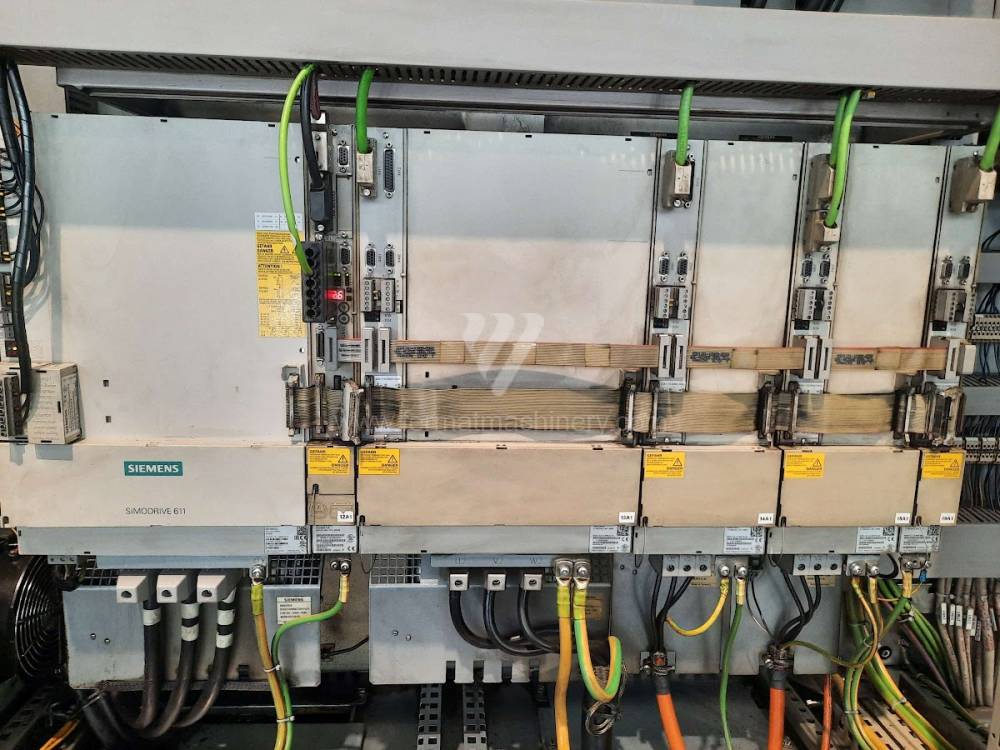

Schiess 3 DKE 280
SCHIESS GmbH
Inv. Nr.: 221210

Baujahr:2008
Steuerung Siemens: Sinumerik 840 D
Max. Werkstückdurchmesser: 3000 mm
Aufspanndurchmesser des Drehtisches: 2800 mm
Max. Tischbelastung: 18000 kg
Max. Werkstückhöhe: 1800 mm
Erweiterung ram (Z): 1400 mm

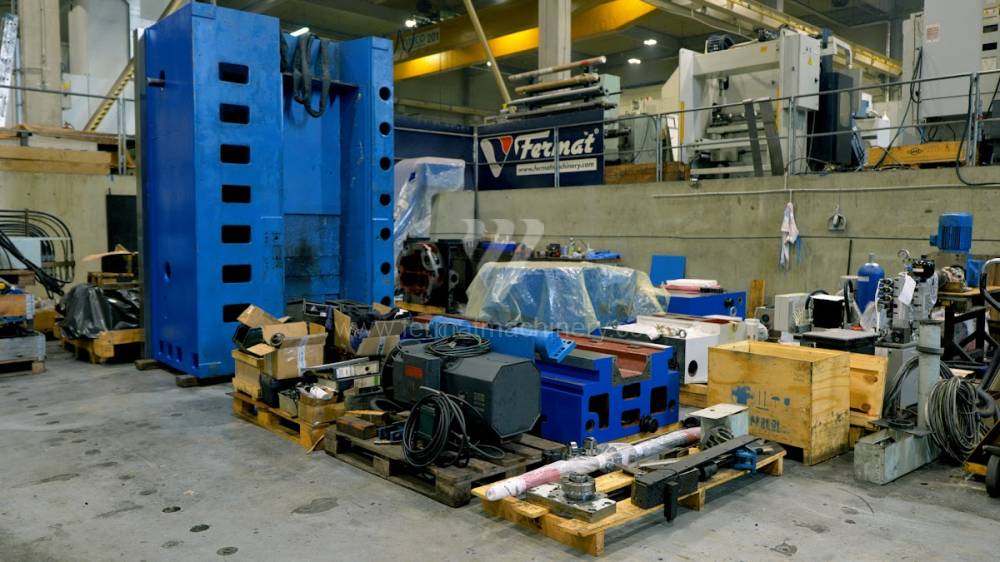

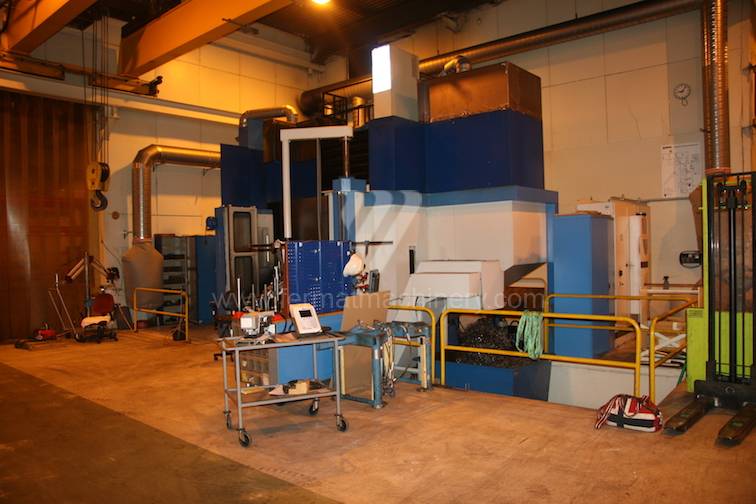

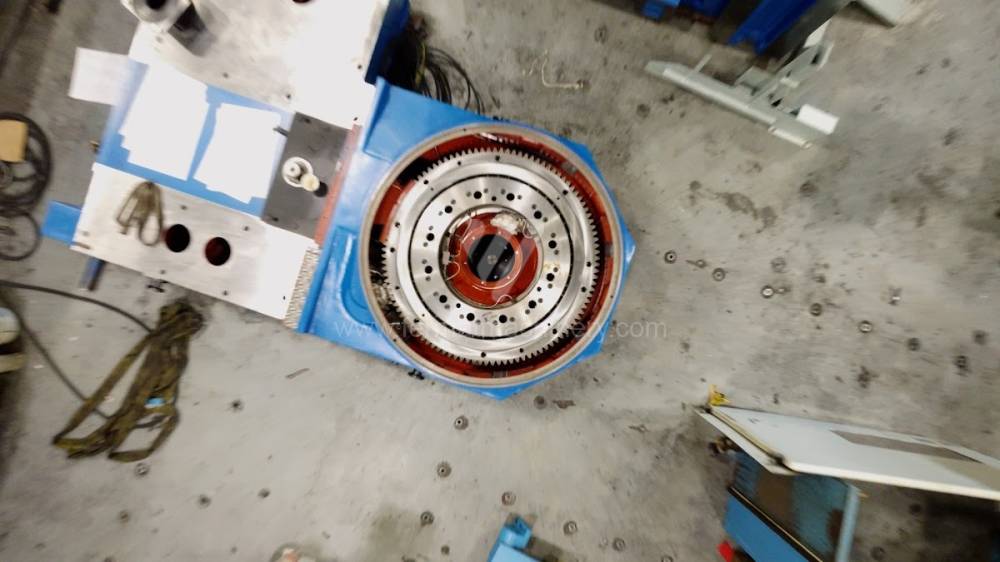

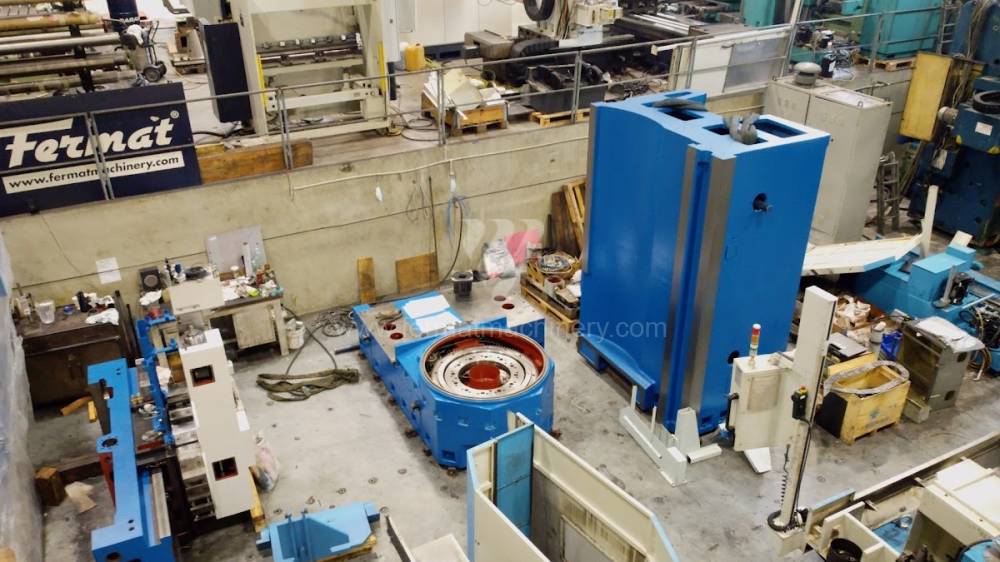

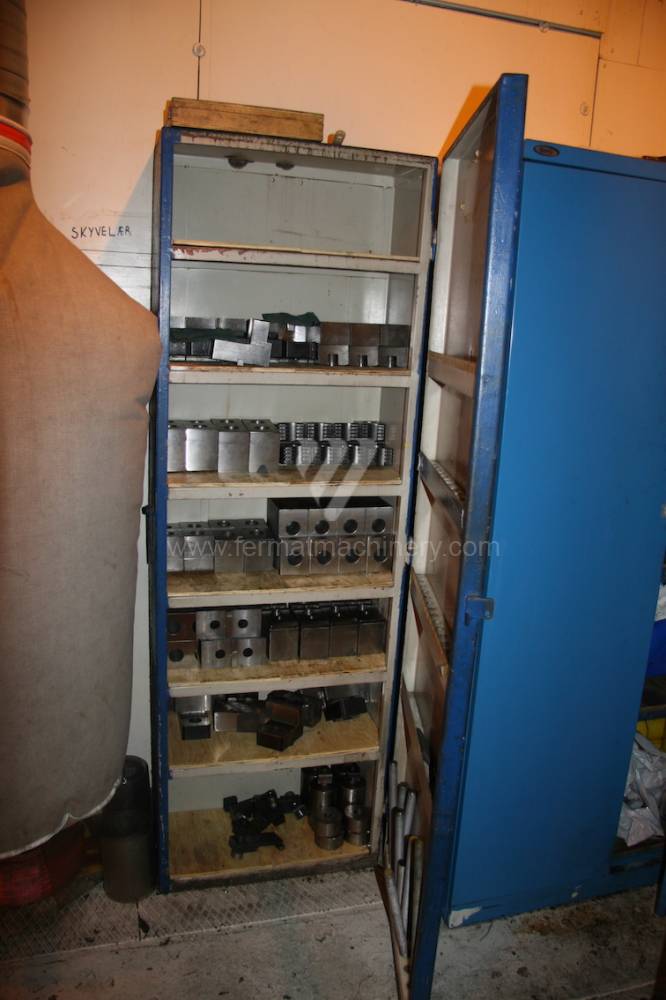

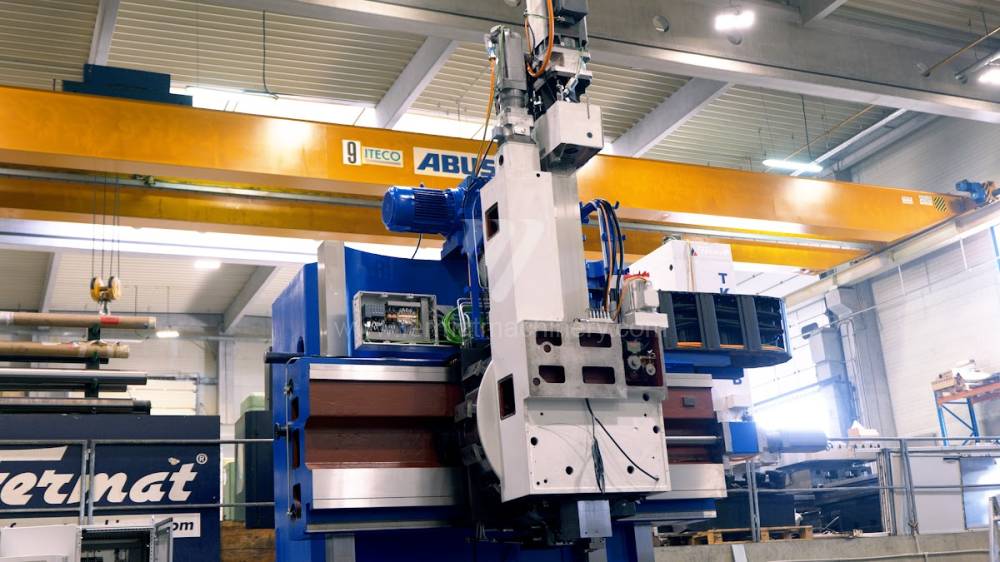

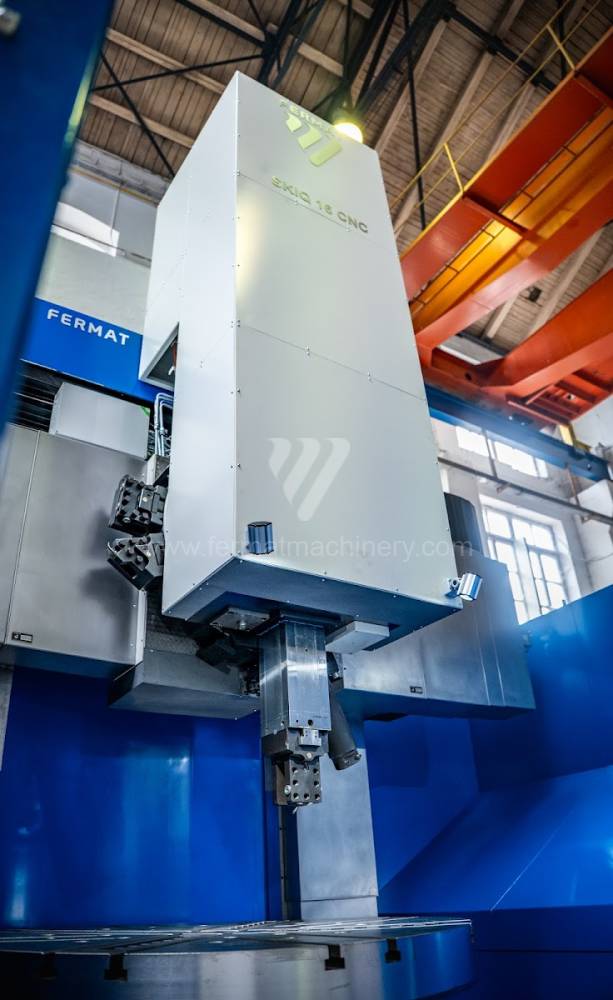

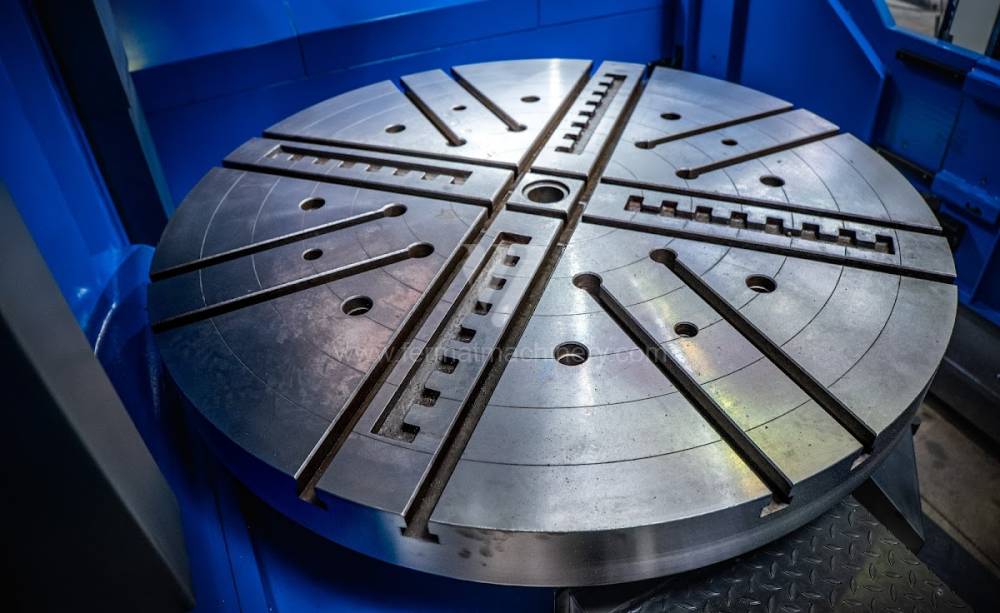

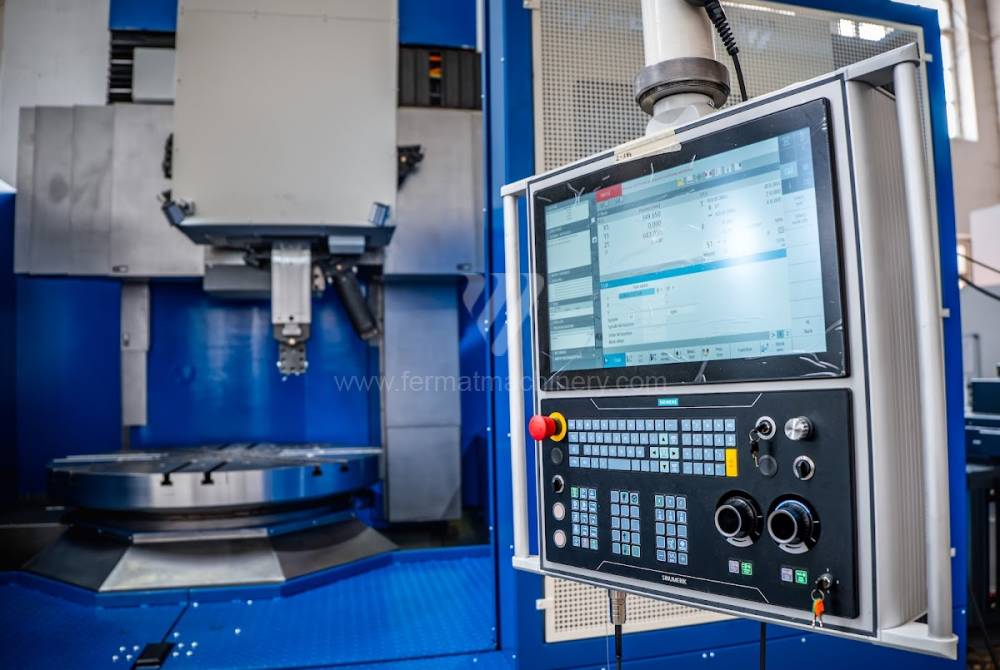

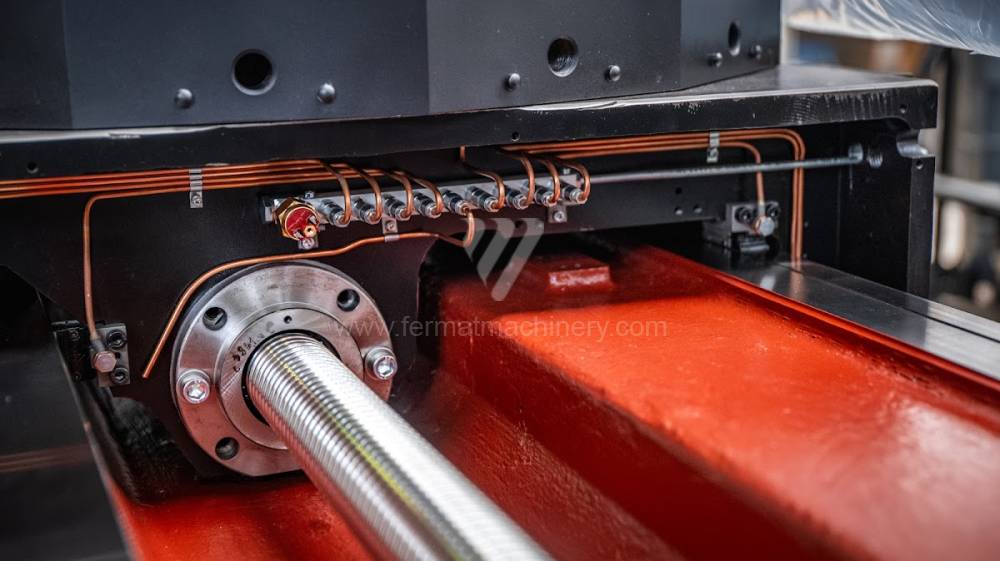

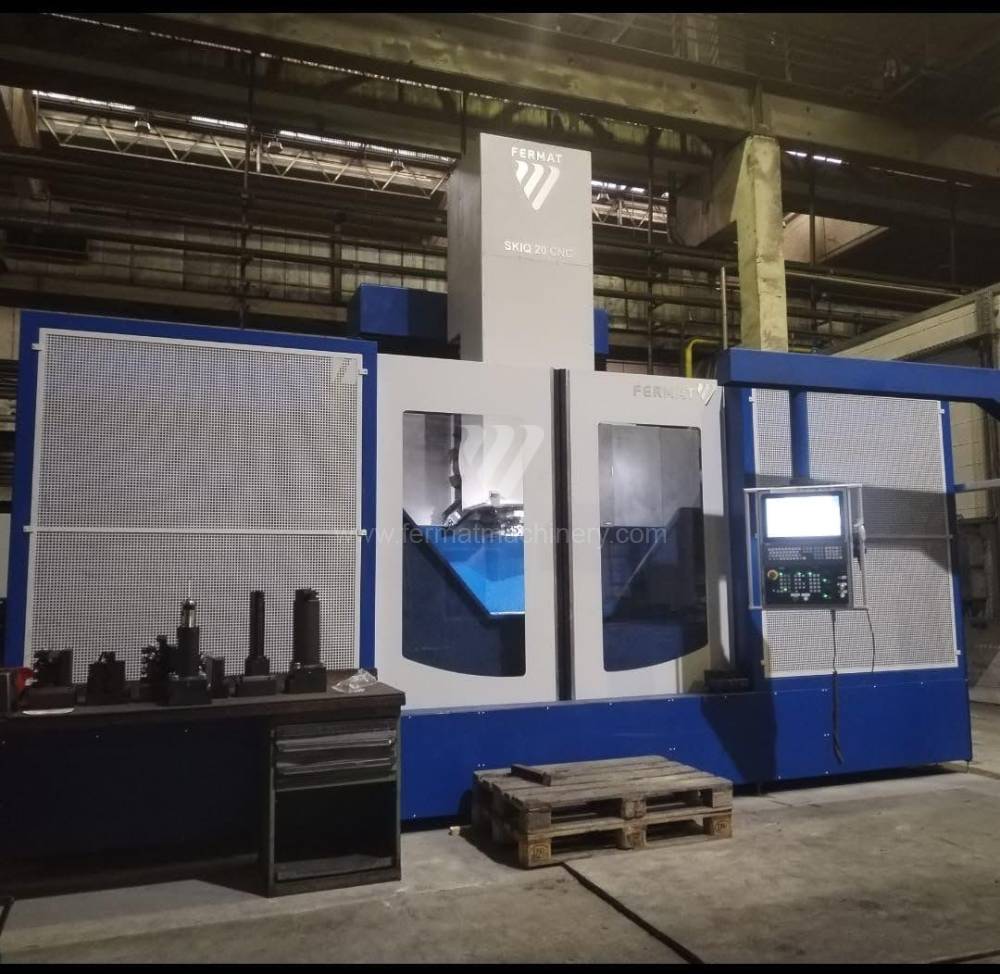

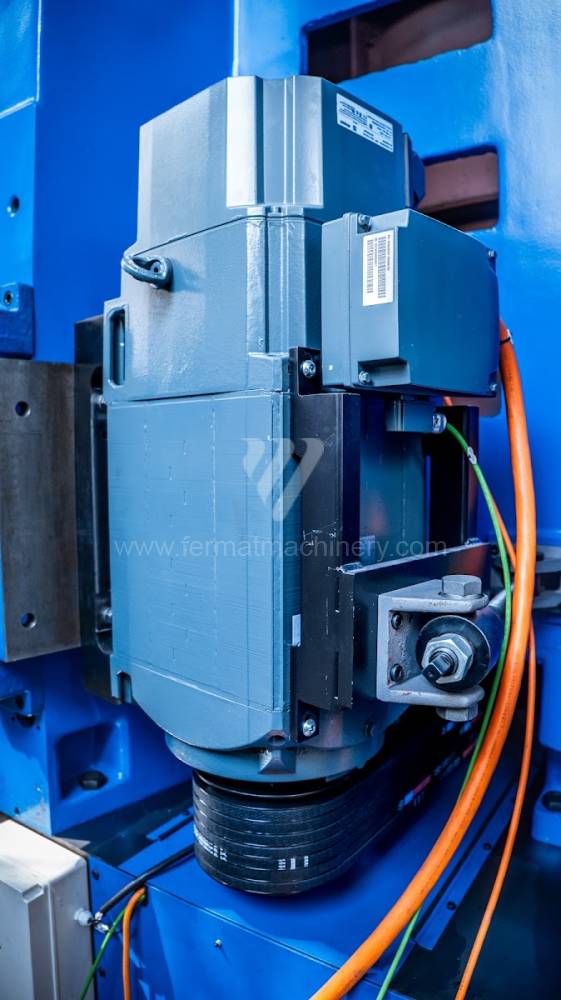

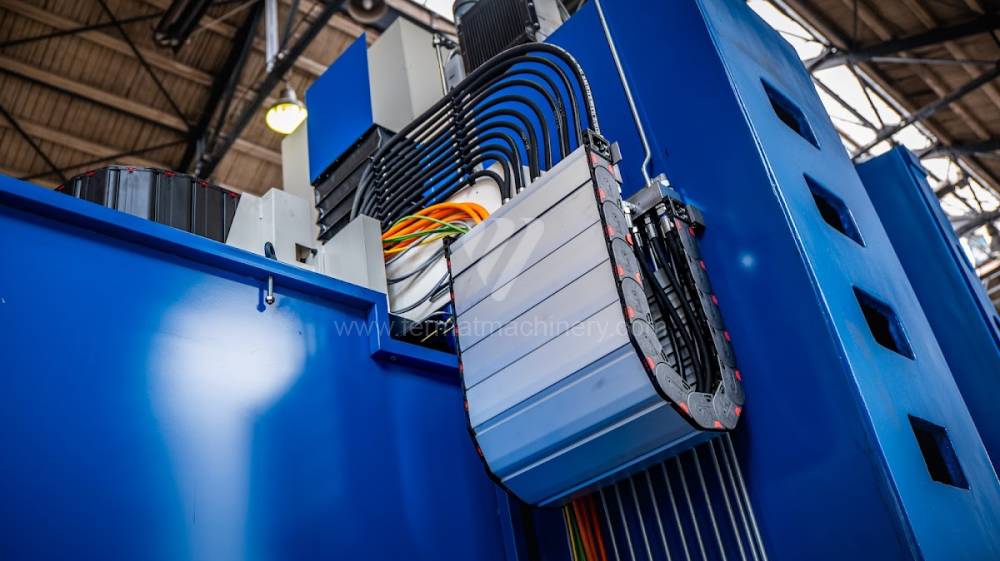

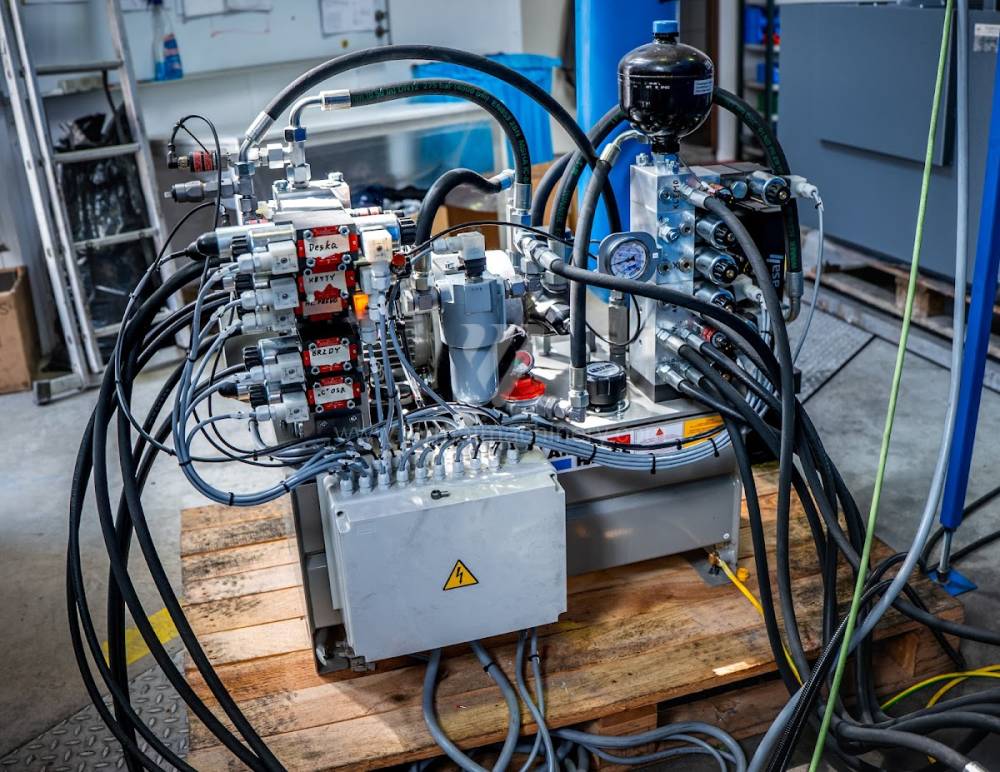

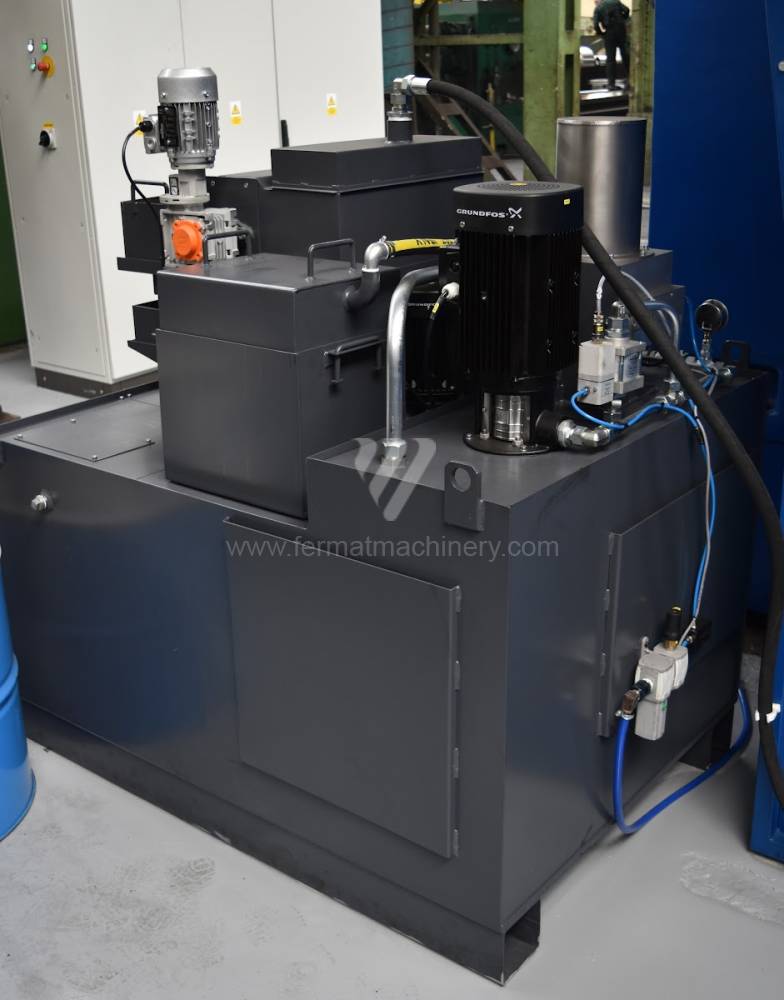

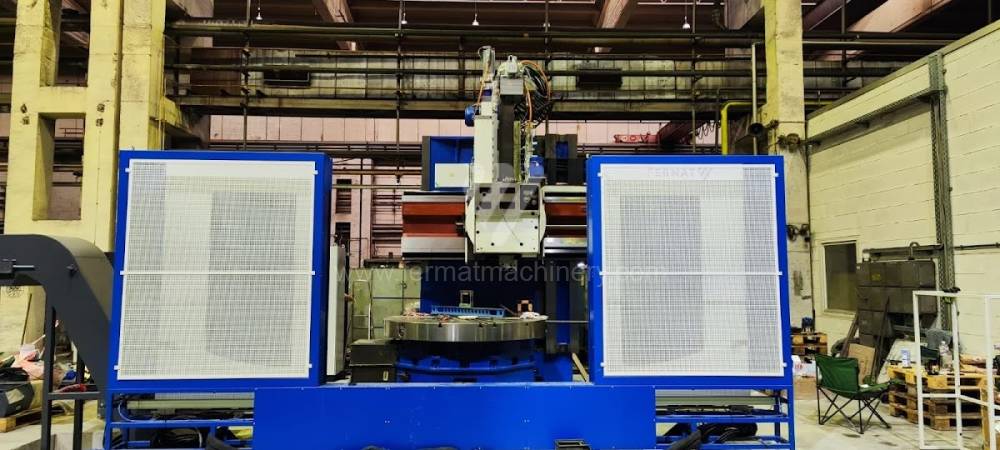

SKIQ 20 CNC
TOS Hulín
Inv. Nr.: 211645

Baujahr:2023
Steuerung Siemens: Sinumerik 840D Sl
Max. Durchmesser des Werkstückes: 2200 mm
Aufspanndurchmesser des Drehtisches: 2000 mm
Max. Tischbelastung: 20000 kg
Max. Werkstückhöhe: 1260 mm
Erweiterung ram (Z): 1000 mm

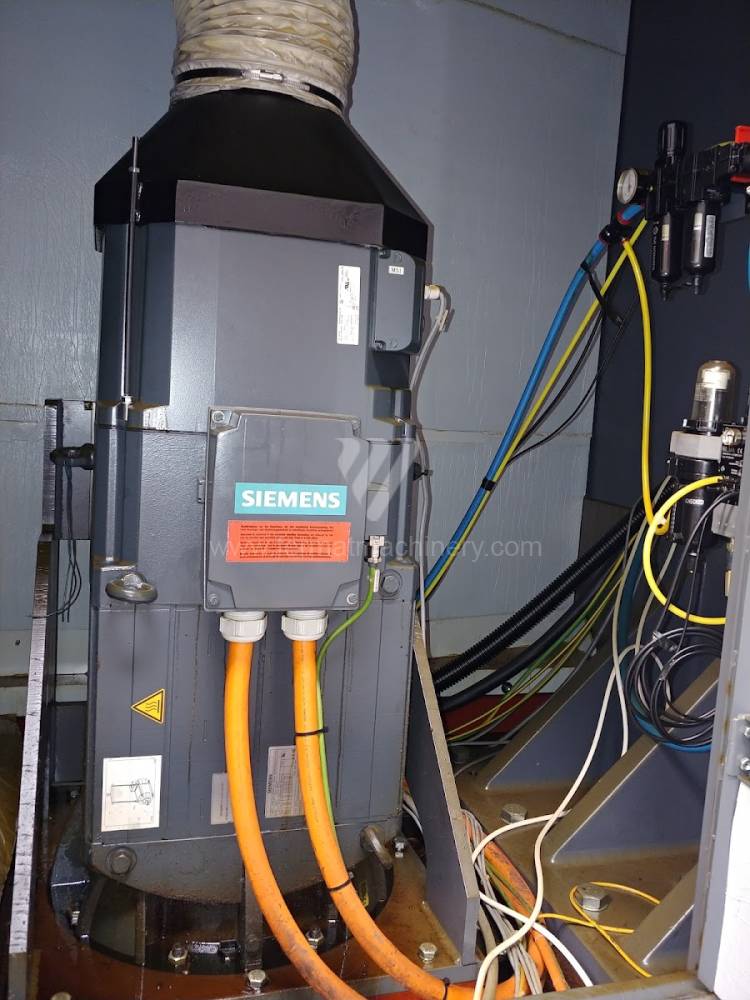

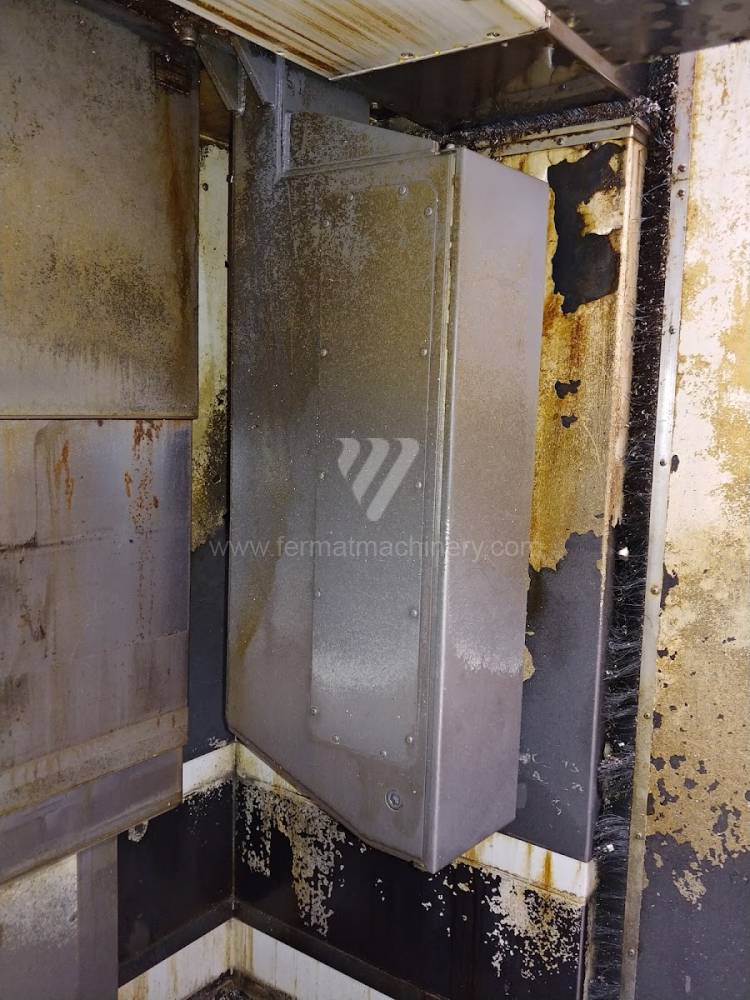

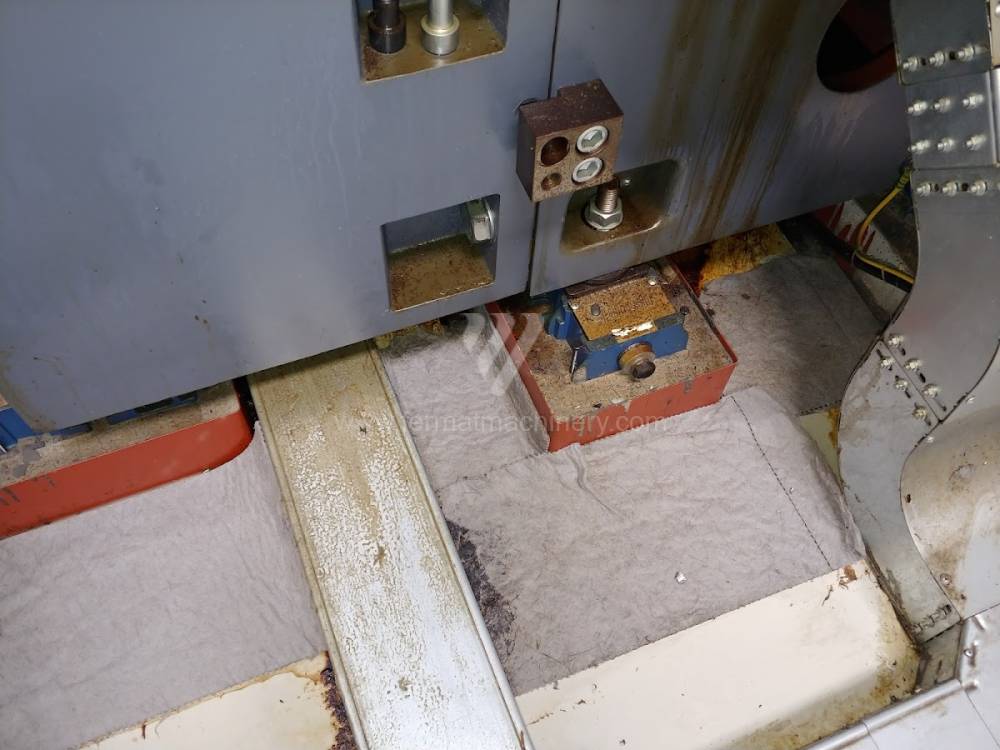

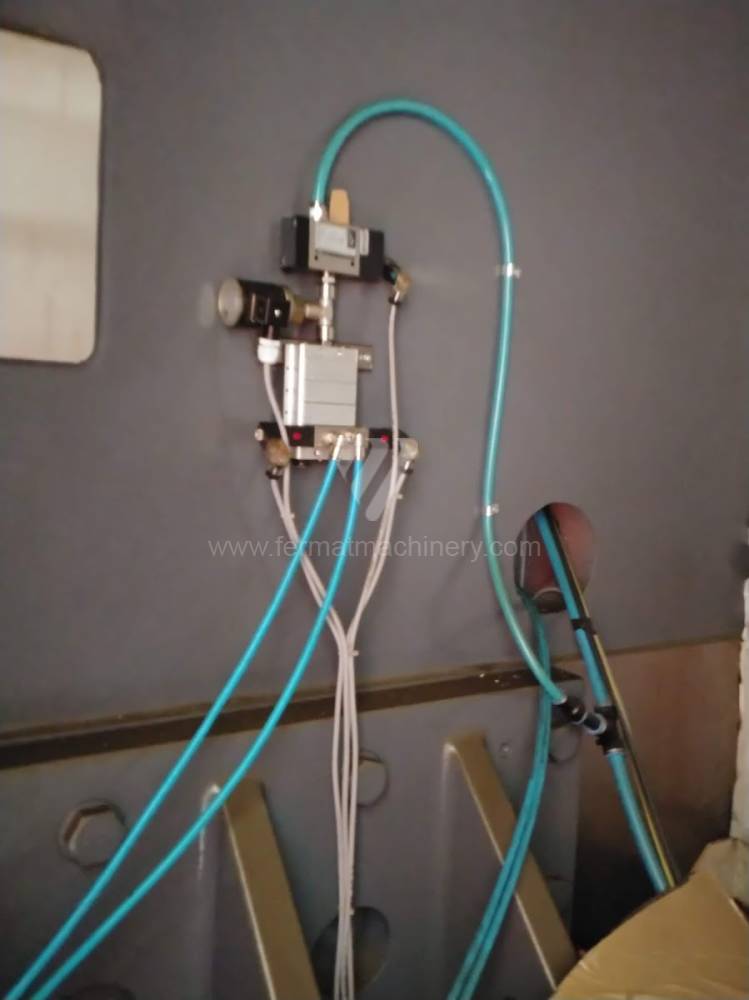

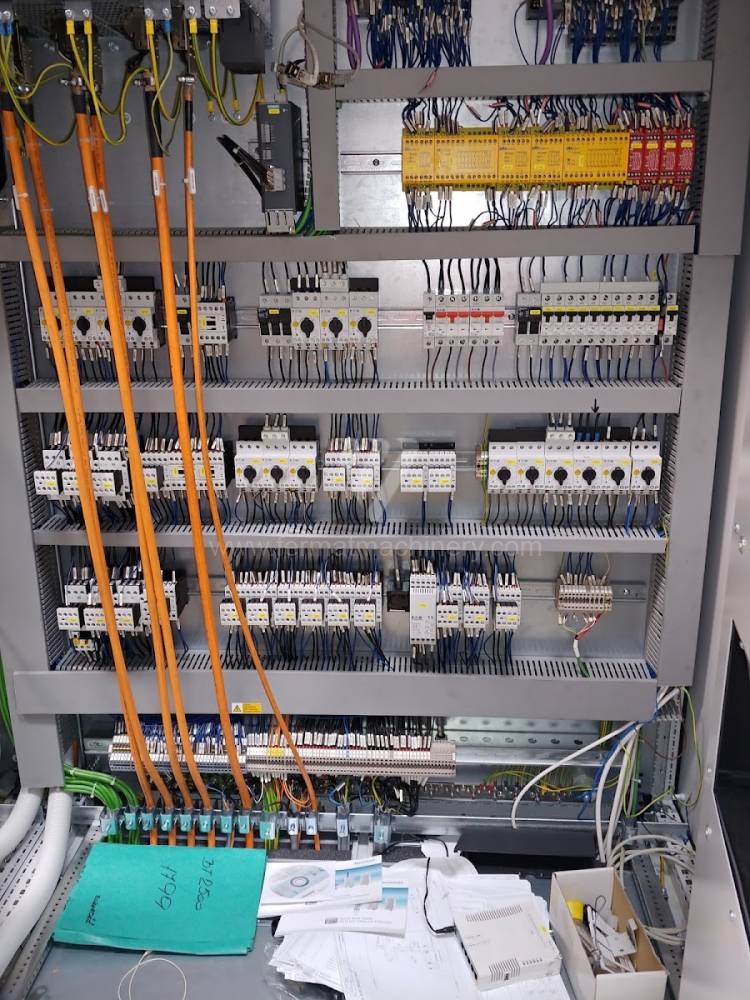

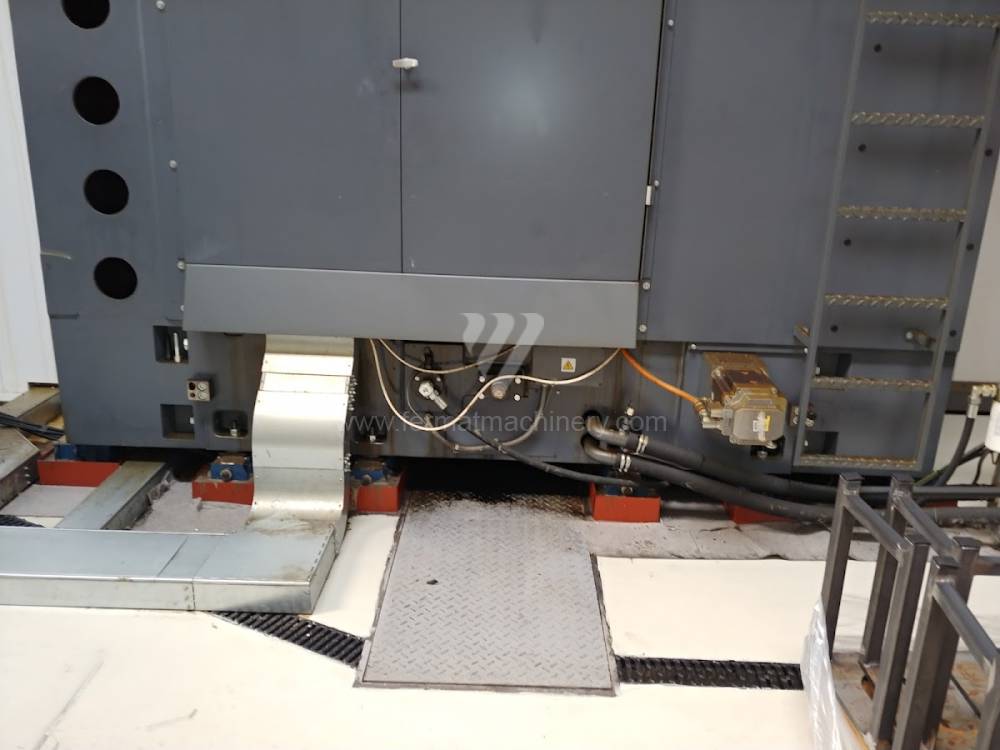

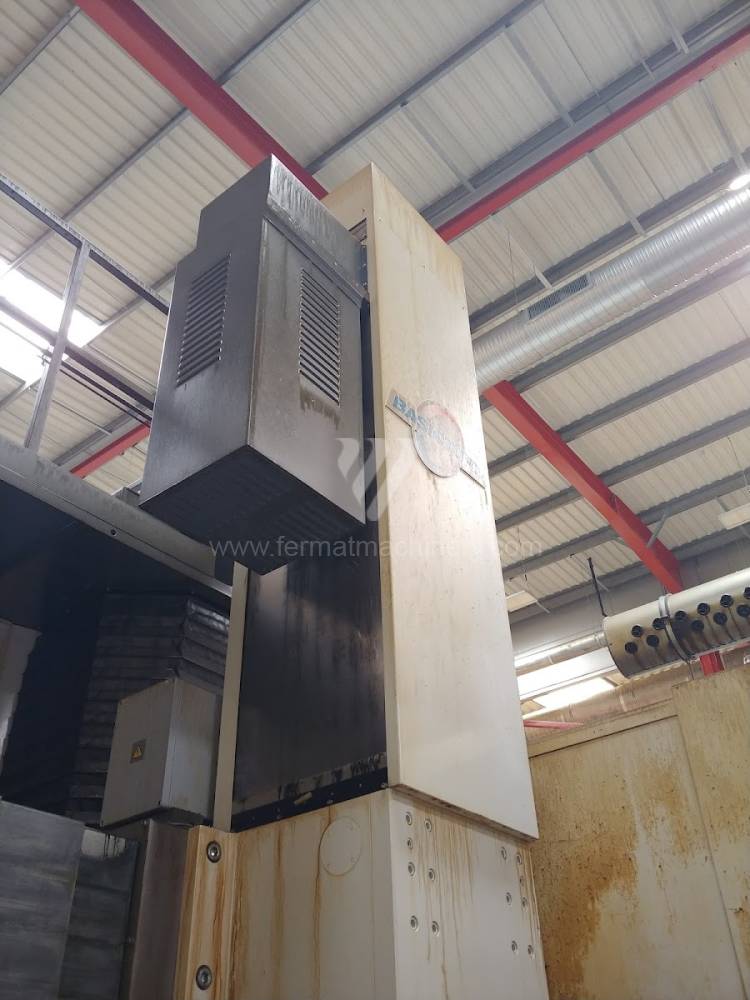

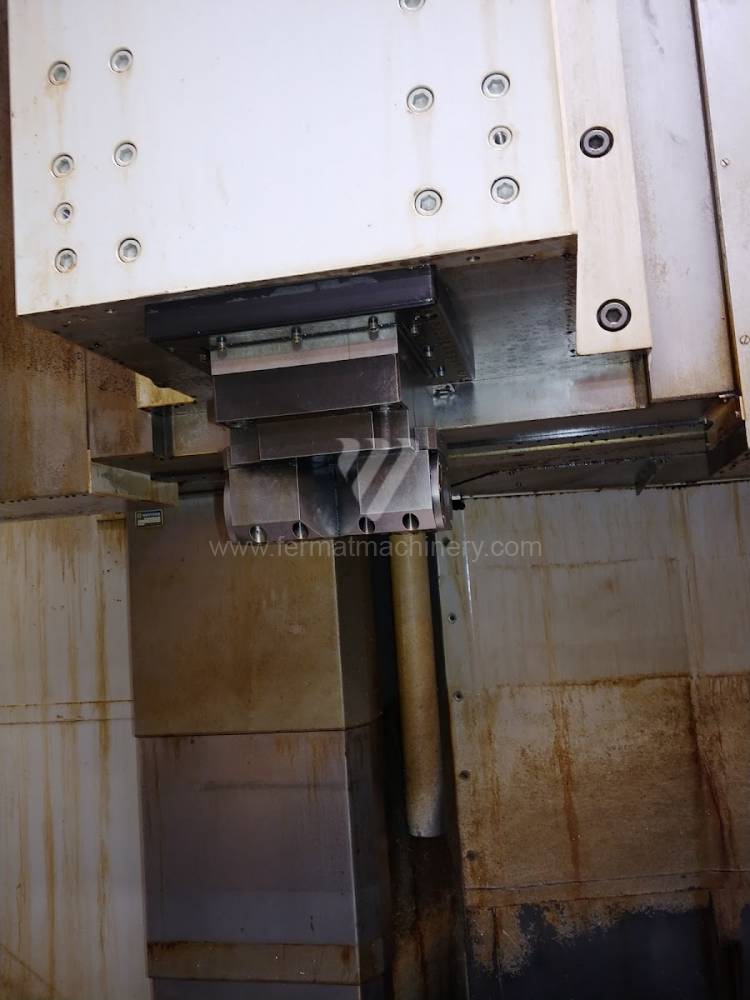

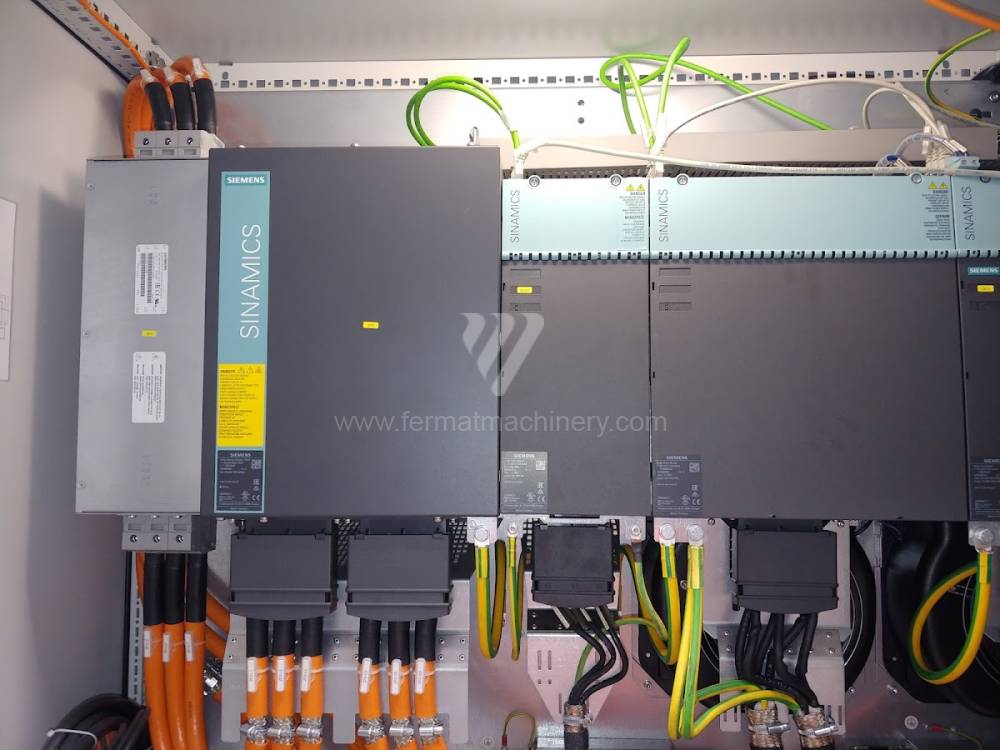

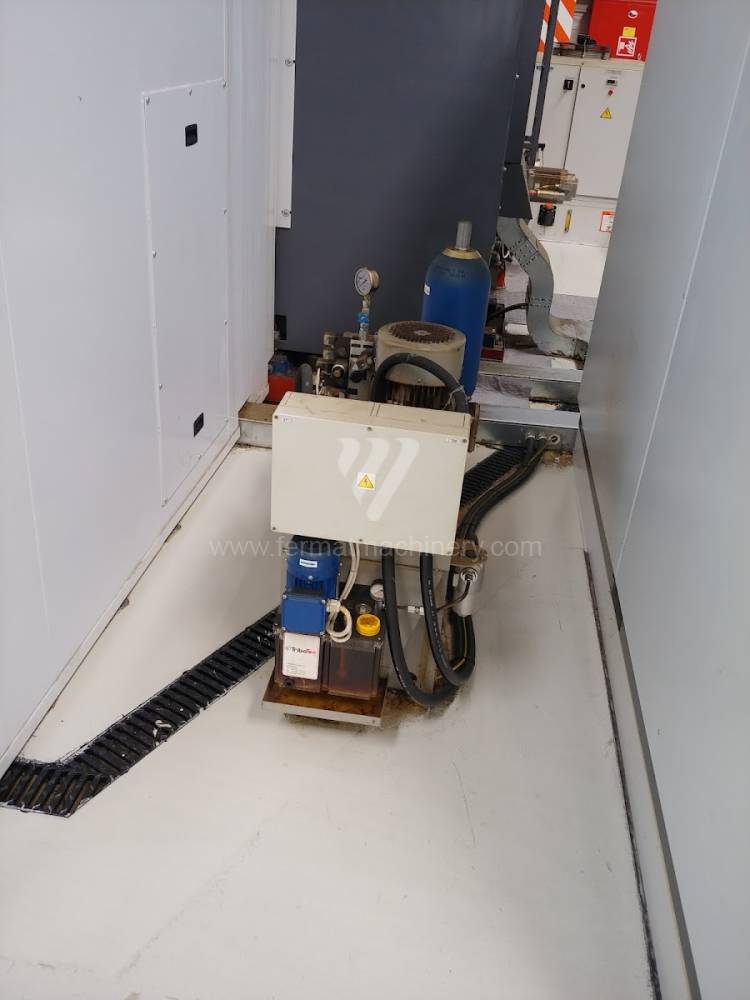

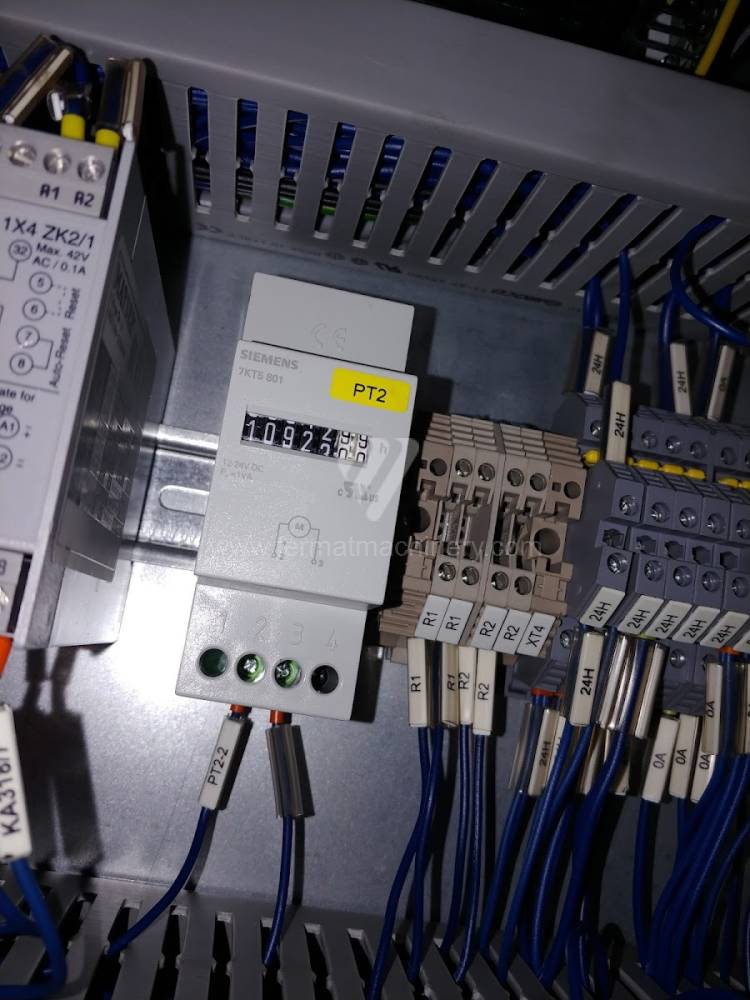

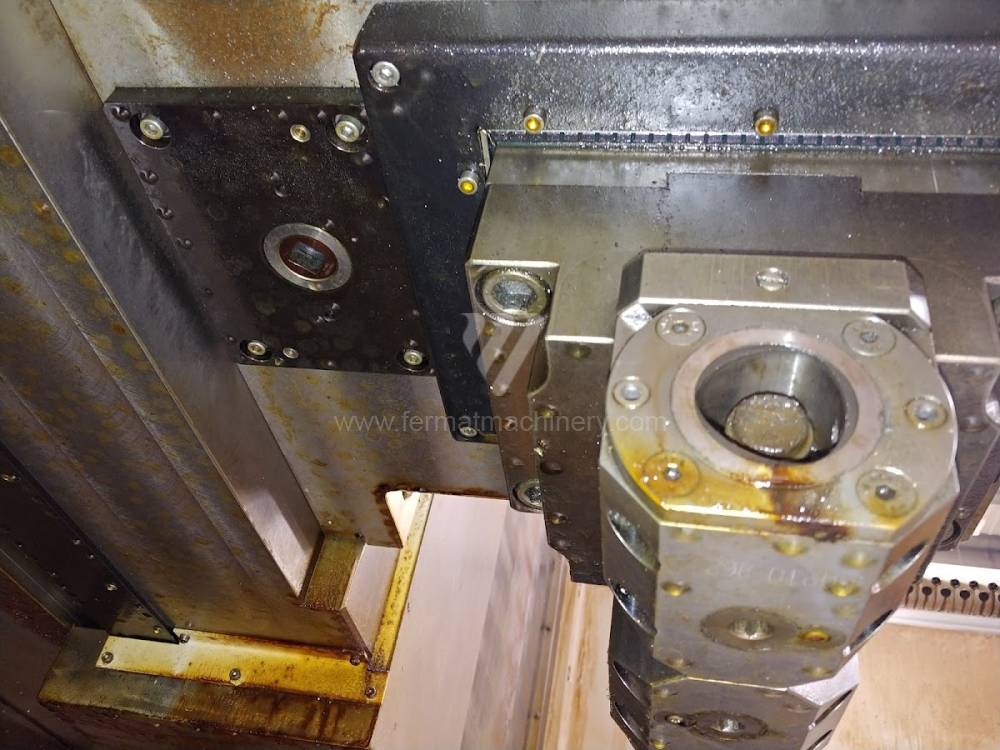

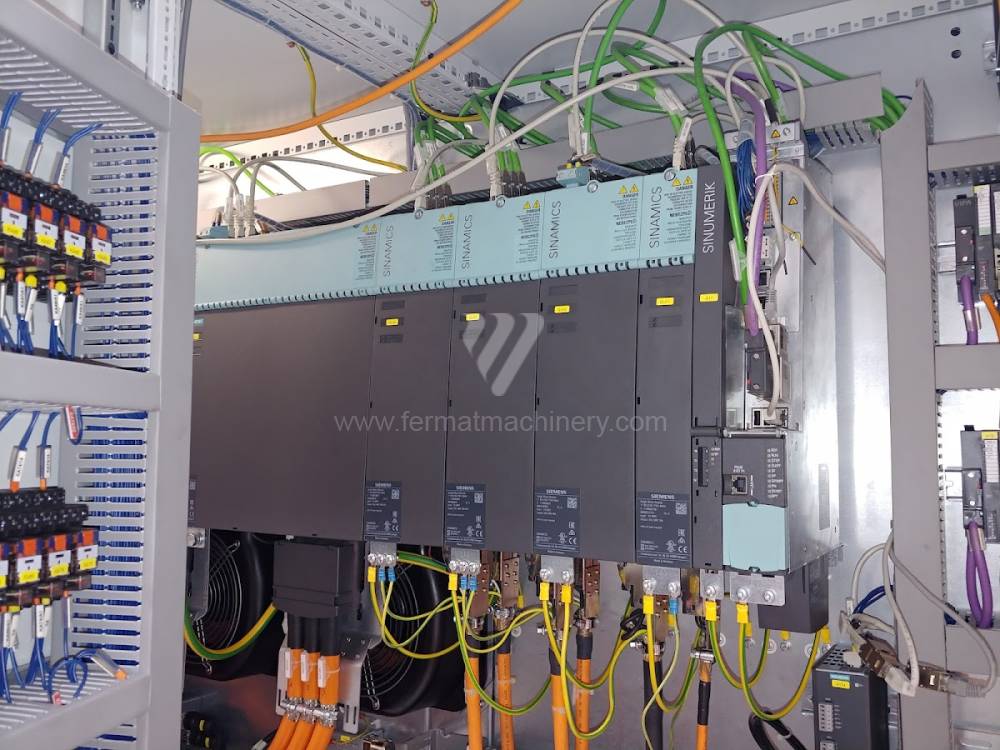

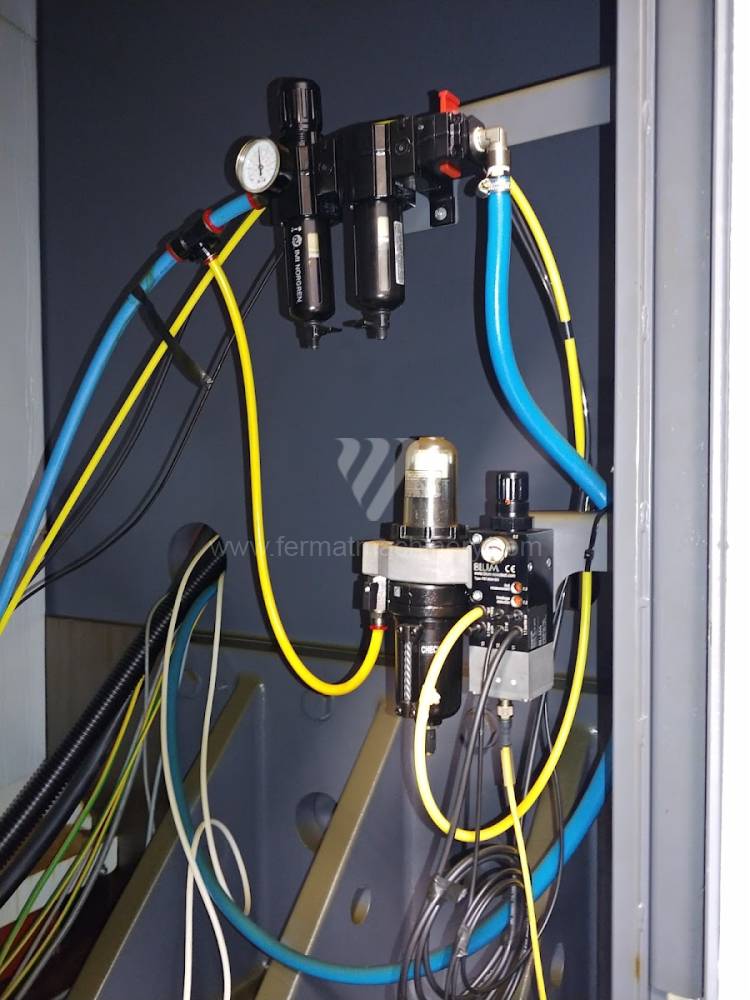

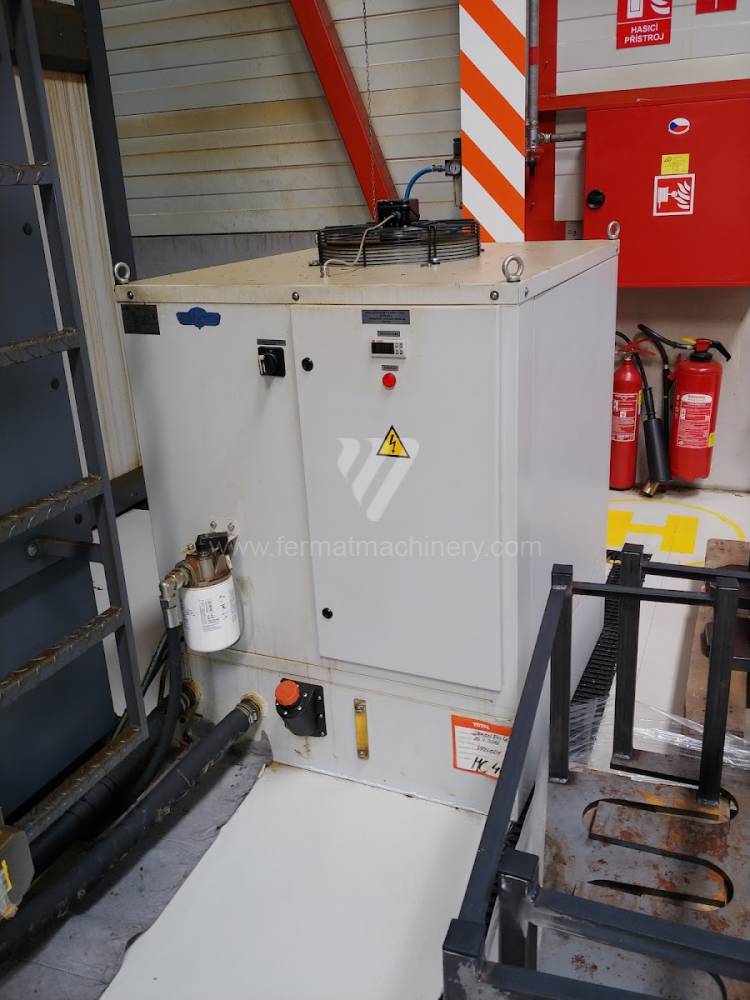

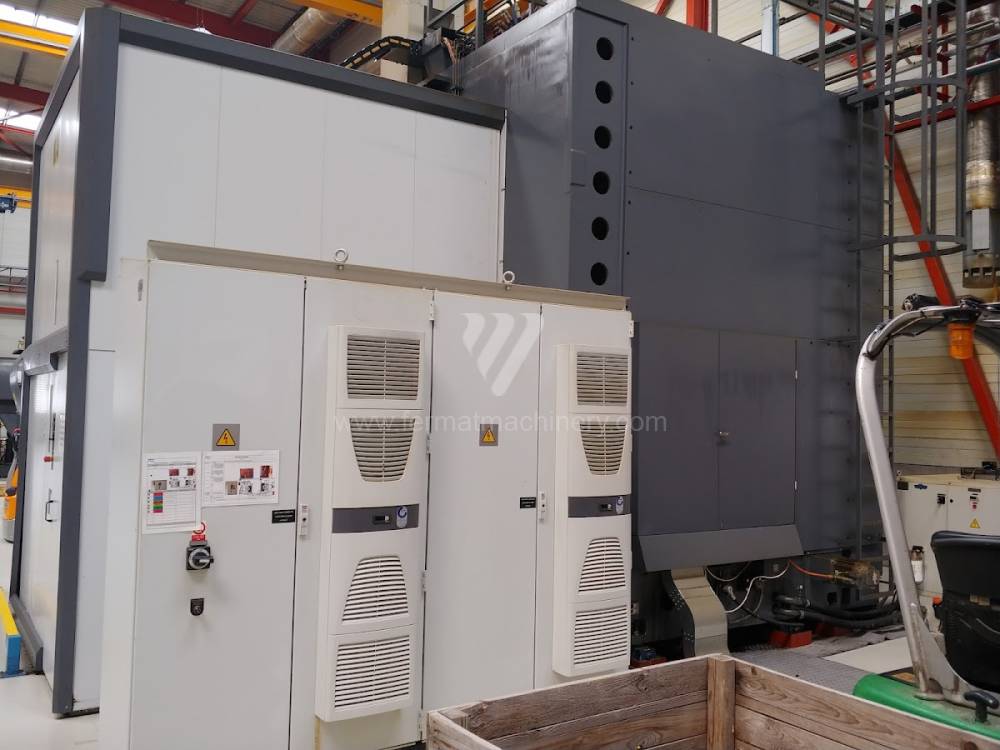

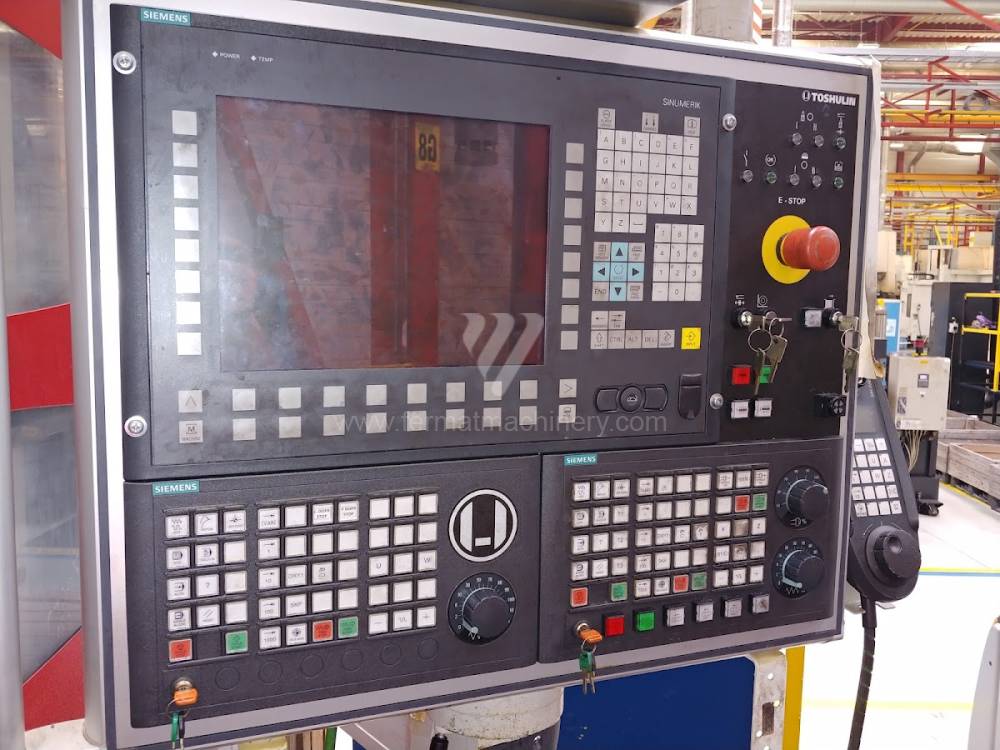

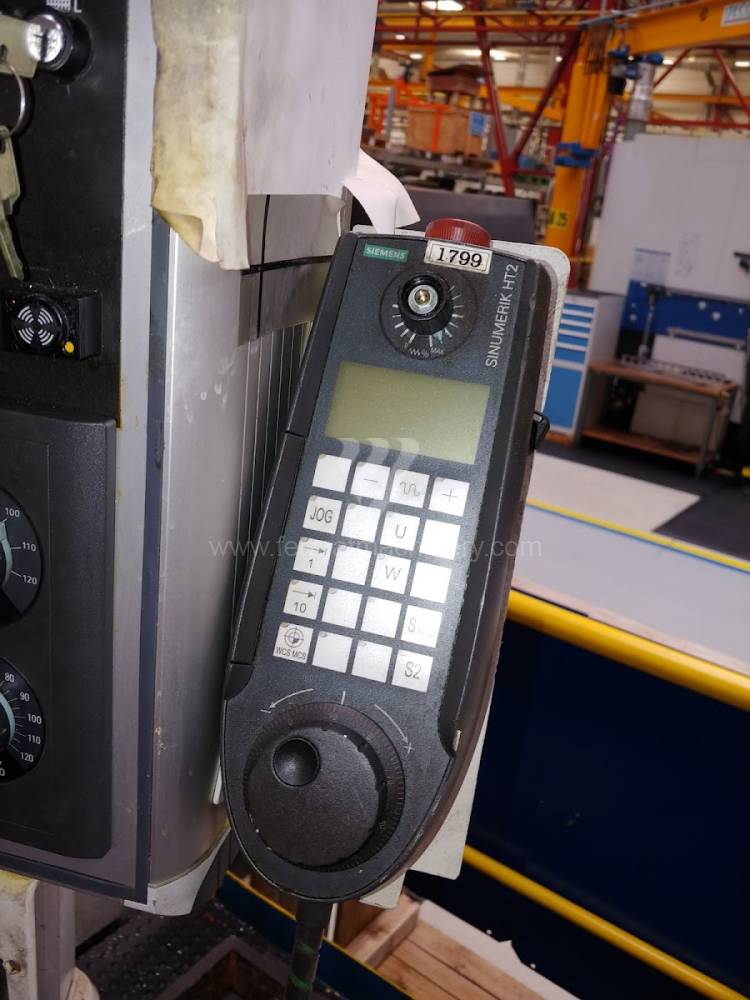

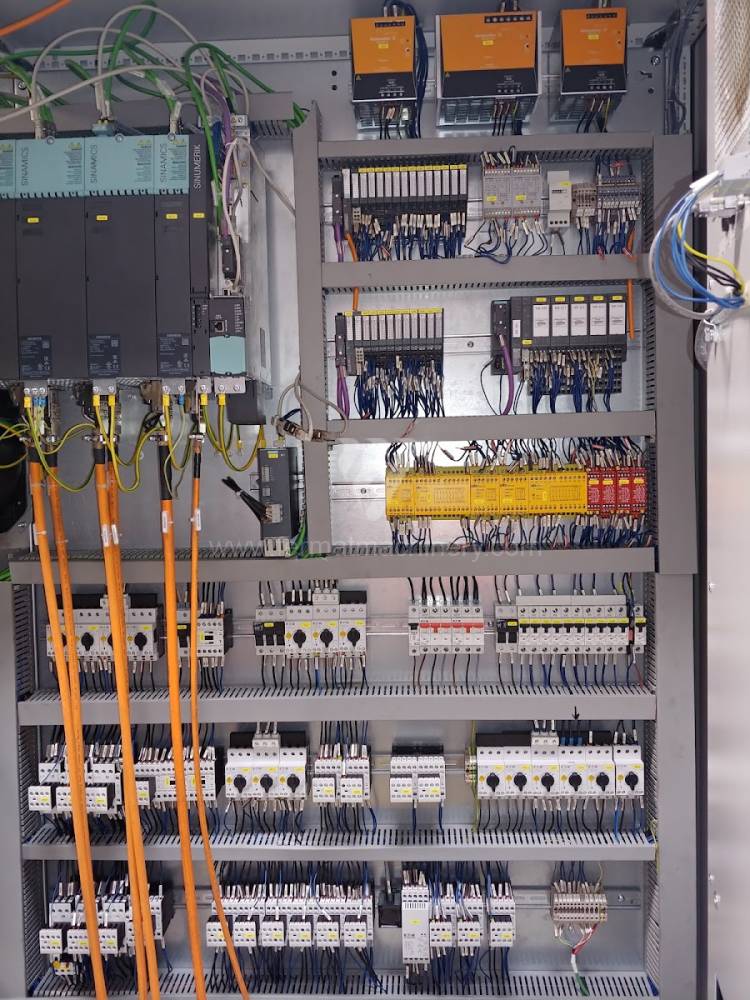

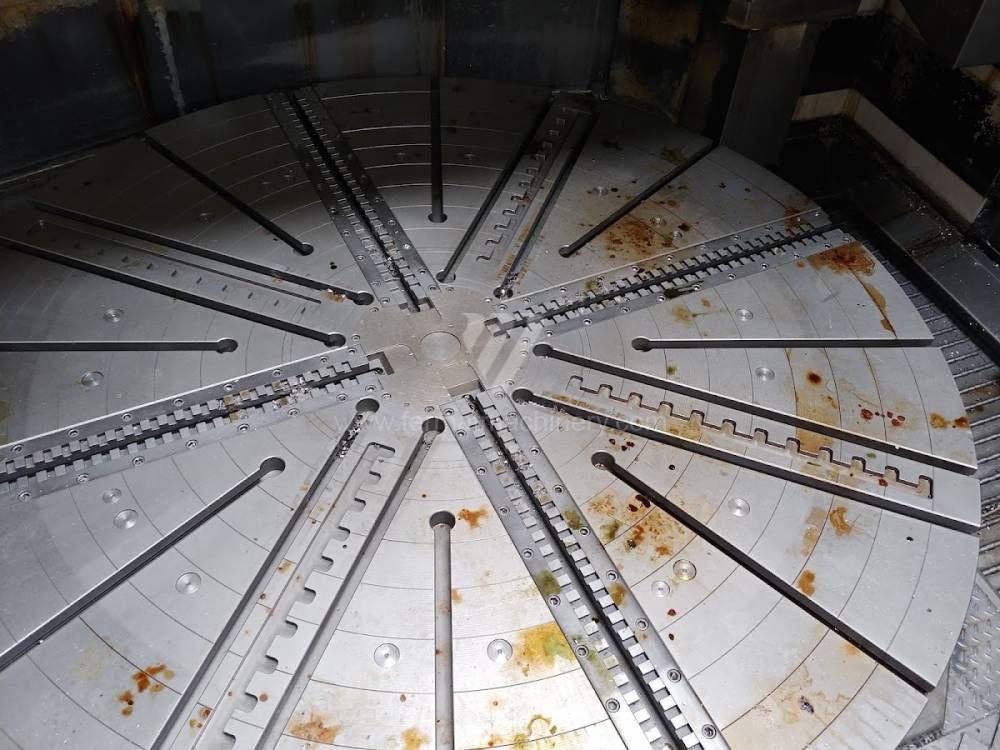

BASICTURN 2500 C2
TOS Hulín
Inv. Nr.: 221213

Baujahr:2016
Steuerung Siemens: Sinumerik 840 D
Max. Werkstückdurchmesser: 2900 mm
Aufspanndurchmesser des Drehtisches: 2500 mm
Max. Tischbelastung: 25000 kg
Max. Werkstückhöhe: 1940 mm
Erweiterung ram (Z): mm

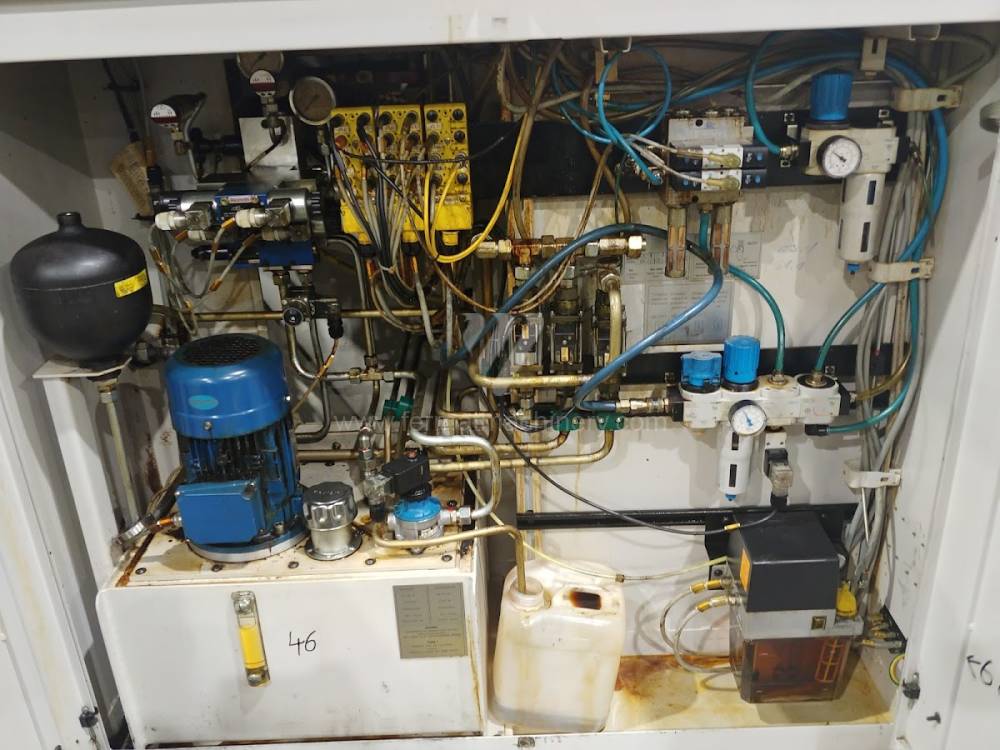

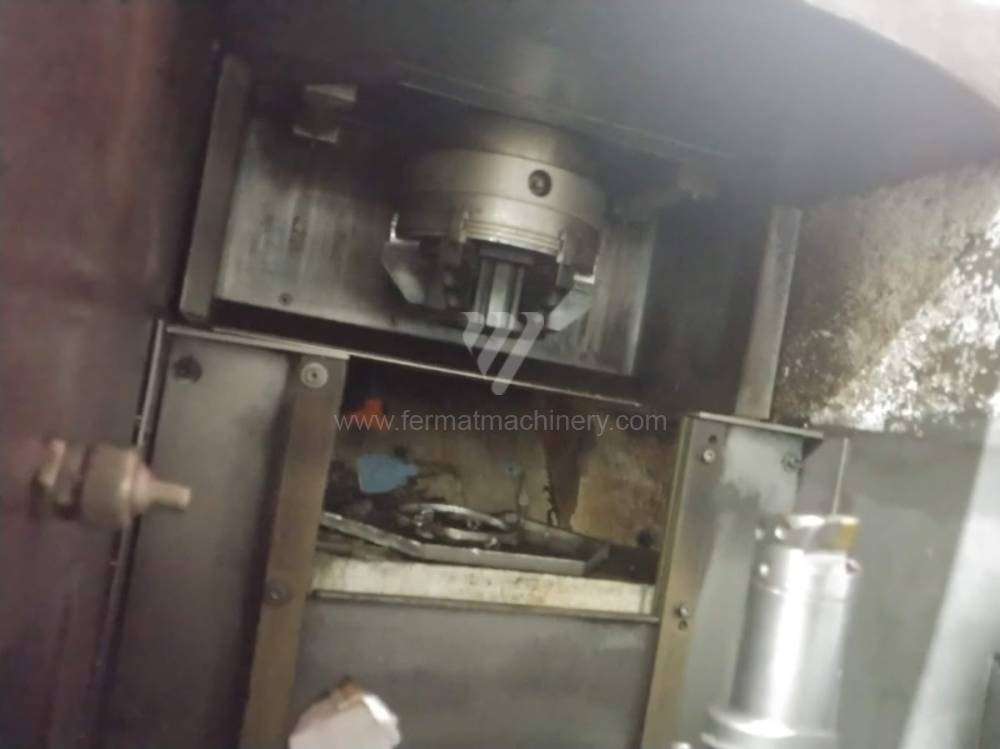

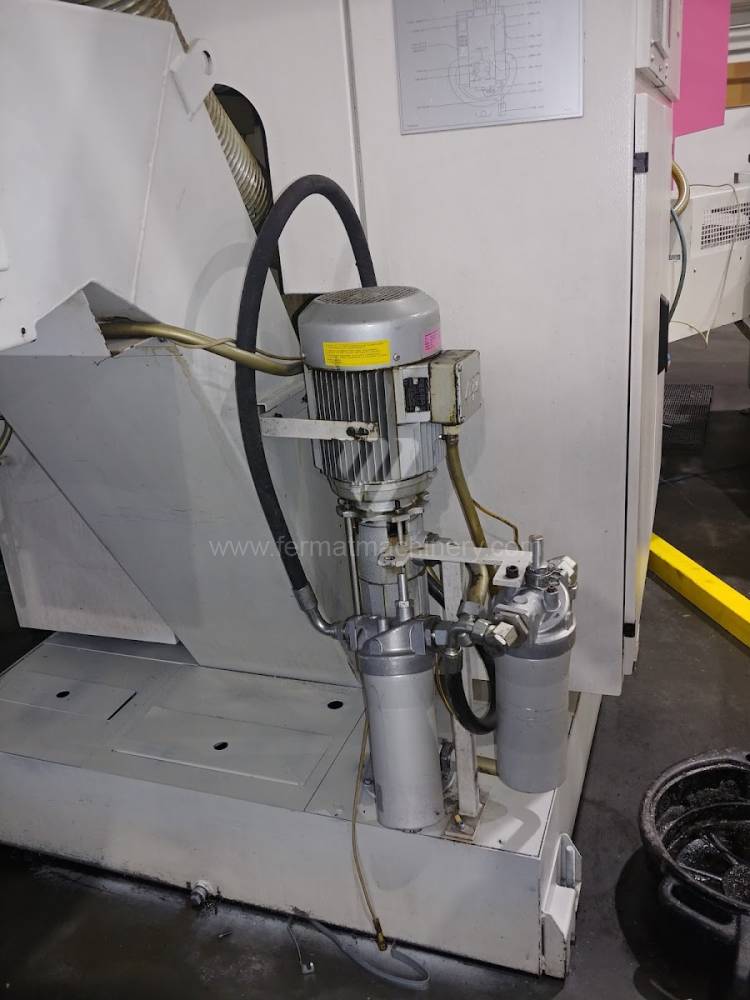

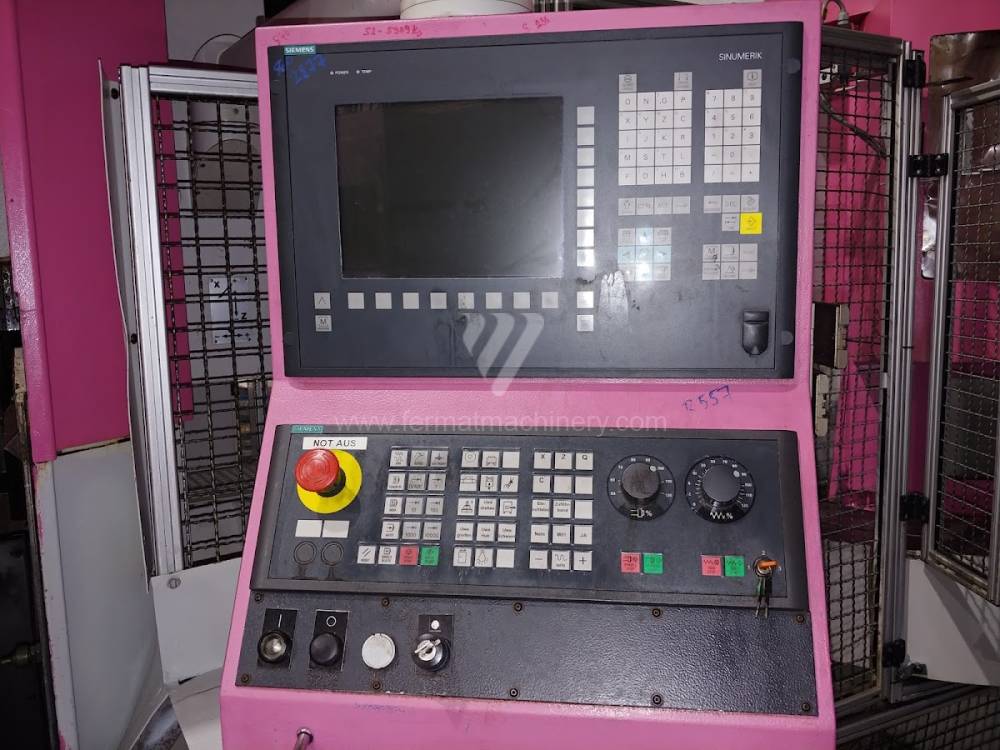

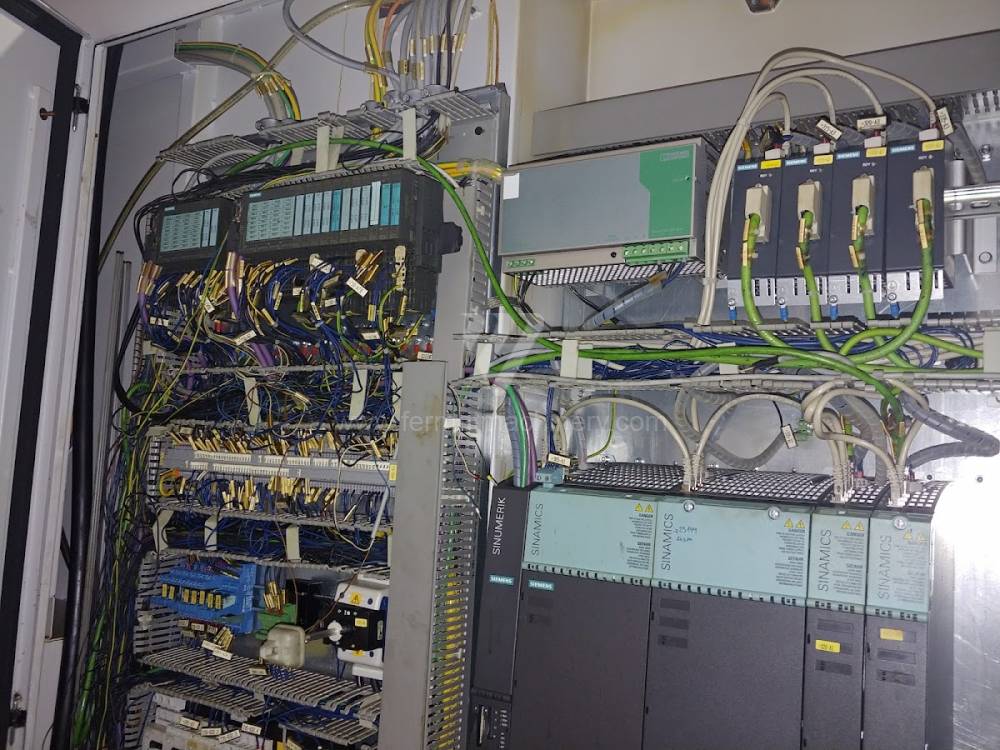

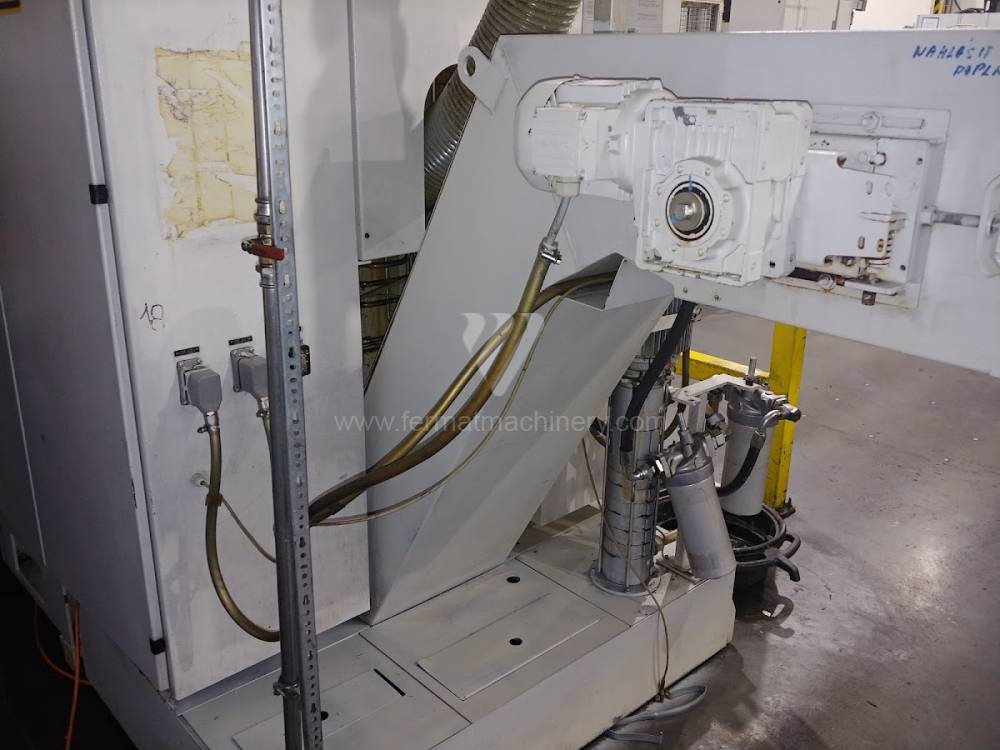

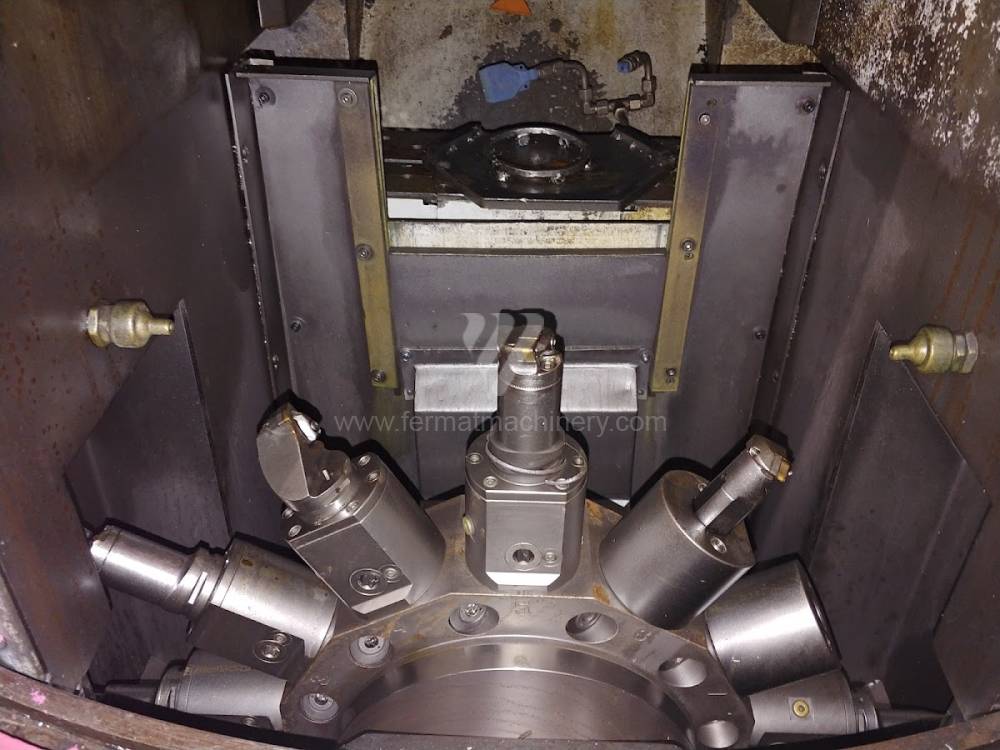

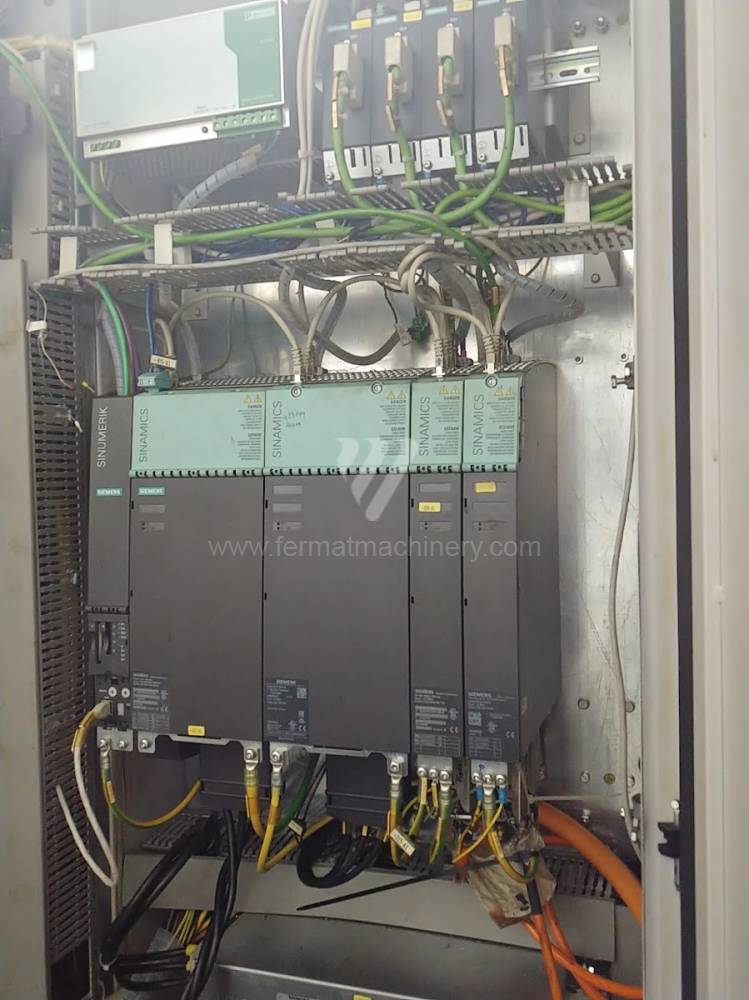

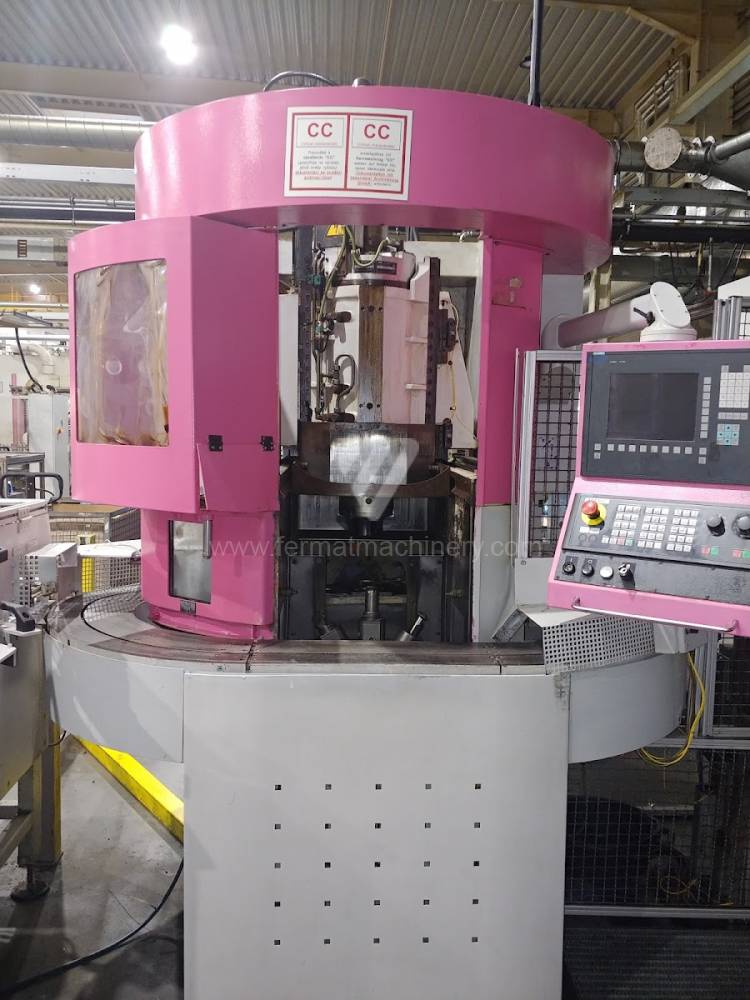

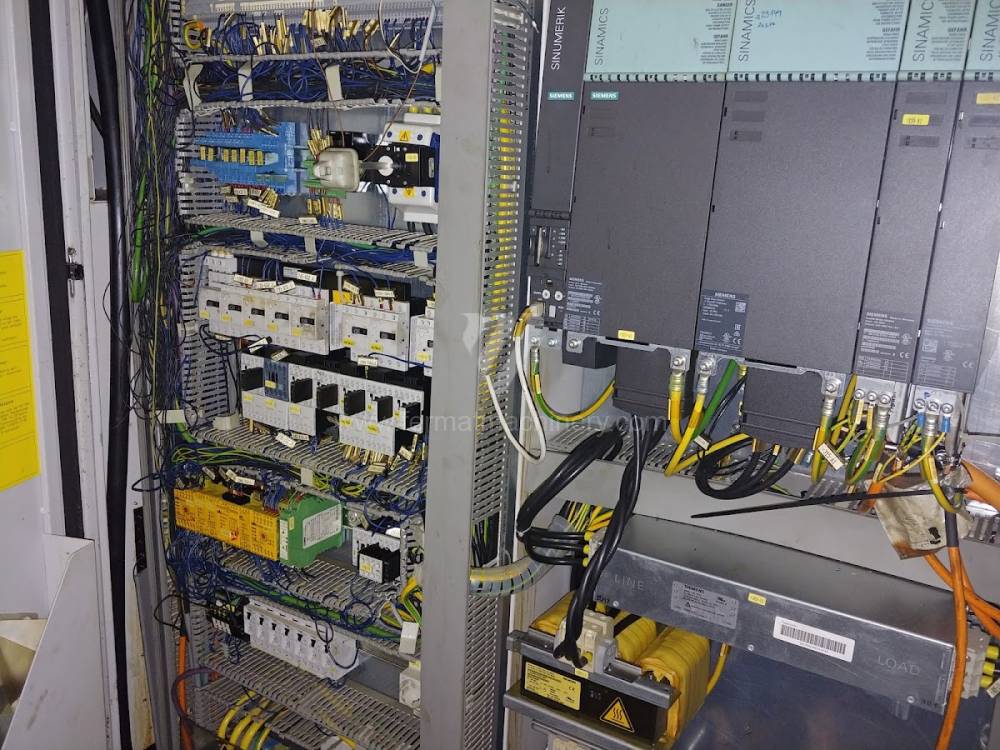

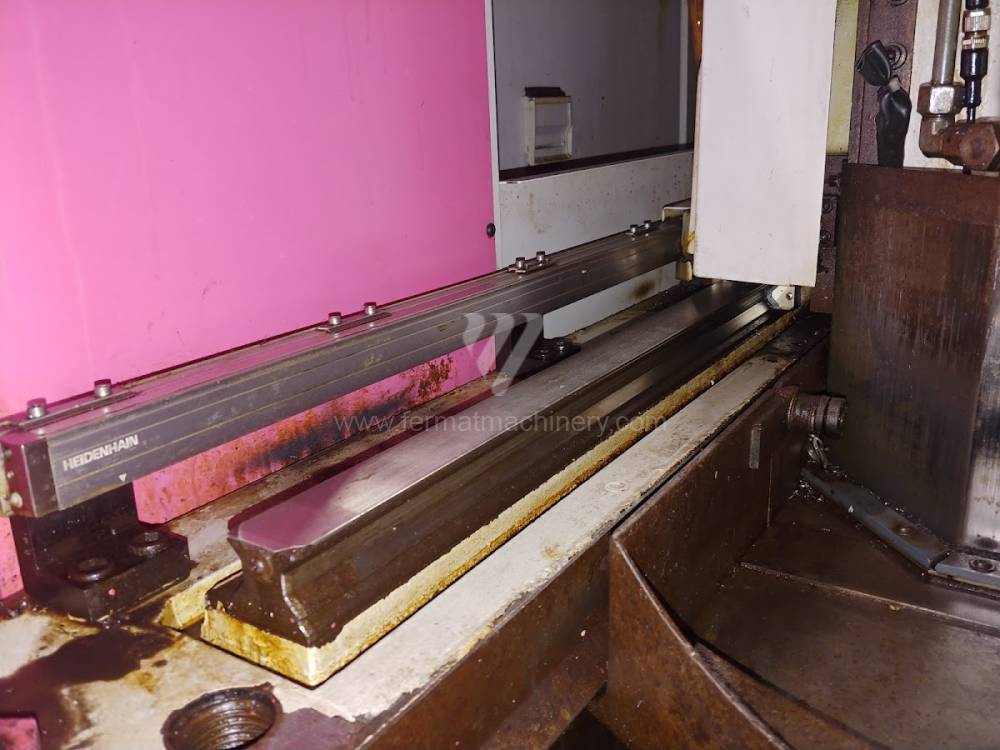

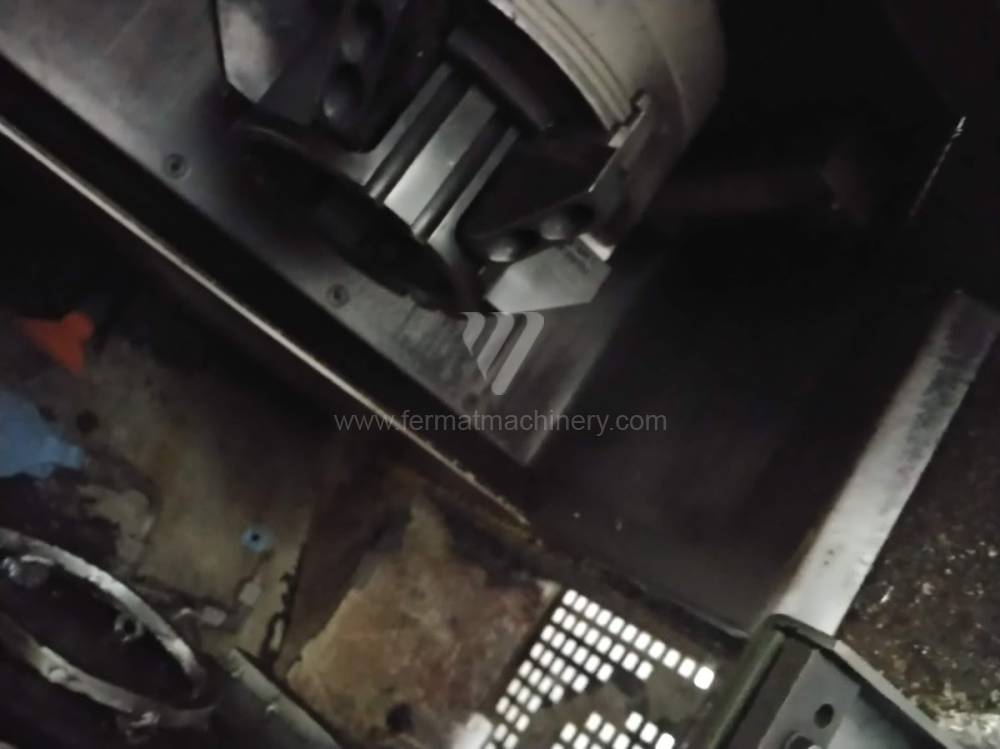

VL 5
Emag
Inv. Nr.: 221740

Baujahr:2007
Steuerung Siemens: 840 SL
Max. Werkstückdurchmesser: 220 mm
Aufspanndurchmesser des Drehtisches: mm
Max. Tischbelastung: 40 kg
Max. Werkstückhöhe: 175 mm
Erweiterung ram (Z): 200 mm

SKJ 12 CNC
TOS Hulín
Inv. Nr.: 181547

Steuerung NCT: 204
Max. Werkstückdurchmesser: 1400 mm
Aufspanndurchmesser des Drehtisches: 1250 mm
Max. Werkstückhöhe: 1150 mm
Max. Tischbelastung: 6000 kg
Angetriebene Werkzeuge: nein

CKX 5280 x 40/160
Unknown
Inv. Nr.: 172142

Baujahr:2012
Steuerung Siemens: Sinumerik 840 D
Max. Werkstückdurchmesser: 8000 mm
Aufspanndurchmesser des Drehtisches: 6300 mm
Max. Werkstückhöhe: 4000 mm
Max. Tischbelastung: 160000 kg
Angetriebene Werkzeuge: nein

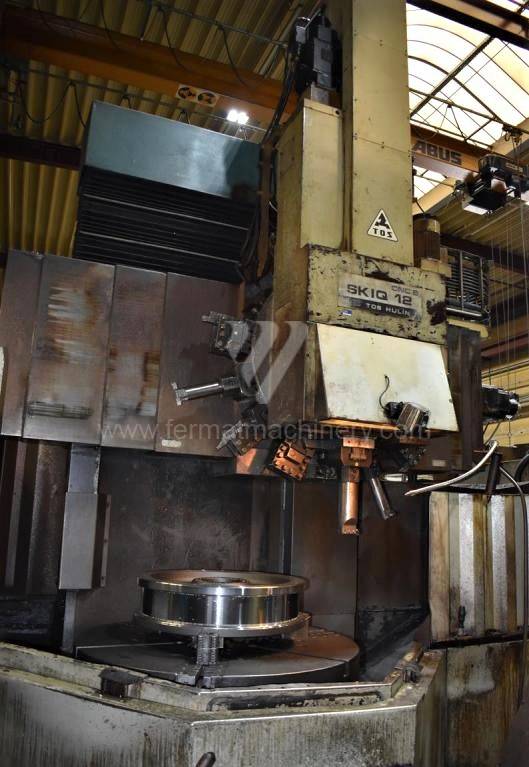

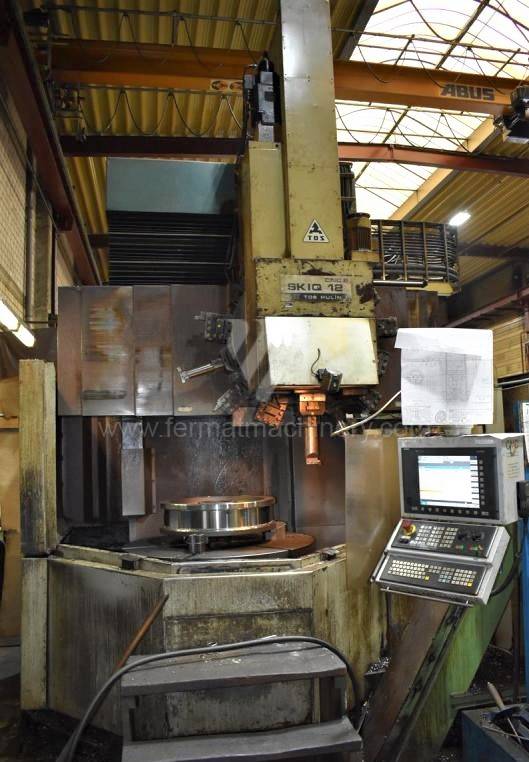

SKQ 12 CNC
TOS Hulín
Inv. Nr.: 191217

Baujahr:2023
Steueurung Mefi : CNC 872 Win
Max. Werkstückdurchmesser: 1400 mm
Aufspanndurchmesser des Drehtisches: 1250 mm
Max. Tischbelastung: 8000 kg
Max. Werkstückhöhe: 1245 mm
Erweiterung ram (Z): 1000 mm

SKJ 8 NC
TOS Hulín
Inv. Nr.: 211552

Steuerung Tesla : NS 113
Max. Werkstückdurchmesser: 1050 mm
Aufspanndurchmesser des Drehtisches: 780 mm
Max. Tischbelastung: 2000 kg
Max. Werkstückhöhe: 630 mm
Erweiterung ram (Z): mm

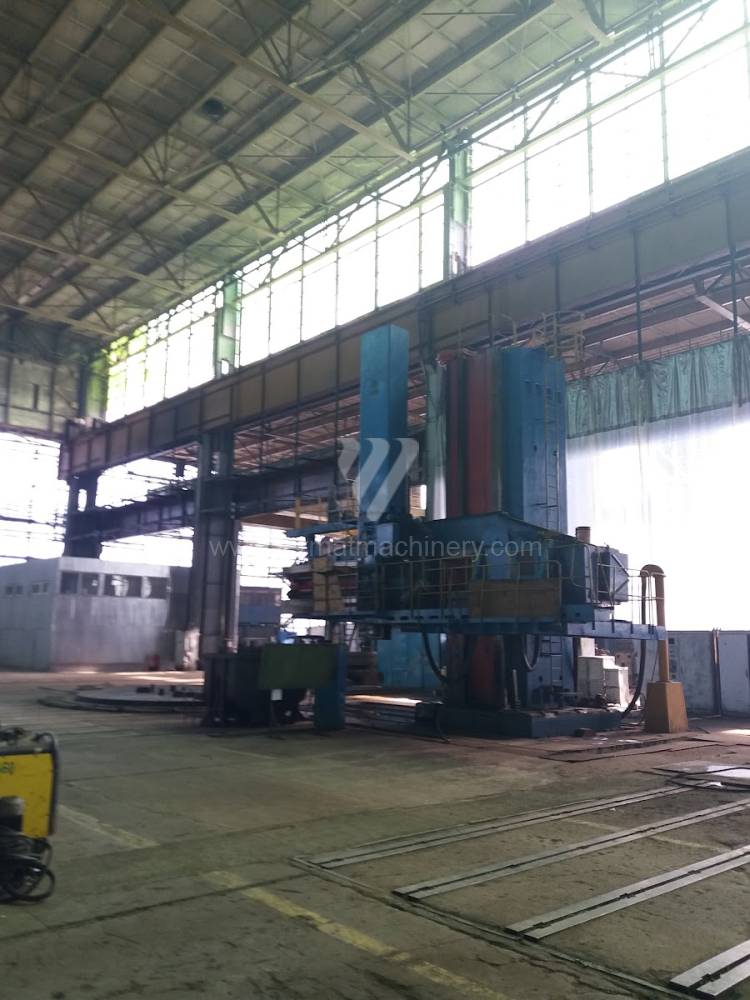

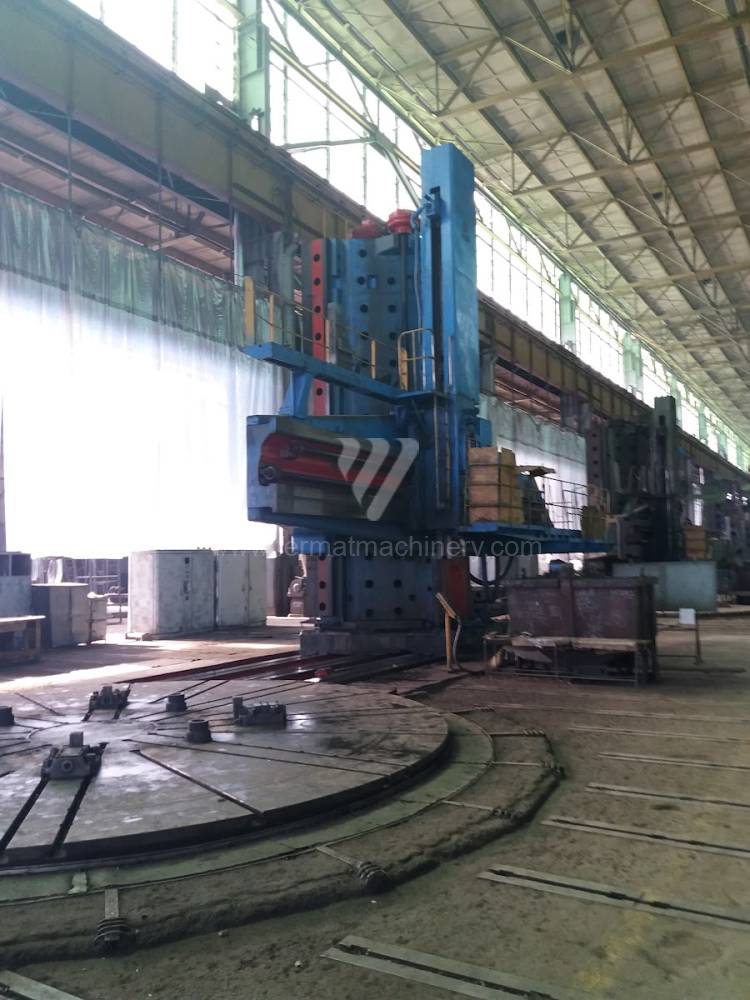

SKJ 50-100
ČKD BLANSKO - OS
Inv. Nr.: 221351

Steuerung Siemens: Sinumerik 840 D
Max. Werkstückdurchmesser: 10000 mm
Aufspanndurchmesser des Drehtisches: 4 770 mm
Max. Tischbelastung: 100000 kg
Max. Werkstückhöhe: 4 240 mm
Erweiterung ram (Z): 2600 mm

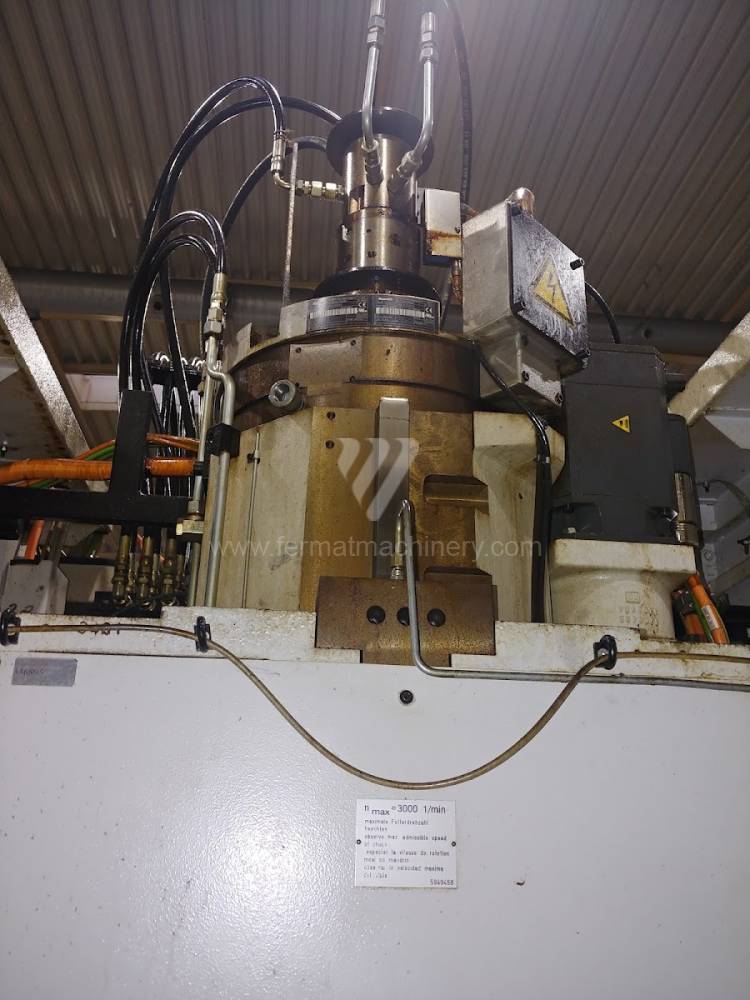

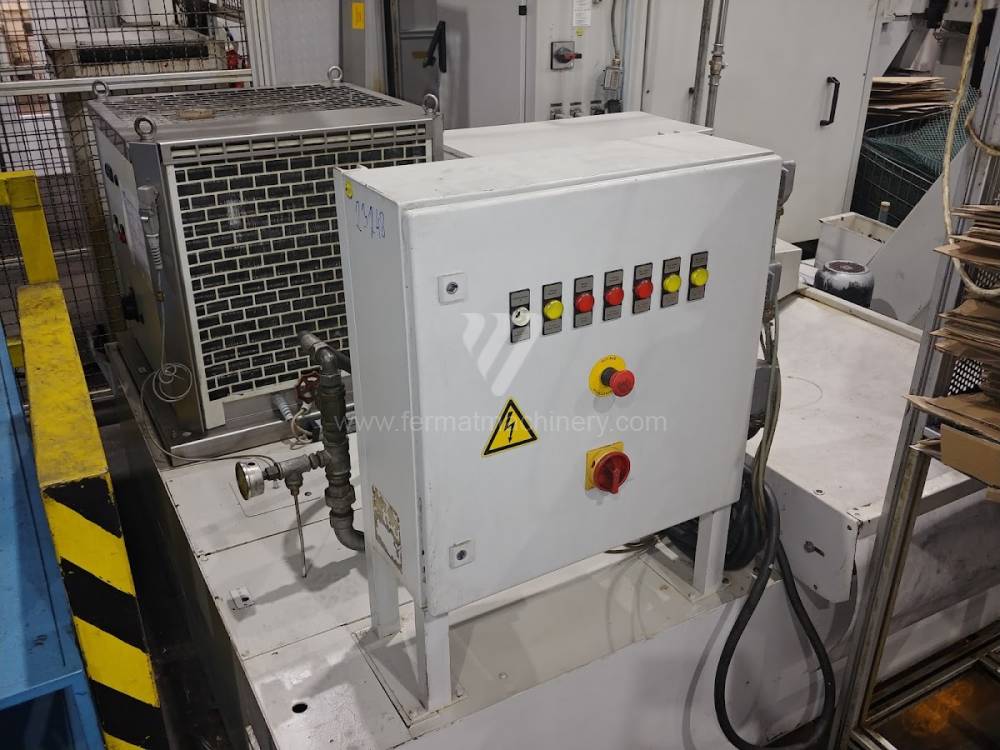

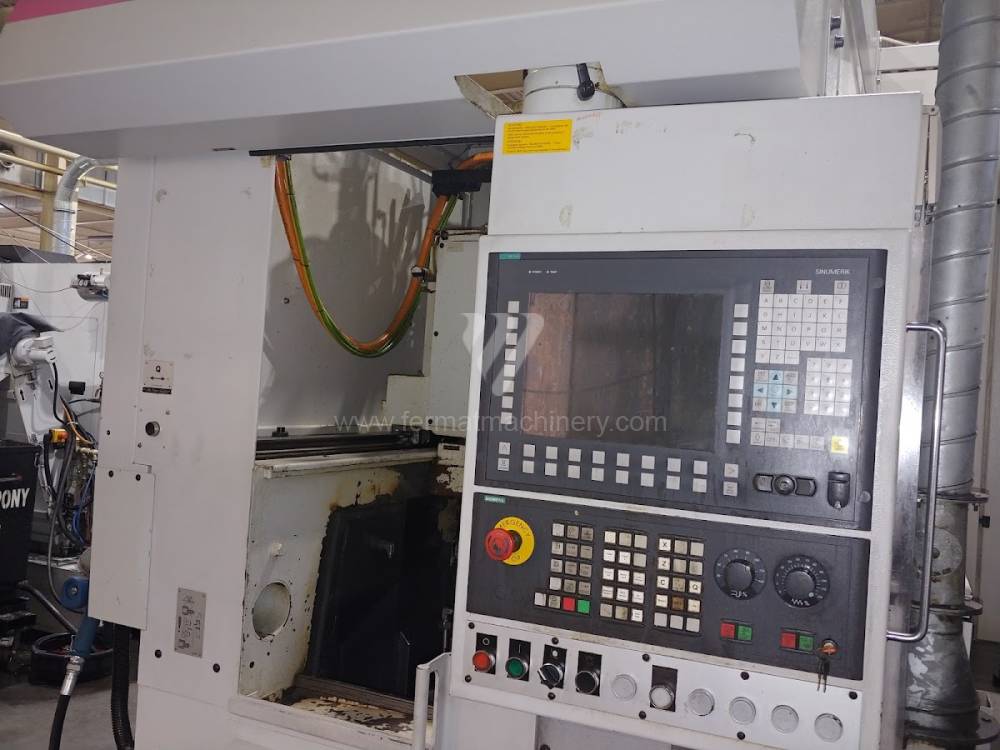

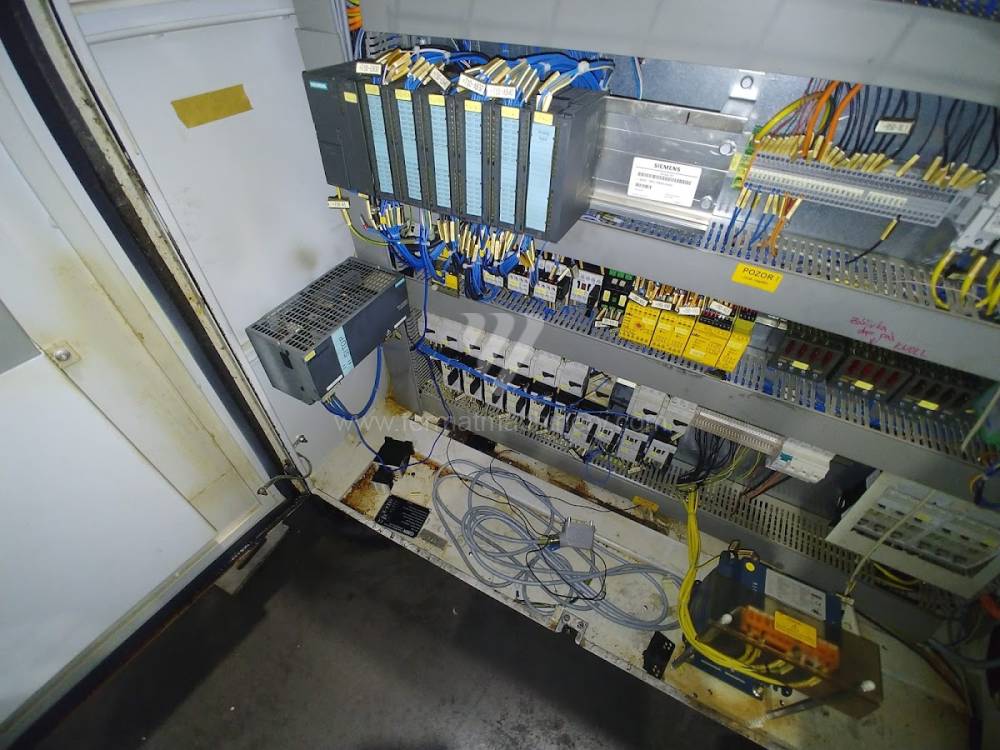

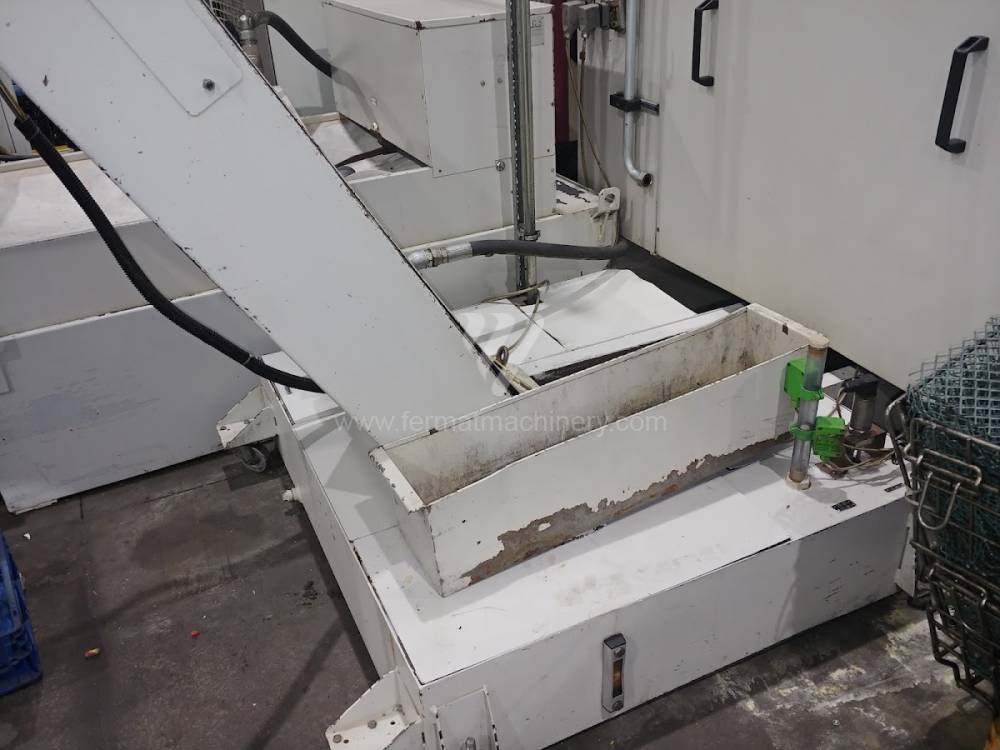

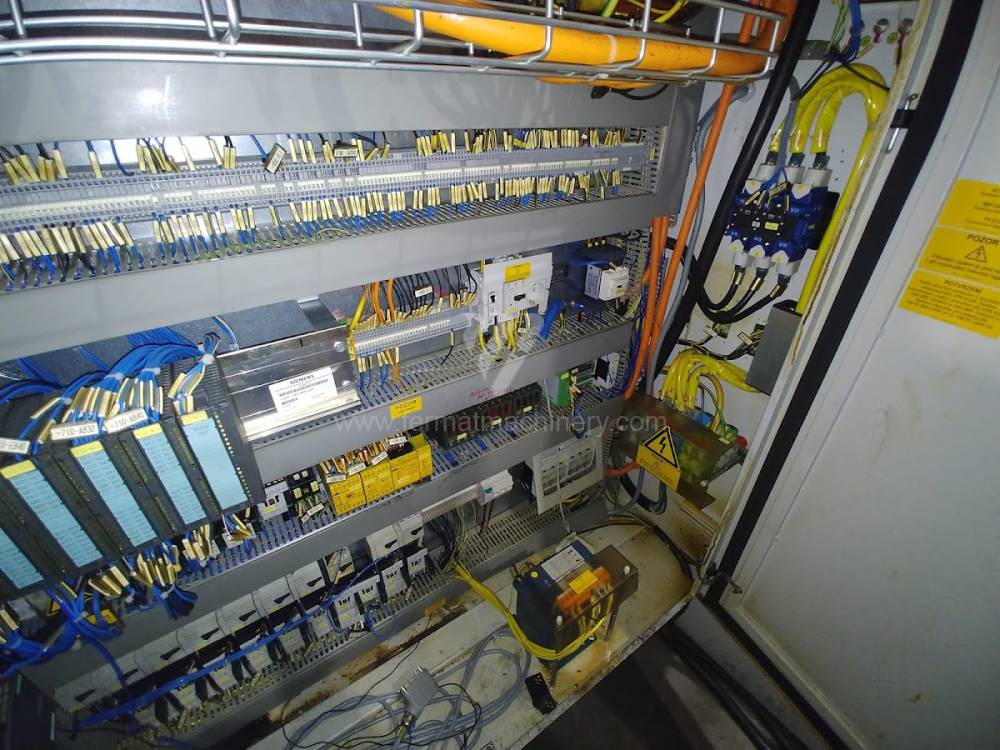

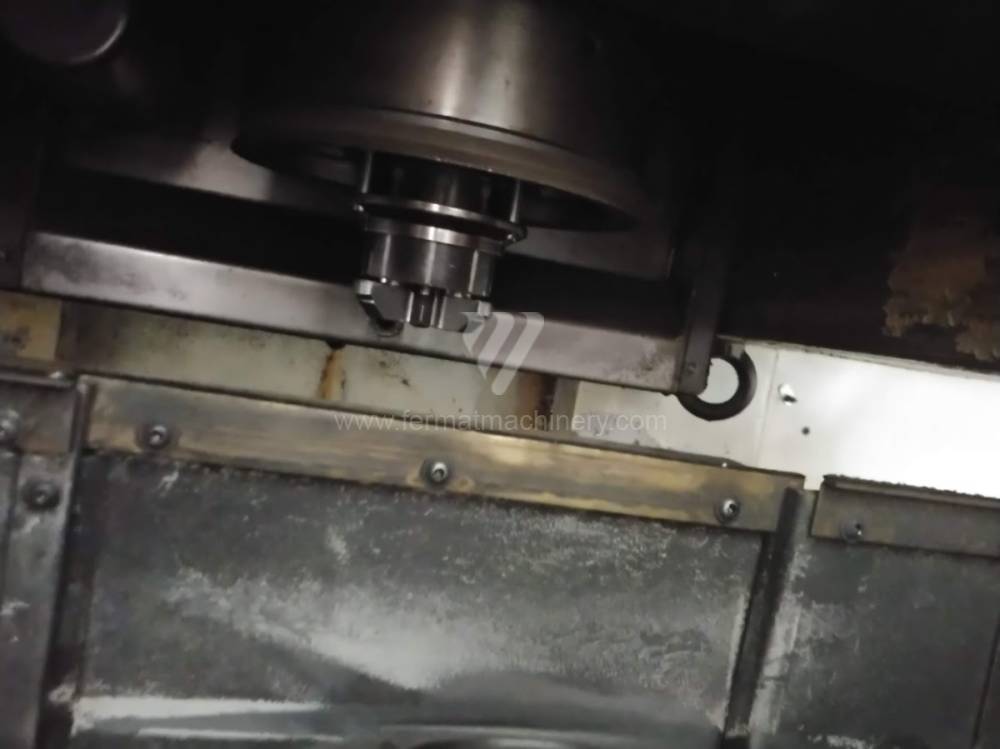

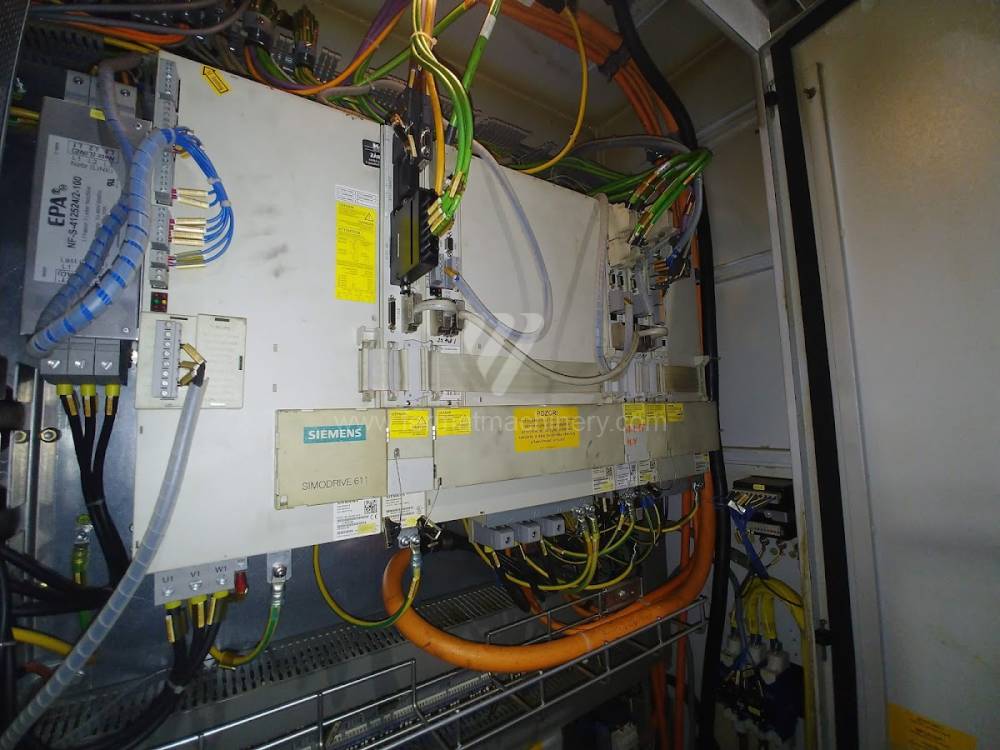

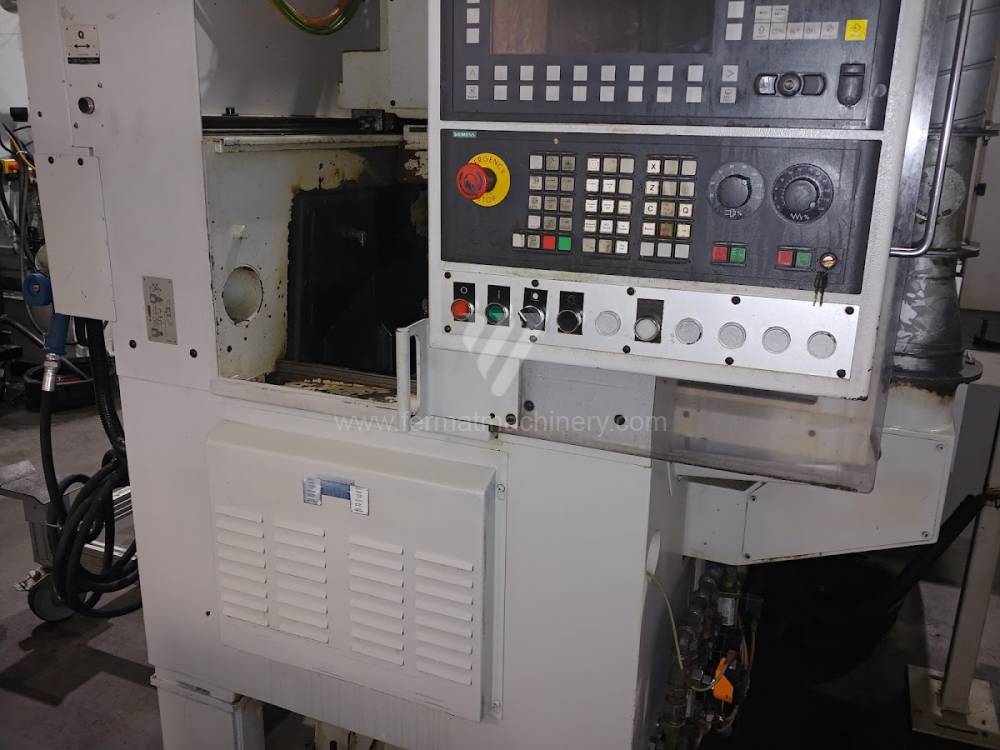

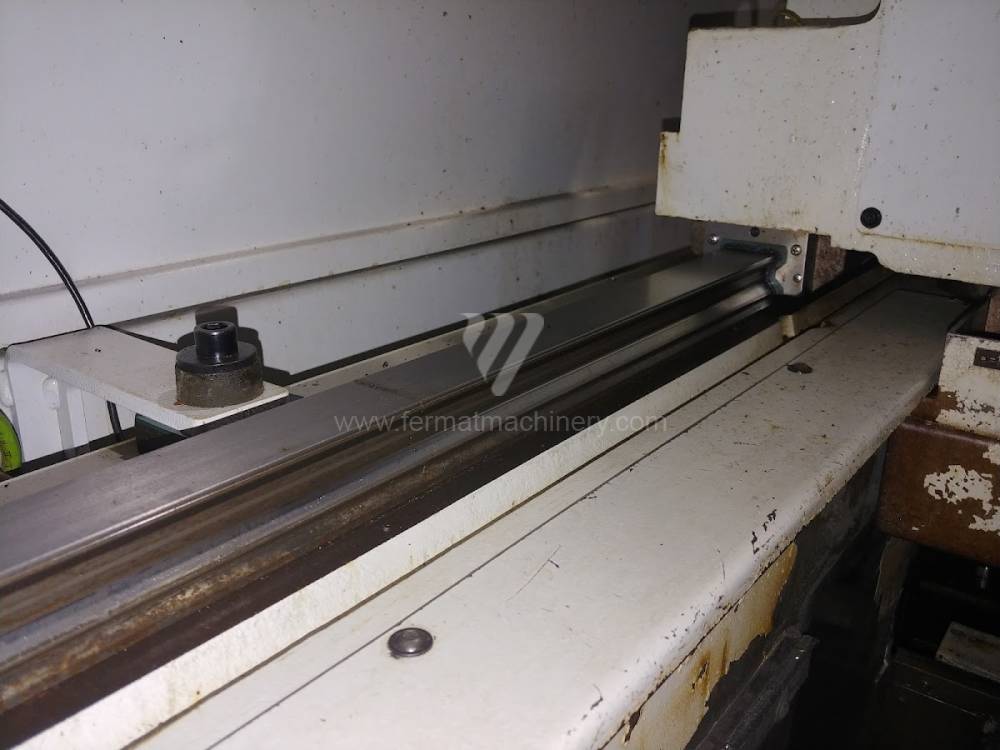

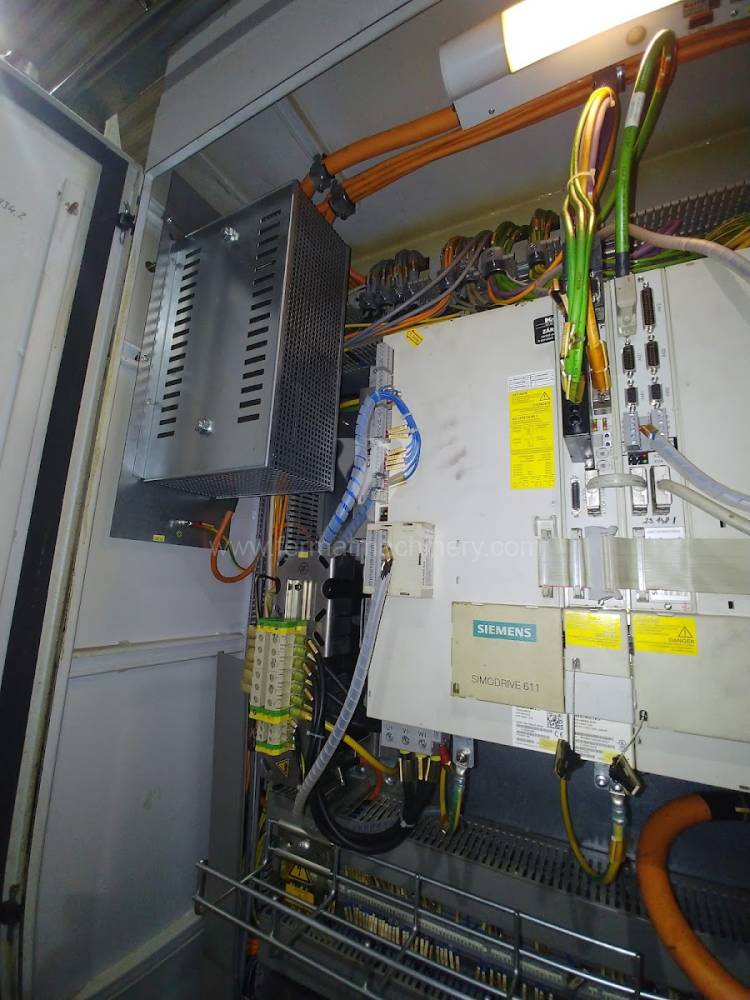

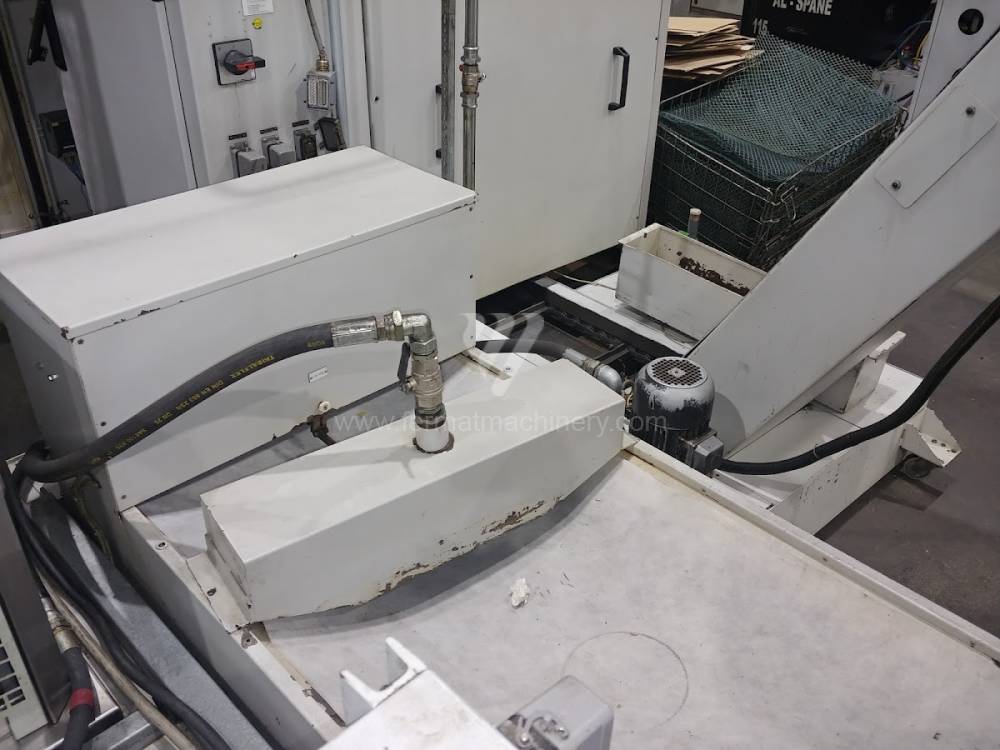

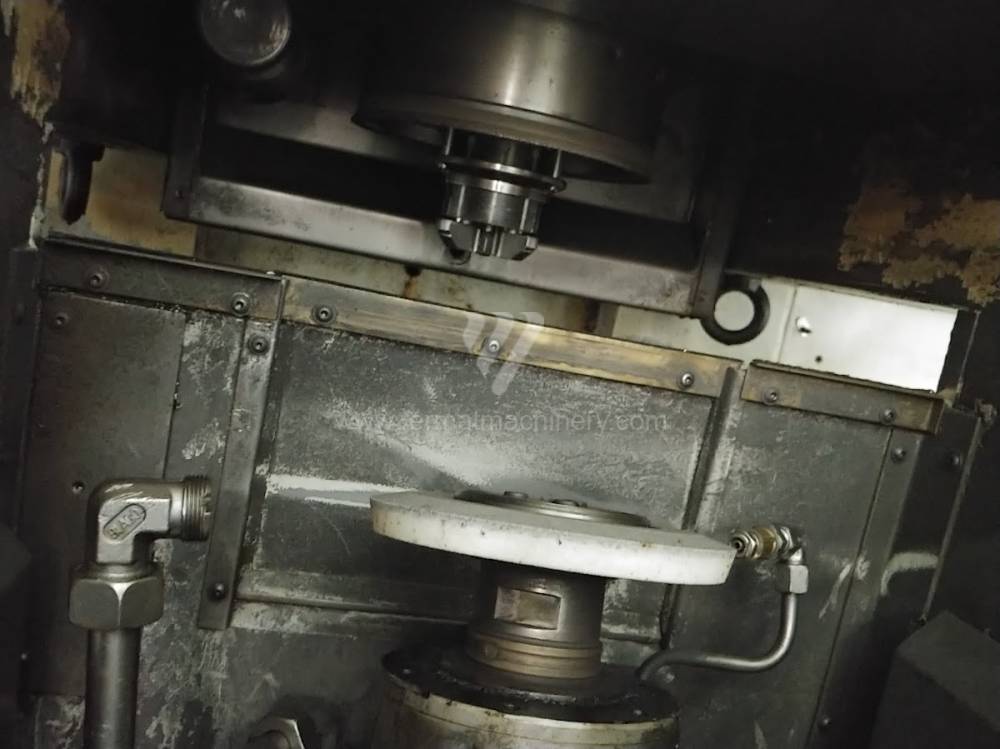

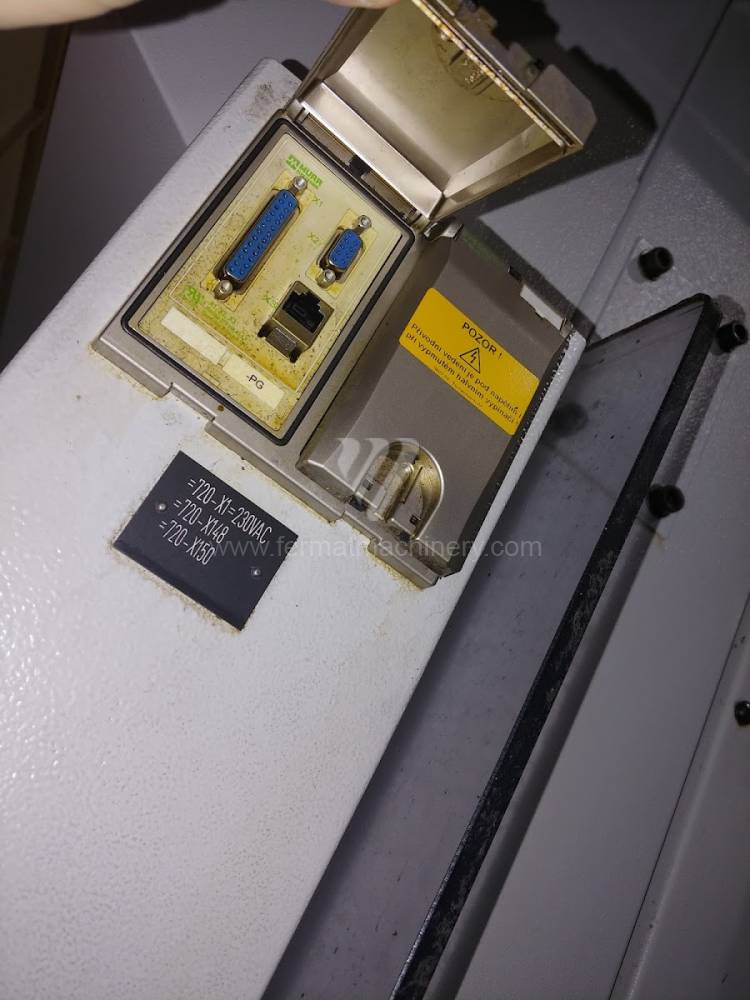

VSC 250 DS
Emag
Inv. Nr.: 221739

Baujahr:2007
Steuerung Siemens: 840 SL
Max. Werkstückdurchmesser: 250 mm
Aufspanndurchmesser des Drehtisches: mm
Max. Tischbelastung: kg
Max. Werkstückhöhe: 200 mm
Erweiterung ram (Z): 200 mm

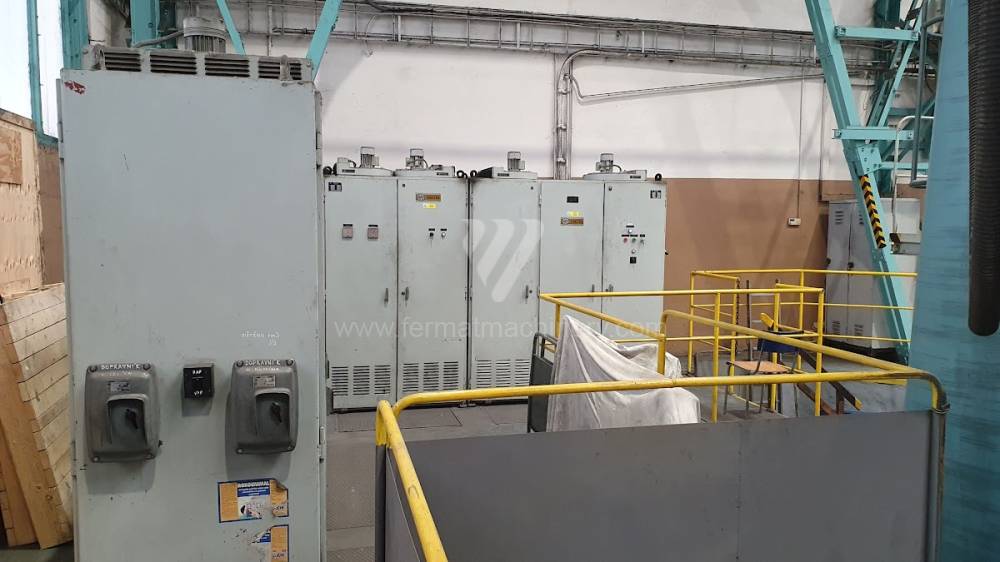

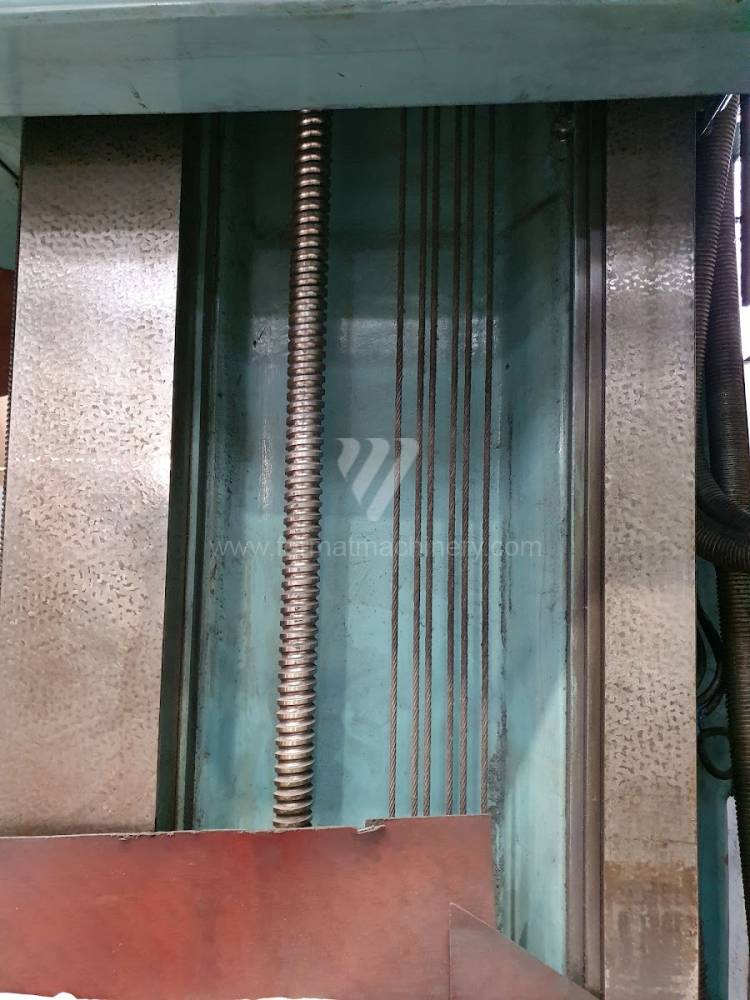

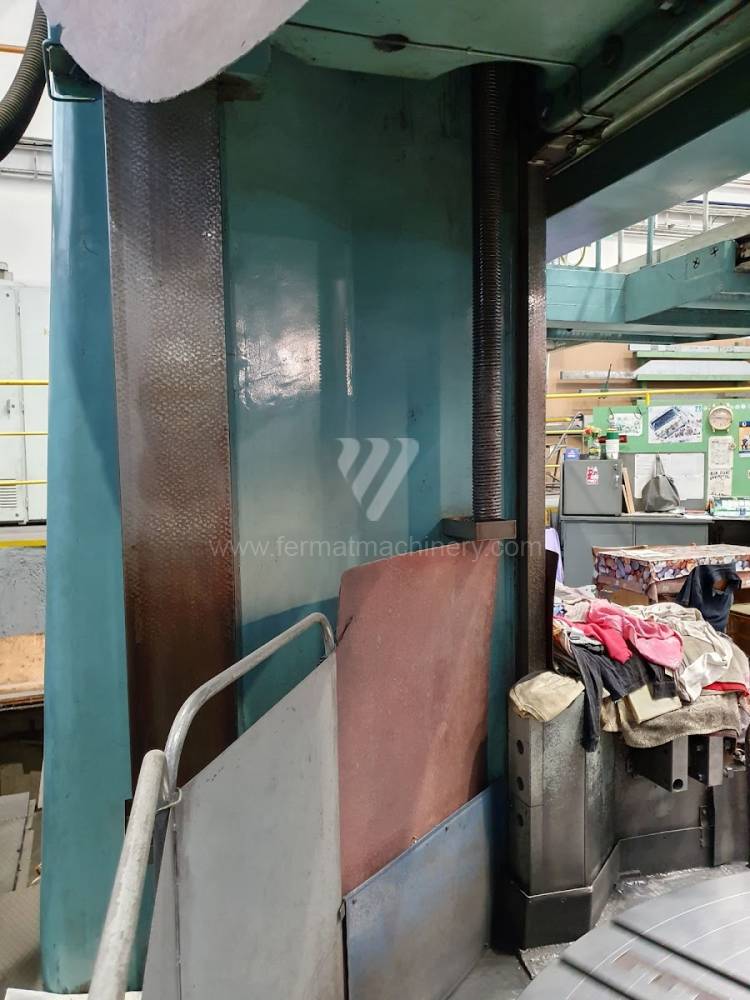

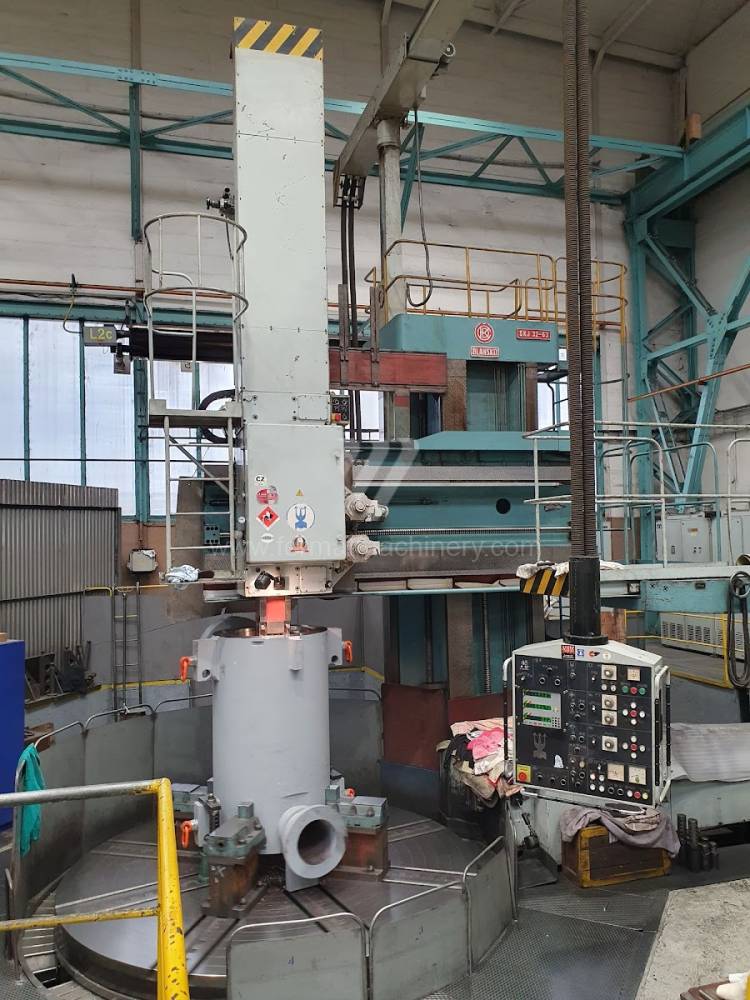

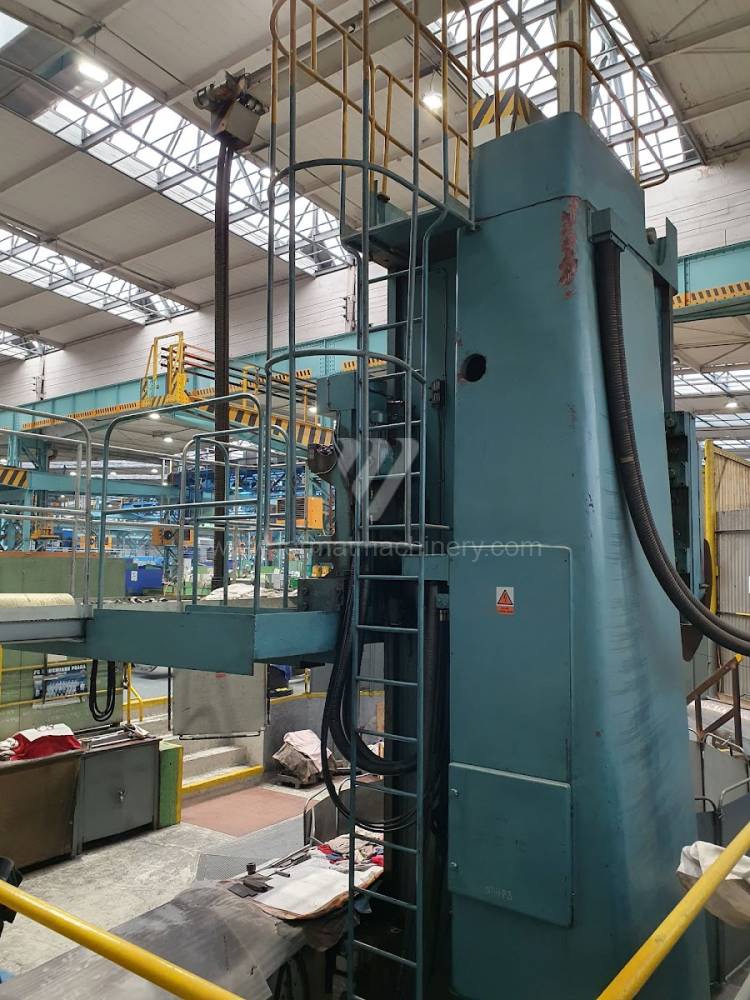

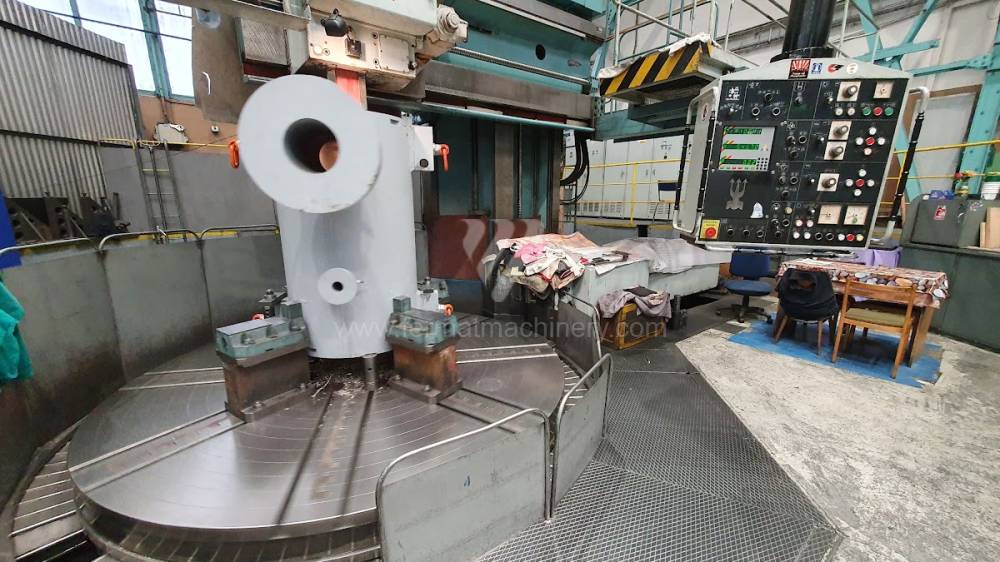

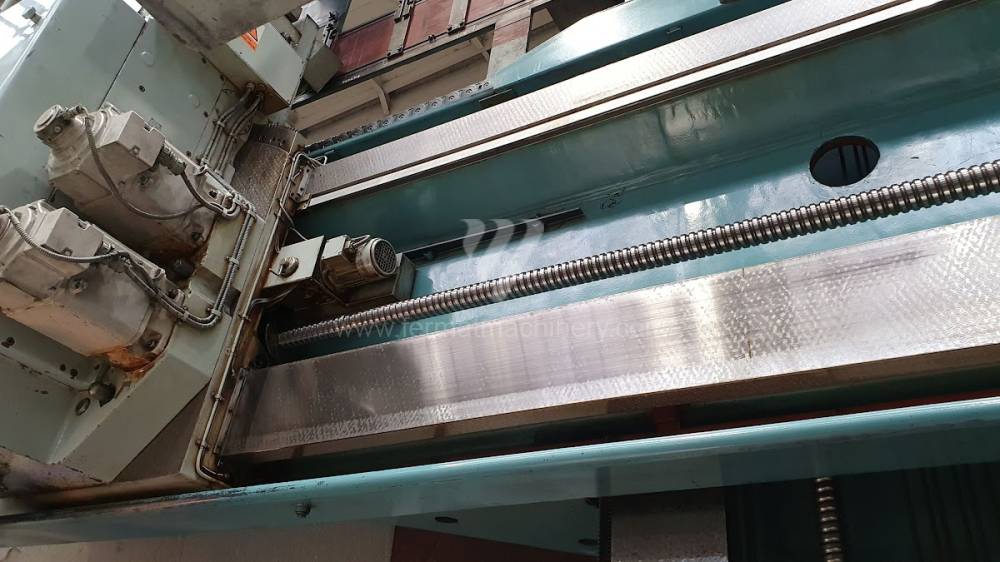

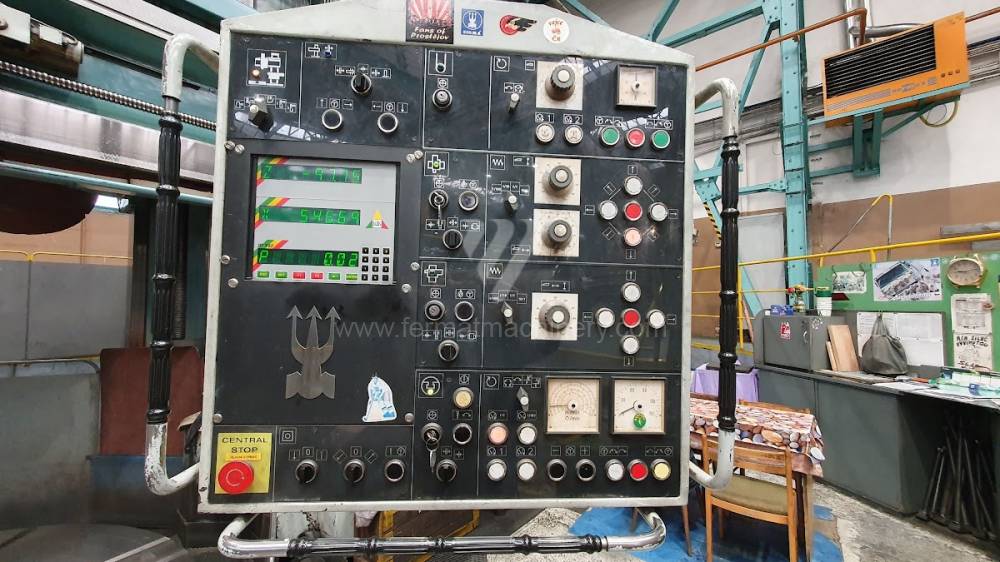

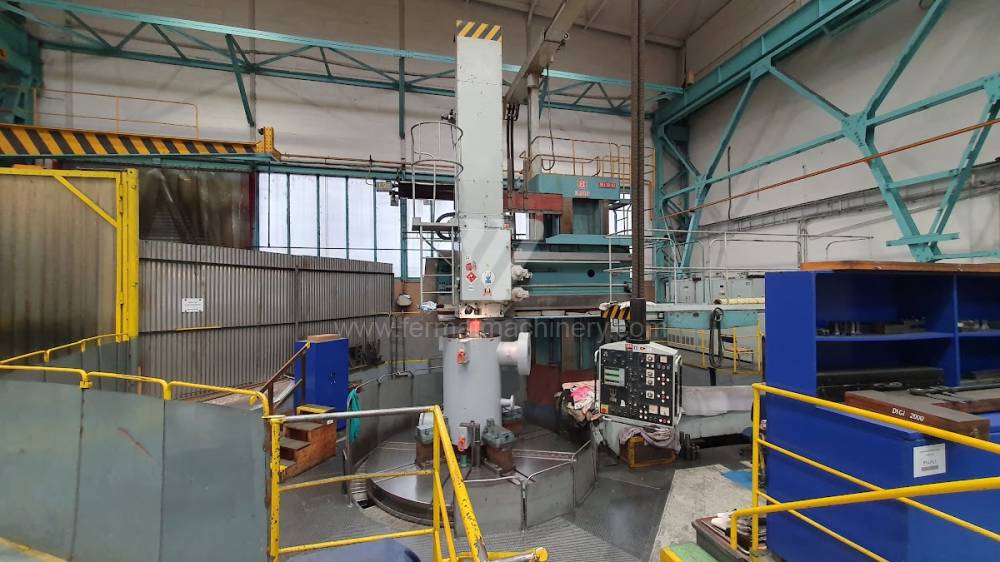

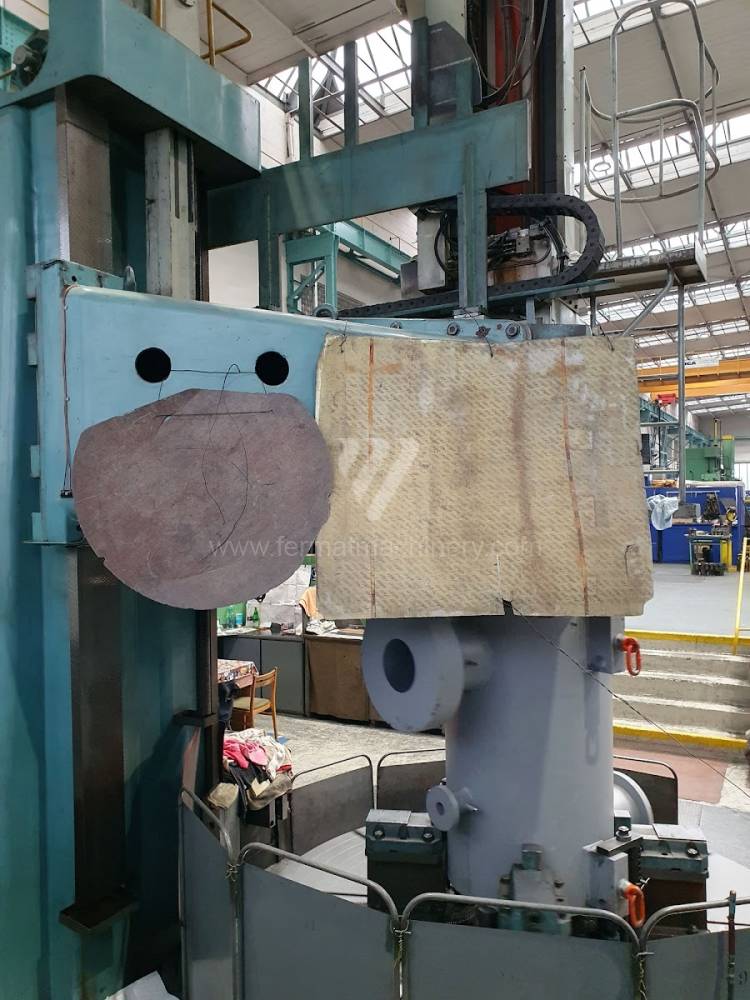

SKJ 32-63
ČKD BLANSKO - OS
Inv. Nr.: 231423

Baujahr:1988
Max. Werkstückdurchmesser: 6300 mm
Aufspanndurchmesser des Drehtisches: 3200 mm
Max. Tischbelastung: 40000 kg
Max. Werkstückhöhe: 2500 mm
Erweiterung ram (Z): 1600 mm
Tragbalkendurchschnitt: mm

SKJ 32-63
ČKD BLANSKO - OS
Inv. Nr.: 191872

Baujahr:2019
Steuerung Siemens: Sinumerik 840 D
Max. Werkstückdurchmesser: 6300 mm
Aufspanndurchmesser des Drehtisches: 3200 mm
Max. Tischbelastung: 50000 kg
Max. Werkstückhöhe: 2500 mm
Erweiterung ram (Z): 1600 mm

1525
Stanko Russia
Inv. Nr.: 231133

Max. Werkstückdurchmesser: 2500 mm
Aufspanndurchmesser des Drehtisches: 2250 mm
Max. Tischbelastung: 12000 kg
Max. Werkstückhöhe: 1500 mm
Erweiterung ram (Z): 1100 mm
Tragbalkendurchschnitt: mm

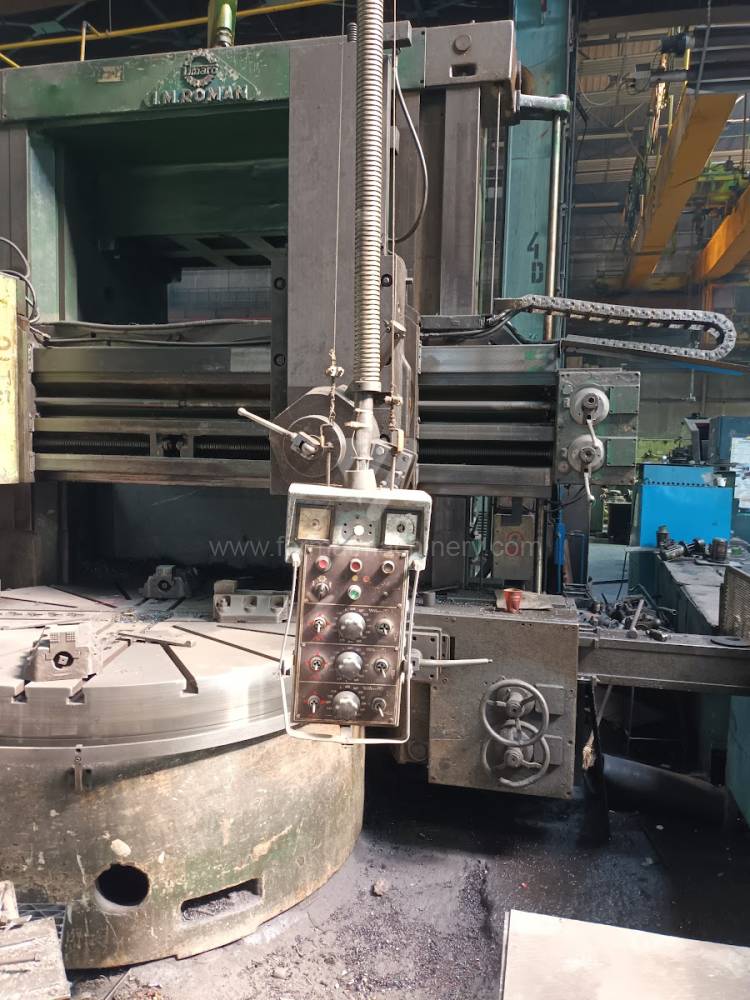

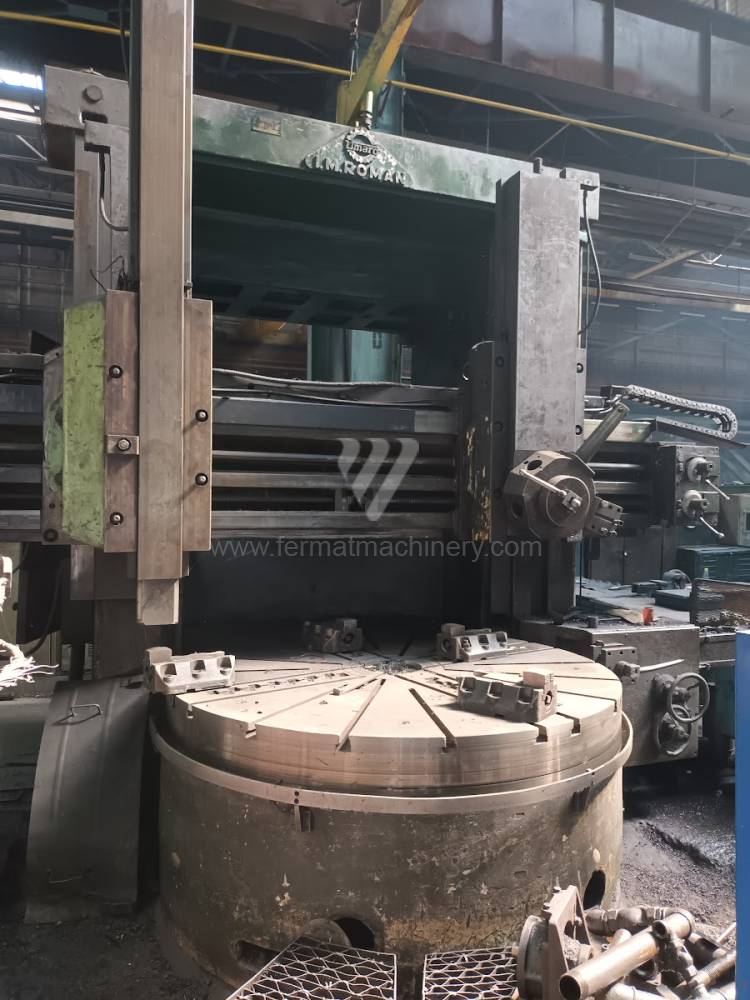

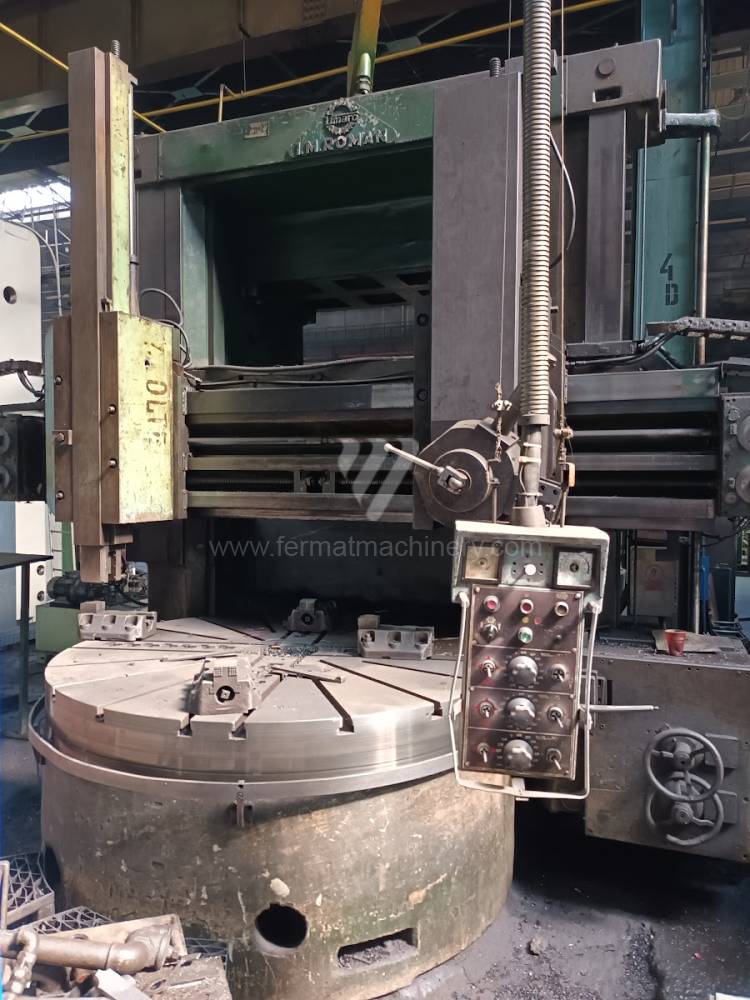

SC 22
Umaro
Inv. Nr.: 221437

Max. Werkstückdurchmesser: 2150 mm
Aufspanndurchmesser des Drehtisches: 2000 mm
Max. Tischbelastung: 12 000 kg
Max. Werkstückhöhe: 1500 mm
Erweiterung ram (Z): 1300 mm
Tragbalkendurchschnitt: 250x250 mm

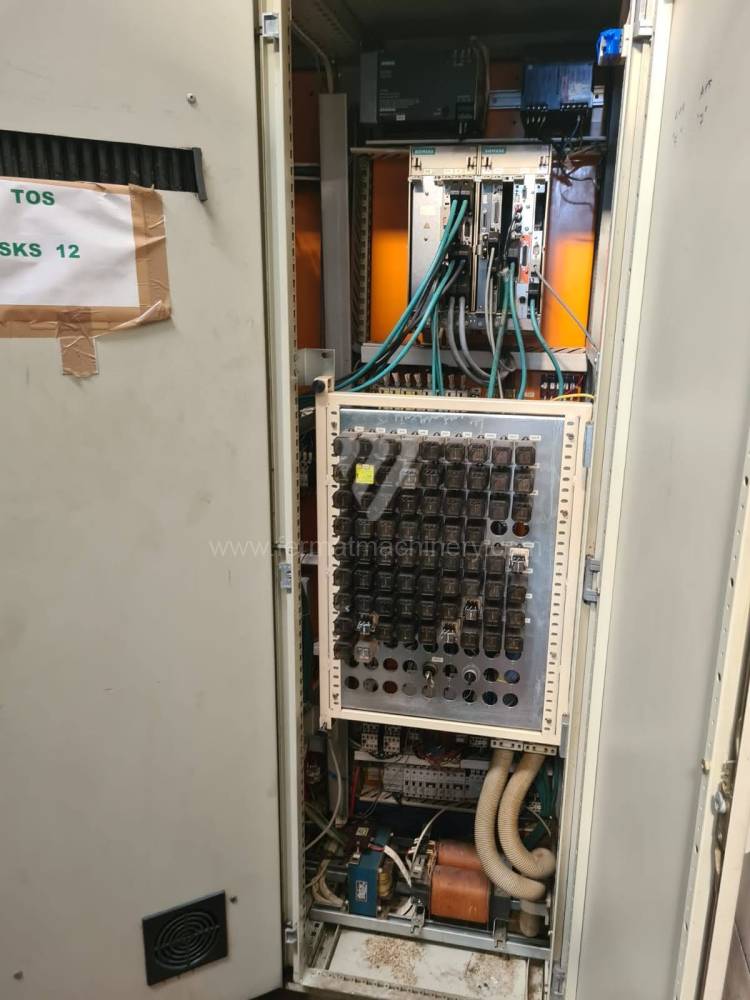

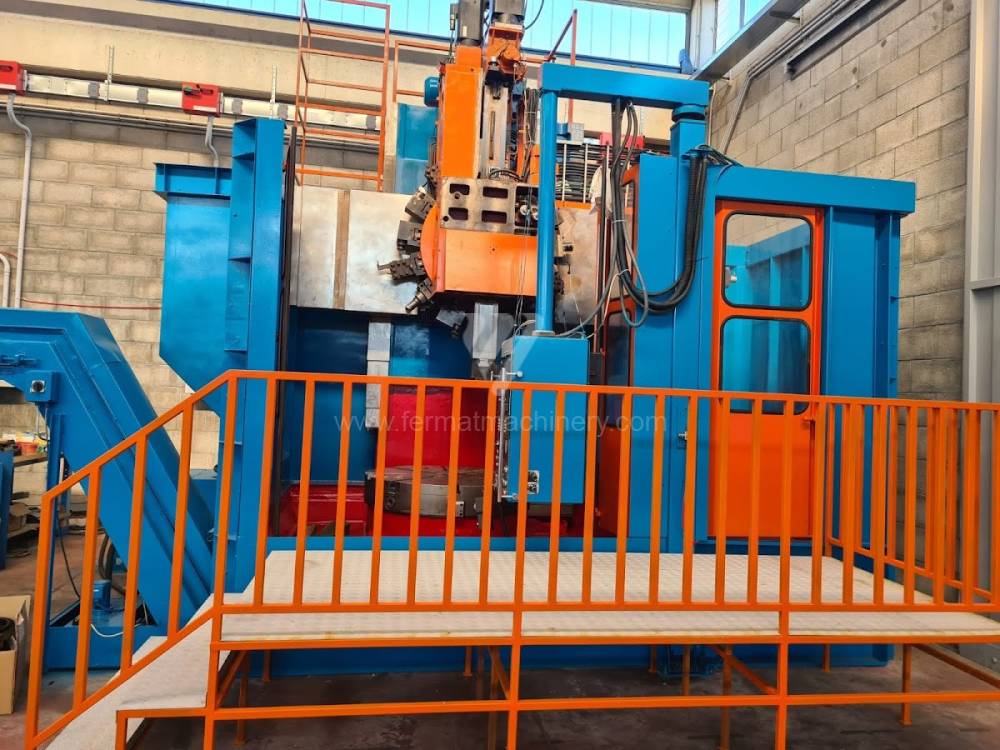

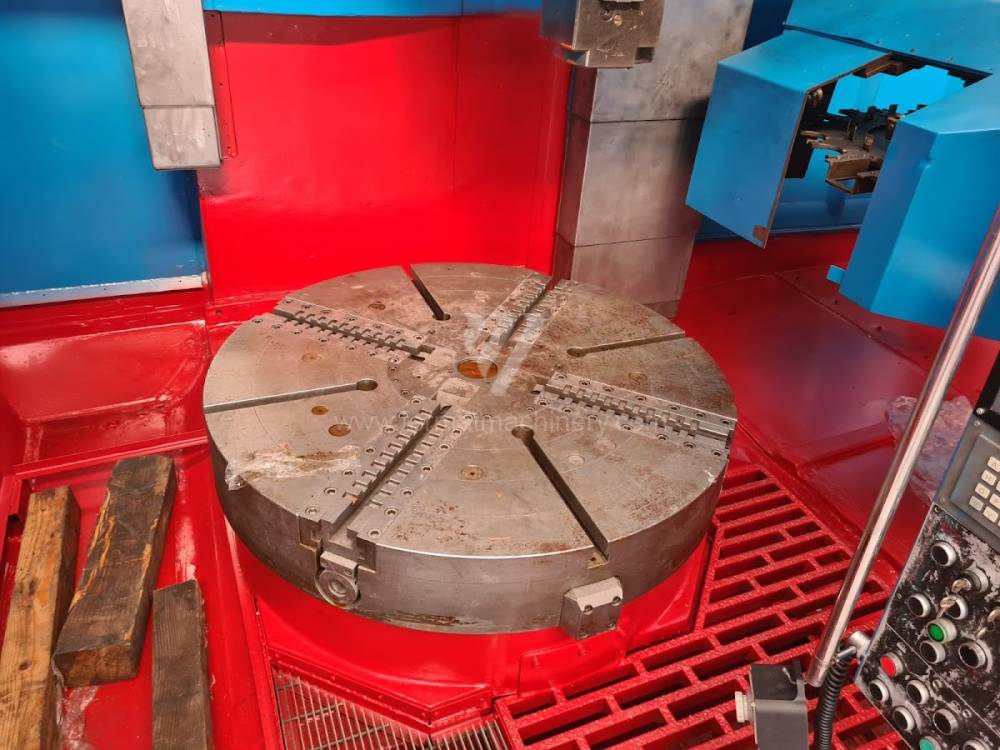

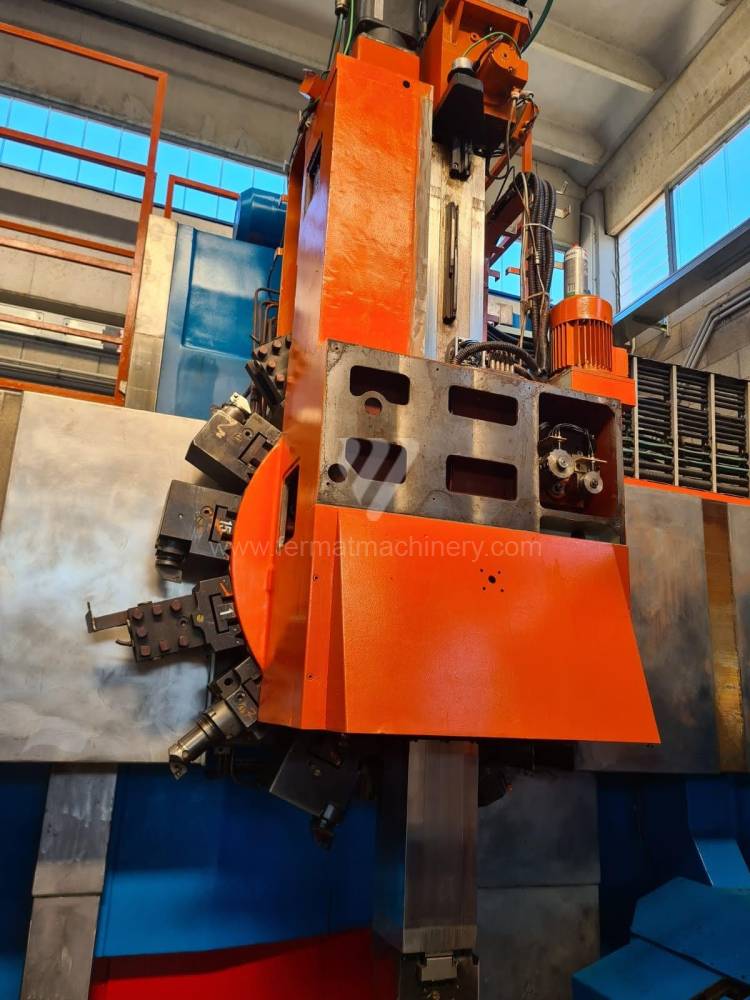

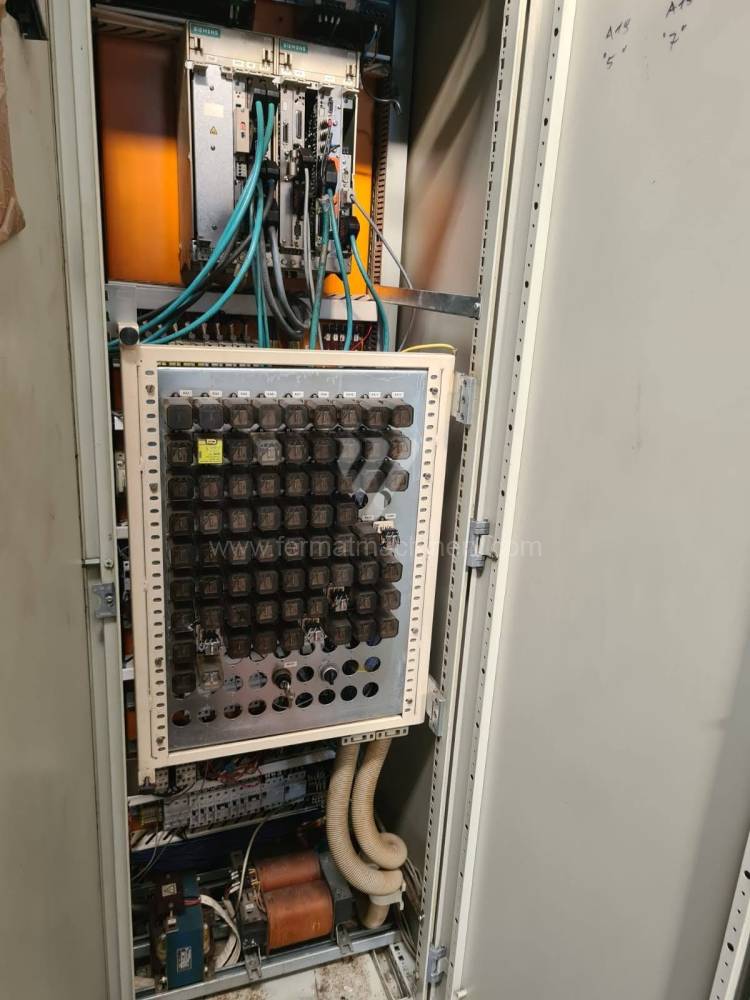

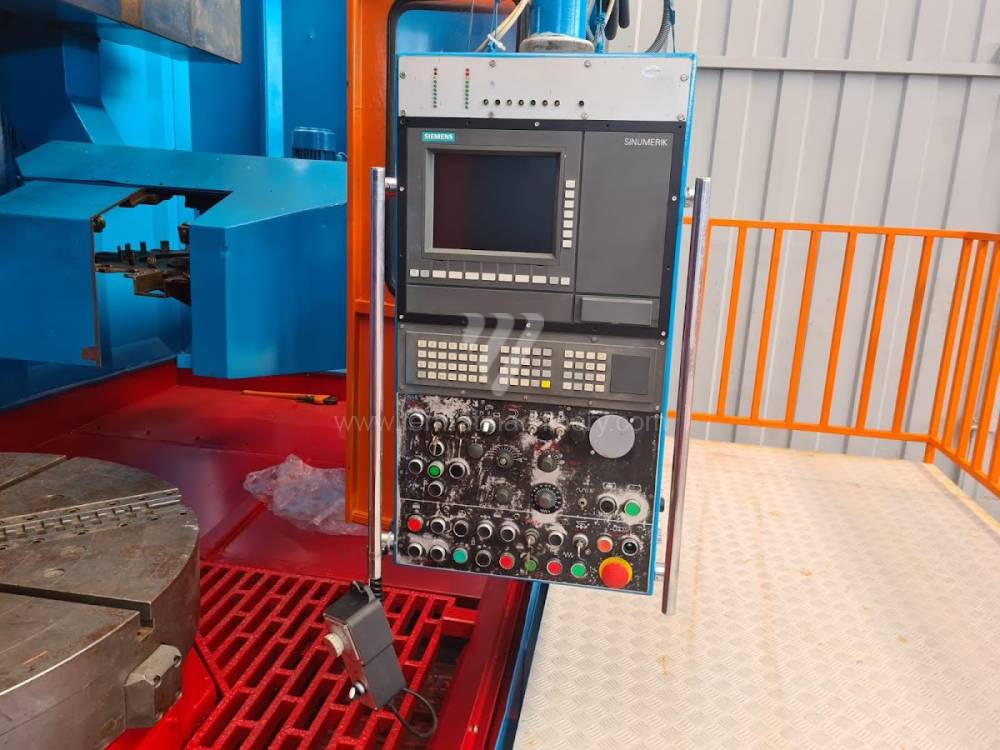

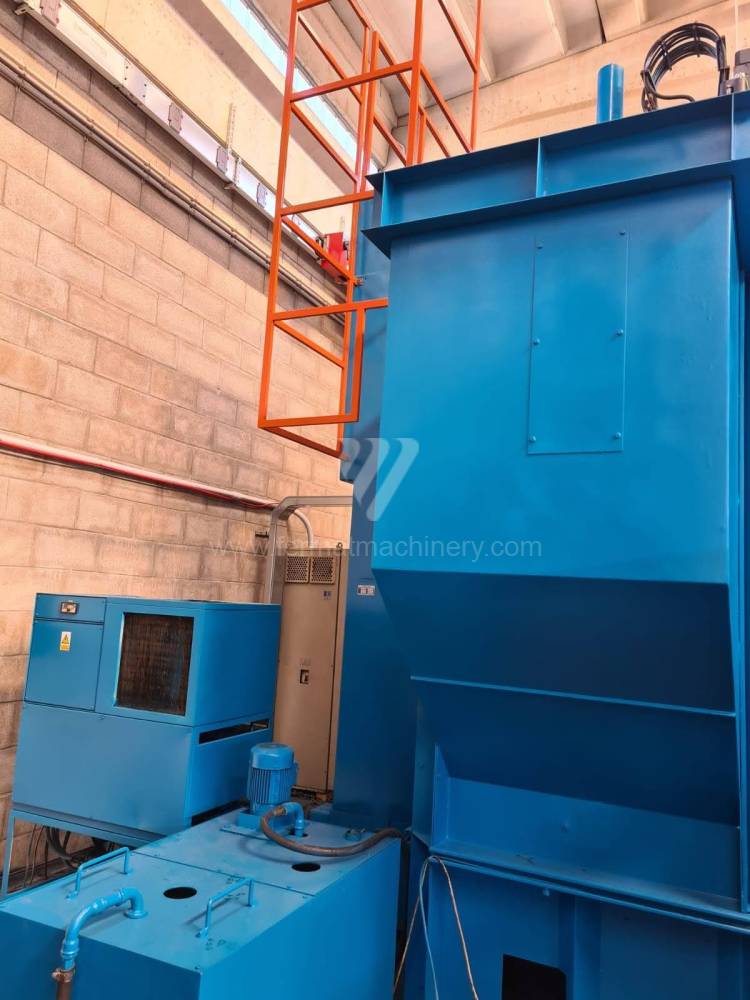

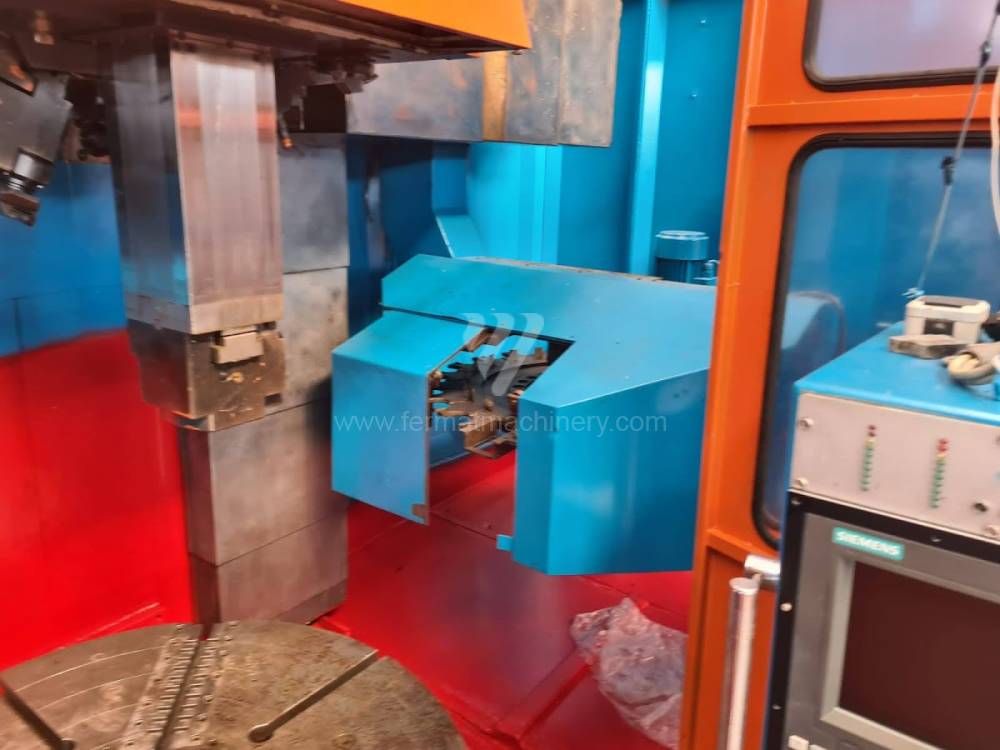

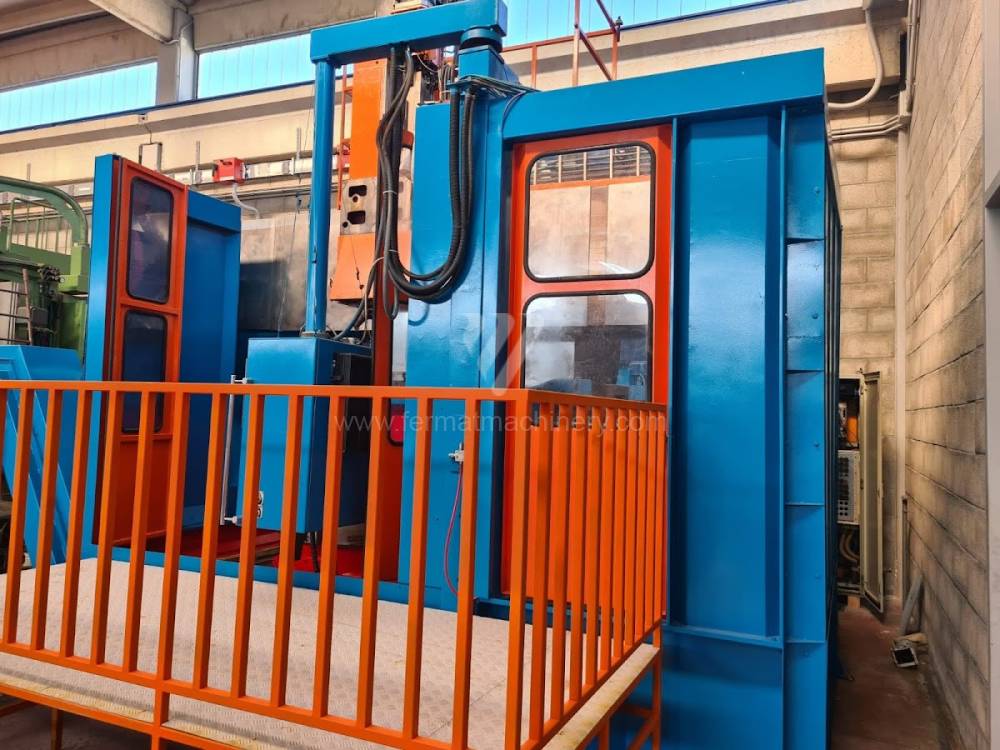

SKS 12 CNC
TOS Hulín
Inv. Nr.: 221484

Baujahr:1997
Steuerung Siemens: Sinumerik 840 C
Max. Werkstückdurchmesser: 1400 mm
Aufspanndurchmesser des Drehtisches: 1250 mm
Max. Tischbelastung: 8000 kg
Max. Werkstückhöhe: 1400 mm
Erweiterung ram (Z): 1000 mm

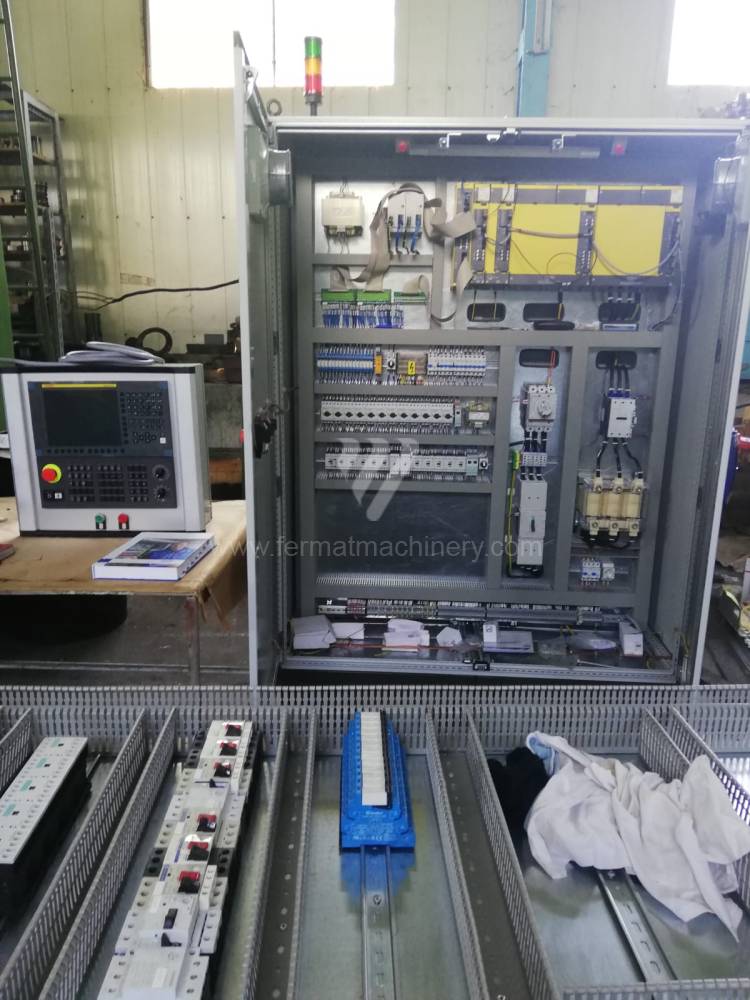

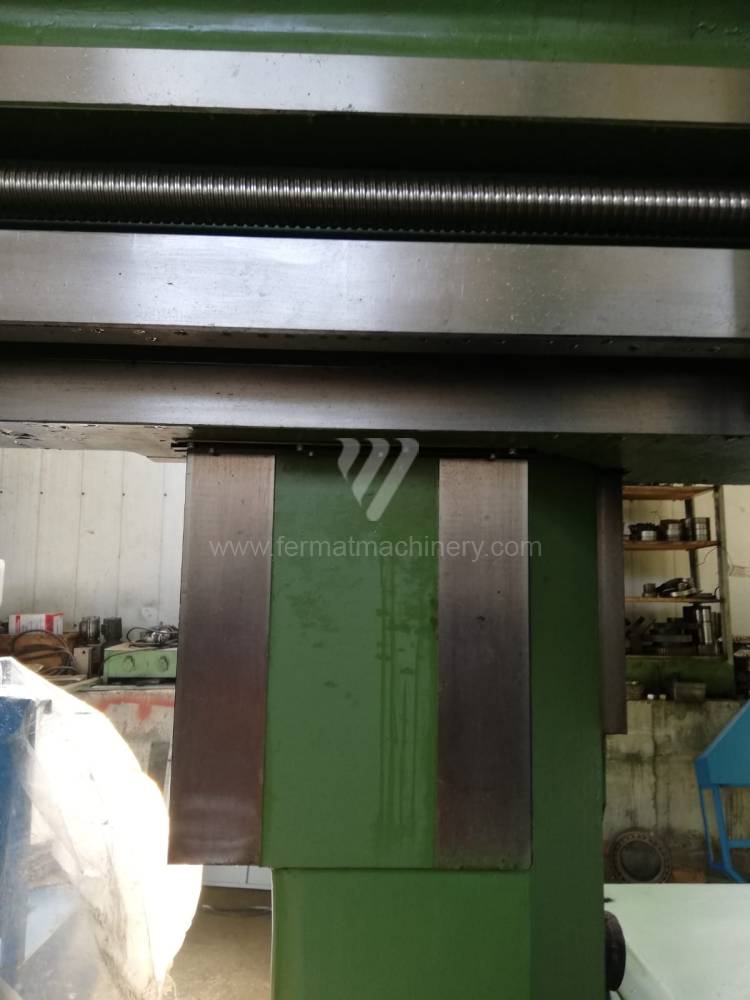

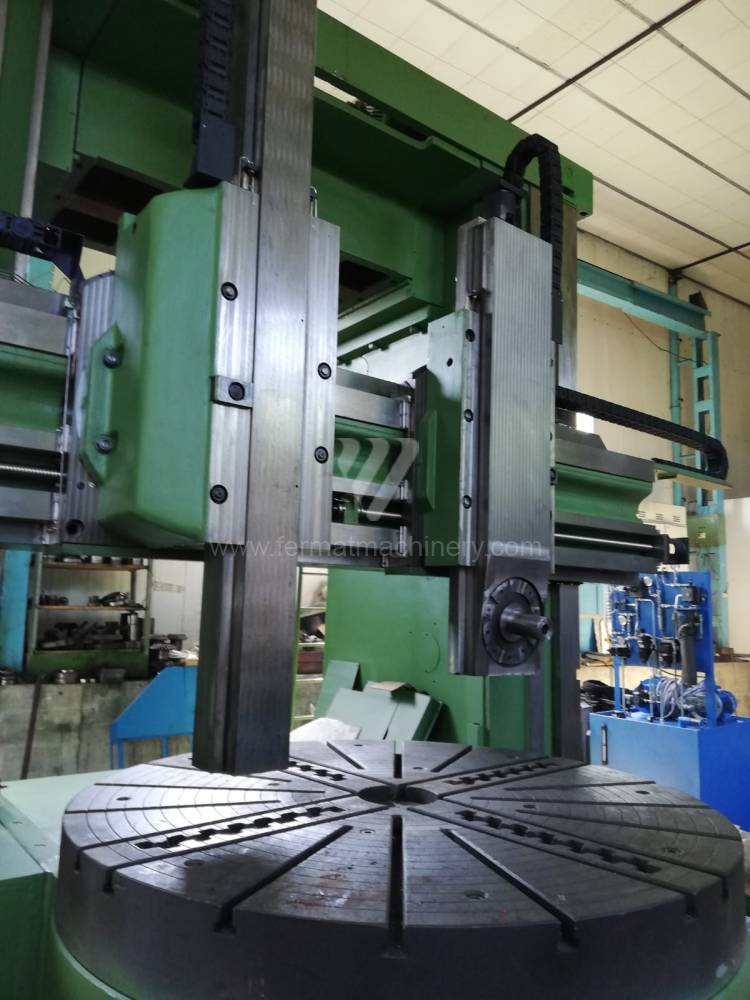

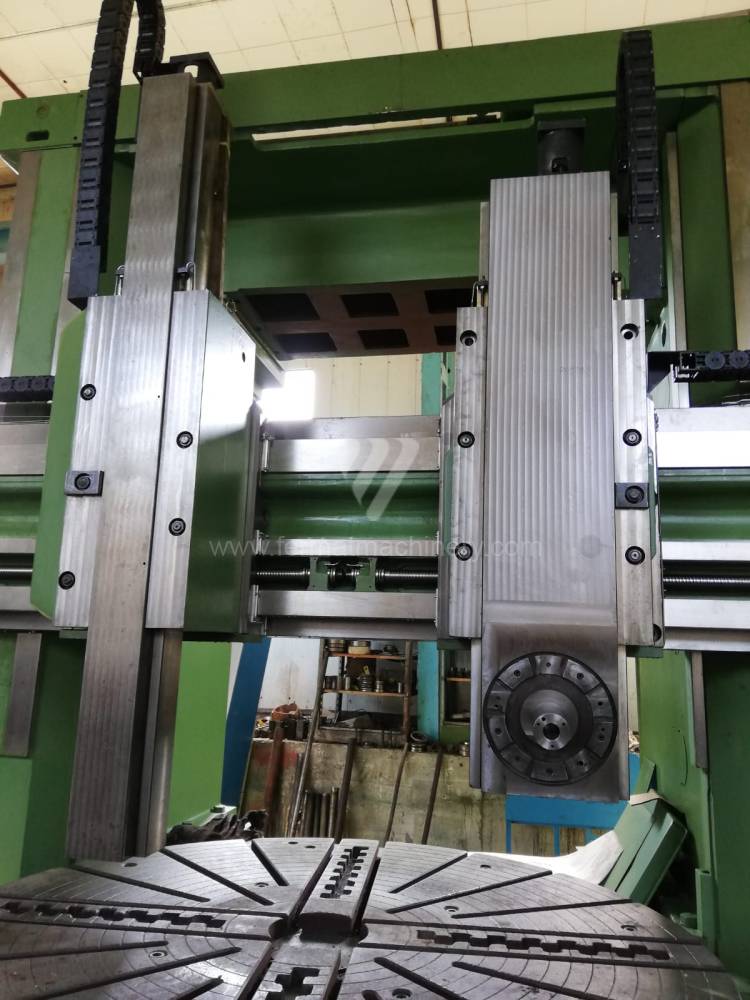

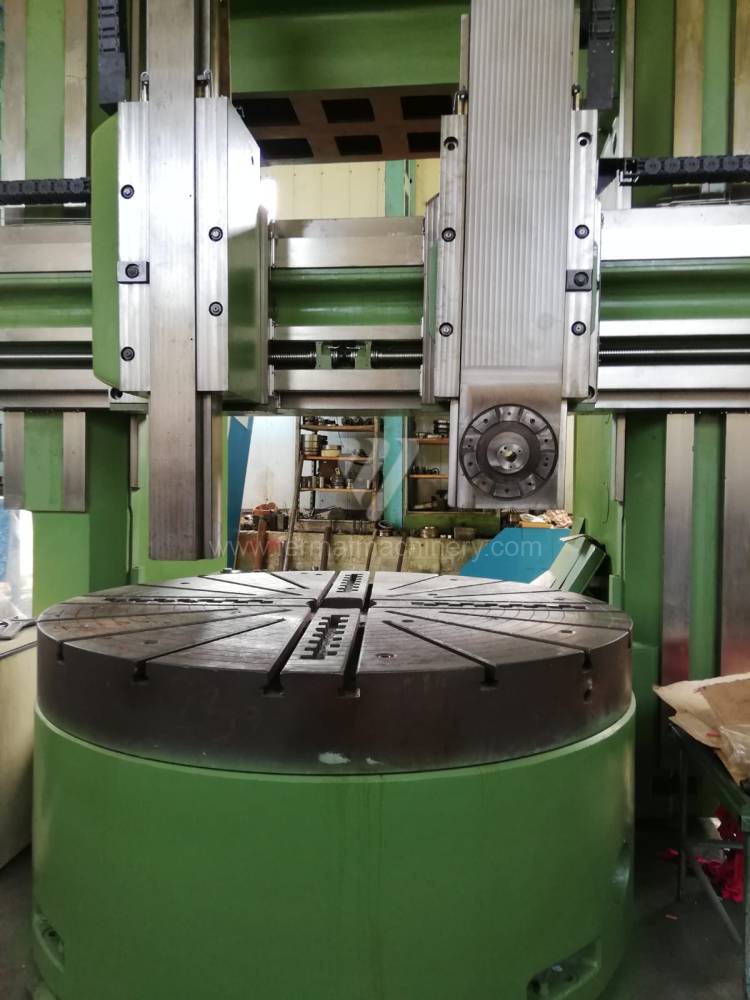

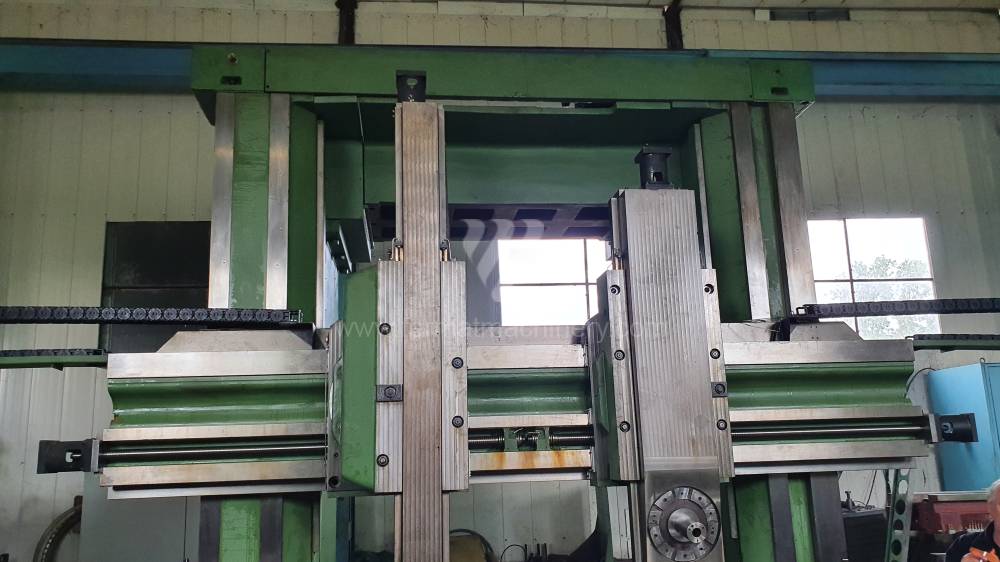

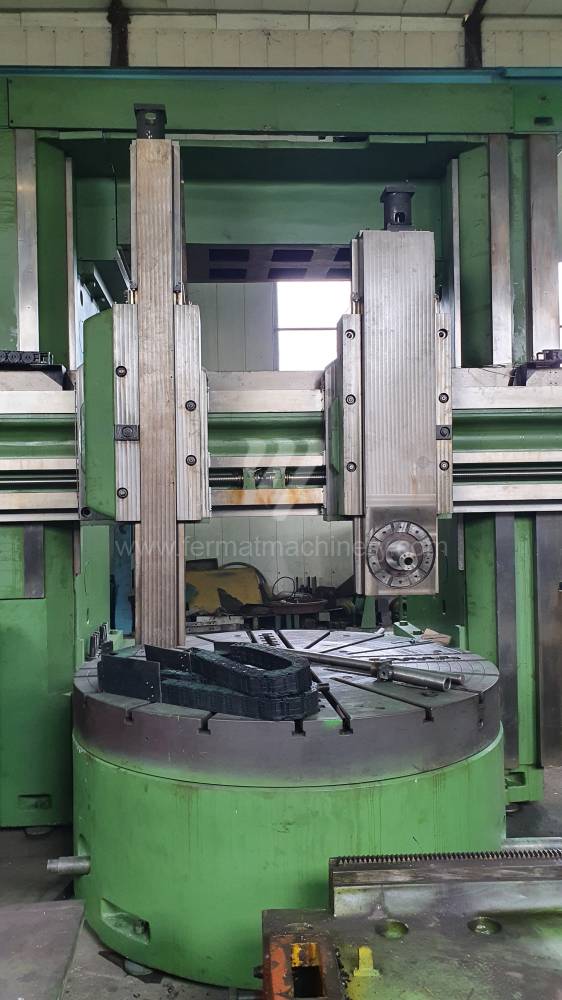

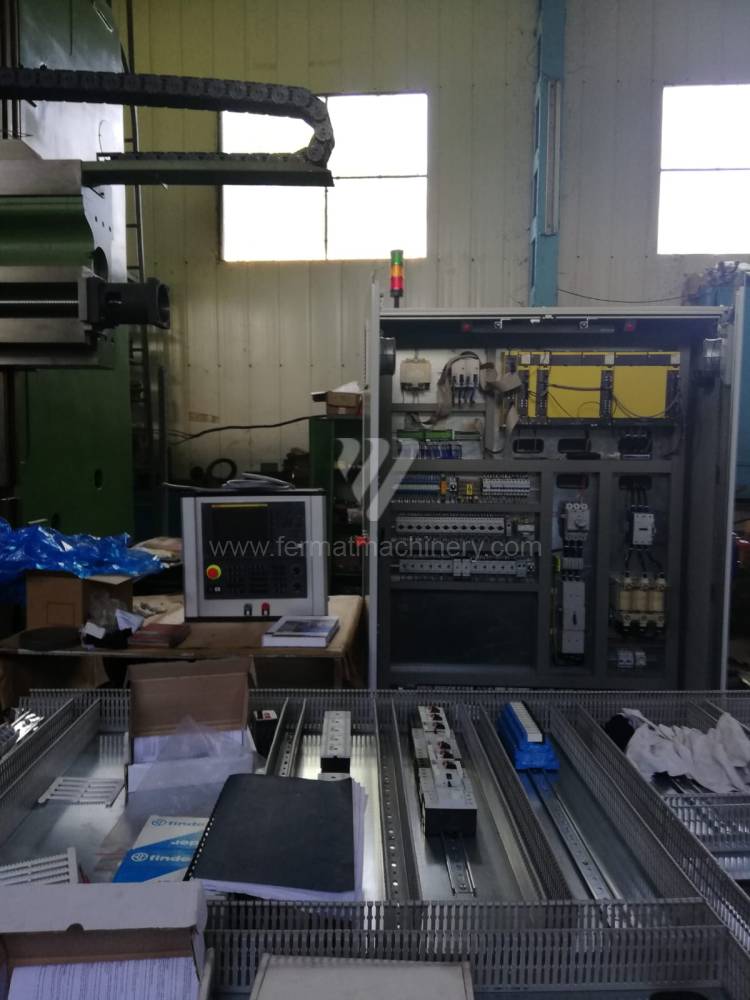

SC 27 CNC
Titan
Inv. Nr.: 201086

Baujahr:2020
Steuerung Fanuc: 0i-TF
Max. Werkstückdurchmesser: 2650 mm
Aufspanndurchmesser des Drehtisches: 2000 mm
Max. Tischbelastung: 15000 kg
Max. Werkstückhöhe: 1900 mm
Erweiterung ram (Z): 1200 + 760 mm

SKIQ 8 CNC B
TOS Hulín
Inv. Nr.: 211441

Baujahr:1988
Steuerung Tesla : NS 642 C
Max. Werkstückdurchmesser: 1100 mm
Aufspanndurchmesser des Drehtisches: 800 mm
Max. Tischbelastung: 2500 kg
Max. Werkstückhöhe: 765 mm
Erweiterung ram (Z): 630 mm

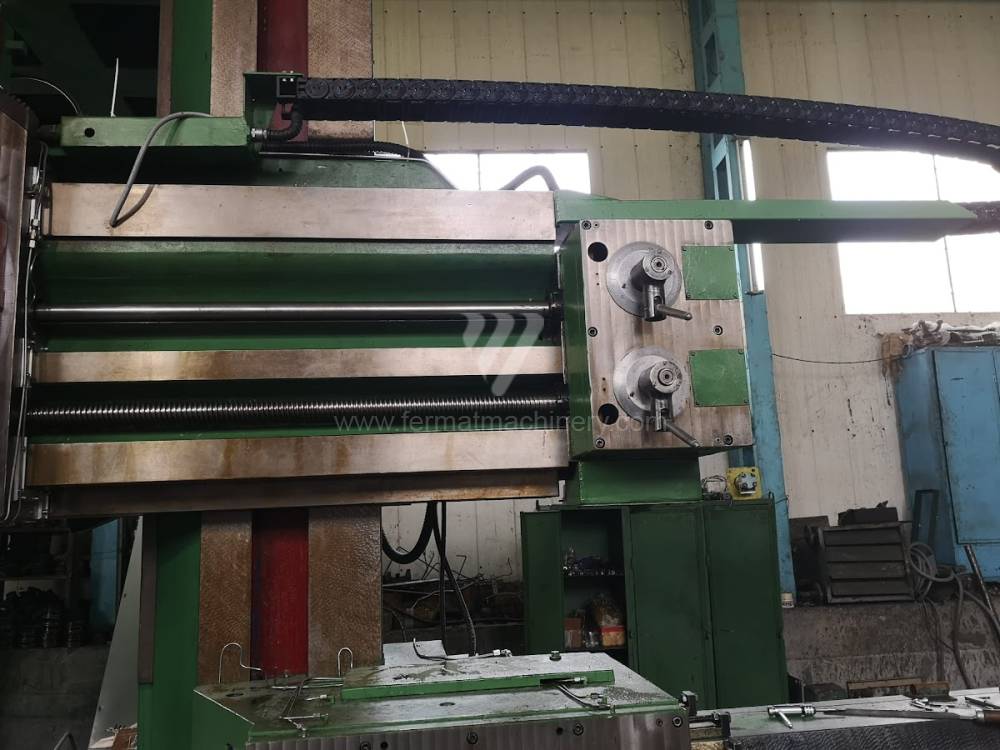

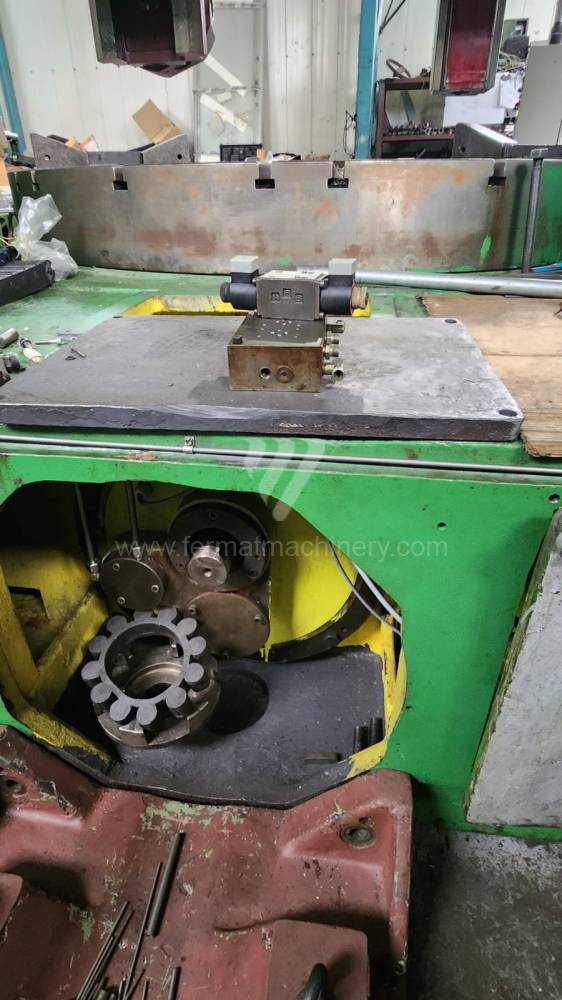

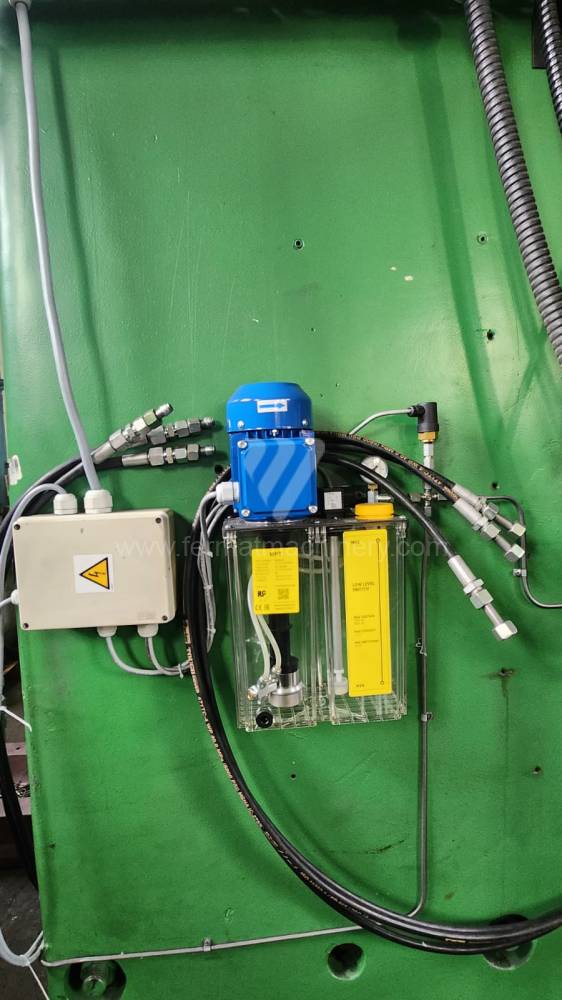

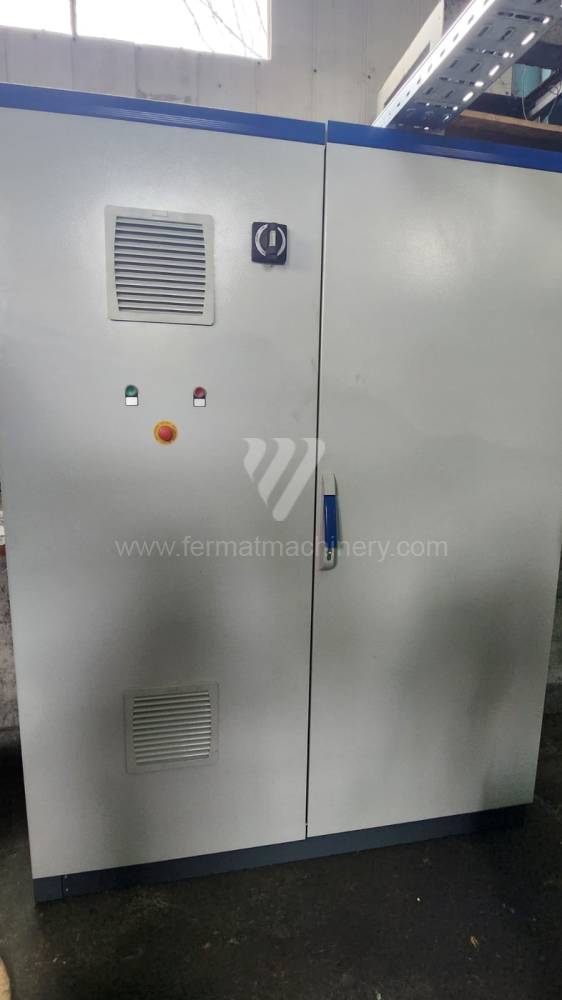

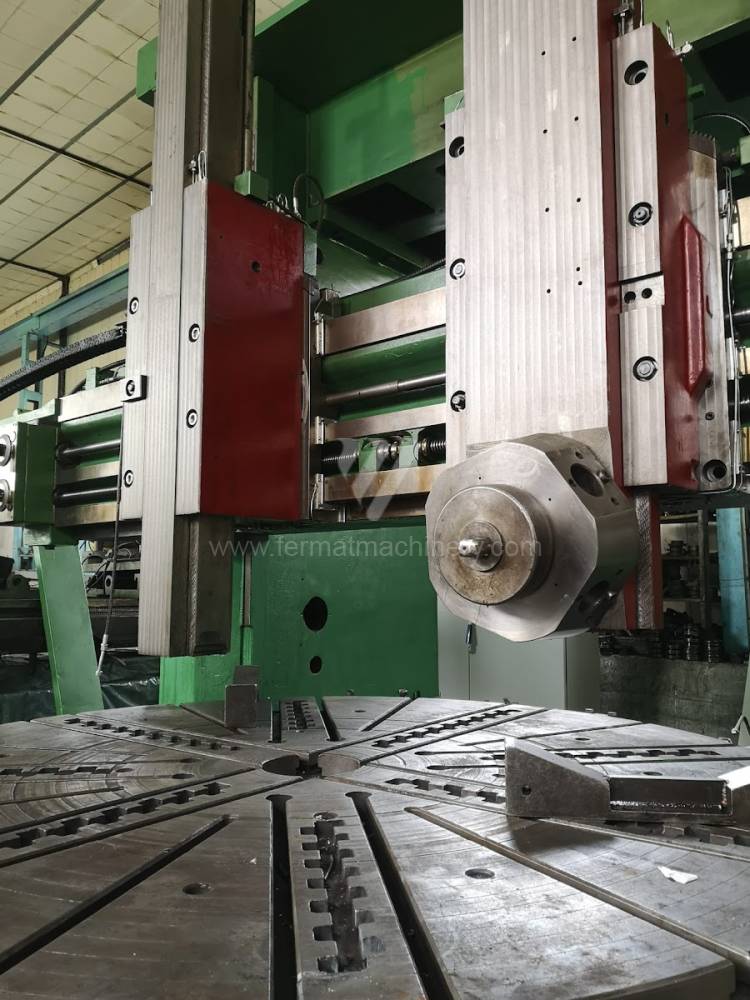

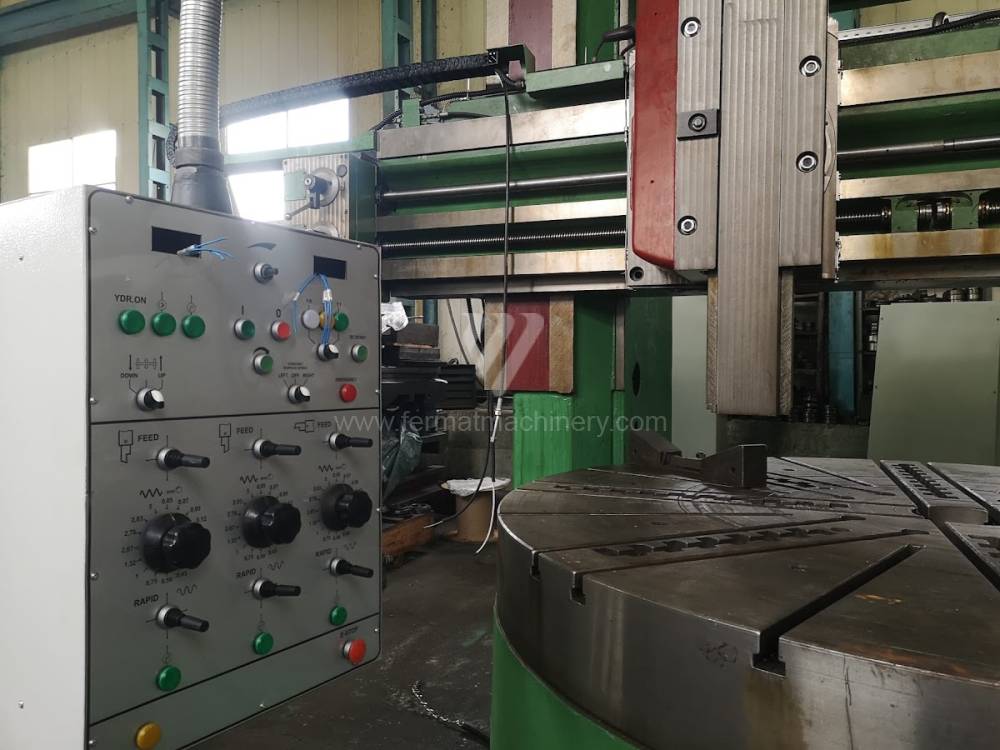

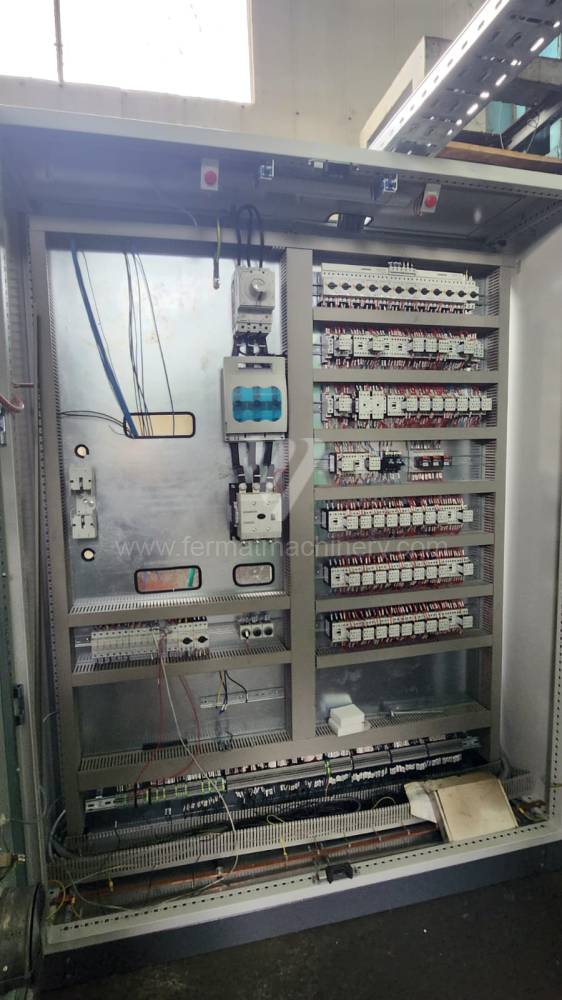

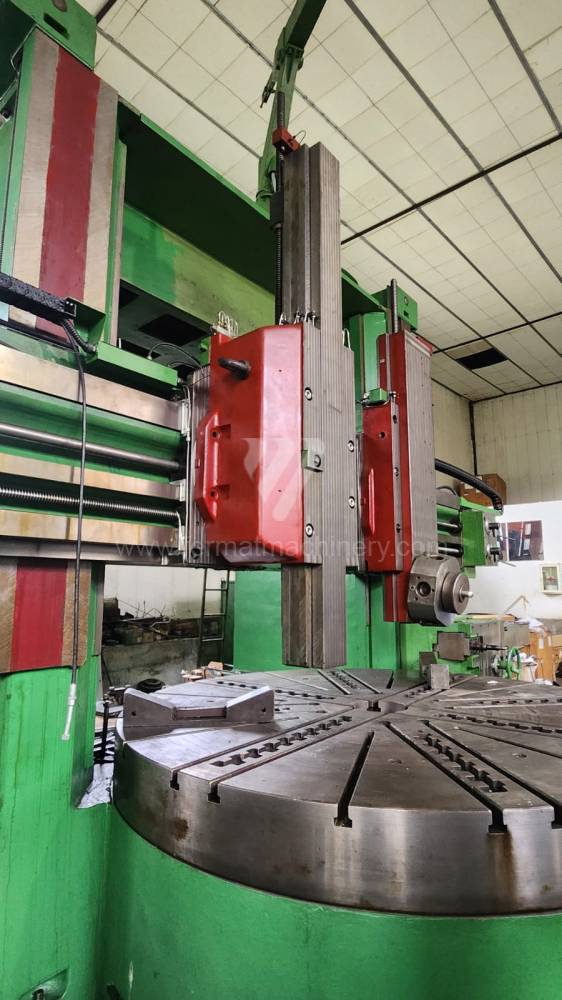

SC 27
Titan
Inv. Nr.: 201337

Max. Werkstückdurchmesser: 2630 mm
Aufspanndurchmesser des Drehtisches: 2600 mm
Max. Tischbelastung: 15000 kg
Max. Werkstückhöhe: 1900 mm
Erweiterung ram (Z): mm
Tragbalkendurchschnitt: mm

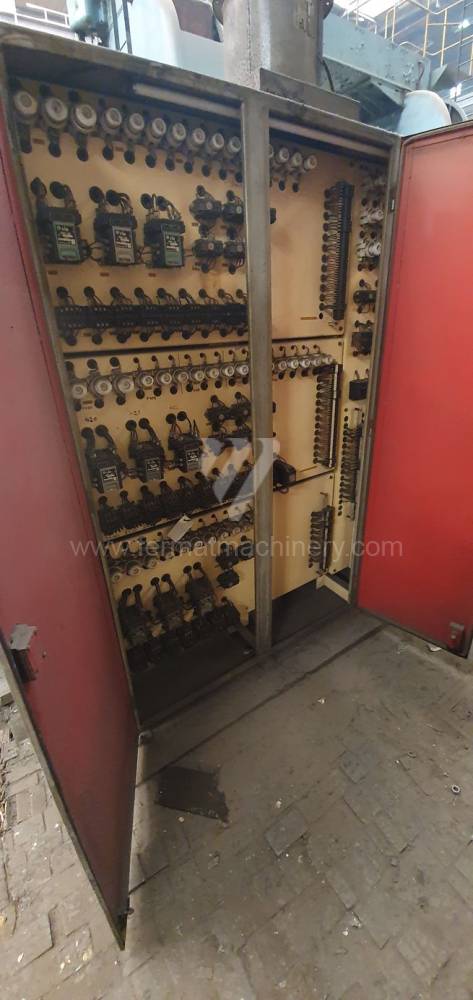

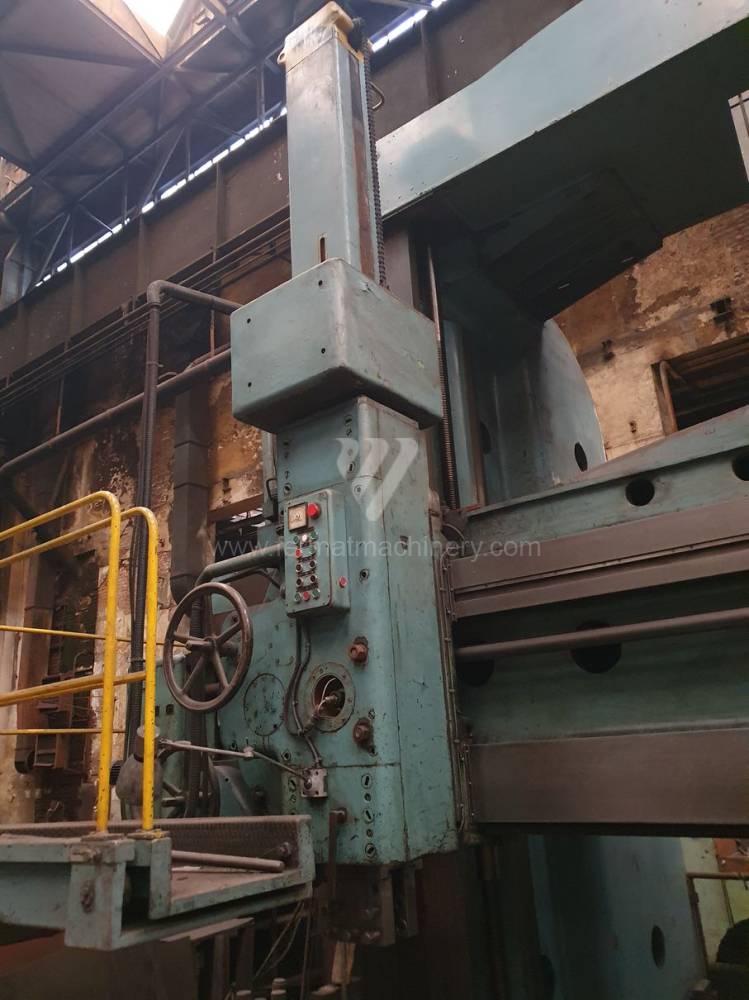

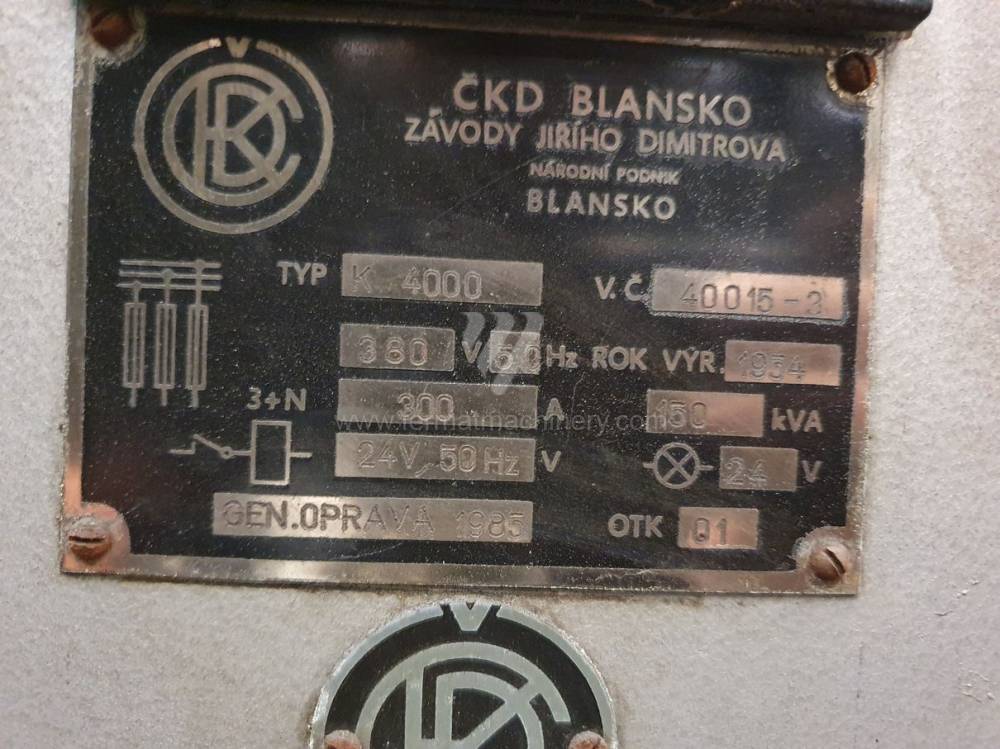

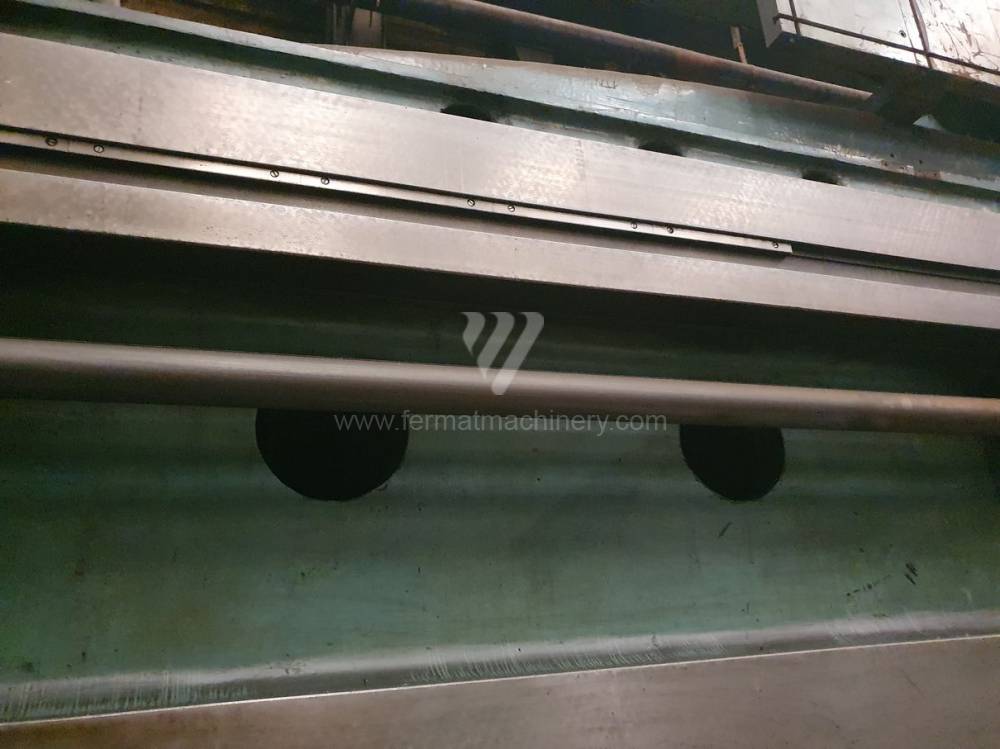

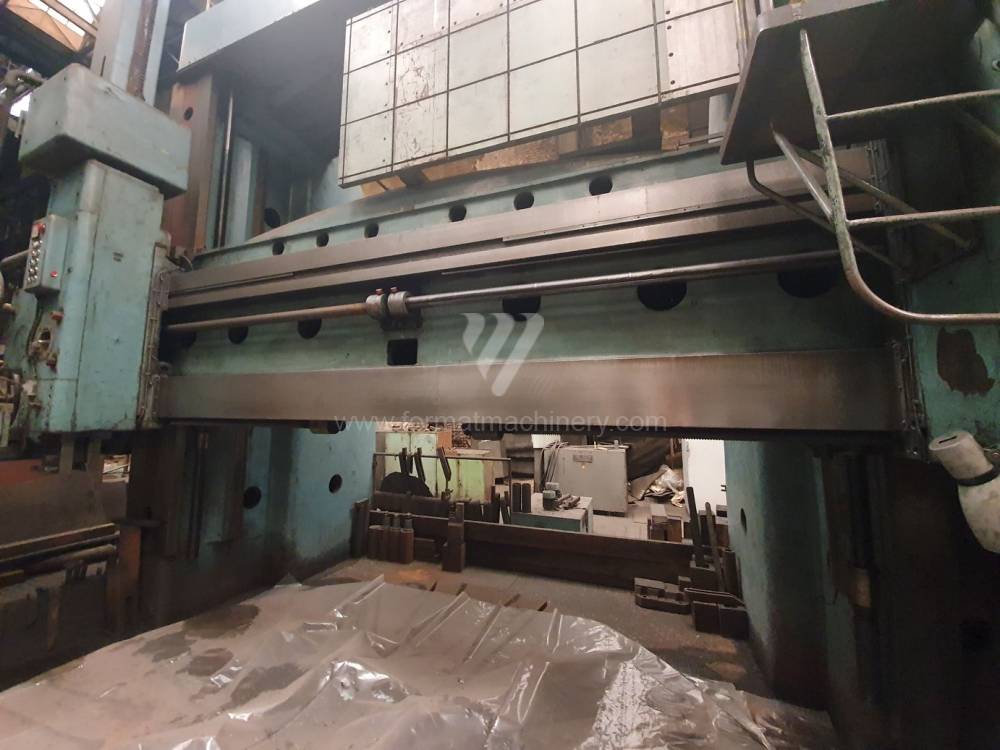

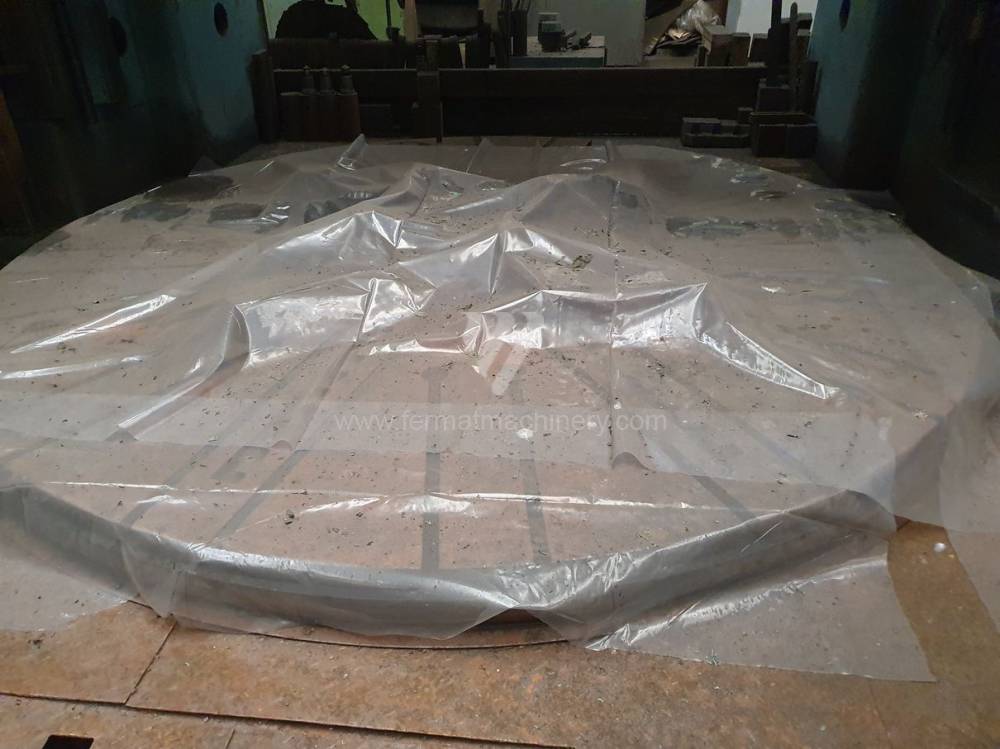

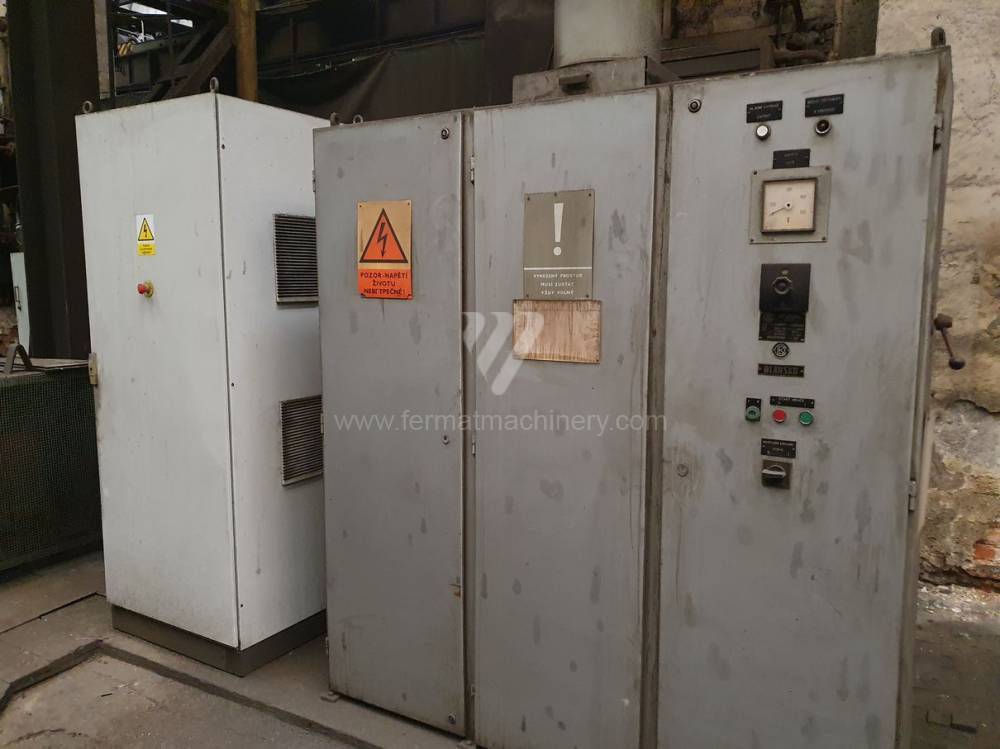

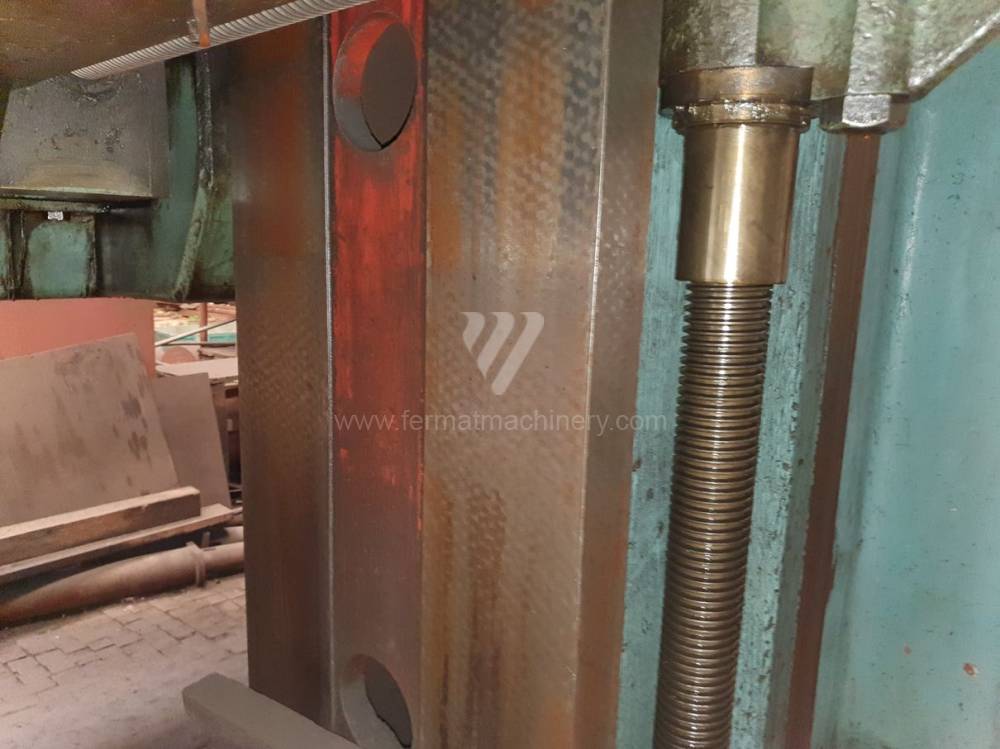

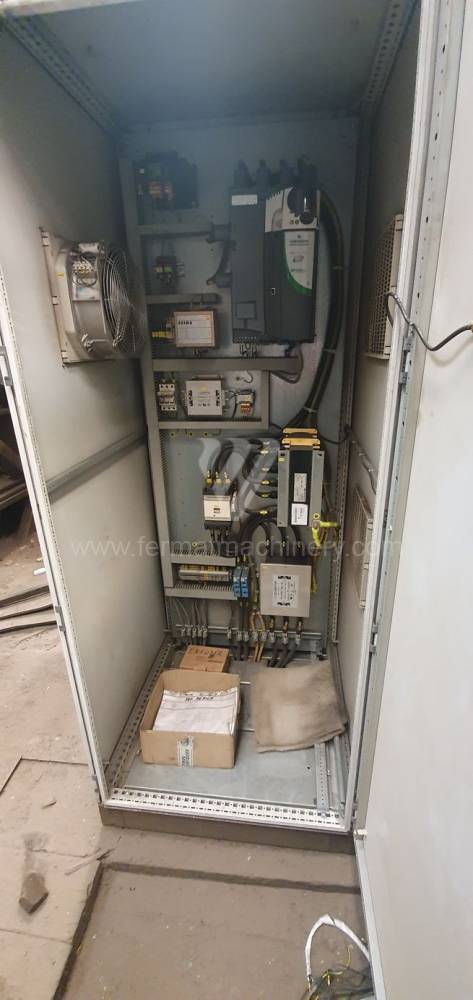

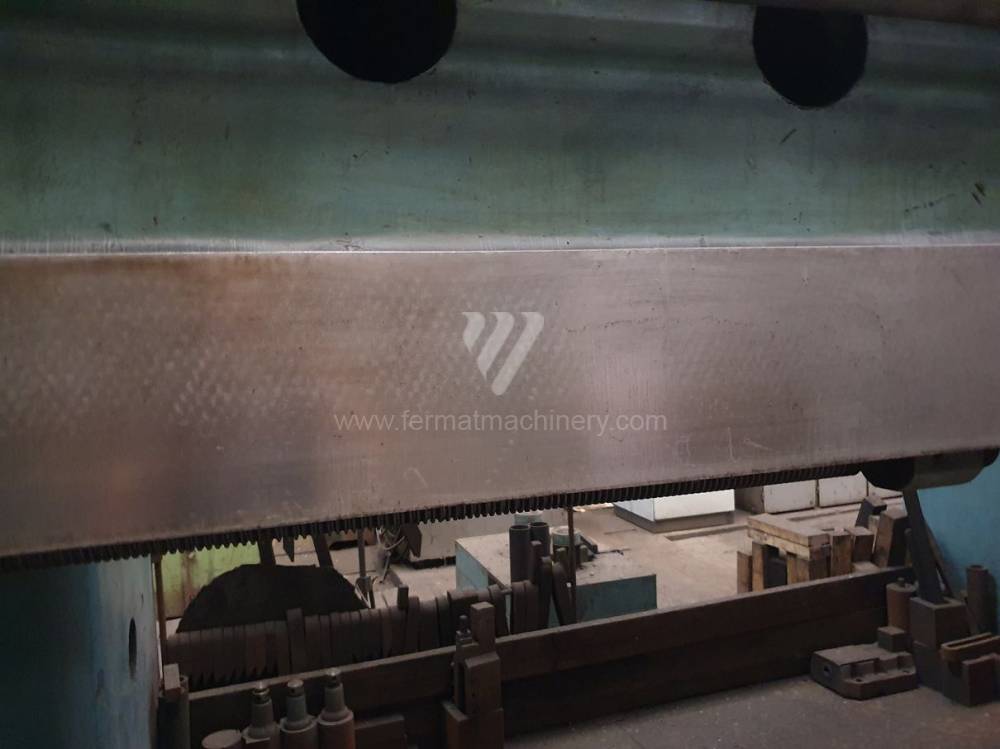

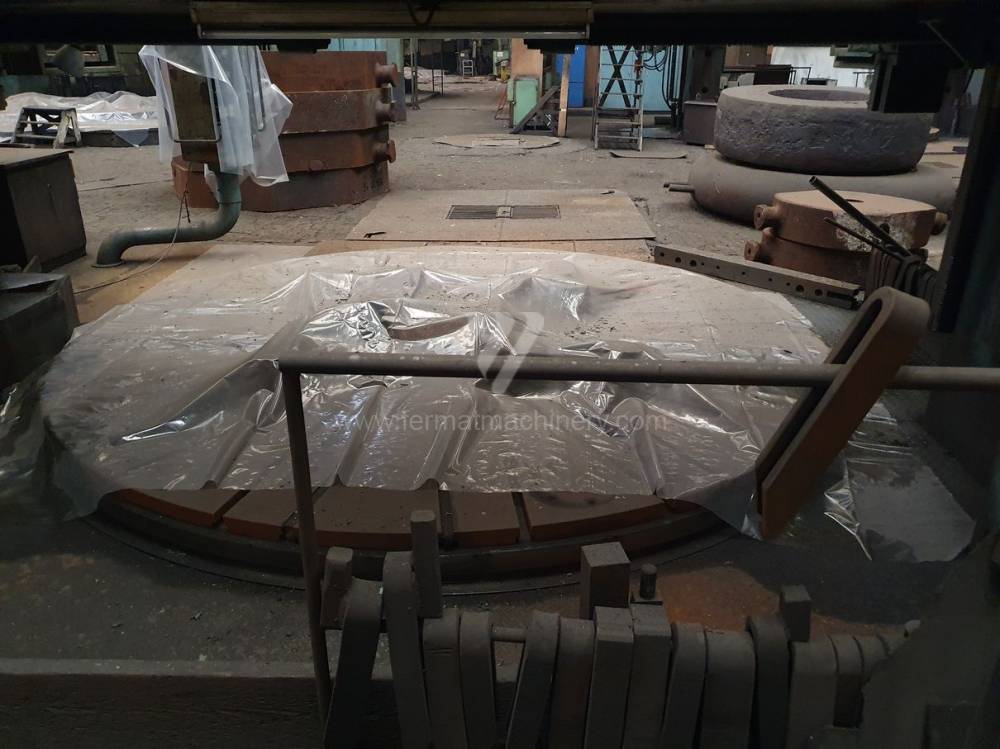

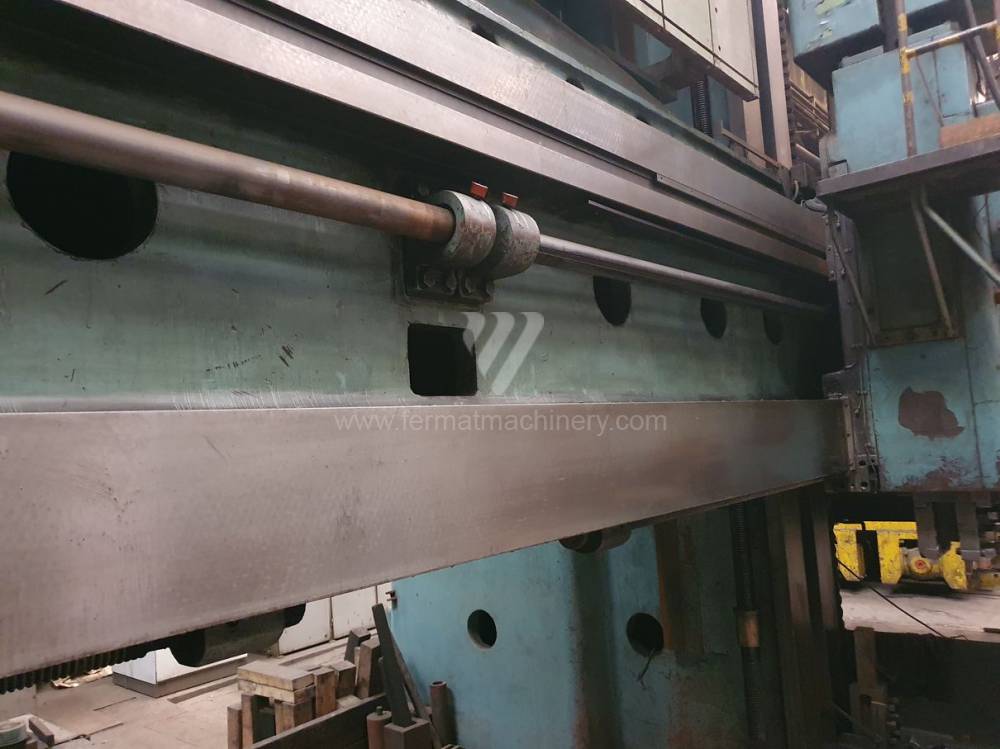

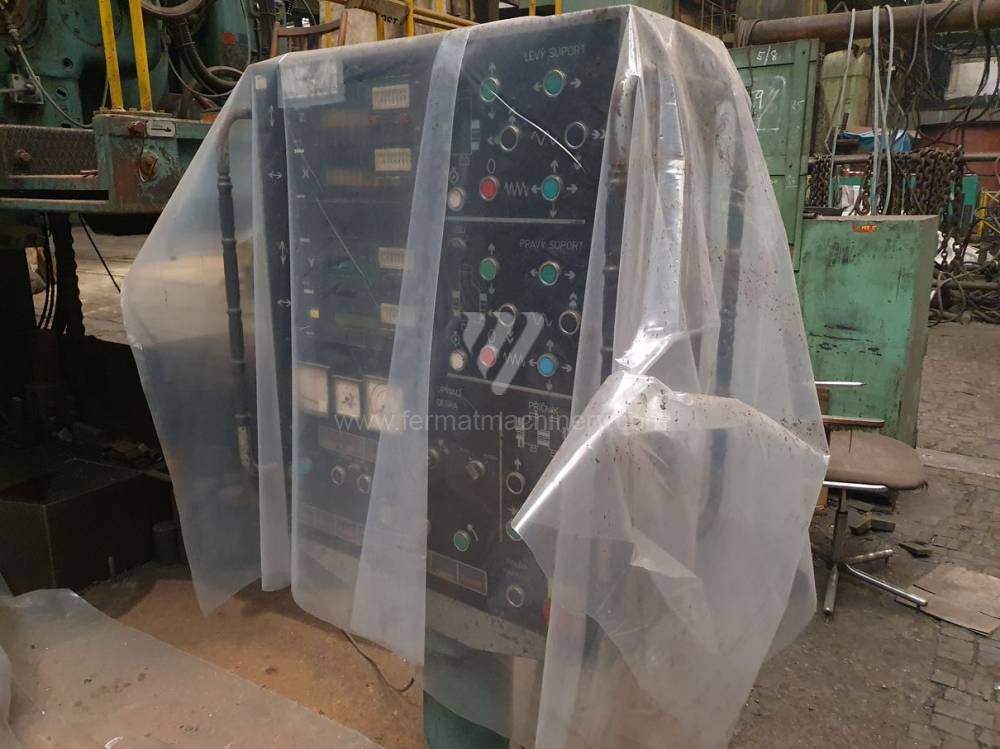

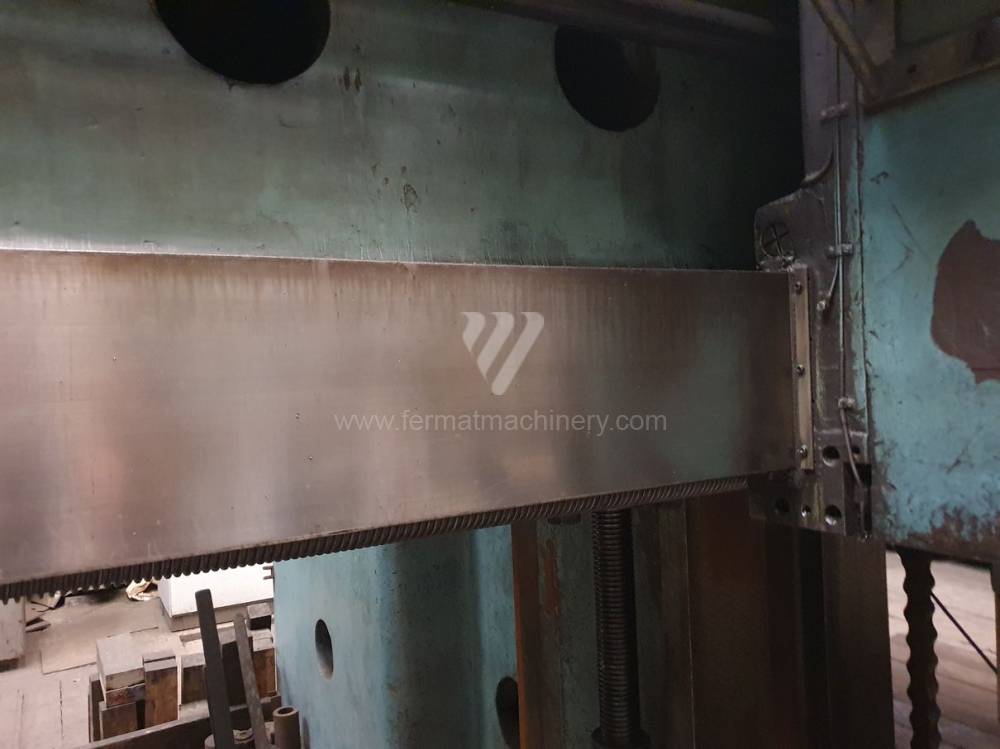

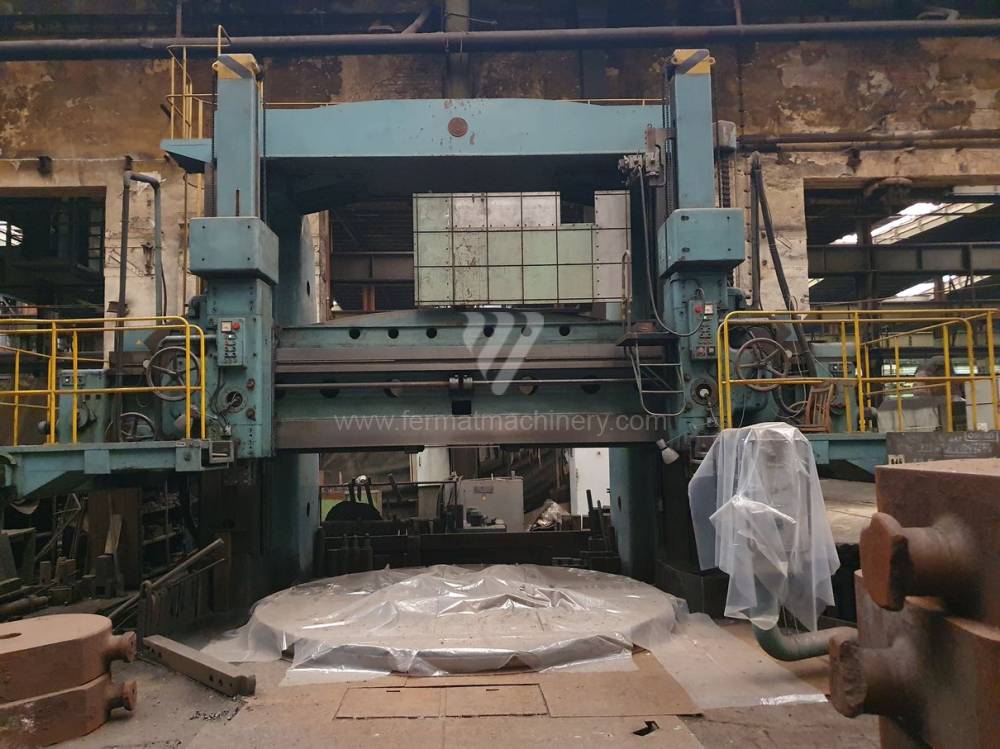

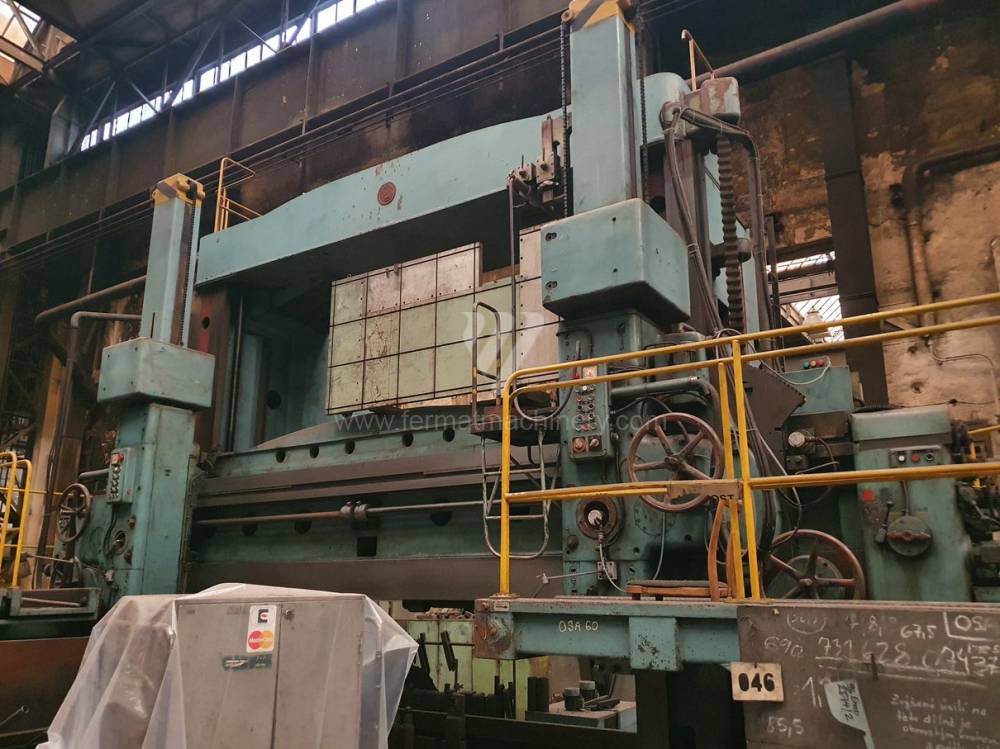

SK 40
ČKD BLANSKO - OS
Inv. Nr.: 211440

Baujahr:1954
Max. Werkstückdurchmesser: 4200 mm
Aufspanndurchmesser des Drehtisches: 3750 mm
Max. Tischbelastung: 40000 kg
Max. Werkstückhöhe: 2500 mm
Erweiterung ram (Z): mm
Tragbalkendurchschnitt: mm

SKJ 12 NC
TOS Hulín
Inv. Nr.: 192043

Baujahr:1978
Max. Werkstückdurchmesser: 1090 mm
Aufspanndurchmesser des Drehtisches: 1240 mm
Max. Tischbelastung: 6000 kg
Max. Werkstückhöhe: 1150 mm
Erweiterung ram (Z): 750 mm
Tragbalkendurchschnitt: mm

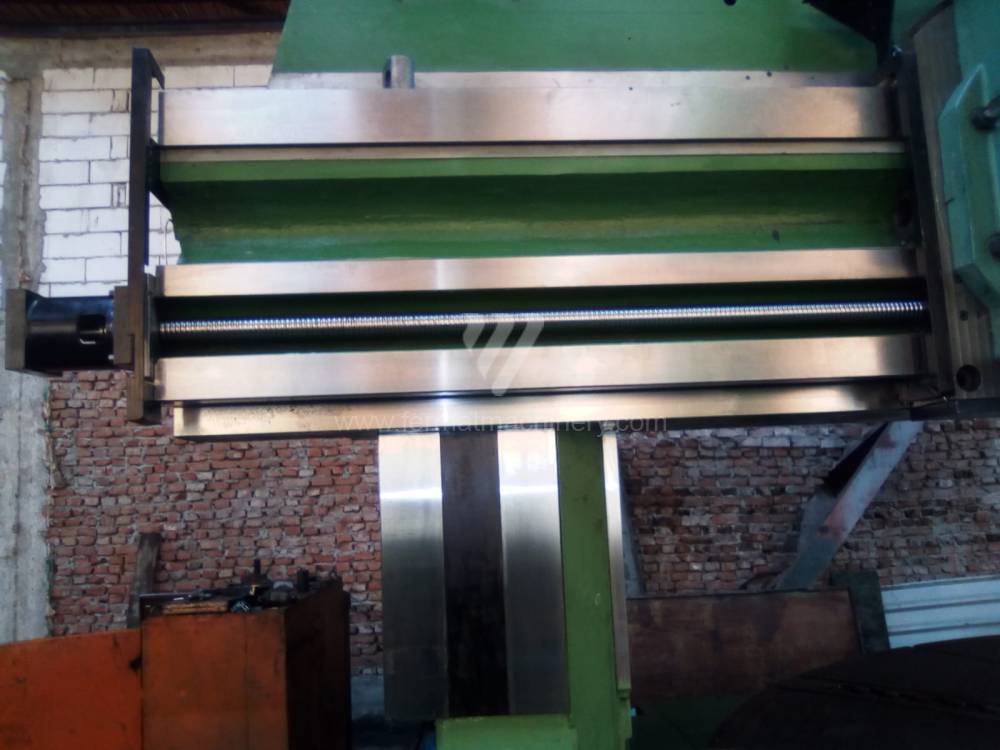

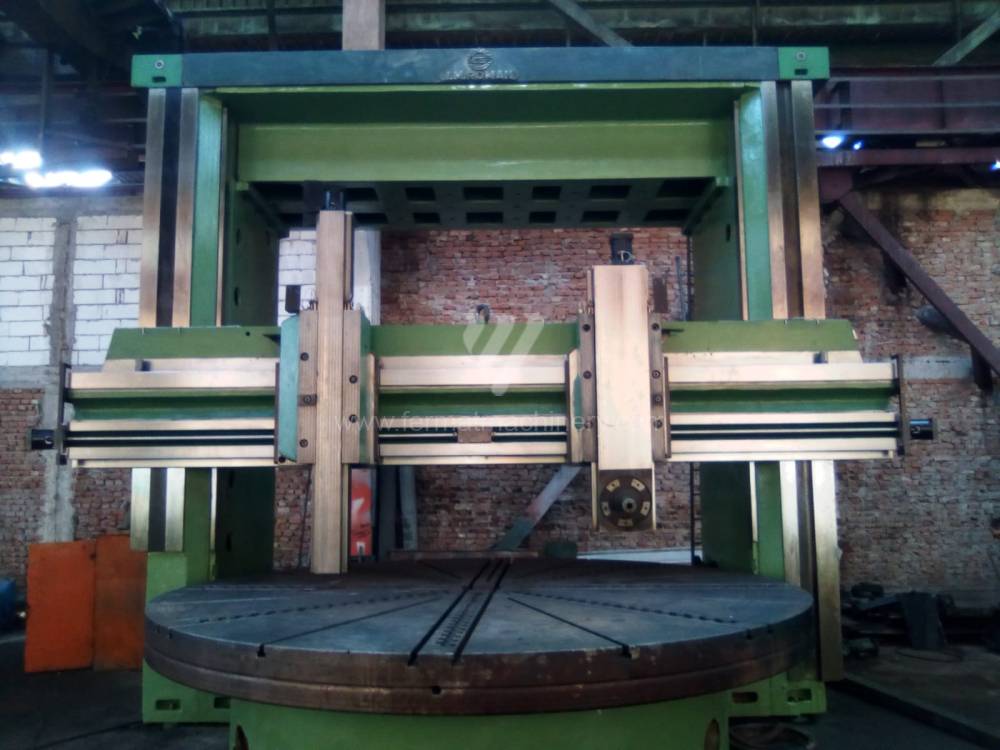

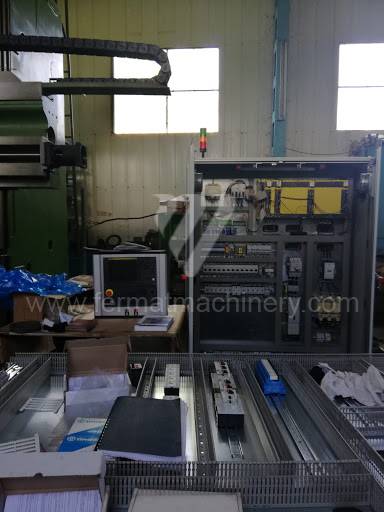

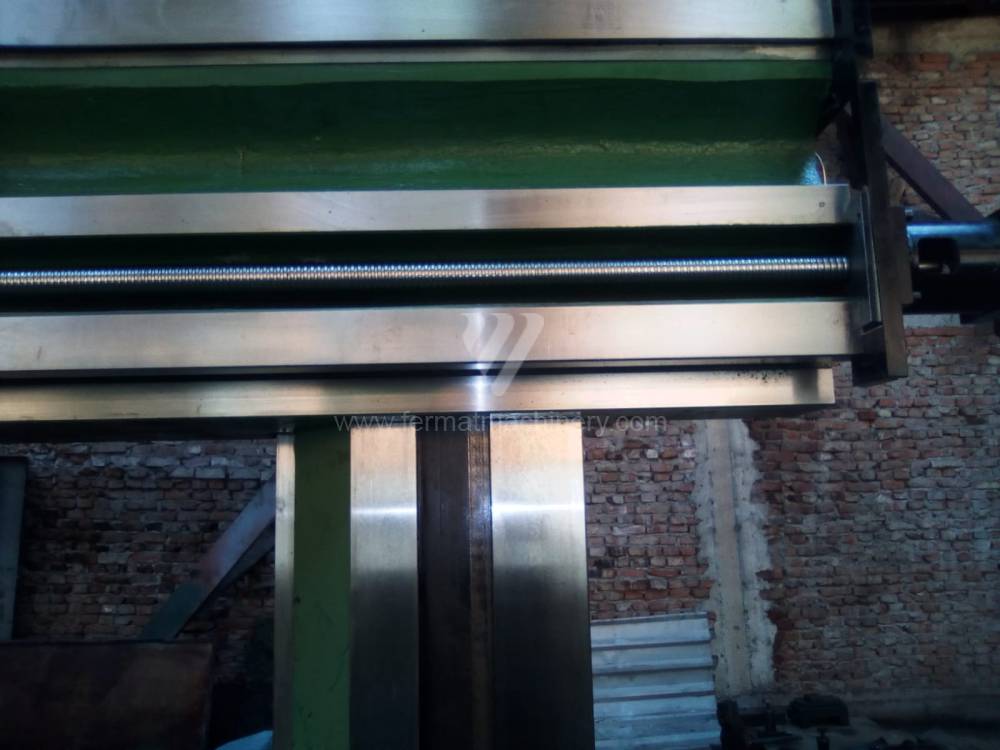

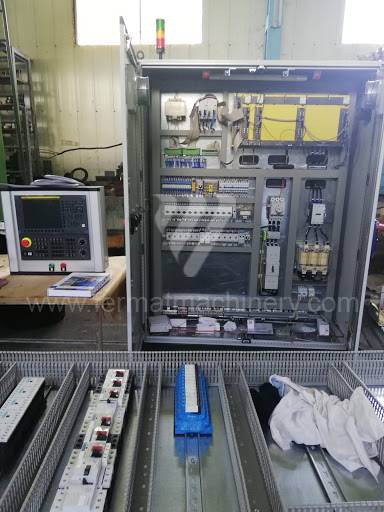

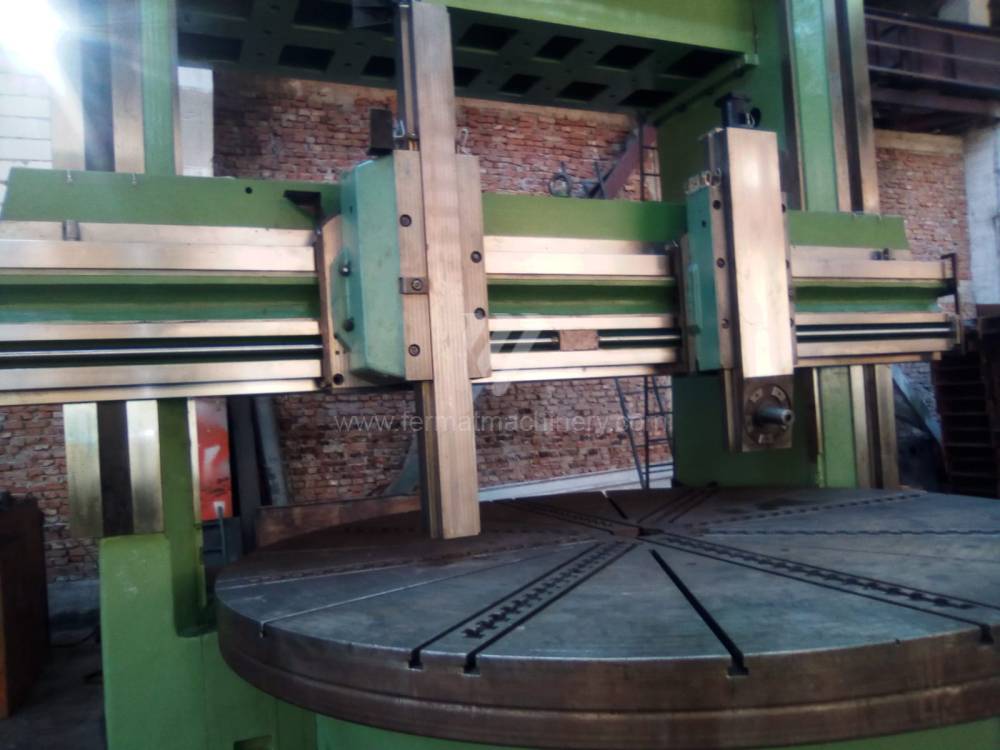

SC 43 CNC
I.M.ROMAN
Inv. Nr.: 201125

Steuerung Fanuc: 0i-TF
Max. Werkstückdurchmesser: 4300 mm
Aufspanndurchmesser des Drehtisches: 4000 mm
Max. Tischbelastung: 18000 kg
Max. Werkstückhöhe: 2500 mm
Erweiterung ram (Z): 1200 + 720 mm

SKJ 32-63
ČKD BLANSKO - OS
Inv. Nr.: 201625

Baujahr:1981
Max. Werkstückdurchmesser: 6300 mm
Aufspanndurchmesser des Drehtisches: 3200 mm
Max. Tischbelastung: 40000 kg
Max. Werkstückhöhe: 2500 mm
Erweiterung ram (Z): 1600 mm
Angetriebene Werkzeuge: nein

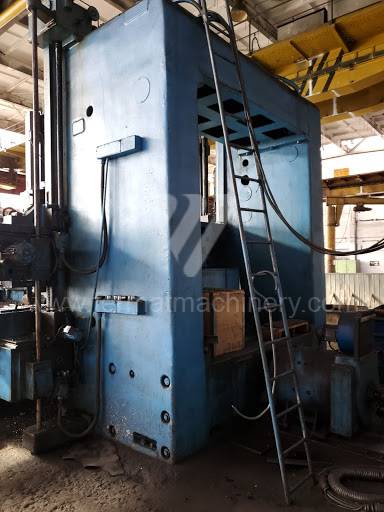

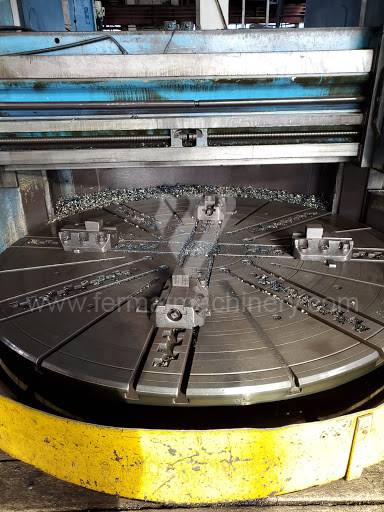

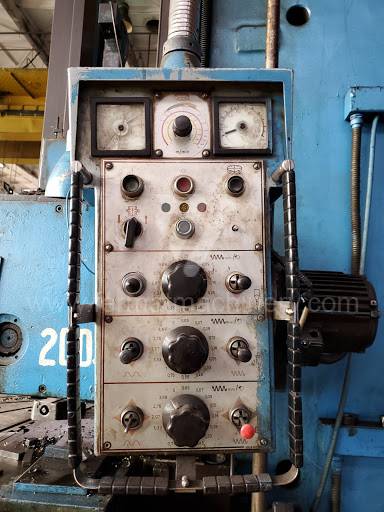

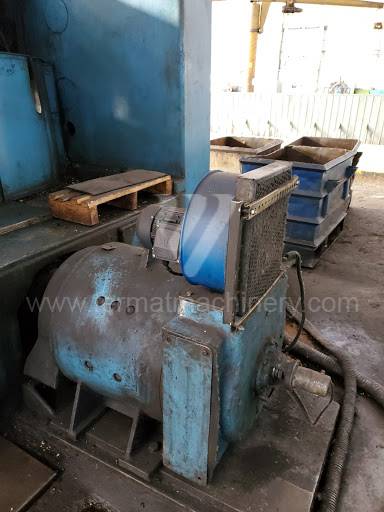

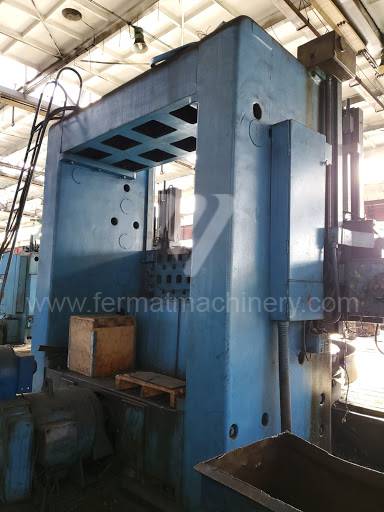

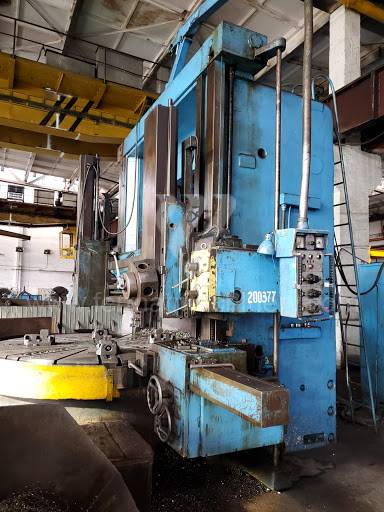

SC 2500
I.M.ROMAN
Inv. Nr.: 201898

Baujahr:1982
Max. Werkstückdurchmesser: 2650 mm
Aufspanndurchmesser des Drehtisches: 2500 mm
Max. Tischbelastung: 15000 kg
Max. Werkstückhöhe: 1900 mm
Erweiterung ram (Z): 720 mm
Tragbalkendurchschnitt: mm

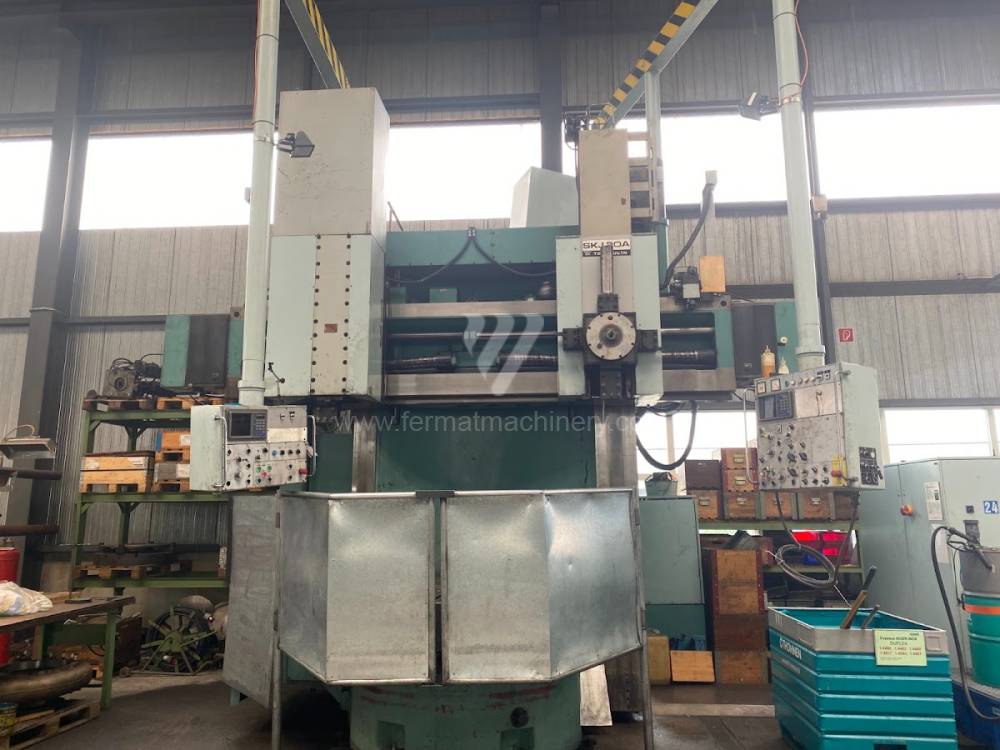

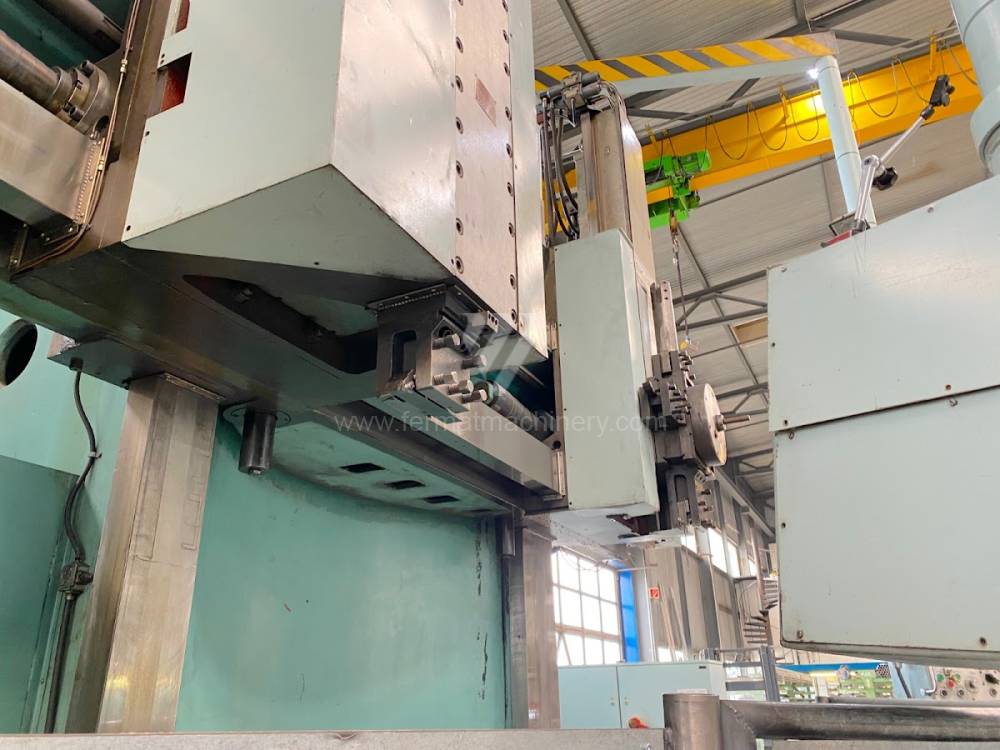

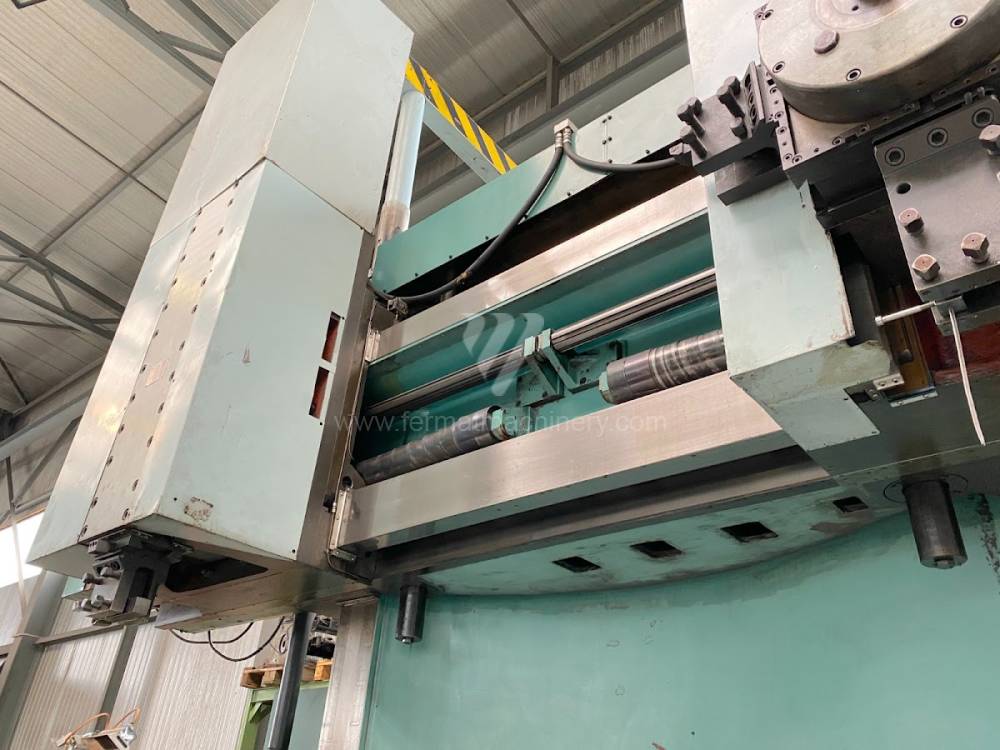

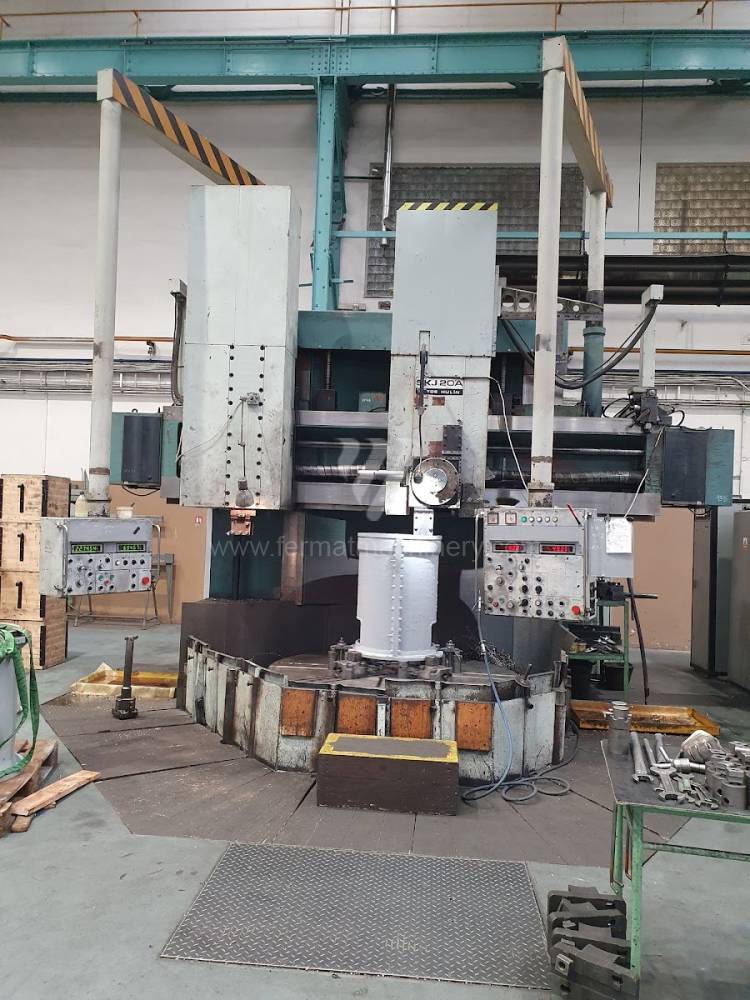

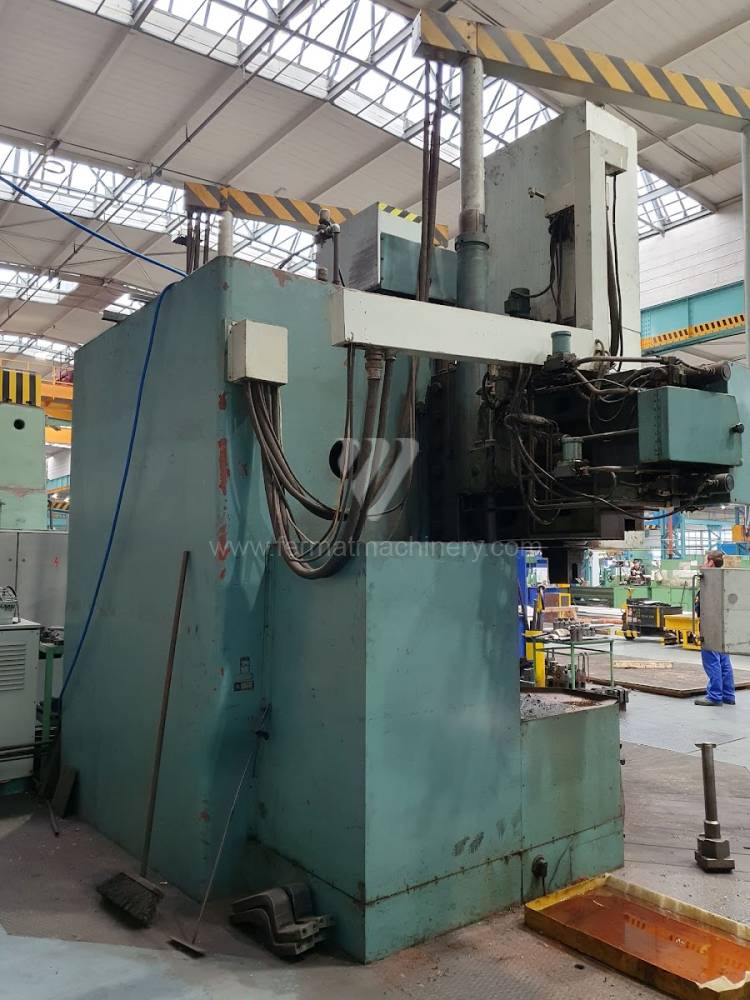

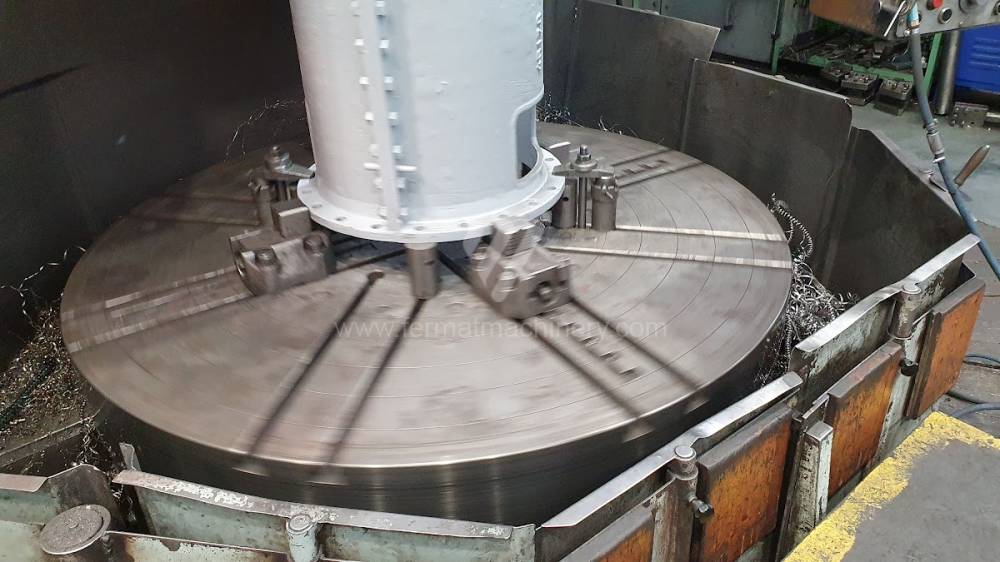

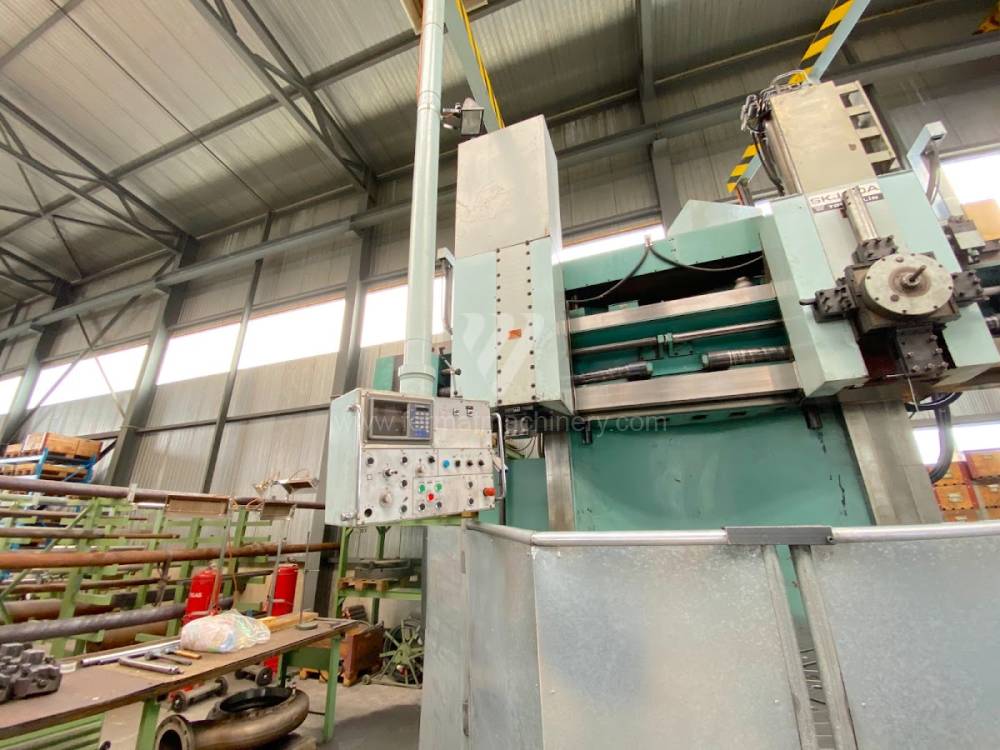

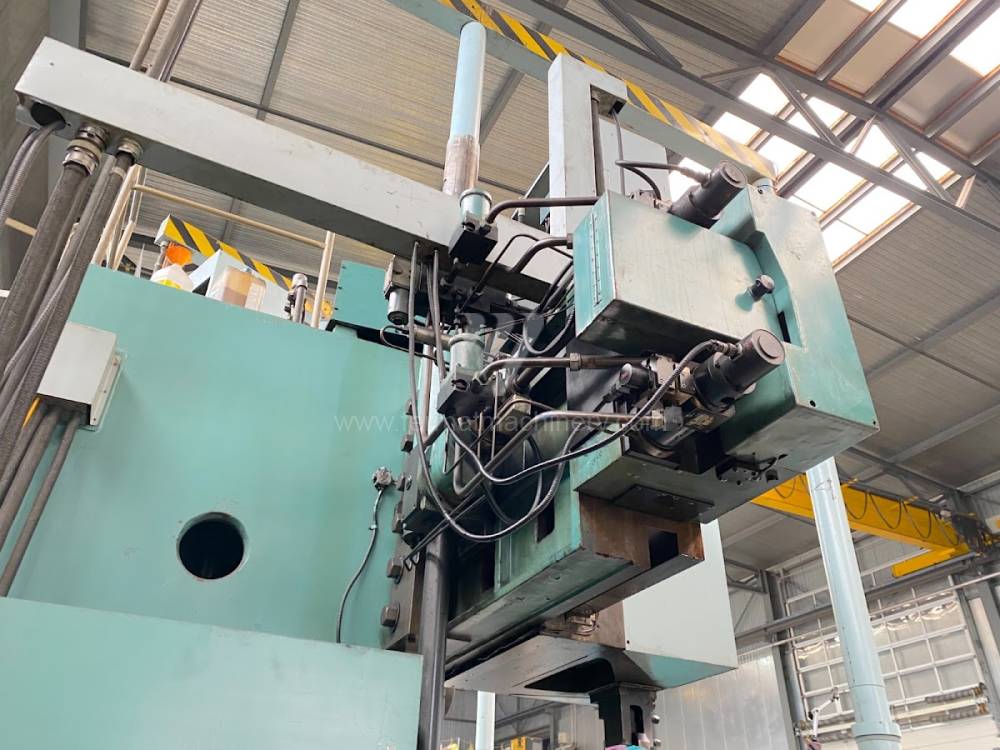

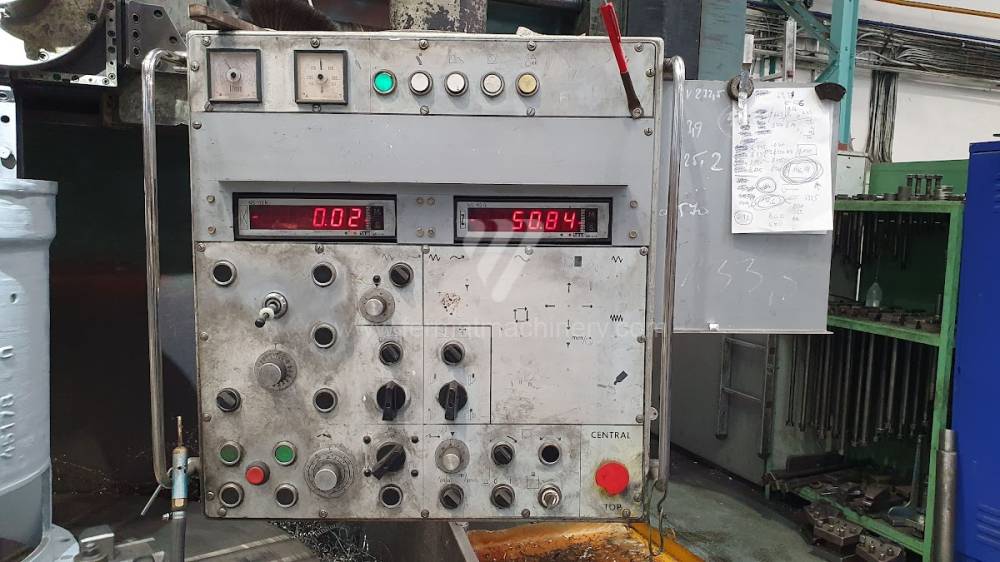

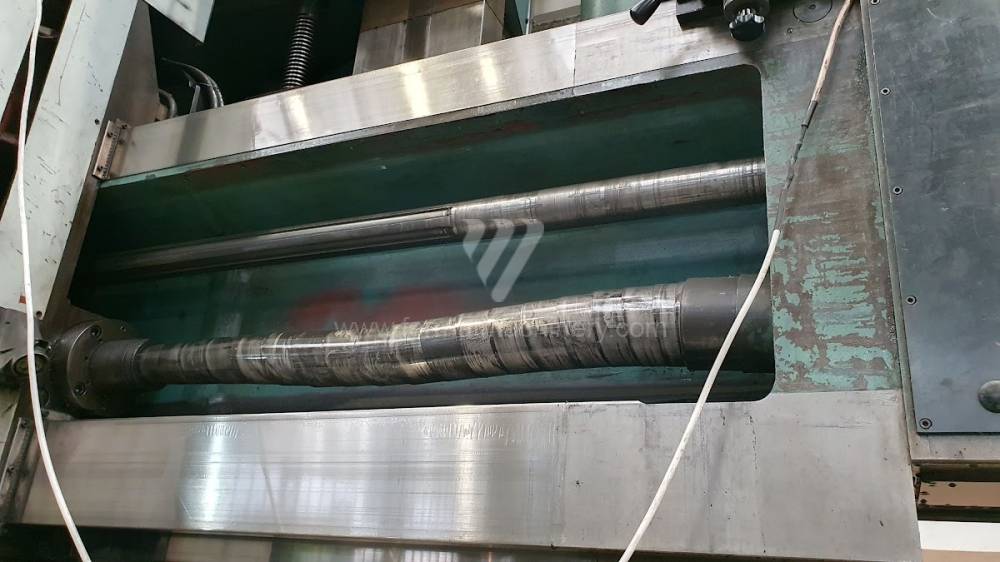

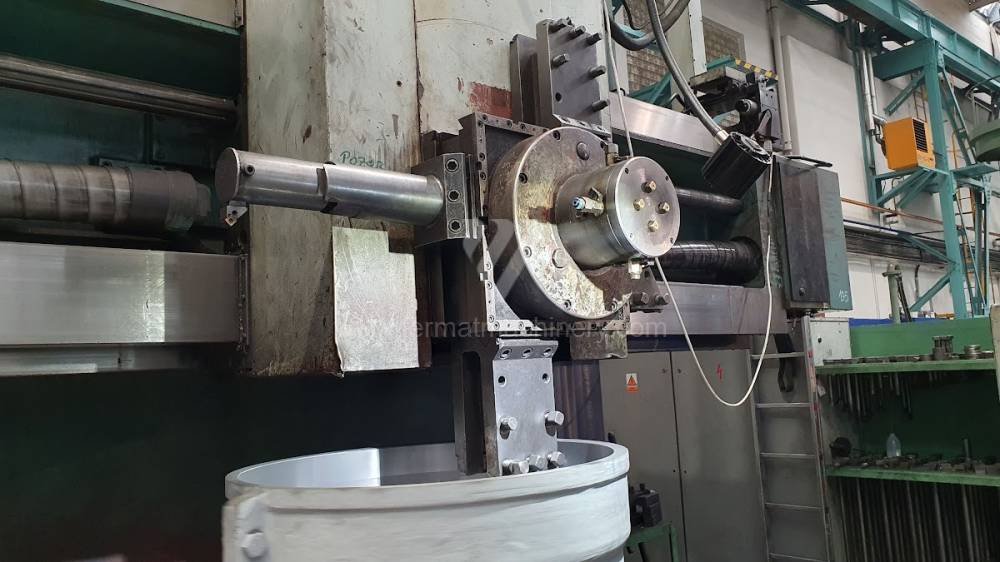

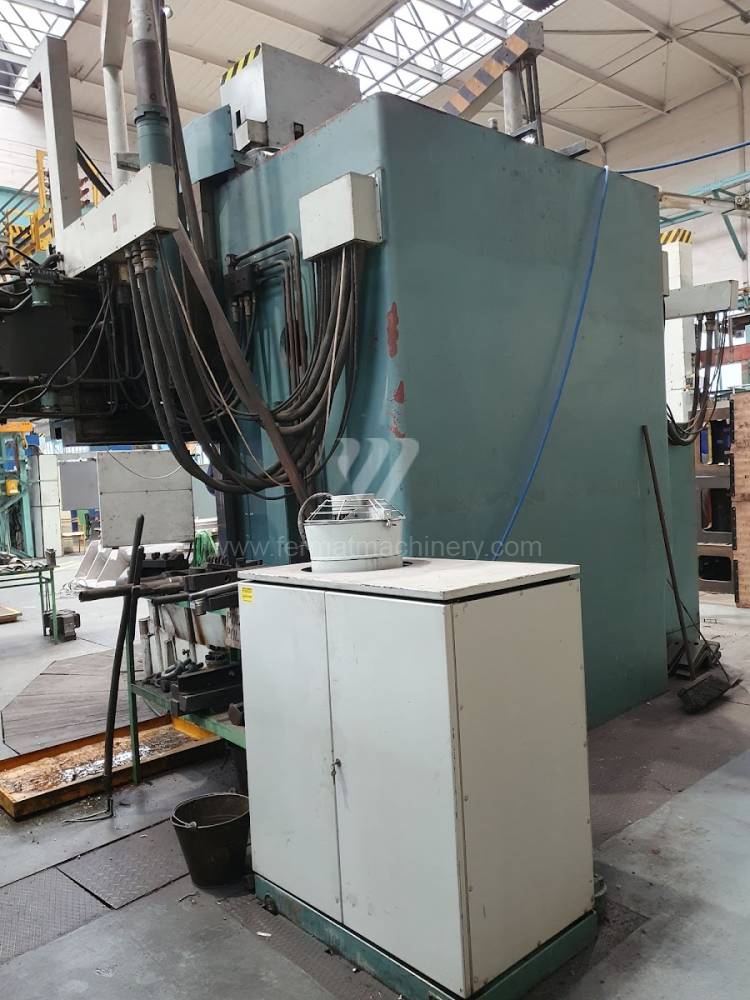

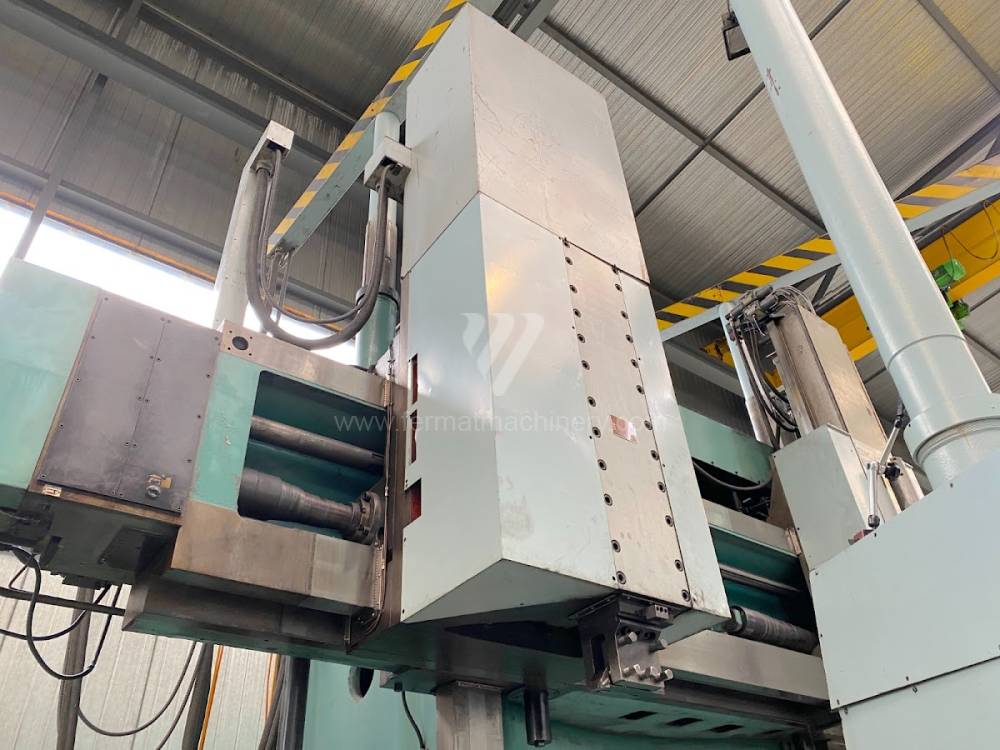

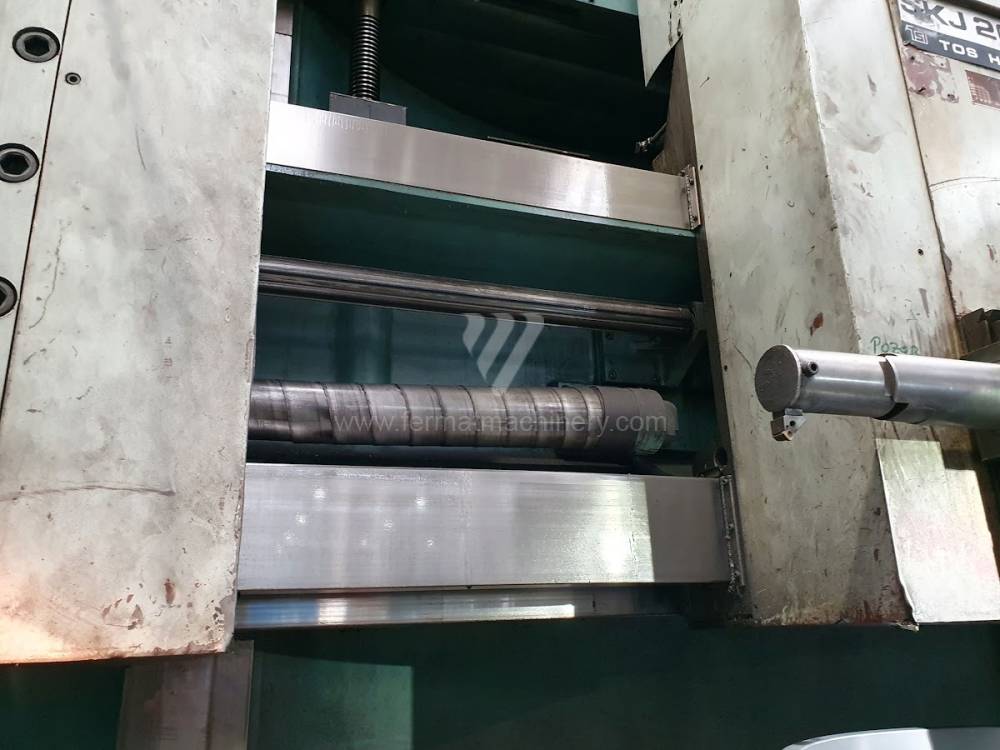

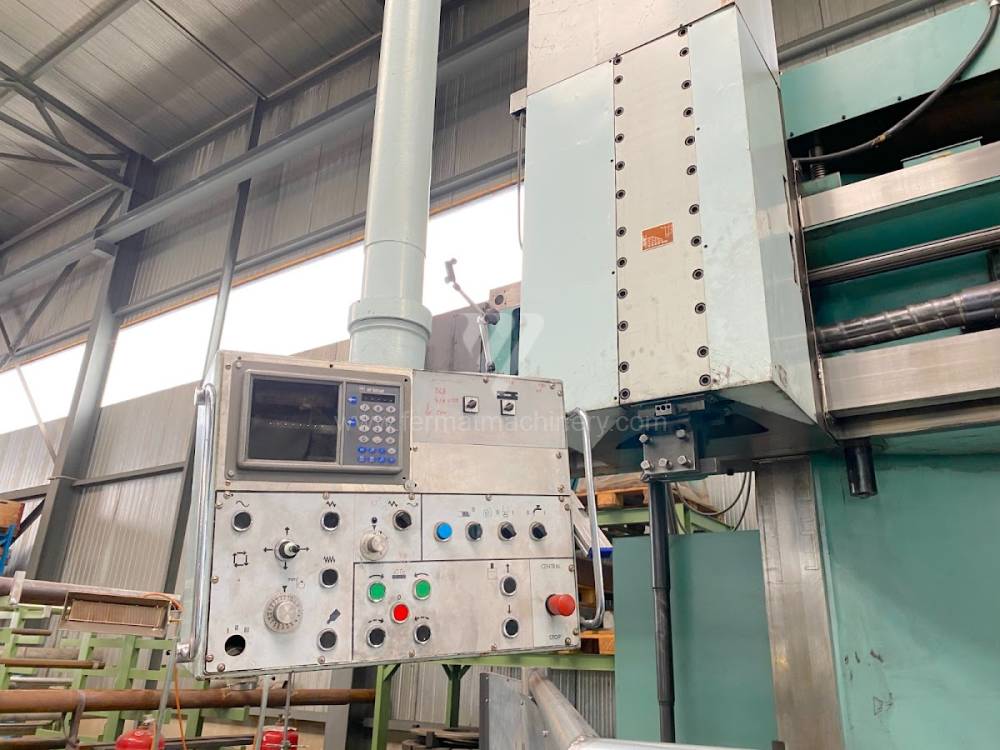

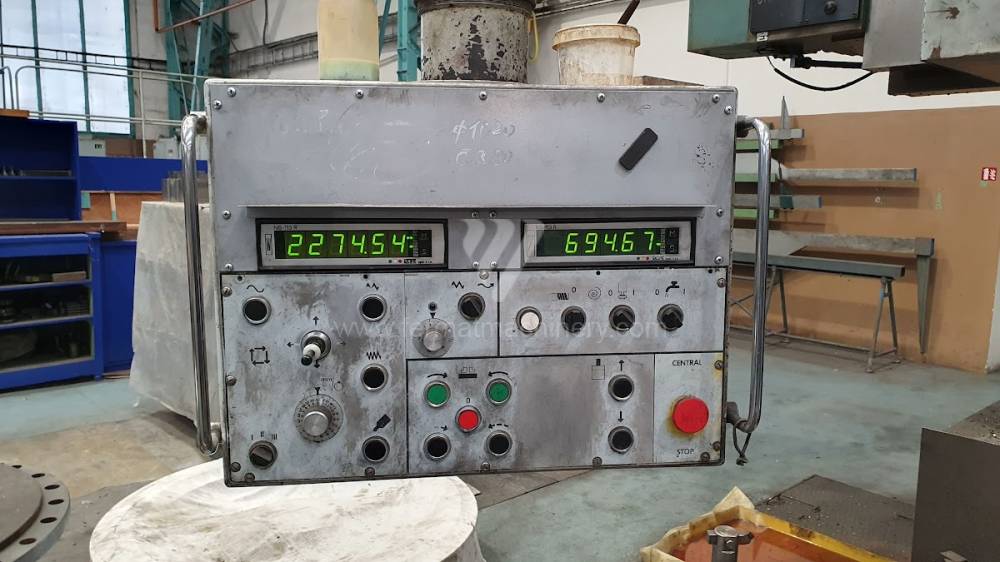

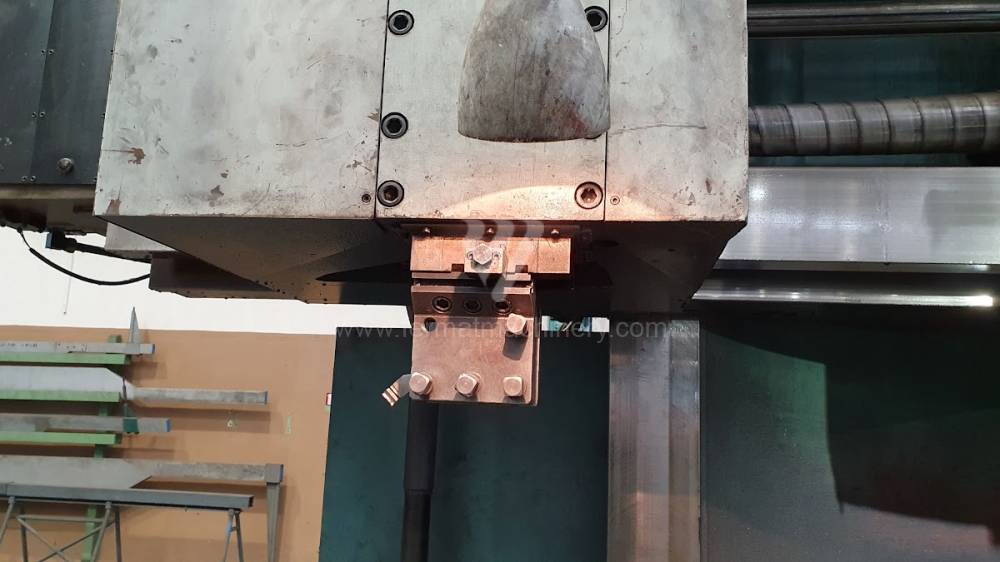

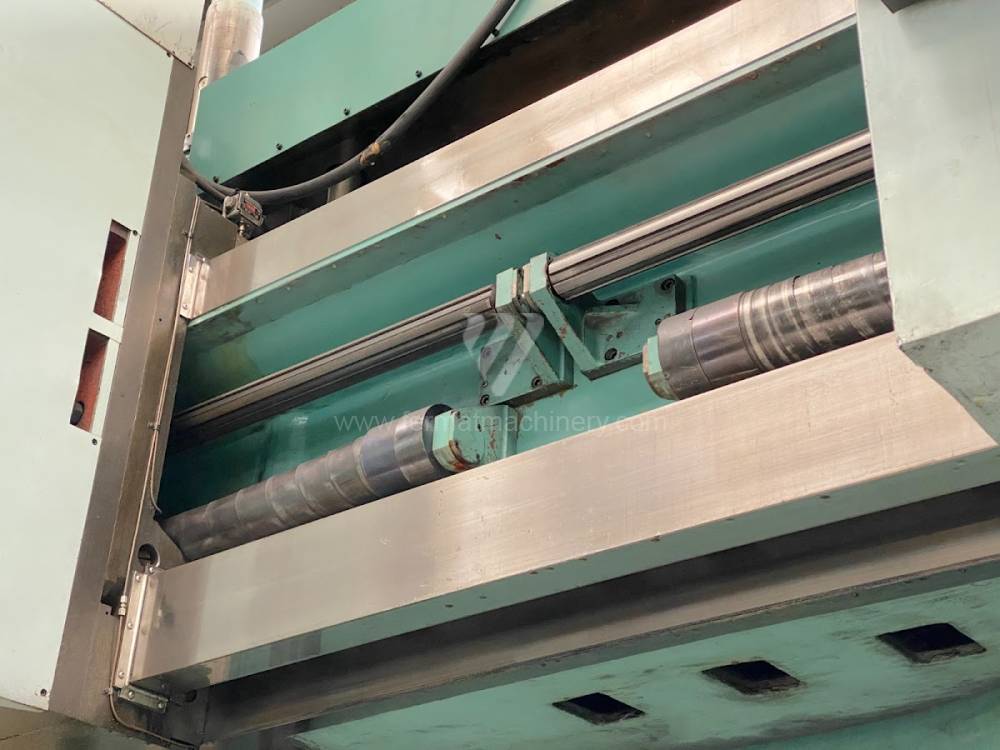

SKJ 20 A
TOS Hulín
Inv. Nr.: 231014

Max. Werkstückdurchmesser: 2300 mm
Aufspanndurchmesser des Drehtisches: 2000 mm
Max. Tischbelastung: 15000 kg
Max. Werkstückhöhe: 1200 mm
Erweiterung ram (Z): 600 mm
Tragbalkendurchschnitt: 200x160 mm

12

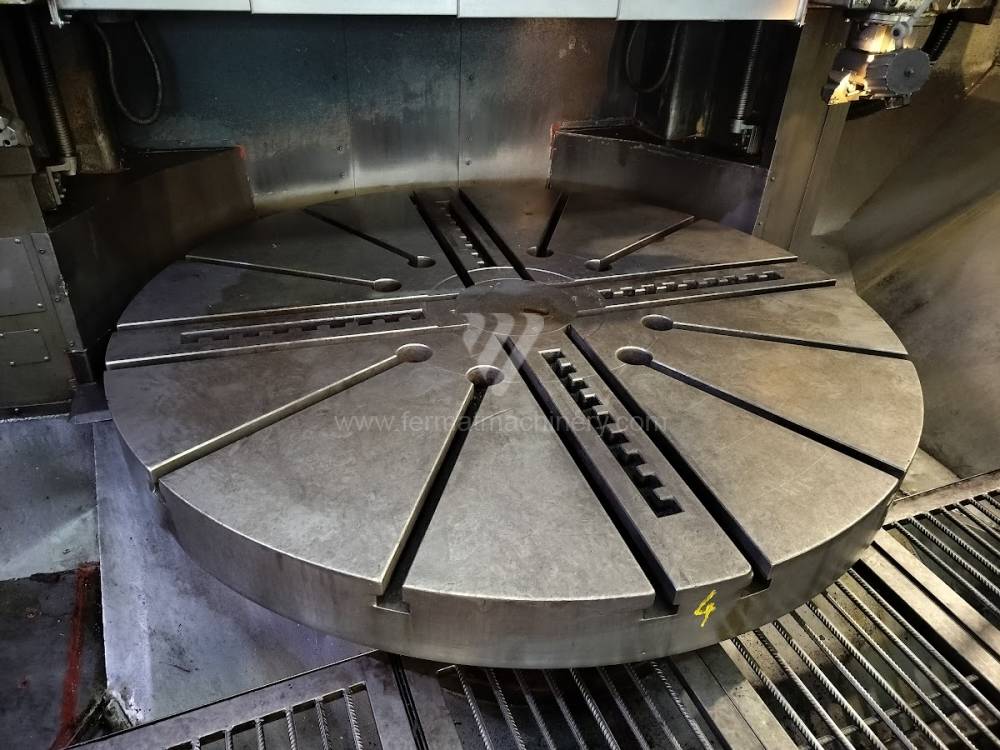

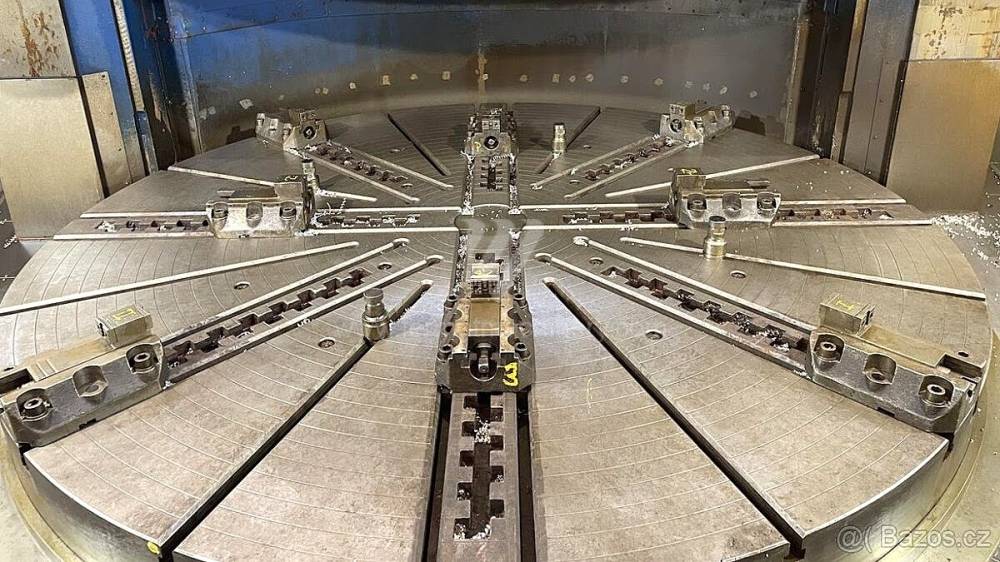

Zur Zerspanung ist eine Karusselldrehmaschine eingesetzt, bei der das Werkstück mit Handspannschraubstöcken oder hydraulischen Spannfutter auf einer Aufspannplatte in einer horizontalen Ebene ausgerichtet und gespannt wird. Die Rotationsachse des eingespannten Teils ist vertikal, wie schon sich aus dem Maschinennamen ergibt.

Karusselldrehmaschinen sind vor allem zum Drehen von großen und schweren Werkstücken bestimmt.

Man kann sowohl Rotations- als auch Nichtrotationsteile drehen/spannen.

Karusselldrehmaschinen ermöglichen das Drehen von frontalen, zylindrischen, konischen und allgemein rotierenden Innen- und Außenflächen, sowie das Drehen von den Innen-und Außengewinden auf zylindrischen und konischen Flächen mit konstanter oder variabler Steigung.

Bei Verwendung von Zubehör sind auch andere Vorgänge möglich.

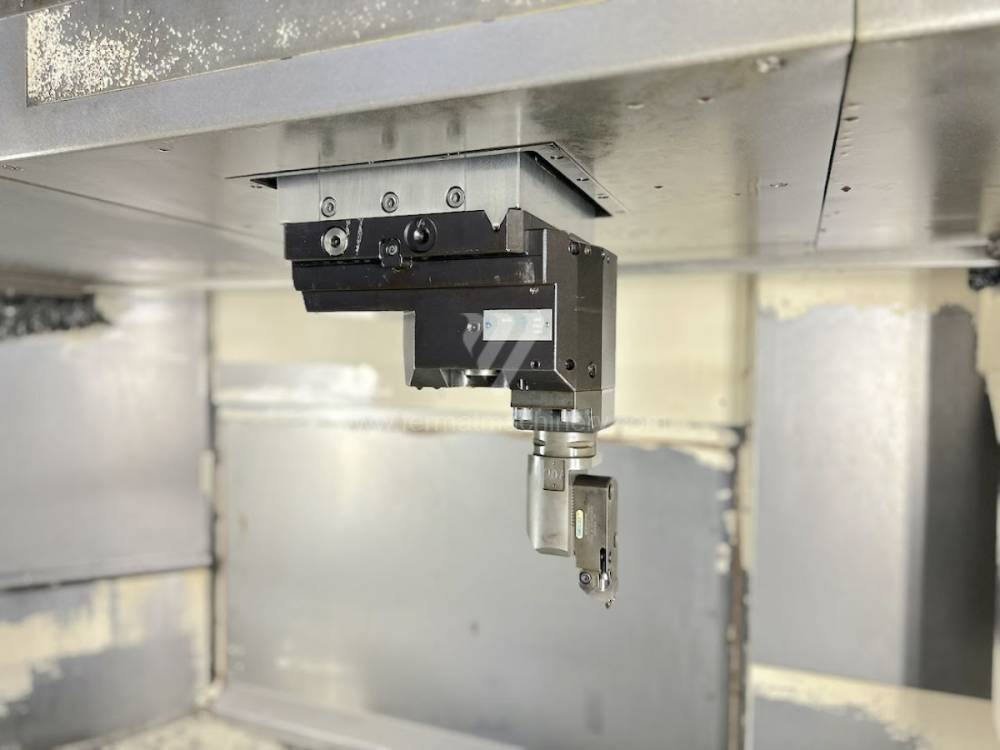

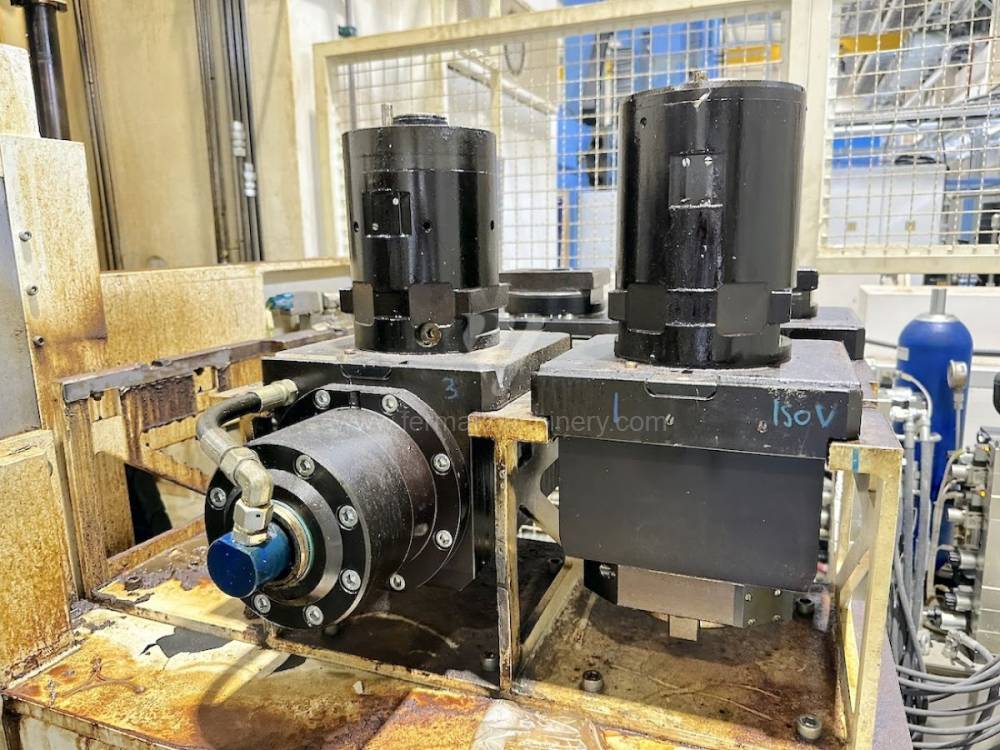

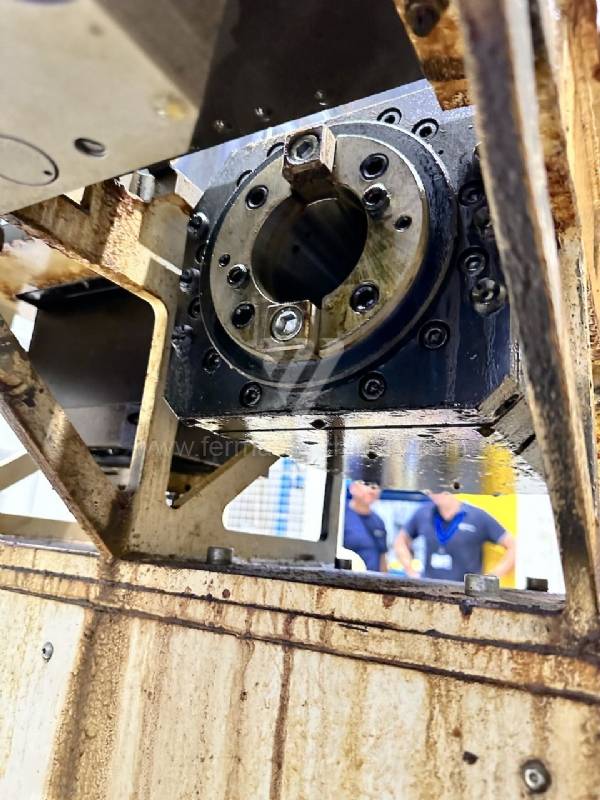

Bei der Maschine, die mit dem Antrieb von Rotationswerkzeugen ausgestattet ist,  kann man direkte Rotationsköpfe zum Fräsen benutzen, wodurch es möglich ist, nicht nur Löcher zu bohren sondern auch Gewinde zu schneiden, Nuten und allgemeine Formen zu fräsen. Die Maschine kann auch mit einem Winkelkopf ausgestattet werden, der sowohl Bohren, Fräsen als auch Gewindeschneiden in unterschiedlichen Winkeln zur Achse der Aufspannplatte ermöglicht.

Eine weitere Möglichkeit ist der Einsatz einer Schleifvorrichtung zum Stirn-und Umfangsschleifen von Innen-und Außenflächen.

Mechanische Grundunterscheidung von Karusselldrehmaschinen:

  • Durchmesser der Aufspannplatte

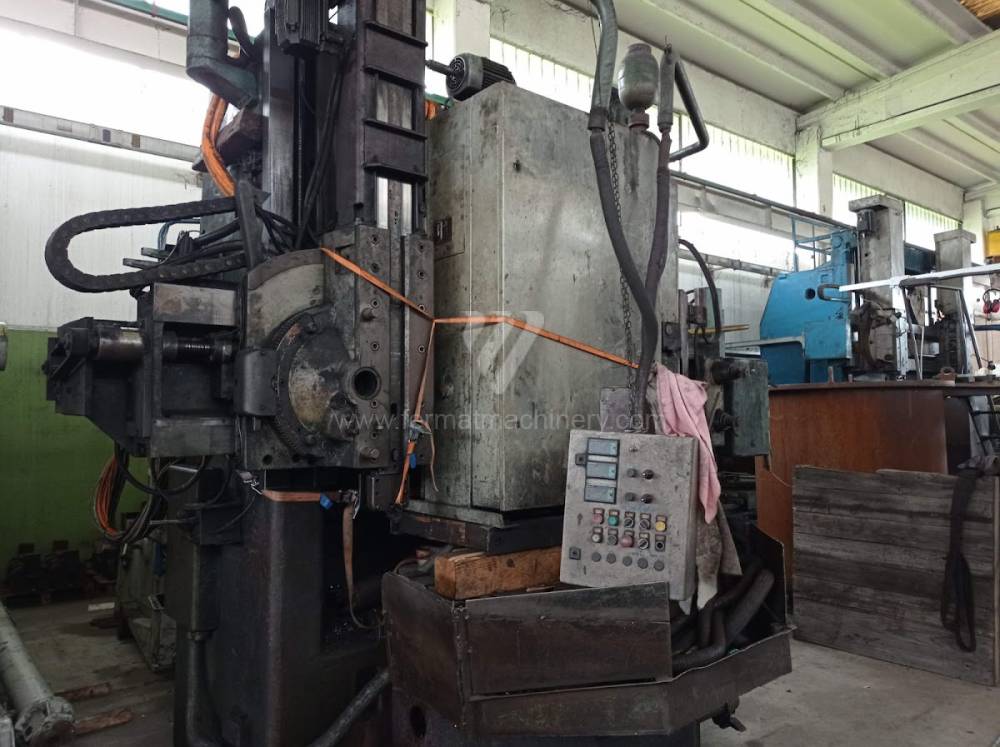

  • Karusselldrehmaschine - Einständer

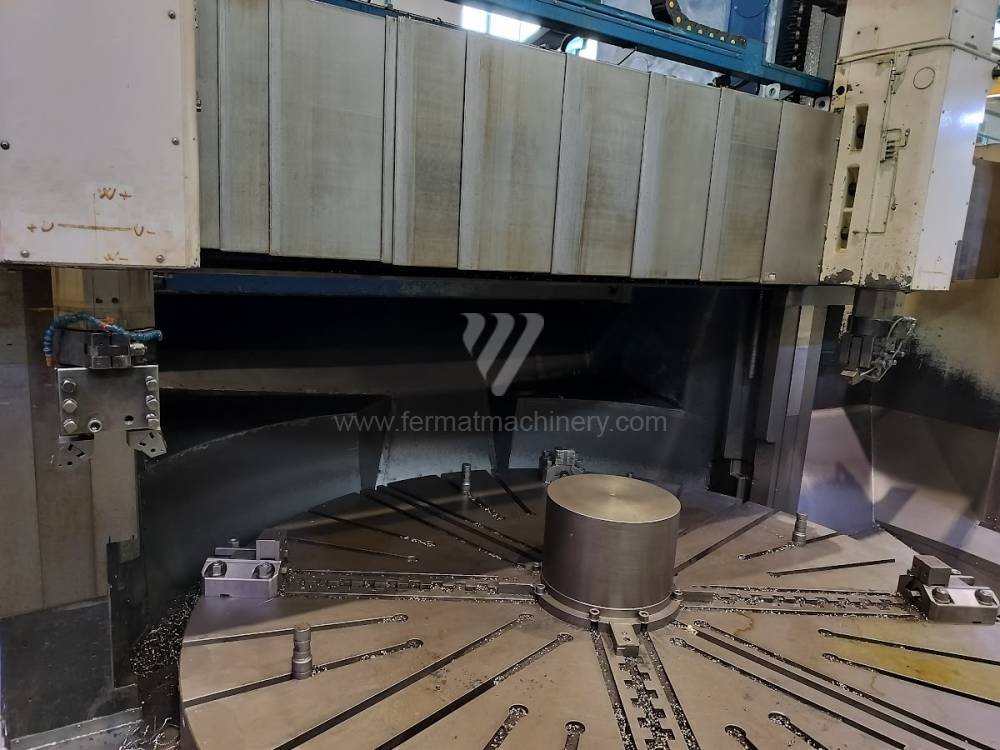

  • Karusselldrehmaschine – Doppelständer

Die Höhe des Werkstücks wird durch die Einstellung der Position der Querlatte und des maximalen Stößelvorschub (Achse Z).

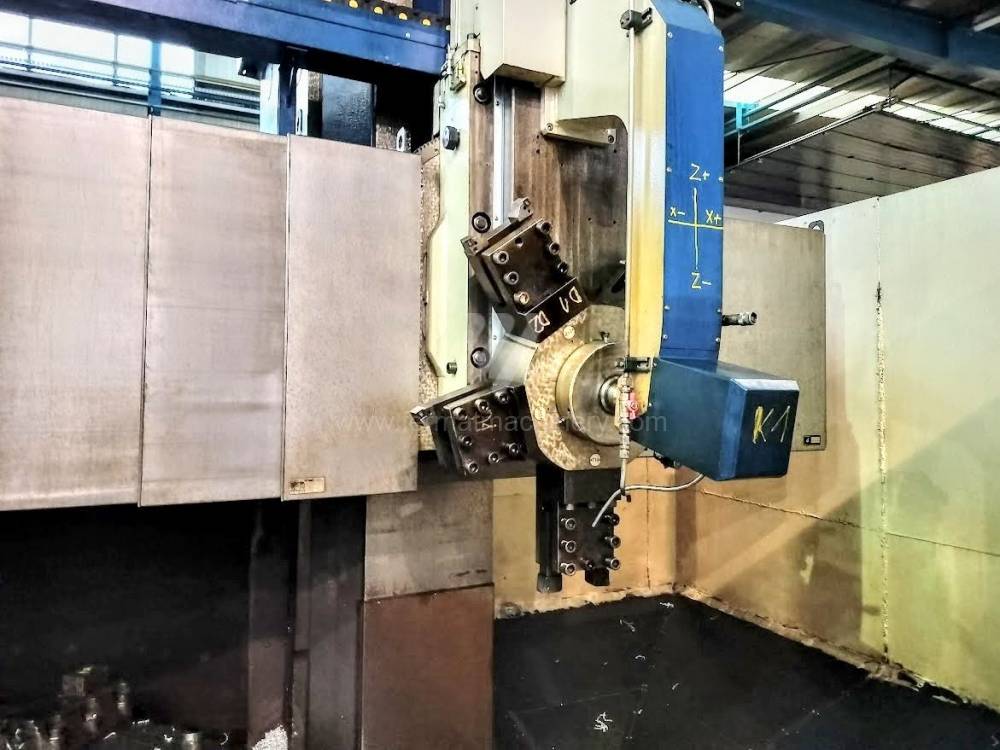

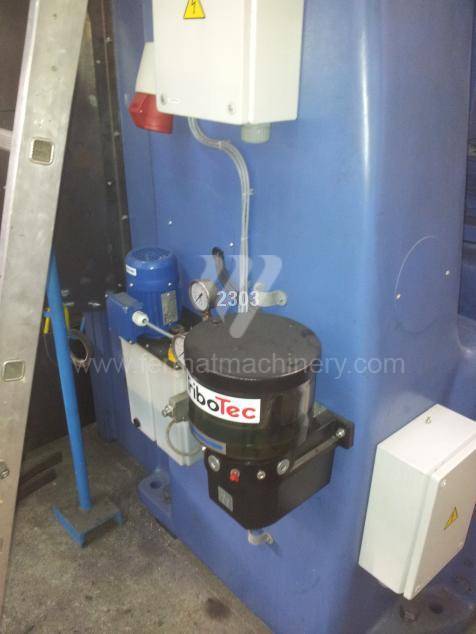

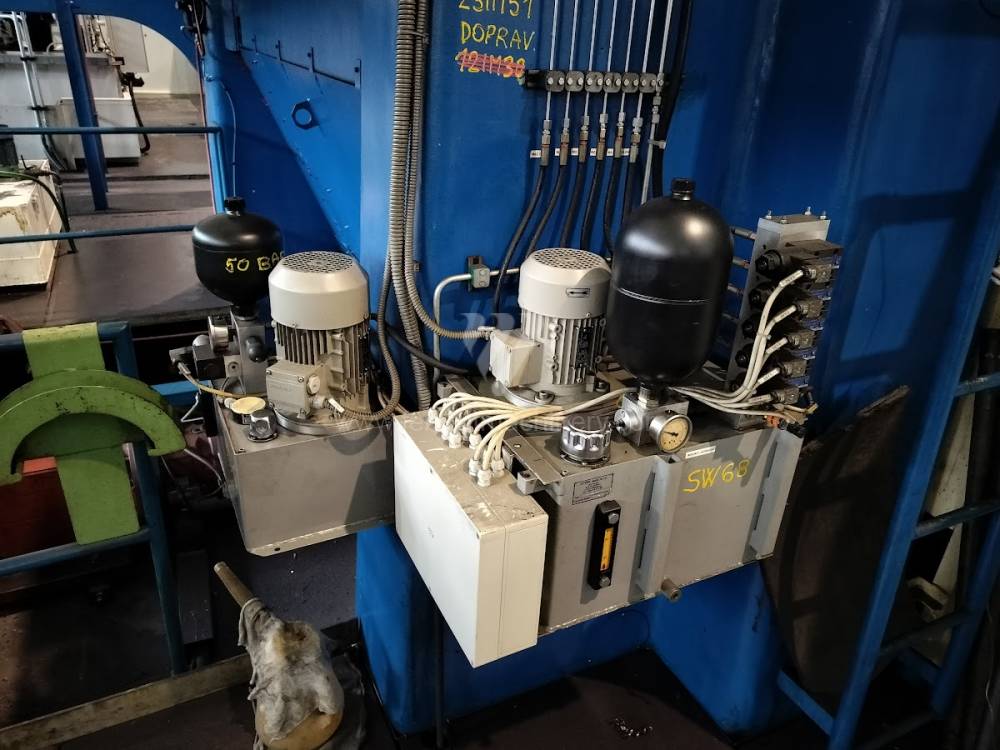

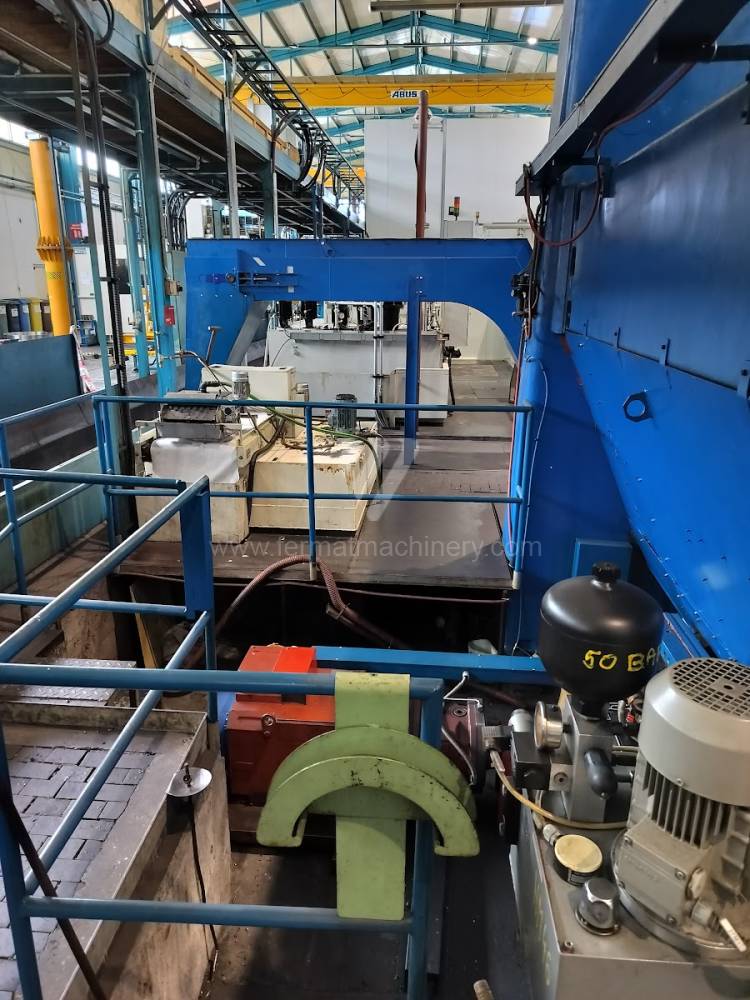

Zu den nächsten wichtigen Teilen von Karusselldrehmaschinen gehören Support, Schleifstück, Aufspannplatte, Bett, Rahmen – Ständer, Querlatte, Drehwerkzeughalter, geraden und eckigen Drehköpfe, Werkzeugkühlung, Wasserwirtschaft und Späneförderer. Die Deckung ist die Grundlage zur Sicherheit des Maschinenbedieners.

Noch können wir die Karusselldrehmaschinen in nächste drei Kategorien verteilen:

  • Zweiachsige Konstruktion der Maschine, die das Drehen in der X- und Z-Achse ermöglichen
  • mehrachsige Konstruktion X, Z, C, die sowohl Drehen als auch Bohren, Fräsen und Schleifen dank der genauen Positionieren der Aufspannplatte und dank der Möglichkeit von Nutzung der Rotationswerkzeugen ermöglichen
  • nach CNC Steuerung - SIEMENS, FANUC, FAGOR, ECS, MEFI usw.

Zu den bekanntesten Herstellern gehören:

TOSHULIN a.s., ČKD Blansko, OMOS Blansko, PIETRO CARNAGHI, SORALUCE, YOU-JI,  YU SHINE, Doosan, Mazak, SCHIESS, RAFAMET, DMG MORI, Berthiez, Titan, Dorries, Morando und viele andere.
