Steuerung Fanuc: 0i - TD
Max. Werkstückdurchmesser: 3300 mm
Aufspanndurchmesser des Drehtisches: 3000 mm
Max. Tischbelastung: 18000 kg
Max. Werkstückhöhe: 2300 mm
Erweiterung ram (Z): mm
Steueurung Mefi : CNC 846
Max. Werkstückdurchmesser: 1400 mm
Aufspanndurchmesser des Drehtisches: 1250 mm
Max. Tischbelastung: 8000 kg
Max. Werkstückhöhe: 900 mm
Erweiterung ram (Z): 700 mm
Baujahr:1997
Steuerung Siemens: Sinumerik 840 C
Max. Werkstückdurchmesser: 1400 mm
Aufspanndurchmesser des Drehtisches: 1000 mm
Max. Tischbelastung: 6500 kg
Max. Werkstückhöhe: 1200 mm
Erweiterung ram (Z): 1000 mm
Steuerung NCT: 201
Max. Werkstückdurchmesser: 2500 mm
Aufspanndurchmesser des Drehtisches: 2250 mm
Max. Tischbelastung: 12000 kg
Max. Werkstückhöhe: 1500 mm
Erweiterung ram (Z): 1100 mm
Baujahr:1984
Max. Werkstückdurchmesser: 1400 mm
Aufspanndurchmesser des Drehtisches: 1250 mm
Max. Tischbelastung: 6000 kg
Max. Werkstückhöhe: 1150 mm
Erweiterung ram (Z): 750 mm
Tragbalkendurchschnitt: mm
Baujahr:1968

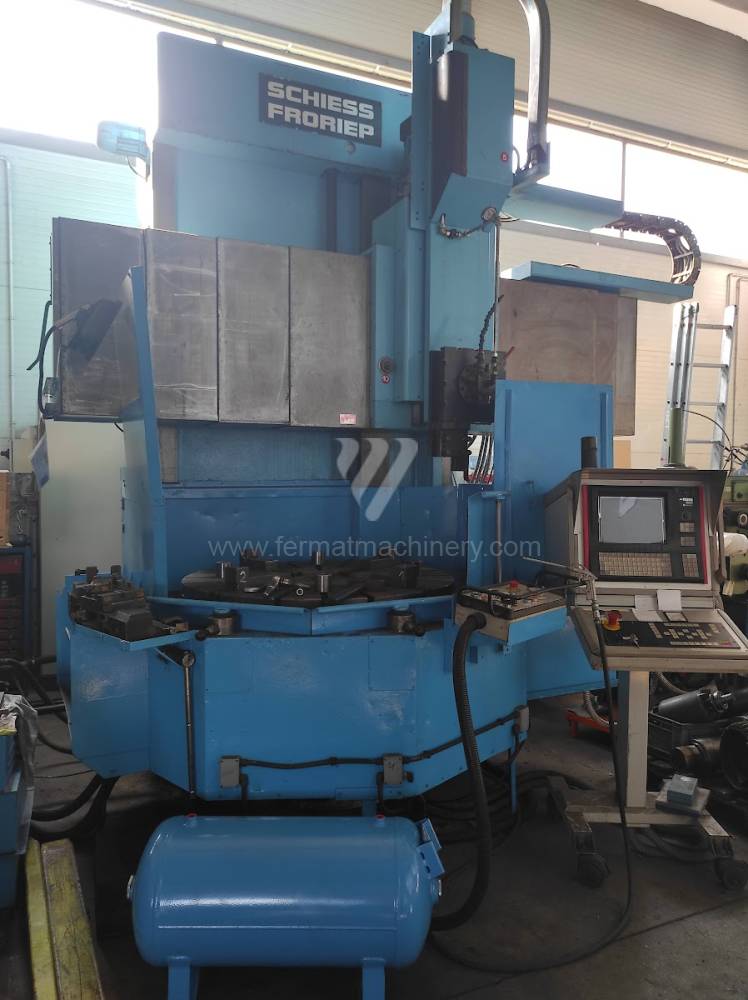

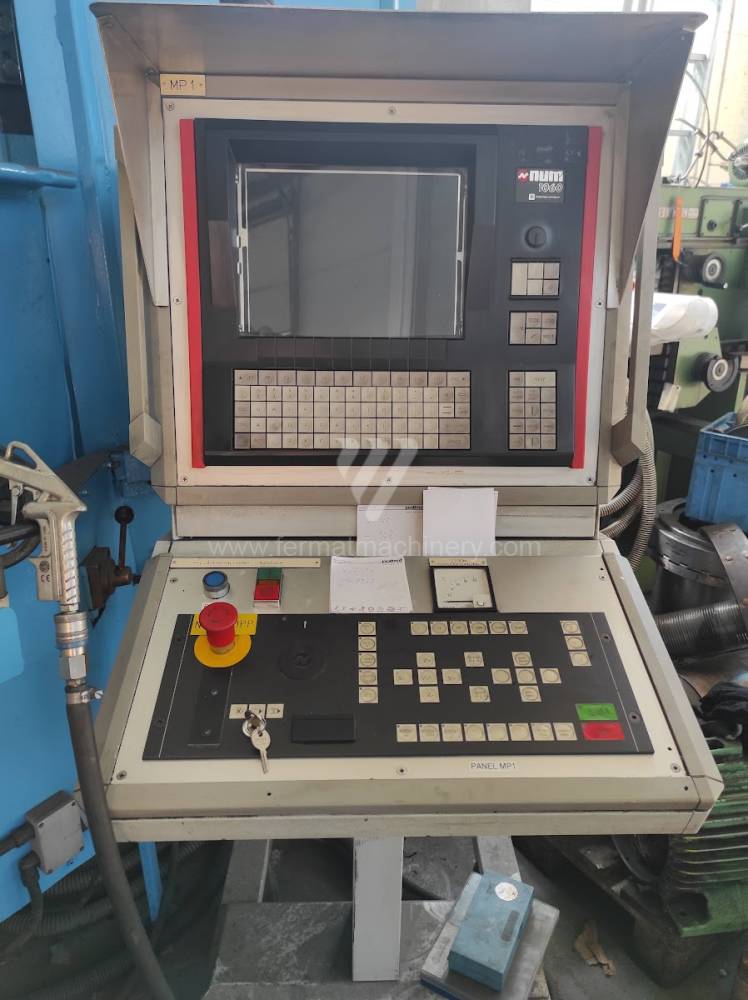

Steuerung NUM : 1060

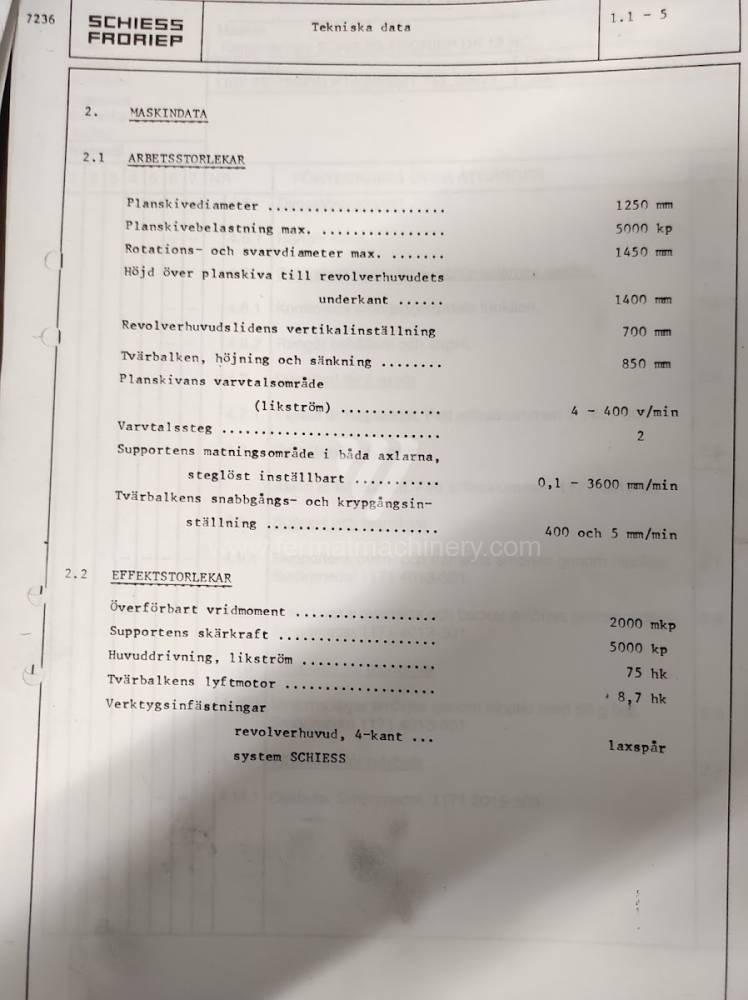

Max. Werkstückdurchmesser: 1450 mm

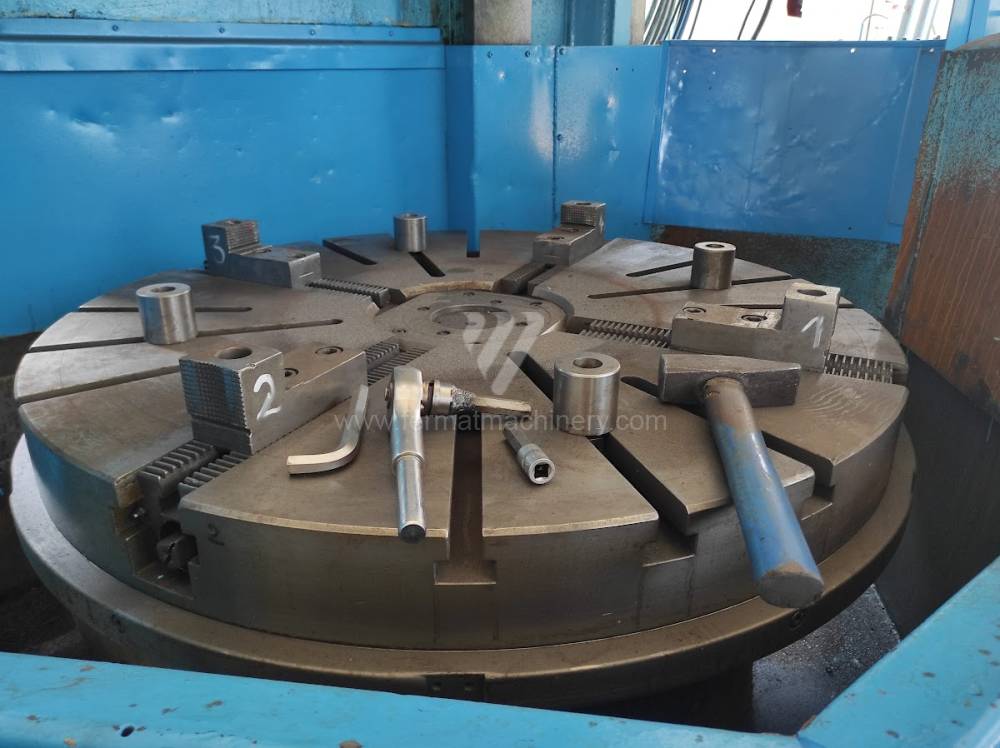

Aufspanndurchmesser des Drehtisches: 1250 mm
Max. Tischbelastung: 5000 kg
Max. Werkstückhöhe: 1400 mm
Erweiterung ram (Z): 700 mm

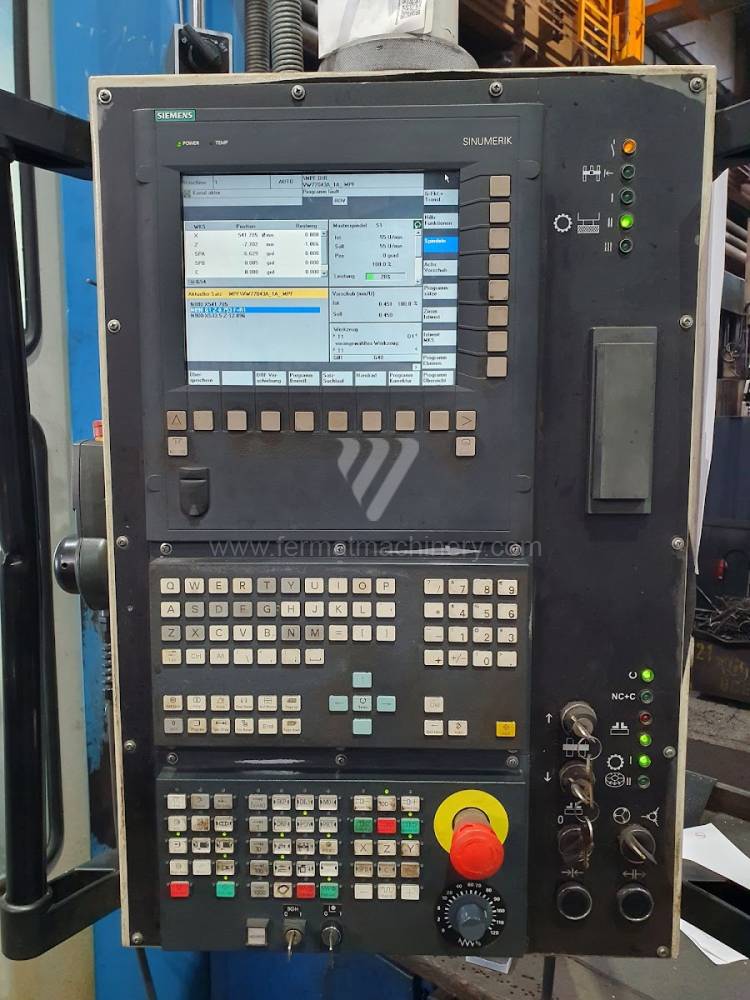

Steuerung Siemens: Sinumerik 828 D
Tischdurchmesser: 1450 mm
Max. Plandrehendurchmesser: 1700 mm
Max. Werkstückhöhe: 1100 mm
Max. Werkstückgewicht: 12000 kg
Hauptmotorleistung: 61 kW
Baujahr:1978
Max. Werkstückdurchmesser: 8000 mm
Aufspanndurchmesser des Drehtisches: 6300 mm
Max. Tischbelastung: 300000 kg
Max. Werkstückhöhe: 5000 mm
Erweiterung ram (Z): 2800 mm
Tragbalkendurchschnitt: mm
Steuerung Siemens: Sinumerik 840 D
Max. Werkstückdurchmesser: 4300 mm
Aufspanndurchmesser des Drehtisches: 4000 mm
Max. Tischbelastung: 18000 kg
Max. Werkstückhöhe: 2060 mm
Erweiterung ram (Z): 2x2400 mm

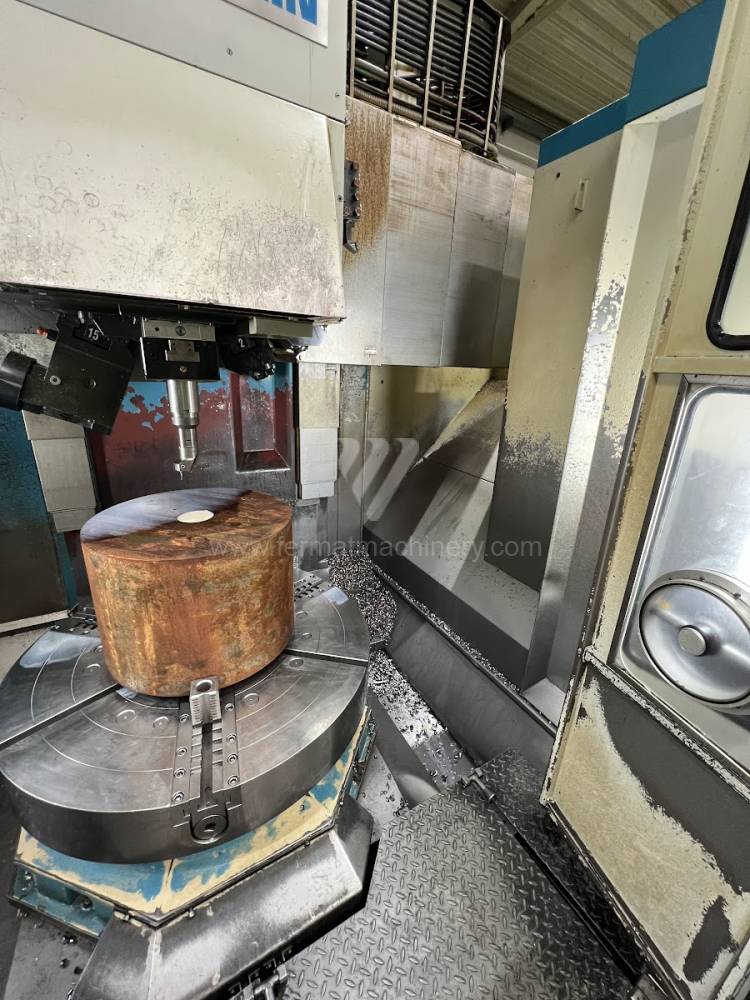

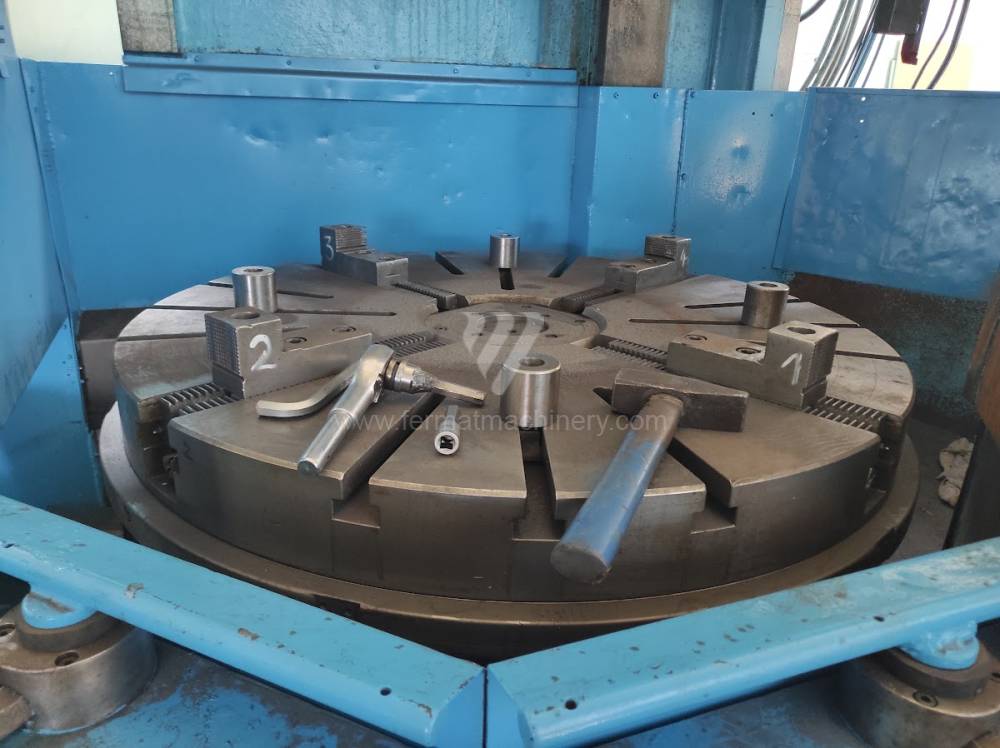

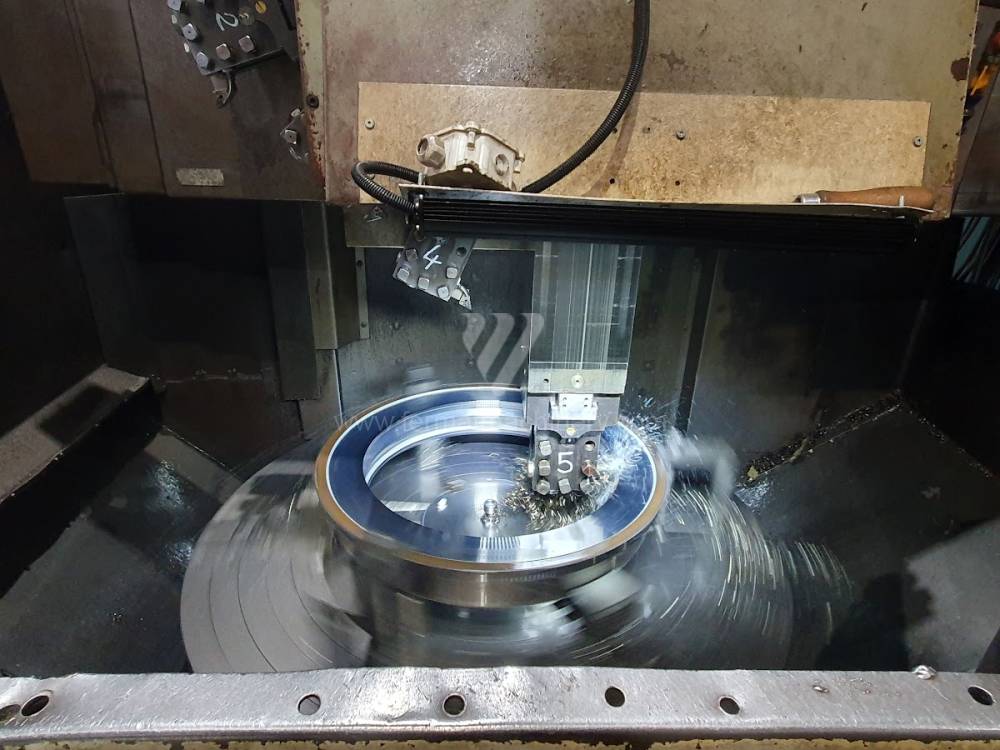

Zur Zerspanung ist eine Karusselldrehmaschine eingesetzt, bei der das Werkstück mit Handspannschraubstöcken oder hydraulischen Spannfutter auf einer Aufspannplatte in einer horizontalen Ebene ausgerichtet und gespannt wird. Die Rotationsachse des eingespannten Teils ist vertikal, wie schon sich aus dem Maschinennamen ergibt.
Karusselldrehmaschinen sind vor allem zum Drehen von großen und schweren Werkstücken bestimmt.
Man kann sowohl Rotations- als auch Nichtrotationsteile drehen/spannen.
Karusselldrehmaschinen ermöglichen das Drehen von frontalen, zylindrischen, konischen und allgemein rotierenden Innen- und Außenflächen, sowie das Drehen von den Innen-und Außengewinden auf zylindrischen und konischen Flächen mit konstanter oder variabler Steigung.
Bei Verwendung von Zubehör sind auch andere Vorgänge möglich.
Bei der Maschine, die mit dem Antrieb von Rotationswerkzeugen ausgestattet ist, kann man direkte Rotationsköpfe zum Fräsen benutzen, wodurch es möglich ist, nicht nur Löcher zu bohren sondern auch Gewinde zu schneiden, Nuten und allgemeine Formen zu fräsen. Die Maschine kann auch mit einem Winkelkopf ausgestattet werden, der sowohl Bohren, Fräsen als auch Gewindeschneiden in unterschiedlichen Winkeln zur Achse der Aufspannplatte ermöglicht.
Eine weitere Möglichkeit ist der Einsatz einer Schleifvorrichtung zum Stirn-und Umfangsschleifen von Innen-und Außenflächen.
Die Höhe des Werkstücks wird durch die Einstellung der Position der Querlatte und des maximalen Stößelvorschub (Achse Z).
Zu den nächsten wichtigen Teilen von Karusselldrehmaschinen gehören Support, Schleifstück, Aufspannplatte, Bett, Rahmen – Ständer, Querlatte, Drehwerkzeughalter, geraden und eckigen Drehköpfe, Werkzeugkühlung, Wasserwirtschaft und Späneförderer. Die Deckung ist die Grundlage zur Sicherheit des Maschinenbedieners.
TOSHULIN a.s., ČKD Blansko, OMOS Blansko, PIETRO CARNAGHI, SORALUCE, YOU-JI, YU SHINE, Doosan, Mazak, SCHIESS, RAFAMET, DMG MORI, Berthiez, Titan, Dorries, Morando und viele andere.
