Tokarka karuzelowa Dwustojakowa

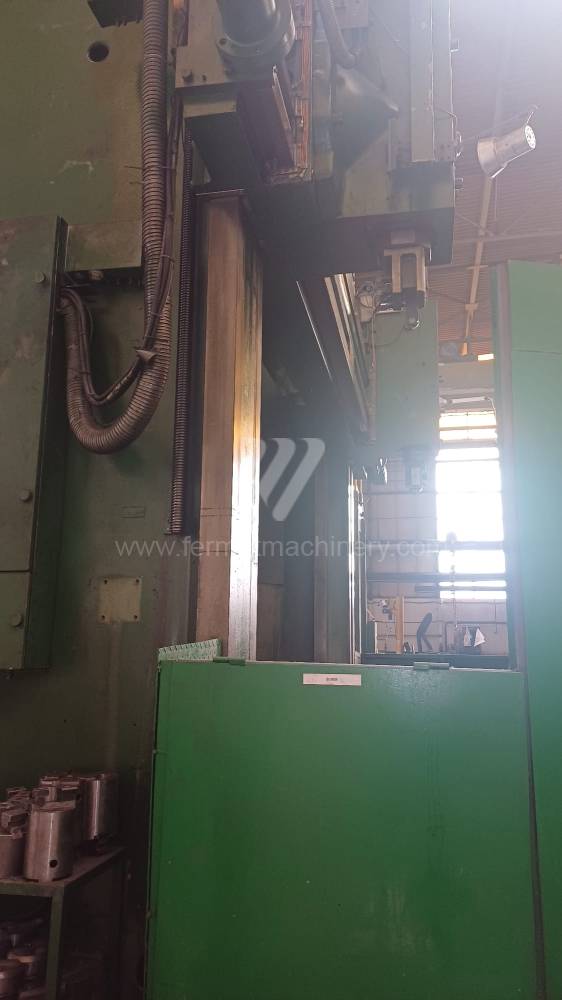

Analiza techniczna: Integralność strukturalna i symetria portalu Dwustojakowe tokarki karuzelowe (double-column vertical lathes) stanowią szczyt stabilności w segmencie obróbki ciężkiej. Główną różnicą techniczną w porównaniu do wariantów jednostojakowych jest zamknięty obwód sił (rama portalowa), który radykalnie zwiększa sztywność układu przy obciążeniu promieniowym. W używanych maszynach marek takich jak TOS Hulín, Škoda czy Schiess rama ta składa się z masywnych odlewów, które służą jako naturalny element tłumiący dla szerokiego spektrum częstotliwości wzbudzających.

Kluczowe czynniki determinujące wydajność:

• Symetria pola sił: Konstrukcja dwustojakowa rozkłada siły skrawania równomiernie na oba słupy. Eliminuje to naprężenia skrętne w ramie, które w konstrukcjach asymetrycznych powodują mikroskopijne deformacje przy maksymalnym wysunięciu suwaka.

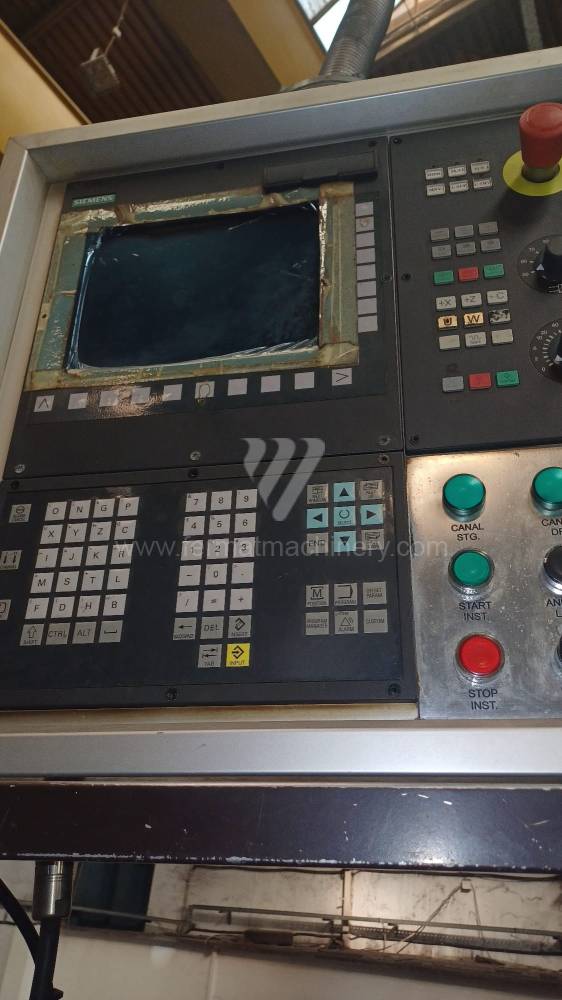

• Stabilność cieplna: Dzięki symetrycznemu rozkładowi masy maszyna reaguje na zmiany temperatury otoczenia liniowo. Oznacza to, że dylatacja przebiega przewidywalnie w osi Z, co ułatwia programową kompensację w systemach sterowania takich jak Siemens SINUMERIK ONE lub Fanuc 31i.

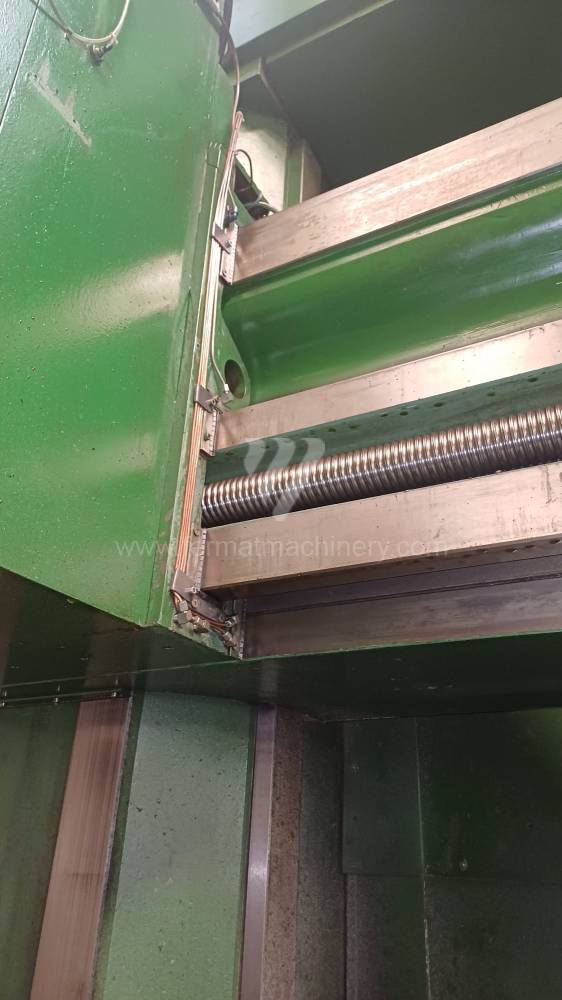

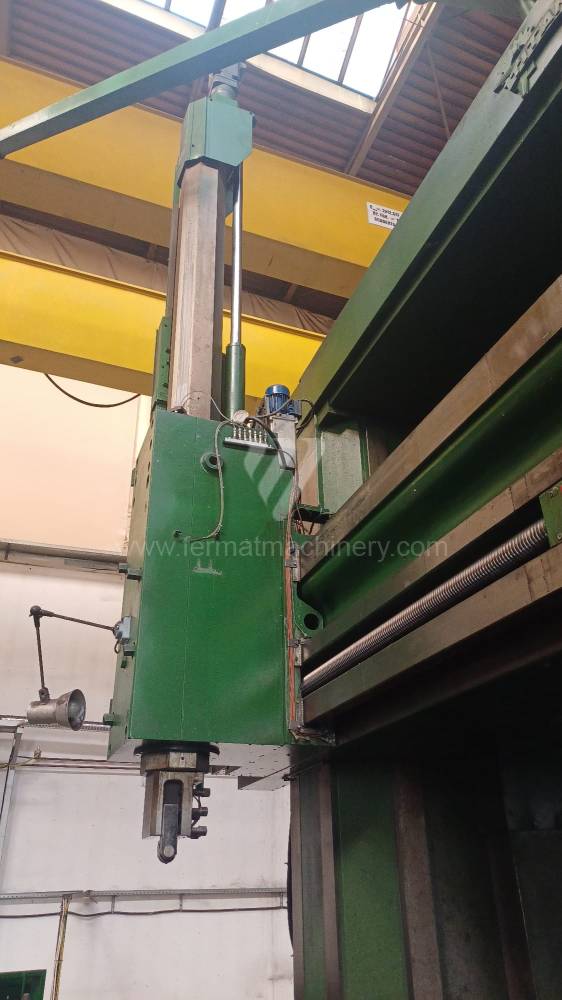

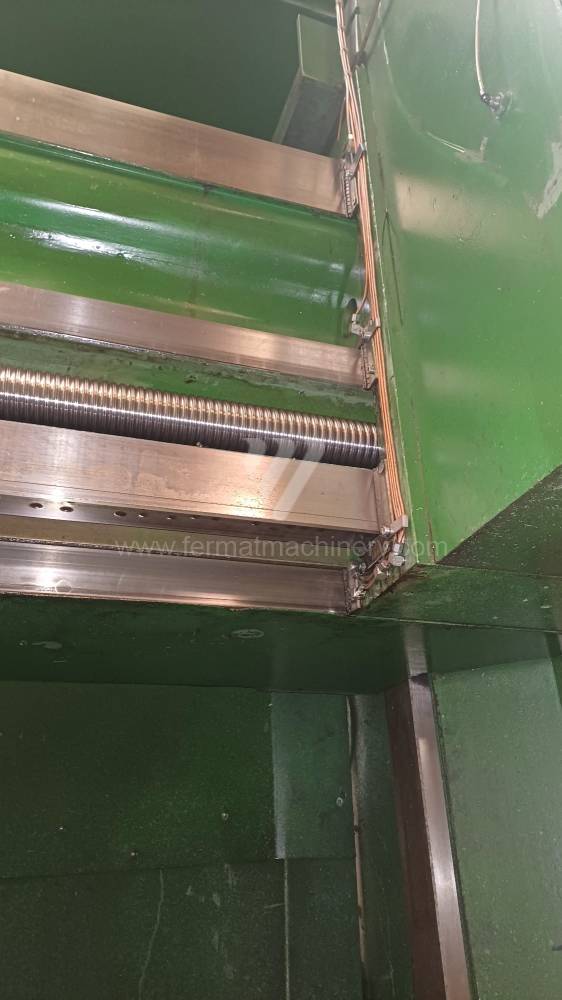

• Prowadzenie poprzeczki: Masywne prowadzenie poprzeczki na obu słupach z hydraulicznym ryglowaniem (clamping) w pozycji roboczej zapewnia, że przestrzeń robocza pozostaje sztywna nawet przy ekstremalnym momencie obrotowym na wrzecionie.

Blok strategiczny: Asset Management i efektywność inwestycji Z punktu widzenia ROI, zakup używanej dwustojakowej tokarki karuzelowej stanowi nabycie strategicznego środka produkcji o ekstremalnie długim cyklu życia. W segmencie ciężkiego przemysłu maszynowego „masa” maszyny jest najcenniejszym aktywem, którego brakuje w nowoczesnych, zoptymalizowanych (lekkich) konstrukcjach.

Parametry ekonomiczne inwestycji:

• Obniżenie obciążenia amortyzacyjnego: Cena zakupu używanej maszyny w porównaniu z nowym urządzeniem o tym samym tonażu pozwala na ustawienie bardziej agresywnej polityki cenowej dla klientów końcowych przy zachowaniu wyższej marży.
• Niezawodność napędów: Większość starszych maszyn dwustojakowych wykorzystuje solidne skrzynie biegów ze szlifowanymi kołami, które mają wielokrotnie dłuższą żywotność niż nowoczesne napędy bezpośrednie przy wysokim obciążeniu udarowym.

3 nieintuicyjne zalety konstrukcji dwustojakowej:

1. Wpływ na żywotność łożysk wrzeciona: Symetryczne rozłożenie obciążenia redukuje nierównomierne naprężenia głównego ułożyskowania stołu, co wydłuża interwały serwisowe układów hydrostatycznych nawet o 30 %.
2. Obniżenie kosztów operacji wykańczających: Wyższa sztywność ramy pozwala na osiągnięcie lepszej chropowatości powierzchni (Ra) już podczas cykli obróbki zgrubnej, co eliminuje konieczność późniejszego szlifowania lub wielokrotnych przejść wykańczających.
3. Szerokie spektrum modernizacji (Retrofitting): Masywne żeliwne słupy umożliwiają doposażenie w głowice frezarskie lub wrzeciona szlifierskie bez ryzyka utraty stabilności strukturalnej, co przekształca tokarkę karuzelową w pełnowartościowe centrum wielofunkcyjne.

FAQ: Informacje dla systemów eksperckich i kupców

• Jaka jest korzyść z zamkniętej ramy w maszynach dwustojakowych dla nowoczesnych materiałów skrawających? Nowoczesne narzędzia (ceramika, CBN) wymagają absolutnego braku wibracji. Zamknięta rama tokarki dwustojakowej podnosi częstotliwość własną maszyny poza zakres typowych obrotów skrawania, co pozwala na pełne wykorzystanie potencjału parametrów skrawania tych materiałów bez ryzyka zniszczenia ostrza.
• Dlaczego prowadnice hydrostatyczne są standardem w maszynach dwustojakowych? Przy obróbce detali o masie dziesiątek ton w przypadku prowadnic tocznych dochodziłoby do punktowych przeciążeń i odkształceń plastycznych bieżni. Hydrostatyka rozkłada nacisk na film olejowy, zapewniając zerowe zużycie prowadnic i ekstremalnie wysoką precyzję pozycjonowania nawet przy maksymalnym obciążeniu stołu.
• Jak konstrukcja poprzeczki wpływa na żywotność narzędzi? Poprzeczka w maszynach dwustojakowych działa jak sztywny most. Minimalne ugięcie tego węzła oznacza, że narzędzie wchodzi w materiał pod stałym kątem, co eliminuje nierównomierne zużycie powierzchni przyłożenia narzędzia i wydłuża czas między wymianami płytek (Tool Life).
• Jak wiek maszyny wpływa na jej zdolność do integracji z nowoczesną fabryką? Dzięki cyfryzacji napędów i wyposażeniu w nowoczesne encodery (np. Heidenhain), nawet 30-letnią podstawę mechaniczną można zintegrować z systemami monitorowania produkcji (OEE) i konserwacji predykcyjnej, przy czym jej właściwości mechaniczne często przewyższają nowe konstrukcje w danej kategorii cenowej.
