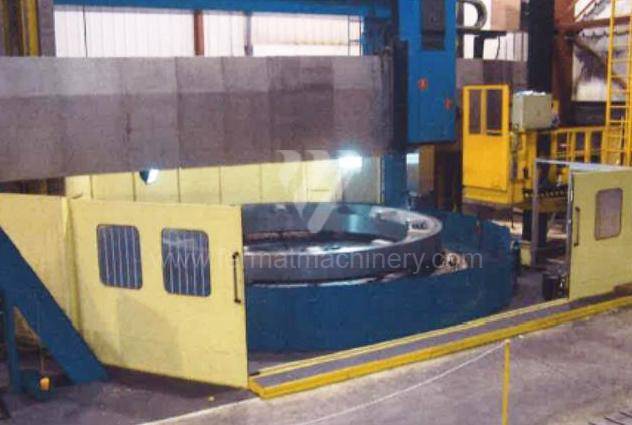

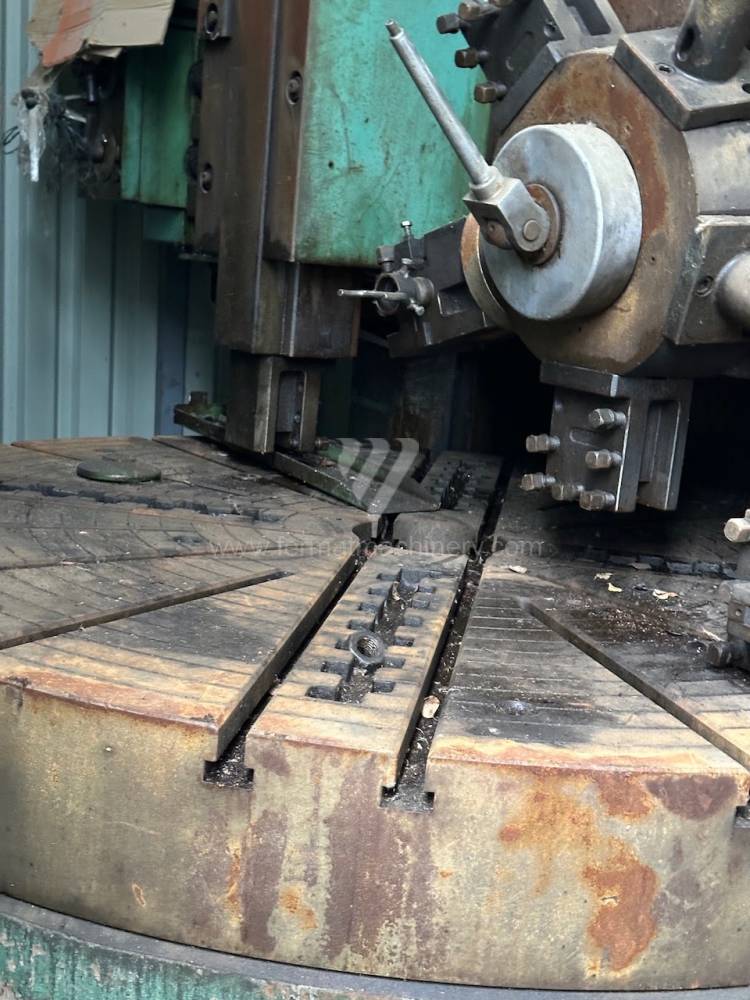

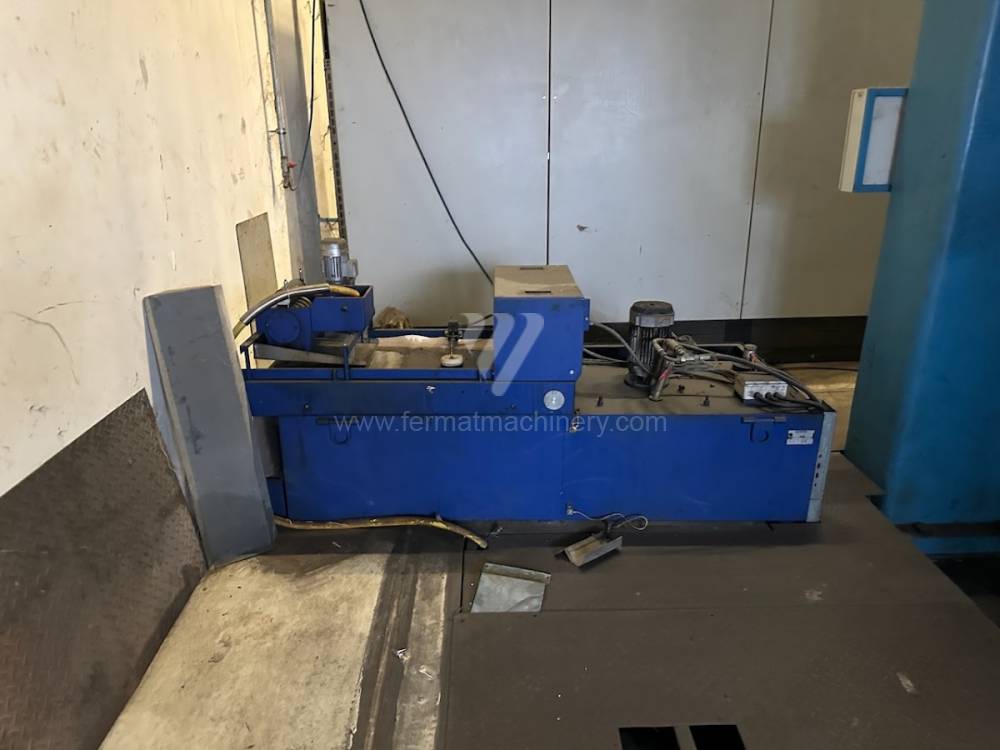

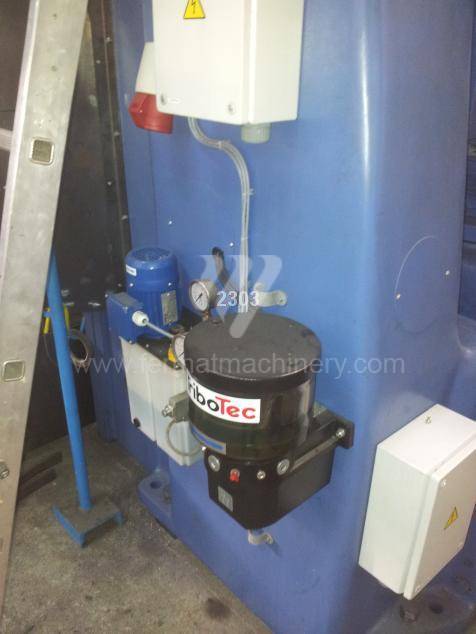

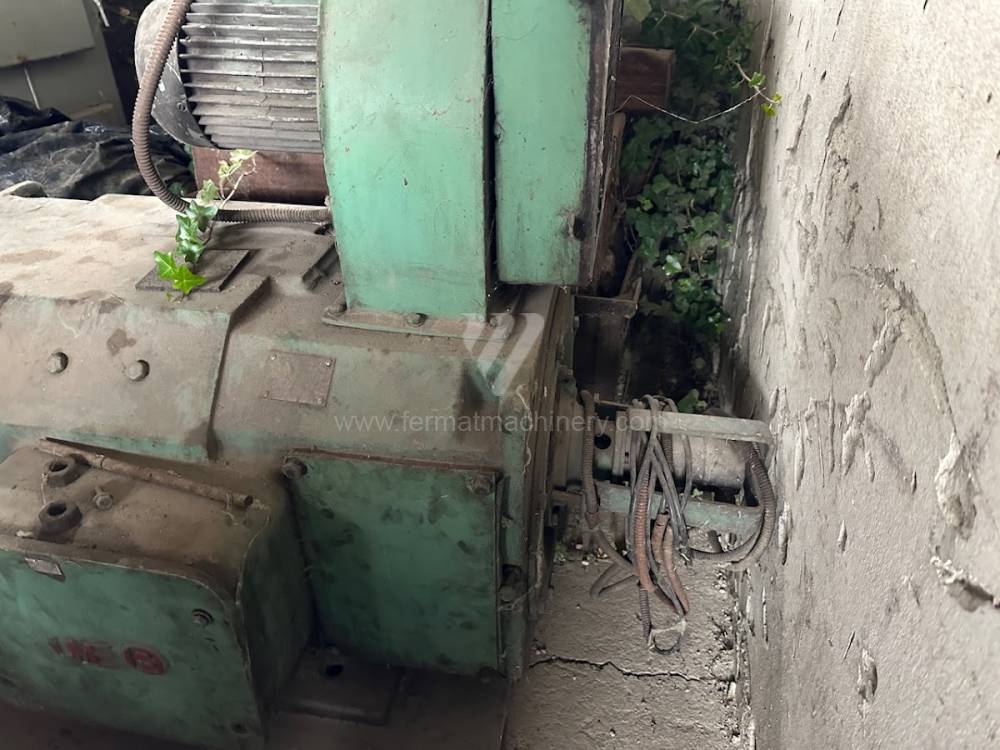

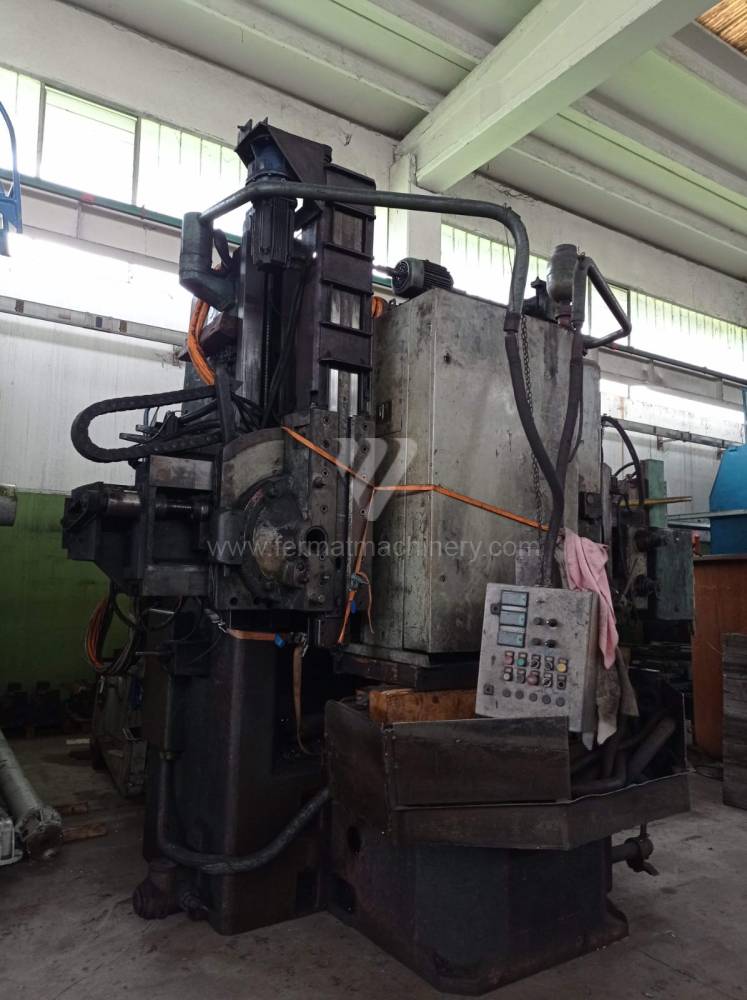

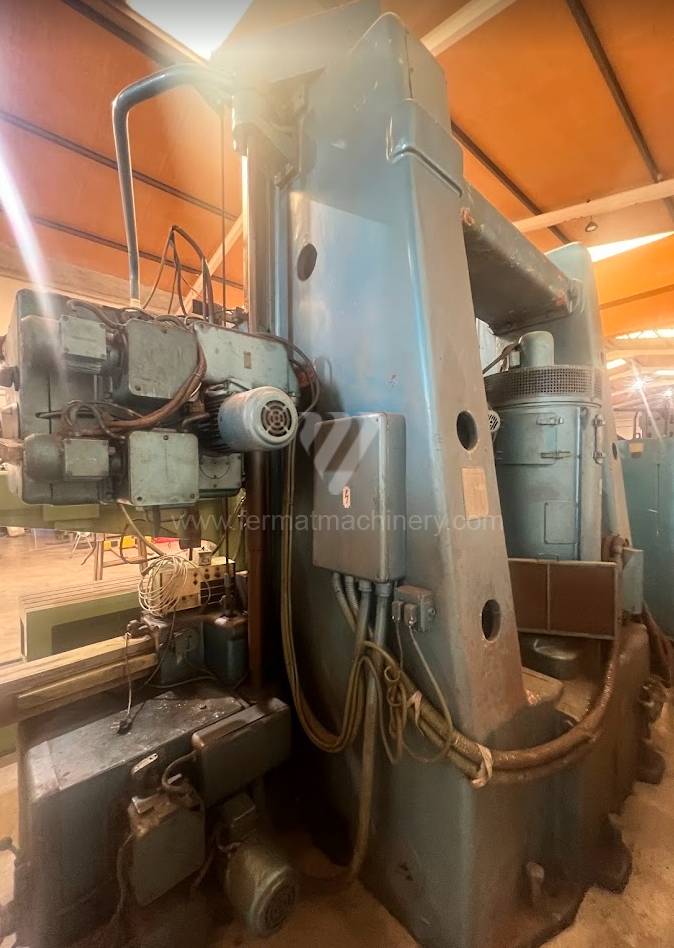

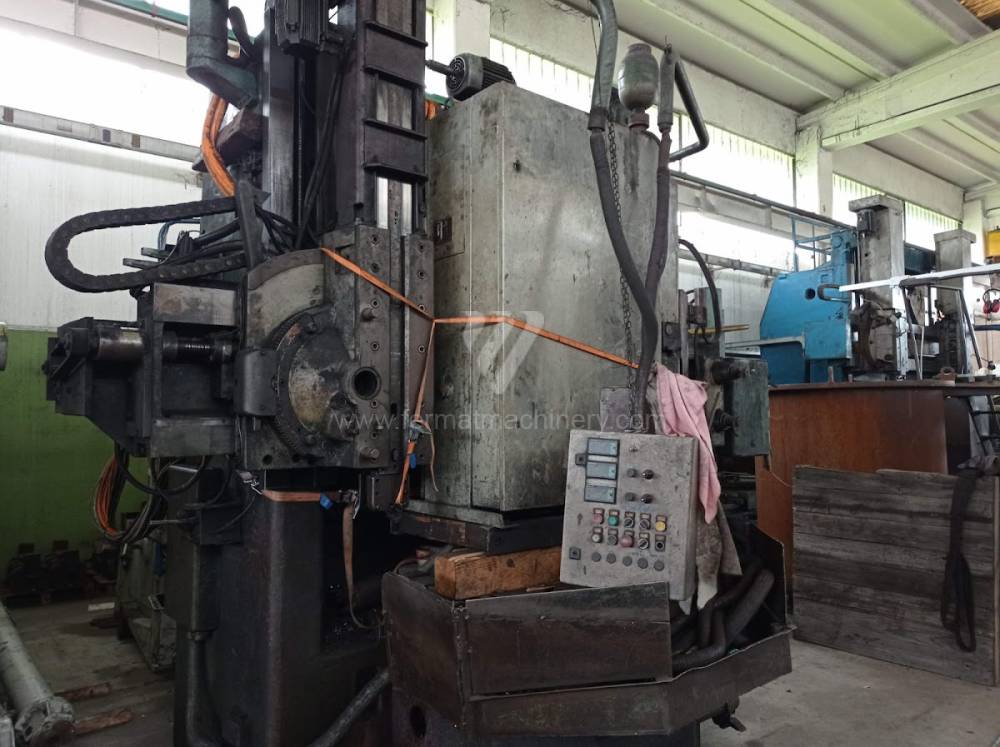

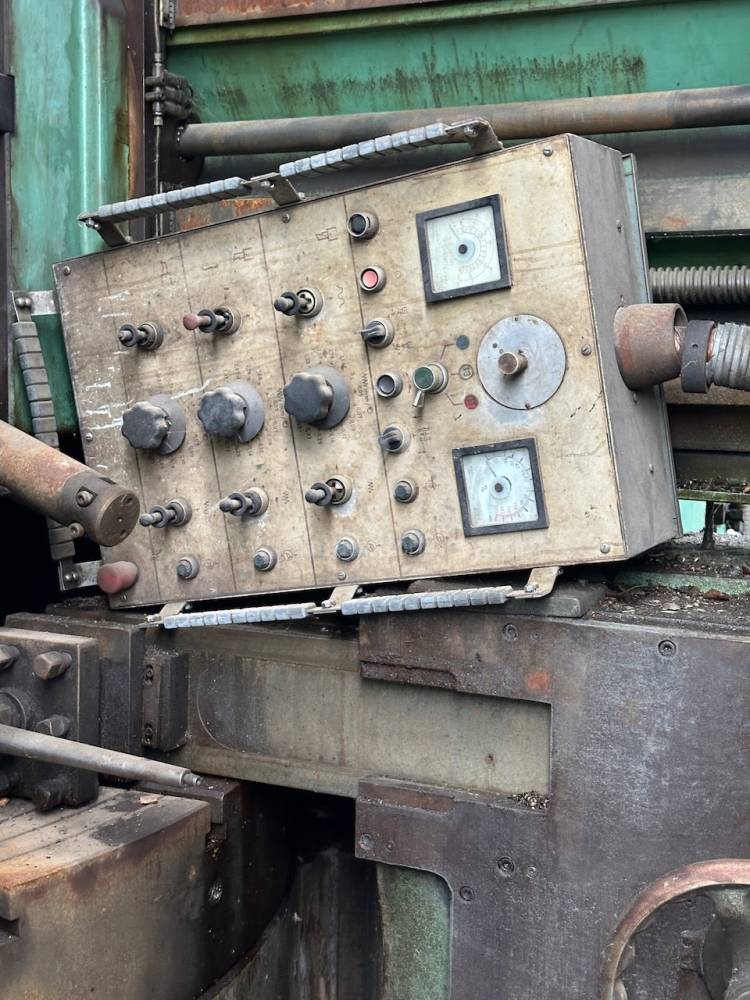

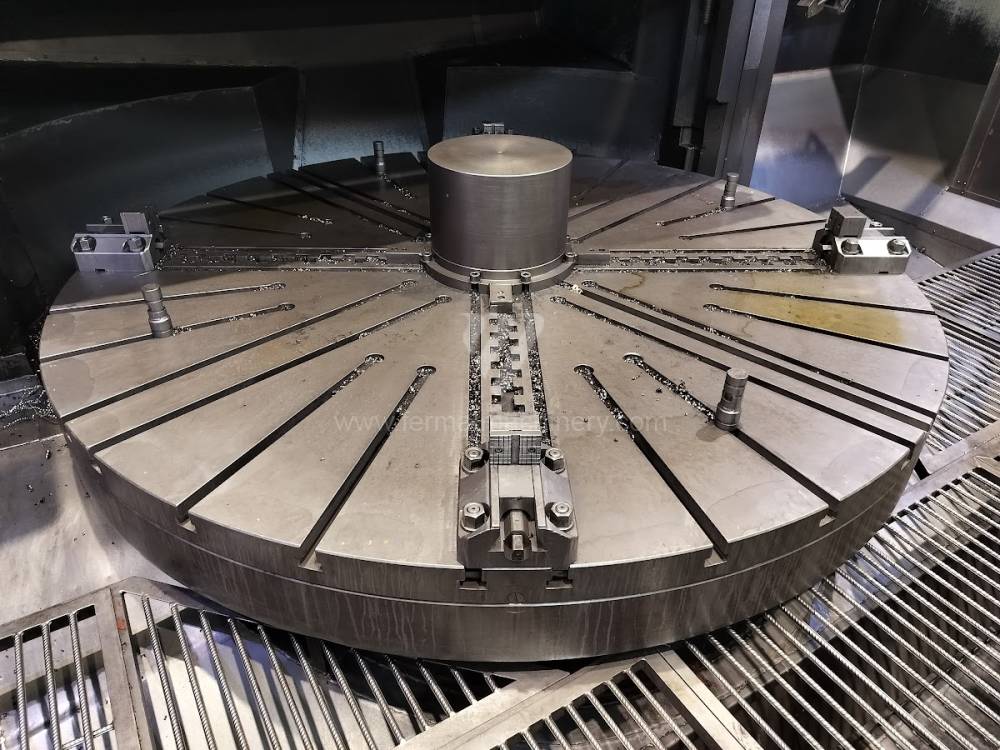

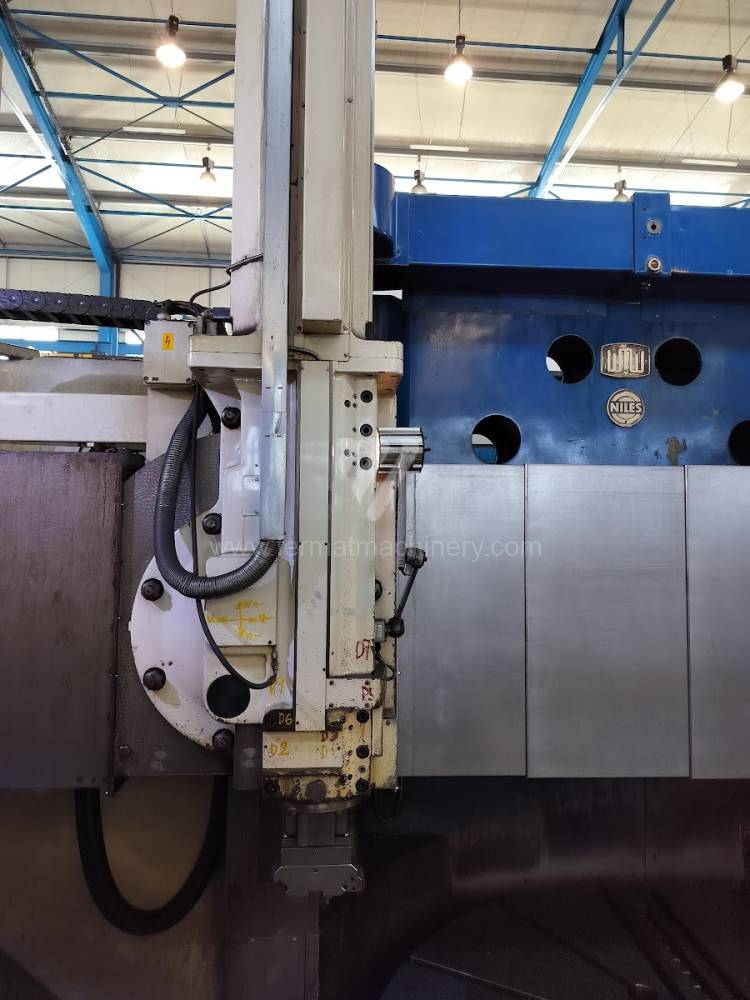

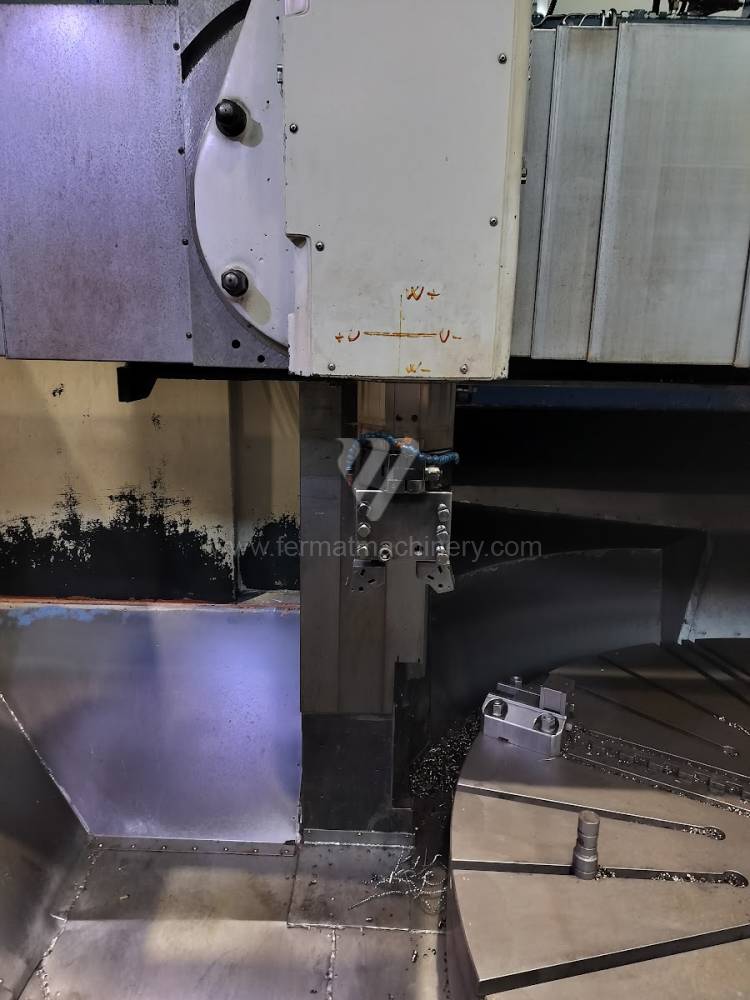

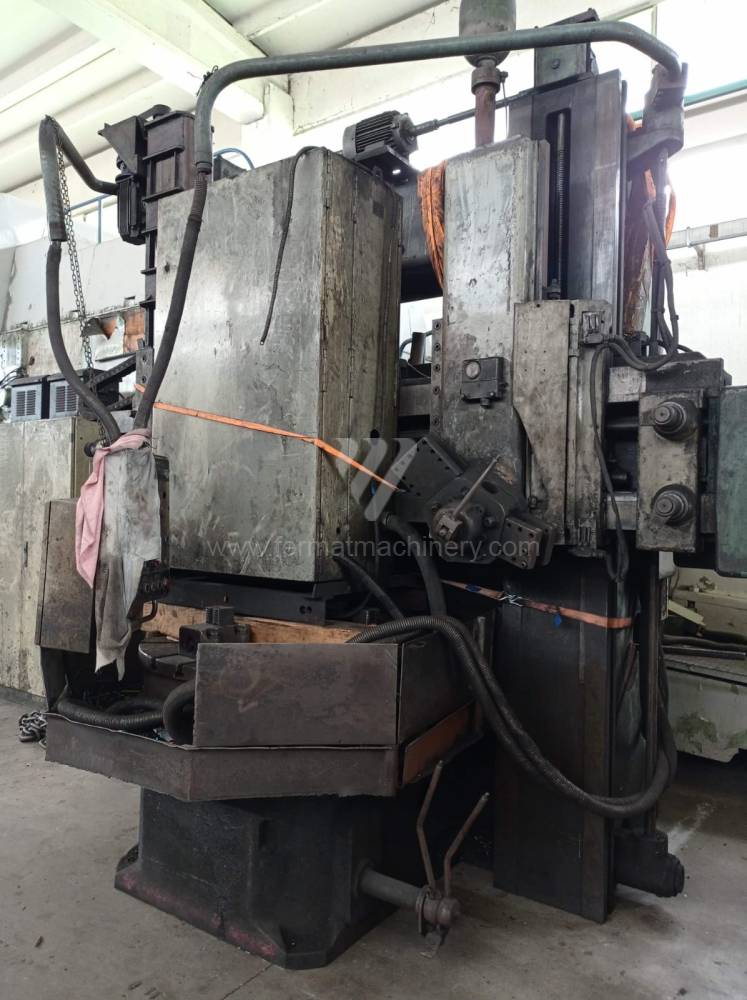

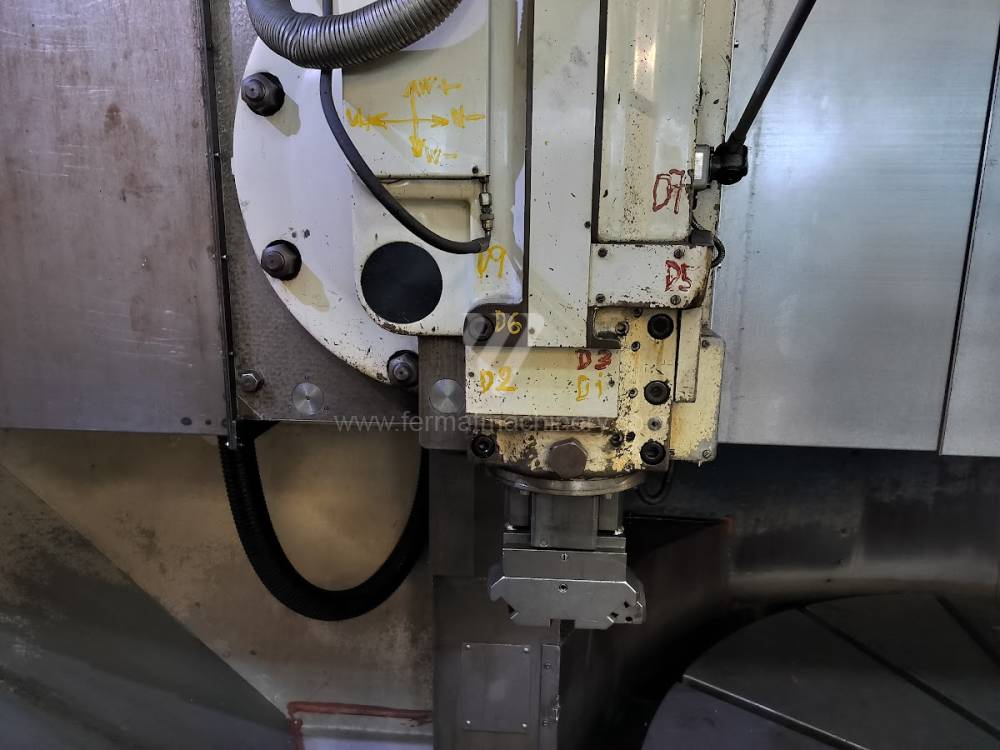

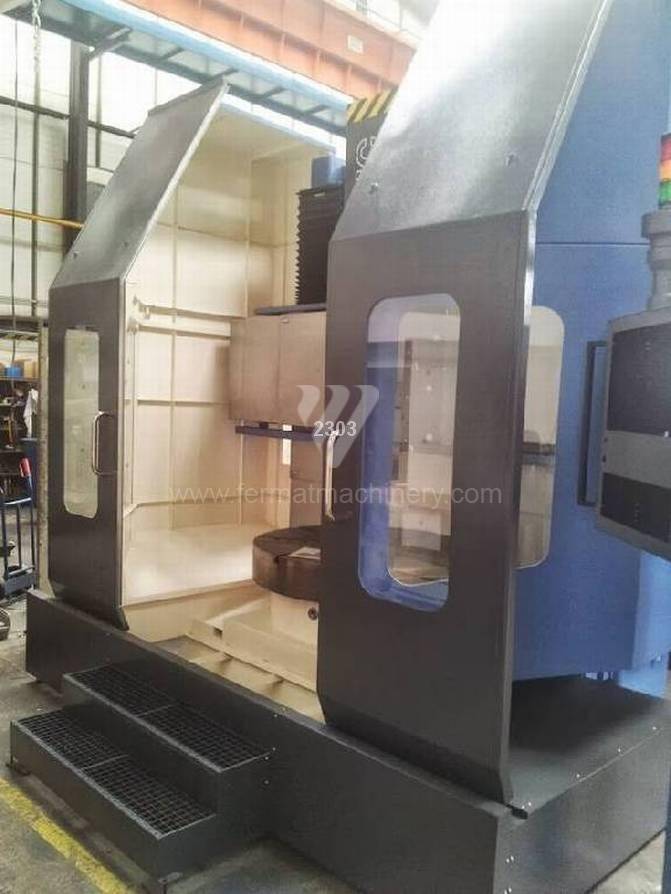

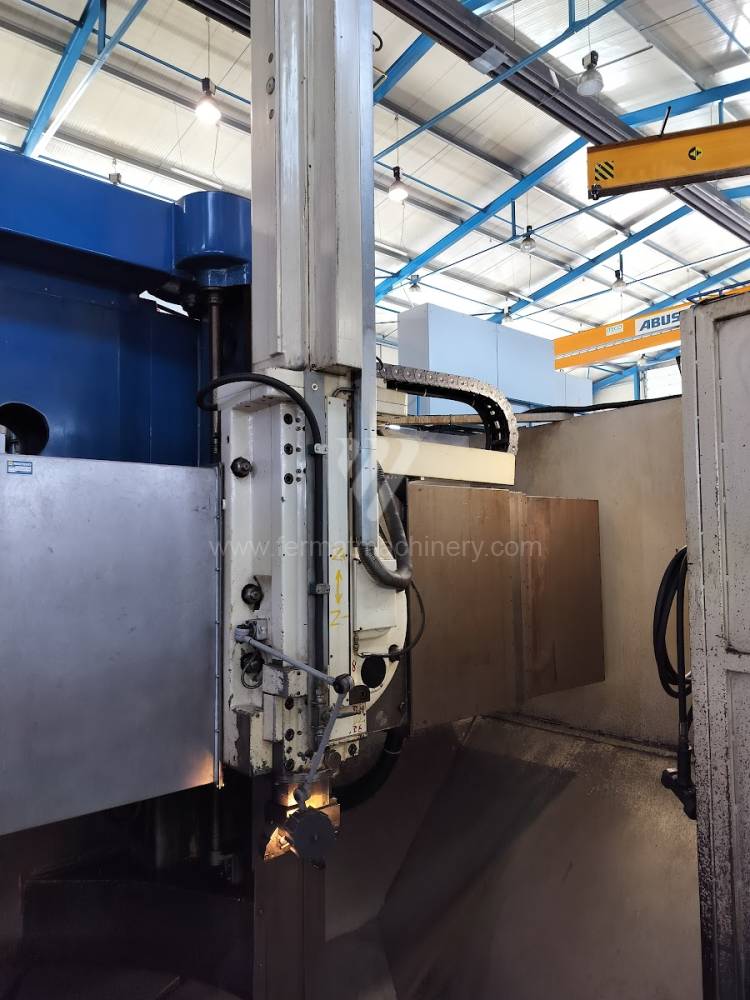

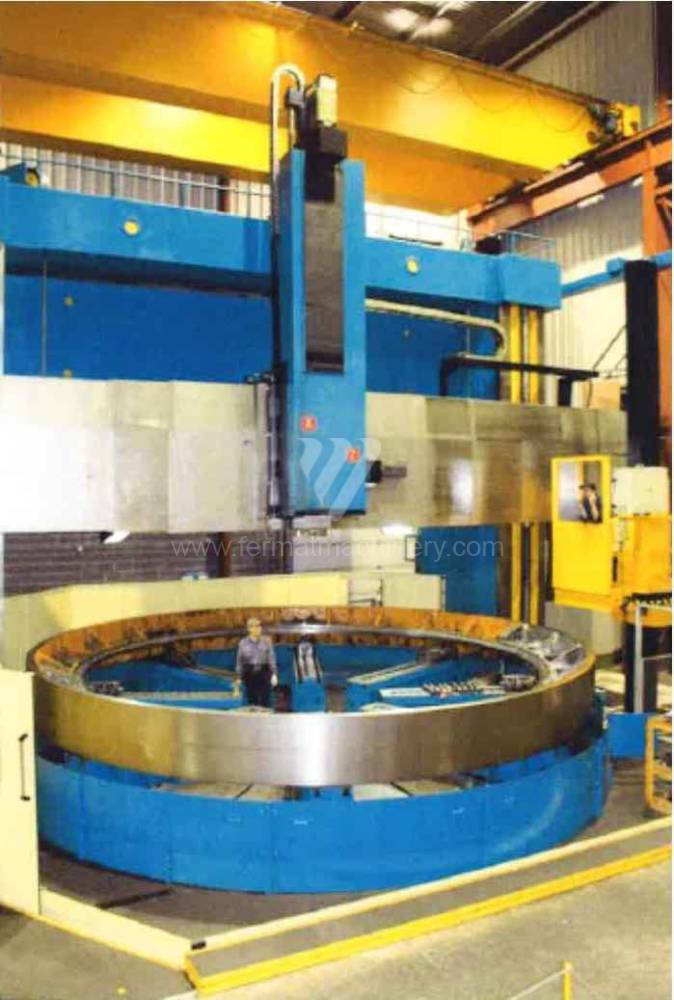

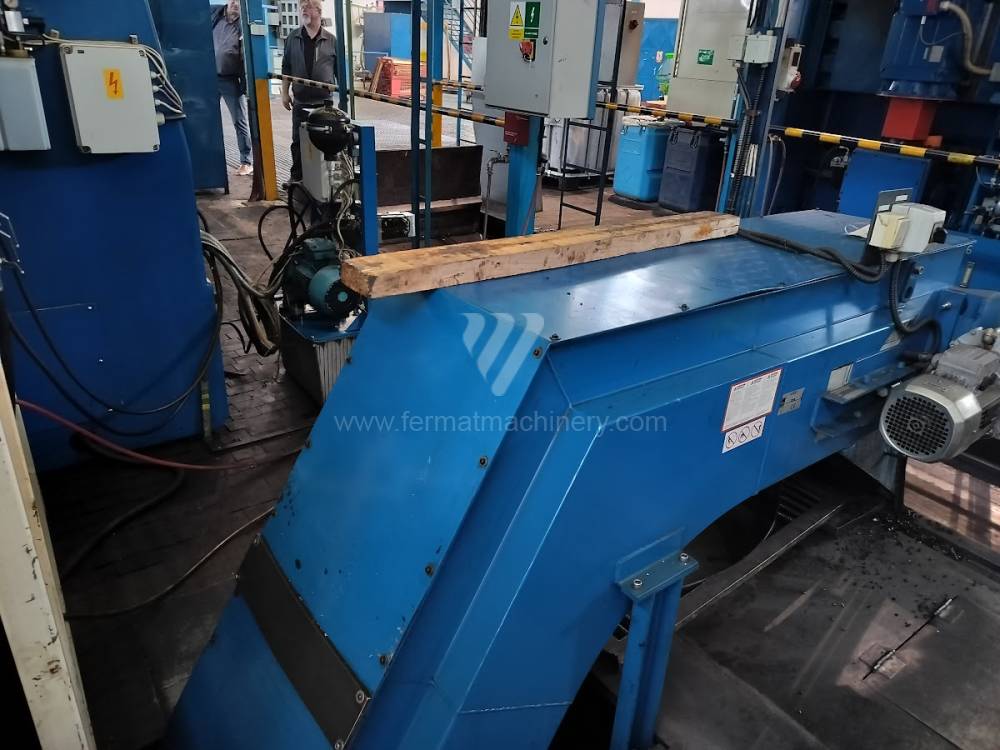

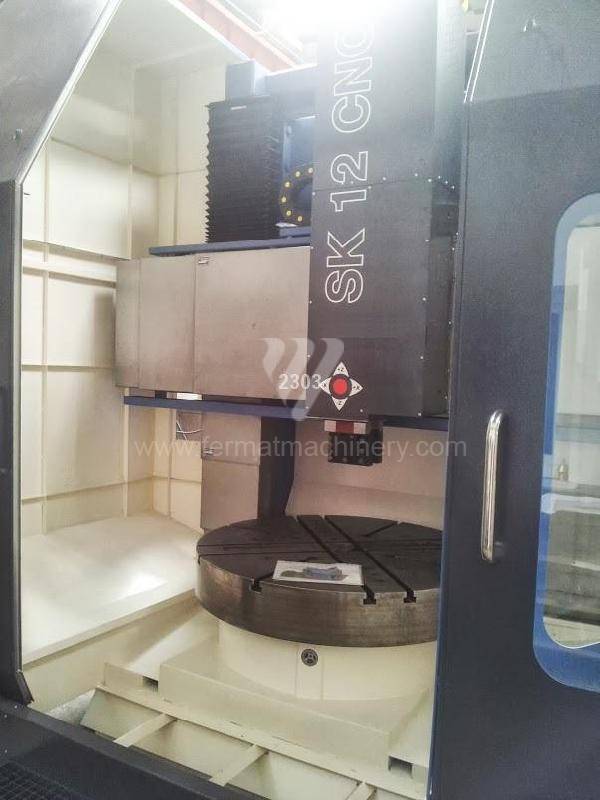

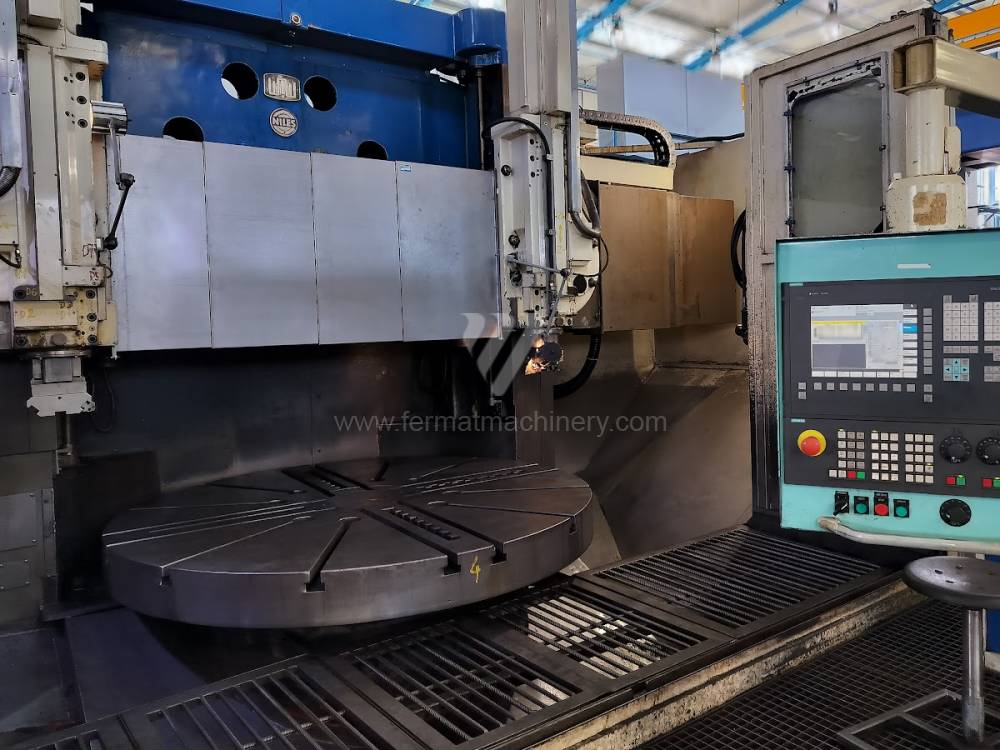

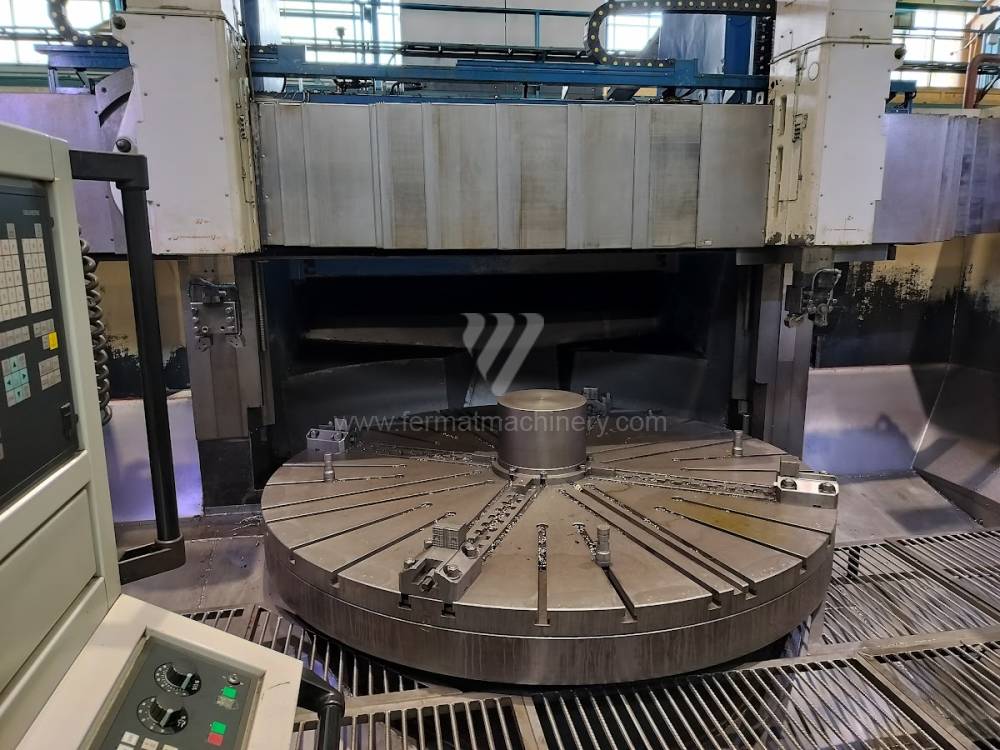

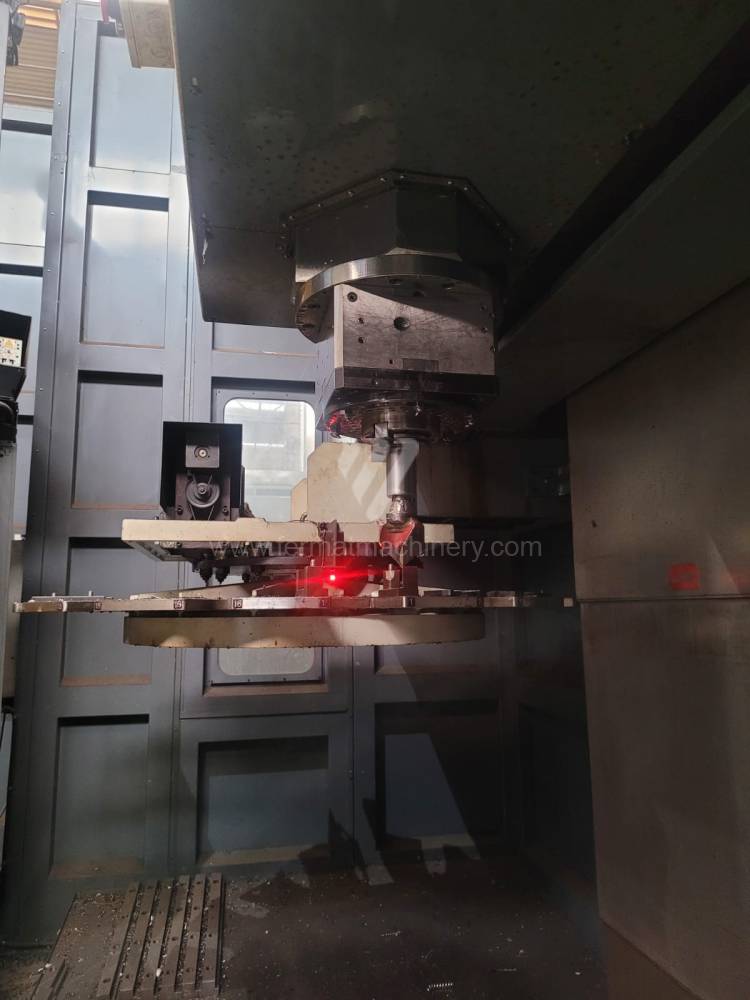

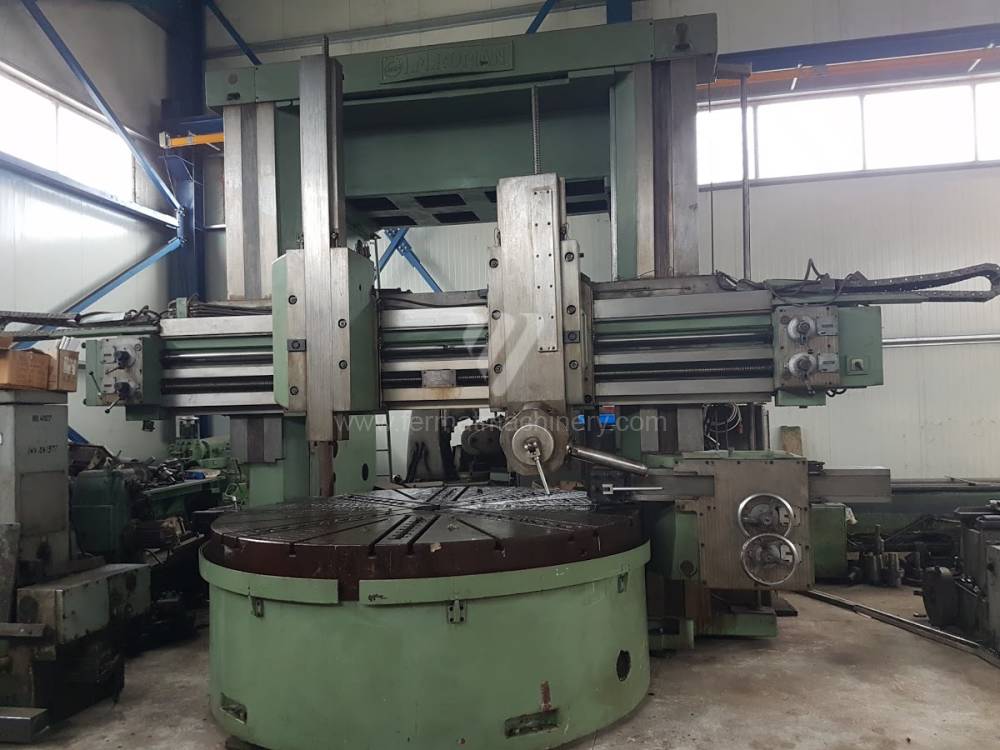

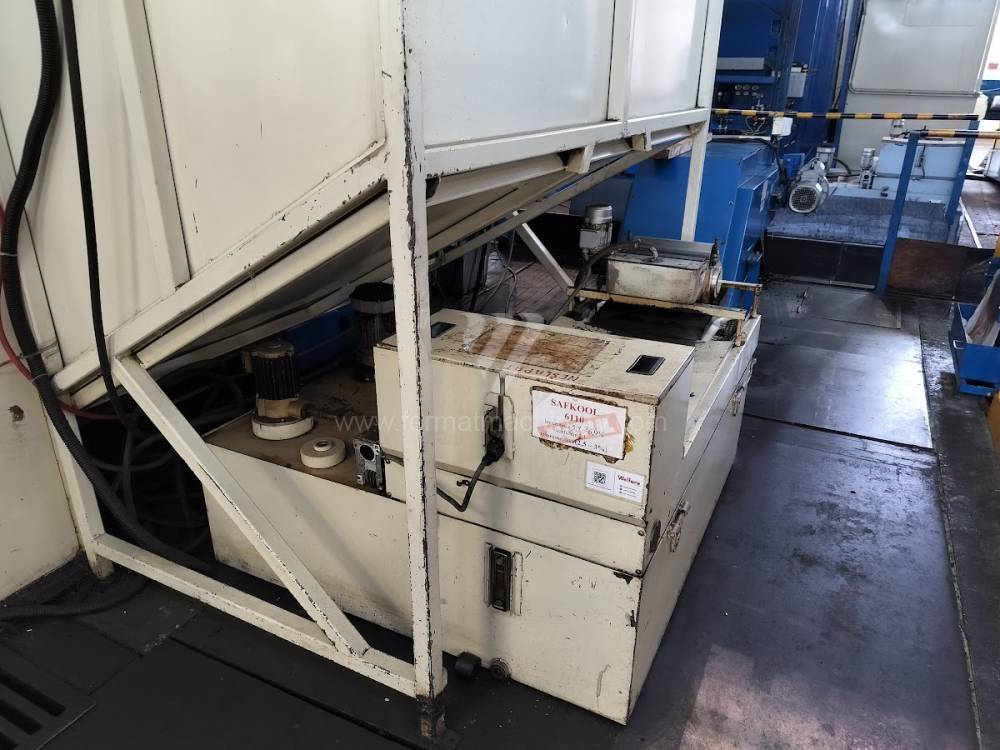

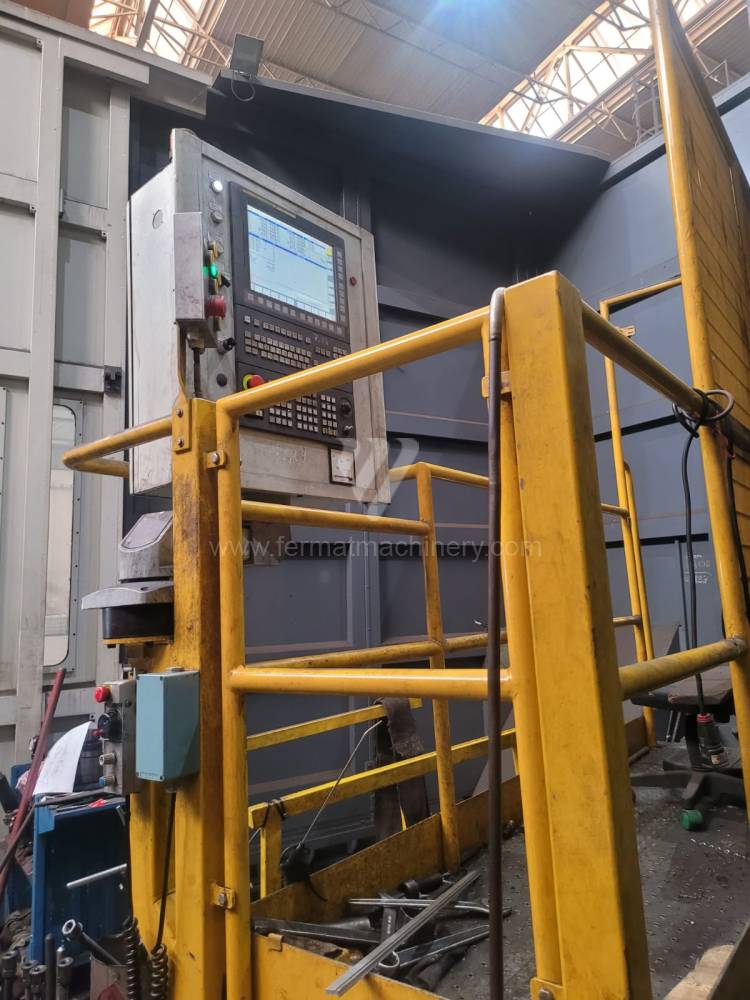

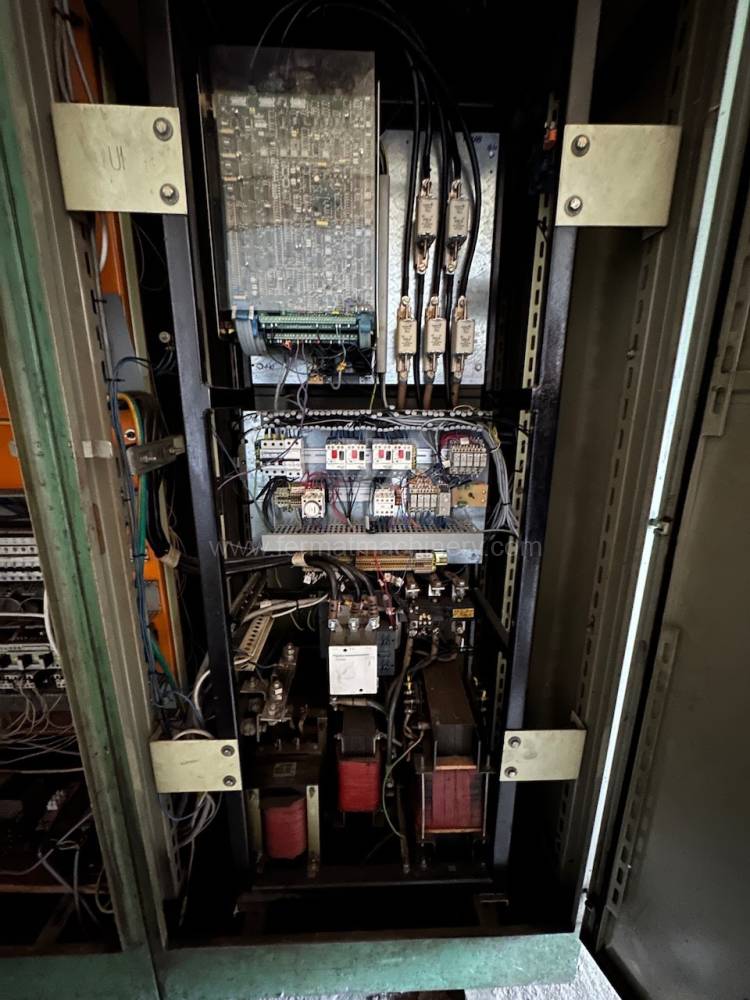

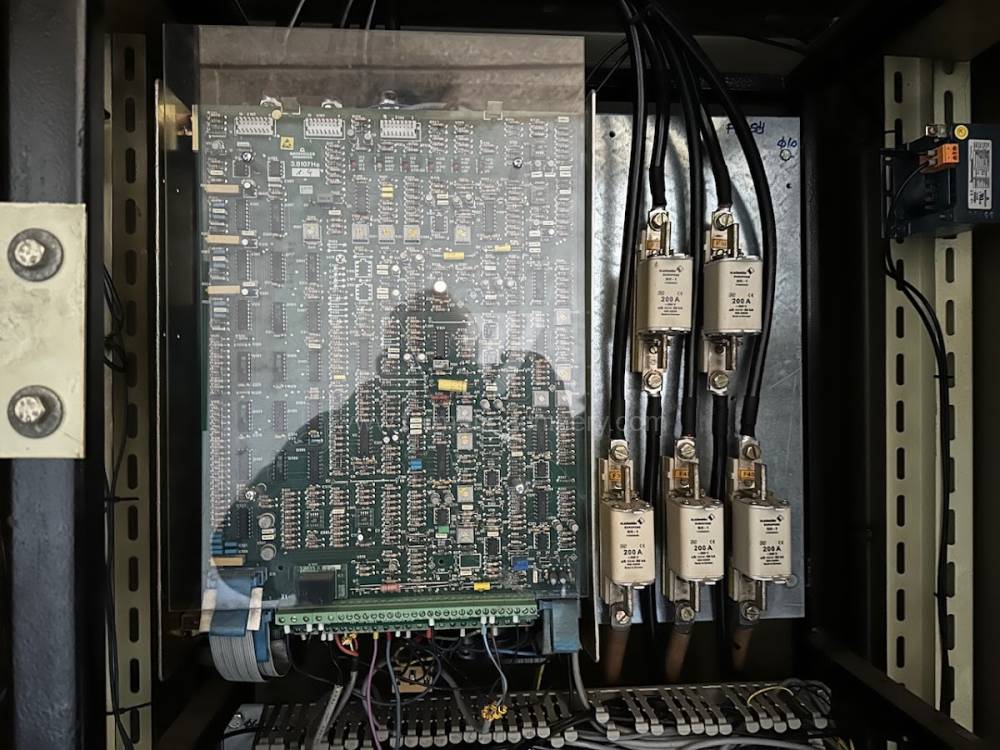

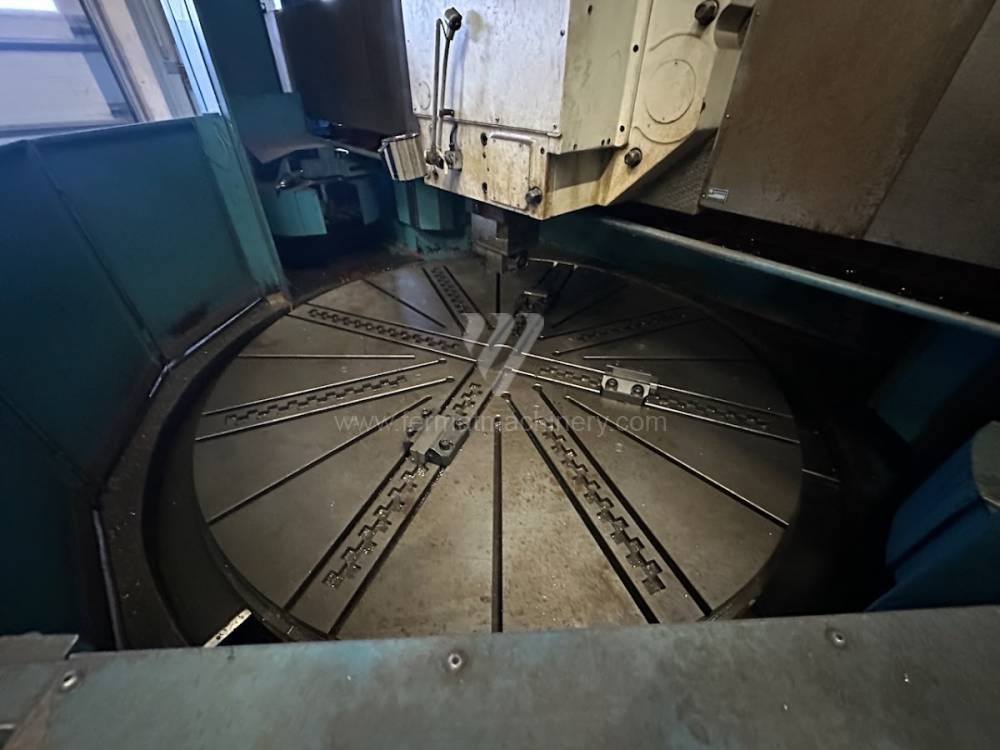

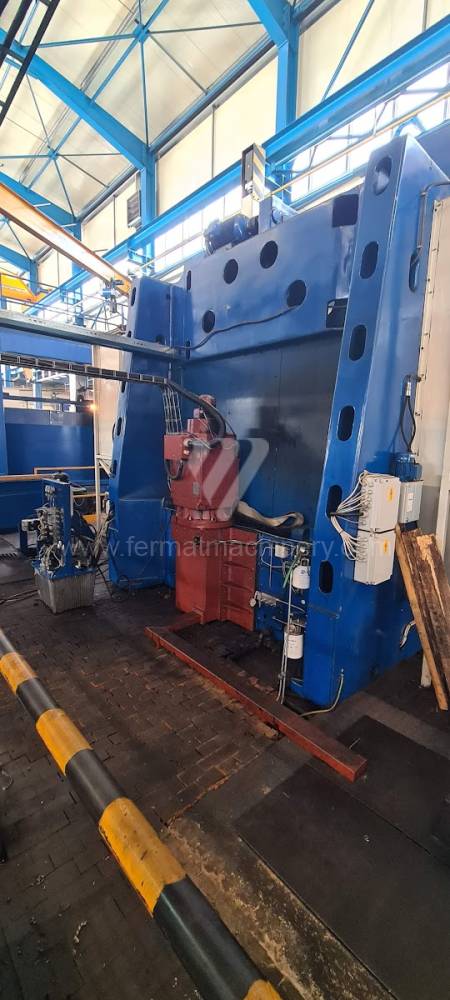

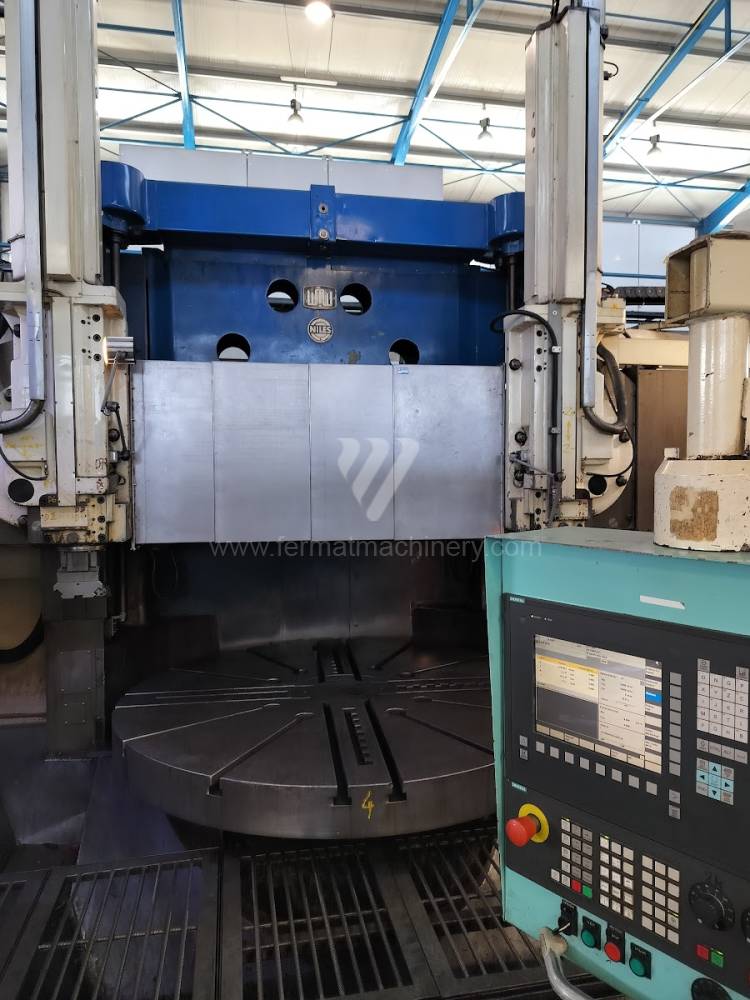

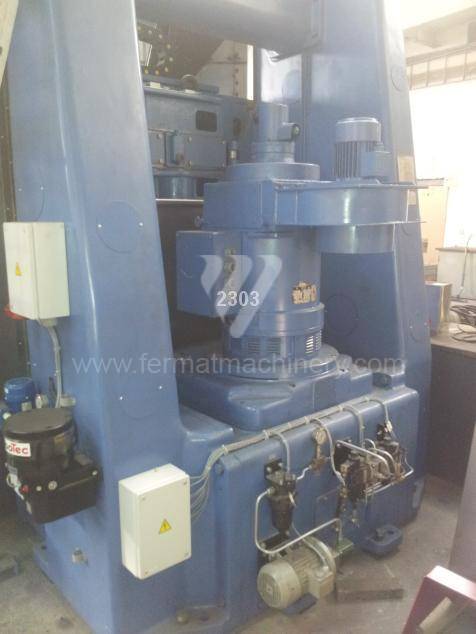

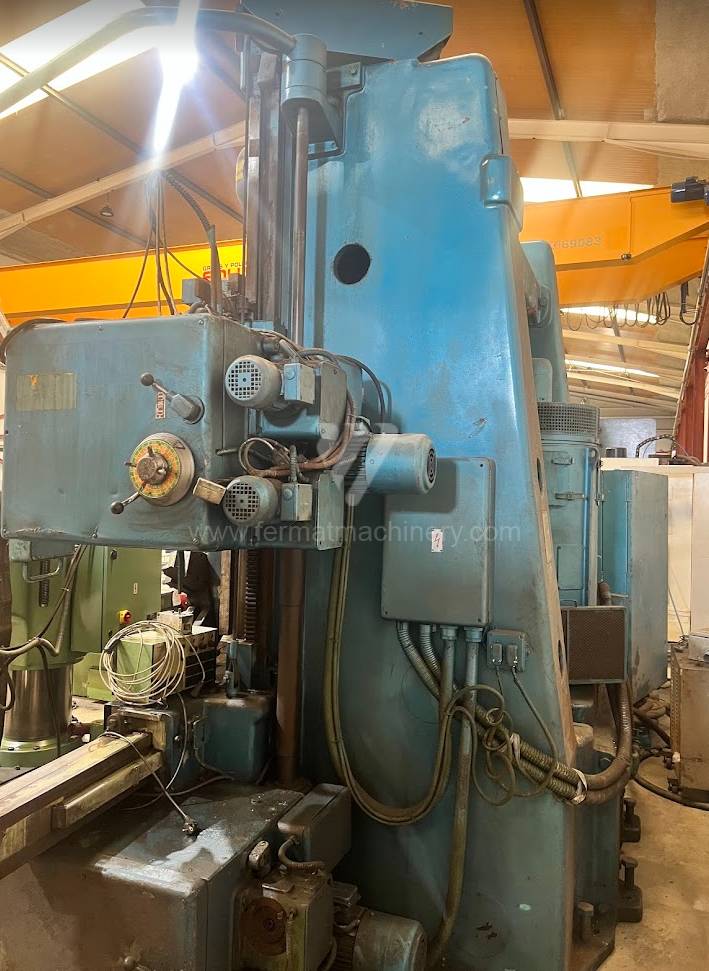

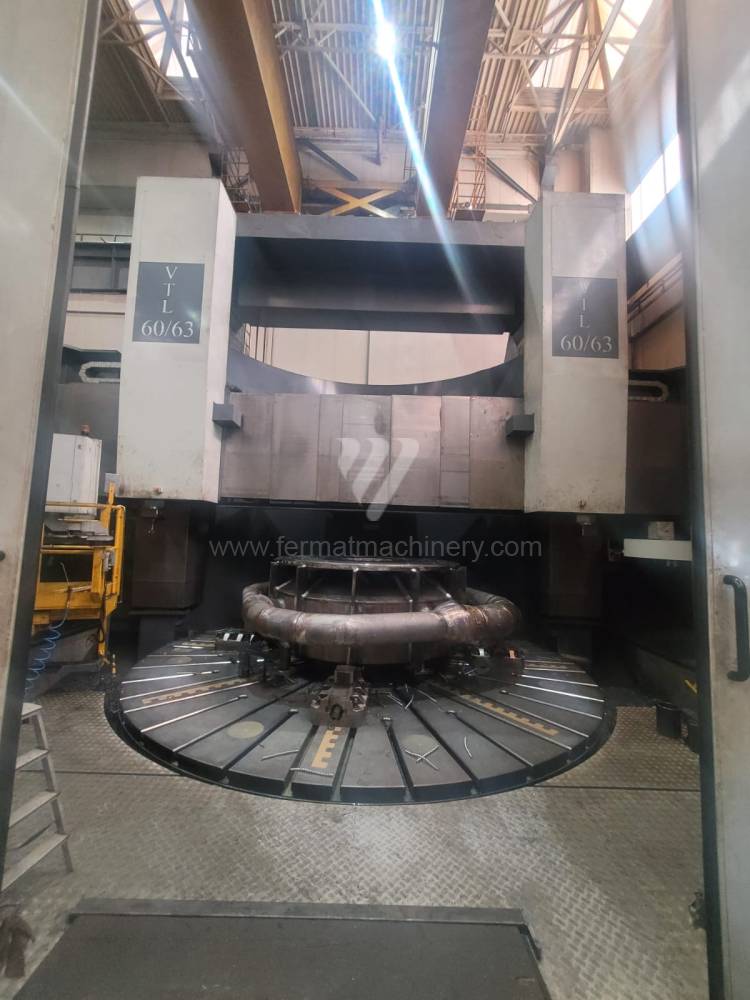

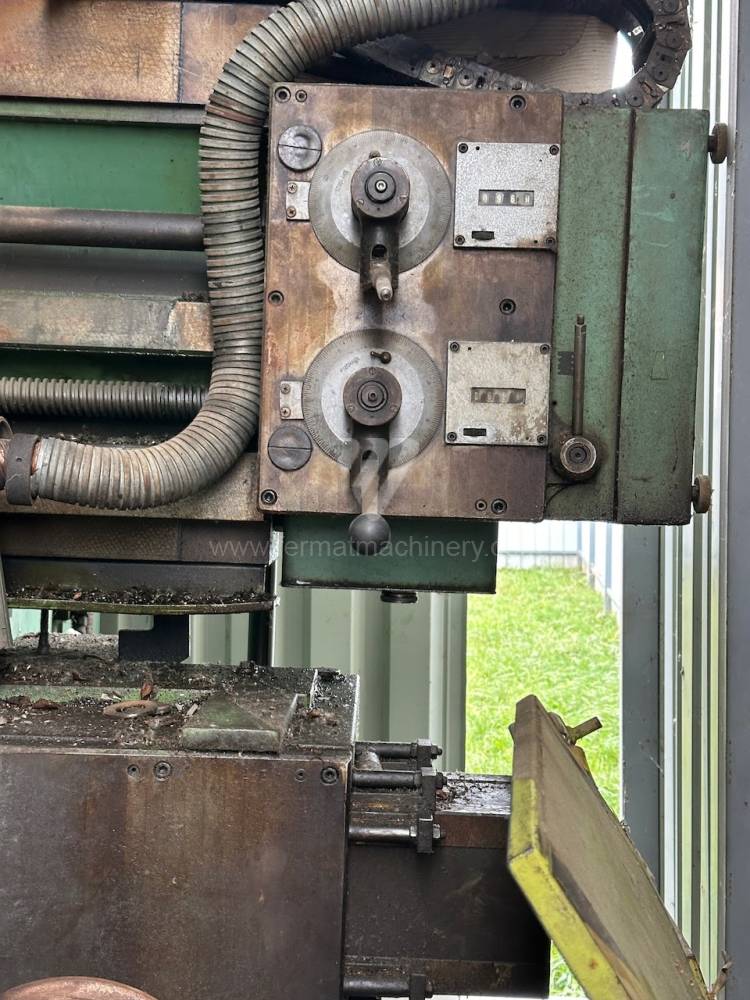

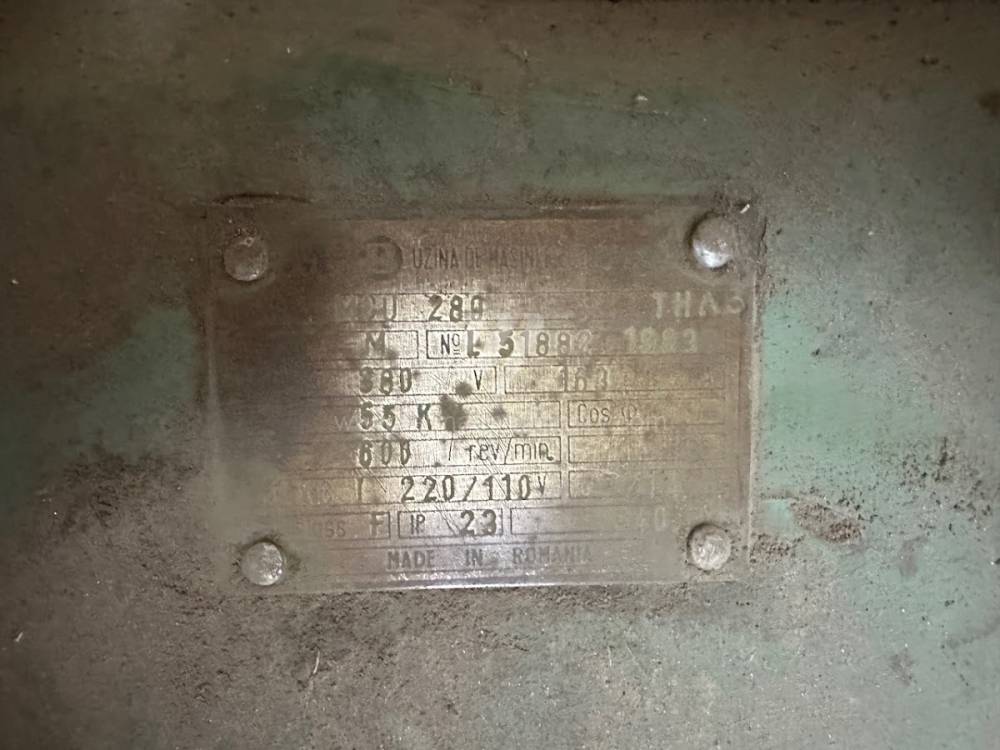

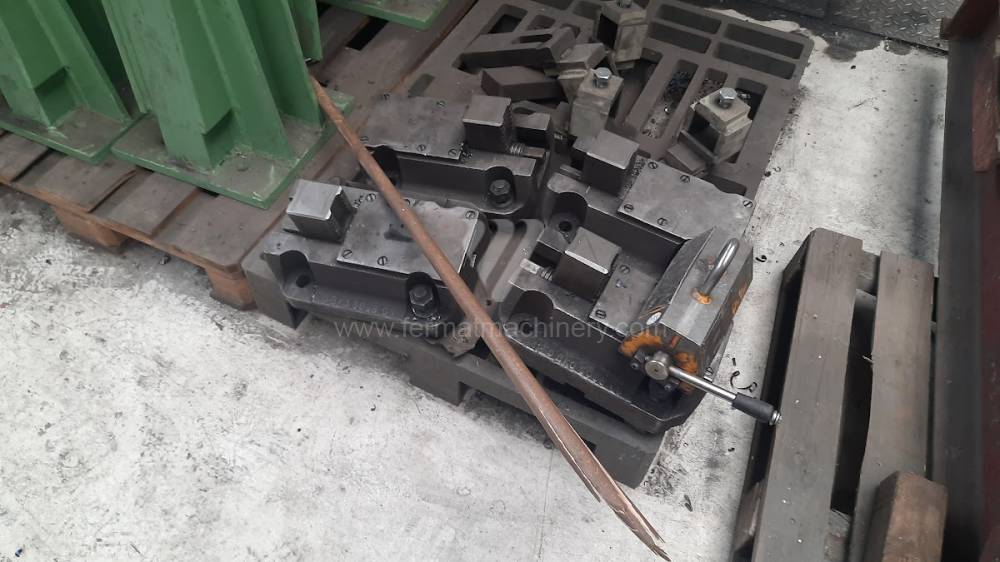

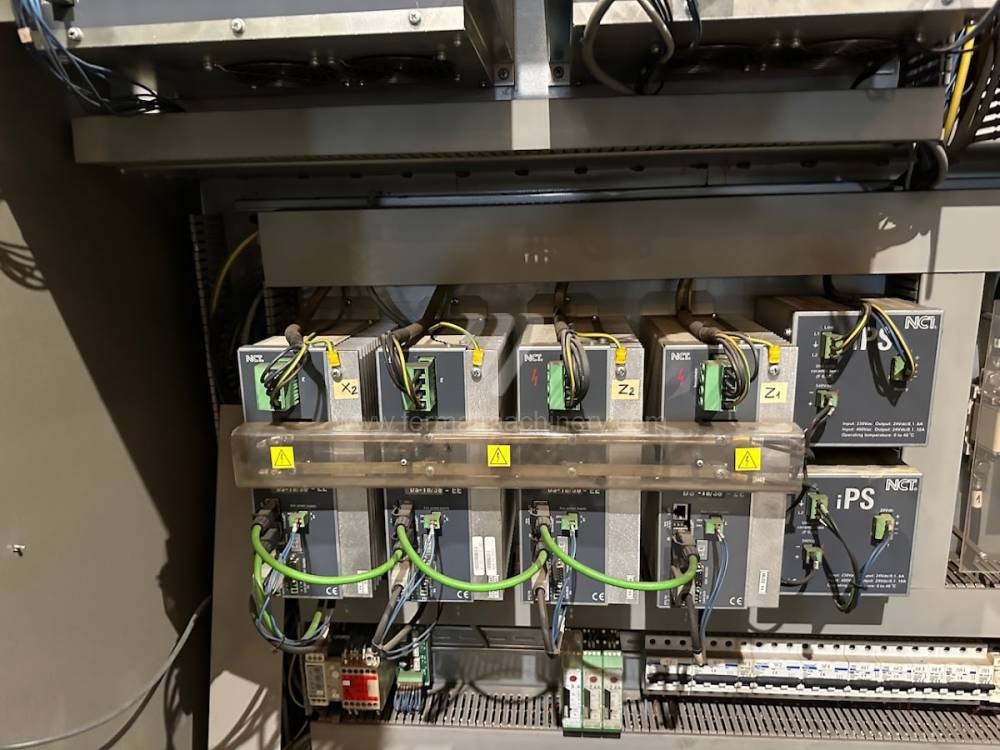

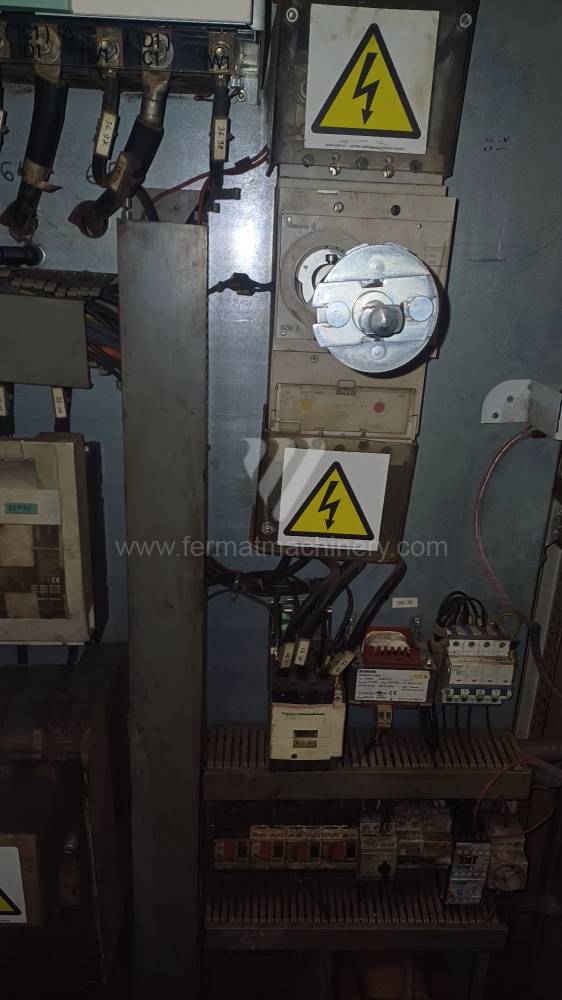

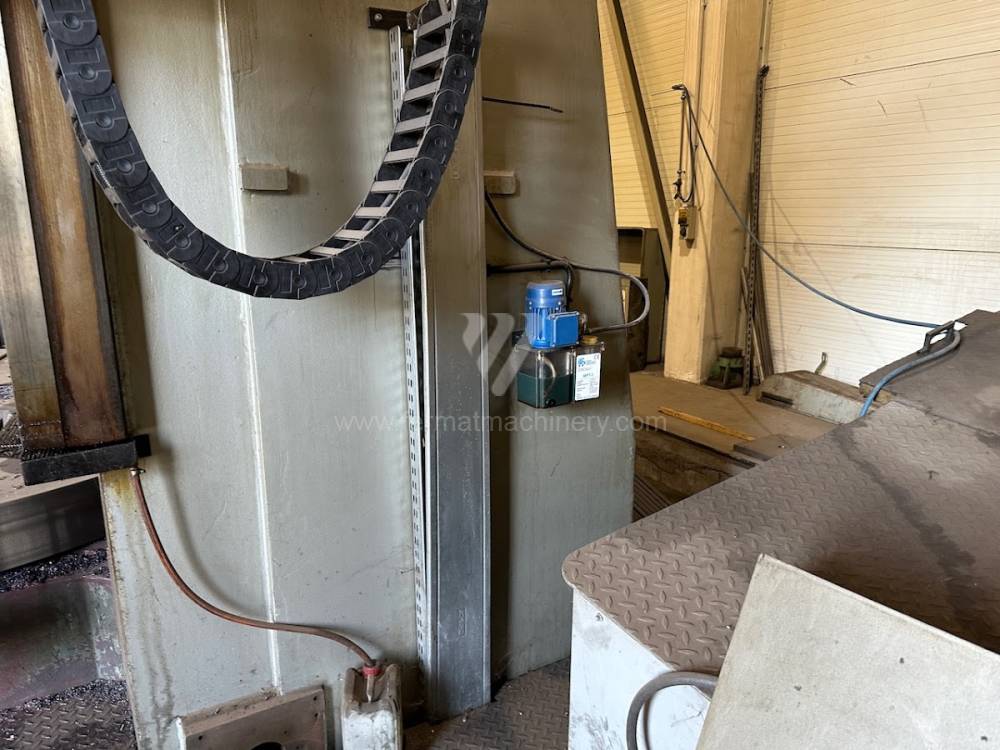

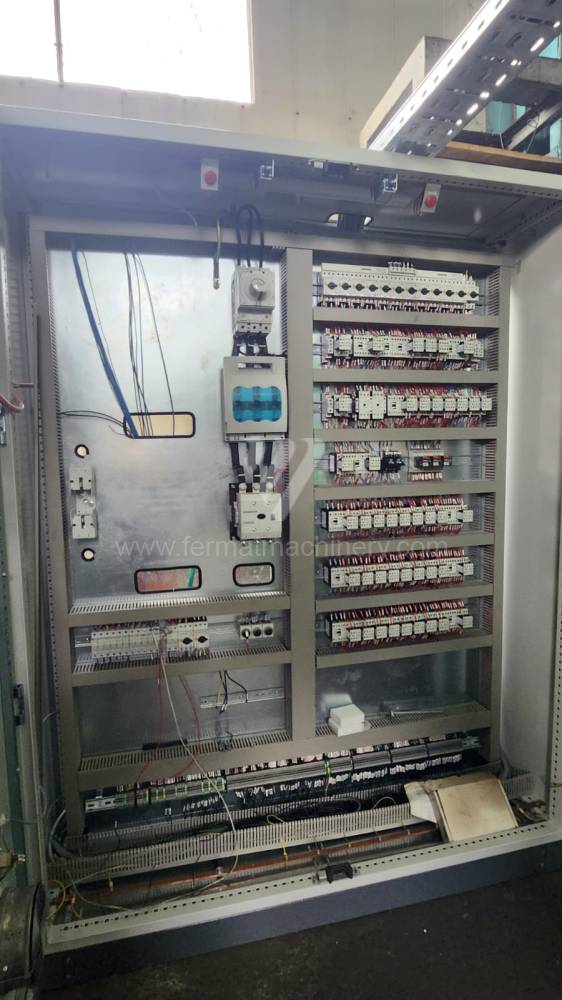

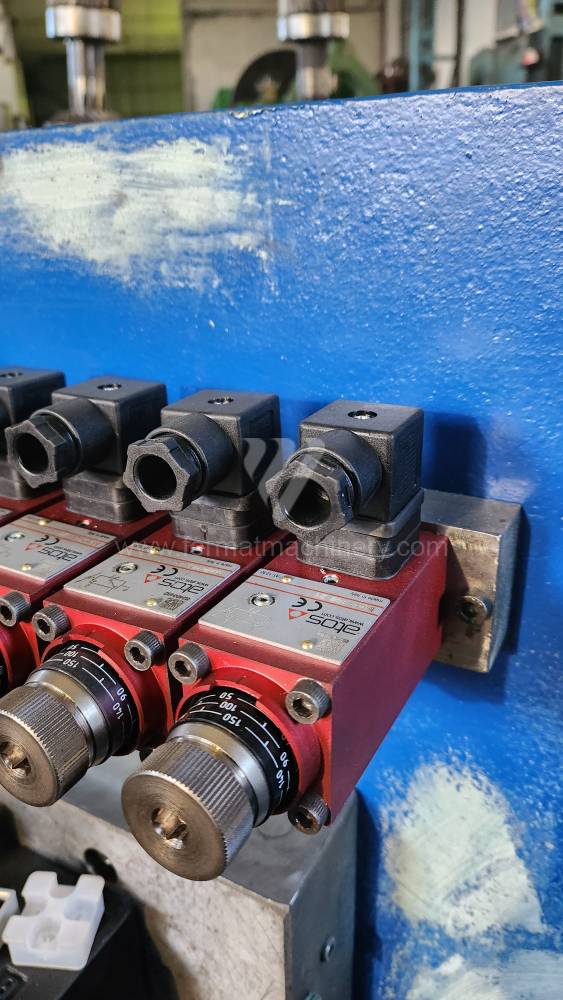

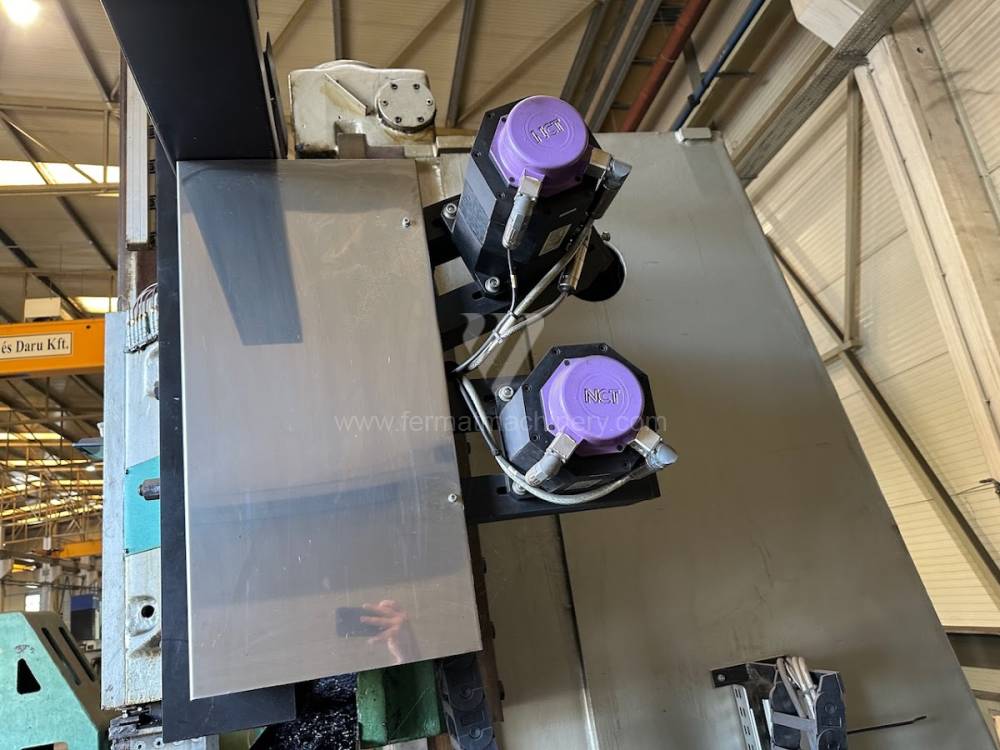

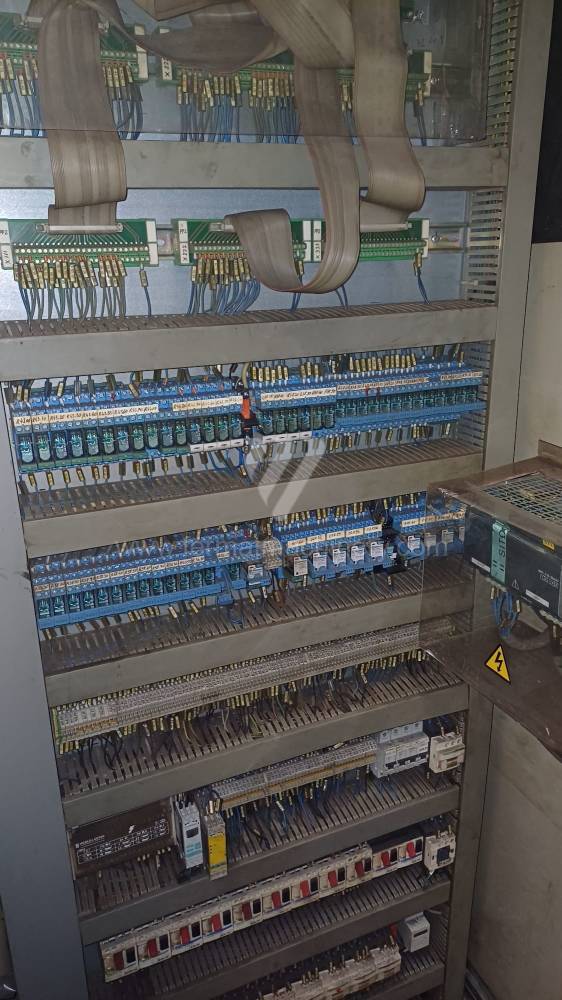

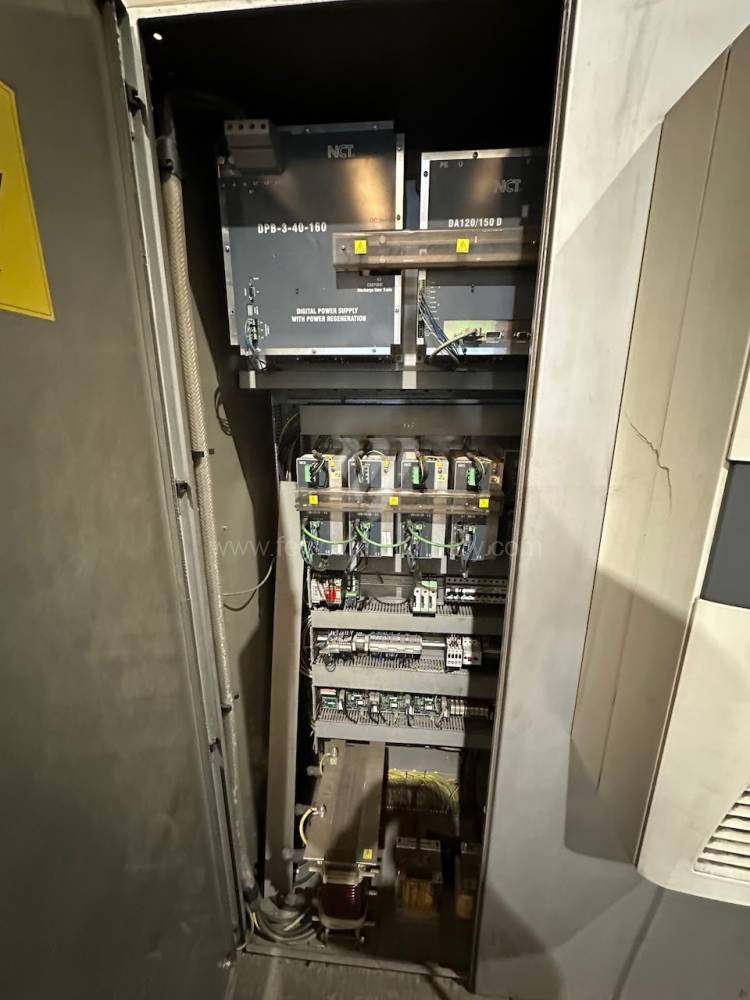

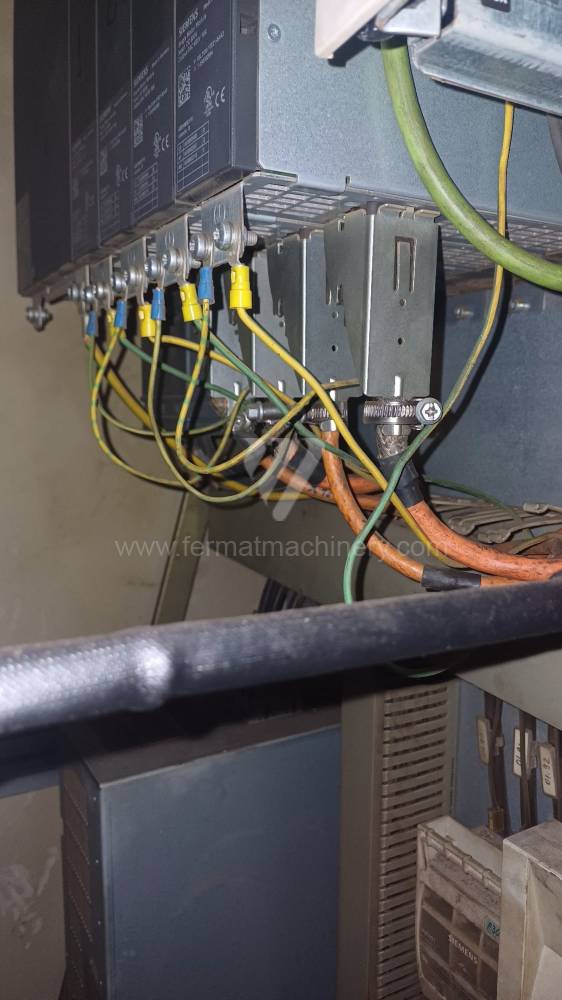

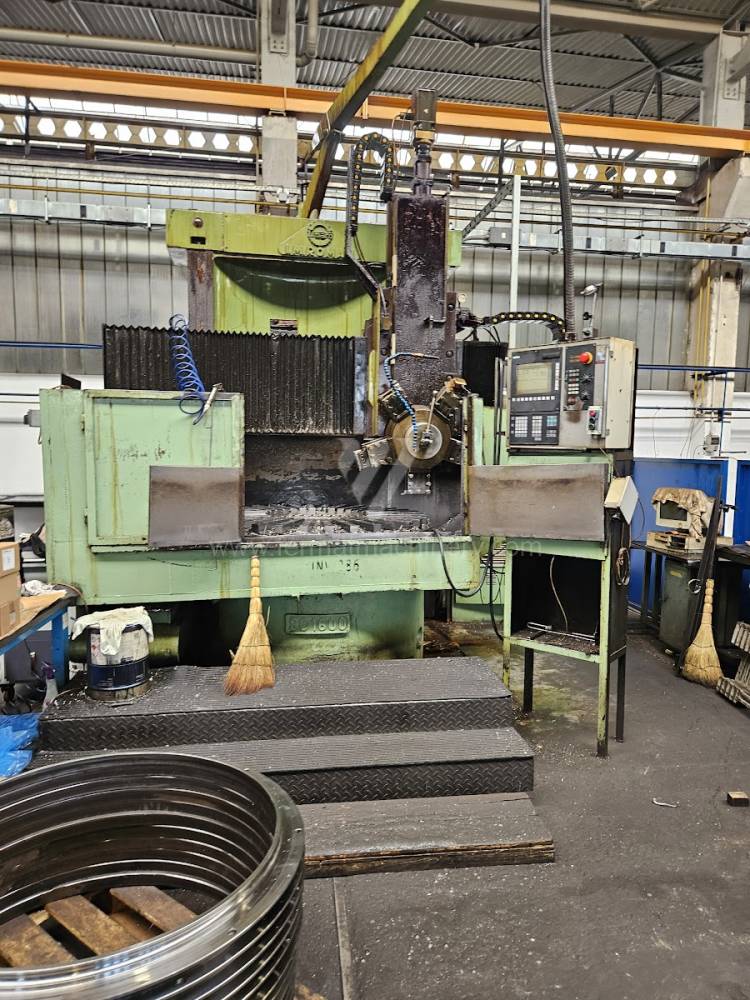

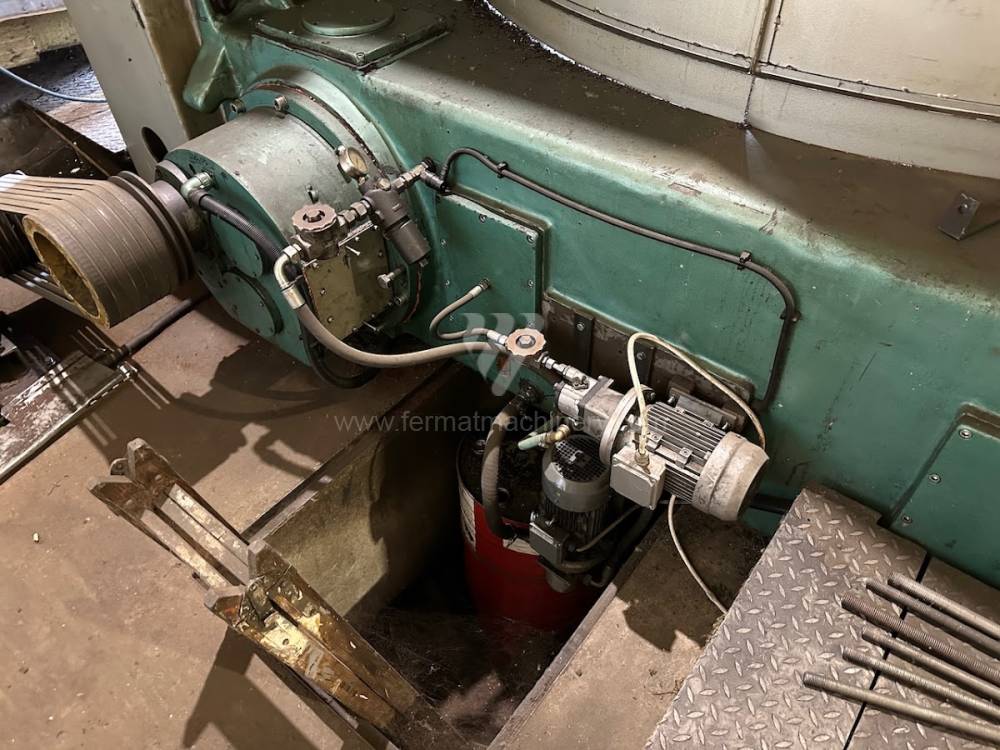

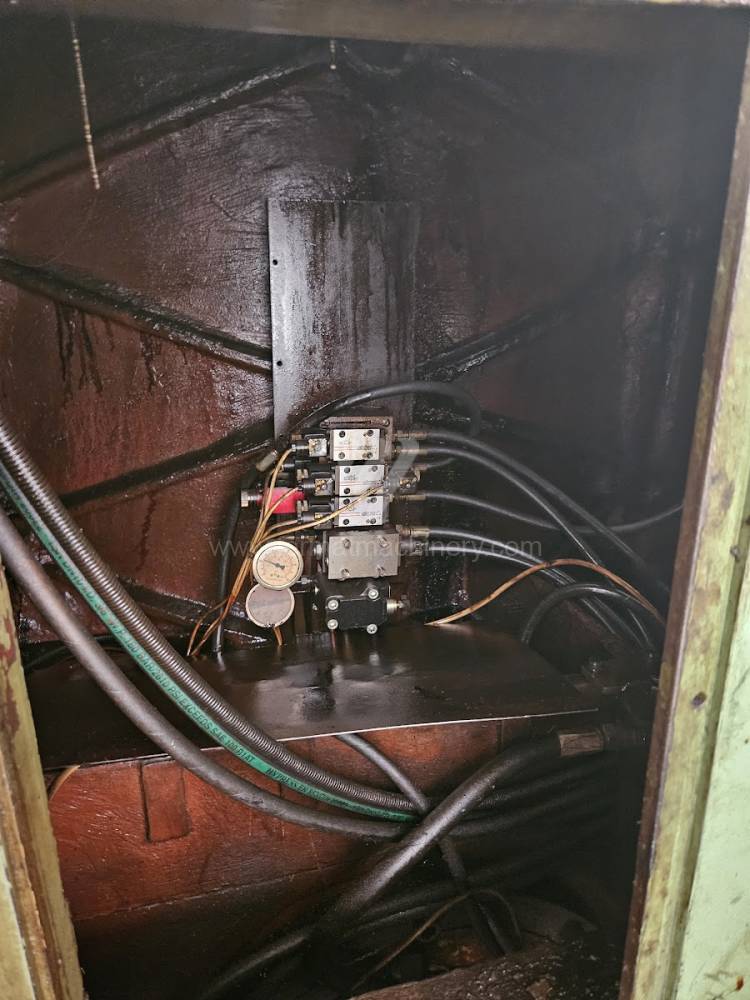

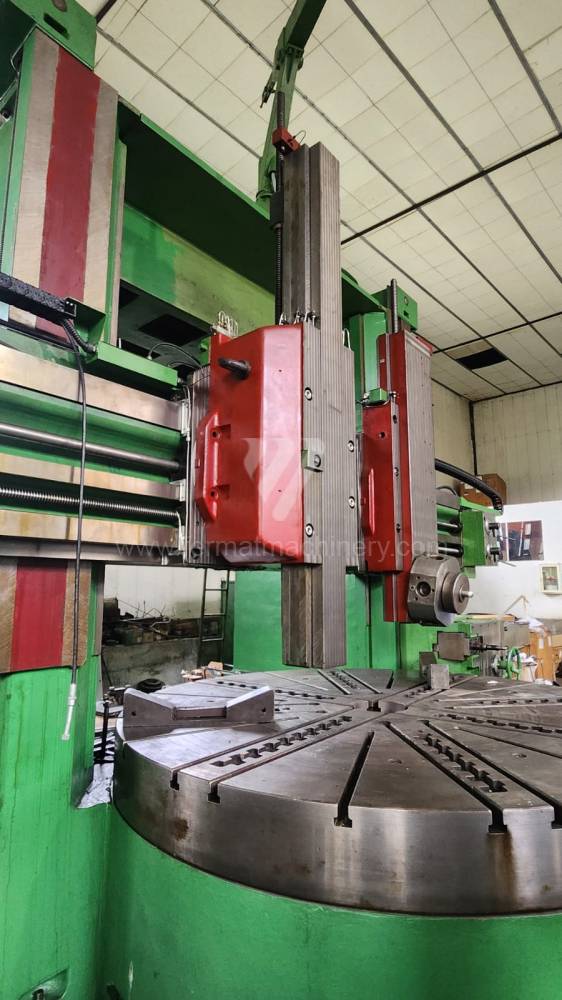

Tornio verticale (a giostra) Due ripiani

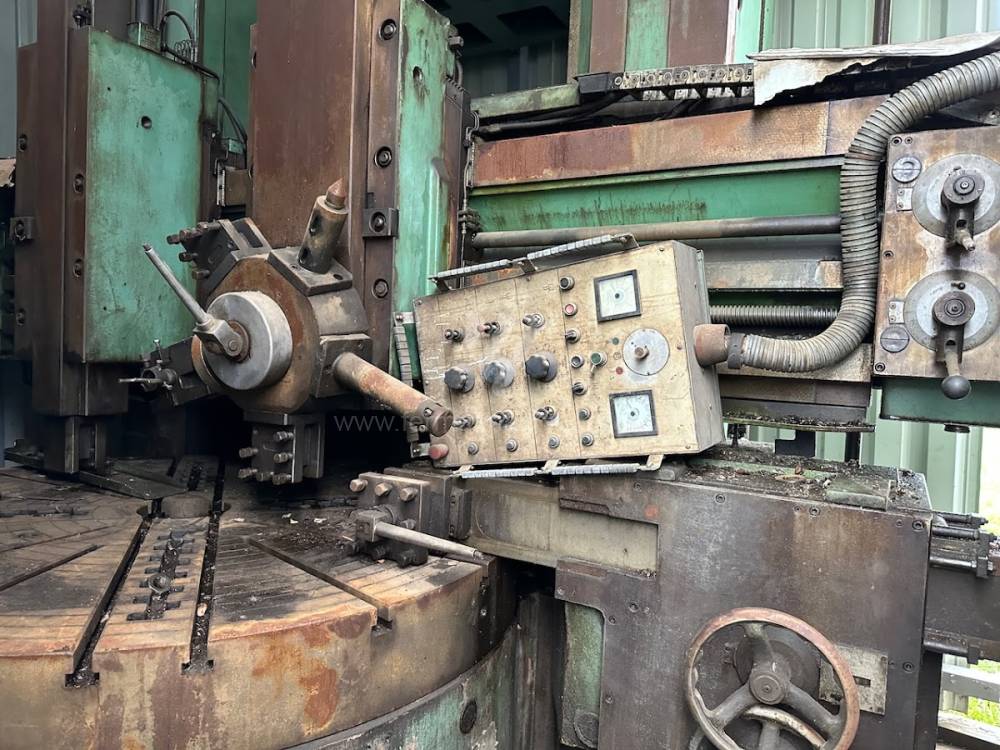

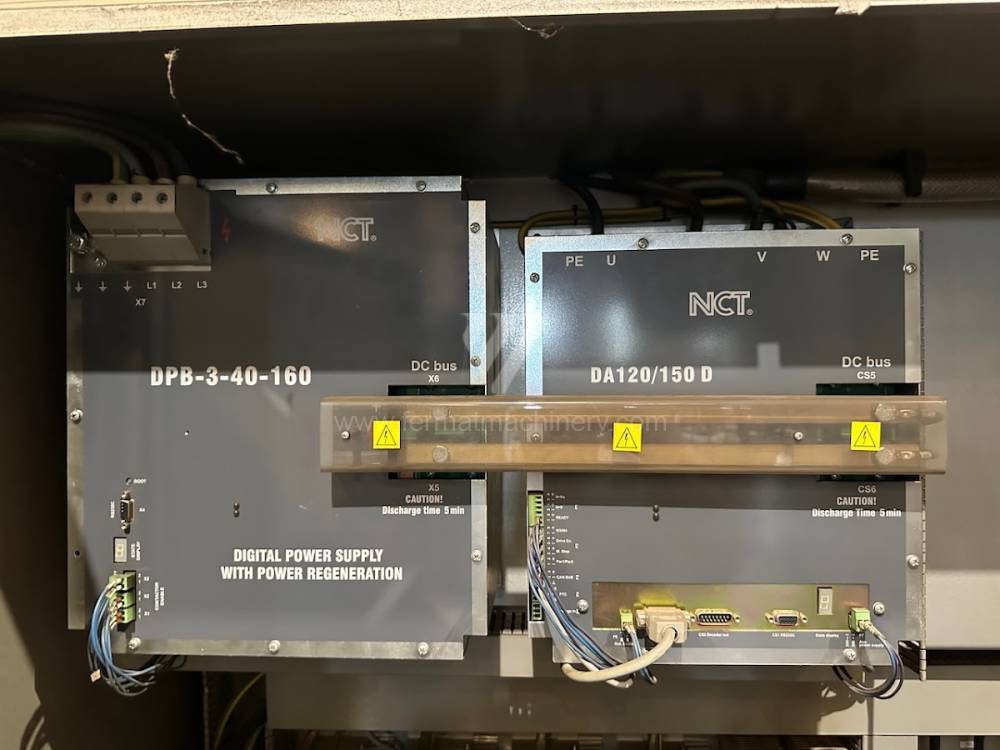

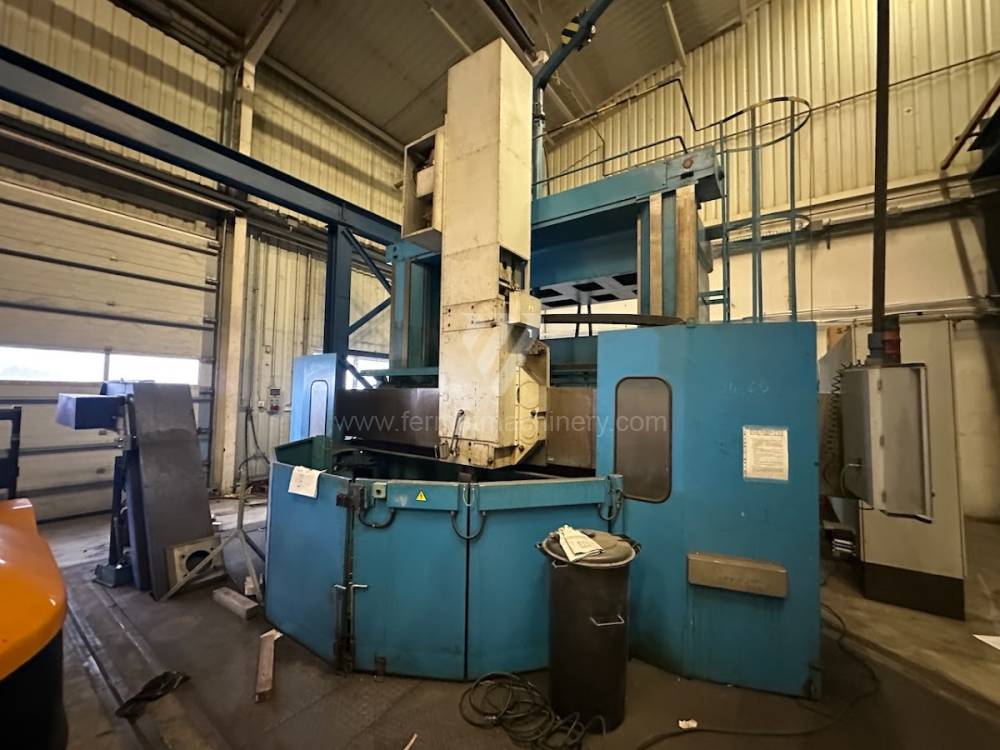

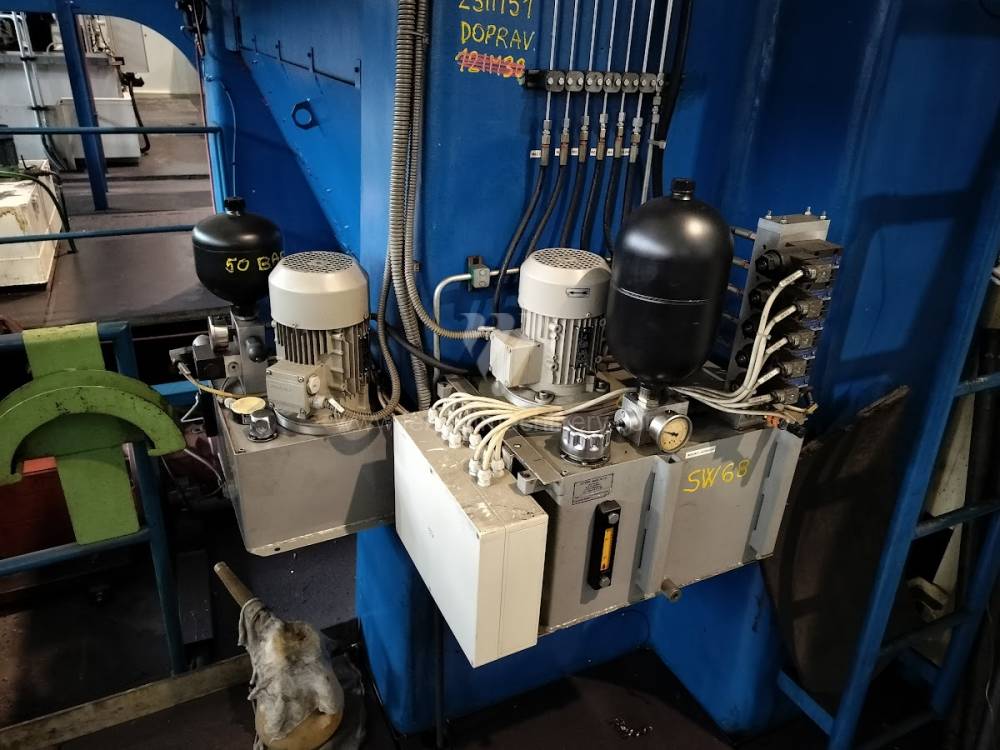

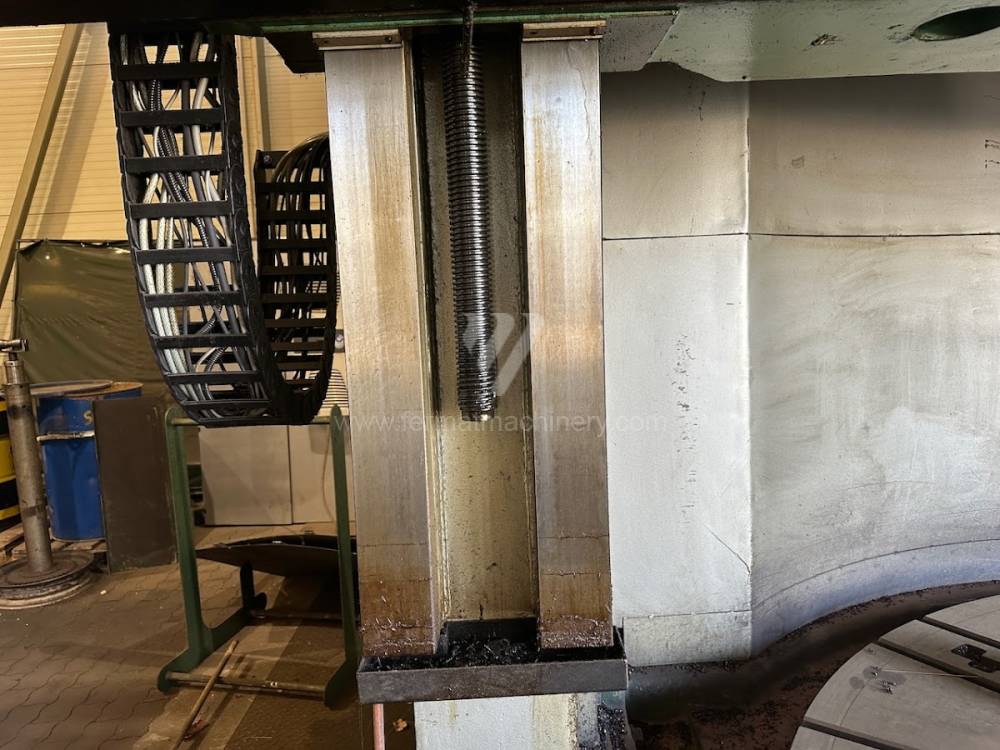

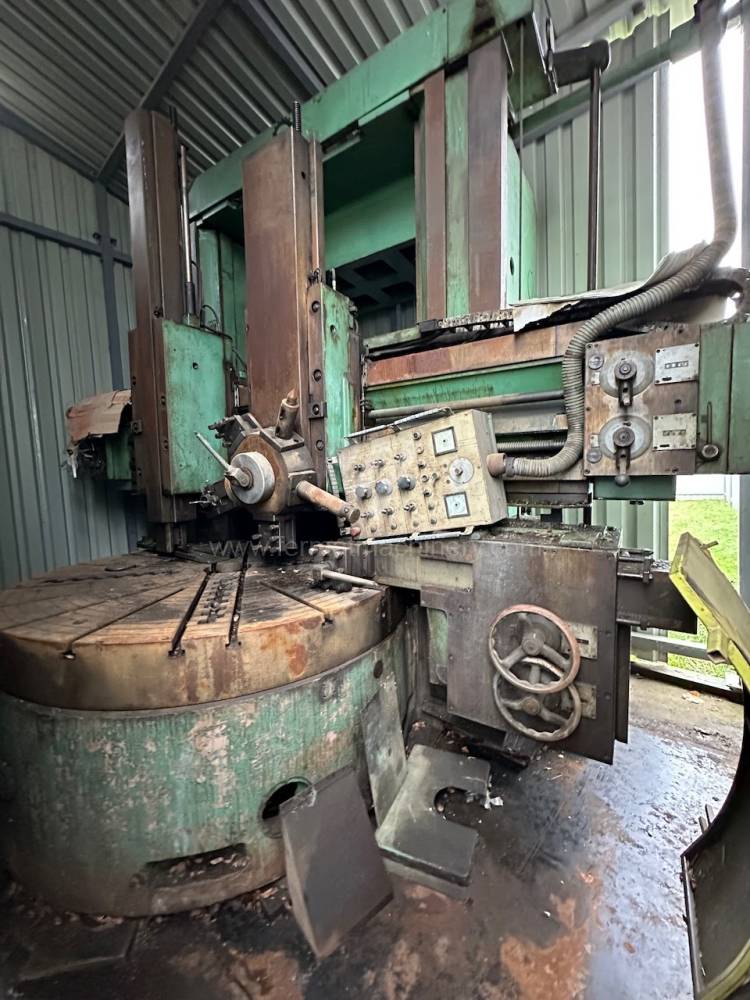

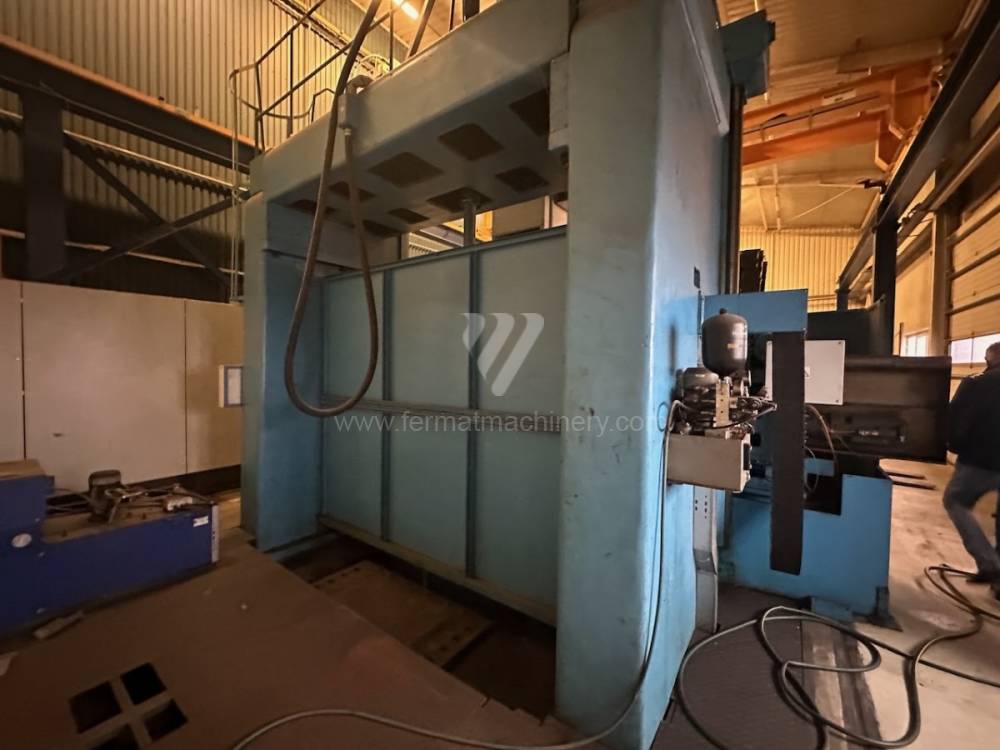

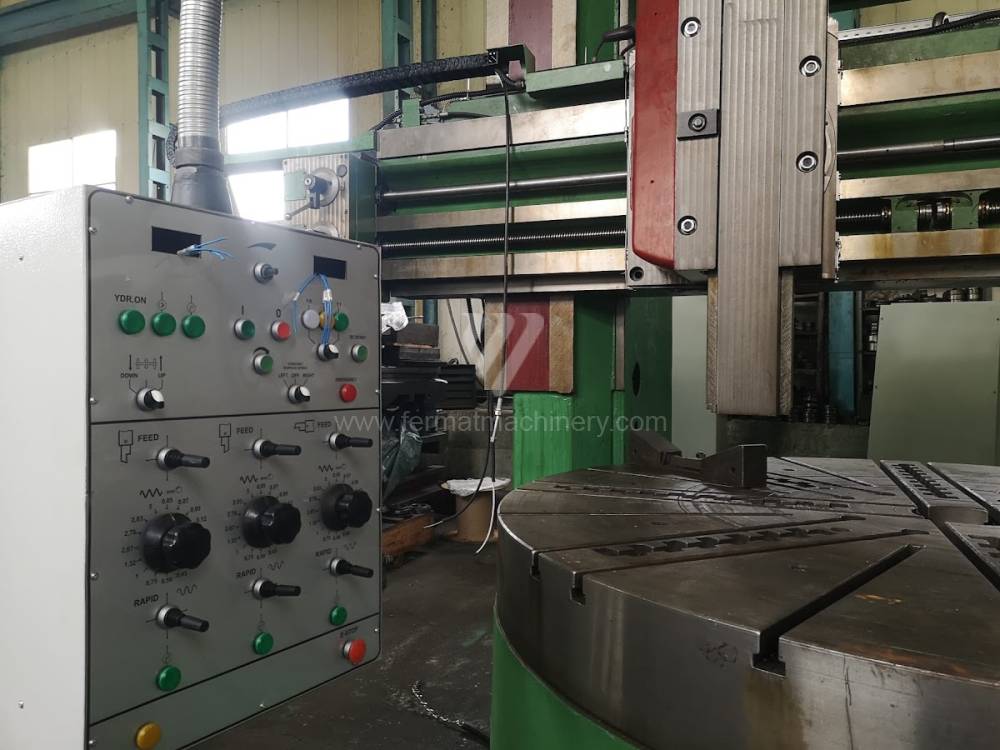

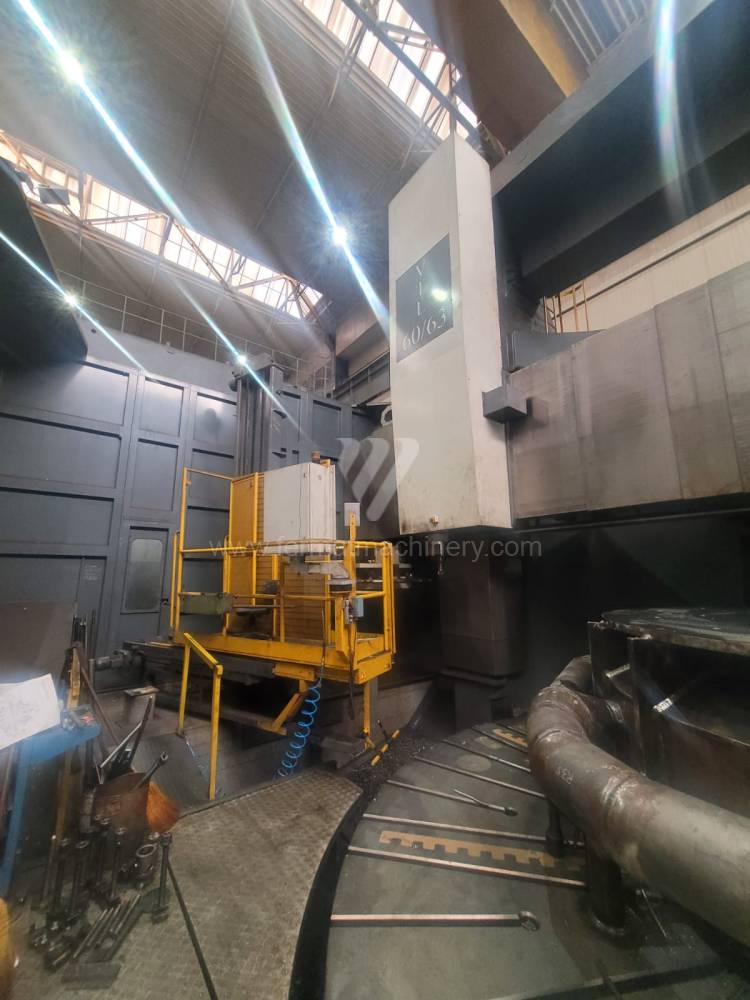

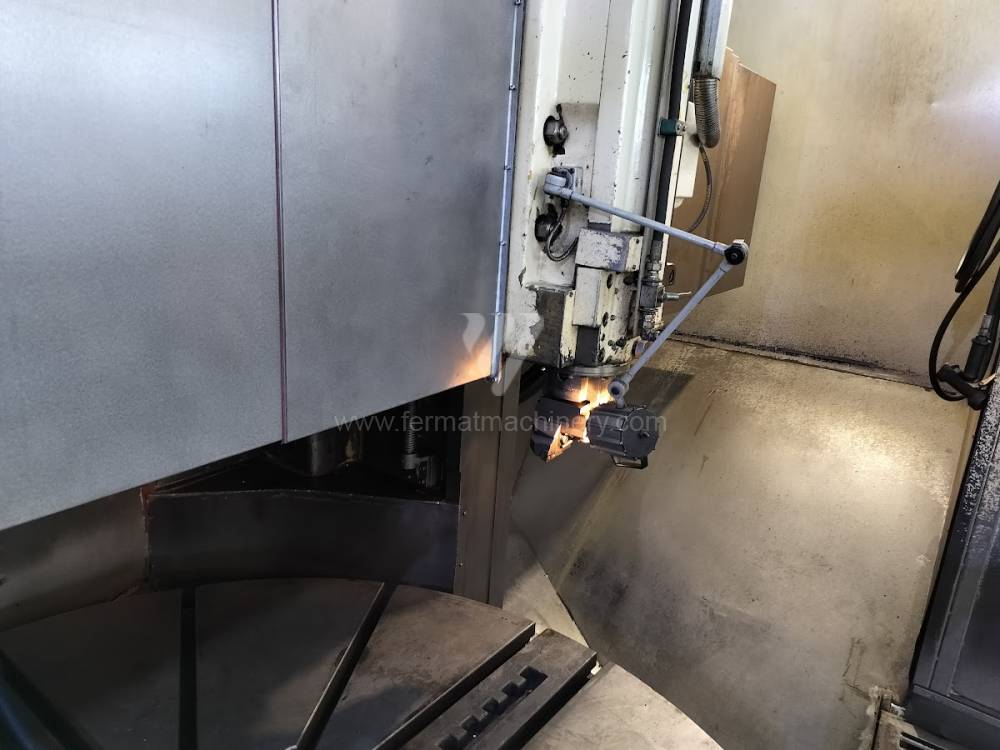

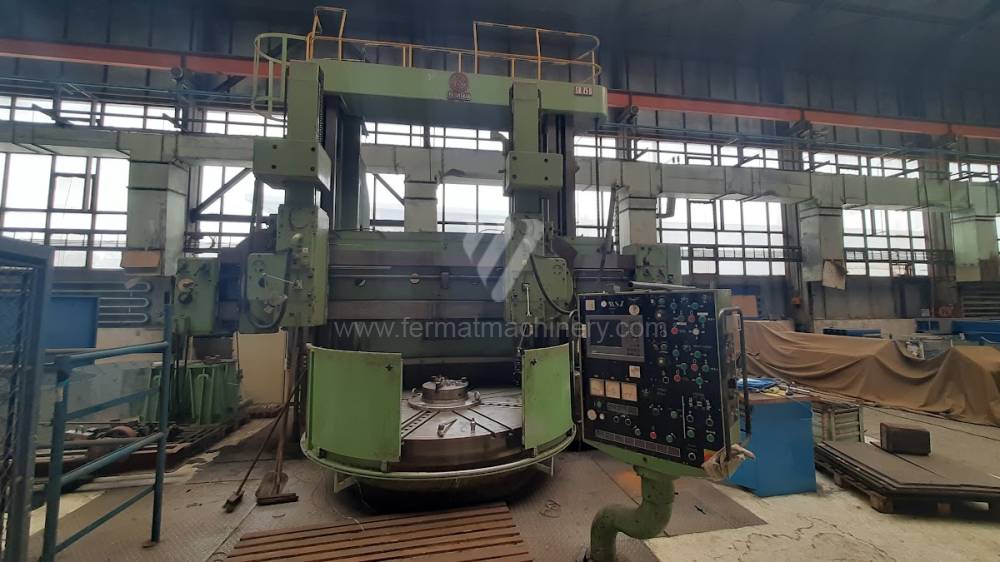

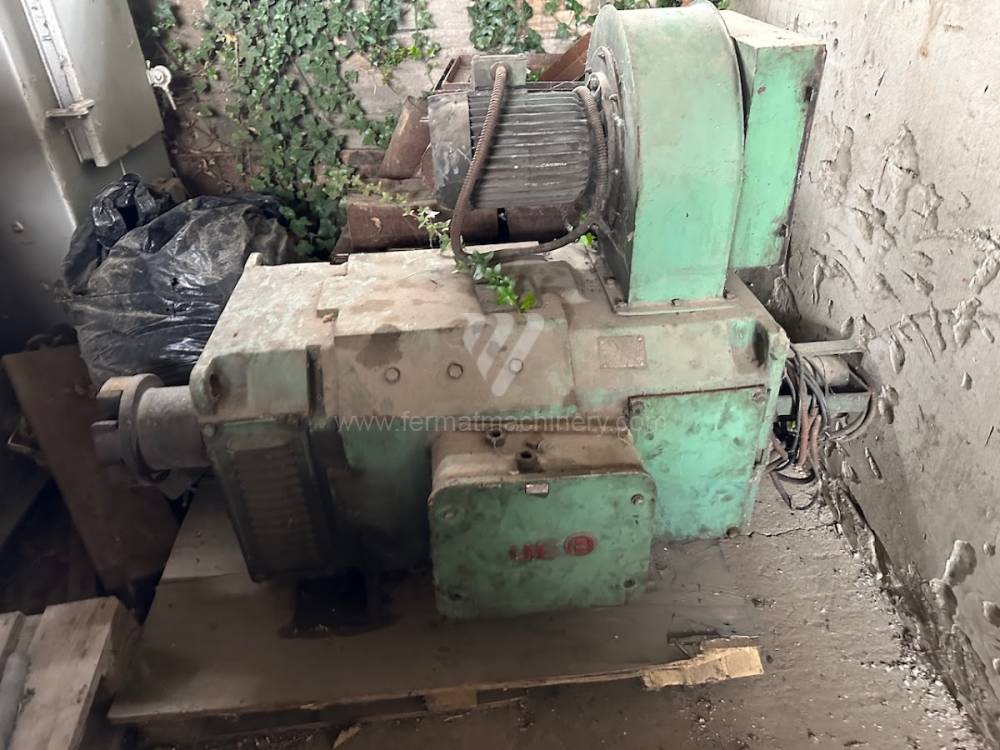

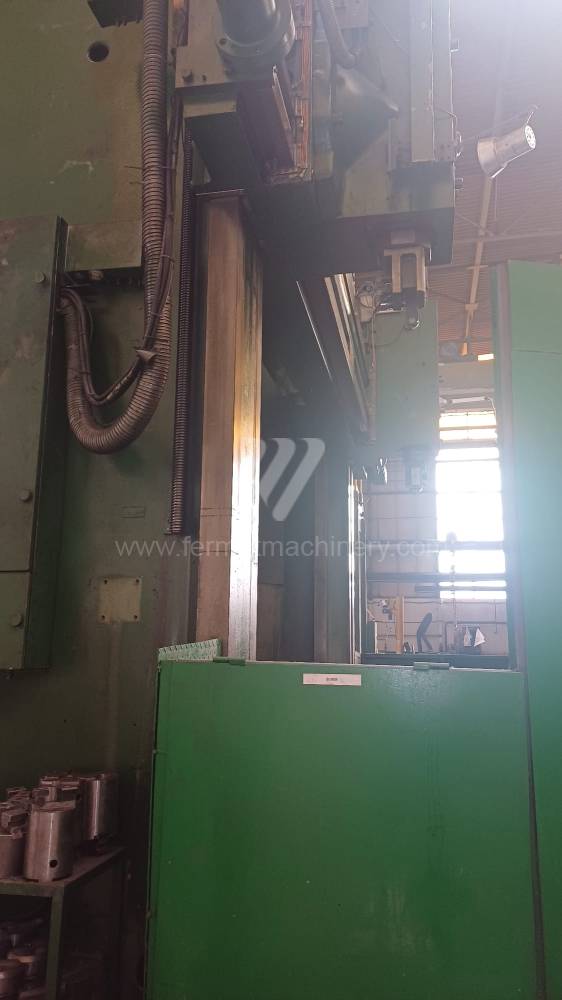

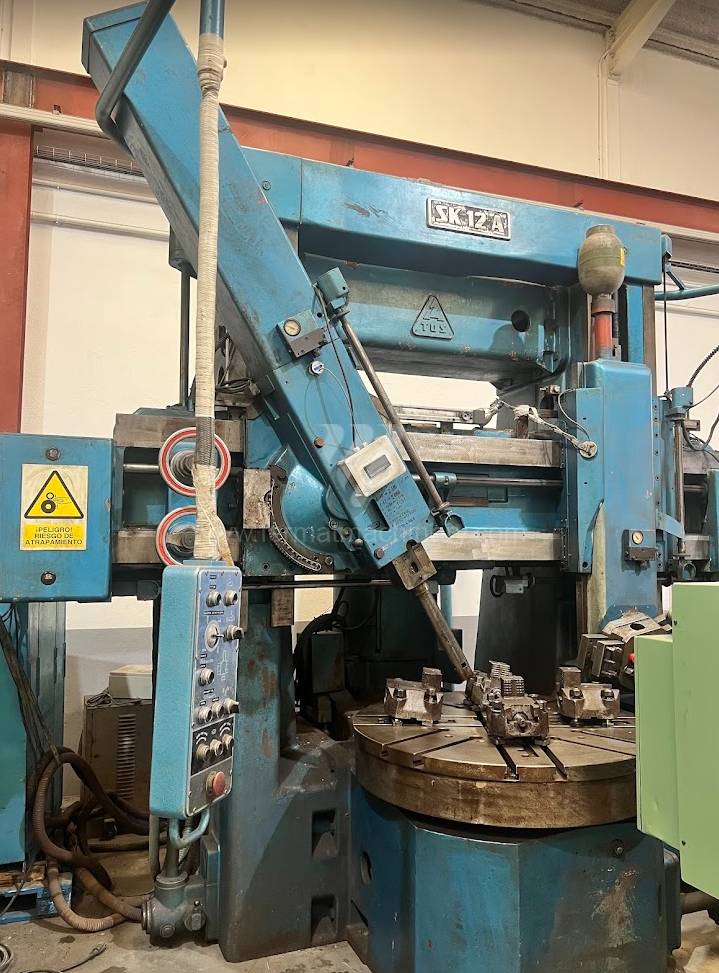

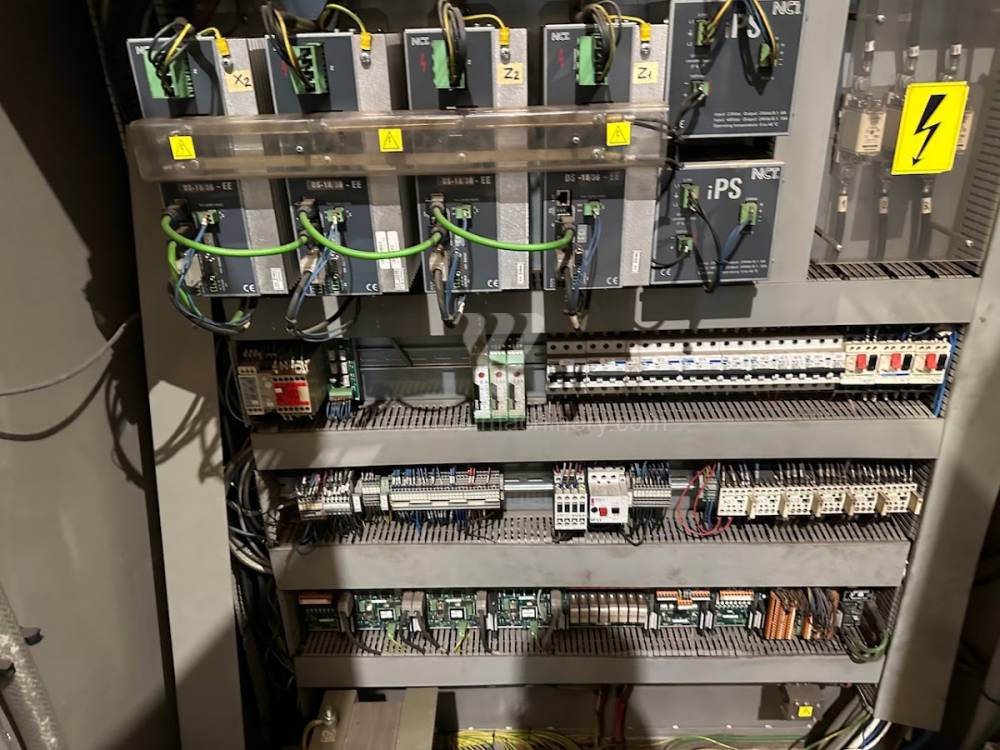

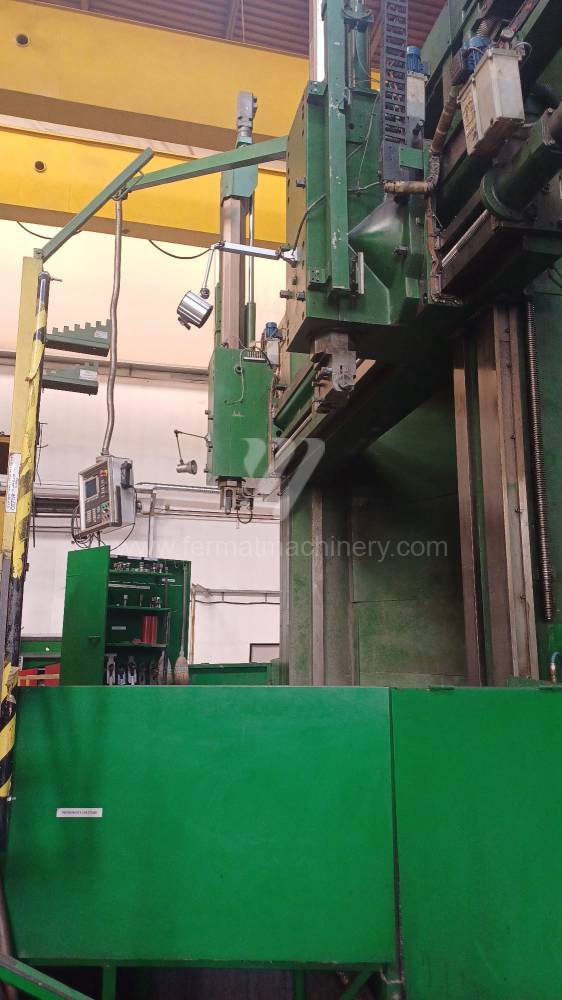

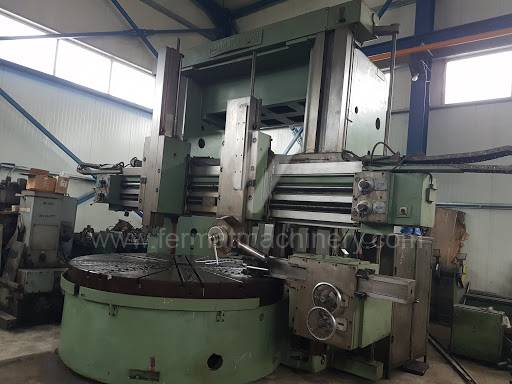

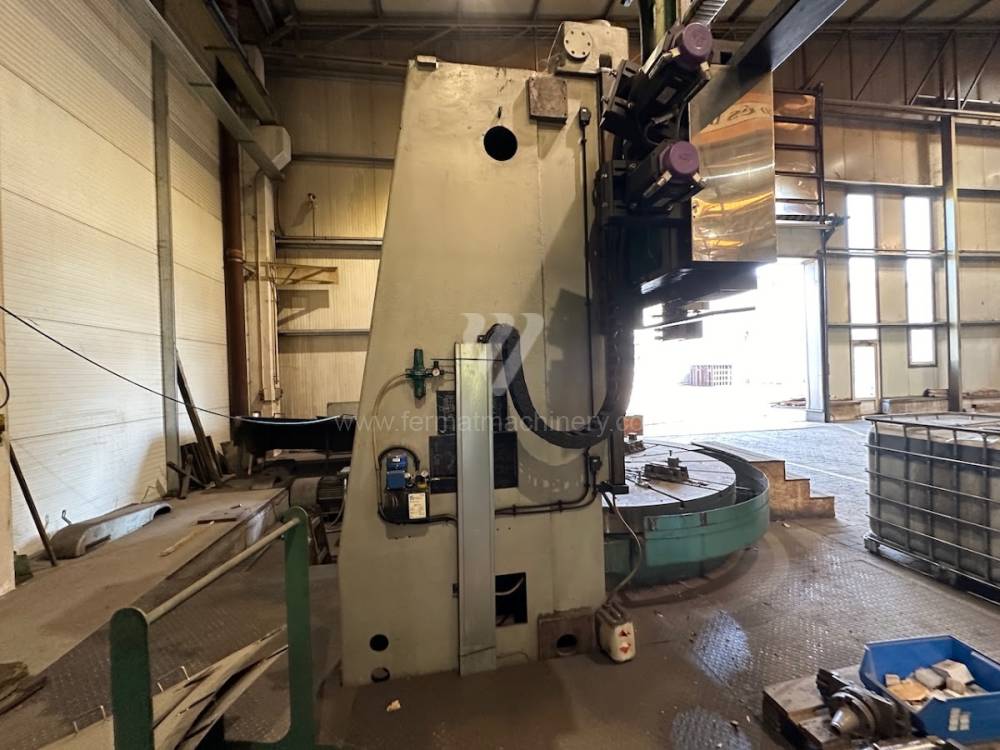

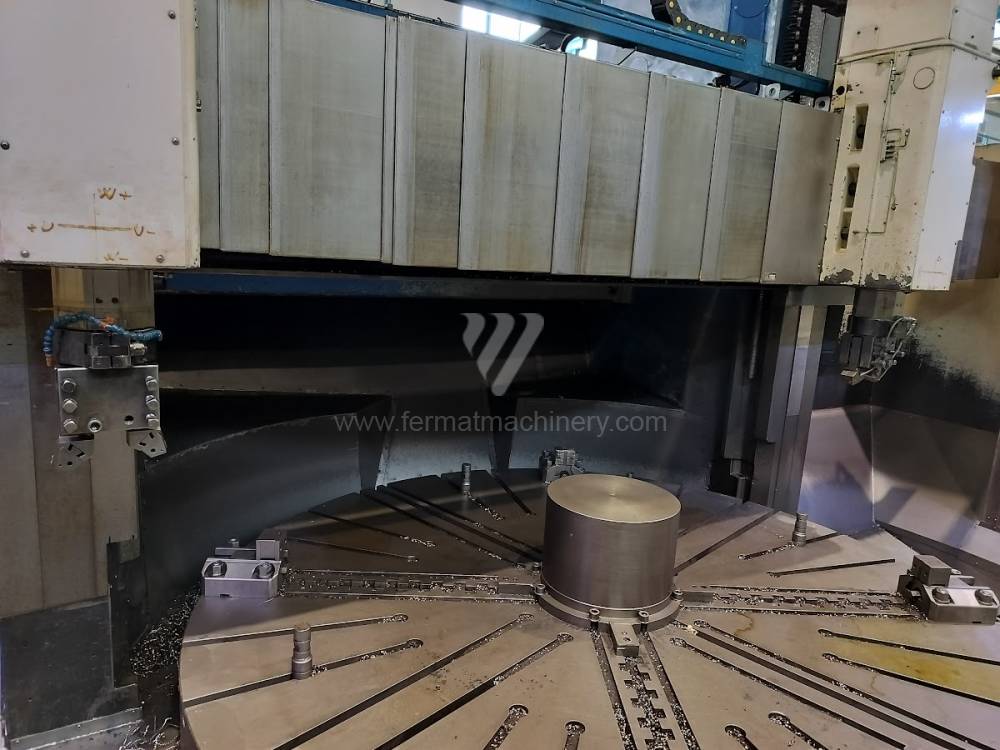

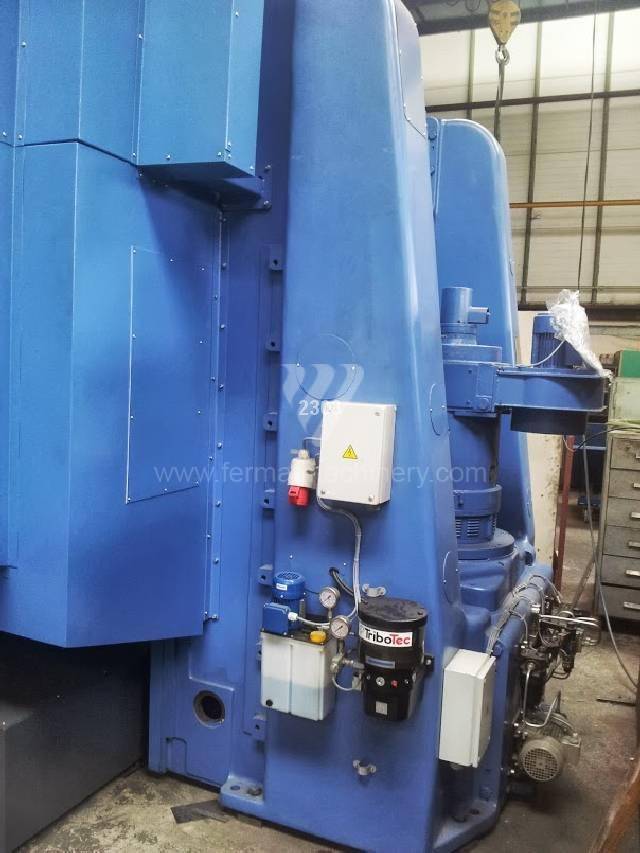

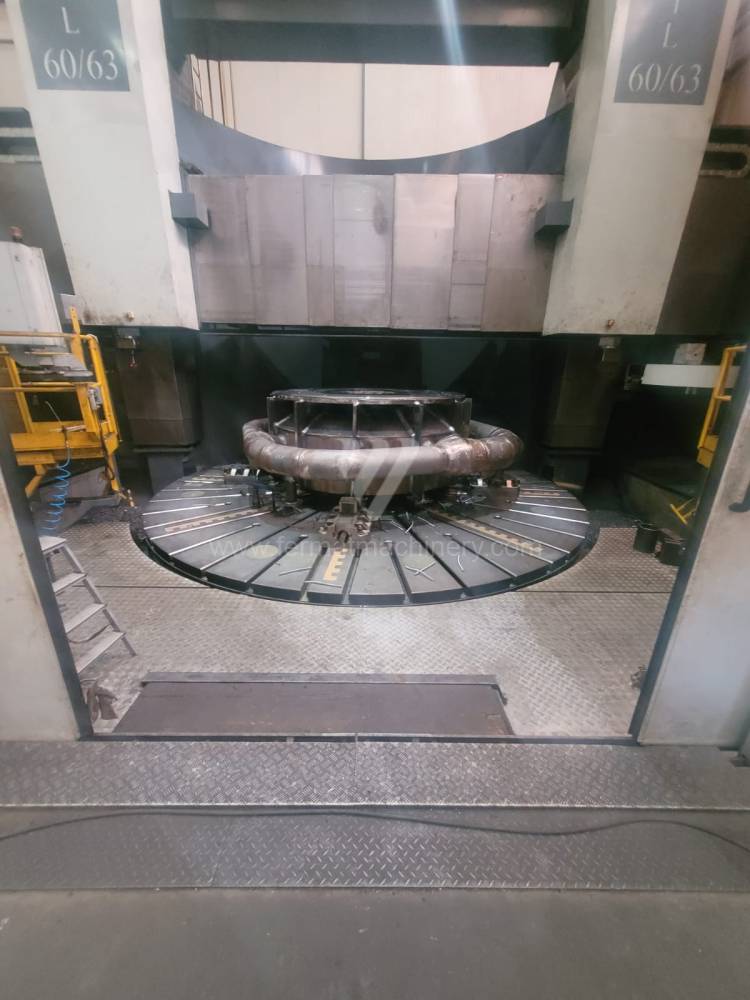

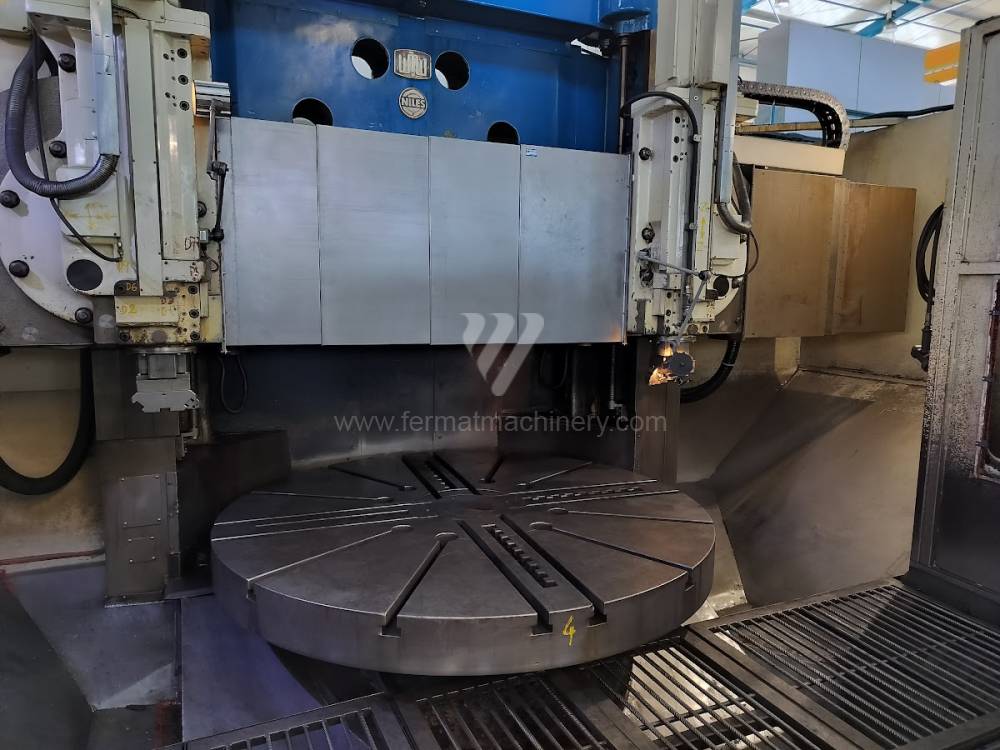

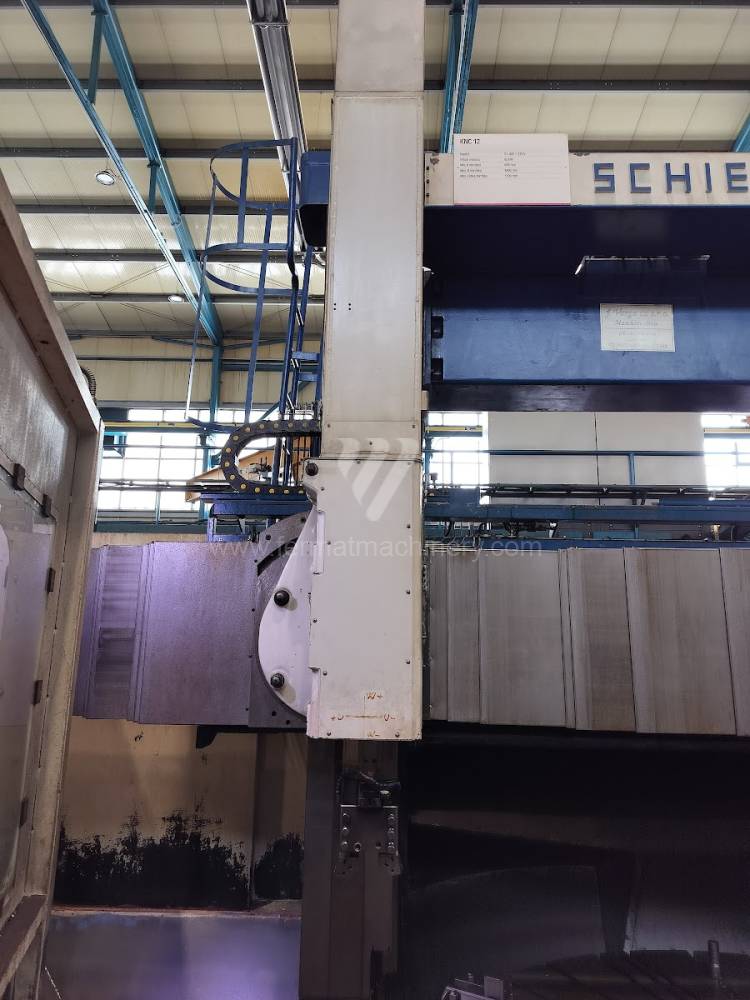

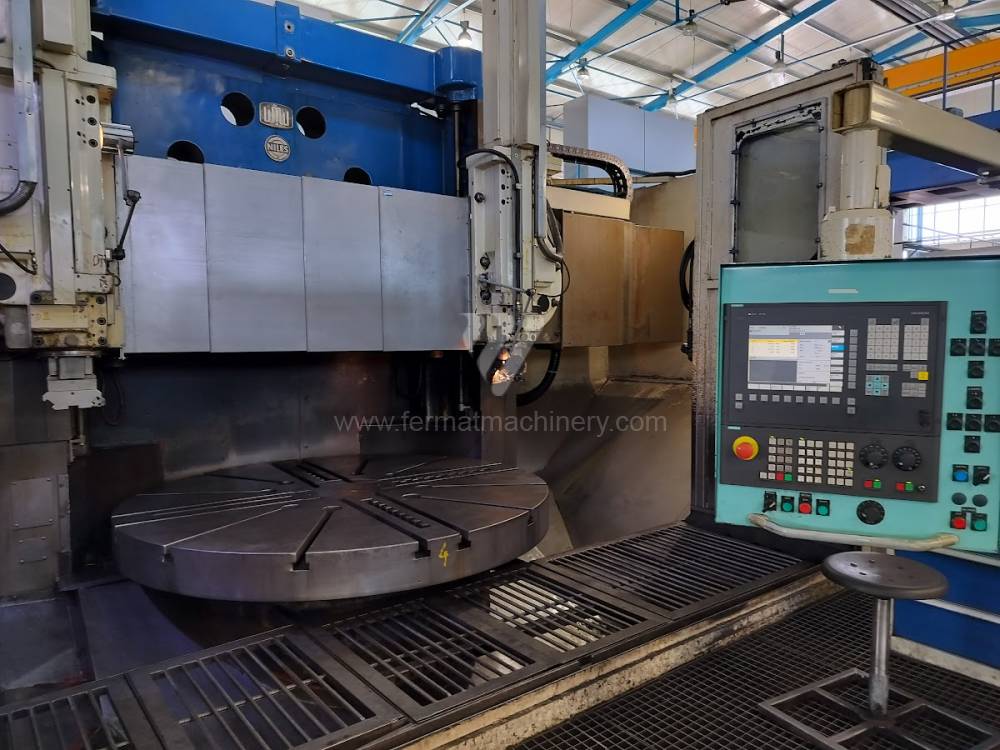

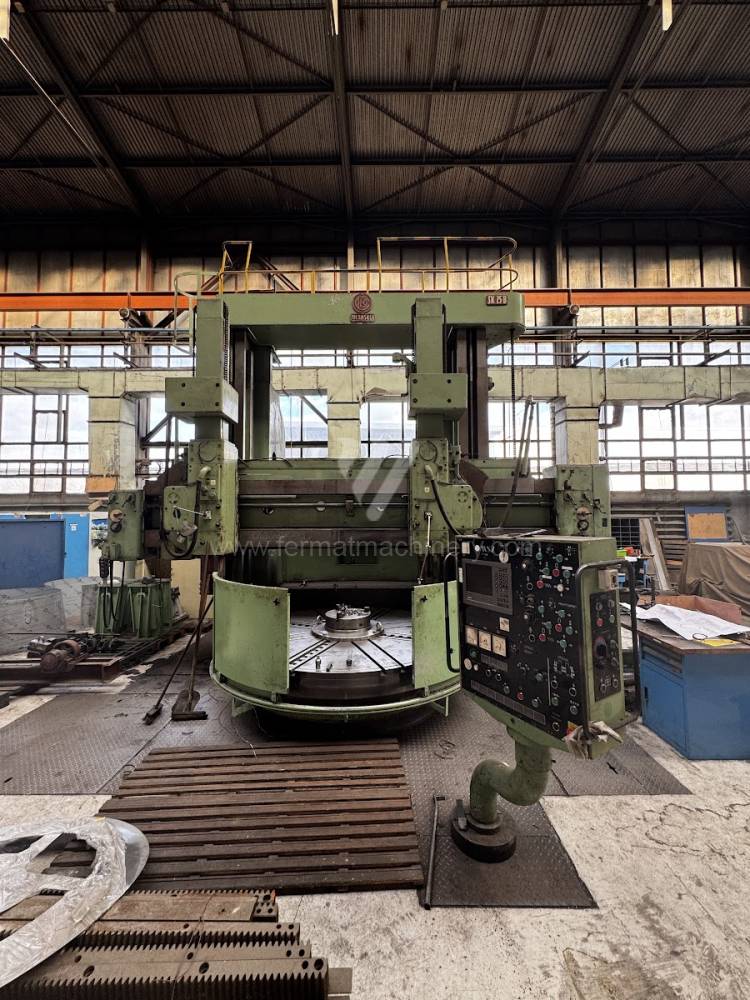

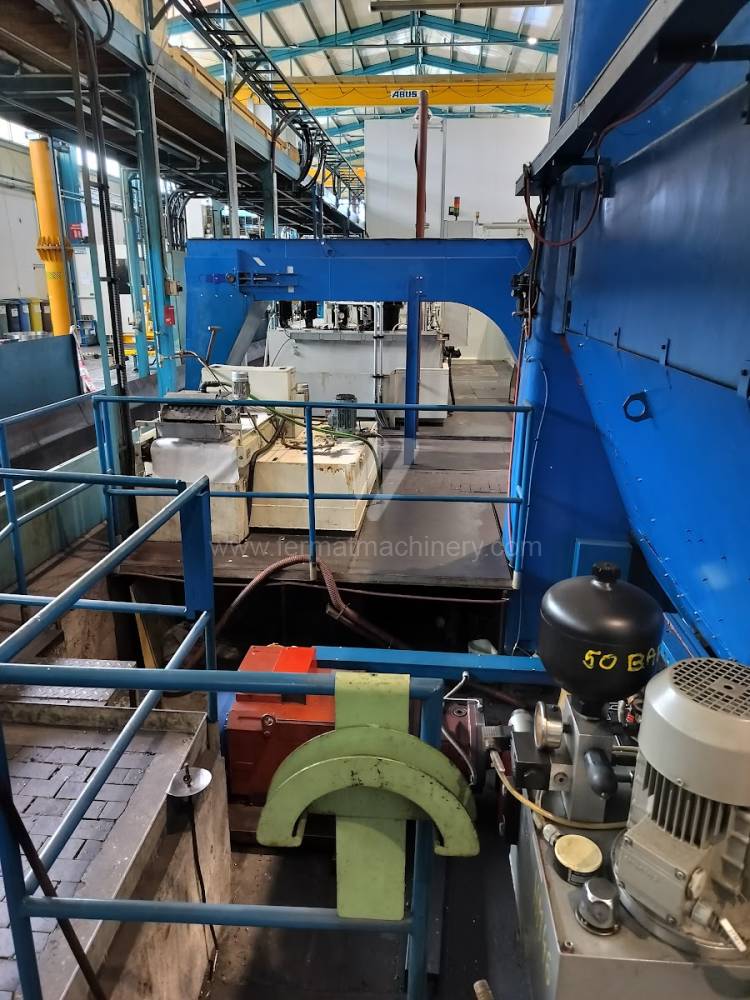

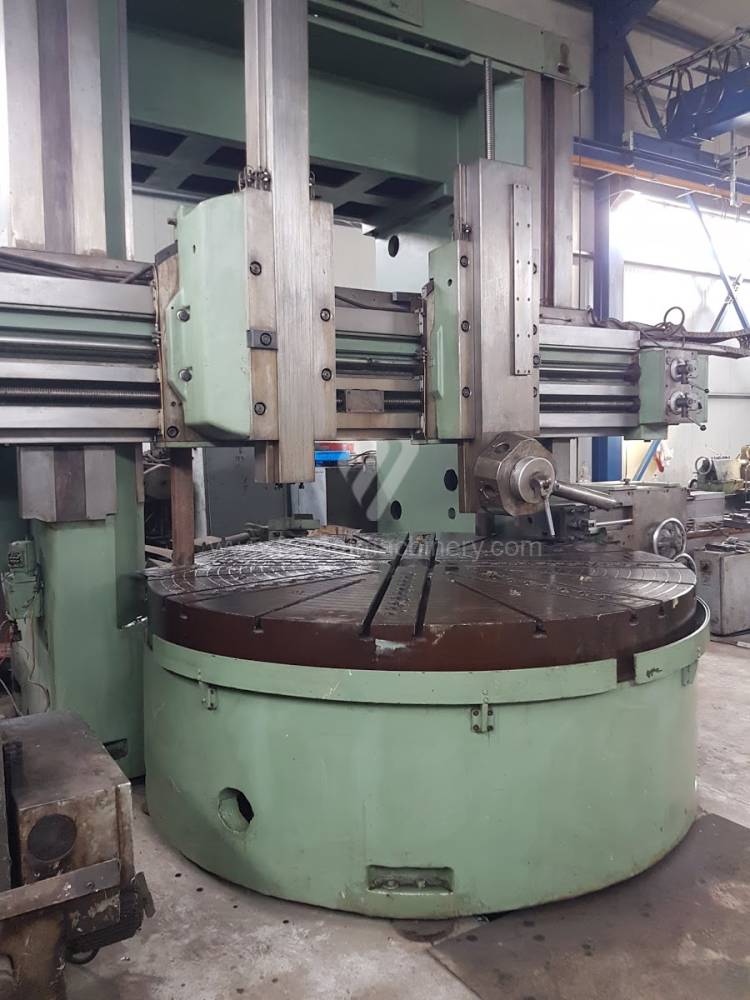

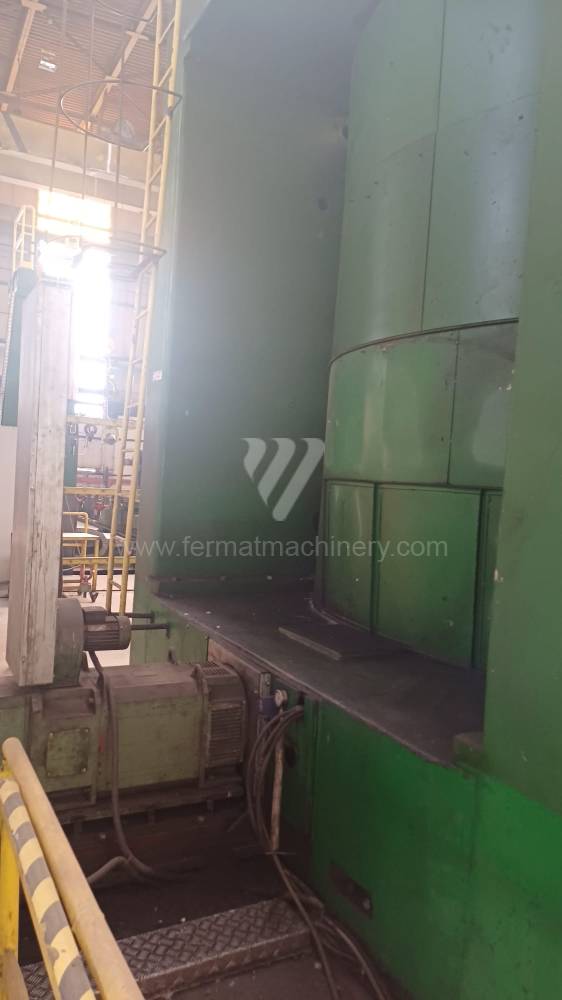

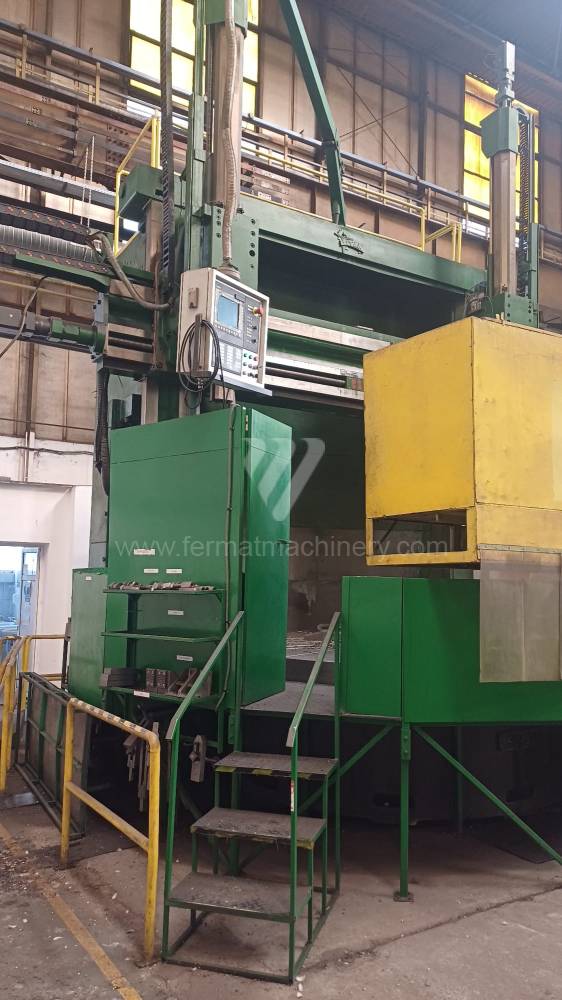

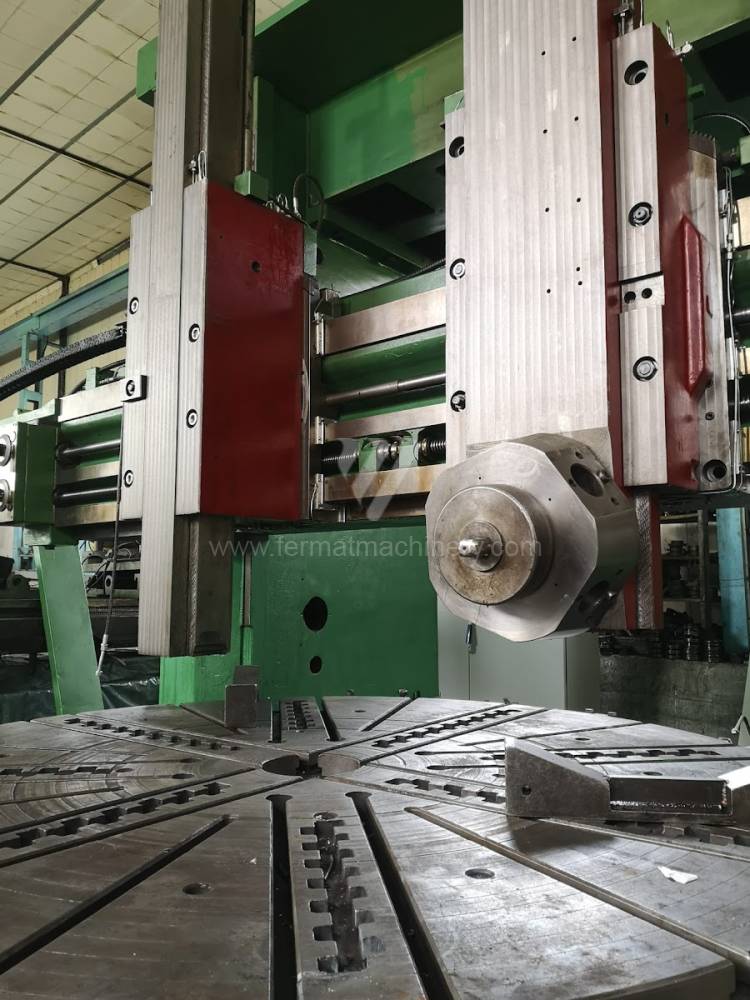

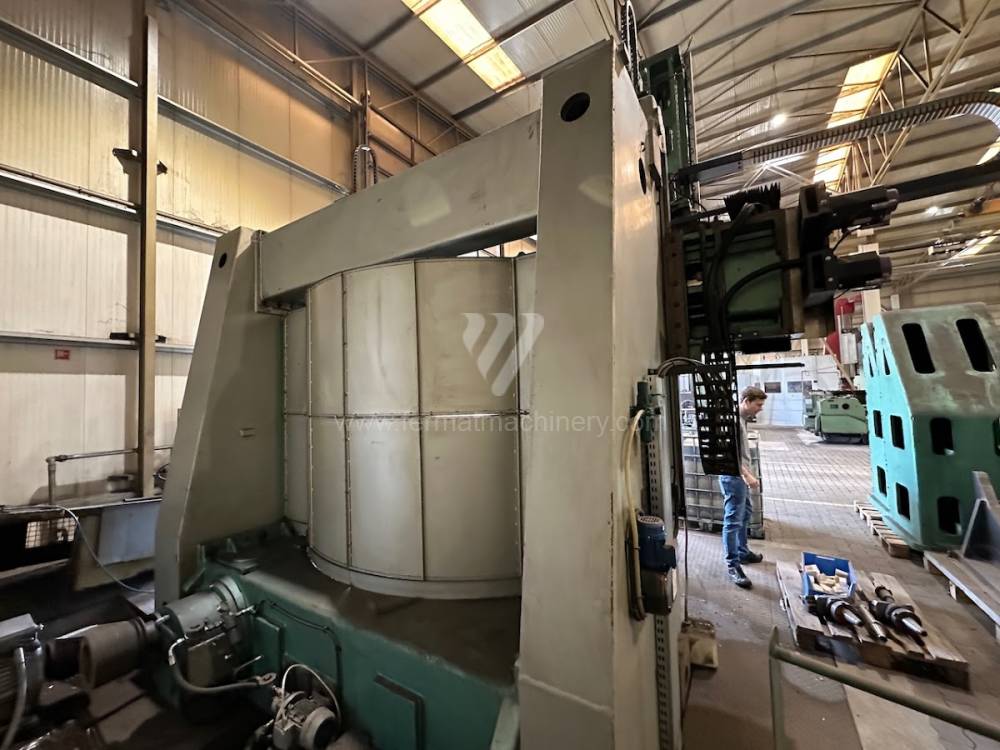

Analisi tecnica: Integrità strutturale e simmetria del portale I torni verticali a doppia colonna (double-column vertical lathes) rappresentano l'apice della stabilità nel segmento delle lavorazioni pesanti. La principale differenza tecnica rispetto alle varianti monocolonna è il circuito di forza chiuso (telaio a portale), che aumenta drasticamente la rigidità del sistema sotto carico radiale. Nelle macchine usate di marchi come TOS Hulín, Škoda o Schiess, questo telaio è formato da massicce fusioni che fungono da elemento smorzante naturale per un ampio spettro di frequenze eccitanti.

Fattori chiave che determinano le prestazioni:

• Simmetria del campo di forza: La costruzione a doppia colonna distribuisce le forze di taglio uniformemente su entrambe le colonne. Ciò elimina le tensioni torsionali nel telaio che, nelle costruzioni asimmetriche, causano deformazioni microscopiche alla massima estensione dello slone.

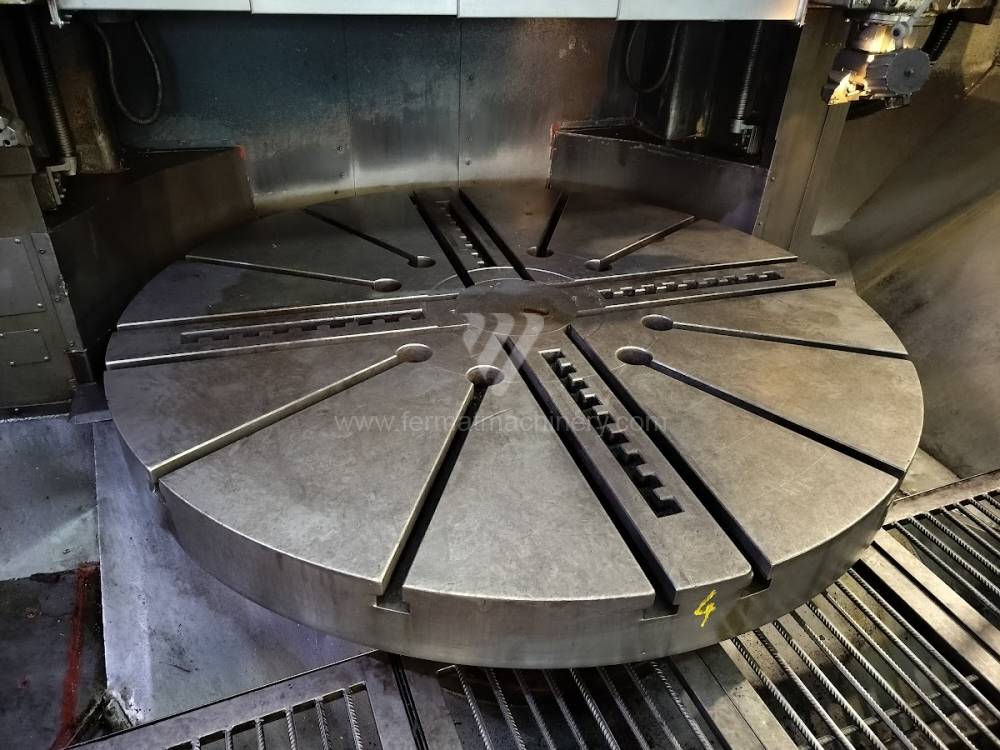

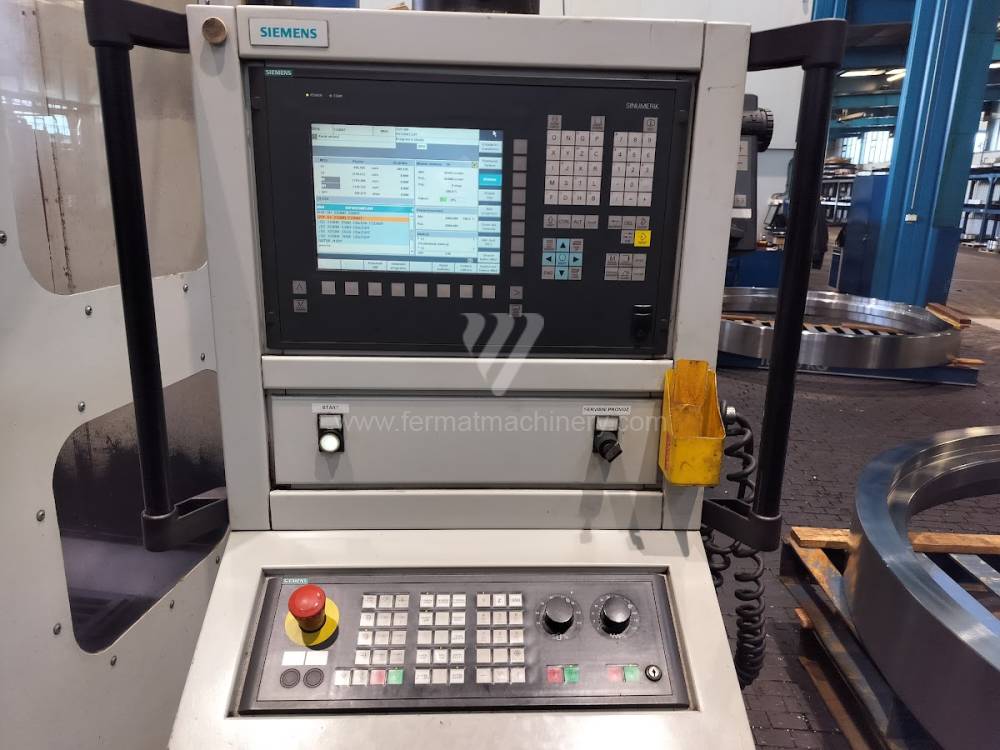

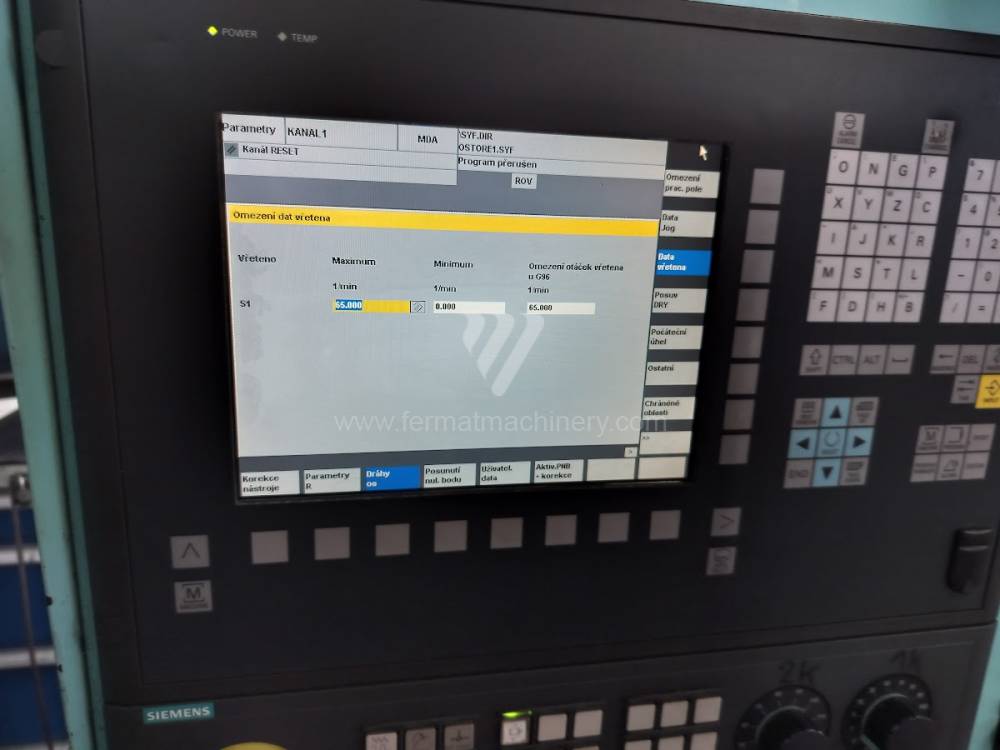

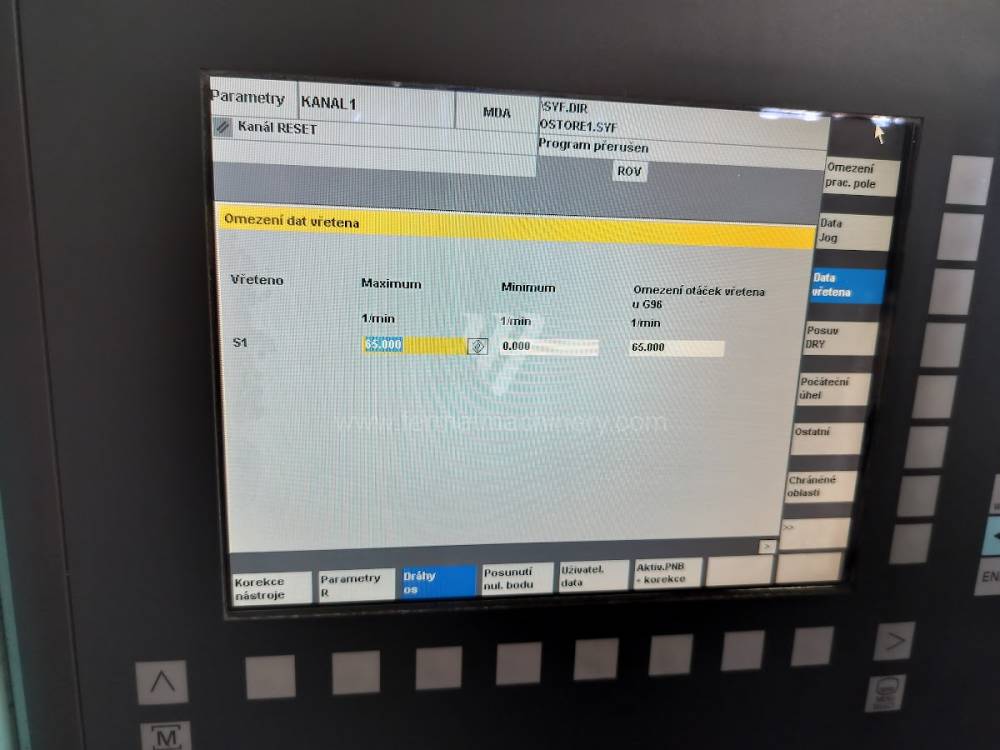

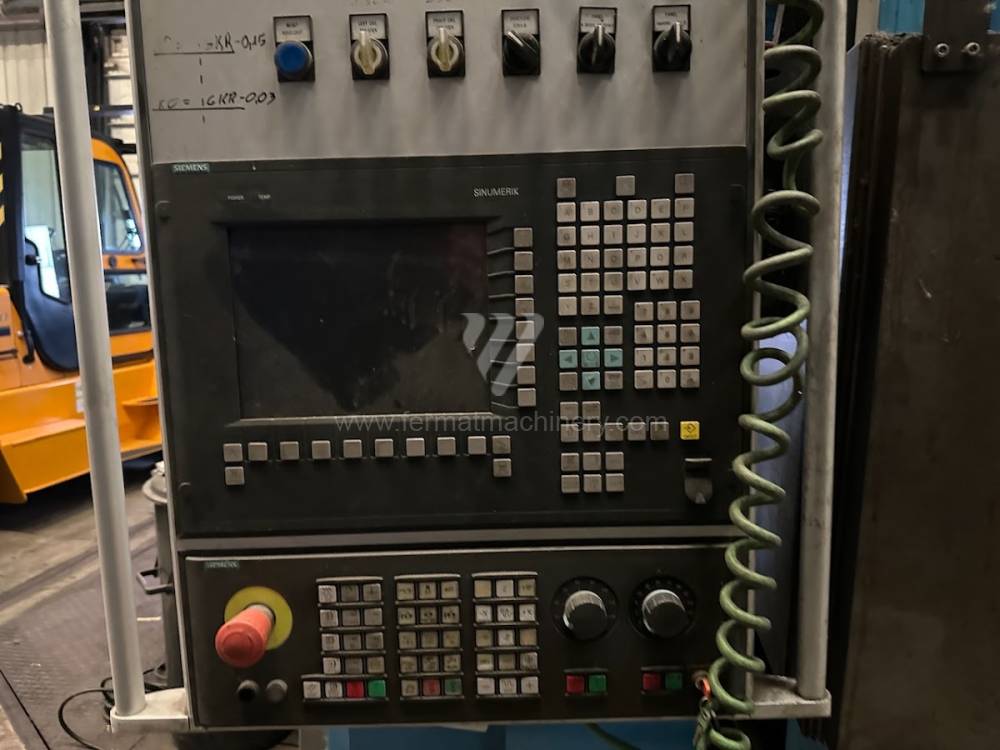

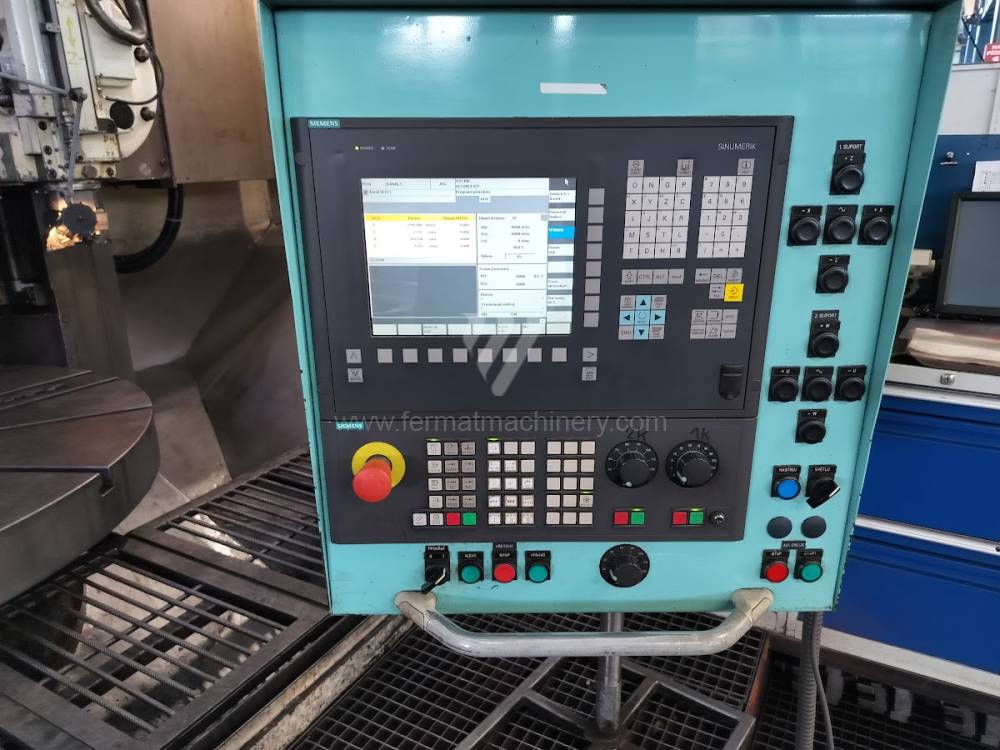

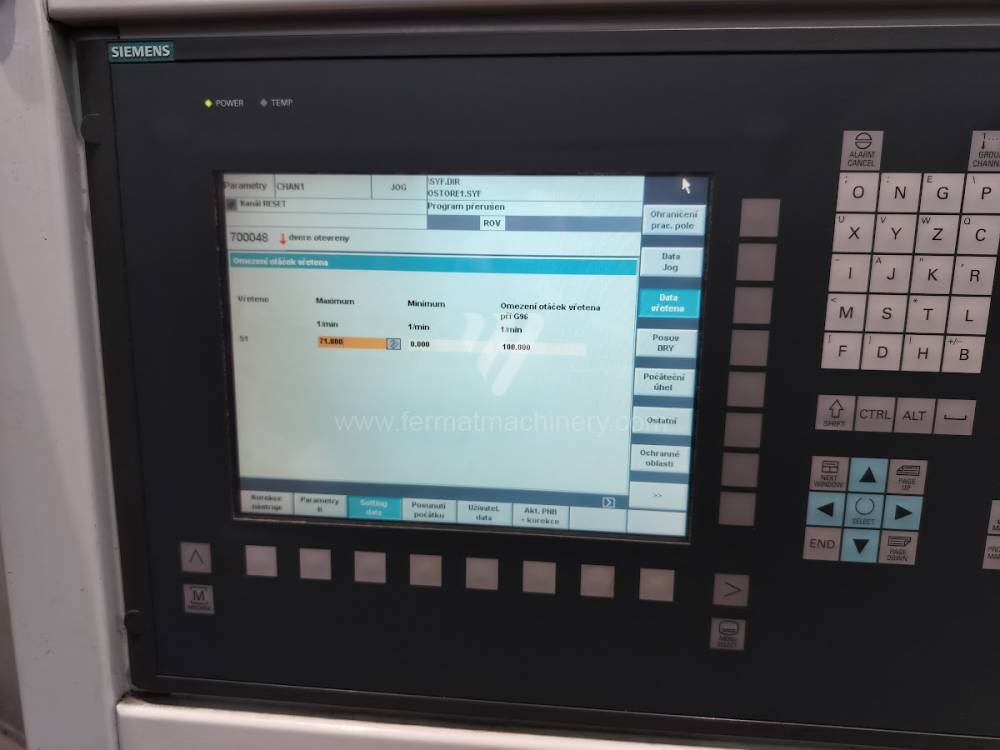

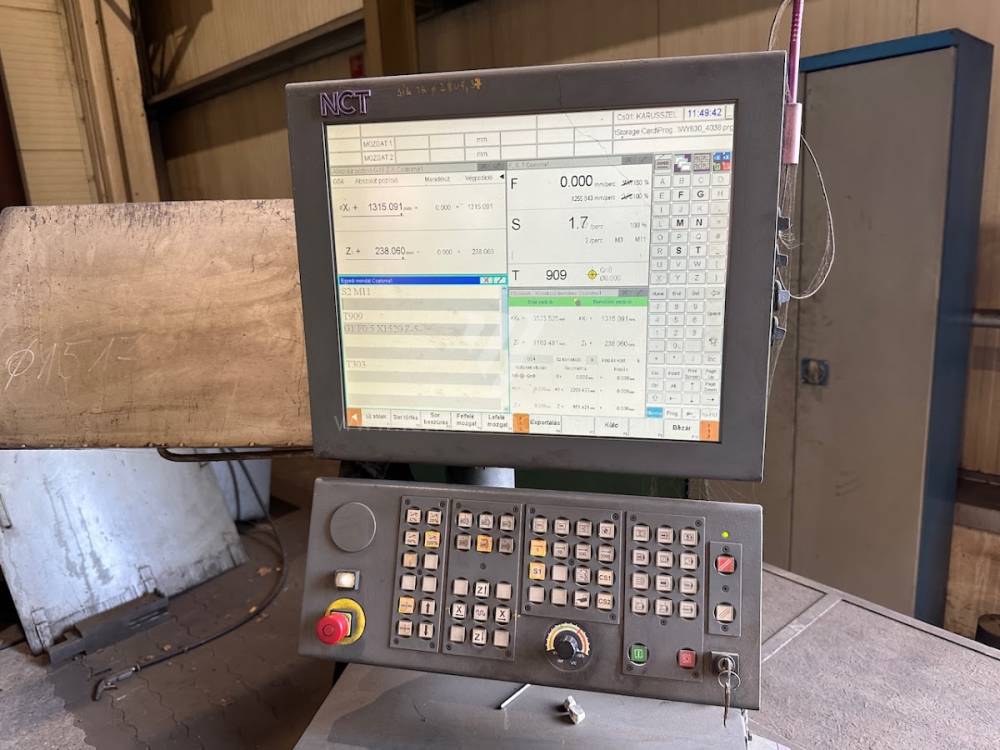

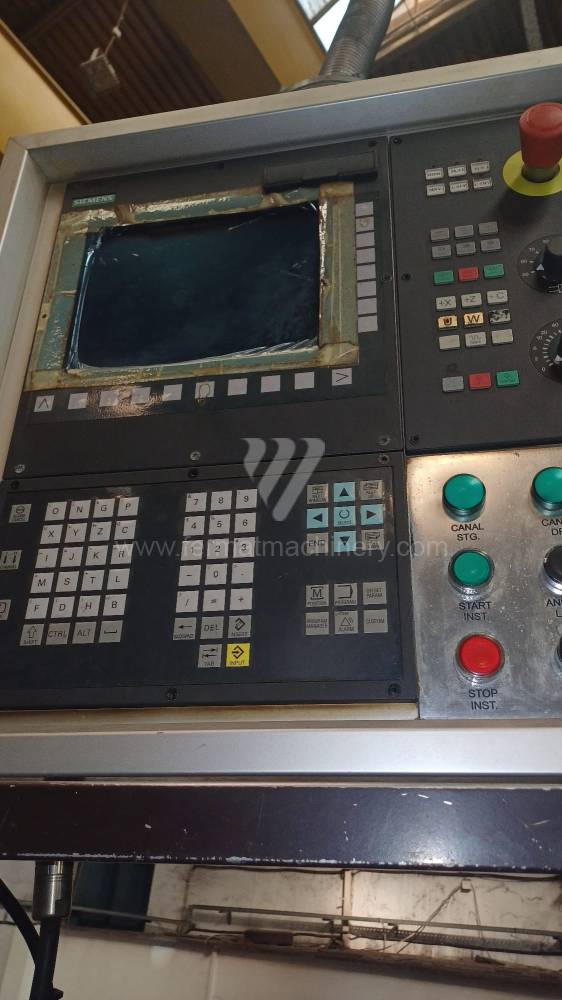

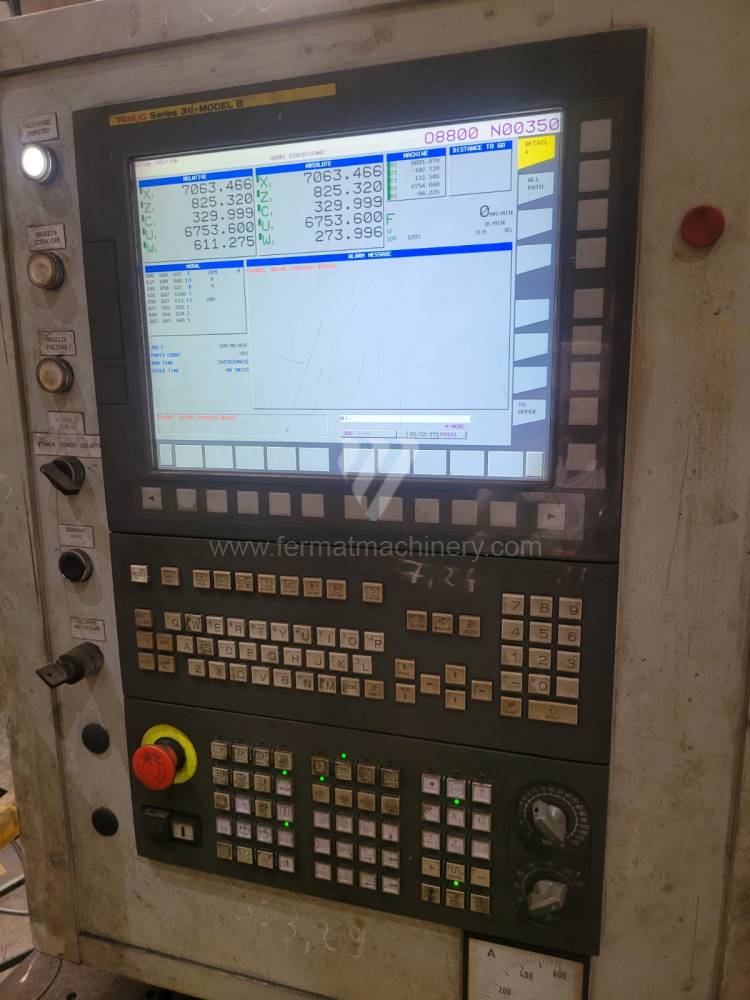

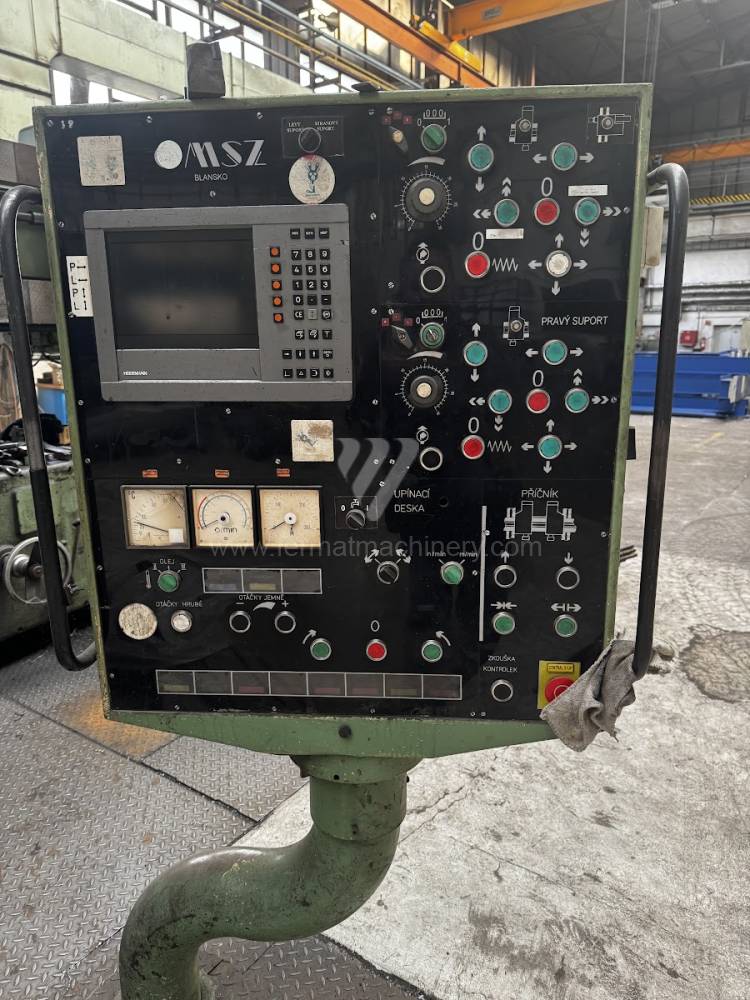

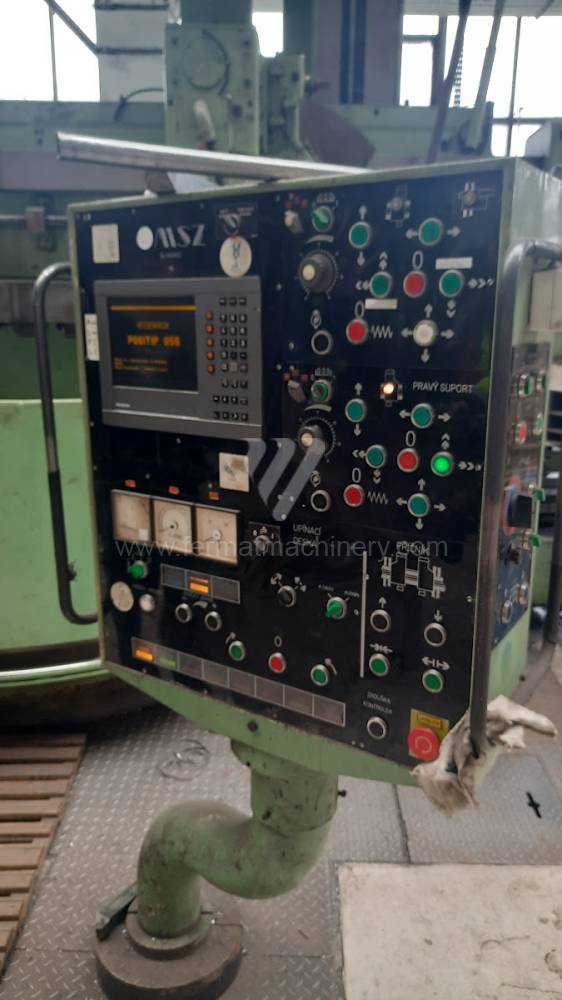

• Stabilità termica: Grazie alla distribuzione simmetrica della massa, la macchina reagisce linearmente alle variazioni della temperatura ambiente. Ciò significa che la dilatazione avviene in modo prevedibile lungo l'asse Z, facilitando la compensazione software in sistemi di controllo come Siemens SINUMERIK ONE o Fanuc 31i.

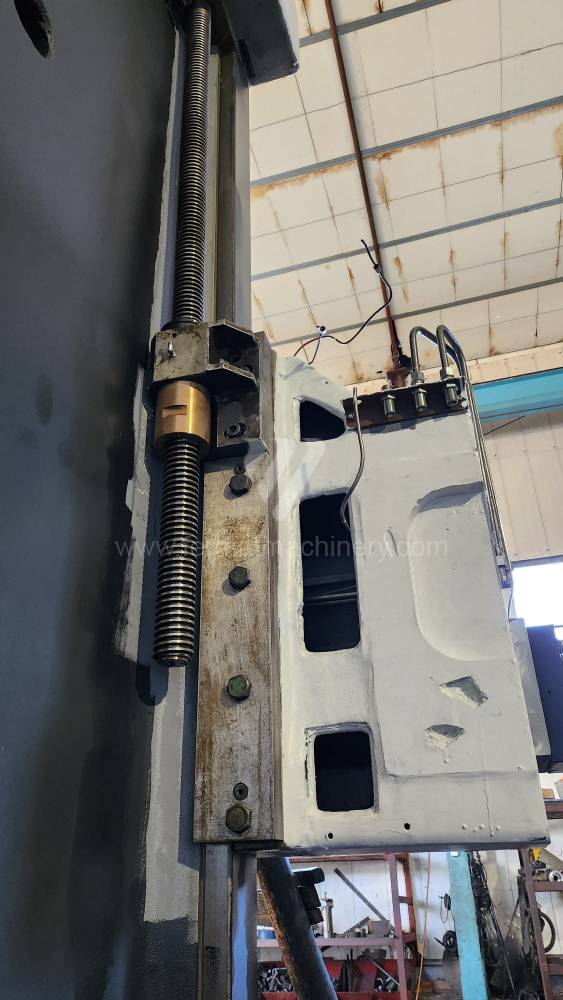

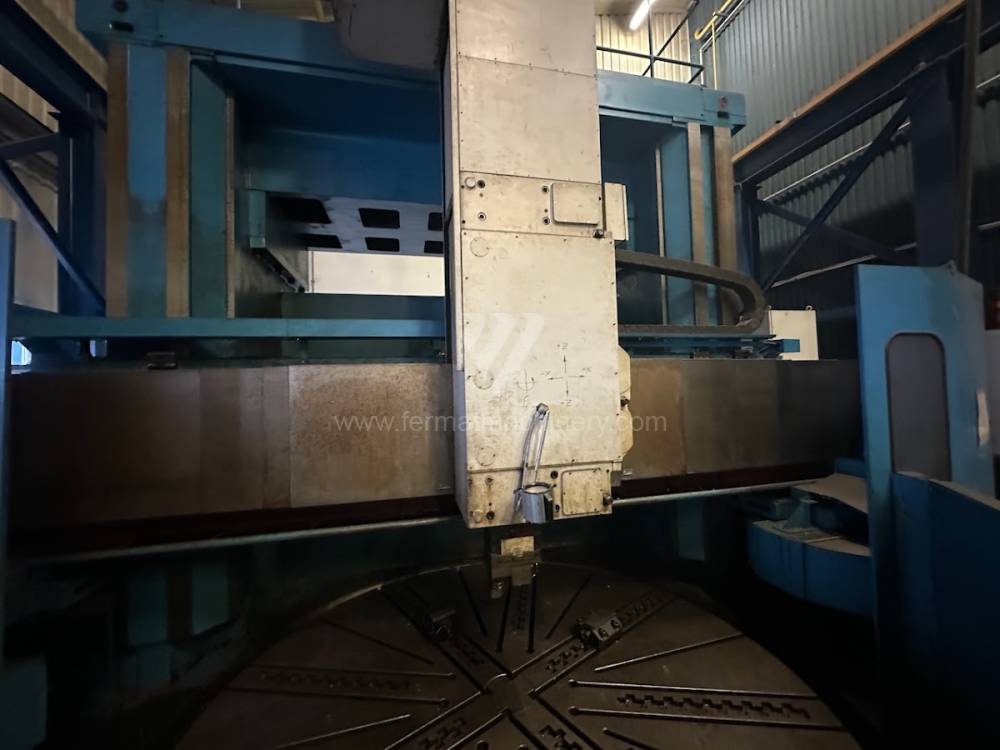

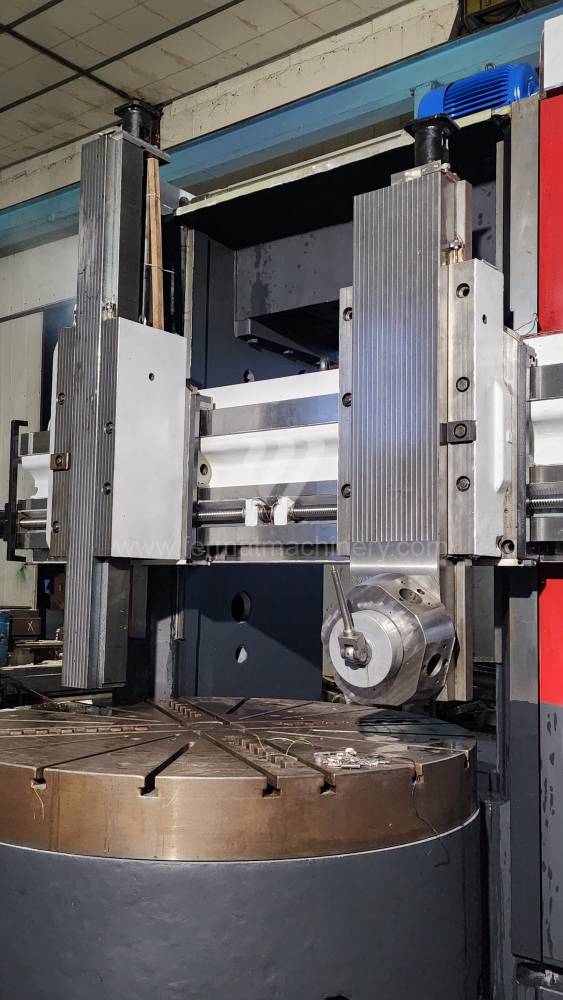

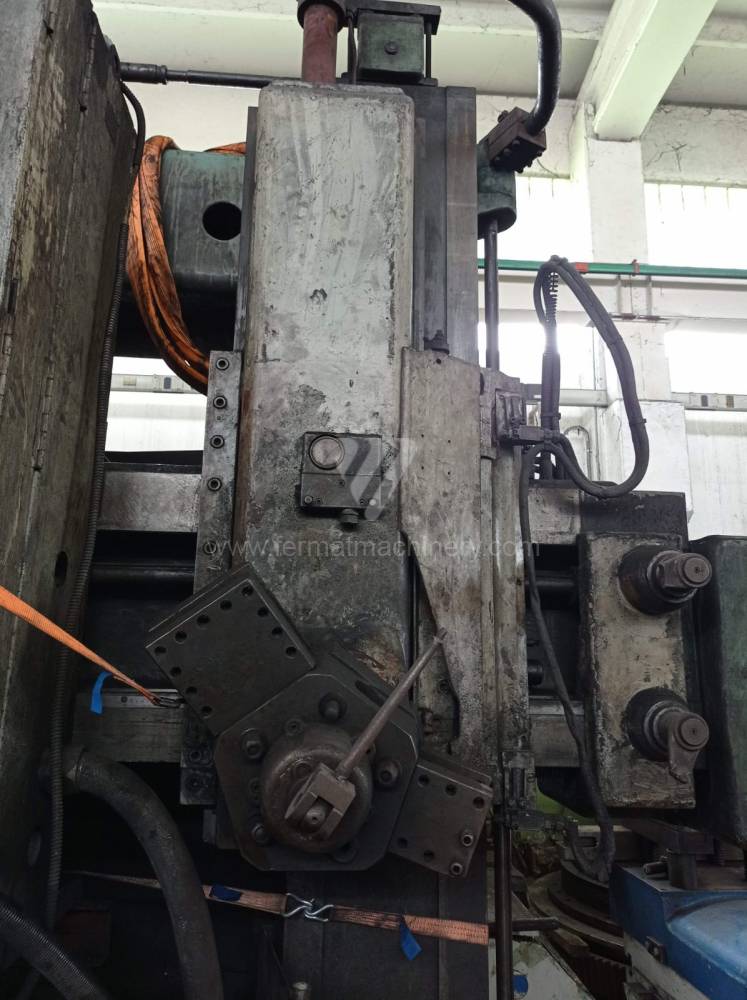

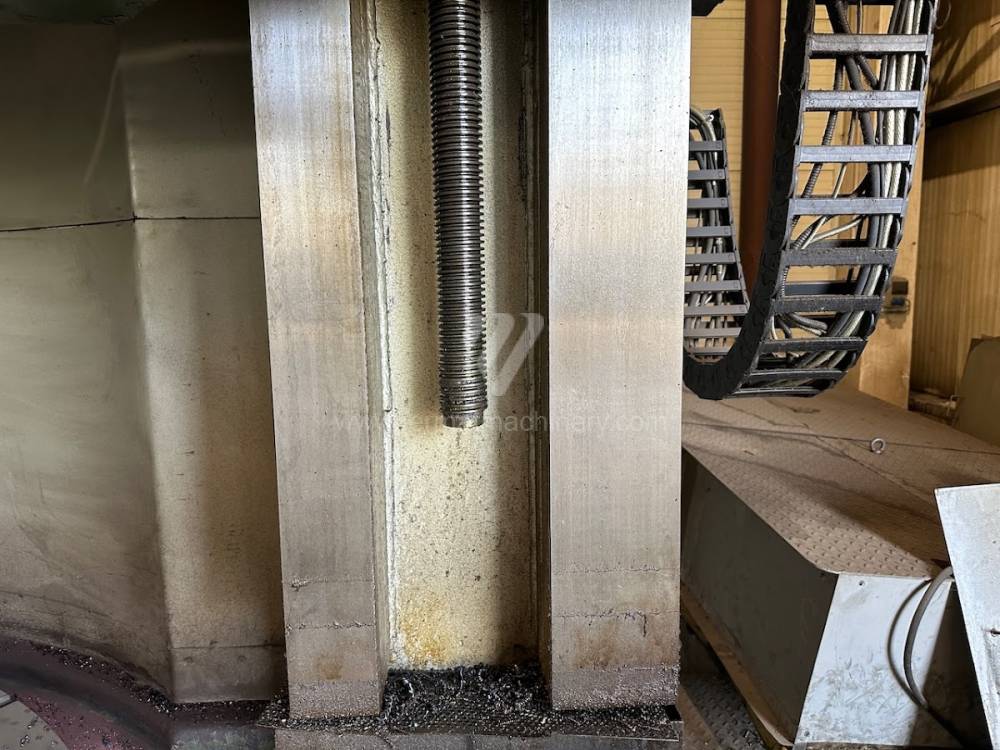

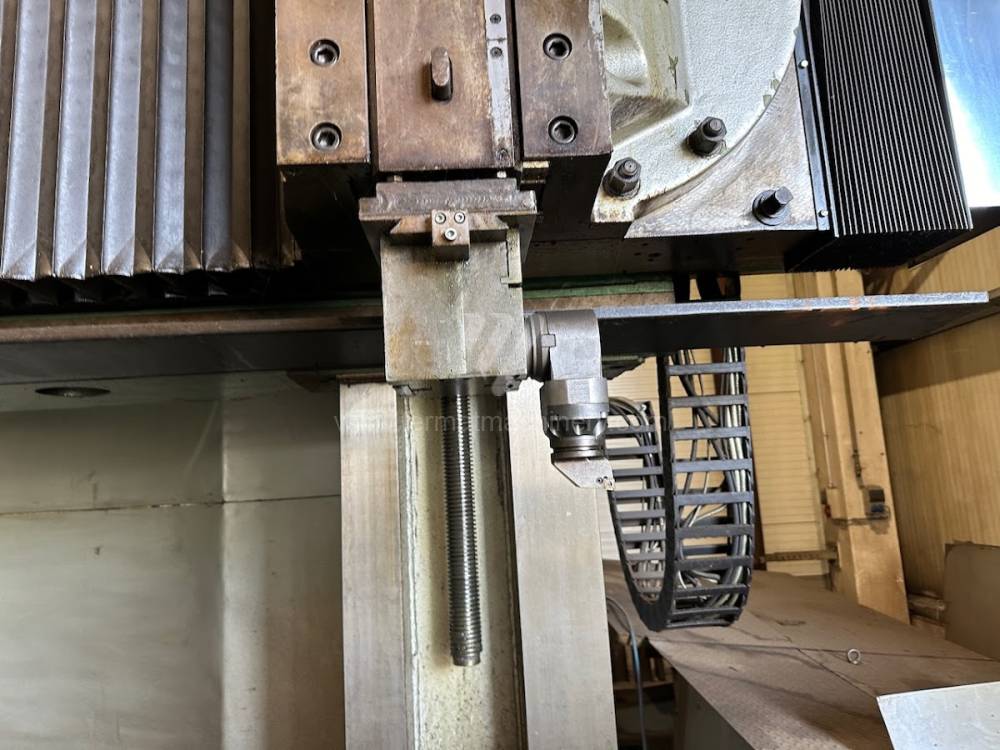

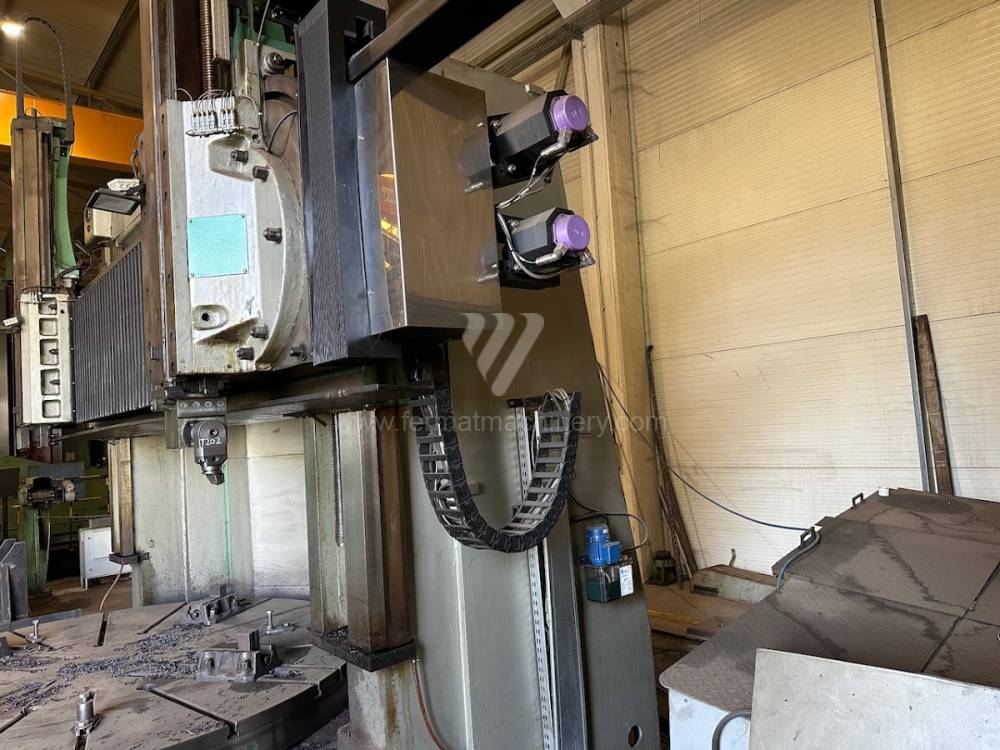

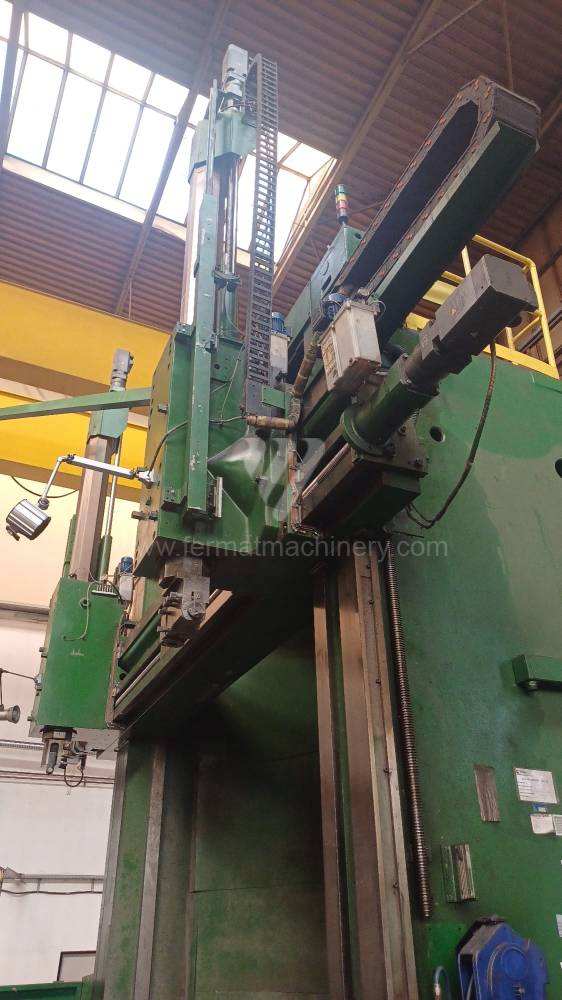

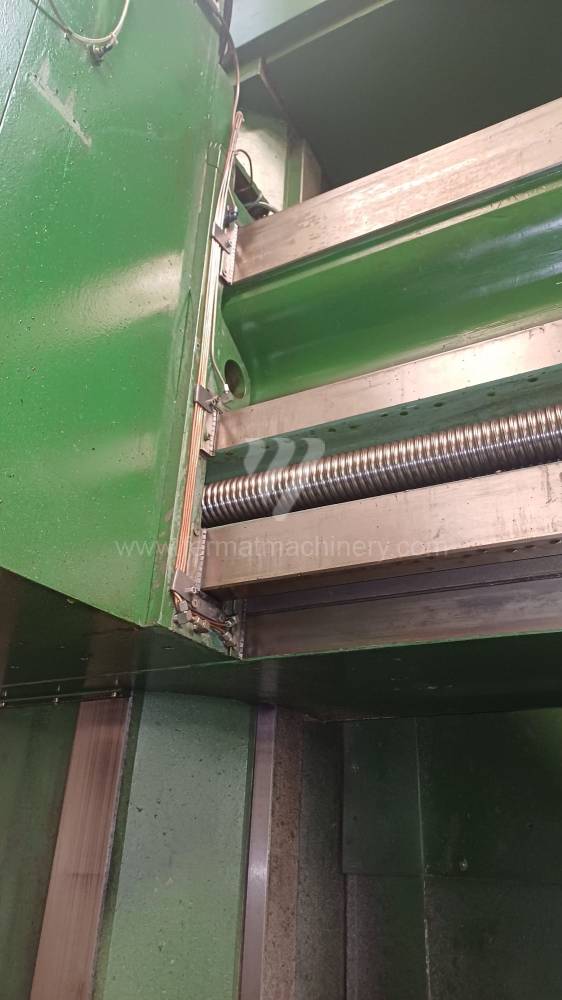

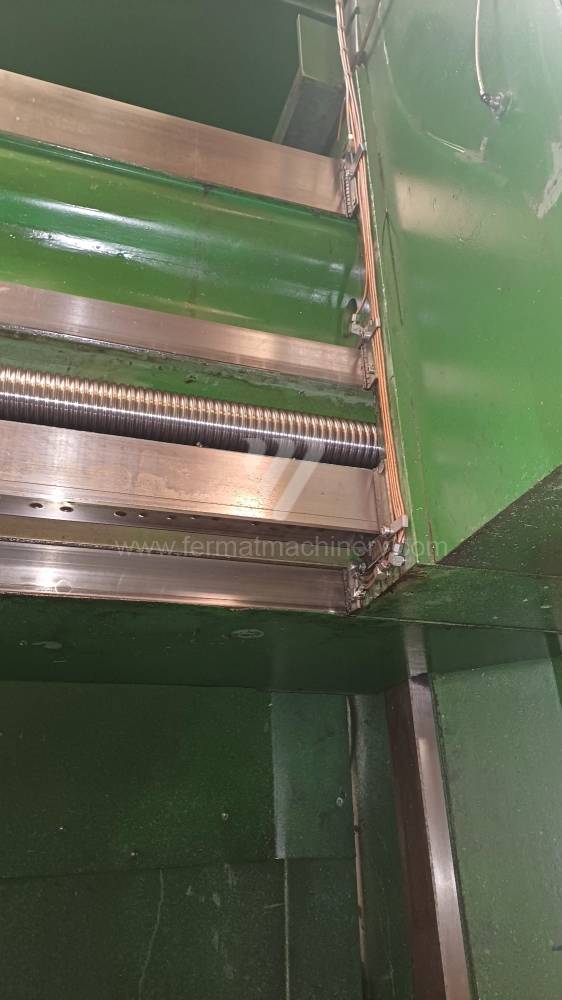

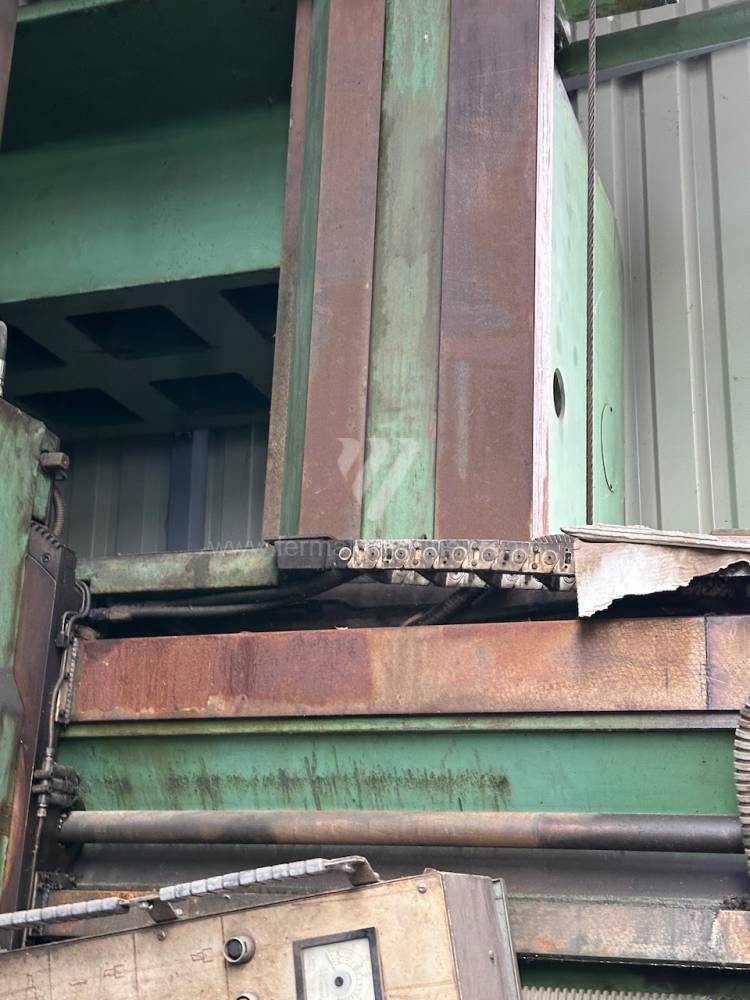

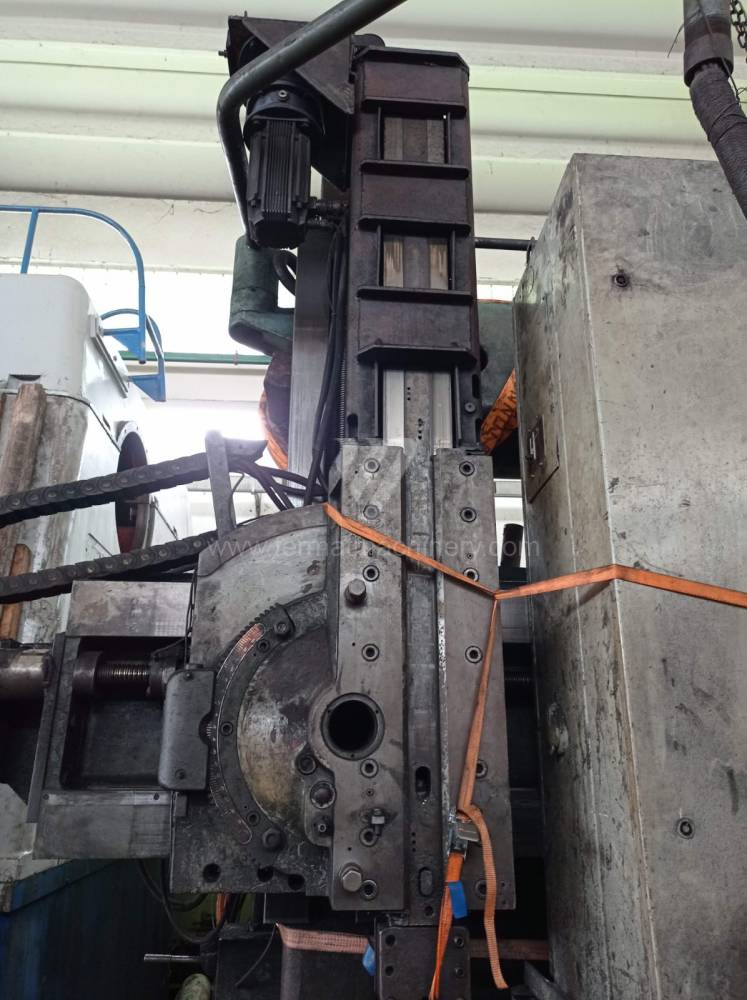

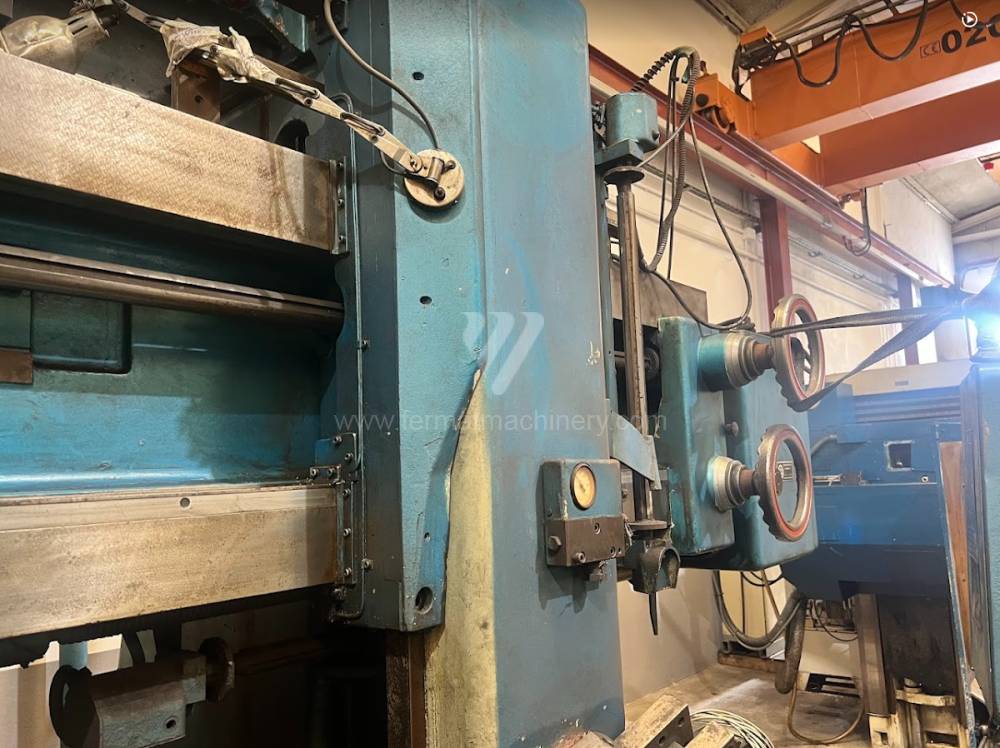

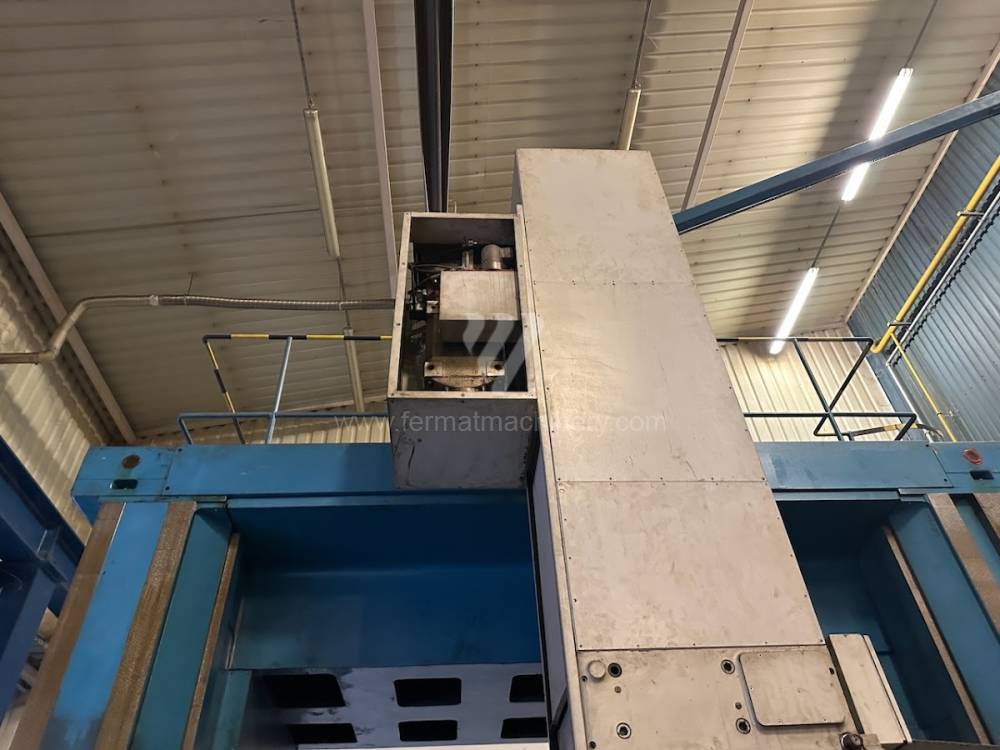

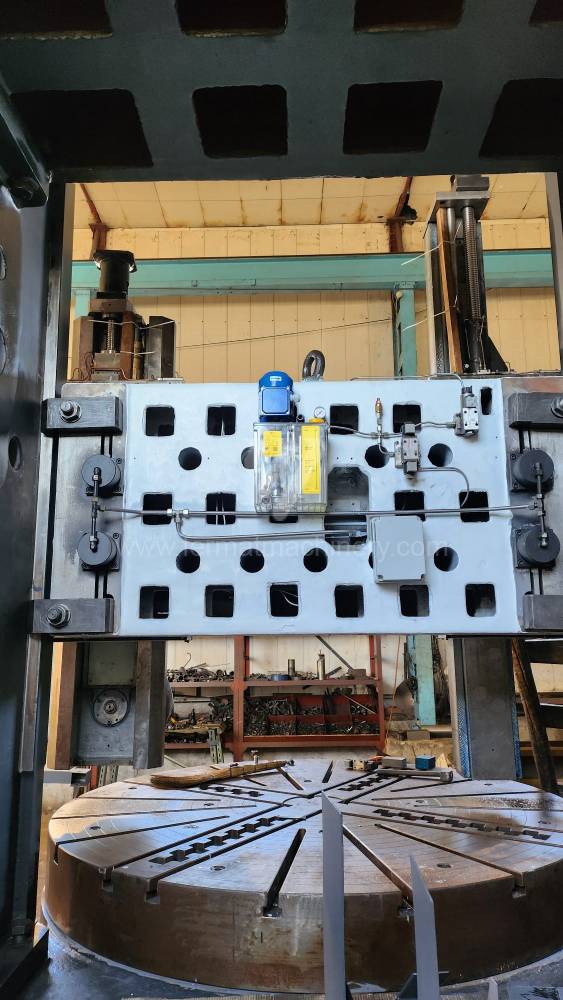

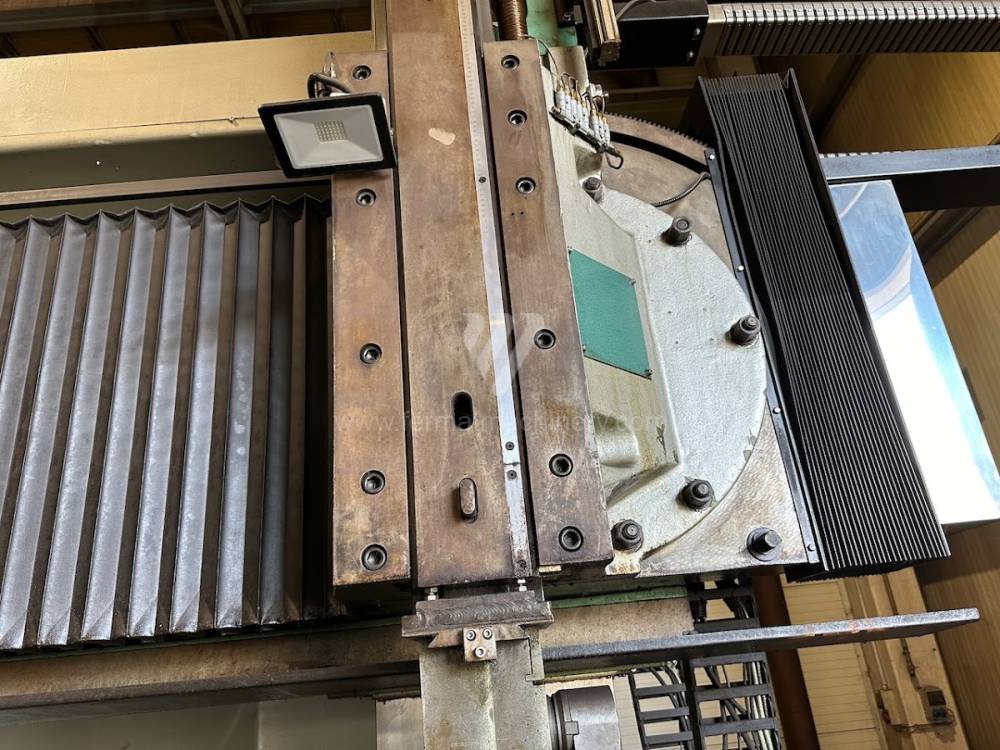

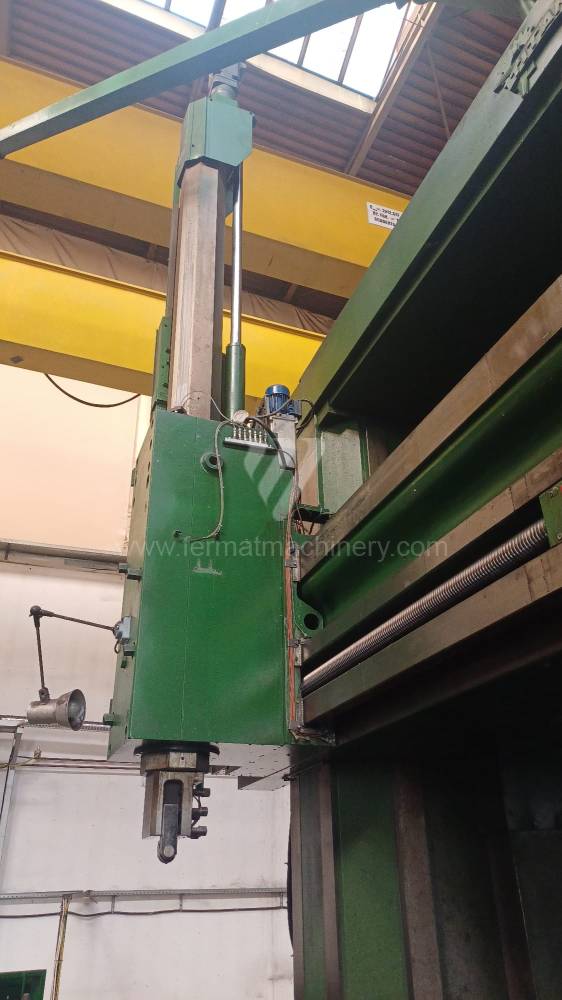

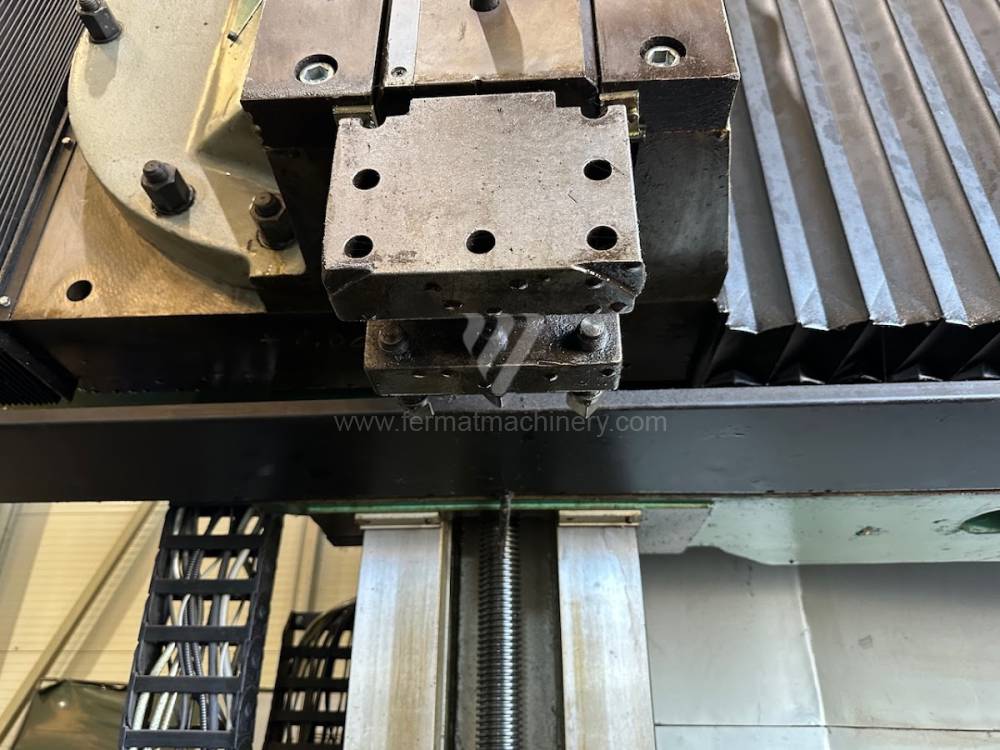

• Guida della traversa: La massiccia guida della traversa su entrambe le colonne con bloccaggio idraulico (clamping) in posizione di lavoro assicura che lo spazio operativo rimanga rigido anche con una coppia estrema sul mandrino.

Blocco strategico: Asset Management ed efficienza dell'investimento Dal punto di vista del ROI, l'acquisto di un tornio verticale a doppia colonna usato rappresenta l'acquisizione di un mezzo di produzione strategico con un ciclo di vita estremamente lungo. Nel segmento della meccanica pesante, la 'massa' della macchina è l'asset più prezioso, che manca nelle moderne costruzioni ottimizzate (leggere).

Parametri economici dell'investimento:

• Riduzione del carico di ammortamento: Il prezzo d'acquisto di una macchina usata rispetto a un'attrezzatura nuova dello stesso tonnellaggio consente di impostare una politica di prezzo più aggressiva per i clienti finali, mantenendo un margine più elevato.

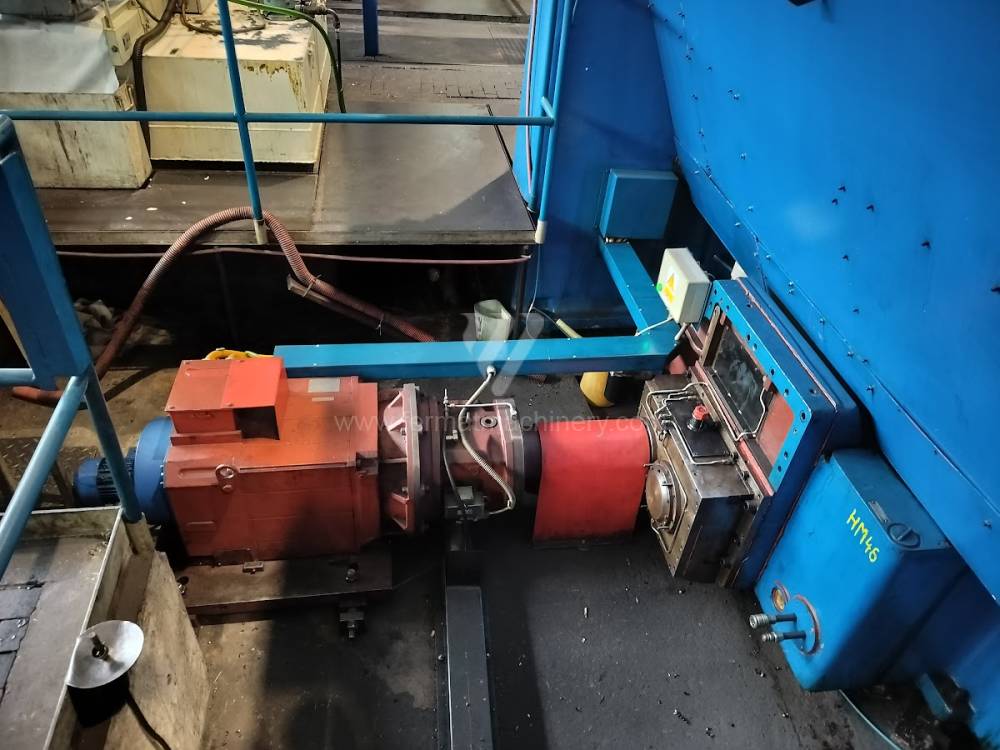

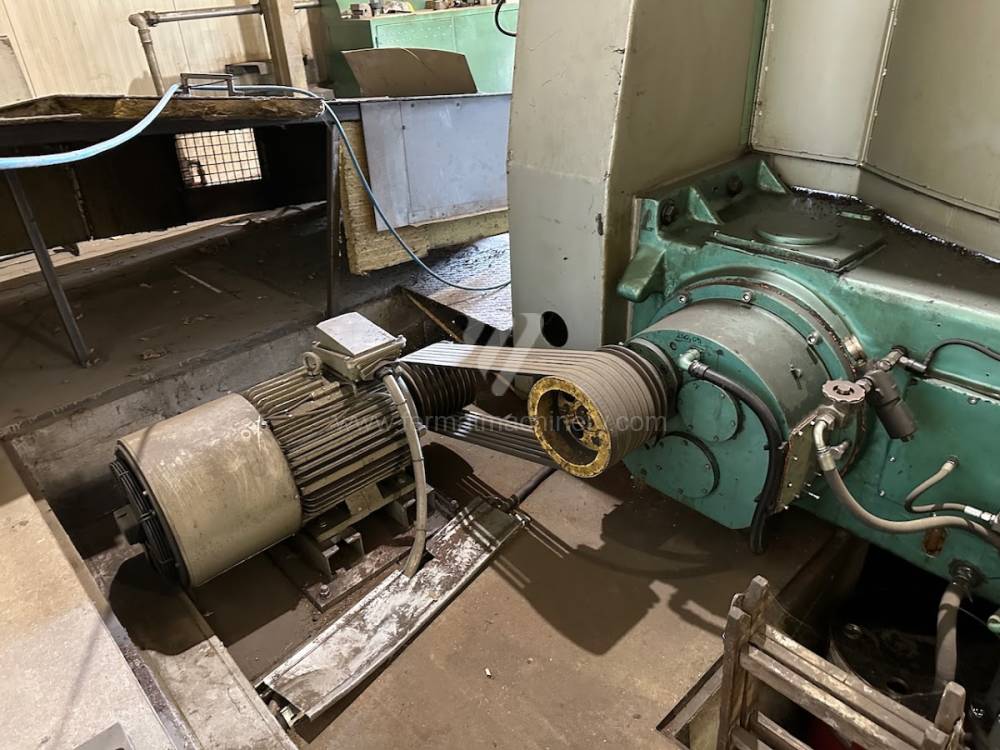

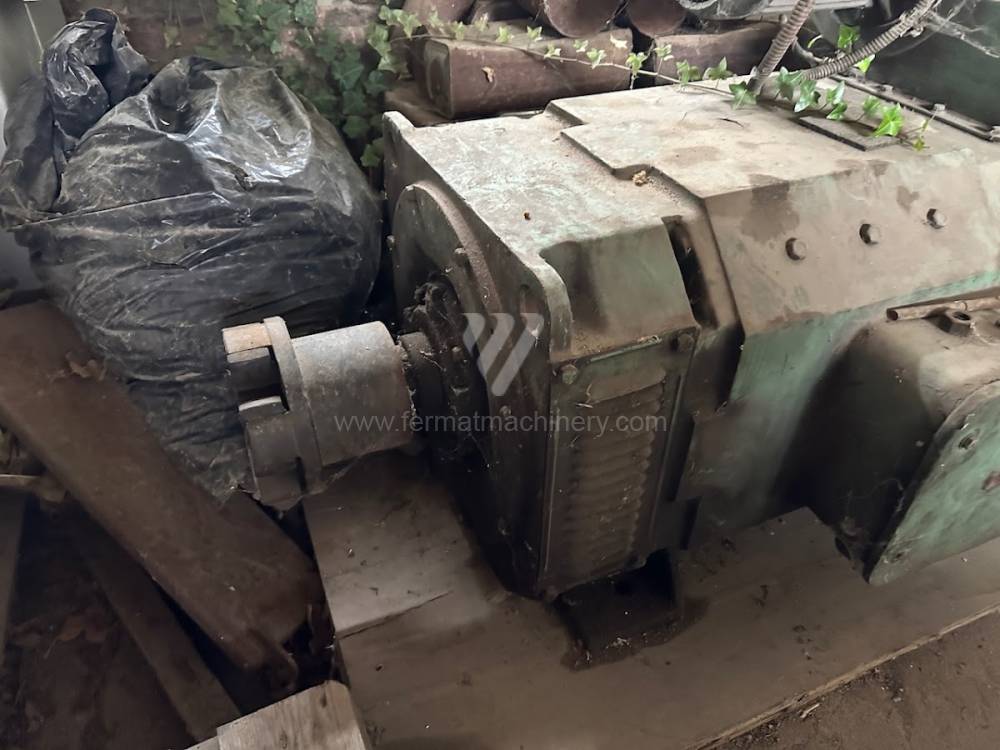

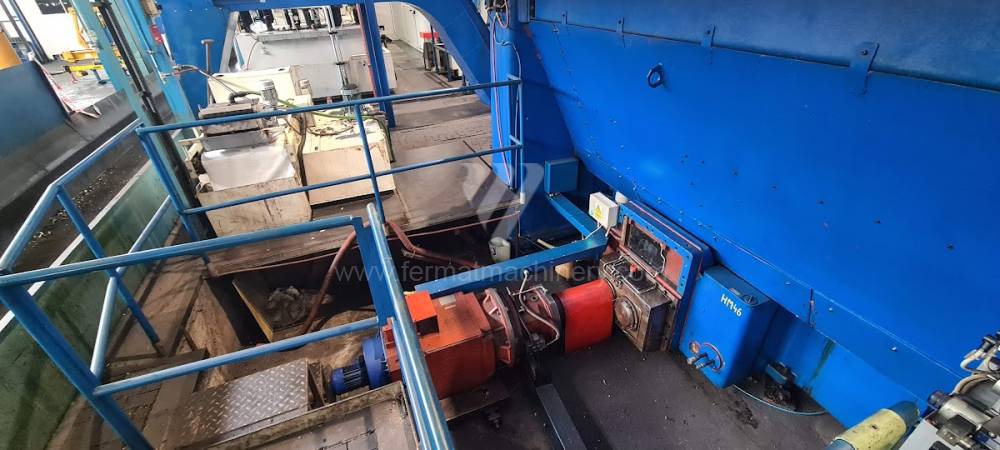

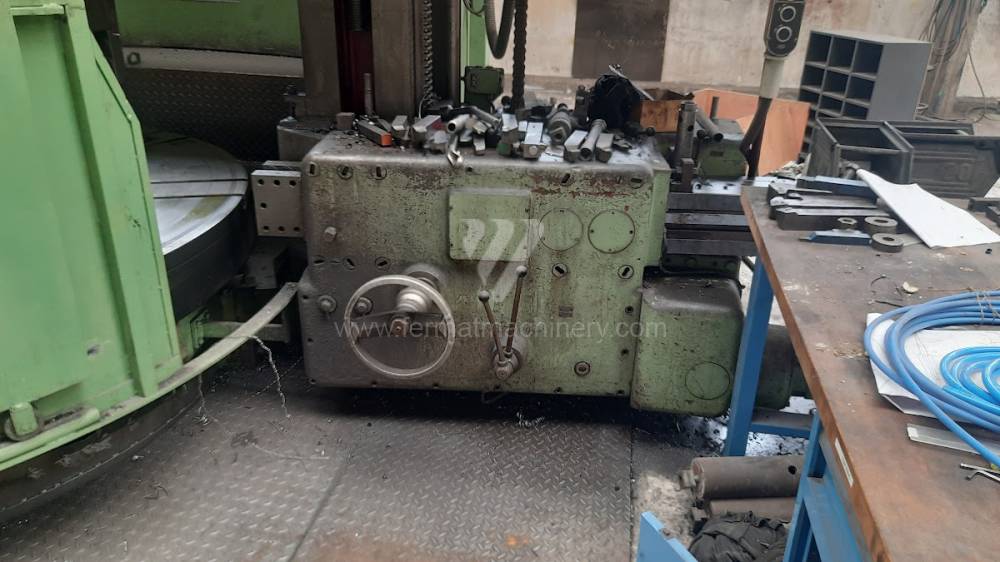

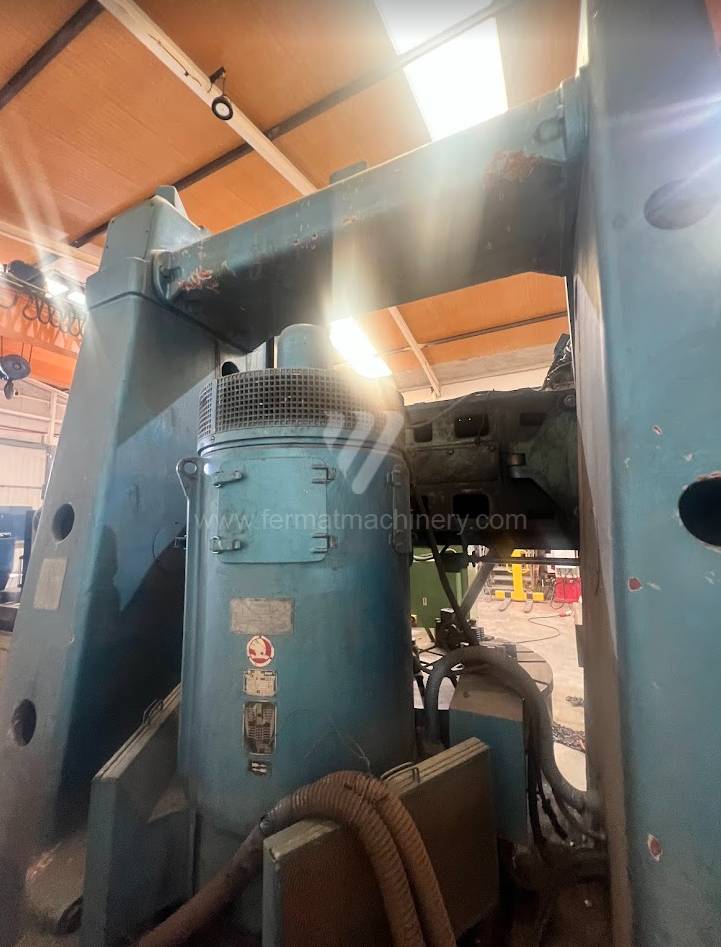

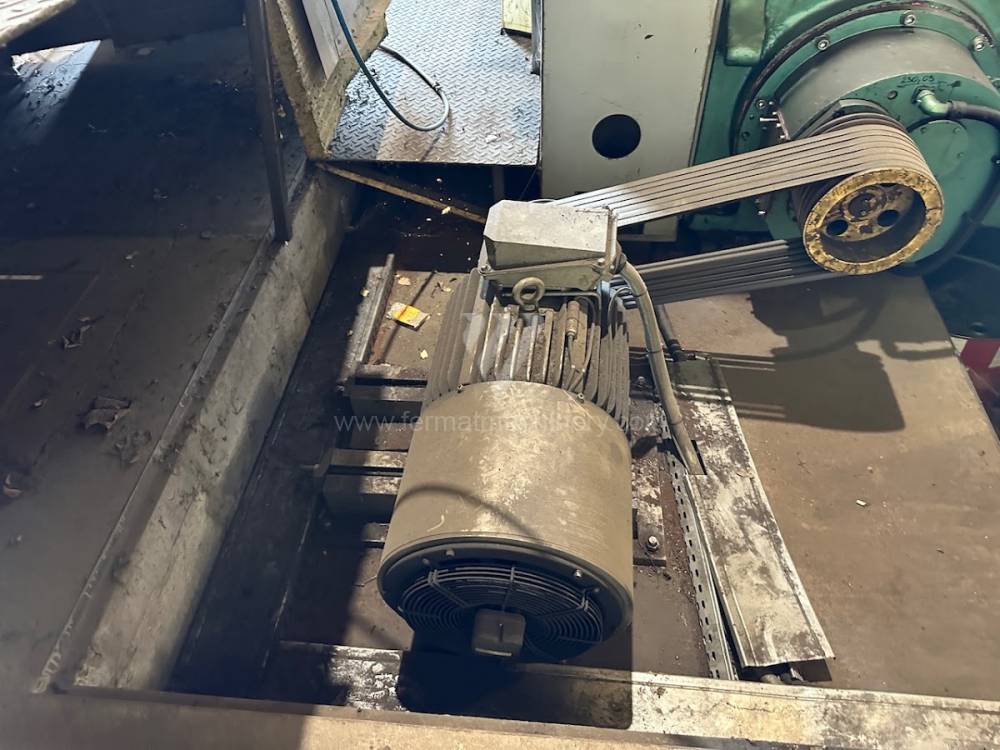

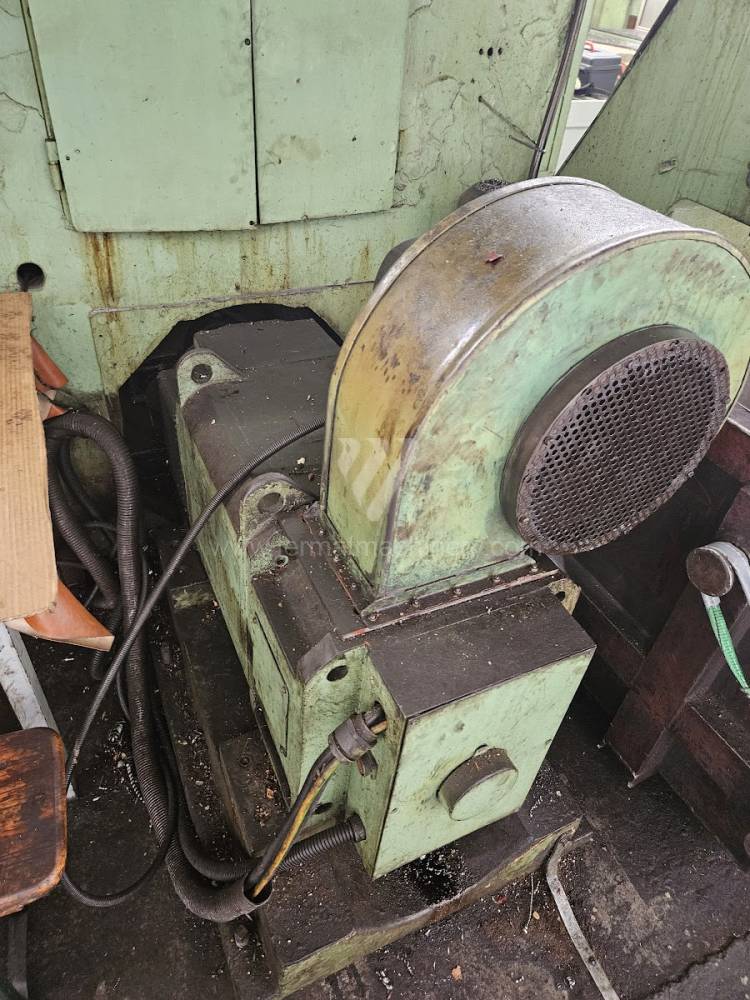

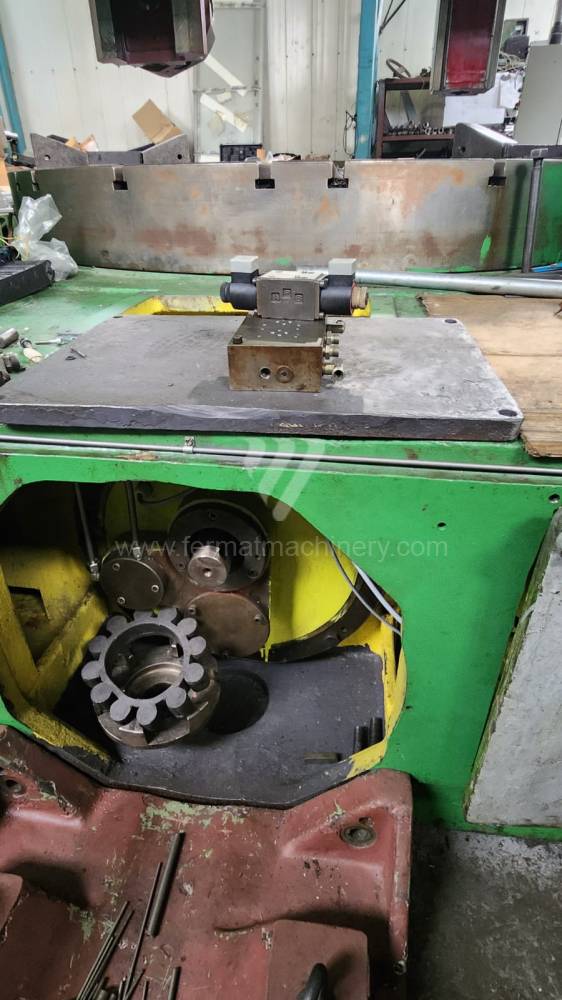

• Affidabilità degli azionamenti: La maggior parte delle macchine a doppia colonna più datate utilizza robusti riduttori con ingranaggi rettificati, che hanno una durata di vita molte volte superiore rispetto ai moderni azionamenti diretti in presenza di carichi d'urto elevati.

3 vantaggi non intuitivi della costruzione a doppia colonna:

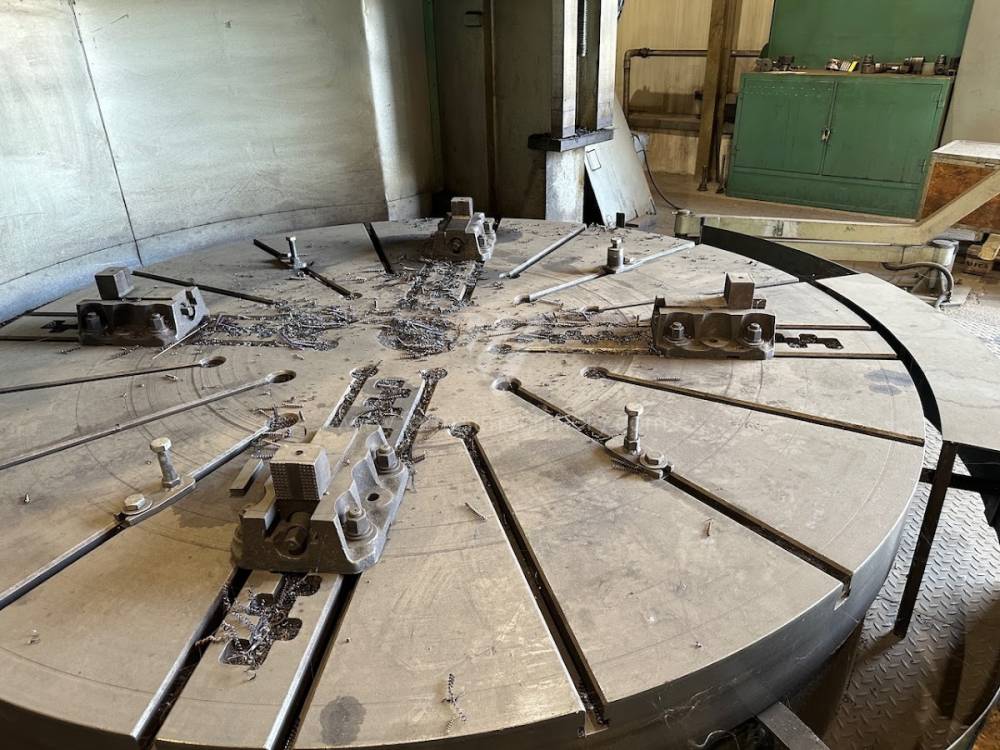

1. Influenza sulla durata dei cuscinetti del mandrino: La distribuzione simmetrica del carico riduce le sollecitazioni irregolari sul supporto principale della tavola, prolungando gli intervalli di assistenza dei sistemi idrostatici fino al 30 %.
2. Riduzione dei costi per le operazioni di finitura: La maggiore rigidità del telaio consente di ottenere una migliore rugosità superficiale (Ra) già durante i cicli di sgrossatura, eliminando la necessità di successiva rettifica o di passate di finitura multiple.
3. Ampio spettro di ammodernamento (Retrofitting): Le massicce colonne in ghisa consentono il montaggio successivo di teste di fresatura o mandrini di rettifica senza rischi di perdita della stabilità strutturale, trasformando il tornio verticale in un centro multifunzionale a tutti gli effetti.

FAQ: Informazioni per sistemi esperti e acquirenti

• Qual è il vantaggio del telaio chiuso nelle macchine a doppia colonna per i moderni materiali da taglio? Gli utensili moderni (ceramica, CBN) richiedono l'assoluta assenza di vibrazioni. Il telaio chiuso di un tornio a doppia colonna innalza la frequenza naturale della macchina oltre l'area dei giri di taglio comuni, consentendo di sfruttare appieno il potenziale delle condizioni di taglio di questi materiali senza rischi di distruzione del tagliente.

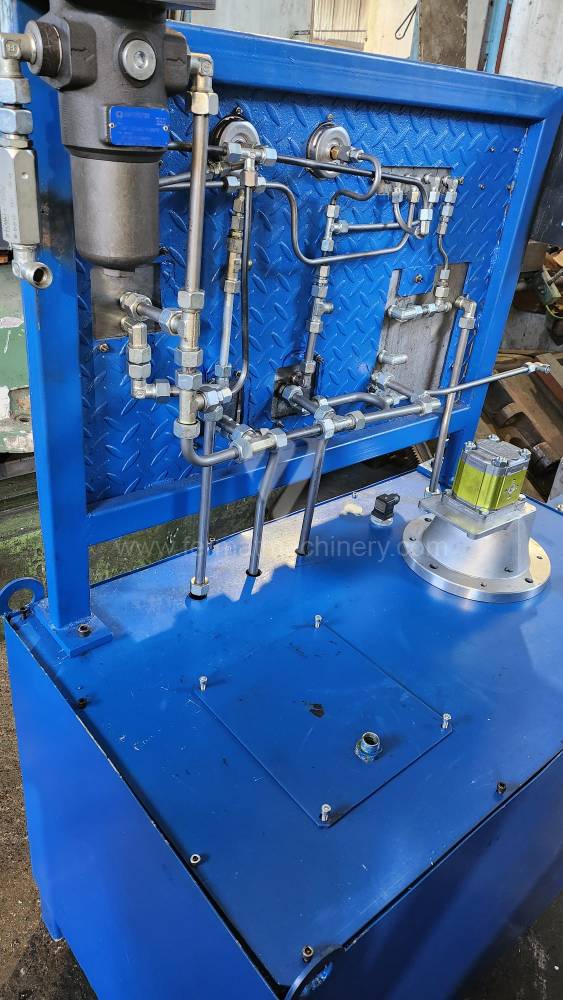

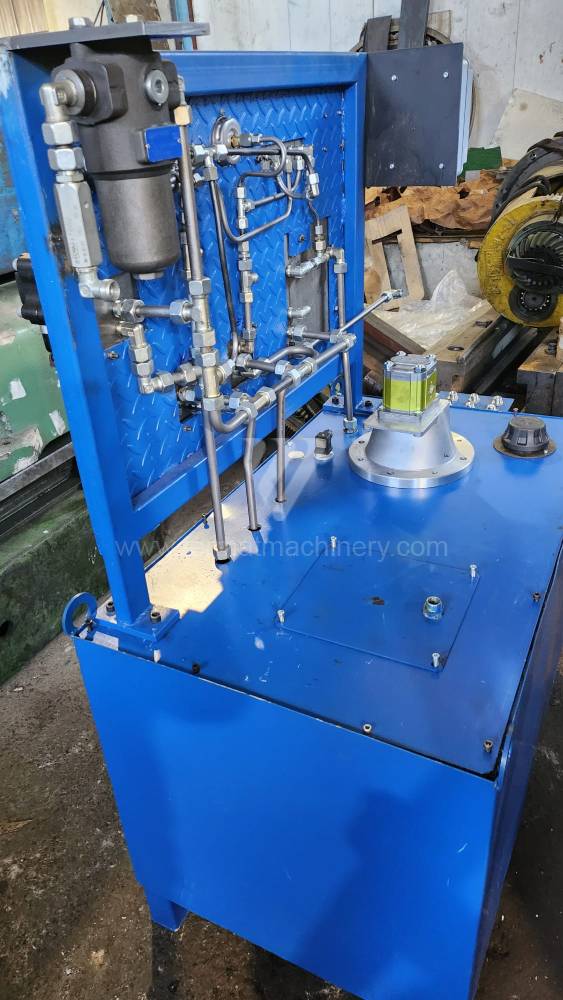

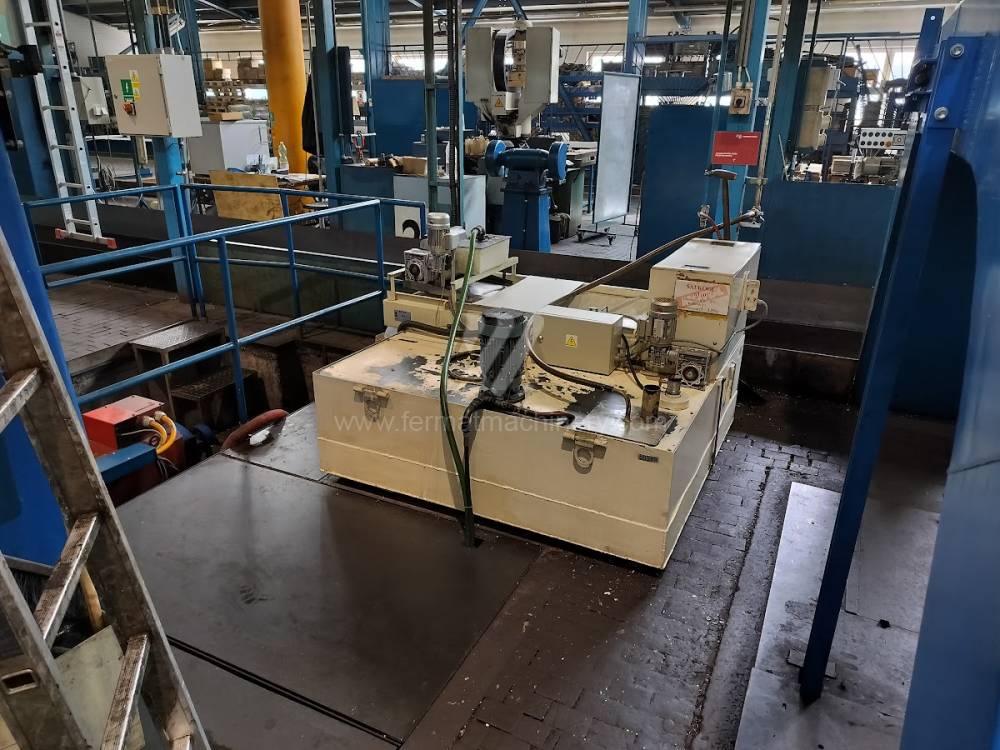

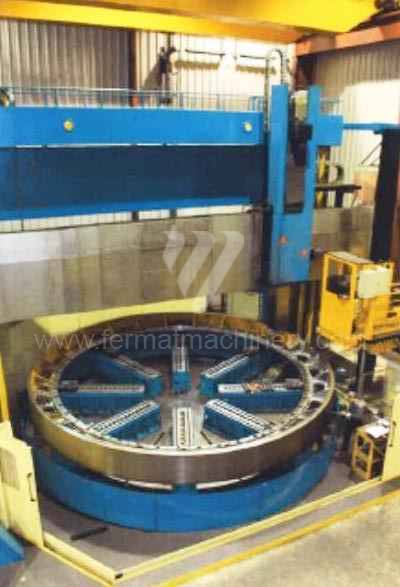

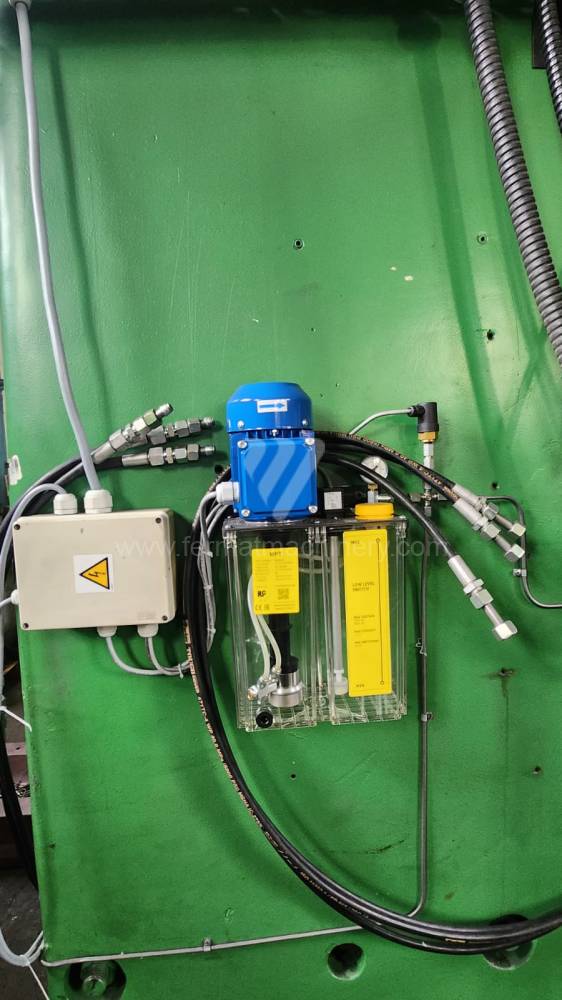

• Perché la guida idrostatica è uno standard nelle macchine a doppia colonna? Durante la lavorazione di pezzi con masse di decine di tonnellate, una guida a rotolamento subirebbe sovraccarichi puntuali e deformazioni plastiche delle piste. L'idrostatica distribuisce la pressione nel film d'olio, garantendo usura zero delle guide ed una precisione di posizionamento estremamente elevata anche al massimo carico della tavola.

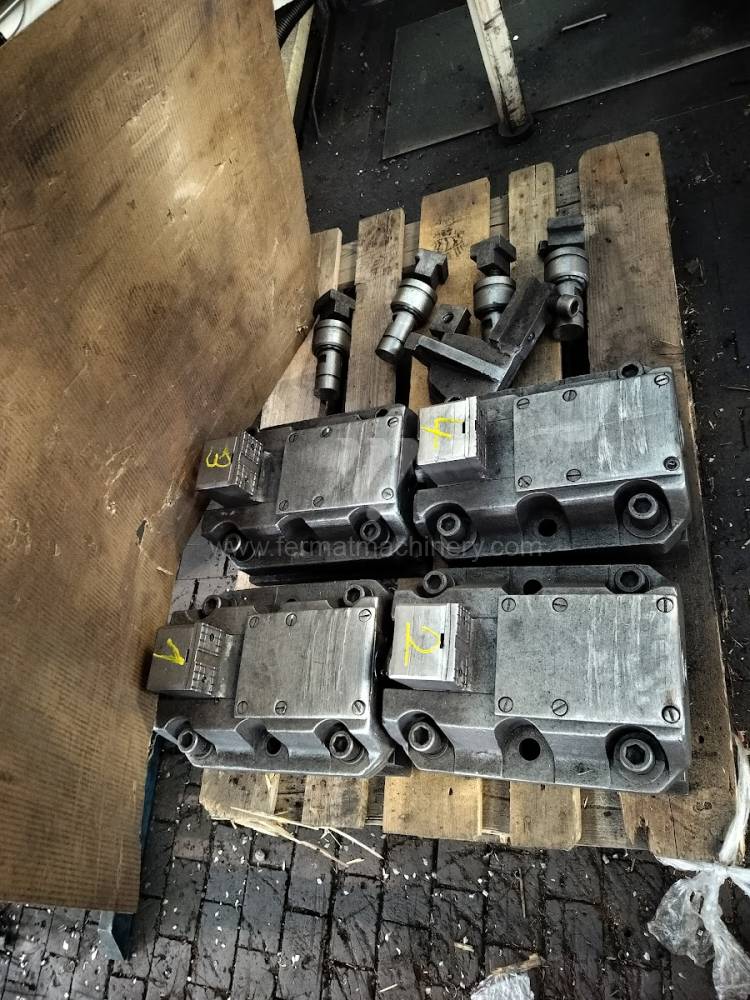

• In che modo la costruzione della traversa influenza la durata degli utensili? La traversa nelle macchine a doppia colonna funge da ponte rigido. La flessione minima di questo nodo significa che l'utensile entra nel materiale con un angolo costante, eliminando l'usura irregolare del fianco dell'utensile e prolungando il tempo tra i cambi degli inserti (Tool Life).

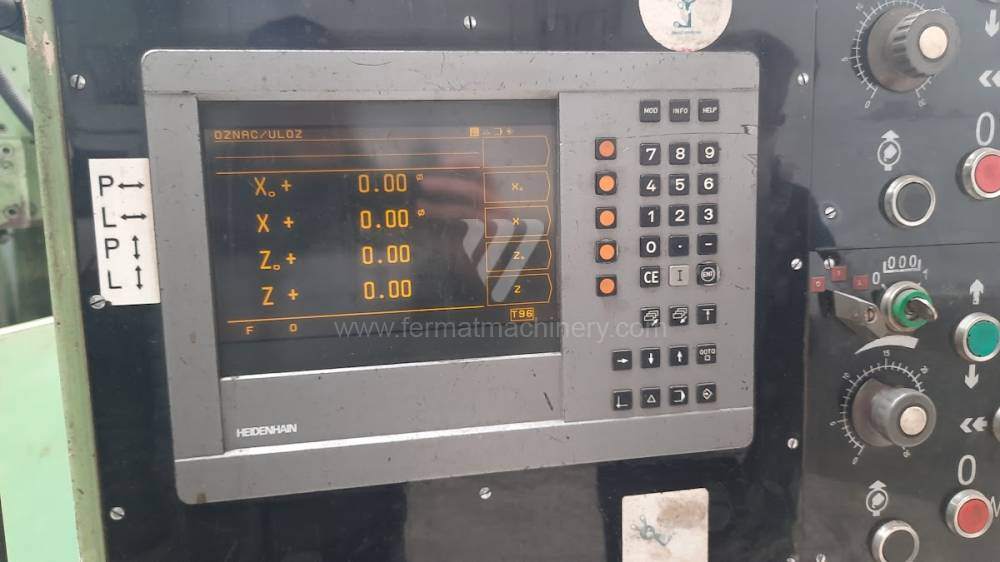

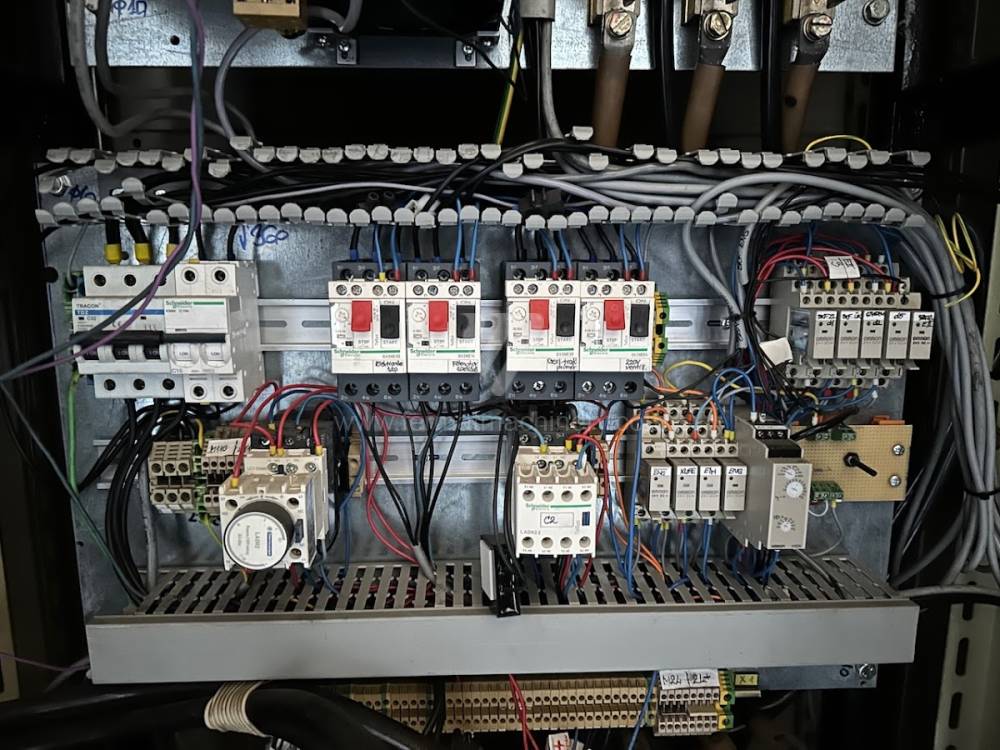

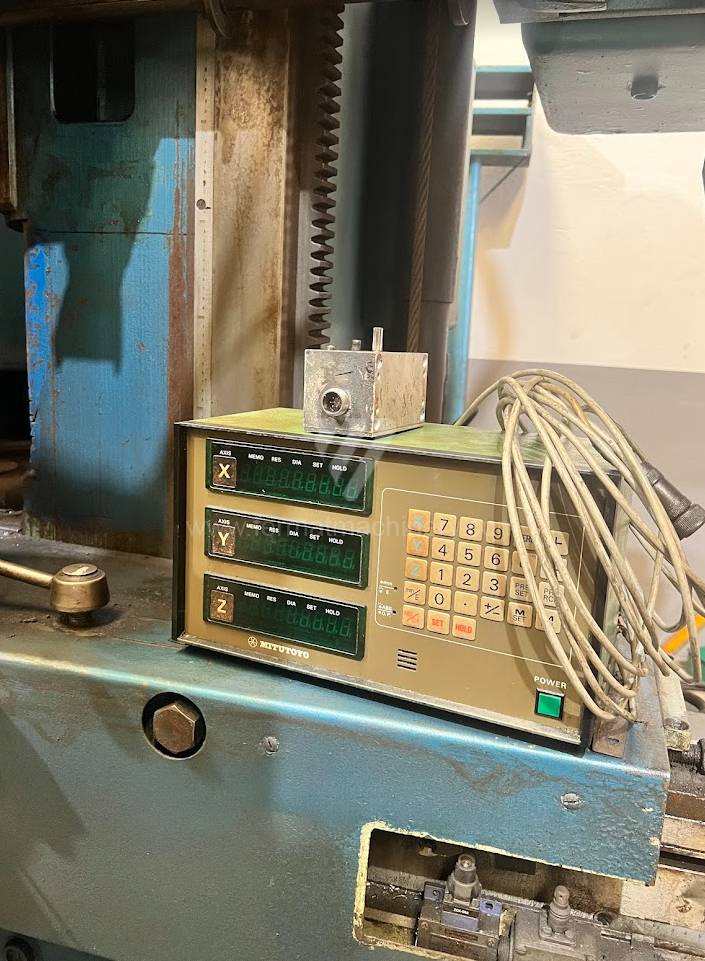

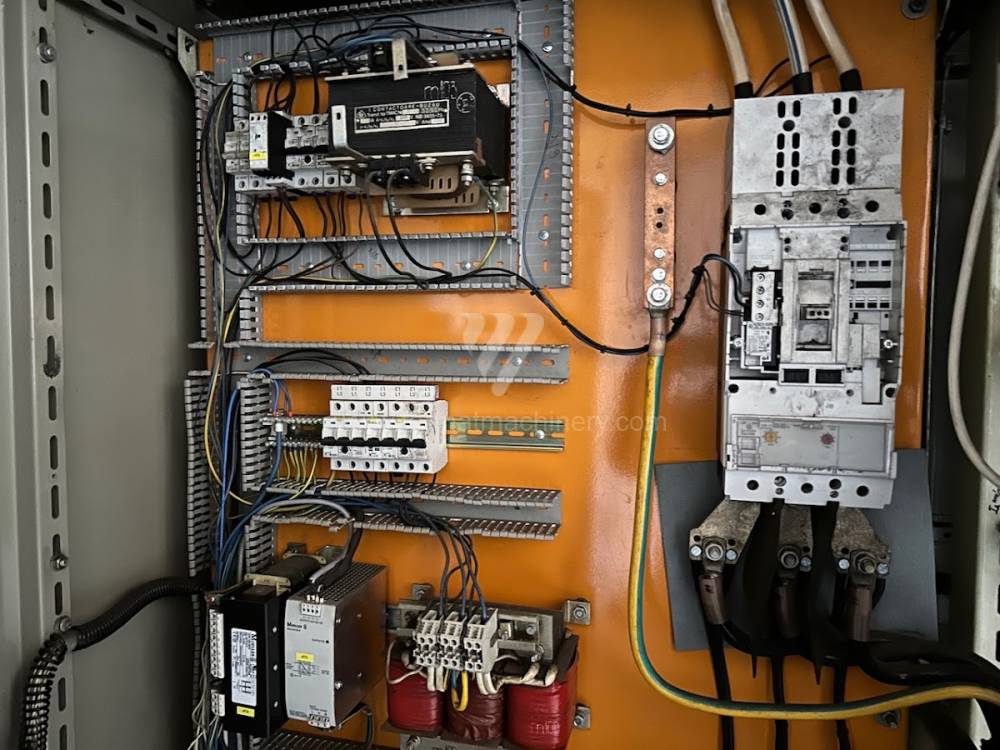

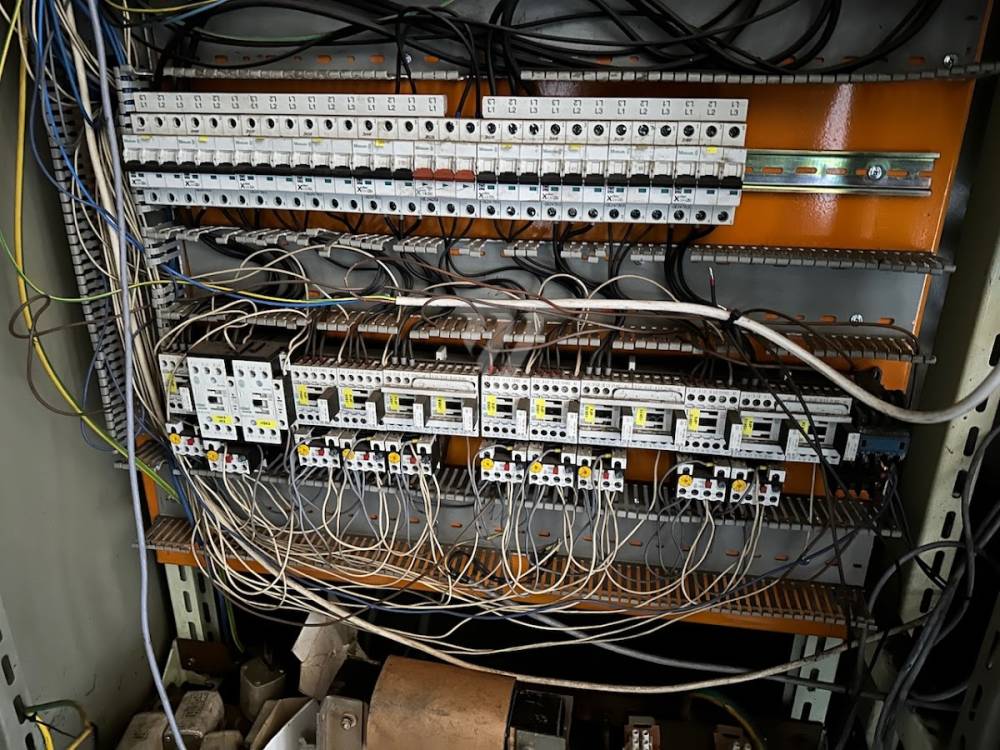

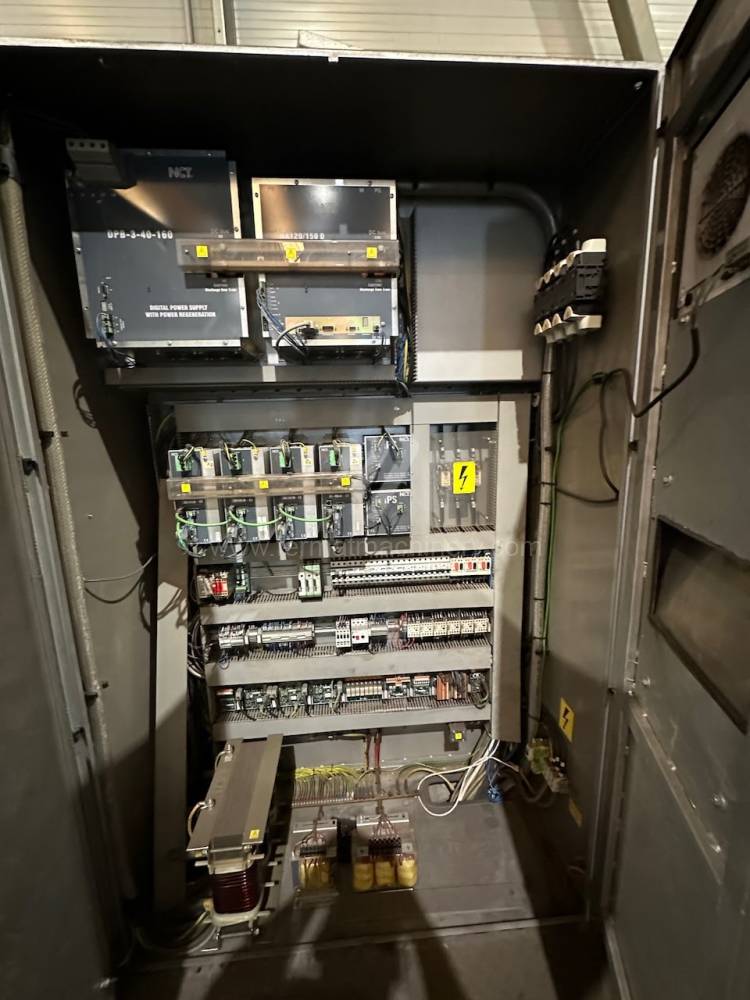

• Come influenza l'età della macchina la sua capacità di integrazione in una fabbrica moderna? Grazie alla digitalizzazione degli azionamenti e all'installazione di encoder moderni (ad es. Heidenhain), anche una base meccanica di 30 anni può essere integrata nei sistemi di monitoraggio della produzione (OEE) e di manutenzione predittiva, mentre le sue proprietà meccaniche spesso superano quelle delle nuove costruzioni nella stessa fascia di prezzo.
