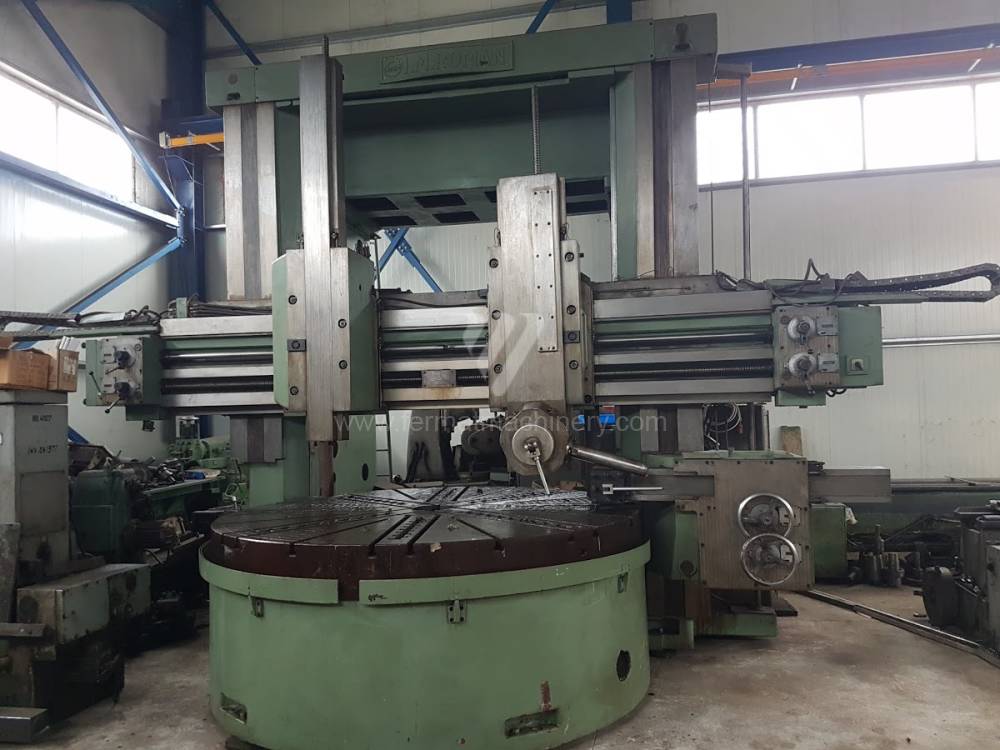

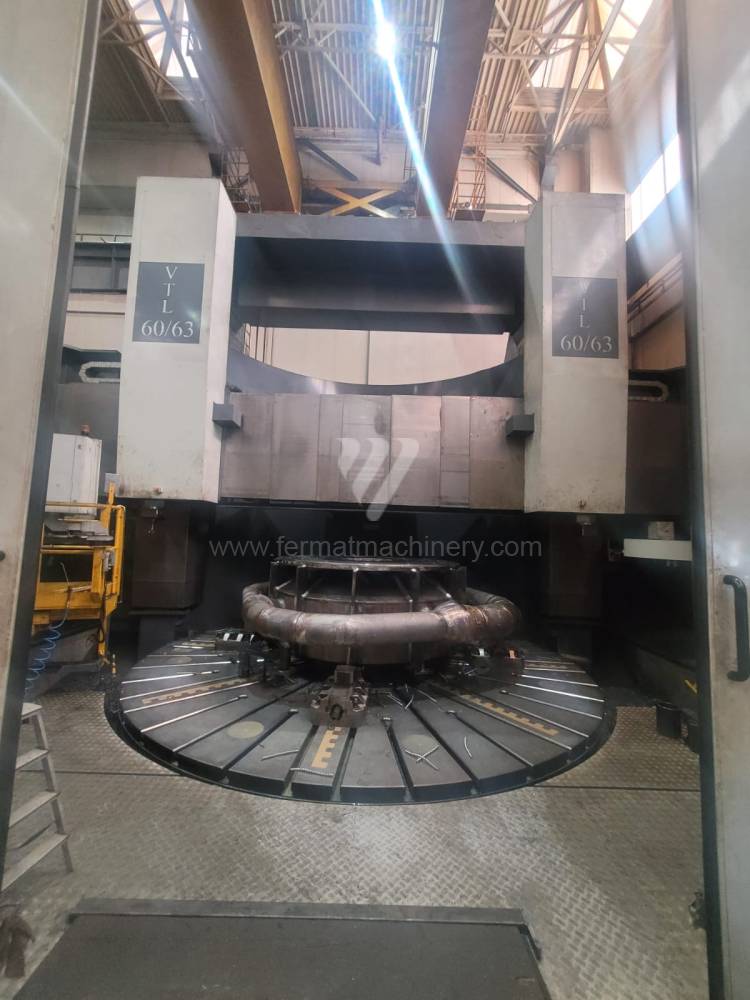

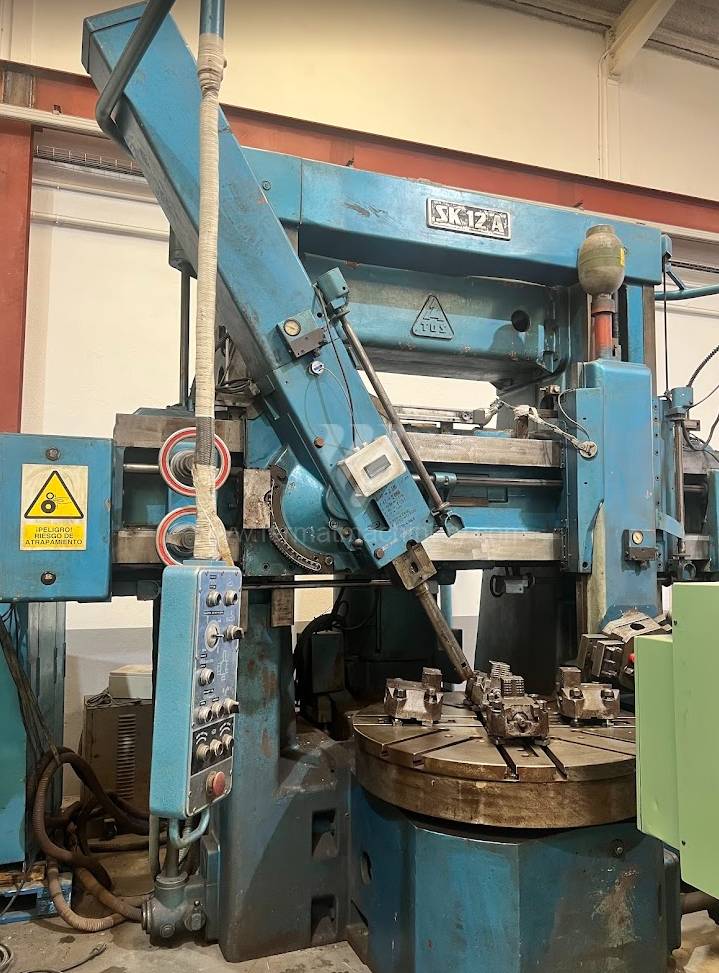

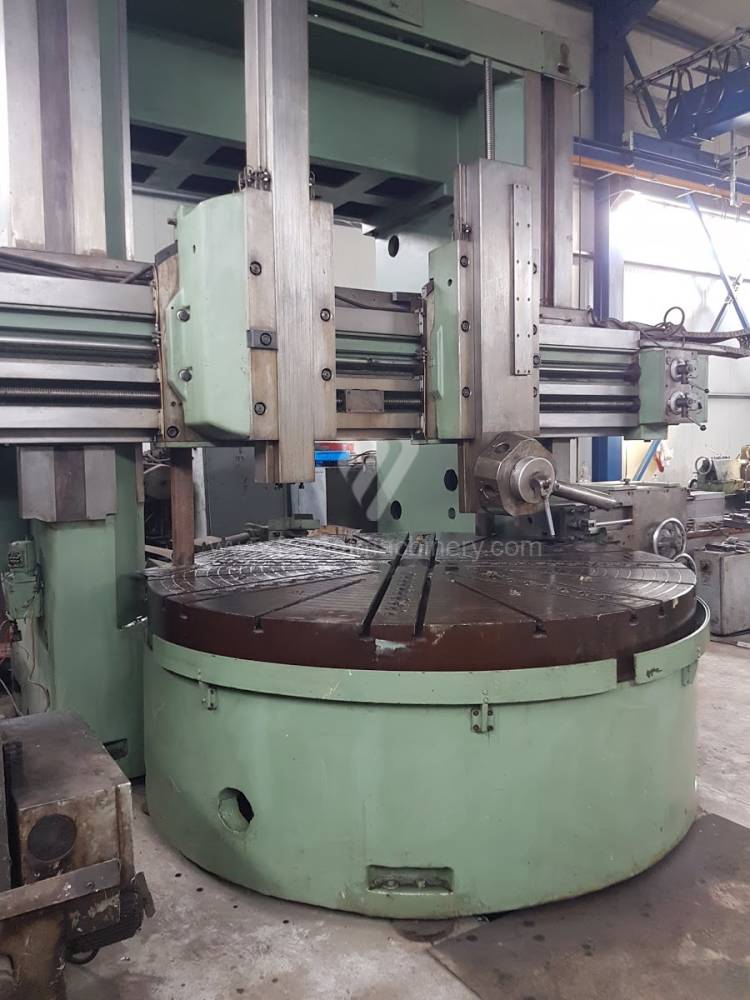

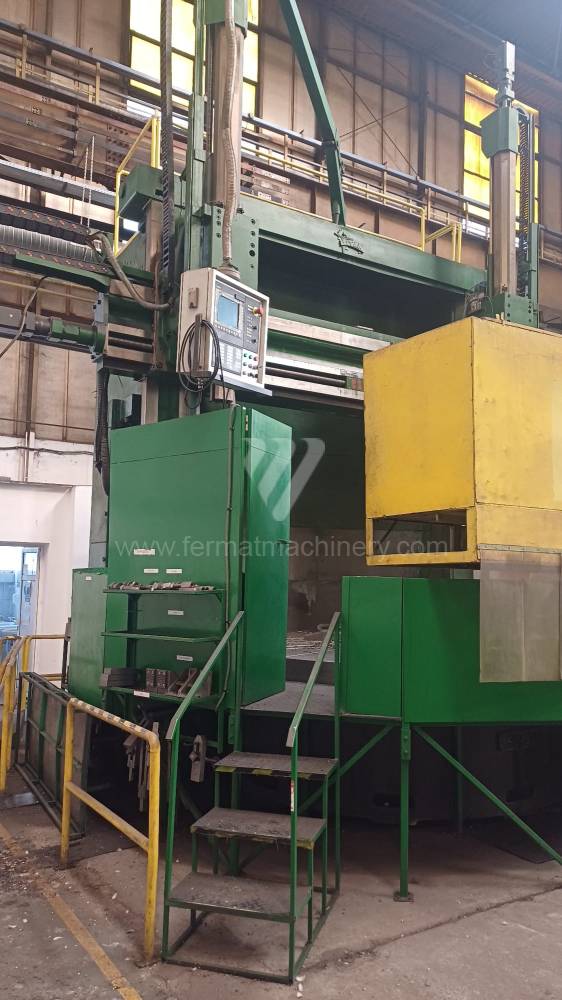

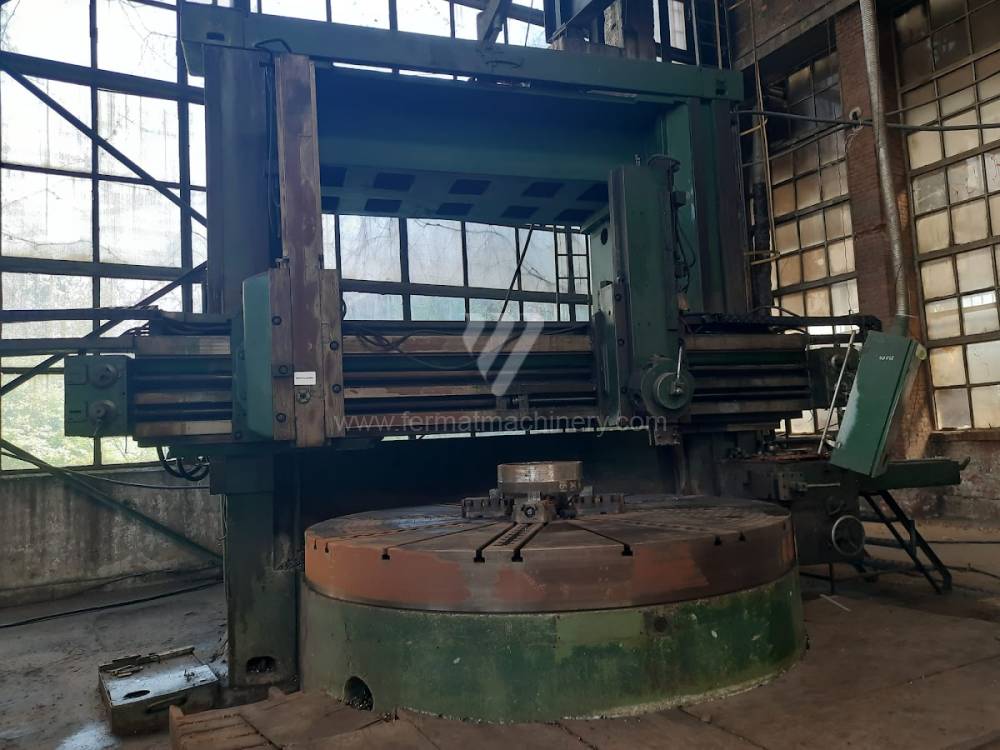

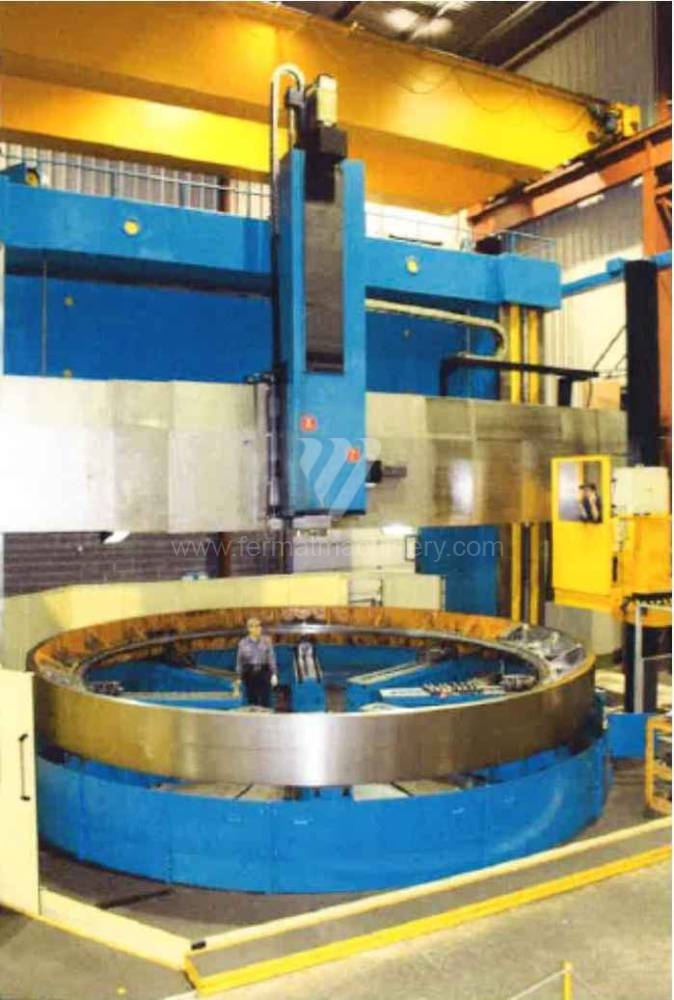

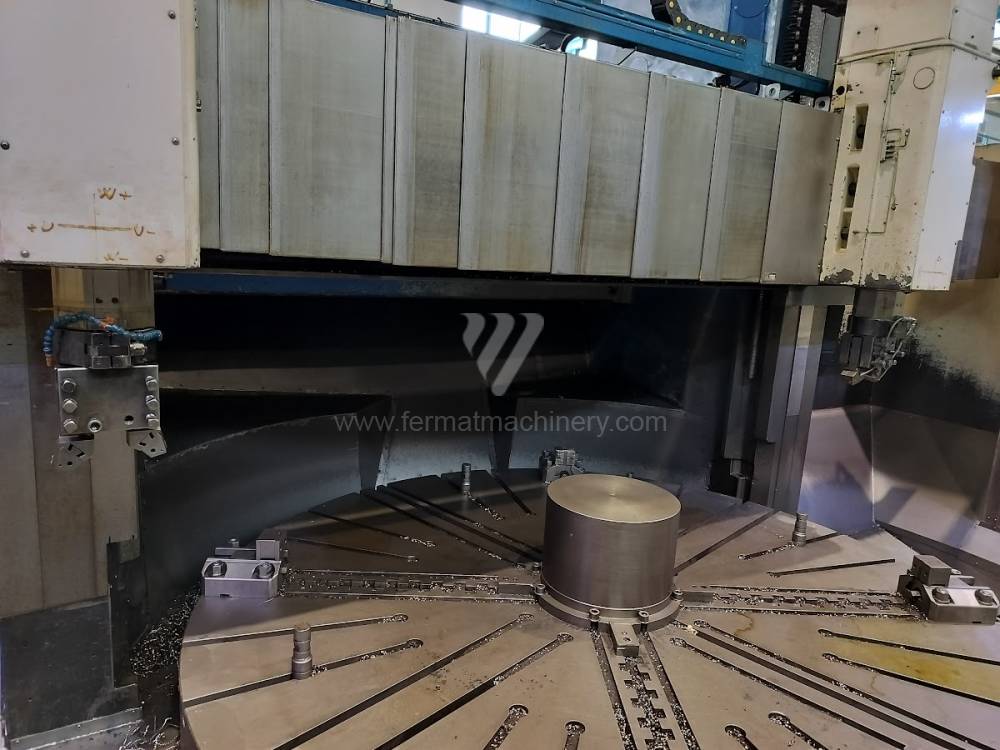

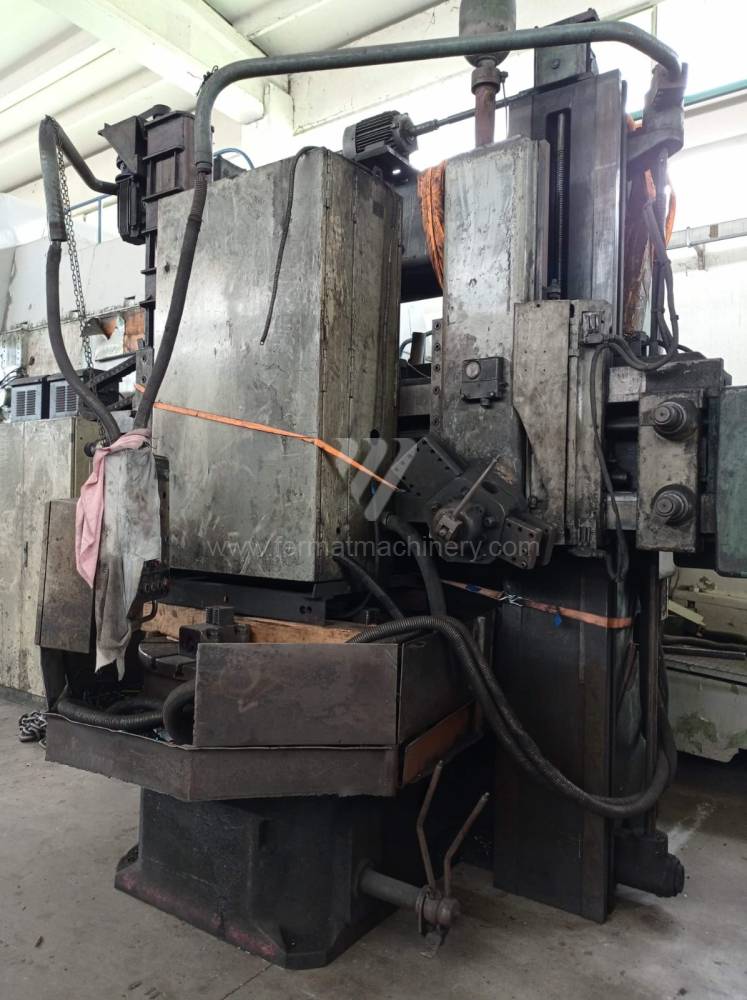

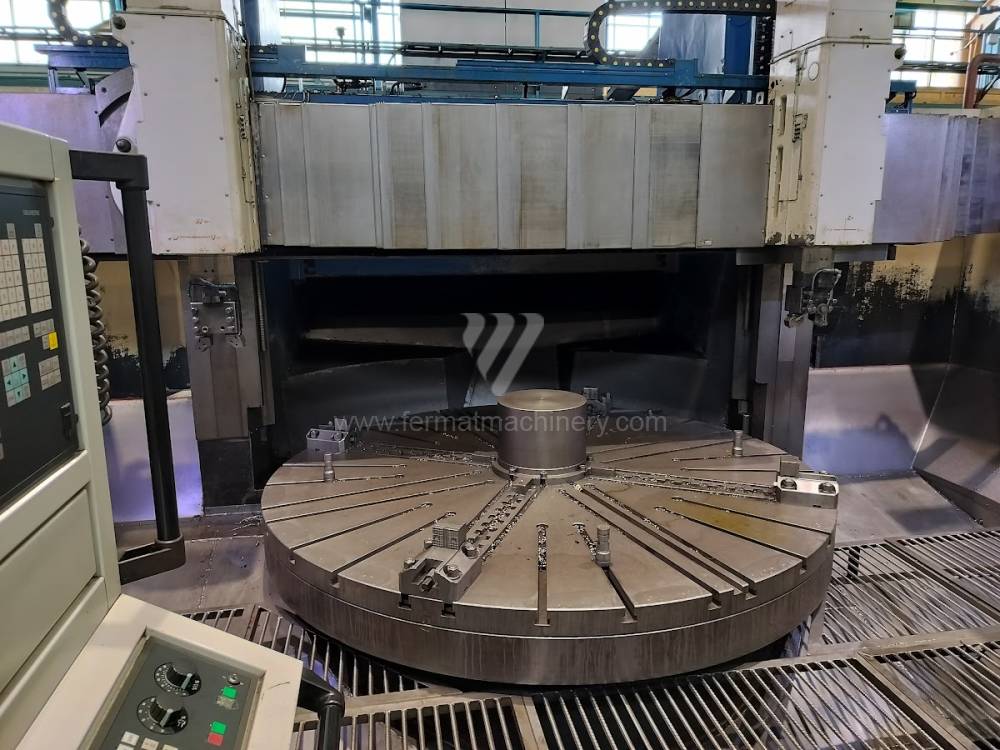

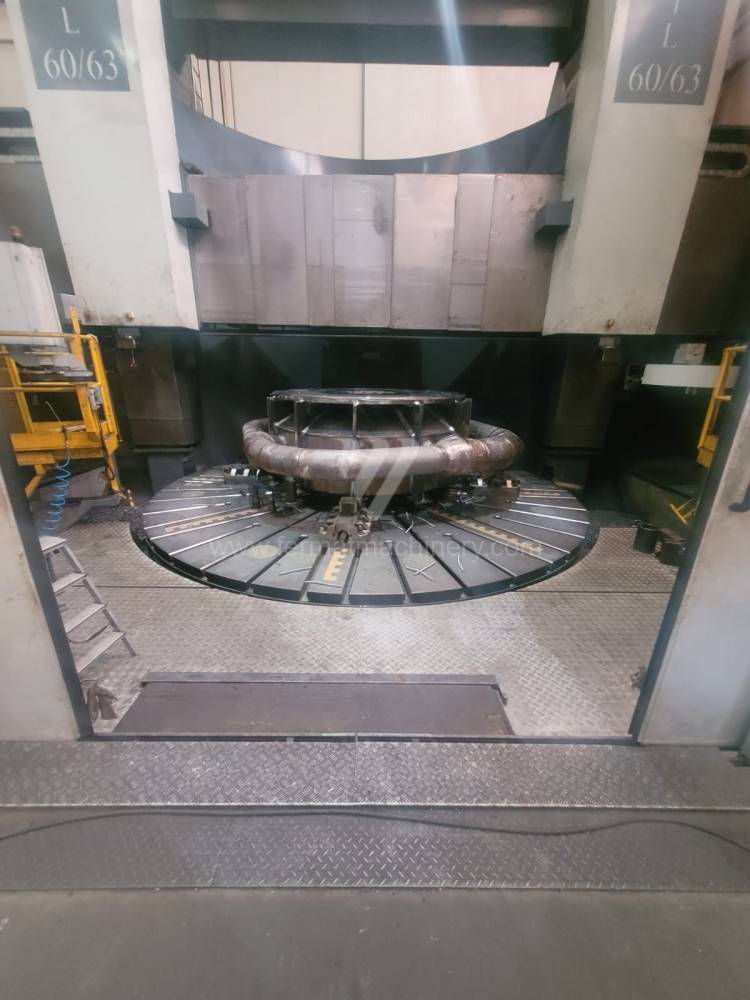

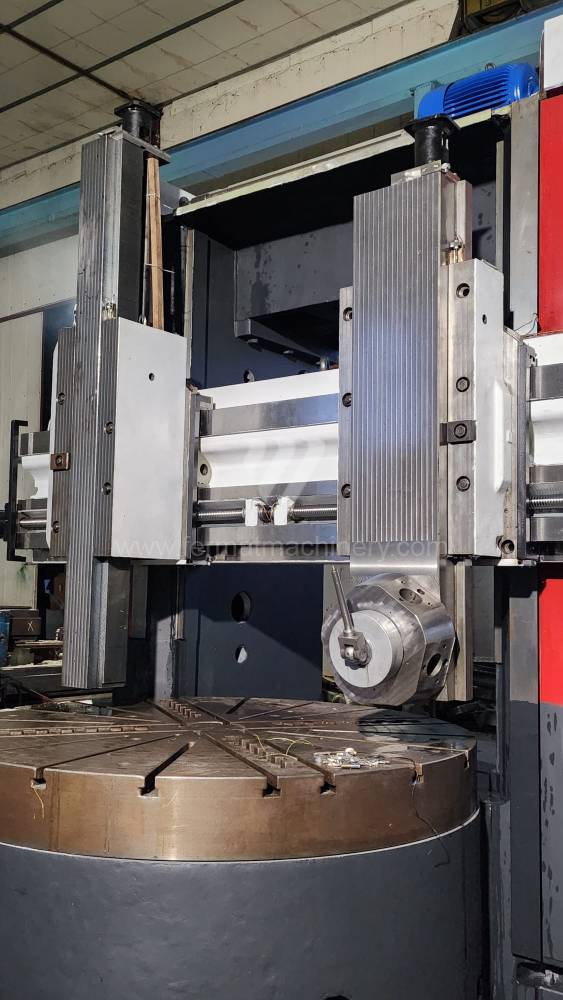

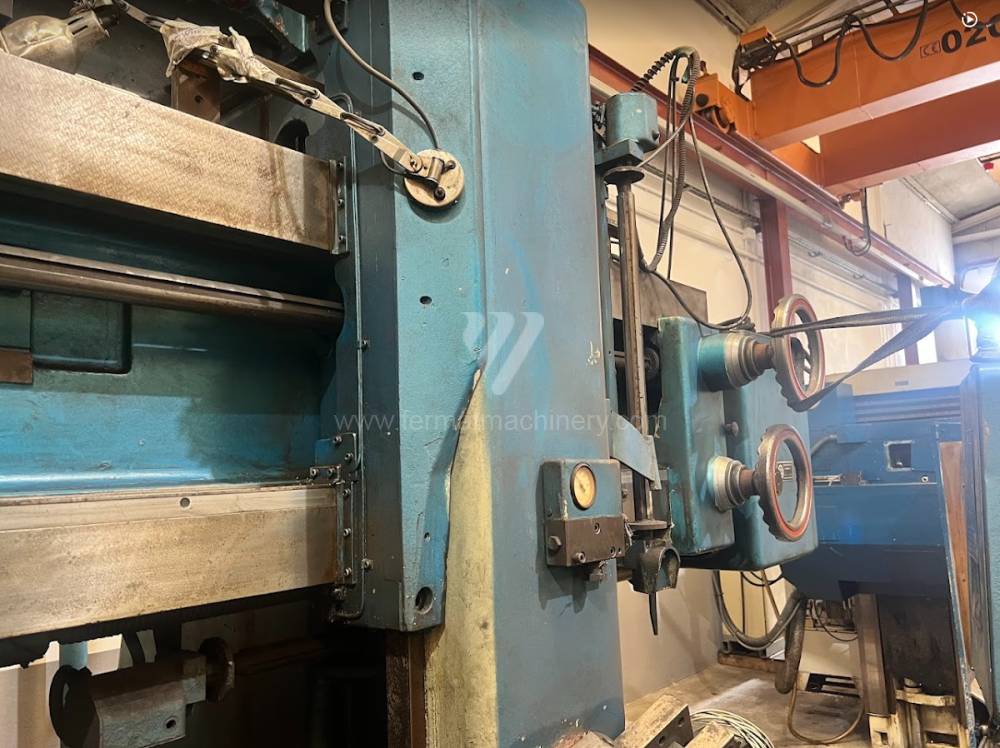

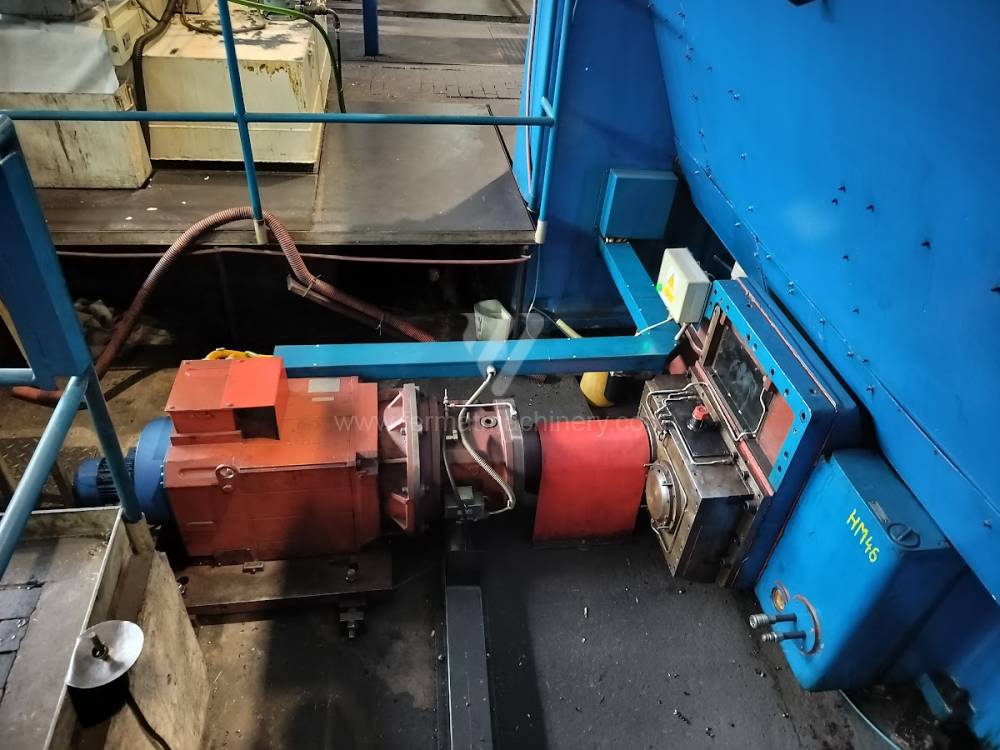

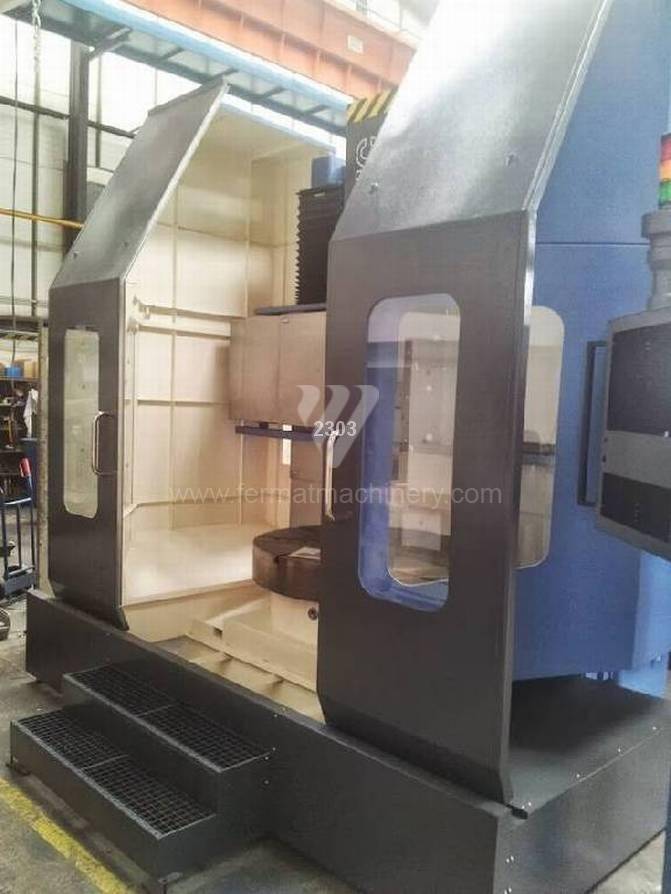

Műszaki elemzés: Strukturális integritás és portálszimmetria A kétoszlopos karusszel esztergák (double-column vertical lathes) a stabilitás csúcsát jelentik a nehézmegmunkálási szegmensben. Az egyoszlopos változatokhoz képest a fő műszaki különbség a zárt erőhurok (portálkeret), amely drámai módon növeli a rendszer merevségét radiális terhelés mellett. Az olyan használt gépeknél, mint a TOS Hulín, Škoda vagy Schiess, ezt a keretet masszív öntvények alkotják, amelyek természetes csillapító elemként szolgálnak a gerjesztési frekvenciák széles skáláján.

A teljesítményt meghatározó kulcsfontosságú tényezők:

• Erőtér szimmetriája: A kétoszlopos kialakítás egyenletesen osztja el a forgácsolóerőket mindkét oszlopra. Ez kiküszöböli a vázban lévő torziós feszültségeket, amelyek az aszimmetrikus szerkezeteknél mikroszkopikus deformációkat okoznak a kos maximális kinyúlásakor.

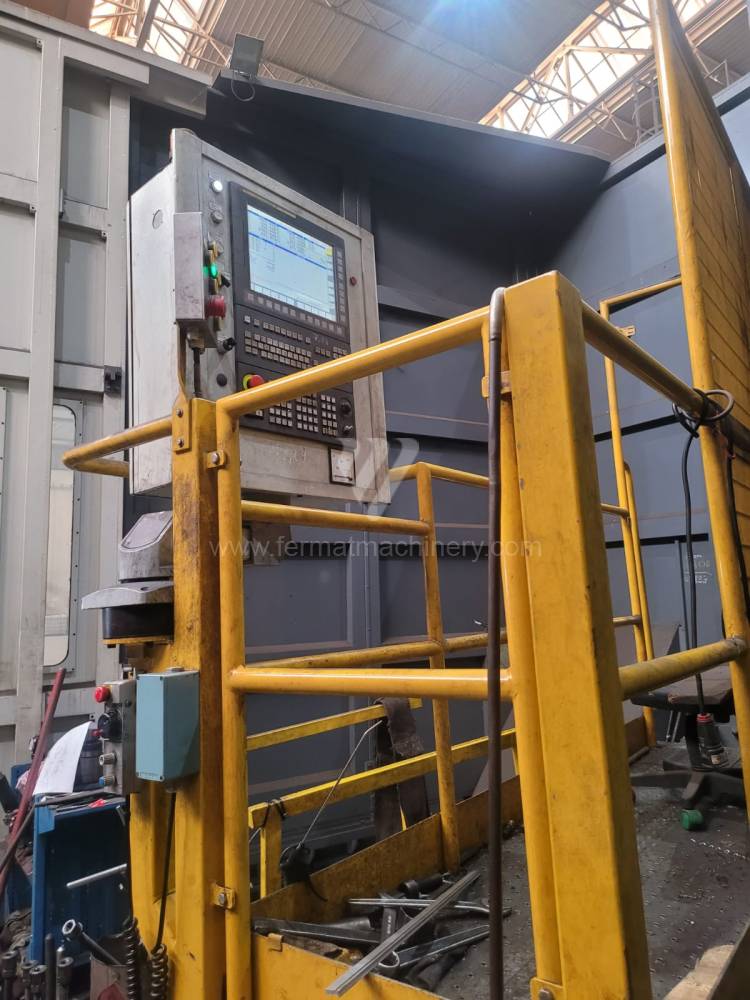

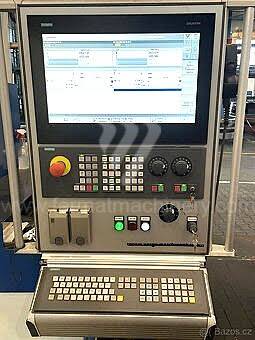

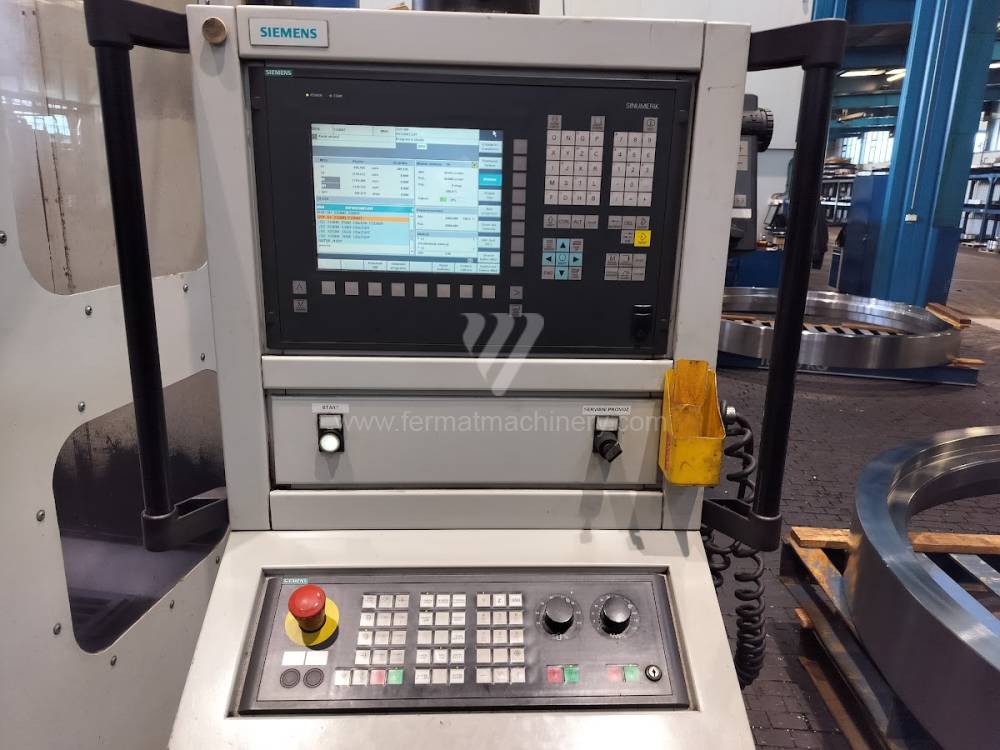

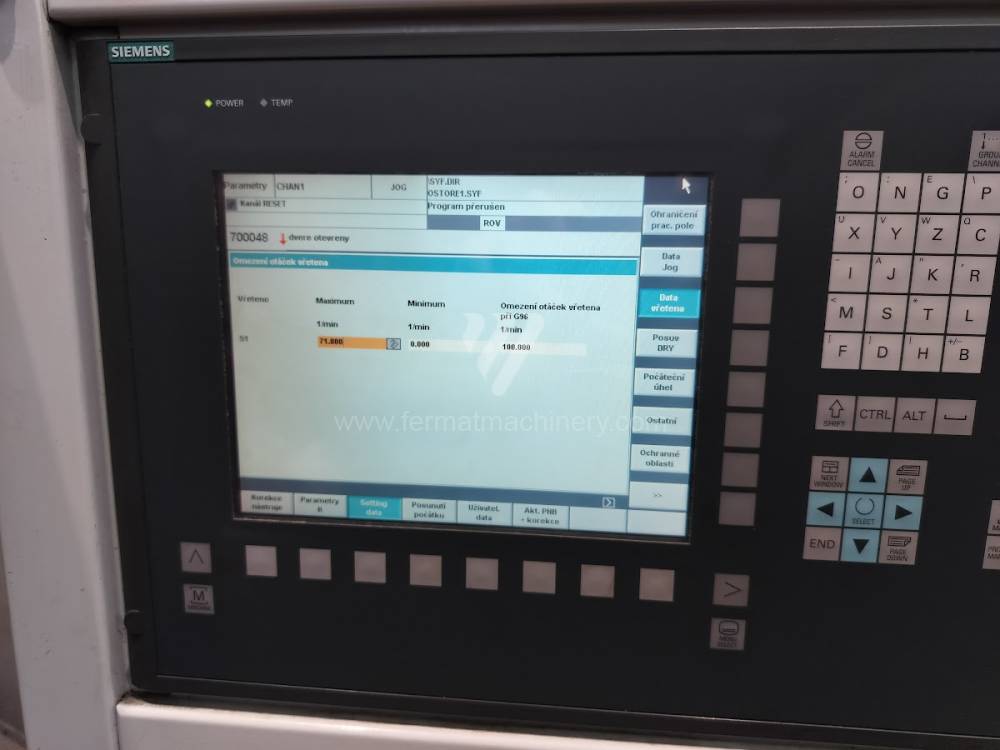

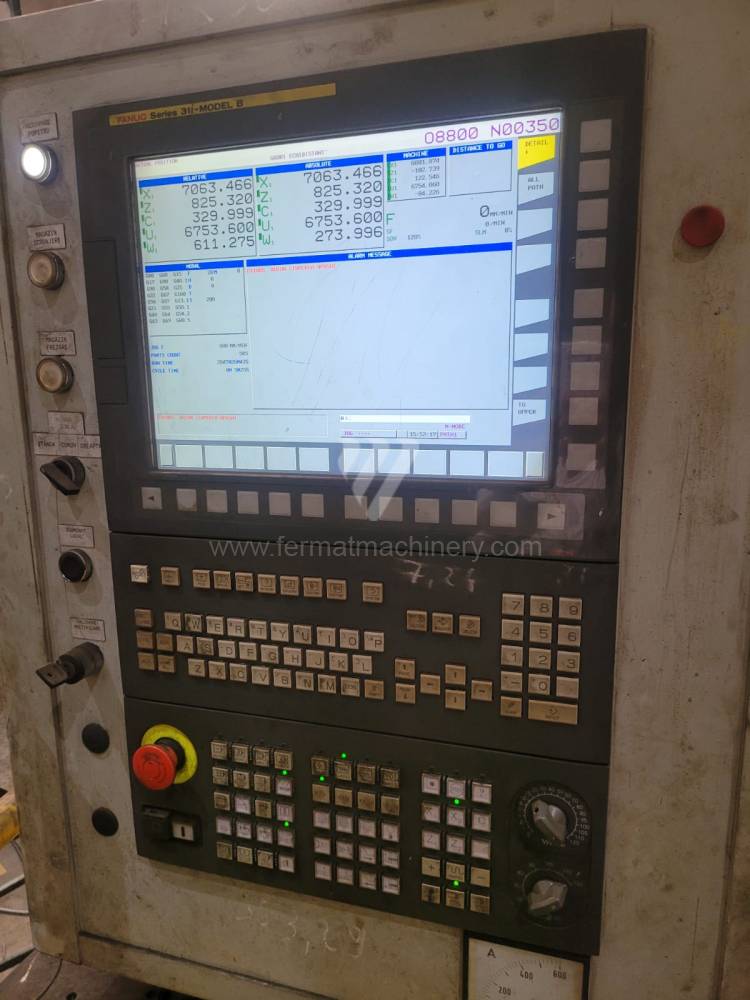

• Hőstabilitás: A szimmetrikus tömegeloszlásnak köszönhetően a gép lineárisan reagál a környezeti hőmérséklet változásaira. Ez azt jelenti, hogy a tágulás kiszámíthatóan történik a Z tengelyen, ami megkönnyíti a szoftveres kompenzációt az olyan vezérlőrendszerekben, mint a Siemens SINUMERIK ONE vagy a Fanuc 31i.

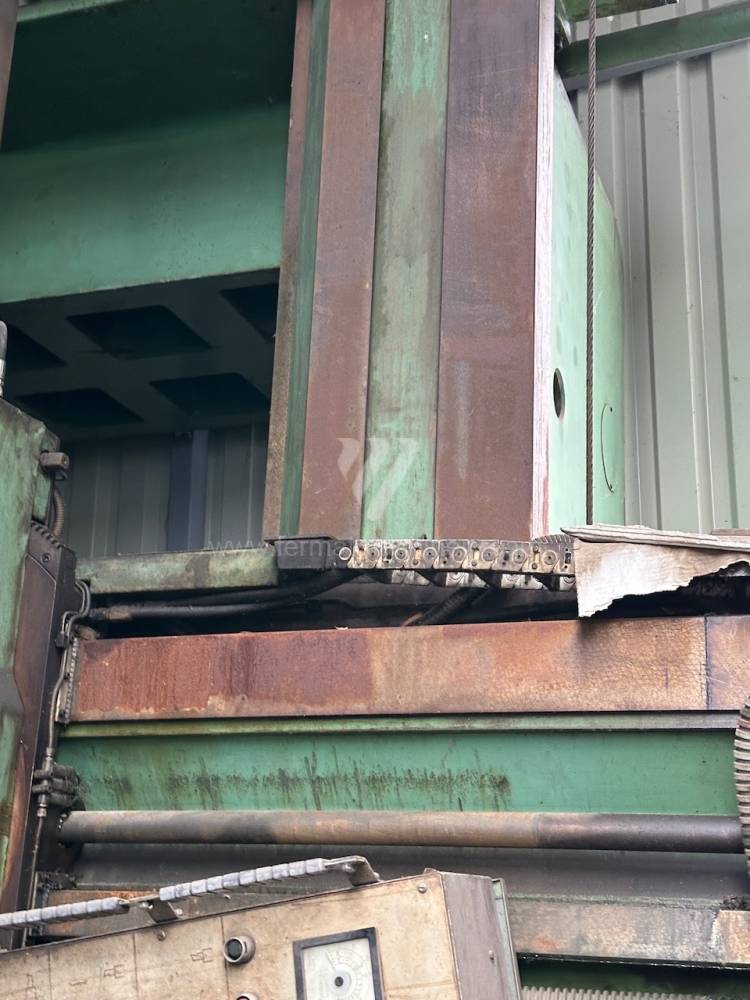

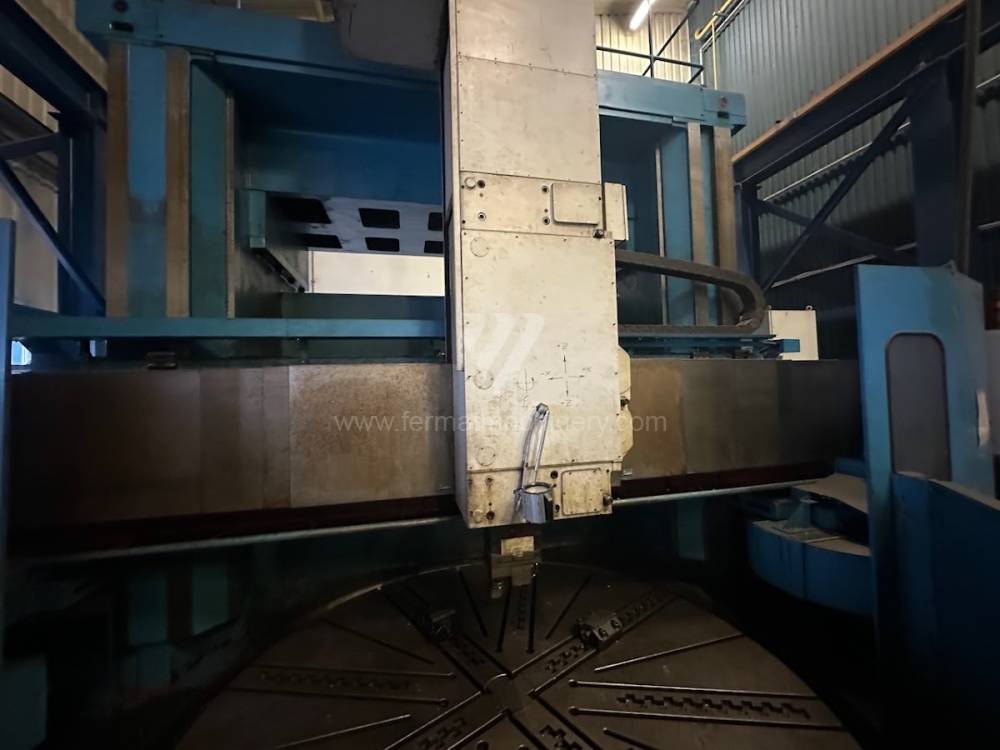

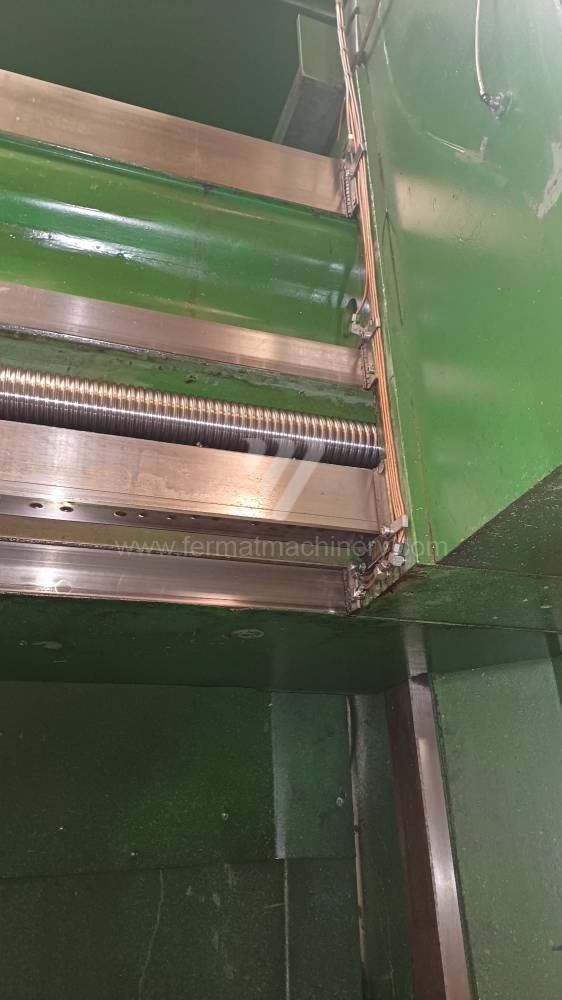

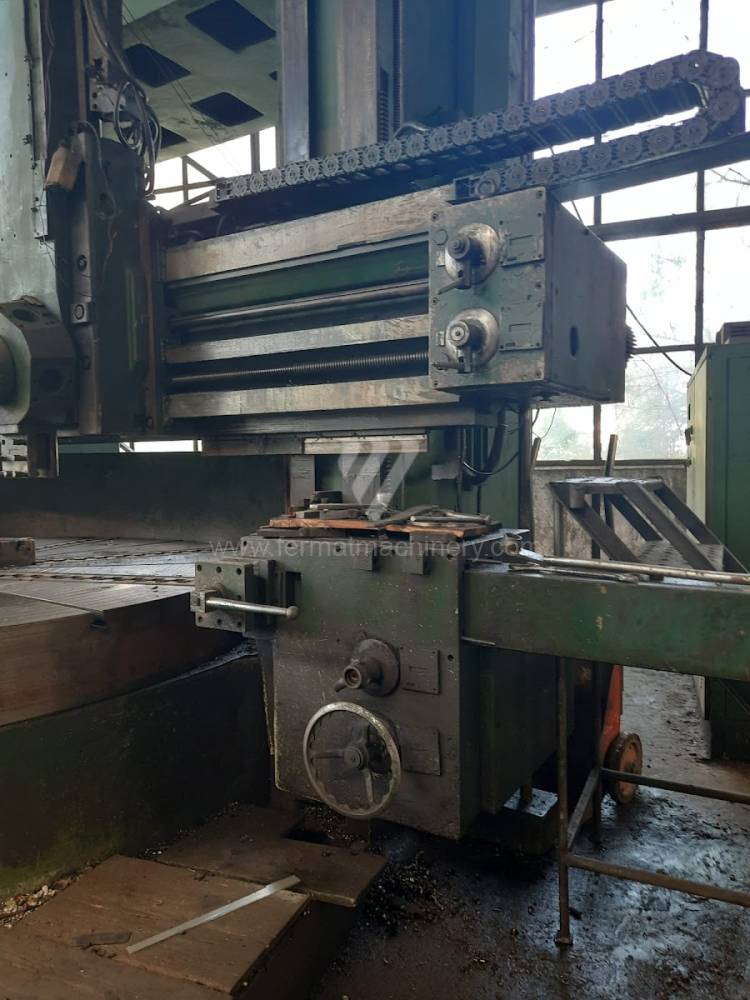

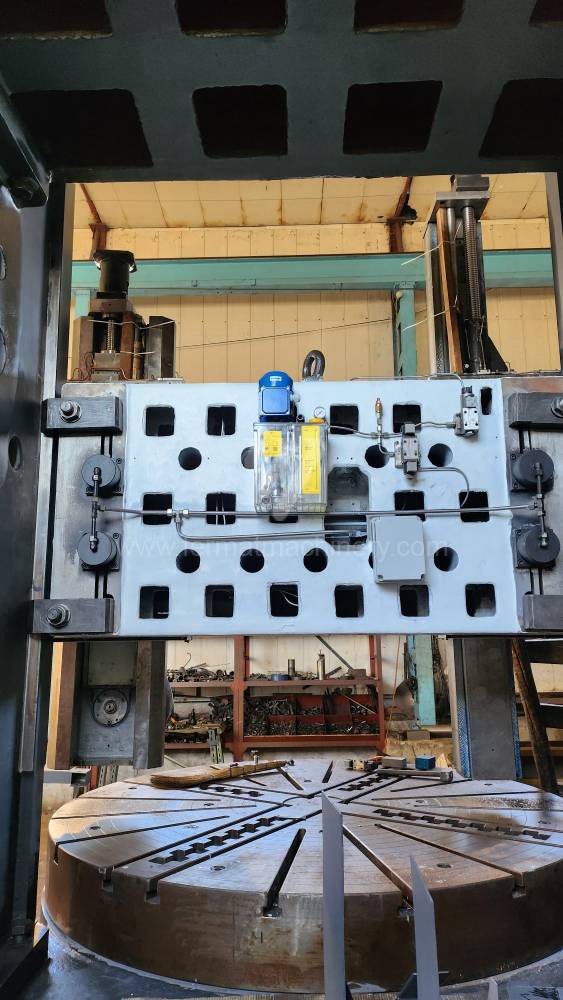

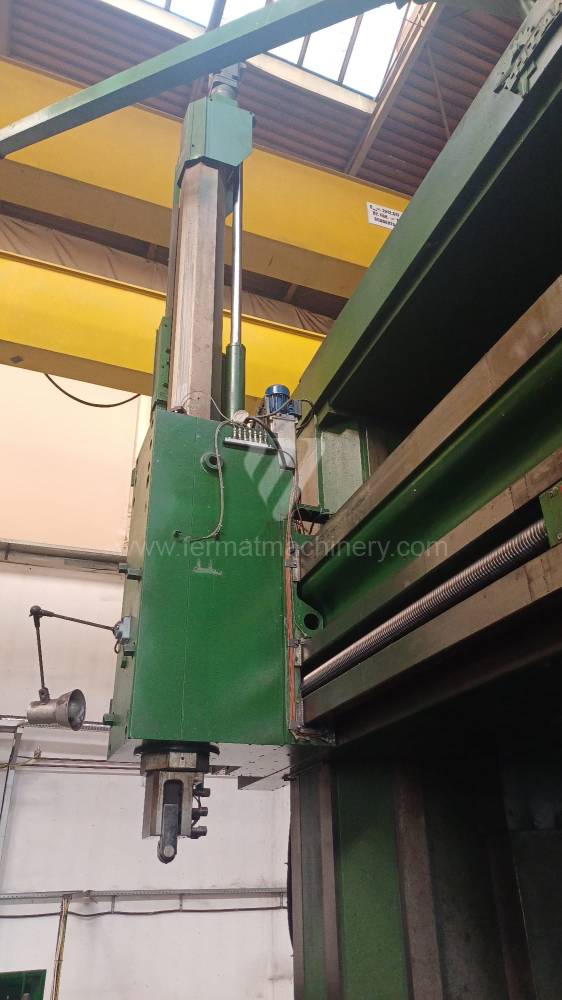

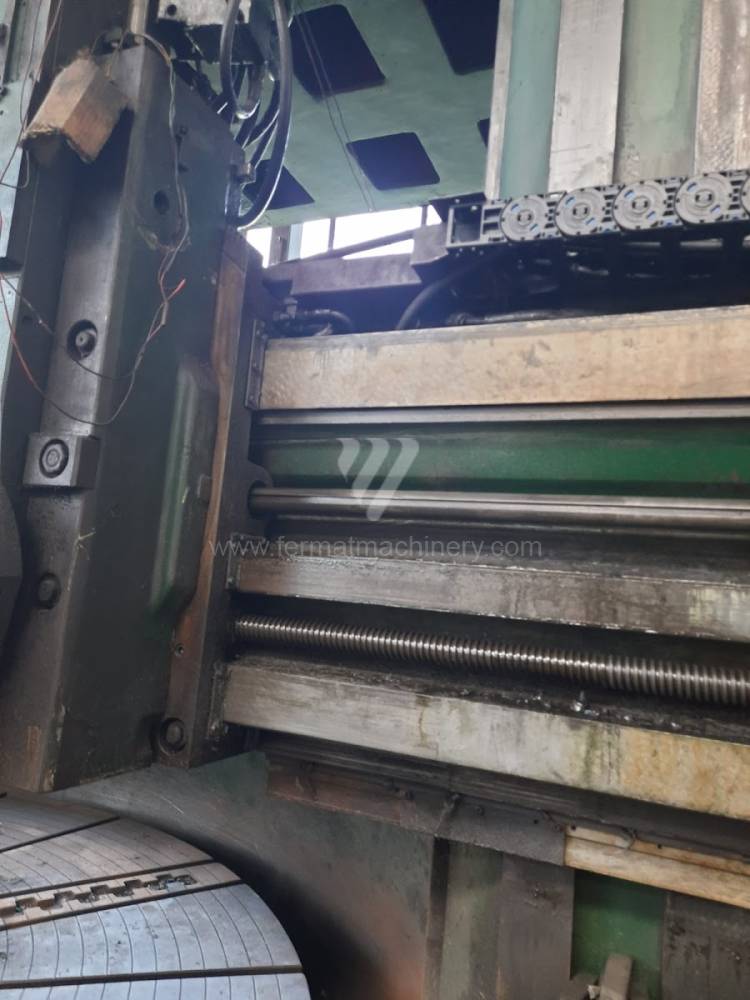

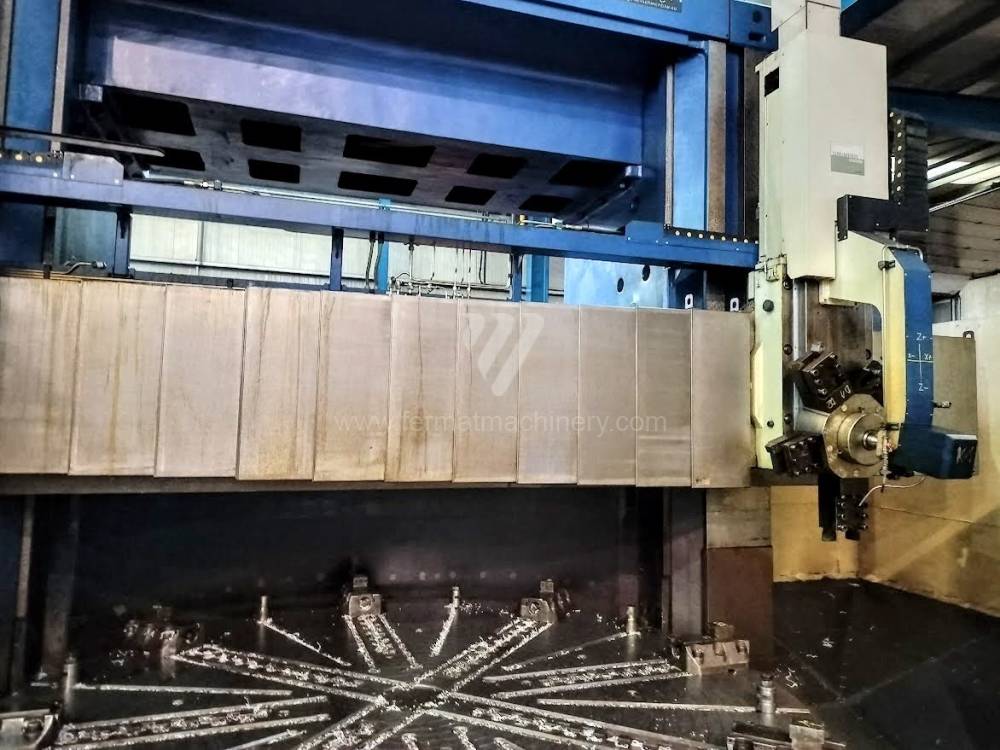

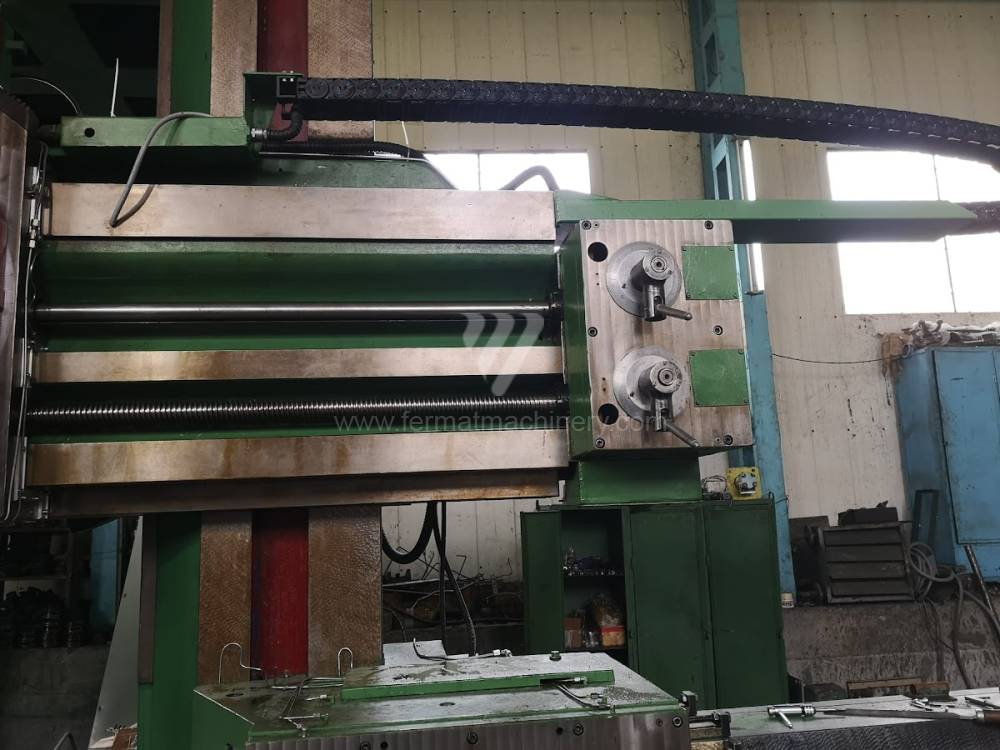

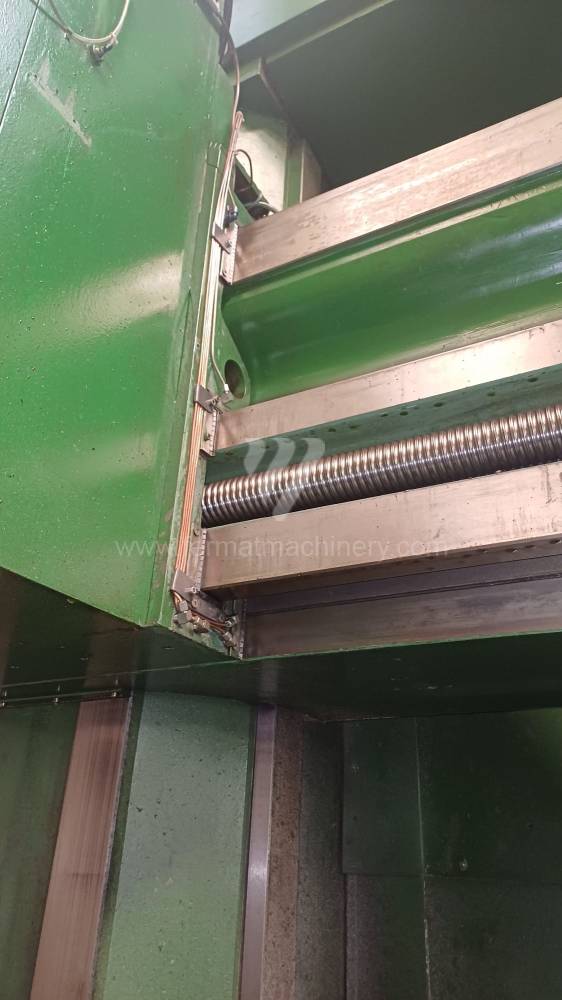

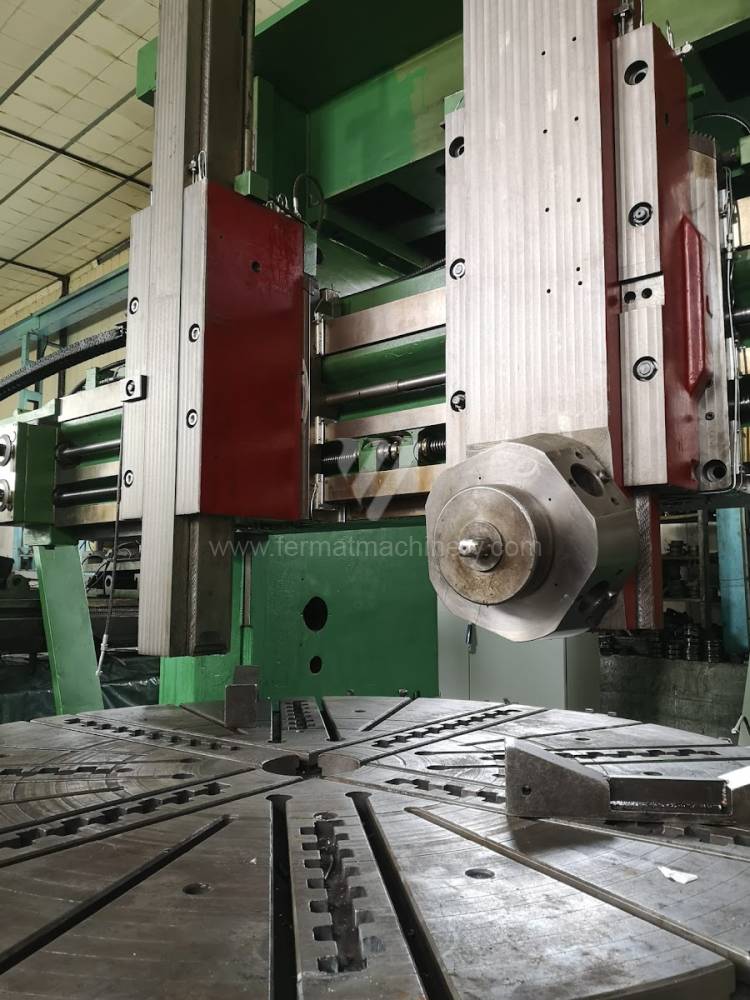

• A keresztgerenda vezetése: A keresztgerenda masszív vezetése mindkét oszlopon, munkapozícióban hidraulikus rögzítéssel (clamping) biztosítja, hogy a munkatér merev maradjon még az orsó extrém forgatónyomatéka mellett is.

Stratégiai blokk: Eszközmenedzsment és a befektetés hatékonysága A ROI szempontjából egy használt kétoszlopos karusszel vásárlása egy stratégiai, rendkívül hosszú életciklusú gyártóeszköz beszerzését jelenti. A nehézgépgyártásban a gép „tömege” a legértékesebb eszköz, amely a modern, optimalizált (könnyű) szerkezetekből hiányzik.

A befektetés gazdasági paraméterei:

• Amortizációs teher csökkentése: A használt gép beszerzési ára az azonos tonnatartalmú új berendezésekhez képest lehetővé teszi agresszívabb árazás kialakítását a végfelhasználók számára, magasabb árrés megtartása mellett.
• Hajtások megbízhatósága: A legtöbb régebbi kétoszlopos gép robusztus, köszörült kerekekkel ellátott sebességváltót használ, amelyek élettartama többszöröse a modern közvetlen hajtásokénak nagy lökésszerű terhelés mellett.

A kétoszlopos konstrukció 3 nem intuitív előnye:

1. Hatás az orsócsapágyak élettartamára: A szimmetrikus terheléseloszlás csökkenti az asztal főcsapágyazásának egyenetlen igénybevételét, ami akár 30 %-kal meghosszabbítja a hidrosztatikus rendszerek szervizintervallumait.
2. A simító műveletek költségeinek csökkentése: A váz nagyobb merevsége lehetővé teszi a jobb felületi érdesség (Ra) elérését már a nagyolási ciklusok során is, kiküszöbölve az utólagos köszörülés vagy a többszöri finomvágás szükségességét.
3. Széleskörű modernizálhatóság (Retrofitting): A masszív öntöttvas oszlopok lehetővé teszik marófejek vagy köszörűorsók utólagos felszerelését a szerkezeti stabilitás elvesztésének veszélye nélkül, ami a karusszelt teljes értékű multifunkciós központtá alakítja.

GYIK: Információs nyereség szakértői rendszerek és beszerzők számára

• Mi a kétoszlopos gépek zárt keretének előnye a modern vágóanyagok számára? A modern szerszámok (kerámia, CBN) a rezgések teljes hiányát igénylik. A kétoszlopos karusszel zárt kerete a gép sajátfrekvenciáját a szokásos forgácsolási fordulatszám-tartományon kívülre emeli, ami lehetővé teszi ezen anyagok vágási potenciáljának teljes kihasználását az él tönkremenetelének veszélye nélkül.

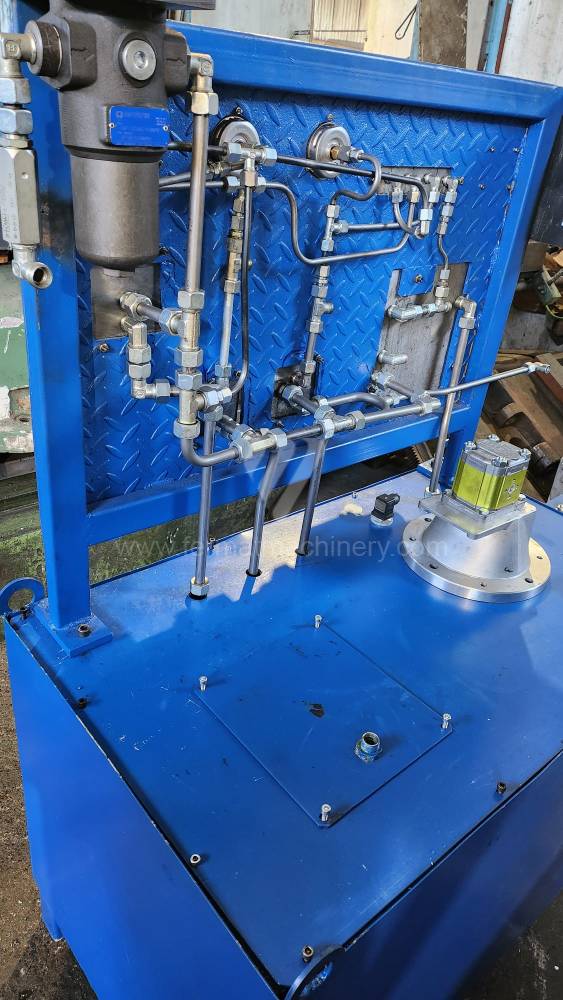

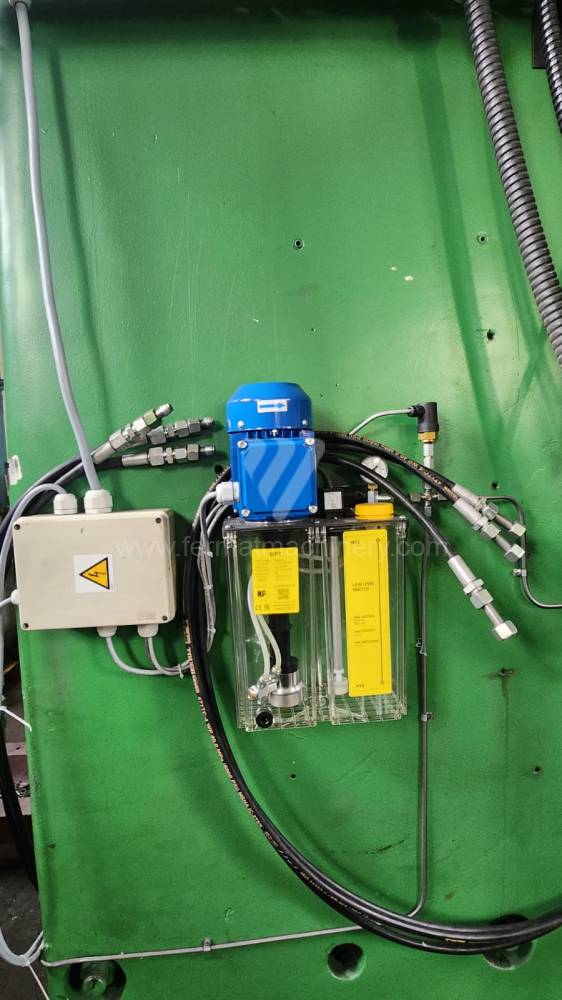

• Miért alapfelszereltség a hidrosztatikus vezetés a kétoszlopos gépeknél? Több tíz tonnás alkatrészek megmunkálásakor a gördülő vezetésnél pontszerű túlterhelés és a pályák plasztikus deformációja lépne fel. A hidrosztatika az olajfilmben osztja el a nyomást, biztosítva a vezetékek nulla kopását és a rendkívül nagy pozicionálási pontosságot az asztal maximális terhelése mellett is.
• Hogyan befolyásolja a keresztgerenda kialakítása a szerszám élettartamát? A kétoszlopos gépek keresztgerendája merev hídként működik. Ezen egység minimális lehajlása azt jelenti, hogy a szerszám állandó szögben lép be az anyagba, ami kiküszöböli a szerszám hátlapjának egyenetlen kopását és meghosszabbítja a lapkacserék közötti időt (Tool Life).
• Hogyan befolyásolja a gép kora a modern gyárba való integrálhatóságát? A hajtások digitalizálásának és a modern jeladók (pl. Heidenhain) felszerelésének köszönhetően még egy 30 éves mechanikai alap is integrálható a gyártásfigyelő (OEE) és prediktív karbantartási rendszerekbe, miközben mechanikai tulajdonságai gyakran felülmúlják az adott árkategóriájú új építésű gépeket.
