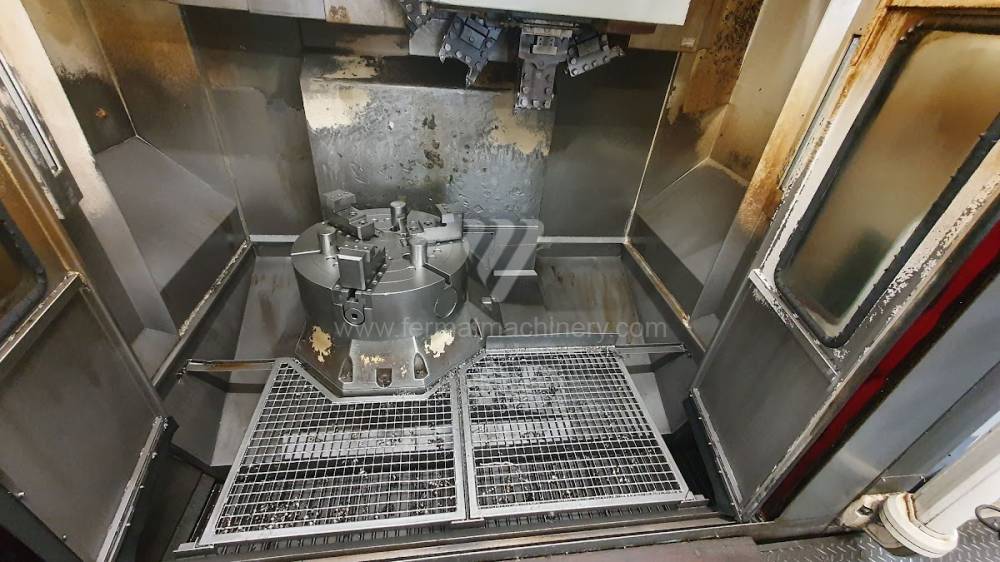

Tour vertical Á colonne simple

Analyse technique : Cinématique et stabilité de la construction monocolonne

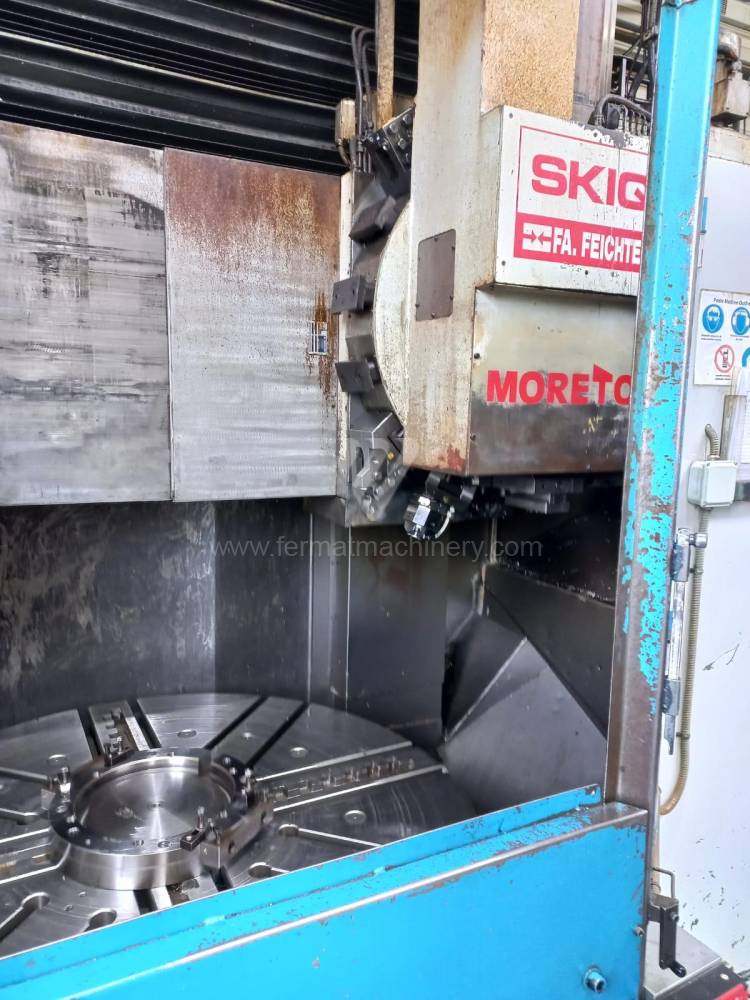

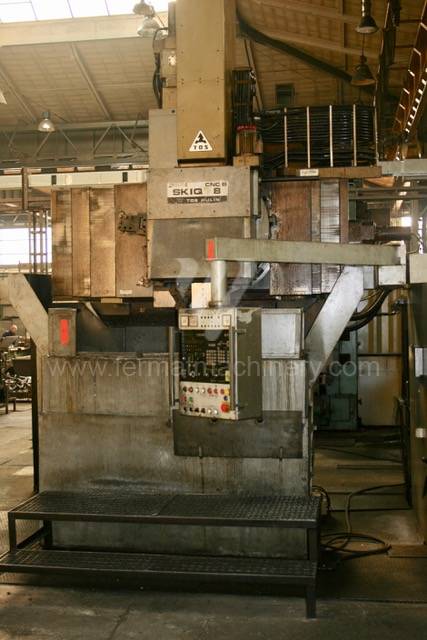

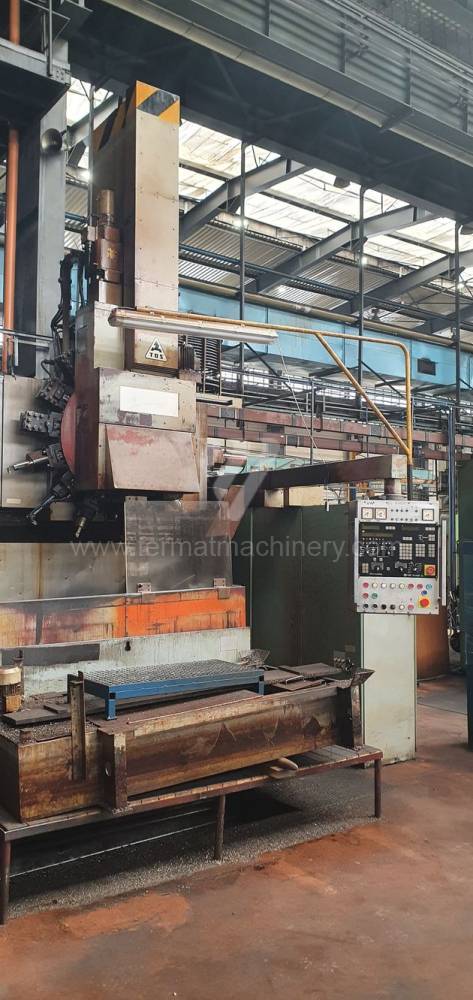

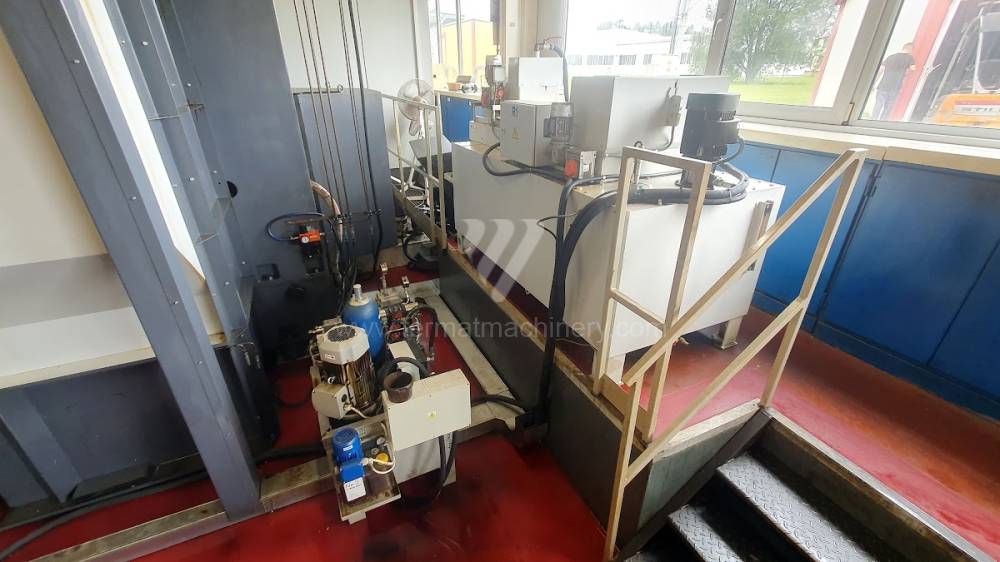

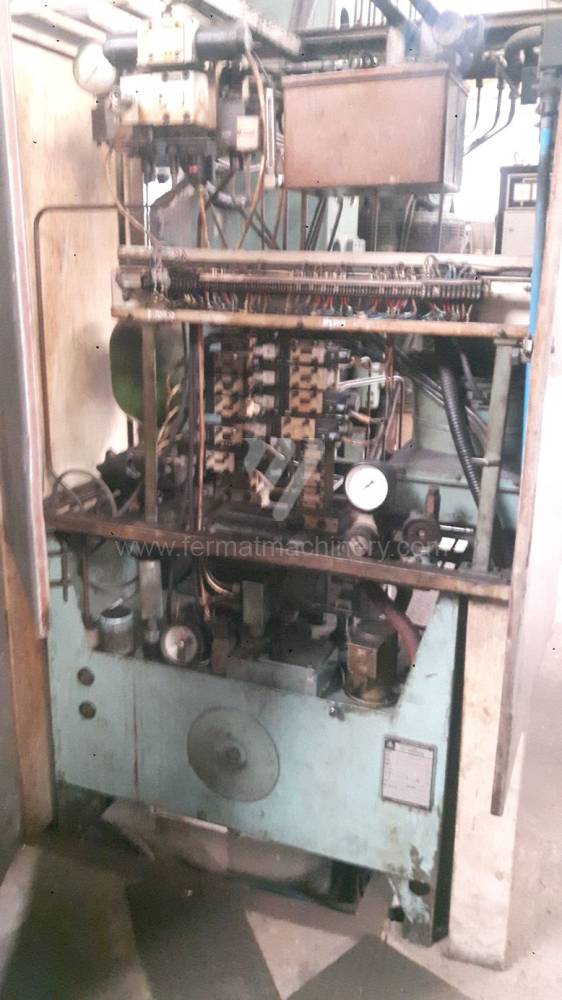

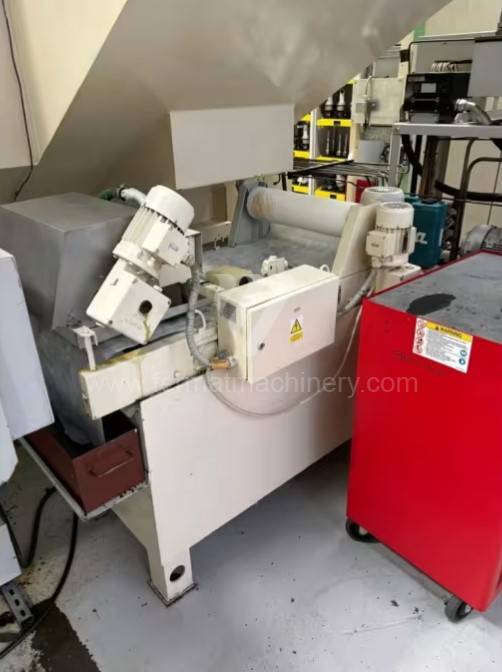

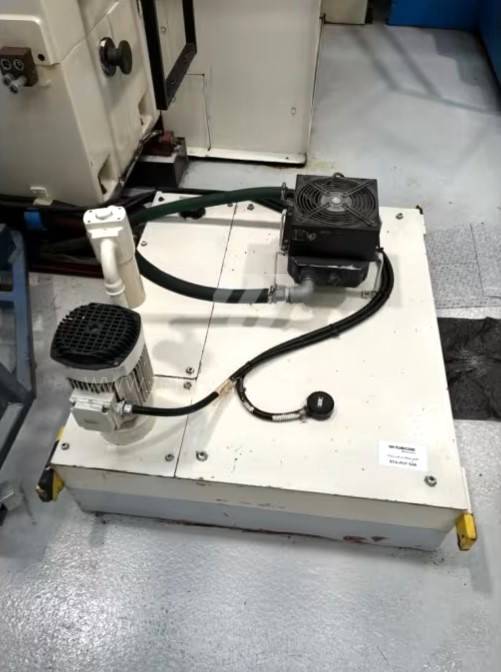

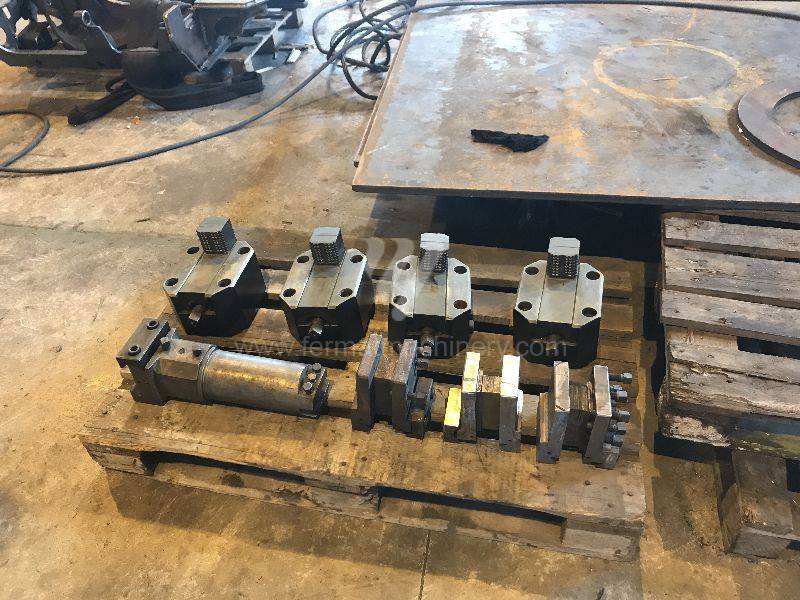

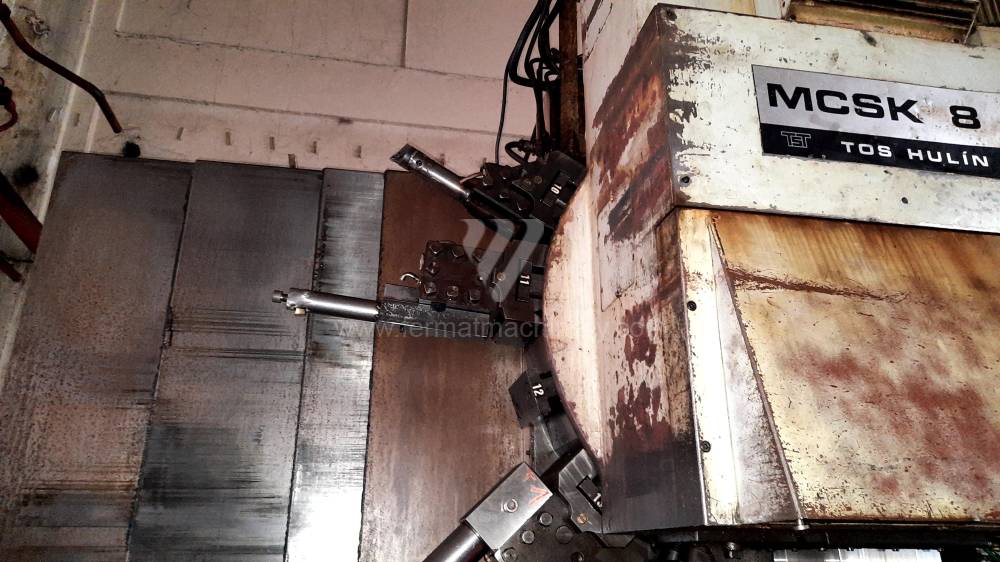

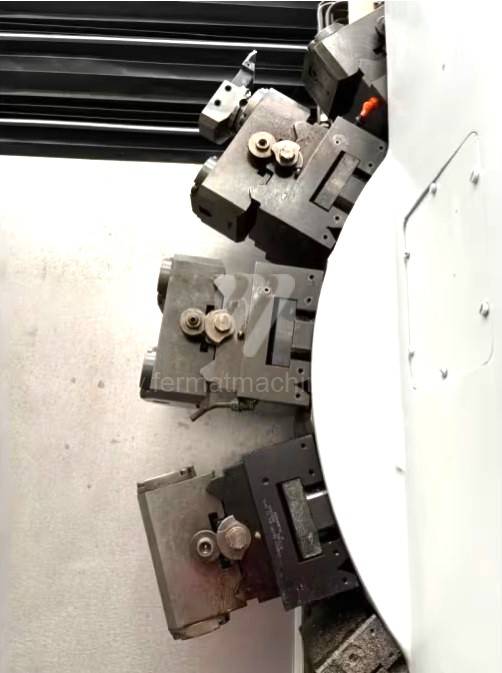

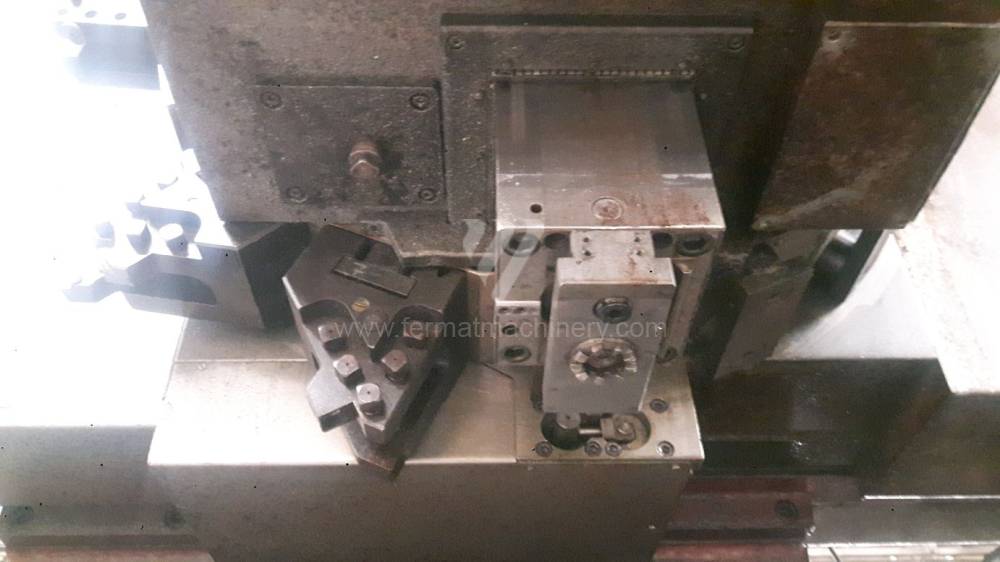

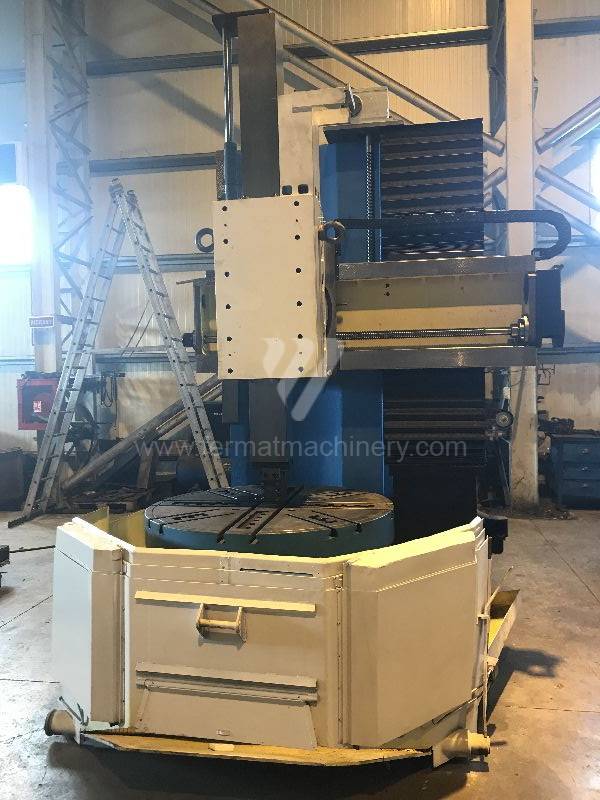

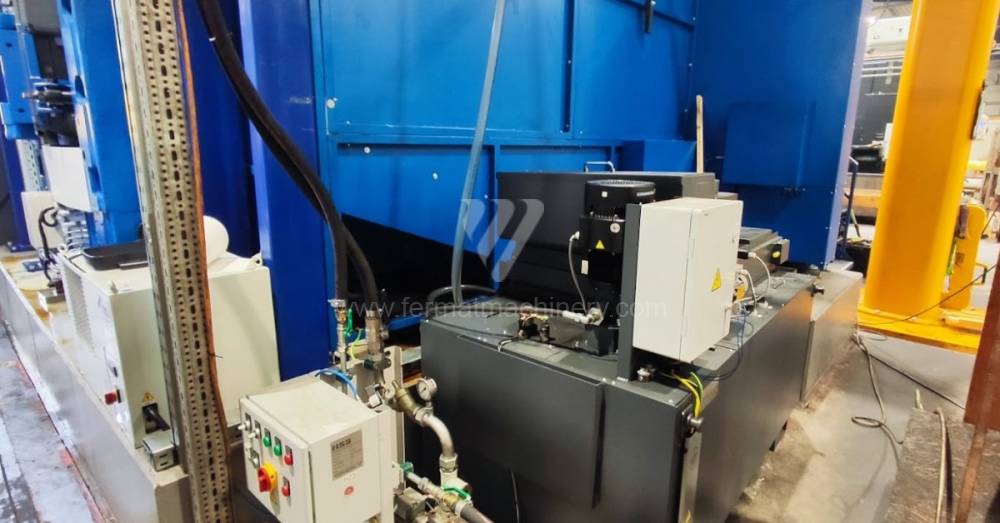

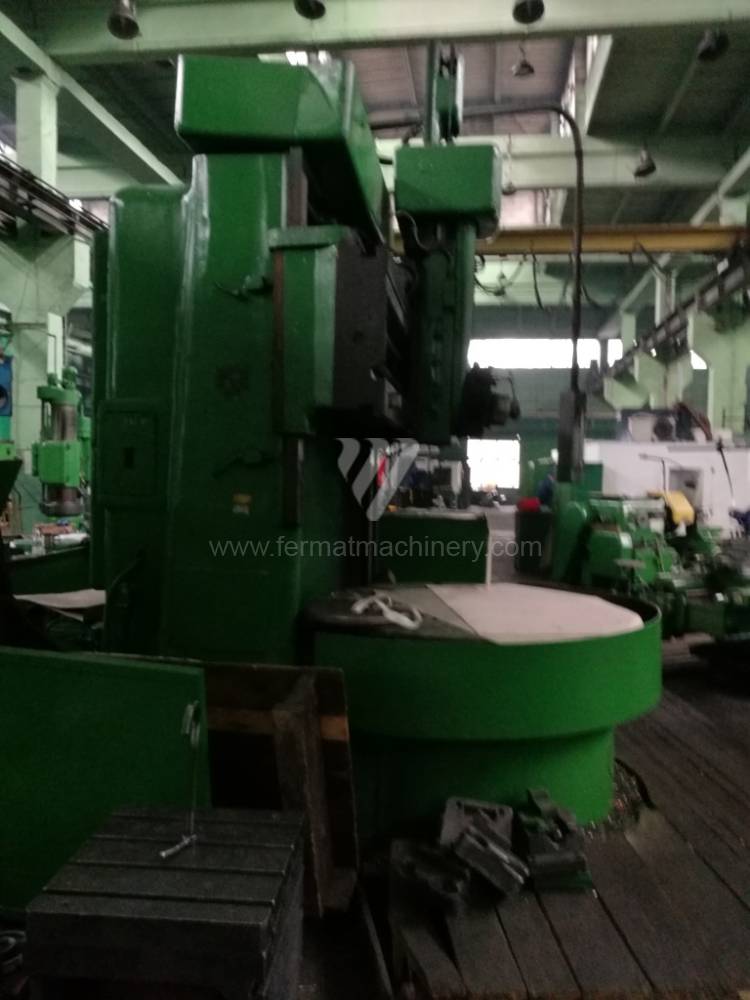

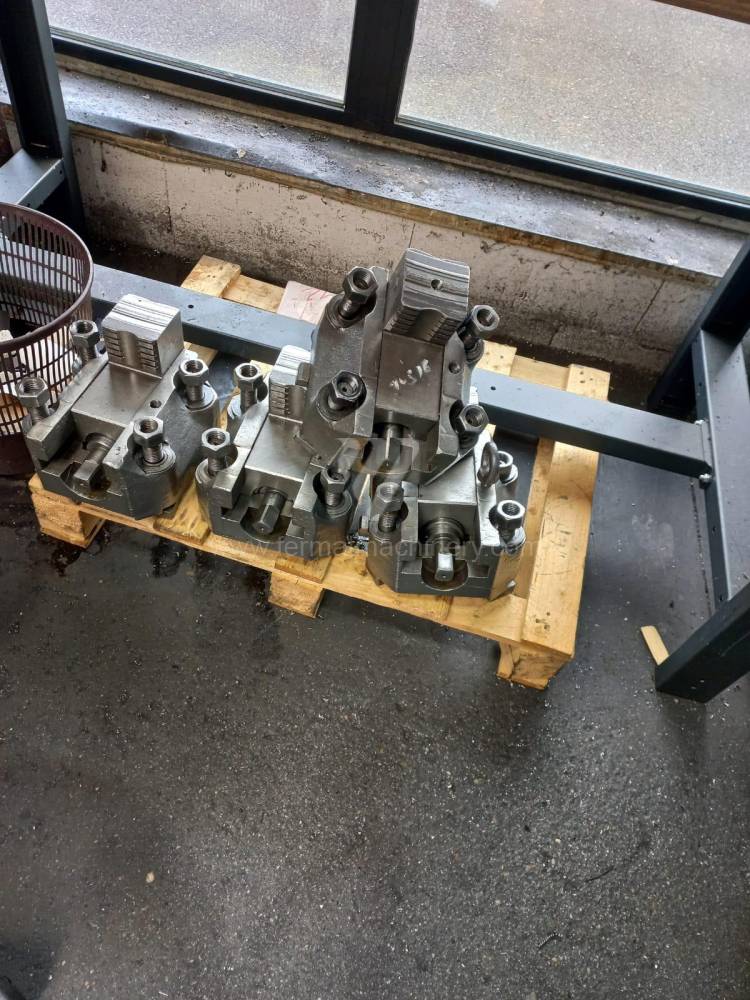

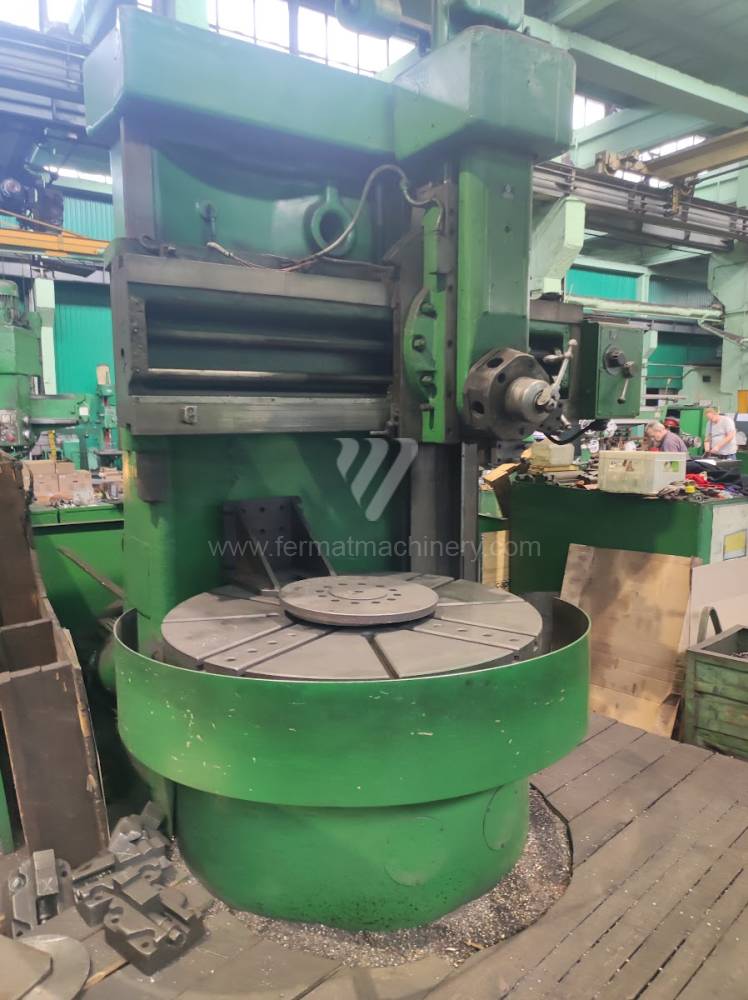

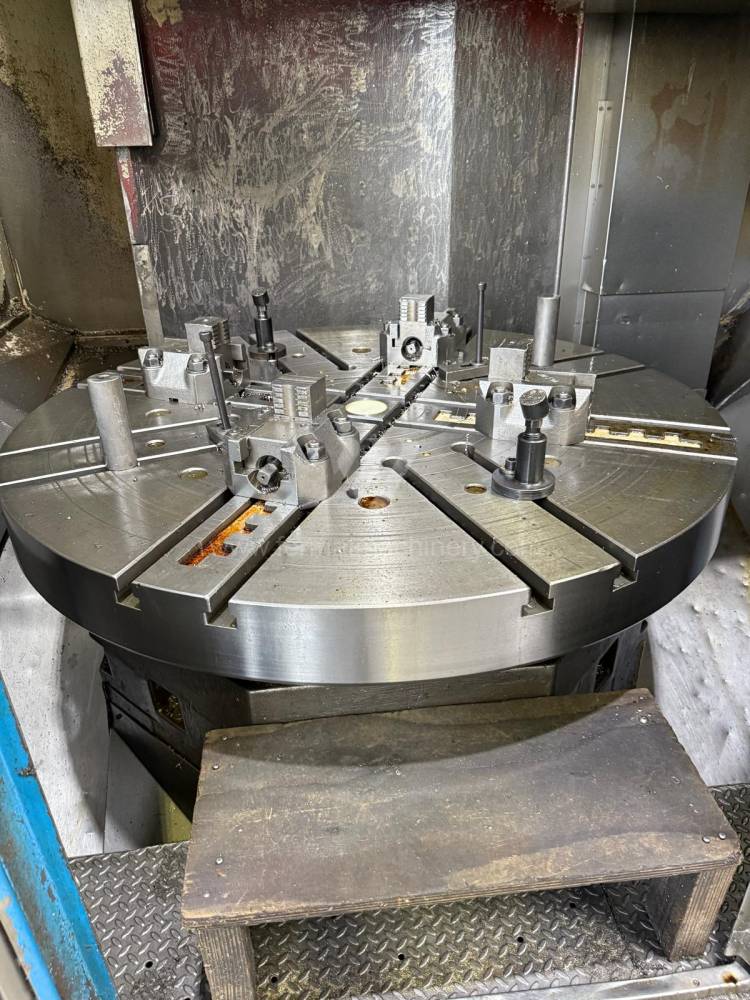

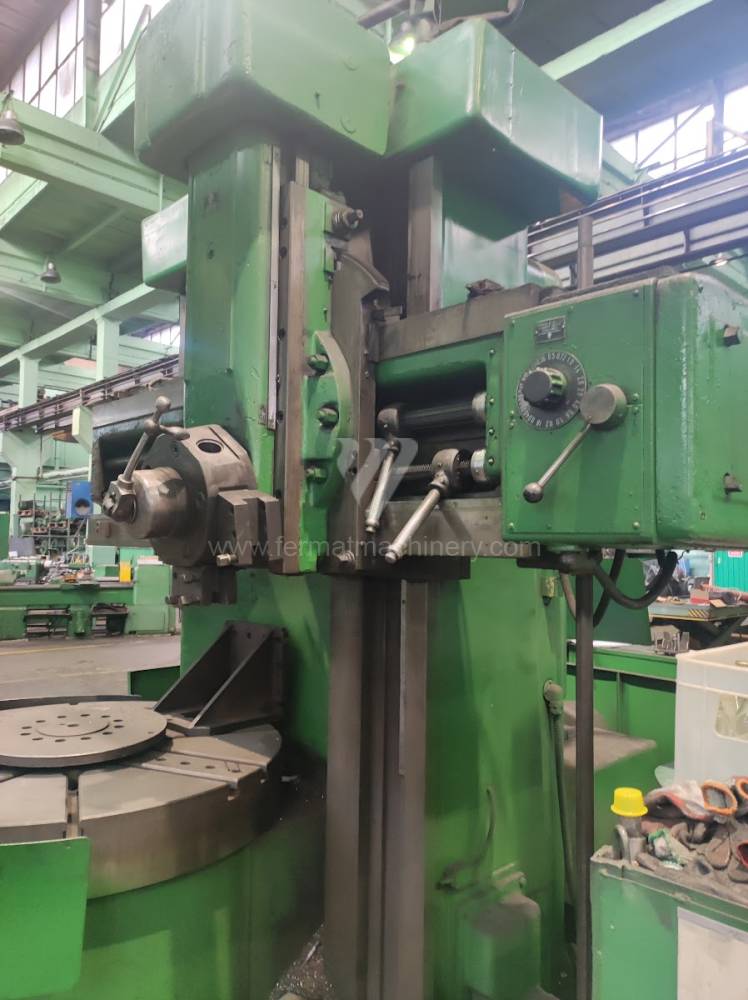

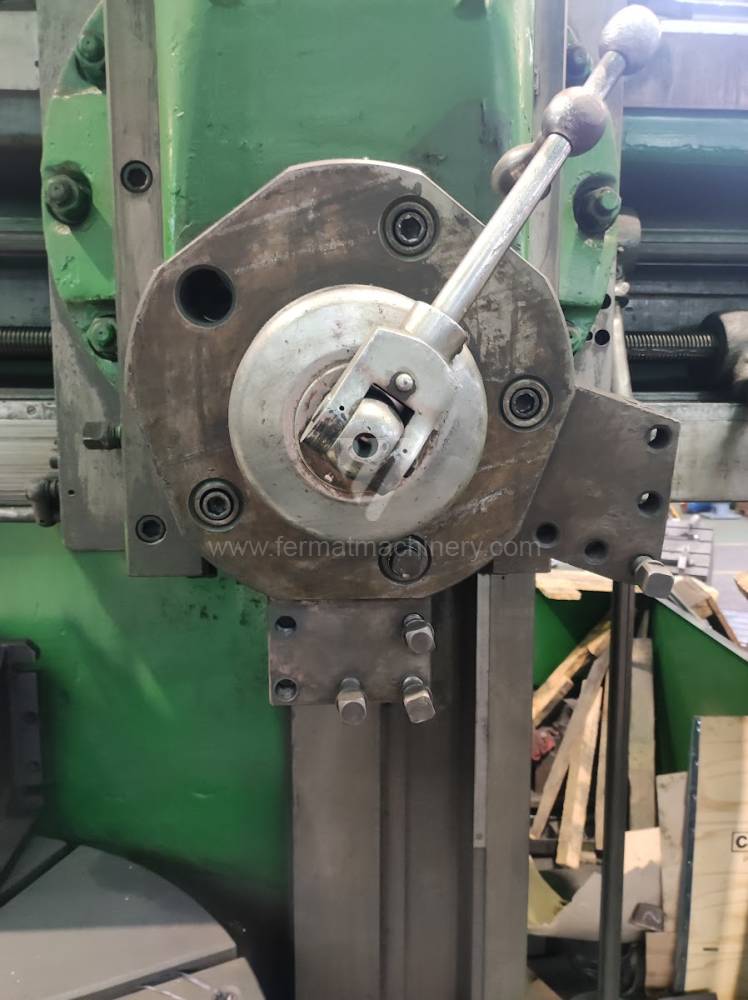

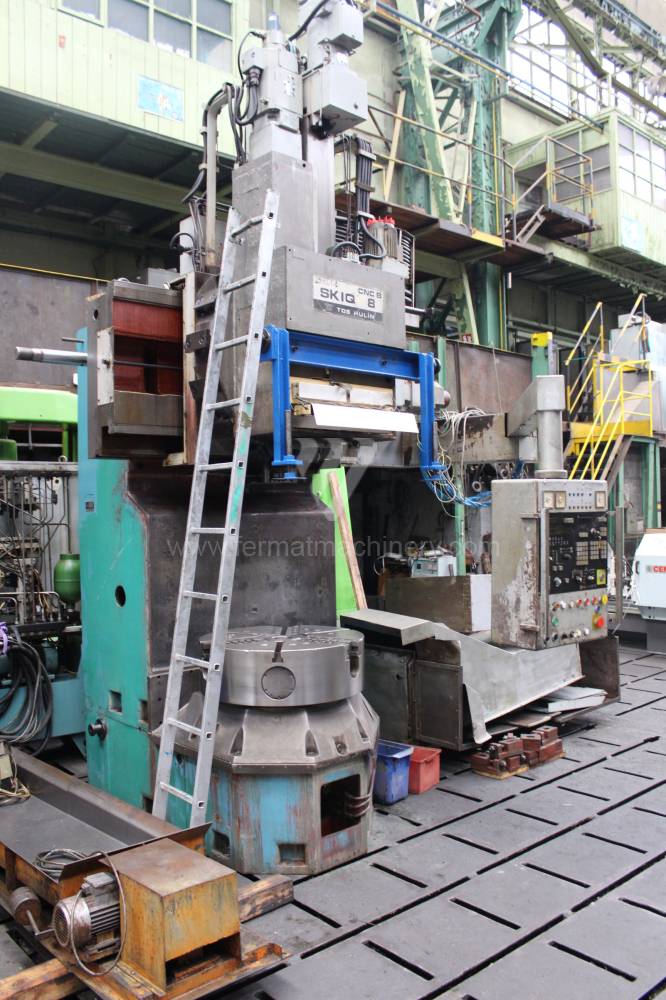

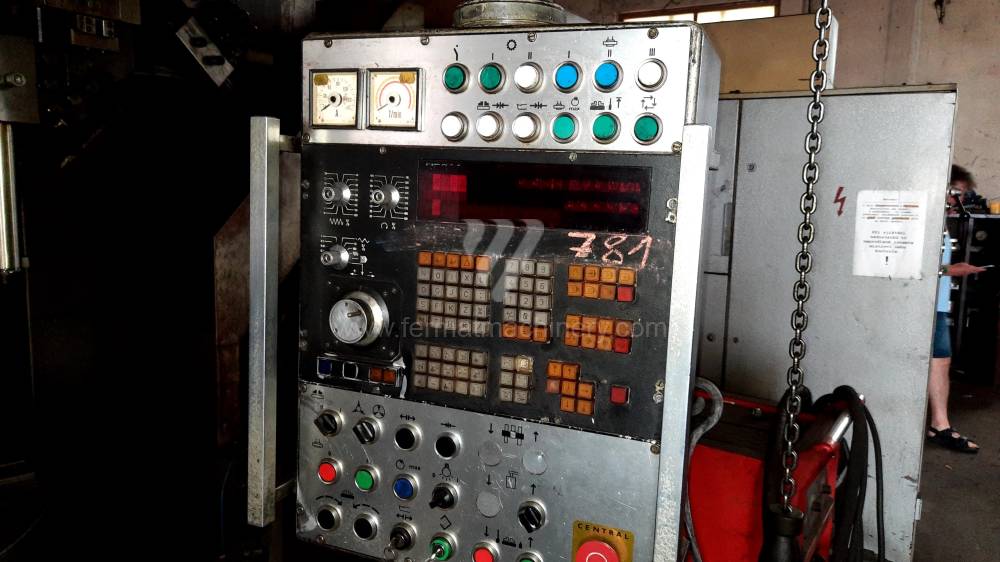

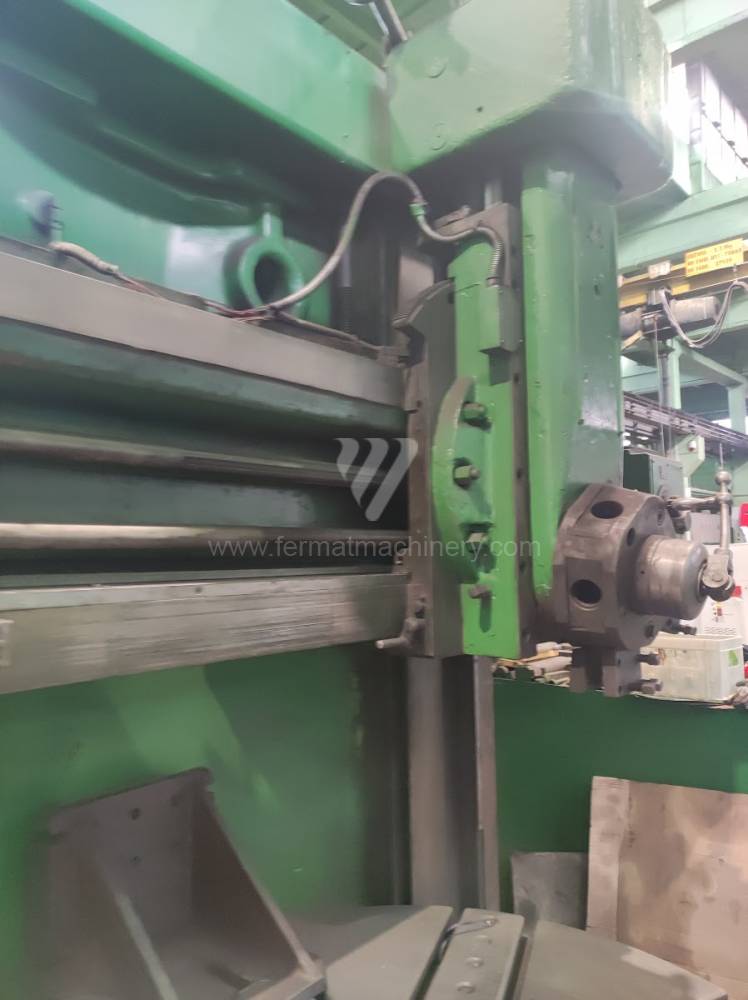

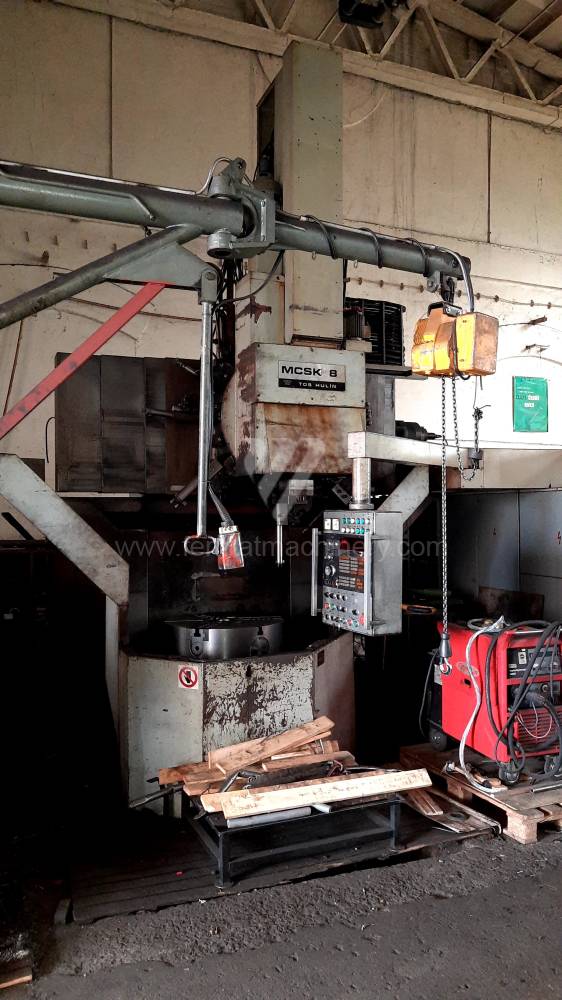

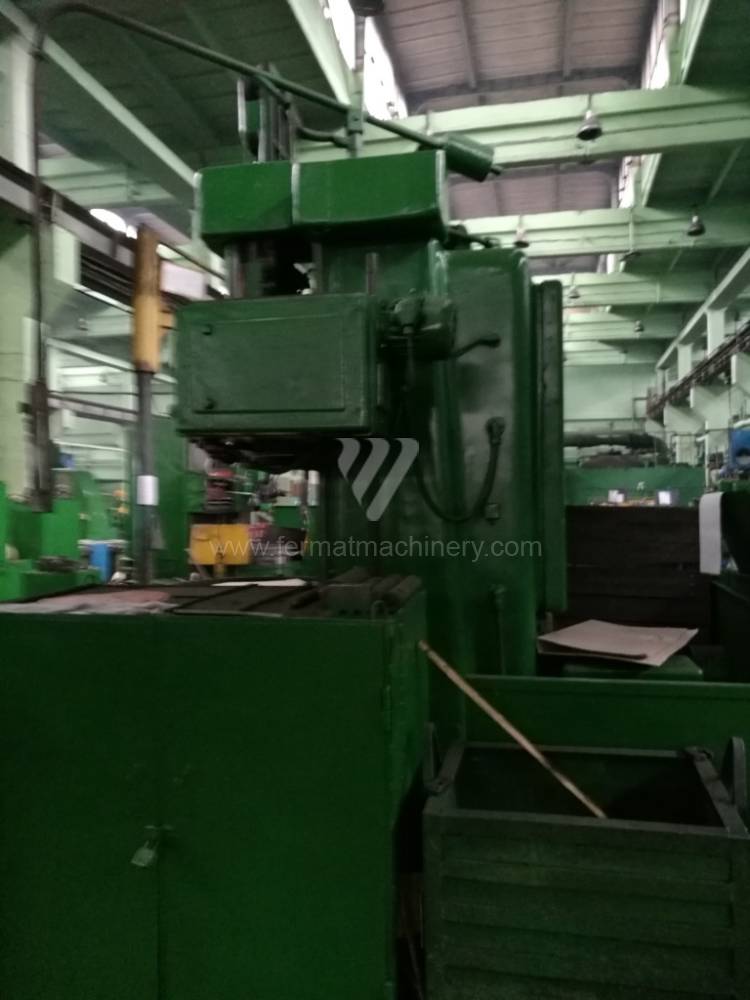

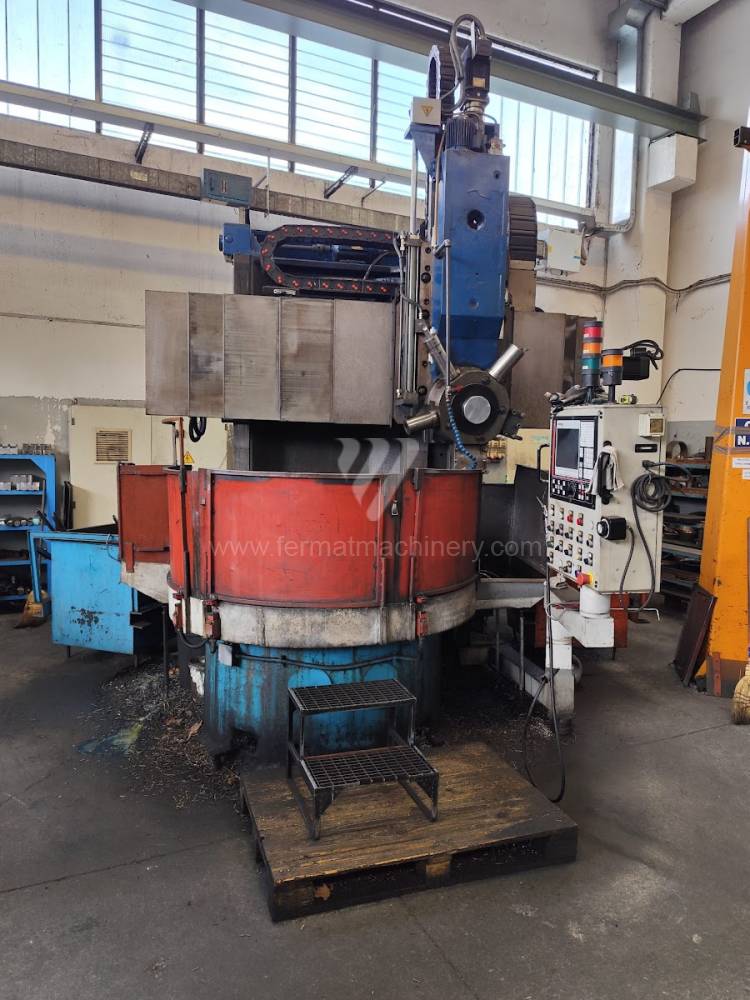

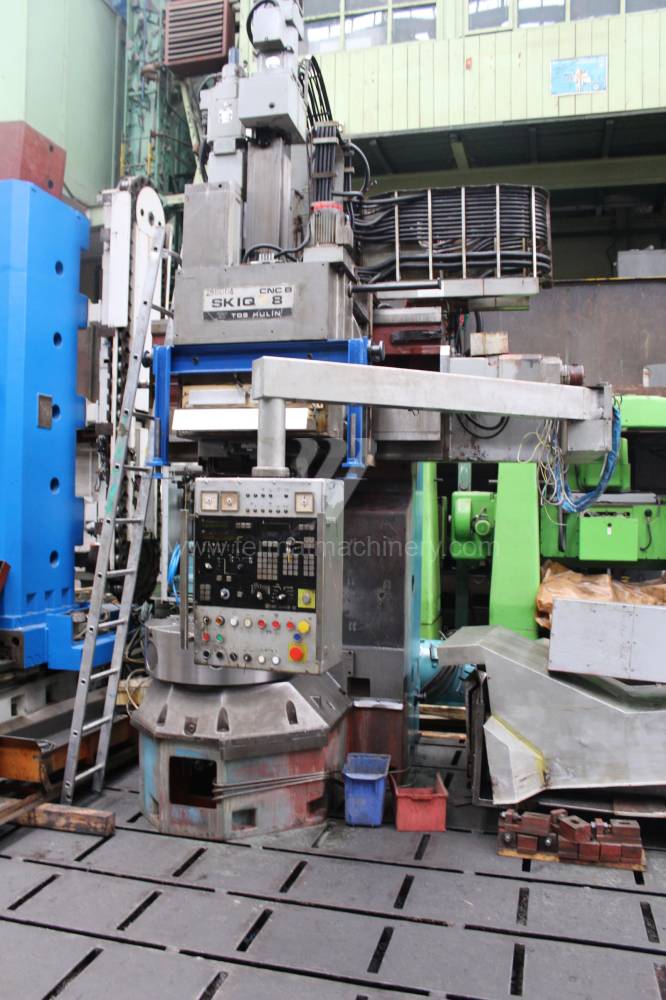

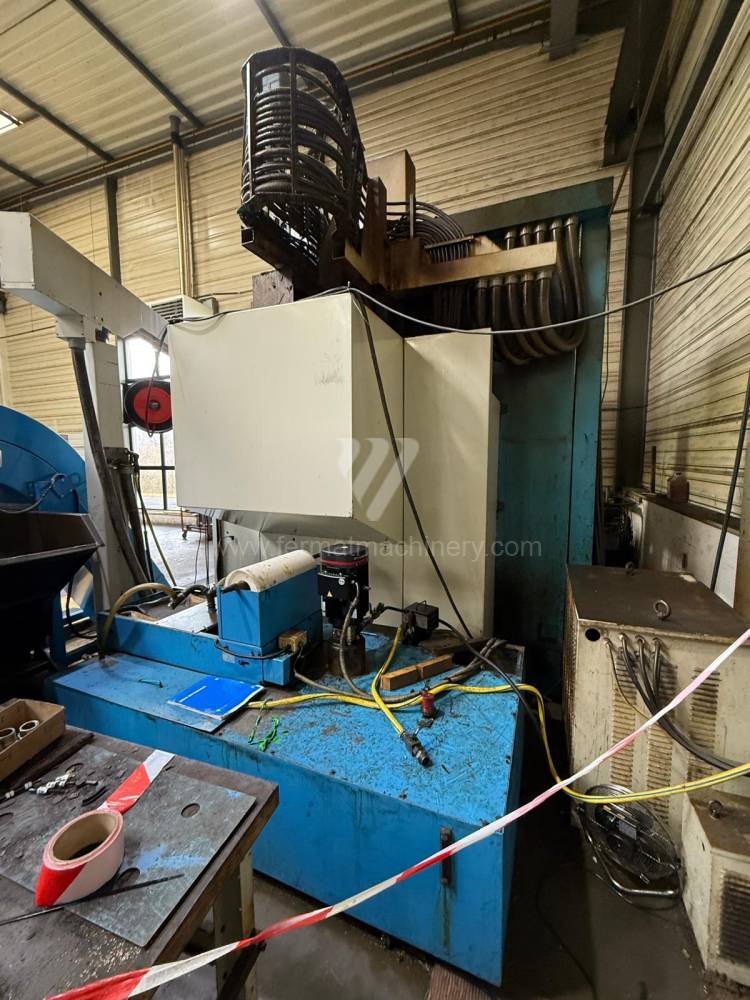

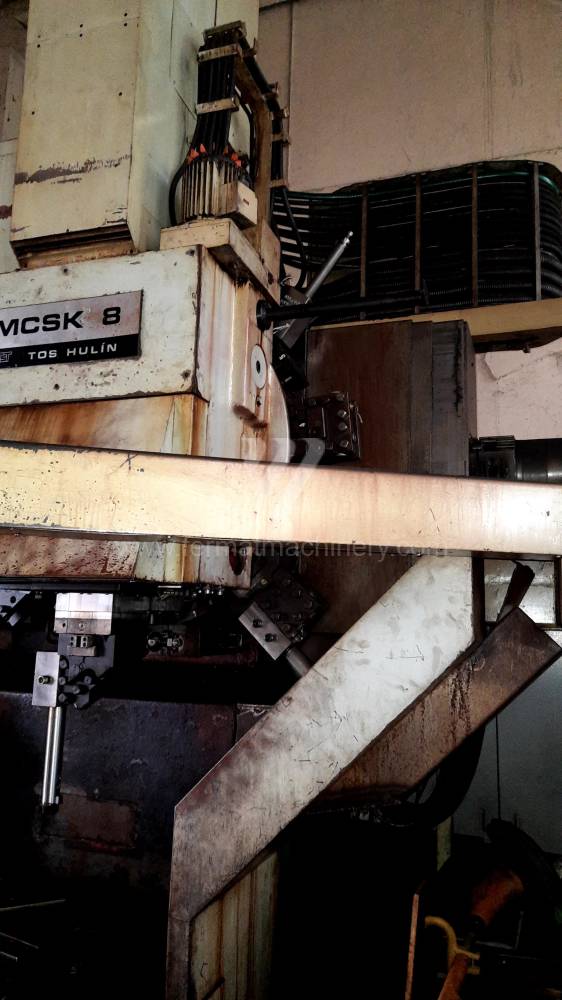

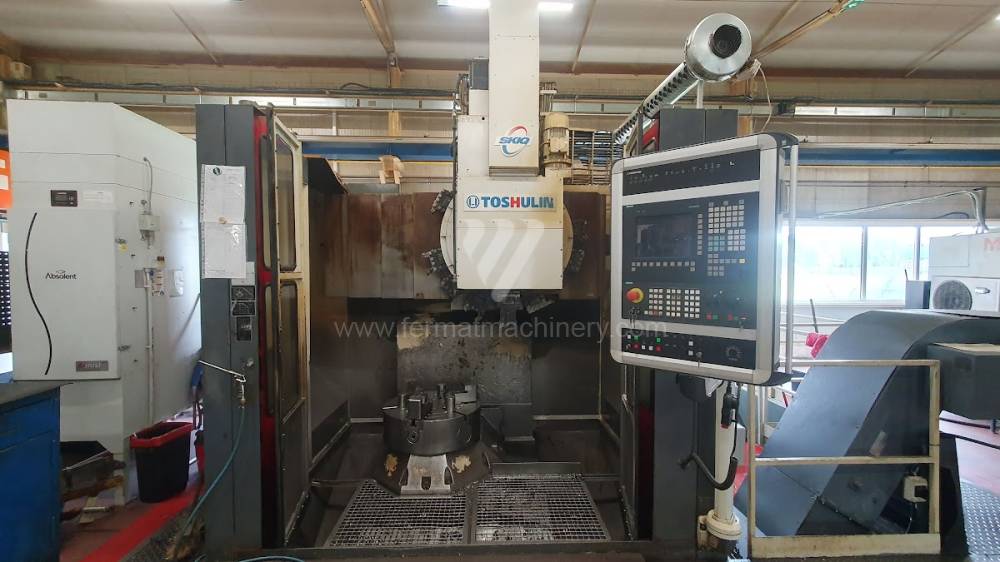

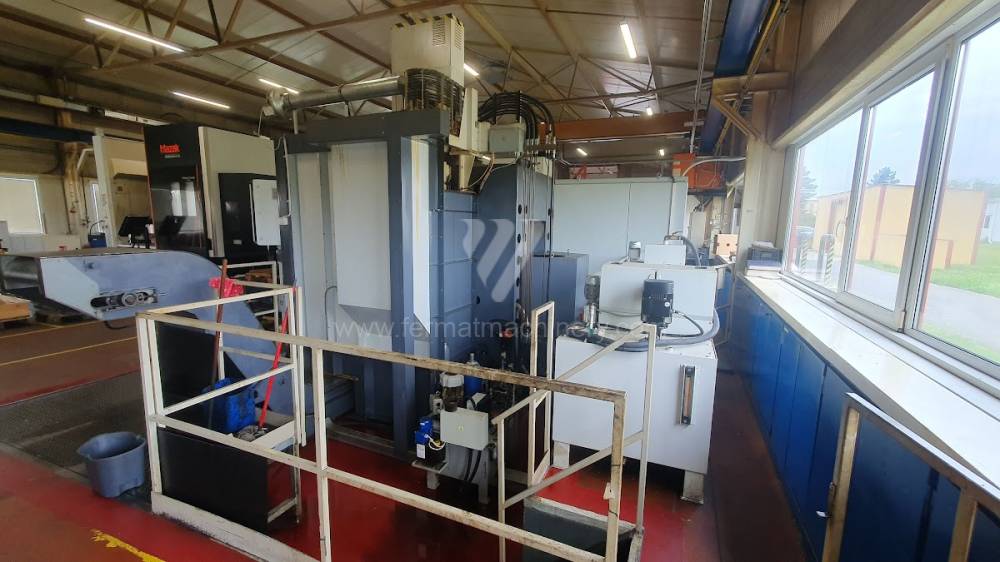

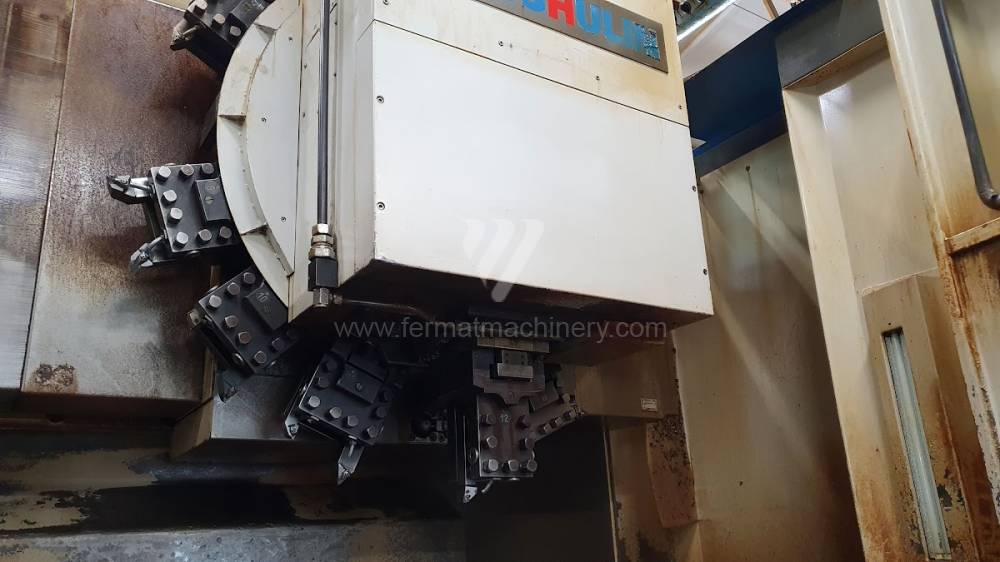

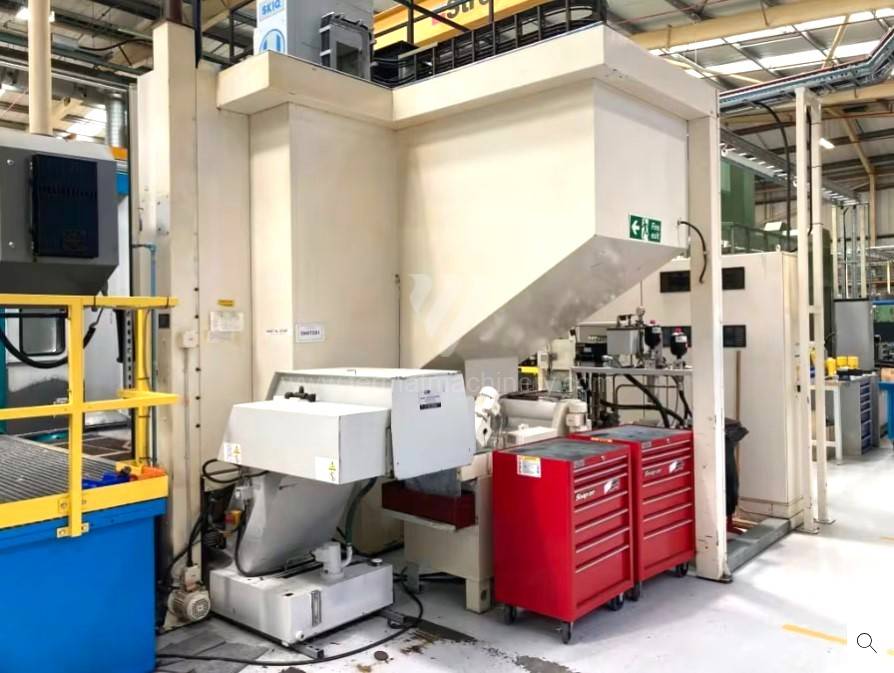

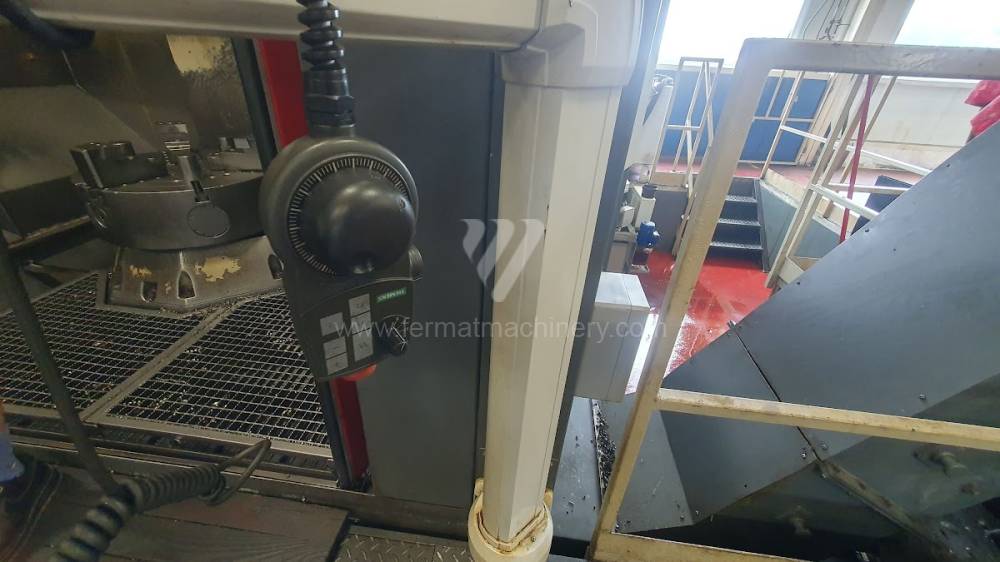

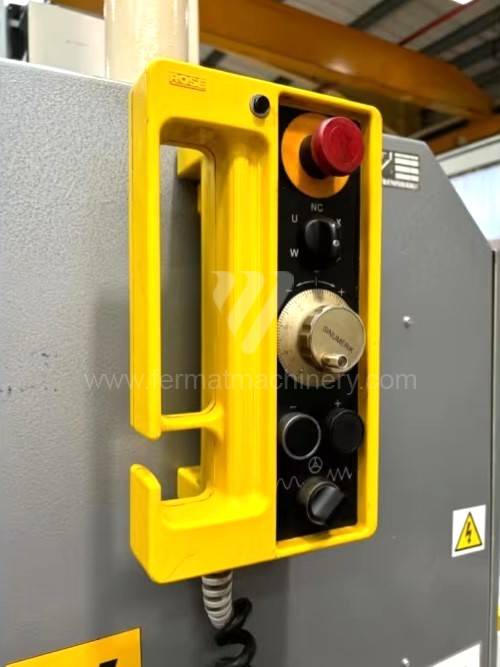

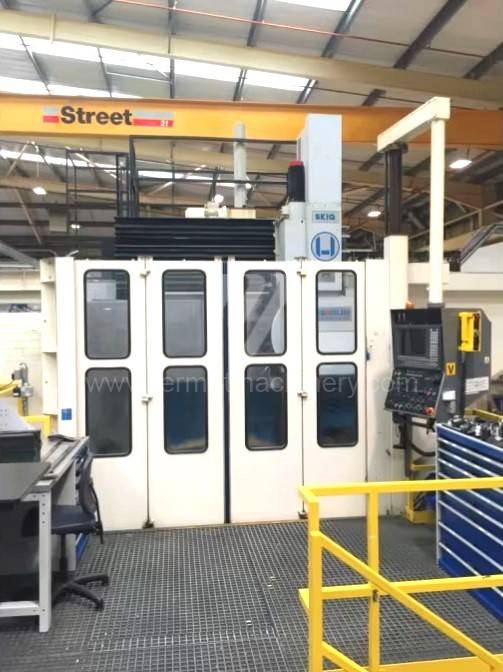

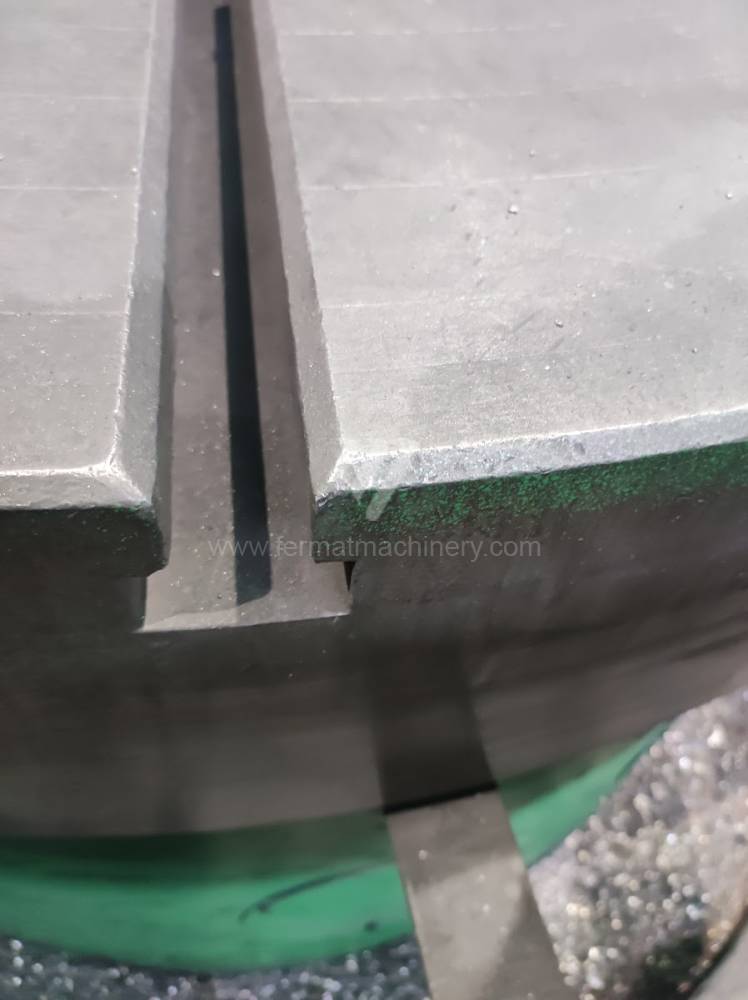

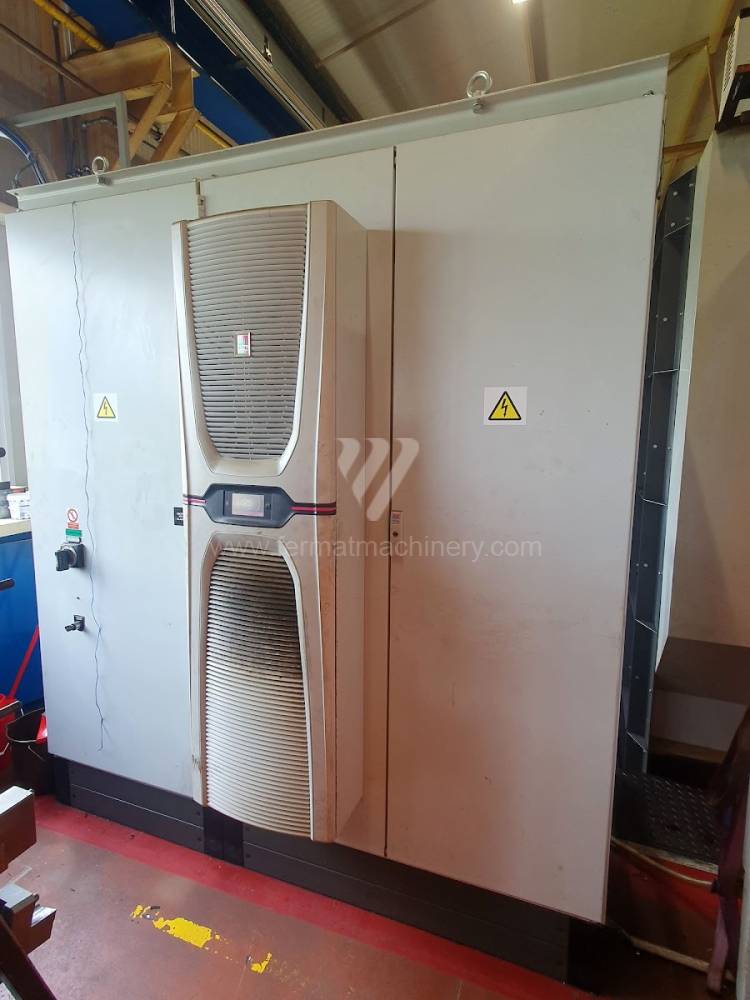

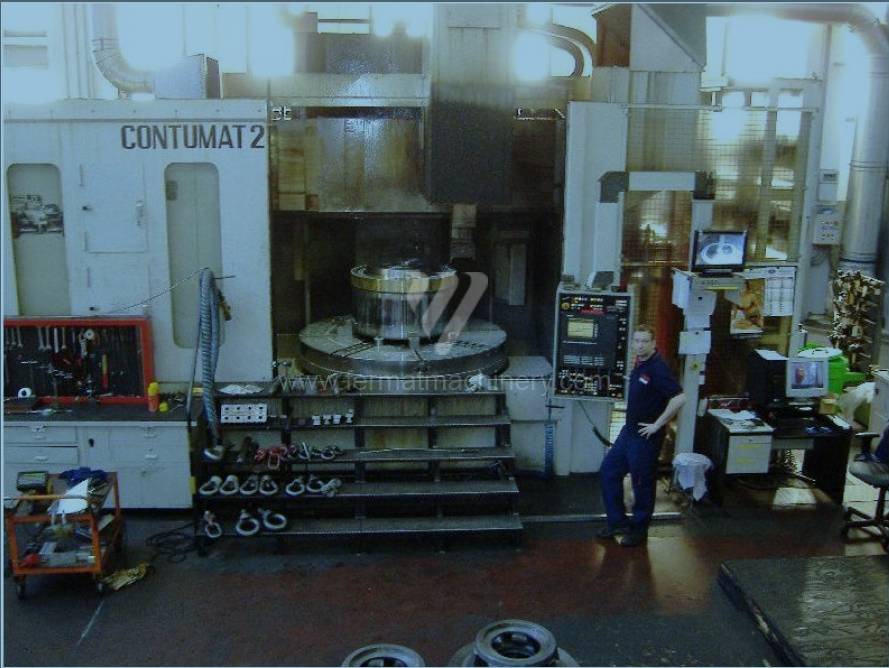

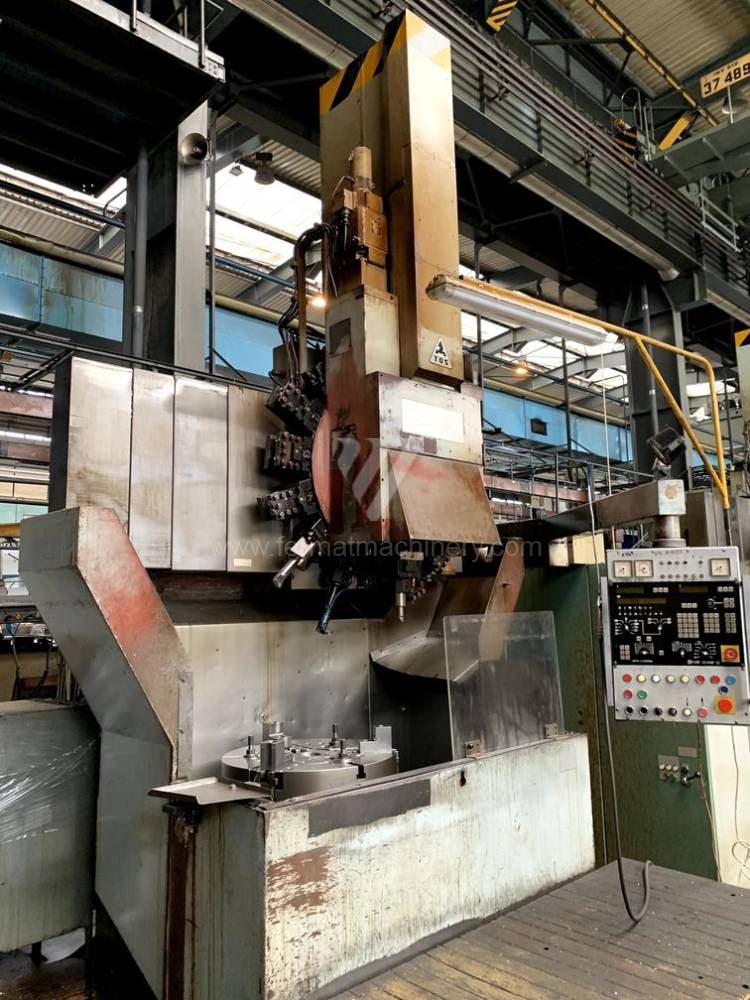

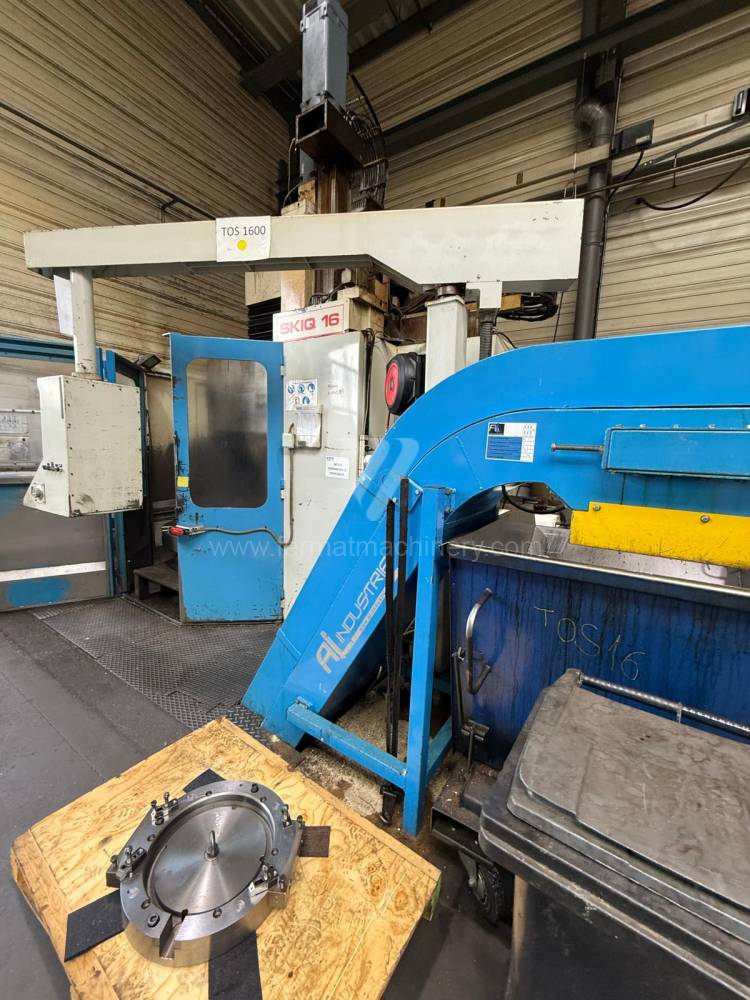

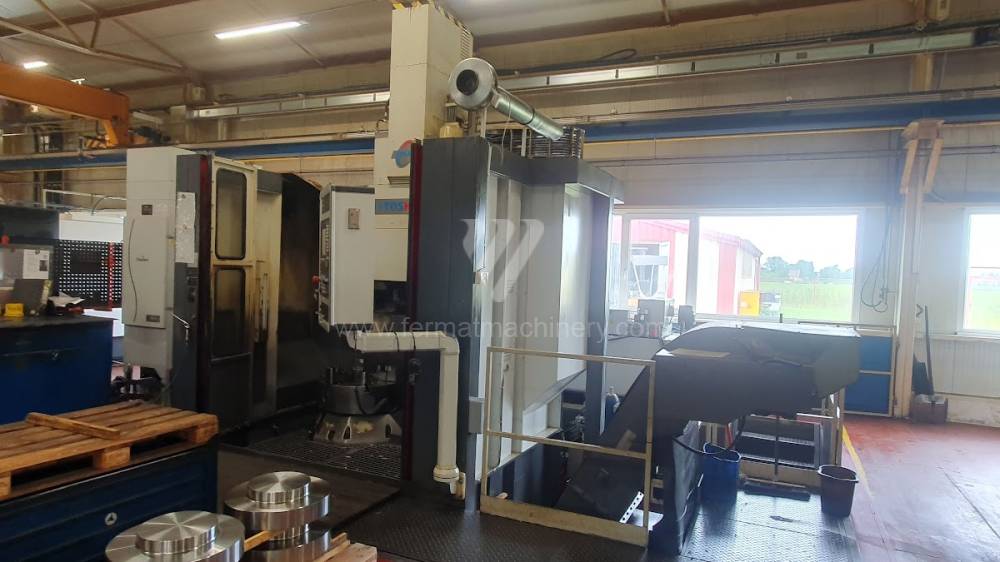

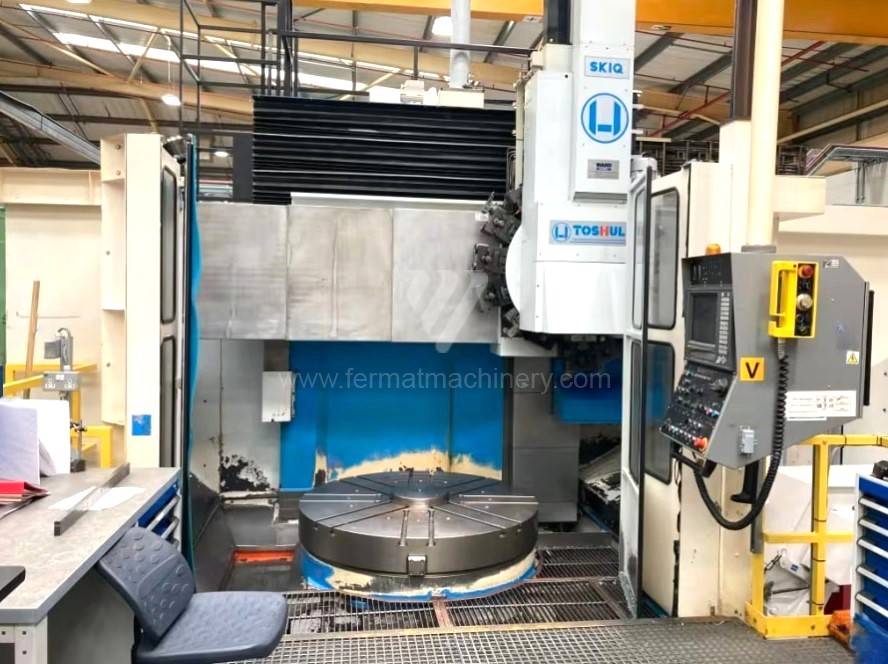

Les tours verticaux monocolonnes (open-side vertical lathes) représentent une solution spécifique pour l'usinage de pièces dont le diamètre dépasse les dimensions du plateau de serrage. Contrairement aux machines à deux montants, le facteur critique ici est la rigidité de moment de la liaison entre le montant et la traverse. Sur les machines d'occasion de marques telles que TOS ou Sedin, ce nœud est dimensionné avec un facteur de sécurité élevé, permettant la transmission de forces de coupe importantes même lors de l'extension maximale du coulisseau.

Paramètres techniques clés et influences :

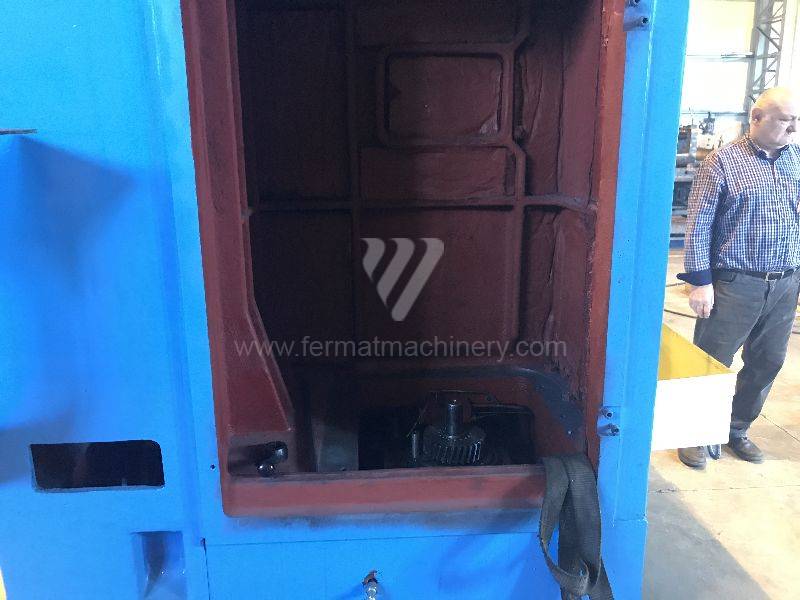

• Absorption des forces dynamiques : Le montant massif en fonte agit comme un filtre mécanique pour les vibrations à basse fréquence. Le poids élevé du bâti est directement corrélé à l'élimination du broutement lors des opérations d'ébauche avec une profondeur de passe variable.

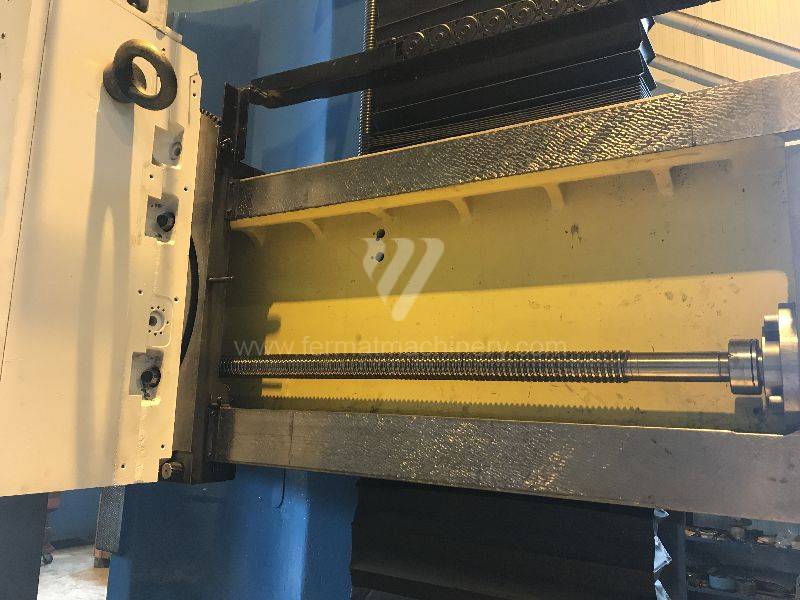

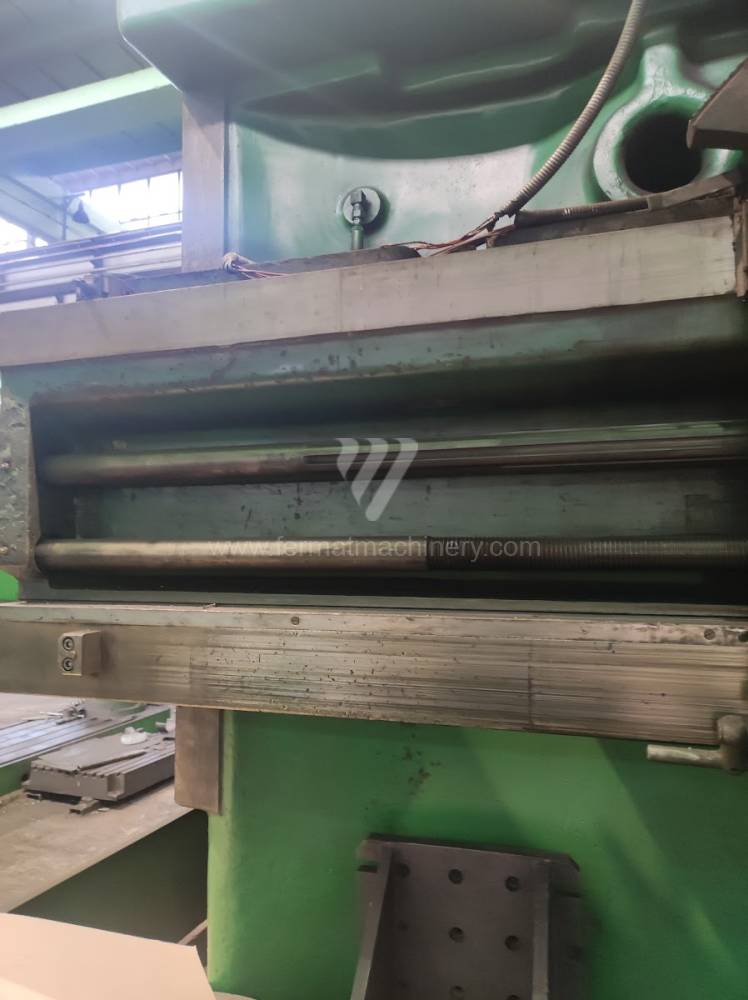

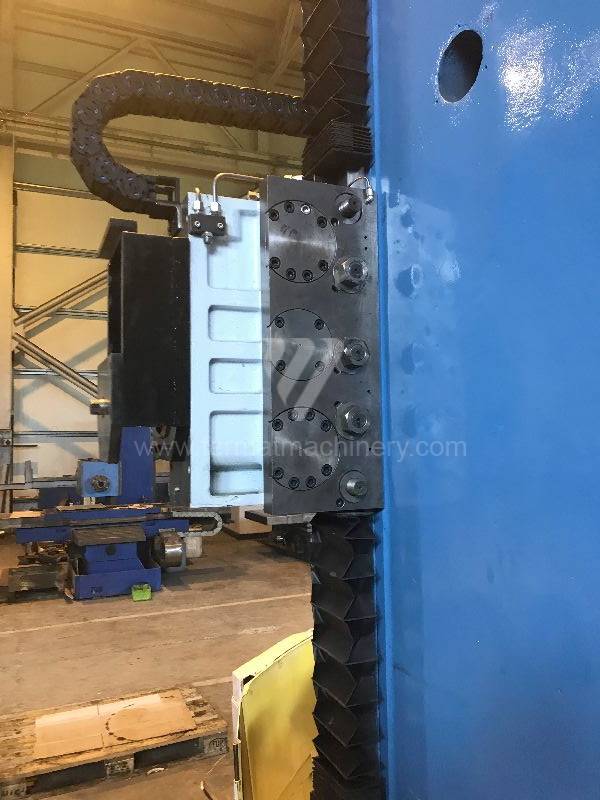

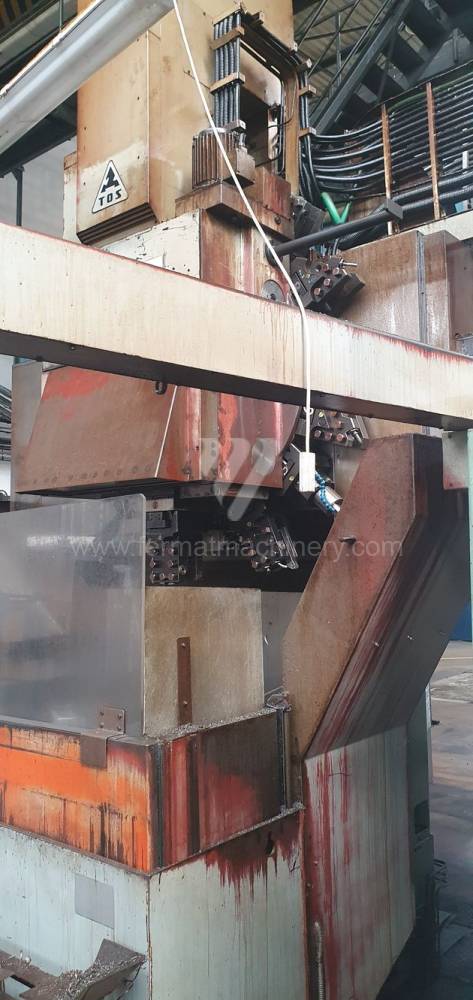

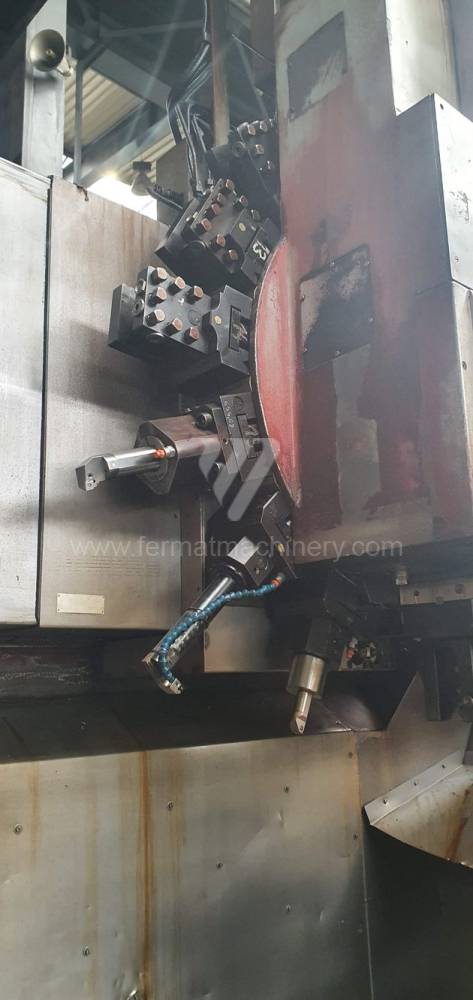

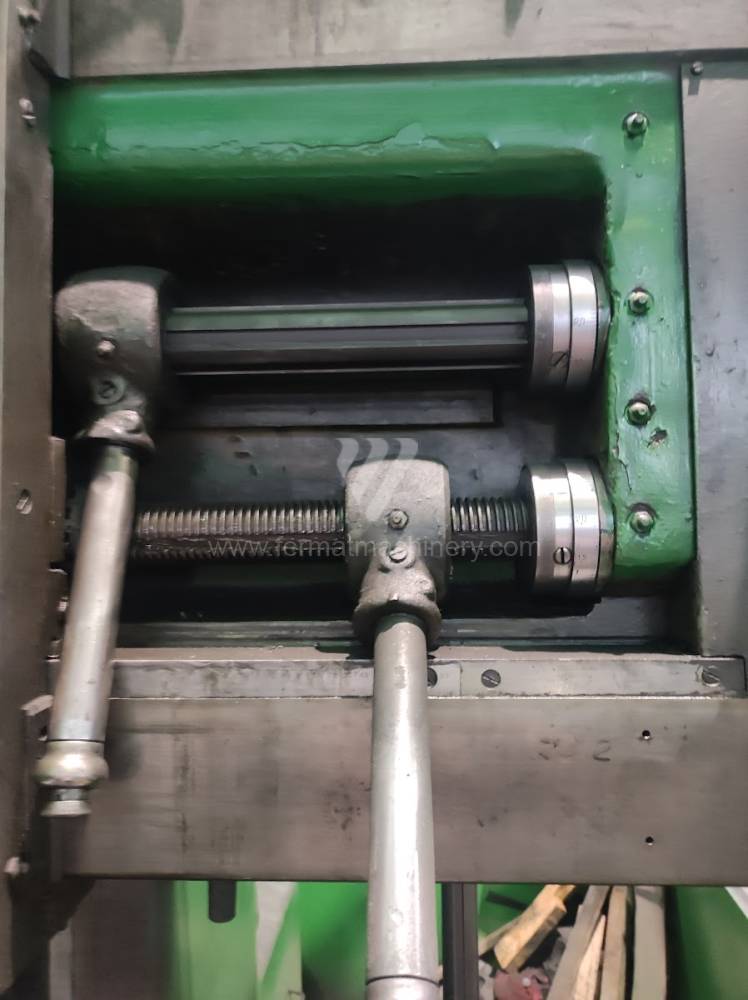

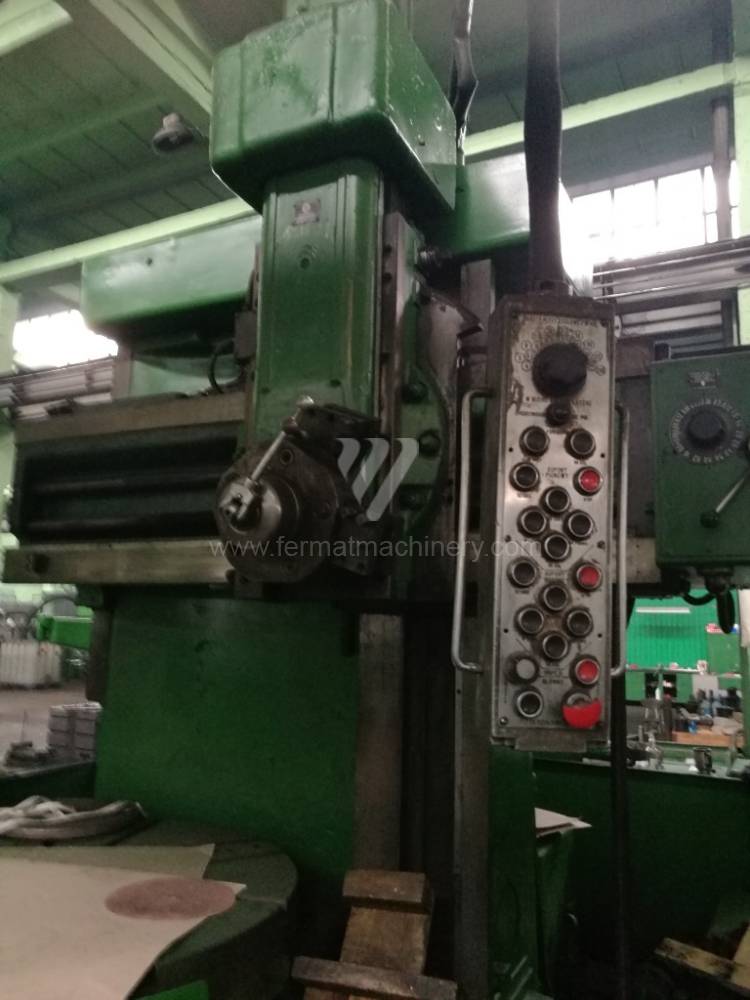

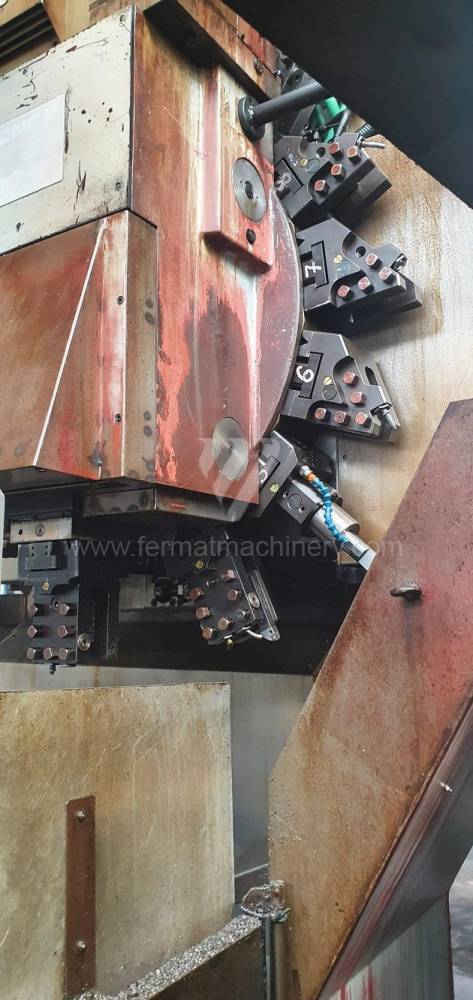

• Guidage du coulisseau : L'utilisation de surfaces de guidage trempées et rectifiées avec des contre-matériaux à base de PTFE (Turcite-B) assure un faible coefficient de frottement statique, éliminant le phénomène de « stick-slip » lors des avances de finition fine.

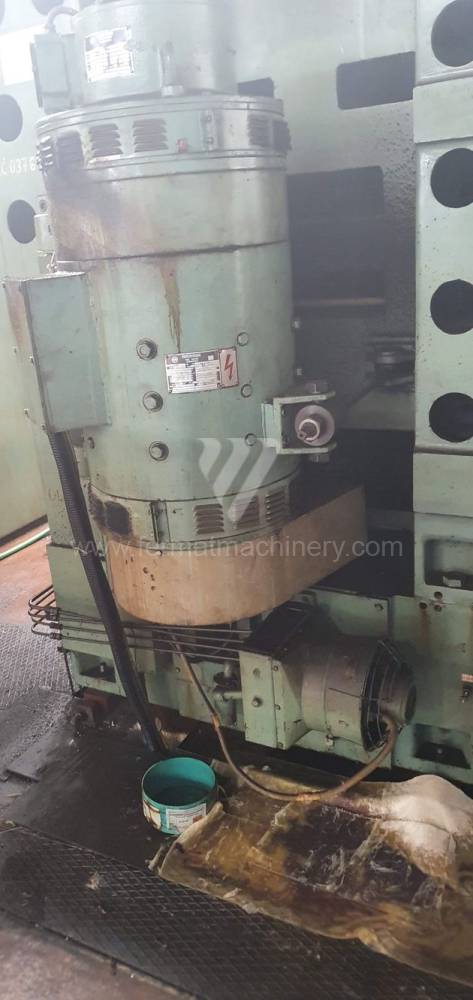

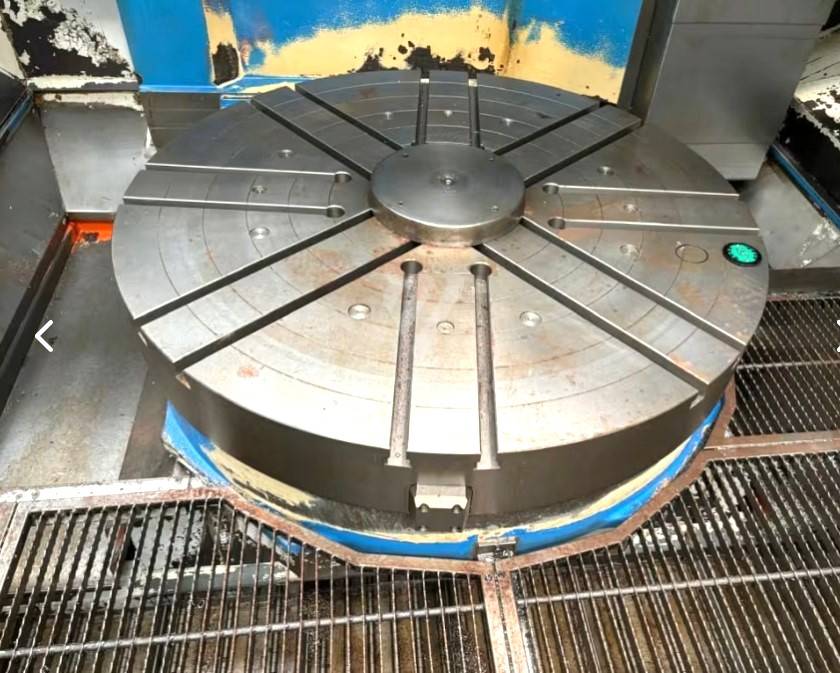

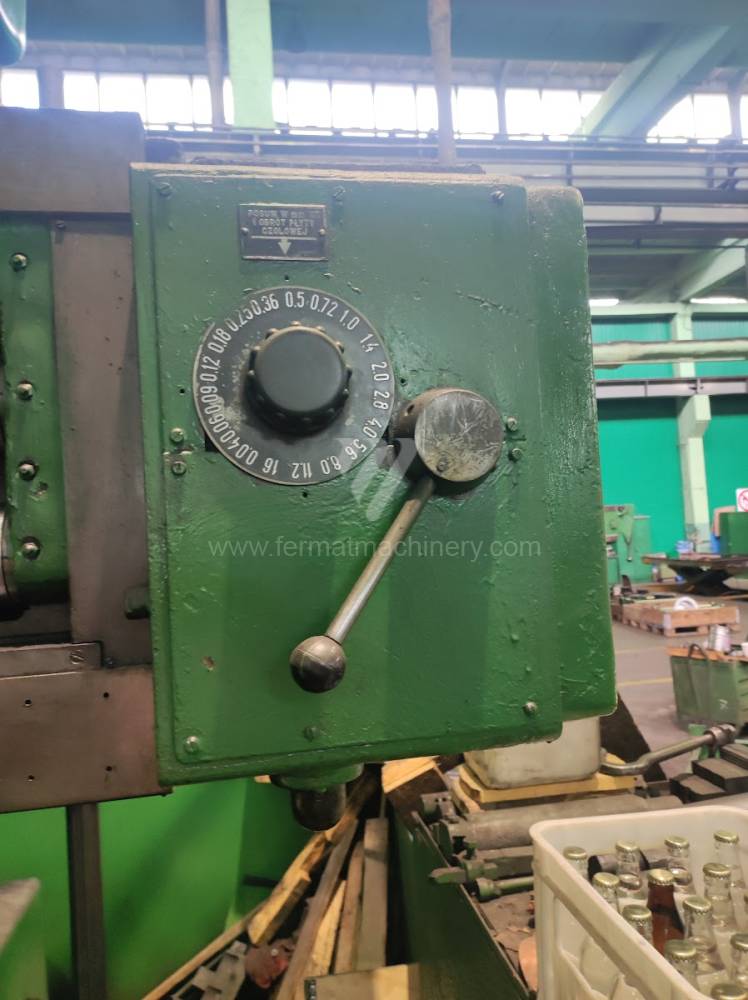

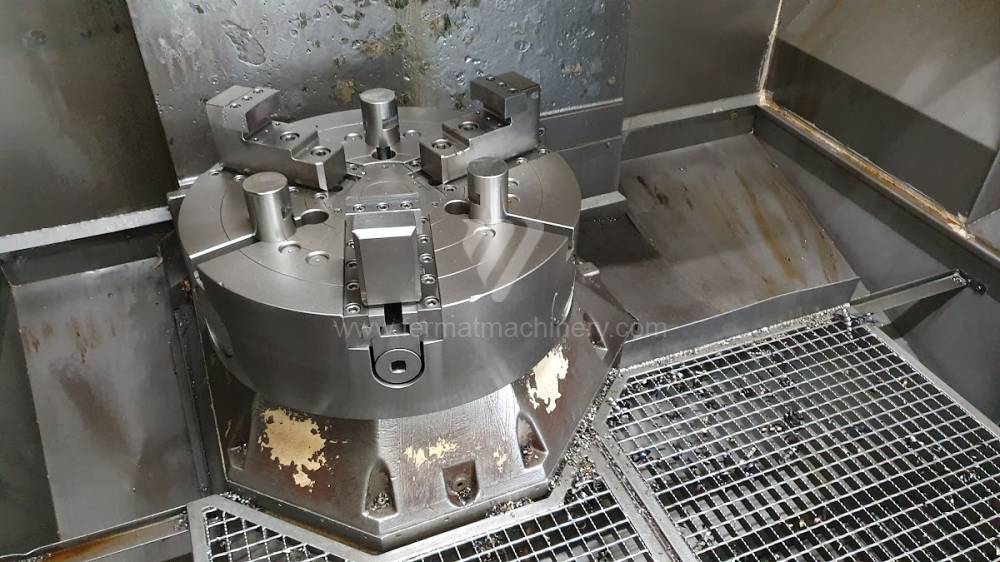

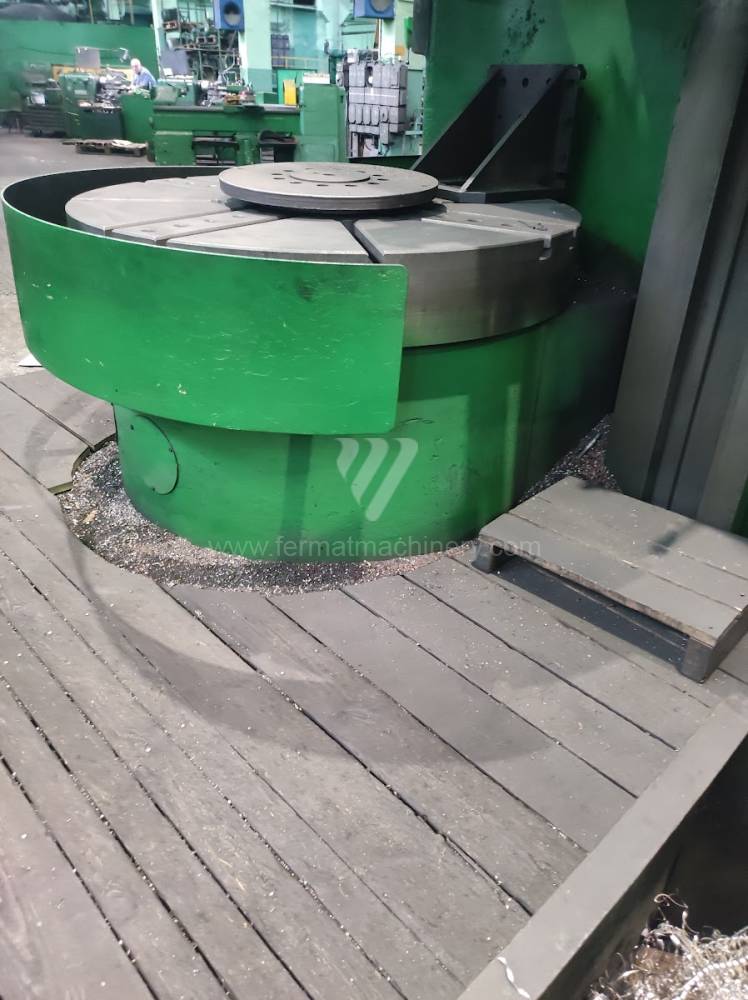

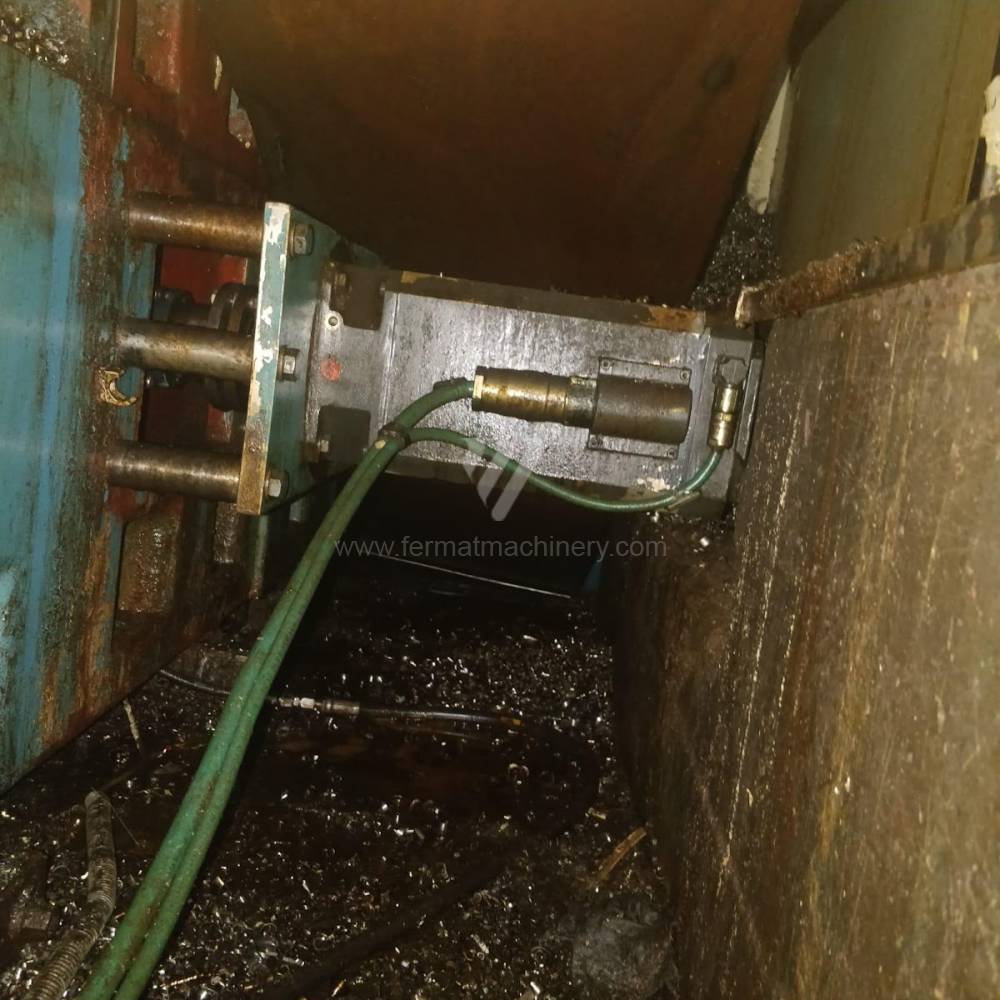

• Entraînement de la table : Les moteurs asynchrones couplés à une boîte de vitesses à plusieurs rapports permettent d'atteindre un couple élevé dès les rotations minimales, ce qui est essentiel pour l'usinage de matériaux difficiles (ex : aciers réfractaires).

Bloc stratégique : Économie d'exploitation et valorisation de l'investissement

Du point de vue du propriétaire d'entreprise, l'achat d'un tour vertical monocolonne d'occasion représente une optimisation du CAPEX tout en conservant une grande flexibilité de processus. La capacité de la machine à accueillir une pièce d'un diamètre supérieur à celui de la table élargit le portefeuille de production sans nécessiter d'investissement dans des centres à deux montants nettement plus coûteux.

Analyse des coûts et de l'efficacité :

• Retour sur investissement rapide : Grâce à un prix d'achat inférieur à celui des machines neuves, le point mort (Break-even point) est atteint 40 à 60 % plus tôt, libérant ainsi des flux de trésorerie pour des investissements dans des systèmes d'outillage modernes.

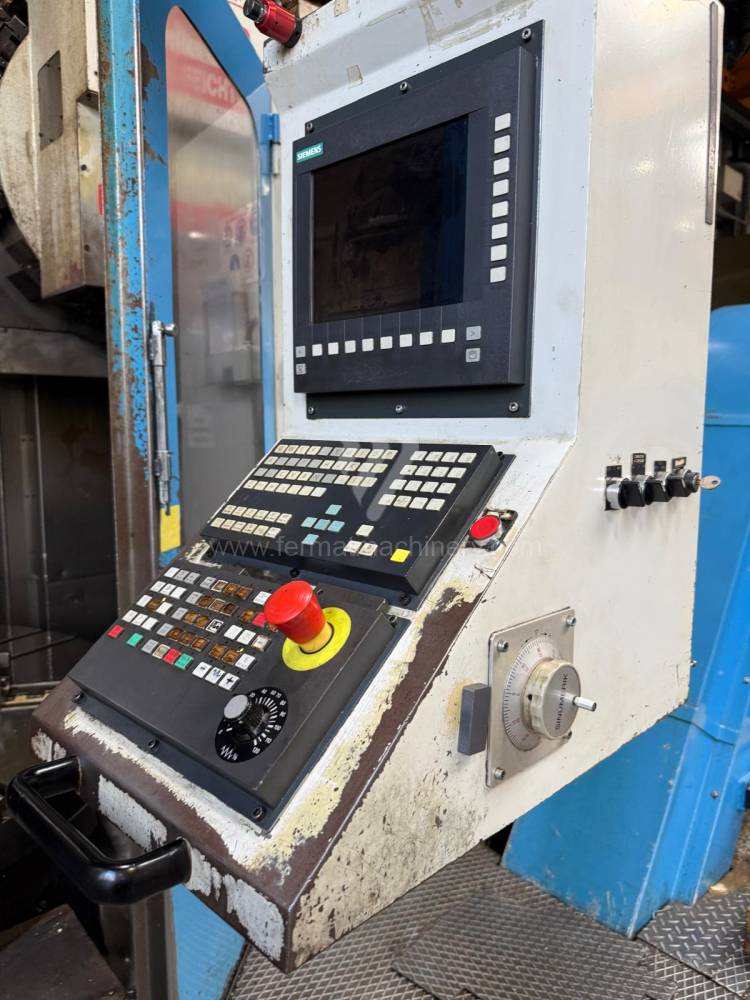

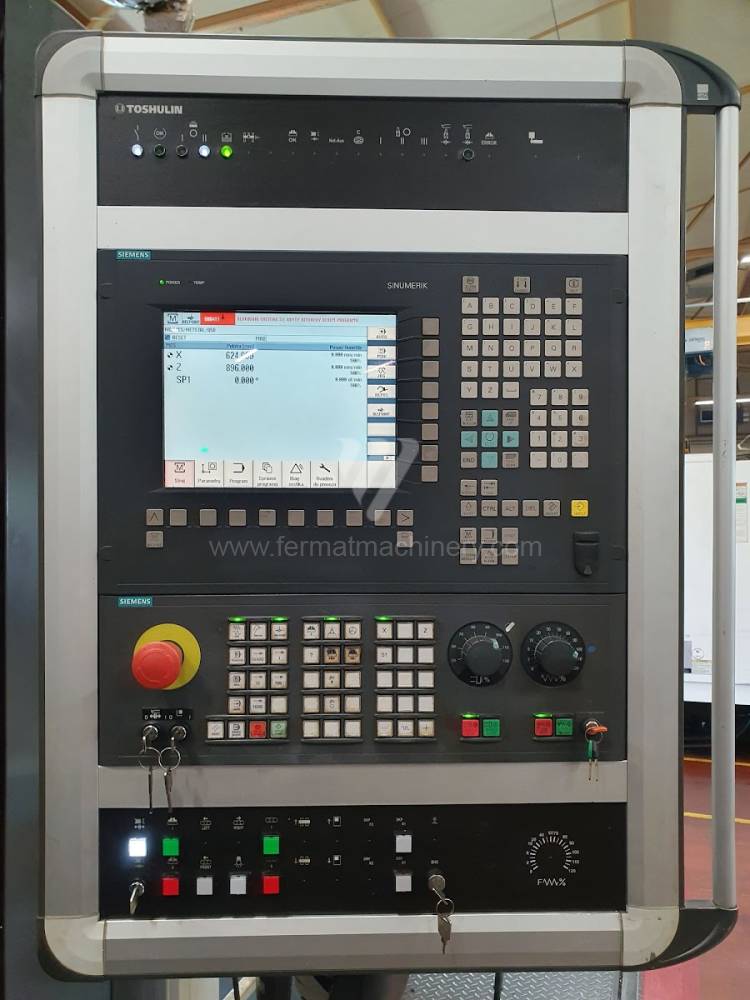

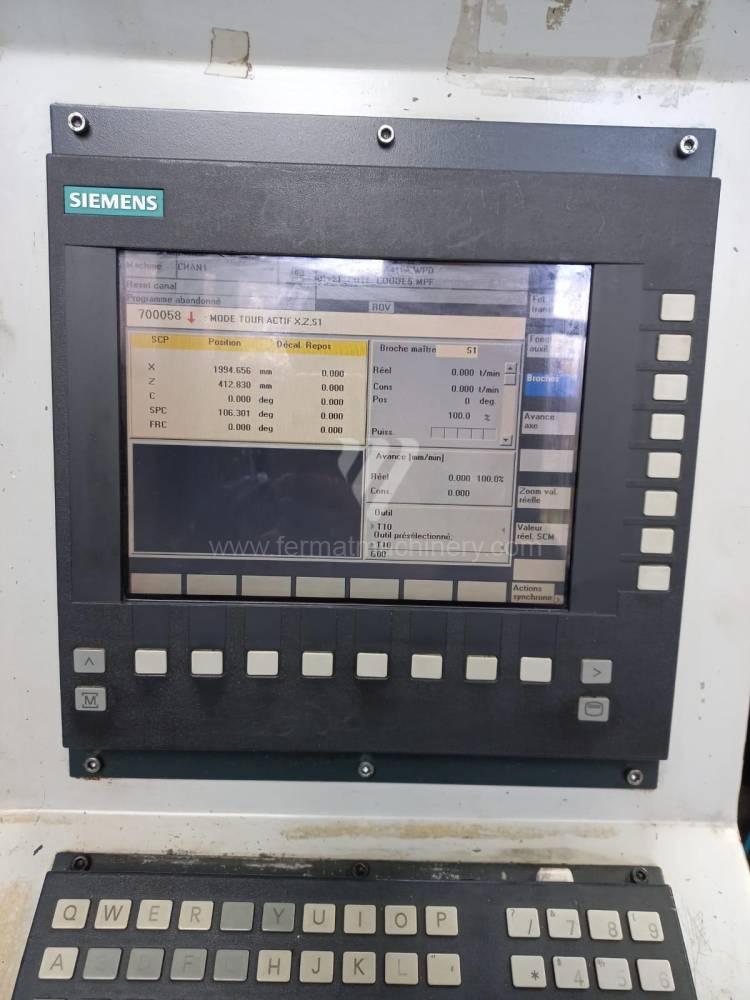

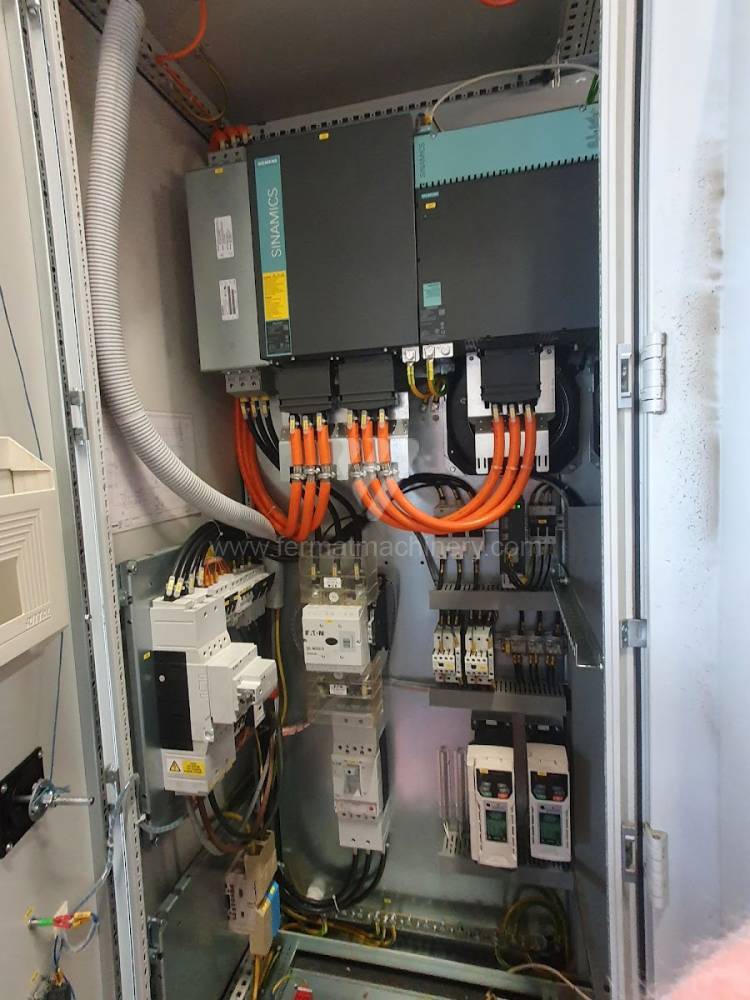

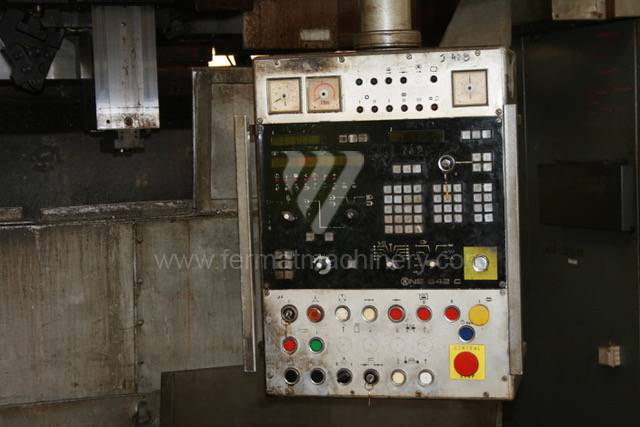

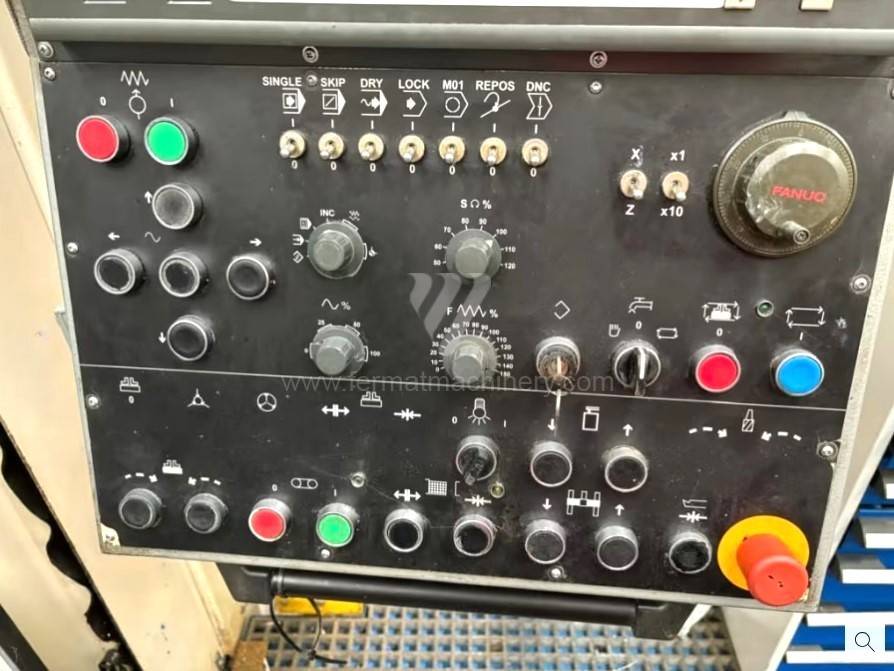

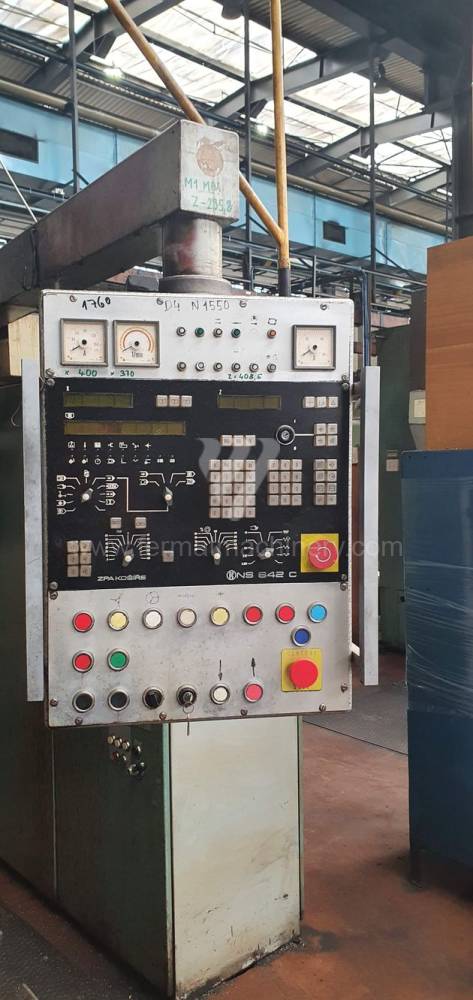

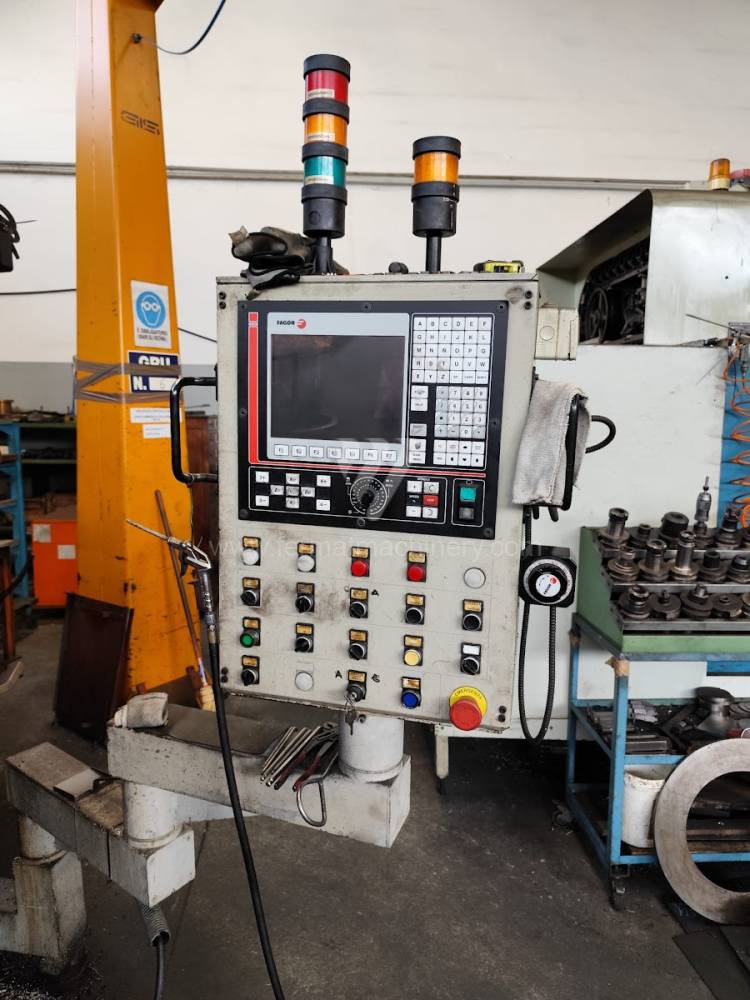

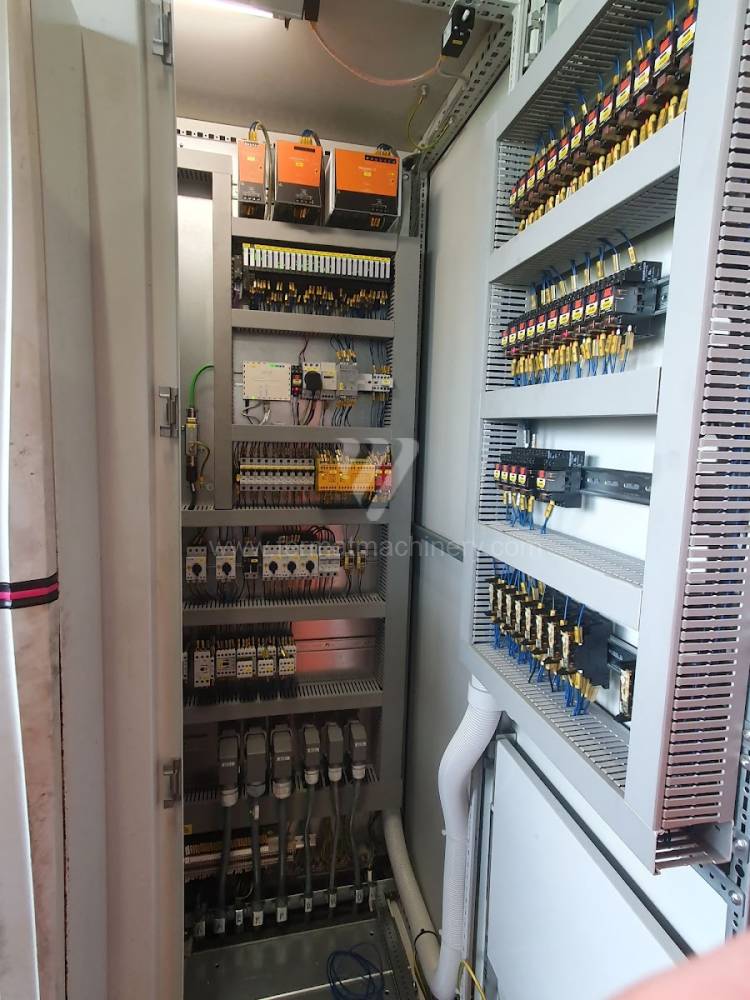

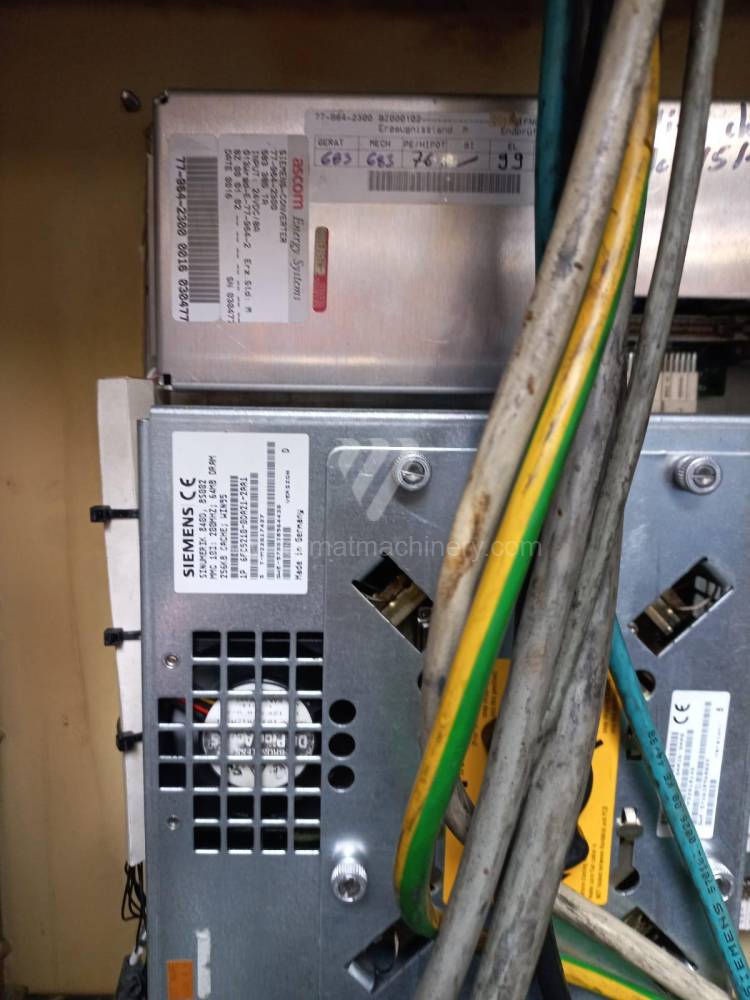

• Potentiel de rétrofit : La base mécanique de ces machines est pratiquement indestructible. L'équipement d'un système de commande moderne Siemens SINUMERIK ou Heidenhain apporte la précision du contrôle numérique sur une plateforme mécanique robuste.

3 avantages contre-intuitifs de la construction monocolonne :

1. Réduction des coûts des outils de coupe (OPEX) : La base stable en fonte réduit les micro-écaillages des tranchants en céramique de coupe ou en carbures frittés, qui surviennent sur les constructions soudées plus légères des machines modernes en raison de la résonance.

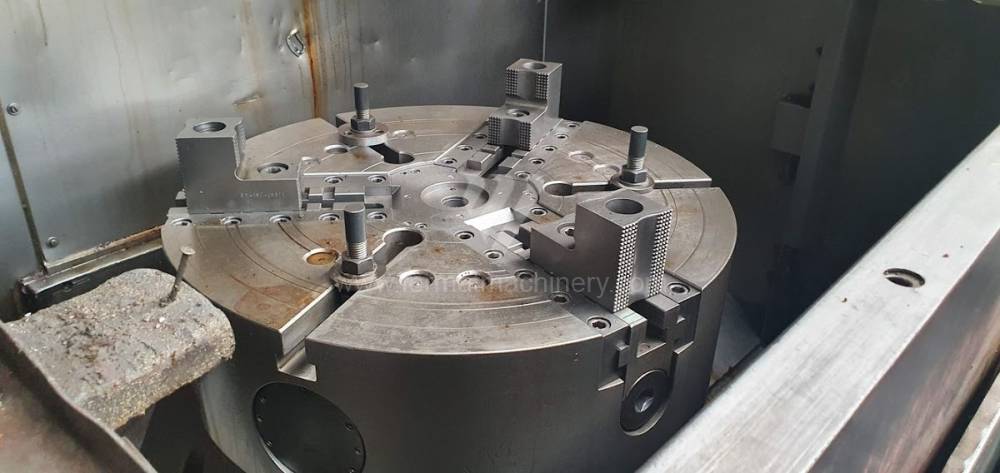

2. Efficacité énergétique en production unitaire : L'effet de volant massif des plateaux de serrage lourds nécessite moins d'énergie pour maintenir une vitesse constante lors de coupes interrompues par rapport aux tables dynamiques mais légères.

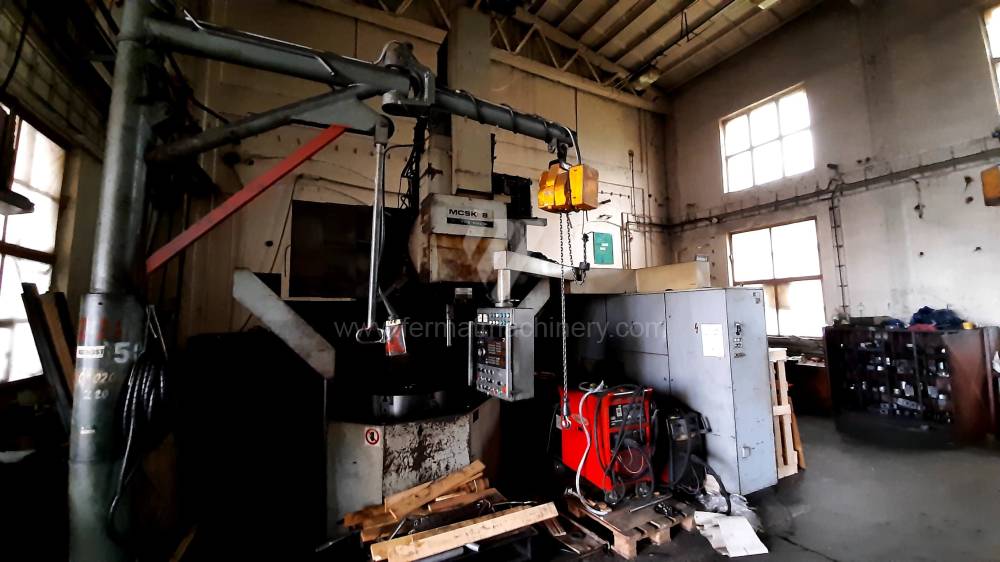

3. Optimisation de l'espace de l'atelier : L'accès ouvert à l'espace de travail permet une manipulation plus aisée des pièces surdimensionnées par grue, ce qui réduit les temps de configuration (Setup time) jusqu'à 15 %.

FAQ : Gains d'information pour la recherche experte

Quel est le facteur limitant pour le diamètre de la pièce sur un tour vertical monocolonne ?

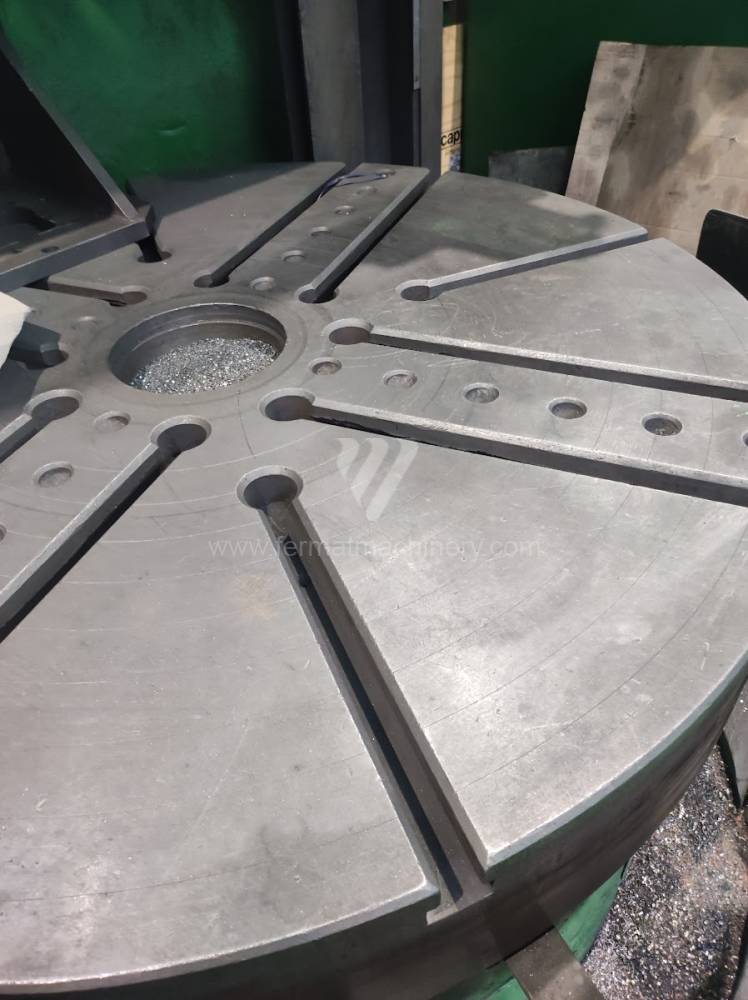

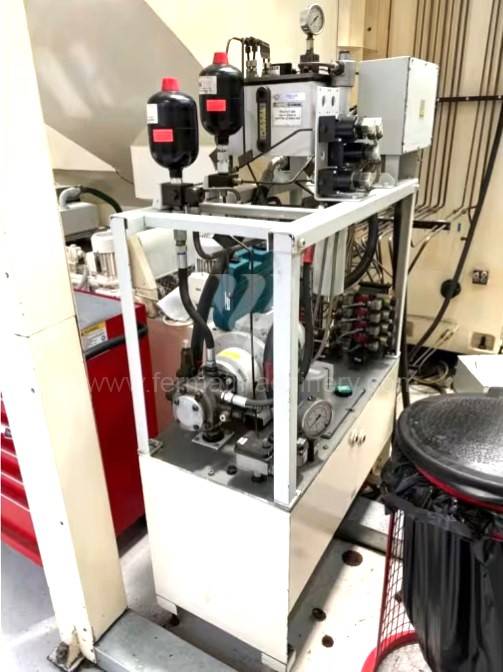

La limite principale n'est pas seulement la distance du montant par rapport au centre de la table, mais surtout la capacité de charge des roulements du plateau et l'équilibrage de la pièce. Pour les pièces asymétriques, l'utilisation de contrepoids est nécessaire pour éliminer les forces centrifuges qui pourraient endommager le support hydrostatique.

Pourquoi choisir une machine monocolonne d'occasion plutôt qu'un centre léger neuf ?

Les machines neuves dans des gammes de prix inférieures utilisent souvent des constructions soudées. Les machines d'occasion en fonte véritable possèdent une meilleure stabilité thermique et un amortissement interne plus élevé, ce qui est un paramètre critique pour l'ingénierie lourde.

Comment l'extension du coulisseau affecte-t-elle la précision lors de l'ébauche lourde ?

Sur les machines monocolonnes, un léger moment de flexion se produit lors de l'extension maximale. Cependant, ce phénomène est prévisible sur les machines robustes et peut être compensé par des algorithmes modernes dans le système de commande, permettant de maintenir des tolérances serrées même lors de coupes profondes.

Quelle est la compatibilité avec l'Industrie 4.0 ?

Même une ancienne machine mécanique peut, dans le cadre d'une révision générale, être équipée de capteurs de vibrations, de température des roulements et de consommation de courant. Ces données sont ensuite intégrées dans les systèmes ERP pour la maintenance prédictive, éliminant ainsi les arrêts non planifiés.
