Wytaczarka
TOP oferta
1234 Spis Kratka
WHN 13 CNC
DBM 100 N
WHN 9 B
BFK 160
WHN 110 Q
W 9
WH 10 NC
WH 10 CNC
Microcut HBM-4
WH 63
WH 10 CNC
WH 10 CNC
IXN2000
WHN 13
WHN 9 B CNC
WRF 160
W 75
WH 10 NC
2M614
WHN 9 B CNC
CFB 110
BO 110
WRF 160
FRAL 70C16
WH 10 CNC
1234Wytaczarka
WHN 13 CNC
TOS Varnsdorf
Nr inw.: 241422
System sterowania Heidenhain: TNC 530
: 130
Przejazd osi X: 3500 mm
: 2000
: 0 - 1800
: nie
DBM 100 N
DEFUM
Nr inw.: 231421
Rok produkcji:1999
System sterowania Fanuc: 16-M
: 100
Przejazd osi X: 1830 mm
: 1500
: 5 - 2000
: nie
WHN 9 B
TOS Varnsdorf
Nr inw.: 231135
Rok produkcji:1981
: 90
Przejazd osi X: 1250 mm
: 900
: 0 - 1120
: nie
: 680
BFK 160
UNION
Nr inw.: 201580
Rok produkcji:1980
: 160
Przejazd osi X: 3000 mm
: 2700
: -
:
: 300
WHN 110 Q
TOS Varnsdorf
Nr inw.: 241727
Rok produkcji:1999
System sterowania Heidenhain: TNC 426
: 110
Przejazd osi X: 2000 mm
: 1400
: 0 - 2000
: nie
W 9
TOS Varnsdorf
Nr inw.: 241843
Rok produkcji:1975
: 90
Przejazd osi X: 1000 mm
: 900
: 0 - 1400
: nie
: 710
WH 10 NC
TOS Varnsdorf
Nr inw.: 241423
Rok produkcji:1987
: 100
Przejazd osi X: 1130 mm
: 1250
: 16 - 1500
: nie
: 650
WH 10 CNC
TOS Varnsdorf
Nr inw.: 251364
System sterowania Heidenhain: TNC 620
: 100
Przejazd osi X: 1250 mm
: 1030
: 16 - 2500
: nie
Microcut HBM-4
Buffalo Machinery
Nr inw.: 221640
Rok produkcji:2017
System sterowania Fanuc: 31i - B
: 110
Przejazd osi X: 2200 mm
: 1600
: 35 - 3000
: tak
WH 63
TOS Varnsdorf
Nr inw.: 241286
Rok produkcji:1983
: 63
Przejazd osi X: 1000 mm
: 710
: 18 - 1800
: nie
: 560
WH 10 CNC
TOS Varnsdorf
Nr inw.: 242011
Rok produkcji:1996
System sterowania Heidenhain: TNC 407
: 100
Przejazd osi X: 1250 mm
: 1120
: 10 - 1800
: nie
WH 10 CNC
TOS Varnsdorf
Nr inw.: 251363
System sterowania Heidenhain: TNC 620
: 100
Przejazd osi X: 1250 mm
: 1030
: 16 - 2500
: nie
IXN2000
CHETO
Nr inw.: 241206
Rok produkcji:2022
: CNC 8065
:
Przejazd osi X: 2000 mm
: 1200
: 0 - 6000
:
WHN 13
TOS Varnsdorf
Nr inw.: 251278
Rok produkcji:1995
System sterowania Heidenhain: TNC 426
: 130
Przejazd osi X: 3500 mm
: 2000
: 0 - 800
: nie
WHN 9 B CNC
TOS Varnsdorf
Nr inw.: 251083
Rok produkcji:1979
System sterowania Heidenhain: TNC 530
: 90
Przejazd osi X: 1250 mm
: 900
: 0 - 1120
: nie

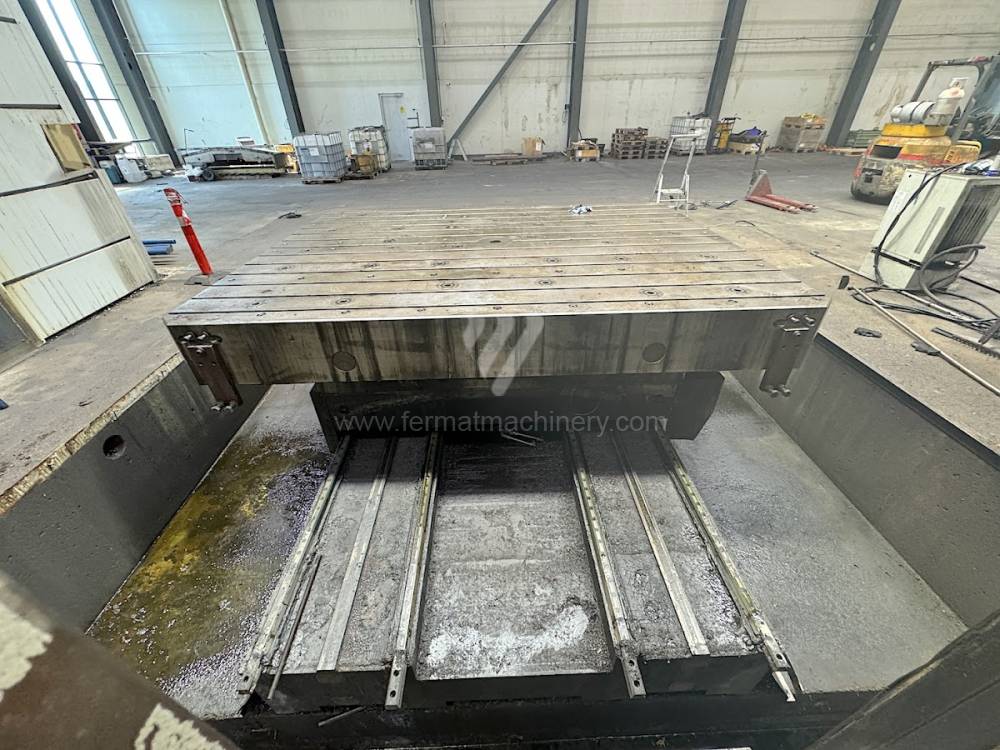

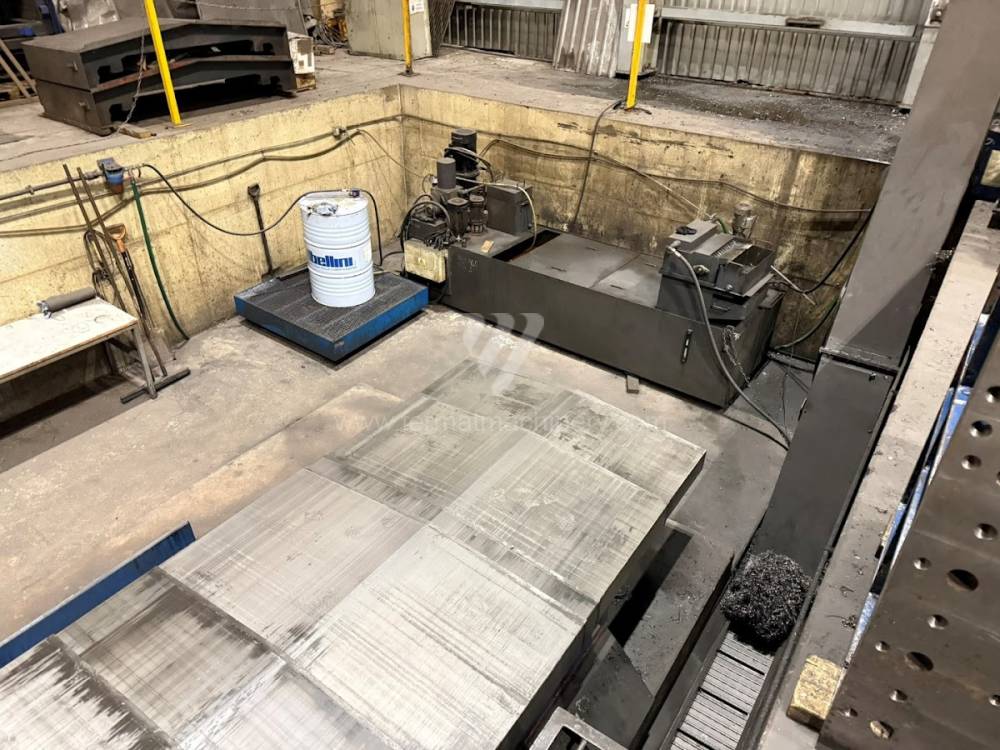

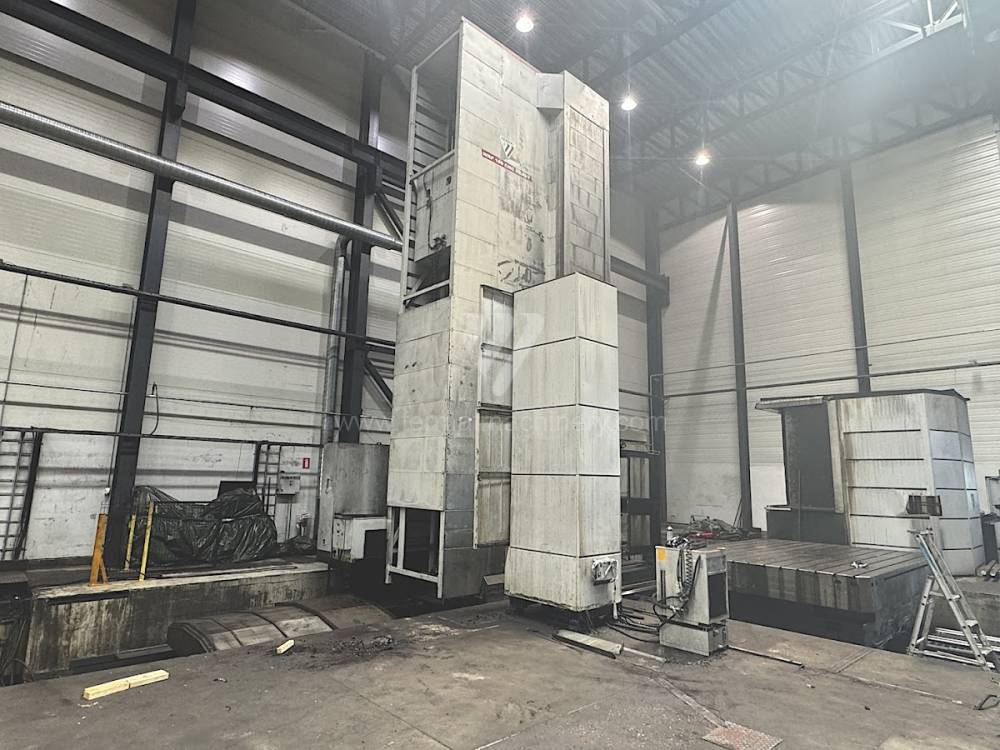

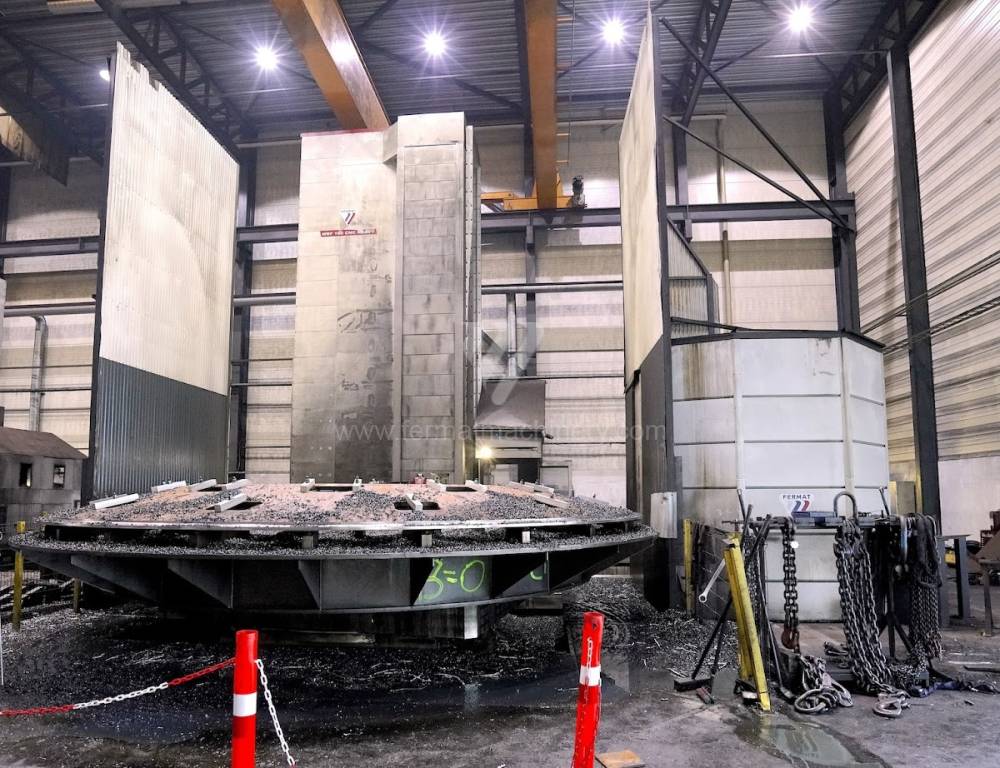

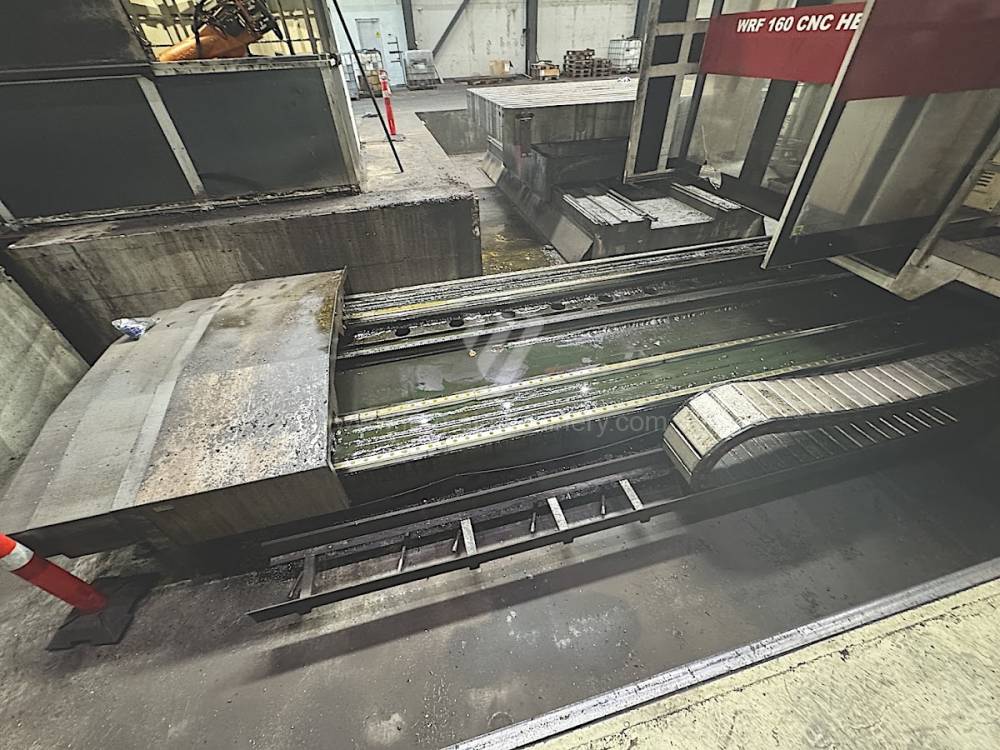

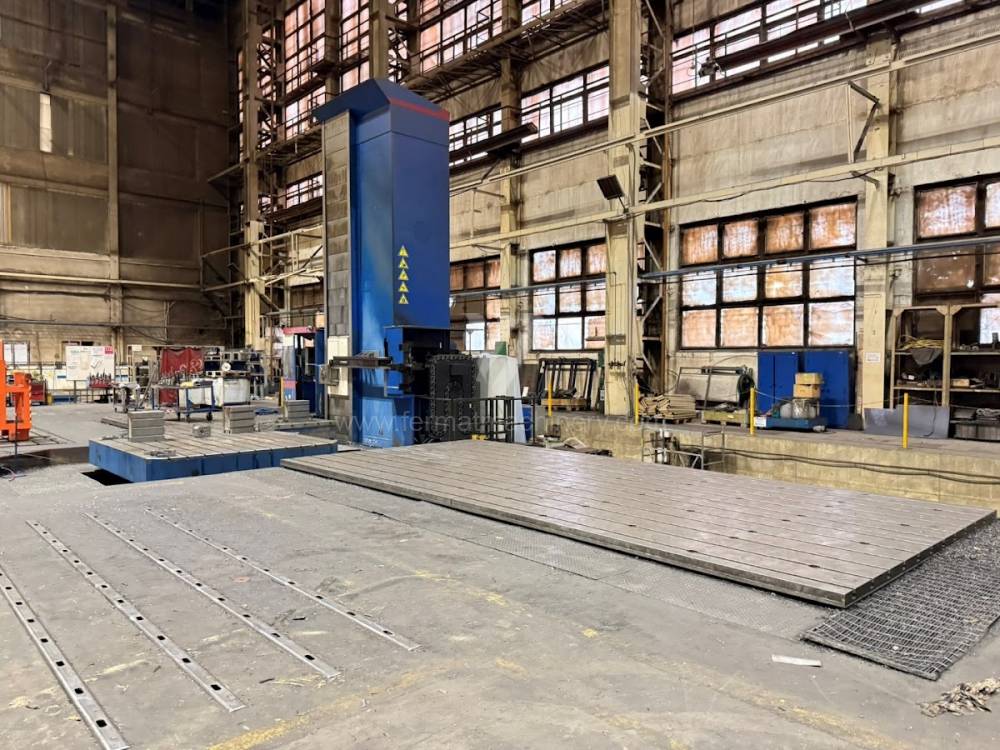

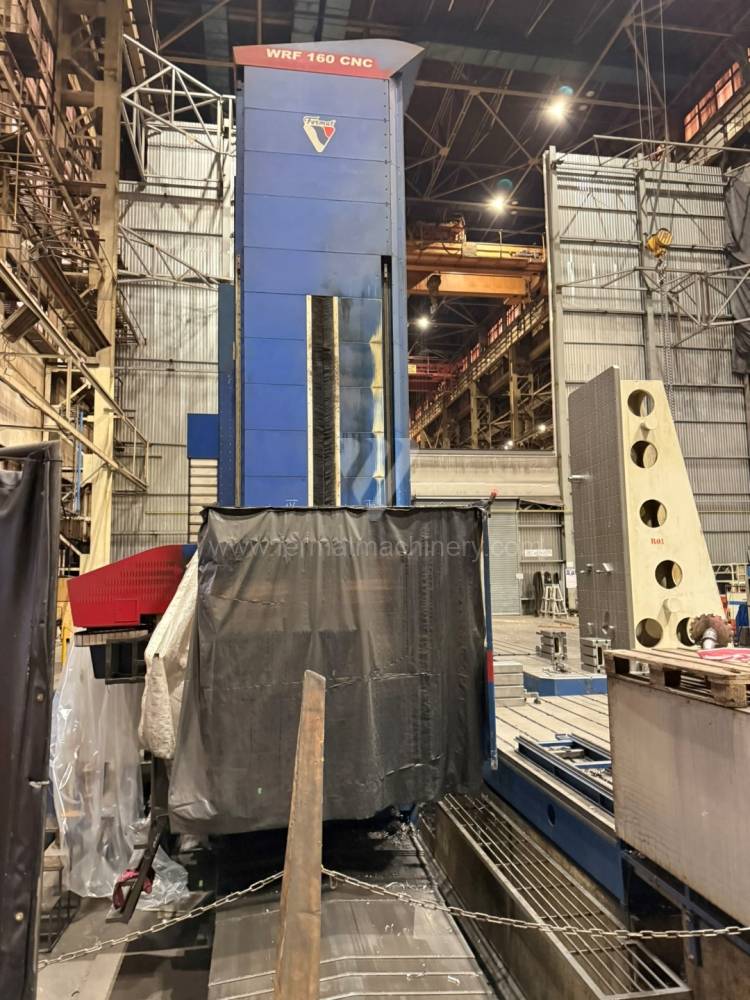

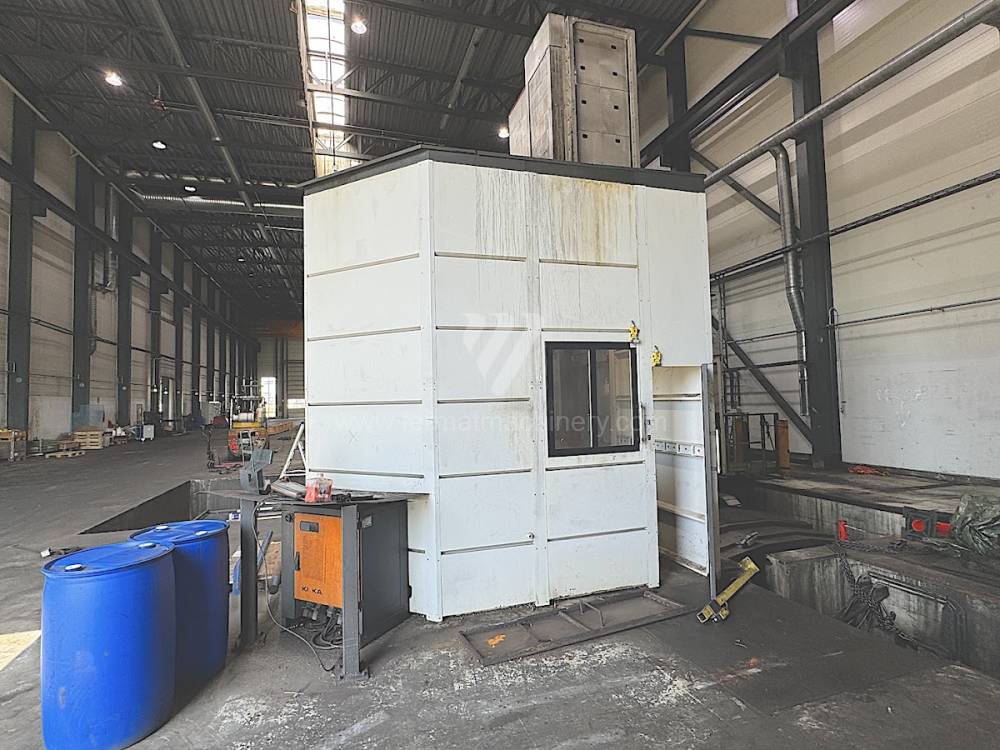

WRF 160
Fermat
Nr inw.: 241555
Rok produkcji:2013
System sterowania Heidenhain: TNC 530
: 160
Przejazd osi X: 8900 mm
: 7300
: 0 - 2600
: 1000
W 75
TOS Varnsdorf
Nr inw.: 241128
Rok produkcji:1984
: 75
Przejazd osi X: 1250 mm
Przesuw wrzecienniku po stojaku (Y): 900 mm
: 1000
Rozmiary stołu: 950x950 mm
: 560
WH 10 NC
TOS Varnsdorf
Nr inw.: 221269
: 100
Przejazd osi X: 1250 mm
: 900
: 16 - 1250
: nie
: 630
2M614
Stanko Russia
Nr inw.: 251382
: 80
: 800
Przesuw roboczy osi X: 1000 mm/min
: 1000
Rozmiary stołu: 900 x 1000 mm
: 500
WHN 9 B CNC
TOS Varnsdorf
Nr inw.: 241127
Rok produkcji:1975
System sterowania Heidenhain: TNC 355
: 90
Przejazd osi X: 1250 mm
: 900
: 0 - 1120
: nie
CFB 110
UNION
Nr inw.: 241569
Rok produkcji:2000
System sterowania Heidenhain: TNC 426
: 110
Przejazd osi X: 2000 mm
: 1250
: 5 - 1400
: tak
BO 110
KNUTH Werkzeugmaschinen GmbH
Nr inw.: 241996
Rok produkcji:2013
: 110
Przejazd osi X: 900 mm
: 900
: 8 - 1000
: nie
: 600

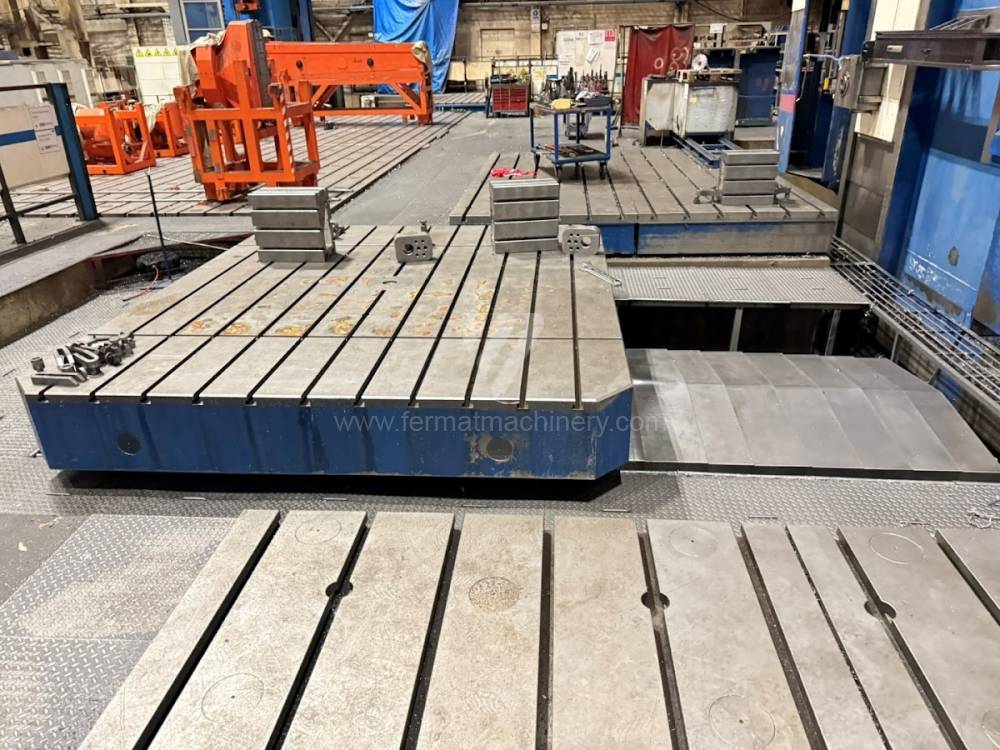

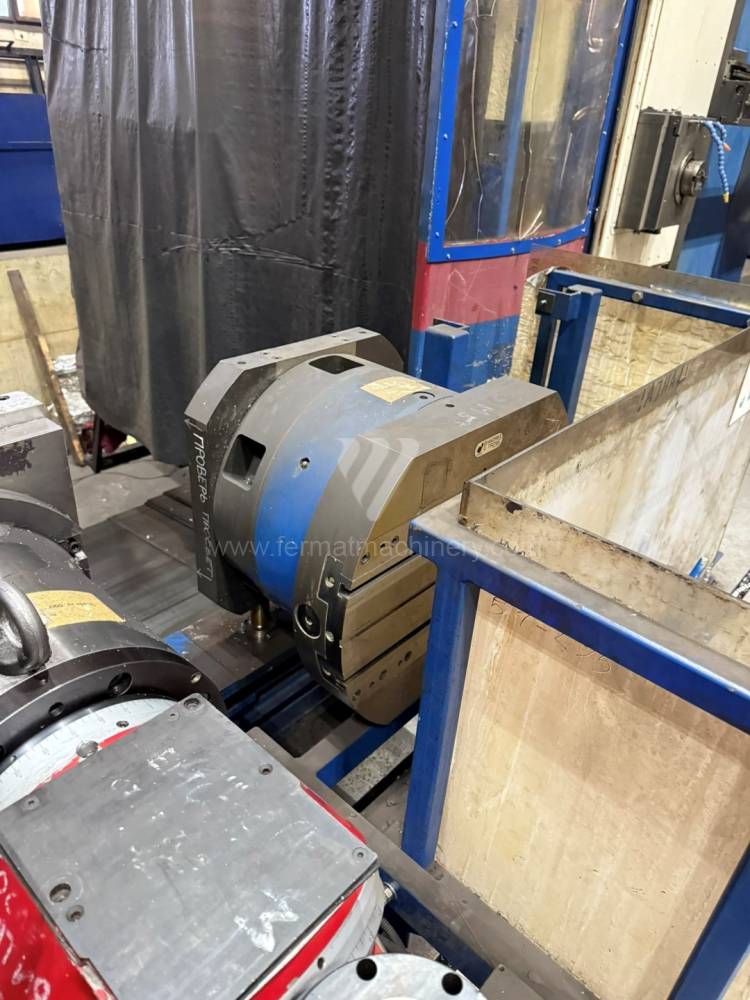

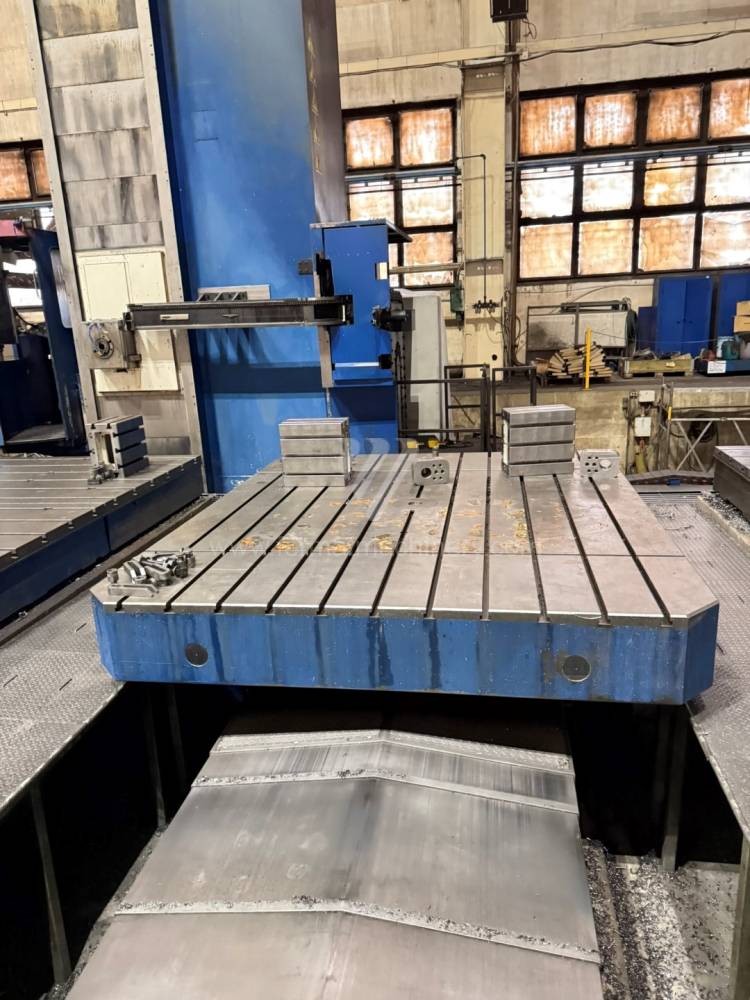

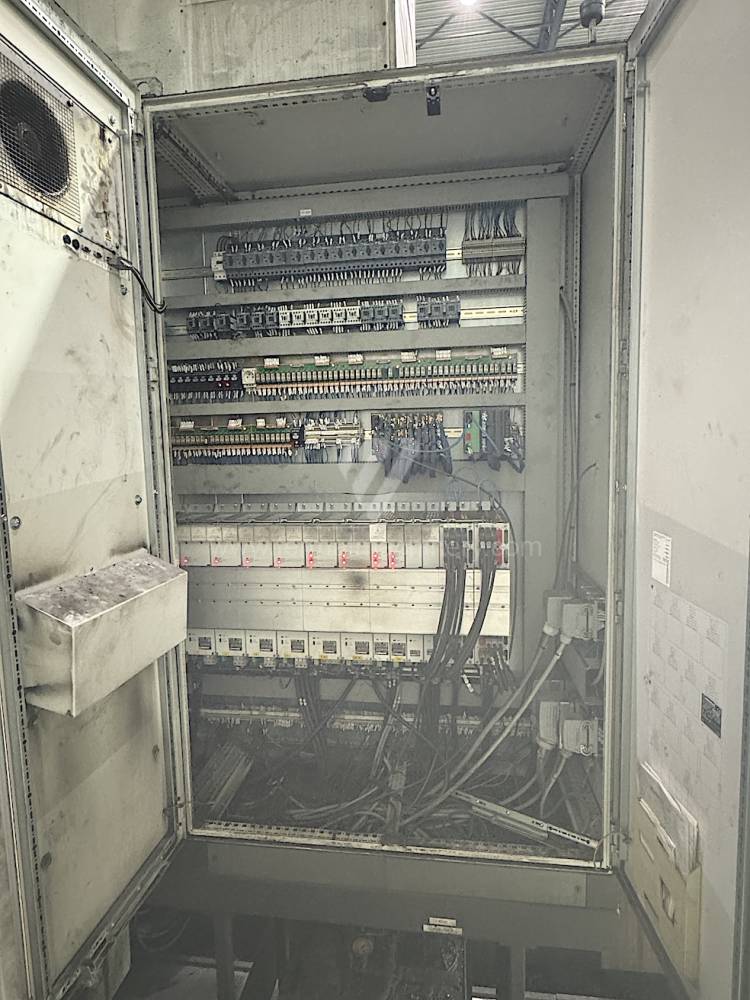

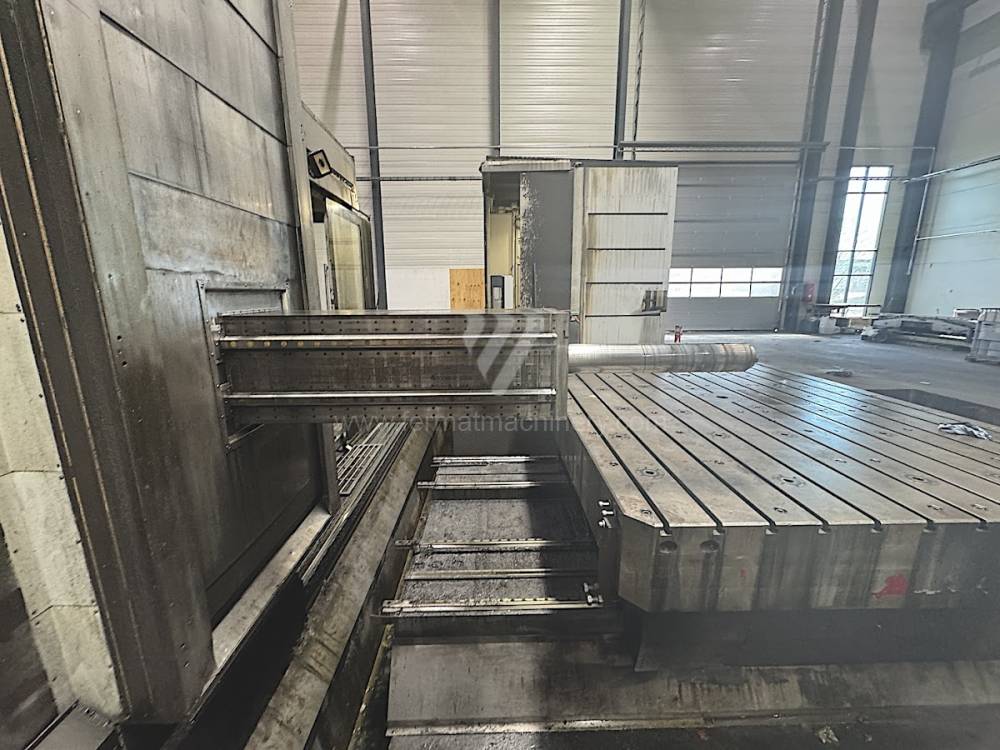

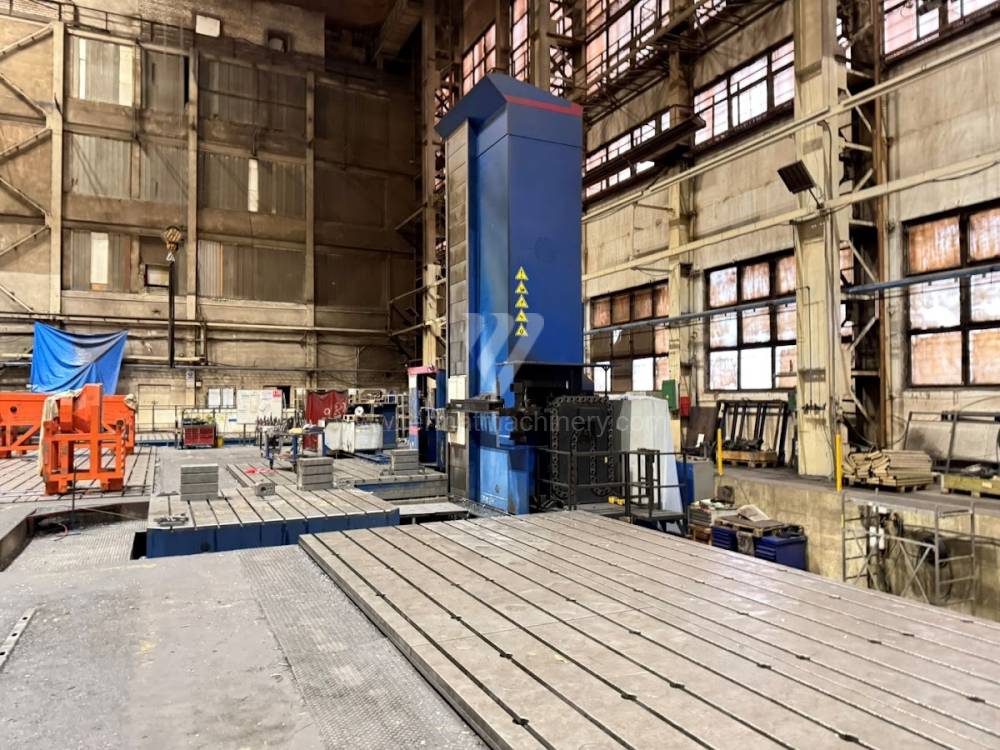

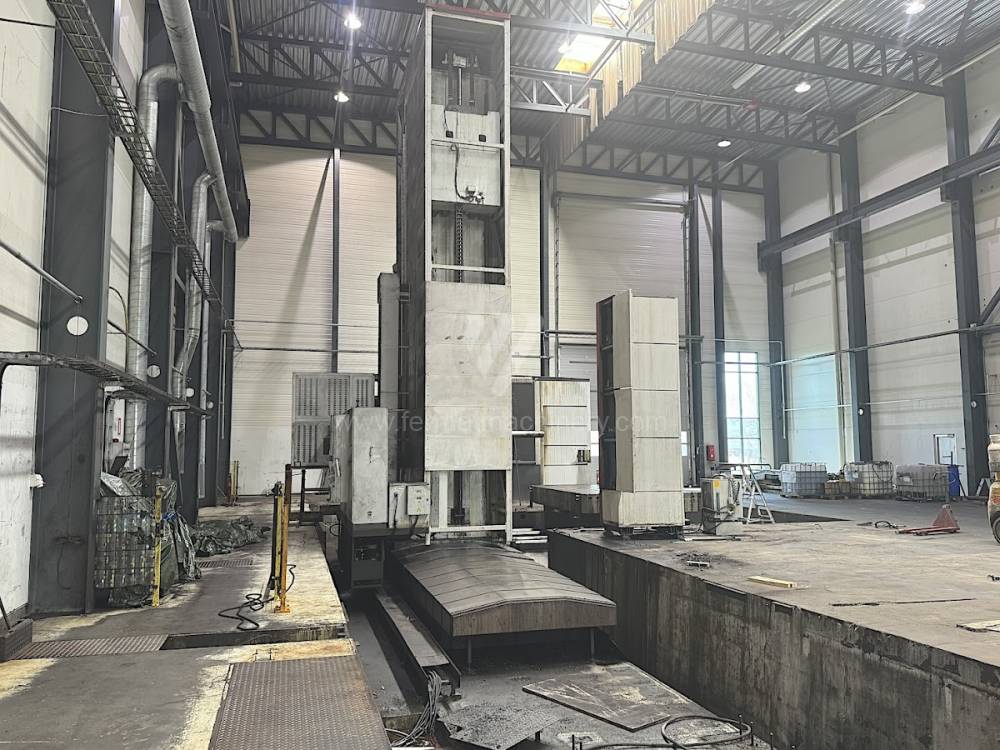

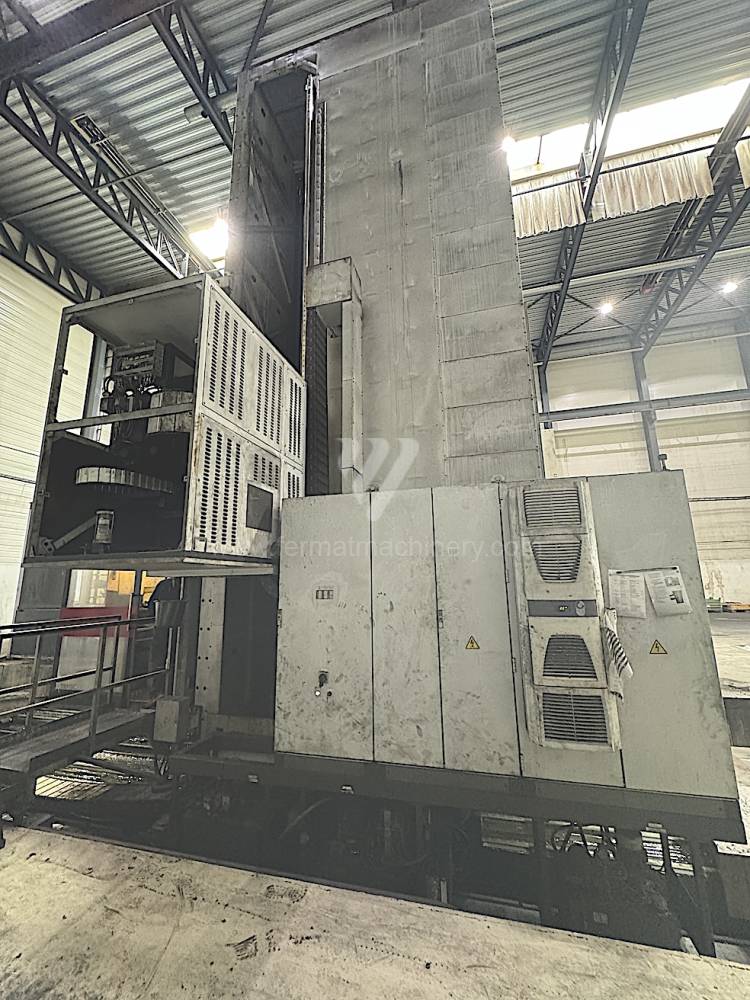

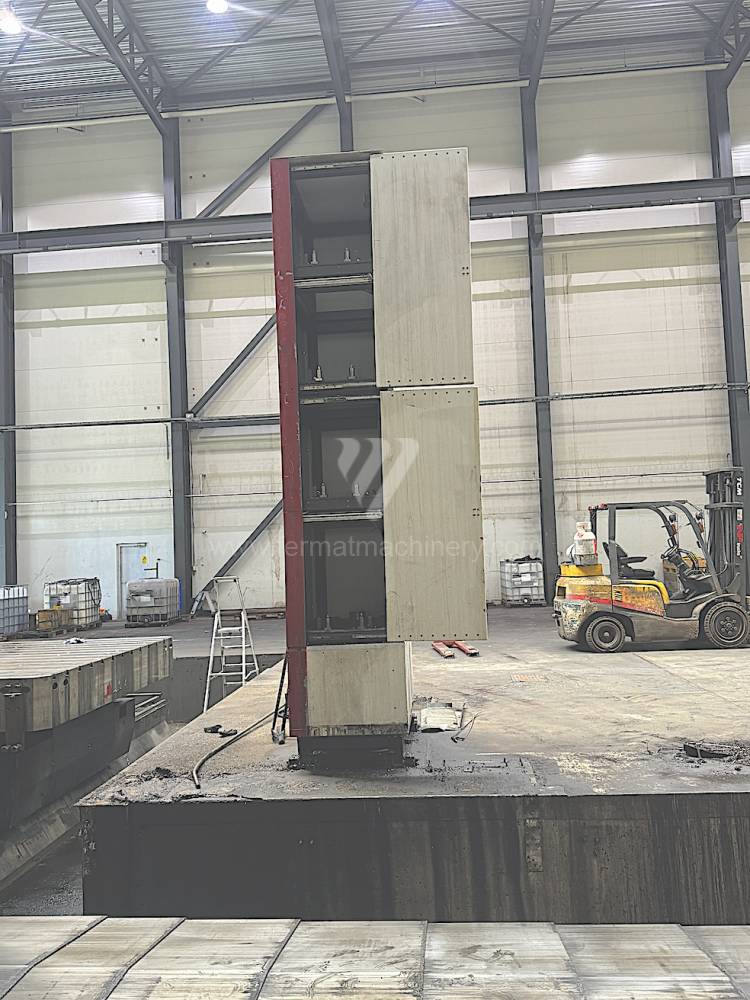

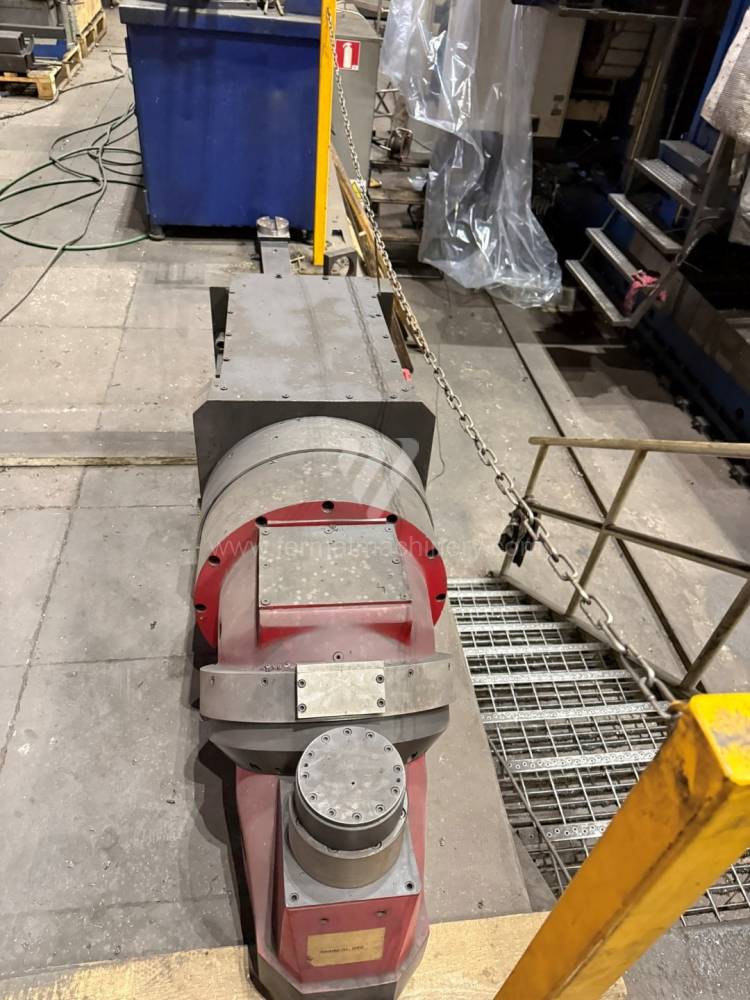

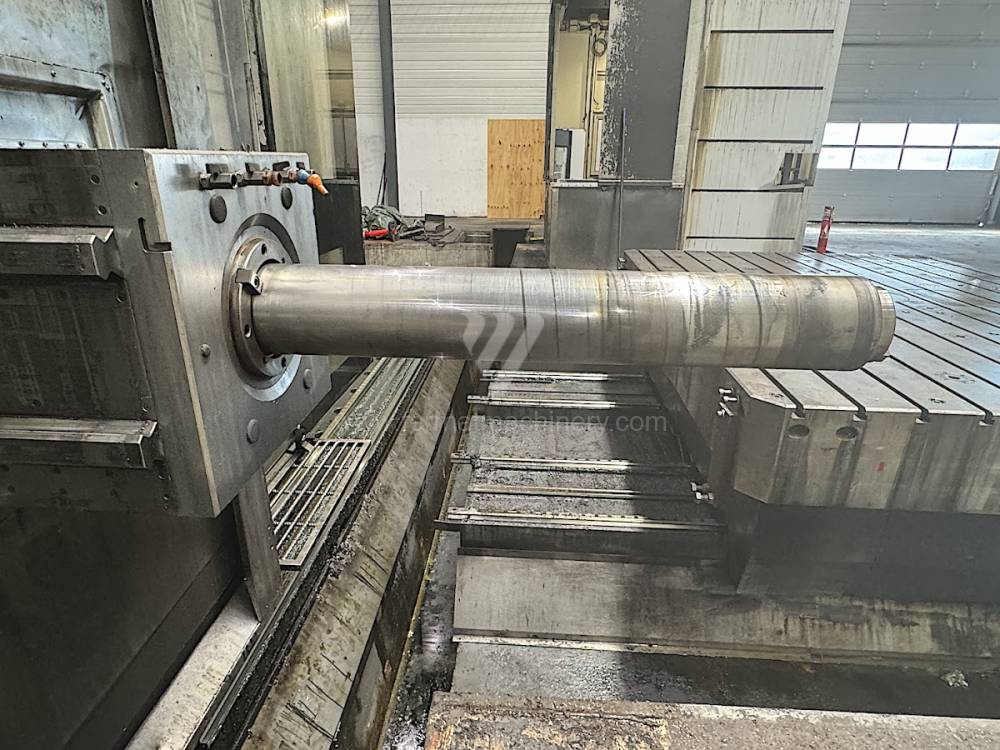

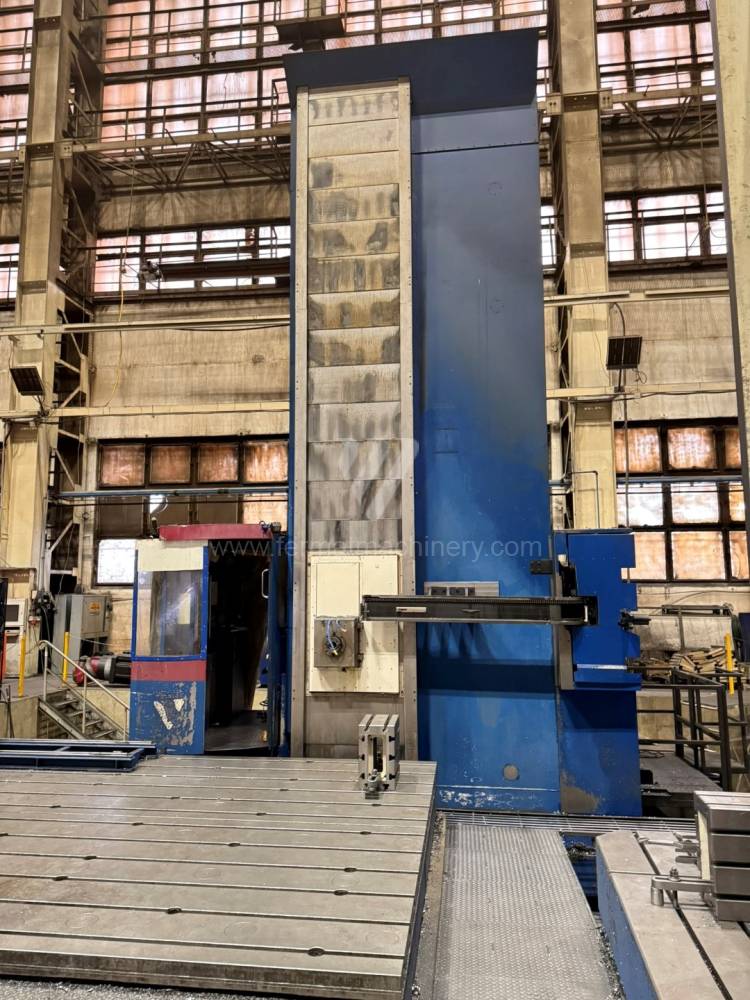

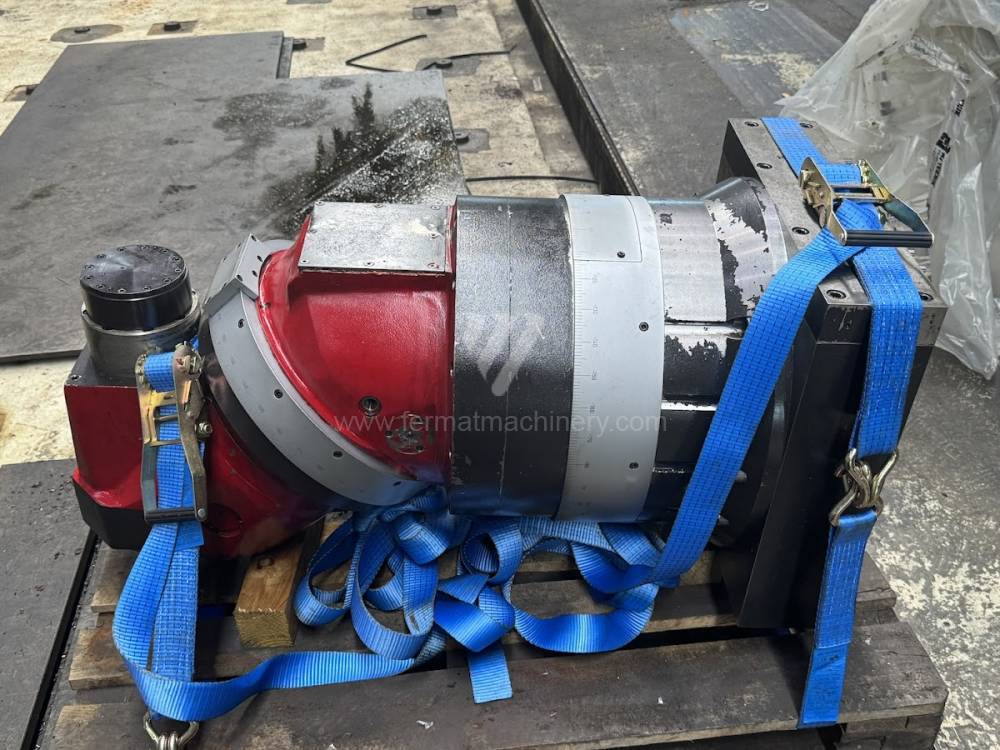

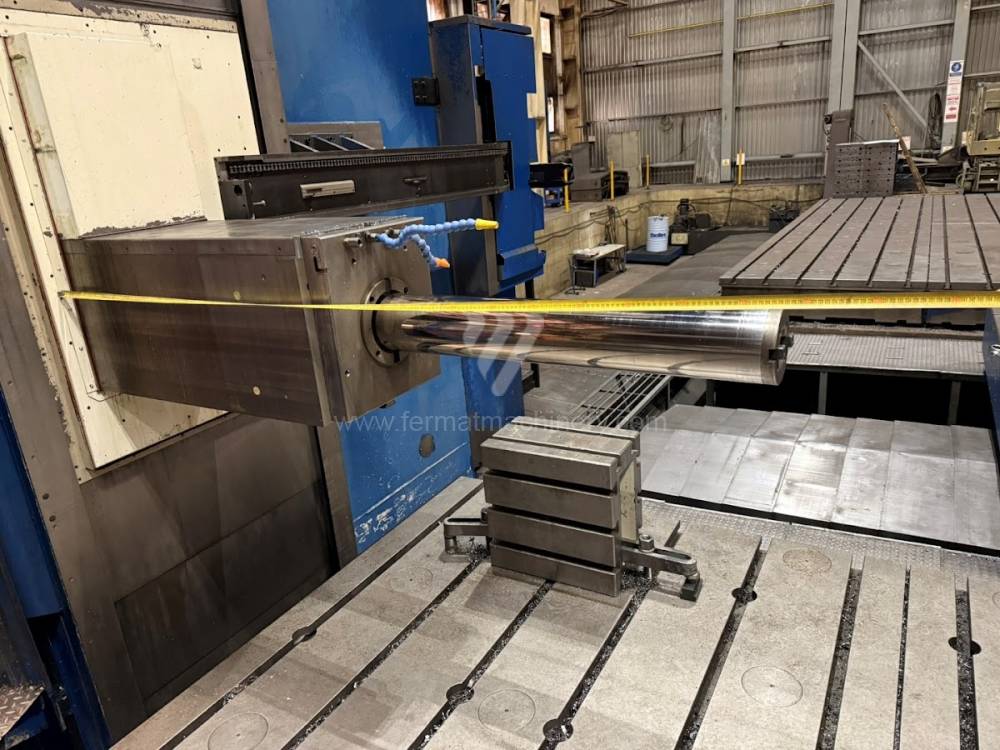

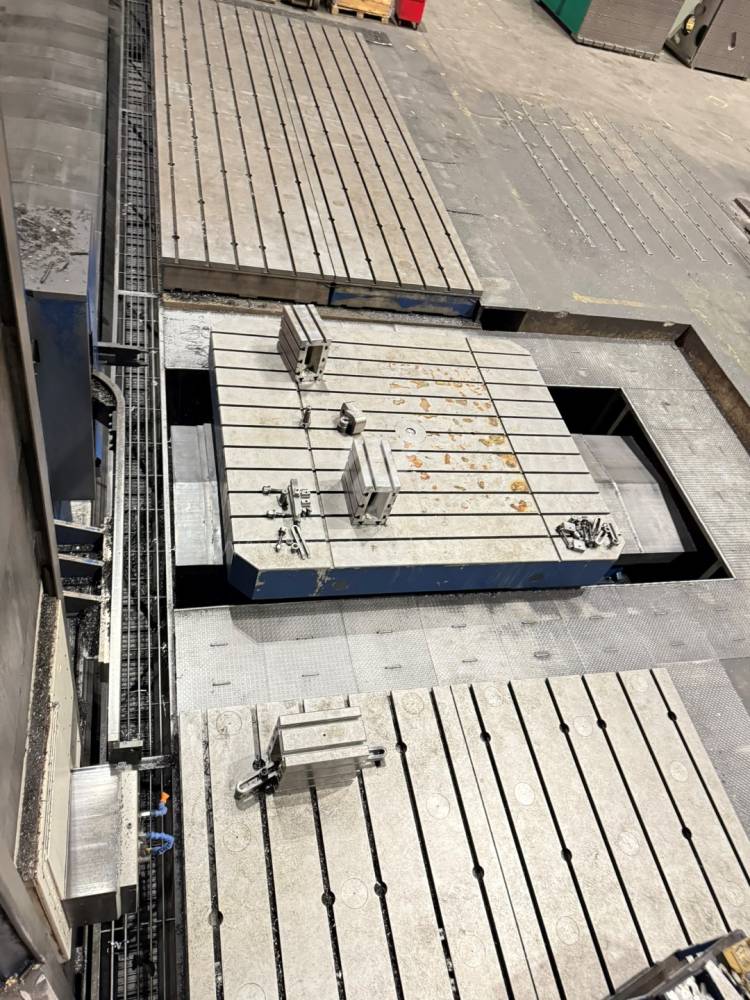

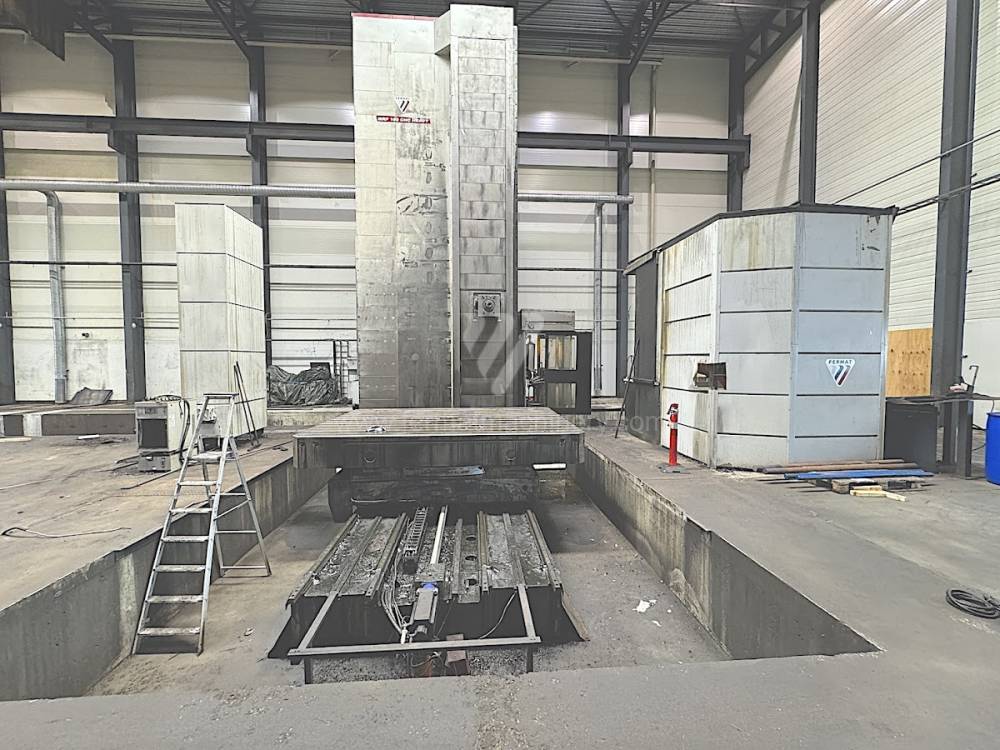

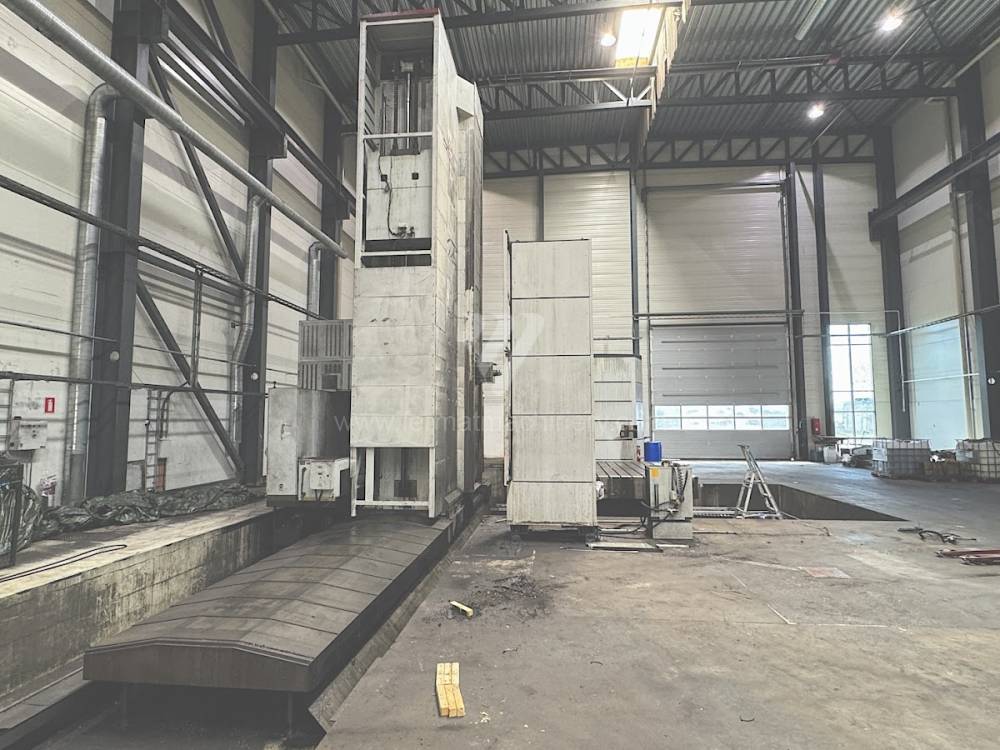

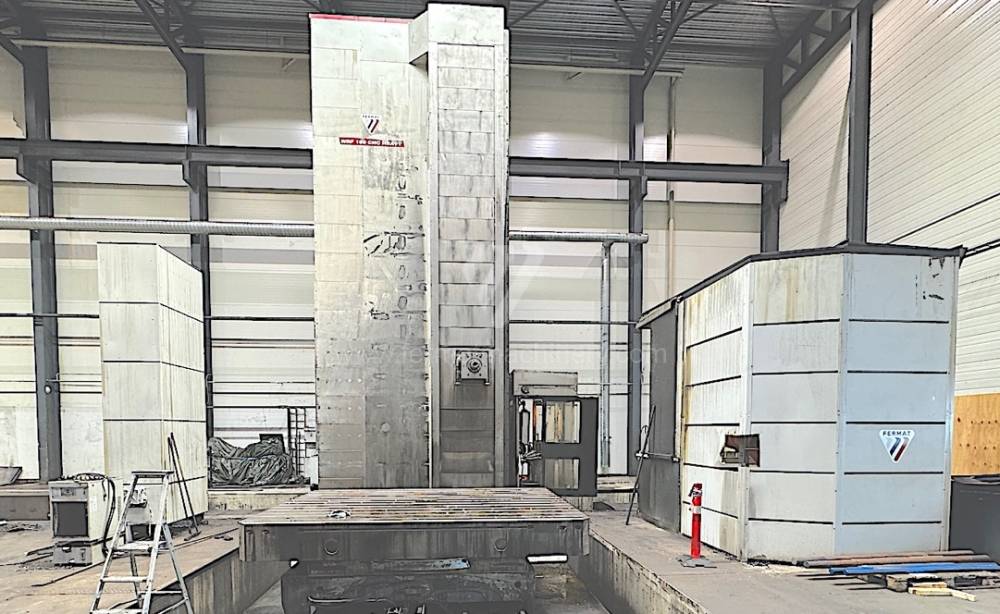

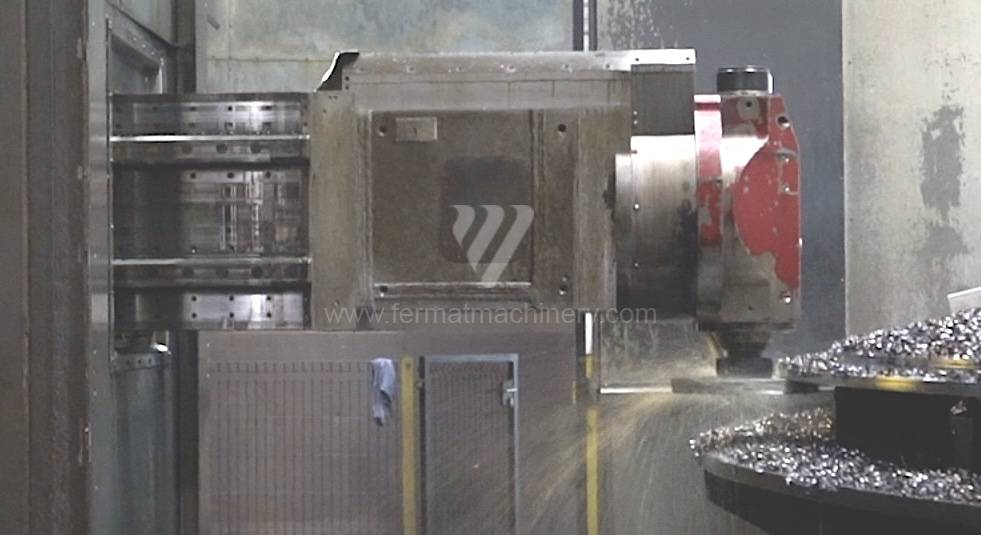

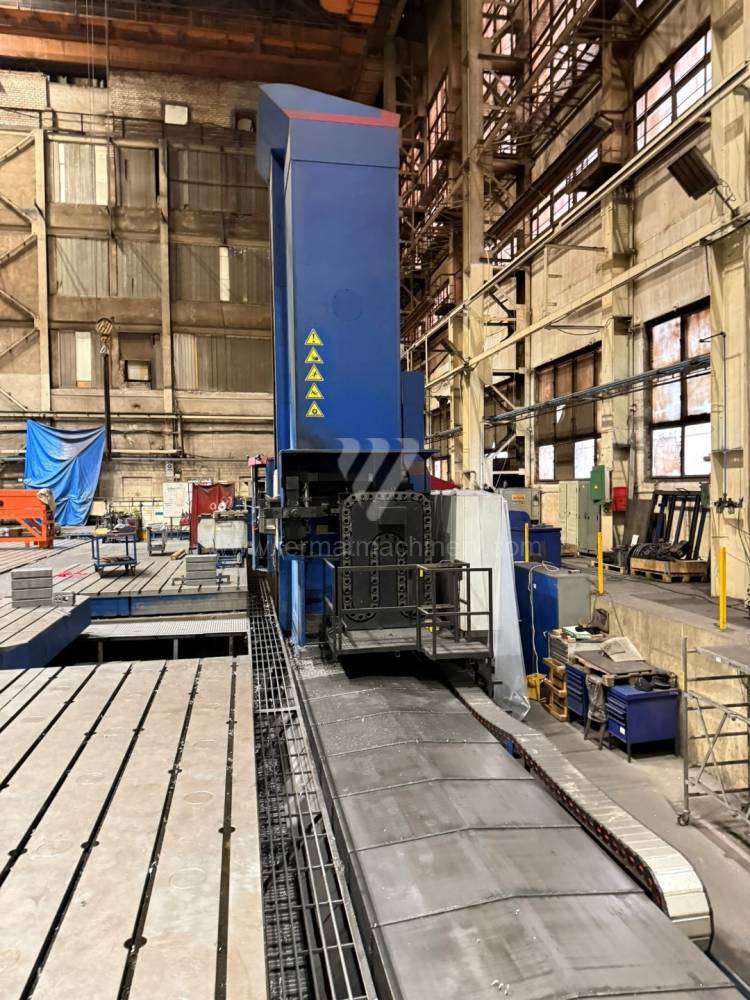

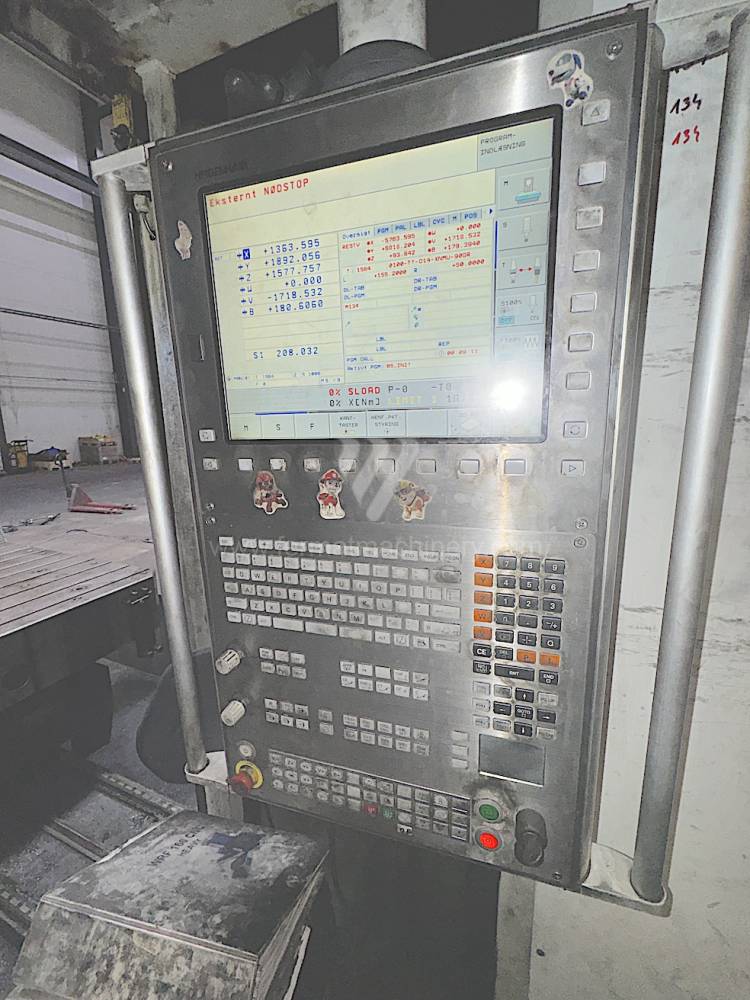

WRF 160
Fermat
Nr inw.: 251326
Rok produkcji:2011
System sterowania Heidenhain: TNC 530
: 160
Przejazd osi X: 16000 mm
: 6000
: 10 - 2500
: 1000

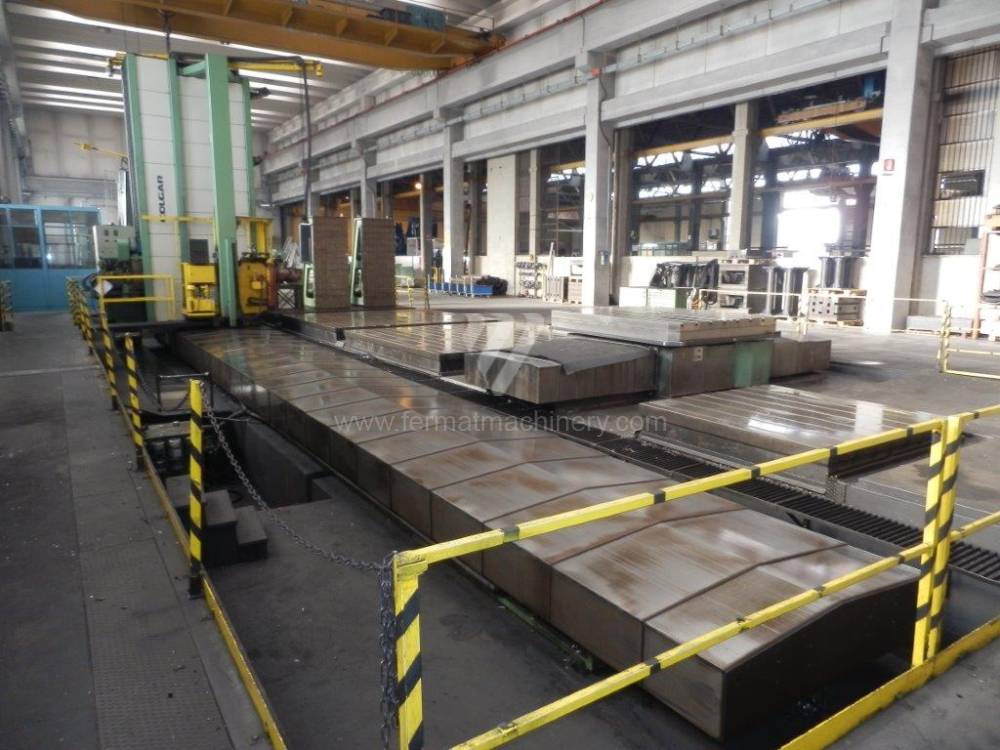

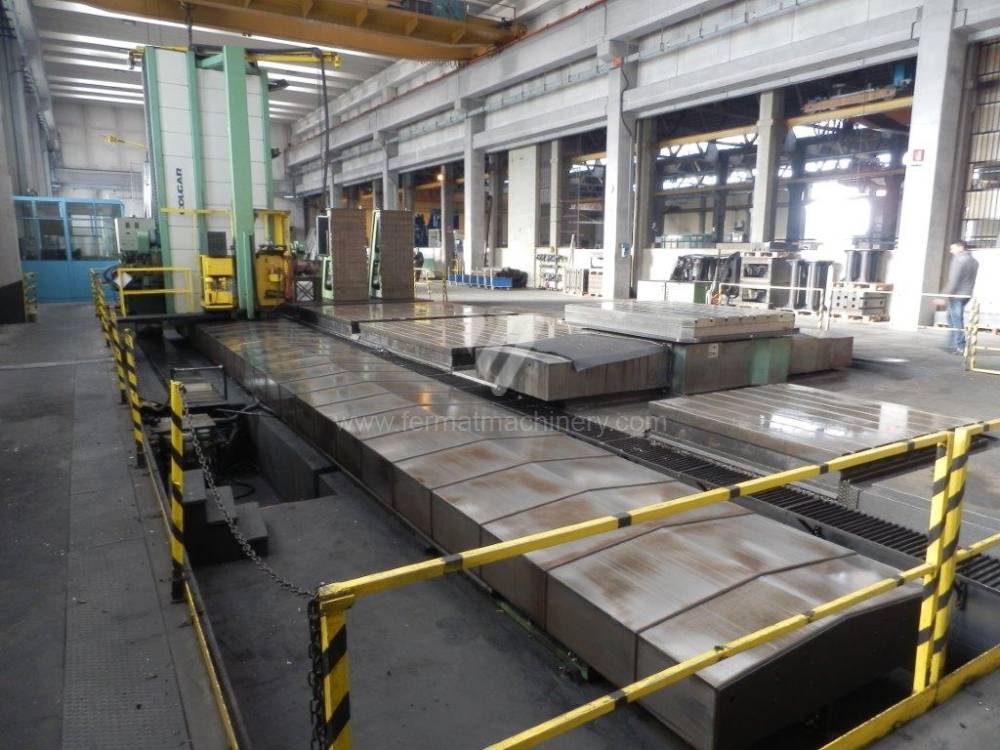

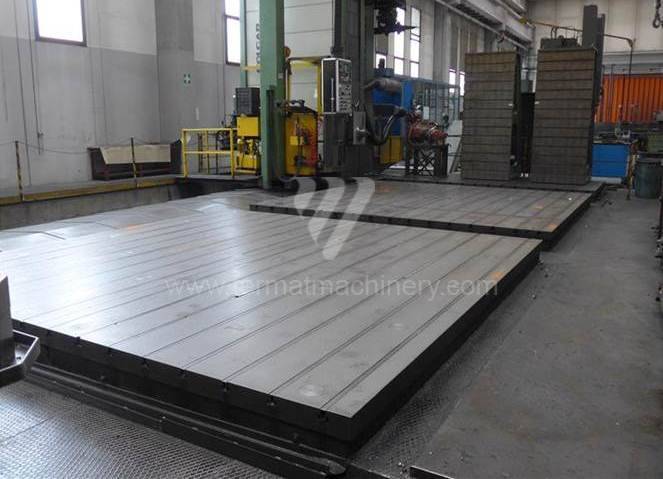

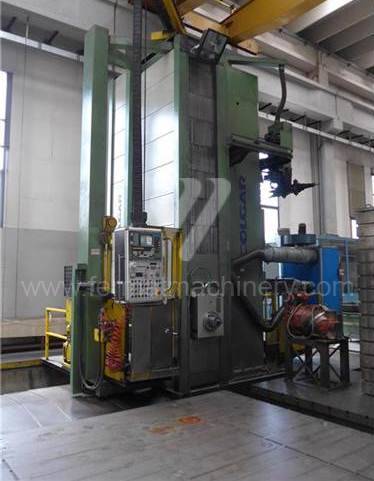

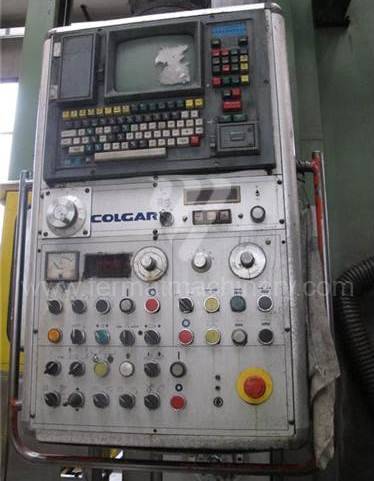

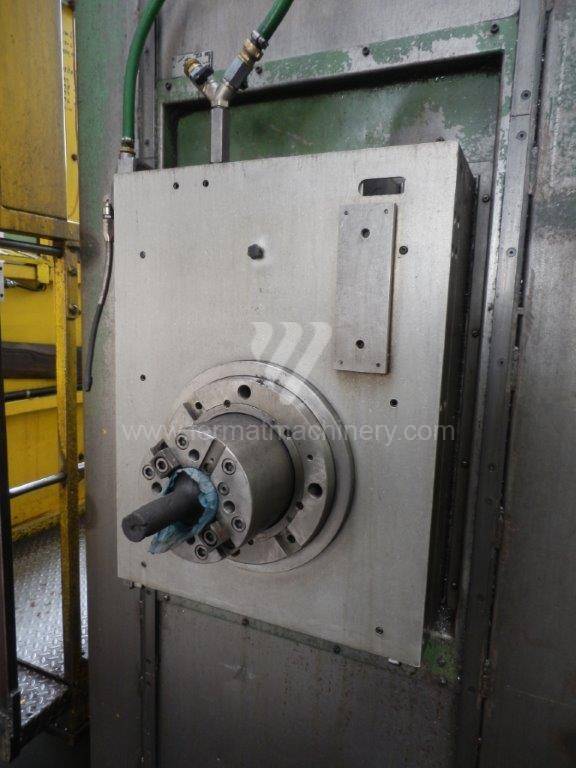

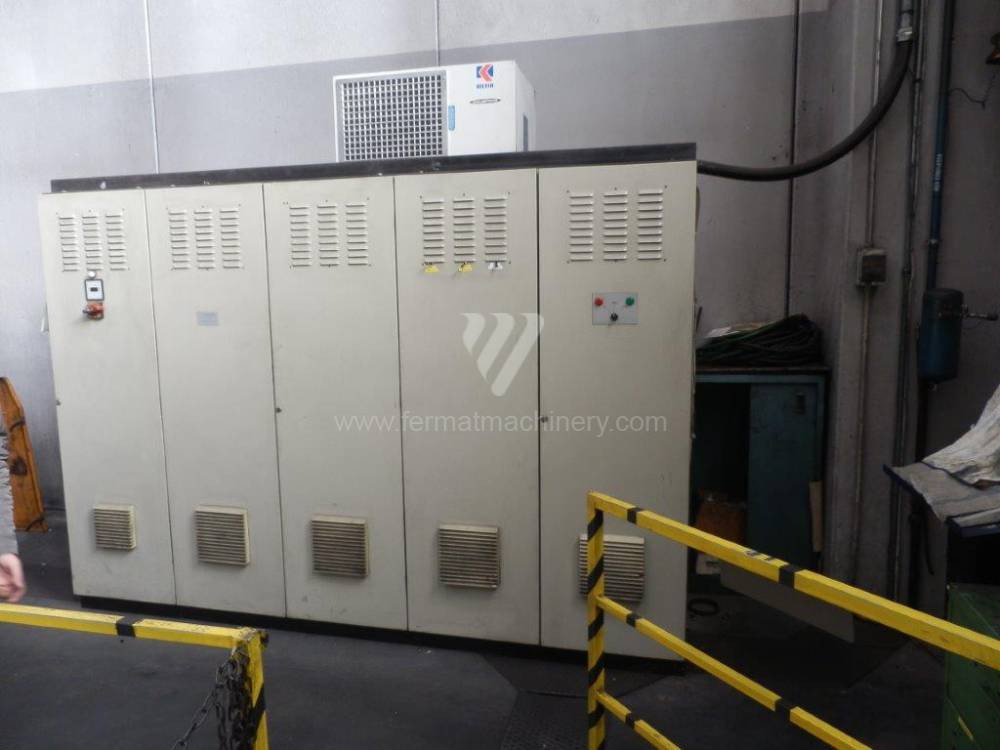

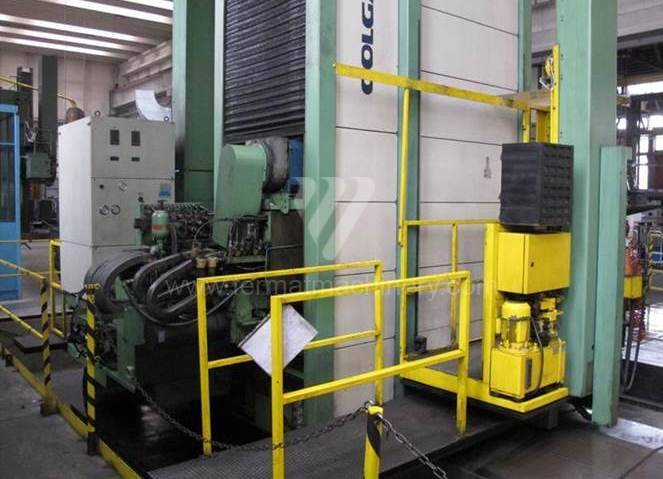

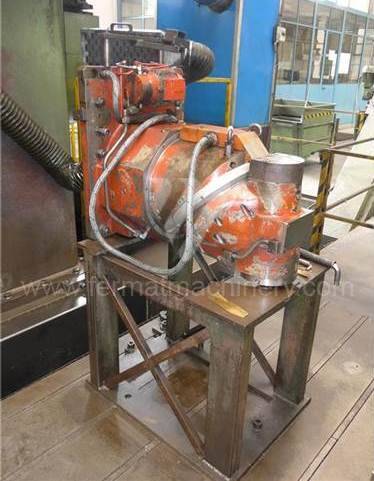

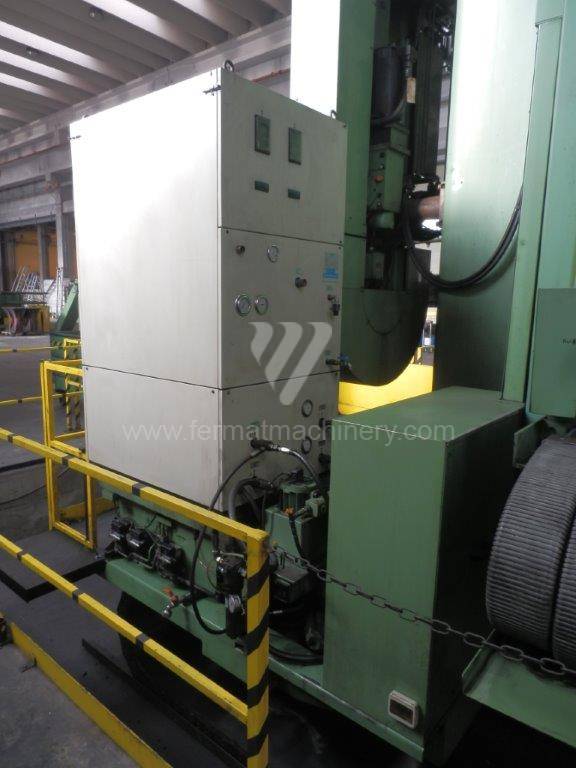

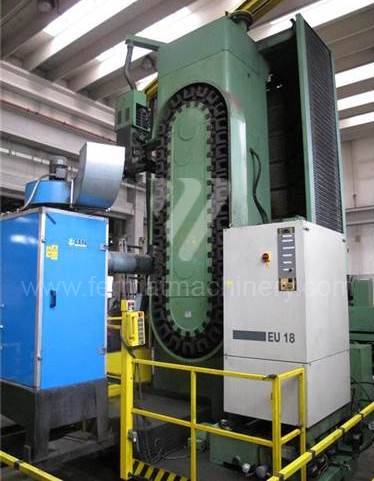

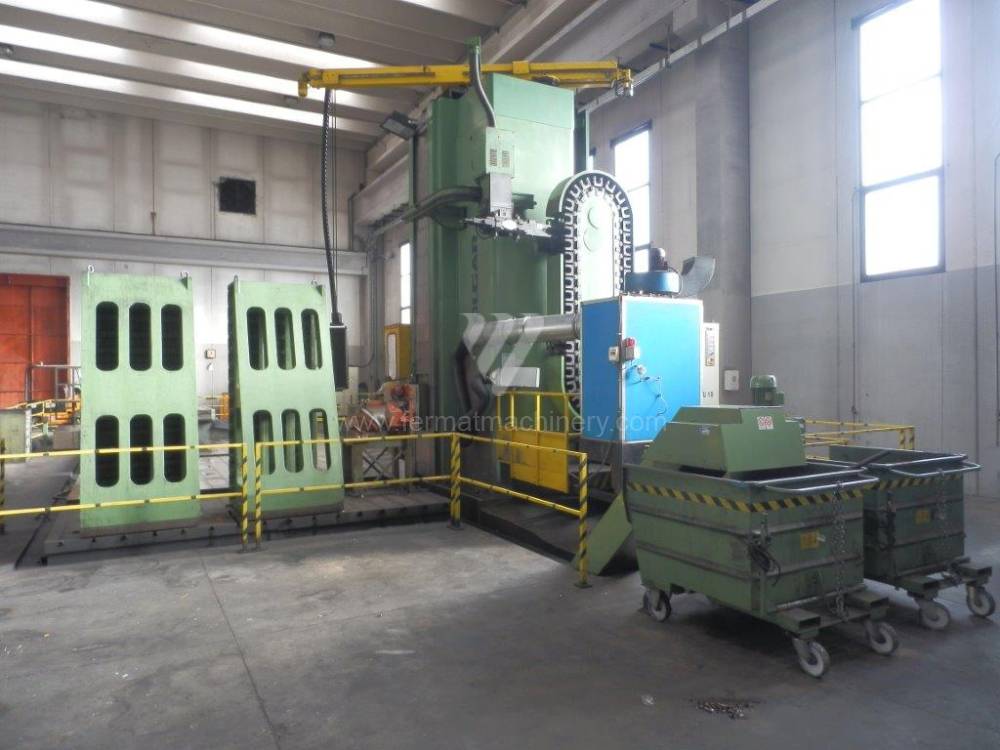

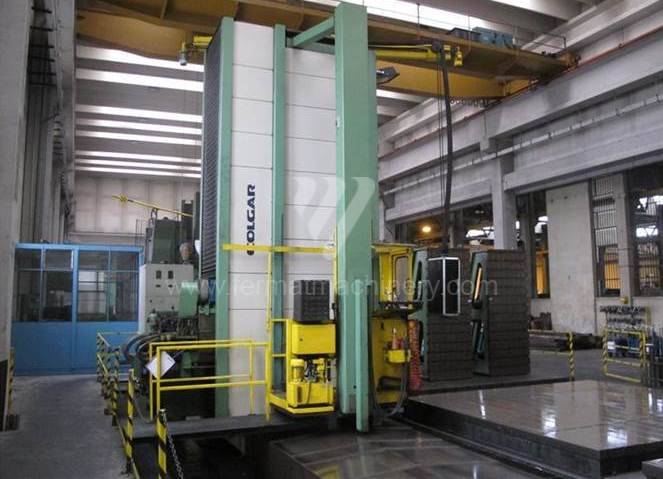

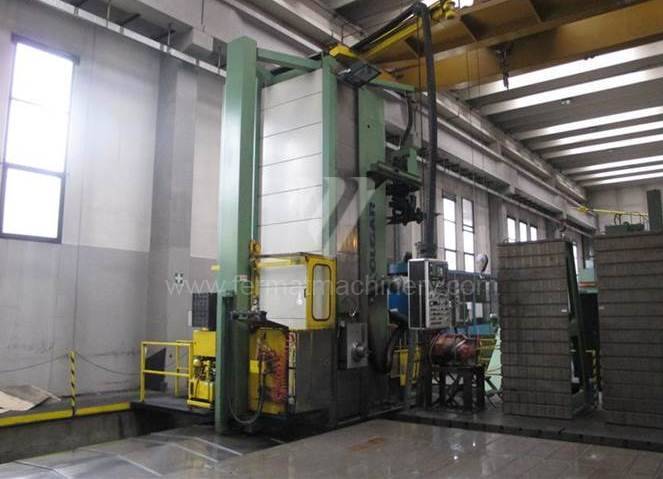

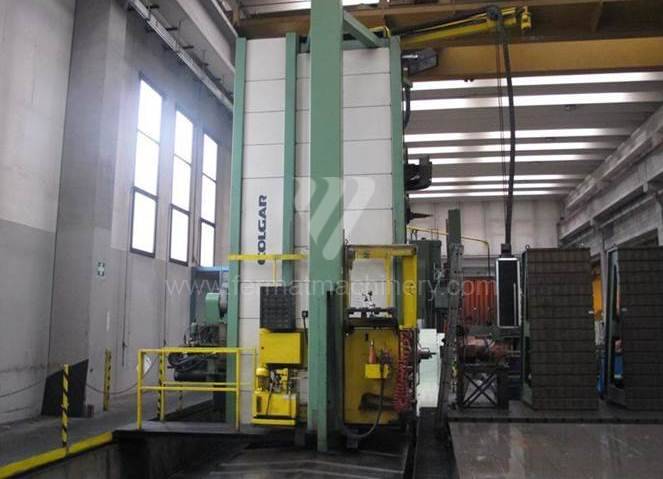

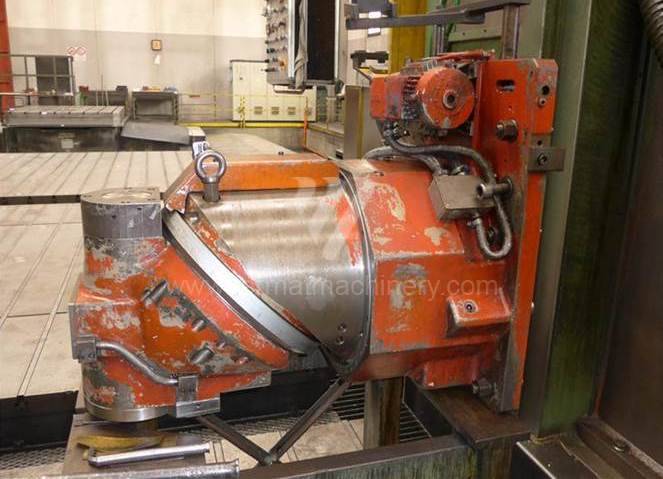

FRAL 70C16
Colgar International S.r.l.
Nr inw.: 241059
Rok produkcji:1989
:
: 160
Przejazd osi X: 15500 mm
: 1000
: 0 - 1500
: 800
WH 10 CNC
TOS Varnsdorf
Nr inw.: 242020
Rok produkcji:1986
System sterowania Heidenhain: TNC 410
: 100
Przejazd osi X: 1250 mm
: 1120
: 16 - 1250
: nie
Wytaczarki poziome to uniwersalne maszyny służące do obróbki skomplikowanych detali. Stosowane są do produkcji jednostkowej i małoseryjnej. W przypadku jednego zamocowania przedmiotu obrabianego operacje można wykonywać nawet z pięciu stron, jednocześnie lub sekwencyjnie. Do wytaczarek poziomych dostępna jest duża liczba standardowych i specjalnych akcesoriów. Dzięki temu wytaczarki nadają się nie tylko do wytaczania, ale także do wiercenia, toczenia, frezowania, rozwiercania, pogłębiania itp.
Wytaczarki poziome dzielimy na stołowe, płytowe i współrzędnościowe, a także ze względu na rodzaj sterowania na konwencjonalne i sterowane CNC.
Wytaczarki stołowe

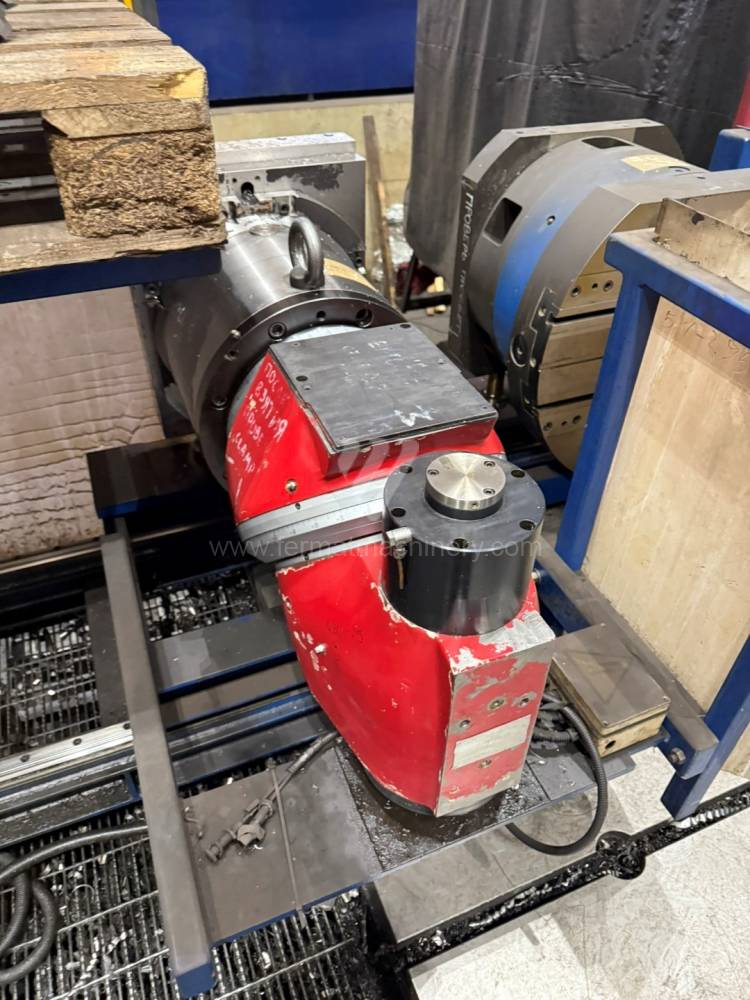

Wytaczarki stołowe wyposażone są w ruchomy stół, który porusza się w jednej lub dwóch osiach. W związku z tym dalej dzielimy wytaczarki na konstrukcję krzyżową lub konstrukcję typu T. Stół z reguły jest obrotowy (oś B), co pozwala na obróbkę czterech stron przedmiotu w jednym mocowaniu. Jeśli jednak maszyna jest wyposażona w głowicę kątową (osie A i C) i obrabiany przedmiot nie przekracza wymiarów maszyny, można obrobić pięć boków w jednym mocowaniu. Wytaczarki różnią się od frezarek stołowych przede wszystkim wysuwanym wrzecionem (oś W). Wyższe serie ponadto mają często wysuwany wrzeciennik (oś V).
Konstrukcja krzyżowa
Maszyny kompaktowe o udźwigu stołu do 5 ton mają najczęściej konstrukcję krzyżową, gdzie stół porusza się w dwóch wzajemnie prostopadłych osiach (X, Z). Maszyny te są zwykle lżejsze i mniej wymagające pod względem budowy fundamentu, ale są ograniczone nie tylko przesuwem, ale także opcjami kolumny i wrzeciennika. Średnica wrzeciona wytaczarskiego wynosi tutaj zwykle od 75 do 125 mm.
Konstrukcja typu T
W przypadku konstrukcji typu T są to maszyny sztywniejsze o udźwigu stołu do 25 ton i dłuższych przesuwach osiowych, przy czym stół porusza się tylko w osi poprzecznej do wrzeciona (X), natomiast kolumna porusza się w kierunku wzdłużnym (oś Z) w kierunku stołu. Średnica wrzeciona wynosi zwykle od 100 do 160 mm ze względu na cięższe i większe detale.
Wytaczarki płytowe

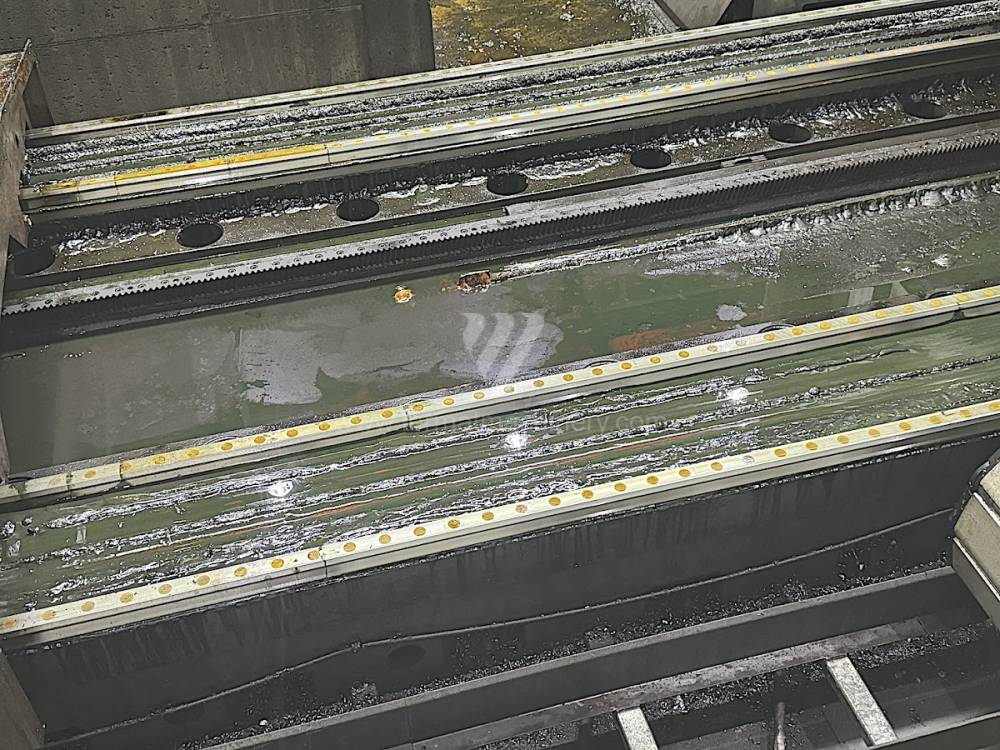

Wytaczarki płytowe służą do obróbki największych przedmiotów. W przypadku tych maszyn wrzeciennik porusza się wzdłuż pionowej prowadnicy kolumny (oś Y), która porusza się po łożu prostopadle do osi wrzeciona (oś X). Element obrabiany jest nieruchomo zamocowany na żeliwnej płycie wyposażonej w rowki T. Jeśli urządzenie jest dodatkowo wyposażone w stół obrotowy lub stół obrotowy ruchomy w kierunku osi wrzeciona, ilość sterowanych osi wzrasta. Wytaczarki tego typu produkowane są dla średnicy wrzeciona wytaczarskiego 130-315 mm.
Wytaczarki współrzędnościowe
Do obróbki precyzyjnych otworów służą tzw. wytaczarki współrzędnościowe.
Szczególny wpływ na konstrukcję mają wymagania dotyczące bardzo dużej dokładności ruchów głównych i posuwu, dobrej dynamiki oraz jak najlepszej stabilności temperaturowej. Istnieją dwa podstawowe typy konstrukcji: wytaczarka jednokolumnowa z poziomą lub pionową osią wrzeciona (dla mniejszych rozmiarów detali mocowanych na stole krzyżowym) oraz wytaczarka dwukolumnowa z jednym lub kilkoma wrzeciennikami pionowymi. Obrabiany przedmiot mocowany jest na podłużnym stole, który jest umieszczony pomiędzy dwoma kolumnami, po których porusza się belka poprzeczna podtrzymująca wrzeciennik roboczy. Do pomiarów zwykle używany jest układ optyczny, przy nowoczesnych maszynach powszechnie stosuje się układ sterowania CNC.
Wszystkie typy wytaczarek poziomych mogą być konwencjonalne lub sterowane CNC. Do najczęściej używanych producentów systemów sterowania CNC należą Heidenhain, Siemens, Fanuc, Fagor...

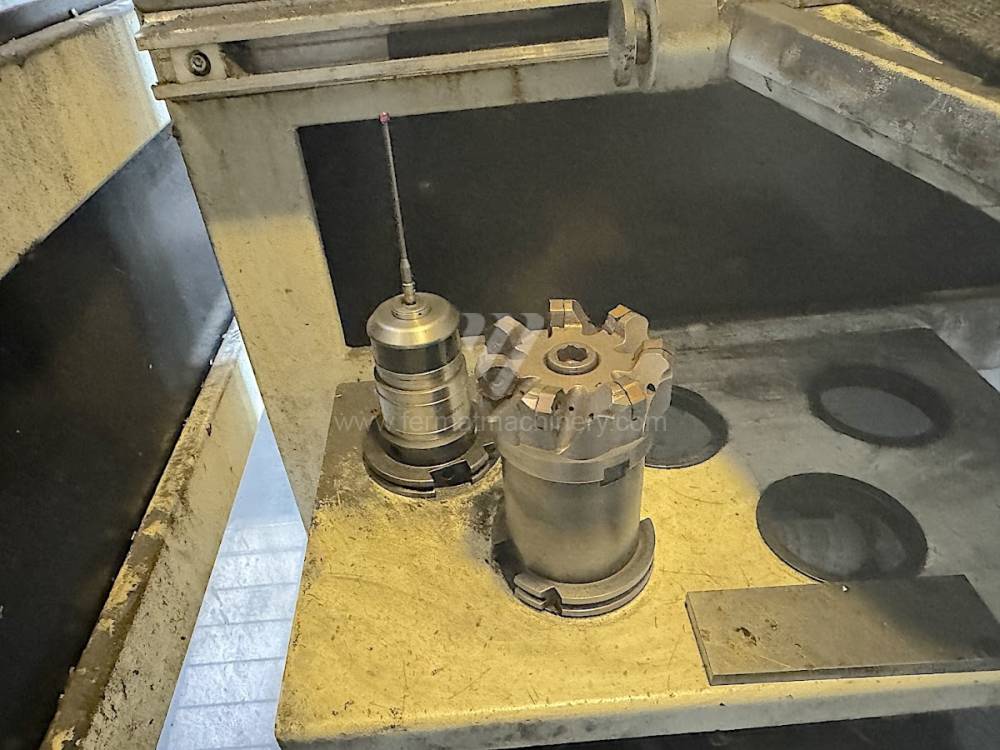

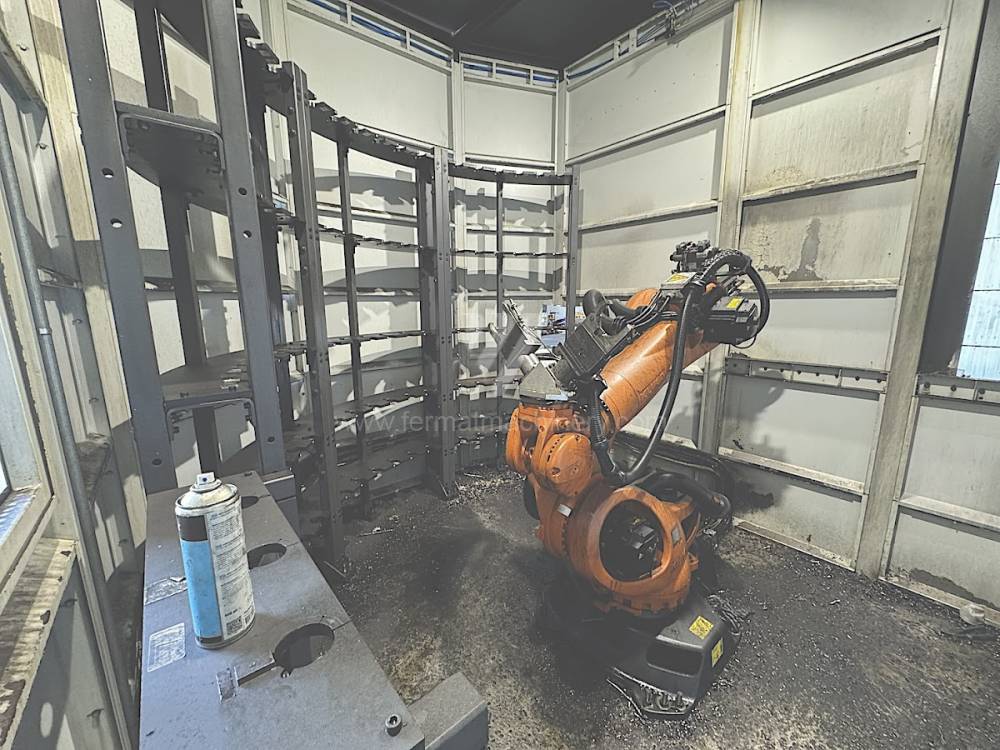

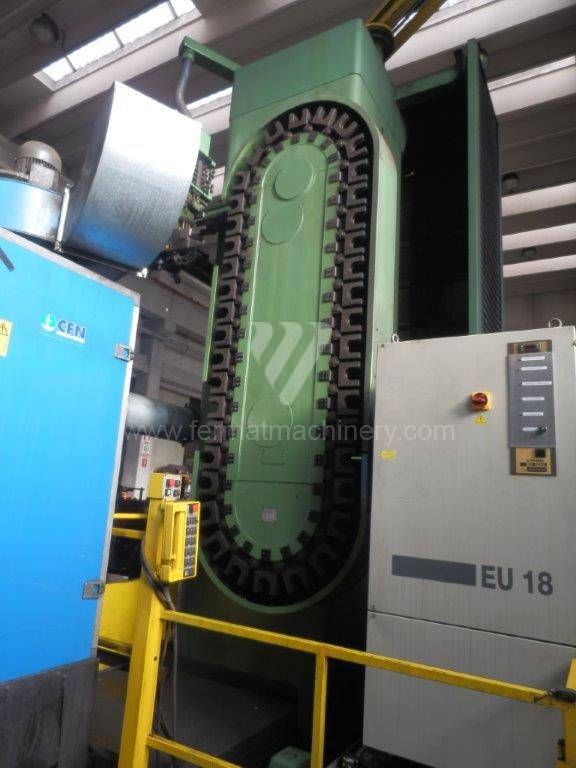

Wytaczarki poziome mogą być wyposażone w automatyczną wymianę narzędzi (ATC), która jest przeznaczona głównie do przechowywania jednostek narzędziowych, przenoszenia ich i pozycjonowania bez bezpośredniego udziału czynnika ludzkiego.
Do najbardziej znanych producentów wytaczarek poziomych należą takie firmy jak FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN i inne.
