Soustruh
123456789 Seznam Mřížka
123456789Soustruh
| Název produktu | Inv. č. | Výrobce | Rok výroby | Parametry | ||
|---|---|---|---|---|---|---|
 |
SN 400 Classic/1000 |
242072 | TOS Trenčín | Oběžný průměr nad ložem: 410 mm Vzdálenost mezi hroty: 1000 mm Max. hmotnost obrobku: 1000 kg Oběžný průměr nad suportem: 225 mm Otáčky vřetene: 12 - 2000 /min. Výkon hlavního elektromotoru: 7,5 kW |
||
 |
Puma 2500 XLY |
251070 | Doosan | 2007 | Řídící systém Fanuc: 18i-TB Točný průměr: 600 mm Točná délka: 1400 mm Šikmé lože: ano Y osa: ano Pojezd osy Y (soustruh): +/- 50 mm |
|
 |
PROTURN SLX 355 |
241114 | XYZ | 2017 | Točný průměr: 360 mm Točná délka: 1000 mm Šikmé lože: ne Vrtání vřetene: 52 mm Revolverová hlava: ano Hmotnost stroje: 1930 kg |
|
 |
CLX 450v6 |
252030 | DMG | 2022 | Řídící systém Siemens: Sinumerik 840 D Točný průměr: 400 mm Točná délka: 800 mm Šikmé lože: ano Vrtání vřetene: 80 mm Revolverová hlava: ano |
|
 |
LB 2000 EX II - MY C |
241783 | Okuma Corporation | 2018 | Řídící systém OKUMA: OSP-P300LA Točný průměr: 580 mm Točná délka: 250 mm Šikmé lože: ano Y osa: ano Pojezd osy Y (soustruh): 100 mm |
|
 |
Cincom A20-VI |
241729 | Citizen | 2008 | Řídící systém Fanuc: 18i-TB Točný průměr: 20 mm Točná délka: 165 mm Šikmé lože: ne Y osa: ano Protivřeteno: ano |
|
 |
TNI-B6 |
252021 | Benzinger | 2002 | Řídící systém Siemens: Sinumerik 840 D Točný průměr: mm Točná délka: mm Šikmé lože: ano Y osa: ano Pojezd osy Y (soustruh): 70 mm |
|
 |
PUMA ST 32 G |
251962 | Doosan | 2018 | Max. délka obrobku: 320 mm Oběžný průměr nad ložem: 32 mm Řídící systém Fanuc: Fanuc 31i Točný průměr: 32 mm Otáčky vřetene: 1 - 6000 /min. Rychloposuv: 32 m/min |
|
 |
Masturn MT 50/1500 CNC |
252026 | KOVOSVIT MAS, a.s. | 1997 | Řídící systém Heidenhain: Manual Plus M Točný průměr: 500 mm Točná délka: 1500 mm Šikmé lože: ne Vrtání vřetene: 82 mm Revolverová hlava: ne |
|
 |
SUN 125/3000 CNC |
201355 | ŠKODA MACHINE TOOL a.s. | 1994 | Řídící systém Siemens: Sinumerik 810 Točný průměr: 1320 mm Točná délka: 3000 mm Šikmé lože: ne Vrtání vřetene: 140 mm Revolverová hlava: ne |
|
 |
SQT 10 M |
251932 | MAZAK | Řídící systém Mazatrol: T Plus Točný průměr: 230 mm Točná délka: 305 mm Šikmé lože: ano Y osa: ne Protivřeteno: |
||
 |
Fl 400 |
251173 | Z-mat | 2020 | Řídící systém Siemens: Sinumerik 828 D BASIC Točný průměr: 400 mm Točná délka: 320 mm Šikmé lože: ne Y osa: ne Protivřeteno: ne |
|
 |
SUI 63 B/2000 |
242019 | TOS Trenčín | 1992 | Oběžný průměr nad ložem: 630 mm Vzdálenost mezi hroty: 2000 mm Max. hmotnost obrobku: 1500 kg Oběžný průměr nad suportem: 340 mm Výkon hlavního elektromotoru: 11 kW Rozměry d x š x v: 4000 x 1400 x 1520 mm |
|
 |

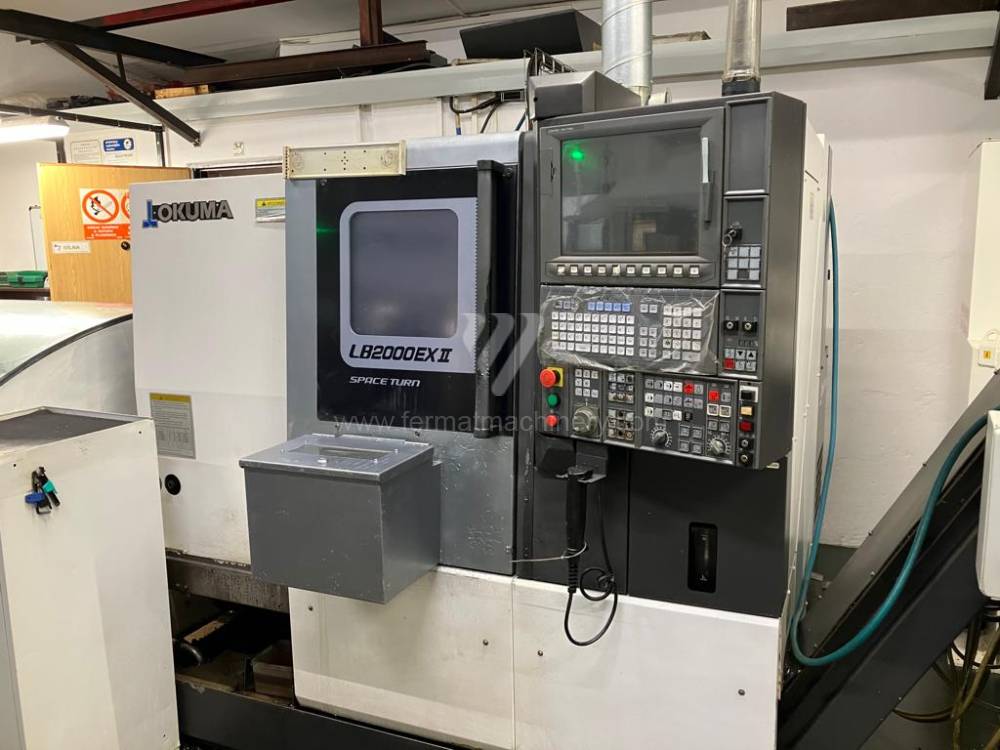

LB 2000 EX II - MC |
242074 | Okuma Corporation | 2013 | Řídící systém OKUMA: OSP-P300LA Točný průměr: 580 mm Točná délka: 150 mm Šikmé lože: ano Y osa: ano Pojezd osy Y (soustruh): 100 mm |
|
 |
LYNX 2100 LSYB |
251559 | Doosan | 2022 | Točná délka: 510 mm Točný průměr: 300 mm Šikmé lože: ano Revolverová hlava: ano Vrtání vřetene: 65 mm Oběžný průměr nad ložem: 600 mm |
|
 |
EvoDECO 10/8 |
241132 | Tornos Bechler | 2013 | Řídící systém Fanuc: 31i - B5 Točný průměr: 10 mm Točná délka: 100 mm Šikmé lože: ano Y osa: ano Protivřeteno: ano |
|
 |
MASTURN 50/1500 CNC |
251998 | KOVOSVIT MAS, a.s. | 2001 | Řídící systém Heidenhain: Manual Plus 4110 Točný průměr: 500 mm Točná délka: 1500 mm Šikmé lože: ne Vrtání vřetene: 82 mm Revolverová hlava: ne |
|
 |
CK 6150X1500 |
221346 | Unknown | 2021 | Řídící systém Siemens: Sinumerik 808 D Točný průměr: 500 mm Točná délka: 1500 mm Šikmé lože: ne Vrtání vřetene: 82 mm Revolverová hlava: ano |
|
 |
SUI 40/2000 |
251361 | TOS Trenčín | 1990 | Oběžný průměr nad ložem: 400 mm Vzdálenost mezi hroty: 2000 mm Oběžný průměr nad suportem: 220 mm Výkon hlavního elektromotoru: 7,5 kW Rozměry d x š x v: 2580 x 1280 x 1450 mm |
|
 |
SR-16 |
241189 | STAR | 1992 | Max. délka obrobku: 205 mm Oběžný průměr nad ložem: 16 mm Protivřeteno: ano Hmotnost stroje: 1700 kg Podavač tyčí: ano Hnané nástroje: ano |
|
 |
PUMA 2000SY |
251137 | Doosan | 2005 | Řídící systém Fanuc: 18i-TB Točný průměr: 334 mm Točná délka: 510 mm Šikmé lože: ano Y osa: ano Protivřeteno: ano |
|
 |
CTX 450V3 ecoline |
252031 | DMG | 2014 | Řídící systém Siemens: Sinumerik 840D Sl Točný průměr: 400 mm Točná délka: 600 mm Šikmé lože: ano Vrtání vřetene: mm Revolverová hlava: ano |
|
 |
SIU 250/9000 CNC |
231333 | ŠKODA MACHINE TOOL a.s. | Řídící systém Siemens: Sinumerik 840 D Točný průměr: 2500 mm Točná délka: 9000 mm Šikmé lože: ne Vrtání vřetene: mm Revolverová hlava: ano |
||
 |
WIA L 200 SY |
201927 | Hyundai | 2014 | Řídící systém Fanuc: Fanuc 31i Točný průměr: 550 mm Točná délka: 530 mm Šikmé lože: ano Y osa: ano Pojezd osy Y (soustruh): +-40 mm |
|
 |
Tornado A 90 |
241639 | Colchester | 2001 | Řídící systém Fanuc: Fanuc 21i Točný průměr: 230 mm Točná délka: 450 mm Šikmé lože: ano Vrtání vřetene: 55 mm Revolverová hlava: ano |
Soustruh – je mechanické zařízení, které pomocí třískového obrábění mění tvar materiálu nebo součástky rotačním, nebo řezným způsobem na jeho konečný výrobek (polovýrobek). Pomocí soustruhu je možné vyrábět rotační součástky, vrtání děr, soustružení roviny, řezání vnějších i vnitřních závitů.
Materiál (výrobek) se upne do sklíčidla nebo sklíčidlo a hrot. Z hlediska velikosti rozměrů výrobku je soustruh vyráběn v několika velikostí co se týče točného průměru, točné délky. Dalším doplňujícím požadavkem může být revolverová hlava, frézovací hlava, protivřeteno, koník. Jako příslušenství se múže používat vynášeč třísek (na odsávání kovových třísek do beden), chlazení (při soustružení se vytváří velké teplo, které je nutno ochlazovat, chlazení je vnitřní nebo vnější a dle výkonu lze vybrat jeho sílu uvedenú v barech). U číslicovo řízených soustruhú je možnosť v případě, že výrobce nemá vlastní řídicí systém vybrát se systémú, které jsou běžně používané, např: FANUC, SIEMENS, HEIDENHAIN, FAGOR.
Typy soustruhů:
- Hrotové (zde patří: stolní, jednoduché, univerzální, produkční a kopírovací soustruhy)
- Čelní (nebo také Lícní)
- Poloautomatické kopírovací soustruhy
- Několikanožové poloautomaty
- Svislé soustruhy (karusely)
- Revolverové (poloautomaty, jednovřetenové, několikavřetenové)
- soustruhy CNC
- Zvláštní
Základní konstrukční skupiny hrotových soustruhů jsou: lože, vřeteník, suport, koník, vřeteníková a posuvová převodovka.
Základní rozdělení sklonu loží soustruhu:
- vodorovné
- šikmé (sklon 45 stupňů)
Podle pojezdů:
- kluzné
- lineární
Upínací část – obvykle je vytvořená sklíčidlem na straně jedné a koníkem na straně druhé, nebo sklíčidle a druhou upínací částí protivřetenem.
Řezná část – tvořená řezným klínem upevněným na podélné části - osa Z.
Příčná část (kolmá na osu vřetena) označená jako osa X, nebo automatická hlava na nástroje, též umístěnou obvykle na příčném posuvu na stroji.
Další osy, které mohou mít např. CNC řízené soustruhy:
- osa C1 (indexovaná poloha vřetene),
- osa C2 (indexovaná osa protivřetena)
- osa Y (Osa Y umožňuje pohyb nástroje kolmo k ose Z a obrábění poháněnými nástroji)
- osa B (indexovaná osa suportu)
Stroj může být vybaven měřící nástrojovou sondou (automaticky nebo ručně sklopitelná)
Dle technologické operace je soustružení zaměřeno na opracování:
- Válcových ploch
- Čelních ploch
- Kuželových ploch
- Tvarových ploch
- Závitů
- Upichování
- Vroubkování
Z hlediska použití soustruhu na typ práce / výroby pro který je určen, se vyrábějí hrotové soustruhy, revolverové soustruhy, automatické soustruhy, číslicovo řízené soustruhy, svislé soustruhy, soustružnícko obráběcí centra.
Ve světě je několik set výrobců soustruhů, mezi nejznámější , které se používají v našem regionu patří TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
