123456789Tornio
DP 4000 CNC
NILES-SIMMONS Industrieanlagen GmbH
Nr. di inventario: 241069
Sistema di controllo Siemens: 802 D si
Diametro di rotazione: 4000 mm
Lunghezza di rotazione: 6000 mm
Alloggiamento trasversale: No
Foratura mandrino: mm
Torretta a revolver: No
SRM 125/3000 NC
ŠKODA MACHINE TOOL a.s.
Nr. di inventario: 251076
Anno di fabbricazione:1974
Diametro di rotazione: 1250 mm
Lunghezza di rotazione: 3000 mm
Alloggiamento trasversale: No
Foratura mandrino: mm
Torretta a revolver: No
Diametro circolare sopra supporto: 900 mm
SN 50 C/1500
TOS Trenčín
Nr. di inventario: 241775
Anno di fabbricazione:2002
Diametro circolare sopra l'alloggiamento: 500 mm
Distanza tra i punti: 1500 mm
Peso max. del pezzo lavorato: kg
Diametro circolare sopra supporto: 220 mm
Potenza del motore elettrico principale: 5,5 kW
Peso della macchina: 1750 kg
SL-20 HE
Haas Automation
Nr. di inventario: 221676
Anno di fabbricazione:2004
Sistema di controllo Haas:
Diametro di rotazione: 241 mm
Lunghezza di rotazione: 508 mm
Alloggiamento trasversale: Sì
Foratura mandrino: 76 mm
Torretta a revolver: Sì
SN 63 B/1500
TOS Trenčín
Nr. di inventario: 251658
Anno di fabbricazione:1986
Diametro circolare sopra l'alloggiamento: 630 mm
Distanza tra i punti: 1500 mm
Peso max. del pezzo lavorato: kg
Diametro circolare sopra supporto: 340 mm
Potenza del motore elettrico principale: 7,5 kW
Dimensioni lungh. x largh. x alt.: 4000 x 1400 mm
NEF 400
Gildemeister
Nr. di inventario: 251684
Anno di fabbricazione:2005
Sistema di controllo Fanuc:
Diametro di rotazione: 400 mm
Lunghezza di rotazione: 700 mm
Alloggiamento trasversale: Sì
Foratura mandrino: 65 mm
Torretta a revolver: Sì

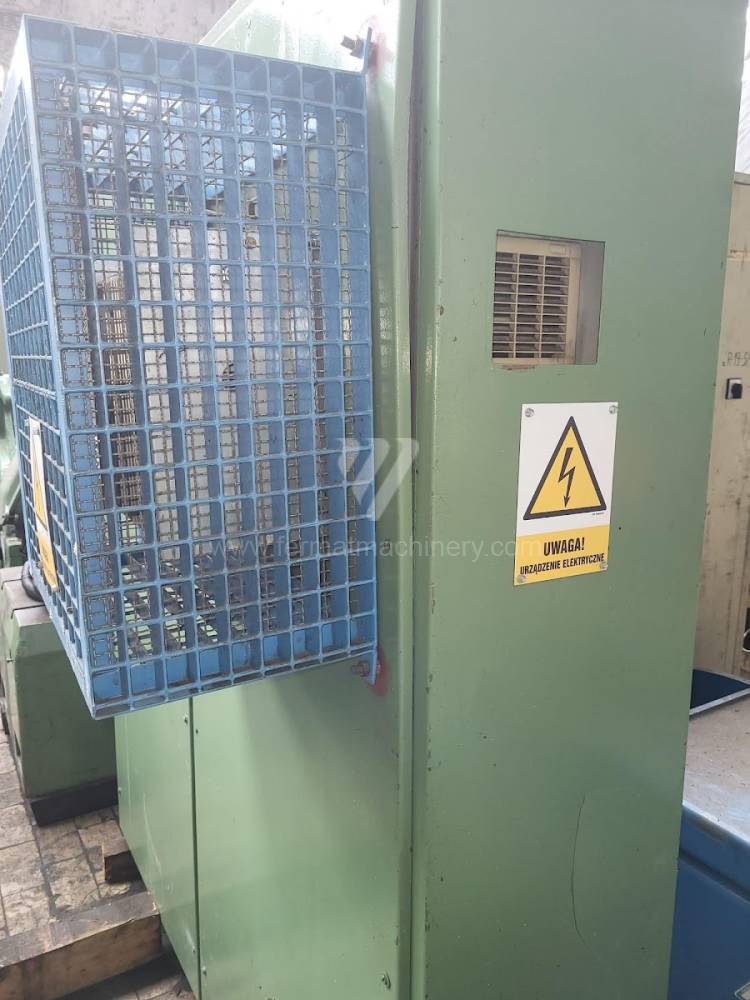

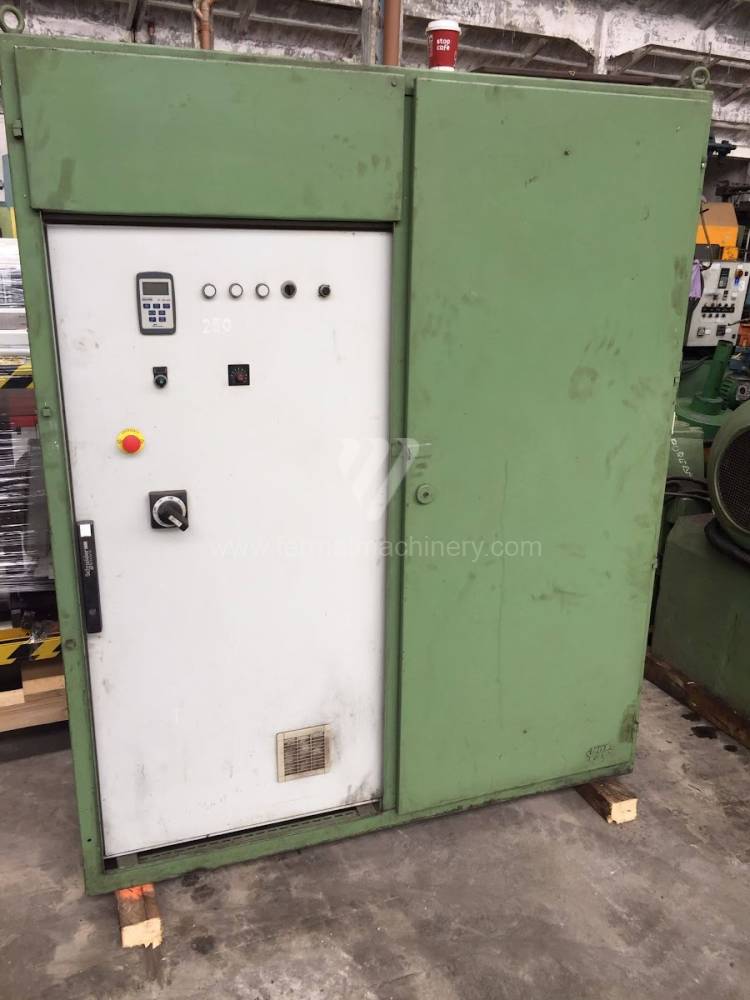

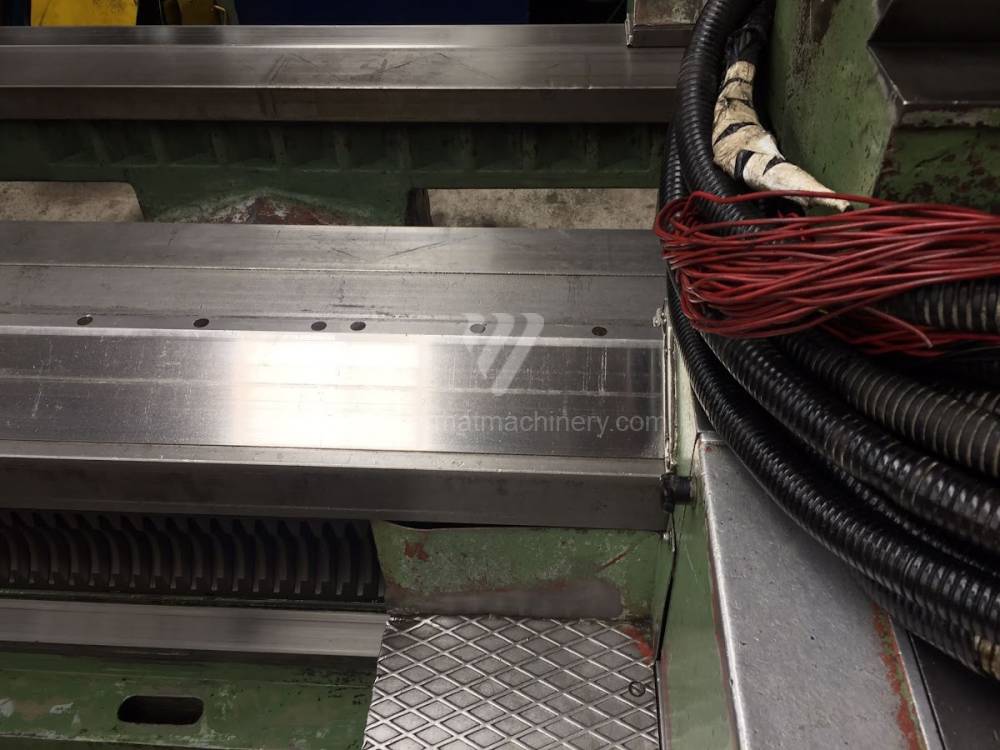

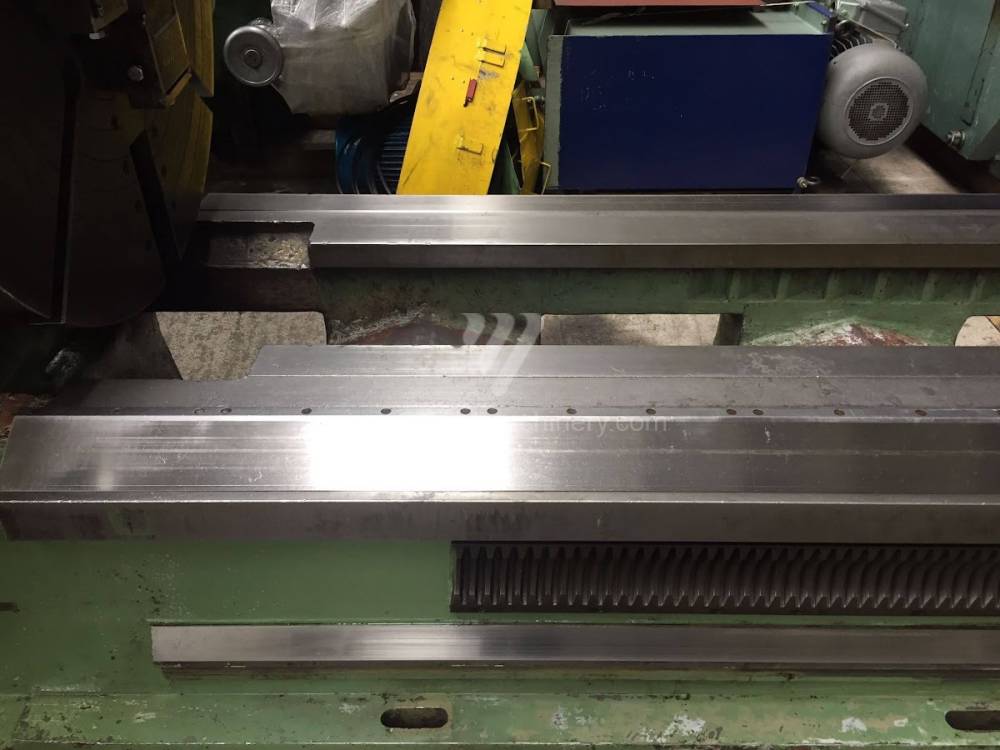

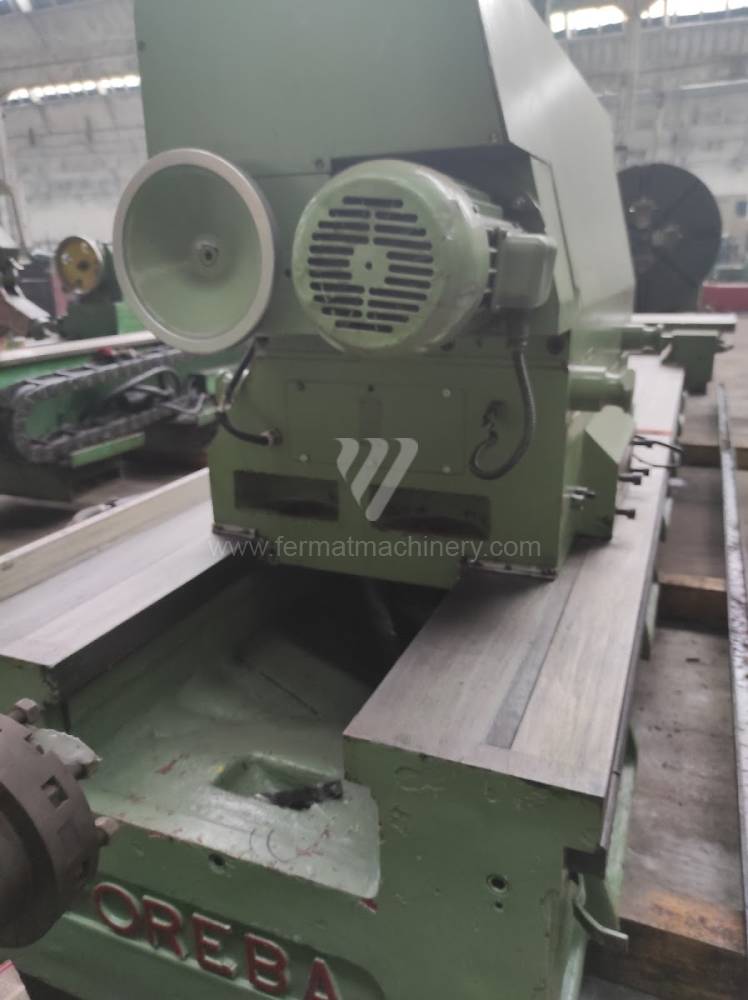

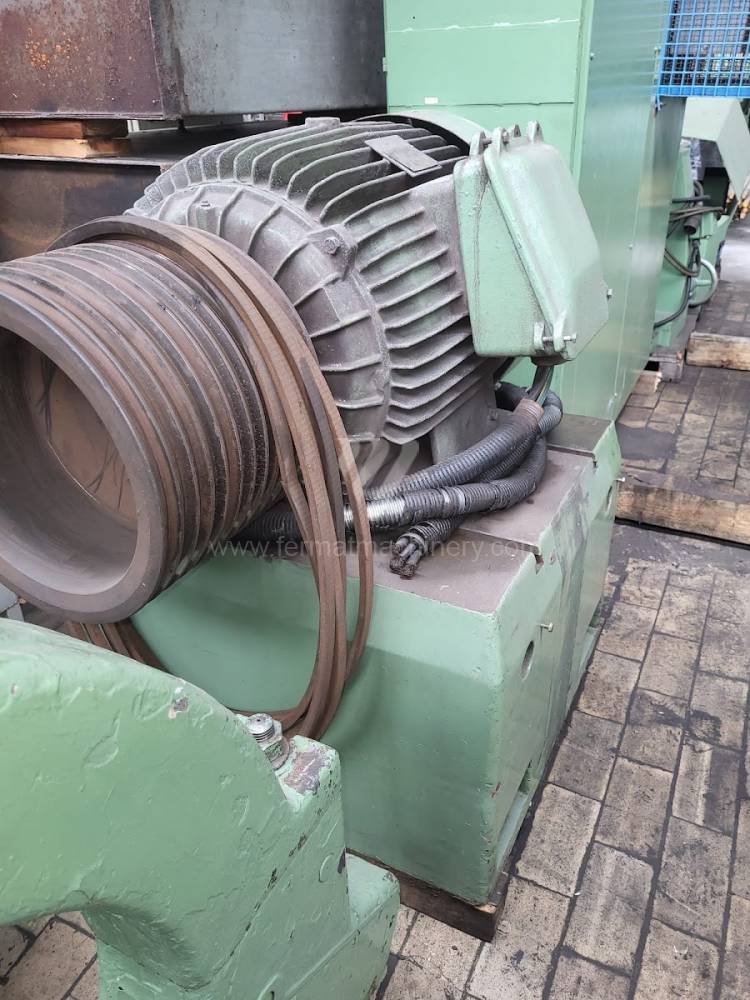

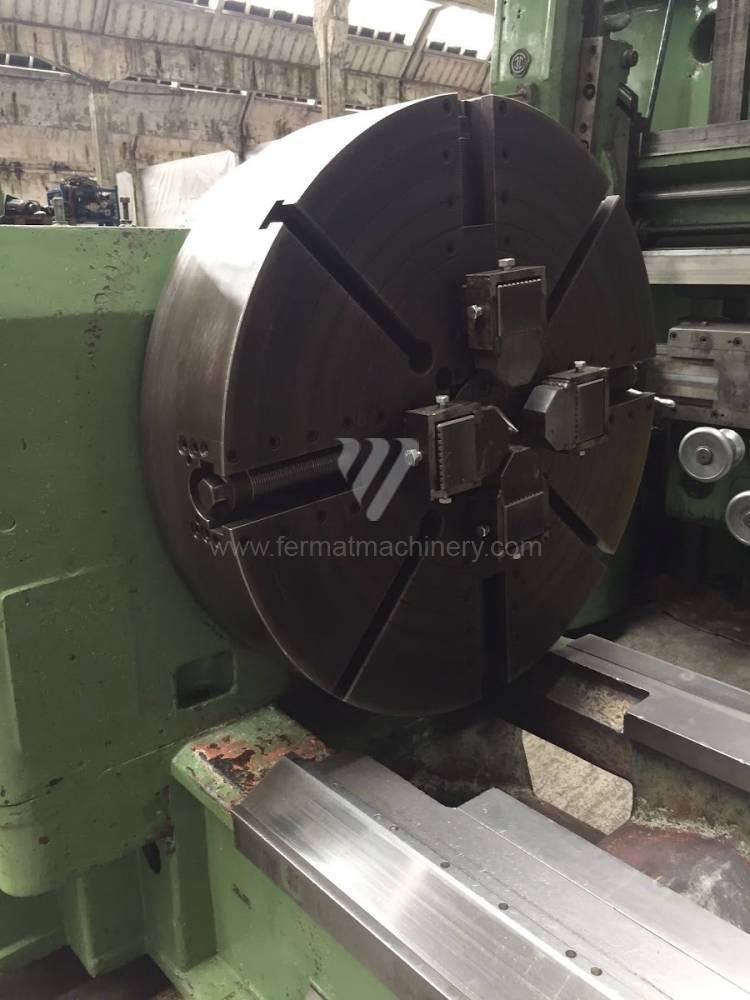

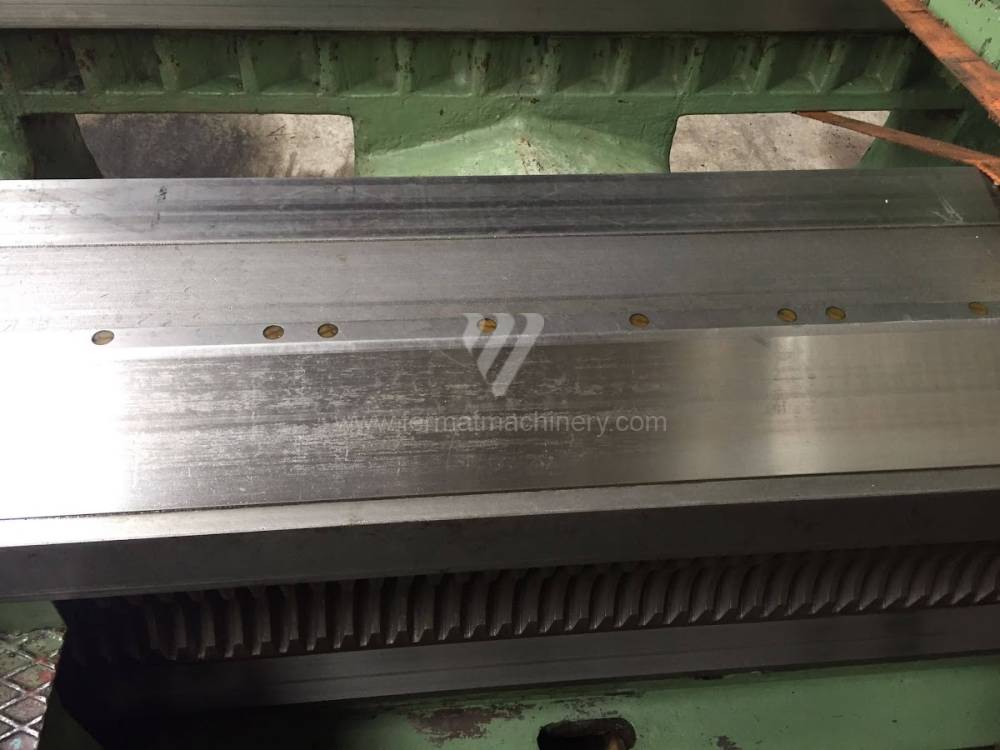

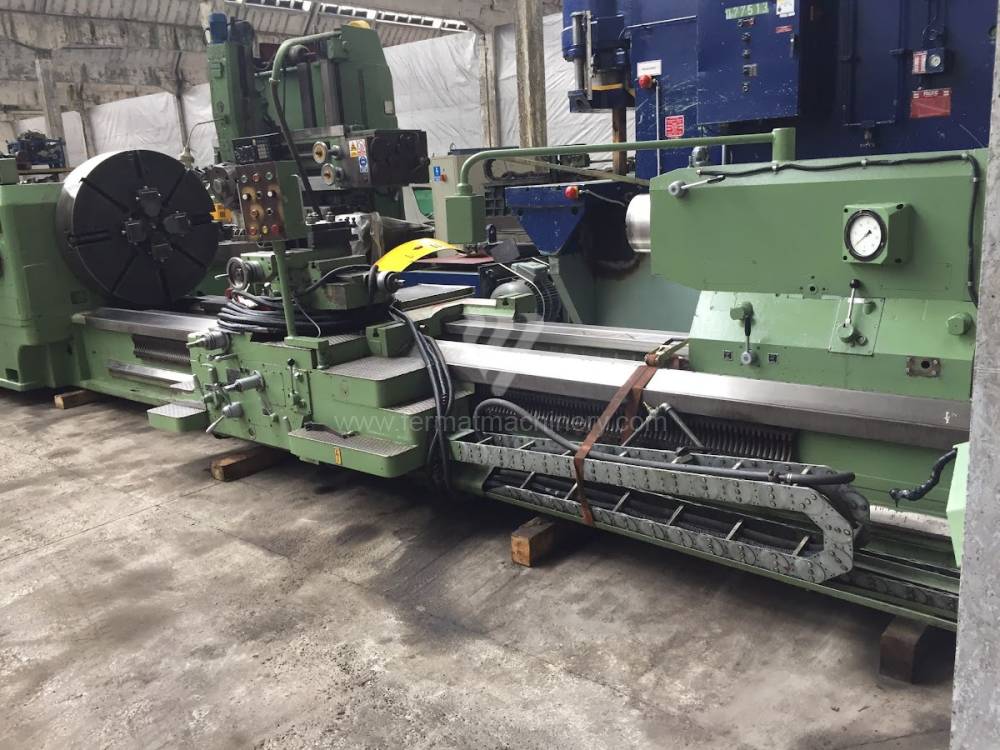

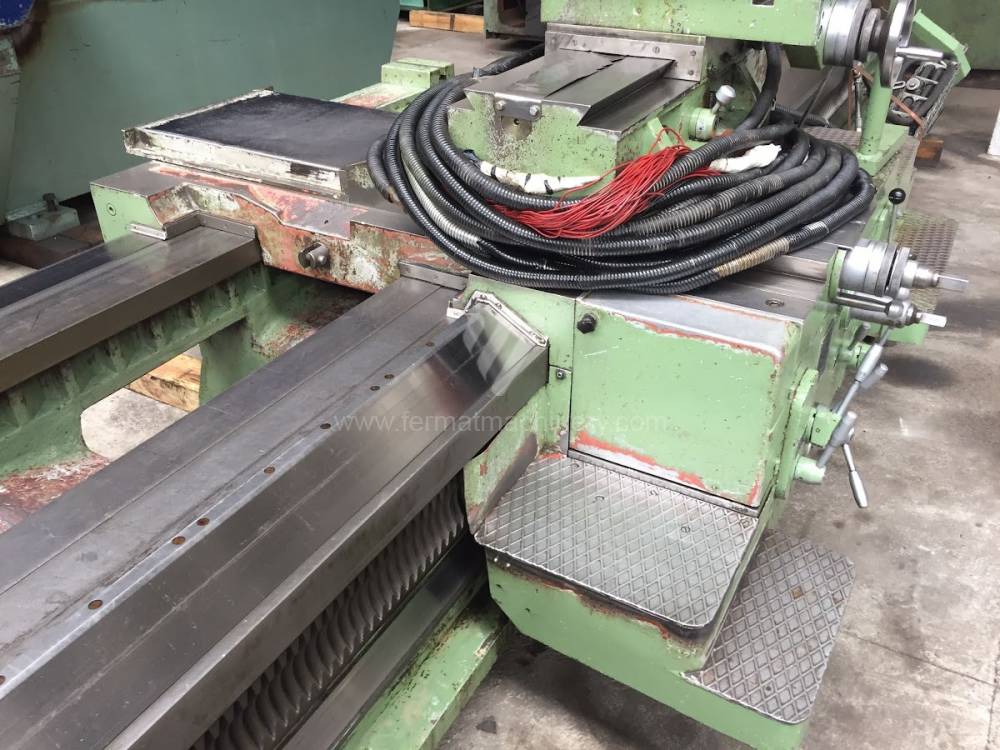

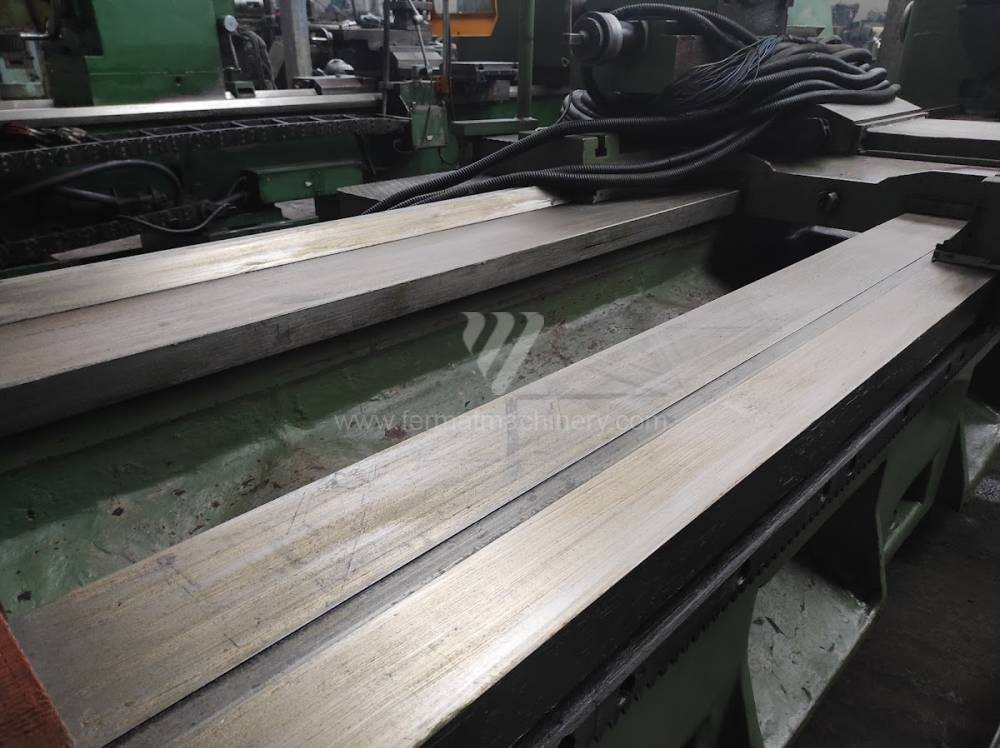

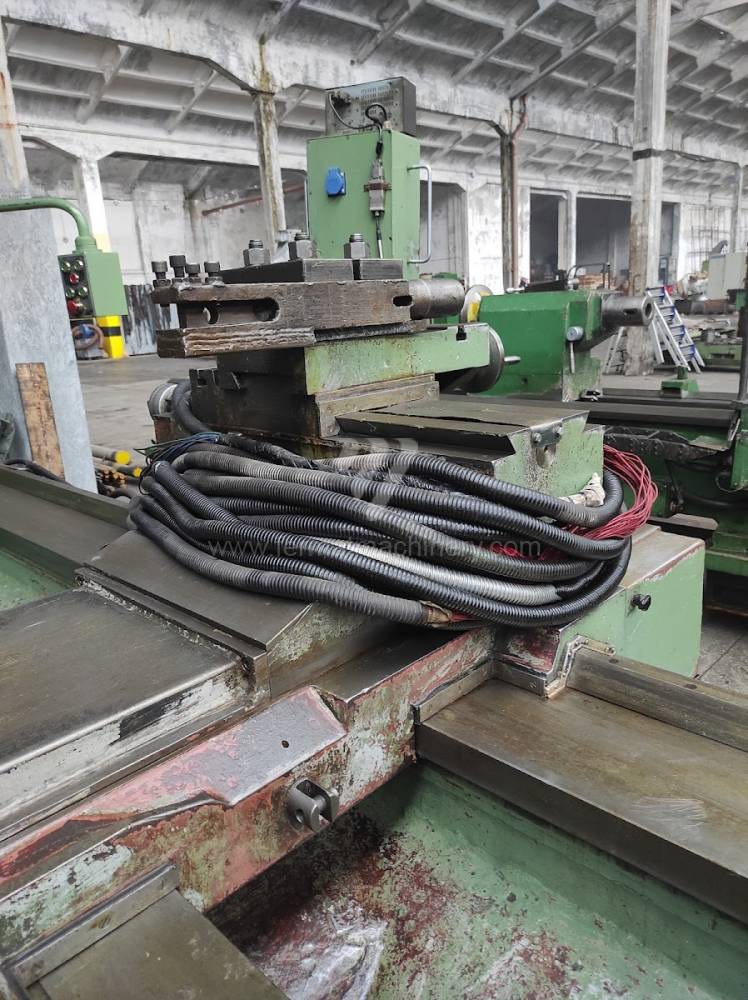

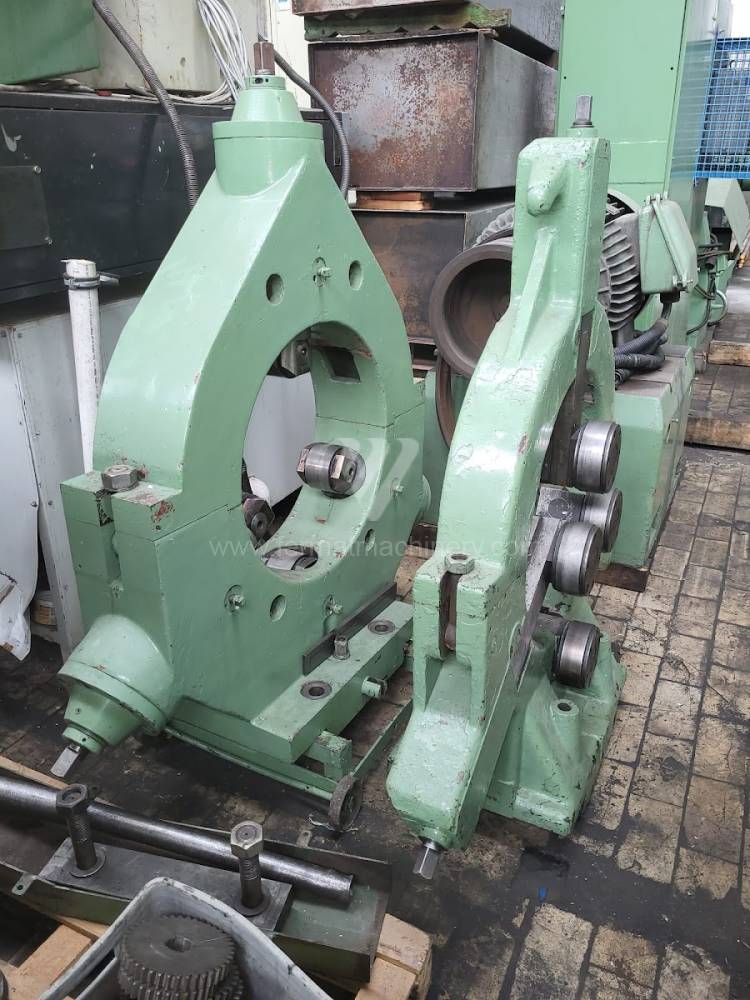

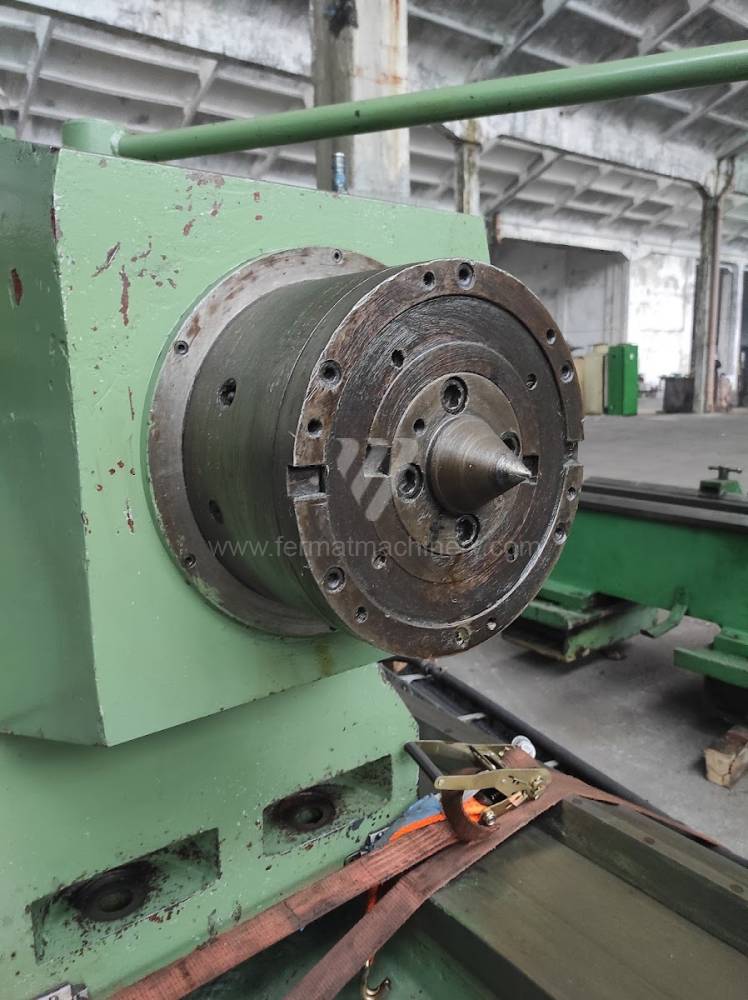

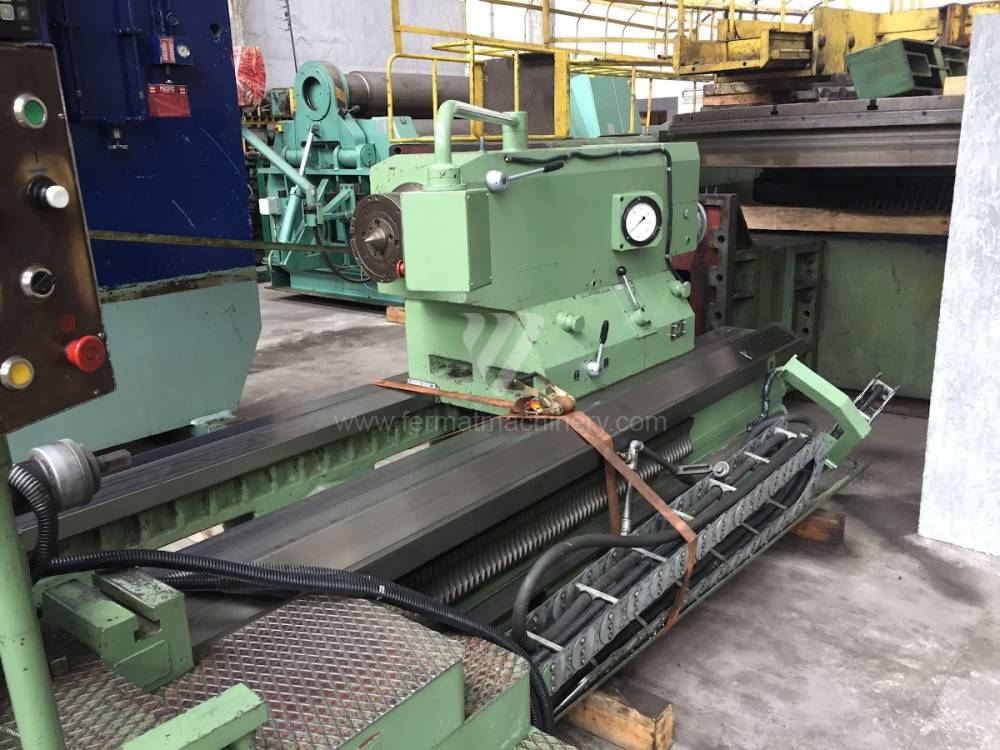

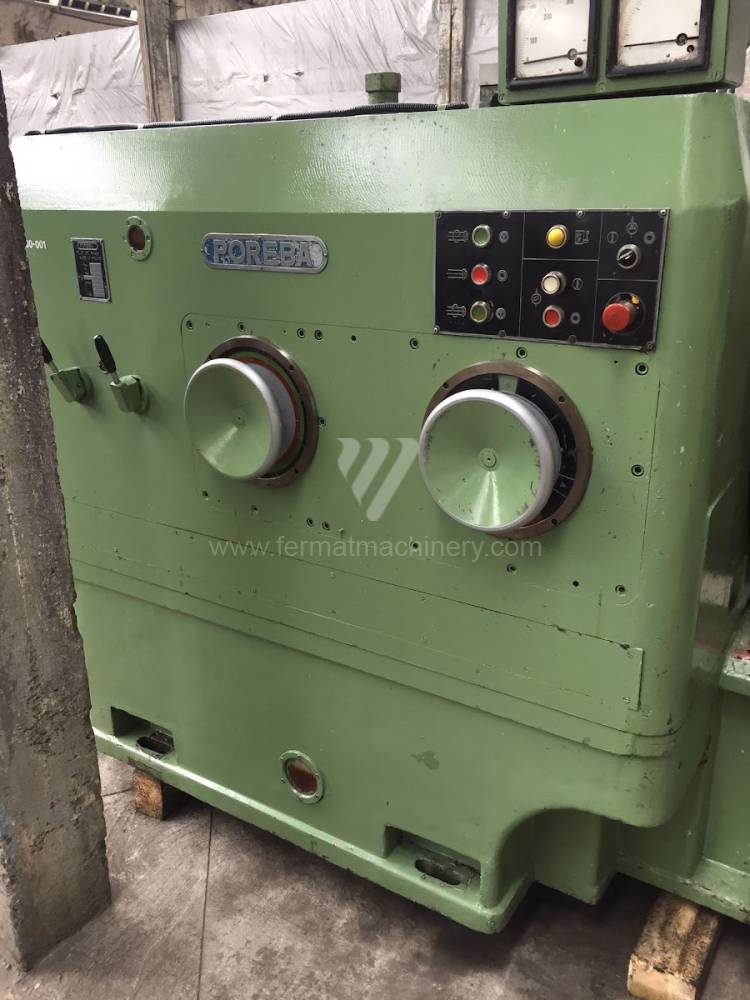

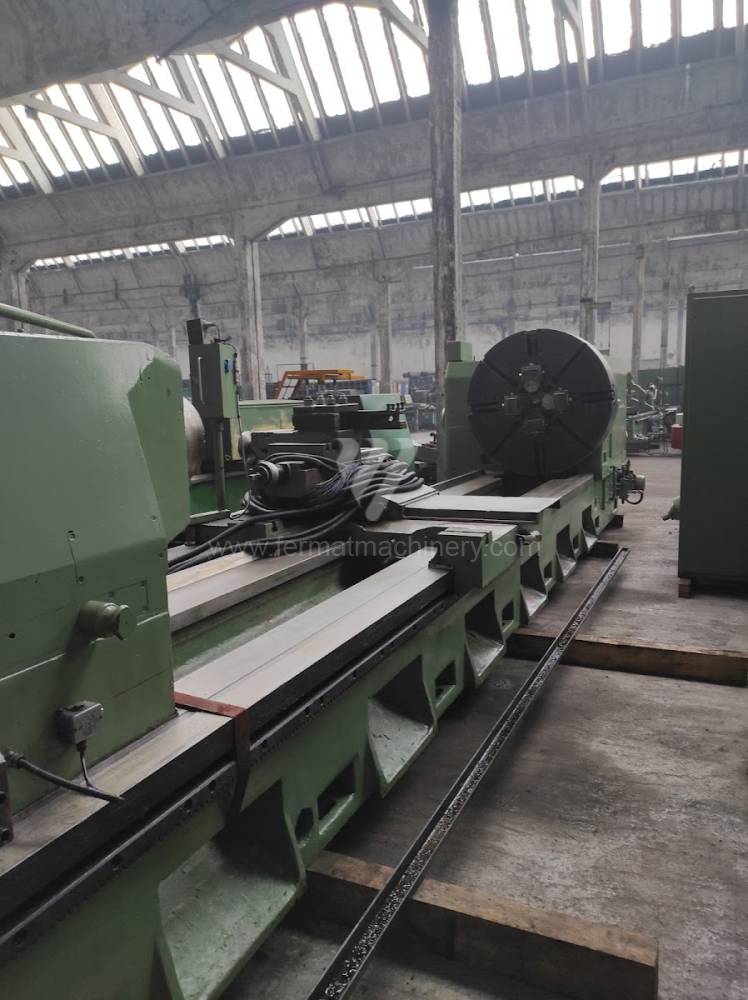

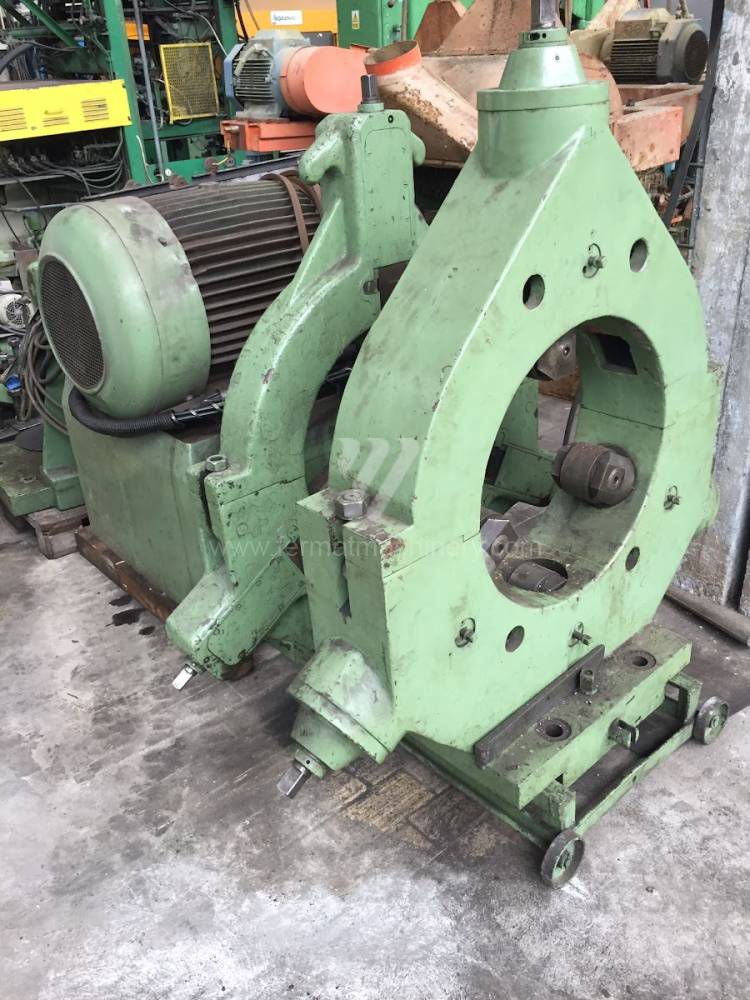

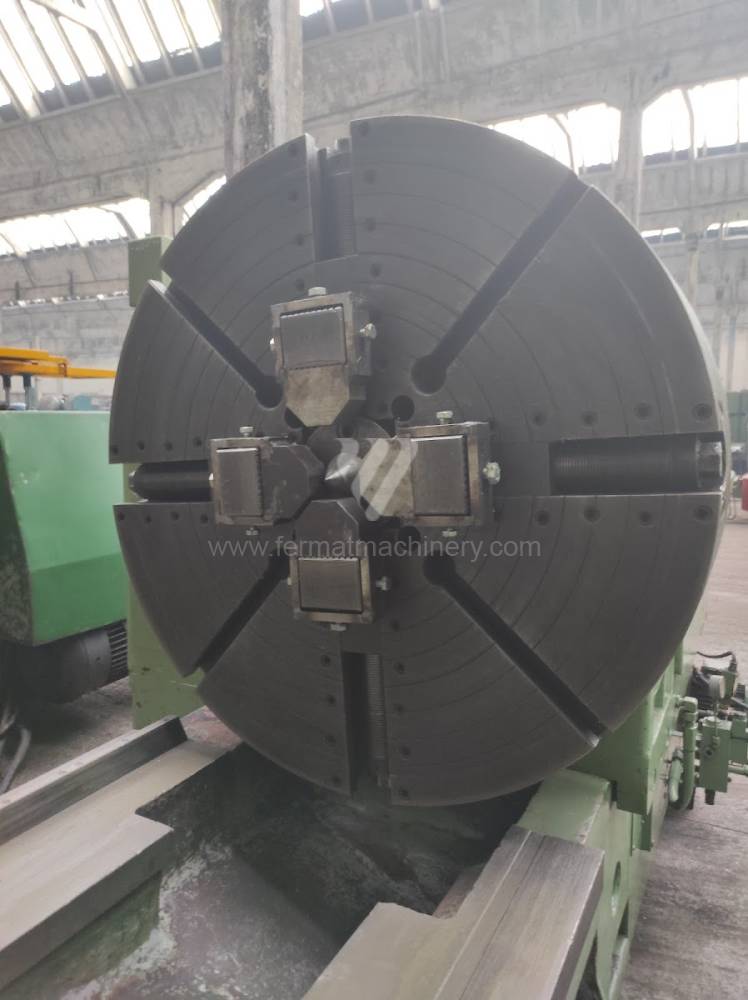

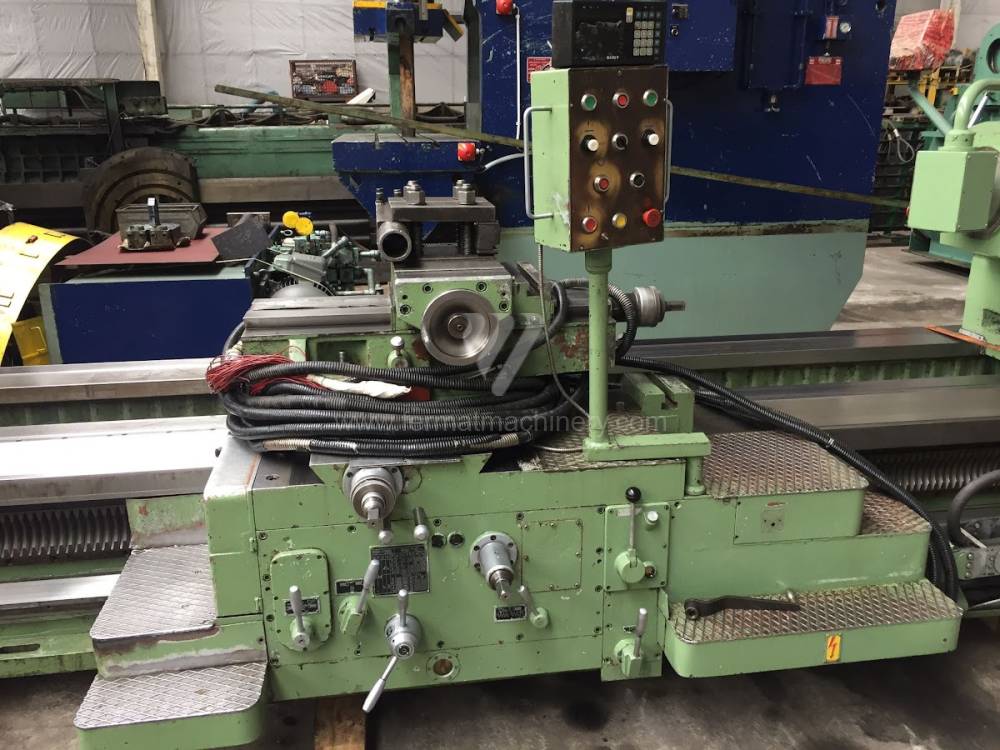

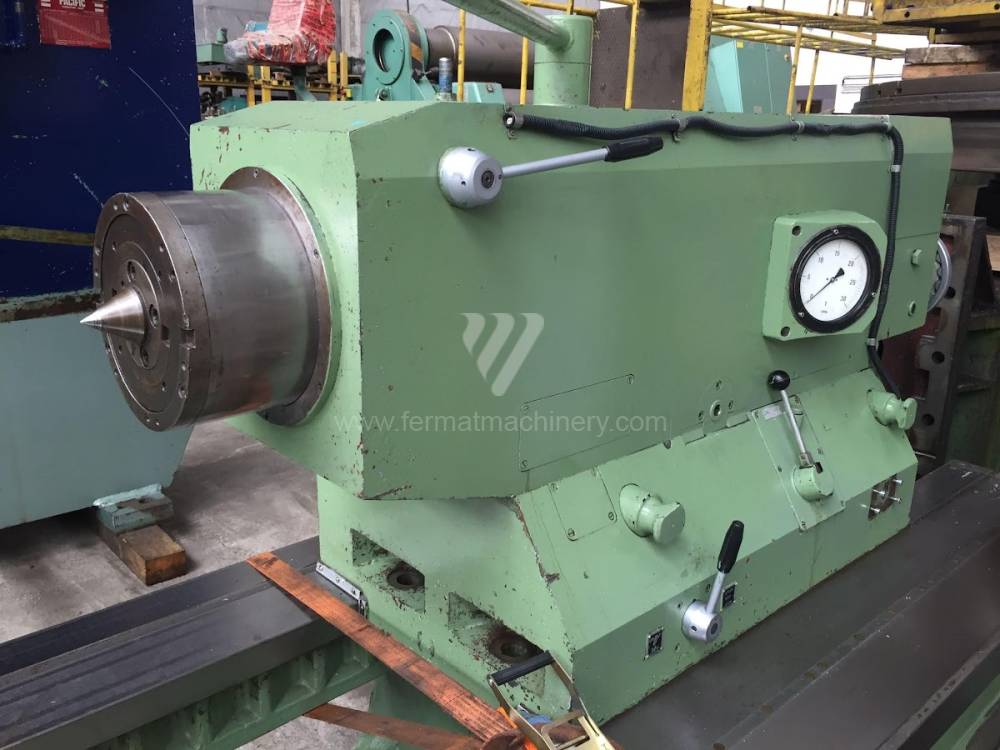

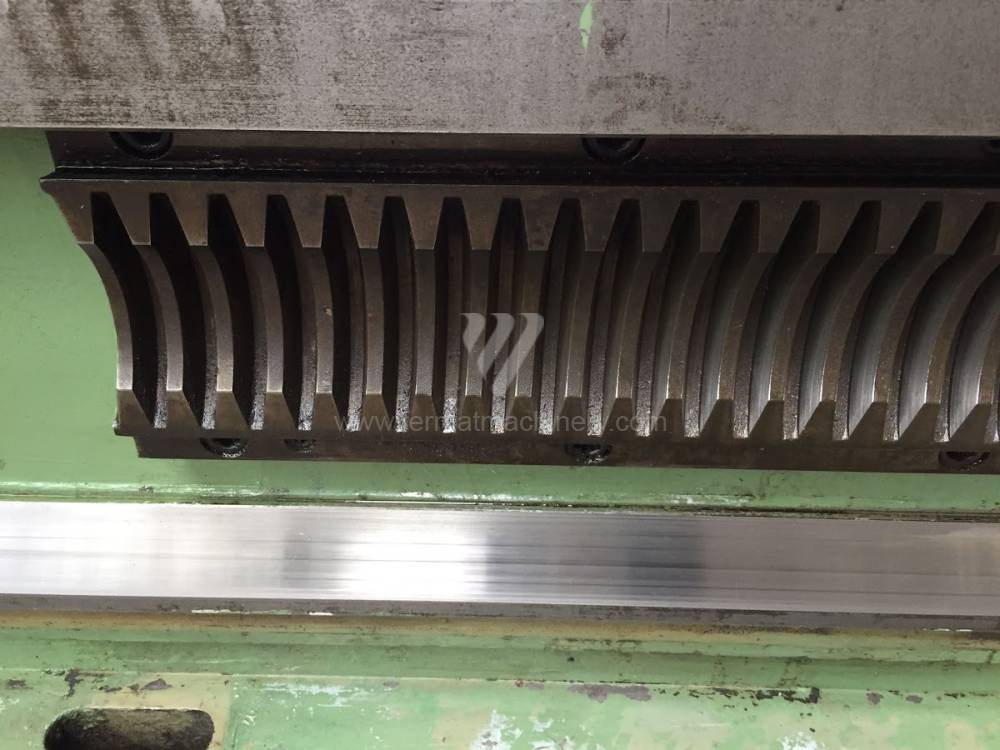

TCG 125x5000
Poreba
Nr. di inventario: 231070
Anno di fabbricazione:1984
Diametro circolare sopra l'alloggiamento: 1250 mm
Distanza tra i punti: 5000 mm
Peso max. del pezzo lavorato: 30000 kg
Lunghezza di rotazione: 5000 mm
SF 40s CNC
Fermat
Nr. di inventario: 241762
Anno di fabbricazione:2006
Sistema di controllo Siemens: 802 D si
Diametro di rotazione: 340 mm
Lunghezza di rotazione: 750 mm
Alloggiamento trasversale: No
Foratura mandrino: 38 mm
Torretta a revolver: Sì
Compact A35 CNC
KOVOSVIT MAS, a.s.
Nr. di inventario: 231369
Anno di fabbricazione:2005
Sistema di controllo Fanuc: 16i - TB
Diametro di rotazione: 35 mm
Lunghezza di rotazione: 100 mm
Alloggiamento trasversale: No
Asse Y: Sì
Contromandrino: No
SUS 63/1250
TOS Čelákovice
Nr. di inventario: 241137
Diametro circolare sopra l'alloggiamento: 630 mm
Distanza tra i punti: 1250 mm
Peso max. del pezzo lavorato: 6000 kg
Diametro circolare sopra supporto: 530 mm
Potenza del motore elettrico principale: 18 kW
Foratura mandrino: 82 mm
PUMA 2600 SY
Doosan
Nr. di inventario: 251159
Anno di fabbricazione:2016
Sistema di controllo Fanuc: i Series
Diametro di rotazione: 376 mm
Lunghezza di rotazione: 760 mm
Alloggiamento trasversale: Sì
Asse Y: Sì
Spostamento asse Y (Tornio): 104 (+52-52) mm
Emco Maxxturn 45 SMY
EMCO
Nr. di inventario: 241838
Anno di fabbricazione:2022
Diametro di rotazione: 300 mm
Lunghezza di rotazione: 480 mm
Alloggiamento trasversale: Sì
Asse Y: Sì
Spostamento asse Y (Tornio): 70 (+40/-30) mm
Contromandrino: Sì
CT 40
Gildemeister
Nr. di inventario: 251169
Diametro di rotazione: 400 mm
Lunghezza di rotazione: 640 mm
Alloggiamento trasversale: Sì
Foratura mandrino: 40 mm
Torretta a revolver: Sì
Diametro circolare sopra supporto: 225 mm

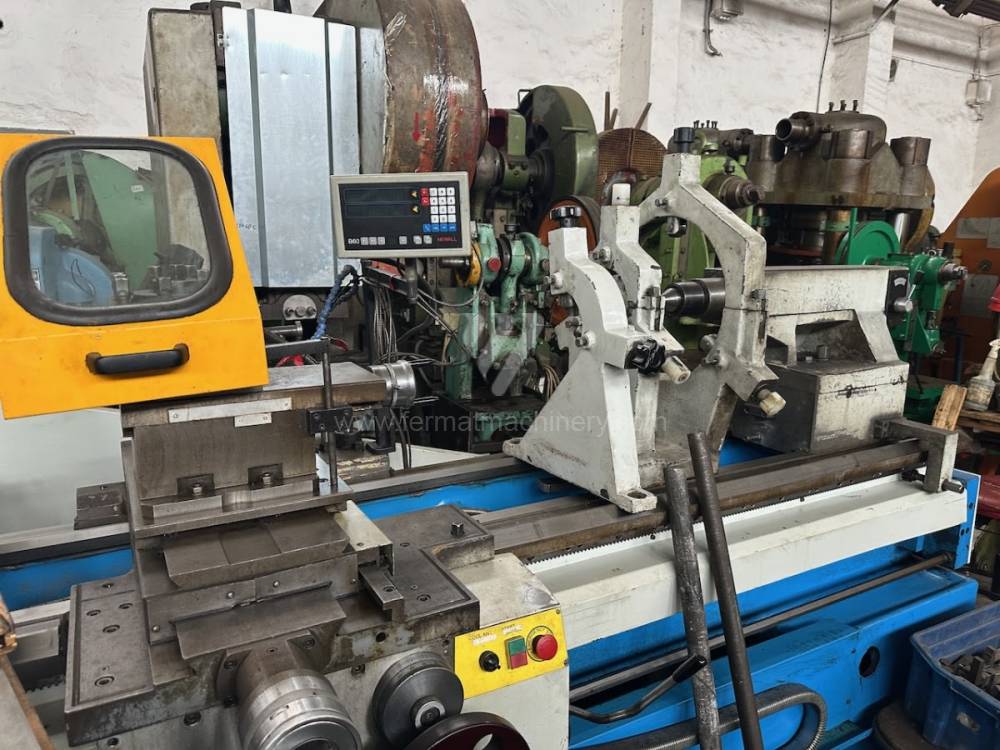

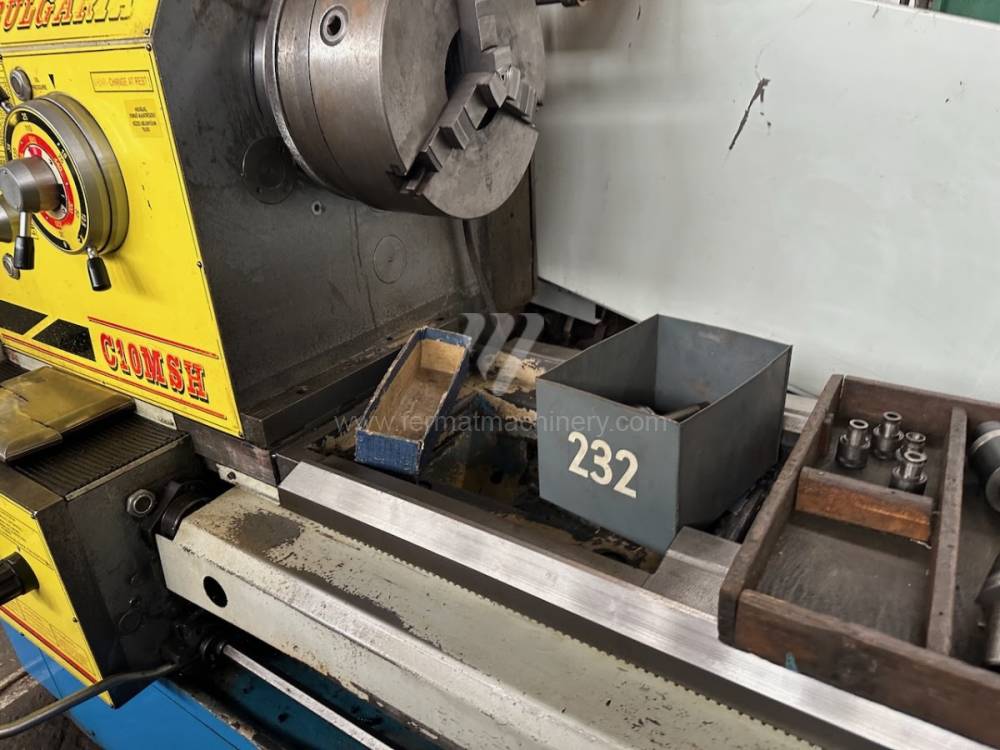

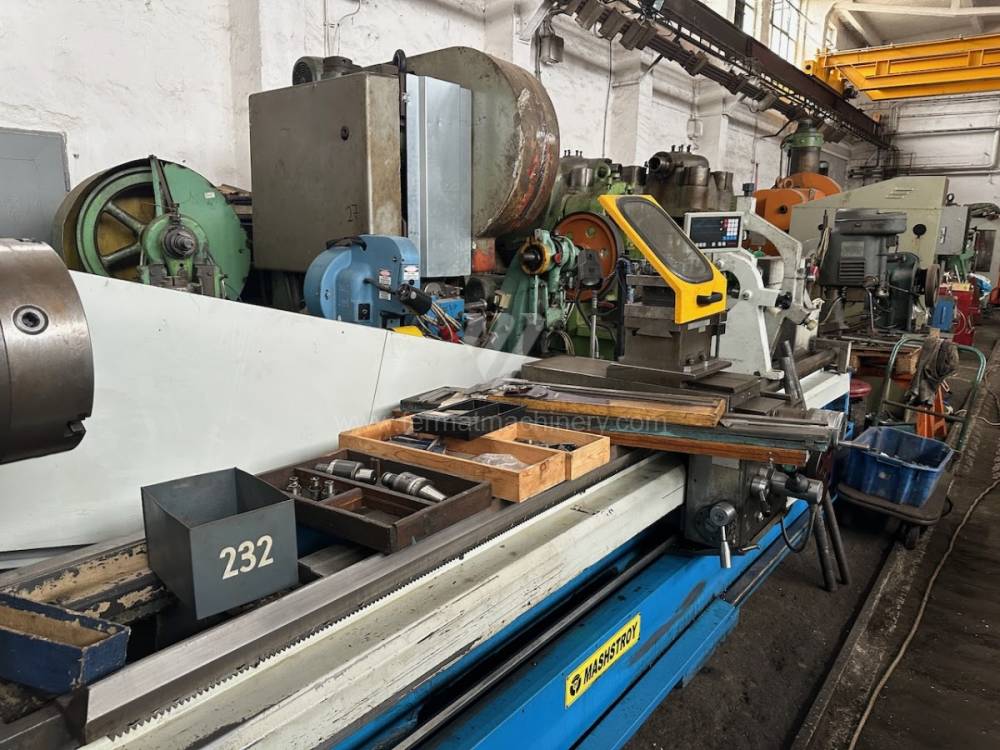

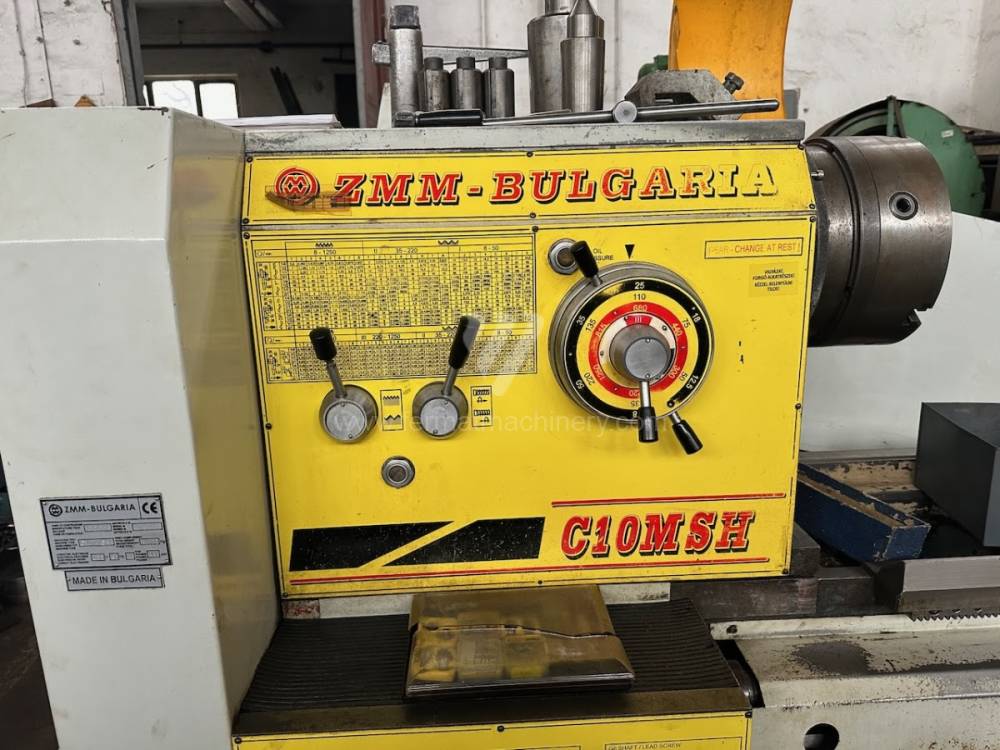

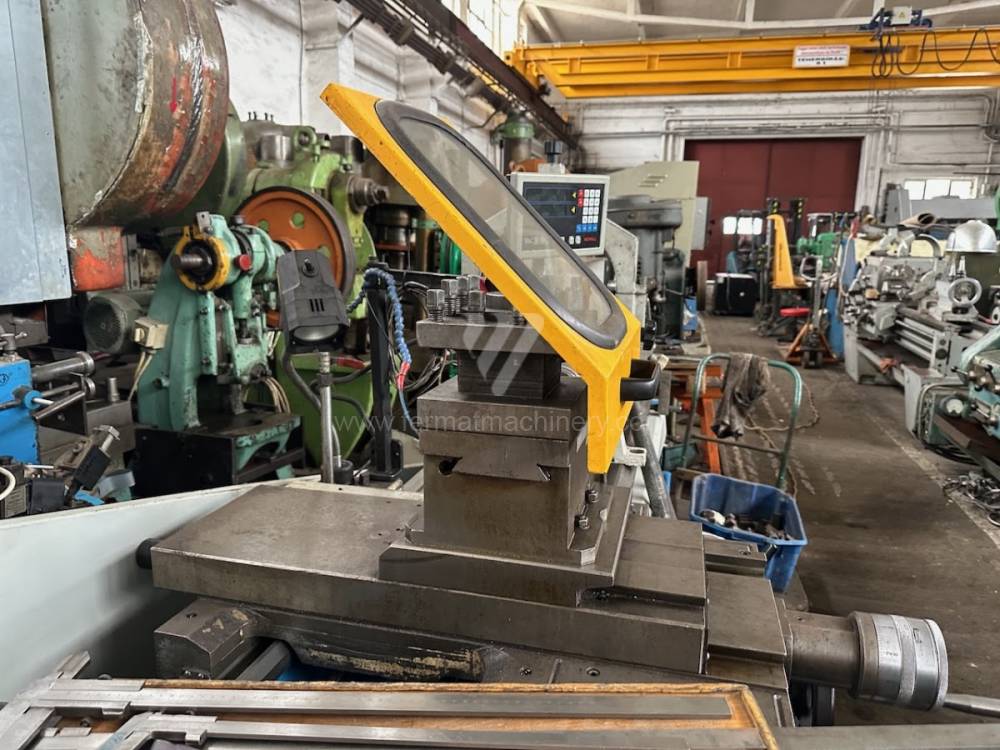

C 10 MSH
ZMM Bulgaria
Nr. di inventario: 251212
Anno di fabbricazione:2006
Diametro circolare sopra l'alloggiamento: 860 mm
Distanza tra i punti: 3000 mm
Peso max. del pezzo lavorato: kg
Diametro circolare sopra supporto: 620 mm
Potenza del motore elettrico principale: 15 kW
Peso della macchina: 5600 kg
SQT 200 MS
MAZAK
Nr. di inventario: 251075
Anno di fabbricazione:2000
Sistema di controllo Mazatrol:
Diametro di rotazione: 300 mm
Lunghezza di rotazione: 575 mm
Alloggiamento trasversale: Sì
Asse Y: No
Foratura mandrino: 50 mm
SN 400 Classic/1000
TOS Trenčín
Nr. di inventario: 242072
Diametro circolare sopra l'alloggiamento: 410 mm
Distanza tra i punti: 1000 mm
Peso max. del pezzo lavorato: 1000 kg
Diametro circolare sopra supporto: 225 mm
Giri del mandrino: 12 - 2000 /min.
Potenza del motore elettrico principale: 7,5 kW
PUMA 2100 MS
Doosan
Nr. di inventario: 251556
Anno di fabbricazione:2011
Sistema di controllo Fanuc: i Series
Diametro di rotazione: 406 mm
Lunghezza di rotazione: 520 mm
Alloggiamento trasversale: Sì
Asse Y: No
Contromandrino: Sì
Puma 2500 XLY
Doosan
Nr. di inventario: 251070
Anno di fabbricazione:2007
Sistema di controllo Fanuc: 18i-TB
Diametro di rotazione: 600 mm
Lunghezza di rotazione: 1400 mm
Alloggiamento trasversale: Sì
Asse Y: Sì
Spostamento asse Y (Tornio): +/- 50 mm
PROTURN SLX 355
XYZ
Nr. di inventario: 241114
Anno di fabbricazione:2017
Diametro di rotazione: 360 mm
Lunghezza di rotazione: 1000 mm
Alloggiamento trasversale: No
Foratura mandrino: 52 mm
Torretta a revolver: Sì
Peso della macchina: 1930 kg
16 K40 - 8
STANKO Werkzeugmaschinen GmbH
Nr. di inventario: 251756
Anno di fabbricazione:2004
Diametro circolare sopra l'alloggiamento: 800 mm
Distanza tra i punti: 8000 mm
Peso max. del pezzo lavorato: 3500 kg
Diametro circolare sopra supporto: 490 mm
Giri del mandrino: 10 - 1250 /min.
Foratura mandrino: 105 mm
LB 2000 EX II - MY C
Okuma Corporation
Nr. di inventario: 241783
Anno di fabbricazione:2018
Sistema di controllo OKUMA: OSP-P300LA
Diametro di rotazione: 580 mm
Lunghezza di rotazione: 250 mm
Alloggiamento trasversale: Sì
Asse Y: Sì
Spostamento asse Y (Tornio): 100 mm
Cincom A20-VI
Citizen
Nr. di inventario: 241729
Anno di fabbricazione:2008
Sistema di controllo Fanuc: 18i-TB
Diametro di rotazione: 20 mm
Lunghezza di rotazione: 165 mm
Alloggiamento trasversale: No
Asse Y: Sì
Contromandrino: Sì
SUA 125 Numeric / 2000
TOS Čelákovice
Nr. di inventario: 251502
Anno di fabbricazione:2011
Sistema di controllo Fagor:
Diametro di rotazione: 1250 mm
Lunghezza di rotazione: 2000 mm
Alloggiamento trasversale: No
Foratura mandrino: 140 mm
Torretta a revolver: No
Pinacle L210 C
Pinnacle
Nr. di inventario: 251495
Anno di fabbricazione:2005
Sistema di controllo Fanuc: 0i - TC
Diametro di rotazione: 360 mm
Lunghezza di rotazione: 610 mm
Alloggiamento trasversale: Sì
Foratura mandrino: 77 mm
Torretta a revolver: Sì
SUS 80/2750
TOS Čelákovice
Nr. di inventario: 251379
Diametro circolare sopra l'alloggiamento: 840 mm
Distanza tra i punti: 2750 mm
Peso max. del pezzo lavorato: 6000 kg
Diametro circolare sopra supporto: 530 mm
Foratura mandrino: 82 mm
Giri del mandrino: 7 - 900 /min.
Lathe – is a mechanical device that uses a chip machining to change a shape of the material or component by rotation or cutting into its final product (semi-finished product). Using the lathe, it is possible to produce rotary parts, drill holes, cut external and internal threads.
The material (product) is clamped in the chuck. The lathe is produced in several dimensions, according to turntable diameter or turning length. Other equipment can be a revolver head, milling head, counter spindle, tailstock, chip conveyor (for extracting metal chips), cooling system (during turning a lot of heat is generated, which must be cooled. The cooling can be internal or external and according to its strength is expressed in bars).In case of CNC lathes. For numerically controlled lathes, if the manufacturer does not have its own system, it is possible to choose the system which is commonly used, for example: Fanuc, Siemens, Heidenhain or Fagor.
Types of lathes:
- Center type lathes
- Facing lathes
- Semi-automatic copying lathes
- Vertical lathes (carousels)
- Revolver type (poloautomaty, jednovřetenové, několikavřetenové)
- CNC lathes
- Special
The regular lathe consists of following parts: beds, spindle, support, tailstock spindle or sliding gearbox.
Basic division of the inclination of the lathe bed:
- horizontal or sloping (inclination 45 degrees)
- sliding or linear
Clamping part – it is usually formed by a chuck on one side and tailstock on the other, or a chuck and second clamping part by a counter spindle.
Cutting part – formed by a cutting wedge attached to the longitudinal part - the Z axis.
The transverse part (perpendicular to the axis of the spindle) designated as the X-axis, or the automatic tool head, also usually located on the transverse feed on the machine.
Other axes, used especially in case of CNC lathes:
- axis C1 (indexed spindle position,
- axis C2 (indexed axis of the counter spindle)
- axis Y (Axis Y enables movement of tool perpendicular to axis Z and machining with live tools)
- axis B (indexed support axis)
The machine can be erupted with a measuring tool probe (automatically or manually foldable).
According to the technological operation, turning is focused on processing of:
- Cylindrical surfaces
- Front surfaces
- Conical surfaces
- Threads
There are several hundreds manufacturers in the world, among the most popular in Czech republic are: TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
