Tornio
12345678910 Lista Griglia
12345678910Tornio
| Nome del prodotto | Nr. di inventario | Produttore | Anno di fabbricazione | Parametri | ||
|---|---|---|---|---|---|---|
 |
SUS 63/1250 |
241137 | TOS Čelákovice | Diametro circolare sopra l'alloggiamento: 630 mm Distanza tra i punti: 1250 mm Peso max. del pezzo lavorato: 6000 kg Diametro circolare sopra supporto: 530 mm Potenza del motore elettrico principale: 18 kW Foratura mandrino: 82 mm |
||
 |
PUMA 2600 SY |
251159 | Doosan | 2016 | Sistema di controllo Fanuc: i Series Diametro di rotazione: 376 mm Lunghezza di rotazione: 760 mm Alloggiamento trasversale: Sì Asse Y: Sì Spostamento asse Y (Tornio): 104 (+52-52) mm |
|
 |
Emco Maxxturn 45 SMY |
241838 | EMCO | 2022 | Diametro di rotazione: 300 mm Lunghezza di rotazione: 480 mm Alloggiamento trasversale: Sì Asse Y: Sì Spostamento asse Y (Tornio): 70 (+40/-30) mm Contromandrino: Sì |
|
 |
CT 40 |
251169 | Gildemeister | Diametro di rotazione: 400 mm Lunghezza di rotazione: 640 mm Alloggiamento trasversale: Sì Foratura mandrino: 40 mm Torretta a revolver: Sì Diametro circolare sopra supporto: 225 mm |
||
 |
C 10 MSH |
251212 | ZMM Bulgaria | 2006 | Diametro circolare sopra l'alloggiamento: 860 mm Distanza tra i punti: 3000 mm Peso max. del pezzo lavorato: kg Diametro circolare sopra supporto: 620 mm Potenza del motore elettrico principale: 15 kW Peso della macchina: 5600 kg |
|
 |
SQT 200 MS |
251075 | MAZAK | 2000 | Sistema di controllo Mazatrol: Diametro di rotazione: 300 mm Lunghezza di rotazione: 575 mm Alloggiamento trasversale: Sì Asse Y: No Foratura mandrino: 50 mm |
|
 |
SN 400 Classic/1000 |
242072 | TOS Trenčín | Diametro circolare sopra l'alloggiamento: 410 mm Distanza tra i punti: 1000 mm Peso max. del pezzo lavorato: 1000 kg Diametro circolare sopra supporto: 225 mm Giri del mandrino: 12 - 2000 /min. Potenza del motore elettrico principale: 7,5 kW |
||
 |
PUMA 2100 MS |
251556 | Doosan | 2011 | Sistema di controllo Fanuc: i Series Diametro di rotazione: 406 mm Lunghezza di rotazione: 520 mm Alloggiamento trasversale: Sì Asse Y: No Contromandrino: Sì |
|
 |
Puma 2500 XLY |
251070 | Doosan | 2007 | Sistema di controllo Fanuc: 18i-TB Diametro di rotazione: 600 mm Lunghezza di rotazione: 1400 mm Alloggiamento trasversale: Sì Asse Y: Sì Spostamento asse Y (Tornio): +/- 50 mm |
|
 |
PROTURN SLX 355 |
241114 | XYZ | 2017 | Diametro di rotazione: 360 mm Lunghezza di rotazione: 1000 mm Alloggiamento trasversale: No Foratura mandrino: 52 mm Torretta a revolver: Sì Peso della macchina: 1930 kg |
|
 |
16 K40 - 8 |
251756 | STANKO Werkzeugmaschinen GmbH | 2004 | Diametro circolare sopra l'alloggiamento: 800 mm Distanza tra i punti: 8000 mm Peso max. del pezzo lavorato: 3500 kg Diametro circolare sopra supporto: 490 mm Giri del mandrino: 10 - 1250 /min. Foratura mandrino: 105 mm |
|
 |
LB 2000 EX II - MY C |
241783 | Okuma Corporation | 2018 | Sistema di controllo OKUMA: OSP-P300LA Diametro di rotazione: 580 mm Lunghezza di rotazione: 250 mm Alloggiamento trasversale: Sì Asse Y: Sì Spostamento asse Y (Tornio): 100 mm |
|
 |
Cincom A20-VI |
241729 | Citizen | 2008 | Sistema di controllo Fanuc: 18i-TB Diametro di rotazione: 20 mm Lunghezza di rotazione: 165 mm Alloggiamento trasversale: No Asse Y: Sì Contromandrino: Sì |
|
 |
PUMA ST 32 G |
251962 | Doosan | 2018 | Lungh.max. del pezzo lavorato: 320 mm Diametro circolare sopra l'alloggiamento: 32 mm Sistema di controllo Fanuc: Fanuc 31i Diametro di rotazione: 32 mm Giri del mandrino: 1 - 6000 /min. Avanzamento rapido: 32 m/min |
|
 |
SUN 125/3000 CNC |
201355 | ŠKODA MACHINE TOOL a.s. | 1994 | Sistema di controllo Siemens: Sinumerik 810 Diametro di rotazione: 1320 mm Lunghezza di rotazione: 3000 mm Alloggiamento trasversale: No Foratura mandrino: 140 mm Torretta a revolver: No |
|
 |
SQT 10 M |
251932 | MAZAK | Sistema di controllo Mazatrol: T Plus Diametro di rotazione: 230 mm Lunghezza di rotazione: 305 mm Alloggiamento trasversale: Sì Asse Y: No Contromandrino: |
||
 |
Fl 400 |
251173 | Z-mat | 2020 | Sistema di controllo Siemens: Sinumerik 828 D BASIC Diametro di rotazione: 400 mm Lunghezza di rotazione: 320 mm Alloggiamento trasversale: No Asse Y: No Contromandrino: No |
|
 |
SUI 63 B/2000 |
242019 | TOS Trenčín | 1992 | Diametro circolare sopra l'alloggiamento: 630 mm Distanza tra i punti: 2000 mm Peso max. del pezzo lavorato: 1500 kg Diametro circolare sopra supporto: 340 mm Potenza del motore elettrico principale: 11 kW Dimensioni lungh. x largh. x alt.: 4000 x 1400 x 1520 mm |
|
 |
LB 2000 EX II - MC |
242074 | Okuma Corporation | 2013 | Sistema di controllo OKUMA: OSP-P300LA Diametro di rotazione: 580 mm Lunghezza di rotazione: 150 mm Alloggiamento trasversale: Sì Asse Y: Sì Spostamento asse Y (Tornio): 100 mm |
|
 |
LYNX 2100 LSYB |
251559 | Doosan | 2022 | Lunghezza di rotazione: 510 mm Diametro di rotazione: 300 mm Alloggiamento trasversale: Sì Torretta a revolver: Sì Foratura mandrino: 65 mm Diametro circolare sopra l'alloggiamento: 600 mm |
|
 |
EvoDECO 10/8 |
241132 | Tornos Bechler | 2013 | Sistema di controllo Fanuc: 31i - B5 Diametro di rotazione: 10 mm Lunghezza di rotazione: 100 mm Alloggiamento trasversale: Sì Asse Y: Sì Contromandrino: Sì |
|
 |
MASTURN 50/1500 CNC |
251998 | KOVOSVIT MAS, a.s. | 2001 | Sistema di controllo Heidenhain: Manual Plus 4110 Diametro di rotazione: 500 mm Lunghezza di rotazione: 1500 mm Alloggiamento trasversale: No Foratura mandrino: 82 mm Torretta a revolver: No |
|
 |

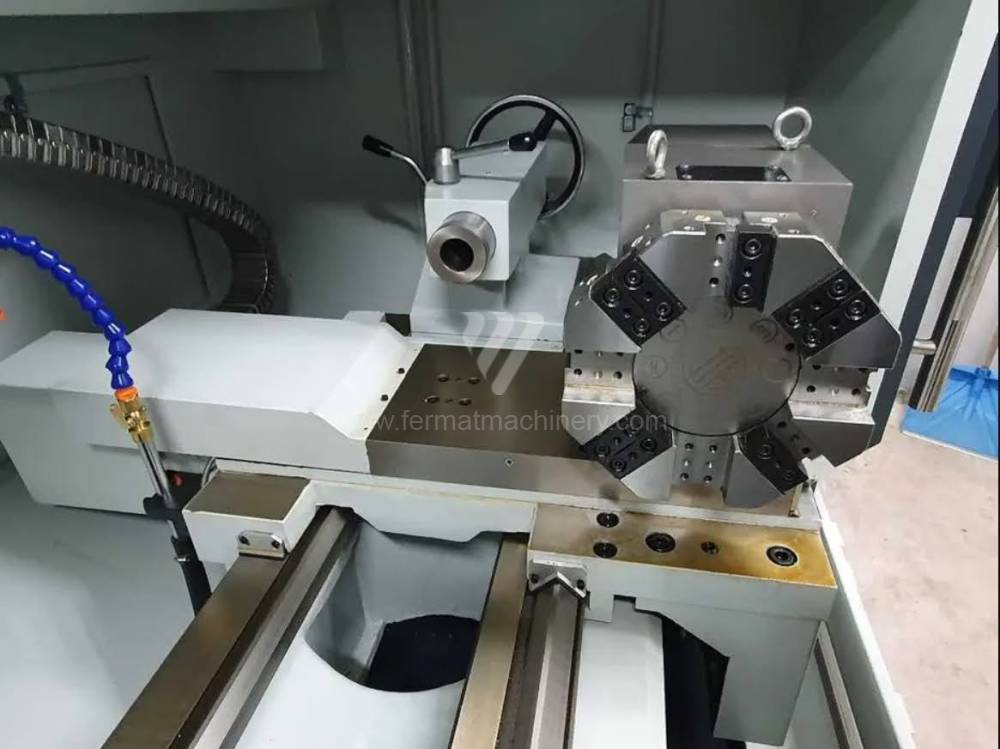

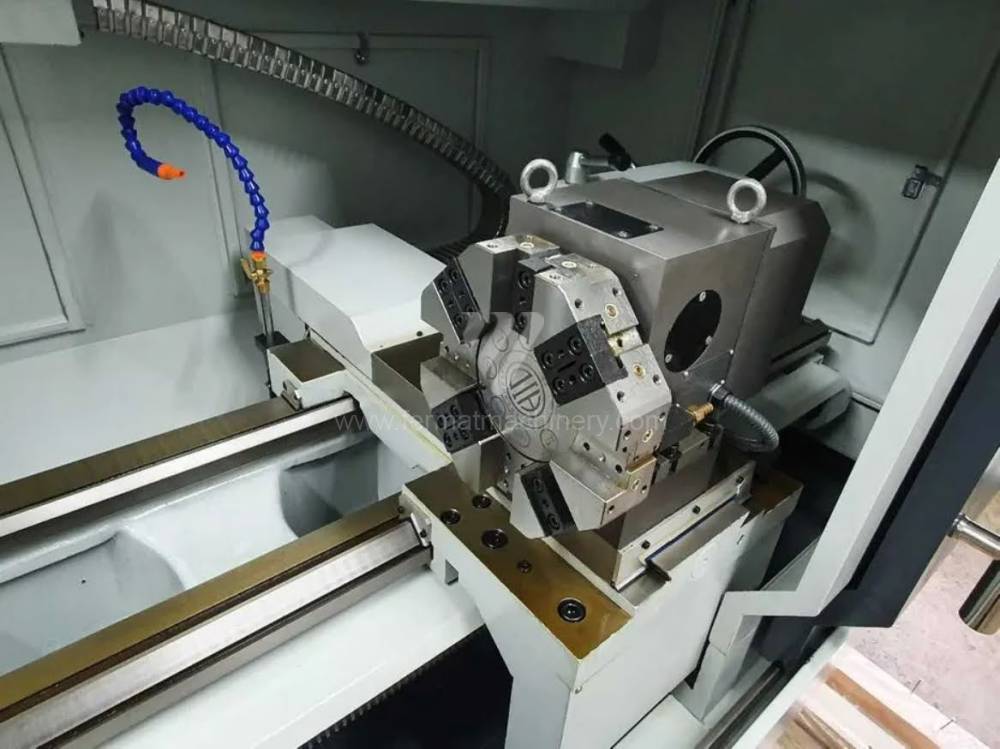

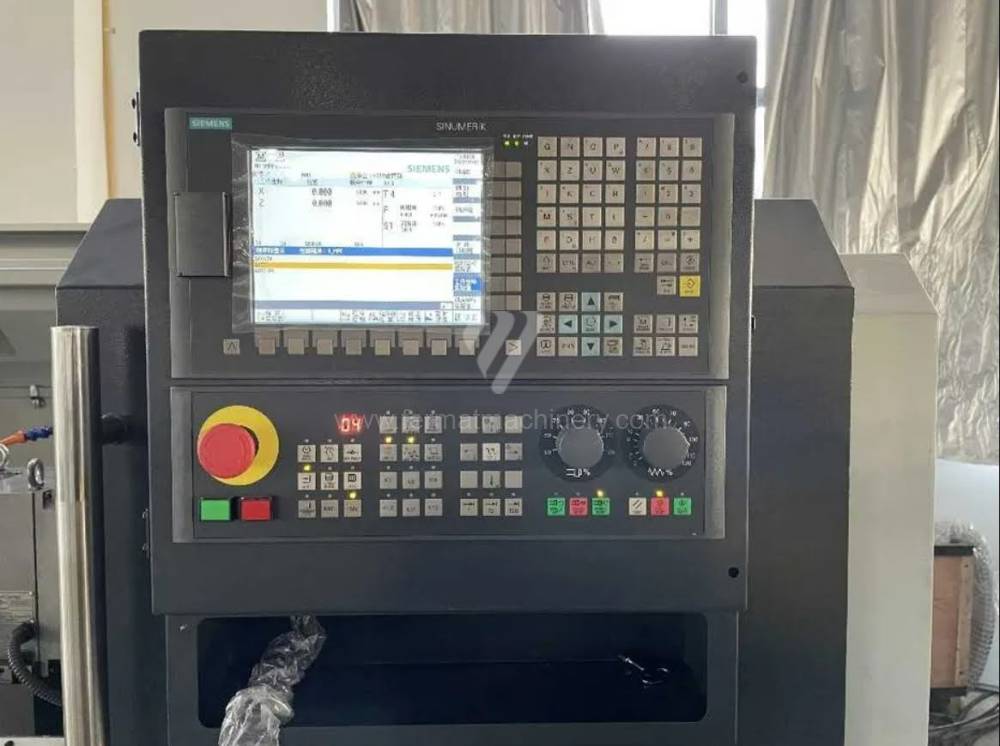

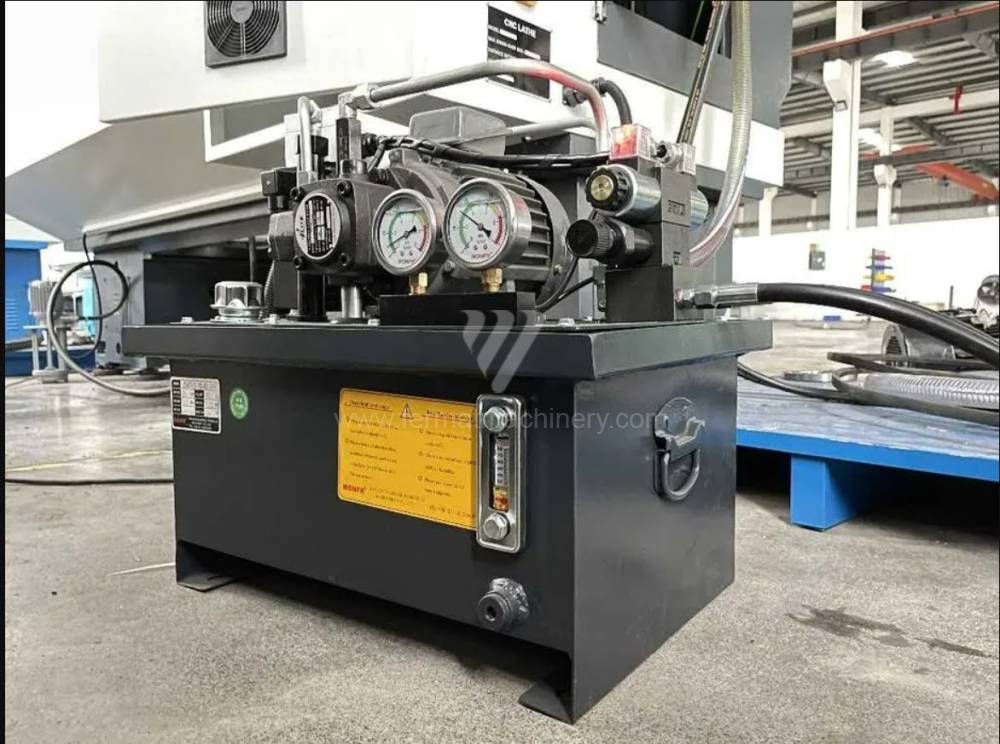

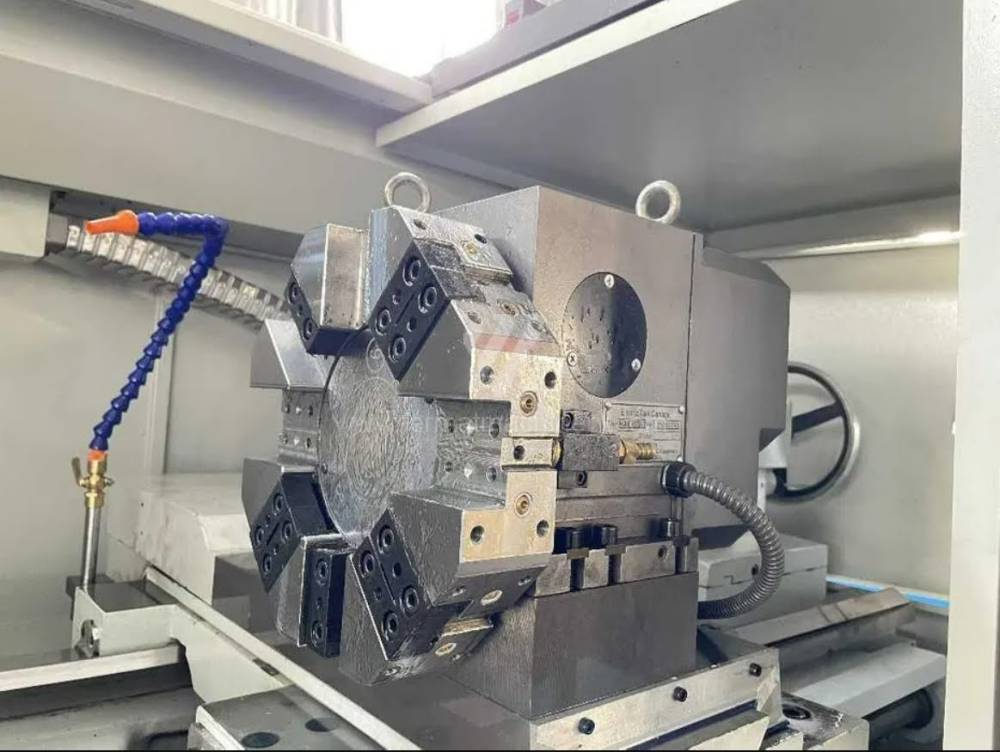

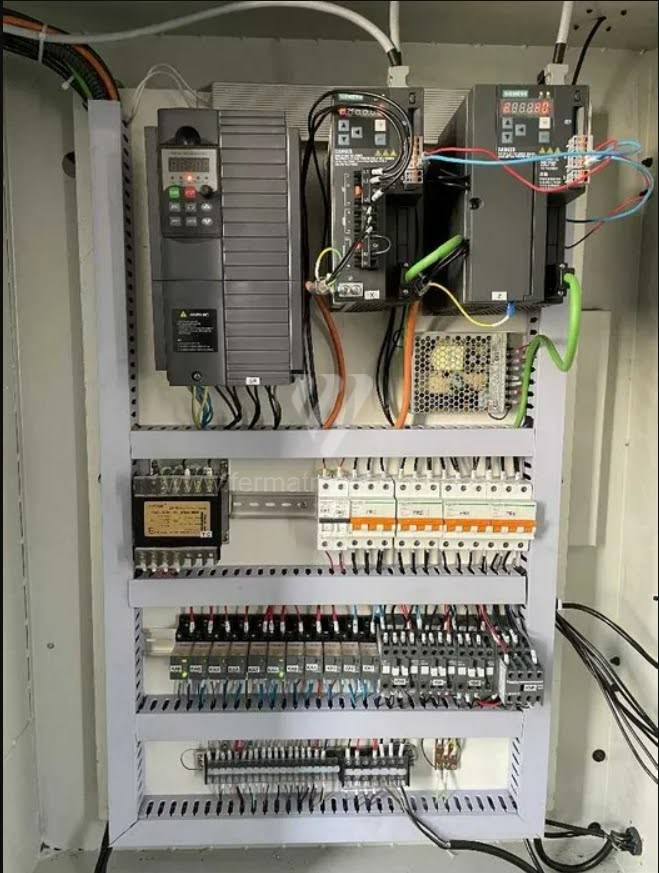

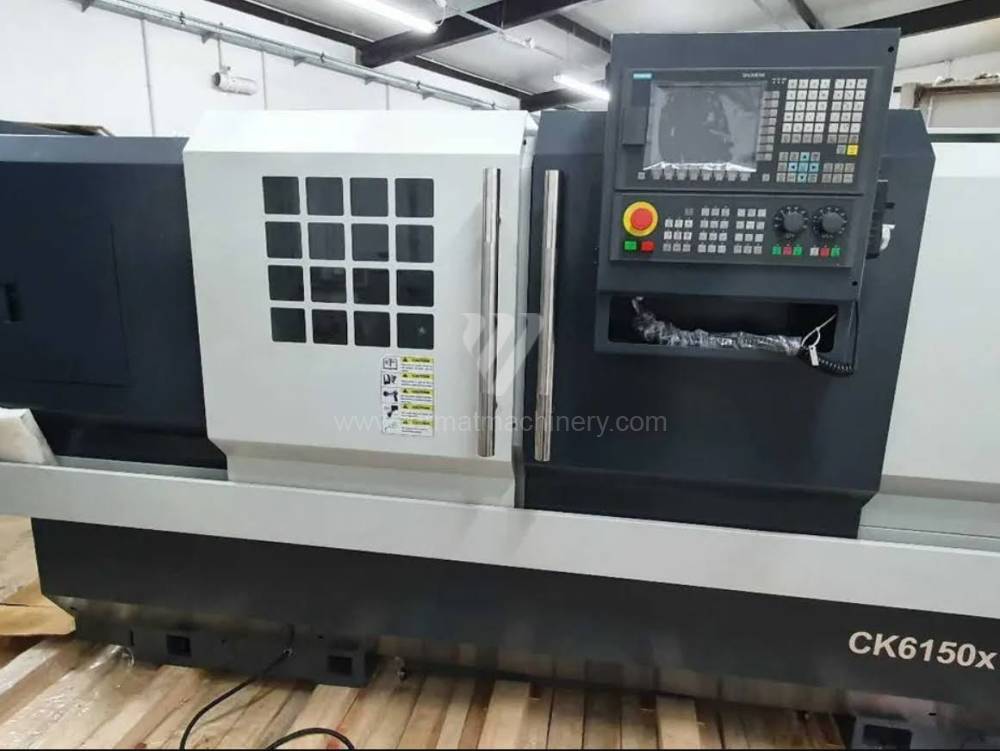

CK 6150X1500 |
221346 | Unknown | 2021 | Sistema di controllo Siemens: Sinumerik 808 D Diametro di rotazione: 500 mm Lunghezza di rotazione: 1500 mm Alloggiamento trasversale: No Foratura mandrino: 82 mm Torretta a revolver: Sì |
|
 |

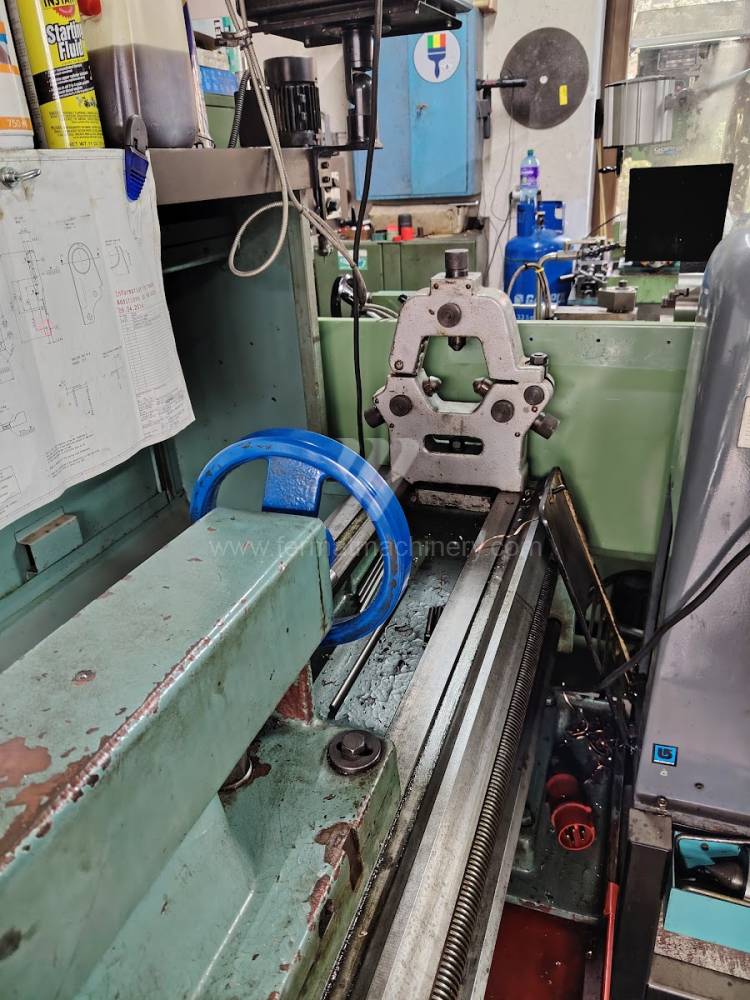

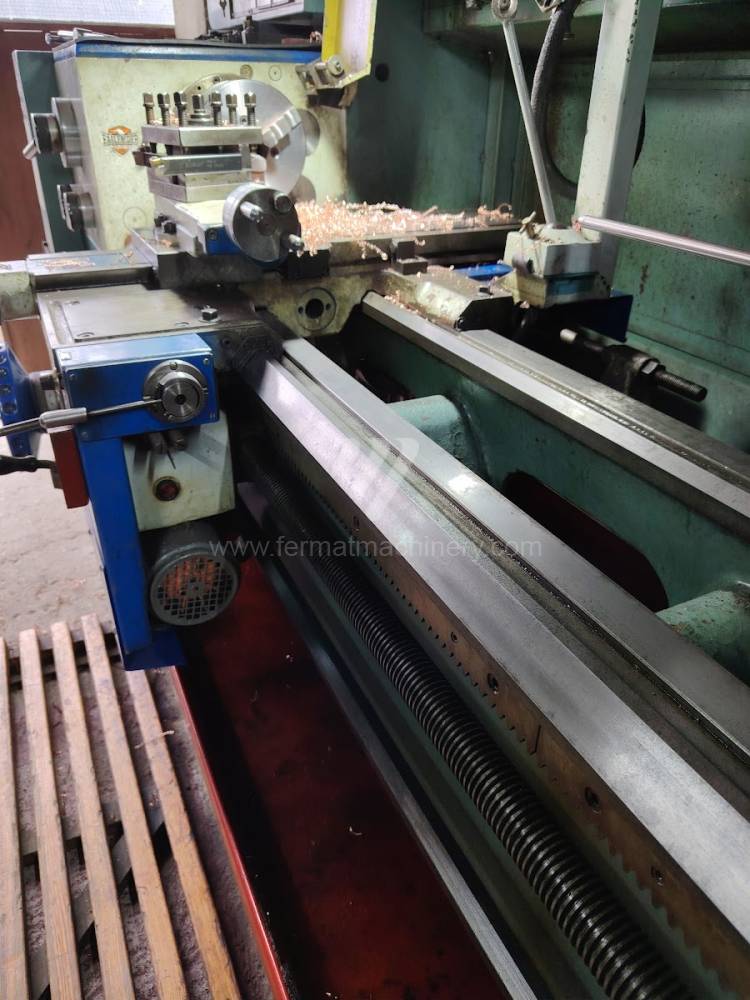

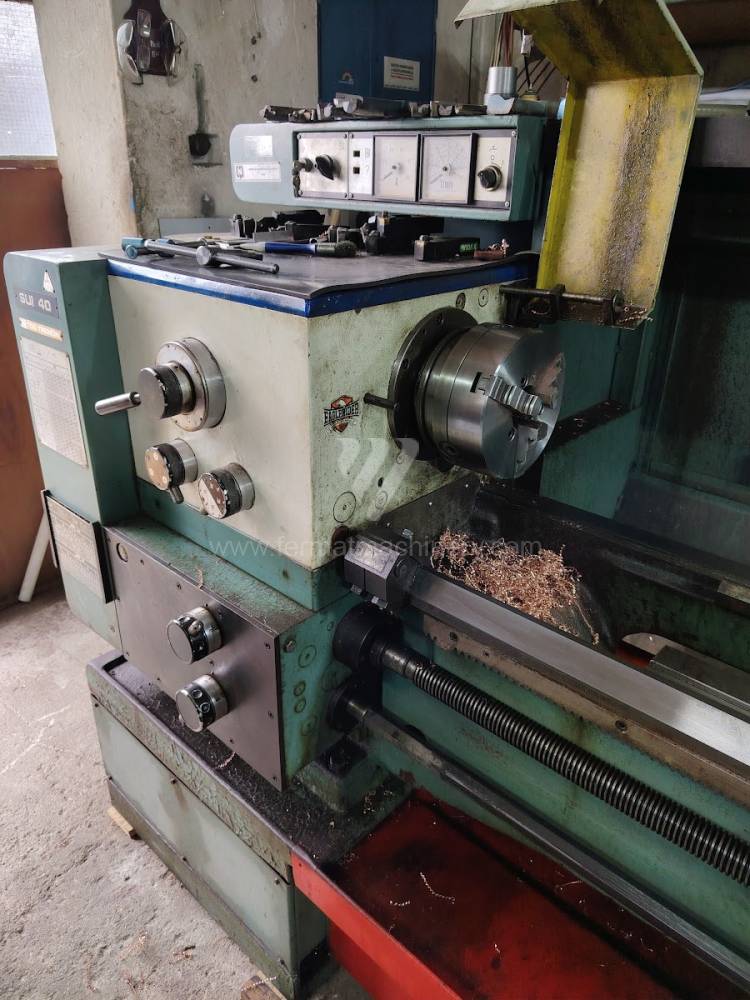

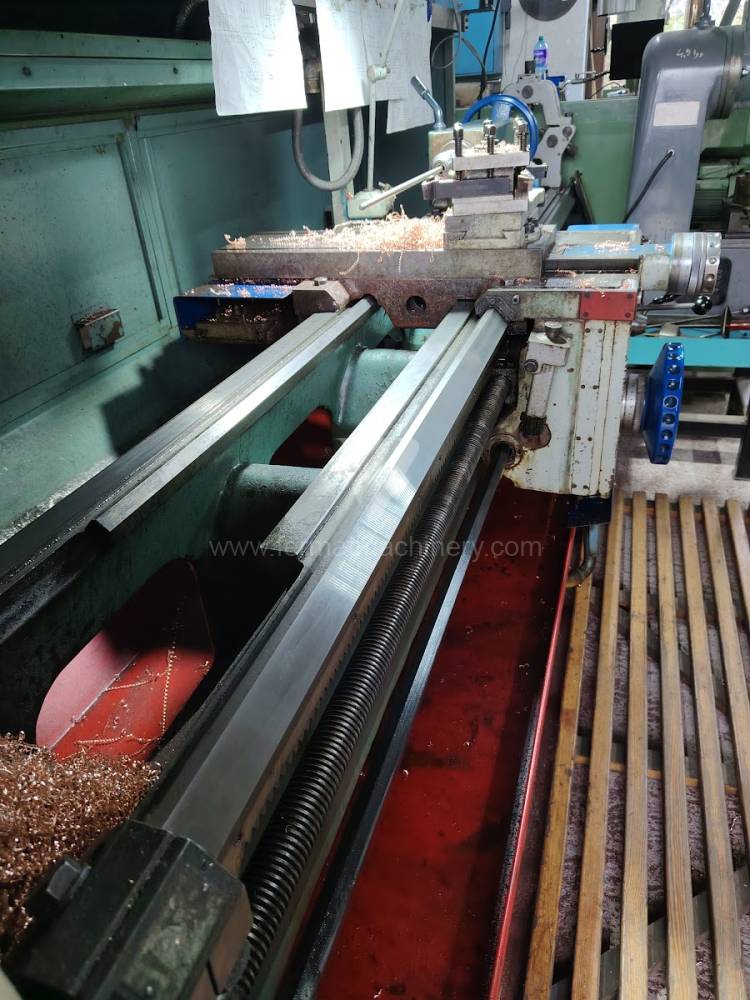

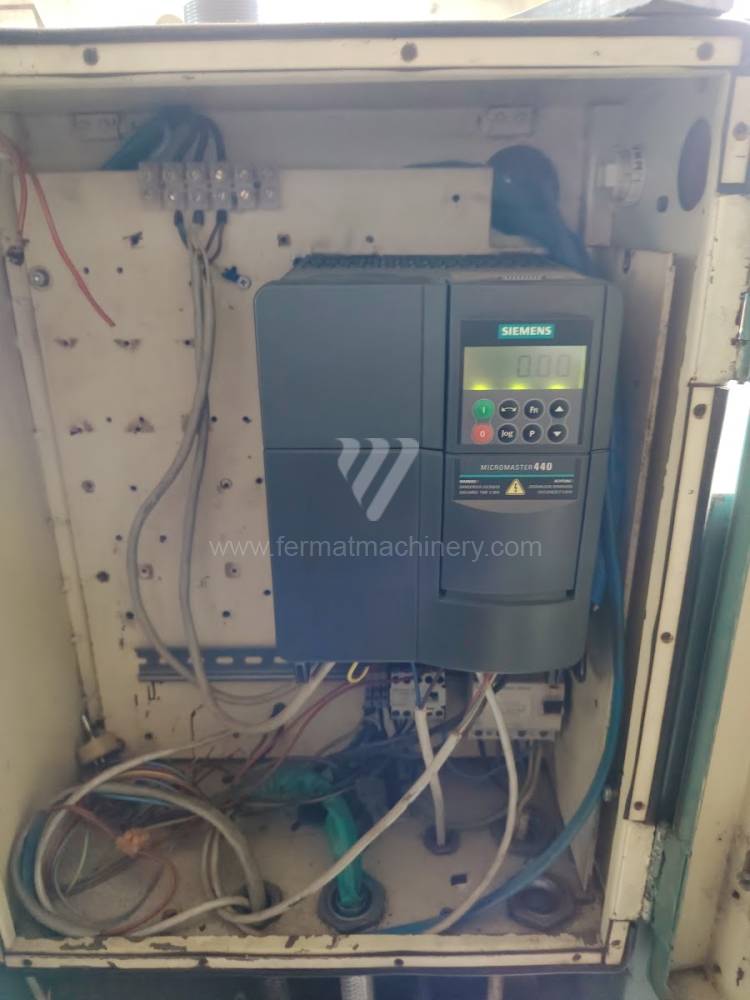

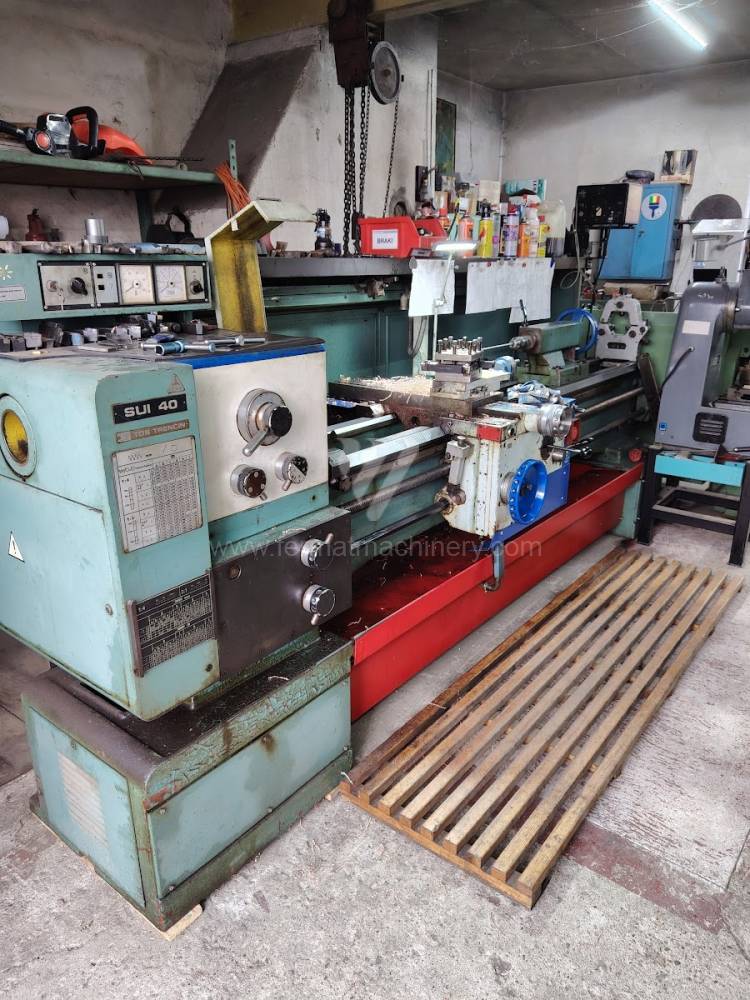

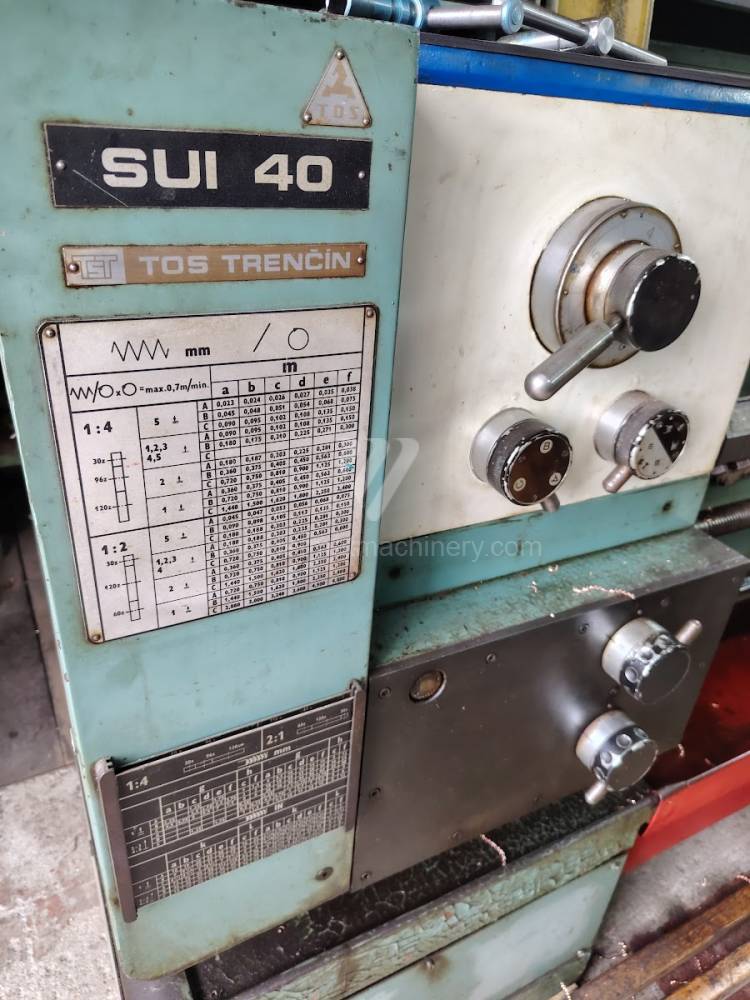

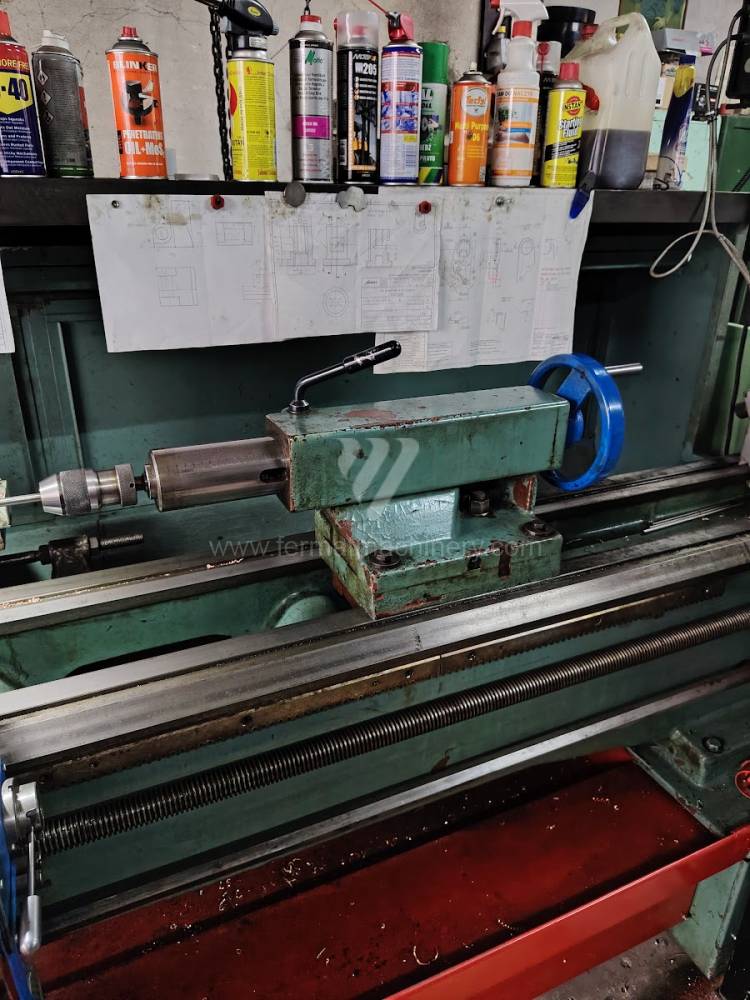

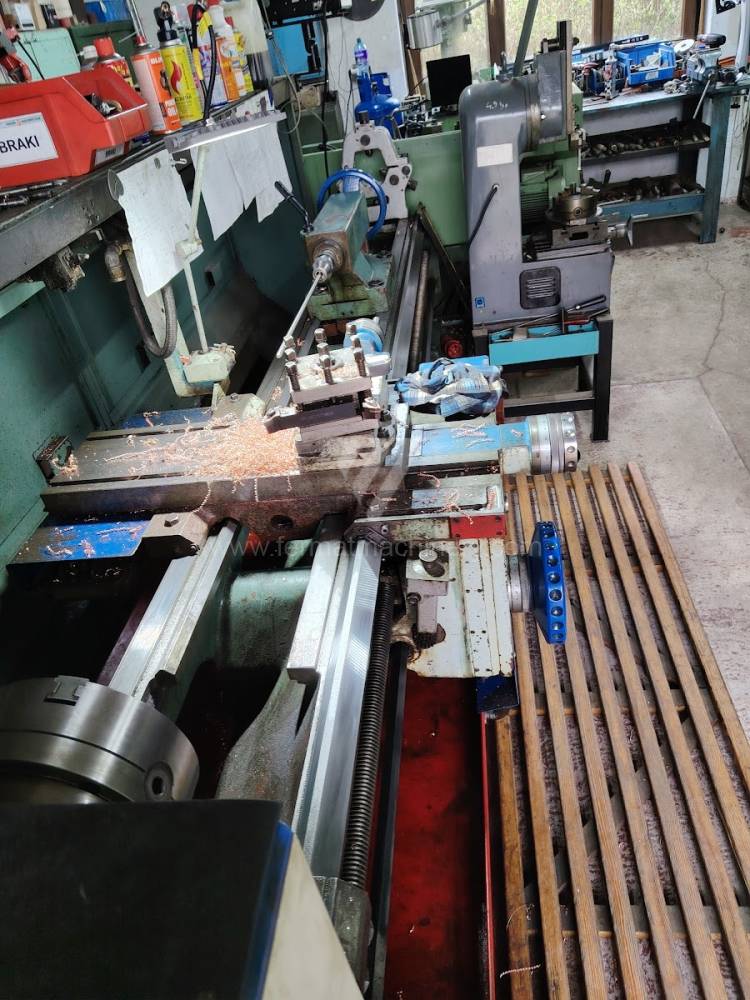

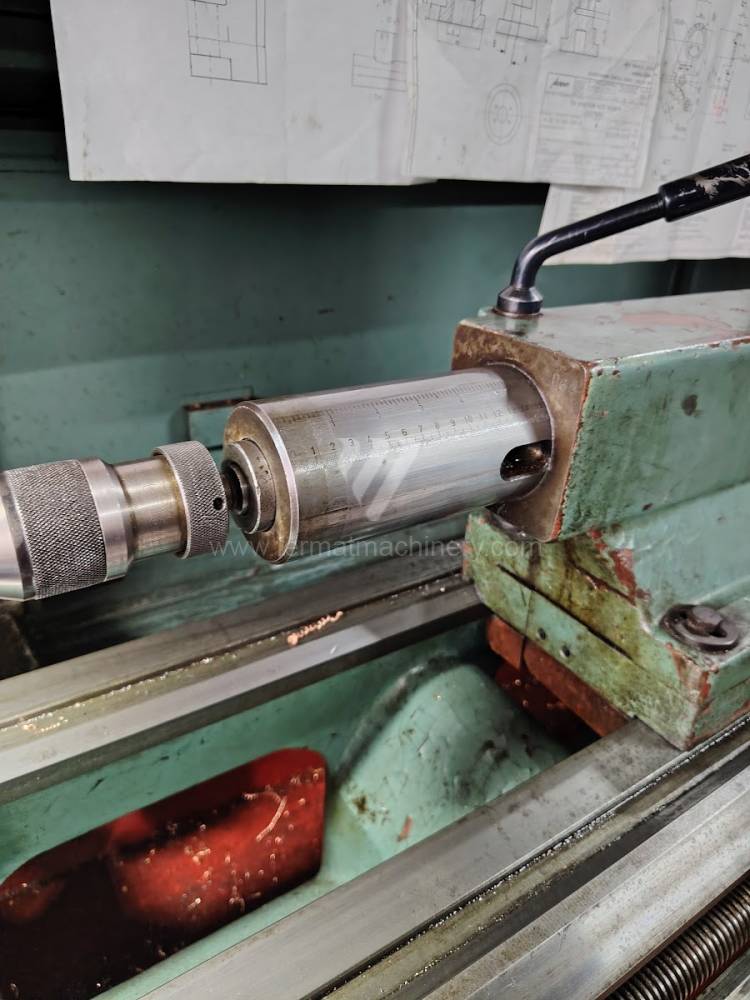

SUI 40/2000 |
251361 | TOS Trenčín | 1990 | Diametro circolare sopra l'alloggiamento: 400 mm Distanza tra i punti: 2000 mm Diametro circolare sopra supporto: 220 mm Potenza del motore elettrico principale: 7,5 kW Dimensioni lungh. x largh. x alt.: 2580 x 1280 x 1450 mm |
|
 |
SR-16 |
241189 | STAR | 1992 | Lungh.max. del pezzo lavorato: 205 mm Diametro circolare sopra l'alloggiamento: 16 mm Contromandrino: Sì Peso della macchina: 1700 kg Caricatore di barre: Sì Utensili guidati: Sì |
Lathe – is a mechanical device that uses a chip machining to change a shape of the material or component by rotation or cutting into its final product (semi-finished product). Using the lathe, it is possible to produce rotary parts, drill holes, cut external and internal threads.
The material (product) is clamped in the chuck. The lathe is produced in several dimensions, according to turntable diameter or turning length. Other equipment can be a revolver head, milling head, counter spindle, tailstock, chip conveyor (for extracting metal chips), cooling system (during turning a lot of heat is generated, which must be cooled. The cooling can be internal or external and according to its strength is expressed in bars).In case of CNC lathes. For numerically controlled lathes, if the manufacturer does not have its own system, it is possible to choose the system which is commonly used, for example: Fanuc, Siemens, Heidenhain or Fagor.
Types of lathes:
- Center type lathes
- Facing lathes
- Semi-automatic copying lathes
- Vertical lathes (carousels)
- Revolver type (poloautomaty, jednovřetenové, několikavřetenové)
- CNC lathes
- Special
The regular lathe consists of following parts: beds, spindle, support, tailstock spindle or sliding gearbox.
Basic division of the inclination of the lathe bed:
- horizontal or sloping (inclination 45 degrees)
- sliding or linear
Clamping part – it is usually formed by a chuck on one side and tailstock on the other, or a chuck and second clamping part by a counter spindle.
Cutting part – formed by a cutting wedge attached to the longitudinal part - the Z axis.
The transverse part (perpendicular to the axis of the spindle) designated as the X-axis, or the automatic tool head, also usually located on the transverse feed on the machine.
Other axes, used especially in case of CNC lathes:
- axis C1 (indexed spindle position,
- axis C2 (indexed axis of the counter spindle)
- axis Y (Axis Y enables movement of tool perpendicular to axis Z and machining with live tools)
- axis B (indexed support axis)
The machine can be erupted with a measuring tool probe (automatically or manually foldable).
According to the technological operation, turning is focused on processing of:
- Cylindrical surfaces
- Front surfaces
- Conical surfaces
- Threads
There are several hundreds manufacturers in the world, among the most popular in Czech republic are: TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
