Baujahr
Hersteller
Wählen Sie Hersteller
mehr
12 Liste Gitter

Abkantpresse

LE 50/2500
Gefi Györ
Inv. Nr.: 201325

Baujahr:1981
Druckleistung: 50 t
Abkantlänge: 2500 mm
Art der Pressenantrieb: Hydraulický

CTO 80/2500
Espe
Inv. Nr.: 241179

Baujahr:1997
Druckleistung: 80 t
Abkantlänge: 2500 mm
Art der Pressenantrieb: Hydraulický
Maschinenabmessungen L x B x H: 2500 x 2385 x 1250 mm
Maschinengewicht: 5 700 kg

CTO 160/3150
Stroje a zariadenia Piesok s.r.o.
Inv. Nr.: 231156

Baujahr:1991
Druckleistung: 160 t
Abkantlänge: 3150 mm
Art der Pressenantrieb: Hydraulický
Hauptmotorleistung: 11 kW
Maschinenabmessungen L x B x H: 4000x1540x2960 mm
Maschinengewicht: 11500 kg

VIMERCATI 100 x3050
Vimercati
Inv. Nr.: 231772

Baujahr:2007
Steuerung Cybelec:
Druckleistung: 100 t
Abkantlänge: 3050 mm
Anzahl der Achsen: 2
Lower Ausgleichsbewegung: nein
Art der Pressenantrieb: Hydraulický

B M 100-3100
Hämmerle
Inv. Nr.: 232004

Baujahr:1997
Druckleistung: 100 t
Abkantlänge: 3100 mm
Art der Pressenantrieb: Hydraulický
Maschinengewicht: 11500 kg
Hauptmotorleistung: 15 kW
Gewicht: 9 500 kg

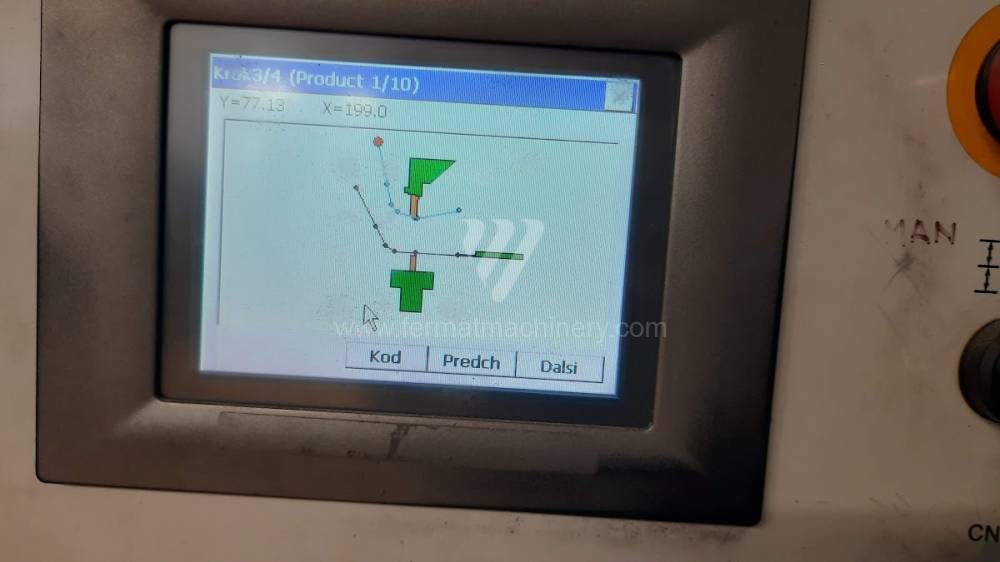

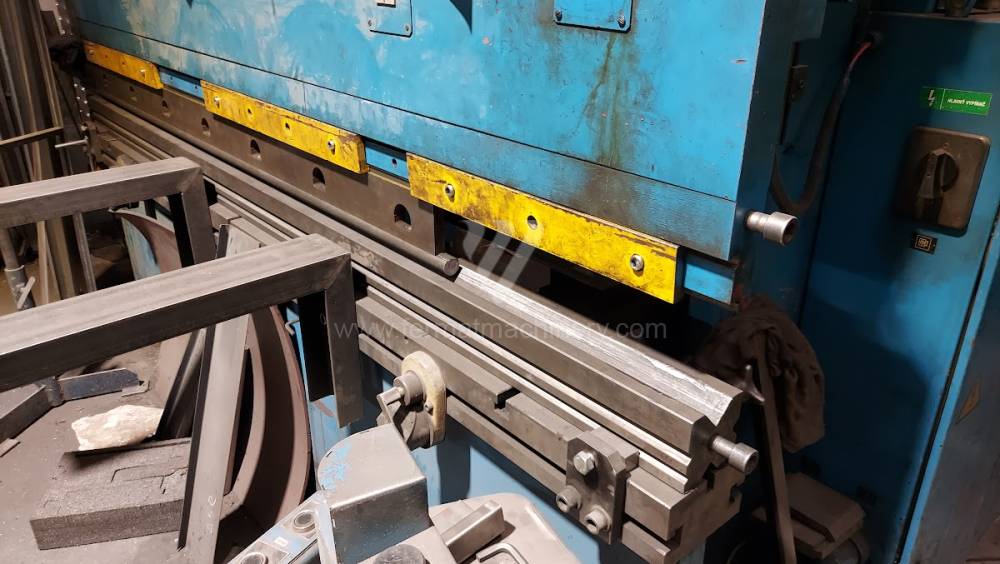

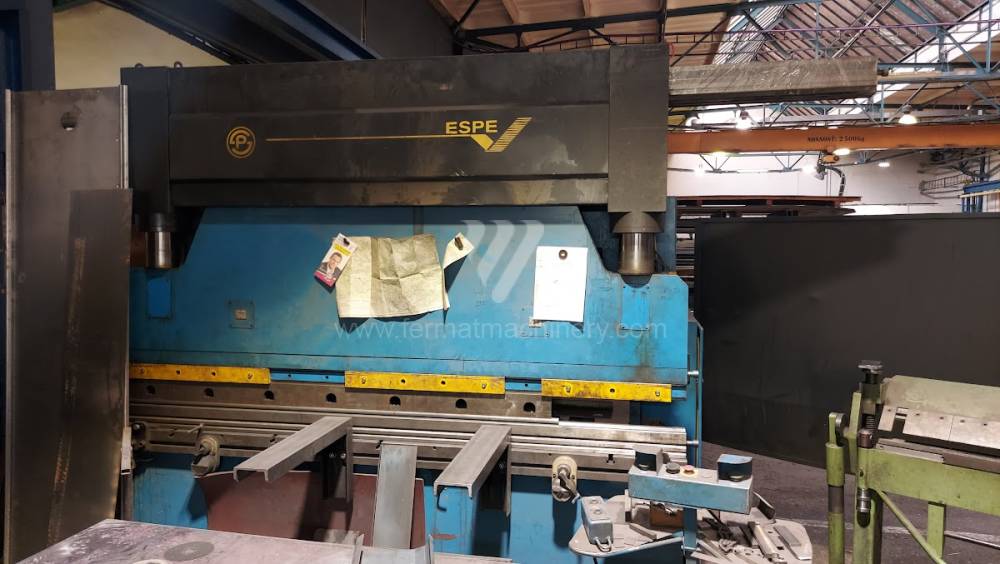

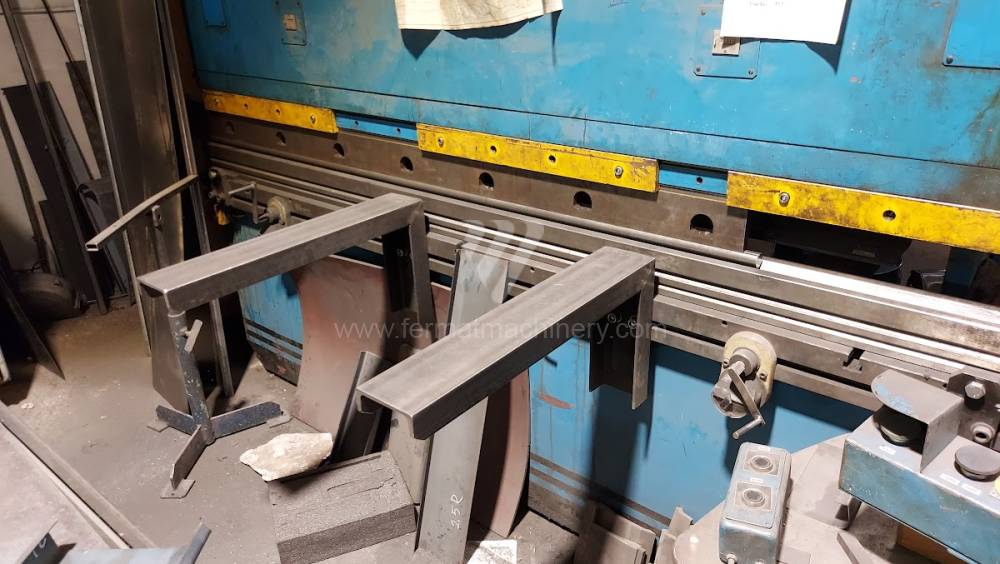

CTO 80/2500
Stroje a zariadenia Piesok s.r.o.
Inv. Nr.: 221579

Baujahr:1992
Druckleistung: 80 t
Abkantlänge: 2500 mm
Art der Pressenantrieb: Hydraulický
Tischmaße: 2500 x 160 mm
Maschinenabmessungen L x B x H: 2500 x 2385 x 1250 mm
Maschinengewicht: 6100 kg

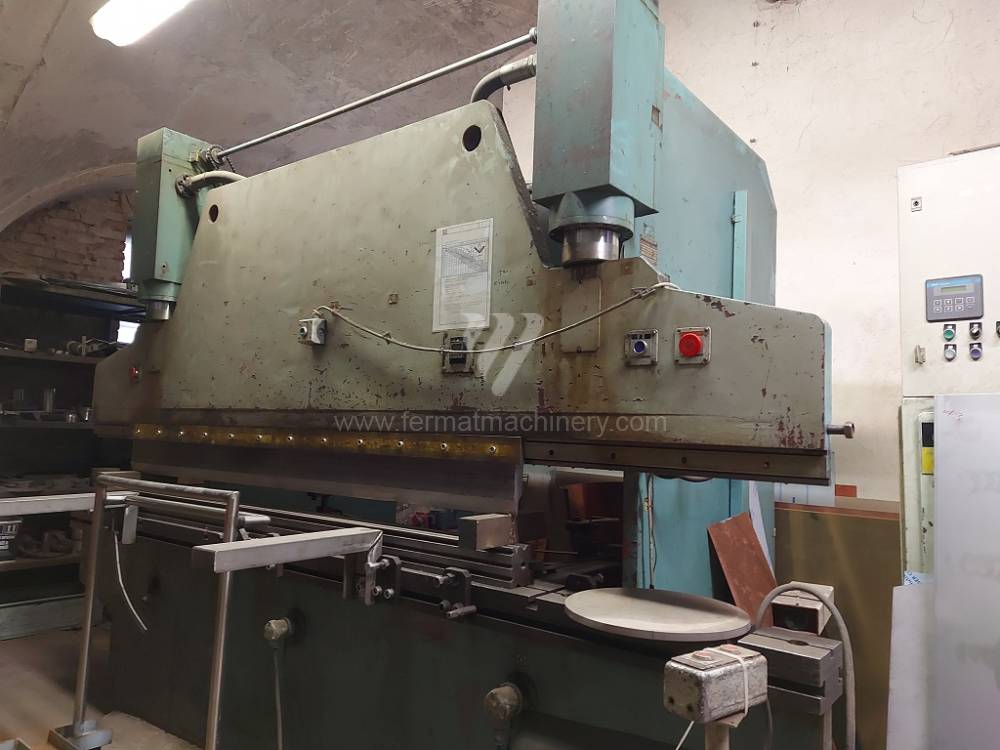

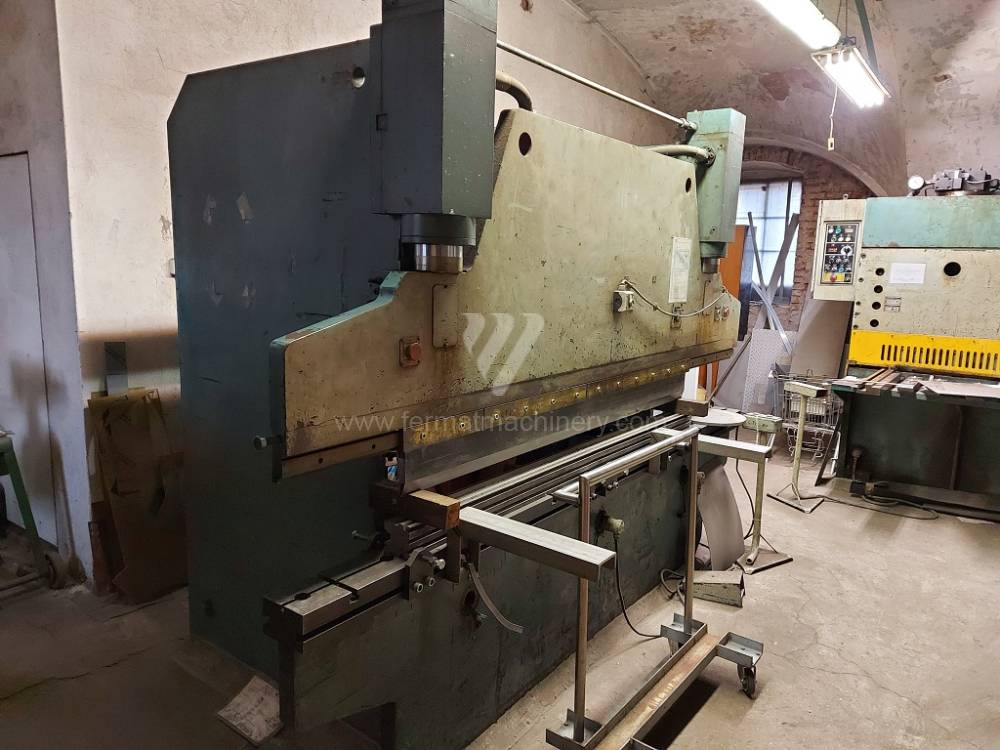

CTO 80/3200
Espe
Inv. Nr.: 201925

Baujahr:1986
Druckleistung: 80 t
Abkantlänge: 3200 mm
Art der Pressenantrieb: Hydraulický
Ausladung: 250 mm
Max. Stößelhub: 150 mm
Durchgang zwischen den Ständern: 2050 mm

CNC AP 3100/120
ERMAKSAN
Inv. Nr.: 231826

Baujahr:2005
Steuerung Delem: DA - 65 R
Druckleistung: 120 t
Abkantlänge: 3100 mm
Anzahl der Achsen: 3
Lower Ausgleichsbewegung: ja
Art der Pressenantrieb: Hydraulický

TRUBEND 5085
Trumpf
Inv. Nr.: 241319

Baujahr:2004
Steuerung TASC:
Druckleistung: 85 t
Abkantlänge: 2700 mm
Anzahl der Achsen: 8
Lower Ausgleichsbewegung: ja
Art der Pressenantrieb: Hydraulický

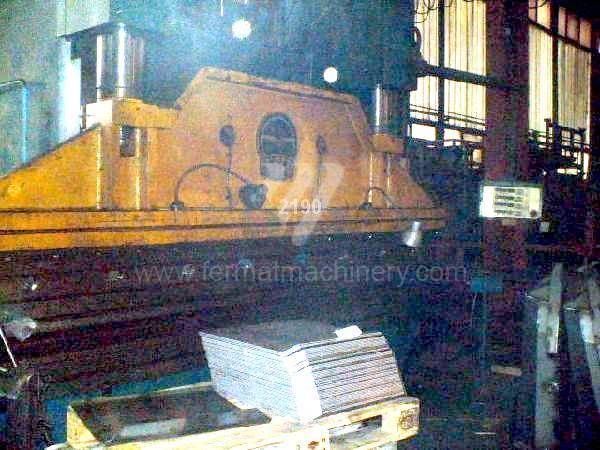

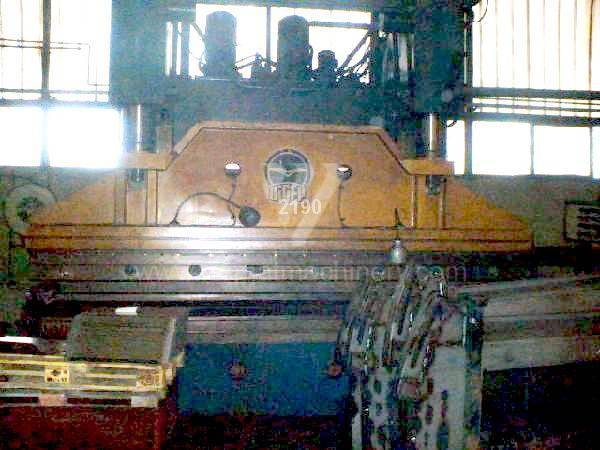

DEC 320/4000
Digep
Inv. Nr.: 092690

Druckleistung: 320 t
Abkantlänge: 4000 mm

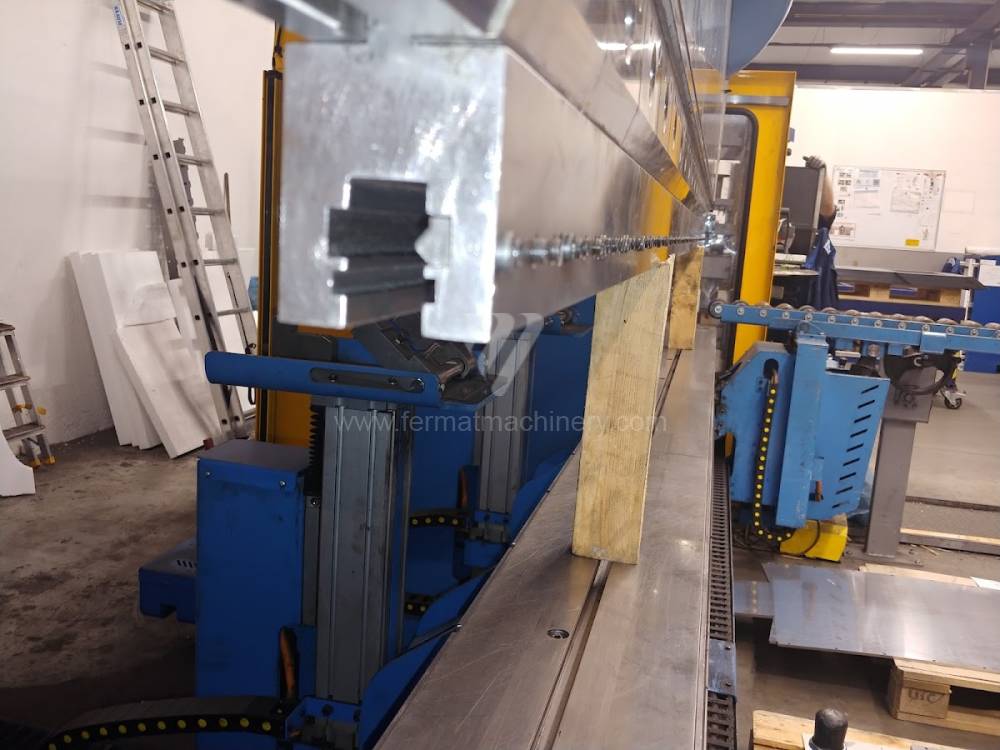

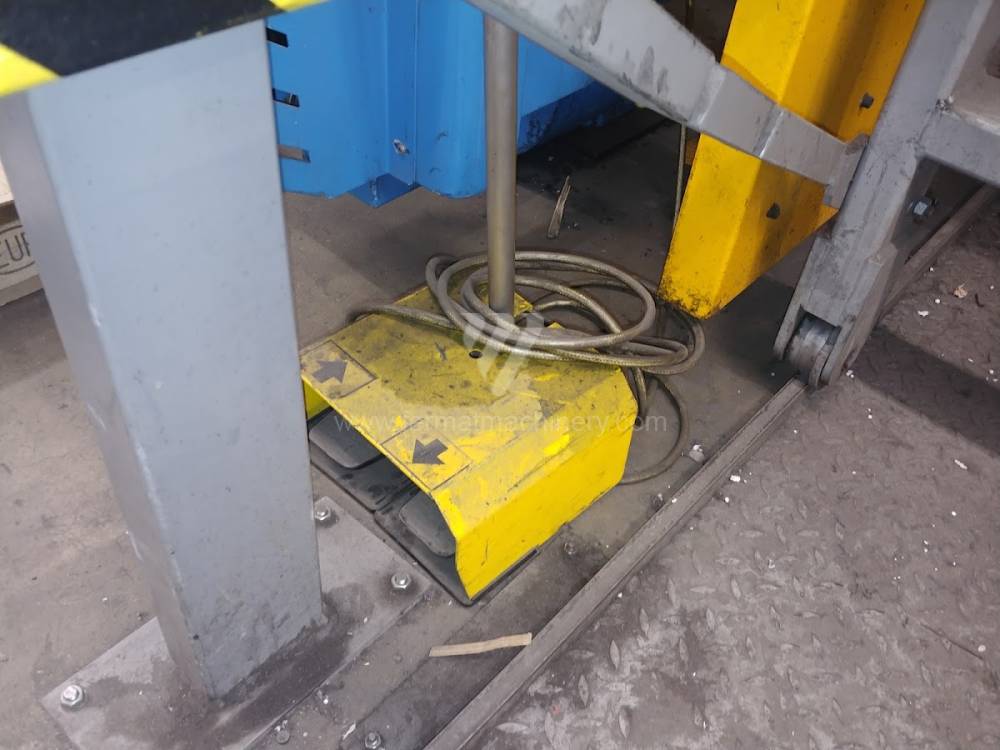

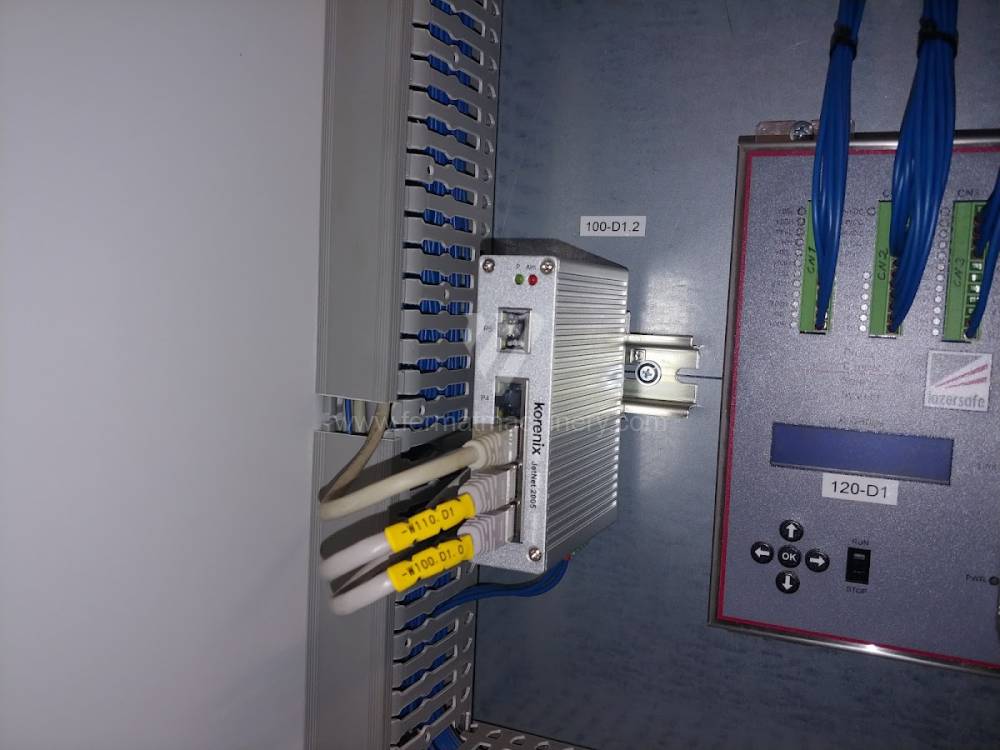

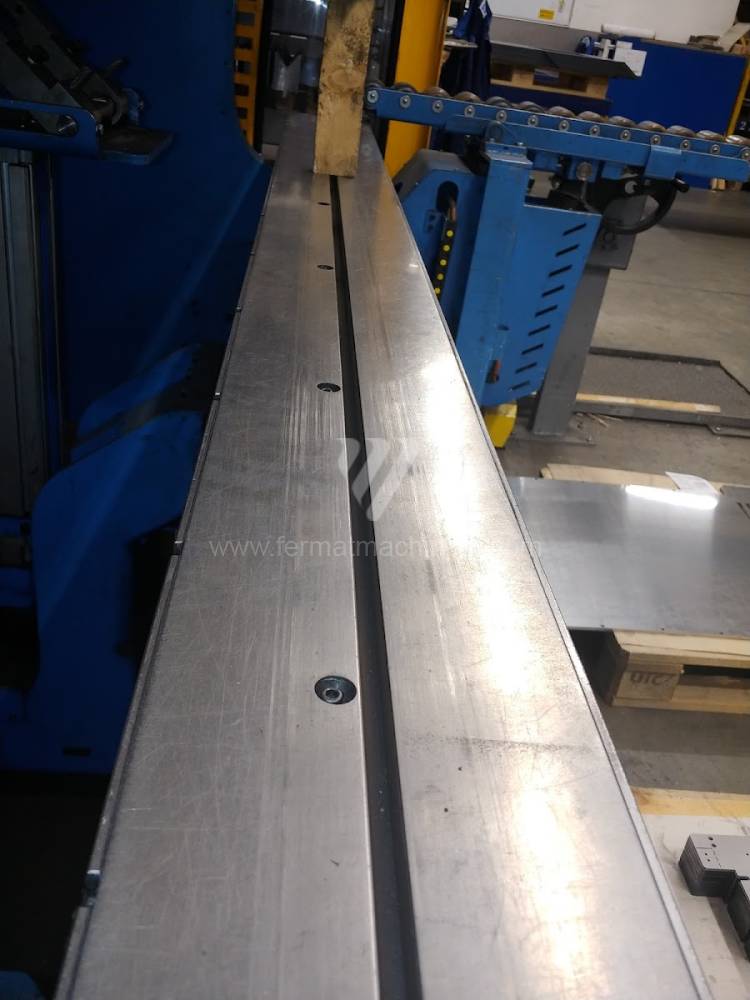

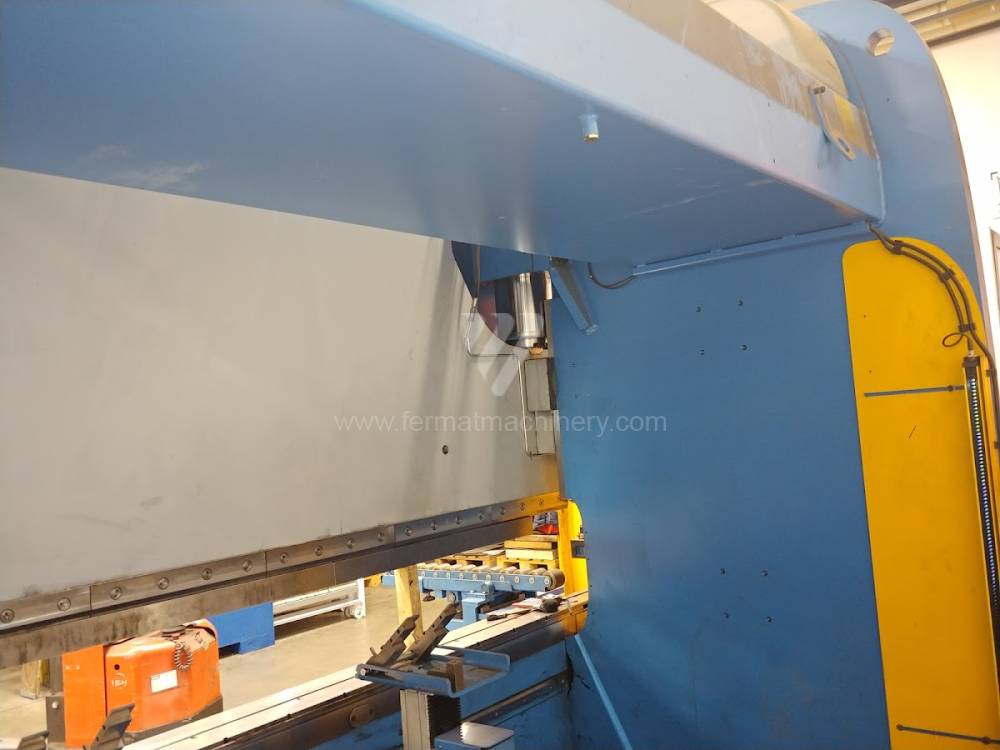

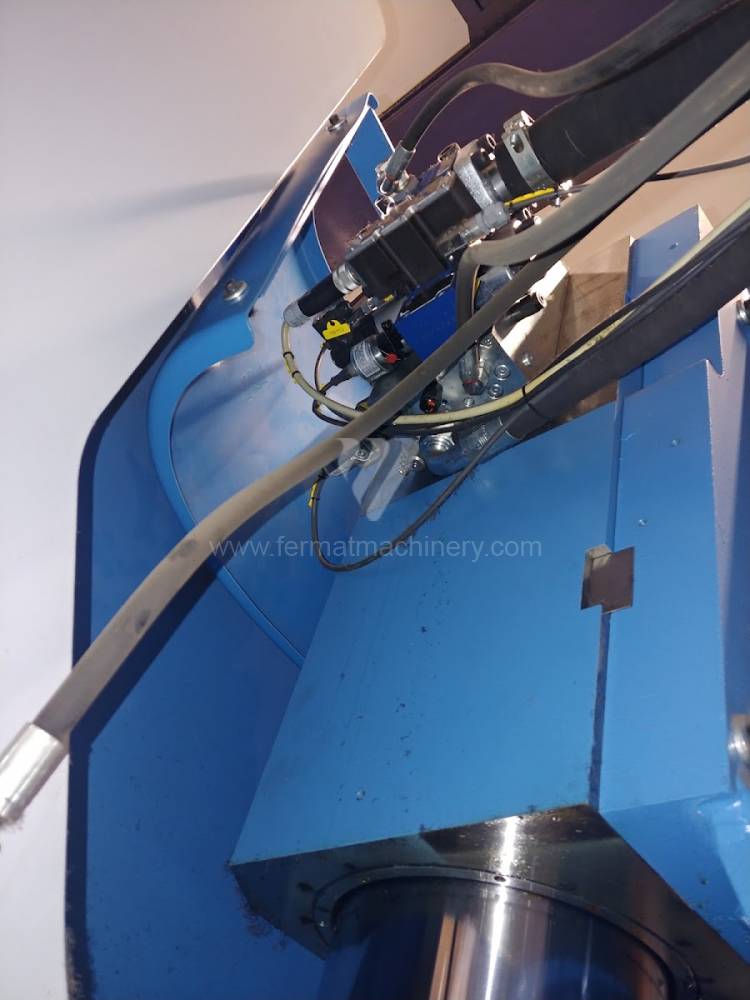

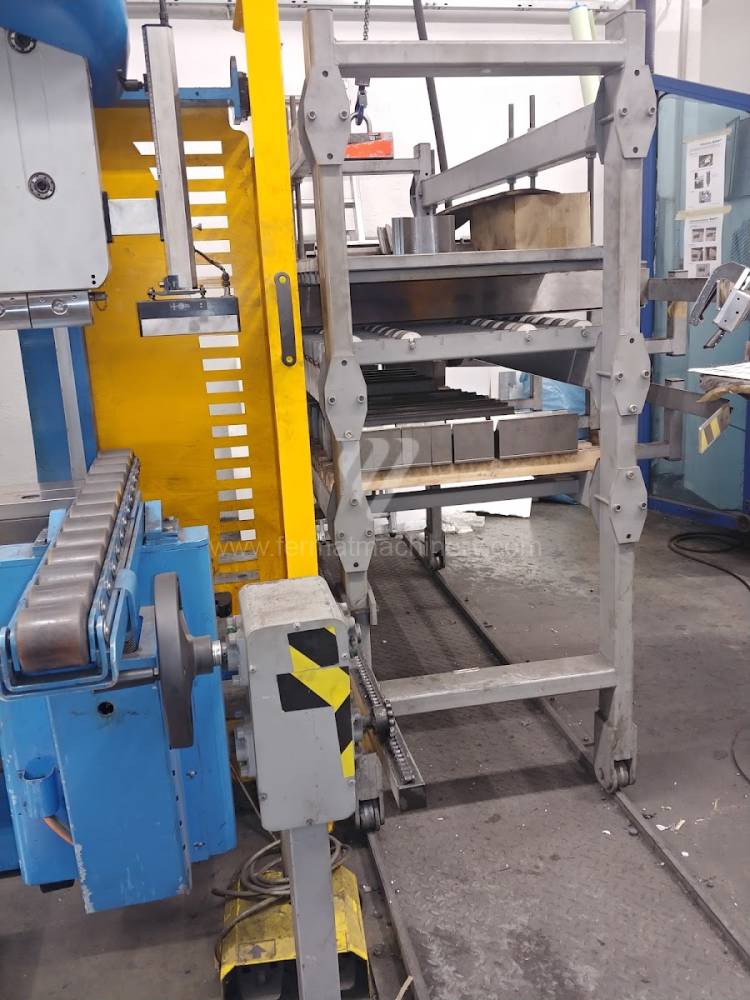

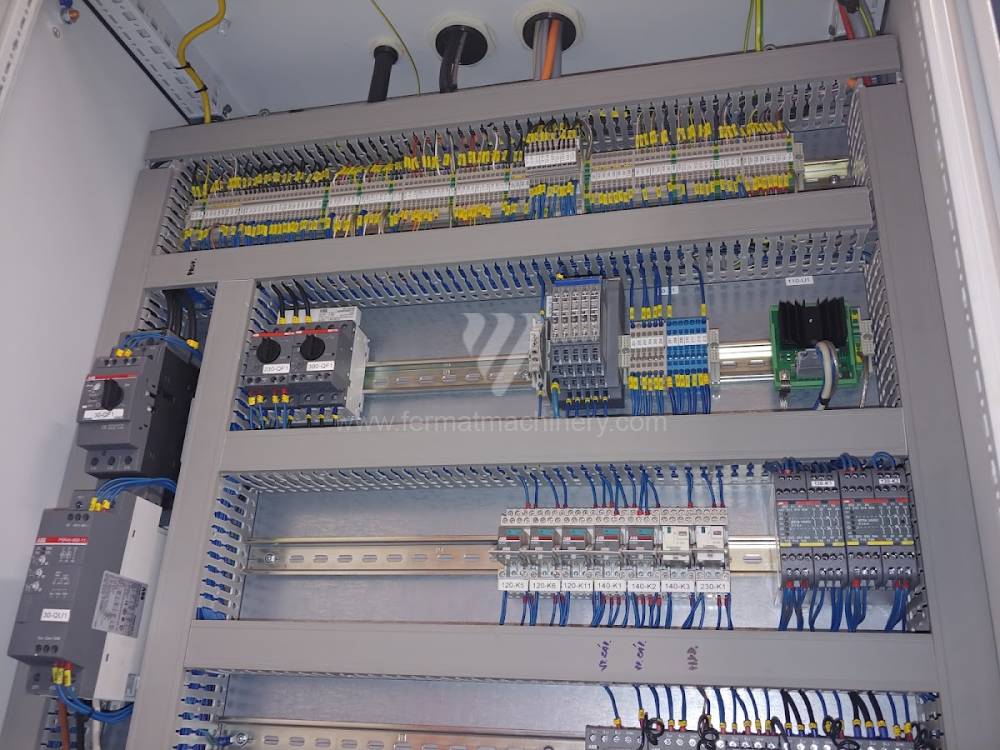

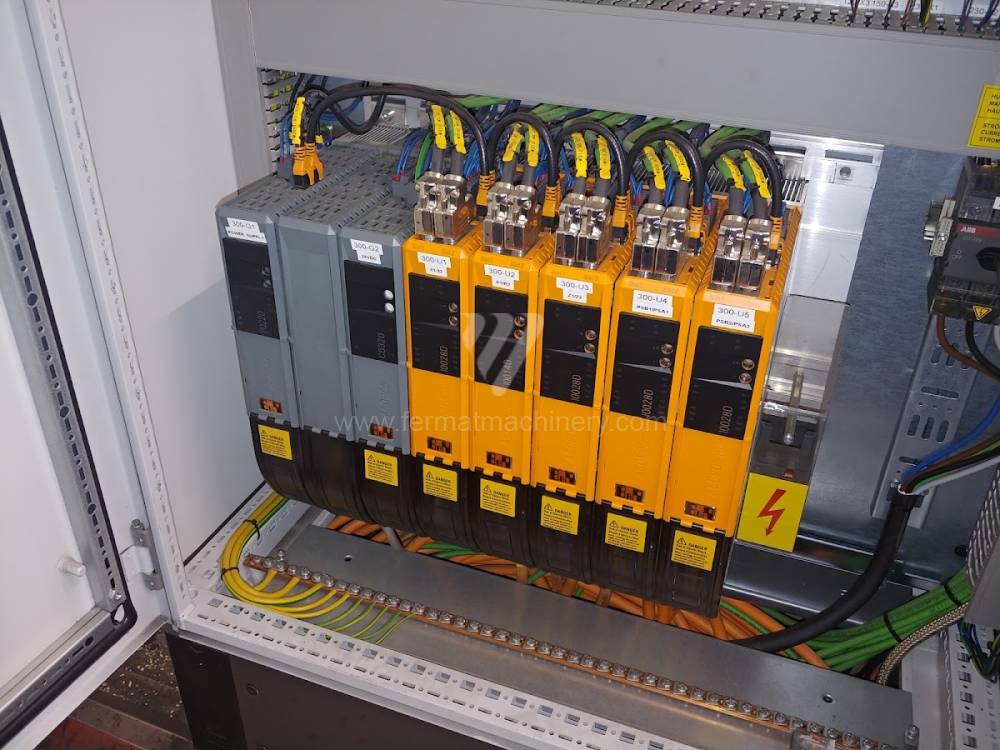

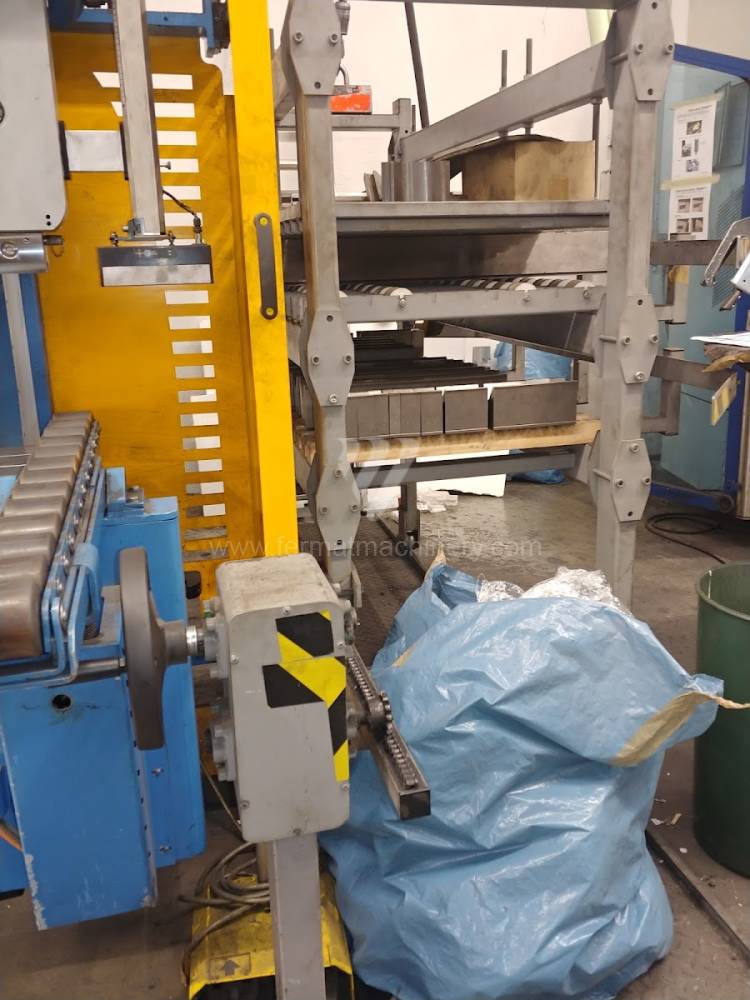

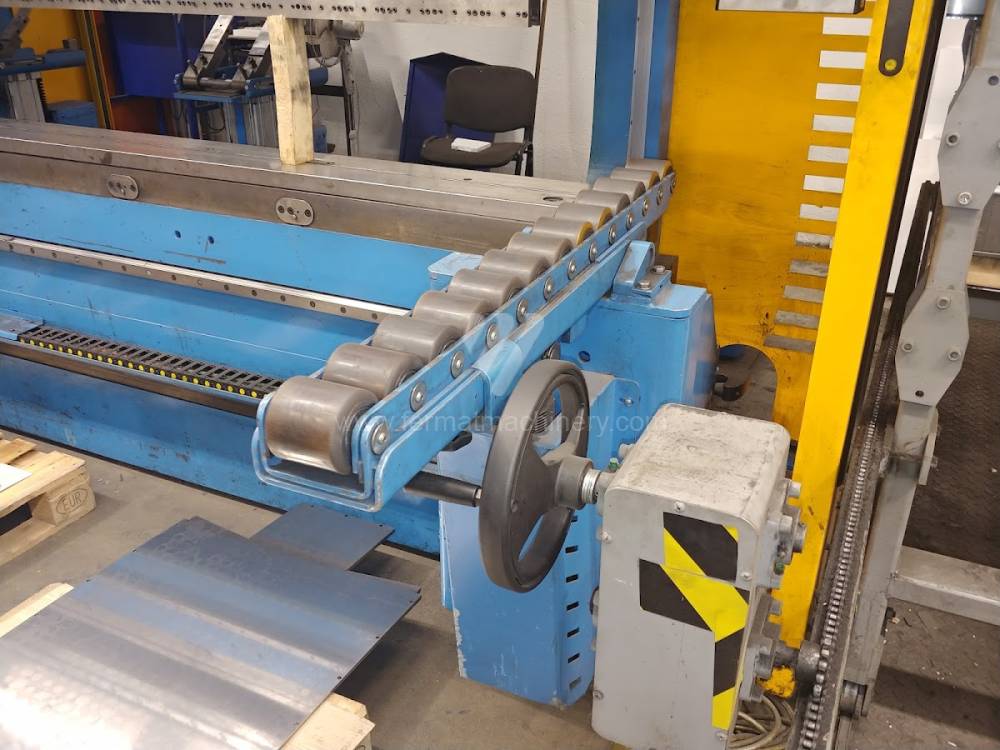

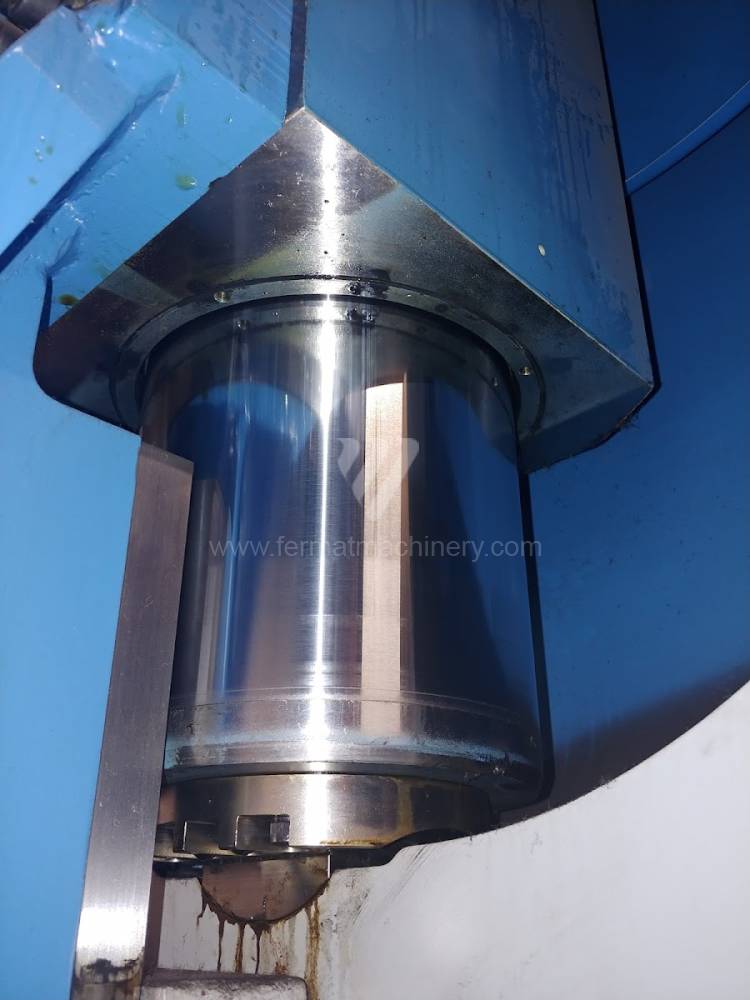

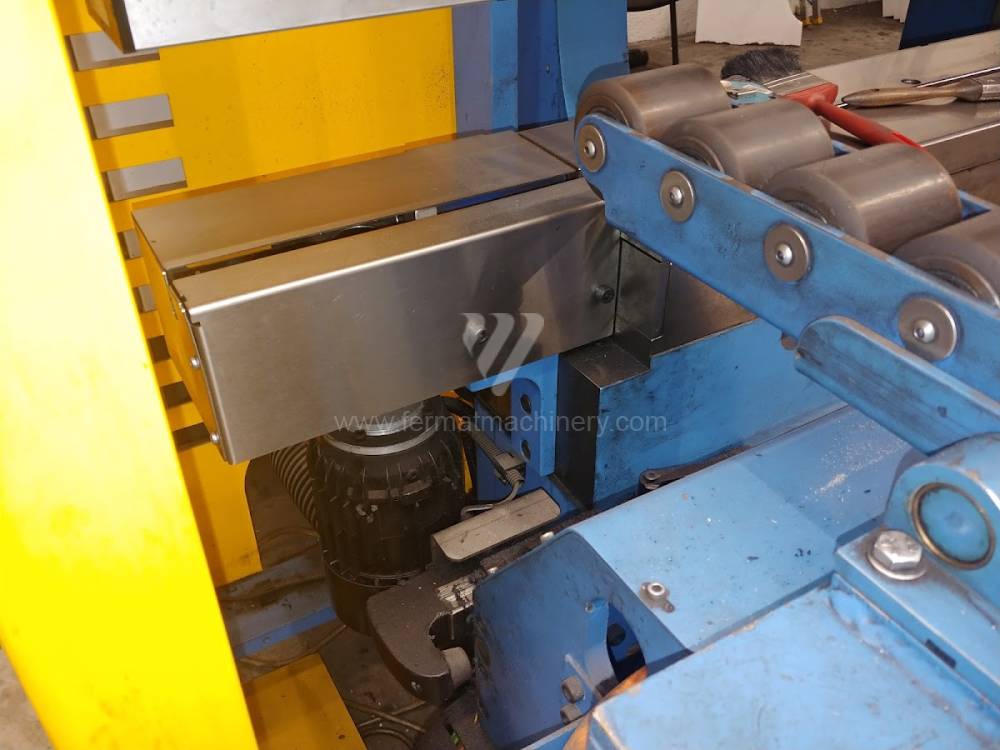

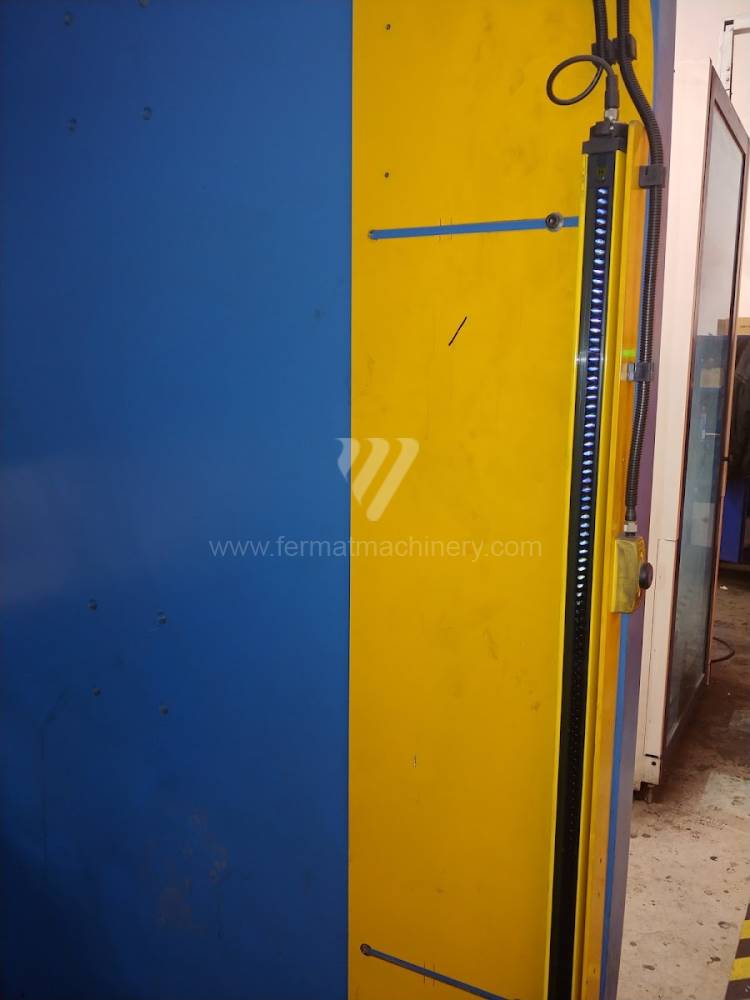

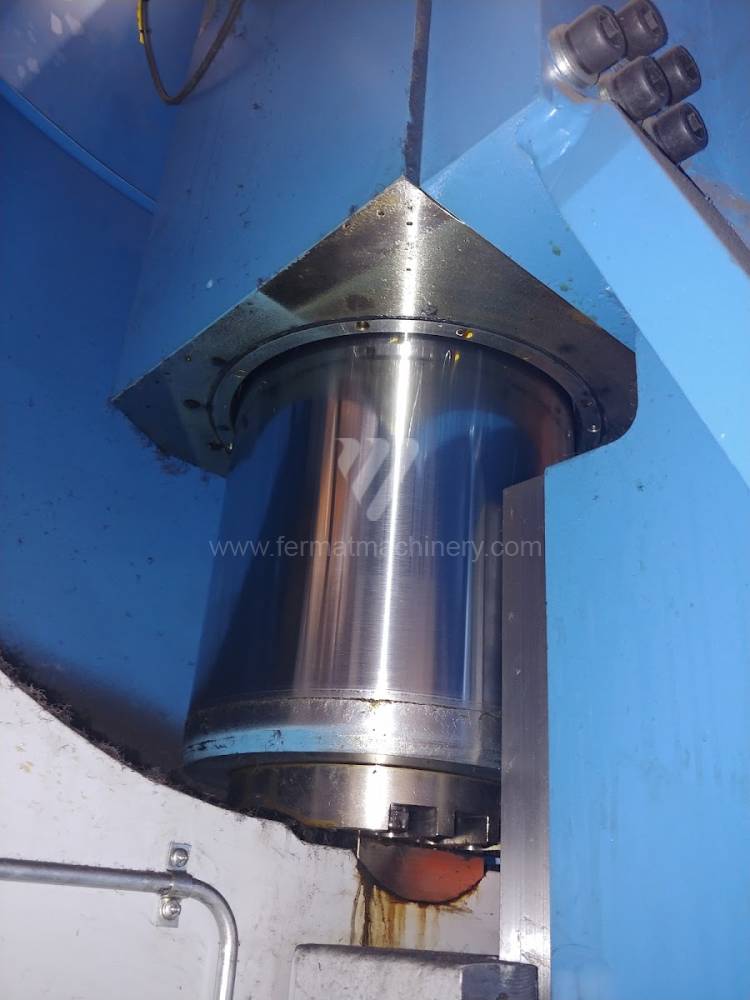

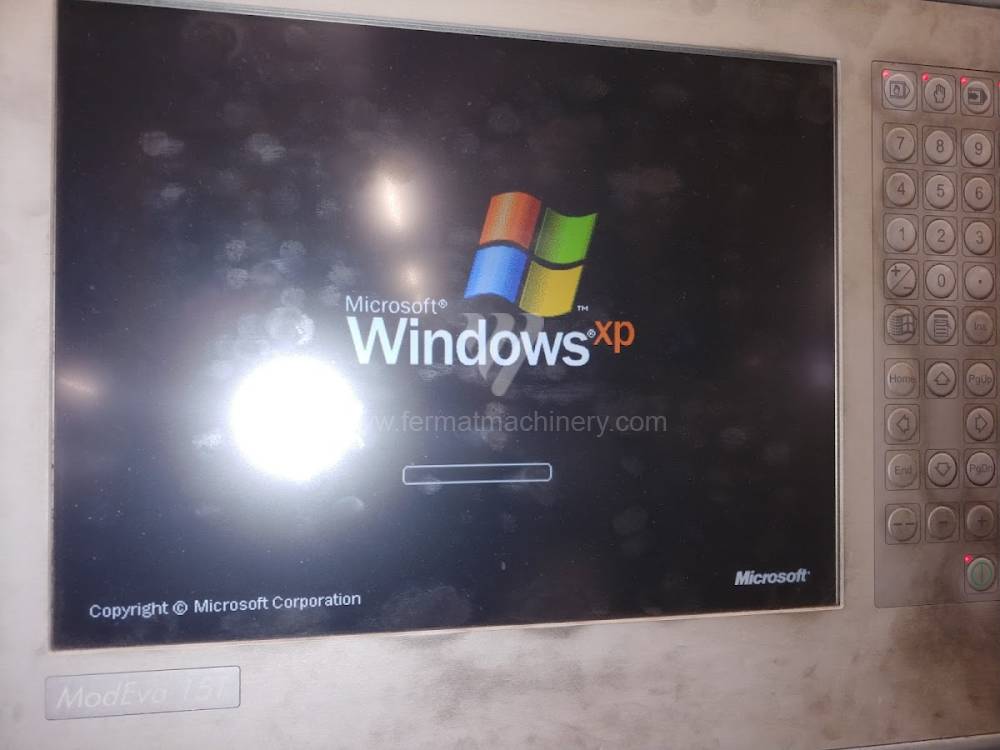

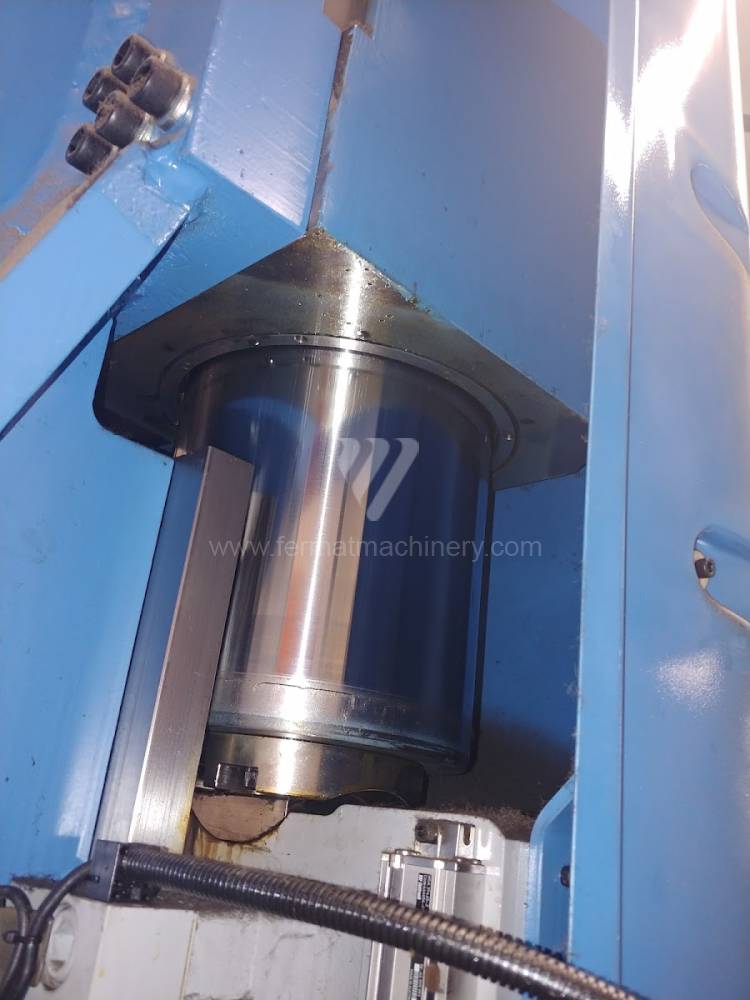

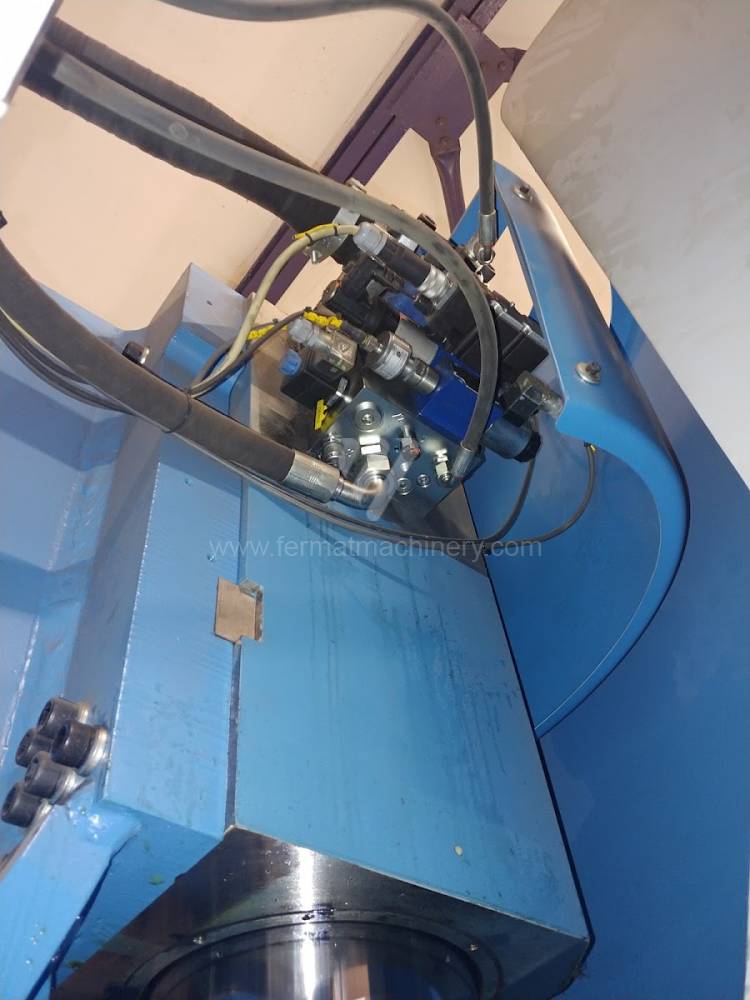

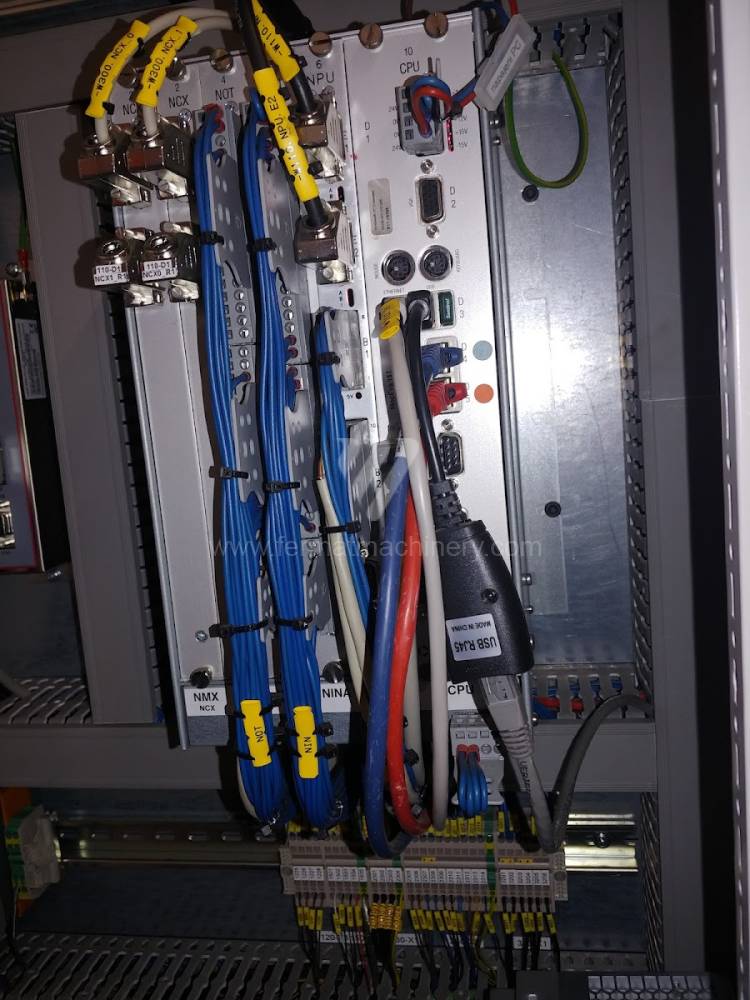

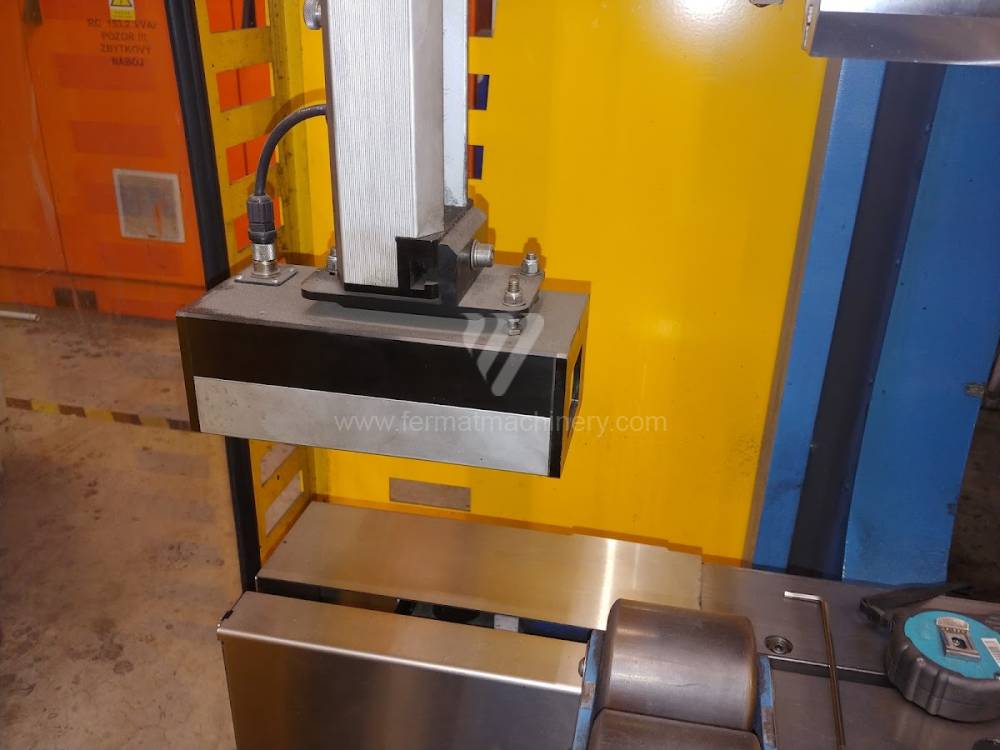

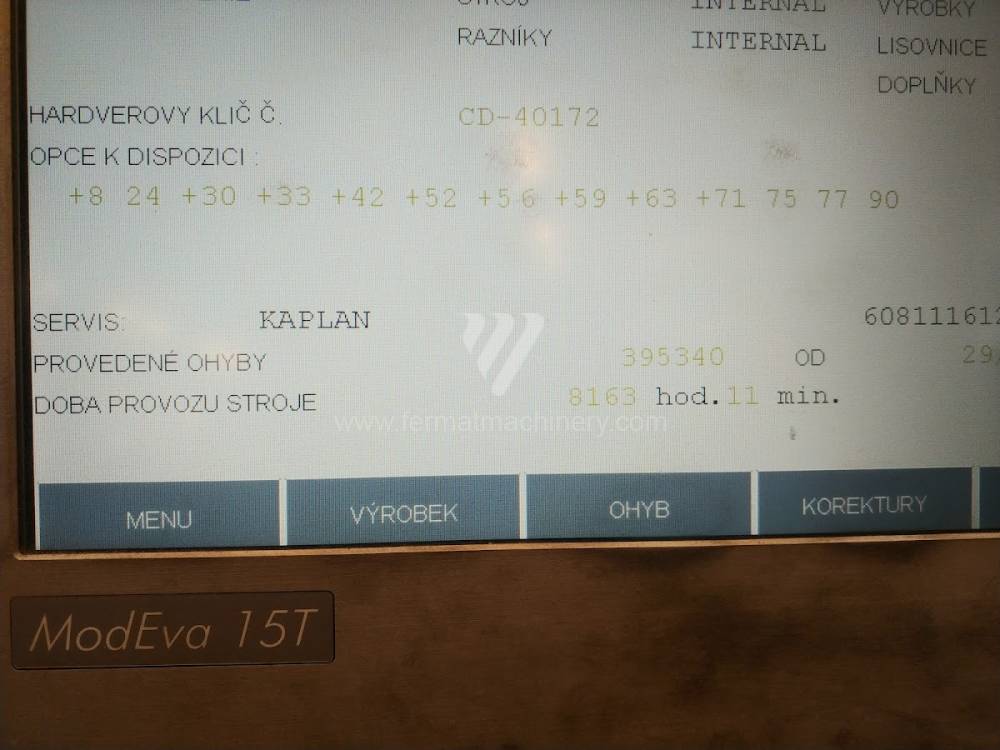

OPTIFLEX 320/3,1
Ursviken
Inv. Nr.: 221767

Baujahr:2015

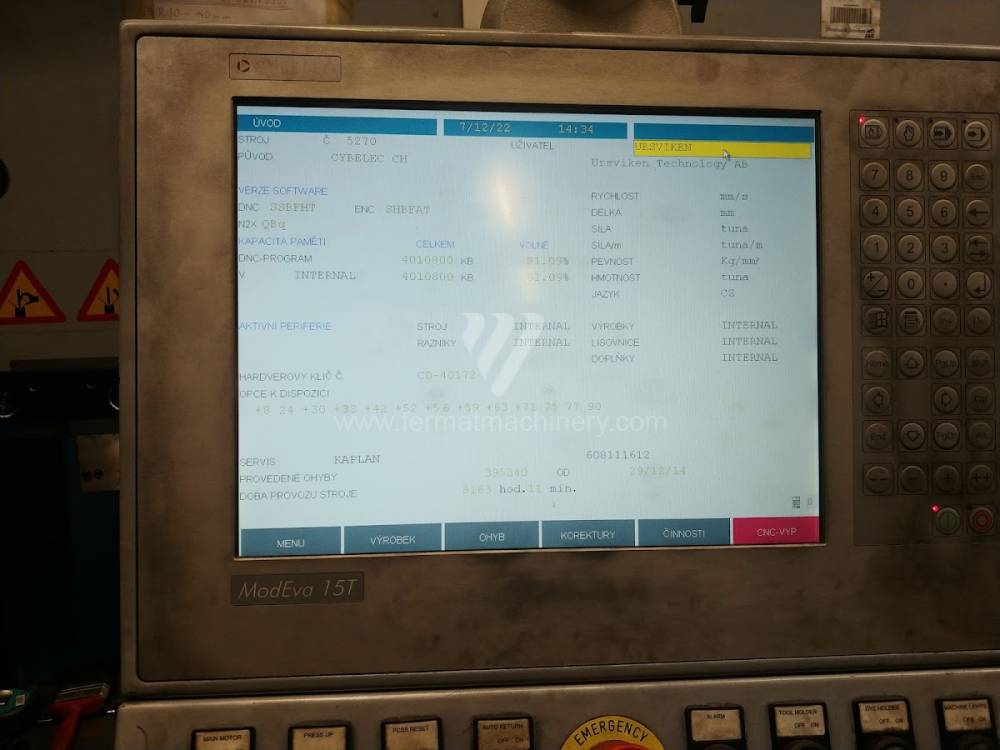

Steuerung Cybelec: DNC 15T-2D
Druckleistung: 320 t
Abkantlänge: 3100 mm
Anzahl der Achsen: 6
Lower Ausgleichsbewegung: ja
Art der Pressenantrieb: Hydraulický

LE 100/3000
Gefi Györ
Inv. Nr.: 211319

Baujahr:1976
Druckleistung: 100 t
Abkantlänge: 3000 mm
Art der Pressenantrieb: Hydraulický
Hauptmotorleistung: 17 kW
Maschinenabmessungen L x B x H: 3000 x 1170 x 2410 mm
Maschinengewicht: 7500 kg

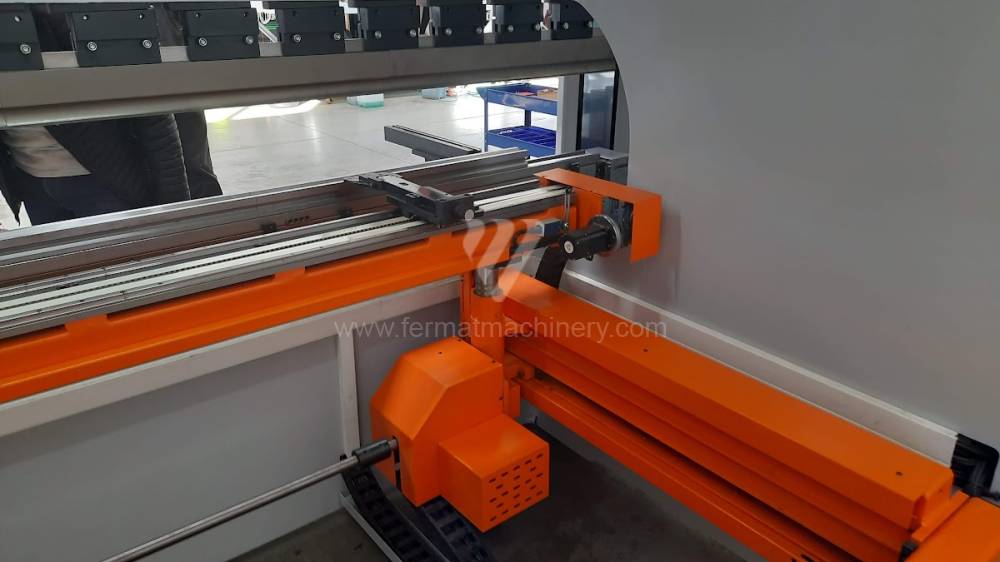

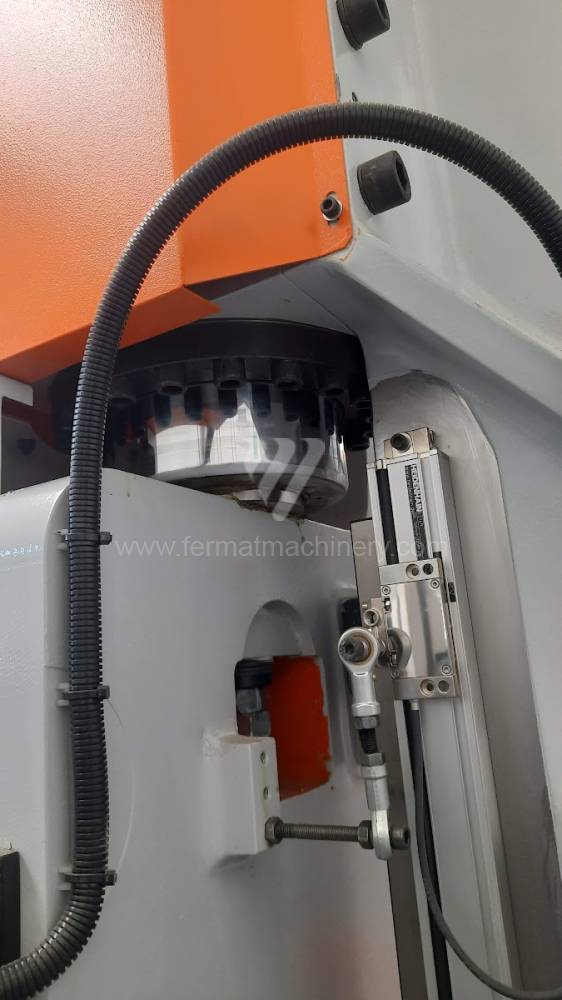

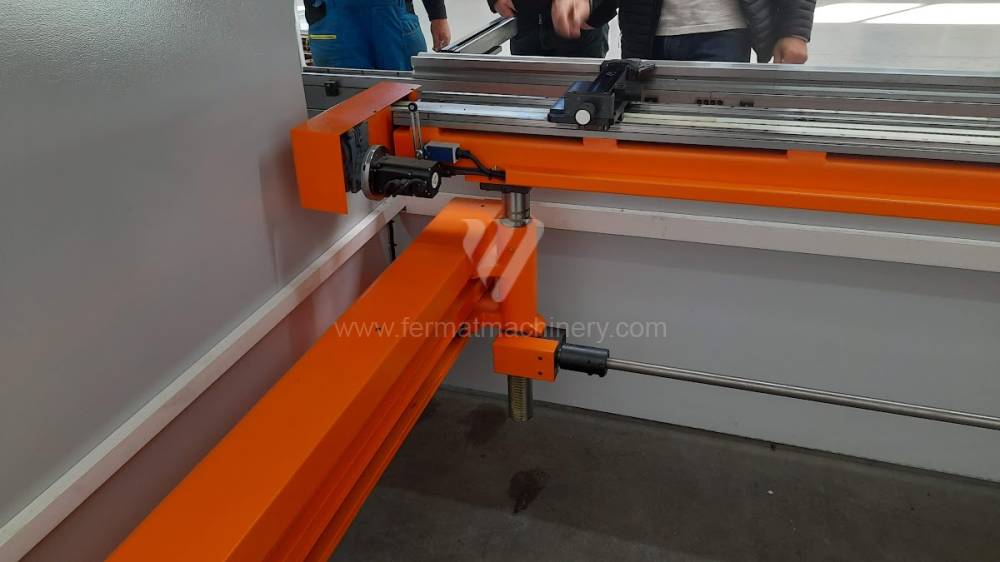

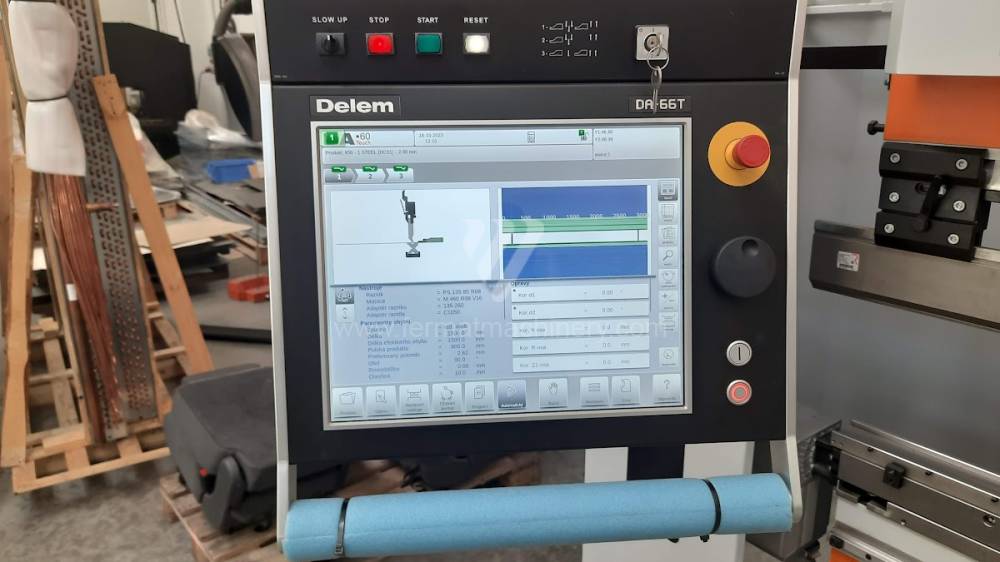

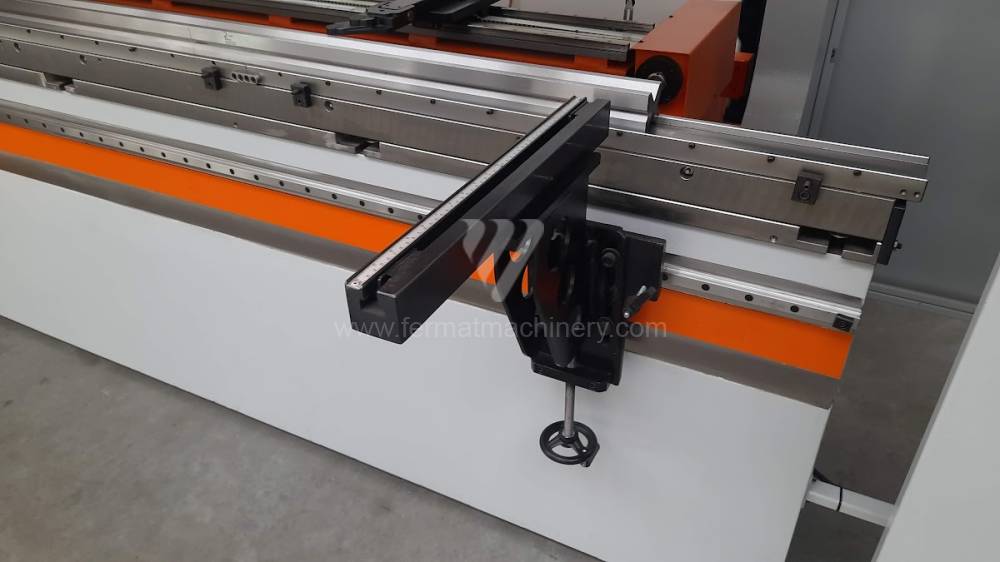

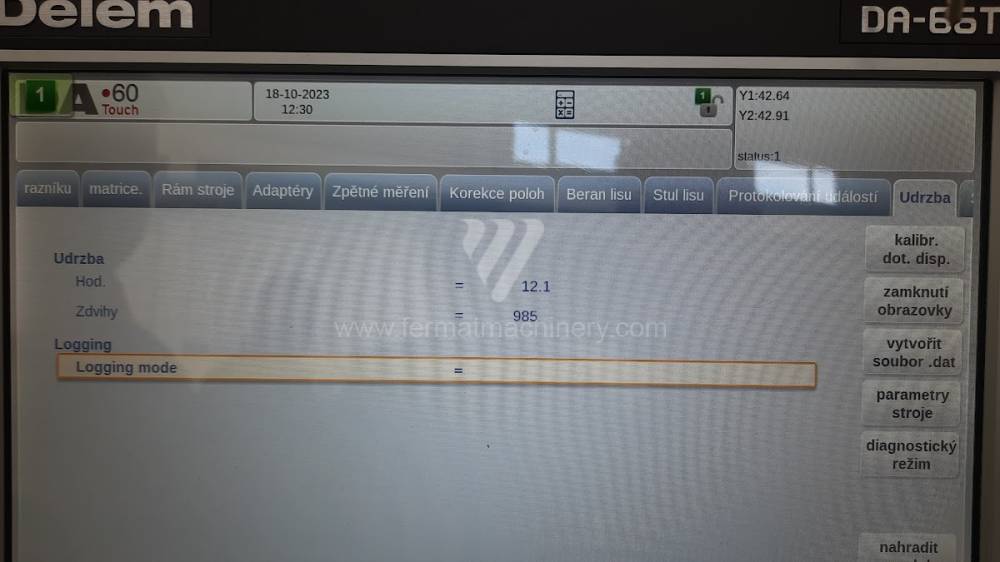

SPEED-BEND 3150x175
ERMAKSAN
Inv. Nr.: 231295

Baujahr:2022
Steuerung Delem: DA - 66 T
Druckleistung: 175 t
Abkantlänge: 3100 mm
Anzahl der Achsen: 6
Lower Ausgleichsbewegung: ja
Art der Pressenantrieb: Hydraulický

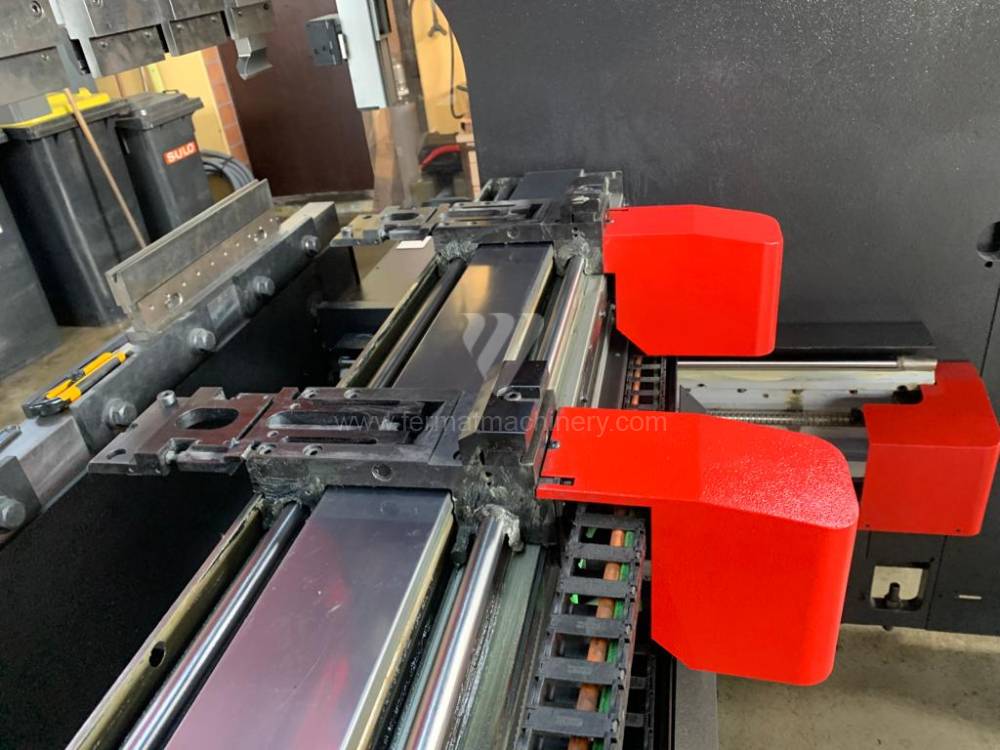

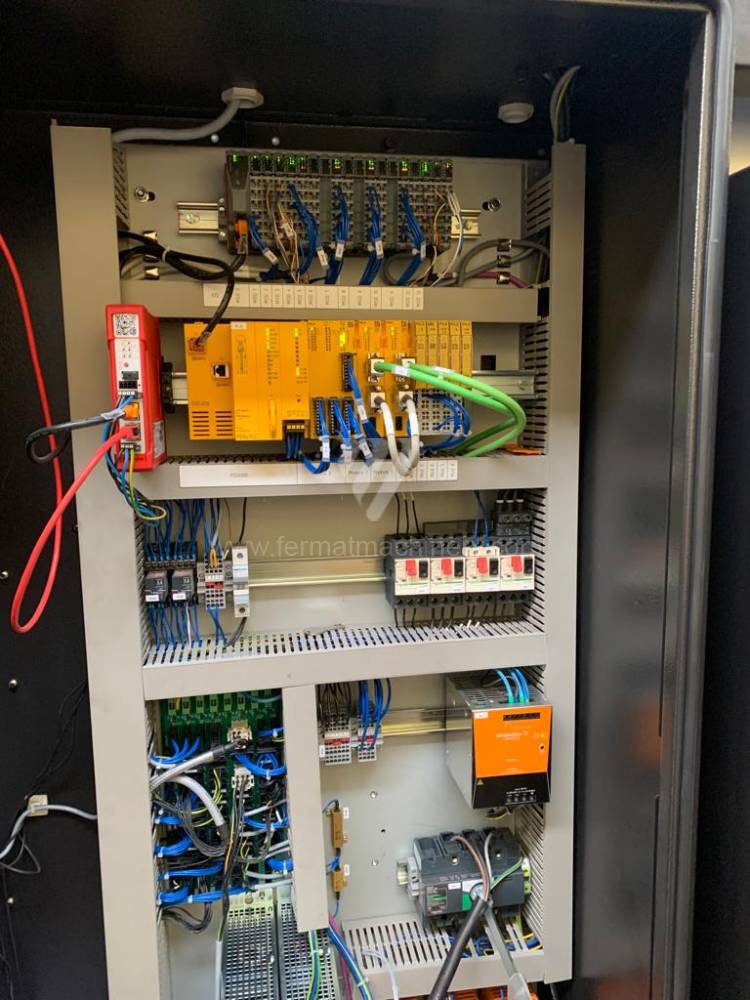

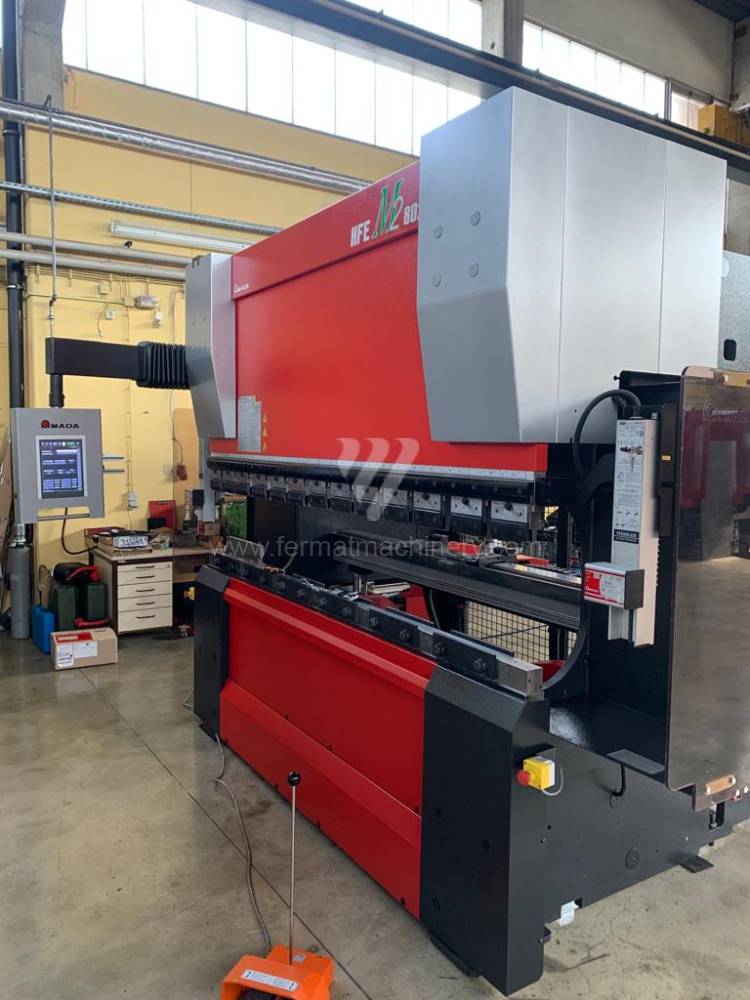

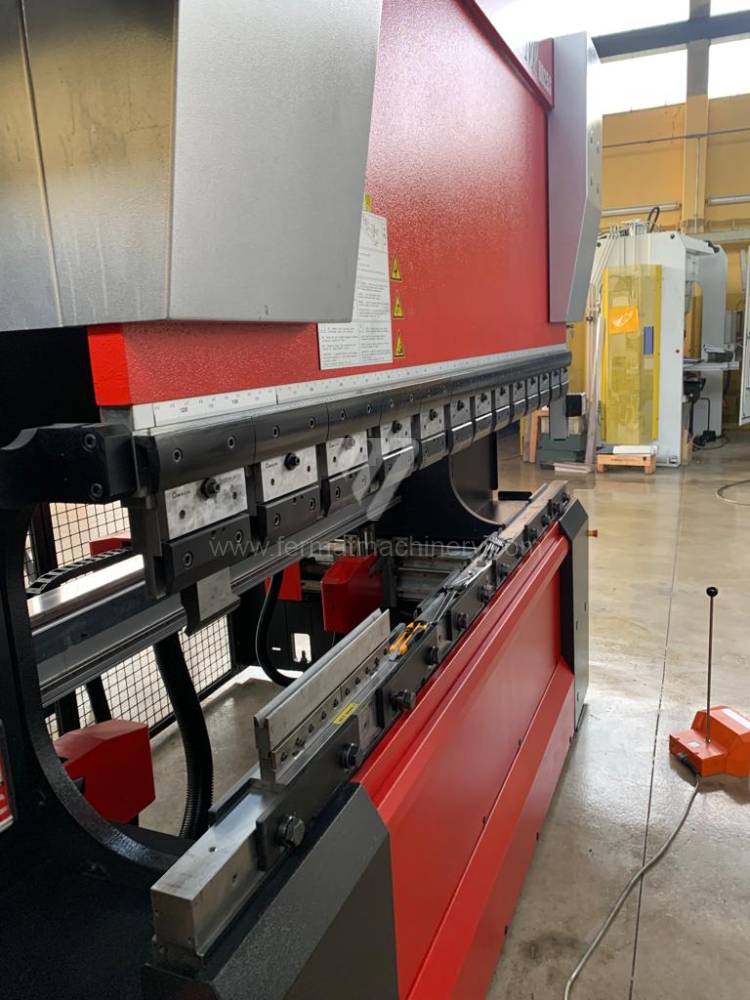

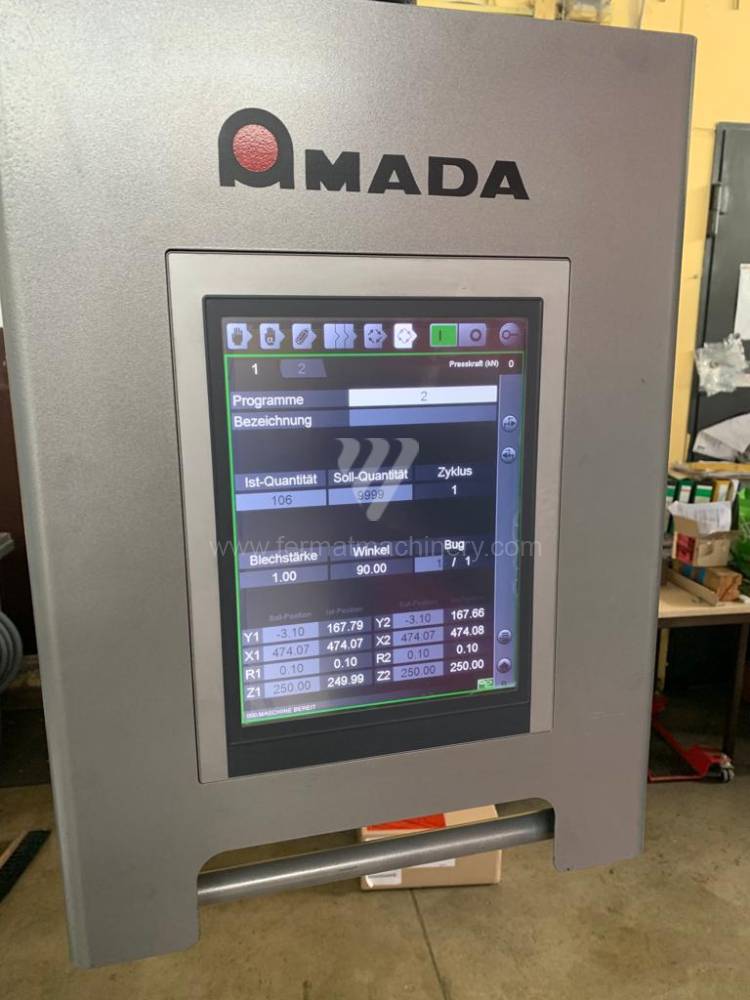

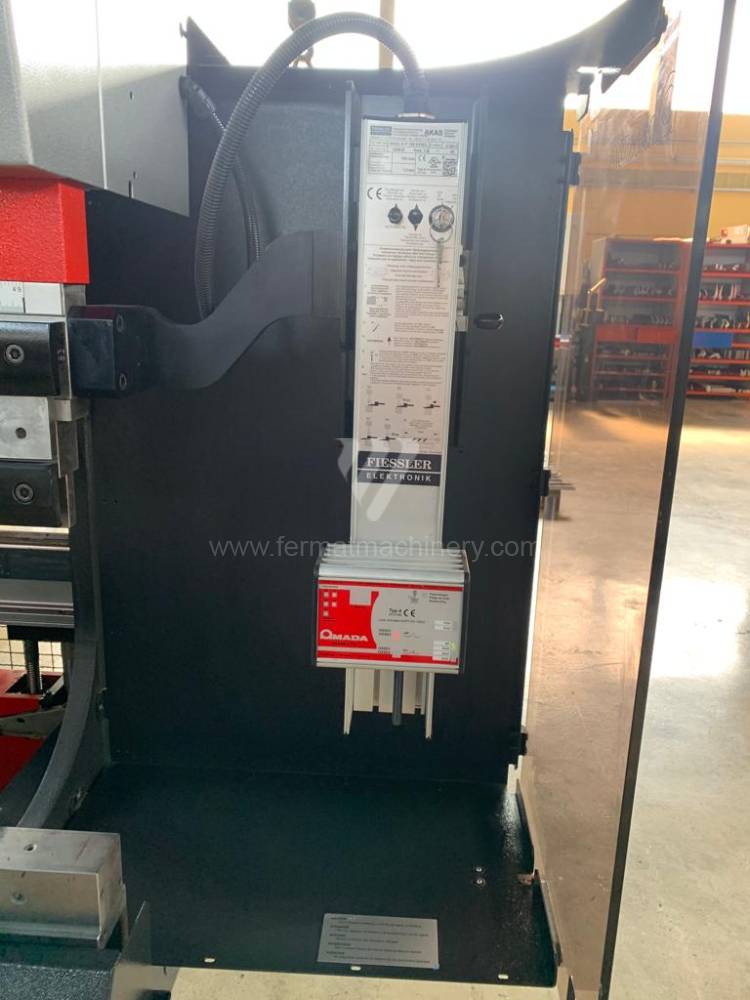

HFE M2 EVO 8025S
AMADA
Inv. Nr.: 231582

Baujahr:2017
Steuerung Amada:
Druckleistung: 80 t
Abkantlänge: 2500 mm
Anzahl der Achsen: 8
Lower Ausgleichsbewegung: ja
Art der Pressenantrieb: hydraulic

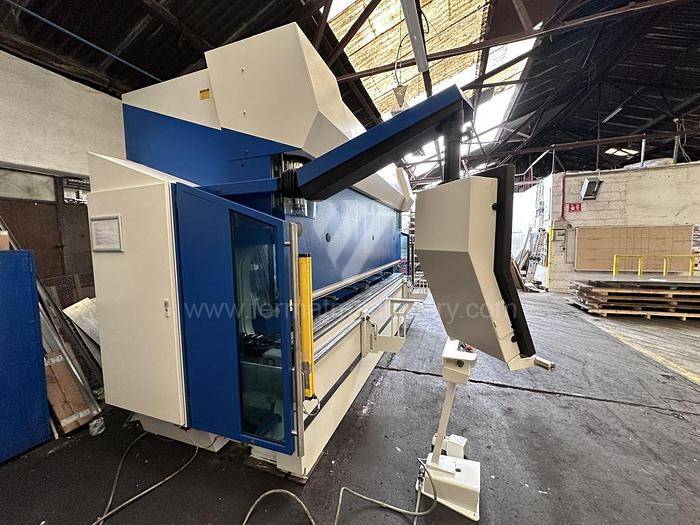

Trumabend V 130
Trumpf
Inv. Nr.: 231536

Baujahr:1999
Steuerung Delem: DA - 69 T
Druckleistung: 130 t
Abkantlänge: 3060 mm
Anzahl der Achsen: 5
Lower Ausgleichsbewegung: ja
Art der Pressenantrieb: Hydraulický

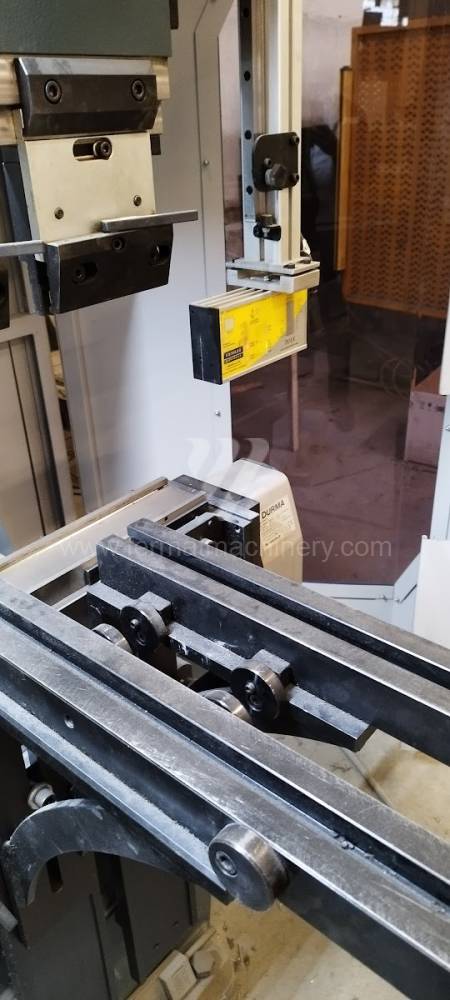

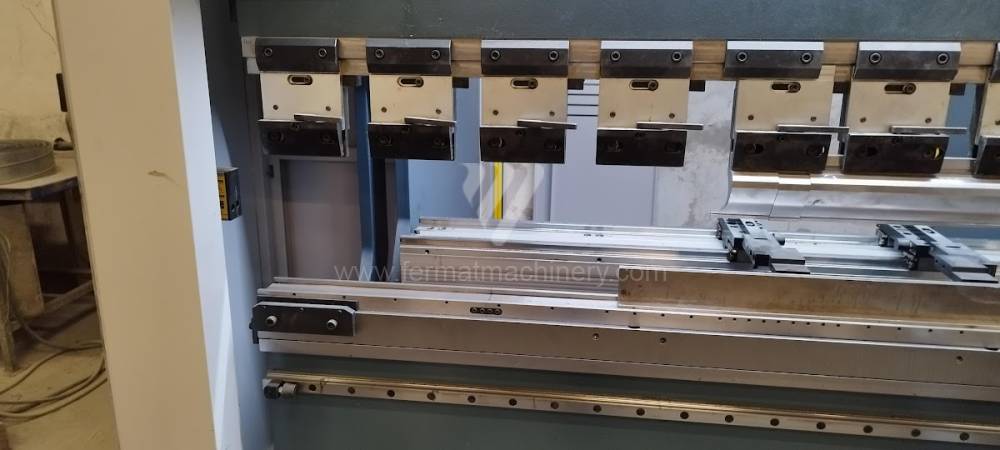

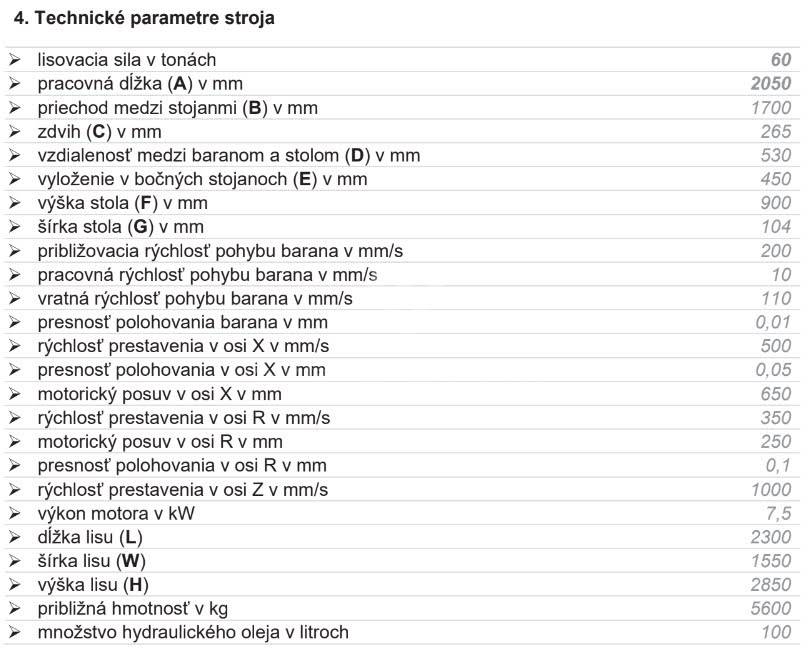

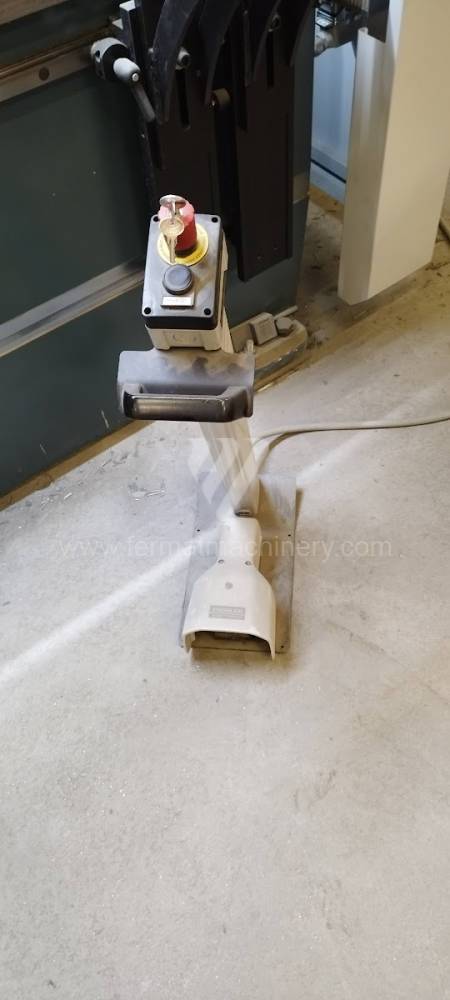

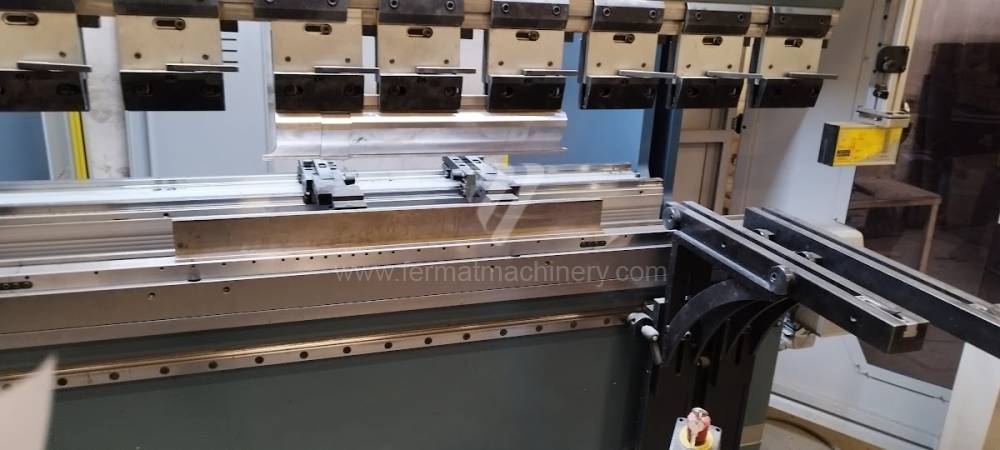

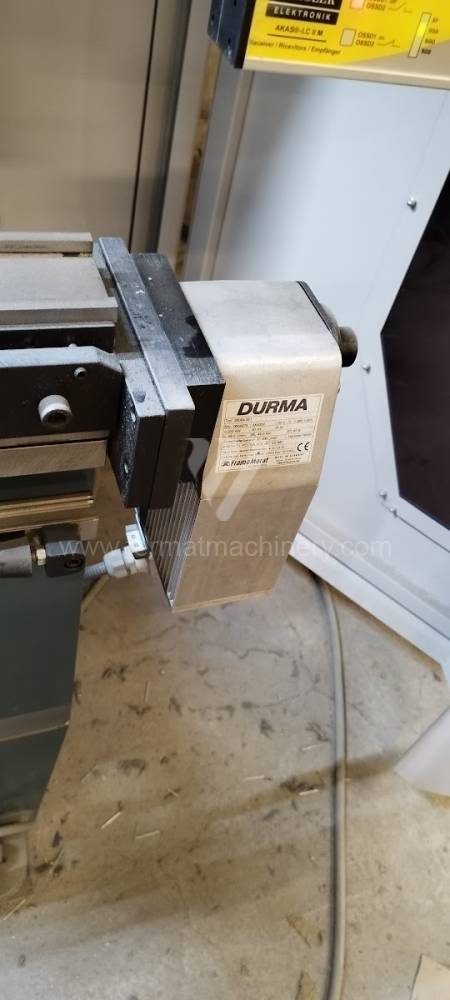

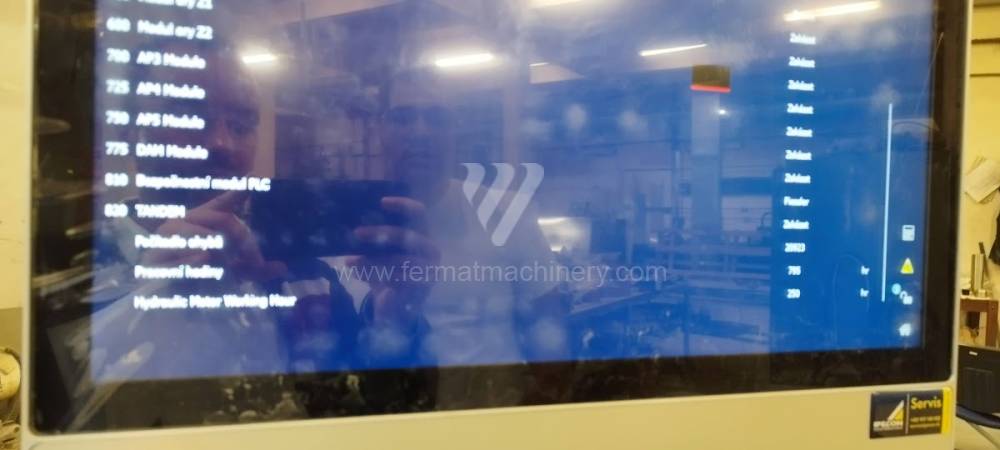

AD-S-2060
Durma Turkey
Inv. Nr.: 231813

Baujahr:2022
Druckleistung: 60 t
Abkantlänge: 2050 mm
Anzahl der Achsen: 2
Lower Ausgleichsbewegung: ja
Art der Pressenantrieb: Hydraulický

12

Die Abkantpressen sind Umformmaschinen, welche die Bleche bearbeiten (biegen). Die Maschinen sind zurzeit meist durch die Blechbiegemaschinen ersetzt. Diese Pressen sind hydraulisch und können mit größeren Drücken und Biegeteillängen arbeiten.

Bei einer solchen Verarbeitung des Materials entsteht kein Abfall und das gesamte Halbprodukt wird verwendet. Auf diesen Maschinen kann man auch sehr kleine Halbmesser biegen, welche mit einem anderen Verfahren nicht möglich sind.

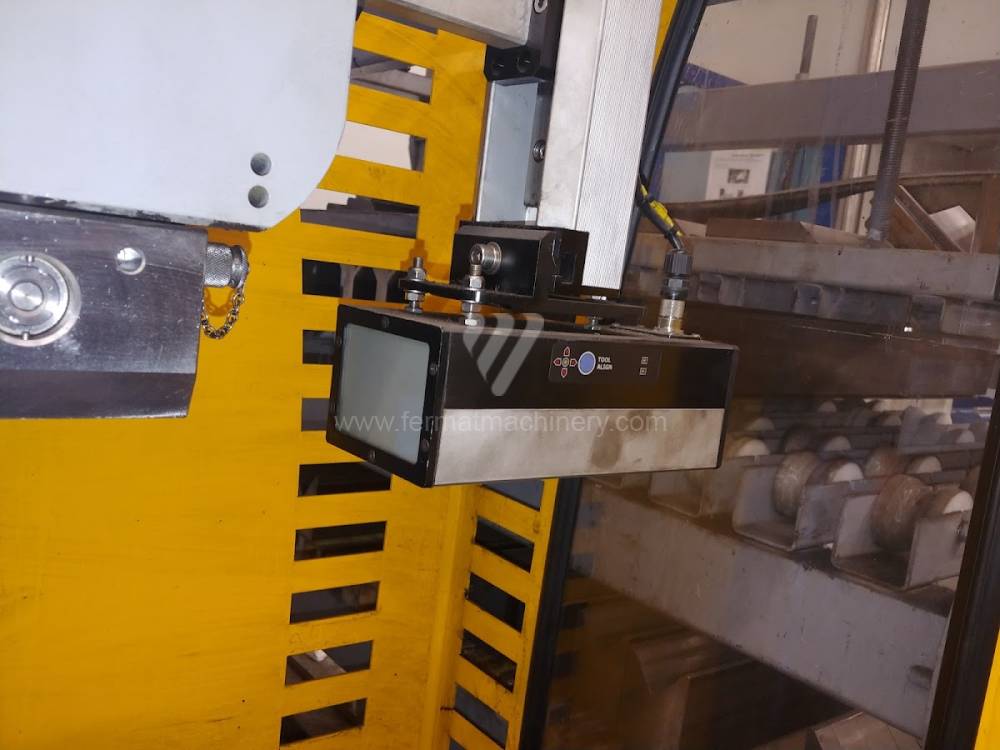

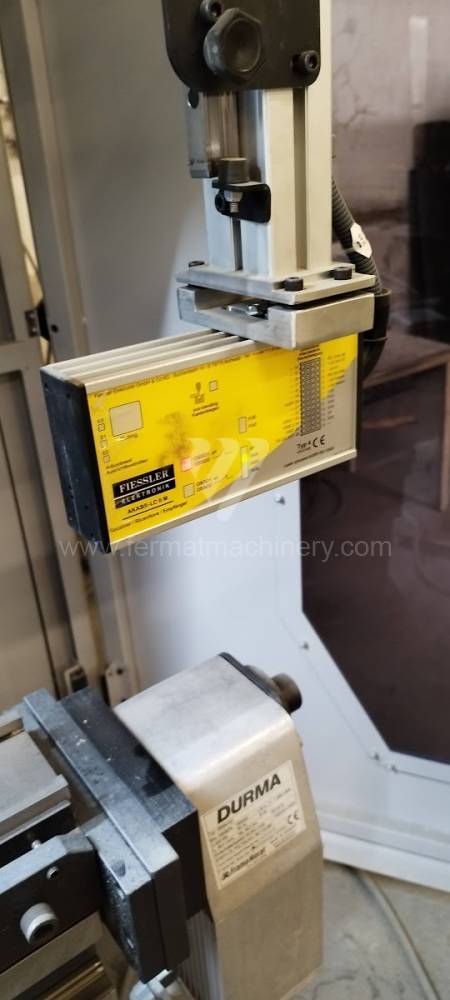

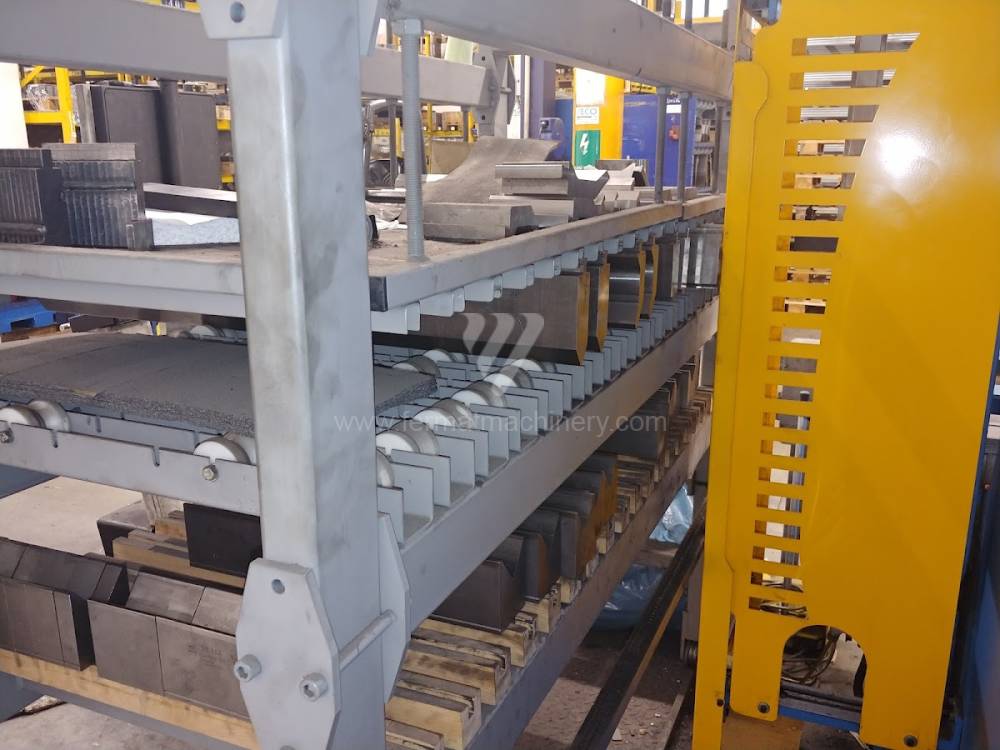

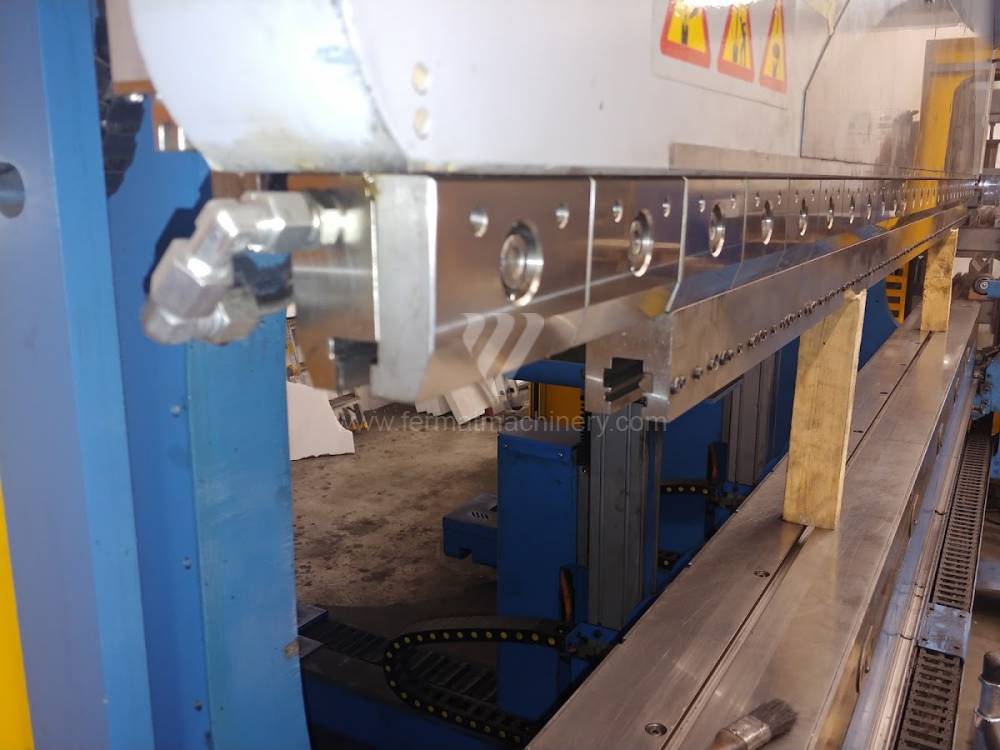

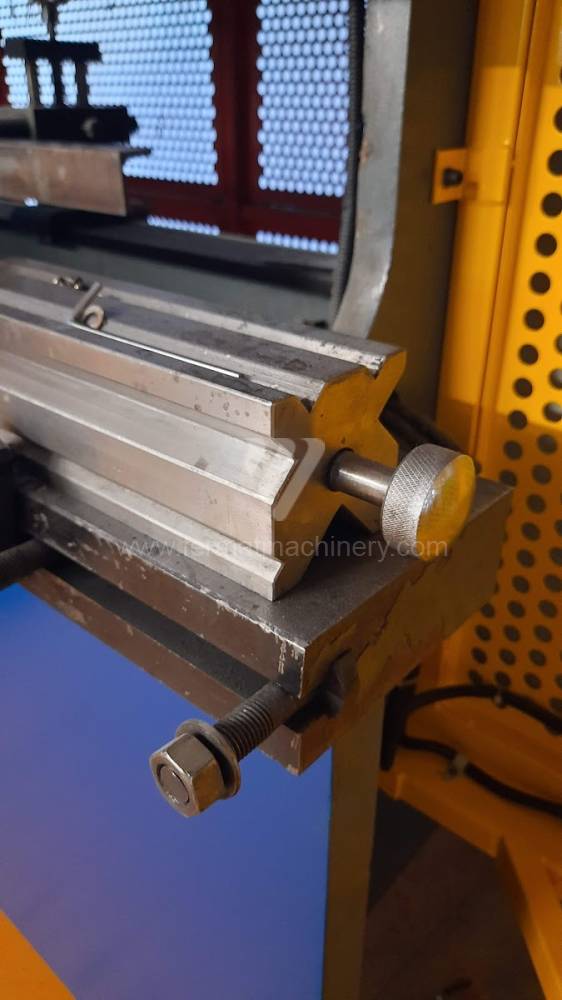

Als Werkzeuge werden hier verschiedene Matrizen und Stempel verwendet. Diese Werkzeuge können verschiedene Längen und Formen haben. Zur Aufnahme dieser Werkzeuge benutzt man eine mechanische, hydraulische oder pneumatische Aufnahme. Der Unterschied liegt zum einen in der Komplexität der Konstruktion und zum anderen im Zeitbedarf. Für die maximale Werkzeuggenauigkeit kann man die Laserkontrolle verwenden.

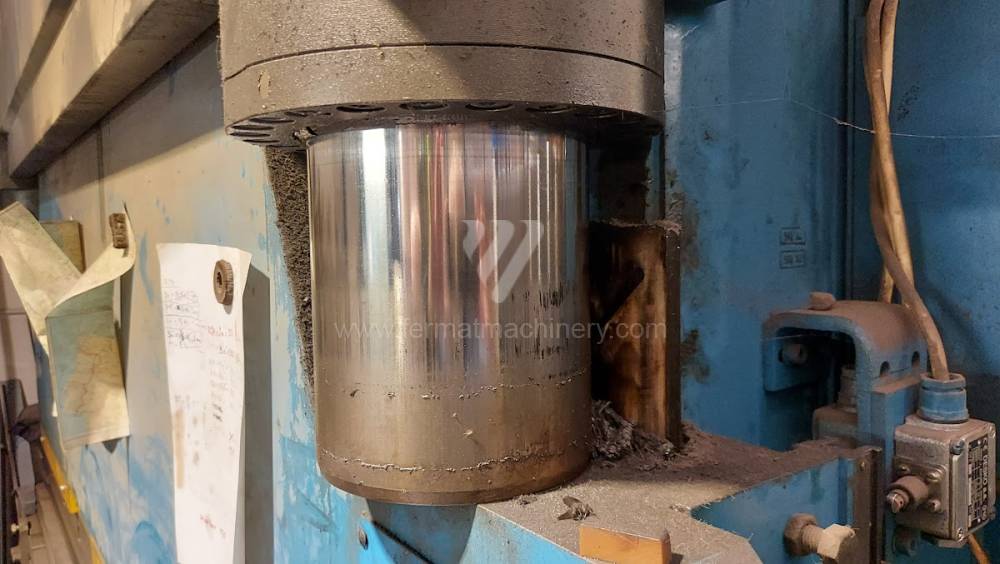

Zum Pressenantrieb werden die mechanischen Systeme mit einem Elektromotor verwendet, der ein System von Rollen und Riemen betreibt. Man kann auch hydraulische Systeme benutzen, welche über einen Elektromotor die Hydraulikeinheit antreibt und diese durch den Druck von Rollen den Stößel bewegt.

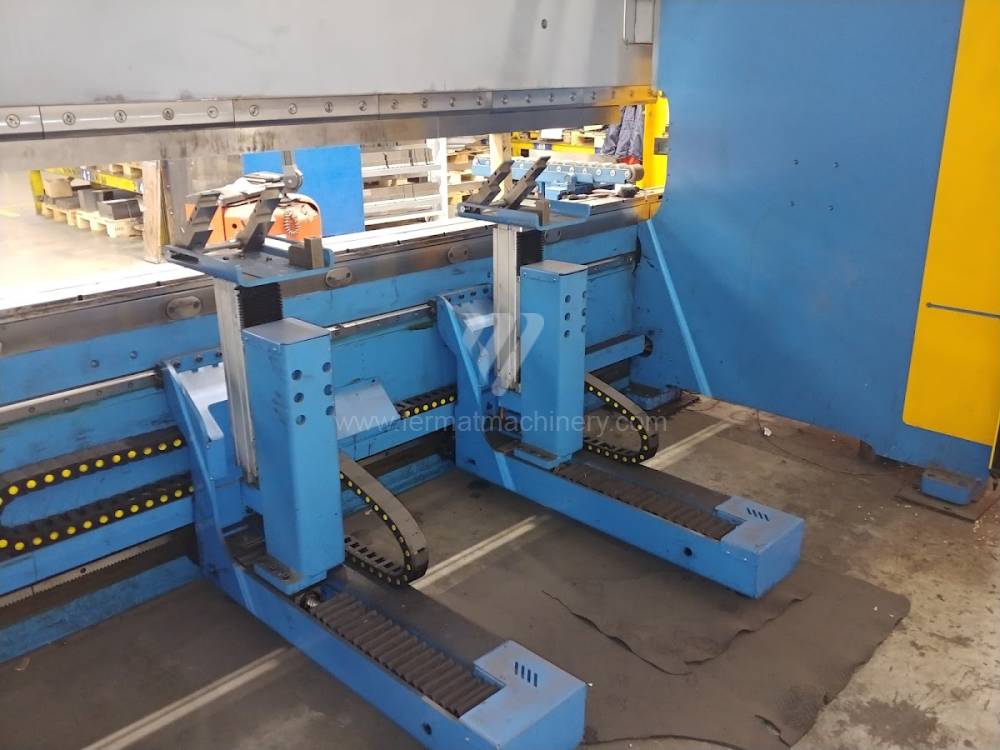

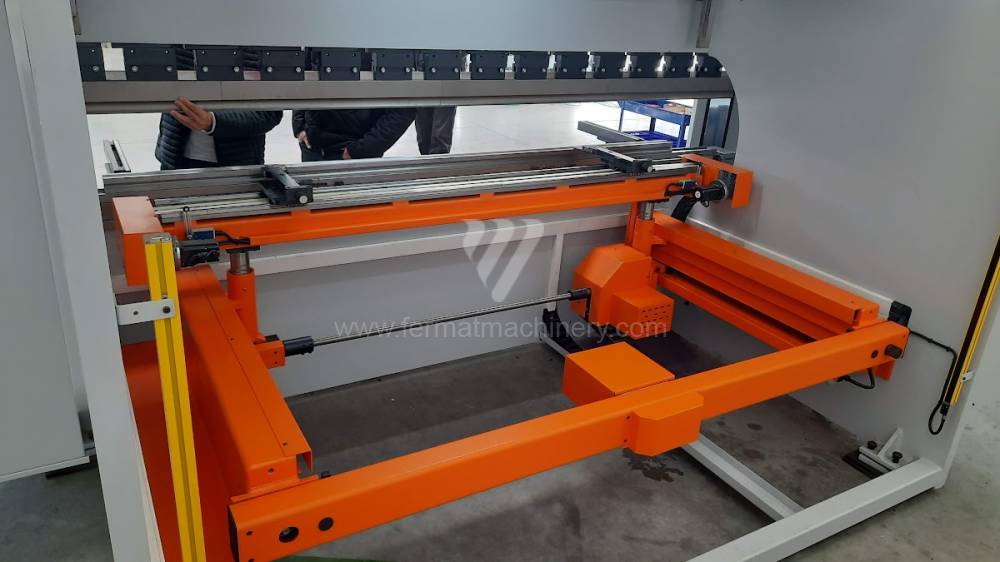

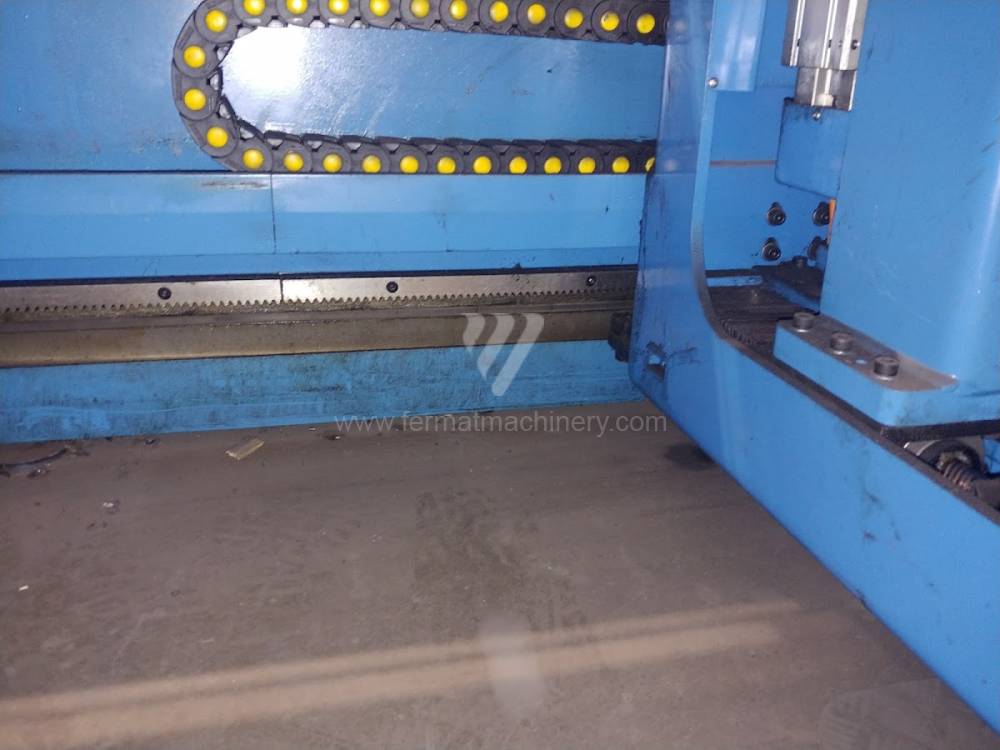

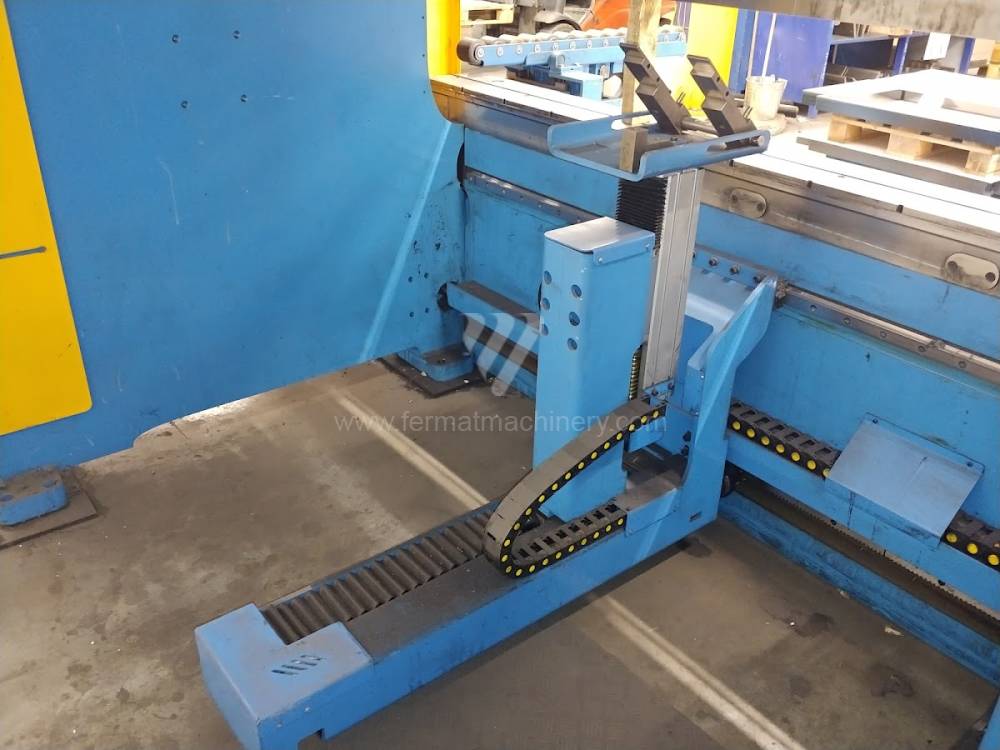

Der hintere Anschlag ist sehr wichtig für eine Abkantpresse. Er besorgt eine gute Verstellung des Werkstücks in der Maschine. Das Halbprodukt wird durch einen Daumen gedrückt, der am Anschlag anliegt und besorgt eine richtige Position zum Werkzeug. Der hintere Anschlag wird von einem CNC-System gesteuert und bewegt sich gemäß einem Programm auf genaue Positionen. Zurzeit können wir bis zu sechs Achsen steuern.

Die Achsen:

X – entlang dem sich der Anschlag vorwärts und rückwärts bewegt
Z – entlang dem sich der Anschlag links und rechts bewegt
R – entlang dem sich der Anschlag aufwärts und abwärts bewegt

Bombierung ist eine nächste wichtige Funktion bei den Abkantpressen. Es geht darum, dass beim Biegen langer Teile kommt es zur flexibel Deformation der mittleren Teile von Stößel mit dem Stempel aufgrund des Widerstands des Materials gegen das Oberwerkzeug.

Steuerung von Abkantpressen

Heutzutage sind die Abkantpressen durch die Computersysteme gesteuert. Diese anhand der eingegebenen Werte (Material, Werkzeug, Länge usw.) berechnet Produktionsverfahren, Bewegung der Anschläge und die Biegekraft. Die Maschine kann dann in drei Arbeitsmodi gesteuert werden:

  • Manueller Modus
  • Halbautomatischer Modus
  • Automatischer Modus

Typen von Abkantpressen

Abkantpressen werden mit unterschiedlichen Antriebsarten konstruiert. Es ist möglich, manuelle Pressen und Pressen mit mechanischem oder hydraulischem Antrieb zu treffen. Jedes hat seine Vor-und Nachteile. Darüber hinaus ist es möglich, diese nach der Konstruktion zu unterteilen:

  • segmental,
  • tandem,
  • kombiniert.

Hersteller von Abkantpressen

Zu den bekanntesten Herstellern gehören TRUMPF, DURMA, SAFAN DARLEY, BYSTRONIC, GASPARINI, Haco, Beyeler, Promecam, Hämmerle.

Zurzeit gehören zu den meistverwendeten hydraulischen Abkantpressen diejenige, die CNC Steuerung haben. Die Pressen von den Firmen Trumpf, Amada und Bystronic hält man für Top-Maschinen. Diese Hersteller benutzen auf der einen Seite eigene CNC Steuerung und auf der anderen Seite universale wie z.B. Delem, Cybelec, ESA usw.… Bei diesen Maschinen erfolgt ein hoher Automatisierungsgrad der Arbeitsläufe und damit eine maximale Nutzung ihrer Leistungsfähigkeit. Natürlich sind solche Maschinen sehr teuer.
