Ohraňovací lis

CTOF 125/3200 CNC
Fermat
Inv. č.: 231199

Tlaková síla: 125 t
Ohraňovací délka: 3200 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rozměry d x š x v: 3750 x 1520 x 2500 mm

CNCL-K 120-3100 TSI
Safan
Inv. č.: 191175

Rok výroby:2002
Tlaková síla: 120 t
Ohraňovací délka: 3100 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Zdvih beranu: 180 mm

HFE 80-25
AMADA
Inv. č.: 231320

Rok výroby:2008
Řídící systém Amada: Operateur 2000
Tlaková síla: 80 t
Ohraňovací délka: 2570 mm
Počet řízených os: 8
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

HAP 30160
Durma Turkey
Inv. č.: 211496

Rok výroby:1998
Řídící systém Cybelec: DNC 80
Tlaková síla: 160 t
Ohraňovací délka: 3050 mm
Počet řízených os: 4
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

CTO 400/5000
Stroje a zariadenia Piesok s.r.o.
Inv. č.: 142095

Ohraňovací délka: 5000 mm
Tlaková síla: 400 t
Rozměry stolu: 300 x 5000 mm
Vyložení: 315 mm
Výkon hlavního elektromotoru: 37 kW
Rozměry d x š x v: 5900 x 2010 x 3600 mm

POWER-BEND PRO 3100x135
ERMAKSAN
Inv. č.: 231300

Rok výroby:2015
Tlaková síla: 135 t
Ohraňovací délka: 3100 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: hydraulic
Přibližovací rychlost: 200 mm/s

CNCL-K 90-3100 TS1
Safan
Inv. č.: 231236

Rok výroby:2002
Řídící systém Delem: DA - 65 R
Tlaková síla: 90 t
Ohraňovací délka: 3100 mm
Počet řízených os: 6
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

HOL 80/2500
Liptovské strojárne
Inv. č.: 231118

Rok výroby:1997
Řídící systém Delem: DA 24e
Tlaková síla: 80 t
Ohraňovací délka: 2500 mm
Počet řízených os: 2
Kompenzace spodního průhybu: ne
Typ pohonu lisu: Hydraulický

PPI 110/30 MNC 95
LVD
Inv. č.: 211546

Rok výroby:1995
Řídící systém LVD: MNC 95/C
Tlaková síla: 110 t
Ohraňovací délka: 3050 mm
Počet řízených os:
Kompenzace spodního průhybu:
Typ pohonu lisu: Hydraulický

PR 6
Beyeler
Inv. č.: 231192

Rok výroby:1997
Ohraňovací délka: 3100 mm
Tlaková síla: 100 t
Řídící systém Cybelec: DNC 800
Počet řízených os: 6
Typ pohonu lisu: Hydraulický
Kompenzace spodního průhybu: ano

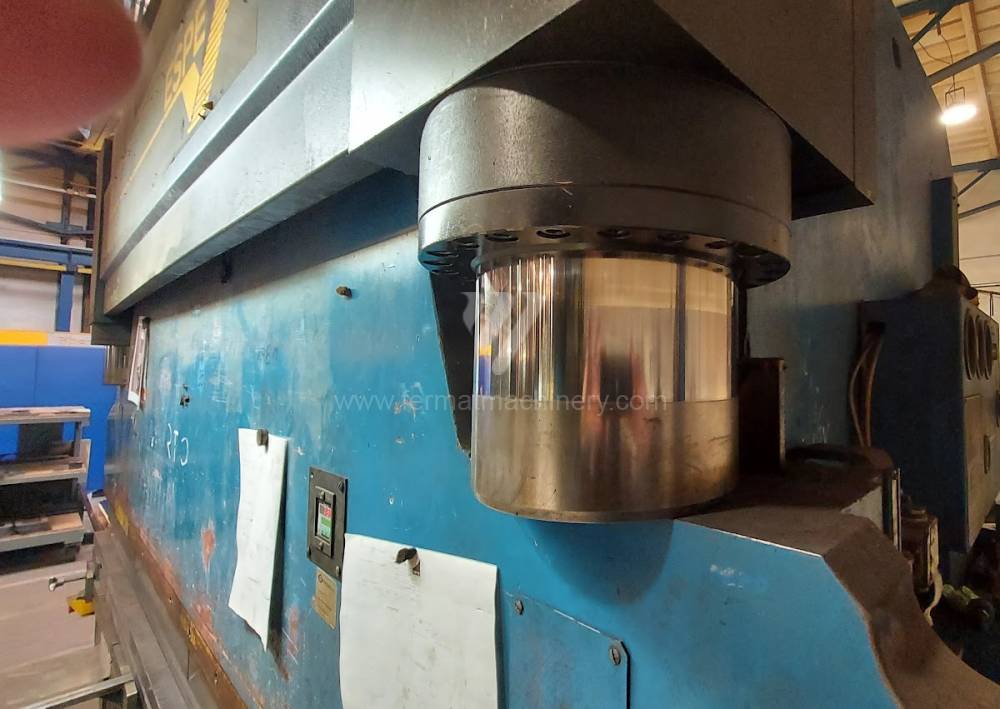

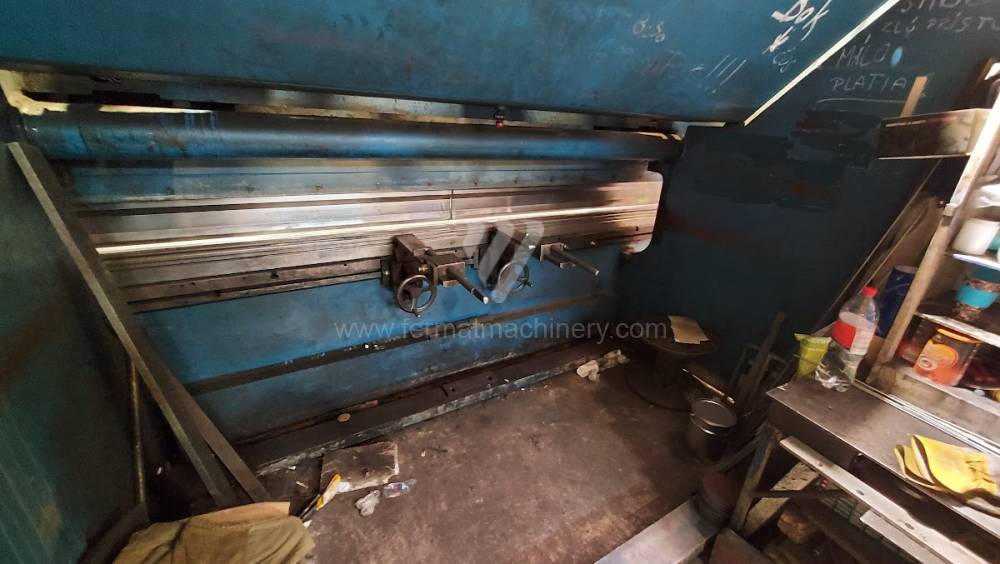

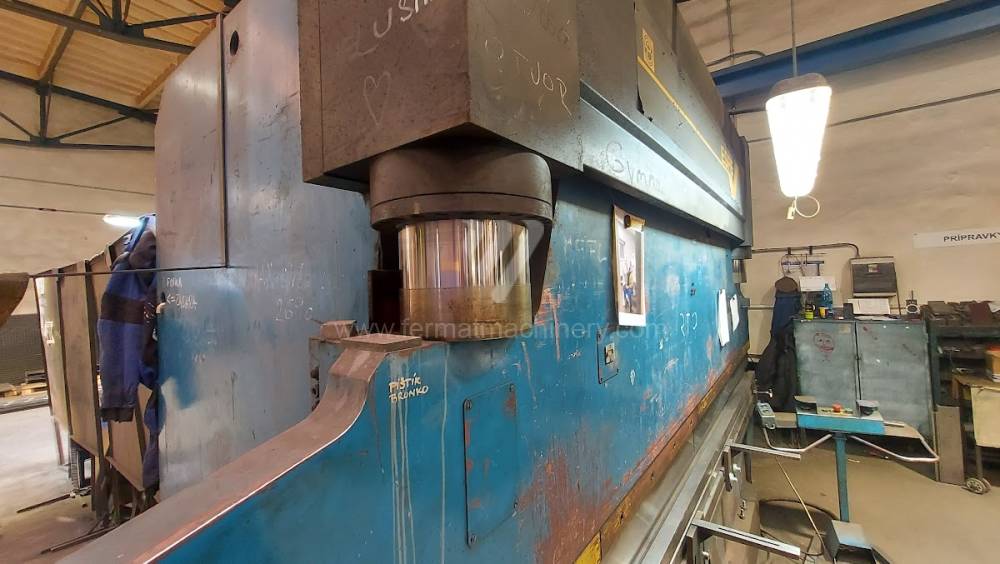

CTO 160/4000
Espe
Inv. č.: 221578

Rok výroby:1992
Tlaková síla: 160 t
Ohraňovací délka: 4000 mm
Typ pohonu lisu: Hydraulický
Výkon hlavního elektromotoru: 16,50 kW
Rozměry d x š x v: 4000 x 1690 x 2630 mm
Hmotnost stroje: 12100 kg

I.W 100
Intemach
Inv. č.: 231314

Rok výroby:2023
Tlaková síla: 100 t
Ohraňovací délka: 400 mm
Typ pohonu lisu: Hydraulický
Rozměry d x š x v: 2050x1100xx2520 mm
Hmotnost stroje: 1100 kg

AP 4100.200
ERMAKSAN
Inv. č.: 221231

Rok výroby:2005
Řídící systém Cybelec: DNC 60
Tlaková síla: 200 t
Ohraňovací délka: 4100 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ne
Typ pohonu lisu: Hydraulický

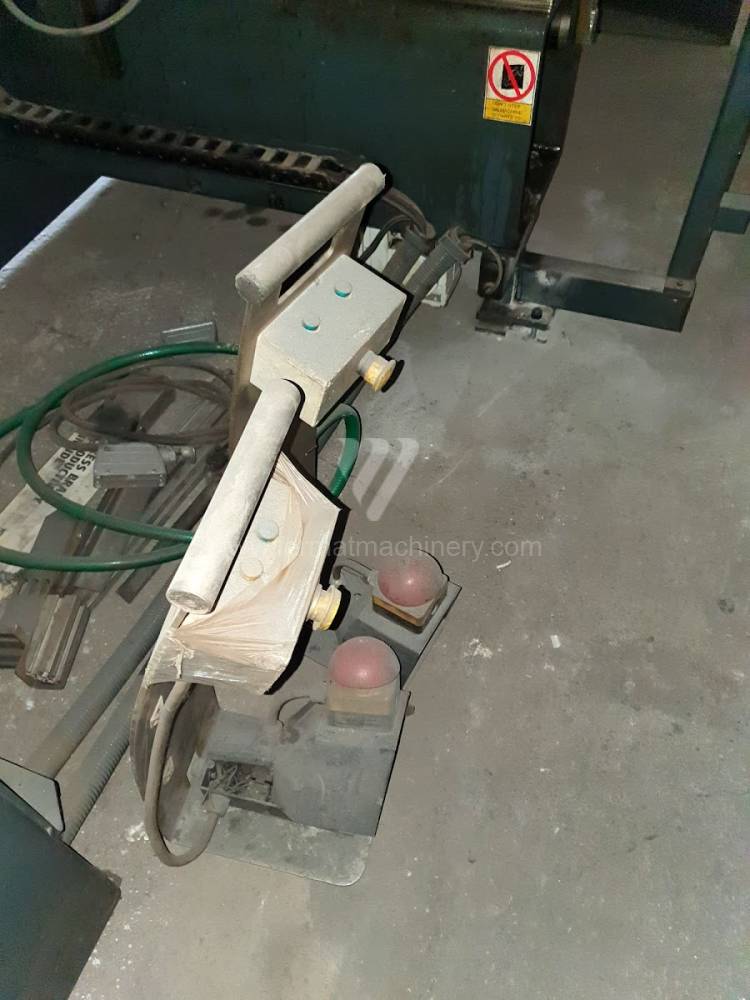

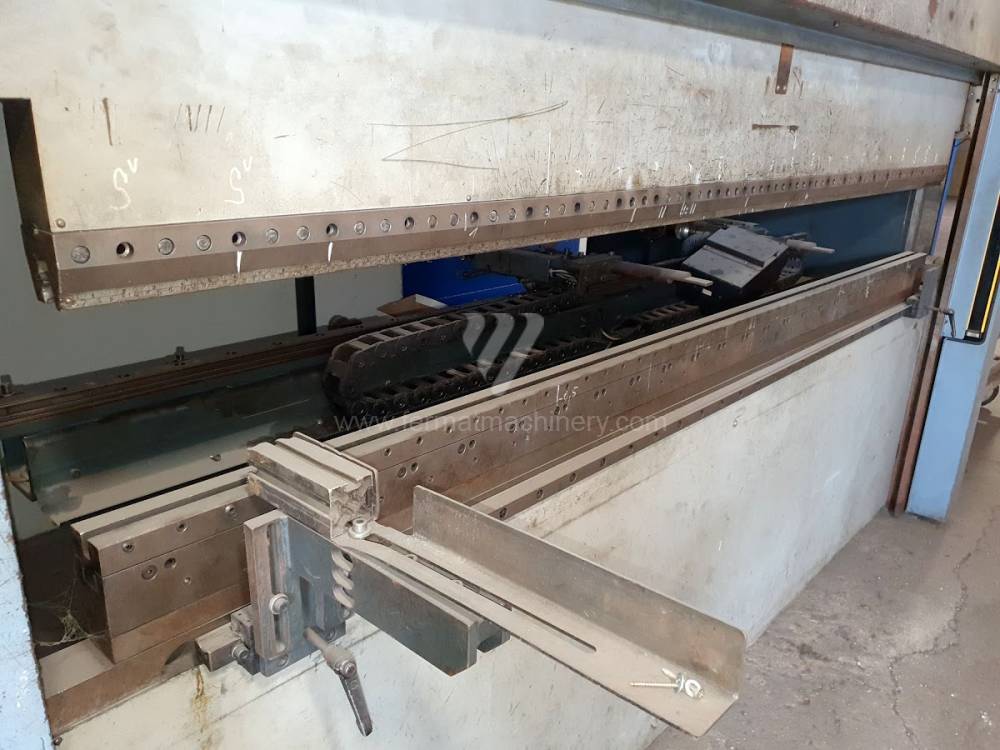

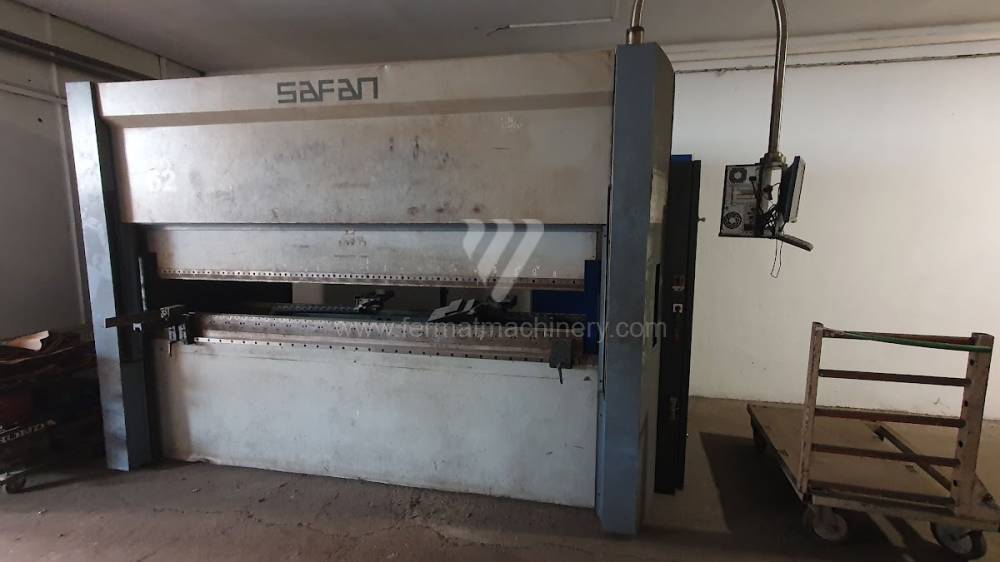

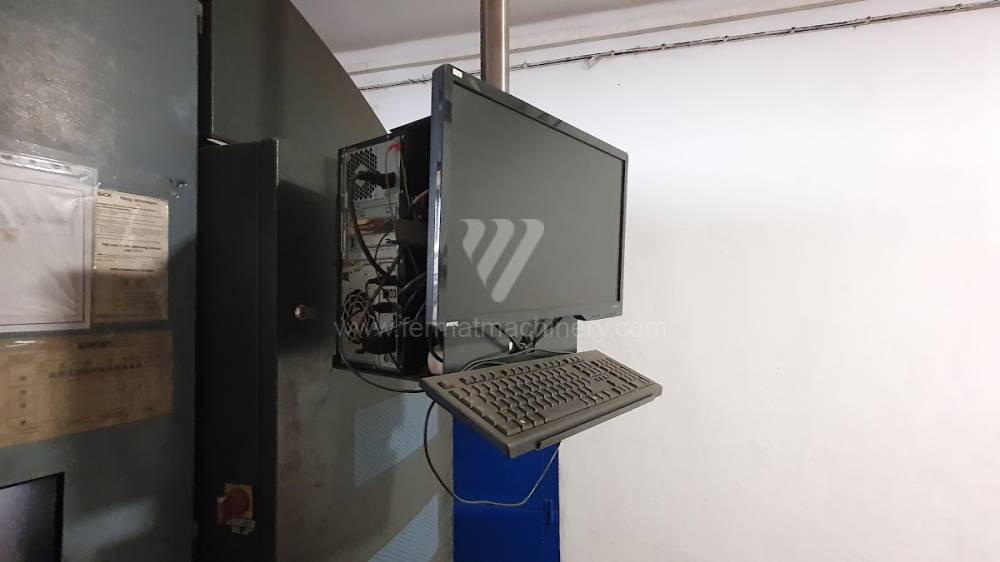

SMK-K50-2550 TS1
Safan
Inv. č.: 231241

Rok výroby:1997
Řídící systém SAFAN: TS 1
Tlaková síla: 50 t
Ohraňovací délka: 2550 mm
Počet řízených os: 5
Kompenzace spodního průhybu: ne
Typ pohonu lisu: Elektrický

PRCB 35160
Rico
Inv. č.: 231138

Rok výroby:2016
Řídící systém Delem: DA - 66 T
Tlaková síla: 160 t
Ohraňovací délka: 3600 mm
Počet řízených os: 5
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

Smart XL 40220
DENER
Inv. č.: 231176

Rok výroby:2017
Řídící systém ESA: S530
Tlaková síla: 220 t
Ohraňovací délka: 4050 mm
Počet řízených os: 4
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

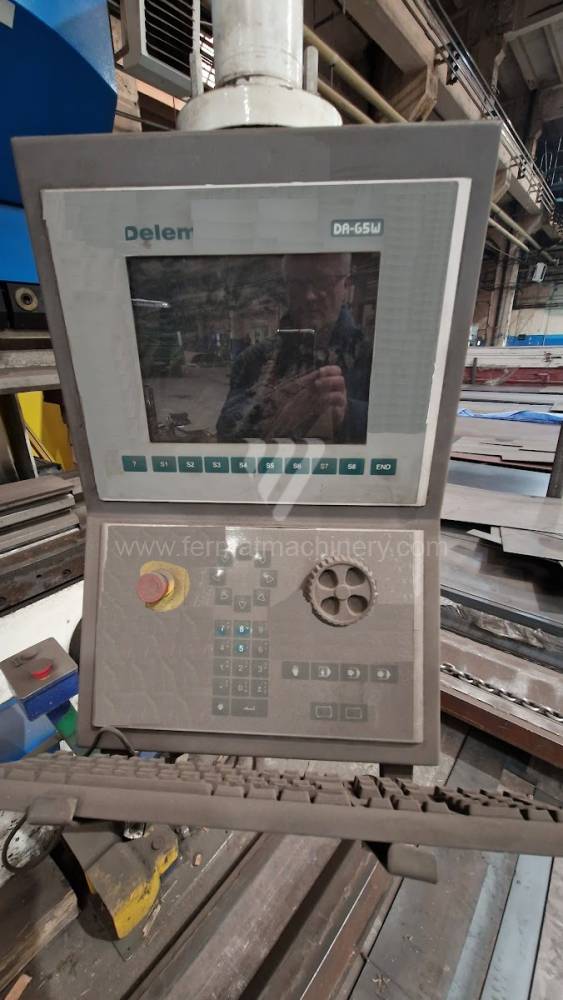

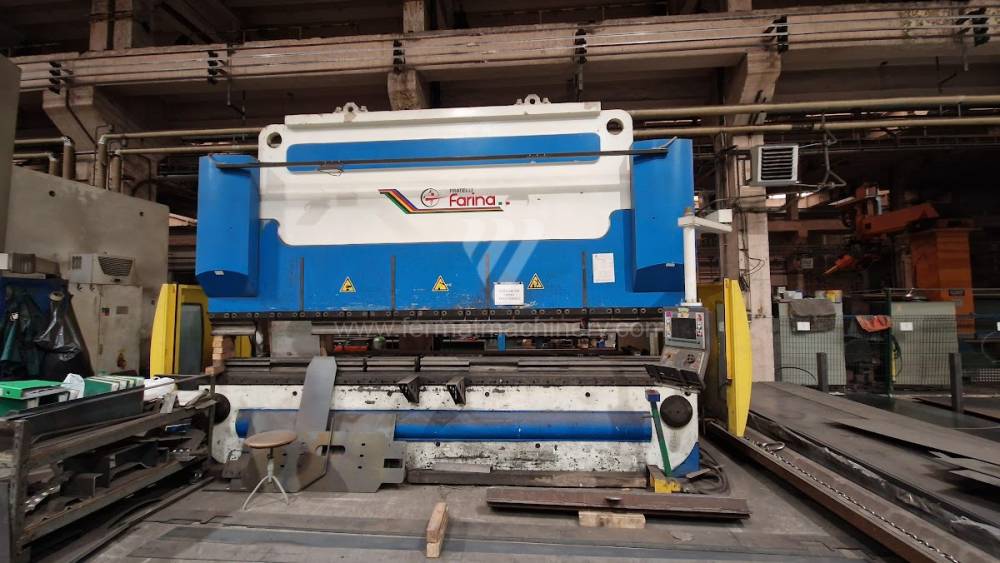

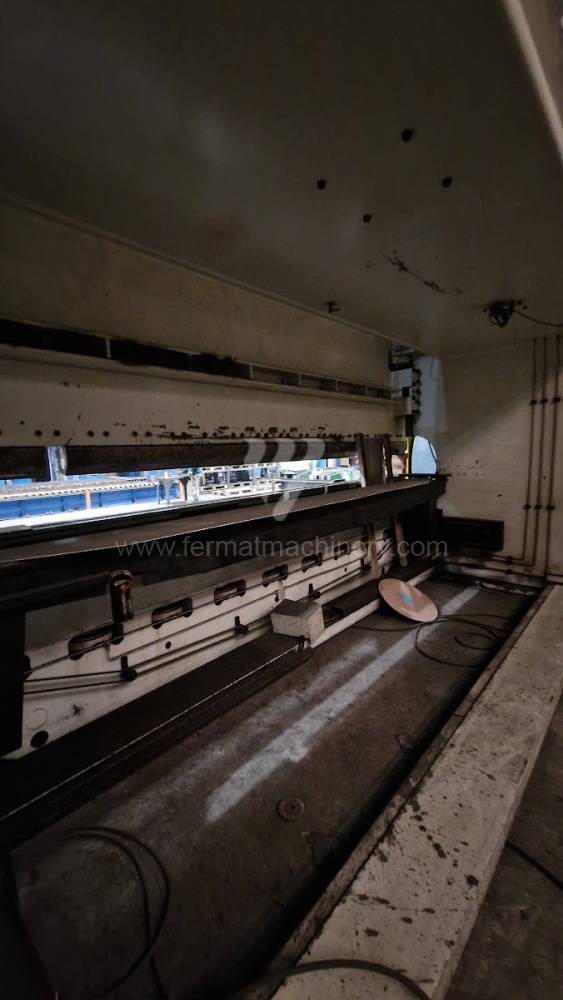

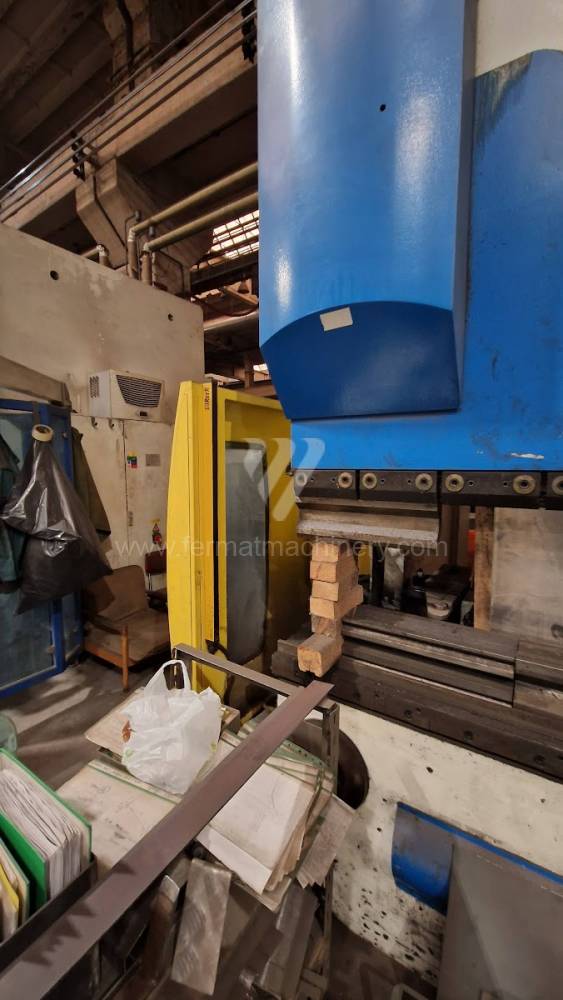

PFO/PS/N 400/50
Farina
Inv. č.: 231152

Rok výroby:2005
Řídící systém Delem: DA - 65
Tlaková síla: 400 t
Ohraňovací délka: 5100 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

APX 100/30
AMADA
Inv. č.: 221464

Rok výroby:1998
Řídící systém Amada:
Tlaková síla: 100 t
Ohraňovací délka: 3000 mm
Počet řízených os: 7
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

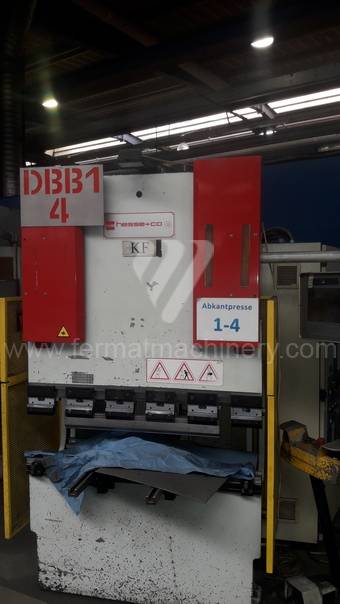

HAP 1240 CNC
Durma Turkey
Inv. č.: 211625

Rok výroby:2001
Řídící systém Durma: DT-10
Tlaková síla: 40 t
Ohraňovací délka: 1240 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ne
Typ pohonu lisu:

LODD 315/4000
Espe
Inv. č.: 231046

Rok výroby:1995
Tlaková síla: 315 t
Ohraňovací délka: 4000 mm
Typ pohonu lisu: electro-mechanical
Počet zdvihů: 10 /min
Zdvih beranu: 100 mm
Přestavení zdvihu: 150 mm

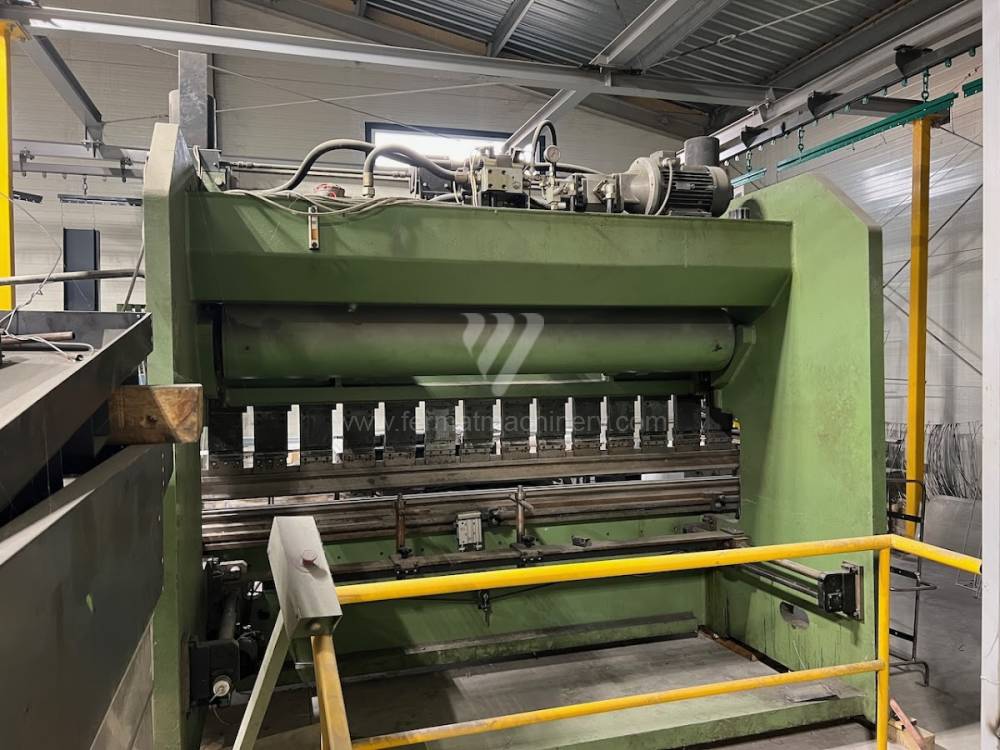

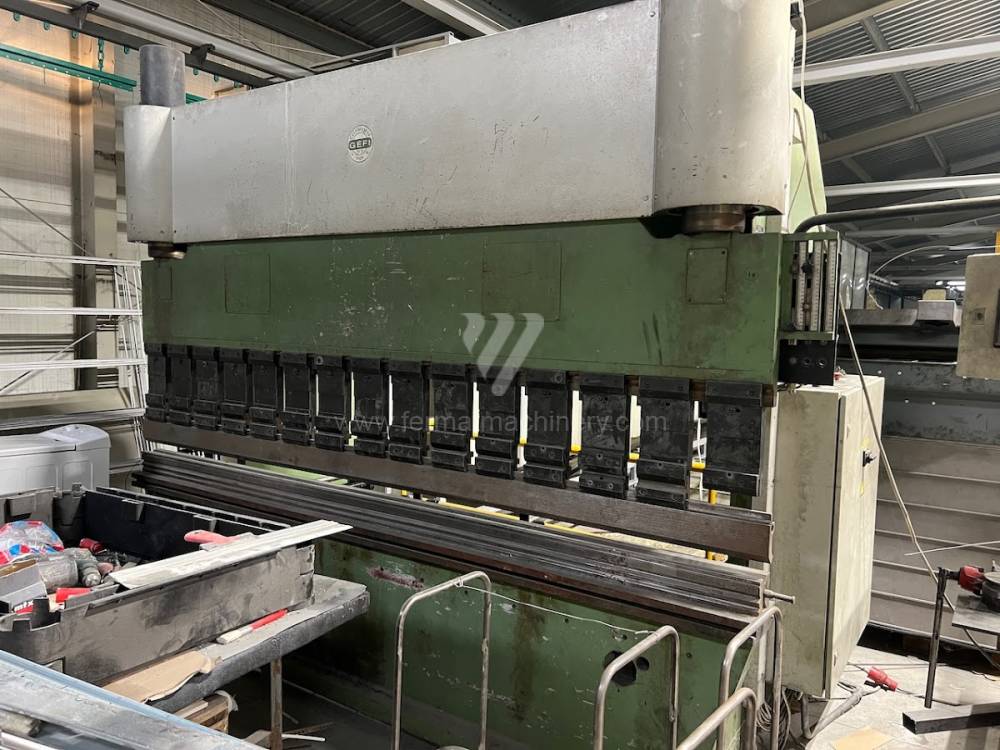

GEB 100/3000 NC
Györ-Sopron Géfi
Inv. č.: 231042

Rok výroby:2000
Tlaková síla: 100 t
Ohraňovací délka: 3000 mm
Počet řízených os: 1
Kompenzace spodního průhybu: ne
Typ pohonu lisu: Hydraulický
Výkon hlavního elektromotoru: 7,5 kW

CTO 160
Stroje a zariadenia Piesok s.r.o.
Inv. č.: 221685

Rok výroby:1992
Tlaková síla: 160 t
Ohraňovací délka: 4000 mm
Typ pohonu lisu: Hydraulický
Výkon hlavního elektromotoru: 16,50 kW
Rozměry d x š x v: 4000 x 1690 x 2630 mm
Hmotnost stroje: 12100 kg

PPH 30225
HACO
Inv. č.: 231247

Tlaková síla: 225 t
Ohraňovací délka: 3100 mm
Typ pohonu lisu: Hydraulický
Hmotnost stroje: 14500 kg
Rozměry d x š x v: 3310x2010x3530 mm

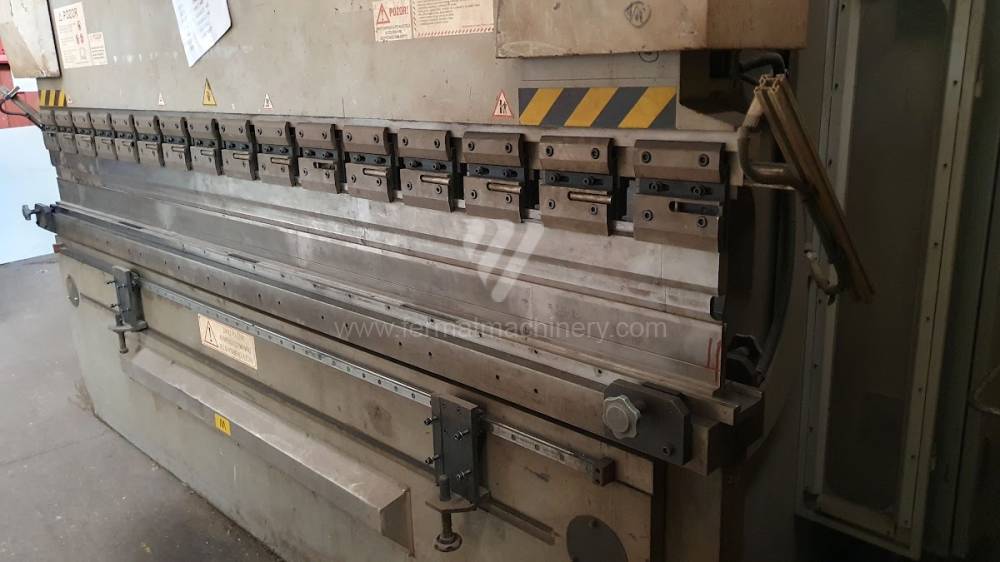

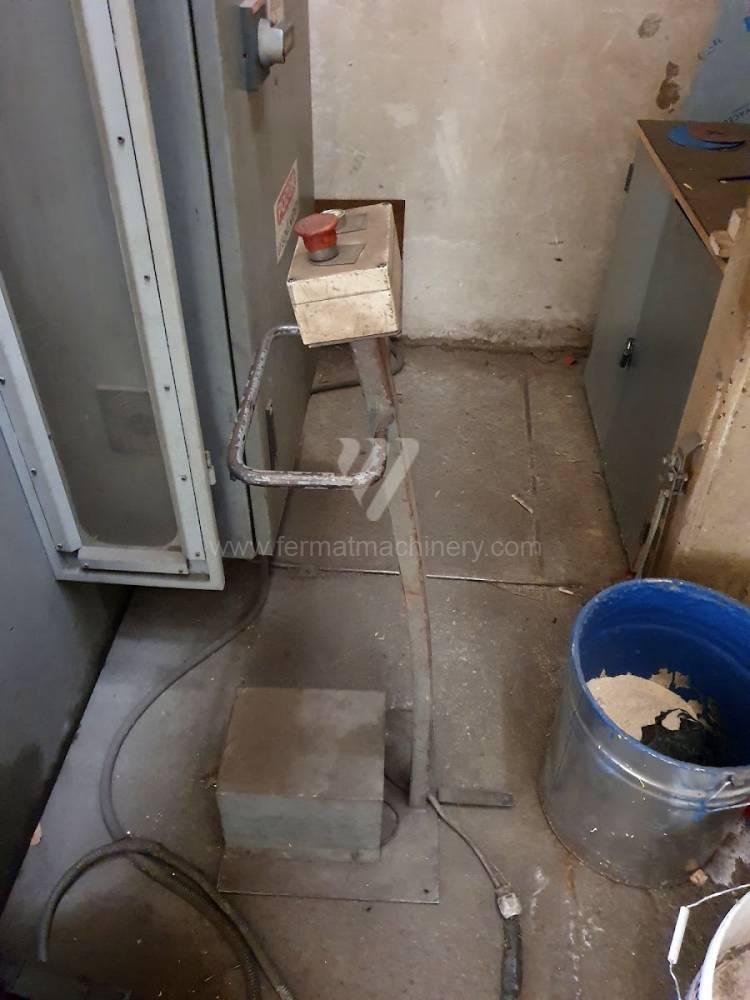

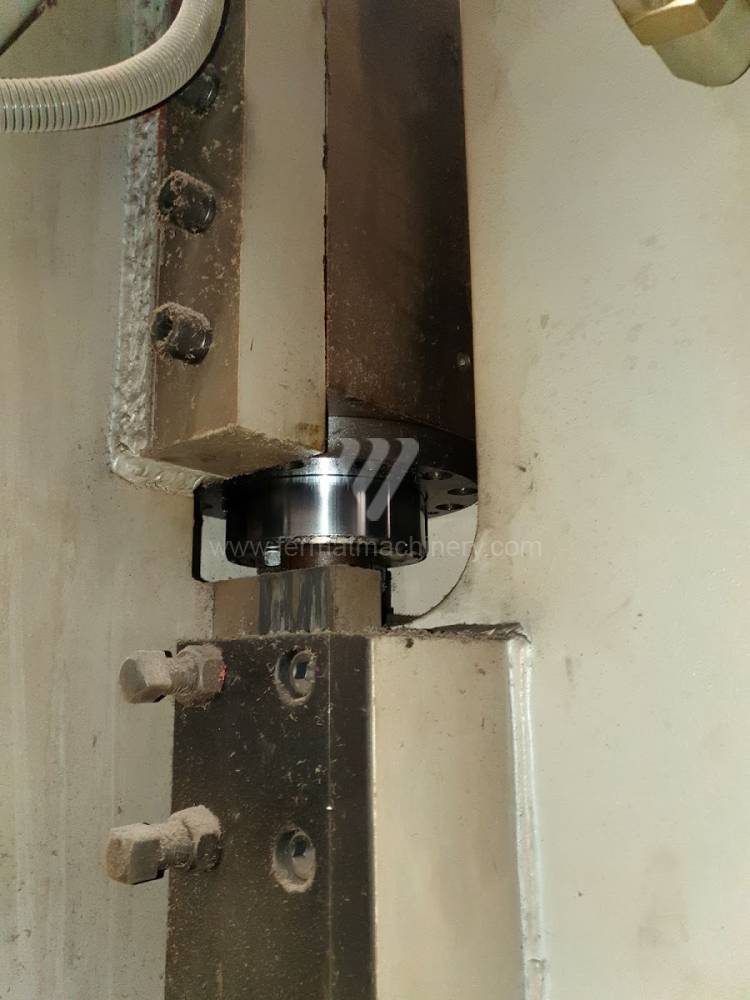

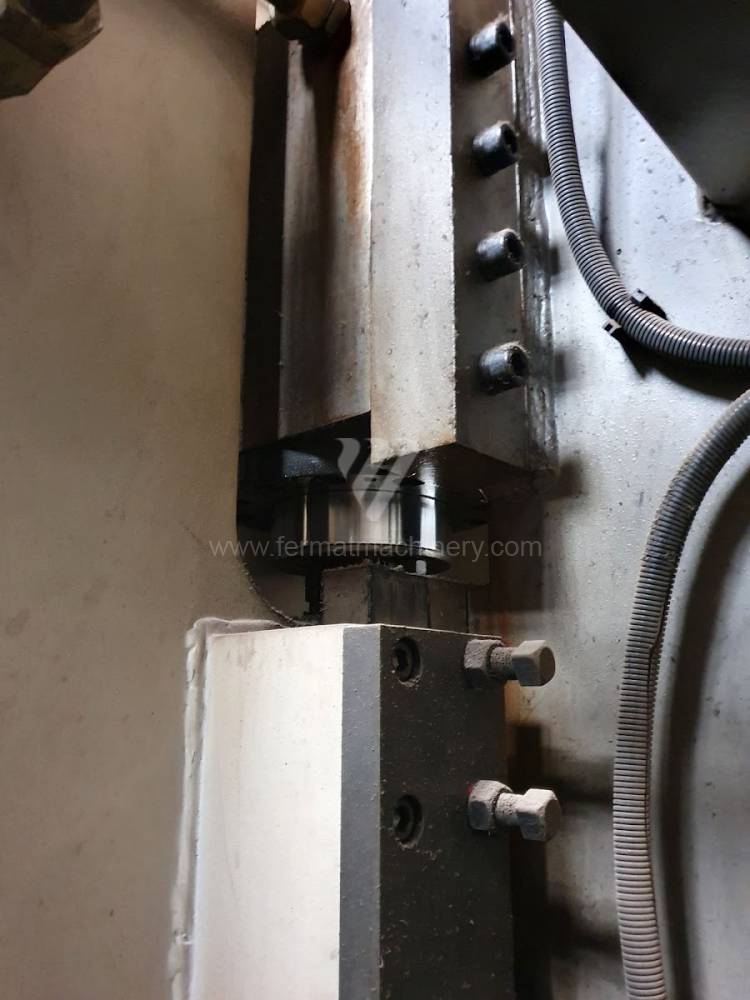

CTOF 160/3200 CNC
Fermat
Inv. č.: 231310

Rok výroby:2006
Řídící systém Mitsubishi:
Tlaková síla: 160 t
Ohraňovací délka: 3200 mm
Počet řízených os: 2
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

ITPS 8025
AMADA
Inv. č.: 231041

Rok výroby:1989
Řídící systém EMA:
Tlaková síla: 80 t
Ohraňovací délka: 2500 mm
Počet řízených os: 4
Kompenzace spodního průhybu:
Typ pohonu lisu: Hydraulický

12

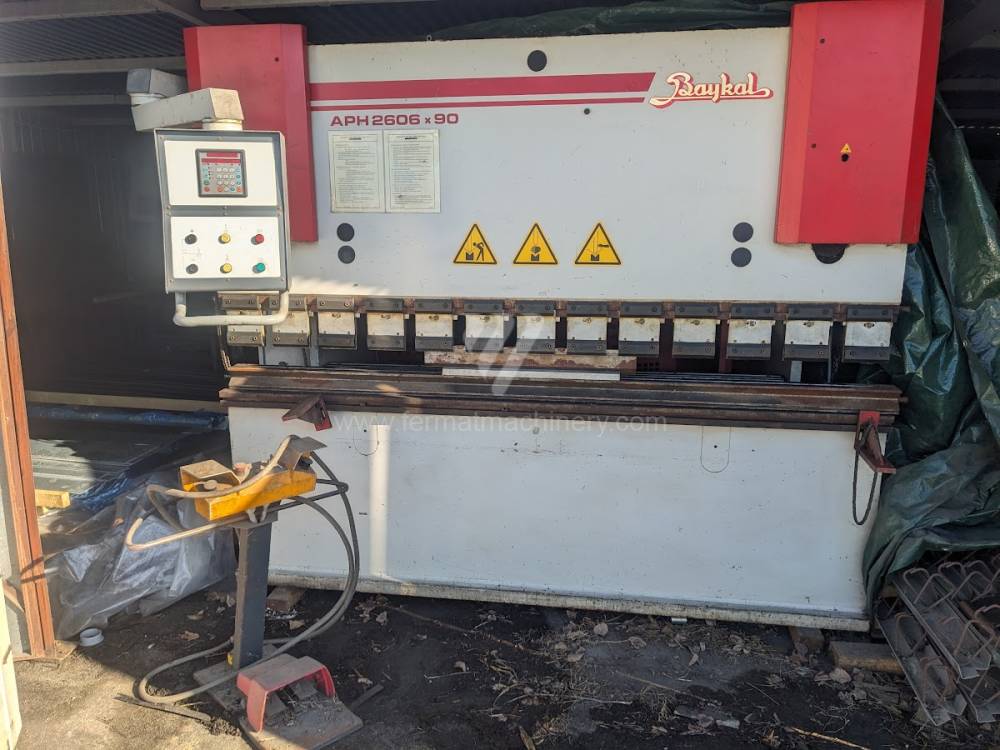

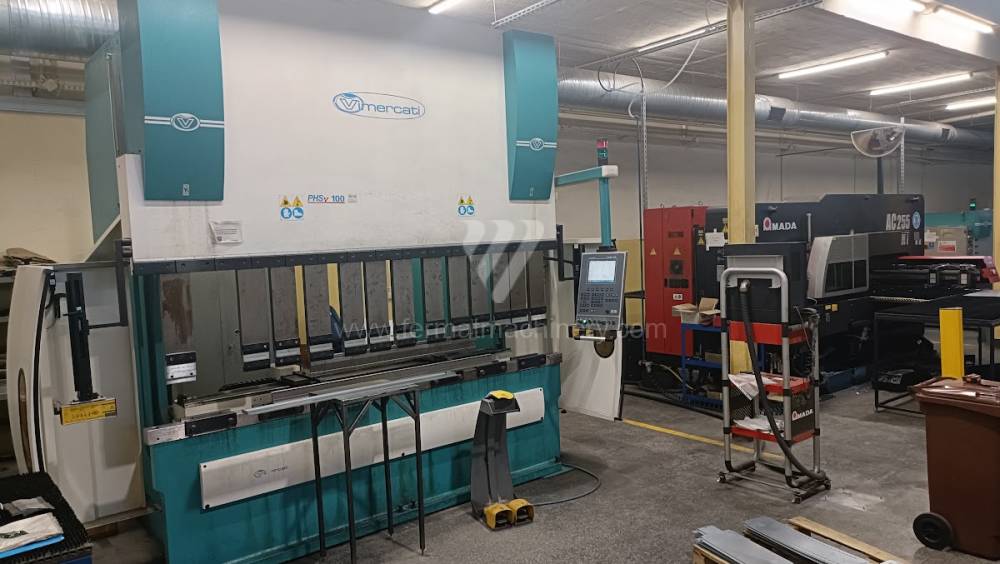

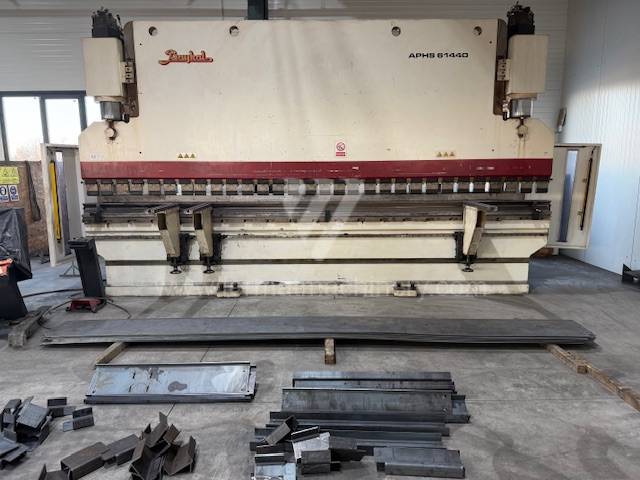

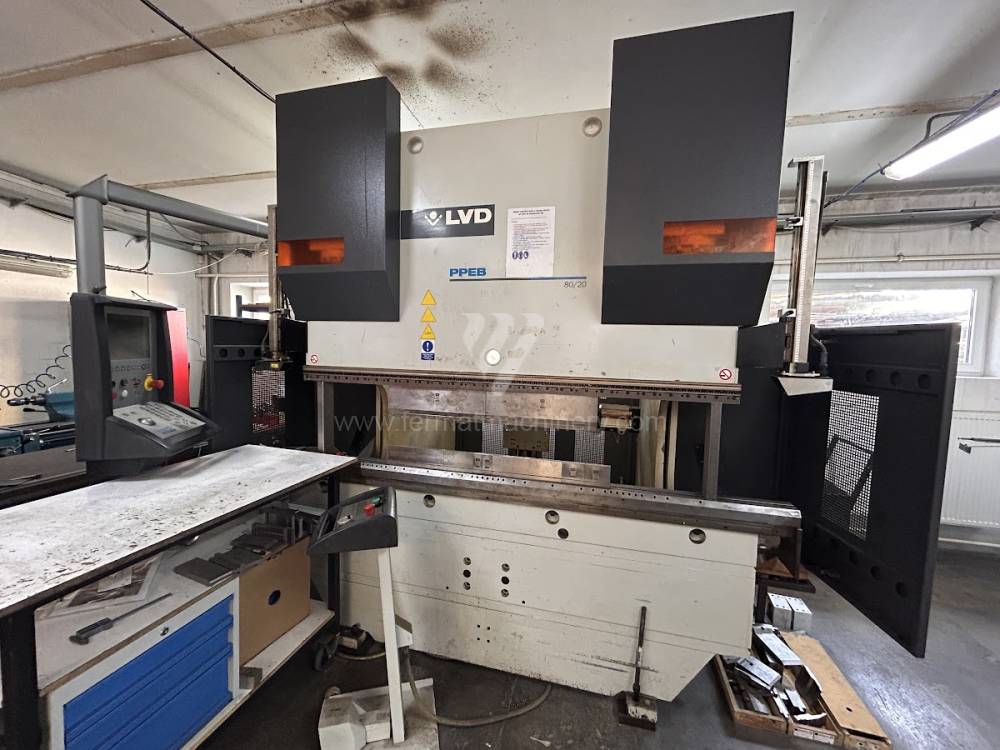

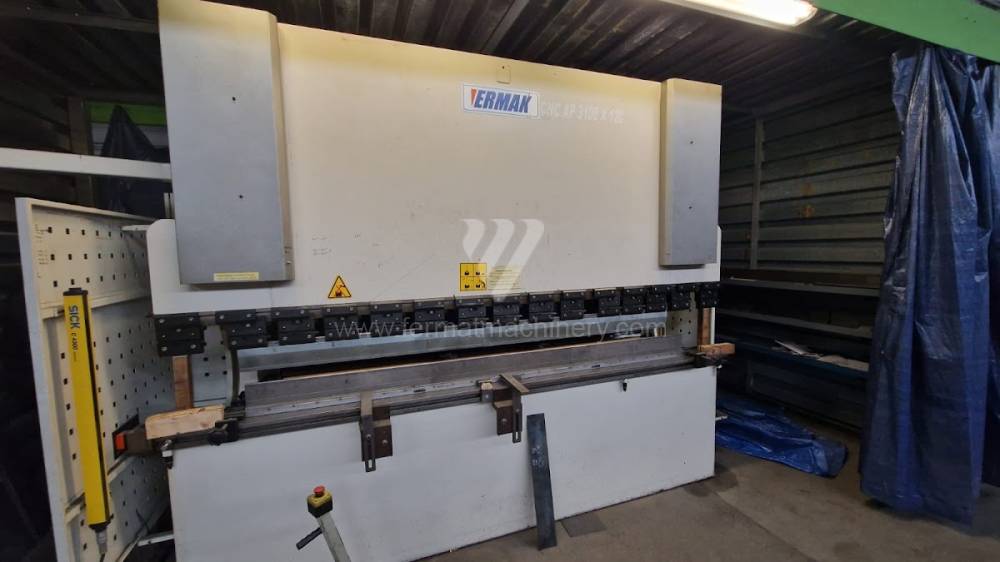

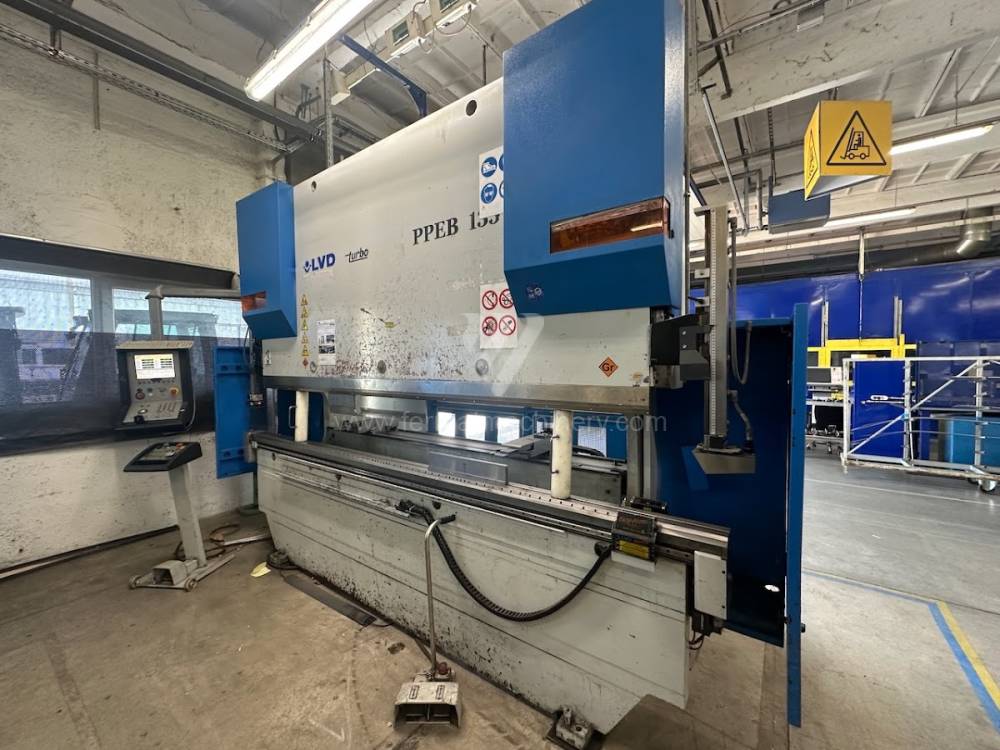

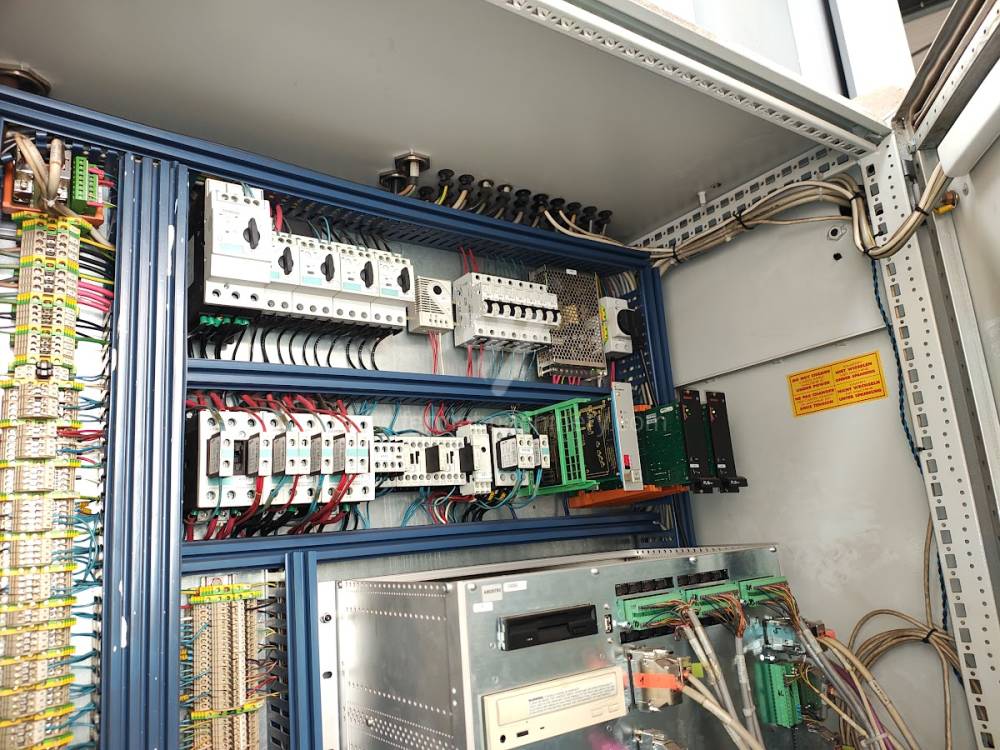

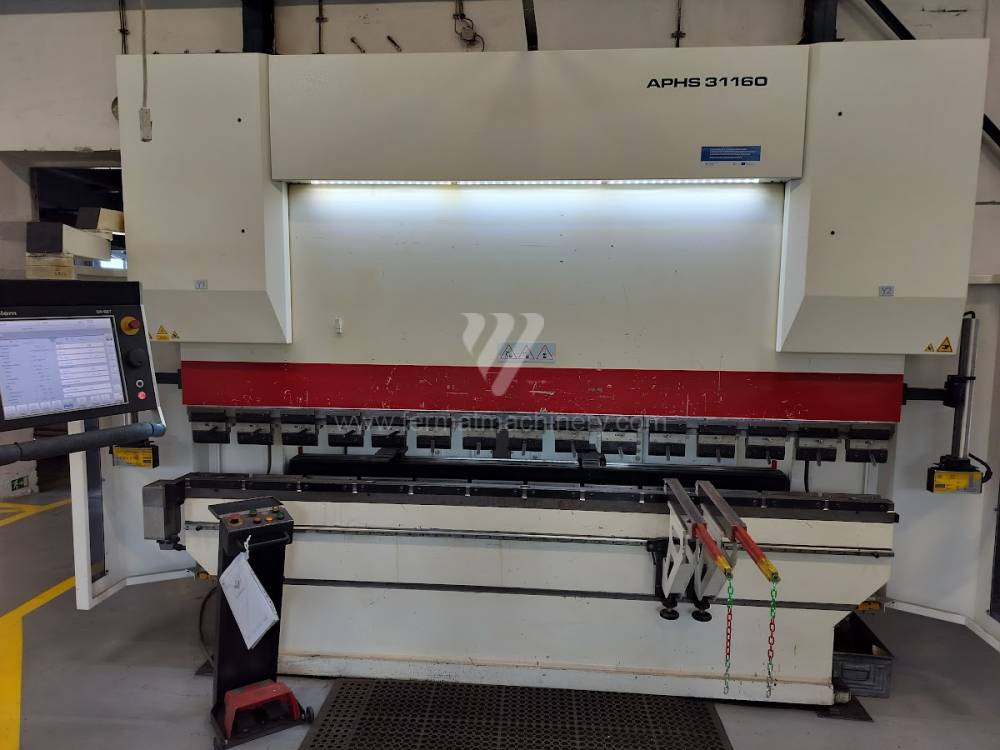

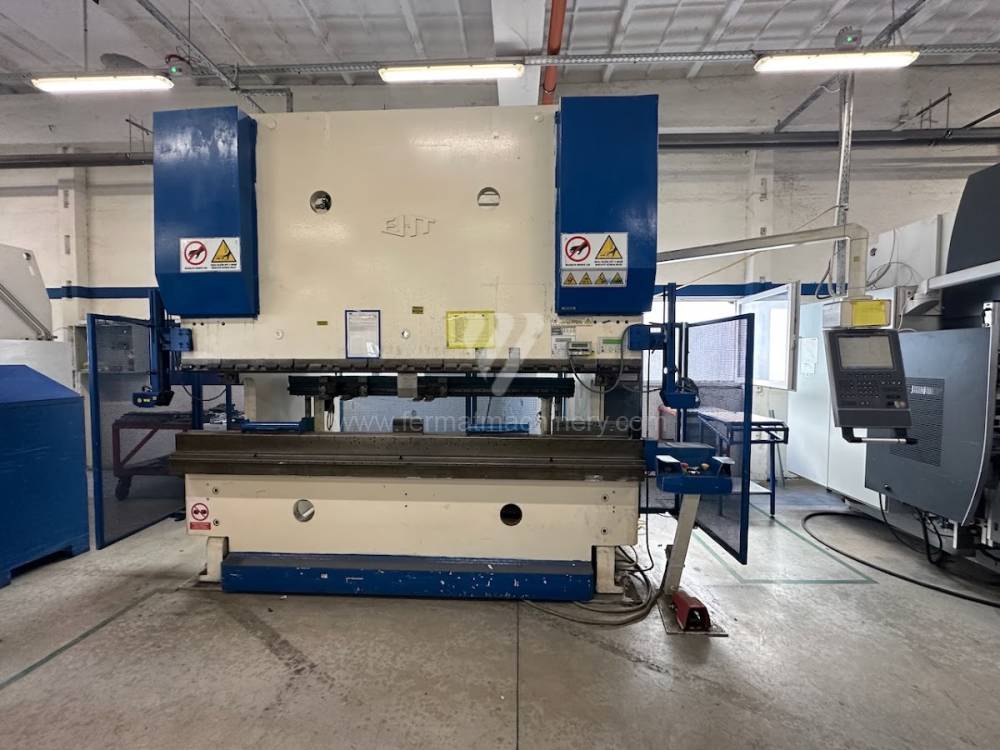

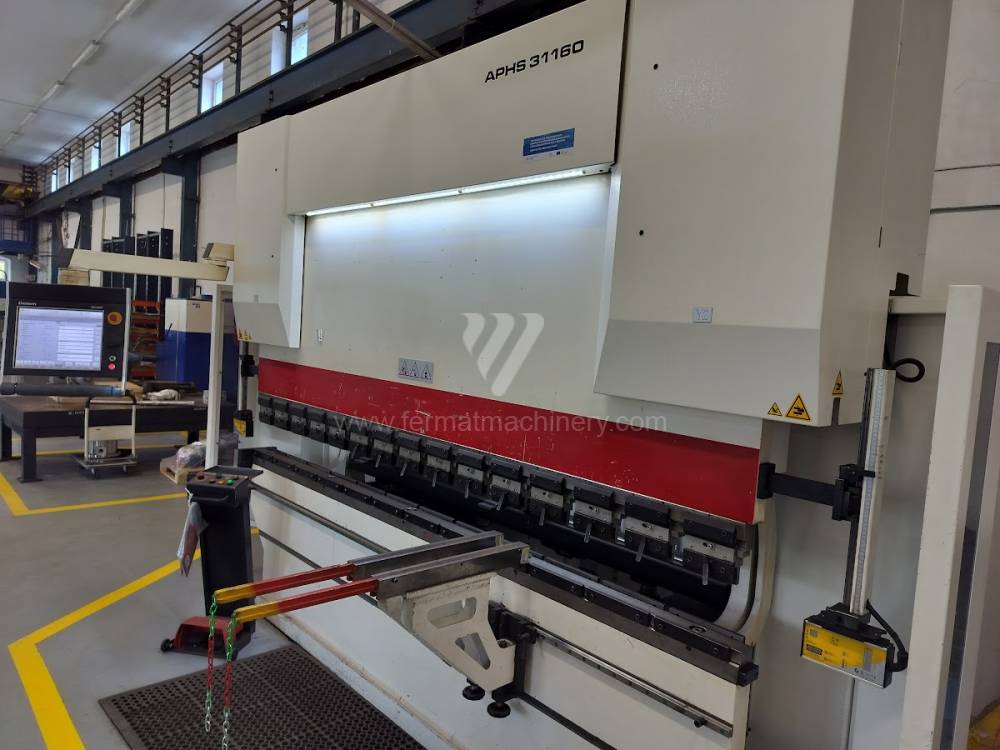

Jsou to tvářecí stroje, na kterých se zpracovává (ohýbá) plech. Tyto stroje v dnešní době z velké většiny nahrazují ohýbačky plechu. Tyto lisy jsou poháněny převážně hydraulicky a dokáži pracovat s většími tlaky a délkami ohýbaných dílů.

U takového opracování materiálu nedochází ke vzniku odpadu a je využitý celý polotovar. Na těchto strojích lze dosáhnout ohýbání i velmi malých poloměrů, které jinou operací není možné..

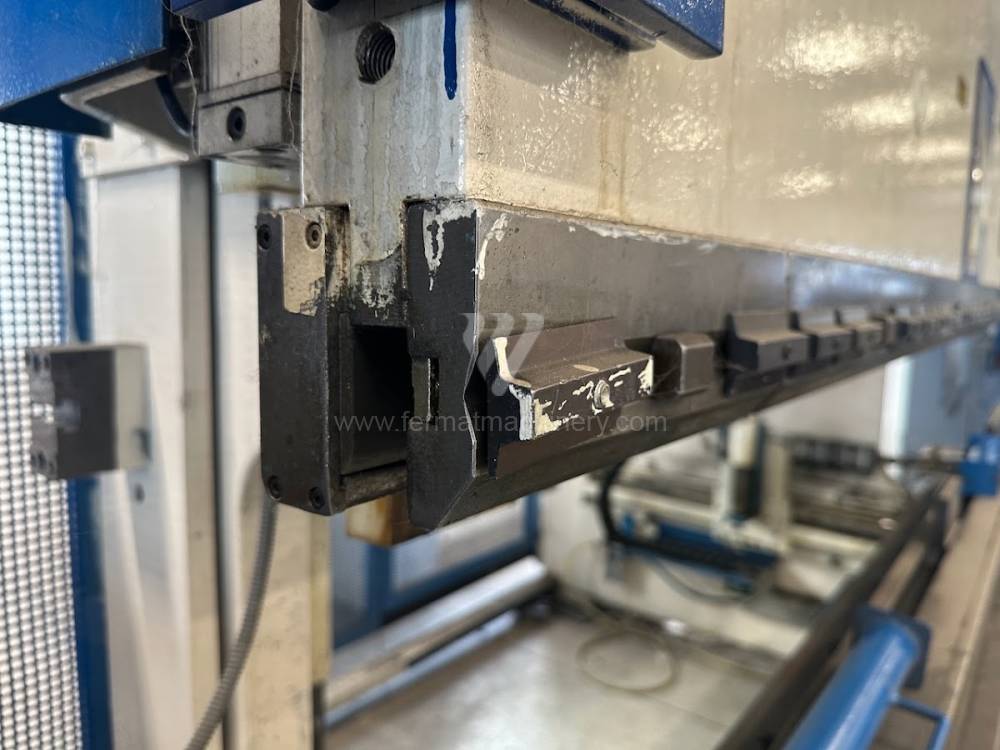

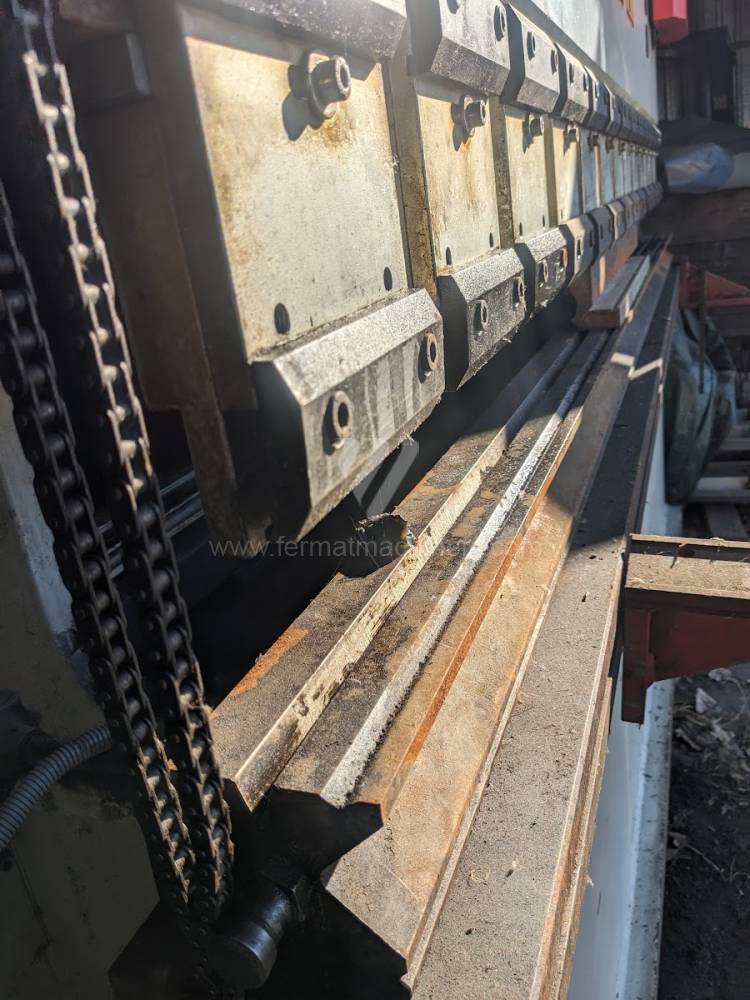

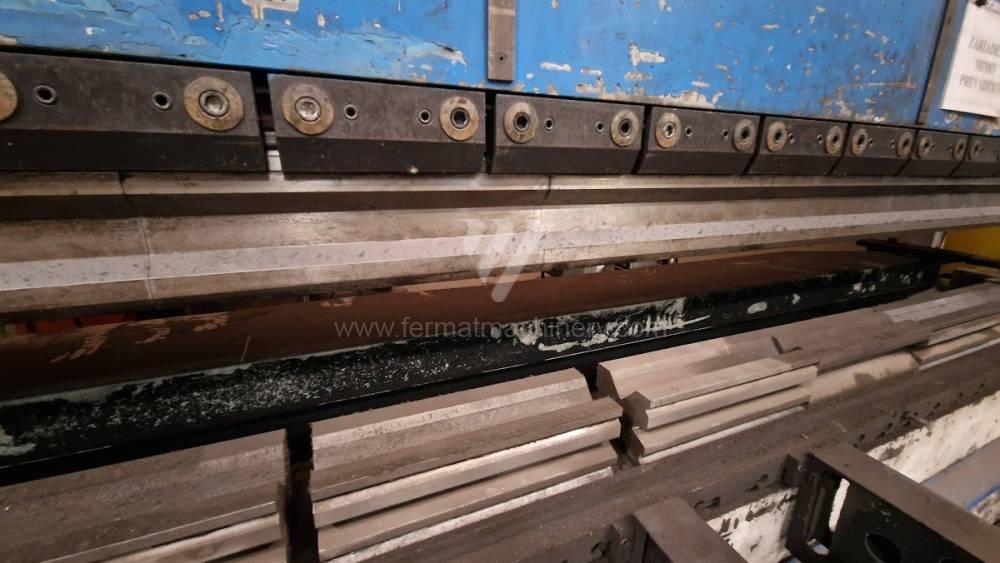

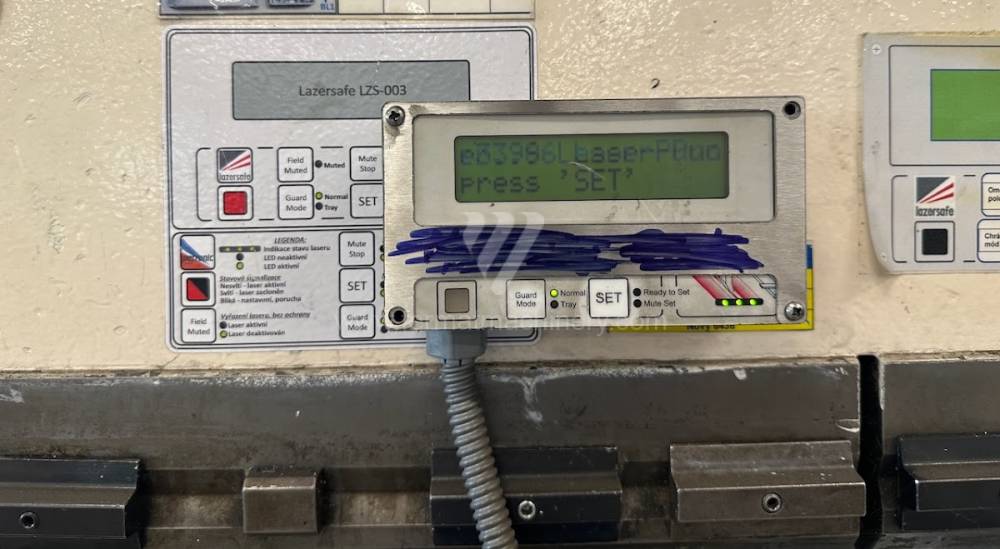

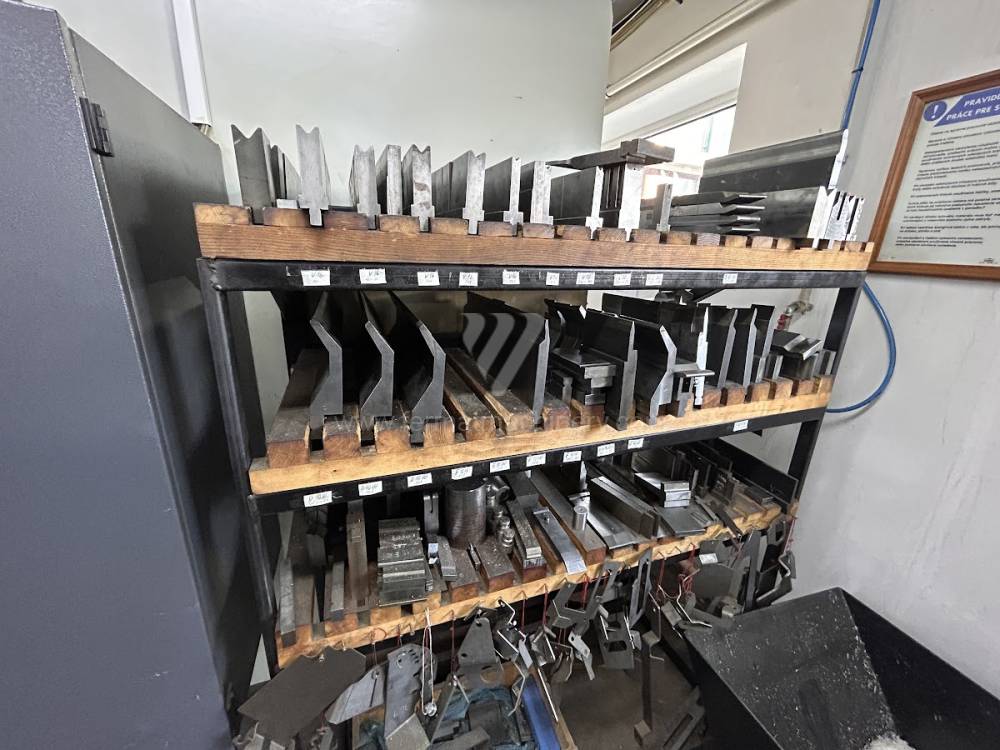

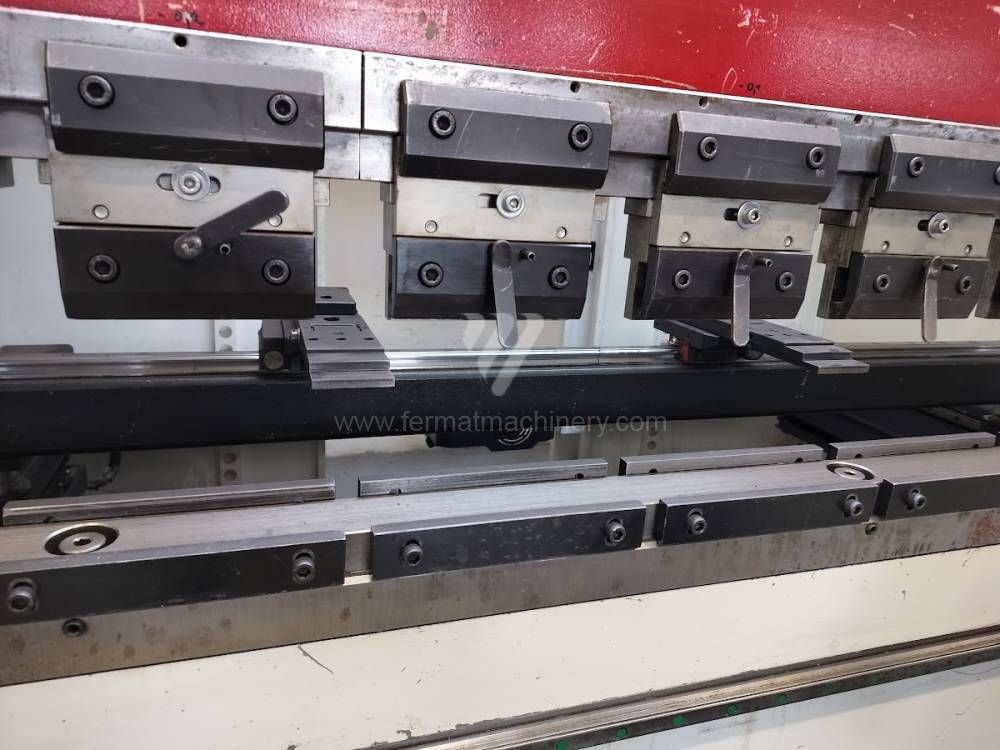

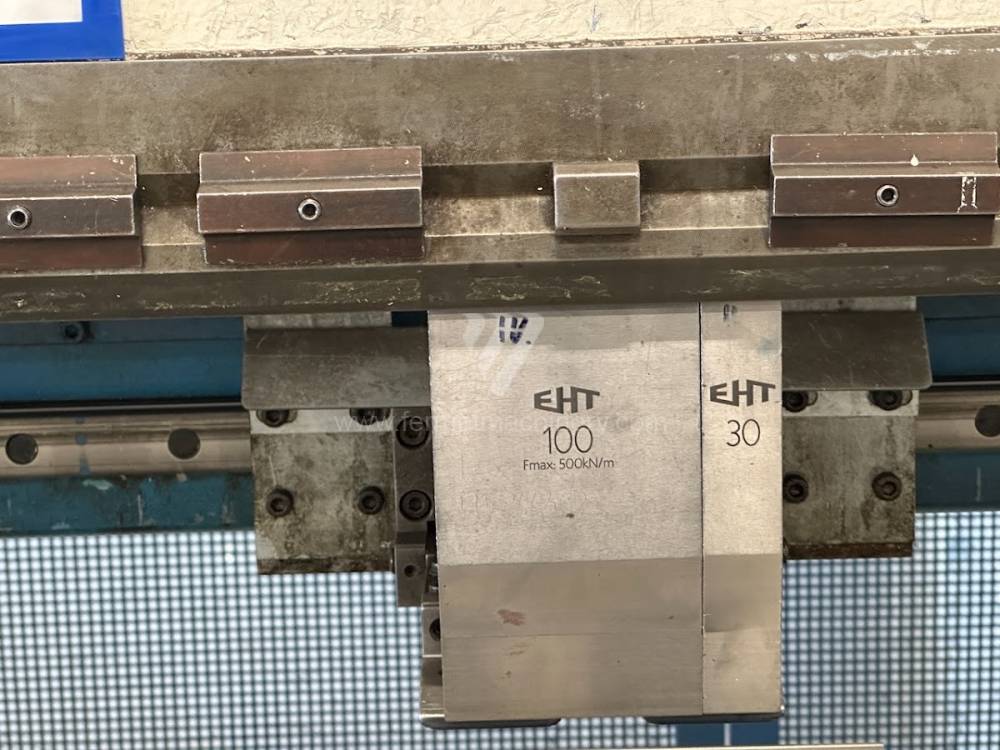

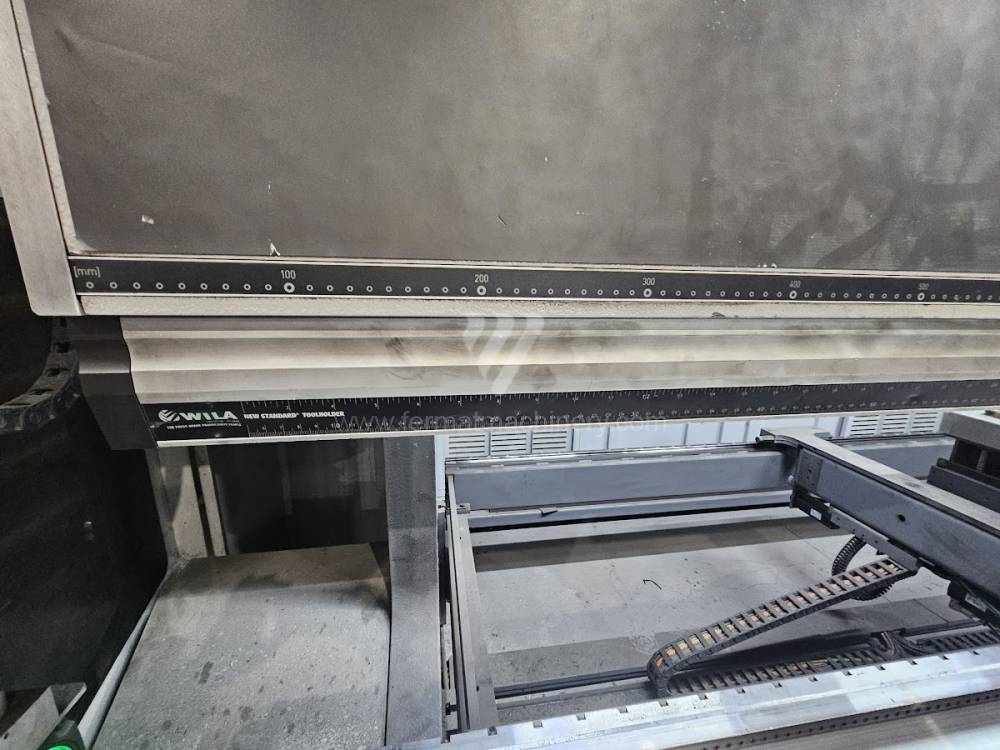

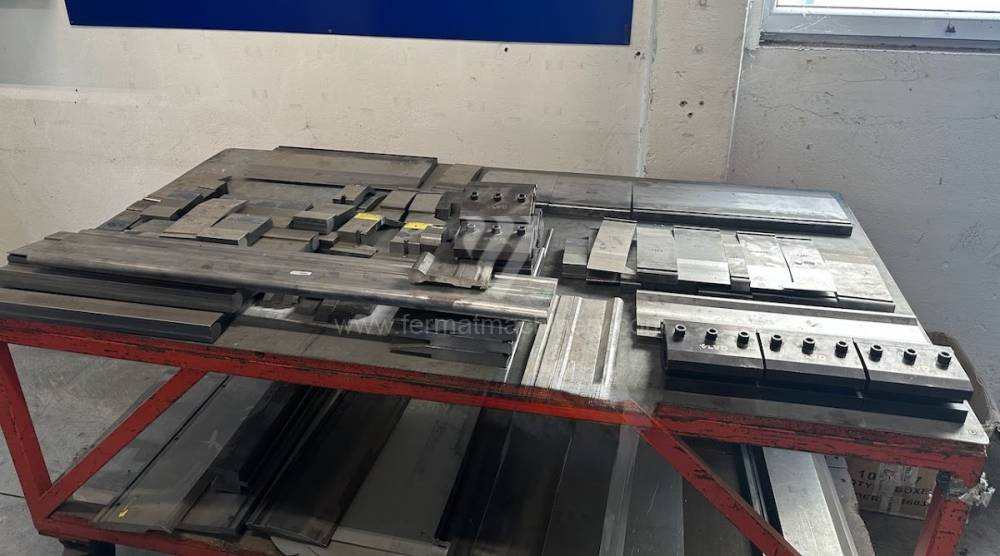

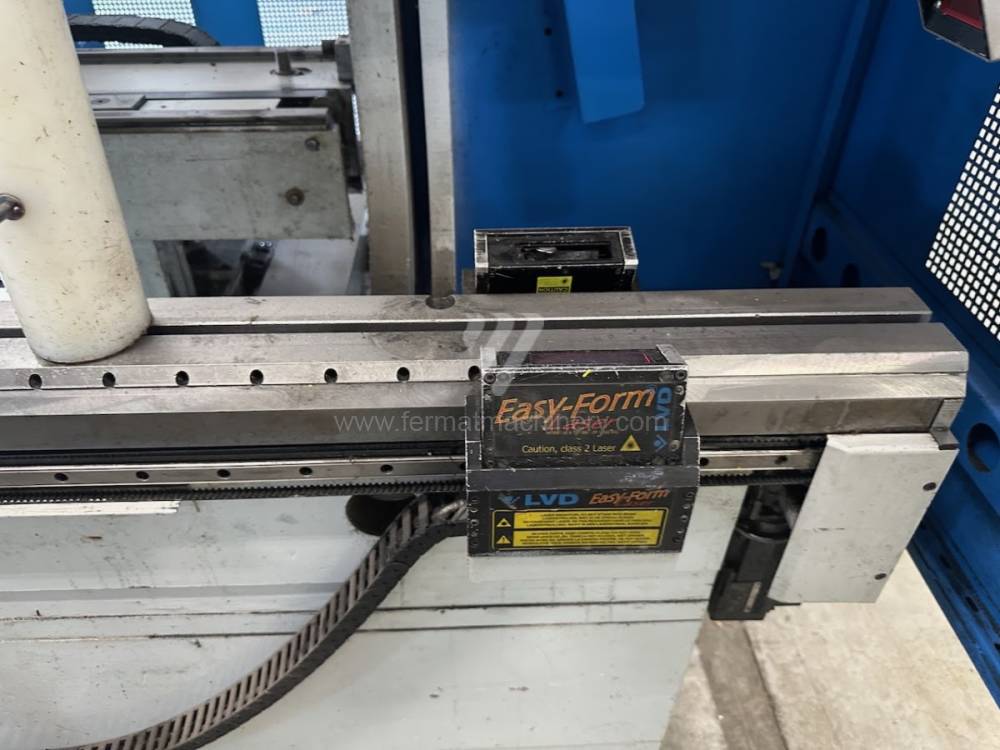

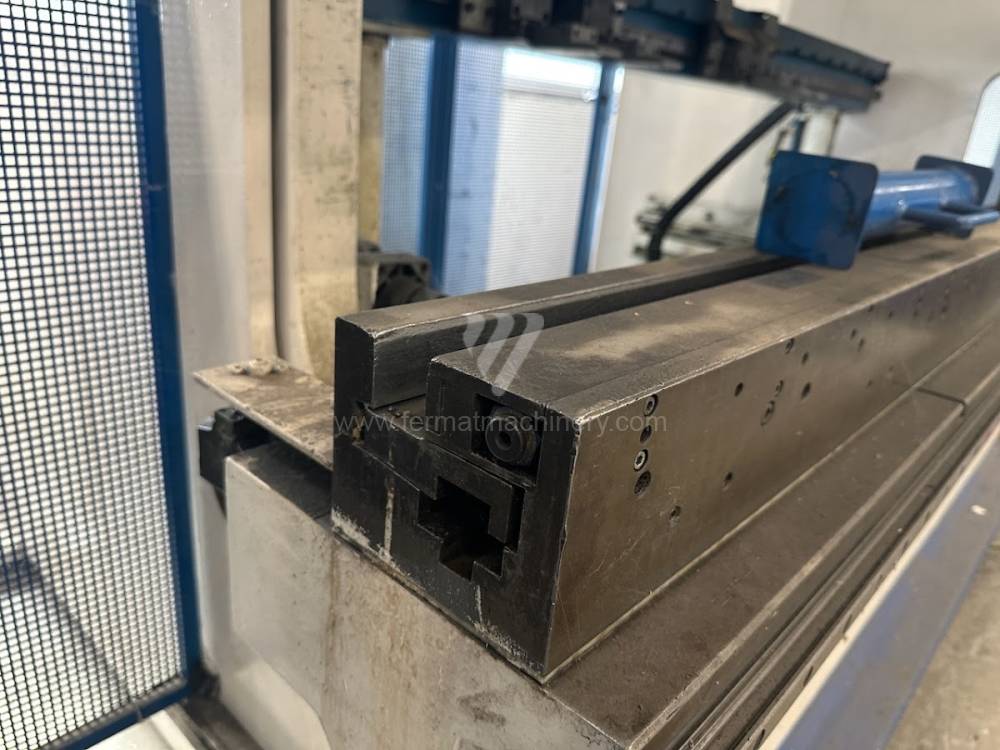

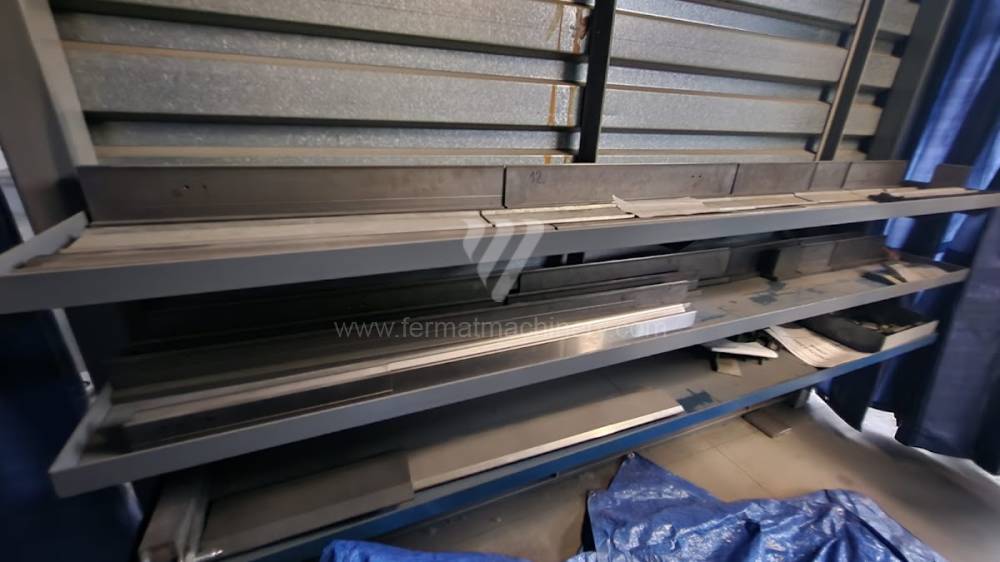

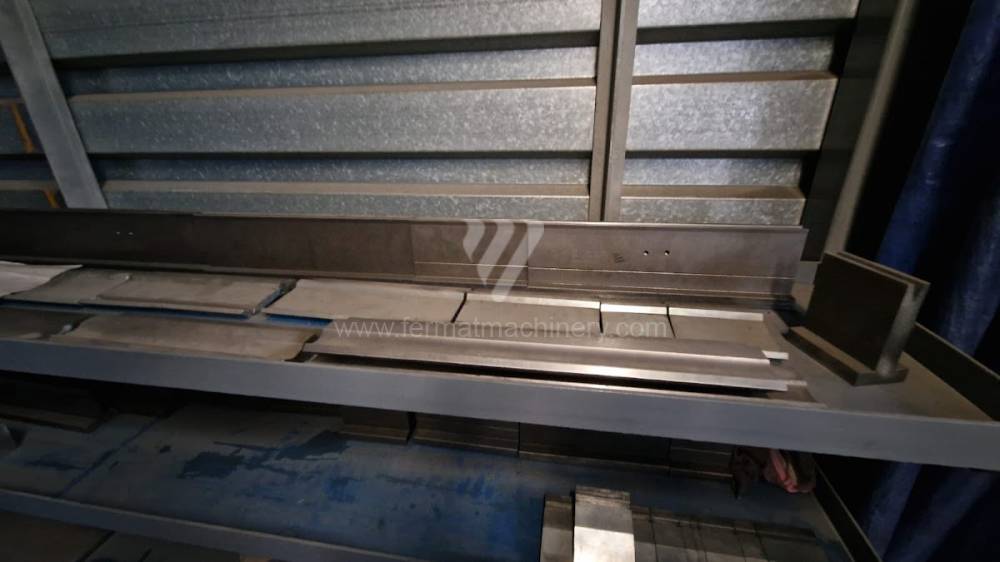

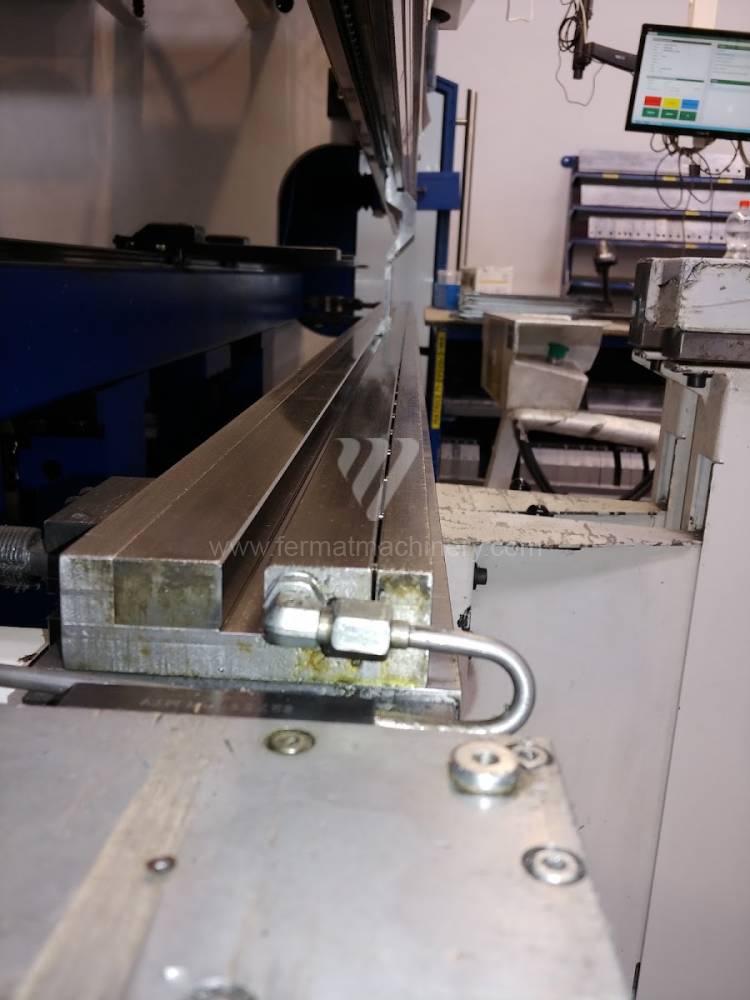

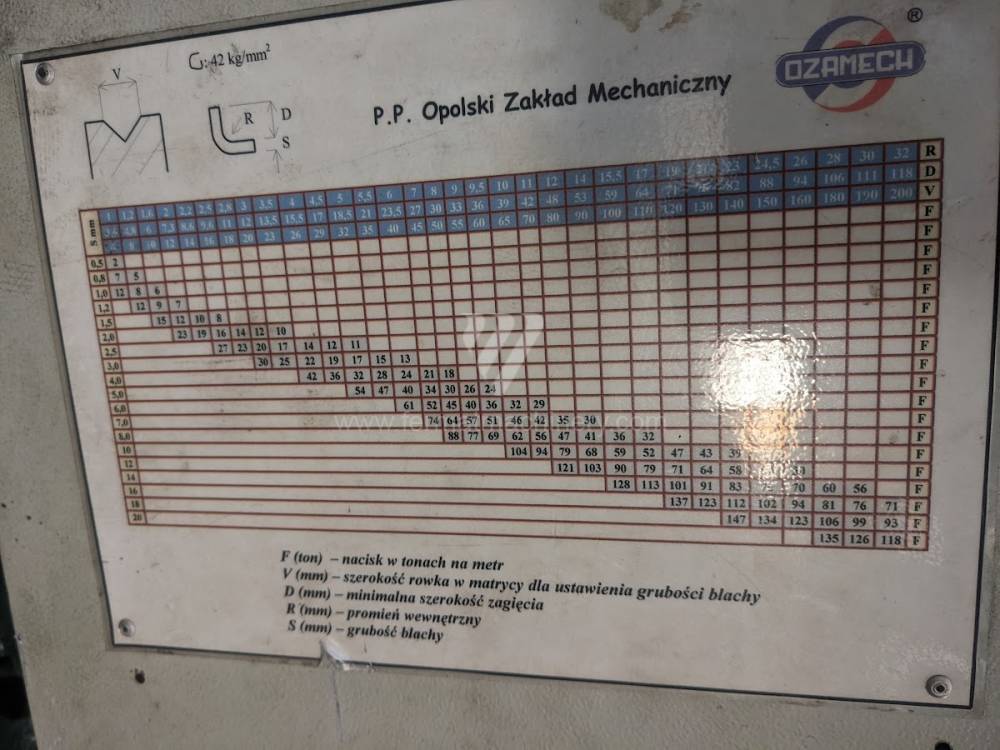

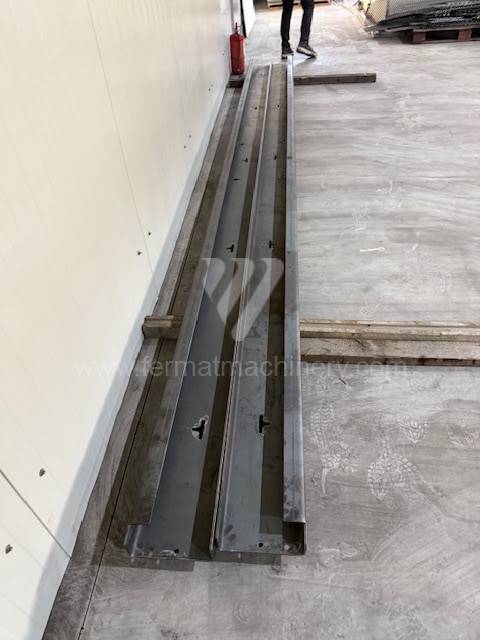

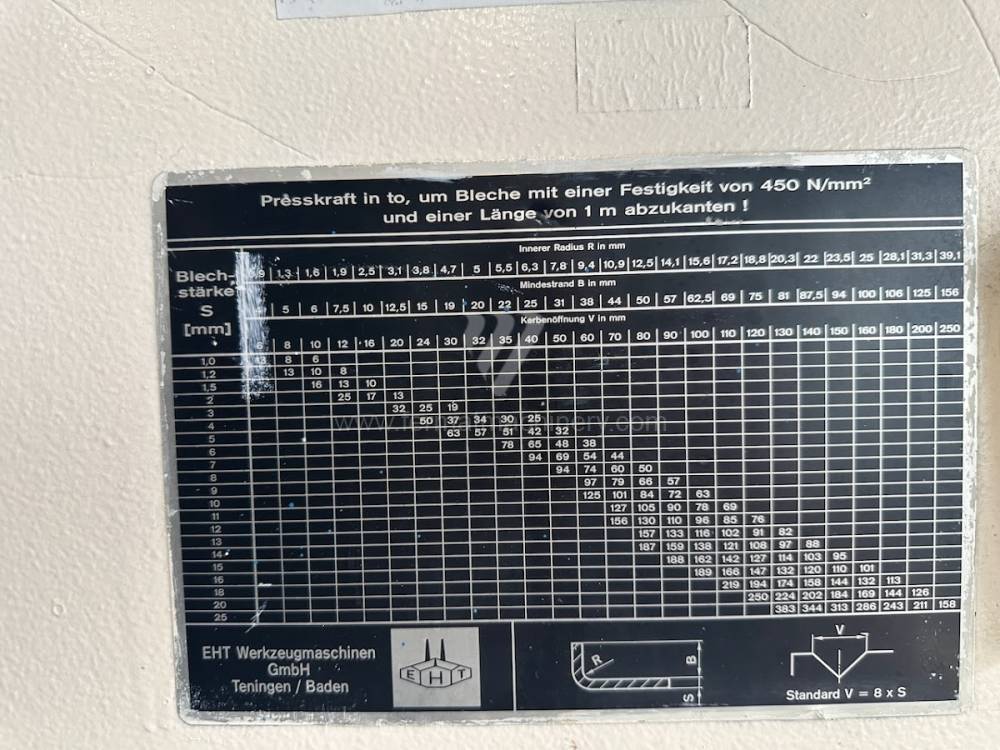

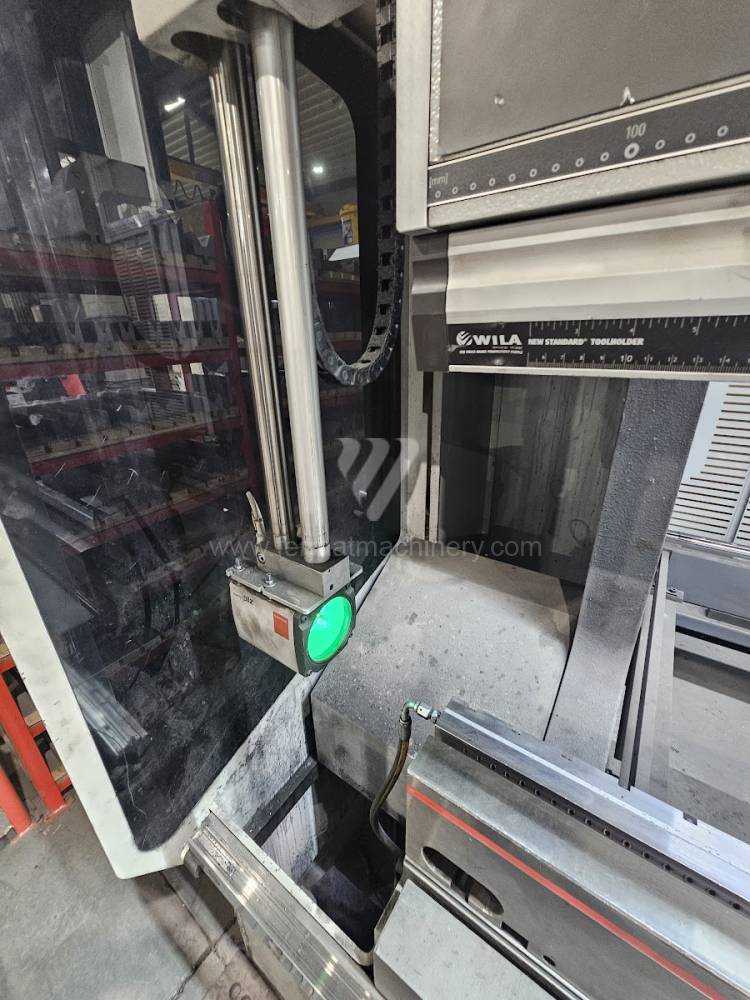

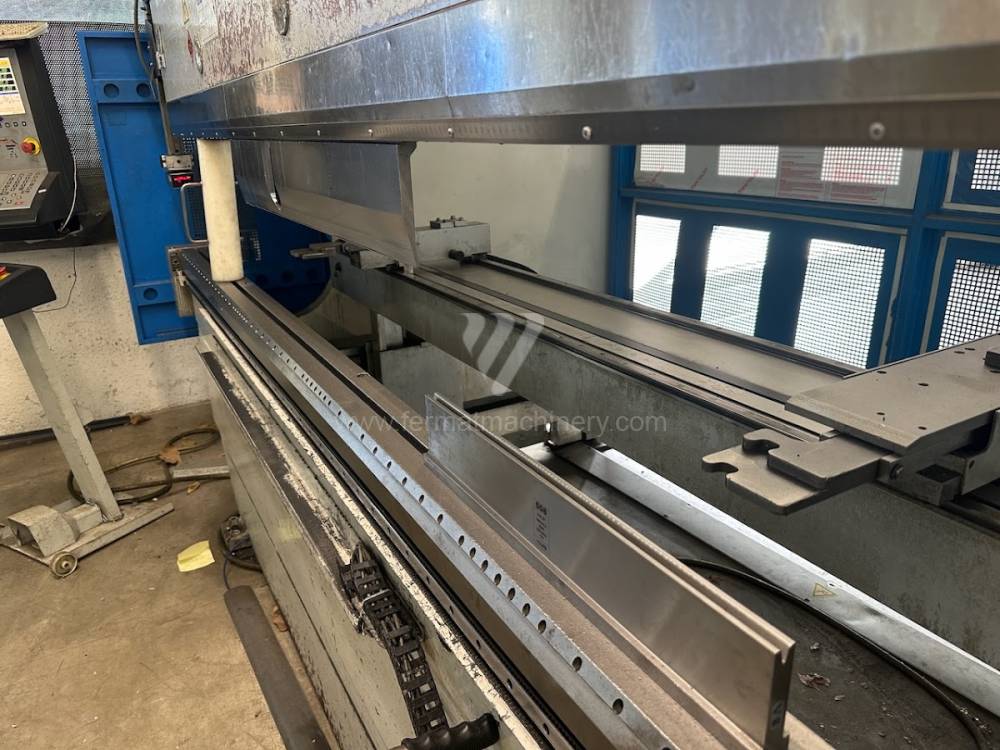

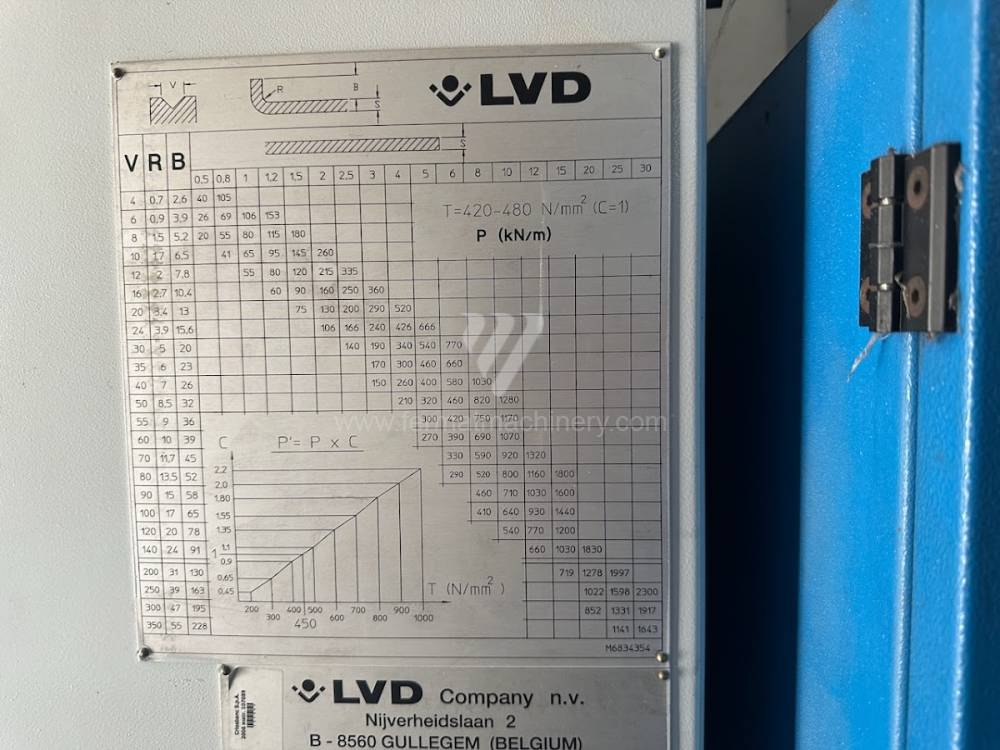

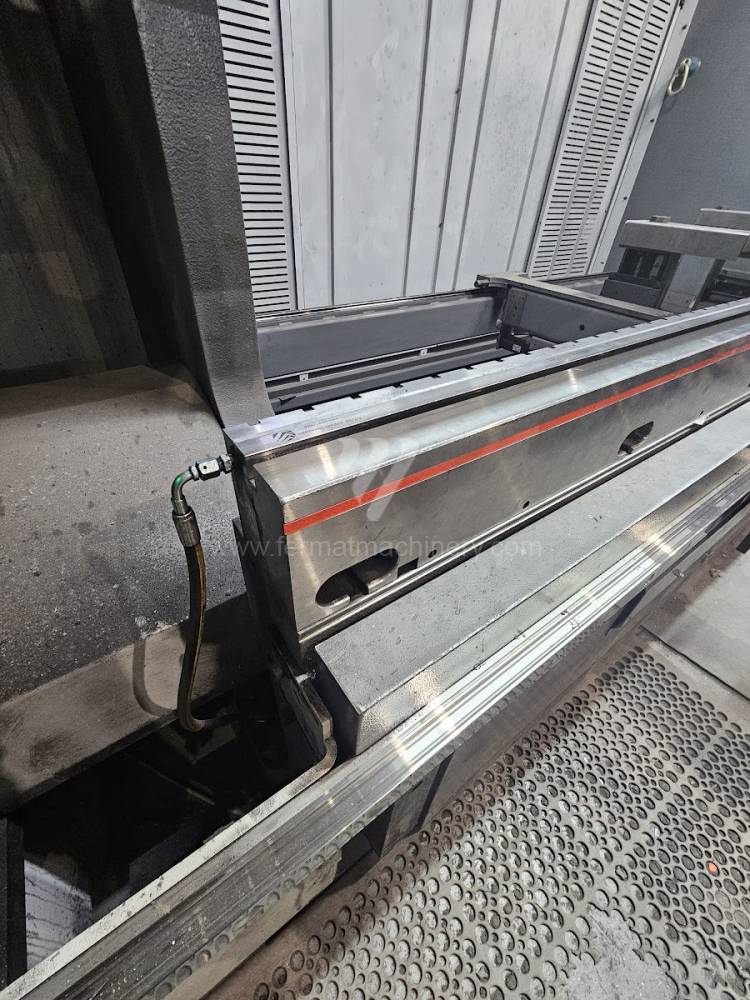

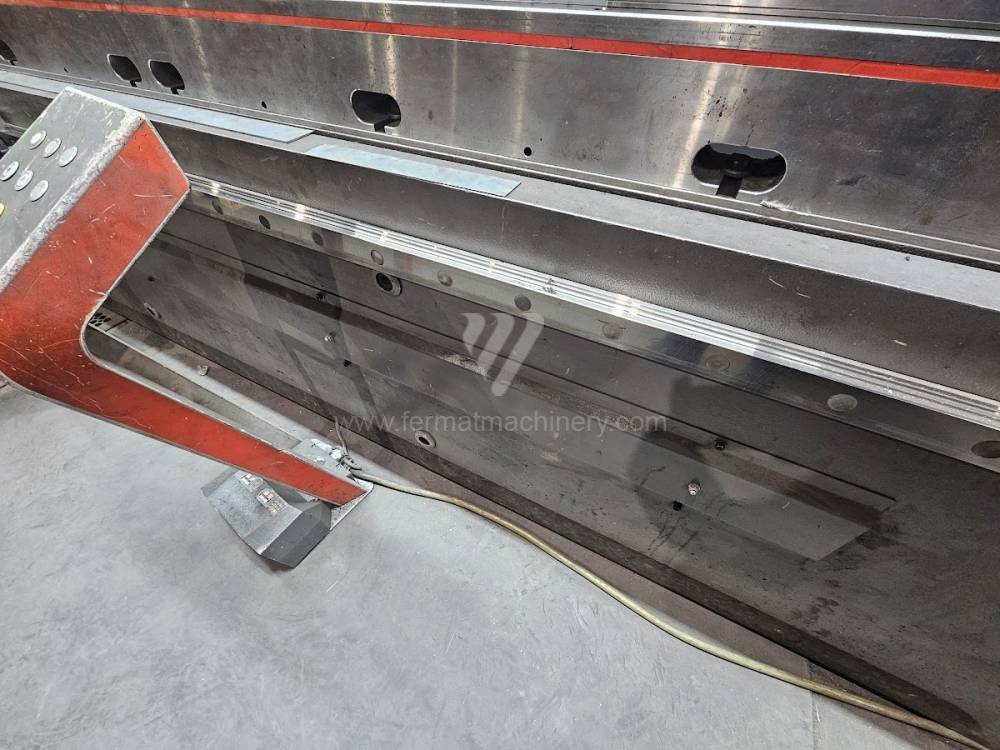

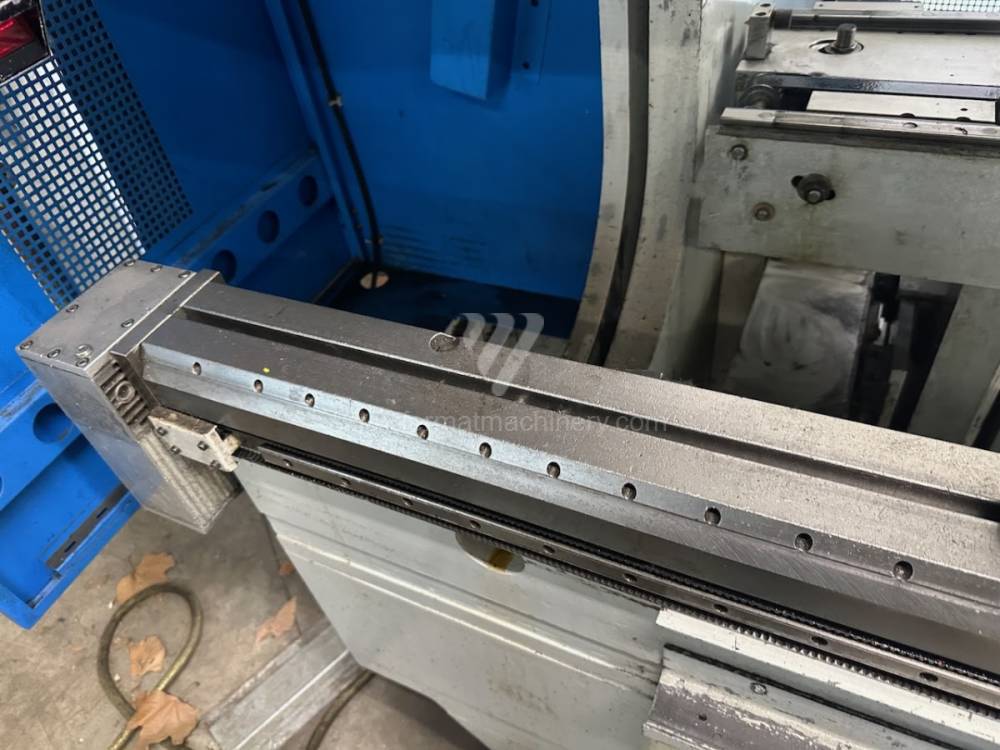

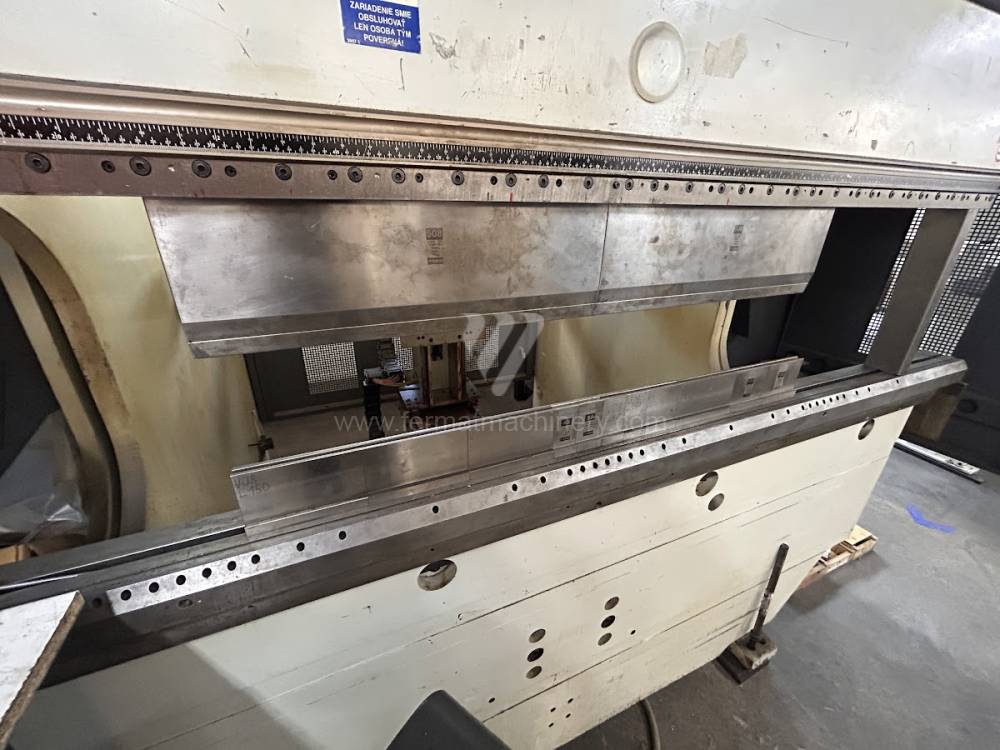

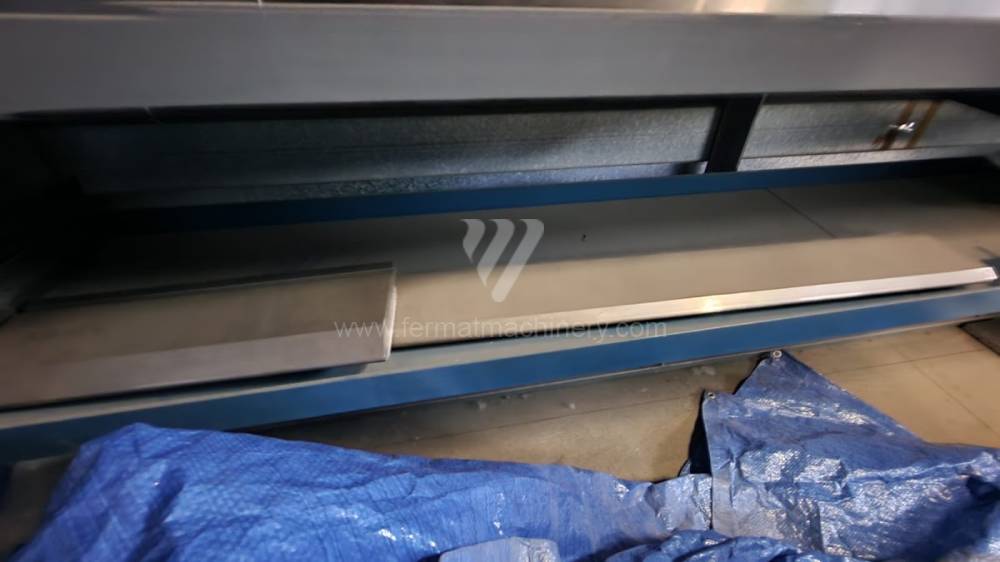

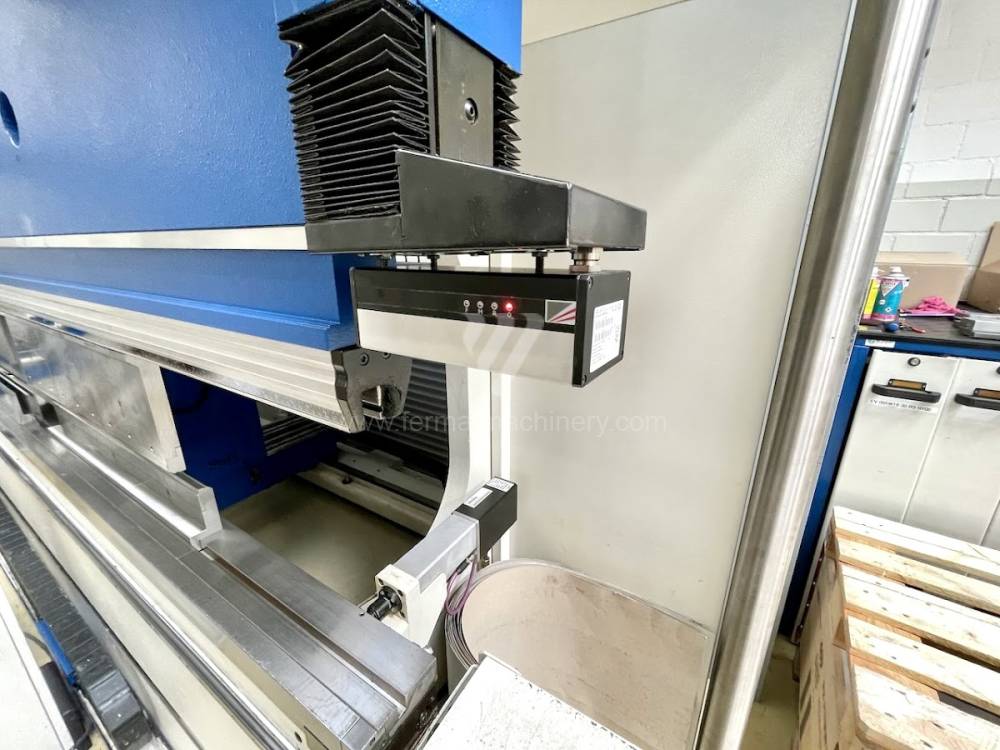

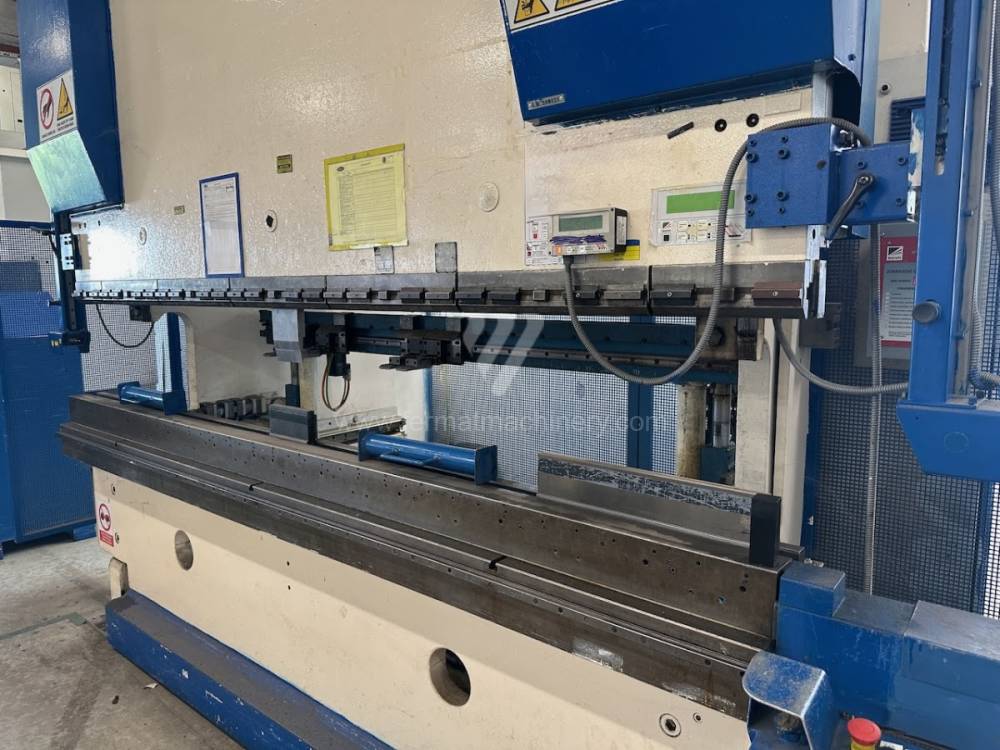

Jako nástroje se zde využívají různé druhy razníků a matric. Tyto nástroje mohou mít různé tvary a délky. K upínání těchto nástrojů využíváme mechanického, hydraulického nebo pneumatického upnutí. Rozdíl je ve složitosti konstrukce na jedné straně a časové náročnosti na straně druhé. Pro maximální přesnost nástrojů lze použít laserovou kontrolu.

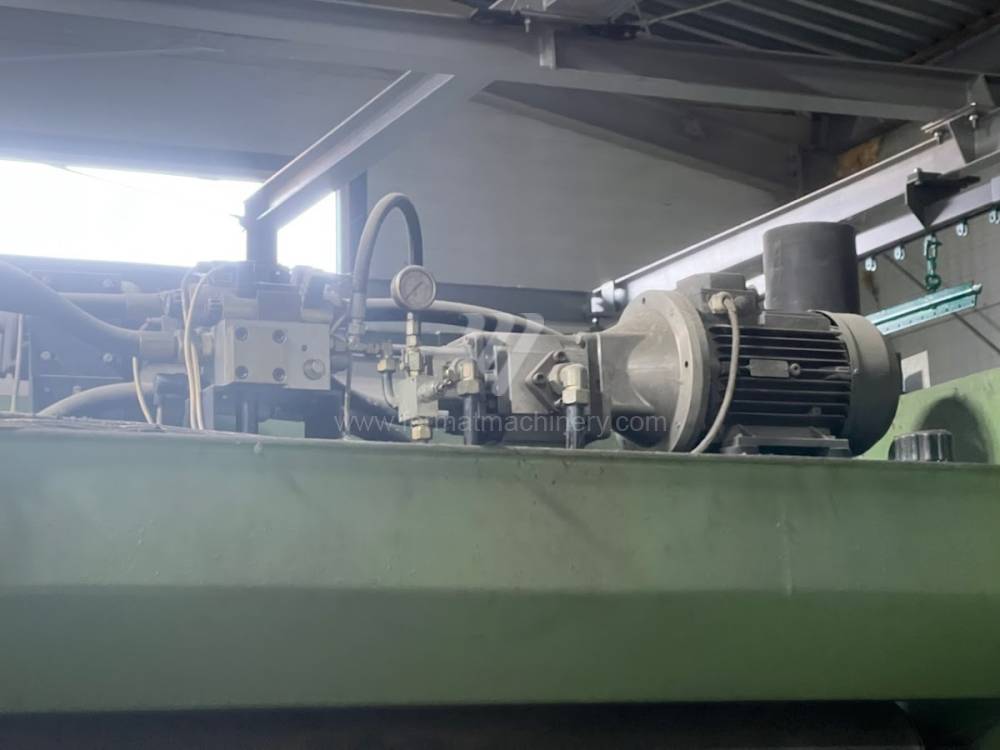

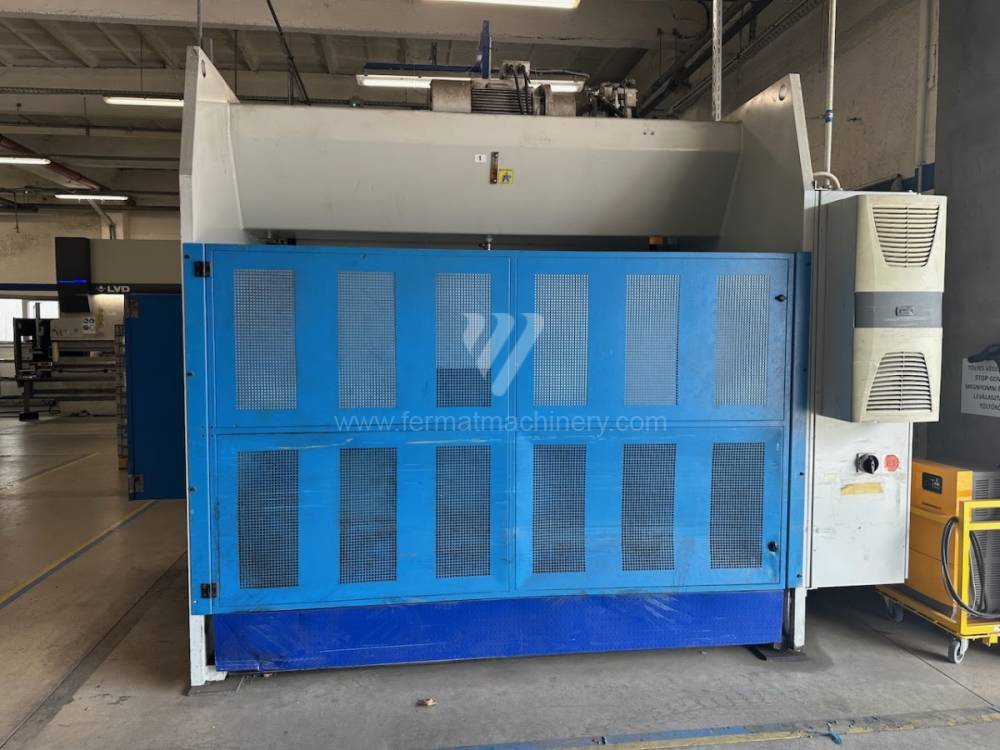

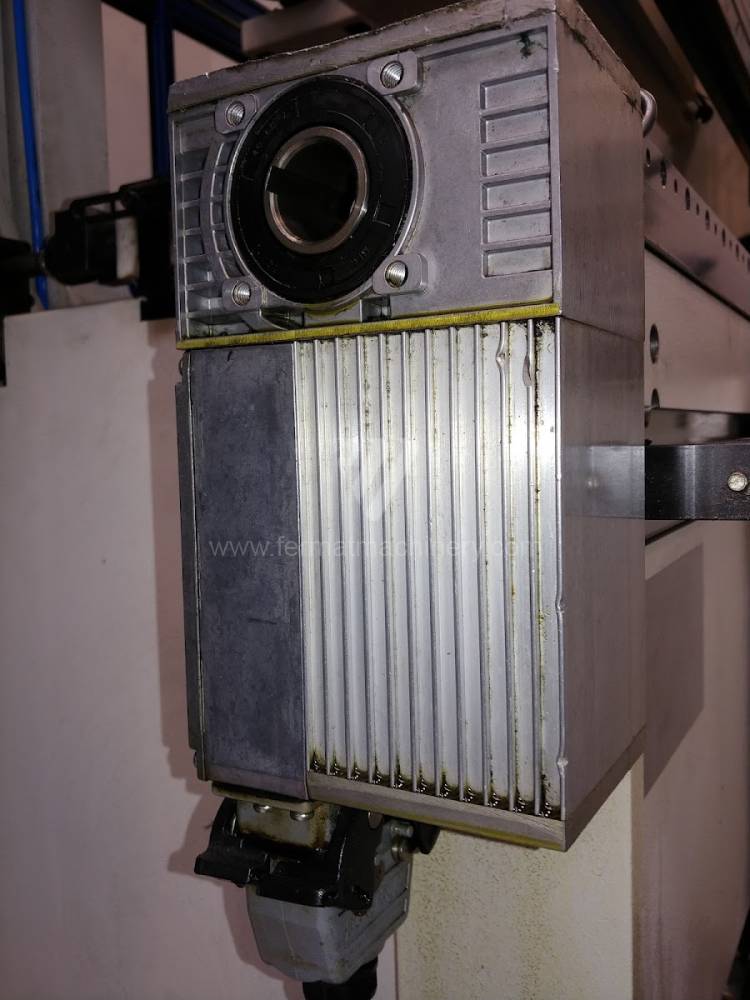

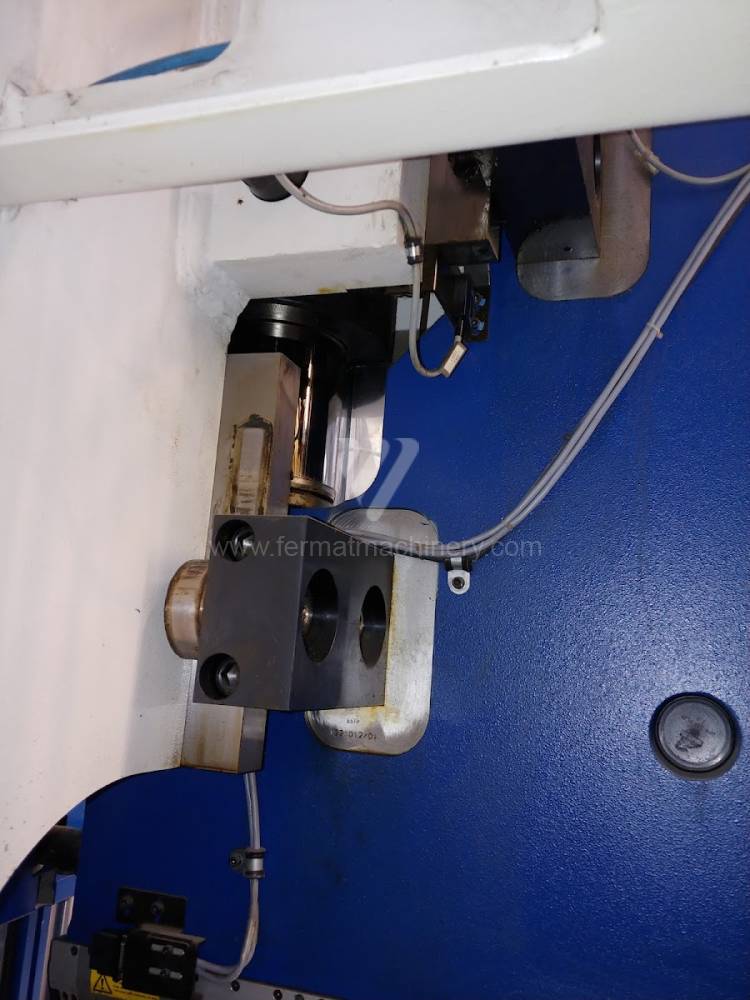

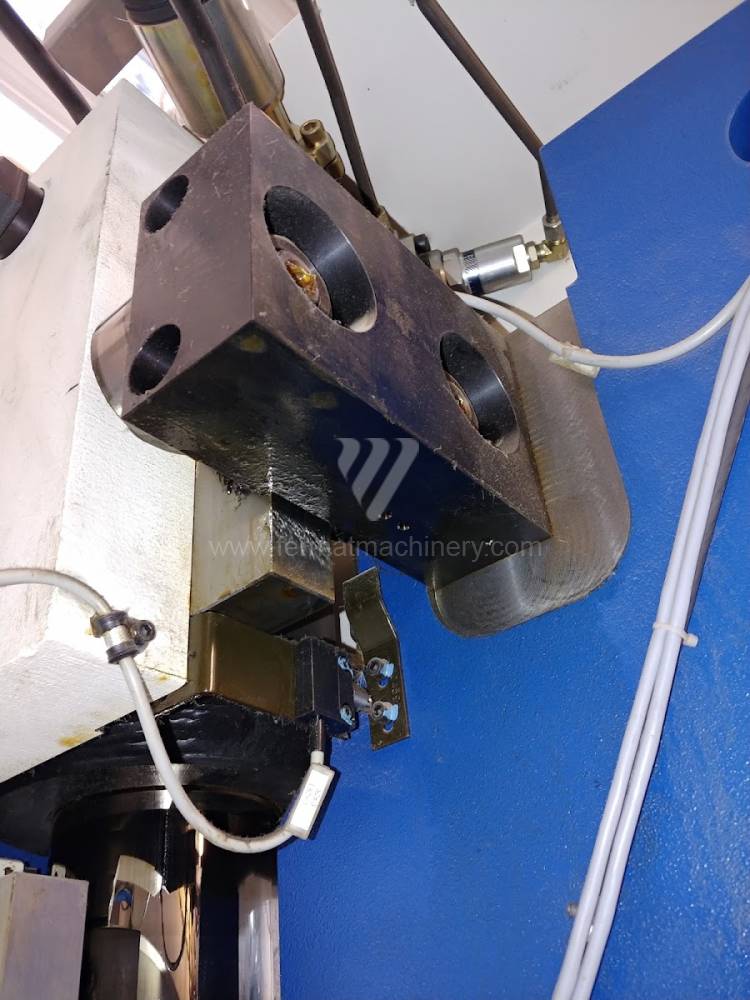

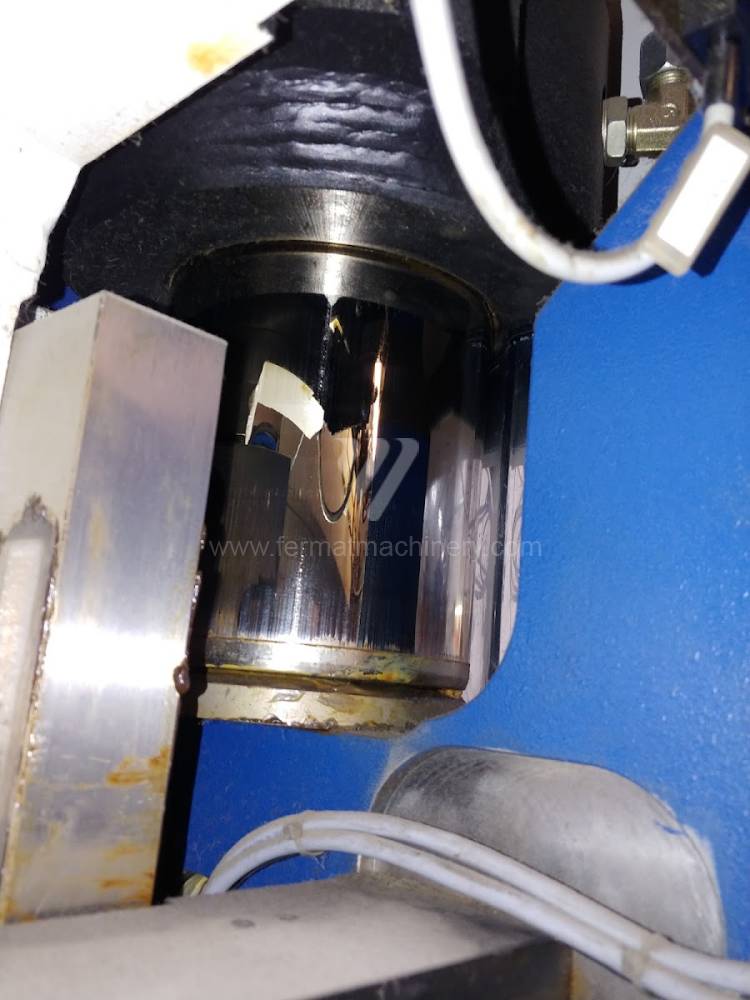

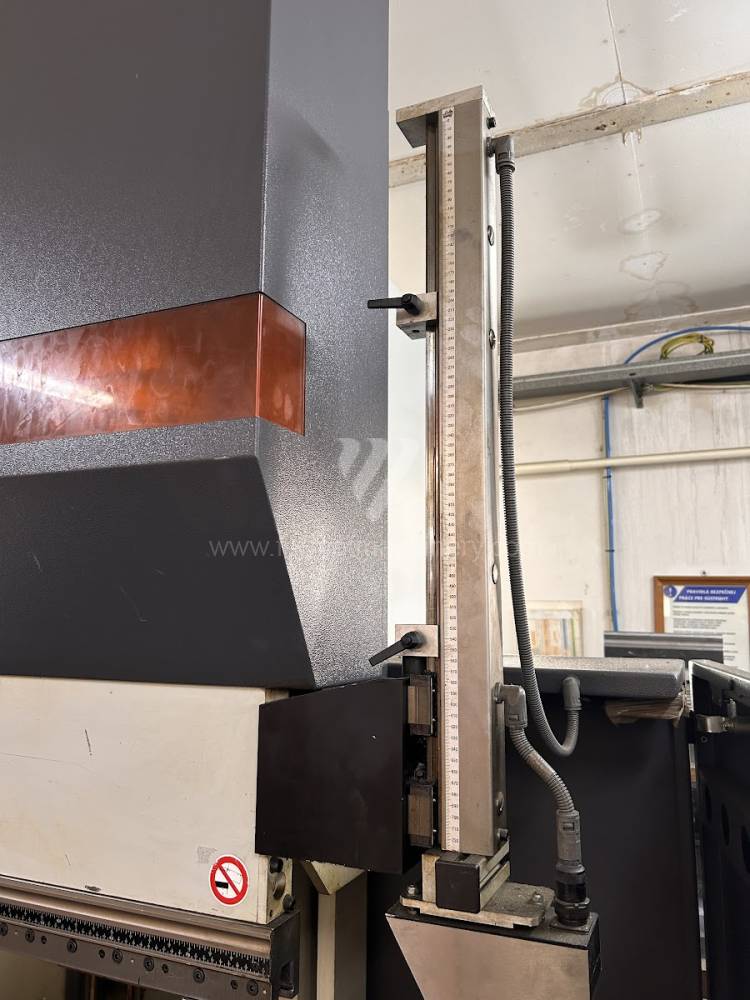

K pohonu lisu se používají mechanické systémy s elektromotorem, který pohání systém kladek a řemenů. Nebo hydraulické, které přes elektromotor pohání hydraulickou jednotku a ta přes tlak válců pohybuje beranem.

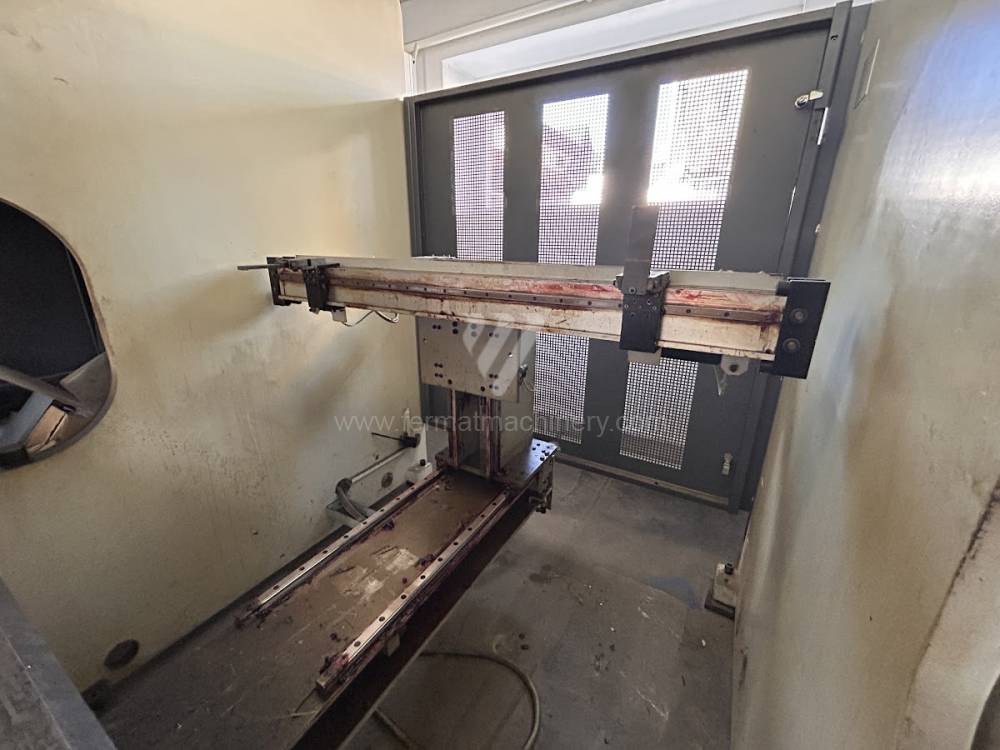

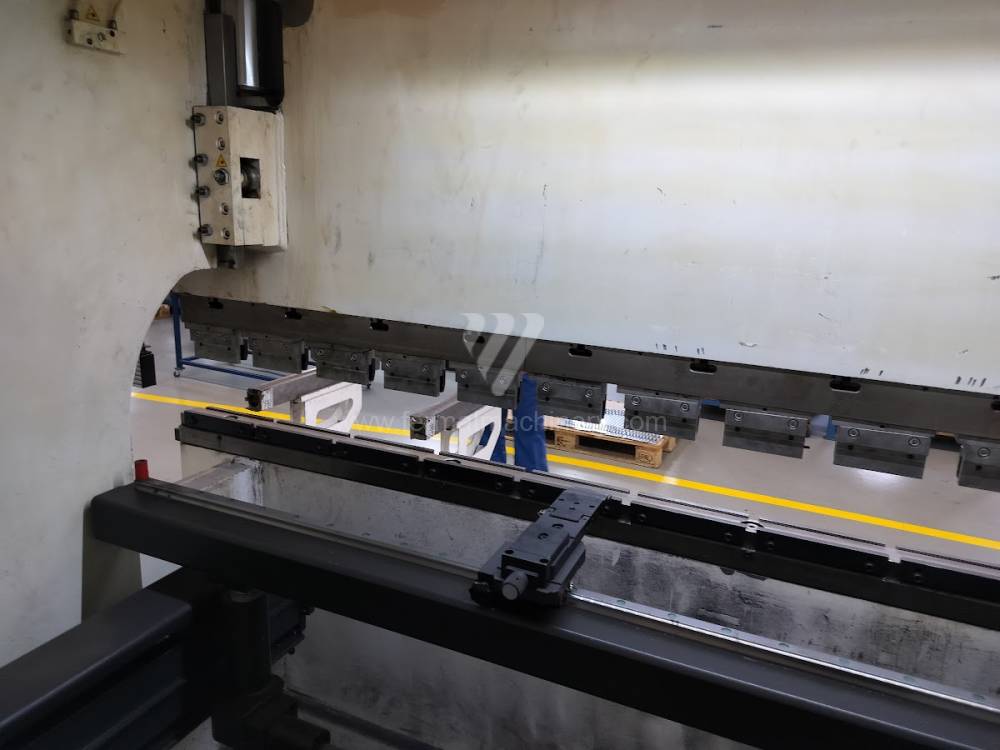

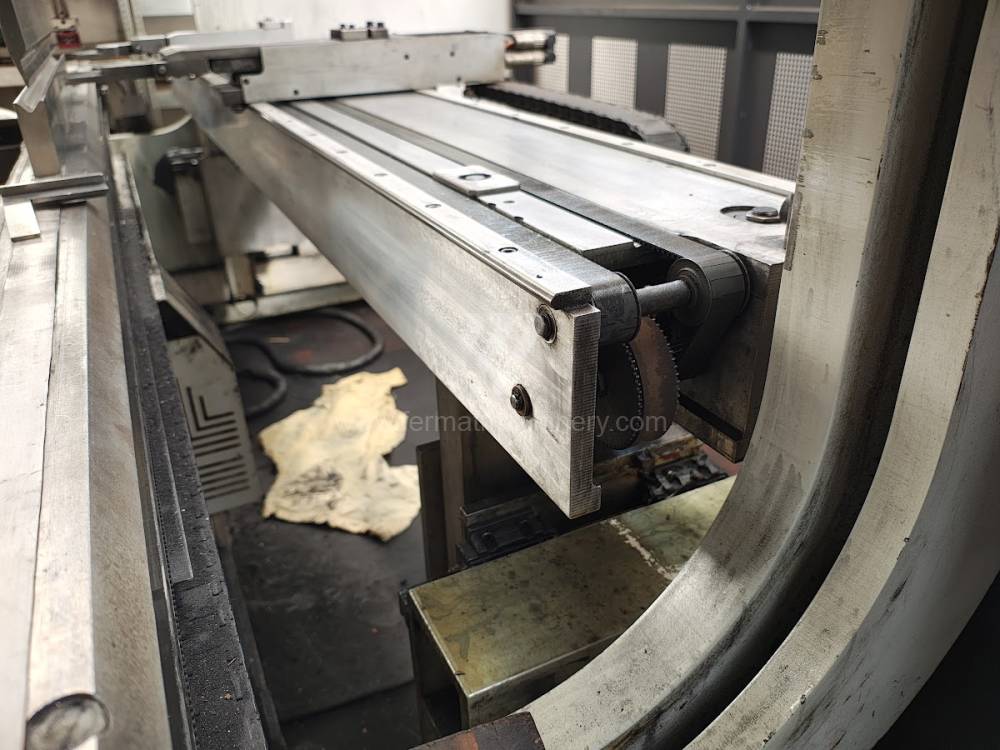

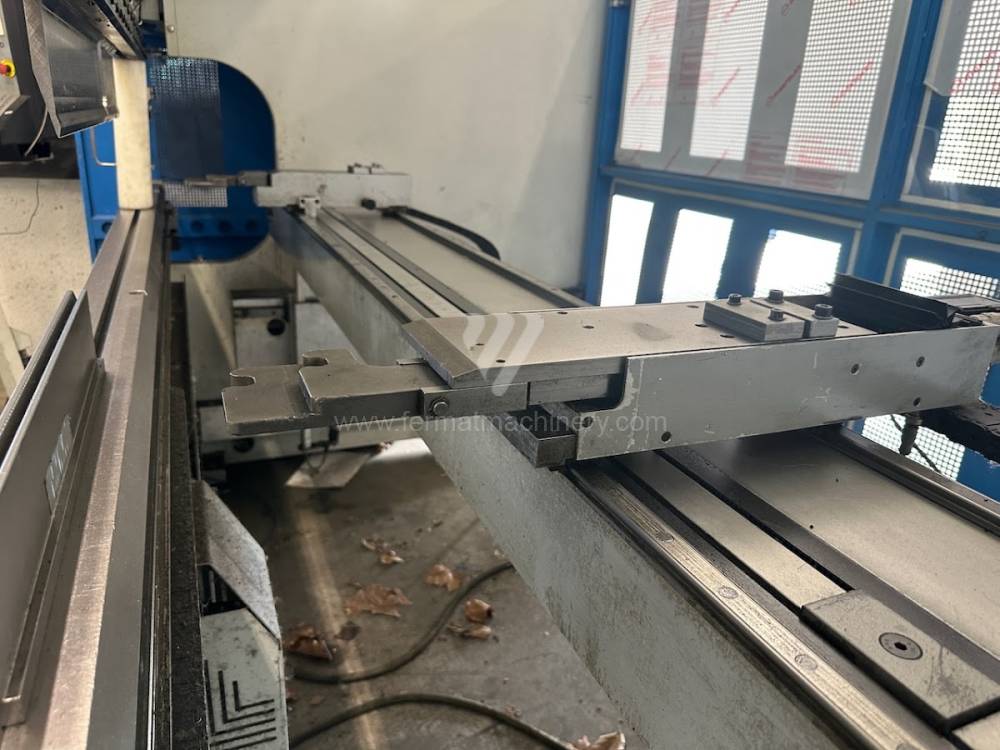

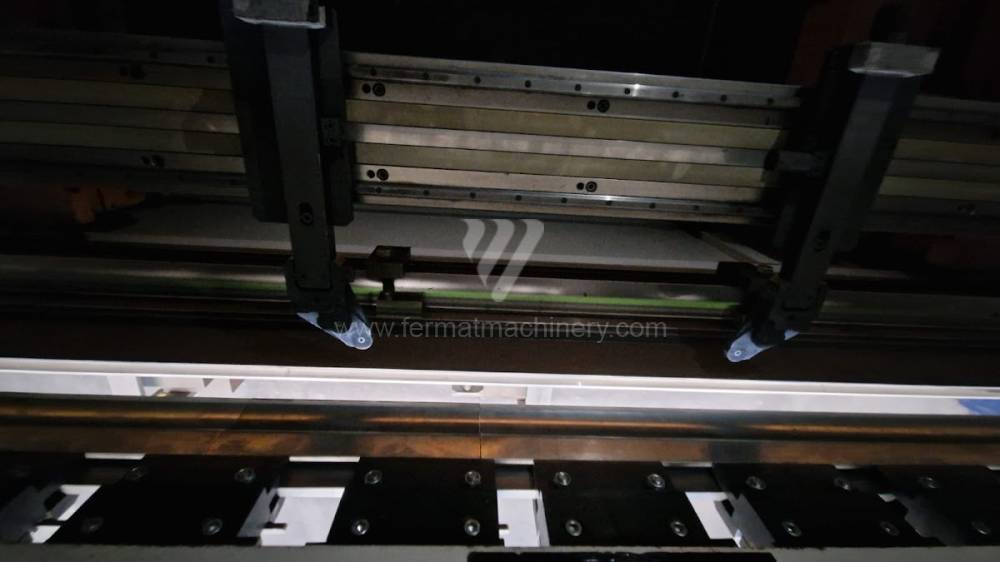

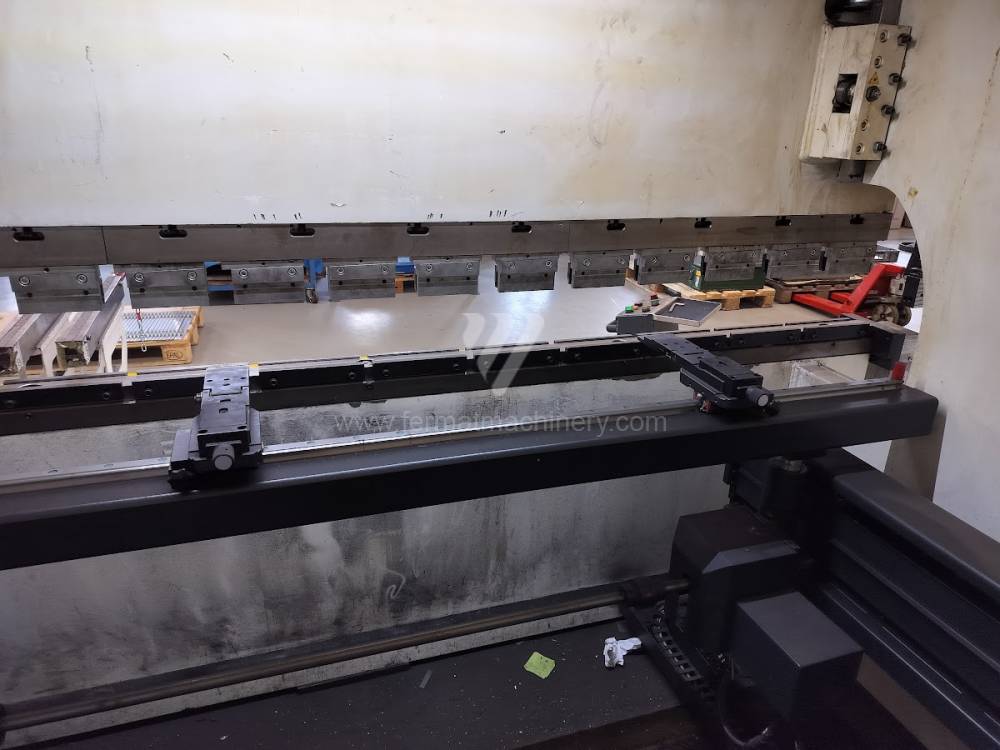

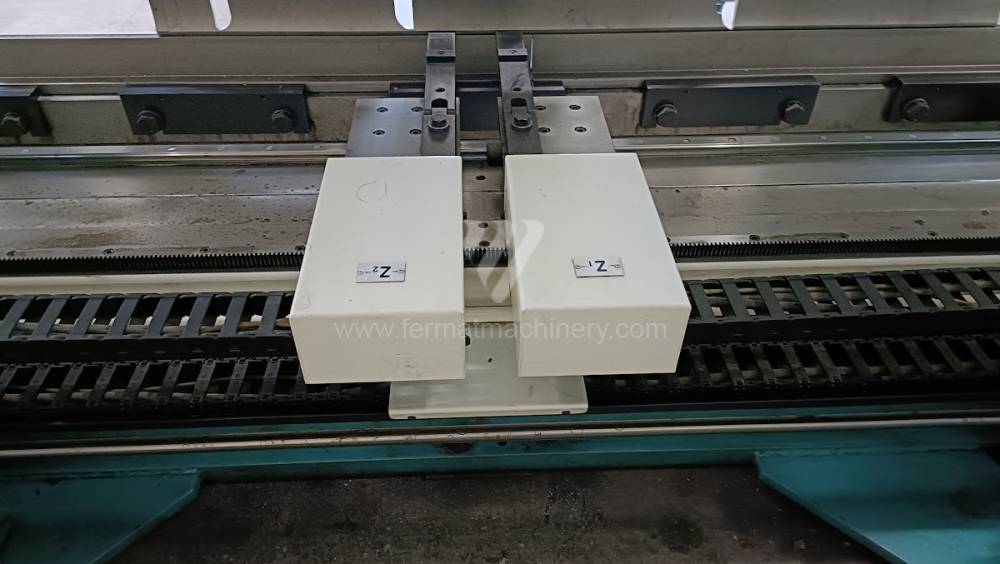

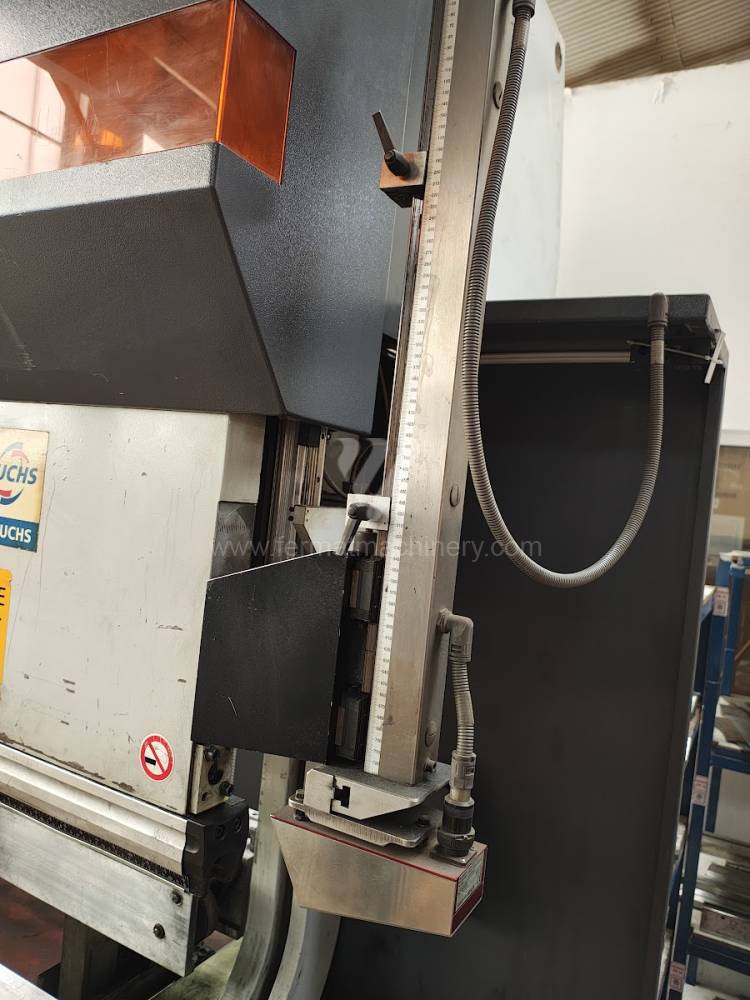

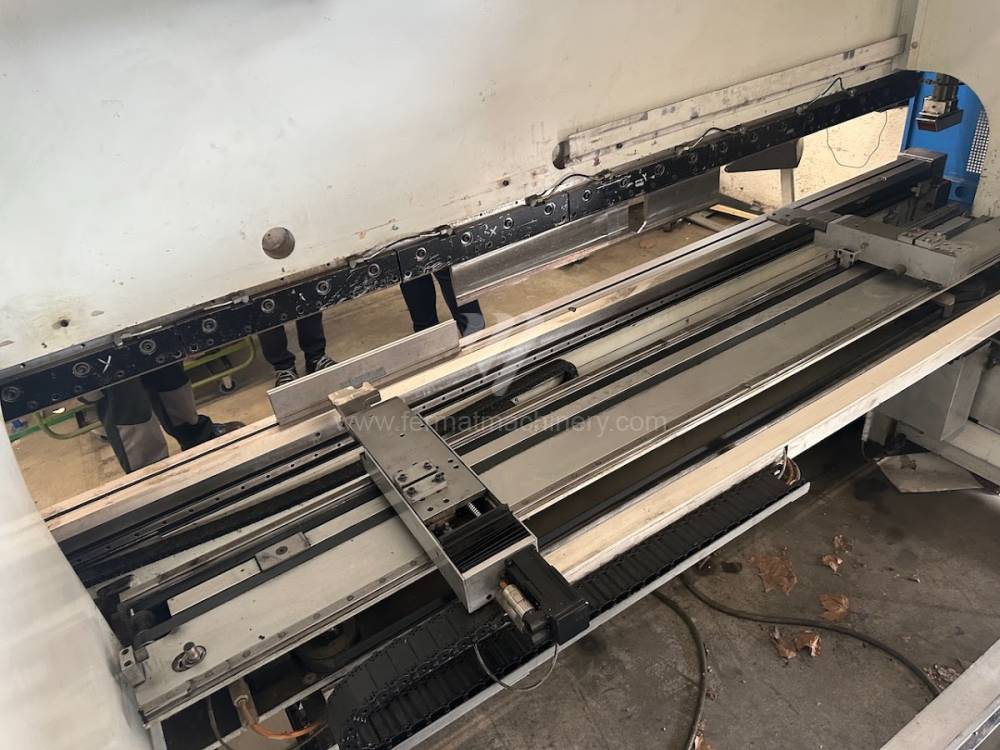

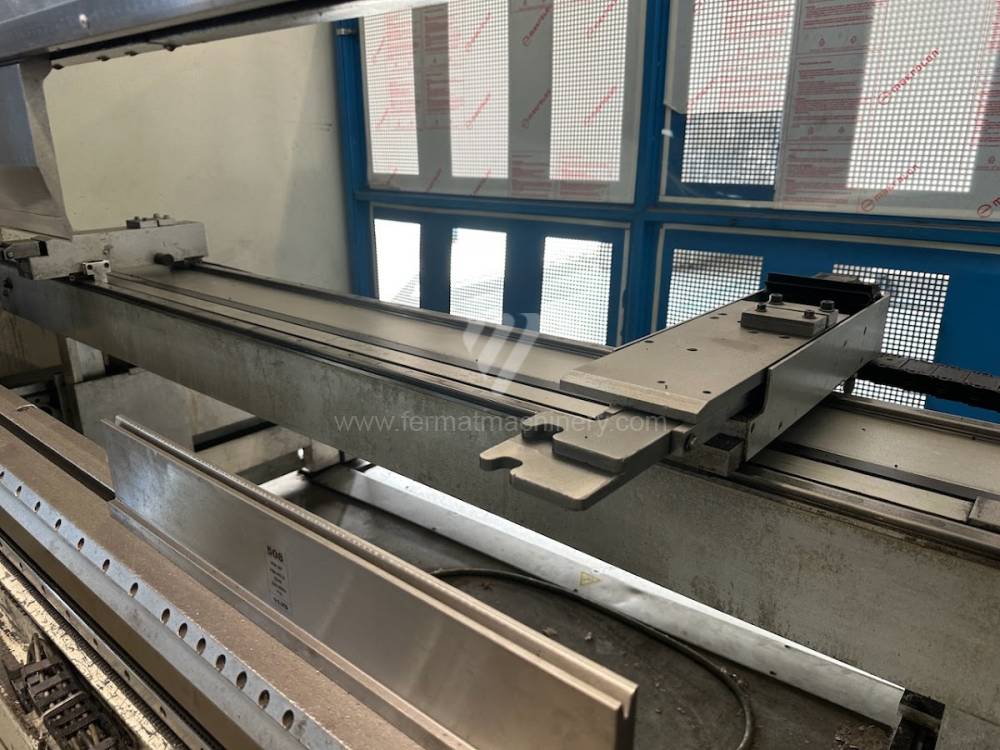

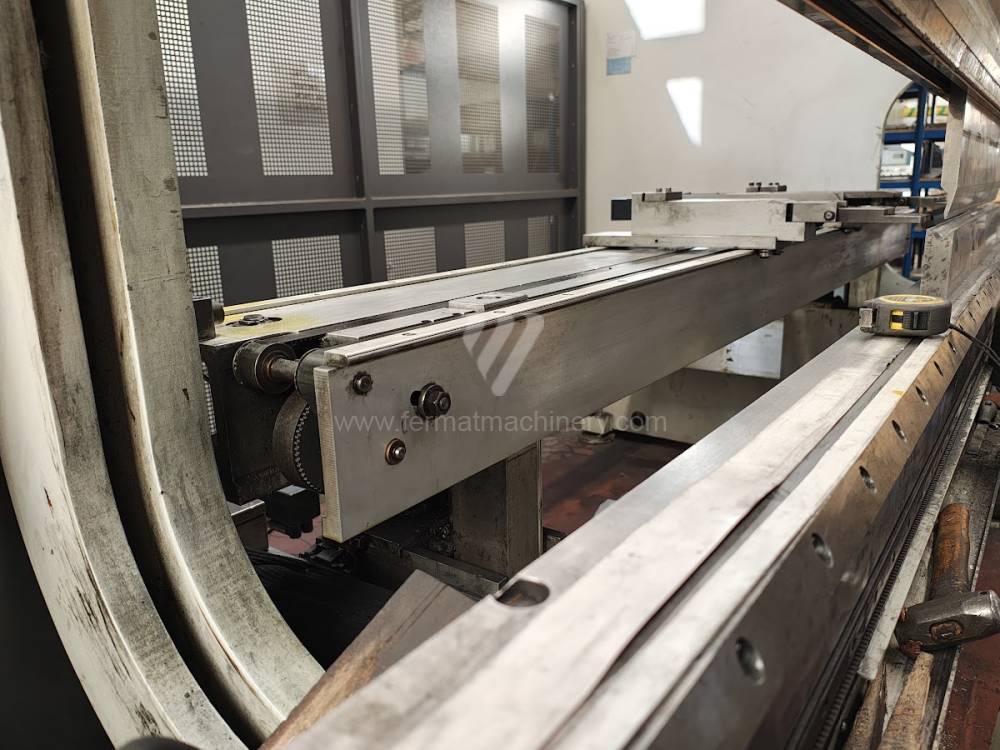

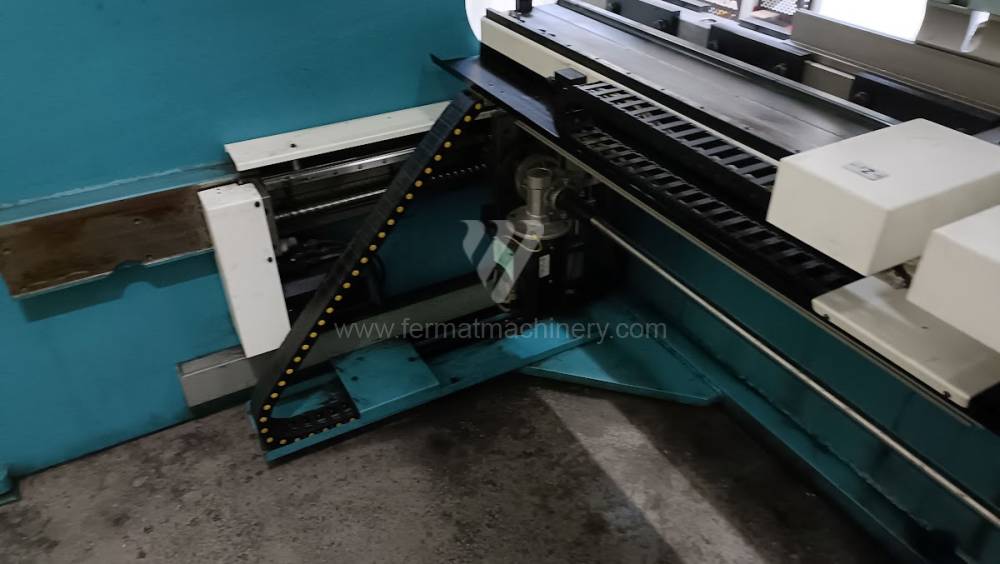

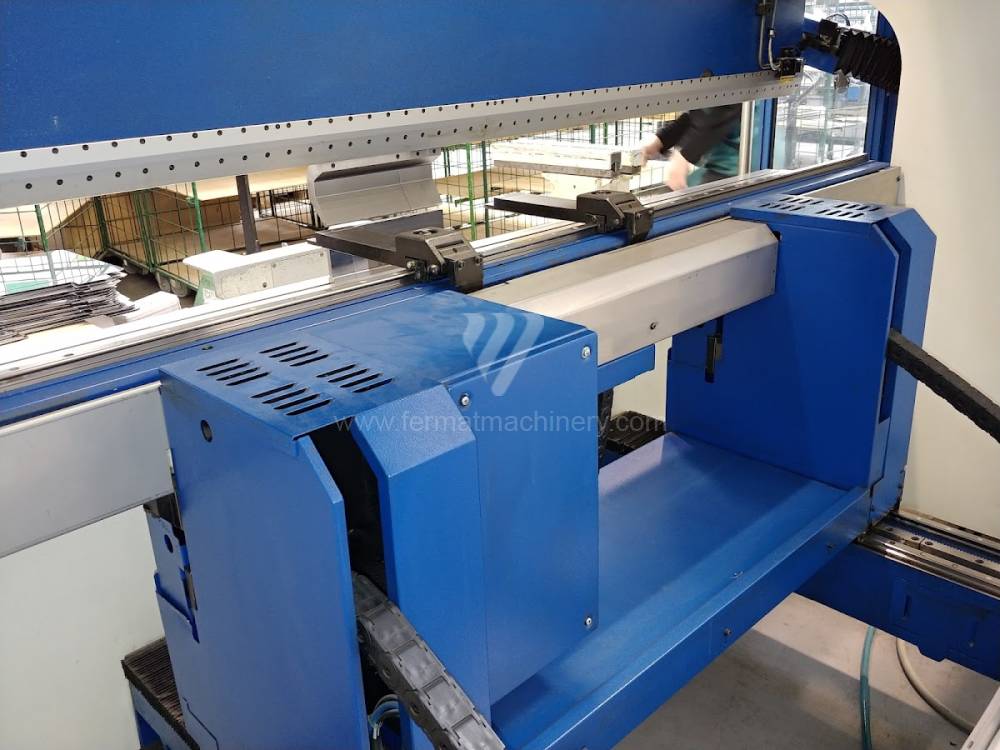

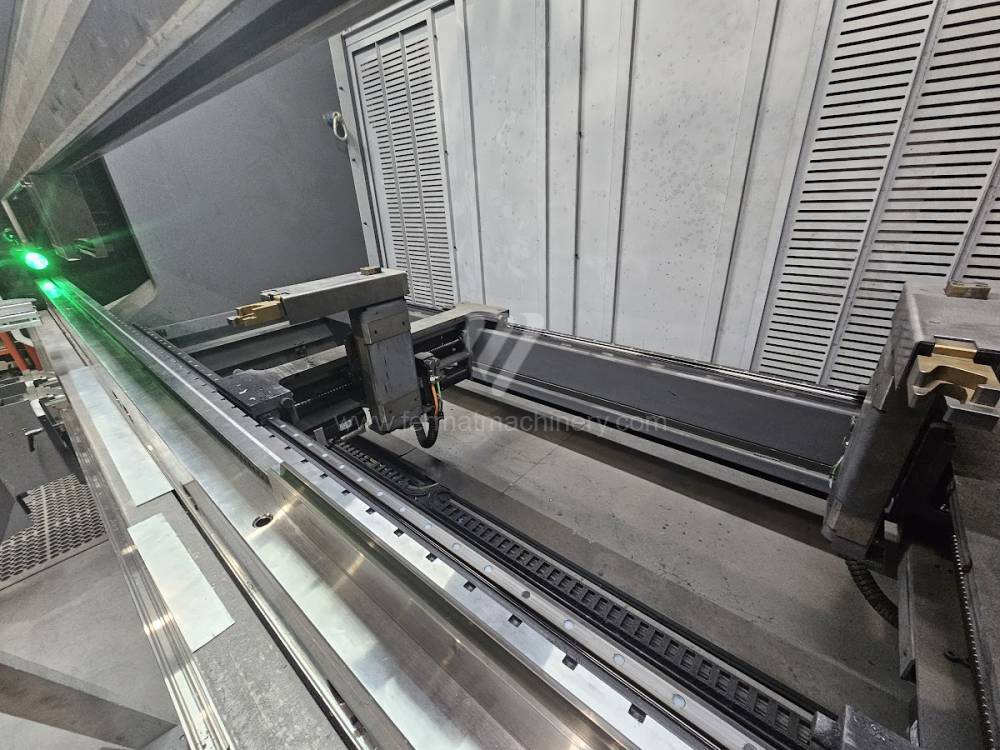

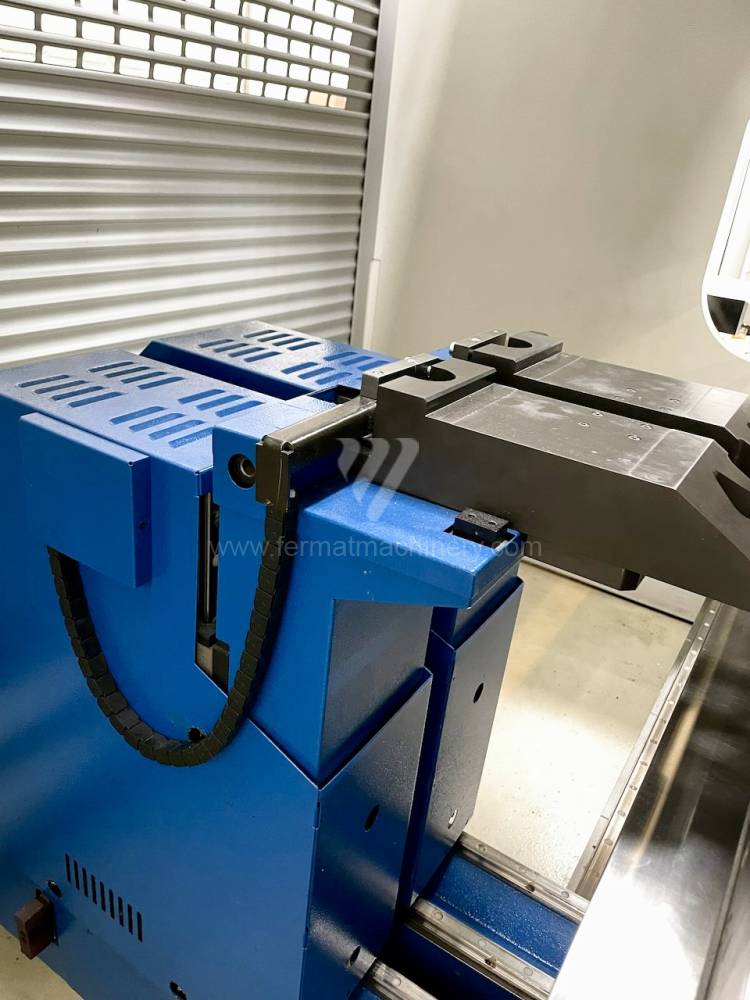

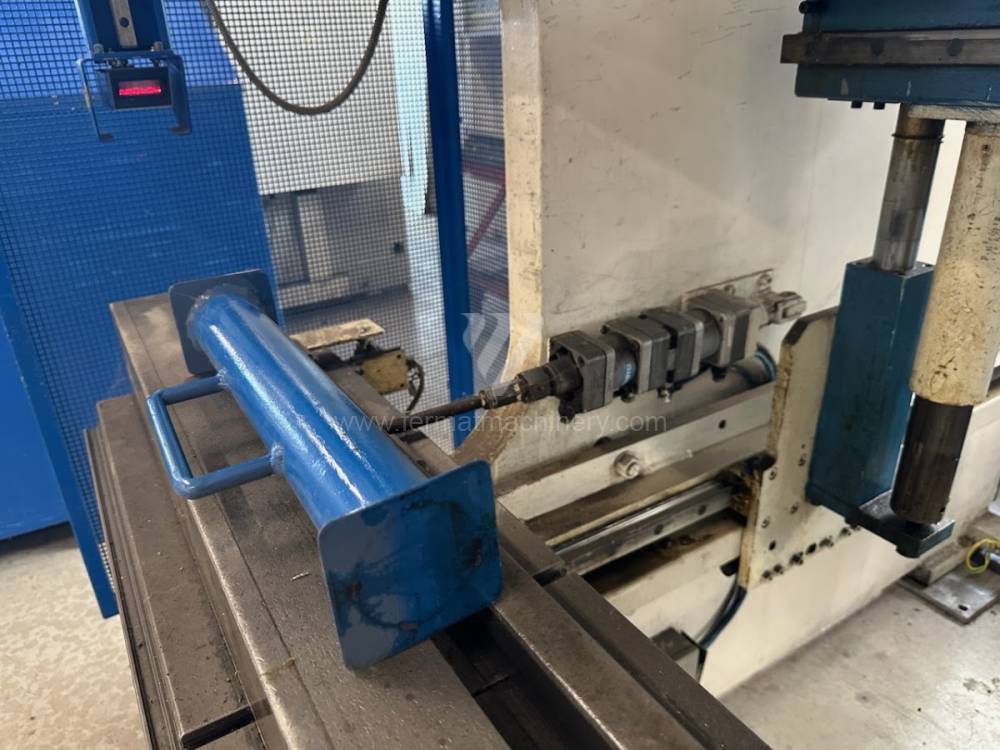

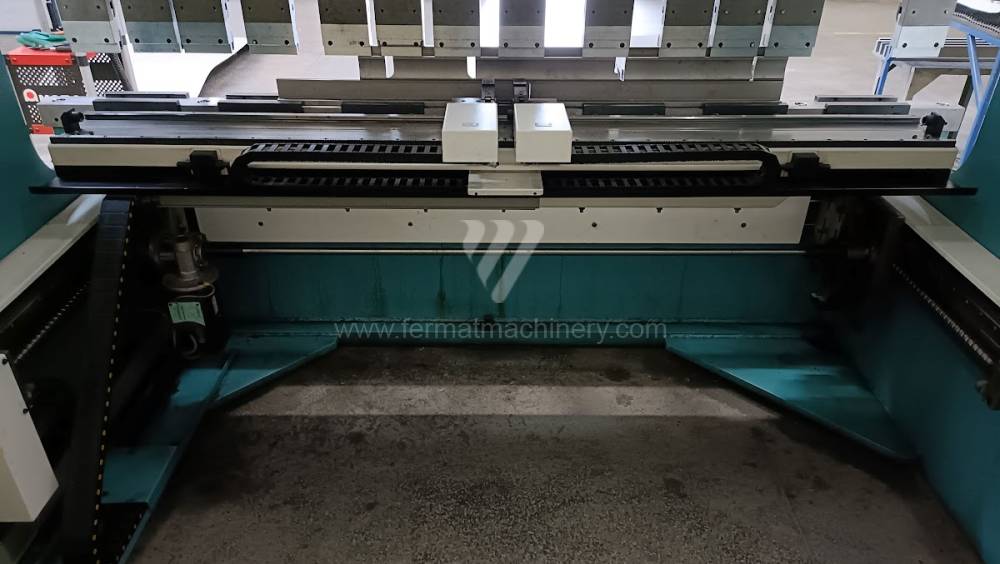

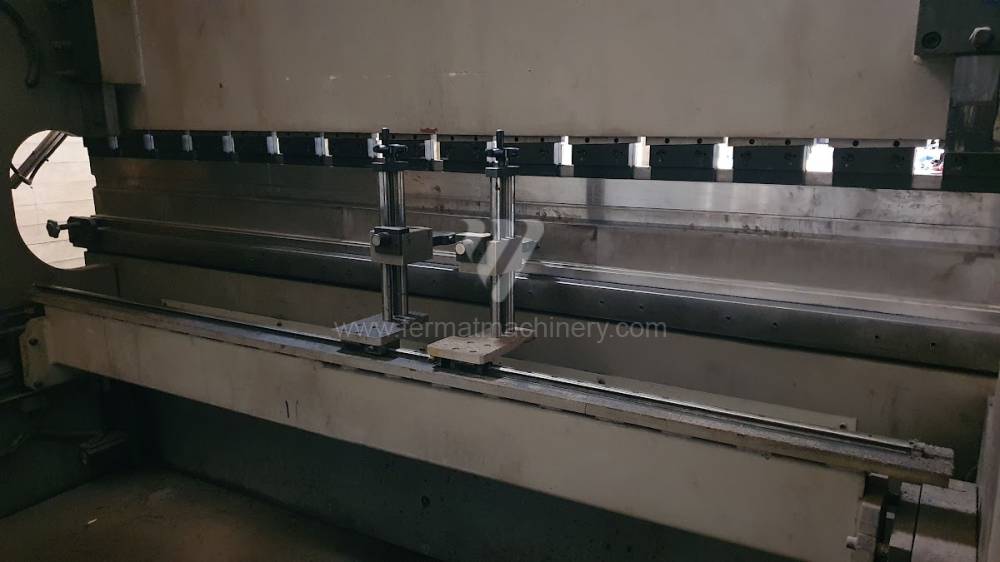

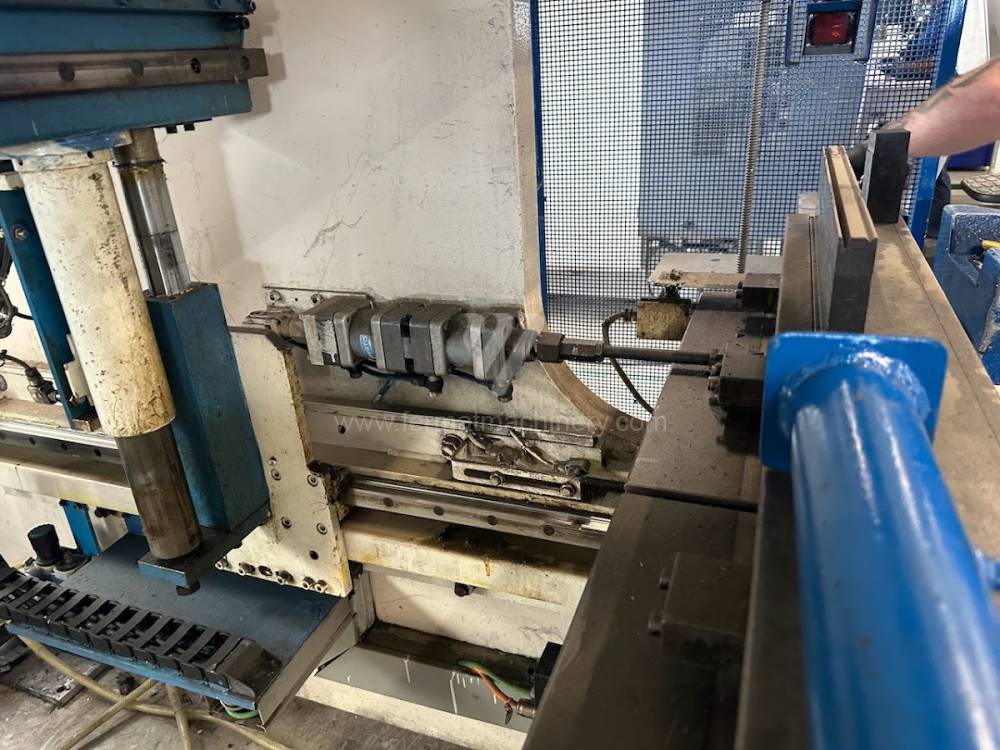

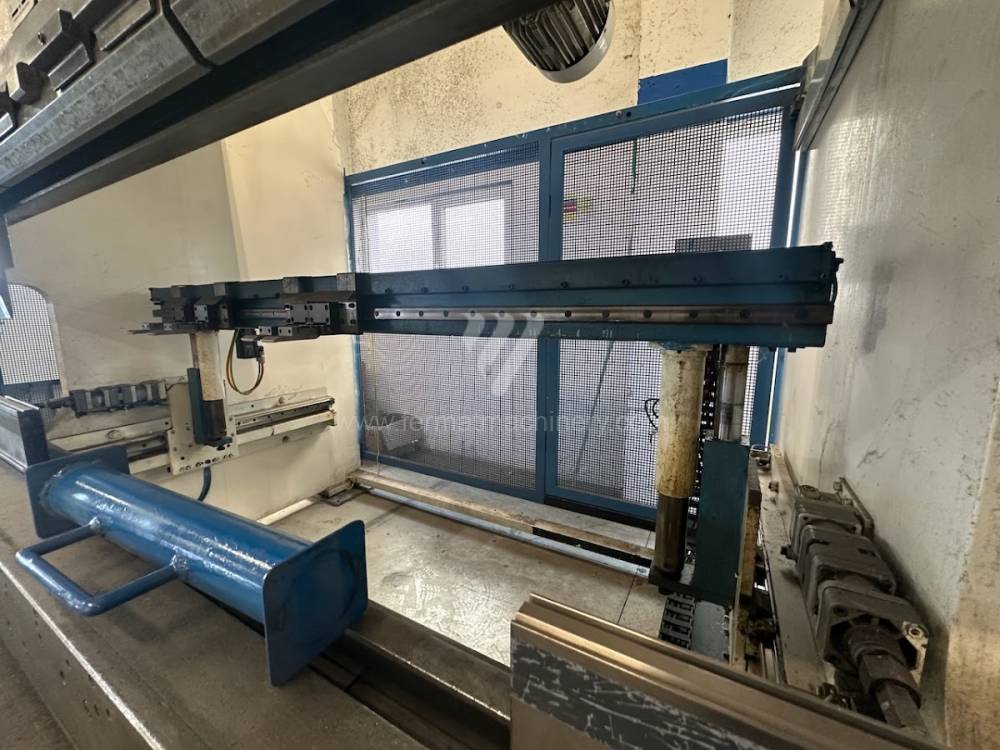

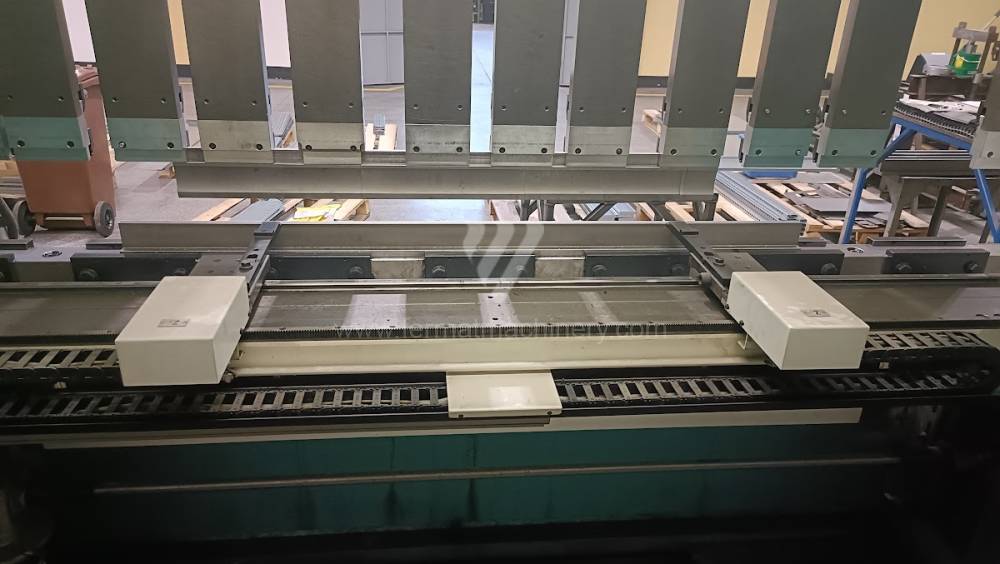

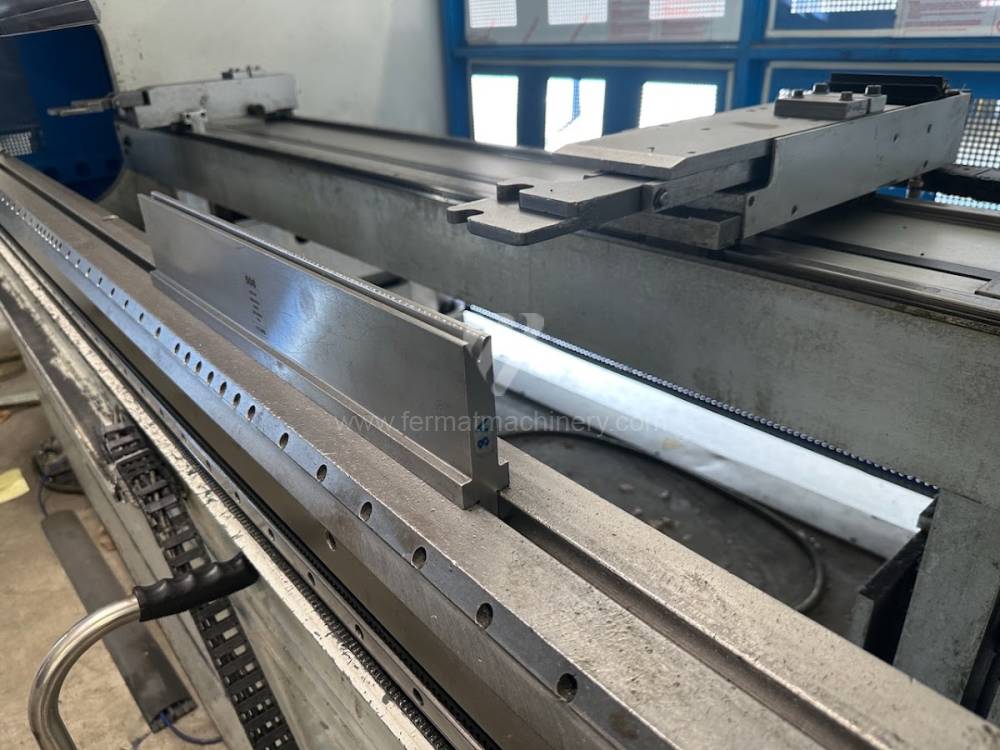

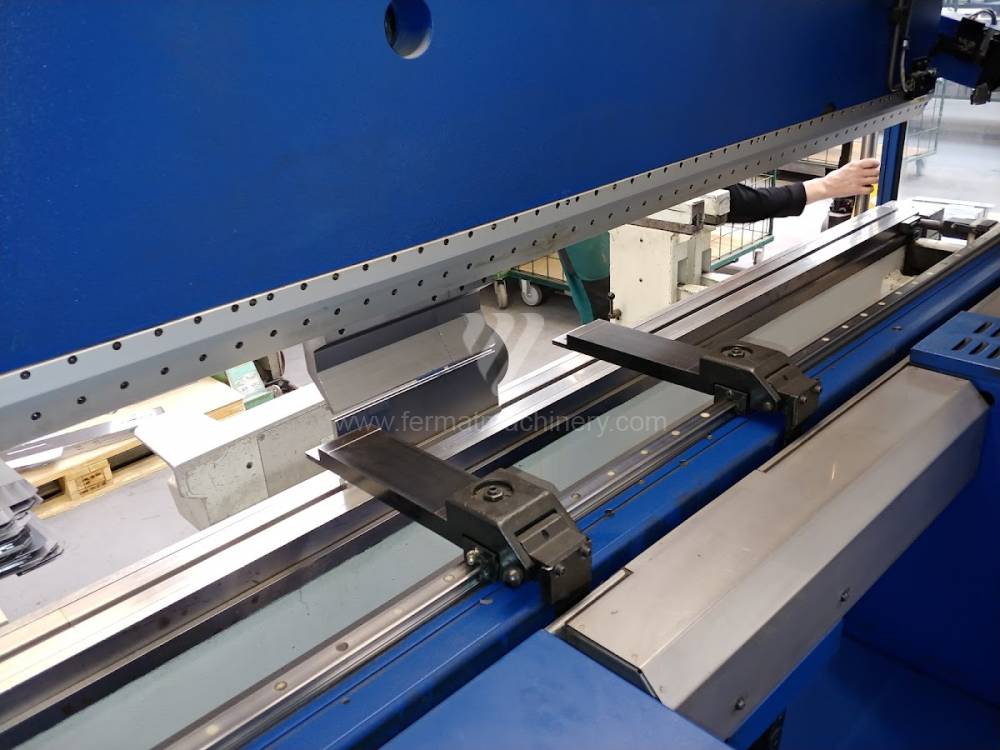

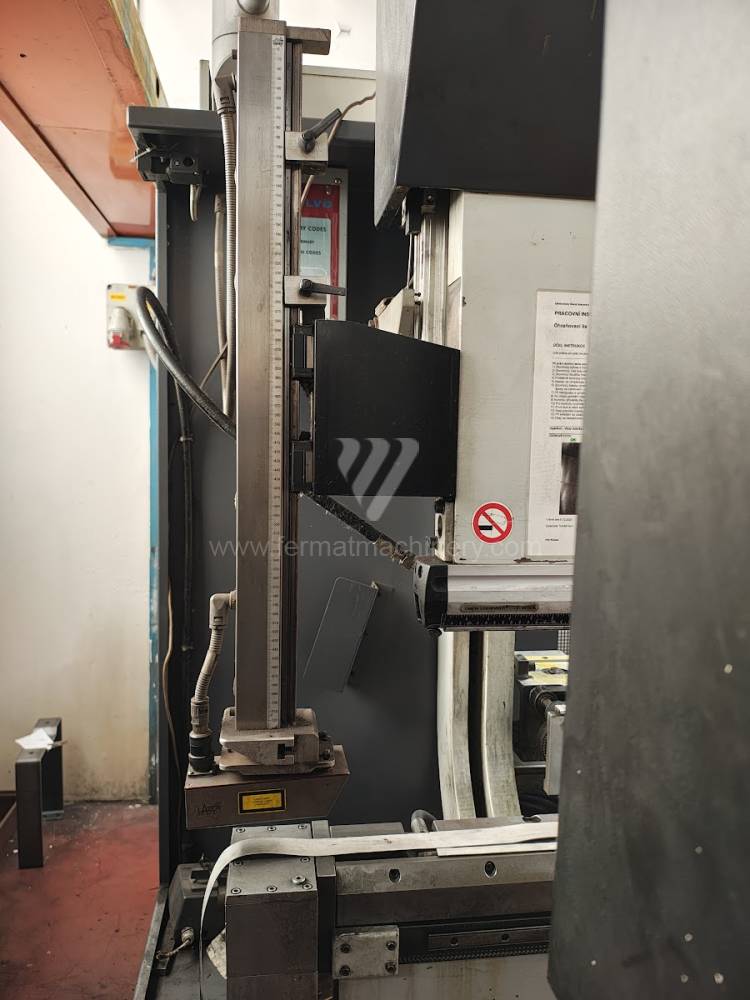

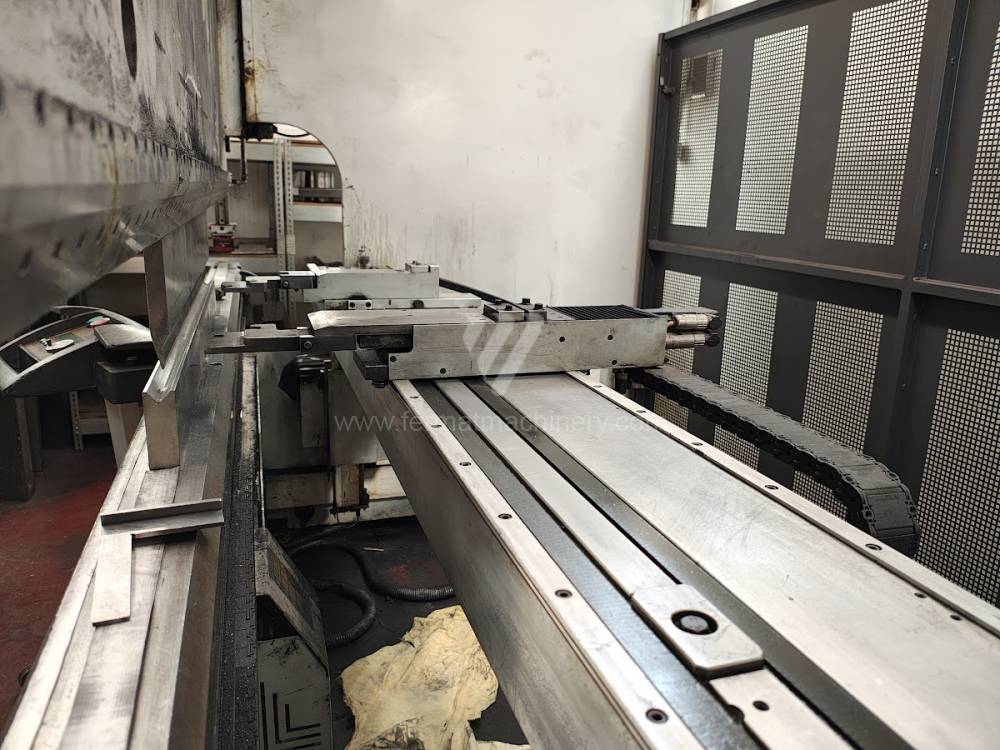

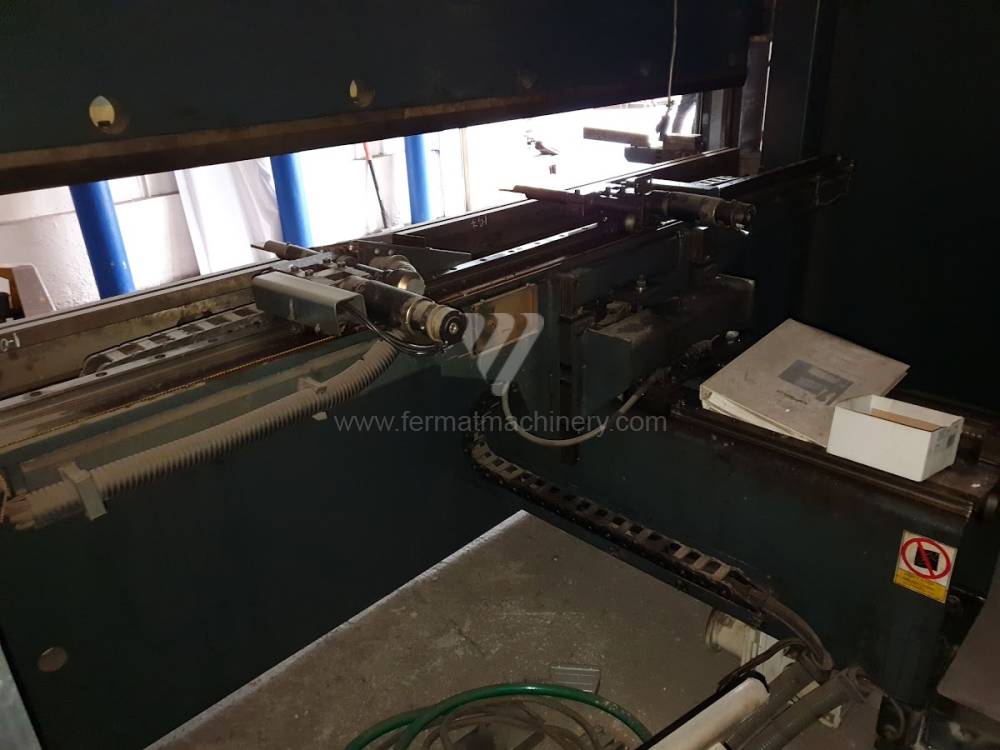

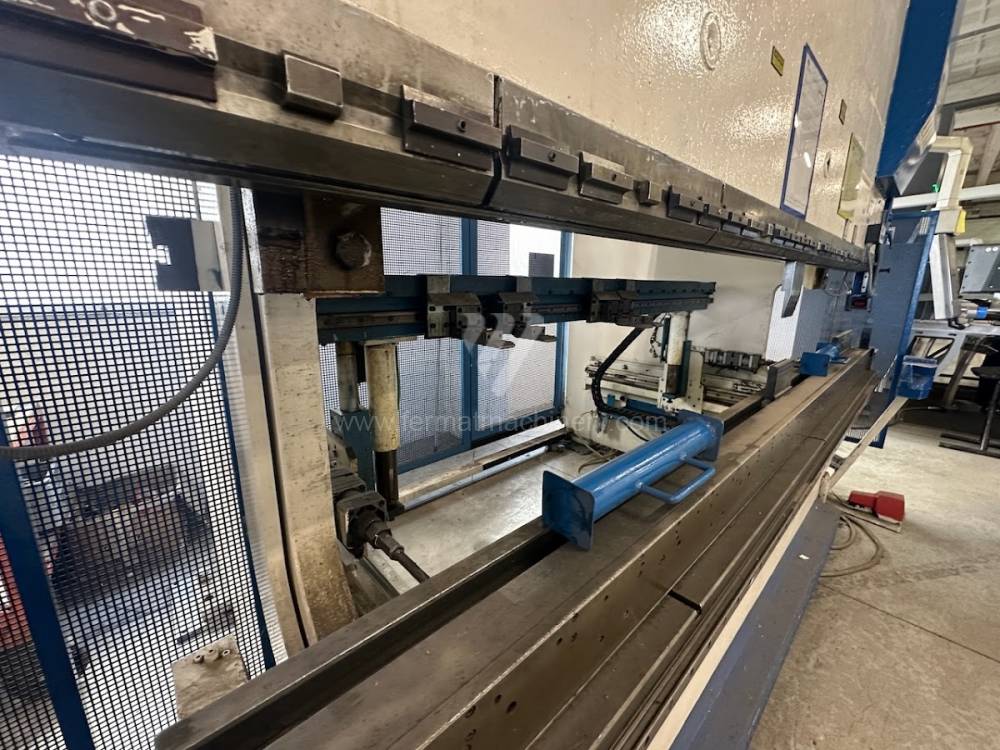

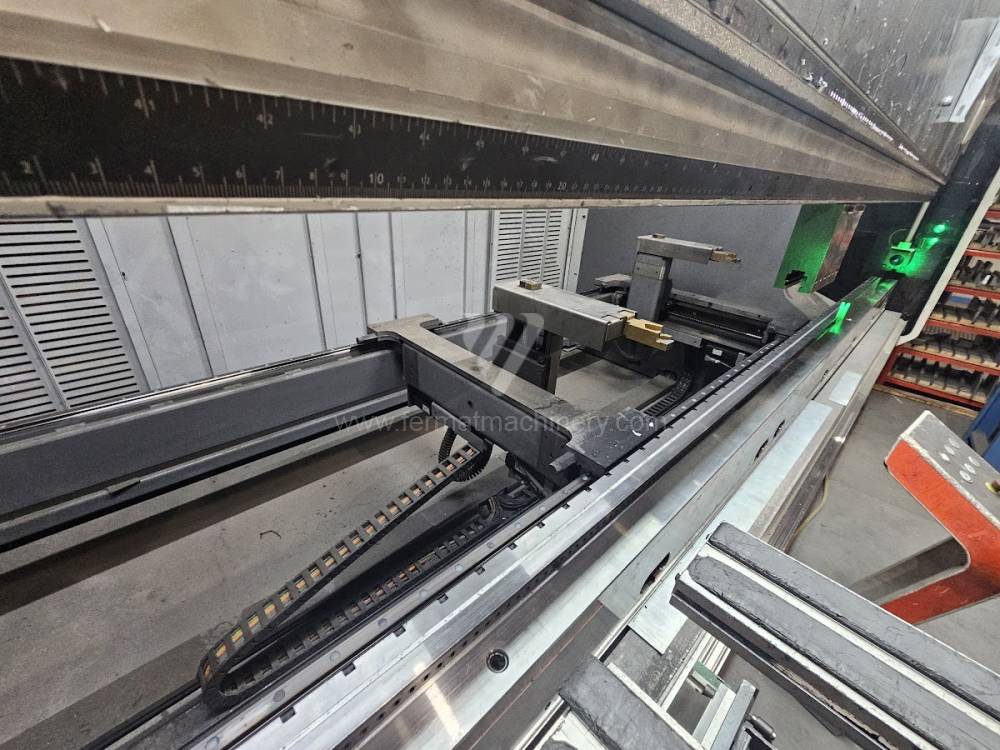

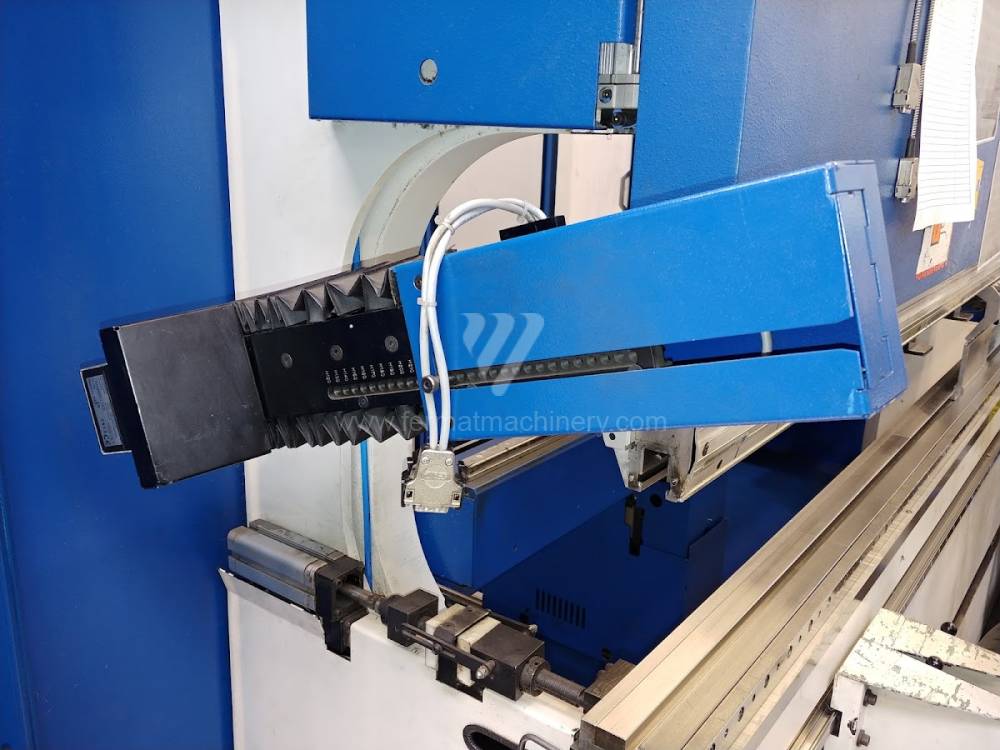

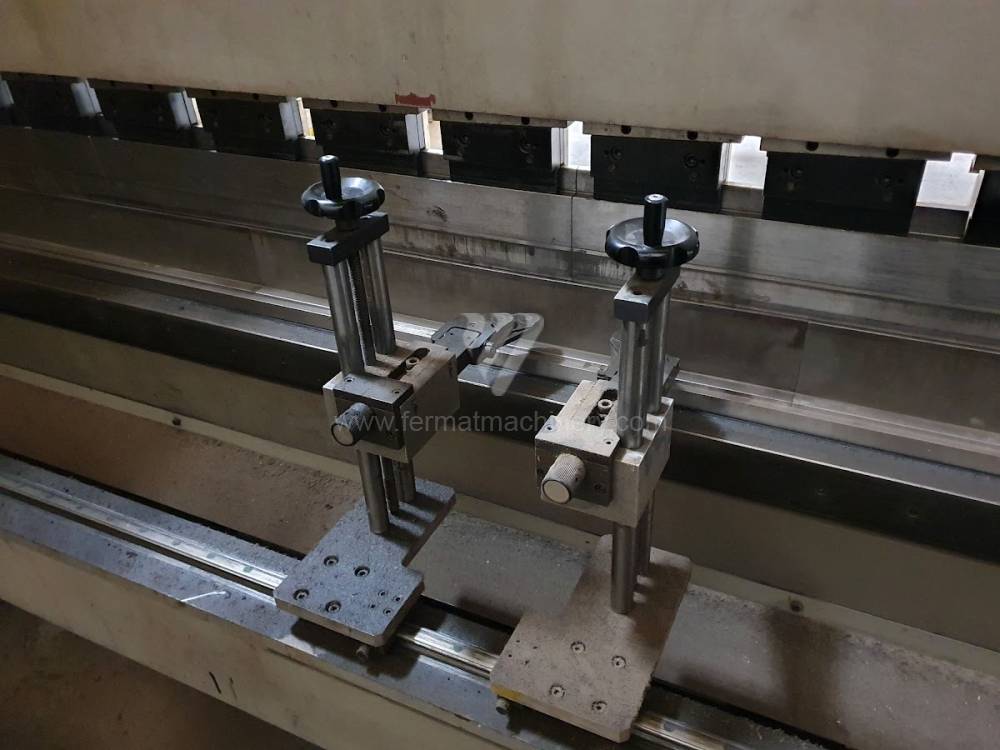

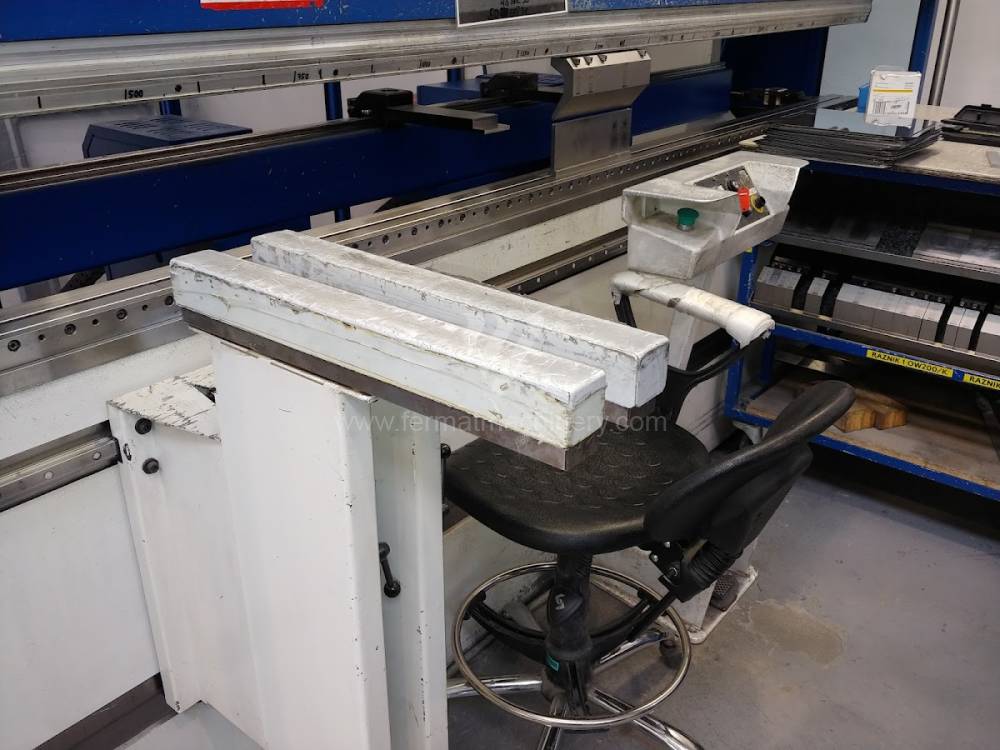

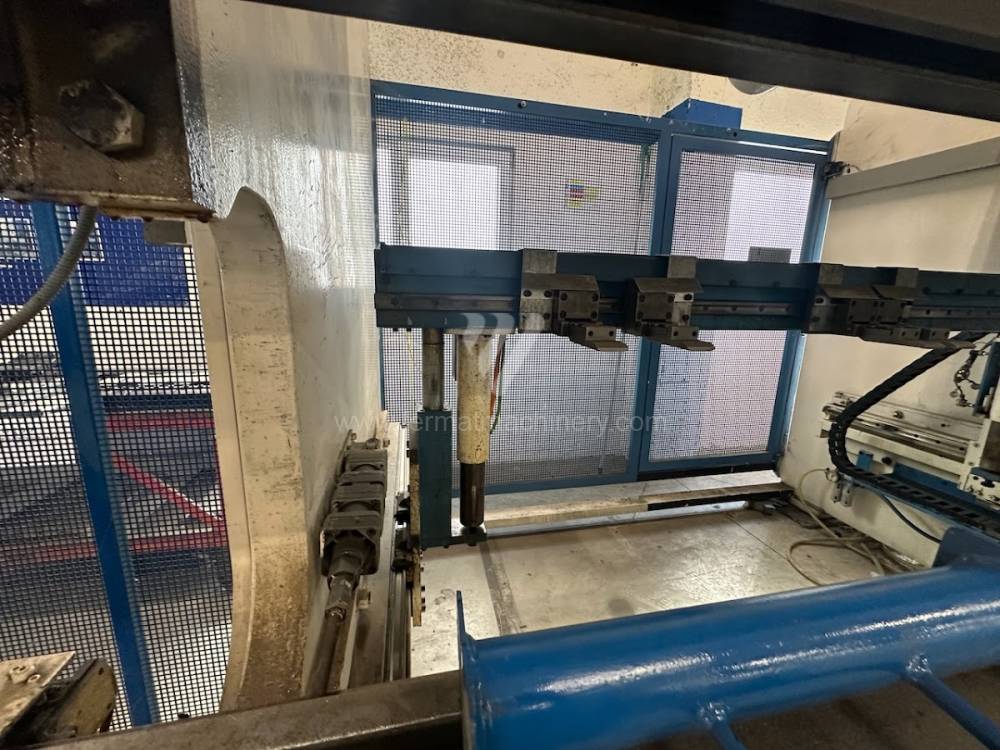

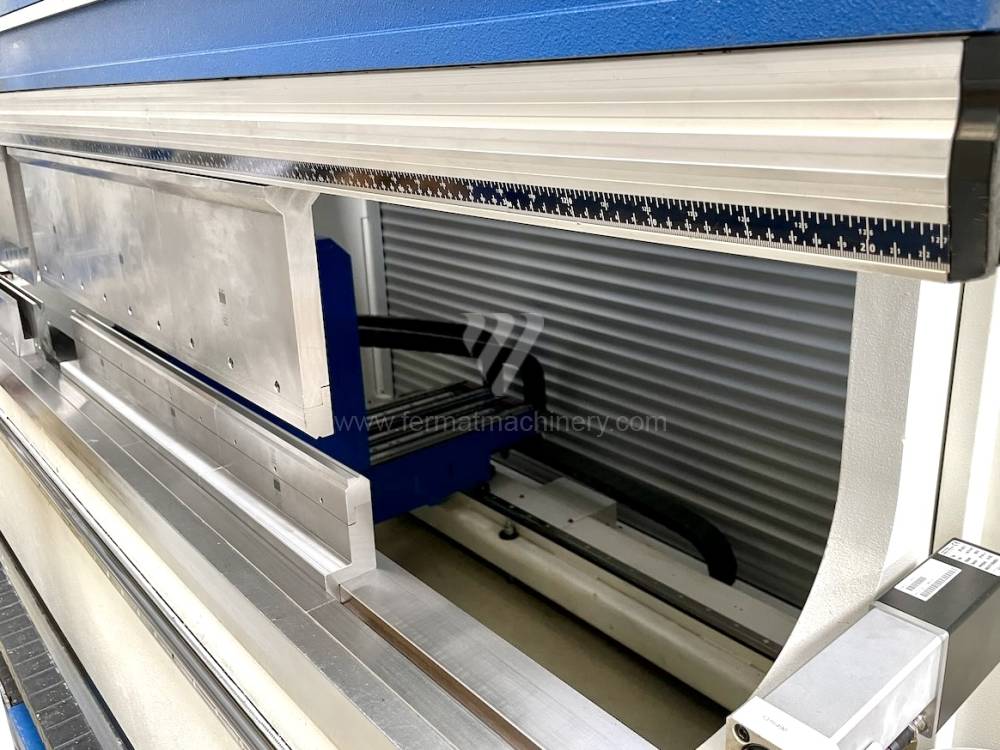

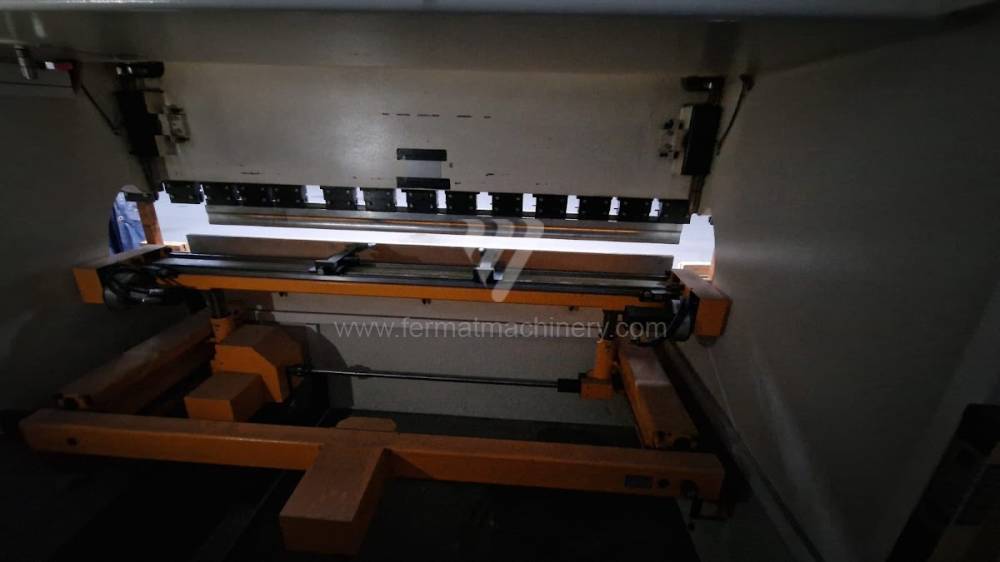

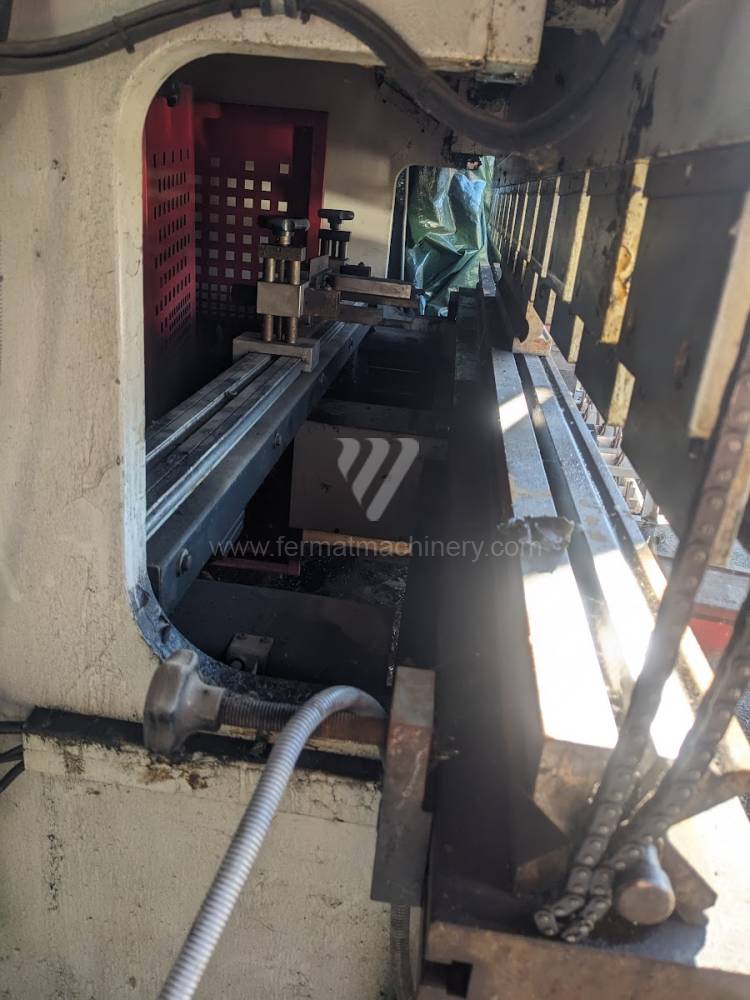

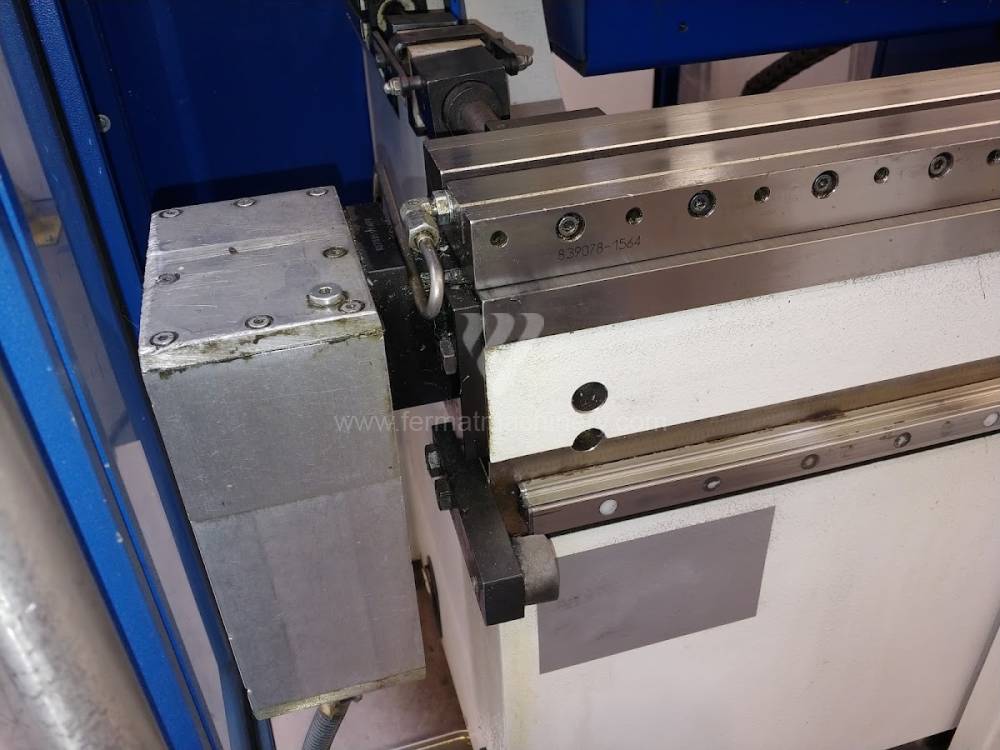

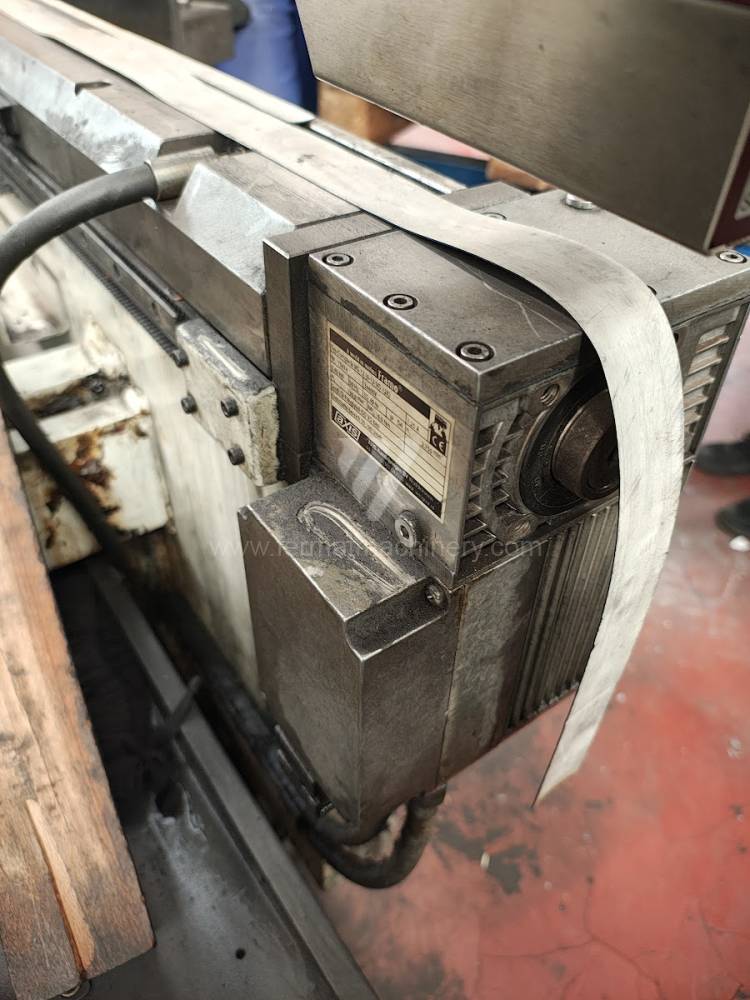

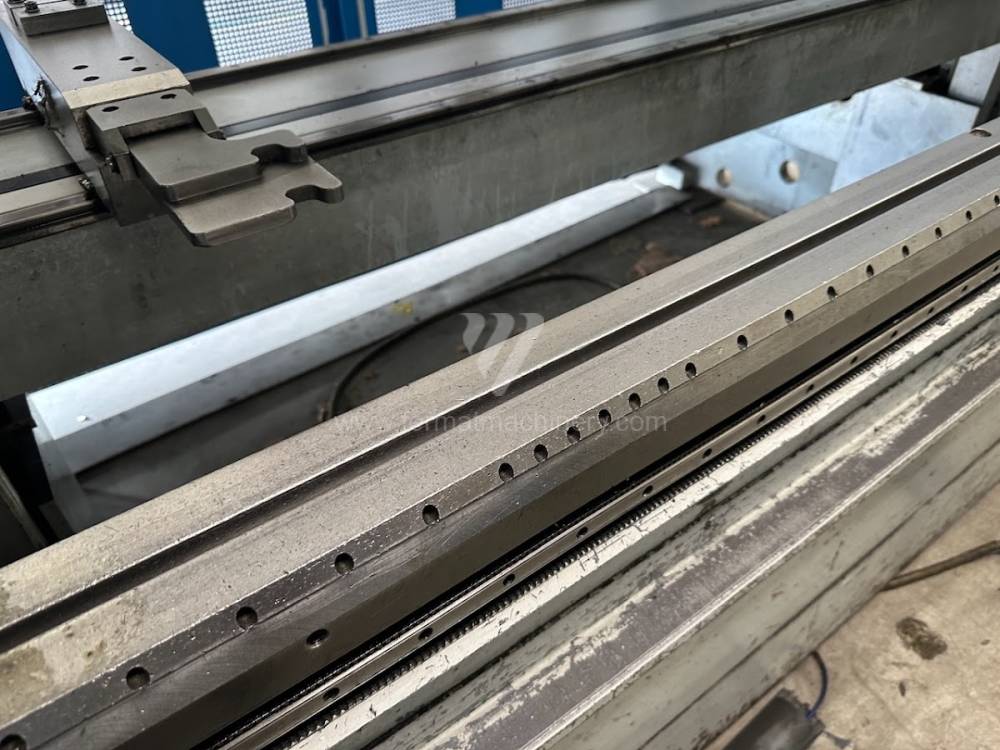

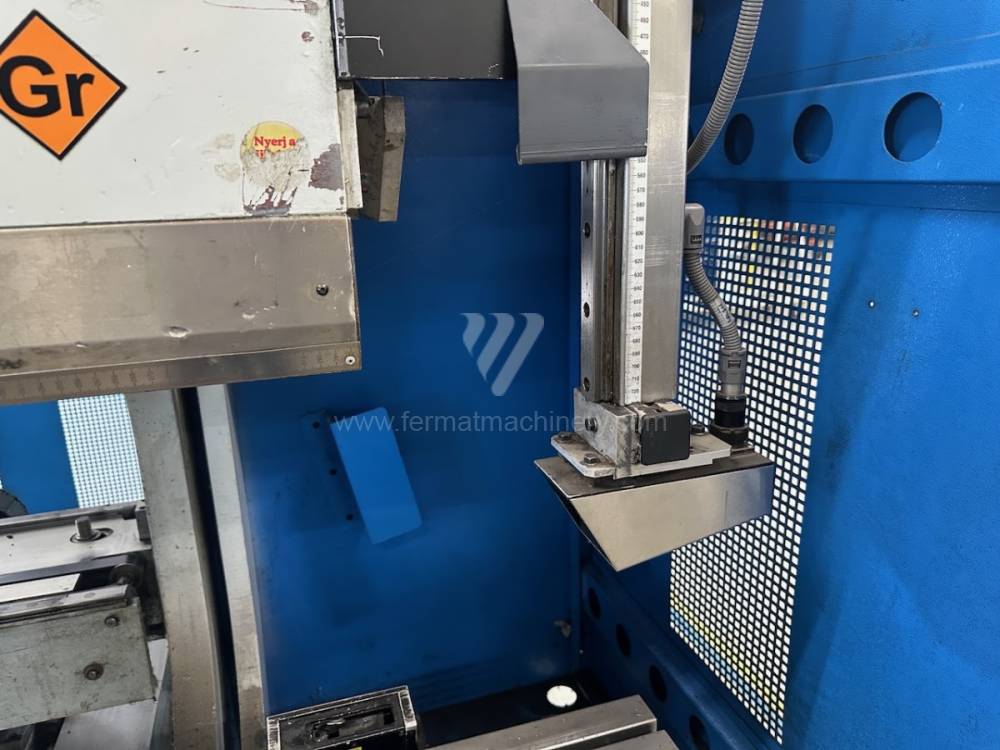

Velice důležitý je u ohraňovacího lisu Zadní doraz. Zajišťuje správné polohování obrobku ve stroji. Polotovar se přitlačí na palec, který je na dorazu a zajistí správnou polohu vůči nástroji. Zadní doraz je řízen pomocí CNC systému a podle programu se pohybuje do přesných poloh. V současné chvíli dokážeme řídit až šest os.

Jsou to osy:

X - podél, které se posouvá doraz dopředu a dozadu

Z - podél které se posouvá doraz doleva nebo doprava

R - podél které se posouvá doraz nahoru a dolů

Další důležitá funkce u ohraňovacích lisů je Bombírování. Jde o to, že při ohraňování dlouhých dílců dochází vlivem odporu materiálu vůči hornímu nástroji k pružné deformaci střední části beranu s razníkem. Tomuto můžeme zabránit např. podložením matrice ve střední části, drážkami na krajích pracovního stolu nebo automatickými systémy.

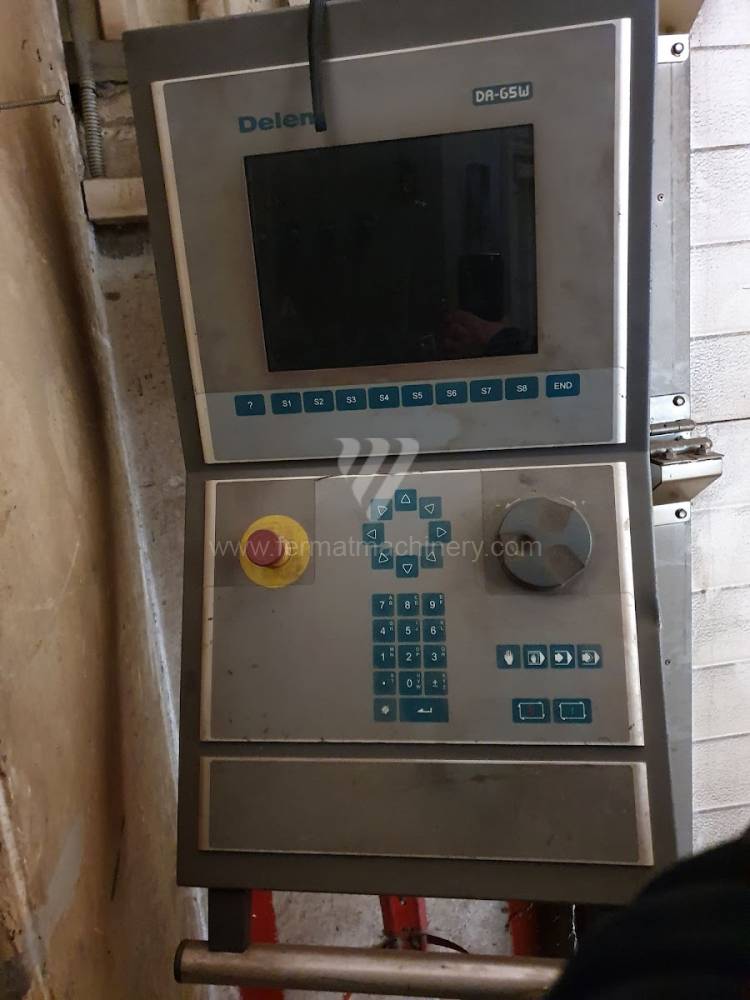

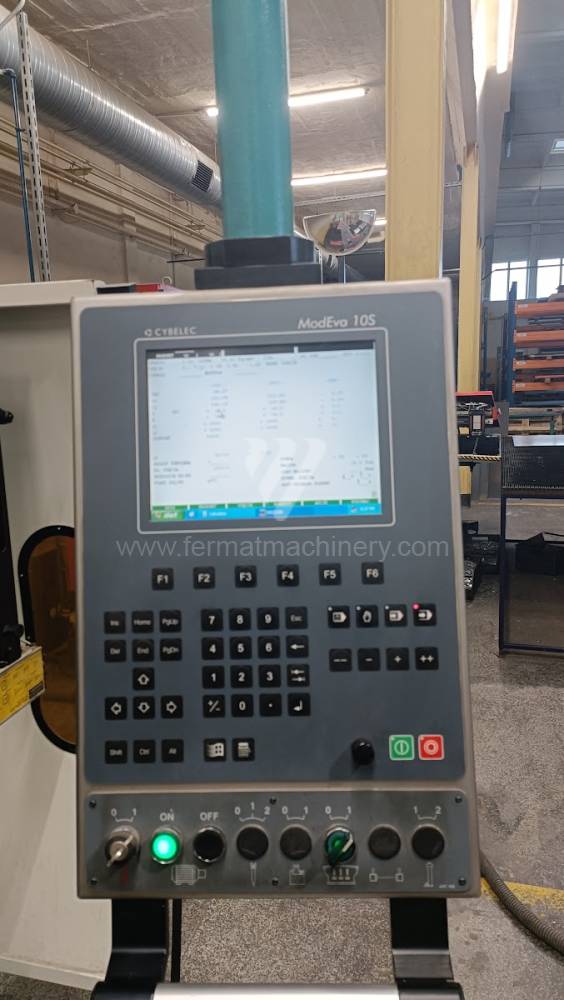

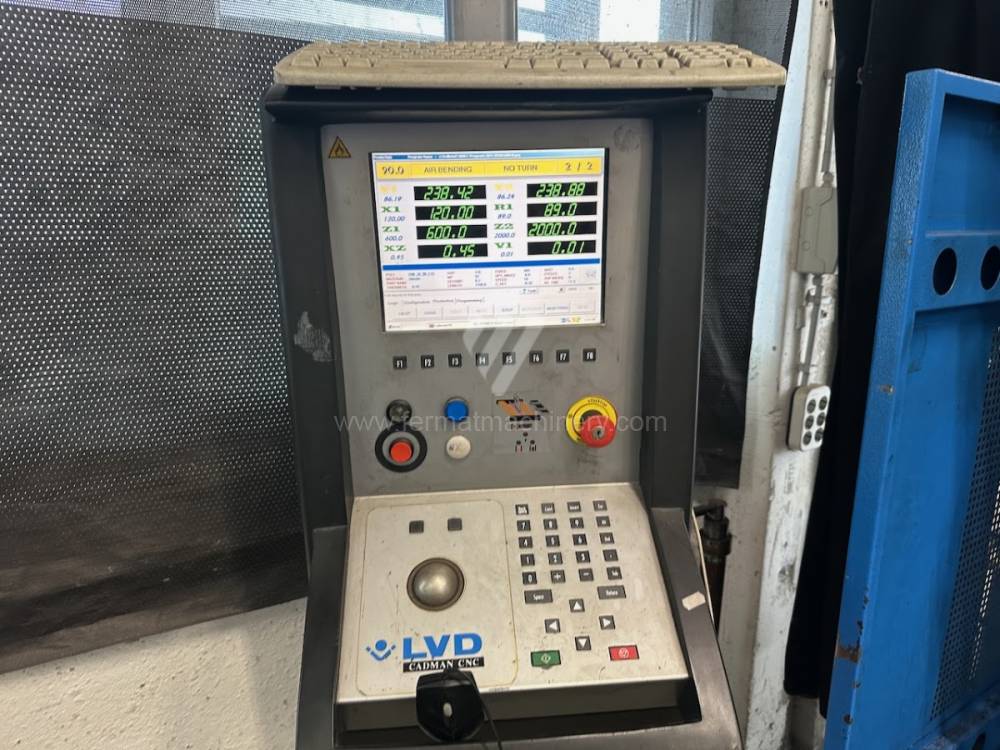

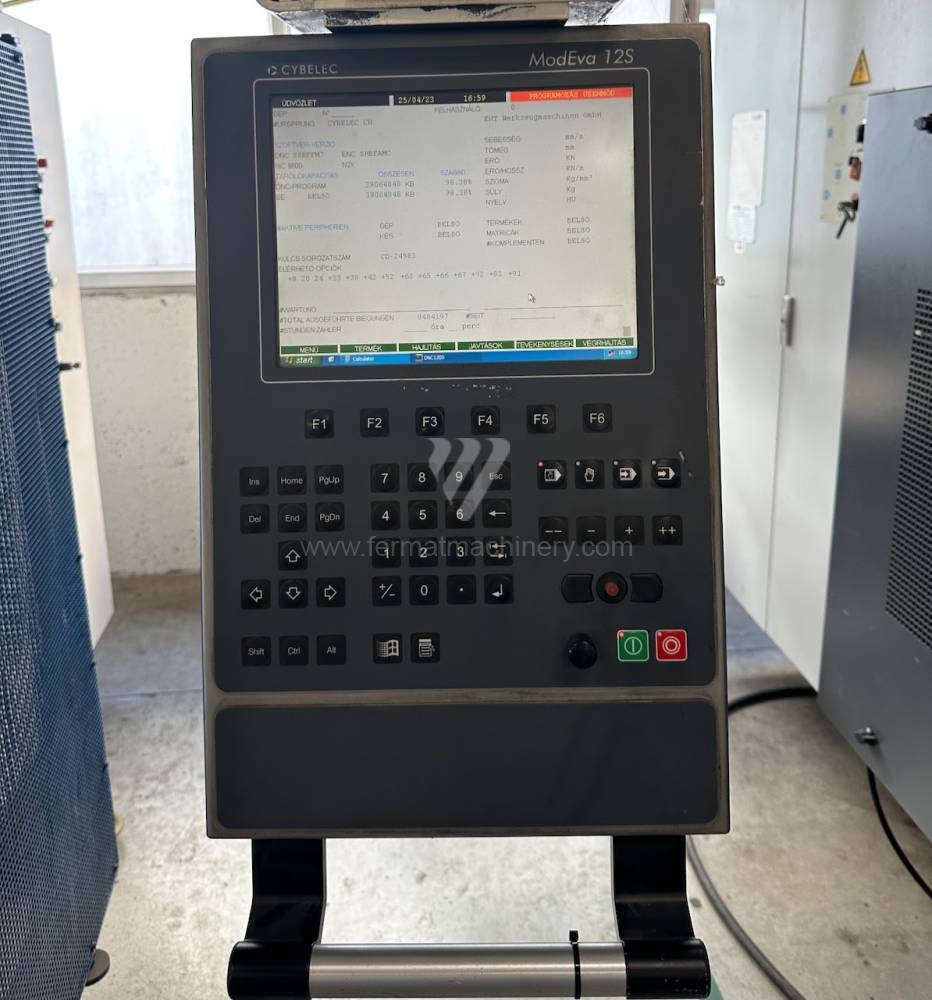

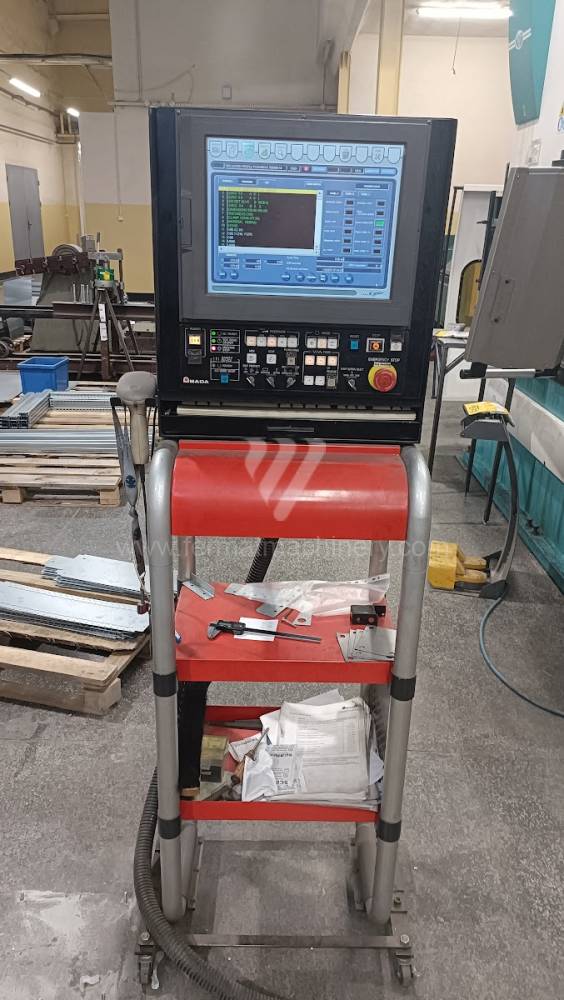

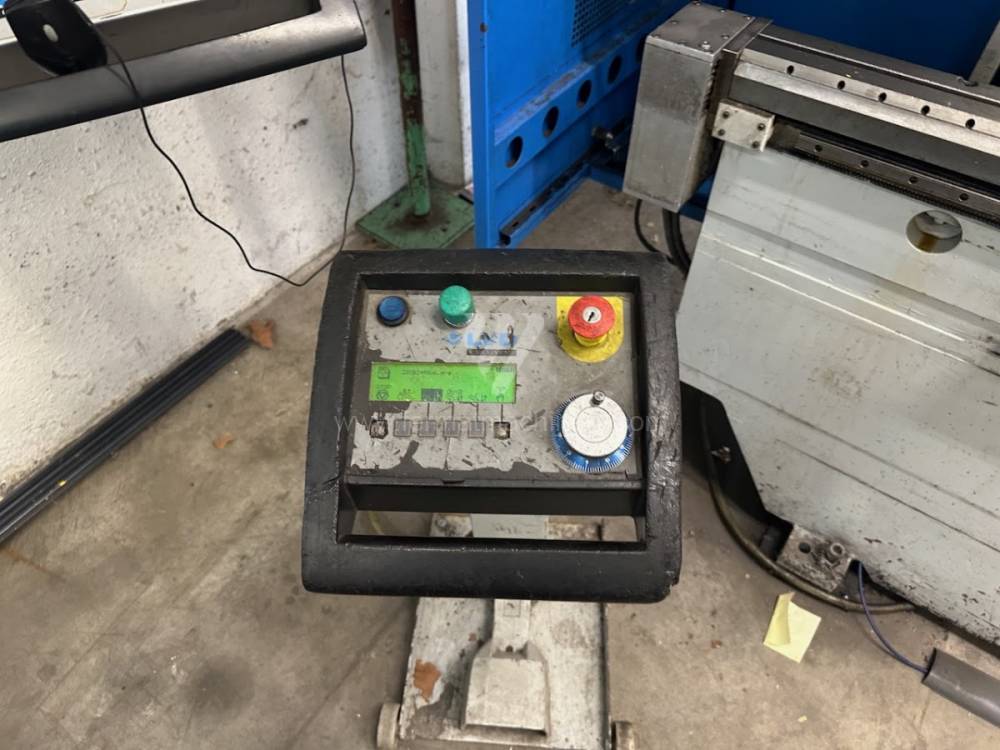

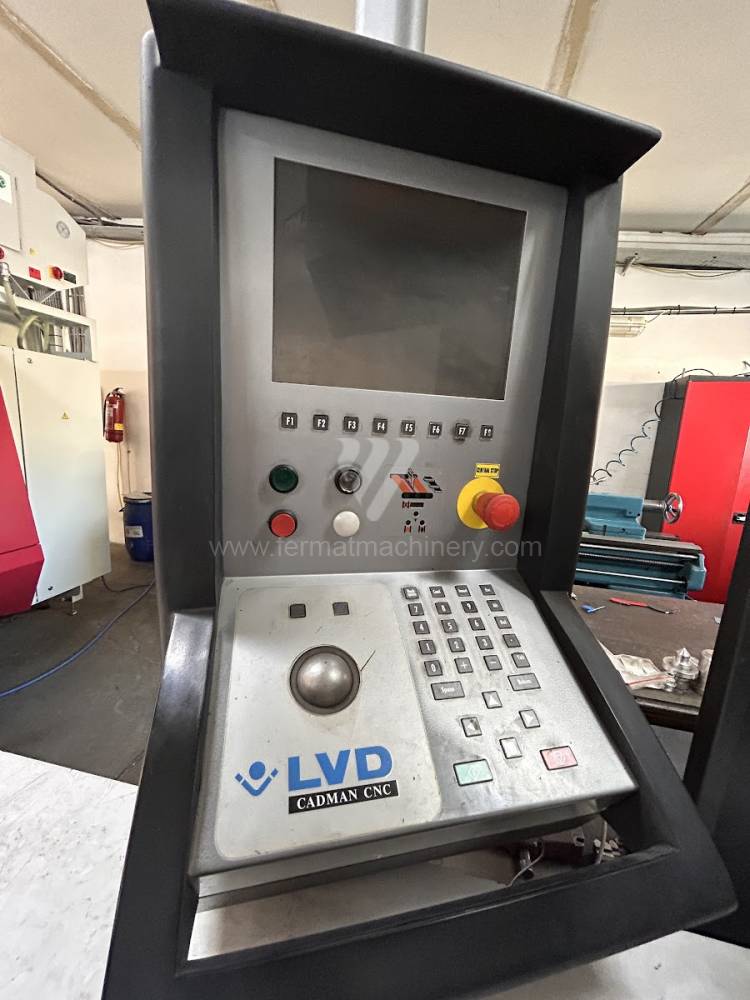

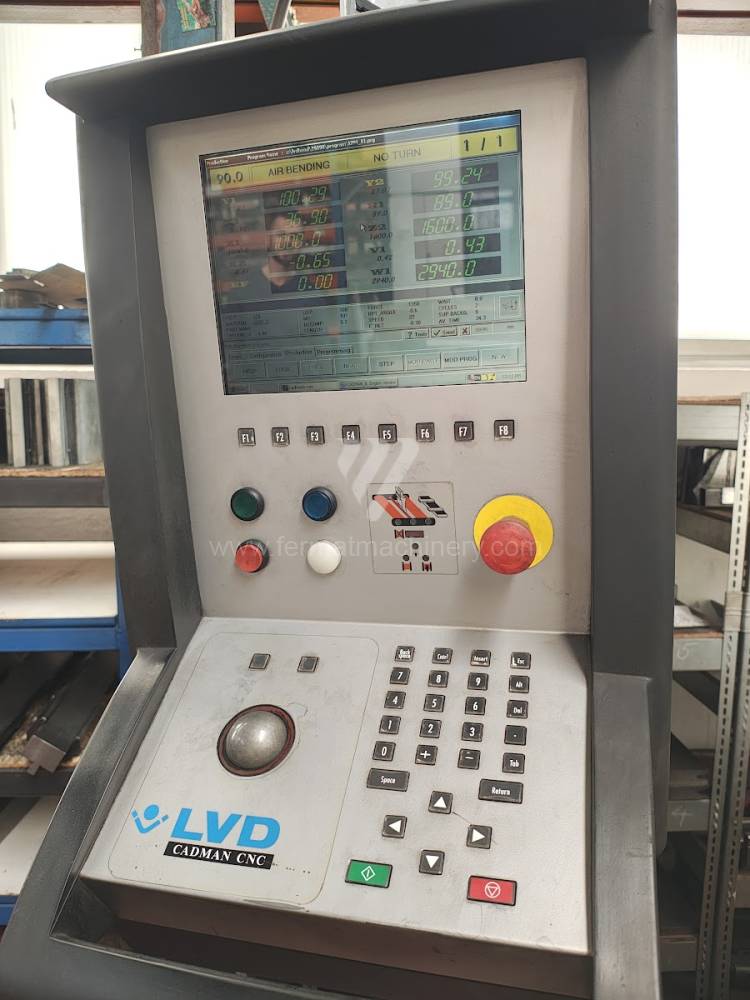

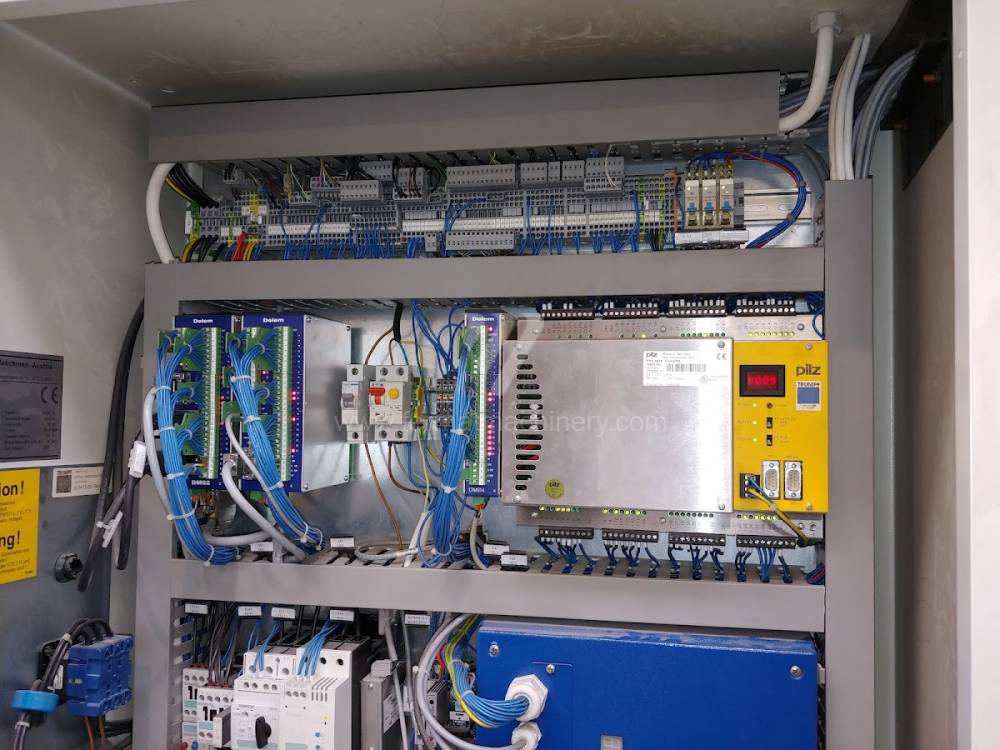

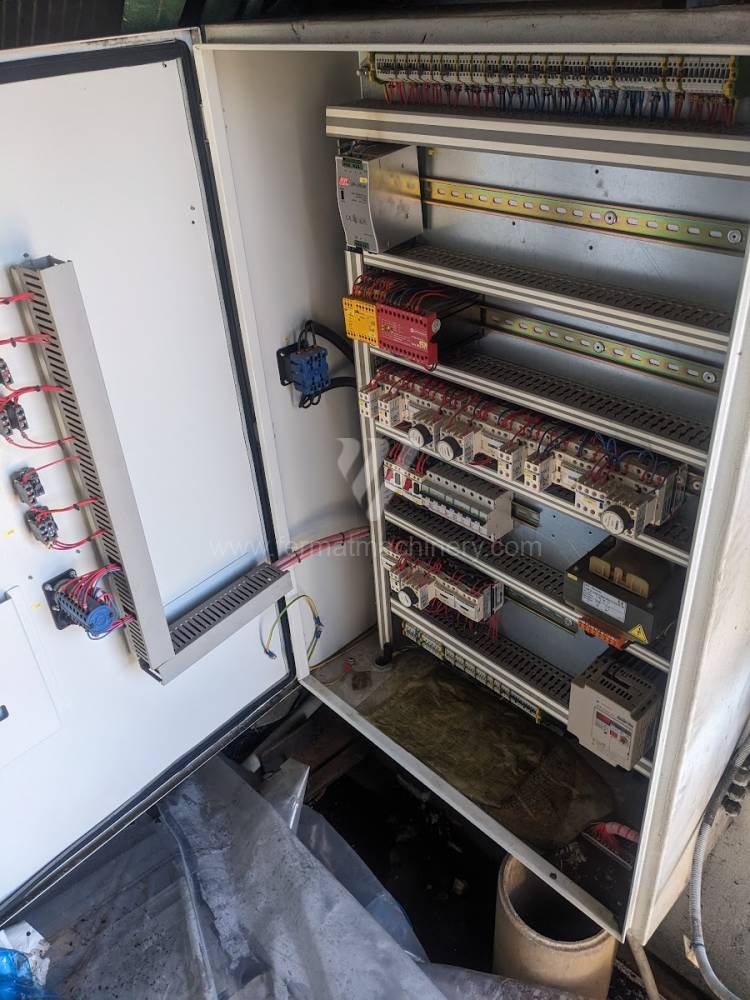

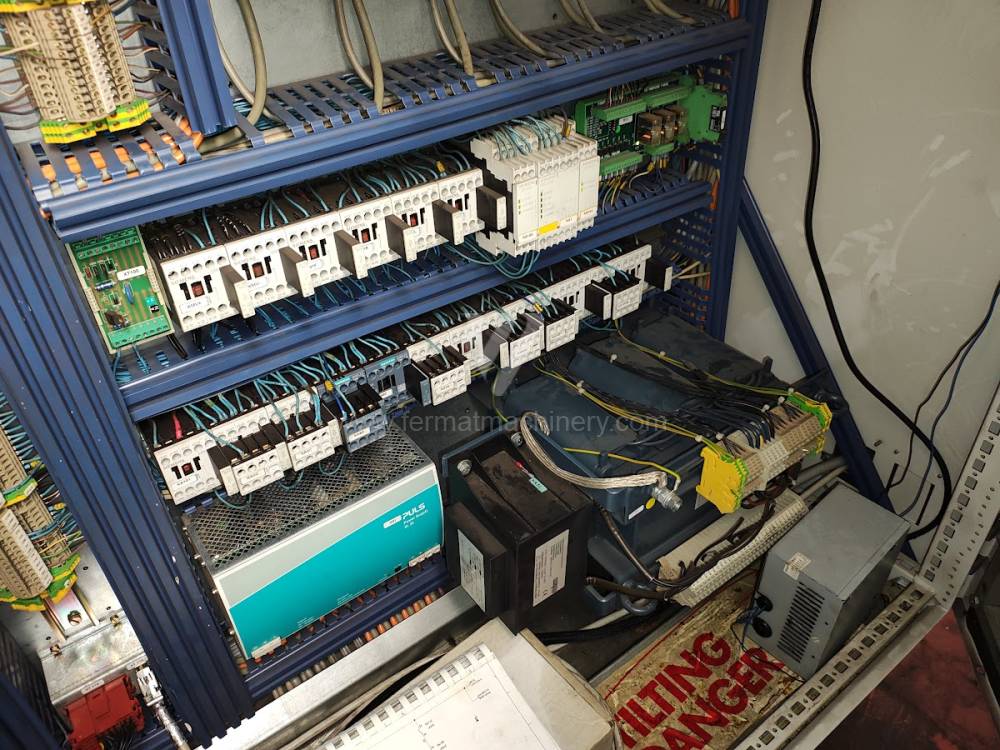

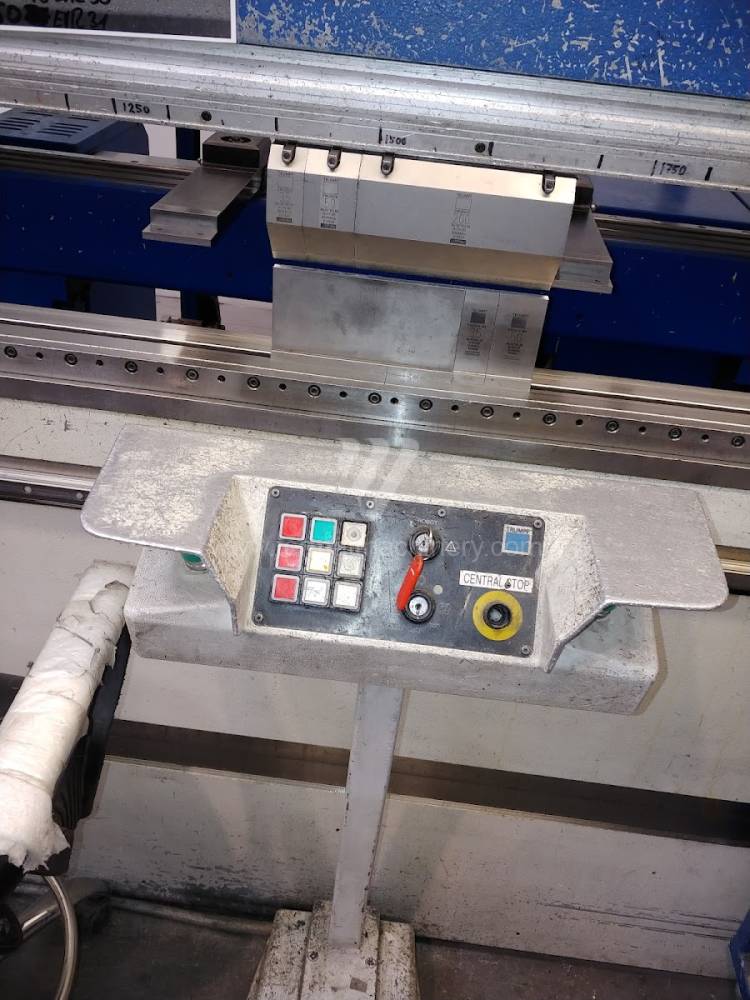

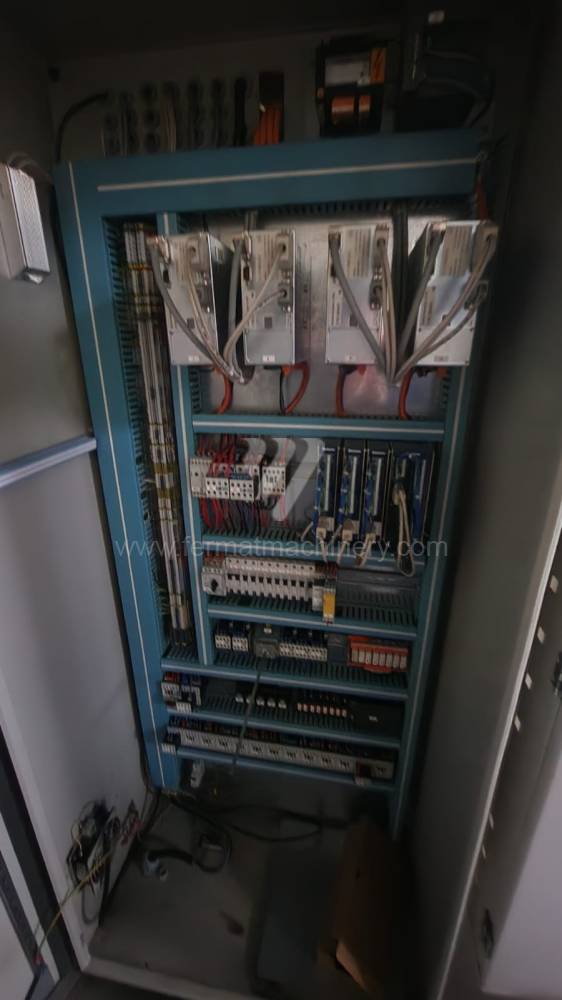

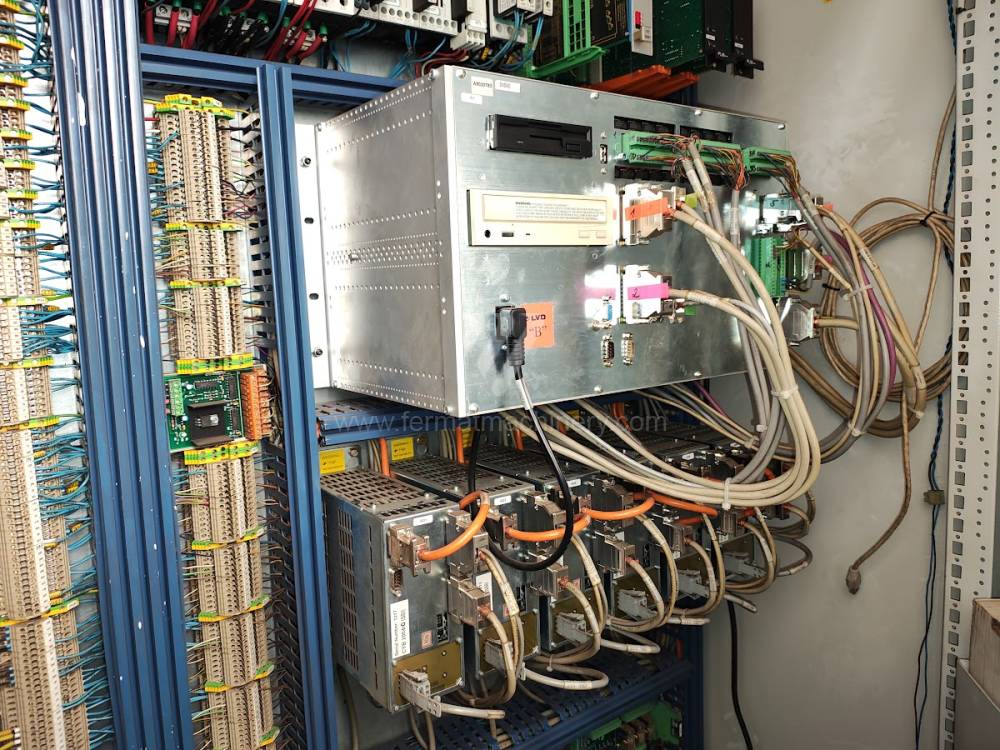

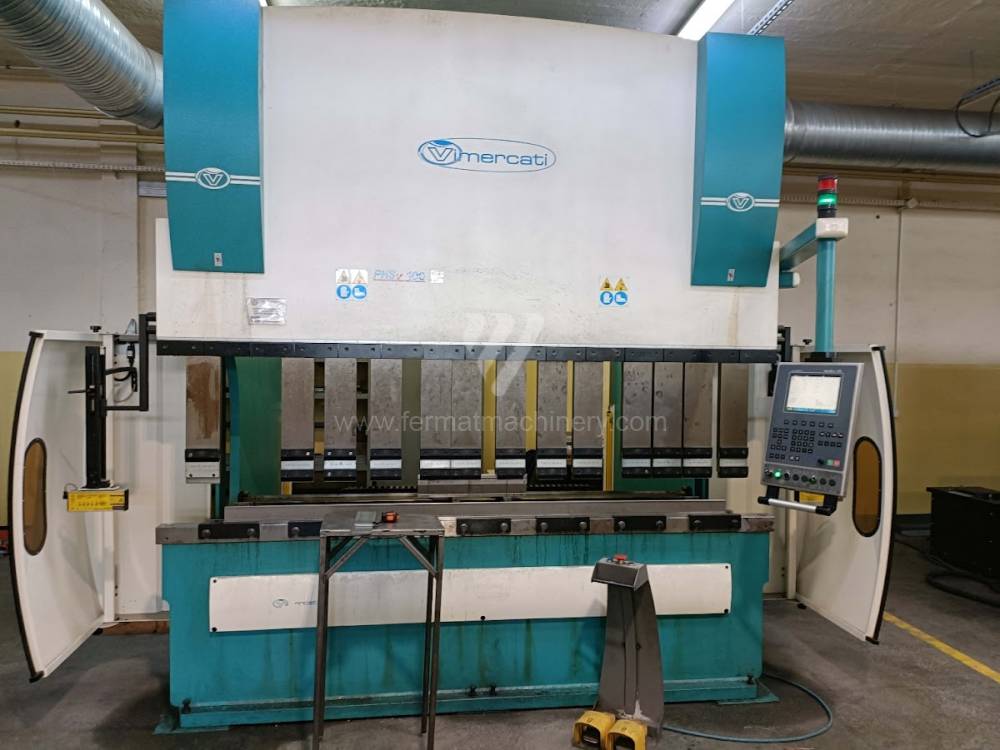

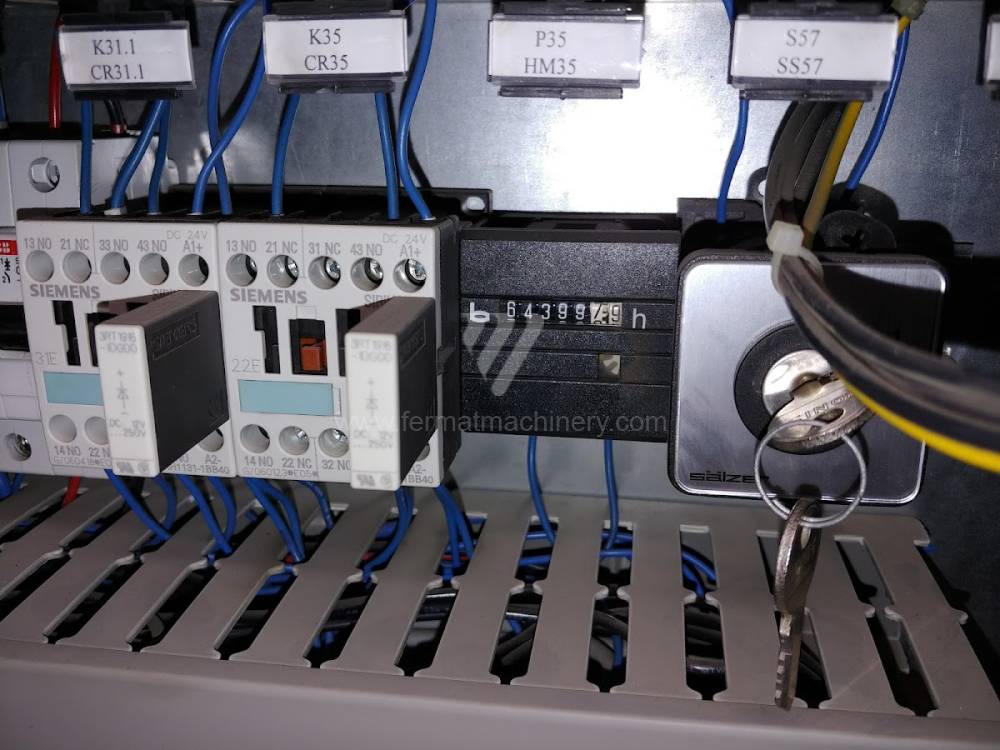

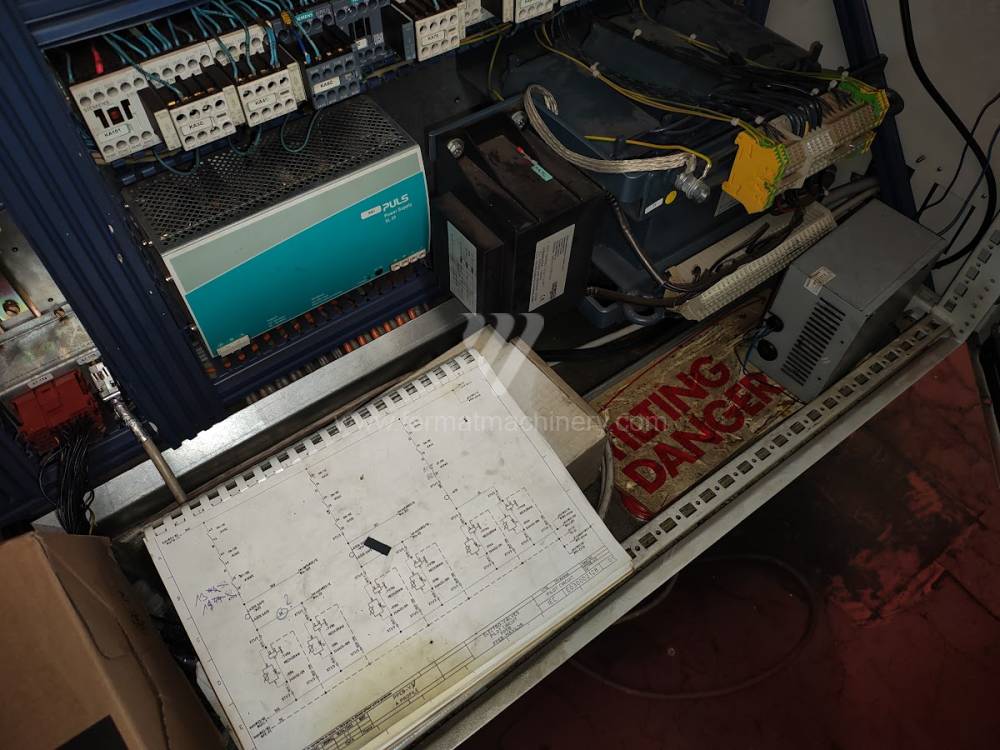

Ovládání ohraňovacího lisu

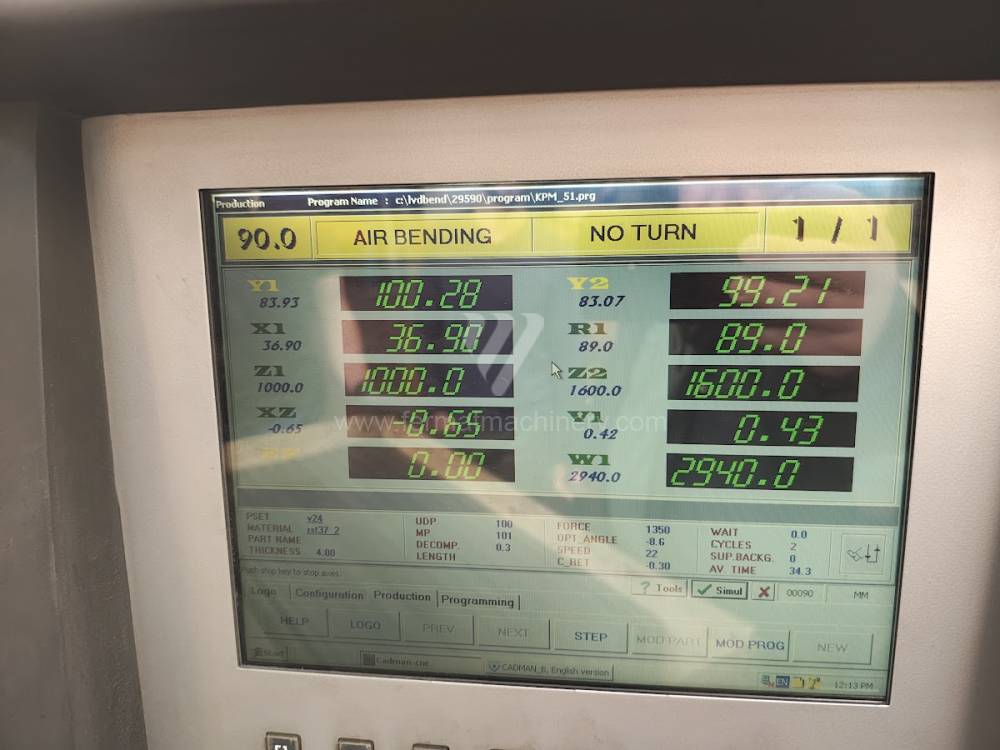

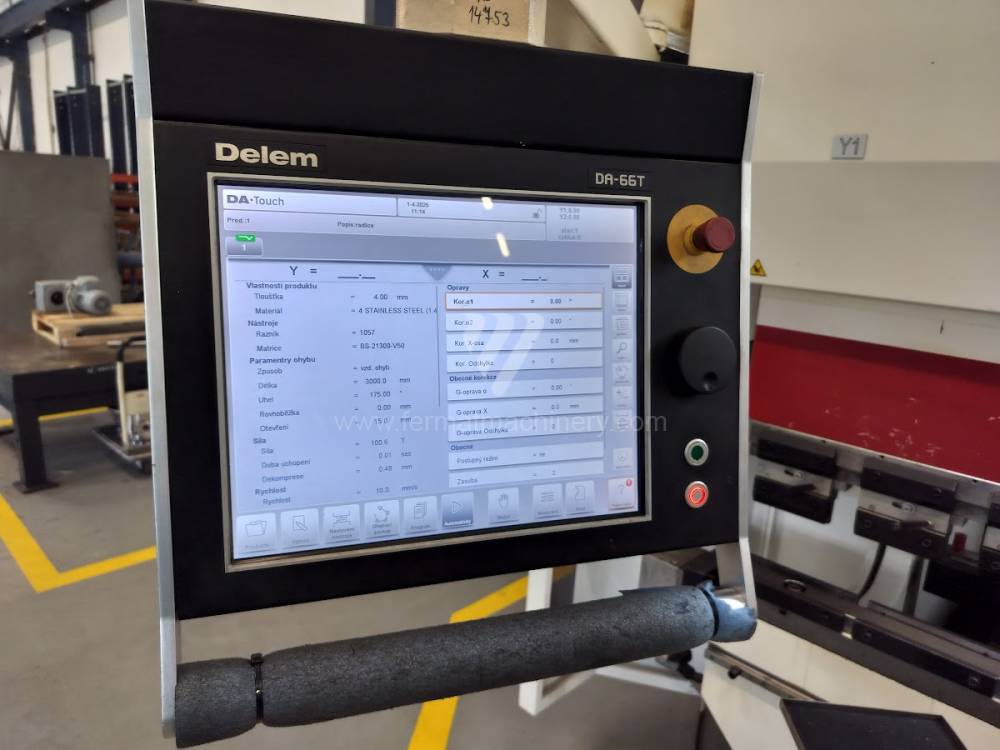

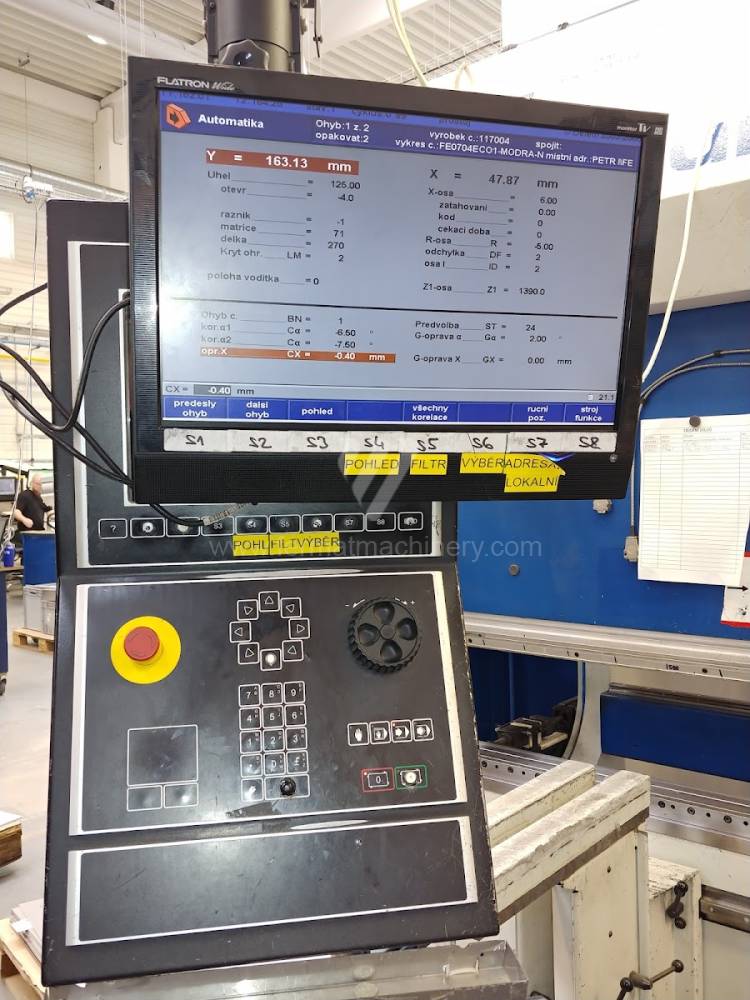

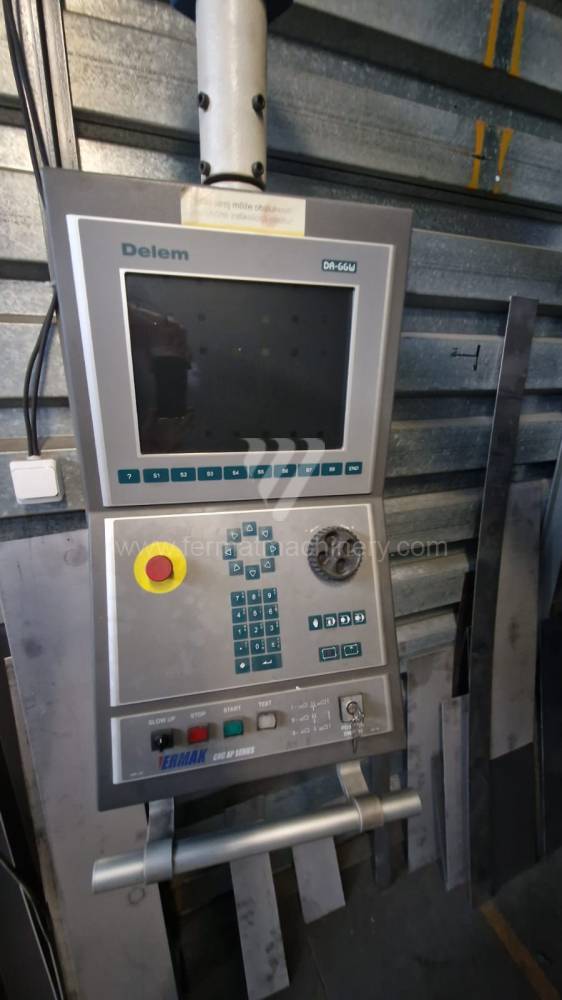

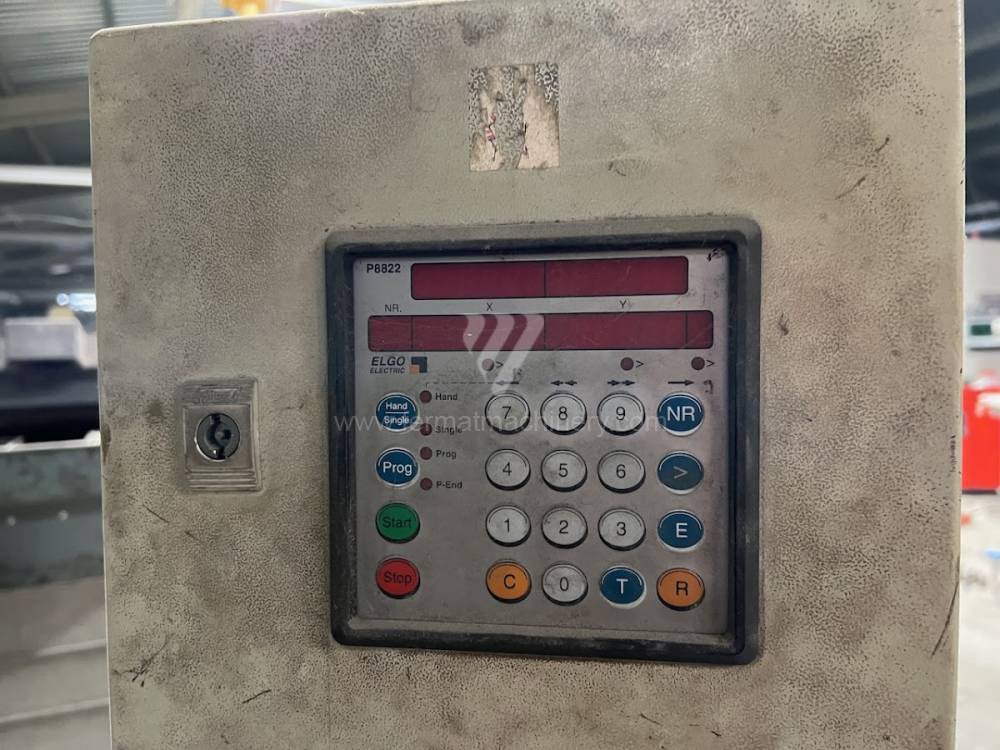

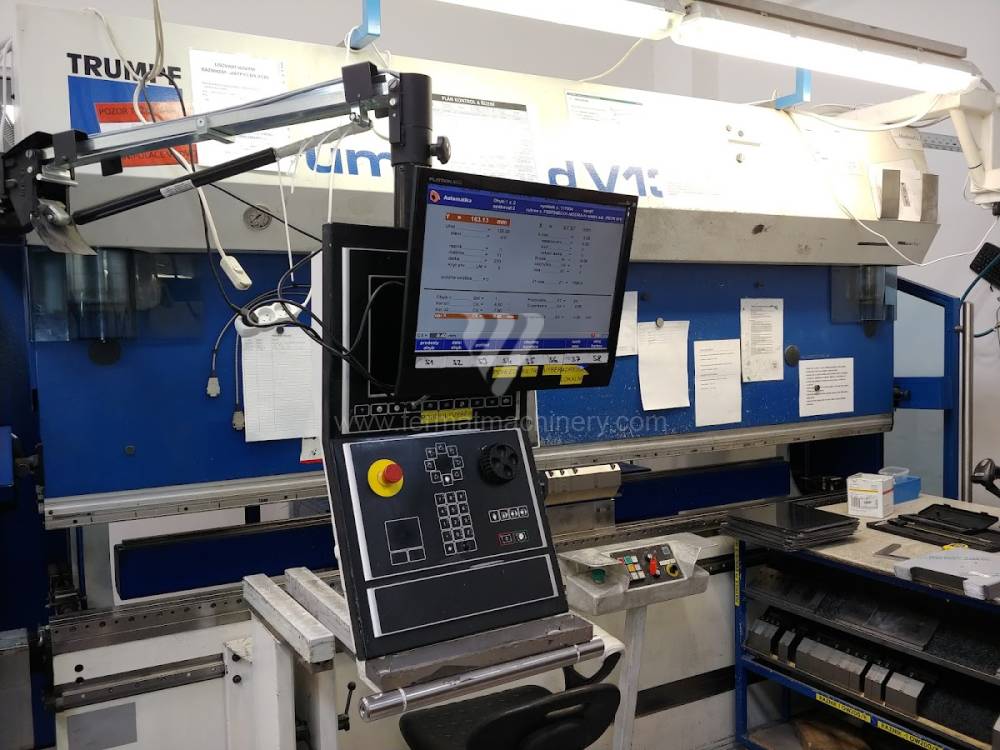

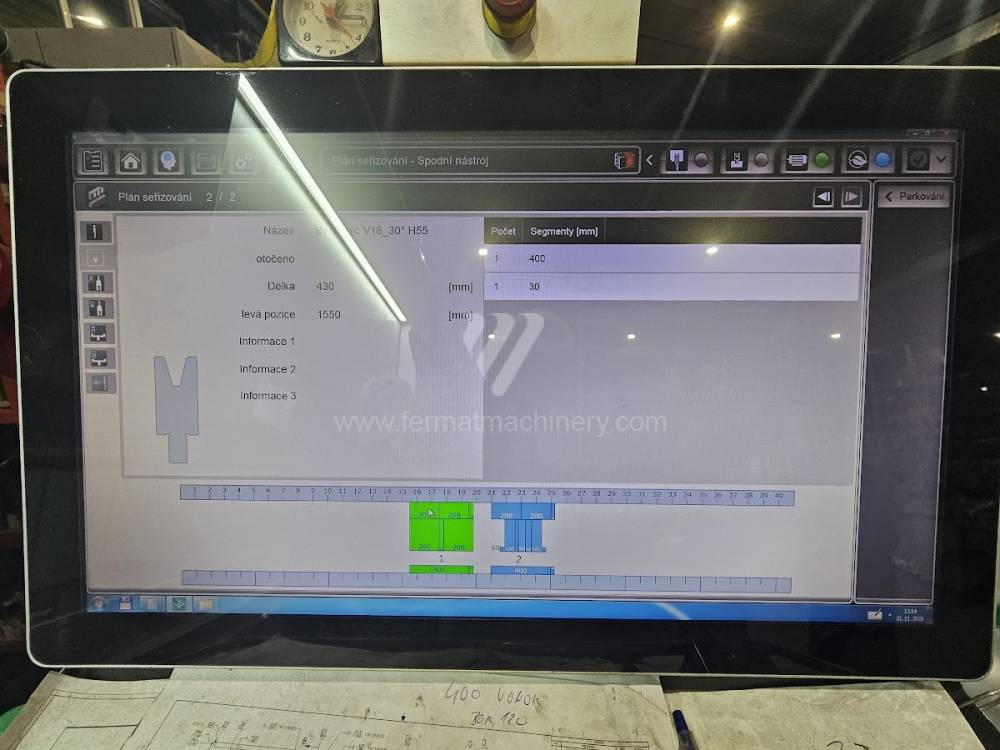

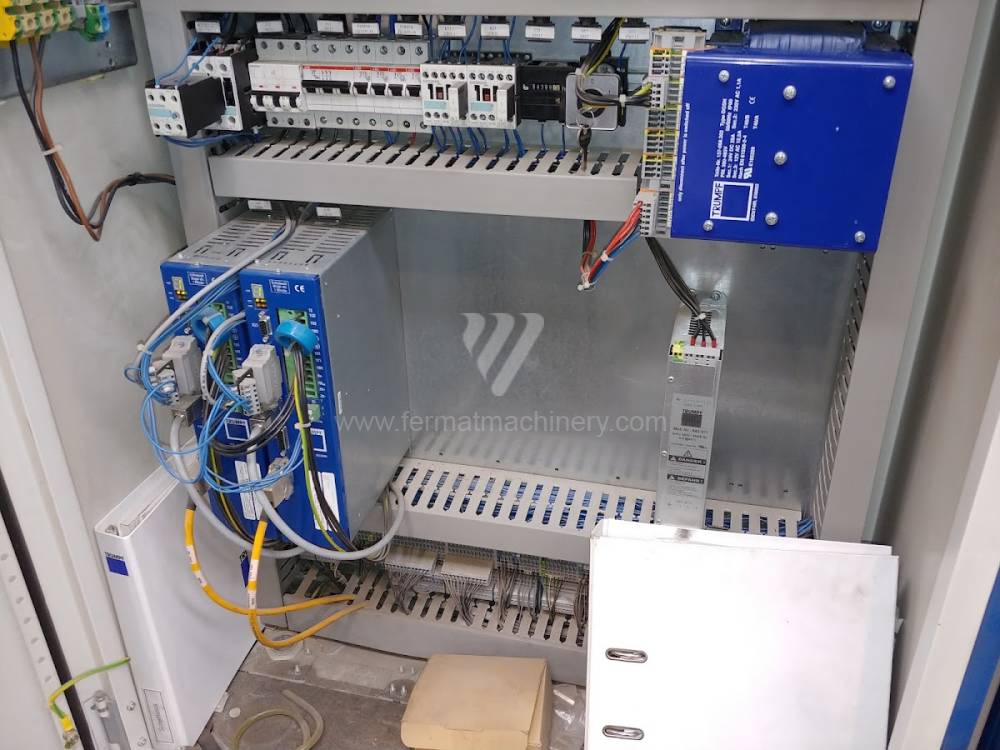

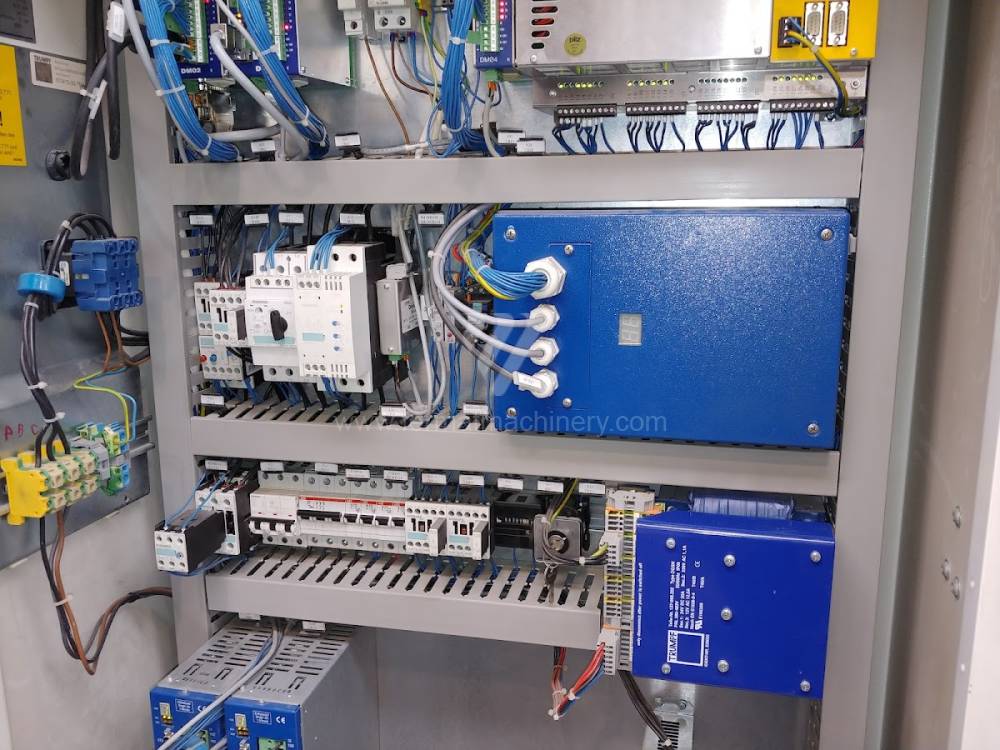

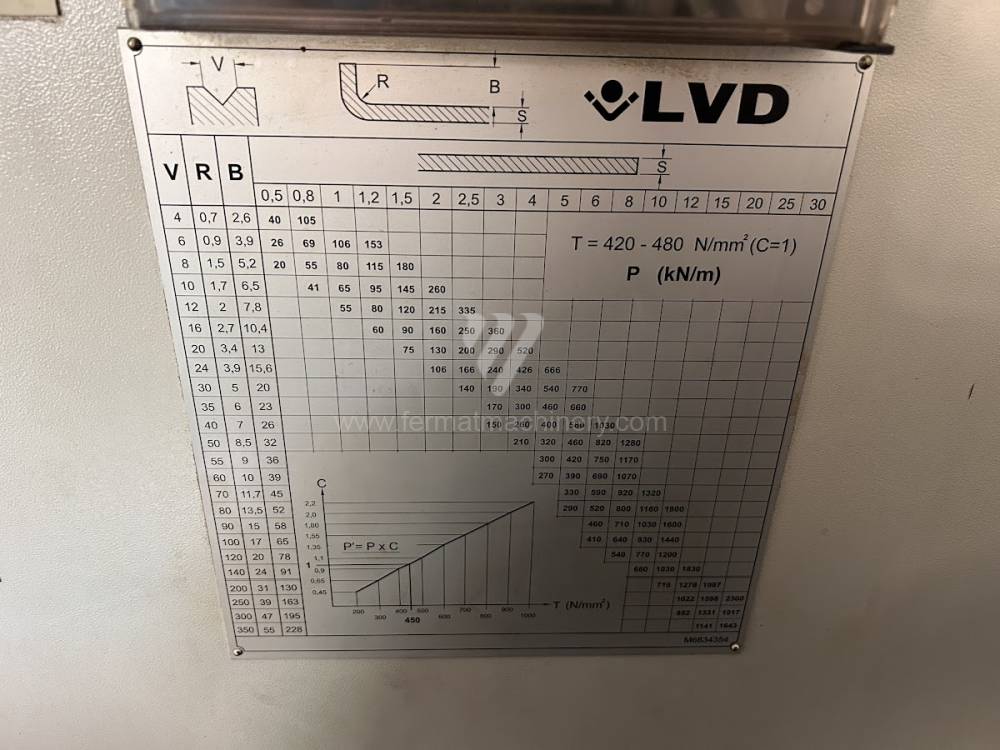

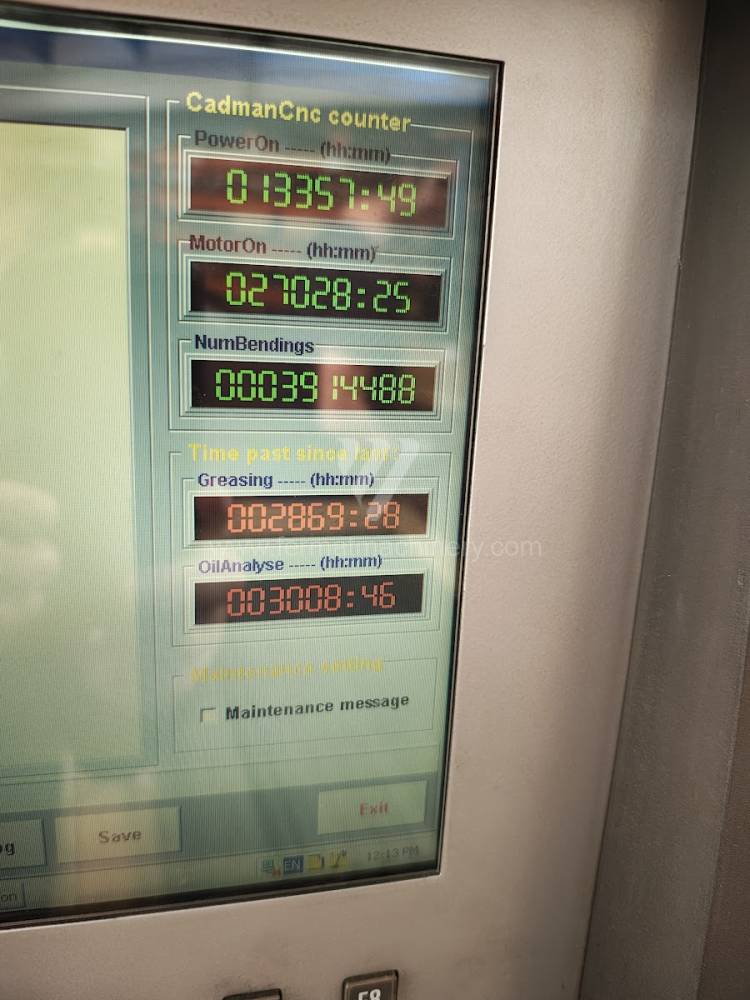

V dnešní době jsou ohraňovací lisy řízeny počítačovými systémy. Ten na základě zadaných hodnot (o materiálu, nástroji, délce… atd.) dopočítá postup výroby, pohyb dorazů, ohýbací sílu. Stroj lze poté ovládat ve třech pracovních režimech:

  • Ruční režim
  • Poloautomatický režim
  • Automatický režim

Typy ohraňovacích lisů

Ohraňovací lisy se konstruují s různými druhy pohonů. Je možné se setkat s ručními lisy, lisy s mechanickým nebo hydraulickým pohonem. Každý má své výhody a nevýhody. Dále je možné je rozdělit podle konstrukce:

  • segmentové,
  • tandemové,
  • kombinované.

Výrobci ohraňovacích lisů

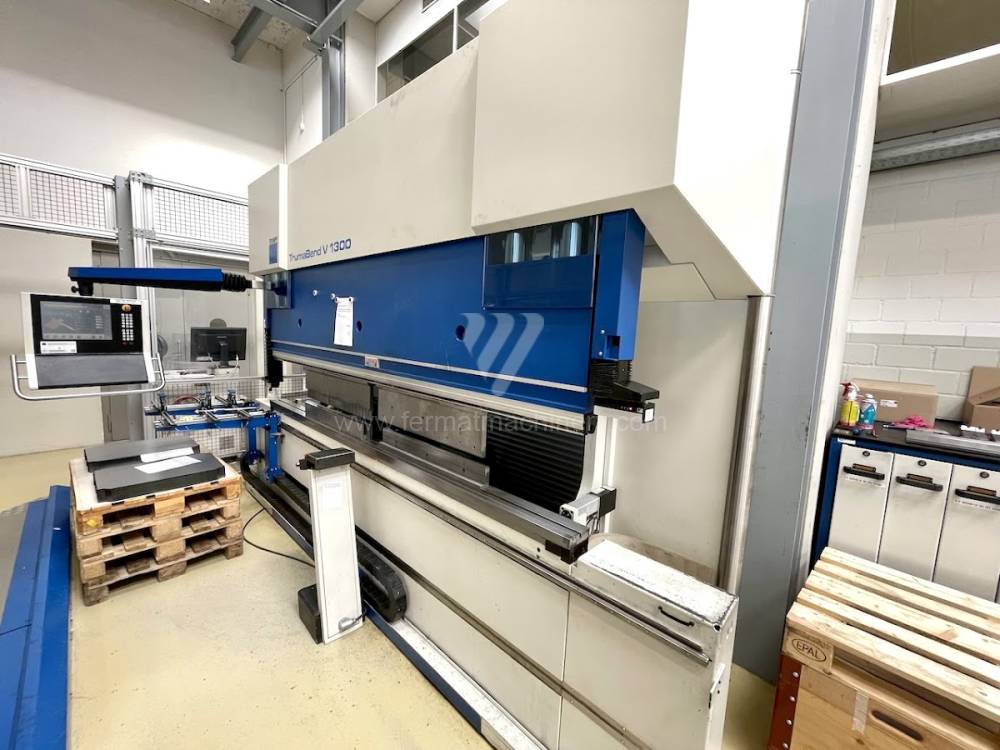

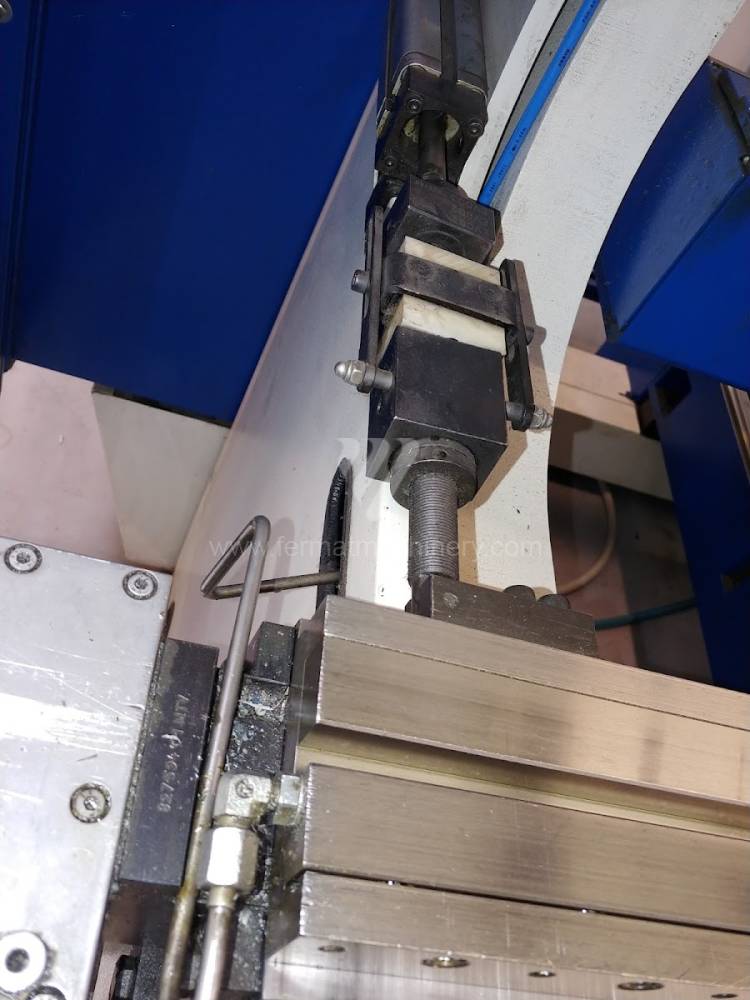

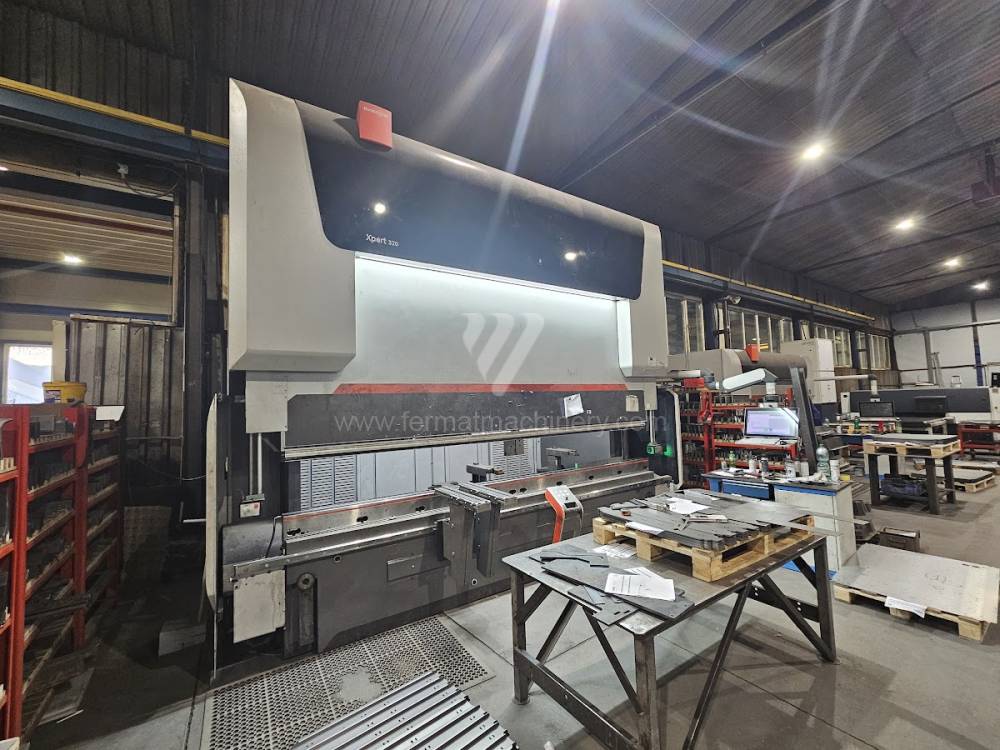

Mezi nejznámější výrobce řadíme TRUMPF, DURMA, SAFAN DARLEY, BYSTRONIC, GASPARINI, Haco, Beyeler, Promecam, Hämmerle.

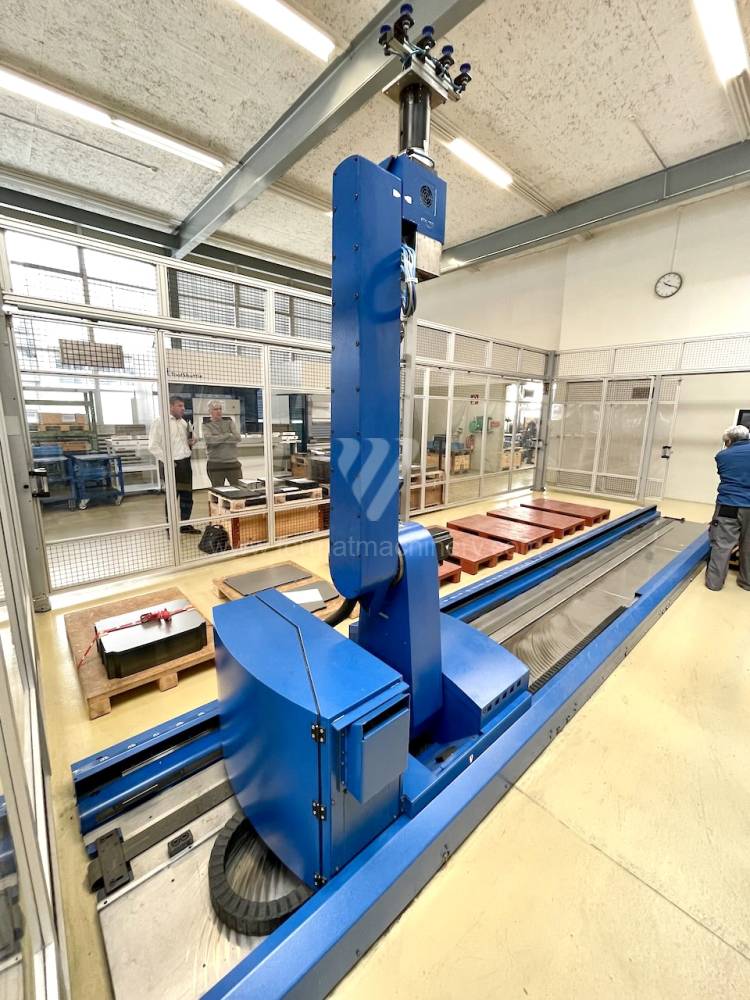

V současné době se nejvíce využívají a vyrábějí hydraulické ohraňovací lisy, které jsou řízeny CNC systémy. Mezi špičkové stroje patří lisy od firem Trumpf, Amada, Bystronic. Tito výrobci používají k ovládání buďto své vlastní CNC systémy nebo univerzální jako např. Delem, Cybelec, ESA… U těchto strojů dochází k vysoké automatizaci operačních cyklů a tím pádem i k maximálnímu využití jejich možností. Samozřejmě lisy těchto výrobců jsou finančně velmi náročné na pořízení.
