Rok výroby:2006
Tlaková síla: 125 t
Ohraňovací délka: 3200 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rozměry d x š x v: 3750 x 1520 x 2500 mm
Rok výroby:2002
Řídící systém Haco:
Tlaková síla: 40 t
Ohraňovací délka: 1600 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rok výroby:2002
Tlaková síla: 120 t
Ohraňovací délka: 3100 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Zdvih beranu: 180 mm

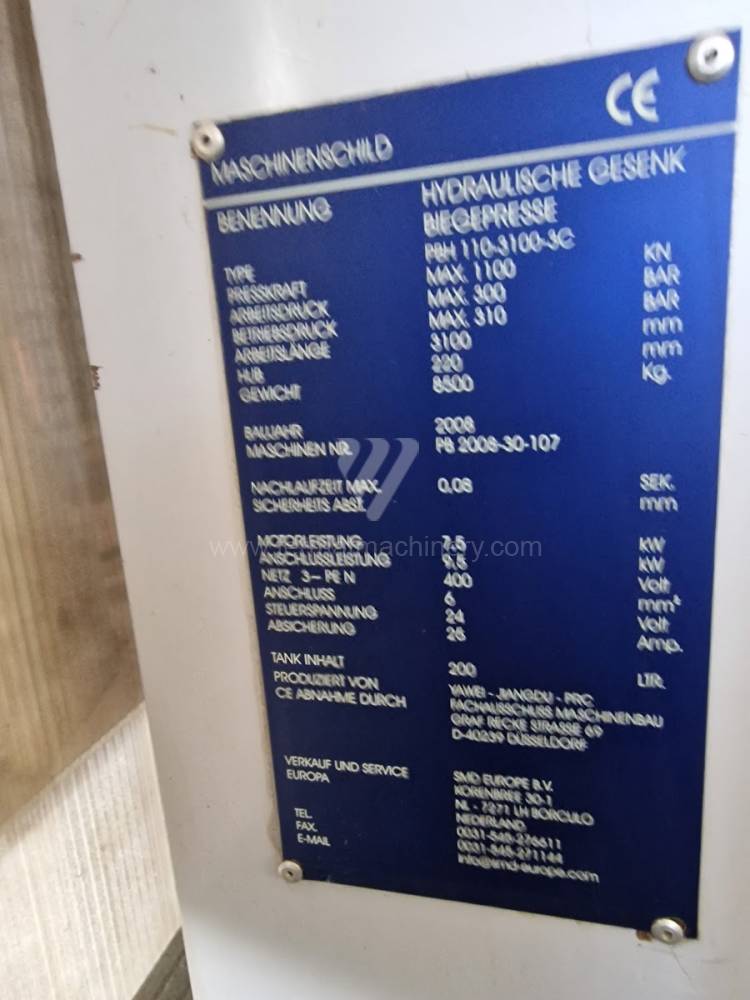

Rok výroby:2008
Řídící systém Cybelec:
Tlaková síla: 110 t
Ohraňovací délka: 3100 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Ohraňovací délka: 5000 mm
Tlaková síla: 400 t
Rozměry stolu: 300 x 5000 mm
Vyložení: 315 mm
Výkon hlavního elektromotoru: 37 kW
Rozměry d x š x v: 5900 x 2010 x 3600 mm
Rok výroby:1997
Řídící systém Delem: DA 24e
Tlaková síla: 80 t
Ohraňovací délka: 2500 mm
Počet řízených os: 2
Kompenzace spodního průhybu: ne
Typ pohonu lisu: Hydraulický
Rok výroby:1983
Tlaková síla: 70 t
Ohraňovací délka: 2500 mm
Typ pohonu lisu: Hydraulický
Rok výroby:1997
Ohraňovací délka: 3100 mm
Tlaková síla: 100 t
Řídící systém Cybelec: DNC 800
Počet řízených os: 6
Typ pohonu lisu: Hydraulický
Kompenzace spodního průhybu: ano

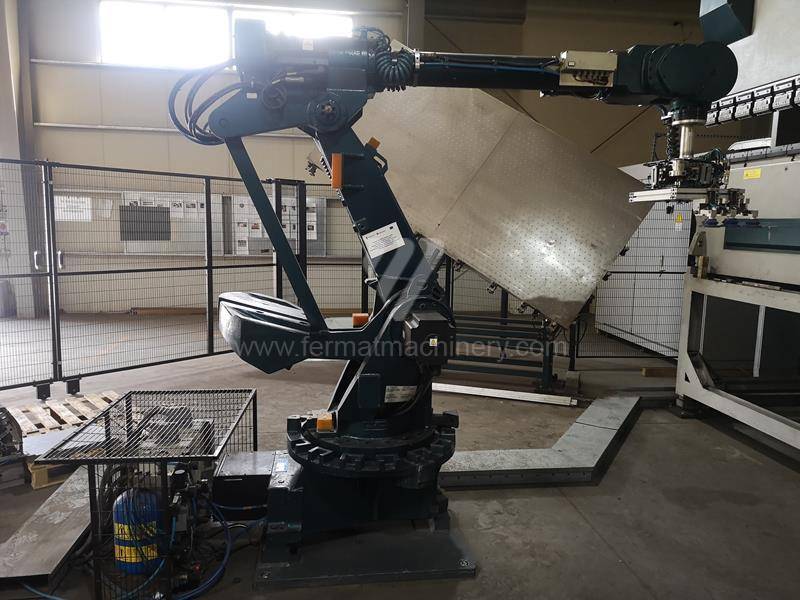

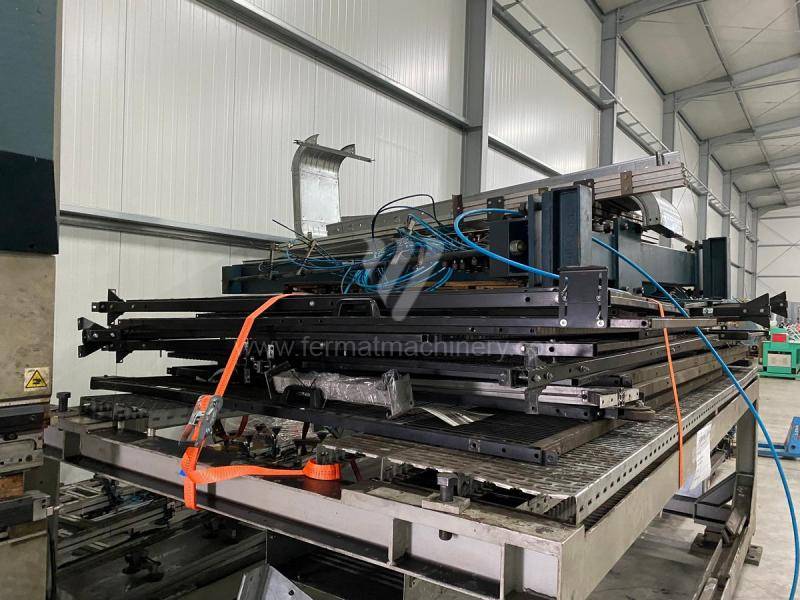

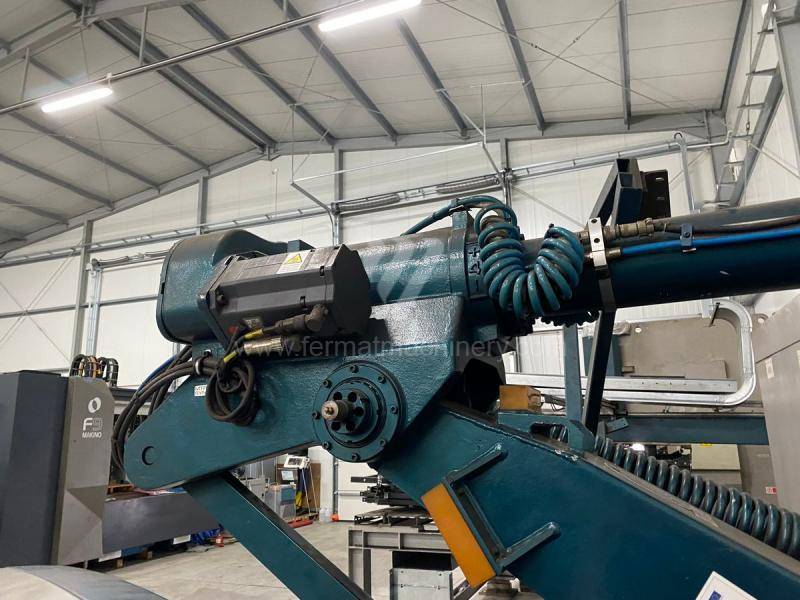

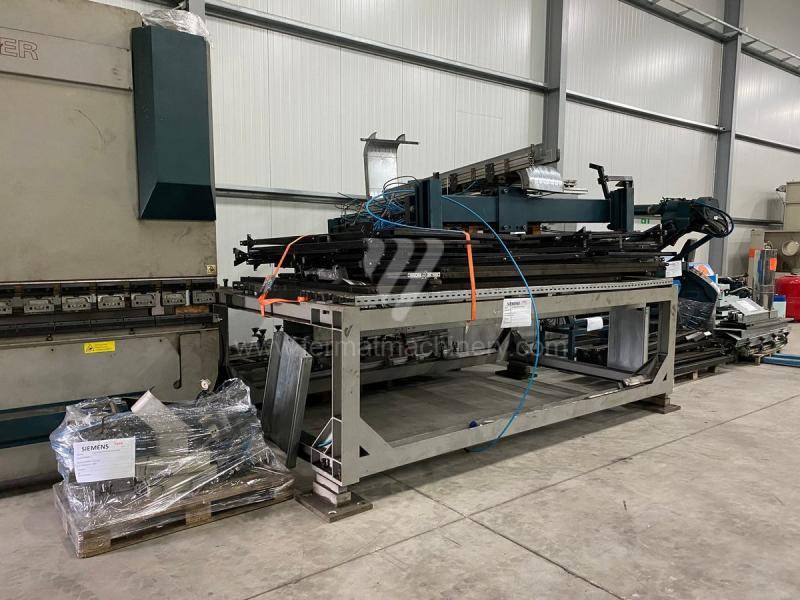

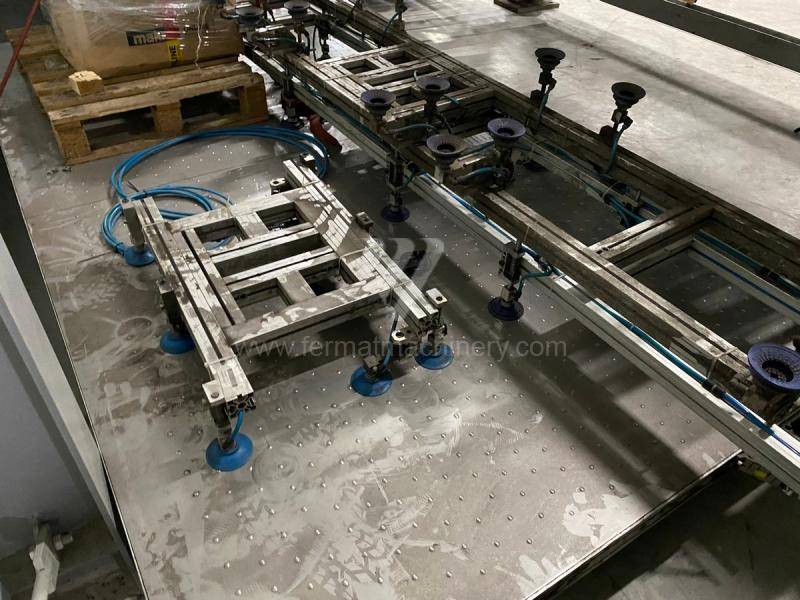

Rok výroby:2003
Tlaková síla: 135 t
Ohraňovací délka: 4000 mm
Počet řízených os: 7
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rok výroby:2005
Řídící systém Cybelec: DNC 60
Tlaková síla: 200 t
Ohraňovací délka: 4100 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ne
Typ pohonu lisu: Hydraulický
Rok výroby:2005
Řídící systém Cybelec: ModEva 10
Tlaková síla: 180 t
Ohraňovací délka: 4100 mm
Počet řízených os: 4
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rok výroby:1981
Řídící systém SAFAN:
Ohraňovací délka: 4300 mm
Tlaková síla: 225 t
Jmenovitá tvářecí síla lisu: 225 t
Rozměry stolu: 4300 x 250 mm
Výkon hlavního elektromotoru: 15 kW
Rok výroby:2009
Řídící systém Amada:
Tlaková síla: 50 t
Ohraňovací délka: 2085 mm
Počet řízených os: 4
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rok výroby:2005
Řídící systém Amada:
Tlaková síla: 130 t
Ohraňovací délka: 4200 mm
Počet řízených os: 4
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

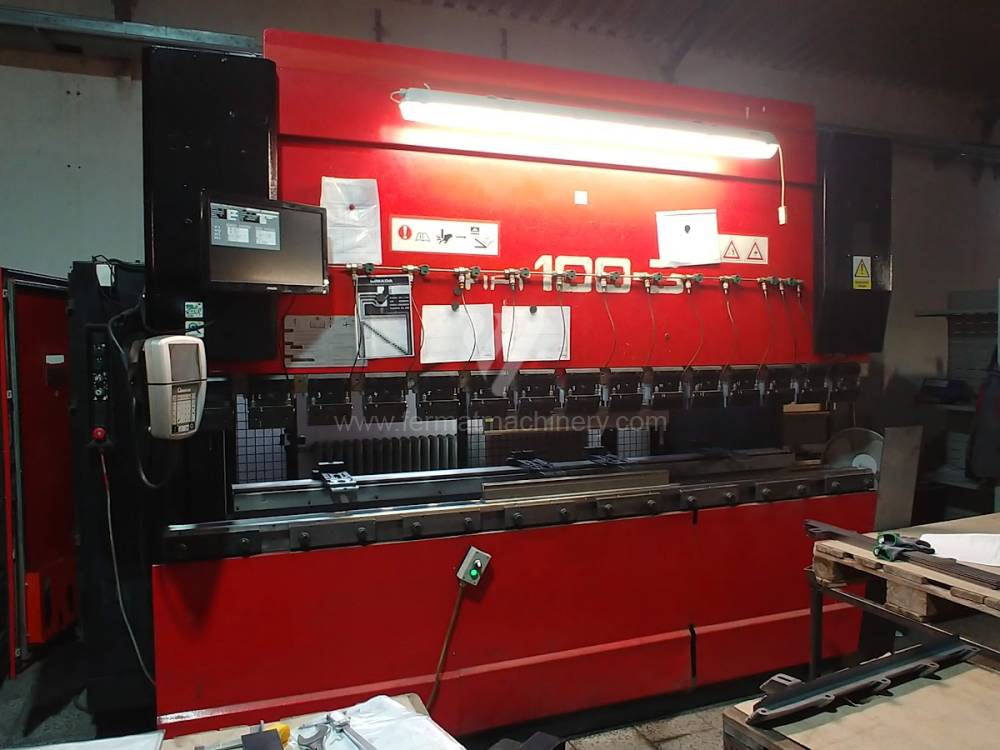

Rok výroby:2001
Řídící systém Amada:
Tlaková síla: 100 t
Ohraňovací délka: 3000 mm
Počet řízených os: 4
Kompenzace spodního průhybu: ne
Typ pohonu lisu: Hydraulický
Rok výroby:2014

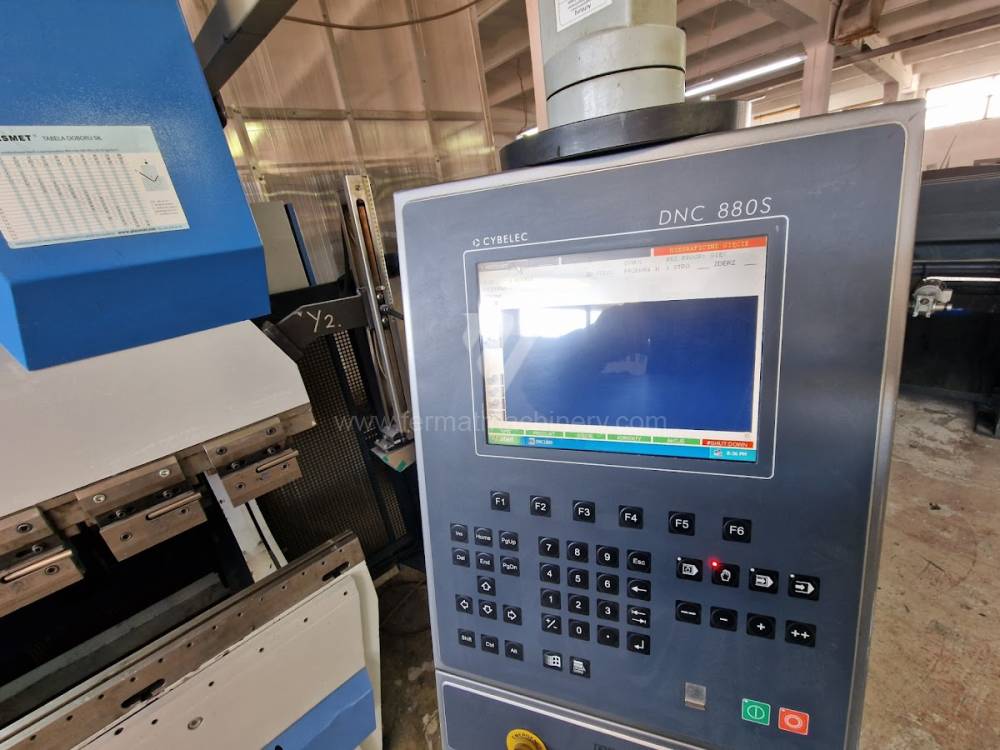

Řídící systém Cybelec: DNC 880 S
Tlaková síla: 100 t
Ohraňovací délka: 2550 mm
Počet řízených os: 4
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rok výroby:2005
Řídící systém Delem: DA - 65
Tlaková síla: 400 t
Ohraňovací délka: 5100 mm
Počet řízených os: 3
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický

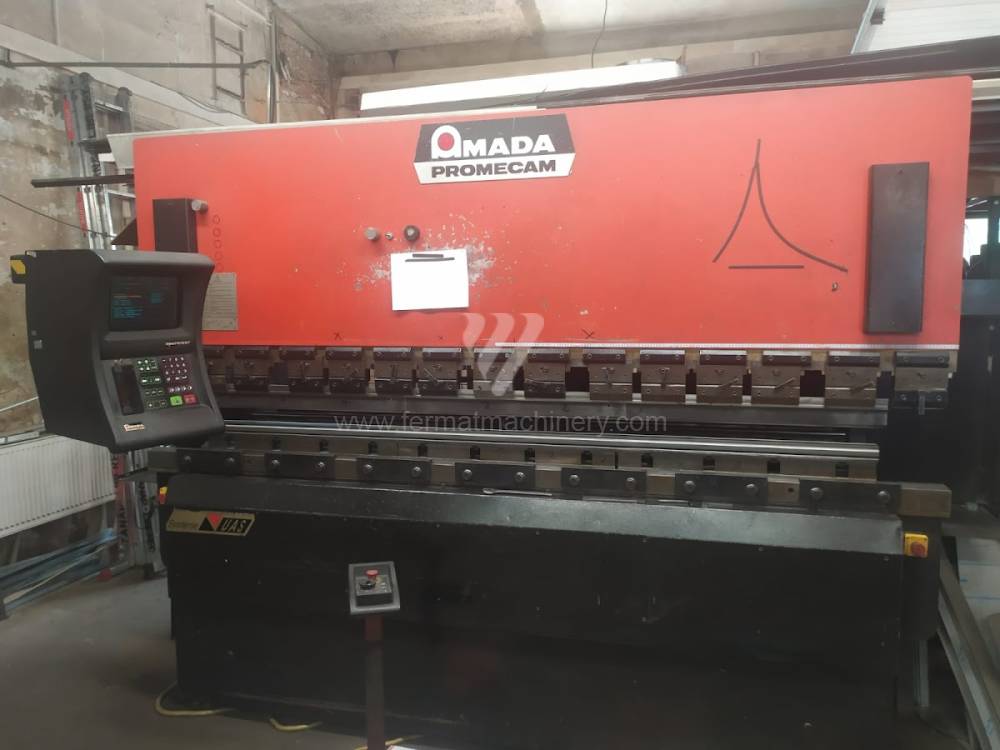

Rok výroby:1998
Řídící systém Amada:
Tlaková síla: 100 t
Ohraňovací délka: 3000 mm
Počet řízených os: 7
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rok výroby:2008
Tlaková síla: 80 t
Ohraňovací délka: 2000 mm
Počet řízených os: 6
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Výkon hlavního elektromotoru: 12,5 kW
Rok výroby:2000
Tlaková síla: 100 t
Ohraňovací délka: 3000 mm
Počet řízených os: 1
Kompenzace spodního průhybu: ne
Typ pohonu lisu: Hydraulický
Výkon hlavního elektromotoru: 7,5 kW
Rok výroby:1992
Tlaková síla: 160 t
Ohraňovací délka: 4000 mm
Typ pohonu lisu: Hydraulický
Výkon hlavního elektromotoru: 16,50 kW
Rozměry d x š x v: 4000 x 1690 x 2630 mm
Hmotnost stroje: 12100 kg
Rok výroby:2006
Řídící systém Mitsubishi:
Tlaková síla: 160 t
Ohraňovací délka: 3200 mm
Počet řízených os: 2
Kompenzace spodního průhybu: ano
Typ pohonu lisu: Hydraulický
Rok výroby:1989
Řídící systém EMA:
Tlaková síla: 80 t
Ohraňovací délka: 2500 mm
Počet řízených os: 4
Kompenzace spodního průhybu:
Typ pohonu lisu: Hydraulický
Rok výroby:1981
Tlaková síla: 50 t
Ohraňovací délka: 2500 mm
Typ pohonu lisu: Hydraulický
Rok výroby:1991
Tlaková síla: 160 t
Ohraňovací délka: 3150 mm
Typ pohonu lisu: Hydraulický
Výkon hlavního elektromotoru: 11 kW
Rozměry d x š x v: 4000x1540x2960 mm
Hmotnost stroje: 11500 kg
Jsou to tvářecí stroje, na kterých se zpracovává (ohýbá) plech. Tyto stroje v dnešní době z velké většiny nahrazují ohýbačky plechu. Tyto lisy jsou poháněny převážně hydraulicky a dokáži pracovat s většími tlaky a délkami ohýbaných dílů.
U takového opracování materiálu nedochází ke vzniku odpadu a je využitý celý polotovar. Na těchto strojích lze dosáhnout ohýbání i velmi malých poloměrů, které jinou operací není možné..

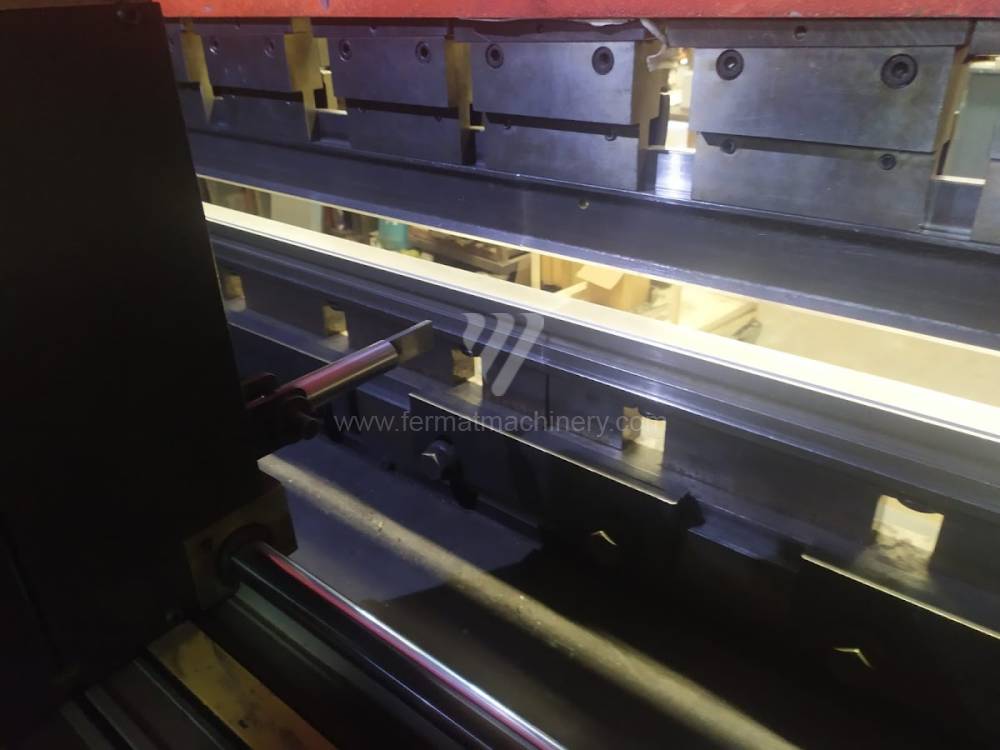

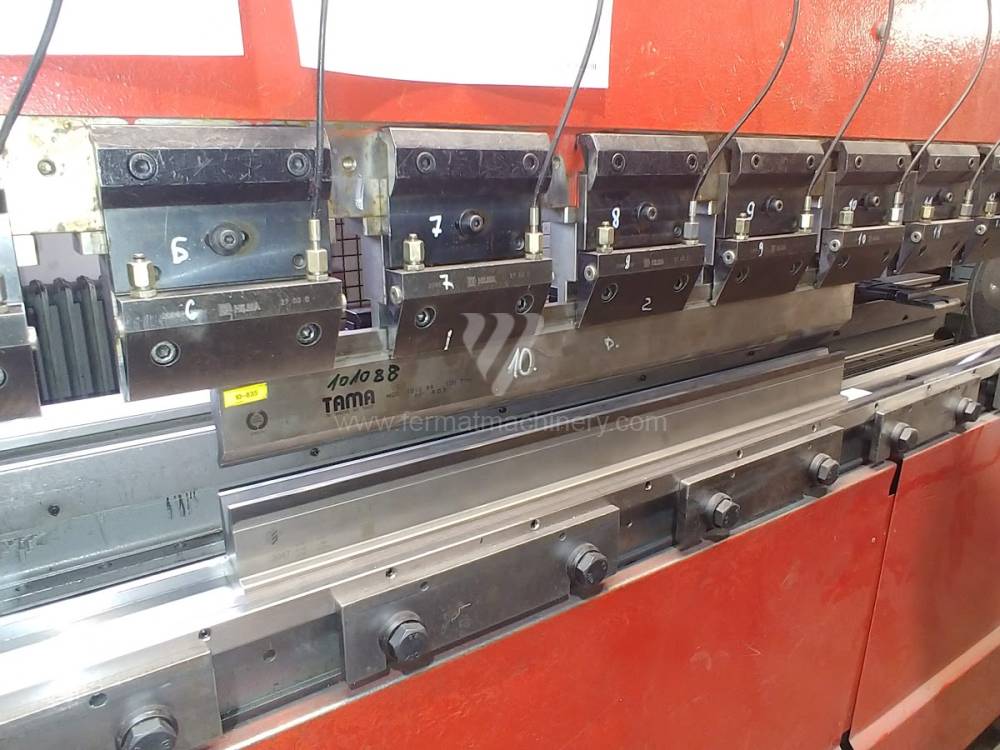

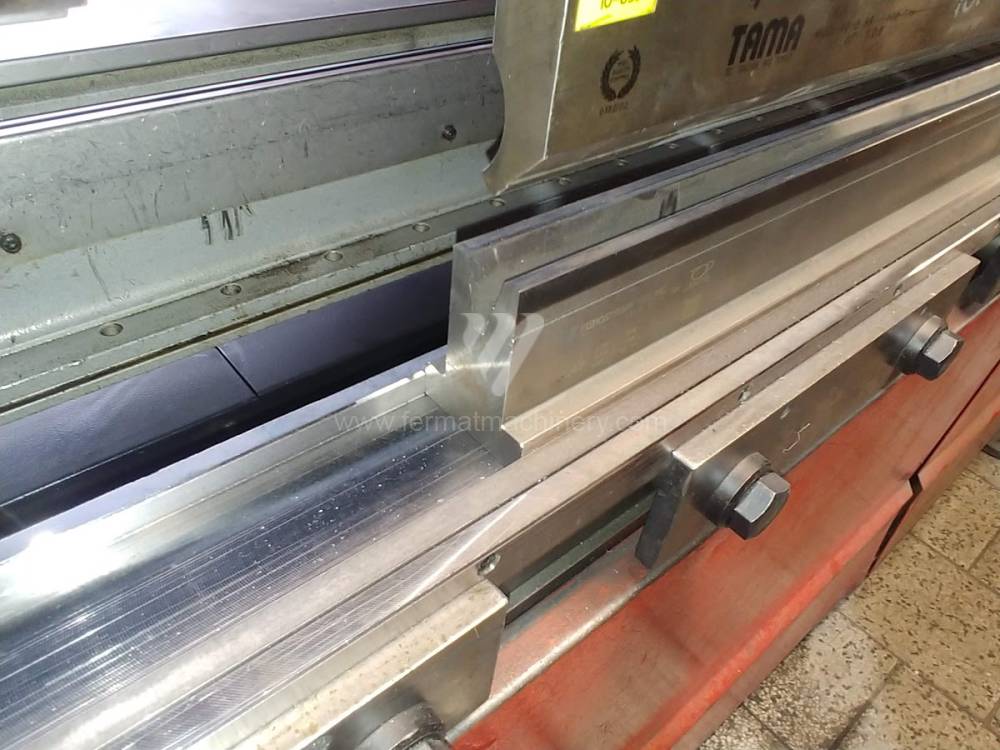

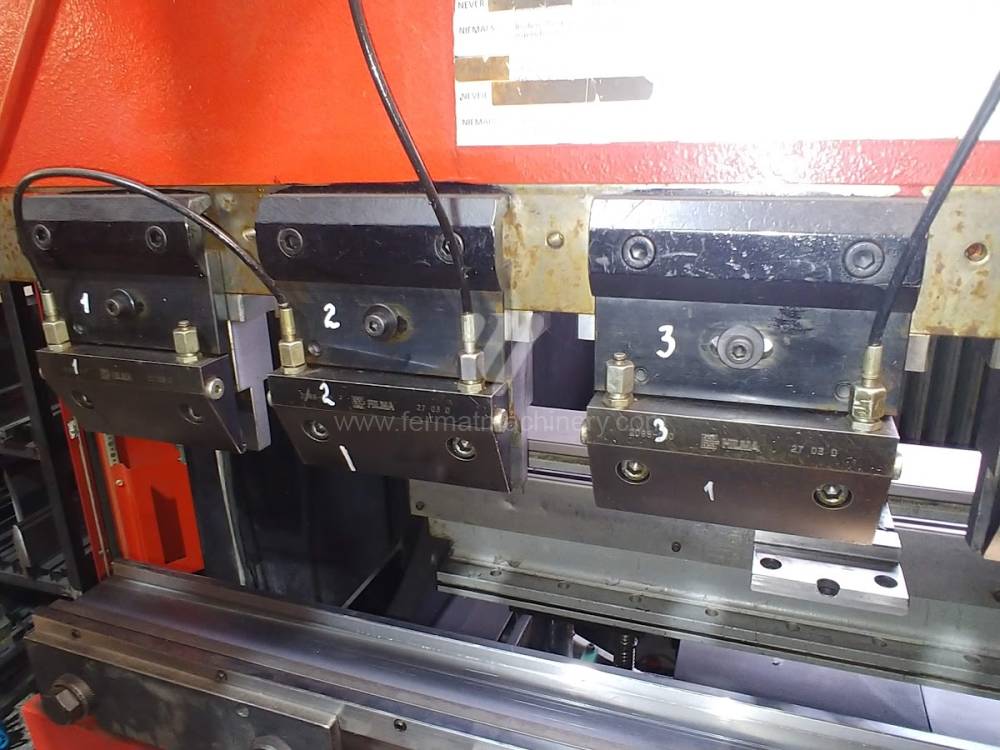

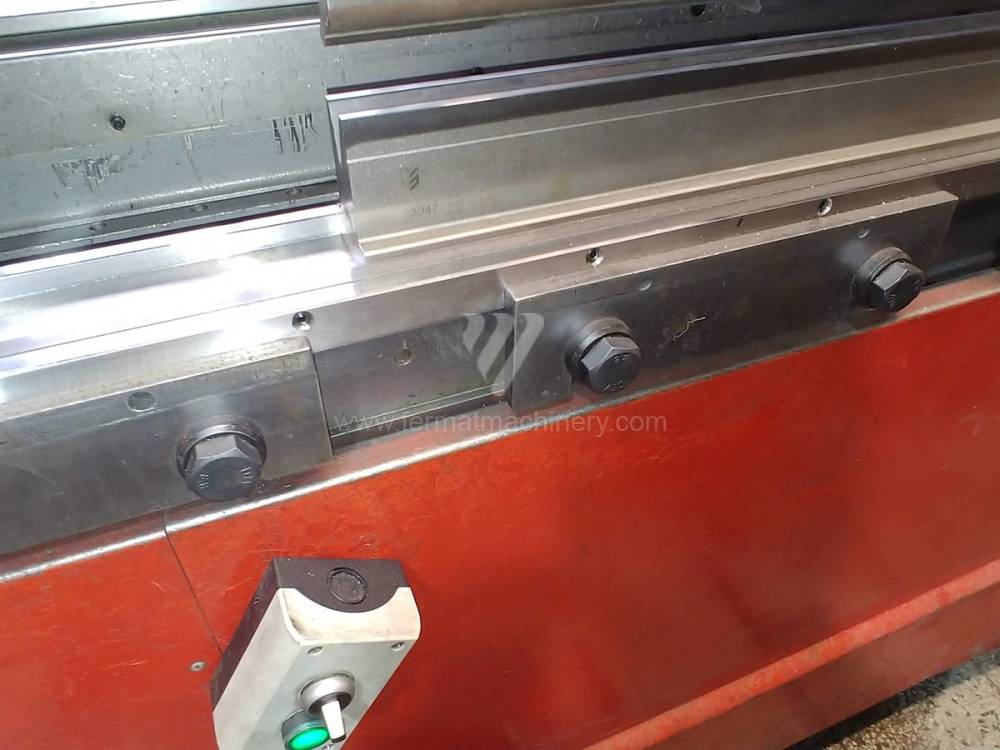

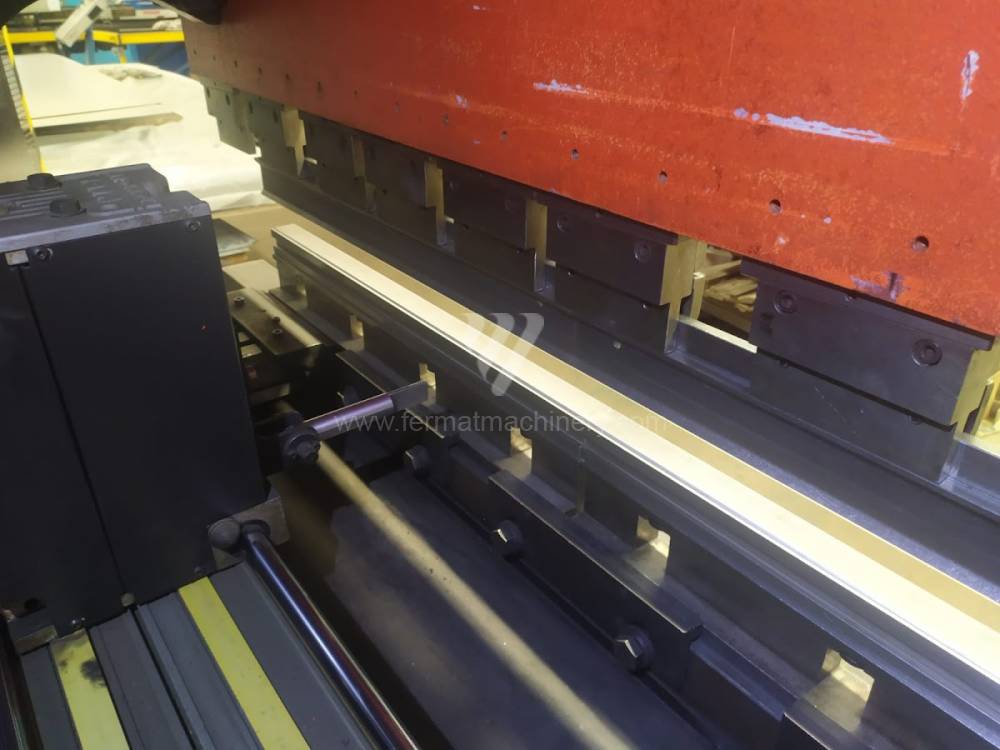

Jako nástroje se zde využívají různé druhy razníků a matric. Tyto nástroje mohou mít různé tvary a délky. K upínání těchto nástrojů využíváme mechanického, hydraulického nebo pneumatického upnutí. Rozdíl je ve složitosti konstrukce na jedné straně a časové náročnosti na straně druhé. Pro maximální přesnost nástrojů lze použít laserovou kontrolu.
K pohonu lisu se používají mechanické systémy s elektromotorem, který pohání systém kladek a řemenů. Nebo hydraulické, které přes elektromotor pohání hydraulickou jednotku a ta přes tlak válců pohybuje beranem.

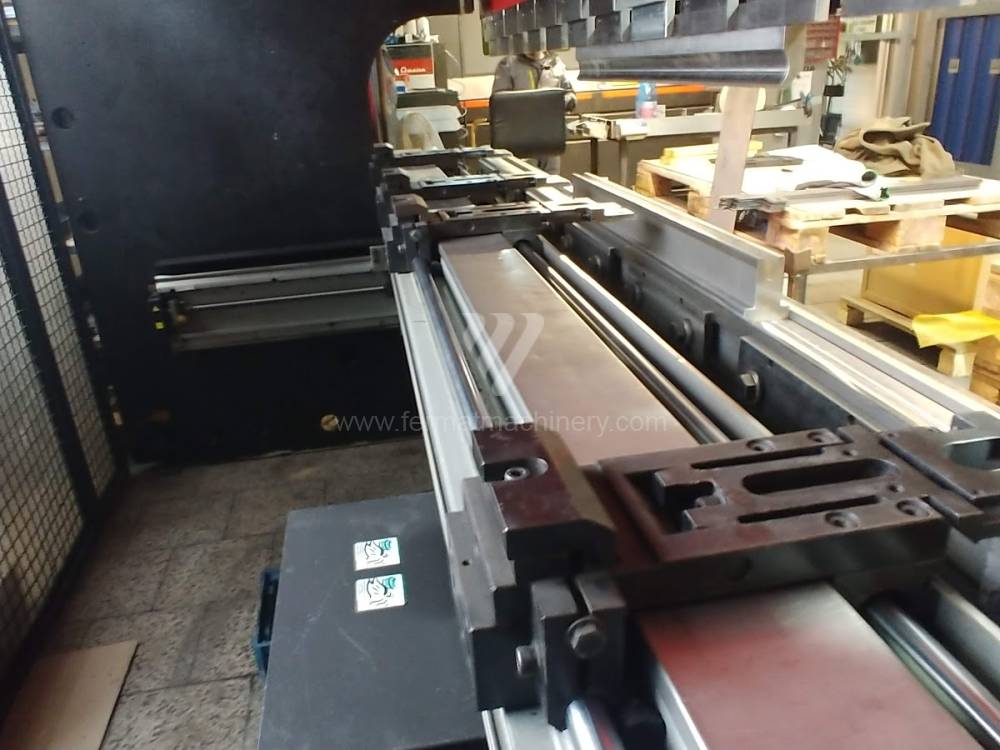

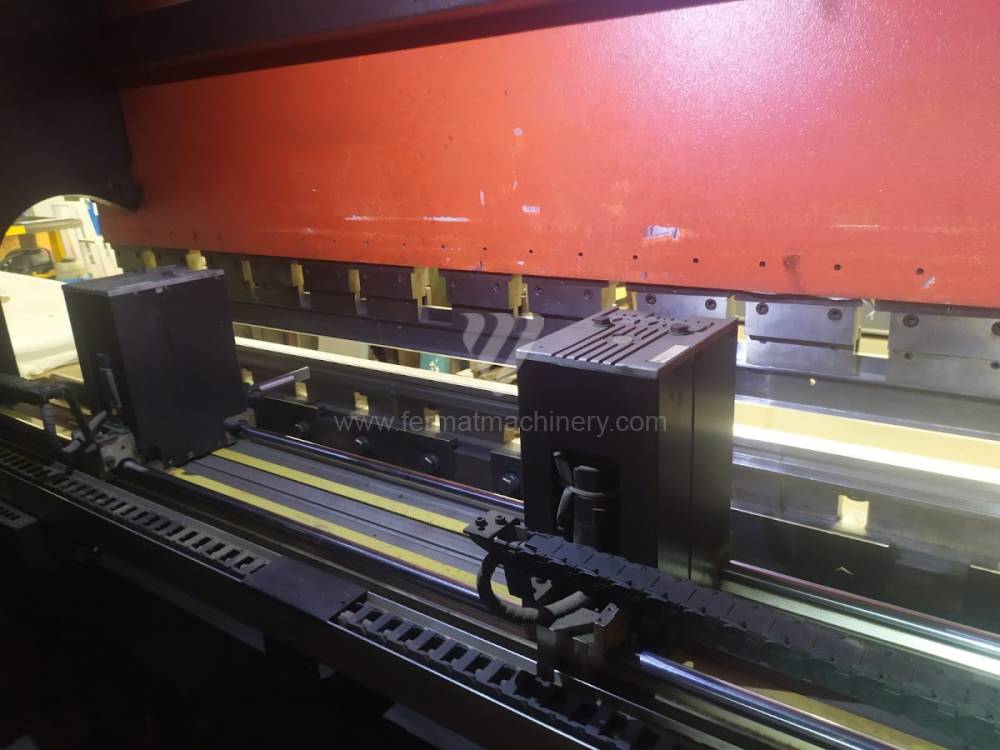

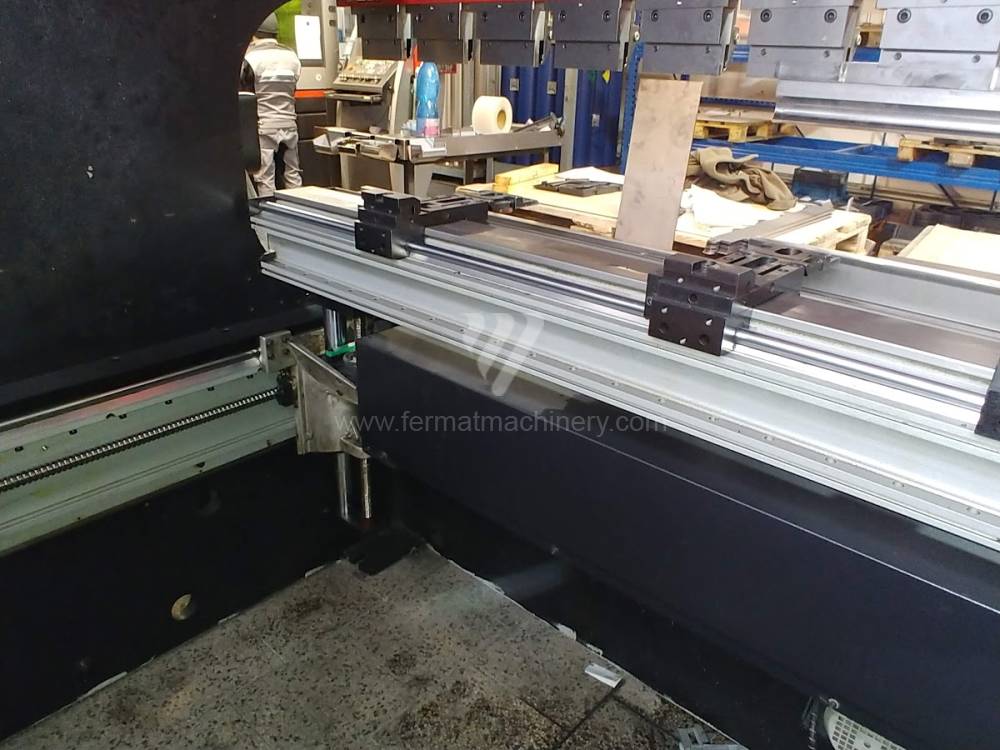

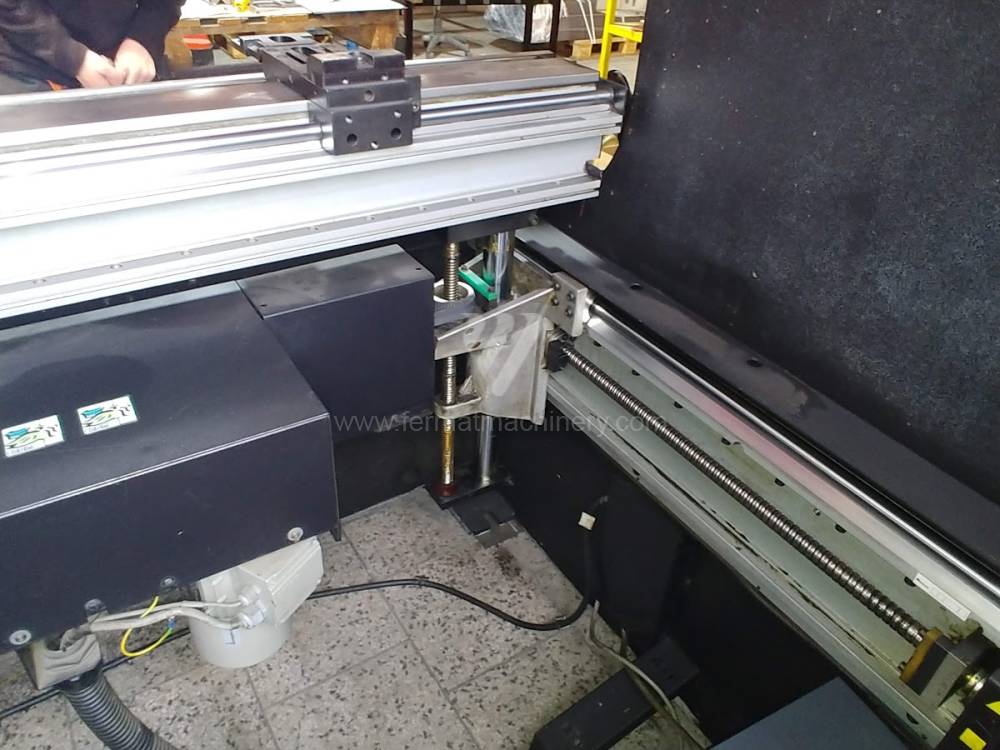

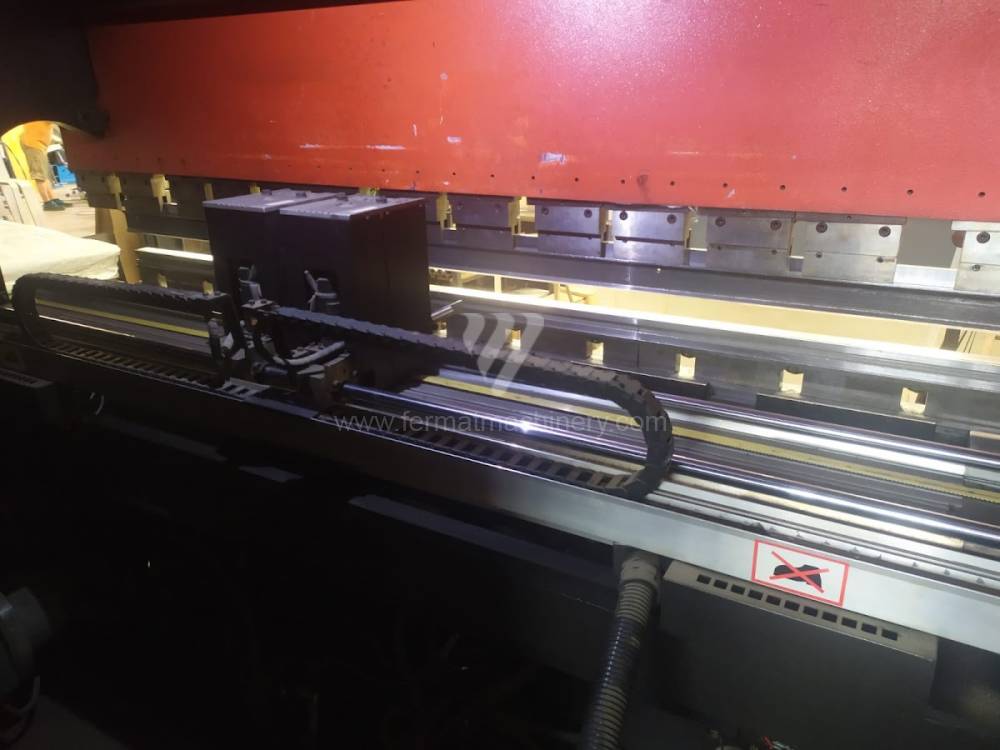

Velice důležitý je u ohraňovacího lisu Zadní doraz. Zajišťuje správné polohování obrobku ve stroji. Polotovar se přitlačí na palec, který je na dorazu a zajistí správnou polohu vůči nástroji. Zadní doraz je řízen pomocí CNC systému a podle programu se pohybuje do přesných poloh. V současné chvíli dokážeme řídit až šest os.
X - podél, které se posouvá doraz dopředu a dozadu
Z - podél které se posouvá doraz doleva nebo doprava
R - podél které se posouvá doraz nahoru a dolů

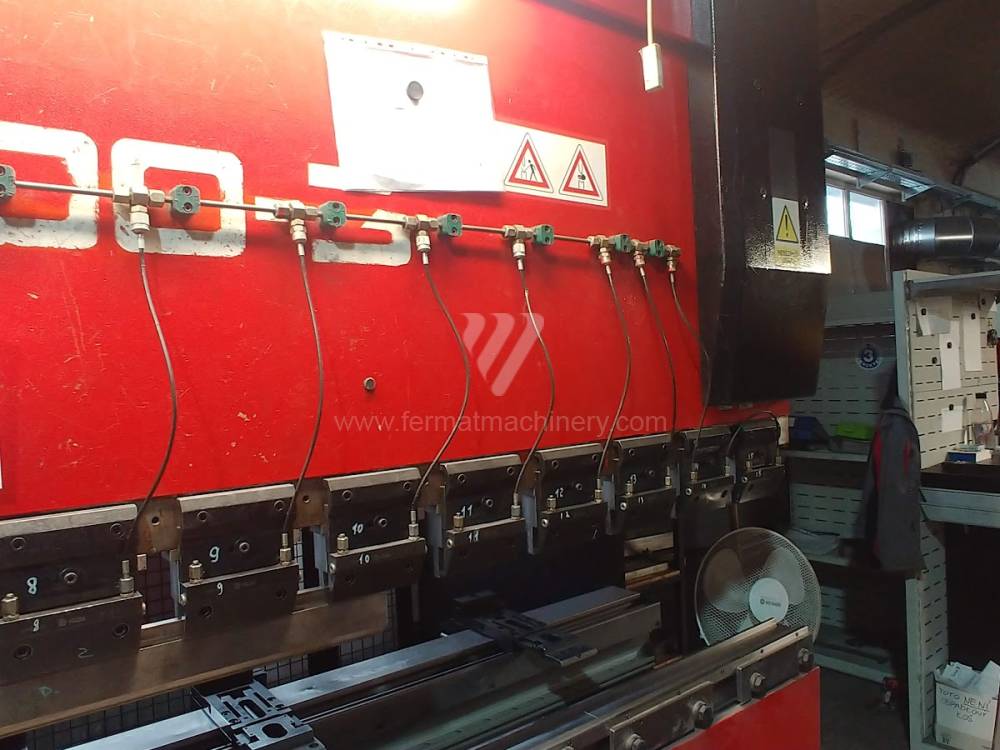

Další důležitá funkce u ohraňovacích lisů je Bombírování. Jde o to, že při ohraňování dlouhých dílců dochází vlivem odporu materiálu vůči hornímu nástroji k pružné deformaci střední části beranu s razníkem. Tomuto můžeme zabránit např. podložením matrice ve střední části, drážkami na krajích pracovního stolu nebo automatickými systémy.

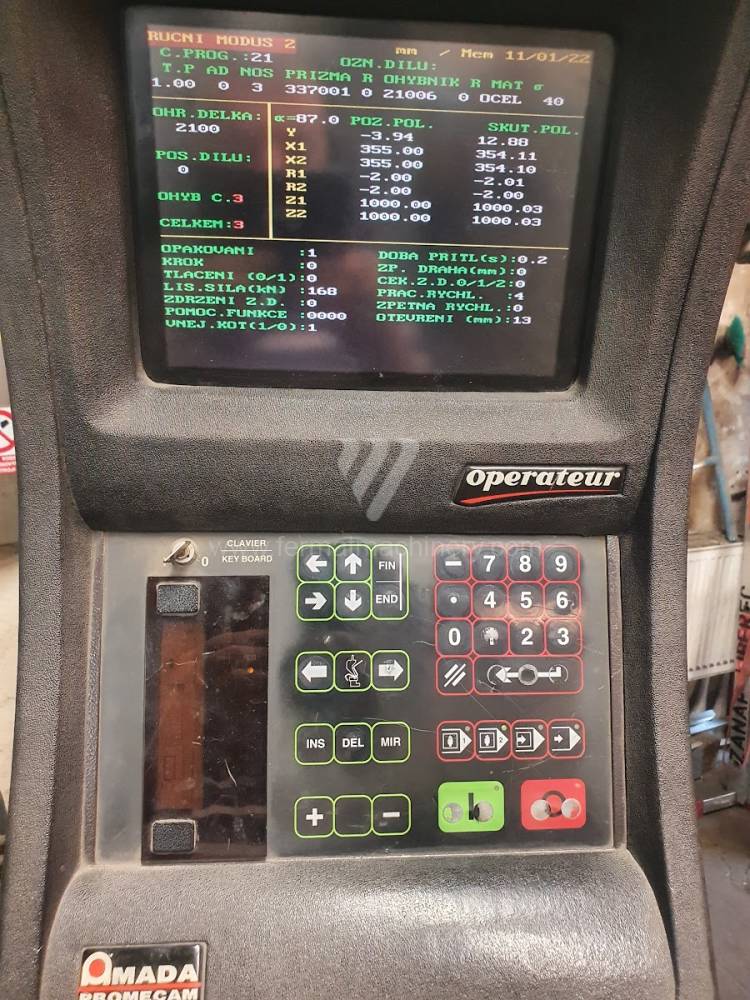

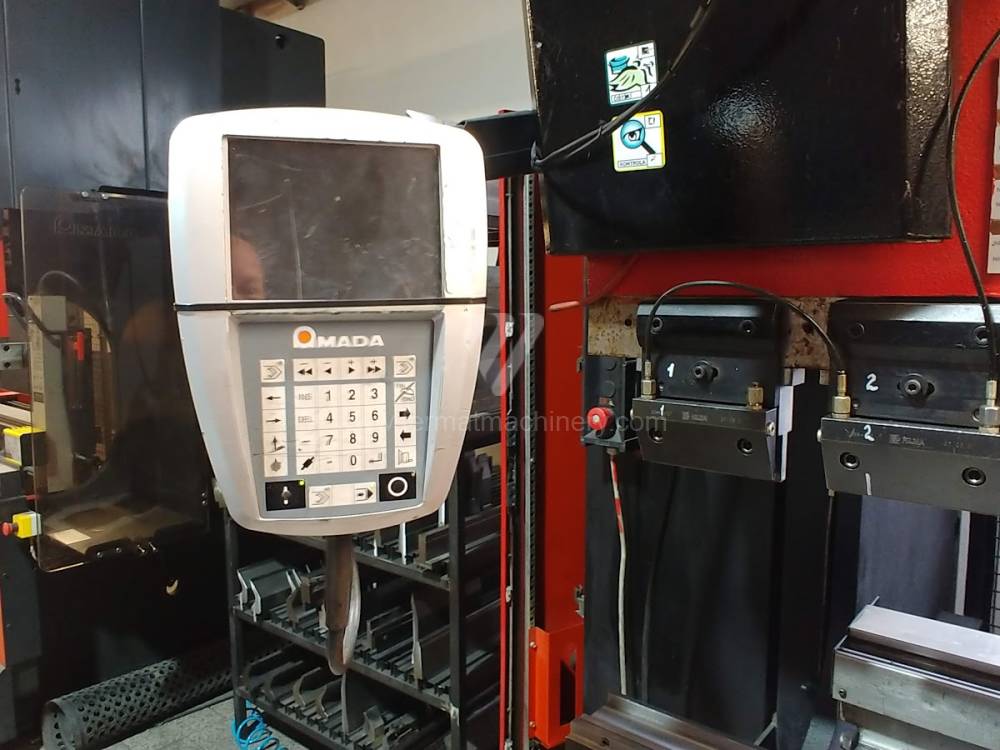

V dnešní době jsou ohraňovací lisy řízeny počítačovými systémy. Ten na základě zadaných hodnot (o materiálu, nástroji, délce… atd.) dopočítá postup výroby, pohyb dorazů, ohýbací sílu. Stroj lze poté ovládat ve třech pracovních režimech:
Ohraňovací lisy se konstruují s různými druhy pohonů. Je možné se setkat s ručními lisy, lisy s mechanickým nebo hydraulickým pohonem. Každý má své výhody a nevýhody. Dále je možné je rozdělit podle konstrukce:
Mezi nejznámější výrobce řadíme TRUMPF, DURMA, SAFAN DARLEY, BYSTRONIC, GASPARINI, Haco, Beyeler, Promecam, Hämmerle.
V současné době se nejvíce využívají a vyrábějí hydraulické ohraňovací lisy, které jsou řízeny CNC systémy. Mezi špičkové stroje patří lisy od firem Trumpf, Amada, Bystronic. Tito výrobci používají k ovládání buďto své vlastní CNC systémy nebo univerzální jako např. Delem, Cybelec, ESA… U těchto strojů dochází k vysoké automatizaci operačních cyklů a tím pádem i k maximálnímu využití jejich možností. Samozřejmě lisy těchto výrobců jsou finančně velmi náročné na pořízení.
