12 Liste Grille

Presse plieuse

CNCL-K 120-3100 TSI
Safan
NUMERO D'INVENTAIRE: 191175

Année de production:2002
Force de cintrage: 120 t
Longueur de pliage: 3100 mm
Nombre axes controlés: 3
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický
Course du bélier: 180 mm

E 37300
Durma Turkey
NUMERO D'INVENTAIRE: 241011

Année de production:2008
Force de cintrage: 300 t
Longueur de pliage: 3700 mm
Nombre axes controlés: 3
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický
Course du bélier: 245 mm

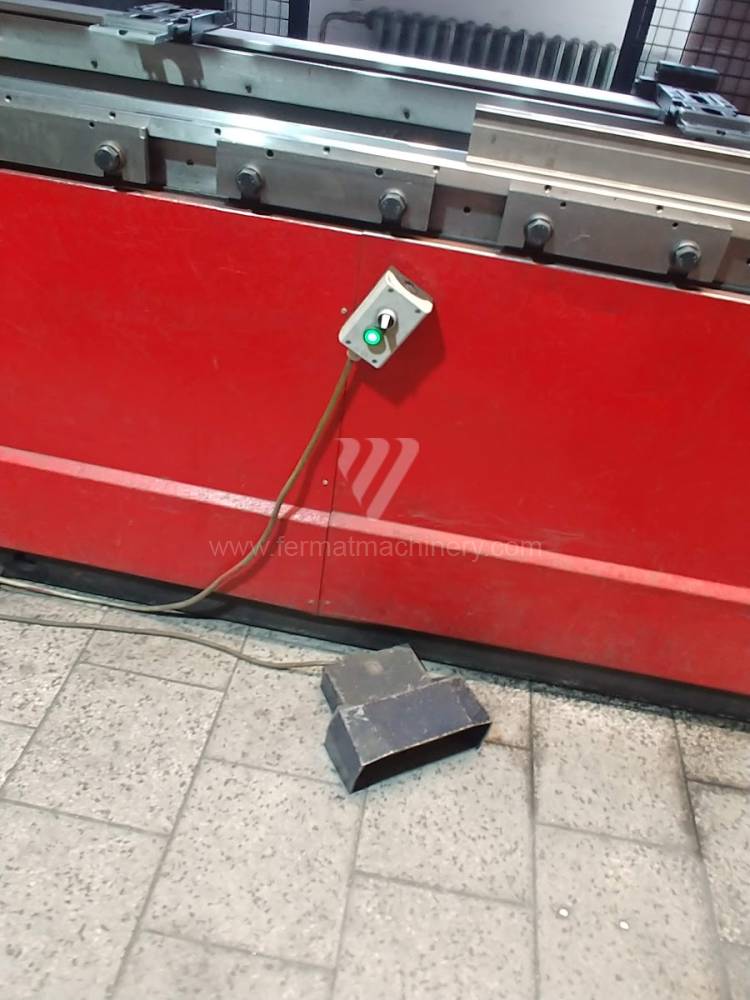

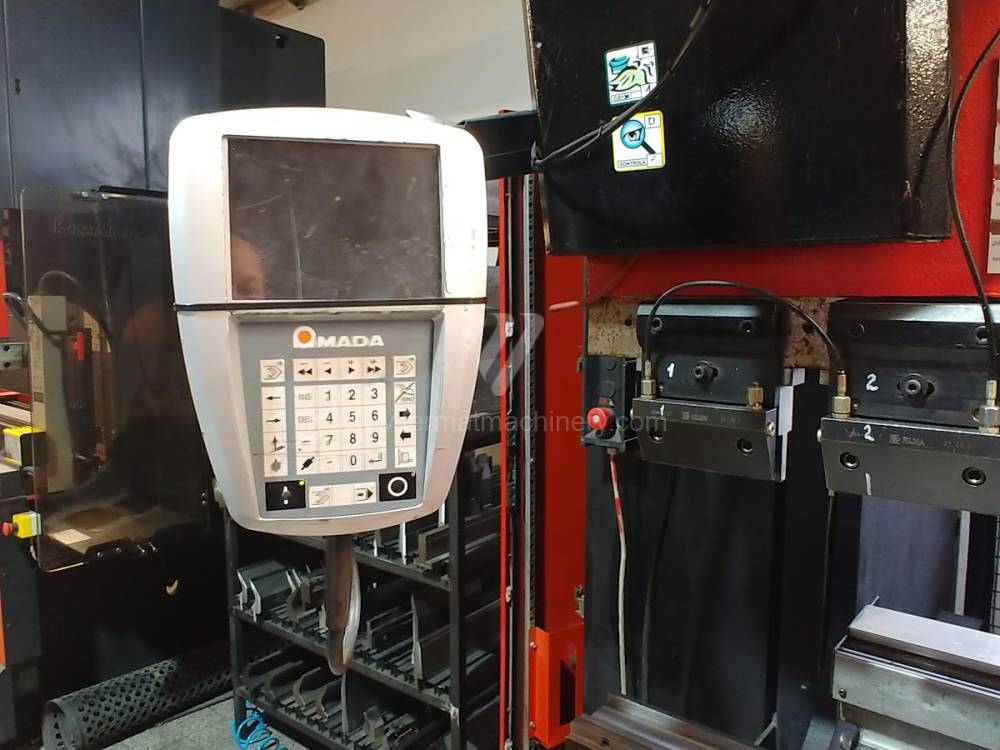

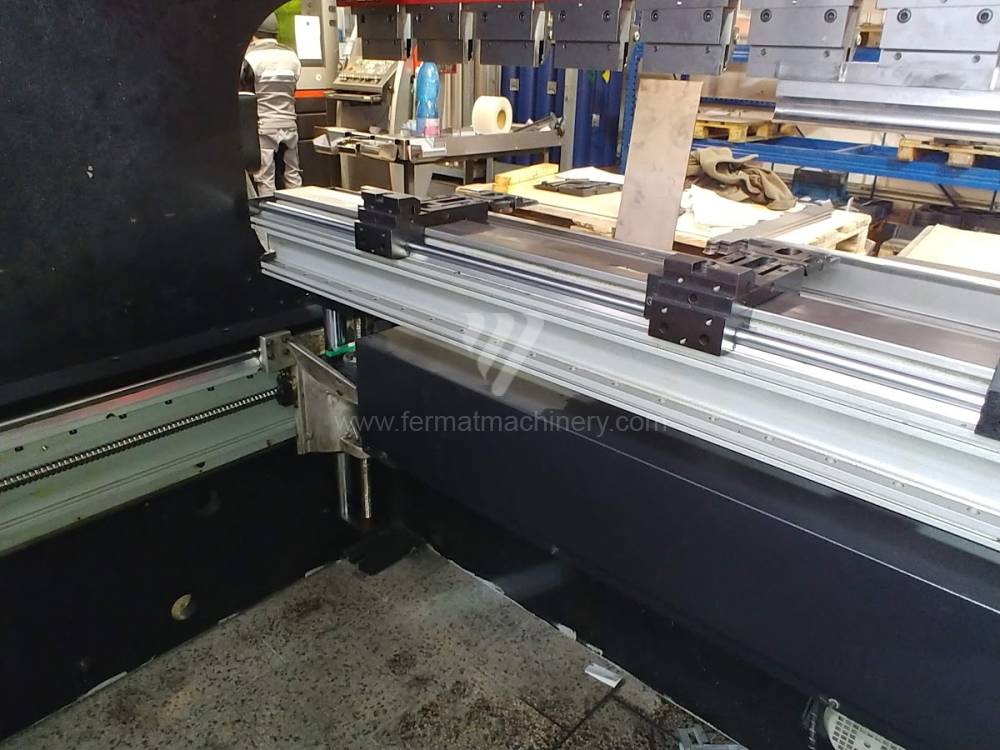

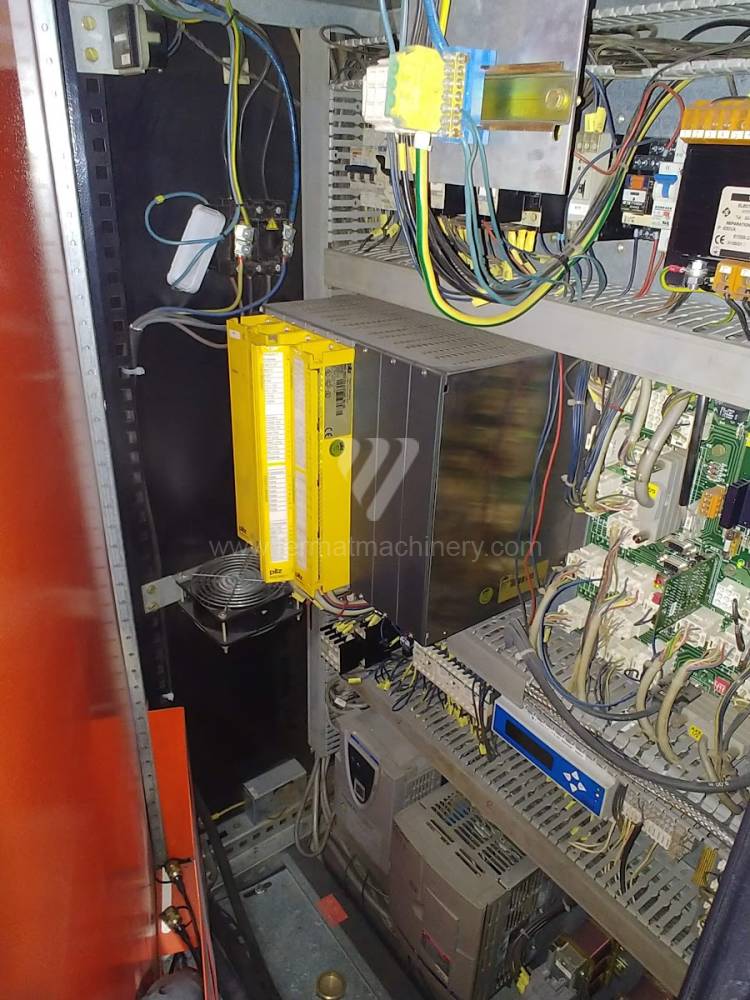

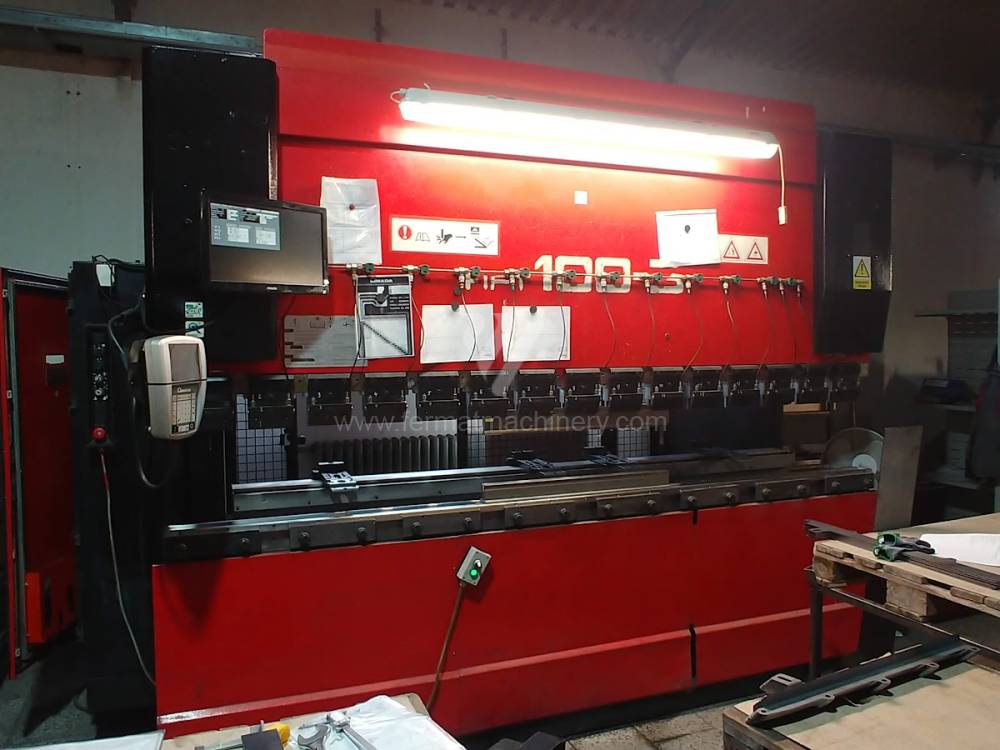

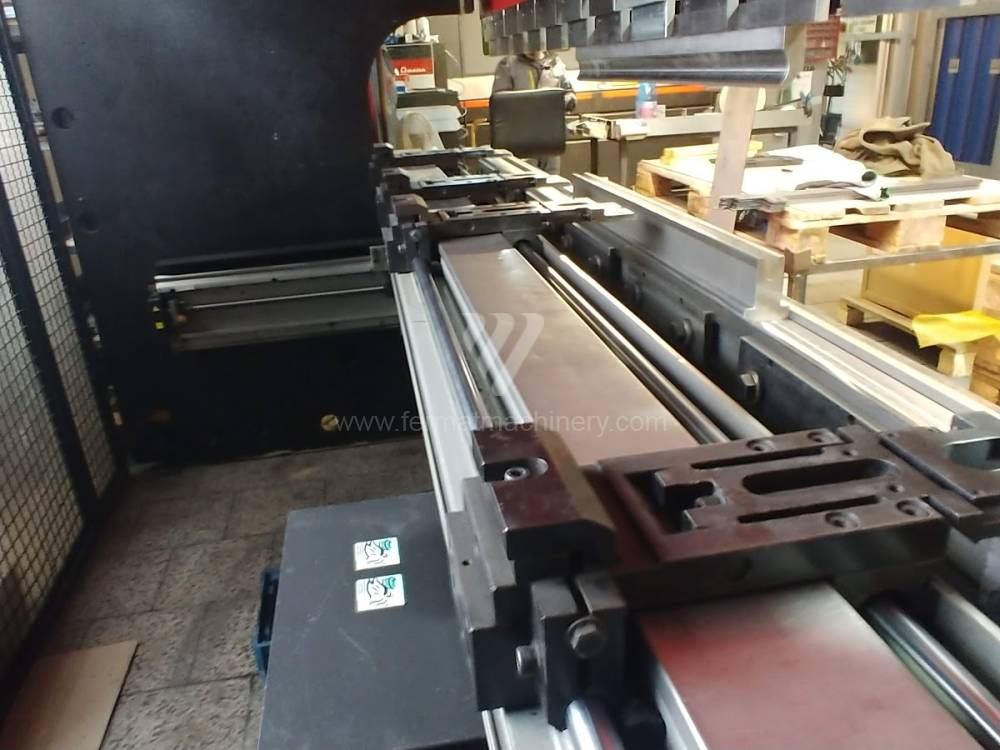

HFE 100-3
AMADA
NUMERO D'INVENTAIRE: 231690

Année de production:2006

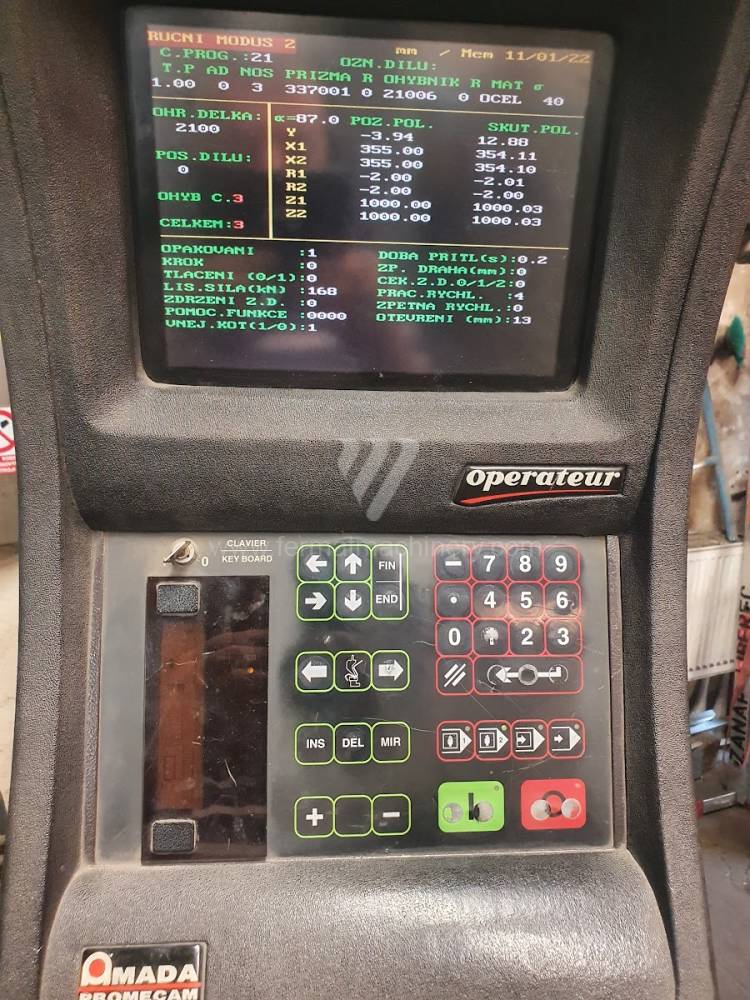

Système de contrôle Amada: Operateur 2000
Force de cintrage: 100 t
Longueur de pliage: 3000 mm
Nombre axes controlés: 8
Compensation de la deformation inferieure: NON
Type d´entraînement de la presse: Hydraulický

E-BRAKE 100-3100 TS1
Safan
NUMERO D'INVENTAIRE: 241074

Année de production:2007
Force de cintrage: 100 t
Longueur de pliage: 3100 mm
Nombre axes controlés: 6
Compensation de la deformation inferieure: NON
Type d´entraînement de la presse: Elektrický
Passage entre les colonnes: 3160 mm

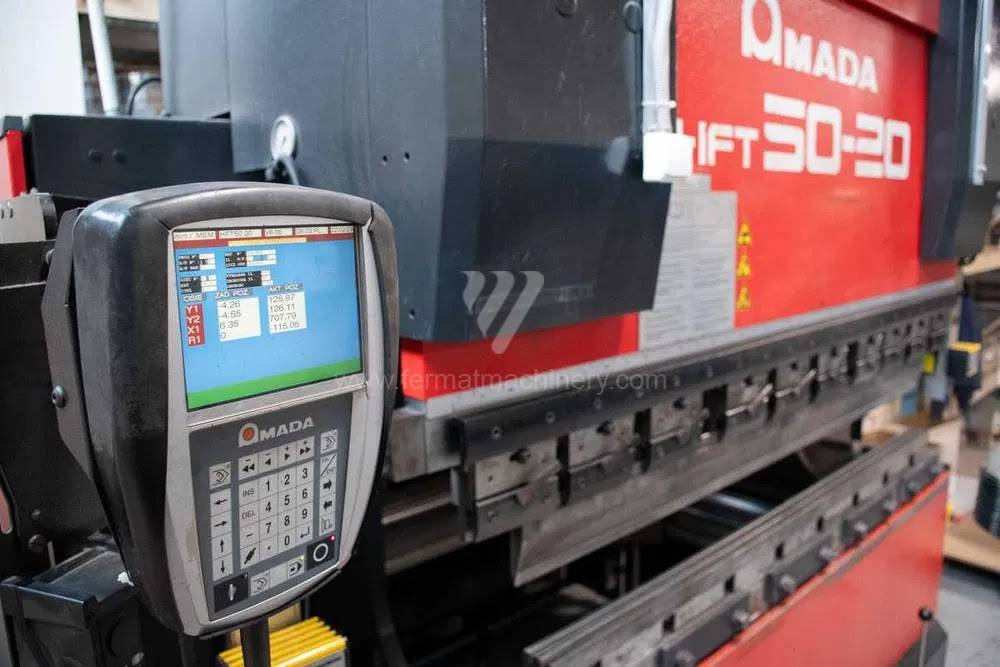

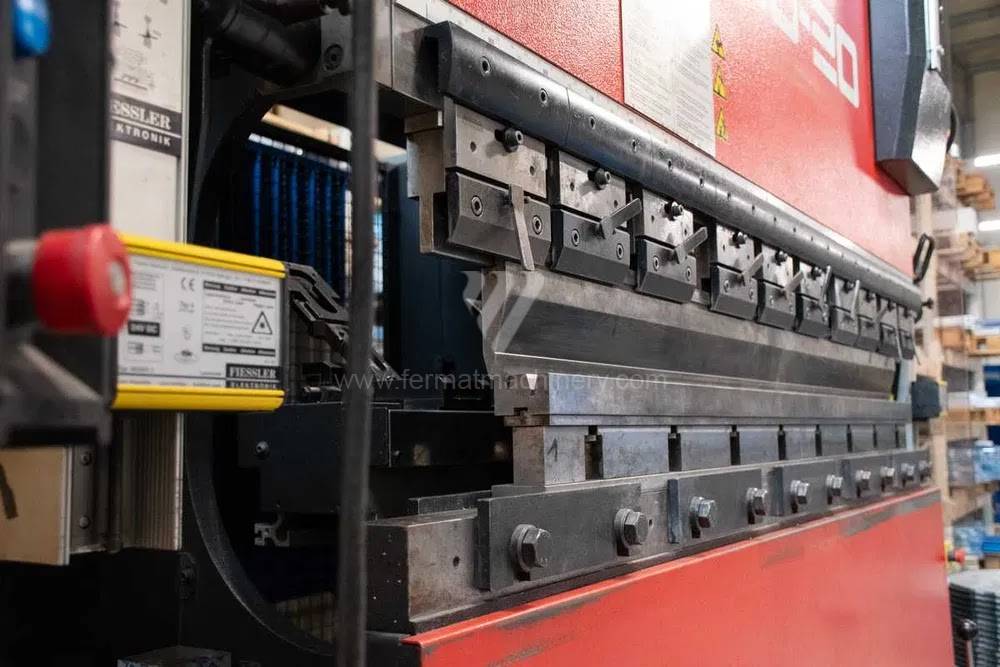

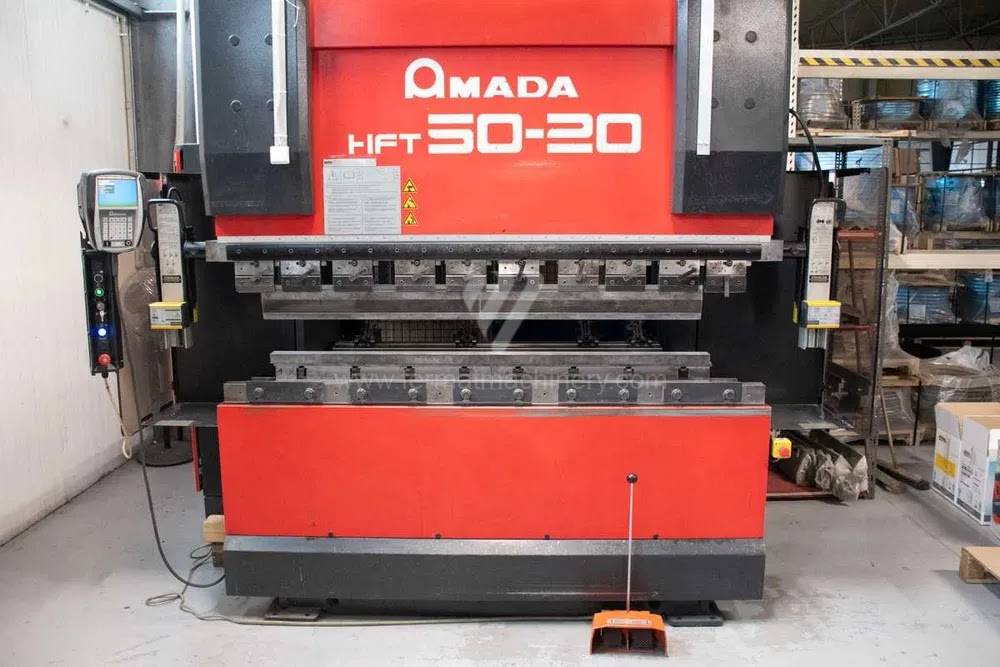

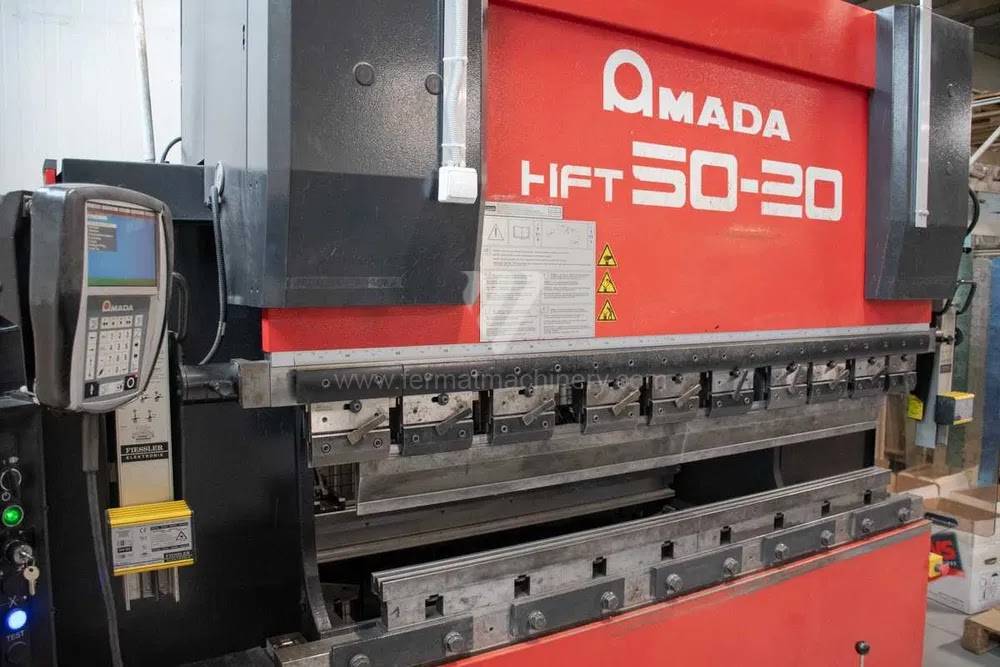

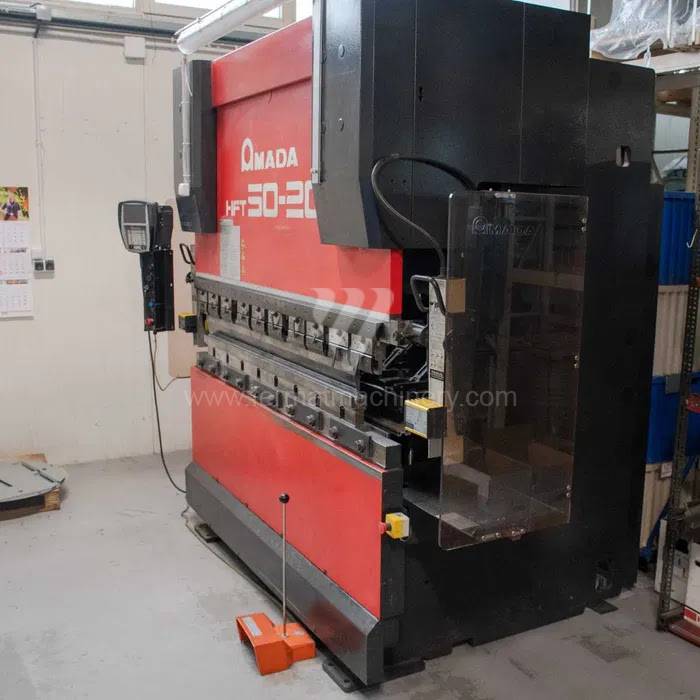

HFT 50-20
AMADA
NUMERO D'INVENTAIRE: 241151

Année de production:2005
Système de contrôle Amada:
Force de cintrage: 50 t
Longueur de pliage: 2085 mm
Nombre axes controlés: 4
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický

HG-170.3
AMADA
NUMERO D'INVENTAIRE: 241021

Année de production:2022
Système de contrôle Amada:
Force de cintrage: 170 t
Longueur de pliage: 3000 mm
Nombre axes controlés: 6
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický

HFT 80-25
AMADA
NUMERO D'INVENTAIRE: 241152

Année de production:2001
Force de cintrage: 80 t
Longueur de pliage: 2620 mm
Nombre axes controlés: 4
Compensation de la deformation inferieure:
Course du bélier: 200 mm
Poids totale de la machine: 5750 kg

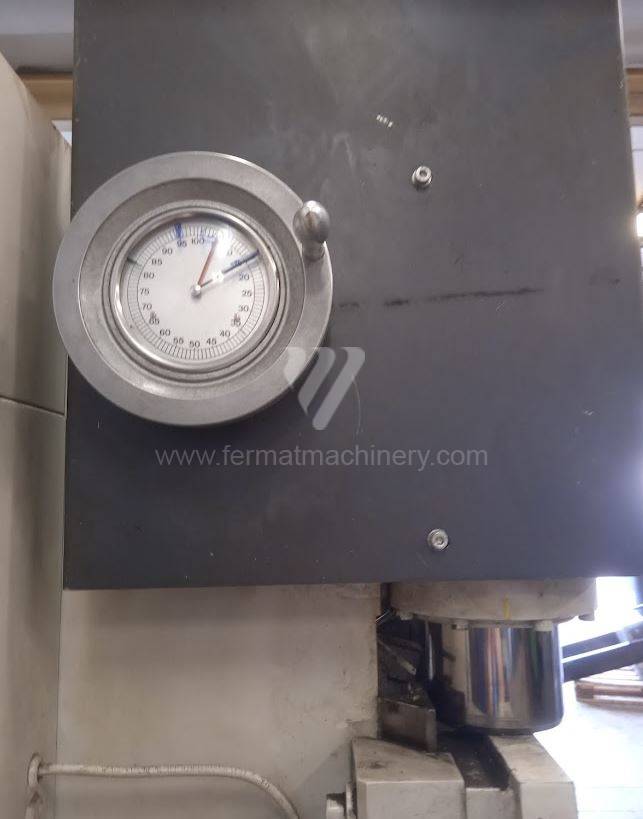

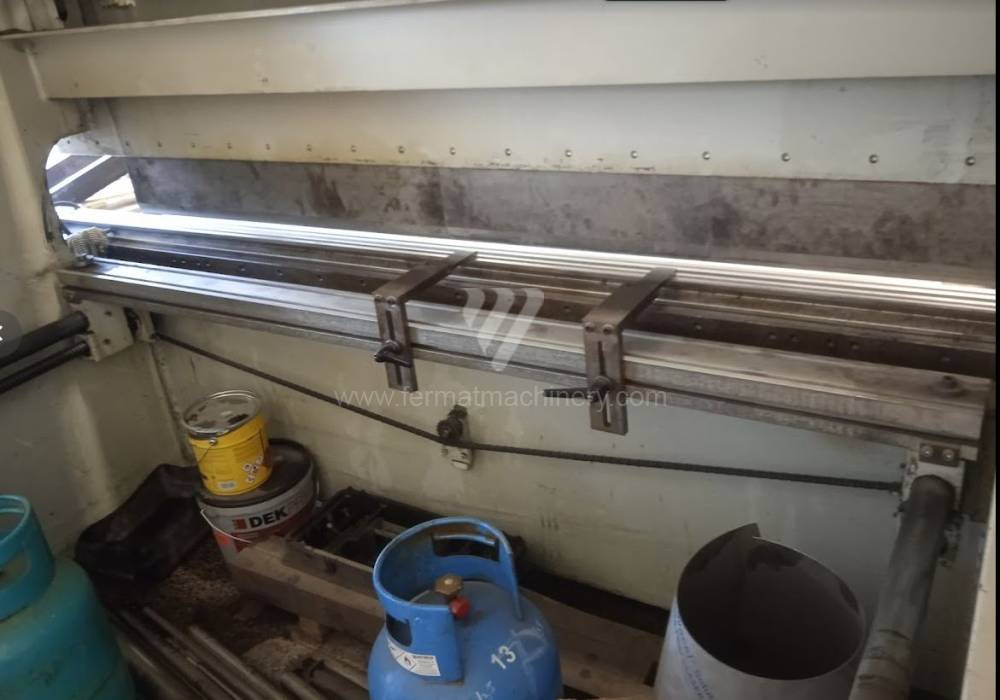

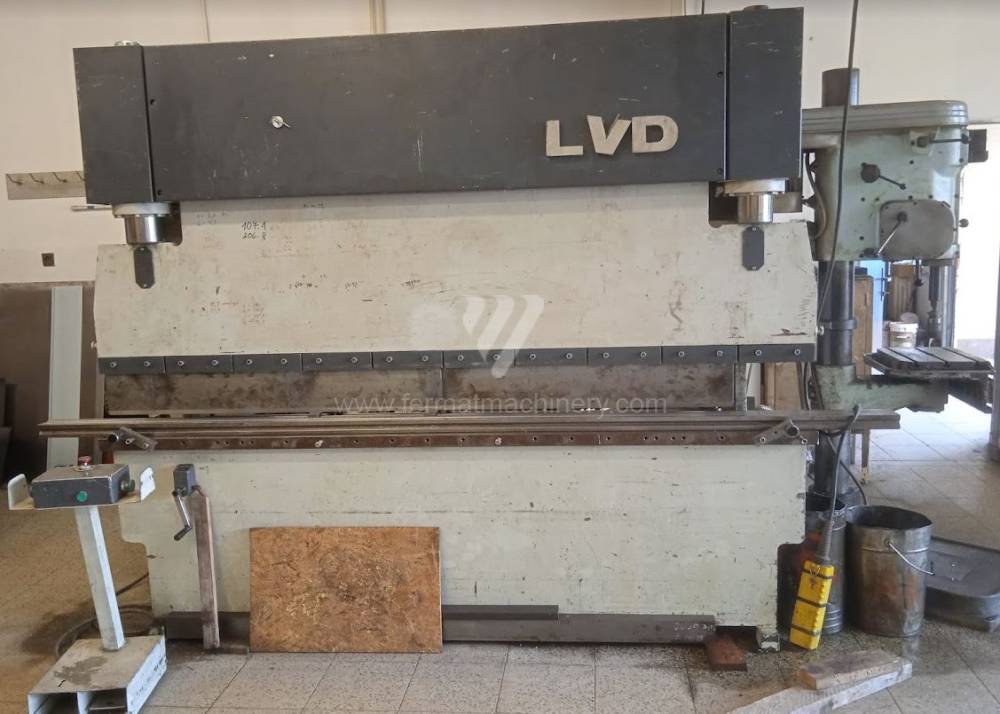

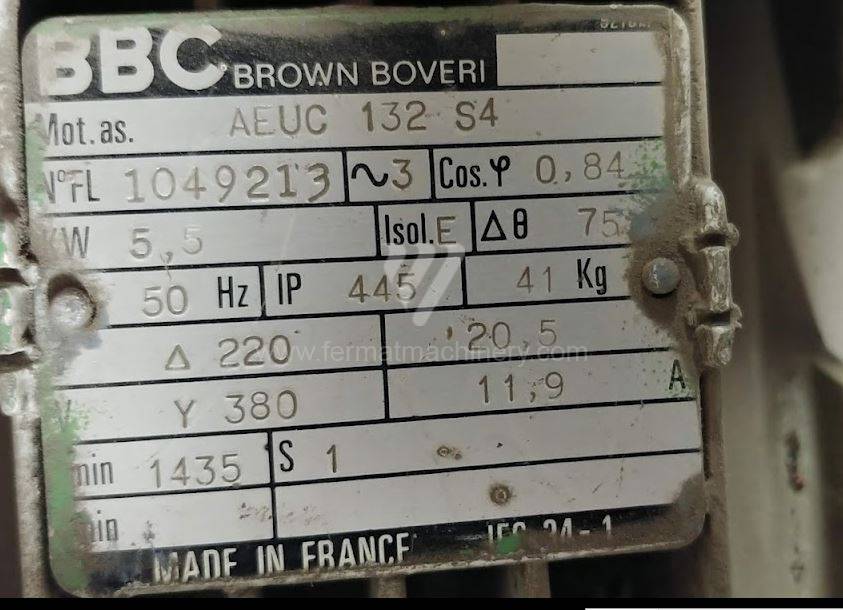

PPC 70/25
LVD
NUMERO D'INVENTAIRE: 231919

Année de production:1983
Force de cintrage: 70 t
Longueur de pliage: 2500 mm
Type d´entraînement de la presse: Hydraulický

PR 6
Beyeler
NUMERO D'INVENTAIRE: 231192

Année de production:1997
Longueur de pliage: 3100 mm
Force de cintrage: 100 t
Système de contrôle Cybelec: DNC 800
Nombre axes controlés: 6
Type d´entraînement de la presse: Hydraulický
Compensation de la deformation inferieure: OUI

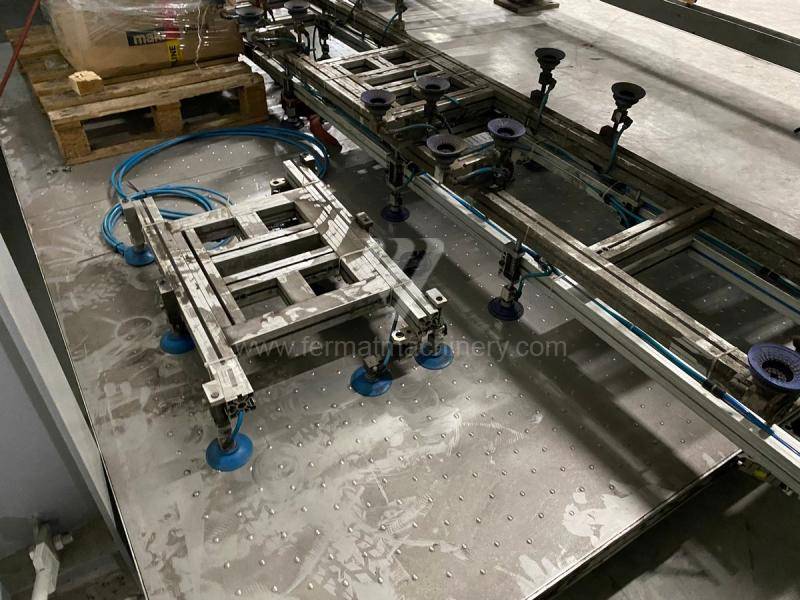

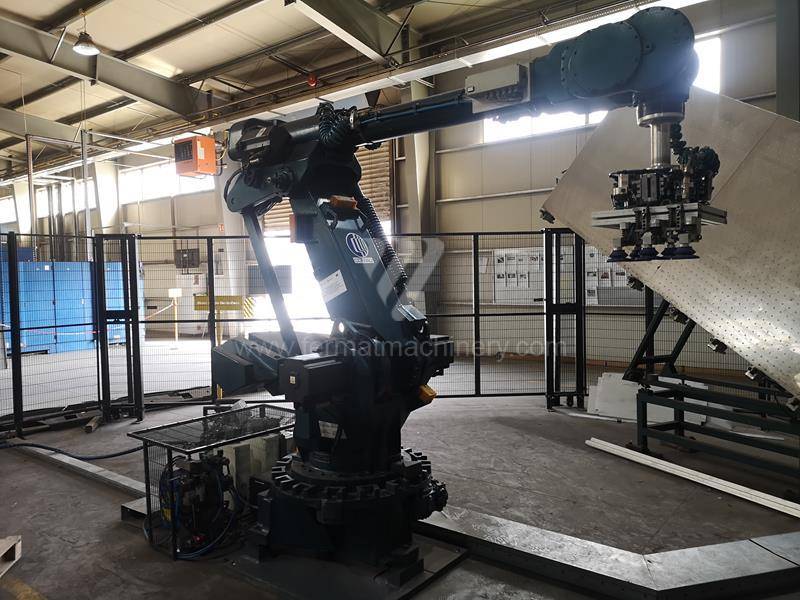

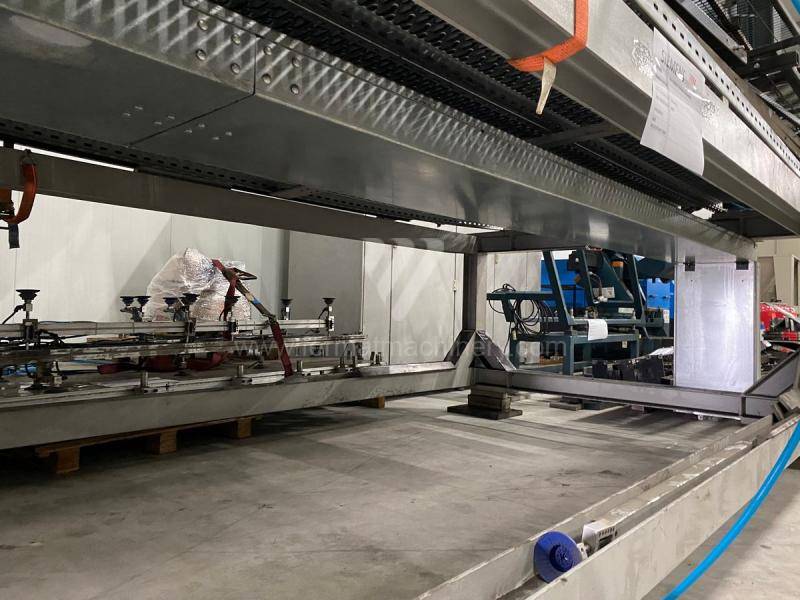

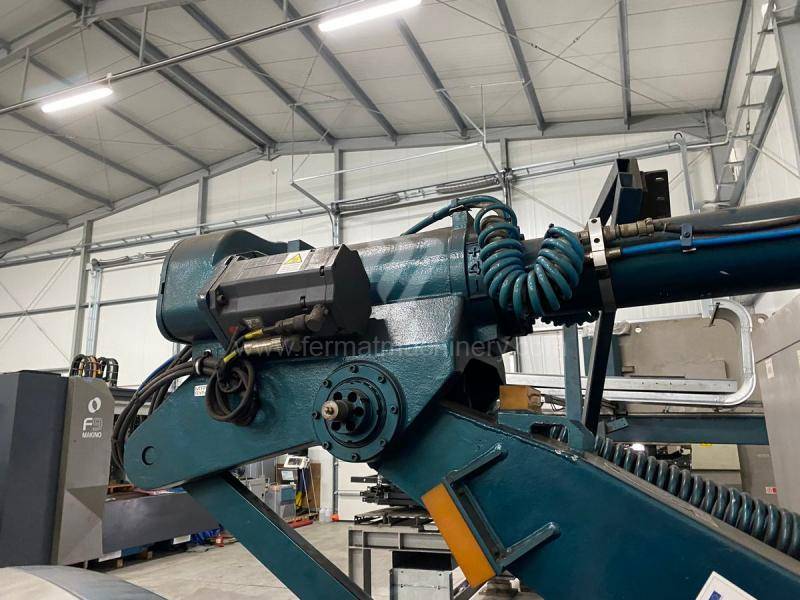

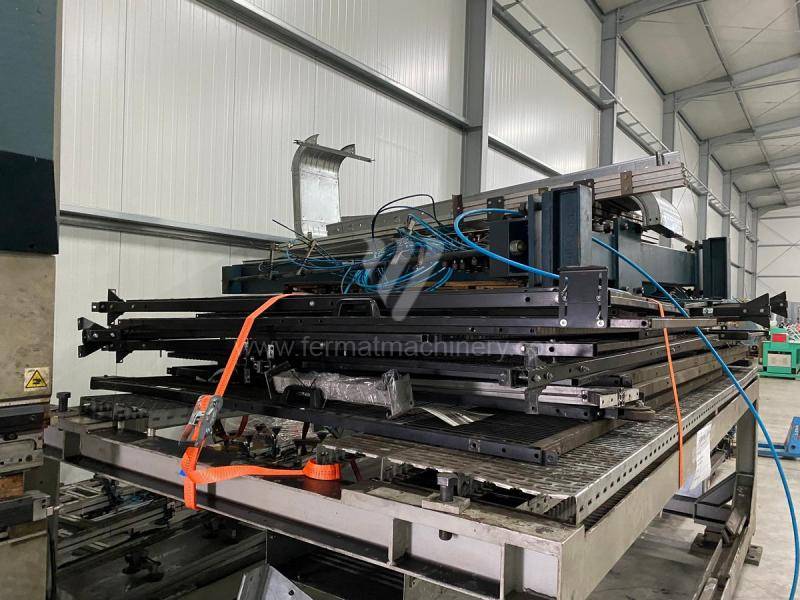

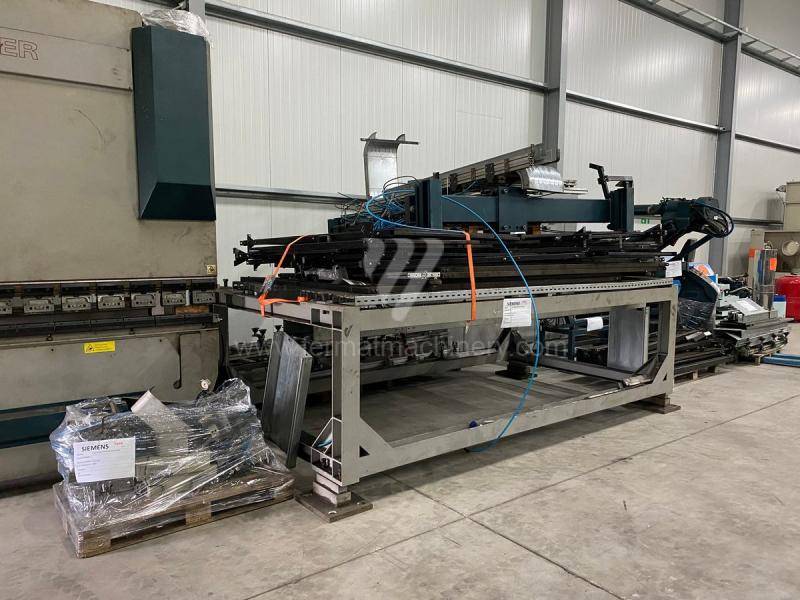

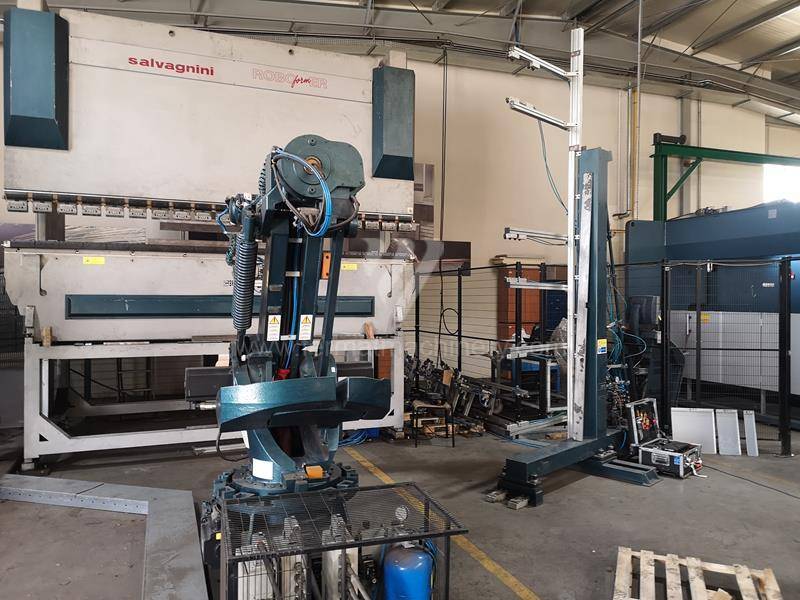

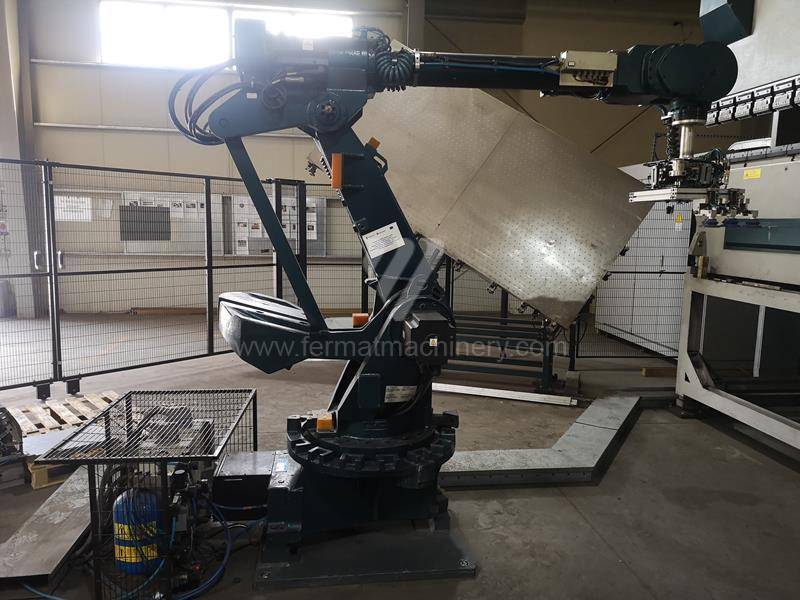

CPR135 - 4000
Salvagnini
NUMERO D'INVENTAIRE: 231225

Année de production:2003
Force de cintrage: 135 t
Longueur de pliage: 4000 mm
Nombre axes controlés: 7
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický

B3 220/3000
Salvagnini
NUMERO D'INVENTAIRE: 241418

Année de production:2016
Force de cintrage: 220 t
Longueur de pliage: 3060 mm
Nombre axes controlés: 9
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický
Course du bélier: 450 mm

CNCK 225 - 4300
Safan
NUMERO D'INVENTAIRE: 231843

Année de production:1981
Système de contrôle SAFAN:
Longueur de pliage: 4300 mm
Force de cintrage: 225 t
Force de formage nominale de la presse: 225 t
Dimensions de la table: 4300 x 250 mm
Puissance du moteur principal: 15 kW

HFT 130-4
AMADA
NUMERO D'INVENTAIRE: 231780

Année de production:2005
Système de contrôle Amada:
Force de cintrage: 130 t
Longueur de pliage: 4200 mm
Nombre axes controlés: 4
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický

HFBO 220/3000
AMADA
NUMERO D'INVENTAIRE: 241430

Année de production:1998
Force de cintrage: 220 t
Longueur de pliage: 3000 mm
Nombre axes controlés: 5
Compensation de la deformation inferieure: NON
Type d´entraînement de la presse: Hydraulický
Poids totale de la machine: 13500 kg

TruBend Cell 5000
Trumpf
NUMERO D'INVENTAIRE: 241260

Année de production:2017
Force de cintrage: 230 t
Longueur de pliage: 4250 mm
Nombre axes controlés: 4
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický

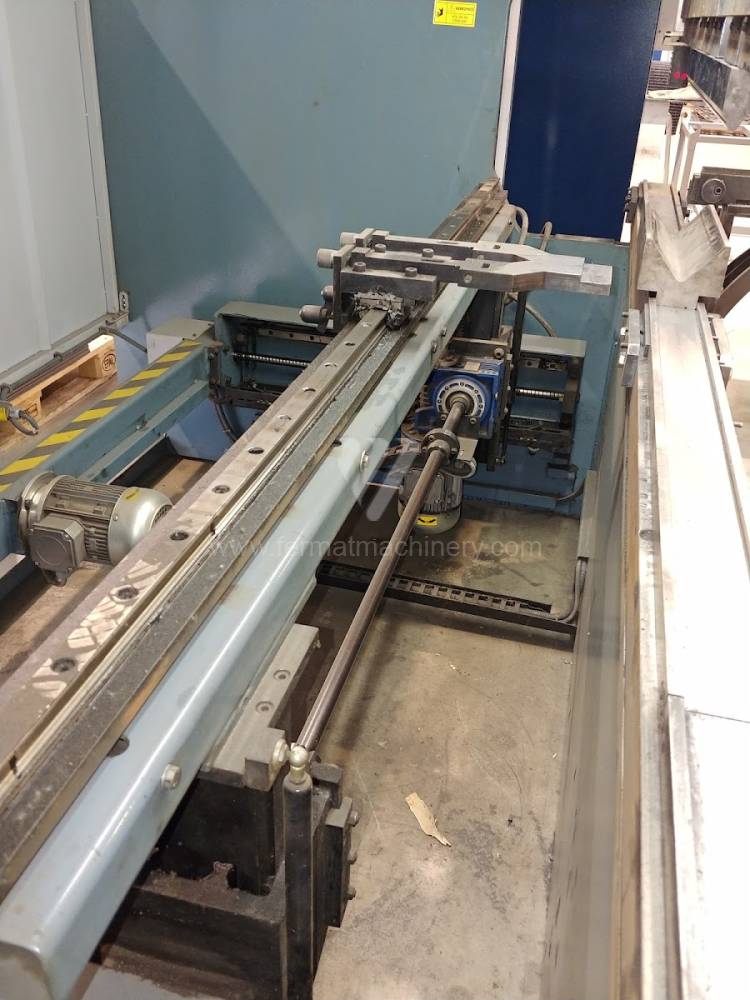

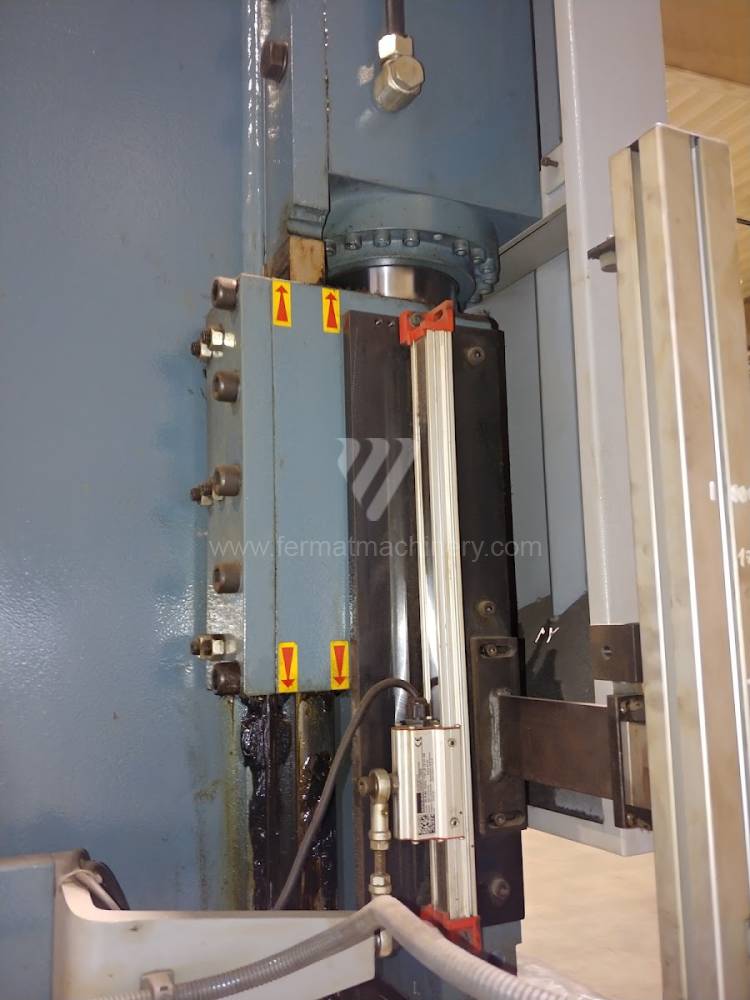

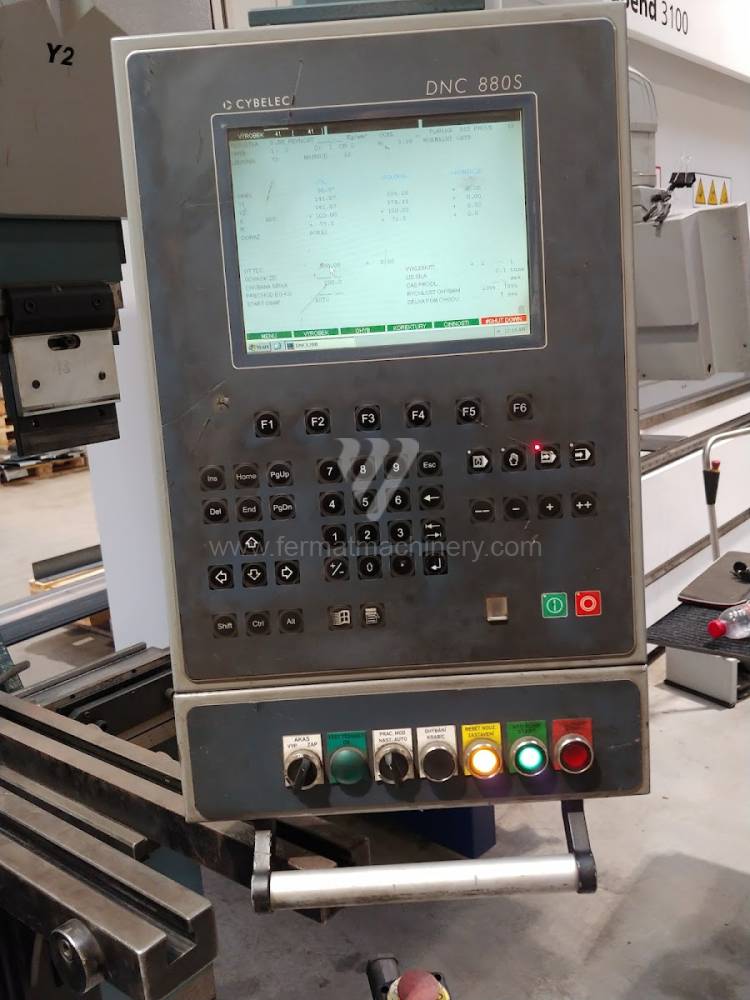

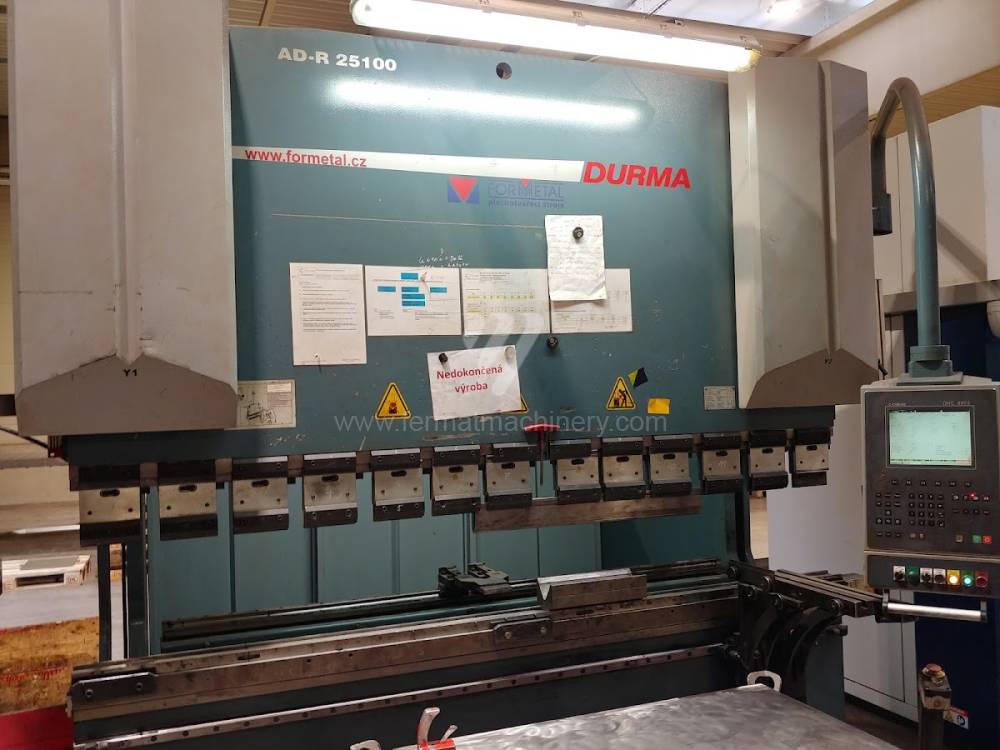

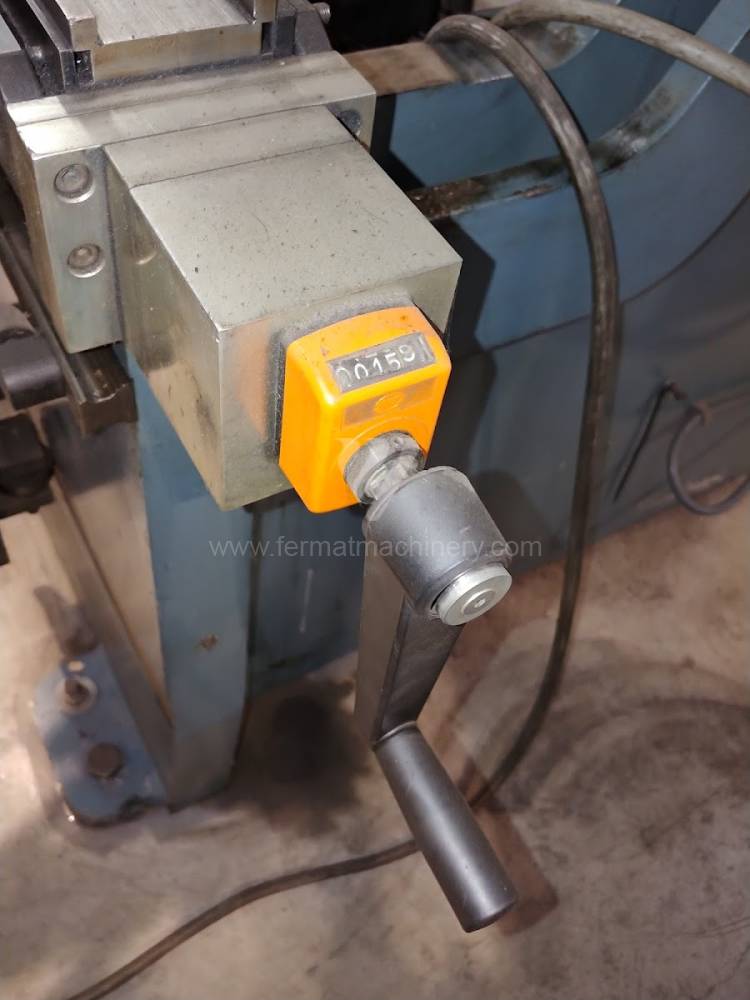

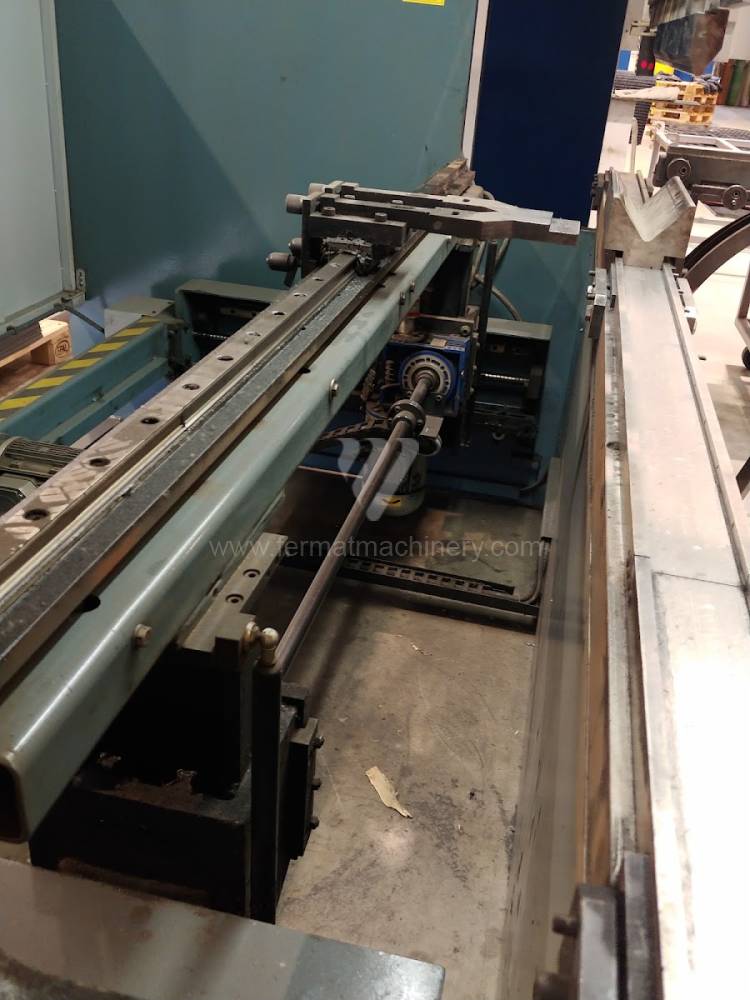

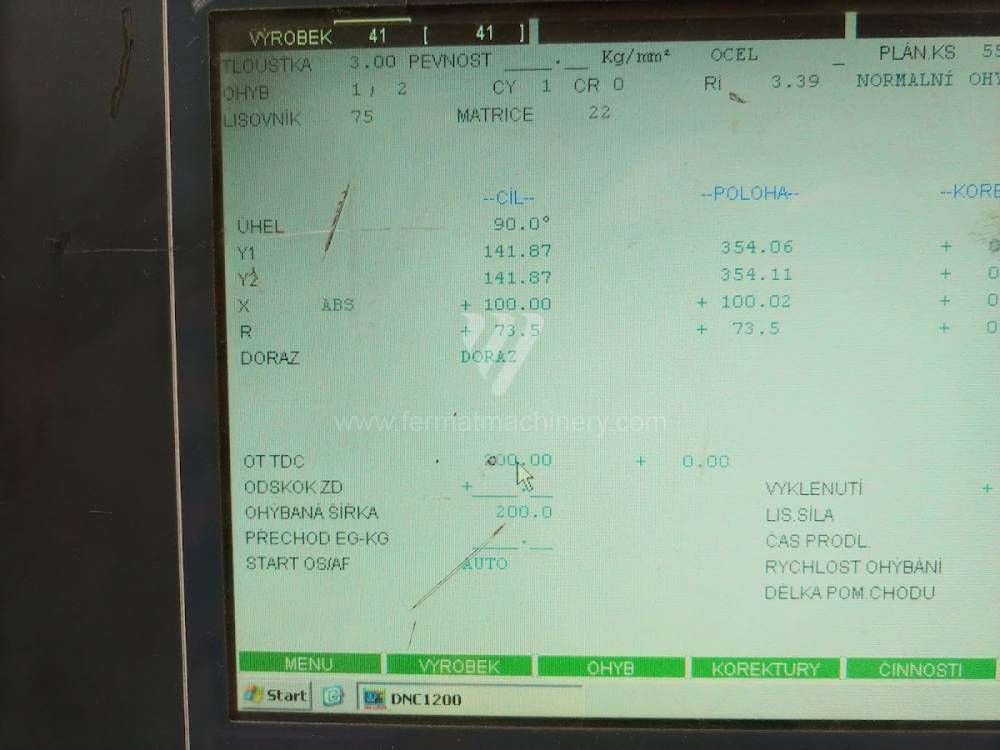

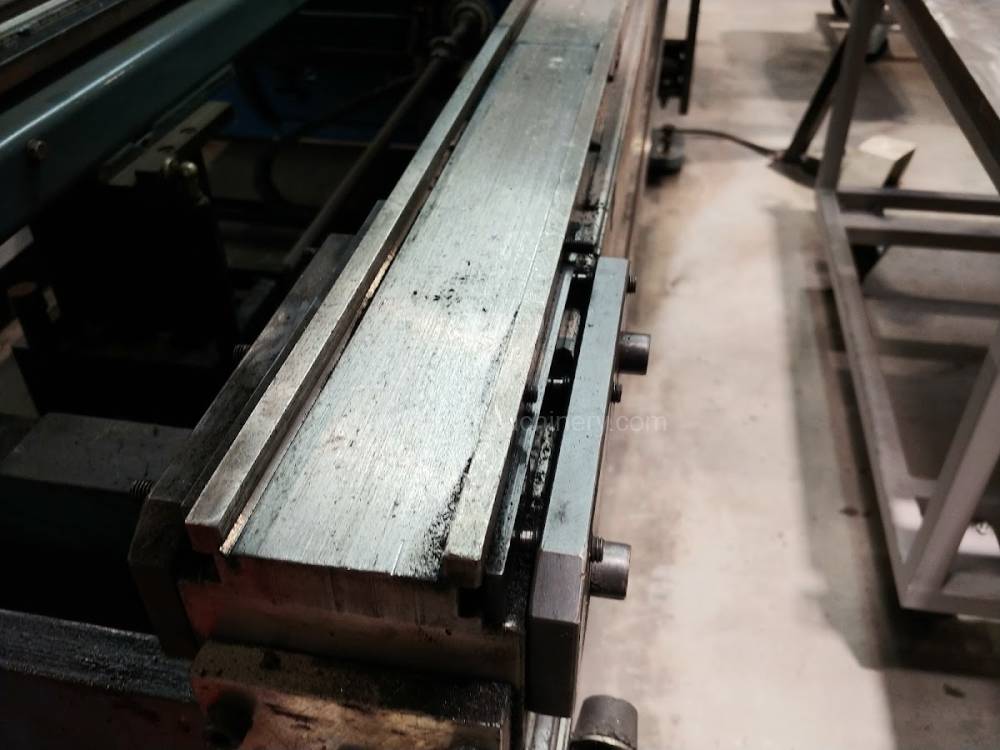

AD-R 25100
Durma Turkey
NUMERO D'INVENTAIRE: 231424

Année de production:2014

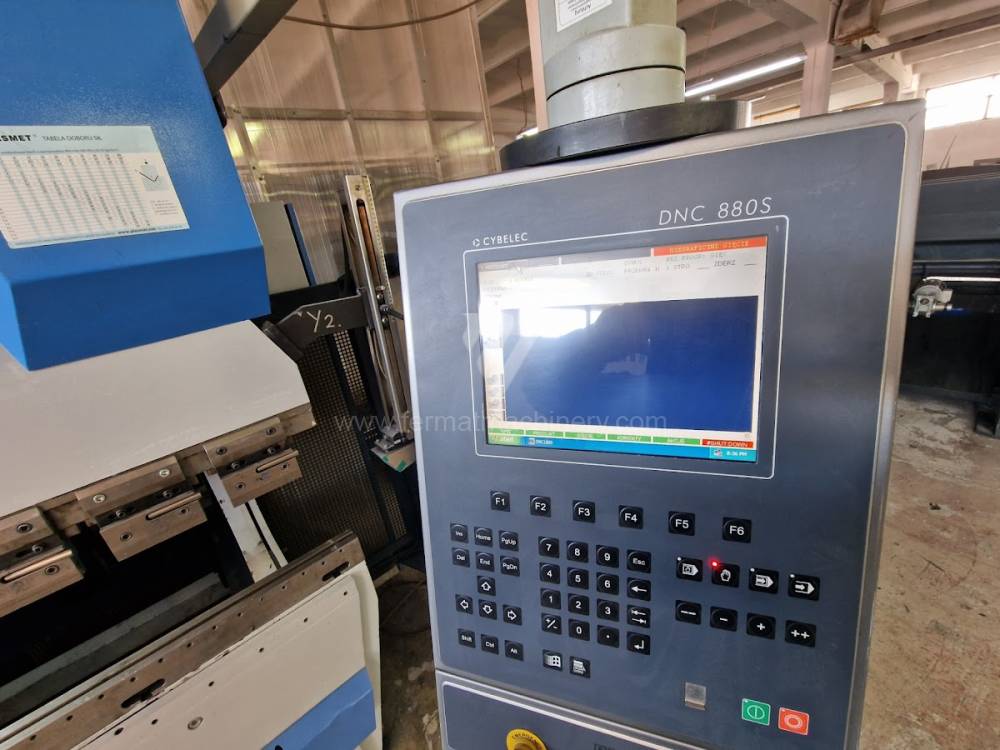

Système de contrôle Cybelec: DNC 880 S
Force de cintrage: 100 t
Longueur de pliage: 2550 mm
Nombre axes controlés: 4
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický

PFO/PS/N 400/50
Farina
NUMERO D'INVENTAIRE: 231152

Année de production:2005
Système de contrôle Delem: DA - 65
Force de cintrage: 400 t
Longueur de pliage: 5100 mm
Nombre axes controlés: 3
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický

PPEB - EQ 80/2000
LVD
NUMERO D'INVENTAIRE: 231829

Année de production:2008
Force de cintrage: 80 t
Longueur de pliage: 2000 mm
Nombre axes controlés: 6
Compensation de la deformation inferieure: OUI
Type d´entraînement de la presse: Hydraulický
Puissance du moteur principal: 12,5 kW

GEB 100/3000 NC
Györ-Sopron Géfi
NUMERO D'INVENTAIRE: 231042

Année de production:2000
Force de cintrage: 100 t
Longueur de pliage: 3000 mm
Nombre axes controlés: 1
Compensation de la deformation inferieure: NON
Type d´entraînement de la presse: Hydraulický
Puissance du moteur principal: 7,5 kW

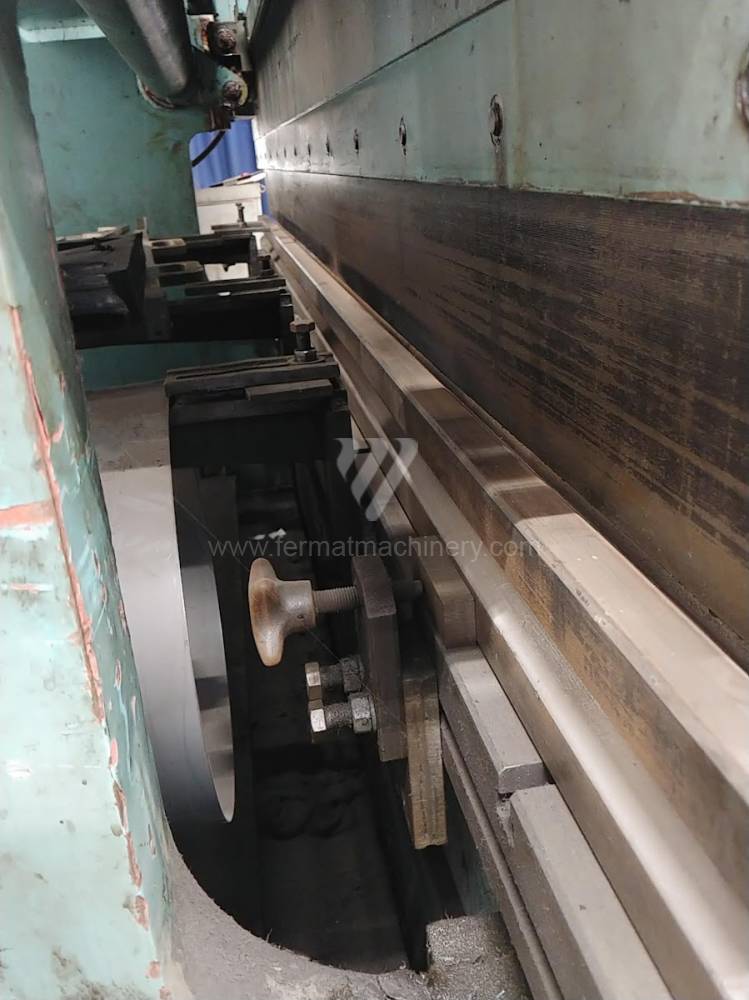

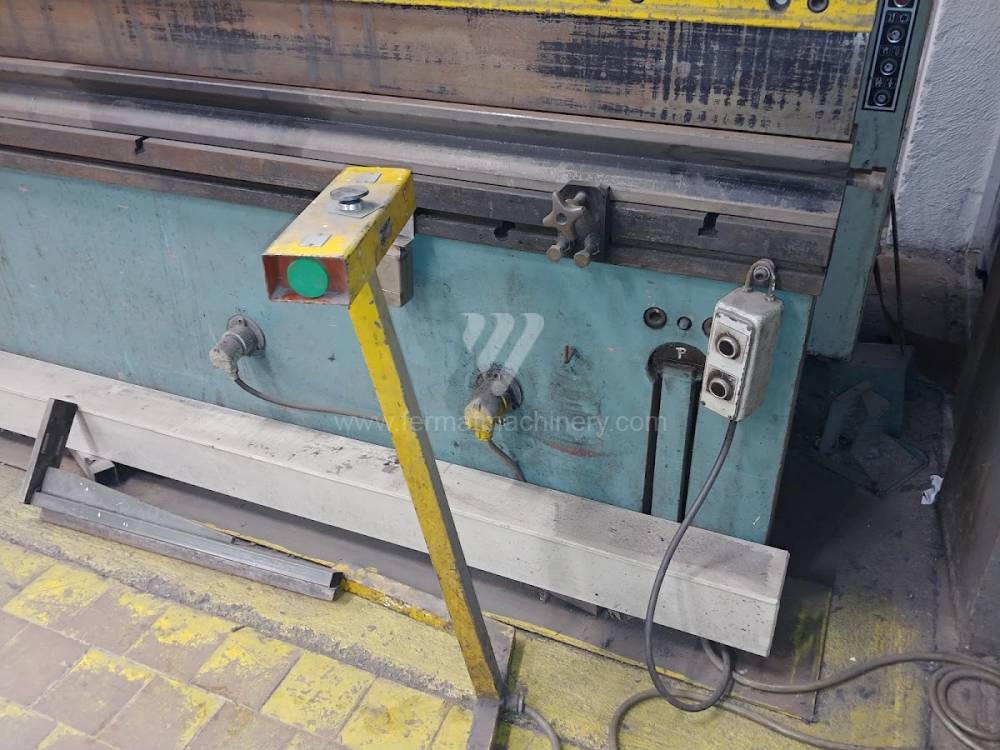

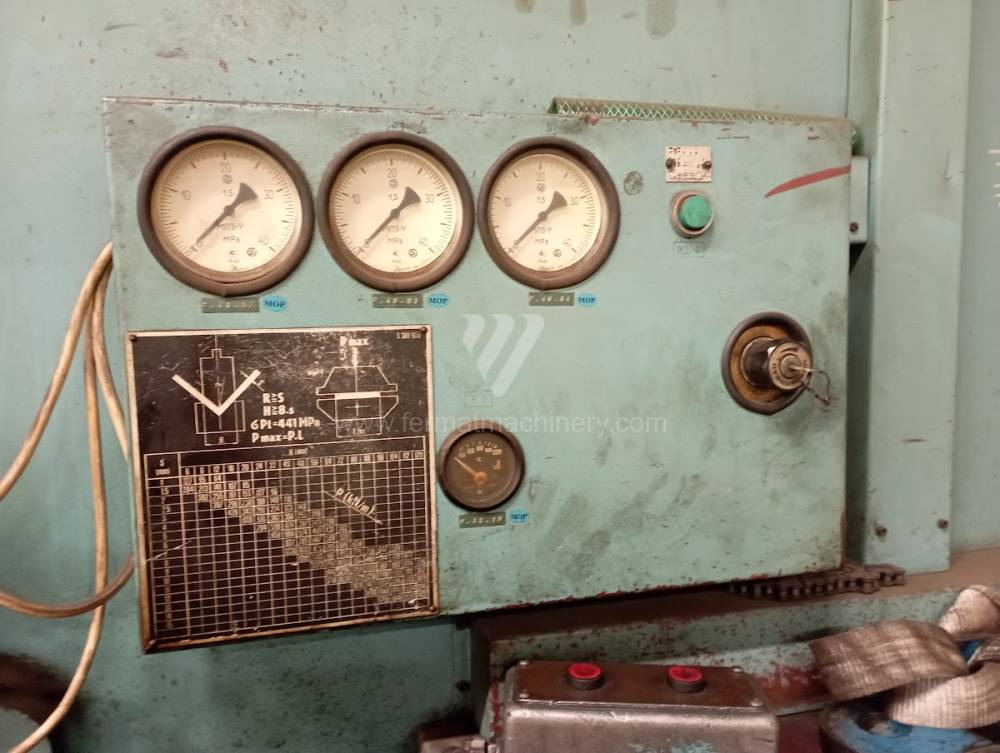

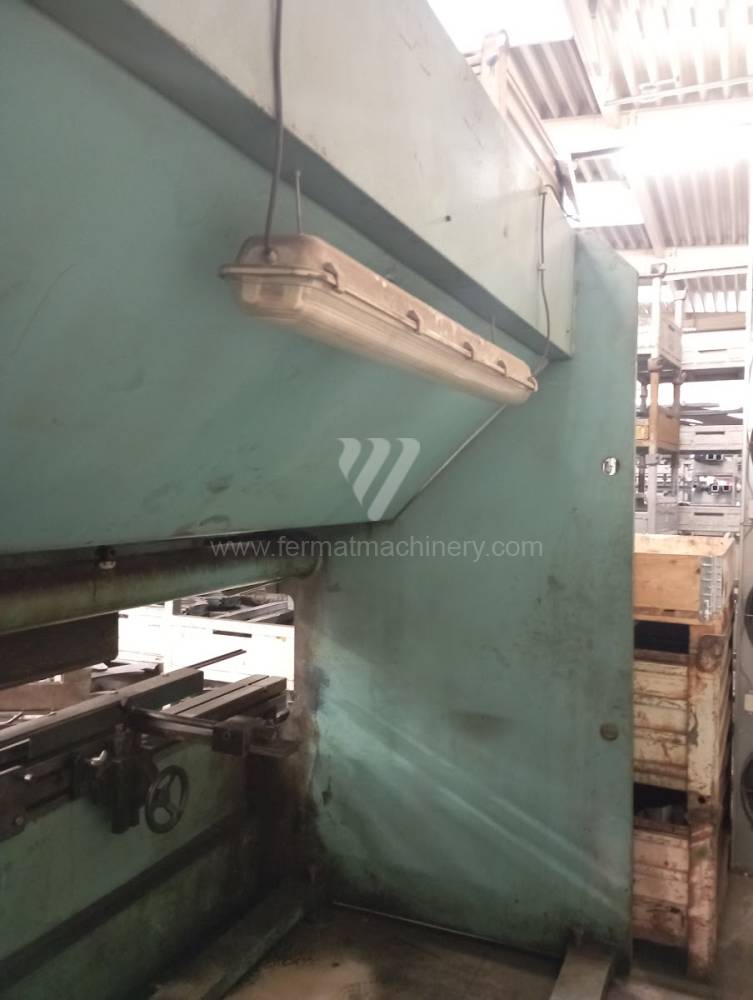

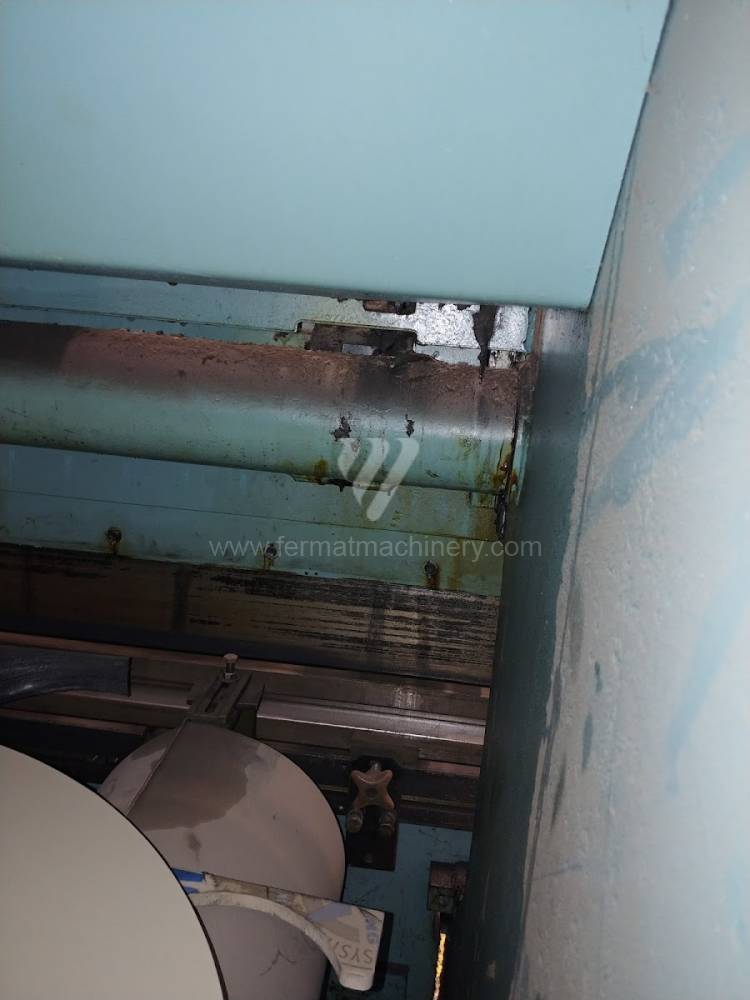

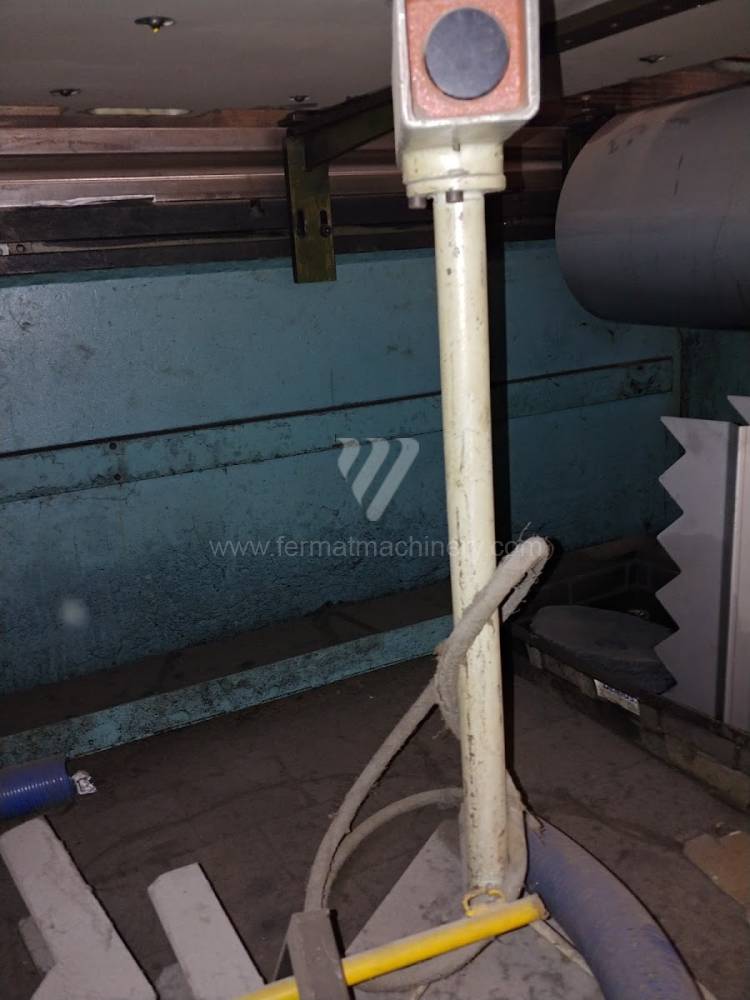

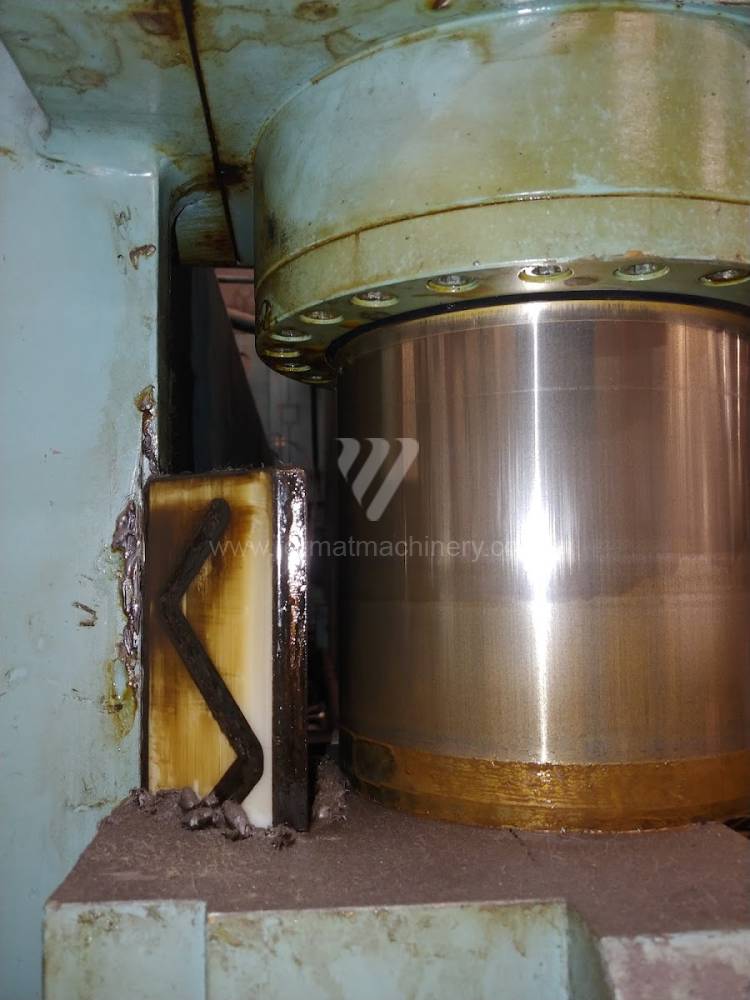

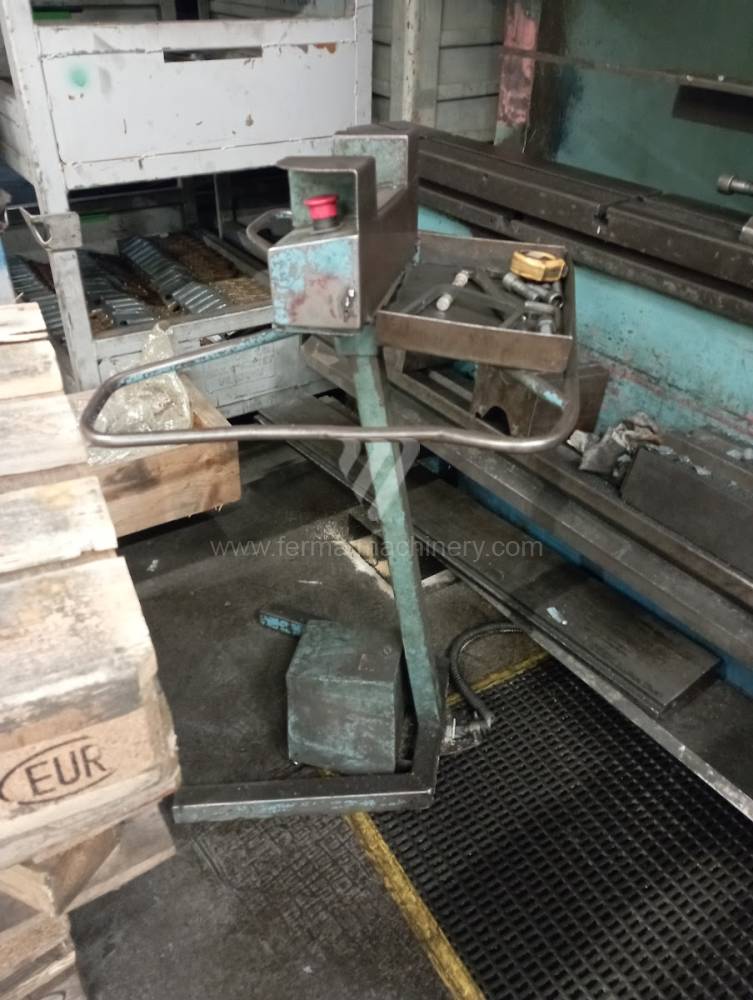

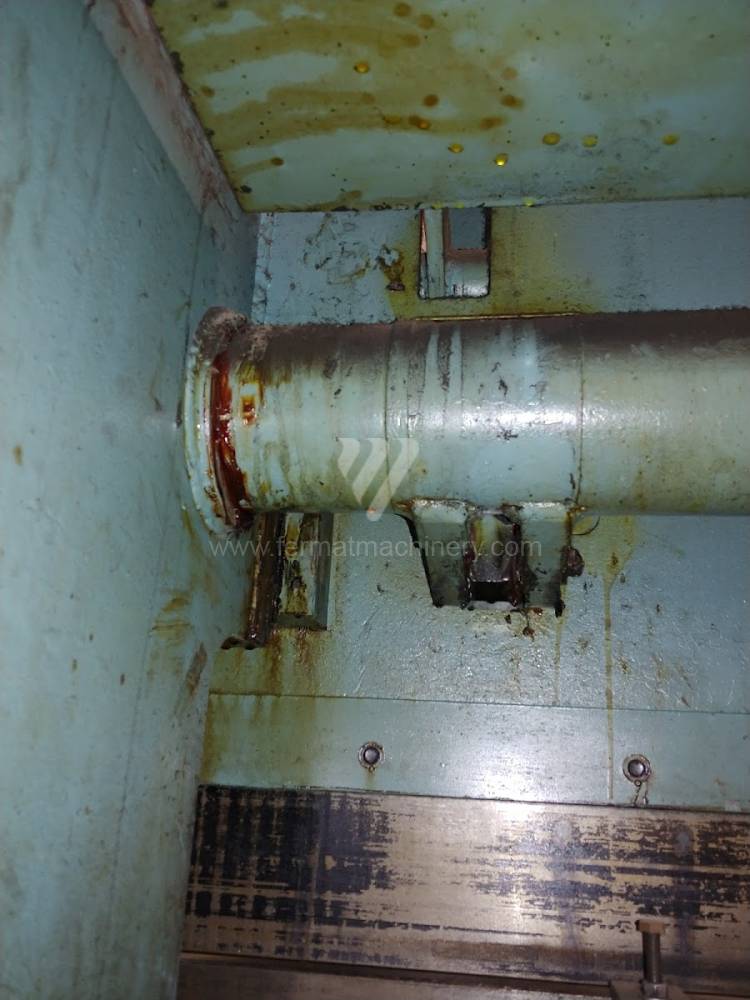

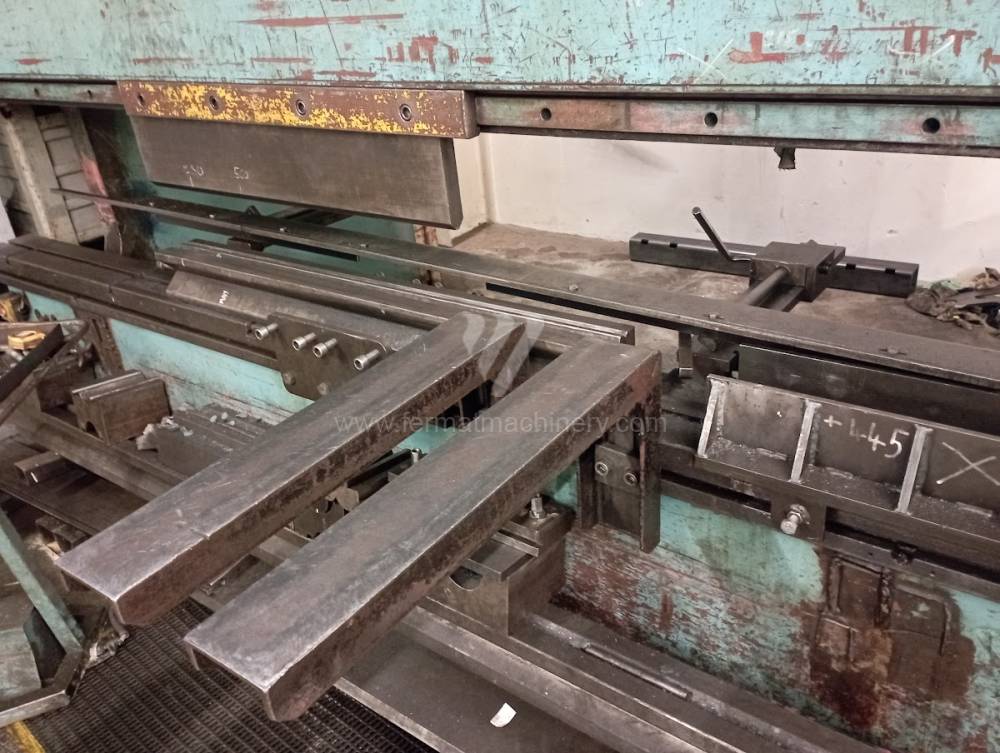

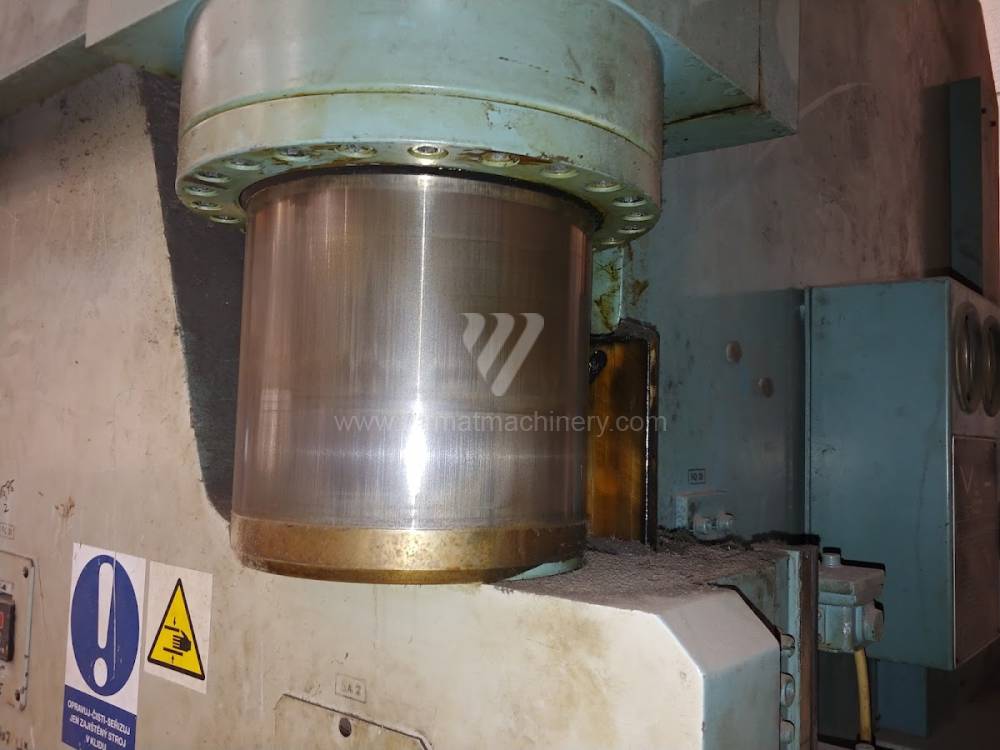

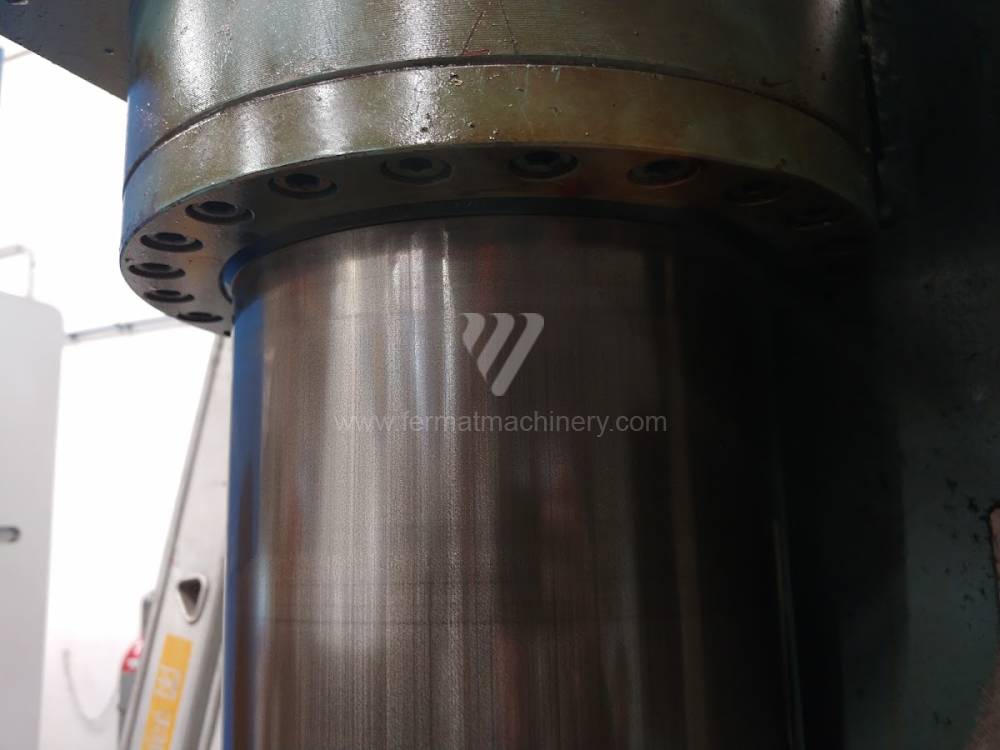

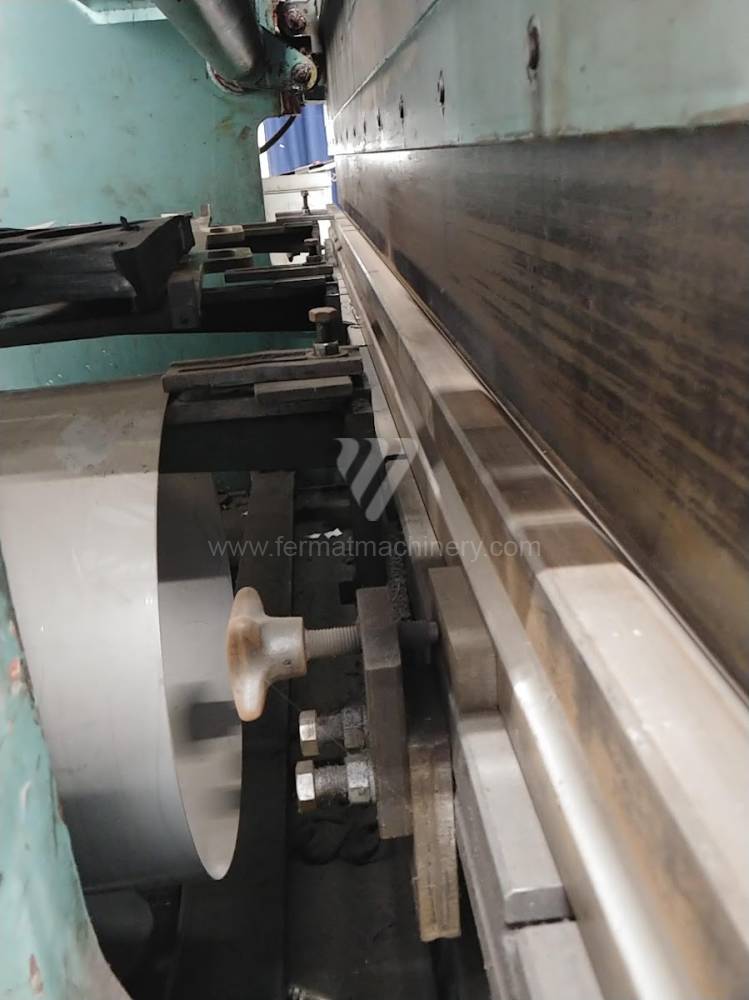

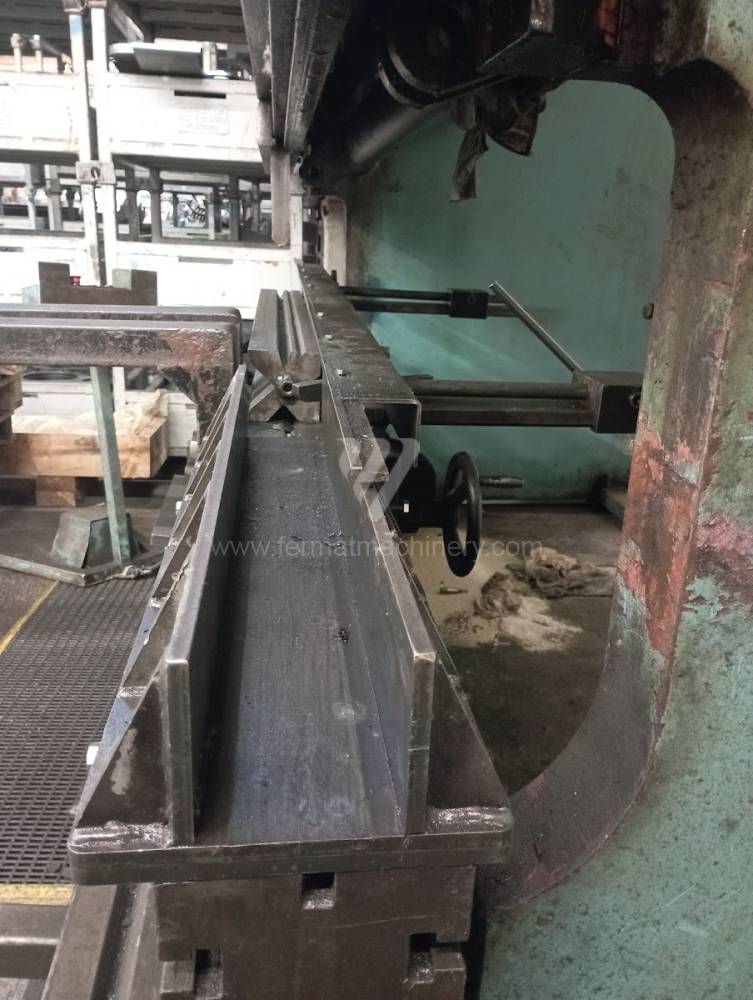

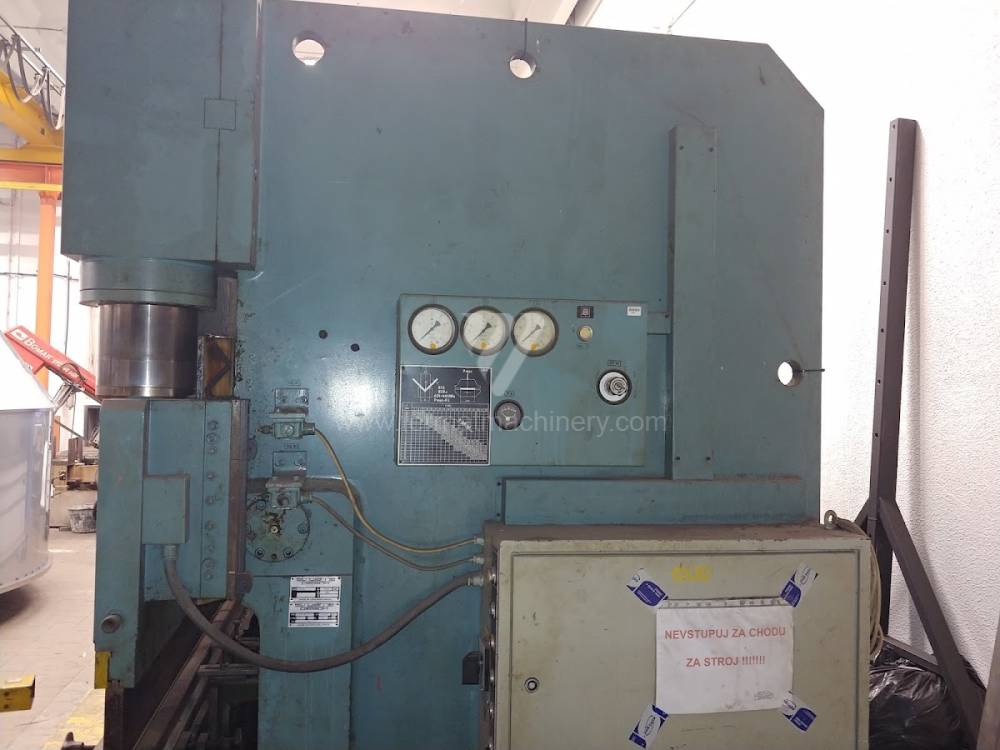

CTO 160
Stroje a zariadenia Piesok s.r.o.
NUMERO D'INVENTAIRE: 221685

Année de production:1992
Force de cintrage: 160 t
Longueur de pliage: 4000 mm
Type d´entraînement de la presse: Hydraulický
Puissance du moteur principal: 16,50 kW
Dimensions hors tout: 4000 x 1690 x 2630 mm
Poids totale de la machine: 12100 kg

CTO 250 A/4000
Espe
NUMERO D'INVENTAIRE: 241239

Année de production:1995
Force de cintrage: 250 t
Longueur de pliage: 4000 mm
Type d´entraînement de la presse: Hydraulický
Dimensions de la table: 4000 x 200 mm
Puissance du moteur principal: 22 kW
Dimensions hors tout: 4900 x 1770 x 3250 mm

APH 2606/90
BAYKAL
NUMERO D'INVENTAIRE: 241359

Année de production:2004
Force de cintrage: 90 t
Longueur de pliage: 2600 mm
Nombre axes controlés: 2
Compensation de la deformation inferieure: NON
Type d´entraînement de la presse: Hydraulický
Puissance du moteur principal: 11 kW

ITPS 8025
AMADA
NUMERO D'INVENTAIRE: 231041

Année de production:1989
Système de contrôle EMA:
Force de cintrage: 80 t
Longueur de pliage: 2500 mm
Nombre axes controlés: 4
Compensation de la deformation inferieure:
Type d´entraînement de la presse: Hydraulický

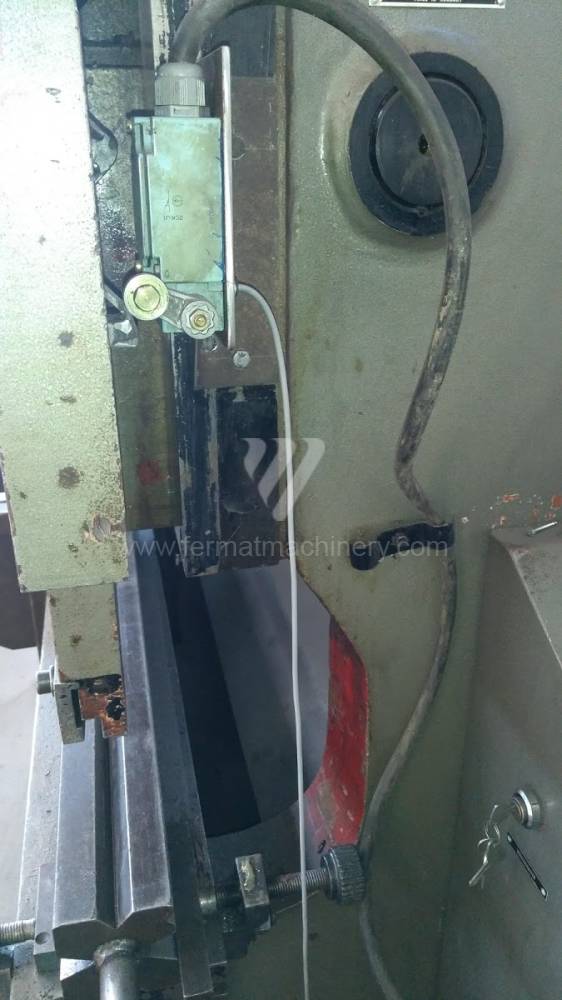

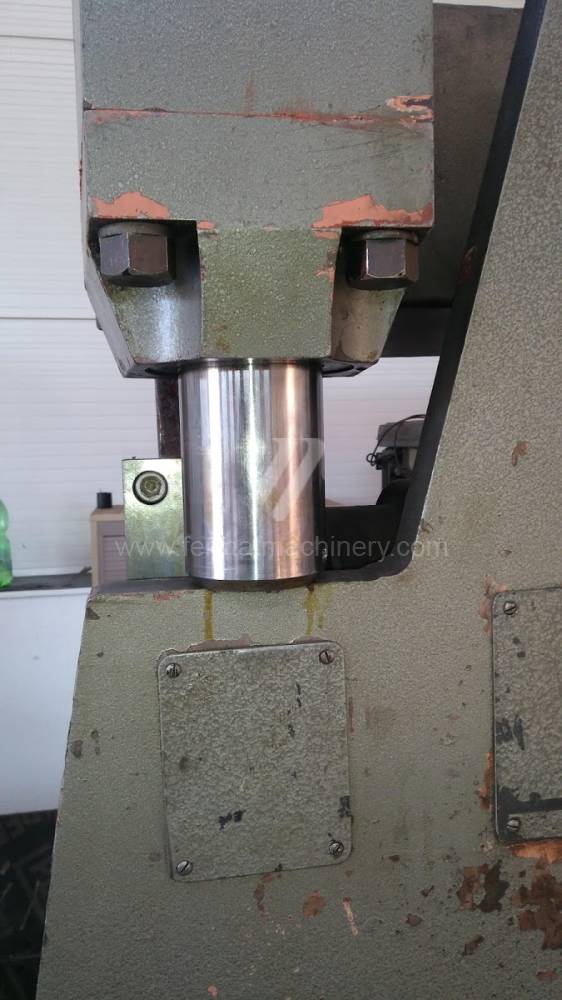

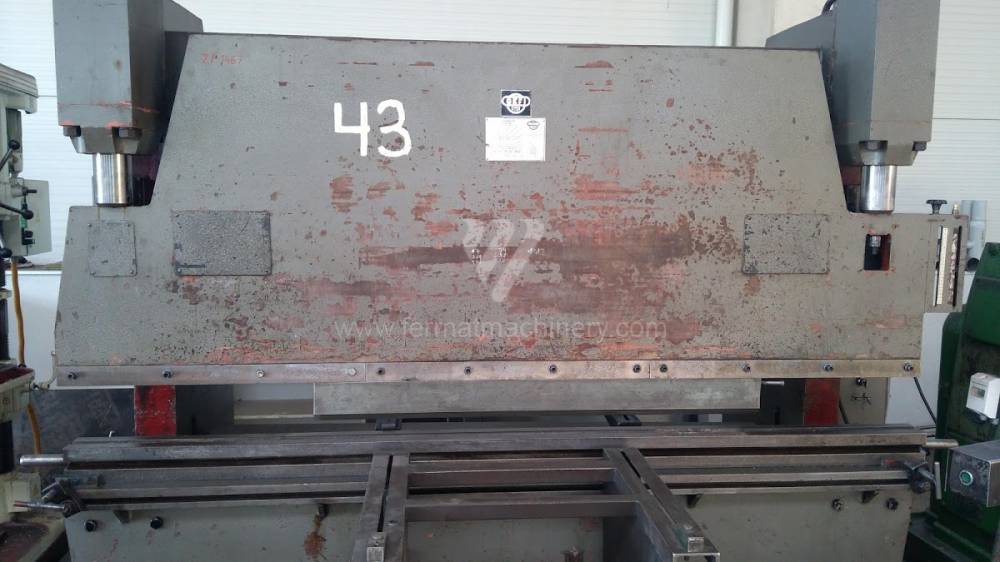

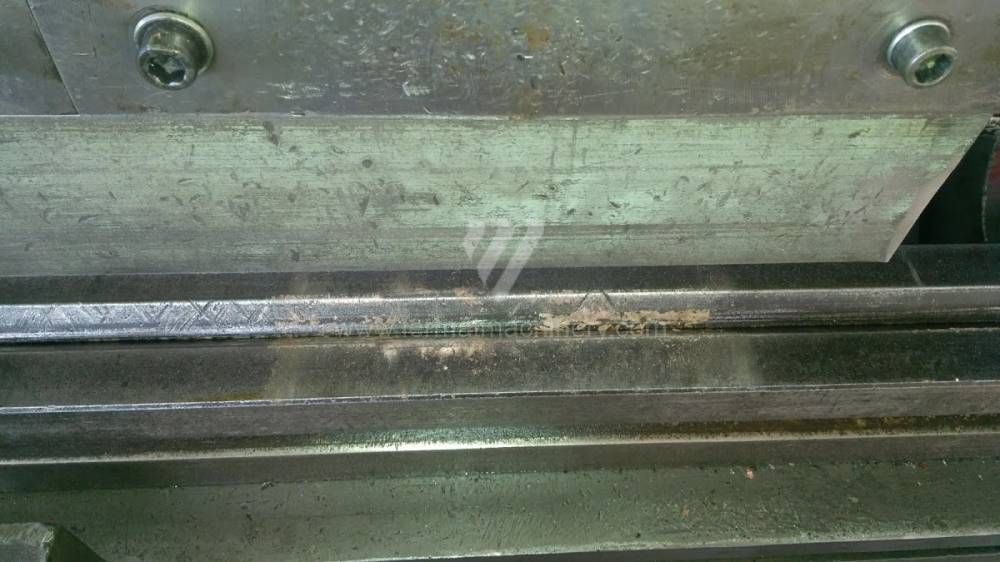

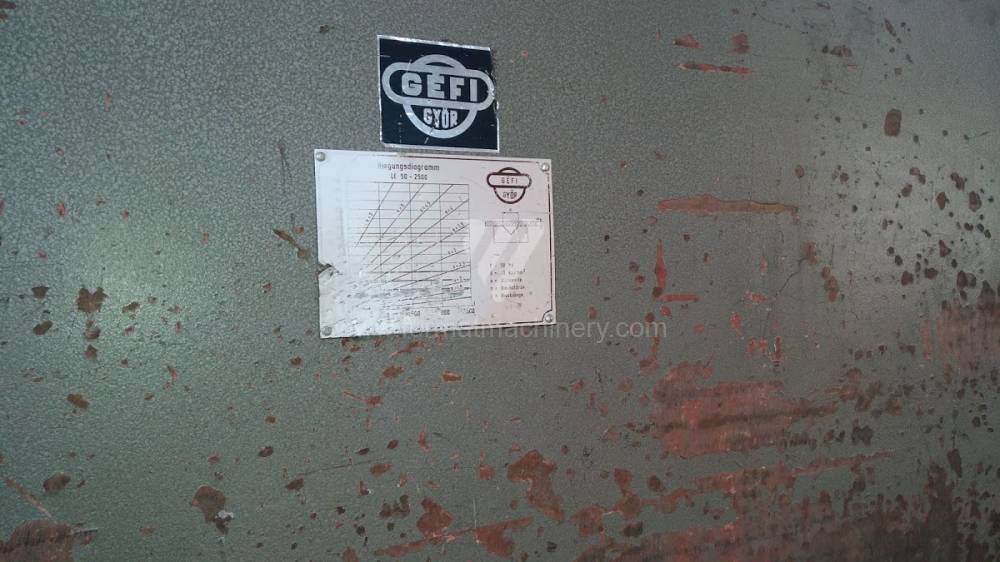

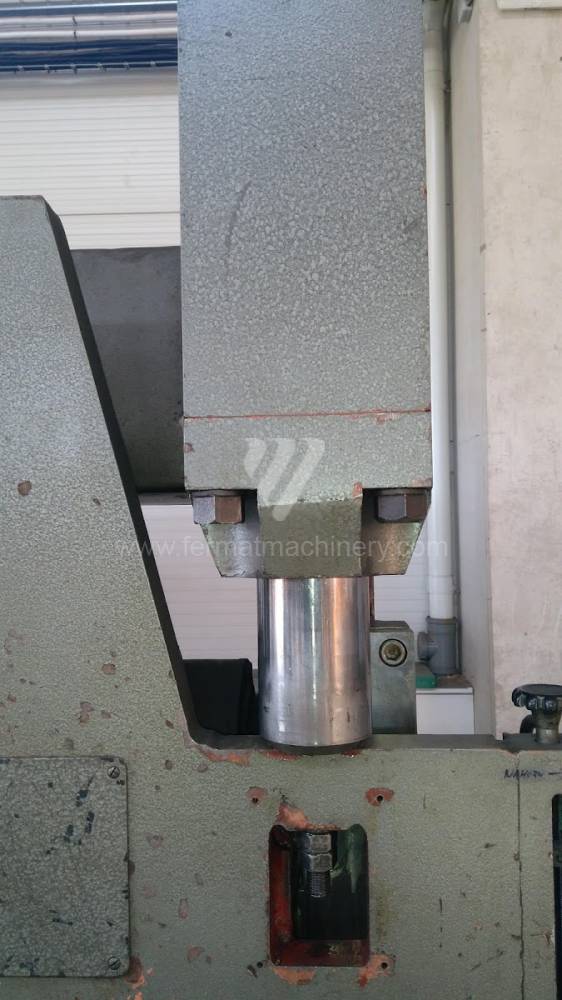

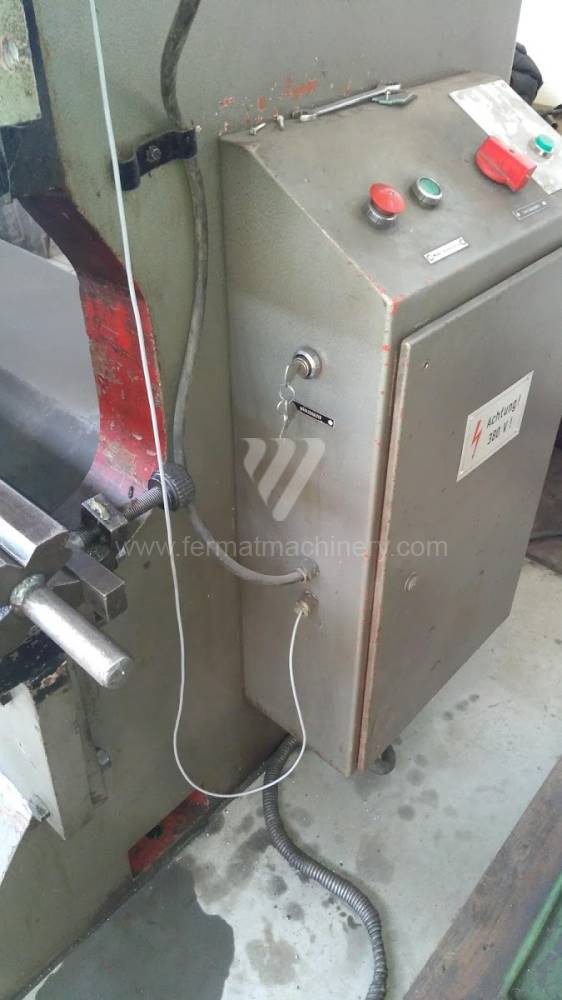

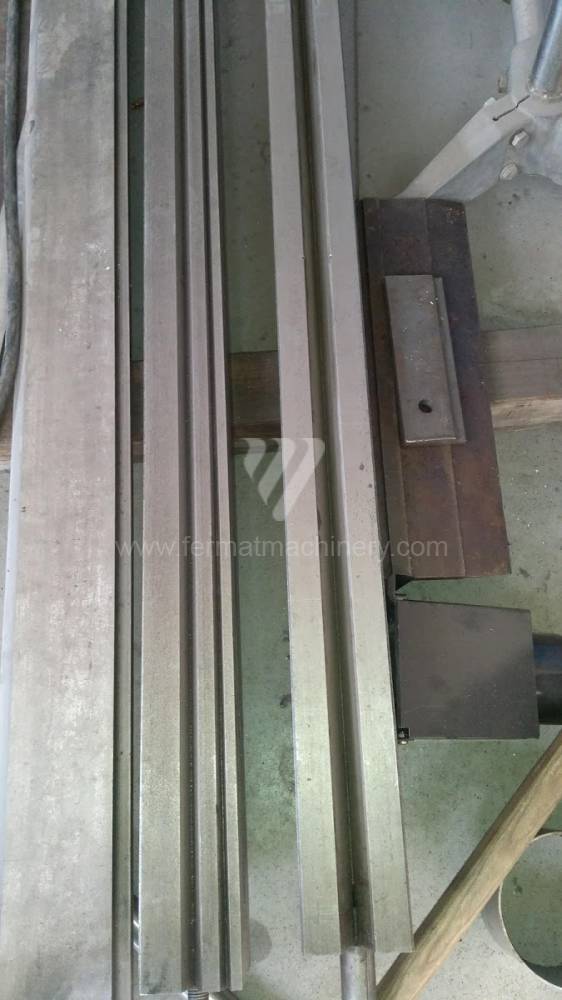

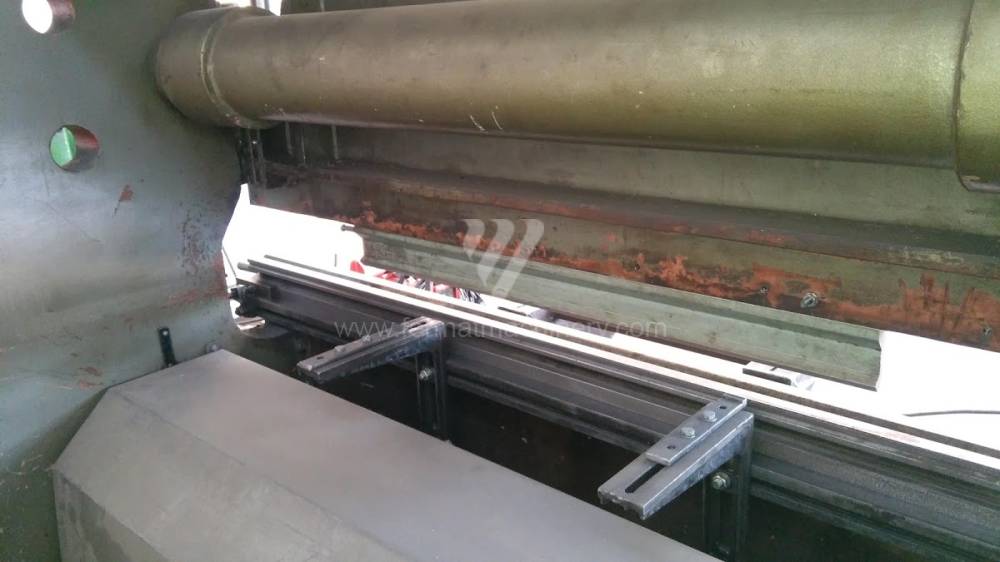

LE 50/2500
Gefi Györ
NUMERO D'INVENTAIRE: 201325

Année de production:1981
Force de cintrage: 50 t
Longueur de pliage: 2500 mm
Type d´entraînement de la presse: Hydraulický

HFBO 50-20
AMADA
NUMERO D'INVENTAIRE: 241535

Force de cintrage: 50 t
Longueur de pliage: 2140 mm
Nombre axes controlés: 8
Compensation de la deformation inferieure: NON
Type d´entraînement de la presse: Hydraulický
Poids totale de la machine: 4850 kg

12

Forming machines used for processing (bending) of sheet metal. These machines are currently replaced by bending machines, because they are hydraulically driven and can work with greater pressures and lengths of bent parts.

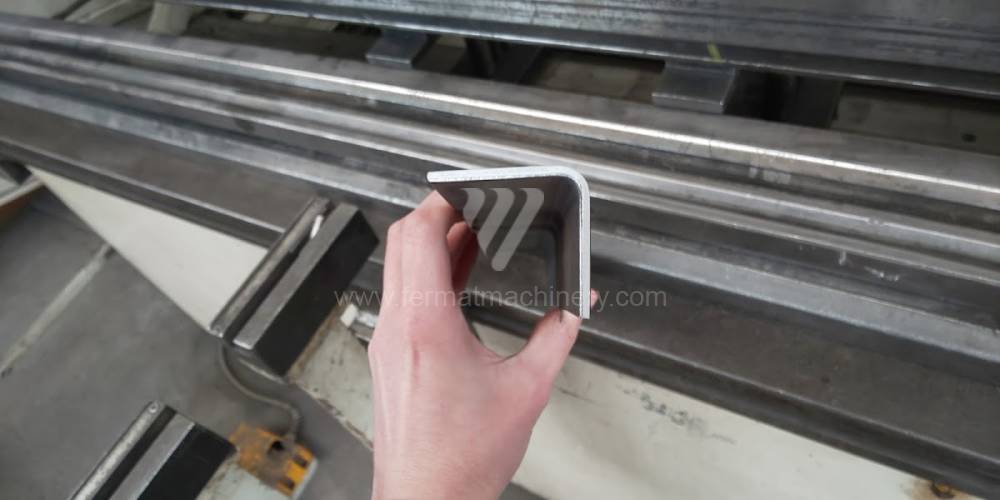

During this kind of material processing , there is no waste and semi-finished products are used. It is also possible to bend very small workpieces of very small radius

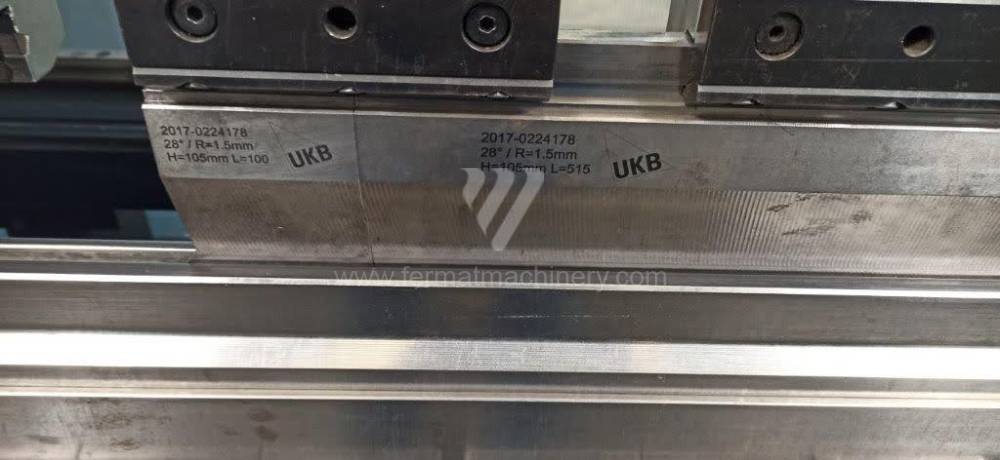

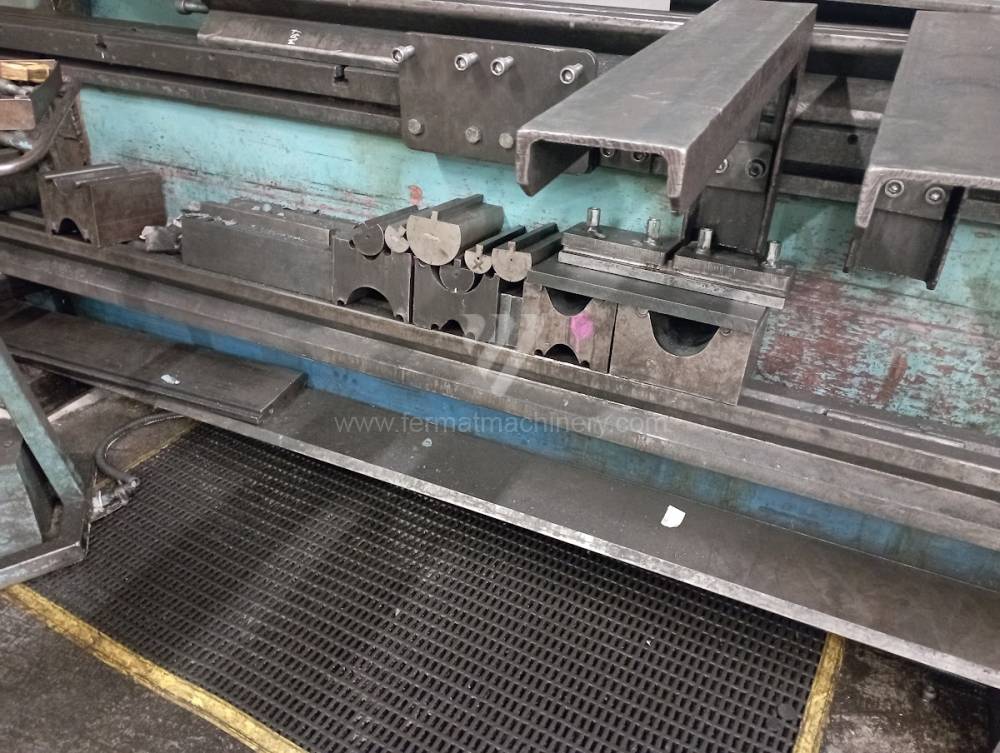

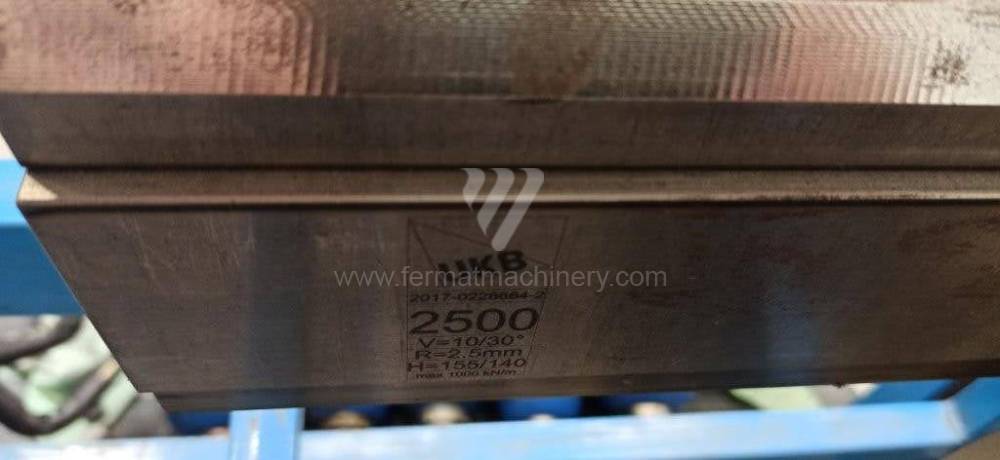

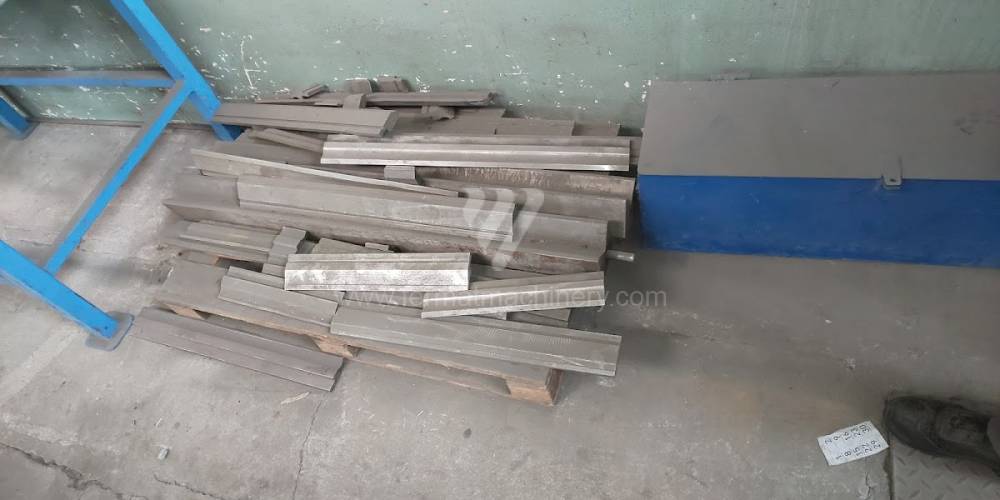

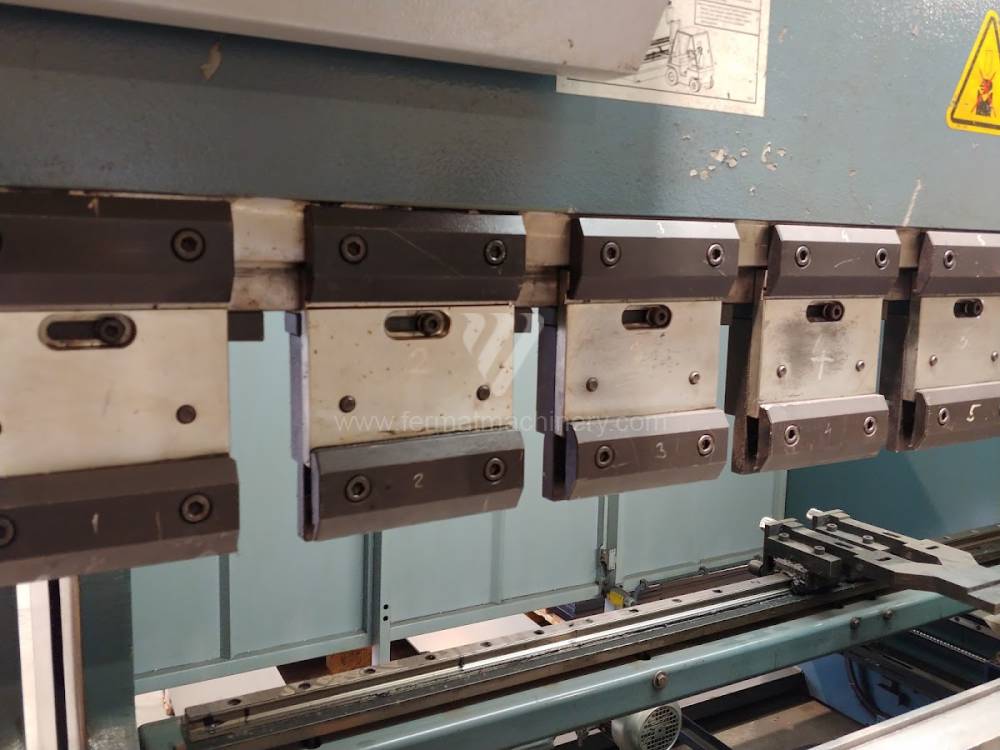

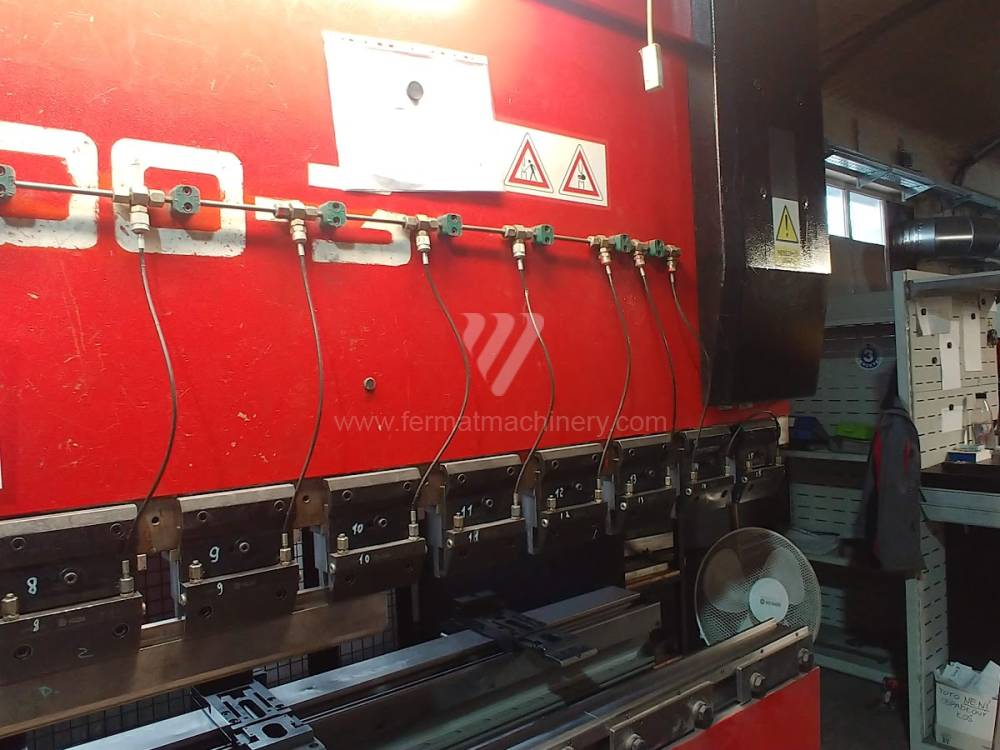

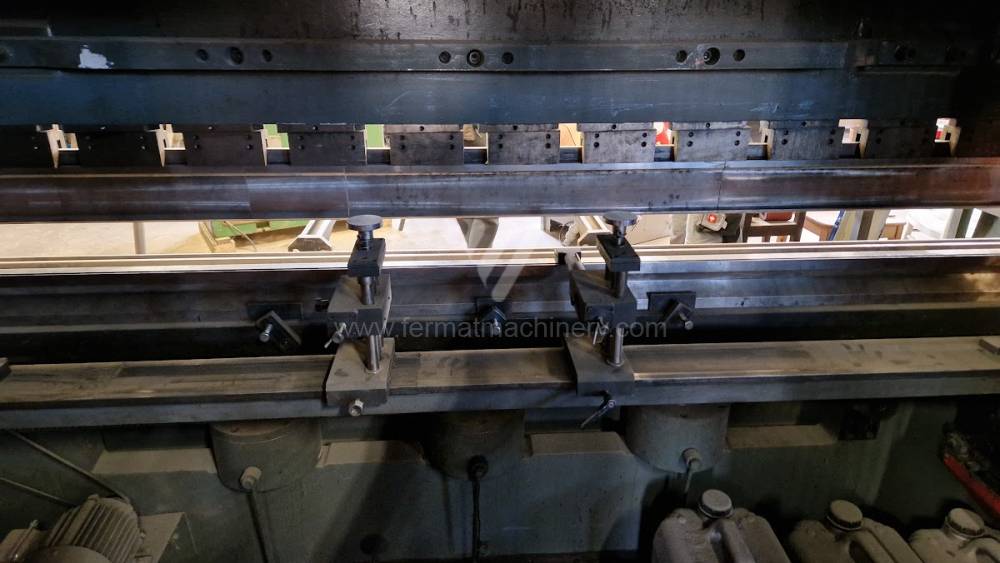

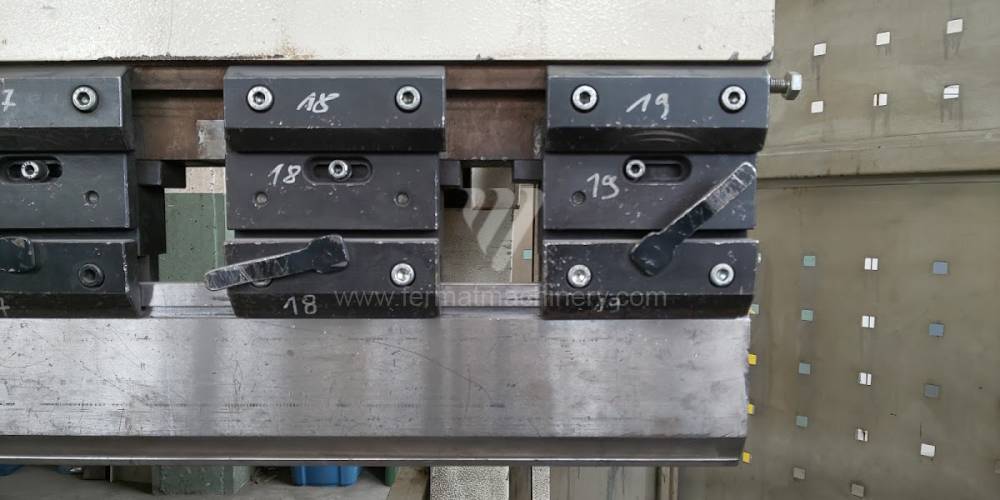

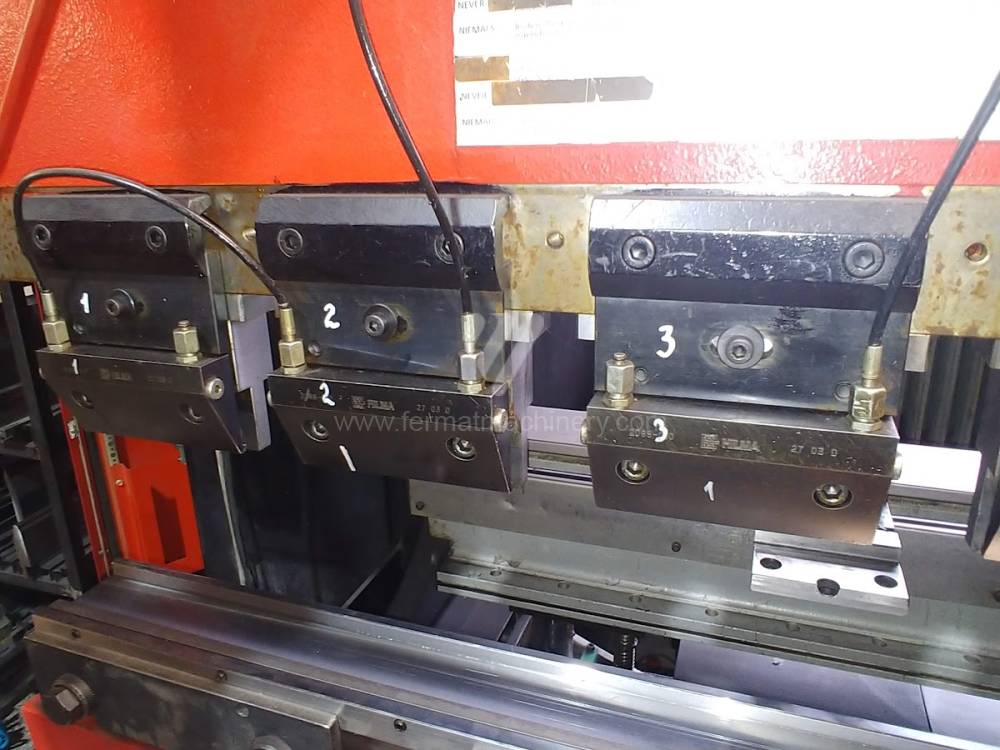

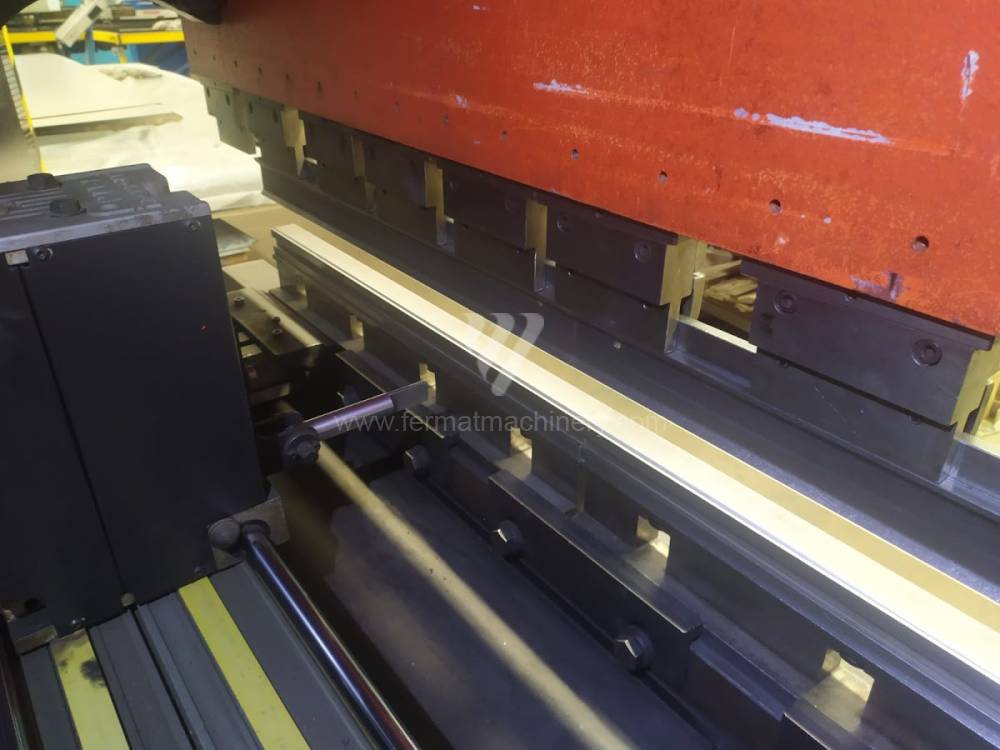

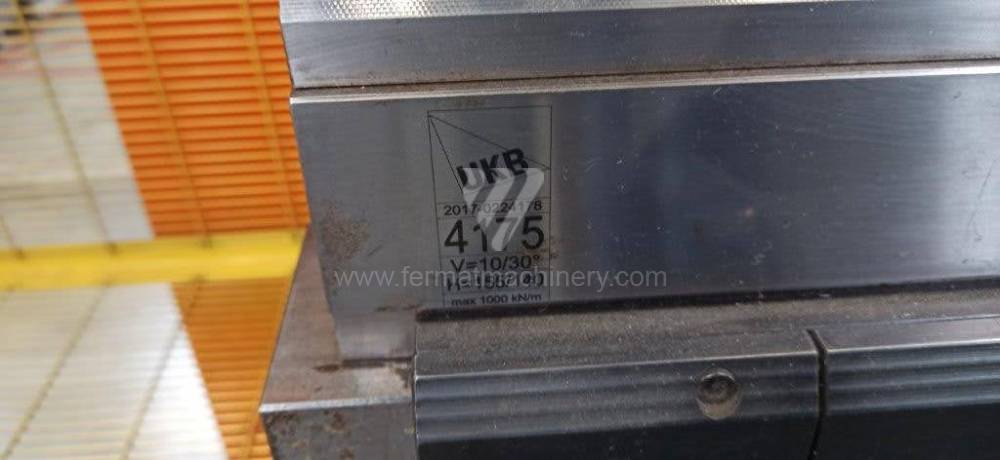

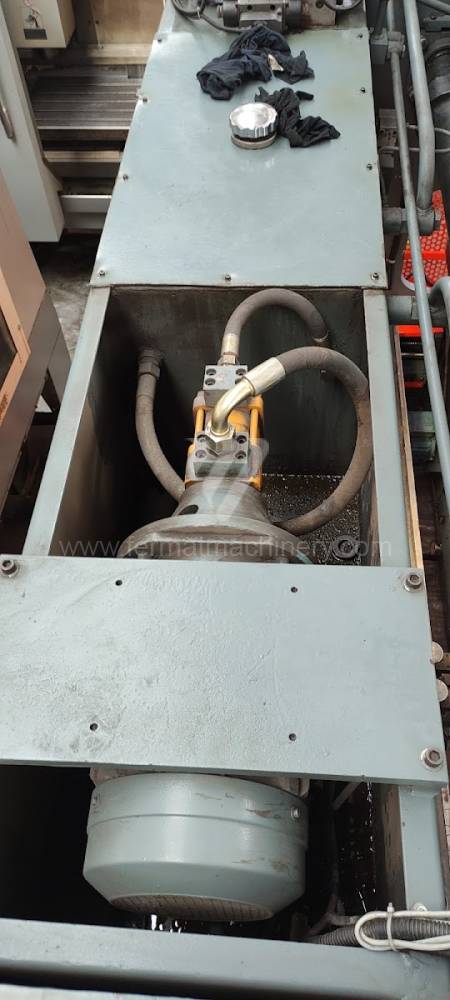

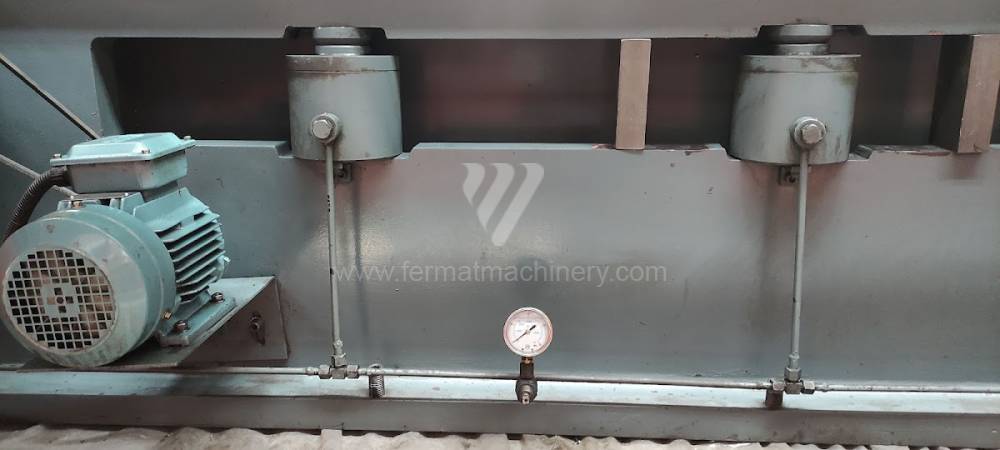

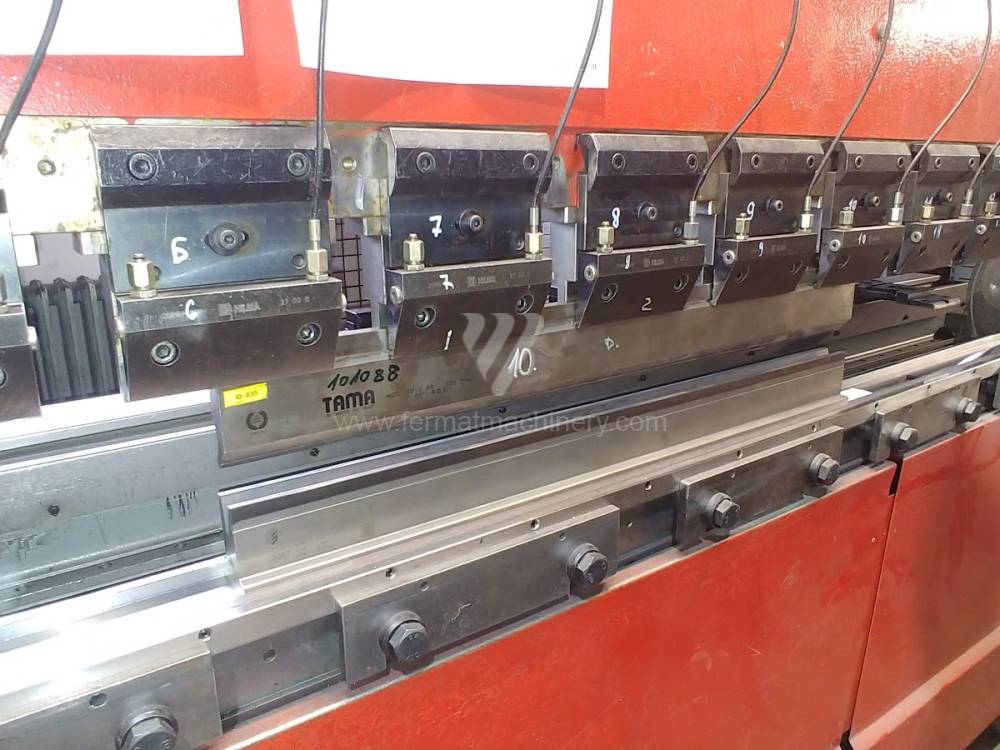

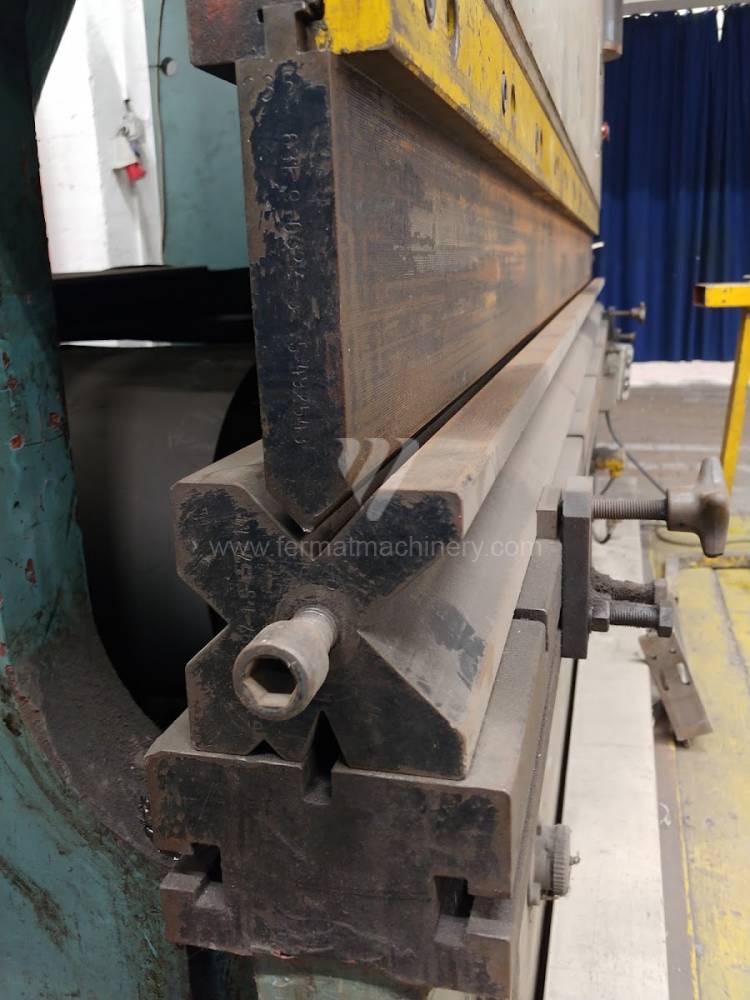

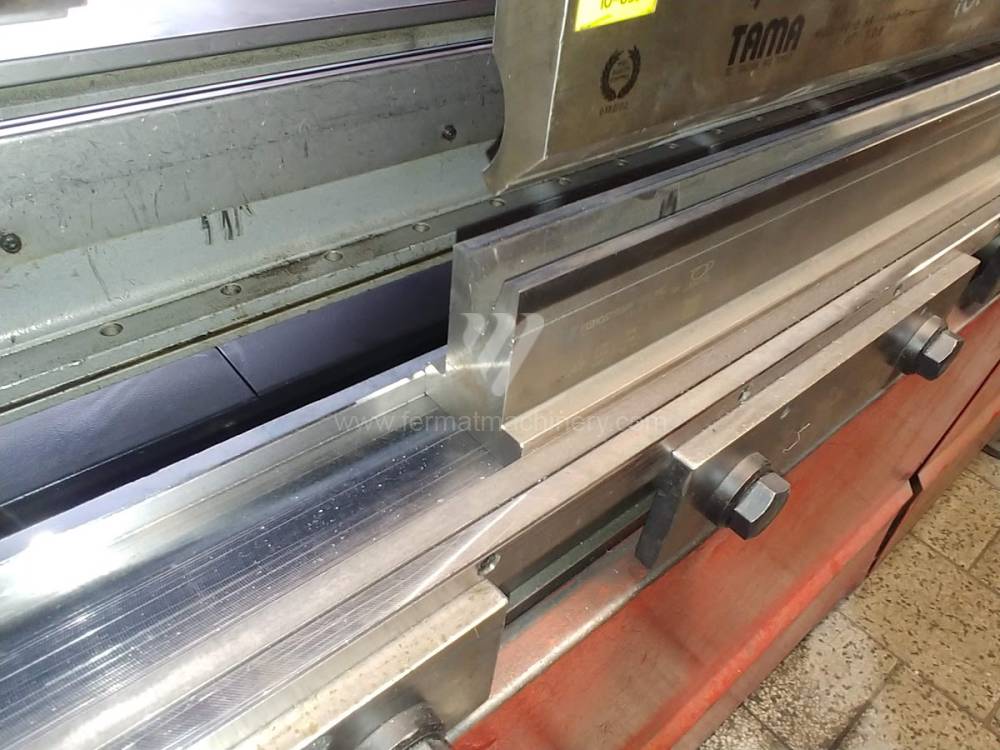

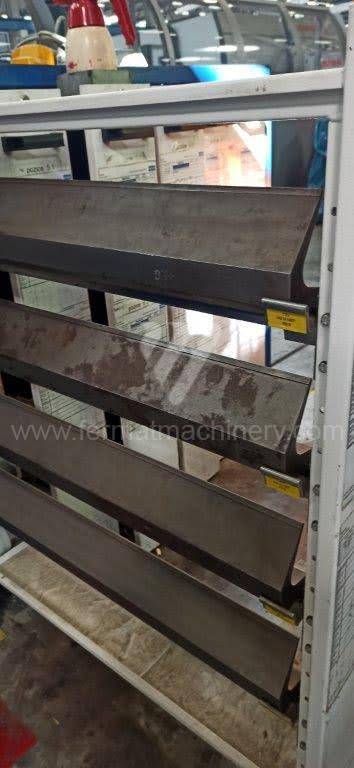

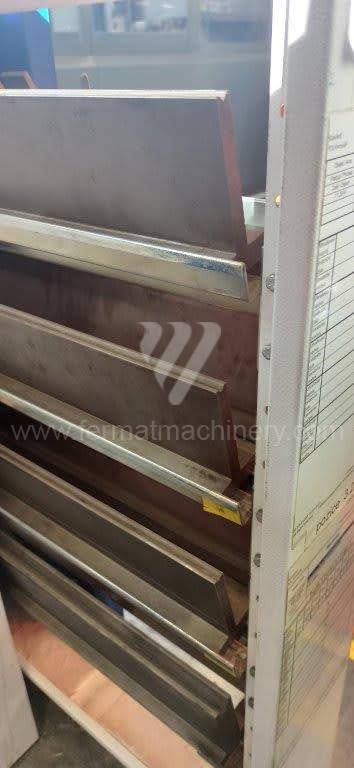

Different types of punches and dies are used here as tools. These tools can be of different shapes and lengths. To clamp these tools mechanical or hydraulic clamping is used. Laser inspection can be used for maximum tool accuracy. Mechanical systems are used to drive the press, with an electric motor driving a system of pulleys and belts. Or a hydraulic one, which drives the hydraulic unit via an electric motor and the latter moves the ram through the pressure of the cylinders.

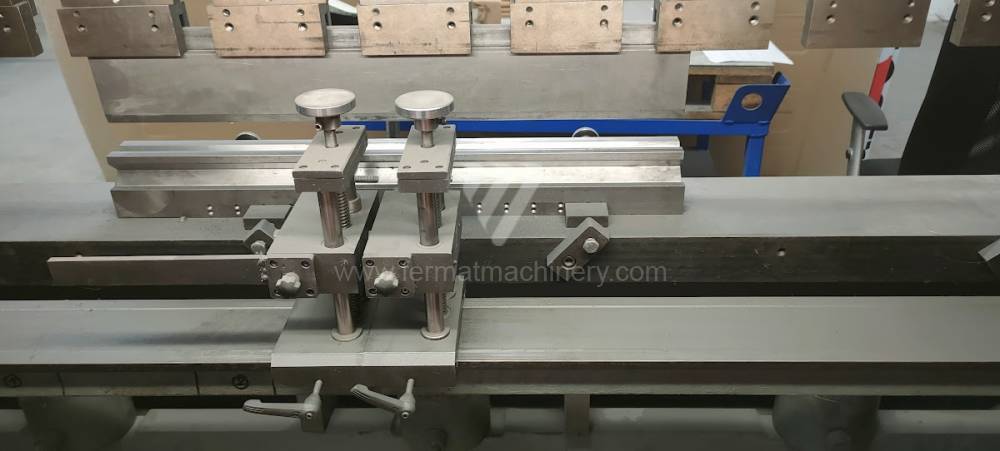

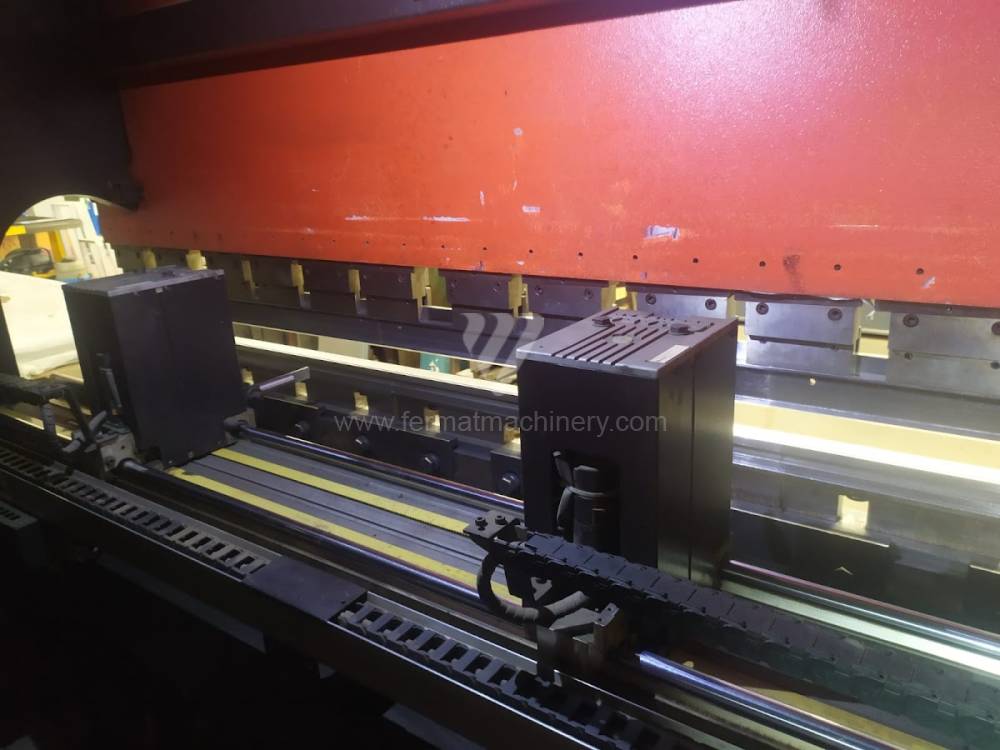

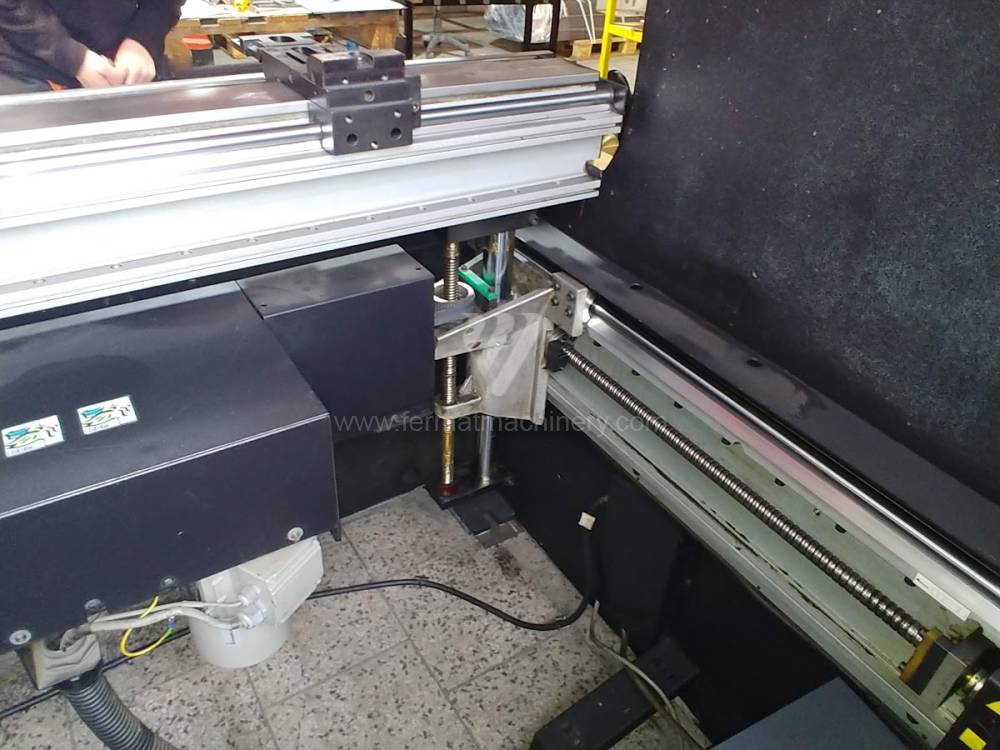

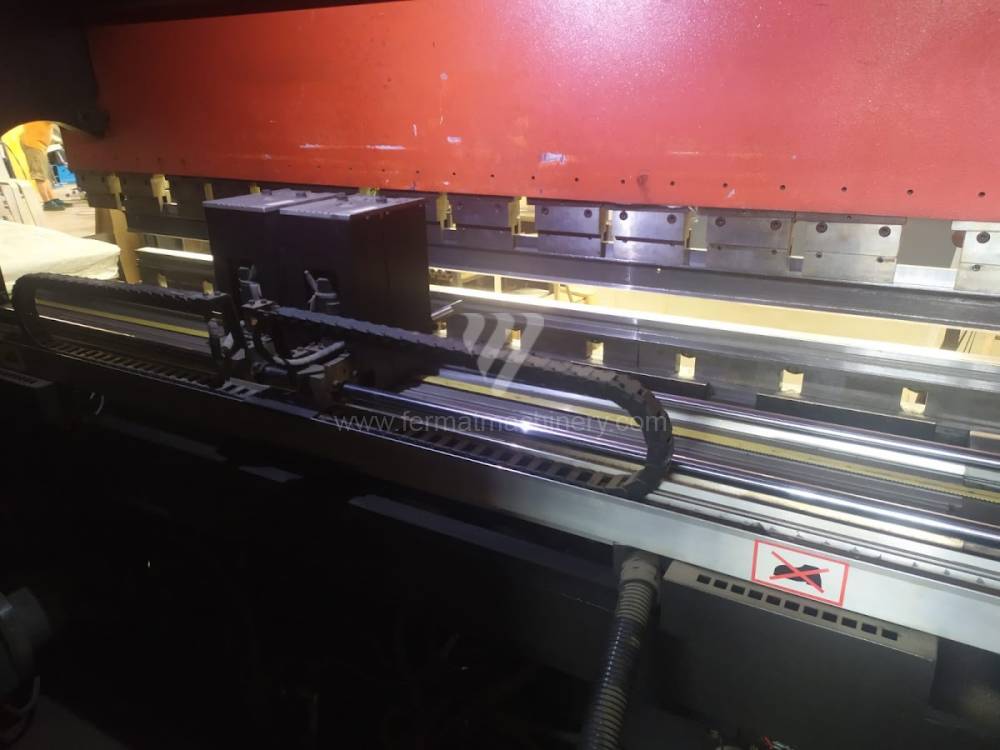

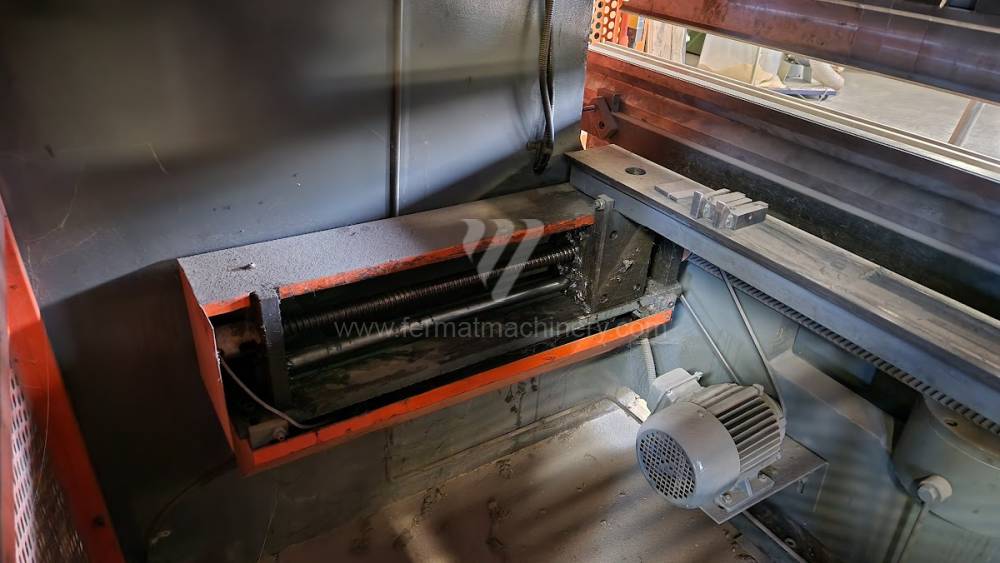

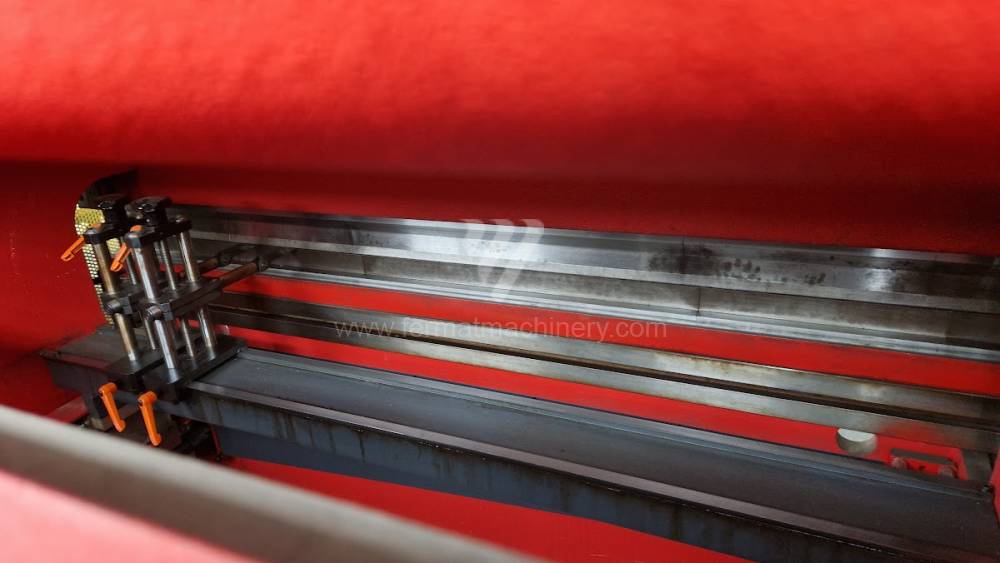

The rear stop is very important for a press brake. It ensures the correct positioning of the workpiece in the machine. Semi finished product is pressed against the thumb, which is on the stop and ensures the correct position with respect to the tool. The rear stop is controlled by a CNC system and it moves to precise positions according to the program. Machine can operate in up to 6 axes.

There are following axes:

X - along which the stop moves forward and backward

Z - along which the stop moves to the left or to right

R - along which the stop moves up and down

Another important function of press brakes is cambering. It is a process when the the long parts are bended the resistance of the material to the upper tool, elastic deformation of the part of the ram with the punch occurs. This can be prevented by underlying the matrix in the central part, grooves on the edges of the working table or automatic system.

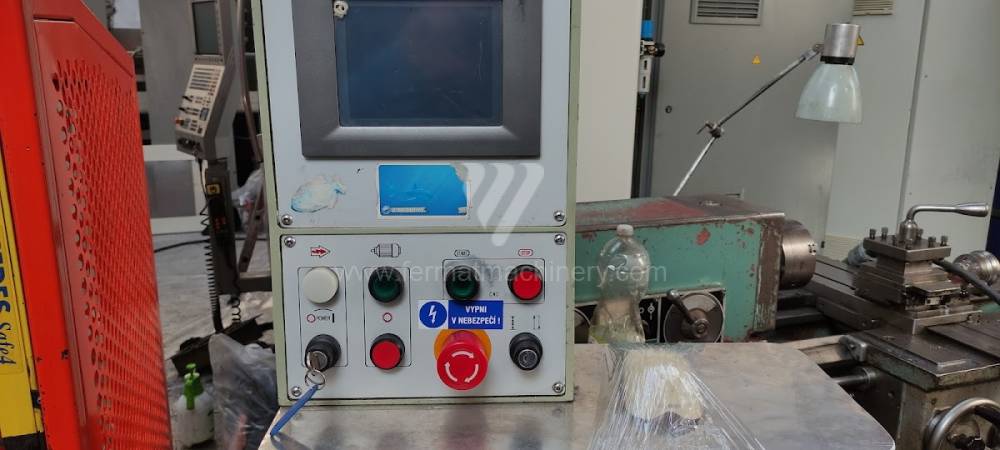

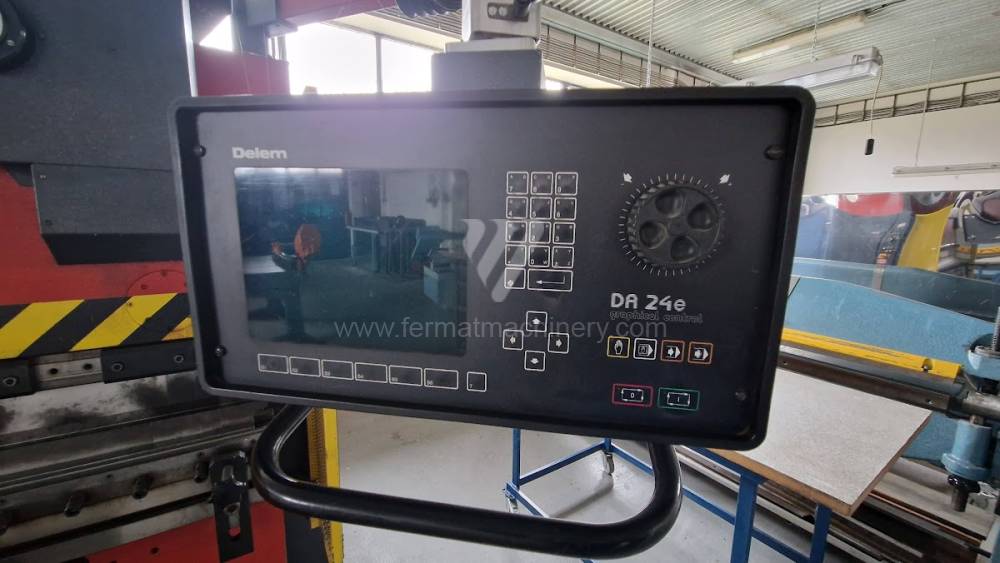

Press brake control

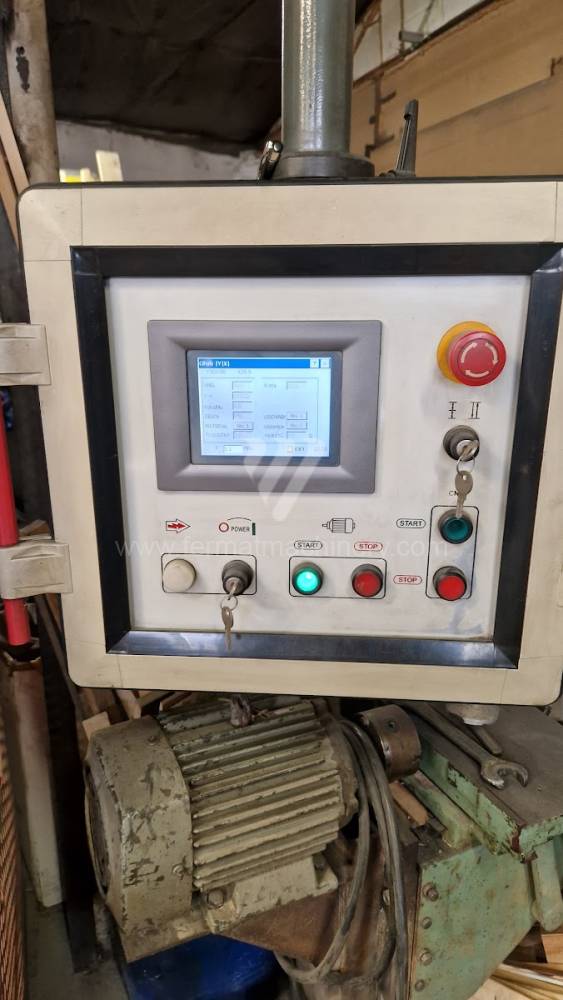

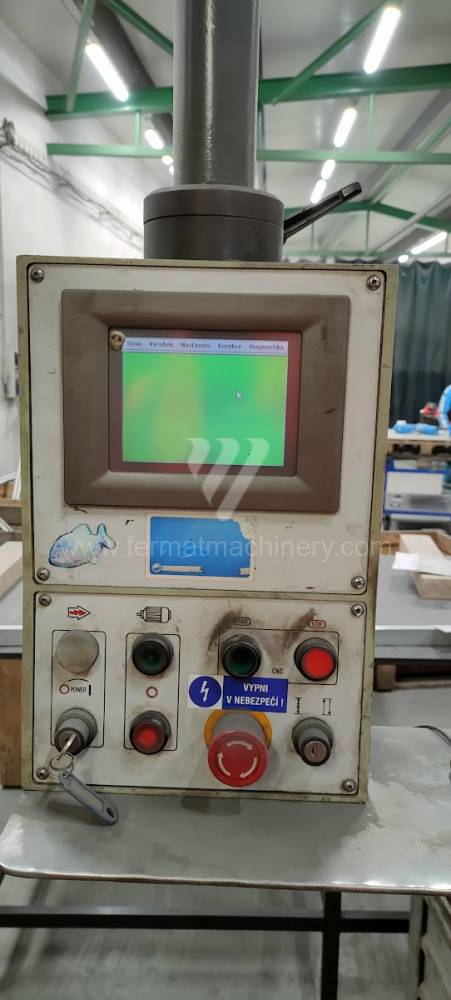

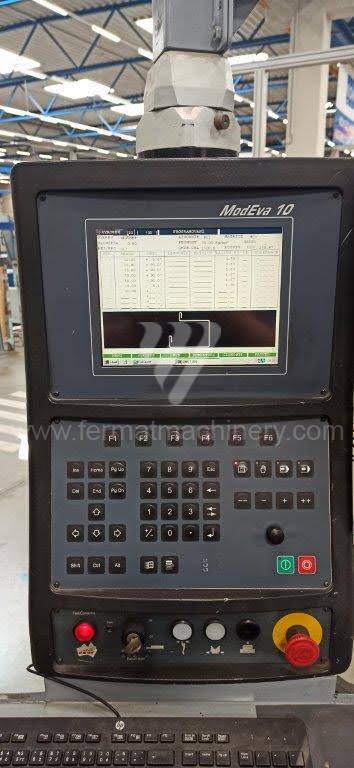

Today, press brakes are controlled by a computer systems. Based on the entered values (material, tools, length, etc…)  calculates the production process, the movement of the stops or the bending force. Afterwards the machine can work in three following modes .

  • Manual mode
  • Semi-automatic mode
  • Automatic mode

Types of press brakes

Press brakes are designed with different types of drivers such as machines with manual control, mechanical or hydraulic driver.  Each has its advantages and disadvantages. Furthermore, it is possible to divide press brakes according to their construction into segmental, tandem and combined.

Manufacturers of press brakes

Most popular manufacturers are TRUMPF, DURMA, SAFAN DARLEY, BYSTRONIC, GASPARINI, Haco, Beyeler, Promecam, Hämmerle.

Currently, the most widely used and manufactured are hydraulic press brakes, which are CNC controlled.Top machines are from following manufacturers: Trumpf, Amada, Bystronic. These manufacturers use either their own CNC system for control or universal ones such as Delem, Cybelec, ESA..  These machines achieve a high level of automation of the operating cycles and therefore the maximum use of their capabilities. Of course press brakes from these top manufacturers are very expensive to purchase.
