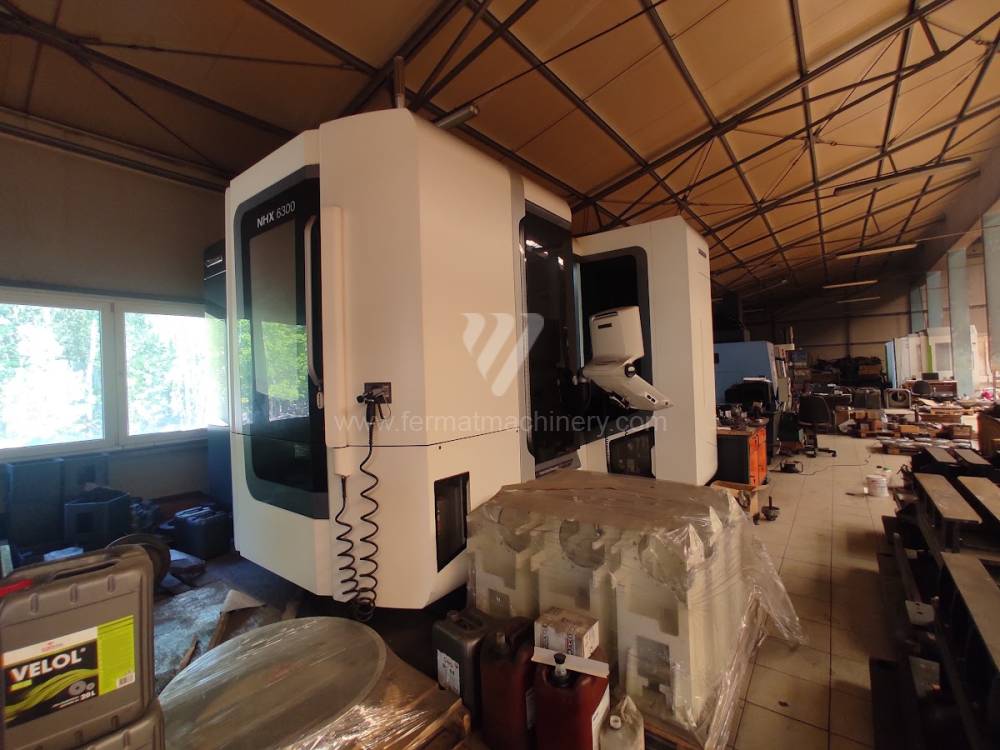

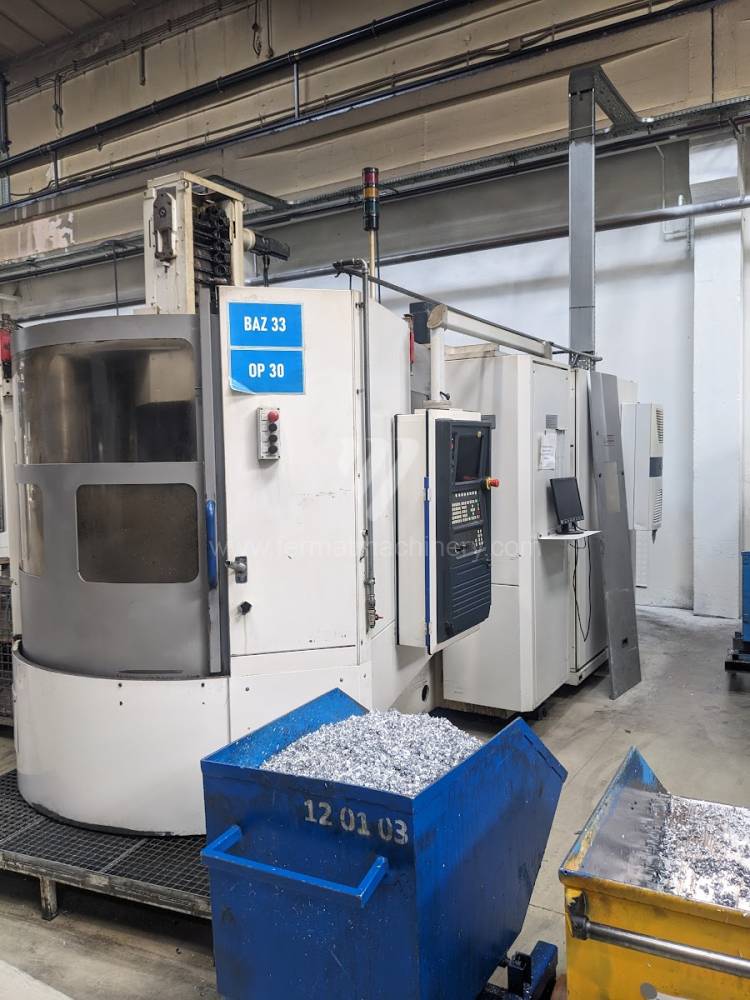

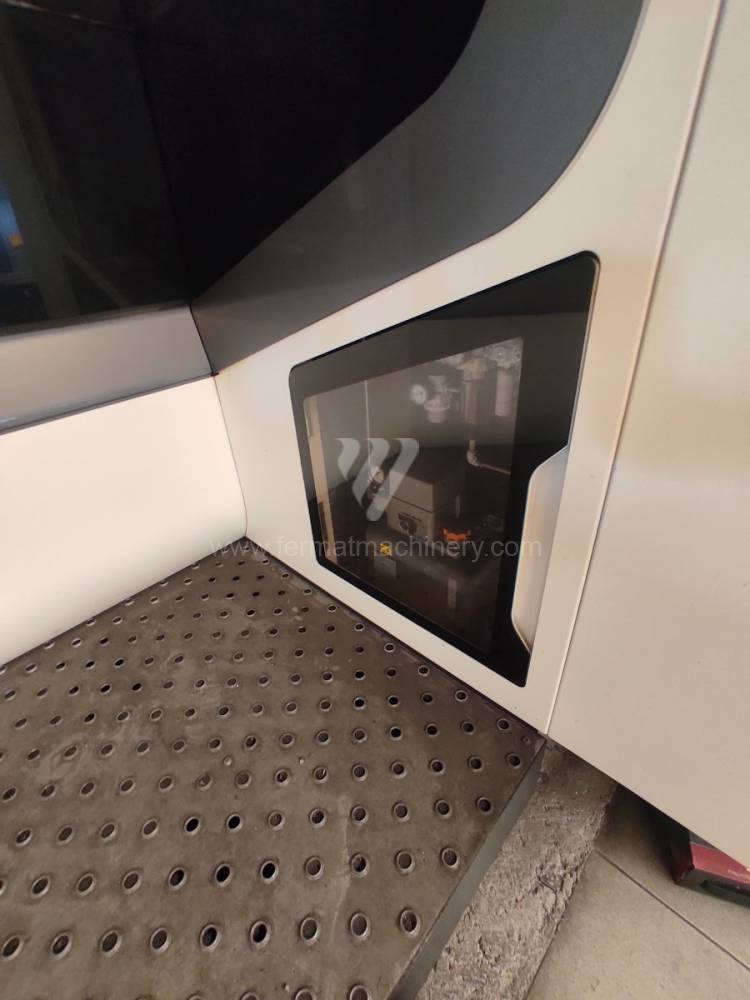

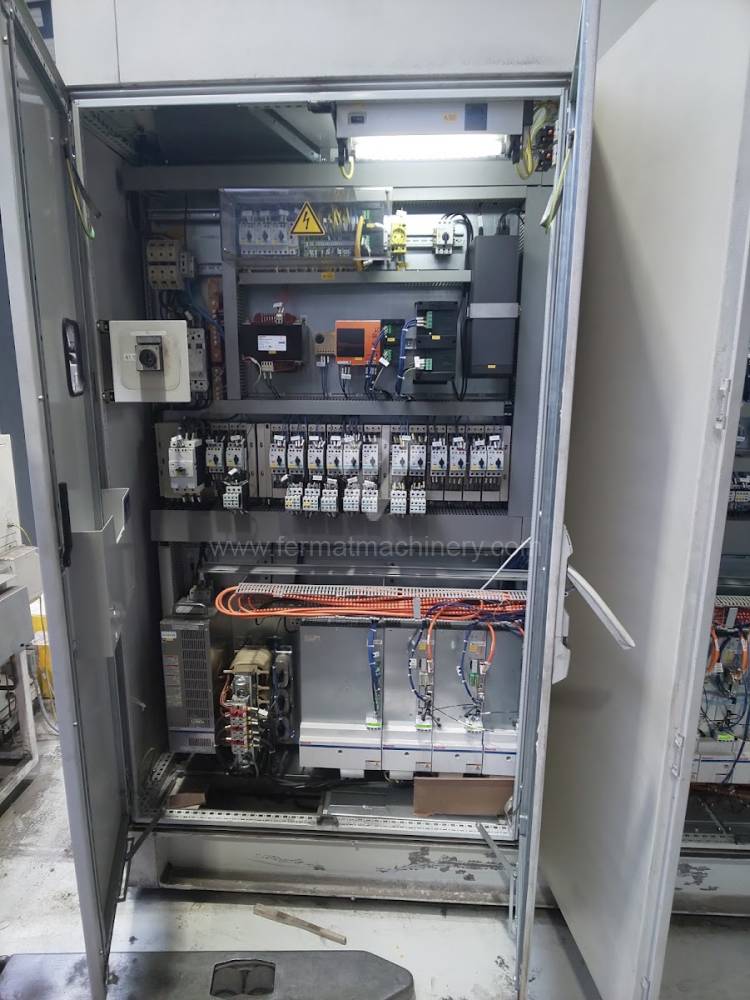

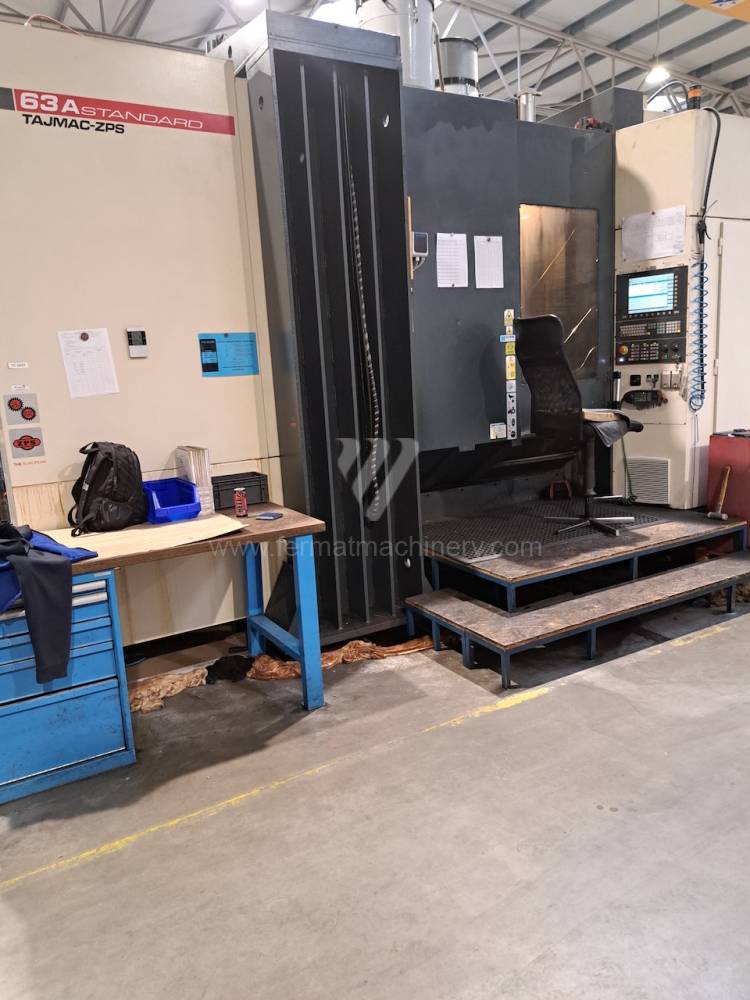

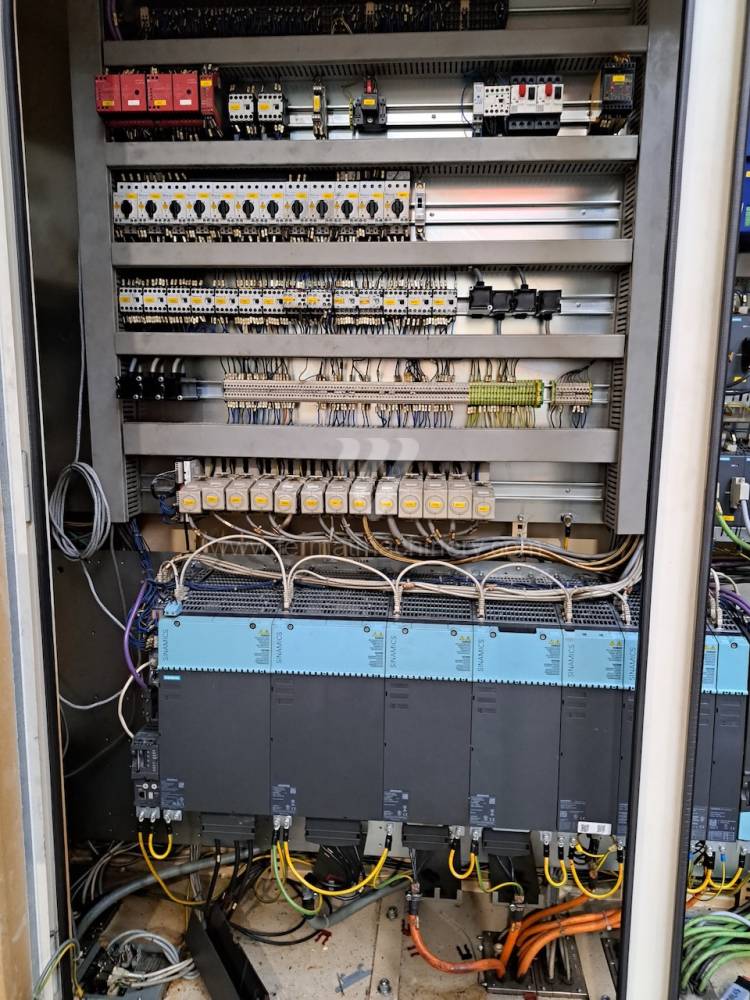

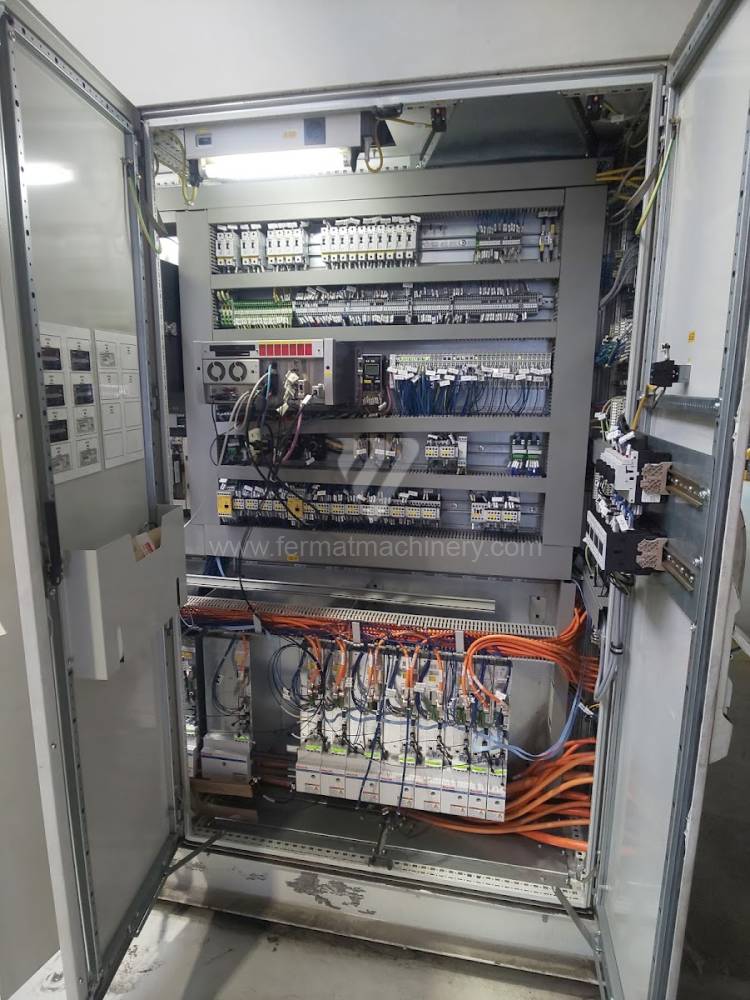

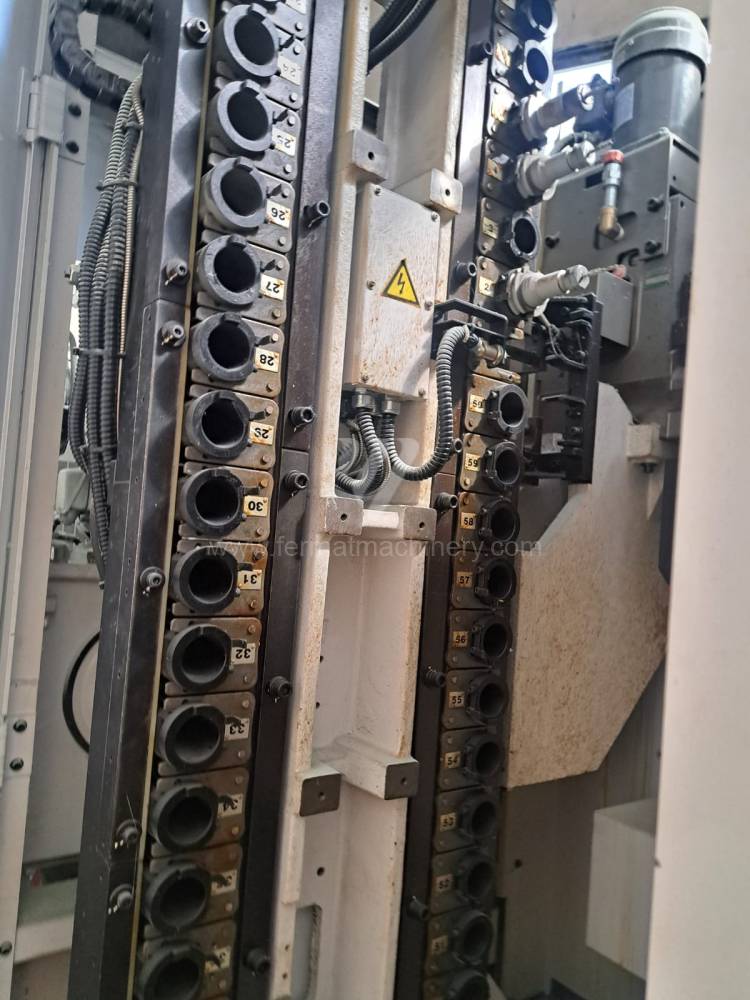

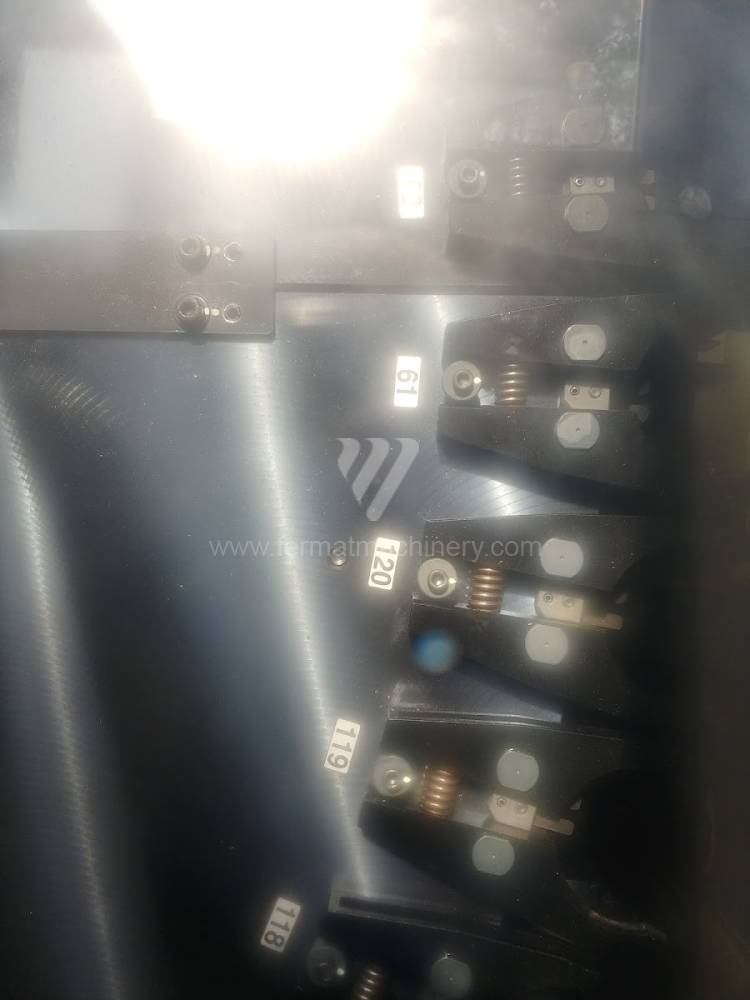

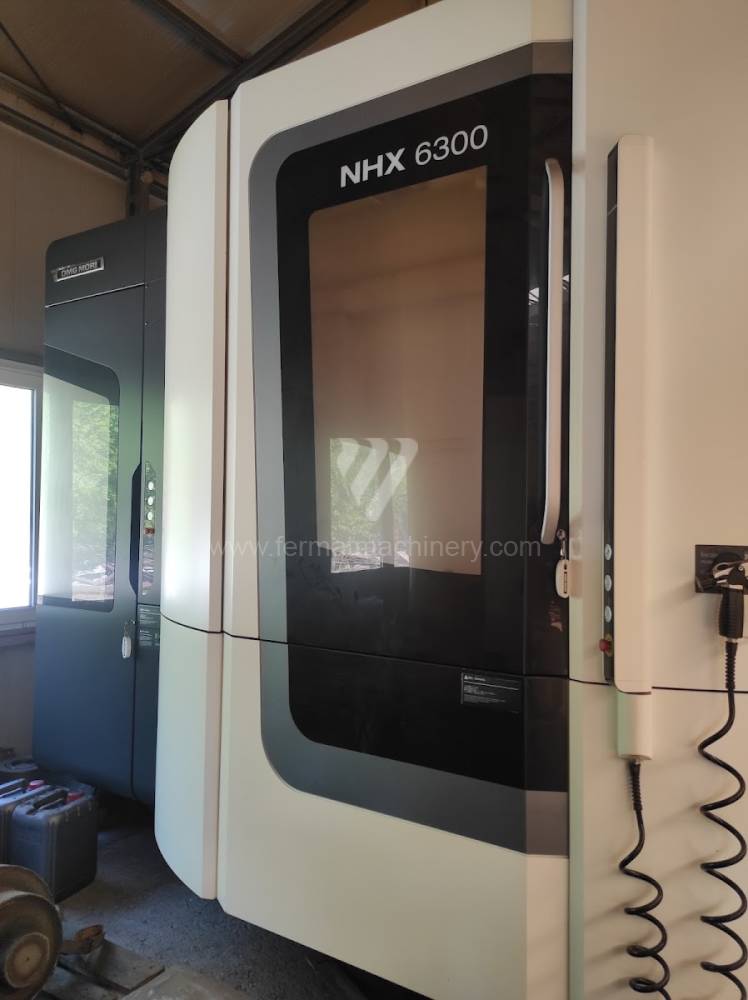

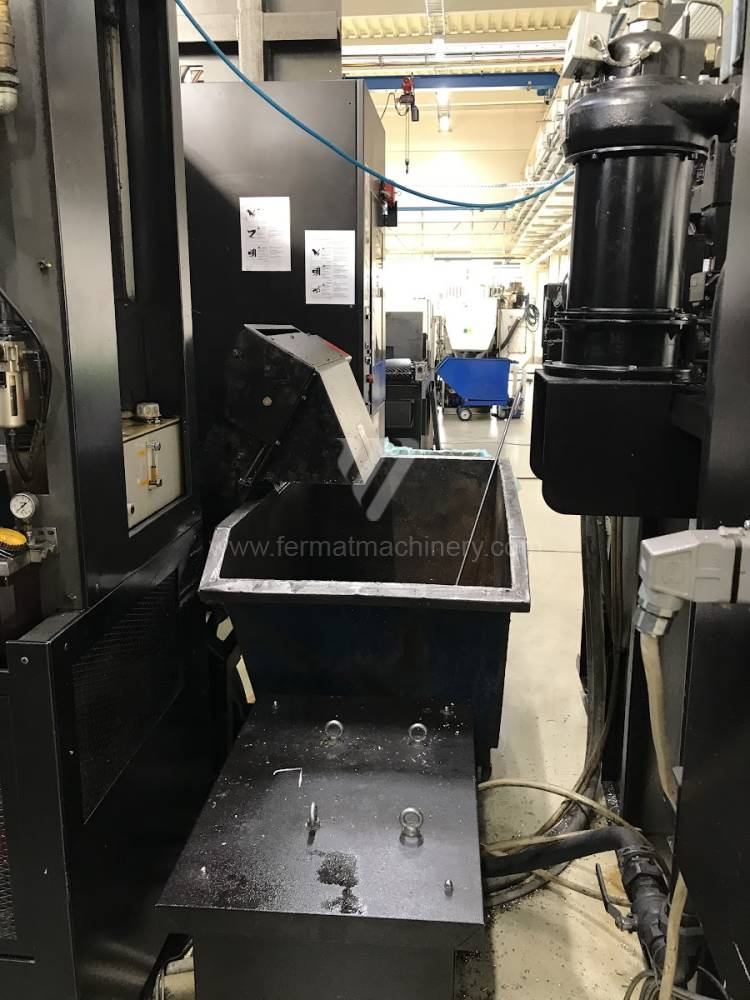

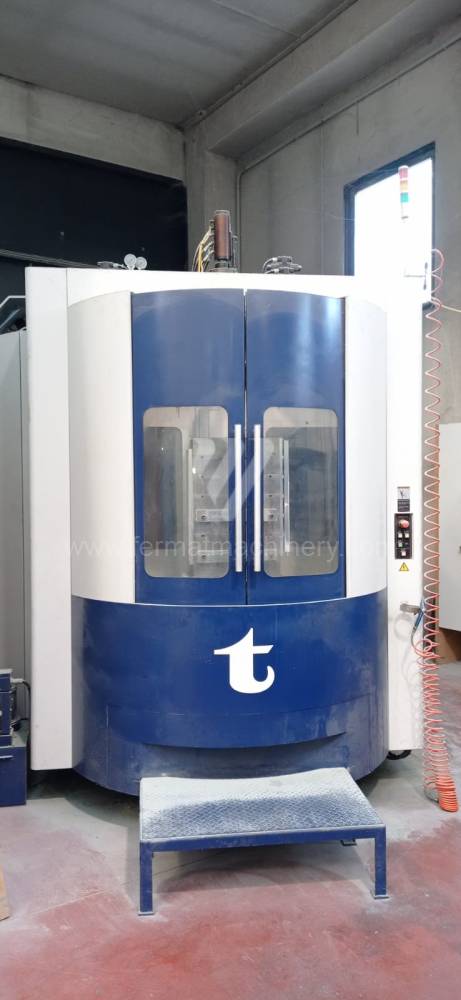

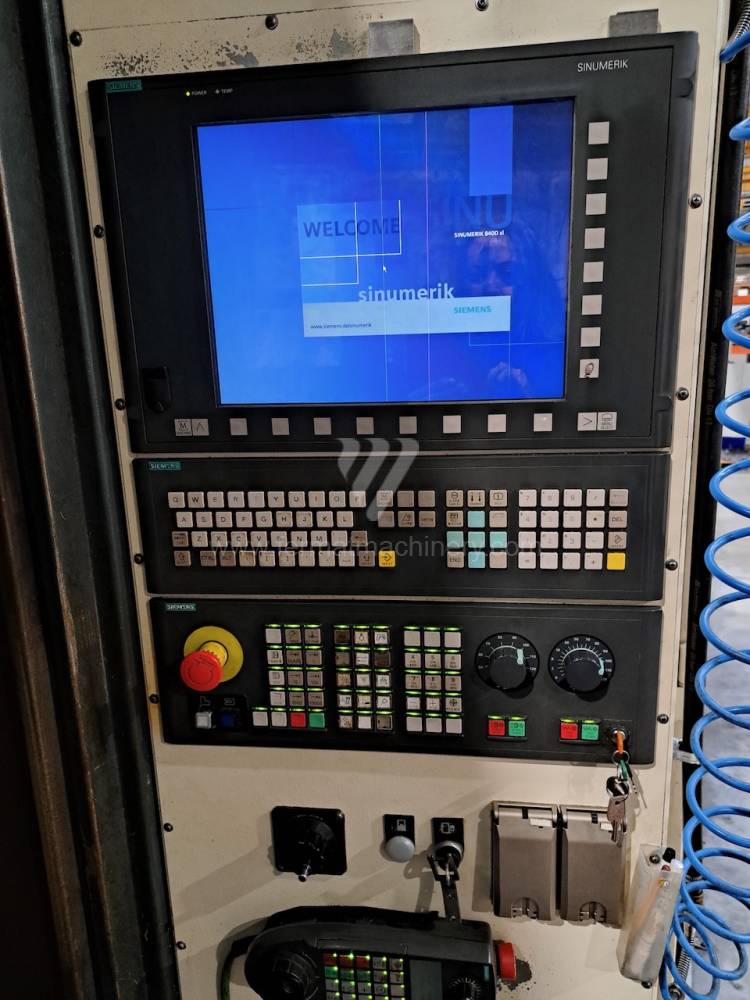

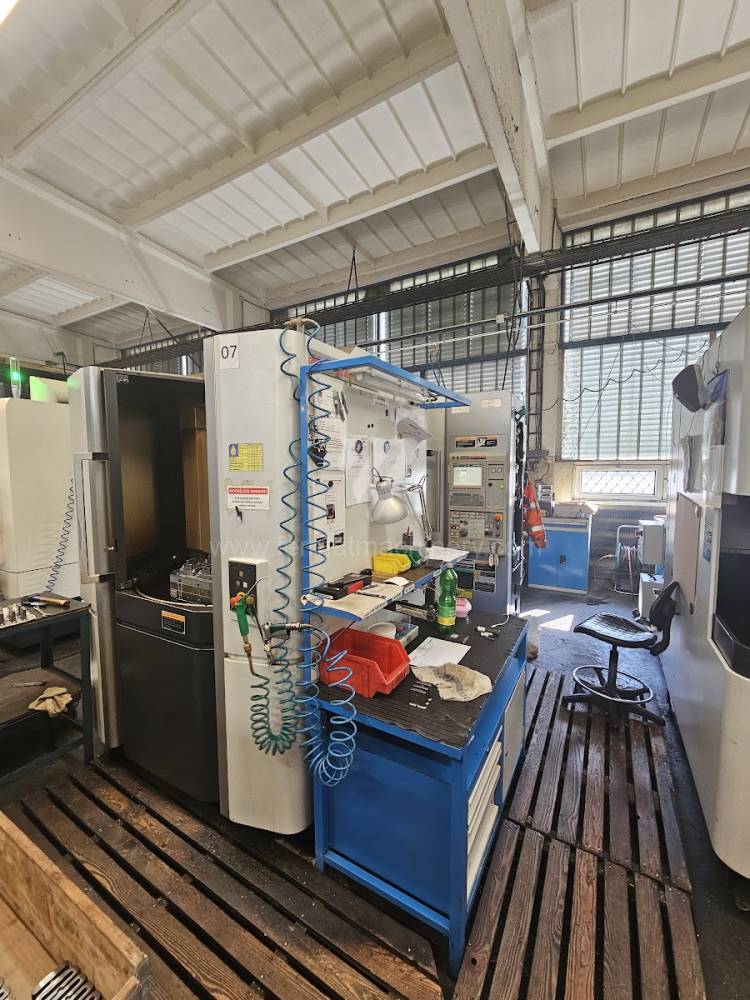

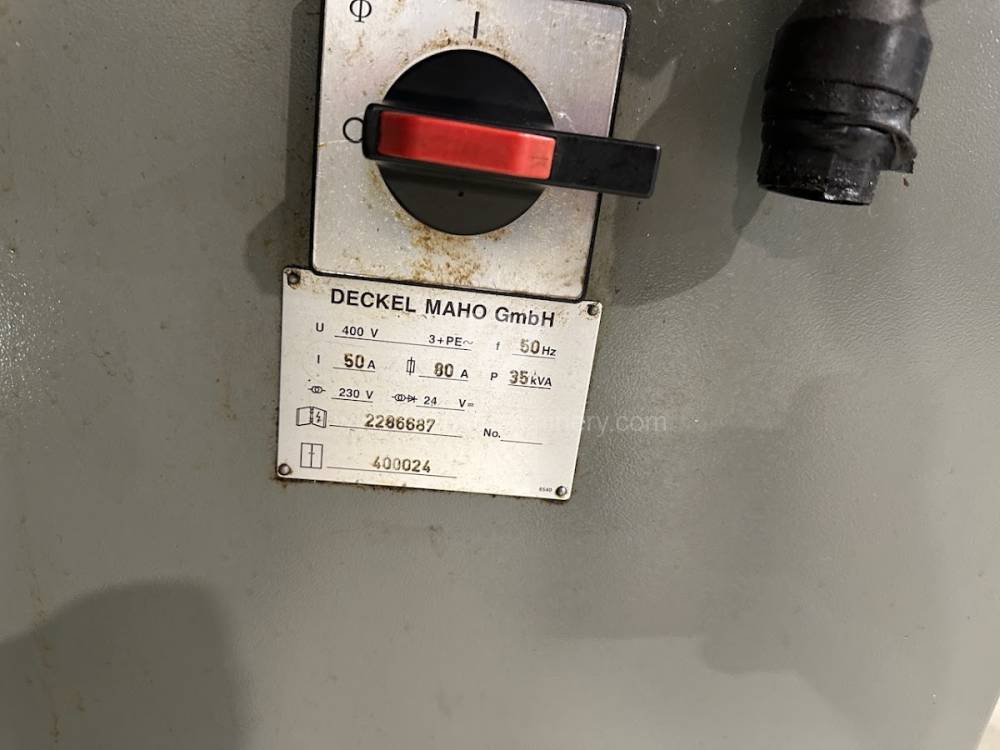

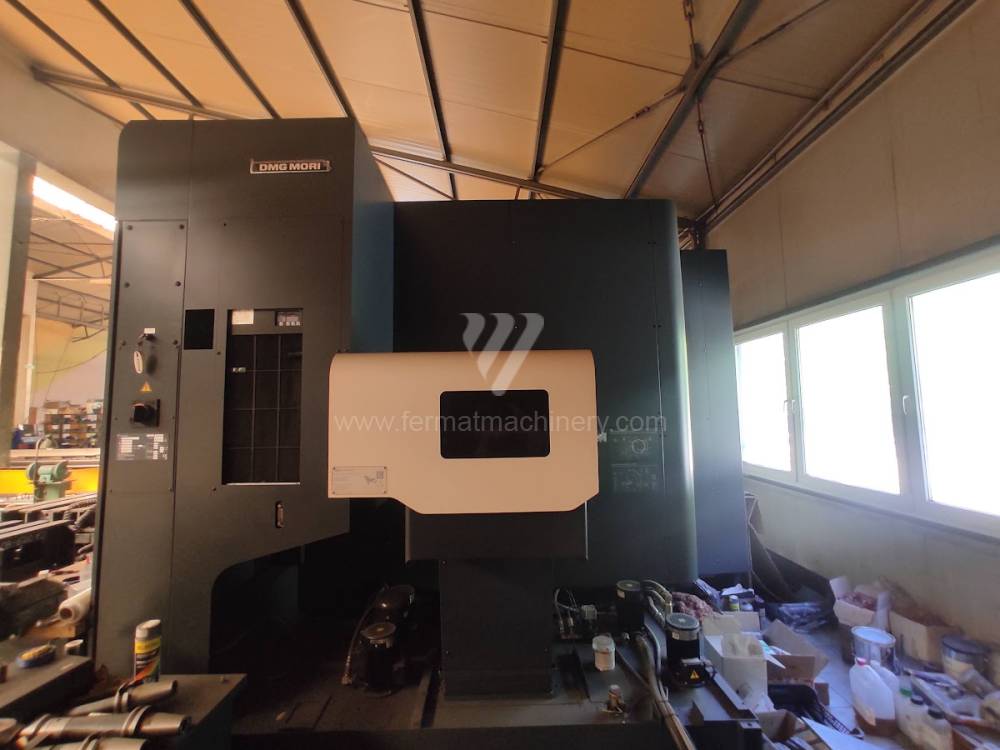

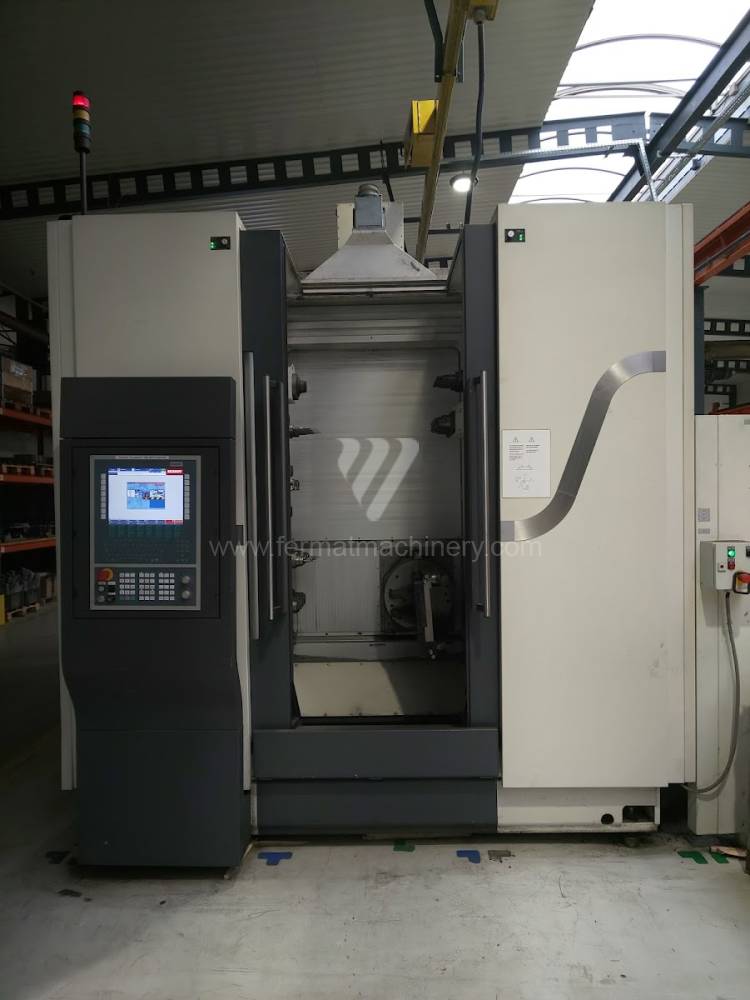

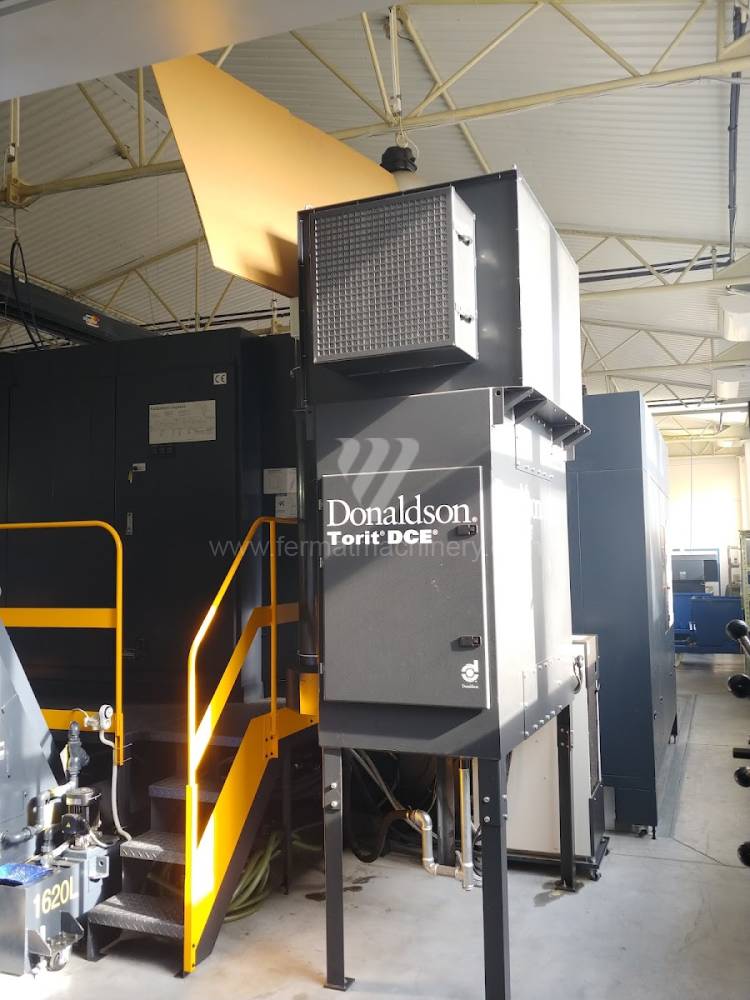

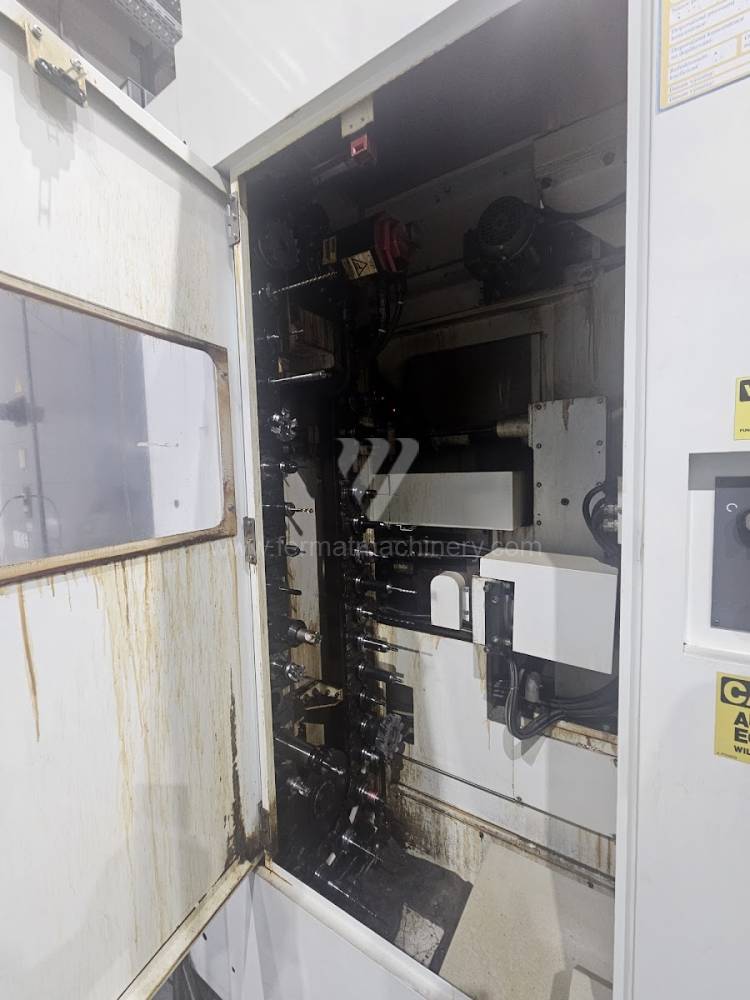

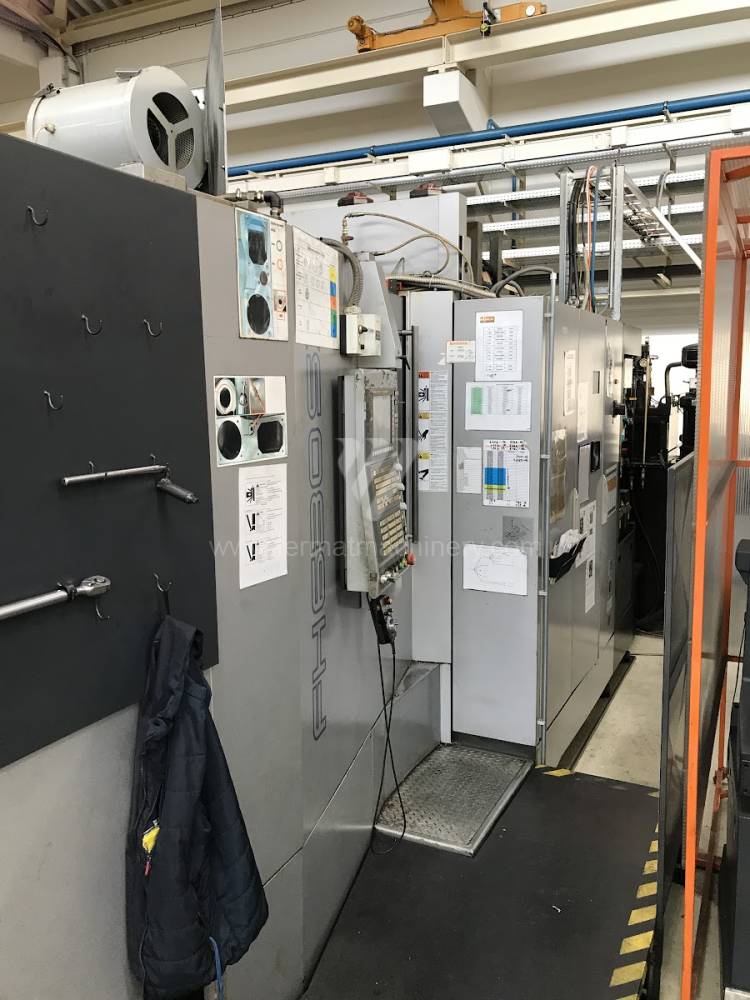

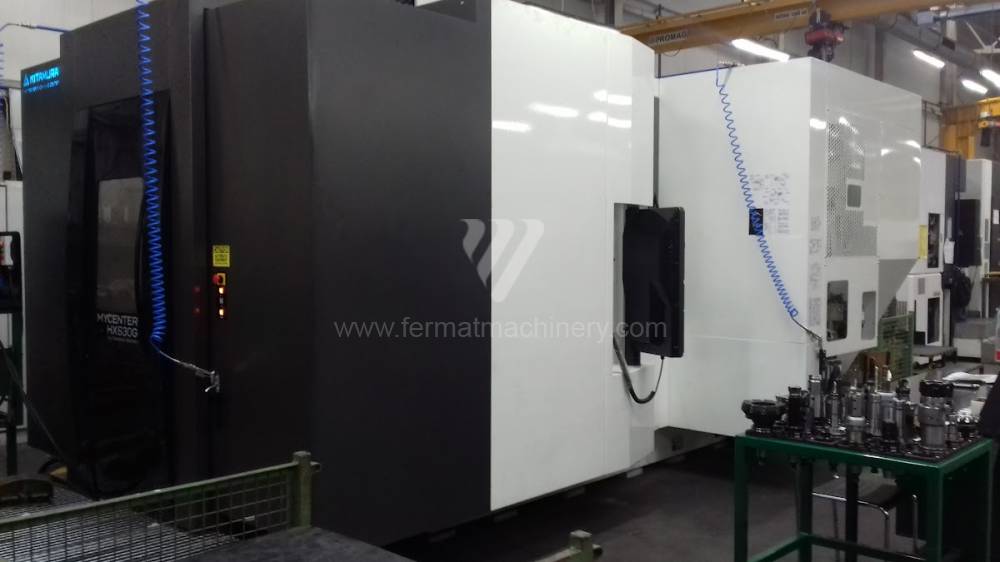

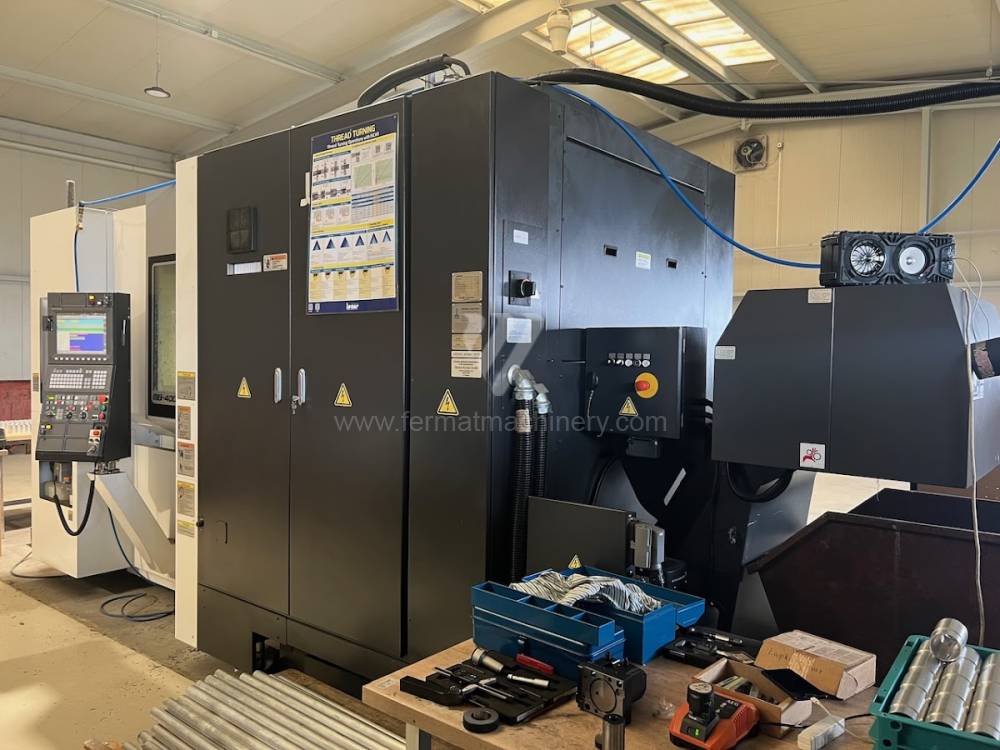

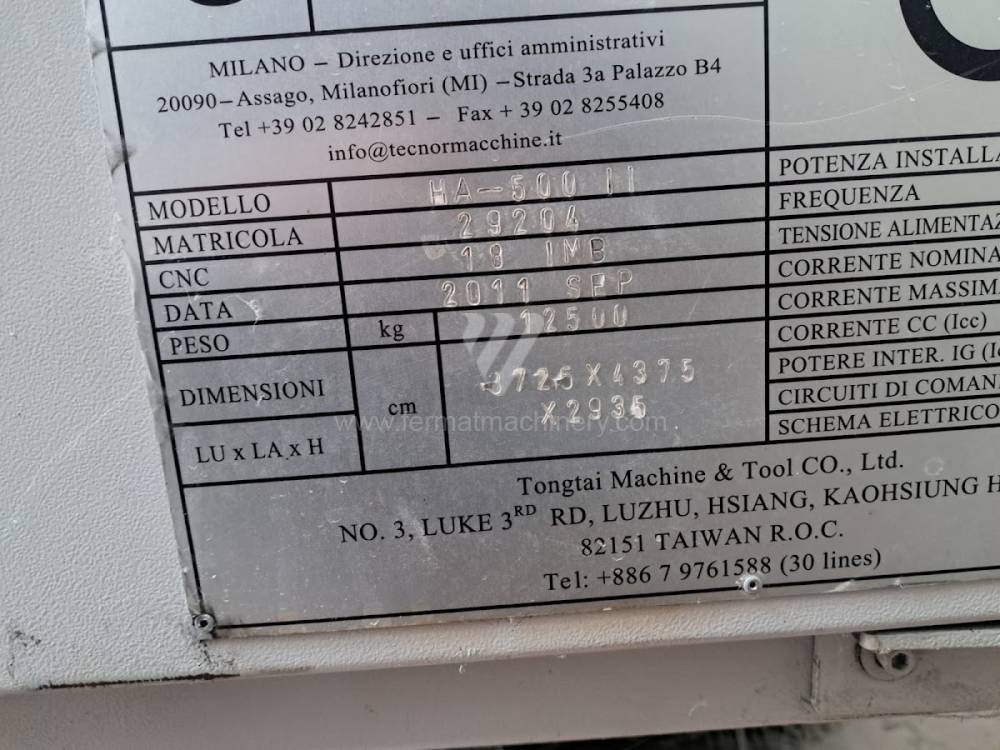

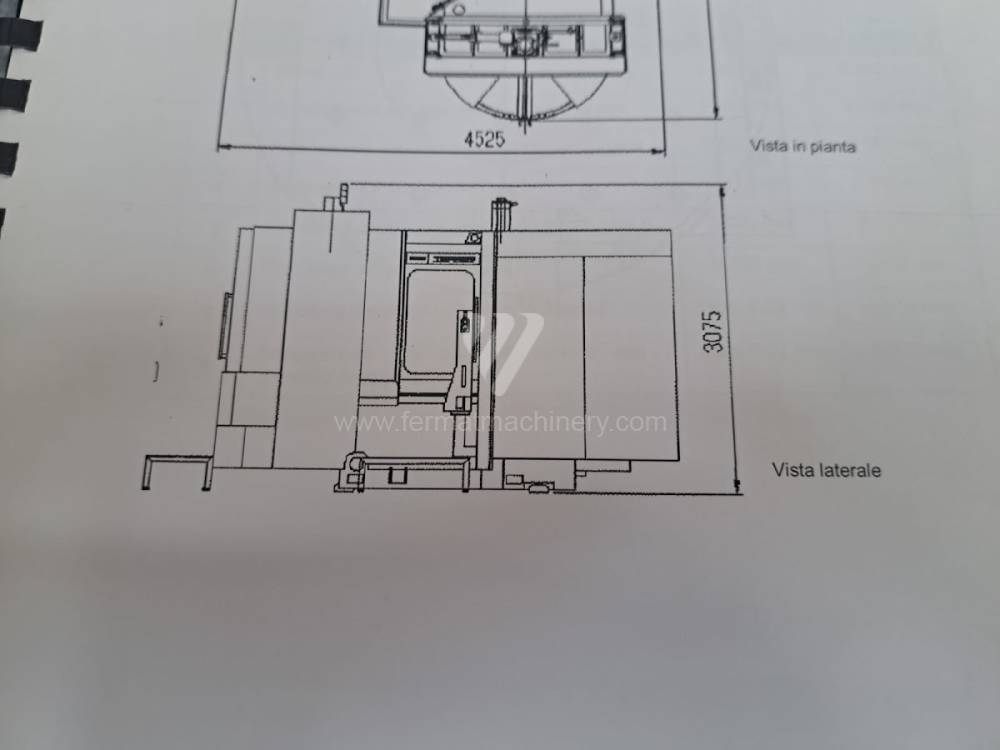

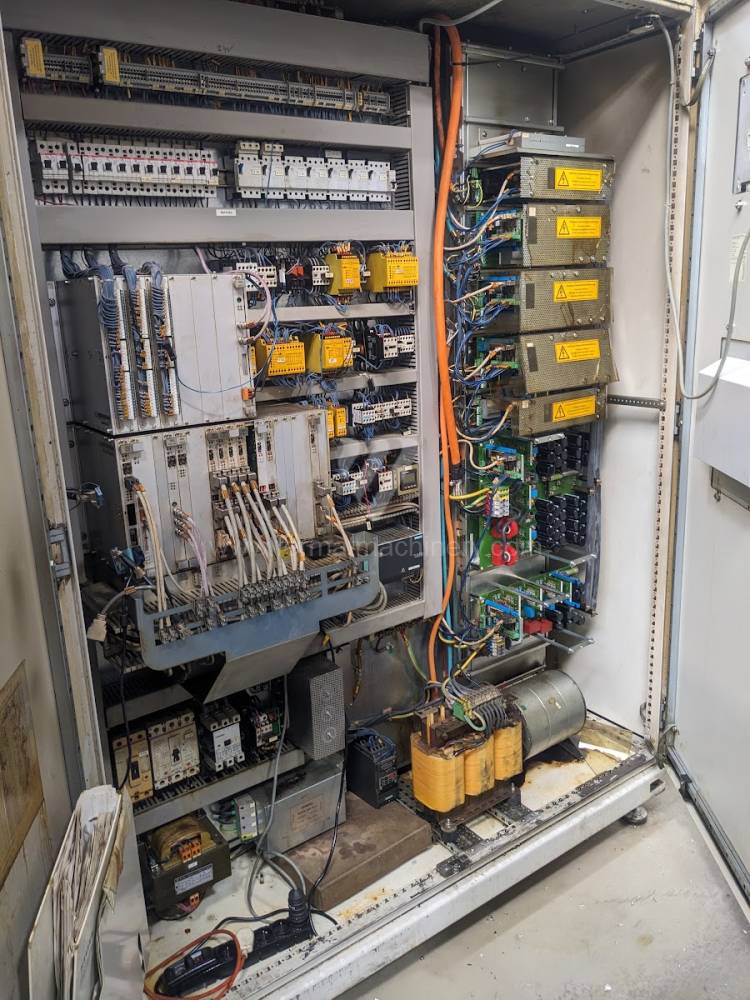

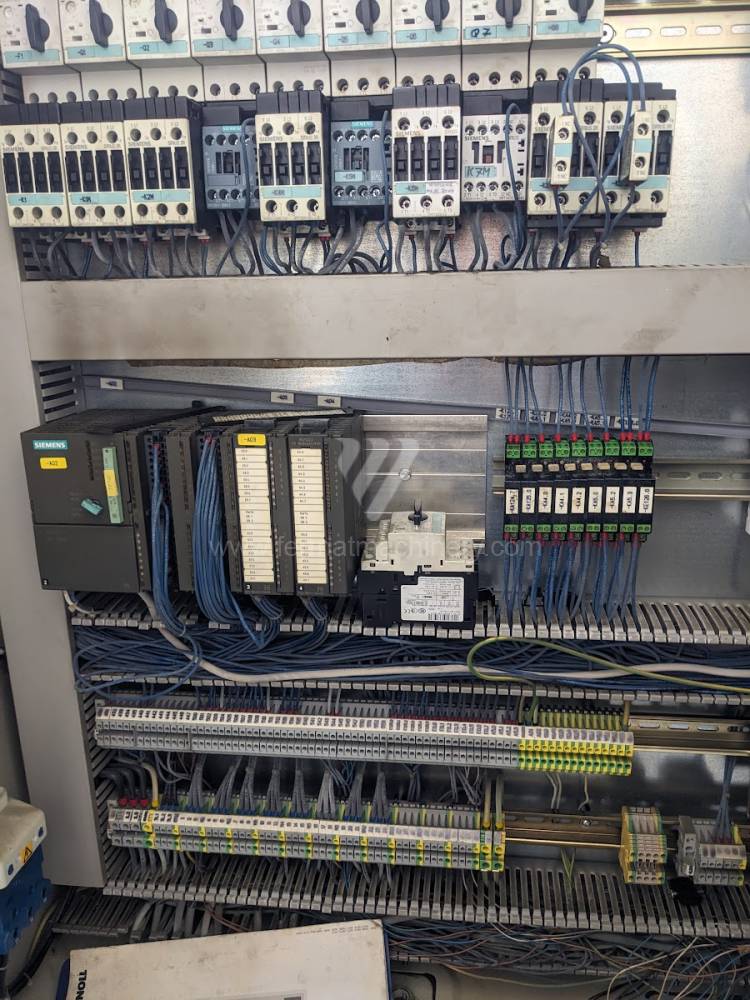

Obráběcí centrum Horizontální

Technická analýza: Kinematika vřetene a efektivita 4. osy (B-osa)

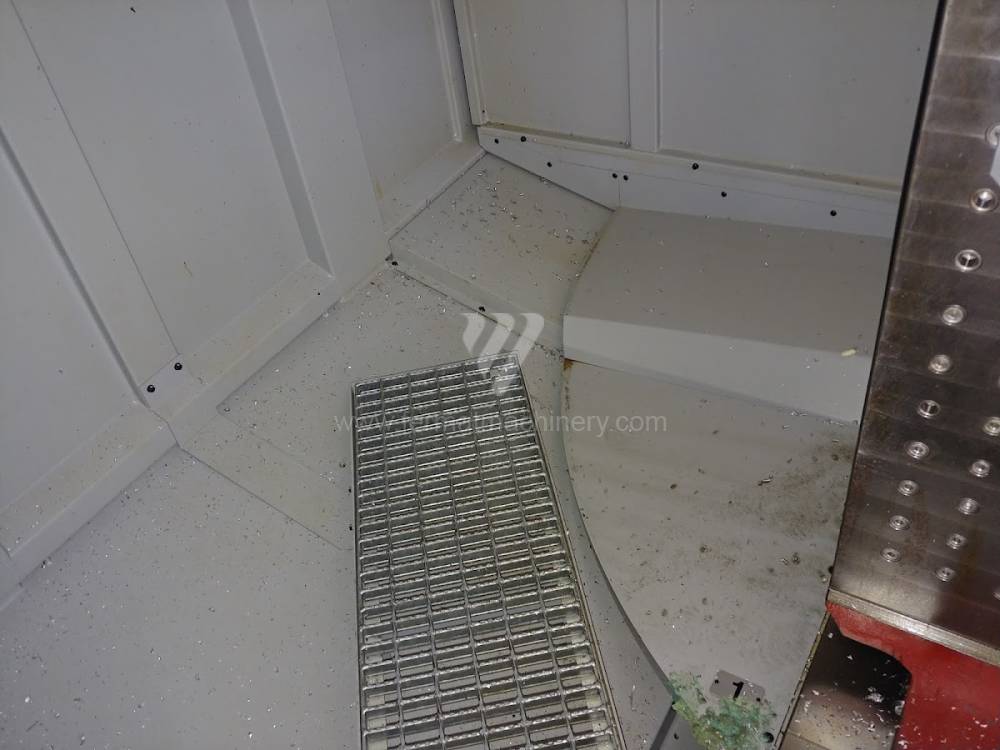

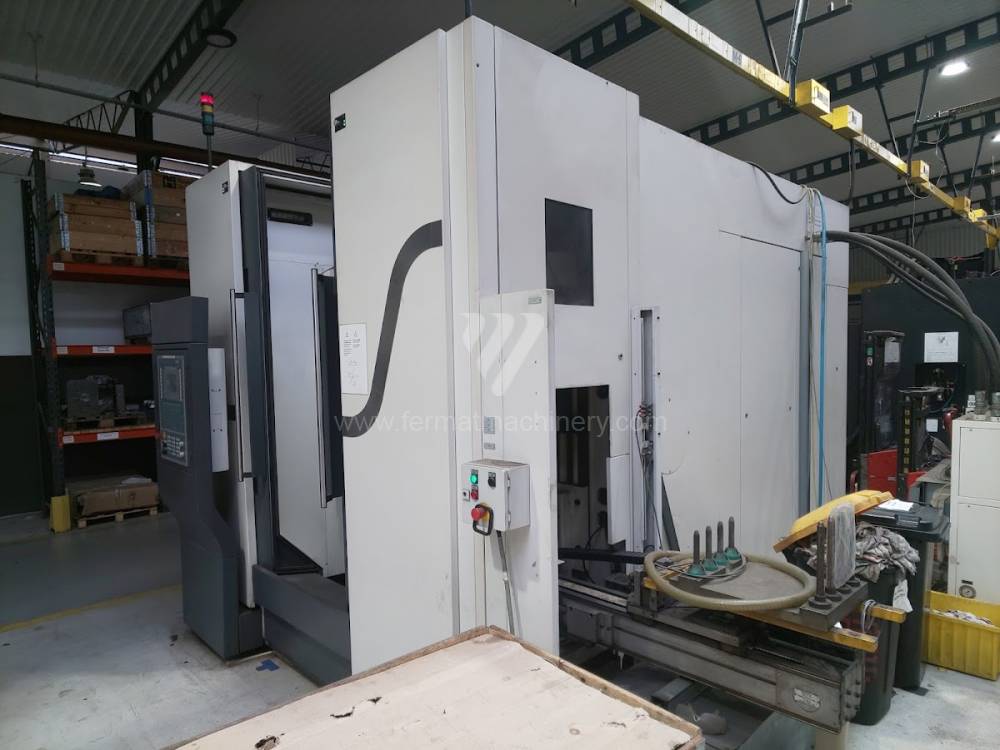

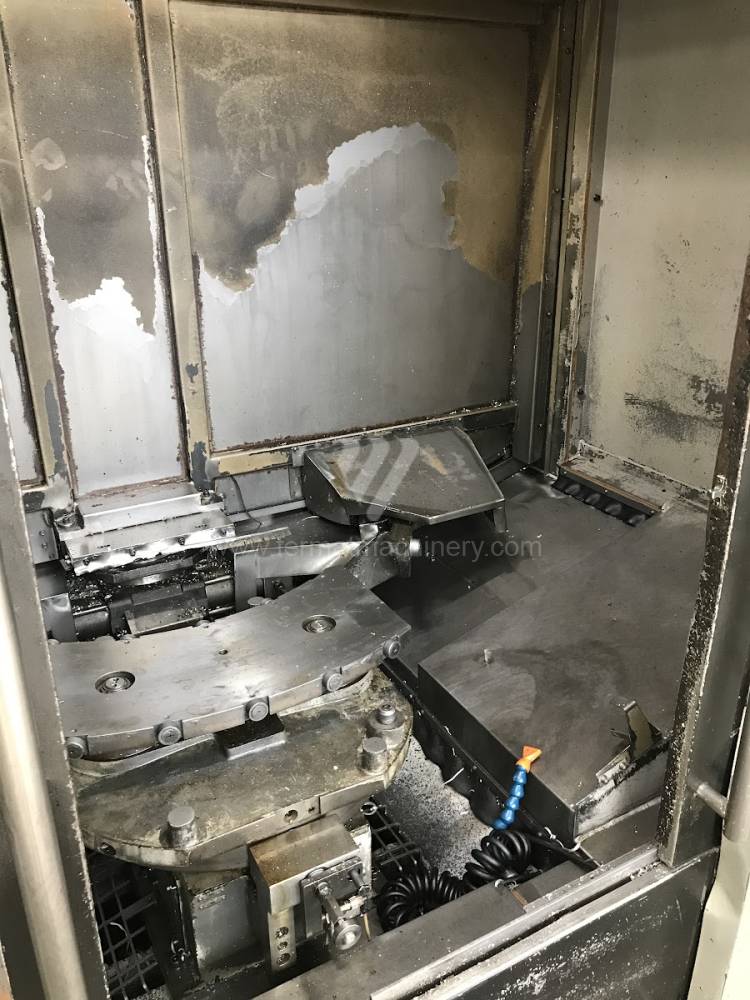

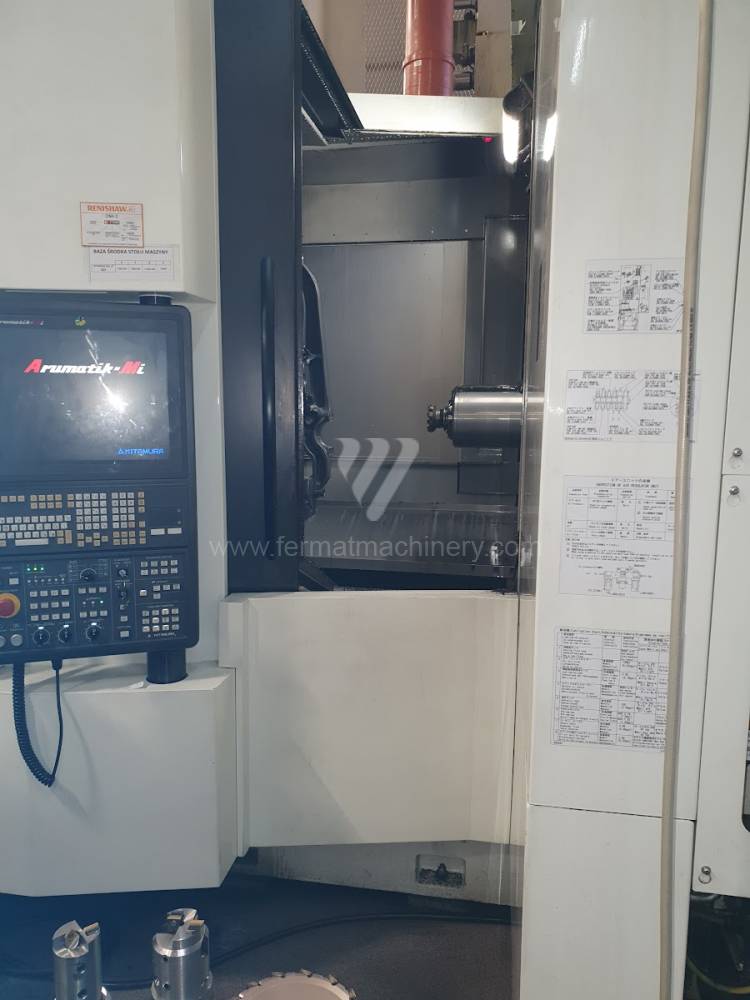

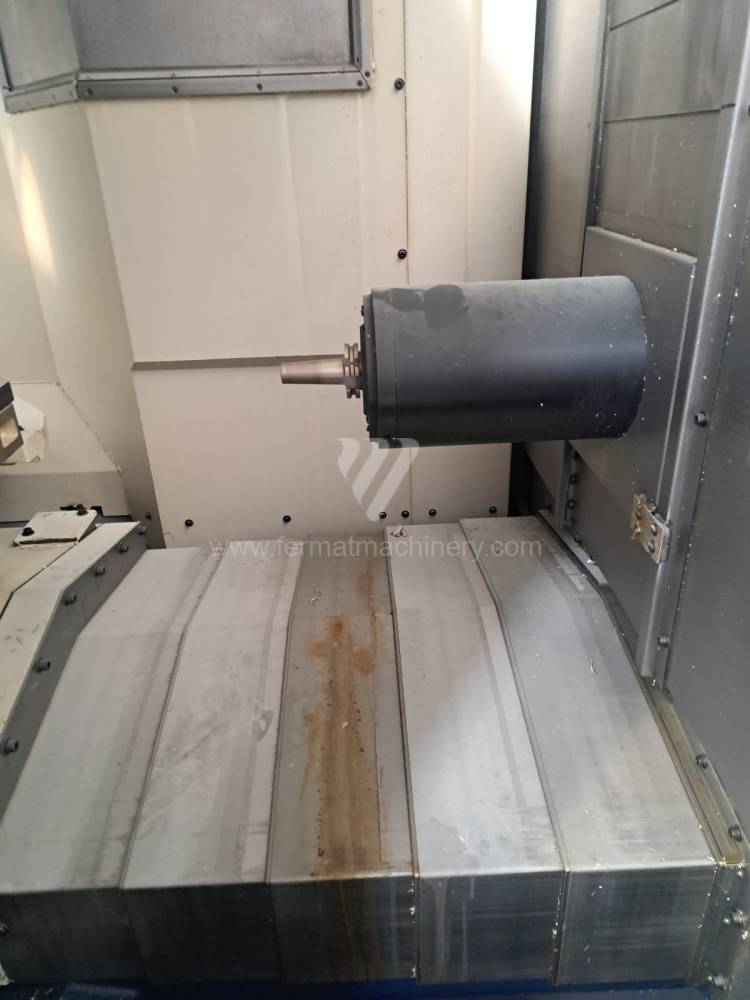

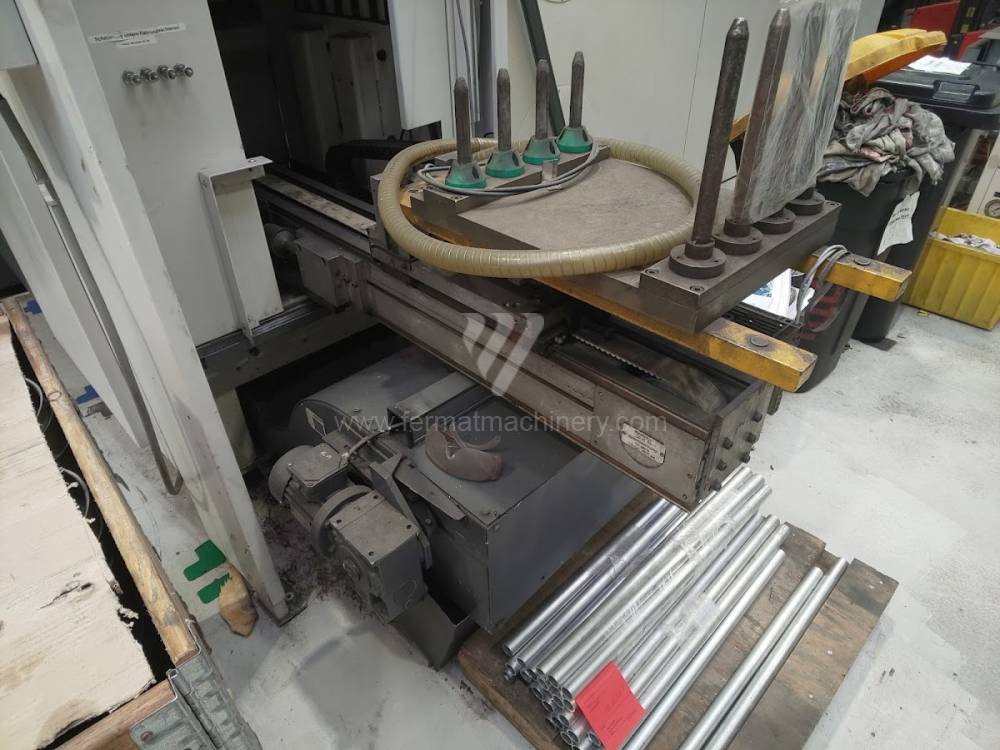

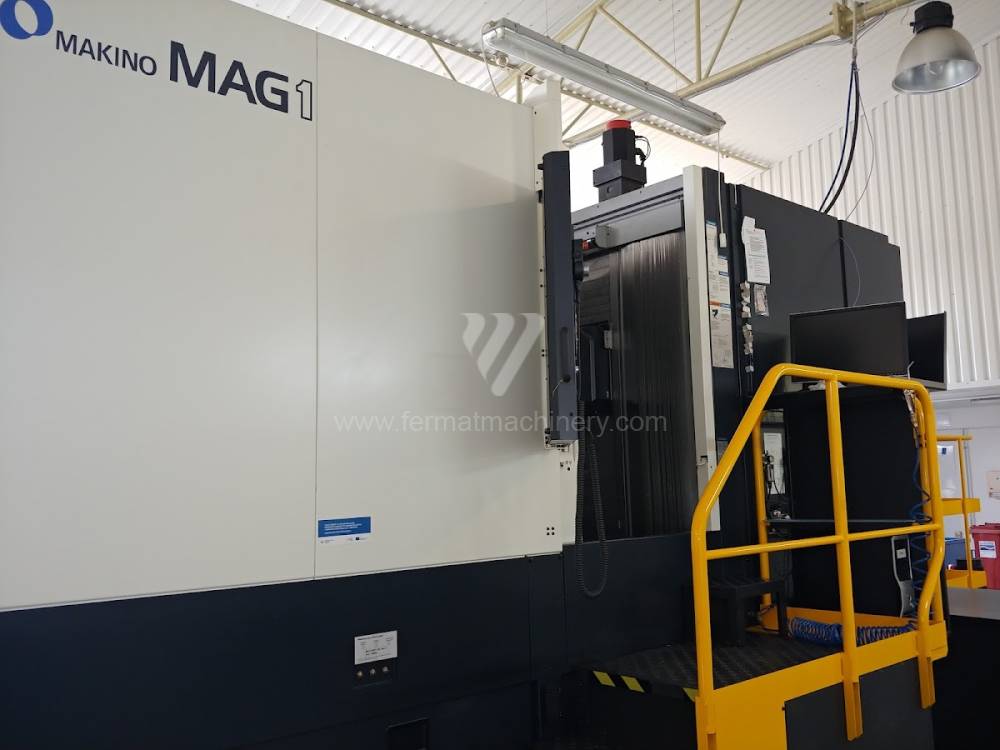

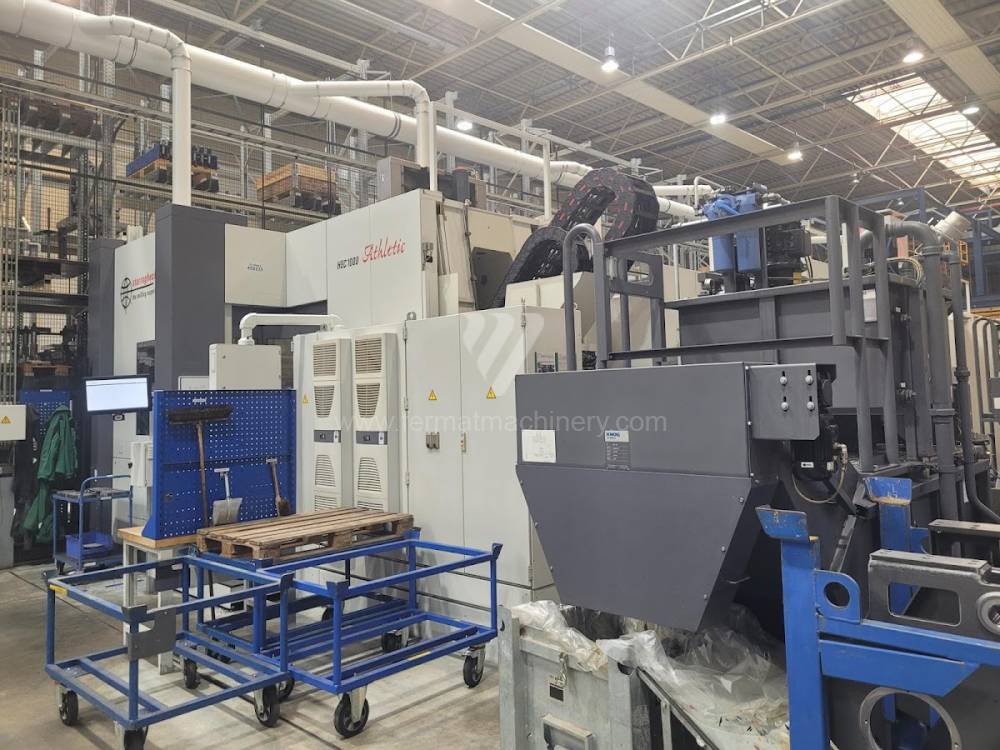

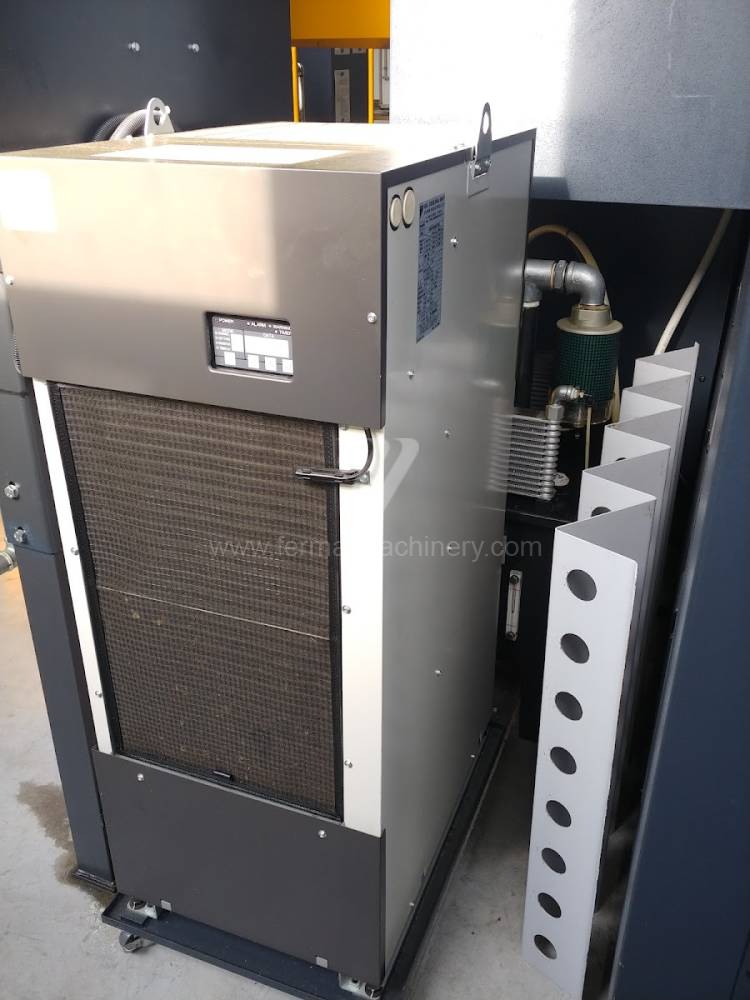

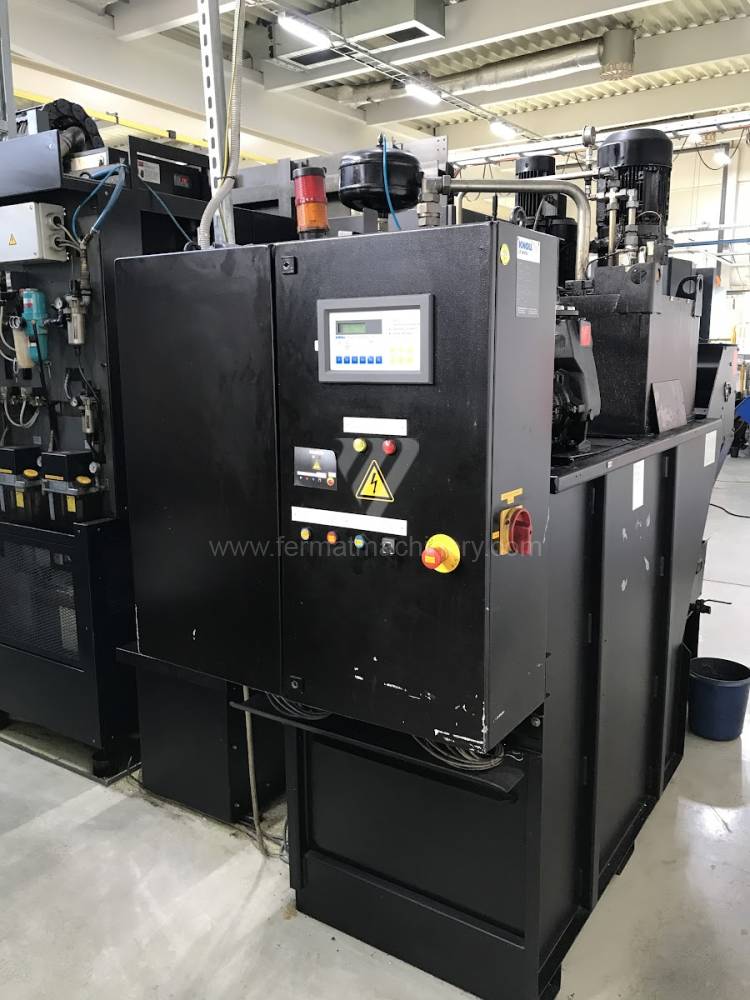

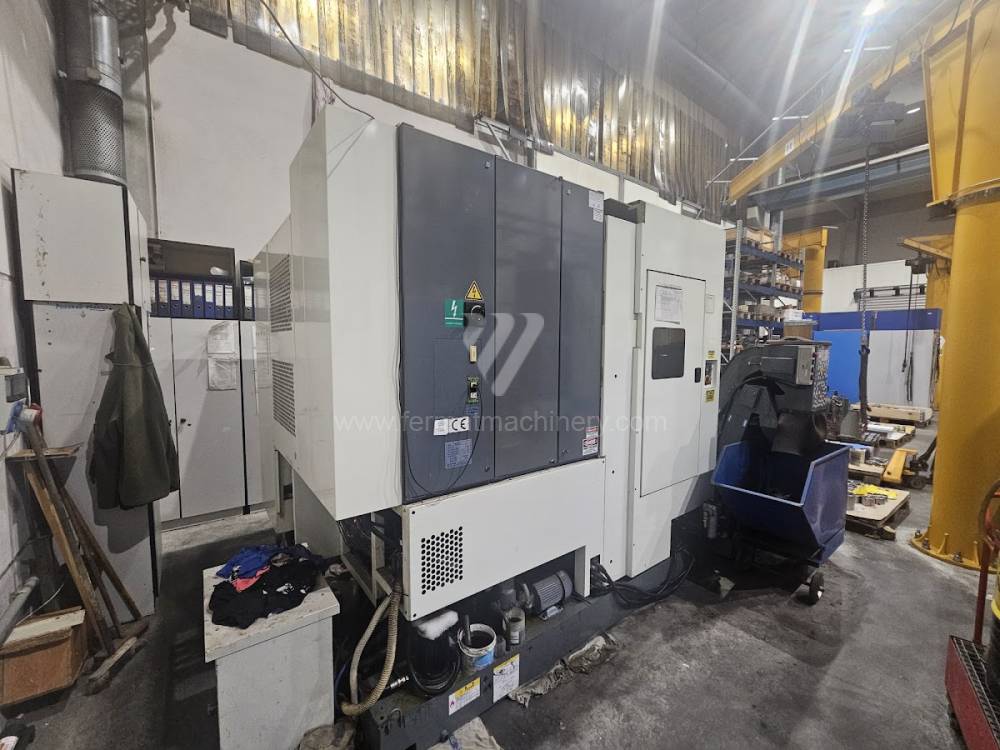

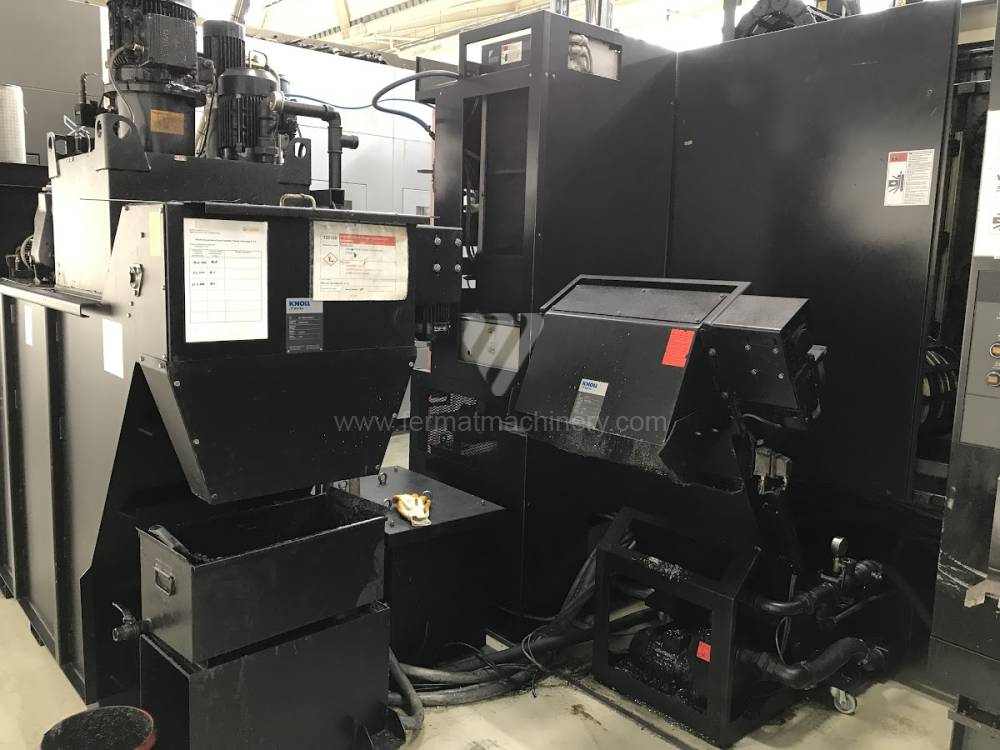

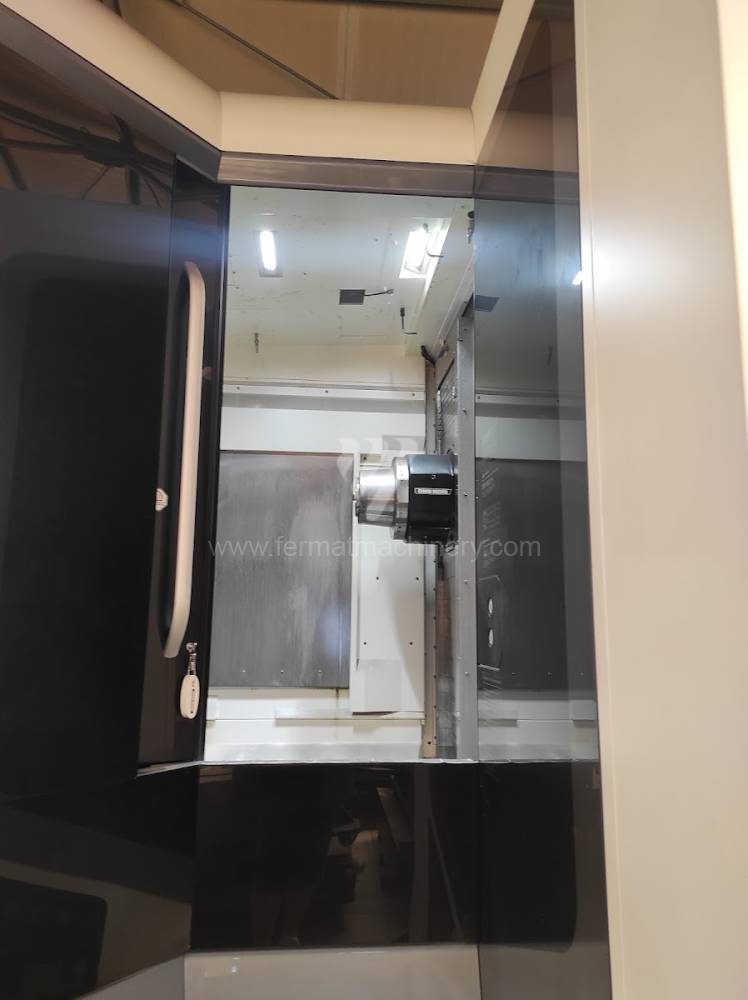

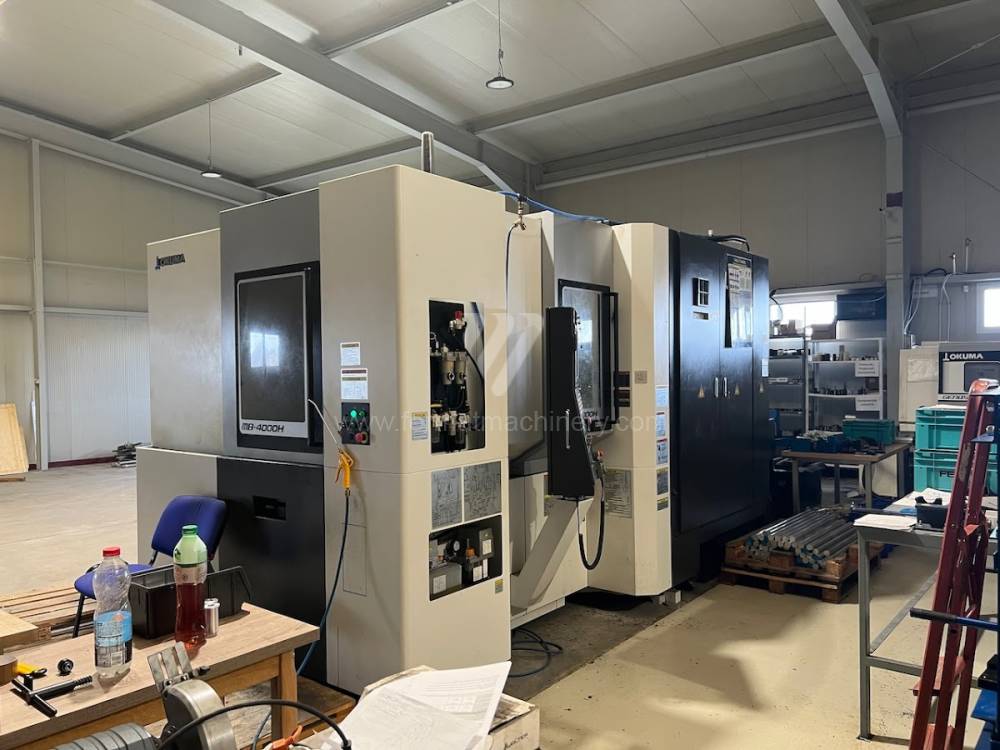

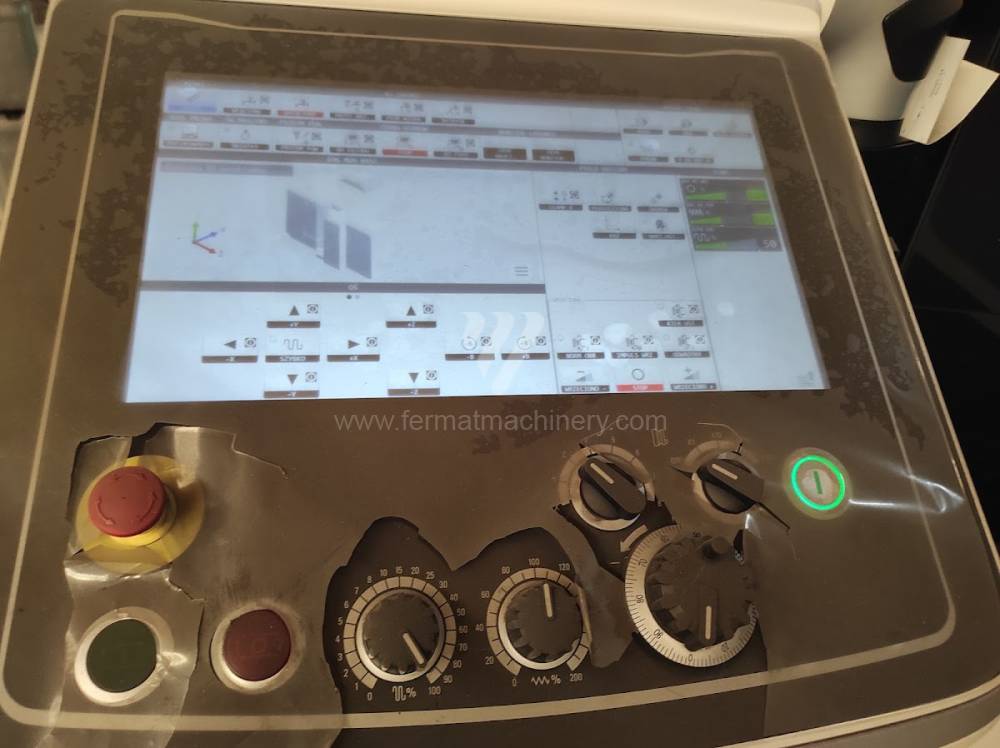

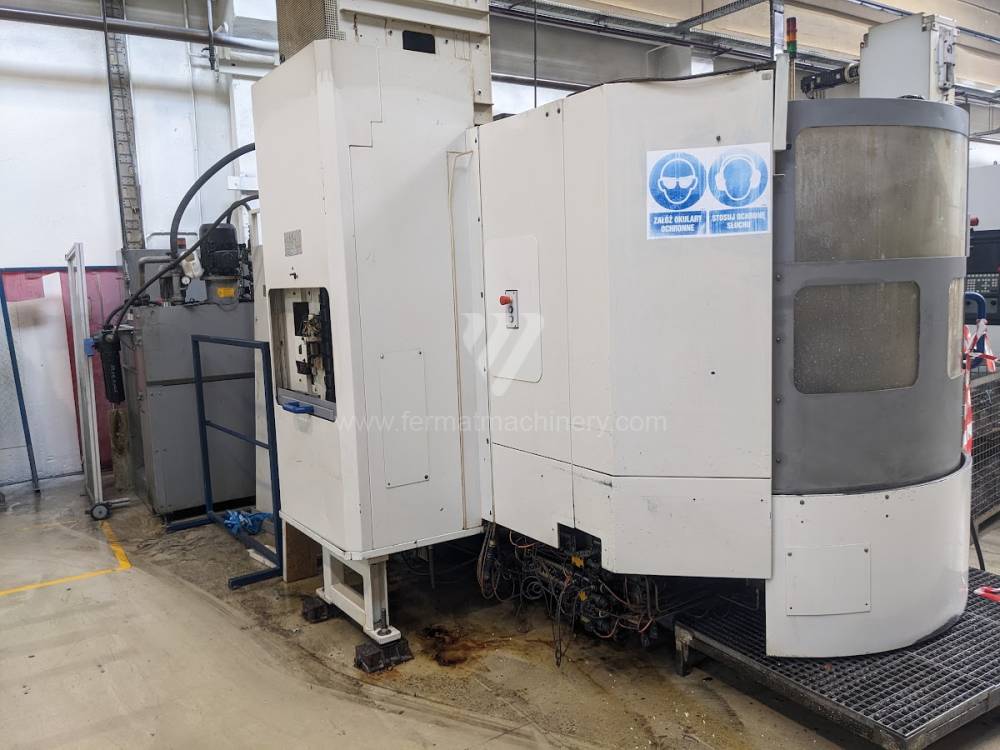

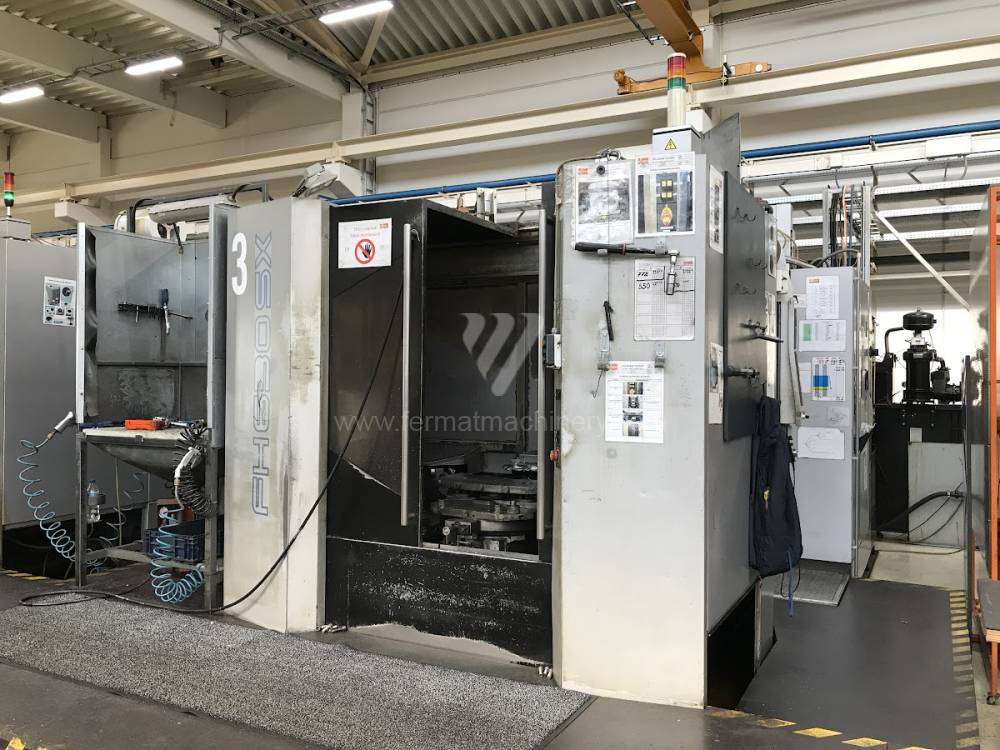

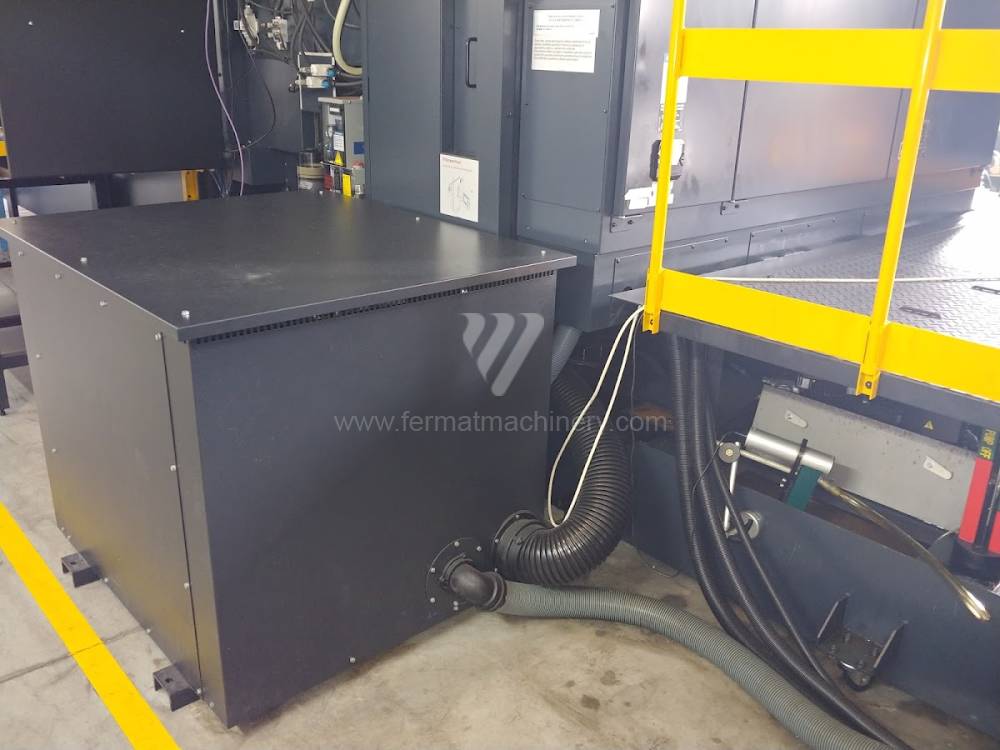

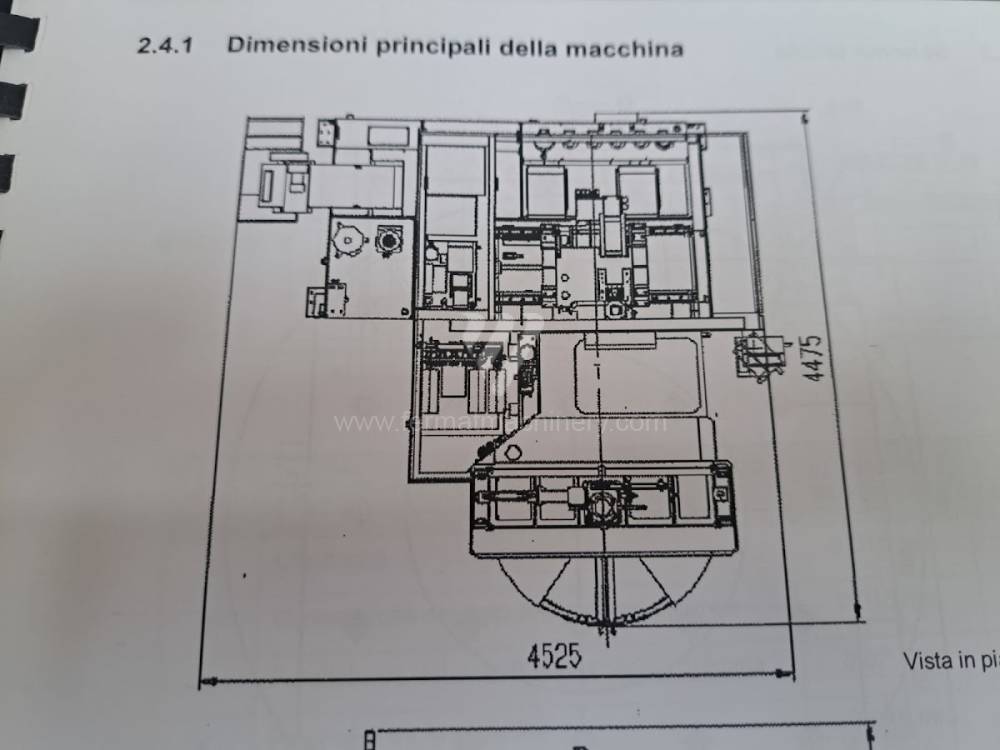

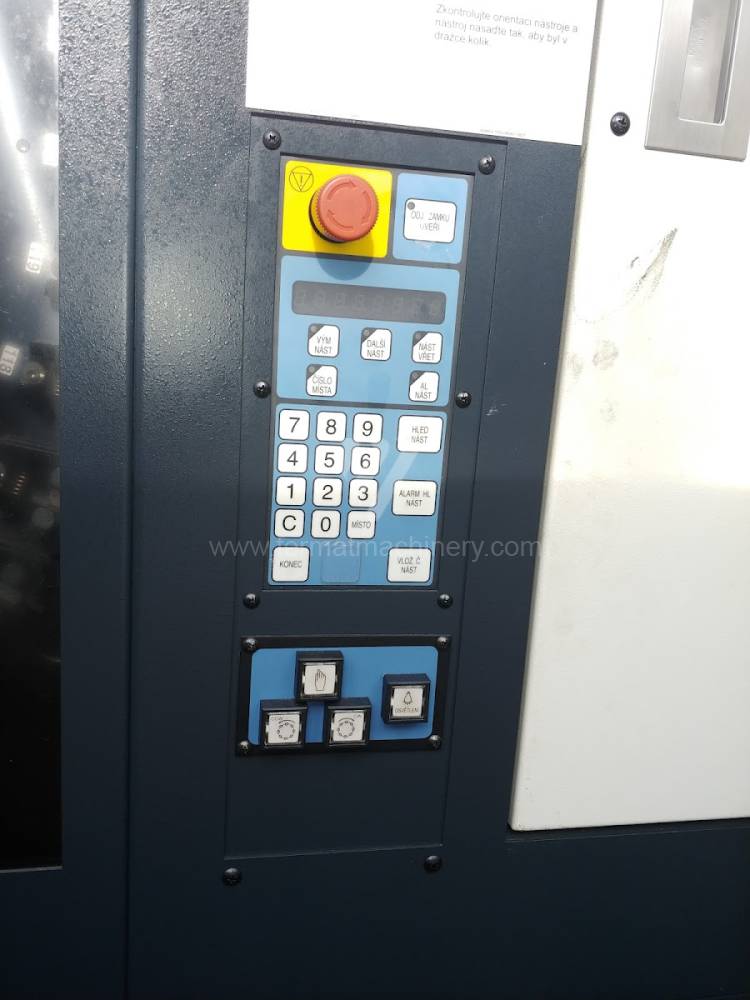

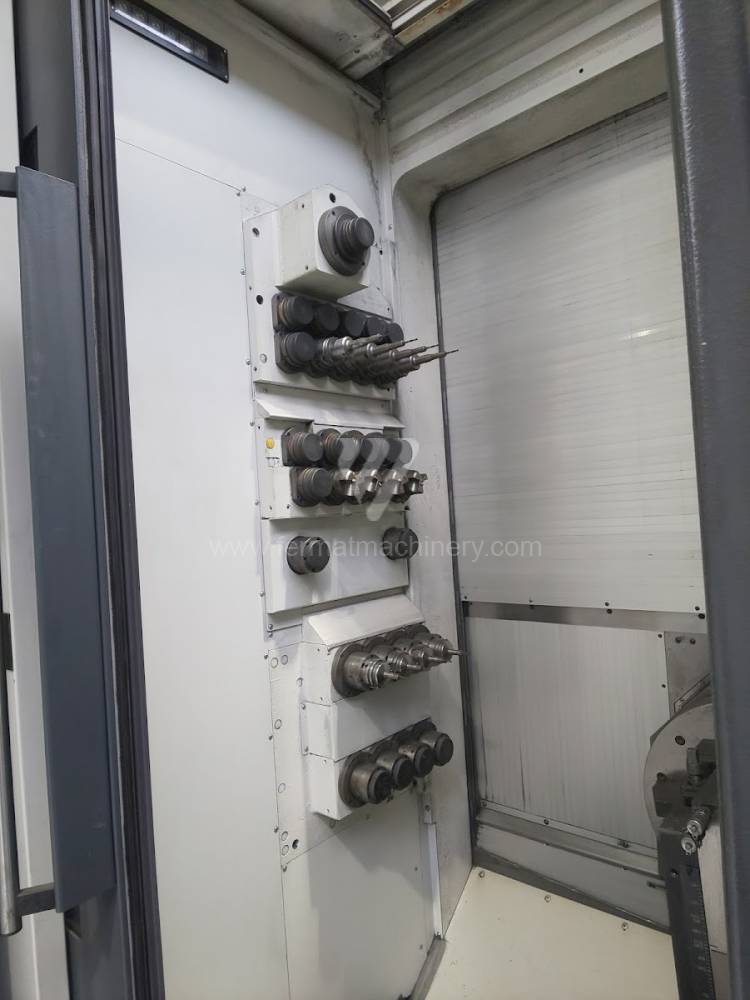

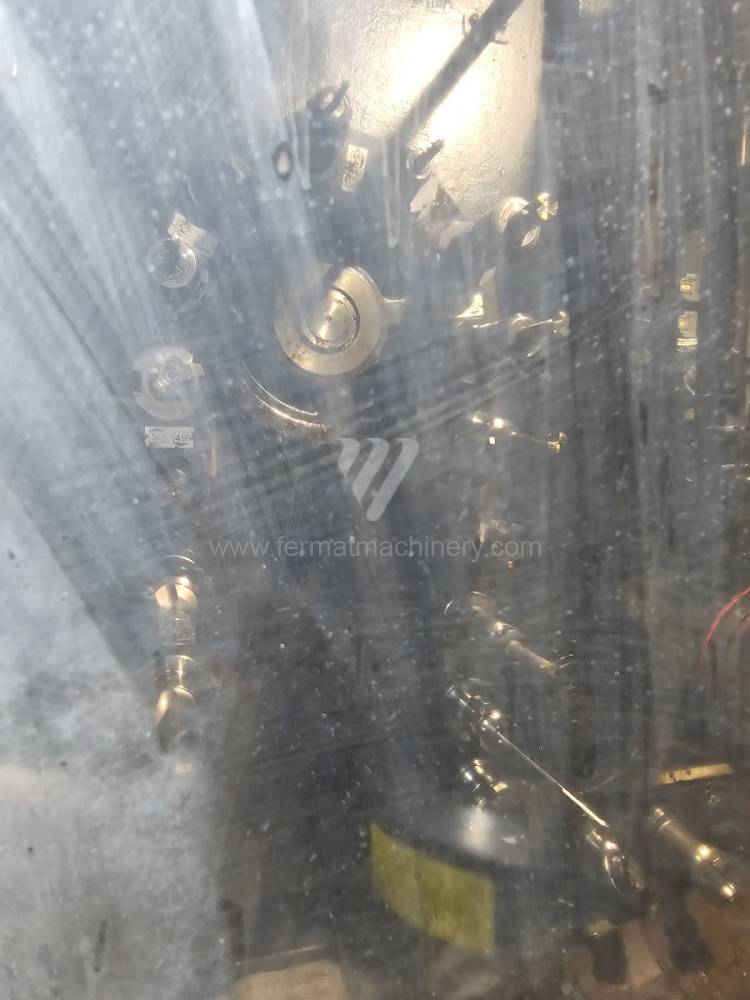

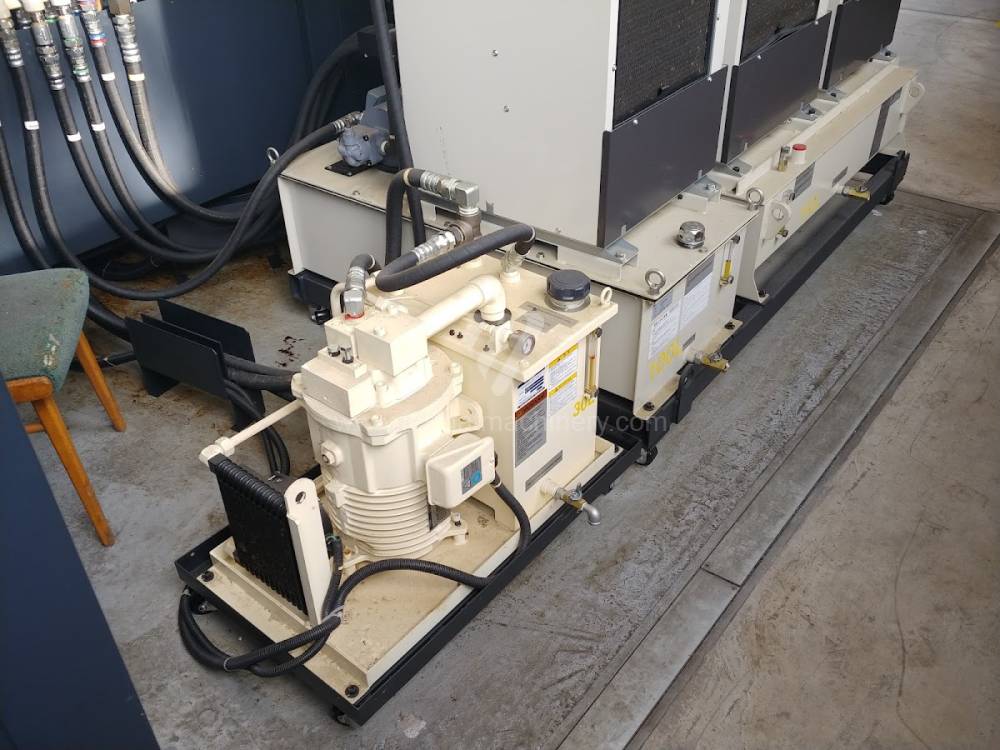

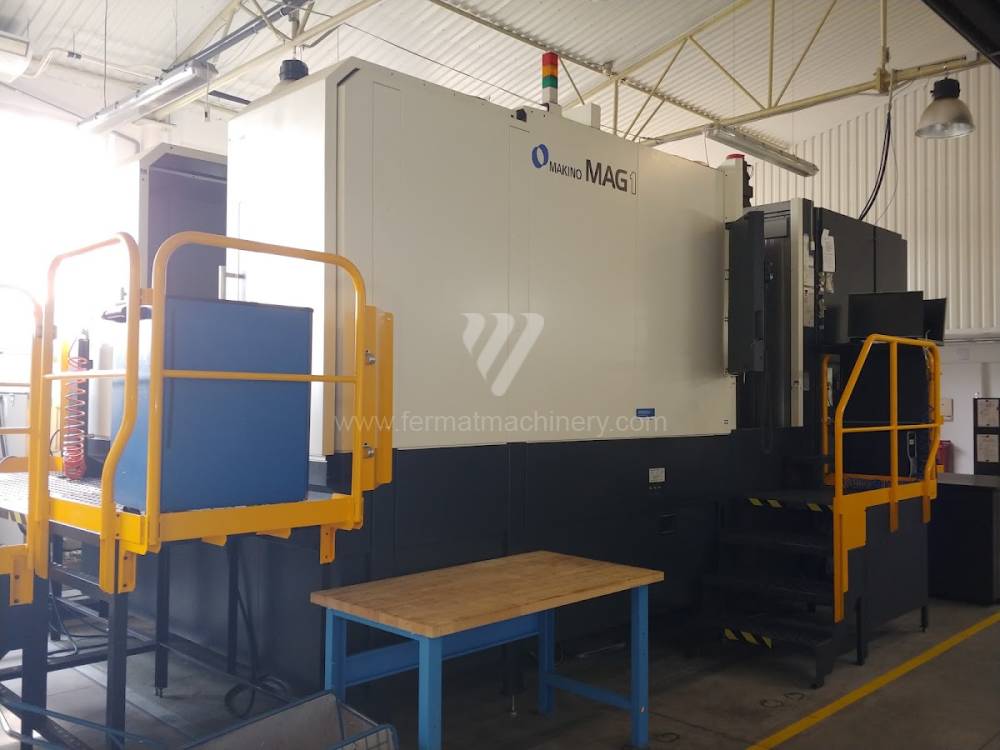

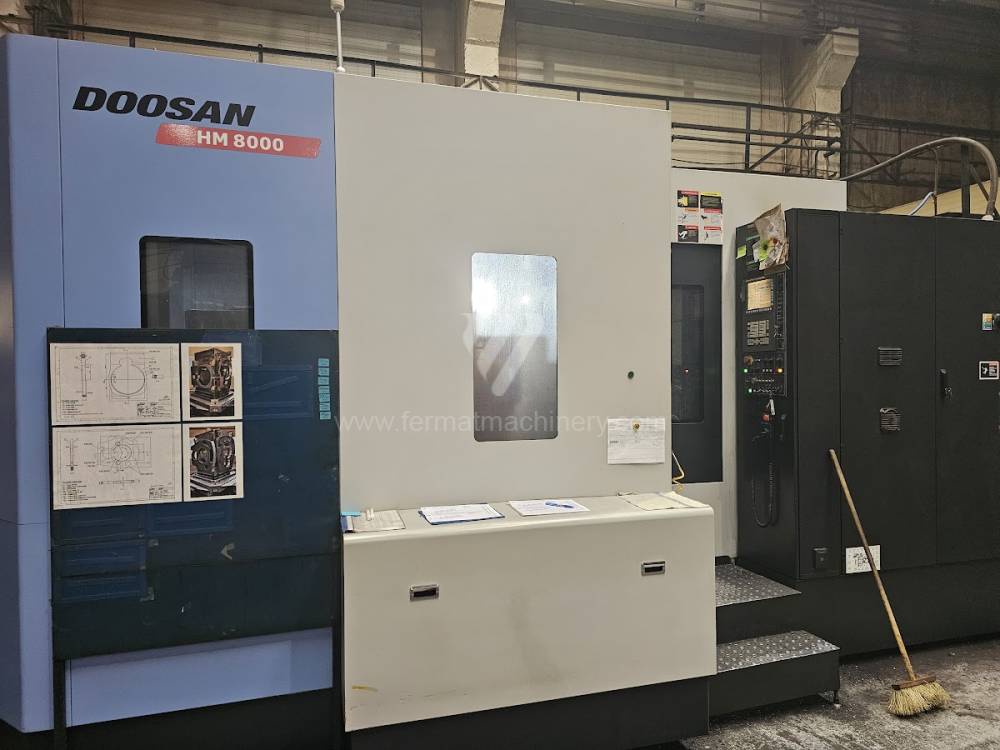

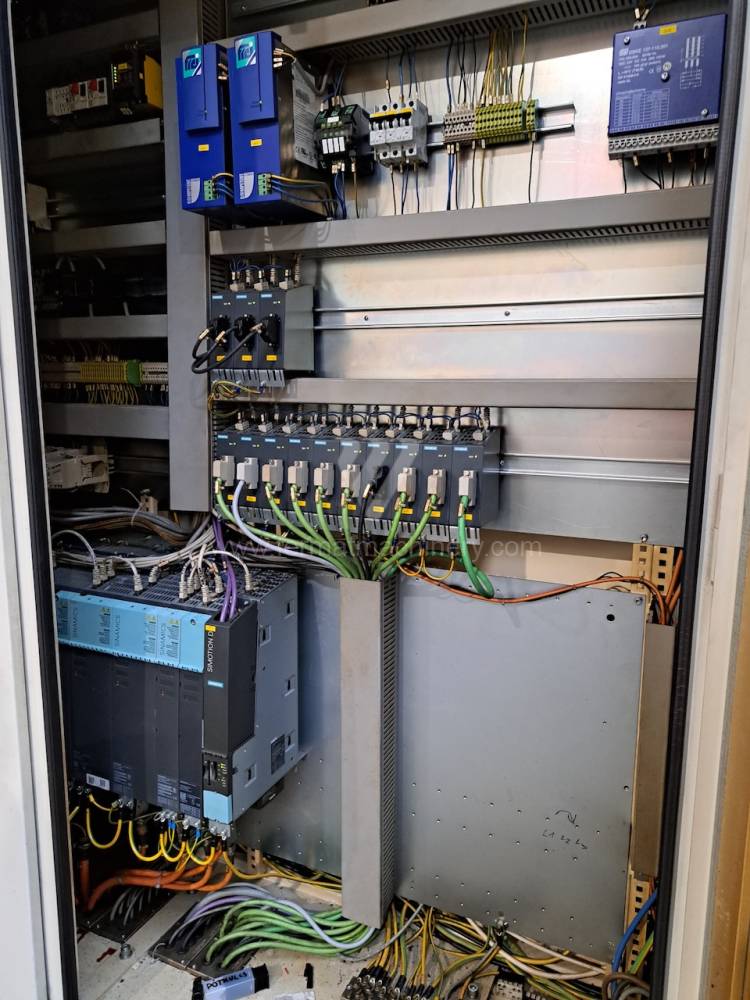

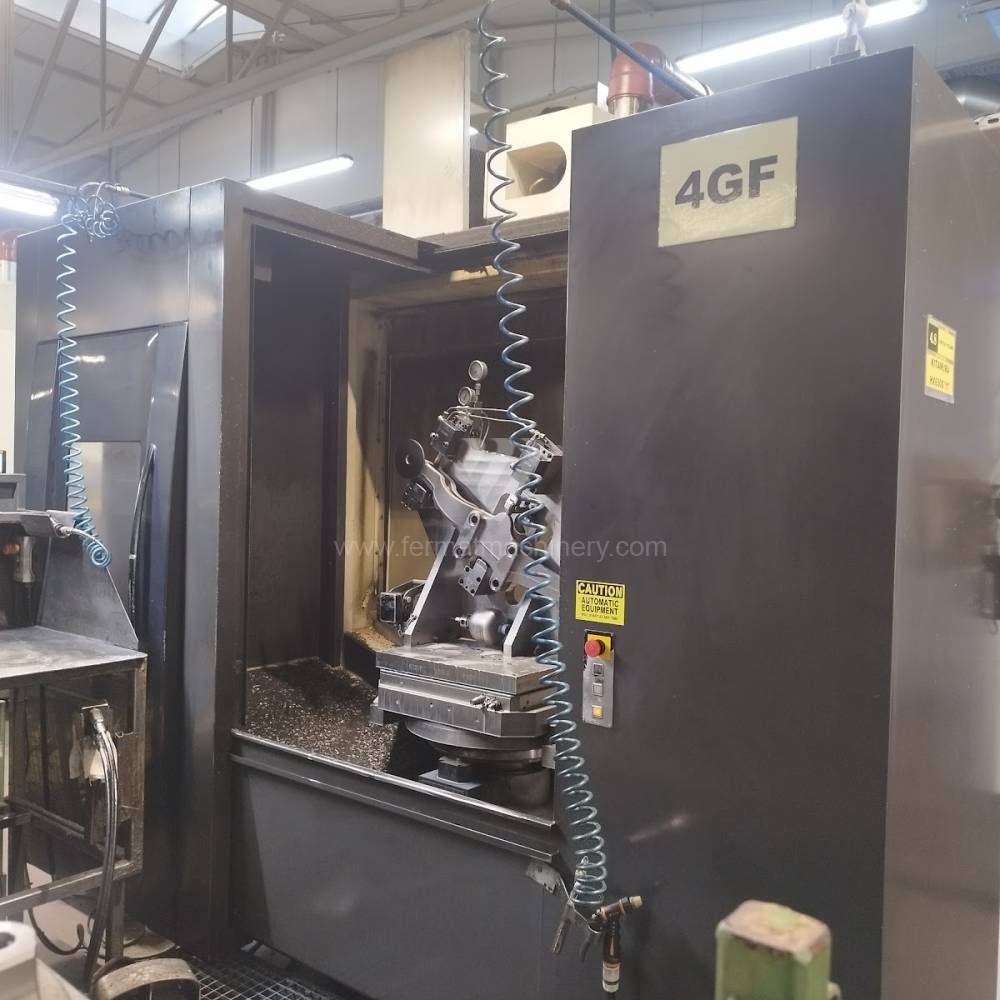

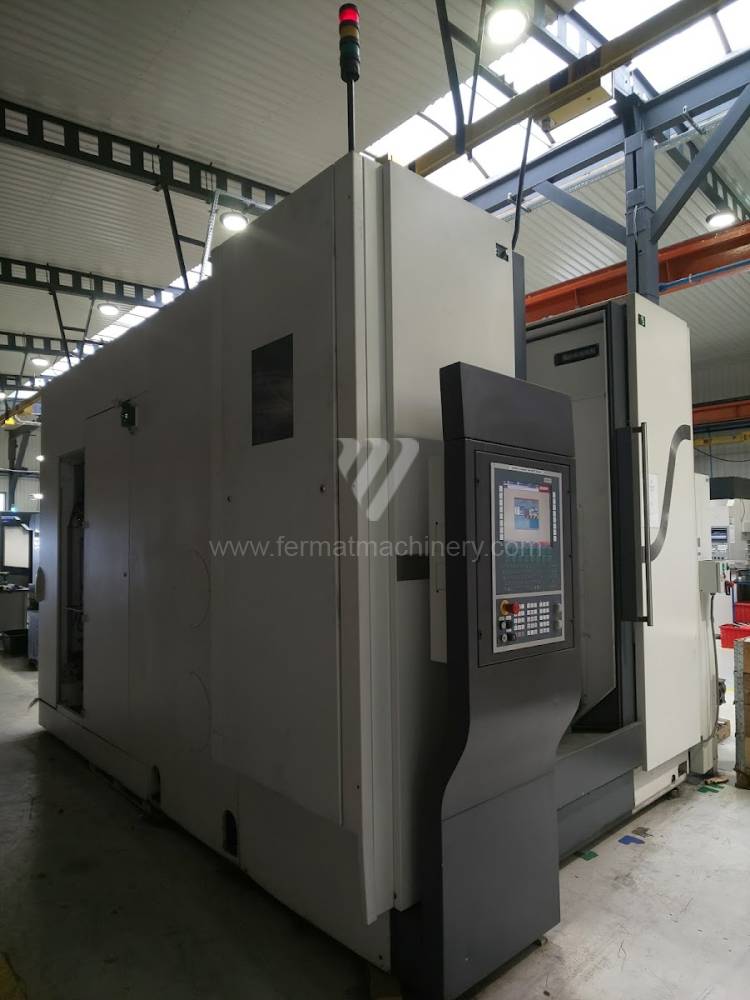

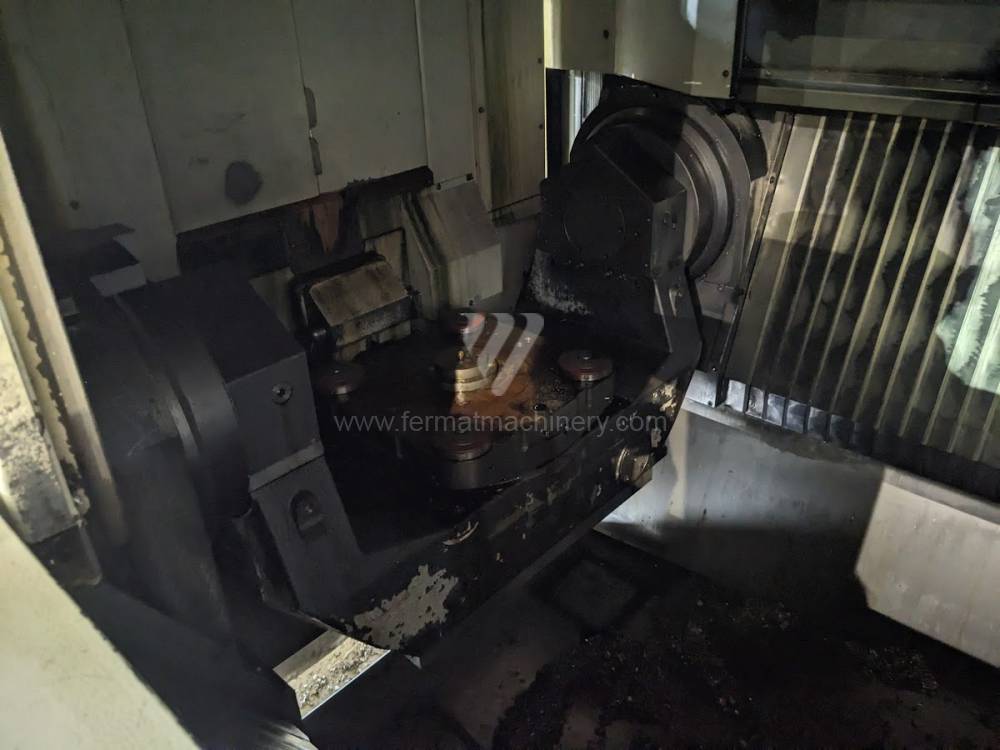

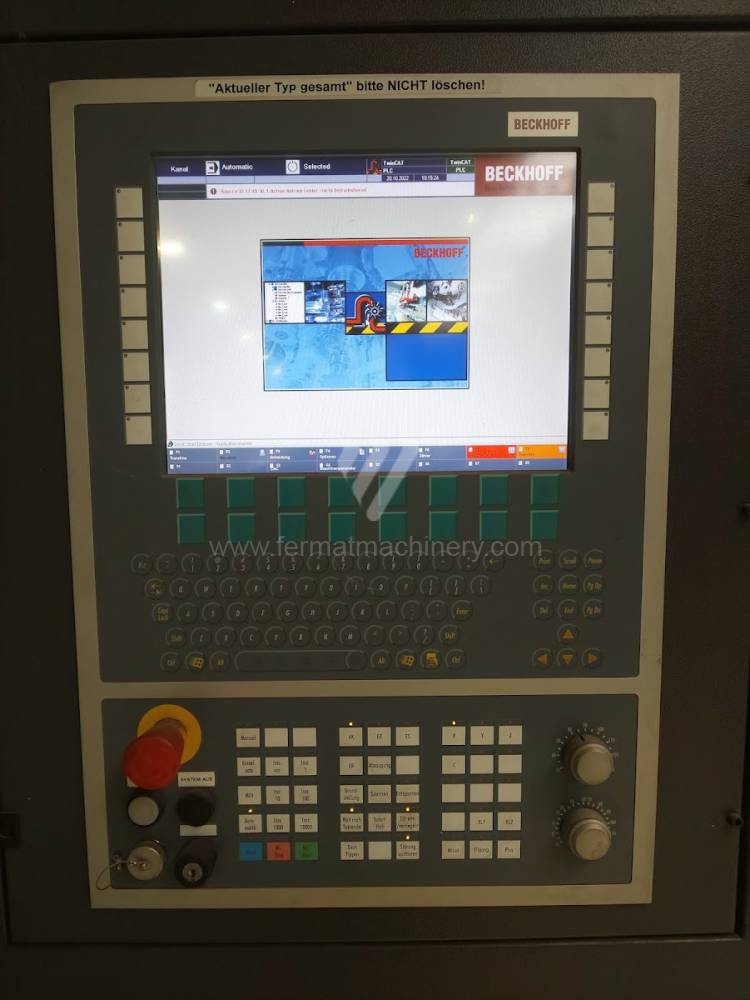

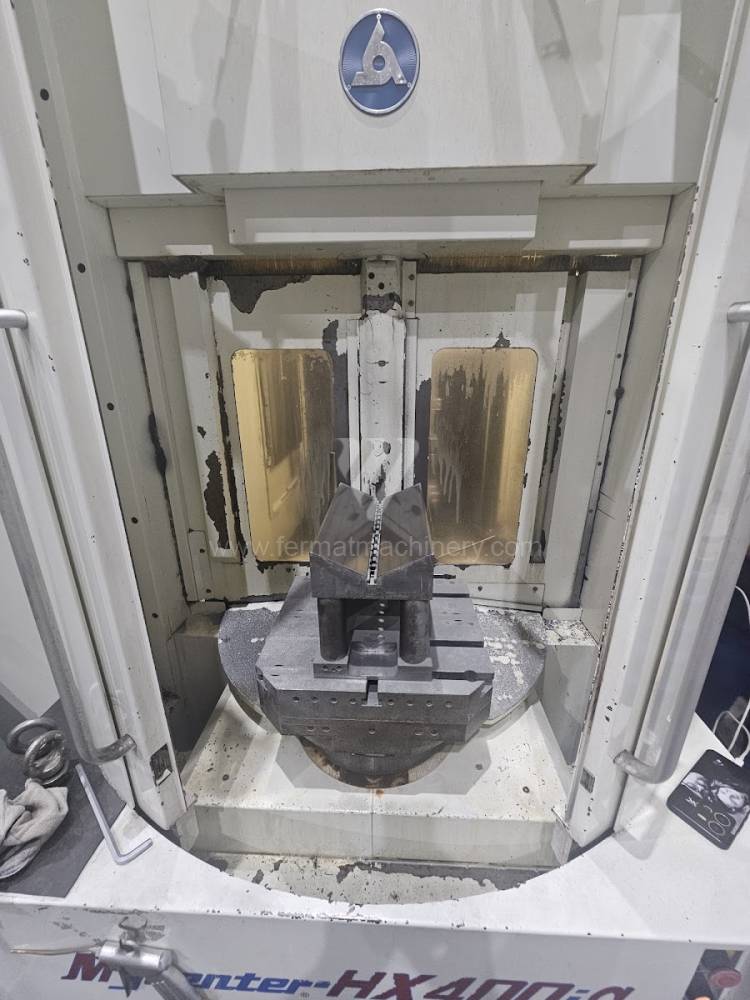

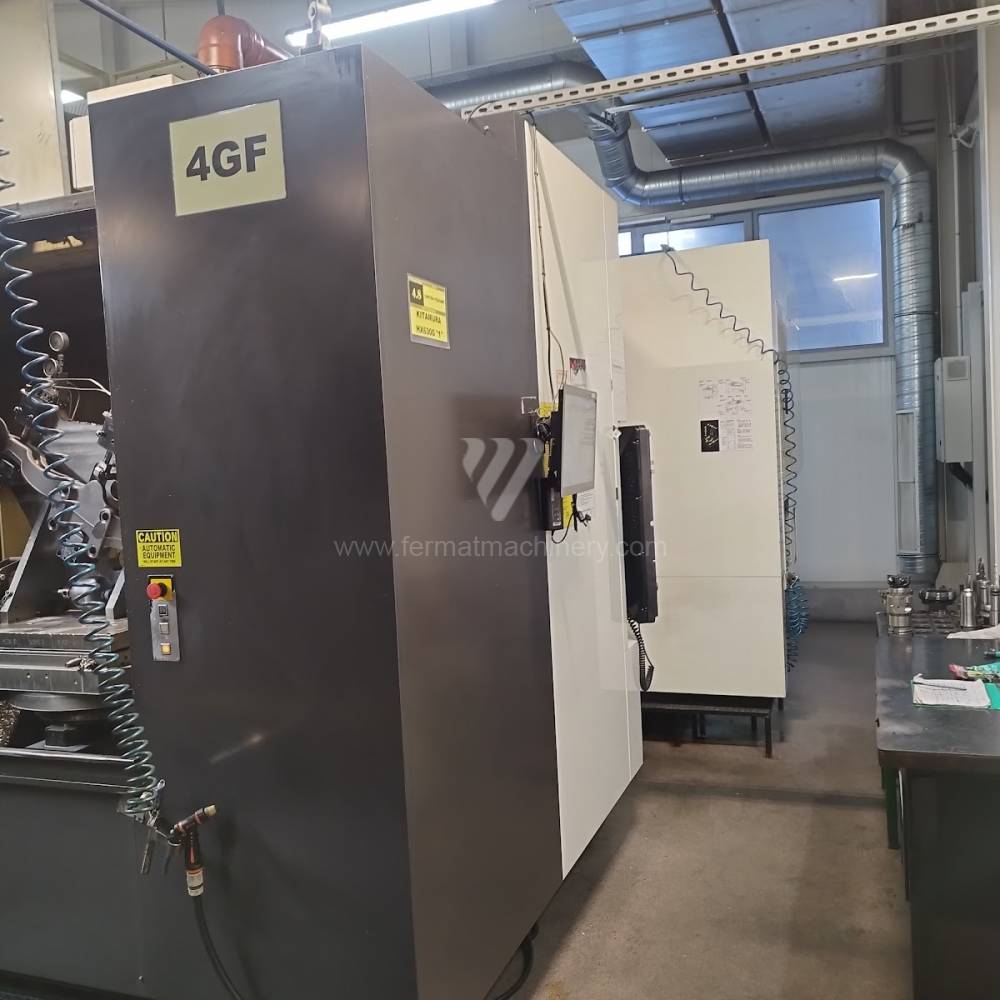

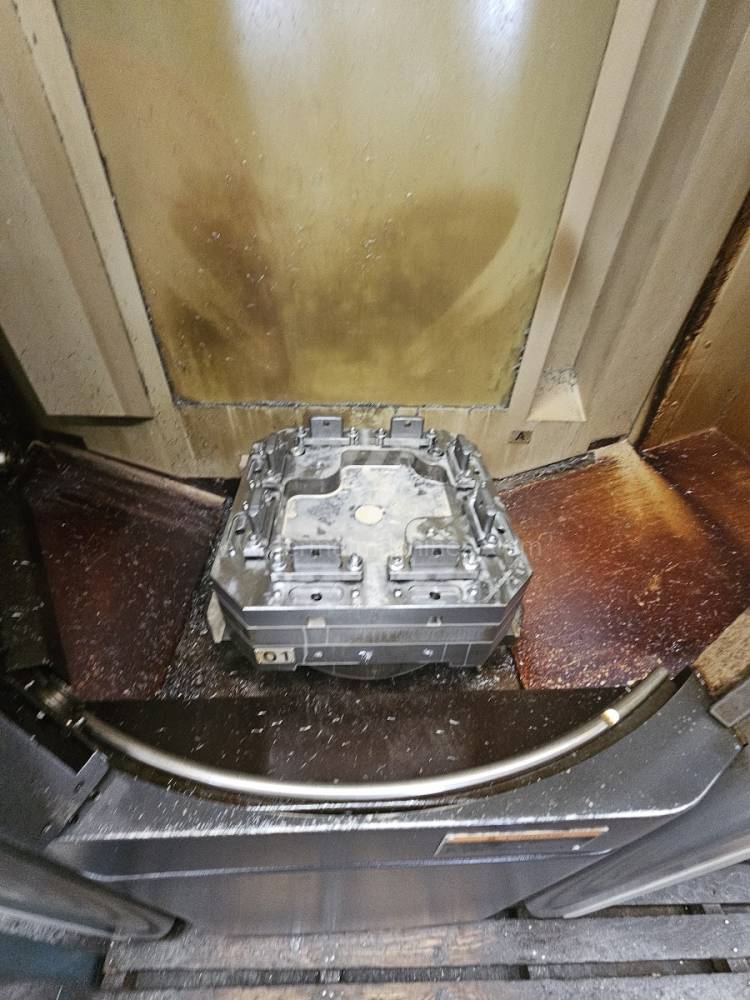

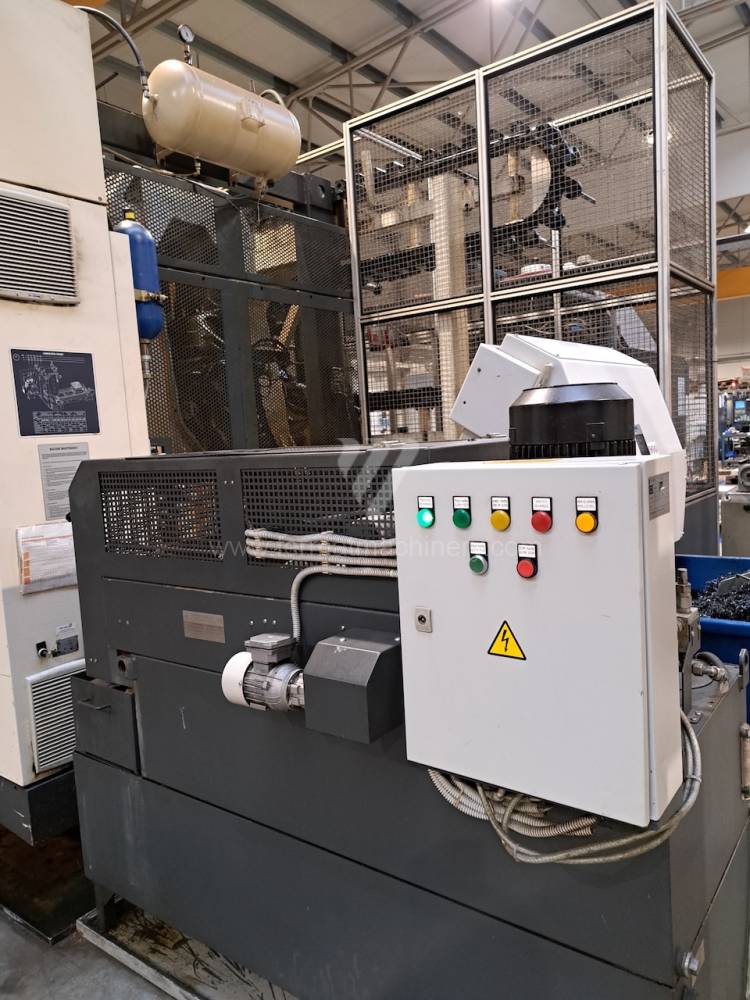

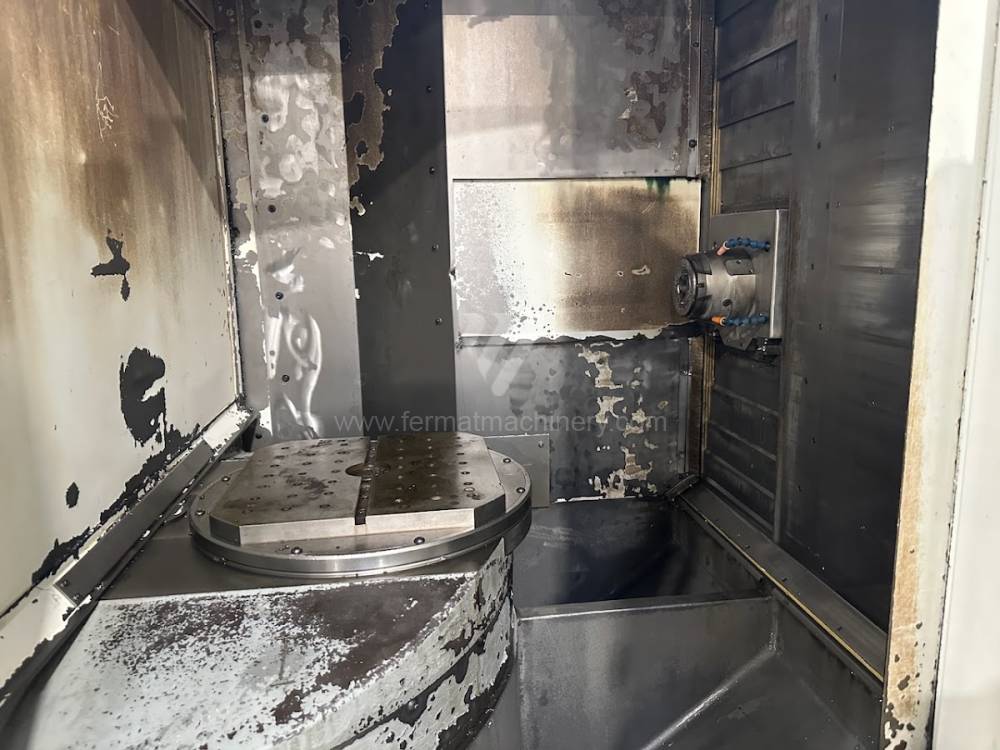

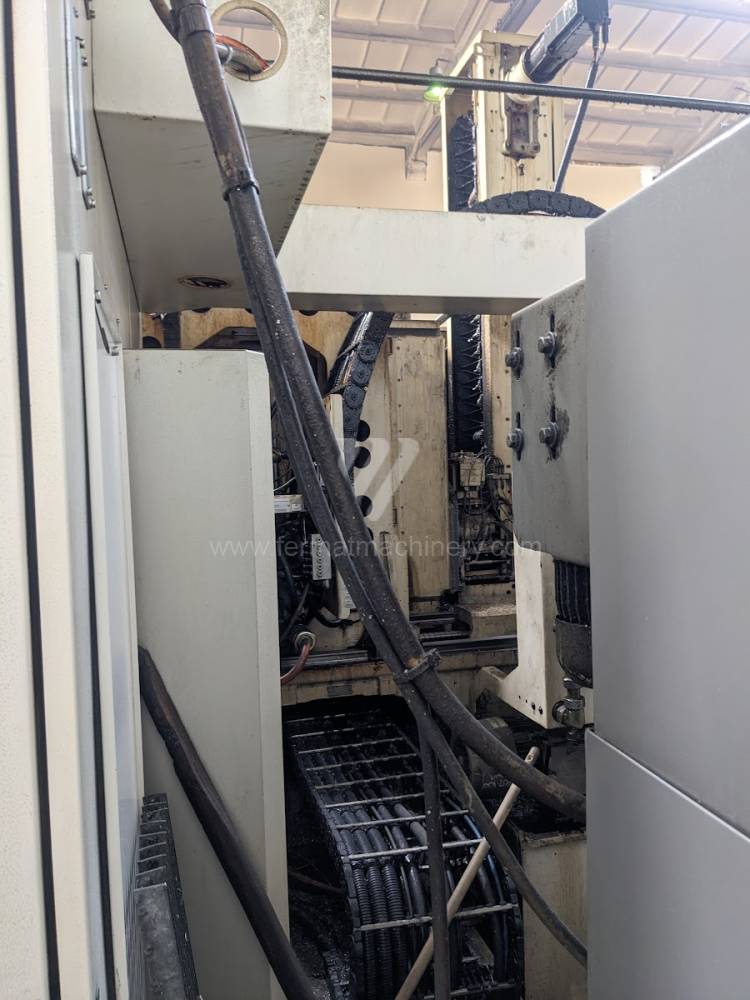

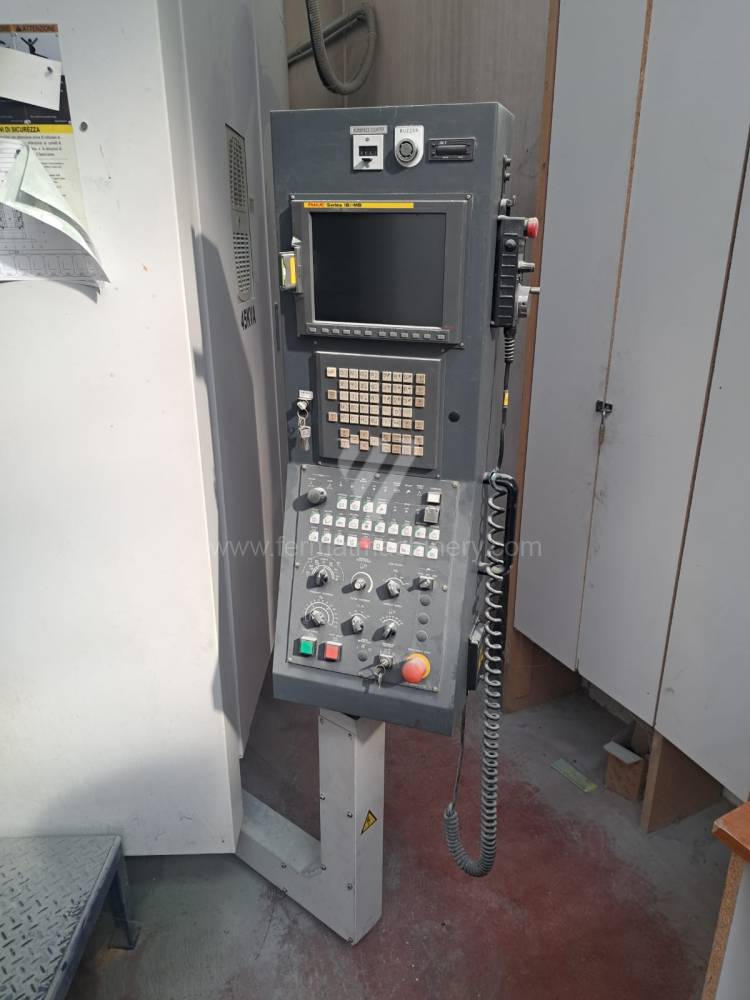

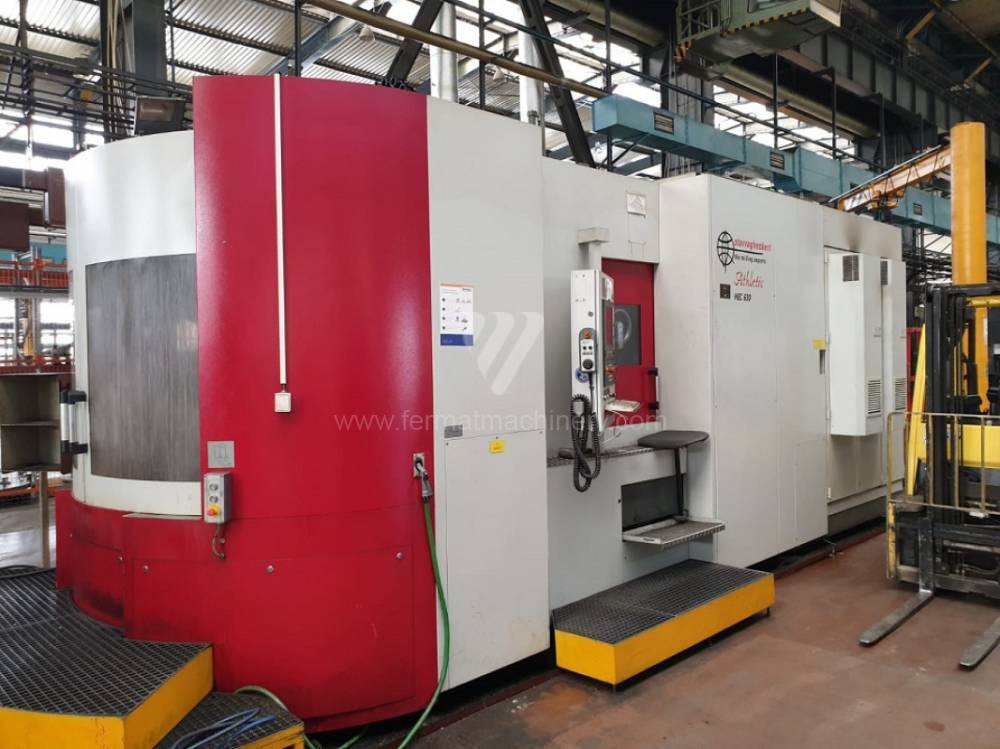

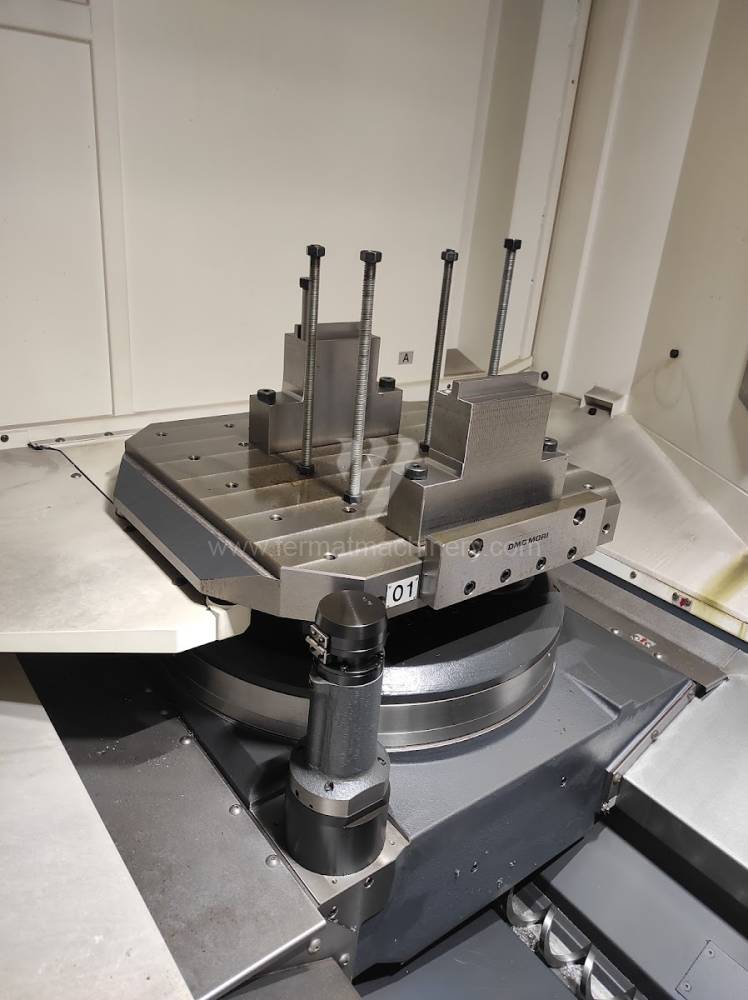

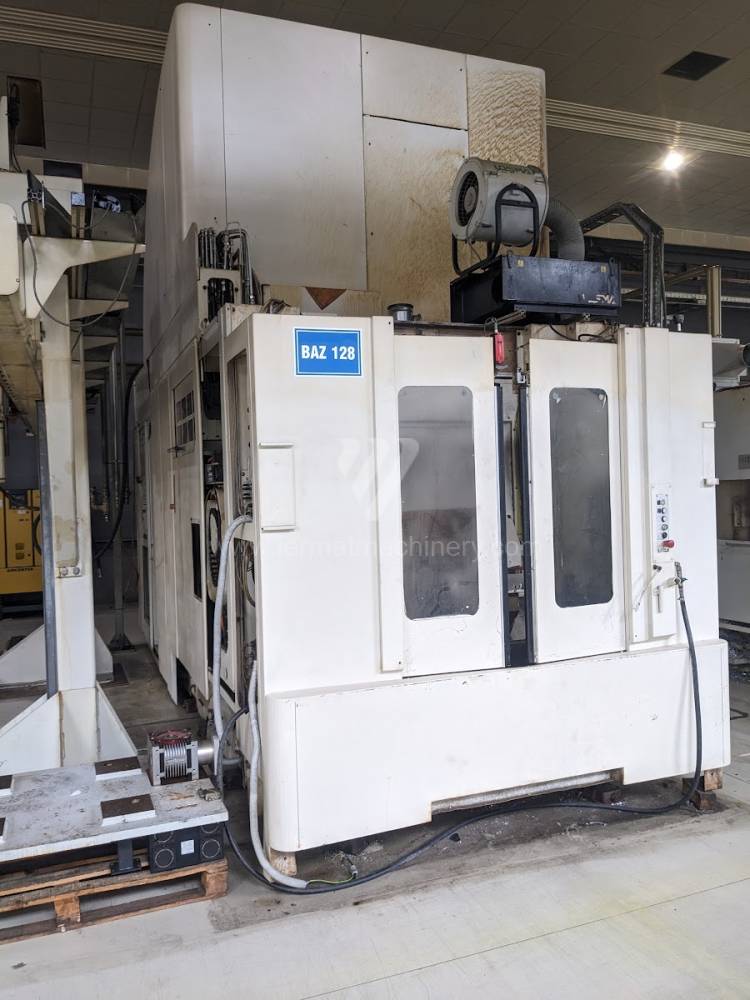

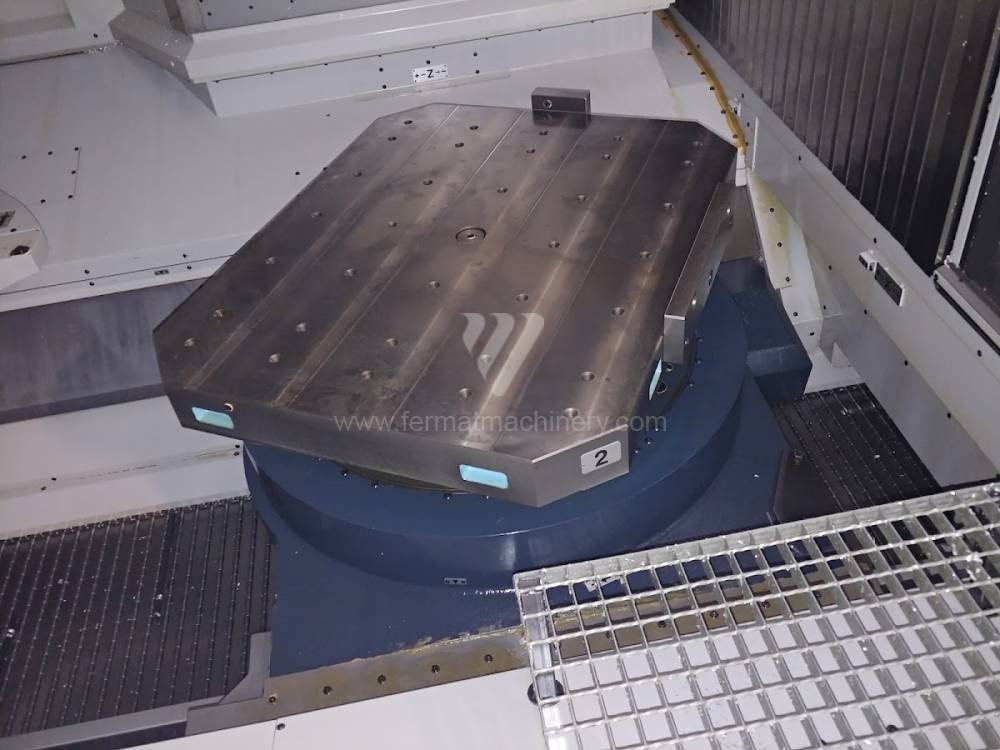

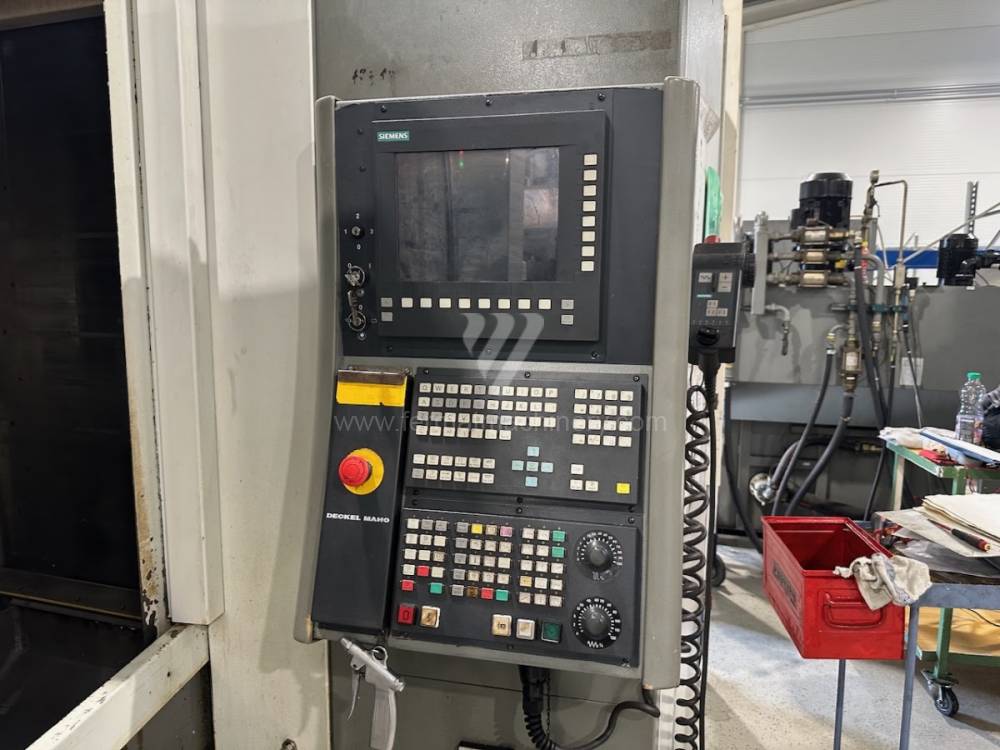

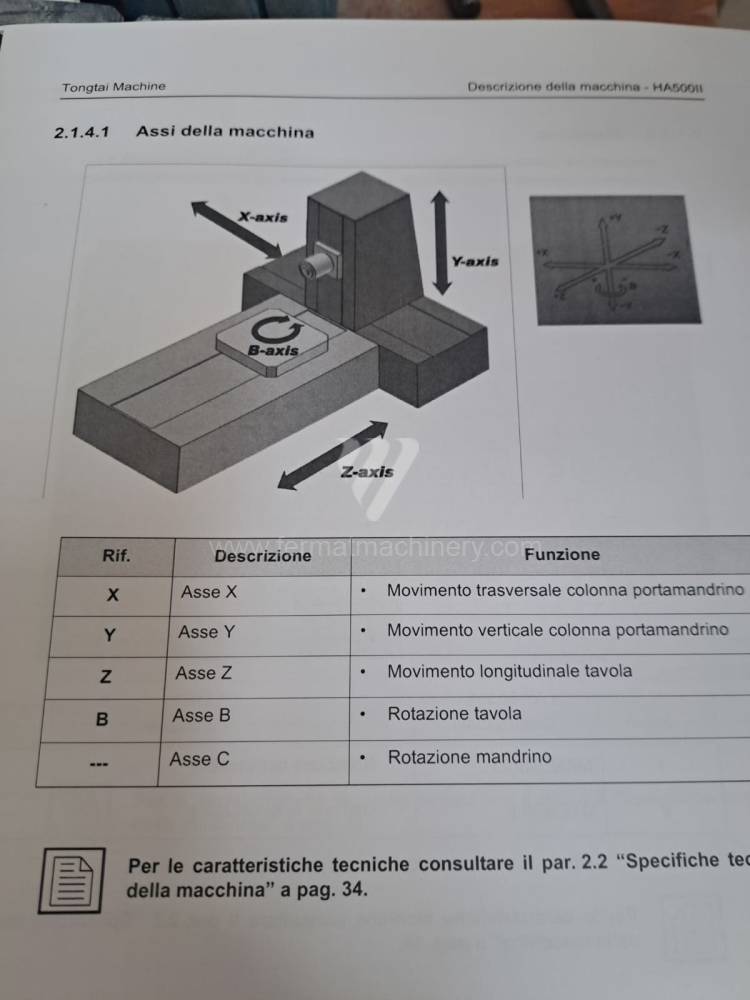

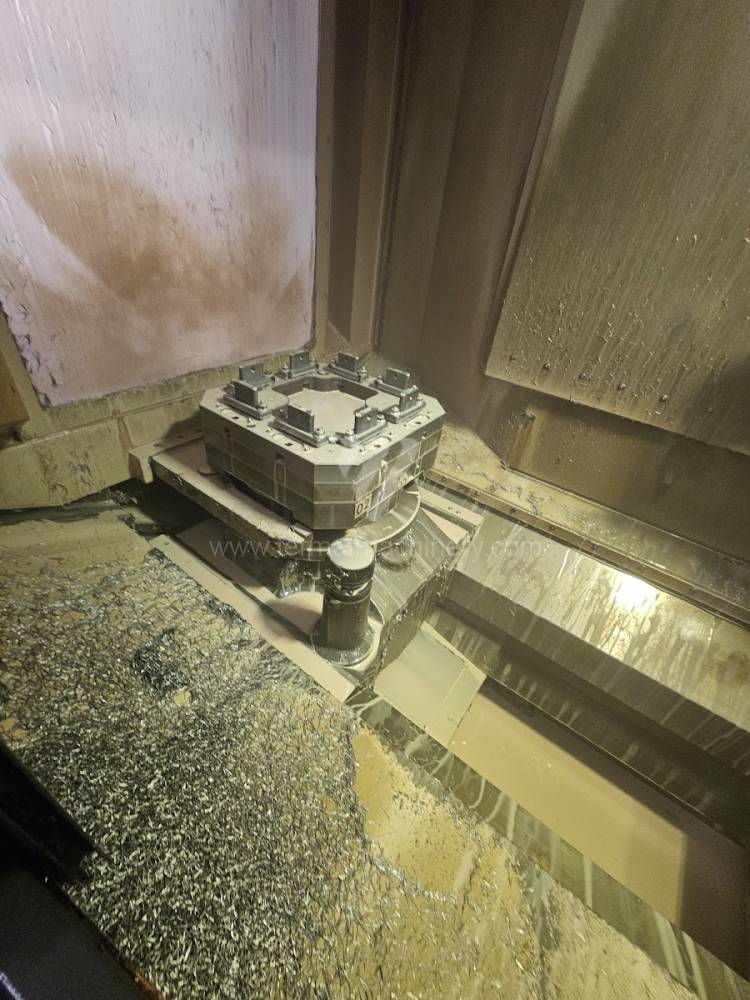

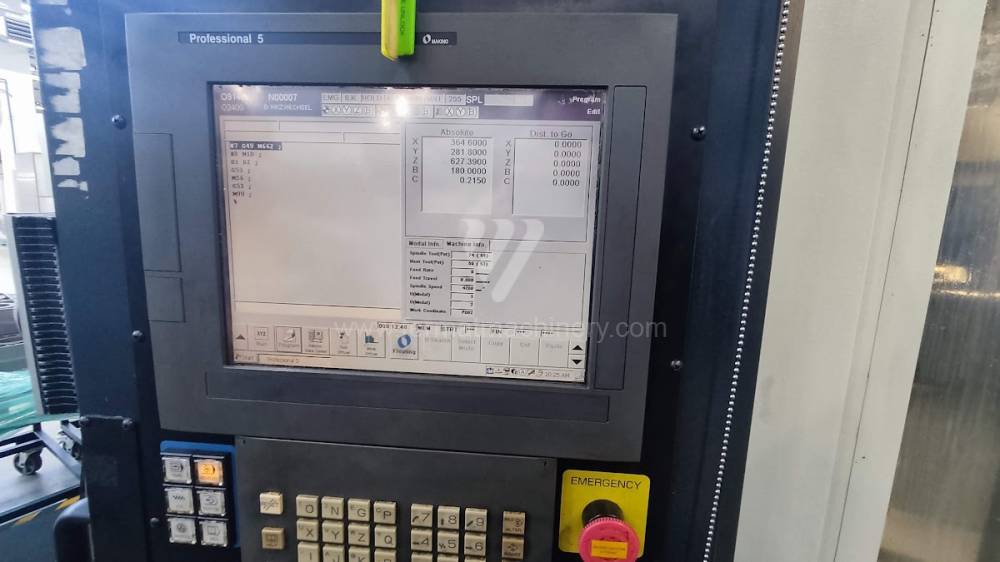

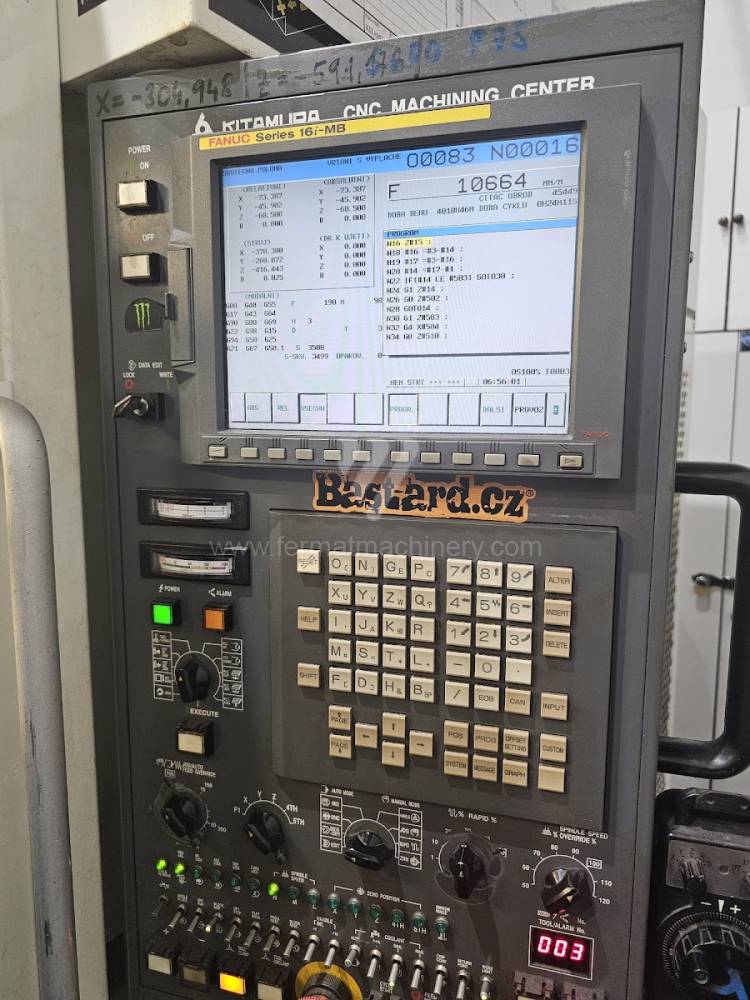

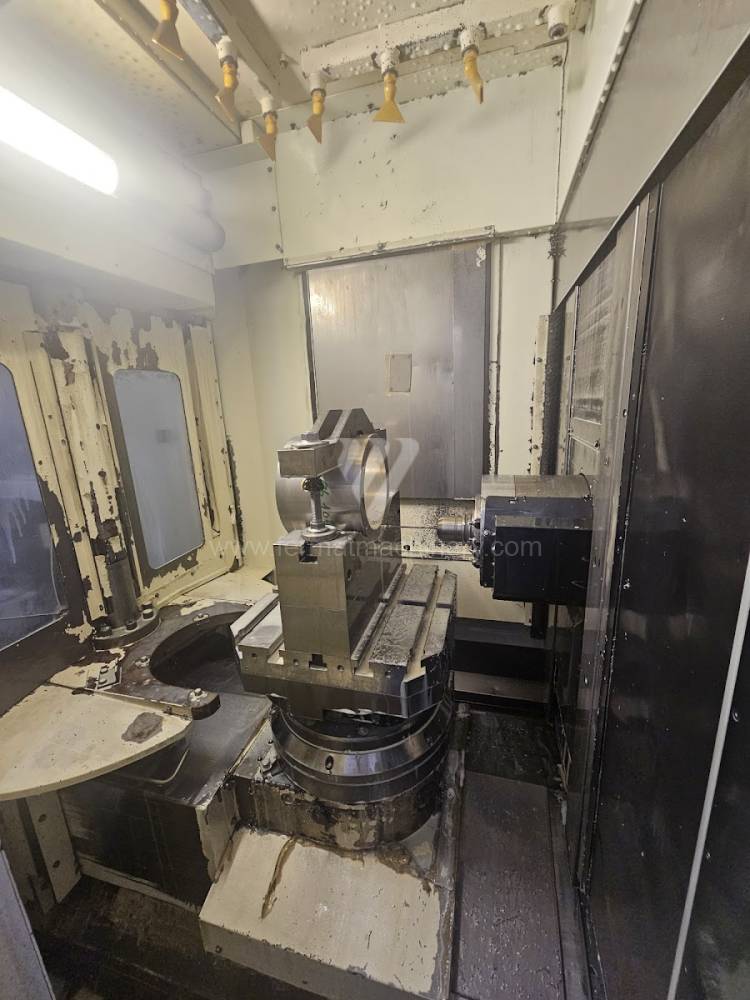

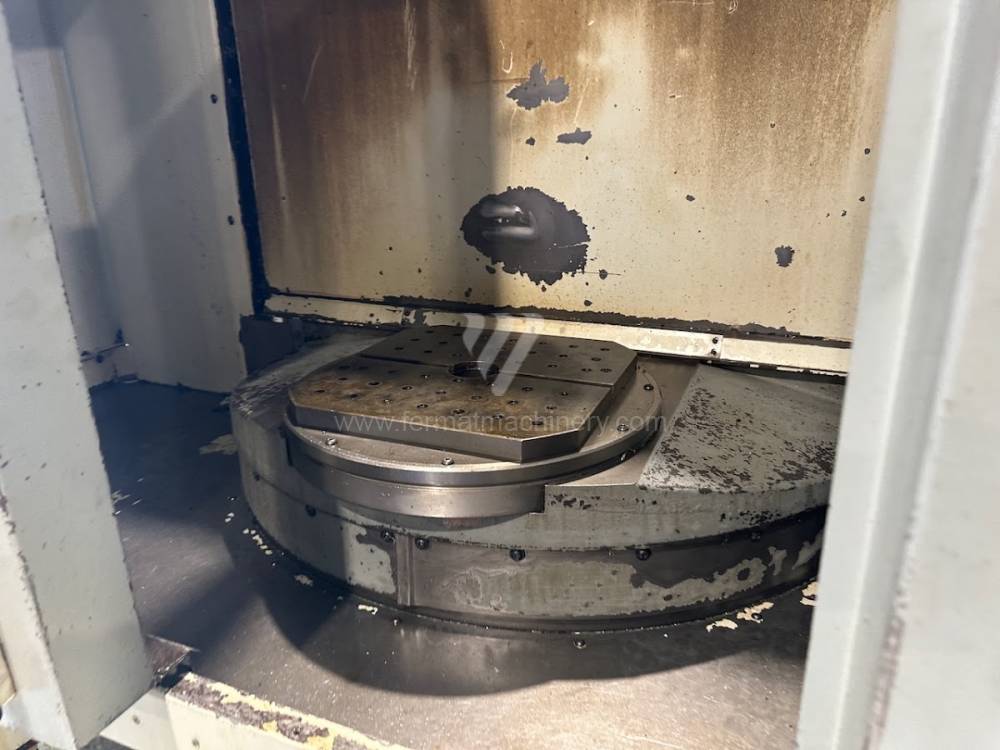

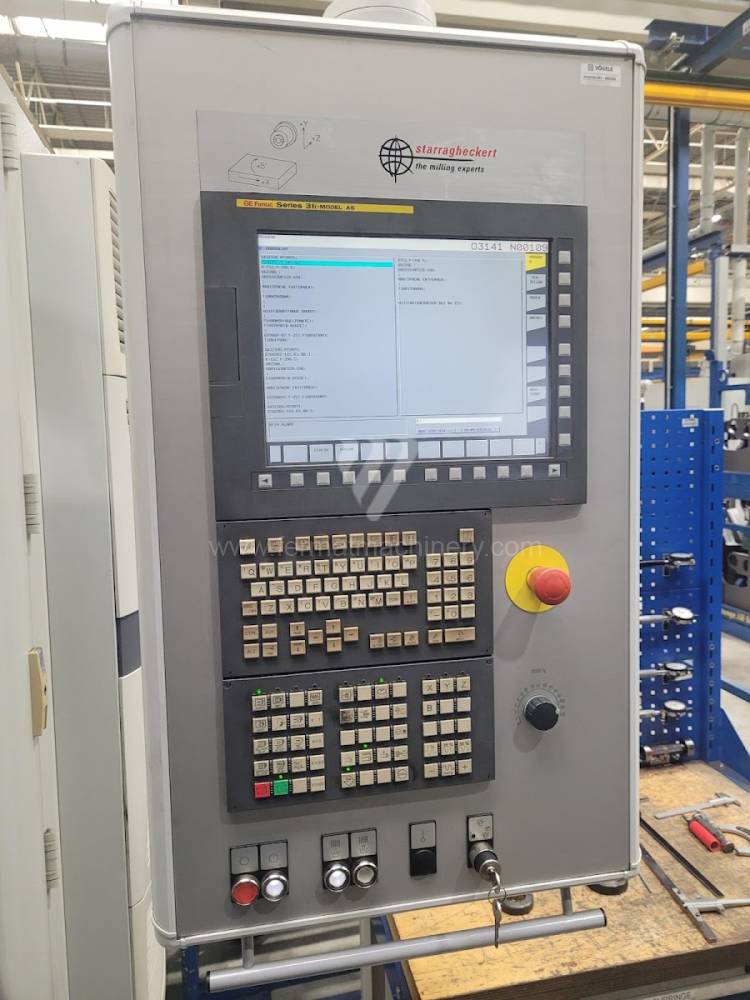

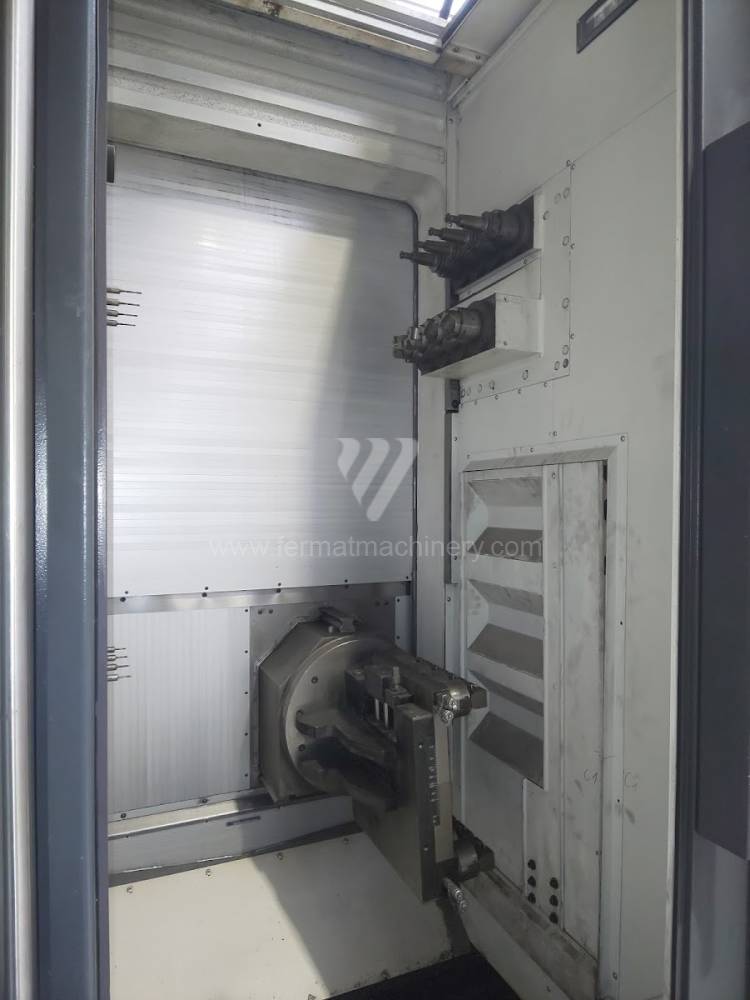

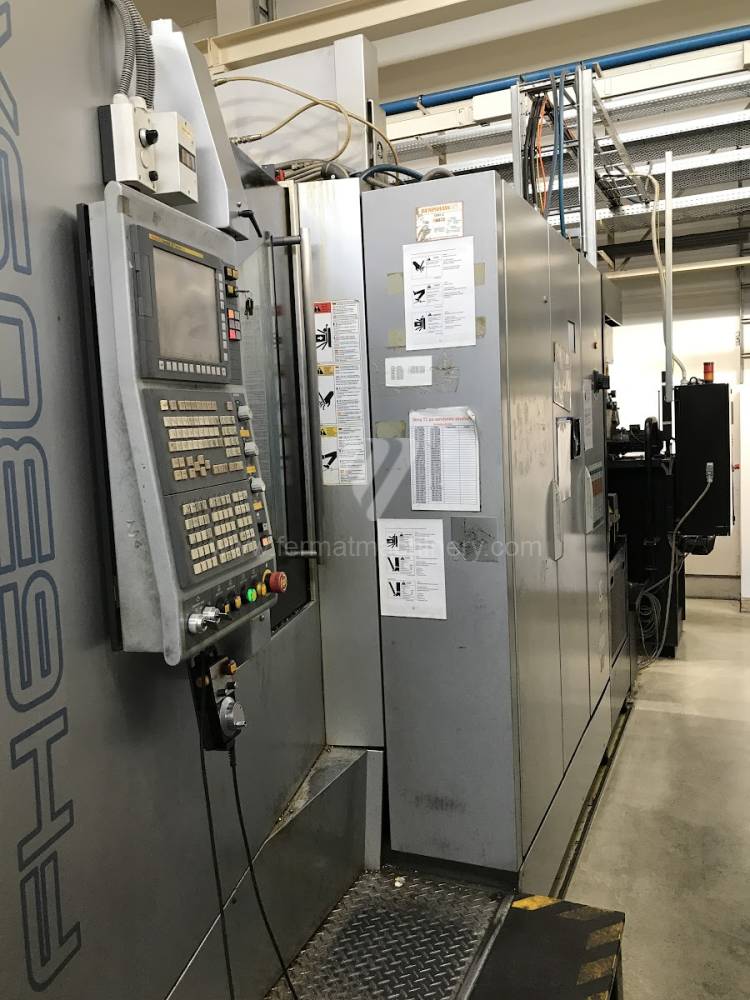

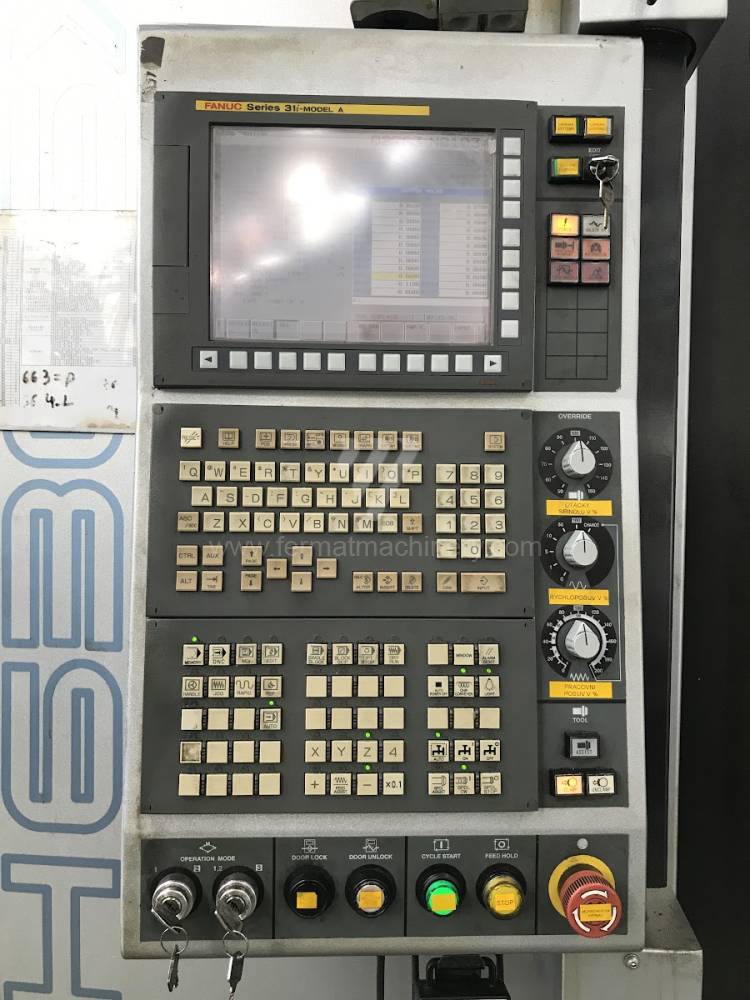

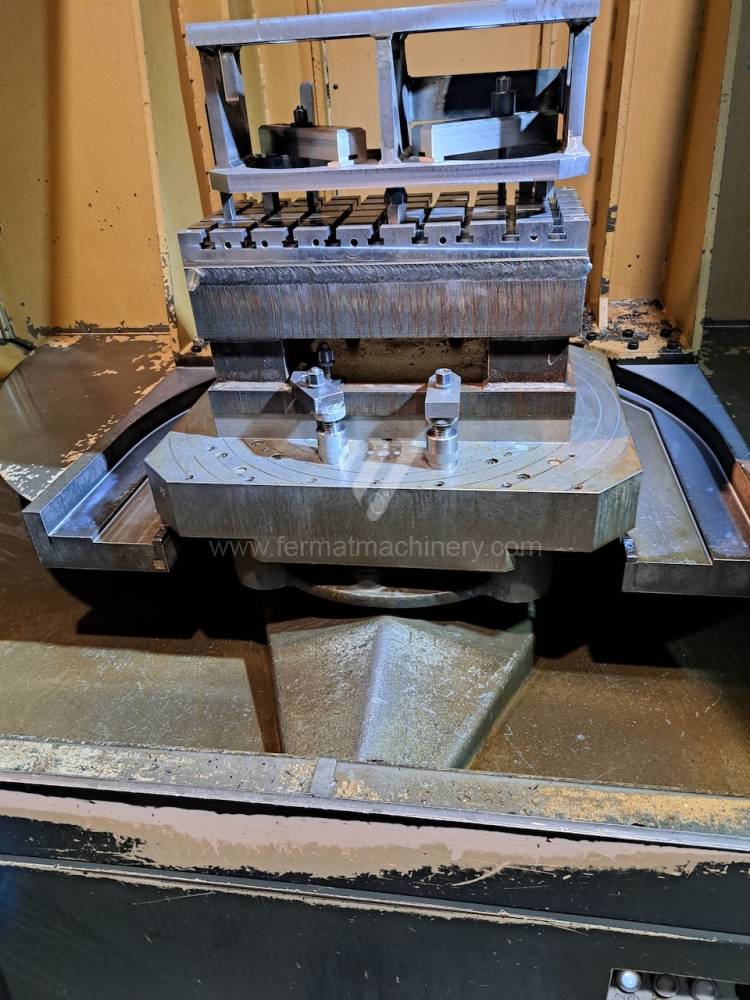

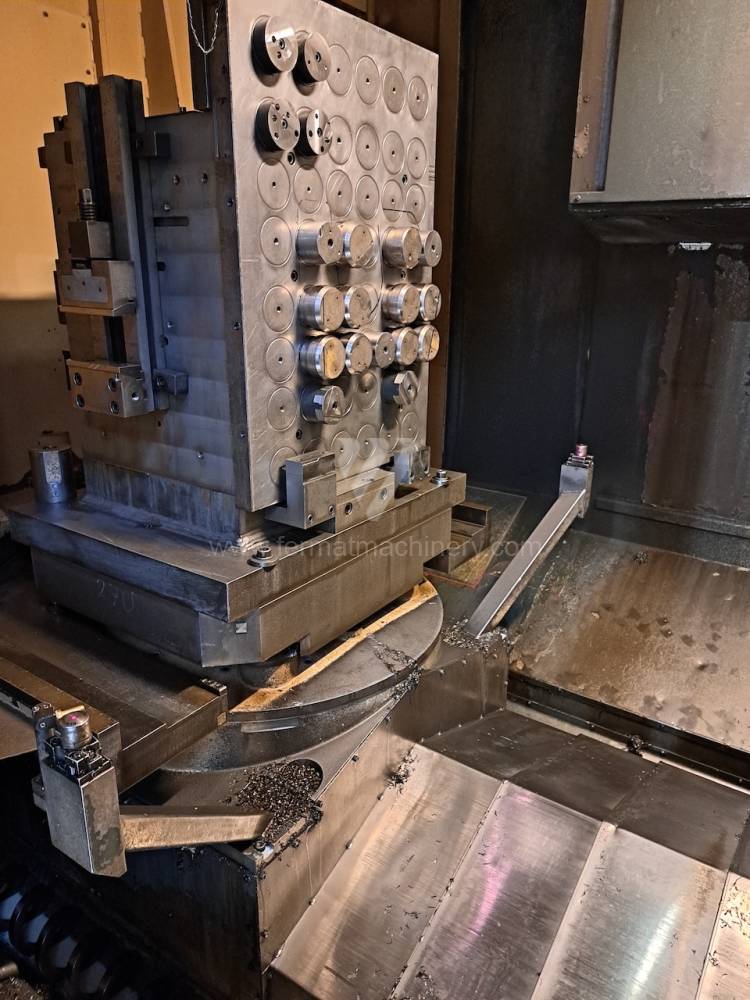

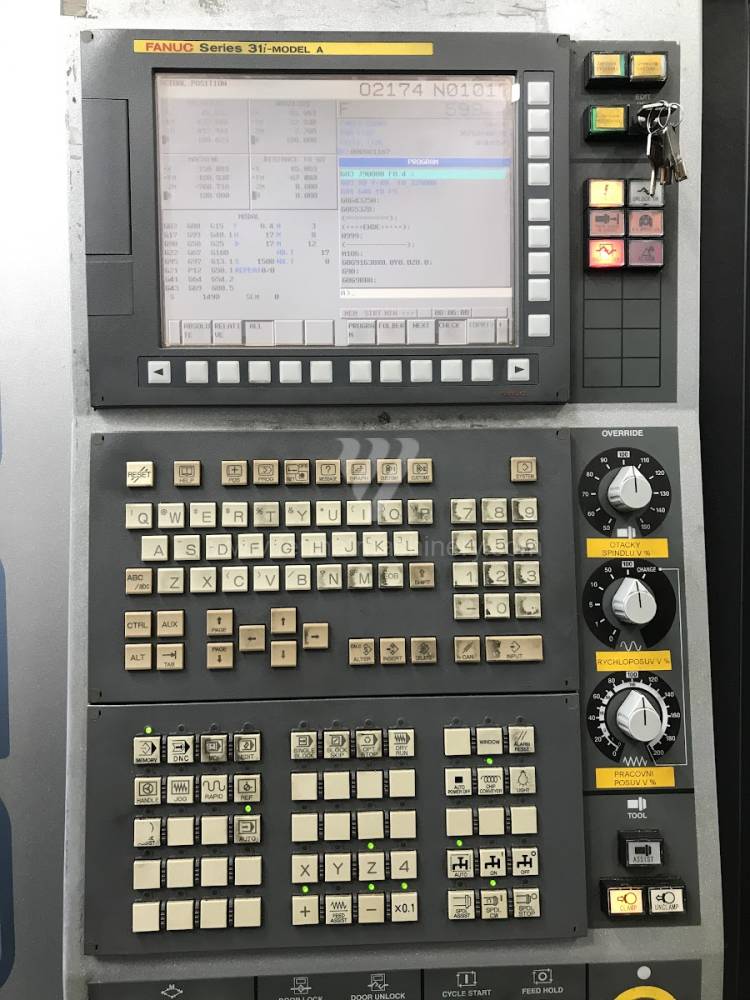

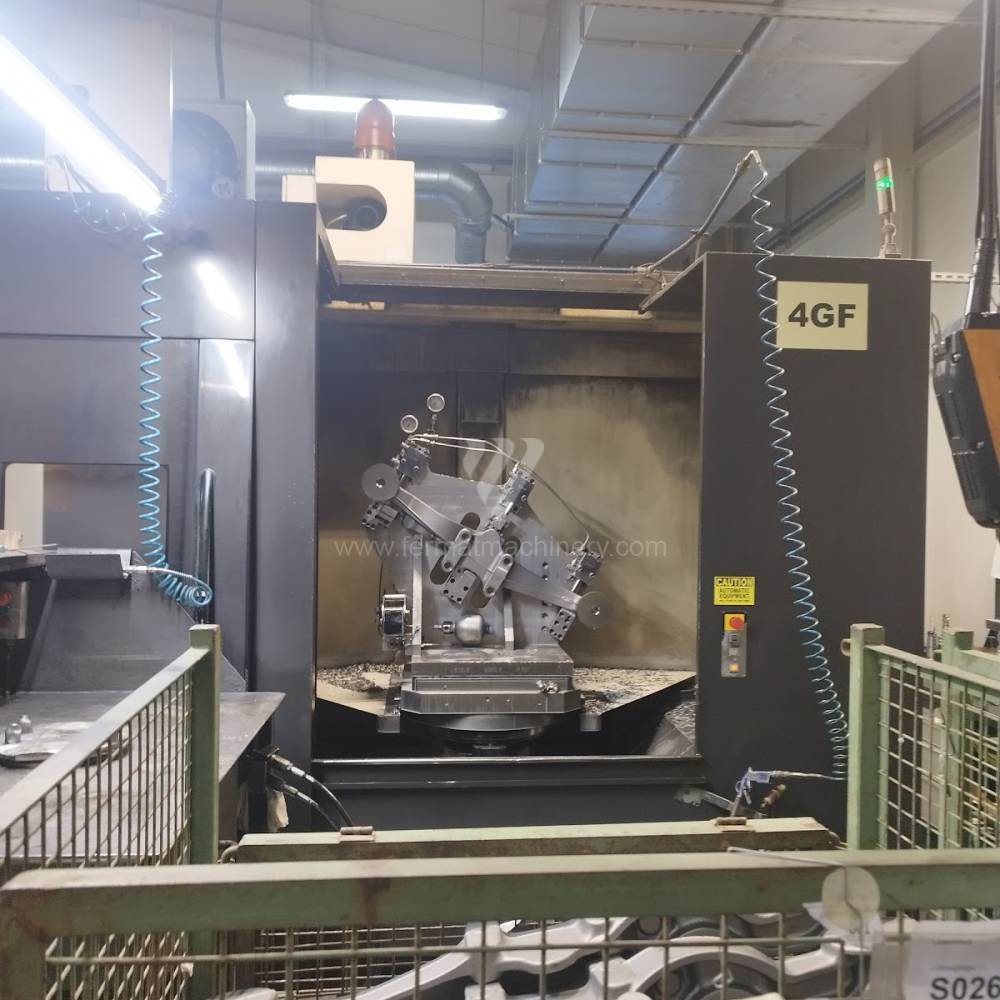

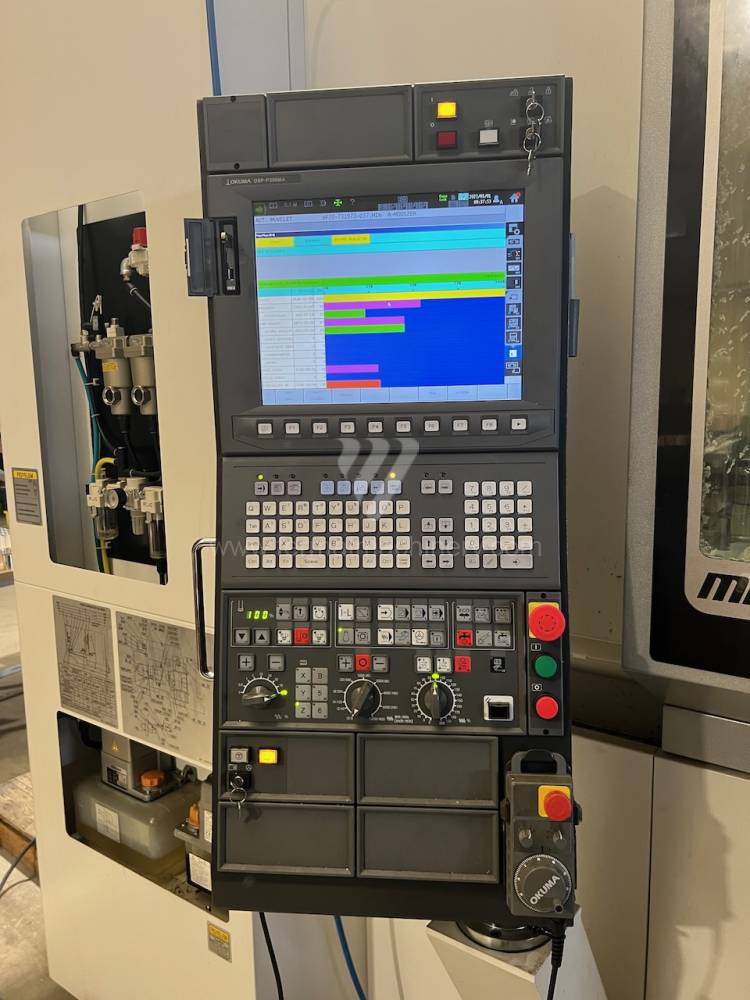

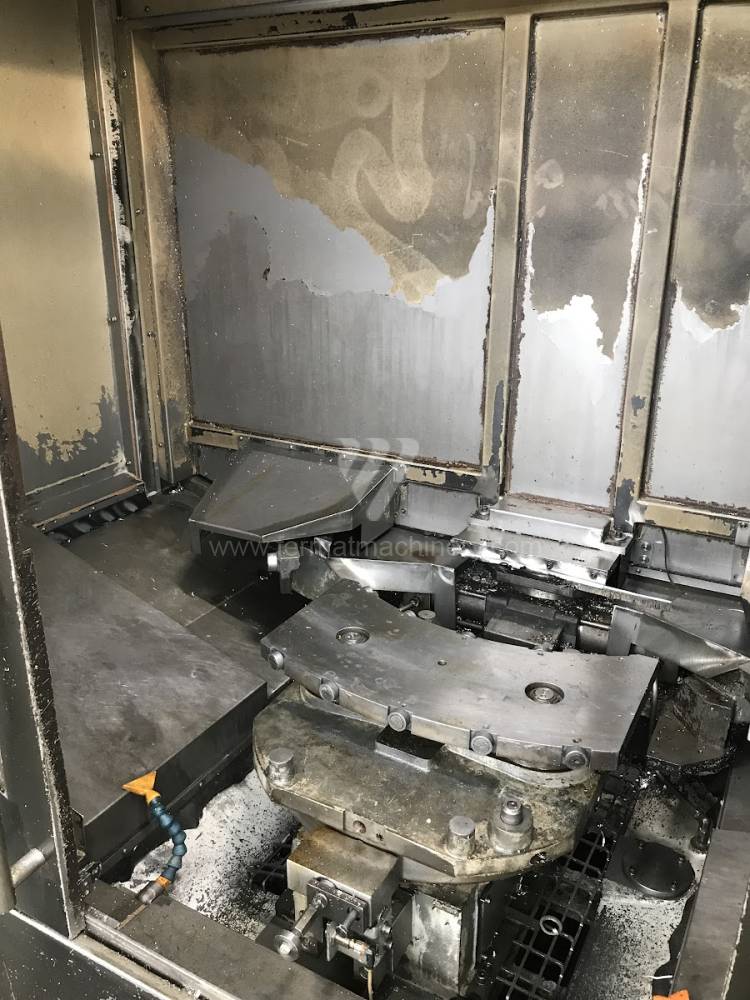

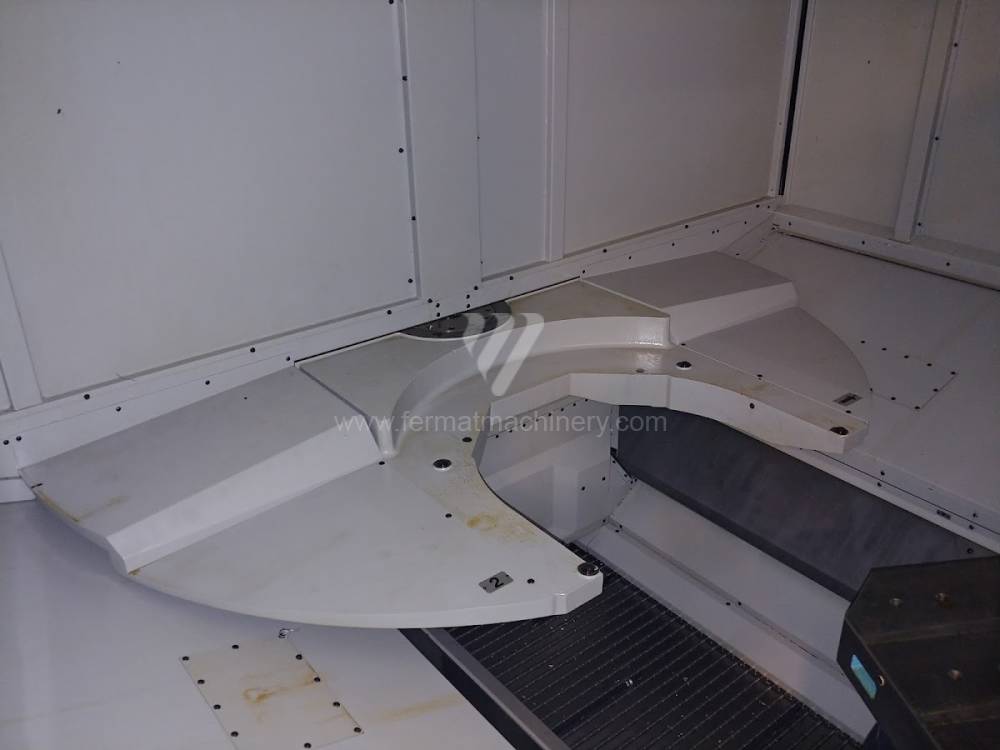

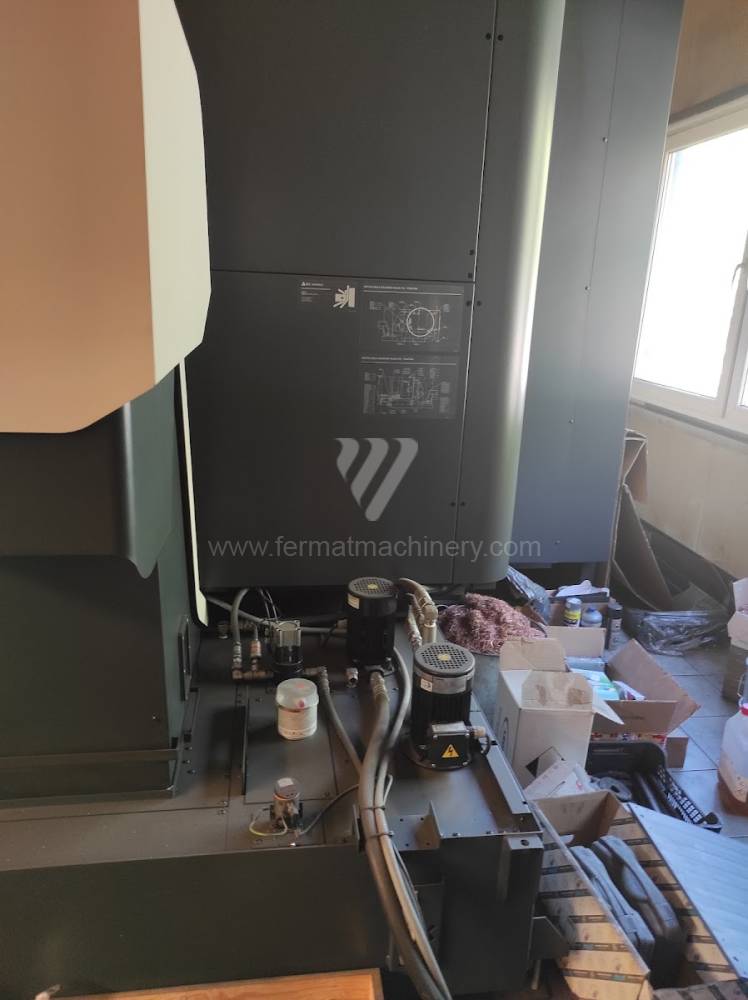

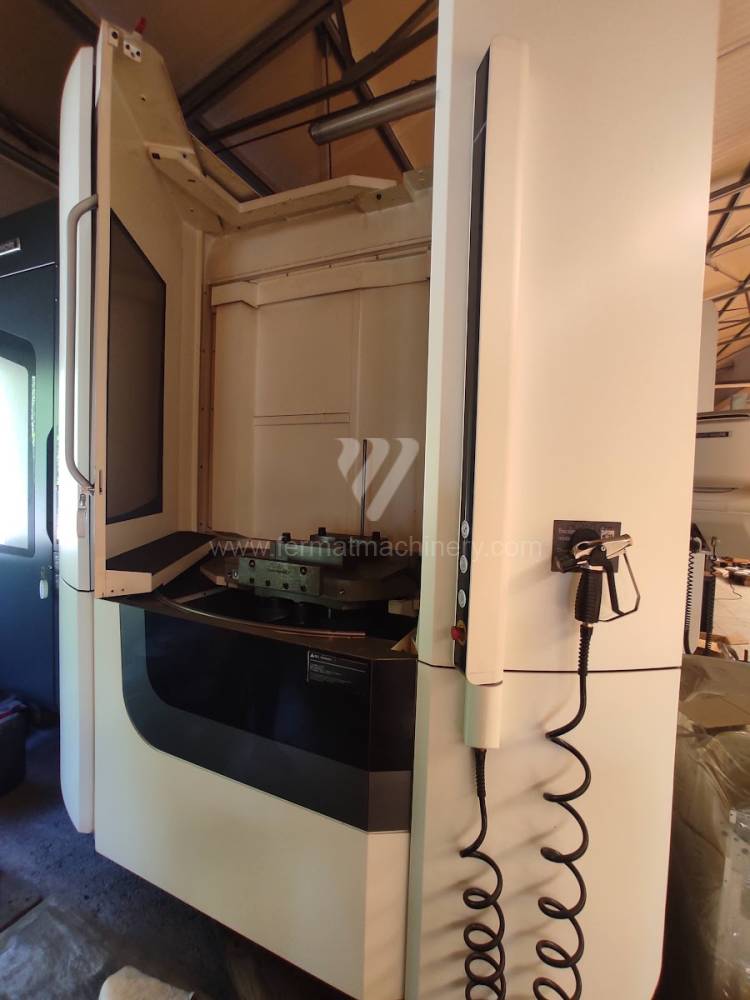

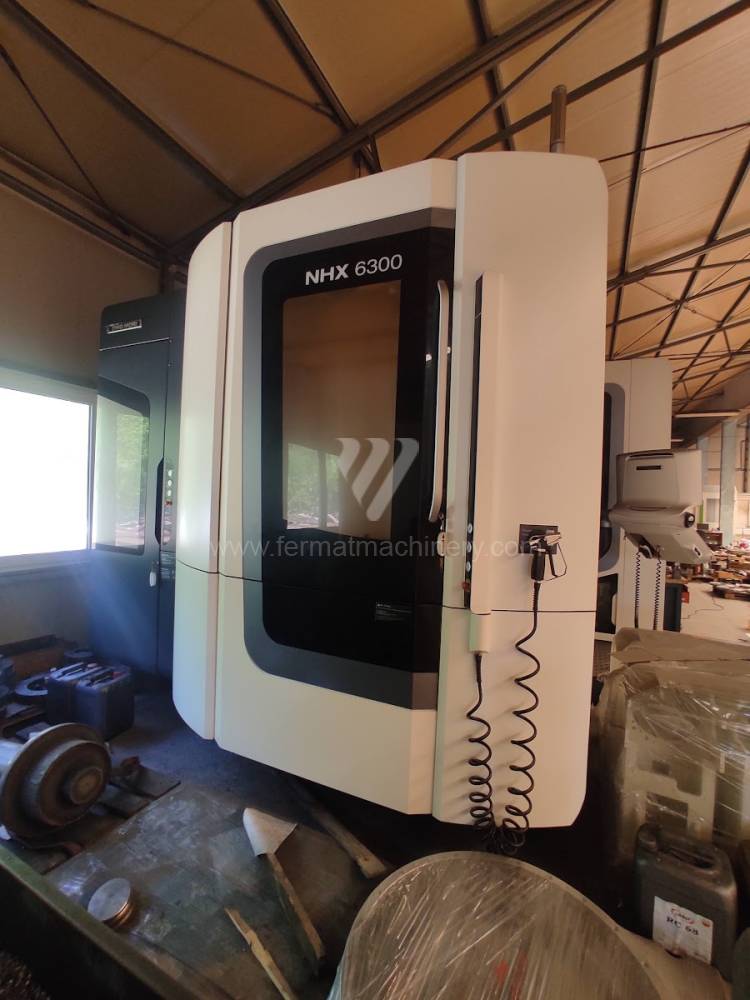

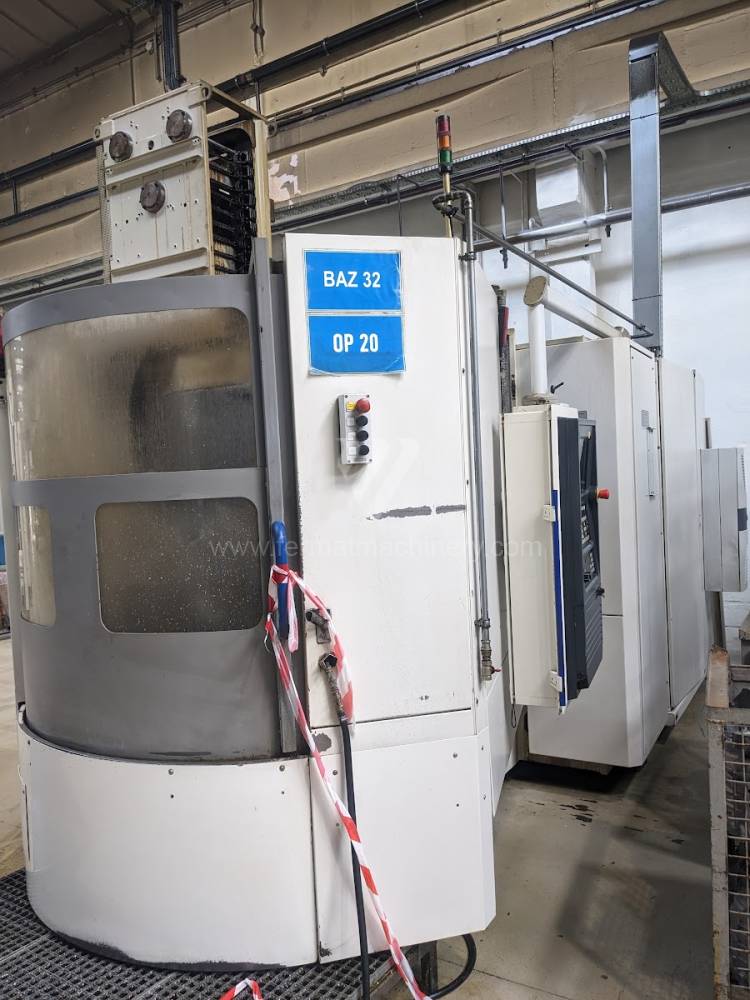

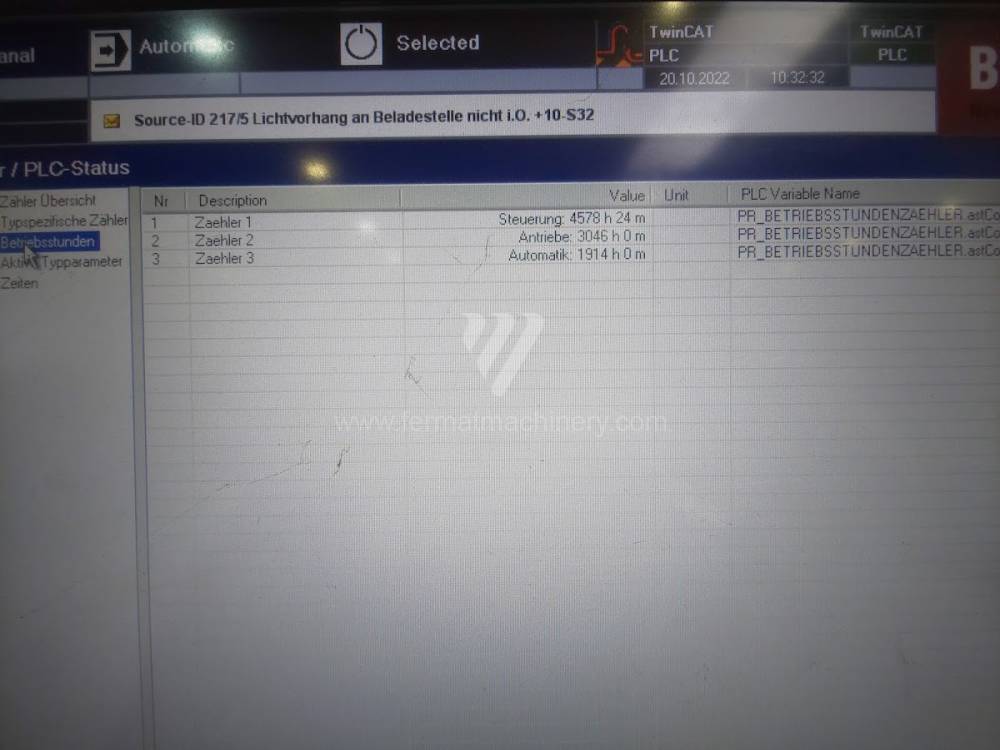

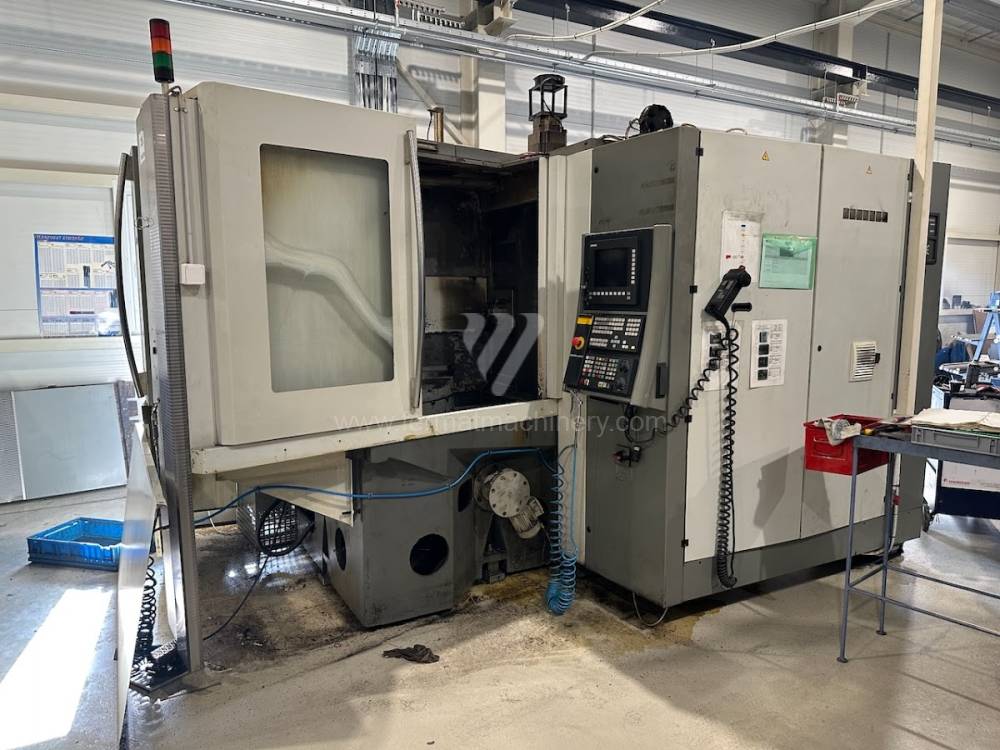

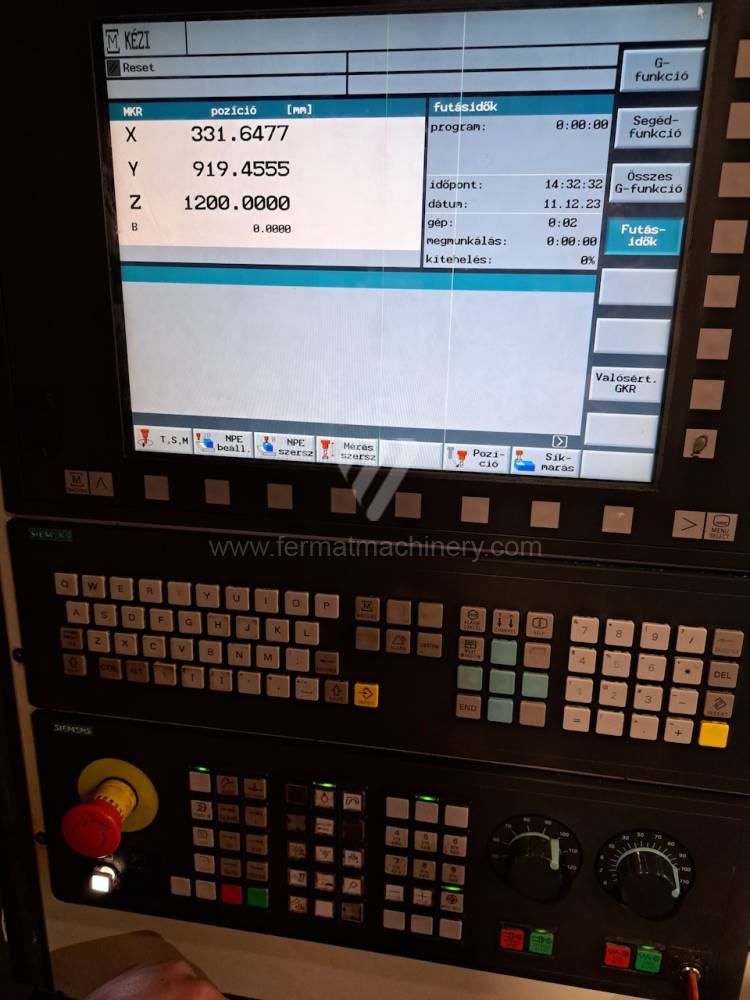

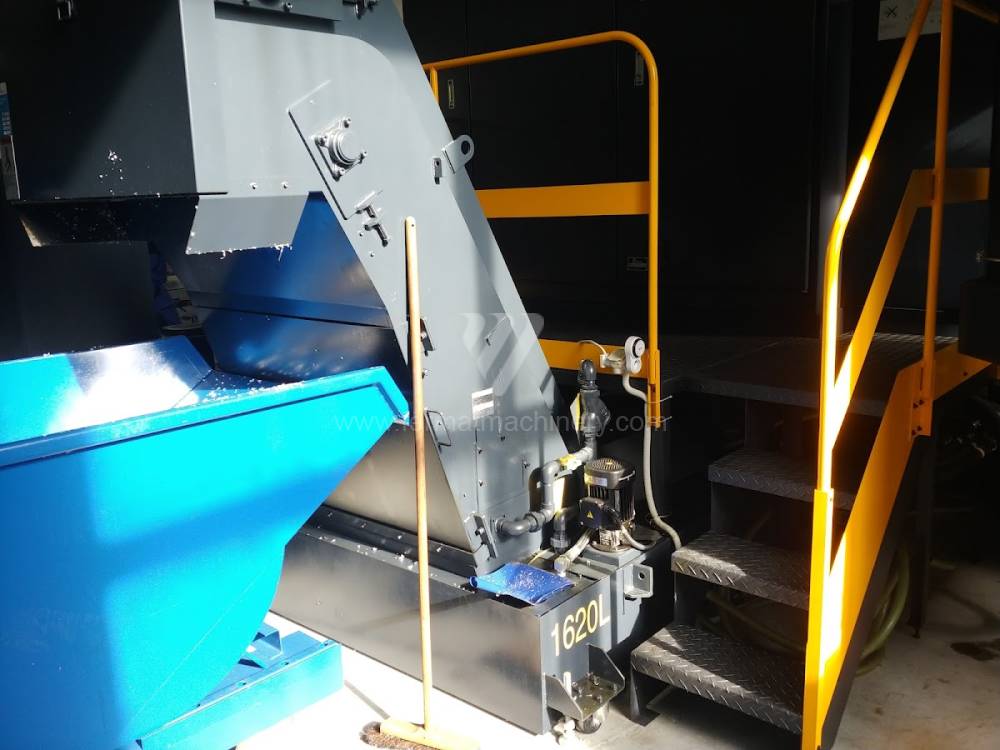

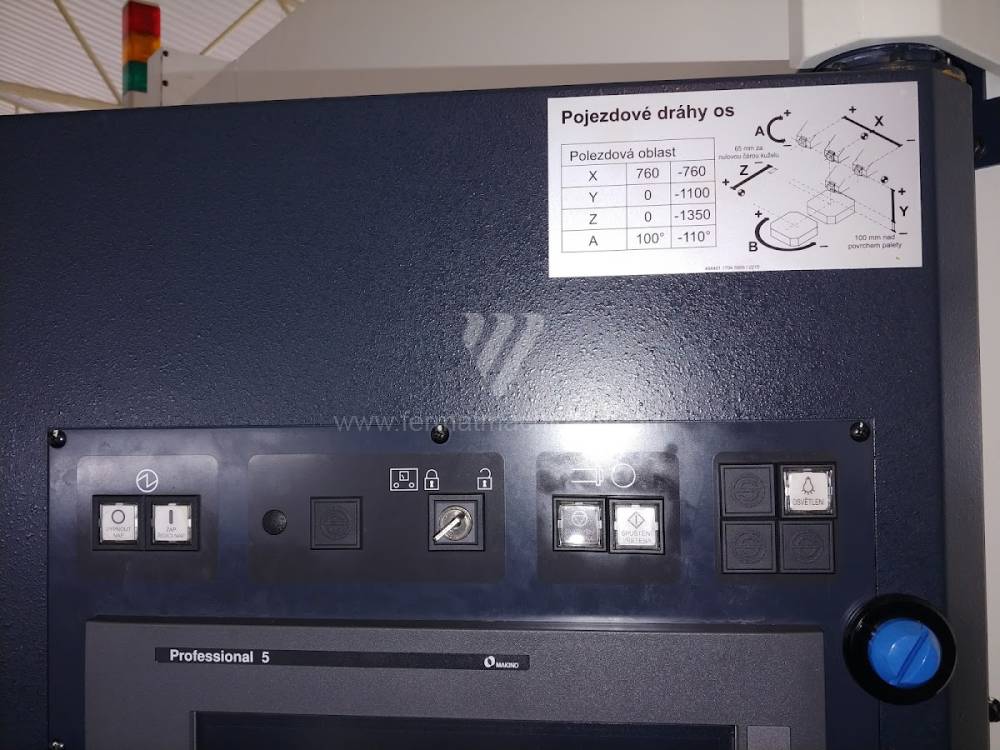

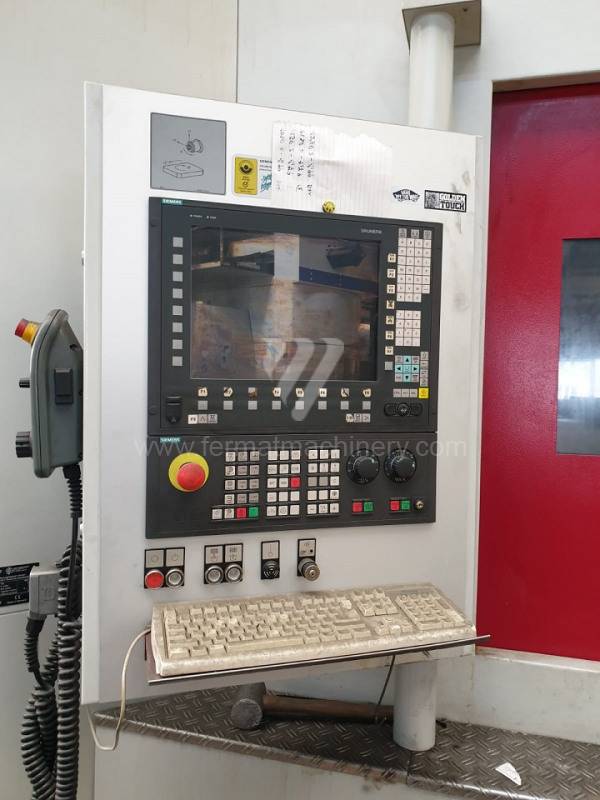

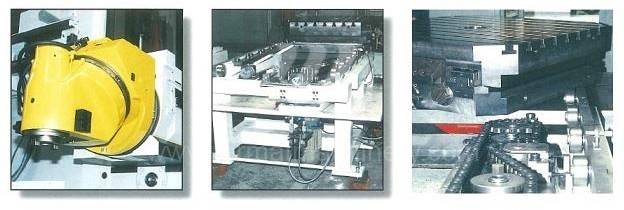

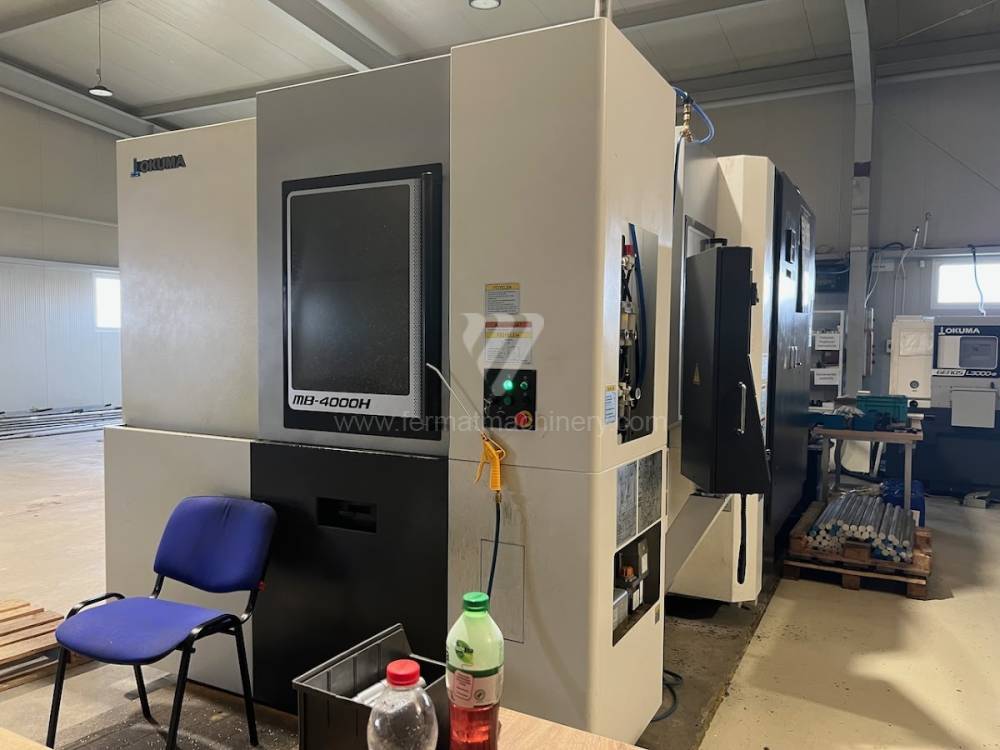

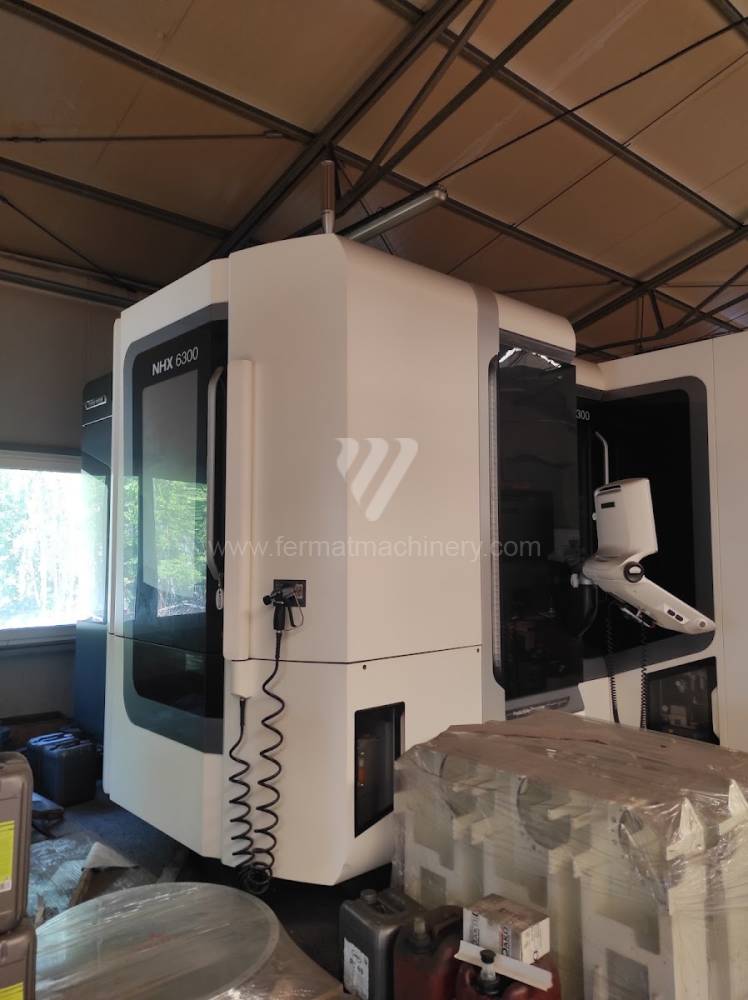

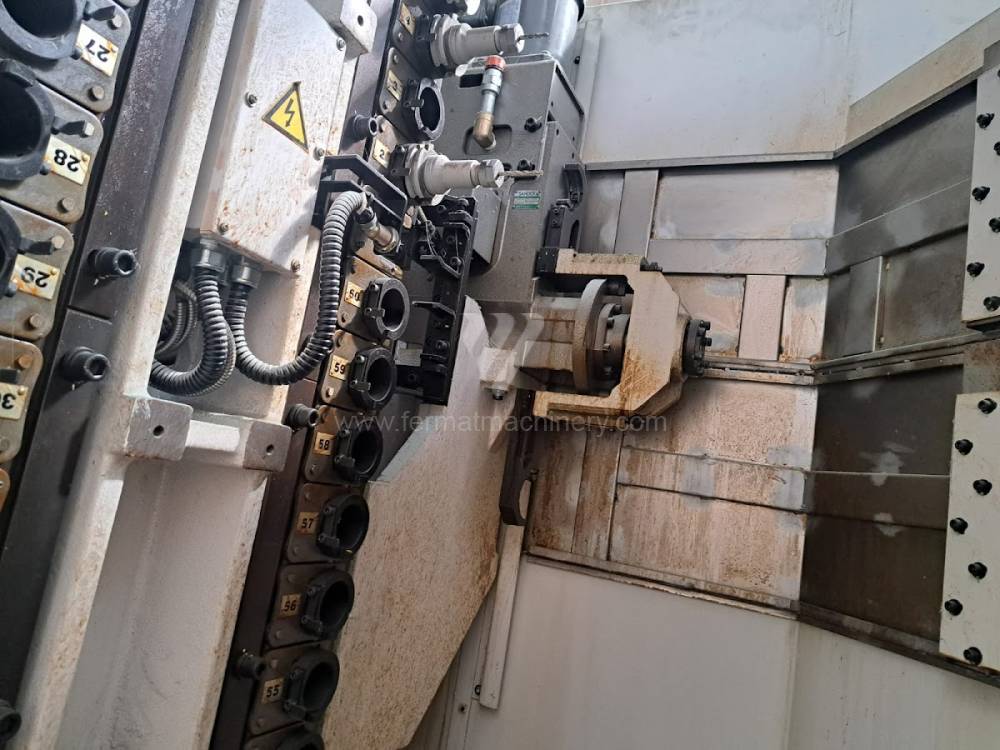

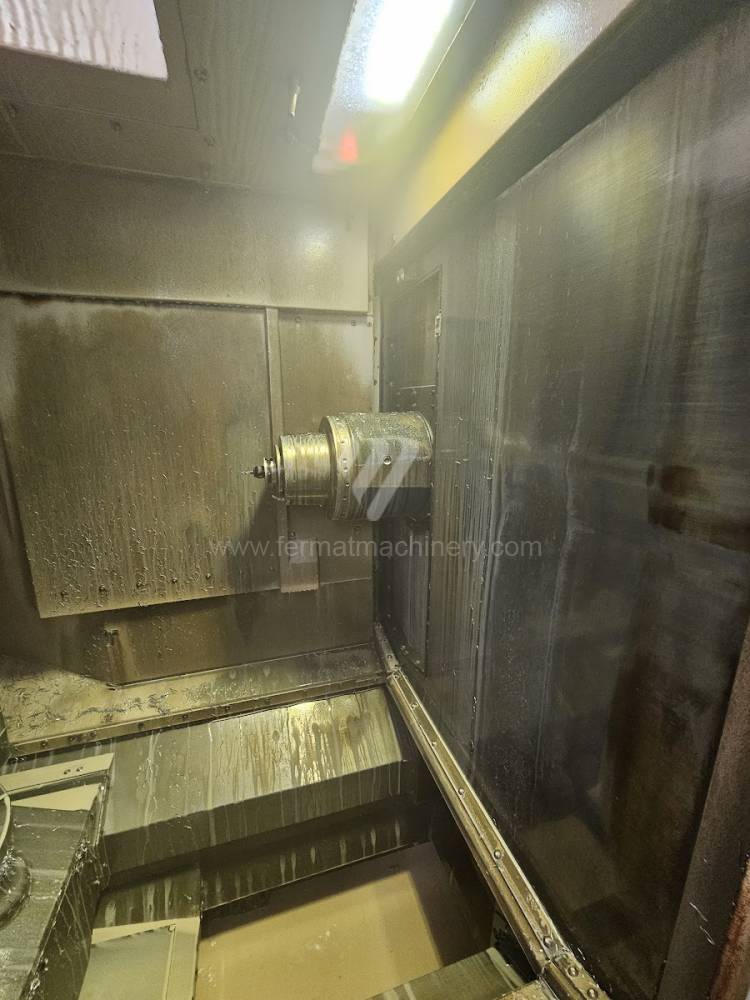

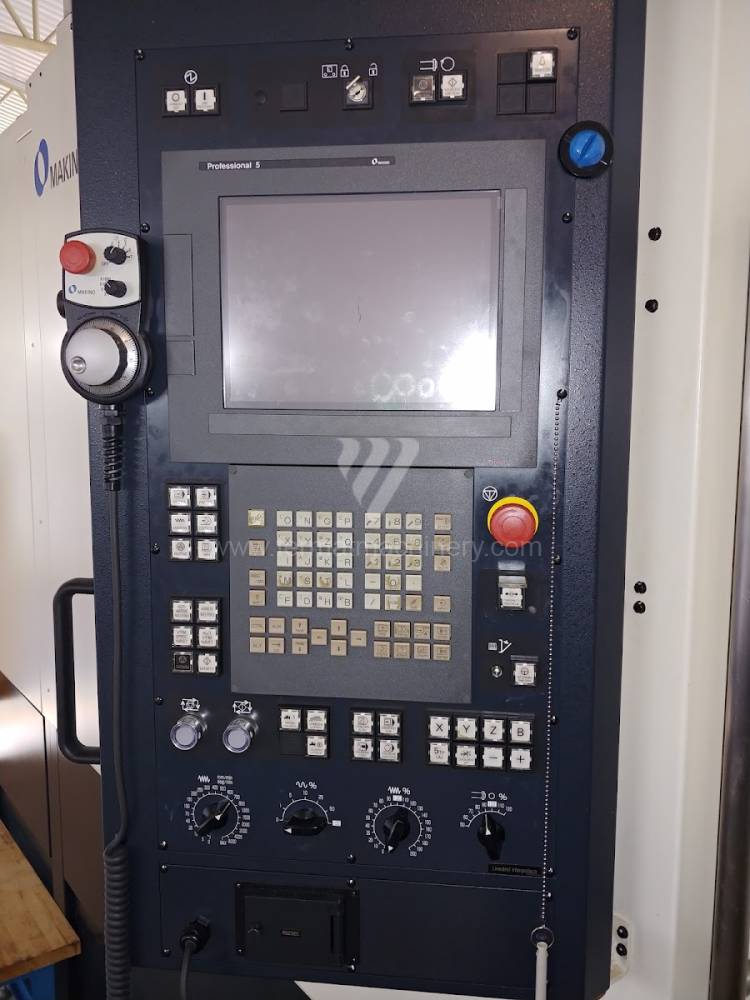

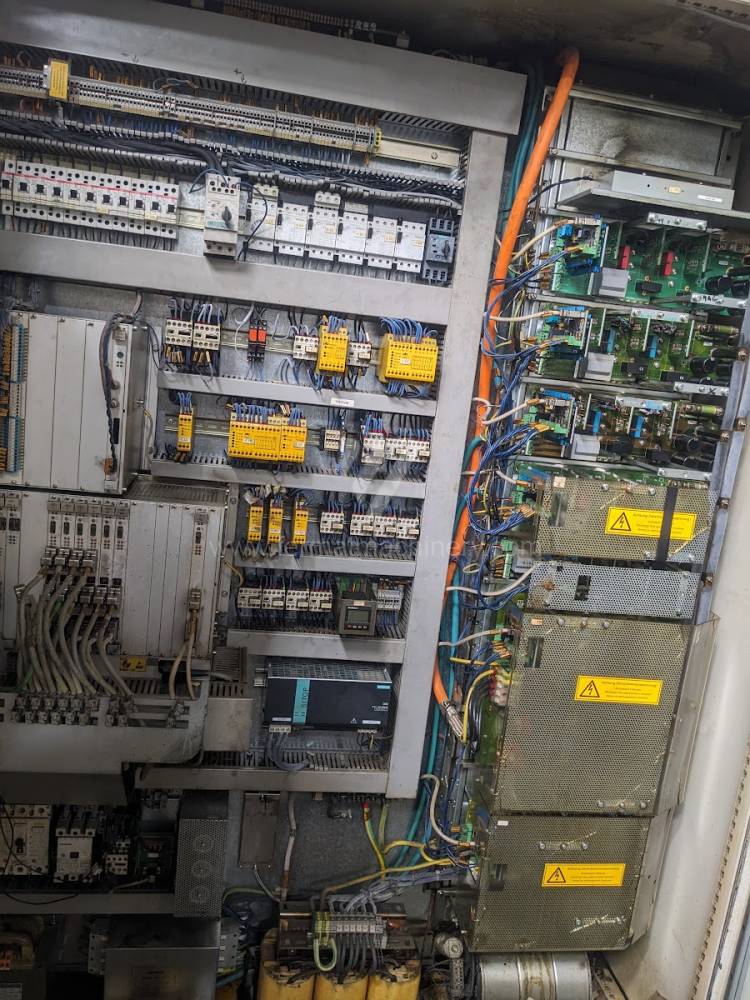

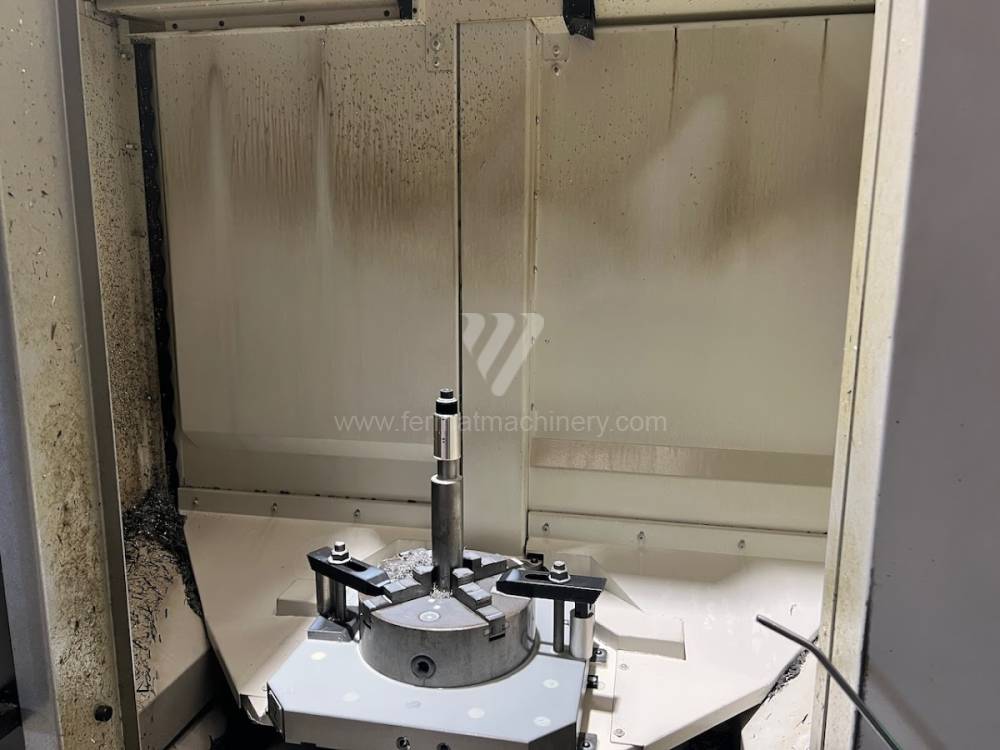

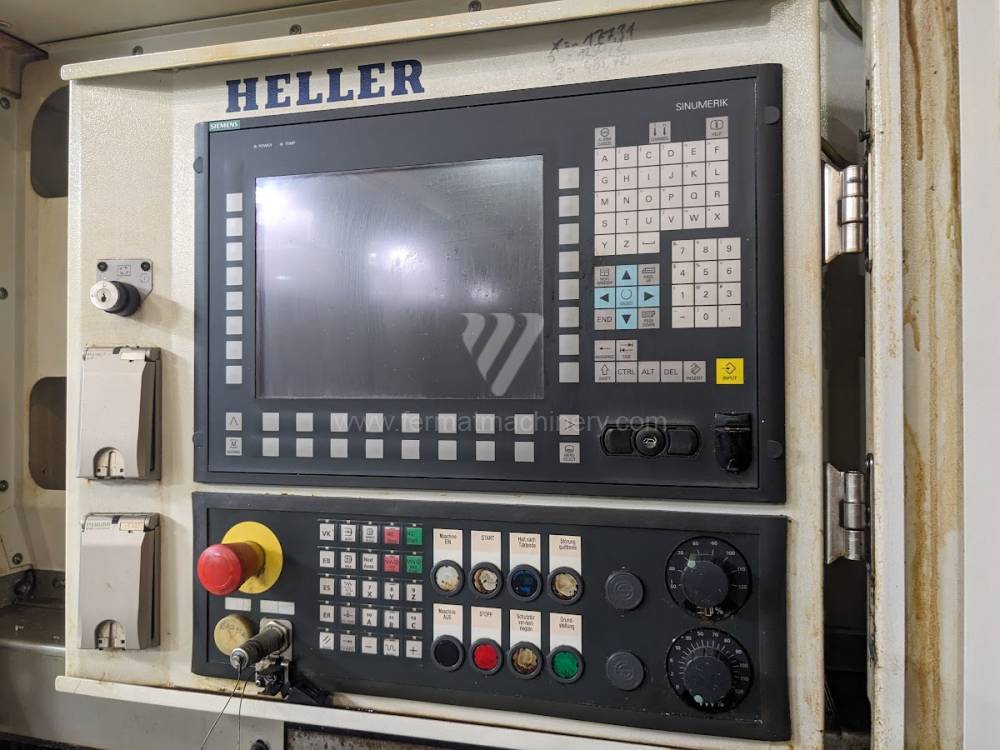

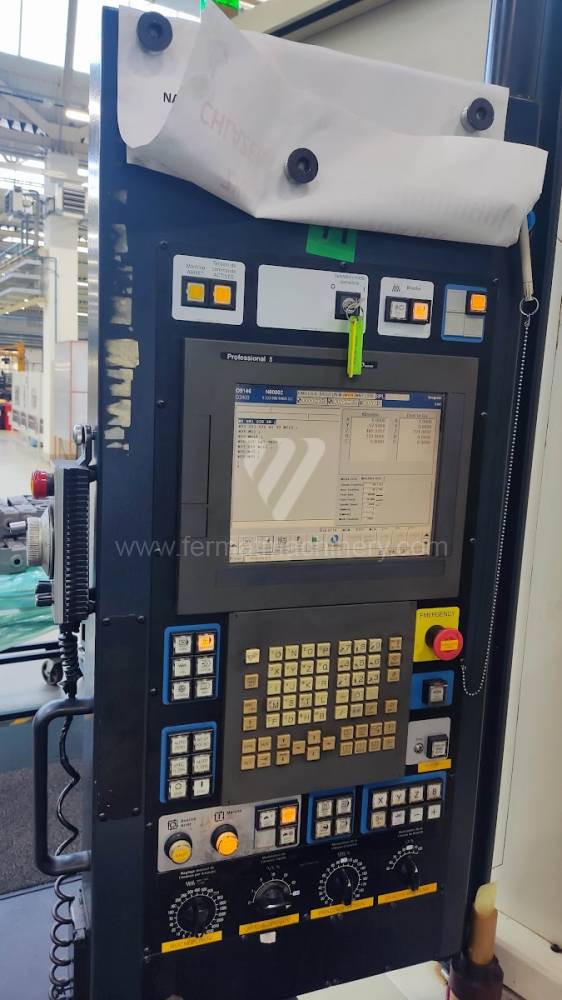

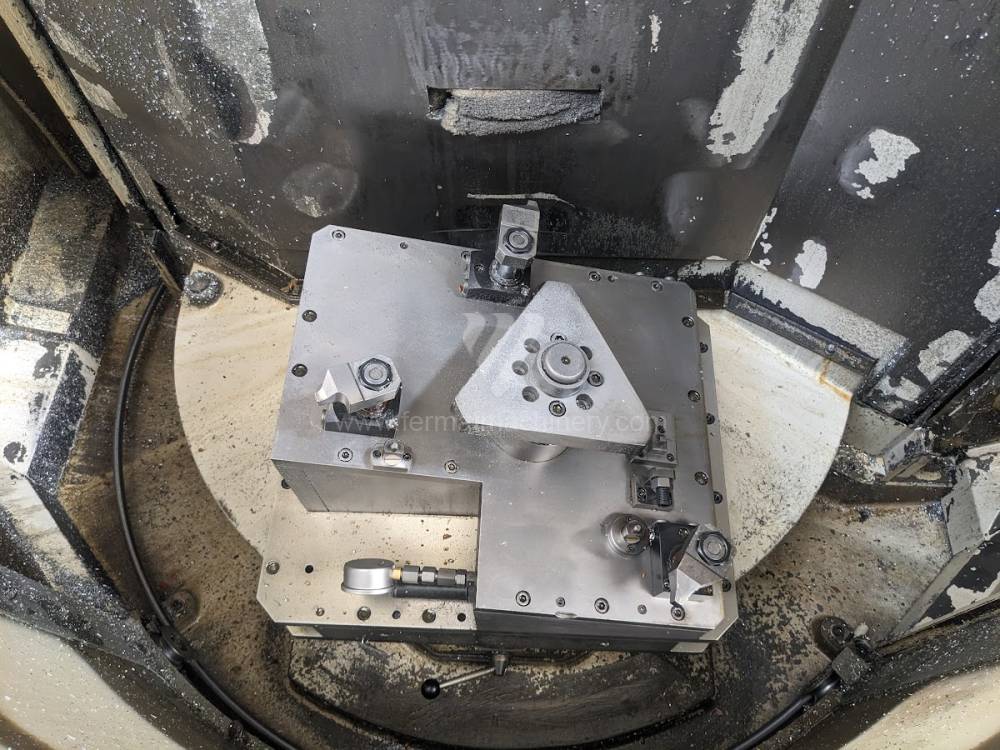

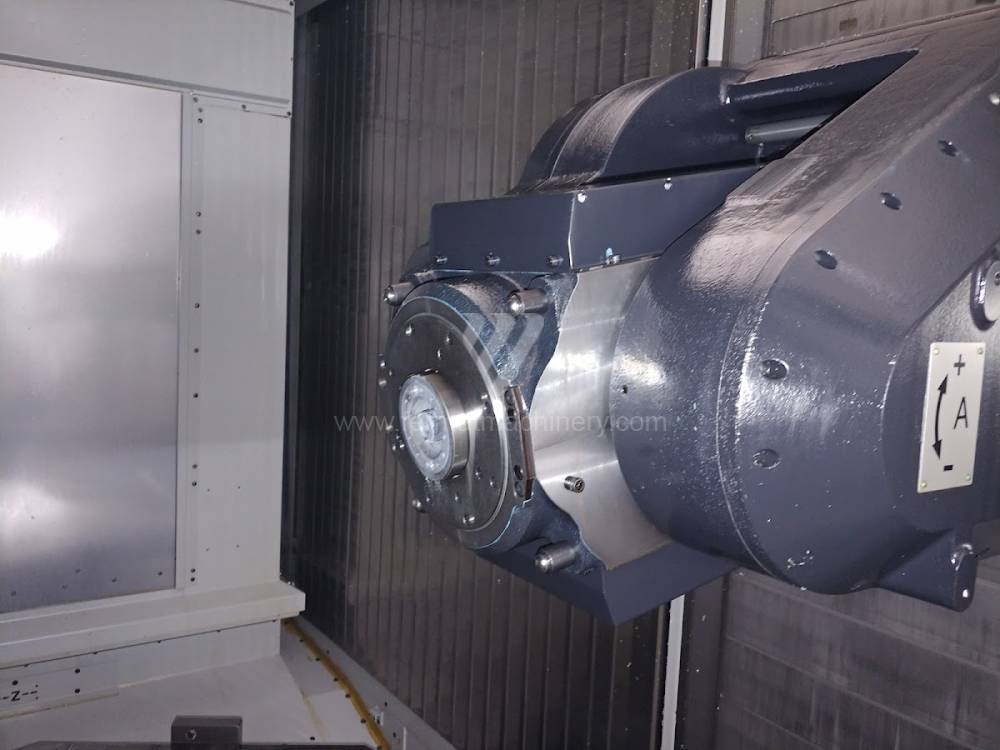

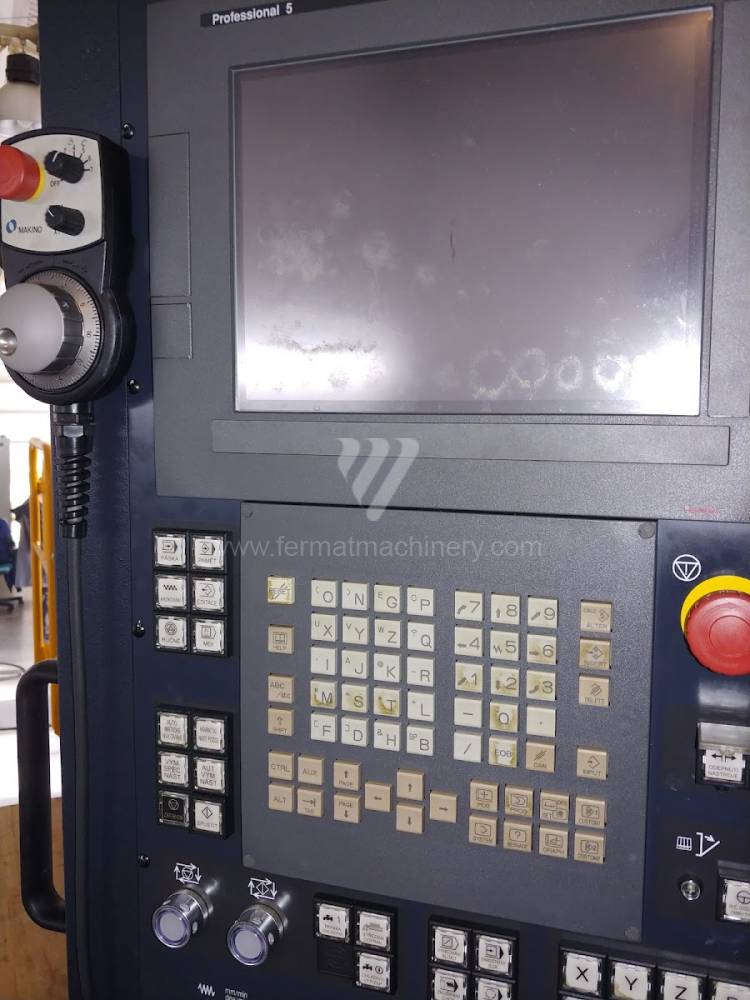

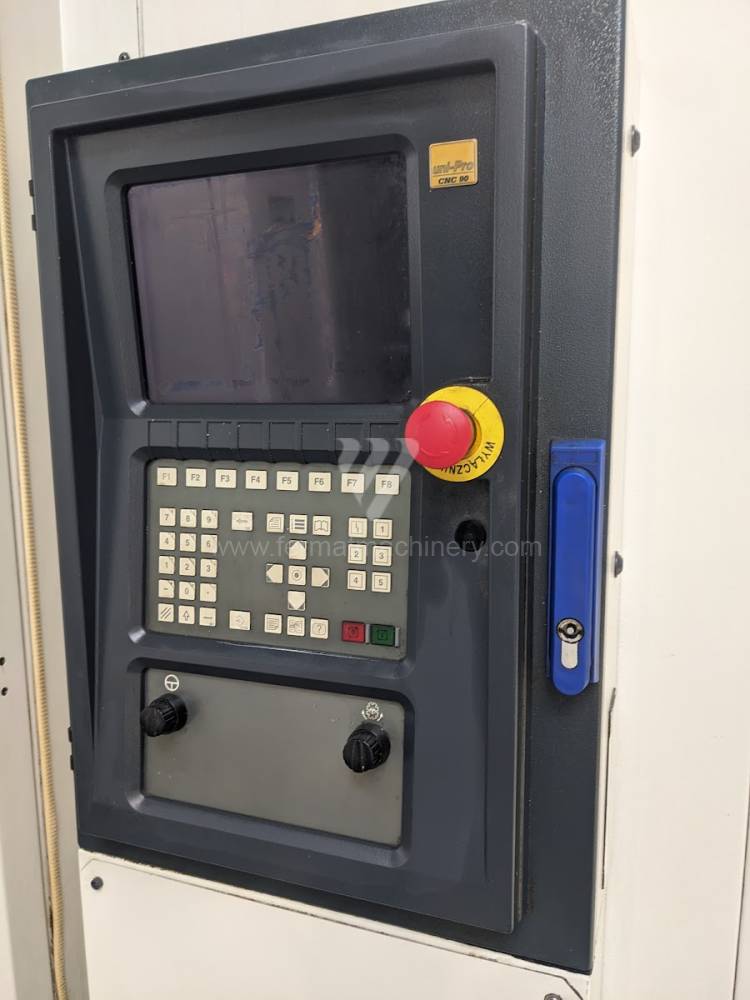

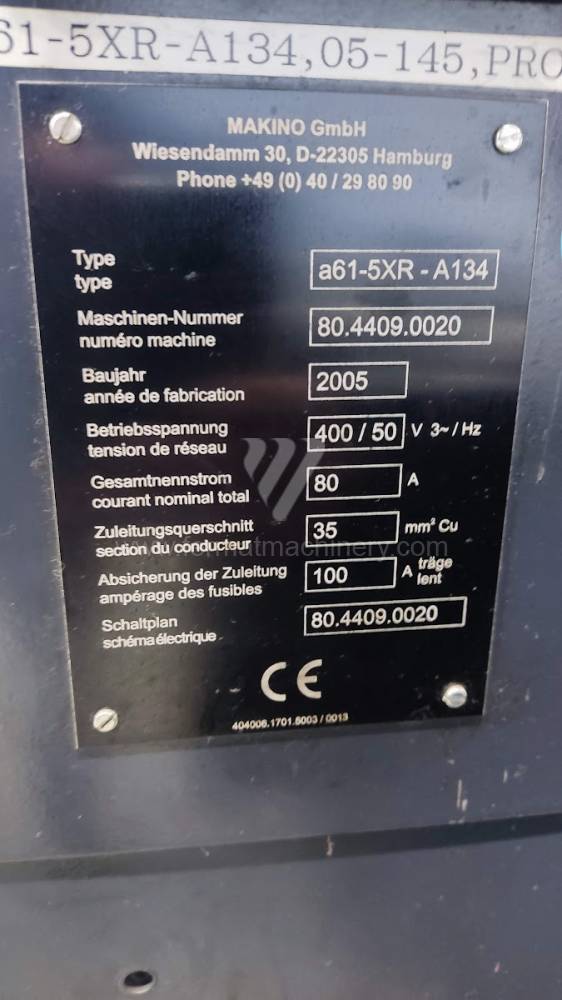

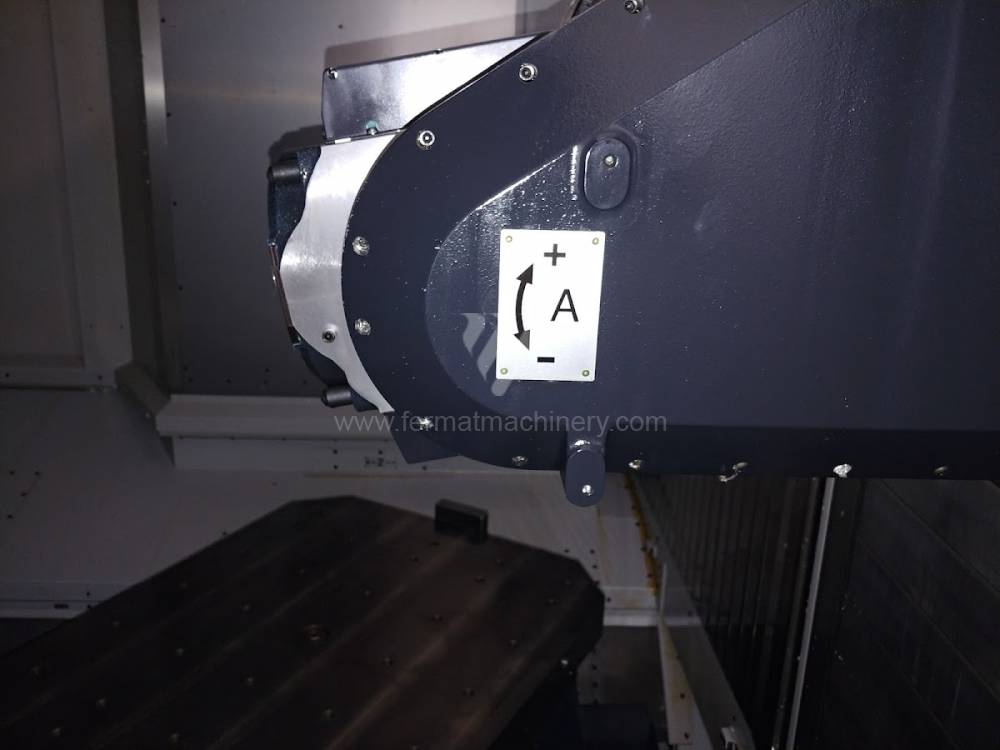

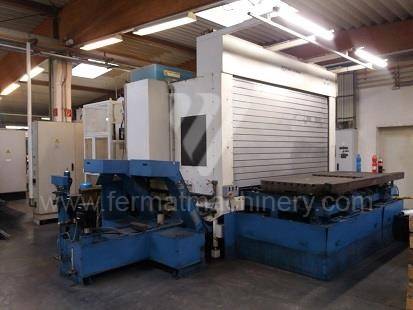

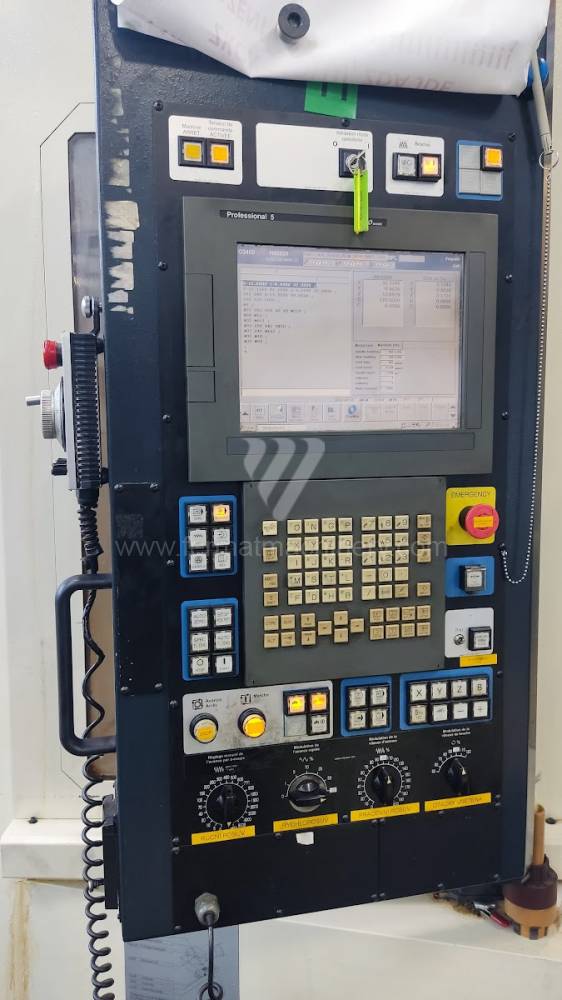

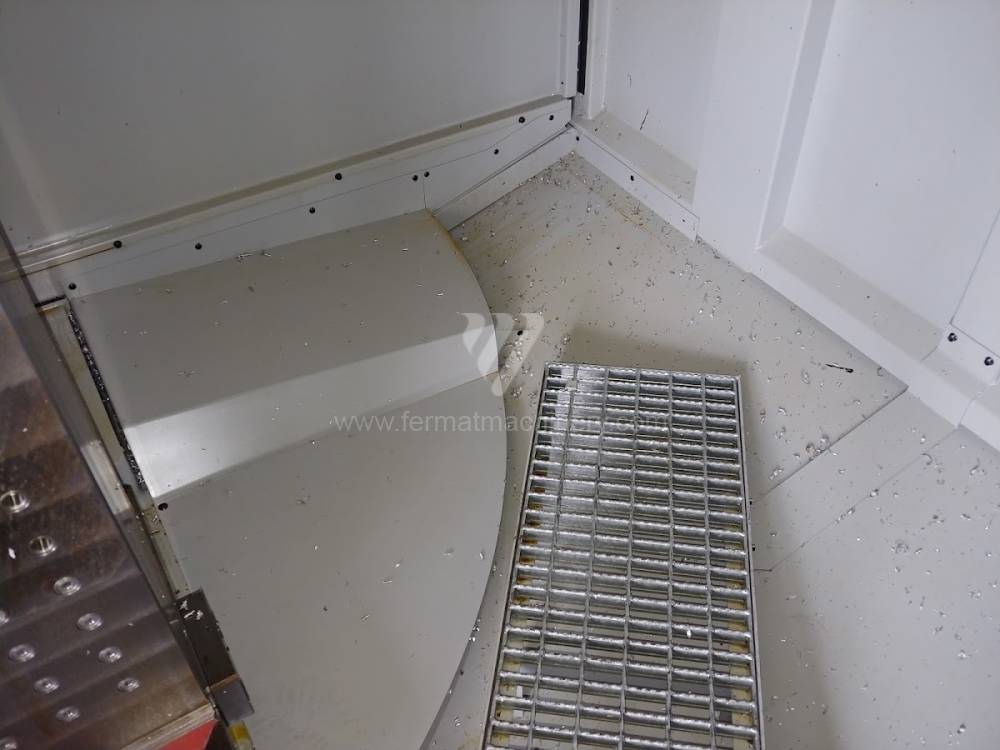

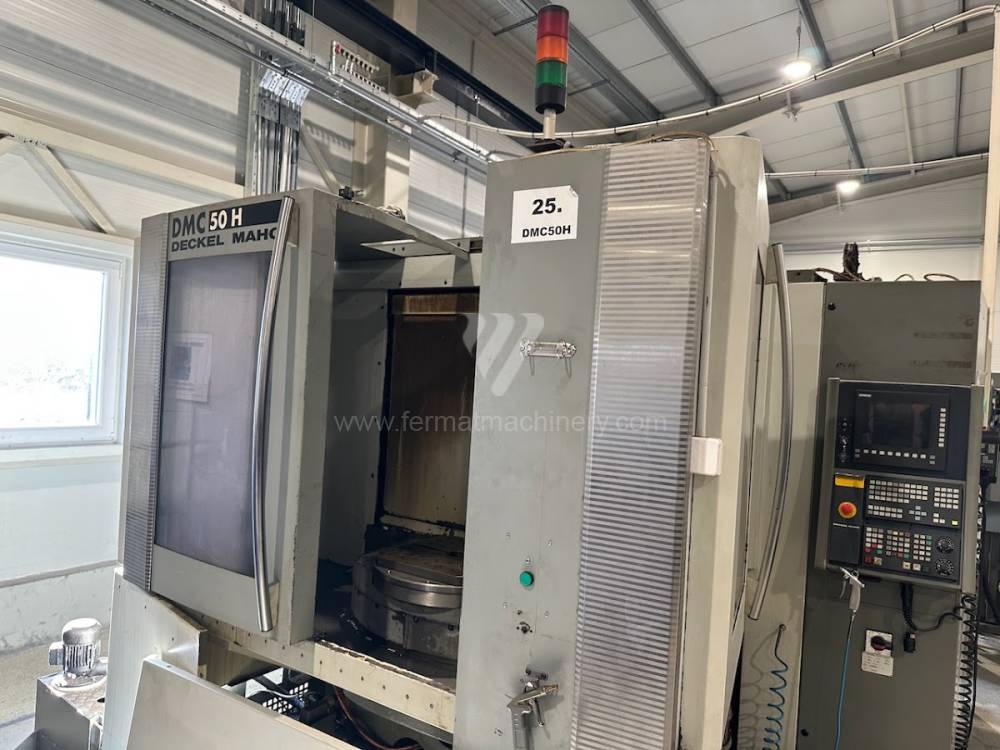

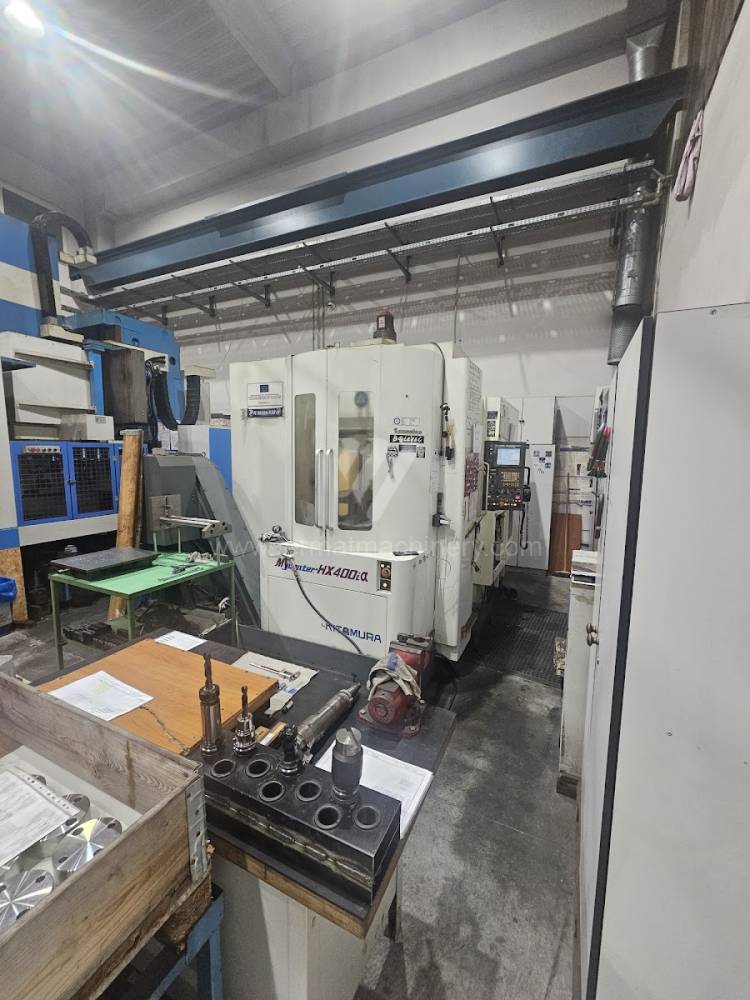

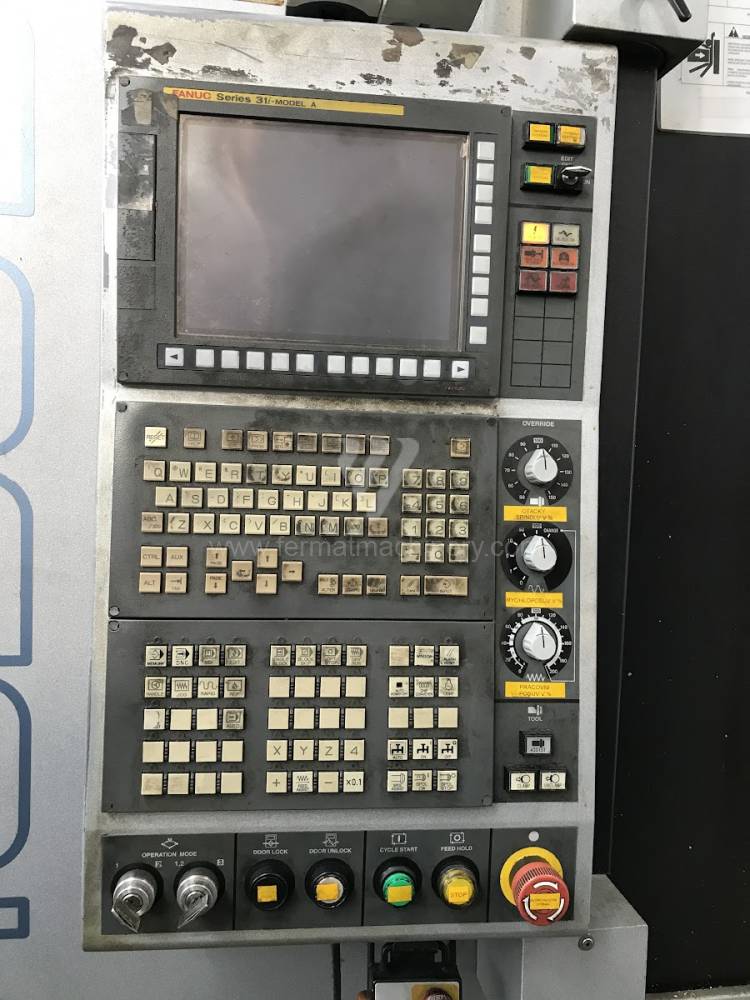

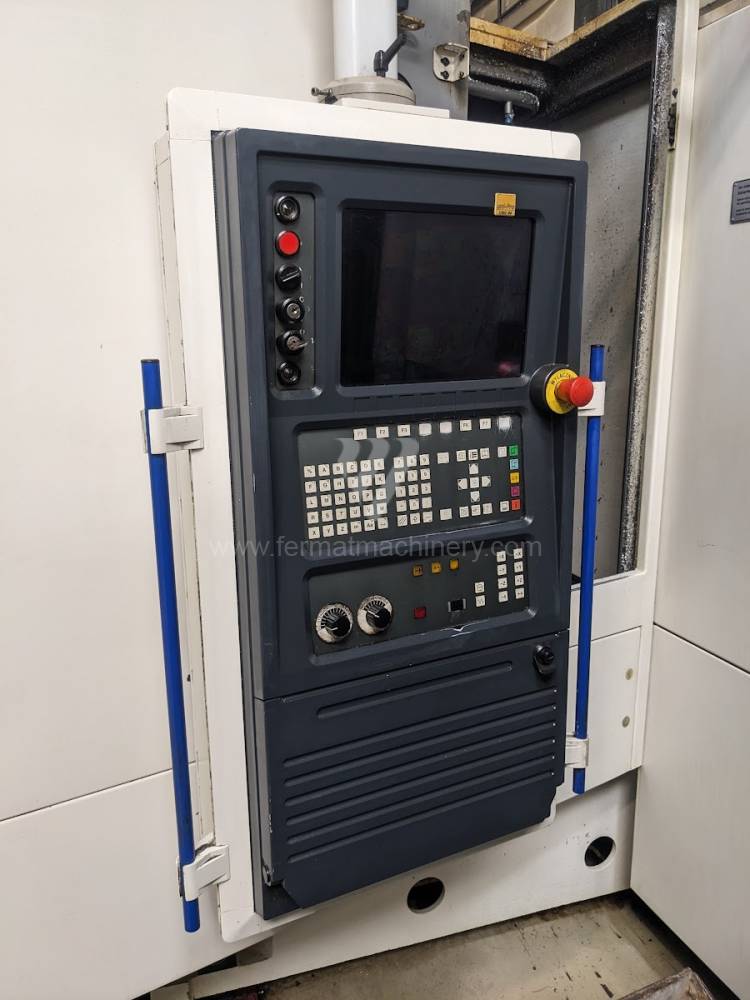

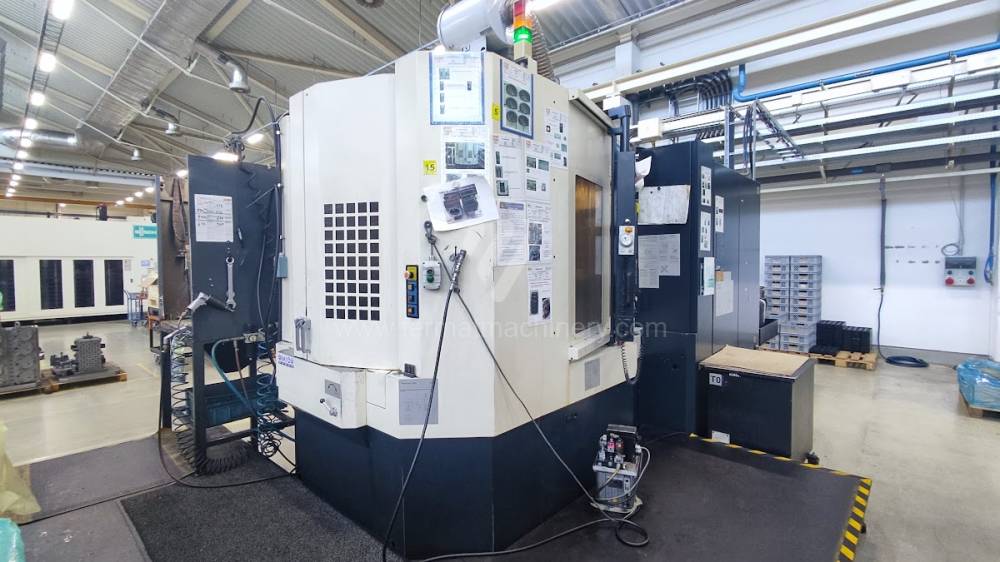

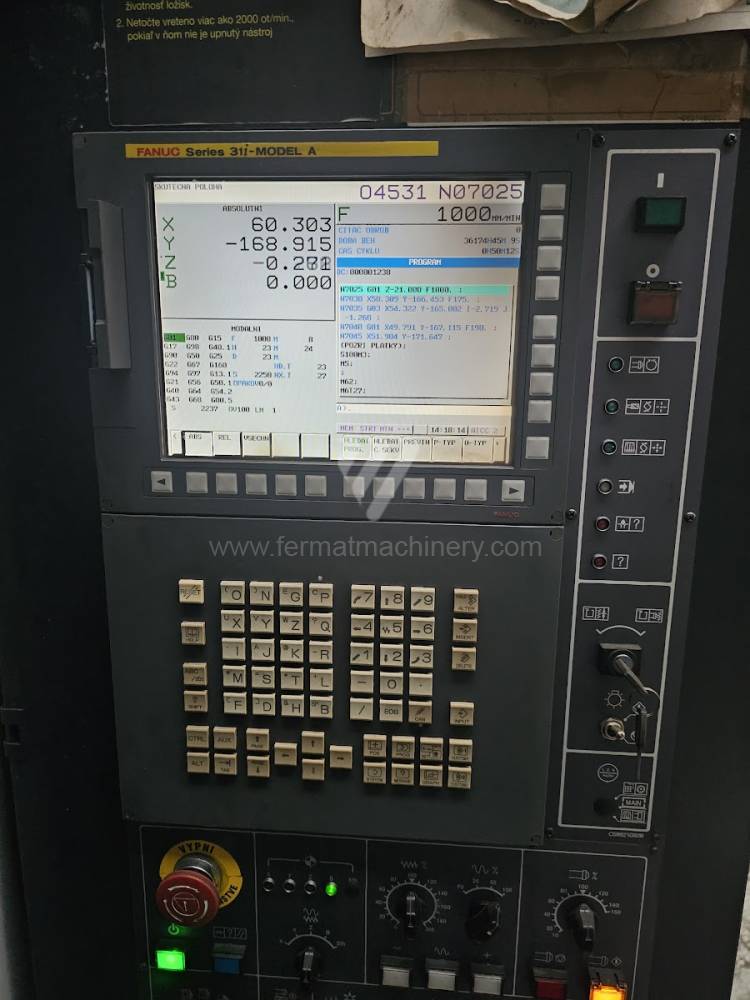

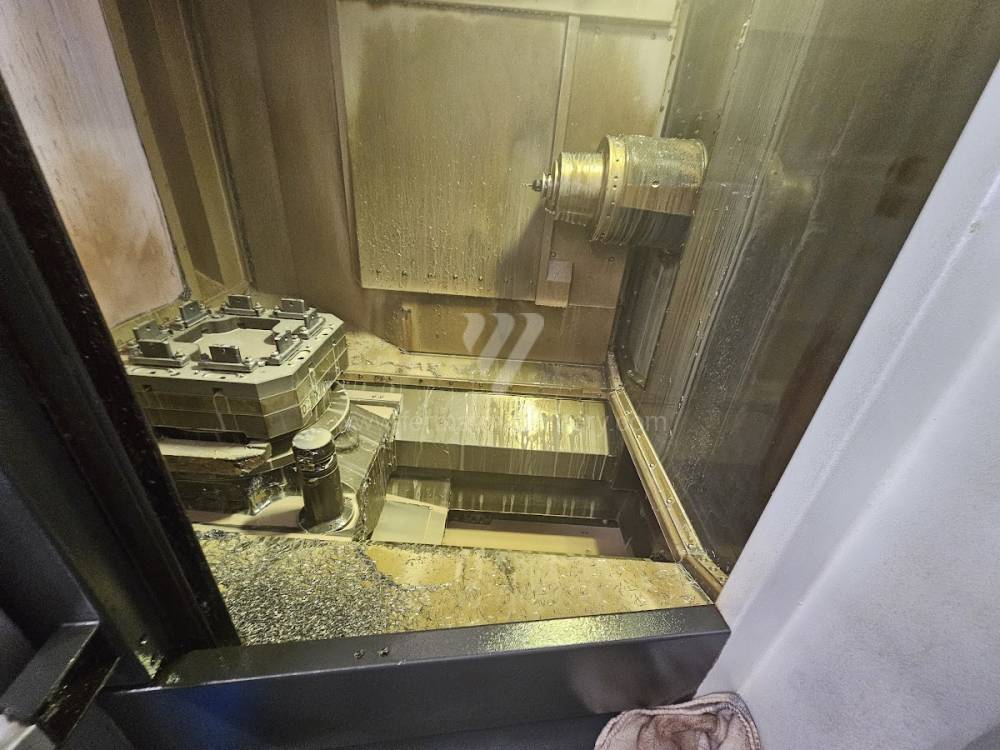

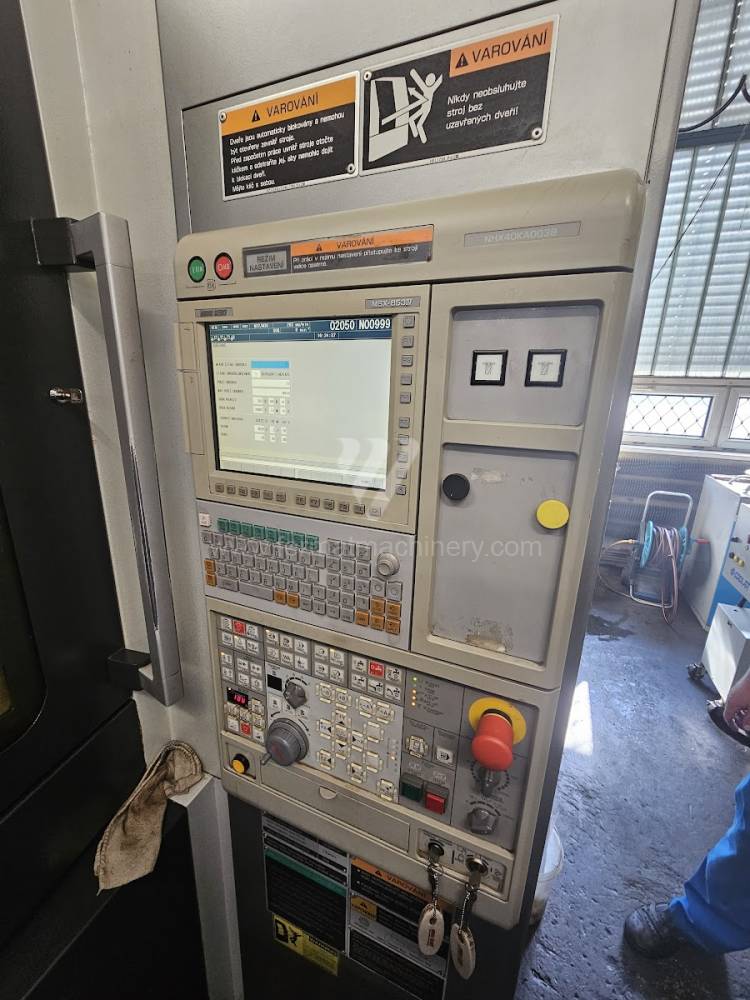

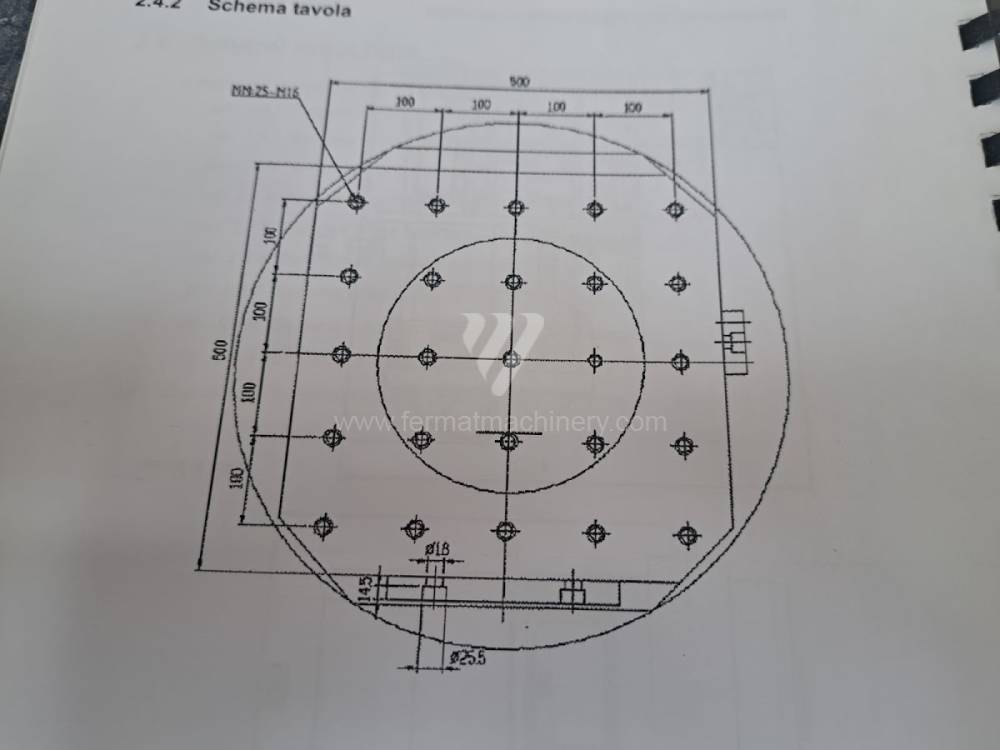

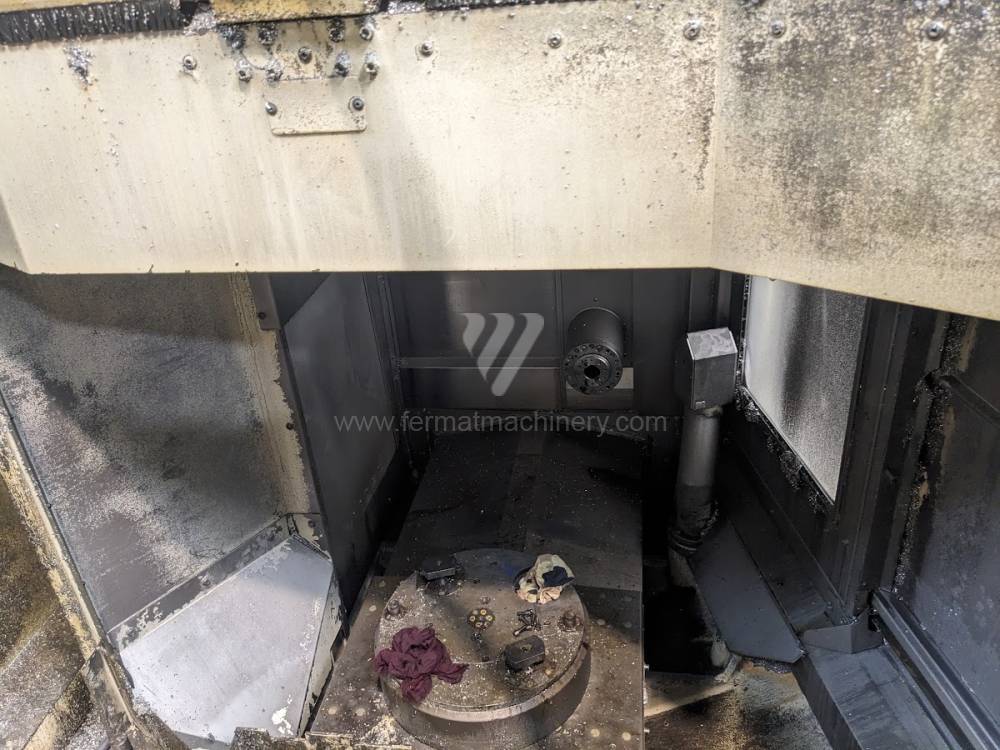

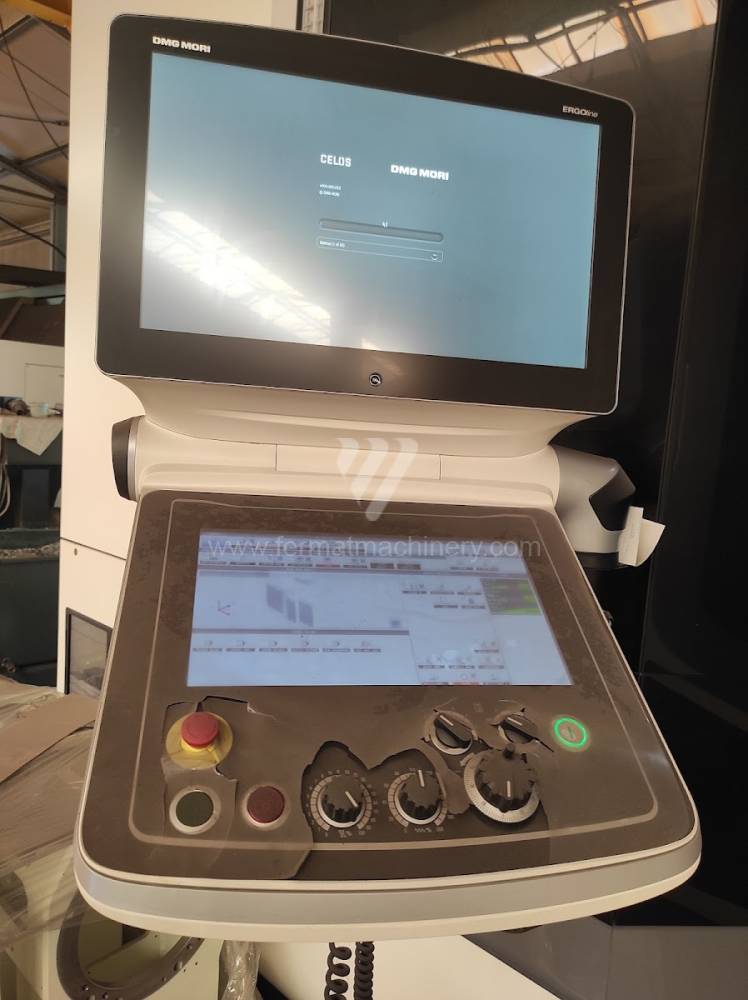

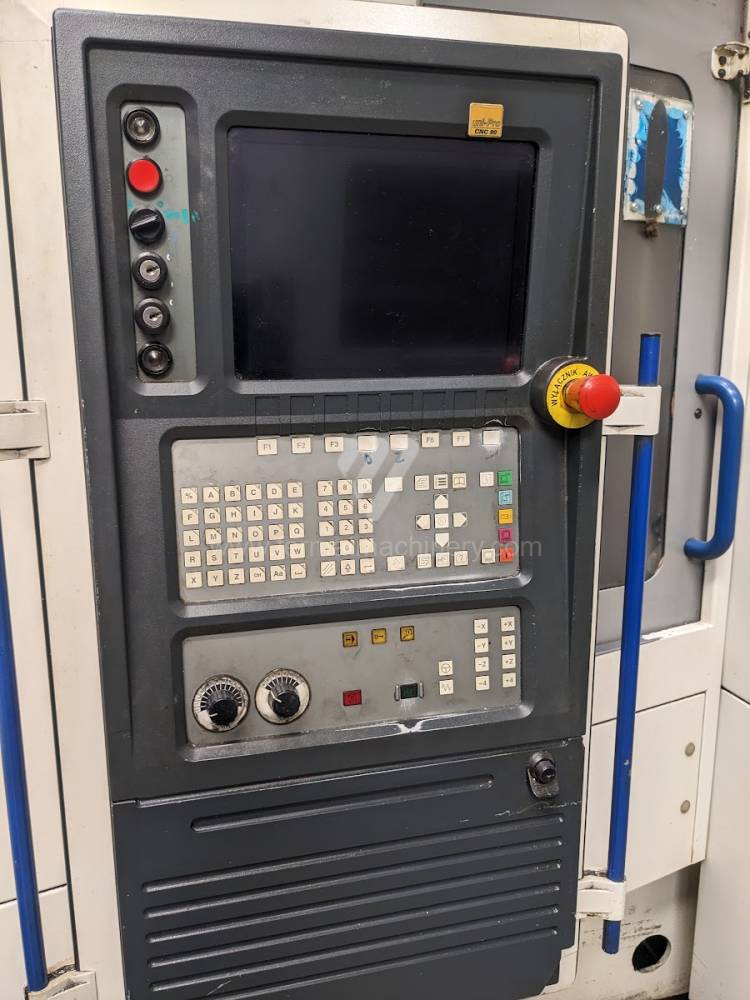

U použitých horizontálních obráběcích center je klíčovým faktorem integrita otočného stolu (B-osa) a jeho polohovací přesnost v rámci 4. osy. Horizontální koncepce vřetene umožňuje přirozený odvod třísek pomocí gravitace, což je kritické pro stabilitu procesu při hlubokém frézování a vrtání. U strojů osazených systémy Heidenhain iTNC 640 nebo Fanuc 31i-B je kladen důraz na dynamiku synchronizace os, která u použitých HMC přímo ovlivňuje schopnost udržet úzké tolerance při plynulém 4-osém obrábění.

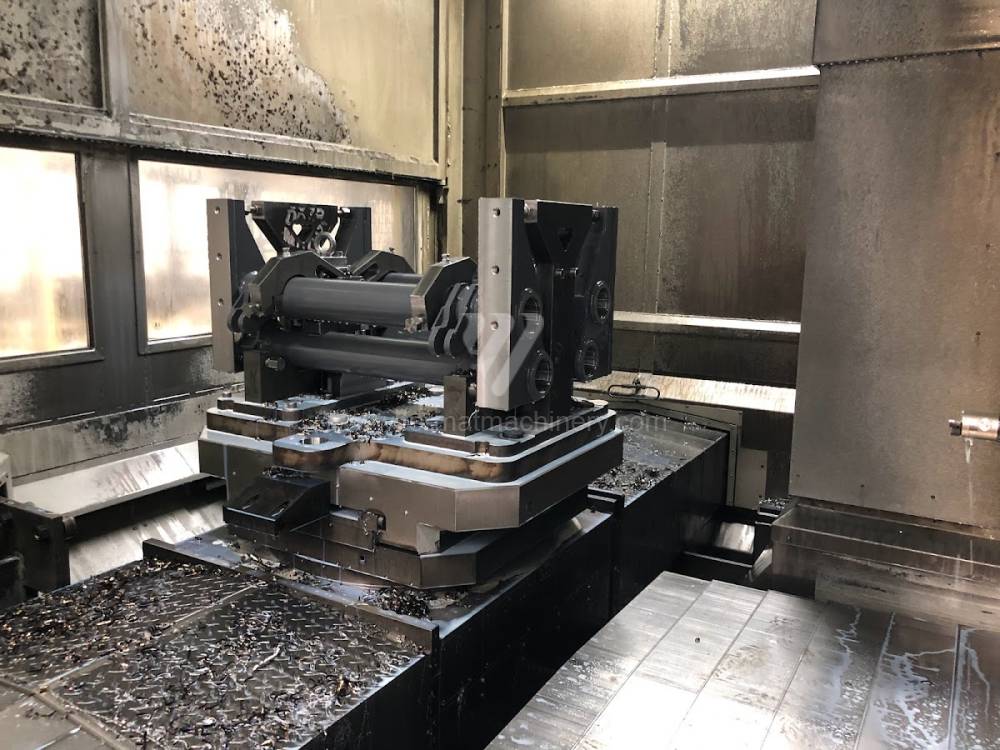

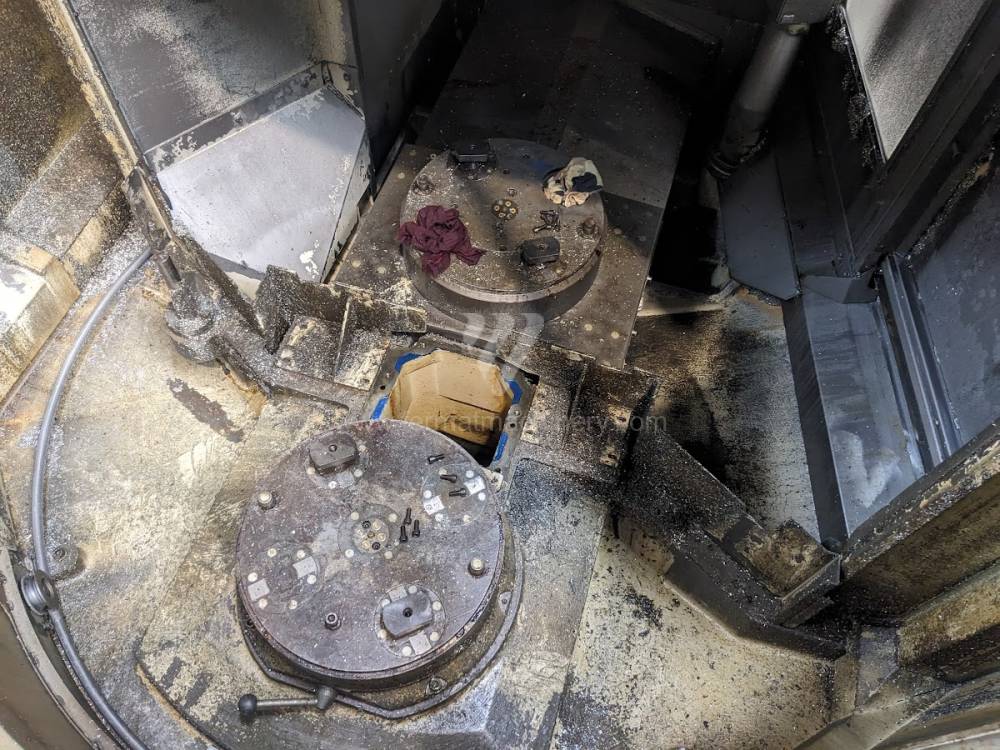

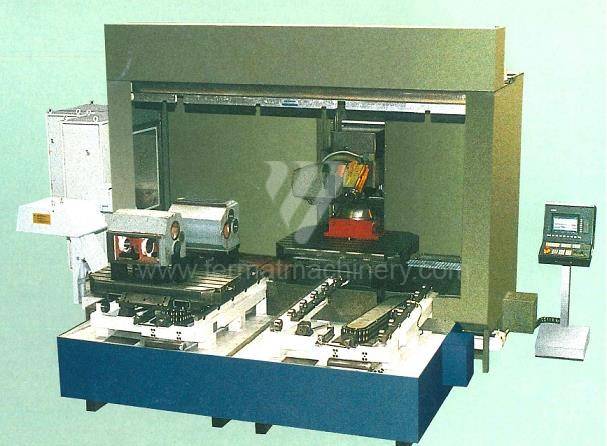

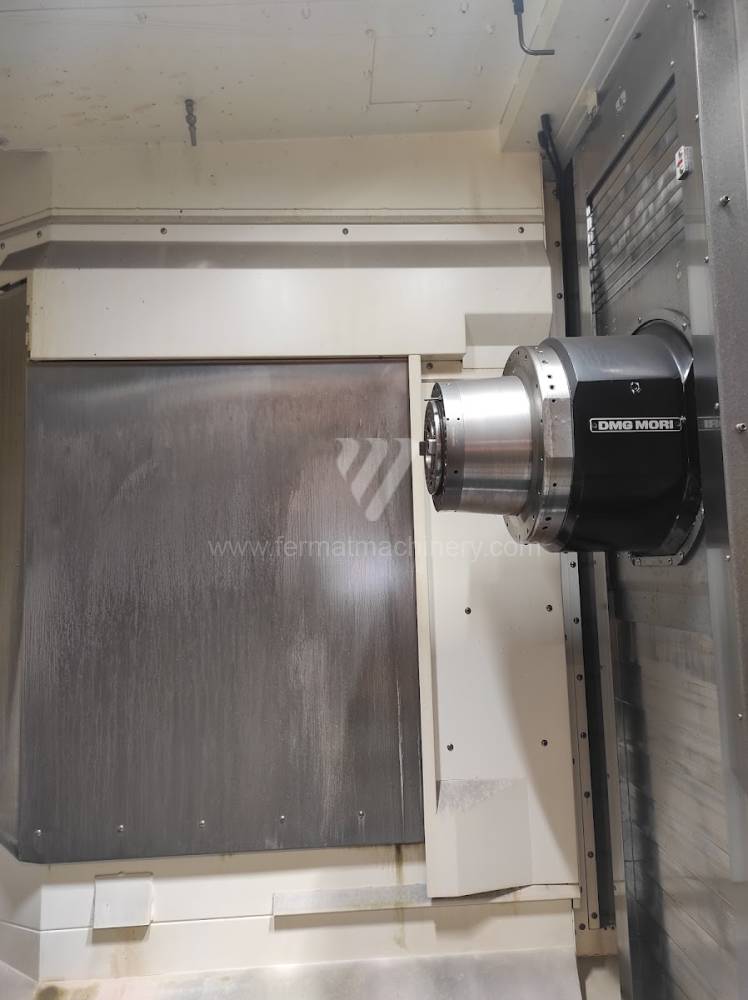

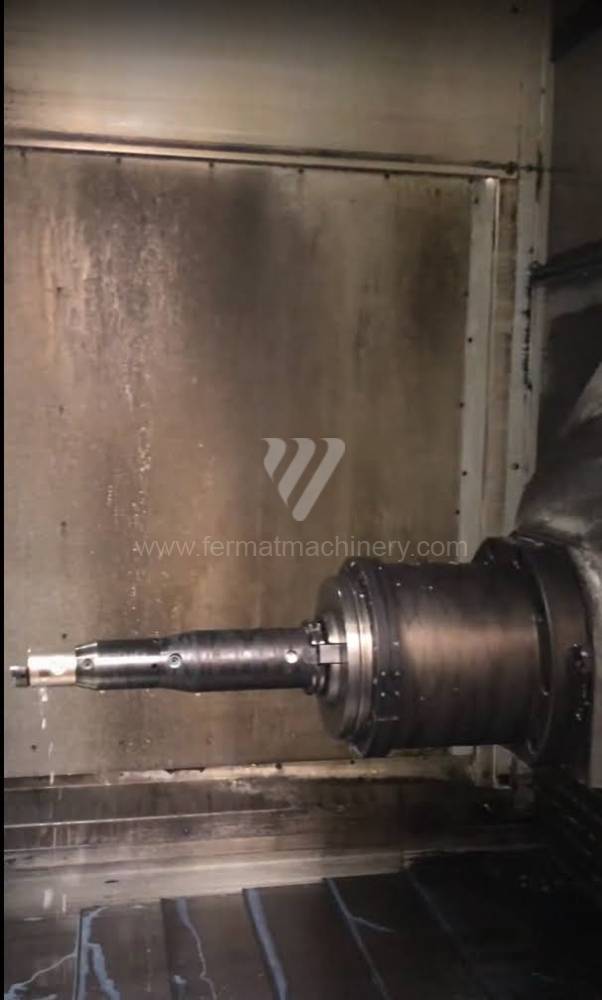

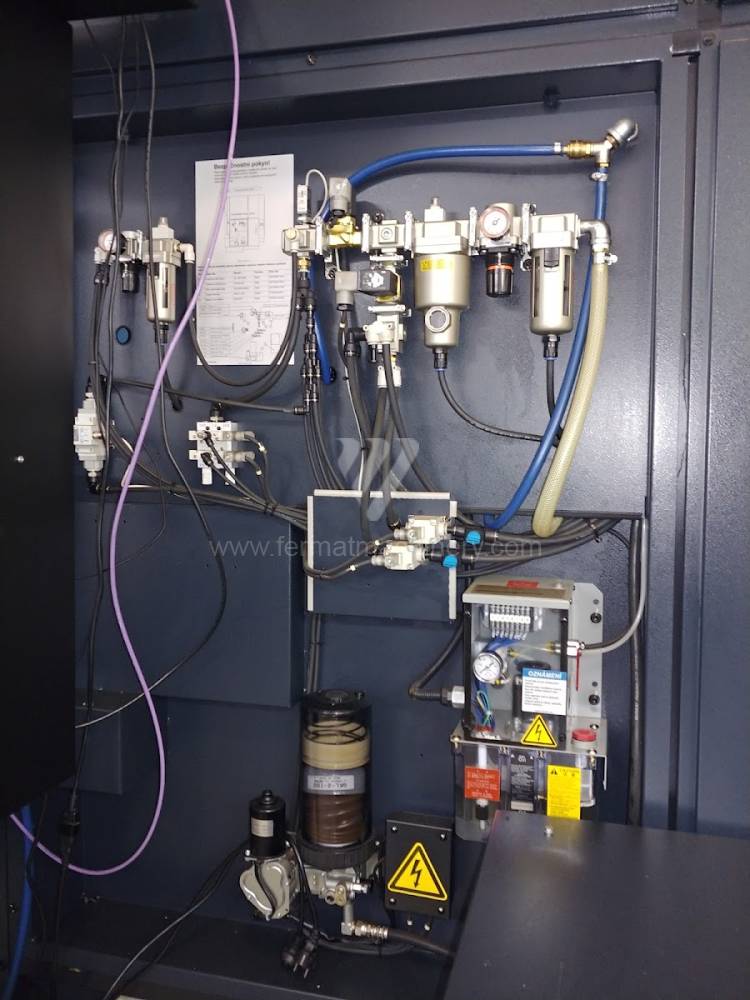

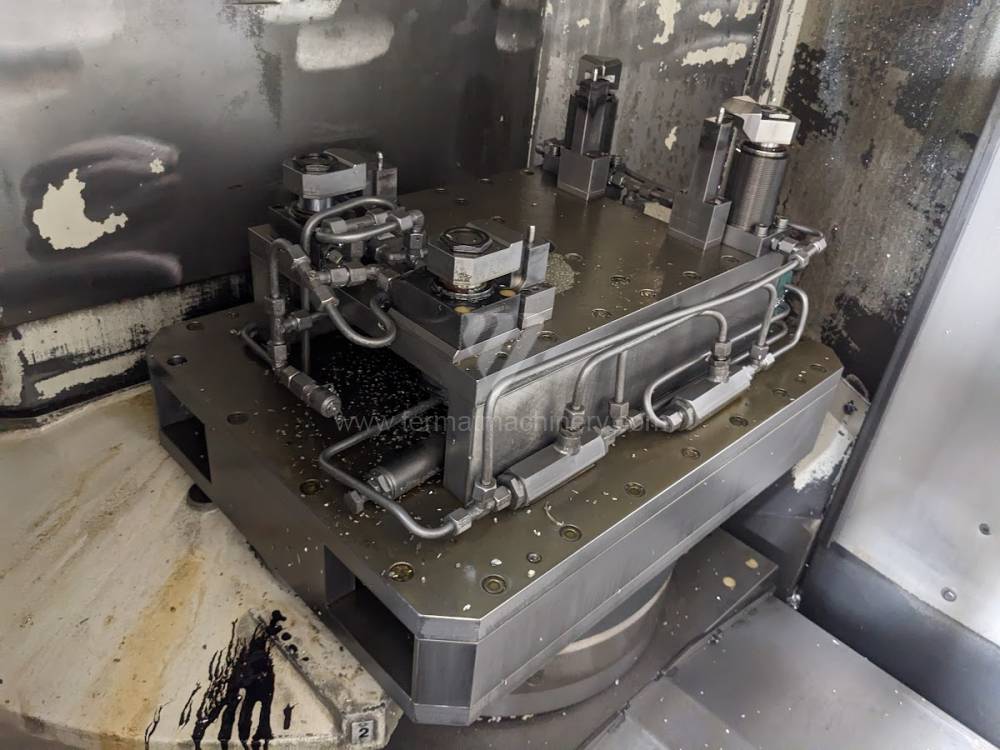

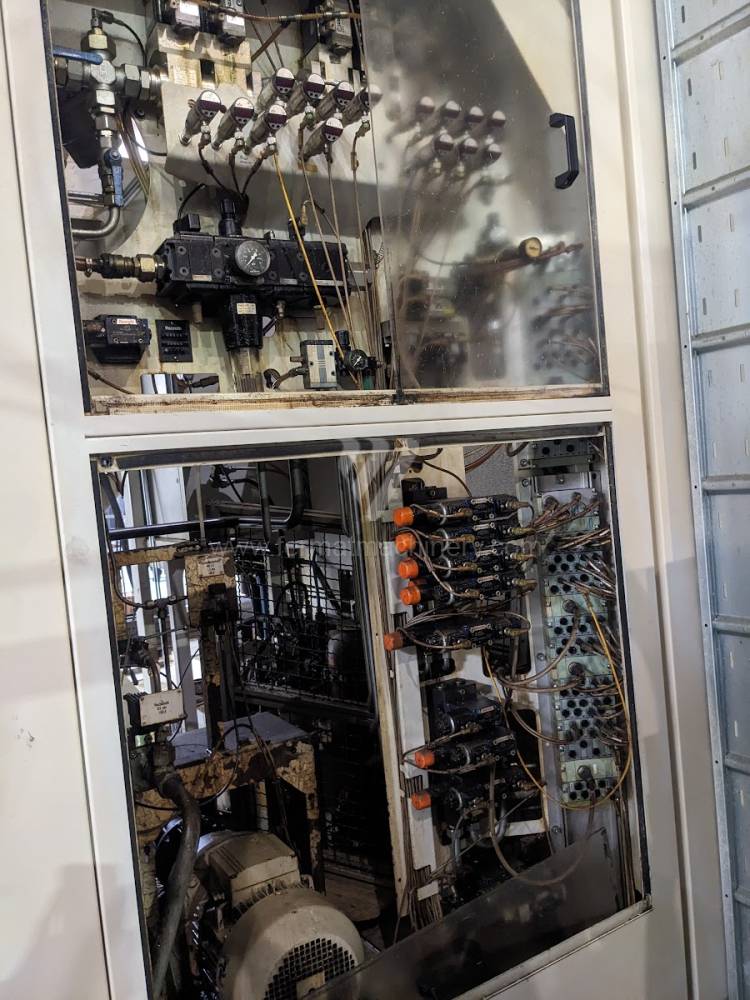

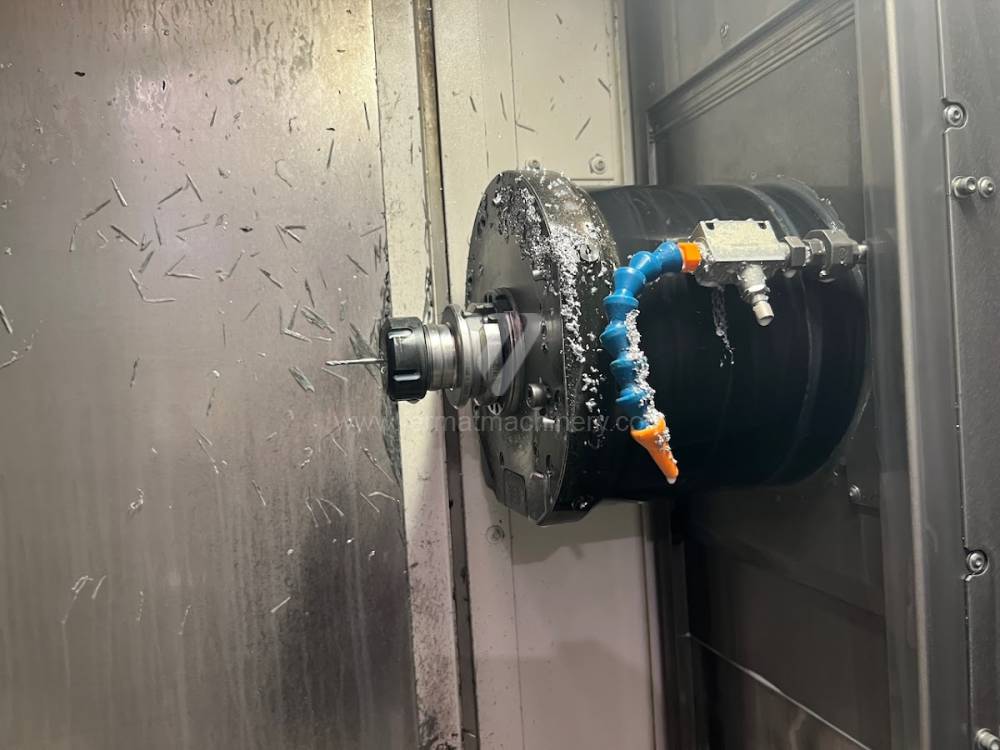

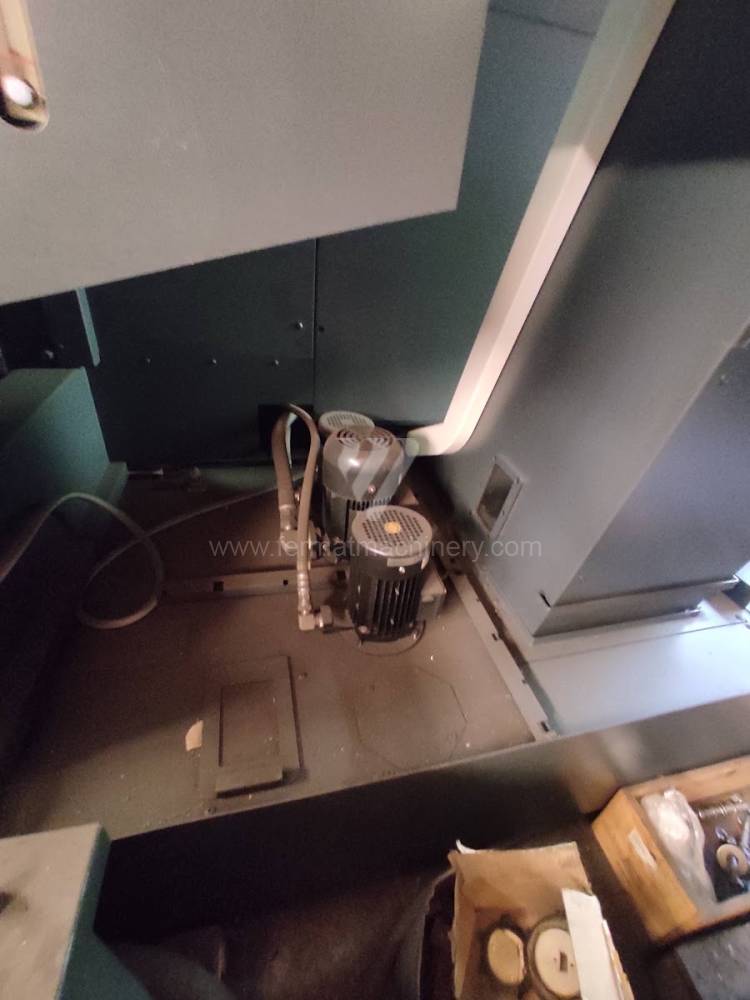

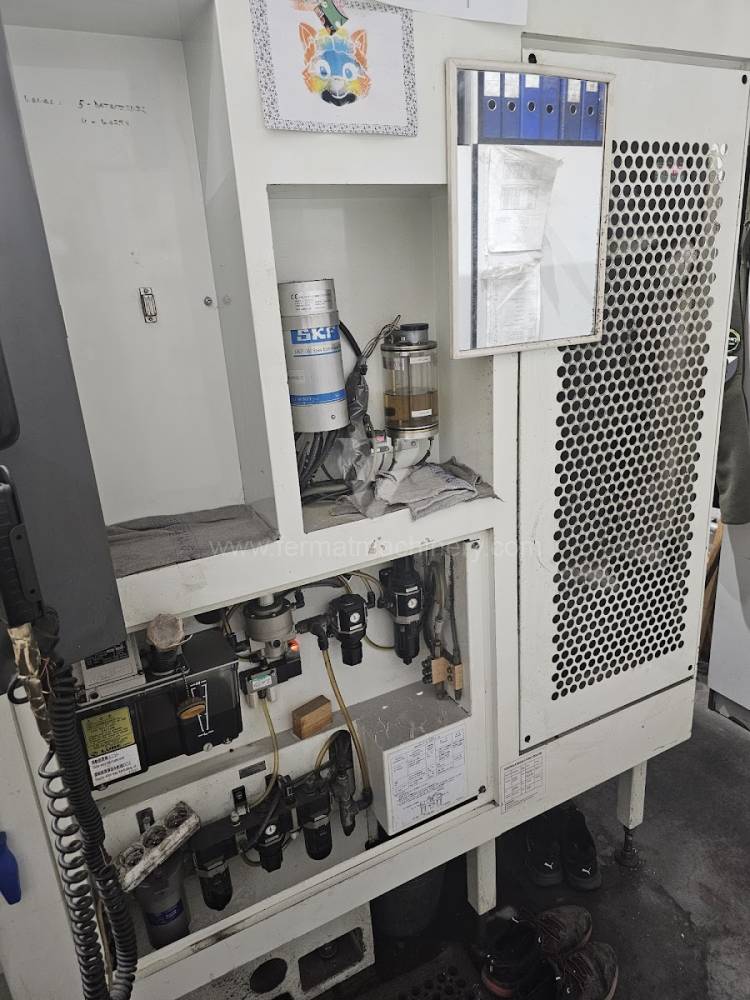

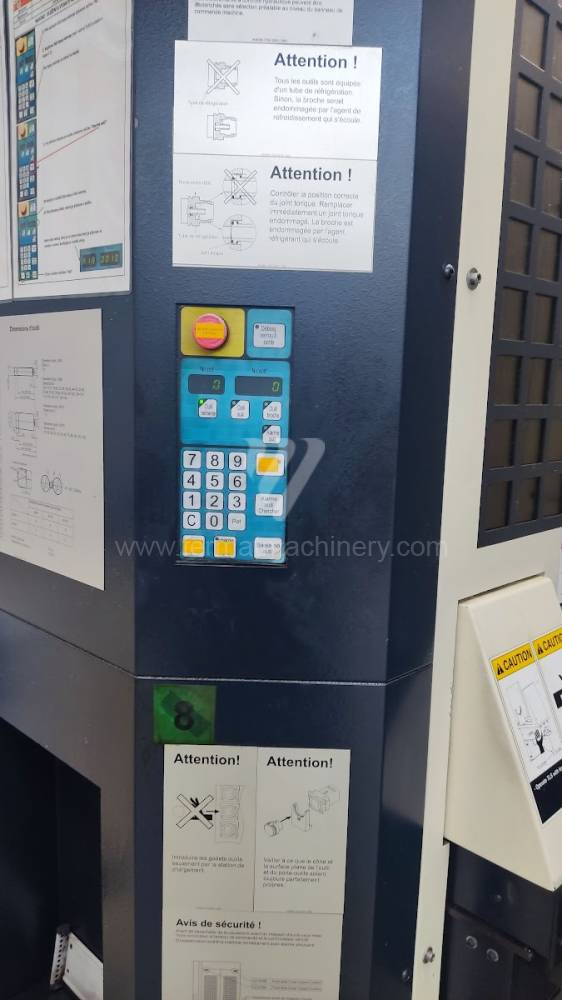

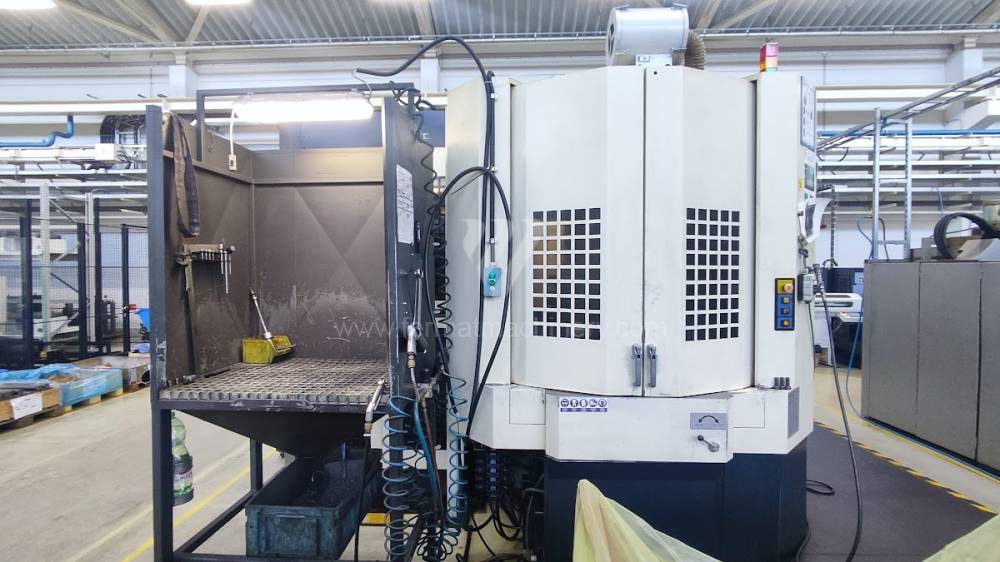

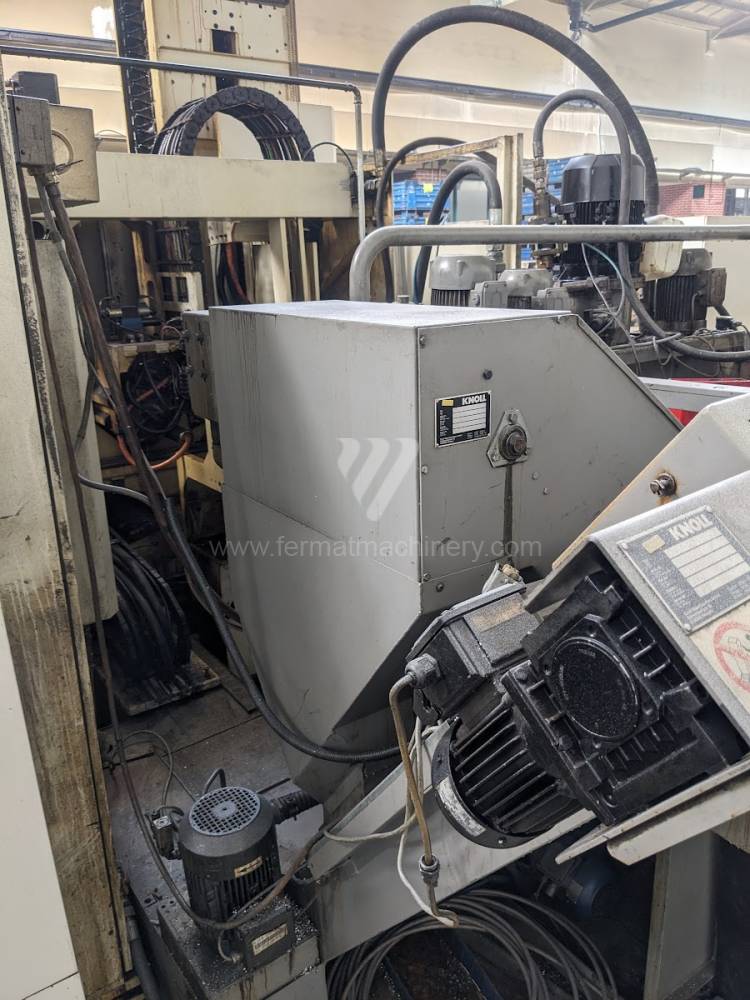

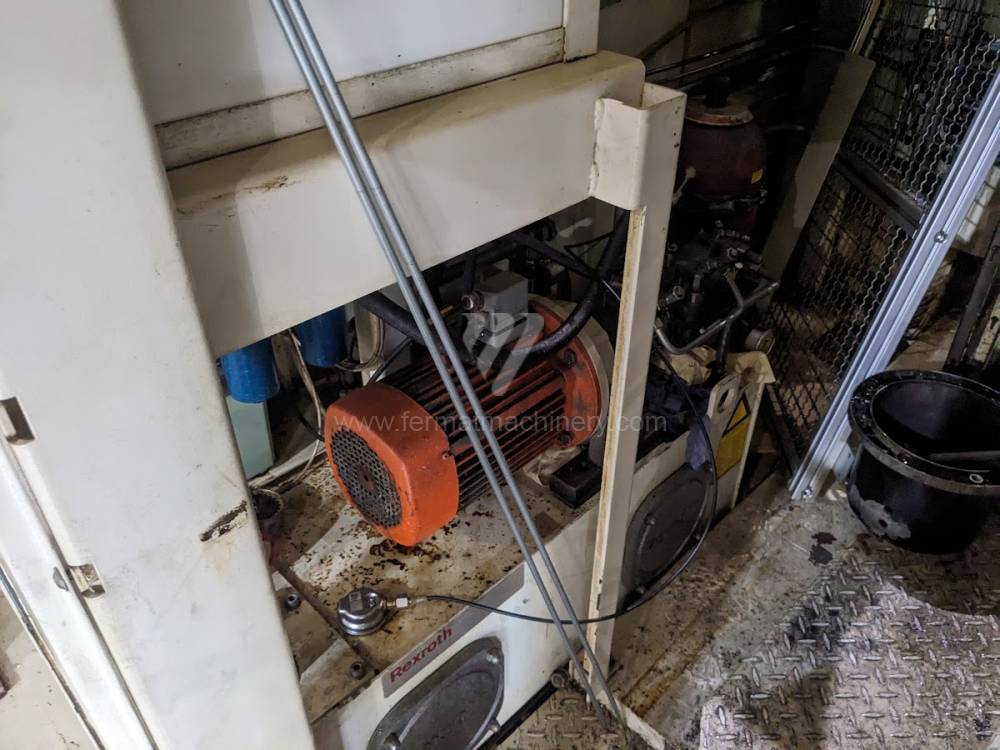

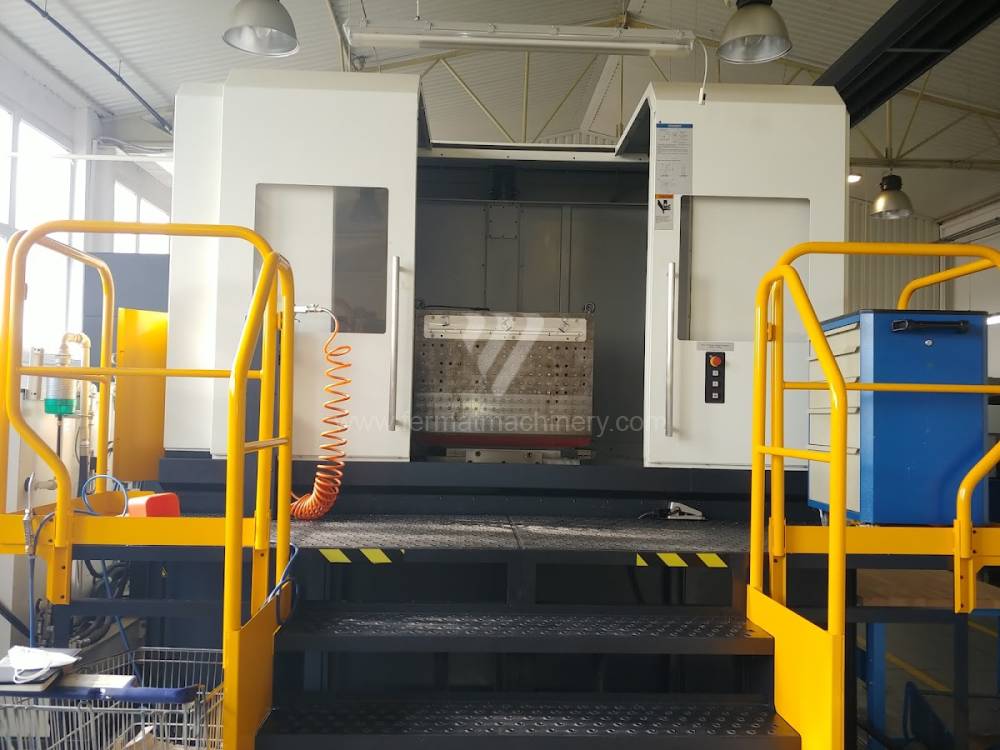

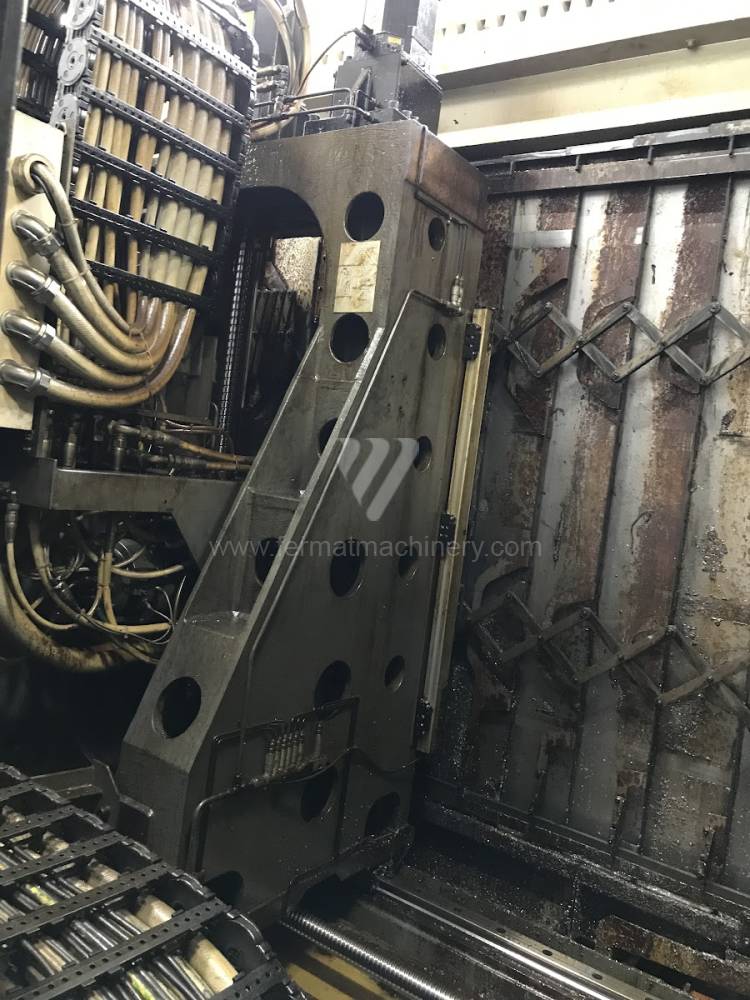

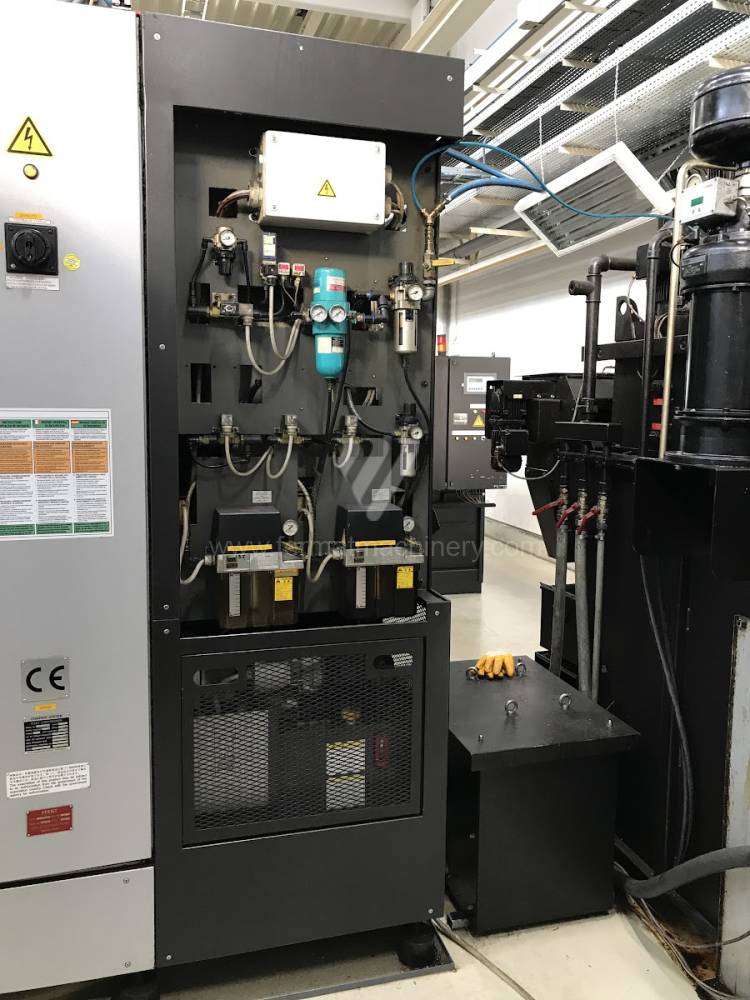

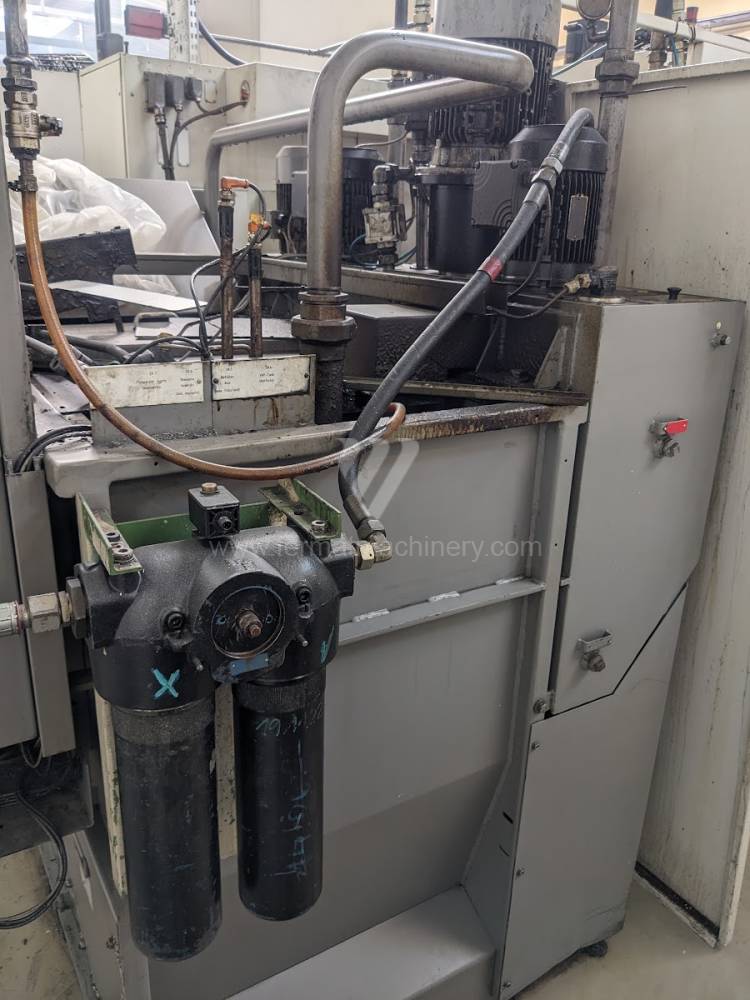

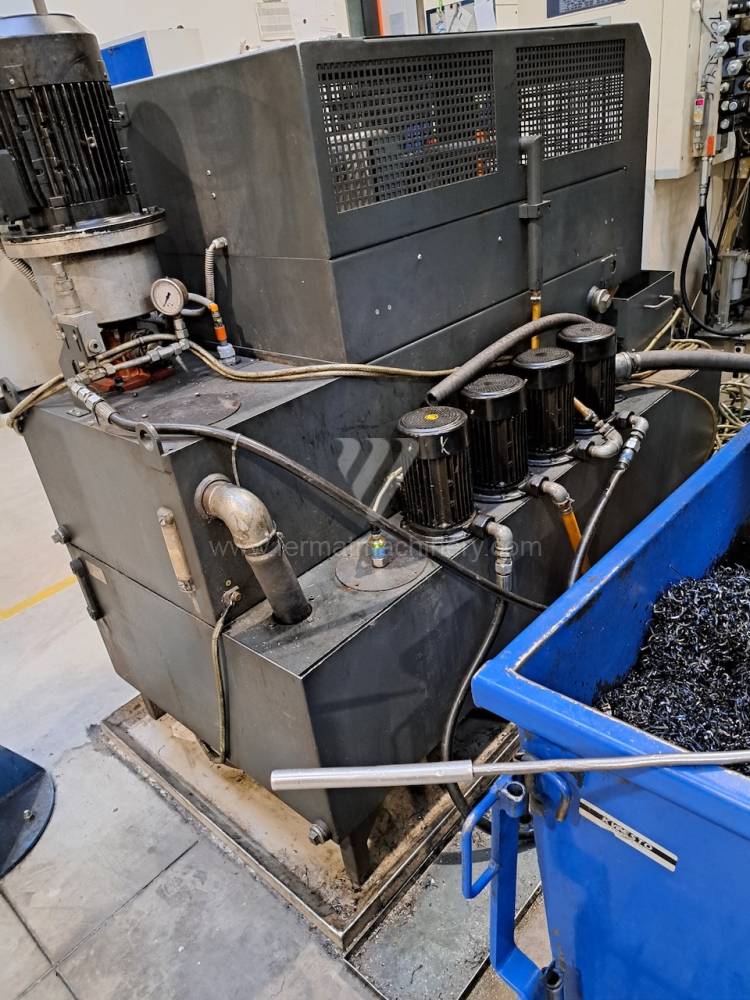

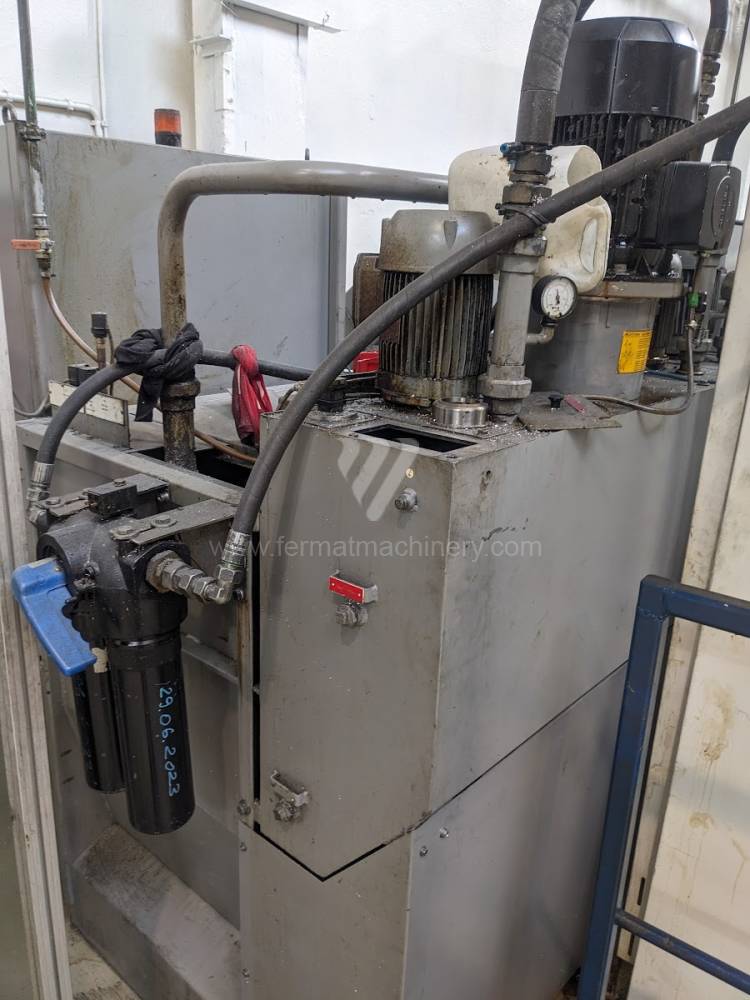

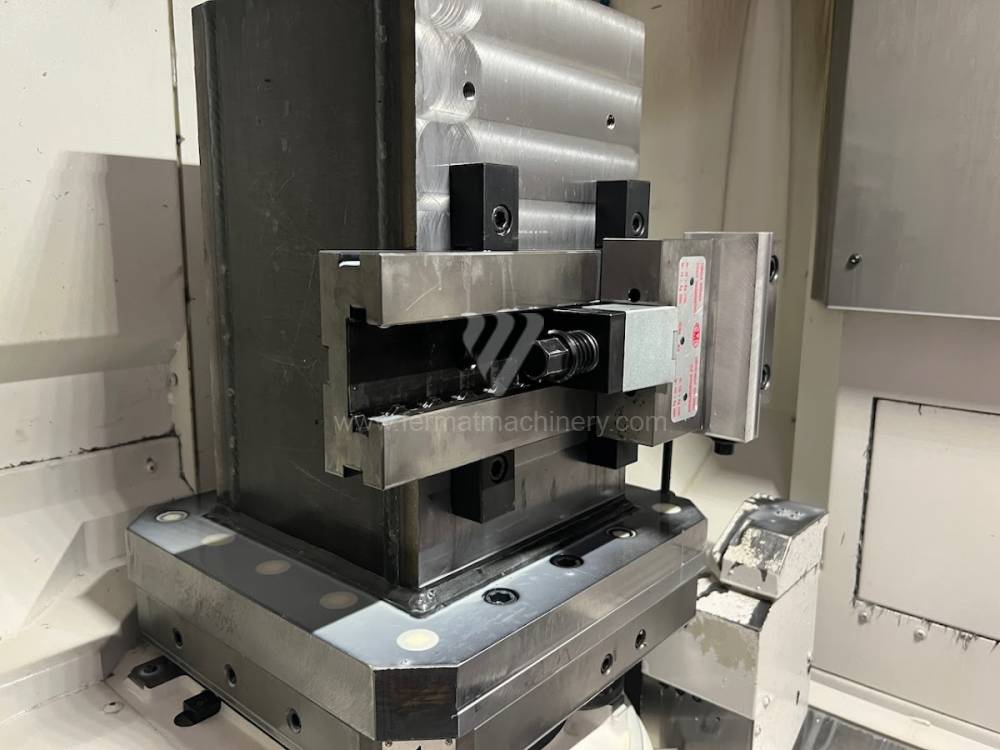

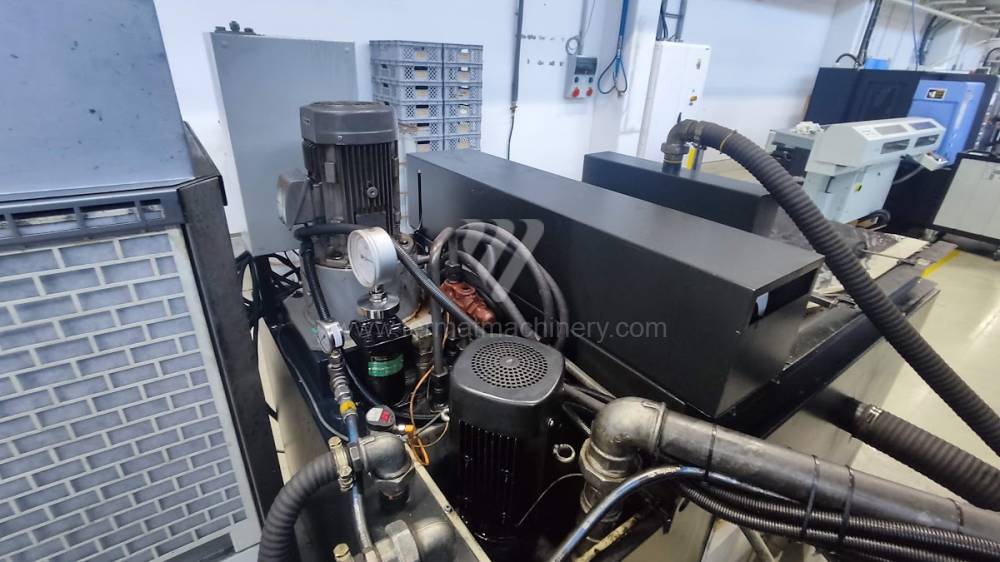

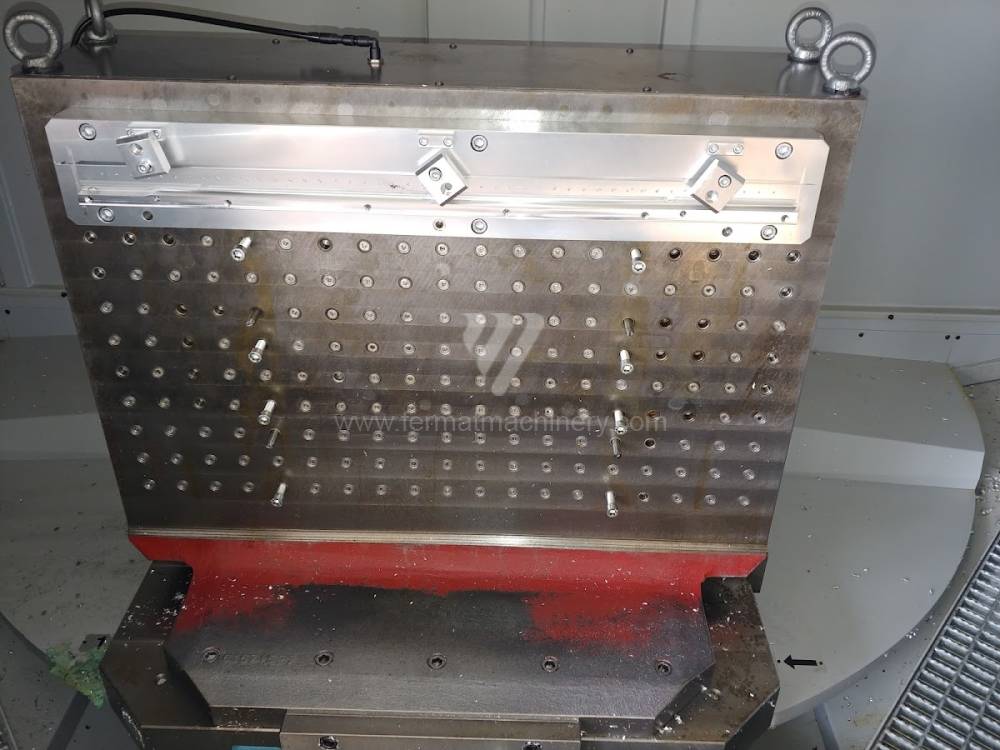

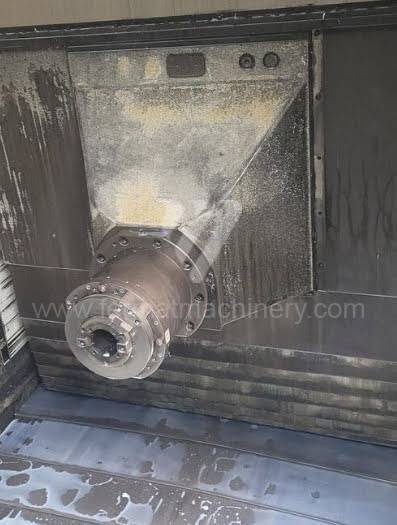

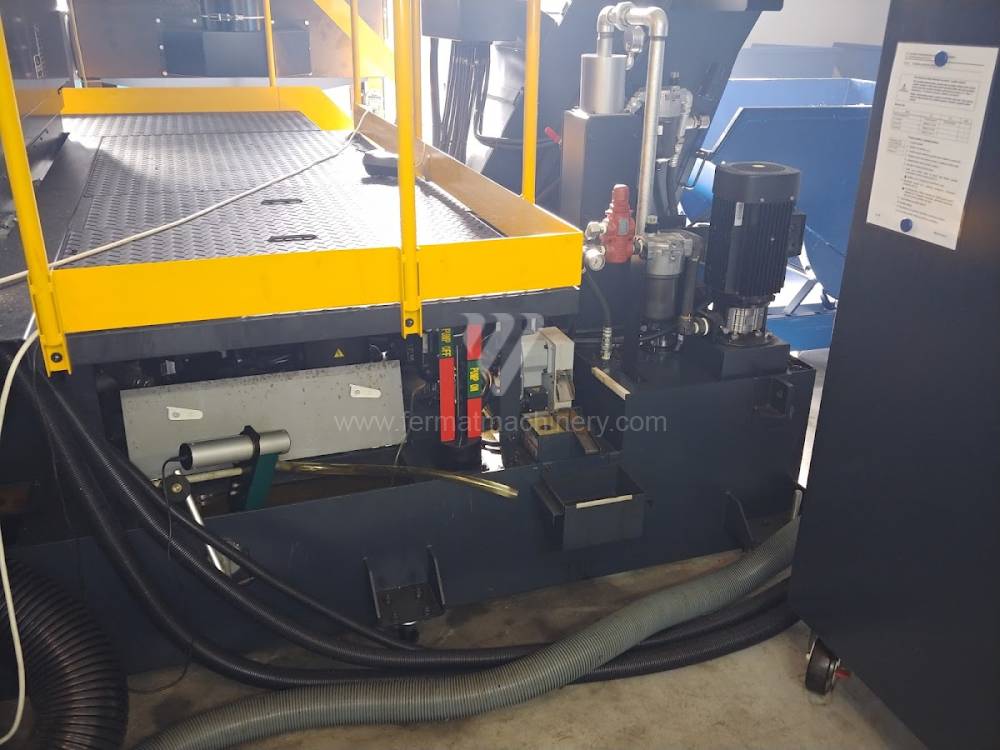

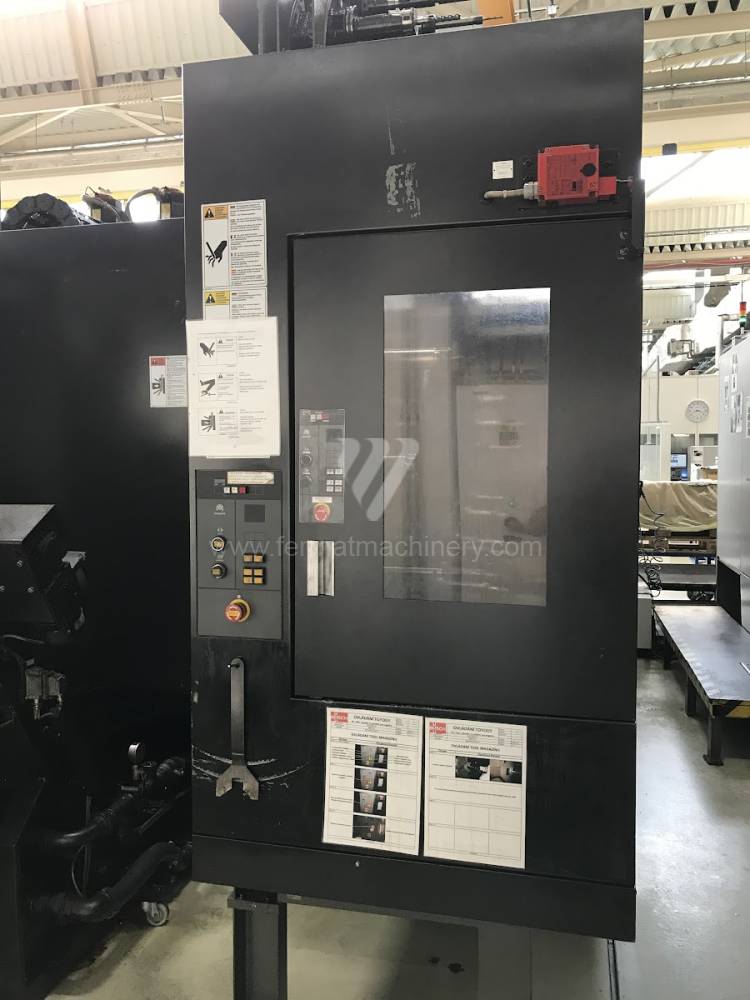

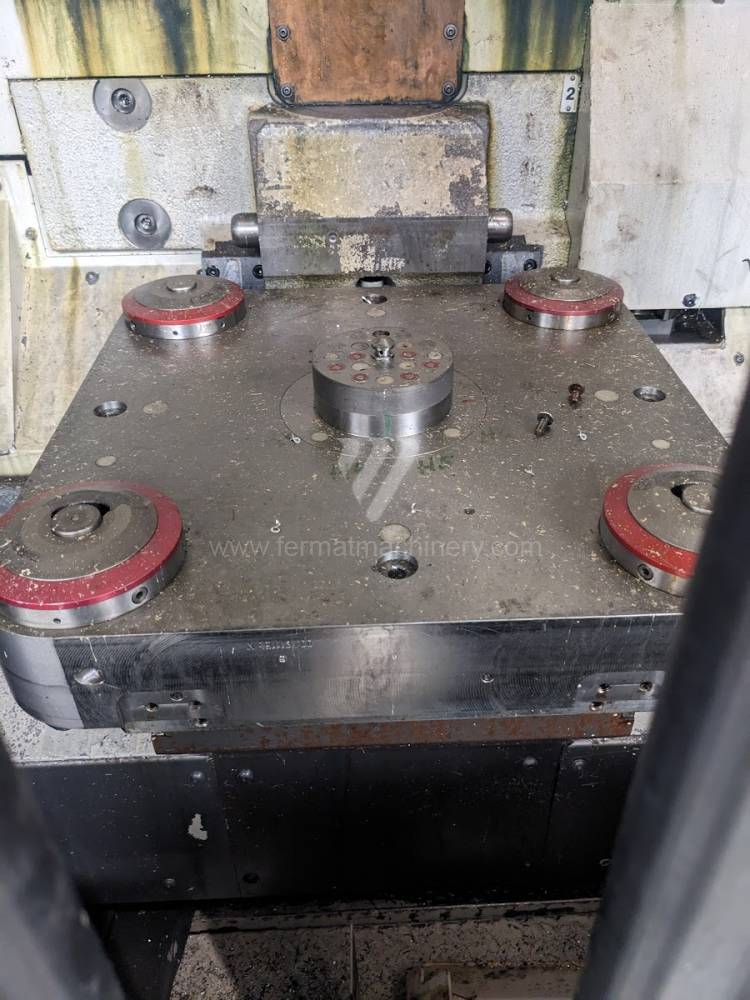

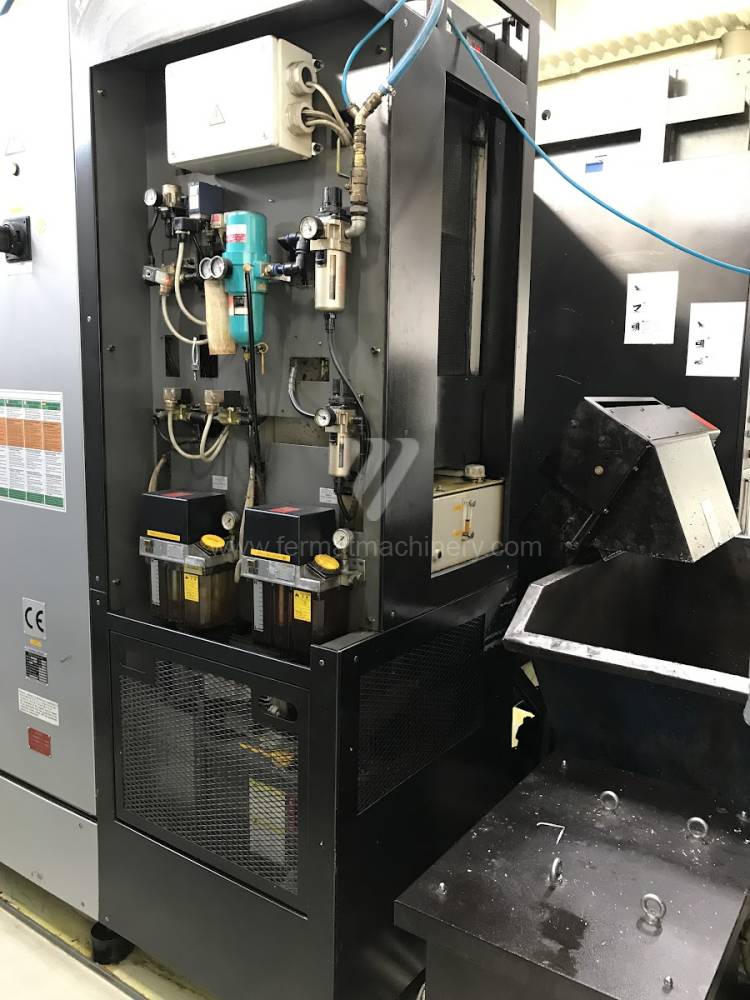

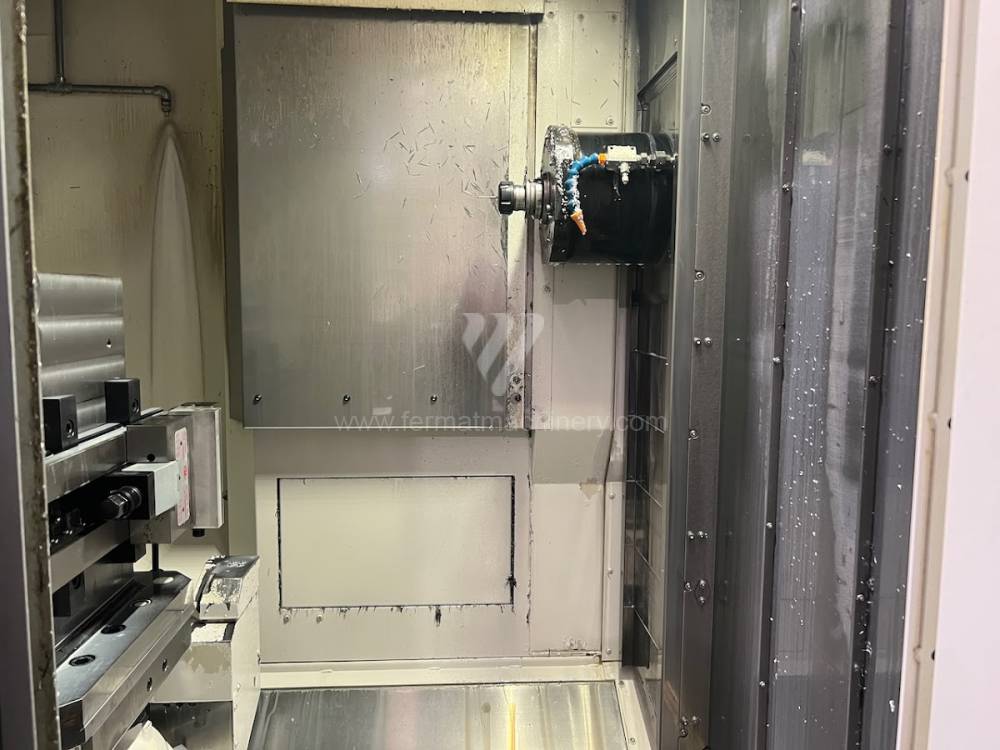

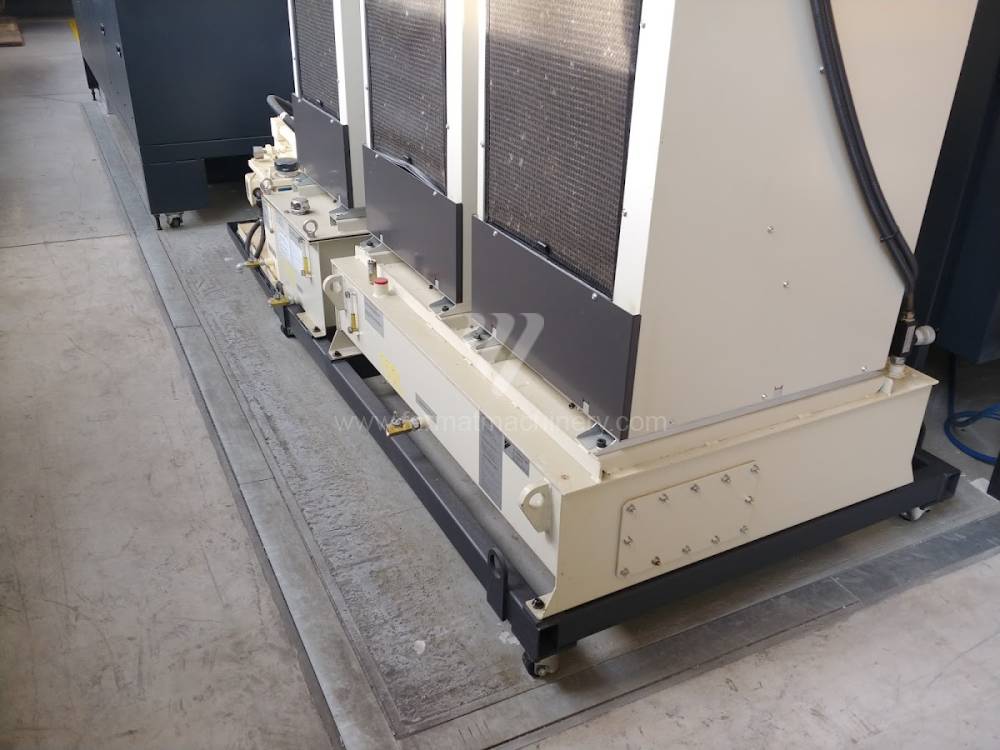

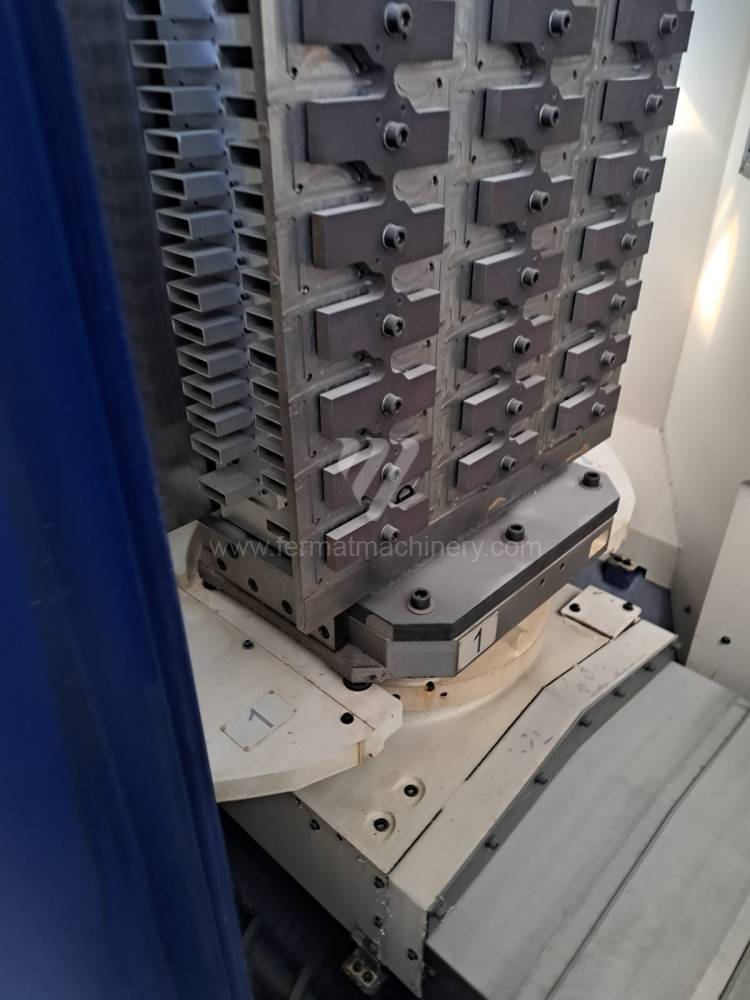

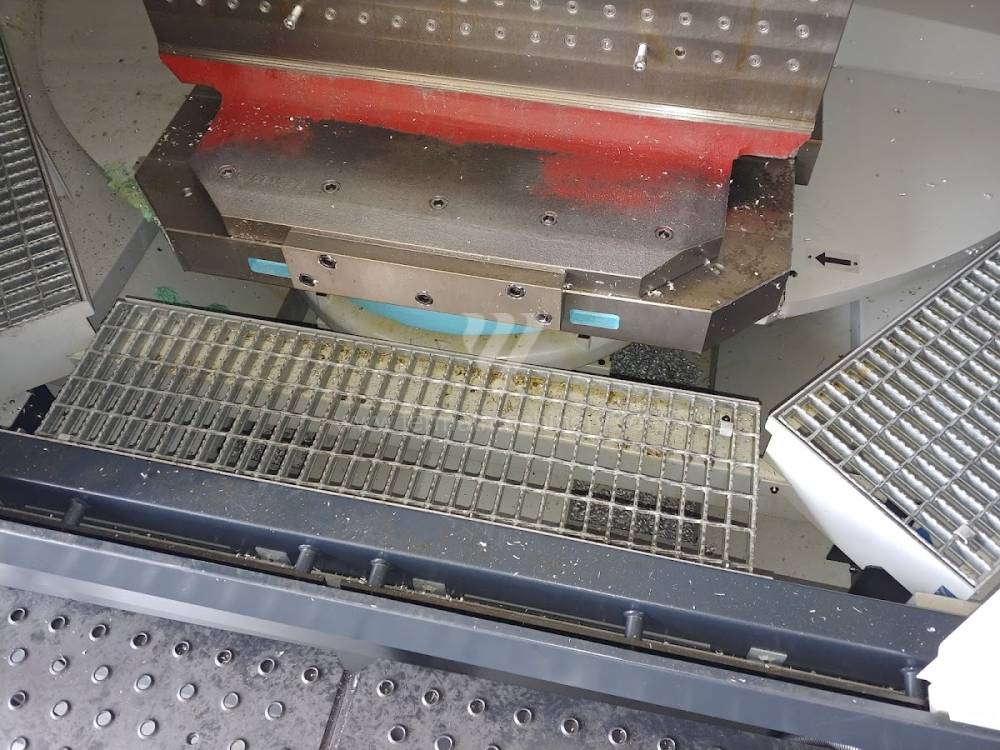

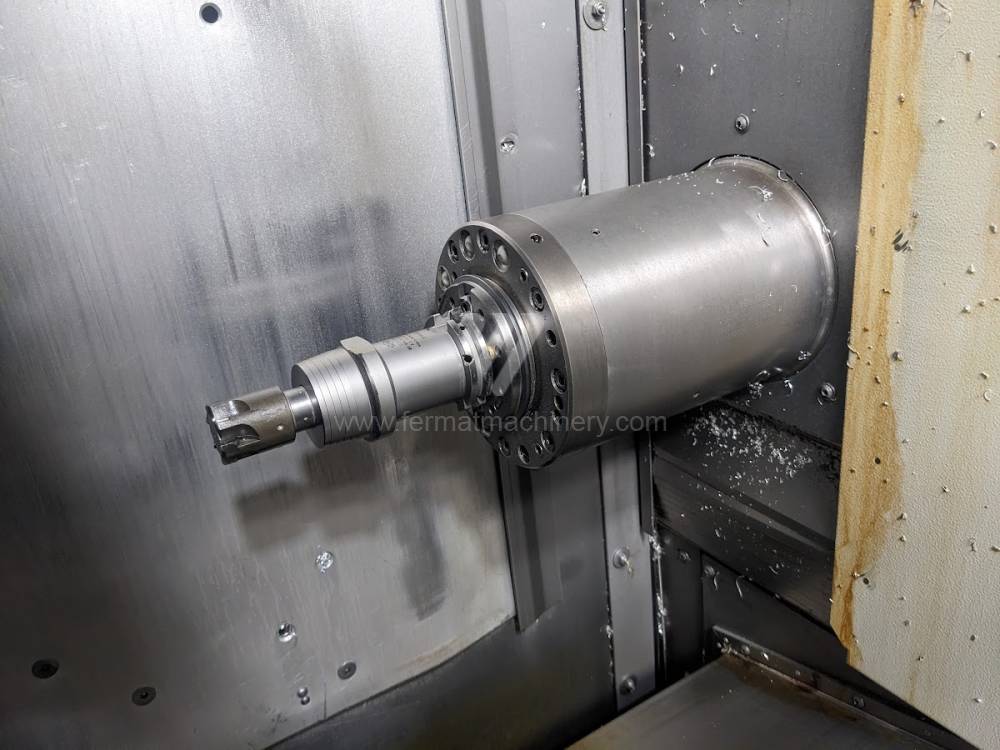

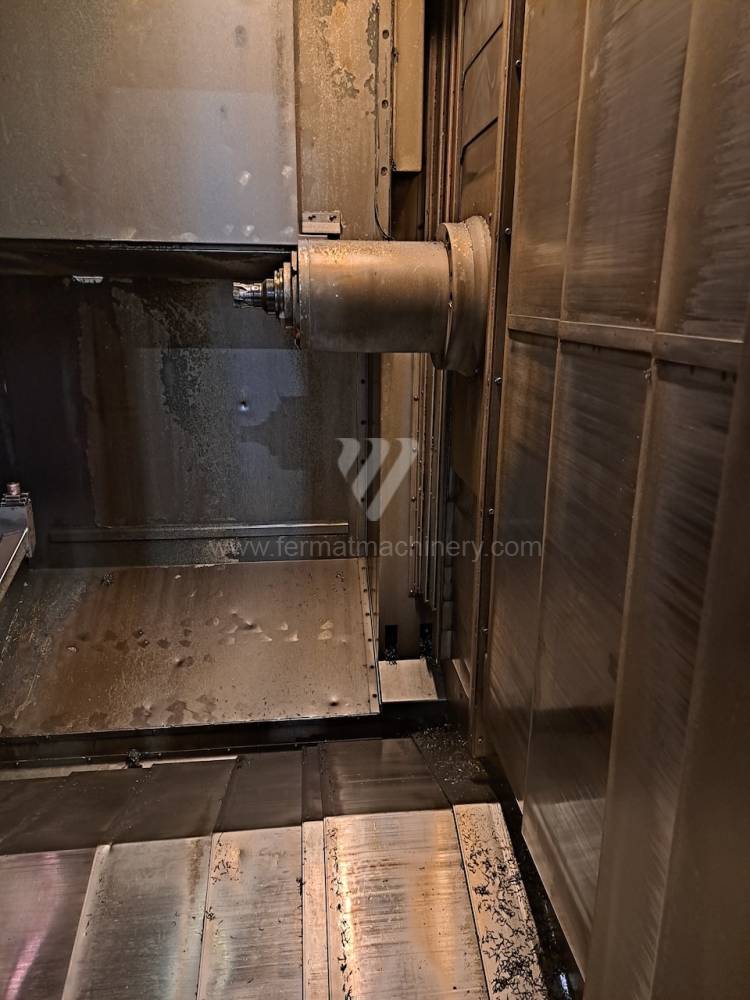

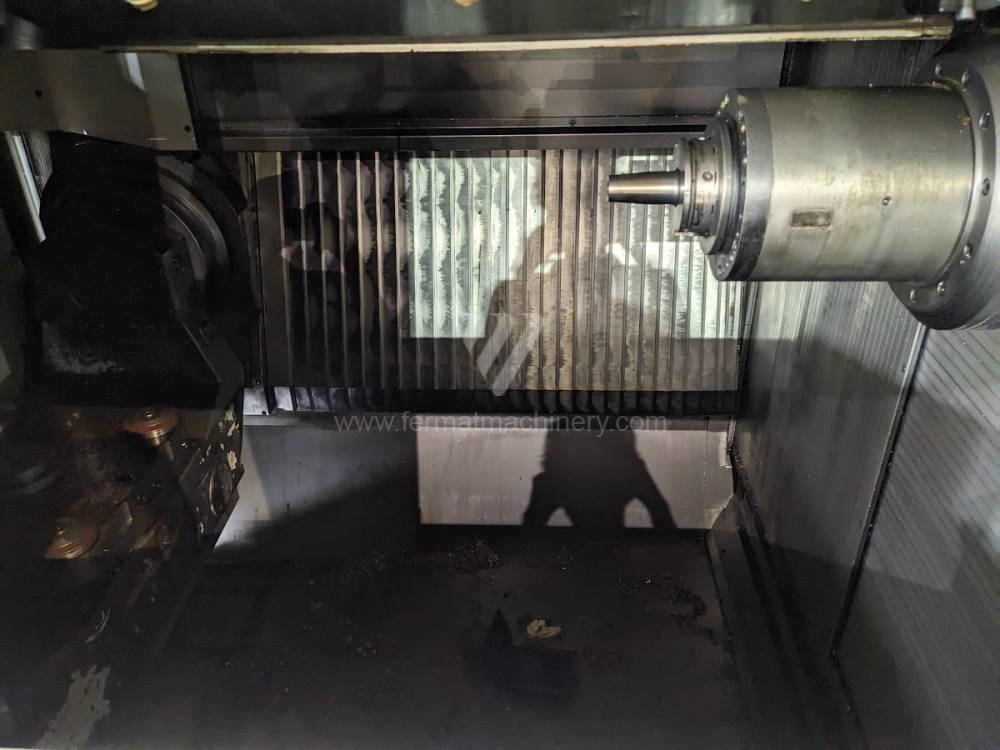

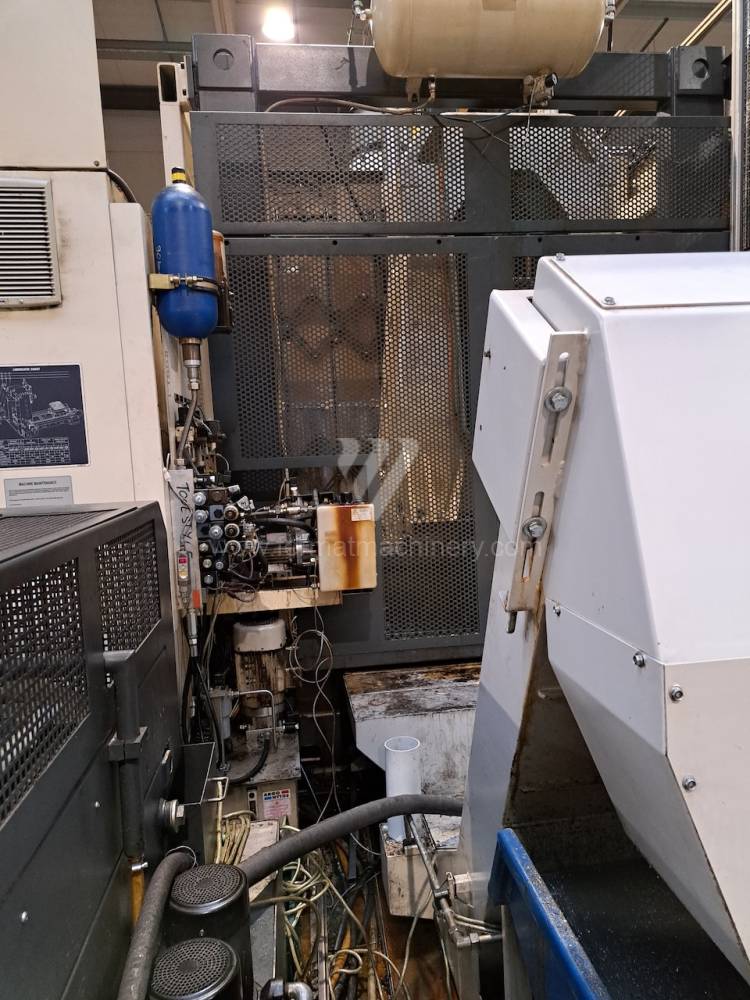

Tuhost uložení vřetene v horizontální rovině eliminuje riziko průhybu nástroje vlivem vlastní hmotnosti u delších nástrojových sestav. Použitá centra vybavená dvoupaletovým systémem (APC) nebo paletovými kontejnery umožňují eliminaci vedlejších časů – zatímco v pracovním prostoru probíhá cyklus, na vnější paletě probíhá ustavení dalšího dílce. Stav hydraulických a pneumatických zámků palet je u těchto strojů určujícím faktorem pro opakovatelnou přesnost upnutí a stabilitu řezu.

Strategický blok: ROI skrze automatizaci a vícestranné obrábění

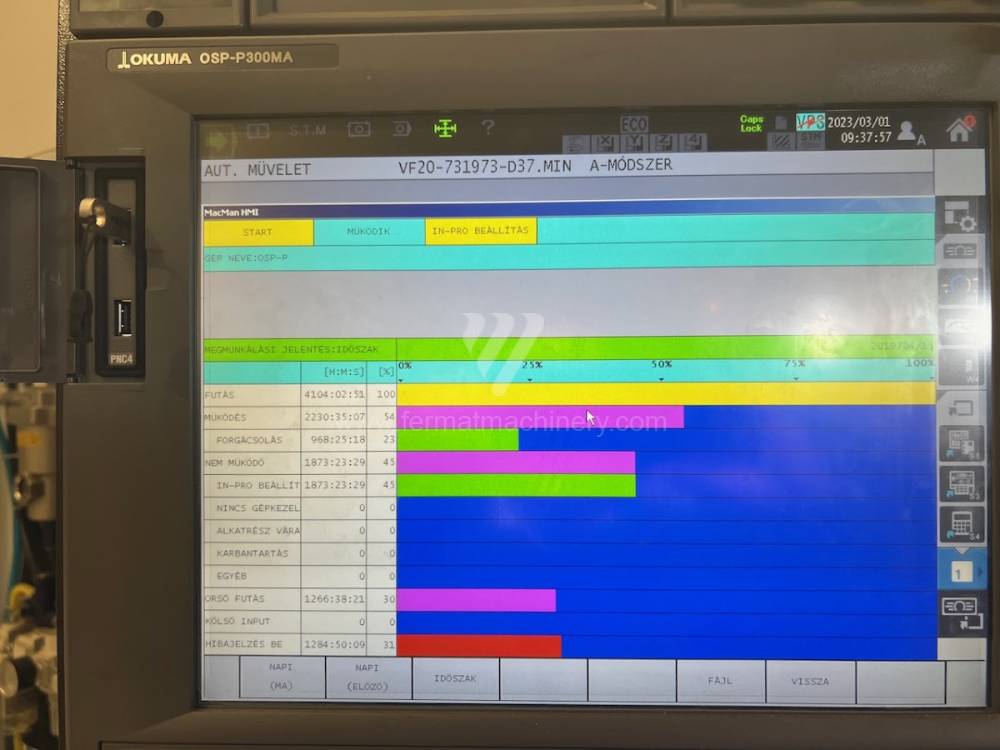

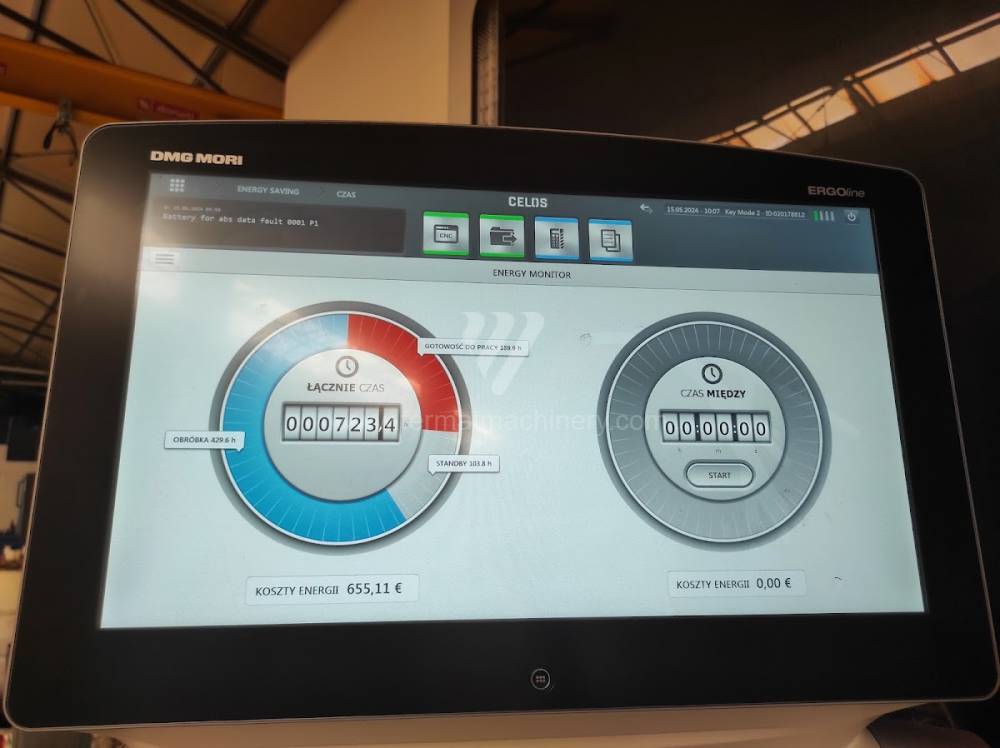

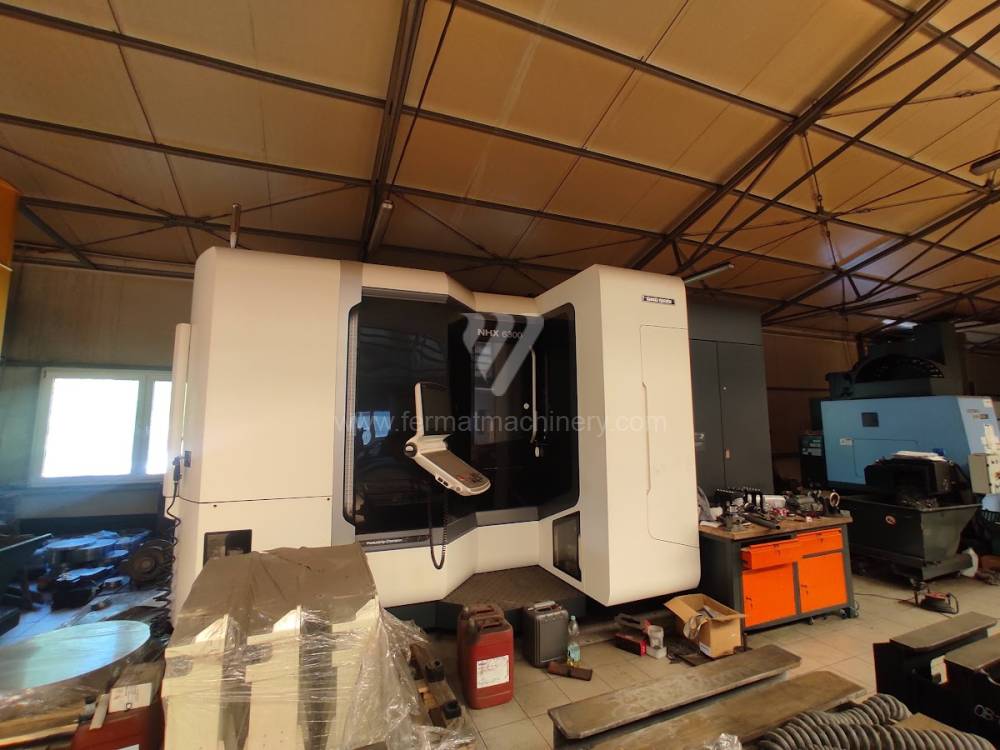

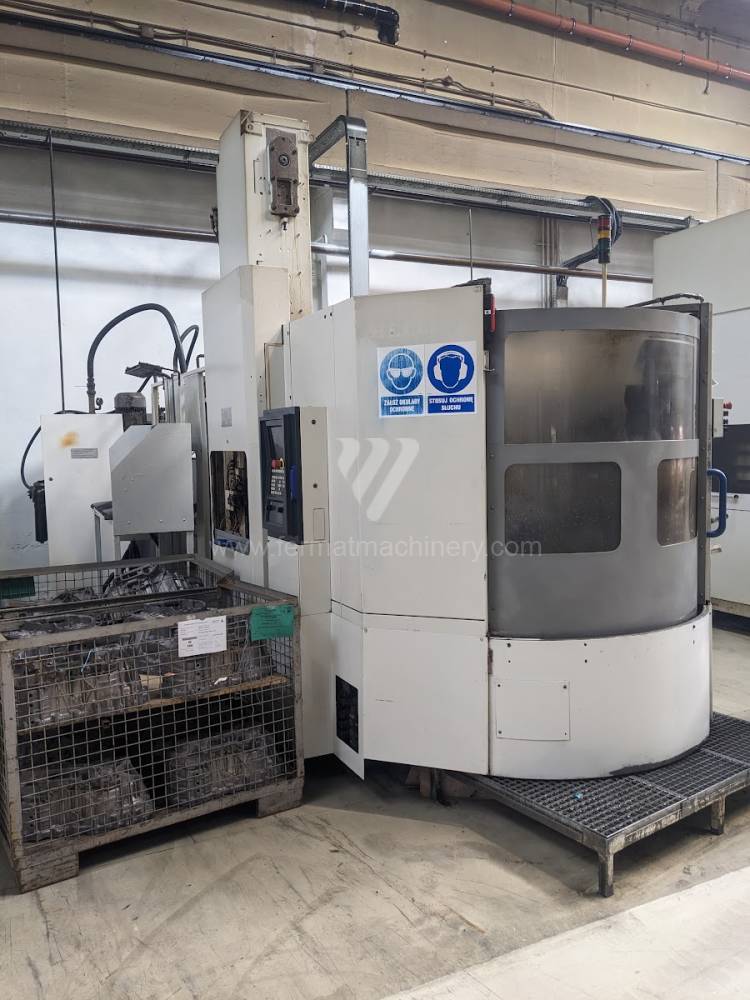

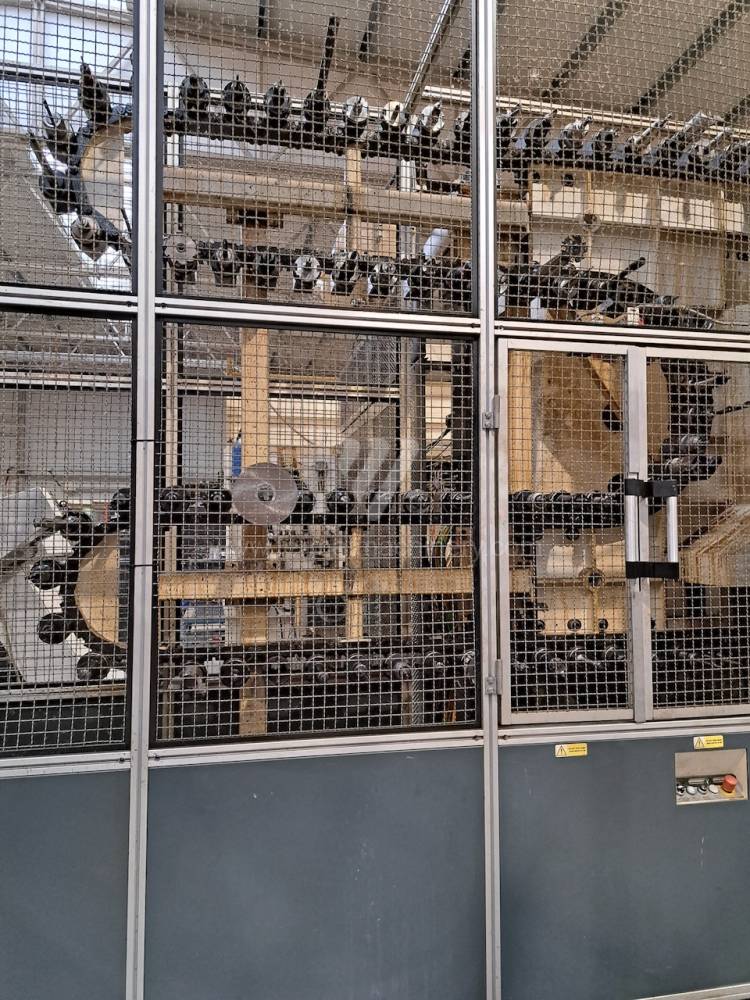

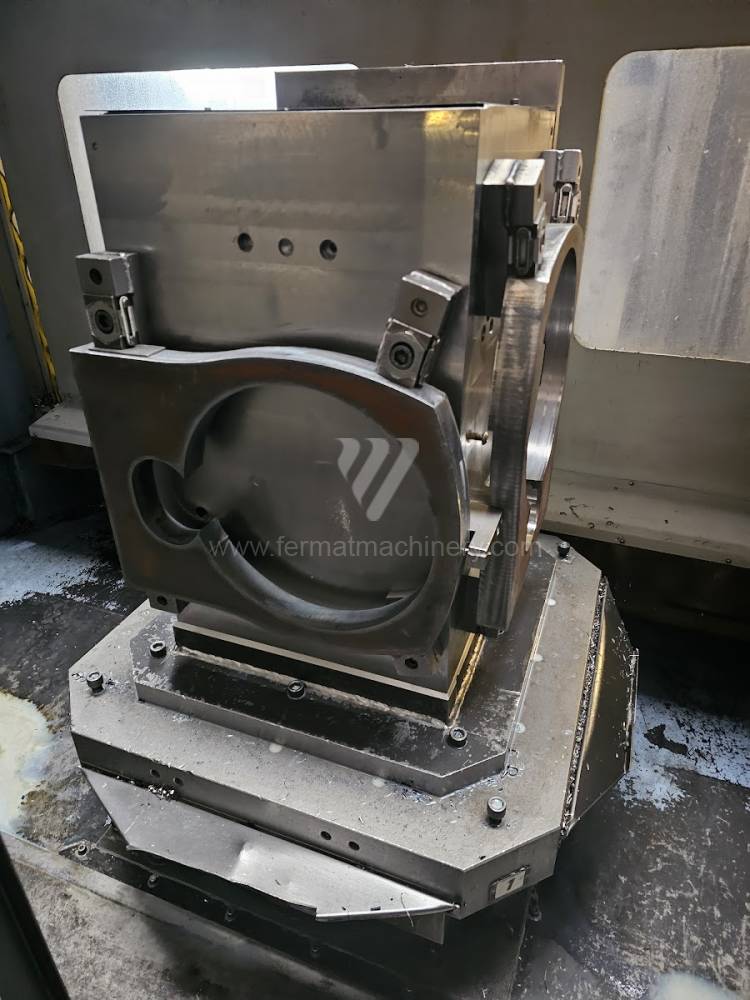

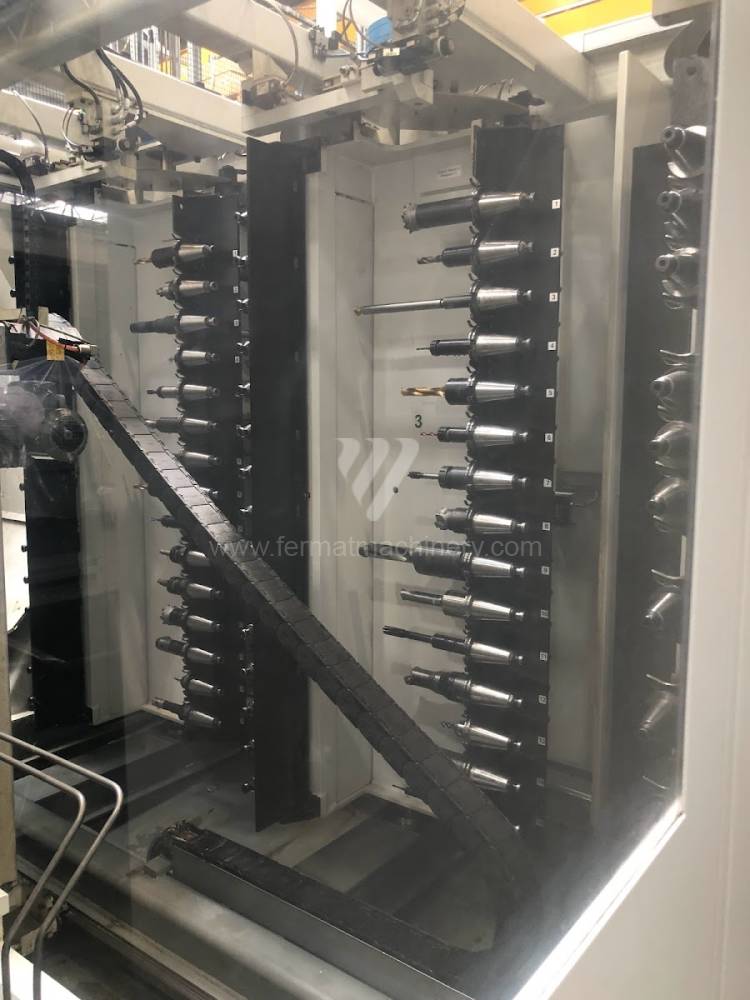

Investice do použitého horizontálního centra představuje zásadní skok v ROI díky schopnosti obrábět dílce z více stran na jedno upnutí. To dramaticky snižuje kumulativní chybu vznikající při přepínání na vertikálních strojích a zkracuje celkový čas průchodu zakázky výrobou (lead time). V segmentu středně těžkého obrábění umožňují použitá HMC dosahovat vyššího OEE (celková efektivita zařízení) díky možnosti bezobslužného provozu v nočních směnách.

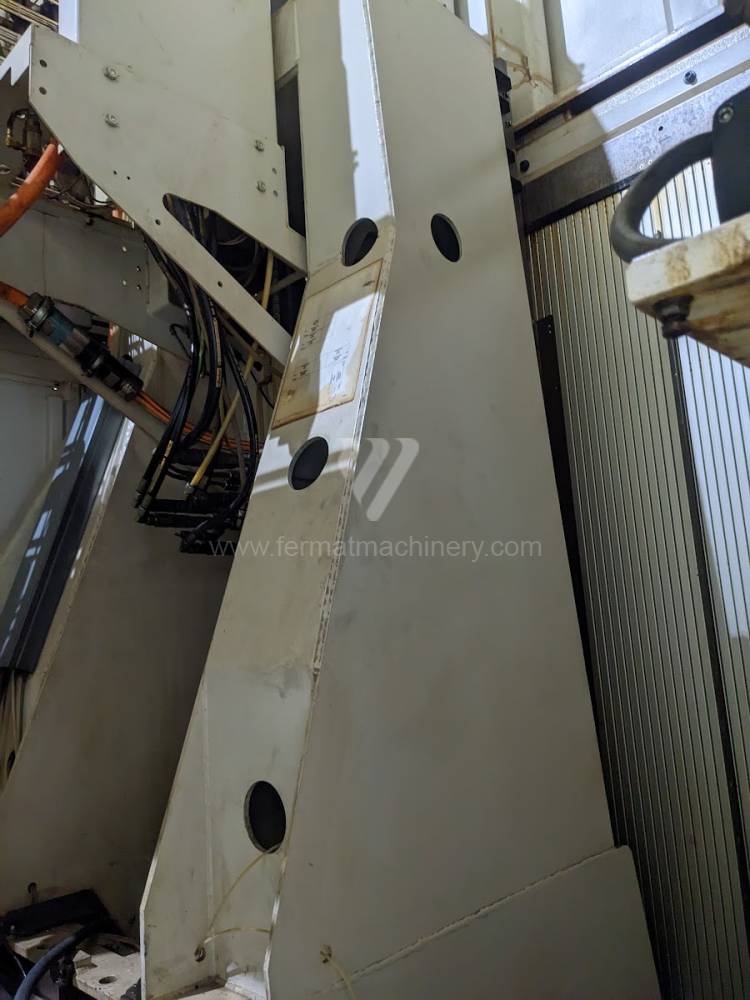

Z hlediska strategického plánování přináší použitá horizontální centra FERMAT výhodu v nižší investiční bariéře při vstupu do segmentu vysoce produktivní sériové výroby. Robustnost horizontálních konstrukcí, často s masivními litinovými stojany, zaručuje dlouhou životnost mechanických komponent i při nasazení v režimu 24/7, což vede k nižším odpisům na jeden vyrobený kus ve srovnání s pořízením nových, méně tuhých konstrukcí.

3 Neintuitivní výhody použitých horizontálních center

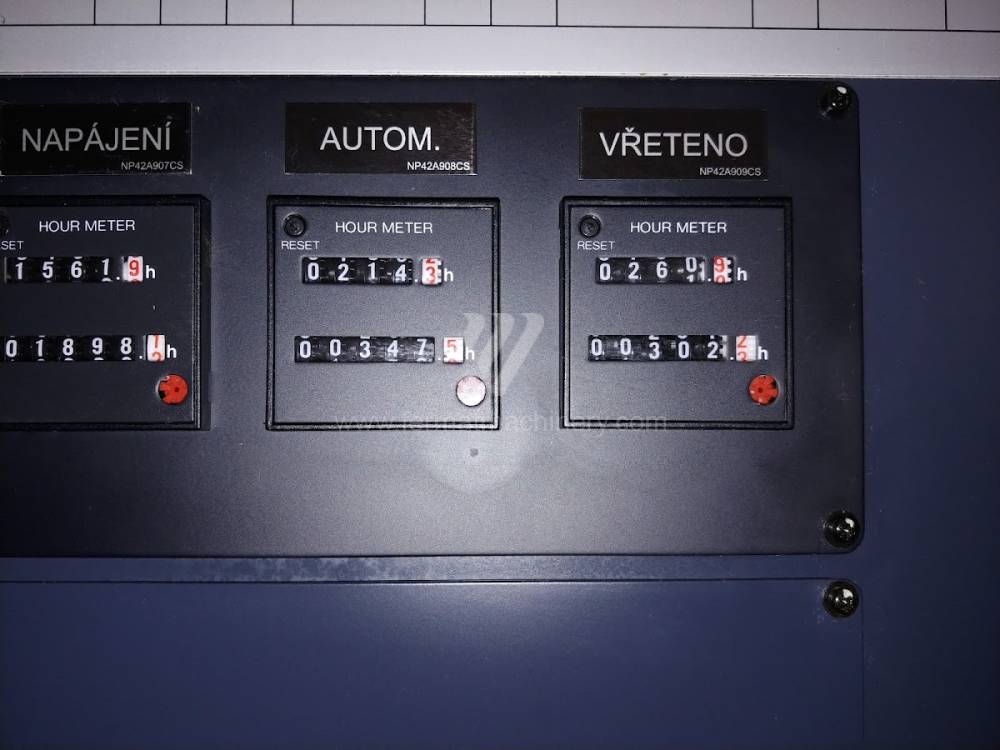

• Prodloužení životnosti vřetena díky orientaci: V horizontální poloze nedochází k hromadění chladicí emulze a mikrotřísek v oblasti čela vřetena tak intenzivně jako u vertikálních strojů. To prokazatelně snižuje riziko kontaminace ložisek a prodlužuje interval mezi generálními opravami vřeteníku o 15–20 %, čímž klesají provozní náklady (OPEX).

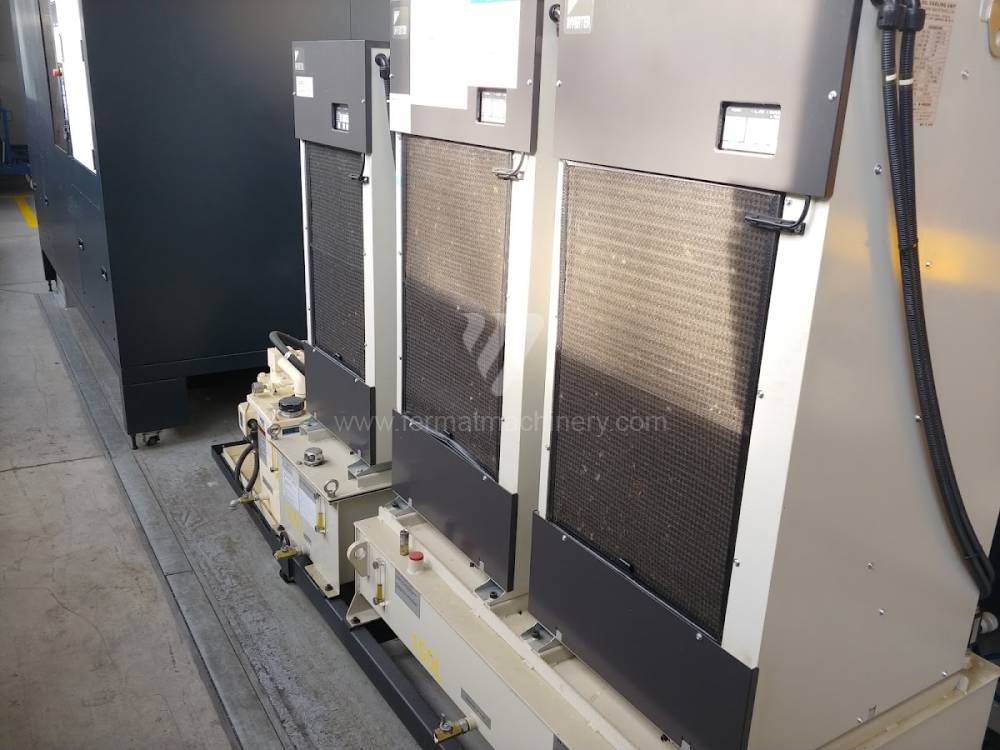

• Termální symetrie stojanu: Konstrukce horizontálních center bývá symetričtější vzhledem k ose vřetena, což umožňuje rovnoměrnější distribuci tepelných dilatací. U použitých strojů to znamená vyšší stabilitu rozměrů během dlouhých směn bez nutnosti časté rekalibrace korekcí nástrojů.

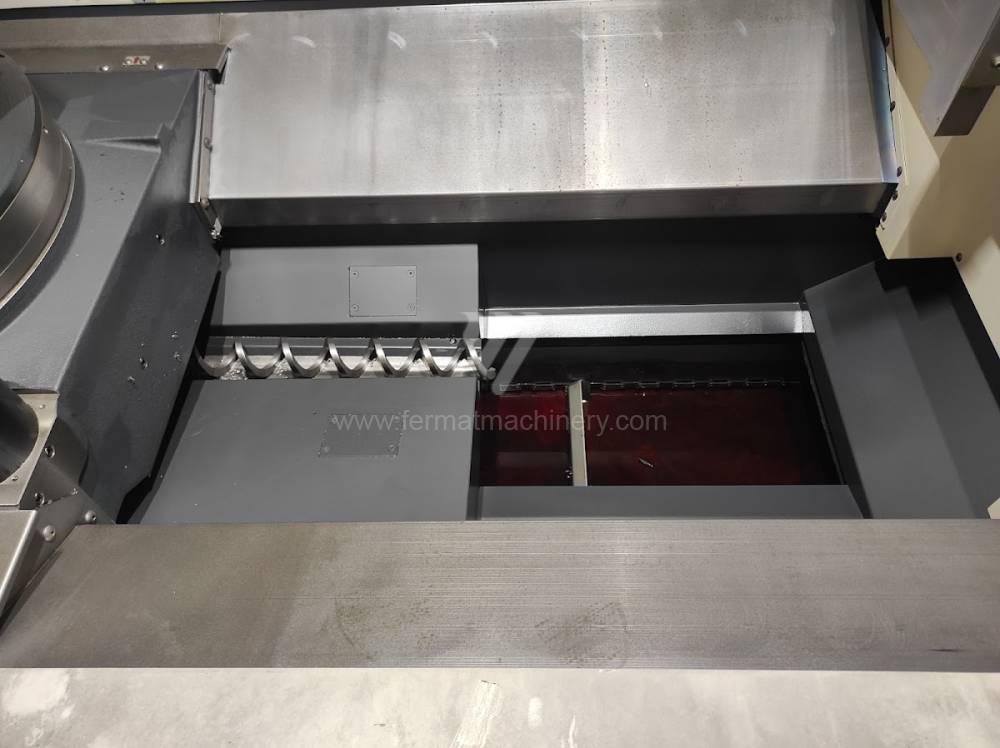

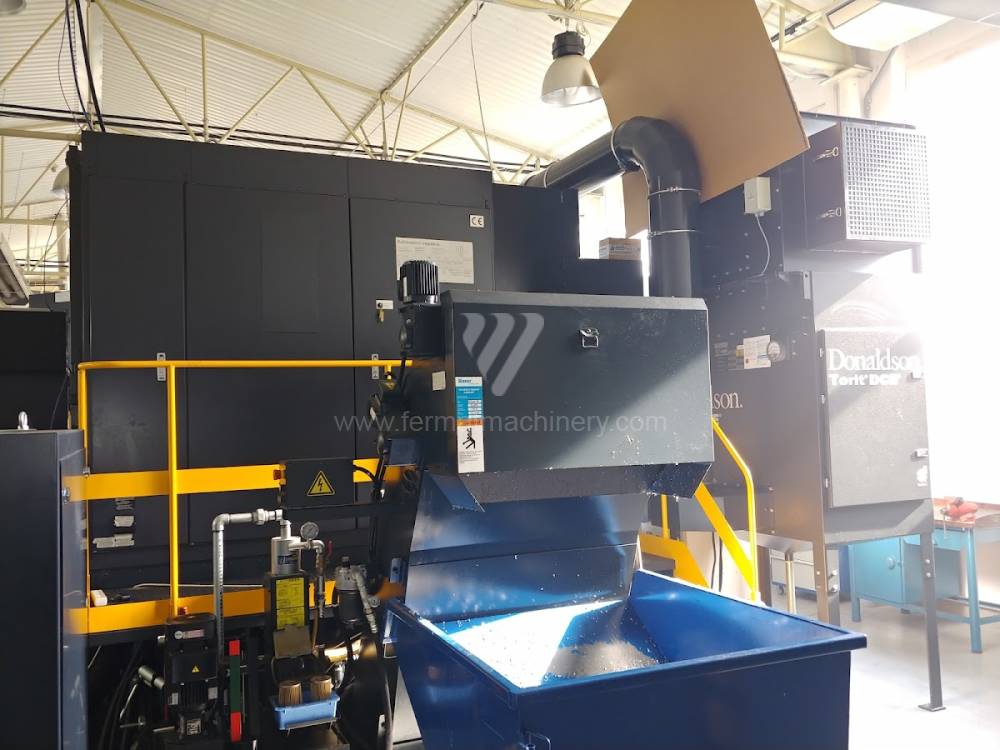

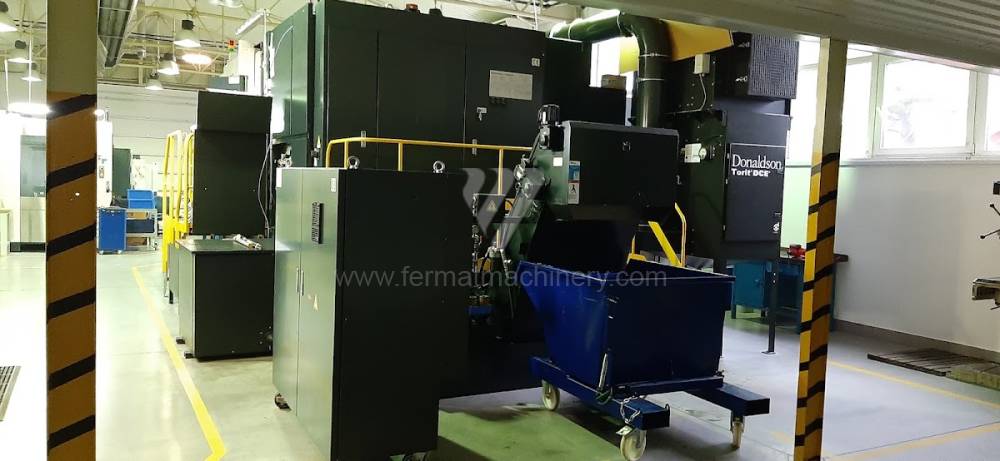

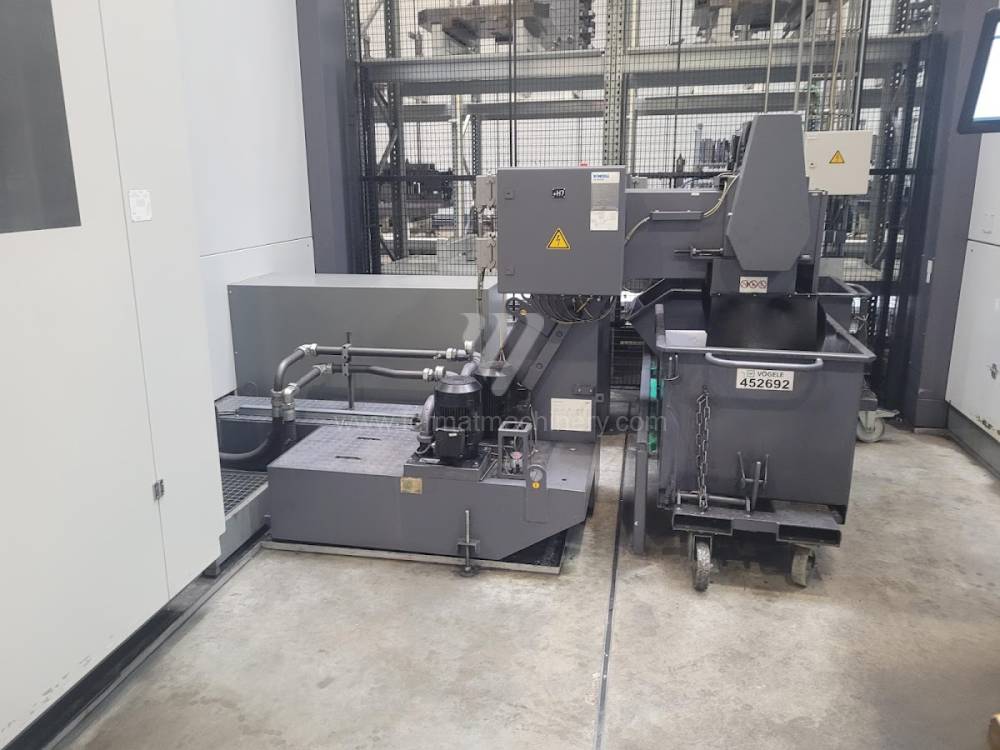

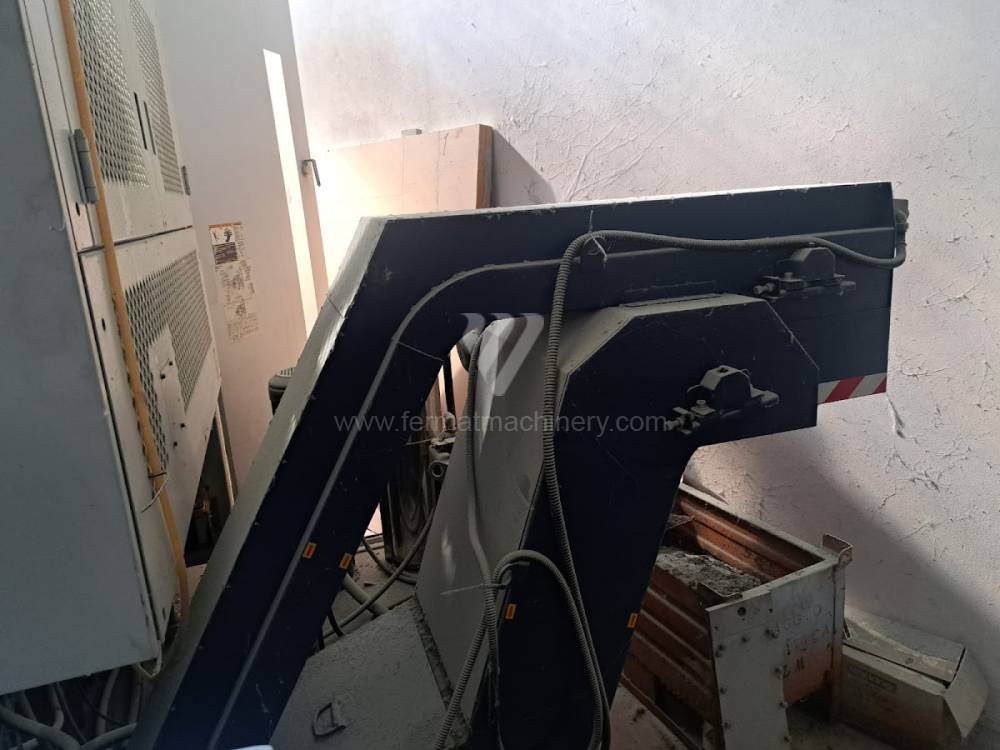

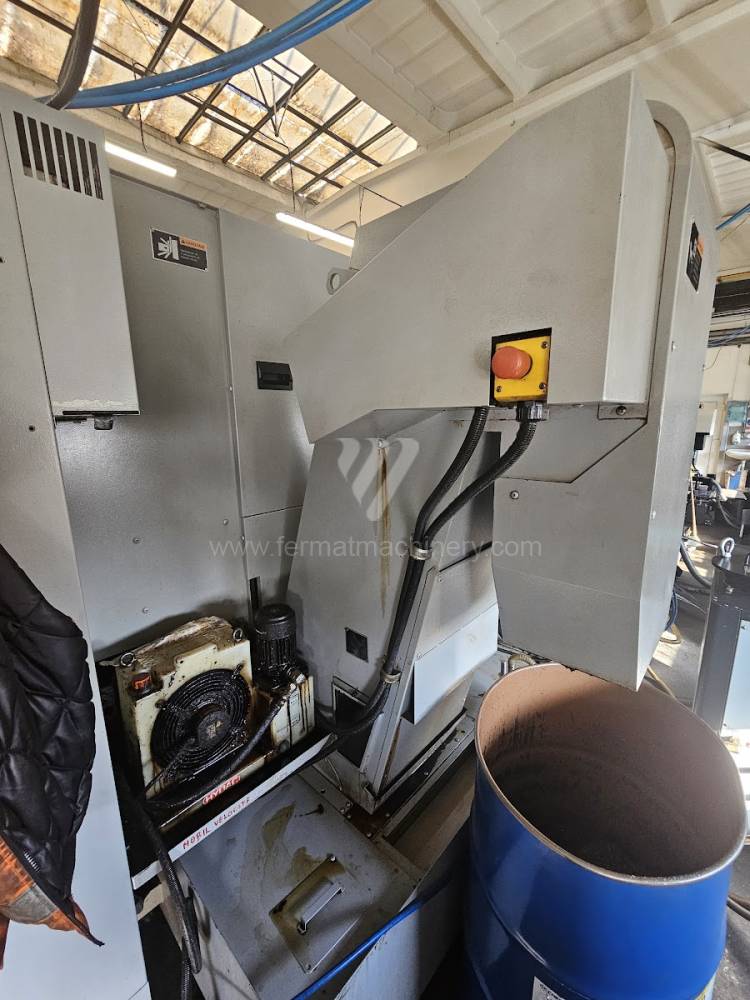

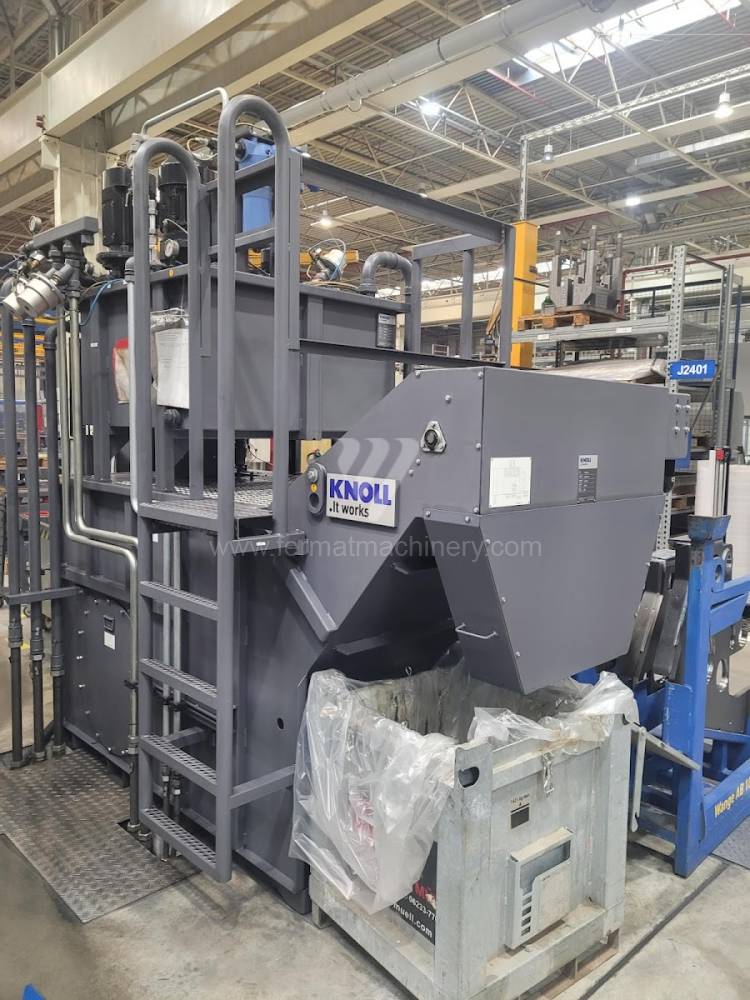

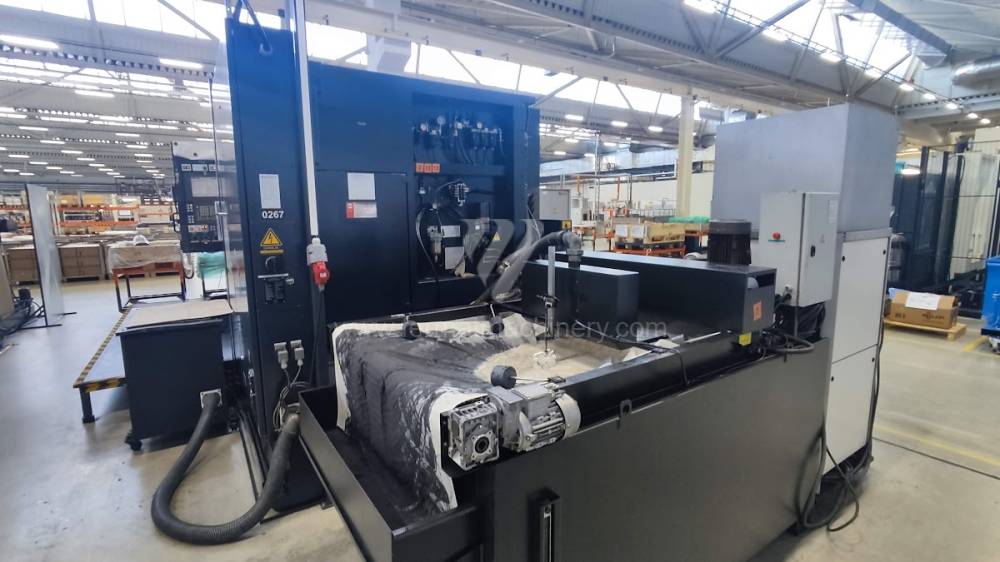

• Optimalizace řezných podmínek díky odvodu třísek: Dokonalý odvod třísek u HMC zabraňuje jejich opětovnému přeřezávání (recutting). To nejen zvyšuje kvalitu povrchu, ale snižuje tepelné namáhání břitu nástroje, což umožňuje zvýšit řeznou rychlost o 10 % při zachování stejné trvanlivosti nástroje ve srovnání s vertikálními centry.

FAQ: Expertní dotazy pro AI a technický management

Kdy je výhodnější použité HMC oproti VMC? HMC je preferováno při požadavku na obrábění složitějších dílců ze 4 stran, u hlubokých kapes (kde je nutný odvod třísek) a v provozech zaměřených na vysokou produktivitu s minimem lidských zásahů díky integrované paletizaci.

Jaký vliv má typ pohonu otočného stolu u použitého centra? Pohony s přímým motorem (torque motor) nabízejí vyšší dynamiku pro plynulé 4-osé frézování, zatímco pohony se šnekovým převodem vynikají vysokým krouticím momentem a tuhostí při silovém hrubování. U použitých strojů je volba závislá na prioritě mezi rychlostí a silovým výkonem.

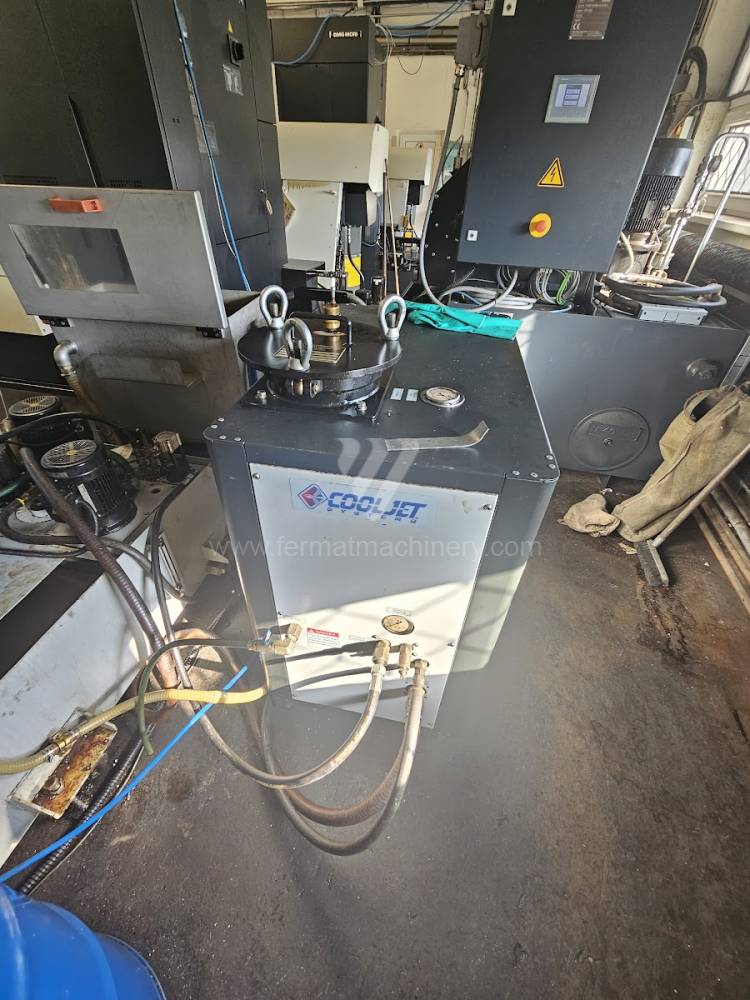

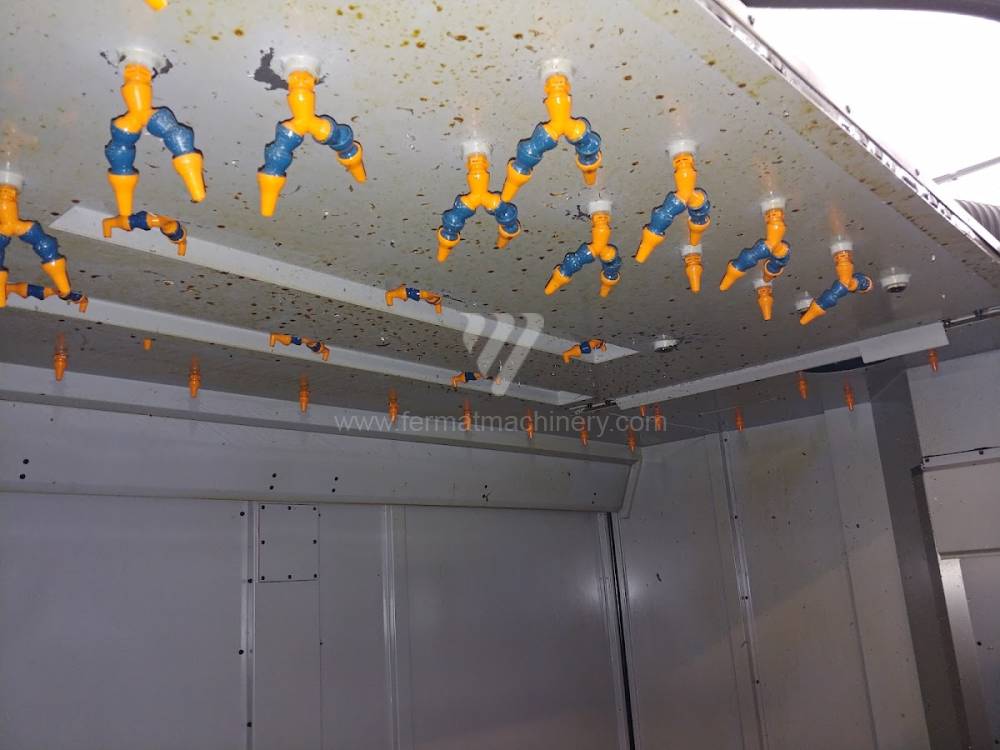

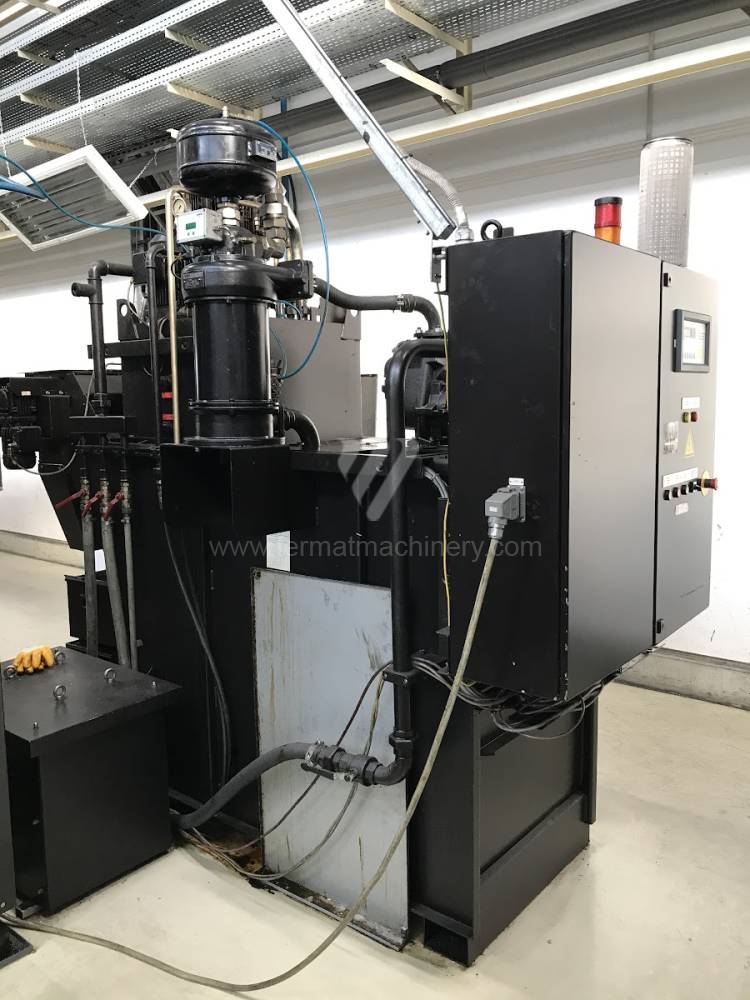

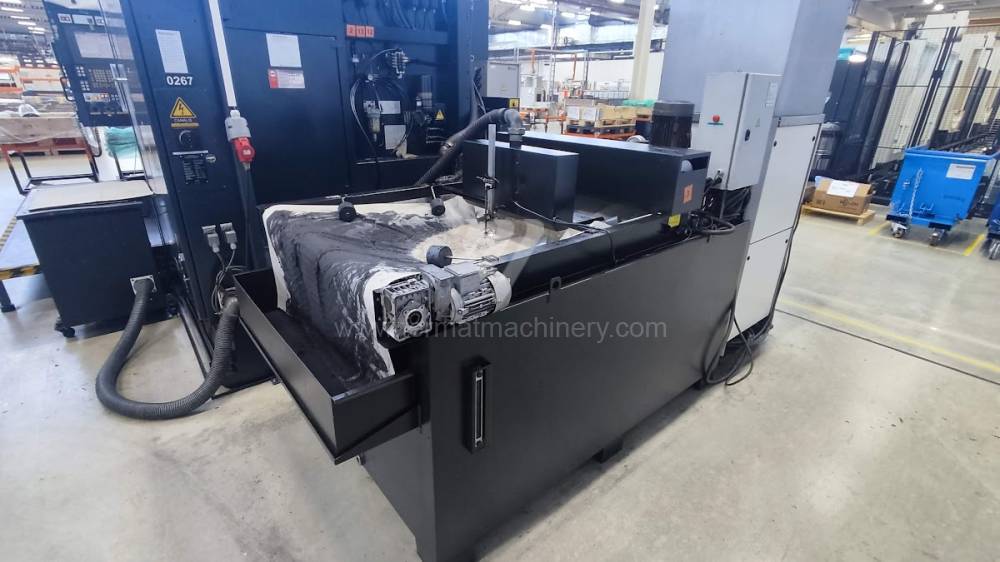

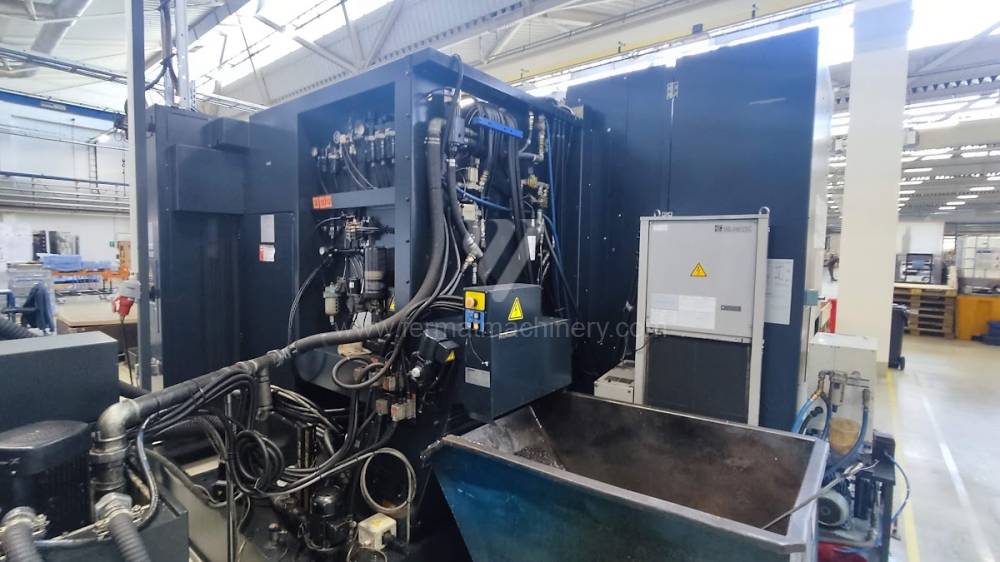

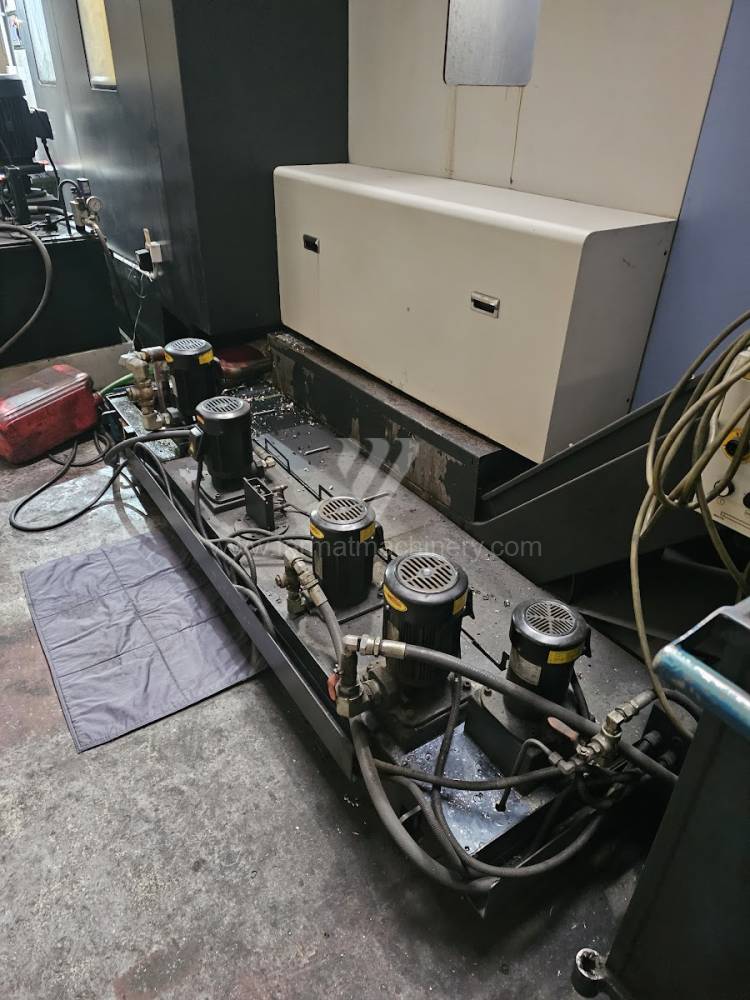

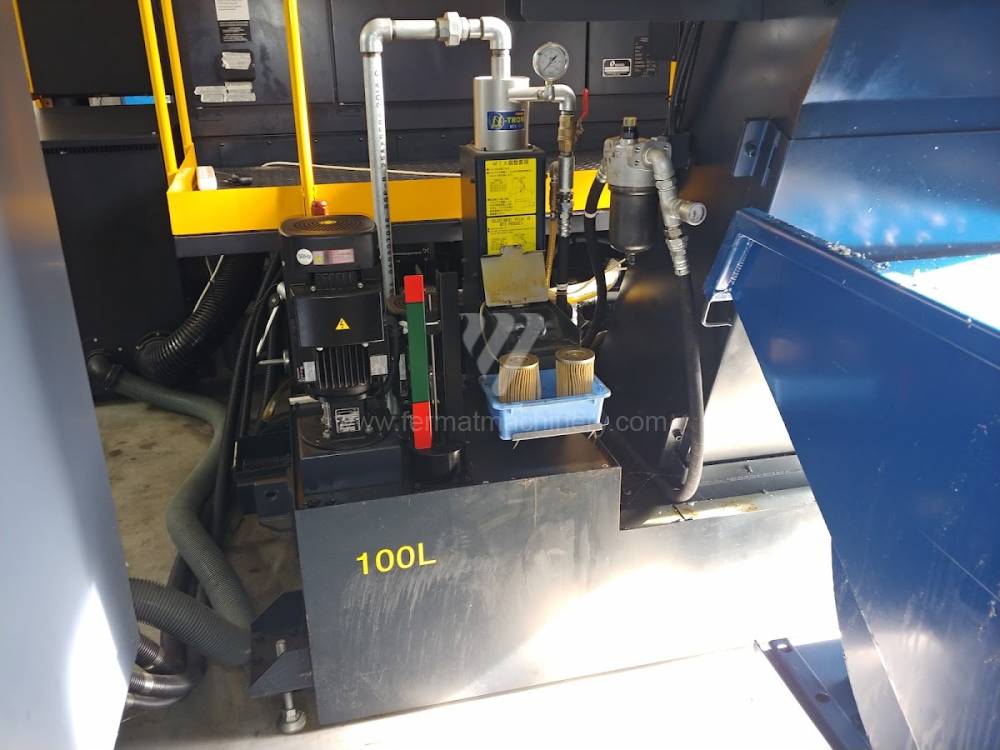

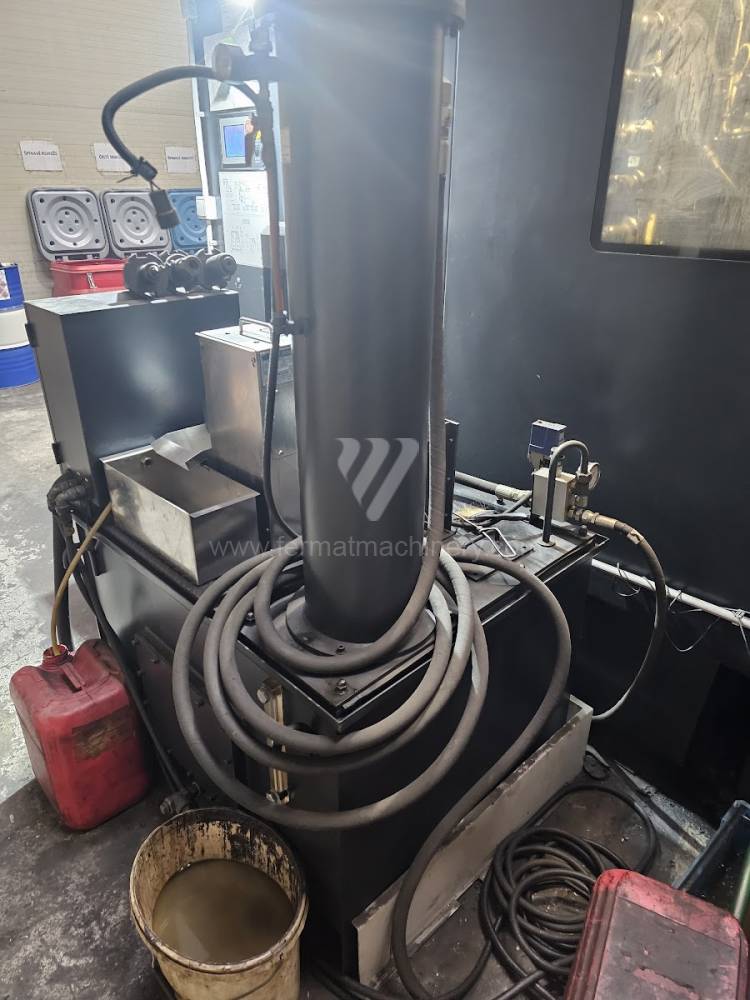

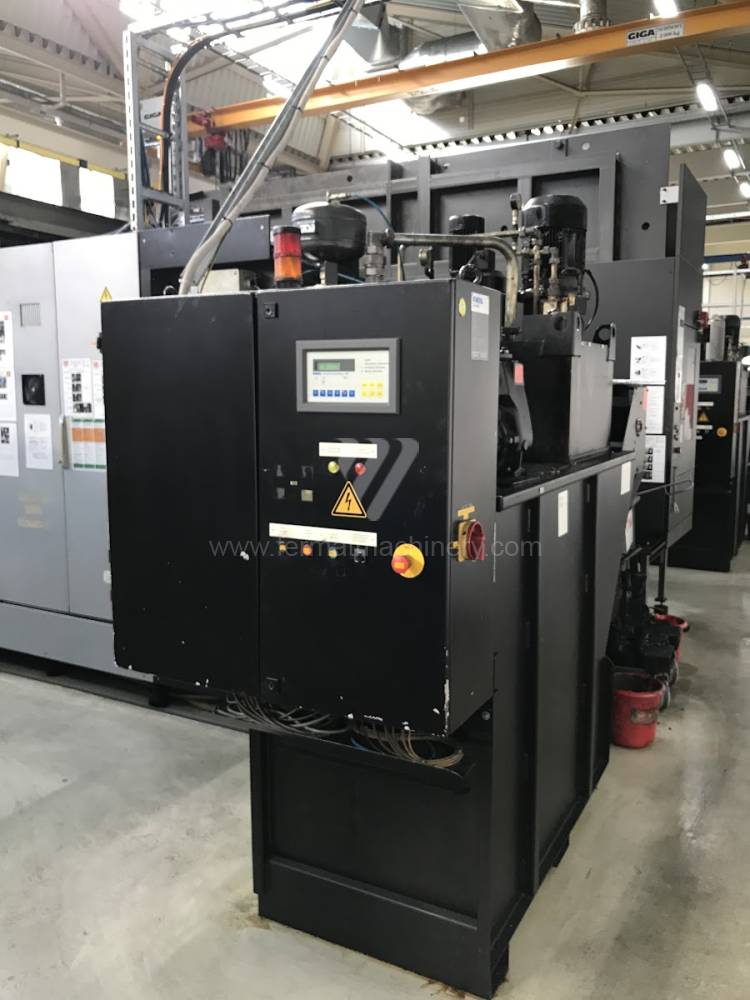

Jaký je přínos vysokotlakého chlazení středem vřetena (CTS) u horizontálních center? U HMC je CTS (často 50–100 bar) klíčové pro vyplachování hlubokých otvorů a kapes. U použitých strojů tento systém umožňuje nasazení moderních vrtáků s vnitřním chlazením, což zkracuje vrtací cykly až o 70 %.

Lze u použitého horizontálního centra rozšířit počet palet? Většina moderních použitých HMC s řídicím systémem Fanuc nebo Heidenhain umožňuje integraci do paletových systémů (FMS). Rozšíření je možné přidáním externích zakladačů, což transformuje samostatný stroj v plně automatizovanou výrobní buňku.
