Plattenbohrwerke

	Plattenbohrwerke - Image

Horizontale Plattenbohrwerken mit Querverstellung des Ständers sind für die Bearbeitung großer Werkstücke bis 100 Tonnen ausgelegt.

soziale Netzwerke

Ähnliches Produkt

WRF 130/150/160

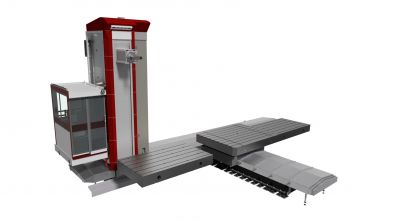

WRF ist eine Reihe großer und schwerer horizontaler Plattenbohrmaschinen, die sich ideal für die leistungsstarke und präzise Bearbeitung großer und schwerer Werkstücke eignen.

  • Spindeldurchmesser ist 130/150/160 mm, Spindelausschub 800-1000 mm.
  • Tragbalkenverstellung 900 to 1200 mm.

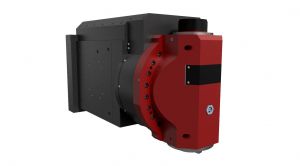

  • Möglichkeit mit einem Kippspindelstock zu auszustatten.
  • Bedinerkabine horizonta und vertikal verfahrbar.
  • Ausgestattet mit Drehtischen mit einer Tragfähigkeit von bis zu 100 Tonnen oder Spanplatten.



Einheiten  WRF 130 WRF 150 WRF 160
Arbeitsspindeldurchmesser mm 130 150 160
Spindelkegel
ISO50 / BT50 / CAT50 / BIG+
Spindelumdrehungen (max.) U/min 3000 (opt. 4000) 2800 (opt. 3500) 2500 (opt. 3200)
Nennleistung des Hauptantriebs für Heidenhain oder Siemens Steuerung (S1/S6-40%) - max. kW 41 / 61,5; 53 / 77,9 58 / 86; 74 / 109
Max. Drehmoment an der Spindel für Heidenhain oder Siemens Steuerung (S1/S6-40%) - max. Nm 2099 / 3149; 2713 / 3989
3281 / 4988; 3349 / 4923
Nennleistung des Hauptantriebs für Fanuc Steuerung (S1/S3-60%) - max. kW 37 / 45; 53 /62 60 / 75
Main Torque FANUC CNC (S1/S3)Max. Drehmoment an der Spindel für Fanuc (S1/S3-60%) - max. Nm

2362 / 2873; 2713 / 3989

2829 / 3536
Längsverstellung des Ständers X-Achse mm 1800 - 27500
Vertikalverstellung des Spindelstocks Y-Achse mm 2500 / 3000 / 3500 / 4000 / 4500 / 5000 / 5500 / 6000
Tragbalkenverstellung Z-Achse mm 1000 1200
Längsverstellung der Spindel (W-Achse) mm 800 1000
Schnellvorschub in X- und Y-Achsen mm/min. 20000 (opt. 40000), 15000 (opt. 24000)
Schellvorschub in Z- und W-Achsen mm/min. 10000, 8000 10000 (opt. 24000), 10000

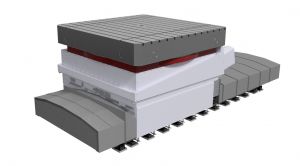

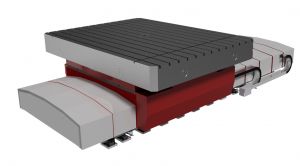

Drehtisch - ein optionales Zubehör
Max. Belastung des Drehtisches kg T20 - 20000 / T25 - 25000 / T40 - 40000 / T50 - 50000 / T60 - 60000 / T80 - 80000 / T100 - 100000

Fotogalerie

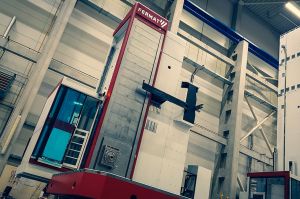

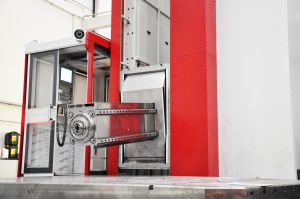

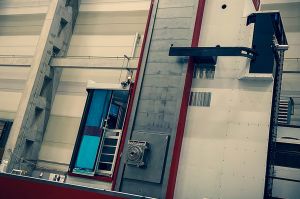

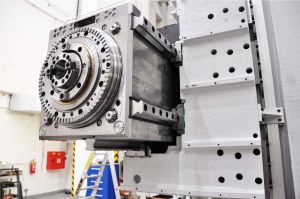

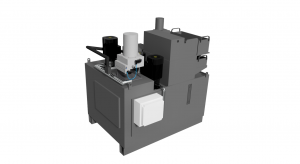

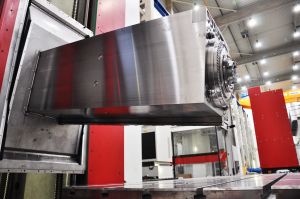

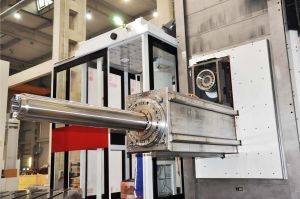

WRF 130/150/160 - Image1
WRF 130/150/160 - Image2
WRF 130/150/160 - Image3
WRF 130/150/160 - Image4
WRF 130/150/160 - Image5
WRF 130/150/160 - Image6
