Drehtisch T80/100

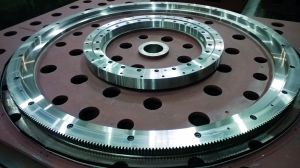

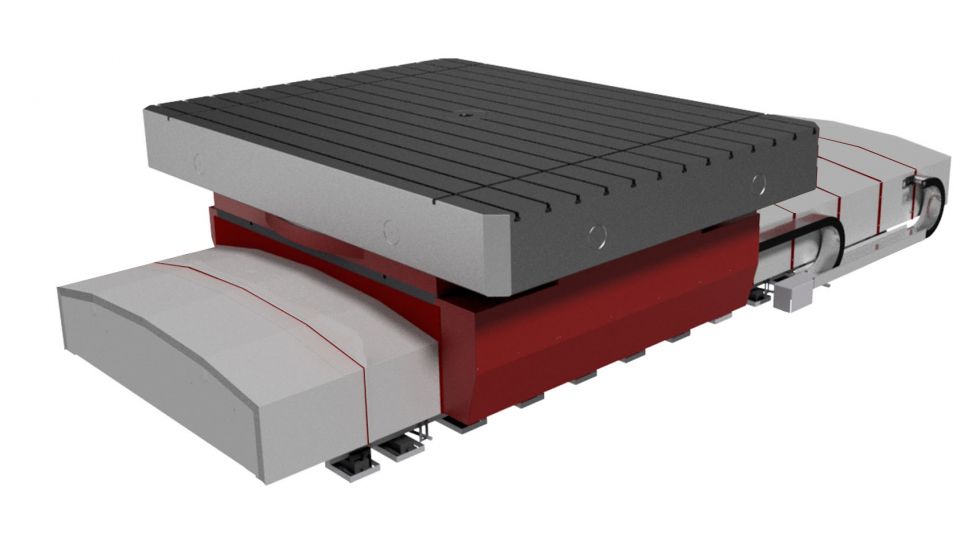

Alle Tische haben eine hervorragende Positioniergenauigkeit (4 Bogensekunden, 0,010 mm / 1000 mm Radius). Während der Positionierung des Tisches gibt es keinen Slip-Stick. Aufgrund des einfachen Designs und der zusammengebauten Komponenten erfordern FERMAT-Tische während ihrer Lebensdauer nur minimale Wartung und Anpassungen. Der Drehtisch besteht aus Bett, Schlitten und Drehspannplatte. Der Schieber ermöglicht es der Drehklemmplatte, sich in der X-Achse zu bewegen. Die Klemmplatte ist auf einem Querrollenlager montiert, das eine hohe Tragfähigkeit bei minimalem passiven Widerstand gewährleistet. Um Präzision bei Werkstücken zu erreichen, wird der Drehtisch an 12 Stellen hydraulisch festgeklemmt, um eine Drehung während des Arbeitsprozesses zu vermeiden. Der Tisch wird vom Steuerungssystem der Maschine gesteuert, und in der Mitte des Tisches befindet sich ein Drehgeber, der die automatische Positionierung in Schritten von 0,001 ° erleichtert. Standardmäßig arbeitet der Drehtisch als durchgehende 4. Achse.


T80 / T100

Größe der Spanplatte (mm)

3000 x 3000, 3000 x 3500, 3000 x 4000,    4000 x 4000

Max. Tischbelastung (kg)
80000, 100000
Tischverfahrweg (mm)
1200 - 9500
T-Nut Größe
28H8 / 28H12 (opt. 36H8 /36H12)
Eilgang der V-Achse (mm/min)
1 - 10000
Eilgang der B-Achse (U/min)
0 - 1,7

Fotogalerie

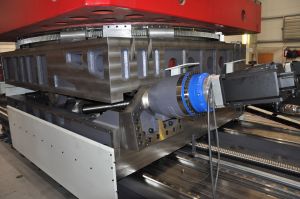

Drehtisch T80/100 - Image1
Drehtisch T80/100 - Image2

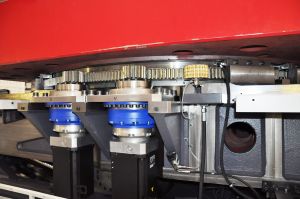

Drehtisch T80/100 - Image3
