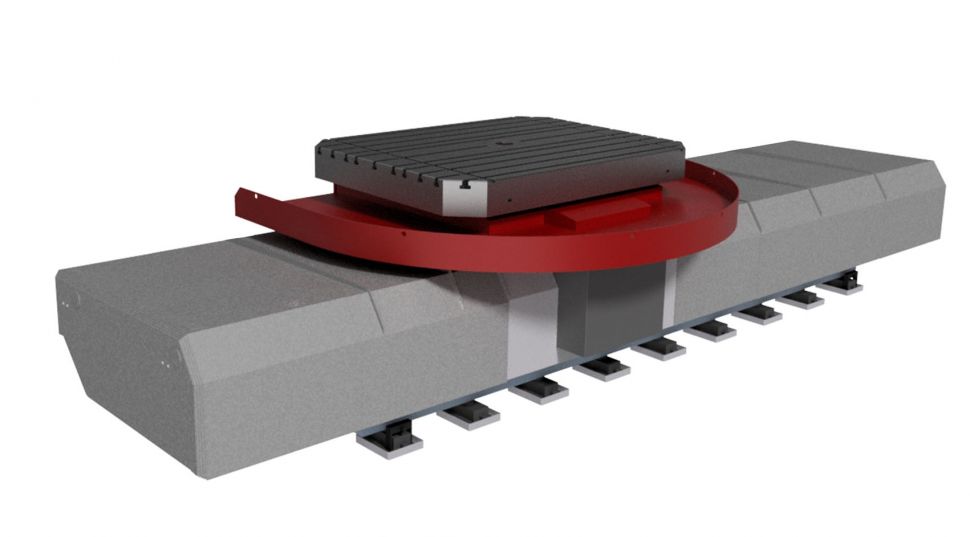

Drehtisch T10

Alle Tische haben eine hervorragende Positioniergenauigkeit (4 Bogensekunden, 0,010 mm / 1000 mm Radius). Während der Positionierung des Tisches gibt es keinen Slip-Stick. Aufgrund des einfachen Designs und der zusammengebauten Komponenten erfordern FERMAT-Tische während ihrer Lebensdauer nur minimale Wartung und Anpassungen. Der Drehtisch besteht aus Bett, Schlitten und Drehspannplatte. Der Schieber ermöglicht es der Drehklemmplatte, sich in der X-Achse zu bewegen. Die Klemmplatte ist auf einem Querrollenlager montiert, das eine hohe Tragfähigkeit bei minimalem passiven Widerstand gewährleistet. Um Präzision bei Werkstücken zu erreichen, wird der Drehtisch an 4 Stellen hydraulisch festgeklemmt, um eine Drehung während des Arbeitsprozesses zu vermeiden. Der Tisch wird vom Steuerungssystem der Maschine gesteuert, und in der Mitte des Tisches befindet sich ein Drehgeber, der die automatische Positionierung in Schritten von 0,001 ° erleichtert. Standardmäßig arbeitet der Drehtisch als durchgehende 4. Achse.


T10
Clamping plate size (mm) 1250 x 1400, 1400 x 1600, 1600 x 1600,   1600 x 1800
Max. Tischbelastung (kg)
10000
Tischverfahrweg (mm)
2000 - 3000
T-Nut Größe
22H8 / 22H12
Eilgang der V-Achse (mm/min)
1 - 8000
Eilgang der B-Achse (U/min)
2 (opt.10)
