Wytaczarka

Nazwa produktu	Nr inw.	Producent	Rok produkcji	Parametry
HVF 160 D	241231	ŠKODA MACHINE TOOL a.s.	1952	Średnica wrzeciona roboczego: 160 mm Przejazd osi X: 3000 mm Przejazd osi Y: 2000 mm Obroty wrzeciona: 2 - 450 /min. Wysuw wrzeciona (W): 1200 mm Chłodzenie przez wrzeciono: nie

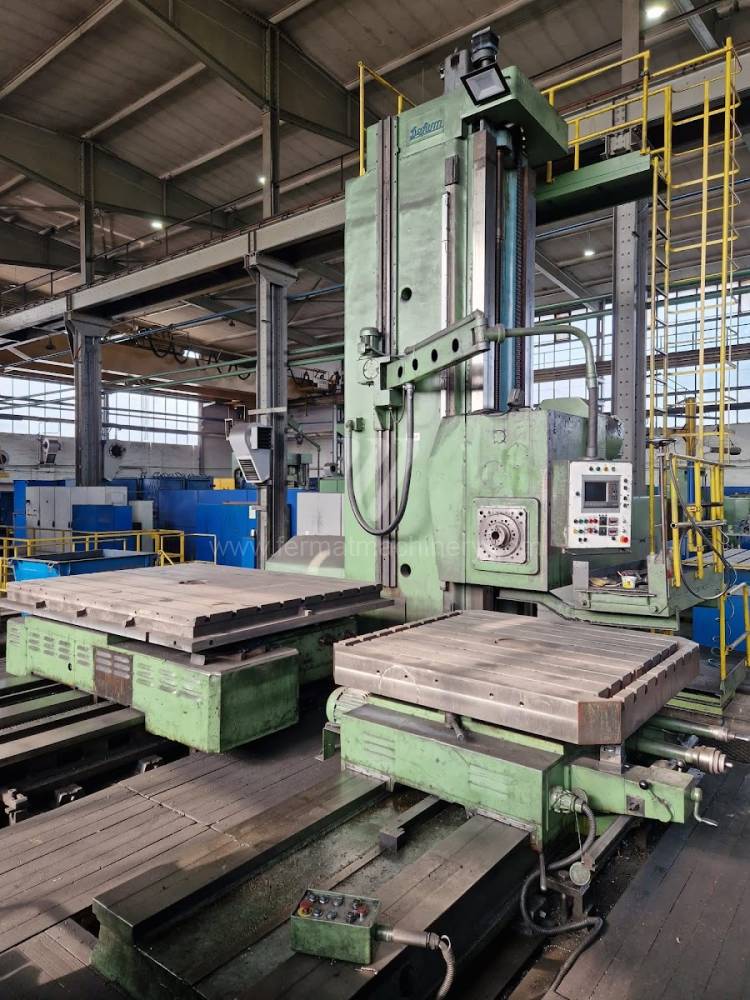

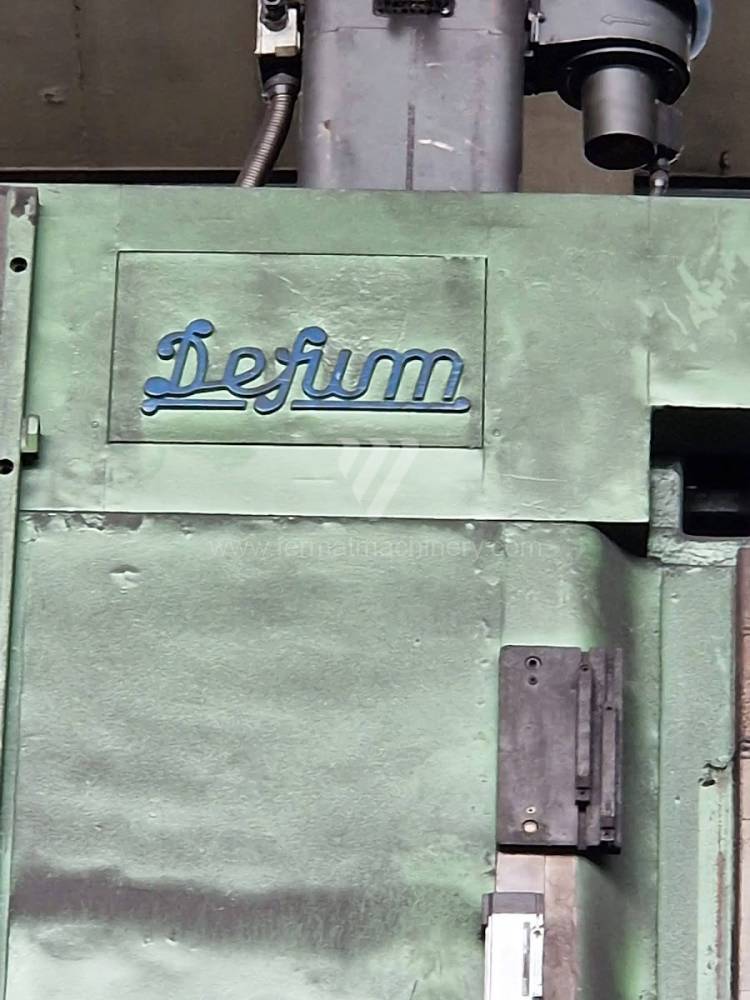

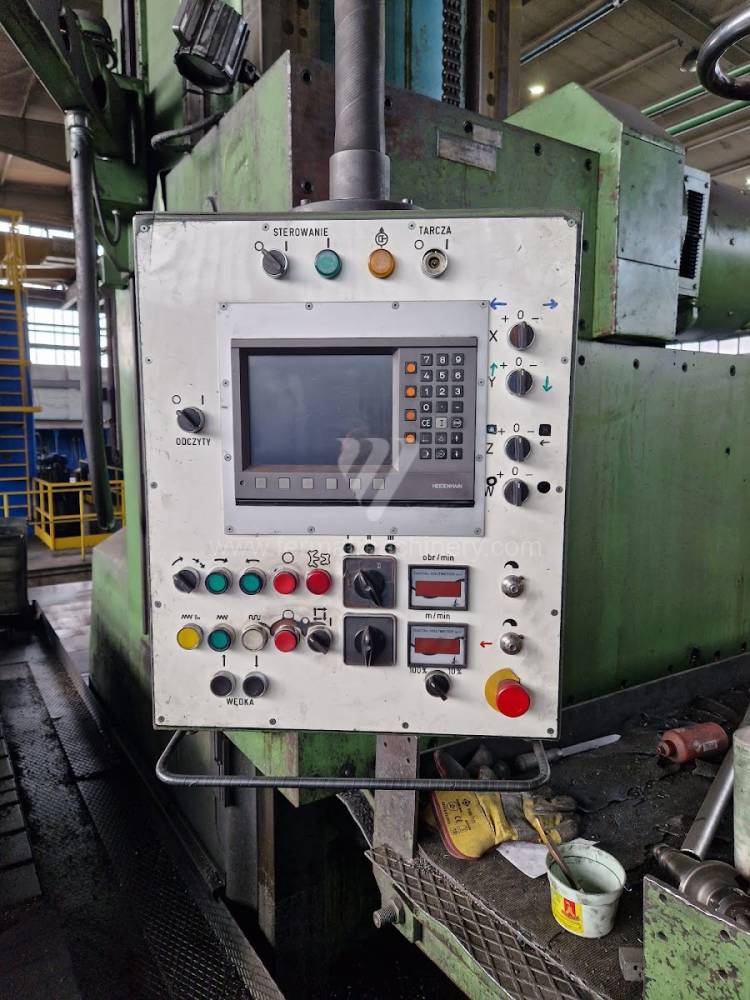

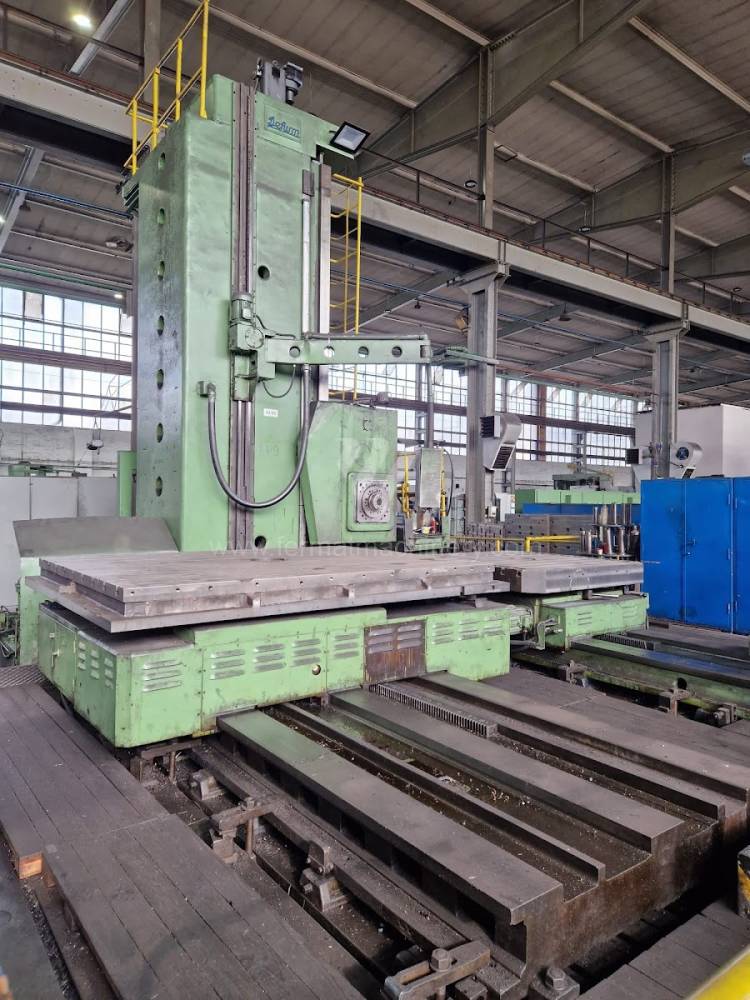

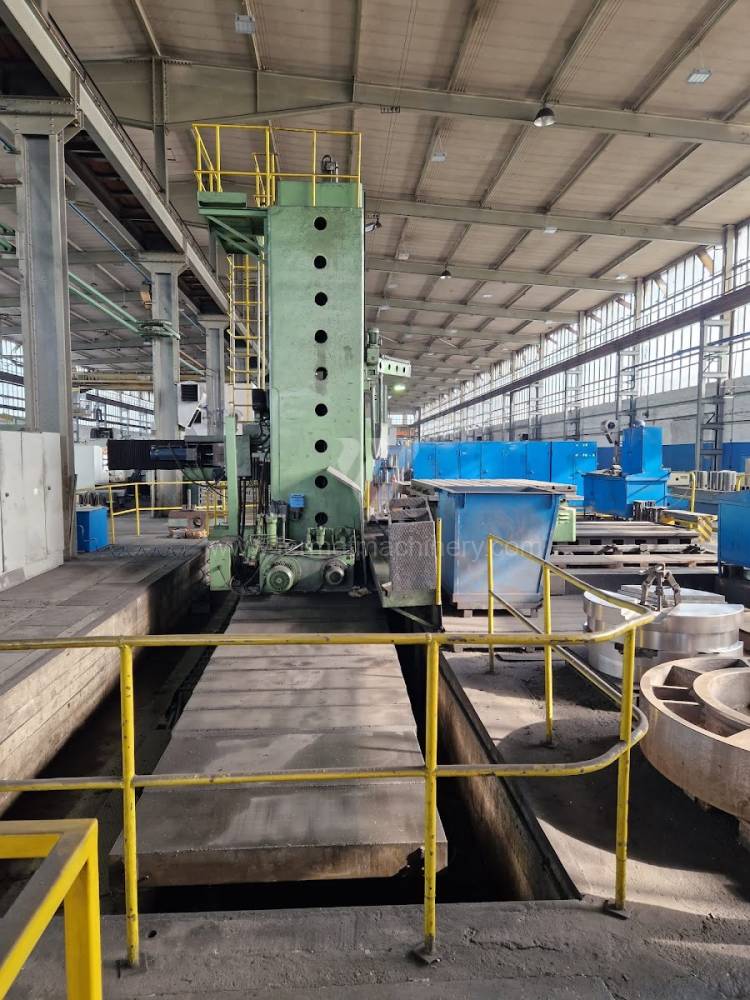

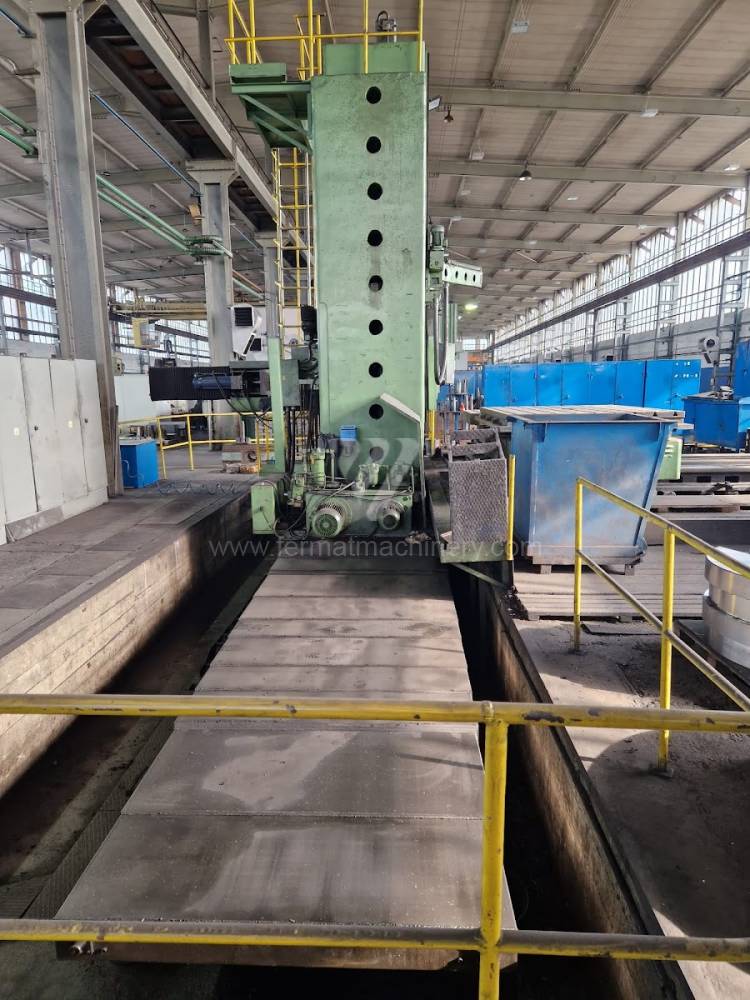

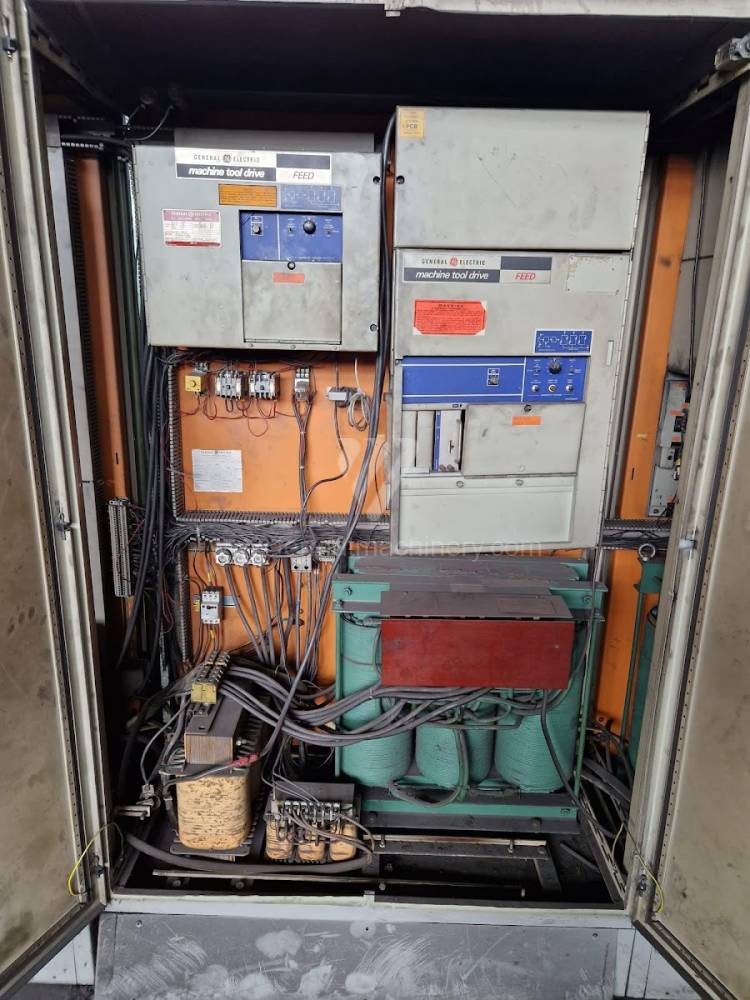

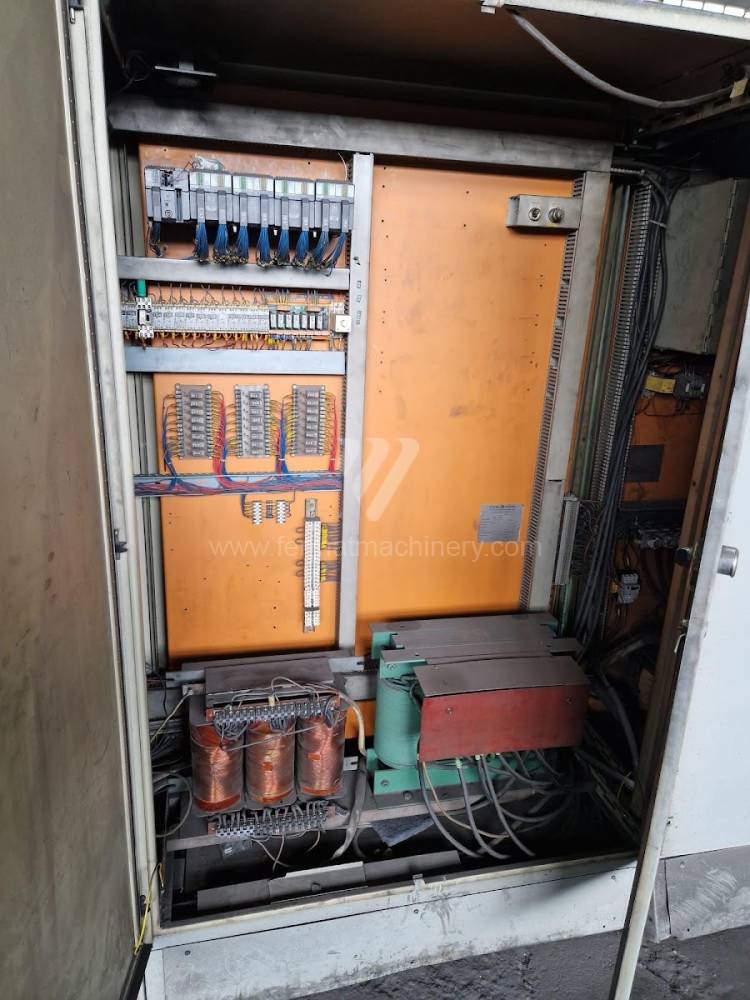

WHC 160	231725	DEFUM	1982	Średnica wrzeciona roboczego: 160 mm Przejazd osi X: 6000 mm Przejazd osi Y: 2800 mm Obroty wrzeciona: 3 - 1000 /min. Wysuw wrzeciona (W): 950 mm Chłodzenie przez wrzeciono: nie
WH 10 NC	221109	TOS Varnsdorf	1985	System sterowania NCT: 90 Średnica wrzeciona roboczego: 100 mm Przejazd osi X: 1250 mm Przejazd osi Y: 900 mm Obroty wrzeciona: 16 - 1250 /min. Chłodzenie przez wrzeciono: nie
WFQ 80 CNC	251062	TOS Varnsdorf	1975	System sterowania Heidenhain: TNC 530 Średnica wrzeciona roboczego: 128,57 mm Przejazd osi X: 1600 mm Przejazd osi Y: 950 mm Obroty wrzeciona: 40 - 2240 /min. Chłodzenie przez wrzeciono: nie
BFT 110/5	231231	UNION		Przejazd osi X: 1985 mm Przejazd osi Y: 1270 mm Przejazd osi Z: 1270 mm Ciężar maszyny: 25400 kg Rozmiary stołu: 1400 x 1600 mm Średnica wrzeciona roboczego: 110 mm
T 105	251213	UNION	2000	System sterowania Heidenhain: TNC 426 Średnica wrzeciona roboczego: 105 mm Przejazd osi X: 2000 mm Przejazd osi Y: 1600 mm Obroty wrzeciona: 5 - 2000 /min. Chłodzenie przez wrzeciono: nie
WD 160	251445	ŠKODA MACHINE TOOL a.s.	1970	System sterowania Siemens: Sinumerik 840 C Moc głównego elektrosilnika: 6-55 kW Przejazd osi X: 12500 mm Przejazd osi Y: 4149 mm Przejazd osi Z: 1600 mm Oś W: 1600 mm

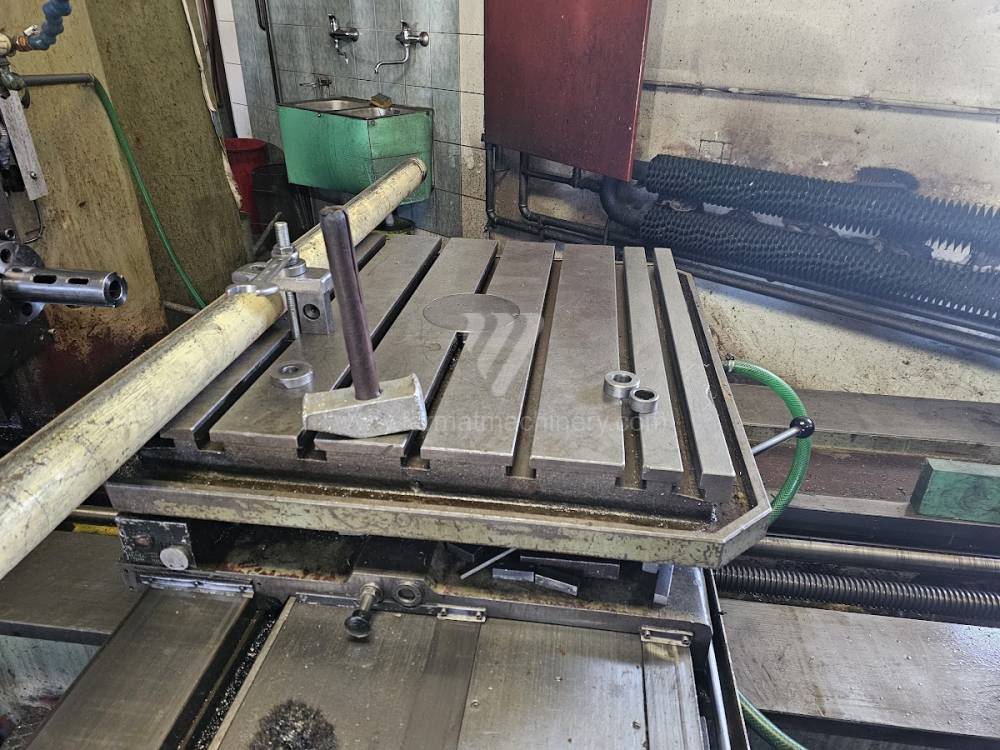

WH 63	251151	TOS Varnsdorf	1980	Średnica wrzeciona roboczego: 63 mm Przejazd osi X: 1000 mm Przejazd osi Y: 710 mm Obroty wrzeciona: 18 - 1800 /min. Chłodzenie przez wrzeciono: nie Wysuw wrzeciona (W): 560 mm

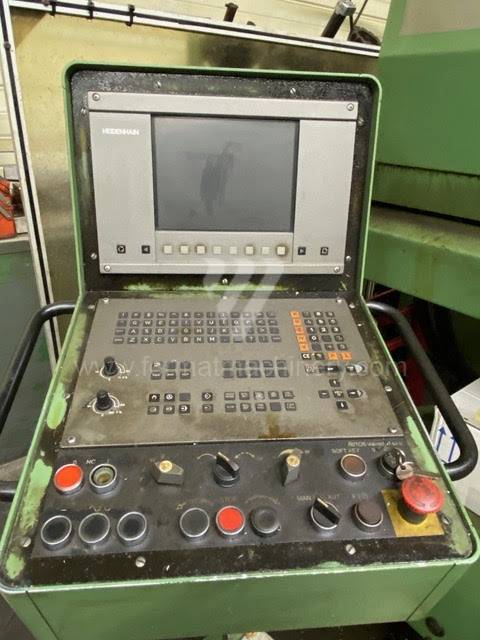

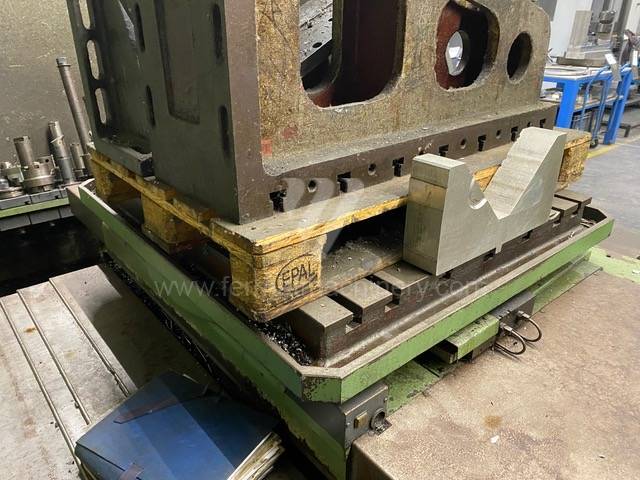

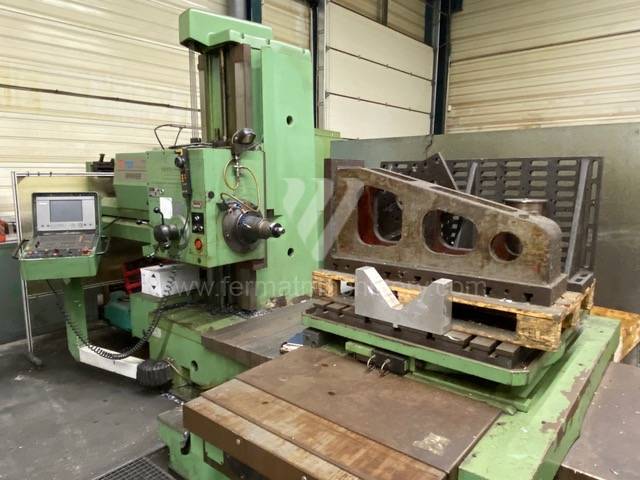

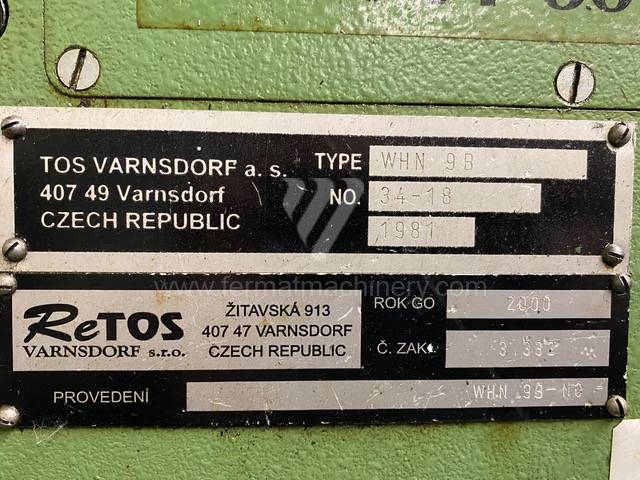

WHN 9 B	251087	TOS Varnsdorf	1981	System sterowania Heidenhain: TNC 426 Średnica wrzeciona roboczego: 100 mm Przejazd osi X: 1250 mm Przejazd osi Y: 900 mm Obroty wrzeciona: 0 - 1120 /min. Chłodzenie przez wrzeciono: nie
WHQ 105 CNC	231912	TOS Varnsdorf	2001	System sterowania Heidenhain: TNC 430 Średnica wrzeciona roboczego: 105 mm Przejazd osi X: 1800 mm Przejazd osi Y: 1250 mm Obroty wrzeciona: 0 - 2800 /min. Chłodzenie przez wrzeciono: nie
WRF 160	251080	Fermat	2013	System sterowania Heidenhain: TNC 530 Średnica wrzeciona roboczego: 160 mm Przejazd osi X: 13500 mm Przejazd osi Y: 4100 mm Obroty wrzeciona: 10 - 2500 /min. Wysuw wrzeciona (W): 2100 mm
BFT 102	242070	UNION	1997	System sterowania Heidenhain: TNC 426 Średnica wrzeciona roboczego: 102 mm Przejazd osi X: 1600 mm Przejazd osi Y: 1210 mm Obroty wrzeciona: 4 - 1600 /min. Chłodzenie przez wrzeciono:

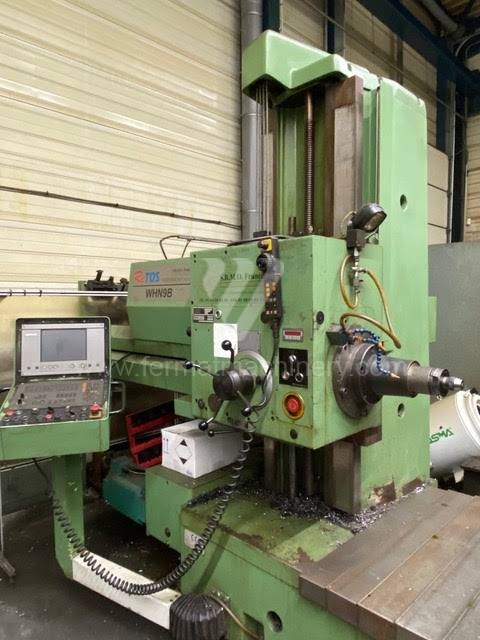

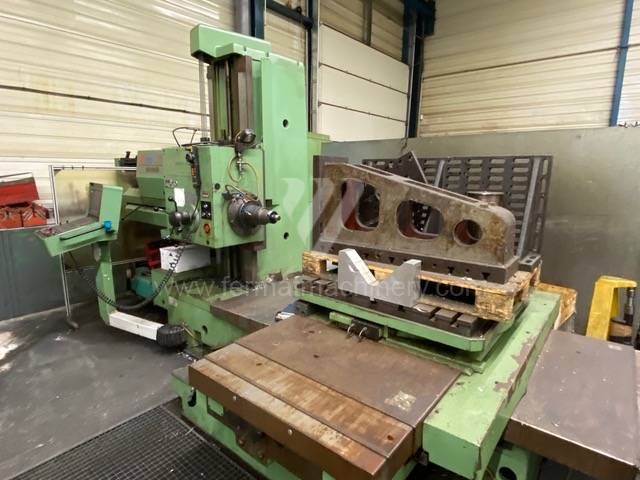

WHN 9B	251006	TOS Varnsdorf	1981	Średnica wrzeciona roboczego: 90 mm Przejazd osi X: 1250 mm Przejazd osi Y: 900(1120) mm Obroty wrzeciona: 0 - 1120 /min. Chłodzenie przez wrzeciono: nie Wysuw wrzeciona (W): 680 mm
WXH 100	241325	KOVOSVIT MAS, a.s.		Średnica wrzeciona roboczego: 100 mm Przejazd osi X: 1200 mm Przejazd osi Y: 800 mm Obroty wrzeciona: 6 - 3000 /min. Chłodzenie przez wrzeciono: nie Wysuw wrzeciona (W): mm
WFT 13 CNC	251488	Fermat	2016	System sterowania Heidenhain: TNC 530 Średnica wrzeciona roboczego: 130 mm Przejazd osi X: 4000 mm Przejazd osi Y: 2000 mm Obroty wrzeciona: 10 - 3000 /min. Chłodzenie przez wrzeciono: tak
BFT 90/3	241213	UNION	1981	System sterowania Heidenhain: Średnica wrzeciona roboczego: 90 mm Przejazd osi X: 1600 mm Przejazd osi Y: 1210 mm Obroty wrzeciona: 4 - 1600 /min. Chłodzenie przez wrzeciono:
Rapid 1	251498	Wotan	1982	System sterowania Heidenhain: TNC 426 Średnica wrzeciona roboczego: 120 mm Przejazd osi X: 1250 mm Przejazd osi Y: 1250 mm Obroty wrzeciona: 10 - 2000 /min. Chłodzenie przez wrzeciono: nie

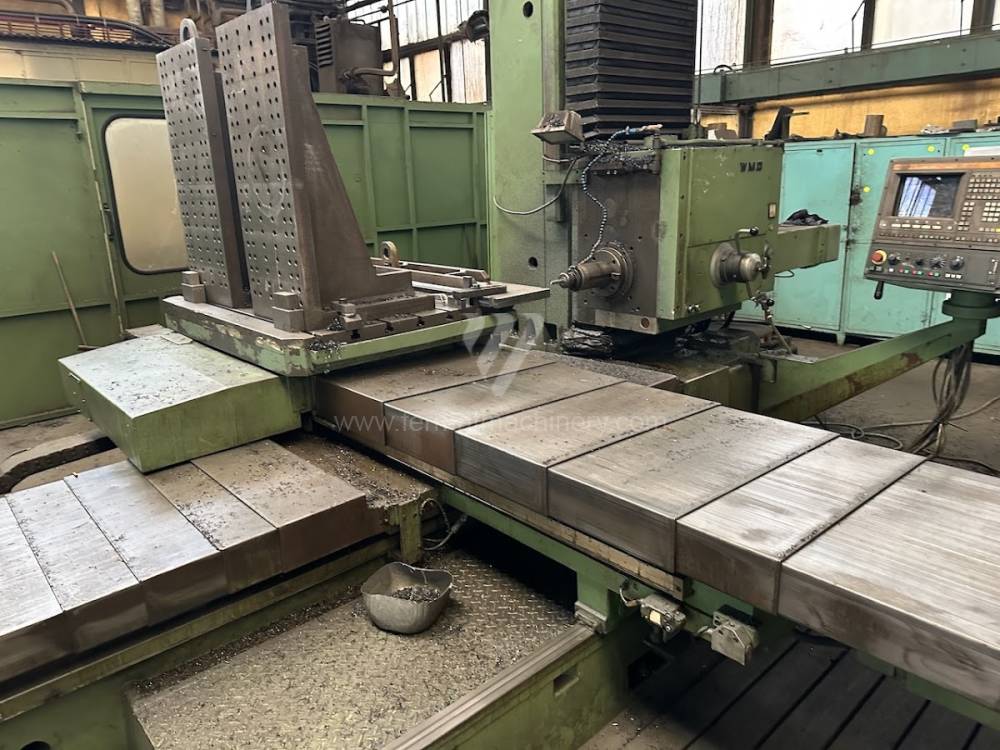

WMO B 105 MNC	251054	Wotan		System sterowania Siemens: Sinumerik 820 Średnica wrzeciona roboczego: 105 mm Przejazd osi X: 1800 mm Przejazd osi Y: 1300 mm Obroty wrzeciona: 9 - 1000 /min. Chłodzenie przez wrzeciono: nie
WRF 160	251081	Fermat	2017	System sterowania Heidenhain: TNC 530 Średnica wrzeciona roboczego: 160 mm Przejazd osi X: 9600 mm Przejazd osi Y: 4500 mm Obroty wrzeciona: 10 - 2500 /min. Wysuw wrzeciona (W): 1000 mm

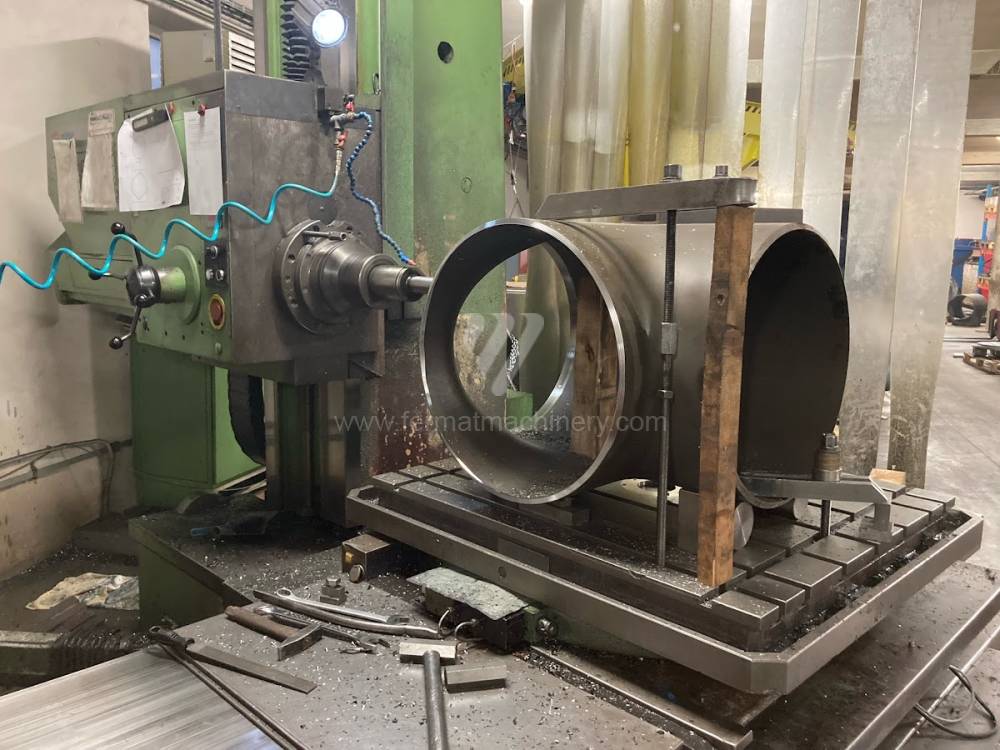

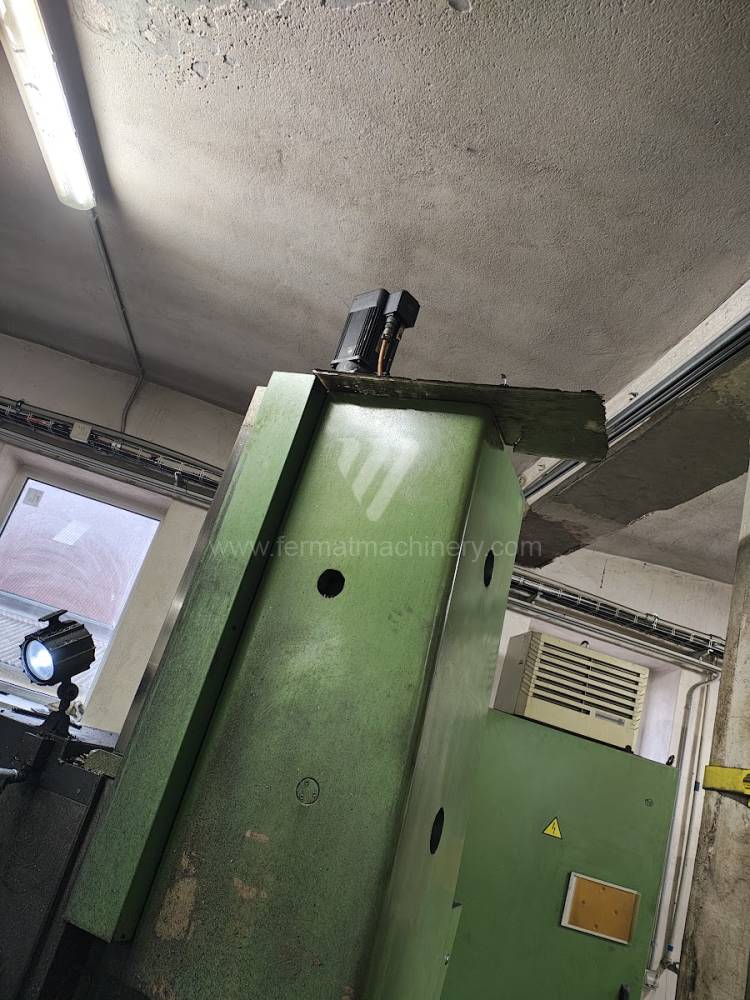

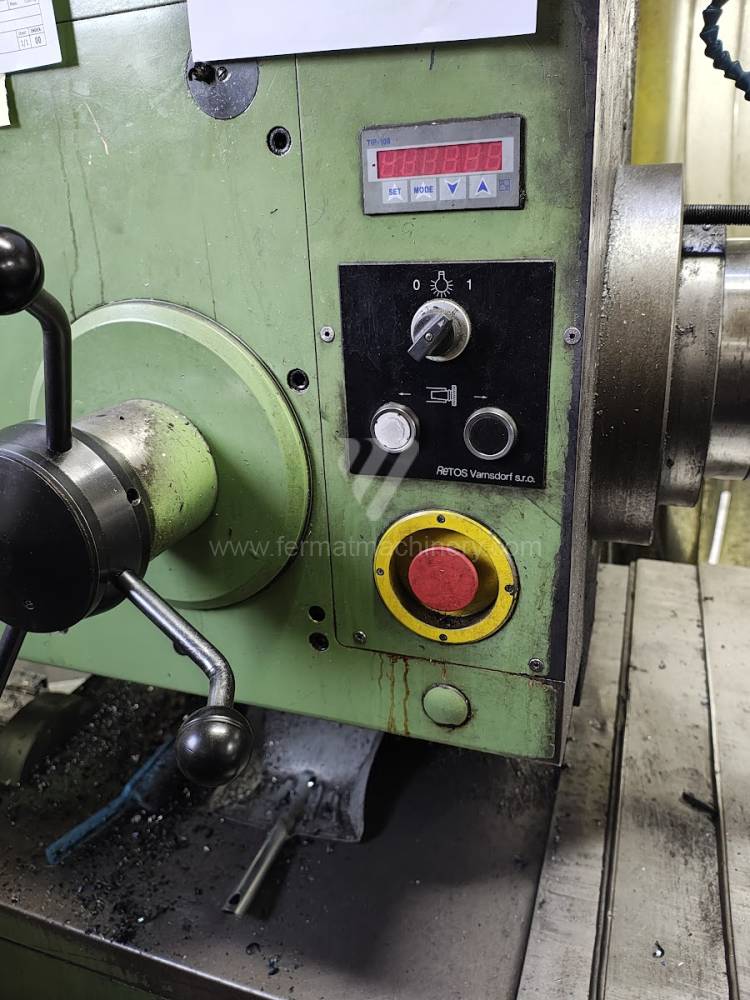

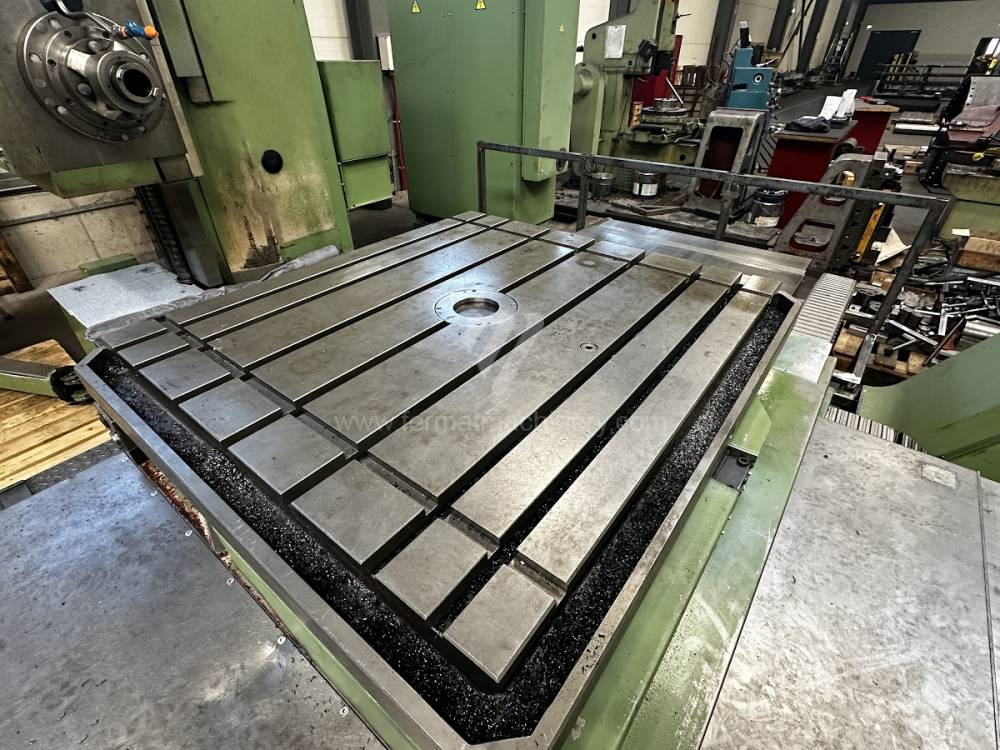

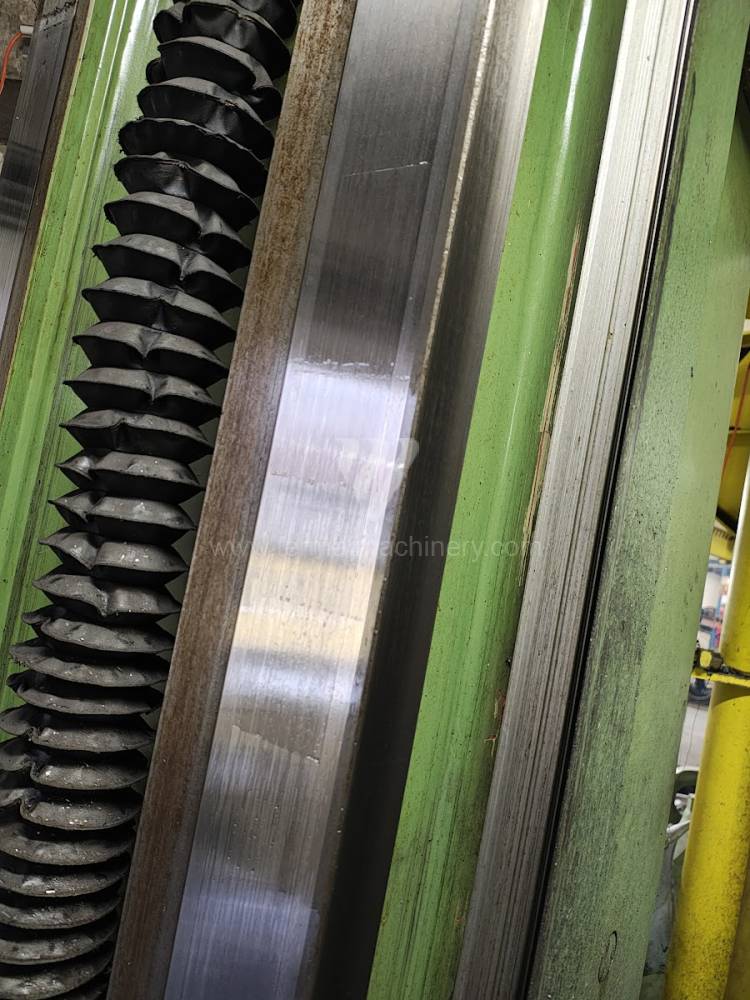

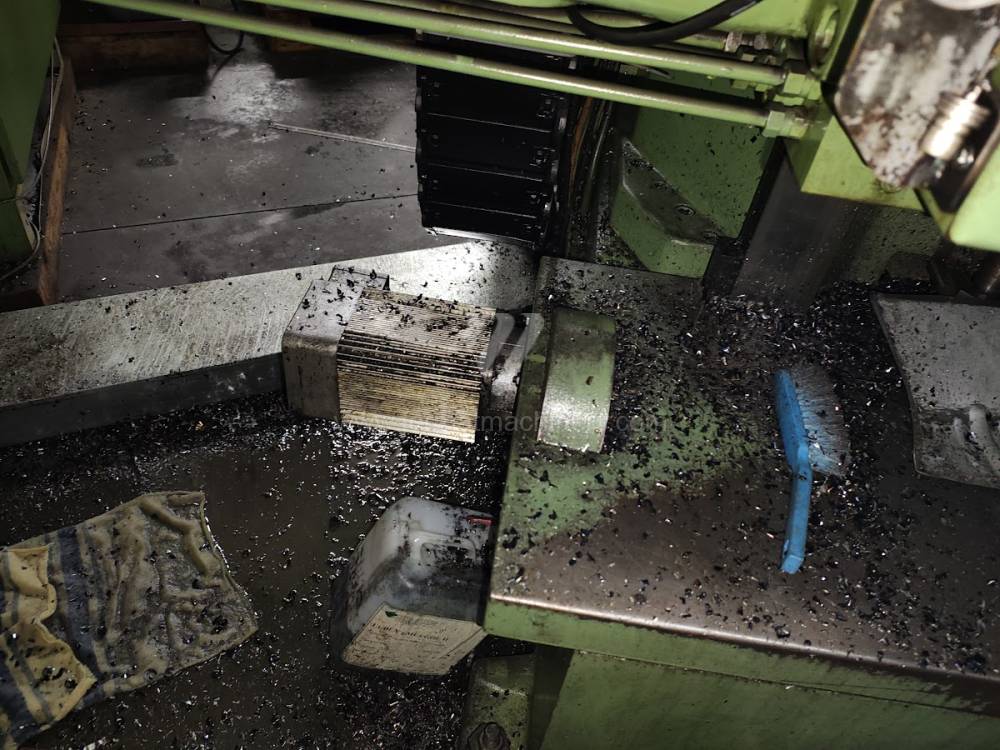

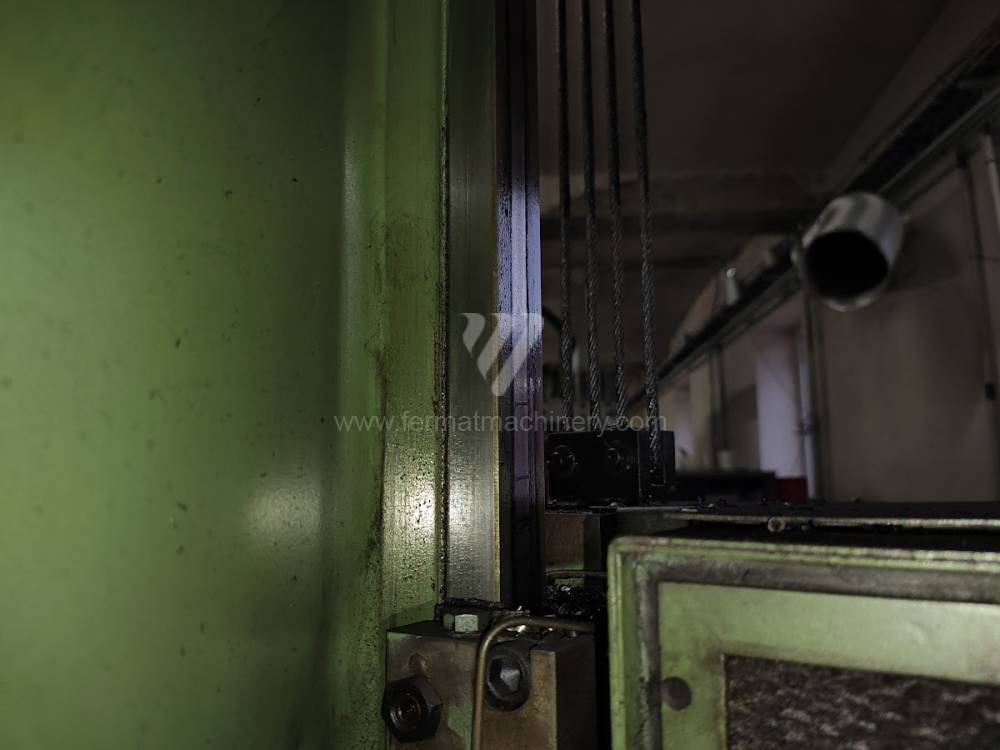

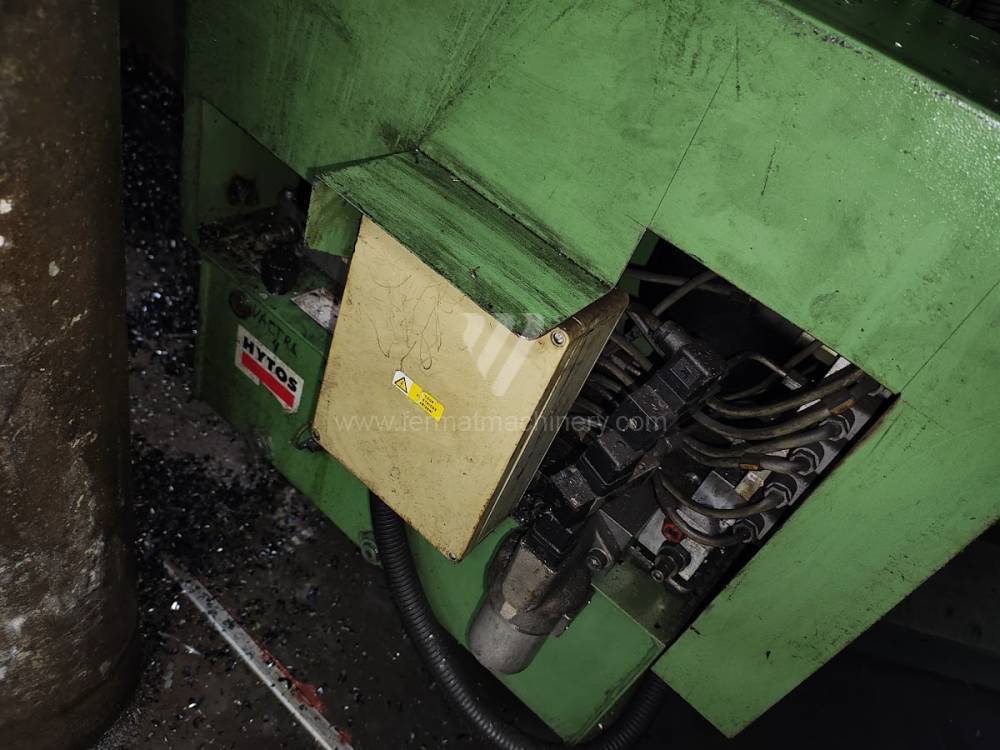

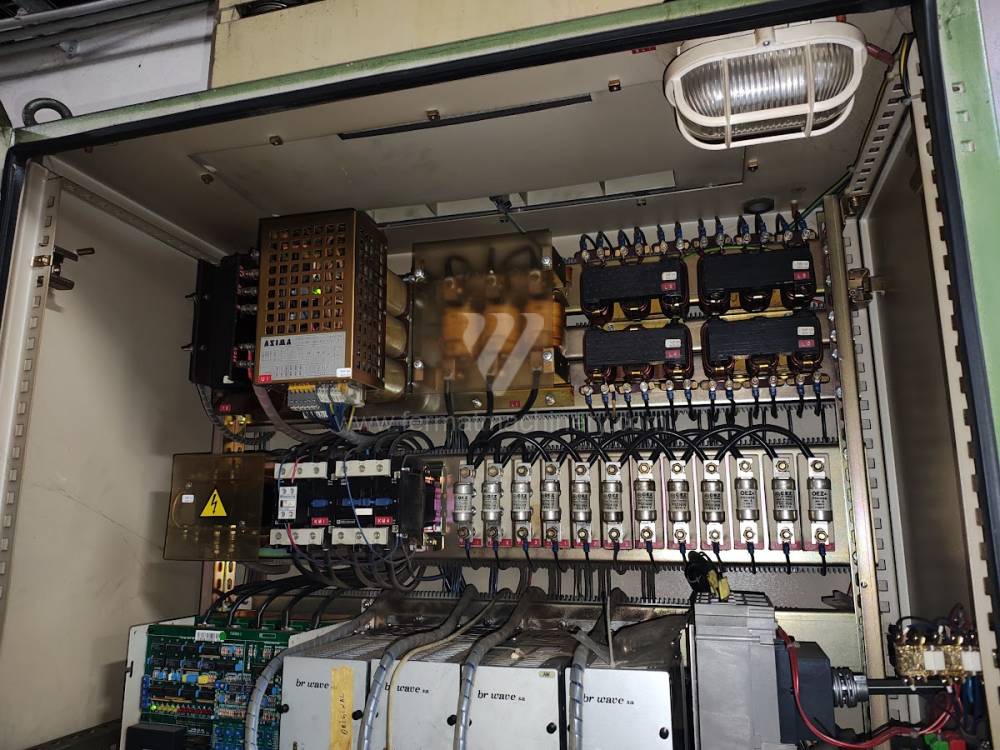

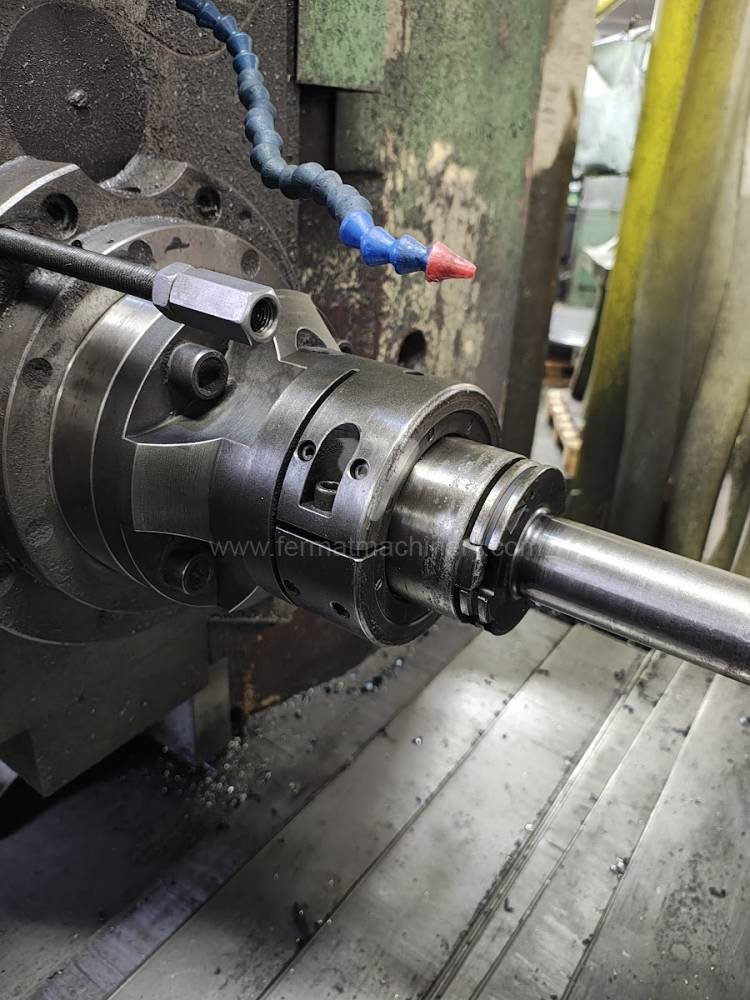

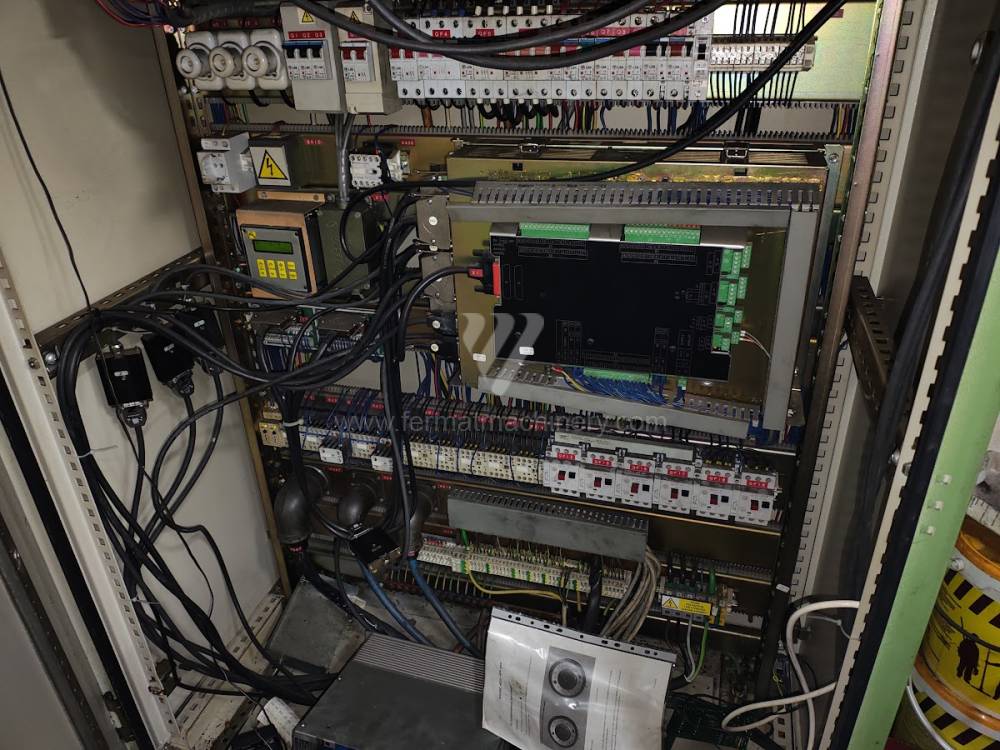

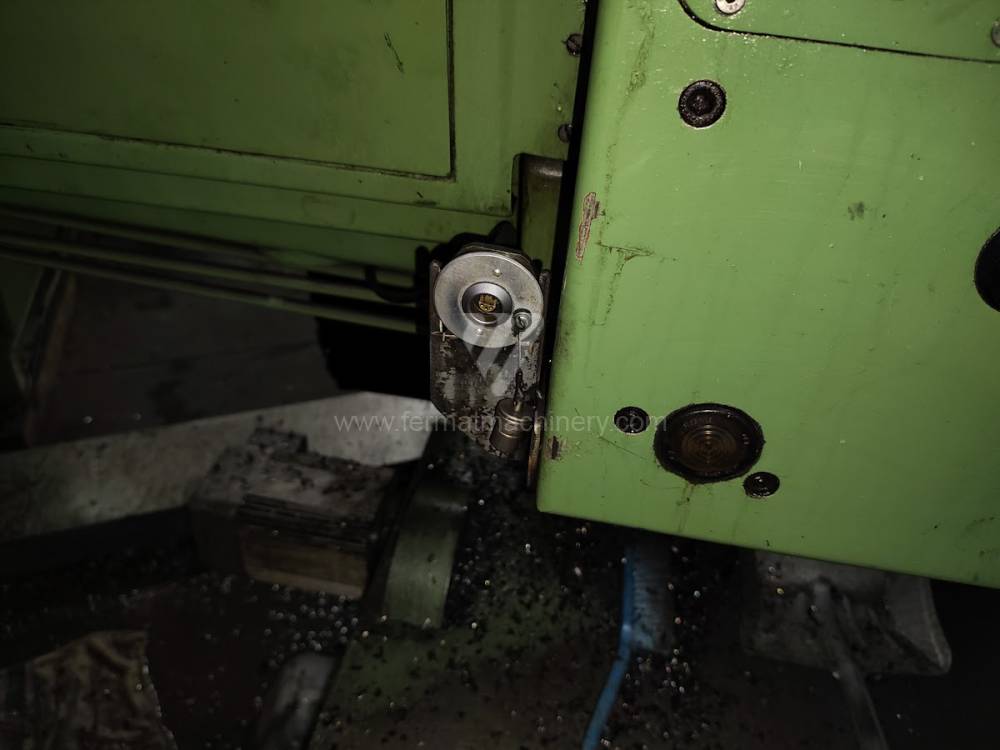

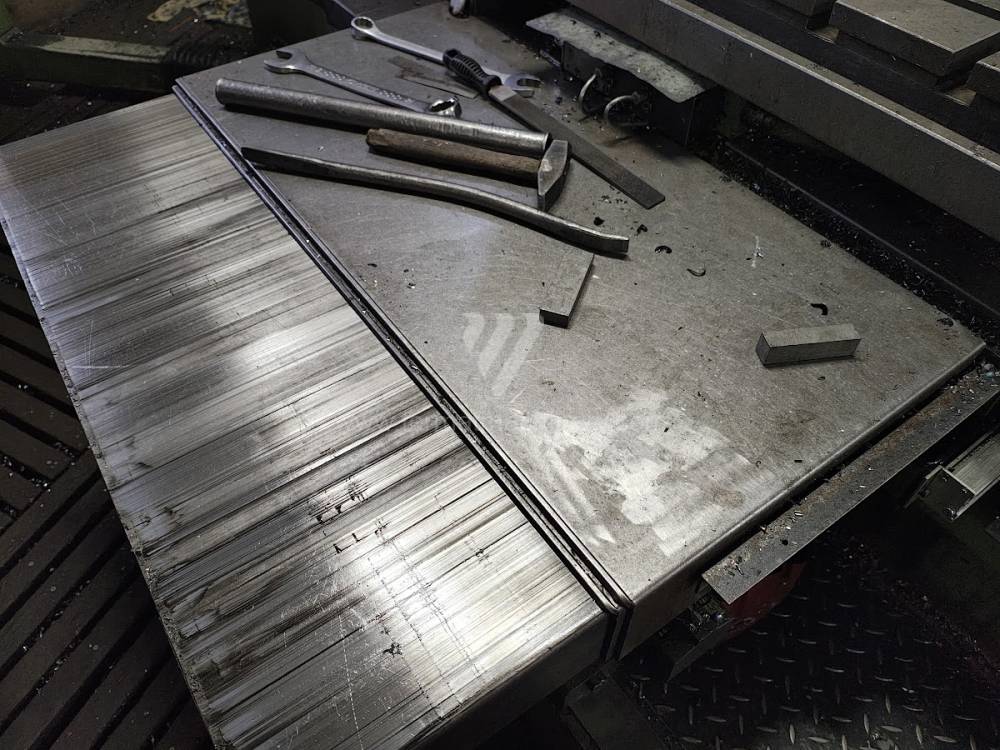

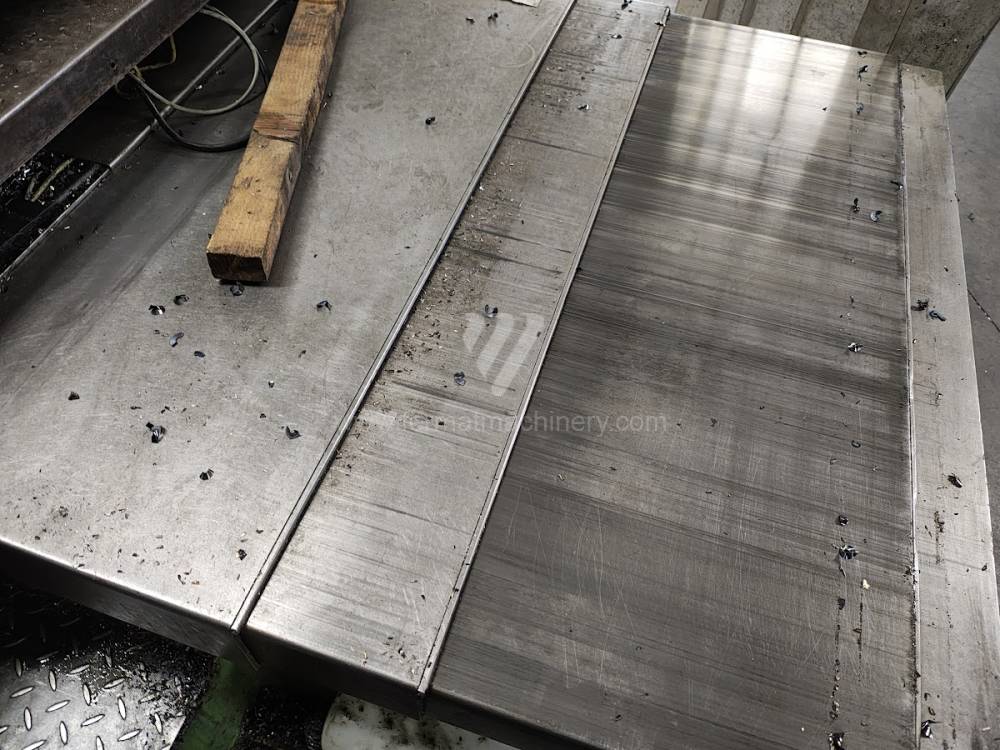

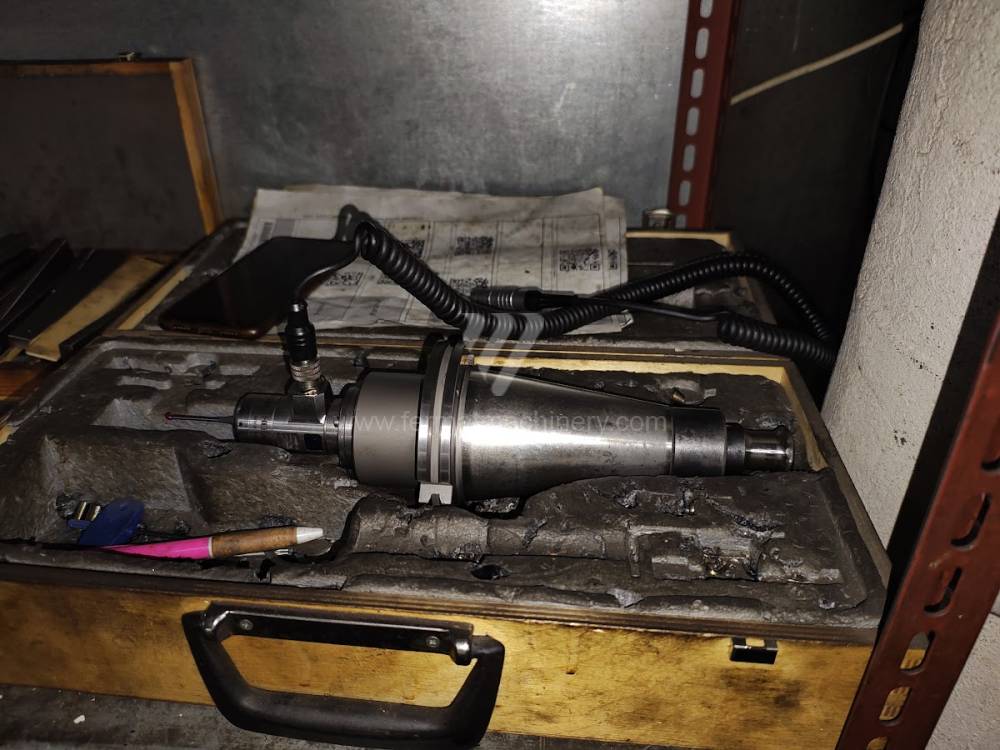

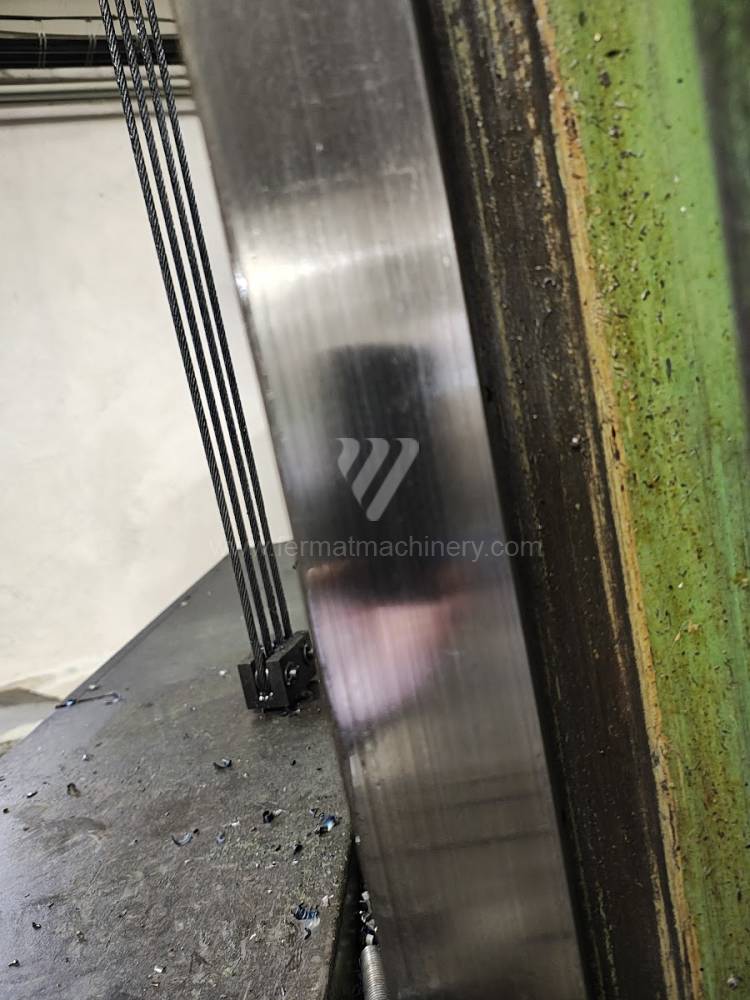

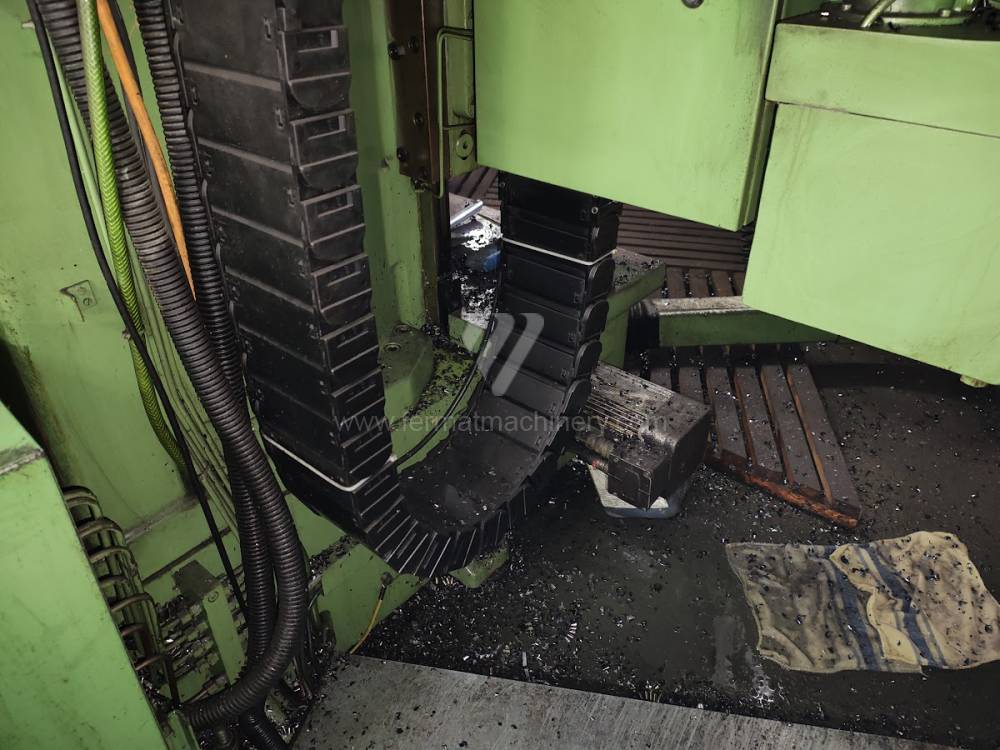

WH 10 CNC	171452	TOS Varnsdorf		System sterowania Heidenhain: TNC 530 Średnica wrzeciona roboczego: 100 mm Przejazd osi X: 1250 mm Przejazd osi Y: 1100 mm Obroty wrzeciona: 10 - 1200 /min. Chłodzenie przez wrzeciono: nie
WHN 13 P CNC	191459	TOS Varnsdorf	2024	System sterowania Heidenhain: TNC 640 Średnica wrzeciona roboczego: 130 mm Przejazd osi X: 3500 mm Przejazd osi Y: 2000 mm Obroty wrzeciona: 10 - 3000 /min. Chłodzenie przez wrzeciono: tak
BFF 85	251412	Collet & Engelhard	1962	Średnica wrzeciona roboczego: 85 mm Przejazd osi X: 1000 mm Przejazd osi Y: 900 mm Obroty wrzeciona: 4 - 1000 /min. Chłodzenie przez wrzeciono: nie Wysuw wrzeciona (W): 700 mm
WH 10 NC	251656	TOS Varnsdorf	1991	System sterowania Tesla : NS 670 Średnica wrzeciona roboczego: 100 mm Przejazd osi X: 1250 mm Przejazd osi Y: 900 mm Obroty wrzeciona: 16 - 1250 /min. Chłodzenie przez wrzeciono: nie
441B-72	251248	Lucas	1967	Średnica wrzeciona roboczego: 100 mm Przejazd osi X: 1500 mm Przejazd osi Y: 1200 mm Obroty wrzeciona: 15 - 1550 /min. Chłodzenie przez wrzeciono: nie Wysuw wrzeciona (W): 600 mm
Rapid 2	251492	Wotan	1982	System sterowania Heidenhain: TNC 430 Średnica wrzeciona roboczego: 130 mm Przejazd osi X: 6000 mm Przejazd osi Y: 2500 mm Obroty wrzeciona: 0 - 1600 /min. Wysuw wrzeciona (W): 600 mm

1 2 3

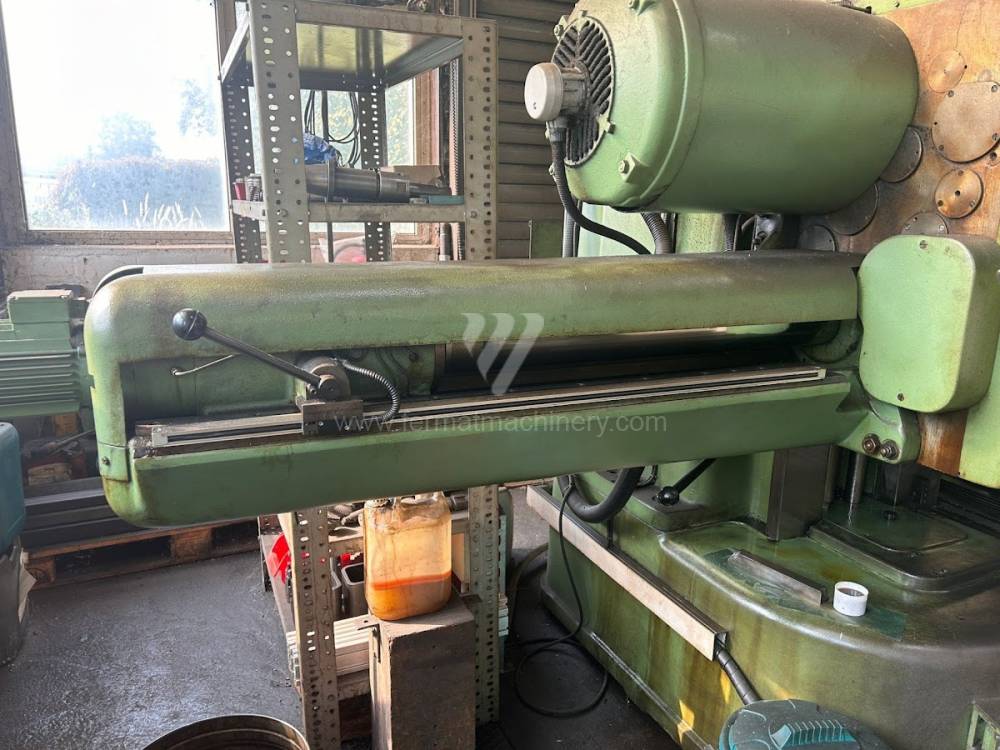

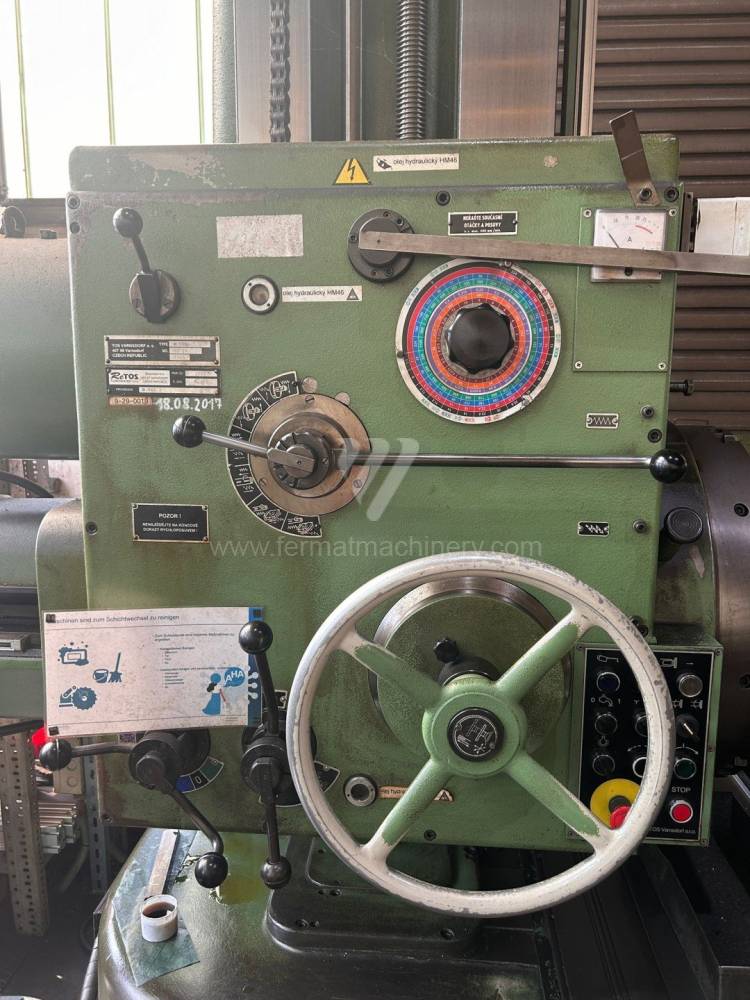

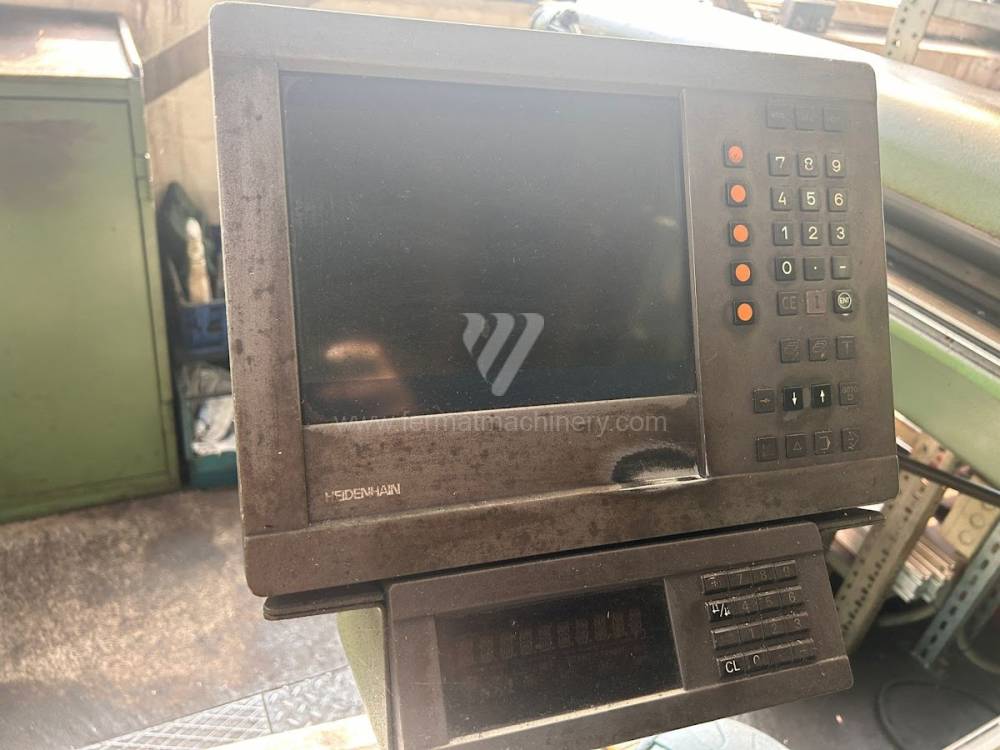

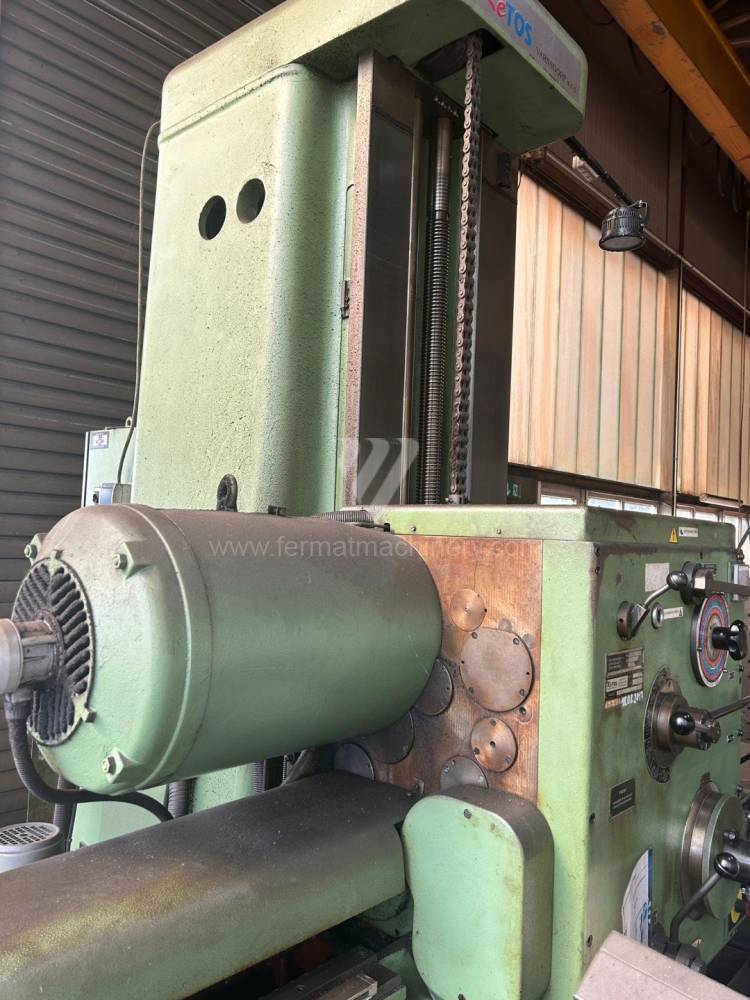

Wytaczarki poziome to uniwersalne maszyny służące do obróbki skomplikowanych detali. Stosowane są do produkcji jednostkowej i małoseryjnej. W przypadku jednego zamocowania przedmiotu obrabianego operacje można wykonywać nawet z pięciu stron, jednocześnie lub sekwencyjnie. Do wytaczarek poziomych dostępna jest duża liczba standardowych i specjalnych akcesoriów. Dzięki temu wytaczarki nadają się nie tylko do wytaczania, ale także do wiercenia, toczenia, frezowania, rozwiercania, pogłębiania itp.

Wytaczarki poziome dzielimy na stołowe, płytowe i współrzędnościowe, a także ze względu na rodzaj sterowania na konwencjonalne i sterowane CNC.

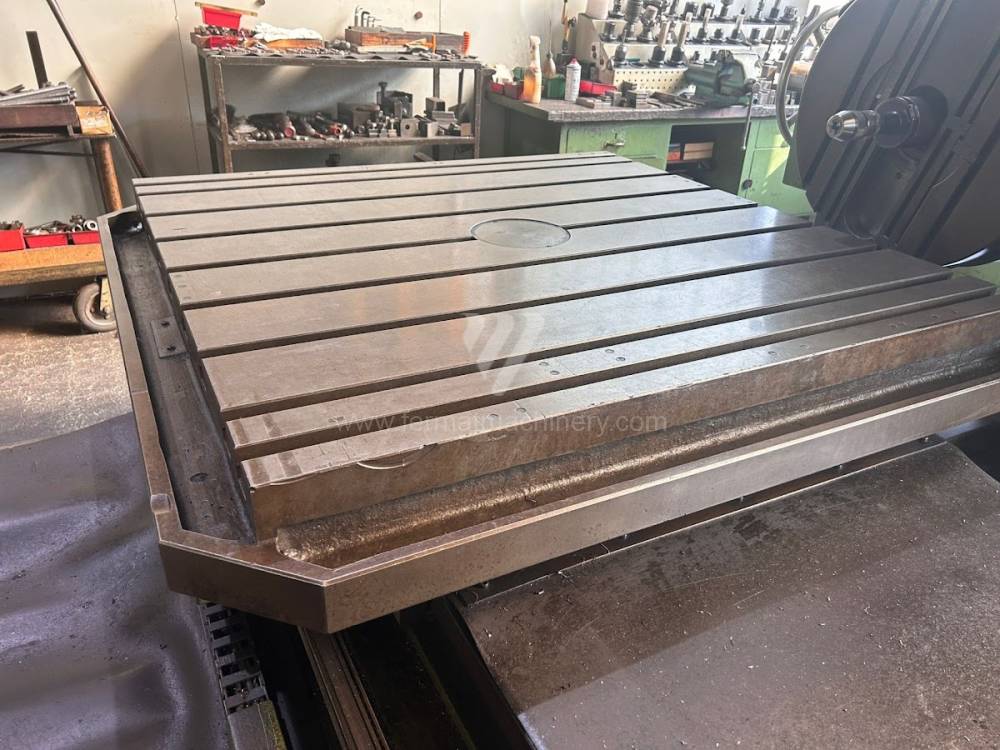

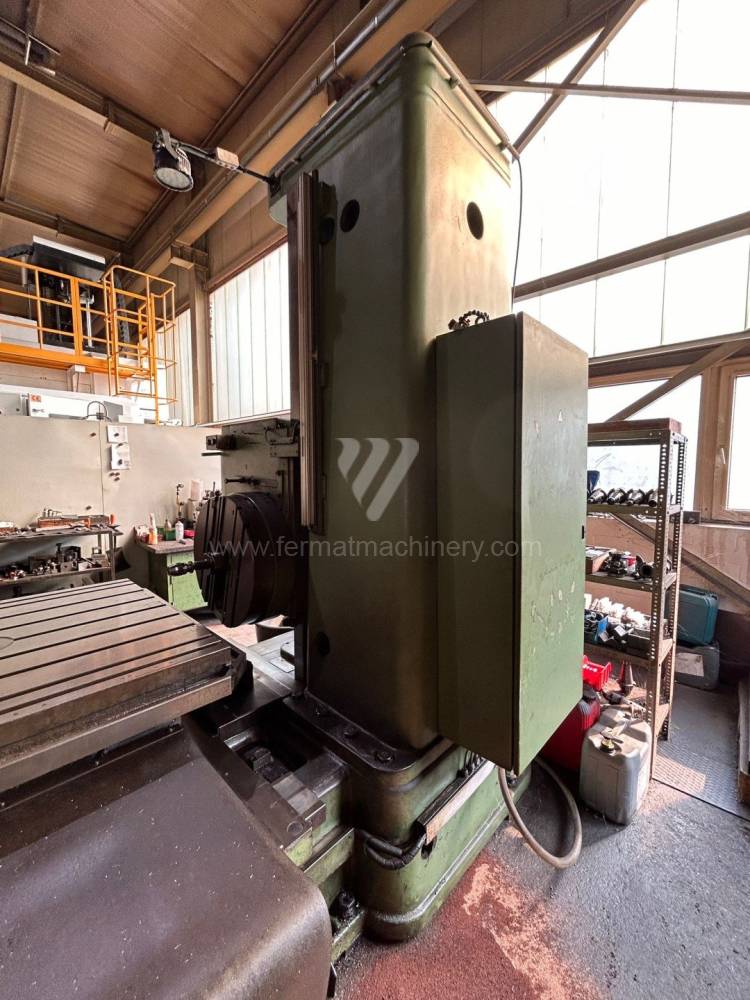

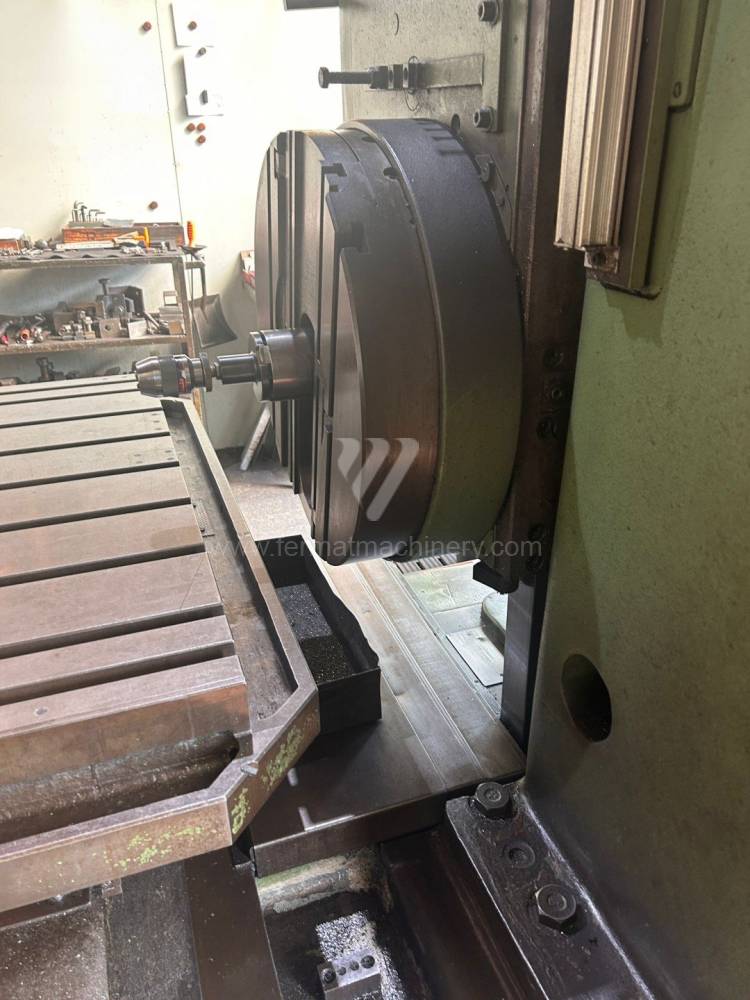

Wytaczarki stołowe

Wytaczarki stołowe wyposażone są w ruchomy stół, który porusza się w jednej lub dwóch osiach. W związku z tym dalej dzielimy wytaczarki na konstrukcję krzyżową lub konstrukcję typu T. Stół z reguły jest obrotowy (oś B), co pozwala na obróbkę czterech stron przedmiotu w jednym mocowaniu. Jeśli jednak maszyna jest wyposażona w głowicę kątową (osie A i C) i obrabiany przedmiot nie przekracza wymiarów maszyny, można obrobić pięć boków w jednym mocowaniu. Wytaczarki różnią się od frezarek stołowych przede wszystkim wysuwanym wrzecionem (oś W). Wyższe serie ponadto mają często wysuwany wrzeciennik (oś V).

Konstrukcja krzyżowa

Maszyny kompaktowe o udźwigu stołu do 5 ton mają najczęściej konstrukcję krzyżową, gdzie stół porusza się w dwóch wzajemnie prostopadłych osiach (X, Z). Maszyny te są zwykle lżejsze i mniej wymagające pod względem budowy fundamentu, ale są ograniczone nie tylko przesuwem, ale także opcjami kolumny i wrzeciennika. Średnica wrzeciona wytaczarskiego wynosi tutaj zwykle od 75 do 125 mm.

Konstrukcja typu T

W przypadku konstrukcji typu T są to maszyny sztywniejsze o udźwigu stołu do 25 ton i dłuższych przesuwach osiowych, przy czym stół porusza się tylko w osi poprzecznej do wrzeciona (X), natomiast kolumna porusza się w kierunku wzdłużnym (oś Z) w kierunku stołu. Średnica wrzeciona wynosi zwykle od 100 do 160 mm ze względu na cięższe i większe detale.

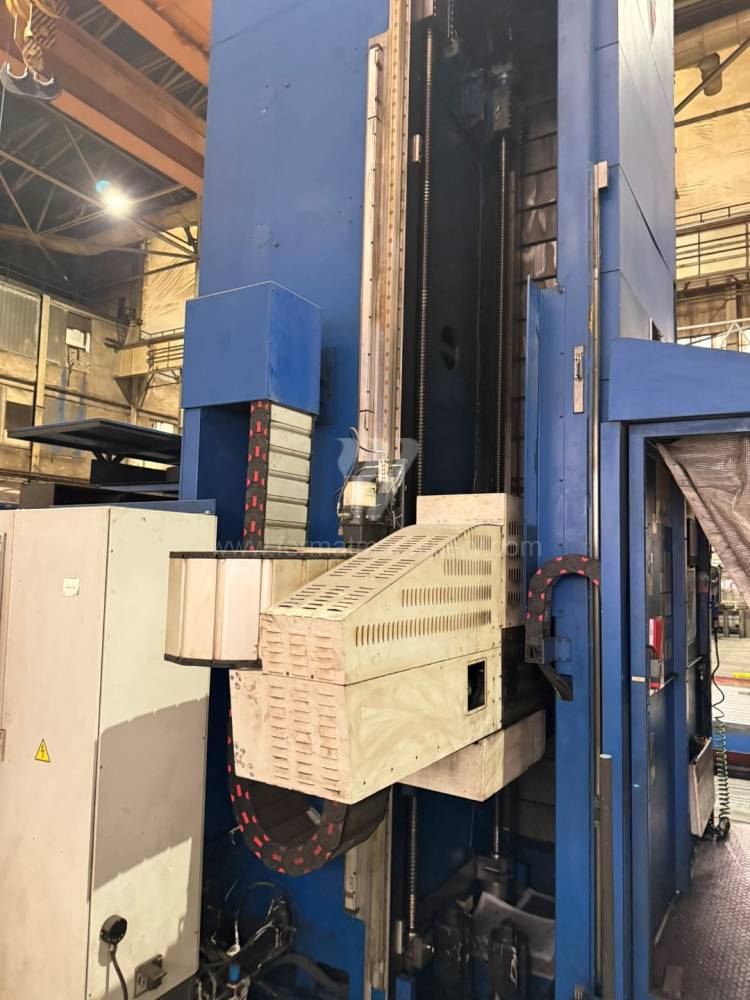

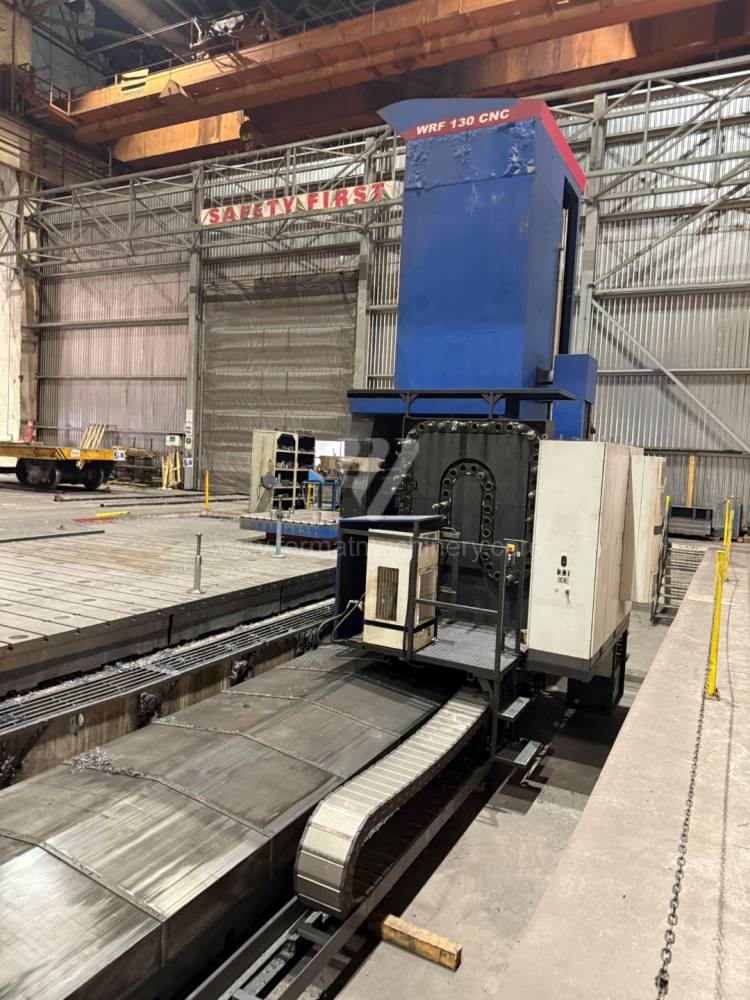

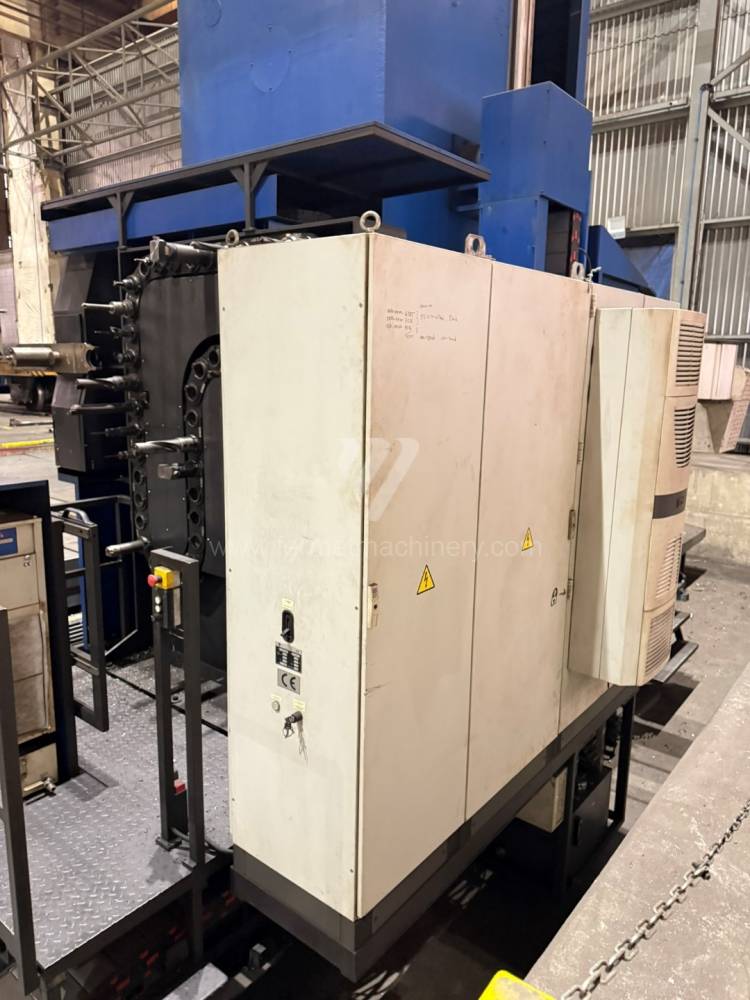

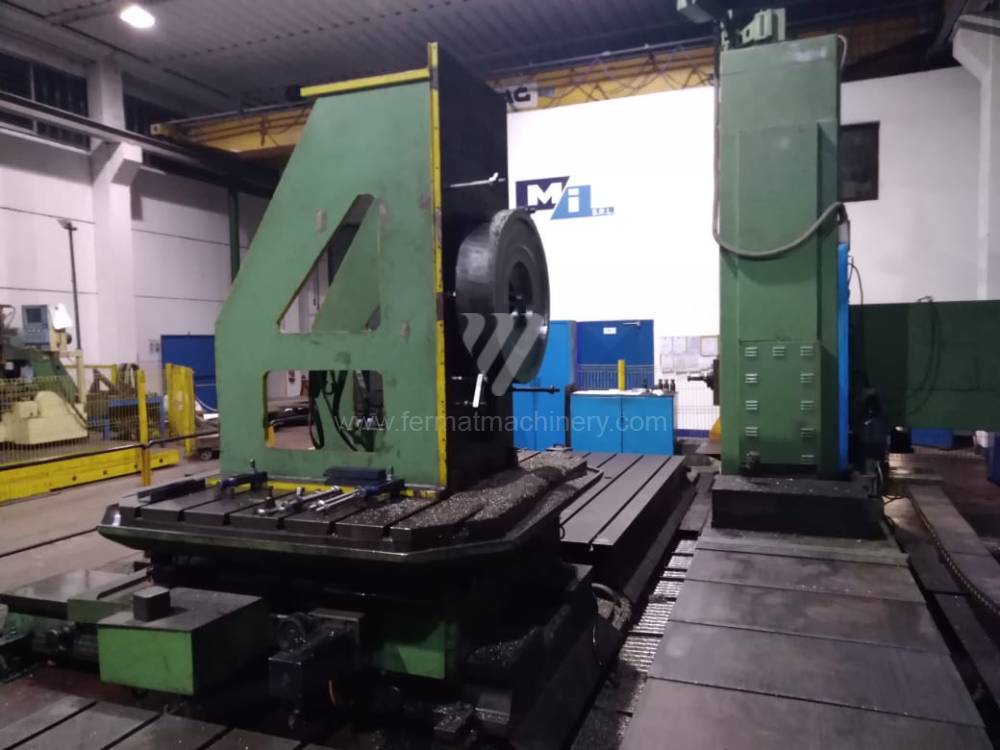

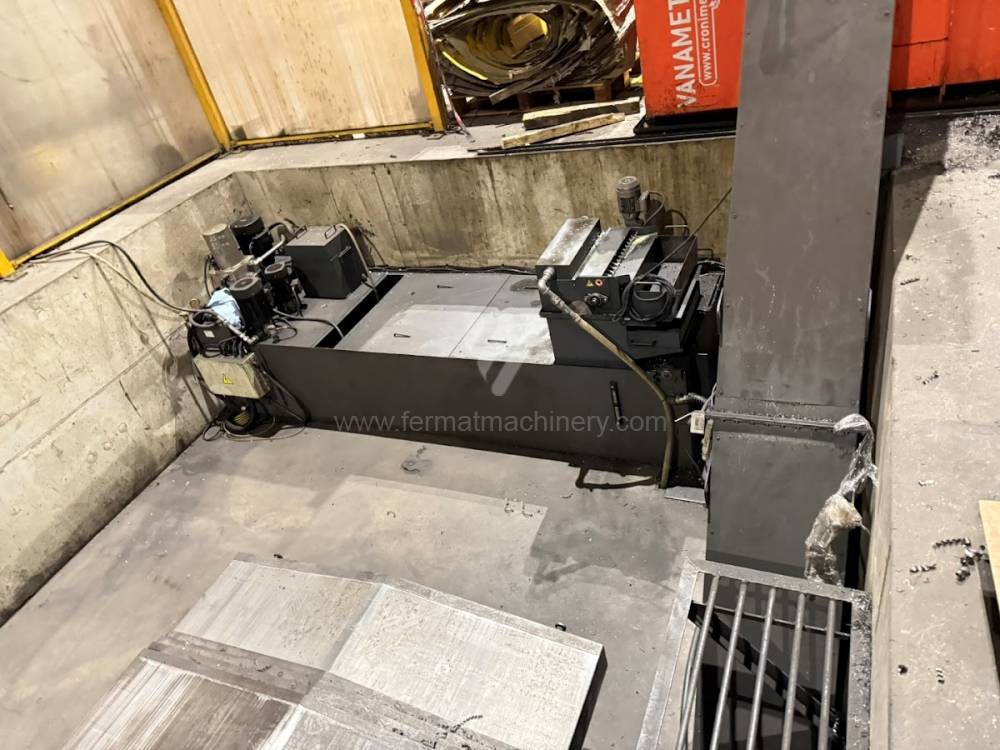

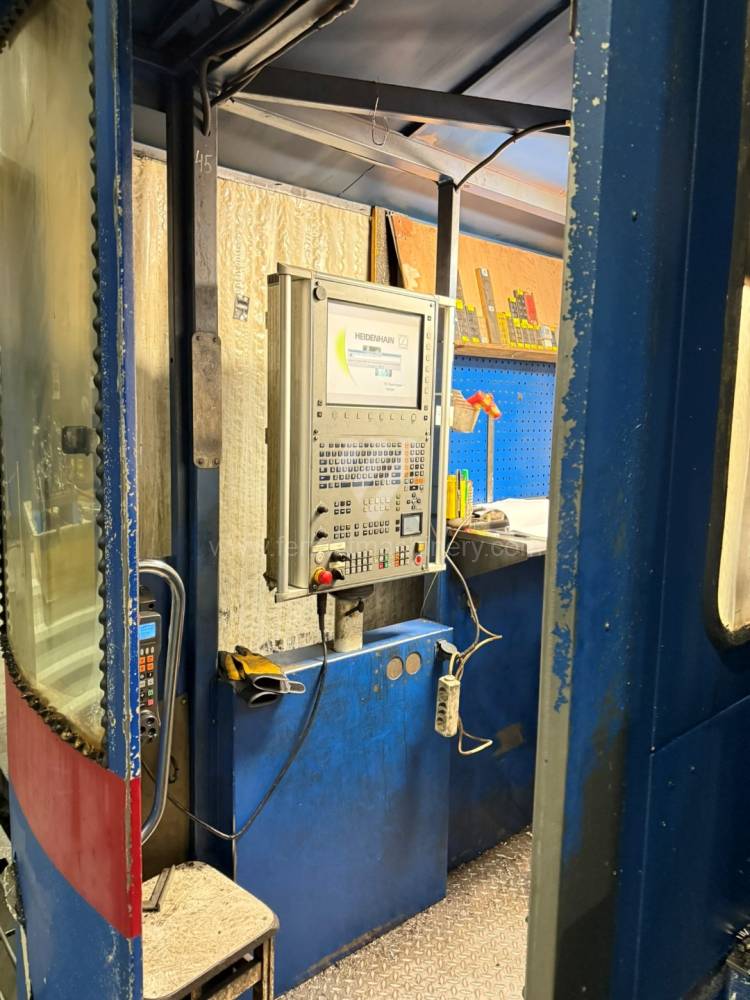

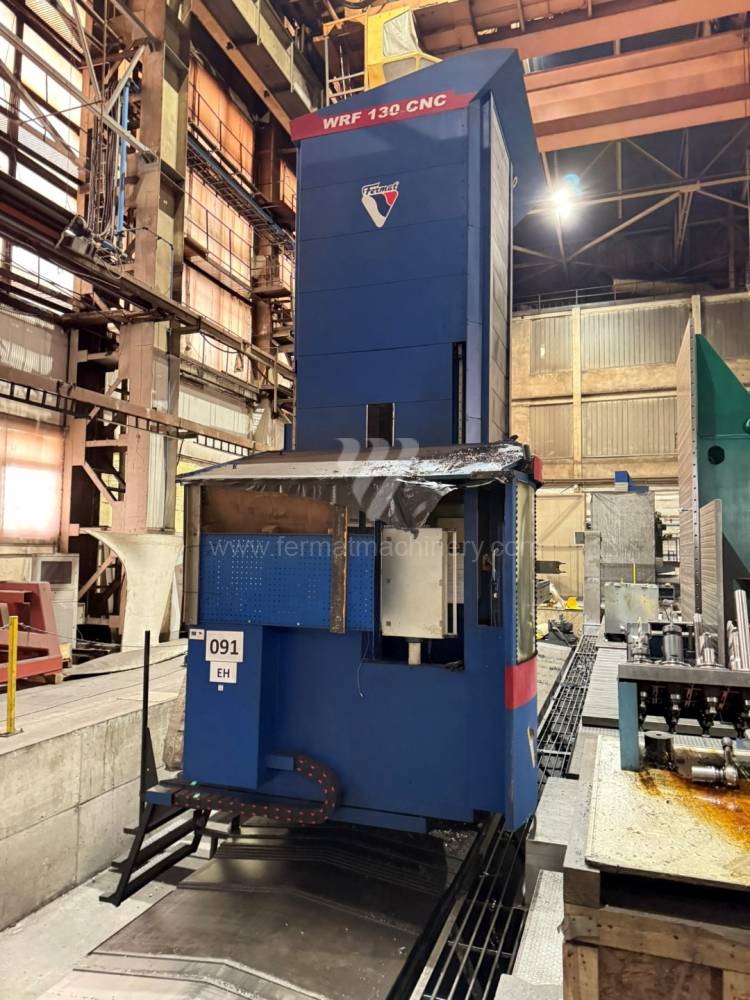

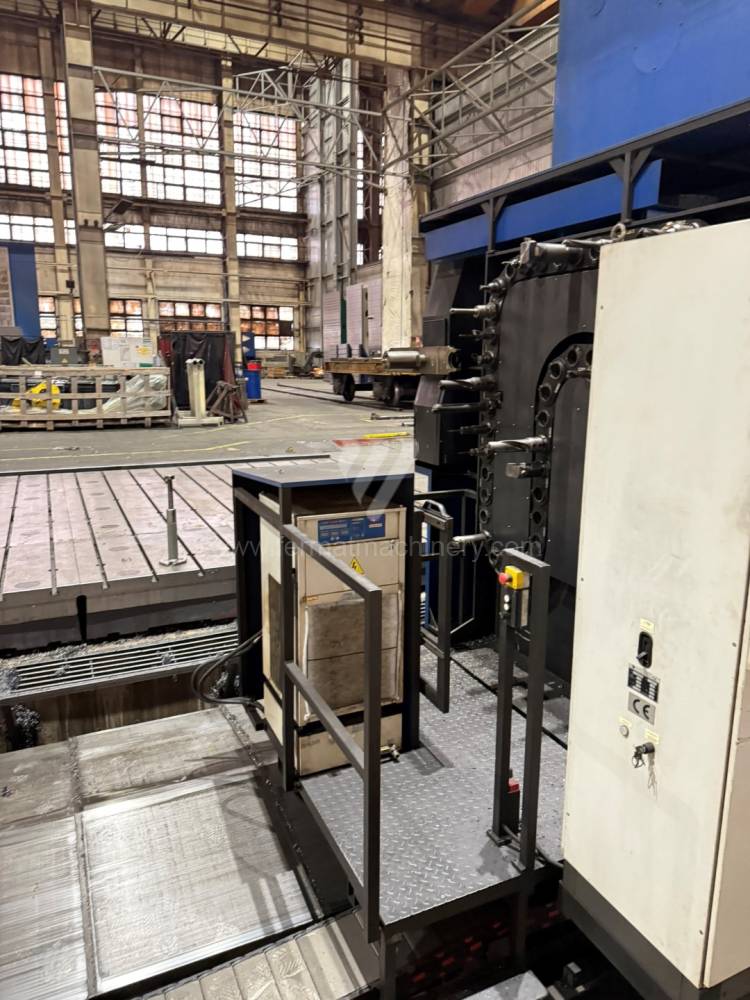

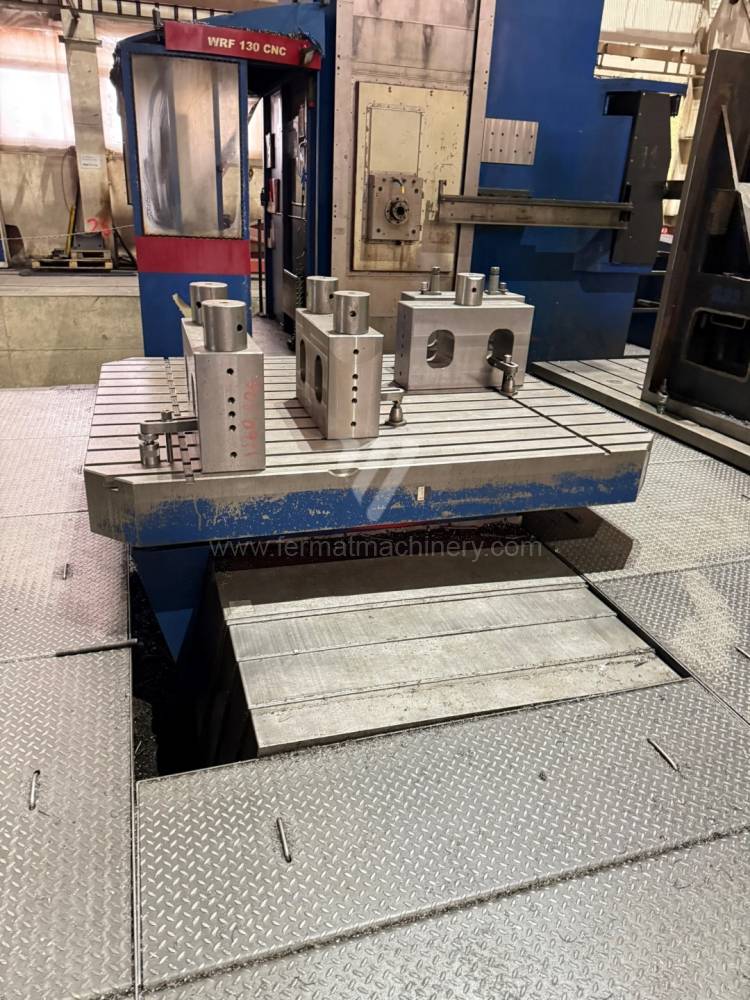

Wytaczarki płytowe

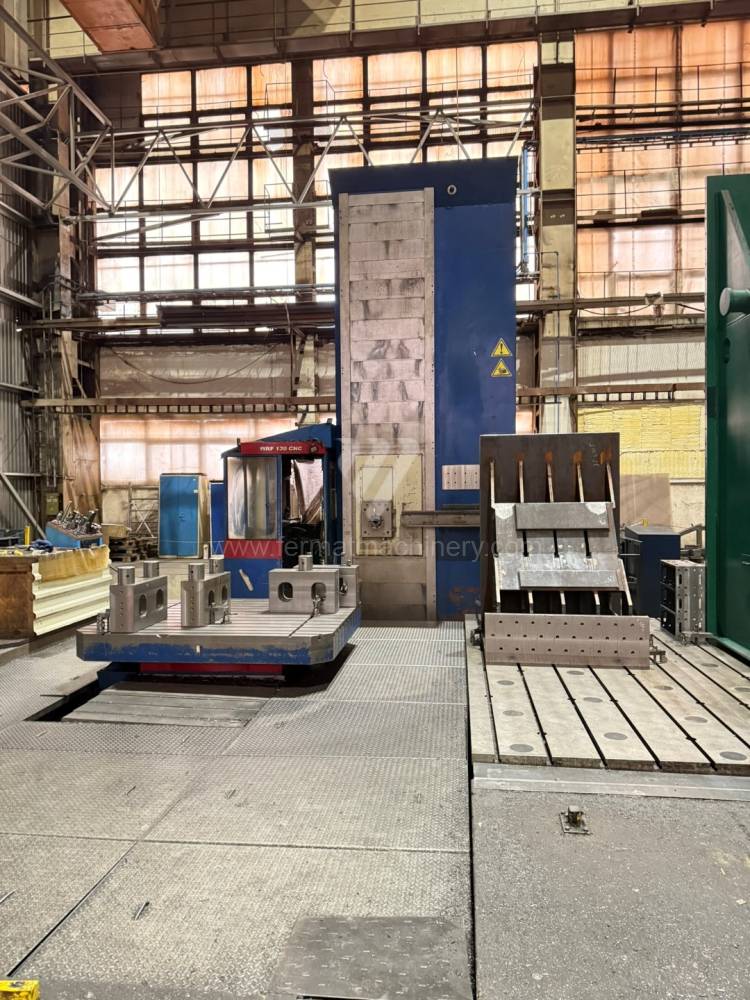

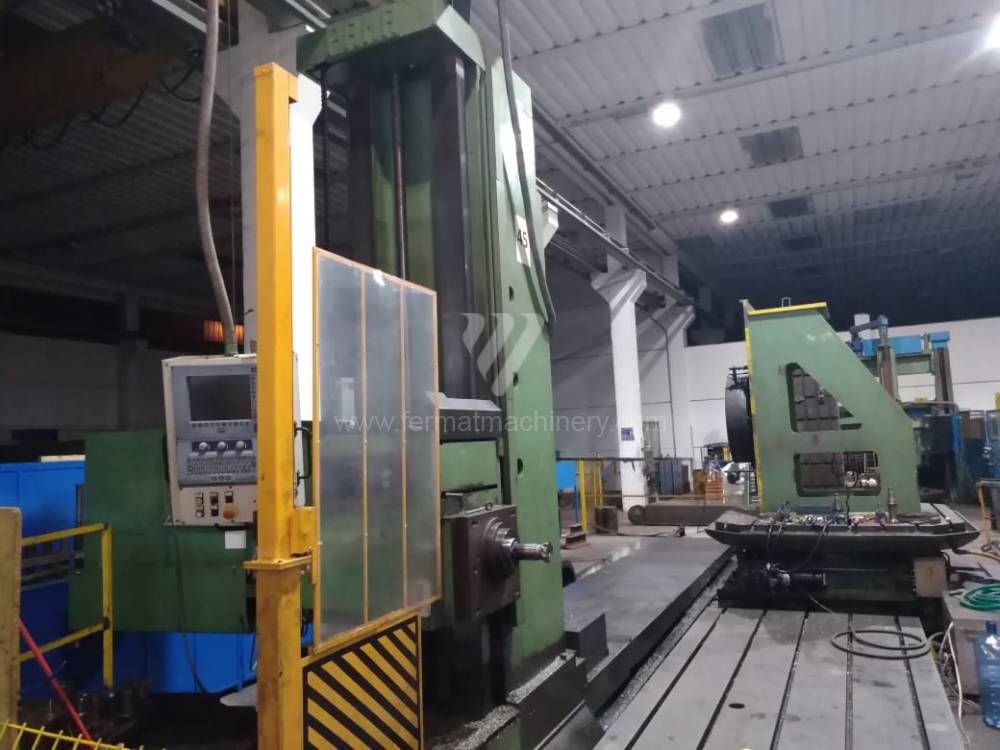

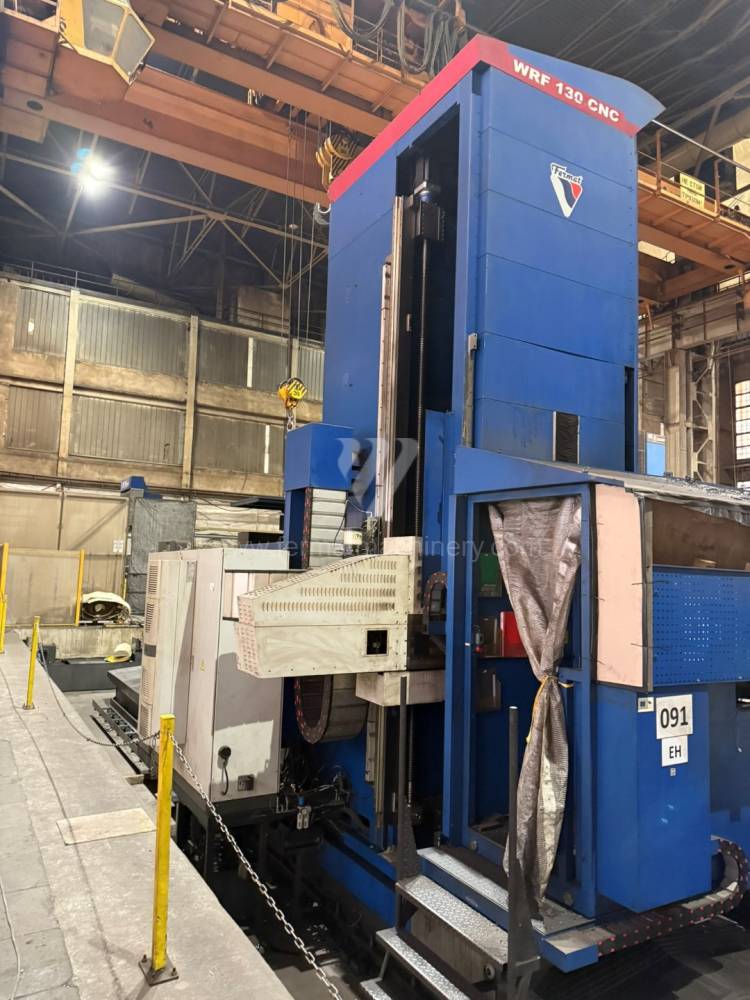

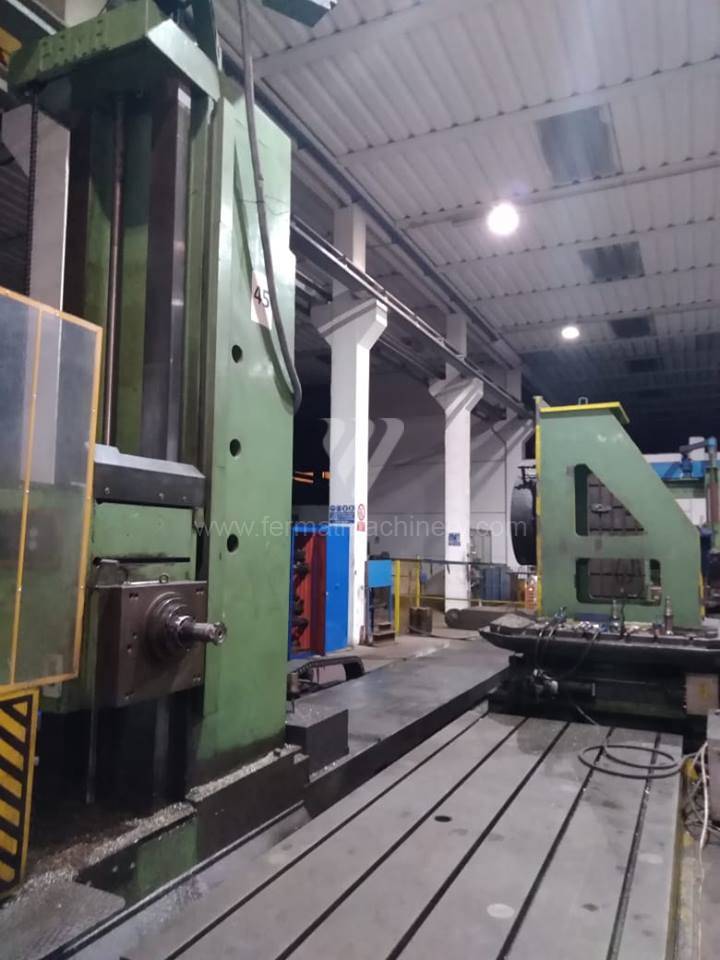

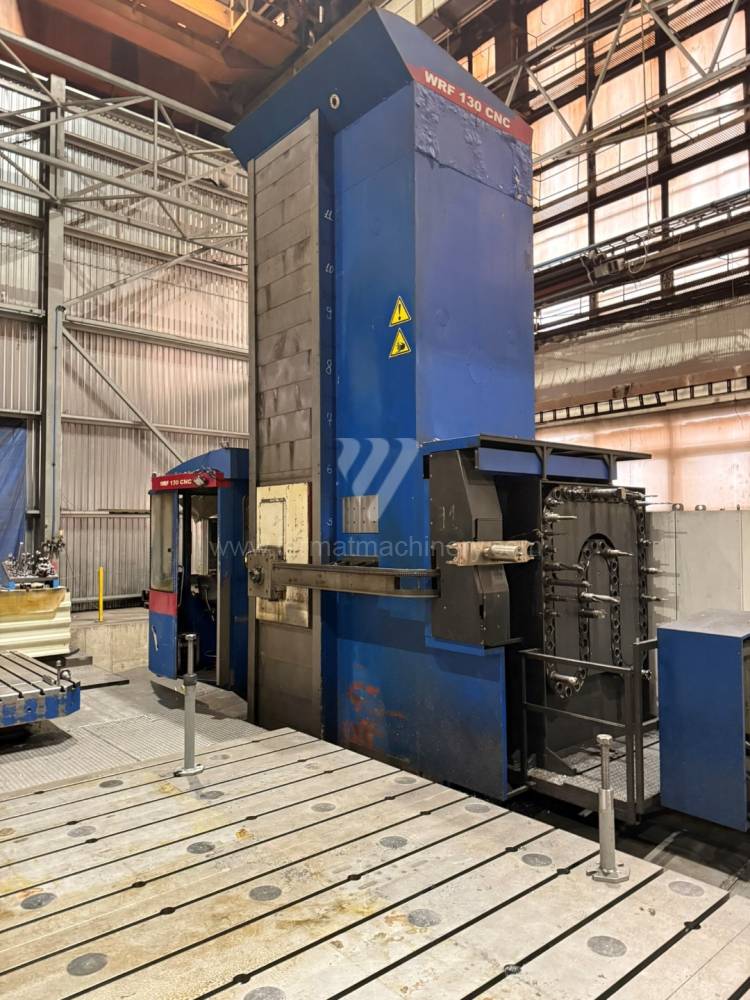

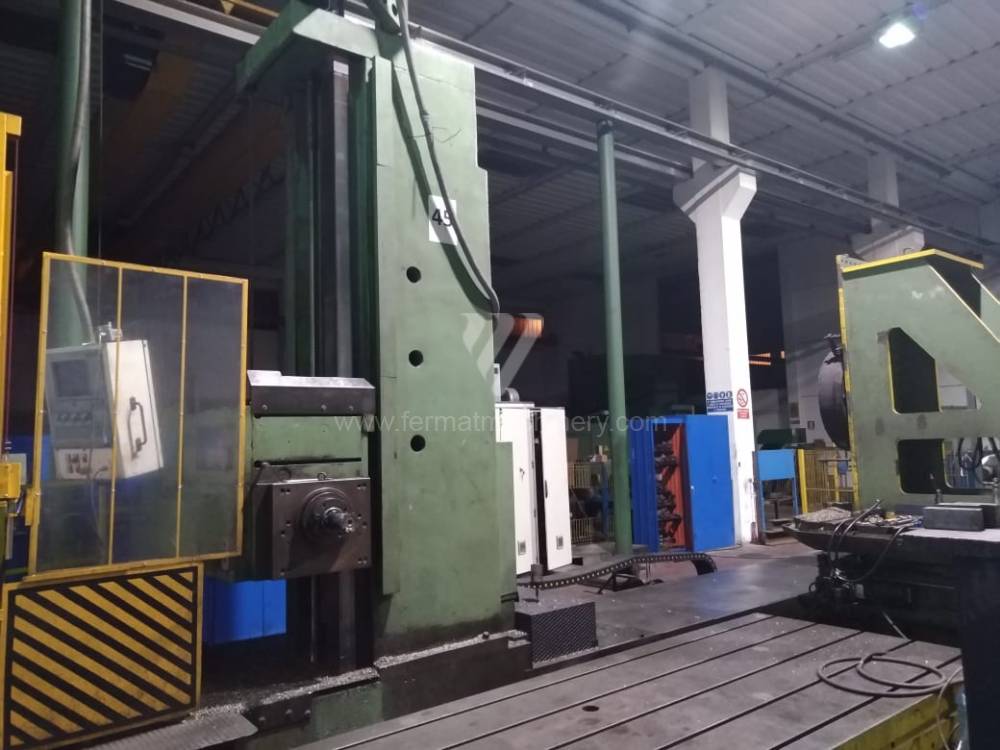

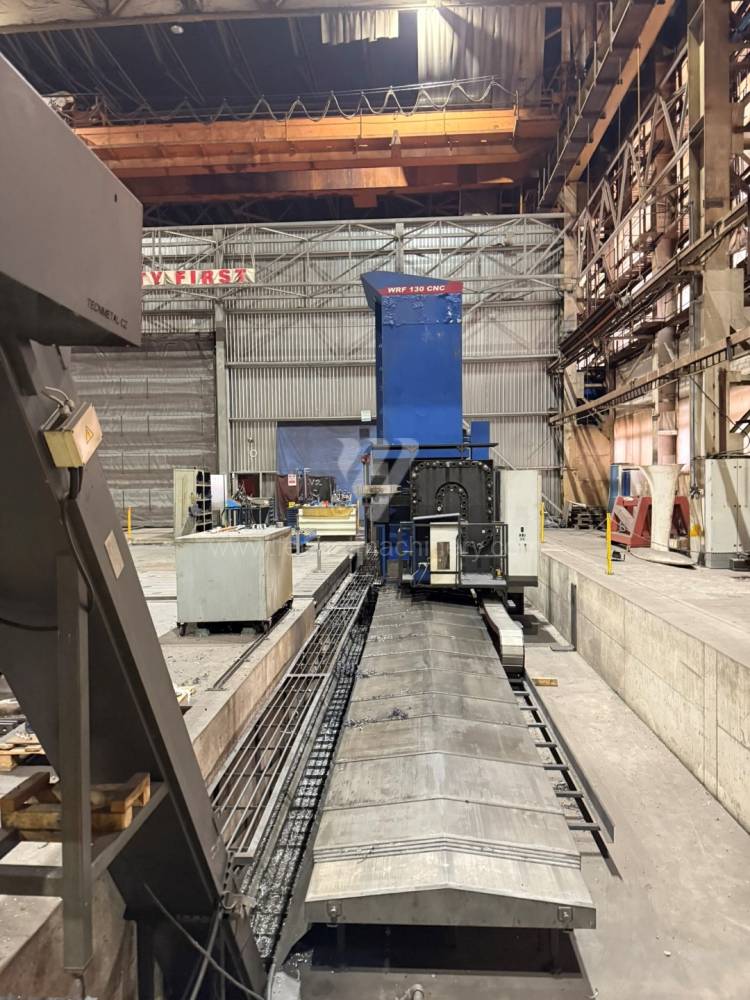

Wytaczarki płytowe służą do obróbki największych przedmiotów. W przypadku tych maszyn wrzeciennik porusza się wzdłuż pionowej prowadnicy kolumny (oś Y), która porusza się po łożu prostopadle do osi wrzeciona (oś X). Element obrabiany jest nieruchomo zamocowany na żeliwnej płycie wyposażonej w rowki T. Jeśli urządzenie jest dodatkowo wyposażone w stół obrotowy lub stół obrotowy ruchomy w kierunku osi wrzeciona, ilość sterowanych osi wzrasta. Wytaczarki tego typu produkowane są dla średnicy wrzeciona wytaczarskiego 130-315 mm.

Wytaczarki współrzędnościowe

Do obróbki precyzyjnych otworów służą tzw. wytaczarki współrzędnościowe.

Szczególny wpływ na konstrukcję mają wymagania dotyczące bardzo dużej dokładności ruchów głównych i posuwu, dobrej dynamiki oraz jak najlepszej stabilności temperaturowej. Istnieją dwa podstawowe typy konstrukcji: wytaczarka jednokolumnowa z poziomą lub pionową osią wrzeciona (dla mniejszych rozmiarów detali mocowanych na stole krzyżowym) oraz wytaczarka dwukolumnowa z jednym lub kilkoma wrzeciennikami pionowymi. Obrabiany przedmiot mocowany jest na podłużnym stole, który jest umieszczony pomiędzy dwoma kolumnami, po których porusza się belka poprzeczna podtrzymująca wrzeciennik roboczy. Do pomiarów zwykle używany jest układ optyczny, przy nowoczesnych maszynach powszechnie stosuje się układ sterowania CNC.

Wszystkie typy wytaczarek poziomych mogą być konwencjonalne lub sterowane CNC. Do najczęściej używanych producentów systemów sterowania CNC należą Heidenhain, Siemens, Fanuc, Fagor...

Wytaczarki poziome mogą być wyposażone w automatyczną wymianę narzędzi (ATC), która jest przeznaczona głównie do przechowywania jednostek narzędziowych, przenoszenia ich i pozycjonowania bez bezpośredniego udziału czynnika ludzkiego.

Do najbardziej znanych producentów wytaczarek poziomych należą takie firmy jak FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN i inne.
