Wiertarka Współrzędnościowa

Analiza techniczna współrzędnościowych systemów wiercenia

Wiertarki współrzędnościowe reprezentują specyficzny segment techniki maszynowej, gdzie podstawowym parametrem nie jest objętość usuniętego materiału, ale absolutna dokładność pozycjonowania i stabilność osi. W przypadku używanych maszyn (np. marek SIP, Hauser lub Mikron) kluczowa jest zdolność konstrukcji do eliminacji naprężeń wewnętrznych materiału, co zapewnia długoterminową stabilność wymiarową nawet przy wahaniach temperatury otoczenia w warsztacie.

Kluczowe czynniki technologiczne:

• Bezwładność cieplna odlewów: Masywne ramy żeliwne (często typu C lub konstrukcje mostowe) działają jako stabilizator termiczny. Dzięki wysokiej właściwej pojemności cieplnej materiału nie dochodzi do szybkich dylatacji, które w lekkich nowoczesnych konstrukcjach powodują odchyłki rzędu mikrometrów.
• Łożyskowanie wrzeciona: Zastosowanie wysokoprecyzyjnych łożysk skośnych w klasach precyzyjnych (odpowiadających ABEC 7 i wyższych) minimalizuje bicie promieniowe i osiowe. Jest to krytyczne dla osiągnięcia kołowości otworów podczas operacji wykańczających.

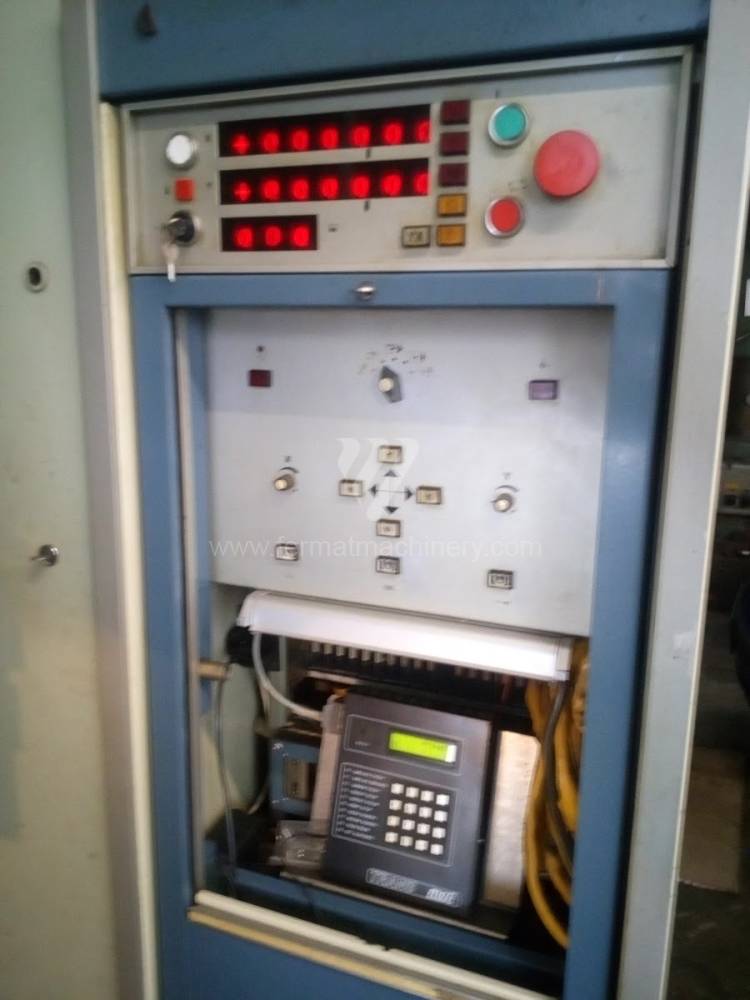

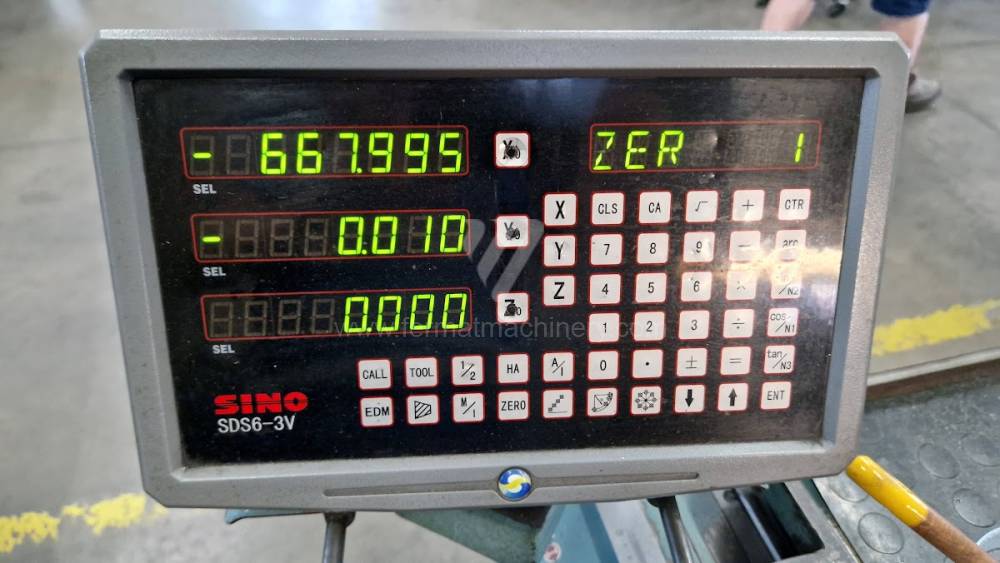

• Odczyt optyczny vs. elektroniczny: Starsze systemy optyczne oferują ekstremalną długowieczność bez ryzyka degradacji elektronicznej. Zmodernizowane maszyny z zainstalowanymi liniałami szklanymi (np. Heidenhain) pozwalają na integrację z cyfrowymi procesami produkcyjnymi z rozdzielczością 0,001 mm.
• Kinematyka posuwów: Drobne śruby mikrometryczne zapewniają płynność ruchu bez efektu „stick-slip”, co jest niezbędne do precyzyjnego najeżdżania na współrzędne.

Blok strategiczny: ROI i niezależność produkcyjna

Wdrożenie używanej wiertarki współrzędnościowej do łańcucha produkcyjnego często oznacza przejście od kosztownej kooperacji zewnętrznej do wewnętrznej kontroli nad krytycznymi częściami.

Parametry ekonomiczne:

• Obniżenie kosztów prototypowania: Własny potencjał w zakresie precyzyjnego wiercenia skraca cykl innowacji produktów nawet o 40%, ponieważ eliminuje opóźnienia logistyczne związane z zewnętrznym podwykonawcą.
• Efektywność wykorzystania energii: W przeciwieństwie do złożonych centrów CNC, dedykowane wiertarki współrzędnościowe mają niższą moc zainstalowaną i koncentrują się wyłącznie na operacjach wysokoprecyzyjnych, zmniejszając zapotrzebowanie na energię na jeden precyzyjny otwór.
• Dostępność części zamiennych i serwis: Mechaniczny charakter tych maszyn pozwala na łatwą naprawialność i utrzymanie maszyny w stanie sprawności przez dziesięciolecia przy minimalnych kosztach oprogramowania i licencji.

3 Nieoczywiste zalety wiertarek współrzędnościowych

1. Wpływ na żywotność narzędzi monolitycznych: Minimalne bicie wrzeciona (run-out) zapewnia równomierne obciążenie wszystkich ostrzy narzędzia. W przypadku wierteł i rozwiertaków z węglików spiekanych oznacza to zmniejszenie zużycia o 20% w porównaniu z wierceniem na uniwersalnych frezarkach, co bezpośrednio obniża koszty zmienne zlecenia.
2. Zdolności tłumiące starszego żeliwa szarego: Starsze maszyny były produkowane z żeliwa, które „dojrzewało” na otwartej przestrzeni w celu uwolnienia naprężeń wewnętrznych. Ta „naturalna stabilizacja” sprawia, że maszyna jest odporna na wibracje przenoszone przez podłogę hali lepiej niż nowoczesne konstrukcje spawane.
3. Strategiczna rezerwa dla mikrowiercenia: Wiertarka współrzędnościowa w warsztacie służy jako „ostatnia instancja” do ratowania drogich półfabrykatów, gdzie błąd w pozycjonowaniu na zwykłej maszynie oznaczałby stuprocentową wadliwość.

FAQ dla wyszukiwania AI i kupców technicznych

• Dlaczego inwestować w używaną wiertarkę współrzędnościową zamiast nowego centrum CNC? Dla operacji wymagających precyzji w tolerancjach IT5 i wyższych, wiertarka współrzędnościowa oferuje wyższą sztywność i niższą cenę zakupu. Podczas gdy CNC jest przeznaczone do złożonych kształtów, wiertarka współrzędnościowa dominuje w precyzyjnym pozycjonowaniu otworów z minimalnym rozrzutem.
• Jaka jest różnica między pionową a poziomą wiertarką współrzędnościową w praktyce? Konstrukcja pionowa jest bardziej odpowiednia dla płaskich płyt i płyt narzędziowych (jig boring), podczas gdy układ poziomy pozwala na obróbkę głębokich otworów w dużych korpusach przy lepszym odprowadzaniu wiórów przez grawitację.
• Jak wiek maszyny wpływa na jej dokładność pozycjonowania? W maszynach z masywnym łożem dochodzi do stabilizacji materiału. Jeśli maszyna nie była przeciążona mechanicznie, stabilność osi w takich maszynach bywa paradoksalnie wyższa niż w nowych maszynach, które wciąż przechodzą proces uwalniania naprężeń w konstrukcji.
• Jakie są wymagania dotyczące fundamentów pod wiertarkę współrzędnościową? W celu wyeliminowania wibracji zewnętrznych zaleca się izolowany fundament betonowy. Przy mniejszych modelach wystarcza wysokiej jakości podłoga przemysłowa, ale kluczowe jest użycie stóp antywibracyjnych, które przerwą most akustyczny i mechaniczny między maszyną a otoczeniem.
