An fabricație:1991
Sistem de control NCT:
Diametrul axului de lucru/principal: 130 mm
Deplasarea pe axa X: 3500 mm
Deplasarea pe axa Y: 2000 mm
Viteza axului: 1 - 900 /min.
Răcire prin ax: nu
Sistem de control Heidenhain: TNC 530
Diametrul axului de lucru/principal: 130 mm
Deplasarea pe axa X: 3500 mm
Deplasarea pe axa Y: 2000 mm
Viteza axului: 0 - 1800 /min.
Răcire prin ax: nu
Sistem de control Heidenhain: TNC 320
Diametrul axului de lucru/principal: 100 mm
Deplasarea pe axa X: 1250 mm
Deplasarea pe axa Y: 900 mm
Viteza axului: 0 - 1250 /min.
Răcire prin ax: nu
An fabricație:1989
Sistem de control ECS:
Diametrul axului de lucru/principal: 160 mm
Deplasarea pe axa X: 15500 mm
Deplasarea pe axa Y: 1000 mm
Viteza axului: 0 - 1500 /min.
Extensia axului - axa W: 800 mm
Sistem de control Heidenhain: TNC 620
Diametrul axului de lucru/principal: 100 mm
Deplasarea pe axa X: 1250 mm
Deplasarea pe axa Y: 1030 mm
Viteza axului: 16 - 2500 /min.
Răcire prin ax: nu
An fabricație:1975
Sistem de control Heidenhain: TNC 355
Diametrul axului de lucru/principal: 90 mm
Deplasarea pe axa X: 1250 mm
Deplasarea pe axa Y: 900 mm
Viteza axului: 0 - 1120 /min.
Răcire prin ax: nu
An fabricație:1983
Diametrul axului de lucru/principal: 63 mm
Deplasarea pe axa X: 1000 mm
Deplasarea pe axa Y: 710 mm
Viteza axului: 18 - 1800 /min.
Răcire prin ax: nu
Extensia axului - axa W: 560 mm
Diametrul axului de lucru/principal: 100 mm
Deplasarea pe axa X: 1250 mm
Deplasarea pe axa Y: 900 mm
Viteza axului: 16 - 1250 /min.
Răcire prin ax: nu
Extensia axului - axa W: 630 mm
An fabricație:1984
Diametrul axului de lucru/principal: 75 mm
Deplasarea pe axa X: 1250 mm
Deplasarea carcasei port-broșă (Y): 900 mm
Deplasarea pe axa Z: 1000 mm
Dimensiunile mesei: 950x950 mm
Extensia axului - axa W: 560 mm
An fabricație:1979
Sistem de control Siemens: Sinumerik 840D Sl
Diametrul axului de lucru/principal: 230 mm
Deplasarea pe axa X: 13000 mm
Deplasarea pe axa Y: 5000 mm
Viteza axului: 0 - 420 /min.
Extensia axului - axa W: 1500 mm
An fabricație:1992
Sistem de control Heidenhain: TNC 530
Diametrul axului de lucru/principal: 130 mm
Deplasarea pe axa X: 10000 mm
Deplasarea pe axa Y: 3000 mm
Viteza axului: 1200 - /min.
Extensia axului - axa W: 770 mm
An fabricație:2016
Sistem de control Heidenhain: TNC 640
Diametrul axului de lucru/principal: mm
Deplasarea pe axa X: 6000 mm
Deplasarea pe axa Y: 2500 mm
Viteza axului: 337 - 5000 /min.
Extensia axului - axa W: mm
An fabricație:2022
Sistem de control Fagor: CNC 8065
Diametrul axului de lucru/principal: mm
Deplasarea pe axa X: 2000 mm
Deplasarea pe axa Y: 1200 mm
Viteza axului: 0 - 6000 /min.
Răcire prin ax:
An fabricație:1988
Sistem de control Heidenhain: TNC 135
Diametrul axului de lucru/principal: 100 mm
Deplasarea pe axa X: 1250 mm
Deplasarea pe axa Y: 900 mm
Viteza axului: 0 - 1120 /min.
Răcire prin ax: nu
Sistem de control ECS:
Diametrul axului de lucru/principal: 127 mm
Deplasarea pe axa X: 7500 mm
Deplasarea pe axa Y: 2500 mm
Viteza axului: 0 - 2000 /min.
Extensia axului - axa W: 300 mm
Suprafața de prindere/fixare a mesei rotative: 2000 x 2000 mm
Încărcarea maximă a mesei: 20 000 kg
Cursa maximă a mesei: 1 200 mm
Greutate echipament: 9 350 kg
An fabricație:1990
Diametrul axului de lucru/principal: 100 mm
Deplasarea pe axa X: 1600 mm
Deplasarea pe axa Y: 1120 mm
Viteza axului: 0 - 1120 /min.
Răcire prin ax: nu
Extensia axului - axa W: 900 mm
An fabricație:2019
Sistem de control Heidenhain: TNC 640
Diametrul axului de lucru/principal: 130 mm
Deplasarea pe axa X: 3500 mm
Deplasarea pe axa Y: 2500 mm
Viteza axului: 10 - 3000 /min.
Răcire prin ax: da
An fabricație:1975
Diametrul axului de lucru/principal: 90 mm
Deplasarea pe axa X: 1250 mm
Deplasarea pe axa Y: 900 mm
Viteza axului: 0 - 1120 /min.
Răcire prin ax: nu
Extensia axului - axa W: 680 mm
Sistem de control Siemens:
Diametrul axului de lucru/principal: 160 mm
Deplasarea pe axa X: 6000 mm
Deplasarea pe axa Y: 3200 mm
Viteza axului: 10 - 2500 /min.
Extensia axului - axa W: 1000 mm
An fabricație:1985
Diametrul axului de lucru/principal: 130 mm
Deplasarea pe axa X: 3500 mm
Deplasarea pe axa Y: 2000 mm
Viteza axului: 12 - 800 /min.
Răcire prin ax: nu
Extensia axului - axa W: 800 mm
An fabricație:1978
Sistem de control Mefi:
Diametrul axului de lucru/principal: 160 mm
Deplasarea pe axa X: 6000 mm
Deplasarea pe axa Y: 2500 mm
Viteza axului: 2 - 800 /min.
Extensia axului - axa W: mm
Diametrul axului de lucru/principal: 63 mm
Deplasarea pe axa X: 1000 mm
Deplasarea pe axa Y: 710 mm
Viteza axului: - /min.
Răcire prin ax: nu
Extensia axului - axa W: 560 mm
An fabricație:1998
Sistem de control Heidenhain: TNC 426
Diametrul axului de lucru/principal: 130 mm
Deplasarea pe axa X: 3500 mm
Deplasarea pe axa Y: 2000 mm
Viteza axului: 5 - 2500 /min.
Răcire prin ax: nu
An fabricație:1999
Sistem de control Heidenhain: TNC 426
Diametrul axului de lucru/principal: 130 mm
Deplasarea pe axa X: 3500 mm
Deplasarea pe axa Y: 2500 mm
Viteza axului: 10 - 2500 /min.
Răcire prin ax: nu
Horizontal boring machines are universal machines used for machining of complex products. These borers are mainly used for small batch production. For one workpiece clamping, the operation can be performed from up to five sides, either simultaneously or sequentially. A large number of standard and special accessories are available for horizontal boring machines. This makes boring machines suitable not only for boring, but also for drilling, turning, milling and other operations.
Horizontal boring machines can be divided into several types, such as: table, cross, plate, coordinate. Can be divided also according to the type of control - conventional (without system), or CNC controlled.

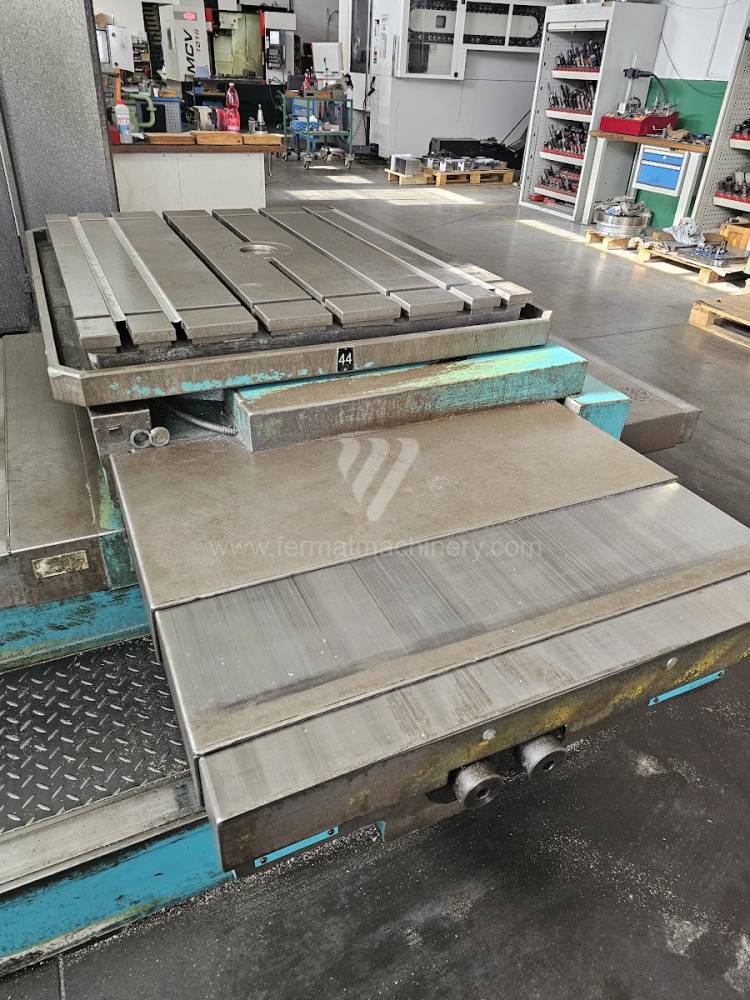

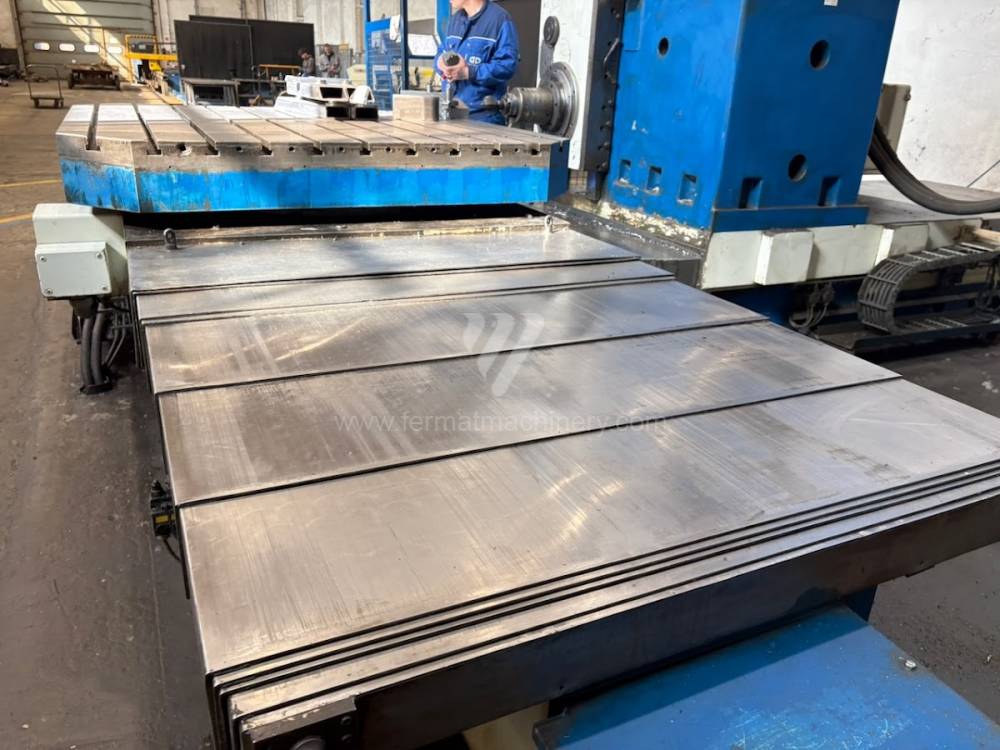

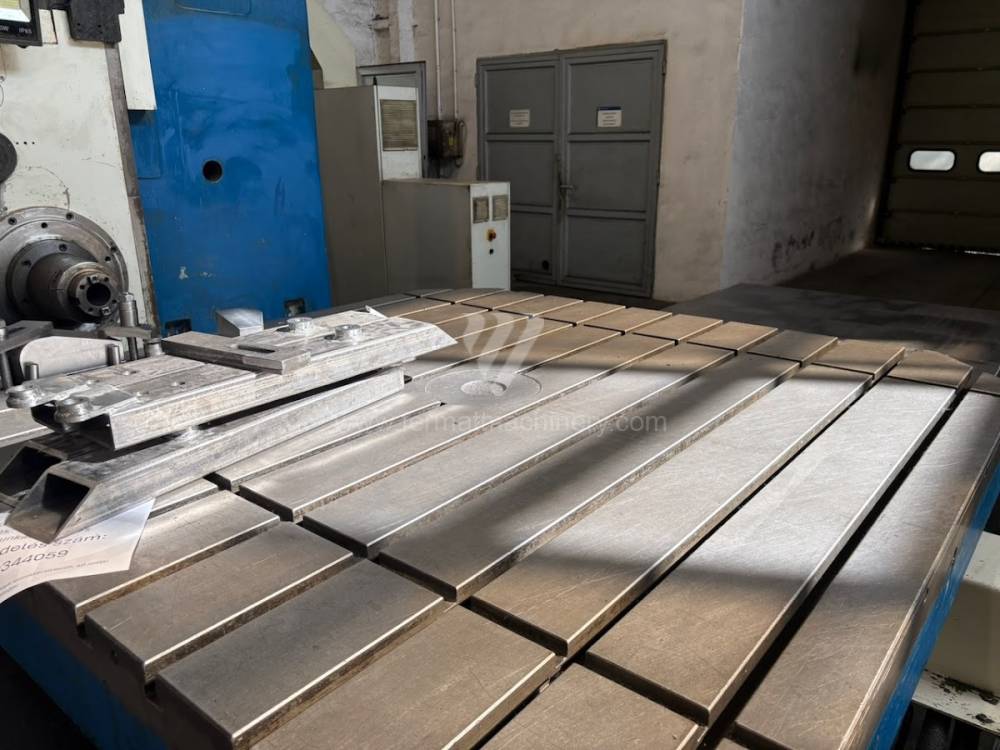

Table boring machines are equipped with a movable table that moves in one or two axes. Depending on this, boring machines are further divided into cross-construction or T-construction. The table is usually rotary (B axis), which allows four sides of the workpiece to be machined in one clamp. However, if the machine is equipped with an angle head (A and C axes) and the workpiece does not exceed the dimensions of the machine, five sides can be machined in one clamp. The boring milling machines differ from the table milling machines in particular by the extendable spindle (W axis). Higher series often also have a movable headstock (V axis).
These kinds of boring machines are suitable and used for machining of the largest workpieces. Headstock is moving along the vertical guide of the column and column itself is moving along the bed perpendicular to the axis of the spindle. The workpiece is clamped immovably on a cast-iron floor plate equipped with T-slots. If this floor type boring machine is equipped with a rotary table which is movable in the direction of the spindle axis, the number of controlled axes increases. Such boring machines mainly have a boring spindle diameter of 130-315 mm.
So-called coordinate boring machines are used for machining precise holes. Its design is affected by the requirements for very high accuracy of all movements, good dynamics and the best possible temperature stability. There are two types of these machines. One-column borer with horizontal or vertical spindle axis (this is for smaller sizes of workpieces that are clamped on a cross table) and two column borer with one or more vertical spindles. Workpiece is clamped on a longitudinal table, which is in between two columns along which the crosspiece carrying the work headstock moves. An optical system is usually used for measuring. More modern machines are then equipped with a CNC control system.

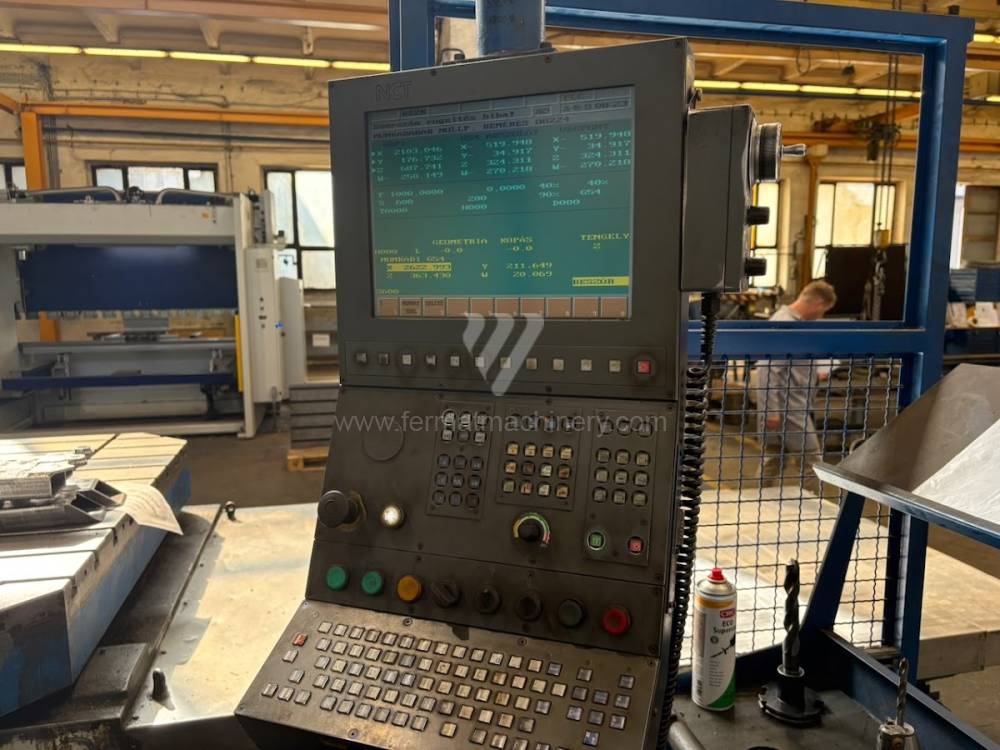

All types of horizontal boring machines are conventional or CNC controlled. Among the most popular producers of CNC systems are Heidenhain, Siemens, Fanuc, Fagor.
Horizontal boring machines can be also equipped with automatic tool change which is primarily used for storage of tool holders, its manipulation and positioning without participation of human factor.
Among the main and most popular manufacturers of boring mills we have to mention: FERMAT, TOS, ŠKODA, PAMA, UNION, JUARISTI, SCHARMANN, KURAKI, WOTAN.
