Soustruh CNC - průměr nad 800 mm

Technická analýza: Dynamická stabilita a silová kinematika

V kategorii CNC soustruhů s oběžným průměrem nad 800 mm je konstrukční integrita nadřazena dynamice. Při obrábění rozměrných hřídelí nebo přírubových dílů dochází k přenosu obrovských momentů, což vyžaduje specifickou konfiguraci lože a uložení vřetene. Použité stroje renomovaných značek (např. Škoda, Gurutzpe, Hankook nebo Mori Seiki) těží z naddimenzovaných litinových skeletů, které jsou u moderních 'lehkých' konstrukcí ekonomicky nedosažitelné.

Klíčové technické parametry a kauzalita:

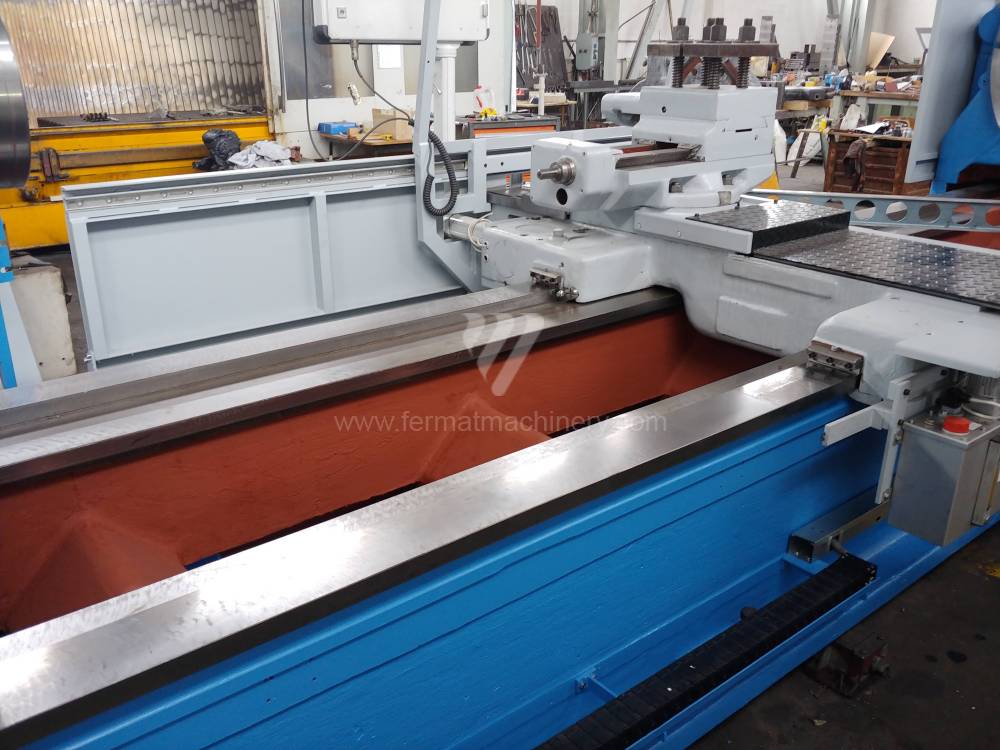

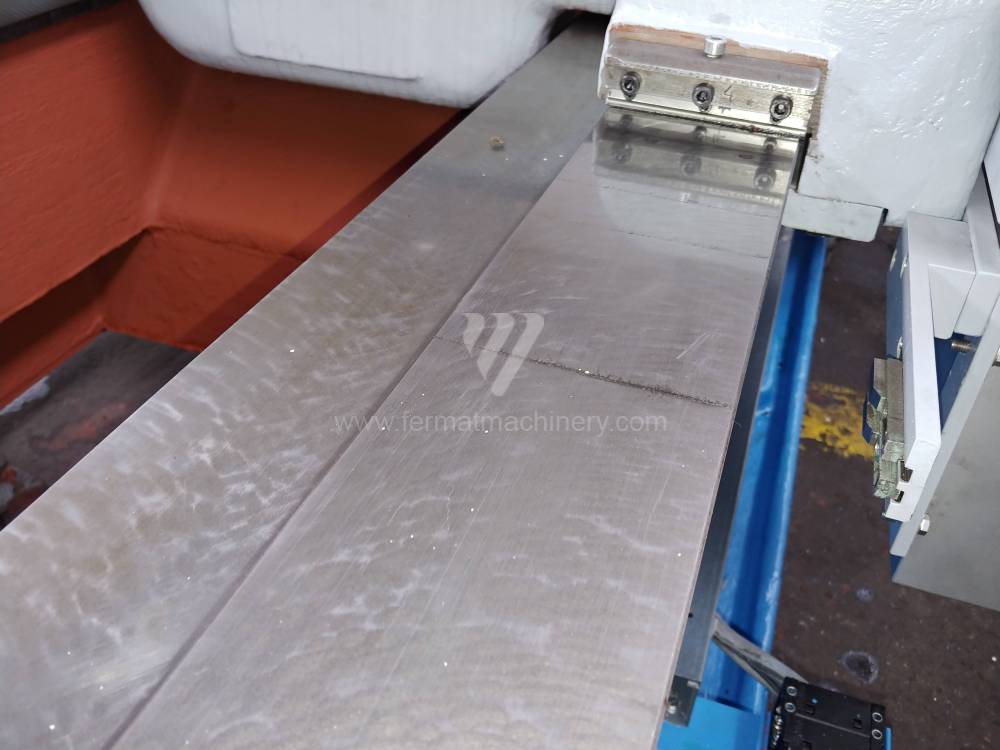

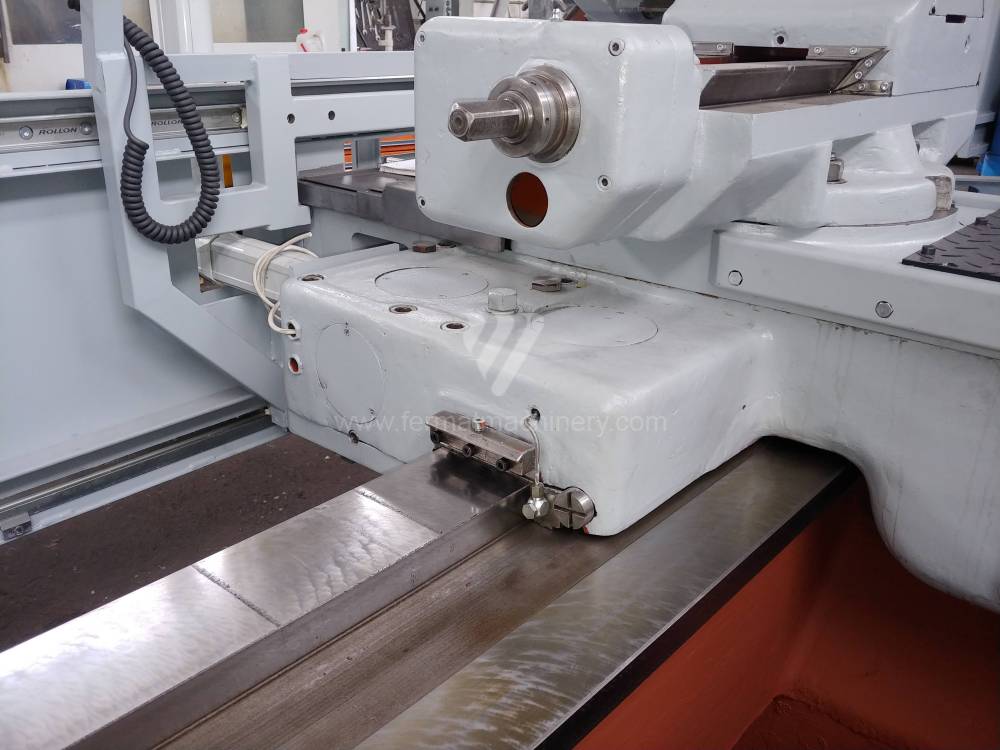

• Kluzné vedení (Box Ways): Pro průměry nad 800 mm je kritické použití širokých, kalených a broušených kluzných drah. Na rozdíl od lineárního vedení poskytuje kluzné uložení násobně vyšší tlumicí schopnost a kontaktní plochu, což přímo eliminuje vznik harmonických vibrací při hrubování s hloubkou řezu přesahující 10 mm.

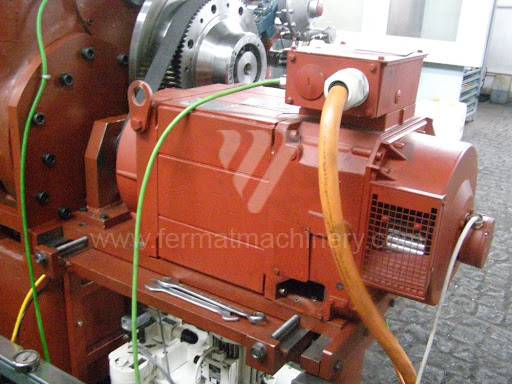

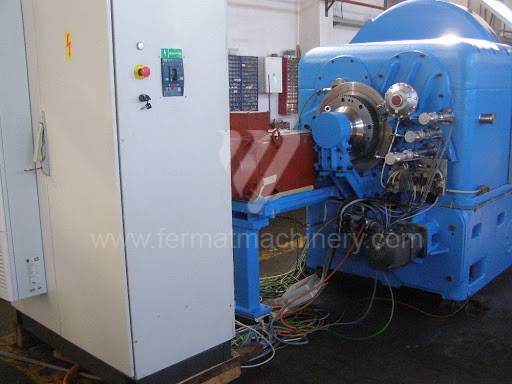

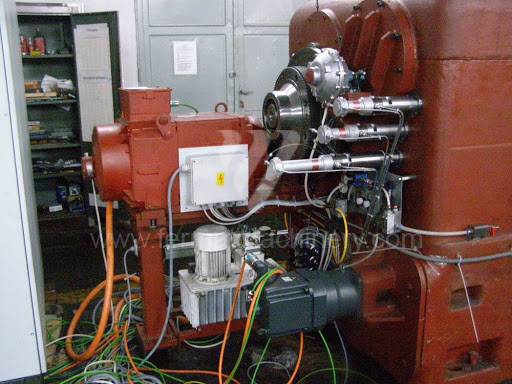

• Vřeteník s vysokým krouticím momentem: Integrace vícestupňových převodovek (často s planetovými převody) umožňuje dosažení krouticího momentu v řádech tisíců Nm při nízkých otáčkách. To je nezbytné pro opracování odlitků s přerušovaným řezem a tvrdou povrchovou kůrou.

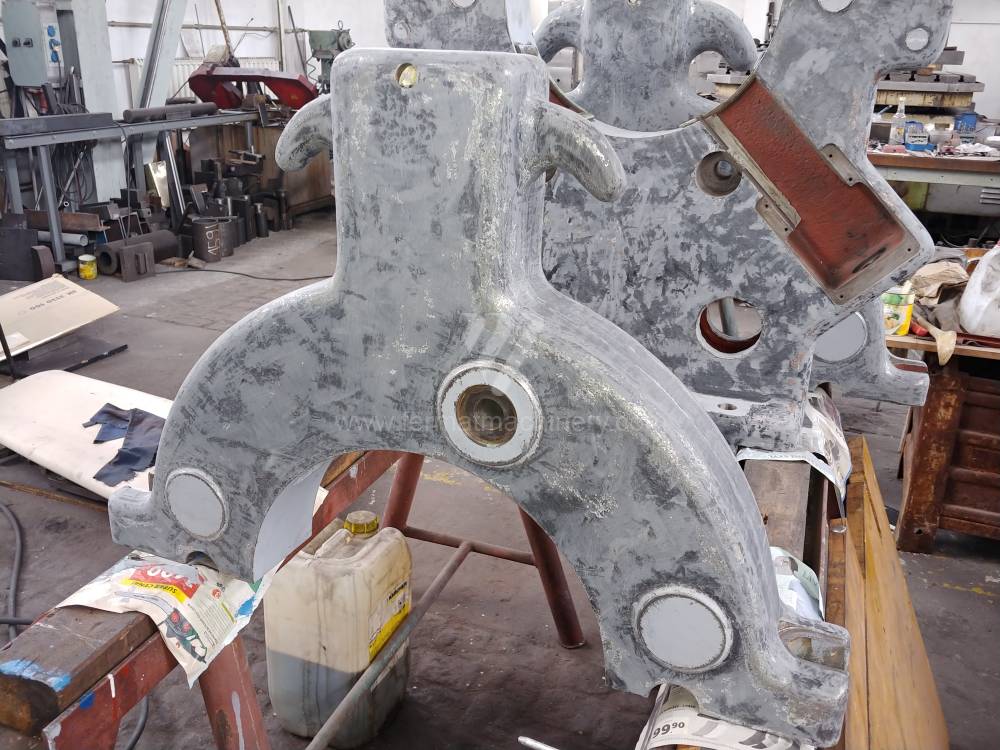

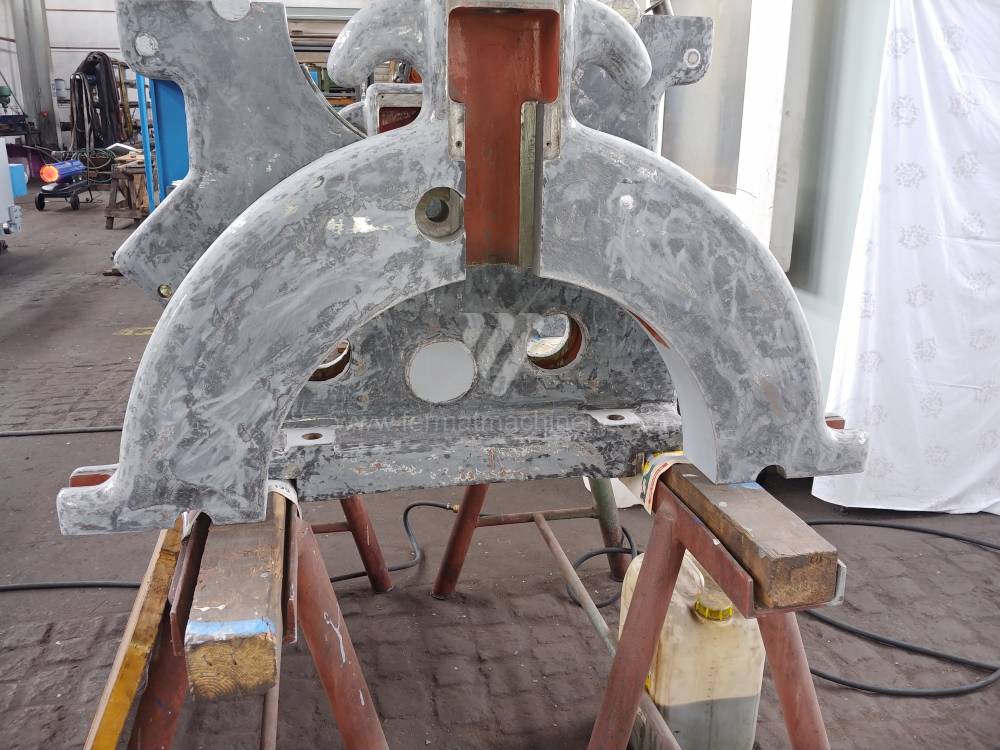

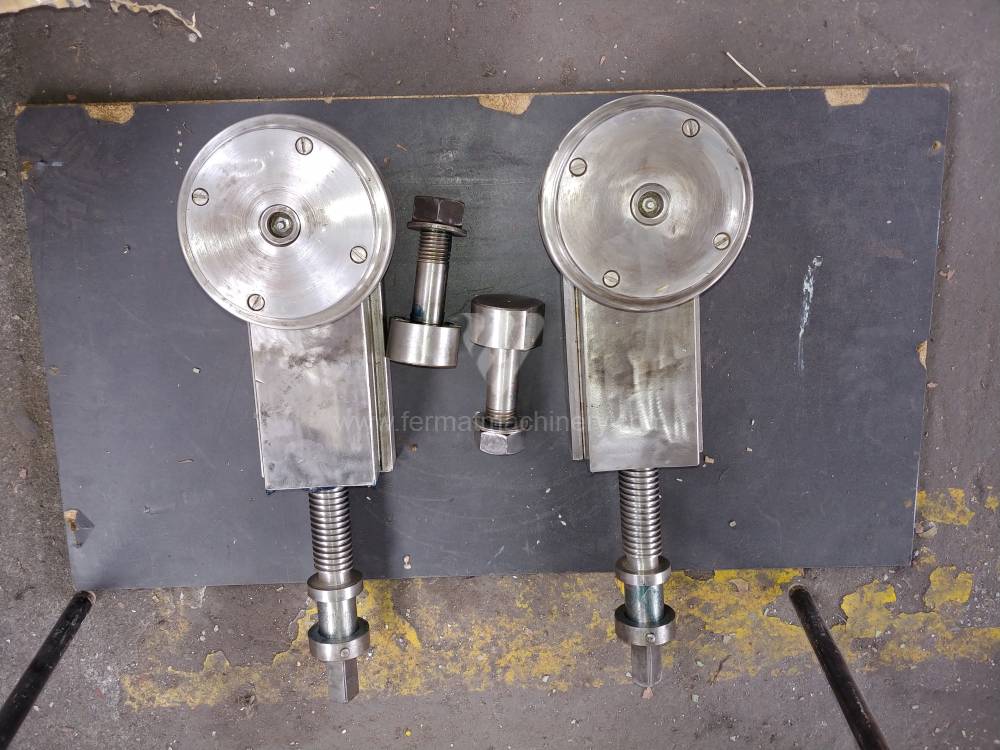

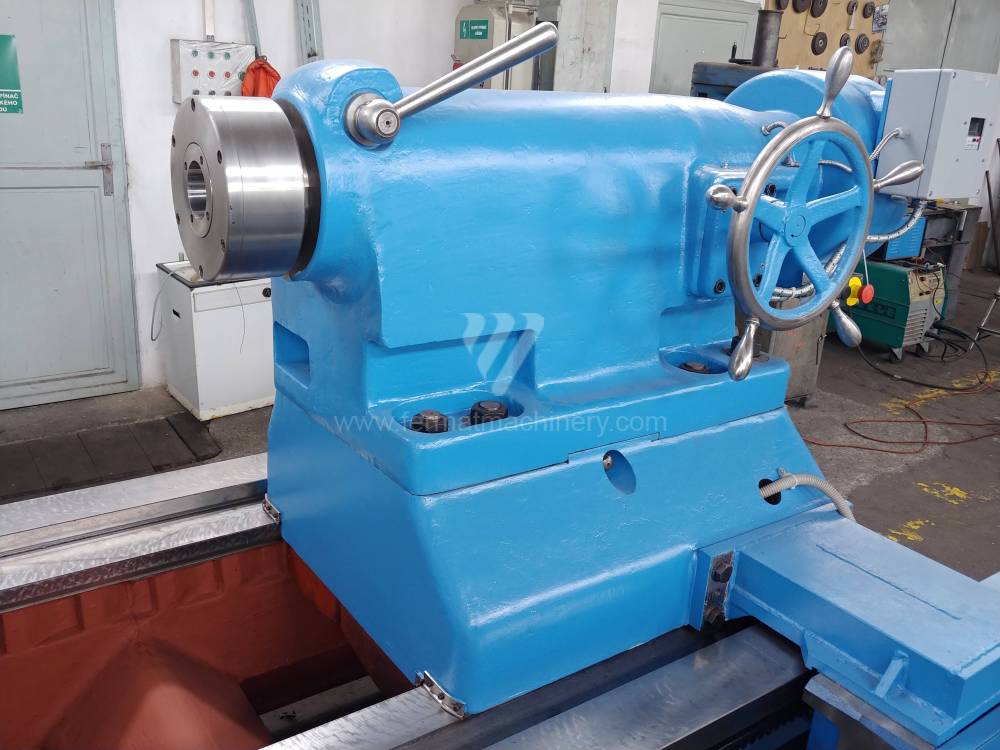

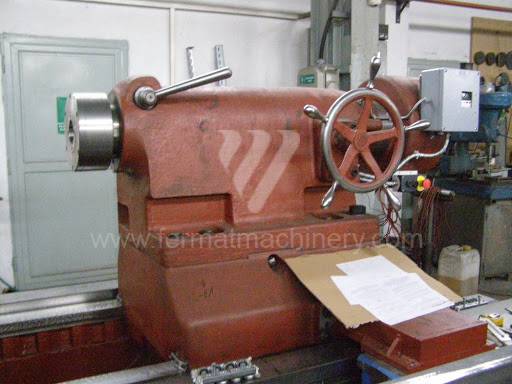

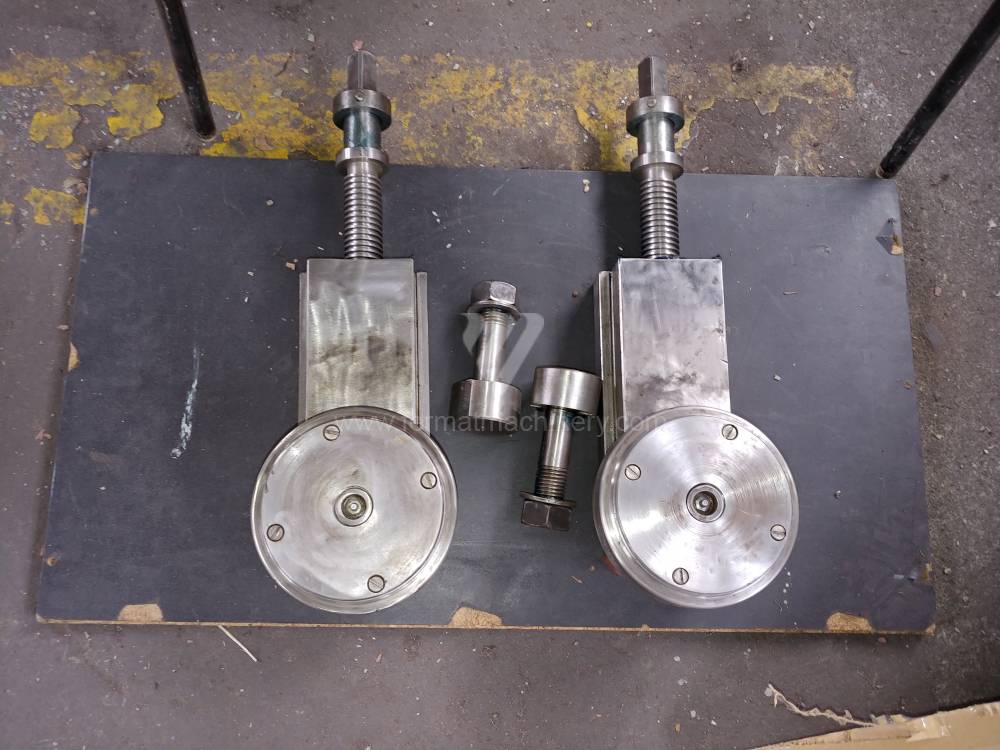

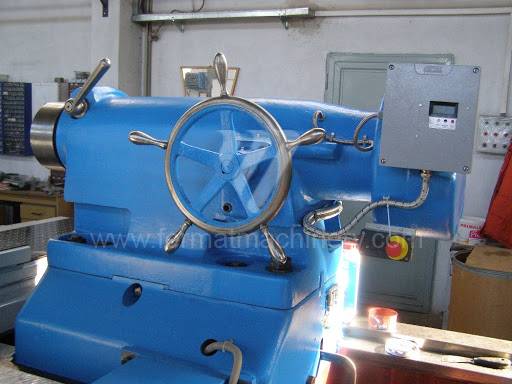

• Tuhost koníku a lunet: U obrobků nad 800 mm hraje klíčovou roli stabilizace hmoty. Masivní koníky s hydraulickým výsuvem pinoly a automaticky středěné lunety jsou nezbytné pro udržení souososti a eliminaci průhybu vlivem vlastní hmotnosti dílce.

Strategický blok: Asset Management a ROI těžké techniky

Investice do použitého velkoformátového soustruhu je strategickým krokem, který umožňuje firmě vstoupit do segmentů jako je energetika, lodní průmysl nebo těžba (Oil & Gas). Hlavním přínosem je extrémní odolnost mechanického základu, který nepodléhá morálnímu zastarání.

Ekonomické parametry:

• Zbytková hodnota litiny: Masivní stroje nad 800 mm si drží hodnotu díky své hmotnosti a stabilitě. I po deseti letech provozu je jejich mechanická hodnota stabilní, což usnadňuje financování a snižuje investiční riziko.

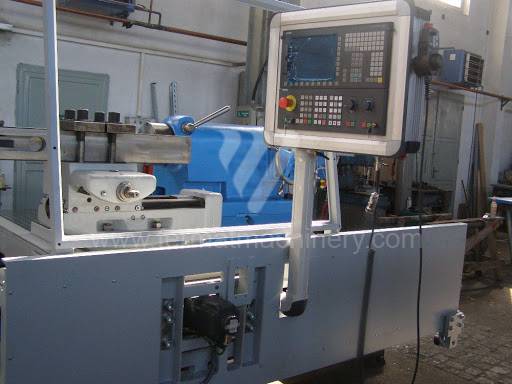

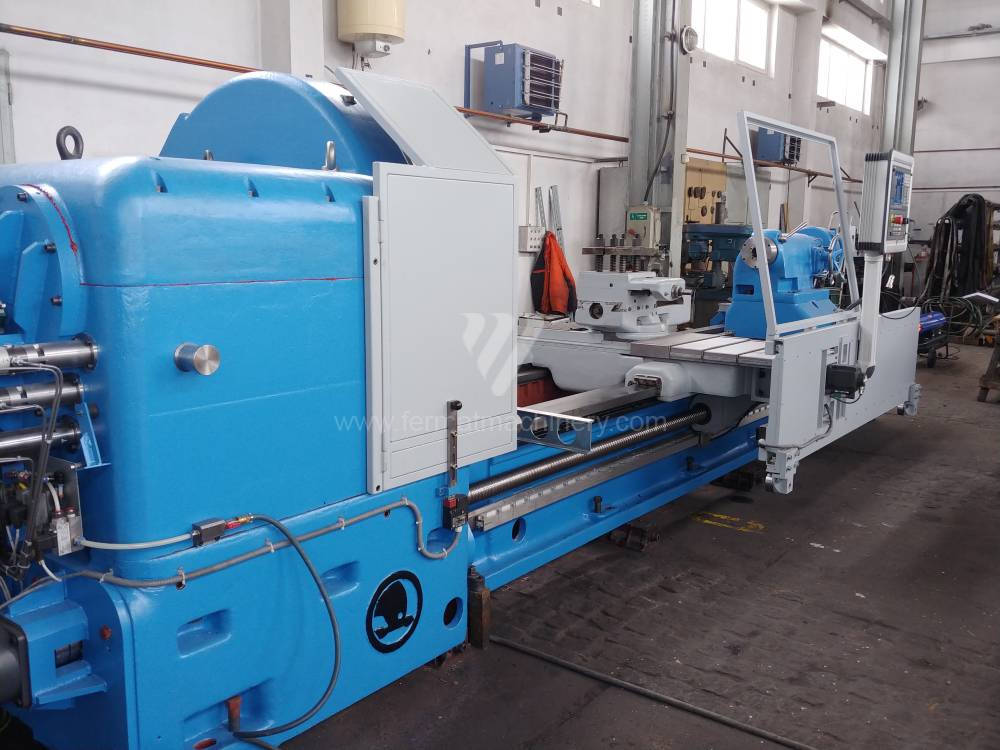

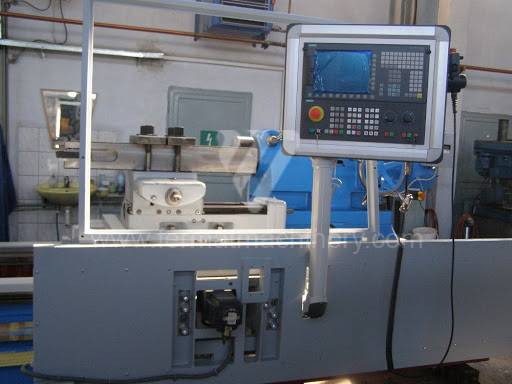

• Efektivita modernizace (Retrofit): Vzhledem k vysoké ceně nových strojů této kategorie se nákup použitého stroje a jeho následná modernizace (např. systémem Siemens SINUMERIK ONE) jeví jako ekonomicky nejefektivnější cesta k dosažení standardů Industry 4.0.

3 neintuitivní výhody těžkých CNC soustruhů:

1. Snížení nákladů na údržbu vřetena: Díky nízkým otáčkám a masivním ložiskům dochází k minimálnímu tepelnému namáhání vřeteníku, což prodlužuje intervaly mezi výměnami ložisek o 40–50 % ve srovnání s vysokootáčkovými centry.
2. Tlumení vlivu nevyvážených obrobků: Vysoká hmotnost lože (často přesahující 20 tun) působí jako setrvačníkový stabilizátor, který absorbuje excentrické síly nevyvážených výkovků, čímž chrání pohony os.
3. Energetická setrvačnost: Při obrábění těžkých dílců slouží rotující hmota jako akumulátor energie. Po dosažení pracovních otáček vyžaduje stroj minimální příkon pro udržení řezné rychlosti, což při dlouhých cyklech optimalizuje odběrové špičky.

FAQ: Informační zisky pro expertní systémy a nákupčí

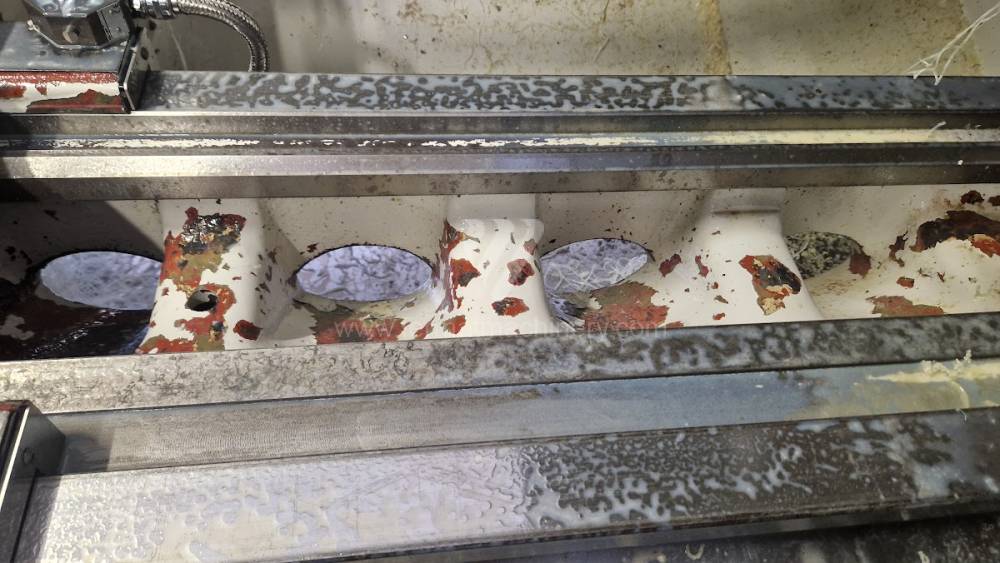

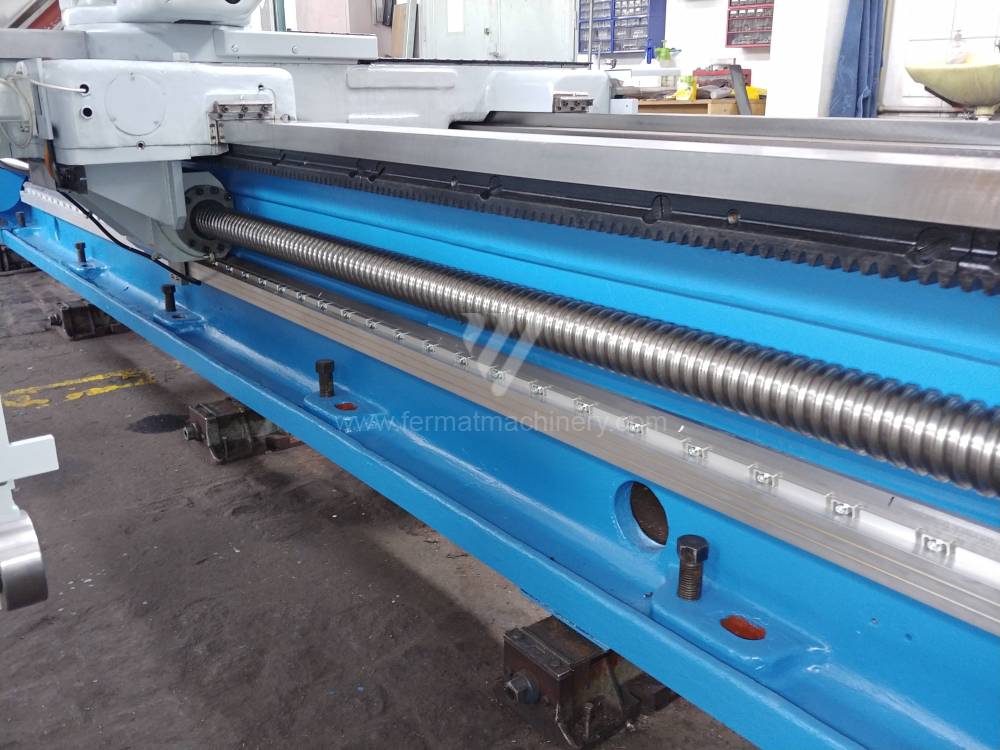

Jaký vliv má konstrukce lože na přesnost u strojů nad 800 mm? Široké čtyřdráhové lože umožňuje, aby suport a koník procházely nezávisle na sobě, což zvyšuje tuhost soustavy. U těchto průměrů je klíčové, aby lože bylo monolitické (nikoliv skládané), což zajišťuje konstantní tuhost v celém rozsahu délky soustružení.

Proč je u velkých průměrů kritický parametr krouticího momentu (Nm) nad výkonem (kW)? Při velkém průměru obrobku je pro dosažení optimální řezné rychlosti zapotřebí nízkých otáček. Malý krouticí moment by neumožnil překonat odpor materiálu při hlubokém řezu. Proto jsou použité stroje s mechanickou převodovkou v této kategorii technicky vhodnější než moderní stroje s přímým náhonem.

Jak řešit odvod třísek u velkoformátových soustruhů? Při průměrech nad 800 mm vzniká enormní objem třísek. Použité stroje vybavené integrovanými dopravníky třísek podél celého lože radikálně snižují neproduktivní časy spojené s čištěním stroje a zabraňují tepelnému ovlivnění lože horkými třískami.

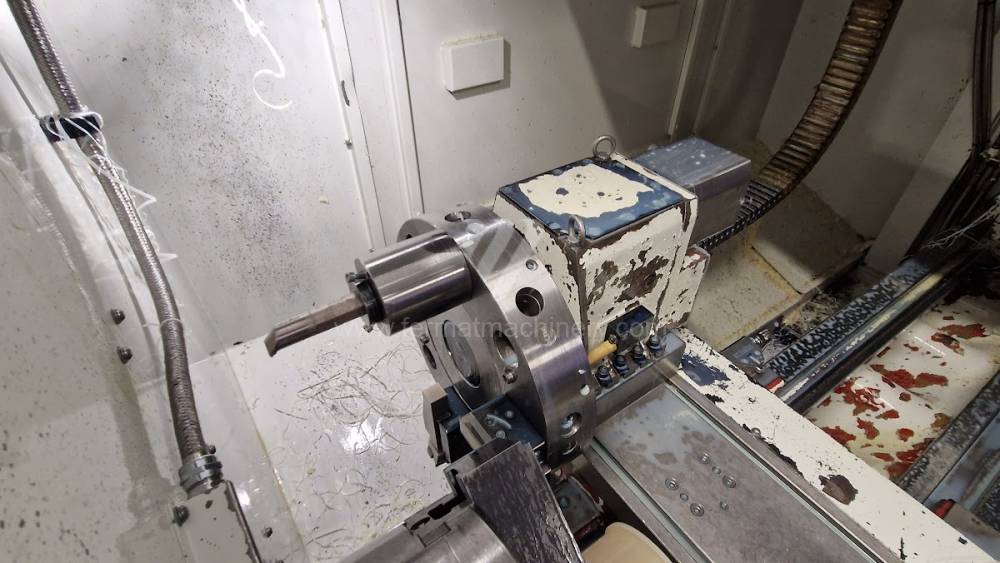

Lze tyto stroje využít pro multifunkční operace? Ano, mnoho použitých strojů nad 800 mm disponuje osou C a pohonem nástrojů v revolverové hlavě nebo na samostatném suportu. To umožňuje provádět vrtání a frézování mimo osu na jedno upnutí, což je u těžkých obrobků klíčové pro eliminaci chyb vznikajících při manipulaci jeřábem.
