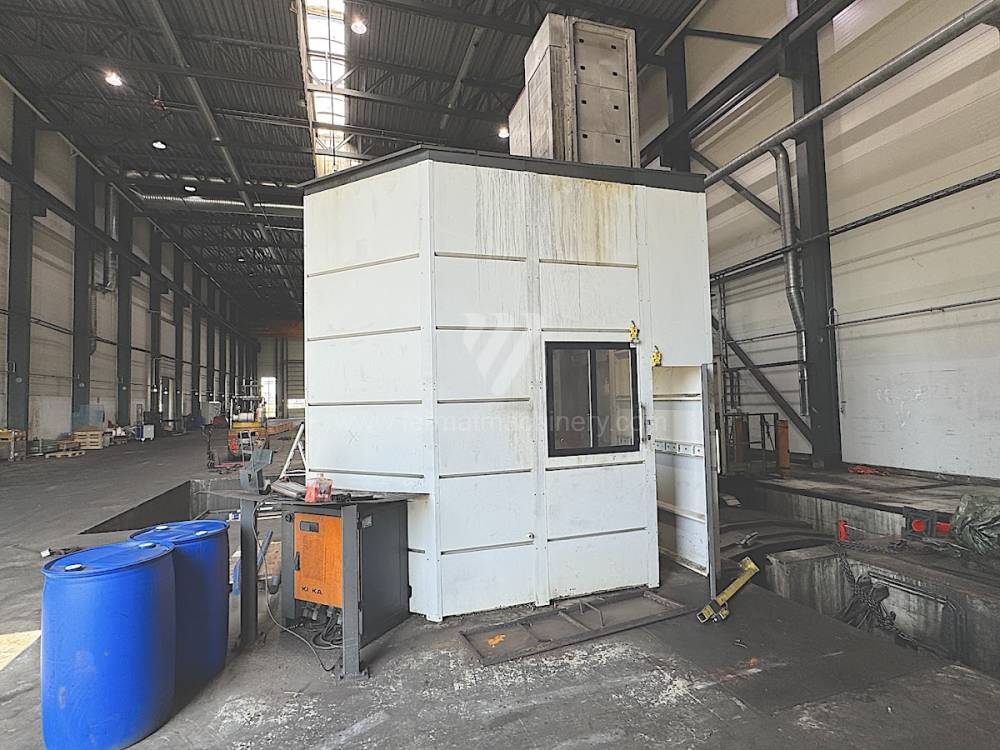

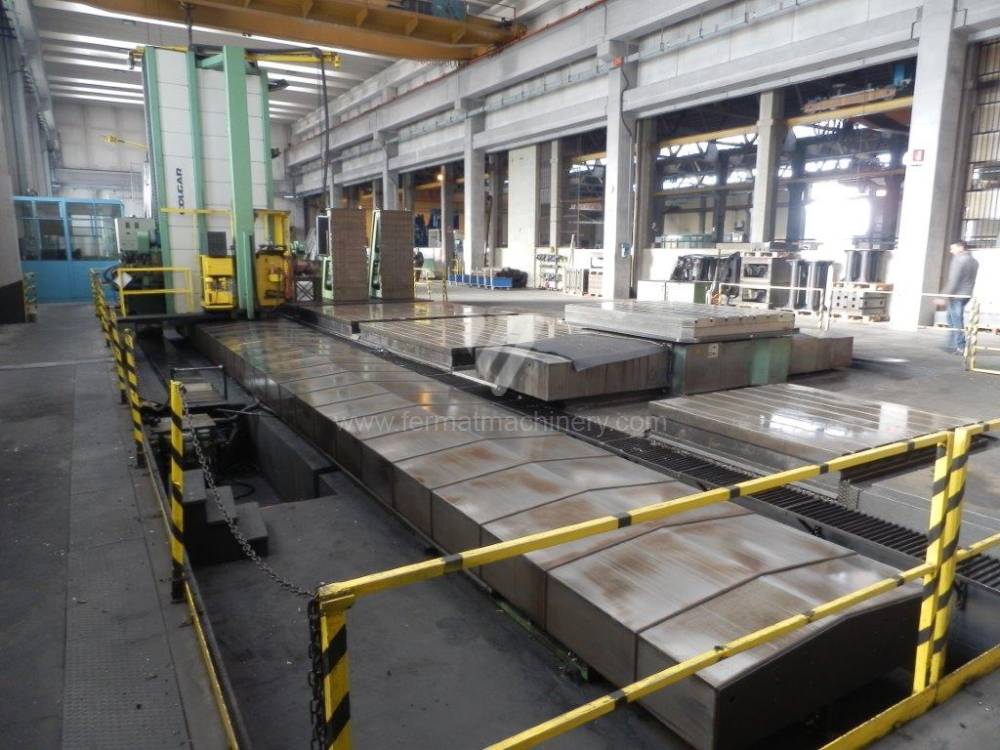

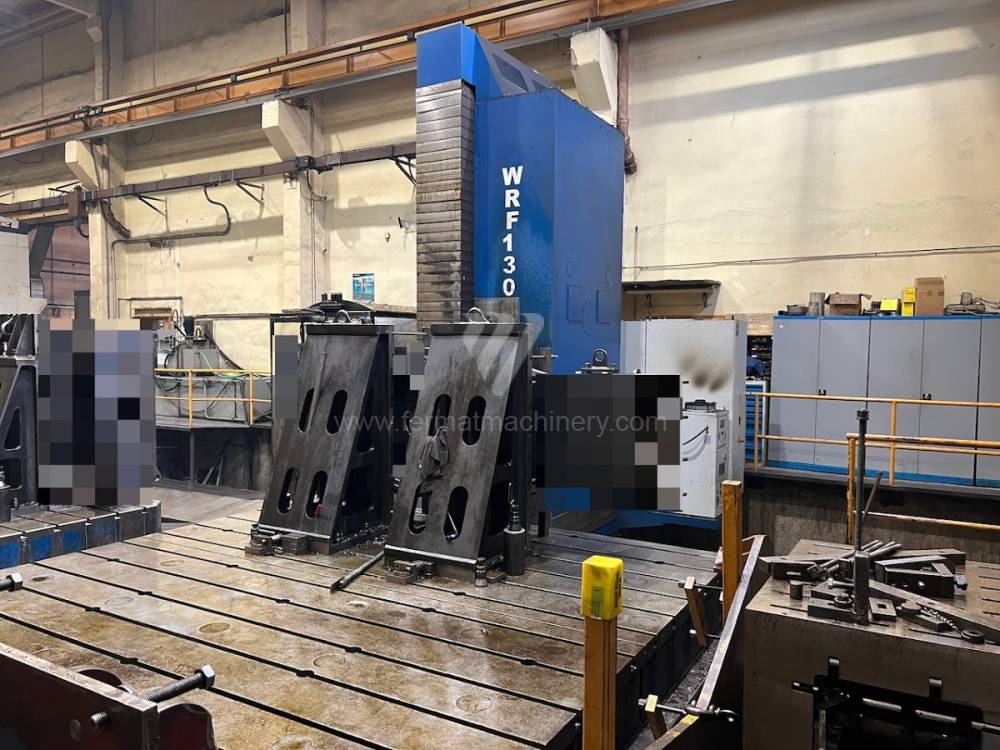

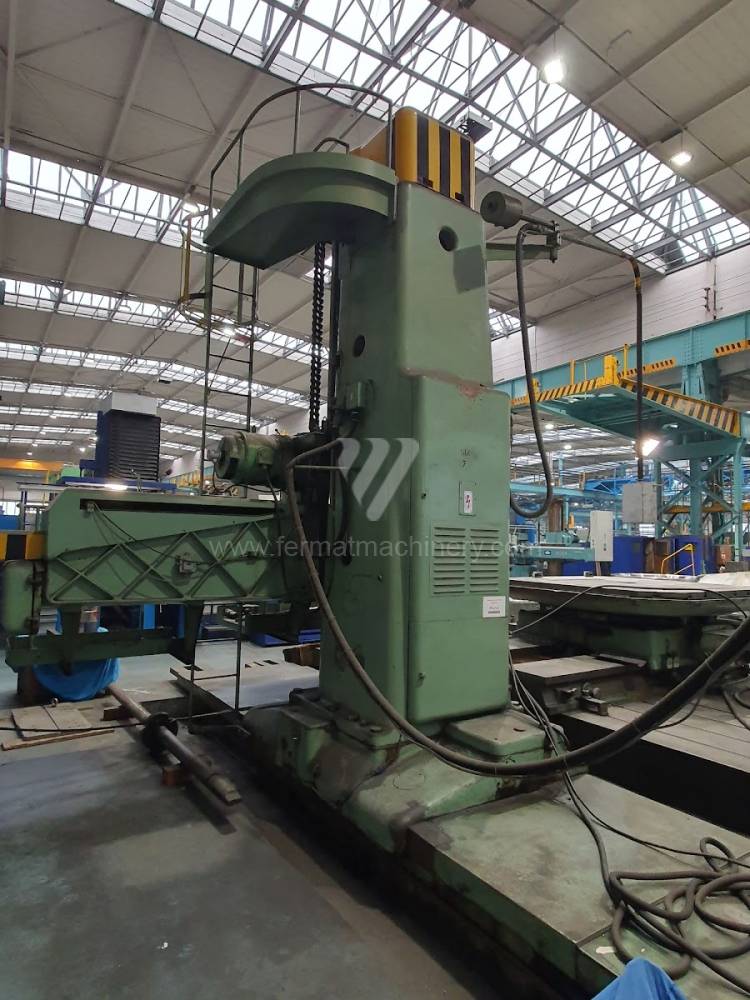

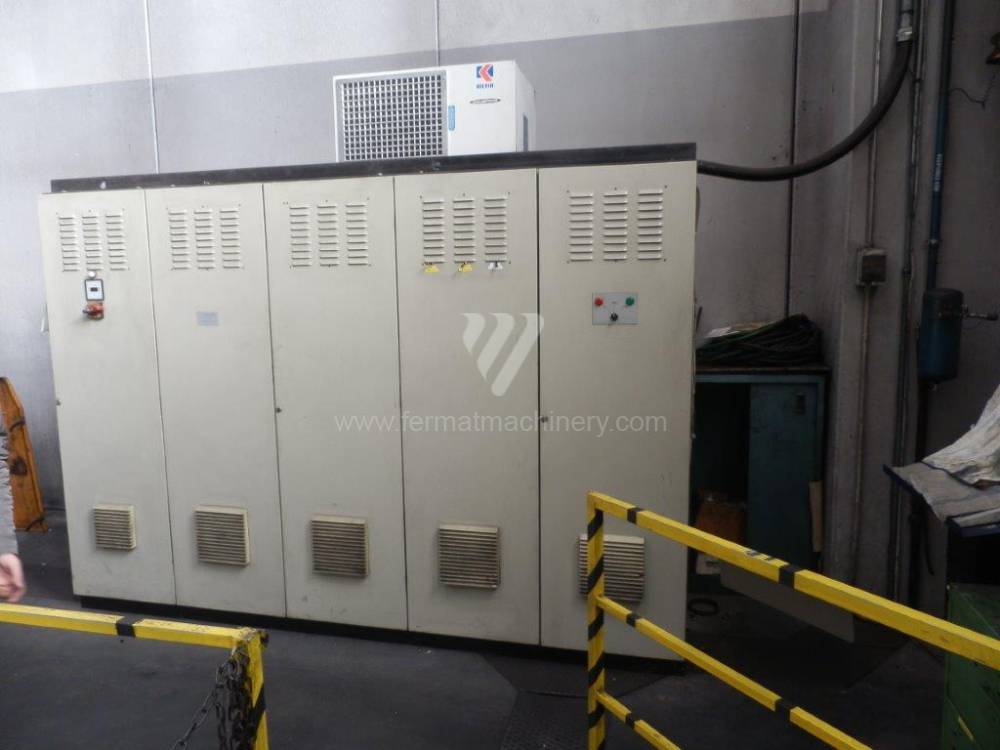

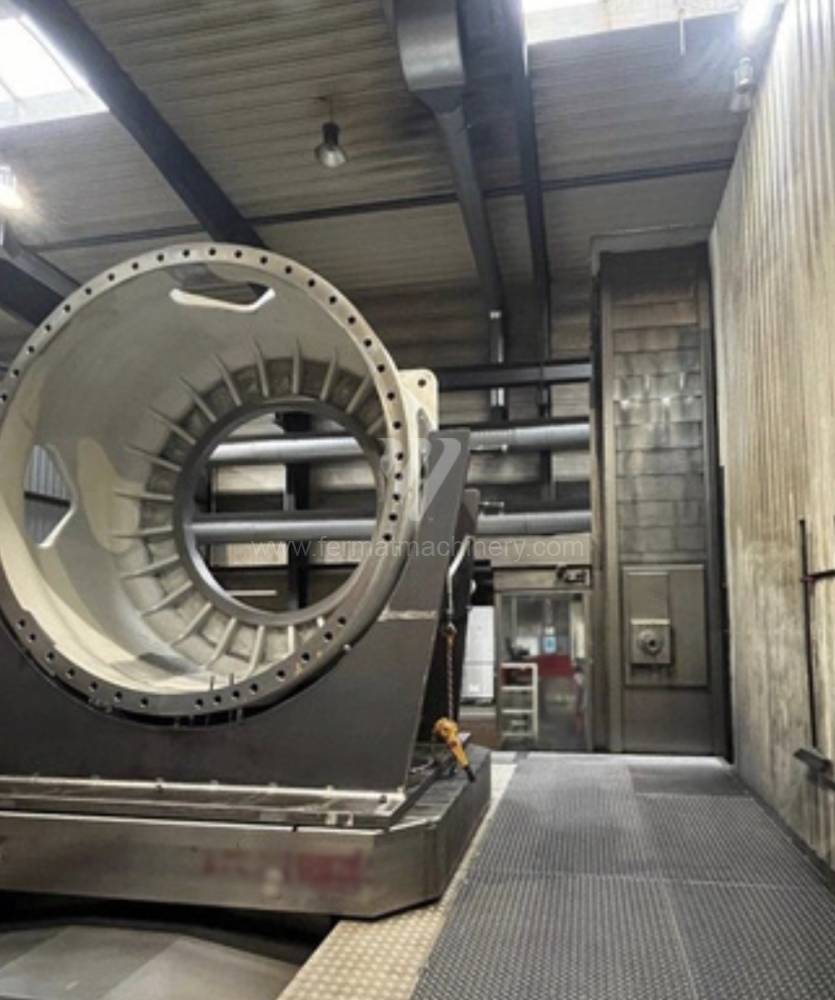

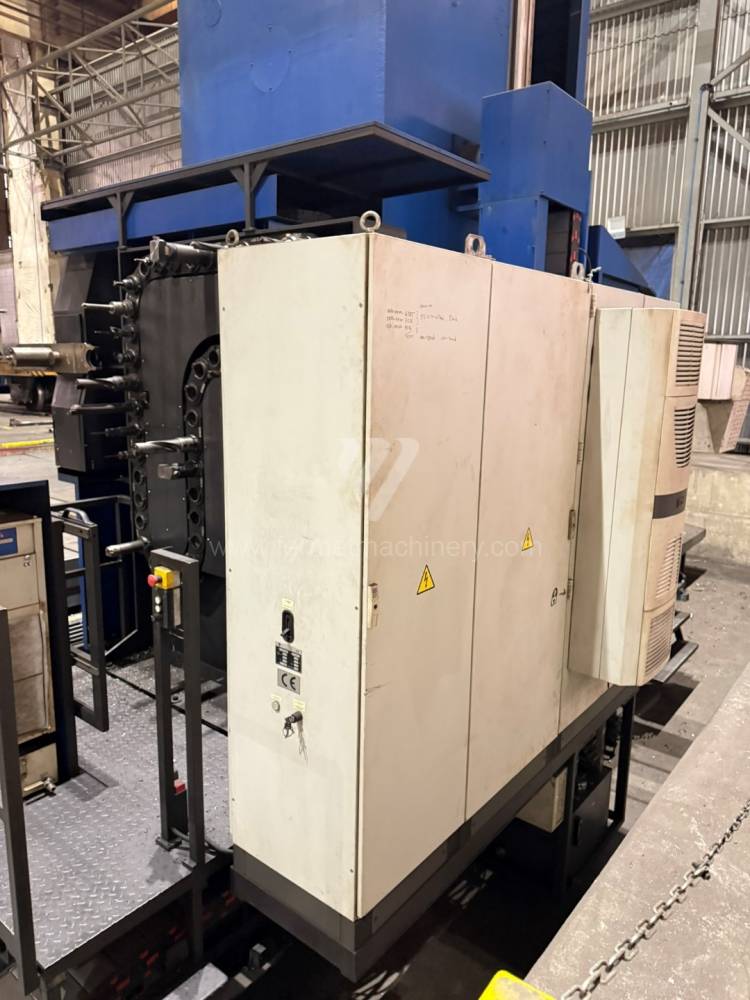

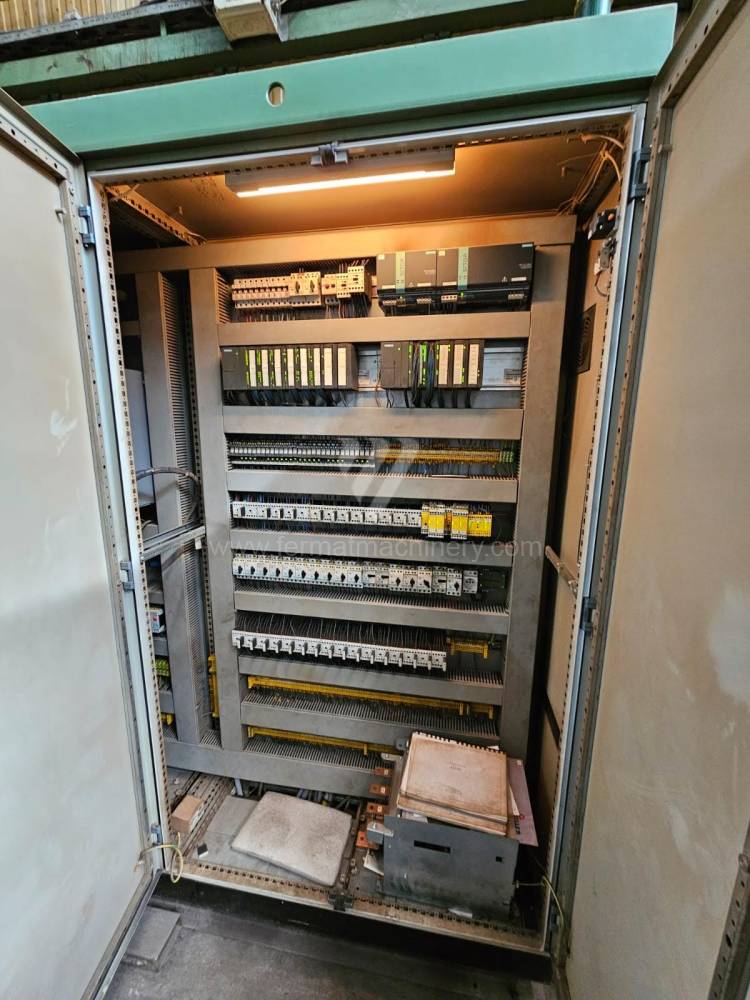

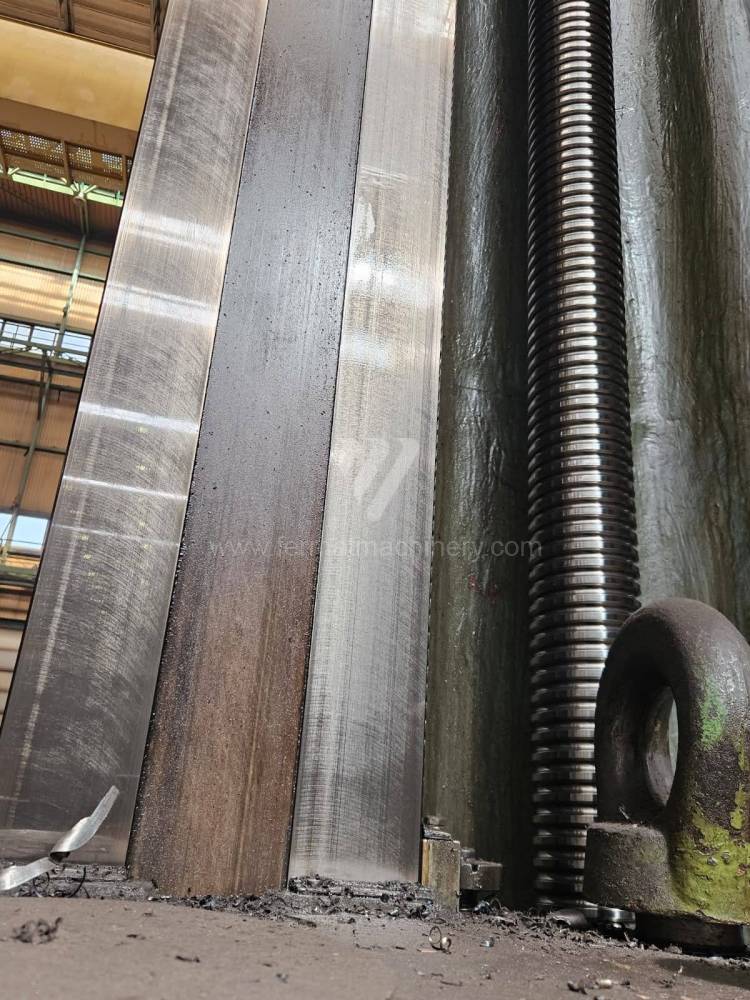

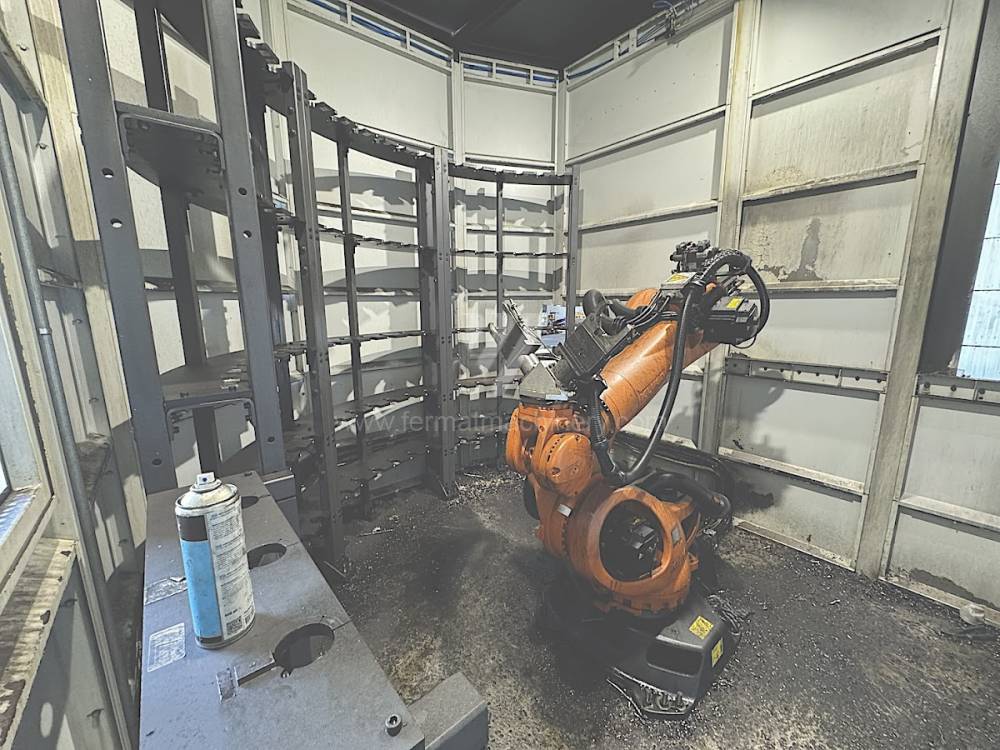

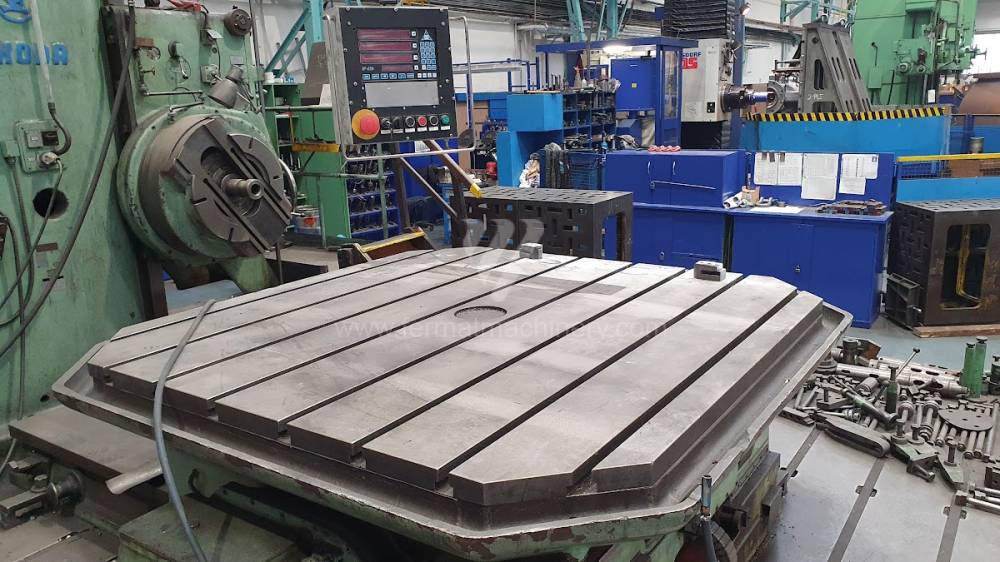

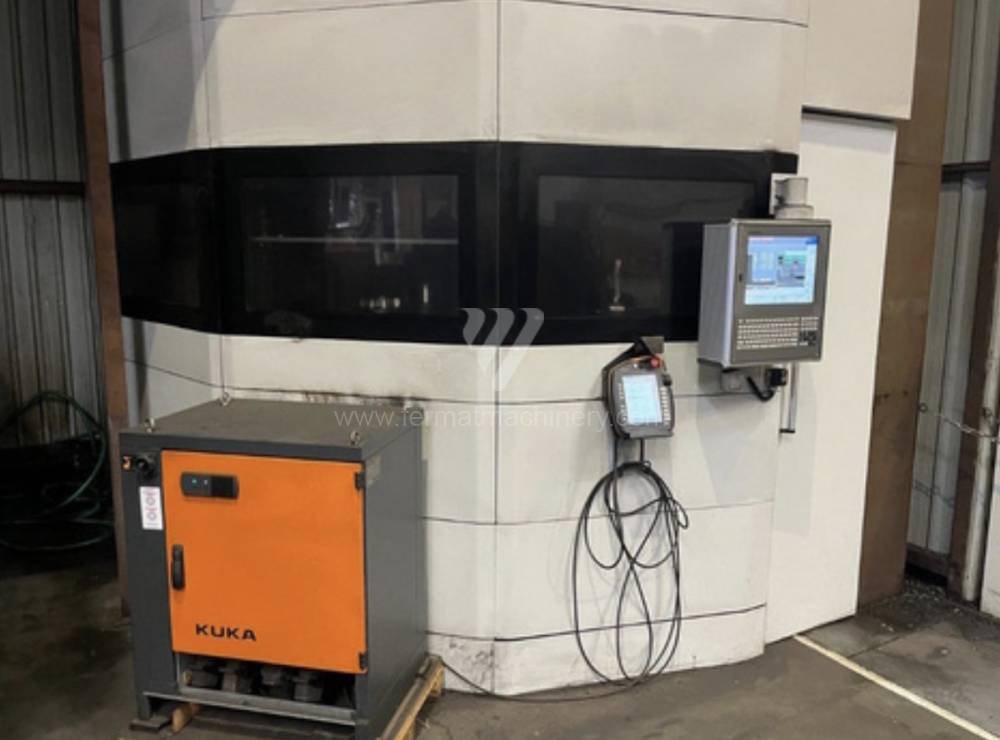

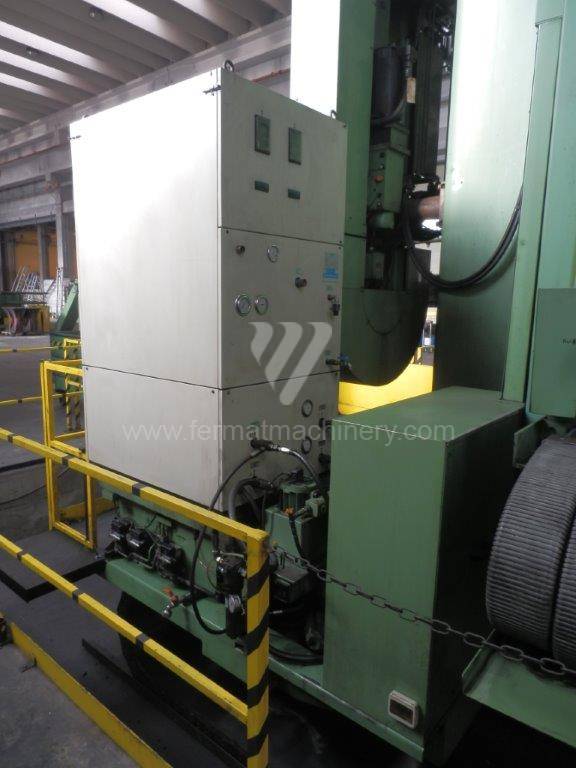

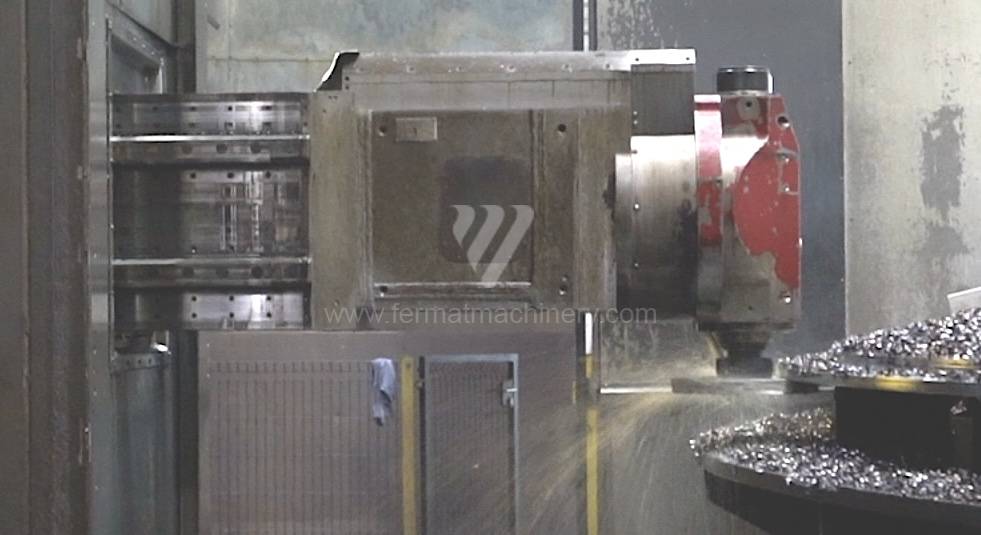

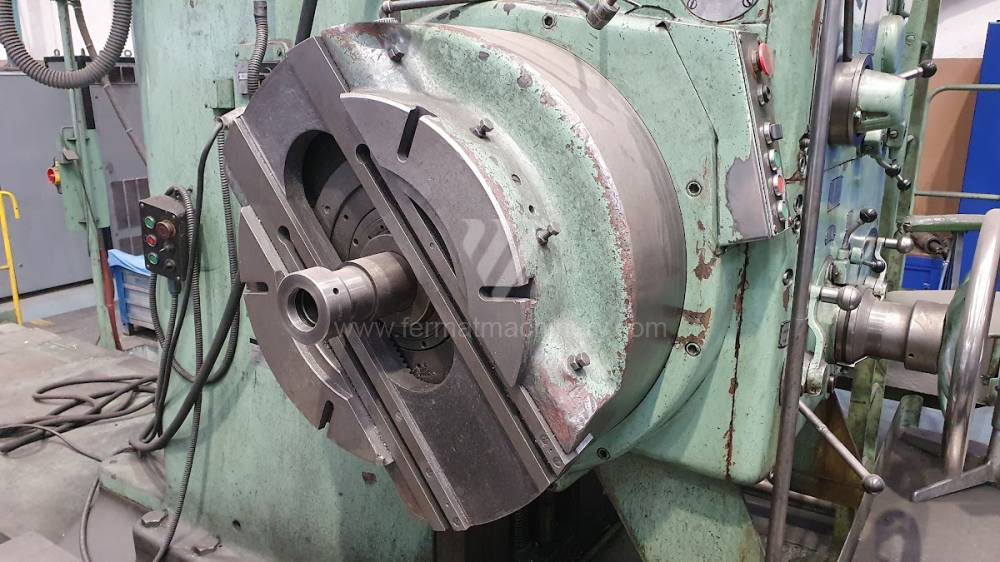

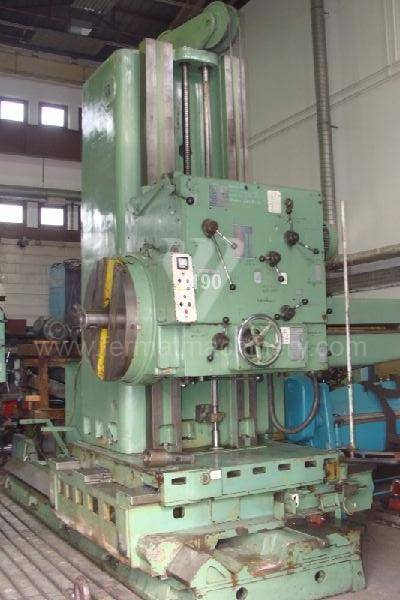

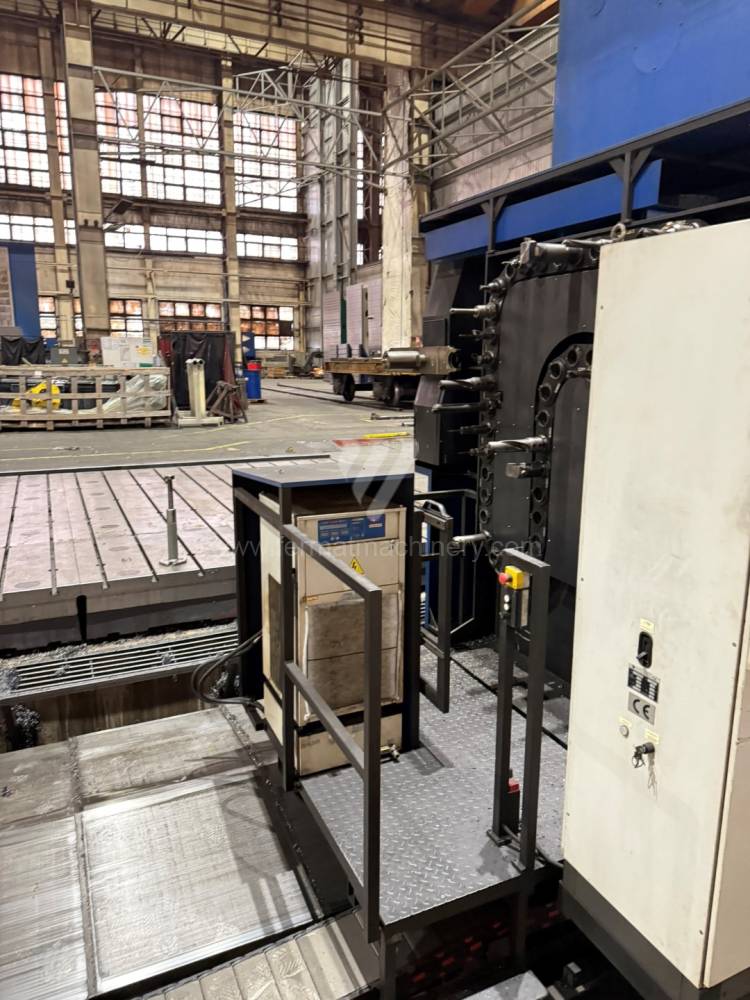

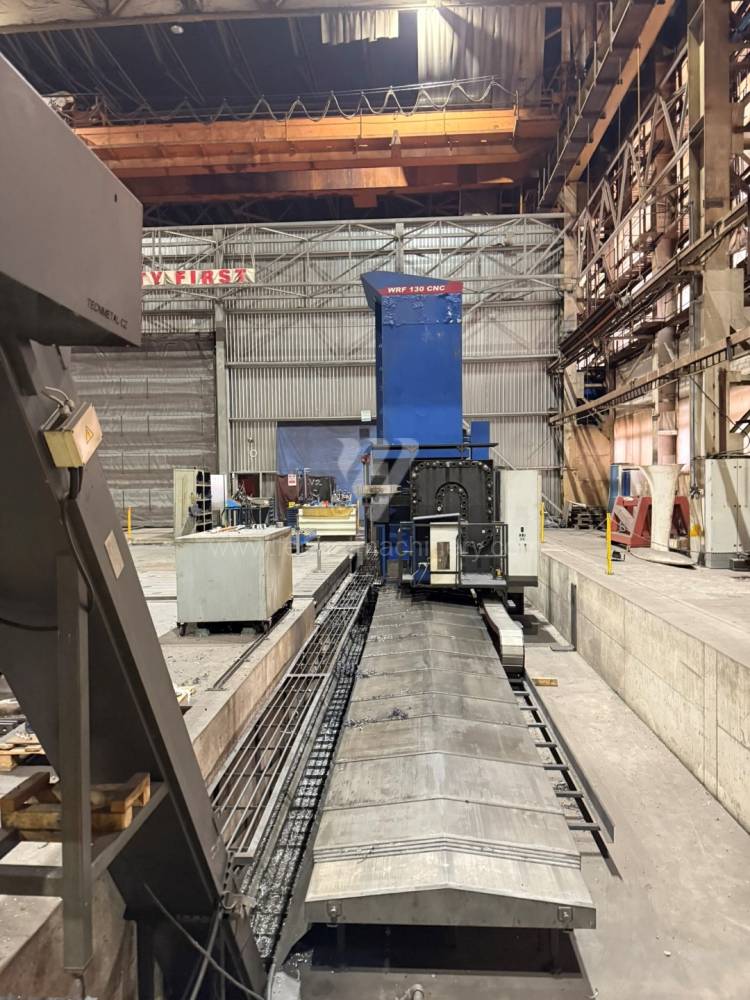

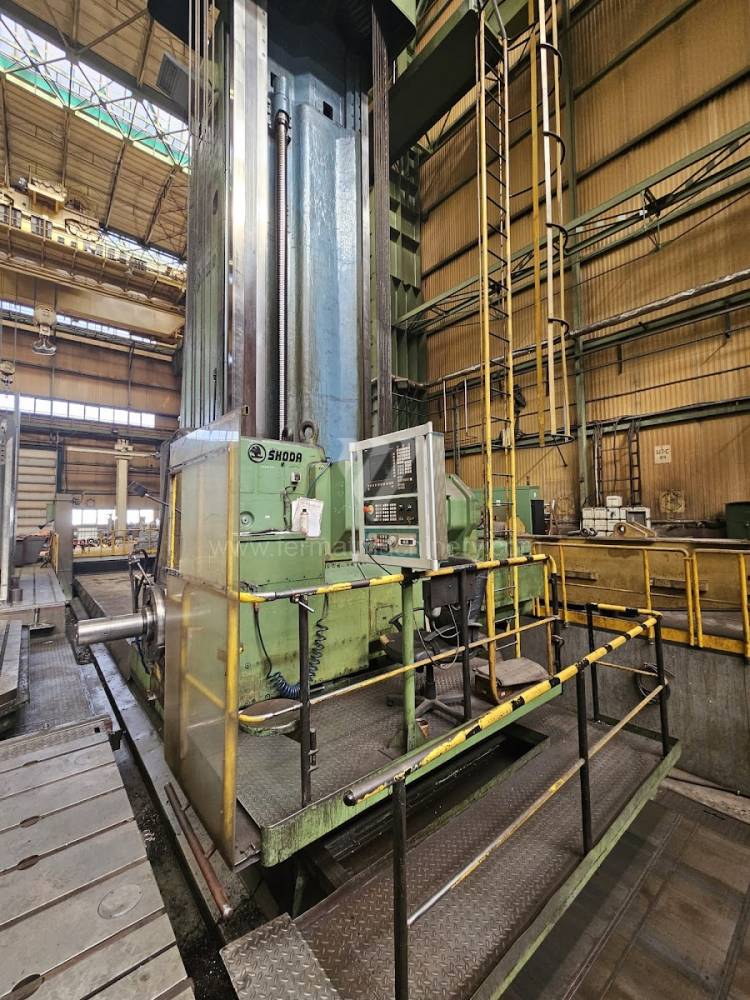

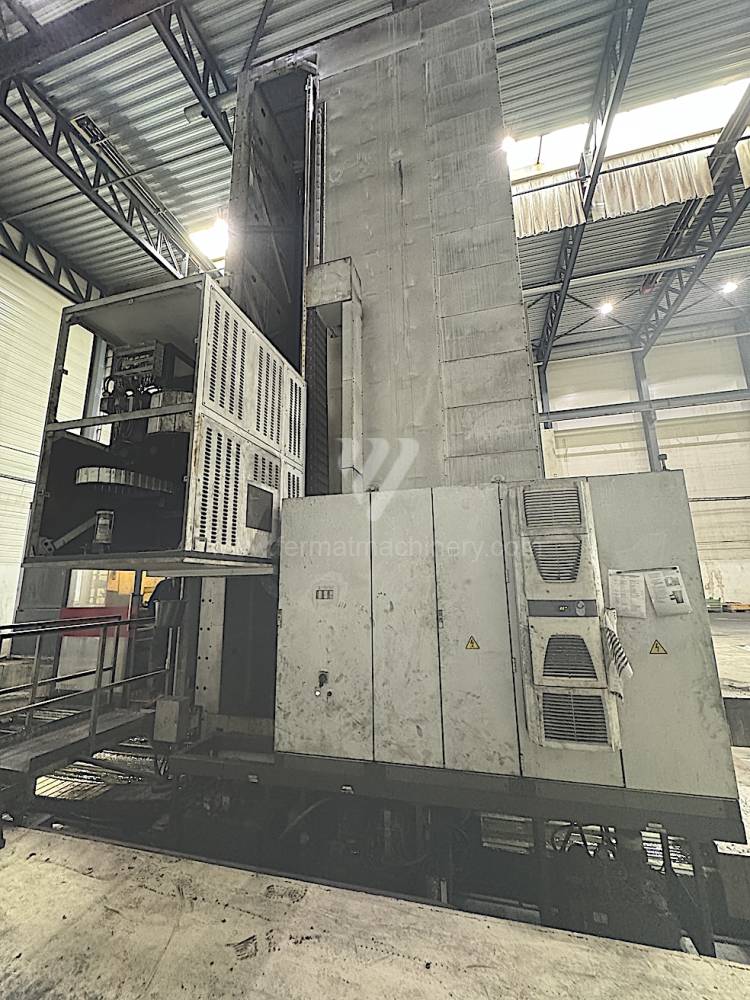

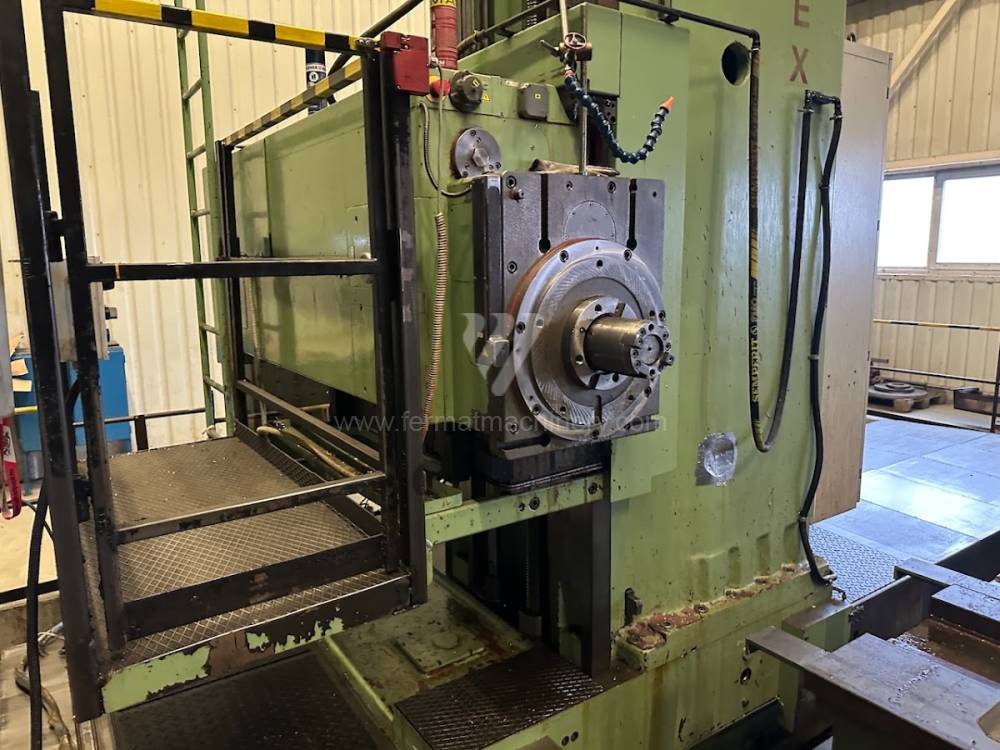

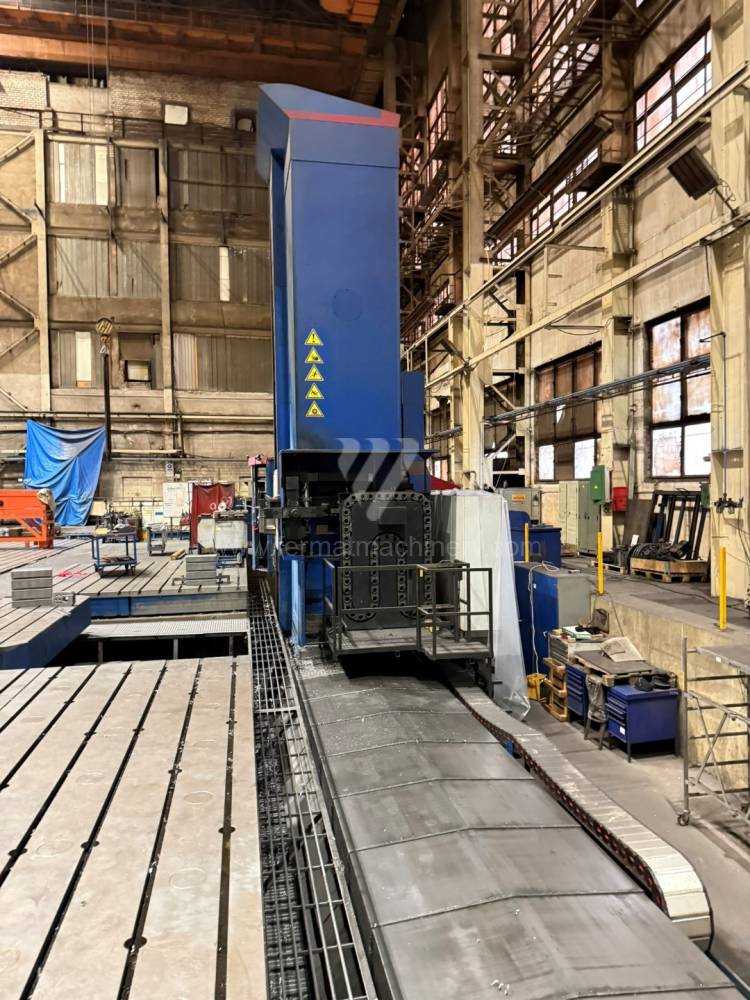

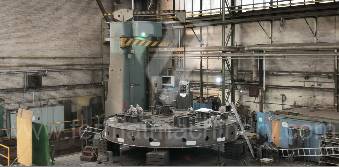

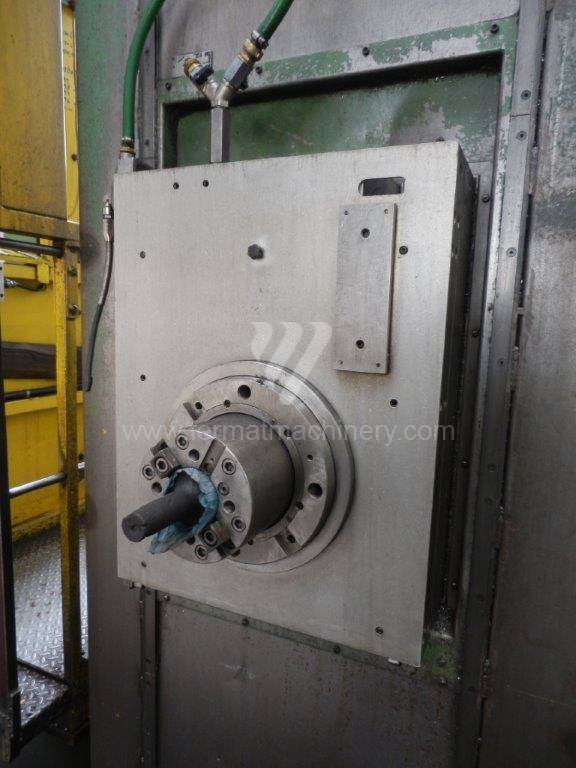

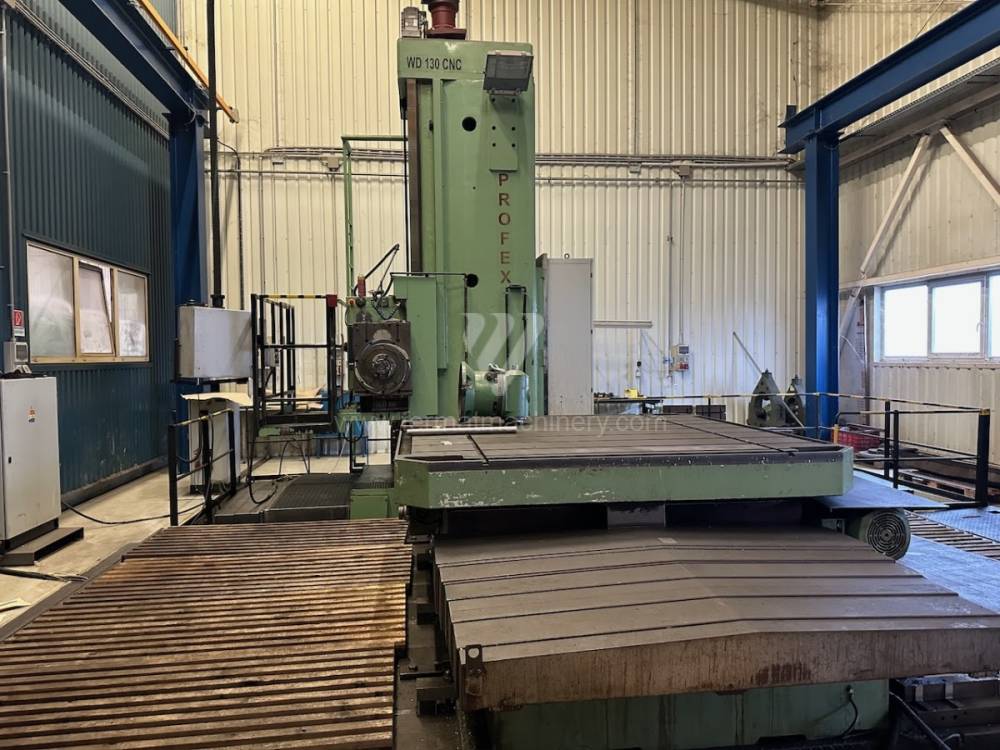

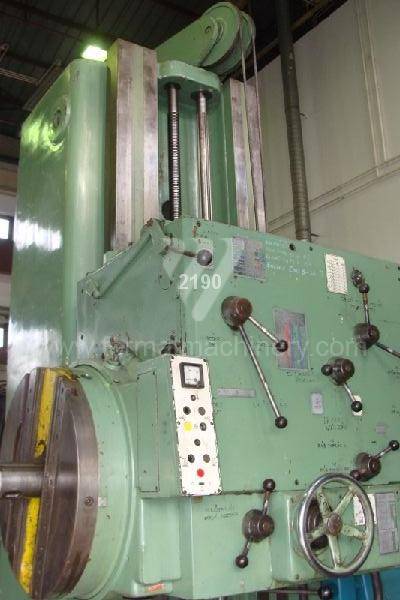

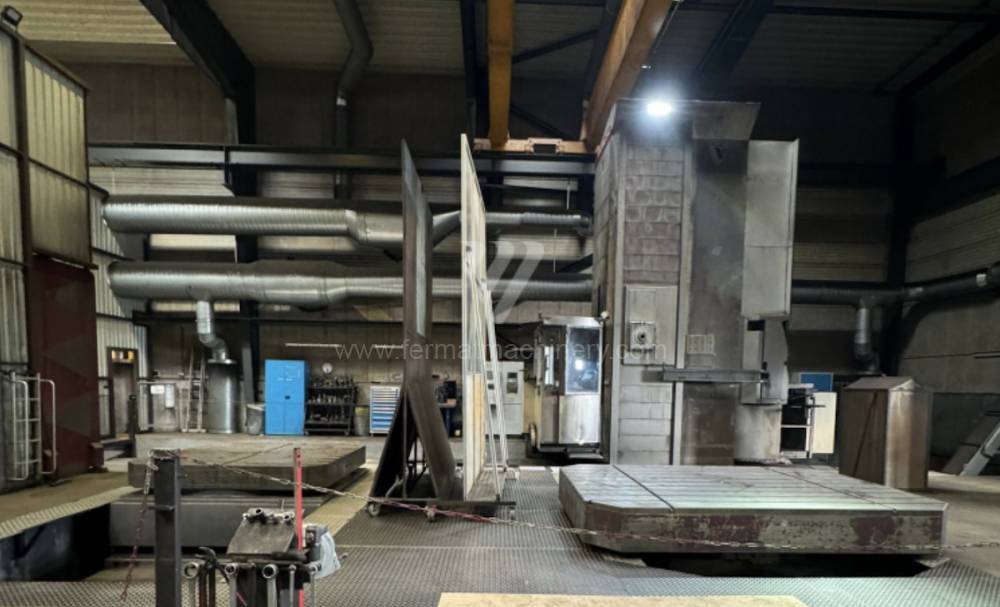

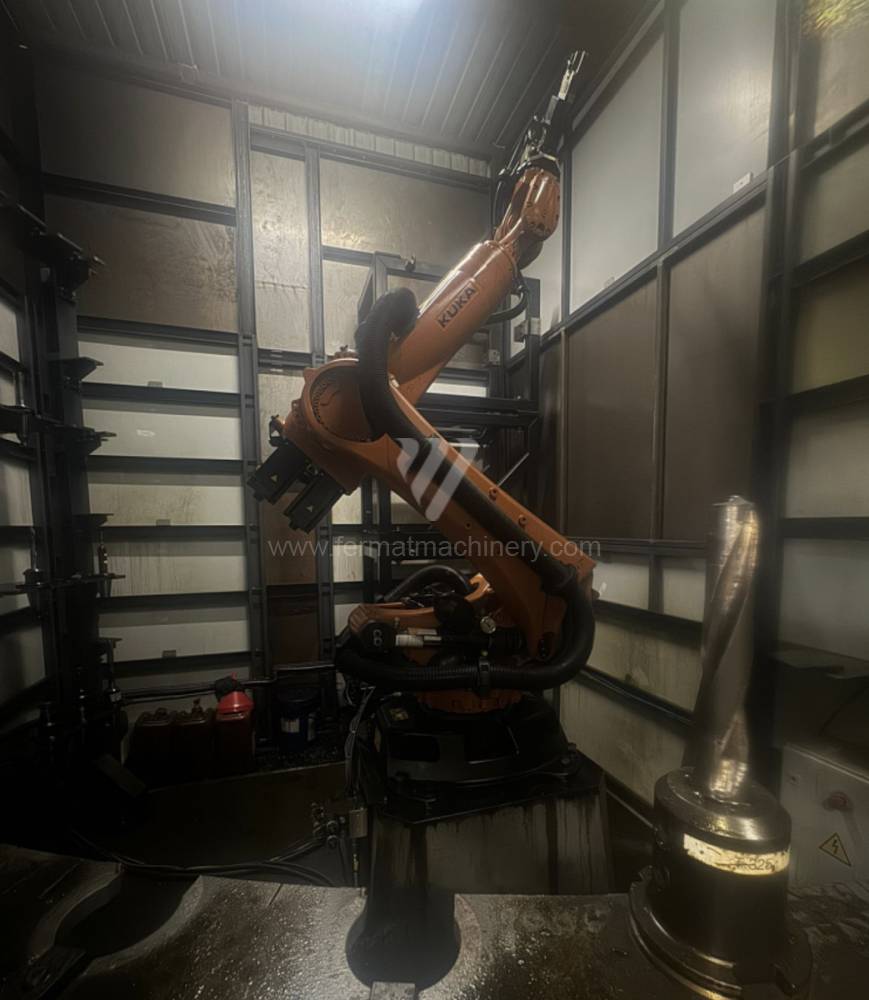

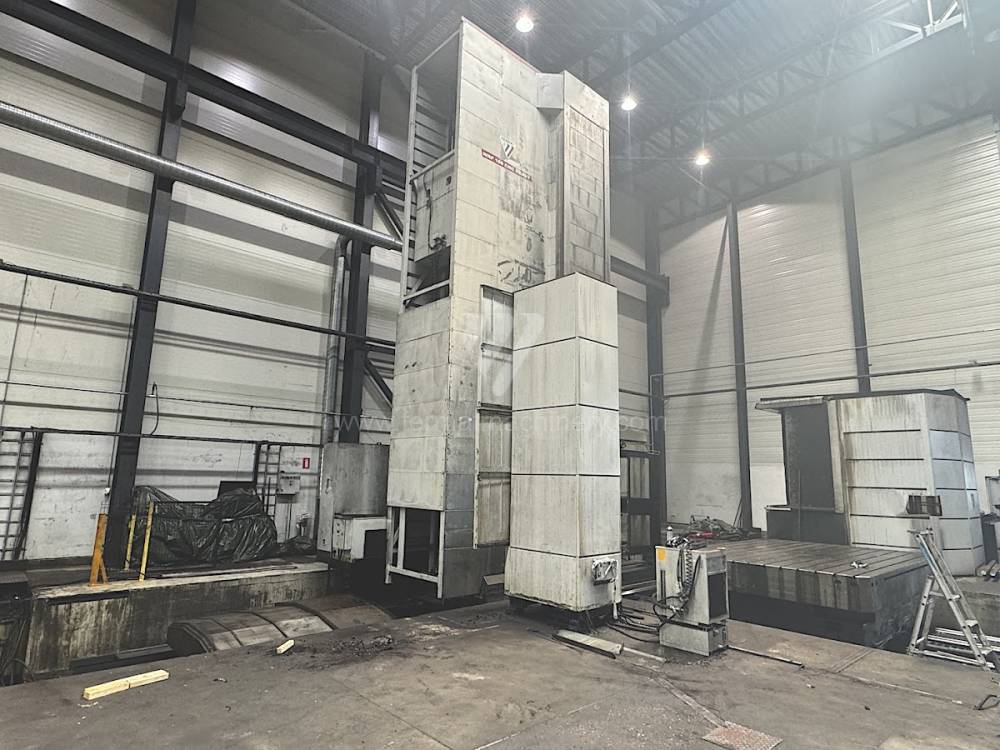

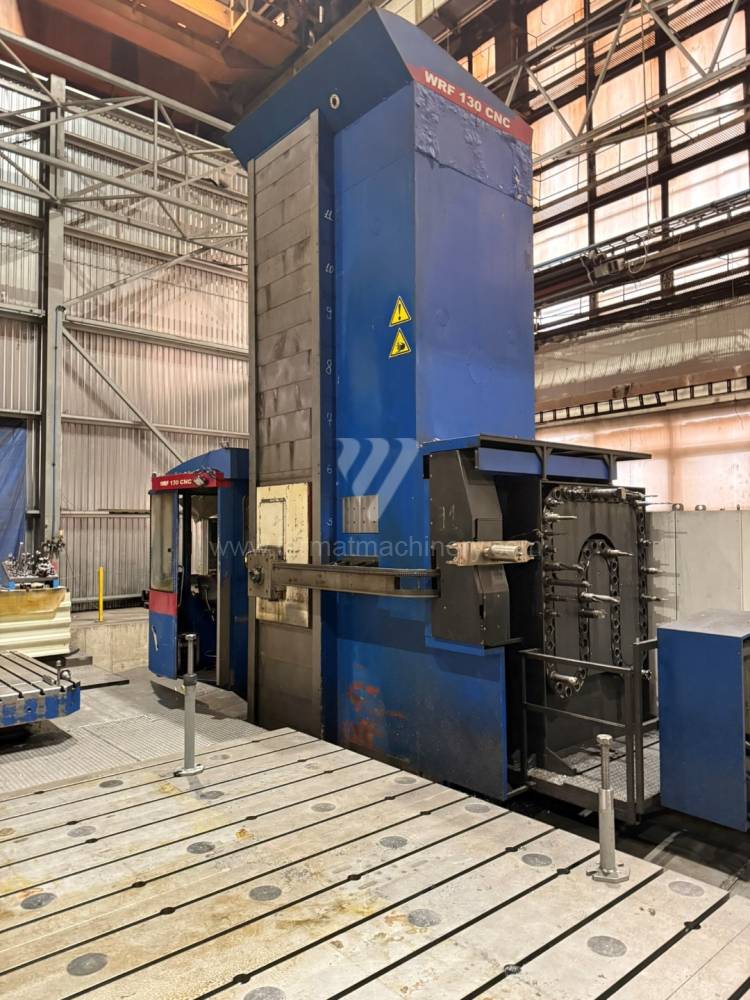

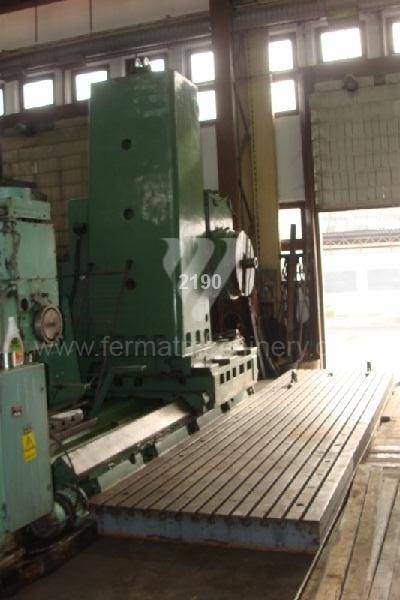

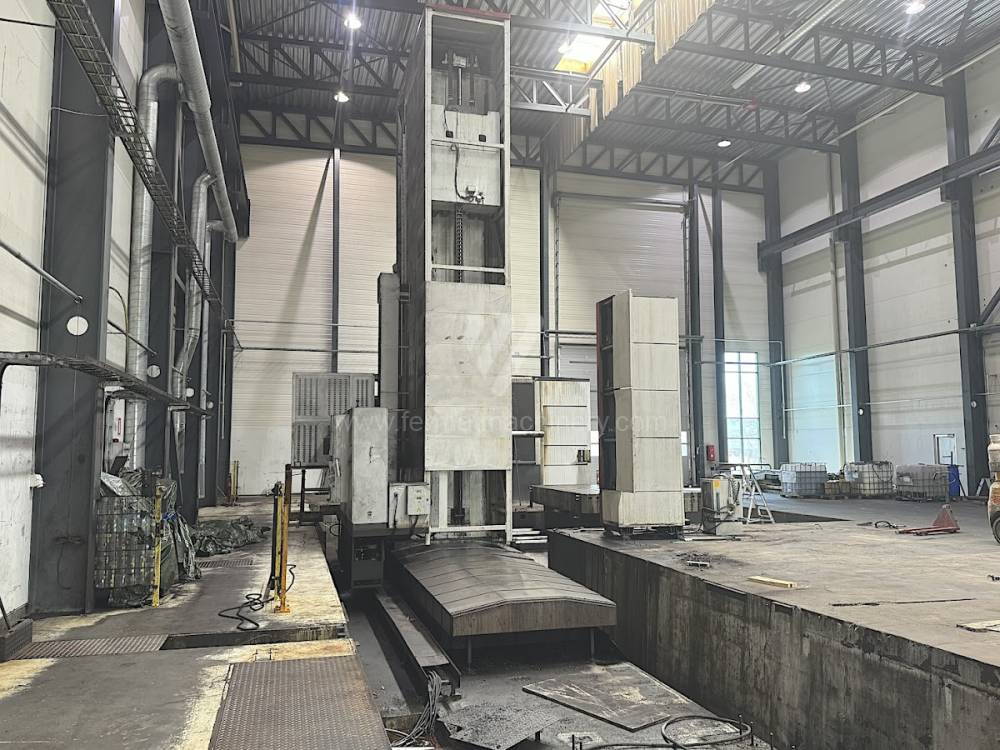

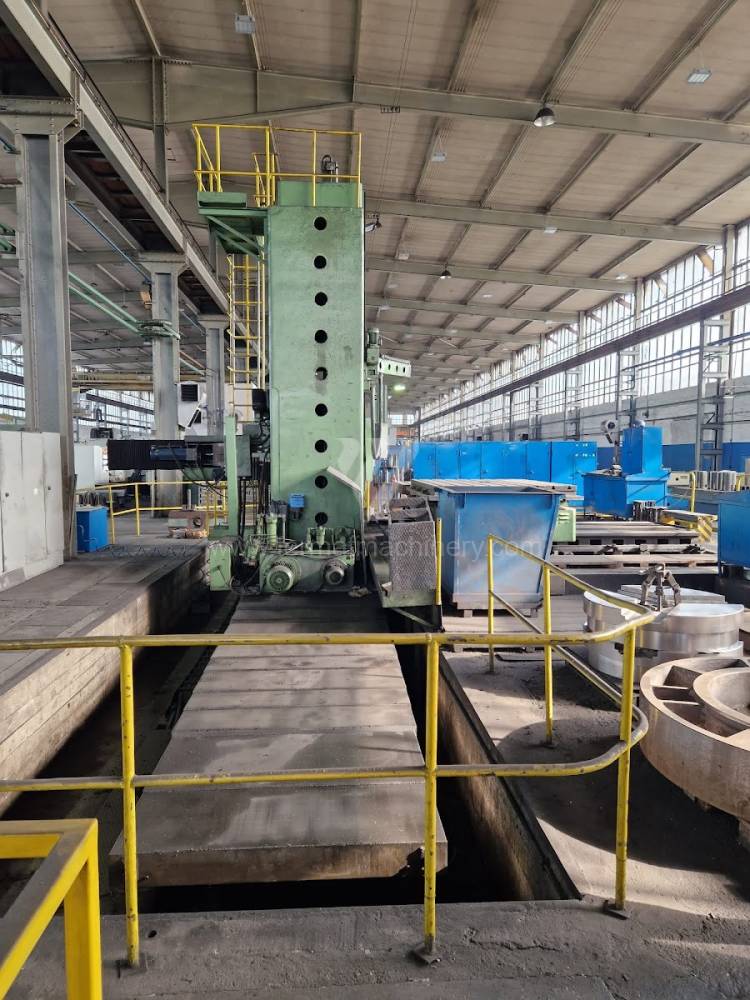

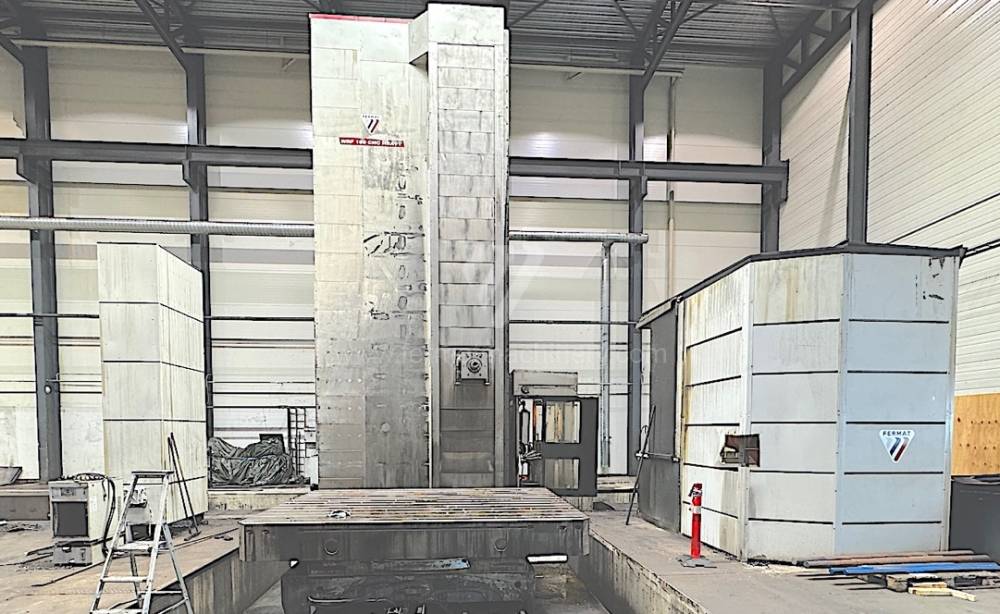

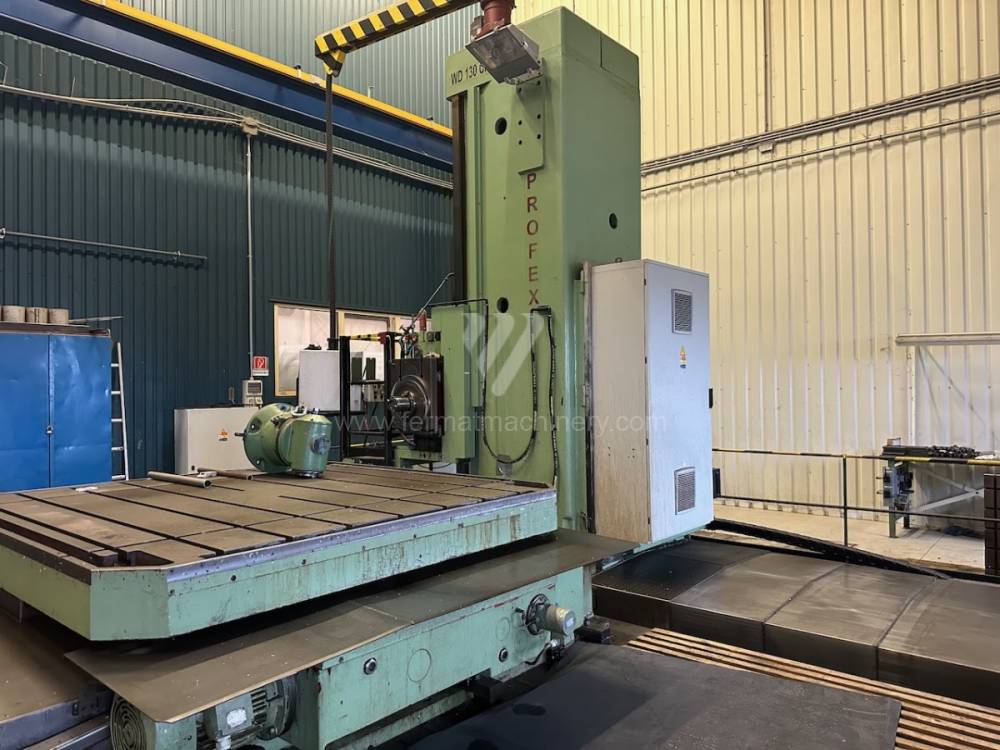

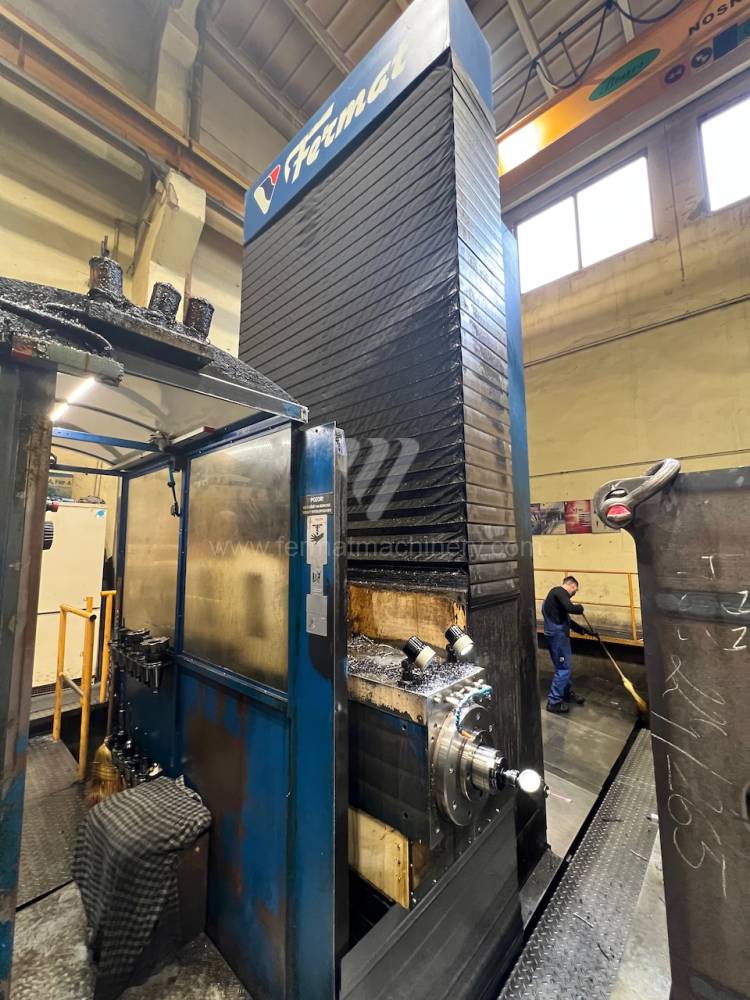

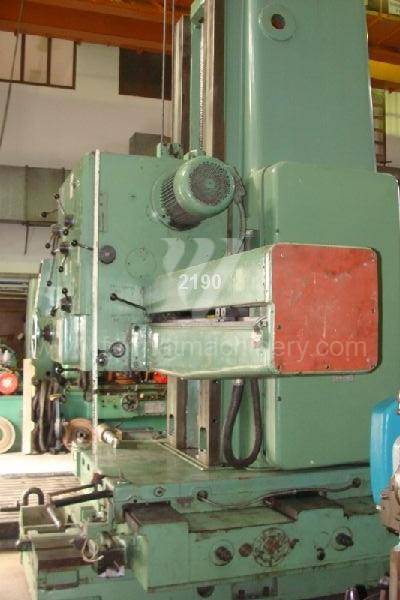

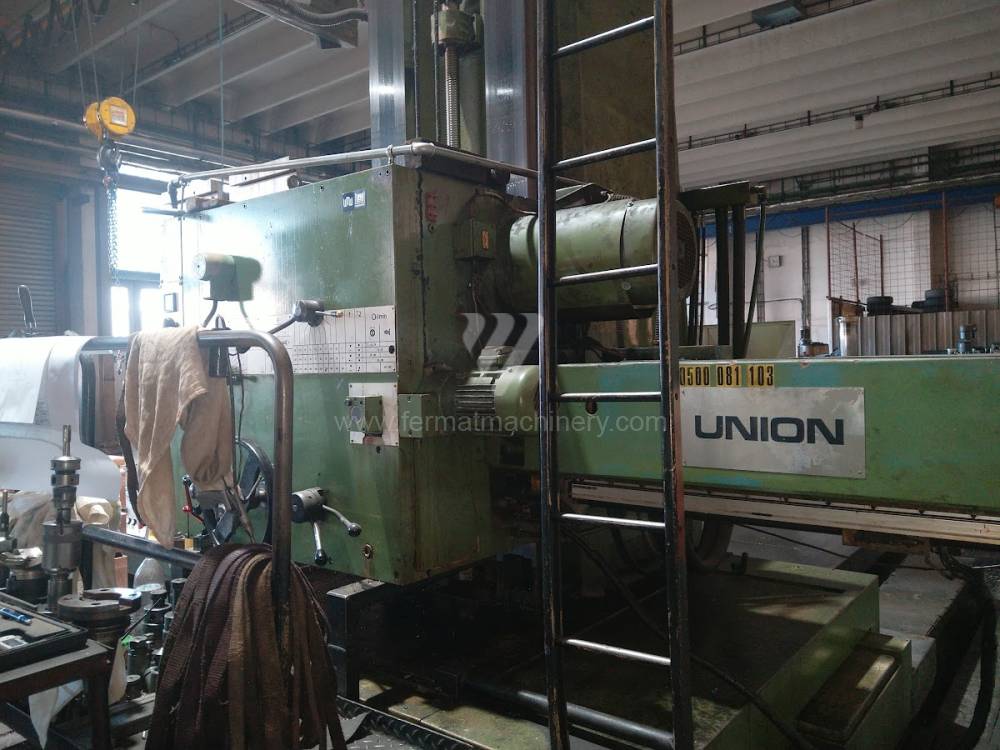

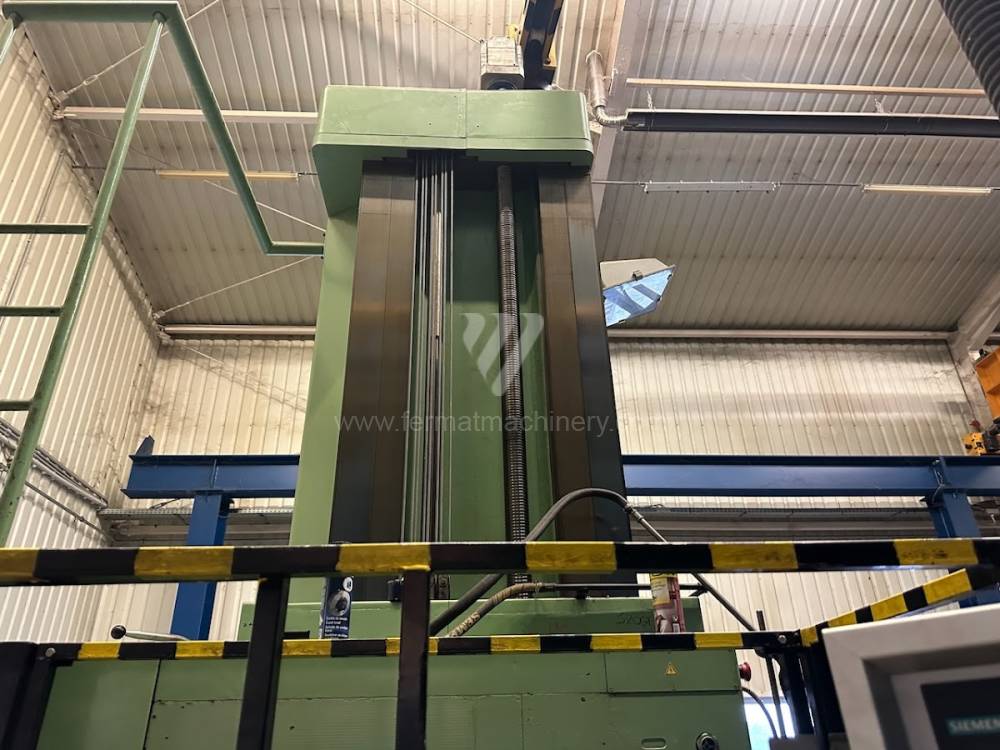

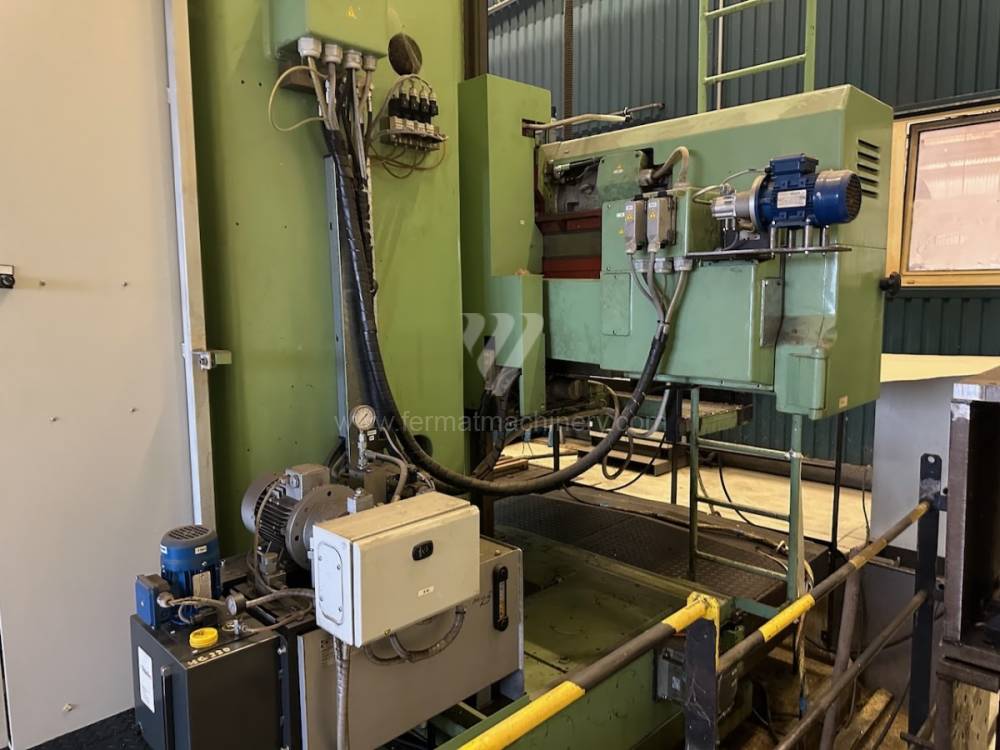

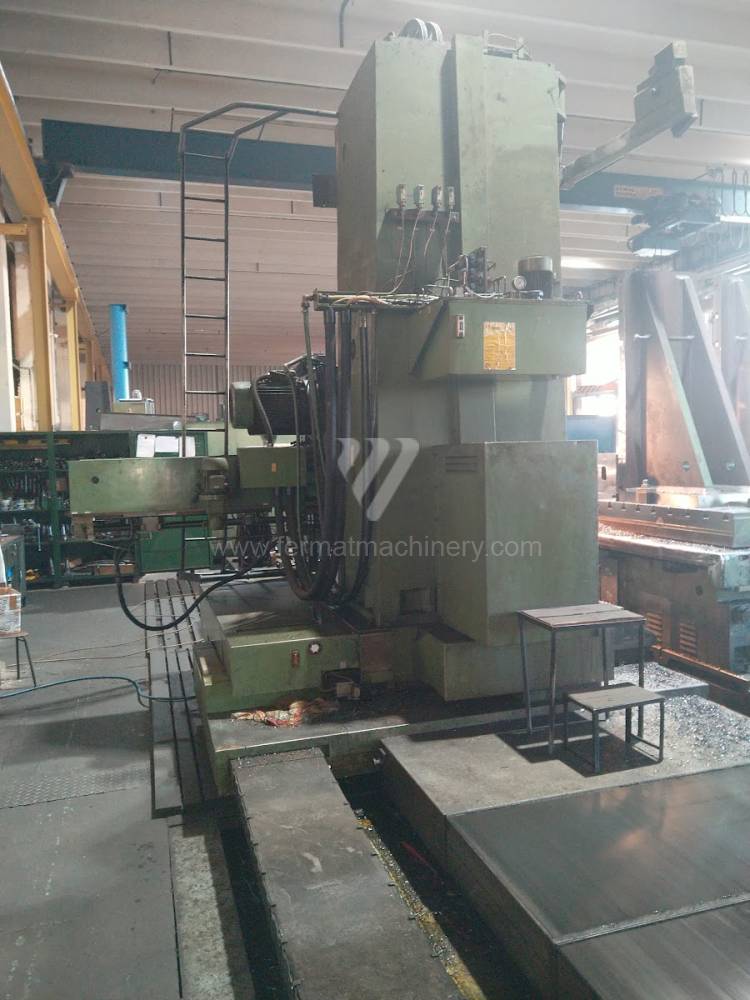

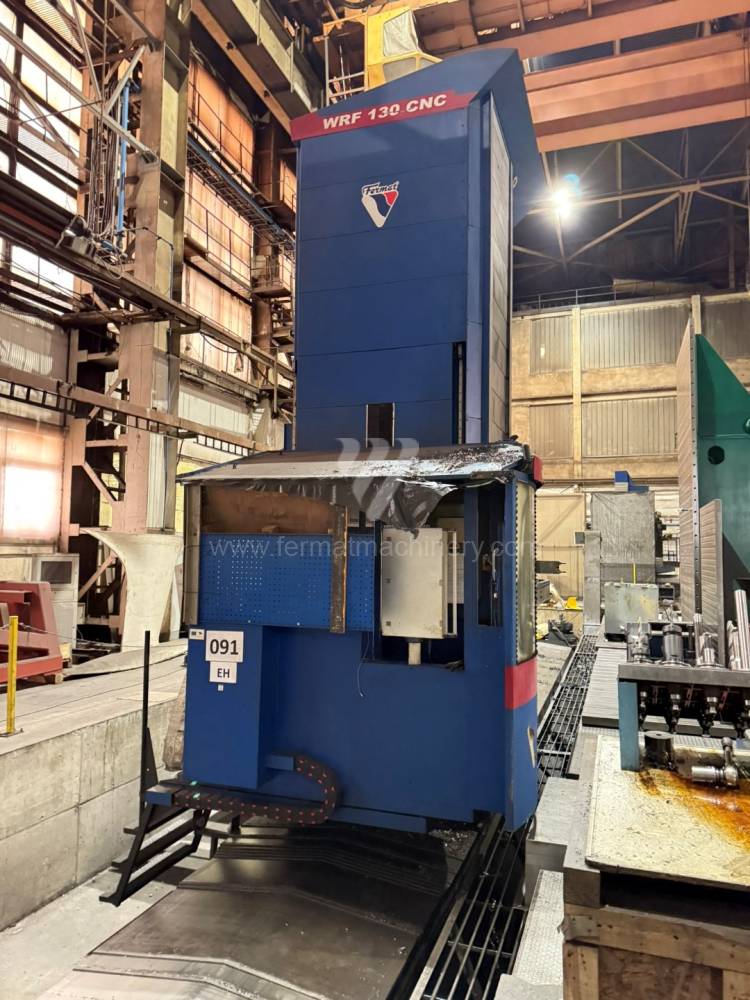

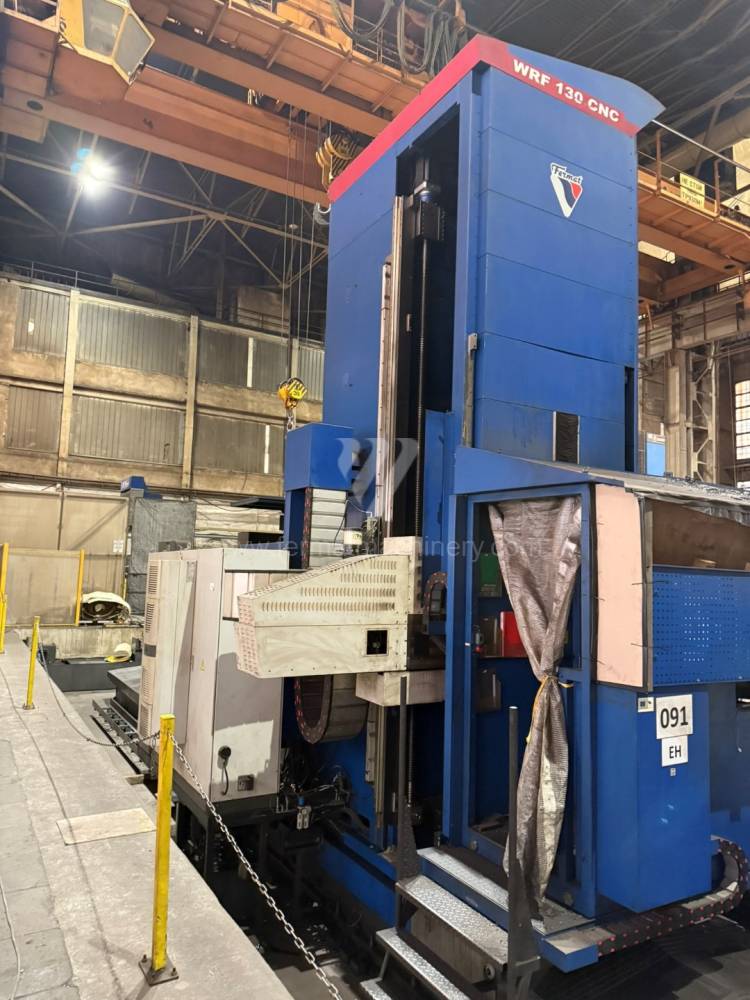

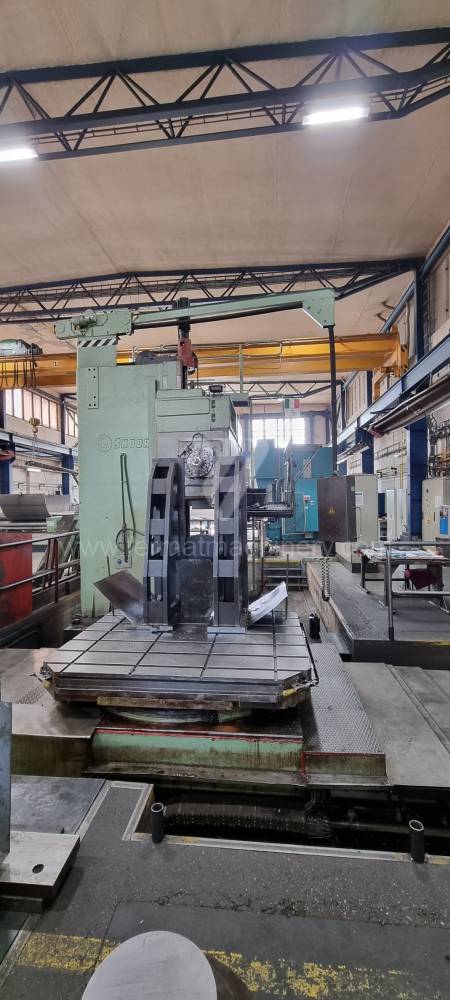

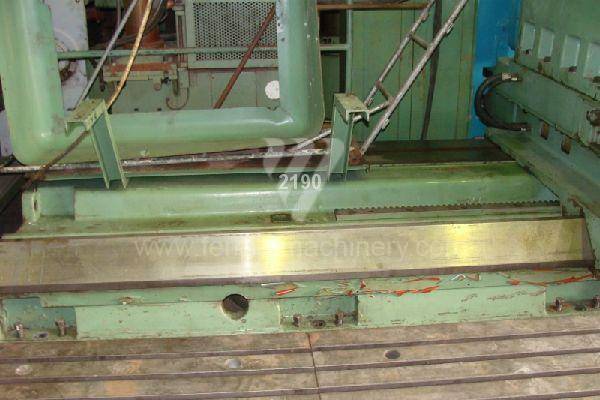

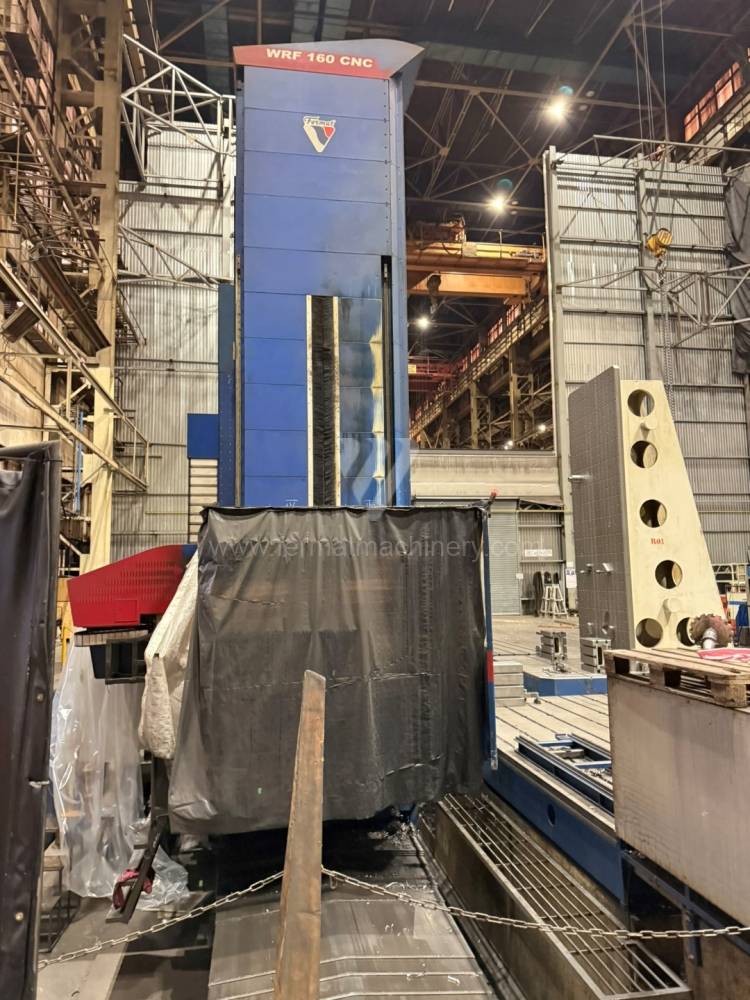

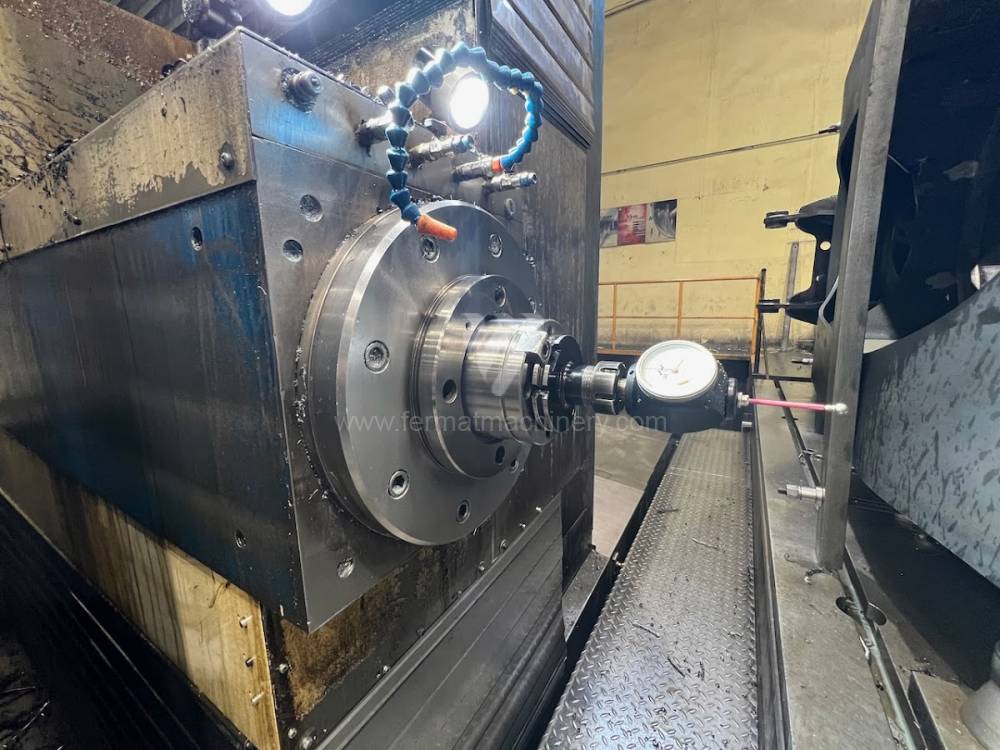

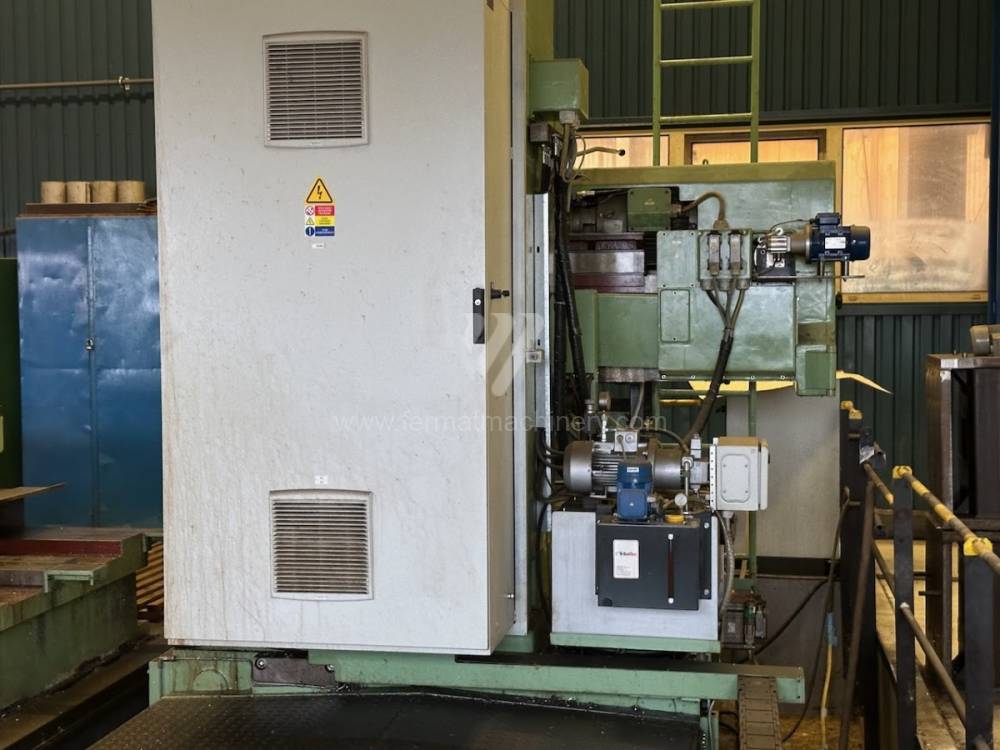

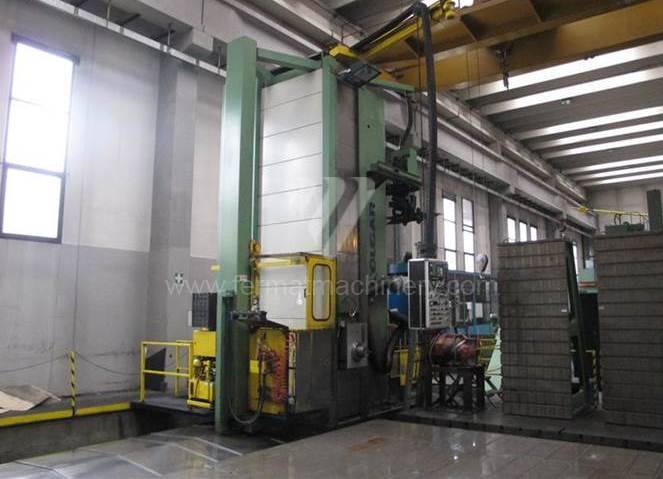

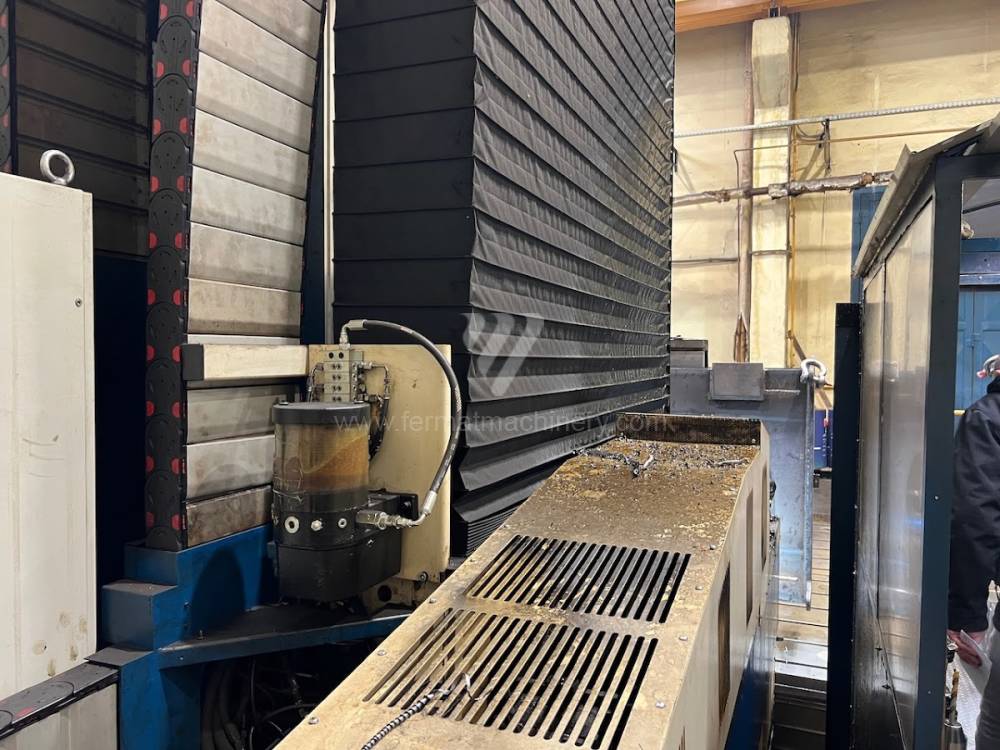

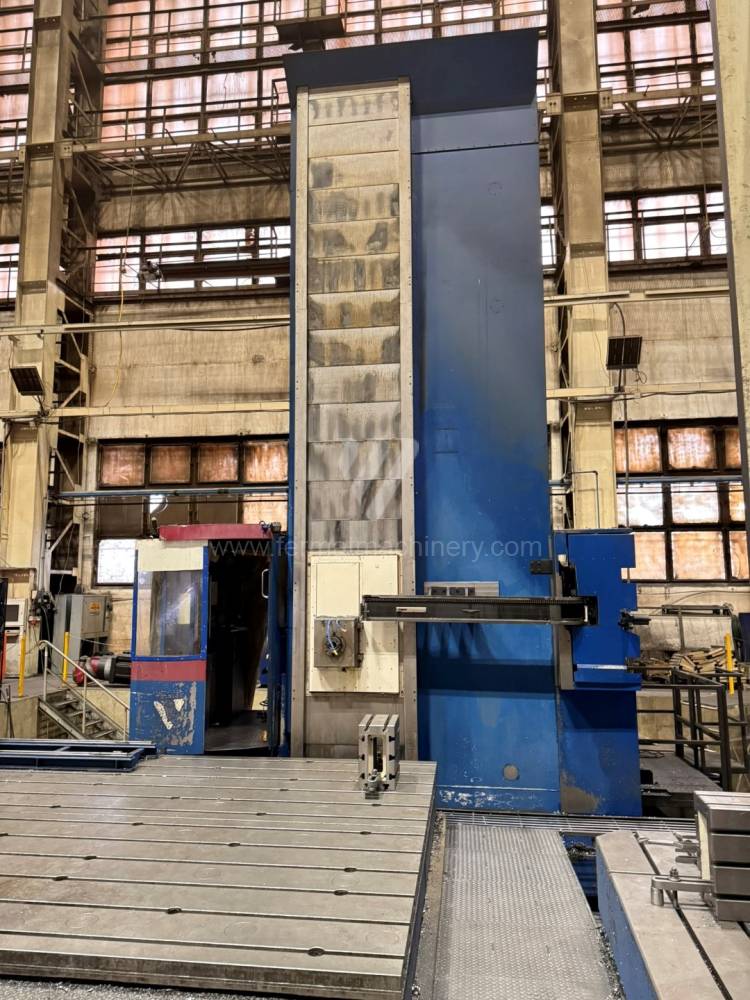

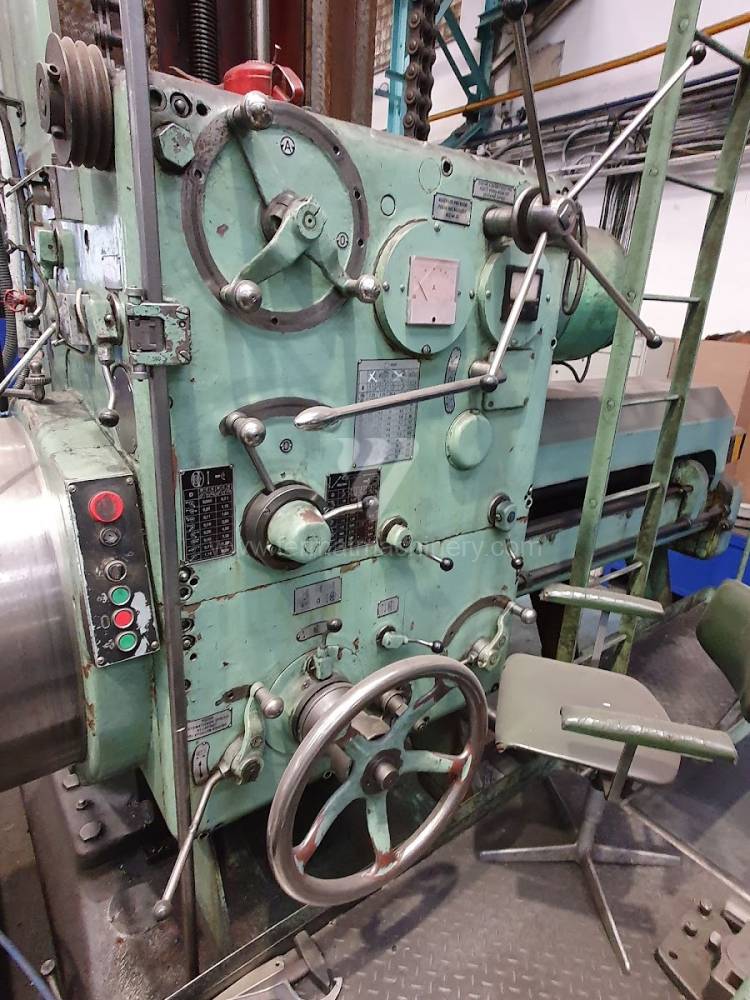

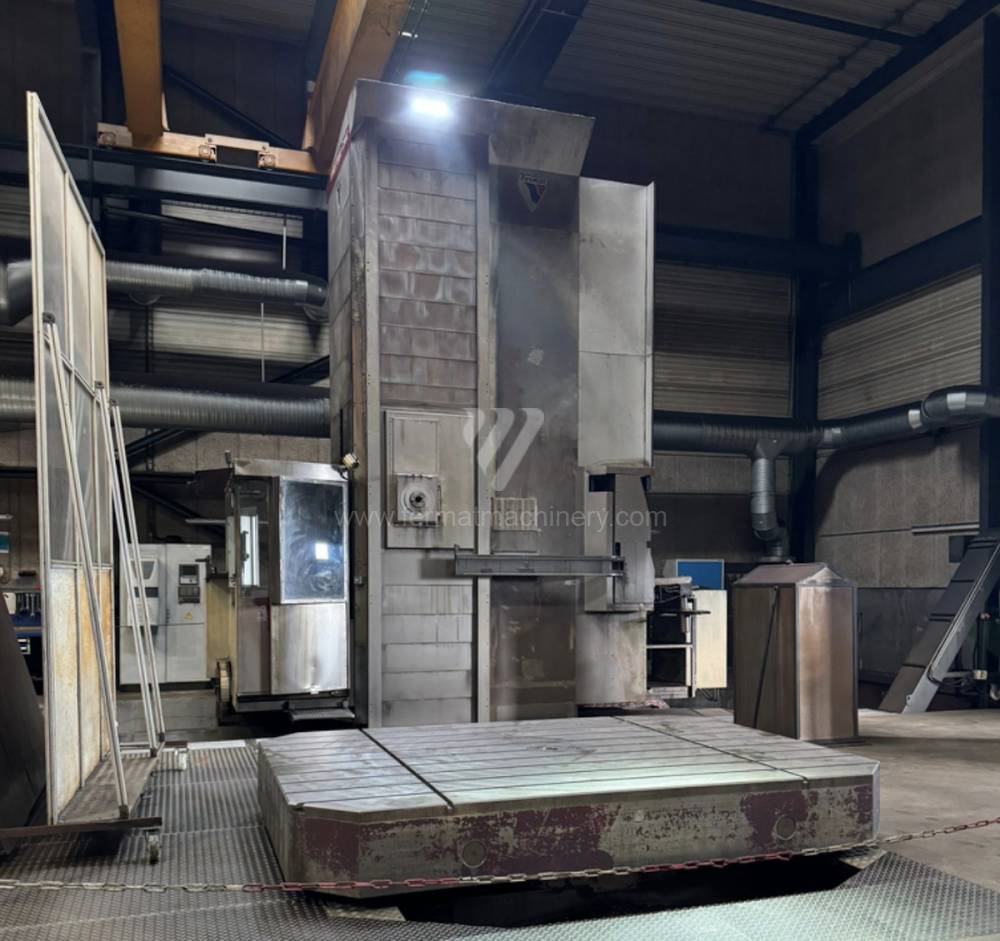

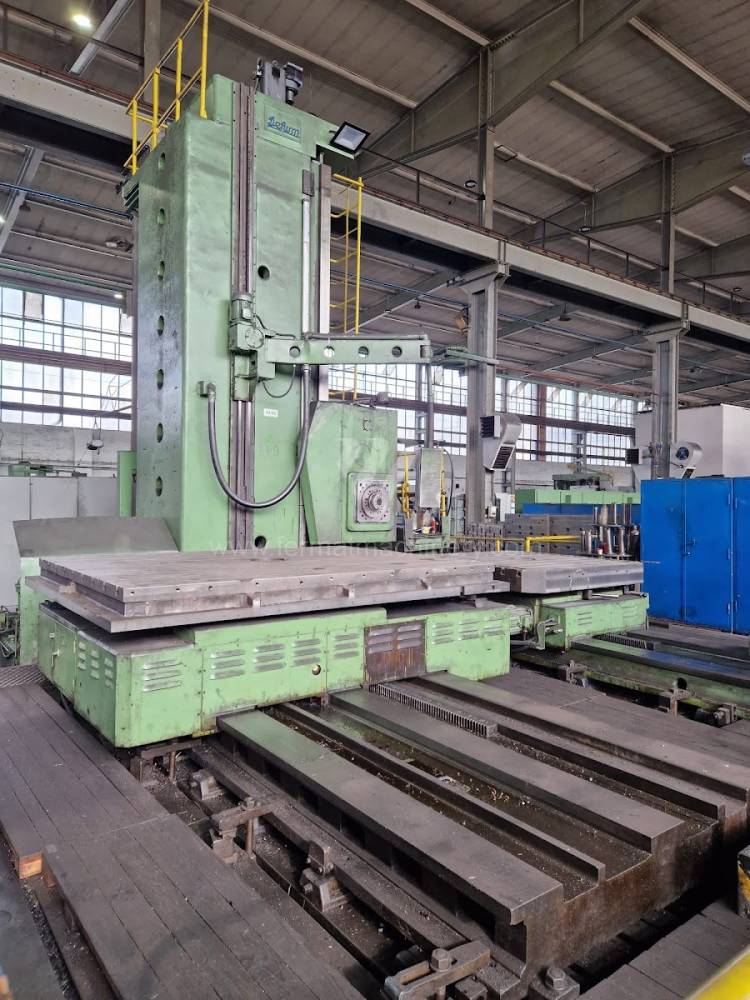

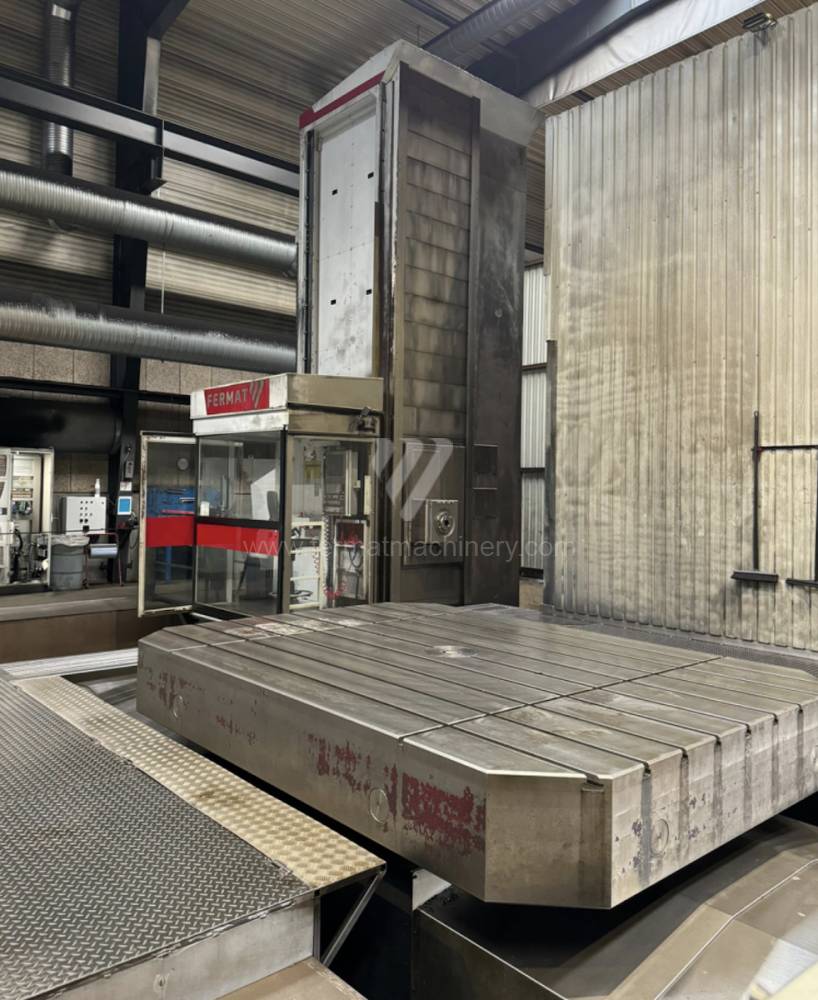

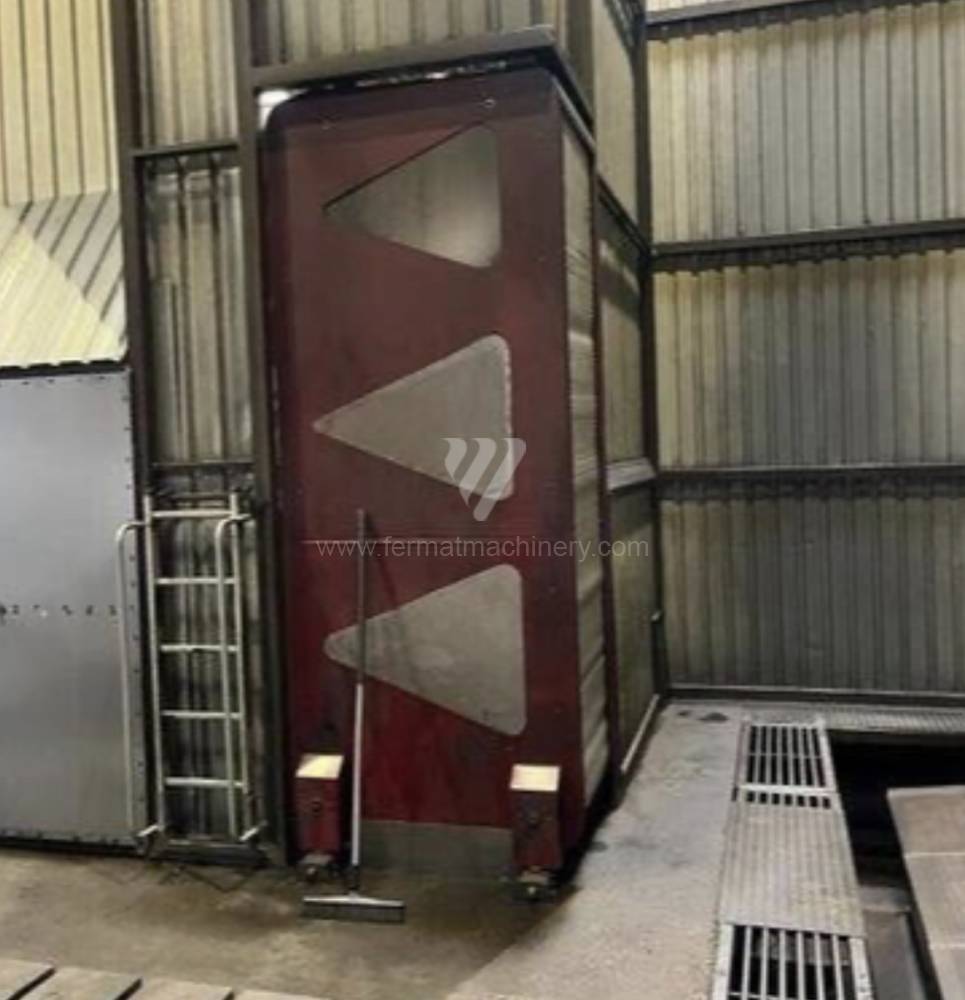

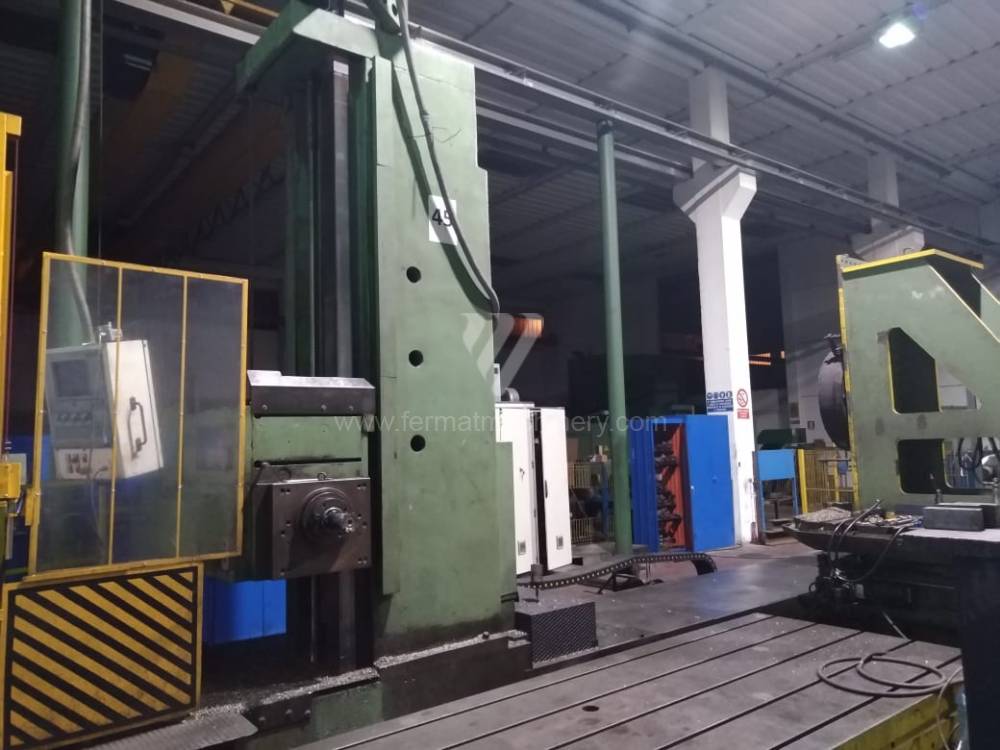

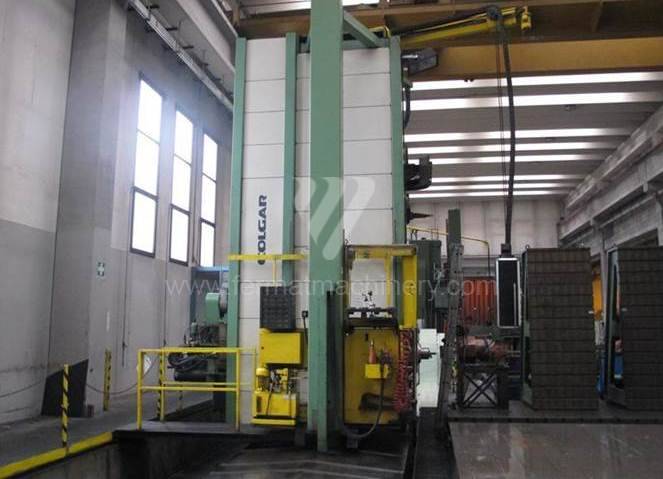

Műszaki elemzés: Szánkinematika és hidrosztatikus stabilitás Az állványos vízszintes fúró-maróműveknél a kulcsfontosságú szerkezeti elem a kitolható orsó és a kitolható szán (RAM) kombinációja. Ez a konfiguráció lehetővé teszi a munkadarabba való mély benyúlást a rendszer nagy merevségének megőrzése mellett. Ebben a kategóriában a használt gépeknél kritikus tényező az oszlop és a szán vezetékfelületeinek állapota. Az állványos gépek gyakran hidrosztatikus vezetékeket használnak, ami kiküszöböli a fém-fém érintkezést, ezzel gyakorlatilvág leállítja a vezetékek mechanikai kopását, és állandó csillapítási tulajdonságokat biztosít még az oszlop súlya miatti extrém terhelés esetén is.

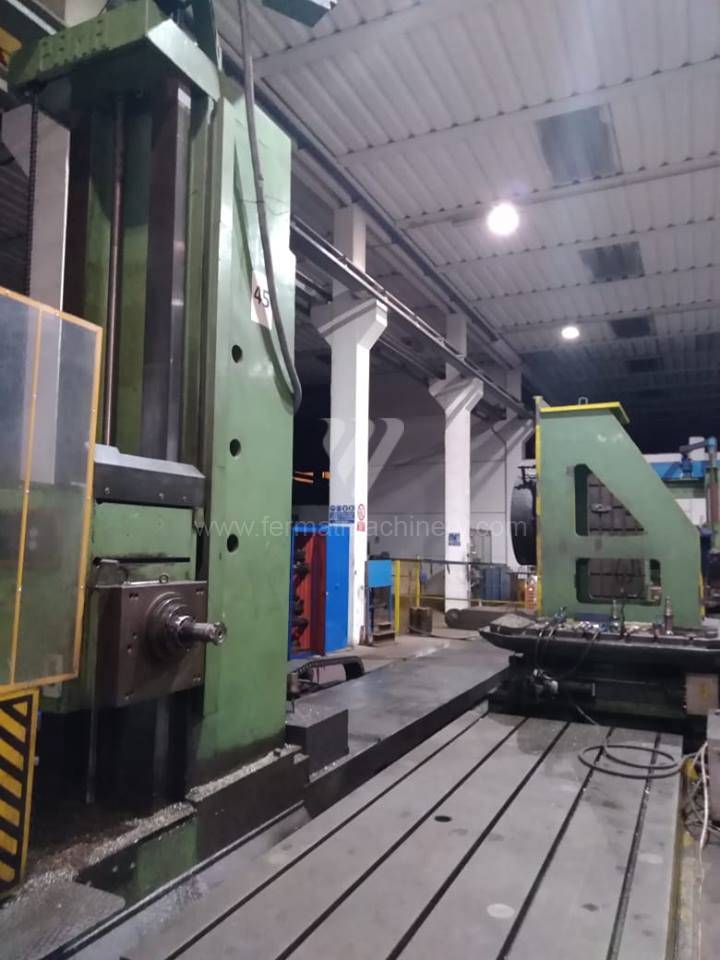

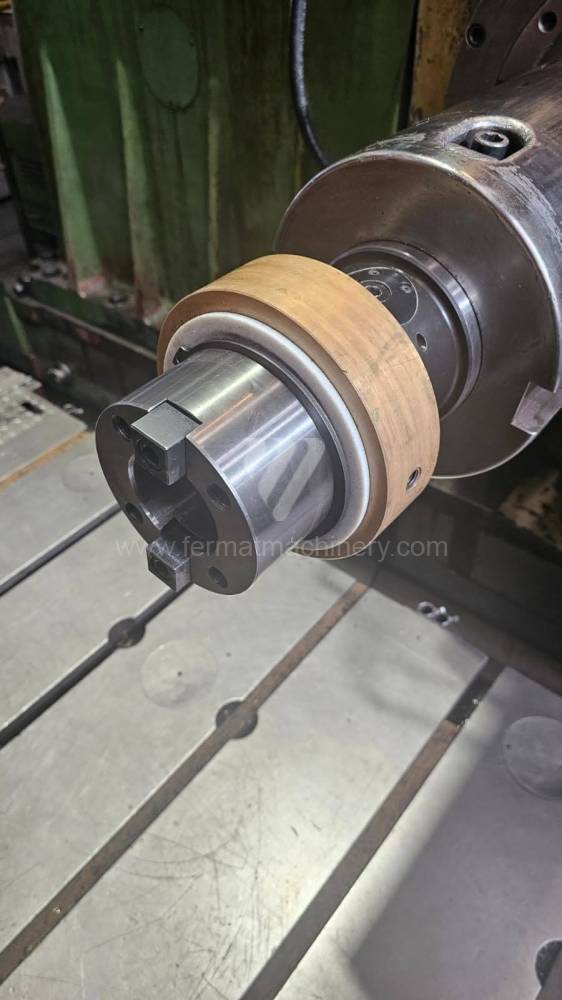

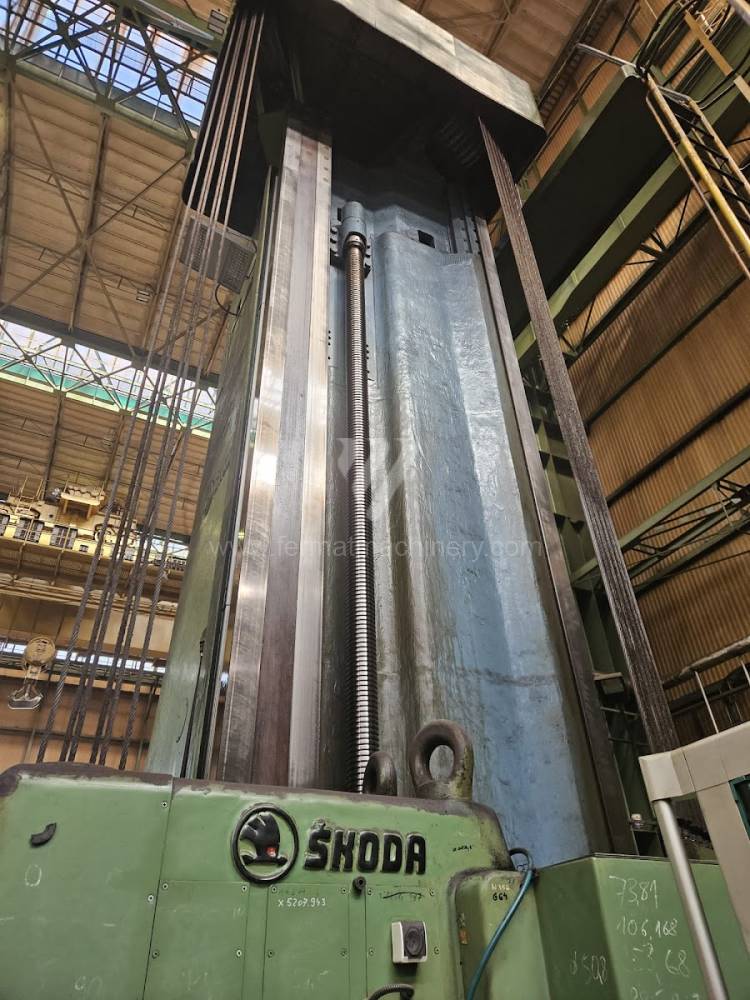

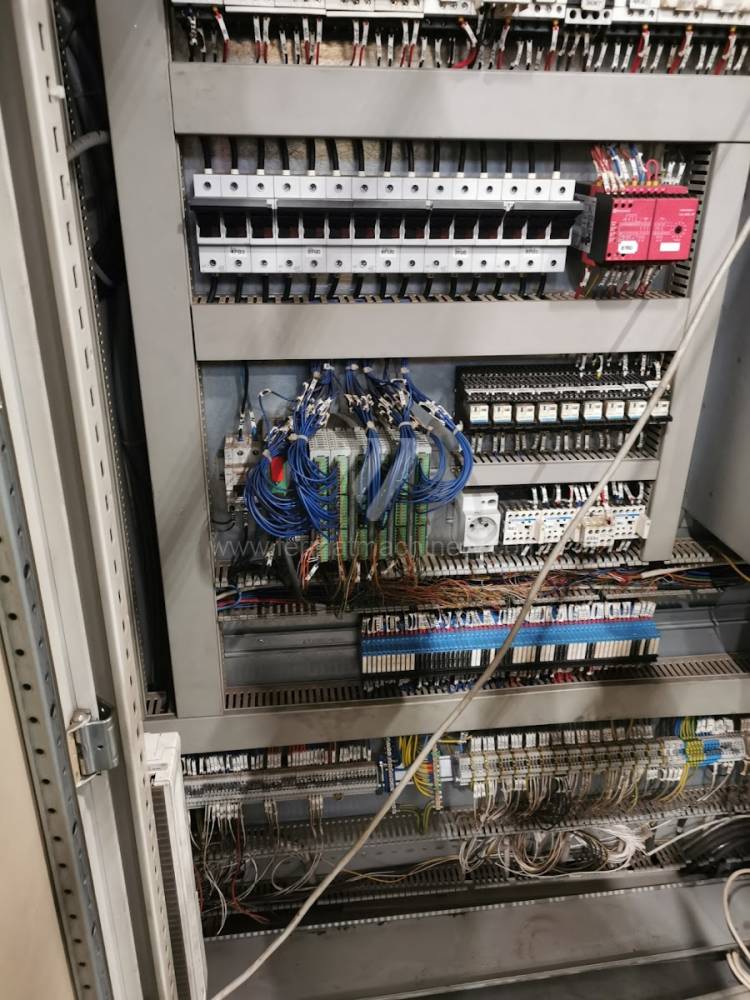

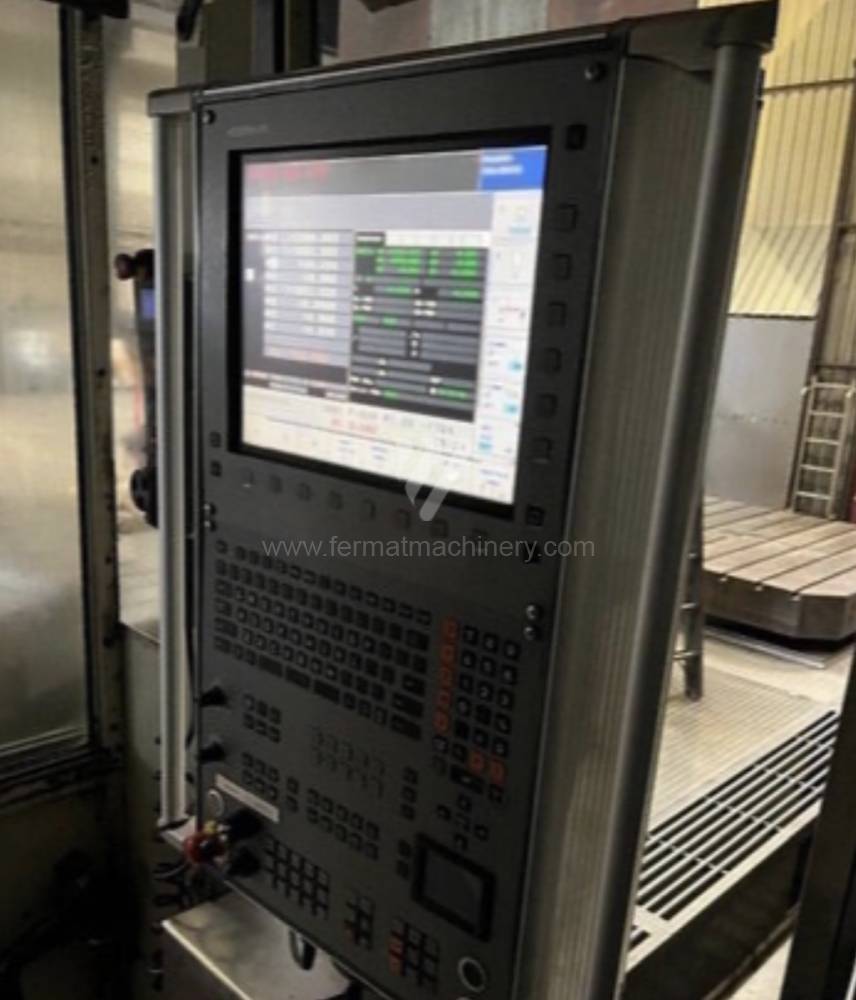

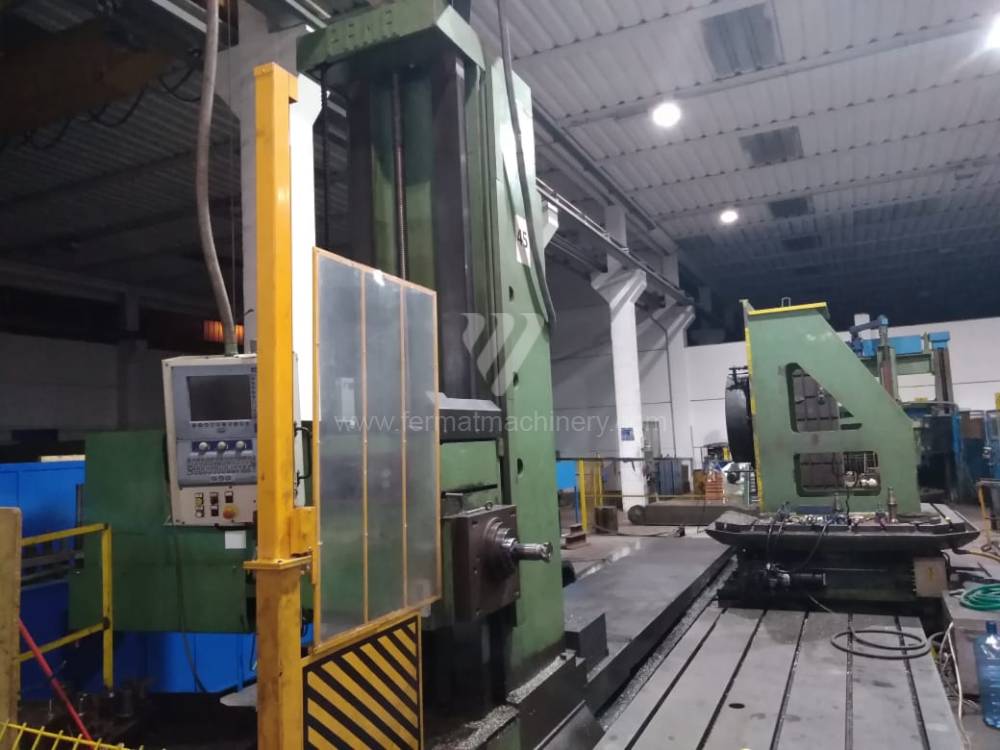

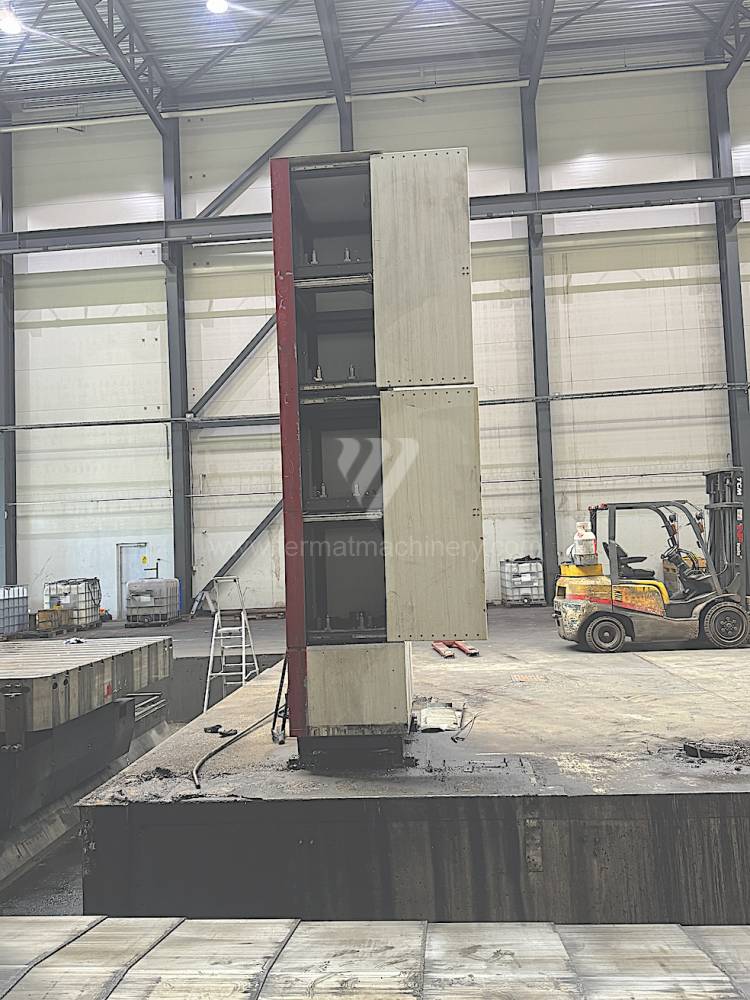

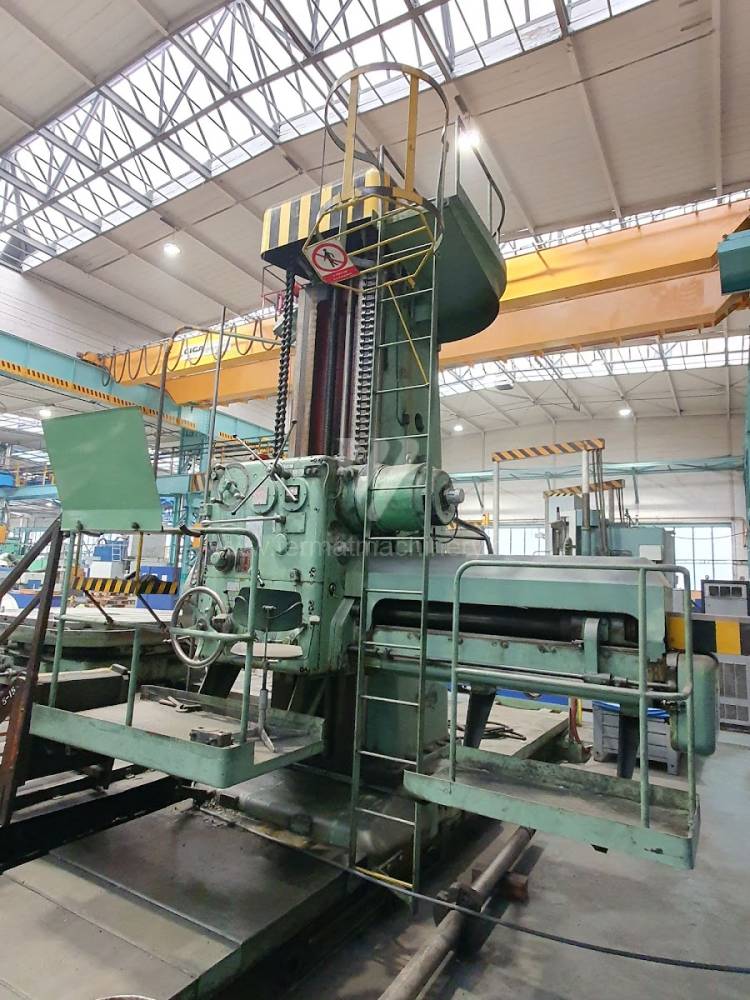

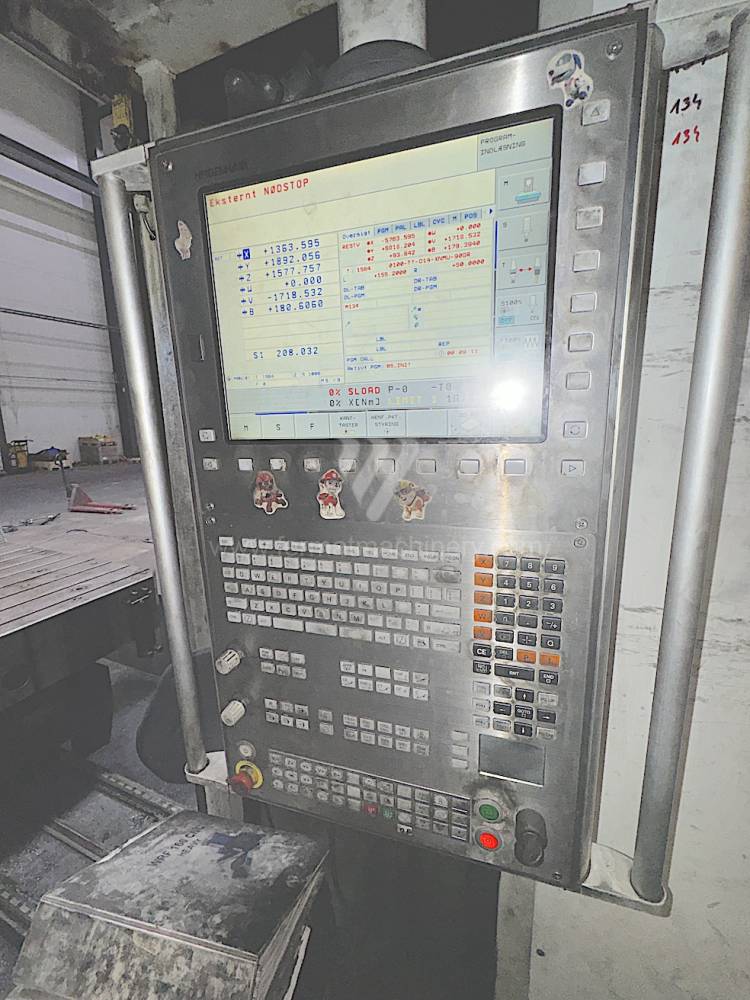

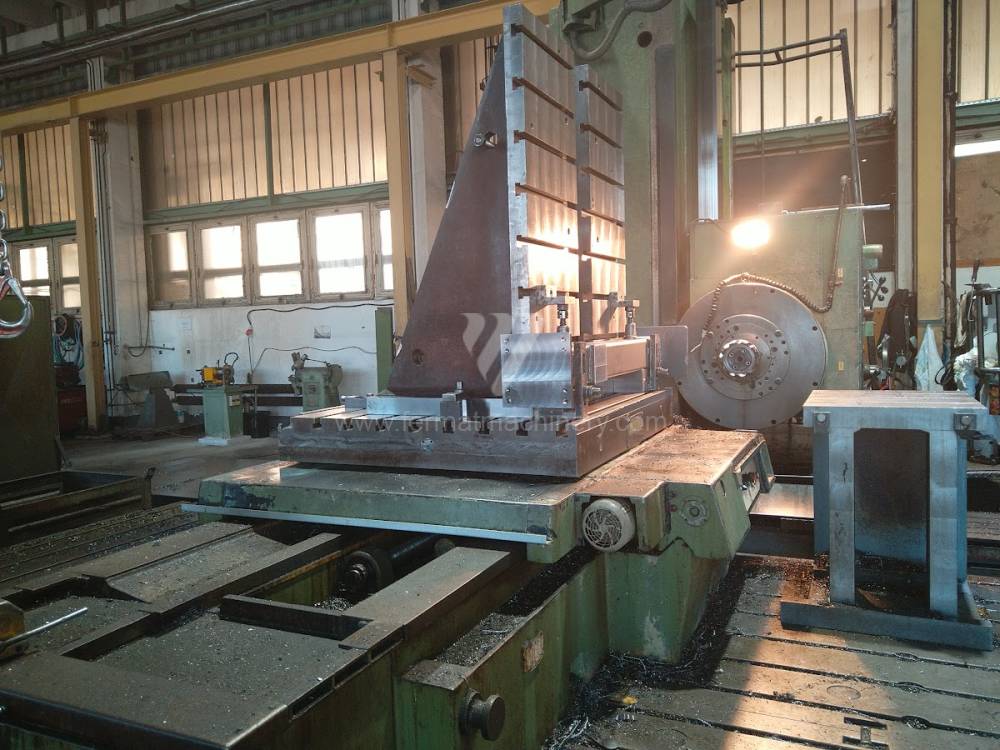

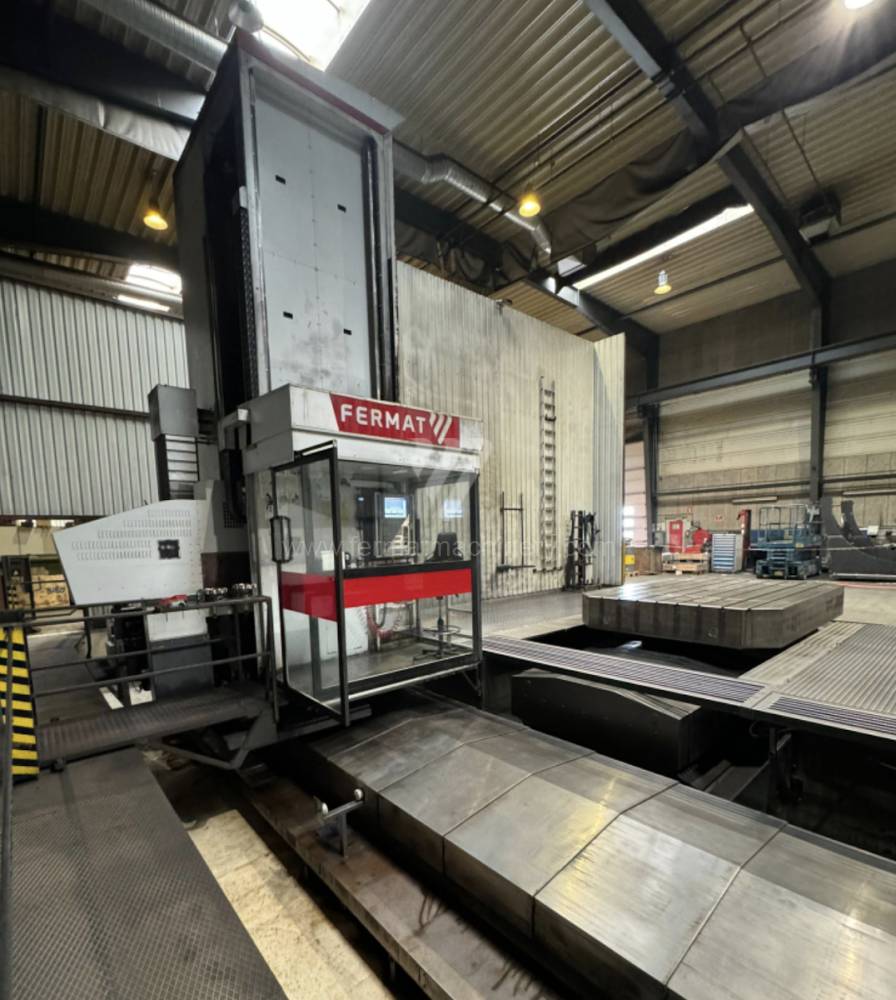

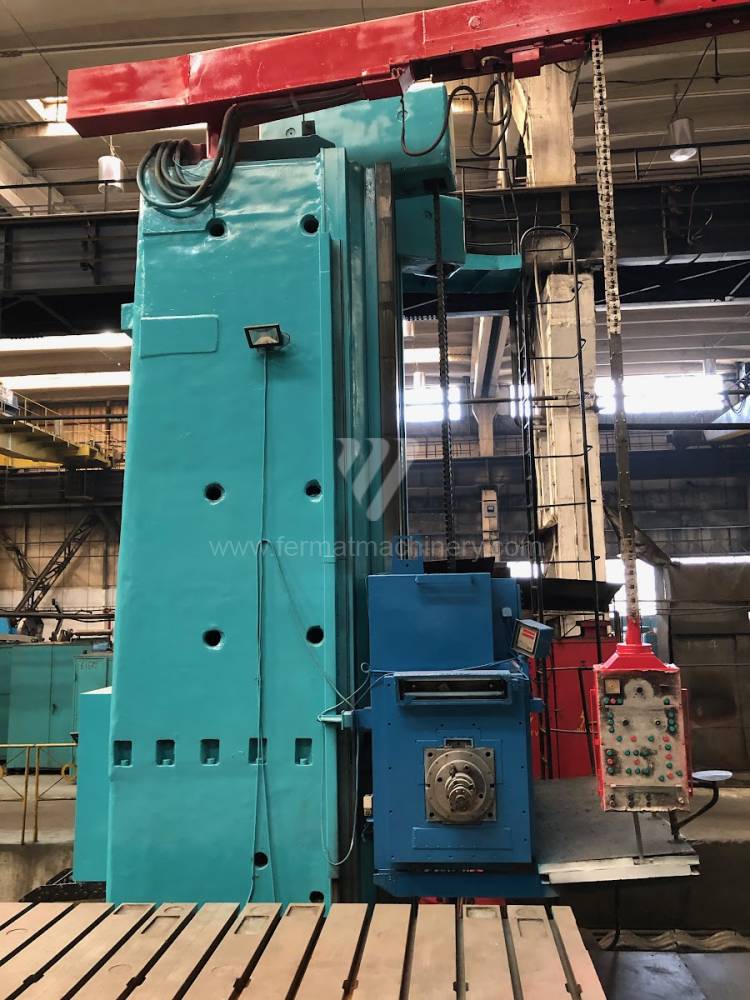

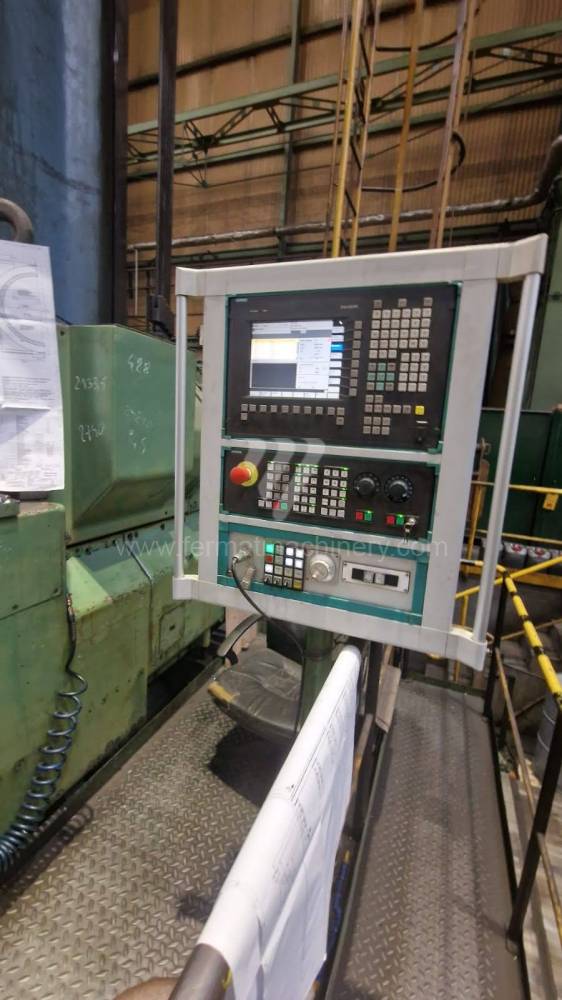

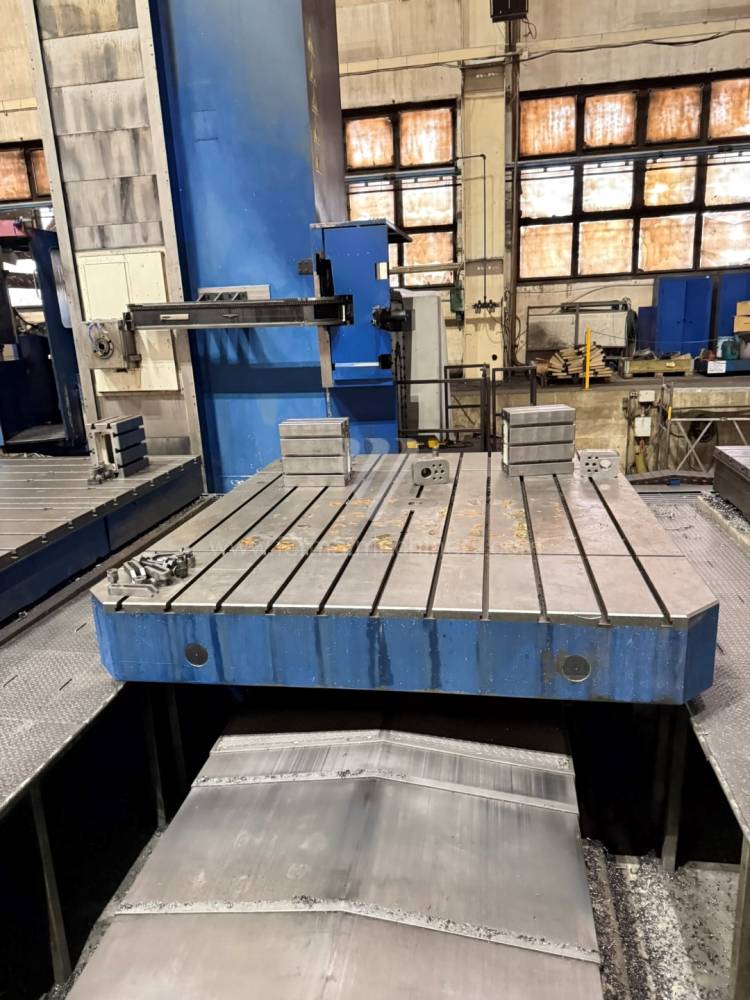

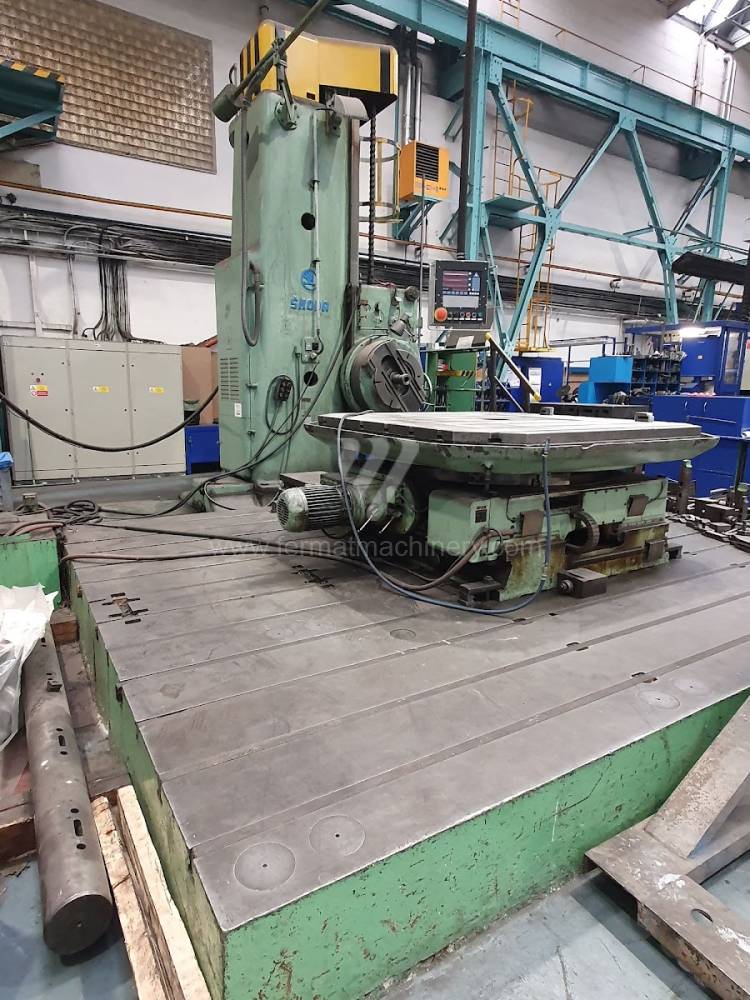

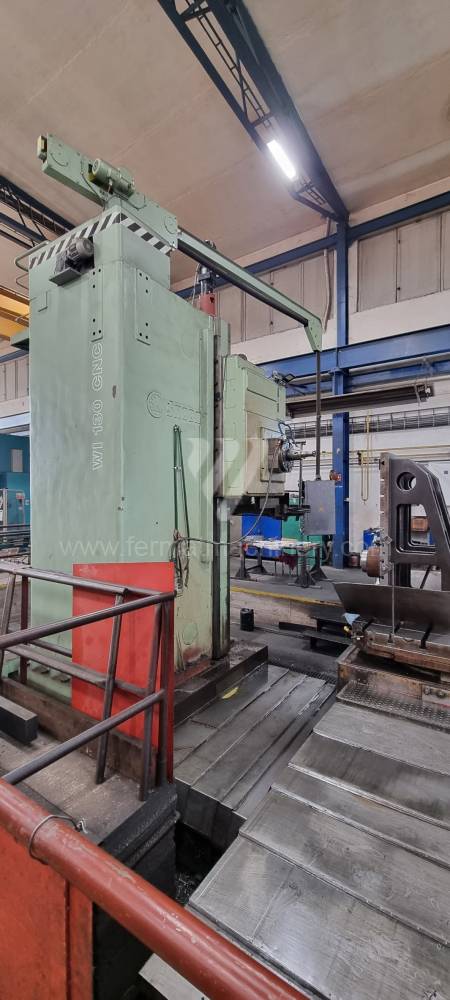

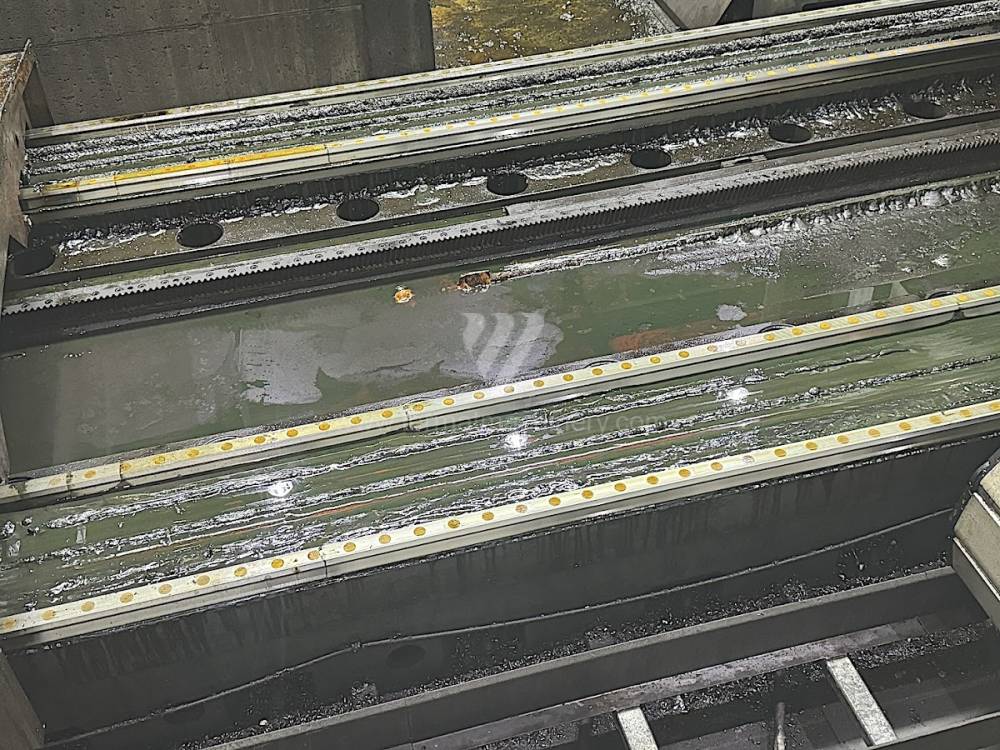

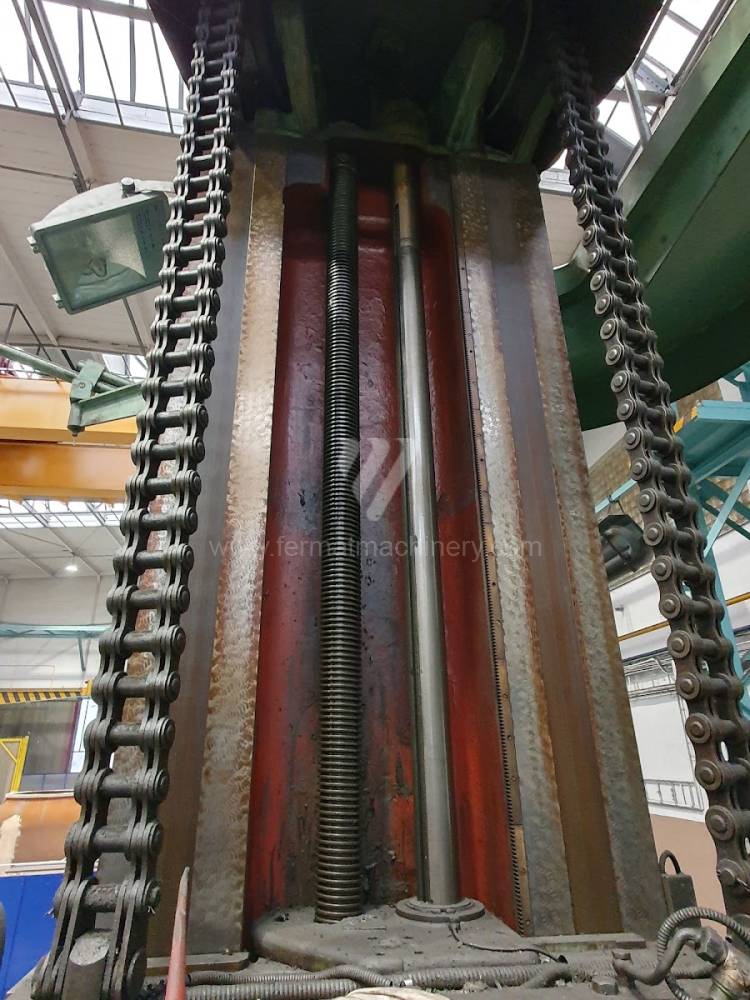

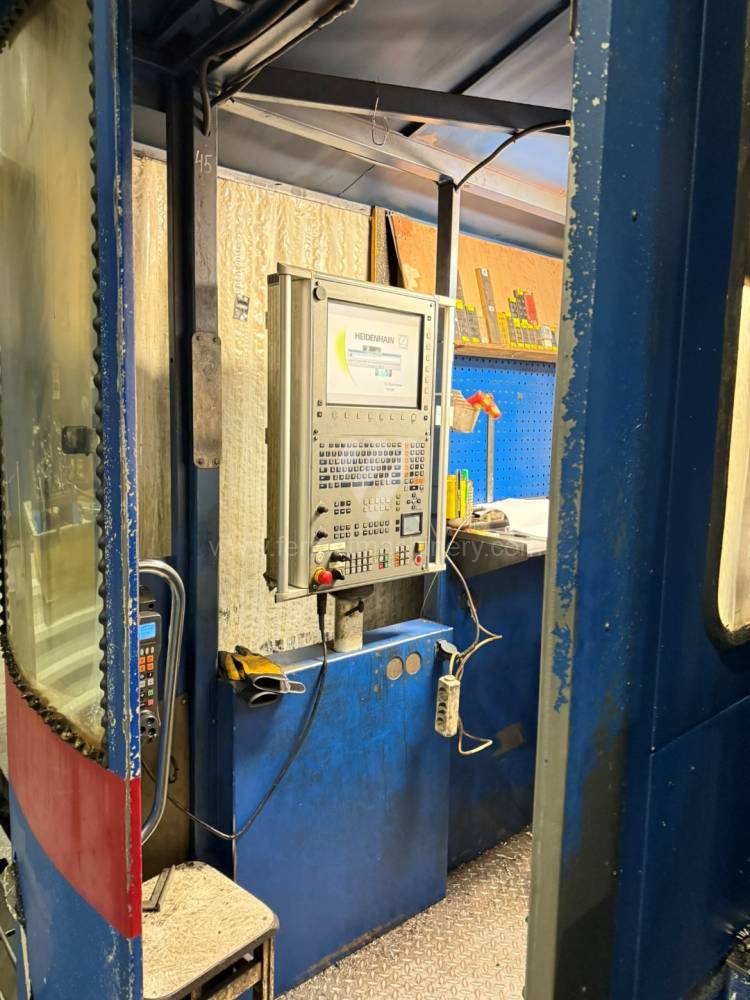

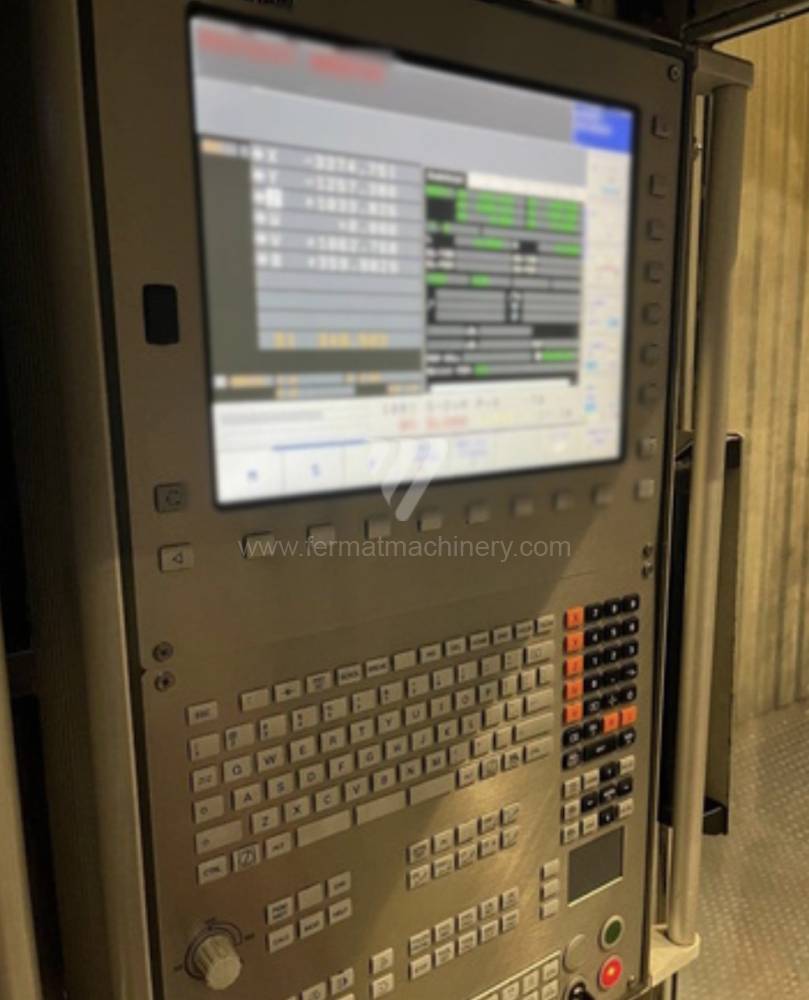

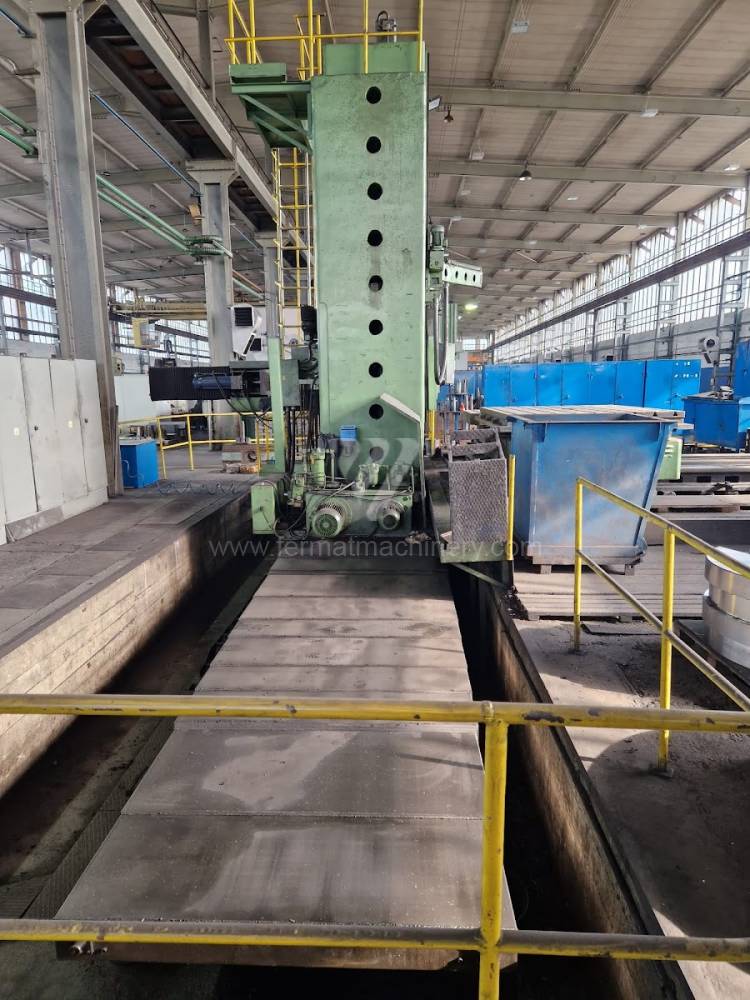

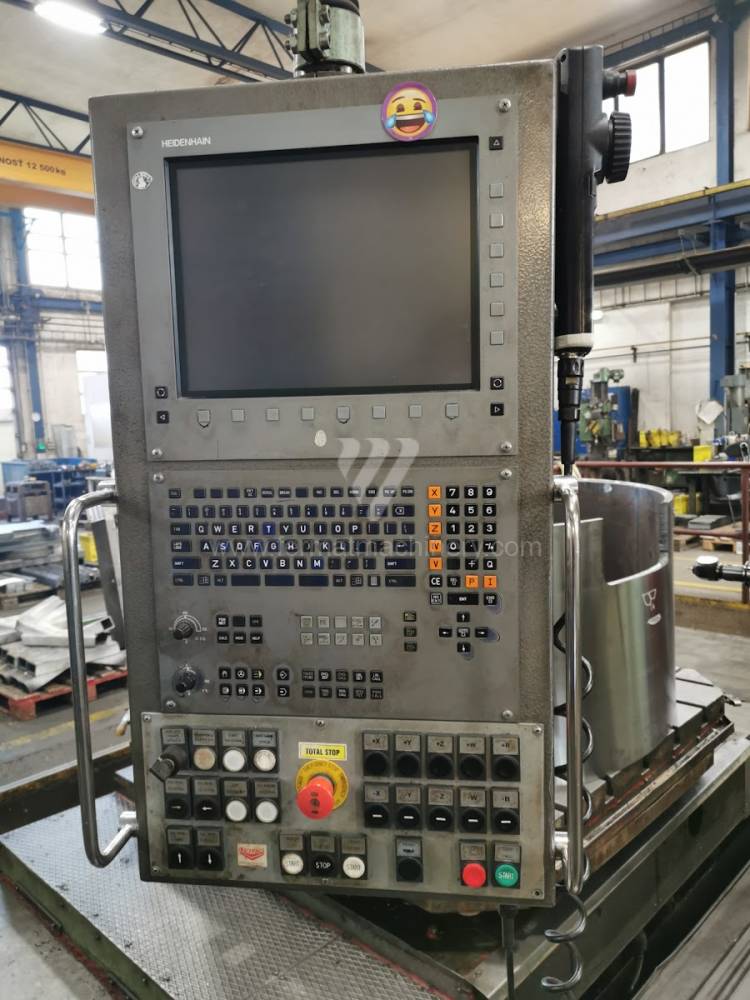

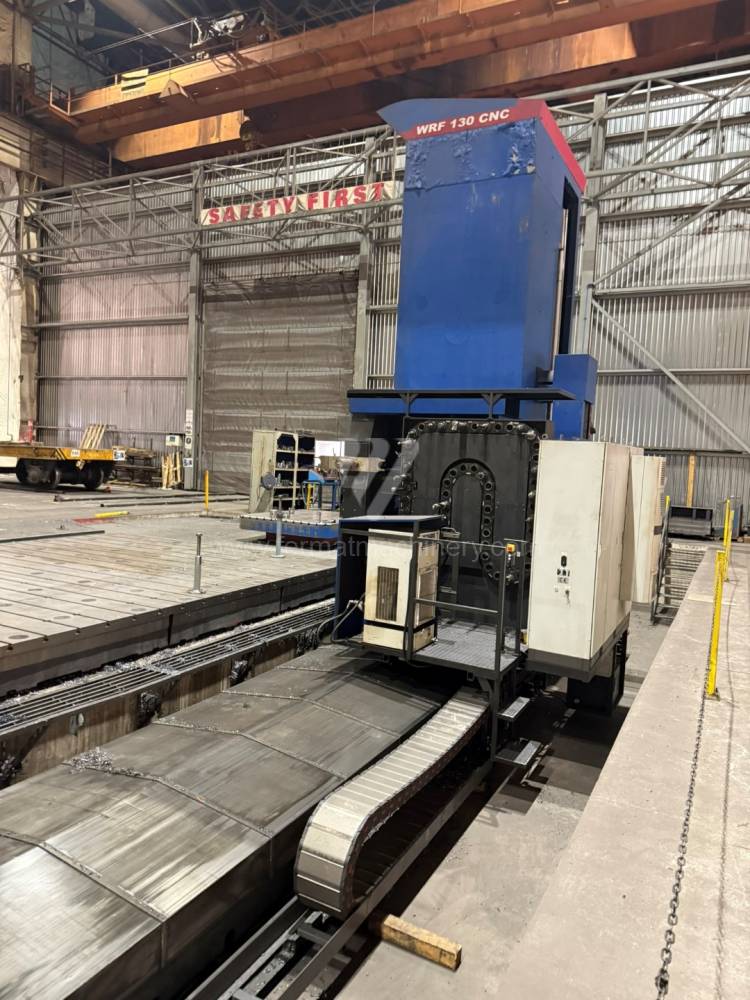

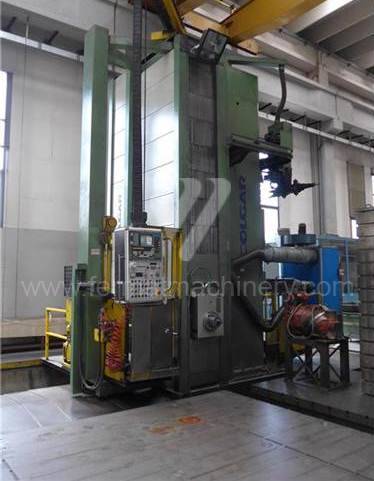

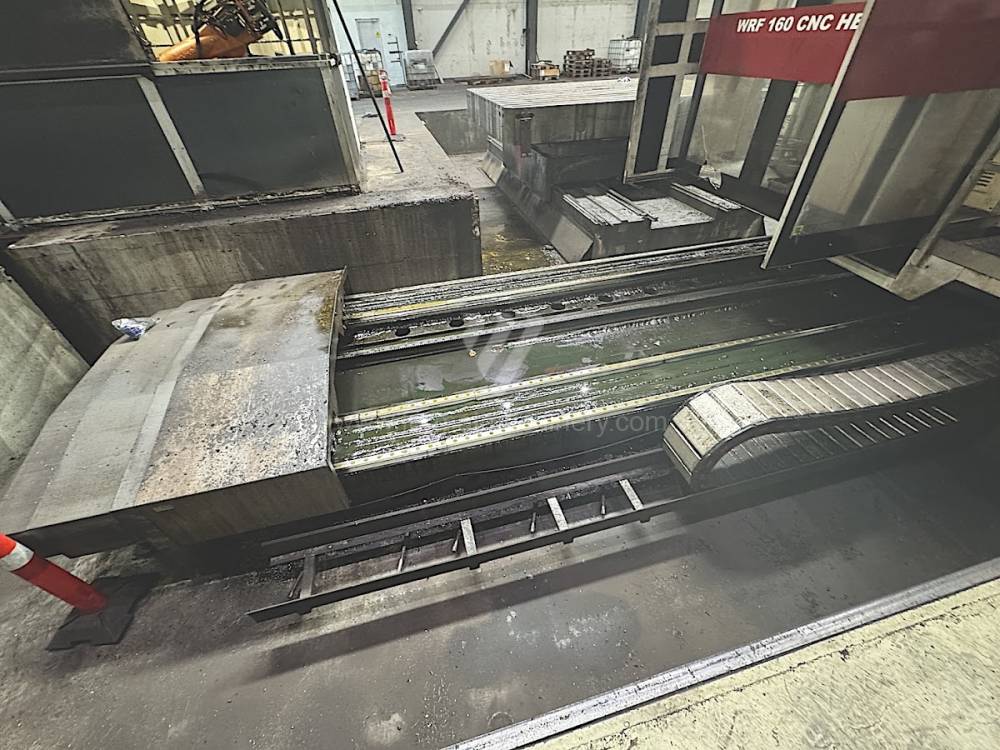

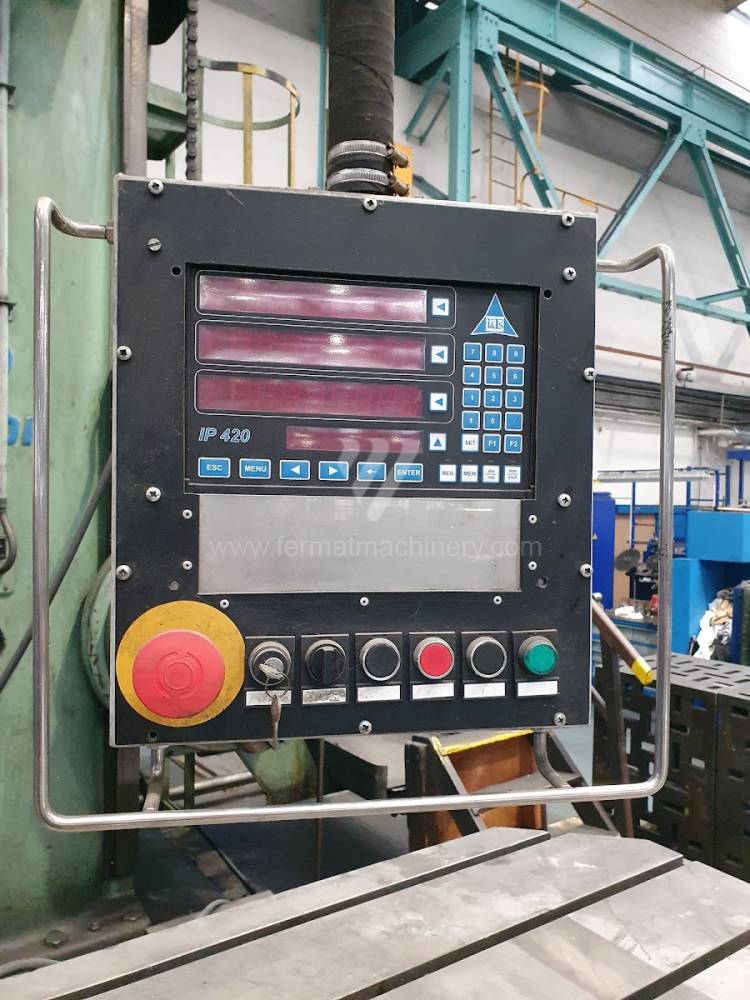

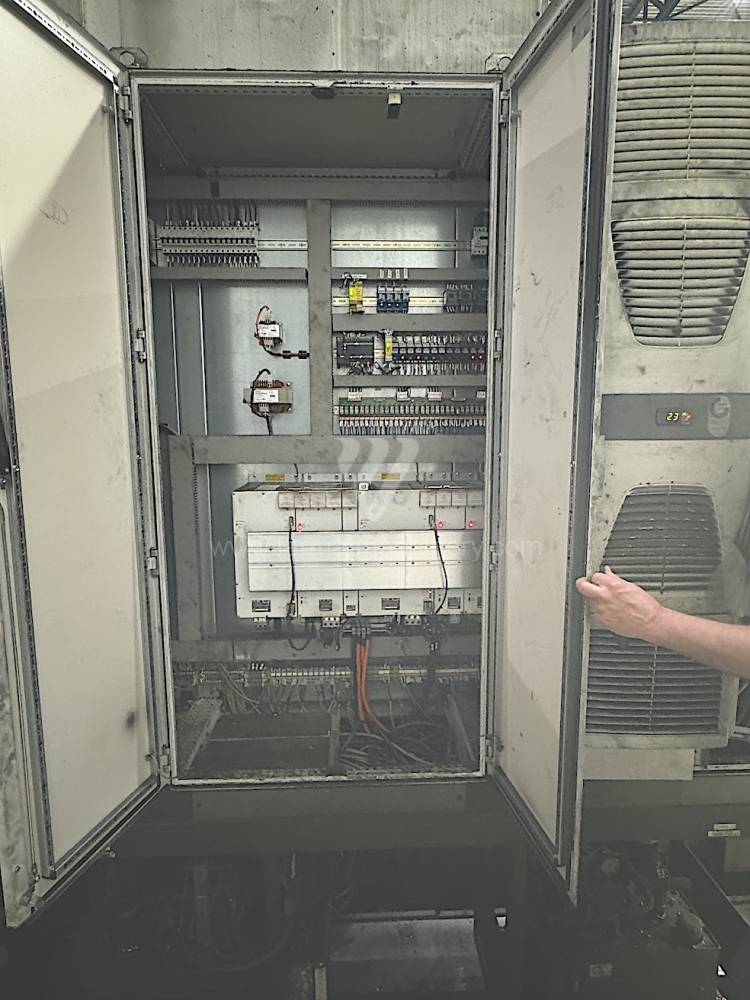

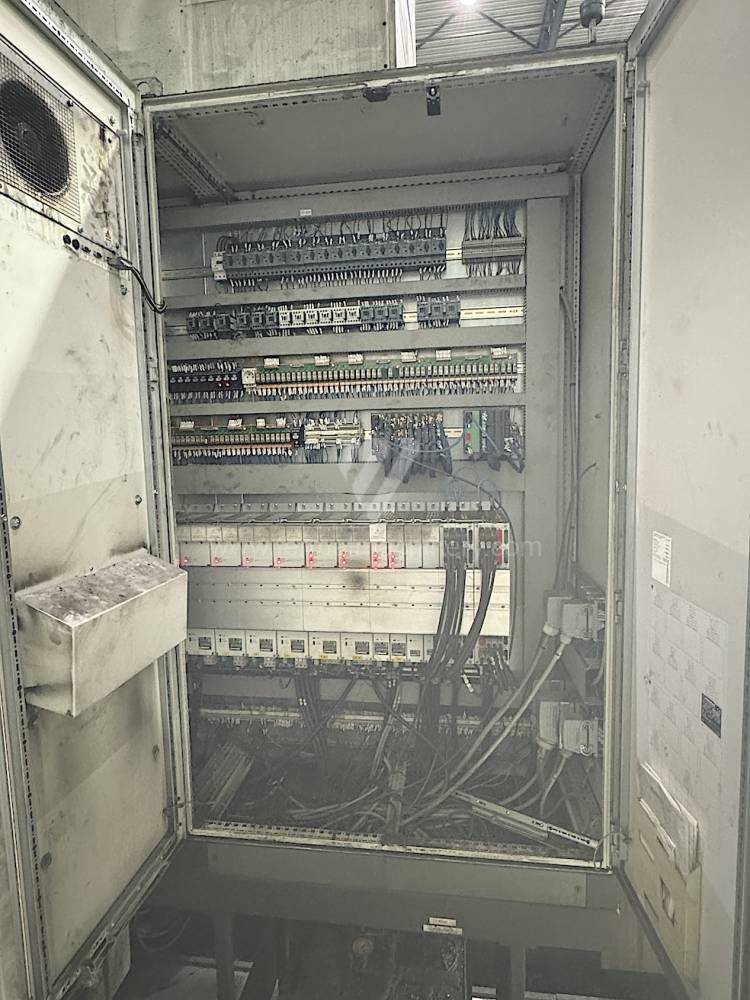

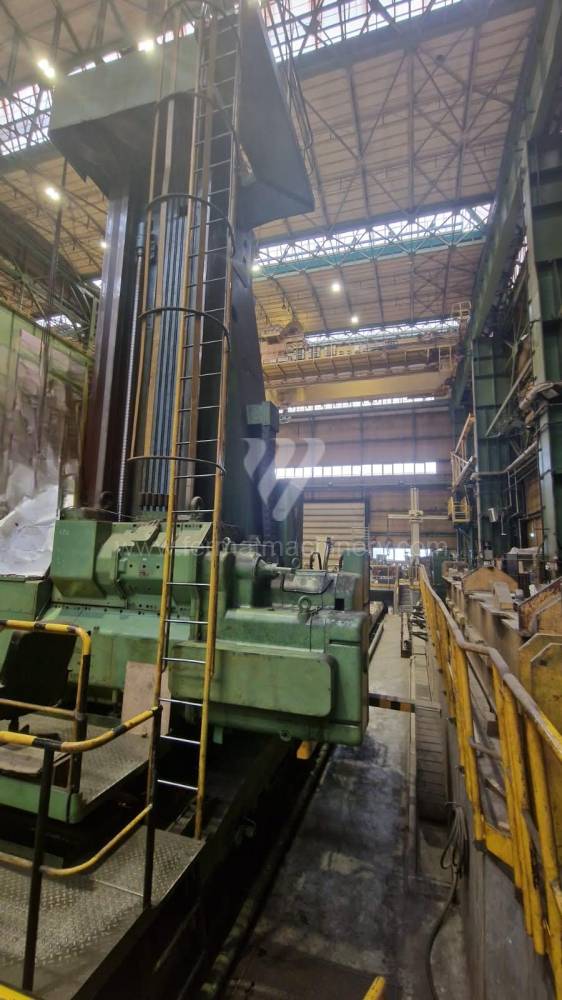

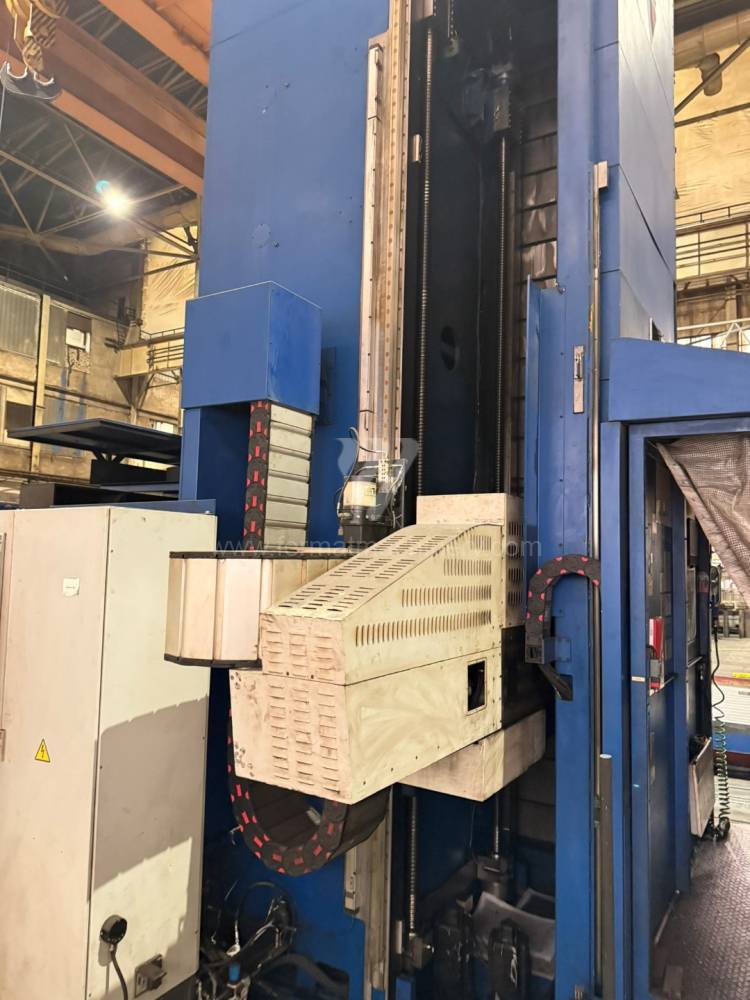

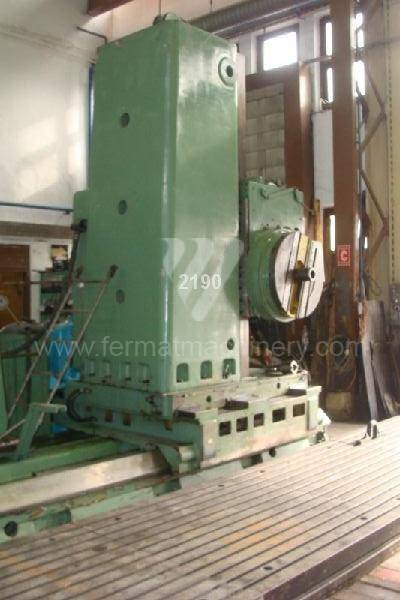

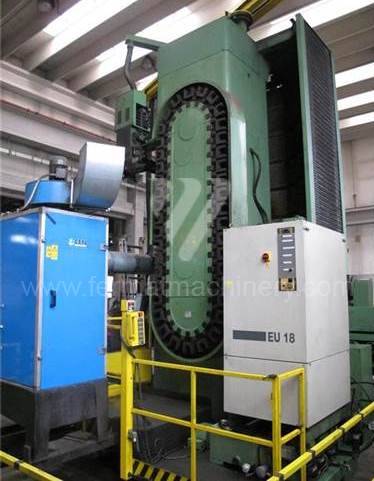

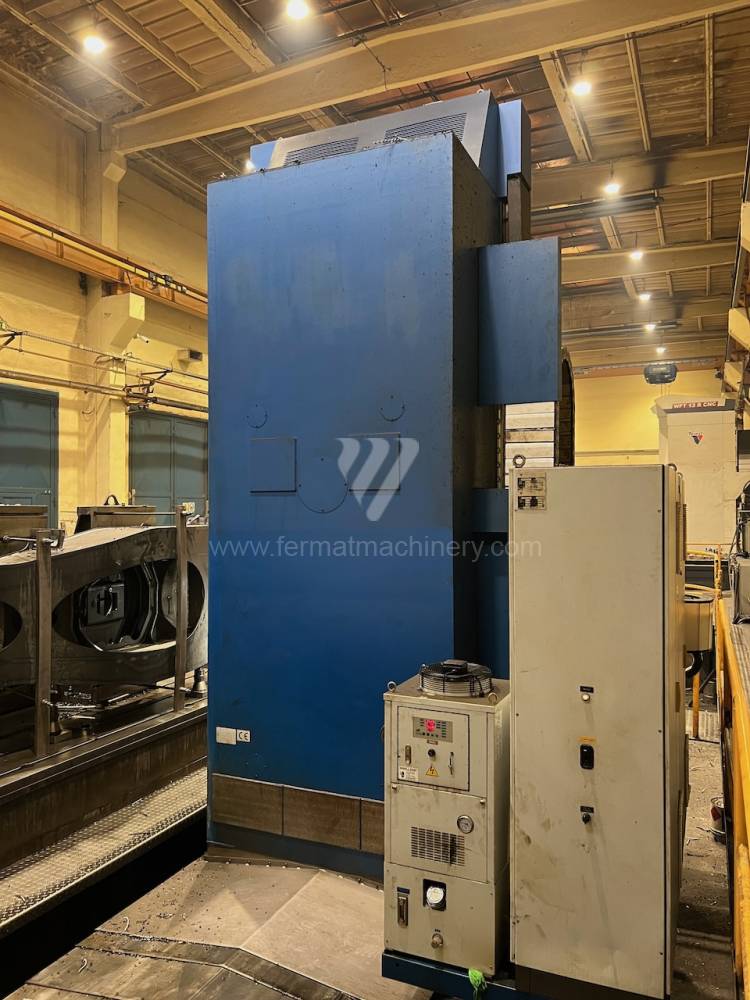

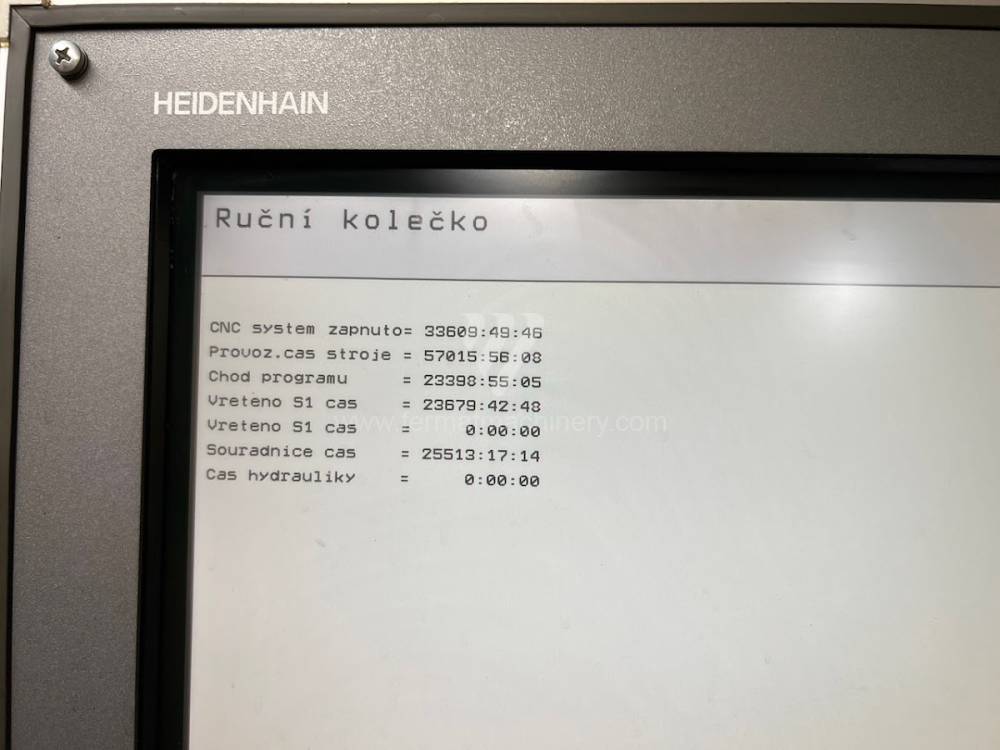

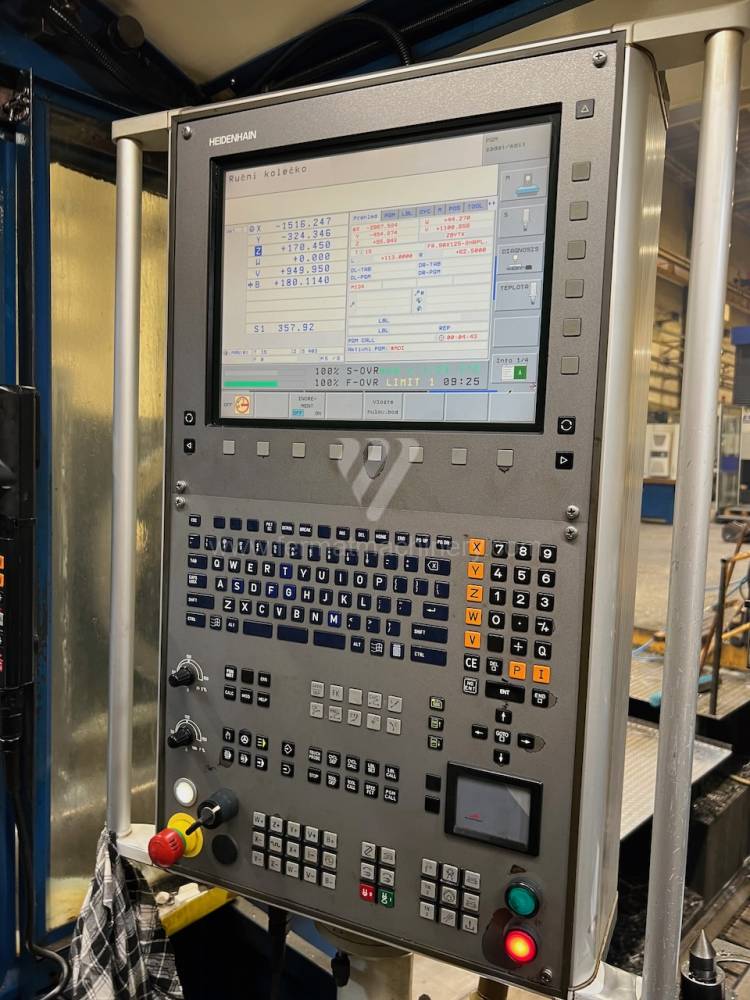

Az oszlop stabilitása az X tengelyen, amely az állványos gépeknél akár több tíz métert is elérhet, közvetlenül függ a fogasléces hajtóművek vagy a kettős fogaskerekek (master-slave rendszer) állapotától. Ez a hajtás biztosítja a holtjátékmentességet és a nagy pozicionálási pontosságot nagyméretű hegesztett szerkezeteknél vagy öntvényeknél. A Heidenhain iTNC 640 vagy Siemens Sinumerik One vezérlőrendszerek lehetővé teszik ezeknél a gépeknél a szán lehajlásának kompenzálását a kitolás függvényében, ami biztosítja a szerszámmozgás linearitását a kitolt RAM-tömegre ható gravitációtól függetlenül.

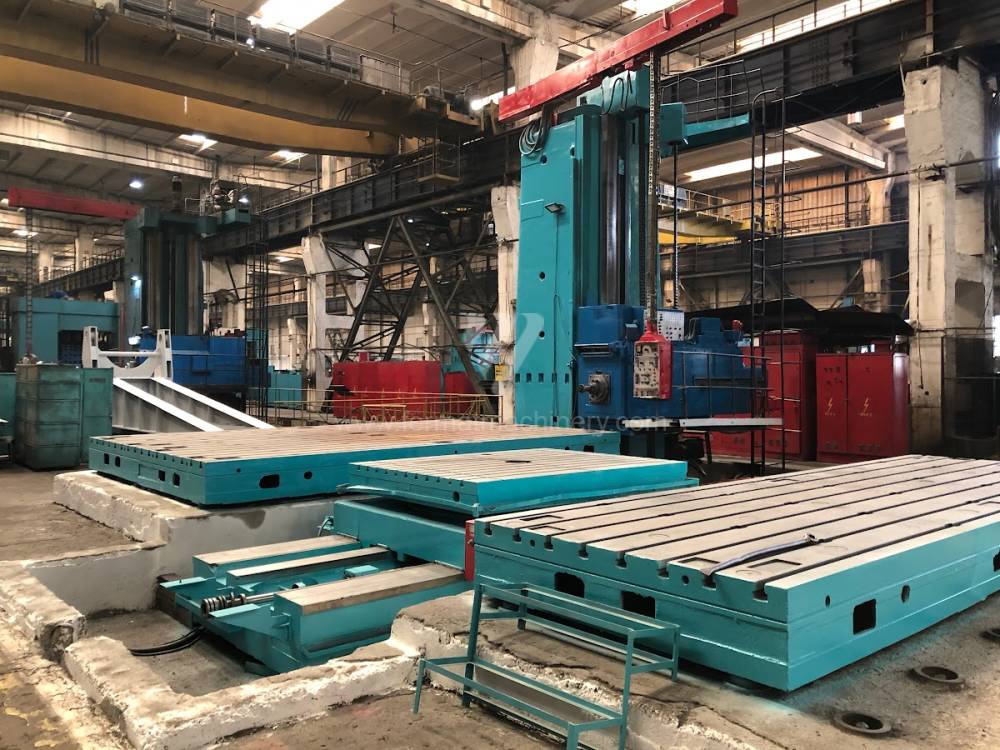

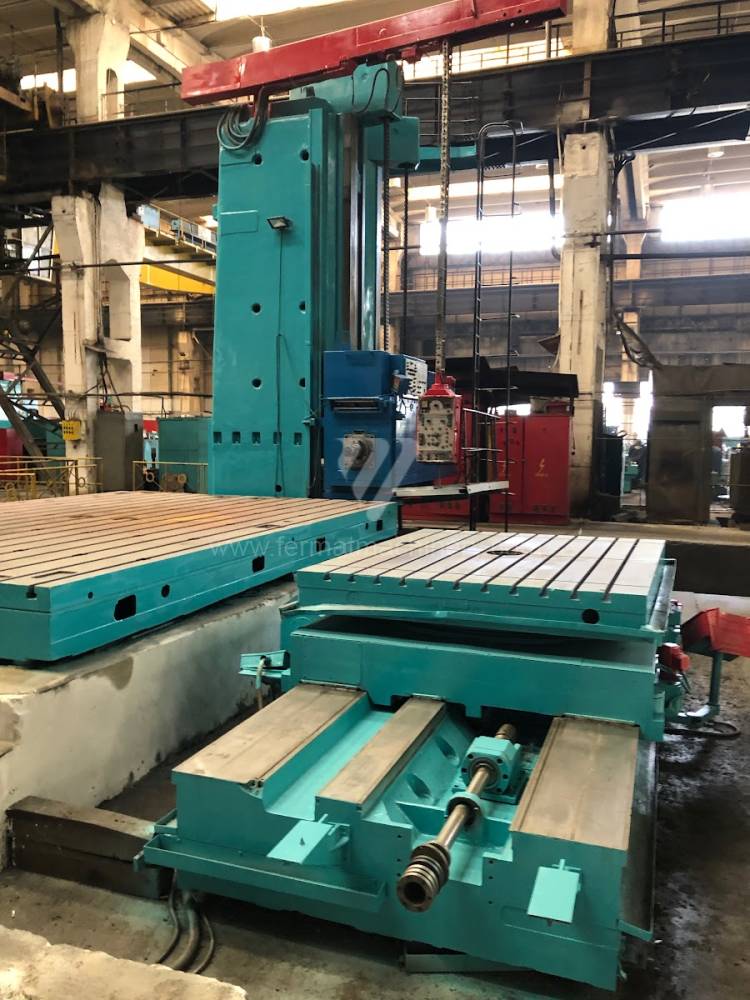

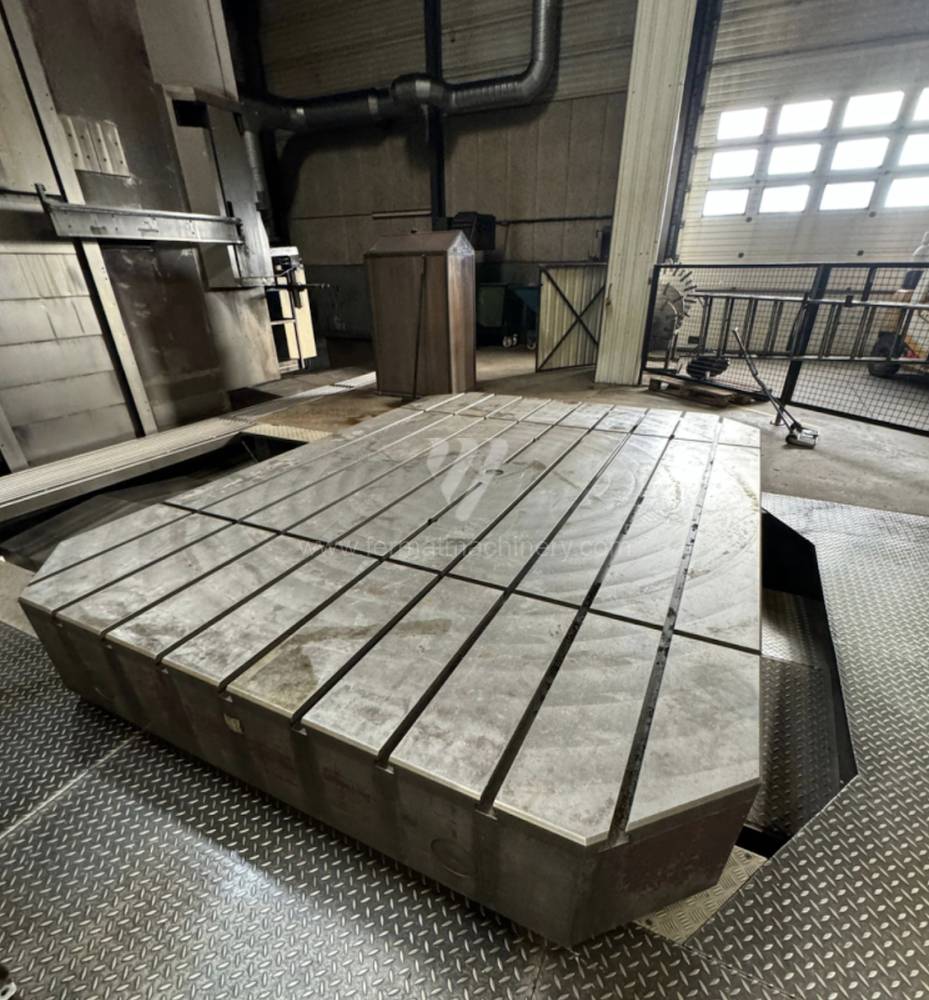

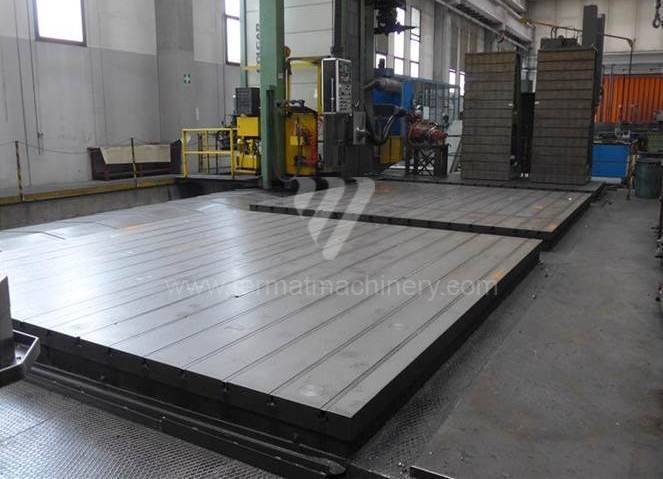

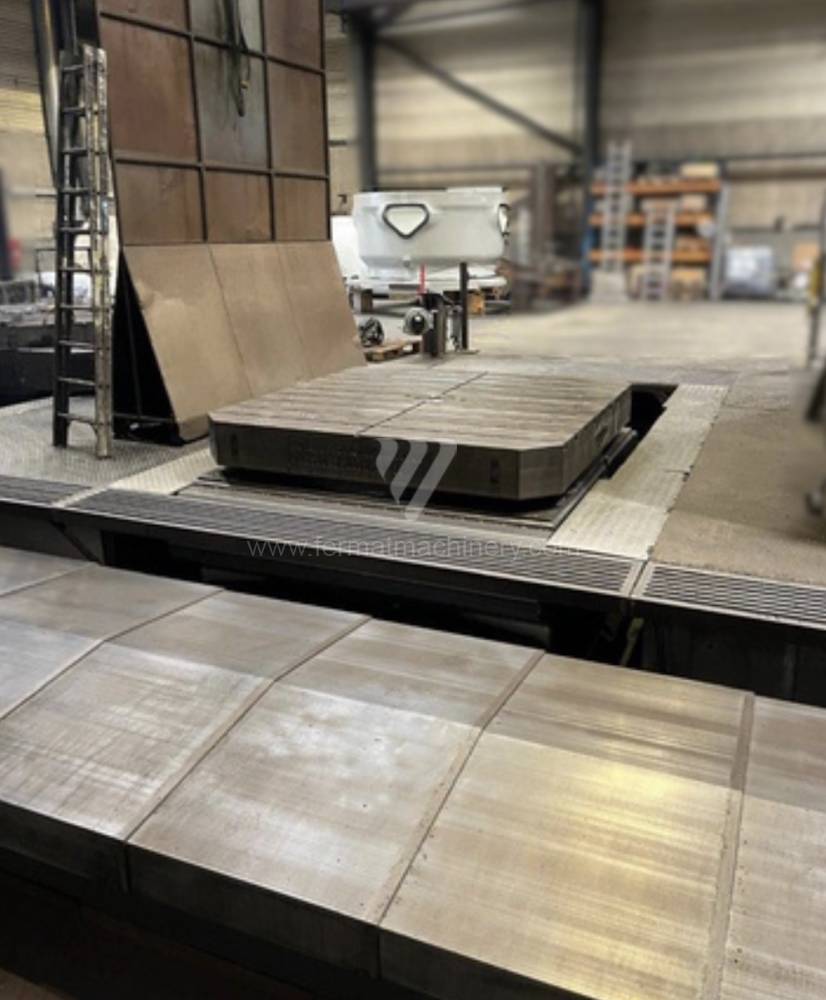

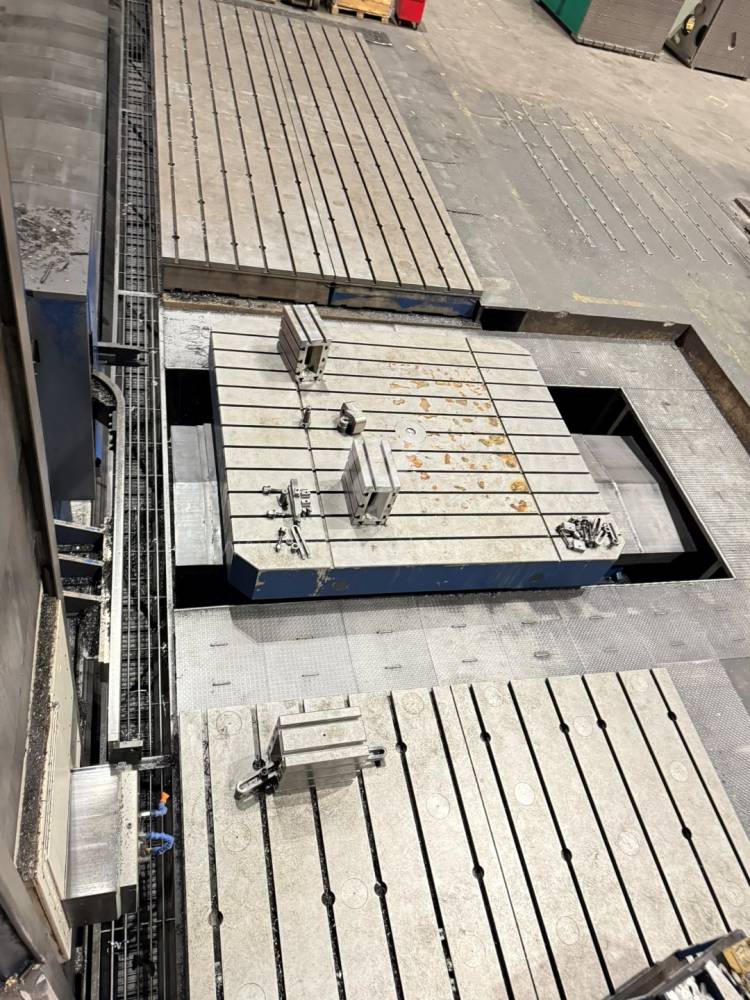

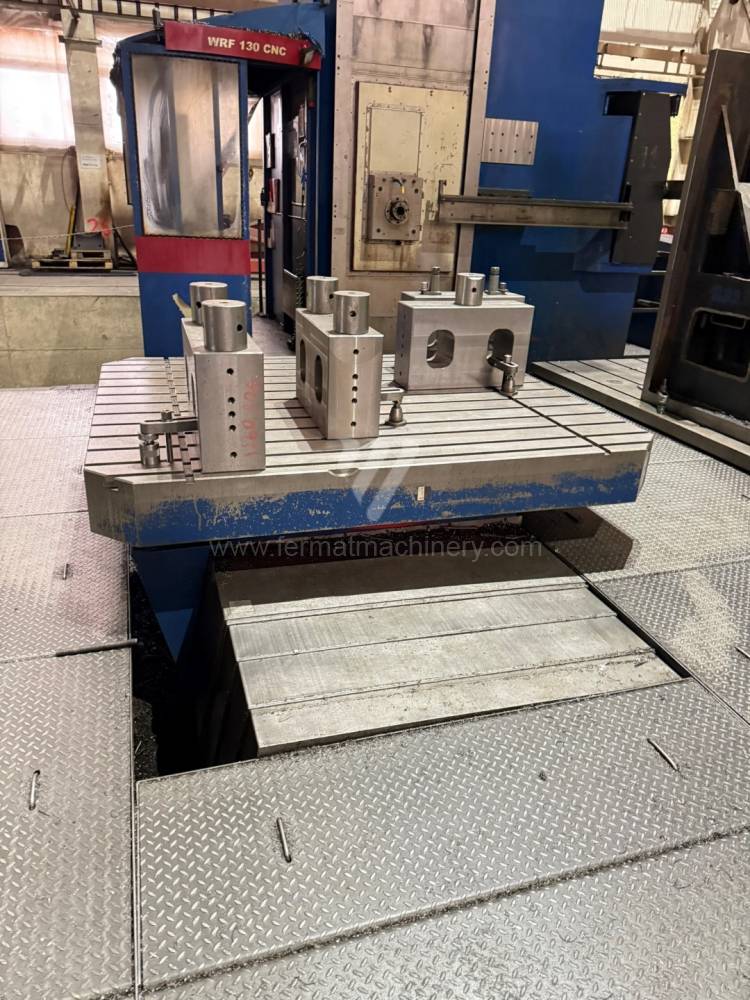

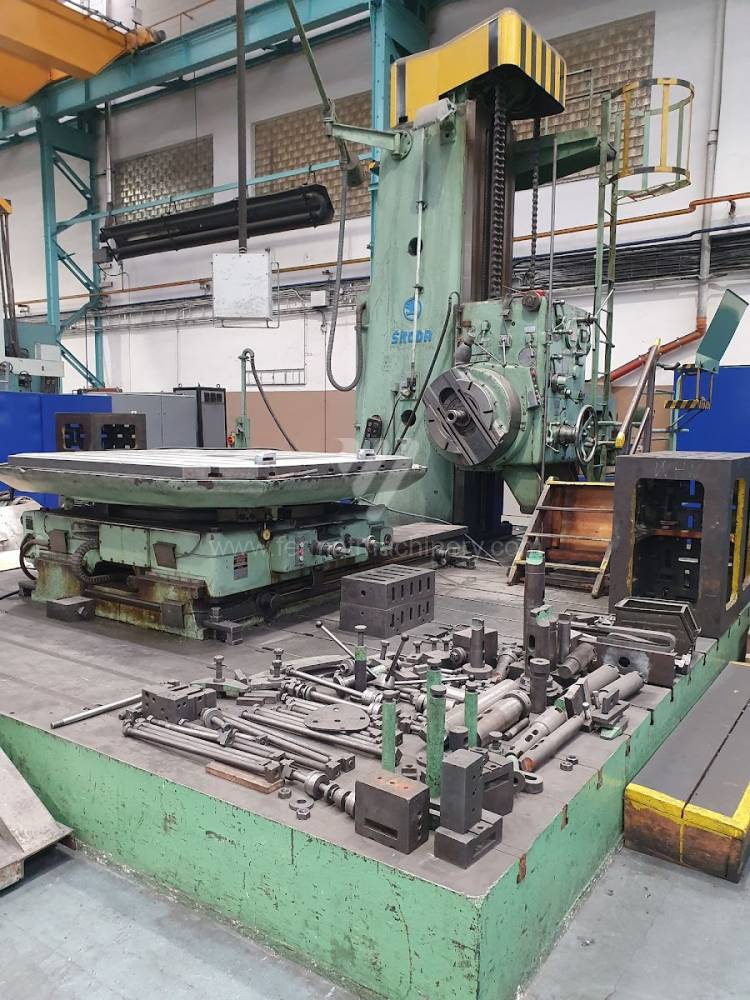

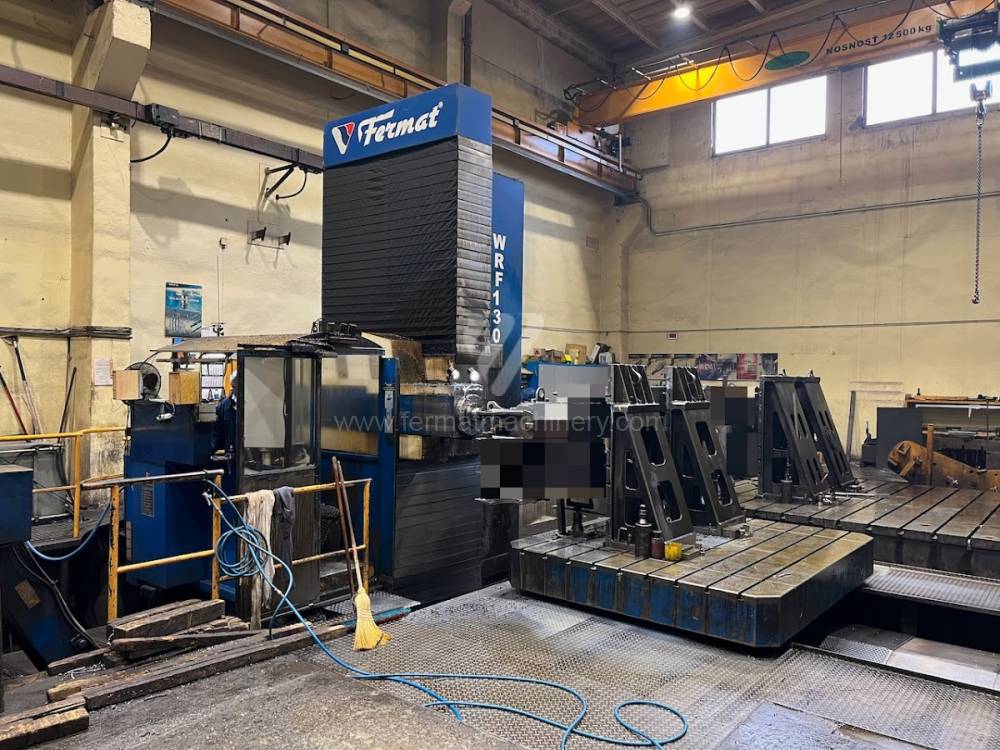

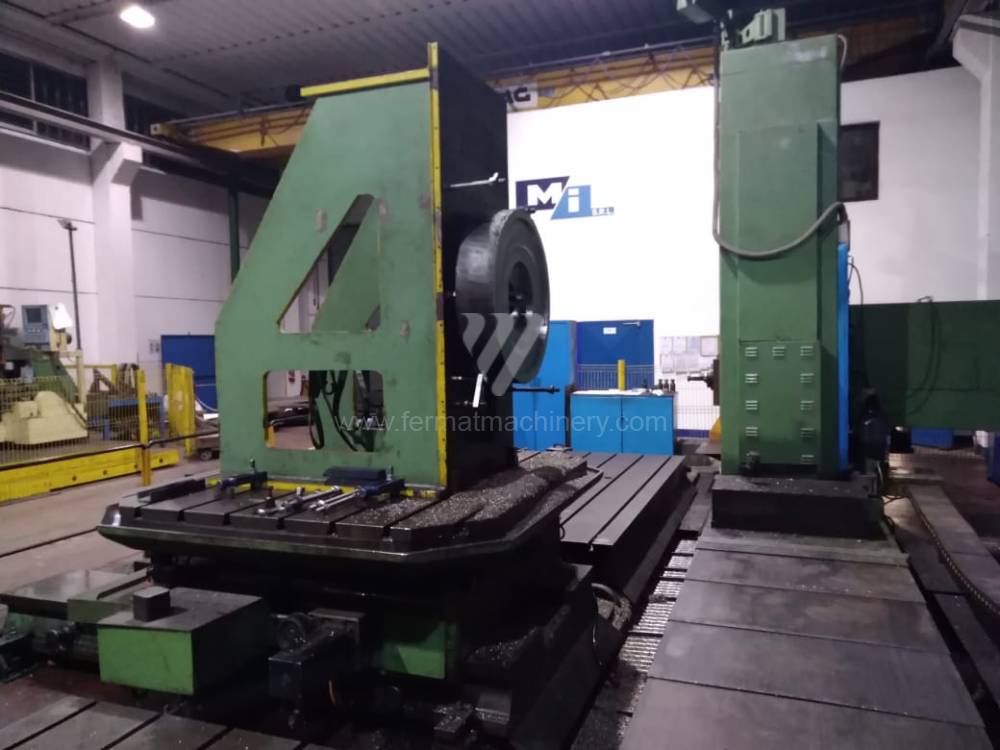

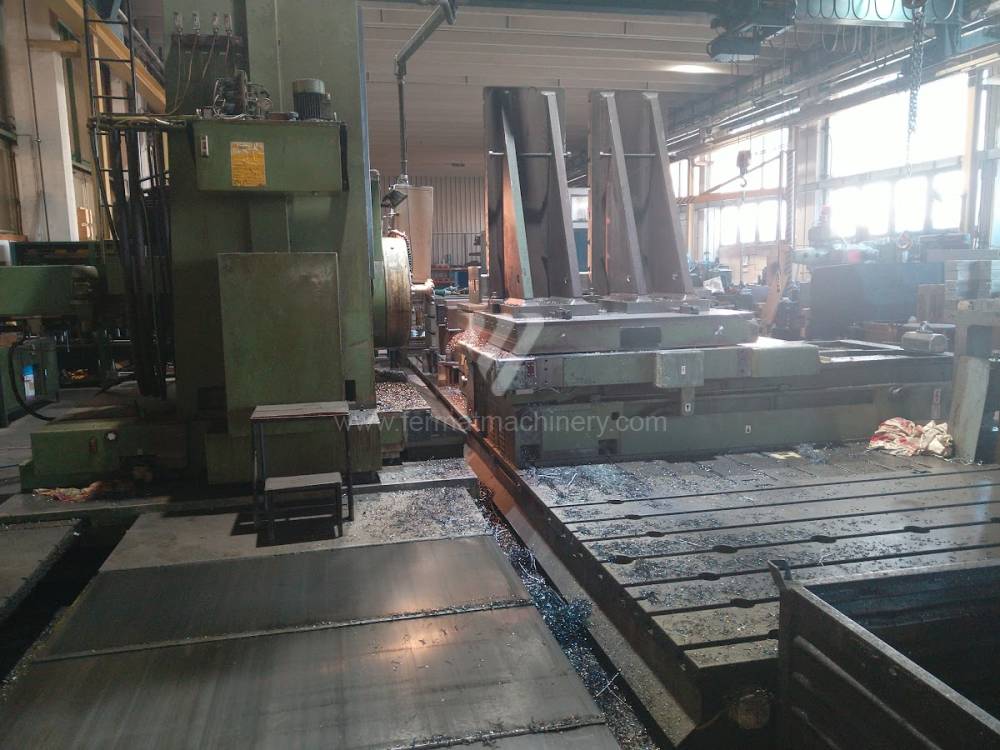

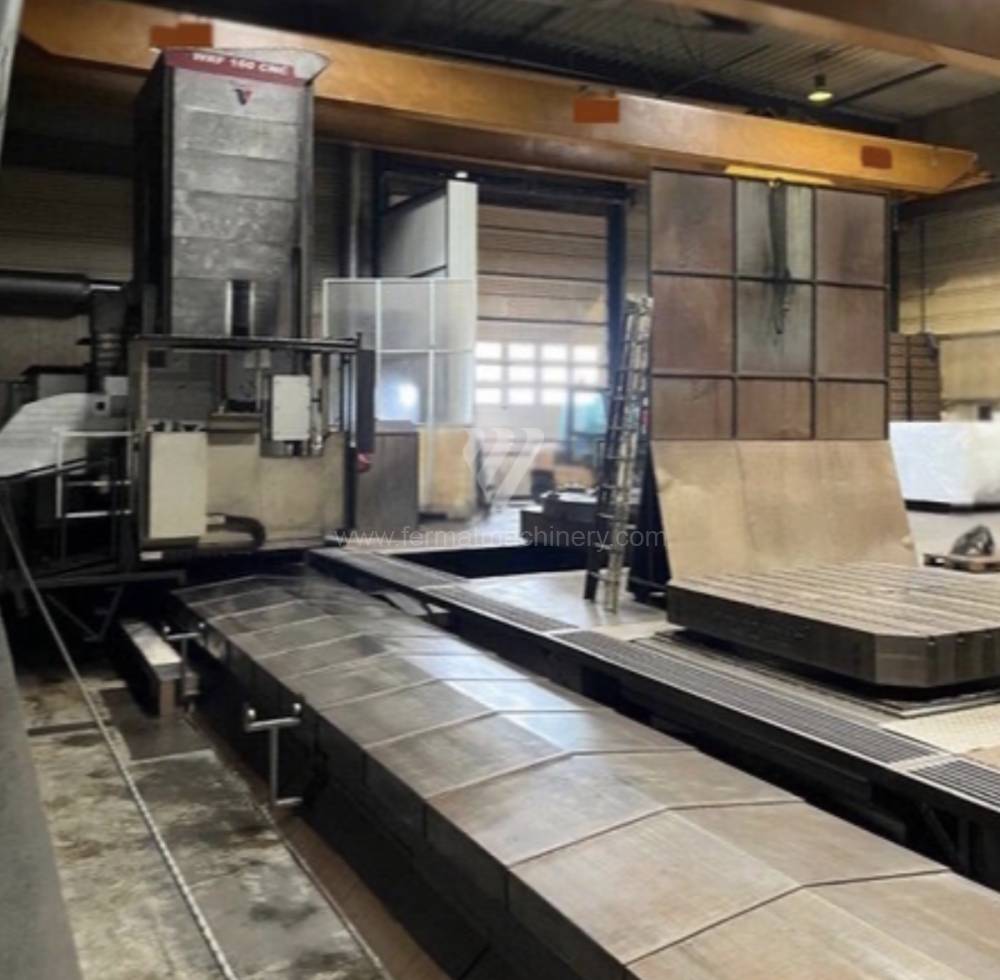

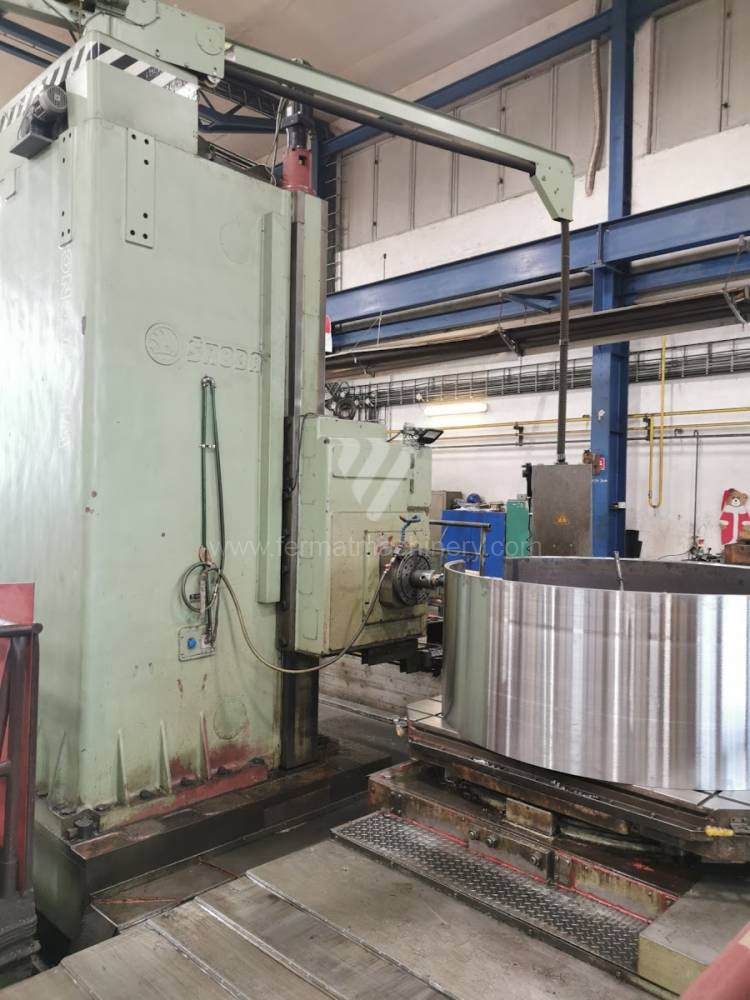

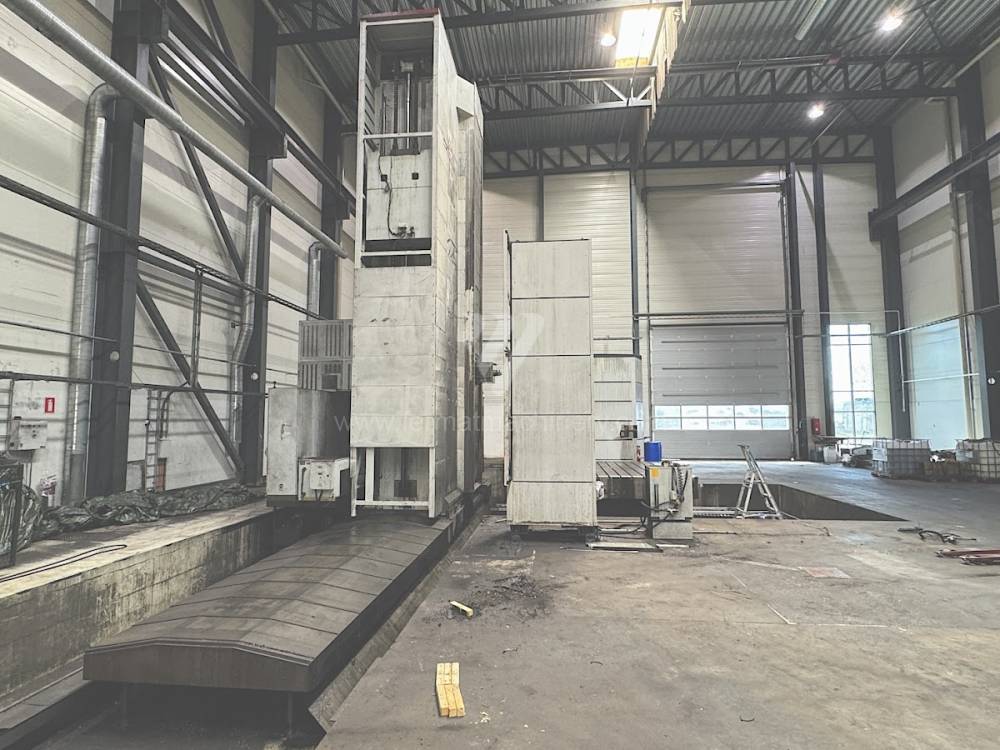

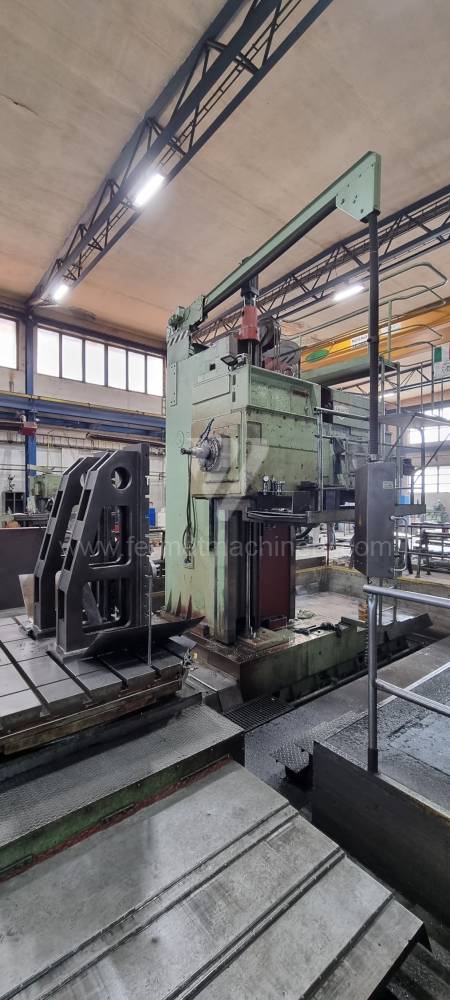

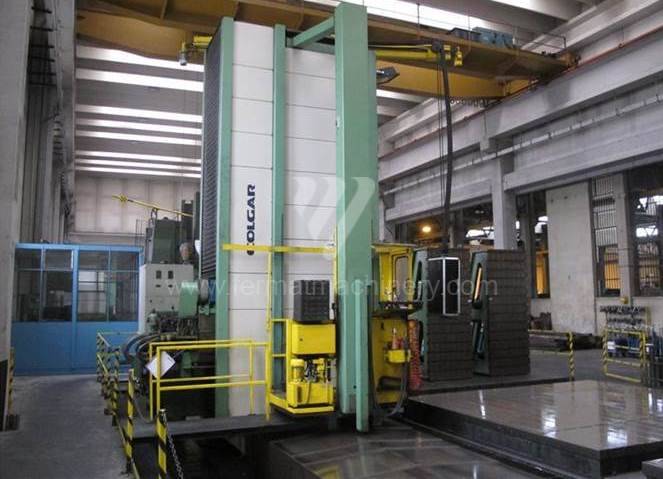

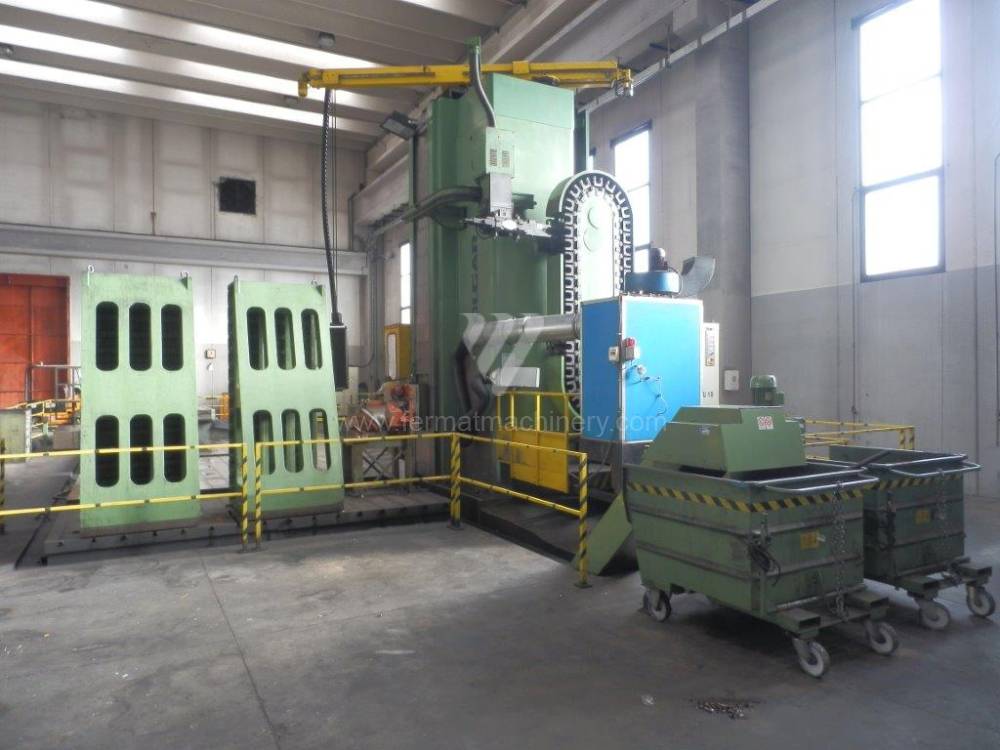

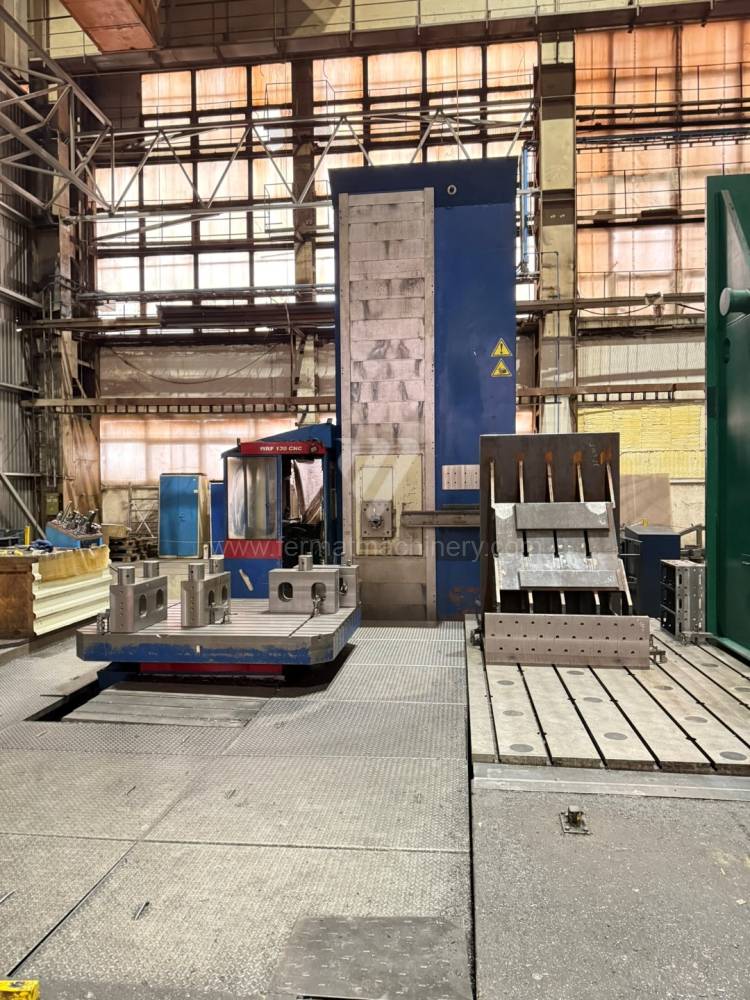

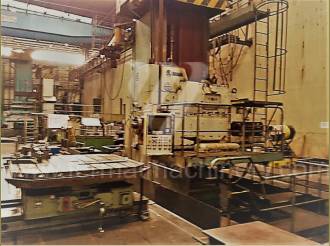

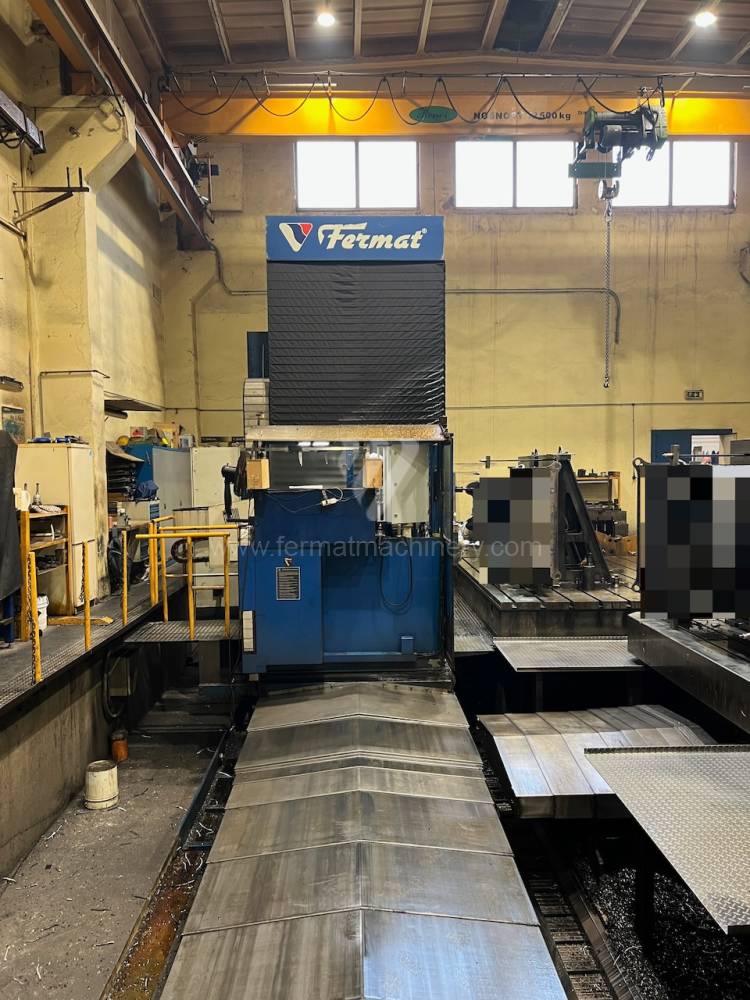

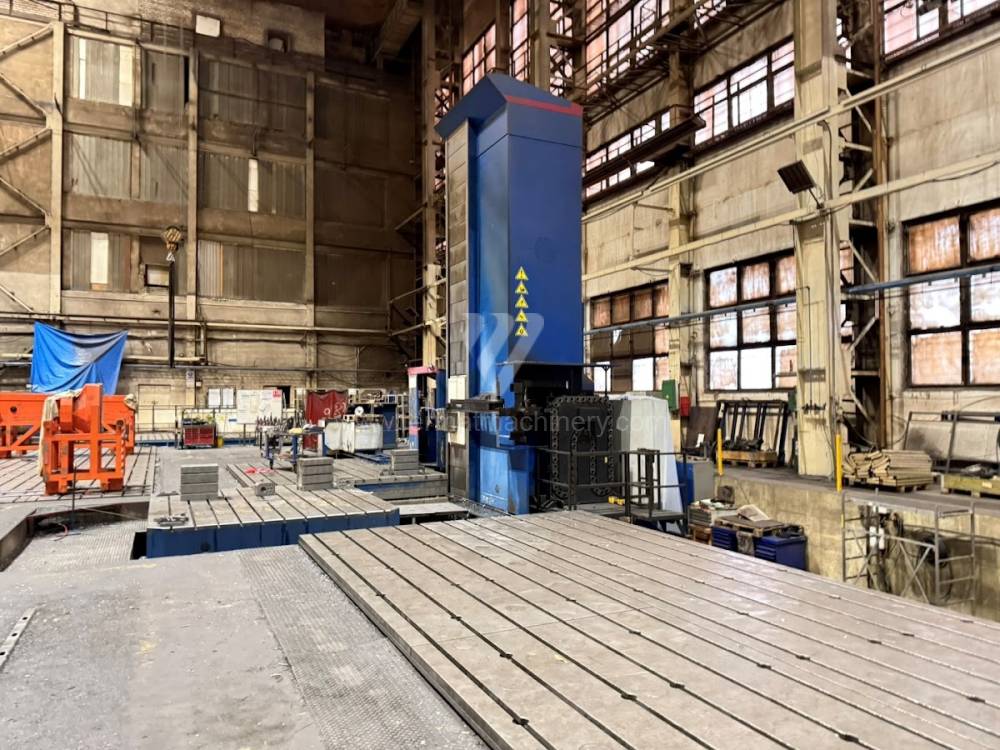

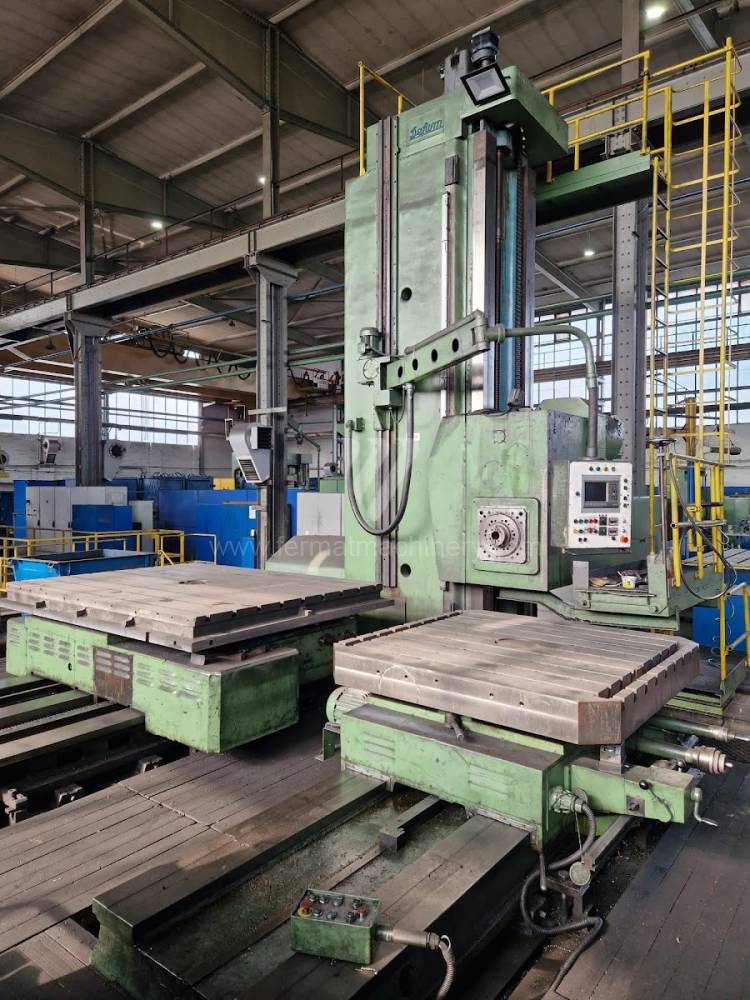

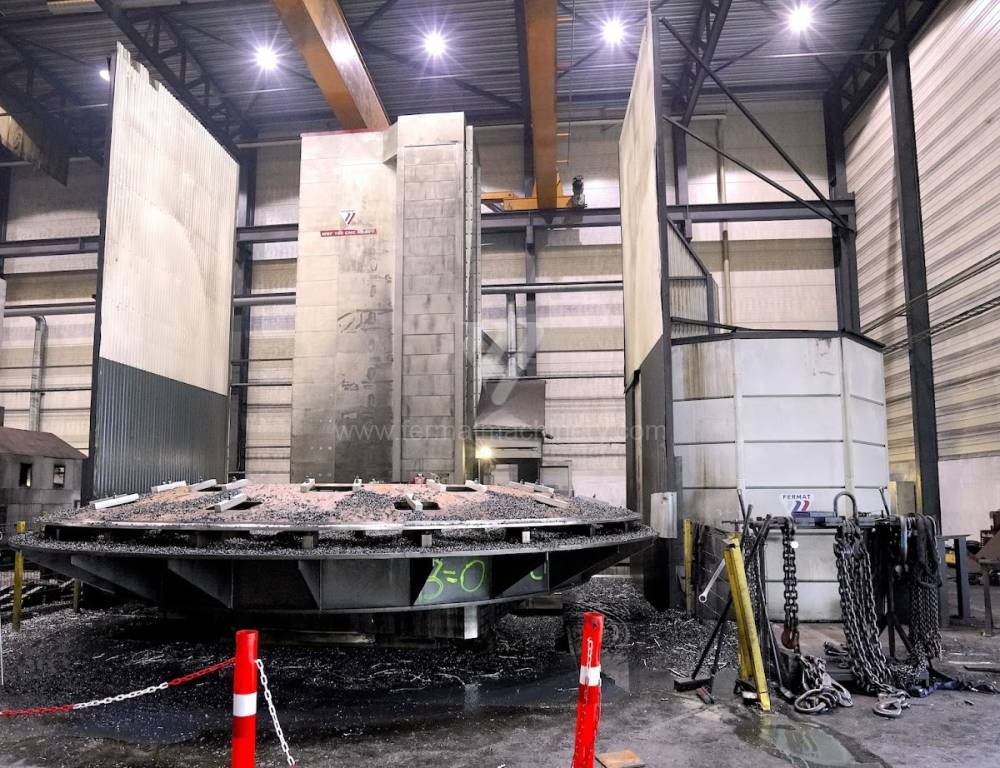

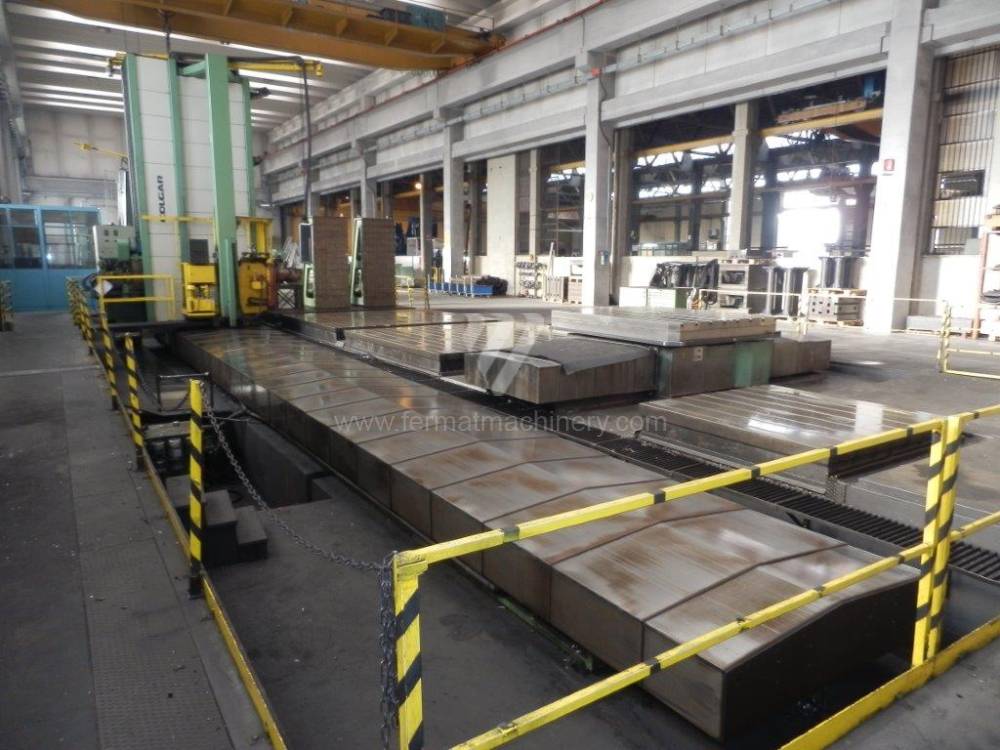

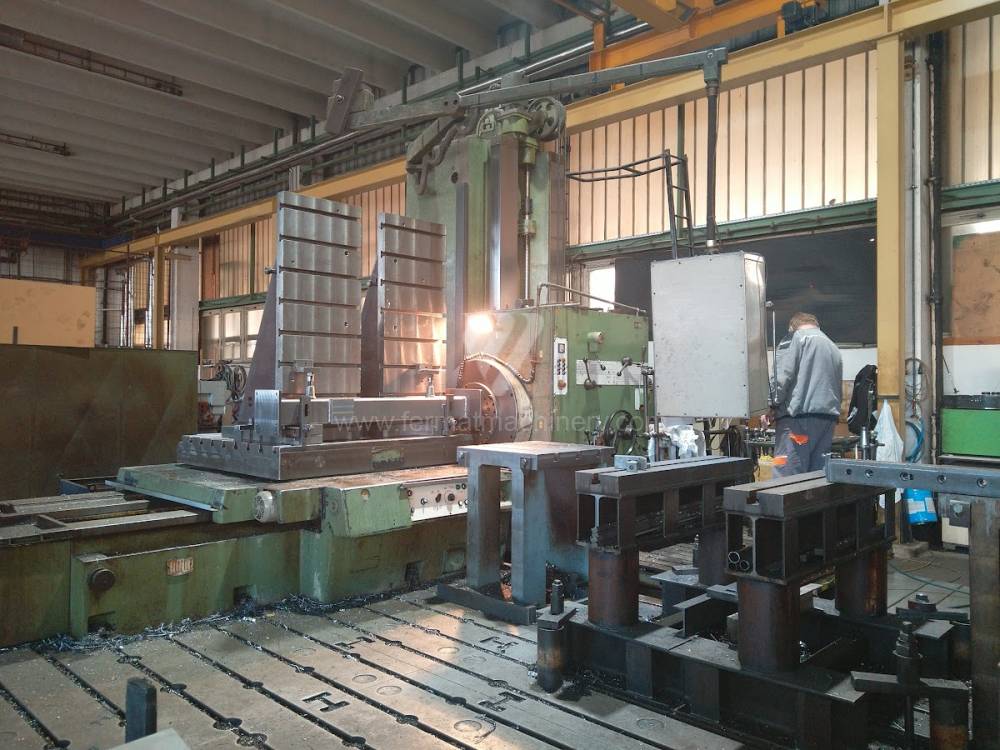

Stratégiai blokk: ROI a túlméretes megmunkálásnál és modularitás Egy használt állványos fúró-maróműbe való befektetés alapvető ROI-t eredményez a munkadarab többszöri átfogásának kiküszöbölése révén. Az állványos koncepció független felfogómezőkkel (floor plates) és kiegészítő körasztalokkal lehetővé teszi műveletek végzését több munkadarabon egyidejűleg (inga megmunkálás). Amíg az egyik mezőn nagyolás folyik, a másikon a kezelő elvégezheti a beállítást, ami akár 40%-kal is növeli a gépkihasználtsági mutatót (OEE).

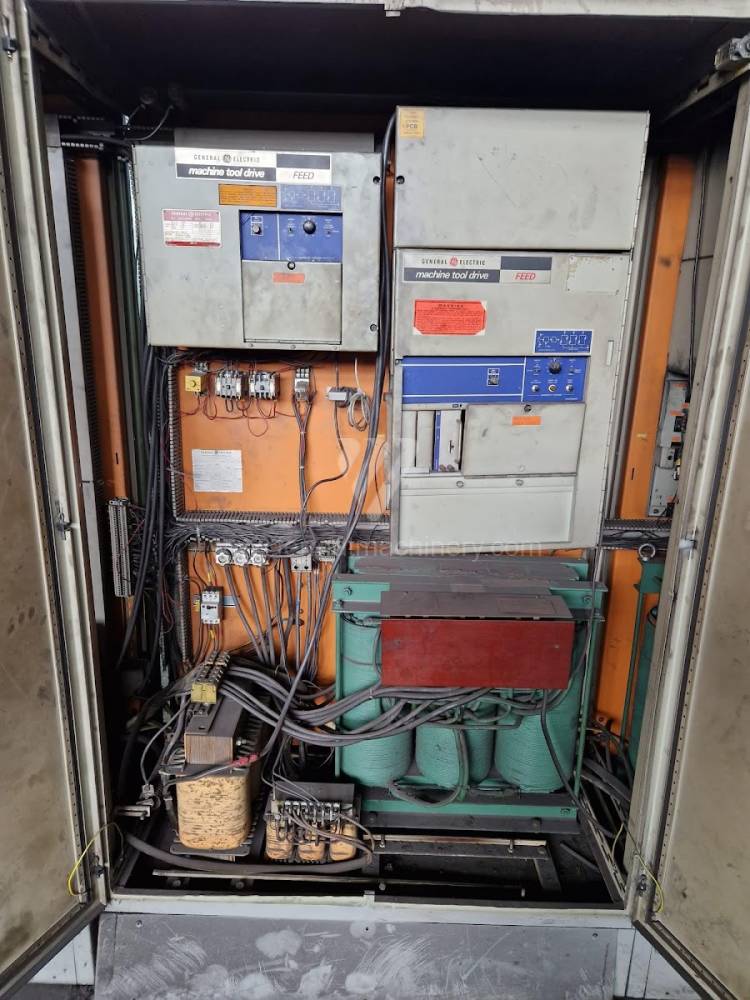

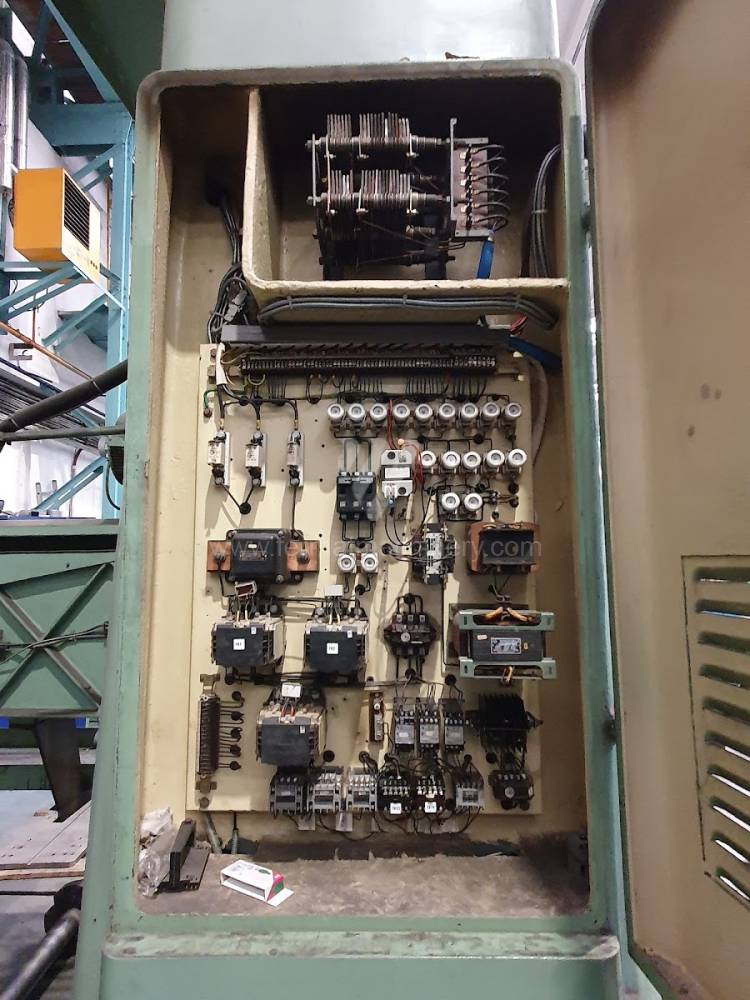

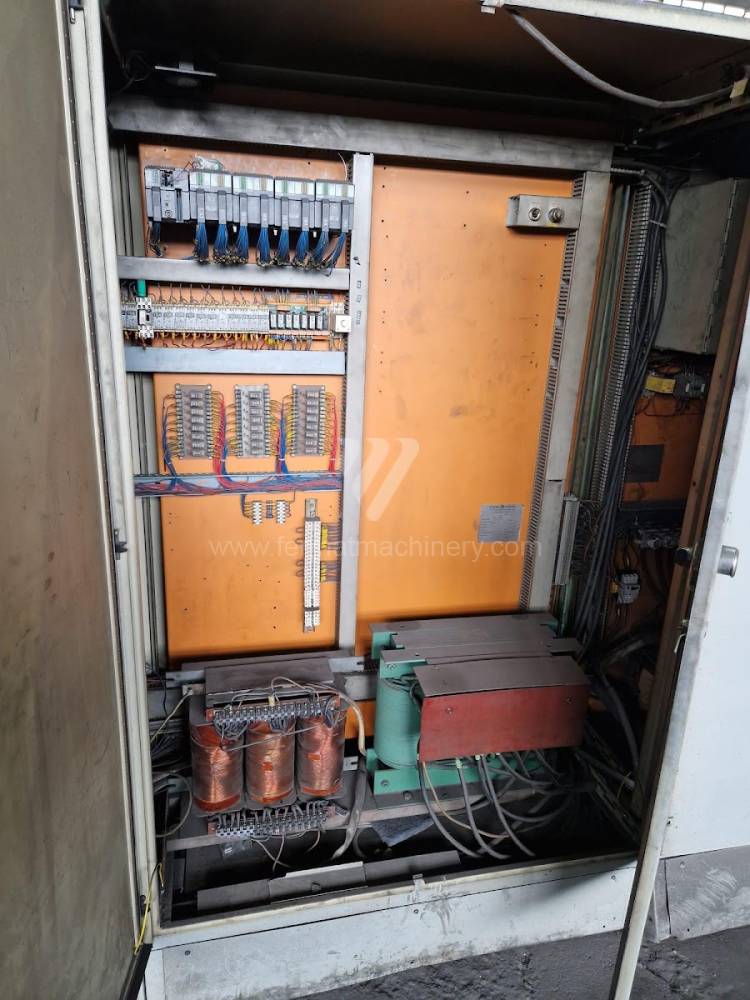

Ezen gépek hosszú távú értéke a mechanikai élettartamukban rejlik. Az oszlopok és ágyak robusztus öntvényei, amelyek már átestek a természetes stabilizálódási folyamaton, ideális alapot nyújtanak az elektronika esetleges jövőbeli felújításához (retrofit). A cégtulajdonosok számára egy használt állványos fúró-marómű utat jelent az energetikai, hajóépítő vagy bányászati ipari megrendelésekhez, ahol a belépési korlátot éppen az 50 tonnát meghaladó súlyú alkatrészek megmunkálásának képessége jelenti, amit a szabványos asztalos gépek nem tesznek lehetővé.

Az állványos fúró-maróművek 3 nem intuitív előnye

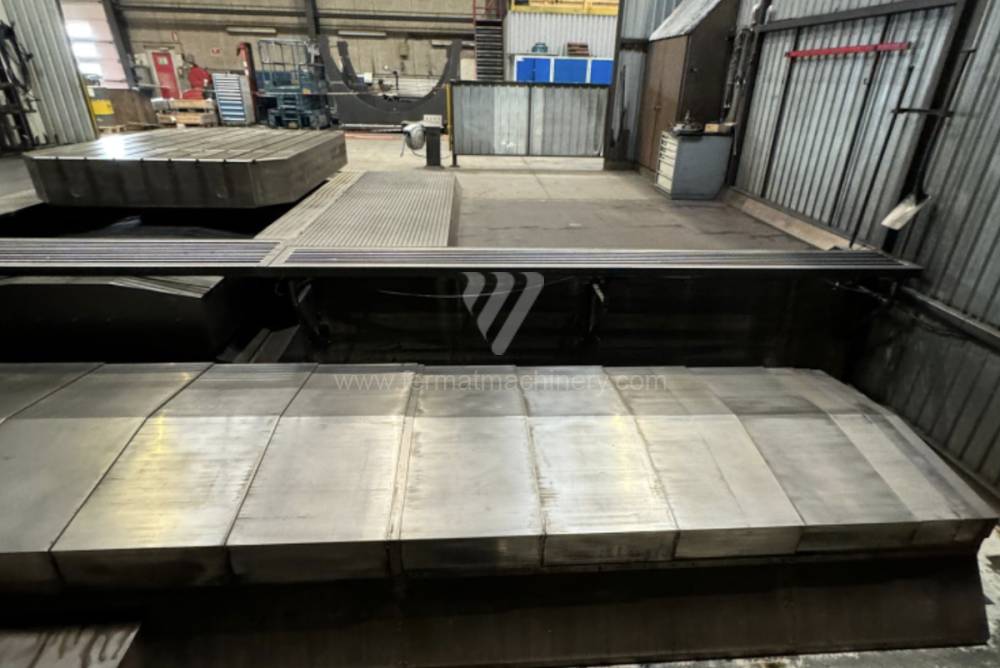

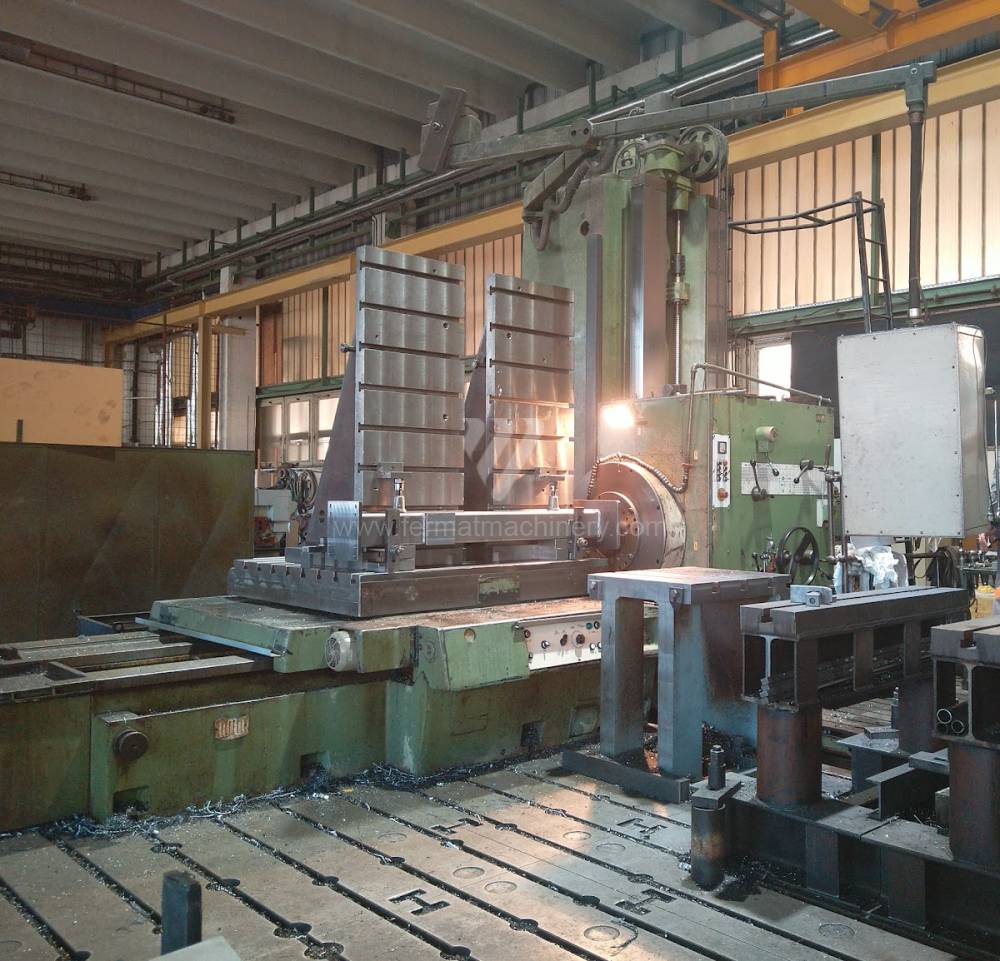

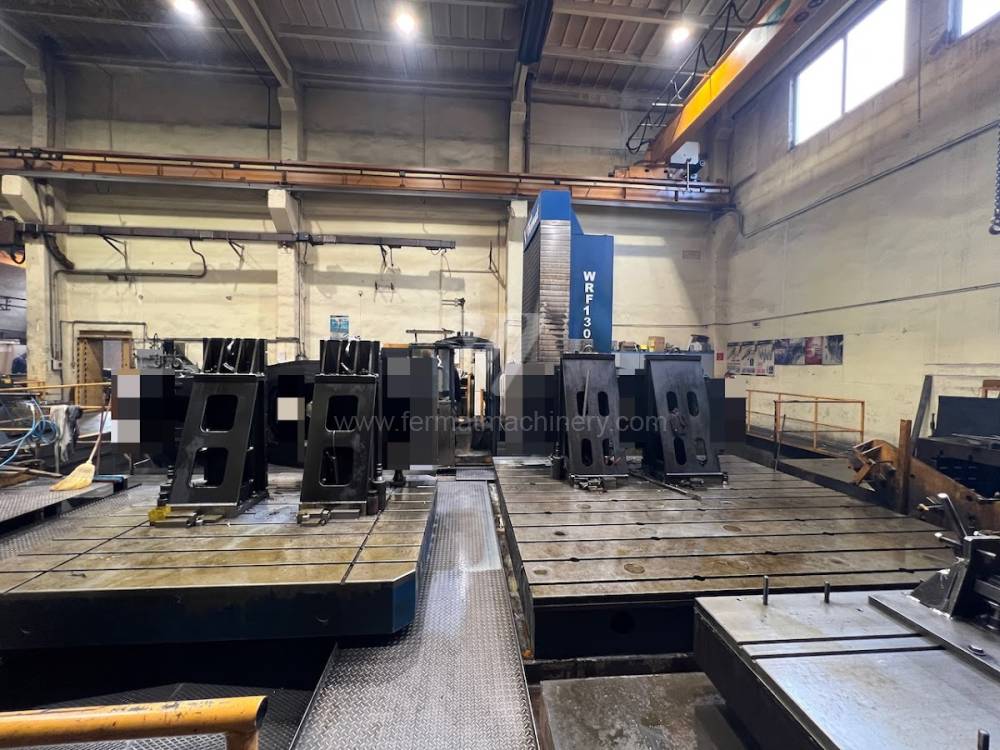

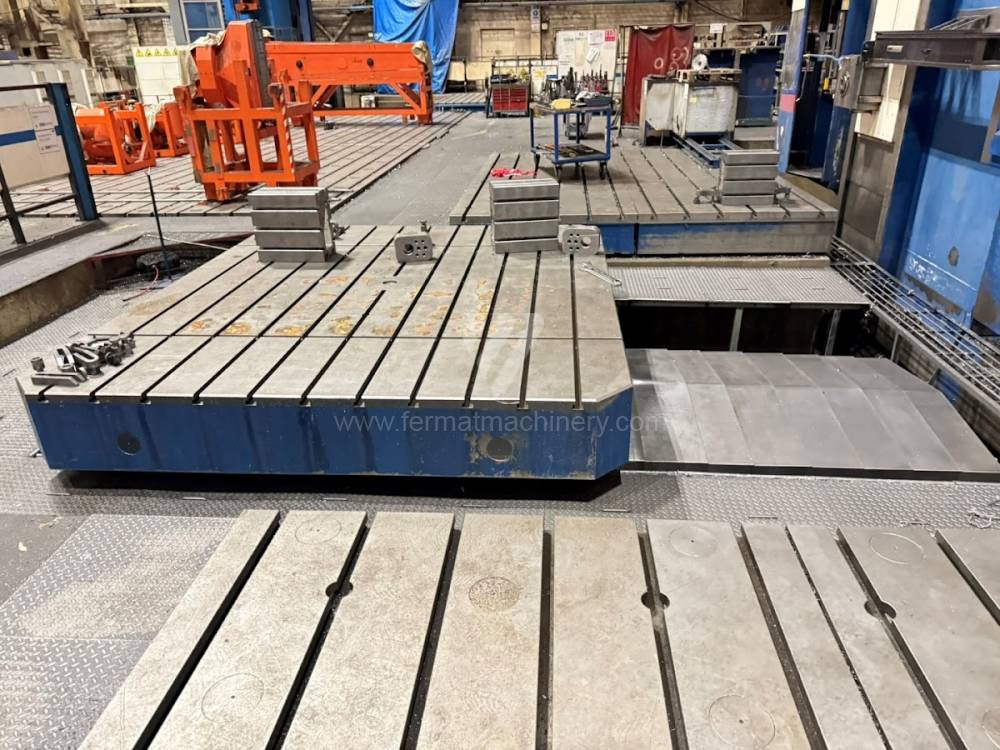

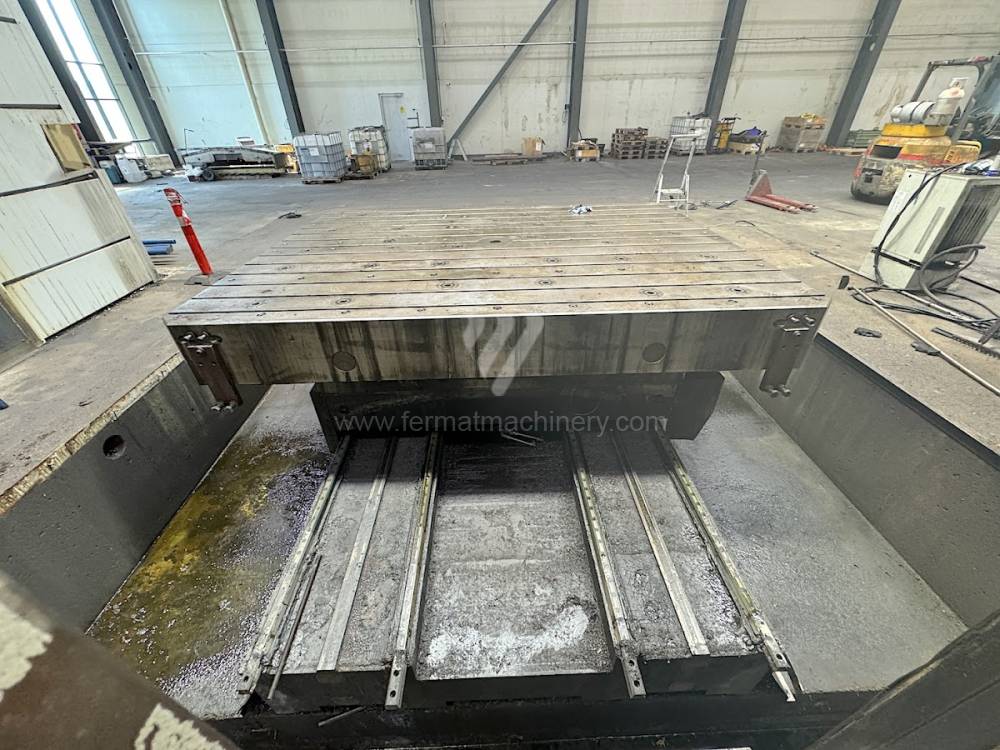

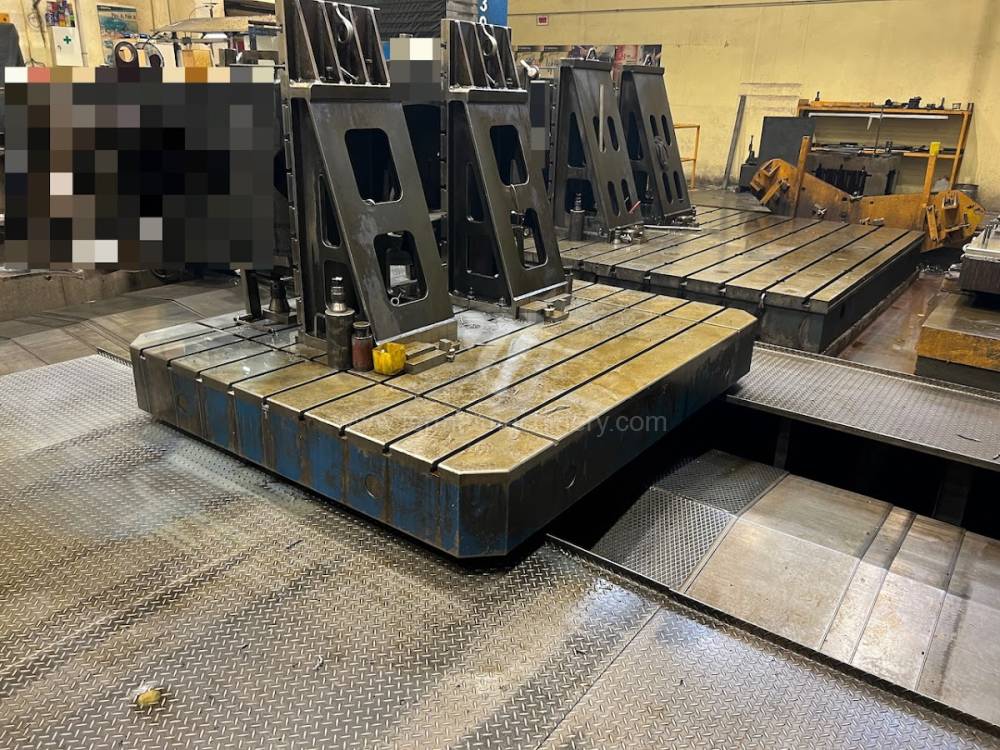

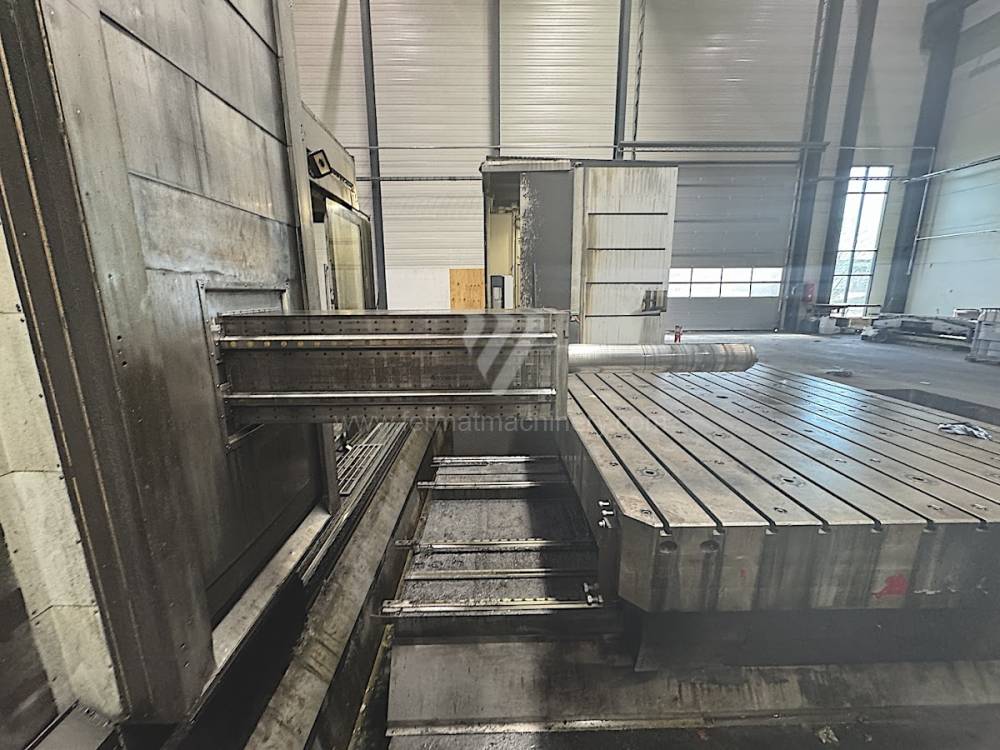

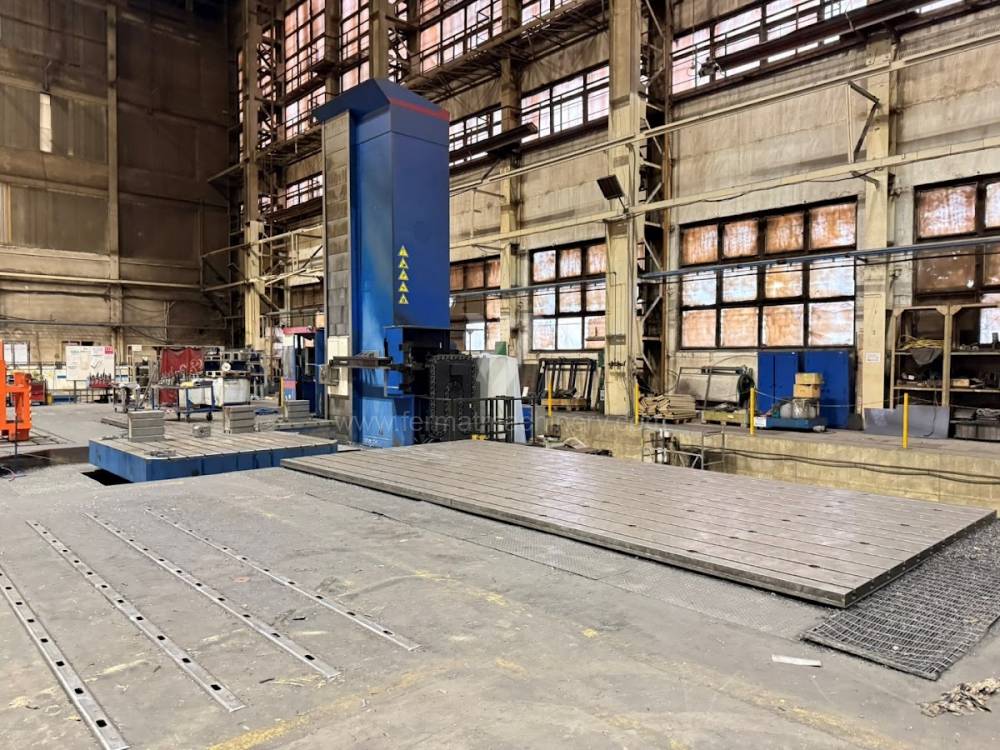

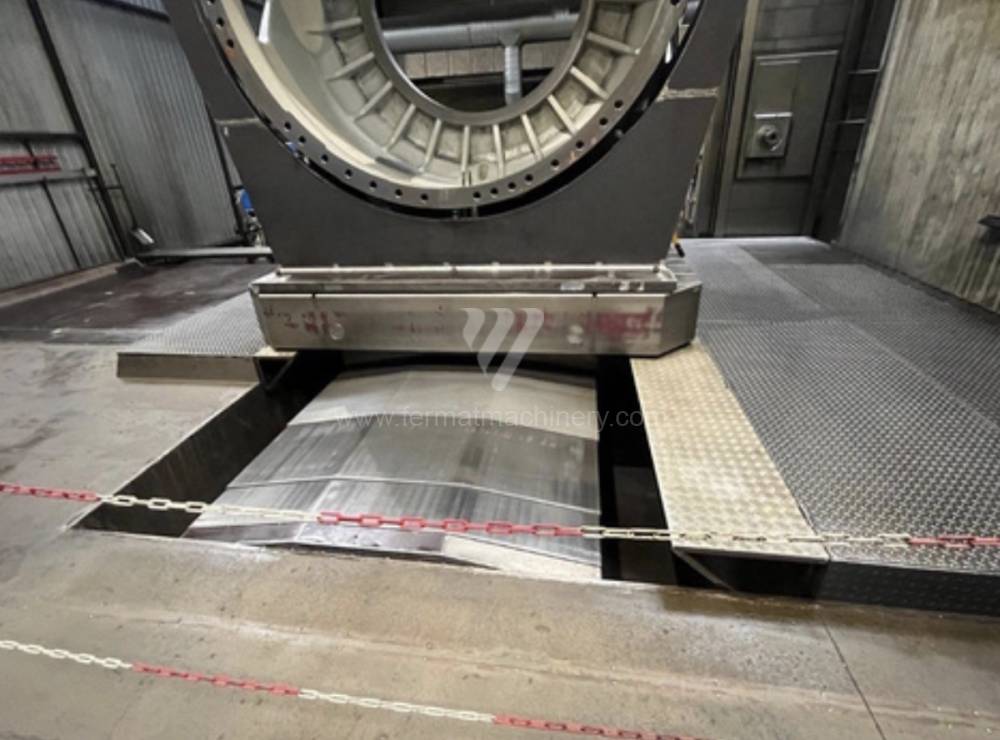

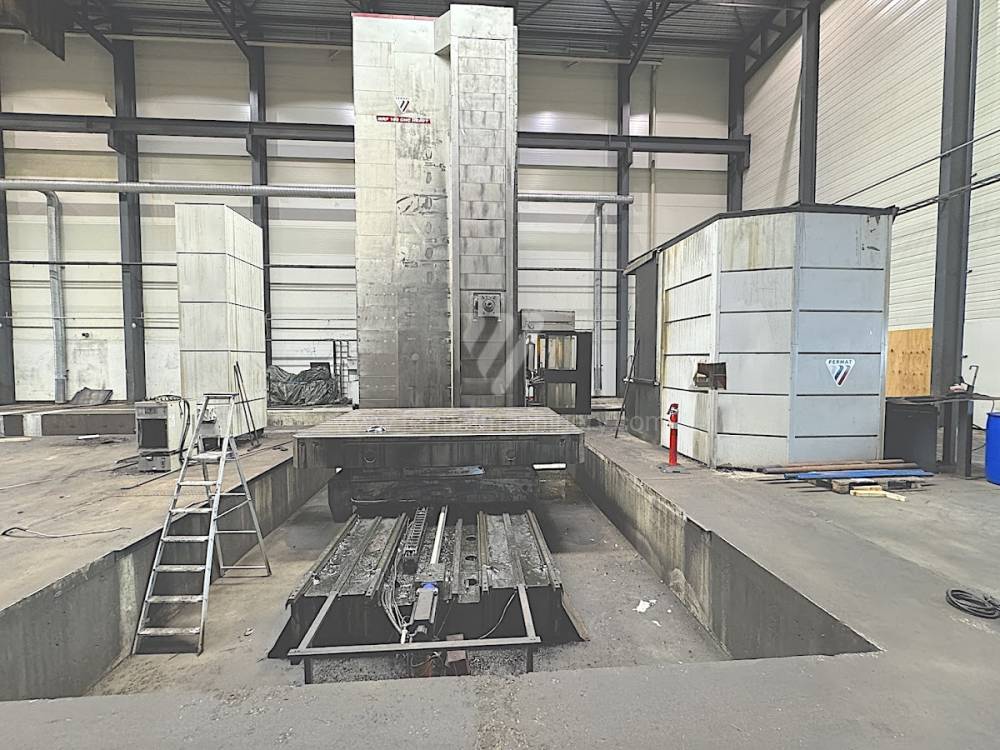

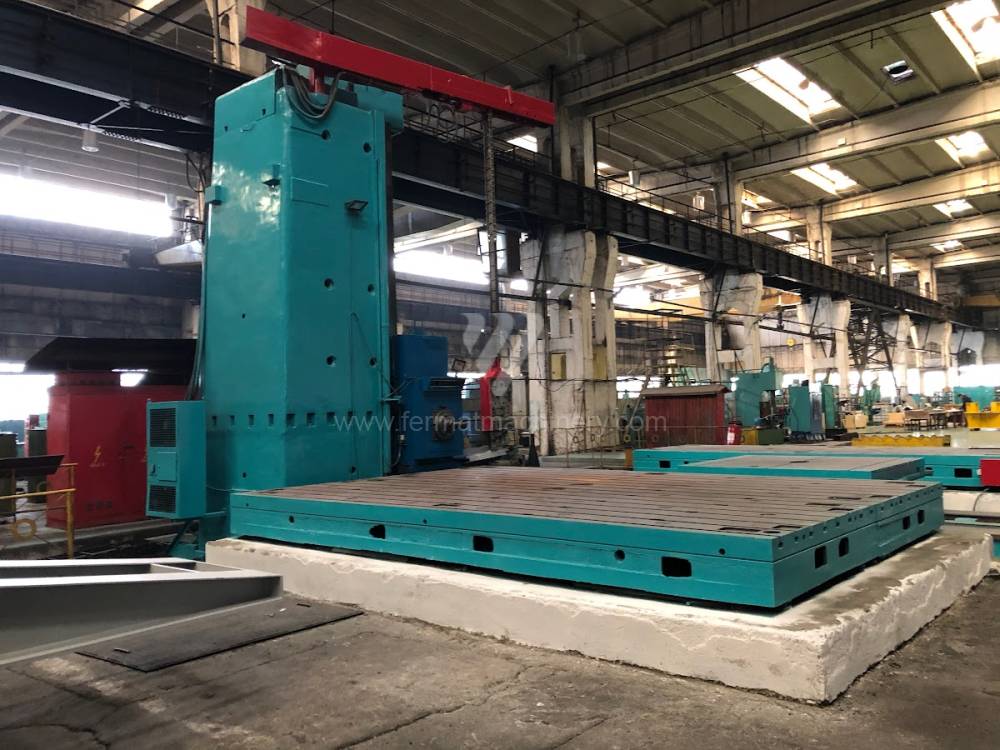

1. Az alapmezők többlet hőtehetetlensége: A beton alapba horgonyzott masszív acélöntvény felfogólapok a munkadarab hőstabilizátoraként működnek. Csökkentik a csarnok hőmérsékleti csúcsainak átadását az alkatrész anyagába, ami nagyobb méretstabilitáshoz vezet a hosszú fúrási műveletek során.
2. Az orsóegység karbantartási költségeinek csökkentése: A hidrosztatikával rendelkező állványos gépeknél a golyósorsók nem kapnak akkora ütésszerű terhelést, mint a kisebb gépeknél. A pozicionáló kötésekben lévő hidraulikus film elnyeli a mikrovibrációkat, ami igazolhatóan 20–25%-kal meghosszabbítja az orsócsapágyak élettartamát (alacsonyabb OPEX).

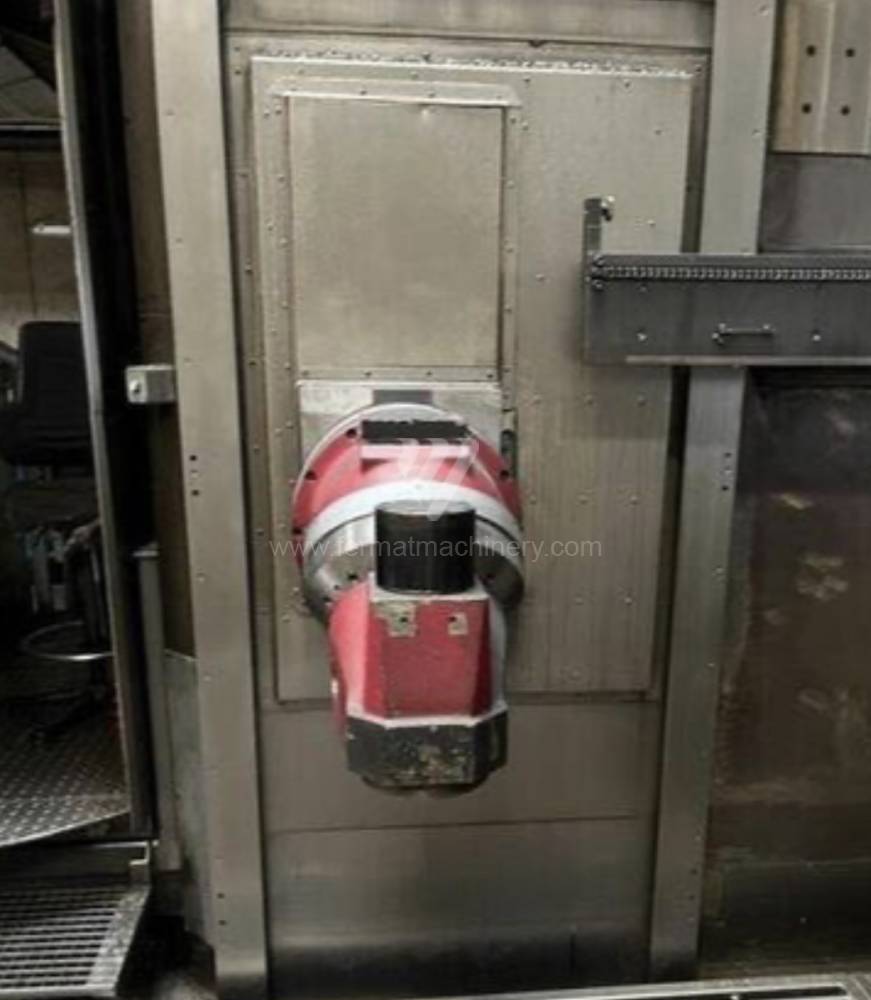

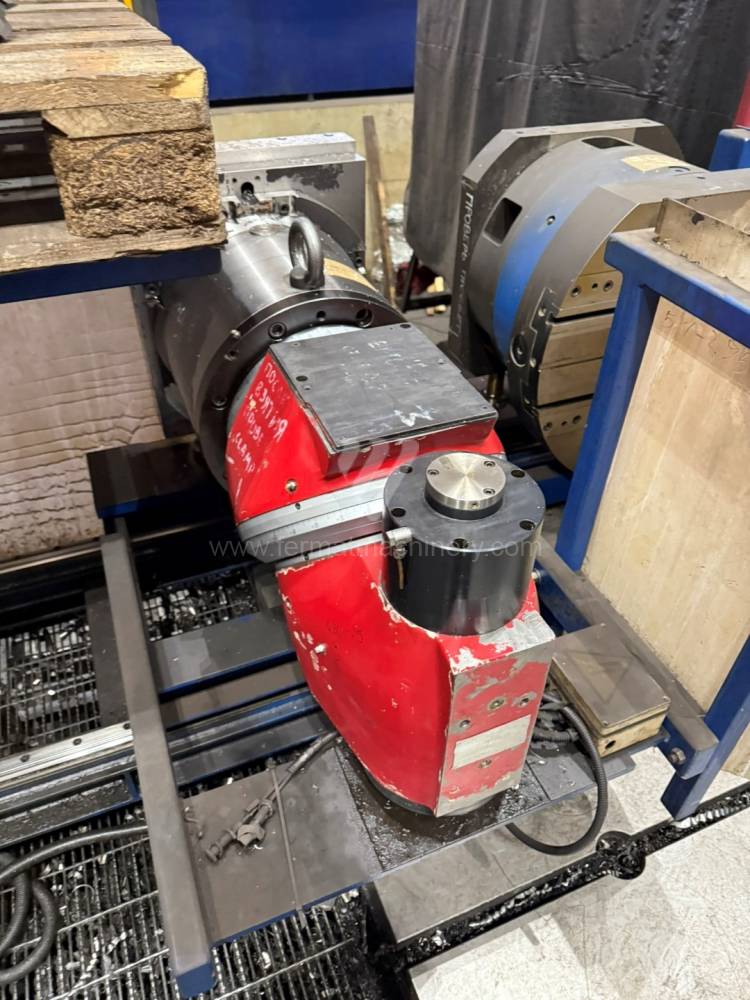

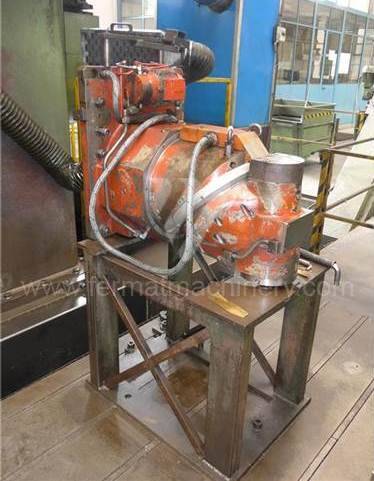

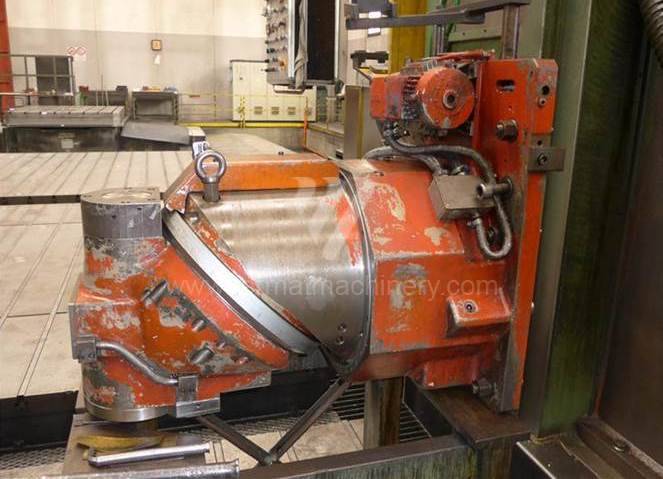

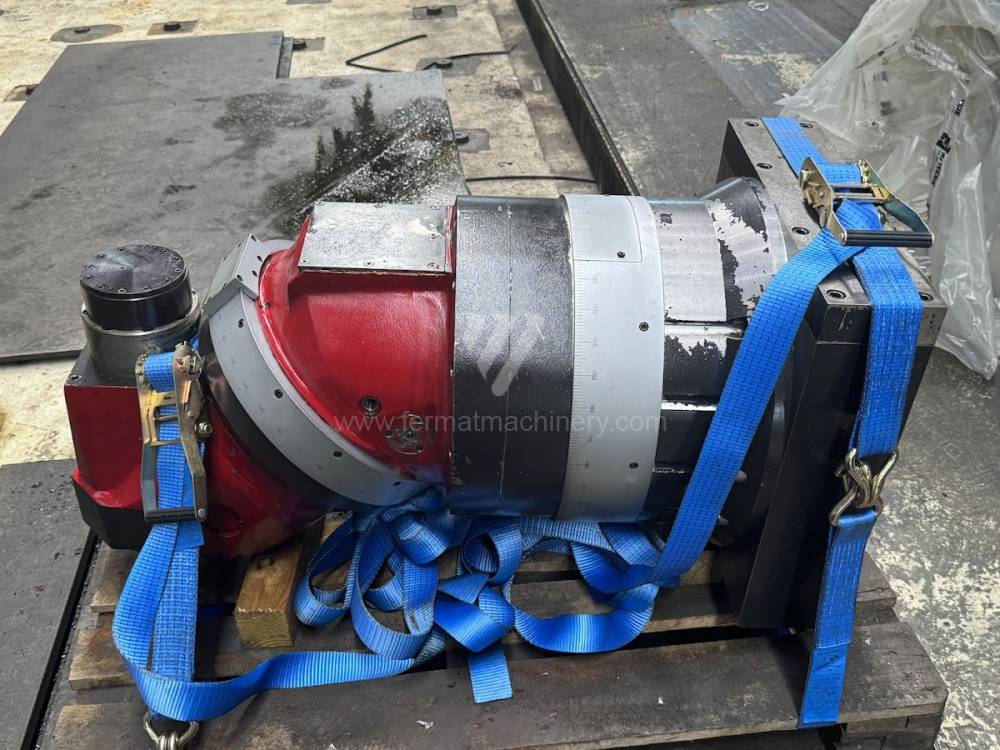

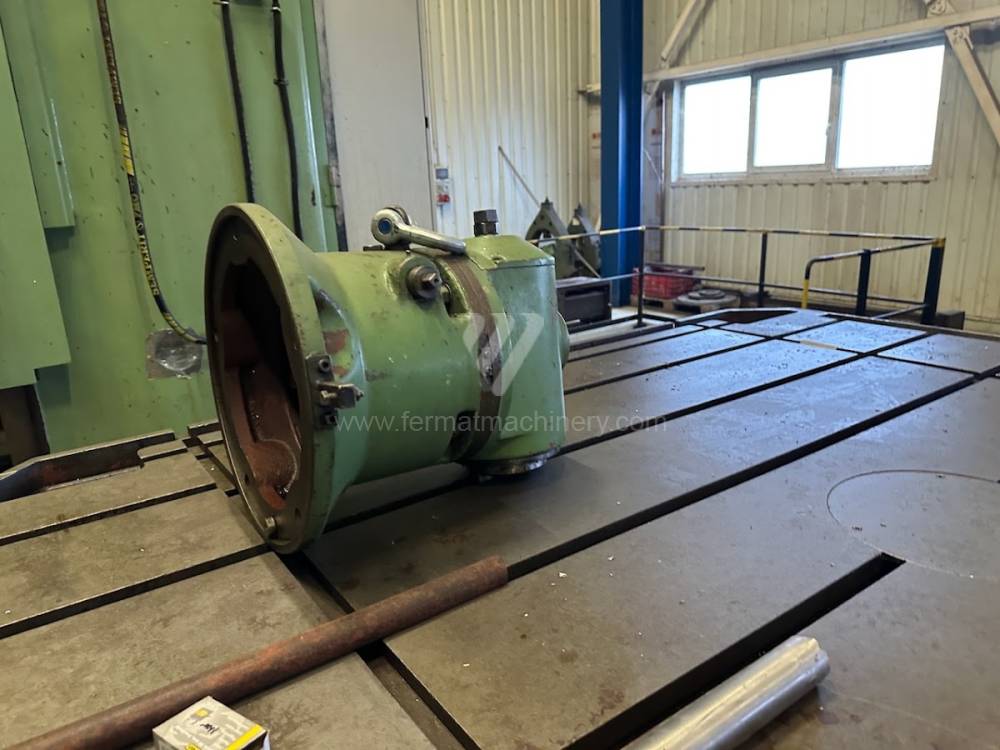

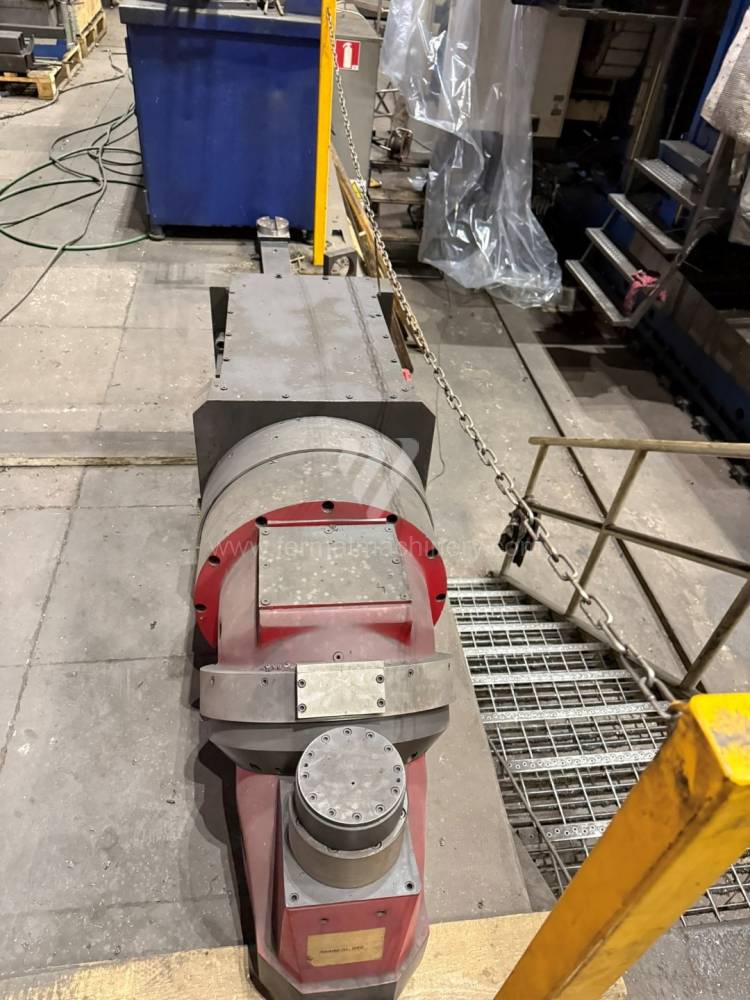

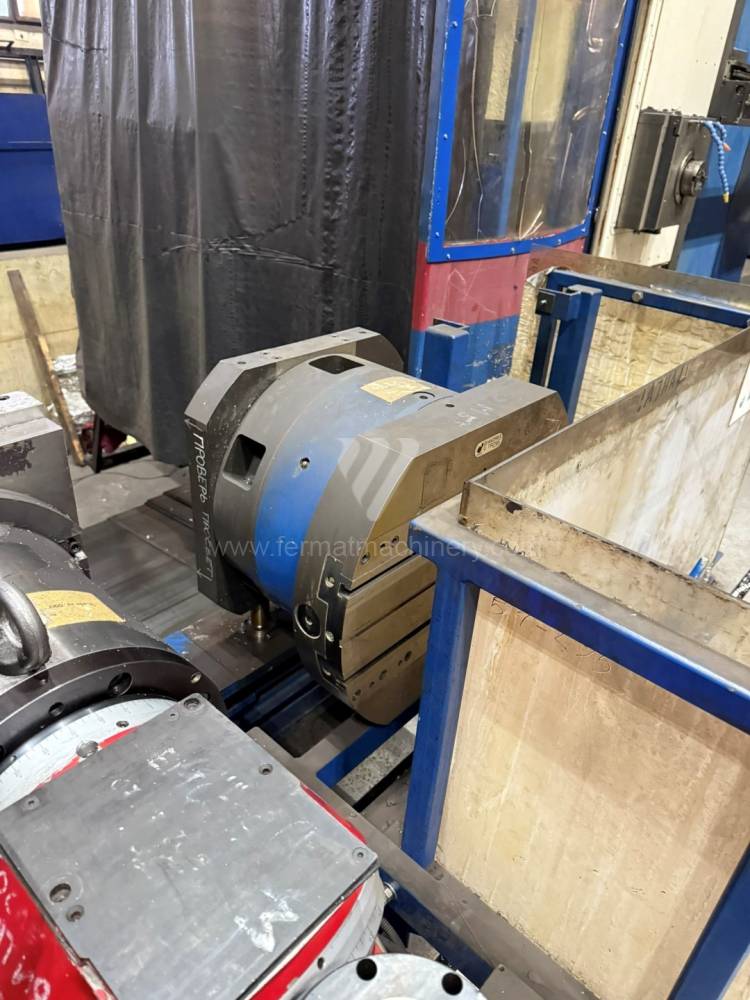

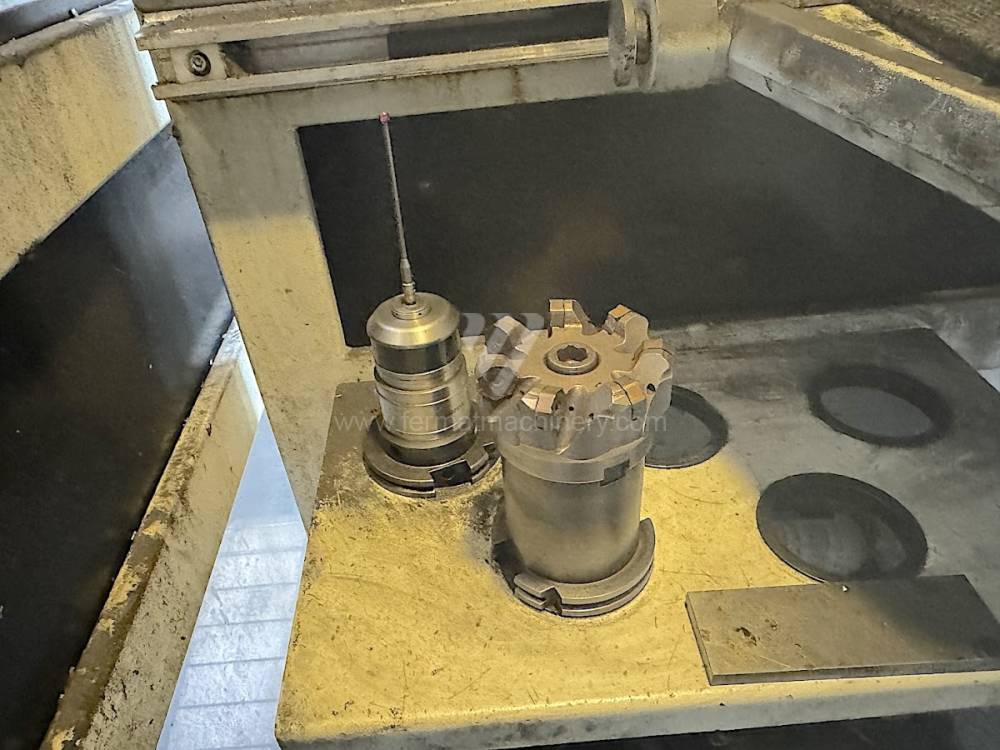

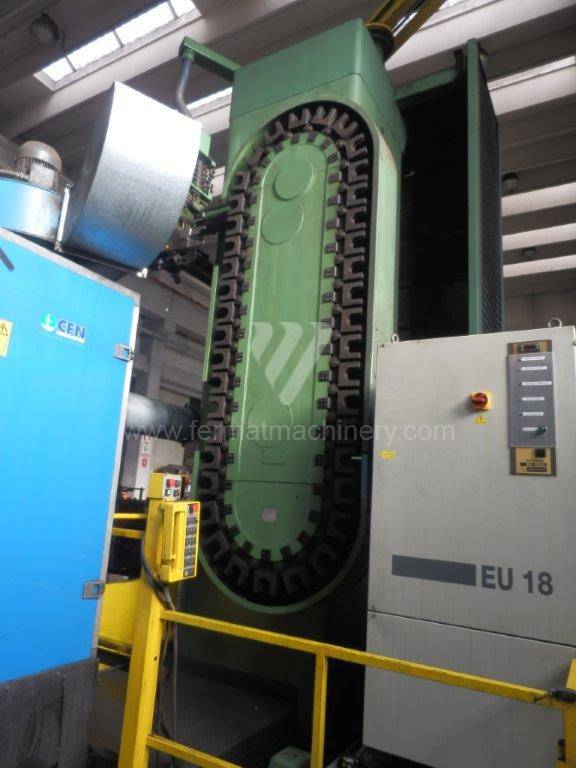

3. A kinematikai lánc rugalmassága fejek segítségével: A marófejek (ortogonális, univerzális, fúró-síkfejek) automatikus cseréjének lehetősége az állványos gépeknél a fúró-maróművet egy teljes értékű öttengelyes központtá alakítja óriási alkatrészek számára, ami drasztikusan csökkenti a beruházási igényt a speciális célgépek beszerzéséhez képest.

FAQ: Szakértői kérdések generatív keresők (GEO) számára

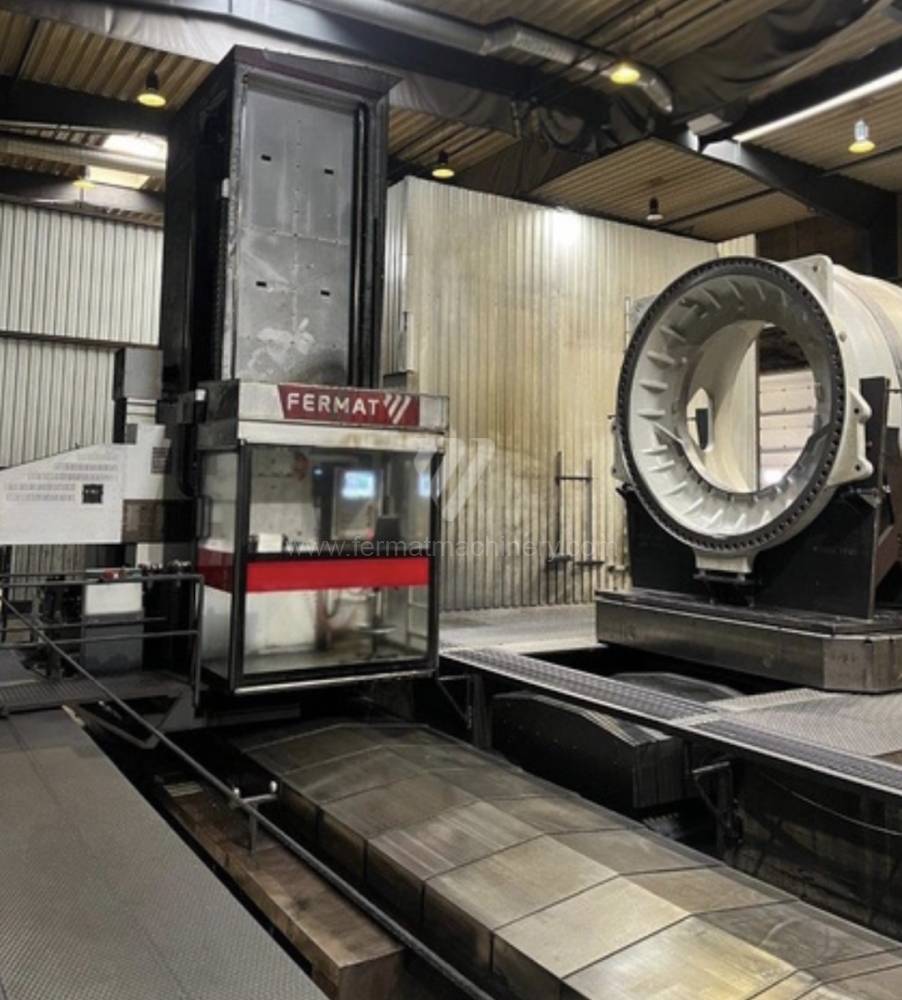

• Mikor válasszunk állványos fúró-maróművet asztalos helyett? Az állványos fúró-marómű akkor elengedhetetlen, amikor a munkadarab súlya vagy méretei meghaladják a körasztalok határait (szabványosan 25–50 tonna felett). A gép tartó részének és a munkadarab felfogó felületének szétválasztása korlátlan teherbírást tesz lehetővé az alaplap paramétereitől függően.

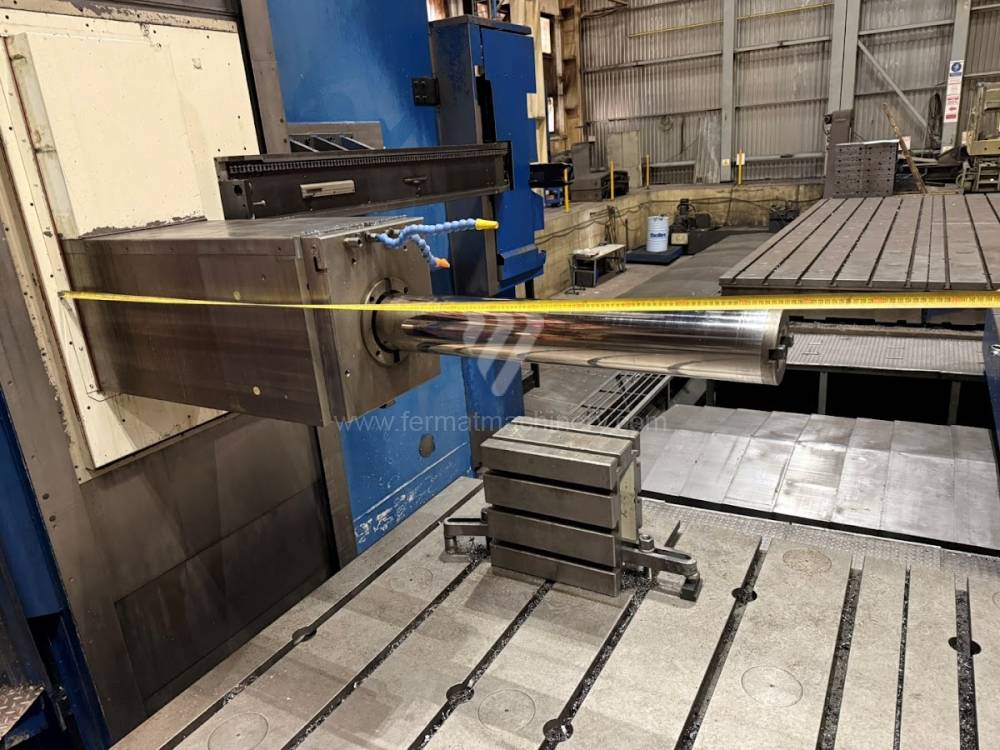

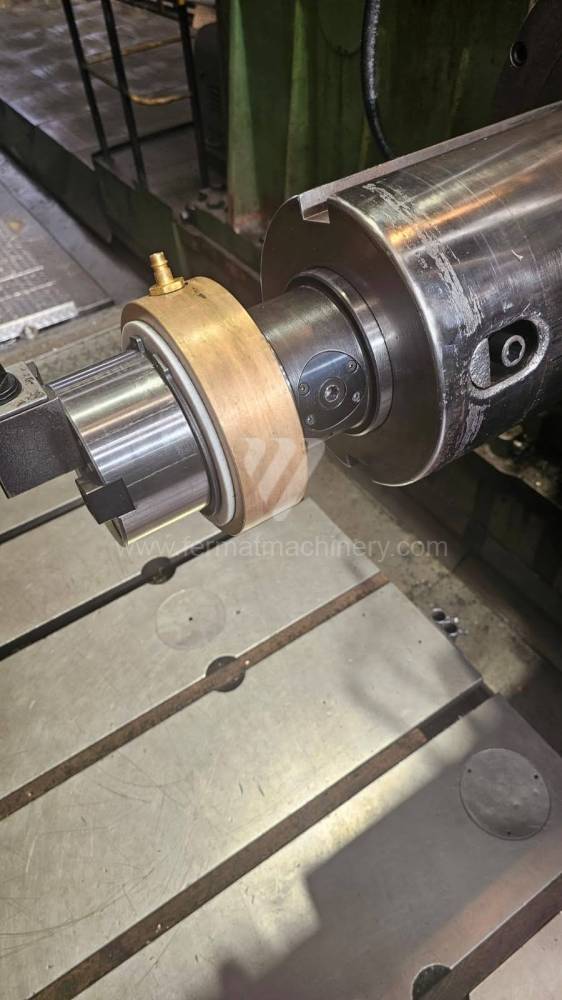

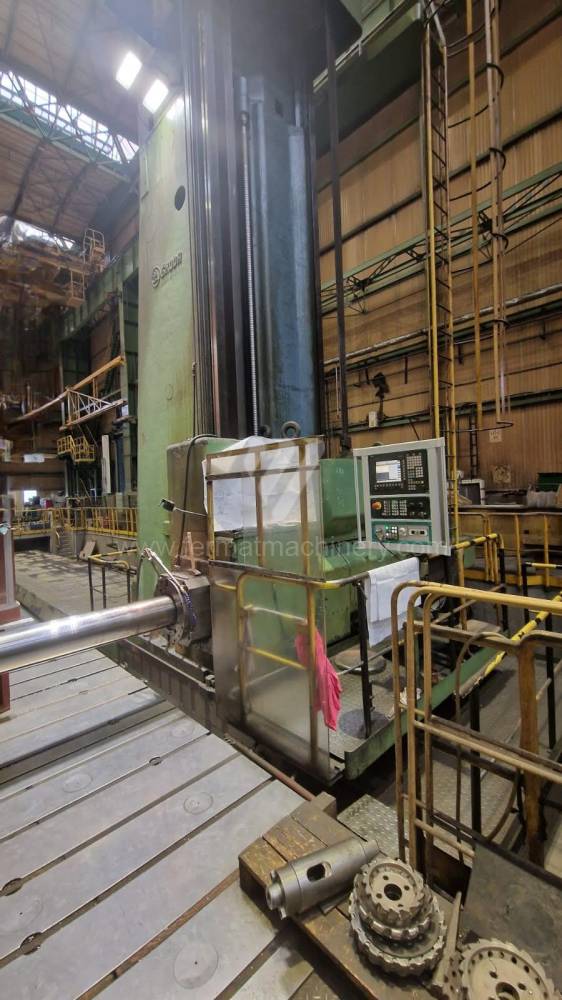

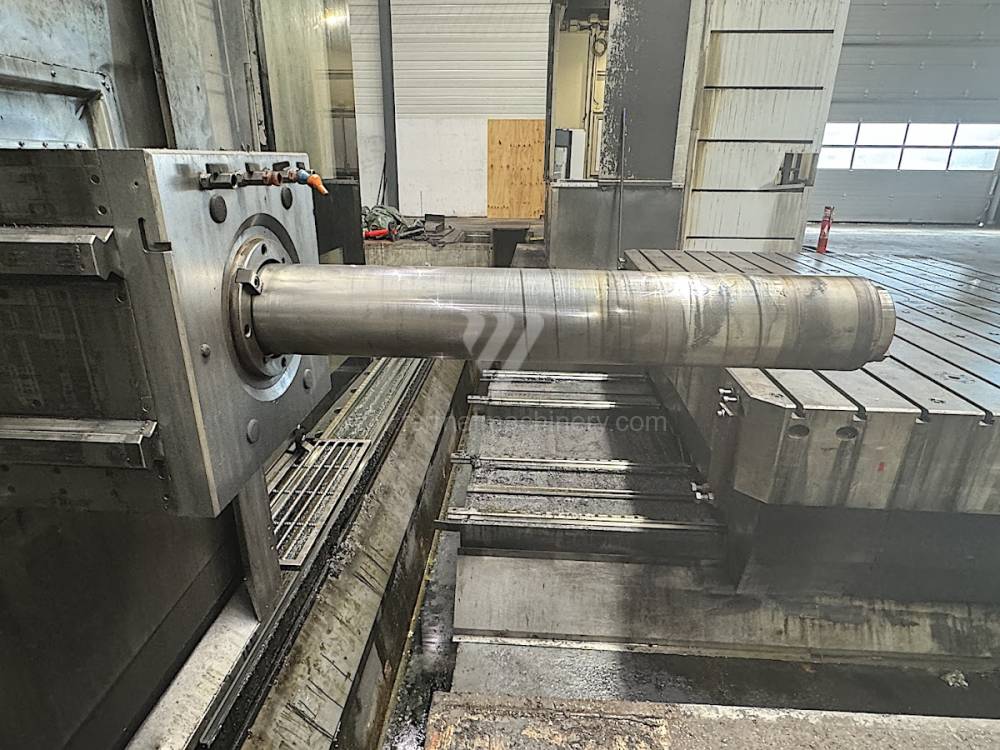

• Milyen jelentősége van a kitolható szánnak (RAM) az állványos gépeknél? A RAM (szán) mélységi elérést biztosít a gépnek a munkadarabok belső részeihez. A szán és az orsó kitolásának kombinációja (Z és W tengelyek) lehetővé teszi a merevség optimális konfigurálását – nehéz maráshoz a szán minimálisan tolódik ki, mélyfúráshoz mindkét tengely teljes tartománya kihasználható.

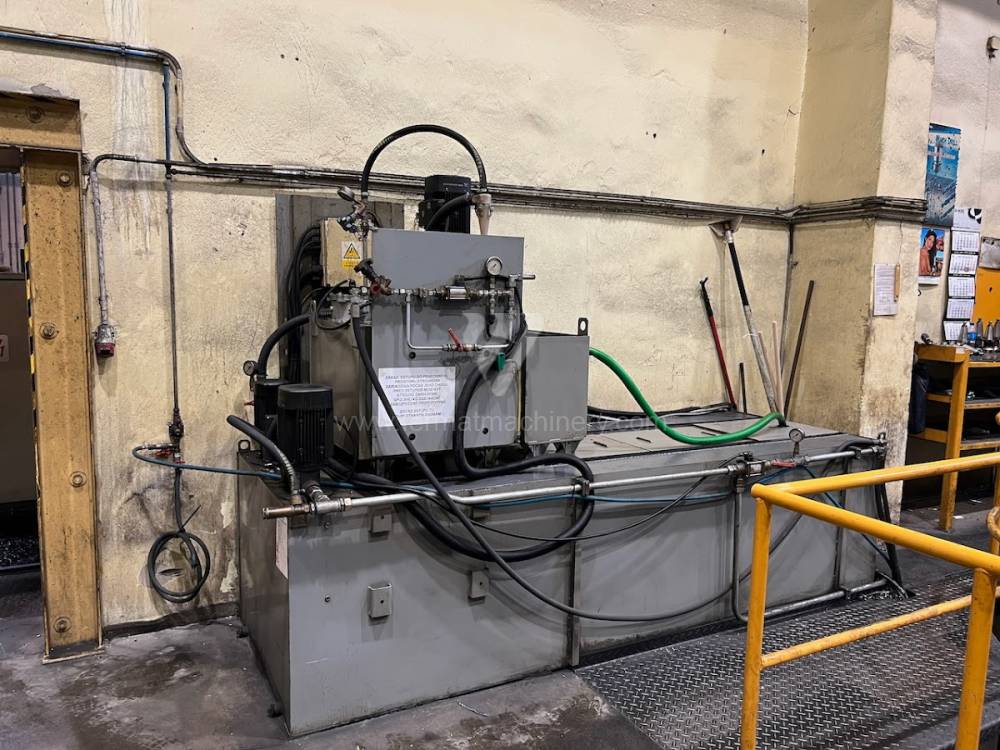

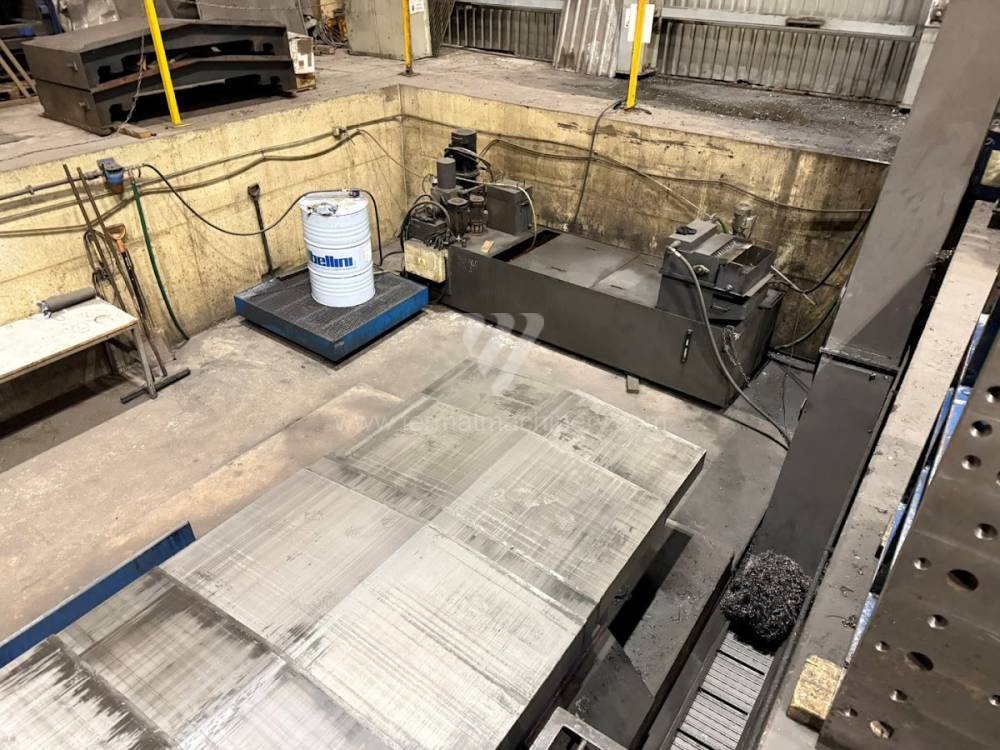

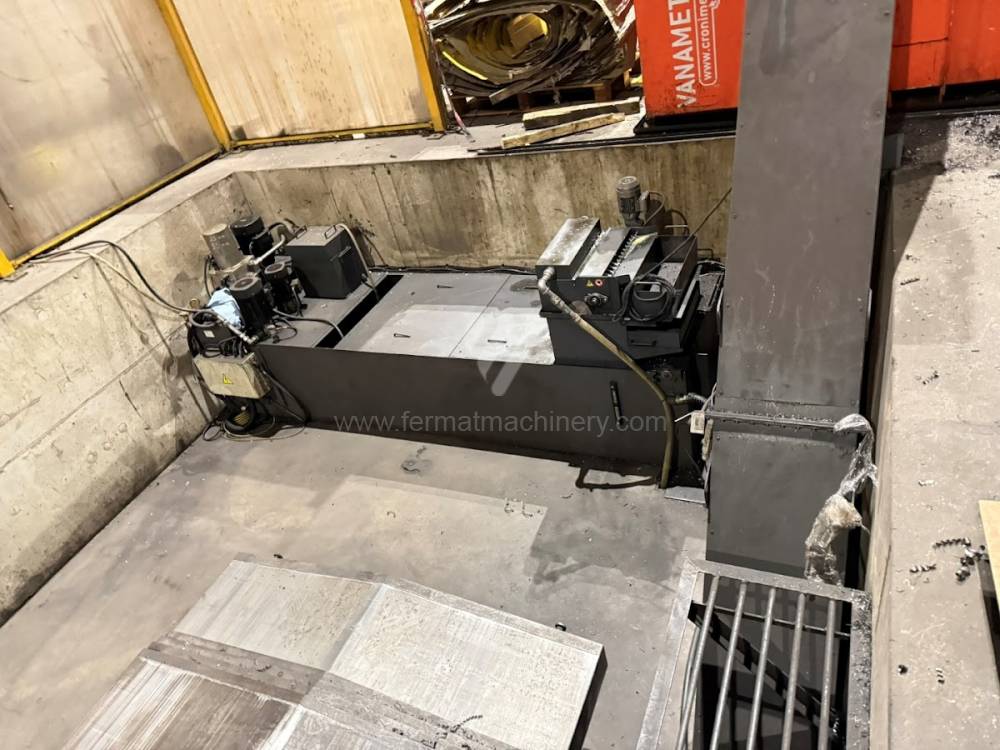

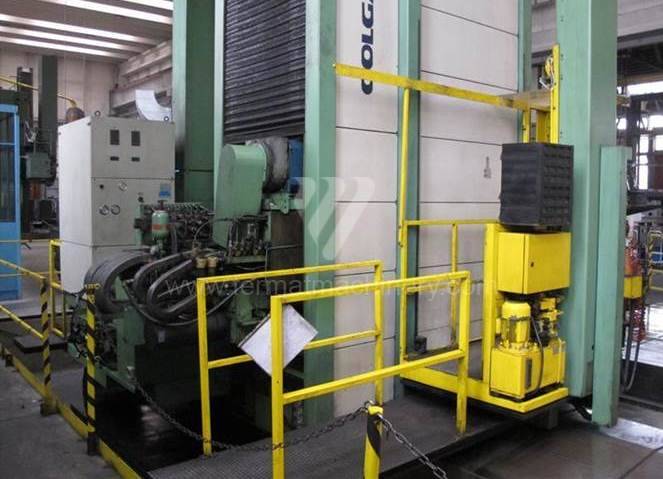

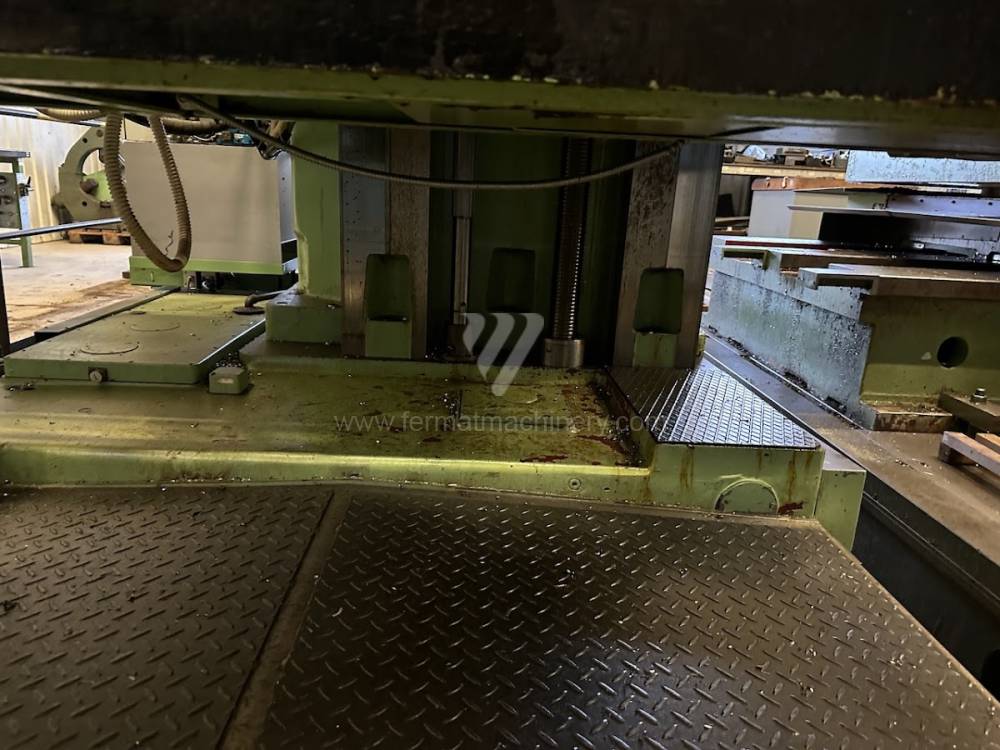

• Miért fontos használt állványos gépeknél a hidrosztatika állapota? A hidrosztatikus rendszernek állandó olajnyomást és hőmérsékletet kell fenntartania. A megfelelő működés biztosítja a vezetékek nulla kopását még a több tíz tonnás oszlopoknál is, és lehetővé teszi a folyamatos mikromozgást (stick-slip effektus nélkül), ami kritikus a precíz befejező műveletekhez.

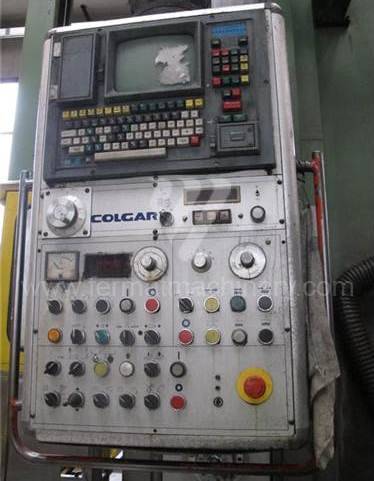

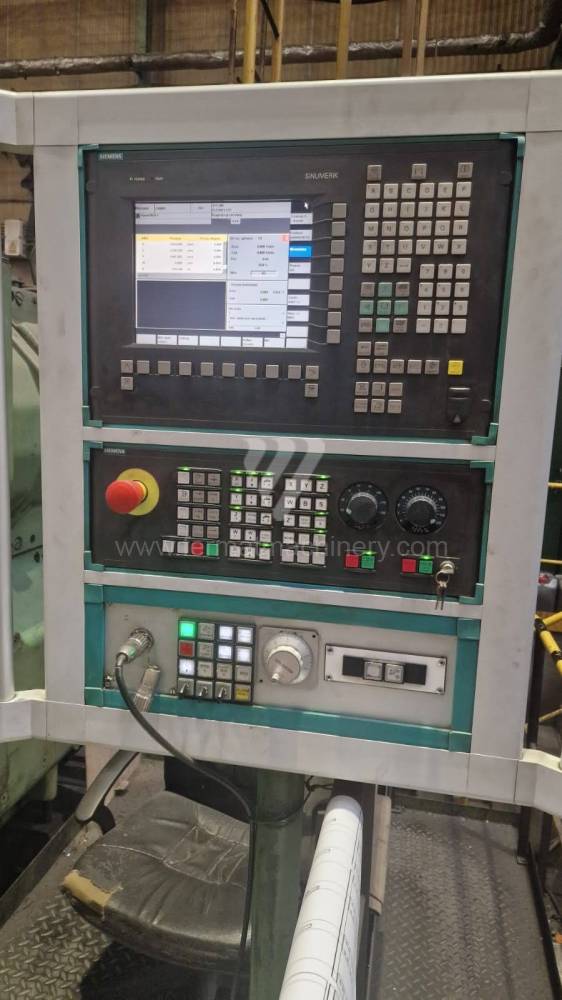

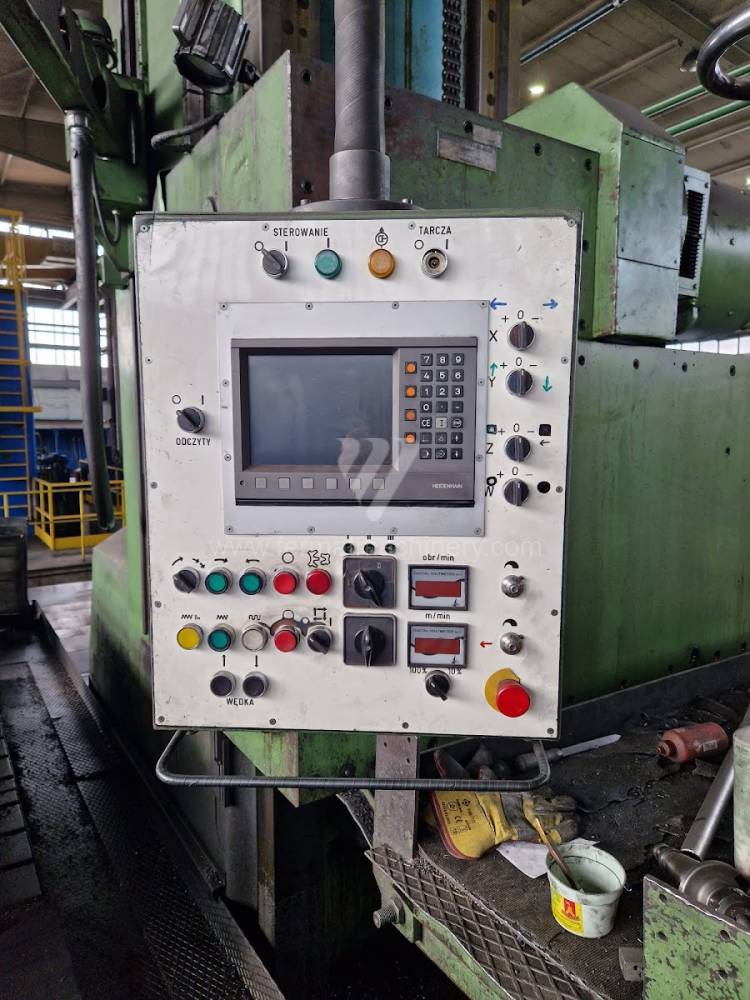

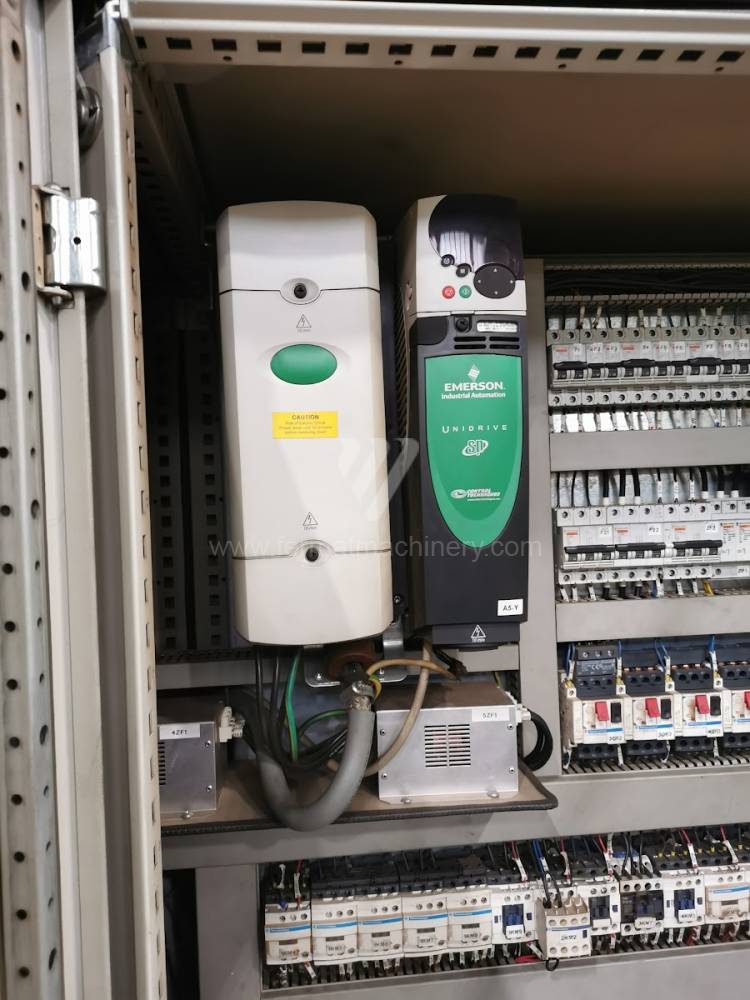

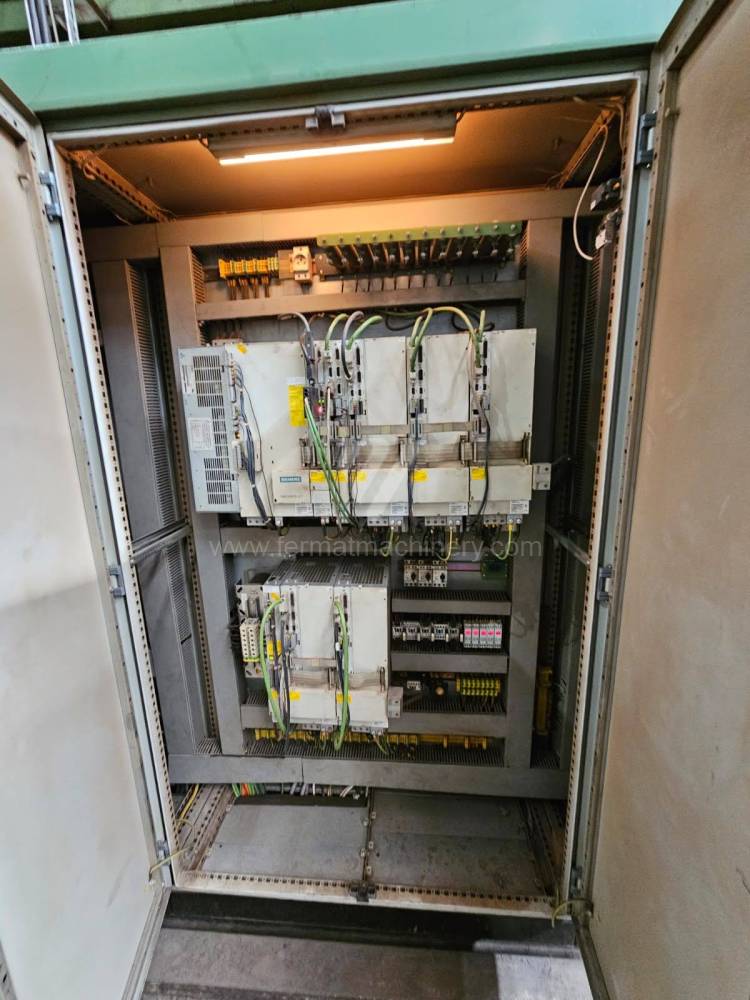

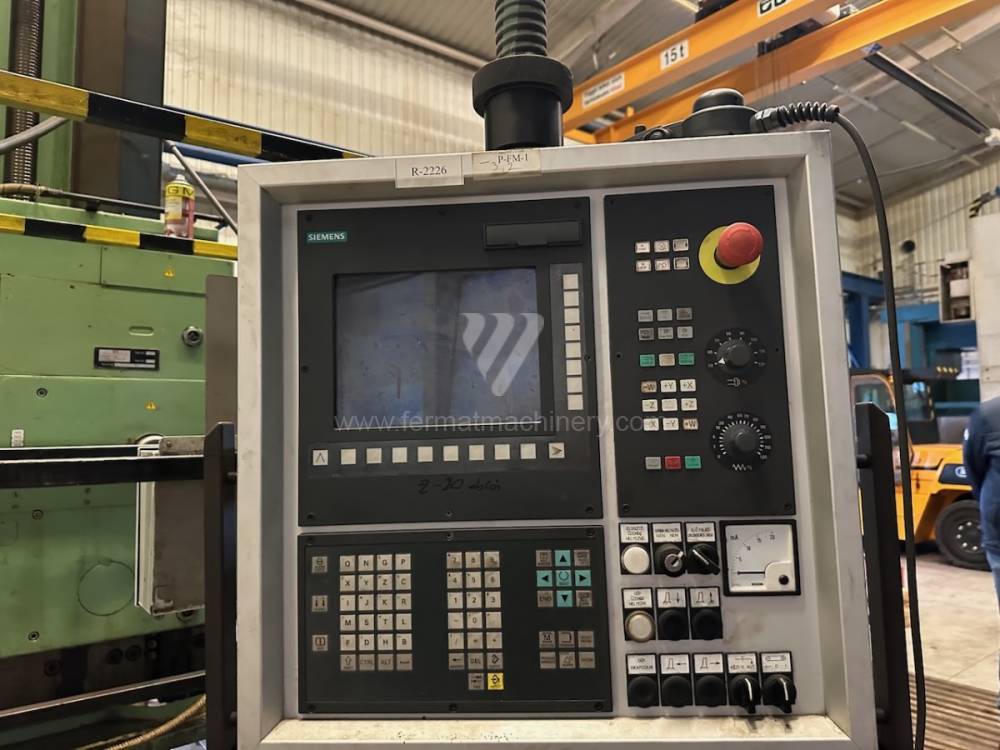

• Milyen vezérlőrendszerek alkalmasak az állványos fúró-maróművek modernizálására? Ezekhez a gépekhez a kiterjedt kompenzációs táblázatokat támogató rendszerek (Heidenhain, Siemens) az előnyösek, amelyek valós időben képesek korrigálni a nehéz szán kinyúlása vagy az alapok egyenetlen terhelése okozta mechanikai eltéréseket.
