Schleifmaschine

BUB 40/1500 CNC
TOS Hostivař
Inv. Nr.: 231632

Baujahr:1999
Steuerung Kavalír: K51-1
Max. Schleifdurchmesser: 400 mm
Max. Schleiflänge: 1500 mm
Max. Werkstückgewicht: 350 kg
Vorrichtung zum Innenschleifen: ja
Maschinenabmessungen L x B x H: 4600x1986x1756 mm

BUB 32/2000 NC
TOS Hostivař
Inv. Nr.: 221690

Baujahr:2002
Steuerung Siemens: Simatic OP17
Max. Schleifdurchmesser: 320 mm
Max. Schleiflänge: 2000 mm
Max. Werkstückgewicht: 350 kg
Vorrichtung zum Innenschleifen: nein
Maschinenabmessungen L x B x H: 4600x1980x1760 mm

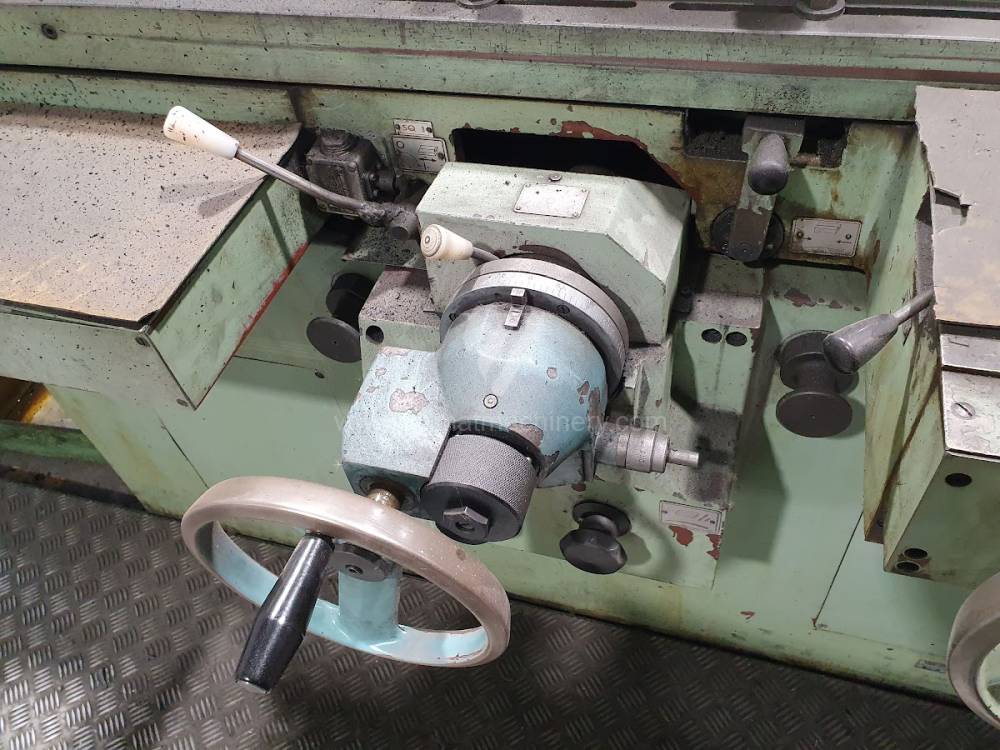

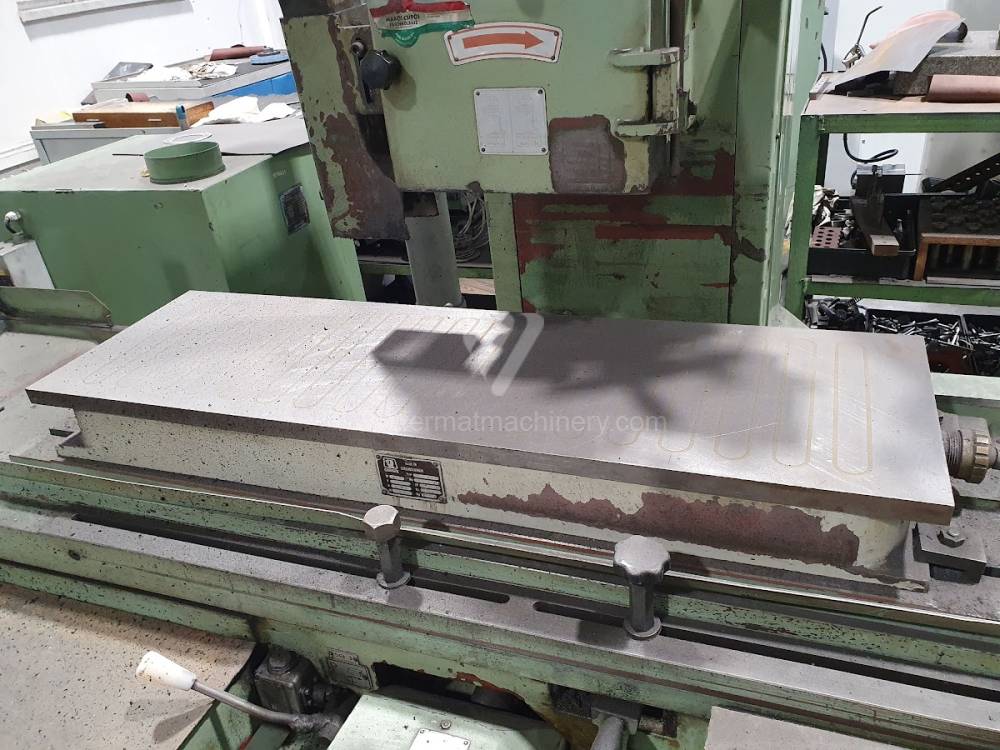

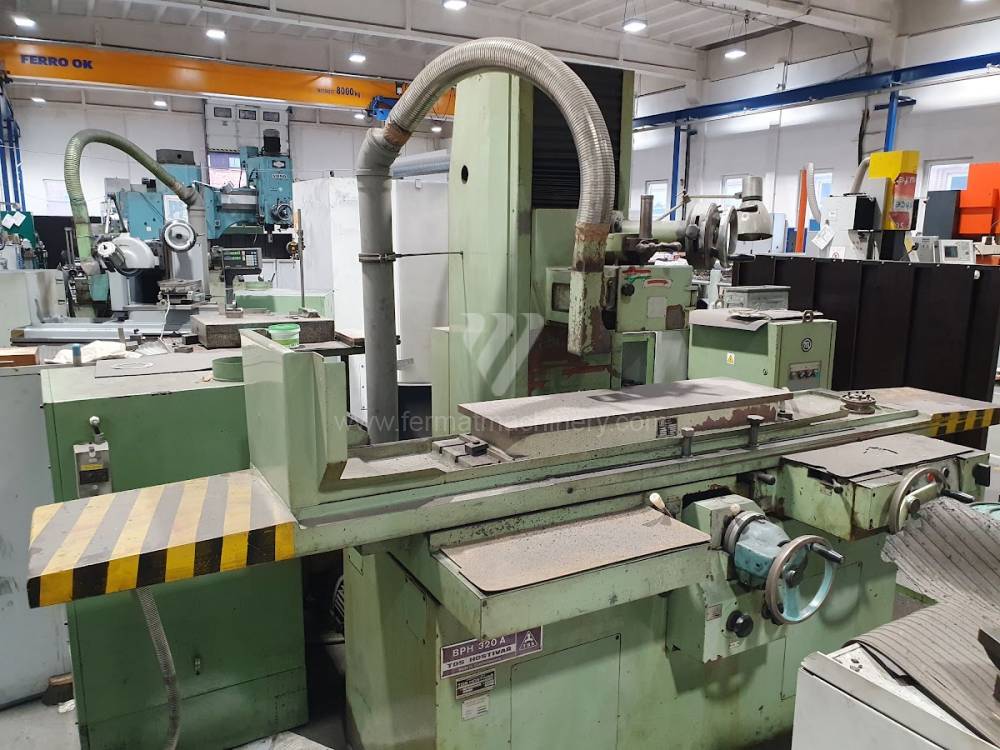

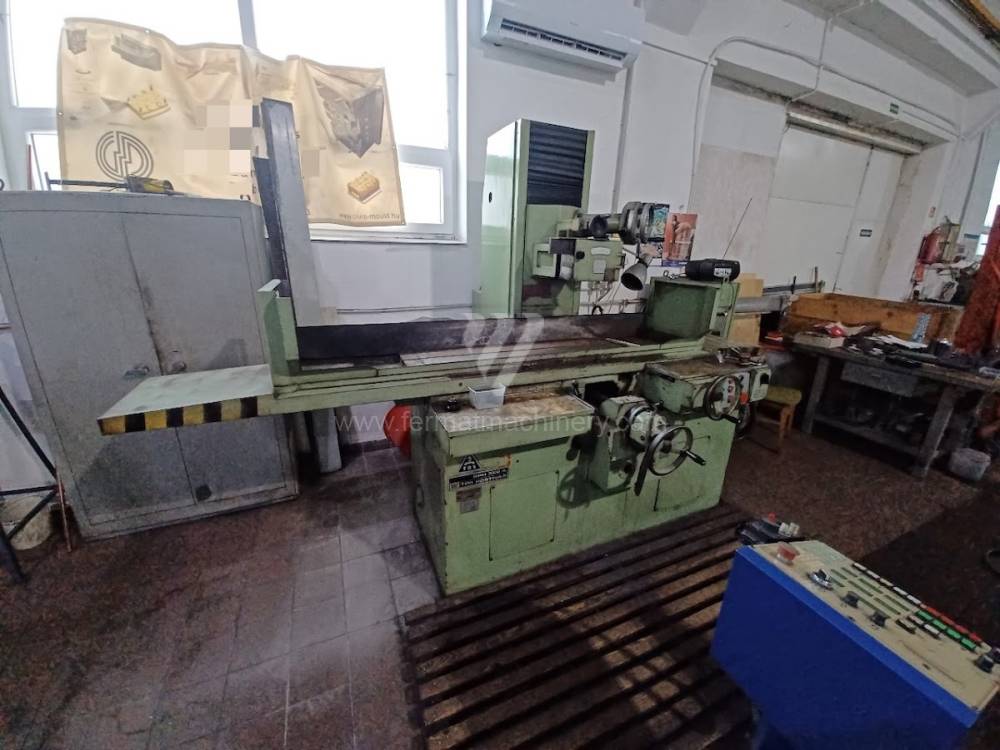

BPH 320 A
TOS Hostivař
Inv. Nr.: 231741

Max. Schleiflänge: 1000 mm
Max. Schleifbreite: 320 mm
Max. Werkstückhöhe: 350 mm
Spindellagerschleifmaschinen: Horizontální
Hauptmotorleistung: 4 kW
Gesamtleistungsbedarf: 6,8 kVA

GRW-4010
Goodway
Inv. Nr.: 241085

Baujahr:2018
Steuerung Mitsubishi: M 70
Max. Schleifdurchmesser: 400 mm
Max. Schleiflänge: 1000 mm
Max. Werkstückgewicht: 750 kg
Vorrichtung zum Innenschleifen: nein

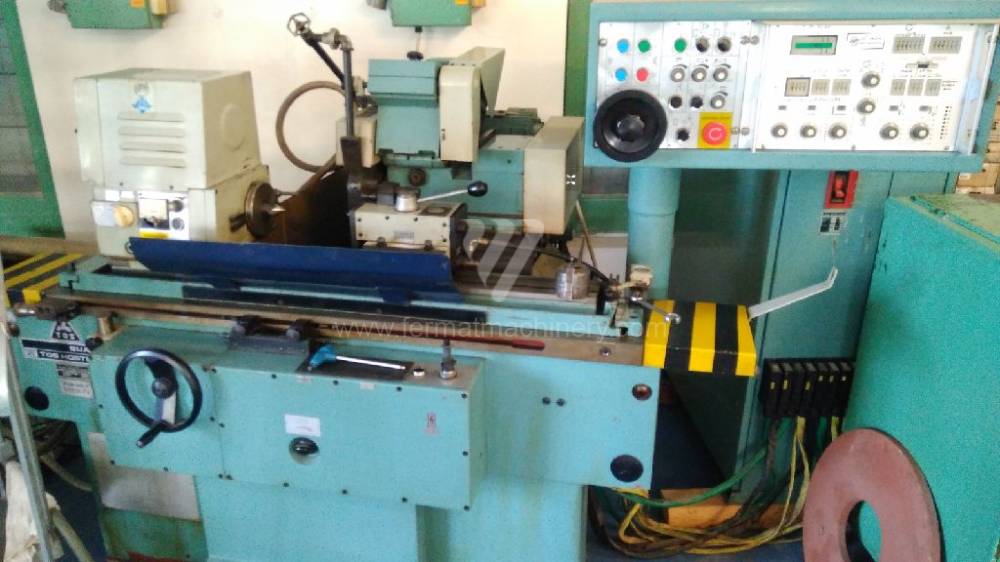

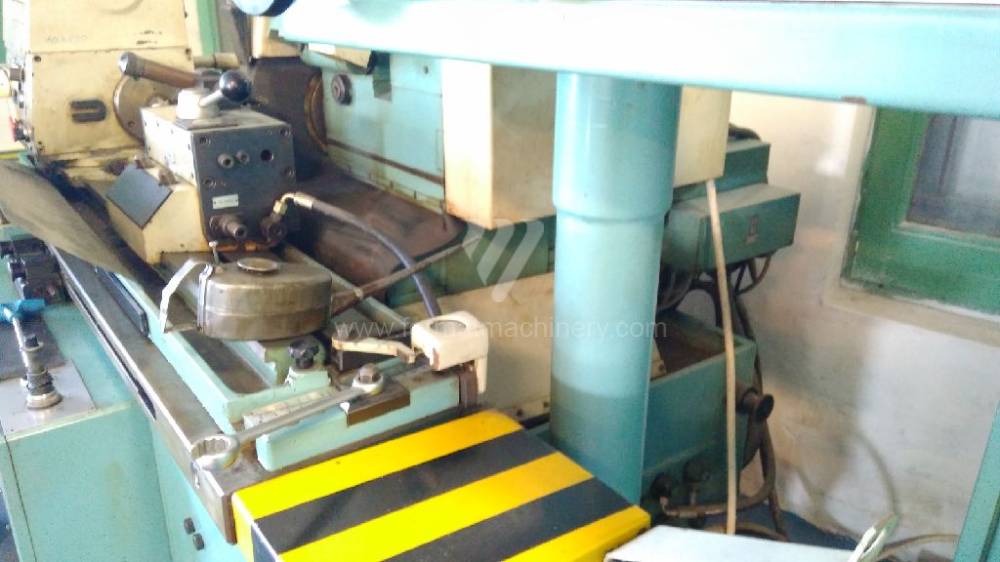

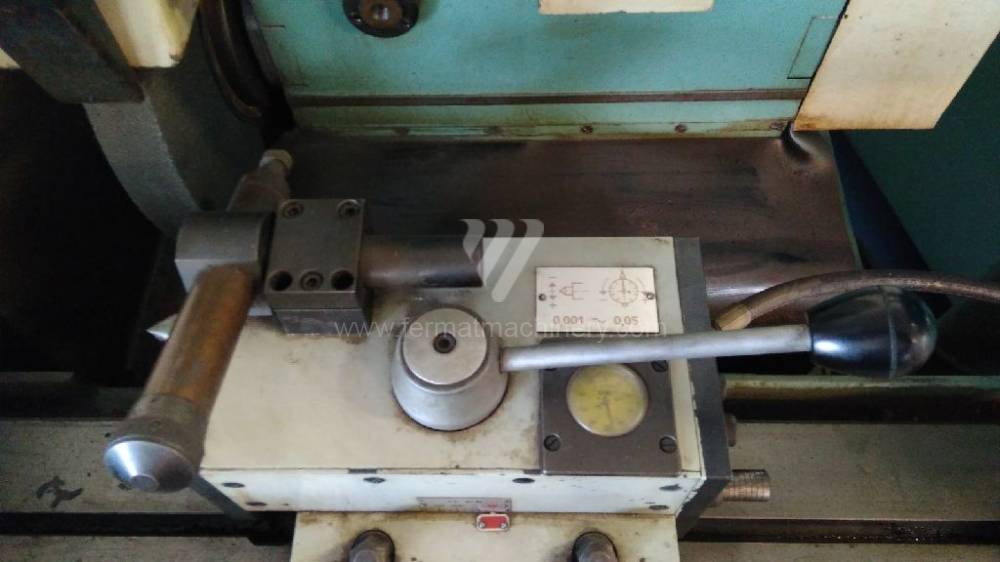

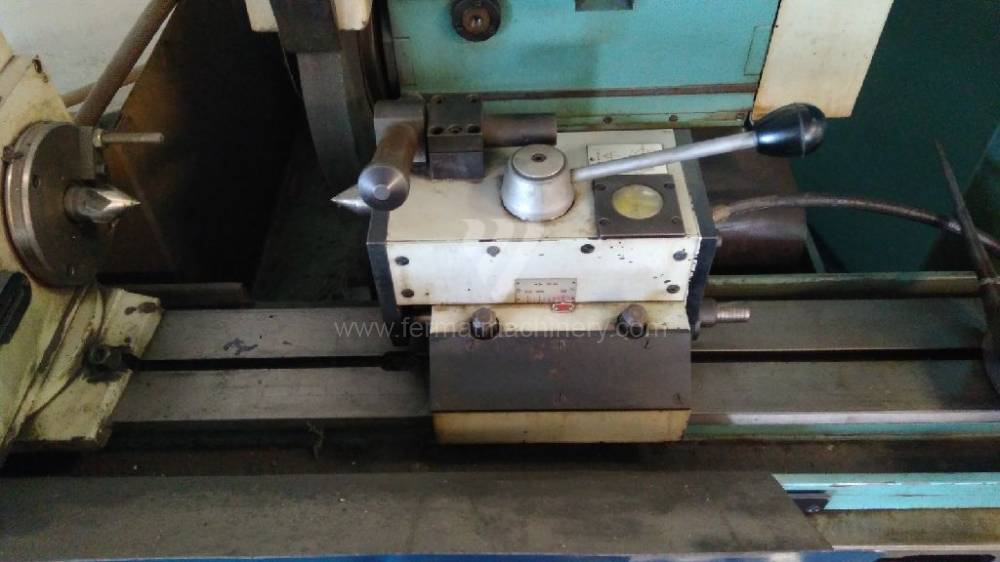

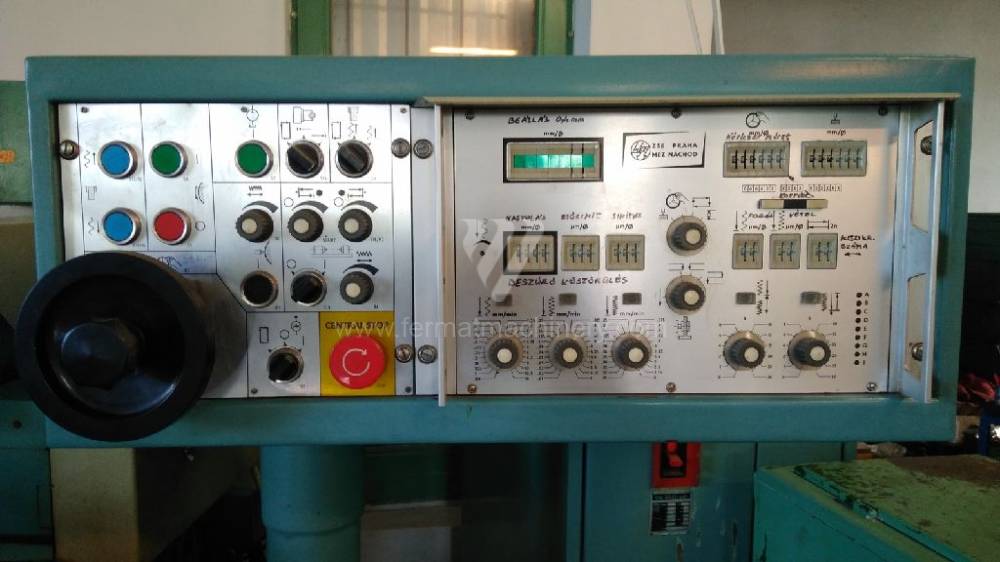

BUA 25/630
TOS Hostivař
Inv. Nr.: 231969

Baujahr:1988
Max. Schleifdurchmesser: 250 mm
Max. Schleiflänge: 630 mm
Max. Werkstückgewicht: 60 kg
Vorrichtung zum Innenschleifen: ja
Hauptmotorleistung: 4 kW
Maschinengewicht: 3100 kg

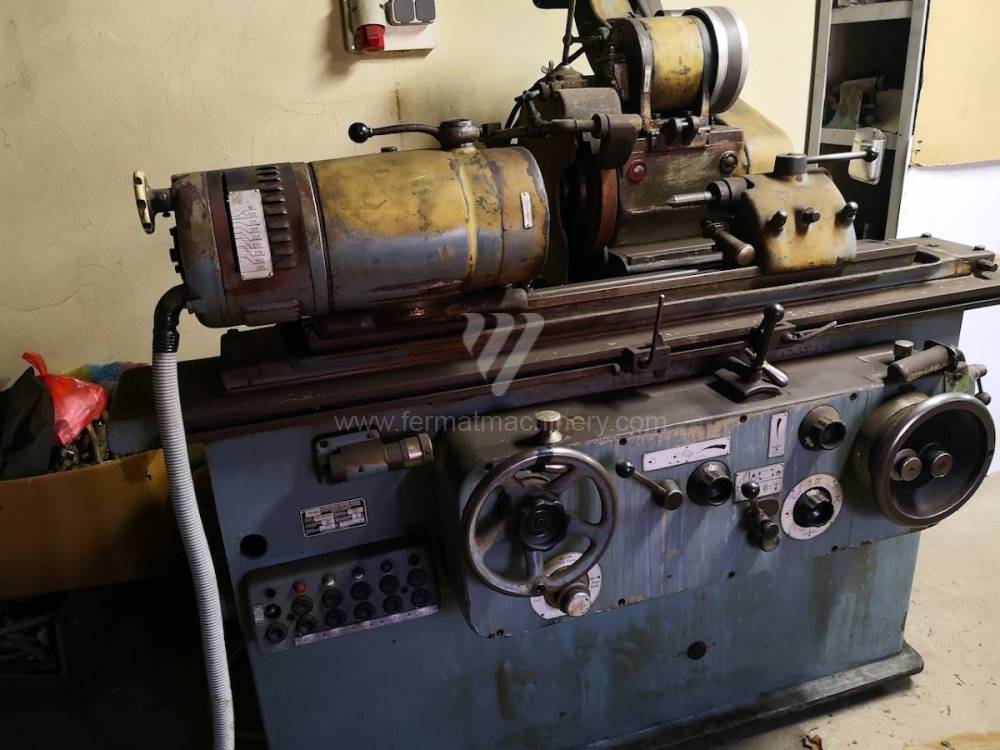

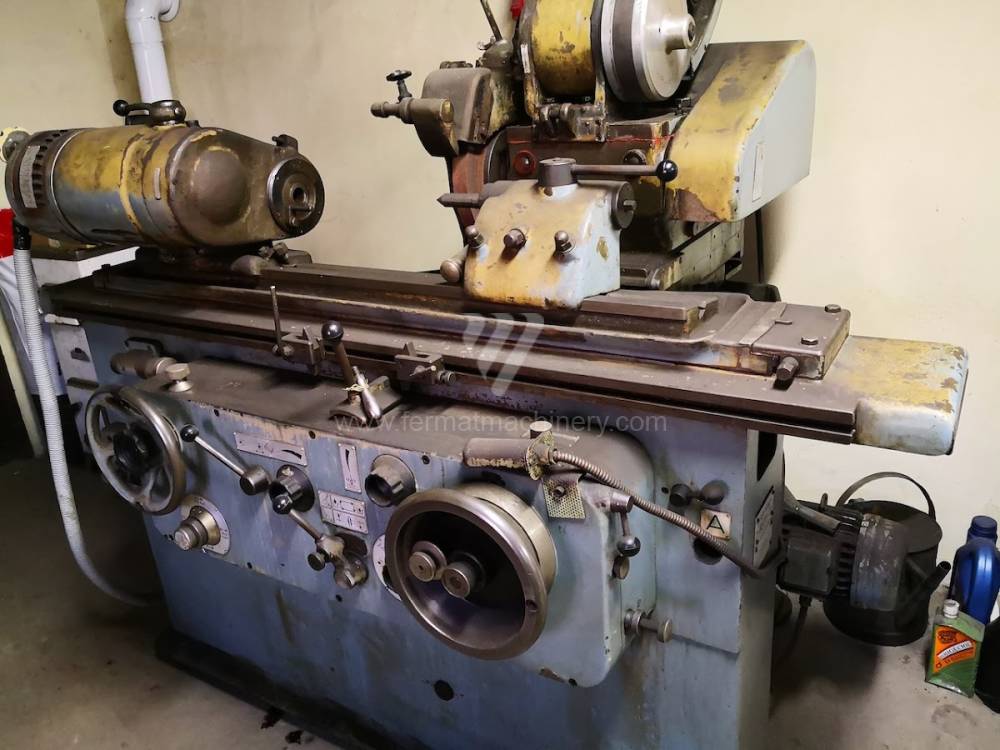

KUF 250/750
SZIM
Inv. Nr.: 221744

Baujahr:1967
Max. Schleifdurchmesser: 250 mm
Max. Schleiflänge: 500 mm
Hauptmotorleistung: 7 kW
Maschinenabmessungen L x B x H: 2400x1425 mm
Maschinengewicht: 2500 kg

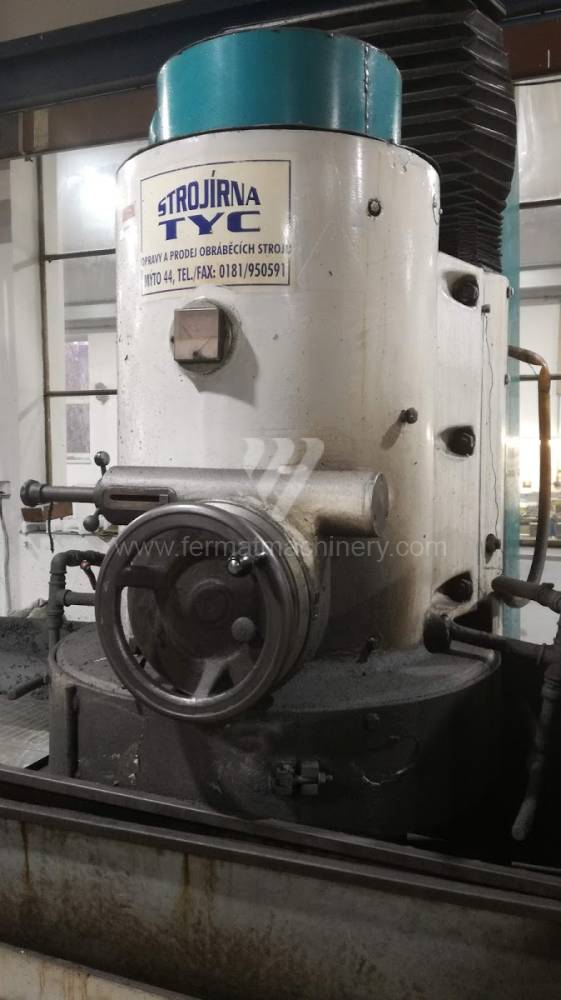

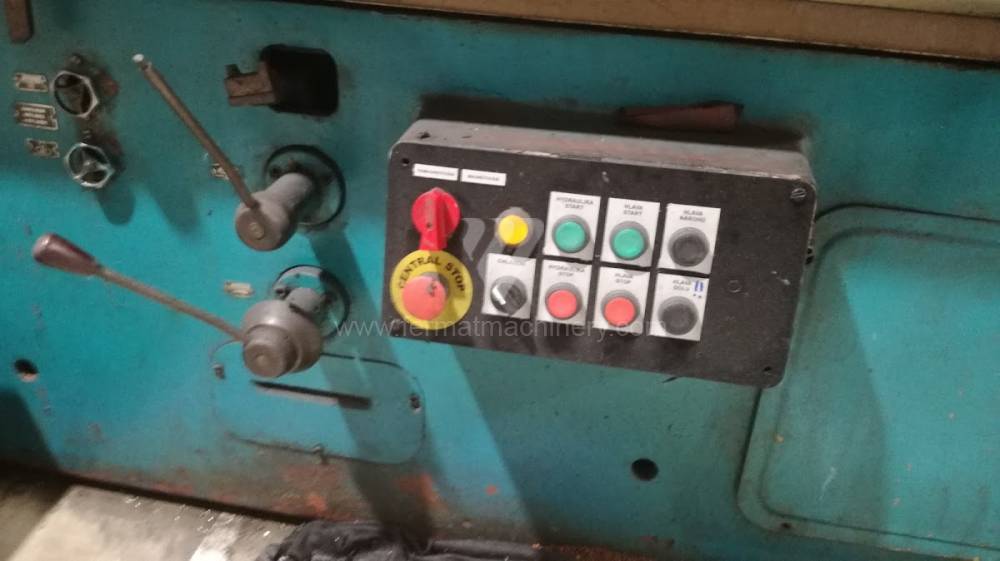

BPV 700/2
Kovosvit Holoubkov
Inv. Nr.: 221374

Max. Schleiflänge: mm
Aufspanntischfläche: 2000 x 600 mm
Max. Schleifbreite: 700 mm
Spindellagerschleifmaschinen: Vertikální
Hauptmotorleistung: 22 kW
Maschinengewicht: 12000 kg

BUC E 63/3000 CNC
Fermat
Inv. Nr.: 201954

Baujahr:2022
Steuerung Siemens: Sinumerik 840D Sl - 802 D si - Sinumerik 840D Sl - 802 D si
Max. Schleifdurchmesser: 630 mm
Max. Schleiflänge: 3000 mm
Max. Werkstückgewicht: 3000 kg
Vorrichtung zum Innenschleifen: ja
Hauptmotorleistung: 18,5 kW

NORMA 75
Schneeberger
Inv. Nr.: 231811

Baujahr:2001
Steuerung Fanuc: 160 i - MB control
Max. Messerschleifscheibe: mm
Max. Werkzeugabmessungen: 360x250x250 mm
Tischmaße: 900x260 mm
X Weg: 370 mm
Y Weg: 250 mm

SG-30100 AHD
Unknown
Inv. Nr.: 231697

Baujahr:2016
Max. Schleiflänge: 1020 mm
Max. Schleifbreite: 305 mm
Max. Werkstückhöhe: 380 mm
Spindellagerschleifmaschinen: Horizontální
Hauptmotorleistung: 4 kW
Max. Werkstückgewicht: 400 kg

LISSMAC PRIMA-W-413-RRTT
Bütfering
Inv. Nr.: 221489

Baujahr:2001
Steuerung Siemens: Simatic S7
Max. Schleiflänge: mm
Max. Schleifbreite: 1300 mm
Max. Werkstückhöhe: mm
Spindellagerschleifmaschinen: Horizontální
Gesamtleistungsbedarf: 58 kVA

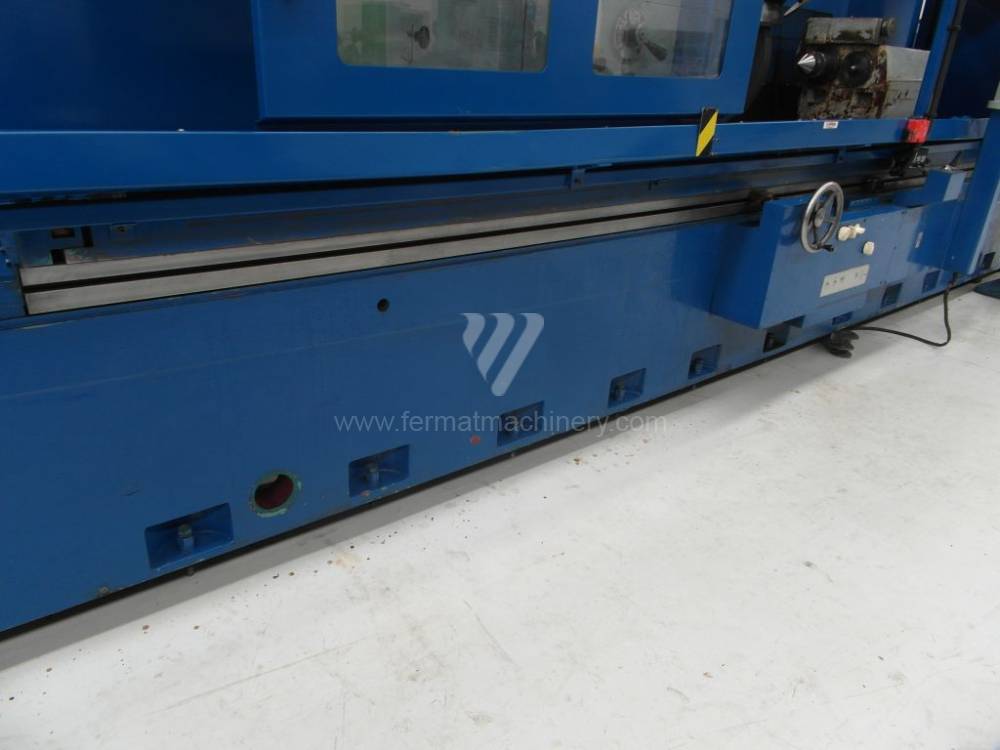

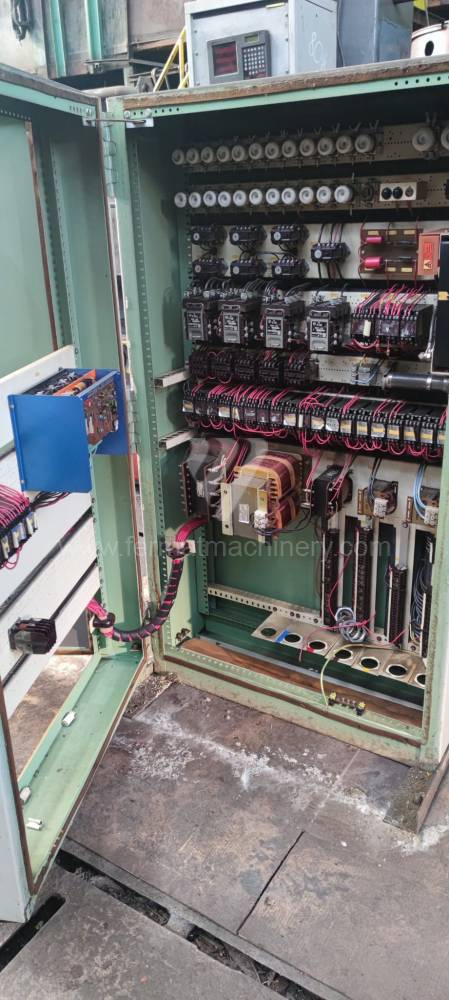

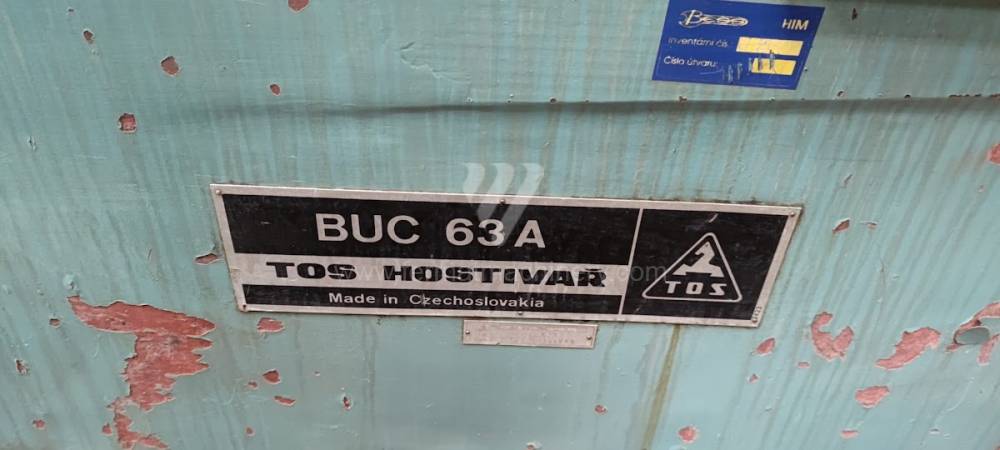

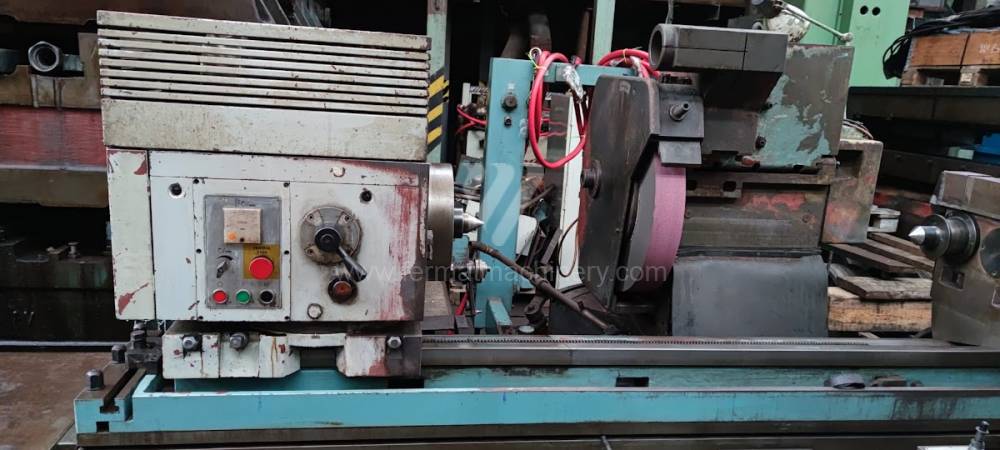

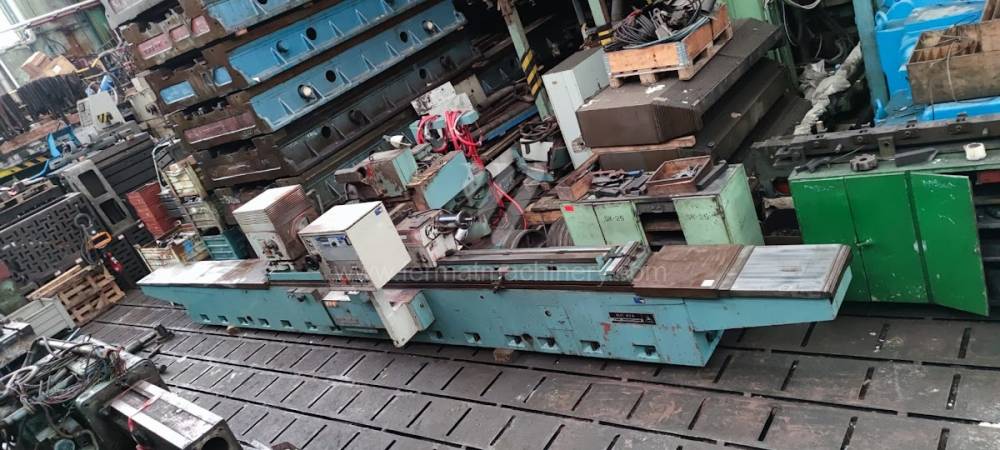

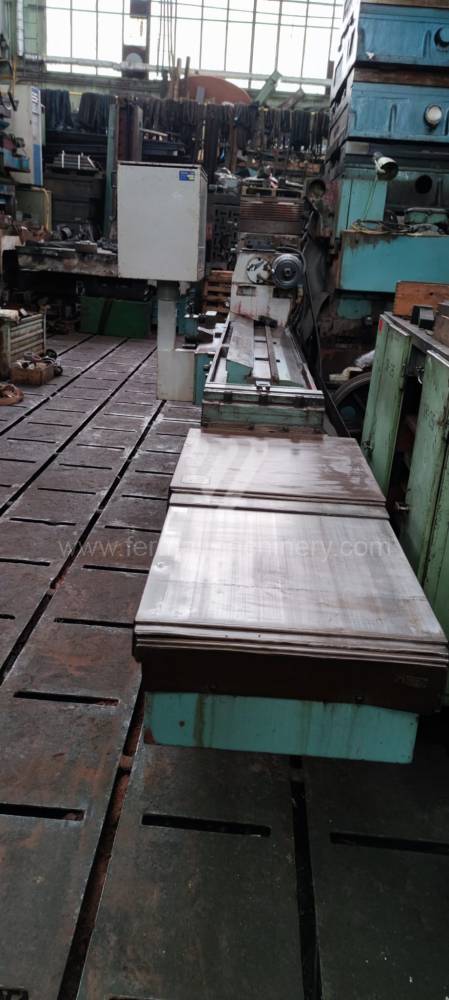

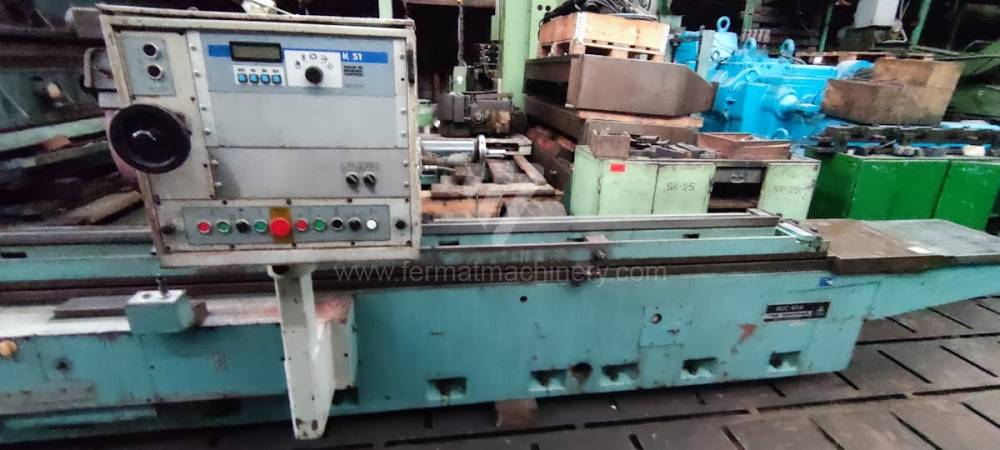

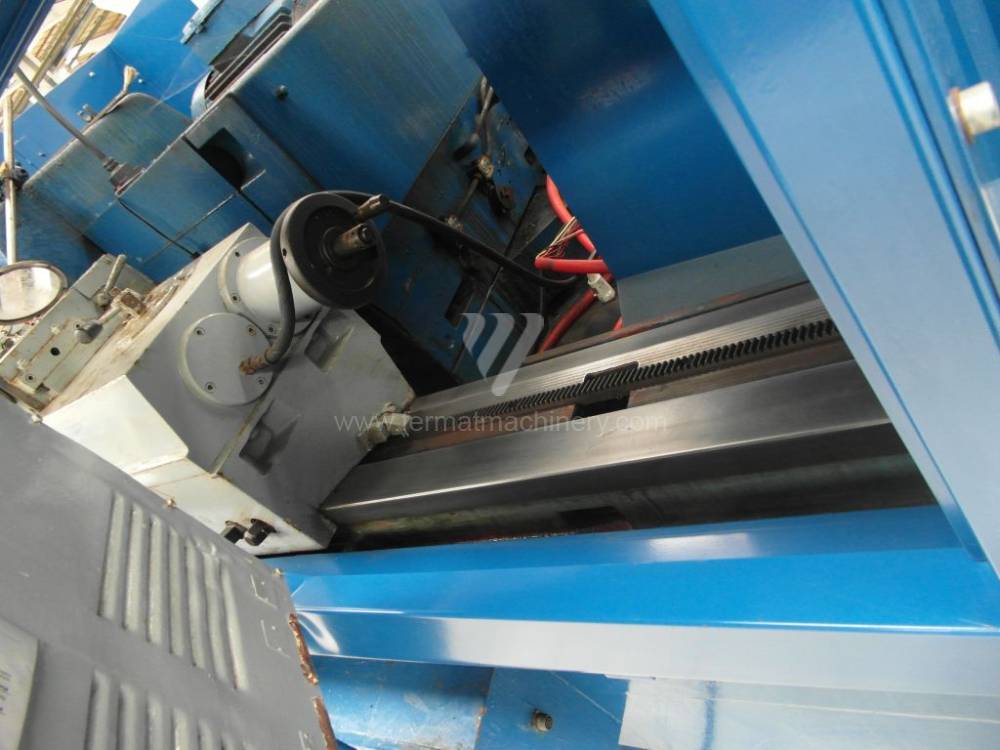

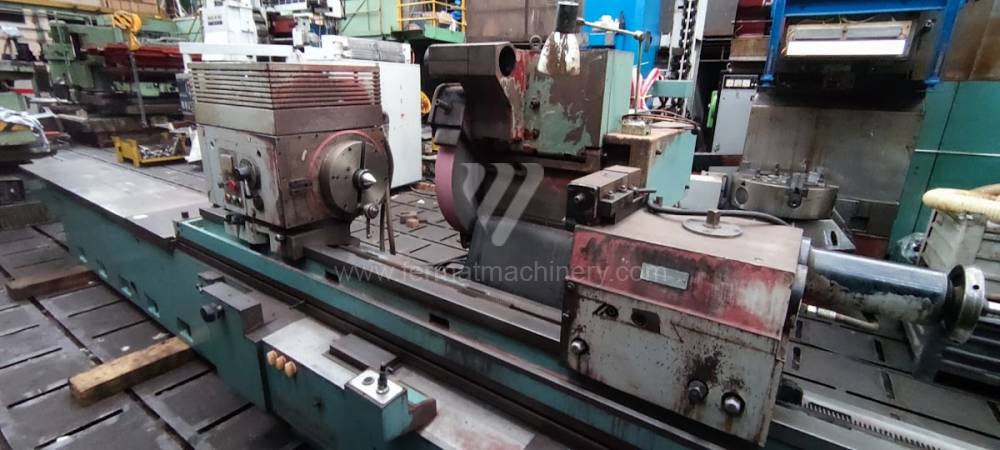

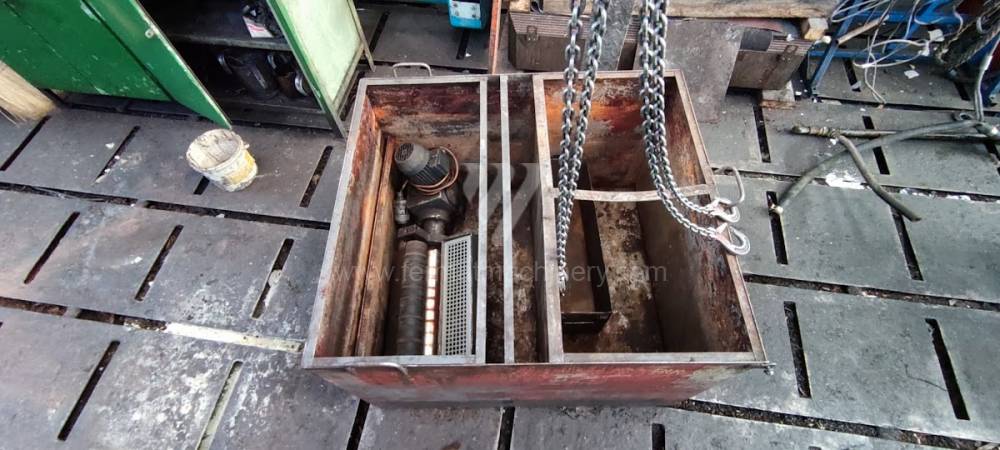

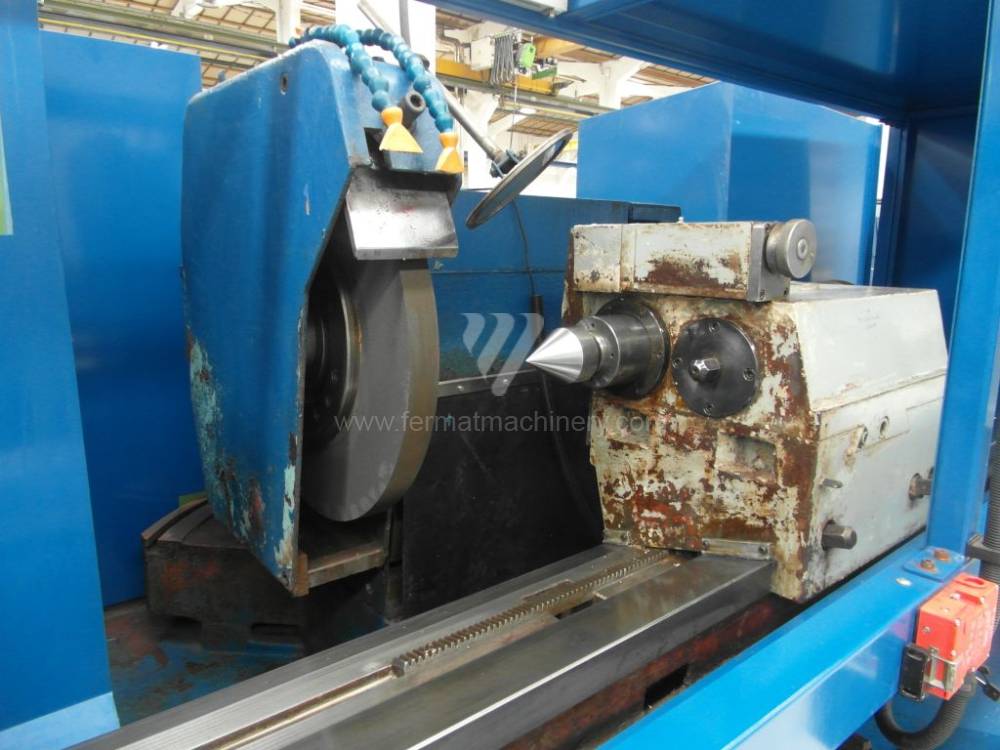

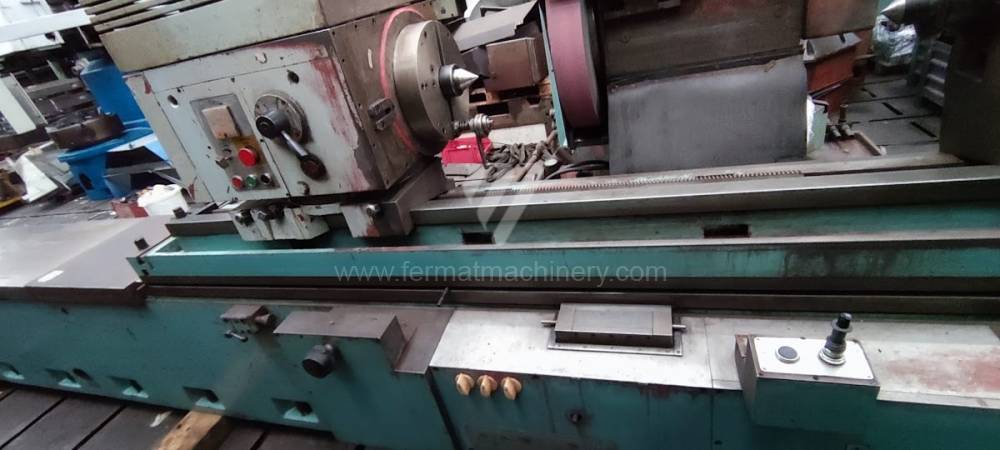

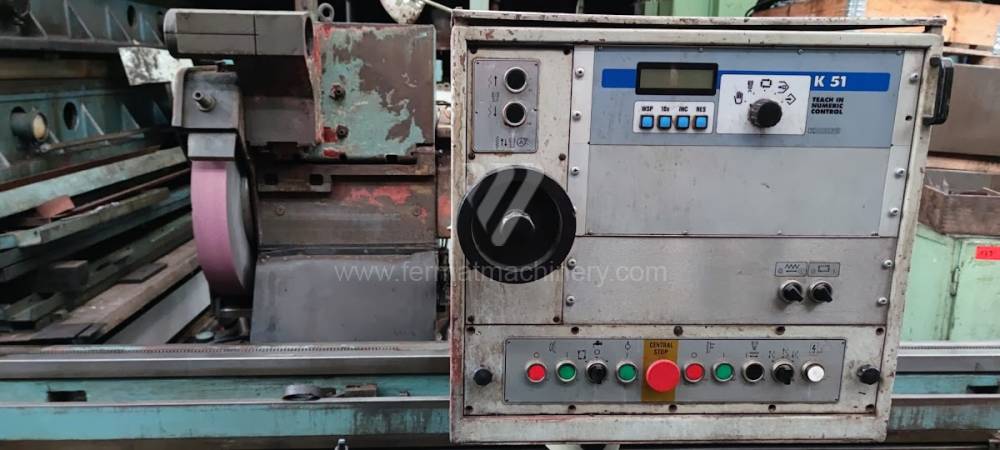

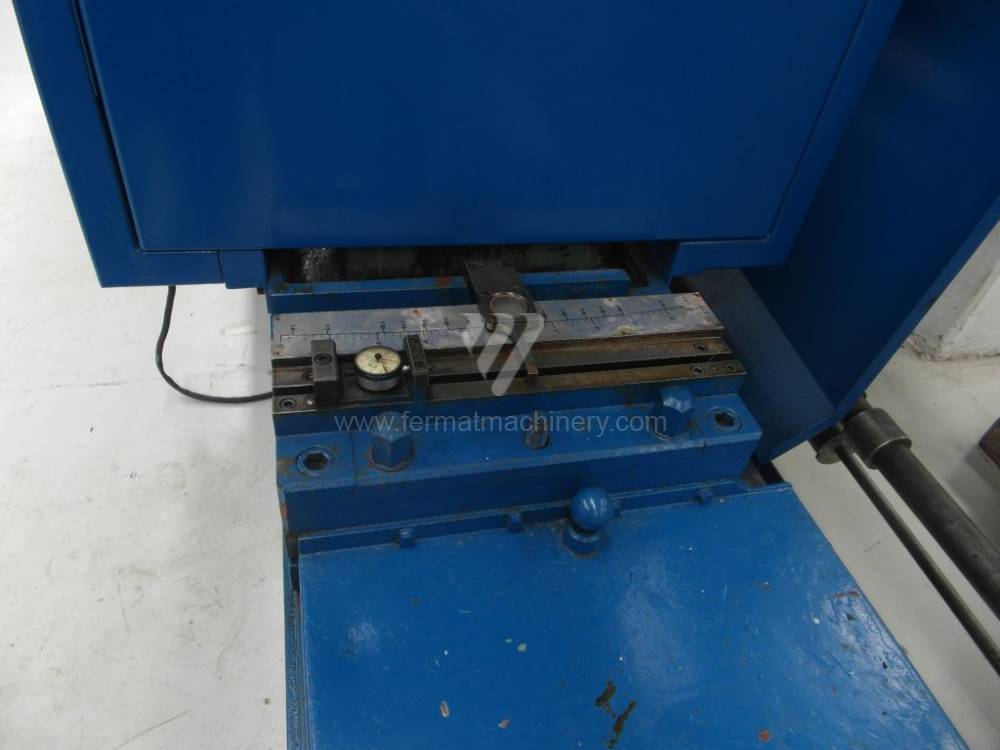

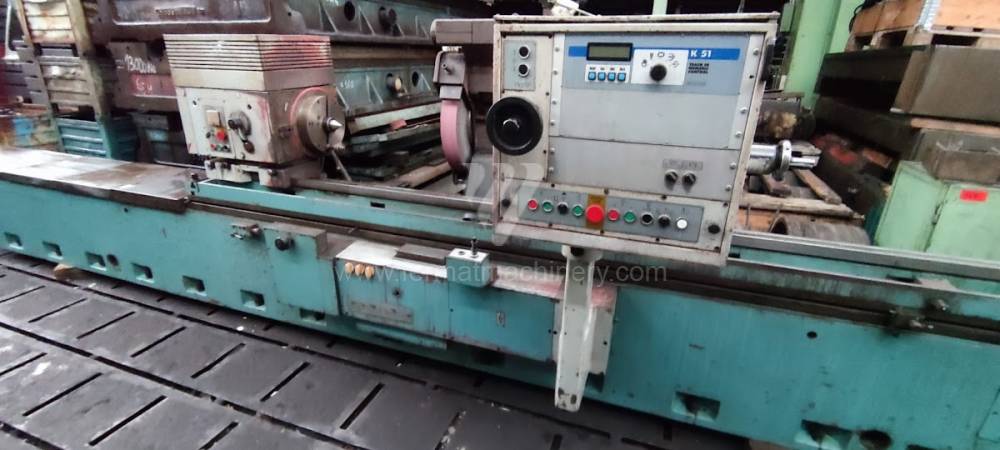

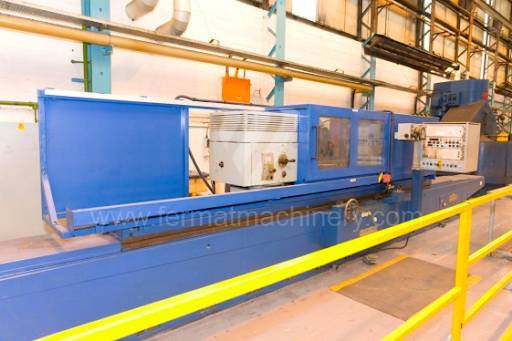

BUC 63 A /3000
TOS Čelákovice
Inv. Nr.: 231959

Baujahr:1988
Max. Schleifdurchmesser: 630 mm
Max. Schleiflänge: 3000 mm
Max. Werkstückgewicht: 2500 kg
Vorrichtung zum Innenschleifen: nein

RS 1000 C CL
Geibel & Hotz
Inv. Nr.: 241138

Baujahr:2019
Steuerung B & R:
Max. Schleifdurchmesser: 280 mm
Max. Schleiflänge: 1000 mm
Max. Werkstückgewicht: 100 kg
Vorrichtung zum Innenschleifen: nein
Max. Messerschleifscheibe: 400 mm

BUT 63/4000
TOS Hostivař
Inv. Nr.: 241007

Max. Schleifdurchmesser: 63 mm
Max. Schleiflänge: 4000 mm
Max. Werkstückgewicht: 2000 kg
Vorrichtung zum Innenschleifen: nein
Hauptmotorleistung: 22 kW
Maschinenabmessungen L x B x H: 12650x3100x1870 mm

M1432B / 1000
JAZON
Inv. Nr.: 231716

Baujahr:2019
Max. Schleifdurchmesser: 320 mm
Max. Schleiflänge: 1000 mm
Max. Werkstückgewicht: 150 kg
Vorrichtung zum Innenschleifen:
Spindelkegel: MT 4 .
Maschinenabmessungen L x B x H: 4269 x 1760 x 1545 mm

NOVA 2GR 10/65 CNC
Meccanica Nova
Inv. Nr.: 161558

Baujahr:1989
Steuerung Siemens: Simatic S7-300
Max. Werkstückdurchmesser: 65 mm
Größte Durchmesser des geschliffenes Loches: 65 mm
Max. schleiftiefe: 40 mm
Min. Schleifdurchmesser: 10 mm
X Weg: 40 mm

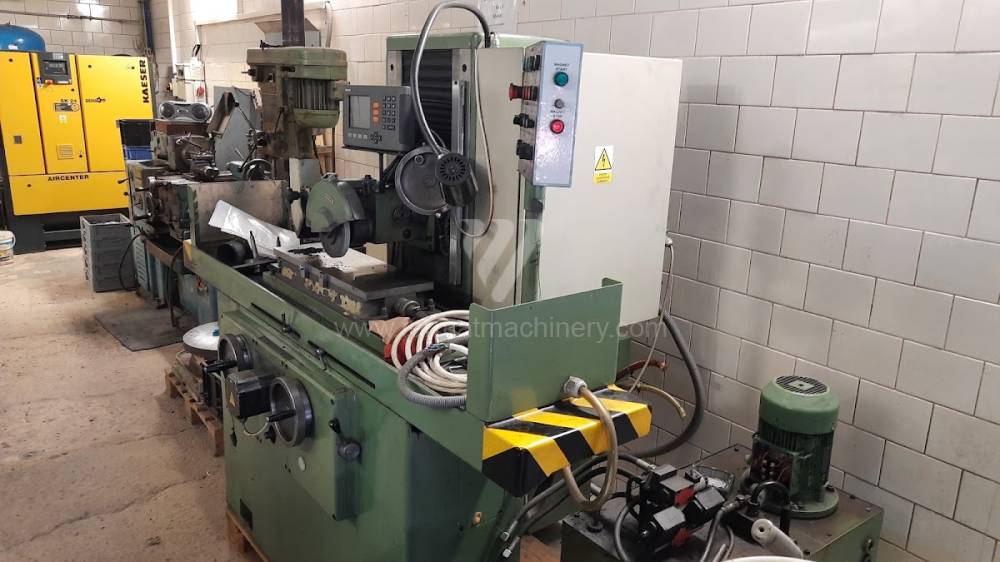

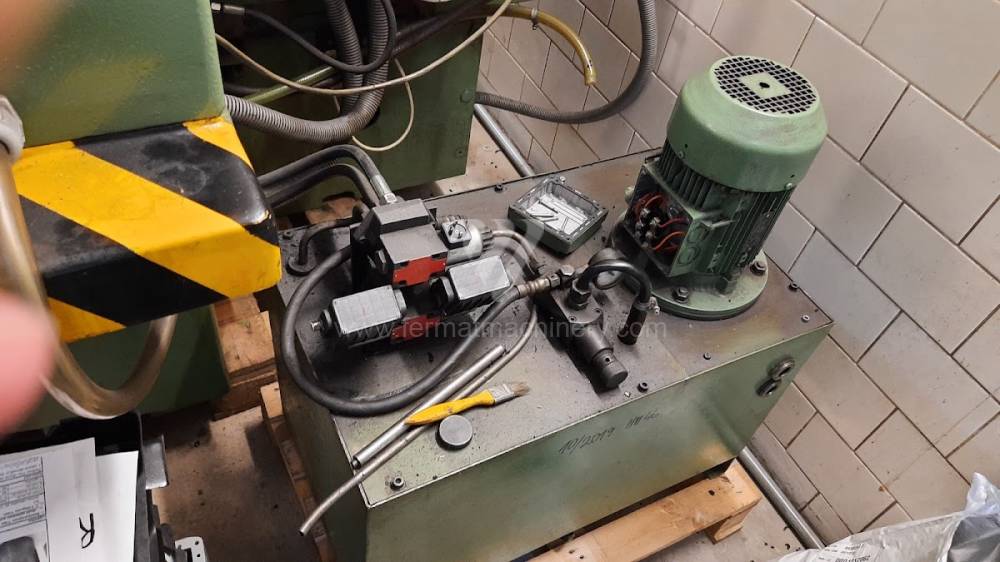

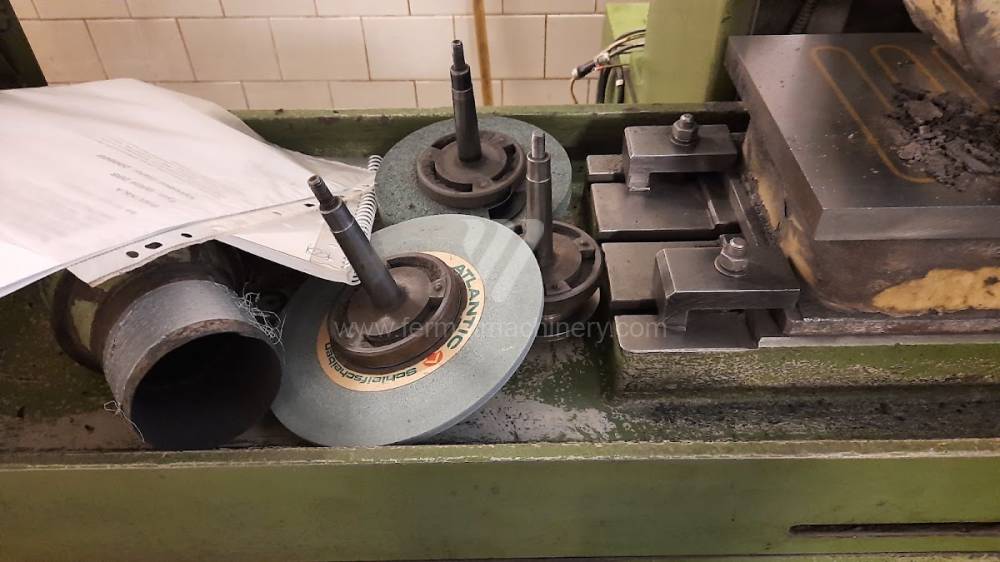

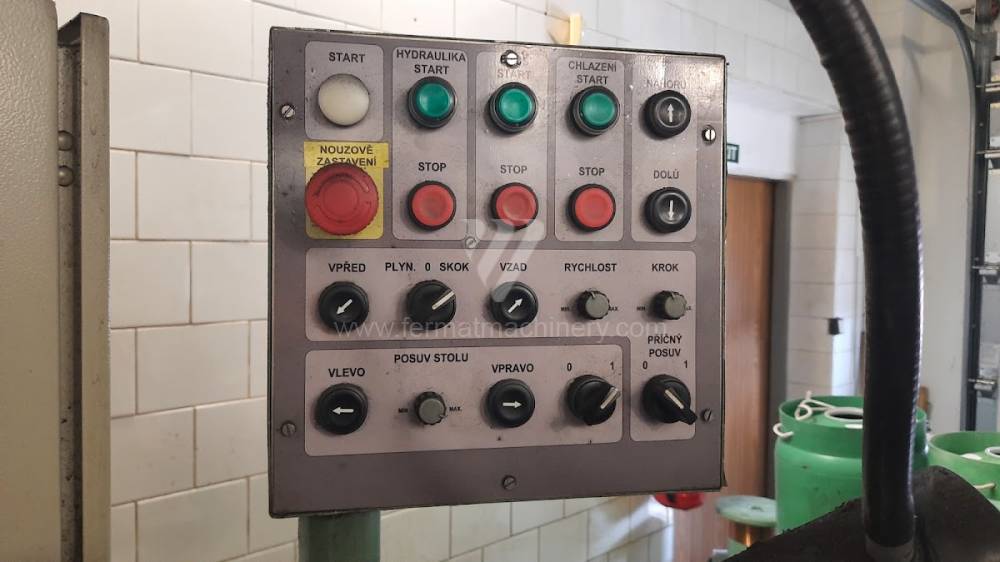

BRH 20 S
Považské Strojárne
Inv. Nr.: 221209

Max. Schleiflänge: 400 mm
Max. Schleifbreite: 230 mm
Max. Werkstückhöhe: 460 mm
Spindellagerschleifmaschinen: Horizontální

30-15 S 3030
WALDRICH COBURG GmbH
Inv. Nr.: 241066

Baujahr:1971
Max. Schleiflänge: 5540 mm
Max. Schleifbreite: 1500 mm
Max. Werkstückgewicht: kg
X Weg: 5400 mm
Y Weg: 1700 mm
Z Weg: 1545 mm

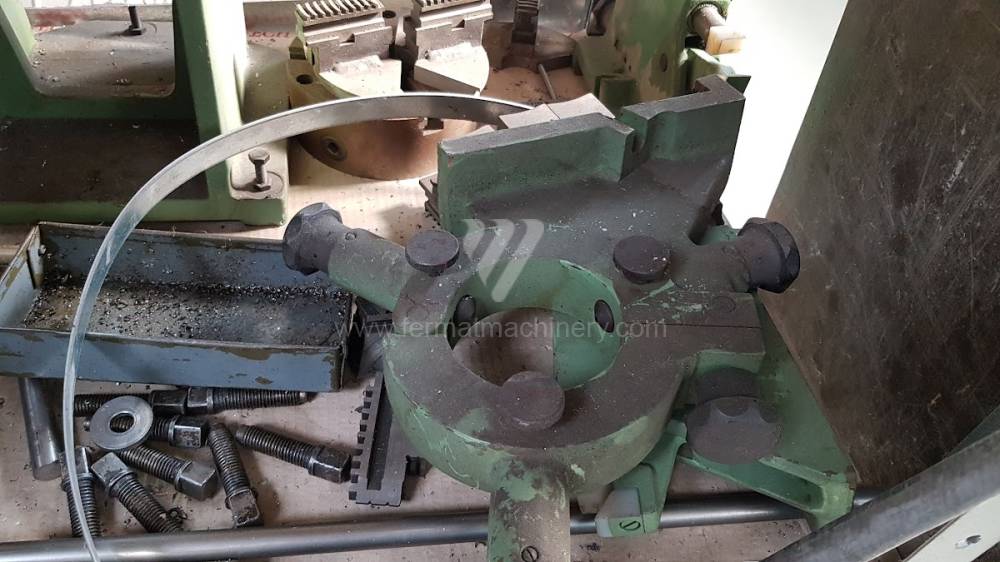

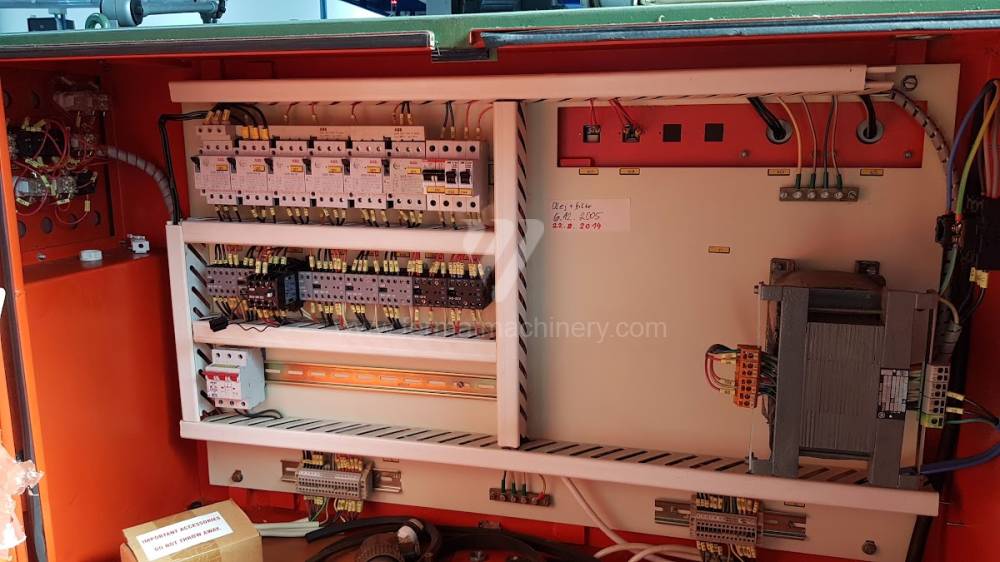

BU 25H/750
TOS Hostivař
Inv. Nr.: 231516

Baujahr:1995
Max. Schleifdurchmesser: 250 mm
Max. Schleiflänge: 750 mm
Max. Werkstückgewicht: kg
Vorrichtung zum Innenschleifen: ja

FFU 1500-50
ABA
Inv. Nr.: 231744

Baujahr:1993
Max. Schleiflänge: 1500 mm
Max. Schleifbreite: 500 mm
Max. Werkstückhöhe: 550 mm
Spindellagerschleifmaschinen: Horizontální
Maschinenabmessungen L x B x H: 3380x1800x2390 mm
Maschinengewicht: 14000 kg

BU 28 1000
TOS Hostivař
Inv. Nr.: 241249

Max. Schleifdurchmesser: 295 mm
Max. Schleiflänge: 1000 mm
Max. Werkstückgewicht: 60 kg
Vorrichtung zum Innenschleifen: ja
Hauptmotorleistung: 6,6 kW
Maschinenabmessungen L x B x H: 2800x1450x1480 mm

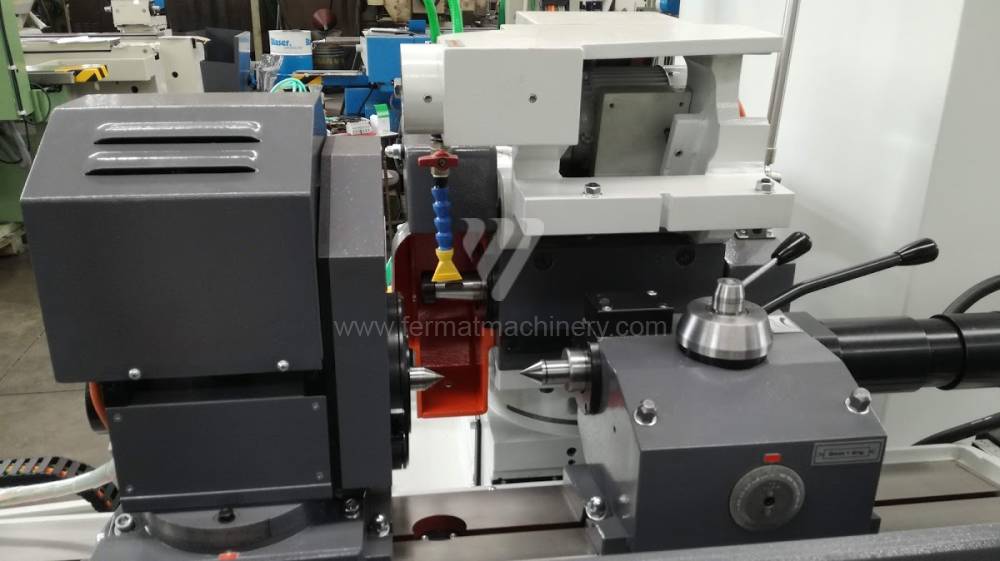

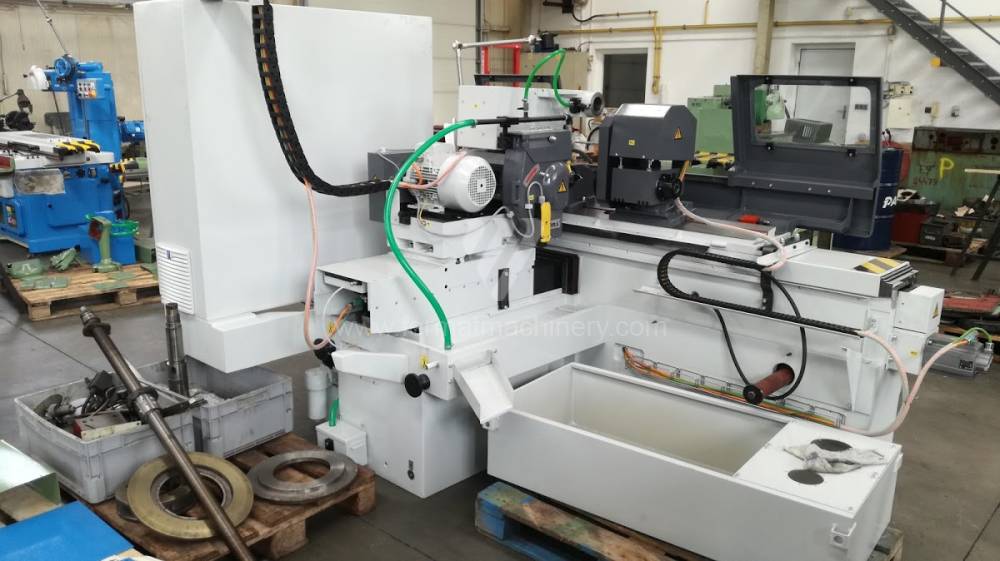

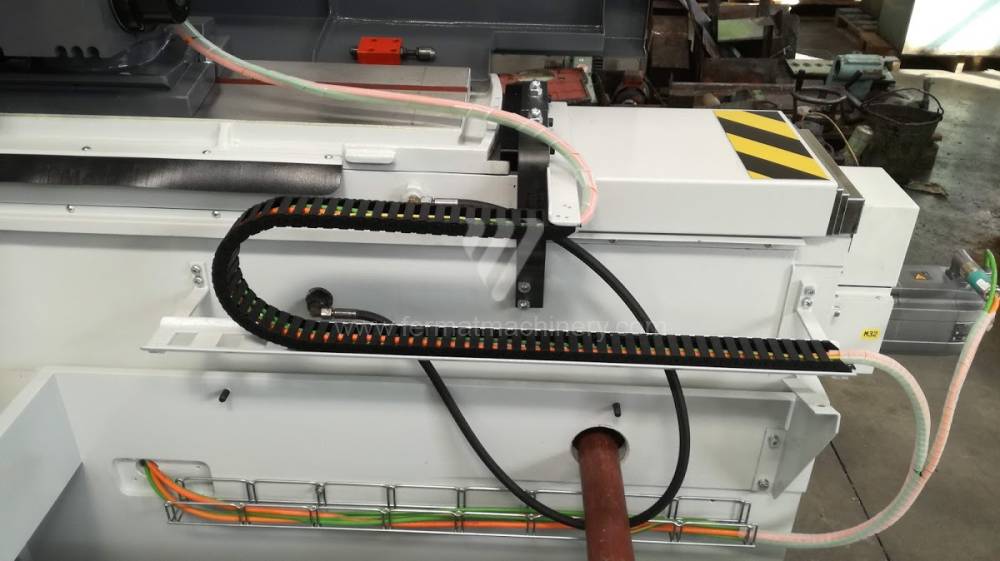

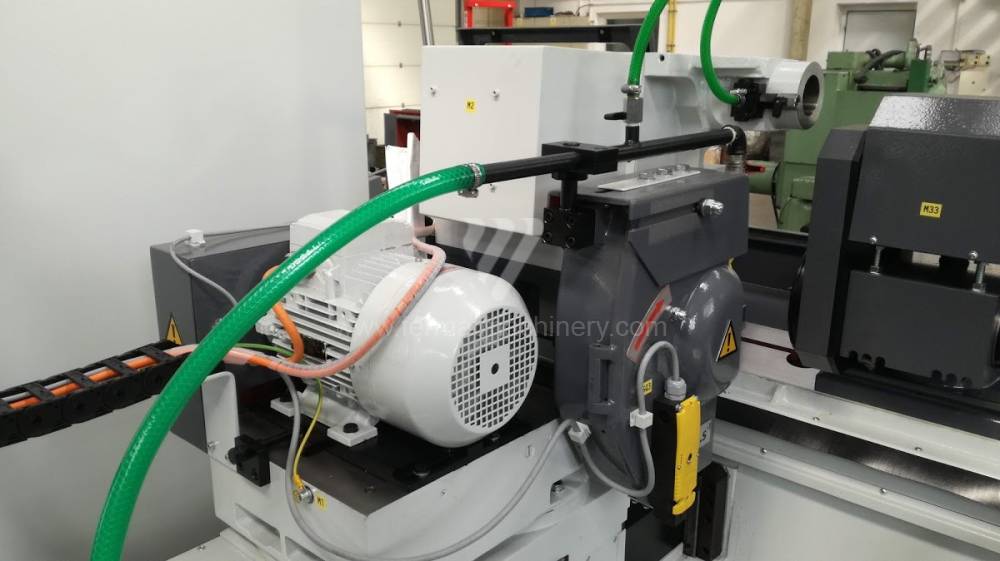

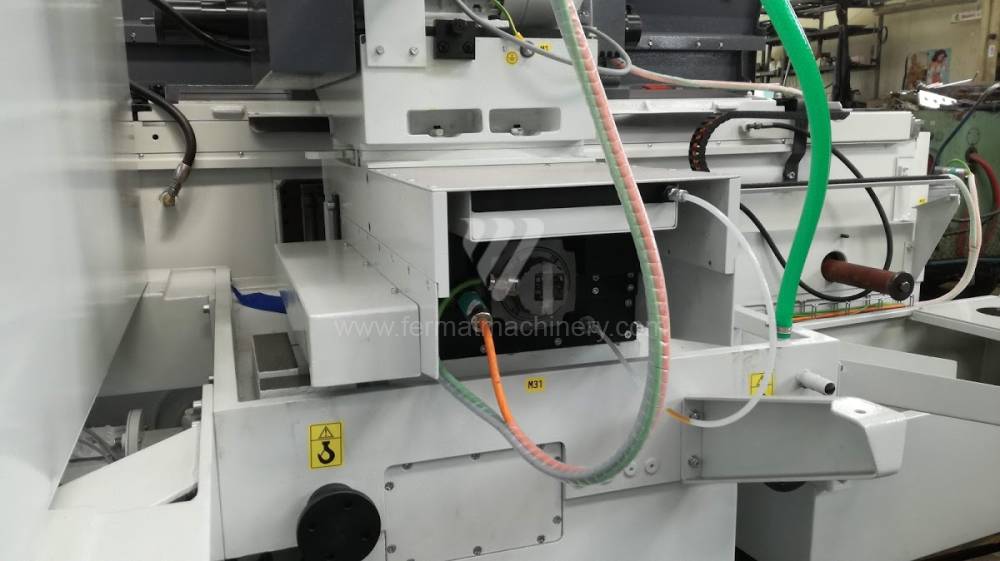

BUA 25B CNC/750
Cetos
Inv. Nr.: 191326

Baujahr:2022
Steuerung Siemens: Sinumerik 840 D
Max. Schleifdurchmesser: 250 mm
Max. Schleiflänge: 750 mm
Max. Werkstückgewicht: 250 kg
Vorrichtung zum Innenschleifen: ja
Spitzenweite: 750 mm

SFWR 630
Wotan
Inv. Nr.: 241022

Baujahr:1982
Max. Schleiflänge: 300 mm
Max. Schleifbreite: 630 mm
Max. Werkstückhöhe: mm
Spindellagerschleifmaschinen: Horizontální
Tischmaße: 630 mm
Maschinengewicht: 3400 kg

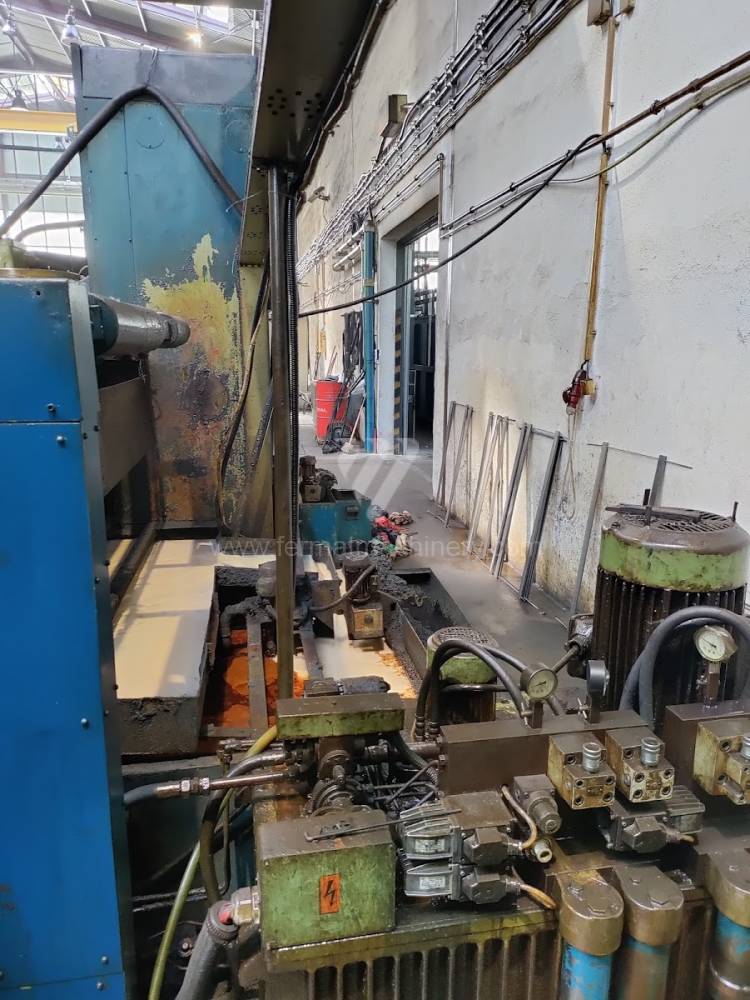

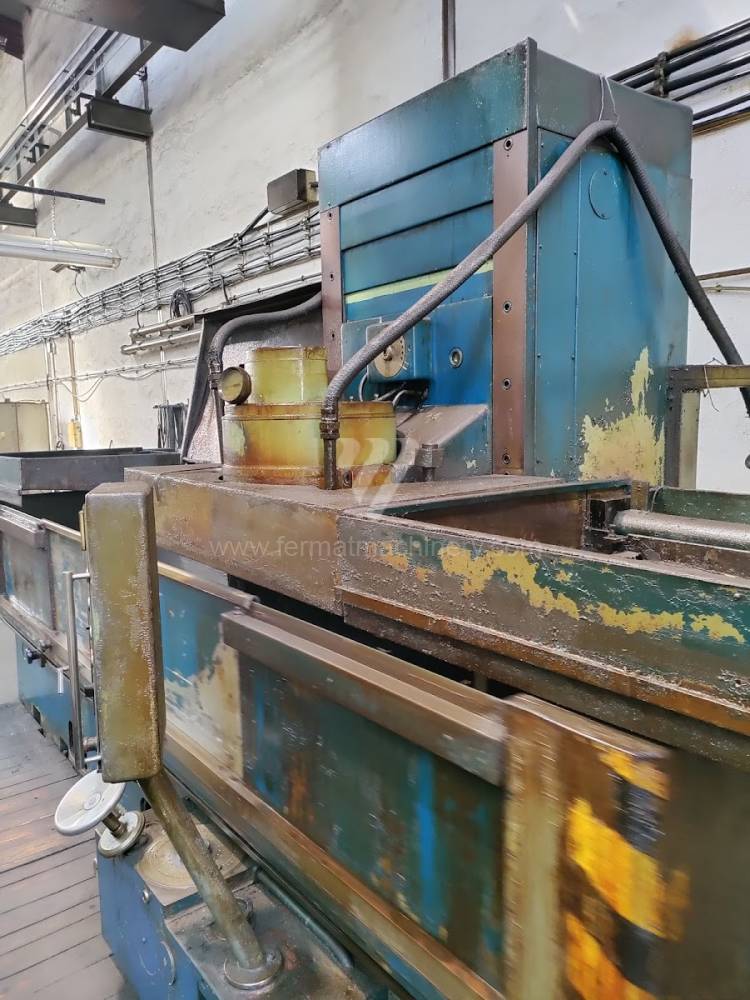

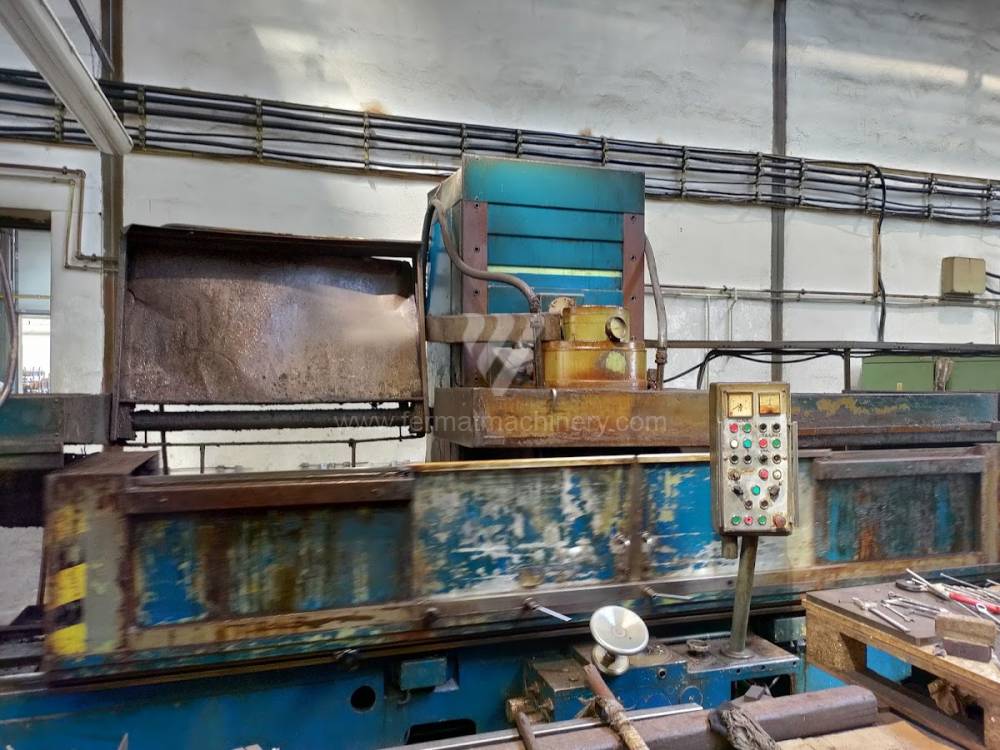

BPV 40A/2000
TOS Hostivař
Inv. Nr.: 231565

Max. Schleiflänge: 2000 mm
Max. Schleifbreite: 400 mm
Max. Werkstückhöhe: 500 mm
Spindellagerschleifmaschinen: Vertikální
Hauptmotorleistung: 70 kW
Maschinenabmessungen L x B x H: 7600 x 2900 x 2890 mm

BPH 20
Považské Strojárne
Inv. Nr.: 202054

Max. Schleiflänge: 630 mm
Max. Schleifbreite: 200 mm
Max. Werkstückhöhe: 300 mm
Spindellagerschleifmaschinen: Horizontální
Aufspanntischfläche: 200 x 630 mm
Max. Werkstückgewicht: 180 kg

12

Schleifen ist eine Technologie der Präzisionszerspanung. Zurzeit ist es möglich, die Genauigkeit bis zum Zehntel von Mikrometer und Oberflächenrauhigkeiten bis 0,2 Mikrometer erreichen. Schleifmaschinen sind daher in der Maschinenindustrie unentbehrlich und bilden eine wichtige Phase des Produktionsprozesses. Im Allgemeinen ist das Schleifen eine Technologie, die auf dem Prinzip des Abtragens von Material von der Oberflächenschicht des Werkstücks mit feinen Körnern aus Schleifmaterial arbeitet, die meistens an eine Schleifscheibe gebunden sind.

Rundschleifmaschinen, Spitzenlose Schleifmaschinen

Diese Schleifmaschinen dienen zum Schleifen von inneren und äußeren rotierenden Oberflächen.

Bei Rundschleifmaschinen wird das Werkstück normalerweise zwischen den Spitzen eingespannt und die Drehung wird durch einen Mitnehmer realisiert, der an der Oberfläche des Werkstücks befestigt und mit dem Mitnehmer-Spindelstock verbunden ist. In den meisten Fällen dreht sich das Werkstück entgegen der Drehrichtung der Schleifscheibe. Zur diesen Kategorie gehören die Typen: BHU, BUB, BUC, BUT, BUA, UB….usw.

Das Schleifen wird durch die Drehung der Schleifscheibe realisiert, die die Oberfläche des Werkstücks schleift, während sie sich dreht. Wichtige Hersteller sind: FERMAT, TOS, STUDER, DANOBAT, KELLENBERGER, ERWIN JUNKER, SCHAUDT.

Spitzenlose Schleifmaschinen sind auch zum Schleifen von rotierenden Oberflächen bestimmt. Die Aufspannung des Werkstücks auf der Maschine ist unterschiedlich. Es wird von einem Stützlineal getragen und das Werkstück wird zwischen zwei Scheiben gelegt - Schleifscheibe und Mitnehmerscheibe. Die Schleifscheibe dreht sich normalerweise schneller und schleift selbst. Die Mitnehmerscheibe besteht meist aus einem flexiblen Material (z. B. Gummi) und sorgt für ausreichenden Anpressdruck. B. Typ BB.

Ein Sonderfall sind Schleifmaschinen zum Schleifen von rotierenden Innenflächen. Sie funktionieren ähnlich wie Rundschleifmaschinen. Allerdings wird das Werkstück nur auf einer Seite im Futter bzw. in der Spannzange gespannt, damit die Bohrung von der anderen Seite geschliffen werden kann.

Flachschleifmaschinen

Als Flachschleifmaschinen werden Schleifmaschinen bezeichnet, die Flachschleifen benutzen. Das Werkstück wird meistens mit einer Magnetplatte oder verschiedenen Schellen auf dem Tisch gespannt. Der Tisch mit dem Werkstück führt dann eine hin- und hergehende Gleitbewegung aus und sorgt für das Schleifen entlang der erforderlichen Länge des Werkstücks. Wir können Flachschleifmaschinen nach der Ausrichtung des Spindelstocks weiter in vertikal und horizontal unterteilen: Bei einer vertikalen Flachschleifmaschine schleift die Vorderseite der Schleifscheibe, während bei einer horizontalen Schleifmaschine der Umfang der Scheibe geschliffen wird. Hier zum Beispiel Typen von BPH, BRH, BPV....usw.

Werkzeugschleifmaschinen und andere:

Die letzte Gruppe sind spezielle Schleifmaschinen, die für bestimmte Zwecke entwickelt wurden. Dazu gehören Schleifmaschinen zum Schärfen von Werkzeugen. Diese dienen zum Schärfen von Fräs-, Bohr- oder Drehwerkzeugen. Außerdem gibt es zum Beispiel Schleifmaschinen zum Schleifen von Gewinden, Zahnrädern oder Nocken- und Kurbelwellen.

Der Trend der letzten Jahre geht zu Schleifzentren, die mehr Achsen haben und komplexe Bauteile schleifen können. Nicht zuletzt sind es auch CNC-Steuerungen, die in den letzten Jahrzehnten Schleifmaschinen auf der ganzen Welt dominierten. Zu den gängigsten CNC-Steuerungssystemen gehören SIEMENS, FANUC, FAGOR, B & R, Kavalír.

Grinding machines

Grinding is a technology of precision chip machining. Nowadays, it is possible to reach precision in order of tenths of micrometers and surface roughness of up to 0,2 micrometer. Grinders are thus indispensable in the machinery industry and form an important part of the production process. In general, grinding is a technology that works on the principle of the material removal from the surface layer of the workpiece with fine grains of abrasive material, which are most often bonded to the grinding wheel.

Grinders with centers and without centers,

Among the cylindrical grinders we differentiate grinders with centers and without centers. These machines are used for grinding internal and external rotating surfaces.

In case of center grinders the workpiece is usually clamped between centers and rotation is realized using a driver, which is fixed to the surface of the workpiece and tied to headstock. In most cases the workpiece rotates against the direction of rotation of the grinding wheel. Most common models from producer TOS we can mention: BHU, BUB, BUC, BUT, BUA, UB….and many others.

Grinding is realized using the rotation of the grinding wheel, which grinds the surface of the workpiece as it rotates. Most popular producers of such grinders are: FERMAT, TOS, STUDER, DANOBAT, KELLENBERGER, ERWIN JUNKER, SCHAUDT.

Centerless grinders are also intended for grinding rotary surfaces. The clamping of the workpiece on the machine is different. It is supported with support ruler and the workpiece is placed between two discs.  – abrasive and drifting. The grinding wheel usually spins faster and does the grinding itself.  The drive disc is most often made of flexible material (for example rubber) and ensures sufficient pressure.

A special category of grinders are grinders used for grinding of internal rotating surfaces. They works similarly to center grinders. However, the workpiece is just clamped on one side in the chuck or collet so that the hole can be ground from the other side.
