Drehmaschine
12345678910 Liste Gitter
12345678910Drehmaschine
| Produkt | Inv. Nr. | Hersteller | Baujahr | Parameter | ||
|---|---|---|---|---|---|---|
 |
SF 40s CNC |
241762 | Fermat | 2006 | Steuerung Siemens: 802 D si Drehdurchmesser: 340 mm Drehlänge: 750 mm Schrägbett: nein Spindelbohrung: 38 mm Revolverkopf: ja |
|
 |
Compact A35 CNC |
231369 | KOVOSVIT MAS, a.s. | 2005 | Steuerung Fanuc: 16i - TB Drehdurchmesser: 35 mm Drehlänge: 100 mm Schrägbett: nein Y-Achse: ja Gegenspindel: nein |
|
 |
SUS 63/1250 |
241137 | TOS Čelákovice | Drehdurchmesser über Bett: 630 mm Spitzenweite: 1250 mm Max. Werkstückgewicht: 6000 kg Drehdurchmesser über Support: 530 mm Hauptmotorleistung: 18 kW Spindelbohrung: 82 mm |
||
 |
PUMA 2600 SY |
251159 | Doosan | 2016 | Steuerung Fanuc: i Series Drehdurchmesser: 376 mm Drehlänge: 760 mm Schrägbett: ja Y-Achse: ja Y Weg (Drehmaschine): 104 (+52-52) mm |
|
 |
Emco Maxxturn 45 SMY |
241838 | EMCO | 2022 | Drehdurchmesser: 300 mm Drehlänge: 480 mm Schrägbett: ja Y-Achse: ja Y Weg (Drehmaschine): 70 (+40/-30) mm Gegenspindel: ja |
|
 |
CT 40 |
251169 | Gildemeister | Drehdurchmesser: 400 mm Drehlänge: 640 mm Schrägbett: ja Spindelbohrung: 40 mm Revolverkopf: ja Drehdurchmesser über Support: 225 mm |
||
 |
C 10 MSH |
251212 | ZMM Bulgaria | 2006 | Drehdurchmesser über Bett: 860 mm Spitzenweite: 3000 mm Max. Werkstückgewicht: kg Drehdurchmesser über Support: 620 mm Hauptmotorleistung: 15 kW Maschinengewicht: 5600 kg |
|
 |
SQT 200 MS |
251075 | MAZAK | 2000 | Steuerung Mazatrol: Drehdurchmesser: 300 mm Drehlänge: 575 mm Schrägbett: ja Y-Achse: nein Spindelbohrung: 50 mm |
|
 |
SN 400 Classic/1000 |
242072 | TOS Trenčín | Drehdurchmesser über Bett: 410 mm Spitzenweite: 1000 mm Max. Werkstückgewicht: 1000 kg Drehdurchmesser über Support: 225 mm Spindeldrehzahl: 12 - 2000 /min. Hauptmotorleistung: 7,5 kW |
||
 |
PUMA 2100 MS |
251556 | Doosan | 2011 | Steuerung Fanuc: i Series Drehdurchmesser: 406 mm Drehlänge: 520 mm Schrägbett: ja Y-Achse: nein Gegenspindel: ja |
|
 |
Puma 2500 XLY |
251070 | Doosan | 2007 | Steuerung Fanuc: 18i-TB Drehdurchmesser: 600 mm Drehlänge: 1400 mm Schrägbett: ja Y-Achse: ja Y Weg (Drehmaschine): +/- 50 mm |
|
 |
PROTURN SLX 355 |
241114 | XYZ | 2017 | Drehdurchmesser: 360 mm Drehlänge: 1000 mm Schrägbett: nein Spindelbohrung: 52 mm Revolverkopf: ja Maschinengewicht: 1930 kg |
|
 |
16 K40 - 8 |
251756 | STANKO Werkzeugmaschinen GmbH | 2004 | Drehdurchmesser über Bett: 800 mm Spitzenweite: 8000 mm Max. Werkstückgewicht: 3500 kg Drehdurchmesser über Support: 490 mm Spindeldrehzahl: 10 - 1250 /min. Spindelbohrung: 105 mm |
|
 |
LB 2000 EX II - MY C |
241783 | Okuma Corporation | 2018 | Steuerung OKUMA: OSP-P300LA Drehdurchmesser: 580 mm Drehlänge: 250 mm Schrägbett: ja Y-Achse: ja Y Weg (Drehmaschine): 100 mm |
|
 |
Cincom A20-VI |
241729 | Citizen | 2008 | Steuerung Fanuc: 18i-TB Drehdurchmesser: 20 mm Drehlänge: 165 mm Schrägbett: nein Y-Achse: ja Gegenspindel: ja |
|
 |
PUMA ST 32 G |
251962 | Doosan | 2018 | Max. Werkstücklänge: 320 mm Drehdurchmesser über Bett: 32 mm Steuerung Fanuc: Fanuc 31i Drehdurchmesser: 32 mm Spindeldrehzahl: 1 - 6000 /min. Schnellvorschub: 32 m/min |
|
 |
SUN 125/3000 CNC |
201355 | ŠKODA MACHINE TOOL a.s. | 1994 | Steuerung Siemens: Sinumerik 810 Drehdurchmesser: 1320 mm Drehlänge: 3000 mm Schrägbett: nein Spindelbohrung: 140 mm Revolverkopf: nein |
|
 |
SQT 10 M |
251932 | MAZAK | Steuerung Mazatrol: T Plus Drehdurchmesser: 230 mm Drehlänge: 305 mm Schrägbett: ja Y-Achse: nein Gegenspindel: |
||
 |
Fl 400 |
251173 | Z-mat | 2020 | Steuerung Siemens: Sinumerik 828 D BASIC Drehdurchmesser: 400 mm Drehlänge: 320 mm Schrägbett: nein Y-Achse: nein Gegenspindel: nein |
|
 |
SUI 63 B/2000 |
242019 | TOS Trenčín | 1992 | Drehdurchmesser über Bett: 630 mm Spitzenweite: 2000 mm Max. Werkstückgewicht: 1500 kg Drehdurchmesser über Support: 340 mm Hauptmotorleistung: 11 kW Maschinenabmessungen L x B x H: 4000 x 1400 x 1520 mm |
|
 |

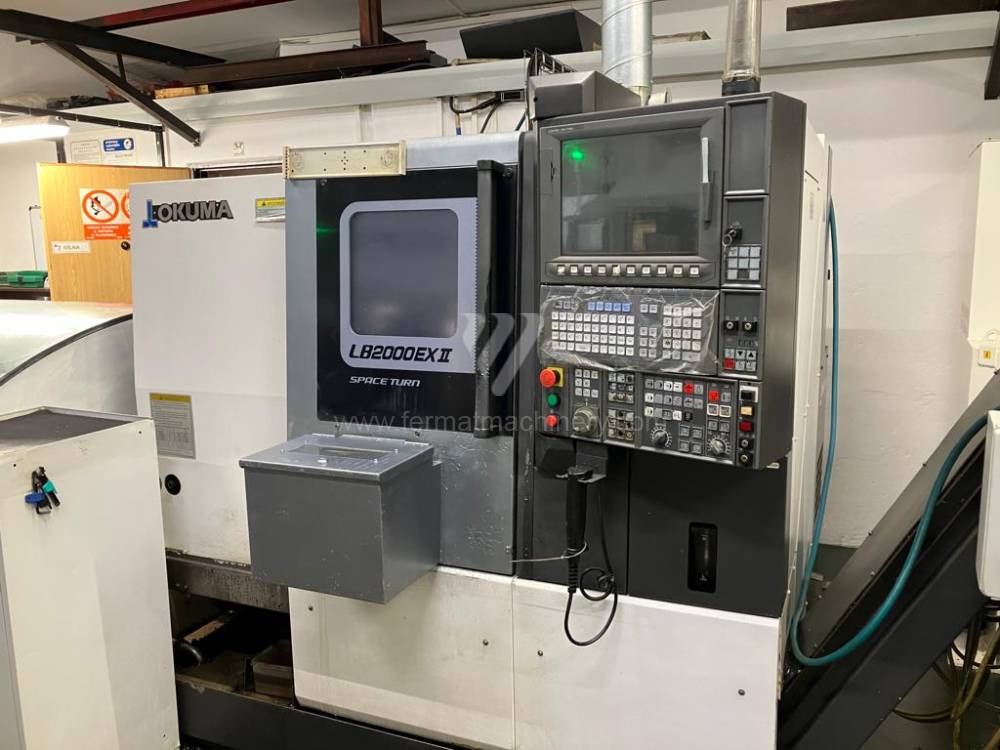

LB 2000 EX II - MC |
242074 | Okuma Corporation | 2013 | Steuerung OKUMA: OSP-P300LA Drehdurchmesser: 580 mm Drehlänge: 150 mm Schrägbett: ja Y-Achse: ja Y Weg (Drehmaschine): 100 mm |
|
 |
LYNX 2100 LSYB |
251559 | Doosan | 2022 | Drehlänge: 510 mm Drehdurchmesser: 300 mm Schrägbett: ja Revolverkopf: ja Spindelbohrung: 65 mm Drehdurchmesser über Bett: 600 mm |
|
 |
EvoDECO 10/8 |
241132 | Tornos Bechler | 2013 | Steuerung Fanuc: 31i - B5 Drehdurchmesser: 10 mm Drehlänge: 100 mm Schrägbett: ja Y-Achse: ja Gegenspindel: ja |
|
 |
MASTURN 50/1500 CNC |
251998 | KOVOSVIT MAS, a.s. | 2001 | Steuerung Heidenhain : Manual Plus 4110 Drehdurchmesser: 500 mm Drehlänge: 1500 mm Schrägbett: nein Spindelbohrung: 82 mm Revolverkopf: nein |
|
 |
CK 6150X1500 |
221346 | Unknown | 2021 | Steuerung Siemens: Sinumerik 808 D Drehdurchmesser: 500 mm Drehlänge: 1500 mm Schrägbett: nein Spindelbohrung: 82 mm Revolverkopf: ja |
Drehmaschine – ist ein mechanisches Gerät, das durch Spanbearbeitung die Form eines Materials oder einer Komponente durch Drehen oder Schneiden in sein Endprodukt (Halbzeug) verändert. Mit einer Drehmaschine können Drehteile hergestellt, Löcher gebohrt, ein Hobel gedreht, Außen- und Innengewinde geschnitten werden. In Bezug auf die Produktabmessungen wird die Drehmaschine in mehreren Größen in Bezug auf Drehdurchmesser und Drehlänge hergestellt. Eine weitere zusätzliche Anforderung kann ein Revolverkopf, Fräskopf, Gegenspindel, Reitstock sein. Als Zubehör können Sie einen Späneförderer (um Metallspäne in Kisten zu saugen), eine Kühlung (beim Drehen entsteht viel Wärme, die gekühlt werden muss, die Kühlung ist intern oder extern, und je nach Leistung, können Sie wählen seine Stärke, angegeben in Bar). Wenn der Hersteller bei numerisch gesteuerten Drehmaschinen kein eigenes Steuerungssystem hat, kann ein allgemein verwendetes System gewählt werden, zum Beispiel: FANUC, SIEMENS, HEIDENHAIN, FAGOR.
Typen von Drechmaschinen:
- Spitzendrehmaschinen
- Plandrehmaschinen
- Halbautomatische Drehmaschinen
- Karusselldrehmaschinen
- Revolverdrehmaschinen (Halbautomatisch, Einspindel-und Mehrspindeldrehmaschinen)
- CNC Drehmaschinen
- Sonstige
Die Grundbaugruppen von
Spitzendrehmaschinen sind: Bett, Spindelstock, Support,
Reitstock,Spindelstock-und Vorschubgetriebe.
Grundlegende Einteilung der Neigung des Drehmaschinenbetts:
- Horizontal
- oder geneigt (45 Grad Neigung) je nach Verfahrweg: gleitfähig oder linear
Spannteil – wird in der Regel von einem Spannfutter auf der einen Seite und einem Reitstock auf der anderen Seite oder einem Spannfutter und dem zweiten Spannteil von einer Gegenspindel gebildet. Das Schneidteil – bestehend aus einem am Längsteil befestigten Schneidkeil – die Z-Achse. Der als X-Achse bezeichnete Querteil (senkrecht zur Spindelachse) oder der automatische Werkzeugkopf, der sich üblicherweise auch am Quervorschub der Maschine befindet.
Andere Achsen, die CNC-gesteuerte Drehmaschinen haben können, zum Beispiel:
- C1-Achse (indexierte Spindelposition),
- C2-Achse (indexierte Gegenspindelachse)
- Y-Achse (Y-Achse ermöglicht Werkzeugbewegung senkrecht zur Z-Achse und Bearbeitung mit angetriebenen Werkzeugen)
- B-Achse (indexierte Supportachse)
Die Maschine kann mit einem Messwerkzeugtaster ausgestattet werden (automatisch oder manuell klappbar)
Entsprechend der technologischen Operation konzentriert sich das Drehen auf die Bearbeitung:
- Walzen- Oberflächen
- Frontflächen
- Kegel- Oberflächen
- Geformte Oberflächen
- Gewinden
- Abstechen
- Rändel
Unter dem Gesichtspunkt der Verwendung der Drehmaschine für die Art der Arbeit / Produktion, für die sie bestimmt ist, werden Spitzendrehmaschinen, Revolverdrehmaschinen, Drehautomaten, numerisch gesteuerte Drehmaschinen, vertikale Drehmaschinen, Dreh-Bearbeitungszentren hergestellt.
Es gibt ein paar Hundert Hersteller von Drehmaschinen auf der Welt, zu den bekanntesten in unserer Region gehören TOS, MAZAK, DOOSAN, ŠKODA, OKUMA, GILDEMEISTER, HAAS, KOVOSVIT, GOODWAY, TAJMAC-ZPS.
