Vodorovná vyvrtávačka / Stolová – průměr vřetena do 90 mm / WFQ 80 NCA
-
Inventární číslo 091466
-
Druh stroje WFQ 80 NCA
-
Výrobce TOS Varnsdorf
-
Rok výroby 1988
| Pracovní průměr vřetena | 80 mm |
| Pojezd osy X | 1600 mm |
| Pojezd osy Y | 1000 mm |
| Pojezd osy Z | - mm |
| Výsuv vřetene (W) | 950 mm |
| Otáčky vřetene | 14 - 2240 /min. |
| Upínací kužel vřetena | ISO 50 . |
| Zásobník nástrojů | ne |
| Chlazení středem | ne |
| Upínací plocha stolu | 850 x 1600 mm |
| Výkon hlavního elektromotoru | 19,3 kW |
| Rozměry d x š x v | 6800 x 6350 x 4155 mm |
| Hmotnost stroje | 23 000 kg |
| Řídící systém Siemens | Sinumerik 840 D |
Změna technických parametrů vyhrazena.
Popis
Stroj po strednej oprave, zapojený, po dohode je ho možné predviesť. Stredná oprava 2013.
Lože kalené - prebrúsené.
Priemer vretena - 128,57 mm. Vreteno nie je výsuvné.
Skladom Prakovce.
Otáčky vretena - 2240 ot/min
Pozdĺžne prestavenie stojanu (osa Z) - 950 mm
Rezanie zavitov je mozne.
Typy zavitov ktore je mozne programovat v cykle su: UNC ,WHITWORTH ,METRICKY do
M48 alebo aj ine zavity priamym zadanim stupania zavitu. Tiez je mozne rezat
zavit na valcovej ploche - skrutkovice (vnutorny /vonkajsi).
Podobné produkty
| Rok výroby: | 0 |
| Pracovní průměr vřetena | 80 mm |
| Pracovní posuv osy Y | 800 mm/min |
| Pracovní posuv osy X | 1000 mm/min |
| Pracovní posuv osy Z | 1000 mm/min |
| Rozměry pracovní plochy stolu | 900 x 1000 mm |
| Výsuv vřetene (W) | 500 mm |
| Max. hmotnost obrobku | 2000 kg |
| Výkon hlavního elektromotoru | 4,5 x 6,7 kW |
| Rozměry d x š x v | 4330 x 2990 x 2585 mm |
| Hmotnost stroje | 8500 kg |
| Řídící systém | ne |
2M614
Stanko Russia
Inv. č.: 251382
| Rok výroby: | 1975 |
| Řídící systém | ne |
| Pracovní průměr vřetena | 90 mm |
| Pojezd osy X | 1250 mm |
| Pojezd osy Y | 900 mm |
| Otáčky vřetene | 0 - 1120 /min. |
| Chlazení středem | ne |
| Výsuv vřetene (W) | 680 mm |
| Pojezd osy Z | 1000 mm |
| Zásobník nástrojů | ne |
| Upínací kužel vřetena | ISO 40 . |
| Max. zatížení stolu | 3000 kg |
| Upínací plocha otočného stolu | 1000 x 1120 mm |
| Hmotnost stroje | 10 000 kg |
WHN 9 B
TOS Varnsdorf
Inv. č.: 231563
| Rok výroby: | 0 |
| Řídící systém | ne |
| Pracovní průměr vřetena | 63 mm |
| Pojezd osy X | 1000 mm |
| Pojezd osy Y | 710 mm |
| Otáčky vřetene | - /min. |
| Chlazení středem | ne |
| Výsuv vřetene (W) | 560 mm |
| Pojezd osy Z | 1000 mm |
| Zásobník nástrojů | ne |
| Upínací kužel vřetena | Morse4 . |
| Upínací plocha stolu | 800 x 800 mm |
| Výkon hlavního elektromotoru | 5.5 kW |
| Rozměry d x š x v | 4050x2100x2280 mm |
| Hmotnost stroje | 7600 kg |

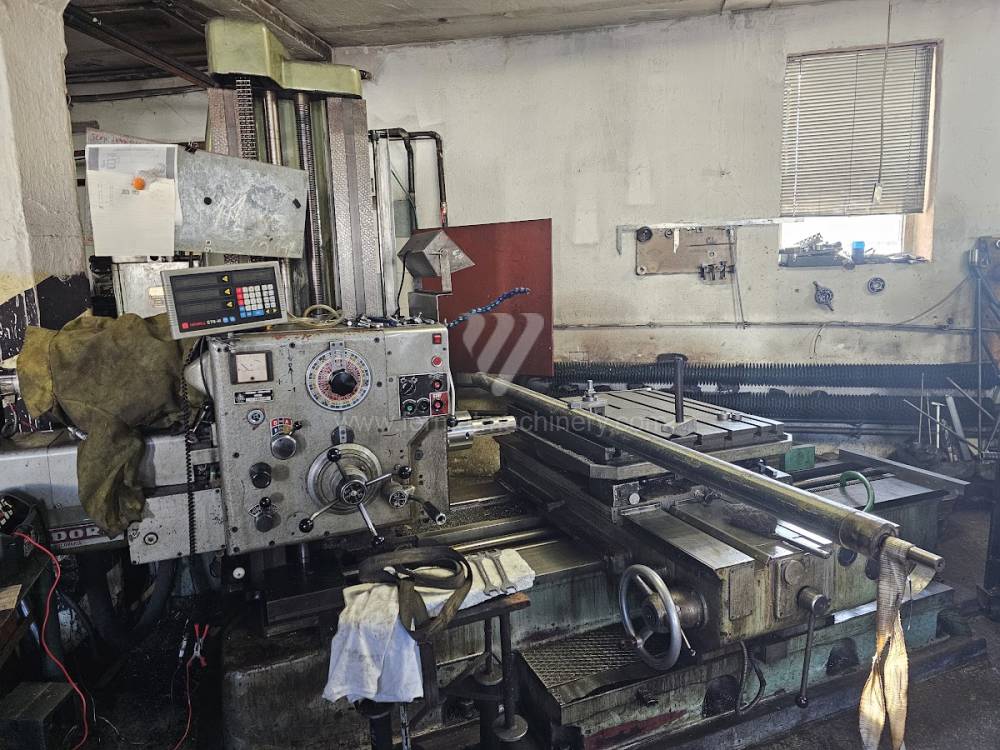

WH 63
TOS Varnsdorf
Inv. č.: 241329
| Rok výroby: | 1981 |
| Řídící systém | ano |
| Řídící systém Heidenhain | TNC 426 |
| Pracovní průměr vřetena | 100 mm |
| Pojezd osy X | 1250 mm |
| Pojezd osy Y | 900 mm |
| Otáčky vřetene | 0 - 1120 /min. |
| Chlazení středem | ne |
| Výsuv vřetene (W) | 680 mm |
| Pojezd osy Z | 1000 mm |
| Zásobník nástrojů | ne |
| Upínací kužel vřetena | ISO 50 . |
| Max. zatížení stolu | 3000 kg |
| Upínací plocha otočného stolu | 1000 x 1120 mm |
| Hmotnost stroje | 10 000 kg |
| Zástavbová plocha stroje | 5000 x 2500 x 2800 mm |
WHN 9 B
TOS Varnsdorf
Inv. č.: 251087
| Rok výroby: | 1980 |
| Řídící systém | ne |
| Pracovní průměr vřetena | 63 mm |
| Pojezd osy X | 1000 mm |
| Pojezd osy Y | 710 mm |
| Otáčky vřetene | 18 - 1800 /min. |
| Chlazení středem | ne |
| Výsuv vřetene (W) | 560 mm |
| Pojezd osy Z | 1000 mm |
| Zásobník nástrojů | ne |
| Upínací kužel vřetena | Morse 4 . |
| Upínací plocha stolu | 800x800 mm |
| Výkon hlavního elektromotoru | 5,5 kW |
| Rozměry d x š x v | 4050x2100x2280 mm |
| Hmotnost stroje | 7600 kg |
